Jaguar 055 D User Manual [ru]

WICHTIGE SICHERHEITSHINWEISE

Diese Maschine entspricht der europäischen Richtlinie 89/336/ EEC über die elektromagnetische Verträglichkeit.

Beim Gebrauch eines Elektrogeräts sind grundlegende Sicherheitsvorkehrungen zu beachten, darunter auch die folgenden. Lesen Sie sämtliche Anweisungen vor dem Gebrauch dieser Nähmaschine.

ACHTUNG

1. Lassen Sie die Nähmaschine nie unbeaufsichtigt, wenn sie mit dem Stromnetz verbunden ist. Ziehen Sie stets den Stecker unmittelbar nach dem Gebrauch sowie vor jeder Reinigung aus der Steckdose aus.

2. Die maximal zulässige Leistung der Gluhbirne ist 15 Watt.

WARNING

1. Die Maschine darf nicht als Spielzeug verwendet werden. Höchste Aufmerksamkeit ist notwendig, wenn die Nähmaschine von Kindern oder in Anwesenheit von Kindern benutzt wird.

2. Die Maschine darf nur zu den in diesem Handbuch beschriebenen Zwecken verwendet werden. Verwenden Sie nur Zubehör, das vom Hersteller in diesem Handbuch empfohlen wird.

3. Die Nähmaschine darf auf keinen Fall betrieben werden, wenn ein Kabel oder Stecker beschädigt ist, wenn sie nicht ordnungsgemäß arbeitet, wenn die Maschine gefallen ist, beschädigt wurde oder nass geworden ist. Muss die Maschine geprüft oder repariert werden oder sind elektrische oder mechanische Justierungen vorzunehmen, bringen Sie die Nähmaschine zum nächstgelegenen Vertragshändler oder Kundendienst.

4. Die Nähmaschine darf nicht betrieben werden, wenn irgendwelche Luftöffnungen verschlossen sind. Halten Sie die Belüftungsöffnungen der Nähmaschine und des Fußanlassers frei von Flusen, Staub und losem Gewebe.

5. Maschine niemals fallen lassen und keine Gegenstände in die Öffnungen der Maschine stecken.

6. Maschine nicht im Freien verwenden.

7. Die Maschine darf nicht an Orten betrieben werden, an denen Sprays oder reiner Sauerstoff verwendet werden.

8. Zum Trennen der Maschine von der Stromversorgung ist der Netzschalter auszuschalten (d.h. auf „off” zu stellen) und dann der Netzstecker aus der Steckdose zu ziehen.

9. Den Netzstecker nicht am Kabel, sondern am Stecker aus der Steckdose ziehen.

10. Beim Nähen sind die Finger von allen sich bewegenden Teilen fernzuhalten. Besondere Achtung ist im Bereich um die Nähmaschinennadel geboten.

11. Auf keinen Fall eine beschädigte Stichplatte verwenden. Eine beschädigte Stichplatte kann Nadelbruch verursachen.

12. Keine verbogenen Nadeln verwenden.

13. Das Nähgut beim Nähen weder ziehen noch schieben. Dadurch könnte die Nadel abgelenkt werden und brechen.

14. Zur Durchführung von Arbeiten im Nadelbereich, wie Einfädeln der Nadel oder der Spule, Nadelwechsel, Auswechseln des Nähfußes usw., ist die Maschine auszuschalten.

15. Bevor Abdeckungen entfernt werden sowie zum Schmieren oder zum Ausführen von Wartungsarbeiten, die in diesem Handbuch beschrieben sind, ist der Stecker der Nähmaschine aus der Steckdose zu ziehen.

VORSICHT

Dieses Produkt trägt das Recycling-Symbol gemäß der EU-Richtlinie 2002/96/EC. Das bedeutet,dass das Gerät am Ende der Nutzungszeit bei einer kommunalen Sammelstelle zum recycelnabgegeben werden muss. (kostenlos). Eine Entsorgung über den Haus-/Restmüll ist nicht gestattet. Dies ist ein aktiver Beitrag zum Umweltschutz. (Nur innerhalb der EU)

zur Vermeidung von Brandwunden, Bränden, elektrischen Schlägen oder Personenschäden:

zur Vermeidung von elektrischen Schlägen:

DIESE ANLEITUNG BITTE GUT AUFBEWAHREN

Die Nähmaschine ist nur zum Hausgebrauch o. Ä. bestimmt.

Verletzungsgefahr durch bewegliche Teile – zur Vermeidung von Personenschäden, Maschine ausschalten vor Wartungsarbeiten bzw. Abdeckungen schließen vor Gebrauch der Maschine.

“ When using an electrical appliance, basic safety precautions should always be followed, including the following.” “ Read all instructions before using this sewing machine.”

“DANGER

“IMPORTANT SAFETY INSTRUCTIONS”

1. “ This sewing machine should never be left unattended when plugged in. Always unplug this sewing machine from the electric

outlet immediately after using and before cleaning.”

2. “ Always unplug before replacing light bulb. Replace bulb with same type rated 15 watts.”

“WARNING

1. “Do not allow to be used as a toy. Close attention is necessary when this sewing machine is used by or near children.”

2. “Use this sewing machine only for its intended use as described in this manual. Use only attachments recommended by the

manufacturer as contained in this manual.”

3. “Never operate this sewing machine if it has a damaged cord or plug, if it is not working properly, if it has been dropped or

damaged, or dropped into water. Return the sewing machine to the nearest authorized dealer or service center for examination, repair, electrical or mechanical adjustment.”

4. “Never operate the sewing machine with any air openings blocked. Keep ventilation openings of the sewing machine and foot

control free from the accumulation of lint, dust, and loose cloth.”

5. “Never drop or insert any object into any opening.”

6. “Do not use outdoors.”

7. “Do not operate where aerosol (spray) products are being used or where oxygen is being administered.”

8. “To disconnect, turn switch to the off (“0”) position, then remove plug from outlet.”

9. “Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord.”

10. “Keep ngers away from all moving parts. Special care is required around the sewing machine needle.”

11. “Never sew with a damaged needle plate as this can cause needle to break.”

12. “Do not use bent needles.”

13. “Do not pull or push fabric while stitching. It may deect the needle causing it to break.”

14. “Switch the sewing machine off (“0”) when making any adjustments in the needle area, such as threading needle, changing

needle, threading looper, or changing presser foot, etc.”

15. “Always unplug sewing machine from the electrical outlet when removing covers, lubricating, or when making any other user

servicing adjustments mentioned in the instruction manual.”

“SAVE THESE INSTRUCTIONS”

“CAUTION

“This product is for household use, or equivalent.”

This equipment is marked with the recycling

symbol. It means that at the end of the life of

the equipment you must dispose of it separately

at an appropriate collect io n point and not place it in the normal domestic unsorted waste

stream. This will benet the environment for all.

(European Union only)

To reduce the risk of burns, re, electric shock, or injury to persons: ”

To reduce the risk of electric shock:”

Moving parts

To reduce risk of injury, switch off before servicing. Close cover before

operating machine.”

This appliance complies with EEC Directive 89/336/EEC covering the electromagnetic compatibility.

INSTRUCŢIUNI PRINCIPALE PENTRU TEHNICA

SECURITĂŢII

INSTRUCŢIUNI PRINCIPALE PENTRU TEHNICA SECURITĂŢII Maşina dată corespunde Directivei

EES 89/336 /EES în sfera

compatibilităţii electromagnetice.

Folosirea mecanizmului electrotehnic necesită respectarea măsurilor de siguranţă, arătate mai jos. Faceţi cunoştinţă cu ele înainte de a începe lucrul la maşina de cusut.

PERICULOS

1. Nu lăsaţi maşina de cusut conectată fără atenţia D-stră. Scoateţi imediat şa din priza electrică dupe ce aţi terminat lucrul la maşină şi înainte de a o curăţi.

2. Scoateţi întotdeauna şa din priză înainte de a schimba lampa. Efectuaţi substituirea lămpii de acelaş tip pentru intensitate constantă 6,5 V şi capacitate 2,5 Vt.

ATENŢIE-

1. Nu permiteţi folosirea maşinii în calitate de jucărie. Dacă alături se aă copii, lucrul la maşina de cusut necesită o deosebită atenţiune.

2. Utilizaţi maşina de cusut după destinaţia ei în conformitate cu Instrucţiunea dată. Folosiţi numai accesoriile, ce sunt recomandate de către producători şi care sunt arătate în Instrucţiune.

3. Niciodată nu lucraţi la maşina de cusut în cazul deteriorării cordonului de alimentare şi a şei, dacă maşina nu lucrează corect, dacă a fost scăpată jos şi stricată, sau dacă a căzut în apă. Restituiţi maşina celui mai apropiat dealer ocial sau în centrul de deservire pentru control, reparaţie, vericări electrice şi mecanice.

4. Niciodată nu lucraţi cu maşina în cazul astupării oriciilor aeriene. Feriţi oriciile aeriene ale maşinii şi pedala de comandă de bre textile, praf şi bucăţi de ţesătură.

5. Nu permiteţi să cadă piese de prisos în vre-una din oriciile aeriene.

6. Nu folosiţi maşina de cusut în afara încăperii.

7. Nu lucraţi acolo, unde se folosesc substanţe în ambalaje de aerozol sau oxigen curat.

8. Pentru deconectarea maşinii întoarceţi întrerupătorul principal în poziţia „O” (DECONECTAT), apoi scoateţi şa din priză.

9. Nu deconectaţi maşina, zmulgînd şnurul de alimentare. La deconectare ţineţi cu mîna priza, şi nu şnurul.

10. Feriţi degetele mînii de la toate părţile mobile. O atenţie deosebită se necesită în zona mişcării acului.

11. Nu coaseţi, dacă placa pentru ace e deteriorată, aceasta poate să aducă la ruperea acului.

12. Nu folosiţi ace îndoiate.

13. Nu trageţi şi nu împingeţi ţesătura la coasere. Aceasta va duce la răsfrîngerea acului şi la ruperea lui.

14. Deconectaţi maşina de cusut (poziţia „O”) în cadrul oricăror reglări în zona acului, cum ar  băgarea aţei în ac, schimbarea acului, bobinajul mosorelului, înlocuirea picioruşului etc.

15. Întotdeauna trageţi şa maşinii de cusut din priză cînd scoateţi capacul, la ungerea maşinii şi efectuarea tuturor reglărilor, menţionate în Instrucţiunea dată.

ATENŢIUNE

Utilajul dat contine un marcaj, ce evidentiaza un ciclu recurent. Aceasta inseamna, ca dupa utilizare utilajul necesita a fi supus unei prelucrari izolate la un centru de receptie special. Nu evacuati intrun receptor de gunoi menager. Aceasta va contribui la pastrarea mediului inconjurator. (Numai pe teritoriul Uniunii Europene).

Pentru reducerea riscului de aprindere, incendiu, electrocutare şi traume a lucrătorilor:

Pentru reducerea riscului electrocutării:

PĂSTRAŢI ACESTE DISPOZIŢII ACTUALE

Folosiţi maşina de cusut numai în condiţii de casă sau analogic.

Piese mobile-Pentru preîntîmpinarea traumării deconectaţi maşina în timpul deservirii. Închideţi capacul înainte de a începe lucrul la maşină.

1. Знакомство с вашей машиной

Составные части машины ------------------------------------------------------------------------ 6 - 7 Принадлежностей ----------------------------------------------------------------------------------- 8 - 9 Включение машины ----------------------------------------------------------------------------- 10 - 11 Подготовка к шитью ----------------------------------------------------------------------------- 12 - 15 Замена лапки -------------------------------------------------------------------------------------- 16 - 17 Замена иглы подбор игол и ниток в зависимости от мат-ла ----------------------- 18 - 21

2. Начало шитья

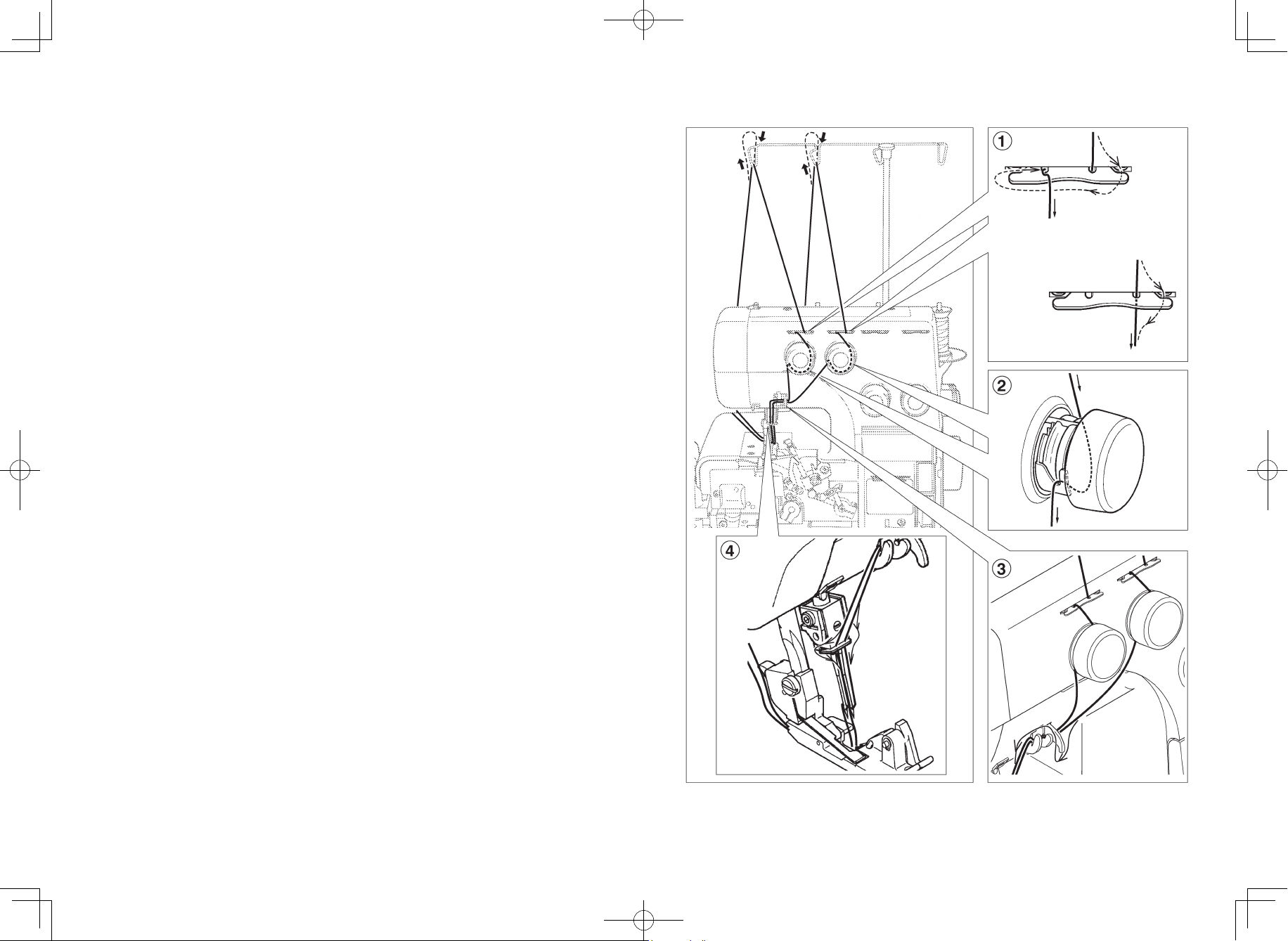

Заправка ниток ------------------------------------------------------------------------------------ 22 - 27 Вспомогательные приемы --------------------------------------------------------------------- 28 - 29 Проверка качества стежков ------------------------------------------------------------------- 30 - 31 Таблица настройки ------------------------------------------------------------------------------ 32 - 35 З-х ниточная оверлочная строчка с одной иглой -------------------------------------- 36 - 37 Узкий шов и шов “рулик” (подвернутый) -------------------------------------------------- 38 - 39 Регулировка натяжения нитй ----------------------------------------------------------------- 40 - 43 Регулировка длины стежка, Регулировка ширины обметываная ----------------- 44 - 45 Регулировка ширины обметываная -------------------------------------------------------- 44 - 45 “Палец” для образования петли (В) -------------------------------------------------------- 44 - 45 дифференциал ----------------------------------------------------------------------------------- 46 - 47 Регулятор давления лапки -------------------------------------------------------------------- 48 - 49 Работа с плотными материалами или с несколькими слоями ткани ------------ 48 - 49 Основные операции Обметывание углов на ткани без обрезки ниток ----------------------------------- 50 - 51 Обработка криволинейных срезов ------------------------------------------------------ 50 - 51 Как распороть строчку ----------------------------------------------------------------------- 50 - 51 Обметывание с прокладыванием шнура ---------------------------------------------- 52 - 53 Отделочные строчки ------------------------------------------------------------------------- 54 - 55 Применение дифференциала ------------------------------------------------------------ 56 - 57

3. Уход за вашей машиной

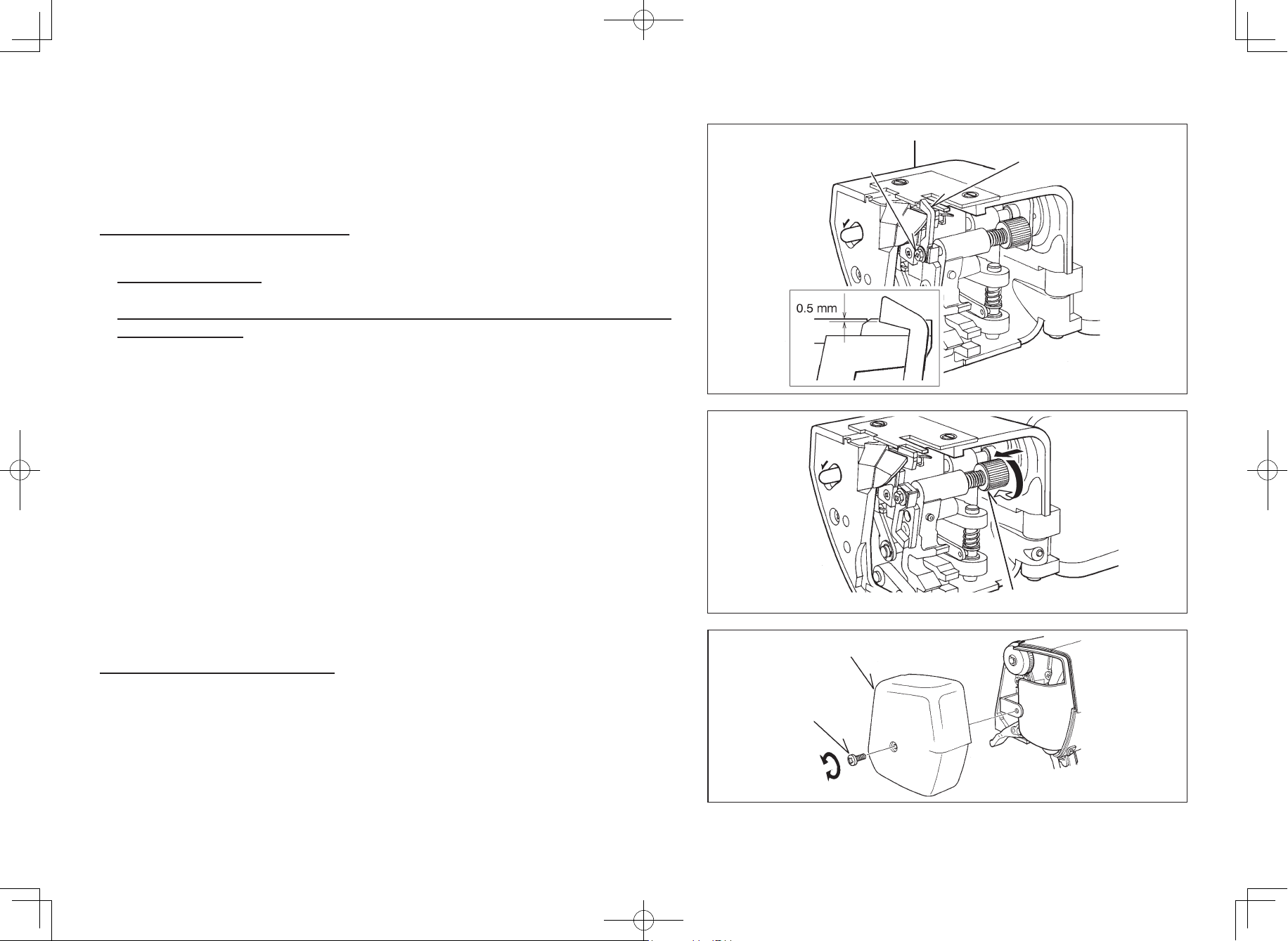

Замена подвижного ножа, снятие подвижного ножа ---------------------------------- 58 - 59 Снятие передней крышки --------------------------------------------------------------------- 58 - 59 Чистка и смазка ----------------------------------------------------------------------------------- 60 - 61

4. Устранение неполадок

-------------------------------------------------------------------- 62 - 63

5. Приспособления (дополнительно)

------------------------------------------------- 64 - 73

1. Lernen Sie Ihre Maschine kennen

Die Hauptteile der Maschine ----------------------------------------------------------------------- 6 - 7 Das Zubehör -------------------------------------------------------------------------------------------- 8 - 9 Das Aufstellen der Maschine ---------------------------------------------------------------------10 - 11 Vorbereitung zum Einfädeln --------------------------------------------------------------------- 12 - 15 Wechseln der Nähfüßchen ----------------------------------------------------------------------- 16 - 17 Auswechseln der Nadeln, Nadel-und Garntabelle ----------------------------------------- 18 - 21

2. Nähen mit Ihrer Maschine

Das Einfädeln --------------------------------------------------------------------------------------- 22 - 27 Nützliche Hinweise --------------------------------------------------------------------------------- 28 - 29 Prüfen der Stichbildung --------------------------------------------------------------------------- 30 - 31 Einstellungs-Tabelle ------------------------------------------------------------------------------- 32 - 35 Dreifädige Überwendlingnaht mit einer Nadel ---------------------------------------------- 36 - 37 Schmaler Überwendlingsaum, Rollsaum ----------------------------------------------------- 38 - 39 Feineinstellung der Fadenspannungen ------------------------------------------------------- 40 - 43 Einstellen der Stichlänge, Einstellen der Schnittbreite, Stichnger (B) --------------- 44 - 45 Der Differentialtransport -------------------------------------------------------------------------- 46 - 47 Regulierung des Füßchendrucks --------------------------------------------------------------- 48 - 49 Nähen von extra-dickem Stoff oder mehrerer Stofagen -------------------------------- 48 - 49 Grundtechniken Nähen von Ecken ohne Abschneiden der Fäden --------------------------------------- 50 - 51 Nähen von Kurven, Auftrennen -------------------------------------------------------------- 50 - 51 Überwendlingnaht mit Beilauffaden -------------------------------------------------------- 52 - 53 Dekorative Nähte -------------------------------------------------------------------------------- 54 - 55 Anwendung des Differentialtransports ----------------------------------------------------- 56 - 57

3. Instandhaltung der Maschine

Austausch des Obermessers -------------------------------------------------------------------- 58 - 59 Austausch der Nählicht-Glühlampe, Reinigen und Ölen --------------------------------- 60 - 61

4. Nützliche Hinweise bei Störungen

----------------------------------------------------- 62 - 63

5. Sonderzubehör

---------------------------------------------------------------------------------- 64 - 73

СОДЕРЖАНИЕ

Число ниток: 3 или 4 нитки Ширина обметки: 6 мм (леваяигла), 3.8 мм (праваяигла) Иглы: HA×1SP, HA×1 (130 / 705 H) Длина стежка: 1 - 5 мм Скорость шитья: до 1300 стежков в мин. Габариты: 337 ммЧ249 ммЧ315 мм Масса: 8.7 кг

СПЕЦИФИКАЦИЯ

INHALTSVERZEICHNIS

Zahl der Fäden: 3 oder 4 Fäden Überwendlingstichbreite: 6 mm (linke Nadel) und 3.8 mm (rechte Nadel)

Nadel: HA×1SP, HA×1 (130 / 705 H)

Stichlänge: 1 - 5 mm Stichzahl: max. 1300 Stiche/Minute

Abmessungen: 337 ×249 ×315

Gewicht: 8.7 Kg

TECHNISCHE DATEN

TABLE OF CONTENTS

SPECIFICATION OF MACHINE

1. KNOWING YOUR SEWING MACHINE

Identication chart ------------------------------------------------------------------------------------- 6 - 7 Accessories --------------------------------------------------------------------------------------------- 8 - 9 Setting up your machine -------------------------------------------------------------------------- 10 - 11 Preparation for threading ------------------------------------------------------------------------- 12 - 15 Changing presser feet ----------------------------------------------------------------------------- 16 - 17 Changing needle, thread and fabric chart ---------------------------------------------------- 18 - 21

2. STARTING TO SEW

Threading your machine -------------------------------------------------------------------------- 22 - 27 Helpful hints ------------------------------------------------------------------------------------------ 28 - 29 Testing stitch overlock stitches ------------------------------------------------------------------ 30 - 31 Setting chart ----------------------------------------------------------------------------------------- 32 - 35 Three-thread overlock with one needle ------------------------------------------------------- 36 - 37 Narrow and rolled hem, picot stitch ------------------------------------------------------------ 38 - 39 Adjusting thread tensions ------------------------------------------------------------------------- 40 - 43 Adjusting stitch length, Adjusting overedge cutting width, Stitch nger (B) ---------- 44 - 45 Differential feed ------------------------------------------------------------------------------------- 46 - 47 Foot pressure regulator --------------------------------------------------------------------------- 48 - 49 Sewing with extra heavyweight fabric or multiple layers of fabric ---------------------- 48 - 49

Basic techniques

Turning outside corners without cutting threads --------------------------------------------- 50 - 51 Turning curved edges -------------------------------------------------------------------------- 50 - 51 Removing stitches from sewn fabric ------------------------------------------------------- 50 - 51 Corded overlock --------------------------------------------------------------------------------- 52 - 53 Decorative effects ------------------------------------------------------------------------------- 54 - 55 Differential feed applications ----------------------------------------------------------------- 56 - 57

3. CARING FOR YOUR MACHINE

Replacing moving cutter, Disengaging moving cutter ------------------------------------- 58 - 59 Removing face cover ------------------------------------------------------------------------------ 58 - 59 Cleaning and oiling --------------------------------------------------------------------------------- 60 - 61

4. CHECKING PERFORMANCE PROBLEMS

------------------------------------------- 62 - 63

5. OPTIONAL ACCESSORIES

----------------------------------------------------------------- 64 - 73

SUMAR

SPECIFICAŢIE

1. FACEŢI CUNOŞTINŢĂ CUMAŞINA D-STRĂ

Piese ale maşinii ----------------------------------------------------------------------------- 6 - 7 Accesorii --------------------------------------------------------------------------------------- 8 - 9 Conectarea maşinii ---------------------------------------------------------------------- 10 - 11 Pregătirea pentru coasere -------------------------------------------------------------- 12 - 15 Schimbarea pocioruşului ----------------------------------------------------------------16 - 17 Schimbarea acului, Alegerea aţei şi a acelor ---------------------------------------18 - 21

2. ÎNCEPEREA CUSUTULUI

Aranjarea aţei ---------------------------------------------------------------------------------------- 22 - 27 Metode auxiliare ------------------------------------------------------------------------------------ 28 - 29

Vericarea calităţii cusăturii ---------------------------------------------------------------------- 30 - 31 Tăbliţa reglării --------------------------------------------------------------------------------------- 32 - 35

Overlock triplu cu un ac --------------------------------------------------------------------------- 36 - 37

Tighel îngust şi tighel „rulon” (îndoiat)

---------------------------------------------------- 38 - 39

Reglarea întinderii aţei ---------------------------------------------------------------------------- 40 - 43 AReglarea lungiii tighelului, Reglarea lăţimii însăilăturii ---------------------------------- 44 - 45 „Degeţel” pentru formarea ochiului) ----------------------------------------------------------- 44 - 45 Diferenţial --------------------------------------------------------------------------------------------- 46 - 47 Reglorul presiunii picioruşului ------------------------------------------------------------------ 48 - 49 Lucrul cu materiale îndesate sau cu cîteva straturi de materiale ---------------------- 48 - 49 Operaţiuni de bază Însăilarea unghiurilor pînzei fără tăierea aţei -------------------------------------------- 50 - 51

Prelucrarea marginii curbilinii ---------------------------------------------------------------- 50 - 51 Desfacerea cusăturii --------------------------------------------------------------------------- 50 - 51 Însăilare cu aşezarea şnurului -------------------------------------------------------------- 52 - 53

Cusături decorative ----------------------------------------------------------------------------- 54 - 55 Utilizarea diferenţialului ----------------------------------------------------------------------- 56 - 57

3. ÎNGRIJIREA MAŞINII DVS

Schimbarea cuţitului mobil, Scoaterea cuţitului mobil ------------------------------------- 58 - 59 Scoaterea capacului din faţă -------------------------------------------------------------------- 58 - 59 Curăţarea şi ungerea ----------------------------------------------------------------------------- 60 - 61

4. ÎNLĂTURAREA DEFECŢIUNILOR --------------------------------------------------62 - 63

5. DISPOZITIVE ADĂUGĂTOARE ----------------------------------------------------- 64 - 73

Numărul aţelor: 3 sau 4 re Lăţimea însemnării: 6 mm (acul stîng), 3,8 mm (acul drept)

Ace: HA×1SP, HA×1 (130/705 Н) Lungimea tighelului: 1 - 5 mm

Cusut cuvîntare : Sus la spre 1,300 cusut de minute Dimensiuni: 337мм х 249мм х 315мм

Masa: 8.7 kg

Number of threads: 3 or 4 threads Overedge stitch width: 6 mm (left needle) and 3.8 mm (right needle)

Needle: HA×1SP, HA×1 (130 / 705 H)

Stitch length: 1 - 5 mm Stitching speed: Up to 1300 stitches per minute

Dimensions: 337 mm(W) ×249 mm(D)×315 mm(H)

Weight: 8.7 Kgs

1. ЗНАКОМСТВО С ВАШЕЙ МАШИНОЙ

Составные части машины

1. Направитель шнура

2. Регулятор давления лапки

3. Освещение

4. Рычаг подъема лапки

5. Игольная пластина

6. Лапка

7. Регулятор ширины стежка

8. Рабочий стол

9. Ось нитенаправителя

10. Регулятор натяжения нити левой

иглы

11. Регулятор натяжения нити правой иглы

12. Регулятор натяжения нити

верхнего петлителя

13. Регулятор натяжения нити нижнего петлителя

14. Направитель игольны8 нитей

15. Схема заправки ниток

16. Педаль ножная

17. Рычаг открытия стола

18. Рычаг замены лапки

19. Подставка под катушку

20. Регулятор дифференциала

21. Регулятор длины стежка

22. Маховик

23. Разъем включения в сеть

24. Кнопка включения

25. Передняя панель

26. Подвижный нож

27. Верхний петлитель

28. Нижний петлитель

5 6

11 12

17 18

20 21

23 24

А - ВИД РАБОЧЕГО СТОЛА ИЗНУТРИ

FRONTKLAPPE GEÖFFNET SWING AWAY SIDE COVER OPENED

PARTE COPERTĂ DESCHIS

1. LERNEN SIE IHRE MASCHINE

KENNEN

Die Hauptteile der Maschine

1. Ansteckbare Fadenführung

2. Füßchendruckregler

3. Nählicht

4. Füßchenlüfterhebel

5. Stichplatte

6. Nähfuß

7. Schnittbreitenregler

8. Arbeitstisch

9. Teleskop-Fadenführung

10. Fadenspannung für linke Nadel

11. Fadenspannung für rechte Nadel

12. Fadenspannung für oberen Greifer

13. Fadenspannung für unteren Greifer

14. Fadenführungen

15. Einfädel-Skizze

16. Fußanlasser

17. Öffnungshebel

18. Nähfuß-Auslöser

19. Unterlegscheibe

20. Differential-Einstellung

21. Stichlängenknopf

22. Handrad

23. Steckergehäuse

24. Schalter für Licht und Maschine

25. Frontklappe

26. Obermesser

27. Oberer Greifer

28. Unterer Greifer

1. KNOWING YOUR SEWING MACHINE

IDENTIFICATION CHART

1. Cord guide

2. Foot pressure regulator

3. Sewing light

4. Presser foot lever

5. Needle plate

6. Presser foot

7. Overedge cutting width dial

8. Working table

9. Thread guide pole

10. Left needle thread tension control

11. Right needle thread tension control

12. Lower looper thread tension control

13. Upper looper thread tension control

14. Needle thread guides

15. Threading chart

16. Foot control

17. Release lever

18. Foot release lever

19. Spool disc

20. Differential feed control dial

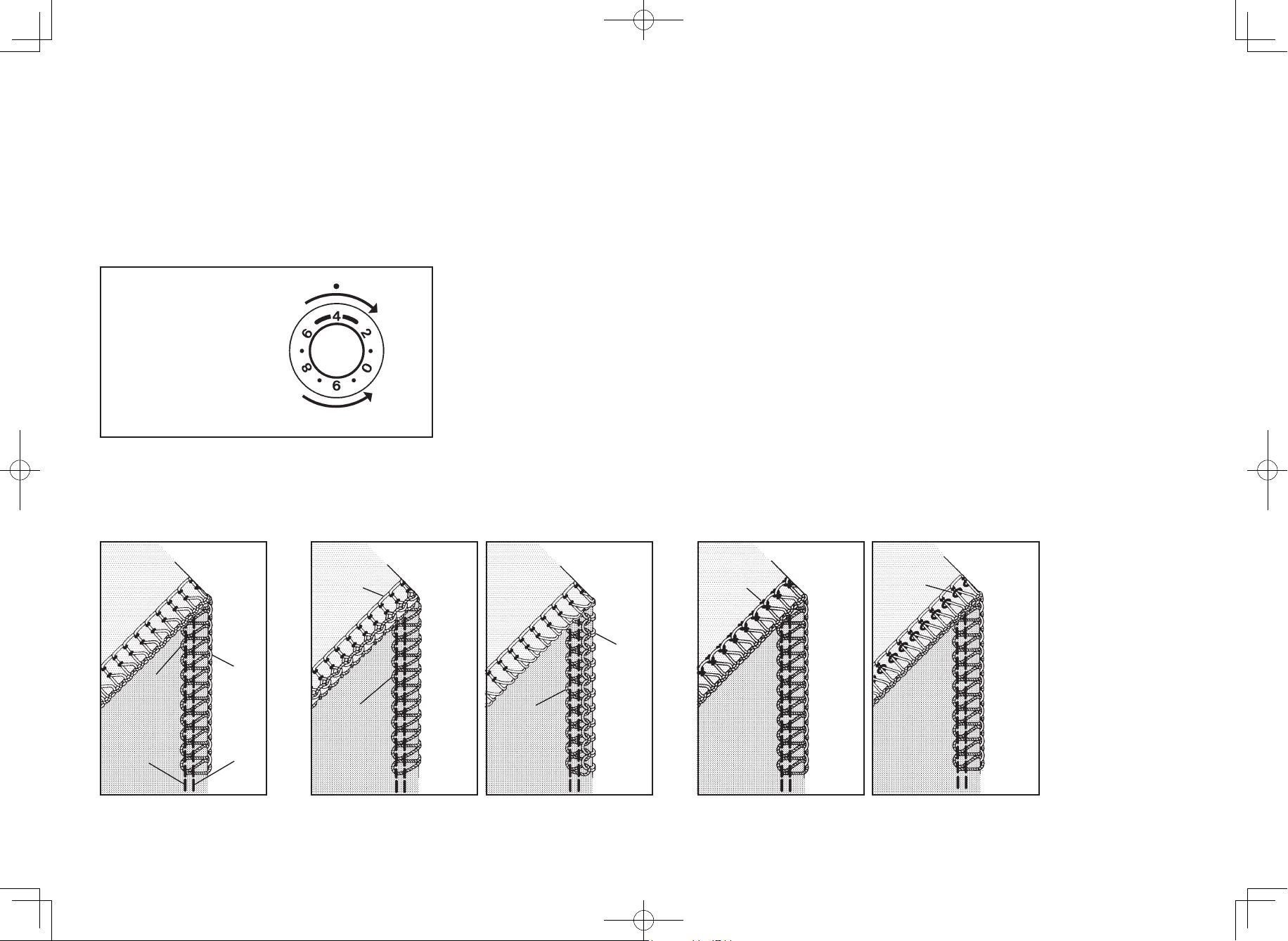

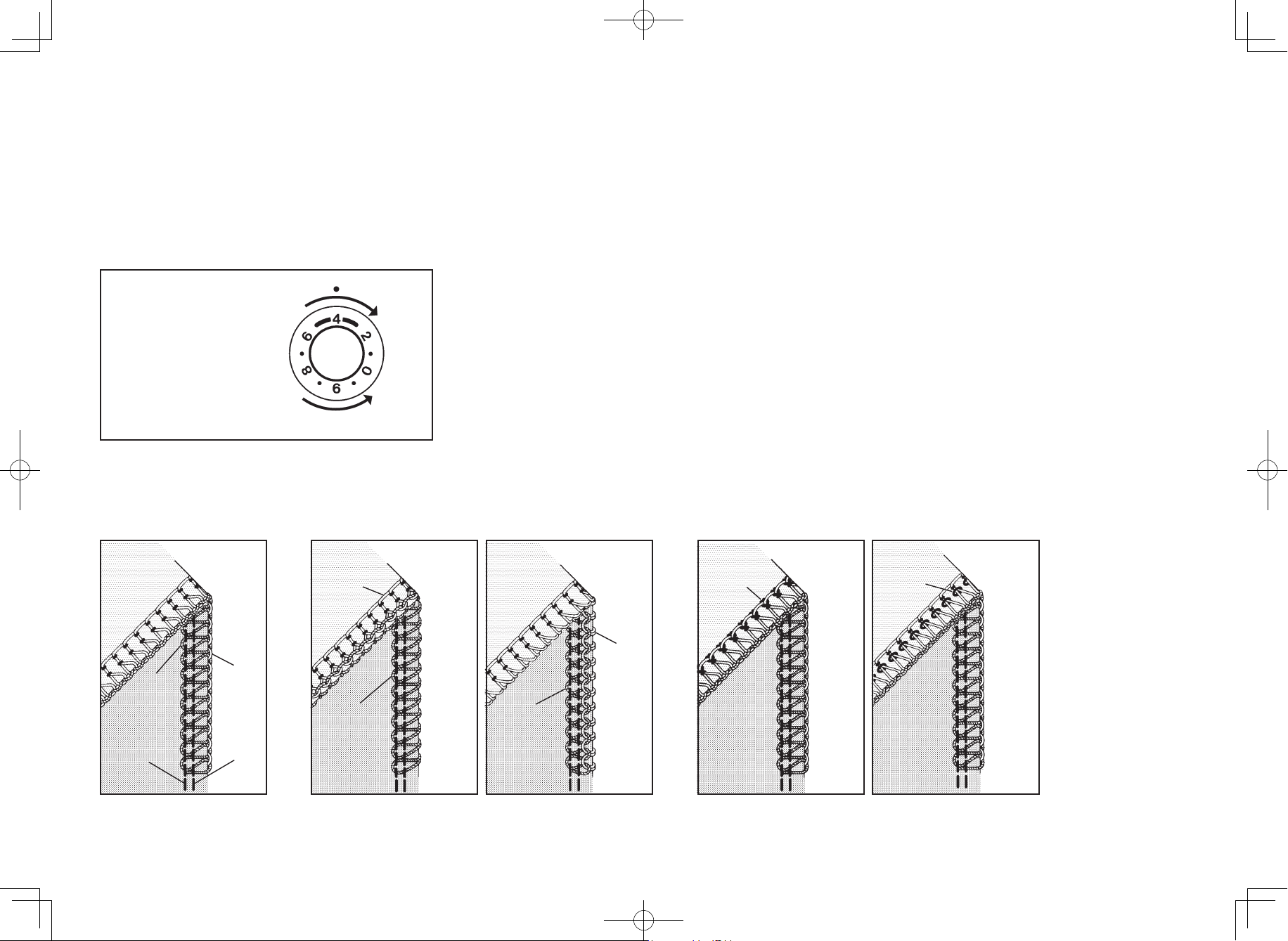

21. Stitch length dial

22. Hand wheel

23. Plug connector socket

24. Light and power switch

25. Front cover

26. Moving cutter

27. Upper looper

28. Lower looper

1. FACEŢI CUNOŞTINŢĂ CUMAŞINA D-STRĂ

Piese ale maşinii

1. Funie ghid

2. Reglorul presiunii picioruşului

3. Iluminare

4. Pîrghia de ridicare a picioruşului

5. Placă pentru ac

6. Picioruş

7. Reglorul lăţimii tighelului

8. Suprafaţa de lucru

9. Axa ghidajului pentru aţă

10. Reglor de tensionare a rului din acul stîng

11. Reglor de tensionare a rului din acul drept

12. Reglor de tensionare a împletitorului inferior

13. Reglor de tensionare a împletitorului superior

14. Ghidajul rurilor din ac

15. Schema aranjării rului

16. Pedală de picior

17. Pîrghia de deschidere a măsuţii

18. Pîrghia de schimbare a picioruşului

19. Suport pentru bobină

20. Reglorul diferenţialului

21. Reglorul lungimii tighelului

22. Volant

23. Conector

24. Buton pentru conectare

25. Panoul din faţă

26. Cuţit mobil

27. Împletitorul superior

28. Împletitorul inferior

ПРИНАДЛЕЖНОСТЙ

1. “Палец” для образования петли (В) см (стр.44)

2. Набор игл

3. Кисточка

4. Отвертка (маленькая)

5. Масленка

6. Сумочка для принадлежностей

7. Катушкодержатели

8. Подставки под катушку

9. Катушкодержатели

10. Катушечный колпачок

11. Сумочка для принадлежностей

12. Чехол для машины

2 3

4 5

11 12

Das Zubehör

1. Stichnger (B) (Siehe Seite 45)

2. Nadeln

3. Pinsel

4. Schraubendreher (klein)

5. Ölkannchen

7. Garnrollennetze

6. Pinzette

8. Unterlegscheiben

9. Garnrollenhalter

10. Garnrollendeckel

11. Zubehörbeutel

12. Staubschutzhaube

ACCESSORIES

1. Stitch nger (B) (See page 45)

2. Needle set

3. Brush

4. Screw driver (small)

5. Oiler

6. Tweezers

7. Thread net

8. Spool disc

9. Spool holder

10. Spool cap

11. Accessory bag

12. Machine cover

ACCESORII

1. „Degeţel” pentru formarea ochiului (B) vezi pag. 45

2. Set de ace

3. Periuţă

4. Şurubelniţă (mică)

5. Grasier

6. Pensetă

7. Fileu pentru aţă

8. Proptele pentru mosorel

9. Suporturi pentru bobine

10. Capsula mosorelului

11. Poşetă pentru accesorii

12. Înveliş de protecţie

ВКЛЮЧЕНИЕ МАШИНЫ

1. Удалите избыток масла с игольной пластины и вокруг нее.

2. Подключите педаль управления, включите машину в сеть.

3. Машина не будет работать, пока Вы не нажмете на кнопку включения, которая

одновременно включает двигатель и освещение.

При техническом обслуживании машины или ее простое выдергивайте шнур из розетки.

4. Для снятия передней панели оттяните ее направо и вниз на себя.

5. Чтобы снять рабочий стол, потяните рычаг открытия стола на себя правой рукой,

поднимите лапку левой рукой.

Иллюстрация * I : Разъем включения в сеть *

: Кнопка включения

III

: Рычаг открытия стола *IV : Рабочий стол * V: Передняя панель

III

DAS AUFSTELLEN DER MASCHINE

1. Wischen Sie überschüssiges Öl von der Stichplatte und

vom Arbeitsbereich.

2. Der Fußanlasser

Stecken Sie den Gerätestecker des Fußanlassers in das

Steckergehäuse und den Netzstecker in die Steckdose.

3. Der Schalter für Licht und Maschine

Ihre Maschine näht nur, wenn der Schalter für Licht und

Maschine eingeschaltet ist. (Dieser Schalter bedient sowohl das Nählicht als auch den Nähmotor.)

Bei einer Arbeitsunterbrechung, bei Wartungsarbeiten

oder beim Wechseln von mechanischen Teilen ist die Maschine abzuschalten, indem Sie den Netzstecker aus dem Anschluß ziehen.

4. Öffnen der Frontklappe

Zum Öffnen der Frontklappe ziehen Sie sie erst nach

rechts und dann nach vorn (siehe Skizze).

5. Öffnen des Arbeitstisches

Ziehen Sie mit der rechten Hand den Öffnungshebel

nach vorn, und heben Sie mit der linken Hand den vorderen Teil des Nähfüßchens an.

Abbildung *

: Steckergehäuse

: Schalter für Licht und Maschine

III

: Öffnungshebel

: Arbeitstisch

: Frontklappe

SETTING UP YOUR MACHINE

1. Wipe off excess oil in the needle plate and bed areas.

2. FOOT CONTROL

Push foot control plug into connector socket, and

connect the power line plug into power supply outlet.

3. POWER/ LIGHT SWITCH

Your machine will not operate unless the power/ light

switch is turned on. This same switch controls both machine power and sewing light.

When leaving the machine unattended, or servicing the

machine, remove the power line plug from supply outlet.

4. OPENING FRONT COVER

To open front cover, pull it to the right and down towards

you.

5. OPENING WORKING TABLE

To open working table, pull the release lever towards

you with your right hand, and lift the front of presser foot up with your left hand.

Illustration *

: Connector socket

: Power/light switch

III

: Release lever

: Working table

: Front cover

CONECTAREA MAŞINII

1. Înlăturaţi surplusul de grăsime de pe placa pentru ace şi împrejurul ei.

2. Cuplaţi pedala de comandă, conectaţi maşina.

3. Maşina nu va lucra, pînă cînd nu veţi apăsa pe butonul de declanşare, ce porneşte odată motorul şi iluminarea.

4. Pentru a scoate panoul din faţă trageţi în dreapta şi în

jos de la sine.

5. Pentru a scoate suprafaţa de lucru, trageţi pîrghia de deschidere a măsuţii înspre sine cu mîna dreaptă, ridicaţi picioruşul cu mîna dreaptă.

Ilustrare *

: Conector

: Buton de declanşare

III

: Pîrghia de deschidere a măsuţii

: Suprafaţa de lucru

: Panoul din faţă

ПОДГОТОВКА К ШИТЬЮ

ОСЬ НИТЕНАПРАВИТЕЛЯ

Вытяните ось нитенаправителя вверх до щелчка. Установите бобины на штифты и протяните нить через ушко нитенаправителя.

Ось нитенаправителя должна находиться перед бобинами с нитками.

Иллюстрация *

: Нитенаправитель

: Ось нитенаправителя

VORBEREITUNG ZUM EINFÄDELN

Die Teleskop-Fadenführung

Ziehen Sie die Teleskop-Fadenführung so weit wie möglich aus bis sie einrastet. Stecken Sie die Garnrollen auf die Garnrollenhalter, und ziehen Sie die Fäden von hinten nach vorn durch die jeweiligen Fadenführungen.

Nach dem Gebrauch können die Garnrollen wie in der Skizze gezeigt auf dem Garnrollenträger bleiben.

Abbildung *

: Fadenführung

: Teleskop-Fadenführung

PREPARATION FOR THREADING

THREAD GUIDE POLE

Pull up thread guide pole to the highest point until you hear it click. Place thread spools on pins and draw thread through thread guides on the pole from rear to front.

Thread guide of pole can hold thread spools on the spool stand by pulling down the pole as illustrated.

Illustration *

: Thread guide

: Thread guide pole

PREGĂTIREA PENTRU COASERE

AXA GHIDAJULUI DE AŢĂ

Trageţi axa ghidajului pentru r în sus pînă ce veţi auzi un sunet uşor. Fixaţi bobinele pe ştifte ţi îmbrăcaţi acul prin

urechea ghidajului.

Axa ghidajului trebuie să se ae înaintea bobinelor cu aţă.

Ilustrare *

: Ghidaj pentru aţă

: Axa ghidajului

КОЛПАЧКИ ДЛЯ БЫТОВЫХ КАТУШЕК - см. рис.

Иллюстрация *

: Катушечный колпачок

: Бытовая катушка ниток

ПОДСТАВКИ ИКАТУШКОДЕРЖАТЕЛИ ДЛЯ КОНИЧЕСКИ Х КАТУШЕК

Для вольших конических бобин установите резиновые катушкодержатели широким концом вверх, а для маленьких -узким концом вверх.

Иллюстрация *

III

: Катушка ниток в виде конуса *IV : Катушкодержатели * V : Подставки под катушки

СЕТКА ДЛЯ КАТУШЕК

Полиэстеровая нить спадает с катушки при сматывании. Чтобы этого не было, используйте сетку, надевающуюся на катушку.

Иллюстрация * VI : Нить, идушая сверху *

VII

: Сетка

VIII

: Закрепить таким образом

* IX : Шпулька

GARNROLLENDECKEL FÜR HAUSHALTSGARN-ROLLEN

Abbildung *

: Garnrollendeckel

: Haushaltsrolle

UNTERLEGSCHEIBEN UND GARNROLLENHALTER FÜR KONISCHE GARNROLLEN

Um große konische Garnrollen festzuhalten, stecken Sie die Garnrollenhalter mit dem breiten Ende nach oben, für kleinere konische Garnrollen mit dem schmalen Ende nach oben auf die Garnrollenstifte.

Abbildung *

III

: Konische Garnrollen

: Garnrollenhalter

* V : Garnrollenteller

DIE GARNROLLENNETZE

Polyestergarn oder Nylon kann während des Nähens ungleichmäßig abrollen, und der Faden kann sich verfangen. Um dies zu verhindern, benutzen Sie bitte die Garnrollennetze wie die nebenstehende Skizze zeigt.

Abbildung *

: Faden läuft nach oben ab

VII

: Netz

VIII

: Umschlagen

* IX : Garnrolle

SPOOL CAPS FOR DOMESTIC TYPE SPOOLS

Illustration *

: Spool cap

: Domestic cotton reel

SPOOL DISC AND SPOOL HOLDERS FOR CONE SPOOLS

For large cone spools use the rubber spool holders with the wide end at the top, and for small ones, use the same rubber spool holders but with the narrow end at the top.

Illustration *

III

: Cone type thread

: Spool holder

: Spool disc

SPOOL NETS

Polyester or bulky nylon threads become loose while unwinding. To keep consistent feeding of such threads, utilize spool net sleeving over the spool.

Illustration *

: Thread comes off the top

VII

: Net

VIII

: Turn up

: Spool

CAPSULE PENTRU MOSORELE

OBIŞNUITE

Ilustraţia *

: Capsula mosorelului

: Mosorel de aţă obişnuit

PROPTELE ŞI SUPORTURI PENTRU

MOSORELE CONICE

Pentru bobine mari în formă de conuri fixaţi suporturi de cauciuc cu capătul lat în sus, iar pentru cele mici- cu capetele înguste în sus.

Ilustraţia *

III

: Bobină în formă de conus

: Suporturi pentru mosorele

: Proptele pentru mosorele

FILEU PENTRU MOSORELE

Firul de poliester alunecă de pe mosorel la bobinare. Pentru a preîntîmpina aceasta, folosiţi leul, ce se îmbracă

pe mosorel.

Ilustraţia *

: Aţa, ce vine de sus

VII

: Fileul

VIII

: Întăriţi în aşa mod

: Mosorel

ЗАМЕНА ЛАПКИ

Вращая маховик на себя, поднимите иглу в крайнее верхнее положение при поднятой лапке.

1. Нажмите на рычаг замены лапки.

2. Установите нужную лапку на игольную пластину, совмещая отверстия для иглы.

3. Опустите лапку и нажмите на рычаг смены лапки т.о., чтобы лапка плотно обхватила

стержень.

Иллюстрация *

: Рычаг замены лапки

AUSWECHSELN DER NÄHFÜSSCHEN

Vergewissern Sie sich, daß die Nadeln oben stehen, und stellen Sie den Nähfuß-Lüfterhebel hoch.

1. Drücken Sie den Nähfuß-Auslöser und nehmen Sie den

Nähfuß ab.

2. Legen Sie den gewünschten Nähfuß auf die Stichplatte,

und bringen Sie die Stichlöcher zur Deckung.

3. Lassen Sie den Lüfterhebel herunter, sodaß der Nähfuß

im Füßchenhalter einrastet.

Abbildung *

: Nähfuß-Auslöser

CHANGING PRESSER FEET

Be sure needle is in the up position. Raise presser foot lever.

1. Push foot release lever to remove the foot.

2. Place the desired foot on the needle plate aligning needle holes.

3. Lower the presser foot lever and push foot release lever so that the foot holder snaps on the foot.

Illustration *

: Foot release lever

SCHIMBAREA POCIORUŞULUI

Rotind volantul spre sine, ridicaţi acul în poziţia superioară, picioruşul ind ridicat.

1. Apăsaţi pîrghia de schimbare a picioruşului.

2. Fixaşi picioruşul cuvenit pe placa acului, suprapunînd oriciile acului. Coborîţi picioruşul şi apăsaţi pe pîrghia de schimbare a picioruşului în aşa mod, ca picioruşul să îmbrăţişeze strîns tija.

Ilustrare *

: Pîrghia de schimbare a picioruşuluir

ЗАМЕНА ИГЛЫ

Поднимите иглу в крайнее верхнее положение при опущенной лапке. Ослабьте винт фиксации иглы (см. рис.) и вставьте иглу в держатель до упора, длинным желобком на себя, закрепите винты.

Иллюстрация *

: Винт иглодержателя

: Плоская сторона от себя

AUSWECHSELN DER NADEL(N)

Bringen Sie die Nadelstange in die höchste Stellung, indem Sie das Handrad nach vorn drehen. Nähfüßchen NICHT hochstellen. Lösen Sie die Nadelhalteschraube um die Nadel herauszunehmen. Schieben Sie die neue Nadel so

weit wie möglich nach oben, wobei die ache Seite nach

hinten zeigen muß. Halteschraube wieder fest anziehen.

Abbildung *

: Nadelhalteschraube

: Flache Seite nach hinten

CHANGING NEEDLE

Raise needle bar to its highest point by turning hand wheel towards you, but leave presser foot down. Loosen needle clamp screw to remove the needle, and place new needle with Flat Side Away From You, into the needle bar as far as it will go, and tighten screw.

Illustration *

: Needle clamp screw

: Flat side away from you.

SCHIMBAREA ACULUI

Ridicaţi acul în poziţia de sus, picioruşul fiind coborît. Slăbiţi şurubul xării acului (vezi des.), puneţi acul în xator pînă la capăt, cu şănţuleţul înspre sine, strîngeţi şuruburile.

Ilustrare *

: Şurubul xatorului pentru ace

: Partea turtită de la sine

ПОДБОР НИТОК И ИГЛ

Примечание: синтети ческие нитки рекомендуется применять для обЫчной обметки. Например, нитки полиэстер (ПЭС) подходят для всех видов ткани.

Памятка: Расход ниток для петлителей в два раза больше чем для игл. УчитЫвайте это при покупке ниток, собенно редких цветов.

ТКАНЬ НИТКИ ИГЛЫ

Х/Б. ЛЕН

Легкие: органза, батист

х/б № 100

ТяжелЫе: деним, 8/6 габардин

ПЭС № 60 - 50 х/б № 60

Легкие: Шерсть, поплин

ПЭС № 80 х/б № 60

Саржа, габардин, фланел

ПЭС № 80 - 60 х/б № 60

ТяжелЫе:велюр, верблюжья шерсть, каракуль

ПЭС № 60 - 50 х/б № 60

ШЕРСТЬ

СИНТЕТИЧ. ВОЛОКНО

Легкие: креп-жоржет, вуаль, сатин

ТяжелЫе: тафта, твил, деним

ПЭС № 60 х/б № 60

ПЭС № 100 - 80 х/б № 120 - 80

Трико

ПЭС № 80 - 60 х/б № 80 - 60

Джерси

ПЭС № 60 - 50 х/б № 60

Шерсть

ПЭС № 60 - 50 Объемный нейлон

ТРИКОТАЖ

№ 90(14)

для всех

тканей

№ 75 (11)

для легких

тканей

Nadel- und Garntabelle

Verwenden Sie nur Nadeln des Systems 130/705H, HA × 1SP, HA × 1

Für die meisten Überwendlingarbeiten empehlt sich Synthetikgarn, das sehr

vielseitig zu verwenden ist.

Bitte beachten Sie, daß der obere und der untere Greifer fast doppelt soviel Garn wie die Nadeln benötigen. Denken Sie daran, wenn Sie Garn - besonders in Spezialfarben - einkaufen.

Stoffart Garn Nadel

Baumwolle Leinen

Leichte Stoffe, Organdy, Batist

Baumwollgarn No. 100

Schwere Stoffe, Jeansstoffe, Gabardin Arbeitsbekleidung

Synthetikgarn No. 60 - 50 Baumwollgarn No. 60

Leichte Wollstoff

Synthetikgarn No. 80 Baumwollgarn No. 60

Serge, Gabardin, Flanell

Synthetikgarn No. 60 - 50 Baumwollgarn No. 60

Schwere Wollstoffe, Velour, Kamelhaar

Synthetikgarn No. 60 - 50 Baumwollgarn No. 60

Wolle

Synthetische Stoffe

Leichte synth. Stoffe Crepe, Voile, Satin

Schwere synth. Stoffe Taft, Twill

Synthetikgarn No. 60 Baumwollgarn No. 60

Synthetikgarn No. 100 - 80 Baumwollgarn No. 120 - 80

Trikot

Synthetikgarn No. 80 - 60 Baumwollgarn No. 80 - 60

Jersey

Synthetikgarn No. 60 - 50 Baumwollgarn No. 60

Wolle

Synthetikgarn No. 60 - 50

StrickStoffe

No. 90

für normale

Überwendlin-

garbeiten

No. 75

für leichte

Stoffe

FABRIC THREAD NEEDLE

COTTON LINEN

Light weight: Organdy, Lawn, Gingham

Cotton No. 100

90 (14)

for general

sewing

75 (11)

for light weight

fabrics

Heavy weight: Oxford, Denim, Cotton Gaberdine

Polyester No. 60 - 50 Cotton No. 60

WOOL

Light weight: Tropical, Wool, Poplin

Polyester No. 80 Cotton No. 60

Serge, Gaberdine, Flannel

Polyester No. 80 - 60 Cotton No. 60

Heavy weight: Velours, Camelhair, Astrakhan

Polyester No. 60 - 50 Cotton No. 60

SYNTHETIC FIBRE

Light weight: Georgette Crepe, Voile, Satin

Polyester No. 100 - 80 Cotton No.120-80

Heavy weight: Taffeta, Twills, Denim

Polyester No. 60 Cotton No. 60

KNIT

Tricot

Polyester No. 80 - 60 Cotton No. 80-60

Jersey

Polyester No. 60 - 50 Cotton No. 60

Wool

Polyester No. 60 - 50 Bulk Nylon

NEEDLE, THREAD AND FABRIC CHART

Use HA × 1SP, HA × 1(130/ 705H) Needles.

* Synthetic threads are recommended for ordinary overlocking. Polyester thread, for

example, is very useful for different types of fabric.

NOTE : Keep in mind that the lower and upper loopers will use about twice the amount

of thread as the needles. When purchasing thread for sewing, therefore, especially if

it is an unusual colour, you should buy sufcient for your requirements.

ŢESĂTURĂ

AŢĂ ACE

BUMBAC /IN

Uşoare: organză,

batist

Bumbac № 100

№ 90 (14)

pentru toate

ţesăturile

№ 75 (11)

pentru ţesături

uşoare

Grele: denim, 8/6 gabardin

Poliester

№ 60 - 50 Bumbac № 60

LÎNĂ

Uşoare: lînă,

poplin

Poliester

№ 80 Bumbac № 60

Sarj, gabardin,

anelă

Poliester

№ 80 - 60 Bumbac № 60

Grele: catifea,

lînă de cămilă,

caracul

Poliester

№ 60 - 50 Bumbac № 60

FIR

SINTETIC

Uşoare: crepjorjet, voal, satin

Poliester

№ 100 - 80 Bumbac № 120 - 80

Grele: tafta, tvil, denim

Poliester

№ 60 Bumbac № 60

TRICOTAJ

Tricou

Poliester

№ 80 - 60 Bumbac № 80 - 60

Jerseu

Poliester

№. 60 - 50 Bumbac № 60

Lînă

Poliester

№. 60 - 50

Neilon voluminos

ALEGEREA AŢEI ŞI A ACELOR

Use HA × 1SP, HA × 1(130/ 705H) Needles.

Notă: rurile sintetice se recomandă pentru însăilare obişnuită. Spre exemplu, rul de poliester se potriveşte la orice material.

Îndrumare: Consumul aţei pentru împletitor e de două ori mai mare, decît pentru ac. Luaţi aceasta în consideraţie la procura aţei, mai ales dacă Vă trebuie culori rare.

ЗАПРАВКА НИТОК

Неверная заправка может быть причиной неровной строчки, поломки иглы и т.п.

Перед тем как переходить к шитью, научитесь правильно заправлять нитки.

Заправка выполняется в следующей последовательности:нижний петлитель - ерхний петлитель - игла.

Откройте переднюю панель и рабочий стол. Поворотом маховика на себя поднимите иглу в верхнее положение. При перезаправке нижнего петлителя во избежание запутывания выньте нитку из игольного ушка.

Натяжение ниток ослабнет, если оттянуть ручку регулятора натяжения(см.рис.). Примечание: натяжение нити регулируется при поднятой лапке.

ЗАПРАВКА НИЖНЕГО ПЕТЛИТЕЛЯ

1. Пропустить нить в нитенаправитель(см.рис.)

2. Протяните нижнюю нить через устройство натяжения нити. Держа нить левой рукой, чуть натягивая, правой протяните нить вдоль прорези.

3. Протянуть нить через направители по схеме (поз.3 рис.)

4. Вдеть нить в ушко нижнего петлителя и заправить в крючок A, как указано на рис. (поз.3). Оставить свободный конец нити длиной 10 см.

2. НАЧАЛО ШИТЬЯ

DAS EINFÄDELN

Falsches Einfädeln kann Fehlstiche, Fadenreißen oder andere Nähprobleme verursachen.

Bemühen Sie sich deshalb um richtiges Einfädeln, bevor Sie mit dem Nähen beginnen.

Fädeln Sie in der richtigen Reihenfolge ein: unterer Greifer, oberer Greifer, Nadeln.

Öffnen Sie die Frontklappe und den Arbeitstisch. Bringen Sie die Nadelstange in die höchste Stellung, indem Sie das Handrad nach vorn drehen.

Bevor Sie den unteren Greifer neu einfädeln, entfernen Sie zuerst den Faden aus der Nadel und fädeln Sie danach den unteren Greifer wieder ein. Sie verhindern so ein Verwirren der Fäden.

Zur Information: Wenn Sie den Spannungsknopf nach vorn

ziehen, ist die Spannung ausgelöst.

EINFÄDELN DES UNTEREN GREIFERS

1. Ziehen Sie den Faden wie gezeigt durch die Fadenführung.

2. Ziehen Sie dann den Faden durch die rechte Spannungseinheit.

3. Ziehen Sie den Faden wie gezeigt durch die unteren Fadenführungen.

4. Ziehen Sie den Faden durch das Nadelöhr des unteren Greifers, und haken Sie ihn dann hinter Teil A wie in der Skizze gezeigt. Lassen Sie ca. 10cm Faden überstehen.

Abbildung *

: Normales oder dünnes Nähgarn

: Dickes Nähgarn

THREADING YOUR MACHINE

Wrong threading may cause skipped stitches, breaking threads, or other problems.

Try to master the correct threading before moving on to test sewing.

Threading must be carried out in the sequence of Lower

Looper-Upper Looper-Needle.

Open the front cover and the working table. Raise needle to its highest point by turning hand wheel towards you.

Before re-threading lower looper, remove thread from

needle eye rst, then re-thread the lower looper. This will

prevent tangling.

NOTE: Thread tension is released when you pull the

tension control knob.

THREADING LOWER LOOPER

1. Feed the thread through the thread guide as illustrated.

2. Pull the lower looper thread through right hand tension.

3. Draw the thread through thread guide as illustrated.

4. Pass the thread through lower looper eye, and hook it around part A as indicated by the arrow. Leave about 4” (10 cm) extra thread.

Illustration *

: When using normal or thin thread.

: When using thick thread.

2. NÄHEN MIT IHRER MASCHINE 2. STARTING TO SEW

ARANJAREA AŢEI

O aranjare incorectă poate duce la tighelire strîmbă, la

ruperea acului etc.

Înainte de a coase, învăţaţi-Vă să aranjaţi corect rul.

Aranjarea rului se îndeplineşte în următoarea succesiune: împletitorul de jos – împletitorul de sus – acul.

Deschideţi panoul din faţă şi suprafaţa de lucru. Ridicaţi acul în poziţia de sus cu o rotire a volantului spre sine.

La reîncărcarea împletitorului de jos scoateţi aţa din ac pentru a nu încurca rurile. Întinderea aţelor va slăbi, dacă rasuciţi mînerul pîrghiei de tensionare a rului (vezi des.).

Atenţie: ridicaţi picioruşul, cînd reglaţi întinderea rului.

ÎNCĂRCAREA ÎMPLETITORULUI

INFERIOR

1. Lăsaţi aţa să treacă prin ghidaj (vezi des.).

2. Trageţi aţa de jos prin dispozitivul de întindere. Ţinînd aţa cu mîna stîngă, întinzînd uşor, trageţi rul cu dreapta prin crăpătură.

3. Trageţi aţa prin ghidaj după schemă (vezi des. 3)

4. Îmbrăcaţi aţa prin urechea împletitorului de jos şi agăţaţi în cîrligel (A), cum e indicat pe desen (4). Lăsaţi capătul rului liber cu 10 cm.

Illustration *

: When using normal or thin thread.

: When using thick thread.

2. ÎNCEPUTUL CUSUTULUI

ЗАПРАВКА ВЕРХНЕГО ПЕТЛИТЕЛЯ

1. Пропустите нить через нитенаправитель, как показано на рисунке.

2. Протяните верхнюю нить через устройство натяжения нити. Придерживая нить левой рукой, правой протяните нить вдоль прорези.

3. При заправке нитки согласно инструкции нить верхней петли проходит в нитевод (A) автоматически после вращения колеса вручную.

4. Вдеть нить в проволочный направитель и в ушко петлителя, оставляя свободный конец нити длиной 10 см.

EINFÄDELN DES OBEREN GREIFERS

1. Ziehen Sie den Faden wie gezeigt durch die Fadenführung.

2. Ziehen Sie den Faden durch die Fadenspannungseinheit.

3. Ziehen Sie den Faden wie gezeigt durch die Fadenführungen.

4. Führen Sie den Faden durch die Führungsfeder, und ziehen Sie den Faden durch das Öhr des oberen Greifers. Lassen Sie ca 10cm Faden überstehen.

Abbildung *

: Normales oder dünnes Nähgarn

: Dickes Nähgarn

THREADING UPPER LOOPER

1. Feed the thread through the thread guide as illustrated.

2. Pull the upper thread through the tension control.

3. Draw the thread through the thread guide as illustrated. When threading according to the instruction, upper

looper thread pass the thread guide (A) automatically after rotating hand wheel.

4. Pass the thread through wire thread guide and looper eye, leaving an excess length of about 4” (10 cm).

Illustration *

: When using normal or thin thread.

: When using thick thread.

ÎNCĂRCAREA ÎMPLETITORULUI DE

SUS

1. Lăsaţi rul să treacă prin ghidajul de aţă, cum e indicat

pe desen.

2. Întindeţi aţa de sus prin dispozitivul de întindere. Reţinînd firul cu mîna stîngă, cu mîna dreaptă trageţi aţa prin crăpătură.

3. Cînd aranjaţi aţa în conformitate cu instrucţiunea, aţa tighelului de sus trece prin purtătorul de aţă automat după o rotire a roţii cu mîna.

ЗАПРАВКА НИТИ В ИГЛУ

1. Пропустить нить через нитенаправитель(см.рис).

2. Протяните нити, которые будут вдеваться в иглу, через устройство натяжения нити. Держите нить левой, рукой, чуть натягивая, правой протягивайте нить вдоль прорези.

3. Протянуть нить через нитенаправитель согласно рисунку.

4. Вдеть нить в игольное ушко, подвести нить под правую половину лапки, оставляя свободный конец длиной 10 см.

НИТЕЗАПРАВИТЕЛЬ

(Дополнительно)

Упрощает заправку нити (см. стр. 72 - 73)

EINFÄDELN DER NADELN

1. Führen Sie den Faden wie gezeigt durch die Fadenführung.

2. Ziehen Sie die Nadelfäden durch die linken Spannungseinheiten.

3. Ziehen Sie den Faden wie gezeigt durch die Fadenführungen.

4. Fädeln Sie die Nadeln von vorn nach hinten ein, und ziehen Sie die Fäden nach hinten auf die rechte Seite des Nähfußes. Lassen Sie ca. 10cm Faden überstehen.

Abbildung *

: Normales oder dünnes Nähgarn

: Dickes Nähgarn

NADEL-EINFÄDLER

(Sonderzubehör)

Sie können sich das Einfädeln mit dem Nadel-Einfädler (siehe Seite 72 - 73) erleichtern.

THREADING NEEDLES

1. Feed the thread through the thread guide as illustrated.

2. Draw the needle threads through left-hand tension.

3. Draw the thread through the thread guide as illustrated.

4. Thread the needles from front to back through needle eye and pull the threads towards the back passing along the right side of presser foot, leaving an extra length of about 4” (10 cm).

Illustration *

: When using normal or thin thread.

: When using thick thread.

NEEDLE THREADER

(OPTION)

Needle is threaded easily by needle threader. (See page 72 - 73.)

BĂGAREA AŢEI ÎN AC

1. Daţi drumul aţei prin ghidaj (vezi des.)

2. Întindeţi firele, care se vor întroduce în ac, prin dispozitivul de întindere a aţei. Ţineţi aţa cu mîna stîngă, trăgînd uşor, cu dreapta îmbrăcaţi prin crăpătură.

3. Trageţi aţa prin ghidaj după desen.

4. Băgaţi aţa în urechea acului, aşezaţi firul sub partea dreaptă a picioruşului, lăsaţi capătul liber cu 10 cm.

DISPOZITIV DE ARANJARE A FIRULUI

(Adăugător)

Înlesneşte aranjarea rului (vezi pag. 72 - 73)

ВСПОМОГАТЕЛЬНЫЕ ПРИЕМЫ

СМЕНА НИТОК, ДЛЯ БЫСТРОЙ ЗАМЕНЫ КАТУШЕК ПРЕДЛАГАЕМ СЛЕДУЮЩИЕ ШАГИ

1. Обрезать нитки у катушек. Связать концы новых и старых ниток, как показано на рисунке.

2. Поднять лапку.

3. Поворотом маховика поднять иглу в крайнее верхнее положение. Аккуратно протянуть узелки через ушки игл и петлителей, регулируя правой рукой натяжение ниток.

4. Установить необходимое натяжение материала.

ОБРЕЗКА ИГОЛЬНОЙ НИТИ

Расщепленная нить может затруднить заправку.

Подведите нить к нитеобрезателю на игольной пластине и нажмите рычаг нитеобрезателя или заведите нить под подвижный нож, повернув маховик на себя (см. рис.).

NÜTZLICHE HINWEISE

AUSWECHSELN DER GARNROLLEN

Folgende Hinweise helfen Ihnen zu einem schnellen Auswechseln der Garnrollen.

1. Schneiden Sie die Fäden der noch eingefädelten Garnrollen nahe der Garnrolle ab. Verknoten Sie das Garnende mit dem Faden der neuen Garnrolle (Seemannsknoten).

2. Stellen Sie den Nähfuß hoch.

3. Bringen Sie die Nadelstange in die tiefste Stellung, indem Sie das Handrad nach hinten drehen. Ziehen Sie nun vorsichtig nach und nach an jedem der schon eingefädelten Fäden, bis die Knoten die Nadelöhre, bzw. die Öhre der Greifer passiert haben.

ABSCHNEIDEN DES NADELFADENS

Ausgefasertes Garn läßt sich schlecht einfädeln.

Ziehen Sie den Faden unter das Obermesser, und drehen Sie das Handrad nach vorn: Sie haben ein glattes Fadenende.

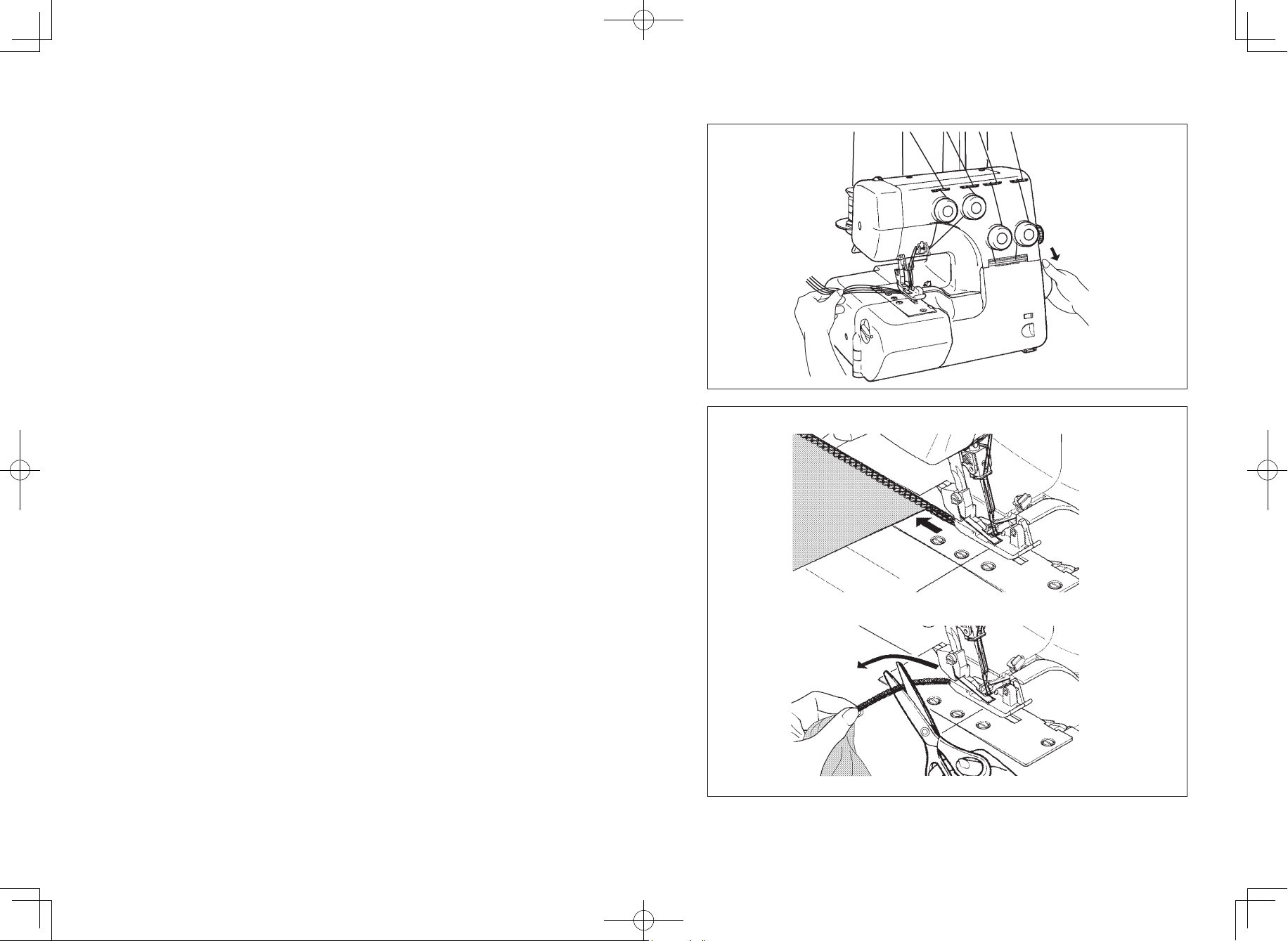

HELPFUL HINTS

REPLACING THREAD SPOOLS

When replacing thread spools, the following steps may be

helpful for quick changeover.

1. Cut off existing threads near the spools. Tie the cut ends thread from new spools as illustrated (seamen’s knot).

2. Raise presser foot.

3. Lower needle bar to its lowest position by turning hand wheel AWAY FROM YOU. Carefully pull the existing threads until the connecting knots pass through needle eye and looper eyes.

CUTTING NEEDLE THREAD

Frayed thread may make needle threading difcult.

Draw the thread near the thread cutter on the needle plate and push the thread cutter lever or draw the thread passing under the moving cutter and turn hand wheel towards you to obtain clear cut end as illustrated.

METODE AUXILIARE

SCHIMBAREA AŢEI

PENTRU SCHIMBAREA RAPIDĂ A MOSORELELOR VĂ PROPUNEM URMĂTORII PAŞI

1. Tăiaţi aţa mosorelelor, legaţi capetele firului vechi şi celui nou, cum e arătat pe desen.

2. Ridicaţi picioruşul.

3. Ridicaţi acul în poziţia de sus cu o răsucire a volantului. Trageţi atent nodurile prin urechile acelor şi a împletitorilor, reglînd cu mîna dreaptă tensionarea rurilor. Instalaţi tensionarea cuvenită a materialului.

TĂIEREA AŢEI DIN AC

Aţa despicată poate îngreuia procesul aranjării.

Aduceţi aţa la tăietorul rului de pe placa acului şi apăsaţi pîrghia de tăiere (numai model 056) sau puneţi aţa sub cuţitul mobil, rotind volantul spre sine (vezi des.).

ПРОВЕРКА КАЧЕСТВА СТЕЖКОВ

Заправив нитки, проверьте качество стежков на образце.

1. Аккуратно подведите нитки под лапку и влево. Вращая маховик на себя, убедитесь, что образуется правильная строчка.

2. Слегка нажав на педаль, подложите ткань под лапку и, мягко протягивая ее вперед (поз. 2 рис.), направляйте материал, машина сама продвигает его.

3. Проверьте натяжение нитей на образце (см. рис. стр. 40 - 42).

4. Прошив до конца, снизьте скорость шитья, мягко вытягивая материал за лапку, образуя цепочку стежков длиной 5 - 6 см.

Отрежьте нить с помощью рычага для перерезания нити или ножниц.

Fig. 3

Fig. 1

Fig. 2

PRÜFEN DER STICHBILDUNG

Wenn Sie die Maschine eingefädelt haben, prüfen Sie die Stichbildung auf einem Stück des Stoffes, den Sie verarbeiten wollen. Gehen Sie folgendermaßen vor:

1. Ziehen Sie leicht alle Fäden nach links, und lassen Sie den Nähfuß herunter. Drehen Sie das Handrad ein paarmal nach vorn, um zu sehen, ob das Stichbild in Ordnung ist.

2. Fangen Sie LANGSAM an zu nähen, und führen Sie den Stoff mit leichtem Druck unter den Nähfuß. (Außer bei dicken Stoffen braucht der Nähfuß dazu nicht angehoben werden.)

Führen Sie den Stoff nur leicht; der Stofftransport erfolgt

automatisch.

3. Prüfen Sie die Fadenspannungen mit einem Stück des zu verarbeitenden Stoffes (siehe Seite 40 - 42).

4. Wenn Sie das Ende des Stoffes erreicht haben, nähen Sie langsam noch etwas weiter, bis eine ca. 5 - 6 cm lange Fadenkette übersteht.

Schneiden Sie die Fäden mit einer Schere ab.

TESTING STITCH OVERLOCK STITCHES

After threading is completed, use a scrap of fabric that you plan to sew and test to sew in the following order.

1. Gently pulling all the threads to the left, lower the presser foot. Rotate the hand wheel towards you a few times to see if the lock stitches are properly formed.

2. Start the machine at low speed and feed in test fabric under the presser foot by slightly pushing it forward. (This can be done with the presser foot down on most fabrics except bulky materials.)

Guide the fabric gently as machine automatically feeds

the material.

3. Check thread tensions by test sewing on spare fabric. (See page 40 - 42.)

4. At fabric end, carry on running machine at low speed, gently pulling the fabric towards the back, until about 5 to 6 cm of extra lock stitches are produced without fabric.

Cut thread by pushing thread cutter lever down, or with

scissors.

VERIFICAREA CALITĂŢII CUSĂTURII

După aranjarea rului, vericaţi calitatea cusăturii de probă.

1. Aduceţi exact firurile sub picioruş şi în stînga. Rotind volantul spre sine, urmăriţi, ca cusătura să e dreaptă.

2. Atingînd uşor pedala, aşezaţi pînza sub picioruş şi trageţi abea pînza înainte (des.2), conducînd numai procesul, maşina va împinge ţesătura singură.

3. Vericaţi tensionarea aţei pe model (vezi pag. 40 - 42)

4. Tighelînd pînă la urmă, micşoraţi viteza cusăturii, trăgînd moale materialul după picioruş şi formînd un lanţ de tighele cu lungimea de 5-6 cm.

Tăiaţi aţa cu ajutorul pîrghiei (numai model 056) pentru

tăierea aţei sau foarfecelui.

ТАБЛИЦА НАСТРОЙКИ

Примечание: вышеуказанные положения являются общими рекомендациями. Во многих случаях поднастройка улучшит качество строчкию вам помогут следующие советы:

1. Установите ширину обметки. (см.стр.44 - 45)

2. Выбирайте натяжение нити в зависимости от толщины материала.

3. Ослабьте натяжение, если шьете толстыми нитками.

4. Неверное натяжение вызывает искривление строчки. Измените натяжение.

5. Неверно установленная игла вызывает неправильное натяжение, обязательно проверьте настройку, прошив на образце.

    

Номер ниток

Ширина обметки

Используемые иглы

Указатель строчки

левая

правая

левая правая левая правая правая

Регулятор натяжения

Нить левой иглы

Нить правой иглы Нить верхнего

петлителя Нить нижнего

петлителя

Длина стежка

№ рисунка строчки

Ссылка страницу

Плоский шов

Узкая

кромка

Подвернутая

кромка

Пикировочный

шов

4 3

6 4

- -

4 4 - 6

- -

- - - - -

- - -

- -

2.5 - 3.5 2.5 - 3.5 3 - 5 2 - 2.5

- -

1A 2A 3A 4A 5A 6A 7A 8A

54 - 55 38 - 3940

EINSTELLUNGS-TABELLE

Zahl der Fäden

Schnittbreitenregler

Nadel (n)

Stichnger

Spannungseinstellung

Faden für oberen Greifer

Faden für unteren Greifer

Stichlänge

siehe Seite

Linker Nadelfaden

Rechter Nadelfaden

Bitte beachten: Die oben genannten Einstellungen dienen nur als Anhalt. In vielen

Fällen wird eine Nachregulierung für Ihr Nähgut erforderlich sein.

Folgende Hinweise dürften Ihnen helfen.

1. Stellen Sie die Schnittbreite nach (S. 44 - 45).

2. Stellen Sie die Nadelfadenspannungen nach, wenn Sie dünnen oder dicken Stoff nähen.

3. Verringern Sie die Spannung, wenn Sie mit dickem Garn nähen.

4. Falsche Spannungseinstellung verursacht Fehlstiche. Spannung(en) nachstellen.

5. Die Nadeln müssen korrekt eingesetzt sein.

Nähen Sie immer eine Probe auf dem Stoff, den Sie verarbeiten wollen, um die besten Einstellungen auszuprobieren.

links und

rechts

links rechts rechtslinks rechts

    

Flachsaum

Schmaler

Überwendlingsaum

Rollsaum

Muschelkante

4 3

6 4

- -

4 4 - 6

- -

- - - - -

- - -

- -

2.5 - 3.5 2.5 - 3.5 3 - 5 2 - 2.5

- -

1A 2A 3A 4A 5A 6A 7A 8A

54 - 55 38 - 3941

SETTING CHART

Note: The above settings of tension and overedge cutting width dial are for general

guidance. A little ne tuning will improve your stitching in many cases. Following

advice helps you.

1. Turn overedge cutting width dial. (See page 44 - 45)

2. Adjust needle tensions when you sew thin or thick material.

3. Reduce the tension when you use thick thread.

4. Incorrect tension setting causes stitch skipping. Adjust the tension setting.

5. Tension setting will have problem when needle setting is incorrect.

Try test-sewing with a piece of fabric you are going to use and nd the best settings.

    

Number of threads

4 3

Overedge cutting width dial

6 4

-- 5 -- 4 4 -- 6

Needle to use

Left and Right

Left Right Left Right Right

Stitch nger

Tension control

Left needle thread

- -

- - - - -

Right needle thread

- - -

- -

Upper looper thread

- -

Lower looper thread

- -

Stitch length control

2.5 - 3.5 2.5 - 3.5 3 - 5 2 - 2.5

- -

Ref. No. 1A 2A 3A 4A 5A 6A 7A 8A

Flat seam

Narrow hem

Rolled hem Picot stitch

Reference page 42 54 - 55 38 - 39

TĂBLIŢA REGLĂRII

Notă: dispoziţiile de mai sus sunt recomandări generale. În multe cazuri o reglare

adăugătoare va îmbunătăţi calitatea cusăturii.

Vă vor ajuta următoarele sfaturi:

1. Fixaţi lăţimea însăilăturii.

2. Alegeţi tensionarea conform grosimii materialului.

3. Dacă coaseţi cu aţă groasă, slăbiţi tensionarea.

4. O întindere incorectă a rului va înrăutăţi calitatea tighelului. Reglaţi.

5. O aşezare greşită a acului duce la tensionare incorectă, recomandăm să încercaţi cusătura pe model.

    

Numărul aţei

4 3

Lăţimea cusăturii

6 4

-- 5 -- 4 4 -- 6

Ace folosite

stîngă,

dreaptă

stîngă

dreaptă stîngă

dreaptă dreaptă

Indicatorul tighelului

Reglorul tensionării

Aţa din acul stîng

- -

- - - - -

Aţa din acul drept

- - -

- -

Aţa împletitorului superior

- -

Aţa împletitorului inferior

- -

Lungimea tighelului

2.5 - 3.5 2.5 - 3.5 3 - 5 2 - 2.5

- -

№ desenului tighelului 1A 2A 3A 4A 5A 6A 7A 8A

Cusătură plată

Margine

îngustă

Margine

răsfrîntă

Cusătură

repetată

Referinţă la pagină 42 54 - 55 38 - 39

3-х НИТОЧНАЯ ОВЕРЛОЧНАЯ СТРОЧКА С ОДНОЙ ИГЛОЙ

При заправке только левой иглы образуется строчка шириной 6 мм, а при заправке только правой иглы - строчка шириной 3.8 мм.

Неиспользуемую иглу снимите и уберите в игольницу.

DREIFÄDIGE ÜBERWENDLINGNAHT

MIT EINER NADEL

Wenn Sie nur die LINKE Nadel benutzen, erzielen Sie eine Überwendlingnaht von 6mm Breite. Fädeln Sie nur die RECHTE Nadel ein, ist die Nahtbreite 3.8mm.

Stecken Sie die zwischenzeitlich nicht benötigte Nadel in das Kissen rechts neben der Einfädelskizze.

THREE-THREAD OVERLOCK WITH ONE NEEDLE

By threading the LEFT needle only a width of 6 mm will be produced and by threading the RIGHT needle only a width of 3.8 mm will be produced.

Please keep the unused needle on the needle pad as illustrated.

OVERLOCK TRIPLU CU UN AC

Dacă îmbrăcaţi numai acul stîng, primiţi un tighel cu lăţimea de 6 mm, şi dacă îmbrăcaţi numai acul dreptlăţimea de 3,8 mm.

Acul de prisos se dă la o parte.

УЗКИЙ ШОВ И ШОВ “РУЛИК” (ПОДВЕРНУТЫЙ)

Для обработки края тонких материалов идеально подходит узкий или подвернутый шов.

Для дорогих “газовых” материалов подойдет шов “пике”. Из-за естественной кромки зти швы не подходят для плотных или тажелых материалов.

1. Поднимите лапку.

2. Откройте переднюю панель и рабочий стол.

3. Отсоедините с помощью отвертки “палец” для образования петель(см.рис.)

4. Настройте машину согласно табл.на стр.32

Примечание: чтобы получился идеальный шов, используйте рекомендуемые ниток. После шитья установите “палец” строчки на место, как указано на рис.поз. 1.

РЕКОМЕНДУЕМЫЕ НИТКИ

Иллюстрация * I : “Палец”для образования петель (A) *

III

: Узкая кромка *IV : Подвернутая кромка * V : Пикировочный шов

Узкая обметка

Подвернутый край

3-х ниточный шов

3-х ниточ. шов

Игольная нить

Полиэстер, нейлон, шелк № 50 - 100

Нейлон № 100

Верхний петлитель

Нижний петлитель

Полиэстер, нейлон, шелк № 50 - 100, объемн. Нейлон (нерастяжимый)

Объемын. Нейлон (нерастяжимый)

TIGHEL ÎNGUST ŞI TIGHEL „RULON”

(ÎNDOIAT)

Pentru prelucrarea marginii ţesăturilor fine e ideal tighelul îngust şi răsucit.

Petru materiale scumpe „gazoase” merge tighel „pighe”

Avînd marginea naturală, aceste tivuri nu se folosesc la materiale îndesate şi grele.

1. Ridicaţi picioruţul.

2. Deschideţi panoul din faţă şi măsuţa pentru lucru.

3. Dezuniţi cu şurubelniţa „degeţelul” pentru formarea

ochiului (vezi des.)

4. Reglaţi maşina comform tăbliţei de la pag. 35.

Atenţie: ca să primiţi o cusătură ideală, folosiţi aţa cu

mărimea recomandată. După tighelire fixaţi „degeţelul” tighelului la loc, cum e indicat pe des.

AŢA RECOMANDATĂ

Ilustrare *

: „Degeţel” pentru formarea ochiurilor (A)

III

: Margine îngustă

: Margine răsfrîntă

: Tighel repetat

SCHMALER ÜBERWENDLINGSAUM, ROLLSAUM

Diese Säume sind ideal für leichte Stoffe wie Georgette,

Crêpe de Chine, Seide, usw. Die Muschelkante empehlt

sich besonders für leichte Schals oder Halstücher. Es liegt in der Natur dieser Säume, daß sie sich nicht für

schwere oder dicke Stoffe eignen.

1. Stellen Sie den Nähfuß hoch.

2. Öffnen Sie die Frontklappe und den Arbeitstisch.

3. Entfernen Sie mit einem Schraubenzieher den

Stichnger von der Stichplatte, und bewahren Sie ihn in

der dafür vorgesehenen Halterung im Zubehörabteil auf.

4. Stellen Sie die Maschine entsprechend den Hinweisen

auf Seite 33 ein.

WICHTIG: 1.Bitte benutzen Sie das nachstehend genannte

Nähgarn für ein optimales Nähergebnis.

2. Wenn Sie fertig sind, setzen Sie den

Stichnger wieder ein. Vergewissern Sie sich,

daß er so weit wie möglich eingeschoben wird (Skizze 1)

EMPFOHLENES NÄHGARN

Abbildung *

: Stichnger (A)

III

: Schmaler Überwendlingsaum

: Rollsaum

* V : Muschelkante

NARROW AND ROLLED HEM, PICOT STITCH

Narrow and rolled edge is ideal for use on thin materials such as georgette crepe, crepe de chine, silk etc.

Also, picot stitch can be produced particularly when sewing

on ne ‘scarike’ materials. In view of the nature of these hems, they are unsuitable for use on ‘hard’ or ‘heavy’

materials.

1. Raise the presser foot.

2. Open the front cover and working table.

3. Remove the stitch nger from the needle plate by screw

driver and keep it in the front cover as illustrated or in the accessory bag.

4. Set the machine according to page 34. NOTE: 1. Please use following recommended thread for

making ideal seams.

2. After finishing, re-set the stitch finger in its place. Please ensure inserting it deep as

illustrated in Fig 1.

RECOMMENDED THREAD

Illustration *

: Stitch nger (A)

III

: Narrow hem

: Rolled hem

: Picot stitch

Nadelfaden

Oberer Greifer

Unterer Greifer

Schmaler

Überwendlingsaum

Rollsaum

mit drei Fäden

mit drei

Fäden

Polyester, Nylon, Seide

No.50-10

Polyester, Nylon, Seide

No.50-10

Bauschgarn

(weniger dehnbar)

Bauschgarn

(weniger dehnbar)

Polyester, Nylon, Seide

No.50-10

Nylon # 100

Narrow overlock edge Rolled edge

with Three Threads with Three Threads

Thread for needle

Polyester, Nylon, Silk No. 50-100

Nylon No. 100

Upper looper

Polyester, Nylon, Silk No. 50-100 Bulk nylon (less stretchable)

Lower looper

Bulk nylon

(less stretchable)

Însăilare îngustă Margine răsfrîntă

Tighel triplu Tighel triplu

Aţă pentru

Poliester, neilon,

mătase № 50-100

Neilon № 100

Împletitorul de sus

Poliester, neilon,

mătase № 50-100

Neilon voluminos

(neexibil)

Neilon voluminos

(neexibil)

Împletitorul de jos

РЕГУЛИРОВКА НАТЯЖЕНИЯ НИТЕЙ

Натяжение нитей регулируется от “0” до “9”. Установив ручку регулятора на меньший номер, Вы ослабите натяжение.

Отрегулируйте натяжение на образце ткани, которую будете шить.

Fig. 1 Fig. 2 Fig. 3 Fig. 4 Fig. 5

Возможные дефекты и пути их устранения при использовании четырех нитей

Правильно Нить верхней петли

перетягивается на изнаночную сторону.

Нить нижней петли перетягивается на изнаночную сторону.

Нить левой иглы свободна и видна на изнаночной стороне.

Увеличьте натяжение нити верхней петли иили ослабьте нить нижней петли.

Увеличьте натяжение нити нижней петли и/или ослабьте нить верхней петли.

Увеличьте натяжение нити левой иглы и/или ослабьте нити обеих петель

Увеличьте натяжение нити правой иглы .

Уменьшить натяжение

Увеличить натяжение

Изнаночная сторона

Нить верхней петли

Нить нижней петли

Нить левой иглы

Нить правой иглы

Лицевая сторона

Нить верхней петли

Нить нижней петли

Нить левой иглы

Нить правой иглы

Нить верхней петли

Нить нижней петли

Изнаночная сторона Изнаночная сторона Изнаночная сторона Изнаночная сторона

Лицевая сторона

FEINEINSTELLUNG DER FADENSPANNUNGEN

Durch Drehen der Spannungseinheit auf eine höhere Zahl erreichen Sie eine größere Fadenspannung; durch Drehen auf eine niedrigere Zahl verringern Sie die Spannung. Je höher die Zahl, desto größer die Spannung.

Prüfen Sie jede Fadenspannung auf einem Stück des Stoffes, den Sie verarbeiten wollen.

Fig. 1 Fig. 2 Fig. 3 Fig. 4 Fig. 5

VIERFÄDIGE ÜBERWENDLINGNAHT

Korrekte Fadenspannung. Faden des oberen Greifers

auf die Unterseite gezogen.

Faden des unteren Greifers auf die Oberseite gezogen.

Linker Nadelfaden bildet auf der Unterseite Schlingen.

Rechter Nadelfaden bildet auf der Unterseite Schlingen.

Fadenspannung für oberen Greifer erhöhen oder Spannung für unteren Greifer verringern.

Linke Nadelfadenspannung erhöhen oder Spannung für oberen und unteren Greifer verringern.

Rechte Nadelfadenspannung erhöhen.

Spannung verringern

Spannung vergrößern

Unterseite

Oberseite

Faden für oberen Greifer

Faden für unteren Greifer

Linker Nadelfaden

Rechter Nadelfaden

Unterseite

Oberseite

Faden für oberen Greifer

Faden für unteren Greifer

Linker Nadelfaden

Rechter Nadelfaden

Unterseite

Oberseite

Faden für oberen Greifer

Faden für unteren Greifer

Unterseite

Oberseite

Unterseite

Oberseite

ADJUSTING THREAD TENSIONS

Turning tension dial to a higher number gives a tighter thread tension. Turning tension dial to a lower number gives a looser thread tension. The higher the number, the tighter the tension.

Test thread tensions on a scrap you plan to use.

Fig. 1 Fig. 2 Fig. 3 Fig. 4 Fig. 5

FOUR-THREAD USE

Just right. Upper looper thread pulled

to under side.

Lower looper thread pulled to top side.

Left needle thread loose and visible on under side of fabric.

Right needle thread loose and visible on under side of fabric.

Increase upper looper thread tension and/ or decrease lower looper tension.

Increase lower looper thread tension and/or decrease upper looper tension.

Increase left needle thread tension and/or decrease either or both looper threads.

Increase right needle thread tension.

Decrease tension

Increase tension

Under side

Top side

Upper looper thread

Lower looper thread

Left needle thread

Right needle thread

Under side

Top side

Upper looper thread

Lower looper thread

Left needle thread

Right needle thread

Under side

Top side

Upper looper thread

Lower looper thread

Under side

Top side

Under side

Top side

REGLAREA ÎNTINDERII AŢEI

Tensionarea se efectuiază de la „0” pînă la „9”. Fixînd mînerul reglorului la un număr mic, veţi micşora

tensionare.

Vericaţi tensionarea pe o bucată de material, pe care î-l veţi folosi.

Fig. 1 Fig. 2 Fig. 3 Fig. 4 Fig. 5

Dereglări posibile şi căile de înlăturare la folosirea cusăturii cu 4 re

Corect Aţa împletirii de sus se trage

pe dos.

Aţa împletirii de dos se trage

pe sus.

Aţa din acul stîng e liberă şi

se vede pe dos.

Aţa din acul drept e liberă şi

se vede pe dos.

Măriţi tensionare firului împletirii de sus şi /sau slăbiţi rul împletirii de jos.

Măriţi tensionare firului împletirii de dos şi /sau slăbiţi rul împletirii de sus.

Măriţi tensionarea firului acului stîng şi /sau slăbiţi rele ambelor împletiri.

Măriţi întinderea rului din

acul drept.

A scădea tensionarea

A mări tensionarea

Firul

împletirii

de sus

Firul

împletirii

de jos

Aţa

acului

stîng

Aţa

acului drept

Firul

împletirii

de sus

Firul

împletirii

de jos

Aţa

acului

stîng

Aţa

acului drept

Firul

împletirii

de sus

Firul

împletirii

de jos

Dosul articolului

Faţa articolului

Dosul articolului

Faţa articolului

Dosul articolului

Faţa articolului

Dosul articolului

Faţa articolului

Dosul articolului

Faţa articolului

РЕГУЛИРОВКА ДЛИНЫ СТЕЖКА

Установите ручку регулятора на требуемую длину стежка.

Чем больше позиции, тем длиннее стежок. Длина стежка может меняться от 1 до 5 мм.

Иллюстрация *

: Регулятор длины стежка

: Регулятор подвижного ножа

РЕГУЛИРОВКА ШИРИНЫ ОБМЕТЫВАНИЯ

Ширина обметки может меняться от 4 до 7 мм поворотом ручки регулятора ширины обметки в соответствии с видом ткани. Установленная стандартная ширина обметывания - 6 мм. Уменьшите ее до 5 мм, если при шитье край ткани сворачивается. Увеличьте ее до 7 мм, если петли свисают с края ткани.

“Палец” для образования петли (В)

Когла Вы шьете тремя нитями (заправляется только правая нить), установив расстояние до линии отреза 4 - 5, петли могут выступать за край материи (рис. 3). В зтом случае замените “палец” для образования петли (А) на (В), чтобы край стал опрятнее (рис. 4).

Иллюстрация *

III

: “Палец” для образования петли (В)

Fig. 3 Fig. 4Fig. 1 Fig. 2

“Палец” для образования петли (В)

Stichnger (B) Stitch nger (B) „Degeţel” pentru

formarea ochiurilor (B)

“Палец” для образования петли (A)

Stichnger (A) Stitch nger (A) „Degeţel” pentru

formarea ochiurilor (A)

Einstellung der Stichlänge

Drehen Sie die Stichlängeneinstellung, bis die gewünschte Stichlänge am Anzeigestrich steht.

Je größer die Zahl, desto größer die Stichlänge, die von 1 bis 5 mm einstellbar ist. Die normale Länge ist 2.5 - 3.5.

Abbildung *

: Stichlängeneinstellung

: Schnittbreitenregler

EINSTELLUNG DER SCHNITTBREITE

Je nach Stoffart können Sie die Schnittbreite für den Überwendlingstich zwischen 4 und 7mm variieren. Stellen Sie einfach den Stichbreitenregler entsprechend ein. (Siehe auch S. 23.)

Werksseitig wird die Maschine mit der Standard-Schnittbreite von 6mm ausgeliefert.

Falls sich die Stoffkante beim Nähen wellt, stellen Sie den Regler in Richtung “5”.

Falls die Schlingen an der Kante überstehen, drehen Sie in Richtung “7”.

Stichnger (B)

Es können Schlingen überstehen, wenn Sie leichten Stoff mit drei Fäden nähen (nur rechte Nadel) und die Schnittbreite auf 4 - 5 (Abb. 3) eingestellt ist. Tauschen Sie

in diesem Fall den Stichnger (A) gegen (B) aus, um ein

sauberes Nähergebnis zu erzielen (Abb. 4).

Abbildung *

III

: Stichnger (B)

ADJUSTING STITCH LENGTH

Turn the stitch length dial until the required length is

obtained.

The higher the number, the longer the stitch. This dial can adjust the stitch length from 1 to 5 mm.

Illustration *

: Stitch length dial

: Overedge cutting width dial

ADJUSTING OVEREDGE CUTTING WIDTH

Overedge cutting width can be adjusted from 4 to 7 mm by simply turning overedge cutting width dial according to the kind of fabric.

It is set at standard width of 6 mm when delivered from the factory.

Turn it towards “5” if fabric edge curls while sewing. (Fig. 1)

Turn it towards “7 “ if loops hang off the edge. (Fig. 2)

Stitch nger (B)

Loops may hang off the edge, when you sew with lightweight fabric using 3 threads (right needle only), and setting cutting width dial at 4 - 5 (Fig. 3). In such a case

change the stitch nger (A) to (B) to get neat stitching (Fig. 4).

Illustration *

III

: Stitch nger (B)

REGLAREA LUNGIII TIGHELULUI

Fixaţi mînerul reglorului la lungimea cuvenită a cusăturii.

Cu cît e mai mare numărul poziţiei, cu atît e mai lung tighelul. Lungimea poate  între 1 şi 5 mm.

Ilustrare *

: Reglorul lungimii tighelului

: Reglorul cuţitului mobil

REGLAREA LĂŢIMII ÎNSĂILĂTURII

Lăţimea se schimbă de la 4 pînă la 7 mm cu o răsucire a mînerului reglorului lăţimii în conformitate cu tipul

materialului.

Lăţimea standartă de însăilare-6mm.

Scădeţi pînă la 5 mm, în caz că marginea ţesăturii se strînge.

Măriţi pînă la 7 mm, dacă ochiurile spînzură la margine.

„Degeţel”pentru formarea ochiului

Cînd coaseţi cu trei firuri (se aranjează numai cel din dreapta), fixînd o distanţă de 4-5mm pînă la tăietură, ochiurile pot ieşi in afara marginii (des.3). În acest caz schimbaţi „degeţelul” pentru ochiuri pe (B), pentru ca marginea să devină mai îngrijită.

Ilustrare *

III

: „Degeţel” pentru formarea ochiurilor (B)

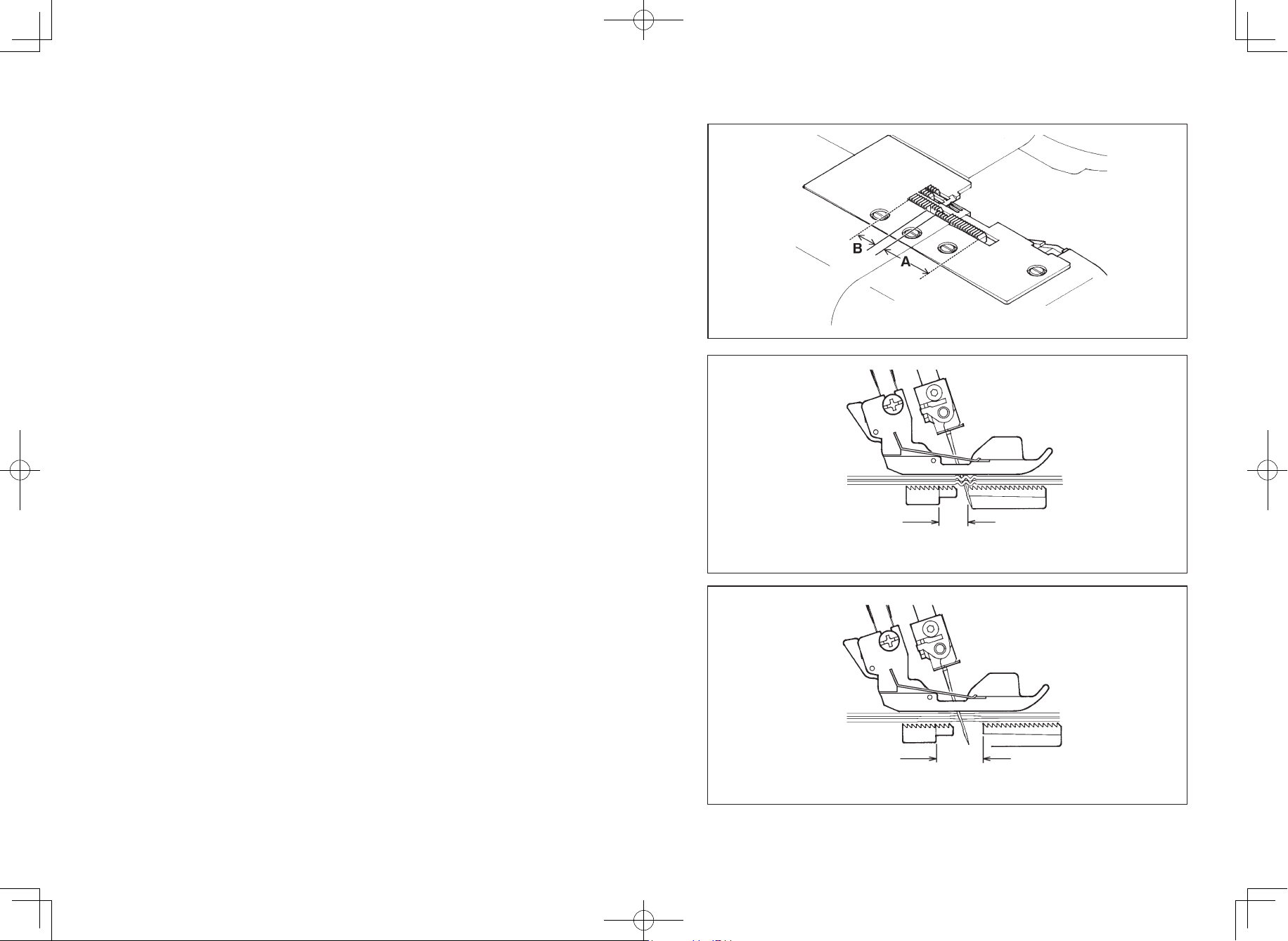

ДИФФЕРЕНЦИАЛ

Устройство дифференциальной подачи состоит из 2-х зубчатых пластинок, обеспечивающих продвижение материала, каждая из которых имеет свой привод, обеспечиваюший подачу материала с разной длиной стежка.

Иллюстрация *

: Разделенная на две части зубчатая рейка

ПОЛОЖИТЕЛЬНАЯ ПОДАЧА ДИФФЕРЕНЦИАЛА

В зтом положении передняя рейка (A) делает более длинный шаг, чем задняя (И). Это создает зффект сосбаривания материала под лапкой.

Иллюстрация *

: Положительная подача дифференциала

ОТРИЦАТЕЛЬНАЯ ПОДАЧА ДИФФЕРЕНЦИАЛА

В зтом случае передняя рейка делает более короткие стежки чем задняя (И). Это создает зффект растягивания материала под лапкой.

Иллюстрация *

III

: Отрицательная подача дифференциала

III

Der Differentialtransport

Der Differentialtransport wird durch zwei unabhängige Transporteurteile ermöglicht, einen vorderen (A) und einen hinteren (B).

Jeder Transporteurteil hat einen eigenen Antriebsmechanismus, sodaß der Materialtransport in unterschiedlicher Abstimmung erfolgen kann.

Abbildung *

: Differential-Transporteur

Positiver Differentialtransport

Beim positiven Differentialtransport führt der vordere Transporteur (A) mehr Material unter den Nähfuß als der hintere Transporteur (B).

Dadurch kommt mehr Stoff unter dem Nähfuß zusammen und verhindert ein Wellen des Nähguts.

Abbildung *

: Positiver Differentialtransport

Negativer Differentialtransport

Beim negativen Differentialtransport führt der vordere Transporteur (A) weniger Material unter den Nähfuß als der hintere Transporteur (B). Dadurch wird das Material unter dem Nähfuß gestreckt und verhindert ein Zusammenziehen des Nähguts.

Abbildung *

III

: Negativer Differentialtransport

DIFFERENTIAL FEED

The differential feed has two independent feed dogs, one front (A) and one rear (B).

Each feed dog has an individual feed mechanism which enables the feeding of material at a different ratio.

Illustration *

: Differential feed dogs

POSITIVE DIFFERENTIAL FEED

WHEN SET FOR POSITIVE DIFFERENTIAL FEED, the front feed dog (A) makes a longer stroke than the rear feed dog (B).

This has the effect of accumulating material under the presser foot to offset the wavering on the fabric.

Illustration *

: Positive differential feed

NEGATIVE DIFFERENTIAL FEED

WHEN SET FOR NEGATIVE DIFFERENTIAL FEED, the front feed dog (A) makes a shorter stroke than the rear feed dog (B).

This has the effect of stretching material under the presser foot to offset the puckering on the fabric.

Illustration *

III

: Negative differential feed

DIFERENŢIAL

Dispozitivul conducerii diferenţiale constă din 2 plăci dinţate, ce asigură înaintarea materialului, fiecare din ele avînd propria transmisie şi fac posibilă conducerea

materialului cu tigheluri de lungimi diferite.

Ilustrare *

: Bară dinţată împărţită în două părţi

ÎNAINTAREA POZITIVĂ A DIFERENŢIALULUI

În acestă poziţie bara dinainte (A) face un un tighel mai lung, decît cea din urmă (B). Acesta creiază efectul de întindere a materialului sub picioruş.

Ilustrare *

: Înaintarea pozitivă a diferenţialului

ÎNAINTAREA NEGATIVĂ A DIFERENŢIALULUI

În acestă poziţie bara dinainte (A) face un un tighel mai scurt, decît cea din urmă (B). Acesta creiază efectul de întindere a materialului sub picioruş.

Ilustrare *

III

: Înaintarea negativă a diferenţialului

РЕГУЛИРОВКА ДИФФЕРЕНЦИАЛА

Устанавливается поворотом ручки регулятора дифференциала в нужном Вам направлении в соответствии с таблицей (см. ниже).

Ширина диапазона - от “0.7” (отрицательная подача) до “2” (положительная подача). При обычном шитье регулятор должен быть установлен на “1”. В процессе шитЬя регулировка может быть изменена.

Иллюстрация *

: Регулятор дифференциала

РЕГУЛЯТОР ДАВЛЕНИЯ ЛАПКИ

Для обычного шитья не требуется изменять давление лапки, установленное на заводе. Если такая настройка необходима, поверните регулятор в сторону увеличения или уменьшения давления.

Иллюстрация *

: Увеличить

III

: Уменьшить

РАБОТА С ПЛОТНЫМИ МАТЕРИАЛАМИ ИЛИ С НЕСКОЛЬКИМИ СЛОЯМИ ТКАНИ

Машина может работать с любыми тканями, но для тяжелых тканей или при шитье пакета материалов рекомендуется затянуть винт как указано на рис. При шитье легких тканей или материалов средей плотности, а также при установке новой ширины обметывающего шва ослабьте винт, иначе нож может не прорезать ткань. Заводская регулировка установлена для средней толщины ткани.

Иллюстрация *IV : Затягивание * V : Ослабление *VI : Улитка

ПОЛУЧАЕМЫЙ ЭФФЕКТ ВИД ПОДАЧИ РЕГУЛИРОВКА

СООТНОШЕНИЕ

ПОДАЧИ

ВПЕРЕД-НАЗАД

Сосбаривание, швы без растяжения

Дифференциал не работает

Швы с растяжкой

положительная

нейтральная

отрицательная

1 - 2

0.7 - 1

III

EINSTELLUNG DES DIFFERENTIALTRANSPORTS

Stellen Sie den gewünschten Differentialtransport entsprechend der nachstehenden Tabelle ein.

Die Einstellung kann stufenlos zwischen 0.7 (negativer Transport) und 2 (positiver Transport) erfolgen. Diese Einstellungen zeigen des deutlichsten Differential-Effekt.

Zum normalem Nähen sollte der Differentialknopf auf “1” stehen. Sie können den Differentialknopf auch während des Nähens verstellen.

Abbildung *

: Differentialknopf

DER FÜSSCHENDRUCKREGLER

Für die meisten Näharbeiten brauchen Sie den werksseitig eingestellten Füßchendruck nicht ändern. Sollte ein Nachstellen erforderlich sein, drehen Sie den Regler auf eine höhere Zahl um den Druck zu vergrößern, und auf eine kleinere Zahl um den Druck zu verringern.

Abbildung *

: Erhöhen

III

: Verringern

NÄHEN VON EXTRA-DICKEM STOFF

ODER MEHRERER STOFFLAGEN

Die meisten Stoffarten können Sie ohne eine Nachjustierung bearbeiten. Bei extra-dickem Stoff oder beim Verarbeiten von mehreren Stofflagen empfiehlt es sich, die nebenstehend angezeigte Schraube anzuziehen. Öffnen Sie dazu den Arbeitstisch.

Lockern Sie die Schraube, wenn Sie leichte (bis normale) Stoffe nähen, weil sonst der Stoff eventuall nicht gut geschnitten wird.

Auch beim Einstellen des Schnittbreitenreglers kann es nötig sein, diese Schraube zu lockern.

Werksseitig ist die Maschine für ‘normale’ Stoffe eingestellt. Abbildung *

anziehen

lockern

Screw

1-2

0.7-1

SETTING DIFFERENTIAL FEED

Set by simply moving the differential feed control dial in the direction desired referring to the chart below.

The adjustment can be made between 0.7 (negative effect) and 2 (Positive effect). These settings give the best ratio of feeding.

For normal sewing, the dial should be set at 1. The dial can be reset even while sewing.

Illustration *

: Differential feed control dial

FOOT PRESSURE REGULATOR

Presser foot pressure has been correctly set at the factory, so you do not need to adjust it for most of ordinary sewing. If adjustment is necessary, turn the foot pressure regulator to higher number to increase or to lower number to decrease pressure.

Illustration *

: Increase

III

: Decrease

SEWING WITH EXTRA HEAVYWEIGHT FABRIC OR MULTIPLE LAYERS OF FABRIC

A wide range of fabric can be overlocked on this machine, but it is recommended to tighten screw as illustrated, when sewing with extra heavyweight fabrics or mulitiple layers of fabric. Open working table for adjustment.

Loosen the screw when sewing with light to normal weight fabric or turning overedge cutting width dial, or otherwise fabric may not be well cut.

The machine is set for normal weight fabrics from the factory.

Illustration *

: Tighten *

: Loosen *

: Screw

Verhältnis hinterer/

vorderer

Transport

Wirkung und

Anwendung

Art des

Transports

Einstellung

Kein Wellen des Stoffs; Kräuseln

Kein Differentialtransport

Kein Zusammenziehen

Positiver Differentialtransport

Neutraler Transport

Negativer Transport

1-2

0.7-1

FEED RATIO

REAR: FRONT

EFFECT AND

APPLICATION

TYPE OF

FEEDING

SETTING

Waver-free Seams, Gathering

No differential feed

Pucker-free seams

Positive differential feed

Neutral feed

Negative differential feed

REGLAREA DIFERENŢIALULUI

Se xează cu răsucirea mînerului reglorului diferenţialului într-o direcţie dorită şi conform tăbliţei (vezi mai jos).

Lăţimea diapazonului- de la „0,7” (transmitere negativă) pînă la „2” (transmitere pozitivă).

La o cusătură obişnuită reglorul se aşează la „1”. În timpul coaserii puteţi efectua reglări.

Ilustrare *

: Reglorul diferenţialului

REGLORUL PRESĂRII PICIORUŞULUI

Cusătura obişnuită nu necesită o reglare specială, ea ind xată la întreprindere. Dacă apare nevoia de reglare, răsuciţi reglorul în partea măririi sau micşorării presării.

Ilustrare *

: Măriţi

III

: Micşoraţi

LUCRUL CU MATERIALE ÎNDESATE SAU CU CÎTEVA STRATURI DE MATERIALE

Maşina dată lucrează cu orice fel de materiale, însă pentru ţesături groase sau pentru coaserea pachetelor pentru materiale se recomandă strîngerea şurubului, cum e arătat pe desen. La coaserea ţesăturilor cu greutate medie, deasemenea la fixarea unei lăţimi a însăilăturii slăbiţi şurubul, în caz contrar cuţitul nu va tăia materialul.

Reglarea de la producător e prevăzută pentru materiale cu

grosime medie. Ilustrare *

: Slăbiţi *

: Strîngeţi *

: Melc

1-2

0.7-1

RAPORTUL

TRANSMISIEI

ÎNAINTE / ÎNAPOI

EFECTUL

PRIMIT

ASPECTUL

TRANSMISIEI

REGLAREA

Încreţire, cusături lipsite

de extindere

Diferenţialul nu lucrează

Cusături cu

extindere

Pozitivă

Neitrală

Negativă

ОСНОВНЫЕ ОПЕРАЦИИ

ОБМЕТЫВАНИЕ УГЛОВ ТКАНИ БЕЗ ОБРЕЗКИ НИТОК

1. Дойдя до края ткани, остановите иглу в верхнем положении.

2. Поднимите лапку и аккуратно подтяните цепочку ниток, чтобы не задеть указатель строчки.

3. Поверните ткань, опустите лапку и начинайте обметывать другую сторону ткани.

ПРИМЕЧАНИЕ:Если Вы одновременно производите обметку и подшиваете край,

разрежьте ткань вдоль новой линии строчки, не доходя до края 3 см, перед тем как повернуть ткань.

Иллюстрация *

: Надрезать

ОБРАБОТКА КРИВОЛИНЕЙНЫХ СРЕЗОВ

Если край вогнутый, мягко направляйте рукой ткань по размеченной линии под правую половину лапки (или чуть левее), одновременно прикладывая усилие в направлении по стрелке A (рис.поз. 3) левой рукой, а в направлении по стрелке И правой рукой.

Если край выпуклый, также подложите ткань под лапку, но направляйте ткань в противоположных направлениях (см.рис. поз. 4).

КАК РАСПОРОТЬ СТРОЧКУ

Разрежьте ножницами с изнаночной стороны ткани стежки, которые необходимо удалить, и выньте из ткани остатки ниточной строчки.

GRUNDTECHNIKEN

Nähen von Ecken ohne Zerschneiden der Fäden

1. Wenn Sie an der Ecke ankommen, unterbrechen Sie die Näharbeit, wenn die Nadel über dem Stoff steht.

2. Stellen Sie den Nähfuß hoch, und ziehen Sie die

Fadenkette vorsichtig etwas von Stichnger ab.

3. Drehen Sie den Stoff, lassen Sie den Nähfuß wieder herunter, und nähen Sie in der neuen Richtung weiter (Fig. 1).

Bitte beachten Sie: Wenn Sie gleichzeitig versäubern und

abschneiden, schneiden Sie den Stoff ca. 3 cm entlang der neuen Nählinie mit einer Schere ein (Fig. 2), bevor Sie das Material drehen.

Abbildung *

: Schneiden !

Nähen von Kurven

Für nach innen gebogene Kurven führen Sie den Stoff mit der Schnittkante rechts unter der Vorderseite des Nähfußes; dabei drücken Sie den Stoff bei Punkt A mit der linken Hand etwas in Pfeilrichtung und gleichzeitig mit der rechten Hand bei Punkt B in Gegenrichtung. (Fig. 3)

Für nach außen gebogene Kurven legen Sie den Stoff in der gleichen Weise unter den Nähfuß, aber drücken Sie den Stoff jeweils in entgegengesetzter Richtung. (Fig. 4)

Auftrennen

Schneiden Sie die Nadelfäden in Abständen ein. Dann ziehen Sie leicht an den Greiferfäden, und der genähte Stich kann leicht wieder aufgetrennt werden.

BASIC TECHNIQUES

TURNING OUTSIDE CORNERS WITHOUT CUTTING THREADS

1. When you reach the fabric edge, stop stitching with the needle above the fabric.

2. Raise the presser foot and gently pull on the thread

chain just enough to clear the stitch nger.

3. Turn the fabric, lower the presser foot and begin stitching in the new direction. Fig. 1.

NOTE: When overlocking and trimming at the same time,

cut the fabric along the new stitching line for about 3 cm, before turning the fabric. Fig. 2.

Illustration *

: Cut !

TURNING CURVED EDGES

For inside curves, guide fabric gently with trimming line of the fabric under the right front of the presser foot (or a little to the left), applying pressure at point A in the direction of the arrow with your left hand, and at the same time applying a little opposite pressure at point B with your right hand. Fig. 3.

For outside curves place under the presser foot in a similar manner but applying the pressure in the opposite directions. Fig. 4.

REMOVING STITCHES FROM SEWN FABRIC

To remove stitches already sewn, snip off needle thread(s) at intervals and pull out looper thread(s).

OPERAŢIUNI DE BAZĂ

ÎNSĂILAREA UNGHIURILOR PÎNZEI FĂRĂ TĂIEREA AŢEI

1. Ajungînd la marginea ţesăturii, opriţi acul în poziţia de sus.

2. Ridicaţi picioruşul şi trageţi atent lănţişorul de aţe, ca să nu atingeţi indicele cusăturii.

3. Întoarceţi ţesătura, coborîţi picioruşul şi începeţi însăilarea de partea cealaltă.

NOTĂ: Dacă Dvs efectuaţi simultan însăilarea şi tivirea

marginii, tăiaţi ţesătura de-a lungul liniei noi de tighelare, neajungînd pînă la margine cu 3 cm înainte de a întoarce materialul.

Ilustrare *

: Crestaţi

PRELUCRAREA MARGINII CURBILINII

Dacă marginea e concavă, îndreptaţi uşor ţesăturacu mîna de-a lungul liniei însemnate sub partea draptă a oicioruşului (sau puţin în stînga), totodată apăsînd în direcţia săgeţii A (des.3) cu mîna stîngă, iar în direcţia săgeţii B- cu mîna dreaptă.

Dacă marginea e convexă, deasemenea puneţi pînza sub picioruş, însă îndreptaţi-o în direcţii opuse (vezi des.4).

DESFACEREA CUSĂTURII

Tăiaţi cu foarfecele tighelele, ce trebuiesc înlăturate, pe dosul ţesăturii şi scoateţi rămăşiţele de aţă.

ОБМЕТЫВАНИЕ С ПРОКЛАДЫВАНИЕМ ШНУРА

Используется для упрочнения плечевых, боковых швов, швов пройм при обработке трикотажа. В качестве отделки вместо шнура можно использовать пряжу контрастных цветов. Машина оснащена спецлапкой с двумя отверстиями для прокладывания шнура с левой или правой стороны строчки.

Порядок работы:

1. Проденьте шнур через направители 1 и 2 шнура и через направитель нити левой иглы.

2. Вденьте шнур в одно из отверстий спецлапки (см.рис. 3) и заведите его назад за лапку.

3. Подложите под лапку обрабатываемую ткань. Начинайте шить медленно, проверяя положение шнура, затем увеличьте скорость шитья.

ДЛЯ СТАЧИВАНИЯ ПЛЕЧЕВЫХ ШВОВ ИЛИ ШВОВ ПРОЙМ вденьте шнур в переднее отверстие, убедитесь, что он проходит между левой и правой игольными нитками (рис.поз. 2).

ДЛЯ СТАЧИВАНИЯ БОКОВЫХ ШВОВ пропустите шнур в заднее отверстие, убедитесь, что шнур прокладывается у нити правой иглы (рис.поз. 3).

ДЛЯ ДЕКОРАТИВНОЙ ОТДЕЛКИ ВЫ можете пропустить шнур или пряжу контрастных цветов в любое или в оба отверстия.

ДЛЯ СБОРКИ КРАЯ МАТЕРИАЛА НА ЛЕСКУ пропустите леску в заднее отверстие и обметайте край “подвернутым швом“ (см.стр. 38 - 39). Эта обработка используется для подшивки низа юбок и т.п.

Überwendlingnaht mit Beilauffaden

Sie können die Überwendlingnaht mit einem Einlauffaden verstärken, z. B. für Schulter-und Ärmelnähte oder beim Zusammennähen von Teilen aus Strickstoff. Für dekorative Zwecke läßt sich gut ein Einlauffaden in einer Kontrastfarbe verwenden. Der Nähfuß der Maschine ist so gebaut, daß der Einlauffaden auf der linken oder rechten Seite des zentralen Geradstichs liegen kann.

Beachten Sie bitte folgende Schritte:

1. Stellen Sie eine Rolle mit Einlauffaden, z. B.

Baumwoll-Stickgarn, Wolle oder Gummifaden hinter

den Garnrollenhalter der Maschine. Führen Sie den Einlauffaden durch die Fadenführungen (1) und (2), und dann durch die Fadenführung für die linke Nadel (3).

Siehe Abbildung 1.

2. Führen Sie den Faden (je nach Näharbeit, siehe Fig.2 und 3) durch das vordere oder das hintere Loch im Nähfuß, und legen Sie den Faden nach hinten unter den Nähfuß zurück.

3. Legen Sie das Nähgut wie zum normalen Nähen ein.

Fangen Sie langsam an zu nähen, und beobachten Sie,

ob der Einlauffaden wie gewünscht transportiert wird; erhöhen Sie erst dann die Nähgeschwindigkeit.

Zum ZUSAMMENNÄHEN VON SCHULTER-UND ÄRMELNÄHTEN führen Sie den Einlauffaden durch das vordere Loch, und vergewissern Sie sich, daß er dabei zwischen dem linken und dem rechten Nadelfaden liegt.

Zum ZUSAMMENNÄHEN VON SEITENTEILEN führen Sie den Einlauffaden durch das hintere Loch; er muß dabei rechts vom rechten Nadelfaden liegen.

Für DEKORATIVE EFFEKTE können Sie kontrastfarbiges Garn einsetzen, das Sie entweder durch das vordere oder das hintere Loch, oder aber durch beide Löcher einfädeln.

Zum Nähen von GEWELLTEN SÄUMEN MIT BEILAUFFADEN (Fig.4) fädeln Sie den Einlauffaden durch das hintere Loch und nähen Sie einen ROLLSAUM (siehe Seite 38 - 39).

CORDED OVERLOCK

Corded overlock can be used to strengthen shoulder, sleeve or side seams when joining or making up knitted garments. As a decorative feature you can use knitting yarn of contrasting colours to further enhance your garment.

Your machine is equipped with a presser foot which has

been designed to feed your cord or yarn to the left of the safety stitch or to the right. Follow instructions as follows:

1. Place a “filler” cord, such as a crochet cotton, gimp, wool, knitting yarn, or shirring elastic at the rear of the machine spool pin. Pass the cord through the cord guides (1) and (2) and then through the left needle thread guide (3). See Fig. 1.

2. Insert the cord through either the front or rear hole (according to the operation, see diagrams Figures 2 and

3), in the presser foot and pass it under and to the rear of the foot.

3. Place the material to be sewn as normal. Start at slow speed observing if cord is feeding correctly and increase speed as needed.

FOR JOINING SHOULDERS OR SLEEVES, pass the cord

through the front hole, ensuring that it is xed between the

left and right needle threads as it is guided through the front hole. (Fig. 2).

FOR JOINING SIDE SEAMS, pass the cord through the rear hole, ensuring it is positioned to the right needle thread. (Fig. 3).

FOR DECORATIVE EFFECTS, you may pass contrasting colours either through the front or rear hole or if you desire, pass cord or yarn through each hole.

FOR MAKING WAVED HEM WITH GUT (Fig. 4), pass the gut through the rear hole and start ROLL HEMMING (See page 38 - 39). This is used for the hem of skirt, etc.

ÎNSĂILARE CU AŞEZAREA ŞIRETULUI

Se foloseşte la întărirea cusăturilor de al umăr, laterale, clemelor, la cusături de răscroială a tircotajului. În calitate de finisare în locul şiretului puteţi folosi fire de culori contraste. Maşina e dotată cu un picioruş special cu 2 oricii pentru şireturi în dreapt sau stînga cusăturii.

Ordinea lucrului:

1. Treceţi şiretul prin linealul relor acului stîng.

2. Îmbrăcaţi şiretul într-una din oriciile picioruşului special (vezi des.3) şi trăgeţi-l în urma picioruşului.

3. Puneţi sub picioruş ţesătura prelucrată. Începeţi să coaseţi încet, verificînd poziţia şiretului, apoi măriţi

viteza.

PENTRU SURFILAREA DUBLĂ A CUSĂTURILOR DE LA UMERI ŞI RĂSCROIALA Băgaţi şiretul în gaura dinainte, convingeţi-Vă, că el trece între rele acelor drept şi stîng (des.2).

PENTRU TIGHELIREA CUSĂTURILOR LATERALE Lăsaţi şiretul să treacă prin orofociul din spate, convingeţiVă, că şiretul e aşezat la rul acului drept (des.poz.3).

PENTRU TIV DECORATIV puteţi lăsa să treacă şiretul sau rele de contrast în oricare sau în ambele oricii.

PENTRU ÎNCREŢIREA MARGINII PE SFOARĂ Lăsaţi să treacă sfoara în gaura din spate şi surfilaţi marginea cu „tighel răsfrînt”(vezi.pag.38 - 39). Acest procedeu se foloseşte la prelucrarea poalelor etc.

ОТДЕЛОЧНЫЕ СТРОЧКИ

Кроме обычного обметывания Ваша машина может выполнять ряд декоративных отделок, таких как декоративная обработка края, соединение материалов встык, защипы, изготовление каймы или тесьмы.

Декоративная отделка края с использованием 2 нитей или 3 нитей (плоский шов).

Сложите материал по намеченной линии и прошейте, не разрезая ножом подгибку (рис.поз. A). Распрямите ткань, вытяните концы ниток на изнанку и приутюжьте. Окончательный вид может быть улучшен при заправке в нижний петлитель шнура или вышивальных ниток.

Соединение материалов встЫк с использованием 2 нитей или 3 нитей (плоский шов).

Сложите два куска материала лицом вверх и обметайте по краю. Расправьте и приутюжьте. При использовании тканей различных цветов получается отделка в стиле “пзчворк”.

Изготовление защипов (используя 3 нити).

Заложите ткань по линиям и заколите булавками. Проложите оверлочную строчку по заложенному краю, стараясь не разрезать ткань. Вытяните концы ниток на изнанку и приутюжьте.

Изготовление декоративной тесьмЫ (используя 3 нити).

Обметайте шнур или тесьму, осторожно поддерживая ее двумя руками, чтобы не разрезать край (см.рис.).

ПРИМЕЧАНИЕ: декоративные швы делать проще, используя лапку для потайной строчки.

Уменьшите натяжение нити верхнего петлителя при использовании толстой нити

DEKORATIVE ANWENDUNGSMÖGLICHKEITEN

Zusätzlich zum ‘normalen’ Nähen von

Überwendlingsarbeiten können Sie mit Ihrer Maschine eine Reihe von dekorativen Effekten arbeiten, wie z.B.

auiegende Nähte, Stoßkanten, Biesen oder Zierlitzen.

DEKORATIVE AUFLIEGENDE NÄHTE – mit zwei Fäden oder mit drei Fäden (Flachsaum)

Falten Sie den Stoff an der gewünschten Linie, und nähen Sie über die gefaltete Kante: achten Sie darauf, die Kante nicht anzuschneiden. Fig. A. Falten Sie den Stoff wieder auseinander, ziehen Sie die Fadenenden auf die Unterseite, und bügeln Sie die Näharbeit. Sie können den Effekt noch erhöhen, wenn Sie für den

unteren Greifer Knopochgarn oder Stickgarn benutzen.

STOSSKANTEN – mit zwei Fäden oder mit drei Fäden (Flachsaum)

Legen Sie zwei Lagen Stoff mit den Unterseiten aufeinander, und nähen Sie entlang der Stoffkante. Auseinanderfalten und bügeln.

Mit kontrastfarbigem Stoff und Garn können Sie so einen

‘Patchwork’-Effekt erzielen.

BIESEN – mit drei Fäden

Falten Sie den Stoff an der gewünschten Linie, und nähen Sie entlang der gefalteten Kante. Geben Sie acht, die Kante nicht anzuschneiden (Siehe Seite 58 - 59.) Fadenenden auf die Unterseite ziehen und die Biese anbügeln.

ZIERLITZEN – mit drei Fäden

Nähen Sie im Überwendlingstich über eine Kordel oder ein entsprechend breites Band Vorsicht: Kanten nicht anschneiden. (Siehe Seite 58 - 59.)

ZUR INFORMATION: *Der Einsatz des Blindstichfußes

(Sonderzubehör, Seite 64 - 65) erleichtert dekorative Arbeiten.

** Verringern Sie beim Nähen mit

dickem Garn die Fadenspannung für den oberen Greifer.

DECORATIVE EFFECTS

In addition to normal overlocking which is fully described in this instruction book, your machine can also be used for a number of decorative applications such as decorative topstitching, butted seams, pin-tucking or making lengths of decorative braid. See below.

Decorative top-stitching – using only two threads or using three threads (at seam)

Fold fabric along the line to be top-stitched and sew over the folded edge, making sure not to cut into the fold. Fig. A.

Unfold the fabric, pull the ends of the threads to the

underside and press at. The nal appearance can be enhanced by using buttonhole

twist or embroidery thread on the lower looper.

Butted seams – using only two threads or using three threads (at seam)

Place two pieces of fabric wrong sides together and overlock along the edge. Unfold and press.

By using different coloured fabrics and thread a pleasing

‘patchwork’ effect can be achieved.

Pin-tucking – using three threads

Fold fabric along a line to be pin-tucked and overlock sew along the folded edge, making sure not to cut into the folded edge of the fabric. (See page 58 - 59). Pull ends of threads to the underside and press.

Making decorative braid – using three threads

Overlock over a cord or braid, holding it carefully with both hands, making sure not to cut the edge. (See page 58 - 59).

NOTE : *If you use blind hem foot, decorative stitch is

made easily.

**Reduce the upper looper tension when you use

thick thread.

CUSĂTURI DECORATIVE

În afara însăilăturii obişnuite maşina Dvs poate efectua un rînd de cusături decorative a marginii, îmbinarea materialelor, confecţionarea brîului sau a panglicilor.

Tiv decorativ cu 2 sau 3 re (tighel plat).

Aşezaţi materialul după o linie însemnată şi coaseţi, nu tăiaţi îndoitura (des.poz.A). Îndreptaţi materialul, scoateţi capetele firurilor pe dos şi călcaţi cu fierul de călcat. Puteţi îmbunătăţi aspectul denitiv, aranjînd şnurul sau aţa de broderie în împletitorul

inferior.

Îmbinarea ţesăturilor cu folosirea a 2 sau 3 re (tighel plat).

Puneţi două bucăţi de material cu faţa în sus şi însăilaţi pe margine. Îndreptaţi şi călcaţi cu erul de călcat.

La folosirea ţesăturilor de diferite culori primiţi un tiv în stil

„pachwork”.

Confecţionarea clamelor (folosind 3 re)

Îndreptaţi materialul după linii şi prindeţi cu bolduri. Trageţi cu overlock pe marginea primită, stăruiţi-Vă să nu tăiaţi pînza. Scoateţi capetele aţelor pe dos şi călcaţi cu erul de călcat.

Confecţionarea bentiţei decorative (folosind 3 re)

Însăilaţi şnurul sau bentiţa, ţinînd atent cu mînile, ca să nu tăiaţi marginea (vezi des.).

NOTĂ : tivurile decorative se prregătesc uşor, dacă

folosiţi picioruşul pentru tiv ascuns. Micşoraţi tensionarea rului împletitorului de sus, dacă rul

superior e gros.

ПРИМЕНЕНИЕ ДИФФЕРЕНЦИАЛА

Обратитесь к стр. 46 -49 текста.

Дифференциал предназначен для предотвращения сосбаривания и волнистости.

1. СОСБАРИВАНИЕ - обычно образуется на легких тканях. Чтобы его избежать, установите

регулятор дифференциала меньше “1“.

2. ВОЛНИСТОСТЬ

обычно образуется на трикотажных и легкорастяжимых материалах. Чтобы

ее избежать, установите регулятор дифференциала больше “1 “.

3. СБОРКИ

с помощью дифференциала их можно делать на легких тканях. Используются

для обработки линии талии, проймы, для изготовления оборок.

Установите регулятор дифференциала между “1.5” и “2” в зависимости от нужной Вам

степени сосбаривания.

ЭТО ВАЖНО

На регулировку дифференциала влияет толщина и зластичность ткани, а также длина стежка (чем больше длина стежка, тем больше усадка). Всегда проверяйте установленную регулировку на образце.

Иллюстрация *

: Непосечонный и нерастянутый край

: Сосбаривание

III

: Волнистость

*IV : Сборки

III

ANWENDUNG DES DIFFERENTIALTRANSPORTS

Siehe Seite 46 -49, Differentialtransport.

Durch den Differentialtransport können Sie ein Zusammenziehen oder Wellen des Nähguts weitgehend vermeiden. Darüberhinaus kann der Differentialtransport gut zum Kräuseln eingesetzt werden.

1. Zusammenziehen des Materials

Webstoffe oder sehr dünne Stoffe können sich beim

Nähen zusammenziehen. Um dies zu verhindern, stellen Sie den Differentialtransport auf kleiner als 1.

2. Wellen des Materials

Ein Wellen des Stoffes kann bei Strickstoffen oder bei

elastischem Material auftreten. Um dies zu verhindern, stellen Sie den Differentialtransport auf größer als 1.

3. Kräuseln

Der Differentialtransport macht Kräuseln von leichten

Stoffen einfach, z.B. an der Taille, bei Ärmelbündchen oder Rüschen.

Stellen Sie den Differentialtransport zwischen 1.5 und

2 ein, und probieren Sie die beste Kräuselwirkung für Ihren Zweck aus.

WICHTIG

Die genaue Feineinstellung hängt von der Stärke und Dehnbarkeit Ihres Stoffes ab. Auch die Stichlänge kann die

Einstellung beeinussen. Je länger die Stiche sind, desto

mehr Stoff wird zusammengezogen.

Probieren Sie daher die Feineinstellung immer auf einem Stück des Stoffes aus, den Sie verarbeiten wollen.

Abbildung *

: Korrekte, glatte Naht

: Zusammengezogene Naht

III

: Gewellte Naht

: Kräuseln

DIFFERENTIAL FEED APPLICATIONS

Please refer to pages 46 - 49 DIFFERENTIAL FEED.

Differential feed is designed to minimize puckering and wavering. It is also very effective for gathering.

1. Puckering

Puckering tends to occur on woven or sheer fabrics.

To obtain pucker-free seams, set the differential feed control dial at less than 1.

2. Wavering

Wavering tends to occur on knitted or stretchable

fabrics. To obtain waver-free seams, set the differential feed control dial at more than 1.

3. Gathering

Differential feed makes gathering easier on lightweight

fabric. Use it on waistlines, sleeve heads, sleeve

bottoms and rufes, etc.

Set the differential feed control dial between 1.5 and 2

to obtain the best gathering effect for your use.

IMPORTANT

The exact adjustment depends on the thickness and elasticity of fabric. Even the stitch length can influence the setting. The longer the stitches, the more the fabric is contracted.

Always do a test run with a piece of actual fabrics you use

and nd the best settings.

Illustration *

: Pucker or waver-free seams

: Puckering

III

: Wavering

: Gathering

UTILIZAREA DIFERENŢIALULUI

Adresaţi-Vă către pag. 46 - 49 ale textului.

Diferenţialul e destinat pentru preîntîmpinarea încreţirii materialului ţi a ondulărilor.

1. ÎNCREŢIREA – de obicei se încreţesc ţesăturile uşoare. Pentru a preîntîmpina, xaţi reglorul diferenţialului mai

jos de „1”.

2. ONDULAREA – se ondulează uşor de obicei tricotajul şi materialele exibile. Pentru a preîntîmpina, xaţi reglorul diferenţialului mai sus de „1”.

3. CREŢURI – le puteţi face pe ţesături uşoare cu ajutorul diferenţialului. Se folosesc la prelucrarea liniilor taliei, răscroială, la pregătirea volanelor.

Fixaţi reglorul diferenţialului între „1,5” şi „2” în

dependenţă de măsura Dvs de încreţire.

ESTE IMPORTANT

Grosimea şi elasticitatea pînzei inuenţează asupra reglării diferenţialului, precum şi lungimea tighelului (cu cît e mai mare lungimea tighelului, cu atît e mai mare contracţia ţesăturii).

Ilustrare *

: Margine nedespicată şi răsfrîntă

: Încreţire

III

: Ondulare

: Creţuri

ЗАМЕНА ПОДВИЖНОГО НОЖ

АПри затуплении ножа его необходимо заменить. Запаснойнож имеется в комплекте.

ПРИМЕЧАНИЕ: Вам не потребуется заменять неподвижный нож, т.к. он сделан из твердосплавного материала.

Прежде всего отключите машину от сети.

1. Ослабьте винт и снимите подвижный нож.

2. Закройте рабочий стол. Опустите ручку ножа в нижнее положение поворотом маховика на себя. В зтом положении установите новый нож, затяните винт.

Убедитесь, что лезвие подвижного ножа примерно на 0.5 мм ниже поверхности

неподвижного ножа.

Иллюстрация *

: Винт

: Подвижный нож

СНЯТИЕ ПОДВИЖНОГО НОЖА

Если Вы хотите шить не обрезая край, откройте рабочий стол и открепите подвижный нож, поворачивая в лево и на себя ручку, освобождающую нож (см.рис.).

Убедитесь, что выступающий срез материала не превышает ширину обметывания, иначе верхний петлитель и игла могут быть повреждены.

Иллюстрация *

III

: Колпачок для закрепления ножа

СНЯТИЕ ПЕРЕДНЕЙ КРЫШКИ

Прежде всего выньте вилку из розетки.

Крышка снимается отвинчиванием винта (см.рис.).

Иллюстрация *

: Винт

*IV : Фронтовая крышка

3. УХОД ЗА ВАШЕЙ МАШИНОЙ

III

Wenn das Obermesser stumpf wird, tauschen Sie es folgendermaßen aus.

ZUR INFORMATION: Das Untermesser ist aus äußerst

widerstandsfähigem Hartmetall gefertigt und braucht normalerweise nicht ausgewechselt werden.

ZIEHEN SIE ZUERST DEN NETZSTECKER AUS DER STECKDOSE.

1. Lösen Sie die Schraube, und nehmen Sie das Obermesser heraus.

2. Schließen Sie den Arbeitstisch. Bringen Sie die Antriebswelle für das Obermesser in ihre tiefste Stellung, indem Sie das Handrad per Hand nach vorn drehen. Setzen Sie in dieser Stellung das neue Obermesser ein, und ziehen Sie die Halteschraube wieder so an, daß sich DIE SCHNITTKANTE DES OBERMESSERS CA. 0,5MM UNTER DER OBERFLÄCHE DES UNTERMESSERS BEFINDET.

Abbildung *

: Schraube

: Obermesser

AUSSCHALTEN DES OBERMESSERS

Wenn Sie nähen wollen ohne gleichzeitiges Abschneiden, öffnen Sie den Arbeitstisch und schalten Sie das Obermesser ab: drücken Sie den Auslöser zuerst nach links, und drehen Sie ihn dann nach vorn wie die Skizze zeigt.

Vergewissern Sie sich, daß die Stoffkante nicht breiter ist als die eingestellte Überwendlingstichbreite, da sonst der obere Greifer oder die Nadeln beschädigt werden können.

Abbildung *

III

: Obermesser-Auslöser

AUSTAUSCH DER NÄHLICHTGLÜHLAMPE

Schalten Sie die Maschine vor dem Abnehmen des Kopfdeckels elektrisch ab.

Schrauben Sie den Kopfdeckel wie gezeigt ab. Drücken Sie die Wärmeschutzplatte (A) zur Seite, damit Sie die defekte Birne herauschrauben können. Nach dem Austausch drücken Sie die Wärmeschutzplatte wieder in ihre Ausgangsstellung, und schrauben Sie den Kopfdeckel wieder an. Verwenden Sie nur Ersatzbirnen 220 Volt, 15 Watt, Fassung E 14.

Abbildung *

: Schraube

: Kopfdeckel

REPLACING MOVING CUTTER

Replace a moving cutter if it becomes blunt as follows. A spare cutter will be found in your accessories.

NOTE: You should not need to replace xed cutter, which

is made of a special hard alloy material.

FIRST REMOVE THE POWER PLUG FROM THE SUPPLY SOCKET-OUTLET.

1. Loosen screw and take out moving cutter.

2. Close the working table. Lower cutter driving arm to its lowest position by turning the hand wheel towards you by hand. In this position, set replacement cutter in position and secure it with screw, ENSURING THAT THE EDGE OF THE MOVING CUTTER IS APPROXIMATELY 0.5 MM BELOW THE SURFACE OF THE FIXED CUTTER.

Illustration *

: Screw

: Moving cutter

DISENGAGING MOVING CUTTER

If you want to sew without cutting, open the working table and disengage the moving cutter by pushing the cutter release knob to the left and turning it towards you as illustrated.

Ensure that fabric edge is not wider than overedge width selected or upper looper and needle can be damaged.

Illustration *

III

: Cutter release knob

REMOVING FACE COVER

Disconnect from power supply before removing face cover.

Remove the screw and take off the face cover.

Illustration *

: Screw

: Face cover

3. INSTANDHALTUNG DER MASCHINE 3. CARING FOR YOUR MACHINE

SCHIMBAREA CUŢITULUI MOBIL

Un cuţit tocit trebuie schimbat. Cuţitul de rezervă se aă în

complet.

NOTĂ: Cuţitul imobil nu necesită înlocuire, deoarece e

făcut din aliaje tari.

Mai întîi de toate deconectaţi maşina.

1. Slăbiţi şurubul şi scoateţi cuţitul mobil.

2. Închideţi masa de lucru. Coborîţi mînerul cuţitului în

poziţia de jos cu o rotire a volantului spre sine. Fixaţi în această poziţie un alt cuţit , strîngeţi şurubul. ConvingeţiVă, că lama cuţitului mobil se află cu aproximativ 0,5 mm mai jos decît suprafaţa cuţitului imobil.

Ilustrare *

: Şurubul

: Cuşitul mobil

SCOATEREA CUŢITULUI MOBIL

Dacă doriţi să coaseţi fără să tăiaţi marginea, deschideţi masa de lucru şi slăbiţi cuţitul mobil, răsucind în stînga şi spre sine mînerul. Desprindeţi cuţitul.

Convingeţi-Vă, că mărimea tăieturii materialului, ce iese în afară, nu depăşeşte lăţimea însăilăturii, în caz contrar împletitorul superior şi acul pot  dereglate.

Ilustrare *

III

: Capsula pentru întărirea cuţitului

SCOATEREA CAPACULUI DIN FAŢĂ

Mai întîi de toate trageţi şa din priză. Capacul se scoate la deşurubarea şurubului (vezi des.).

Ilustrare *

: Şurubul

: Capacul frontal

3. ÎNGRIJIREA MAŞINII DVS

ЧИСТКА И СМАЗКА

Для плавного хода машины ее необходимо регулярно чистить и смазывать. Отключите машину от сети.

1. Откройте переднюю крышку и рабочий стол. Удалите из механизма кисточкой (есть в комплекте) грязь и обрезки.

2. Капните несколько капель масла в места, указанные на рис. Всегда используйте только хорошее машинное масло только высокого качества.

Иллюстрация *

: Щеточка

: Масло

REINIGEN UND ÖLEN

Für einen ruhigen Lauf der Maschine ist es unerläßlich, sie regelmäßig zu säubern und zu ölen.

SCHALTEN SIE ZUERST DIE MASCHINE AB, INDEM SIE DEN NETZSTECKER AUS DER STECKDOSE ZIEHEN.

1. Öffnen Sie die Frontklappe und den Arbeitstisch. Säubern Sie die in der Skizze angezeigten Bereiche mit dem Pinsel aus dem Zubehör von Fadenresten und Nähstaub.

2. Geben Sie einige Tropfen Öl auf die durch die Pfeile in der Skizze gezeigten Stellen.

BENUTZEN SIE NUR GUTES NÄHMASCHINENÖL.

Abbildung *

: Säubern

: Ölen

CLEANING AND OILING

To keep the machine running smoothly, keep it clean and lubricated at all times.

FIRST DISCONNECT MACHINE FROM POWER SUPPLY BY REMOVING PLUG FROM SOCKET-OUTLET.

1. Open the front cover and working table. Using the brush provided, remove dust and lint that have accumulated.

2. Apply a few drops of oil to the points indicated by arrows.

ALWAYS USE A GOOD QUALITY SEWING MACHINE

OIL.

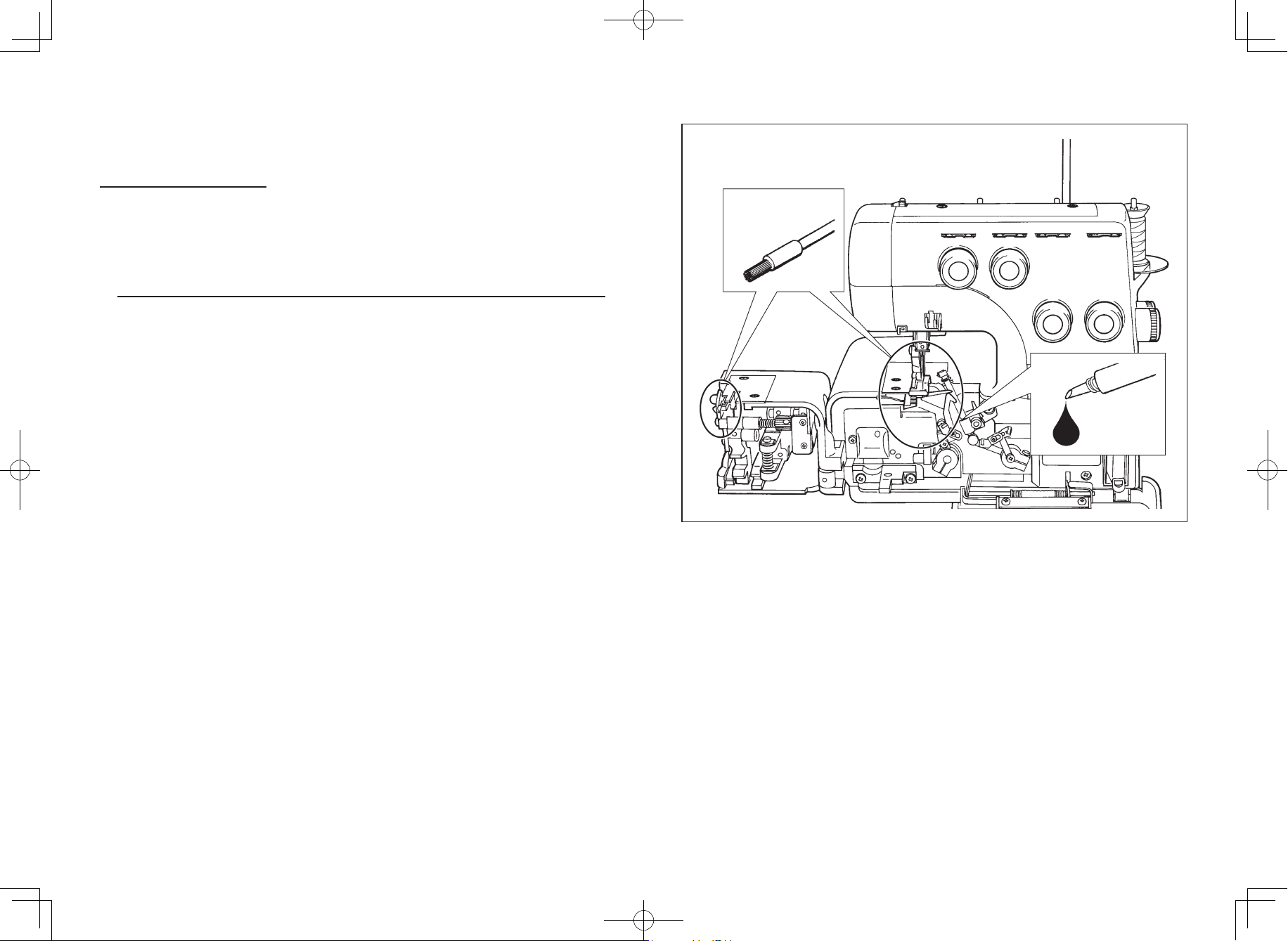

Illustration *

: Brushing

: Oil

CURĂŢAREA ŞI UNGEREA

Pentru mersul liniştit a maşinii e necesar să curăţaţi şi să ungeţi regulat maşina. Deconectaţi maşina din priză.

1. Deschideţi capacul din faţă şi masa de lucru. Înlăturaţi murdăria şi rămăşiţele din mecanizm cu periuţa (este în

complet).

2. Picuraţi cîteva picături de ulei pe locul indicat pe des. Întotdeauna folosiţi pentru maşină ulei bun de calitate înaltă.

Ilustrare *

: Periuţa

: Ulei

4. УСТРАНЕНИЕ НЕПОЛАДОК

НЕПОЛАДКА ПРИЧИНА СПОСОБ УСТРАНЕНИЯ

Неровная

строчка

Поломка иглы

Сосбаривание

Волнистость

Пропуск стежков

Обрыв нитей

Неправильное натяжение нити Неверный иглы

Неверная заправка Продвижение ткани

Не закреплена лапка

Изменить натяжение Правильно подобрать иглы под нитки и ткань Перезаправить машину Ткань не тянуть,а плавно направлять Вновь установить лапку

Продвижение ткани Неверный иглы Неправильно установлена игла Неверно закреплена лапка

Ткань не тянуть, а направлять Подобрать иглу под ткань и нитки Вновь установить иглу Вновь установить лапку

Неправильное натяжение нитей Гнутая или тупая игла Неверно выбран режим работы дифференциала

Изменить натяжение нитей Заменить иглу Установить менее “1”

Неправильно отрегулирован дифференциала

Установить на Б1Б или более

Неверная заправка Неверный иглы

Гнутая или тупая игла Неверно установлена игла

Перезаправить машину Выбрать иглы соответствующий Ниткам и ткани Заменить иглу Вновь установить иглу

Неверная заправка Гнутая игла Слишком большое натяжение нити (ей) Неверная установка иглы Спутались нитки в катушке Не до конца выдвинута ось нитенаправителя

Перезаправить машину Установить новую иглу Отрегулировать натяжение нити

Вновь установить иглу Правильно установить катушку Полностью выдвинуть ось нитенаправителя

Störung Mögliche Ursache Abhilfe

Unsauberes

Stichbild

Brechen der

Nadel

Nähte ziehen

sich

zusammen

Nähte wellen

sich

Fehistiche

Fadenreißen

Falsche Fadenspannung (en). Falsche Nadelstärke.

Falsches Einfädeln. Ziehen am Nähgut. Nähfuß locker.

Fadenspannung (en) prüfen. Richtige Nadel für Stoff und Garn benutzen. Maschine korrekt einfädeln. Nicht ziehen, nur leicht führen. Nähfuß fest anziehen.

Ziehen am Nähgut. Falsche Nadelstärke.

Falscher Sitz der Nadel. Nähfuß locker.

Nicht ziehen, nur locker führen. Richtige Nadel für Stoff und Garn benutzen. Nadel richtig einsetzen. Nähfuß fest anziehen.

Falsche Fadenspannung(en). Nadel stumpf oder verbogen. Falsche Differentialeinstellung.

Fadenspannung (en) prüfen. Neue Nadel einsetzen. Einstellung kleiner als 1.

Falsche Differentialeinstellung. Einstellung auf 1 oder größer bei

Strickstoff.

Falsches Einfädeln. Falsche Nadelstärke.

Nadel stumpf oder verbogen. Falscher Sitz der Nadel.

Maschine korrekt einfädeln. Richtige Nadel für Stoff und Garn benutzen. Neue Nadel einsetzen. Nadel richtig einsetzen.

Falsches Einfädeln. Verbogene Nadel. Fadenspannung (en) zu stark. Falscher Sitz der Nadel. Garnrolle verhakt. Teleskop-Fadenführung nicht ganz ausgezogen.

Maschine korrekt einfädeln. Neue Nadel einsetzen. Fadenspannung (en) prüfen. Nadel richtig einsetzen. Garnrolle richtig einsetzen. Ganz ausziehen.

4. Nützliche Hinweise bei Störungen

4. CHECKING PERFORMANCE PROBLEMS

PROBLEM PROBABLE CAUSE CORRECTION

Irregular Stitches

Breaking Needle

Puckering

Wavering

Skipping Stitches

Breaking Threads

Incorrect Thread Tension(s). Incorrect size Needle.

Improper Threading.

Pulling Fabric. Loose Presser Foot.

Reset Thread Tension(s). Choose correct size Needle for Thread and Fabric. Re-thread Machine. Do not pull Fabric; guide it gently. Reset Presser Foot.

Pulling fabric. Incorrect size Needle.

Incorrect setting of Needle. Loose Presser Foot.

Do not pull Fabric; guide it gently. Choose correct size Needle for Thread and Fabric. Reset Needle. Reset Presser Foot.

Incorrect Thread Tension(s). Bent or blunt Needle. Differential feed is set incorrectly.

Reset Thread Tension(s). Insert new Needle. Set it at less than 1.

Differential feed is set incorrectly.

Set it at 1 or at more than 1. for knitted fabrics.

Incorrect size Needle.

Improper Threading.

Bent or blunt Needle. Incorrect setting of Needle.

Re-thread Machine. Choose correct size Needle for Thread and Fabric. Insert new Needle. Reset Needle.

Improper Threading. Bent needle. Thread Tension(s) too tight. Incorrect setting of Needle. Thread Spool tangled. Thread Guide Pole not extended.

Re-thread Machine. Insert new Needle. Reset Thread Tension(s). Reset Needle. Reset Spool properly. Fully extend Guide Pole.

4. ÎNLĂTURAREA DEFECŢIUNILOR

DEFECŢIUNE CAUZA METODA DE ÎNLĂTURARE

Tighel strîmb

Ruperea acului

Încreţire

Ondulare

Maşina scapă

tigheli

Ruperea

rurilor

Tensionare incorectă a rului Numărul acului incorect. Aranjarea incorectă Transmisia pînzei Picioruşul nu e xat

Reglaţi tensionarea Alegeţi corect numărul acului, aţei şi ţesăturii Umpleţi maşina cu aţă Nu trageţi ţesătura, ci conduceţi-o lin Fixaţi din nou picioruşul

Transmisia pînzei Numărul acului incorect Acul nu e xat corect Picioruşul e xat greşit

Nu trageţi ţesătura, ci numai conduceţi Alegeţi acul conform materialului şi aţei Instalaţi din nou acul Instalaţi iarăşi picioruşul

Tensionarea incorectă a relor Acul e îndoiat sau tocit Regimul de lucru a diferenţialului

nu e ales corect

Reglaţi tensionarea relor Schimbaţi acul. Fixaţi mai puţin de „1”

Diferenţialul nu e reglat Fixaţi la „1” şi mai mult

Aranjarea incorectă Numărul acului incorect Acul e îndoiat sau tocit Acul nu e xat corect

Înfăşuraţi bobina Alegeţi acul conform rului şi pînzei Schimbaţi acul Aşezaţi acul din nou

Aranjarea incorectă Acul e îndoiat Tensionarea rului e prea mare Fixarea incorectă a acului Aţa din mosorel e încîlcită Axa ghidajului pentru aţă nu e împinsă pînă la urmă

Înfăşuraţi bobina din nou Aşezaţi un ac nou Reglaţi tensionarea rurilor Fixaţi acul din nou Aţezaţi mosorelul corect Împingeţi axa ghidajului pentru re

ЛАПКА ДЛЯ ПОТАЙНОЙ СТРОЧКИ

Лапки для потайной строчки являются дополнительным оборудованием и бывают двух размеров: 0.5 для легких и средних тканей и 1.0 для средних и тяжелых тканей.

Подберите нужный размер лапки. Установите длину стежка 4 - 5.

1. Подогните материал на требуемую величину подгибки и приутюжьте. Отверните подгибку на лицеву. сторону ткани, образуя на изнаночной стороне мягку. складку (см.рис.поз. 1).

2. Подложите материал под лапку изнаночной стороной вверх. Заправьте подогнутый край в направитель перед лапкой, опустите лапку. Попробуйте сначала на образце и настройте направитель так, чтобы игла слегка захватывала складку. Регулировка направителя осуществляется маленькой отверткой на верхней части лапки (рис.поз. 2).

3. Прошейте подгибку. Излишек ткани будет срезан ножом. Расправьте и приутюжьте. На лицевой стороне ткани строчка будет не видна (рис.поз. 3).

Иллюстрация *

: Величина подгиба

: Винт

III

: Направитель

5. ДОПОЛНИТЕЛЬНЫЕ ПРИСПОСОБЛЕНИЯ

BLINDSTICHFUSS

Der Blindstichfuß steht als Sonderzubehör in zwei Größen zur Verfügung: 0,5 für leichte/mittlere Stoffe und 1.0 für mittlere/schwere Stoffe.

Montieren Sie den entsprechenden Fuß. Stichlänge: 4 - 5.

Gehen Sie nun folgendermaßen vor:

1. Falten Sie den Stoff auf die gewünschte Saumbreite und bügeln Sie ihn an. Legen Sie die Falte zurück gegen die Oberseite des Nähguts, sodaß sich auf der Unterseite

eine ‘weiche’ Falte bildet (Siehe Fig. 1.)

2. Legen Sie das Nähgut mit der Unterseite nach oben unter den Nähfuß. Führen Sie die gefaltete Kante in die Führung vorn am Nähfuß, und lassen Sie den Lüfterhebel herunter.

Machen Sie eine Nähprobe auf einem Rest des Stoffes,

den Sie verarbeiten wollen, und stellen Sie die Führung so ein, daß die Nadel die Saumkante gerade ansticht. Benutzen Sie zur Feineinstellung die kleine Schraube oben auf dem Nähfuß (Fig. 2).

3. Wenn die Einstellung korrekt ist, nähen Sie den Saum Der überstehende Stoff wird dabei abgeschnitten (Fig. 2).

Wenn Sie fertig sind, schlagen Sie den Stoff um und

bügeln Sie noch einmal nach. Die Stiche sollten auf der Oberseite kaum sichtbar sein (Fig. 3).

Abbildung *

: Gewünschte Saumbreite

: Schraube

III

: Gewünschte Saumbreite

BLIND HEM FOOT

Blind hem feet are obtainable as an optional extra and are

available in two sizes. 0.5 for ne-medium fabrics and 1.0

for medium/ heavy fabrics.

Fit the appropriate foot. Set the stitch length 4 - 5.

Now proceed as follows:

1. Turn up the hem to the required depth and press. Fold

the hem back against the 'right' side of the garment, creating a 'soft' fold on the 'wrong' side of the fabric – see Fig. 1.

2. Place fabric under the presser foot with the 'wrong' side up. Feed the folded edge through the guide in the front of the foot and lower the presser foot lever. Try a stitch (or several stitches) on a spare piece of the actual fabric, and adjust the guide so that the needle just catches the fold. Adjust the guide by means of the small screw on the top of the foot – see Fig. 2.

3. When correctly set, sew the hem. The outside edge will be cut away by the machine – see also Fig. 2. After completion, open out and press again. The stitches should be almost invisible on the 'right' of the fabric – see Fig. 3.

Illustration *

: Final hem length

: Screw

III

: Guide

5. SONDERZUBEHÖR 5. OPTIONAL ACCESSORIES

PICIORUŞ PENTRU TIGHEL ASCUNS

Picioruşul pentru tighel ascuns prezintă utilaj adăugător şi este de două feluri: 0,5 pentru ţesături uşoare şi medii şi 1,0 pentru ţesături medii şi groase.

Alegeţi mărimea cuvenită a picioruşului. Fixaţi lungimea

tighelului de 4-5.

1. Îndoiaţi materialul la mărimea cuvenită şi călcaţi cu erul de călcat. Întoarceţi îndoitura pe faţă, formînd pe

dos un fald moale (vezi des. poz. 1).

2. Puneţi materialul sub picioruş cu partea pe dos în sus. Băgaţi marginea îndoiată în ghidajul din faţa picioruşului, coborîţi picioruşul. Încercaţi mai întîi pe model şi reglaţi ghidajul în aşa mod, ca acul abea să atingă faldul. Reglarea ghidajului se efectuiază cu ajutorul şurubelniţei mici pe partea superioară a picioruşului (des.poz.2).

3. Coaseţi îndoitura. Surplusul de material va  retezat cu cuţitul. Îndreptaţi şi călcaţi. Cusătura nu se vede pe faţa

articolului (des.piz.3).

Ilustrare *

: Mărimea îndoiturii

: Şurubul

III

: Ghidaj

5. DISPOZITIVE ADĂUGĂTOARE

ЛАПКА ДЛЯ РЕЗИНКИ

Эта дополнительная лапка может использоваться как направитель резинки, в тоже время она растягивает резинку, так как конструкция лапки со специально встроенным роликом контроля натяжения позволяет Вам контролировать растяжение в процессе шитья.

1. Замените обычную лапку на лапку для резинки.

2. Установите длину стежка на “ 4 “.

3. Слегка приподнимите ролик на лапке, вставьте резинку под ролик, как показано на рисюдо упора.

4. Прошейте резинку на длину ё см, убедитесь, что она прошита.

5. Подложите под лапку ткань и прошейте вместе с резинкой.

6. Проверьте качество стежков, если необходимо, измените натяжение (усильте).

7. Измените натяжение ролика т. о., чтобы получить желаемый результат.

а) При усилении натяжения ролика материал после шитья будет более зластичным. б) При уменьшении натяжения ролика ткань становиться менее зластичной.

8. Если правый край резинки не выравнивается по правому краю материи, то передвиньте палец (А) или замените его на палец (В). В соответствии с размером резинки рекомендуется 3-х нитевой оверлок с правой или левой иглой.

Иллюстрация *

: Регулятор прижима ленты

GUMMIBANDNÄHFUSS

Mit diesem Sonderfuß wird das Gummiband geführt, während Sie durch die Spannungsschraube am Fuß die

Elastizität des Gummibands beeinussen können.

1. Tauschen Sie den normalen Nähfuß gegen den Gummibandnähfuß aus.

2. Stellen Sie die Stichlänge auf ca. 4 ein.

3. Heben Sie den Rollenteil des Fußes etwas an, und schieben Sie das Gummiband zwischen die Rolle und die untere Strebe (siehe Skizze), bis das Gummiband den Transporteur erreicht.

4. Nähen Sie das Gummiband ca. 3 cm um zu sehen, ob es richtig genäht wird.

5. Legen Sie Ihr Nähgut unter den Fuß, und nähen Sie das Gummiband an.

6. Prüfen Sie, ob die Stichbildung korrekt ist, und erhöhen Sie falls nötig die Spannung.

7. Stellen Sie die Spannungsschraube am Rollenteil nach, bis der gewünschte Effekt erreicht wird.

a) Festere Spannung des Rollers erziehlt eine höhere

Dehnbarkeit des Nähguts.

b) Weniger Spannung des Rollers bewirkt eine geringere

Elastizität.

Abbildung *

: Spannungsschraube

ELASTICATOR

An elastic foot is available as an optional extra. This foot will guide your elastic and at the same time apply pressure to the elastic with our specially designed tension controlled roller, allowing you to control the elasticity while sewing.

1. Replace regular foot with elasticator.

2. Set stitch length at about 4.

3. Slightly raise the roller portion of the foot and insert elastic tape between the roller and the lower support bar as illustrated, until the edge of elastic reaches the feed dog teeth.

4. Sew the elastic for about one inch (3 cm) or more to

conrm if the tape is properly sewn.

5. Insert the fabric under the foot and sew together with the elastic.

6. Check the stitches to make sure they are correct and adjust tension (tighter) if necessary.

7. Adjust the tension control of the roller so that the

desired nish can be obtained.

a. Tighter tension of the roller gives more elasticity of

the fabric after it is sewn.

b. Weaker tension of the roller gives less elasticity of

the fabric.

8. When the right side of elastic is not even with right

side of fabric, remove the stitch nger (A) or change it to stitch nger (B). Decrease the number of overedge

cutting width dial.

Three threads overlock with right needle or left needle is

recommendable in accordance with the size of elastic.

Illustration *

: Tension control of roller

PICIORUŞ PENTRU ELASTIC

Acest picioruş adăugător poate fi folosit ca un lineal a elasticului, în acelaş timp el întinde elasticul, construcţia cu o rolă montată Vă permite să controlaţi întinderea elasticului în procesul lucrului.

1. Înlocuiţi picioruşul obişnuit cu picioruş pentru elastic.

2. Fixaţi lungimea tighelului la „4”.

3. Ridicaţi puţin rola pe picioruş, aşezaţi elasticul sub picioruş, cum e arătat pe des. pînă la urmă.

4. Coaseţi elasticul la o distanţă de 3 cm, convingeţi-Vă,

ce este cusut.

5. Băgaţi ţesătura sub picioruş şi coaseţi împreună cu

elasticul.

6. Verificaţi calitatea tighelării, dacă e necesar, reglaţi tensionarea ( măriţi).

7. Schimbaţi presiunea rotiţei în aşa mod, ca să primiţi un

rezultat dorit

a) La mărirea tensionării rotiţei ţesătura după coasere

va  mai elastică.

b) La slăbirea tensionării rotiţei ţesătura după coasere

va  mai puţin elastică.

8. Dacă marginea dreaptă a elasticului nu se îndreaptă după marginea dreaptă a materialului, împingeţi degeţelul (A) sau schimbaţi-l cu degeţelul (B). În conformitate cu mărimea elasticului se recomandă overlock cu 3 re şi cu 2 ace.

Ilustrare *

: Reglor al presorului panglicii

ЛАПКА ДЛЯ ОКАНТОВКИ

Приготовьте кант (полоску ткани, скроенную по косой). Вложите сложенный пополам кант между слоями ткани, уравнивая края.

Сметайте или сколите булавками и прострочите. Так можно пришить тесьму или резинку, а также оборку.

Используется для отделки воротников, манжет, карманов и т. п.

ЛАПКА ДЛЯ ОБОРОТНОГО ДВУ ХЛИЦЕВОГО ВЯЗАНИЯ

1. ОБОРОТНОЕ ДВУ ХЛИЦЕВОЕ ВЯЗАНИЕ ПО КРАЮ

Установить на левую иглу З-нитевый оверлок (правую иглу снять). Выбрать режим натяжения следующим образом. Левая игла : 4 Верхняя петля : 1 - 2 Нижняя петля : 7 - 8 Шитье :

•Уберите обычную лапку: замените лапкой оборотного двухлицевого вязания.

•Уберите палец стежка, когда используете подгиб краев.

•Переведите обрезатель в самую нижнюю позицию, закройте передние крышки.

•Поднимите иглы в самую верхнюю позицию.

•Вставьте приспособление для двухлицевого вязания в канал справа от лапки в 2-х

дюймах за лапкой.

•Сделайте один стежок поворотом колеса вручную, чтобы закрепить приспособление для

двухлицевого вязания.

•Продолжайте по краю ткани вдоль метки ткани.

•Вшейте приспособление для оборотного двухлицевого вязания в край ткани.

•После окончания шитья верните обрезатель в первоначальную позицию.

2. ОБОРОТНОЕ ДВУ ХЛИЦЕВОЕ ВЯЗАНИЕ С ПЛОСКИМ ЗАМКОВЫМ СТЕЖКОМ

Ткань : Ткань среднего веса 2 или 4 мм приспособления для двухлицевого вязания Установить З-нитевый плоский замок (только левая игла). Шитье :

•Уберите обычную лапку : замените лапкой оборотного двухлицевого вязания.

•Установите маленький палец стежка.

•Переведите обрезатель в самую нижнюю позицию.

•Поднимите иглы в самую верхнюю позицию.

•Вставьте приспособление для двухлицевого вязания в канал справа от лапки в 2-х

дюймах за лапкой.

•Сделайте один стежок поворотом колеса вручную, чтобы закрепить приспособление для

двухлицевого вязания.

•Вшейте приспособление для оборотного двухлицевого вязания с левыми иглами так,

чтобы просто прихватить складку.

•Откройте плоский замок.

PASPELFUSS

Nehmen Sie ein Stück Paspelband (Schrägstreifen mit eingearbeiter Kordel).

Legen Sie das Paspelband zwischen den Stoff, sodaß die Faltkante des Bandes über die Nahtlinie hinausreicht, wie in der Abbildung gezeigt. Feststecken oder heften und dann nähen.

Sie können auch Litze oder Borten, flach oder gefaltet als Verzierung für Kragen, Manschetten, Taschen usw einarbeiten.

PERLENFUSS

1. PERLEN AN EINER KANTE:

Rechte Nadel entnehmen und die linke Nadel zum

3-fädigen Nähen einfädeln. Spannungseinstellungen: Linke Nadel: 4 Oberer Greifer: 1 - 2 Unterer Greifer: 7 - 8

NÄHEN:



Normalen Nähfuß abnehmen und Perlfuß einsetzen.



Stitchnger wie beim Rollsaumnähen entnehmen.



Obermesser abschalten (S. 29), Arbeitstisch und

Frontklappe wieder schließen.



Nadel in die höchste Stellung bringen.



Legen Sie die Perlen in die Führung an der rechten Seite des Fußes ein und lassen Sie etwa 3cm hinter dern Fuß überstehen.



Nähen Sie einen Stich durch Drehen des Handrads um die Perlen zu sichern.



Nähen Sie die Perlen an die Stoffkante.



Wenn Sie fertig sind: Obermesser wieder einschalten.

2. PERLEN ANNÄHEN MIT DEM FLACHSAUM:

STOFF: Mittelschwere Webstoffe 2 oder 4 mm Perlen Für 3-fädigen Flachsaum einstellen, nur linke Nadel, sh. S. 41.

NÄHEN:



Normalen Nähfuß abnehrnen und Perlfuß einsetzen.



Schmalen Stichnger einsetzen.



Obermesser abschalten (S. 58 - 59), Arbeitstisch und Frontklappe wieder schließen.



Nadel in die höchste Stellung bringen.



Legen Sie die Perlen in die Führung an der rechten Seite des Fußes ein und lassen Sie etwa 3cm hinter dern Fuß überstehen.



Nähen Sie einen Stich durch Drehen des Handrads um die Perlen zu sichern.



Nähen Sie die Perlen mit der linken Nadel an indem Sie die Stoff-Falte nur gerade anstechen.



Flachsaum aufziehen.

PIPING FOOT

Prepare a piece of ready-made piping (corded bias fold tape). Place folded piping between seam edges with fold

extending beyond seam line toward garment. Pin or baste, and stitch the seam.

Braid or ribbon may also be used, either at or folded braid

can be used in straight seams.

Use for decorating edges of collars, cuffs, pockets, etc.

PEARL FOOT

1. PEARLS ALONG AN EDGE:

Set for left needle (remove right needle) 3-thread

overlock. Set tensions as follows: Left needle: 4 Upper looper: 1 - 2 Lower looper: 7 - 8

SEW:



Remove regular foot; replace with pearl foot.



Remove stitch nger as you did for a rolled edge.



Swing cutter away to lowest position, close front covers.



Raise the needle to it’s highest position.



Place pearls in the channel on the right side of the foot

with 2" of pearls extending behind foot.



Take one stitch with the hand wheel to secure the pearls.



Follow edge of fabric along fabric guide.



Sew pearls on edge of fabric.



Return cutter to original position when nished.

2. PEARLS SEWN WITH A FLAT LOCK STITCH:

FABRIC: Medium weight woven 2 or 4 mm pearls

Set for a 3-thread at lock, left needle only. See pg. 42

SEW:



Remove regular foot; replace with pearl foot.



Insert small stitch nger.



Swing cutter away to lowest position.



Raise needle to it’s highest position.



Place pearls in channel on right side of the foot with 2"

of pearls extending behind foot.



Take one stitch with the hand wheel to secure the pearls.



Sew pearls on with the left needle just catching the

fold of the fabric.



Pull at lock open.

PICIORUŞ PENTRU CONTUR

Pregătiţi cantul ( o fîşie de materie, croită oblic). Întroduceţi cantul îndoiat în jumătate între straturile da

material, îndreptînd marginile. Însăilaţi sau întăriţi cu boldurile şi trageţi la maşină.

Aşa puteţi coase panglicile, elasticul, deasemenea şi volane. Se foloseşte la tivirea gulerelor, manjetelor, buzunarelor etc.

PICIORUŞ PENTRU ÎMPLETIRE CIRCULANTĂ PE AMBELE PĂRŢI

1. ÎMPLETIRE CIRCULANTĂ A AMBELOR PĂRŢI PE

MARGINE:

Fixaţi pe acul stîng overlock cu 3 fire (acul drept

scoateţi). Alegeţi regimul de tensionare în felul următor.

Acul stîng:4 Împletitorul superior:1-2 Împletitorul inferior:7-8 Coaserea:





Înlăturaţi picioruşul obişnuit, aşezaţi picioruşul pentru împletire circulantă





Înlăturaţi degeţelul tighelului, cind folosiţi îndoitura





Ridicaţi acele în poziţia de sus.





Aşezaţi dispozitivul pentru împletire în canalul din dreapta picioruşului la 2 ţoli în urmă.





Faceţi un tighel cu o răsucire a roţii, pentru a întări dispozitivul de împletire.





Prelungiţi pe marginea materialului de-a lungul liniei.





Coaseţi împletitura circulantă pe ambele părţi în marginea ţesăturii.





După terminarea cusutului întoarceţi cuţitul în poziţia iniţială.

2. ÎMPLETIRE CIRCULANTĂ PE AMBELE PĂRŢI CU ÎNCHIZĂTOR PLAT:

Ţesătură: Pînză de greutate medie 2 sau 4 mm adaos pentru împletire circulantă

Fixaţi închizător plat cu 3 re (numai acul stîng)

Coaserea:





Înlăturaţi picioruşul obişnuit: aşezaţi picioruşul pentru împleture circulantă.





Fixaşi tighel mărunt.





Coborîţi cuţitul în poziţia de jos.





Ridicaţi acul în poziţia de sus.





Aşezaţi dispozitivul pentru împletire în canalul din

dreapta picioruşului la 2 ţoli în urma picioruşului





Faceţi un tighel cu o răsucire a roţii, pentru a întări

dispozitivul de împletire.



Coaseţi dispozitivul pentru împletire pe ambele părţi cu acele din stînga aşa, ca să atingeţi pliul.



Deschideţi inchizătorul plat.

ЛАПКА ДЛЯ СОСБАРИВАНИЯ

1. Для образования сборок необходимо установить следующие регулировки натяжения : Левая игла -4 Подача дифференциала - 2.0 Правя игла -4 Длина стежка - 4 Верхний петлитель - 4 Нижний петлитель - 4

2. Замените обычную лапку на специальную.

3. Сделайте насечки на обоих слоях ткани приблизительно на расстоянии 1.5 см от края глубиной 4 см.

4. Положите сосбариваемую ткань вниз под лапку, а верхний слой ткани - между лапкой и специальной металлической пластиной. Протяните рассеченную часть ткани сквозь паз лапки. Опустите лапку.

5. Сделайте 4 - 5 стежков, поворачивая колесо вручную, убедитесь, что захватываются оба слоя ткани.

6. Строчите, направляя ткань обеими руками (оба слоя). Помните, что ткань снизу движется быстрее, чем верхняя, так как она сосбаривается.

Иллюстрация * I : Выпрямляемая ткань *

: Сосбариваемая ткань

KRÄUSELFUSS

1. Spannungseinstellungen zum Kräuseln:

Linke Nadel 4 Differentialtransport 2.0 Rechte Nadel 4 Stichlänge 4 Oberer Greifer 4 Unterer Greifer 4

2. Tauschen Sie den regulären Nähfuß gegen den Kräuselfuß aus.

3. Schneiden Sie beide Stofagen ein, ca. 1.5 vom Rand

und ca. 4 cm nach innen.

Heben Sie den Kräuselfuß vorne an, um den Stoff

einzulegen.

4. Die zu kräuselnde Stofflage gehört unter den Fuß, die Stofflage, die glatt bleiben soll, zwischen den Nähfuß und die untere Metallplatte. Schieben Sie das eingeschnittene Stück durch den Schlitz des Fußes.

Lassen Sie den Fuß herunter.

5. Drehen Sie das Handrad ein paar mal um 4 - 5 Stiche

im Stoff zu nähen, damit Sie sehen, ob beide Stofagen

erfaßt werden.

6. Nähen Sie. Benutzen Sie beide Hände zum Führen des

Materials, eine zum Führen der unteren Stofage.

Beachten Sie, daß sich die untere Lage, die gekräuselt

wird, schneller als die obere Stofage bewegt.

Abbildung *

: Stofage, die glatt bleibt

: Stofage, die gekräuselt wird

GATHERING/SHIRRING FOOT

1. Tension settings for gathering: Left needle 4 Differential feed 2.0 Right needle 4 Stitch length 4 Upper looper 4 Lower looper 4

2. Replace regular presser foot with gathering foot.

3. Clip both fabric layers approximately 5/8"(1.5 cm.) inside and 1 1/2"(4 cm.) down.

Lift front of presser foot to place fabric.

4. Place fabric to be gathered underneath the presser foot.

Place fabric which will remain straight between presser

foot and lower metal piece. Push clipped portion through slot in foot. Lower presser foot.

5. Turn handwheel to make 4 - 5 stitches in the fabric, making sure to catch both upper and lower layers.

6. Serge. Use both hands to guide fabric, one on the under layer of fabric. Keep in mind that the lower piece of fabric will move faster as it is gathering than the top piece.

Illustration *

: Fabric to be straight

: Fabric to be gathered

PICIORUŞ PENTRU ÎNCREŢIRE

1. Pentru încreţire e necesar să fixaţi următoarele tensionări:

Acul stîng-4 Transmisia diferenţialului-2,0 Acul drept-4 Lungimea tighelului-4 Împletitorul superior-4 Împletitorul inferior-4

2. Înlocuiţi picioruşul obişnuit cu unul special.

3. Efectuaţi crestări pe ambele straturi de material aproximativ la distanţa de 1,5 cm de la margine şi cu adîncimea de 4 cm.

4. Aşezaţi materialul pentru încreţire sub picioruş, iar stratul de sus a materialului-între picioruş şi o placă metalică specială. Trageţi partea crestată a pînzei prin şanţul picioruşului. Coborîţi picioruşul.

5. Faceţi 4-5 tigheli, rotind roata cu mîna, urmăriţi, ca acul să apuce ambele straturi.

6. Coaseţi, îndreptînd materialul cu ambele mîni (două straturi). Nu uitaţi, că ţesătura de jos se mişcă mai repede, decît cea de sus, indcă se încreţeşte.

Ilustrare *

: Ţesătura îndreptată

: Ţesătura încreţită

НИТКОВДЕВАТЕЛЬ

1. Пропустите нить в направитель нити на иглодержателе (см.рис.). Поднимите лапку, поднимите иглу в верхнее положение, высвобождая свободный конец нитки длиной 4 см.

2. Опустите лапку. Установите нитковдеватель т. о., чтобы крючок вошел в игольное отверстие.

3. Одной рукой подведите нитку к игольному отверстию.

4. Другой рукой зацепите нитку за крючок нитковдевателя.

5. Медленно отведите нитковдеватель назад, освободите его из петли.

6. Вытяните нить назад.

Мщщк кусреуктффдв / Für die rechte Nadel / For right needle / Pentru ata drept

Мщщк дштлуктффдв / Für die linke Nadel / For left needle / Pentru ata stîng

NADELEINFÄDLER

1. Führen Sie den Faden wie gezeigt durch die Fadenführung am Nadelhalter. Stellen Sie den Nähfuß hoch. Bringen Sie die Nadelstange in ihre höchste Stellung, und ziehen Sie etwa 10 cm Faden heraus.

2. Lassen Sie den Nähfuß herunter.

Setzen Sie den Einfädler so ein, daß das Häkchen des

Einfädlers im Nadelöhr steckt.

3. Halten Sie den Faden und den Nadelhalter.

4. Führen Sie den Faden unter das Einfädel-Häkchen, und ziehen Sie den Faden an.

5. Ziehen Sie nun den Einfädler etwas nach hinten, und die Nadel ist eingefädelt.

6. Nehmen Sie den Einfädler ab.

7. Ziehen Sie den Faden nach hinten.

NEEDLE THREADER

1. Feed the thread through the thread guide of needle clamp as illustrated. Raise the presser foot. Raise the needle bar to highest position, and pull the thread leaving about 4” (10 cm) clear.

2. Lower the presser foot. Set the needle threader ensuring the hooking fork enters into the needle hole.

3. Hold the thread with the needle threader with your hand.

4. Guide the thread into hooking fork and pull the thread with your another hand.

5. Move the needle threader backwards slightly. Then release the hand which is pulling the thread.

6. Take the needle threader off the needle clamp.

7. Pull the thread away from you.

DISPOZITIV PENTRU BĂGAREA AŢEI

ÎN AC

1. Trageţi aţa prin ghidajul rului pe suportul acului (vezi des.) Ridicaţi picioruşul, ridicaţi acul în poziţia de sus, lăsînd capătul rului liber cu 4 cm.

2. Coborîţi picioruşul. Fixaţi dispozitivul pentru băgarea aţei în ac în aşa mod, ca cîrligelul să intre în urechea

acului.

3. Duceţi aţa cu o mînă la urechea acului.

4. Cu altă mînă aninaţi aţa de cîrligelul dispozitivului.

5. Eliberaţi dispozitivul, trăgînd încet în urmă.

6. Scoateţi rul în urmă.

Part No. 82156 12/07

РУССКИЙ / DEUTSCH / ENGLISH / ROMÂN

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

BEDIENUNGSANLEITUNG

INSTRUCTION MANUAL

INSTRUCŢIA PENTRU EXPLOATARE

055D

/ 550D

При пользовании данным электротехническим устройством следует соблюдать основные меры безопасности, приведенные ниже. Ознакомьтесь с ними перед работой на швейной машине.

ОПАСНО

1. Швейную машину никогда не оставляйте без внимания во включенном состоянии. Немедленно вынимайте штепсель машины из электрической розетки после работы на машине и перед чисткой.

2. Всегда вынимайте штепсель из розетки перед заменой лампочки. Производите замену на лампу того же типа для постоянного мощностью 15 Вт.

ВНИМАНИЕ

1. Не позволяйте использовать машину в качестве игрушки. Необходима особая внимательность при работе на швейной машине рядом с детьми.

2. Используйте швейную машину только по ее назначению в соответствии с настоящей Инструкцией. Используйте только те принадлежности, которые рекомендованы изготовителем и приведены в Инструкции.

3. Никогда не работайте на швейной машине при поврежденных шнуре питания или вилке, если машина работает неправильно, если ее роняли и повредили, или же она попала в воду. Возвратите машину ближайшему официальному дилеру или в сервисный центр для обследования, ремонта, электрических или механических регулировок.

4. Никогда не работайте на швейной машине, если у нее засорены какие-либо воздушные отверстия. Содержите вентиляционные отверстия машины и педаль управления свободными от текстильного волокна, пыли и обрезков ткани.

5. Не допускайте попадания посторонних предметов в какое-либо из отверстий машины.

6. Не используйте швейную машину вне помещения.

7. Не работайте там, где применяются вещества в аэрозольной упаковке или чистый кислород.

8. Для отсоединения машины поверните основной выключатель в положение «0» (ОТКЛЮЧЕНО), затем выньте вилку из розетки.

9. Не отключайте машину, выдергивая шнур питания. При отключении держите рукой вилку, а не шнур.

10. Оберегайте пальцы рук от всех подвижных частей. Особая осторожность необходима в зоне движения иглы.

11. Не шейте при поврежденной игольной пластине, так как это может вызвать поломку иглы.

12. Не пользуйтесь гнутыми иглами.

13. Не подтягивайте и не подталкивайте ткань при шитье. Это может отогнуть иглу и вызвать ее поломку.

14. Отключайте швейную машину (положение «0») при выполнении любых регулировок в зоне иглы, таких как заправка иглы нитью, смена иглы, намотка шпульки, замена прижимной лапки и т.д.

15. Всегда вынимайте штепсель швейной машины из электрической розетки при снятии крышек, смазке машины и осуществлении всех регулировок, упомянутых в настоящей Инструкции по эксплуатации.

ОСТОРОЖНО

СОХРАНИТЕ НАСТОЯЩИЕ УКАЗАНИЯ

Эта швейная машина предназначена только для домашней или аналогичной работы.

ОСНОВНЫЕ УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Данная машина отвечает требованиям Директивы ЕЕС 89/336/ЕЕС в части электромагнитной совместимости.

Для снижения риска поражения электричеством:

Для снижения риска загорания, пожара, поражения электрическим током и травм у работающих:

Движущиеся части - Во избежание получения травм отключайте машину перед обслуживанием. Закройте крышку перед работой на машине.

Jaguar 055 D User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
