Jaguar 121 User manual

Download

F-1

121 / 139

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

GEBRAUCHSANLEITUNG

INSTRUCTION MANUAL

F-2

ВНИМАНИЕ

1. Не позволяйте использовать машину в качестве игрушки. Необходима особая внимательность при работе на швейной машине рядом с детьми.

2. Используйте швейную машину только по ее назначению в соответствии с настоящей Инструкцией. Используйте только те принадлежности, которые рекомендованы изготовителем и приведены в Инструкции.

3. Никогда не работайте на швейной машине при поврежденных шнуре питания или вилке, если машина работает неправильно, если ее роняли и повредили, или же она попала в воду. Возвратите машину ближайшему официальному дилеру или в сервисный центр для обследования, ремонта, электрических или механических регулировок.

4. Никогда не работайте на швейной машине, если у нее засорены какие-либо воздушные отверстия. Содержите вентиляционные отверстия машины и педаль управления свободными от текстильного волокна, пыли и обрезков ткани.

5. Не допускайте попадания посторонних предметов в какое-либо из отверстий машины.

6. Не используйте швейную машину вне помещения.

7. Не работайте там, где применяются вещества в аэрозольной упаковке или чистый кислород.

8. Для отсоединения машины поверните основной выключатель в положение «0» (ОТКЛЮЧЕНО), затем выньте вилку из розетки.

9. Не отключайте машину, выдергивая шнур питания. При отключении держите рукой вилку, а не шнур.

10. Оберегайте пальцы рук от всех подвижных частей. Особая осторожность необходима в зоне движения иглы.

11. Не шейте при поврежденной игольной пластине, так как это может вызвать поломку иглы.

12. Не пользуйтесь гнутыми иглами.

13. Не подтягивайте и не подталкивайте ткань при шитье. Это может отогнуть иглу и вызвать ее поломку.

14. Отключайте швейную машину (положение «0») при выполнении любых регулировок в зоне иглы, таких как заправка иглы нитью, смена иглы, намотка шпульки, замена прижимной лапки и т.д.

15. Всегда вынимайте штепсель швейной машины из электрической розетки при снятии крышек, смазке машины и осуществлении всех регулировок, упомянутых в настоящей Инструкции по эксплуатации.

ОСТОРОЖНО

СОХРАНИТЕ НАСТОЯЩИЕ УКАЗАНИЯ

Эта швейная машина предназначена только для домашней или аналогичной работы.

ОСНОВНЫЕ УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Данная машина отвечает требованиям Директивы ЕЕС 2004/108/EC в части электромагнитной совместимости.

Для снижения риска загорания, пожара, поражения электрическим током и травм у работающих:

Движущиеся части - Во избежание получения травм отключайте машину перед обслуживанием. Закройте крышку перед работой на машине.

Для снижения риска поражения электричеством:

При пользовании данным электротехническим устройством следует соблюдать основные меры безопасности, приведенные ниже. Ознакомьтесь с ними перед работой на швейной машине.

ОПАСНО

1. Швейную машину никогда не оставляйте без внимания во включенном состоянии. Немедленно вынимайте штепсель машины из электрической розетки после работы на машине и перед чисткой.

МЛ04

WICHTIGE SICHERHEITSHINWEISE

1. Lassen Sie die Nähmaschine nie unbeaufsichtigt, wenn sie mit dem Stromnetz verbunden ist. Ziehen Sie stets den Stecker

unmittelbar nach dem Gebrauch sowie vor jeder Reinigung aus der Steckdose.

WARNUNG

zur Vermeidung von Brandwunden, Bränden, elektrischen Schlägen oder Personenschäden:

1. Die Maschine darf nicht als Spielzeug verwendet werden. Höchste Aufmerksamkeit ist notwendig, wenn die Nähmaschine von

Kindern oder in Anwesenheit von Kindern benutzt wird.

2. Die Maschine darf nur zu den in diesem Handbuch beschriebenen Zwecken verwendet werden. Verwenden Sie nur Zubehör, das

vom Hersteller in diesem Handbuch empfohlen wird.

3. Die Nähmaschine darf auf keinen Fall betrieben werden, wenn ein Kabel oder Stecker beschädigt ist, wenn sie nicht

ordnungsgemäß arbeitet, wenn die Maschine gefallen ist, beschädigt wurde oder nass geworden ist. Muss die Maschine geprüft oder repariert werden oder sind elektrische oder mechanische Justierungen vorzunehmen, bringen Sie die Nähmaschine zum nächstgelegenen Vertragshändler oder Kundendienst.

4. Die Nähmaschine darf nicht betrieben werden, wenn irge ndwelche Luftöffn ung en ver schlossen sind . Halten Sie die

Belüftungsöffnungen der Nähmaschine und des Fußanlassers frei von Flusen, Staub und losem Gewebe.

5. Maschine niemals fallen lassen und keine Gegenstände in die Öffnungen der Maschine stecken.

6. Maschine nicht im Freien verwenden.

7. Die Maschine darf nicht an Orten betrieben werden, an denen Sprays oder reiner Sauerstoff verwendet werden.

8. Zum Trennen der Maschine von der Stromversorgung ist der Netzschalter auszuschalten (d.h. auf “0” zu stellen) und dann der

Netzstecker aus der Steckdose zu ziehen.

9. Den Netzstecker nicht am Kabel, sondern am Stecker aus der Steckdose ziehen.

10. Beim Nähen sind die Finger von allen sich bewegenden Teilen fernzuhalten. Besondere Achtung ist im Bereich um die

Nähmaschinennadel geboten.

11. Auf keinen Fall eine beschädigte Stichplatte verwenden. Eine beschädigte Stichplatte kann Nadelbruch verursachen.

12. Keine verbogenen Nadeln verwenden.

13. Das Nähgut beim Nähen weder ziehen noch schieben. Dadurch könnte die Nadel abgelenkt werden und brechen.

14. Zur Durchführung von Arbeiten im Nadelbereich, wie Einfädeln der Nadel oder der Spule, Nadelwechsel, Auswechseln des

Nähfußes usw., ist die Maschine auszuschalten.

15. Bevor Abdeckungen entfernt werden sowie zum Schmieren oder zum Ausführen von Wartungsarbeiten, die in diesem Handbuch

beschrieben sind, ist der Stecker der Nähmaschine aus der Steckdose zu ziehen.

16. Um einen elektrischen Stromschlag zu vermeiden, darf weder das Gerät, noch das Netzkabel oder der Netzstecker ins Wasser

oder andere Flüssigkeiten getaucht werden.

VORSICHT

DIESE ANLEITUNG BITTE GUT AUFBEWAHREN

Die Nähmaschine ist nur zum Hausgebrauch o. Ä. bestimmt.

Beim Gebrauch eines Elektrogeräts sind grundlegende Sicherheitsvorkehrungen zu beachten, darunter auch die folgenden. Lesen Sie sämtliche Anweisungen vor dem Gebrauch dieser Nähmaschine.

ACHTUNG

zur Vermeidung von elektrischen Schlägen:

Diese Maschine entspricht der europäischen Richtlinie 2004/108/EC über die elektromagnetische Verträglichkeit.

Verletzungsgefahr durch bewegliche Teile – zur Vermeidung von Personenschäden, Maschine ausschalten und ziehen Sie den Netzstecker aus der Steckdose vor Wartungsarbeiten bzw. Abdeckungen schließen vor Gebrauch der Maschine.

Dieses Produkt tragt das Recycling-Symbol gemas der EU-Richtlinie 2002/96/EC. Das bedeutet,dass das Gerät am Ende der Nutzungszeit bei einer kommunalen Sammelstelle zum recyclen abgegeben werden muss. (kostenlos). Eine Entsorgung über den Haus-/Restmüll ist nicht gestattet. Dies ist ein aktiver Beitrag zum Umweltschutz. (Nur innerhalb der EU)

“ When using an electrical appliance, basic safety precautions should always be followed, including the following.” “ Read all instructions before using this sewing machine.”

“DANGER

To reduce the risk of electric shock:”

“IMPORTANT SAFETY INSTRUCTIONS”

1. “This sewing machine should never be left unattended when plugged in. Always unplug this sewing machine from the electric outlet

immediately after using and before cleaning.”

“WARNING

To reduce the risk of burns, re, electric shock, or injury to persons: ”

1. “Do not allow to be used as a toy. Close attention is necessary when this sewing machine is used by or near children.”

2. “Use this sewing machine only for its intended use as described in this manual. Use only attachments recommended by the

manufacturer as contained in this manual.”

3. “Never operate this sewing machine if it has a damaged cord or plug, if it is not working properly, if it has been dropped or

damaged, or dropped into water. Return the sewing machine to the nearest authorized dealer or service center for examination, repair, electrical or mechanical adjustment.”

4. “Never operate the sewing machine with any air openings blocked. Keep ventilation openings of the sewing machine and foot

control free from the accumulation of lint, dust, and loose cloth.”

5. “Never drop or insert any object into any opening.”

6. “Do not use outdoors.”

7. “Do not operate where aerosol (spray) products are being used or where oxygen is being administered.”

8. “To disconnect, turn switch to the off („0“) position, then remove plug from outlet.”

9. “Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord.”

10. “Keep ngers away from all moving parts. Special care is required around the sewing machine needle.”

11. “Never sew with a damaged needle plate as this can cause needle to break.”

12. “Do not use bent needles.”

13. “Do not pull or push fabric while stitching. It may deect the needle causing it to break.”

14. “Switch the sewing machine off (“0”) when making any adjustments in the needle area, such as threading needle, changing needle,

threading bobbin, or changing presser foot, etc.”

15. “Always unplug sewing machine from the electrical outlet when removing covers, lubricating, or when making any other user

servicing adjustments mentioned in the instruction manual.”

16. “To avoid electrical shock never put the machine nor the mains cable or mains plug into water or other liquids.”

“CAUTION --

“SAVE THESE INSTRUCTIONS”

“This product is for household use, or equivalent.”

This appliance complies with EEC Directive 2004/108/EC covering the electromagnetic compatibility.

This equipment is marked with the recycling symbol. It means that at the end of the life of the equipment you must dispose

of it separately at an appropriate collection point and not place itin the normal domestic unsorted waste stream. This will

benet the environment for all. (European Union only)

Moving parts-To reduce risk of injury, switch off and unplug before servicing. Close cover before operating machine.”

TABLE OF CONTENTS

Machine identication ...................................... 4 - 7

Setting up your machine ........................................ 8

Foot control, Power/light switch

Removing the extension table/accessory box ....... 9

Spool pins ............................................................ 10

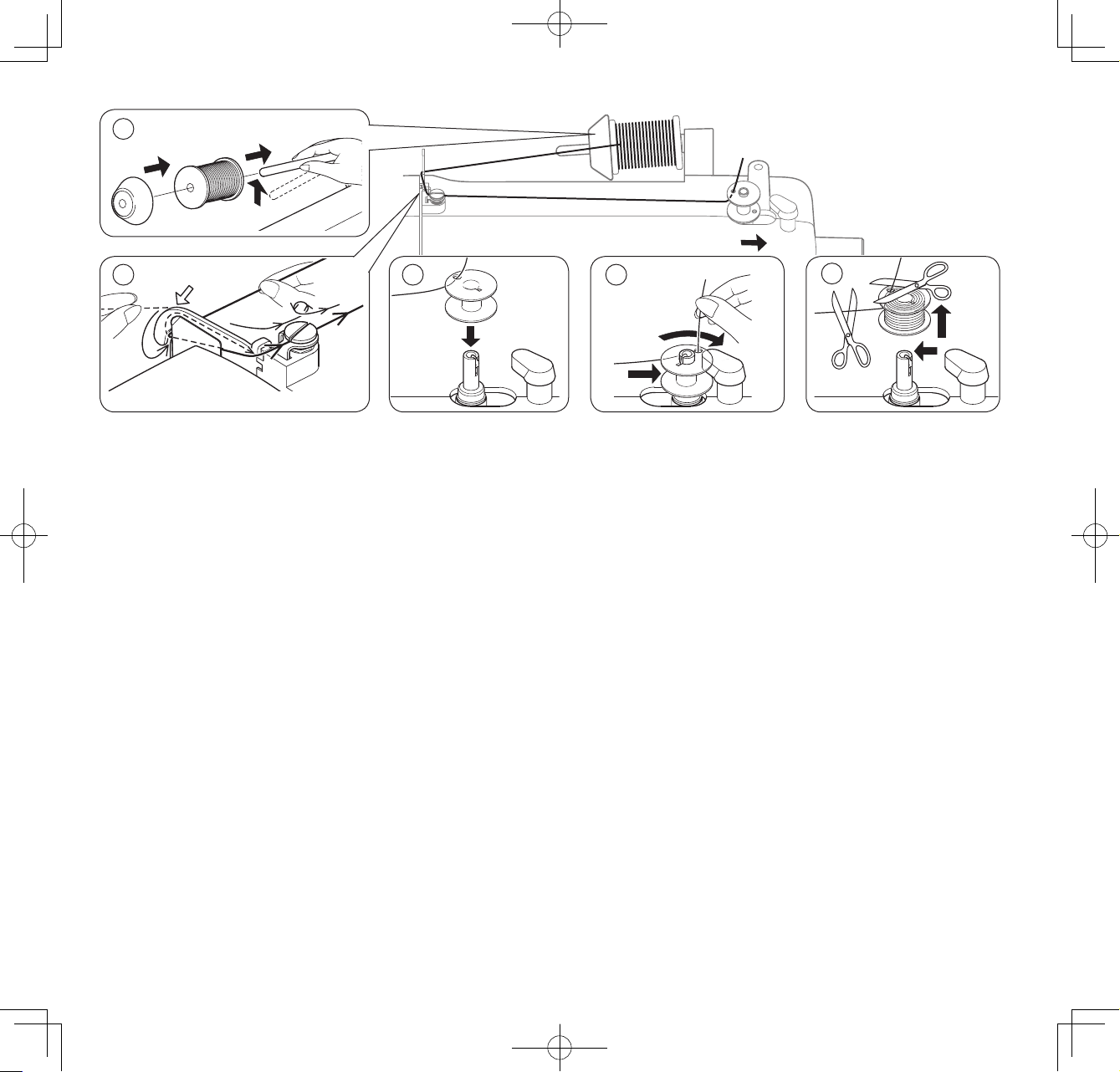

Winding bobbin .................................................... 11

Threading the bobbin thread ...............................12

Threading top thread .......................................... 13

Using automatic needle threader ......................... 14

Picking up bobbin thread .....................................15

Changing presser feet ......................................... 16

Converting to free-arm sewing ............................17

Machine setting chart ..................................18 - 20

Straight stitch ................................................ 21 - 27

Securing seams .............................................. 23

Inserting zippers, piping ................................... 23

Adjusting straight stitch thread tension ............ 24

Needle, thread and fabric chart ................25 - 26

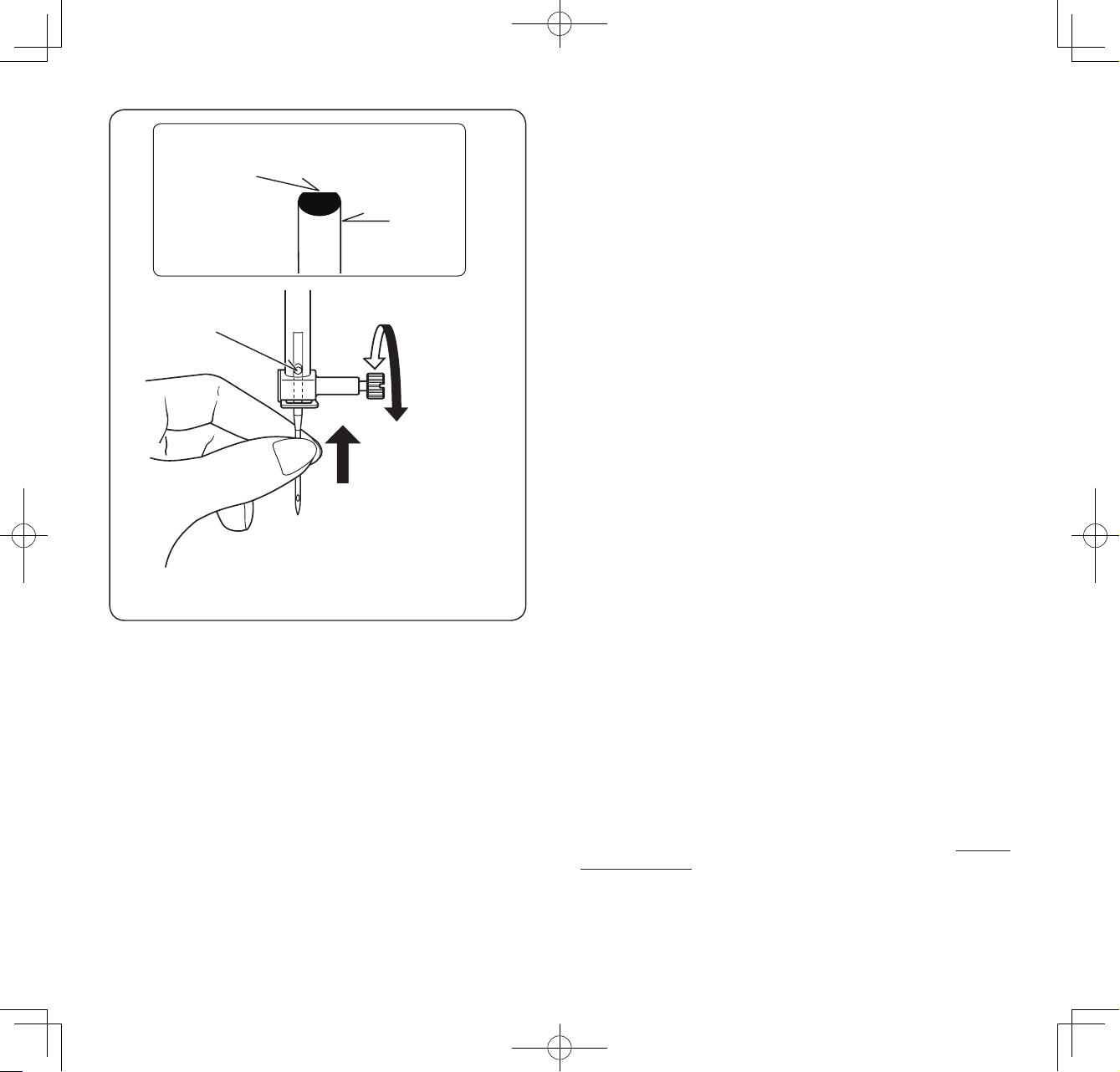

Changing the needle .......................................27

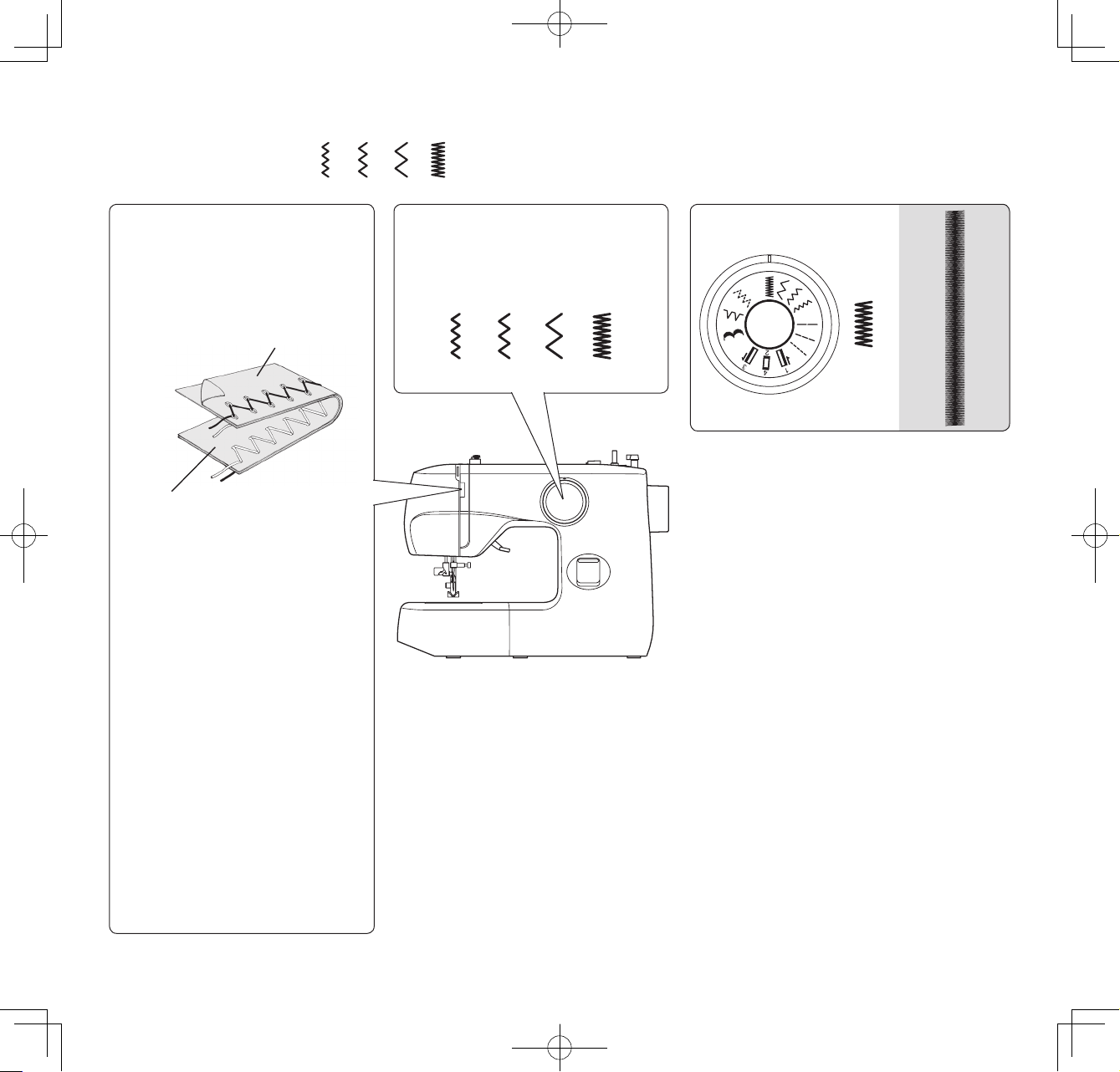

Zigzag stitching ................................................... 28

Satin stitch .......................................................28

Multi-stitch zigzag ................................................29

Blind stitch ........................................................... 30

Crescent pattern on collar ...................................31

Buttonhole making ........................................ 32 - 34

Procedure ........................................................33

Corded buttonhole ...........................................34

Caring for your machine ...............................34 - 35

Cleaning the feed dogs and hook area

Check chart for performance problems ........36 - 37

СОДЕРЖАНИЕ

Детали машины ............................................. 4 - 7

Подготовка машины к работе ............................. 8

Ножная педаль управления, Переключатель питания/освещения Удаление выдвижного столика/коробки с

принадлежностями .............................................. 9

Катушечный стержень .......................................10

Намотка шпульки .............................................. 11

Заправка нижней нитки .....................................12

Заправка верхней нити ...................................... 13

Как пользоваться устройством вдевания

нитки в иглу ........................................................ 14

Подьем нижней нити ........................................ 15

Смена прижимной лапки ................................... 16

Свободный пошив рукава ................................. 17

Схема настройки машины .......................... 18 - 20

Прямые строчки ..........................................21 - 27

Рычаг реверса строчки ................................. 23

Притачивание молнии и окантовывание

изделий ........................................................... 23

Регулировка натяжения нити в

прямой строчке ..............................................24

Таблица игл, ниток и материалов .........25 - 26

Замена иглы ...................................................27

Зигзагообразная строчка ................................... 28

Атласная строчка ...........................................28

Трехшаговый зигзаг ...........................................29

Потайная строчка .............................................. 30

фестонная строчка ............................................31

Вышивание пуговичных петель .................32 - 34

Методика ......................................................33

Шнурковые пуговичные петли ..................... 34

Уход за машиной ........................................34 - 35

Чистка транспортера и места установки челнока Руководство по устранению

неисправностей ..........................................36 - 37

INHALTSVERZEICHNIS

Die Hauptteile der Maschine ........................... 4 - 7

Das Aufstellen der Maschine ................................. 8

Fußanlasser, Hauptschalter

Freiarm-oder Flachbett-nähen ............................... 9

Garnrollenhalter ................................................... 10

Aufspulen des Unterfadens ................................. 11

Einlegen der Spule und des Unterfadens ............ 12

Einfädeln des Oberfadens ...................................13

Gebrauch des Nadeleinfädlers ............................14

Heraufholen des Unterfadens ............................. 15

Auswechseln des Nähfüßes ................................16

Freiarm-oder Flachbett-Nähen ............................ 17

Nähen mit Ihrer Maschine ............................18 - 20

Geradstich ....................................................21 - 27

Die Rückwärtstaste .......................................... 23

Einnähen von Reißverschlüssen .....................23

Einnähen von Kordel ....................................... 23

Einstellen der Fadenspannung ....................... 24

Die Nadel-und Garntabelle .......................25 - 26

Nadel auswechseln .........................................27

Zickzackstich ....................................................... 28

Satin-Stich ....................................................... 28

Elastikstich ........................................................... 29

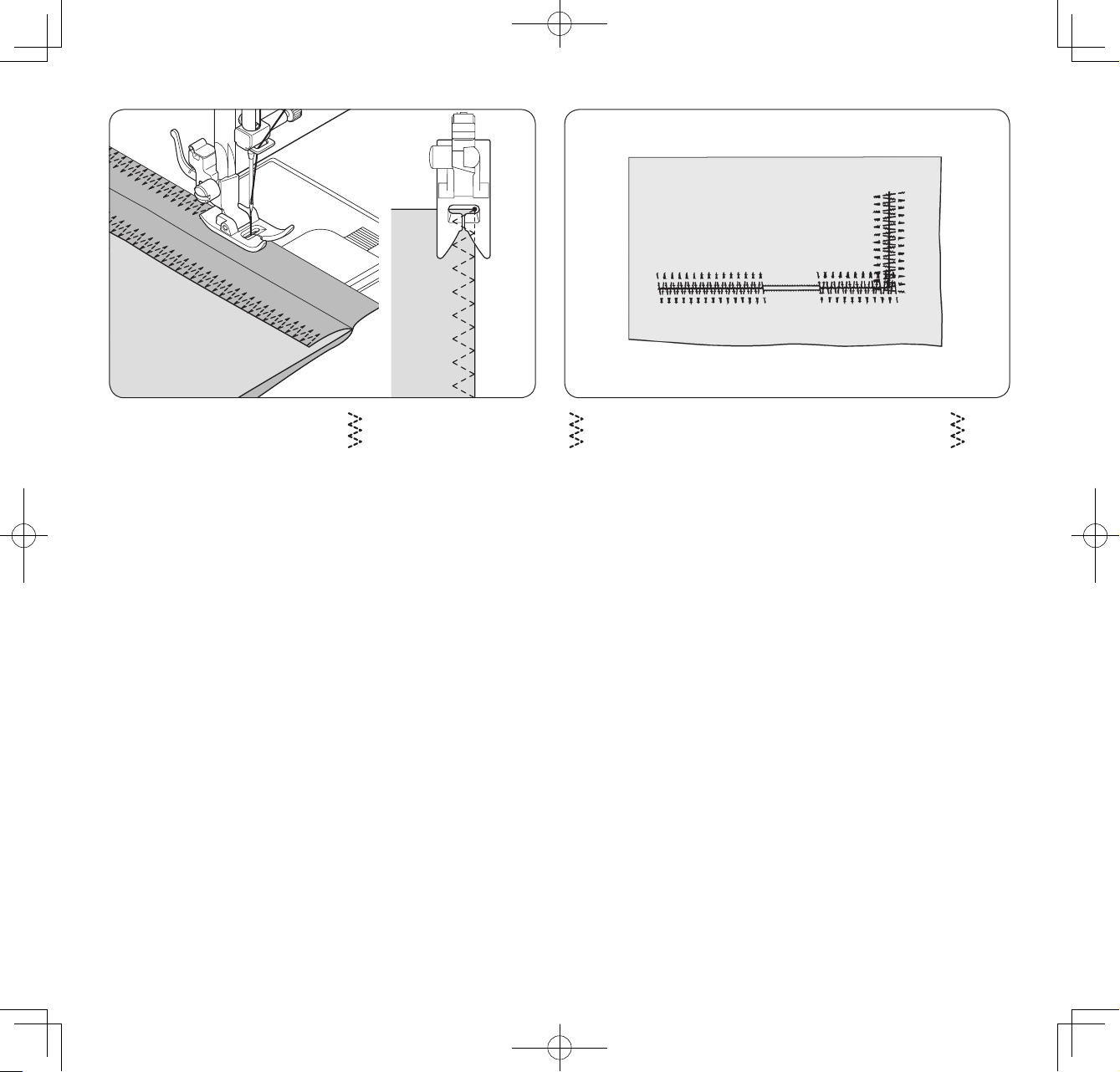

Blindstich ............................................................. 30

Festonbogen am Kragen .....................................31

Nähen von Knopöchern ..............................32 - 34

Nähen des Knopochs ....................................33

Knopoch mit Beilauffaden .............................. 34

Pege und Reinigung Ihrer Maschine .........34 - 35

Reinigung des Transporteurs und Spulenkapsel

Nützliche Tipps bei Störungen ...................... 36 - 37

Abmessungen: 363 mm ×191 mm × 280 mm Gewicht: 5,5 kg Nennspannung: 220 V ~ Netzfrequenz: 50 Hz Leistungsaufnahme: 60 W Umgebungstemperatur: 15 - 35°C Geräuschpegel: weniger als 70 db (A)

Размеры: 363 мм х 191 мм х 280 мм Масса: 5,5 кг Рабочее напряжение: ~220 В Частота: 50 Гц Потребляемая мощность: 60 Вт Температура окружающей среды: 15 - 35°С Уровень шума: менее 70 дБА

Dimensions:

363 mm × 191 mm × 280 mm Mass of the equipment: 5.5 kg Rated Voltage: 220V ~ Rated Frequency: 50Hz Rated input: 60W Rated ambient temperature: 15 - 35°C Acoustic noise level: less than 70db(A)

123

8 9

19 20

27 28

3130

ДЕТАЛИ МАШИНЫ

1. Шайба натяжения нити шпульки в моталке

2. Нитенаправитель

3. Нитепритягивательи

4. Лицевая панель

5. Нитенаправитель

6. Нитеобрезатель

7. Выдвижной столик

8. Стержень моталки

9. Упор моталки

10. Катушечный стержень

11. Маховое колесо

12. Регулятор длины стежка

12. Переключатель питания/освещения

13. Гнездо шнура питания

14. Ручка

15. Рычаг прижимной лапки

16. Табличка с номером

17. Устройство вдевания нитки в иглу

18. Нитенаправитель

19. Нитенаправитель

20. Винт прижимной лапки

21. Игла

22. Крышка шпульного отсетка

23. Игольный шток

24. Рычажок фиксатора прижимной лапки

25. Винт иглодержателя

26. Прижимная лапка

27. Транспортер

28. Игольная пластинка

29. Защелка крышки шпульного отсека

30. Ножная педаль управления

31. Инструкция по эксплуатации

DIE HAUPTTEILE DER MASCHINE

1. Spulvorspannung

2. Fadenführung

3. Fadenhebel

4. Kopfdeckel

5. Fadenführung

6. Nähfushebel

7. Anschiebetisch

8. Spulwelle

9. Spulstop

10. Tragegriff

11. Handrad

12. Hauptschalter

13. Steckeranschluss

14. Tragegriff

15. Fadenabschneider

16. Typenschild

17. Nadeleinfädler

18. Fadenführung

19. Fadenführung

20. Nähfußschraube

21. Nadel

22. Spulenabdeckung

23. Nadelstange

24. Nähfuß-Auslöser

25. Nadelklemmschraube

26. Nähfuß

27. Transporteure

28. Stichplatte

29. Auslöser für Spulenabdeckung

30. Fußanlasser

31. Gebrauchsanleitung

MACHINE IDENTIFICATION

1. Bobbin winder tension disc

2. Thread guide

3. Thread take-up

4. Face cover

5. Thread guide

6. Thread cutter

7. Extension table

8. Bobbin winder shaft

9. Bobbin winder stop

10. Spool pin

11. Hand wheell

12. Power/light switch

13. Plug socket

14. Handle

15. Presser foot lever

17. Identication plate

17. Automatic needle threader

18. Needle threader Thread Guide

19. Thread guide

20. Presser foot screw

21. Needle

22. Bobbin cover plate

23. Needle bar

24. Foot release lever

25. Needle clamp screw

26. Presser foot

27. Feed dogs

28. Needle plate

29. Bobbin cover release button

30. Foot control

31. Instruction manual

1. KONTROLLE DER FADENSPANNUNG

Die Fadenspannung kann mit Hilfe dieses Reglers erhöht oder verringert werden, Je höher die angezeigte Zahl, desto höher die Spannung.

2. DER NÄHFUSSHEBEL

Es gibt drei Positionen für den Nähfuß.

1. Zum Nähen den Nähfuß herunterlassen.

2. Zum Einlege n und Her ausnehmen

Ihrer Näharbeit: mittlere Stellung.

3. In die höchste Stellung bringen, wenn

Sie den Nähfuß auswechseln oder besonders dicken Stoff herausnehmen.

3. STICHWAHLKNOPF

B e vor Si e ei n en St i ch ei n st e ll e n: vergewissern Sie s ich, dass sich der Fa denh ebel in der höchsten Stellun g

bendet.

4. DIE RÜCKWÄRTSTASTE

Es empehlt sich, eine Naht mit ein paar

Rückwärtss tichen anzufangen und zu be ende n. Sie befe stigen dadu rch die Fadenenden und verhindern ein Aufgehen der Naht. Wenn Sie rückwärts nähen wollen, drücken Sie die Rückwärtstaste solange wie die Maschine rückwärts nähen soll.

1. РЕГУЛИРОВКА НАТЯЖЕНИЯ ВЕРХНЕЙ НИТИ

С помощью этого регулятора можно уменьшить или увеличить натяжение верхне й н ит и. Чем бол ь ш е число на головке регулятора, тем сильнее натяжение.

2. РЫЧАГ ПРИЖИМНОЙ ЛАПКИ

Имеются три положения прижимной лапки.

1. Для шитья опуст ите п рижим ную

лапку.

2. Чтобы ввести или удалить ткань,

пе р емес т ите рыч а г в сред н ее положение.

3. Для замены прижимной лапки или

удаления толстой ткани поднимите рычаг в крайнее верхнее положение.

3. СЕЛЕКТОР СТРОЧКИ С УКАЗАТЕЛЕМ

При установке вида строчки убедитесь в том, что игла находится в крайнем верхнем положении и не соприкасается с тканью.

4. ПЕРЕКЛЮЧАТЕЛЬ ОБРАТНОЙ СТРОЧКИ

Для упрочнения шва рекомендуется н а ч и н а т ь и з а к а н ч и в а т ь ш о в несколькими обратными стежками. Пр и нажатии на этот рычаг машина подает ткань в обратном направлении.

1. TOP THREAD TENSION CONTROL

Decrease or increase the tension of the top thread by using this control. The higher the number, the tighter the tension.

2. PRESSER FOOT LEVER

There are three positions for your presser foot.

1. Lower the presser foot to sew.

2. Raise the lever to the middle position

to insert or remove fabric.

3. Lift it to its highest position to change the

presser foot or to remove thick fabric.

3. STITCH SELECTOR

To select a stitch, be sure needle is out of fabric at its highest position.

4. REVERSE STITCH LEVER

It is recommended to begin and end seams with several stitches in reverse for reinforcement. As long as you are pressing down this lever while sewing, the machine will continue to feed the fabric backwards.

ПОДГОТОВКА МАШИНЫ К РАБОТЕ

Прежде чем приступить к работе, удалите избыточную смазку с игольной пластинки.

НОЖНАЯ ПЕДАЛЬ УПРАВЛЕНИЯ

Вставьте штепсель педали управления в гнездо (1) машины и в розетку (2) в стене, как показано на рисунке.

ПЕРЕКЛЮЧАТЕЛЬ ПИТАНИЯ/ ОСВЕЩЕНИЯ

Для приведения в действие машины включите переключатель питания/освещения. Включение/ вык люче ние электропитания и освещения производится одним и тем же переключателем.

В случае профилактического обслуживания машины, замены иглы или лампы, необходимо отсоединять машину от электросети.

Переключатель питания/освещения

Hauptschalter Power/light switch

DAS AUFSTELLEN DER MASCHINE

St e l len S ie die Mas c hine auf ein e gerade, feste Unterlage. Bevor Sie die Mas c hine z um er sten M a l be nutzen , wis chen Sie b i tte ü bersc hüssi ges Ö l ab, das sich während des Transports im Stichplattenbereich ansammeln kann.

FUSSANLASSER

Verbinden Sie das Hauptkabel mit der Maschine (1) und der Steckdose (2))wie abgebildet.

DER HAUPTSCHALTER

Ihre Maschine näht nur, wenn der Schalter für Licht und Maschine eingeschaltet ist.

B e i Wa rt u ng s ar be i te n od er be i m Auswechseln von Nadel oder Glühlampe m u ss d i e Ma s ch i ne d u rc h Zie h en des Netzstec kers aus der Stec kdose abgeschaltet werden.

SETTING UP YOUR MACHINE

Be sure to wipe off any surplus oil from needle plate area before

using your machine the rst time.

FOOT CONTROL

Connec t th e p l ug o f t h e fo o t control into the machine socket (1))a nd your wall out let (2))as illustrated.

POWER/LIGHT SWITCH

Your machine will not operate until the power/light switch is turned on. The same switch controls both the power and the light.

When servicing the machine, or changing needles or Iamps, etc., machine must be disconnected from the wall outlet.

(ВКЛЮЧЕНО)

(AUS) (OFF)

(ВЫКЛЮЧЕНО)

(EIN)

(ON)

Переключатель питания/освещения

Hauptschalter Power/light switch

Ножная педаль управления

Fußanlasser Foot control

REMOVING THE EXTENSION TABLE/ACCESSORY BOX

Remove the extension table by pulling it to the left.

To attach, slide the table back until the pins (A), (B), (C) fit into the hole on the machine.

Open the accessory box by lifting the lid up and backward and you will find a variety of accessories inside.

1. Blind stitch foot

2. Buttonhole foot

3. Zipper foot

4. Oiler

5. Bobbins

6. Needles

7. Vertical spool pin

8. Felt disc

9. Spool pin cap

10. Buttonhole opener with brush

11. Screwdriver (small)

12. Screwdriver for needle plate

① ②

⑥⑤④③

⑧ ⑩ ⑪

⑦

⑨ ⑫

FREIARM-ODER FLACHBETTNÄHEN

Ihre Nähmaschine ist Freiarm-und Flachbett- Maschine zugleich. Ziehen Sie den Anschiebeti sch (die Zubehörbox) in Pfeilrichtung nach links weg, und die Maschine ist im Nu in ein Freiarm-Modell verwandelt.

1. Blindstichfuß

2. Knopochfuß

3. Reisverschlussfus

4. Öläschchen

5. Spulen

6. Nadeln

7. Vertikaler Garnrollenhalter

8. Unterlegscheibe

9. Garnrollenkappe (klein)

10. Trennmesser/Pinsel

11. Schraubenzieher(klein)

12. Stichplattenschlüssel

УДАЛЕНИЕ ВЫДВИЖНОГО СТОЛИКА/КОРОБКИ С ПРИНАДЛЕЖНОСТЯМИ

Снимите выдвижной столик, отодвинув его влево. Для установки столика задвиньте его обратно, так чтобы штырь (А) зашел в отверстие в машине.

Откройте коробку с принадлежностями, повернув крышку от себя, внутри окажутся следующие принадлежности.

1. Лапка для потайной строчки

2. Лапка для вышивания пуговичных петель

3. Лапка для вшивания молнии

4. Масленка

5. Шпульки

6. Иглы

7. Вертикальный катушечный стержень

8. Войлочный диск

9. Колпачок катушечного стержня

10. Вспарыватель петель со щеткой

11. Отвертка (малая)

12. Отвертка

GARNROLLENHALTER

HORIZONTALER GARNROLLENHALTER für

normale Garnrollen

St e c ke n Sie die Garn r o lle auf de n Garnrollenhalter und sichern Sie sie mit ei ner Fade nabl aufs chei be, dami t der Faden gut abläuft. Ist die Garnrolle mit einer Fadenvorspannung ausgestattet, sollte diese nach rechts zeigen.

Wählen Sie die richtige Fadenablaufscheibe je nach Garnrollentyp und -durchmesser. Der Durchmesser der Fadenablaufscheibe sollte immer größer sein als der Durchmesser der Garnrolle.

VERTIKALER GARNROLLENHALTER für größere Garnrollen

G a rn r o ll en h a lt e r a nb r i ng en u n d ein e Un terle gsche ibe d arauf setze n. Stecken Si e e i n e G a r n r o l l e a u f de n Garnrollenhalter.

SPOOL PINS

HORIZONTAL SPOOL PIN for normal thread spool

Place thread spool on the pin and secure

with a spool cap to ensure smooth ow of

thread. If the thread spool has a thread retaining slit, it should be placed to the right.

Select the correct spool pin cap according to the type and diameter of spool being used. The diameter of the spool pin cap should always be larger than that of the spool itself.

VERTICAL SPOOL PIN for large thread spool

Attach the spool pin. Place the felt disc over it. Place a thread spool on the spool pin.

КАТУШЕЧНЫЙ СТЕРЖЕНЬ ДЛЯ ВЕРХНЕЙ НИТИ

ГОРИЗОНТАЛЬНЫЙ СТЕРЖЕНЬ для стандартной катушки

Ра з м е с ти т е к ат у ш к у с н и т к ам и н а к а т у шеч ном стерж н е и приж м ит е к о л п а чк о м , ч т о б ы о б е с п еч ит ь равномерное разматывание нити. Если на пластиковой основе катушки есть прорезь для удержания нити, то при размещении катушки на стержне, она должна оказаться справа.

В ы б ер и т е п ра в и ль ны й р а зм е р колпачака: диаметр колпачка должен быть всегда больше основания катушки.

ВЕРТИКАЛЬНЫЙ СТЕРЖЕНЬ для больших катушек

Установите дополнительный стержень для катушки, затем наденьте войлочный диск. Разместите катушку на вертикальном стержне.

Войлочный диск

Unterlegscheibe Felt disc

Вертикальный стержень

Vertikaler Garnrollenhalter Vertical spool pin

Катушка

Garnrolle Spool

Прорезь для удержания нити

Fadenvorspannung Thread retaining slit

Катушка

Garnrolle Spool

Колпачок катушечного стержня

Fadenablaufscheibe Spool pin cap

Горизонтальный стержень

Horizontaler Garnrollenhalter Horizontal spool pin

НАМОТКА ШПУЛЬКИ

1. Протяните нитку от катушки через

нитенаправитель как показано на рисунке.

2 . Про д ен ьт е ко н ец ни т ки че р ез

отверстие в шпульке.

3. Переместите стержень моталки в

крайнее левое положение, если он был в другом положении.

4. Наденьте шпульку на стержень таким

обр азом, чтобы нитка в ыход ила из верхне го отвер с тия шпульк и. Сдвиньте стержень моталки вправо до щелчка.

Держите конец нитки.

5. Нажав на педаль, включите машину.

Удерживаемая Вами нитка начнет наматыватьс я н а шп ул ь к у. Пр и на полнен ии шпульки произойдет автоматическое отключение привода стержня и намотка прекратится. Для снятия шпульки сместите стержень влево.

AUFSPULEN DES UNTERFADENS

1. St e ck e n Si e ei n e Ga r nr o ll e au f den Garnrollenstift, und sichern Sie sie mit der Gar nroll enkap pe um ein gleich mäßi ges Ablaufen des Nähgarns zu gewährleisten.

2. Ziehen Sie den Faden von der Garnrolle durch die Fadenführungen, wie die Skizze zeigt.

3. Ziehen Sie das Fadendende durch ein Loch in der Spule (siehe Skizze).

4. Dr ü c ken Sie die Spulwelle so we i t wi e möglich nach links, und stecken Sie die Spule so auf die Welle, dass das Fadenende nach oben verläuft. Drücken Sie nun die Spulwelle nach rechts bis es klickt, und halten Sie das Fadenende fest.

5. Starten Sie die Maschine. Nach ein paar Umdrehungen können Sie das Fadenende loslassen. Wenn die Spule voll ist, schaltet sich der Spuler von selbst ab. Drücken Sie die Spulwelle wieder nach links, nehmen Sie die Spule ab, und schneiden Sie die Fadenenden ab.

WINDING BOBBIN

1. Place a spool of thread on the sp ool pin. S ecure i t with the spool c ap t o ensure smooth

ow of thread.

2. Pass thread from spool through thread guides as shown.

3. Pull end of thread through hole in bobbin as shown.

4. Push bobbin winder shaft to far left position, if it is not already there. Place bobbin onto shaft with end of thread coming from top o f bobbin. Push bobbin wind e r shaft t o right until it clicks. Hold onto end of thread.

5. St ar t m ac hi n e. T he th re ad that is held will snap or may be tr i m me d wi t h a sc is s or. Bobbin will cease turning when

completely lled. Push shaft to

left to remove bobbin.

ЗАПРАВКА НИЖНЕЙ НИТКИ

1. Поднимите иглу в крайнее верхнее положение, повор ачивая м ахов ое колесо на себя.

2. Для снятия крышки шпульного отсека на жмите на левый угол пластины, одно в р емен н о сдви г а я кла в и шу открывания вправо.

3. Вставьте шпульку, убедившись, что шпулька врашается против часовой стрелки.

4. Проденьте нитку через прорезь (А) и заведите её влево.

Надавливая на шпульку, проденьте

нить через прорезь (В) до щелчка, затем оставьте около 15 см нитки.

5. Установите крышку шпулечного отсека на игольную пластину.

EINLEGEN DER SPULE UND DES UNTERFADENS

1. Bringen Sie die Nadel in ihre höchste Stellung, indem Sie das Handrad nach vorn drehen.

2. Entfernen Sie die Spulenabdeckung.

3. Legen Sie die Spule so ein, dass sie sich entgegen dem Uhrzeigersinn dreht.

4. Ziehen Sie den Faden durch den Schlitz (A) und dann nach links.

Halten Sie die Spule leicht mit einem

Finger fest, und ziehen Sie den Faden zum Schlitz (B), bis Sie ein leise s Klicken hören. Ziehen Sie dann etwa 15cm Faden aus der Spule heraus.

5. Setzen S i e die Sp u lenabdec k u ng wieder ein.

THREADING THE BOBBIN THREAD

1. Raise the needle to its highest position by rotating the hand wheel towards you.

2. Remove the bobbin cover plate.

3. Insert the bobbin making sure the bobbin rotates counter-clockwise.

4. Pull thread through the slot (A) and then to the left.

With a nger held gently on top of the

bobbin, pull thread through the slot (B) until you hear a clicking sound, and then leave about 6” (15 cm) of thread.

5. Replace the bobbin cover plate onto the needle plate.

②

⑤

④

①

③

ЗАПРАВКА ВЕРХНЕЙ НИТИ

A. Поднимите рычаг нажимной лапки.

B. Подним ите иглу в край нее верхн ее

положение, вращая на себя маховик.

C. З а п р а в ь т е н и т ь в м а ш и н у в

последовательности, показанной на рисунке.

EINFÄDELN DES OBERFADENS

A. Stellen die den Nähfußhebel hoch.

B. Bringen Sie die Nadel in die höchste

Stellung, indem Sie das Handrad nach vorn drehen.

C. F ä d e l n S i e d i e M a s c h i n e

entsprechend der Reihenfolge in der Skizze ein.

THREADING THE TOP THREAD

A. Raise the presser foot lever.

B. Raise the needle to its highest position

by rotating the hand wheel towards you.

C. Thread the machine following steps

1-5 as illustrated.

КАК ПОЛЬЗОВАТЬСЯ

УСТРОЙСТВОМ ВДЕВАНИЯ НИТКИ В ИГЛУ

Поднимите игл у в крайнее верхнее положение, вращая на себя маховик.

1. Заведите нитку в нитенаправители, как паказано на рисунке.

2. П о т я н и т е в н и з р ы ч а ж о к , придерживая конец нитки.

3. Поверните рычажок до упора.

4. Заправьте нитку в петлеобразующую вилку и потяните нитку вверх.

5. Поверните рычажок, вернув его в прежнее положение, при этом нитка автоматически вставится в иглу.

6. Верните рычажок в первоначальное положение (вверх) и потяните нитку от себя.

GEBRAUCH DES NADELEINFÄDLERS

Bringen Sie die Nadel in die höchs te S t ell u ng , ind e m Si e das Ha n dr a d entgegen dem Uhrzeigersinn drehen.

1. H ak en S i e de n F ad e n in d e n E i nf ä dl erh ak e n ei n , wi e in d e r Abbildung gezeigt.

2. H a lte n Si e da s Fad e n end e fe st u n d sen k en Si e de n He be l des Nadeleinfädlers ab.

3. Drehen Sie nun den Hebel bis zum Anschlag.

4. Ziehen Sie den Faden unter die Zunge des Nadeleinfädlers und dann nach oben.

5. Dre hen Sie den Heb el zurü ck. Die Nadel wird automatisch eingefädelt.

6. Lassen Sie den Hebel los und ziehen Sie den Faden weg.

USING AUTOMATIC NEEDLE THREADER

Raise the needle to its highest position by rotating the hand wheel towards you.

1. H o ok th rea d to thr e a d gu ide as illustrated.

2. Pul l down lev er holding the end of thread.

3. Rota te the l ever to the r ear o f the machine.

4. Guide thread into hooked end and pull the thread upward.

5. Return the lever and needle will be threaded automatically.

6. Release the lever and pull thread away from you.

1 2

ПОДЬЕМ НИЖНЕЙ НИТИ

1. Поднимите прижимную лапку.

Придерживая верхнюю нить левой

руко й , п ра в о й ру к ой ме д л ен н о поверните маховик на себя на один оборот. Продолжайте вращать до момента, пока игла не примет свое верхнее положение.

2. Слегка потянув за верхнюю н ить, одновременно вытащить нижнюю нить через игольную пластинку.

3. Продеть обе нити в прорезь лапки, завести их свободные концы длиной 15 см.

HERAUFHOLEN DES UNTERFADENS

1. Stelle n Sie den Nähfuß hebel nach oben.

Halten Sie den Oberfaden leicht in

der linken Hand, und drehen Sie das Handrad eine volle Umdrehung nach vorn, sodass sich die Nadel erst senkt und dann in der höchsten Stellung

bendet.

2. Zi e h en Sie leicht am O b e r f aden, und der Unterfaden kommt durch die Öffnung in der Stichplatte herauf.

3. Ziehen Sie Ober-und Unterfaden etwa 15cm heraus, und legen Sie beide Fäden nach hinten unter den Nähfuß.

PICKING UP BOBBIN THREAD

1. Raise the presser foot lever.

Holding needle thread loosely with

you r le ft ha n d , turn hand wheel towards you one revolution with your right hand until the needle comes to its highest position.

2. Lightly pull up the top thread, and pick up bobbin thread, which will appear through the needle plate slot.

3. Pu ll both top and bo b bin th r eads to gether tow ards back of machine under the presser foot, leaving about 6” (15 cm) clear.

Лапкодержатель

Nähfußhalter Foot holder

Рычажок фиксатора лапки

Auslöser Foot release lever

СМЕНА ПРИЖИМНОЙ ЛАПКИ

Установите иглу в верхнее положение. Поднимите рычаг прижимной лапки.

1. Для снятия лапки нажмите рычажок фиксатора лапки и удалите лапку.

2. Устан овите выбран ную л апку на иго л ьную пластинку, совместив отверстия для иглы.

3. Опустите рычаг прижимной лапки, при этом фиксатор лапкодержателя защелкнется на лапке.

AUSWECHSELN DES NÄHFUSSES

Vergewissern Sie sich, dass die Nadel „oben“ steht. Stellen Sie den Nähfußhebel hoch.

1. Drück en Si e au f den Ausl öser a m Nähfußhalter um den Nähfuß zu entfernen.

2. Legen Sie den gewünschten Nähfuß auf die Stichplatte, und bringen Sie den Nähfußhalter und die kleine Haltestange des Nähfußes zur Deckung.

3. Lassen Sie den Nähfußhebel herunter, sodass der Nähfußhalter im Nähfuß einrastet.

CHANGING PRESSER FEET

Be sure needle is in th e up posit ion. Raise presser foot lever.

1. Push foot release lever to remove the foot.

2. Place the desired foot on the needle plate aligning the presser foot needle slot with the needle plate needle slot.

3. Lower the presser foot lever so that the foot holder snaps on the foot.

СВОБОДНЫЙ ПОШИВ РУКАВА

Выдвижной ст о л и к п о з в о л я ет ме н я т ь конфигурацию рабочей зоны машины.

Когда столик находится на месте, в Вашем распоряжении имеется большая рабочая по верхнос ть, к ак в любой стан дартной швейной машине.

Ес л и же удали ть вы движно й столик, а это делается его в ыдвиже нием влево , как показано на рисунке, образующаяся конфигурация рабочей зоны существенно облегчает следующие операции:

1. Пошив всех трубчатых, цилиндрических изделий (рукавов и т.п.).

2. Настрачивание за п л а т на л о к тя х и коленках.

3. Вшивание рукавов.

4. Аппликацию и вышивание.

5. Притачивание резиновых лент и шнуров.

FREIARM-ODER FLACHBETTNÄHEN

Sie können Ihre Maschine sowohl als Freiarm- als auch als Flachbett-Maschine benutzen.

Wenn der Anschiebetisch an der Maschine ist haben Sie eine große Arbeitsfläche wie bei einem Flachbett-Modell.

Ziehen Sie den Anschiebetisch mit beiden Händen nach links weg (siehe Skizze). Zum Wiedereinsetzen schieben Sie den Anschiebetisch in seine Position bis es klickt.

CONVERTING TO FREE-ARM SEWING

Your machine can be used either as a

at- bed, or as a free-arm model.

With the extension table in position, it provides you with a large working

surface as a standard at-bed model.

By removing the extension table (just pull it off to the left as shown), the machine conv erts into a free- arm model.

СХЕМА НАСТРОЙКИ МАШИНЫ

1. Переключательселектор строчки

2. Прижимная лапка

C. Лапка для

пуговичных петель

D. Лапка для

молний

A. Лапка для

строчки “ЗИГЗАГ”

B. Лапка для

потайной строчки”

Строчка 1 2

Прямая A

Зигзагообразная A

Трехшаговый зиг-заг A

Потайная A,B

фестонная строчка

Пуговичные петли C

Вшивание молнии. D

NÄHEN MIT IHRER MASCHINE

1. Stichwahlknopf

2. Nähfuß

C. Knopochfuß D. Reisverschlussfus

A. Zickzackfuß B. Blindstichfuß

STICH 1 2

GERADSTICH A

ZICKZACKSTICH A

ELASTICKSTICH A

BLINDSTICH A,B

MONDSTICH A

KNOPFLOCH C

EINNÄHEN VON REISSVERSCHLÜSSEN

MACHINE SETTING CHART

1. STITCH SELECTOR

2. PRESSER FOOT

C. Buttonhole foot D. Zipper foot

A. Zigzag foot B. Blind stitch foot

STITCH 1 2

STRAIGHT A

ZIGZAG A

MULTI-STITCH ZIGZAG

BLIND A,B

CRESCENT A

BUTTONHOLE C

INSERTING ZIPPERS

GERADSTICH

De r Geradst ich wird b eim Nähen und

Schneidern am häugsten verwendet.

1. Einstellungen Stichwahlknopf

Stichlänge

1 - 4

Fadenspannung

Das Handrad in Körperrichtung

drehen, bis sich der Fadenhebel in

Höchststellung bendet.

A Fadenhebel B Fadenspannungsregler C Stichwahlknopf D Handrad E Rückwärtstaste

F Hauptschalter G

Nähfußhebel

2. Beide Fäden ca. 10 cm lang unter dem Nähfuß nach hinten ziehen.

3. Den Stoff unter den Nähfuß legen und den Lüfterhebel senken.

4. D a s H an dr ad i n K ör pe r ri ch tu n g drehen, bis die Nadel in d en Stoff einsticht.

A B C D

ПРЯМЫЕ СТРОЧКИ

Прямая строчка во всех видах шиться используется наиболее часто. Изучите правильный способ заправки машины, следуя шагам, описанным далее:

1. УСТАНОВКИ Указатель строчки

Длина стежка

1 - 4

Натяжение нити

Поднимите иглу в крайнее верхнее положение, поворачивая маховик на себя

A Нитепритягиватель B Регулятор натяжения верхней нити C Переключатель-селектор строчки D Маховое колесо

E Рычаг реверса строчки

F Переключатель питания/

освещения

G Рычаг прижимной лапки

2. Отведите обе нити под прижимной

лапкой к задней стороне машины.

3. Поместите ткань под прижимную

лапку и опустите рычаг прижимной лапки.

4. Поворачивай те маховик на себя,

пока игла не войдет в ткань.

STRAIGHT STITCH

Straight stitch is most frequently used for

every aspect of sewing. Learn the correct method of your machine following the steps below.

1. SETTINGS Stitch selector

Stitch length

1 - 4

Thread tension

Raise the take-up lever to its highest

po sition by turning the han d whee l toward you.

A Thread take-up B Top thread tension control C Stitch selector D Hand wheel

E Reverse stitch lever F Power/light switch G Presser foot lever

2. Pull both threads under the presser

foot toward the back of the machine.

3. Place the fabric under the presser foot

and lower the presser foot lever.

4. Turn the hand wheel toward you until

the needle enters the fabric.

5. a. На чи н а йт е ш ит ь у п ра вл яя скоростью ши т ь я с по м о щ ь ю педали управления.

b. Плавно направляйте ткань вашей

рукой.

c. Перед концом ткани, остановите

м а ш и н у, от п у с т и в п ед ал ь управления.

6. a. Повернуть маховое колесо, чтобы поднять иглу.

b. Поднимите р ычаг прижимной

лапки.

c. Испол ьзуйте нитеоб резатель,

чтобы отрезать нити.

d. В ы т ян ит е о бе н и т и н а за д

пропуст и в и х п од прижимной лапкой оставив примерно 10 см.

5. a. Start to sew stepping on the foot control.

b. Guide the fabric gently with your

hand.

c. W he n y ou r e a c h t h e e n d o f

the fabr ic, stop the machi ne by releasing the foot control.

6. a. Turn the hand wheel to raise the needle.

b. Raise the presser foot by pushing

the lever up.

c. Use the thread cutter a bove the

presser foot to cut off excess threads.

d. Pull both threads under and to the

back of the presser foot, leaving 4 inches (10 cm) clear.

5. a. Treten Sie auf den Fußanlasser um mit dem Nähen zu beginnen.

b. Den Stoff behutsam mit der Hand

führen.

c. We nn Sie das Ende des Stoff es

erreichen, stoppen Sie die Maschine indem Sie den Fuß vom Anlasser nehmen.

6. a. D ie Na d el mi t de m H a nd r ad hochstellen.

b. Den Nähfuß-Lüfterhebel hochstellen.

c. Di e Fä de n mi t dem ob e r ha l b

d e s Nä h fu s es an g ebr a cht e n Fadenabschneider abschneiden.

d. Beide Fäden 10 cm lang unter dem

Nähfuß nach hinten ziehen.

РЫЧАГ РЕВЕРСА СТРОЧКИ

Для упрочени я шва реком ендуетс я н а ч и н а т ь и з а к а н ч и в а т ь ш о в несколькими обратными стежками. М а ши н а буд е т ши т ь в об р ат но м н а п ра вл е н ии д о т ех п ох , п о к а одновременно будут нажаты кнопка реверса и ножная педаль.

SECURING SEAMS

Secure your s eams by taking the first few stitches in reverse. Then allow the machine to go forward. This is called back tacking. Reverse the machine at the end of your seams as well. Lower the reverse lever for back tacking.

DIE RÜCKWÄRTSTASTE

Es empehlt sich, eine Naht mit ein paar

Rückwärtss tichen anzufangen und zu be ende n. Sie befe stigen dadu rch die Fadenenden und verhindern ein Aufgehen de r Naht. Wenn Sie rück wärt s nähen wollen, drücken Sie die Rückwärtstaste sol a nge w i e di e Masch ine rückwär ts nähen soll.

Рычаг реверса строчки

Rückwärtstaste Reverse stitch lever

ПРИТАЧИВАНИЕ МОЛНИЙ

Для то го чт о б ы пр и т ачать праву ю сторо н у м олнии, за к р е п и те ле вую сторону лапки в фиксаторе прижимной лапки так, чтобы игла проходила через левое отверстие лапки.

Для притачивания левой ст о р о н ы молнии измените положение лапки для притачивания молний: закрепите ее в фиксаторе прижимной лапки правой стороной.

INSERTING ZIPPERS

To sew down the right side, attach left side of zipper foot to presser foot holder so that the needle passes through the opening on the left side of the foot.

To sew down the left side, attach right side of foot to foot holder.

ОКАНТОВЫВАНИЕ ИЗДЕЛИЙ

С помощью лапки для притачивания молний можно окантовывать изделия из мя г к ого материала, ис п о льзуя, например, тесьму со шнуром, которая приметывается к основному материалу.

Закрепите правую сторону лапки на фиксато р е н а ж и м н о й ла п к и таким образом, чтобы игла проходила через правое отверстие лапки.

PIPING

To pipe soft furnishings, cover cord with a bias strip of fabric and pin or tack it to the main piece of fabric.

Attach right side of zipper foot to foot holder so that needle passes through the opening on the right side of the foot.

EINNÄHEN VON REISSVERSCHLÜSSEN

Um an der rechten Seite zu nähen, klinken Sie die linke Hälfte des Reisverschlussfuses in den Füß chenhalter ein, sodass die Nadel in die Aussparung links am Fuß einstechen kann.

U m a n d e r l i n k e n S e i t e d e s Reißverschlusses zu nähen, klinken Sie die rechte Hälfte des Nähfuses in den Halter ein.

EINNÄHEN VON KORDELN

Die Einstellung der Maschine erfolgt wie beim Reisverschlusseinnähen.

Legen Sie den Stoff um die einzunähende Kordel, so wie es die Abbildung zeigt. Nun nähen Sie entlang der Kordel.

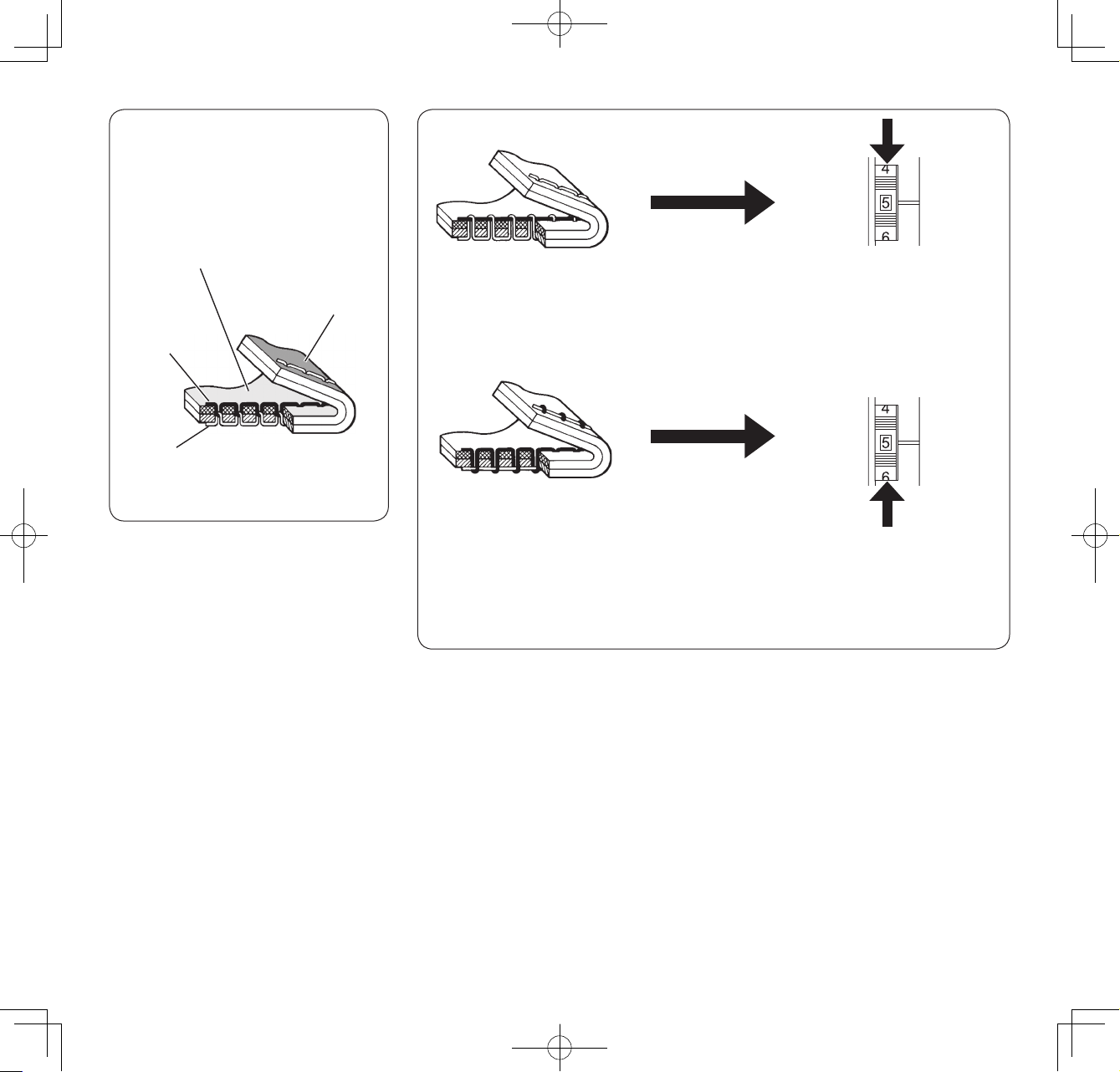

Увеличьте натяжение

Spannung erhöhen

Increase tension

Нити сплетаются на изнаночной стороне.

Die Fäden verbinden sich auf der Stoffunterseite

Threads lock on the under side.

Уменьшите натяжение

Spannung verringern

Decrease tension

Нити сплетаются на лицевой стороне.

Die Fäden verbinden sich auf der Stoffoberseite

Threads lock on the top side.

РЕГУЛИРОВКА НАТЯЖЕНИЯ НИТИ В ПРЯМОЙ СТРОЧКЕ

Хо р о ший в неш н ей ви д ст рочк и в значительной степени определяется сбалан с и р о ва н но ст ь ю на т я ж ен ия верхней и шпулечной нитей. Натяжение хорошо сбалансировано в том случае, когд а о бе эт и н и т и с п л етаются по середине между слоями сшиваемой ткани.

ADJUSTING STRAIGHT STITCH THREAD TENSION

The good looking appearance of your st itching is largely det ermined by the balanced tension of both top and bobbin threads. The tension is well b alanced whe n these t wo th reads ‘ l ock’ in th e middle of layers of fabric you are sewing.

EINSTELLEN DER FADENSPANNUNG

E i ne gu t au s seh e nde Nah t hä n gt w e i t g e h e n d v o n d e r r i c h t i g e n Fad e n s p an nu ng ab. Di e Sp an nu ng ist ausgewogen, wenn sich Ober- und Unterfaden in der Stoffmitte miteinander verbinden.

Из наночная сторона

Unterseite Under side

Лицевая сторона

Oberseite Top side

Хорошо сбалансировано

Ausgewogen

Well balanced

Верхняя нить

Oberfaden Top thread

Шпулечная нить

Unterfaden Bobbin thread

Верхняя нить перетянута

Oberfadenspannung zu hoch

Top stitch too tight

Верхняя нить ослаблена

Oberfadenspannung zu niedrig

Top stitch too loose

ТАБЛИЦА ИГЛ, НИТОК И МАТЕРИАЛОВ

Используйте стандартные иглы. Номер Вашей иглы должен соответствовать размеру нитки и оба они должны соответствовать типу материала.

Для обеспечения нормального режима работы машины необходимо, чтобы размеры и типы ниток в шпульке и в катушке в верхней части машины были соответственно одинаковыми.

Никогда не пользуйтесь погнутой или тупой иглой.

Для к ач ествен н о й ст роч ки эл а с т ичных материа л ов пользуйтесь иглами эластичной строчки, имеющими синий стержень.

DIE NADEL-UND GARNTABELLE

Verwenden Sie nur Nadeln des Systems 130/705H. Nadel und Garn sind dem Stoff, der verarbeitet werden soll, entsprechend auszuwählen.

Verwenden Sie für Ober-und Unterfaden die gleiche Stärke und das gleiche Garnmaterial.

Einwandfreie Spitze und gerade Nadeln sind in Verbindung mit dem dazu passenden Nähgarn die Grundlage für gutes Nähen. Die nachstehende Tabelle wird lhnen eine Hilfe sein:

Wichtig: Beim Verarbeiten von elastischen Stoffen bitte immer die Elastikstich-Nadel verwenden.

Размер нитки Размер иглы Ткань

Хлопчатобумажная нитка 60 - 100 Синтетическая нитка Нитка для машинной вышивки

Игла с синим

стержнем

Все эластичные ткани

Хлопчатобумажная нитка Синтетическая нитка Шелк А Маханическая вышиваль-ная нитка

или

Легкая хлопчатобумажная ткань, шелковая ткань, ткань из синтетической нитки, тонкое кружево, батист и кисея

Хпопчатобумажная нитка

60 - 80

Мерсеризованная нитка

50 - 60

Синтетическая нитка

или

Хлопчатобумажная ткань среднего веса, синтетическая ткань среднего веса, поплин, легкая ткань в крепированную полоску, пестротканый гринсбон, вельвет, шерстяная ткань среднего веса и льняная ткань

Хлопчатобумажная нитка

30 - 60

Мерсеризованная нитка типа “хеви дьюти”

100

Тяжелая хлопчатобумажная ткань, шерстяная ткань среднего-тяжелого веса, хлопчатобумажная ткань и “деним”.

Stoffart Nadel

Garn

Stärke Art

Elastische Stoffe

ElastikNadel

Baumwollgarn Synthetikgarn

Starkes Leinen, Jeans-Stoffe, Arbeitsbekleidung

Anzugstoffe, Mantelstoffe

90 - 100

80 - 100

40 - 50

80 - 100/3

Baumwollgarn

Nähseide

Baum-u. Zellwollstoffe 80 - 90 50 - 50 Baumwollgarn Inlett, Leinen, Bettwäsclie 80 - 90 50 - 60 Baumwollgarn Blusenstoff, Popeline 70 - 80 60 - 80 Baumwollgarn Taft, Satin, Krepp 70 - 80 80 - 100/3 Nähseide Dekostoffe

Gardinen aus Baumnwolle Gardinen aus Synthetik

70 - 80 70 - 80

120

60 - 80

Baumwollgarn, mercerisiert.

Synthetikgarn Synthetischer Jersey Lastex Helanca

70 - 90 60 - 70 Synthetikgarn

Stoffe, Schaumstoff Kaschiert 70 - 90 60 - 70 Synthelikgarn Woll-Jersey

Wollstoffe

70 - 90

100/3

60 - 80

Nähseide

Baumwollgarn,

mercerisiert. Frottierware 80 - 90 50 Baumwollgarn

Cord 100

100/3 Nähseide

40 - 50 Baumwollgarn

NEEDLE, THREAD AND FABRIC CHART

Use the standard needles. The size of your needle should match the size of the thread and both should match the fabric.

For normal sewing, the same size and type of thread should be used in the bobbin as on the upper part of the machine.

Never use a bent or dull needle.

For successfu l sewing of stretch fabric s use stret ch stitch needles.

Thread Size Needle Size Fabric Cotton 60 - 100

Synthetic Machine embroidery

Stretch stitch needle

All stretch fabrics.

Cotton Synthetic Silk A Machine embroidery

Sheer cottons, silk

synthetics, ne laces,

batiste, dimity.

Cotton 60 - 80 Mercerized 50 - 60 Synthetic

Medium weight cottons, medium weight synthetics, poplin, seersucker, gingham, velvet, light weight woolens, linen.

Cotton 30 - 60 Mercerized heavy duty

100

Heavy weight cottons, medium to heavy weight woollens, denim.

Плоская сторона от себя

Плоская сторона

Flache Seite Flat side

Flat side toward the back

Flache Seite nach hinten

Штифт

Stift Pin

Игла

Nadel Needle

Замена иглы

1. Поднимите иглодержатель в крайнее верхнее положение, вращая на себя маховик.

2. Отверните винт иглодержателя, вращая его на себя.

3. Выньте иглу, потянув ее вниз.

4. Установите в иглодержатель новую иглу плоской стороной от себя.

5. Продвиньте иглу вверх до упора.

6. Туго затяните отверткой винт иглодержателя.

Nadel auswechseln

1. Handrad en t g e g e n d e m Uh r z e i g ersinn drehen, bis die Nadelstange in höchster Stellung steht.

2. Nadelklemmschraube entgegen dem Uhrzeigersinn lösen.

3. Nadel nach unten ziehen und herausnehmen.

4. Neue Nadel in den Nadelhalter mit der abgeachten Seite nach

hinten einsetzen.

5. Nadel bis zum Anschlag nach oben drücken.

6. Nadelklemmschraube mit dem mitgelieferten Schraubenzieher festziehen.

Changing the needle

1. Raise the needle bar to its highest position by turning the hand wheel counter clockwise.

2. Loosen the needle clamp screw by turning it counter clockwise.

3. Remove the needle by pulling it downward.

4. Insert the new needle into the needle clamp with the at side toward the back.

5. Push the needle up as far as it can go.

6. Tighten the needle clamp screw with the screw driver.

До п у с кается вы хо д ве рх не й нити на изнаночную сторону в зав исимо сти от нити, т к ани и скорости шитья, но нить шпульки никогда не должна выходить на лицевую сторону ткани.

Je nach Faden, Stoff, Stich und Nähgeschw i n d i g k e i t ka n n d er Ob e rfa d en eve n tue l l au f der Unter s e i t e zu sehen se i n . Der Unterfaden darf aber nie auf der Oberseite erscheinen.

The top thread m ay ap p ear on the under side depending on the thread, fabric and sewing speed, but the bobbin thread must never appear on the top of the fabric.

ЗИГЗАГООБРАЗНАЯ СТРОЧКА

ZICKZACKSTICH ZIGZAG STITCHING

Регулировка натяжения нити

Spannungsregler

Thread tension control

Изнаночная сторона

Unterseite Under side

Лицевая сторона

Oberseite Top side

Указатель строчки

Stichanzeige

Stitch indicator

АТЛАСНАЯ СТРОЧКА

Эта привлек ательная строчка с бли зко расположенными стежками, используется для аппликаций, подрубочных швов и т.д. Для атласной с т р очки сл е г к а о слабьте натяжение верхней нити. В случае эластичных материалов во избежание образования складок в качестве подкладки используйте папиросную бумагу или другую прокладку.

SATIN-STICH

Diesen dichten Zickzackstich können Sie gut für Applikationen oder zum Nähen von Riegeln, usw. benutzen. Bitte Oberfadenspannung etwas reduzieren.

Bei sehr weichem Material benutzen Sie bitte ein e Einl a ge um ei n Zu samme nziehe n zu verhindern.

SATIN STITCH

This is a closely spaced attractive stitch used

for appliqué, bar-tacking, etc. Slightly loosen top

thread tension for satin stitching.

Use a backing of tissue paper or interfacing for the sheer materials to avoid puckering.

ТРЕХШАГОВЫЙ ЗИГЗАГ

Строчка обладает высокой прочностью, так как она состоит из трех коротких стежков, а не одного, как при обычной строчке зигзаг.

П о э т о й п р и ч и н е э т у с т р о ч к у рекомендуют применять для стачивания и обметывания материала любого типа.

Она идеал ь н а та к же для шт о пк и, р е м о н та и зн ош ен н о й од еж д ы , настрачивания за п л аток, пл о с ко й резинки и т.п.

MULTI-STITCH ZIGZAG

This is a strong stitch because as its name implies, it makes multiple short stitches where the normal zigzag makes only one.

For this reason it is highly recommended for overcasting all types of fabrics.

It is also ideal for mending tears, patching, se w in g to w e ll i n g, pa tc h-w o rk an d

attaching at elastic.

At 0 stitch length the Multi-stitch Zigzag makes an excellent bartack.

ELASTIKSTICH

D e r E l a s t i k s t i c h i s t be s o n d e r s strapazierfähig, weil er, anders als der nor male Zickz ackst ich, auf gleic hem Raum drei kleine, kurze Stiche näht.

E r e m p f i e h l t s i c h d a h e r f ü r Überwendlingarbeiten auf allen Stoffen.

Weiter hin ist er gut e inzu setz en zum Flic k e n, zum Nä h en von Fr o ttee, zu Patchwork-Arbeiten und zum Aufnähen von Gummibändern.

Bei S tic hlä nge 0 k önn en Sie sehr g ut Riegel nähen.

Лицевая сторона

Oberseite Top side

Изнаночная сторона

Unterseite Under side

Тонкая ткань

Feine Stoffe Fine fabric

Изнаночная сторона

Unterseite Under side

Изнаночная сторона

Unterseite Under side

Изнаночная сторона

Unterseite Under side

Ткани средней плотности и тяжелые

Mittlere bis schwere Stoffe Medium to heavyweight fabric

ПОТАЙНАЯ СТРОЧКА

1. С н ача л а обр а бота й те кр о мк у. Сд елайте это, подверн ув тонк ую ткань или обметав кромку в тканях сред ней плотнос т и и в тяжел ы х тканях.

Затем п одве рните подр убаем ую

кр о м ку на требуе м ую гл у бин у, п ро г л а д ьт е е е и з а к р е п и т е булавками.

2. Теперь сложите ткань как показано.

3. П ом ес ти те т к а н ь п од л а п ку, ра сположив складку ткани таки м образом, чт о б ы и гла входила в складку, когда она отходит влево. Испол ьзуйте р е г улятор ш и рины стежка для тонкой настройки для точного положения иглы.

4. П о о к он ч ан и и ш и ть я с т ро ч ка оказ ы вается почти н е видимой с лицевой стороны ткани.

BLIND STITCH

1. First fi n ish the ra w e dge. Do t h is by turnin g it under o n fine f abric s and ov e r c a st i n g i t on m ed i u m t o heavyweight ones.

Then turn the hem up the required

depth, press and pin in place.

2. Now fold the fabric as illustrated.

3. Place the fabric under the foot with the fold of the fabric positioned so that the needle just pierces the fold when the needle swings to the left. Use stitch

width control to ne tune exact position

of needle.

4. When completed, the stitching is almost invisible on the right side of the fabric.

BLINDSTICH

1. Versäubern Sie die Stoffkante: bei feinen Stoffen umschlagen, bei mittleren bis schweren Stoffen umnähen.

Le gen Sie dann den Sau m auf d ie

gewünschte Breite, bügeln Sie ihn an und heften Sie ihn mit Stecknadeln.

2. Falten Sie nun den Stoff wie in der Skizze gezeigt.

3. Legen Sie das Nähgut so unter den Nähfuß, dass die Nadel mit ihrem linken Anschlag ganz knapp an der Kante einsticht. Zur genauen Einstellung der Nadel die Stichbreite nachstellen.

4. An der Oberseite ist der Blindstich nun kaum zu sehen.

FESTONBOGEN AM KRAGEN

Die s er Stich i st id eal zu m Ver zieren von Är m e l n un d Kr a g en, sowie zum Versäubern von Stoffkanten.

Zum Ve r säube r n nähen Sie erst den F e st o nb o ge n , un d sc h ne i de n Sie dan n den Stoff e ntlang der Na ht ab . Passen Sie auf, den Festonbogen nicht anzuschneiden.

ФЕСТОННАЯ СТРОЧКА

Это идеальная декоративная строчка для ру к ав о в , в о р отник о в , детской одежды для девочек и для обработки края скатерти.

При использовании этого стежка для скатертей, сначала выполните строчку, затем отрежьте кусок ткани по краю стежка. Будьте осторожны, чтобы не надрезать стежок в это время.

CRESCENT PATTERN ON COLLAR

Thi s is an ideal decora t ive stitch for the sleeves and col lars of l adies’ and children’s clothes, and also for table linen edges.

When using this stitch pattern for table

linen edges, rst sew the stitch and then

trim the edge of the fabric along the edge of the stitch. Be careful not to cut the stitch at this time.

Регулятор длины строчки

Stichlänge Stitch length

NÄHEN VON KNOPFLÖCHERN

Zeichnen Sie die Länge des Knopoches

sorgfältig aut Ihre Näharbeit, und legen Sie sie dann u nter d en Kno pflochfuß. Schieben Sie den Fuß nach vorn, sodass di e Nadel am Anf ang des Kno pflochs einsticht.

ВЫШИВАНИЕ ПУГОВИЧНЫХ ПЕТЕЛЬ

Тщательно отметьте длину пуговичной петли ни и зделии. Поместите ткань с ра з мет кой пе т л и под ла п ку по д вышивание петель. Переместите лапку вперед, так чтобы игла вошла в ткань в начале петли.

BUTTONHOLE MAKING

Carefully mark the buttonhole length on your garment. Place the fabric with the buttonhole marked under the buttonhole foot. Slide the foot forward so that the needle pierces the fabric at the beginning (Top) of the buttonhole.

Лапка для пуговичных петель

Knopochfuß

Buttonhole foot

ПРОЦЕДУРА NÄHEN DES KNOPFLOCHS PROCEDURE

1. Сделайте первую закрепку 4-5 стежками. Прервите строчку на левом стежке и поднимите иглу в крайнее верхнее положение.

1. Nä he n S i e mi t 4 b i s 5 S t ic h en ei n en Ri e g e l. St o ppe n Si e, we n n di e Nadel re c h ts s te h t , u n d b r i ng en Sie si e in ih r e höchste Stellung.

1. Bartack 4 or 5 stitches. Stop sewing at the left stitch and raise needle.

2. Прострочите в пр я мом нап р а в л е нии до конца контура петли. Прервите строчку на левом стежке и поднимите иглу.

2. Nähen Si e v o r w ä r t s , b i s Sie die vordere Markierung Ihres Knopflochs erreichen. Stoppen Sie, wenn die Nadel links steht, und bringen Sie sie in ihre höchste Stellung.

2. Stitch forw ard to t he e nd of but tonh ole mark . Stop sewing at the left stitch and raise needle.

3. Сд елайте за к р е п к у 4 -5 с те жк ам и. П р е р в и т е строчку на правом стежке и поднимите иглу.

3. Nä he n S i e mi t 4 b i s 5 S t ic h en ei n en Ri e g e l. St o ppe n Si e, we n n di e N a de l li n ks st eh t , un d b r i ng en Sie si e in ih r e höchste Stellung.

3. Bartack 4 or 5 stitches. Stop sewing at the right stitch and raise needle to its highest position.

4. Прострочите в пр я мом нап р а в л е нии до конца контура петли, завершив обмет ы вание петли.

4. Nä he n S i e mi t 4 b i s 5 S t ic h en ei n en Ri e g e l. St o ppe n Si e, we n n di e Nadel re c h ts s te h t , u n d b r i ng en Sie si e in ih r e höchste Stellung.

4. Sti t ch ba c kwa r d to the end of buttonhole mark to complete buttonhole.

ШНУРКОВЫЕ ПУГОВИЧНЫЕ ПЕТЛИ

Заведите петлю из шнурка (вязальная нить или специальный шнур для вышивания петель) за мысок лапки и вытяните оба конца шнурка под прижимной лапкой вперед. Прошейте пуговичную петлю таким образом, чтобы зигзагообразная строчка закрывала шнурок.

По окончании работы снимите шнурок с лапки, вытяните его концы вперед и обрежьте излишки.

KNOPFLOCH MIT BEILAUFFADEN

Hängen Sie den Beilauffaden an der Nocke des Knopochschuhs

ein, und ziehen Sie beide Fadenenden unter die Schablone. Nähen Sie die Knopflochraupen so, dass die Zickzackstiche den Beilauffaden überdecken.

Wenn das Knopoch fertig genäht ist, ziehen Sie den Beilauffaden in das Knopoch ein, und schneiden Sie die beiden Enden knapp ab.

CORDED BUTTONHOLES

Hook ller cord (crochet thread or buttonhole twist) over the spur

and pull both ends of the cord forward under the foot. Sew buttonhole so that zigzag stitches cover the cord.

When completed, release the cord from foot, pull ends of cord forward and snip off extra length.

УХОД ЗА МАШИНОЙ

Для обеспечения наиболее эффективной работы машины, необходимо содержать ее в чистоте.

Занимаясь профилактическим обслуживанием машины, всегда отключайте машину от электросети, выдергивая вилку из розетки.

Чистка транспортера и места Установки челнока

1. Поднимите иглу в крайнее верхнее положение.

2. Снимите игольную пластину (1).

PFLEGE UND REINIGUNG IHRER MASCHINE

Um eine einwandfreie Funktion Ihrer Maschine sicherzustellen ist es nötig, alle wichtigen Teile immer sauberzuhalten.

Maschine immer durch Herausziehen des Netzsteckers aus der Steckdose vom Netz trennen.

Reinigung des Transporteurs und Spulenkapsel

1. Bringen Sie die Nadel in ihre höchste Stellung.

2. Entfernen Sie die Stichplatte (1).

CARING FOR YOUR MACHINE

To ensure the best possible operation of your machine, it is necessary to keep the essential parts clean at all times.

Always disconnect the machine from power supply by removing the plug from the socket-outlet.

Cleaning the feed dogs and hook area

1. Raise the needle to its highest position.

2. Remove the needle plate (1).

Мысок

Nocke Spur

②

(1)

①

③

(3)

(2)

3. Снимите корпус шпульки (2)

4. Очистите транспортер и место установки челнока кисточкой. ПРИМЕЧАНИЕ:

Смажьте одной каплей масла для швейных машин центральный стержень челнока и корпус хода

елнока, как показано стрелками на рисунке.

5. Установите корпус шпульки выступом (3) против пружины (4). Установите игольную пластину.

3. Entfernen Sie Spulenkapsel (2).

4. Reinigen Sie den Transporteur und den Greiferbereich mit dem Pinsel aus dem Zubehör.

WICHTIG: Geben Sie einen Tropfen Nähmaschinenöl auf den Greifertreiber, siehe Pfeile (A).

5. Setzen Sie die Spulenkapsel wieder ein, sodass der Vorsprung (3) an der Feder (4) anliegt. Stichplatte wieder einsetzen.

3. Remove the bobbin case (2).

4. Clean the feed dogs and hook area with the lint brush.

NOTE : Put a drop of sewing machine oil on the hook race as indicated by the arrows A.

5. Replace the bobbin case with the projection (3) positioned against the spring (4). Replace the needle plate.

④

(3) (4)

⑤

(A)

РУКОВОДСТВО ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ

ОБЩИЕ ПРОБЛЕМЫ

Машина не шьет. * Не подсоединен шнур питания (см. стр. 8). * Отключен выключатель питания. – Включите выключатель. Машина заедает/бьет. * Нить захвачена носиком челнока. – Очистите носик (см. стр. 34 - 35). * Повреждена игла. – Замените иглу (см. стр. 27). Ткань не перемещается. * Прижимная лапка не опущена. – Опустите прижимную лапку.

ПРОБЛЕМЫ С ШИТЬЕМ

Машина пропускает стежки. * Игла не полностью вставлена в игольный зажим (см. стр. 27). * Игла погнута или затуплена. – Замените иглу (см. стр. 27). * Машина заправлена нитью неправильно (см. стр. 13). * Нить захвачена носиком челнока. – Очистите носик (см. стр. 34 - 35). Строчки неправильные. * Размер иглы не соответствует нити и ткани (см. стр. 25 - 26). * Машина заправлена нитью неправильно (см. стр. 13). * Ослаблено натяжение верхней нити (см. стр. 24). * Ткан ь подт ягив ают или подталки вают против д виже ния

транспортера. – Аккуратно направляйте ткань. * Шпулька намотана неравномерно. – Перемотайте шпульку. Игла ломается. * Ткан ь подт ягив ают или подталки вают против д виже ния

транспортера. – Аккуратно направляйте ткань. * Размер иглы не соответствует нити и ткани (см. стр. 25 - 26). * Игла не полностью вставлена в игольный зажим (см. стр. 25 - 26).

ПРОБЛЕМЫ С НИТЬЮ

Нить путается. * Верхняя и шпулечная нити перед шит ьем не заведены в

обратную сторону под прижимной лапкой. – Вытяните обе

нити под прижимной лапкой назад на длину прибл. 10 см и

придерживайте их до оформления нескольких стежков. Игольная нить рвется. * Машина заправлена нитью неправильно (см. стр. 13). * Увеличено натяжение верхней нити (см. стр. 24). * Игла погнута. – Замените иглу (см. стр. 27). * Размер иглы не соответствует нити и ткани (см. стр. 25 - 26). Шпулечная нить рвется. * Корпус шпульки заправлен нитью неправильно (см. стр. 12). * В корпусе или у носика шпульки собирается ворс. – Удалите

ворс (см. стр. 34 - 35). Ткань собирается в складки. * Увел и ч е н о на тяжение верхней ни т и . – О т р е г улируйте

натяжения (см. стр. 24). * Длина стежка слишком велика для эластичной или мягкой

ткани. – Уменьшите длину стежка.

NÜTZLICHE TIPPS BEI STÖRUNGEN

ALLGEMEINE STÖRUNGEN

Maschine näht nicht. * Der Fußanlasser ist nicht angeschlossen(siehe S. 8). * Der Hauptschalter ist nicht eingeschaltet.

Schalter einschalten. Maschine blockiert/klopft. * Faden im Greifer verfangen.

Greiferbereich reinigen (siehe S. 34 - 35). * Die Nadel ist beschädigt. - Nadel auswechseln (siehe S. 27). Maschine transportiert nicht. * Der Nähfuß ist hochgestellt.

Nähfuß herunterlassen.

* Die Stichlänge ist auf 0 gestellt.

Auf 1 bis 4 einstellen.

STICHPROBLEME

Fehlstiche * Die Nadel ist nicht ganz in den Nadelhalter eingeschoben (siehe S. 27). * Die Nadel ist stumpf oder verbogen.

Nadel auswechseln (siehe S. 27). * Die Maschine ist nicht richtig eingefädelt (siehe S. 13). * Faden im Greifer verfangen.

Greiferbereich reinigen (siehe S. 34 - 35). Ungleichmäßige Stiche * Nadelstärke passt nicht zu Stoff und Faden

(siehe S. 25 - 26). * Die Maschine ist nicht richtig eingefädelt (siehe S. 13). * Oberfadenspannung zu gering (siehe S. 24). * Sie haben am Stoff gezogen oder ihn entgegen der

Transportrichtung geschoben.

Stoff nur leicht führen.

* Unterfaden nicht gleichmäßig aufgespult.

Neu spulen. Nadel bricht * Sie haben am Stoff gezogen oder ihn entgegen der

Transportrichtung geschoben.

Stoff nur leicht führen.

* Nadelstärke passt nicht zu Stoff und Faden

(siehe S. 25 - 26). * Die Nadel ist nicht ganz in den Nadelhalter eingeschoben

(siehe S. 25 - 26).

FADENPROBLEME

Fäden verwirren sich * Ober-und Unterfaden vor Nähbeginn nicht nach hinten unter den

Nähfuß gezogen.

Beide Fäden ca. 10cm nach hinten unter den

Nähfuß ziehen und bei den ersten Stichen leicht festhalten. Oberfaden reißt * Die Maschine ist nicht richtig eingefädelt (siehe S. 13). * Oberfadenspannung zu fest (siehe S. 24). * Die Nadel ist verbogen.

Nadel auswechseln (siehe S. 27). * Die Nadelstärke passt nicht zu Stoff und Faden (siehe S. 25 - 26). Unterfaden reißt * Die Spule ist nicht richtig eingefädelt (siehe S. 12). *

Flusen an der Spule oder im Greifer. - Flusen entfernen (siehe S.

34 - 35

). Stoff zieht sich zusammen * Die Oberspannung ist zu fest. - Fadenspannung nachstellen (siehe S. 24). * Stichlänge bei dünnem oder weichem Stoff zu lang.

Stichlänge verkürzen.

F-3

CHECK CHART FOR PERFORMANCE PROBLEMS

GENERAL PROBLEMS

Machine does not sew. * Foot control is not connected.

See page 8.

* Power switch is turned off.

Turn on the switch. Machine jams/knocks. * Thread is caught in hook.

Clean hook (see page 34 - 35).

* Needle is damaged.

Replace needle (see page 27). Fabric does not move. * Presser foot is not lowered

lower presser foot.

* Stitch length is set at 0.

Set it at 1 to 4.

STITCHING PROBLEMS

Machine skips stitches. * Needle is not all the way up into needle clamp.

(see page 27). * Needle is bent or blunt. - Replace needle (see page 27). * Machine is not threaded correctly.

(see page 13).

* Thread is caught in hook.

Clean hook (see page 34 - 35). Stitches are irregular. * Needle size is not correct for thread and fabric.

(see page 25 - 26). * Machine is not threaded correctly. - (see page 13). * Top thread tension is too loose.

(see page 24).

* Fabric is being pulled or pushed against machine feeding action.

Guide it gently.

* Bobbin has not been wound evenly.

Rewind bobbin. Needle breaks. * Fabric is being pulled or pushed against machine feeding action.

Guide it gently.

* Needle size is not correct for thread and fabric.

(see page 25 - 26).

Needle is not all the way up into the needle clamp (see page 25 - 26).

THREAD PROBLEMS

Thread bunches. * Top and bobbin threads are not drawn back under presser foot before

starting seam.

Draw both threads back under presser foot about 4

inches (10 cm) and hold until a few stitches are formed. Needle thread breaks. * Machine is not threaded correctly.

(see page 13).

* Top thread tension is too tight.

(see page 24).

* Needle is bent.

Replace needle (see page 27).

* Needle size is not correct for thread and fabric

(see page 25 - 26). Bobbin thread breaks. * Bobbin case is not threaded correctly. (see page 12). *

Lint accumulates in bobbin case or hook. - Remove lint (see page

34 - 35

). Fabric puckers. * Top and bobbin thread tensions are too tight.

Adjust thread tensions (see

page 24).

* Stitch length is too long for sheer or soft fabric.

Shorten stitch

length.

F-4

Part No. 82267 4/09
