Stratos
®
300
Page
Views of the Unit and Parts List 4
– Description of components 4
– Accessories 6
– Accessories for average model transfer 6
– Accessories for personalized model transfer 6
1 Introduction / Signs and Symbols 8
1.1 Preface 8
1.2 Signs and symbols 8
1.3 Information on the Operating Instructions 8
2 Safety First 9
2.1 Field of application 9
2.2 Health and safety instructions 9
3 Product Description 9
3.1 Functional description 9
3.2 Indication, contraindication 9
4 Installation and Initial Start-up 10
4.1 Unpacking and checking the contents 10
4.2 Assembly and initial set-up 10
5 Handling and Operation 10
5.1 Centric position 10
5.2 Protrusion 11
5.3 Lateral and Bennett movement 12
5.4 Immediate side-shift movement 13
5.5 Retrusion 13
6 Model Orientation in the Stratos 300 14
6.1 Average orientation of dentulous and edentulous cases with a rubber band 14
6.2 Average orientation of dentulous cases with the set-up table 14
6.3 Average orientation of edentulous cases with the horizontal guide 15
6.4 Average orientation of dentulous cases with the horizontal guide 15
6.5 Personalized model transfer with the registration joint holder 16
6.6 Personalized model transfer with the UTS transferbow 17
6.7 Personalized setup of anterior guidance 17
7 Maintenance and Cleaning 18
7.1 Monitoring and maintenance 18
7.2 Cleaning 18
8 What If ... 19
8.1 Technical malfunctions 19
8.2 Repairs 19
9 Product Specifications 20
9.1 Delivery form 20
9.2 Technical data 20
10 Miscellaneous 21
10.1 Tips on the coordination of articulators 21
english
4
Parts List
Stratos®300
1.1 Incisal plate
1.2 Incisal guide rod
1.3 Incisal indicator
1.4 Guide rod holder
1.5 Guide rod retaining screw
1.6 Guide rod initial set position (red)
1.7 FI knurled screw
1.8 Hole for incisal indicator
2.1 GI knurled screw
2.2 Lower frame
2.3 Upper frame
2.4 Incline supports
2.5 Notch for rubber band
2.6 Non-slip base
2.7 Joint bolt
3.1 Bennett flap
3.2 B knurled screw
3.3 Bennett angle scale
4.1 Centric fixation lock (activable centric locking system)
4.2 Centric rubber band
4.3 Centric rubber band holder
5.1 P knurled screw
5.2 P angle indicator
5.3 Protrusion angle scale
6.1 Locating hole for transferbow
7.1 Holding device for incline support holder
7.2 Incline support holder
8.0 Articulator number
9.0 PR scale
9.1 Screw for PR stop
9.2 PR stop
10.0 ISS screw
10.1 ISS screw thread
10.2 ISS scale
11.0 Opening stop
12.0 Retrusion screw
33 Retentive base block
5
1.3
1.8
1.2
1.1
2.1
7.1
7.2
8.0
8.0
2.2
2.6
2.4
1.7
4.2
4.3
2.5
6.1
5.1
4.3
2.1
3.1
3.2
2.3
1.7
1.6
4.2
11.0
4.1
12.0
1.4
1.5
9.0
12.0
9.1
9.2
33
33
5.2
5.3
3.3
3.2
10.0
2.8
10.2
3.1
2.7
5.1
3.1
10.0
3.2
6
Accessories for the Stratos
®
300
30 15° incisal plate made of plastic
31 30° incisal plate made of plastic
32 Incisal plate made of MMA-soluble material for
personalized anterior guidance
33 Retentive base block
34 Plaster protection plate
35 Magnetic base block
36 Collar
37 Retention disk
30
32
33
34
36
37
35
31
40 Instrument carrier for
horizontal guide, set-up
table, 2-D setting up
template and bite fork
support
41 Horizontal guide
41.1 Symphysis fork
42 2-D setting up template
43 Set-up table
7
Accessories for
average model transfer
50 Plane indicator
51 Bite fork support
52 Registration joint holder
(CP)
53 3-D setting up template
54 FH registration joint
holder
60 Adjustable support pins
(Type 2) for the UTS
transferbow
61 UTS transferbow system
Accessories for
personalized model transfer
41.1
40
50
51
52
53
54
60
61
41
42
43
8
1.1 1.1 Preface
Dear Customer
Thank you for having purchased the Stratos 300 articulator.
The Stratos 300 is an advanced technology product that is
characterized by high quality and precision.
The Stratos 300 has been designed according to the latest
industry standards. Inappropriate use may be hazardous. Please
observe the relevant safety instructions and do read the Operating
Instructions carefully.
We wish you much success and satisfaction with the Stratos 300.
1.2 Signs and symbols
The signs and symbols in these Operating Instructions facilitate
the finding of important information. They have the following
meanings:
Risks and dangers
Important information
Contraindication
1.3 Information on the Operating Instructions
These Instructions apply to the following apparatus: Stratos 300.
Target group:dentists, dental technicians, dental lab professionals
These Operating Instructions facilitate the correct, safe and
economic use of the Stratos 300 articulator.
If you have lost the Operating Instructions, you may order an
extra copy at a nominal fee from your local Ivoclar Vivadent
Service Center.
1. Introduction / Signs and Symbols
9
2. Safety First
This chapter is particularly important for staff who work with the
apparatus or who have to carry out maintenance or repair work.
2.1 Field of application
The Stratos 300 must only be used for the indications stipulated in
Chapter 3. Further instructions to assure the proper use of the
Stratos 300 articulator are as follows:
– The instructions, regulations and notes in these Operating
Instructions must be observed.
– The unit must be properly maintained (see Chapter 7).
2.2 Health and safety instructions
If the centric rubber
bands are removed
from their retainers
and the centric fixation
lock is open, the upper and lower
frames may be accidentally
separated.
Risk of crushing
between centric
locking catch and
incline support.
3. Product Description
3.1 Functional description
The Stratos 300 is an individually adjustable articulator built
according to the Camper's plane (CP).
The device is suitable to simulate different human jaw
movements.The protrusion angle and the Bennett angle can be
set individually.
Furthermore, a retrusive movement of 35° as well as an
“immediate side shift” are integrated in the Stratos 300.
An activable centric locking system permits the articulator to be
set to a precise, reproducible initial set position and facilitates
separation and connection of the upper and lower frames. Even
when the centric lock is open, the upper and lower frames are still
connected. Only after removing the centric rubber bands from
their retainers can the two parts be separated.
The locating holes for transferbows,automatic centric return and
a non-slip base are all standard equipment. In addition, the
Stratos 300 features a dirt-and-wear-resistant finish.
A wide range of accessories permits the Stratos 300 to meet the
specific needs and requirements of every user.
Therefore,the apparatus can be used in the field of removable as
well as fixed denture prosthetics.
3.2 Indication and contraindication
Indication
The articulator is suitable for the spatial fixation of models for
lab-fabricated reconstructions.The basic equipment permits
simulation of average movement patterns of the human
temporomandibular joint.
Contraindication
No contraindications are known to date provided that
the articulator is used strictly according to the
Operating Instructions.
4.1 Unpacking and checking the contents
Remove the components of the Stratos 300 from their packaging
and check the delivery for completeness.
Stratos 300 basic model:
1 x Stratos 300
1x Incisal plate 0°
1x Incisal indicator
2x Retentive base blocks
1x Plaster protection plate
1x Incline support holder
If certain parts are missing or damaged, contact your local Ivoclar
Vivadent Customer Service.We recommend keeping the original
packaging for possible future transportation purposes.
4.2 Assembly and initial set-up
Incline support holder
The incline support holder enables ergonomic handling of the
articulator.If mounted, it maintains the articulator at approx. a
45° angle.This position permits a superb overview of the model
mounted in the articulator.
Insert the incline support holder (7.2) into the holding device (7.1)
for the incline support holder.If necessary,the incline support holder can be removed from the apparatus.
Secure the base block (33) to the articulator by means of the GI
knurled screw (2.1).
5.1 Centric position
The Stratos 300 features a precise centric locking system that can
be activated in the following positions:
5.1.1 Centric fixation (4.1) open
This position permits the simulation of jaw movements.
If the rubber bands (4.2) are removed, the two frames can be
separated.
10
4.2
5. Handling and Operation 4. Installation and Initial
Start-up
4.1
7.2
7.1
5.1.2 Centric fixation lock (4.1) closed
In this position, the two frames of the Stratos 300 can no longer
be separated and the articulator is fixed in the centric position.
The centric fixation can be opened by applying slight pressure.
This greatly facilitates handling for the user.
5.1.3 Centric fixation (4.1) locked
To lock the centric fixation completely, e.g. if the articulator has to
be transported, or if no movements are desired, pull the joint axis
into the precisely defined, final position by turning the centric
screw to the right.
Loosen the centric fixation before carrying out
masticatory movements.
5.2 Protrusion
5.2.1 Protrusive movements can be simulated if the centric
fixation (4.1) is open, according to the schematic below. The angle
of the protrusion path can be adjusted to be more acute or flat
(0–60°) by setting the respective protrusion angle.
Protrusion angle:
By loosening the P knurled screw (5.1), the protrusion angle may
be adjusted and fixed with the P angle indicator (5.2).
The set protrusion angle can be read off at the top edge
of the P angle indicator (5.2).
11
4.1
4.1
5.1
5.2
5.3
5.2.2 PR stop (9.2) for centric shift
The PR stop permits each condyle to be incrementally advanced
from 0 to 4 mm into a protrusive position.
Loosen the screw for the PR stop (9.1) and move the PR stop (9.2)
into the desired position on the PR scale (9.0). By fastening the
screw for the PR stop (9.1), the position can be fixed.
Important:
In this case, the centric fixation cannot be used.
5.3 Lateral and Bennett movement
5.3.1 Lateral and Bennett movements
The lateral movements can be simulated when the centric fixation
(4.1) is open, according to the schematic below. To perform this
movement, press with your thumb unilaterally on the joint of the
corresponding side.
Bennett angle
By loosening the B knurled screw (3.2), the Bennett angle can be
read off, adjusted and fixed with the Bennett angle scale (3.3).
12
9.1
9.2
9.0
3.2
5.4 Immediate side-shift movement
The ISS screw permits the fixation of the immediate side-shift.
By turning the ISS screw (10.0), the desired distance from the
Bennett flap (3.1) to the joint bolt can be fixed. The distance can
be continuously fixed between 0 and 1.5 mm and read off the ISS
scale (10.2).
5.5 Retrusion
The retrusion screw (9.1) permits the fixation of the retrusive
movements.
To simulate retrusive movements, the centric fixation lock (4.1)
must be open and the screw to fix the protrusive movement (9.1)
loosened. Moreover, the Bennett flap (3.1) must be set to 0°.This
allows retrusive movements to be carried out properly.
The distance may be continuously set from 0 to 2 mm with the
retrusion screw (12.0) and read off the PR scale (9.0).
13
10.0
10.2
3.1
2.7
12.0
9.1
9.0
14
6.1 Average model orientation of dentulous
and edentulous cases with a rubber band
6.1.1 Return articulator to the initial set position
– Check if Bennett inserts (3.1)
are secured in place.
– Mount centric rubber bands
(4.2).
– Bring centric fixation lock
(4.1) into the upper position
and secure in place.
– Secure incisal guide rod (1.2)
in the initial position (red
mark 1.6) in the guide rod
holder.
6.1.2. Incisal indicator (1.3)
Slide the incisal indicator
completely into the incisal guide
rod.
Insert the longer part of
the incisal indicator
(1.3) into the upper hole (1.8) of the incisal guide rod
(note notch in the rod).
6.1.3 Next, attach the thin
rubber band to the incline
supports (2.4), notches (2.5), and
under the longer part of the
incisal indicator (1.3).
6.1.4 Adjust occlusal plane
according to the rubber band.
Adjust mesial contact area either
between the mandibular central
incisors or on the wax bite block,
according to the tip of the incisal
indicator (1.3).
Example: edentulous case
6.1.5 For best results, mount
mandibular model on modelling
material and adjust. After that,
cast maxillary model.
Example: dentulous case
6.2 Average orientation of dentulous cases with
the set-up table
6.2.1 Return the articulator to the initial set position
– See 6.1.1 for description
Remove the incisal indicator (1.3).
6.2.2 Mount instrument carrier
to the upper frame (2.3) and
fasten it with the GI knurled
screw (2.1).
6.2.3 Insert set-up table
completely into the instrument
carrier and secure it.
6.2.4 Place articulator with the
upper frame (2.3) facing down on
the table. Orientate the dentulous
mandibular model according to
the mesial contact area and
symmetry in the molar region.
If necessary,use modelling
material to hold it in place.
6.2.5 Apply plaster on model
and base block and close
articulator slowly.
6.2.6 Then, orientate maxillary model in the usual manner.
6. Model Orientation in the Stratos 300
1.2
1.8
1.3
1.3
1.6
1.3
2.5
2.4
15

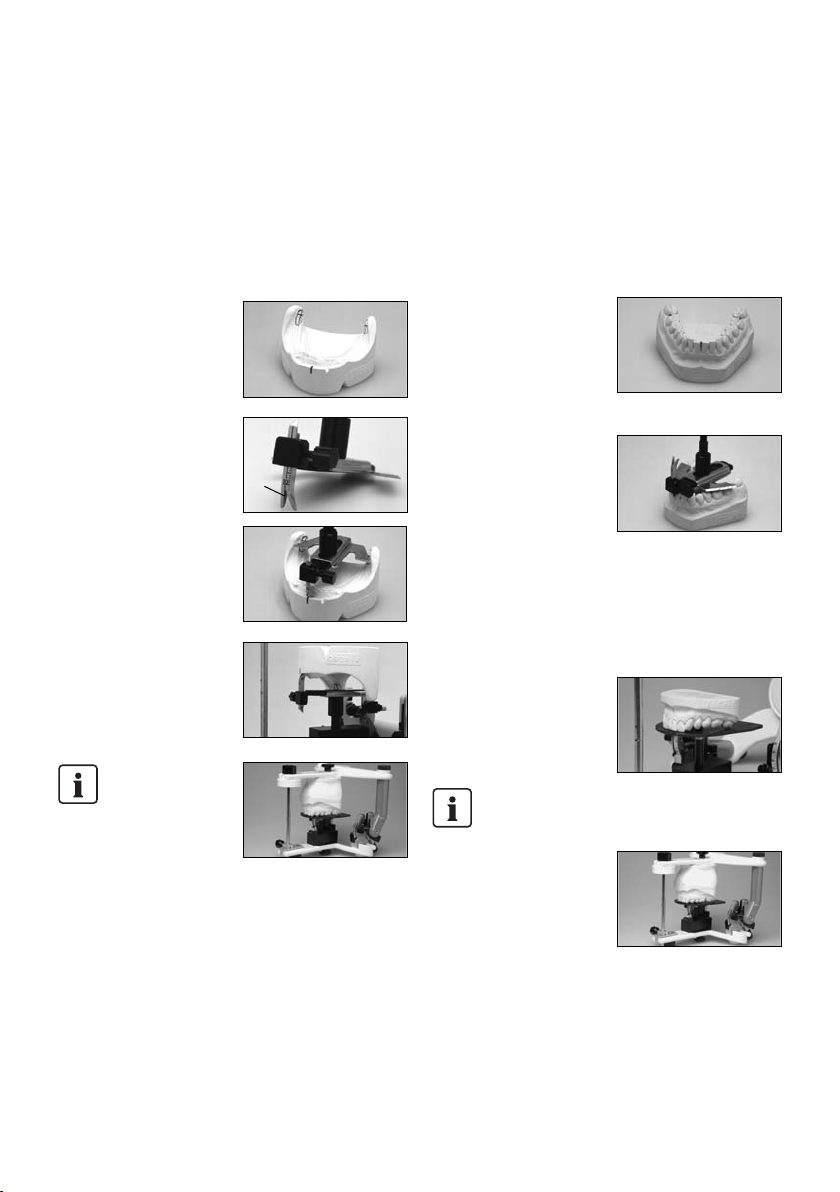

6.3 Average orientation of edentulous cases with
the horizontal guide
6.3.1 Return articulator to the initial set position
– See 6.1.1 for description
Remove incisal indicator (1.3).
6.3.2 Mark and bisect the
Trigonom retromolare on the
mandibular model.
Bisect the distance between the
upper and lower mucolabial folds
and set the symphysis fork (41.1)
of the horizontal plane on the
resulting value.
Using the resulting values,
orientate the mandibular model
to the horizontal guide and hold
it in place, e.g. with a rubber
band.
6.3.3 Mount instrument carrier
to the upper frame (2.3)
Fasten horizontal guide in place
by means of the knurled screw of
the instrument carrier.
Insert horizontal guide
completely into the
instrument carrier.After
that, apply some plaster
on the model and base
block and close
articulator slowly.
6.3.4 Next, orientate maxillary model as usual.
6.4 Average orientation of dentulous cases with
the horizontal guide
6.4.1 Return articulator to the initial set position
– See 6.1.1 for description
Remove incisal indicator (1.3.
6.4.2 Transfer maxillary mesial
contact area vertically to the
mandibular model. Mark the tips
of both distobuccal cusps of the
lower second molars. If these
molars are missing, the first
molars may be used instead.
– Put mandibular mesial
contact area behind the
incisal tip of the symphysis
fork.
– Adjust horizontal guide in
such a way that the rear
edges barely cover the
marked cusps of the second molars and align symmetry.
– The retromolar pads are used as reference points for free-end
surfaces, similarly to the Trigonum retromolare in edentulous
cases.
Subsequently,attach horizontal guide to the model with e.g. wax
or a rubber band.
6.4.3 Mount instrument carrier
to the upper frame (2.3).
Fasten horizontal guide in place
by means of the knurled screw of
the instrument carrier.
Insert horizontal guide
completely into the instrument carrier.
After that, apply some plaster on
the model and base block and
close articulator slowly.
6.4.4 Next, orientate maxillary model as usual.
41.1
16
6.5 Personalized model transfer with the
registration joint holder
6.5.1 Return articulator to the initial set position.
– See 6.1.1 for description
Remove incisal indicator (1.2).
6.5.2 Mount the plane indicator
(50) instead of the incisal guide
rod (1.2).
6.5.3 Mount bite fork support
(51) to the lower frame (2.2) by
means of the instrument carrier
(40).
6.5.4 Insert registration joint
holder (52) instead of the incisal
plate (1.1) and secure it.
6.5.5 Mount UTS registration to
the registration joint holder and
secure bite fork with the bite fork
support.
Example: Centric Tray
Example: UTS bite fork (dentulous
case)
6.5.6 Mount maxillary model to
the bite fork and cast. Close
articulator until the plane
indicator lies on the registration
joint holder.
Example: UTS bite fork (edentulous case)
FH registration joint holder
(54)
The procedure is the same as with
the CP registration joint holder.
The plane indicator (50) lies on
the relevant support.
6.5.7 Subsequently,orientate mandibular model in the usual
manner.
52
50
51
50
54
17
6.6 Personalized model transfer with the UTS
transferbow
6.6.1 Return articulator to the initial set position
– See 6.1.1 for description
Remove incisal guide rod (1.2).
6.6.2 Mount the plane indicator (50) instead of the incisal guide
rod (1.2).
6.6.3 Mount bite fork support to the lower frame (2.2) by means
of the instrument carrier.
6.6.4
– Remove nose rest from the
transferbow and insert
support pins (Type II) (60)
from above.
– Insert the UTS into the
locating holes for transferbows (6.1).
– Using the support pins, adjust
the transferbow so that it is
parallel to the table top.
– Finally, secure bite fork with
the bite fork support.
6.6.5 Mount maxillary model to
the bite fork and cast. Close the
articulator until the plane
indicator rests in the notch in the
cross-beam of the support pin.
If Type-I support pins are
used, close articulator until the plane indicator touches
the SME indicator of the transferbow.
6.6.6 Then, orientate mandibular model in the usual manner.
6.7 Personalized setup of anterior guidance
For the fabrication of personalized incisal plates,Ivoclar Vivadent
offers a special transparent incisal plate.The plate is made of a
MMA-soluble plastic that bonds with the set-up resin (SR Ivolen).
Anterior guidance plates thus fabricated can always be exactly
repositioned in the Stratos 300.
Procedure
First, mount the transparent 0°
incisal plate.Then, position the
models of the patient for which
the anterior guidance should be
formed in the Stratos 300.
Subsequently,mix appropriate
resin and spread it on the incisal
plate. Finally,simulate the registered masticatory movements
(protrusion, retrusion, laterotrusion) with the upper frame of the
Stratos 300. The movement patterns will thus be scratched into
the resin by the incisal guide rod and recorded after polymerization of the resin.
The forming of the natural facets should be done from
excursion to centric. Otherwise,the resin might be
forced out of the incisal plate. Make sure that no vertical
increase of occlusion occurs.
This chapter describes the user maintenance and cleaning procedure for the Stratos 300. Only those tasks that can be carried out by
qualified dental lab experts are listed. All other tasks must be performed by qualified service personnel at a certified Ivoclar Vivadent
Service Center.
7. Maintenance and Cleaning
7.1 Monitoring and maintenance
The time for these maintenance procedures depends on the frequency of use and the working habits of the user. For these reasons, the
recommended times are only approximates.
7.2 Cleaning
Protect the Stratos 300 from acids and solvents (e.g.
MMA) to prevent the finish from being damaged.
What
Check centric rubber band for damage and
cracks and replace, if necessary.
Check if knurled screws are dirty.
Check if joint bolt is sufficiently lubricated.
Check if incline support holder and holding
device are dirty.
Part
Centric rubber band
Knurled screw
Joint bolt
Holding device for incline support holder
Frequency
Monthly or as necessary
Weekly
Monthly or as necessary
Weekly or as necessary
What
Knurled screws contaminated with wax or
plaster
Joint bolt contaminated with dust
Frequency
Weekly or as necessary
Weekly or as necessary
Cleaning agent/Measure
Rinse with warm water
Rinse with warm water
18
19
8. What If ...?
8.1 Technical malfunctions
Error
Upper frame exceeds opening stop and
slips backwards.
Articulator cannot be opened when the
centric fixation lock is closed.
Joint bolt is damaged or grooved.
The surface of the articulator is damaged
or etched.
The surface of the apparatus is scratched
or damaged.
Cause/Description
The opening stop is not in place or
defective.
Centric fixation has been fixed too tightly.
The articulator was forcibly opened and
closed without the centric fixation being
loosened.
Surface was cleaned with acid, solvent or
lye.
Surface was scratched with a sharp
instrument.
Action
Replace opening stop or mount it properly.
Fix centric fixation less tightly.
Loosen centric fixation lock before opening
and closing the articulator.
Do not use acid, solvents or lye to clean
the apparatus.
Do not scratch the surface with a sharp
instrument.
8.2 Repairs
Repairs may only be carried out by a certified Ivoclar Vivadent Service Center.Please refer to the addresses mentioned in
Chapter 10. If repairs during the warranty period are not carried out by a certified Ivoclar Vivadent Service Center, the warranty
will expire immediately.
This chapter will help you to recognize malfunctions and take appropriate measures or, if possible, to perform some repairs.
20
9.1 Delivery forms
Stratos 300 basic model
1 Stratos 300
1 Incisal plate 0°
1 Incisal indicator
2 Retentive base blocks
1 Plaster protection plate
1 Incline support holder
"Average” Accessories Assortment
– 1 Instrument carrier
– 1 Setup table
– 1 Horizontal guide
– 1 2-D setting up template
“Personalized” Accessories Assortment
– 1 Complete set of joint inserts
– 1 Incisal plate 15° and 30° each, as well as
1 personalized plate
– 1 Instrument carrier
– 1 Plane indicator
– 1 Registration joint holder
– 1 Bite fork support
Separately available:
– Incisal plate 15° or 30°
– Incisal plate for personalized anterior guidance, package of 5
plates
– Instrument carrier
– Plane indicator
– Horizontal guide
– 2-D setting up template
– 3-D setting up template
– Set-up table
– Adjustable support pins (Type II)
– Registration joint holder
– Bite fork support
– Magnetic base blocks, package of 2 or 10 blocks
– Retentive base blocks, package of 10 or 50 blocks
– Plaster protection plate, package of 5 plates
– FH registration joint holder
– Incline support holder
– Retention disk for magnetic base block
The delivery forms may vary from country to
country.
9.2 Technical data
– Bonnwill triangle 108 mm
– Balkwill angle 15°
– Working height 118 mm
– Retrusion path angle 35°
– Protrusion screw 0-4 mm
– ISS: 0-1.5 mm
– Protrusion angle: 0°-60°
– Bennett angle: 0°-30°
– Exchangeable, colour-coded 0° incisal plate. Other angles are
available as accessories.
– Weight: 950 g
– Colour: white (RAL 9016), incline support: gold
9. Product Specifications
21
10.1 Tips on the coordination of articulators
The companies below offer split-cast systems for the Stratos 300.
These systems permit users to coordinate their Stratos 300 articulators. For further information please contact:
Adesso-split
Baumann Dental GmbH
Frankenstr. 25
D-75210 Keltern-Ellmendingen
Quicksplit
Hans Rossner & Sohn GmbH
Dentaltechnik
Ulmerstrasse 11
D-87700 Memmingen
Please note that the standard accessories can no longer
be used after the apparatus have been coordinated.
This apparatus has been developed for use in dentistry.Setup and operation
should be carried out strictly according to the Operating Instructions. Liability
cannot be accepted for damages resulting from misuse or failure to observe
the Instructions.The user is solely responsible for testing the apparatus for its
suitability for any purpose not explicitly stated in the Instructions. Descriptions
and data constitute no warranty of attributes and are not binding.
10. Miscellaneous
22
23
Seite
deutsch
Stratos
®
300
Geräteübersicht, Teileverzeichnis 24
– Bezeichnung der Teile 24
– Zubehör 26
– Zubehör für die mittelwertige Modellübertragung 27
– Zubehör für die individuelle Modellübertragung 27
1 Einleitung und Zeichenerklärung 28
1.1 Vorwort 28
1.2 Zeichenerklärung 28
1.3 Angaben zur Bedienungsanleitung 28
2 Sicherheit geht vor 29
2.1 Bestimmungsgemässe Verwendung 29
2.2 Sicherheits- und Gefahrenhinweise 29
3 Produktbeschreibung 29
3.1 Aufbau des Gerätes, Funktionsbeschreibung 29
3.2 Indikation, Kontraindikation 29
4 Installation und erste Inbetriebnahme 30
4.1 Auspacken und Lieferumfang prüfen 30
4.2 Zusammenbau und erste Inbetriebnahme 30
5 Handhabung, Bedienung 30
5.1 Zentrikposition 30
5.2 Protrusionsbewegung 31
5.3 Lateral- und Bennettbewegung 32
5.4 Immediate side-shift Bewegung 33
5.5 Retrusionsbewegung 33
6 Praktische Anwendung der Modellorientierung 34
6.1 Bezahnter oder unbezahnter Fall mit Gummiband (mittelwertig) 34
6.2 Bezahnter Fall mit dem Einrichttisch (mittelwertig) 34
6.3 Unbezahnter Fall mit Fundamentwaage (mittelwertig) 35
6.4 Bezahnter Fall mit Fundamentwaage (mittelwertig) 35
6.5 Modellübertragung mit dem Registriergelenkträger (individuell) 36
6.6 Modellübertragung mit dem UTS-Transferbogen (individuell) 37
6.7 Individuell aufgebauter Frontzahnführungsteller 37
7 Unterhalt, Reinigung, Diagnose 38
7.1 Kontroll- und Unterhaltsarbeiten 38
7.2 Reinigungsarbeiten 38
8 Was ist, wenn ... 39
8.1 Technische Störungen 39
8.2 Reparaturarbeiten 39
9 Produktspezifikationen 40
9.1 Lieferform 40
9.2 Technische Daten 40
10 Sonstiges 41
10.1 Tipps zur Artikulator-Gleichschaltung 41
24
Teileverzeichnis
Stratos®300
1.1 Inzisalteller
1.2 Inzisalstift
1.3 Inzisalpunktzeiger
1.4 Inzisalstifthalter
1.5 Inzisalstift-Rändelschraube
1.6 Inzisalstift Nullposition (rot)
1.7 FI-Rändelschraube
1.8 Bohrung für Inszialpunktzeiger
2.1 GI-Rändelschraube
2.2 UK-Grundteil
2.3 OK-Grundteil
2.4 Säulen
2.5 Kerbe für Gummiband
2.6 Gummifüsse
2.7 Gelenkbolzen
3.1 Bennett-Klappe
3.2 B-Rändelschraube
3.3 Bennettwinkel-Skala
4.1 Zentrikfixierung (aktivierbarer Schnellverschluss)
4.2 Zentrikgummi
4.3 Halterung für Zentrikgummi
5.1 P-Rändelschraube
5.2 P-Winkelzeiger
5.3 Protrusionswinkel-Skala
6.1 Transferbogenanschluss
7.1 Halterung für Stützfuss
7.2 Stützfuss
8.0 Gerätenummer
9.0 PR-Skala
9.1 Schraube für PR-Anschlag
9.2 PR-Anschlag
10.0 ISS-Schraube
10.1 Gewinde für ISS-Schraube
10.2 ISS-Skala
11.0 Öffnungsanschlag
12.0 Retrusionsschraube
33 Sockelplatte retentiv
25
1.3
1.8
1.2
1.1
2.1
7.1
7.2
8.0
8.0
2.2
2.6
2.4
1.7
4.2
4.3
2.5
6.1
5.1
4.3
2.1
3.1
3.2
2.3
1.7
1.6
4.2
11.0
4.1
12.0
1.4
1.5
9.0
12.0
9.1
9.2
33
33
5.2
5.3
3.3
3.2
10.0
2.8
10.2
3.1
2.7
5.1
3.1
10.0
3.2
26
Zubehör zum Stratos
®
300
30 Inzisalteller aus Kunststoff 15°
31 Inzisalteller aus Kunststoff 30°
32 Inzisalteller aus MMA-löslichem Material für individuelle
Frontzahnführungen
33 Sockelplatten retentiv
34 Gipsschutzplatte
35 Magnetsockelplatten
36 Manschette
37 Retentionsscheibe
30
32
33
34
36
37
35
31
27
40 Instrumententräger
für Fundamentwaage,
Einrichttisch,
2-D-Zahnaufstellkalotte
und Bissgabelstütze
41 Fundamentwaage
41.1 Symphysengabel
42 2-D Zahnaufstellkalotte
43 Einrichttisch
Zubehör für
mittelwertige Modellübertragung
50 Ebenenzeiger
51 Bissgabelstütze
52 Registriergelenkträger
(CE)
53 3-D Zahnaufstellkalotte
54 FH-Registriergelenkträger
60 Höhenverstellbare Stütz-
stifte (Typ 2) für den UTSTransferbogen
61 UTS-Transferbogen-System
Zubehör für
individuelle Modellübertragung
41.1
40
50
51
52
53
54
60
61
41
42
43
28
1.1 Vorwort
Sehr geehrter Kunde
Es freut uns, dass Sie sich für den Kauf des Stratos 300 entschieden haben. Bei diesem Gerät handelt es sich um ein technisch
hochstehendes Produkt. Gute Qualität und hohe Präzision
zeichnen dieses Gerät aus.
Das Gerät wurde nach dem heutigen Stand der Technik gebaut.
Bei unsachgemässer Bedienung können jedoch Gefahren entstehen. Bitte beachten Sie dazu die entsprechenden Hinweise und
lesen Sie bitte die Bedienungsanleitung.
Wir wünschen Ihnen nun viel Freude und Erfolg mit dem
Stratos 300.
1.2 Zeichenerklärung
Die Symbole in der Verarbeitungsanleitung erleichtern Ihnen das
Auffinden wichtiger Punkte und geben Ihnen folgende Hinweise:
Gefahren und Risiken
Wichtige Informationen
Nicht zulässige Verwendungen
1.3 Angaben zur Bedienungsanleitung
Zutreffendes Gerät: Stratos 300.
Zielgruppe: Zahnärzte,Zahntechniker, zahnmedizinisches Fachpersonal.
Die Bedienungsanleitung dient zur sicheren, sachgerechten und
wirtschaftlichen Nutzung des Gerätes.
Bei eventuellem Verlust kann die Bedienungsanleitung gegen eine
Schutzgebühr über die entsprechende Ivoclar Vivadent Servicestelle bezogen werden.
1. Einleitung und Zeichenerklärung
29
2. Sicherheit geht vor
Dieses Kapitel empfehlen wir für alle Personen zu lesen, welche
mit dem Gerät arbeiten und Unterhalts- und Servicearbeiten am
Gerät durchführen.
2.1 Bestimmungsgemässe Anwendung
Der Stratos 300 darf ausschliesslich für den im Kapitel 3 beschriebenen Bereich verwendet werden. Zur bestimmungsgemässen
Verwendung gehören zudem:
– Die Beachtung der Anweisungen, Vorschriften und Hinweise
der vorliegenden Bedienungsanleitung
– Die korrekte Instandhaltung und Unterhalt des Gerätes
(siehe Kapitel 7).
2.2 Sicherheits- und Gefahrenhinweise
Bei ausgehängtem
Zentrikgummi undgeöffneter Zentrik-
fixation besteht die
Möglichkeit der unbeabsichtigten
Trennung von Ober- und Unterteil.
Quetschgefahr
zwischen Zentrikbügel
und Säule.
3. Produktbeschreibung
3.1 Funktionsbeschreibung
Der Stratos 300 ist ein individuell justierbarer Artikulator, der nach
der Camperschen Ebene (CE) konstruiert wurde.
Mit dem Gerät können die verschiedenen Kieferbewegungen des
Menschen simuliert werden. Die Protrusionswinkel und der
Bennettwinkel können individuell eingestellt werden.
Eine Retrusionsbewegung von 35° ist ebenso integriert wie die
Möglichkeit eines “Immediate side shift”.
Eine aktivierbare Zentrikfixierung ermöglicht die exakte, reproduzierbare Nullstellung des Artikulators und erlaubt zusätzlich ein
anwendungsfreundliches Trennen und Fixieren des Ober- und
Unterteils.Auch bei geöffneter Zentrikfixierung bleiben Ober- und
Unterteil des Artikulators verbunden. Erst beim Lösen der Zentrikgummis aus deren Halterung können die beiden Teile getrennt
werden.
Der Transferbogenanschluss, die automatische Zentrikrückführung, eine strapazierfähige Beschichtung sowie rutschfeste
Gummifüsse sind Bestandteile der Grundausstattung.
Dank dem ausgereiften Zubehörprogramm lässt sich der
Stratos 300 den persönlichen Wünschen und Anforderungen
seines Anwenders anpassen.
Somit kann das Gerät sowohl im abnehmbaren wie auch im festsitzenden Bereich verwendet werden.
3.2 Indikation, Kontraindikation
Indikation
Geeignet für die räumliche Fixierung der Modelle von zahntechnischen Rekonstruktionen. Die Grundausstattung eignet sich für
die Simulation der mittelwertigen Bewegungsabläufe des menschlichen Kiefergelenks.
Kontraindikation
Bei sachgemässer Anwendung gemäss Bedienungsanleitung sind derzeit keine Kontraindikationen bekannt.
30
4.1 Auspacken und Lieferumfang prüfen
Nehmen Sie die Geräteteile aus der Schachtel und prüfen Sie den
Lieferumfang.
Stratos 300 Grundausstattung:
1 x Stratos 300
1 x Inzisalteller 0°
1 x Inzisalpunktzeiger
2 x Sockelplatten retentiv
1 x Gipsschutzplatte
1 x Stützfuss
Falls Teile fehlen oder beschädigt sind, setzen Sie sich bitte mit
dem Kundendienst in Verbindung.Wir empfehlen Ihnen, die Verpackung für eventuelle Transportzwecke aufzubewahren.
4.2 Zusammenbau und erste Inbetriebnahme
Stützfuss
Zum ergonomischen Arbeiten trägt der Stützfuss bei. Bei montiertem Stützfuss wird der Artikulator in einer ca. 45° Position gehalten. In dieser Stellung hat der Anwender eine hervorragende
Übersicht über die im Artikulator montierte Arbeit.
Stecken Sie den Stützfuss (7.2) in die Halterung für Stützfuss (7.1).
Der Stützfuss kann jedoch bei Bedarf entfernt werden.
Befestigen Sie die Sockelplatten (33) mittels der GI-Rändelschraube (2.1) an den Artikulator.
5.1 Zentrikposition
Der Stratos 300 verfügt über eine präzis aktivierbare Zentrikverriegelung mit 3 möglichen Positionen:
5.1.1 Zentrikfixierung (4.1) offen
Diese Position ermöglicht das Ausführen von Kieferbewegungen.
Werden zusätzlich die Zentrikgummis (4.2) gelöst, kann der
Stratos 300 getrennt werden.
4.2
5. Handhabung, Bedienung 4. Installation und erste
Inbetriebnahme
4.1
7.2
7.1
31
5.1.2 Zentrikfixierung (4.1) geschlossen
In dieser Position lässt sich der Stratos 300 nicht mehr trennen
und ist in der Zentrik gehalten. Durch leichten Druck lässt sich die
Zentrikfixierung wieder öffnen und der Artikulator trennt sich.
Dies bedeutet für den Anwender eine hervorragende
Handhabung.
5.1.3 Zentrikfixierung (4.1) blockiert
Um die Zentrikfixierung komplett zu fixieren, z.B. für den Transport, oder wenn keine Bewegungsabläufe erwünscht sind,mit
einer Rechtsbewegung an der Zentrikschraube die Gelenkachse in
die endgültige, genau definierte Endposition ziehen.
Bevor die Kaubewegung wieder ausgeführt werden
kann, muss die Zentrikfixierung unbedingt gelöst
werden.
5.2 Protrusionsbewegung
5.2.1 Wird die Zentrikfixierung (4.1) geöffnet, kann die Protru-
sionsbewegung gemäss Abbildung durchgeführt werden. Durch
Einstellung des entsprechenden Protrusionswinkels kann der
Protrusionsbahnwinkel flacher oder steiler gewählt werden
(0–60°).
Protrusionswinkel:
Durch Lösen der P-Rändelschraube (5.1) kann der Protrusionswinkel mit dem P-Winkelzeiger (5.2) eingestellt und fixiert werden.
Der eingestellte Protrusionswinkel ist an der Oberkante
des P-Winkelzeigers (5.2) abzulesen.
4.1
4.1
5.1
5.2
5.3
32
5.2.2 PR-Anschlag (9.2) für Zentrikverlagerung
Mit dem PR-Anschlag (9.2) kann die Zentrik in protrusiver Richtung von 0 bis 4 mm verlagert werden.
Lösen sie die Schraube für den PR-Anschlag (9.1) und bewegen
Sie den PR-Anschlag (9.2) in die gewünschte Position auf der PRSkala (9.0). Durch Festdrehen der Schraube für PR-Anschlag (9.1)
kann die Position fixiert werden.
Wichtige Information:
Die Zentrikfixation kann in diesem Fall nicht benutzt
werden.
5.3 Lateral- und Bennettbewegung
5.3.1 Lateral- und Bennettbewegung
Wird die Zentrikfixation (4.1) geöffnet, kann die Lateralbewegung
gemäss Abbildung durchgeführt werden. Dies wird durch einseitiges Drücken mit dem Daumen auf die entsprechende Gelenkseite
erreicht.
Bennettwinkel
Durch Lösen der B-Rändelschraube (3.2) kann der Bennettwinkel
auf der Bennettwinkel-Skala (3.3) abgelesen, eingestellt und
fixiert werden.
9.1
9.2
9.0
3.2
33
5.4 Immediate side shift-Bewegung
Mit der ISS-Schraube kann der “immediate side shift“ eingestellt
werden.
Durch Drehen der ISS-Schraube (10.0) kann die gewünschte
Distanz von der Bennettklappe (3.1) zum Gelenksbolzen eingestellt werden. Die Distanz kann zwischen 0 und 1.5 mm stufenlos
eingestellt und auf der ISS-Skala (10.2) abgelesen werden.
5.5 Retrusion
Mit der Retrusionsschraube (9.1) kann die Retrusionsbewegung
eingestellt werden.
Um eine retrusive Bewegung ausführen zu können, muss die
Zentrikfixierung (4.1) geöffnet und die Schraube zur Fixierung der
Protrusionsbewegung (9.1) gelöst werden. Zudem muss die Bennettklappe (3.1) auf 0 Grad eingestellt werden. Damit ist der Weg
für die Retrusionsbewegung freigegeben.
Mit der Retrusionsschraube (12.0) kann die Distanz von 0 bis
2 mm stufenlos eingestellt und auf der PR-Skala (9.0) abgelesen
werden.
10.0
10.2
3.1
2.7
12.0
9.1
9.0
34
6.1 Bezahnten oder unbezahnter Fall mit
Gummiband (mittelwertig)
6.1.1 Artikulator in Nullstellung bringen
– Kontrollieren, ob Bennett-
einsätze (3.1) festgezogen
sind.
– Zentrikgummis (4.2) fixieren
– Die Zentrikfixierung (4.1) in
die obere Position bringen
und fixieren
– Den Inzisalstift (1.2) in der
Nullposition (rote Marke 1.6)
im Inzisalstifthalter fixieren.
6.1.2. Inzisalpunktzeiger (1.3)
bis zum Anschlag in den Inzisalstift schieben
Langen Teil des Inzisal-
punktzeigers (1.3)
durch das obere Loch
am Inzisalstift (1.8)
führen (Einkerbung am Schaft beachten).
6.1.3 Anschliessend dünnes
Gummiband montieren.
Es verläuft an den Säulen (2.4), in
den Kerben (2.5) und unter dem
längeren Teil des Inzisalpunktzeigers (1.3).
6.1.4 Die Okklusionsebene auf
das Gummiband ausrichten. Den
Inzisalpunkt zwischen den unteren Zentralen oder am Wachswall
auf die Spitze des Inzisalpunktzeigers (1.3) ausrichten.
Beispiel: unbezahnter Fall.
6.1.5 Idealerweise das UKModell auf einer Knetmasse fixieren und ausrichten. Anschliessend
das OK-Modell eingipsen.
Beispiel: bezahnter Fall.
6.2 Bezahnter Fall mit dem Einrichttisch
(mittelwertig)
6.2.1 Artikulator in Nullstellung bringen
– Beschreibung siehe 6.1.1
Den Inzisalpunktzeiger (1.3) entfernen.
6.2.2 Instrumententräger am
OK-Grundteil (2.3) einsetzen und
mit der G-I-Rändelschraube (2.1)
fixieren.
6.2.3 Einrichttisch bis zum
Anschlag in den Instrumententräger einsetzen und fixieren.
6.2.4 Artikulator mit dem OK-
Grundteil (2.3) auf den Arbeitstisch stellen. Das bezahnte
UK-Modell auf den Inzisalpunkt
und die Symmetrie im Molarenbereich ausrichten. Bei Bedarf mit
etwas Knetmasse fixieren.
6.2.5 Gips auf Modell- und
Sockelplatte aufbringen und
Artikulator langsam schliessen.
6.2.6 Anschliessend das OK-Modell in gewohnter Weise
zuordnen.
6. Praktische Anwendung der Modellorientierung in den Stratos 300
1.2
1.8
1.3
1.3
1.6
1.3
2.5
2.4
35
6.3 Unbezahnter Fall mit der Fundamentwaage
(mittelwertig)
6.3.1 Artikulator in Nullstellung bringen
– Beschreibung siehe 6.1.1
Den Inzisalpunktzeiger (1.3) entfernen.
6.3.2 Am UK-Modell die
Trigonum retromolare einzeichnen
und halbieren.
Den Abstand zwischen OK- und
UK-Umschlagfalte halbieren und
den daraus resultierenden Wert
an der Symphysengabel (41.1) der
Fundamentwaage einstellen.
Das UK-Modell auf die erhaltenen
Werte zur Fundamentwaage ausrichten und dort z.B. mit einem
Gummiband fixieren.
6.3.3 Am OK-Grundteil (2.3) den
Instrumententräger fixieren.
Die Fundamentwaage mit der
Feststellschraube des Instrumententrägers
fixieren.
Die Fundamentwaage
bis zum Anschlag in den
Instrumententräger einsetzen. Anschliessend
etwas Gips auf Modellund Sockelplatte bringen und den Artikulator
langsam schliessen.
6.3.4 Das OK-Modell anschliessend in gewohnter Weise
zuordnen.
6.4 Bezahnter Fall mit der Fundamentwaage
(mittelwertig)
6.4.1 Artikulator in Nullstellung bringen
– Beschreibung siehe 6.1.1
Den Inzisalpunktzeiger (1.3) entfernen.
6.4.2 OK-Mitte auf das UK-
Modell übertragen. Die distobukkalen Höckerspitzen der
zweiten unteren Molaren markieren. Fehlen diese, können dafür
auch die ersten Molaren benützt
werden.
– Den Inzisalpunkt der UK-
Zentralen hinter die Inzisalspitze der Symphysengabel
setzen.
– Die Endkanten der Funda-
mentwaageflügel so einstellen, dass die markierten
Höcker des 2. Molaren bedeckt sind und symmetrisch
ausrichten.
– Bei Freiendflächen dient wie beim unbezahnten Fall das
Trigonum retromolare.
Die Fundamentwaage anschliessend z.B.mit Wachs oder einem
Gummiband am Modell fixieren.
6.4.3 Den Instrumententräger
am OK-Basisteil (2.3) fixieren.
Die Fundamentwaage mit der
Feststellschraube des Instrumententrägers fixieren.
Die Fundamentwaage
bis zum Anschlag in den Instrumententräger
einsetzen.
Anschliessend etwas Gips auf
Modell- und Sockelplatte bringen
und den Artikulator langsam
schliessen.
6.4.4 Das OK-Modell anschliessend in gewohnter Weise
zuordnen.
41.1
36
6.5 Modellübertragung mit dem
Registriergelenkträger (individuell)
6.5.1 Artikulator in Nullstellung bringen
– Beschreibung siehe 6.1.1
Den Inzisalstift (1.2) entfernen.
6.5.2 Anstelle des Inzisalstiftes
(1.2) den Ebenenzeiger (50) montieren.
6.5.3 Bissgabelstütze (51) durch
Instrumententräger (40) am UKBasis (2.2) befestigen.
6.5.4 Anstelle des Inzisaltellers
(1.1) den Registriergelenkträger
(52) einsetzen und fixieren.
6.5.5 UTS-Registrat am
Registriergelenkträger befestigen
und die Bissgabel mit der Bissgabelstütze sichern.
Beispiel: Centric Tray
Beispiel: UTS-Bissgabel
(bezahnter Fall)
6.5.6 OK-Modell auf der Biss-
gabel fixieren und eingipsen.
Artikulator soweit schliessen,
bis der Ebenenzeiger auf dem
Registriergelenkträger aufliegt.
Beispiel: UTS-Bissgabel
(unbezahnter Fall)
FH-Registriergelenkträger (54)
Analoge Vorgehensweise wie
beim CE-Träger. Der Ebenenzeiger
(50) liegt auf der entsprechenden
Auflage.
6.5.7 Das UK-Modell anschliessend in gewohnter Weise
zuordnen.
52
50
51
50
54
37
6.6 Modellübertragung mit dem
UTS-Transferbogen (individuell)
6.6.1 Artikulator in Nullstellung bringen
– Beschreibung siehe 6.1.1
Den Inzisalstift (1.2) entfernen.
6.6.2 Anstelle des Inzisalstiftes (1.2) den Ebenenzeiger (50)
montieren.
6.6.3 Bissgabelstütze mit Instrumententräger am UK-Grundteil
(2.2) befestigen.
6.6.4
– Die Nasenstütze am Transfer-
bogen entfernen und die
Stützstifte (Typ II) (60) von
oben am Transferbogen einsetzen.
– Den UTS am Transferbogen-
anschluss (6.1) befestigen.
– Nun den Transferbogen mit
den Stützstiften etwa parallel
zur Tischplatte ausrichten.
– Zuletzt die Bissgabel mit der
Bissgabelstütze sichern.
6.6.5 Das OK-Modell auf der
Bissgabel fixieren und eingipsen.
Den Artikulator soweit schliessen,
bis der Ebenenzeiger in der Einkerbung am Stützstiftquerbalken
aufliegt.
Werden noch die Stützstifte Typ 1 verwendet, den
Artikulator soweit schliessen, bis der Ebenenzeiger den
Punktzeiger des Transferbogens berührt.
6.6.6 Das UK-Modell anschliessend in gewohnter Weise
zuordnen.
6.7 Individuell aufgebaute Frontzahnführung
Für die Herstellung eines individuellen Inzisaltellers bietet Ivoclar
Vivadent einen speziellen, transparenten Inzisateller an.Dieser
besteht aus einem MMA-löslichen Kunststoff,welcher sich mit
dem aufzubauenden Kunststoff (SR Ivolen) verbindet. So hergestellte Frontzahnführungsteller können im Stratos 300 jederzeit
exakt repositioniert werden.
Vorgehen
Zuerst transparenten 0° Inzisalteller montieren. Anschliessend
die Modelle des Patienten mit der
ab-zuformenden Frontzahnführung dem Stratos 300 zuordnen. Nun entsprechenden Kunststoff anmischen und in plastischem Zustand auf den Inzisalteller auftragen. Jetzt mit dem OKGrundteil des Stratos 300 die Kaubewegungen abfahren
(Protrusion, Retrusion und Laterotrusion). Somit werden diese
Bewegungsmuster durch den Inzisalstift auf den Kuststoff übertragen und nach dessen Polymerisation gespeichert.
Das Abfahren der natürlichen Facetten soll von der
Exkursion in die Zentrik erfolgen. Ansonsten besteht die
Gefahr,dass der Kunststoff auf dem Inzisalteller weggedrückt wird. Es ist darauf zu achten, dass keine
Bisserhöhung erfolgt.
38
In diesem Kapitel wird aufgezeigt, welche Wartungs- und Reinigungsarbeiten am Stratos 300 ausgeführt werden können. Dabei werden
nur die Arbeiten aufgelistet, welche vom zahntechnischen Fachpersonal durchgeführt werden können.Alle übrigen Arbeiten müssen von
einer anerkannten Ivoclar Vivadent Servicestelle durch entsprechendes Fachpersonal erledigt werden.
7. Unterhalt, Reinigung, Diagnose
7.1 Kontroll- und Unterhaltsarbeiten
Wann diese Wartungsarbeiten durchgeführt werden soll, hängt stark von der Gebrauchsintensität und der Arbeitsweise des Anwenders
ab.Aus diesem Grund stellen die empfohlenen Werte nur Richtwerte dar.
7.2 Reinigungsarbeiten
Jeglichen Kontakt mit starken Säuren und Lösungsmitteln (z.B. MMA) vermeiden.Dadurch wird eine Beschädigung der Oberflächenbehandlung verhindert.
Was
Zentrikgummi auf Risse und Beschädigungen überprüfen und evtl. austauschen
Rändelschrauben auf Verschmutzung überprüfen und reinigen
Ist am Gelenkbolzen noch Schmierfett vorhanden
Stützfuss und Anschluss auf Verunreinigung
überprüfen
Teil
Zentrikgummi
Rändelschrauben
Gelenkbolzen
Anschluss für Stützfuss
Wann
Monatlich oder nach Bedarf
Wöchentlich
Monatlich oder bei Bedarf
Wöchentlich oder nach Bedarf
Was
Rändelschrauben , welche mit Wachs oder
Gips verschmutzt sind
Gelenkbolzen, welcher mit mit Staub
verschmutzt ist
Wann
Wöchtentlich oder bei Bedarf
Wöchentlich oder nach Bedarf
Mit was
Mit warmem Wasser abspülen
Mit warmem Wasser abspülen
39
8. Was ist wenn ...?
8.1 Technische Störungen
Fehler
Oberteil hält nicht am Öffnungsanschlag
und fällt nach hinten ab
Artikulator lässt sich bei geschlossener
Zentrikverriegelung nicht öffnen
Rillen oder Beschädigungen im Gelenkbolzen
Oberfläche am Gerät ist beschädigt und
angelöst
Oberfläche am Gerät ist zerkratzt und
beschädigt
Ursache, Beschreibung
Der Öffnungsanschlag fehlt oder ist defekt
Zentrik-Fixation ist zu stark fixiert
Der Artikulator wird mit fixierter Zentrikfixation mit Gewalt geöffnet und geschlossen, ohne die Zentrikfixation zu lösen.
Oberfläche wurde mit Säure,
Lösungsmittel oder Laugen
gereinigt
Oberfläche wurde mit einem scharfen
Gegenstand zerkratzt
Abhilfe
Öffnungsanschlag ersetzen oder
korrekt montieren
Zentrik-Fixation weniger stark
anziehen
Zentrikfixation muss gelöst werden, bevor
das Gerät geöffnet und geschlossen wird.
Bitte keine Säuren, Lösungsmittel oder Laugen für die Reinigung verwenden
Nicht mit einem scharfen Gegenstand auf
der Geräteoberfläche kratzen
8.2 Reparaturarbeiten
Reparaturen dürfen nur von einer qualifizierten Servicestelle durchgeführt werden.
Bitte beachten Sie dabei die Adressen der Servicestellen im Kapitel 10.
Bei sämtlichen Reparaturversuchen innerhalb der Garantiezeit, die nicht von einer qualifizierten Ivoclar Vivadent
Servicestelle durchgeführt werden, erlischt der Garantieanspruch.
Dieses Kapitel soll Ihnen helfen, Störungen zu erkennen,sich im Störfall korrekt zu verhalten, die Störungsbehebung einzuleiten oder, wo
zulässig, einfache Reparaturen selber durchzuführen.
40
9.1 Lieferformen
Grundausstattung Stratos 300
1 Stratos 300
1 Inzisalteller 0°
1 Inzisalpunktzeiger
2 Sockelplatten retentiv
1 Gipsschutzplatte
1 Stützfuss
Zubehörsortiment “mittelwertig”
– 1 Instrumententräger
– 1 Einrichttisch
– 1 Fundamentwaage
– 1 2-D-Zahnaufstellkalotte
Zubehörsortiment “individuell”
– 1 komplettes Sortiment mit Gelenkeinsätzen
– je 1 Inzisalteller 15° und 30° sowie
1 individueller Teller
– 1 Instrumententräger
– 1 Ebenenzeiger
– 1 Registriergelenkträger
– 1 Bissgabelstütze
Einzeln erhältlich:
– Inzisalteller 15° oder 30°
– Inzisalteller zur Herstellung individueller Frontzahnführung,
Packung à 5 Stk.
– Instrumententräger
– Ebenenzeiger
– Fundamentwaage
– 2-D-Zahnaufstellkalotte
– 3-D-Zahnaufstellkalotte
– Einrichttisch
– Höhenverstellbare Stützstifte Typ 2
– Registriergelenkträger
– Bissgabelstütze
– Magnetsockelplatten, Packung à 2 oder 10 Stk.
– Sockelplatten retentiv, Packung à 10 oder 50 Stk.
– Gipsschutzplatten, Packung à 5 Stk.
– FH-Registriergelenkträger
– Stützfuss
– Retentionsscheiben für Magnetsockelplatte
Die Lieferformen können länderspezifisch
unterschiedlich sein!
9.2 Technische Daten
– Bonnwill-Dreieck 108 mm
– Balkwill-Winkel 15°
– Einbauhöhe 118 mm
– Retrusionsbahnwinkel 35°
– Protrusionsschraube 0–4 mm
– ISS: 0–1,5 mm
– Protrusionswinkel: 0° bis 60° einstellbar
– Bennettwinkel: 0° bis 30° einstellbar
– Auswechselbarer, farbcodierter 0° Inzisalteller.Weitere Grad-
neigungen sind als Zubehör erhältlich.
– Gewicht: 950 gr.
– Farbe: weiss (RAL 9016), Säule: gold
9. Produktspezifikationen
41
10.1 Tipps zur Artikulator-Gleichschaltung
Für den Stratos 300 bieten nachstehende Firmen Split-cast
Systeme an.
Diese Systeme ermöglichen es, Ihre Stratos 300 Artikulatoren
untereinander gleichzuschalten. Nähere Informationen erhalten
Sie von:
Adesso-split
Baumann Dental GmbH
Frankenstr. 25
D-75210 Keltern-Ellmendingen
Quicksplit
Hans Rossner & Sohn GmbH
Dentaltechnik
Ulmerstrasse 11
D-87700 Memmingen
Bitte beachten Sie dabei, dass die Standard-Zubehörteile im Anschluss der Gleichschaltung nicht mehr verwendet werden können.
Das Gerät wurde für den Einsatz im Dentalbereich entwickelt. Inbetrieb
nahme
und Bedienung müssen gemäss Bedienungsanleitung erfolgen. Für Schäden,
die sich aus anderweitiger Verwendung oder nicht sachgemässer Handhabung
ergeben, übernimmt der Hersteller keine Haftung.Darüber hinaus ist der
Benutzer verpflichtet, das Gerät eigenverantwortlich vor Gebrauch auf Eignung
und Einsetzbarkeit für die vorgesehenen Zwecke zu prüfen,zumal wenn diese
Zwecke nicht in der Bedienungsanleitung aufgeführt sind.
10. Sonstiges
42
43
Page
français
Stratos
®
300
Vue d'ensemble de l'appareil, liste des composants 44
– Désignation des pièces 44
– Accessoires 46
– Accessoires pour le transfert des modèles selon des valeurs moyennes 47
– Accessoires pour le transfert individualisé des modèles 47
1 Introduction et explication des symboles 48
1.1 Préambule 48
1.2 Explication des symboles 48
1.3 Indications relatives au mode d'emploi 48
2 La sécurité avant tout 49
2.1 Utilisation appropriée 49
2.2 Consignes en matière de sécurité et de danger 49
3 Description de l'appareil 49
3.1 Description du fonctionnement 49
3.2 Indication, contre-indication 49
4 Découverte et première mise en service 50
4.1 Déballage et contrôle de la livraison 50
4.2 Montage et première mise en service 50
5 Utilisation, fonctionnement 50
5.1 Relation centrée 50
5.2 Mouvement de propulsion 51
5.3 Mouvement latéral et angle de Bennett 52
5.4 Mouvement latéral immédiat 53
5.5 Mouvement de rétraction 53
6 Utilisation pratique de l'orientation du modèle 54
6.1 Modèle denté ou édenté à l'aide d'un élastique (valeur moyenne) 54
6.2 Modèle denté avec la table de transfert (valeur moyenne) 54
6.3 Modèle édenté avec niveau de repérage (valeur moyenne) 55
6.4 Modèle denté avec niveau de repérage (valeur moyenne) 55
6.5 Orientation du modèle avec le support articulaire d'enregistrement (individuel) 56
6.6 Orientation du modèle avec l'arc de transfert ATU (individuel) 57
6.7 Enregistrement individuel du guide antérieur 57
7 Entretien, nettoyage et diagnostic 58
7.1 Travaux de contrôle et d'entretien 58
7.2 Travaux de nettoyage 58
8 Que faire si … 59
8.1 Défaillances techniques 59
8.2 Travaux de réparation 59
9 Spécifications du produit 60
9.1 Présentation 60
9.2 Fiche technique 60
10 Divers 61
10.1 Conseil pour l'étalonnage 61
44
Liste des composants
Stratos®300
1.1 table incisive
1.2 tige incisive
1.3 pointeau incisif
1.4 support de la tige incisive
1.5 vis moletée pour tige incisive
1.6 position 0 (rouge) de la tige incisive
1.7 vis moletée FI
1.8 alésage pour pointeau incisif
2.1 vis moletée GI
2.2 branche inférieure
2.3 branche supérieure
2.4 colonnes
2.5 encoche pour élastique
2.6 pieds antidérapants
2.7 tête condylienne
3.1 clapet de Bennett
3.2 vis moletée B
3.3 graduation de l'angle de Bennett
4.1 fixation de la relation centrée (verrouillage rapide)
4.2 élastique de la relation centrée
4.3 support pour élastique
5.1 vis moletée P
5.2 indicateur d'angle P
5.3 graduation de l'angle de propulsion
6.1 raccordement de l'arc de transfert
7.1 logement du pied
7.2 pied pour inclinaison
8.0 numéro de l'appareil
9.0 graduation PR
9.1 vis pour butée PR
9.2 butée PR
10.0 vis ISS
10.1 filetage pour vis ISS
10.2 graduation ISS
11.0 butée d'ouverture
12.0 vis de rétraction
33 socle rétentif
45
1.3
1.8
1.2
1.1
2.1
7.1
7.2
8.0
8.0
2.2
2.6
2.4
1.7
4.2
4.3
2.5
6.1
5.1
4.3
2.1
3.1
3.2
2.3
1.7
1.6
4.2
11.0
4.1
12.0
1.4
1.5
9.0
12.0
9.1
9.2
33
33
5.2
5.3
3.3
3.2
10.0
2.8
10.2
3.1
2.7
5.1
3.1
10.0
3.2
46
Accessoires au Stratos 300
30 table incisive en résine 15°
31 table incisive en résine 30°
32 table incisive en résine soluble au monomère pour la
confection de guides antérieurs individuels
33 socle rétentif
34 plaque de protection du plâtre
35 socle magnétique
36 manchette
37 disque de rétention
30
32
33
34
36
37
35
31
47
40 supports instrument pour
niveau de repérage, table
de transfert, calotte 2-D et
support de fourchette
d'enregistrement
41 niveau de repérage
41.1 fourchette de symphyse
42 calotte de montage 2-D
43 table de transfert
Accessoires pour le transfert des modèles
sur la base des valeurs moyennes
50 indicateur de plan
51 support de fourchette
d'enregistrement
52 support articulaire
d'enregistrement selon le
plan de Camper
53 calotte de montage 3-D
54 support articulaire
d'enregistrement selon le
plan de Francfort
60 tiges de soutien réglables
en hauteur (type 2) pour
l'arc de transfert ATU
61 arc de transfert ATU
Accessoires pour le transfert
individualisé des modèles
41.1
40
50
51
52
53
54
60
61
41
42
43
48
1.1 Préambule
Cher client,
Nous vous remercions d'avoir porté votre choix sur le Stratos 300.
Il s'agit là d'un appareil de haute technicité. Une bonne qualité et
une grande précision caractérisent cet appareil.
Cet appareil a été construit selon des règles répondant à l'état
actuel de la technique. Néanmoins, une manipulation non
appropriée peut causer des dangers.Veuillez donc respecter les
consignes correspondantes et lire le mode d'emploi.
Nous vous souhaitons une grande réussite avec le Stratos 300.
1.2 Explication des symboles
Les symboles indiqués dans le mode d'emploi vous permettent de
retrouver facilement les points importants et ont la signification
suivante :
Dangers et risques
Informations importantes
Utilisations non autorisées
1.3 Indications relatives au mode d'emploi
Appareil concerné : Stratos 300
Groupe ciblé : dentistes,prothésistes dentaires, personnel qualifié
du dentaire
Le mode d'emploi permet l'emploi sûr,approprié et économique de
l'appareil.
En cas de perte du mode d'emploi, celui-ci peut être commandé
auprès du Service Après-Vente Ivoclar Vivadent contre paiement
d'un droit.
1. Introduction et explication des symboles
49
2. La sécurité avant tout
La lecture de ce chapitre est recommandée pour toutes les
personnes qui travaillent avec l'appareil et exécutent des travaux
de maintenance ou de réparation sur l'appareil.
2.1 Utilisation appropriée
Le Stratos 300 est exclusivement réservé pour le secteur décrit au
chapitre 3. Une utilisation appropriée comporte également :
– l'observation des instructions, des directives et des consignes
mentionnées dans le présent mode d'emploi
– l'entretien correct et la maintenance de l'appareil
(voir chapitre 7)
2.2 Consignes en matière de sécurité et
de danger
Si l'on détache
l'élastique de la
relation centrée et si le
verrouillage centré est
ouvert, il est possible de séparer
les parties supérieure et inférieure.
Danger de pincement
entre le crochet de la
relation centrée et la
colonne.
3. Description de l'appareil
3.1 Description du fonctionnement
Le Stratos 300 est un articulateur ajustable de façon individuelle,
conçu d'après le Plan de Camper (PC).
Avec cet appareil, les différents mouvements mandibulaires
peuvent être simulés. L'angle de propulsion et l'angle de Bennett
peuvent être ajustés de façon individuelle.
L'articulateur permet d'effectuer un mouvement de rétraction de
35° ainsi qu'un mouvement latéral immédiat "Immediate side
shift".
Un nouveau dispositif de verrouillage central permet d'atteindre
une position 0 (zéro) précise et reproductible. Il autorise aussi la
séparation aisée et le repositionnement des parties supérieure et
inférieure. Même dans le cas d'un verrouillage centré ouvert,les
parties supérieure et inférieure de l'articulateur restent reliées. Ce
n'est qu'en détachant les élastiques de leur encoche que l'on peut
séparer les deux parties.
Le raccordement pour l'arc de transfert, le retour automatique en
relation centrée, une laque résistante ainsi que les pieds antidérapants font partie intégrante du modèle de base.
Grâce à un assortiment étendu d'accessoires, le Stratos 300 peut
s'adapter aux besoins individuels et exigences de l'utilisateur.
L'appareil peut ainsi être utilisé aussi bien pour les prothèses
amovibles que fixées.
3.2 Indication, contre-indication
Indication
Cet appareil est approprié au positionnement dans l'espace de
modèles de reconstructions dentaires. Le modèle de base permet,
selon les valeurs moyennes, la simulation des mouvements de
l'articulation temporo-mandibulaire.
Contre-indication
Aucune connue à ce jour,sous réserve d'un emploi
conforme au présent mode d'emploi.
50
4.1 Déballage et contrôle de la livraison
Déballer les éléments du carton et contrôler l'intégralité de la
livraison.
Stratos 300 – Modèle de base :
1 x Stratos 300
1 x Table incisive 0°
1 x Pointeau incisif
2 x Socles rétentifs
1 x Plaque de protection du plâtre
1 x Pied pour inclinaison
Si des éléments manquent ou sont endommagés, veuillez
contacter le Service après-vente. Nous recommandons de
conserver l'emballage d'origine.
4.2 Montage et première mise en service
Pied pour inclinaison
Le pied contribue à travailler de manière ergonomique.
Une fois le pied monté, l'articulateur est tenu dans une position
à 45° permettant à l'utilisateur d'avoir une parfaite vue sur le
travail.
Insérer le pied pour inclinaison (7.2) dans le logement du pied
(7.1). Si cela est nécessaire,le pied peut être retiré.
A l'aide de la vis moletée GI (2.1), fixer les socles rétentifs (33) sur
l'articulateur.
5.1 Relation centrée
Le Stratos 300 est doté d'un dispositif de verrouillage offrant
3 positions différentes.
5.1.1 Verrouillage central (4.1) – position déverrouillée
Cette position permet d'effectuer des mouvements d'articulation.
Si les élastiques de la relation centrée (4.2) sont libérés, le Stratos
300 peut être séparé.
4.2
5. Utilisation, fonctionnement 4. Installation et première mise
en service
4.1
7.2
7.1
51
5.1.2 Verrouillage central (4.1) – position verrouillée
Dans cette position, le Stratos 300 est bloqué en position centrée
et il n'est plus possible de séparer les 2 parties. Par une légère
pression, la fixation peut s'ouvrir à nouveau et l'articulateur peut
se séparer facilitant la manipulation par l'utilisateur.
5.1.3 Blocage du verrouillage central (4.1)
Pour conserver le verrouillage central, par ex.pour le transport ou
si l'on ne souhaite pas effectuer de mouvements, il suffit de tirer
l'axe dans sa position finale bien définie en tournant la vis
moletée.
Avant de pouvoir effectuer à nouveau un mouvement
masticatoire, libérer le verrouillage central.
5.2 Mouvement de propulsion
5.2.1 Si le verrouillage central (4.1) est débloqué, le mouvement
de propulsion est effectué selon le schéma. Selon le réglage de
l'angle de propulsion correspondant, celui-ci peut être choisi plus
plat ou plus aigu. (0°-60°).
Angle de propulsion :
En dévissant la vis moletée P (5.1), l'angle de propulsion peut être
réglé et fixé avec l'indicateur d'angle P (5.2).
L'angle de propulsion réglé peut se lire sur le bord de
l'indicateur d'angle P (5.2).
4.1
4.1
5.1
5.2
5.3
52
5.2.2 Butée PR (9.2) pour le déplacement de la relation
centrée
Avec la butée PR (9.2), il est possible de déplacer la relation
centrée de 0 à 4 mm.
Desserrer la vis pour butée PR (9.1) et bouger la butée PR (9.2)
dans la position souhaitée sur la graduation PR (9.0). En serrant
bien la vis pour la butée PR (9.1), la position peut être définie.
Information importante :
Le verrouillage central ne peut être actionné dans ce
cas.
5.3 Mouvement latéral et de Bennett
5.3.1 Mouvement latéral et de Bennett
Si le verrouillage central (4.1) est débloqué, le mouvement latéral
peut être effectué selon le schéma.
Cela est obtenu par pression unilatérale du pouce sur le côté
correspondant de l'articulation.
Angle de Bennett
En desserrant la vis moletée B (3.2), on peut déplacer l'angle de
Bennett sur la graduation de l'angle de Bennett (3.3)
9.1
9.2
9.0
3.2
53
5.4 Mouvement latéral immédiat
Le mouvement latéral immédiat peut être réglé avec la vis ISS.
En tournant la vis ISS (10.0), la distance souhaitée peut être
réglée entre le clapet de Bennett (3.1) et le boulon d'articulation.
La distance peut être située entre 0 et 1,5 mm et déchiffrée sur la
graduation ISS (10.2)
5.5 Rétraction
Le mouvement de rétraction peut être réglé à l'aide de la vis de
rétraction (9.1).
Pour pouvoir effectuer un mouvement de rétraction, il faut ouvrir
le dispositif de verrouillage (4.1) et retirer la vis pour butée (9.1).
De plus, le clapet de Bennett (3.1) doit être réglé à 0°.Ainsi, le
mouvement de rétraction peut se faire librement.
Avec la vis de rétraction (12.0), il est possible de régler la distance
de 0 à 2 mm et de lire sur la graduation PR (9.0).
10.0
10.2
3.1
2.7
12.0
9.1
9.0
54
6.1 Modèle denté ou édenté à l'aide d'un
élastique (valeur moyenne)
6.1.1 Mettre l'articulateur en position 0 (zéro)
– contrôler la bonne fixation
des clapets de Benett (3.1)
– enclencher les élastiques
(4.2)
– monter le dispositif de
verrouillage (4.1) en position
haute
– fixer la tige incisive (1.2) en
position 0 (marque rouge 1.6)
dans son support
6.1.2. Pointeau incisif (1.3)
Pousser le pointeau incisif jusqu'à
la butée dans la tige incisive.
La partie longue du
pointeau (1.3) doit
passer dans le trou
supérieur de la tige
(1.8) (respecter la
rainure)
6.1.3 Mettre en place un
élastique fin. Le positionner
dans les encoches (2.5) sur les
colonnes (2.4) et sous la partie
longue du pointeau incisif (1.3).
6.1.4 Orienter le plan d'occlusion
du modèle en fonction du plan
indiqué par l'élastique. Faire
coïncider le milieu des incisives
centrales inférieures ou du
bourrelet de cire avec la pointe du
pointeau (1.3)
Ex. : Cas édenté
6.1.5 Fixer sur une masse à
modeler de façon idéale le
modèle mandibulaire et orienter.
Ensuite, revêtir de plâtre de façon
idéale le modèle maxillaire.
Ex.: cas denté
6.2 Modèle denté avec la table de transfert
(valeur moyenne)
6.2.1 Mettre l'articulateur en position 0
– description 6.1.1
Retirer le pointeau incisif (1.3).
6.2.2 Fixer le support
d'instrument à l'aide de la vis
moletée G-I (2.1) dans la partie
haute (2.3).
6.2.3 Insérer la table de transfert
jusqu'à la butée dans le supportinstrument et visser.
6.2.4 Poser l'articulateur, partie
supérieure (2.3) sur l'établi.
Orienter le modèle denté de la
mandibule sur le point incisif et
veiller à une parfaite symétrie
bilatérale au niveau des molaires.
Si cela est nécessaire, fixer avec
un peu de pâte à modeler.
6.2.5 Appliquer du plâtre sur le
modèle et sur la plaque de socle
et fermer doucement
l'articulateur.
6.2.6 Orienter ensuite le modèle du haut de manière habituelle.
6. Utilisation pratique de l'orientation du modèle dans le Stratos 300
1.2
1.8
1.3
1.3
1.6
1.3
2.5
2.4
55
6.3 Modèle édenté avec niveau de repérage
(valeur moyenne)
6.3.1 Mettre l'articulateur en position 0 (zéro
– description 6.1.1
Retirer le pointeau incisif (1.3).
6.3.2 A l'aide d'un crayon
dessiner sur le modèle inférieur
les trigones rétromolaires et
diviser en deux.
Prendre la moitié de la distance
intervestibulaire et régler la
fourchette de symphyse (4.1) du
niveau de repérage sur cette
valeur.
Orienter le niveau de repérage sur
le modèle du bas en fonction des
valeurs obtenues et fixer à l'aide
d'un élastique.
6.3.3 Insérer le support-instru-
ment dans la partie supérieure
(2.3).
Insérer le niveau de repérage
dans le support-instrument puis le
fixer en serrant la vis latérale.
Veiller à pousser le
niveau de repérage
jusqu'à la butée dans le
support-instrument.
Ensuite, poser un peu
de plâtre sur le modèle
et sur la plaque de socle
et fermer lentement l'articulateur.
6.3.4 Orienter ensuite le modèle supérieur de manière habituelle
sur le modèle du bas.
6.4 Modèle denté avec niveau de repérage
(valeur moyenne)
6.4.1 Mettre l'articulateur en position 0 (zéro
– description 6.1.1
Retirer le pointeau incisif (1.3).
6.4.2 Marquer le milieu du
modèle supérieur sur celui du bas.
Marquer les pointes des cuspides
disto-vestibulaires des deuxièmes
molaires du bas. En cas d'absence
de celles-ci, on peut utiliser
également les premières molaires.
– positionner le point incisif
mandibulaire derrière la
pointe de la fourchette de
symphyse
– régler les bords postérieurs
des ailes du niveau de
repérage de manière à ce que
les cuspides des deuxièmes molaires soient couvertes de
façon symétrique
– dans les cas édentés, au niveau des molaires, on fait appel
aux trigones rétromolaires
Fixer ensuite le niveau de repérage sur le modèle avec de la cire
ou un élastique.
6.4.3 Insérer le support-
instrument dans la partie
supérieure (2.3).
Fixer le niveau de repérage avec
la vis de serrage du supportinstrument.
Veiller à pousser le niveau de repérage jusqu'à la butée
dans le support-instrument.
Poser ensuite un peu de plâtre sur
le modèle et sur la plaque de
socle et fermer l'articulateur
lentement.
6.4.4 Orienter alors le modèle supérieur de manière habituelle
sur le modèle du bas.
41.1
56
6.5 Orientation du modèle avec le support
d'articulation d'enregistrement (individuel)
6.5.1 Mettre l'articulateur en position 0
– description 6.1.1
Enlever le pointeau incisif (1.2).
6.5.2 Monter l'indicateur de plan
(50) à la place de la tige incisive
(1.2).
6.5.3 Mettre en place le support
de fourchette d'enregistrement
(51) dans le support-instrument
(40) fixé sur la partie inférieure
(2.2).
6.5.4 Au lieu de la table incisive
(1.1) insérer et fixer le support
articulaire d'enregistrement (52).
6.5.5 Monter l'enregistrement
pris avec l'arc de transfert ATU et
soutenir la fourchette grâce au
support.
Ex.: Centric Tray
Ex.: Fourchette d'enregistrement
ATU (cas denté)
6.5.6 Mettre en place le modèle
supérieur sur l'enregistrement et
appliquer le plâtre. Fermer
l'articulateur jusqu'à ce que
l'indicateur de plan repose sur
le support de fourchette
d'enregistrement.
Ex.: fourchette d'enregistrement ATU (cas édenté)
Support articulaire
d'enregistrement selon le plan
de Francfort (54)
Procéder de la même façon que
pour le support selon le plan de
Camper.L'indicateur de plan (50)
repose sur le support
correspondant.
6.5.7 Aligner ensuite le modèle mandibulaire avec le modèle du
haut selon la manière habituelle.
52
50
51
50
54
57
6.6 Orientation du modèle avec l'arc de transfert
ATU (individuel)
6.6.1 Mettre l'articulateur en position 0
– description 6.1.1
Enlever le pointeau incisif (1.2).
6.6.2 Monter l'indicateur de plan (50) au lieu de la tige incisive
(1.2).
6.6.3 Fixer le support de fourchette d'enregistrement avec le
support-instrument sur la branche inférieure (2.2).
6.6.4
– enlever l'appui nasal de l'arc
de transfert et introduire les
tiges de soutien (type 2) (60)
par le haut dans l'arc
– fixer l'arc de transfert aux
endroits de raccordement
(6.1) du Stratos
– à l'aide des tiges de soutien,
mettre l'arc de transfert de
manière à peu près parallèle
par rapport à l'établi
– immobiliser enfin la
fourchette d'enregistrement à l'aide du support
6.6.5 Fixer le modèle du haut sur
la fourchette d'enregistrement et
mettre en plâtre. Fermer
l'articulateur jusqu'à ce que
l'indicateur de plan repose sur
l'encoche de la barre horizontale.
Dans le cas où l'on utilise encore des tiges de soutien de
type 1, fermer l'articulateur jusqu'à ce que l'indicateur de
plan touche l'indicateur de point de l'arc de transfert.
6.6.6 Aligner ensuite le modèle mandibulaire avec le modèle du
haut selon la manière habituelle.
6.7 Enregistrement individuel du guide antérieur
Pour confectionner une table incisive individualisée,Ivoclar Vivadent propose une table incisive spéciale, transparente. Celle-ci est
fabriquée en une résine soluble au monomère de méthacrylate
de méthyle qui se lie avec la résine SR Ivolen. Une table
individualisée peut toujours être repositionnée de manière très
précise dans le Stratos 300.
Procédure
Monter la table incisive
transparente à 0°. Intégrer
ensuite au Stratos 300 les
modèles du patient dont le guide
doit être enregistré. Mélanger la
résine et charger la table incisive.
Effectuer avec la partie supérieure
du Stratos 300 les mouvements d'articulation (propulsion,
rétraction et latérotrusion). De cette manière,les mouvements
s'inscrivent à travers la tige incisive dans la résine où ils sont
mémorisés après son durcissement.
Effectuer les mouvements d'articulation toujours de
l'extérieur vers la relation centrée. Sinon,on risque que
la résine soit repoussée de la table incisive.Veiller à ce
que cette opération ne conduise pas à un déréglage
vertical de l'occlusion.
58
Ce chapitre aborde les travaux d'entretien et de nettoyage pouvant être exécutés sur le Stratos 300. Pour cela, seuls les travaux pouvant
être réalisés par l'utilisateur sont répertoriés.Tous les autres travaux restent du domaine des spécialistes d'un service après-vente Ivoclar
Vivadent autorisé.
7. Entretien, nettoyage et diagnostic
7.1 Travaux de contrôle et d'entretien
Le nombre des travaux d'entretien à effectuer dépend de la fréquence d'utilisation de l'appareil et de la méthode de travail de
l'utilisateur.Pour cette raison, les valeurs recommandées ne sont qu'indicatives.
7.2 Travaux de nettoyage
Tout contact avec les acides et les solvants (par ex.
méthacrylate de méthyle) est à éviter.On préserve ainsi
l'état de surface.
Que faire
Contrôler si l'élastique de la relation
centrée ne présente pas de fissures et de
dommages et éventuellement le changer
Contrôler si les vis moletées présentent des
souillures et nettoyer
Y a-t-il encore du lubrifiant sur les têtes
condyliennes
Contrôler si le pied pour inclinaison et le
raccord présentent des souillures
Composant
Elastique de la relation centrée
Vis moletées
Têtes condyliennes
Raccord pour le pied
Quand
Mensuel ou si nécessaire
Hebdomadaire
Mensuel ou si nécessaire
Hebdomadaire ou si nécessaire
Pièces
Vis moletées salies par la cire ou le plâtre
Tête condylienne salie par la poussière
Quand
Hebdomadaire ou si nécessaire
Hebdomadaire
Avec quoi
Rincer à l'eau chaude
Rincer à l'eau chaude
59
8. Que faire si ….
8.1 Défaillances techniques
Défaillance
La partie supérieure ne tient pas sur la
butée d'ouverture et bascule vers l'arrière
L'articulateur ne s'ouvre pas lorsque le
verrouillage de la relation centrée est fermé
Des fissures ou des dommages sur l'axe
d'articulation
La surface de l'appareil est endommagée
et mordancée
La surface de l'appareil est rayée et
endommagée
Cause, description
La butée d'ouverture manque ou est
défectueuse
Le verrouillage central est trop serré
L'articulateur est ouvert et fermé avec
force sans desserrer le verrouillage
La surface a été nettoyée avec de l'acide,
un solvant ou de la lessive
La surface a été rayée avec un objet
coupant
Mesure à prendre
Remplacer la butée d'ouverture ou la
monter correctement
Desserrer le verrouillage central
Le verrouillage doit être desserré avant
l'ouverture et la fermeture de l'appareil
Ne pas utiliser d'acides, de solvants ou de
lessive pour nettoyer
Ne pas rayer la surface avec un objet
coupant
8.2 Travaux de réparation
Seul un personnel qualifié du service après-vente Ivoclar Vivadent est autorisé à faire des réparations. La liste d'adresses des
points de service après-vente se trouve au chapitre 10.
Toute tentative de réparations effectuées pendant la période de garantie par des personnes autres que le personnel qualifié du
service après-vente Ivoclar Vivadent aura pour conséquence l'annulation du droit à la garantie.
Ce chapitre doit vous aider à reconnaître les défaillances et à réagir correctement en cas de panne ou dans la mesure du possible,
d'effectuer les réparations.
60
9.1 Présentation
Modèle de base Stratos 300
1 Stratos 300
1 table incisive 0°
1 pointeau incisif
2 socles rétentifs
1 plaque de protection du plâtre
1 pied pour inclinaison
Assortiment d'accessoires "valeur moyenne"
– 1 support-instrument
– 1 table de transfert
– 1 niveau de repérage
– 1 calotte de montage 2-D
Assortiment d'accessoires "individuel"
– 1 table incisive à 15° et 1 à 30°
– 1 table individuelle
– 1 support-instrument
– 1 indicateur de plan
– 1 support articulaire d'enregistrement
– 1 support de fourchette d'enregistrement
Disponibles séparément :
– table incisive 15° ou 30°
– table incisive pour la réalisation de guides antérieurs indivi-
duels, emballage de 5 p.
– support-instrument
– indicateur de plan
– calotte de montage 2-D
– calotte de montage 3-D
– table de transfert
– tiges de soutien réglables, type 2
– support articulaire d'enregistrement
– support de fourchette d'enregistrement
– socles magnétiques, emballage de 2 ou 10 p.
– socles rétentifs, emballage de 10 ou 50 p.
– plaques de protection du plâtre, emballage de 5 p.
– support articulaire d'enregistrement selon le plan de Francfort
– pied pour inclinaison
– disques de rétention pour socle magnétique
Les présentations peuvent varier d'un pays
à l'autre
9.2 Fiche technique
– triangle de Bonnwill 108 mm
– triangle de Balkwill 15°
– hauteur disponible 118 mm
– angle de rétraction 35°
– vis de propulsion 0-4 mm
– ISS : 0-1,5 mm
– pente condylienne : réglable de 0°-60°
– angle de Bennett : réglable de 0°-30°
– tables incisives à 0° échangeables, à code couleur.D'autres
angulations existent sous forme d'accessoires
– poids : 950 g
– teinte : blanc (RAL 9016), colonne : doré
9. Spécifications du produit
61
10.1 Conseil pour l'étalonnage
Pour le Stratos 300, les firmes désignées ci-après offrent des
systèmes "Split-cast".
Ces systèmes permettent d'étalonner plusieurs Stratos 300 entre
eux. Vous pouvez obtenir de plus amples informations auprès de :
Adesso-split
Baumann Dental GmbH
Frankenstr. 25
D-75210 Keltern-Ellmendingen
Quicksplit
Hans Rossner & Sohn GmbH
Dentaltechnik
Ulmerstrasse 11
D-87700 Memmingen
Il faut tenir compte que, suite à l'étalonnage, les pièces
accessoires standard ne peuvent plus être utilisées.
Cet appareil est destiné à un usage dans le domaine dentaire. La mise en
service et l'utilisation doivent s'effectuer conformément au mode d'emploi.
L'utilisation de l'appareil pour un autre usage que celui mentionné dans la
documentation et le mode d'emploi est à proscrire. Les dommages résultant du
non-respect de ces prescriptions ou d'une utilisation à d'autres fins que celles
indiquées n'engagent pas la responsabilité du fabricant. L'utilisateur est tenu
de vérifier sous sa propre responsabilité l'appropriation de l'appareil à
l'utilisation prévue et ce d'autant plus si celle-ci n'est pas citée dans le mode
d'emploi.
10. Divers
62
63
Pag.
italiano
Stratos
®
300
Panoramica, elenco particolari 64
– Descrizione delle componenti 64
– Accessori 66
– Accessori per il trasferimento dei modelli a valore medio 67
– Accessori per il trasferimento dei modelli a valore individuale 67
1 Introduzione e descrizione dei simboli 68
1.1 Premessa 68
1.2 Introduzione 68
1.3 Indicazioni riguardanti le istruzioni d’uso 68
2 La sicurezza innanzitutto 69
2.1 Utilizzo conforme alle norme 69
2.2 Avvertenze di sicurezza e di pericolo 69
3 Descrizione prodotto 69
3.1 Costruzione dell’apparecchio, descrizione delle funzioni 69
3.2 Indicazioni, controindicazioni 69
4 Montaggio e prima messa in funzione 70
4.1 Rimozione dell’imballo e controllo delle componenti 70
4.2 Montaggio e prima messa in funzione 70
5 Utilizzo 70
5.1 Posizione di centrica 70
5.2 Movimento di protrusione 71
5.3 Movimento laterale e di Bennett 72
5.4 Movimento Side-shift 73
5.5 Movimento di retrusione 73
6 Utilizzo pratico dell’orientamento dei modelli 74
6.1 Caso dentulo o edentulo con elastico (valore medio) 74
6.2 Caso dentulo con piastra di posizione (valore medio) 74
6.3 Caso edentulo con croce di fissaggio (valore medio) 75
6.4 Caso dentulo con croce di fissaggio (valore medio) 75
6.5 Trasferimento dei modelli con lo snodo di registrazione (semi-individuale) 76
6.6 Trasferimento dei modelli con l’arco di trasferimento UTS (semi-individuale) 77
6.7 Piatto per guida incisale costruito individualmente 77
7 Manutenzione, pulizia, diagnosi 78
7.1 Lavori di controllo e manutenzione 78
7.2 Lavori di pulizia 78
8 Cosa succede, se ... 79
8.1 Disturbi tecnici 79
8.2 Lavori di riparazione 79
9 Specifiche del prodotto 80
9.1 Presentazione 80
9.2 Dati tecnici 80
10 Altro 81
10.1 Consigli per la taratura dell’articolatore 81
64
Elenco particolari
Stratos®300
1.1 piatto incisale
1.2 asta verticale
1.3 indicatore del punto incisale
1.4 supporto per asta verticale
1.5 vite zigrinata per asta verticale
1.6 posizione zero (rosso) dell’asta verticale
1.7 vite zigrinata FI
1.8 foro per indicatore del punto incisale
2.1 vite zigrinata GI
2.2 branca inferiore
2.3 branca superiore
2.4 branca montante
2.5 scanalatura per elastico
2.6 piedini in gomma
2.7 condilo dell’articolatore
3.1 aletta del Bennett
3.2 vite zigrinata B
3.3 scala dell’angolo di Bennett
4.1 fissaggio di centrica (chiusura immediata attivabile)
4.2 gomma di centrica
4.3 supporto per gomma di centrica
5.1 vite zigrinata P
5.2 indicatore dell’angolo di protrusione
5.3 scala per angolo di protrusione
6.1 collegamento per arco di trasferimento
7.1 supporto per piedino di sostegno
7.2 piedino di sostegno
8.0 numero di serie dell’articolatore
9.0 scala PR
9.1 vite per arresto PR
9.2 arresto PR
10.0 vite ISS
10.1 filettatura per vite ISS
10.2 scala ISS
11.0 arresto di apertura
12.0 vite di retrusione
33 piastra ritentiva per gessatura
65
1.3
1.8
1.2
1.1
2.1
7.1
7.2
8.0
8.0
2.2
2.6
2.4
1.7
4.2
4.3
2.5
6.1
5.1
4.3
2.1
3.1
3.2
2.3
1.7
1.6
4.2
11.0
4.1
12.0
1.4
1.5
9.0
12.0
9.1
9.2
33
33
5.2
5.3
3.3
3.2
10.0
2.8
10.2
3.1
2.7
5.1
3.1
10.0
3.2
66
Accessori per Stratos 300
30 piatto incisale in resina 15°
31 piatto incisale in resina 30°
32 piatto incisale in materiale solubile in MMA per guide incisali
individuali
33 piastre ritentive per gessatura
34 protezione per gessatura
35 zoccolo magnetico
36 anello di tenuta
37 anello di ritenzione
30
32
33
34
36
37
35
31
67
40 portastrumenti per croce
di fissaggio, piastra di
posizione, calotta di montaggio 2-D e sostegno per
forchetta d’occlusione
41 croce di fissaggio
41.1 forchetta sinfisale
42 calotta di montaggio 2-D
43 piastra di posizione
Accessori per il trasferimento
dei modelli a valore medio
50 indicatore del piano
51 sostegno per forchetta
occlusale
52 supporto per snodo di
registrazione (CE)
53 calotta di montaggio 3-D
54 supporto per snodo di
registrazione FH
60 perni di sostegno regola-
bili verticalmente (tipo 2)
per l’arco di trasferimento
UTS
61 arco di trasferimento UTS
Accessori per il trasferimento individuale
dei modelli
41.1
40
50
51
52
53
54
60
61
41
42
43
68
1.1 Premessa
Gentile cliente,
La ringraziamo per aver scelto lo Stratos 300. Questo apparecchio
è un prodotto di elevata tecnologia. Ottima qualità ed elevata
precisione caratterizzano questo apparecchio.
L’apparecchio è stato costruito secondo l’attuale stato della tecnica. In caso di utilizzo inappropriato tuttavia possono sorgere
pericoli. Si prega di osservare le relative avvertenze e di leggere le
istruzioni d’uso.
Le auguriamo buon lavoro con lo Stratos 300.
1.2 Descrizione dei simboli
I simboli riportati nelle istruzioni d’uso facilitano il ritrovamento di
punti importanti ed avvertono in riguardo a:
pericoli e rischi
informazioni importanti
impieghi non ammessi
1.3 Indicazioni riguardanti le istruzioni d’uso
Apparecchio: Stratos 300
Destinatari: odontoiatri, odontotecnici,personale odontoiatrico
specializzato.
Le istruzioni d’uso servono all‘uso sicuro, corretto ed economico
dell’apparecchio.
In caso di eventuale smarrimento, richieda le istruzioni d’uso al
Servizio Assistenza Ivoclar Vivadent.
1. Introduzione e descrizione dei simboli
69
2. La sicurezza innanzitutto
Consigliamo di leggere il presente capitolo a tutte le persone che
lavorano con l’apparecchio e che effettuano lavori di manutenzione e di assistenza.
2.1 Utilizzo secondo le prescrizioni
Lo Stratos 300 deve essere utilizzato esclusivamente per il campo
descritto nel capitolo 3. Un uso conforme alle prescrizioni comprende inoltre:
– l’osservanza delle istruzioni, prescrizioni ed avvertenze pre-
senti nelle istruzioni d’uso
– la corretta manutenzione ed assistenza dell’apparecchio (vedi
capitolo 7).
2.2 Avvertenze di sicurezza e di pericolo
Avendo staccato
l’elastico di centrica e
con il fissaggio di cen-
trica aperto, sussiste la
possibilità di un’indesiderata separazione della branca inferiore da
quella superiore.
Pericolo di contusioni
fra branca montante e
staffa di centrica.
3. Descrizione prodotto
3.1 Descrizione della funzione
Lo Stratos 300 è un articolatore regolabile individualmente,
costruito secondo il piano di Camper (CE).
Con questo apparecchio si possono simulare i diversi movimenti
articolari umani. L’angolo di protrusione e l’angolo di Bennett possono essere regolati individualmente.
Integrato nel mezzo meccanico si trova un movimento retrusivo a
35° e la possibilità di un „Immediate side shift“ (angolo di Bennett immediato).
Il fissaggio di centrica attivabile permette un’esatta ripetibilità
della posizione zero dell’articolatore. Permette inoltre, in modo
semplice di separare e fissare la branca superiore dell’articolatore
da quella inferiore.Anche con il fissaggio di centrica aperto le
branche superiore ed inferiore dell’articolatore rimangono collegate. Solo togliendo la gomma di centrica dal suo supporto è possibile separare le due branche.
L’utilizzatore può adattare perfettamente lo Stratos 300 alle
necessità personali, grazie ad un completo programma di accessori. Pertanto l’apparecchio può essere impiegato sia nel campo
della protesi fissa che in quella mobile.
3.2 Indicazioni, controindicazioni
Indicazioni
Indicato per il fissaggio tridimensionale dei modelli per ricostruzioni odontotecniche. L’attrezzatura di base è indicata per la
simulazione dei decorsi di movimenti a valore medio
dell’articolazione mandibolare umana.
Controindicazioni
In caso di utilizzo corretto secondo le istruzioni d’uso,
attualmente non sono note controindicazioni.
70
4.1 Rimozione dell’imballo e controllo
del contenuto
Prelevare le componenti dell’apparecchio dalla scatola controllando che vi siano tutte le componenti.
Stratos 300 attrezzatura base:
1 x Stratos 300
1 x piatto incisale 0°
1 x indicatore del punto incisale
2 x piastre ritentive per gessatura
1 x protezione per gessatura
1 x piedino di sostegno
Nel caso in cui dovessero mancare delle componenti, La
preghiamo di contattare il Servizio assistenza Ivoclar Vivadent.
Si consiglia di conservare l’imballaggio per eventuali successivi
trasporti.
4.2 Montaggio e prima messa in funzione
Piedino di sostegno
Il piedino di sostegno contribuisce ad una lavorazione
ergonomica. Con il piedino di montaggio montato l’articolatore
viene mantenuto in una posizione di ca. 45°. In questa posizione,
l’utilizzatore ha un’eccellente panoramica sul lavoro montato in
articolatore.
Inserire il piedino di sostegno (7.2) nel relativo supporto (7.1).
Secondo necessità, il piedino di sostegno può essere tolto.
Fissare le piastre ritentive (33) all‘articolatore con la vite zigrinata
GI (2.1).
5.1 Posizione di centrica
Lo Stratos 300 dispone di una chiusura di centrica attivabile in
modo preciso con 3 possibili posizioni:
5.1.1 Fissaggio di centrica (4.1) aperto
Questa posizione permette l’esecuzione di movimenti mandibolari.
Liberando inoltre la gomma di centrica (4.2), è possibile separare
la branca superiore da quella inferiore dello Stratos 300.
4.2
5. Utilizzo 4. Montaggio e prima messa in
funzione
4.1
7.2
7.1
71
5.1.2 Fissaggio di centrica (4.1) chiuso
In questa posizione non è più possibile separare la branca
superiore da quella inferiore dello Stratos 300 ed esso è tenuto in
centrica. Con leggera pressione si può riaprire il fissaggio di
centrica e l’articolatore si separa, permettendo all’operatore
un’ottimale maneggevolezza.
5.1.3 Fissaggio di centrica (4.1) bloccato
Per bloccare completamente il fissaggio di centrica, p.e. per il
trasporto, o nel caso in cui non si desideri alcun movimento,
avvitare la vite di centrica bloccando l’asse articolare nella sua
posizione definita e finale.
Prima di poter effettuare nuovamente il movimento
masticatorio, è assolutamente indispensabile liberare il
fissaggio di centrica.
5.2 Movimento di protrusione
5.2.1 Aprendo il fissaggio di centrica (4.1), è possibile eseguire il
movimento di protrusione come raffigurato.Attraverso la regolazione dell’angolo di protrusione è possibile scegliere l’angolo di
scorrimento di protrusione più piatto o più ripido (0 - 60°).
Angolo di protrusione:
Allentando la vite zigrinata P (5.1) è possibile regolare e fissare
l’angolo di protrusione con l’indicatore dell’angolo P (5.2).
La regolazione dell’angolo di protrusione è leggibile
sulla scala graduata per angolo di protrusione del
bordo superiore dell’indicatore dell’angolo P (5.2).
4.1
4.1
5.1
5.2
5.3
72
5.2.2 Arresto PR (9.2) per spostamento di centrica
Con l’arresto PR (9.2) è possibile spostare la centrica in direzione
protrusiva da 0 a 4 mm.
Allentare la vite per l’arresto PR (9.1.) e muovere l’arresto PR (9.2)
nella posizione desiderata sulla scala PR (9.0). Fissando la vite per
arresto PR (9.1) si fissa la posizione.
Informazione importante:
in questo caso non è possibile utilizzare il fissaggio di
centrica.
5.3 Movimento laterale e di Bennett
5.3.1 Movimento laterale e di Bennett
Aprendo il fissaggio di centrica (4.1), è possibile eseguire il movimento laterale come da figura. Questo si ottiene con una pressione unilaterale con il pollice sul relativo lato dell’articolazione.
Angolo di Bennett
Allentando la vite zigrinata B (3.2) è possibile leggere, regolare e
fissare l’angolo di Bennett con la scala dell’angolo di Bennett
(3.3).
9.1
9.2
9.0
3.2
73
5.4 Movimento immediate side shift
Con la vite ISS è possibile regolare l’Immediate Side Shift.
Ruotando la vite ISS (10.0) è possibile regolare la distanza
desiderata dell’aletta del Bennett (3.1) verso la testa del condilo.
La distanza può essere regolata fra 0 ed 1,5 mm e verificata sulla
scala ISS (10.2).
5.5 Retrusione
Con la vite di retrusione (9.1) si può regolare il movimento di
retrusione.
Per poter eseguire un movimento di retrusione,si aprono i fissaggi di centrica (4.1) e si allenta la vite per il fissaggio del movimento di protrusione (9.1). Inoltre è necessario regolare l’aletta
del Bennett (3.1) a 0 gradi. In tal modo si libera il tragitto per il
movimento di retrusione.
Con la vite di retrusione (12.0) si può regolare la distanza da 0 a
2 mm e verificarla sulla scala PR (9.0).
10.0
10.2
3.1
2.7
12.0
9.1
9.0
74
6.1 Caso dentulo o edentulo con elastico
(valore medio)
6.1.1 Portare l’articolatore in posizione zero
– Controllare che le alette del
Bennett (3.1) siano avvitati
– Fissare la gomma di centrica
(4.2)
– Portare il fissaggio di centrica
(4.1) nella posizione superiore e bloccarla
– Fissare l’asta verticale (1.2)
nella posizione zero (demarcazione rossa 1.6) nel
supporto per asta verticale.
6.1.2. Indicatore del punto
incisale (1.3)
inserire l'indicatore del punto
incisale nell’asta verticale fino
all’arresto
Spingere la parte lunga
dell’indicatore del
punto incisale (1.3) attraverso il foro superiore dell’asta
verticale (1.8) (fare attenzione alla tacca).
6.1.3 Quindi montare un sottile
elastico. Esso decorre lungo le
scanalature (2.5) delle branche
montanti (2.4) e sotto la parte più
lunga dell’indicatore del punto
incisale (1.3).
6.1.4 Orientare il piano occlusale
in base all’elastico. Posizionare il
punto incisale tra i centrali inferiori oppure al vallo occlusale
sulla punta dell’indicatore del
punto incisale (1.3).
Esempio: caso edentulo.
6.1.5 Fissare il modello inferiore
su plastilina o materiale simile ed
orientarlo. Quindi gessare il
modello superiore.
Esempio: caso dentulo.
6.2 Caso dentulo con la piastra di posizione
(valore medio)
6.2.1 Portare l’articolatore in posizione zero
– Descrizione vedi punto 6.1.1
Togliere l’indicatore del punto incisale (1.3).
6.2.2 Inserire il portastrumenti
sulla branca superiore (2.3)
dell’articolatore e fissarlo con la
vite zigrinata G-I (2.1).
6.2.3 Inserire la piastra di
posizione nel portastrumenti fino
all’arresto e fissarla.
6.2.4 Appoggiare la branca
superiore dell’articolatore (2.3) su
di un banco di lavoro. Posizionare
il modello dentulo inferiore verso
il punto incisale ed orientare i
settori posteriori in simmetria con
le linee. Se necessario, fissare con
un po‘ di plastilina (o simili).
6.2.5 Applicare il gesso sul
modello e sulla piastra e chiudere
lentamente l’articolatore.
6.2.6 Infine posizionare il modello superiore come di consueto.
6. Utilizzo pratico dell’orientamento dei modelli nello Stratos 300
1.2
1.8
1.3
1.3
1.6
1.3
2.5
2.4
75
6.3 Caso edentulo con la croce di fissaggio
(valore medio)
6.3.1 Portare l’articolatore in posizione zero
– Descrizione vedi punto 6.1.1
Togliere l’indicatore del punto incisale (1.3).
6.3.2 Segnare sul modello
inferiore i trigoni retromolari e
dividerli a metà.
Dividere a metà la distanza intervestibolare fra fornice superiore
ed inferiore e fissare il valore così
risultante sulla scala millimetrica
della forcella sinfisale (41.1) della
croce di fissaggio.
Orientare il modello inferiore
verso la croce di fissaggio in base
ai valori ottenuti e fissarlo p.e.
con un elastico o cera collante. La
forcella mediana poggia nel frenulo. I punti di repere segnati sul
modello vengono orientati simmetricamente con le alette della croce di fissaggio.
6.3.3 Fissare il portastrumenti
alla branca superiore (2.3).
Bloccare la croce di fissaggio con
l’apposita vite di fissaggio del
portastrumenti.
Inserire la croce di
fissaggio nel portastrumenti fino
all’arresto. Infine applicare un po’ di gesso sul
modello e sulla piastra
e chiudere lentamente
l’articolatore.
6.3.4 Posizionare quindi il modello superiore come di consueto.
6.4 Bezahnter Fall mit der Fundamentwaage
(mittelwertig)
6.4.1 Portare l’articolatore in posizione zero
– Descrizione vedi punto 6.1.1
Togliere l’indicatore del punto incisale (1.3).
6.4.2 Trasferire il centro supe-
riore sul modello inferiore.
Tracciare il centro del modello
superiore orientandosi dalla metà
della papilla retroincisiva e dal
rafe palatino mediano e riportare
sul modello inferiore. Segnare le
punte delle cuspidi disto-buccali dei secondi molari inferiori. Se
questi dovessero mancare, si possono utilizzare a tale scopo i
primi molari.
– Posizionare il punto incisale
degli incisivi inferiori dietro la
punta incisale della forcella
sinfisale oppure al punto centrale mediano riportato dal
superiore.
– Regolare le estremità delle
alette della croce di fissaggio in modo da coprire le cuspidi
segnate dal secondo molare e orientarle simmetricamente
aiutandosi con le linee demarcate della alette.
– In casi di settore latero-posteriore libero si impiega il trigono
retromolare come nei casi edentuli.
Fissare quindi la croce di fissaggio al modello p.e. con cera o con
un elastico.
6.4.3 Fissare il portastrumenti
alla branca superiore (2.3).
Bloccare la croce di fissaggio con
l’apposita vite del portastrumenti.
Inserire la croce di
fissaggio nel portastrumenti fino all’arresto.
Infine applicare un po‘ di gesso
sul modello e sulla piastra ritentiva per gessatura e chiudere lentamente l’articolatore.
6.4.4 Posizionare quindi il modello superiore come di consueto.
41.1
76
6.5 Trasferimento individuale con il supporto per
snodo di registrazione (individuale)
6.5.1 Portare l’articolatore in posizione zero
– Descrizione vedi punto 6.1.1
Togliere l’asta verticale (1.2).
6.5.2 In sostituzione dell’asta
verticale (1.2) montare
l’indicatore del piano (50).
6.5.3 Fissare il sostegno della
forchetta d’occlusione (51) alla
branca inferiore (2.2) mediante
portastrumenti (40).
6.5.4 Inserire e fissare il sup-
porto per snodo di registrazione
(52) al posto del piatto incisale
(1.1).
6.5.5 Fissare la registrazione
dell’arco di trasferimento al
supporto per snodo di registrazione ed assicurare la posizione
della forchetta d’occlusione con il
suo sostegno.
Esempio: posizionatore rapporto
intermascellare (caso dentulo).*
* Non disponibile per il mercato
italiano.
Esempio: forchetta d’occlusione
dell’arco di trasferimento (caso
dentulo).
6.5.6 Fissare il modello superiore
sulla forchetta e gessare.
Chiudere l’articolatore finché
l’indicatore del piano appoggia
sul supporto per snodo di
registrazione.
Esempio: forchetta d’occlusione
dell’arco di trasferimento (caso edentulo).
Supporto per snodo di
registrazione FH (54)
Procedimento analogo al
supporto per snodo di registrazione CE. L’indicatore del piano
(50) si trova sulla relativa piastra
d’appoggio.
6.5.7 Posizionare il modello inferiore come di consueto.
52
50
51
50
54
77
6.6 Trasferimento dei modelli con l’arco di
trasferimento UTS (individuale)
6.6.1 Portare l’articolatore in posizione zero
– Descrizione vedi punto 6.1.1
Togliere l’asta verticale (1.2).
6.6.2 In sostituzione dell’asta verticale (1.2) montare l’indicatore
del piano (50).
6.6.3 Fissare il sostegno della forchetta d’occlusione alla parte
inferiore della branca inferiore dell’articolatore (2.2) mediante
portastrumenti.
6.6.4
– Togliere il supporto nasale
dell’arco di trasferimento ed
inserire dall’alto i perni di
sostegno (tipo 2) (60).
– Fissare l’arco di trasferimento
alla parte di collegamento
dell’articolatore (6.1).
– Quindi orientare l’arco di
trasferimento con i perni di
sostegno parallelamente al
piano del tavolo.
– Infine fissare la forchetta d’occlusione con il suo sostegno.
6.6.5 Fissare il modello superiore
sulla forchetta d’occlusione e
gessare. Chiudere l’articolatore
finché l’indicatore del piano
appoggi sull’incavo del supporto
orizzontale dei perni di sostegno.
Nel caso si usassero ancora i perni di sostegno tipo 1,
chiudere l’articolatore finché l’indicatore del piano tocchi
l’indicatore dell’arco di trasferimento.
6.6.6 Posizionare quindi il modello inferiore come di consueto.
6.7 Guida incisale ricostruita individualmente
La Ivoclar Vivadent mette a disposizione uno specifico piatto
incisale trasparente per la realizzazione di guide incisali individuali. Questo piatto è realizzato in resina solubile con MMA, che
si unisce alla resina utilizzata per la ricostruzione della guida
incisale (SR Ivolen). Piatti con guida incisale così costruiti possono
essere riposizionati esattamente in qualsiasi momento nello
Stratos 300.
Procedimento
Montare prima il piatto incisale
trasparente a 0°. Posizionare
nello Stratos 300 i modelli del
paziente dai quali si vuole riprodurre la guida incisale. Miscelare
la quantità necessaria di resina ed
applicarla allo stato plastico sul piatto incisale. Quindi eseguire i
movimenti con la branca superiore dello Stratos 300 (protrusiva,
retrusiva e latero-protrusiva). In questo modo i movimenti vengono trascritti dall’asta verticale sulla resina e registrati.
In caso di riproduzione di guida incisale da faccette di
usura naturali la partenza del movimento delle faccette
dovrebbe avvenire dalla posizione di eccentrica verso la
centrica. Altrimenti sussiste il pericolo, che la resina
venga rimossa dal piatto incisale. Fare attenzione a non
creare un rialzo occlusale.
78
In questo capitolo vengono descritti quali lavori di manutenzione e pulizia si possono eseguire sullo Stratos 300. Vengono elencati
soltanto lavori che possono essere eseguiti dal personale odontotecnico.Tutti gli altri lavori devono essere eseguiti da un centro
assistenza Ivoclar Vivadent o dal corrispondente personale specializzato.
7. Manutenzione, pulizia, diagnosi
7.1 Lavori di controllo e manutenzione
I tempi in cui questi lavori di manutenzione debbano essere eseguiti dipendono notevolmente dall’intensità d’utilizzo e dal modo di
lavorare dell’utente. Per questo motivo i valori qui riportati sono soltanto indicativi.
7.2 Lavori di pulizia
Evitare qualsiasi contatto con forti acidi e solventi
(p.e.MMA). In tal modo si evita di danneggiare il
trattamento superficiale.
Cosa
Controllare la presenza di incrinature e
danni sulla gomma di centrica ed eventualmente sostituirla
Controllare e pulire le viti zigrinate
Controllare che il condilo sia cosparso di
grasso
Controllare che il piedino di sostegno e il
relativo collegamento siano puliti
Componente
Gomma di centrica
Viti zigrinate
Condilo
Collegamento per piedino
Quando
Mensilmente o secondo necessità
Settimanalmente
Mensilmente o secondo necessità
Settimanalmente o secondo necessità
Cosa
Viti zigrinate, sporche di cera o di gesso
Snodo, sporco di polvere
Quando
Settimanalmente o secondo necessità
Settimanalmente o secondo necessità
Con cosa
Sciacquare con acqua calda
Sciacquare con acqua calda
79
8. Cosa succede, se...
8.1 Disturbi tecnici
Difetto
La branca superiore non si tiene all’arresto
di apertura e cade indietro
Non è possibile aprire l’articolatore con
fissaggio di centrica chiuso
Scanalature o danni al condilo
Superficie dell’apparecchio danneggiata e
trattamento superficiale rimosso
La superficie dell’apparecchio è graffiata e
danneggiata
Causa, descrizione
L’arresto di apertura manca o è difettoso
Fissaggio di centrica fissato eccessivamente
L’articolatore viene aperto e chiuso violentemente nonostante il fissaggio di centrica
sia bloccato
La superficie è stata pulita con acidi,
solventi, detersivi o abrasivi
La superficie è stata graffiata con un
oggetto acuminato
Eliminazione
Sostituire l’arresto di apertura o montarlo
correttamente
Avvitare con meno forza il fissaggio di
centrica
Il fissaggio di centrica deve essere
sbloccato prima di aprire e chiudere
l’apparecchio
Non utilizzare acidi, solventi o detersivi per
la pulizia
Non grattare la superficie con oggetti
acuminati
8.2 Riparazioni
Le riparazioni possono essere eseguite soltanto da un Servizio Assistenza qualificato.
Per tutti i tentativi di riparazione entro il termine di garanzia, che non vengono eseguiti da un Servizio Assistenza
Ivoclar Vivadent qualificato, la garanzia decade.
Questo capitolo Le sarà di aiuto per riconoscere eventuali disturbi, per comportarsi correttamente in caso di disturbi, per eliminarli e, nei
casi in cui è permesso, eseguire personalmente semplici riparazioni.
80
9.1 Presentazione
Attrezzatura di base Stratos 300
1 Stratos 300
1 piatto incisale 0°
1 indicatore del punto incisale
2 piastre ritentive
1 piastra di protezione gesso
1 piedino di sostegno
Assortimento accessori „a valore medio“
– 1 portastrumenti
– 1 piastra di posizione
– 1 croce di fissaggio
– 1 calotta di montaggio 2-D
Assortimento accessori „individuale“
– 1 piatto incisale 15°
– 1 piatto incisale 30°
– 1 piatto individuale
– 1 portastrumenti
– 1 indicatore del piano
– 1 supporto per snodo di registrazione CE
– 1 sostegno per forchetta d’occlusione
Disponibili singolarmente:
– Piatto incisale da 15° o 30°
– Piatto incisale per la realizzazione della guida incisale
individuale, confez.da 5 p.
– Portastrumenti
– Indicatore del piano
– Croce di fissaggio
– Calotta di montaggio 2-D
– Calotta di montaggio 3-D
– Piastra di posizione
– Perni di sostegno regolabili verticalmente tipo 2
– Sostegno per forchetta di occlusione
– Zoccoli magnetici, confez. da 2 o da 10 p.
– Piastre ritentive, confez. 10 o 50 p.
– Protezione per gessatura, confez. 5 p.
– Supporto per snodo di registrazione FH
– Supporto per snodo di registrazione CE
– Piedino di sostegno
– Placche di ritenzione per zoccolo magnetico
I confezionamenti possono variare da paese a
paese.
9.2 Dati tecnici
– Angolo di Bonwill 108 mm
– Angolo di Balkwill 15°
– Altezza dello strumento 118 mm
– Angolo dei piani di retrusione 35°
– Vite di protrusione 0-4 mm
– Vite ISS: 0-1,5 mm
– Angolo di protrusione: regolabile da 0° a 60°
– Angolo di Bennett: regolabile da 0° a 30°
– Piatto incisale a 0° intercambiabile, codificato cromatica-
mente. Ulteriori inclinazioni sono disponibili come accessorio.
– Peso: 950 g.
– Colore: bianco (RAL 9016), branca montante: oro.
9. Specifiche del prodotto
81
10.1 Consigli per la taratura dell’articolatore
Per lo Stratos 300, le seguenti aziende offrono sistemi Split-cast.
Questi sistemi permettono una taratura degli Stratos 300 fra di
loro. Per ulteriori informazioni rivolgersi agli importatori per
l’Italia di:
Adesso-split
Baumann Dental GmbH
Frankenstr. 25
D-75210 Keltern-Ellmendingen
Quicksplit
Hans Rossner & Sohn GmbH
Dentaltechnik
Ulmerstrasse 11
D-87700 Memmingen
Si consideri, che gli accessori per la gessatura, qualora
venga utilizzato un sistema di taratura, non possono più
essere utilizzati.
L’apparecchio è stato realizzato per l’impiego nel campo dentale e deve essere
utilizzato secondo le istruzioni d’uso. Il produttore non si assume alcuna
responsabilità per danni derivanti da diverso o inadeguato utilizzo. L’utente è
tenuto a controllare personalmente l’idoneità del prodotto per gli impieghi da
lui previsti soprattutto, se questi impieghi non sono riportati nelle istruzioni
d’uso.
10. Altro
82
83
Página
español
Stratos
®
300
Visión de conjunto del aparato, Despiece 84
– Descripción de las piezas 84
– Accesorios 86
– Accesorios para la transferencia de modelos con valores medios 87
– Accesorios para la transferencia individualizada de modelos 87
1 Introducción y lectura de los símbolos 88
1.1 Prefacio 88
1.2. Aclaración de los símbolos 88
1.3. Datos sobre las Instrucciones de uso 89
2 Normas de seguridad 89
2.1. Utilización correcta 89
2.2. Indicaciones sobre seguridad y riesgos 89
3 Descripción del aparato 89
3.1. Configuración del aparato; descripción del funcionamiento 89
3.2. Indicaciones; contraindicaciones 89
4 Instalación y primera puesta en marcha 90
4.1. Desembalaje; control del contenido del surtido 90
4.2. Montaje y primera puesta en marcha 90
5 Manipulación del Stratos 300 90
5.1 Posición de la céntrica 90
5.2. Movimiento de protrusión 91
5.3. Movimiento lateral y de Bennett 92
5.4. 'Immediate side-shift ' (desplazamiento lateral inmediato) 93
5.5. Movimiento de retrusión 93
6 Uso práctico de la orientación de modelos 94
6.1 Caso dentado o edéntulo con goma elástica (valores medios) 94
6.2. Caso dentado con placa de orientación (valores medios) 94
6.3. Caso edéntulo con matriz de orientación (valores medios) 95
6.4. Caso dentado con matriz de orientación (valores medios) 95
6.5. Transferencia de modelos con el soporte articular de registro (individual) 96
6.6. Transferencia de modelos con el arco facial UTS (individual) 97
6.7. Platos para la guía anterior elaborados individualmente 97
7 Mantenimiento, Limpieza, Diagnóstico 91
7.1. Trabajos de mantenimiento y control 91
7.2. Trabajos de limpieza 91
8 Eventualidades 99
8.1 Fallos técnicos 99
8.2. Trabajos de reparación 99
9 Especificaciones sobre el producto 100
9.1 Suministro 100
9.2. Datos técnicos 100
10 Otras informaciones 101
10.1 Consejos para la combinación del articulador con Split-cast 101
84
Despiece
Stratos®300
1.1 Plato incisal
1.2 Espiga incisal
1.3 Indicador del punto incisal
1.4 Soporte de la espiga incisal
1.5 Tornillo estriado de la espiga incisal
1.6 Posición cero de la espiga incisal (roja)
1.7 Tornillo moleteado FI
1.8 Orificio para el indicador del punto incisal
2.1 Tornillo moleteado GI
2.2 Parte inferior
2.3 Parte superior
2.4 Columnas
2.5 Hendidura para goma elástica
2.6 Pies de apoyo antideslizantes
2.7 Cóndilo
3.1 Elementos Bennett
3.2 Tornillo moleteado B
3.3 Escala del ángulo de Bennett
4.1 Fijación de la céntrica (cierre rápido activable)
4.2 Goma de céntrica
4.3 Soporte para goma de céntrica
5.1 Tornillo moleteado P
5.2 Indicador de ángulo P
5.3 Escala del ángulo de protrusión
6.1 Conexión para arco facial
7.1 Soporte para el pie de apoyo
7.2 Pie de apoyo
8.0 Número de serie del aparato
9.0 Escala PR
9.1 Tornillo para tope PR
9.2 Tope PR
10.0 Tornillo ISS
10.1 Rosca para tornillo ISS
10.2 Escala ISS
11.0 Tope de apertura
12.0 Tornillo de retrusión
33 Placa de zócalo retentiva
85
1.3
1.8
1.2
1.1
2.1
7.1
7.2
8.0
8.0
2.2
2.6
2.4
1.7
4.2
4.3
2.5
6.1
5.1
4.3
2.1
3.1
3.2
2.3
1.7
1.6
4.2
11.0
4.1
12.0
1.4
1.5
9.0
12.0
9.1
9.2
33
33
5.2
5.3
3.3
3.2
10.0
2.8
10.2
3.1
2.7
5.1
3.1
10.0
3.2
86
Accesorios para el Stratos 300
30 Plato incisal de plástico, 15°
31 Plato incisal de plástico, 30°
32 Plato incisal de material soluble en MMA para guías
anteriores individuales
33 Placas de zócalo retentivo
34 Goma de protección contra yeso
35 Placas de zócalo magnético
36 Zócalo de goma
37 Disco de retención
30
32
33
34
36
37
35
31
87
40 Portainstrumentos para
matriz de orientación,
placa de orientación,
matriz de montaje 2D y
apoyo de la horquilla del
arco facial (UTS)
41 Matriz de orientación de
modelos
41.1 Horquilla de sínfisis
42 Matriz de montaje 2D
43 Placa de orientación
Accesorios para la transferencia
de modelos con valores medios
50 Indicador de planos
51 Apoyo de la horquilla
52 Portaregistros (Plano de
Camper)
53 Matriz de montaje
tridimensional
54 Portarregistros (Plano de
Frankfurt)
60 Espiga de apoyo ajustable
verticalmente (tipo 2) para
el arco facial UTS
61 Sistema del arco facial
UTS
Accesorios para la transferencia
de modelos con valores individuales
41.1
40
50
51
52
53
54
60
61
41
42
43
88
1.1 Prefacio
Estimado cliente:
Nos alegra que haya optado por la compra de un Stratos 300.
Este es un aparato de alta tecnología.
Este aparato ha sido fabricado siguiendo los últimos avances de
la técnica, pero una utilización incorrecta del mismo puede ocasionar ciertos riesgos. Le rogamos, por tanto,leer estas Instrucciones de uso y seguir las indicaciones correspondientes.
Le deseamos mucho éxito con el Stratos 300.
1.2 Aclaración de los símbolos
Los símbolos de estas Instrucciones de uso le ayudan a localizar
puntos importantes a la vez que le proporcionan las siguientes
indicaciones:
Peligros y riesgos
Informaciones importantes
Uso no permitido
1.3 Datos sobre las Instrucciones de uso
Estas Instrucciones de uso afectan al Stratos 300, y están
destinadas a Odontólogos, Protésicos dentales y personal
cualificado
Las Instrucciones de uso hacen que la utilización del aparato sea
más segura, económica y profesional.
Si pierde estas Instrucciones de uso, puede solicitar otras directamente al departamento de atención al cliente de Ivoclar Vivadent.
1. Introducción y lectura de los símbolos
89
2. Normas de seguridad
Recomendamos la lectura de este capítulo a todas aquellas
personas que hayan de trabajar con el aparato así como a los
encargados de realizar trabajos de mantenimiento y de
reparación.
2.1 Utilización correcta
Stratos 300 ha de utilizarse exclusivamente en el campo descrito
en el capítulo 3. Una utilización correcta del aparato implica
además:
– Observar las indicaciones, normas y advertencias de estas
Instrucciones de uso
– Un correcto manejo y mantenimiento del aparato (véase el
capítulo 7).
2.2. Indicaciones sobre seguridad y riesgos
Con las gomas de
céntrica descolgadas y
la fijación de céntrica
abierta, existe el riesgo
de separar inadvertidamente la
parte superior de la inferior.
Riesgo de aplasta-
miento entre la brida
de céntrica y la
columna.
3. Descripción del aparato
3.1 Descripción del funcionamiento
Stratos 300 es un articulador ajustable individualmente, diseñado
según el Plano de Camper (PC).
Con el aparato se pueden realizar los distintos movimientos mandibulares del ser humano. El ángulo de protrusión y el ángulo de
Bennet se ajustan individualmente.
El aparato lleva, además,integrado un movimiento de retrusión
de 35° así como la posibilidad de un „immediate side shift“
(desplazamiento lateral inmediato).
Una fijación de céntrica, posibilita la puesta a cero del articulador
exacta y reproducible, permitiendo, además,una fácil separación y
fijación de la parte superior y de la inferior.Ambas partes permanecen unidas incluso con una posición abierta de la céntrica y
sólo se separan cuando se extraen las gomas de la céntrica de sus
soportes.
Stratos 300 es muy resistente e incluye la conexión para el arco
facial, la restitución automática de la céntrica, así como los pies
de goma antideslizantes.
Stratos 300 responde a los deseos y requisitos del usuario ya que
cuenta con un completo programa de accesorios.
3.2 Indicaciones, contraindicaciones
Indicaciones
Este aparato está indicado para la fijación espacial de modelos en
reconstrucciones protéticas. El equipo básico es idóneo para la
simulación de los movimientos medios de la articulación mandibular humana.
Contraindicaciones
No se conocen contraindicaciones, si se utiliza el
aparato siguiendo las Instrucciones de uso.
90
4.1 Desembalaje; control del contenido del
surtido
Extraiga las piezas de la caja y compruebe que el aparato está
completo.
Equipo básico del Stratos 200:
1 x Stratos 300
1x Plato incisal 0°
1x Indicador de punto incisal
2x Placas de zócalo retentivo
1x Goma protectora contra yeso
1x Pie de apoyo
Si faltara alguna pieza o hubiese alguna defectuosa, póngase en
contacto con el Departamento de Atención al Cliente.Le recomendamos conservar el embalaje para eventuales envíos del aparato.
4.2 Montaje y primera puesta en marcha
Pie de apoyo
El pie de apoyo permite trabajar de forma más ergonómica. Con
el pie de apoyo montado, el articulador se mantiene en una posición de aproximadamente 45°, posición que permite al usuario
tener una excelente visión del trabajo montado en el articulador.
Introduzca el pie de apoyo (7.2) en el soporte para el pie de
apoyo (7.1). Este último puede quitarse en caso necesario.
Fije las placas de zócalo retentivo (33) en el articulador con el
tornillo moleteado GI (2.1).
5.1 Relación céntrica
El Stratos 300 dispone de un bloqueo de la céntrica de total
precisión, activable en 3 posiciones:
5.1.1 Fijación de céntrica (4.1), abierta
Esta posición permite realizar los movimientos articulares.
Si, además,se sueltan las gomas de céntrica (4.2) puede
separarse la parte superior de la parte inferior del Stratos 300.
4.2
5. Manipulación, funcionamiento 4. Instalación y primera puesta
en marcha
4.1
7.2
7.1
91
5.1.2 Fijación de céntrica (4.1), cerrada
En esta posición, Stratos 300 ya no puede separarse,manteniéndose el aparato en céntrica. La fijación de la céntrica puede volver
a abrirse mediante una ligera presión; el articulador se separa.
Esto supone una gran comodidad de uso para el usuario.
5.1.3 Fijación de céntrica bloqueada (4.1)
Para bloquear por completo la fijación de céntrica, p. ej., para
transportar el aparato o cuando no se requiera ningún registro de
movimientos, girar el tornillo de céntrica hacia la derecha,desplazando el eje de articulación a la posición final definitiva y
definida.
Antes de poder llevar a cabo de nuevo el movimiento
masticatorio, es imprescindible desbloquear la fijación
de céntrica.
5.2 Movimiento de protrusión
5.2.1 Abriendo la fijación de céntrica (4.1), puede realizarse el
movimiento protrusivo según se indica en la figura. Fijando el
correspondiente ángulo de protrusión, se puede seleccionar el
ángulo de desplazamiento protrusivo más plano o más inclinado
(0-60º).
Ángulo de protrusión:
El ángulo de protrusión fijado se puede ver en la parte superior
del indicador de ángulo P (5.2).
El ángulo de protrusión fijado se puede ver en la parte
superior del indicador de ángulo P (5.2).
4.1
4.1
5.1
5.2
5.3
92
5.2.2 Tope de protrusión (9.2) para el desplazamiento de
céntrica
El tope PR (9.2) permite desplazar la céntrica en dirección protrusiva de 0 a 4 mm.
Aflojar el tornillo (9.1) para el tope PR y desplazar el tope PR (9.2)
a la posición deseada sobre la escala PR (9.0). Apretando el
tornillo de tope PR (9.1) puede fijarse la posición.
Información importante:
Cuando esté activado el tope de protrusión y,por lo
tanto, se haya desplazado la céntrica,no será posible
utilizar la fijación de céntrica.
5.3 Movimiento lateral y de Bennett
5.3.1 Movimiento lateral y de Bennett
Abriendo la fijación de céntrica (4.1), puede realizarse el desplazamiento lateral según se indica en la figura. La fijación se abre
presionando con el pulgar en la parte correspondiente de la
articulación.
Ángulo de Bennett
Aflojando el tornillo moleteado B (3.2) se puede ver,ajustar y fijar
el ángulo de Bennett en la escala del ángulo de Bennett (3.)
9.1
9.2
9.0
3.2
93
5.4 Movimiento „immediate side-schift“
Con el tornillo ISS puede ajustarse la ‘immediate side shift’.
Girando el tornillo ISS (10.0) puede fijarse la distancia deseada
del elemento de Bennett (3.1) con relación al cóndilo. La distancia
se puede fijar entre 0 y 1,5 mm y ésta se observa en la escala ISS
(10.2).
5.5 Retrusión
Con el tornillo de retrusión (9.1) puede ajustarse el movimiento
de retrusión.
Para poder realizar un movimiento retrusivo,es necesario abrir la
fijación de céntrica (4.1) y aflojar el tornillo para la fijación del
movimiento de protrusión (9.1). Además, hay que ajustar el elemento de Bennet (3.1) a 0 grados. Esto deja libre el camino para
el movimiento de retrusión.
Con el tornillo de retrusión (12.0) se ajusta la distancia de 0 a
2 mm y se observa en la escala PR (9.0).
10.0
10.2
3.1
2.7
12.0
9.1
9.0
94
6.1 Caso dentado o edéntulo con goma elástica
(valores medios)
6.1.1 Poner el articulador en posición cero
– Comprobar que los elemen-
tos Bennett (3.1) estén bien
fijos
– Fijar las gomas de la céntrica
(4.2)
– Poner la fijación de la
céntrica (4.1) en la posición
superior e inmovilizarla
– Fijar la espiga incisal (1.2) en
posición cero en su soporte
(marca roja, 1.6)
6.1.2. Indicador de punto
incisal (1.3)
Introducir hasta el tope del indicador de punto incisal la espiga
incisal.
Introducir la parte larga
del indicador de punto incisal (1.3) en el orificio
superior de la espiga incisal (1.8) (tener en cuenta la
muesca).
6.1.3 Seguidamente, montar la
goma elástica fina. Esta rodea las
columnas (2.4), pasa por las hendiduras (2.5) y por debajo de la
parte más larga del indicador de
punto incisal (1.3).
6.1.4 Orientar el plano de
oclusión respecto a la goma
elástica. Orientar el punto incisal
entre los centrales inferiores o en
el rodete de cera con el extremo
del indicador de punto incisal
(1.3).
Ejemplo: Caso edéntulo
6.1.5 Lo ideal es fijar y orientar
el modelo inferior sobre plastilina
y enyesar a continuación el
modelo superior.
Ejemplo: Caso dentado.
6.2 Caso dentado con placa de orientación
(valores medios)
6.2.1 Poner el articulador en posición cero
– Descripción, véase 6.1.1
Retirar el indicador de punto incisal (1.3).
6.2.2 Colocar el portainstrumen-
tos en la parte superior (2.3) y
fijarlo con el tornillo moleteado
GI (2.1).
6.2.3 Introducir hasta el tope la
placa de orientación en el portainstrumentos, y fijar.
6.2.4 Colocar el articulador con
la parte superior (2.3) sobre la
mesa de trabajo. Orientar el
modelo inferior dentado con relación al punto incisal y a la simetría de los posteriores. En caso
necesario, inmovilizar el modelo
con plastilina.
6.2.5 Aplicar yeso sobre el
modelo y sobre la placa del
zócalo, y cerrar despacio el
articulador.
6.2.6 A continuación, colocar el modelo superior de la forma
habitual.
6. Uso práctico de la orientación de modelos en el Stratos 300
1.2
1.8
1.3
1.3
1.6
1.3
2.5
2.4
95
6.3 Caso edéntulo con matriz de orientación
(valores medios)
6.3.1 Poner el articulador en posición cero
– Descripción, véase 6.1.1
Retirar el indicador de punto incisal (1.3).
6.3.2 Con un lápiz contornear en
el modelo inferior los triángulos
retromolares y dividir en dos su
altura.
Dividir por la mitad la distancia
intervestibular entre el modelo
superior y el del inferior,y ajustar
el valor resultante en la horquilla
del punto de sínfisis (4.1) de la
matriz de orientación modelos.
Orientar el modelo inferior con los
valores obtenidos en la matriz de
orientación y fijarlos, p. ej., con
una goma elástica.
6.3.3 Fijar el portainstrumentos
en la parte superior del aparato
(2.3).
Fijar la matriz de orientación de
modelos con el tornillo de fijación
del portainstrumentos.
Colocar la matriz de
orientación en el portainstrumentos hasta llegar al tope.A continuación, aplicar un poco de
yeso sobre el modelo y
la placa del zócalo y
cerrar despacio el
articulador.
6.3.4 Seguidamente, colocar el modelo superior de la forma
habitual.
6.4 Caso dentado con matriz de orientación
(valores medios)
6.4.1 Poner el articulador en posición cero
– Descripción, véase 6.1.1
Retirar el indicador de punto incisal (1.3).
6.4.2 Proyectar el centro del
modelo superior al modelo
inferior.Marcar los extremos de
las cúspides distobucales de los
segundos molares inferiores. En
caso de ausencia de estos, pueden utilizarse también los primeros molares.
– Colocar el punto incisal de los
centrales inferiores detrás del
extremo incisal de la horquilla de sínfisis.
– Ajustar los extremos de las
alas de la matriz de orientación de forma que cubran
simétricamente las cúspides marcadas de los segundos
molares
– En los casos edéntulos, a nivel de los molares, pueden
utilizarse, como en los modelos edéntulos, los triángulos
retromolares.
A continuación, fijar la matriz de orientación al modelo,p. ej.,con
cera o goma elástica.
6.4.3 Fijar el portainstrumentos
en la parte superior (2.3).
Fijar la matriz de orientación con
el tornillo de fijación del portainstrumentos.
Introducir hasta el tope la matriz de orientación en el
portainstrumentos
A continuación, aplicar un poco
de yeso sobre el modelo y la
placa del zócalo y cerrar despacio
el articulador.
6.4.4 Seguidamente, colocar el modelo del maxilar de la forma
habitual.
41.1
96
6.5 Transferencia de modelos con el soporte
articular de registro individual (horquilla UTS)
6.5.1 Poner el articulador en posición cero
– Descripción, véase 6.1.1
Retirar la espiga incisal (1.2).
6.5.2 Montar el indicador de
planos (50) en lugar de la espiga
incisal (1.2).
6.5.3 Fijar en la parte inferior
(2.2) el apoyo de la horquilla de
mordida (51) con el portainstrumentos (40).
6.5.4 Colocar y fijar el soporte
articular de registro (52) en lugar
del plato incisal (1.1).
6.5.5 Fijar el registro del UTS en
el soporte articular de registro y
asegurar la horquilla de mordida
con el apoyo de la misma.
Ejemplo: Centric Tray
Ejemplo: Horquilla de mordida del
UTS (caso dentado).
6.5.6 Fijar el modelo superior
sobre la horquilla de mordida y
colocar yeso sobre el modelo.
Cerrar el articulador hasta que el
indicador de planos quede sobre
la horquilla de registro.
Ejemplo: Horquilla de mordida del
UTS (caso edéntulo).
Soporte articular de registro
FH (54)
Proceder de la misma forma que
con el soporte CE. El indicador de
planos (50) se encuentra sobre la
base correspondiente.
6.5.7 Seguidamente, colocar el modelo inferior de la forma
habitual.
52
50
51
50
54
97
6.6 Transferencia de modelos con el arco de
transferencia UTS (individual)
6.6.1 Poner el articulador en posición cero
– Descripción, véase 6.1.1
Retirar la espiga incisal (1.2).
6.6.2 Montar el indicador de planos (50) en lugar de la espiga
incisal (1.2).
6.6.3 Fijar en la parte inferior (2.2) el apoyo de la horquilla de
mordida con el portainstrumentos.
6.6.4
– Retirar el apoyo nasal del
arco de transferencia y,desde
arriba, colocar las espigas de
apoyo (tipo II) (60) en el arco
de transferencia.
– Fijar el UTS a la conexión del
arco de transferencia (6.1).
– Orientar ahora el arco de
transferencia con las espigas
de apoyo paralelas a la mesa.
– Por último, asegurar la
horquilla de mordida con el
apoyo de la misma.
6.6.5 Fijar y enyesar el modelo
superior sobre la horquilla de
mordida. Cerrar el articulador
hasta que el indicador de planos
quede en la muesca de la
columna transversal de la espiga de apoyo.
Si se utilizan aún las espigas de apoyo tipo I, cerrar el
articulador hasta que el indicador de planos toque el
indicador de puntos del arco de transferencia.
6.6.6 Seguidamente, colocar el modelo inferior de la forma
habitual.
6.7 Registro individual de la guía anterior
Ivoclar Vivadent ofrece un plato incisal transparente especial para
la elaboración de platos incisales individuales. Este es de un
material soluble en MMA, que se une con la resina (SR Ivolen).
Los platos de guía anterior elaborados de este modo se pueden
volver a posicionar exactamente en cualquier momento en el
Stratos 300.
Procedimiento
Primeramente, montar el plato
incisal transparente de 0°. A continuación, colocar en el Stratos
300 los modelos del paciente con
la guía anterior para su registro.
Mezclar el monómero y el polímero de SR Ivolen y aplicarlo en
estado plástico sobre el plato incisal. Ahora,realizar los movimientos masticatorios (protrusión, retrusión, lateralidad) con la
parte superior del Stratos 300. De esta manera, estas muestras del
movimiento se transmiten mediante el plato incisal a la resina,
quedando impresas una vez polimerizado dicho material.
El recorrido de las facetas naturales debe tener lugar
desde lateralidad a céntrica. De no ser así, existe el
riesgo de que el material colocado sobre el plato incisal
se desplace. Debe prestarse atención a que no se produzca un aumento de la dimensión vertical.
98
En este capítulo se muestran qué trabajos de mantemiento y limpieza pueden llevarse a cabo en el Stratos 300, enumerándose tan sólo
los que pueden ser llevados a cabo por personal especializado en el ramo. Los demás trabajos deben ser llevados a cabo por personal
especializado de un Servicio Técnico Ivoclar Vivadent.
7. Mantenimiento, Limpieza, Diagnóstico
7.1 Trabajos de mantenimiento y control
La frecuencia con que deben llevarse a cabo estos trabajos depende en gran medida de la frecuencia de uso del aparato y del modo de
trabajar del usuario. Por esta razón, los datos indicados son sólo valores orientativos.
7.2 Trabajos de limpieza
Evitar todo contacto con ácidos fuertes y disolventes (p.
ej., MMA). Con ello se evita que el tratamiento de la
superficie resulte dañado.
Qué debe hacerse
Controlar si la goma de céntrica está
dañada o rota y en caso necesario sustituirla
Controlar la suciedad de los tornillos
moleteados y limpiarlos
Controlar que el perno de articulación
tiene suficiente grasa lubricante
Controlar la suciedad de pie de apoyo y
conexión
Pieza
Goma de céntrica
Tornillos moleteados
Perno de articulación
Conexión para pie de apoyo
Cuándo hacerlo
Mensualmente, o según necesidad
Semanalmente
Mensualmente, o según necesidad
Semanalmente, o según necesidad
Qué limpiar
Los tornillos moleteados que están sucios de
cera o yeso
El perno se articulación, sucio por el polvo
Cuándo limpiar
Semanalmente, o según necesidad
Semanalmente, o según necesidad
Con qué limpiar
Lavarlos con agua caliente.
Lavarlos con agua caliente.
99
8. ¿Qué sucede, si …?
8.1 Fallos técnicos
Fallo
La parte superior no se mantiene en el tope
de abertura y se cae hacia atrás
El articulador no puede abrirse con la fijación de la céntrica cerrada
Estrías o daños en el perno de articulación
La superficie del aparato está dañada y
desprendida
La superficie del aparato está rayada y
dañada
Causa, descripción
Falta el tope de abertura o bien está defectuoso
La fijación de la céntrica está fijada en
exceso
El articulador se ha abierto y cerrado forzándolo, sin soltar la fijación de céntrica
La superficie se ha limpiado con ácido,
disolvente o lejía
La superficie ha sido rayada con un objeto
cortante
Solución
Sustituir el tope de apertura o montarlo
correctamente
Apretar menos la fijación de céntrica
La fijación de céntrica ha de liberarse antes
de abrir o cerrar el aparato
Por favor, no usar ácido,disolvente ni lejía
No rayar la superficie del aparato con
objetos cortantes
8.2 Trabajos de reparación
Las reparaciones deben ser llevadas a cabo sólo por un Servicio Técnico Ivoclar Vivadent reconocido. Por favor, consulte las
direcciones del capítulo 10.
Los trabajos de reparación llevados a cabo por un Servicio Técnico no reconocido por Ivoclar Vivadent no los cubre la garantía,
aunque hayan sido llevados a cabo durante el periodo de garantía.
Este capítulo pretende ayudarle a detectar fallos, a saber cómo reaccionar ante ellos, a solventarlos o bien a llevar a cabo usted mismo
reparaciones sencillas, siempre que esté permitido.
100
9.1 Suministro
Equipo básico del Stratos 300
1 Stratos 300
1 Plato incisal 0°
1 Indicador de punto incisal
2 Placas de zócalo retentivo
1 Placa protectora contra yeso
1 Pie de apoyo
Surtido de accesorios „Valores medios“
– 1 Portainstrumentos
– 1 Placa de orientación
– 1 Matriz de orientación de modelos
– 1 Matriz de montaje 2D
Surtido de accesorios „Valores individuales“
– 1 Plato incisal de 15° y otro de 30°,
así como 1 plato individual
– 1 Portainstrumentos
– 1 Indicador de planos
– 1 Soporte articular de registro
– 1 Apoyo de horquilla de mordida
Disponibles por separado:
– Plato incisal 15°ó 30°
– Plato incisal para la elaboración de guías anteriores
individuales, envase de 5 unidades
– Portainstrumentos
– Indicador de planos
– Matriz de orientación de modelos
– Matriz de montaje 2D
– Matriz de montaje tridimensional
– Placa de orientación
- Espigas de apoyo regulables en altura, tipo 2
– Soporte articular de registro
– Apoyo de horquilla de mordida
– Placas de zócalo magnético, envase de 2 ó 10 unidades
– Placas de zócalo retentivo, envase de 10 ó 50 unidades
– Placas de protección contra yeso, envase de 5 unidades
– Soporte articular de registro FH
– Pie de apoyo
– Discos retentivos para zócalo magnético
El suministro puede diferir según el país.
9.2 Datos técnicos
– Triángulo de Bonwill, 108 mm
– Ángulo de Balkwill, 15°
– Altura de reconstrucción, 118 mm
– Ángulo de movimiento de retrusión, 35°
– Tornillo de protrusión, 0-4 mm
– Immediate Side Shift: 0-1,5 mm
– Ángulo de protrusión: ajustable de 0º a 60°
– Angulo de Bennett: ajustable de 0º a 30°,
– Plato incisal de 0°, intercambiable y codificado cromática-
mente. Otros grados de inclinación (15º / 30º) se suministran
como accesorios.
– Peso: 950 g.
– Color: Blanco (RAL 9016), columnas: doradas
9. Especificaciones sobre el producto
Loading...
