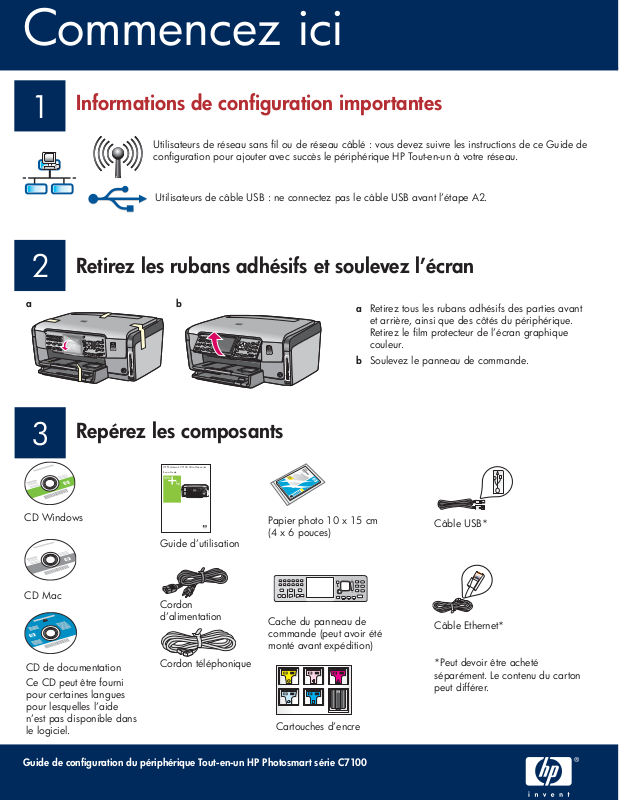

Commencez ici

Informations de configuration importantes

Utilisateurs de réseau sans ﬁl ou de réseau câblé : vous devez suivre les instructions de ce Guide de conﬁguration pour ajouter avec succès le périphérique HP Tout-en-un à votre réseau.

Utilisateurs de câble USB : ne connectez pas le câble USB avant l’étape A2.

Retirez les rubans adhésifs et soulevez l’écran

a Retirez tous les rubans adhésifs des parties avant

et arrière, ainsi que des côtés du périphérique. Retirez le ﬁlm protecteur de l’écran graphique couleur.

b Soulevez le panneau de commande.

CD Windows

CD Mac

CD de documentation Ce CD peut être fourni

pour certaines langues pour lesquelles l’aide n’est pas disponible dans le logiciel.

Repérez les composants

HP Photosmart C7100 All-in-One series

Basics Guide

Guide d’utilisation

Cordon d’alimentation

Cordon téléphonique

Papier photo 10 x 15 cm (4 x 6 pouces)

Cache du panneau de commande (peut avoir été monté avant expédition)

Cartouches d’encre

Câble USB*

Câble Ethernet*

*Peut devoir être acheté séparément. Le contenu du carton peut différer.

Guide de conﬁguration du périphérique Tout-en-un HP Photosmart série C7100

Installez le cache du panneau de commande

ab cd

(si nécessaire)

a Placez le cache du panneau de

commande au-dessus des boutons du périphérique.

b Appuyez fermement sur tous les bords du

cache jusqu’à ce qu’il s’enclenche . Assurez- vous que tous les boutons correspondent aux trous sur le panneau de commande.

Chargez le bac inférieur de papier blanc ordinaire

Chargez le bac inférieur de papier blanc ordinaire. Du papier ordinaire est nécessaire pour l’alignement.

a Relevez le bac de sortie..

d e

Chargez du papier photo

b c

b Retirez le bac photo.

c Chargez du papier au format 10 x 15 cm

(4 x 6 pouces) fourni en exemple dans le bac photo, en orientant les feuilles côté brillant vers le bas.

Conseil : Dans le cas de feuilles à onglets, assurez-vous que les onglets sont tournés vers vous.

d Abaissez le bac de sortie et

repoussez le bac photo..

2 • HP Tout-en-un

e Déployez la rallonge du bac et relevez

le bac de récupération.

Branchez le cordon téléphonique fourni

Branchez une extrémité du cordon téléphonique fourni au port téléphonique 1-LINE et l’autre extrémité à une prise murale.

Si vous voulez utiliser votre propre cordon téléphonique ou si vous avez besoin d’aide sur les autres options de conﬁguration de la télécopie, reportez-vous au Guide d’utilisation.

Branchez le cordon d’alimentation

Utilisateurs de câble USB : ne connectez pas le câble USB tant que vous n’y êtes pas invité.

Appuyez sur le bouton Marche/Arrêt

Après avoir appuyé sur le bouton Marche/Arrêt , attendez l’invite sur l’écran graphique couleur avant de poursuivre.

Ouvrez la porte d’accès

HP Tout-en-un • 3

Relevez les loquets à l’intérieur du périphérique

a Appuyez sur le bas de chaque loquet pour le déverrouiller,

puis le relever.

b Relevez les six loquets.

Insérez les six cartouches d’encre

Faites correspondre la couleur et le motif de la cartouche d’encre à ceux du chariot d’impression.

a Insérez la cartouche d’encre noire dans le premier

emplacement situé à gauche. Fermez le loquet.

b Répétez l’opération pour chacune des cartouches d’encre

couleur.

c Assurez-vous que chacun des loquets est correctement

refermé.

Note : N’utilisez que les cartouches d’encre fournies avec le périphérique. L’encre de ces cartouches est spécialement conçue pour se mélanger à l’encre du chariot des têtes d’impression lors de la première conﬁguration.

4 • HP Tout-en-un

Fermez la porte d’accès et suivez les instructions

a Une fois la porte d’accès refermée, un message vous invite

à charger du papier blanc ordinaire. Assurez-vous que le papier est correctement chargé, puis appuyez sur OK pour lancer le processus.

Le périphérique initialise les cartouches d’encre et aligne les

têtes d’impression. Cette opération prend environ 5 minutes.

Attention : Ne déconnectez ni n’éteignez le périphérique HP Tout-en-un au cours de cette opération. Le périphérique émet du bruit, ce qui est normal.

b La procédure d’alignement se termine après l’impression de

la page d’alignement. Vériﬁez l’état sur l’écran, puis appuyez sur OK . Recyclez la page d’alignement ou jetez-la.

Passez à la page suivante pour connaître les instructions de connexion de votre périphérique HP Tout-en-un à votre ordinateur ou à votre réseau.

Connectez le périphérique HP Tout-en-un

HP Tout-en-un • 5
