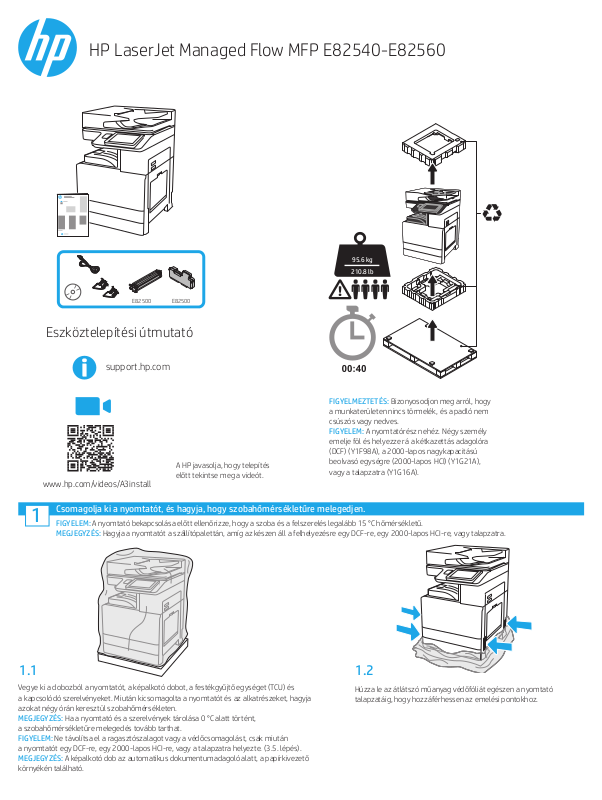

HP LaserJet E82540, LaserJet E82560 Setup guide [hu]

HP LaserJet Managed Flow MFP E82540-E82560

((

Eszköztelepítési útmutató

NJ

OE

support.hp.com

FIGYELMEZTETÉS: Bizonyosodjon meg arról, hogy

a munkaterületen nincs törmelék, és a padló nem

csúszós vagy nedves.

FIGYELEM: A nyomtatórész nehéz. Négy személy

emelje föl és helyezze rá a kétkazettás adagolóra
(DCF) (Y1F98A), a 2000-lapos nagykapacitású

A HP javasolja, hogy telepítés
előtt tekintse meg a videót.

www.hp.com/videos/A3install

beolvasó egységre (2000-lapos HCI) (Y1G21A),

vagy a talapzatra (Y1G16A).

Csomagolja ki a nyomtatót, és hagyja, hogy szobahőmérsékletűre melegedjen.

1

FIGYELEM: A nyomtató bekapcsolása előtt ellenőrizze, hogy a szoba és a felszerelés legalább 15 °C hőmérsékletű.
MEGJEGYZÉS: Hagyja a nyomtatót a szállítópalettán, amíg az készen áll a felhelyezésre egy DCF-re, egy 2000-lapos HCI-re, vagy talapzatra.

1.1 1.2

Vegye ki a dobozból a nyomtatót, a képalkotó dobot, a festékgyűjtő egységet (TCU) és
akapcsolódó szerelvényeket. Miután kicsomagolta a nyomtatót és az alkatrészeket, hagyja
azokat négy órán keresztül szobahőmérsékleten.

MEGJEGYZÉS: Ha a nyomtató és a szerelvények tárolása 0 °C alatt történt,

aszobahőmérsékletűre melegedés tovább tarthat.

FIGYELEM: Ne távolítsa el a ragasztószalagot vagy a védőcsomagolást, csak miután

anyomtatót egy DCF-re, egy 2000-lapos HCI-re, vagy a talapzatra helyezte. (3.5. lépés).

MEGJEGYZÉS: A képalkotó dob az automatikus dokumentumadagoló alatt, a papírkivezető

környékén található.

Húzza le az átlátszó műanyag védőfóliát egészen a nyomtató
talapzatáig, hogy hozzáférhessen az emelési pontokhoz.

Készítse elő a DCF-et, a 2000-lapos HCI-t, vagy a talapzatot az összeszereléshez.

2

FIGYELEM: Óvatosan emelje föl a készüléket. Megfelelő, biztonságos technikával emeljen.
FONTOS: Tegyen félre két szárnyascsavart a HCI vagy a talapzat rögzítéséhez.

2.1

Kövesse a csomagban található utasításokat a DCF, a HCI,
vagy a talapzat kicsomagolásához.

Helyezze rá a nyomtatót a DCF-re, a 2000-lapos HCI-re, vagy a talapzatra.

3

2.2

Helyezze el a DCF-et, a HCI-t, vagy
atalapzatot a nyomtató közelében.

FIGYELMEZTETÉS: Bizonyosodjon

meg arról, hogy a munkaterületen
nincs törmelék, és a padló nem

csúszós vagy nedves.

MEGJEGYZÉS: Ha szükséges

anyomtató stabilitásához, állítsa
alacsonyabbra a rögzítőket.

3.1

Rögzítse a két fekete, többször felhasználható emelőkart a nyomtató
bal oldalán található karhoz (1. jelzés). Nyissa ki a nyomtató jobb oldalán
található két emelőkart (2. jelzés).

MEGJEGYZÉS: Az emelőkarok használata javasolt, de ezek nem tartozékai

a nyomtatónak (emelőkarszett: JC82-00538A).

3.2

Óvatosan emelje föl a nyomtatórészt, és igazítsa a tartozékon található
rögzítőpeckekhez és csatlakozóhoz. Óvatosan közelítse a nyomtatót
atartozékhoz.

FIGYELEM: A nyomtatórész nehéz. Négy személy emelje föl és helyezze

rá a DCF-re, a HCI-re, vagy a talapzatra.

MEGJEGYZÉS: Nyissa ki a nyomtató minden egyes ajtaját és tálcáját, és

ellenőrizze, hogy maradtak-e ragasztószalagok és csomagolóanyagok.
Minden ragasztószalag és csomagolóanyag eltávolítása.





NJ

OE

3.3

Vegye ki a tálcákat, és csavarjon be két
szárnyascsavart (amelyeket a 2. lépésben tett félre).

3.4

Távolítsa el a szkenner rögzítőcsavarját és
apiros címkét a nyomtató bal oldaláról.

FIGYELMEZTETÉS: A nyomtató bekapcsolása

előtt távolítsa el a szkenner rögzítőcsavarját.

3.5

Távolítson el minden ragasztószalagot és
csomagolóanyagot. Ellenőrizze az 1, 2. és 3. tálcát.

Helyezze be a tonerkazettát.

4

4.1

Nyissa ki az elülső és jobb oldali ajtót.

MEGJEGYZÉS: Hagyja nyitva az ajtókat,

amíg atonerkazettát, a képalkotó dobot
ésafestékgyűjtő egységet (TCU) beszereli.





4.4

Távolítsa el a két pecsétet a tonerkazetta aljáról és
a hátuljáról: Az eltávolításhoz húzza le a pecsétet
akazetta aljáról (1. jelzés). Az eltávolításhoz húzza
kia pecsétet a kazetta hátuljáról (2. jelzés).

4.2

A nyomtatóról, a tonerkazetta nyílásáról
távolítsa el a pecsétet (piros címke hosszú
műanyag szalagon egy narancssárga pecséttel).





4.5

A tonerkazetta behelyezéséhez igazítsa
irányba akazettán lévő vezetősínt (1. jelzés)
anyomtatóban található horonnyal (2. jelzés).
Akazettát teljesen tolja be.

4.3

Távolítsa el a tonerkazetta csomagolását. Ingassa
a kazettát az egyik oldalról a másikra (kb. ötször),
hogya festéket egyenletesen eloszlassa.

4.6

Mialatt a kazettát stabilan a helyén tartja, fordítsa
balra (függőleges pozícióba) a tonerkazettán lévő
kékkart a kazetta zárásához.

5

5.1

Helyezze be a képalkotó dobot.

FIGYELEM: Ne nyissa ki a képalkotó dob csomagolását, amíg nem áll készen a behelyezésre. A képalkotó

dobot károsíthatja, és képminőségi problémákat okozhat, ha hosszú ideig erős fénynek van kitéve.

5.2

A nyomtatóról távolítsa el a képalkotó dob szállítás
közbeni védelmét szolgáló támaszokat (nagy, piros,
nyíl alakú címke).

5.3

A nyomtatóról távolítsa el a képalkotó dob
szállítási pecsétjét úgy, hogy először lefelé
húzza a piros, téglalap alakú címkét, majd pedig
egyenesen kifelé.

5.4

Vegye ki az új képalkotó dobot a csomagolásból.

FIGYELEM: Ne érjen hozzá a képalkotó egység

fényes felületéhez. A dob felületének megérintése
károsíthatja a dobot és képminőségi problémákat

okozhat.

5.5

Keresse meg a számozott nyilakat (1, 2, 3)
aképalkotó dob narancssárga védőborításán.
A borítás eltávolításához óvatosan húzza fel

aszámozott helyeknél.

5.6

Fordítsa fel a dobot, és fogja meg a dob
tetején található szürke kart.

FIGYELEM: Ne érjen hozzá a képalkotó dob

fényes felületéhez.

5.7

Tartsa a képalkotó dobot a tetején található
szürke karnál fogva, és keresse meg az elülső kart
(szürkevonallal jelölve a képalkotó dobon).

FIGYELEM: A képalkotó dobot ne a végén található

rugós résznél fogva tartsa.

Tegye be a festékgyűjtő egységet. Helyezze be a duplex forgatókat és a papírvezetőket.

6 7

5.8

FIGYELEM: A képalkotó dob behelyezése előtt

ellenőrizze, hogy a jobb oldali ajtó nyitva van-e.
A képalkotó dobot igazítsa a nyomtató tetején
található sínhez, és lassan, teljesen helyezze be
adobot a nyomtatóba.







5.9

Szorítsa meg a szárnyascsavart.

7.16.1

A duplex forgató vezetőt a vonalkód-címkével fölfelé
helyezze be. Hajlítsa meg a vezetőt (1. jelzés),
helyezze az elülső és a hátulsó peckeket (2. jelzés)
a második kimenethez, majd csúsztassa a középső
pecket fölfelé és kattintsa a helyére (3. jelzés).

7.2

Helyezze be a papírvezetőket az első
kimenetnél található két helyre.

Töltsön be papírt a 2. tálcába.

8

MEGJEGYZÉS: A papírra kongurációs oldalak is nyomtathatók, ha szükséges (levél vagy A4-es).

8.1

8.4

Töltse be a papírt.

MEGJEGYZÉS: Az A4-es lapot vagy a levélpapírt az

ábra szerint úgy kell betölteni, hogy a papír hosszú
oldala a tálca jobb oldalához kerüljön.

Állítsa alaphelyzetbe a nyomtatót.

9

FIGYELEM: Ekkor ne csatlakoztassa a hálózati kábelt.

8.2

Nyomja le a tálca hátsó részén található kék
kart. Ezzel egyidejűleg emelje meg vagy nyomja
le a tálca első részén található kék kart, és
csúsztassa el a megfelelő papírhosszúság
beállításához. Mindkét kar rugós működésű,
elengedés után lezárnak.

8.3

Nyomja meg a kar oldalait, majd csúsztassa
el azt a papír szélességének beállításához.





9.1

Csatlakoztassa a tápkábelt a nyomtatóhoz és a fali

aljzathoz (1. jelzés).

FONTOS: Nyomja meg a nyomtató tápkapcsoló

gombját a készülék bekapcsolásához (2. jelzés).

9.4

Nyomtasson egy kongurációs oldalt annak
ellenőrzéséhez, hogy a nyomtató megfelelően
működik-e.

MEGJEGYZÉS: A kinyomtatott oldalt jelölje 1-es

számmal, amely az első inicializálásra utal.

9.2

9.3

Kövesse a kezelőpanel utasításait az ország/régió,
nyelv, dátum és idő beállításához.

MEGJEGYZÉS: Várjon 5-10 percet, amíg a nyomtató

automatikusan befejezi az inicializálást.

10

Késői pont dierenciálási konguráció (LPDC) ellenőrzőlista (automatikus).

FIGYELEM: A LPDC eljárást egy képzett személy hajtsa végre az eszköz üzembehelyezési, beállítási vagy összeszerelési folyamata során.

MEGJEGYZÉS: Amennyiben nem áll rendelkezésre internetkapcsolat, vagy az LPDC-folyamatot nem lehet végrehajtani hálózati kapcsolaton keresztül,

asebességlicencet egy USB ash meghajtóra is le lehet tölteni, és arról manuálisan telepíteni. Ugorjon a 13. lépésre.

MEGJEGYZÉS: Az egység kiszállítása és a licenc felhőben való elérhetővé válása között 24–48 órás eltérés van. A sebességet csak akkor lehet beállítani, amikor

alicenc elérhetővé válik a felhőből.

FIGYELEM: Ellenőrizze, hogy a tápkábel csatlakoztatva van-e. Csak akkor csatlakoztassa a hálózati kábelt, ha erre utasítást kap.

• Nyomja meg a nyomtató tápkapcsoló gombját a készülék bekapcsolásához. Várjon, amíg megjelenik a telepítési varázsló, majd kongurálja az egyes beállításokat.

• Várjon, amíg a nyomtató befejezi az inicializálást és a belső kommunikációt.

• Nyomtasson egy kongurációs oldalt a nyomtató megfelelő működésének ellenőrzéséhez, és győződjön meg arról, hogy

armware frissítése megfelelő-e. Igazolja, hogy az LPDC-állapot „Nem kongurált (XX, XX, XX)”.

FIGYELEM: Ne hagyja ki a következő lépést.

• Frissítse manuálisan a nyomtató rmware-t egy USB ash meghajtó segítségével (ne csatlakoztassa a hálózati kábelt).

FIGYELEM: A rmware bővítése előtt ellenőrizze, hogy minden tartozék be van-e szerelve. Ez az egyetlen módja a rmware tartozékokon történő frissítésének.

Előfordulhat, hogy a tartozékok nem frissítenek automatikusan, amennyiben később szerelik be őket.

• Várjon, amíg a nyomtató befejezi a rmware-frissítési folyamatot. A nyomtató több alkalommal automatikusa újra inicializál, amely akár 30 percet is igénybe
vehet. Kérjük, várja ezt meg türelemmel, és ne szakítsa félbe a rmware-folyamatot.

• Miután a nyomtató eléri a Kész állapotot, várjon még 2-5 percig, hogy a nyomtató rmware végezzen a rmware PCA-szerelvényekre történő másolásával.

• Nyomtasson egy kongurációs oldalt a rmware megfelelő frissítésének ellenőrzéséhez, és igazolja, hogy az LPDC-állapot „Nem kongurált (XX, XX, XX)”.

• Nyomja meg a tápkapcsoló gombot

MEGJEGYZÉS: A nyomtató sebességét nem lehet megváltoztatni, miután az LPDC-licenc beállítja azt. A nyomtató sorozatszáma a sebességbeállításhoz

kapcsolódik, az ügyfél megrendelésén alapul, és a felhőben lévő HPI licencaktiváló oldalon található.

• Csatlakoztassa a hálózati kábelt a nyomtatóhoz.

• Kapcsolja be a főkapcsolót (a tápkábel közelében található), majd nyomja meg a tápkapcsoló gombot a nyomtató elülső oldalán. Várjon, amíg a nyomtató
eléri a Kész állapotot.

• Ellenőrizze, hogy nyomtatója rendelkezik-e érvényes IP-címmel és működő internetkapcsolattal. Ekkor szükséges lehet egy proxy-szerver kongurálása

azEWS-ben vagy közvetlen bemenettel a kezelőpanel menübe.

• Várjon, amíg az LPDC-folyamat az internetkapcsolat létrejöttétől számított 10 percen belül automatikusan elindul.

MEGJEGYZÉS: A nyomtató újraindul az LPDC-folyamat befejezése után, és elindul a nyomtató telepítés varázsló.

• Amikor a Telepítés varázsló megjelenik, kongurálja újra a beállításokat.

• Várjon legalább 5 percet, miután a nyomtató Kész állapotba került, hogy az LPDC-folyamat befejeződjön.

FIGYELEM: Ezalatt ne kapcsolja ki a nyomtatót.

• Nyomtasson egy másik kongurációs oldalt, és győződjön meg arról, hogy az LPDC a megfelelő sebességlicenccel van-e kongurálva, továbbá ellenőrizze, hogy
a nyomtató típusszáma megfelelő-e.

A nyomtató termékmodell a megrendelt modell számára változik. Az LPDC-állapotban a zárójelben lévő (x) lehet 0, 1 vagy 2. A 0 a leglassabb, az 1 a közepes, míg
a 2 a leggyorsabb sebességet jelenti. Ez igazolja az LPDC-folyamat befejezését.

MEGJEGYZÉS: Ha sikertelen az automatikus installálás, amennyiben nem áll rendelkezésre internetkapcsolat, vagy az LPDC-folyamatot nem lehet végrehajtani

hálózati kapcsolaton keresztül, a sebességlicencet egy USB ash meghajtóra is le lehet tölteni, és arról manuálisan telepíteni.

a nyomtató elülső oldalán, majd pedig kapcsolja ki főkapcsolót (a tápkábel közelében található).

11

Késői pont dierenciálási konguráció (LPDC) ellenőrzőlista (USB ash meghajtó manuális használata).

• Ellenőrizze, hogy a hálózati kábel ki van-e húzva a nyomtatóból.

• Kapcsolja be a főkapcsolót (a tápkábel közelében található), majd nyomja meg a tápkapcsoló gombot a nyomtató elülső oldalán a nyomtató bekapcsolásához.

• Töltse le a sebességlicencet egy USB ash meghajtóra.

• Nyissa meg a böngészőt egy internet kapcsolattal rendelkező számítógépen, és látogasson el a HP Jet Advantage Management (JAM) aktiváló weboldalra:

https://activation.jamanagement.hp.com.

• Válassza ki az országot/térséget.

• Válassza ki a Bejelentkezés pontot a Partner First portálon.

• Adja meg a HP Passport bejelentkezési hitelesítési adatait, ideértve a Felhasználói azonosítóját és a Jelszavát.

• Válassza ki a Nyomtatókezelő specialista pontot.

• Válassza ki a HP technikai támogatás pontot.

• Válassza ki a Licenc aktiválása pontot.

• Keresse meg a Licenc pontot.

• Adja meg a Sorozatszámot és a Nyomtató termékszámot.

• Válassza ki a Küldés pontot.

• Kattintson a nyomtató sorozatszáma mellett található Licenc beszerzése gombra az LPDC-licencfájl letöltéséhez.

MEGJEGYZÉS: Ha a licenc nem található, lépjen kapcsolatba az értékesítőjével, és győződjön meg arról, hogy a HP elküldte a licenc létrehozásához szükséges

információt. Miután a HP létrehozta a licencet, 24-48 óra szükséges ahhoz, hogy az elérhetővé váljon a felhőben.

FIGYELEM: A licenceket az USB-meghajtó gyökérkönyvtárába kell elmenteni a megadott fájlnévvel.

• Mentse a fájlt egy FAT32-formázott USB ash meghajtó gyökérkönyvtárába.

• Ha a nyomtató Kész állapotban van, csatlakoztassa az USB ash meghajtót a nyomtató helyileg elérhető USB-portjára (formázó vagy HIP USB).

• Ellenőrizze, hogy a kezelőpanel felismeri az USB ash meghajtót (egy rövid üzenet fog megjelenni a kezelőpanelen). Ezután nyomja meg főkapcsolót

anyomtató elülső oldalán a nyomtató kikapcsolásához.

• Nyomja meg főkapcsolót a nyomtató elülső oldalán a nyomtató bekapcsolásához, majd várja meg, amíg a nyomtató a Kész állapotba kerül.

MEGJEGYZÉS: Ha a készülék nem észleli az USB ash meghajtót, távolítsa el azt, kapcsolja ki a nyomtatót, helyezze vissza az USB-meghajtót, majd kapcsolja

beújra a nyomtatót.

• Várjon, amíg az LPDC-folyamat az internetkapcsolat létrejöttétől számított 10 percen belül automatikusan elindul.

MEGJEGYZÉS: A nyomtató újraindul az LPDC-folyamat befejezése után, majd elindul a nyomtató telepítés varázsló.

• Amikor a Telepítés varázsló megjelenik, kongurálja újra a beállításokat.

• Várjon legalább 5 percet, miután a nyomtató Kész állapotba került, hogy az LPDC-folyamat befejeződjön.

FIGYELEM: Ezalatt ne kapcsolja ki a nyomtatót.

• Nyomtasson egy másik kongurációs oldalt, és győződjön meg arról, hogy az LPDC a megfelelő sebességlicenccel van-e kongurálva, továbbá ellenőrizze, hogy
a nyomtató típusszáma megfelelő-e.

A nyomtató termékmodell a megrendelt modell számára változik. Az LPDC-állapotban a zárójelben lévő (x) lehet 0, 1 vagy 2. A 0 a leglassabb, az 1 a közepes, míg
a 2 a leggyorsabb sebességet jelenti. Ez igazolja az LPDC-folyamat befejezését.

• Csatlakoztassa a hálózati kábelt.

MEGJEGYZÉS: Ha a manuális licencátvitel sikertelen, lépjen kapcsolatba az értékesítőjével.

12

Helyezze fel a típusadattáblát és a vonalkódcímkét.

MEGJEGYZÉS: A modell adattáblája abban a nagy dobozban található, amelyikben a CD, a tápkábel, a tálcák címkéi és egyéb elemek voltak.

12.1

12.2 12.3

A modell adattábláján lévő vonalkódot
helyezze fel a nyomtató elülső borításának
belső oldalára.

Helyezze fel az adattáblát.

© Copyright 2019 HP Development Company, L.P.

www.hp.com
