HP LaserJet CP3505 User's Guide [it]

HP Color LaserJet CP3505

Guida dell'utente

Marchi registrati

Sono vietati la riproduzione, l'adattamento e la traduzione senza previa autorizzazione scritta, fatta eccezione nei casi previsti dalle leggi sul copyright.

Le informazioni contenute nel presente documento sono soggette a modifica senza preavviso.

Le uniche garanzie per i prodotti e i servizi HP sono presentate nelle dichiarazioni esplicite di garanzia fornite in accompagnamento a tali prodotti e servizi. Nessuna disposizione del presente documento dovrà essere interpretata come garanzia aggiuntiva. HP non sarà responsabile per omissioni o errori tecnici ed editoriali contenuti nel presente documento.

Numero di catalogo: CB441-90941

Edition 1, 12/2007

Adobe® è un marchio commerciale di Adobe Systems Incorporated.

CorelDRAW™ è un marchio commerciale o un marchio registrato di Corel Corporation o Corel Corporation Limited.

Microsoft® è un marchio registrato di Microsoft Corporation negli U.S.A.

Windows® e MS Windows® sono marchi registrati di Microsoft Corp. negli U.S.A.

Netscape Navigator è un marchio commerciale di Netscape Communications Corporation negli U.S.A.

PANTONE® è il marchio commerciale standard di controllo del colore di Pantone Inc.

PostScript® è un marchio commerciale di Adobe Systems Incorporated.

UNIX® è un marchio registrato di Open Group.

Energy Star® e il logo Energy Star® sono marchi registrati dell'EPA (Environmental Protection Agency) negli U.S.A.

Sommario

1 Nozioni fondamentali relative alle stampanti

Confronto tra prodotti ........................................................................................................................... 2

Caratteristiche del prodotto .................................................................................................................. 3

Posizione dei componenti .................................................................................................................... 5

2 Pannello di controllo

Panoramica del pannello di controllo ................................................................................................. 10

Indicatori del pannello di controllo ..................................................................................... 11

Display ............................................................................................................................... 11

Menu del pannello di controllo ............................................................................................................ 13

Menu Recupera processo .................................................................................................................. 14

Menu Informazioni .............................................................................................................................. 15

Menu Gestione carta .......................................................................................................................... 16

Menu Configura periferica .................................................................................................................. 17

Sottomenu Stampa ............................................................................................................ 17

Sottomenu Qualità di stampa ............................................................................................ 18

Sottomenu Impostazione sistema ...................................................................................... 20

Sottomenu I/O .................................................................................................................... 23

Sottomenu reimpostazione ................................................................................................ 24

Menu di diagnostica ........................................................................................................................... 25

Modifica delle impostazioni di configurazione del pannello di controllo della stampante ................... 26

Opzioni del menu Funzionamento vassoio ........................................................................ 26

Impostazione della funzione Usa vassoio richiesto ........................................... 26

Impostazione della funzione Richiesta aliment. manuale ................................. 27

Impostazione della funzione Supporto Diff. PS ................................................. 27

Impostazione della funzione Usa altro vassoio ................................................. 27

Impostazione della funzione Richiesta formato/tipo .......................................... 28

Impostazione della funzione Pagine vuote fronte/retro ..................................... 28

Impostazione della funzione Luminosità display ............................................... 28

Funzione Linguaggio ......................................................................................................... 29

Funzione Notifiche cancellabili .......................................................................................... 29

Funzione Continua automaticamente ................................................................................ 30

Funzione Sostituire Mater. ................................................................................................. 30

Funzione Eliminazione inceppamento ............................................................................... 31

ITWW iii

Funzione Lingua ................................................................................................................ 31

Uso del pannello di controllo della stampante in ambienti condivisi ................................................... 32

3 Software per Windows

Sistemi operativi supportati per Windows .......................................................................................... 34

Driver della stampante supportati per Windows ................................................................................. 35

Selezionare il driver della stampante corretto per Windows .............................................................. 36

Priorità per le impostazioni di stampa ................................................................................................ 37

Modifica delle impostazioni del driver della stampante per Windows ................................................ 38

Installazione del software Windows ................................................................................................... 39

Installazione del software Windows per collegamenti diretti .............................................. 39

Installazione del software Windows per le reti ................................................................... 39

Tipi di installazione del software per Windows .................................................................. 40

Rimozione del software per Windows ................................................................................................ 41

Utility supportate ................................................................................................................................. 42

HP Web Jetadmin .............................................................................................................. 42

Server Web incorporato ..................................................................................................... 42

Software HP Easy Printer Care ......................................................................................... 42

Altri componenti e utilità ..................................................................................................... 43

Software per altri sistemi operativi ..................................................................................................... 44

4 Utilizzo del prodotto con Macintosh

Software per Macintosh ...................................................................................................................... 46

Sistemi operativi supportati per Macintosh ........................................................................ 46

Driver della stampante supportati per Macintosh .............................................................. 46

Priorità delle impostazioni di stampa per Macintosh .......................................................... 46

Modifica delle impostazioni del driver della stampante per Macintosh .............................. 47

Tipi di installazione software per Macintosh ...................................................................... 47

Installazione del software Macintosh per collegamenti diretti (USB) ................ 47

Installazione del software Macintosh per le reti ................................................ 48

Rimozione del software dai sistemi operativi Macintosh ................................................... 48

Utility supportate per Macintosh ........................................................................................ 48

Server Web incorporato .................................................................................... 48

Utilizzo delle funzioni del driver della stampante Macintosh .............................................................. 50

Creazione e uso dei collegamenti di stampa in Macintosh ................................................ 50

Ridimenisonamento dei documenti o stampa su un formato carta personalizzato ............ 50

Stampa di una pagina di copertina .................................................................................... 50

Uso delle filigrane .............................................................................................................. 51

Stampa di più pagine su un foglio in Macintosh ................................................................ 51

Stampa su due facciate della pagina (stampa fronte/retro) ............................................... 52

Impostazione delle opzioni del colore ................................................................................ 53

Uso del menu Servizi ......................................................................................................... 53

iv ITWW

5 Collegamenti

Configurazione USB ........................................................................................................................... 56

Collegamento del cavo USB .............................................................................................. 56

Configurazione di rete ........................................................................................................................ 57

Collegamento del cavo di rete ........................................................................................... 57

Configurazione dei parametri di rete .................................................................................. 57

6 Carta e supporti di stampa

Come utilizzare la carta e i supporti di stampa ................................................................................... 62

Formati compatibili della carta e dei supporti di stampa .................................................................... 63

Formati carta personalizzati ............................................................................................................... 65

Indicazioni relative alla carta o ai supporti di stampa speciali ............................................................ 66

Caricamento dei supporti ................................................................................................................... 67

Caricamento del vassoio 1 (vassoio multifunzione) ........................................................... 67

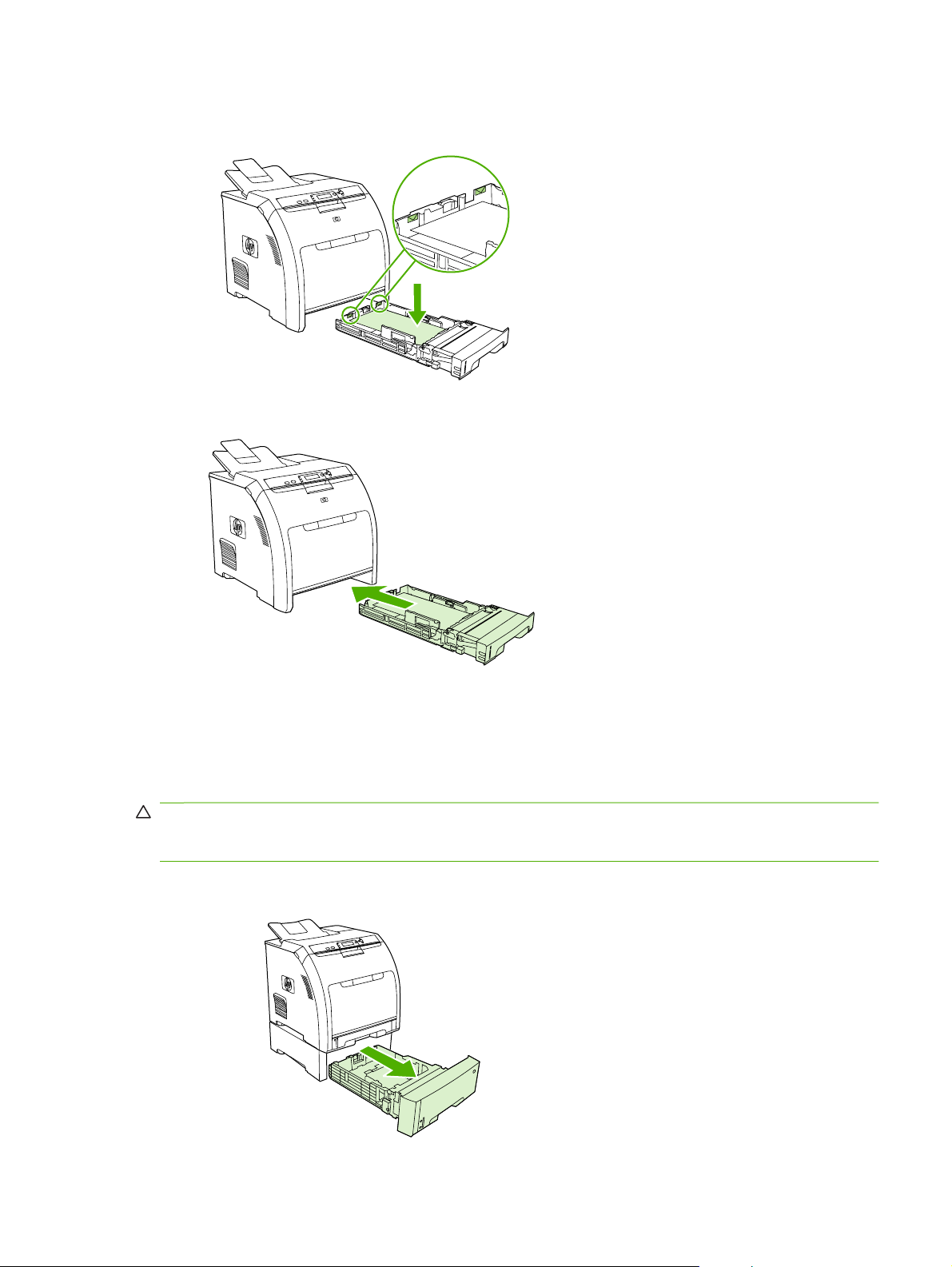

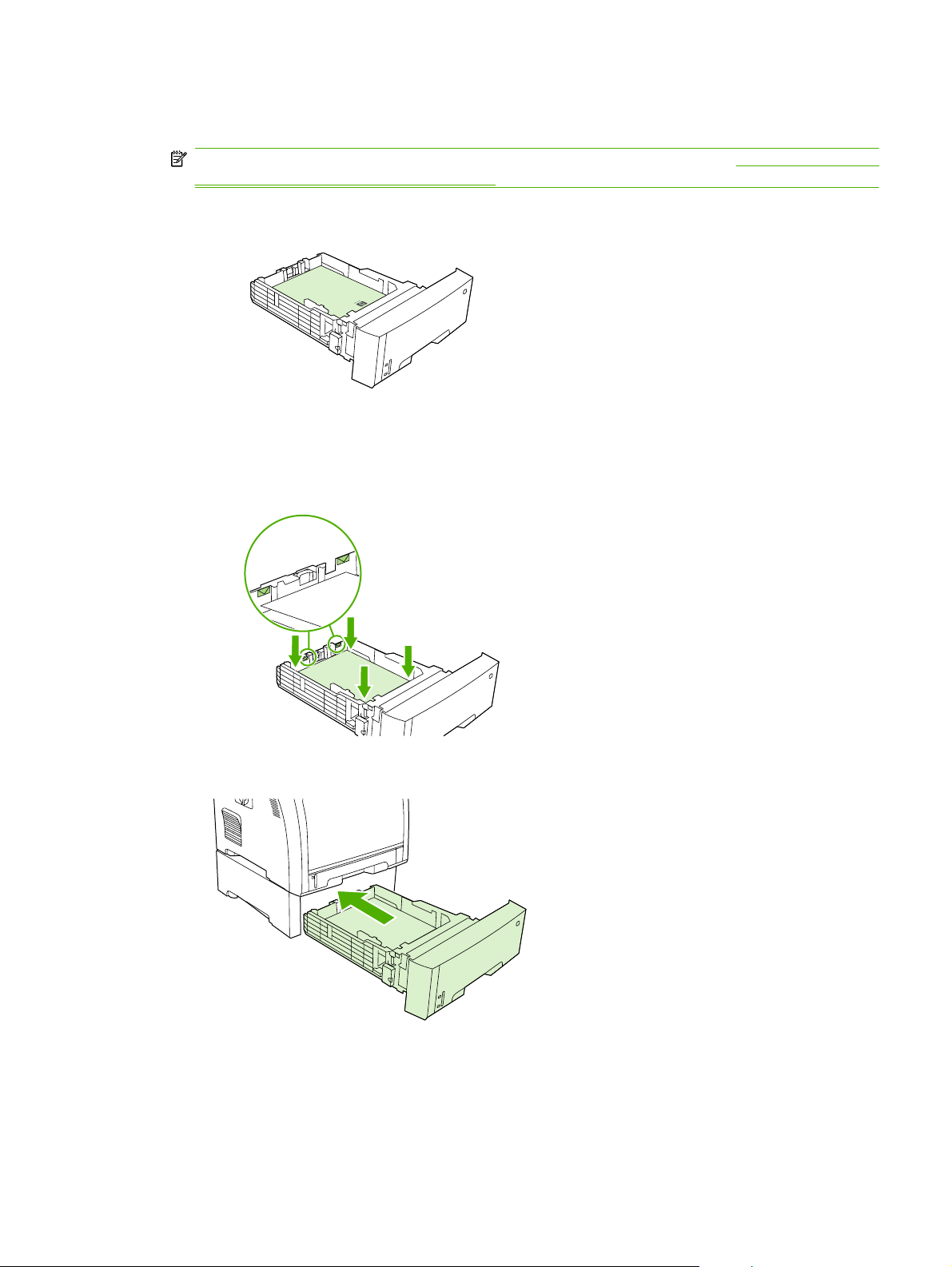

Caricamento del vassoio 2 ................................................................................................ 71

Caricamento del vassoio 3 ................................................................................................ 73

Configurazione dei vassoi .................................................................................................................. 76

Configurazione del formato ................................................................................................ 76

Configurazione del tipo ...................................................................................................... 76

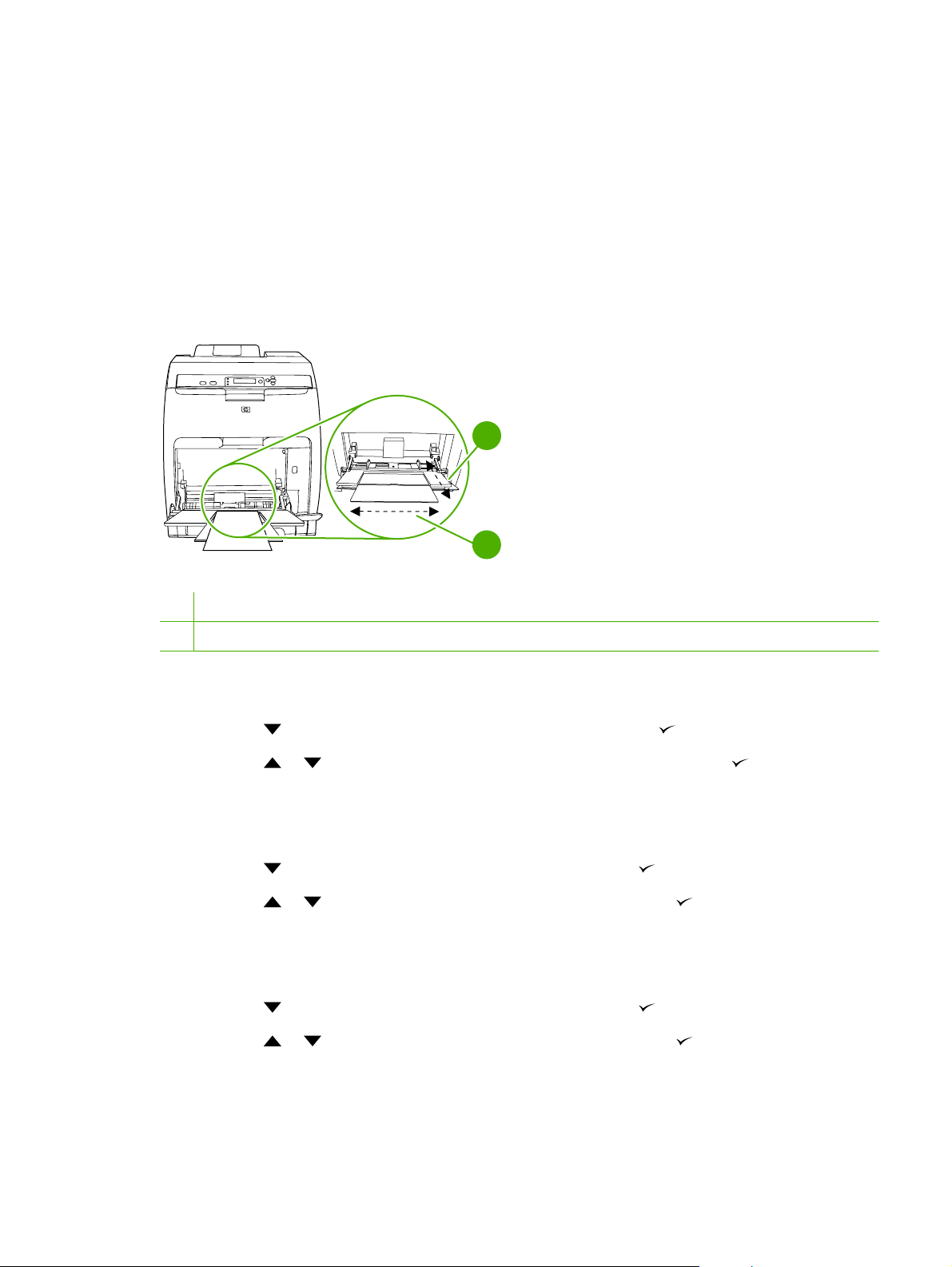

Configurazione del vassoio 1 per il formato di carta personalizzato .................................. 76

Configurazione del vassoio 1 per le buste ......................................................................... 78

Configurazione del vassoio 2 o del vassoio 3 per il formato di carta personalizzato ......... 78

Rilevamento automatico del tipo di supporto (modalità rilevamento automatico) .............. 79

Configurazione manuale dei parametri TCP/IP dal pannello di controllo della

stampante ......................................................................................................... 57

Impostazione di un indirizzo IP ......................................................... 57

Impostazione della maschera di sottorete ........................................ 58

Impostazione del gateway predefinito .............................................. 58

Disattivazione dei protocolli di rete (opzionale) ................................................. 59

Disattivazione del protocollo DLC/LLC ............................................. 59

Disattivazione di AppleTalk .............................................................. 60

Disattivazione del protocollo DLC/LLC ............................................. 60

Configurazione di EIO (Enhanced Input/Output) ............................................... 60

Server di stampa EIO HP Jetdirect ................................................... 60

Caricamento della carta nel vassoio 1 .............................................................. 67

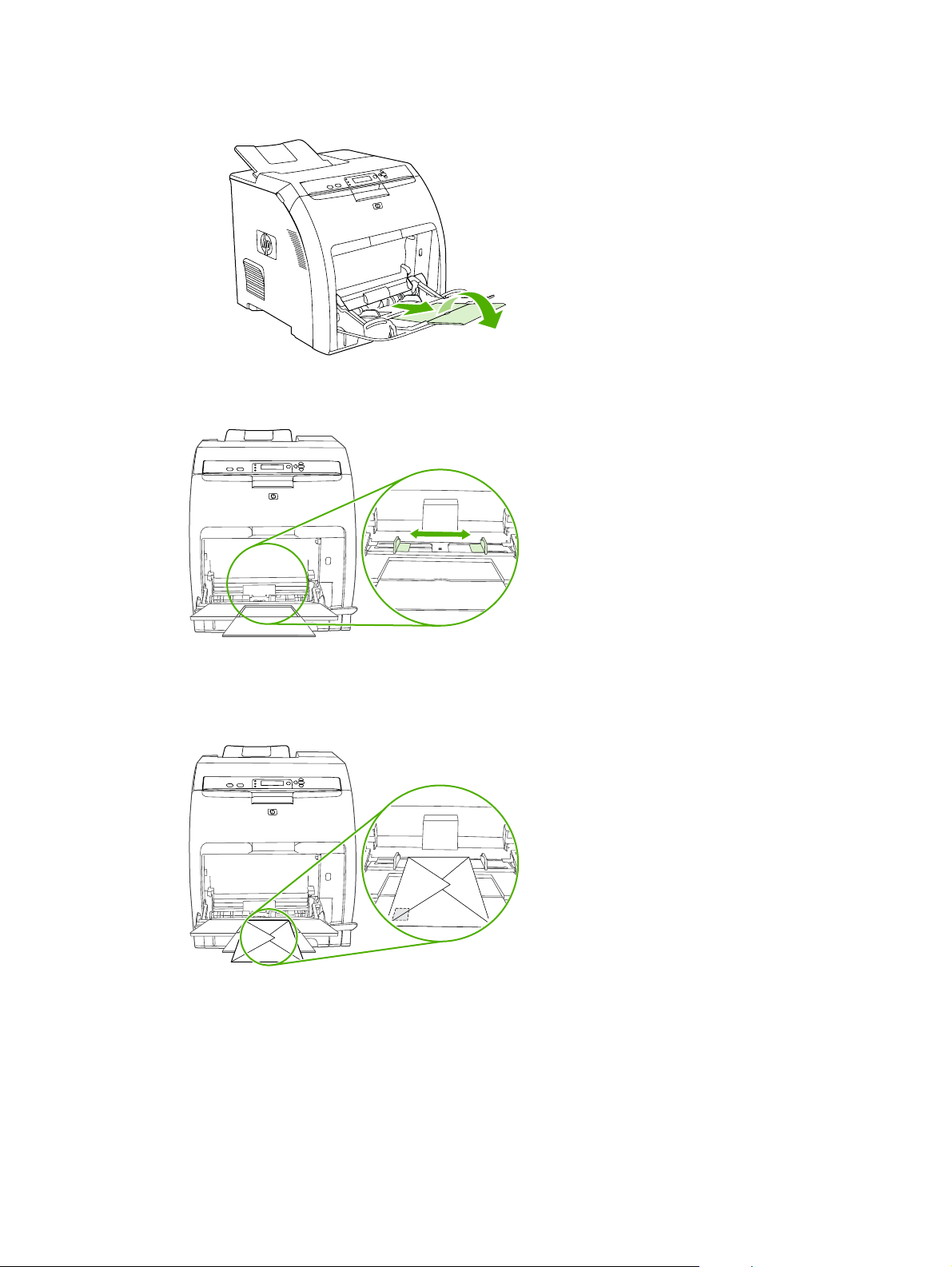

Caricamento delle buste nel vassoio 1 ............................................................. 69

Rilevamento del vassoio 1 ................................................................................ 80

Rilevamento vassoio 2 o vassoio 3 ................................................................... 80

7 Utilizzo delle funzioni del prodotto

Funzioni Intervallo di pausa e Mod. pausa ......................................................................................... 82

Impostazione dell'intervallo di pausa ................................................................................. 82

Attivazione o disattivazione della modalità di pausa .......................................................... 82

ITWW v

Gestione dei processi memorizzati .................................................................................................... 83

8 Operazioni di stampa

Tipo di supporto e caricamento del vassoio ....................................................................................... 86

Avvio del driver della stampante ........................................................................................................ 88

Controllo dei processi di stampa ........................................................................................................ 89

Alimentazione .................................................................................................................... 89

Tipo e formato .................................................................................................................... 89

Annullamento di un processo di stampa ............................................................................................ 91

Annullamento del processo di stampa corrente dal pannello di controllo .......................... 91

Annullamento del processo di stampa corrente dal programma software ......................... 91

Uso di diversi tipi di carta e copertine ................................................................................................. 92

Stampa di una prima pagina vuota ..................................................................................................... 93

Uso delle filigrane ............................................................................................................................... 94

Creazione e uso dei collegamenti di stampa in Windows .................................................................. 95

Ridimensionamento dei documenti .................................................................................................... 96

Impostazione di un formato carta personalizzato dal driver della stampante ..................................... 97

Stampa su entrambi i lati della pagina (fronte/retro) .......................................................................... 98

Uso della stampa fronte/retro automatica .......................................................................... 98

Impostazioni del pannello di controllo per la stampa fronte/retro ...................................... 98

Stampa manuale su entrambi i lati .................................................................................... 99

Opzioni di rilegatura per i processi di stampa fronte/retro ................................................. 99

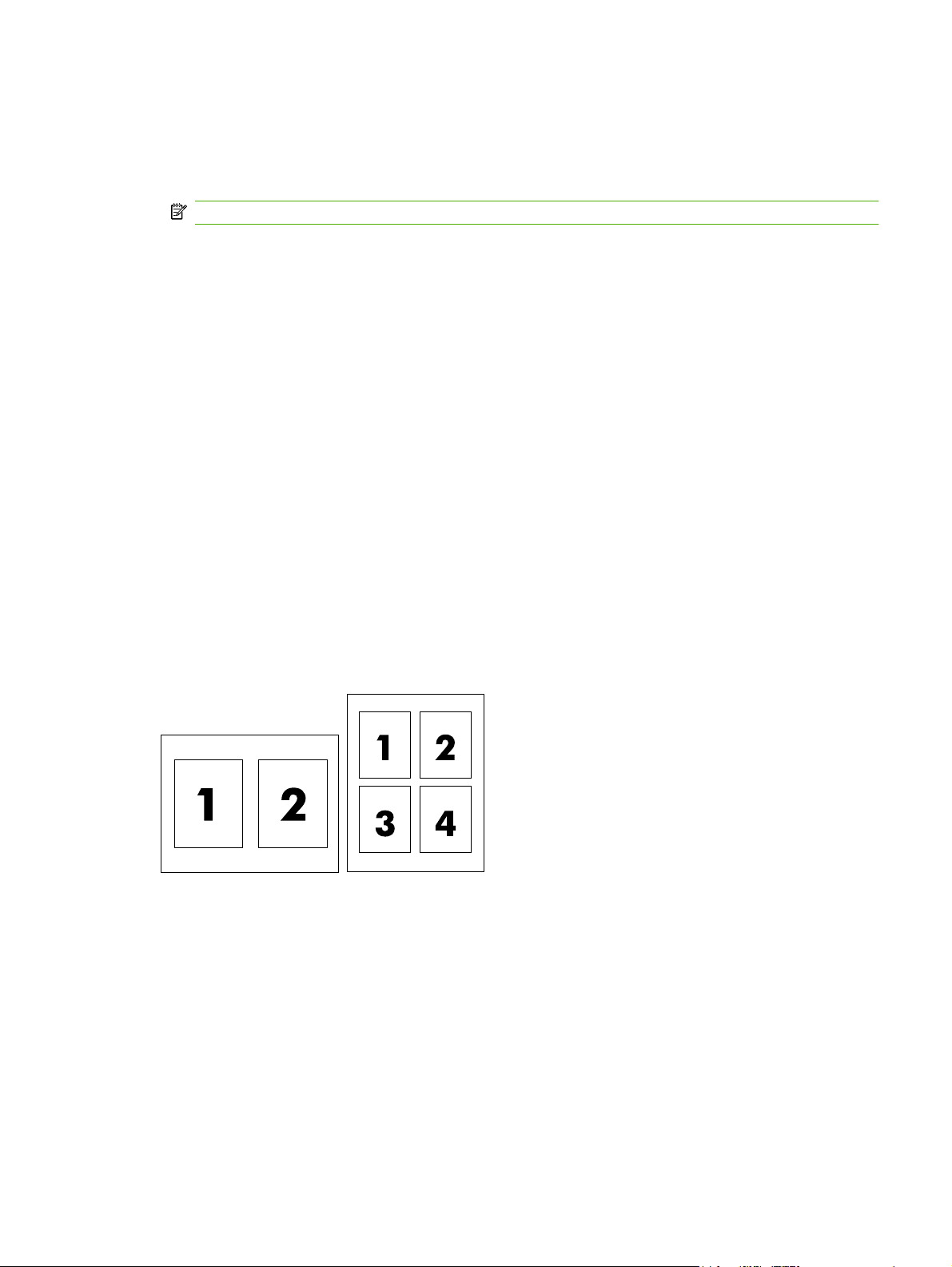

Stampa di più pagine su un foglio in Windows ................................................................................. 100

Impostazione delle opzioni del colore .............................................................................................. 101

Uso della finestra di dialogo Opzioni di imaging digitale HP ............................................................ 102

Uso della scheda Servizi .................................................................................................................. 103

9 Stampa a colori

Utilizzo del colore ............................................................................................................................. 106

HP ImageREt ................................................................................................................... 106

Selezione dei supporti di stampa ..................................................................................... 106

Opzioni di colore .............................................................................................................. 10 6

sRGB (Standard red-green-blue) ..................................................................................... 106

Stampa in quattro colori (CMYK) ..................................................................................... 107

Emulazione set inchiostri CMYK (solo PostScript) .......................................... 107

Gestione del colore .......................................................................................................................... 108

Stampa in scala di grigi .................................................................................................... 108

Regolazione dei colori automatica o manuale ................................................................. 108

Opzioni colore manuali .................................................................................... 108

Controllo e accesso al colore ........................................................................................... 109

Corrispondenza dei colori ................................................................................................................. 111

Corrispondenza con i campionari di esempio .................................................................. 111

Stampa dei campioni di colore ......................................................................................... 112

vi ITWW

10 Gestione e manutenzione

Pagine di informazioni ...................................................................................................................... 114

Configurazione delle notifiche di posta elettronica ........................................................................... 116

Uso del server Web incorporato ....................................................................................................... 117

Accesso al server Web incorporato tramite un collegamento di rete ............................... 117

Sezioni di Server Web incorporato .................................................................................. 117

Uso di Software HP Easy Printer Care ............................................................................................. 120

Sistemi operativi supportati .............................................................................................. 120

Apertura di Software HP Easy Printer Care ..................................................................... 120

Software HP Easy Printer Care Sezioni di ...................................................................... 120

Utilizzo di HP Printer Utility per Macintosh ....................................................................................... 122

Apertura di HP Printer Utility ............................................................................................ 122

Caratteristiche dell'Utility stampante HP .......................................................................... 122

Gestione dei materiali di consumo ................................................................................................... 124

Durata dei materiali di consumo ...................................................................................... 124

Intervalli di sostituzione approssimativi delle cartucce di stampa .................................... 124

Controllo della durata della cartuccia di stampa .............................................................. 124

Conservazione delle cartucce di stampa ......................................................................... 125

Cartucce di stampa HP .................................................................................................... 126

Cartucce di stampa non HP ............................................................................................. 126

Autenticazione delle cartucce di stampa ......................................................................... 126

Sito Web e servizio telefonico HP per la denuncia di frodi .............................................. 126

Sostituzione di parti e materiali di consumo ..................................................................................... 127

Suggerimenti per la sostituzione dei materiali di consumo .............................................. 127

Sostituzione delle cartucce di stampa ............................................................................. 127

Pulizia della stampante .................................................................................................................... 131

Pulizia della stampante utilizzando il pannello di controllo .............................................. 131

Gestione della memoria ................................................................................................................... 132

Installazione dei moduli DIMM di memoria ...................................................................... 132

Attivazione della memoria ................................................................................................ 135

Verifica dell'installazione dei moduli DIMM ...................................................................... 135

11 Risoluzione dei problemi

Lista di controllo per la ricerca e la risoluzione dei problemi di base ............................................... 138

Fattori che influiscono sulle prestazioni della stampante ................................................. 138

Messaggi del pannello di controllo ................................................................................................... 139

Cause comuni degli inceppamenti ................................................................................................... 156

Eliminazione degli inceppamenti ...................................................................................................... 157

Individuazione degli inceppamenti ................................................................................... 157

Eliminazione degli inceppamenti ..................................................................................... 157

Eliminazione degli inceppamenti dai vassoi di alimentazione ......................................... 158

Eliminazione degli inceppamenti dall'interno del prodotto ............................................... 161

Eliminazione degli inceppamenti dall'unità fronte/retro .................................................... 165

ITWW vii

Problemi di gestione della carta ....................................................................................................... 168

Pagine di diagnostica ....................................................................................................................... 173

Problemi di risposta della stampante ............................................................................................... 175

Problemi del pannello di controllo della stampante .......................................................................... 178

Problemi di stampa a colori .............................................................................................................. 180

Output della stampante errato .......................................................................................................... 182

Problemi di output della stampante ................................................................................. 182

Istruzioni per la stampa con font diversi .......................................................................... 183

Problemi con Macintosh ................................................................................................................... 184

Problemi relativi al programma software .......................................................................................... 187

Risoluzione dei problemi relativi alla qualità di stampa .................................................................... 188

Problemi relativi alla qualità di stampa associati ai supporti ............................................ 188

Difetti dei lucidi ................................................................................................................. 188

Problemi relativi alla qualità di stampa associati all'ambiente ......................................... 189

Problemi di qualità della stampa associati a inceppamenti ............................................. 189

Problemi relativi alla qualità di stampa associati ad accumuli di toner all'interno della

stampante ........................................................................................................................ 189

Pagine di risoluzione dei problemi relativi alla qualità di stampa ..................................... 189

Calibrazione della stampante .......................................................................................... 190

Appendice A Materiali di consumo e accessori

Parti di ricambio e materiali di consumo ........................................................................................... 192

Ordinazione mediante server Web incorporato ................................................................................ 193

Appendice B Assistenza e supporto

Dichiarazione di garanzia limitata Hewlett-Packard ......................................................................... 196

Servizio di garanzia CSR ................................................................................................................. 198

Garanzia limitata per le cartucce di stampa e i tamburi fotosensibili ................................................ 199

Garanzia limitata del kit di trasferimento immagini e del kit del fusore immagini Color

LaserJet ............................................................................................................................................ 200

Assistenza clienti .............................................................................................................................. 201

Contratti di manutenzione HP .......................................................................................................... 202

Contratti di assistenza in loco .......................................................................................... 202

Assistenza in loco il giorno successivo ........................................................... 202

Assistenza settimanale in loco (volume) ......................................................... 202

Garanzia estesa ............................................................................................................... 202

Reimballaggio della stampante ........................................................................................................ 203

Appendice C Specifiche della stampante

Specifiche fisiche .............................................................................................................................. 206

Specifiche elettriche ......................................................................................................................... 207

Specifiche di consumo ..................................................................................................................... 208

Specifiche acustiche ......................................................................................................................... 209

viii ITWW

Specifiche dell'ambiente di funzionamento ...................................................................................... 210

Appendice D Informazioni sulle normative

Dichiarazione FCC ........................................................................................................................... 212

Programma di gestione per la tutela dell'ambiente .......................................................................... 213

Protezione dell'ambiente .................................................................................................. 213

Emissione di ozono .......................................................................................................... 213

Consumo energetico ........................................................................................................ 213

Consumo di toner ............................................................................................................ 213

Uso della carta ................................................................................................................. 213

Materiali in plastica .......................................................................................................... 213

Materiali di consumo HP LaserJet ................................................................................... 213

Istruzioni per il riciclaggio e la restituzione ...................................................................... 214

Stati Uniti e Portorico ...................................................................................... 214

Restituzione di più cartucce (da due a otto) ................................... 214

Restituzione di cartucce singole ..................................................... 214

Spedizione ...................................................................................... 214

Restituzioni fuori dagli Stati Uniti ..................................................................... 214

Carta ................................................................................................................................ 215

Limitazioni relative ai materiali ......................................................................................... 215

Smaltimento dei rifiuti domestici nell'Unione Europea ..................................................... 215

Material Safety Data Sheet (MSDS, Scheda tecnica di sicurezza) ................................. 216

Ulteriori informazioni ........................................................................................................ 216

Dichiarazione di conformità .............................................................................................................. 217

Dichiarazioni specifiche per diversi paesi/regioni ............................................................................. 21 8

Sicurezza dei prodotti laser ............................................................................................. 218

Norme DOC per il Canada ............................................................................................... 218

Dichiarazione VCCI (Giappone) ...................................................................................... 218

Dichiarazione relativa ai cavi di alimentazione (Giappone) ............................................. 218

Dichiarazione EMI (Corea) .............................................................................................. 218

Dichiarazione EMI (Taiwan) ............................................................................................. 218

Dichiarazione sulla sicurezza dei prodotti laser per la Finlandia ..................................... 219

Tabella sostanze (Cina) ................................................................................................... 220

Indice analitico ................................................................................................................................................ 221

ITWW ix

x ITWW

1 Nozioni fondamentali relative alle

stampanti

Confronto tra prodotti

●

Caratteristiche del prodotto

●

Posizione dei componenti

●

ITWW 1

Confronto tra prodotti

La stampante HP Color LaserJet CP3505 è disponibile nelle seguenti configurazioni.

Tabella 1-1 Configurazioni di HP Color LaserJet CP3505

HP Color LaserJet CP3505

Velocità di stampa di 22 ppm

●

(formato Lettera) o 21 ppm (A4)

Vassoio multifunzione da 100

●

fogli (vassoio 1) e vassoio di alimentazione da 250 fogli (vassoio 2)

Porta USB 2.0 ad alta velocità e

●

alloggiamento EIO

256 megabyte (MB) di memoria

●

RAM

HP Color LaserJet CP3505n

HP Color LaserJet CP3505, più:

Server di stampa

●

incorporato completo HP Jetdirect per la connessione su reti 10Base-T/100BaseTX

HP Color LaserJet CP3505dn

HP Color LaserJet CP3505, più:

384 MB di RAM

●

Stampa fronte/retro

●

automatica

Server di stampa

●

incorporato completo HP Jetdirect per la connessione su reti 10Base-T/100BaseTX

HP Color LaserJet CP3505x

HP Color LaserJet CP3505, più:

384 MB di RAM

●

Stampa fronte/retro

●

automatica

Server di stampa

●

incorporato completo HP Jetdirect per la connessione su reti 10Base-T/100BaseTX

Vassoio di

●

alimentazione da 500 fogli (vassoio 3).

2 Capitolo 1 Nozioni fondamentali relative alle stampanti ITWW

Caratteristiche del prodotto

Tabella 1-2 Funzioni

Funzione Stampante HP Color LaserJet serie CP3505

Prestazioni

Memoria

Interfaccia utente

Driver della stampante

Memorizzazione processo

Font

Processore a 450 MHz

●

HP Color LaserJet CP3505: 256 MB di RAM

●

HP Color LaserJet CP3505n: 256 MB di RAM

●

HP Color LaserJet CP3505dn: 384 MB di RAM

●

HP Color LaserJet CP3505x: 384 MB di RAM

●

Display grafico

●

Guida del pannello di controllo

●

Driver di stampa per Windows e Macintosh

●

Server Web incorporato per l'accesso ai servizi di assistenza e ordinazione dei materiali di consumo (strumento di

●

amministrazione solo per modelli collegati in rete)

HP PCL 5c

●

HP PCL 6

●

Emulazione PostScript 3

●

Font, moduli e altre macro

●

Ritenzione dei processi

●

80 font interni disponibili per l'emulazione PCL e PostScript 3

●

Espandibilità

Collegamenti

Caratteristiche ambientali

80 font dello schermo in formato TrueType corrispondenti a quelli della stampante disponibili con il software

●

Vassoio di alimentazione opzionale da 500 fogli (vassoio 3) (standard per la stampante HP Color LaserJet

●

CP3505x)

DIMM (Dual Inline Memory Module; modulo doppio di memoria in linea)

●

Cavo di interfaccia USB 2.0 ad alta velocità

●

Server di stampa incorporato completo HP Jetdirect (standard per le stampanti HP Color LaserJet CP3505n,

●

CP3505dn e CP3505x) con Ipv6

Software HP Web Jetadmin (standard per le stampanti HP Color LaserJet CP3505n, CP3505dn e CP3505x)

●

Alloggiamento EIO (Enhanced Input/Output, input/output avanzato)

●

Impostazione modalità Pausa

●

Alta percentuale di componenti e materiali riciclabili

●

Conformità Energy Star®

●

ITWW Caratteristiche del prodotto 3

Tabella 1-2 Funzioni (continuazione)

Funzione Stampante HP Color LaserJet serie CP3505

Gestione carta

Materiali di consumo

Accesso facilitato

Alimentazione

●

Vassoio 1 (vassoio multifunzione): un vassoio multifunzione per carta, lucidi, etichette e buste. Può contenere

◦

fino a 100 fogli di carta o 20 buste.

Vassoio 2: Vassoio da 250 fogli che rileva automaticamente i formati standard fino al formato Legale USA e

◦

consente di stampare su carta in formato personalizzato.

Vassoio 3: Vassoio da 250 fogli che rileva automaticamente i formati standard fino al formato Legale USA e

◦

consentono di stampare su carta in formato personalizzato.

Uscita

●

Scomparto di uscita verso l'alto

◦

Scomparto di uscita verso il basso

◦

Nella pagina sullo stato dei materiali di consumo vengono fornite informazioni su livello del toner, pagine stampate

●

e pagine rimanenti stimate.

Grazie al formato della cartuccia, non è necessario scuoterla prima dell'installazione.

●

Verifica automatica dell'installazione di cartucce originali HP.

●

Possibilità di ordinare i materiali di consumo tramite Internet (mediante Software HP Easy Printer Care)

●

La Guida dell'utente in linea è compatibile con programmi di traduzione vocale delle informazioni sullo schermo.

●

Le cartucce di stampa possono essere installate e rimosse con una mano sola.

●

Tutti gli sportelli e coperchi possono essere aperti con una mano sola.

●

I supporti possono essere caricati nel vassoio 1 utilizzando una mano sola.

●

4 Capitolo 1 Nozioni fondamentali relative alle stampanti ITWW

Posizione dei componenti

Le seguenti illustrazioni consentono di individuare le posizioni e i nomi dei componenti principali della stampante.

Figura 1-1 Vista anteriore (con alimentatore della carta opzionale da 500 fogli)

1 Estensione scomparto di uscita

2 Scomparto di uscita

3 Coperchio superiore

4 Pannello di controllo della stampante

5 Sportello anteriore

6 Vassoio 1 (contiene 100 fogli di carta standard)

7 Vassoio 2 (contiene 250 fogli di carta standard)

8 Vassoio 3 (opzionale, contiene 500 fogli di carta standard)

ITWW Posizione dei componenti 5

Figura 1-2 Vista posteriore e laterale

1 Interruttore di accensione

2 Collegamento alimentazione

3 Alloggiamento EIO

4 Porta USB 2.0 ad alta velocità

5 Porta di rete (disponibile su HP Color LaserJet CP3505n, CP3505dn e CP3505x)

Figura 1-3 Esempio di etichetta dei numeri di modello e di serie

serial number

Nome del modello Numero del modello

HP Color LaserJet CP3505 CB441A

6 Capitolo 1 Nozioni fondamentali relative alle stampanti ITWW

HP Color LaserJet CP3505n CB442A

HP Color LaserJet CP3505dn CB443A

HP Color LaserJet CP3505x CB444A

ITWW Posizione dei componenti 7

8 Capitolo 1 Nozioni fondamentali relative alle stampanti ITWW

2 Pannello di controllo

Panoramica del pannello di controllo

●

Menu del pannello di controllo

●

Menu Recupera processo

●

Menu Informazioni

●

Menu Gestione carta

●

Menu Configura periferica

●

Menu di diagnostica

●

Modifica delle impostazioni di configurazione del pannello di controllo della stampante

●

Uso del pannello di controllo della stampante in ambienti condivisi

●

ITWW 9

Panoramica del pannello di controllo

Il pannello di controllo consente di gestire le funzioni della stampante e di visualizzare i messaggi relativi alla stampante, ai processi di stampa e allo stato dei materiali di consumo.

Figura 2-1 Pulsanti e spie del pannello di controllo

Numero Pulsante o spia Funzione

87654321

101112 9

1 Pulsante Stop Consente di interrompere il processo di stampa in corso, con la

2 Pulsante Menu Consente di aprire e chiudere i menu.

3 Spia Pronta Indica che la stampante è in linea o fuori linea. Vedere Indicatori del

4 Spia Dati Indica se è in corso la ricezione di dati sulla stampante. Vedere

5 Spia Attenzione Indica che si è verificato un errore grave. Vedere Indicatori del

Pulsante freccia indietro ( )

Pulsante freccia in alto ( )

Pulsante Seleziona ( )

Pulsante della Guida ( )

Pulsante freccia in basso ( )

possibilità di scegliere se riprendere o annullare il processo, espellere i supporti presenti nella stampante e annullare eventuali errori che consentono di continuare il lavoro associati al processo interrotto. Se non è in corso alcun processo di stampa, premere Stop per interrompere la stampa.

pannello di controllo a pagina 11.

Indicatori del pannello di controllo a pagina 11.

pannello di controllo a pagina 11.

Consente di spostarsi indietro nei menu nidificati.

Consente di spostarsi tra i menu e il testo e di aumentare i valori degli elementi numerici visualizzati sul display.

Consente di eseguire selezioni, riprendere la stampa dopo gli errori di continuazione e ignorare i messaggi che indicano la presenza di una cartuccia di stampa non HP.

Consente di visualizzare informazioni dettagliate sui messaggi o i menu della stampante.

Consente di spostarsi tra i menu e il testo e di diminuire i valori degli elementi numerici visualizzati sul display.

11 Indicatore del livello dei materiali di

consumo

12 Display Mostra le informazioni sullo stato, i menu, le informazioni di aiuto e i

Mostra i livelli di consumo delle cartucce di stampa. Vedere Display

a pagina 11.

messaggi di errore. Vedere

Display a pagina 11.

10 Capitolo 2 Pannello di controllo ITWW

Le informazioni vengono indicate mediante il display e le spie disponibili sul lato inferiore del pannello di controllo. Oltre a informazioni sullo stato della stampante, sul display vengono visualizzati i menu, le informazioni della Guida e i messaggi di errore. Le spie Pronta, Dati e Attenzione forniscono informazioni immediate sullo stato della stampante.

È possibile eseguire la maggior parte delle operazioni di stampa più frequenti dal computer, mediante il driver della stampante o qualsiasi applicazione software. Mediante il pannello di controllo è possibile accedere alle funzioni di stampa non supportate dal driver della stampante o dall'applicazione software. Le modifiche che vengono eseguite utilizzando il computer sostituiscono le impostazioni del pannello di controllo della stampante.

Indicatori del pannello di controllo

Indicatore Acceso Spento Lampeggiante

Display

Pronta

(verde)

Dati

(verde)

Attenzione

(giallo)

La stampante è in linea (può accettare ed elaborare i dati).

Nella stampante sono presenti dati elaborati, ma sono necessari altri dati per completare il processo oppure il processo è stato interrotto o è in attesa della risoluzione degli errori.

Si è verificato un errore critico. La stampante richiede l'intervento dell'utente.

La stampante è fuori linea (in pausa) o è spenta.

Non è in corso alcuna operazione di elaborazione o ricezione di dati.

Non sussistono condizioni che richiedono l'intervento dell'utente.

La stampante sta cercando di interrompere la stampa e di andare fuori linea. In genere, ciò è dovuto alla richiesta di un utente che desidera sospendere il processo corrente.

È in corso un'operazione di elaborazione o ricezione di dati.

Si è verificato un errore. La stampante richiede l'intervento dell'utente.

Sul display della stampante vengono visualizzate informazioni complete e immediate relative alla stampante e ai processi di stampa. I simboli grafici indicano il livello dei materiali di consumo. I menu forniscono l'accesso a funzioni della stampante e informazioni dettagliate.

ITWW Panoramica del pannello di controllo 11

Nella parte superiore del display sono visualizzate due aree: messaggi/prompt e livello dei materiali di consumo.

Figura 2-2 Display stampante

1 Area dei messaggi/prompt

2 Indicatore del livello dei materiali di consumo

3 Colori delle cartucce di stampa da sinistra a destra: nero, giallo, ciano e magenta

Nelle aree dei messaggi e dei prompt vengono indicati lo stato della stampante e le possibili azioni da eseguire.

L'indicatore del livello indica il livello di consumo delle cartucce di stampa del nero, del ciano, del magenta e del giallo. Se si installa una cartuccia di stampa non HP, viene visualizzato il simbolo ? al posto del livello di consumo. L'indicatore del livello dei materiali di consumo viene visualizzato ogni volta che viene indicato lo stato Pronta per la stampante o che viene visualizzato un messaggio di avvertenza o di errore relativo a una cartuccia.

12 Capitolo 2 Pannello di controllo ITWW

Menu del pannello di controllo

Per accedere ai menu del pannello di controllo, completare le operazioni illustrate di seguito.

1. Premere Menu.

2. Premere

3. Premere il

4. Premere

o per spostarsi negli elenchi.

per selezionare l'opzione appropriata.

per tornare al livello precedente.

5. Premere Menu per uscire dal menu.

Per visualizzare ulteriori informazioni su un menu, premere

I menu principali vengono visualizzati nella seguente tabella.

Menu principali PROCEDURE

RECUPERA PROCESSO

INFORMAZIONI

GESTIONE CARTA

CONFIGURA PERIFERICA

DIAGNOSTICA

SERVIZIO

ITWW Menu del pannello di controllo 13

Menu Recupera processo

NOTA: Questo menu viene visualizzato solo se la stampante dispone di un disco rigido installato.

Utilizzare il menu RECUPERA PROCESSO per stampare o eliminare i processi memorizzati dal pannello di controllo.

Voce di menu Valore Descrizione

<NOME UTENTE> TUTTI PROC.PRIV.

TUTTI PROC.PRIV. viene visualizzato se più di un processo

memorizzato è protetto da un PIN (personal identification number).

<NOME PROCESSO> rappresenta il nome assegnato al processo di stampa una volta inviato dal computer.

Dopo aver selezionato un processo di stampa, è possibile stamparlo o eliminarlo.

Per ulteriori informazioni sui processi memorizzati, vedere Gestione dei processi memorizzati

a pagina 83.

14 Capitolo 2 Pannello di controllo ITWW

Menu Informazioni

Utilizzare il menu INFORMAZIONI per accedere a informazioni specifiche sulla stampante ed eseguirne la stampa.

Sottomenu Descrizione

STAMPA MAPPA MENU Consente di stampare il sistema dei menu del pannello di controllo, nel quale vengono

indicati il layout e le impostazioni correnti delle voci di menu del pannello di controllo. Vedere

Pagine di informazioni a pagina 114.

STAMPA PAGINA CONFIGURAZIONE

STAMPA PAGINA DI STATO MATERIALI

STATO MATERIALI Consente di visualizzare lo stato dei materiali di consumo in un elenco scorrevole.

STAMPA PAGINA UTILIZZO Consente di stampare il numero relativo alla quantità di supporti, indipendentemente

STAMPA REGISTRO UTILIZZO COLORE PER PROCESSO

STAMPA PAGINA DIMOSTRATIVA Consente di stampare una pagina dimostrativa.

STAMPA ESEMPI RGB Consente di stampare una tavolozza di colori RGB da utilizzare per ottenere una

STAMPA ESEMPI CMYK Consente di stampare una tavolozza di colori CMYK da utilizzare per ottenere una

STAMPA PAGINA DIRECTORY FILE

STAMPA ELENCO FONT PCL Consente di stampare i font PCL disponibili.

STAMPA ELENCO FONT PS Consente di stampare i font PS (PostScript emulato) disponibili.

Consente di stampare la pagina di configurazione della stampante.

Consente di stampare informazioni sul livello del toner, sul numero di pagine stampate e sul numero di pagine rimanenti stimate.

dal formato, passata attraverso la stampante, oltre alle informazioni sul tipo di stampa eseguito su ciascun supporto, a facciata singola, fronte/retro, monocromatica (in bianco e nero) o a colori; viene indicato anche il numero di pagine.

Consente di stampare un report nel quale vengono visualizzate le informazioni sul nome utente, sul nome applicazione e sul consumo dei colori per ogni processo.

corrispondenza di colori.

Consente di stampare i nomi e la directory dei file memorizzati nella stampante.

ITWW Menu Informazioni 15

Menu Gestione carta

Utilizzare il menu GESTIONE CARTA per configurare i vassoi in base al formato e al tipo.

NOTA: Per configurare i vassoi correttamente, utilizzare questo menu prima di eseguire la stampa

per la prima volta.

Voce di menu Valore Descrizione

FORMATO VASSOIO 1

TIPO VASSOIO 1 Viene visualizzato un

FORMATO VASSOIO 2

FORMATO VASSOIO 3

TIPO VASSOIO 2

TIPO VASSOIO 3

Viene visualizzato un elenco dei formati disponibili.

elenco dei tipi disponibili.

Viene visualizzato un elenco dei formati disponibili.

Viene visualizzato un elenco dei tipi disponibili.

Consente di configurare il formato della carta per il vassoio 1. L'impostazione predefinita è QUALSIASI FORMATO. Vedere

e dei supporti di stampa a pagina 63 per un elenco completo dei formati

disponibili.

Consente di configurare il tipo di carta per il vassoio 1. L'impostazione predefinita è QUALSIASI TIPO. Vedere

supporti di stampa a pagina 63 per un elenco completo dei tipi disponibili.

Consente di configurare il formato della carta per il vassoio 2 o il vassoio 3 opzionale. Il formato predefinito è Lettera o A4, a seconda del paese/regione.

Formati compatibili della carta e dei supporti di stampa a pagina 63

Vedere per un elenco completo dei formati disponibili.

Consente di configurare il tipo di carta per il vassoio 2 o il vassoio 3 opzionale. L'impostazione predefinita è COMUNE. Vedere

e dei supporti di stampa a pagina 63 per un elenco completo dei tipi

disponibili.

Formati compatibili della carta

Formati compatibili della carta e dei

Formati compatibili della carta

16 Capitolo 2 Pannello di controllo ITWW

Menu Configura periferica

Utilizzare il menu CONFIGURA PERIFERICA per modificare le impostazioni di stampa predefinite, regolare la qualità di stampa, modificare la configurazione del sistema e le opzioni I/O. Nella sezione seguente sono descritti i cinque sottomenu di CONFIGURA PERIFERICA.

Sottomenu Stampa

Queste impostazioni vengono applicate solo ai processi per i quali non vengono individuate proprietà. Per la maggior parte dei processi, vengono individuate tutte le proprietà, le quali si sostituiscono ai valori impostati in questo menu. Questo menu può inoltre essere utilizzato per impostare le dimensioni e il tipo di carta predefiniti.

Voce di menu Valori Descrizione

COPIE 1-32.000 Consente di impostare il numero di copie predefinito. Il numero di copie

FORMATO CARTA PREDEFINITO

FORMATO CARTA PERSONAL. PREDEF.

FRONTE/RETRO

(solo HP Color LaserJet CP3505dn e CP3505x)

RILEGATURA FRONTE/RETRO

(solo HP Color LaserJet CP3505dn e CP3505x)

IMPONI A4/LETTERA NO

Viene visualizzato un elenco dei formati disponibili.

UNITÀ DI MISURA

DIMENSIONE X

DIMENSIONE Y

SÌ

LATO LUNGO

LATO CORTO

SÌ

predefinito è 1.

Consente di impostare il formato della carta predefinito.

Consente di impostare il formato predefinito per i processi personalizzati per i quali non sono state specificate le dimensioni. Disponibile per il vassoio 1.

Consente di attivare e disattivare la funzione di stampa su entrambi i lati (stampa fronte/retro automatica). L'impostazione predefinita è NO. È possibile sostituire questa impostazione nel driver della stampante.

Consente di specificare se si desidera ruotare un processo fronte/retro sul lato lungo o sul lato corto. È possibile sostituire questa impostazione nel driver della stampante.

Consente di impostare la stampante per la stampa di un processo A4 su carta in formato Lettera se non è disponibile carta A4 o per la stampa di un processo in formato Lettera su carta A4 se non è disponibile carta in formato Lettera. L'impostazione predefinita è NO.

ALIMENTAZIONE MANUALE

FONT COURIER NORMALE

A4 GRANDE NO

STAMPA ERRORI PS NO

SÌ

SCURO

SÌ

L'impostazione predefinita è NO. Selezionando SÌ si imposta ALIMENTAZIONE MANUALE come valore predefinito per i processi

che non richiedono la selezione di un vassoio. È possibile sostituire questa impostazione nel driver della stampante.

Consente di selezionare una versione di font Courier. L'impostazione predefinita è NORMALE.

Consente di impostare l'area di stampa della carta in formato A4, in modo da poter stampare su un'unica riga 80 caratteri con spaziatura 10. L'impostazione predefinita è NO.

Selezionare SÌ per eseguire la stampa delle pagine degli errori PS (PostScript emulato). L'impostazione predefinita è NO.

ITWW Menu Configura periferica 17

Voce di menu Valori Descrizione

STAMPA ERRORI PDF

PCL LUNGHEZZA MODULO

SÌ

ORIENTAMENTO

ORIGINE FONT

NUMERO FONT

SPAZIATURA FONT

DIMENSIONE PUNTO FONT

SET SIMBOLI

AGGIUNGI CR A LF

ELIMINARE PAGINE VUOTE

CONNESSIONE ORIGINE SUPPORTO

Selezionare SÌ per eseguire la stampa delle pagine degli errori PDF (Portable Document Format). L'impostazione predefinita è NO.

Consente di configurare le impostazioni per il linguaggio di controllo stampante PCL (Printer Control Language).

LUNGHEZZA MODULO consente di impostare il numero di righe per pagina. Il valore predefinito è 60.

ORIENTAMENTO consente di impostare il layout della pagina per la rilegatura sul lato lungo o sul lato corto. L'impostazione predefinita è

VERTICALE.

ORIGINE FONT consente di selezionare l'origine del font utilizzato sul

pannello di controllo della stampante. L'impostazione predefinita è INTERNO. NUMERO FONT rappresenta il numero del font selezionato. Se il font selezionato è un font a contorno, utilizzare SPAZIATURA FONT per impostare la spaziatura di un font a spaziatura fissa. Il valore predefinito è 10.00.

DIMENSIONE PUNTO FONT consente di impostare la dimensione dei font a spaziatura fissa. Il valore predefinito è 12 punti.

SET SIMBOLI consente di impostare il set di simboli utilizzato dal pannello di controllo della stampante. Il valore predefinito è PC-8.

AGGIUNGI CR A LF consente di specificare se aggiungere un ritorno a capo a ciascun avanzamento riga in un processo PCL compatibile con le versioni precedenti. L'impostazione predefinita è NO.

Sottomenu Qualità di stampa

Utilizzare questo menu per regolare tutti gli aspetti della qualità di stampa, inclusa la calibrazione, la registrazione e le impostazioni dei mezzitoni dei colori.

Voce di menu Valori Descrizione

REGOLA COLORE TONI CHIARI

TONI MEDI

TONI SCURI

RIPRISTINA VALORI COLORE

IMPOSTA REGISTRAZIONE

STAMPA PAGINA DI PROVA

ORIGINE

ELIMINARE PAGINE VUOTE consente di impostare la soppressione

automatica della visualizzazione di pagine vuote nei processi che utilizzano PCL con avanzamenti pagina vuoti. SÌ indica che se la pagina è vuota, gli avanzamenti pagina verranno ignorati.

Il comando PCL5 CONNESSIONE ORIGINE SUPPORTO consente di selezionare un vassoio di alimentazione mediante un numero corrispondente ai diversi vassoi disponibili.

Consente di modificare le impostazioni dei mezzitoni per ciascun colore. Il valore predefinito per ciascun colore è 0.

Consente di spostare l'allineamento del margine in modo da centrare l'immagine nella pagina rispetto ai quattro bordi del foglio. È possibile allineare l'immagine stampata in primo piano all'immagine sullo sfondo.
