HP LaserJet 3500 Getting Started Guide [pt]

start

démarrage

inbetriebnahme

avvio

hp color LaserJet

3500 series printer

inicio início

startgids

lea esto primero

Reproduction, adaptation, or translation without prior written permission is prohibited, except as allowed under the copyright laws.

The information contained herein is subject to change without notice.

The only warranties for HP products and services are set forth in the express warranty statements accompanying such products and services. Nothing herein should be construed as constituting an additional warranty. HP shall not be liable for technical or editorial errors or omissions contained herein.

Part number: Q1319-90901

Edition 1: 10/ 2003

FCC Regulations

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy. If this equipment is not installed and used in accordance with the instructions, it may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

Reorient or relocate the receiving antenna. Increase separation between equipment and receiver.

Connect equipment to an outlet on a circuit different from that to which the receiver is located.

Consult your dealer or an experienced radio/TV technician.

Any changes or modifications to the printer that are not expressly approved by HP could void the user's authority to operate this equipment. Use of a shielded interface cable is required to comply with the Class B limits of Part 15 of FCC rules. For more regulatory information, see the HP Color LaserJet 3500 and 3700 series printer electronic user guide. Hewlett-Packard shall not be liable for any direct, indirect, incidental, consequential, or other damage alleged in connection with the furnishing or use of this information.

Trademark Credits

PostScript® is a trademark of Adobe Systems Incorporated.

Windows® is a U.S. registered trademark of Microsoft Corporation.

Il est interdit de reproduire, adapter ou traduire ce manuel sans autorisation expresse par écrit, sauf dans les cas permis par les lois régissant les droits d'auteur.

Les informations contenues dans ce document sont sujettes à modification sans préavis.

Les seules garanties concernant les produits et services HP sont énoncées dans la garantie qui accompagne ces produits et services. Rien en ceci ne devra être interprété comme constituant une garantie supplémentaire. HP ne pourra être tenue pour responsable des erreurs techniques et rédactionnelles ou des omissions présentes dans ce document. Numéro de référence : Q1319-90901

Edition 1: 10/ 2003

Marques citées

PostScript® est une marque d’Adobe Systems Incorporated.

Windows® est une marque déposée aux Etats-Unis de Microsoft Corp. Hewlett-Packard Development Company, L.P.

20555 S.H. 249 Houston, TX 77070

Models. HP Color LaserJet 3500: base model, includes 64 MB of SDRAM

HP Color LaserJet 3500n: includes the features of the 3500, plus an HP Jetdirect en3700 external print server

English Français Deutsch Italiano Español Nederlands Português

Modèles. HP Color LaserJet 3500 : modèle de base, inclut 64 Mo de mémoire SDRAM

Modelle. HP Color LaserJet 3500: Basismodell mit 64 MB SDRAM

Modelli. HP Color LaserJet 3500: modello base, include 64 MB di SDRAM

Modelos. HP Color LaserJet 3500: modelo básico, incluye 64 MB de SDRAM.

Modellen. HP Color LaserJet 3500: basismodel, bevat 64 MB SDRAM

HP Color LaserJet 3500n : inclut les caractéristiques du modèle 3500, ainsi qu’un serveur d’impression externe HP Jetdirect en3700

HP Color LaserJet 3500N: bietet neben den Funktionen des Modells 3500 einen externen HP Jetdirect en3700 Druckserver

HP Color LaserJet 3500n: include le funzioni della 3500, più un server di stampa HP Jetdirect en3700

HP Color LaserJet 3500n: incorpora las características de la 3500, además de un servidor de impresión externo HP Jetdirect en3700.

HP Color LaserJet 3500n: bevat de functies van de 3500 plus een HP Jetdirect en3700 externe printserver

Modelos. HP Color LaserJet 3500: modelo base, inclui 64 MB de SDRAM.

HP Color LaserJet 3500n: inclui os recursos da 3500, mais um servidor de impressão externo HP Jetdirect en3700.

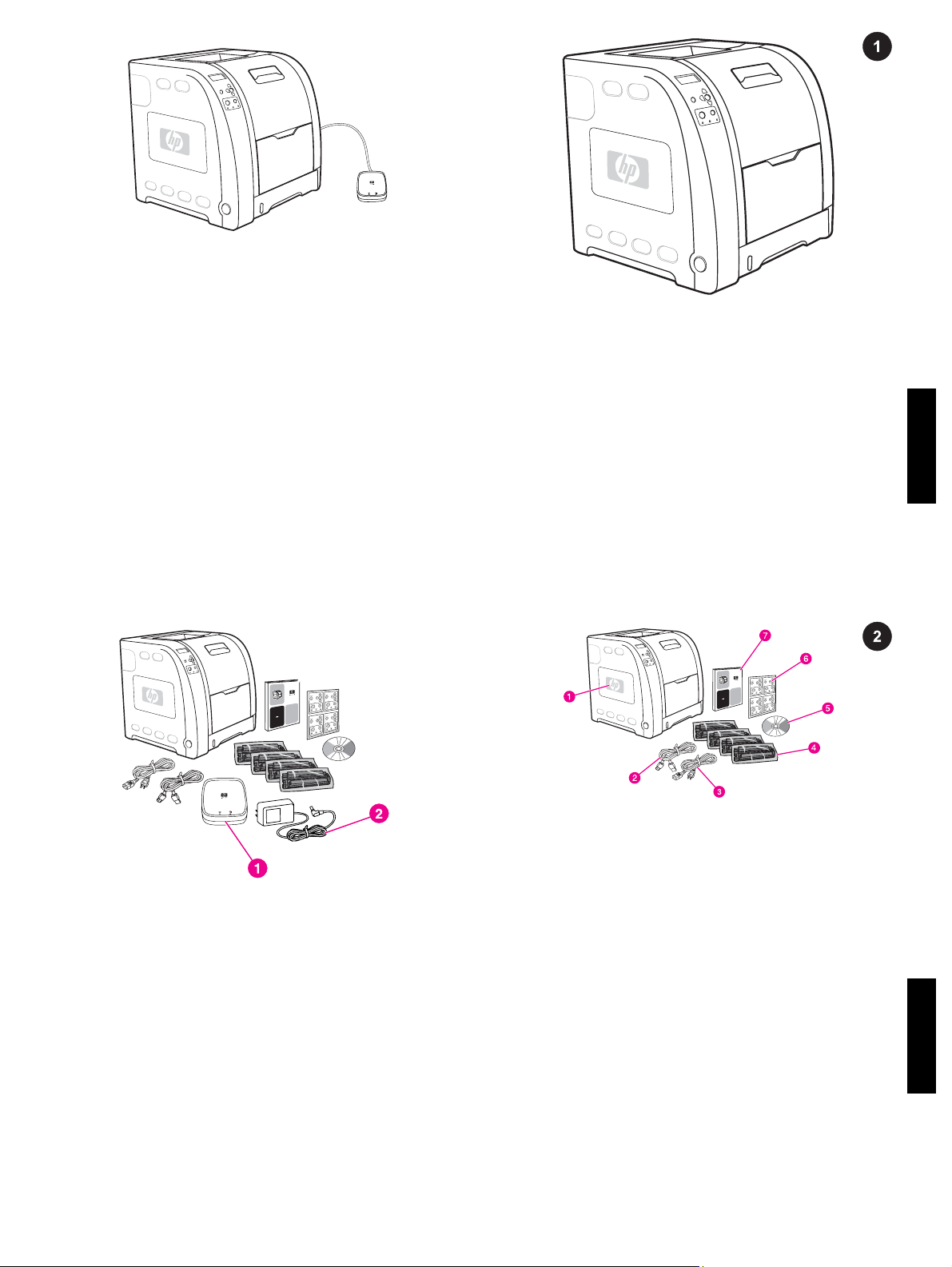

Check the package contents. 1) HP Color LaserJet 3500 2) USB cable 3) power cable 4) four print cartridges 5) CD-ROM (the CDROM contains the user guide) 6) control panel overlay 7) getting started guide

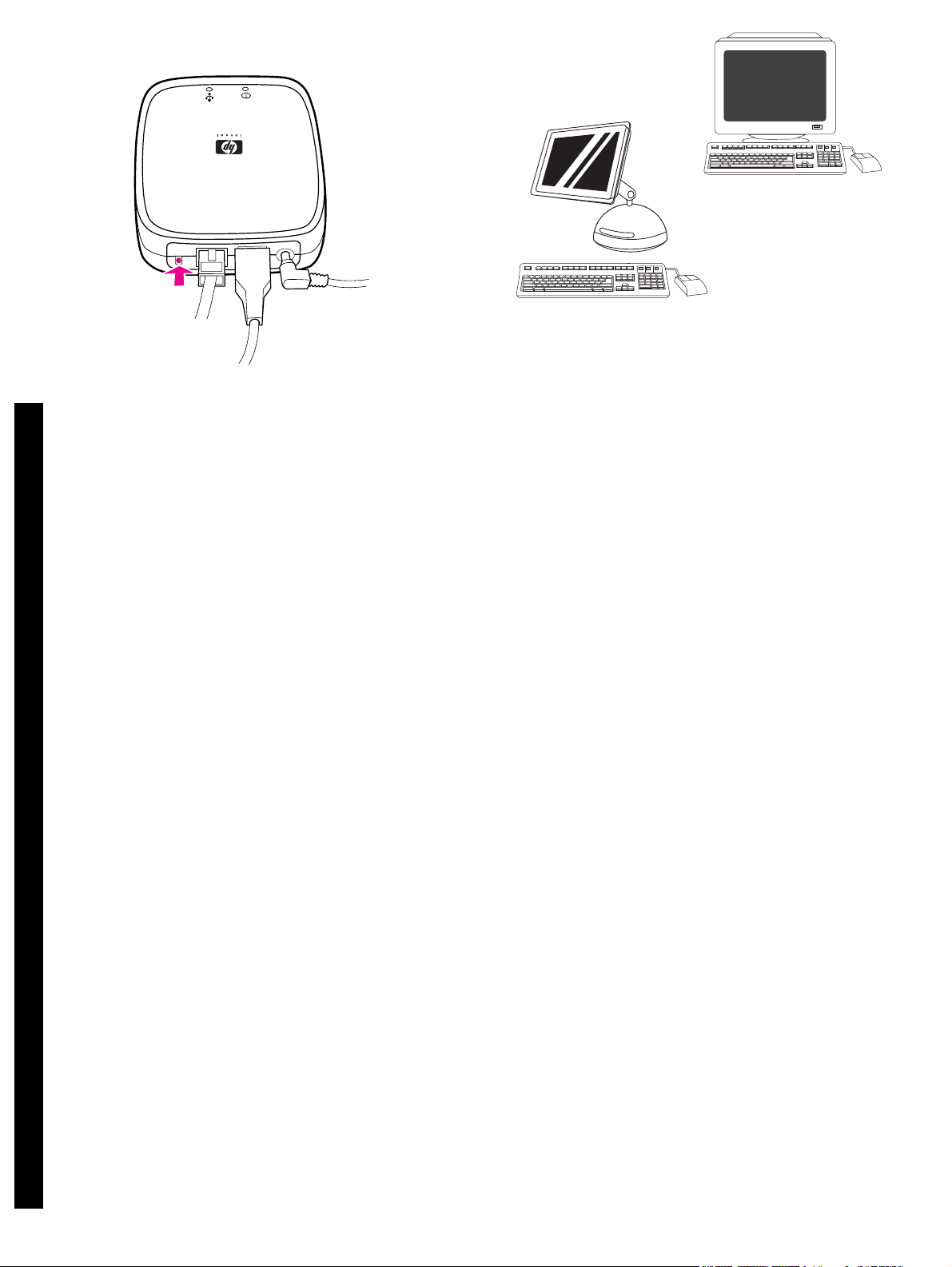

Additional contents shipped with the HP Jetdirect en3700. 1) HP Jetdirect en3700 external print server 2) power supply

Note The items listed here are for the external print server

connection.

Examen du contenu du coffret. 1) HP Color LaserJet 3500 2) câble USB 3) cordon d’alimentation 4) quatre cartouches d’impression

5)CD-ROM (contenant le manuel d’utilisation) 6) cache du panneau de commande 7) guide de mise en route

Überprüfen Sie den Paketinhalt. 1) HP Color LaserJet 3500 2)USBKabel 3)Netzkabel 4)vier Druckpatronen 5)CD-ROM (die CD-ROM enthält das Benutzerhandbuch) 6)Bedienfeldschablone

7)”Leitfaden zur Inbetriebnahme”

Verifica del contenuto della confezione. 1) HP Color LaserJet 3500

2) cavo USB 3) cavo di alimentazione 4) quattro cartucce di stampa

5) CD-ROM (il CD-ROM contiene la guida dell'utente) 6) mascherina del pannello di controllo 7) guida introduttiva

Compruebe el contenido del paquete. 1) HP Color LaserJet 3500 2) cable USB 3) cable de alimentación 4) cuatro cartuchos de impresión 5) CD-ROM (el CD-ROM contiene la guía del usuario) 6) plantilla del panel de control 7) guía de instalación inicial.

Controleer de inhoud van de verpakking. 1) HP Color LaserJet 3500

2) USB-kabel 3) netsnoer 4) vier inktpatronen 5) cd-rom (de cd-rom bevat de gebruikershandleiding) 6) sjabloon van het bedieningspaneel 7) beknopte handleiding

Matériel supplémentaire livré avec le serveur d’impression HP Jetdirect en3700. 1) serveur d’impression externe HP Jetdirect en3700 2) module d’alimentation

Remarque Les éléments répertoriés ici sont destinés à la connexion

du serveur d’impression externe.

Zusätzliche Komponenten, die mit dem HP Jetdirect en3700 geliefert werden. 1) externer HP Jetdirect en3700 Druckserver

2)Netzteil

Hinweis Die hier aufgeführten Komponenten sind für eine

Verbindung zum externen Druckserver gedacht.

Contenuto supplementare fornito con HP Jetdirect en3700. 1) Server di stampa esterno HP Jetdirect en3700 2) alimentatore

Nota Gli elementi elencati sono per i collegamenti dei server di

stampa esterni.

Contenido adicional incluido con la impresora HP Jetdirect en3700.

1) servidor de impresión externo HP Jetdirect en3700 2) fuente de alimentación.

Nota Los elementos que se enumeran aquí son para la conexión del

servidor de impresión externo.

Extra onderdelen die bij de HP Jetdirect en3700 worden geleverd. 1) HP Jetdirect en3700 externe printserver 2) netsnoer

Opmerking de aangegeven onderdelen zijn voor het aansluiten van

de externe printserver.

Verifique o conteúdo do pacote. 1) HP Color LaserJet 3500 2) cabo USB 3) cabo de alimentação 4) quatro cartuchos de impressão 5) CD-ROM (o CD-ROM contém o guia do usuário) 6) decalque do painel de controle 7) guia de primeiros passos

Português Nederlands Español Italiano Deutsch Français English

Conteúdo adicional enviado com o HP Jetdirect en3700. 1) servidor de impressão externo HP Jetdirect en3700 2) fonte de alimentação

Nota Os itens listados aqui são para a conexão do servidor de

impressão externo.

Minimum system requirements. See the outside of the box in which the printer was shipped, or see the Install Notes on the CD-ROM.

Prepare the location. Select a sturdy, level surface in a wellventilated, dust-free area. Make sure there is enough space around the printer so that the air vents on the left side and rear of the printer are not blocked.

Configuration minimum du système. Consultez l’extérieur du coffret d’expédition de l’imprimante ou reportez-vous aux notes d’installation sur le CD-ROM.

Mindestsystemanforderungen. Informationen dazu finden Sie auf der Außenseite der Verpackung, in der der Drucker geliefert wurde, oder in den Installationshinweisen auf der CD-ROM.

Requisiti minimi di sistema. Vedere le istruzioni sull'esterno della scatola in cui viene fornita la stampante oppure le note di installazione nel CD-ROM.

Requisitos mínimos del sistema. Consulte la parte exterior de la caja en la que venía la impresora o las notas de instalación en el CD-ROM.

Minimumsysteemvereisten. Zie de buitenkant van de doos waarin de printer is vervoerd of zie de opmerkingen over de installatie op de cd-rom.

Préparation de l’emplacement. Sélectionnez une surface plane stable dans un local correctement ventilé et libre de toute poussière. Assurez-vous qu’il existe un espace suffisant autour de l’imprimante afin que les ouvertures d’évacuation de l’air sur le côté gauche et à l’arrière de celle-ci ne soient pas bloquées.

Bereiten Sie den Standort vor. Der Drucker sollte auf einer stabilen, ebenen Fläche in einem gut belüfteten, staubfreien Raum aufgestellt werden. Stellen Sie sicher, dass genügend Platz um den Drucker vorhanden ist, so dass die Lüftungsschlitze auf der linken Seite und auf der Rückseite des Druckers nicht verdeckt sind.

Preparazione dell'ubicazione di installazione della stampante. Scegliere una superficie solida e piana in un'area ventilata e priva di polvere. Assicurarsi che lo spazio intorno alla stampante sia sufficiente per garantire che la ventilazione sulla parte sinistra e posteriore della stampante non sia bloccata.

Prepare la ubicación. Seleccione una superficie plana y firme en una zona con buena ventilación y sin polvo. Asegúrese de que hay suficiente espacio alrededor de la impresora, de modo que no se bloqueen los orificios de ventilación de la parte izquierda y trasera de la impresora.

Bereid de locatie voor. Plaats het apparaat op een stevig, egaal oppervlak in een goed geventileerde ruimte zonder stof. Zorg dat er voldoende ruimte om de printer is zodat de luchtventilatoren aan de linker- en achterkant van de printer niet worden geblokkeerd.

Requisitos mínimos do sistema. Veja a parte externa da caixa na qual a impressora foi fornecida ou consulte as Notas de instalação no CD-ROM.

Prepare o local. Escolha uma superfície plana e resistente em uma área bem ventilada, sem poeira. Verifique se há espaço suficiente em torno da impressora para que as passagens de ar no lado esquerdo e na parte traseira da impressora não fiquem bloqueadas.

Measurements. HP Color LaserJet 3500 series printer: height, 467 mm (18.4 inches); depth, 447 mm (17.6 inches); width, 483 mm (19 inches)

Regulate the environment. Do not place the printer in direct sunlight or an area that has abrupt temperature and humidity changes. Recommended ranges: 17° to 25° C (62.6° to 77° F) and 20 to 60 percent relative humidity

Dimensions. Imprimante HP Color LaserJet série 3500: hauteurxprofondeurxlargeur: 467 x 447 x 483 mm

Abmessungen. Drucker der HP Color LaserJet 3500 Serie: Höhe x Tiefe x Breite: 467 mm x 447 mm x 483 mm

Dimensioni. Stampante HP Color LaserJet 3500 series: altezza, 467 mm; profondità, 447 mm; larghezza, 483 mm

Dimensiones. Impresora HP Color LaserJet serie 3500: alto, 467 mm; profundidad, 447 mm; ancho, 483 mm.

Afmetingen. HP Color LaserJet 3500 series printer: hoogte: 467 mm; diepte: 447 mm; breedte: 483 mm

Environnement ambiant. N’exposez pas l’imprimante à la lumière directe du soleil et ne la placez pas dans un local sujet à des changements brusques de température et d’humidité. Plages recommandées : 17 à 25 °C et 20 à 60 pour cent d’humidité relative

Regulieren Sie die Umgebungsbedingungen. Setzen Sie den Drucker keiner direkten Sonnenstrahlung aus, und stellen Sie den Drucker nicht an einem Ort auf, der plötzlichen Temperatur- oder Luftfeuchtigkeitsänderungen unterliegt. Empfohlene Bereiche: 17° bis 25° C und 20 bis 60 Prozent relative Luftfeuchtigkeit.

Controllo dell'ambiente. Non esporre la stampante alla luce diretta del sole o in un'area soggetta a bruschi sbalzi di temperatura o di umidità. Intervalli consigliati: Da 17° a 25° C e da 20 a 60 percento di umidità relativa

Regule el entorno. No exponga la impresora a la luz solar directa ni la coloque en una zona sometida a cambios bruscos de temperatura y humedad. Valores recomendados: de 17° a 25 °C y del 20 al 60 por 100 de humedad relativa.

Zorg voor een geschikte omgeving. Plaats de printer niet in direct zonlicht of op een plaats waar schommelingen in temperatuur en luchtvochtigheid kunnen optreden. Aanbevolen bereiken: 17 tot 25° C en 20 tot 60 procent relatieve luchtvochtigheid

Medidas. Impressora HP Color LaserJet série 3500: altura, 467 mm; profundidade, 447 mm; largura, 483 mm.

Português Nederlands Español Italiano Deutsch Français English

Ajuste o ambiente. Não coloque a impressora sob a luz direta do sol ou em uma área que tenha alterações bruscas de temperatura e umidade. Intervalos recomendados: 17 a 25 °C e 20 a 60% de umidade relativa.

Set up the printer. Place the printer in a prepared location.

WARNING! Two people must lift and move the printer to the

prepared location. Do not lift the printer by the Tray 2 handle.

Locate the printer parts (front view). 1) on/off switch 2) Tray 2 3) Tray 1 4) front door 5) printer control panel 6) output bin

Installation de l’imprimante. Placez l’imprimante à un emplacement préparé.

AVERTISSEMENT Le soulèvement et le déplacement de

l’imprimante vers l’emplacement préparé requièrent deux personnes. Ne soulevez pas l’imprimante par la poignée du bac 2.

Richten Sie den Drucker ein. Stellen Sie den Drucker am vorbereiteten Standort auf.

ACHTUNG! Der Drucker muss von zwei Personen zum

vorbereiteten Standort getragen werden. Heben Sie den Drucker nicht am Griff von Fach 2 an.

Installazione della stampante. Posizionare la stampante in un'apposita ubicazione.

AVVERTENZA Per posizionare la stampante nell'apposita

ubicazione, è necessario che venga sollevata e spostata da due persone. Non sollevare la stampante dalla maniglia del cassetto 2.

Instale la impresora. Coloque la impresora en la ubicación preparada.

ADVERTENCIA Dos personas deben levantar la impresora y

trasladarla a la ubicación seleccionada. No levante la impresora sujetándola por el asa de la bandeja 2.

Maak de printer gereed. Plaats de printer op een daarvoor bestemde locatie.

WAARSCHUWING! De printer moet door twee personen worden

opgetild en naar de daarvoor bestemde locatie worden verplaatst. Til de printer niet op bij de handgreep van lade 2.

Repérage des composants de l’imprimante (vue avant).

1)interrupteur 2) bac 2 3) bac 1 4) porte avant 5) panneau de commande de l’imprimante 6) bac de sortie

Druckerkomponenten (Vorderansicht). 1) Ein-/Ausschalter 2)Fach2

3)Fach1 4)vordere Klappe 5)Druckerbedienfeld 6)Ausgabefach

Individuazione dei componenti della stampante (vista anteriore).1) interruttore di accensione 2) cassetto 2 3) cassetto 1 4) sportello anteriore 5) pannello di controllo della stampante 6) scomparto di uscita

Localice las partes de la impresora (vista frontal). 1) interruptor de encendido 2) bandeja 2 3) bandeja 1 4) puerta frontal 5) panel de control de la impresora 6) bandeja de salida.

De printeronderdelen (vooraanzicht). 1) aan/uit-schakelaar 2) lade 2

3) lade 1 4) voorklep 5) bedieningspaneel van de printer 6) uitvoerbak

Instale a impressora. Coloque a impressora em um local preparado.

AVISO! Para levantar e mover a impressora para o local preparado

são necessárias duas pessoas. Não levante a impressora pela alça da Bandeja 2.

Localize as peças da impressora (vista frontal). 1) interruptor lig/ desl 2) Bandeja 2 3) Bandeja 1 4) porta frontal 5) painel de controle da impressora 6) compartimento de saída

Locate the printer parts (back view). 1) upper rear door 2) lower rear door (rear output bin) 3) USB connection 4) power connection

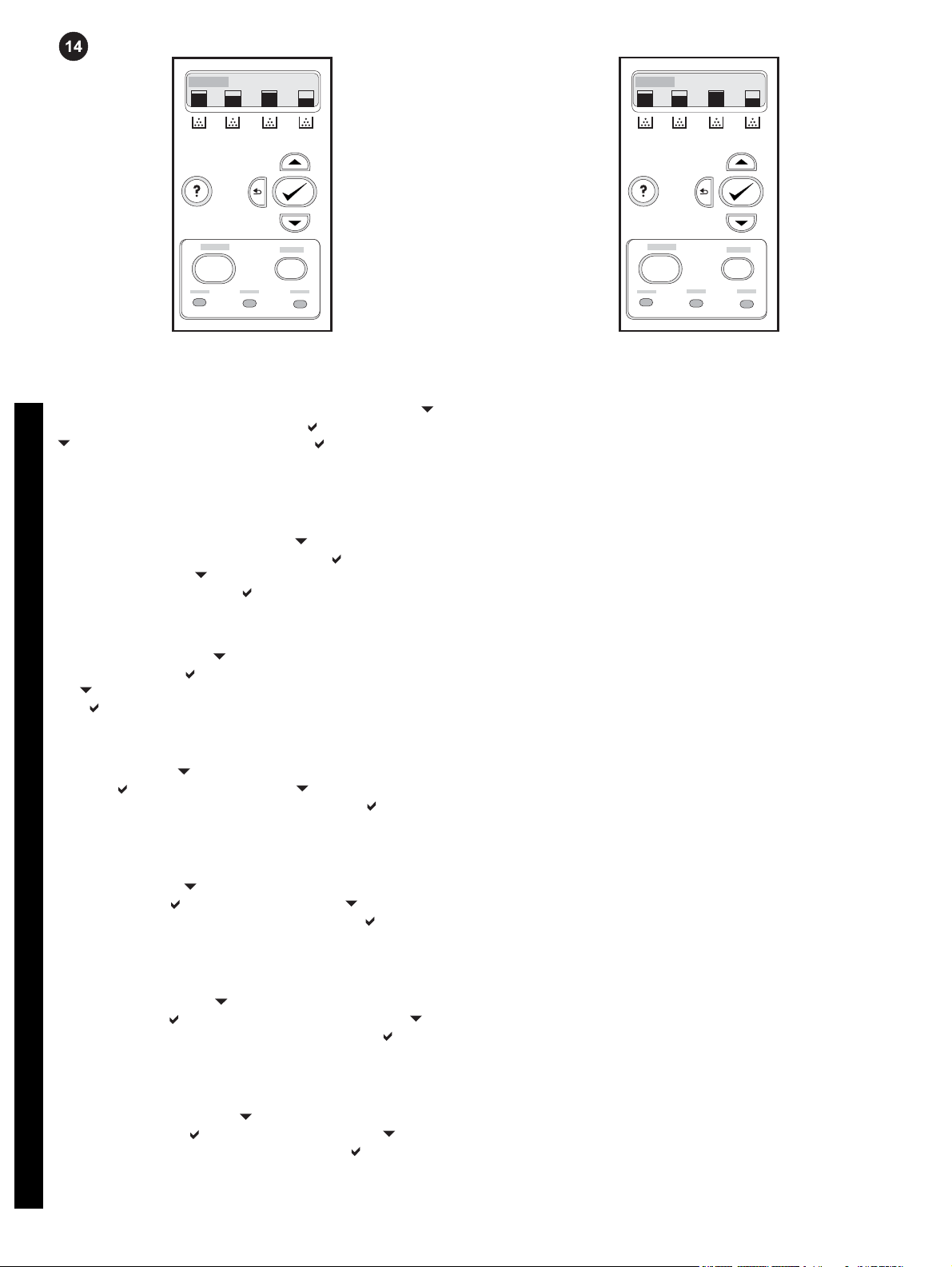

Understand the control panel. 1) help button 2) back arrow button 3) ready light 4) menu button 5) data light 6) attention light 7) stop button 8) down arrow button 9) select button 10) up arrow button 11) print cartridge level indicators 12) display

Repérage des composants de l’imprimante (vue arrière). 1) porte arrière supérieure 2) porte arrière inférieure (bac de sortie arrière) 3) connexion USB 4) connexion d’alimentation

Druckerkomponenten (Rückansicht). 1)obere hintere Klappe

2)untere hintere Klappe (hinteres Ausgabefach) 3)USB-Verbindung

4)Netzverbindung

Individuazione dei componenti della stampante (vista posteriore). 1) sportello posteriore superiore 2) sportello posteriore inferiore (scomparto di uscita posteriore) 3) collegamento USB 4) collegamenti di alimentazione

Localice las partes de la impresora (vista trasera). 1) puerta superior trasera 2) puerta inferior trasera (bandeja de salida trasera) 3) conexión USB 4) conexión de alimentación.

De onderdelen van de printer (achteraanzicht). 1) bovenklep aan de achterzijde 2) onderklep aan de achterzijde (achteruitvoerbak) 3) USB-aansluiting 4) voedingsaansluiting

Présentation du panneau de commande. 1) bouton aide 2) flèche vers l’arrière 3) voyant prête 4) bouton menu 5) voyant données 6) voyant attention 7) bouton arrêter 8) flèche vers l’avant 9) bouton sélectionner 10) flèche vers le haut 11) indicateurs de niveau des cartouches d’impression 12) affichage

Das Bedienfeld. 1) Hilfe-Taste 2) Zurück-Taste 3) Bereit-LED

4)Menü-Taste 5)Daten-LED 6)Achtung-LED 7)Stopp-Taste

8)Nach-unten-Taste 9)Auswahltaste 10)Nach-oben-Taste

11)Füllstandsanzeigen der Druckpatronen 12)Anzeige

Informazioni sul pannello di controllo 1) pulsante della guida 2) pulsante freccia indietro 3) spia pronto per la stampa 4) pulsante menu 5) spia data 6) spia attenzione 7) pulsante stop 8) pulsante freccia in basso 9) pulsante di selezione 10) pulsante freccia in basso 11) indicatori del livello delle cartucce di stampa 12) display

Descripción del panel de control. 1) botón Ayuda 2) botón de flecha atrás 3) luz Preparado 4) botón Menú 5) luz Datos 6) luz Atención 7) botón Detener 8) botón de flecha abajo 9) botón Seleccionar 10) botón de flecha arriba 11) indicadores de nivel de cartuchos de impresión 12) pantalla.

Het bedieningspaneel. 1) helpknop 2) pijl terug-knop 3) Klaarlampje 4) knop Menu 5) Gegevens-lampje 6) Attentie-lampje 7) knop Stop 8) pijl omlaag-knop 9) selectieknop 10) pijl omhoog-knop 11) niveau-aanduidingen van inktpatronen 12) display

Localize as peças da impressora (vista traseira). 1) porta traseira superior 2) porta traseira inferior (compartimento de saída traseiro)

3) conexão USB 4) conexão de alimentação

Português Nederlands Español Italiano Deutsch Français English

Entenda o painel de controle. 1) botão ajuda 2) botão seta para trás

3) luz indicadora pronta 4) botão menu 5) luz indicadora dados 6) luz indicadora atenção 7) botão parar 8) botão seta para baixo 9) botão selecionar 10) botão seta para cima 11) indicadores de nível do cartucho de impressão 12) visor

Remove the packing materials. 1) Remove all external orange tape, orange protectors, and other packaging material.

2) Open Tray 2, and remove the orange shipping lock inside the tray.

Retrait des matériaux d’emballage. 1) Retirez la bande orange externe, les éléments de protection oranges et tous les autres matériaux d’emballage.

Entfernen des Verpackungsmaterials. 1) Entfernen Sie alle außen angebrachten, orangefarbenen Klebestreifen, alle orangefarbenen Transportsicherungen sowie alles andere Verpackungsmaterial.

Rimozione del materiale di imballaggio. 1) Rimuovere tutto il materiale esterno, inclusi il nastro esterno e i rivestimenti di protezione di colore arancione.

Retire el material de embalaje. 1) Retire la cinta y los protectores externos de color naranja, así como el material de embalaje adicional.

Verwijder het verpakkingsmateriaal. 1) Verwijder alle externe oranje tape, oranje beveiligingen en ander verpakkingsmateriaal.

2) Ouvrez le bac 2, puis retirez le dispositif de sécurité d’expédition orange dans le bac.

2) Öffnen Sie Fach 2, und entfernen Sie die orangefarbene Transportsicherung im Innern des Faches.

2) Aprire il cassetto 2 e rimuovere il blocco per il trasporto di colore arancione all'interno del cassetto.

2) Abra la bandeja 2 y retire los bloqueos de transporte de color naranja del interior de la bandeja.

2) Open lade 2 en verwijder de oranje transportvergrendeling in de lade.

Remova os materiais da embalagem. 1) Remova toda a fita laranja externa, os protetores laranja e outros materiais de embalagem.

2) Abra a Bandeja 2 e remova a trava de transporte laranja dentro da bandeja.

3) Open the lower rear door. 4) Make sure that the two blue pressure release lever actuators are in the upright position. 5) Close the lower rear door.

Note The two release levers are located on the left and right side of

the lower rear door.

6) Lift the front door handle, and pull down the front door.

3) Ouvrez la porte arrière inférieure. 4) Assurez-vous que les deux leviers de verrouillage bleus sont en position levée. 5) Fermez la porte arrière inférieure.

Remarque Les deux leviers de verrouillage sont situés sur les côtés

gauche et droit de la porte arrière inférieure.

3) Öffnen Sie die untere hintere Klappe. 4) Stellen Sie sicher, dass sich die zwei blauen Stellglieder für die Druckauslösehebel in aufrechter Position befinden. 5) Öffnen Sie die untere hintere Klappe.

Hinweis Die beiden Auslösehebel befinden sich auf der linken und

der rechten Seite der unteren hinteren Klappe.

3) Aprire lo sportello posteriore inferiore. 4) Assicurarsi che i due azionatori delle leve a pressione blu siano in posizione verticale. 5) Chiudere lo sportello posteriore inferiore.

Nota Le due leve di rilascio sono situate sul lato sinistro e destro

dello sportello posteriore inferiore.

3) Abra la puerta inferior trasera. 4) Asegúrese de que los dos accionadores azules de las palancas de liberación de presión se encuentran en posición vertical. 5) Cierre la puerta inferior trasera.

Nota Las dos palancas de liberación se encuentran en los laterales

izquierdo y derecho de la puerta inferior trasera.

3) Open de onderklep aan de achterzijde. 4) Controleer of de twee blauwe drukhendels voor vrijgave in de verticale positie staan. 5) Sluit de onderklep aan de achterzijde.

Opmerking u vindt de twee ontgrendelingshendels aan de

achterzijde aan de linker- of rechterkant van de onderklep.

6) Soulevez la poignée de la porte avant, puis abaissez la porte avant.

6) Heben Sie den Griff der vorderen Klappe an, und ziehen Sie die vordere Klappe nach unten.

6) Sollevare la maniglia dello sportello anteriore.

6) Levante el asa de la puerta frontal y tire hacia abajo de la puerta.

6) Trek de greep van de voorklep omhoog en trek de voorklep naar beneden.

3) Abra a porta traseira inferior. 4) Verifique se os dois atuadores azuis da alavanca de liberação de pressão estão na posição vertical. 5) Feche a porta traseira inferior.

Nota As duas alavancas de liberação estão localizadas no lado

esquerdo e direito da porta traseira inferior.

Português Nederlands Español Italiano Deutsch Français English

6) Levante a alça da porta frontal e puxe a porta para baixo.

CAUTION Do not place anything on the transfer unit. Do not touch

the top of the transfer unit or the contacts on the left side of the transfer unit.

7) Remove the orange tape and orange shipping locks on the rear, left and right sides of the transfer unit. 8) Remove any remaining orange tape from the printer.

ATTENTION Ne placez aucun objet sur le module de transfert. Ne

touchez pas à la partie supérieure du module de transfert ou aux contacts sur le côté gauche de ce dernier.

VORSICHT Legen Sie nichts auf die Transfereinheit. Berühren Sie

nicht die Oberseite der Transfereinheit oder die Kontakte an der linken Seite der Transfereinheit.

ATTENZIONE Non posizionare nulla sull'unità di trasferimento. Non

toccare il lato superiore dell'unità di trasferimento o i contatti sul lato sinistro dell'unità.

PRECAUCIÓN No coloque nada sobre la unidad de transferencia.

No toque la parte superior de la unidad de transferencia ni los contactos del lateral izquierdo de ésta.

VOORZICHTIG plaats geen objecten op de transfereenheid. Raak

de bovenkant van de transfereenheid of de contactpunten aan de linkerkant van de transfereenheid niet aan.

7) Retirez la bande orange et les dispositifs de sécurité d’expédition oranges à l’arrière et sur les côtés gauche et droit du module de transfert. 8) Retirez toute bande orange restante de l’imprimante.

7) Entfernen Sie den orangefarbenen Klebestreifen und die orangefarbenen Transportsicherungen an der hinteren, linken und rechten Seite der Transfereinheit. 8) Entfernen Sie den restlichen orangefarbenen Klebestreifen vom Drucker.

7) Rimuovere il nastro e i blocchi per il trasporto di colore arancione sul lato posteriore, sinistro e destro dell'unità di trasferimento. 8) Rimuovere altri eventuali nastri di imballaggio di colore arancione dalla stampante.

7) Retire la cinta y los bloqueos de transporte de color naranja de la parte trasera, izquierda y derecha de la unidad de transferencia. 8) Retire la cinta de color naranja restante de la impresora.

7) Verwijder de oranje tape en de oranje transportvergrendeling aan de achter-, linker- en rechterkant van de transfereenheid. 8) Verwijder de resterende oranje tape van de printer.

CUIDADO Não coloque nada sobre a unidade de transferência. Não

toque na parte superior da unidade de transferência ou nos contatos no lado esquerdo da unidade.

7) Remova a fita laranja e as travas de transporte laranja na parte traseira e nos lados esquerdo e direito da unidade de transferência.

8) Remova qualquer fita laranja restante da impressora.

Install the print cartridges. 1) Remove a new print cartridge from the bag.

2) Grasp both sides of the cartridge and distribute the toner by gently rocking the cartridge from side to side.

Installation des cartouches d’impression. 1) Retirez une cartouche d’impression neuve de son emballage.

Installieren Sie die Druckpatronen. 1) Nehmen Sie eine neue Druckpatrone aus der Schutzverpackung.

Installazione delle cartucce di stampa. 1) Estrarre una nuova cartuccia di stampa dalla confezione.

Instale los cartuchos de impresión. 1) Extraiga un cartucho de impresión nuevo de la bolsa.

Installeer de inktpatronen. 1) Haal de nieuwe inktpatroon uit de zak.

2) Saisissez les deux côtés de la cartouche et distribuez le toner en secouant délicatement la cartouche latéralement.

2) Halten Sie die Druckpatrone an beiden Seiten fest, und schütteln Sie sie vorsichtig, um den Toner zu verteilen.

2) Afferrare la cartuccia dalle estremità e distribuire il toner agitando lateralmente la cartuccia.

2) Sujete ambos lados del cartucho y distribuya el tóner moviendo suavemente el cartucho de un lado a otro.

2) Neem beide uiteinden van de patroon beet en verspreid de toner door de patroon voorzichtig heen en weer te schudden.

Instale os cartuchos de impressão. 1) Remova o novo cartucho de impressão do invólucro.

Português Nederlands Español Italiano Deutsch Français English

2) Segure as duas laterais do cartucho e agite-o suavemente de um lado a outro para distribuir o toner.

3) Remove and discard the orange shipping tape and shipping locks from the new print cartridge.

Note Discard the shipping tape and shipping locks according to local

regulations.

4) Locate the color slot for the print cartridge.

3) Retirez la bande et les dispositifs de sécurité d’expédition oranges de la nouvelle cartouche d’impression.

Remarque Jetez la bande et les dispositifs de sécurité d’expédition

oranges en respectant les réglementations locales.

3) Entfernen Sie den orangefarbenen Klebestreifen und die orangefarbenen Transportsicherungen von der neuen Druckpatrone, und entsorgen Sie sie.

Hinweis Entsorgen Sie den Klebestreifen und die

Transportsicherungen entsprechend den lokalen Bestimmungen.

3) Rimuovere ed eliminare il nastro e i blocchi per il trasporto di colore arancione dalla nuova cartuccia di stampa.

Nota Smaltire il nastro e i blocchi per il trasporto in conformità con le

norme locali.

3) Retire y deseche los bloqueos y la cinta de transporte de color naranja del cartucho de impresión nuevo.

Nota Deseche la cinta y los bloqueos de transporte según la

normativa local.

3) Verwijder de oranje transporttape en de oranje transportvergrendeling van de nieuwe inktpatroon en gooi deze weg.

Opmerking gooi de transporttape en de transportvergrendeling weg

volgens de plaatselijke voorschriften.

4) Repérez le logement couleur de la cartouche d’impression.

4) Suchen Sie den Farbschacht für die Druckpatrone.

4) Individuare l'alloggiamento a colori per la cartuccia di stampa.

4) Localice la ranura de color del cartucho de impresión.

4) Zoek de sleuf voor kleureninktpatronen voor de inktpatroon.

3) Remova e descarte a fita de transporte e as travas de transporte laranja do novo cartucho de impressão.

Nota Descarte a fita de transporte e as travas de transporte de

acordo com os regulamentos locais.

4) Localize o slot de cores para o cartucho de impressão.

5) Align the print cartridge with the tracks inside the printer and, using the handle, insert the cartridge. 6) Repeat this procedure for the remaining three print cartridges.

7) Firmly close the front door.

5) Alignez la cartouche d’impression sur les repères dans l’imprimante puis, à l’aide de la poignée, introduisez la cartouche.

6)Répétez cette procédure pour les trois autres cartouches d’impression.

5) Richten Sie die Druckpatrone an den Führungen im Drucker aus, und schieben Sie die Patrone mithilfe des Griffes ein.

6)Wiederholen Sie dieses Verfahren für die drei verbleibenden Druckpatronen.

5) Allineare la cartuccia di stampa con i binari all'interno della stampante e inserirla utilizzando la maniglia. 6) Ripetere questa procedura per le restanti tre cartucce di stampa.

5) Alinee el cartucho de impresión con las guías del interior de la impresora y utilice el asa para introducir el cartucho. 6) Repita este procedimiento para los tres cartuchos de impresión restantes.

5) Lijn de inktpatronen uit met de geleiders in de printer en plaats de patroon door gebruik te maken van de hendel. 6) Herhaal deze procedure voor de overige drie inktpatronen.

7) Fermez la porte avant.

7) Drücken Sie die vordere Klappe fest zu.

7) Chiudere saldamente lo sportello anteriore.

7) Cierre firmemente la puerta frontal.

7) Sluit de voorklep goed.

5) Alinhe o cartucho de impressão com os trilhos dentro da impressora e, utilizando a alça, insira o cartucho. 6) Repita esse procedimento para os três cartuchos de impressão restantes.

Português Nederlands Español Italiano Deutsch Français English

7) Feche firmemente a porta frontal.

Load paper into Tray 2. 1) Pull Tray 2 out of the printer.

2) Move the side width guides until the blue arrows on the width guides point to the size of paper you are loading.

Chargement de papier dans le bac 2. 1) Sortez le bac 2 de l’imprimante.

Legen Sie Papier in Fach 2 ein. 1) Ziehen Sie Fach 2 aus dem Drucker.

Caricare la carta nel cassetto 2. 1) Estrarre il cassetto 2 dalla stampante.

Cargue papel en la bandeja 2. 1) Extraiga la bandeja 2 de la impresora.

Plaats papier in lade 2. 1) Trek lade 2 uit de printer.

2) Déplacez les guides de largeur jusqu’à ce que les flèches bleues sur ceux-ci pointent vers le format de papier chargé.

2) Verschieben Sie die seitlichen Breitenführungen, bis die blauen Pfeile an den Breitenführungen auf das eingelegte Papierformat zeigen.

2) Spostare le guide della larghezza laterali fino a quando le frecce blu sulle guide della larghezza puntano ai lati della carta che si sta caricando.

2) Desplace las guías laterales de ancho del papel hasta que las flechas azules apunten al tamaño de papel que está cargando.

2) Verschuif de breedtegeleiders totdat de blauwe pijlen op de geleiders naar het formaat van het geplaatste papier wijzen.

Carregue o papel na Bandeja 2. 1) Puxe a Bandeja 2 para fora da impressora.

2) Mova as guias de largura laterais até as setas azuis nas guias de largura indicarem o tamanho do papel que você está carregando.

3) On the back of the tray, press the blue ridges and slide the length guides until the arrow symbol points to the paper size you are loading.

4) Load the paper into the tray. If this is special paper, such as letterhead, load it with the side to be printed down and the top edge toward the front of the tray.

Note Do not fan the paper before loading.

3) A l’arrière du bac, appuyez sur les arêtes bleues et faites glisser les guides de longueur jusqu’à ce que le symbole de flèche pointe vers le format de papier chargé.

3) Drücken Sie an der Rückseite des Fachs auf die blauen Rippen, und verschieben Sie die Längenführungen so lange, bis das Pfeilsymbol auf das einzulegende Papierformat zeigt.

3) Sulla parte posteriore del cassetto, premere le coste blu e far scorrere le guide della lunghezza fino a quando il simbolo della freccia punta al formato di carta che si sta caricando.

3) En la parte trasera de la bandeja, presione los salientes azules y deslice las guías de longitud hasta que el símbolo de la flecha apunte al tamaño que está cargando.

3) Druk aan de achterkant van de lade op de blauwe randen en verschuif de lengtegeleiders totdat de pijl naar het geplaatste papierformaat wijst.

4) Chargez du papier dans le bac. S’il s’agit d’un papier spécial, tel que du papier à en-tête, chargez-le la face imprimée vers le bas et le bord supérieur vers l’avant du bac.

Remarque N’aérez pas le papier avant de le charger.

4) Legen Sie Papier in das Fach ein. Legen Sie Spezialpapier (wie z.B. Briefkopfpapier) mit der zu bedruckenden Seite nach unten und der Oberkante in Richtung Fachvorderseite ein.

Hinweis Fächern Sie das Papier vor dem Einlegen in das Fach nicht

auf.

4) Caricare la carta nel cassetto. Se questa è una carta speciale, ad esempio carta intestata, caricarla con il lato da stampare verso il basso e il margine superiore verso la parte anteriore del cassetto.

Nota Non sventolare la carta prima di caricarla.

4) Cargue el papel en la bandeja. Si se trata de papel especial, como papel con membrete, cárguelo con la cara que se va a imprimir boca abajo y el borde superior hacia la impresora.

Nota No abanique el papel antes de cargarlo.

4) Plaats het papier in de lade. Als dit speciaal papier is, zoals briefpapier, plaatst u de kant die moet worden bedrukt naar beneden en de bovenrand naar de voorkant van de lade gericht.

Opmerking waaier het papier niet uit voordat u dit gaat plaatsen.

3) Na parte traseira da bandeja, pressione os ressaltos azuis e deslize as guias de comprimento até o símbolo de seta indicar o tamanho de papel que você está carregando.

Português Nederlands Español Italiano Deutsch Français English

4) Carregue o papel na bandeja. Se for um papel especial, como um papel timbrado, carregue-o com o lado a ser impresso para baixo e a margem superior virada para a parte frontal da bandeja.

Nota Não assopre o papel antes de carregá-lo.

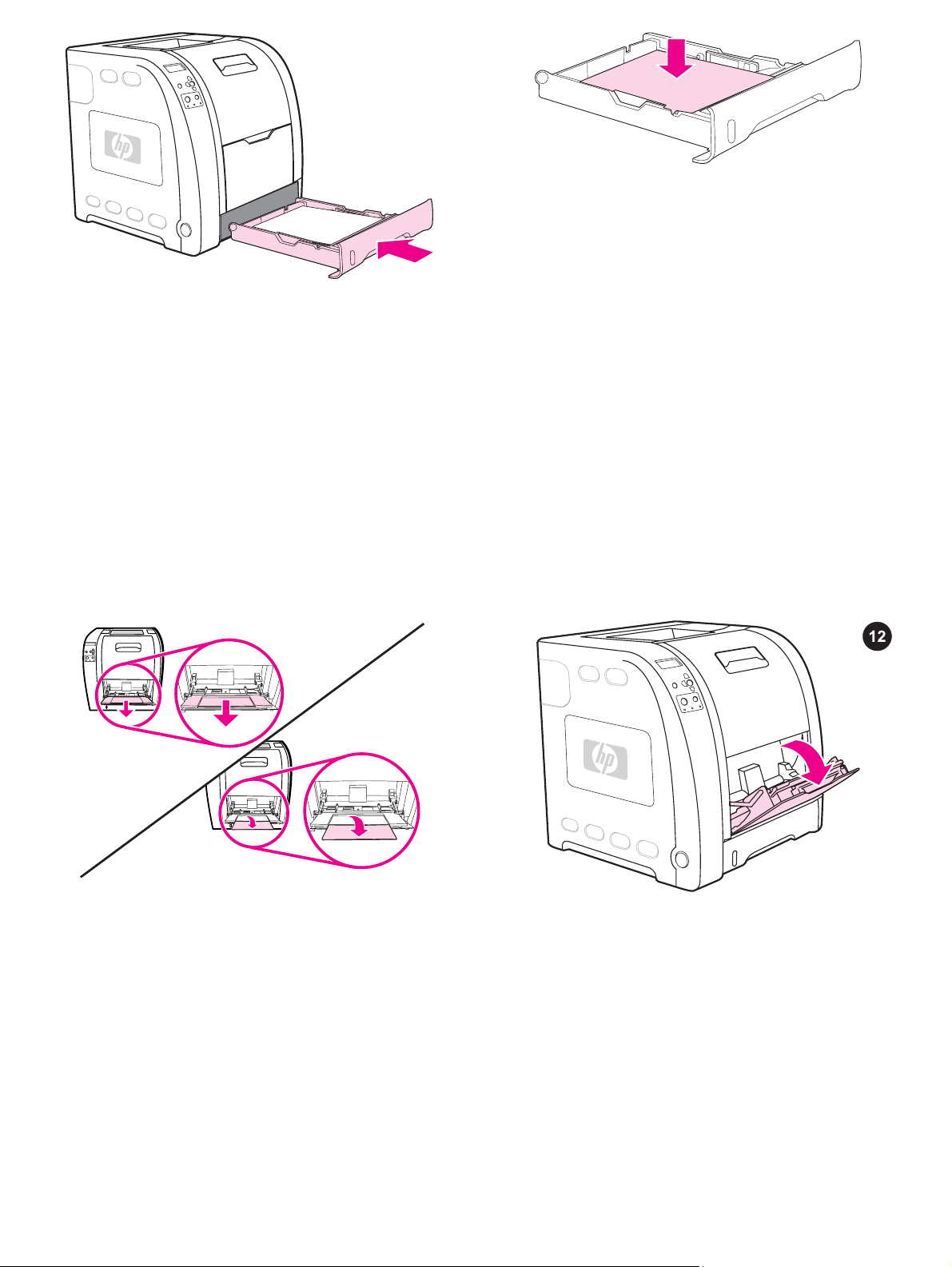

5) Push down on the stack of paper to lock the metal lift plate into place. Make sure that the stack of paper is flat and that the paper is below the height tabs.

6) Slide the tray back into the printer.

5) Appuyez sur la pile de papier afin de verrouiller en place la plaque métallique de soulèvement du papier. Assurez-vous que la pile de papier est plane et située au-dessous des repères de hauteur.

5) Drücken Sie den Papierstapel nach unten, um die MetallHebevorrichtung zu verriegeln. Stellen Sie sicher, dass der Papierstapel flach ist und das Papier nicht über die Höhenmarkierungen hinausragt.

5) Spingere verso il basso la risma di carta per bloccare in posizione la piastra di sollevamento metallica. Assicurarsi che la risma di carta sia piatta e che la carta si trovi al di sotto delle linguette dell'altezza.

5) Presione hacia abajo la pila de papel para encajar la placa elevadora metálica en su sitio. Asegúrese de que la pila de papel está plana y de que el papel se encuentra por debajo de las pestañas de altura.

5) Duw de stapel papier naar beneden om de metalen hefplaat op de plaats vast te klikken. Controleer of de stapel papier vlak is en dat het papier onder de hoogtemarkeringen zit.

6) Faites glisser le bac dans l’imprimante.

6) Schieben Sie das Fach wieder in den Drucker.

6) Riposizionare il cassetto nella stampante facendolo scorrere.

6) Introduzca de nuevo la bandeja en la impresora.

6) Schuif de lade terug in de printer.

5) Empurre para baixo a pilha de papéis para travar a placa de elevação de metal no local. Verifique se a pilha de papéis está uniforme e se o papel está abaixo das presilhas de altura.

6) Deslize a bandeja de volta para a impressora.

+ 39 hidden pages
