HP JETDIRECT 600N (EIO), JETDIRECT EX PLUS User Manual
HP
JetDirect
Print Servers
Serveurs
d'impression
HP JetDirect
Modèles 600N (EIO), 500X,
300X et EX Plus
Guide de mise en route
Guide de mise en route rapide
Serveurs d’impression
HP JetDirect
Modèles 600N (EIO), 500X,
300X et EX Plus
©Copyright Hewlett-Packard
Company 2000. Tous droits
réservés.
Toute reproduction, adaptation ou
traduction de ce document sans
autorisation écrite préalable est interdite
sauf dans la mesure prévue par les lois
gouvernant les droits d’auteur.
Numéro de publication
5969-6872
Première édition, août 2000
Produits concernés
J3110A , J3111A, J3112A, J3113A
J3264A, J3265A, J2591A
Marques commerciales
Microsoft®, MS-DOS®, Windows®,
Microsoft Windows NT™ sont des marques
commerciales ou déposées aux Etats-Unis
de Microsoft Corporation. NetWare
®
Novell
sont des marques déposées de
Novell Corporation. IBM
®
, Operating System/2® sont des
Server
marques déposées d’International
Business Machines Corp. Ethernet est une
marque déposée de Xerox Corporation.
PostScript
Systems, Incorporated et peut être déposée
dans ce rtaines jur idictions. UNIX
marque déposée de the Open Group.
®
est une marque d’Adobe
®
®
, IBM LAN
®
est une
et
Garantie
Les informations contenues dans le
présent document sont sujettes à
changement sans préavis.
HEWLETT-PACKARD COMPANY
N’OFFRE AUCUNE GARANTIE DE
QUELQUE NATURE QUE CE
SOIT CONCERNANT LE PRESENT
MATERIEL, Y COMPRIS, MAIS SANS
S’Y LIMITER, TOUTE GARANTIE
IMPLICITE DE COMMERCIALISATION
ET D’ADAPTATION A UN USAGE
PARTICULIER.
Hewlett-Packard ne pourra en aucun
cas être tenu responsable des erreurs
éventuellement contenues dans le présent
document, ni des dommages indirects ou
accessoires pouvant résulter de la
fourniture, du fonctionnement ou de
l’usage de ce matériel.
Vous pouvez vous procurer une copie des
termes de la garantie applicable à votre
produit et aux pièces HP auprès de votre
bureau de vente et de services HP ou d’un
revendeur agréé HP.
Les renseignements concernant la
garantie figurent dans les annexes de
ce guide.
Sécurité
Avant de procéder à l’installation et à
l’utilisation de ce produit, familiarisezvous avec tous les symboles et consignes
de sécurité.
Symbole du manuel
d’instruction. Si ce
!
symbole apparaît sur le
produit, reportez-vous à la
documentation correspondante
afin de ne pas risquer
d’endommager le produit.
AVERTISSEMENT : Signale un danger
susceptible de causer des dommages
corporels.
ATTENTION : Signale un danger
susceptible de causer des dommages
matériels ou l’altération des données.
N’effectuez jamais les opérations décrites
après la remarque AVERTISSEMENT ou
ATTENTION avant d’avoir compris les
risques encourus et pris les mesures qui
s’imposent.
Mise à la terre. Cet équipement est
installé dans un appareil de classe 1
protégé au moyen d’une borne de
mise à la terre. Il doit exister un circuit
ininterrompu de mise à la terre entre
la source d’alimentation principale, les
bornes de connexion du produit et son
cordon ou jeu de cordons d’alimentation.
Dans tous les cas où le circuit de protection
risque d’avoir été endommagé, débranchez
le cordon d’alimentation jusqu’à ce que la
mise à la terre soit rétablie.
Hewlett-Packard Company
8000 Foothills Boulevard
Roseville, CA 95747-6588
Etats-Unis
Table de s matières
1 Introduction
Assistance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1
Notes de diffusion . . . . . . . . . . . . . . . . . . . . 1-1
Documentation . . . . . . . . . . . . . . . . . . . . . . 1-2
Autres utilitaires HP . . . . . . . . . . . . . . . . . 1-3
Assistance clientèle HP . . . . . . . . . . . . . . . 1-3
Compatibilité an 2000. . . . . . . . . . . . . . . . . 1-3
Principes élémentaires
d’impression en réseau . . . . . . . . . . . . . . . . . . . 1-4
Configurations d’impression réseau. . . . . . 1-5
Configuration de votre
imprimante réseau . . . . . . . . . . . . . . . . 1-6
Protocoles réseau pris en charge. . . . . . . . . . . . . . . 1-7
2 Installation des serveurs
d’impression internes 600N (EIO)
Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1
Procédures d’installation . . . . . . . . . . . . . . . . . . . . . 2-2
Menu du panneau de commande
EIO HP JetDirect . . . . . . . . . . . . . . . . . . . . . . . 2-8
Rétablissement des valeurs de
configuration par défaut . . . . . . . . . . . . . . . . . 2-10
Carte 10/100 Base-TX HP J3113A . . . . . . . . . . . . 2-11
Voyants DEL . . . . . . . . . . . . . . . . . . . . . . . 2-11

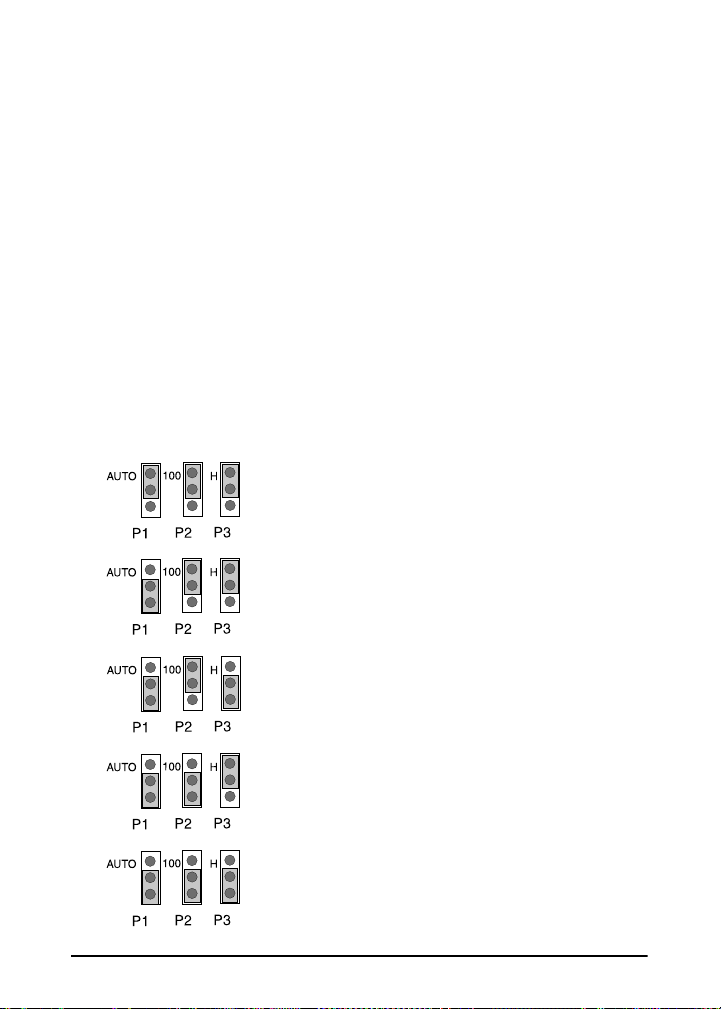

Cavaliers . . . . . . . . . . . . . . . . . . . . . . . . . . 2-12
Etapes complémentaires . . . . . . . . . . . . . . . . . . . . 2-13
5
3 Installation de serveurs d’impression externes
Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1
Procédures d’installation . . . . . . . . . . . . . . . . . . . . . 3-1
Vérification de l’installation
du matériel . . . . . . . . . . . . . . . . . . . . . . 3-4
Voyants DEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5
Commutateurs (HP JetDirect 500X et 300X) . . . . . 3-7
Rétablissement des valeurs de
configuration par défaut . . . . . . . . . . . . . . . . . . 3-8
4 Solutions logicielles HP
Utilisation du CD-ROM HP JetDirect . . . . . . . . . . 4-1
Réseaux Microsoft ou Novell NetWare . . . 4-2
Pour utiliser l’assistant HP Install
Network Printer . . . . . . . . . . . . . . . . . . 4-3
Réseaux UNIX. . . . . . . . . . . . . . . . . . . . . . . 4-4
Réseaux Apple Mac OS . . . . . . . . . . . . . . . . 4-4
Visualisation des documents
du CD-ROM. . . . . . . . . . . . . . . . . . . . . . 4-5
Tableau des solutions logicielles . . . . . . . . . . . . . . . 4-7
A Dispositions réglementaires
B Garantie
C Assistance clientèle HP
Assistance clientèle HP en ligne . . . . . . . . . . . . . . . C-1
Forum d’assistance clientèle HP . . . . . . . . . . . . . . . C-2
Numéros des centres d’assistance
clientèle HP pour chaque pays . . . . . . . . . . . . . C-2
6
1
Introduction
HP vous remercie de l’achat de votre serveur d’impression
HP JetDirect ! Ce guide fournit des instructions pour l’installation
du serveur d’impression HP JetDirect et explique comment configurer
rapidement votre imprimante réseau sur des réseaux Microsoft et
Novell NetWare.
Assistance
Notes de diffusion
Pour des informations importantes sur le logiciel HP JetDirect,
consultez les fichiers « Release Notes » (Notes de diffusion) et
« Readme » (Lisez-moi) sur le CD-ROM :
Tableau 1.1 Notes de diffusion
Fichier Description
\README.txt Contient des informations générales sur les
\HPJSI\COMMON\README.html
\HPJSI\COMMON\README.wri
logiciels fournis sur le CD-ROM HP JetDirect.
Fournit les dernières informations sur le
fonctionnement et l’utilisation de l’assistant
HP Install Network Printer. Il inclut des
informations sur l’installation de périphériques
particuliers connectés à HP JetDirect.
1
Introduction 1-1
Documentation
Pour un traitement plus approfondi des informations concernant les
opérations de configuration réseau avancée, reportez-vous à la
documentation fournie sur le CD-ROM HP JetDirect (voir Tableau 1.2).
Pour des instructions d’affichage de ces documents, reportez-vous à la
section « Visualisation des documents du CD-ROM » dans le Chapitre 4.
Tableau 1.2 Documentation HP JetDirect sur CD-ROM
Documents contenus
sur le CD
Guide d’installation du
matériel HP JetDirect
Guide d’administration du
serveur d’impression
HP JetDirect (600N/400N/
500X/300X)
Guide d’installation du
programme d’installation
HP JetDirect pour UNIX
Contenu
Installation du matériel HP JetDirect,
spécificati o n s , d éclarations locales et prise en
charge des mises à niveau du micrologiciel
Récapitulatif des solutions logicielles HP
●
relatives aux serveurs d’impression
HP JetDirect :
Téléchargement et utilisation de HP Web
■
JetAdmin, outil Web pour la gestion de
périphériques de réseau
Utilisation de la passerelle d’imprimante
■
HP IP/IPX pour NDPS
Utilisation de l’utilitaire HP LaserJet pour
■
configurer des imprimantes sur les réseaux
AppleTalk
Configurations TCP/IP
●
Utilisation des services LPD (Line Printer
●
Daemon) sur le serveur d’impression
HP JetDirect
Utilisation de l’impression FTP
●
Dépannage et messages des pages de
●
configuration HP JetDirect
Serveur Web imbriqué pour accéder aux pages
●
de configuration et de gestion relatives au
serveur d’impression et à l’appareil
Informations d’installation, de configuration et
●
de diagnostics d’imprimante réseau pour les
systèmes HP-UX et Sun Solaris.
1-2 Introduction
Autres utilitaires HP
Pour un aperçu des solutions logicielles HP, consultez la section
« Tableau des solutions logicielles » au chapitre 4. Pour les dernières
informations concernant ces utilitaires HP et d’autres, visitez
l’assistance clientèle HP en ligne, à l’adresse :
http://www.hp.com/support/net_printing
Assistance clientèle HP
Pour une assistance directe par l’intermédiaire de l’assistance clientèle
HP en ligne ou par téléphone, consultez les informations de l’annexe C.
Remarque Aux Etats-Unis, appelez le centre d’assistance
clientèle HP au :
(208) 323-2551
Pour la toute dernière liste des numéros de téléphone
d’assistance clientèle HP et des services disponibles
dans le monde entier, visitez le site suivant :
http://www.hp.com/support/support_assistance
1
Compatibilité an 2000
En tant que leader dans le domaine des solutions d’impression en
réseau, Hewlett-Packard a pour objectif d’aider ses clients à passer
le cap de l’an 2000. Pour les dernières informations concernant la
compatibilité an 2000, cliquez sur le lien « Year 2000 » au site Web
suivant :
http://www.hp.com/support/net_printing
Introduction 1-3
Principes élémentaires d’impression
en réseau
Un réseau est un ensemble d’ordinateurs interconnectés en vue de
partager des informations et des ressources, comme des imprimantes.
Dans un réseau client-serveur, les ordinateurs clients envoient des
travaux d’impression aux ordinateurs serveurs dédiés chargés de
contrôler l’utilisation de chaque imprimante. En revanche, un réseau
homologue (mode direct) ne fait pas intervenir de serveurs dédiés :
chaque ordinateur est configuré pour envoyer des tâches d’impression
directement à l’imprimante.
Impression homologue
Serveur
Impression client-serveur
1-4 Introduction
Configurations d’impression réseau
En règle générale, l’impression client-serveur est utilisée dans
le cadre de moyens et grands réseaux dans lesquels des serveurs
dédiéssont chargés de gérer les tâches d’impression de nombreux
utilisateurs. Les réseaux client-serveur fonctionnent sous des
systèmes d’exploitation de réseau (NOS) tels que Novell NetWare
et Microsoft Windows NT/2000 Server.
L’impression homologue est mieux adaptée aux petits réseaux. Ce type
d’architecture permet aux utilisateurs de configurer leur système
Microsoft Windows 95/98/NT/2000 ou NT pour imprimer directement
vers l’imprimante. Notez que l’impression homologue peut être
configurée sur un réseau de modèle client-serveur. Par exemple, un
petit groupe de travail peut utiliser l’impression homologue tout en
étant connecté à un réseau client-serveur à l’échelle de l’entreprise.
Quel que soit le type de réseau (client-serveur ou homologue), vos
ordinateurs et imprimantes doivent utiliser un langage commun ou
« protocole de réseau » pour communiquer entre eux. Les protocoles
les plus connus sont IPX (Internet Packet Exchange), introduit par
les réseaux Novell NetWare et TCP/IP (Transmission Control Protocol/
Internet Protocol), introduit par le réseau Internet. Le serveur
d’impression HP JetDirect prend en charge ces deux protocoles,
et d’autres protocoles de réseau d’usage répandu.
1
Introduction 1-5
Configuration de votre imprimante réseau
Remarque Si vous êtes connecté à un réseau qui utilise le
protocole TCP/IP, vous devez configurer le serveur
d’impression avec une adresse IP et, le cas échéant,
d’autres paramètres TCP/IP. Renseignez-vous
auprès de votre administrateur de réseau pour
obtenir une adresse IP valide et connaître les
autres paramètres nécessaires.
Le CD-ROM HP JetDirect contient le logiciel qui vous permettra de
configurer rapidement votre imprimante en vue de son exploitation sur
les réseaux indiqués ci-dessous.
Réseau Système Logiciel sur le CD-ROM HP JetDirect
Réseaux Microsoft
(IP ou IPX)
Réseaux Novell
NetWare NDS ou
Bindery (mode
Serveur de file
d’attente
uniquement) (IPX)
Réseaux UNIX (IP) HP-UX,
Windows 95/98,
Windows NT 4.0,
Windows 2000
Windows 95/98,
Windows NT 4.0,
Windows 2000
Sun Solaris
Utilisez l’assistant HP Install Network
Printer (voir Chapitre 3) pour
l’impression client-serveur ou entre
homologues (mode direct). Pour les
réseaux client-serveur, partagez
l’imprimante sur le serveur pour la
mettre à la disposition des clients.
Utilisez l’assistant HP Install Network
Printer (voir Chapitre 3) pour configurer
les files d’attente appropriées sur le
serveur NetWare et le serveur
d’impression JetDirect.
Utilisez le progra mme d’installation
d’imprimante HP JetDire ct pour UNI X
(voir la documentation et le s informations
de dernière minute sur le CD- ROM)
Pour les autres solutions HP disponibles, reportez-vous au chapitre 4
de ce guide.
Pour les autres options de configuration d’imprimante et de plus
amples informations, consultez le Guide d’administration du serveur
d’impression HP JetDirect (600N/400N/500X/300X) fourni sur le
CD ROM HP JetDirect.
1-6 Introduction
Protocoles réseau pris en charge
1
Protocoles
de réseau
pris en
charge
TCP/IP Microsoft Windows 95, 98, NT 4.0, 2000
IPX/SPX et
compatibles
EtherTalk AppleTalk (Mac OS, System 7.5 et supérieurs)*
LocalTalk AppleTalk (Mac OS, System 7.5 et supérieurs)
DLC/LLC Artisoft LANtastic Powersuite**
* A l’exclusion des produits Token Ring (J3264, J3112). Les serveurs
d’impression externes HP JetDirect nécessitent des imprimantes équipées de
ports parallèles bidirectionnels (IEEE 1284).
**Contactez votre revendeur de systèmes réseau pour de l’aide relative au
logiciel, à la documentation et à la connectivité.
*** Le serveur d’impression externe HP J2591 ne prend pas en charge le protocole IPP.
Environnements d’impression réseau
NDPS 2 et NEPS (via Novell NetWare 5.x)
HP-UX (10.20, 11.x) (HP 9000 séries 700/800)
Solaris (2.5x à 2.6 (SPARCsystems uniquement))
RedHat Linux 6.x
SuSE Linux 6.3
MPE/iX**
SCO UNIX v/386**
IBM AIX 3.25 et plus récents**
Autres systèmes d’exploitation qui prennent en charge LPD (line
printer daemon, soit démon pour imprimantes ligne par ligne), y
compris IBM OS/2 Warp**, Mac OS 8.1**
Impression Internet via IPP (Internet Printing Protocol), Windows
NT 4.0 et Windows 2000***
Novell NetWare (3.2, 4.x, 5.x)
NDPS 2 et NEPS (via Novell NetWare 4.11, 4.2, 5.0, 5.1)
Microsoft Windows 95, 98, NT, 2000
(serveur d’impression interne HP J3111 uniquement)
Microsoft Windows NT 4.0**
Introduction 1-7
Remarque Les solutions logicielles HP disponibles pour les
réseaux pris en charge sont récapitulées au
chapitre 4 de ce guide.
1-8 Introduction
2
Installation des serveurs d’impression internes 600N (EIO)
Introduction
Les serveurs d’impression internes de la famille HP JetDirect 600N
sont des cartes d’interface réseau destinées aux imprimantes HP EIO
(Enhanced I/O), aux MFP (périphériques multifonctions) et aux autres
périphériques. Les serveurs d’impression HP JetDirect vous
permettent de connecter et de partager votre imprimante partout sur
le réseau et d’imprimer à une vitesse réseau.
La figure ci-dessous présente un réseau type utilisant un serveur
d’impression HP JetDirect 600N. La carte doit tout d’abord être
installée dans l’imprimante et connectée au réseau, avant d’être
configurée pour une exploitation en réseau.
2
HP JetDirect 600N
Installation des serveurs d’impression internes 600N (EIO) 2-1
ATTENTION Les cartes HP JetDirect contiennent des
composants électroniques qui risquent
d’être endommagés par l’électricité statique
transmise par décharge électrostatique (ESD).
Pour protéger les cartes, maintenez un contact
fréquent avec une des surfaces métalliques de
l’imprimante en utilisant par exemple une barrette
de masse ou un dispositif similaire. Manipulez
toujours la carte avec le plus grand soin, en évitant
tout contact avec les composants électroniques et
les circuits.
Procédures d’installation
1. Identifiez votre serveur d’impression interne
HP JetDirect 600N.
Retirez la carte HP JetDirect de son emballage et vérifiez qu’elle
est bien compatible avec votre réseau.
HP J3110A pour réseaux Ethernet
(10 Base-T)
Comporte un connecteur RJ-45 (câble
à paires torsadées non blindées)
HP J3111A pour réseaux Ethernet
(10 B ase-T , 10 Base-2) et LocalTalk
Comporte un connecteur RJ-45 (câble
à paires torsadées non blindées), un
connecteur BNC (câble coaxial ThinLAN)
et un connecteur Mini-DIN 8 (boîtier de
connexion LocalTalk)
2-2 Installation des serveurs d’impression internes 600N (EIO)
HP J3112A pour réseaux Token Ring
(IEEE 802.5)
Comporte un connecteur RJ-45 (câble
à paires torsadées non blindées) et un
connecteur DB-9 (câble à paires torsadées
blindées de type 1, 2 ou 6)
HP J3113A pour réseaux Fast Ethernet
(10/100 Base-TX)
Comporte un connecteur RJ-45 (câble à
paires torsadées non blin dées). Pour le type
100 Base-TX, utilisez un câble de catégorie 5.
2. Le cas échéant, réglez les commutateurs ou cavaliers
de la carte.
Si vous utilisez une carte Token Ring
(J3112A)
Les réseaux Token Ring opèrent à un débit
de 4 ou 16 Mo/s. Vous devrez donc, selon
votre réseau, régler les commutateurs de
votre carte sur 4 ou 16. Si vous n’êtes pas
sûr du débit approprié, demandez à votre
administrateur de réseau. La position par
défaut est 16 Mo/s.
Si vous utilisez une carte
10/100 Base-TX (J3113A)
La carte 10/100TX est préconfigurée pour
une négociation automatique (cavalier P1),
c’est-à-dire qu’elle tente automatiquement
d’effectuer la connexion au réseau à la
vitesse (10 ou 100 Mo/ s) et au mode
duplex (complet ou en alternat) appropriés.
Dans la plupart des cas, vous n’aurez pas
à changer la position du cavalier. Pour plus
d’informations à ce sujet, reportez-vous
à la sect ion « Carte 10/100 Base-TX
HP J3113A» de ce chapitre.
2
Installation des serveurs d’impression internes 600N (EIO) 2-3
3. Vérifiez le bon fonctionnement de l’imprimante avant de
procéder à l’installation de la carte.
Imprimez une page de
configuration.
Si vous avez besoin
d’instructions, reportez-vous
au manuel de l’imprimante.
4. Mettez l’imprimante hors tension et débranchez le cordon
d’alimentation.
2-4 Installation des serveurs d’impression internes 600N (EIO)
Loading...
