Impressora HP Deskjet 6800 series

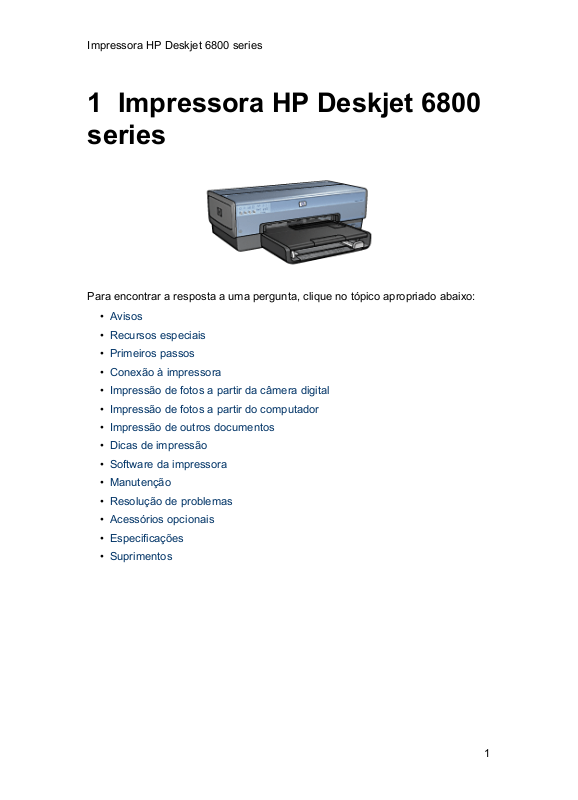

1 Impressora HP Deskjet 6800 series

Para encontrar a resposta a uma pergunta, clique no tópico apropriado abaixo:

• Avisos

• Recursos especiais

• Primeiros passos

• Conexão à impressora

• Impressão de fotos a partir da câmera digital

• Impressão de fotos a partir do computador

• Impressão de outros documentos

• Dicas de impressão

• Software da impressora

• Manutenção

• Resolução de problemas

• Acessórios opcionais

• Especificações

• Suprimentos

1

Impressora HP Deskjet 6800 series

2 Recursos especiais

Parabéns! Você adquiriu uma impressora HP Deskjet equipada com vários
recursos avançados:

• Recursos de rede integrados: Conecte-se a uma rede com fio ou sem fio

sem utilizar um servidor de impressão externo.

• Modo de reserva de tinta: O modo de reserva de tinta permite que você

continue imprimindo com um cartucho de tinta quando o outro estiver sem tinta.

• Botão Cancelar impressão: Cancele trabalhos de impressão clicando em um

botão.

• Impressão de várias páginas em uma folha de papel: Use o software da

impressora para imprimir até 16 páginas em uma única folha de papel.

• Impressão sem margem: Use a superfície da página inteira ao imprimir fotos

e cartões utilizando o recurso impressão sem margem.

• Impressão de fotografia digital: Use os recursos aprimorados de impressão

de fotografias digitais.

• Atualização da impressão para o uso de seis tintas: Aprimore a impressão

fotográfica com um cartucho de tinta para fotos.

• Impressão direta a partir da câmera: Use a porta PictBridge na parte frontal

da impressora para imprimir fotografias diretamente da câmera.

• Acessório de Impressão Dupla-face Automática Opcional: Adquira um

Acessório para Impressão Dupla-face Automática para imprimir documentos

dupla-face automaticamente.

• Acessório opcional de Impressão Dupla-face Automática com Bandeja
de Papel Pequena: Adquira uma Acessório opcional de Impressão Dupla-face

Automática com Bandeja de Papel Pequena para imprimir documentos de

dupula face automaticamente e carregar mídia pequena da parte traseira da
impressora.

• Acessório Opcional da Bandeja para 250 Folhas de Papel Comum: Adquira
um Acessório Opcional da Bandeja para 250 Folhas de Papel Comum e
expanda a capacidade de uso de papel.

2

Impressora HP Deskjet 6800 series

3 Primeiros passos

Para obter uma visão geral dos recursos da impressora, consulte a página recursos

da impressora.

Clique no tópico apropriado abaixo para obter uma descrição de um recurso da
impressora:

• Botões e luzes

• Luzes de status do cartucho de tinta

• Bandejas de papel

• Alimentador de foto ou envelope

• Cartuchos de tinta

• Modo de reserva de tinta

• Sensor Automático de Tipo de Papel

• Porta PictBridge

Para obter uma descrição dos acessórios opcionais, consulte a página acessórios

opcionais.

3.1 Recursos da impressora

A impressora HP tem vários recursos para facilitar a impressão e torná-la mais
eficiente.

3

Impressora HP Deskjet 6800 series

1. Botões e luzes

2. Bandejas de papel

3. Alimentador de foto ou envelope

4. Porta PictBridge

1. Cartuchos de tinta

2. Sensor Automático de Tipo de Papel (não é mostrado na figura)

3. Modo de reserva de tinta (não é mostrado na figura)

4

Impressora HP Deskjet 6800 series

1. Porta USB traseira

2. Porta Ethernet com fio

Acessórios opcionais

Acessório de Impressão
Dupla-face Automática

(opcional)

Acessório da Bandeja para 250
Folhas de Papel Comum

(opcional)

Acessório de Impressão
Dupla-face Automática com
Bandeja de Papel Pequena

(opcional)

3.2 Botões e luzes

Use os botões da impressora para ligá-la e desligá-la, cancelar um trabalho de
impressão e reiniciar um trabalho. As luzes da impressora fornecem indicações
visuais sobre o status da impressora.

5

Impressora HP Deskjet 6800 series

1. Botão e luz Ligar/Desligar

2. Botão Cancelar Impressão

3. Botão e luz Continuar

4. Botão Página de Relatório

5. Luz do status sem fio e indicador de Potência do sinal

6. Luzes de Status do Cartucho de Tinta

7. Ícone Rede

Para obter uma descrição dos seguintes botões e luzes, clique no ícone apropriado:

• Botão Página de Relatório

• Ícone Rede

• Luz do status sem fio/Indicador de Potência do sinal

• Luzes de Status do Cartucho de Tinta

Luz e botão Ligar/Desligar

O botão Ligar/Desligar da impressora liga e desliga a impressora. A impressora
pode levar alguns segundos para ligar depois que o botão Ligar/Desligar for
pressionado.

A luz Ligar/Desligar pisca quando a impressora está em funcionamento.

Cuidado: Sempre use o botão Ligar/Desligar para ligar ou desligar a
impressora. Usar o filtro de linha, estabilizador ou interruptor de parede para
ligá-la ou desligá-la pode causar falhas na impressora.

Botão Cancelar Impressão

Pressionar o botão Cancelar Impressão cancela a impressão em execução no
momento.

Luz e botão Continuar

A luz Continuar pisca quando é necessário executar uma ação, como carregar
papel ou eliminar um atolamento de papel. Quando o problema for resolvido,
pressione o botão Continuar para continuar a imprimir.

3.3 Luzes de status do cartucho de tinta

As luzes de status do cartucho de tinta indicam o status dos cartuchos.

Estado das luzes de Status do Cartucho de Tinta Estado dos cartuchos de tinta
Ligada e contínua Pouca tinta

6

Impressora HP Deskjet 6800 series

Estado das luzes de Status do Cartucho de Tinta Estado dos cartuchos de tinta
Piscando Manutenção necessária

1. Luzes de Status do Cartucho de Tinta

1. A luz de status à esquerda representa o cartucho de tinta colorido.

2. A luz de status à direita representa o cartucho de tinta instalado no lado direito

do compartimento de cartucho de tinta. Esse cartucho de tinta pode ser o cartucho
de tinta preta, de tinta para fotos ou o cartucho de tinta cinza para fotografia.

3.4 Bandejas de papel

A impressora tem duas bandejas de papel:

• Bandeja de Entrada

• Bandeja de Saída

Bandeja de Entrada

A bandeja de Entrada é onde fica o papel ou outra mídia a ser impressa.

7

Impressora HP Deskjet 6800 series

1. Bandeja de Entrada

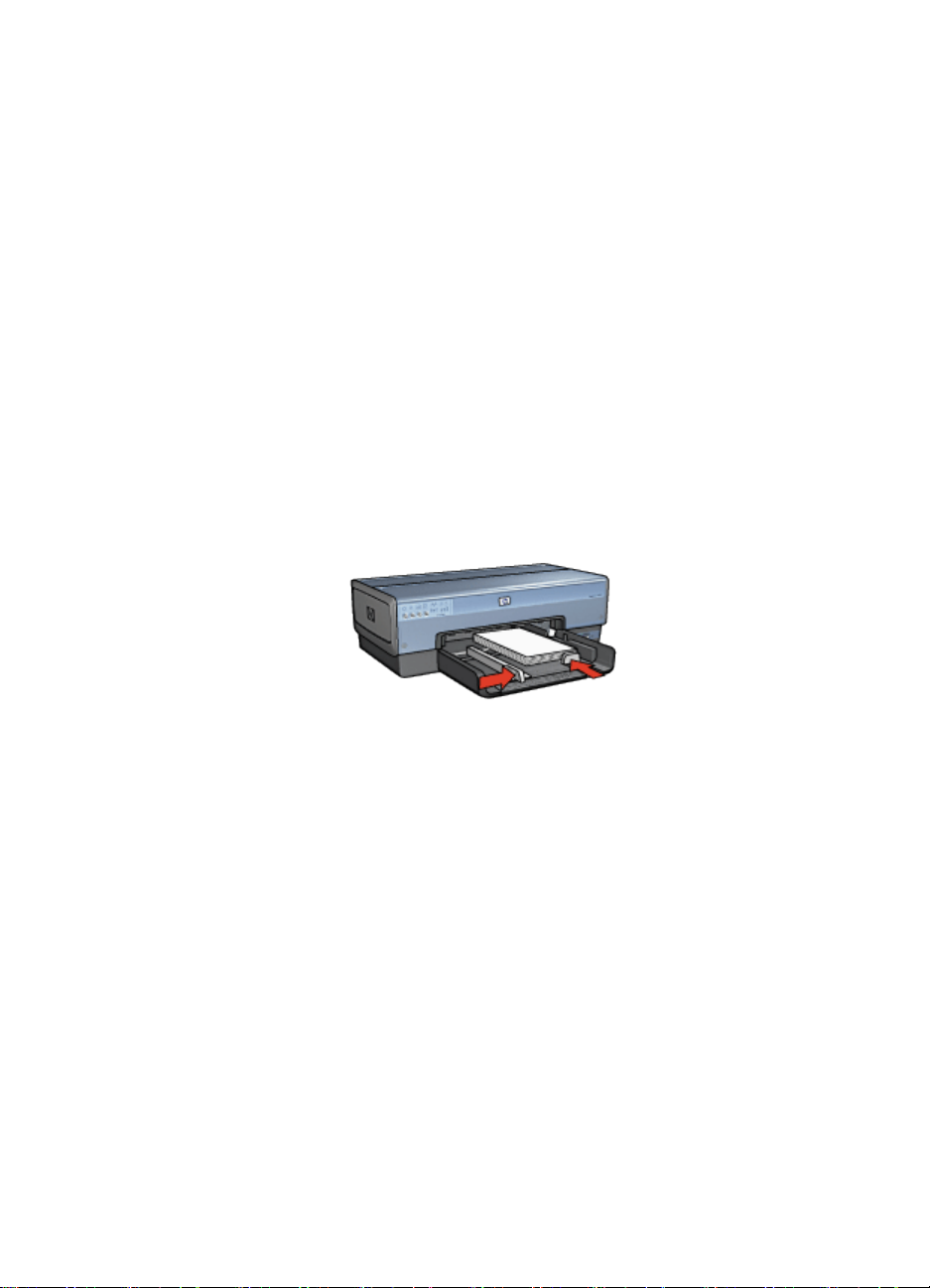

Deslize as guias de papel firmemente em direção às margens da mídia na qual
você está imprimindo.

1. Guia de largura do papel

2. Guia de comprimento do papel

Bandeja de Saída

As páginas impressas são depositadas na bandeja de Saída.

1. Bandeja de Saída

2. Alimentador de foto ou envelope

8

Impressora HP Deskjet 6800 series

Use o alimentador de foto ou envelope para imprimir envelopes individuais,
pequenas fotografias e cartões.

Levante a bandeja de Saída para carregar papel.

Para evitar que o papel caia da bandeja, puxe a extensão da bandeja de Saída para
fora e desdobre o limite da bandeja de Saída.

1. Extensão da bandeja de Saída

2. Limite da extensão da bandeja de Saída

Não desdobre o limite da extensão da bandeja de Saída ao imprimir em papel
Ofício.

Ao terminar o trabalho de impressão, dobre a extensão da bandeja de Saída e
empurre-a de volta para a bandeja de Saída.

3.5 Alimentador de foto ou envelope

Utilize o alimentador de foto ou envelope para imprimir os seguintes documentos:

9

Impressora HP Deskjet 6800 series

• Envelopes

• Fotos

• Postais

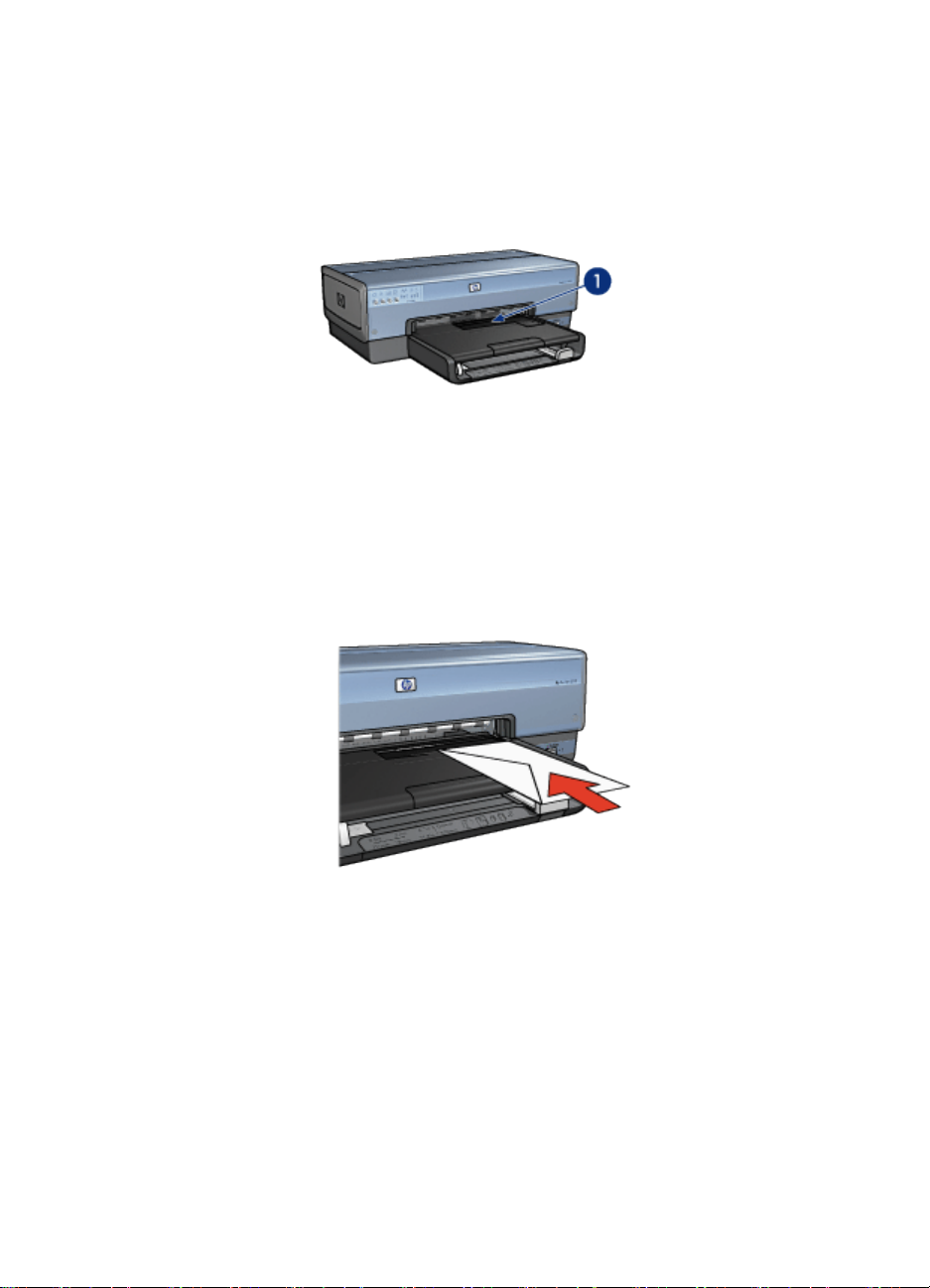

1. Alimentador de foto ou envelope

Envelopes

Siga as etapas abaixo para utilizar o alimentador de foto ou envelope na impressão
de um único envelope:

1. Insira o envelope com o lado a ser impresso voltado para baixo e com a aba
para a esquerda.

2. Empurre o envelope em direção à impressora, o máximo que puder, sem
curvá-lo.

3. Imprima no envelope.

Fotos

Siga as etapas abaixo para utilizar o alimentador de foto ou envelope na impressão
de uma única foto:

1. Insira o papel fotográfico no alimentador de foto ou envelope com o lado a ser
impresso voltado para baixo.

10

Impressora HP Deskjet 6800 series

2. Empurre com cuidado o papel fotográfico para dentro do alimentador de foto
ou envelope até que pare, porém sem amassar o papel.

3. Em seguida, empurre o alimentador de foto ou envelope para frente até sentir
uma leve resistência.

Nota: Se o papel fotográfico tocar a parte de trás da bandeja de papel, isso

significa que você empurrou o alimentador até o fim.

4. Imprima a foto.

Postais

Siga as etapas abaixo para utilizar o alimentador de foto ou envelope na impressão
de um único postal:

1. Insira o postal no alimentador de foto ou envelope com o lado a ser impresso
voltado para baixo.

2. Empurre com cuidado o postal para dentro do alimentador de foto ou envelope
até que pare, porém sem amassá-lo.

11

Impressora HP Deskjet 6800 series

3. Em seguida, empurre o alimentador de foto ou envelope para frente até sentir
uma leve resistência.

4. Imprima o postal.

3.6 Cartuchos de tinta

Quatro cartuchos de tinta estão disponíveis para uso com a impressora.

1. Preto

2. Colorido

3. Fotográfico

4. Fotográfico cinza

Nota: A disponibilidade dos cartuchos de tinta varia de acordo com o país ou a

região.

12

Impressora HP Deskjet 6800 series

Como usar os cartuchos de tinta

Impressão comum

Use os cartuchos de tinta preto e colorido para trabalhos de impressão comuns.

Fotografias coloridas de qualidade

Para obter cores mais vibrantes ao imprimir fotografias coloridas ou outros
documentos especiais, remova o cartucho de tinta preto e use um cartucho de tinta

para fotos junto com o cartucho colorido.

Fotografias em preto e branco de qualidade

Para obter fotografias em preto e branco excelentes, remova o cartucho de tinta
preto e use um cartucho de tinta cinza para fotografia juntamente com o cartucho
colorido.

Substituição dos cartuchos de tinta

Quando adquirir cartuchos de tinta, procure pelo número de seleção do cartucho.

O número de seleção pode estar em três locais:

• Etiqueta do número de seleção: Verifique a etiqueta no cartucho de tinta que
está sendo substituído.

1. Etiqueta do número de seleção

• Documentação da impressora: Para obter uma lista de números de seleção de
cartucho de tinta, consulte o guia de referência que acompanha a impressora.

• Caixa de diálogo Informações sobre pedidos de cartuchos de tinta: Para obter
uma lista de números de seleção de cartuchos de tinta, abra a Caixa de

Ferramentas da impressora, clique na guia Nível de Tinta Estimado e clique

no botão Informações sobre Pedidos de Cartuchos de Tinta.

13

Impressora HP Deskjet 6800 series

Se um cartucho de tinta estiver vazio, a impressora poderá operar no modo de

reserva de tinta.

Para obter informações sobre como instalar um cartucho de tinta, consulte a página

instalação do cartucho de tinta.

3.7 Modo de reserva de tinta

No modo de reserva de tinta, a impressora opera utilizando apenas um cartucho
de tinta. O modo de reserva de tinta é ativado quando um cartucho de tinta é
removido do compartimento do cartucho de tinta.

Para remover um cartucho de tinta, consulte a página instalação do cartucho de

tinta.

Impressão no modo de reserva de tinta

A impressão no modo de reserva de tinta torna a impressora mais lenta e afeta a
qualidade dos documentos impressos.

Cartucho de tinta instalado Resultado

Cartucho de tinta preto.

Cartucho de tinta colorido.

Cartucho de tinta para fotos.

Cartucho de tinta cinza para fotografia.

As cores são impressas em escala de
cinza.

As cores são impressas, mas o preto fica
acinzentado e não realmente preto.

As cores são impressas em escala de
cinza.

As cores são impressas em escala de
cinza.

Nota: É recomendável não utilizar o cartucho de tinta para foto ou o cartucho de

tinta cinza para fotografia no modo de reserva de tinta.

Como sair do modo de reserva de tinta

Instale dois cartuchos de tinta na impressora para sair do modo de reserva de tinta.

Para instalar um cartucho de tinta, consulte a página instalação do cartucho de tinta.

3.8 Sensor Automático de Tipo de Papel

O Sensor Automático de Tipo de Papel seleciona automaticamente as
configurações de impressão adequadas para a mídia que está sendo impressa,
especialmente para mídia HP.

14

Impressora HP Deskjet 6800 series

Quando o Sensor Automático de Tipo de Papel está ativado, a impressora digitaliza
a primeira página de um documento com uma luz sensorial óptica vermelha para
determinar a melhor configuração de tipo de papel. A página é impressa depois que
a impressora determina a configuração do tipo do papel.

Não exponha a impressora à luz solar direta. Essa exposição pode causar
interferência no Sensor Automático de Tipo de Papel.

Para usar o Sensor Automático de Tipo de Papel, consulte a página seleção de tipo

de papel.

Nota: O Sensor Automático de Tipo de Papel não está disponível para

documentos que forem impressos usando o Acessório da Bandeja para

250 Folhas de Papel Comum ou o Acessório para Impressão Dupla-face
Automática com Bandeja de Papel Pequena.

15

Impressora HP Deskjet 6800 series

4 Conexão à impressora

• Conexão à câmera digital

• USB

• Rede sem fio

• Rede com fio

4.1 USB

A impressora se conecta ao computador por meio de um cabo USB (Universal
Serial Bus). O computador deve estar executando o Windows 98 ou posterior para
que seja possível utilizar o cabo USB.

Para obter instruções sobre a conexão da impressora por um cabo USB, consulte
o guia de referência ou pôster de instalação que acompanha a impressora.

4.2 Redes sem fio

Para obter informações sobre instalação, clique em uma das opções a seguir:

• Noções básicas de rede sem fio

• Segurança em redes sem fio

• Instalação da impressora em uma rede sem fio

Para obter uma descrição do recurso sem fio da impressora, clique em uma das
opções a seguir:

• Luz do Status sem fio/Indicador de Potência do sinal

• Botão Página de Relatório

• Ícone Rede

• Receptor sem fio

• Página de Relatório HP

16

Impressora HP Deskjet 6800 series

• Servidor da Web incorporado (EWS)

Outras informações:

• Redefinição dos padrões de fábrica da impressora

• Resolução de problemas

• Glossário

4.2.1 Noções básicas de redes sem fio

O recurso integrado de comunicação sem fio da impressora permite sua conexão
direta a redes sem fio Wi-Fi 802.11g ou 802.11b sem o auxílio de um servidor de
impressão externo.

Para instalar a impressora em uma rede sem fio, siga estas instruções de instalação

de redes sem fio.

Wi-Fi

802.11g e 802.11b

O Wi-Fi é uma tecnologia de comunicação sem fio que permite conectar
computadores e outros dispositivos (como impressoras) entre si e à Internet sem
utilizar cabos. A impressora é compatível com dois tipos de tecnologia Wi-Fi:

802.11g e 802.11b.

Tanto o 802.11g como o 802.11b funcionam por transmissão de rádio na faixa de
freqüência de 2,4 gigahertz por segundo (GHz). Os dispositivos 802.11g se
comunicam a uma velocidade máxima de 54 megabits por segundo (Mb/s). Os
dispositivos 802.11b se comunicam a uma velocidade máxima de 11 Mb/s.

No modo de infra-estrutura, a impressora opera no modo 802.11g ou 802.11b, de
acordo com a rede sem fio. No modo ad hoc, a configuração-padrão da impressora
é o modo 802.11b.

802.11a:

O 802.11a é uma tecnologia de redes sem fio emergente que funciona na faixa de
freqüência de 5 GHz e oferece velocidades de comunicação similares às do

802.11g. A impressora não é capaz de se comunicar com dispositivos 802.11a em
conexões sem fio.

Se conta com uma rede sem fio 802.11a, você deve utilizar um cabo Ethernet para
conectar a impressora ao Ponto de acesso sem fio (WAP) da rede visando alcançar
uma velocidade de processamento comparável à da rede 802.11a.

Para conectar a impressora a uma rede Ethernet, siga as Instruções de instalação

de redes Ethernet.

17

Impressora HP Deskjet 6800 series

Adaptadores e pontos de acesso

Adaptadores

Enquanto alguns dispositivos, como a impressora, possuem o recurso Wi-Fi
integrado, outros dispositivos precisam de um adaptador para serem compatíveis
com Wi-Fi.

Exemplos de adaptadores comuns:

Cartão PCMCIA que se conecta à abertura de
PCMCIA em um laptop.

Cartão ISA ou PCI que pode ser utilizado com
um computador de mesa.

Adaptador USB que se conecta à porta USB
em um computador de mesa ou laptop.

Há outros tipos de adaptadores disponíveis. Todos os adaptadores vêm com
software de configuração que permite configurá-los para a sua rede sem fio.

Pontos de acesso

As redes de infra-estrutura são uma variação comum das redes sem fio. Uma rede

de infra-estrutura exige o uso de um Ponto de acesso sem fio (WAP).

Um WAP atua como hub central para uma rede sem fio ou como roteador que
conecta a rede sem fio a outra rede (como a Internet ou uma rede Ethernet). Os
dispositivos da rede se comunicam pelo WAP.

18

Impressora HP Deskjet 6800 series

Redução de interferência em uma rede sem fio

As dicas a seguir reduzirão as chances de interferência em uma rede sem fio:

• Mantenha os dispositivos sem fio longe de grandes objetos metálicos, como
armários de arquivo, e outros dispositivos eletromagnéticos, como microondas
e telefones sem fio, pois tais objetos podem romper os sinais de rádio.

• Mantenha os dispositivos sem fio longe de grandes estruturas de alvenaria e
outras estruturas de construção, pois tais objetos absorvem as ondas de rádio
e diminuem a potência do sinal.

• Para uma rede de infra-estrutura, posicione o WAP em um local central na linha
de visão dos dispositivos sem fio da rede.

• Mantenha todos os dispositivos sem fio da rede próximos do campo de ação
uns dos outros.

Exemplos de redes sem fio

Para ver outros exemplos de redes sem fio, consulte a página de exemplos de redes

sem fio.

Modos de comunicação

Existem dois tipos de modos de comunicação para dispositivos sem fio:

• Modo infra-estrutura

• Modo ad hoc

Modo infra-estrutura

Quando a impressora é definida com o modo de comunicação infra-estrutura, se
comunica com outros dispositivos da rede, sejam eles cabeados ou não, por meio
de um Ponto de acesso sem fio (WAP). Os WAPs geralmente atuam como

roteadores ou gateways em redes pequenas.

19

Impressora HP Deskjet 6800 series

No modo de infra-estrutura, a impressora detecta automaticamente se a rede sem
fio usa 802.11b ou 802.11g.

Modo ad hoc

Quando a impressora é configurada no modo de comunicação ad hoc, a
impressora se comunica diretamente com outros dispositivos sem fio da rede, sem
a utilização de um WAP.

O modo de comunicação ad hoc usa 802.11b por padrão. Siga estas etapas para
usar 802.11g no modo ad hoc:

1. Abra o servidor da Web incorporado (EWS).

2. Clique na guia Rede.

3. Em Conexão, clique em Interface sem fio (802.11).

4. Clique na guia Avançado.

5. Em Compatibilidade, limpe a caixa de seleção Em redes ad hoc use
comportamento de 802.11b.

6. Clique em Aplicar e feche o EWS.

Configurações da rede sem fio

Os dispositivos (como computadores e impressoras) de uma rede sem fio devem
compartilhar as configurações a seguir:

Nome da rede (SSID)

Um nome de rede, ou SSID (Service Set Identifier), identifica uma determinada rede
sem fio. Para operar em rede, um dispositivo precisa saber o nome da rede.

20

Impressora HP Deskjet 6800 series

Para obter mais explicações sobre nomes de rede, consulte a página sobre nomes

de rede.

Perfis sem fio

Um perfil sem fio é um conjunto de configurações de rede exclusivo a uma
determinada rede. Um dispositivo sem fio deverá ter perfis sem fio para várias redes
sem fio. Para utilizar a impressora, o computador deve ser definido com o perfil
referente à rede sem fio da impressora.

Por exemplo, um laptop utilizado no trabalho e em casa, terá um perfil para rede
sem fio no trabalho e outro perfil para rede sem fio em casa.

A impressora não oferece suporte a vários perfis.

Para obter mais explicações sobre perfis sem fio, consulte a página sobre perfis

sem fio.

Segurança em redes sem fio

Os dispositivos de uma rede sem fio devem compartilhar as mesmas configurações
de segurança.

Para obter uma descrição das opções de segurança em redes sem fio disponíveis
para a impressora, consulte a página de segurança sem fio.

Impressão

Os computadores da rede enviam trabalhos de impressão diretamente à
impressora, que os imprime na ordem recebida.

A impressora pode aceitar trabalhos de impressão enviados simultaneamente de
quatro usuários.

Por exemplo, se cinco usuários enviarem um trabalho de impressão ao mesmo
tempo para a impressora, ela aceitará quatro trabalhos e rejeitará o quinto. O
usuário que enviou o quinto trabalho de impressão deve aguardar alguns minutos
e depois reenviá-lo.

4.2.2 Exemplos de redes sem fio

Existem três configurações comuns para redes sem fio:

• Ad hoc

• Infra-estrutura

• Combinação de redes com fio e sem fio

21

Impressora HP Deskjet 6800 series

Redes Ad hoc

Ad hoc é um tipo de rede sem fio no qual os dispositivos se comunicam diretamente
entre si, em vez de utilizarem um Ponto de acesso sem fio (WAP).

Por exemplo, uma rede sem fio ad hoc simples consistirá em um laptop e uma
impressora que se comunicam diretamente entre si.

As redes ad hoc são tipicamente pequenas e simples. O desempenho desses tipos
de rede pode cair se houver mais de seis dispositivos na rede.

Redes de infra-estrutura

Em uma rede de infra-estrutura, os dispositivos, como computadores e
impressoras, comunicam-se por um Ponto de acesso sem fio (WAP). Os WAPs
geralmente atuam como roteadores ou gateways em redes pequenas.

Por exemplo, uma rede sem fio de infra-estrutura simples consistirá em um laptop
e uma impressora que se comunicam por um WAP.

Combinação de redes com fio e sem fio

Os dispositivos sem fio estão presentes com freqüência em redes com fio.

Nesse caso, um WAP é conectado à rede principal por meio de um cabo Ethernet
ligado à porta WAN do WAP. O WAP atua como intermediário entre os dispositivos
cabeados e os dispositivos sem fio. Os dispositivos cabeados comunicam-se com
o WAP pelo cabo Ethernet, enquanto os dispositivos sem fio comunicam-se com o
WAP por ondas de rádio.

22

Impressora HP Deskjet 6800 series

Por exemplo, uma combinação de redes com fio e sem fio consistirá em:

• Vários computadores de mesa

• Um WAP conectado a uma rede Ethernet

• Uma impressora conectada sem fios ao WAP

Para utilizar a impressora, um PC de mesa envia um trabalho de impressão pelo
cabo Ethernet para o WAP. O WAP, por sua vez, transmite o trabalho de impressão
à impressora, sem utilizar fios.

4.2.3 Perfis sem fio

Um perfil sem fio é um conjunto de configurações de rede exclusivo a uma
determinada rede.

Muitos dispositivos sem fio possuem utilitários de configuração que permitem que
o dispositivo tenha perfis sem fio para várias redes sem fio. Para utilizar a
impressora, o computador deve ser definido com o perfil referente à rede sem fio
da impressora.

Nota: Nem todos os dispositivos sem fio oferecem suporte a vários perfis.

A impressora possui suporte a somente um perfil sem fio.

Exemplo

Uma pessoa utiliza o mesmo laptop com recursos sem fio no trabalho e em casa.
Há uma rede sem fio no trabalho e outra rede sem fio em casa.

Cada rede possui um conjunto exclusivo de configurações sem fio. A pessoa cria
os seguintes perfis sem fio no laptop:

23

Impressora HP Deskjet 6800 series

• no_trab: contém as configurações de rede referentes à rede sem fio do

escritório

• em_casa: contém as configurações de rede referentes à rede sem fio

doméstica

Local da rede sem fio Perfil
Escritório

no_trab

• Nome de rede: escritório

• Modo de comunicação: infra-

estrutura

• Segurança: WPA

• Autenticação: WPA/PSK:

Casa

em_casa

• Nome de rede: casa

• Modo de comunicação: ad hoc

• Segurança: WEP

• Autenticação: Sistema aberto

Quando o laptop está sendo usado no trabalho, a pessoa deve definir o perfil sem
fio como em_casa para conectar-se à rede do escritório.

Por outro lado, o laptop deve ser definido com o perfil sem fio em_casa quando a
pessoa está em casa e deseja conectar o laptop à rede doméstica.

4.2.4 Nome da rede (SSID)

Um nome de rede, ou SSID (Service Set Identifier), identifica uma rede sem fio
específica. Para operar em rede, um dispositivo precisa saber o nome da rede.

Uma rede sem fio possui somente um nome de rede.

24

Impressora HP Deskjet 6800 series

Um local determinado, como um escritório, pode ter várias redes sem fio, cada uma
com um nome de rede diferente. Os dispositivos sem fio utilizam nomes de rede
para identificar redes sem fio sobrepostas.

Exemplo

A impressora está em um escritório com duas redes de infra-estrutura sem fio. Cada
uma delas possui um Ponto de Acesso sem Fio (WAP).

Nota: Neste exemplo, as duas redes sem fio possuem as mesmas configurações

de segurança.

1. Nome de rede igual a rede_1

2. Nome de rede igual a rede_2
O nome de rede de uma das redes sem fio é rede_1. O nome de rede da outra rede

sem fio é rede_2.
A impressora recebe sinais das duas redes, rede_1 e rede_2.

A impressora está configurada para rede_1

O nome de rede (SSID) da impressora foi configurado como rede_1. A impressora
só pode se comunicar com rede_1. Em outras palavras, a impressora só pode
aceitar trabalhos de impressão de rede_1.

A impressora se comunica com rede_1.

O laptop está configurado para rede_2

O ajuste de nome de rede (SSID) do laptop foi configurado como rede_2. O laptop
não pode se comunicar com a impressora e não pode enviar trabalhos de
impressão para a impressora.

25

Impressora HP Deskjet 6800 series

O laptop não pode se comunicar com a impressora.

O laptop foi reconfigurado para rede_1

O nome de rede (SSID) do laptop foi reconfigurado como rede_1. O laptop pode
se comunicar com a impressora e está pronto para enviar trabalhos de impressão
para rede_1.

O laptop e a impressora podem se comunicar.

4.2.5 Segurança em redes sem fio

A impressora pode ser configurada para diversas opções de segurança sem fio,
dependendo do tipo de rede sem fio da qual fizer parte.

Redes de infra-estrutura

• WPA

26

Impressora HP Deskjet 6800 series

• WEP

• Sistema aberto

Redes ad hoc (redes sem fio de conexão direta)

• WEP

• Sistema aberto

Noções básicas de segurança sem fio

Para obter mais informações sobre segurança sem fio, consulte a página sobre

autenticação e criptografia.

4.2.6 Autenticação e criptografia

A segurança em redes sem fio é um assunto complexo e em constante evolução.
Esta página apresenta informações básicas relacionadas à segurança de redes
sem fio.

Colocando de uma maneira simples, a segurança em redes sem fio envolve duas
estratégias: autenticação e criptografia.

Métodos de segurança em redes sem fio, como WEP e WPA, envolvem níveis
variados de autenticação e criptografia.

Autenticação

Definição

A autenticação verifica a identidade de um usuário ou dispositivo antes de conceder
acesso a uma rede, dificultando que usuários não autorizados acessem os recursos
da rede.

Para autenticar e obter permissão de usar uma rede, um dispositivo deve fornecer
uma senha conhecida por outros dispotivos da rede. Se o dispositivo não for capaz
de fornecer a senha correta, não poderá usar outros dispositivos da rede.

Tipos de autenticação

A impressora oferece suporte a três tipos de autenticação. Cada tipo de
autenticação possui suas vantagens e limitações.

Tipo de
autenticação

Sistema aberto

Descrição Vantagens Limitações

Os dispositivos da
rede identificam­se somente com o
nome da rede
(SSID).

Estratégia menos
complicada.

Oferece proteção
limitada contra
usuários não
autorizados.

27

Impressora HP Deskjet 6800 series

Tipo de
autenticação

Chave
compartilhada

WPA/PSK:

Descrição Vantagens Limitações

Os dispositivos
usam um
segredo-mestre
compartilhado
para
identificarem-se
como membros
autorizados da
rede.

Os dispositivos
usam uma chave
pré­compartilhada
(PSK) única para
se identificarem
como membros
autorizados da
rede e gerarem
uma chave de
criptografia.

Conveniente para
uso com WEP, já
que uma WEP
pode funcionar
como chave de
autenticação
compartilhada.

A Chave pré­configurada e as
chaves de
criptografia não
são idênticas.

Permite que redes
menores utilizem
WPA sem
precisarem de um
servidor de
autorização.

Todos os dispositivos
precisam ter a chave.

A chave
compartilhada não se
altera
automaticamente.

Todos os dispositivos
precisam ter a chave.

Criptografia

Definição

Criptografia envolve a utilização de uma senha para codificar os dados enviados
por uma rede se fio, para tornar os dados ininteligíveis aos curiosos. Somente os
dispositivos que conhecerem a senha serão capazes de decodificar os dados.

Tipos de criptografia

A impressora oferece suporte a quatro tipos de criptografia. Cada tipo de
criptografia possui suas vantagens e limitações.

Tipo de
criptografia

Sistema
aberto

Descrição Vantagens Limitações

Dispositivos em
rede não
criptografam dados.

Estratégia menos
complicada.

Não oferece
proteção contra
curiosos.

28

Impressora HP Deskjet 6800 series

Tipo de
criptografia

Criptografia
WEP

AES

Descrição Vantagens Limitações

Todos os
dispositivos

precisam ter a
Os dispositivos da
rede compartilham
uma senha,
chamada chave
WEP, para codificar
e decodificar dados.

Advanced
Encryption
Standard (AES) é
um método de
criptografia é um
método apoiado
pelo governo dos
EUA que emprega
um algoritmo
complexo chamado
Rijndael.

O AES utiliza
chaves de
criptografia para
codificar dados. Ele
altera as chaves de
criptografia
automaticamente
após um
determinado
intervalo de tempo,
tornando a rede sem
fio menos
vulnerável a
intrusos.

Estratégia mais
simples que oferece
criptografia.

Como as chaves de
criptografia se
alteram
automaticamente, é
mais difícil para os
curiosos
decodificarem os
dados.

chave.

A chave WEP não se

altera

automaticamente.

A criptografia WEP

oferece menos

segurança do que

AES ou TKIP.

Todos os

dispositivos

precisam ter a

chave.

29

Impressora HP Deskjet 6800 series

Tipo de
criptografia

TKIP

Descrição Vantagens Limitações

O Temporal Key
Integrity Protocol
(TKIP) emprega
chaves de
criptografia para
codificar dados. Ele
altera as chaves de
criptografia
automaticamente
após um
determinado
intervalo de tempo,
tornando a rede sem
fio menos
vulnerável a
intrusos.

Como as chaves de
criptografia se
alteram
automaticamente, é
mais difícil para os
curiosos
decodificarem os
dados.

Todos os

dispositivos

precisam ter a

chave.

4.2.7 Acesso protegido Wi-Fi (WPA)

O WPA proporciona segurança ao:

• Criptografar dados enviados por ondas de rádio de um dispositivo sem fio para
outro

• Controlar o acesso a recursos da rede por meio de protocolos de autenticação

Somente os dispositivos que possuem as mesmas configurações de WPA que a
impressora poderão comunicar-se com ela.

Por exemplo, se a rede da impressora utilizar WPA, somente os dispositivos que
possuírem as mesmas configurações de WPA que a impressora poderão utilizá-la.

Ele fornece mais segurança que a WEP.

WPA é um recurso de rede

WPA é um recurso de rede opcional sem fio. Nem todas as redes sem fio utilizam
WPA.

Configure a impressora para WPA somente se a rede em que ela se encontrar
também utilizar WPA. As configurações de WPA da impressora devem coincidir
com as configurações da rede.

Se a rede da impressora não utilizar WPA, não configure a impressora para usar
WPA.

Se você não souber se a rede utiliza WPA, consulte o utilitário de configuração
referente à placa NIC do computador ou ao Ponto de acesso sem fio (WAP) da rede.

30

Impressora HP Deskjet 6800 series

Criptografia

O WPA utiliza chaves de criptografia para codificar dados.

A impressora oferece suporte a dois tipos de criptografia WPA: TKIP e AES.

Para obter mais informações sobre TKIP e AES, consulte a página sobre

autenticação e criptografia.

Configuração da impressora para utilização de WPA

Siga estas etapas para configurar a impressora para utilizar WPA:

1. Abra o servidor da Web incorporado (EWS).

2. Clique na guia Rede.

3. Em Conexões, clique em Interface sem fio (802.11).

4. Na guia Configuração sem fio, clique no botão Iniciar Assistente e siga as

instruções na tela.

5. Após configurar a impressora, feche o servidor da Web incorporado (EWS).

4.2.8 WEP (Wired equivalent privacy)

A WEP (Wired Equivalent Privacy) fornece segurança criptografando dados
enviados, por ondas de rádio, de um dispositivo sem fio para outro.

A WEP pode também oferecer segurança por meio de autenticação. Para obter
mais informações sobre autenticação e criptografia, consulte a página sobre

autenticação e criptografia.

A WEP codifica os dados enviados pela rede, tornando-os ininteligíveis aos
curiosos. Somente os dispositivos que possuem as mesmas configurações de WEP
que a impressora poderão comunicar-se com ela.

Por exemplo, se a rede da impressora utilizar WEP, somente os dispositivos que
possuem as mesmas configurações de WEP que a impressora poderão utilizá-la.

WEP é um recurso de rede

WEP é um recurso de rede opcional sem fio. Nem todas as redes sem fio utilizam
WEP.

Configure a impressora para WEP somente se a rede em que ela se encontra
também utilizar WEP. As configurações de WEP da impressora devem coincidir
com as configurações da rede. Se a rede possuir WEP, você deve usar um cabo
Ethernet para conectar a impressora à rede a fim de instalar o software da
impressora.

Se a rede da impressora não utilizar WEP, não configure a impressora para usar
WEP.

31

Impressora HP Deskjet 6800 series

Se você não souber se a rede utiliza WEP, consulte o utilitário de configuração
referente à placa NIC do computador ou ao Ponto de acesso sem fio (WAP) da rede.

Chaves WEP

Os dispositivos de uma rede com recurso de WEP utilizam chaves WEP para
codificar dados.

As chaves WEP também podem ser usadas para autenticação.

Após criar um conjunto de chaves WEP, grave-as e armazene-as em local seguro.
Você não poderá recuperar as chaves WEP se as perder.

Cuidado: Se você perder as chaves WEP, não poderá adicionar um novo
dispositivo à rede sem refazer as configurações de WEP de todos os
dispositivos da rede.

Uma rede com recurso de WEP utilizará várias chaves WEP. A cada chave WEP
é atribuído um número de chave (como Chave 2). Cada dispositivo da rede deve
reconhecer todas as chaves WEP da rede e o número de chave atribuído a cada
uma delas.

Configuração da impressora para utilização de WEP

Siga estas etapas para configurar a impressora para utilizar WEP:

1. Abra o servidor da Web incorporado (EWS).

2. Clique na guia Rede.

3. Em Conexões, clique em Interface sem fio (802.11).

4. Na guia Configuração sem fio, clique no botão Iniciar Assistente e siga as

instruções na tela.

5. Após configurar a impressora, feche o servidor da Web incorporado (EWS).

4.2.9 Sistema aberto

Uma rede sem fio que não utilize qualquer método de autenticação ou criptografia
é chamado de sistema aberto.

Um sistema aberto pode apresentar um nível de segurança mais baixo caso os
pontos de acesso da rede sem fio não transmitam o nome da rede (SSID). Um
dispositivo que queira ingressar na rede deverá saber o nome da rede antes de
tentar a conexão.

Para obter mais informações sobre nomes da rede, consulte a página nome da rede

(SSID).

Um sistema aberto é altamente vulnerável à intrusão.

32

Impressora HP Deskjet 6800 series

Configuração da impressora em um sistema aberto

Siga as etapas abaixo para configurar a impressora em um sistema aberto:

1. Abra o servidor da Web incorporado (EWS).

2. Clique na guia Rede.

3. Em Conexões, clique em Interface sem fio (802.11).

4. Na guia Configuração sem fio, clique no botão Iniciar Assistente e siga as

instruções na tela.

5. Após configurar a impressora, feche o servidor da Web incorporado (EWS).

4.2.10 Instalação da impressora em uma rede sem fio

Para obter instruções sobre como instalar a impressora em uma rede sem fio,
consulte o guia de rede fornecido com a impressora.

4.2.11 Luz de Status sem fio

A luz de Status sem fio indica o status do receptor de comunicação sem fio interno
da impressora.

Estado da luz do Status sem fio Status da impressora

Acesa

Apagada

Está apta a receber e transmitir
dados sem utilização de fios.

Não está apta a receber e
transmitir dados sem utilização de
fios.

33

Impressora HP Deskjet 6800 series

Estado da luz do Status sem fio Status da impressora

Está recebendo dados.

Piscando

Indicador de Potência do Sinal

O indicador de Potência do Sinal exibe a força do sinal de rádio recebido pela
impressora. Se todas as barras estiverem iluminadas, o sinal está forte. Se
nenhuma barra estiver iluminada, o sinal está fraco.

4.2.12 Botão Página de Relatório

Utilize o botão Página de Relatório para realizar o seguinte:

• Imprimir uma página de Relatório HP

• Redefinir os padrões de fábrica da impressora

1. Botão Página de Relatório

34

Impressora HP Deskjet 6800 series

4.2.13 Ícone Rede

O ícone Rede fica aceso quando a impressora está conectada a:

• Uma rede Ethernet

• Uma rede sem fio ativa

• Uma conexão sem fio direta com um computador ou outro dispositivo sem fio

Status dos ícones Status da conexão em rede da

impressora

Está conectada a uma rede
Ethernet ou uma rede sem fio.

Ativado

Não está conectada a uma rede
Ethernet ou uma rede sem fio.

Desativado

4.2.14 Receptor sem fio

A impressora possui um receptor sem fio interno para proporcionar a comunicação
sem fio.

Como o receptor funciona

O receptor opera na freqüência 2,4 Ghz sempre que está ligado e ativado.

O receptor sem fio desliga automaticamente a impressora quando está desativado
ou desconectado de uma fonte de alimentação.

35

Impressora HP Deskjet 6800 series

Se a impressora estiver conectada a uma rede Ethernet através de um cabo
Ethernet, o receptor sem fio permanecerá ativo, porém a impressora não tentará
realizar a conexão sem fio.

Nota: As conexões USB não têm efeito na funcionalidade do receptor.

Luz de Status sem fio

A luz de Status sem fio informa o estado do receptor sem fio. Para obter informações
sobre a luz de Status sem fio, consulte o tópico Luz do Status sem fio.

Como desativar e ativar o receptor sem fio

Ao desativar o rádio integrado, o receptor sem fio será desligado. Quando
desativado, o receptor sem fio não envia sinais, mesmo que a impressora esteja
ligada.

Ao ativar o rádio integrado, o receptor sem fio será ligado. Quando ativado, o
receptor sem fio envia sinais caso a impressora esteja ligada.

Como desativar o receptor sem fio

Siga as etapas abaixo para desativar o rádio:

1. Verifique se a impressora está ligada e ociosa.

2. Pressione e mantenha pressionado o botão Página de Relatório.

3. Enquanto pressiona o botão Página de Relatório, pressione o botão
Cancelar uma vez e, em seguida, pressione o botão Continuar uma vez.

4. Libere o botão Página de Relatório.

Como ativar o receptor sem fio

Siga as etapas abaixo para reativar o receptor sem fio:

1. Verifique se a impressora está ligada e ociosa.

2. Pressione e mantenha pressionado o botão Página de Relatório.

3. Enquanto pressiona o botão Página de Relatório, pressione o botão
Cancelar uma vez.

4. Libere o botão Página de Relatório.

4.2.15 Página de Relatório HP

O recurso Página de Relatório HP proporciona informações úteis sobre as
conexões sem fio, com fio e PictBridge da impressora.

36

Impressora HP Deskjet 6800 series

Impressão de uma página de Relatório HP

Para imprimir uma página de Relatório HP, verifique se a impressora está ligada e,
em seguida, pressione uma vez o botão Página de Relatório.

Se a impressora acabou de ser conectada a uma rede, aguarde alguns minutos
antes de imprimir a página de Relatório HP para permitir que a impressora obtenha
as configurações válidas.

Seleção de idioma

O idioma padrão da página de Relatório HP é o inglês. Siga as etapas abaixo para
imprimir a página em outro idioma:

1. Pressione o botão Página de Relatório para imprimir a versão da página em
inglês.

2. Na parte inferior da página, localize o idioma desejado.

3. Para imprimir a página naquele idioma, siga as instruções correspondentes.

Por exemplo, para imprimir a página em francês, pressione e segure o
botão Página de Relatório, pressione o botão Continuar duas vezes e, em
seguida, libere o botão Página de Relatório.

Visão geral da página de Relatório HP

A página de Relatório HP apresenta as informações a seguir, que você precisará
saber com freqüência:

Informações gerais

As informações gerais aplicam-se a redes Ethernet e sem fio:

37

Impressora HP Deskjet 6800 series

Item Significado

O status de rede da impressora:

Status da Rede

Tipo de Conexão Ativa

URL

Endereço de hardware (MAC)

Revisão de firmware

Nome do host O nome de host da impressora na rede.

Endereço IP

Máscara de sub-rede A máscara de sub-rede da impressora.
Gateway padrão Endereço do gateway da impressora.

Origem da configuração

Servidor DNS

• Pronta: A impressora está pronta para

imprimir.

• Offline: A impressora não está conectada a

uma rede.

O tipo da rede à qual está conectada a
impressora:

• Com fio: A impressora está conectada a uma

rede Ethernet.

• Sem fio: A impressora está conectada a uma

rede sem fio.

• Desativada: A impressora não está

conectada a uma rede.

O endereço a ser usado para abrir o servidor da

Web incorporado da impressora.

O endereço de MAC (Media Access Control,

Controle de acesso à mídia) da impressora.

Número de revisão do software interno da
impressora.

Esse item poderá ser solicitado pela equipe de
Serviço e suporte da HP.

O endereço IP da impressora na rede, no
presente momento.

Como a impressora obteve seu endereço IP:

• Automática: AutoIP ou DHCP

• Manual: Endereço IP estático

O endereço IP do servidor de nomes de domínio
da impressora. Não especificado significa que
nenhum endereço IP foi definido. Essa
configuração não se aplica à impressora.

38

Impressora HP Deskjet 6800 series

Item Significado

O nome do serviço mDNS da impressora na rede.

mDNS

Senha do admin

Configuração do link

802.11 sem fio

As informações de 802.11 sem fio se aplicam apenas à conexão sem fio da
impressora:

Esse nome é utilizado pelo Rendezvous da Apple
para identificar a impressora no Mac OS X v10.2.3
e superior.

Indica se o servidor da Web incorporado da
impressora é protegido por senha.

• Definida: É necessária uma senha.

• Não definida: Não é necessária uma senha.

A configuração de link da rede:

• 802.11

• 10T-Full

• 10T-Half

• 100TX-Full

• 100TX-Half

Item Significado

O status de rede sem fio da impressora:

• Conectado: A impressora está

conectada à rede sem fio.

Status sem fio

Modo de comunicação

Nome da rede (SSID)

• Desconectado: A impressora não

está conectada à rede sem fio.

• Desativada: O receptor sem fio está

desligado e a impressora está
conectada a uma rede Ethernet.

O modo de comunicação para o qual a
impressora está configurada.

• Infra-estrutura

• Ad hoc

A configuração SSID para a qual a
impressora está definida.

39

Impressora HP Deskjet 6800 series

Item Significado

A potência do sinal do receptor 802.11 que
a impressora está recebendo:

• 1 a 5: 5 indica um sinal excelente; 1

Potência do sinal (1-5, mais alta)

Canal

Tipo de autenticação

indica um sinal fraco.

• Não aplicável: A impressora está

definida para o modo de
comunicação ad hoc ou a rede sem fio
está desativada.

Uma das várias freqüências predefinidas
pelas quais os dispositivos compatíveis
com 802.11b se comunicam para reduzir a
interferência.

O número de canais disponível varia de
acordo com o país/região.

Não aplicável significa que a rede sem fio
está desativada.

A configuração de autenticação da
impressora:

• Sistema aberto: Nenhuma

autenticação está sendo utilizada.

• Shared Key: A impressora está

utilizando uma chave WEP para
autenticação.

• WPA-PSK: Autenticação que utiliza

uma Chave pré-compartilhada (PSK).
Utilizada como parte do WPA para
redes pequenas.

• Nenhuma: Nenhuma autenticação

está sendo utilizada.

40

Impressora HP Deskjet 6800 series

Item Significado

• 64-bit WEP: A impressora está

configurada com uma chave WEP de
cinco caracteres ou 10 dígitos.

• 128-bit WEP: A impressora está

configurada com uma chave WEP de

Criptografia

Endereço de hardware do ponto de
acesso

Diversos

A seção Diversos contém informações relacionadas a redes Ethernet, conexões
sem fio e conexões do PictBridge:

13 caracteres ou 26 dígitos.

• AES: Um método de criptografia que

pode ser usado com o WPA.

• TKIP: Um método de criptografia que

pode ser usado com o WPA.

• Nenhuma: Nenhuma criptografia está

sendo utilizada.

O endereço MAC do Ponto de acesso sem

fio (WAP) referente à rede da impressora.

Essa configuração aplica-se somente a
redes de infra-estrutura. Não aplicável
significa que a impressora está definida
para o modo de comunicação ad hoc.

Item Significado

Número de pacotes enviados sem erro.

Total de pacotes transmitidos

Total de pacotes recebidos

Status do PictBridge

Último erro do PictBridge

Esse item poderá ser solicitado pela equipe de
Serviço e suporte da HP.

Número de pacotes recebidos sem erro.

Esse item poderá ser solicitado pela equipe de
Serviço e suporte da HP.

• Conectada: A impressora está conectada a

uma câmera digital.

• Erro: Há um erro com a conexão do

PictBridge.

O último erro conhecido causado pela função
PictBridge da impressora desde que foi ligada pela
última vez.

41

Impressora HP Deskjet 6800 series

4.2.16 Servidor da Web incorporado (EWS)

O servidor da Web incorporado (EWS) proporciona uma maneira simples de
gerenciar a impressora em uma rede.

Utilize o EWS da impressora para:

• Verificar o status da impressora

• Ajustar a configuração de rede da impressora

• Verificar os níveis de tinta estimados nos

cartuchos de tinta

• Exibir as estatísticas da rede

• Definir as configurações de segurança sem fio

da impressora

• Visitar o website da HP para obter informações
sobre suporte e para adquirir suprimentos.

Cuidado: Recomenda-se que a impressora e os computadores que a
utilizam estejam na mesma sub-rede. A instalação de impressora em outras
sub-redes pode causar problemas, dependendo do tipo de roteador
utilizado.

Antes de usar o EWS, verifique se a impressora e o computador estão ligados e
conectados à rede.

Siga as etapas abaixo para abrir o EWS:

1. Inicie o navegador de Internet.

Utilize o Microsoft Internet Explorer 5.0 ou superior, ou o Netscape 4.75 ou
superior.

2. Digite o endereço IP ou nome de host da impressora na caixa de endereço do
navegador.

Nota: Se a impressora estiver em uma sub-rede que não é a mesma do seu

computador, digite o endereço IP dela (por exemplo: http://192.168.1.1)
na caixa de endereço do navegador para abrir o servidor da Web
incorporado. Além disso, se o computador usar um servidor proxy para
acessar a Internet, talvez seja necessário configurar o navegador de modo
a ignorá-lo para acessar o EWS.

Se não souber o endereço IP ou o nome de host da impressora, imprima um página

de Relatório HP.

42

Impressora HP Deskjet 6800 series

Nota: Para obter instruções sobre como utilizar o EWS da impressora, consulte

a Ajuda on-line. Para abrir a Ajuda on-line, clique em Ajuda sob o título
Outros links.

Cuidado: Tenha cuidado ao alterar as configurações de rede sem fio do
servidor de impressão; é possível que perca a conexão. Se você perder a
conexão, poderá utilizar as configurações novas para reconectar. Se a
impressora perder a conexão de rede, talvez seja necessário restaurar seus
padrões de fábrica e reinstalar o software.

4.2.17 Redefinição das configurações padrão de fábrica da impressora

Após configurada a impressora para uma rede, as definições de configuração são
salvas na memória.

Redefinir as configurações padrão de fábrica da impressora limpará todas as
configurações da memória da impressora relativas à rede. Você só deve fazer isso
como último recurso para solucionar problemas da impressora.

A redefinição das configurações padrão de fábrica da impressora pode exigir que
você reinstale o software da impressora. Além disso, você também precisará
redefinir as configurações de segurança da impressora.

As configurações padrão da impressora são:

Opção Configuração padrão
Modo de comunicação Ad hoc
Nome da rede (SSID) hpsetup
Criptografia Nenhuma
Receptor sem fio Ativado
Senha do administrador EWS [em branco]

Siga estas etapas para redefinir as configurações padrão de fábrica da impressora:

1. Verifique se a impressora está ligada.

2. Pressione e mantenha pressionado o botão Página de Relatório.

3. Enquanto pressiona o botão Página de Relatório, pressione o botão
Cancelar três vezes.

4. Libere o botão Página de Relatório.

43

Impressora HP Deskjet 6800 series

4.2.18 Glossário de rede

números
10/100 Base-T: Um termo técnico para Ethernet. 10/100 refere-se à velocidade de

funcionamento da rede Ethernet. 10 indica 10 megabits por segundo (Mb/s) para
Ethernet normal e 100 indica 100 Mb/s para Fast Ethernet.

802.11a: Um tipo de rede sem fio que proporciona transmissão de até 54 Mb/s na
banda de 5 GHz.

802.11b: Um tipo de rede sem fio que proporciona transmissão de até 11 Mb/s (com
fallback para 5,5, 2 e 1 Mb/s) na banda de 2,4 GHz.

802.11g: Um tipo de rede sem fio que proporciona transmissão de até 54 Mb/s na
banda de 2,4 GHz.

a
AES: AES (Advanced Encryption Standard) é um método de criptografia

patrocinada pelo governo norte-americano que utiliza um algoritmo complexo
chamado Rijndael. O AES usa chaves de criptogtrafia para codificar dados. Ele
altera as chaves de criptografia automaticamente após um determinado intervalo
de tempo, tornando a rede sem fio menos vulnerável à intrusão.

Autenticação: A autenticação é uma estratégia de segurança para redes sem fio.
Em uma rede com autenticação, os dispositivos utilizam uma chave compartilhada
como senha e se comunicam somente com os dispositivos que conhecem a chave.
A autenticação não criptografa os dados enviados entre dispositivos sem fio. No
entanto, ela pode ser utilizada em conjunto com WEP. As chaves de autenticação
e de WEP podem ser idênticas.

AutoIP: Um processo pelo qual um dispositivo de rede atribui automaticamente um
endereço IP a si próprio.

b
BOOTP: Bootstrap Protocol (Protocolo de bootstrap) é um protocolo de Internet

que permite que um dispositivo descubra seu próprio endereço IP e o endereço IP
de um servidor BOOTP na rede, além de permitir que um arquivo seja carregado
na memória para reinicializar a máquina. Isso permite que o dispositivo reinicialize
sem precisar de um disco rígido ou disquete.

c
Cabo Ethernet: Existem dois tipos de cabos Ethernet. Um cabo direto é o tipo mais

comum, sendo utilizado para conectar os dispositivos de uma rede a um hub ou
roteador. Um cabo de cruzamento é utilizado para conectar dois dispositivos que
possuam portas Ethernet mas não sejam hubs ou roteadores. Utilize um cabo CAT­5 com um conector RJ-45 para conectar a impressora a uma rede Ethernet.

44

Impressora HP Deskjet 6800 series

Canal: Uma das várias freqüências predefinidas pelas quais os dispositivos
compatíveis com 802.11b se comunicam para reduzir a interferência. O número de
canais disponível varia de acordo com o país/região.

Chave WEP: Uma chave WEP, ou chave de criptografia, é uma seqüência de
caracteres alfanuméricos ou dígitos hexadecimais. Após criar uma chave de WEP,
lembre-se de armazená-la em local seguro. Você não poderá recuperar a chave
WEP se a perder. Um chave WEP possui 64 ou 128 bits. Os primeiros 24 bits são
fornecidos automaticamente. Ao criar a chave WEP, o usuário criador fornece os
bits restantes (40 bits no caso da chave de 64 bits, ou 104 bits no caso da chave
de 128 bits).

Chaves de criptografia: Uma seqüência de caracteres ou dígitos que um
dispositivo sem fio utiliza para codificar dados. As chaves de criptografia podem ser
estáticas (como no WEP) ou dinâmicas (como no WPA).

Comutador: Um dispositivo de rede que gerencia o tráfego da rede para minimizar
as colisões e maximizar a velocidade.

Criptografia: Uma segurança de rede que codifica os dados enviados por uma
rede sem fio, tornando-os ininteligíveis aos curiosos. A impressora oferece suporte
a WEP, TKIP e AES.

d
DHCP (Dynamic Host Configuration Protocol) (Protocolo de configuração

dinâmica de host): Um protocolo utilizado para atribuir um endereço IP

automaticamente a cada dispositivo de uma rede.

e
EAP: Extensible Authentication Protocol (protocolo de autenticação extensível) é

um protocolo geral para autenticação que também oferece suporte a vários
métodos de autenticação, como cartões token, senhas de utilização única,
certificados e autenticação de chave pública. O WPA utilize o EAP.

Endereço IP (Internet Protocol) (Protocolo de Internet): Um número exclusivo
que identifica um dispositivo em uma rede. Geralmente o endereço IP é atribuído
automaticamente pelo DHCP ou AutoIP. No entanto, pode-se atribuir manualmente
um endereço IP estático a um dispositivo.

Endereço IP estático: Um endereço IP atribuído manualmente a um dispositivo
de uma rede. Um endereço IP estático permanece fixo até que seja alterado
manualmente. Os métodos alternativos para atribuição do endereço IP são DHCP
e AutoIP.

Endereço MAC (Media Access Control) (Controle de acesso à mídia): O
endereço de hardware de um dispositivo de uma rede. O endereço MAC da
impressora é exibido na página de Relatório HP.

Ethernet: Uma forma conhecida de rede com fio de computadores para redes
locais.

45

Impressora HP Deskjet 6800 series

f
Firewall: Uma combinação de ferramentas de hardware e software que protegem

uma rede contra a intrusão.

g
Gateway: Um dispositivo dedicado (roteador ou computador) que conecta duas

redes diferentes. Por exemplo, um computador em uma rede Ethernet pode atuar
como um gateway entre a rede e a Internet.

h
Hub: Um dispositivo simples que atua como centro de uma rede Ethernet. Os outros

dispositivos na rede são conectados ao hub.

i
ICS (Internet Connection Sharing) (Compartilhamento de conexão à

Internet): Um programa do Windows que permite que um computador atue como

gateway entre a Internet e uma rede. O ICS utiliza DHCP para atribuir endereços
IP. Consulte a documentação do Windows para obter mais informações sobre o
ICS.

Internet Sharing (Compartilhamento via internet): Um programa do Macintosh
OSX que permite que um computador atue como gateway entre a Internet e uma
rede. Consulte a documentação Macintosh para obter mais informações sobre
Internet Sharing.

m
Máscara de sub-rede: Um número que identifica os endereços IP que pertencem

a uma sub-rede.
Mb/s (megabits por segundo): A unidade de medida para a taxa na qual funciona

uma rede. Por exemplo, 1 Mb/s equivale a 1.000.000 bits por segundo (ou 125.000
bytes por segundo).

mDNS: Como alternativa ao Domain Name Server (Servidor de nomes de domínio)
(DNS), um dispositivo emite uma notificação Multicast Domain Name Server
(Servidor de nomes de domínio de difusão seletiva) (mDNS) para fornecer
informações a respeito de seu serviço. A notificação inclui o tipo do serviço (como
impressão), o nome do serviço (como sua impressora), os endereços IP e de
porta, e outras informações necessárias. Cada dispositivo da rede recebe a
notificação e armazena as informações em um servidor DNS pessoal.

n
Nome de host: O nome pelo qual a impressora se identifica na rede. O nome de

host da impressora é exibido na página de Relatório HP. Utilize o nome de host
para abrir o servidor da Web incorporado (EWS).

46

Impressora HP Deskjet 6800 series

Nome de rede: Um nome da rede é uma seqüência de caracteres alfanuméricos,
com distinção de maiúsculas e minúsculas, que proporciona controle de acesso
básico a uma rede sem fio. Um nome da rede também é conhecido como Service
Set Identifier" (Identificador de conjunto de serviços) (SSID).

p
Pacote de difusão ponto a ponto: Um pacote enviado de um dispositivo de uma

rede para outro dispositivo da rede.
Pacote de difusão: Um pacote enviado de um dispositivo de uma rede para todos

os dispositivos da rede.
Pacote: Uma mensagem enviada de um dispositivo de uma rede para outros

dispositivos da rede.
Perfil sem fio: Um perfil sem fio é uma reunião de configurações de rede sem fio

que se aplicam a uma determinada rede sem fio. Por exemplo, uma placa de rede
local sem fio pode ter um perfil para uma rede doméstica e outro perfil para uma
rede de escritório. Ao instalar um dispositivo em uma rede, certifique-se de
selecionar o perfil apropriado.

Protocolo: Uma linguagem que os dispositivos de uma rede utilizam para se
comunicarem entre si. Um protocolo de rede popular é o TCP/IP.

r
Rede ad hoc: Um tipo de rede sem fio na qual os dispositivos se comunicam

diretamente entre si, em vez de utilizarem um Ponto de acesso sem fio (WAP). As
redes ad hoc são tipicamente pequenas e simples (por exemplo, dois PCs sem fio
ou um PC sem fio e uma impressora sem fio). O desempenho desses tipos de rede
pode cair se houver mais de seis dispositivos na rede. As redes ad hoc também
são conhecidas como redes ponto a ponto, independent basic service stations
(IBSS) (estações independentes de serviço básico), ou redes sem fio de conexão
direta.

Rede de infra-estrutura: Um tipo de rede sem fio na qual os dispositivos
comunicam-se entre si por um Ponto de acesso sem fio (WAP), como um hub,
roteador ou gateway de rede sem fio.

Rede local: Um tipo de rede de computadores de alta velocidade que conecta
dispositivos com distância relativamente pequena uns dos outros. A Ethernet é um
tipo de rede local.

RJ-45: O tipo de conector na extremidade de um cabo Ethernet.
Roteador: Um dispositivo complexo de conexão entre redes que direciona pacotes

de uma rede para outra. Um roteador pode atuar como um gateway entre uma rede
local e a Internet.

47

Impressora HP Deskjet 6800 series

s
Sub-rede: Uma rede pequena que atua como parte de uma rede grande.

Recomenda-se que a impressora e os computadores que a utilizam estejam todos
na mesma sub-rede.

t
TCP/IP: Transmission Control Protocol/Internet Protocol (Protocolo de controle de

transmissão/Protocolo de Internet) (TCP/IP) é o protocolo de comunicação de rede
utilizado na Internet. O recurso de rede embutido da impressora fornece suporte a
redes locais que utilizam TCP/IP.

TKIP: O protocolo TKIP (Temporal Key Integrity Protocol) é um método de
criptografia usado com o WPA.

w
WAP: WAP (Wireless Access Point, Ponto de acesso sem fio) é um dispositivo pelo

qual os dispositivos (por exemplo, computadores e impressoras) de uma rede de
infra-estrutura sem fio comunicam-se entre si. Um WAP também é chamado de
estação-base.

WEP: A WEP (Wired Equivalent Privacy) fornece segurança criptografando dados
enviados, por ondas de rádio, de um dispositivo sem fio para outro. A WEP codifica
os dados enviados pela rede, tornando-os ininteligíveis aos curiosos. Somente os
dispositivos que possuem as mesmas configurações de WEP que a impressora
poderão comunicar-se com ela. A WEP depende das chaves de criptografia
estáticas e proporciona menos segurança que o WPA.

WPA: O WPA (Wi-Fi Protected Access) fornece segurança ao criptografar dados
enviados, por ondas de rádio, de um dispositivo sem fio para outro e ao utilizar
protocolos de autenticação para controlar o acesso aos recursos da rede. Somente
os dispositivos que possuem as mesmas configurações de WPA que a impressora
poderão comunicar-se com ela. O WPA utiliza chaves de criptografia que se alteram
com freqüência. Ele fornece mais segurança que a WEP.

4.3 Rede Ethernet com fio

Para obter informações sobre instalação, clique em uma das opções a seguir:

• Noções básicas de Ethernet

• Instalação da impressora em uma rede Ethernet

Para obter uma descrição do recurso Ethernet da impressora, clique em uma das
opções a seguir:

• Luzes Ethernet

• Botão Página de Relatório

• Ícone Rede

48

Impressora HP Deskjet 6800 series

• Página de Relatório HP

• Servidor da Web incorporado (EWS)

Outras informações:

• Redefinição dos padrões de fábrica da impressora

• Resolução de problemas

• Glossário

4.3.1 Noções básicas de Ethernet

O recurso Ethernet embutido da impressora permite que você a conecte
diretamente a uma rede Ethernet 10/100 Base-T sem o auxílio de um servidor de
impressão externo.

Para instalar a impressora em uma rede Ethernet, siga estas instruções de

instalação de Ethernet.

Hardware

Hubs, comutadores e roteadores

Em uma rede Ethernet, cada um dos dispositivos, como computadores e
impressoras, são conectados a um hub, comutador ou roteador de rede.

Hubs, comutadores e roteadores podem parecer semelhantes, mas possuem
diferenças importantes:

• Hubs são passivos. Os outros dispositivos da rede conectam-se ao hub a fim
de se comunicarem entre si. O hub não gerencia a rede.

• O comutador permite que os dispositivos de uma rede se comuniquem entre
si diretamente de modo uniforme e eficaz. Ele monitora e direciona o tráfego
da rede visando permitir a cada transmissão o máximo de largura de banda
possível. Ao monitorar o tráfego da rede, o comutador minimiza as colisões e
maximiza a velocidade.

• Os roteadores conectam redes diferentes (por exemplo, conexão entre uma
rede doméstica à Internet). Eles são ativos e possuem ferramentas para
administração de rede, como firewalls e DHCP. O roteador pode funcionar
como gateway, o hub e o comutador não.

Cabos

Utilize um cabo Ethernet CAT-5 para conectar a impressora a uma rede Ethernet.
Os cabos Ethernet possuem um conector RJ-45.

49

Impressora HP Deskjet 6800 series

1. Conector RJ-45

Comunicação em rede

TCP/IP

Os dispositivos em uma rede se comunicam utilizando uma linguagem denominada

protocolo. A impressora foi projetada para funcionar em redes que utilizam um

protocolo popular denominado TCP/IP.

Endereço IP

Cada dispositivo de uma rede se identifica com um endereço IP exclusivo. A maioria
das redes utiliza uma ferramenta virtual, como DHCP ou AutoIP, para atribuir
automaticamente os endereços IP.

Conexões à Internet

As redes podem estar ou não conectadas à Internet.

Se você colocar a impressora em uma rede conectada à Internet, recomenda-se
utilizar um gateway para que o endereço IP da impressora seja atribuído através
de DHCP.

Um gateway pode ser um roteador ou um computador Windows que execute

Internet Connection Sharing (Compartilhamento de conexão à Internet) (ICS). Para

obter mais informações sobre ICS, consulte a documentação fornecida com o
computador Windows.

Exemplos de redes Ethernet

Para ver alguns exemplos de redes Ethernet, consulte a página exemplos de rede

Ethernet.

Impressão

Os computadores da rede enviam trabalhos de impressão diretamente à
impressora, que os imprime na ordem recebida.

50

Impressora HP Deskjet 6800 series

A impressora pode aceitar trabalhos de impressão enviados simultaneamente de
quatro usuários.

Por exemplo, se cinco usuários enviarem um trabalho de impressão ao mesmo
tempo para a impressora, ela aceitará quatro trabalhos e rejeitará o quinto. O
usuário que enviou o quinto trabalho de impressão deve aguardar alguns minutos
e depois reenviá-lo.

4.3.2 Exemplos de redes Ethernet

Estas são algumas configurações comuns de rede Ethernet:

Conexão à Internet compartilhada com um roteador que atua como gateway

Neste exemplo, um roteador gerencia as conexões de rede e atua como gateway
entre a rede e a Internet.

Conexão à Internet compartilhada com um PC que atua como gateway

Neste exemplo, os dispositivos da rede estão conectados a um hub. Um
computador da rede atua como gateway entre a rede e a Internet. O computador
gateway utiliza o Internet Connection Sharing (ICS) do Windows para gerenciar
conexões de rede e fornecer acesso à Internet para os outros dispositivos.

51

Impressora HP Deskjet 6800 series

Conexão à Internet por DSL ou cabo sem gateway

Este exemplo se assemelha ao primeiro. No entanto, aqui os dispositivos da rede
estão conectados a um hub em vez de um roteador. O hub está diretamente
conectado à Internet.

Cuidado: A HP não recomenda essa configuração. Se possível, use um
gateway para gerenciar o acesso da rede à Internet, para limitar a exposição
a vírus e proteger contra entrada indesejada.

Rede Ethernet sem conexão à Internet

Neste exemplo, os dispositivos da rede estão conectados a um hub. Os dispositivos
utilizam o AutoIP para obter endereços IP.

4.3.3 Instalação da impressora em uma rede Ethernet

A instalação da impressora em uma rede Ethernet é um processo em duas partes.

Em primeiro lugar, conecte a impressora à rede. Em seguida, instale o software da
impressora em cada computador que utilizará a impressora.

• Conexão da impressora em uma rede Ethernet

• Instalação do software da impressora

4.3.4 Conexão da impressora em uma rede Ethernet

Siga estas etapas para conectar a impressora a uma rede Ethernet:

1. Se necessário, instale o hardware da impressora.

52

Impressora HP Deskjet 6800 series

Para obter instruções de instalação do hardware, consulte o pôster instalação
fornecido com a impressora.

2. Verifique se a impressora está ligada.

3. Conecte o cabo Ethernet a uma porta disponível no hub ou roteador da rede.

Nota: Não conecte o cabo Ethernet a qualquer porta denominada WAN ou

Uplink.

4. Conecte o cabo Ethernet à porta Ethernet na parte posterior da impressora.

Nota: O receptor sem fio da impressora fica desativado quando um cabo

Ethernet é conectado a ela.

5. Proceda de uma das maneiras a seguir:

Status da luz Link Tarefa
Acesa

Vá para a etapa 6.

Apagada

6. imprima uma página de Relatório HP.

7. Instale o software da impressora em cada computador que utilizará a
impressora.

Repita as etapas de 2 a 4. Se as luzes ainda estiverem
apagadas, verifique se:

• A impressora está ligada.

• O hub ou roteador da rede está ligado.

• Todas as conexões de cabo estão firmes.

• Você está utilizando um cabo Ethernet.

53

Impressora HP Deskjet 6800 series

Cuidado: Recomenda-se que a impressora e os computadores que a
utilizam estejam na mesma sub-rede. A instalação de impressora em outras
sub-redes pode causar problemas, dependendo do tipo de roteador
utilizado.

4.3.5 Instalação do software da impressora

Antes de instalar o software da impressora em um computador em rede, verifique
se:

• A impressora está instalada e ligada.

• O hub, comutador ou roteador está ligado e funcionando corretamente.

• Todos os computadores da rede estão ligados e conectados à rede.

• A impressora está instalada na rede.

Instalações anteriores

Se o software da impressora foi instalado anteriormente no computador, você
precisará usar o CD do software da impressora para instalar uma versão Ethernet
do driver da impressora no computador. Siga as etapas abaixo. O assistente de
instalação do software da impressora guiará você no processo de instalação.

Cuidado: Recomenda-se que a impressora e os computadores que a
utilizam estejam na mesma sub-rede. A instalação de impressora em outras
sub-redes pode causar problemas, dependendo do tipo de roteador
utilizado.

Instalação do software

Siga estas etapas para instalar o software da impressora no computador:

1. Feche todos os aplicativos em execução no computador.

2. Insira o CD do software da impressora na unidade de CD-ROM do computador.

3. Siga as instruções na tela. Na tela Tipo de conexão, selecione Rede com fio.

4. Após terminada a instalação, siga as instruções na tela para imprimir uma
página de teste.

4.3.6 Luzes Ethernet

As luzes Ethernet da impressora indicam o status da conexão Ethernet dessa
impressora.

54

Impressora HP Deskjet 6800 series

Luz Link

A luz Link fica acessa quando a impressora está conectada a uma rede Ethernet e
ligada.

Status da luz Link Status da impressora
Acesa

Conectada a uma rede Ethernet e ligada.

O receptor sem fio da impressora fica desativado quando
um cabo Ethernet é conectado a ela.

Apagada

Não está conectada a uma rede Ethernet ou está
desligada.

Luz Atividade

A luz Atividade pisca quando a impressora recebe ou transmite dados pela conexão
Ethernet.

Status da luz Atividade Status da impressora
Piscando

Está recebendo ou transmitindo dados pela conexão
Ethernet.

55

Impressora HP Deskjet 6800 series

Status da luz Atividade Status da impressora
Apagada

Não está recebendo nem transmitindo dados pela
conexão Ethernet.

56

Impressora HP Deskjet 6800 series

5 Impressão de fotos a partir da câmera digital

Aprenda a imprimir fotografias diretamente da câmera:

• Descrição do PictBridge

• Instruções de impressão com PictBridge

• Solução de problemas do PictBridge

• Uso do Acessório de Impressão Dupla-face Automática com Bandeja de Papel

Pequena e o PictBridge

5.1 PictBridge

Ao usar uma câmera compatível com PictBridge, não é necessário ter um
computador para imprimir fotografias digitais. Basta conectar a câmera à porta
PictBridge da impressora.

1. Porta PictBridge

Nota: Quando dois equipamentos PictBridge se comunicam, eles oferecem

somente os recursos que têm em comum. Por exemplo, algumas câmeras
podem permitir a impressão de fotografias nos formatos TIFFs e JPEGS
por meio de uma conexão PictBridge, porém como a impressora não
suporta TIFFs nesse tipo de conexão, somente fotos no formato JPEGS
poderão ser impressas.

57

Impressora HP Deskjet 6800 series

Se uma câmera estiver conectada a uma porta PictBridge, as configurações padrão
da impressora imprimirão fotografias de 4 x 6 polegadas sem margens e no formato
retrato. Para obter informações detalhadas sobre impressão a partir da câmera,
consulte a documentação que acompanha a câmera.

5.2 Impressão com PictBridge

Para imprimir fotografias diretamente de câmeras digitais, são necessários os
seguintes itens:

• Uma câmera compatível com PictBridge

• Um cabo USB para câmeras digitais

Consulte a documentação que acompanha a sua câmera e verifique se ela é
compatível com PictBridge.

Impressão

Siga estas etapas para imprimir fotografias a partir de uma câmera compatível com
PictBridge:

1. Carregue papel fotográfico na impressora.

Para obter instruções sobre como carregar papel fotográfico, selecione uma
das opções a seguir:

• Fotografias pequenas

• Fotografias grandes

• Fotografias pequenas usando o Acessório de Impressão Dupla-face

Automática com Bandeja de Papel Pequena

2. Conecte a câmera à porta PictBridge na parte frontal da impressora, usando
o cabo USB fornecido com a câmera.

3. Ligue a câmera e coloque-a no modo PictBridge.

Se você não souber como colocar a câmera no modo PictBridge, consulte a
documentação que acompanha a câmera.

58

Impressora HP Deskjet 6800 series

Nota: Quando a câmera estiver conectada corretamente, a luz de Conexão

acenderá. A luz de Conexão piscará na cor verde durante a impressão
a partir da câmera. Se a câmera não for compatível com PictBridge
ou não estiver no modo PictBridge, a luz Erro piscará.

Uma vez conectada a câmera à impressora corretamente , você poderá
imprimir suas fotos. Verifique se o tamanho do papel carregado na impressora
é o mesmo configurado na câmera. Consulte a documentação que acompanha
sua câmera para obter informações detalhadas sobre a impressão a partir da
câmera.

5.3 Problemas do PictBridge

As imagens em uma câmera digital conectada não podem ser impressas

Há várias razões para imagens em uma câmera digital não serem impressas:

• A câmera digital não é compatível com PictBridge.

• A câmera digital não está no modo PictBridge.

• As imagens não estão em um formato compatível.

• Você não selecionou fotos na câmera para impressão.

Consulte a documentação que acompanha a câmera e verifique se é compatível
com PictBridge.

Se a câmera for compatível com PictBridge, verifique se está no modo PictBridge.
Para obter instruções sobre como colocar a câmera no modo PictBridge, consulte
a documentação que a acompanha.

Verifique se a câmera digital está salvando as fotos em um formato de arquivo
compatível com o recurso de transferência PictBridge.

59

Impressora HP Deskjet 6800 series

• EXIF/JPEG

• JPEG

Antes de conectar a câmera digital à porta PictBridge da impressora, selecione
algumas fotos na câmera para impressão.

As luzes PictBridge estão piscando

Estado das luzes Solução
As luzes de Conexão e Erro estão piscando

A impressora perdeu a conexão
com a câmera durante a
impressão.

Verifique a conexão USB.

A luz de Conexão está acesa e a luz Erro está
piscando

A câmera está sem energia.

Substitua as baterias da
câmera ou a conecte a uma
fonte de alimentação.

60

Impressora HP Deskjet 6800 series

Estado das luzes Solução
A luz de Conexão está acesa e a luz Erro pisca

duas vezes

A câmera solicitou um comando
incompatível.

5.4 Uso do Acessório de Impressão Dupla-face Automática com Bandeja de Papel Pequena na impressão a partir da câmera

Para utilizar o Acessório de Impressão Dupla-face Automática com Bandeja de
Papel Pequena ao imprimir a partir da câmera digital, talvez seja necessário
configurar a impressora para carregar papel do acessório, em vez carregar da
bandeja de Entrada.

Como configurar a impressora para carregar papel usando o acessório

Siga estas etapas para configurar a impressora para carregar papel do acessório:

1. Pressione e mantenha pressionado o botão Página de Relatório.

2. Enquanto pressionar o botão Página de Relatório, pressione o botão
Cancelar duas vezes.

61

Impressora HP Deskjet 6800 series

3. Libere o botão Página de Relatório.

Depois de configurar a impressora para carregar papel do acessório, carregue o

papel fotográfico no acessório e siga as Instruções de impressão com PictBridge.

Nota: Para imprimir fotografias com PictBridge, é preciso configurar a

impressora uma única vez para carregar papel do Acessório de Impressão
Dupla-face Automática com Bandeja de Papel Pequena. Uma vez
configurada a impressora imprimirá do acessório, até que seja configurada
para usar a bandeja de Entrada para imprimir fotografias com PictBridge.

Nova configuração da impressora para carregar papel da bandeja de Entrada

Siga estas etapas para configurar novamente a impressora, para que carregue o
papel da bandeja Entrada para fotografias com PictBridge:

1. Pressione e mantenha pressionado o botão Página de Relatório.

2. Enquanto pressionar o botão Página de Relatório, pressione o botão
Cancelar duas vezes, depois pressione o botão Continuar uma vez.

3. Libere o botão Página de Relatório.

62

Impressora HP Deskjet 6800 series

6 Impressão de fotos a partir do computador

Selecione o tipo de fotografia que você deseja imprimir:

Fotografias sem margem

Foto pequena sem

margem

Fotografias com uma margem branca

Foto pequena

com uma margem

branca

Como aprimorar suas fotografias

Aprenda como melhorar suas fotografias usando os recursos de impressão de

fotografias da impressora.

PictBridge

Use a porta PictBridge da impressora para imprimir fotografias diretamente da
câmera.

Foto grande sem margem Foto panorâmica sem

margem

Foto grande

com uma margem branca

Foto panorâmica

com uma margem branca

6.1 Como aprimorar suas fotografias

O software da impressora oferece vários recursos para facilitar a impressão de
fotografias digitais e aprimorar a qualidade de suas fotos:

• Obtenha a melhor combinação entre velocidade e qualidade usando o

PhotoREt.

63

Impressora HP Deskjet 6800 series

• Use as opções de fotografia digital da HP para retocar as fotos.

• Obtenha a resolução mais alta usando a opção Resolução máxima (dpi).

• Imprima uma foto com formato Exif se tiver um software com o recurso de

impressão Exif.

• Use o Papel Fotográfico para Uso Diário HP, Semibrilhante, para economizar
dinheiro e tinta na impressão de fotografias.

Aprenda a fazer retoques profissionais em suas fotografias digitais:

• Use o cartucho de tinta para fotos para obter cores incríveis.

• Use as opções de software a seguir para melhorar as cores impressas:

• Configurações avançadas de cor

• Gerenciamento de cores

• Use o cartucho de tinta cinza para fotografia para obter fotografias excelentes

em preto e branco.

• Imprima fotos em preto e branco.

• Imprima até as bordas do papel fotográfico usando a impressão sem margem.

Para evitar que o papel fotográfico enrole, siga as diretrizes de armazenamento de

papel fotográfico.

6.2 PhotoREt

A tecnologia PhotoREt oferece a melhor combinação de velocidade e qualidade de
impressão de imagens.

Siga as etapas abaixo para imprimir usando a tecnologia PhotoREt:

1. Abra a caixa de diálogo Propriedades da Impressora.

2. Clique na guia Atalhos de Impressão ou na guia Papel/Qualidade.

3. Selecione Melhor na lista suspensa Qualidade de impressão.

4. Selecione outras configurações de impressão, se desejar, e clique em OK.

6.3 Opções de fotografia digital HP

A impressora possui diversos recursos para aprimorar a qualidade das fotografias
digitais.

Como abrir a caixa de diálogo de opções de fotografia digital da HP

Siga estas etapas para abrir a caixa de diálogo opções de fotografia digital da HP:

1. Abra a caixa de diálogo Propriedades da Impressora.

64

Impressora HP Deskjet 6800 series

2. Clique na guia Atalhos de Impressão ou na guia Papel/Qualidade e clique
no botão fotografia digital da HP.

Uso da caixa de diálogo Opções de fotografia digital da HP

Utilize a caixa de diálogo opções de fotografia digital da HP para definir as
seguintes configurações:

1. Remoção de olhos vermelhos: Clique em Ativada para remover ou reduzir
os olhos vermelhos da fotografia.

2. Melhoria de contraste: Ajuste o contraste de acordo com sua preferência.
Clique em Automática para permitir que o driver da impressora equilibre o
contraste automaticamente.

3. Flash digital: Ajuste a exposição das áreas escuras das fotos para realçar os
detalhes. Clique em Automático para permitir que o driver da impressora
equilibre cores claras e escuras automaticamente.

4. SmartFocus: Melhore a qualidade e a clareza da imagem. Clique em
Ativado para permitir que o driver da impressora torne mais nítidos os detalhes
da imagem automaticamente.

5. Nitidez: Ajuste a nitidez da imagem de acordo com a sua preferência. Clique
em Automática para permitir que o driver da impressora ajuste o nível de
nitidez da imagem automaticamente.

6. Nivelamento: Suavize uma imagem. Clique em Automático para permitir que
o driver da impressora ajuste o nivelamento da imagem automaticamente.

65

Impressora HP Deskjet 6800 series

6.4 Resolução máxima (dpi)

A configuração de qualidade da impressão Resolução máxima (dpi) proporciona
a impressão usando o modo 4800 x 1200 dpi otimizado.

O modo de impressão 4800 x 1200 dpi otimizado representa a resolução de
qualidade máxima dessa impressora. Quando o modo 4800 x 1200 dpi otimizado
estiver selecionado no driver da impressora, o cartucho de tinta colorido imprimirá
no modo 4800 x 1200 dpi otimizado (até 4800 X 1200 dpi otimizado em cores e até
1200 dpi de entrada). Se houver também um cartucho de tinta para fotos instalado,
a qualidade da impressão será aprimorada. É possível comprar um cartucho de
tinta para fotos separadamente, caso ele não acompanhe a impressora.

Nota: Use um papel fotográfico HP Premium para imprimir usando a

configuração de qualidade de impressão Resolução Máxima (dpi) para
melhorar as cores e os detalhes na foto.

Siga estas etapas para imprimir no modo 4800 x 1200 dpi otimizado:

1. Abra a caixa de diálogo Propriedades da Impressora.

2. Clique na guia Atalhos de Impressão ou na guia Papel/Qualidade.

Nota: Na guia Atalhos de Impressão, selecione Impressão de fotografias

sem margem ou Impressão de fotografias com margens brancas.

3. Localize a lista suspensa apropriada:

Guia Lista suspensa

Atalhos de impressão Tipo de papel
Papel/qualidade O tipo é

Nota: Não é necessário definir a qualidade de impressão nas duas guias.

4. Selecione o tipo de papel para foto adequado na lista suspensa.

5. Clique em Resolução máxima (dpi) na lista suspensa Qualidade da
impressão.

Nota: A configuração Resolução máxima (dpi) usa temporariamente uma

grande quantidade de espaço em disco e pode resultar em uma
impressão lenta.

6. Selecione as outras configurações de impressão desejadas e clique em OK.

66

Impressora HP Deskjet 6800 series

6.5 Impressão Exif

A Impressão Exif (Exchangeable Image File Format 2.2) é um padrão internacional
para imagens digitais que simplifica a fotografia digital e melhora a qualidade das
fotografias impressas. Quando uma fotografia é tirada com uma câmera digital
compatível com Impressão Exif, esse recurso captura informações tais como tempo
de exposição, tipo de flash e saturação de cor, e as armazena no arquivo de
imagem. O software da impressora HP Deskjet utiliza essas informações para
realizar automaticamente melhorias específicas à imagem, criando fotografias
excelentes.

A impressão de fotos otimizadas pela Impressão Exif exige os seguintes
equipamentos:

• Uma câmera digital que ofereça suporte a Impressão Exif

• Um software de fotografia compatível com a Impressão Exif

Siga estas etapas para imprimir fotografias aprimoradas pela Impressão Exif:

1. Abra o arquivo que deseja imprimir usando o software de fotografia com o
recurso de Impressão Exif.

2. Abra a caixa de diálogo Propriedades da Impressora.

3. Clique na guia Atalhos de Impressão ou na guia Papel/Qualidade.

Nota: Na guia Atalhos de Impressão, selecione Impressão de fotografias

sem margem ou Impressão de fotografias com margens brancas.

4. Clique em Normal ou Melhor na lista suspensa Qualidade da impressão.

5. Selecione as outras configurações de impressão desejadas e clique em OK.

O software da impressora otimiza automaticamente a imagem impressa.

6.6 Impressão de fotos sem margem

Utilize a impressão sem margem para imprimir até a borda de determinados tipos
de papel com tamanhos padrão e personalizado que vão de 101 x 152 mm (4x6
pol.) até o tamanho personalizado de 210 x 594 mm ( 8,5 x 23,4 pol.).

Diretrizes

• Não imprima documentos sem margem no modo de reserva de tinta. Tenha
sempre dois cartuchos de impressão instalados na impressora.

• Abra o arquivo em um software e determine o tamanho da imagem. Certifique­se de que o tamanho corresponde ao tamanho do papel no qual a imagem será
impressa.

67

Impressora HP Deskjet 6800 series

Impressão

1. Abra o arquivo que deseja imprimir.

2. Abra a caixa de diálogo Propriedades da Impressora.

3. Na guia Atalhos de Impressão, clique em Impressão de fotografias sem
margem na lista suspensa.

4. Selecione a configuração adequada de impressão para a foto que deseja
imprimir.

5. Se desejar, defina as opções de Fotografia digital da HP.

6. Selecione as outras configurações de impressão desejadas e clique em OK.

Se você imprimiu em papel fotográfico com uma aba destacável, remova a aba
para deixar o documento totalmente sem margem.

68

Impressora HP Deskjet 6800 series

6.7 Cartucho de tinta para fotos

O cartucho de tinta para fotos, usado com o cartucho de tinta colorido, proporciona
fotografias com seis tintas, praticamente sem granulado, com resistência
excepcional contra desbotamento.

O cartucho de tinta para fotos pode ser adquirido separadamente, caso ele não
acompanhe o produto.

Instalação do cartucho de tinta para fotos

Para instalar o cartucho de tinta para fotos, remova o cartucho de tinta preto da
impressora e, em seguida, instale o cartucho de tinta para fotos na abertura direita
do compartimento do cartucho de tinta.

Para obter mais informações, consulte a página instalação do cartucho de tinta.

Como utilizar o cartucho de tinta para fotos

Siga estas etapas para imprimir no modo de impressão colorida com seis tintas:

1. Abra a caixa de diálogo Propriedades da Impressora.

2. Clique na guia Atalhos de Impressão ou na guia Papel/Qualidade.

69

Impressora HP Deskjet 6800 series

Nota: Na guia Atalhos de Impressão, selecione Impressão de fotografias

sem margem ou Impressão de fotografias com margens brancas.

3. Localize a lista suspensa apropriada:

Guia Lista suspensa

Atalhos de impressão Tipo de papel
Papel/qualidade O tipo é

Nota: Não é necessário definir a qualidade de impressão nas duas guias.

4. Clique no tipo de papel fotográfico apropriado na lista suspensa.

5. Clique em Normal, Melhor ou Resolução máxima (dpi) na lista suspensa
Qualidade da impressão.

6. Selecione as outras configurações de impressão desejadas e clique em OK.

Armazenamento do cartucho de tinta para fotos

Para manter o desempenho ideal do cartucho de tinta, siga as diretrizes de

armazenamento do cartucho de tinta.

6.8 Utilização das configurações avançadas de cor

Use a caixa de diálogo Configurações avançadas de cor para ajustar o modo como
as cores impressas serão exibidas na impressão.

O ajuste dessas configurações faz com que as cores impressas pareçam diferentes
daquelas exibidas no monitor do computador.

Siga as etapas abaixo para especificar as configurações avançadas de cor:

1. Abra a caixa de diálogo Propriedades da Impressora.

2. Clique na guia Cor.

3. Clique no botão Configurações avançadas de cor.
A caixa de diálogo Configurações avançadas de cor será exibida.

70

Impressora HP Deskjet 6800 series

4. Ajuste as seguintes configurações da maneira apropriada:

• Configurações gerais de cor: Ajuste a Saturação, o Brilho e o Tom de
cor para afetar o modo geral em que as cores serão impressas.

• Configurações específicas de cor: Mova os botões deslizantes Ciano,
Magenta, Amarelo e Preto para especificar o nível de cada cor usada na

impressão.

5. Após especificar as configurações de cor, clique em OK.

6. Selecione as outras configurações de impressão desejadas e clique em OK.

Use o recurso de ajuda O que É Isto? para saber mais sobre as opções
apresentadas na caixa de diálogo Propriedades da Impressora.

6.9 Gerenciamento de cores

O gerenciamento de cores define o intervalo de cores que pode ser impresso. O
software da impressora converte as cores originais de seu documento usando a
opção de gerenciamento de cores selecionada.

Siga estas etapas para selecionar a opção de gerenciamento de cores:

1. Abra a caixa de diálogo Propriedades da Impressora.

2. Clique na guia Cor.

71

Impressora HP Deskjet 6800 series

3. Clique em uma das opções a seguir na lista suspensa Gerenciamento de
cores:

• ColorSmart/sRGB: O ColorSmart/sRGB é uma opção apropriada para a

maioria dos trabalhos de impressão. Ele é usado com a maioria dos
documentos de formatos da Web e nos dispositivos de imagem atuais.

• AdobeRGB: Ao imprimir a partir de um aplicativo profissional com o

AdobeRGB, desative o gerenciamento de cores no aplicativo e deixe que
o software da impressora gerencie o espaço de cores. Use a opção
AdobeRGB com documentos ou fotos originalmente criados no espaço de
cor do AdobeRGB.

• Gerenciado por aplicativo: Essa opção permite que o aplicativo do qual

você está imprimindo gerencie as cores do documento.

4. Selecione as outras configurações de impressão desejadas e clique em OK.

6.10 Cartucho de tinta cinza para fotografia

O cartucho de tinta cinza para fotografia, usado juntamente com o cartucho de tinta
colorido, imprime fotografias em preto e branco de alta qualidade.

72

Impressora HP Deskjet 6800 series

O cartucho de tinta cinza para fotograrfia pode ser adquirido separadamente, caso
ele não acompanhe o produto.

Instalação do cartucho de tinta cinza para fotografia

Para instalar o cartucho de tinta cinza para fotografia, remova o cartucho de tinta
preta da impressora e, em seguida, instale o cartucho de tinta cinza para fotografia
no espaço à direita do compartimento de cartucho de tinta.

Para obter mais informações, consulte a página instalação do cartucho de tinta.

Como utilizar o cartucho de tinta cinza para fotografia

Para usar o cartucho de tinta cinza para fotografia, siga as etapas para imprimir

uma fotografia em preto e branco.

Armazenamento do cartucho de tinta cinza para fotografia

Para manter o desempenho ideal do cartucho de tinta, siga as diretrizes de

armazenamento do cartucho de tinta.

6.11 Impressão de fotos em preto e branco

É possível realizar as seguintes tarefas com a impressora:

• Impressão de uma foto em preto e branco

• Impressão de uma foto colorida em preto e branco

Para obter fotos excelentes em preto e branco, instale um cartucho de tinta cinza

para fotografia e um cartucho de tinta colorido na impressora.

Impressão de uma foto em preto e branco

Para imprimir uma foto originalmente em preto e branco, basta seguir as instruções
para o tipo e tamanho de foto que você deseja imprimir.

Impressão em preto e branco de uma foto colorida

Siga estas etapas para imprimir uma foto colorida em preto e branco:

73

Impressora HP Deskjet 6800 series

1. Abra a caixa de diálogo Propriedades da Impressora.

2. Clique na guia Cor.

3. Selecione a caixa de seleção Imprimir em escala de cinza.

4. Clique na opção Alta qualidade.

5. Selecione as outras configurações de impressão desejadas e clique em OK.

6.12 Armazenamento e manuseio de papel fotográfico

Siga as instruções abaixo para manter a qualidade de seu papel fotográfico HP.

Armazenamento

• Mantenha o papel fotográfico não utilizado em um saco plástico vedado, dentro
da caixa de embalagem original. Armazene o papel fotográfico embalado em
uma superfície plana e em um local arejado.

• Quando estiver pronto para imprimir, remova da sacola plástica apenas o papel
que você planeja usar imediatamente. Ao terminar de imprimir, retorne o papel
fotográfico não utilizado para o saco plástico.

• Não deixe o papel fotográfico não utilizado na bandeja de papel da impressora.
O papel pode começar a enrolar, o que reduz a qualidade de suas fotografias.

74

Impressora HP Deskjet 6800 series

Manuseio

• Sempre segure o papel fotográfico pelas bordas. Impressões digitais no papel
fotográfico podem reduzir a qualidade de impressão.

• Verifique se o papel fotográfico não está enrolado. Se o papel fotográfico
estiver enrolado, coloque-o em um saco plástico e dobre-o cuidadosamente
no sentido oposto da curva até que fique esticado. Se o problema persistir, use
um papel fotográfico que não esteja enrolado.

6.13 Impressão de fotos econômica

Papel Fotográfico para Uso Diário HP

Para economizar dinheiro e tinta na impressão de fotos, use o Papel Fotográfico
para Uso Diário HP, Semibrilhante, e defina Qualidade da impressão como
Normal.

O Papel Fotográfico para Uso Diário HP, Semibrilhante, foi desenvolvido para

criar fotos de qualidade usando menos tinta.

Nota: Para obter fotos com qualidade superior, use o papel Fotográfico HP

Premium Plus e defina Qualidade da impressão como Melhor ou
como Resolução máxima (dpi).

6.14 Fotos pequenas sem margem

Diretrizes

• Para obter resultados de alta qualidade, use um cartucho de tinta para fotos
juntamente com o cartucho de tinta colorido.

• Para obter resistência máxima contra desbotamento, use Papel Fotográfico
HP Premium Plus e instale um cartucho de tinta colorido na impressora.

• Para aprender a usar os recursos de impressão de fotografias, consulte a
página como aprimorar suas fotografias.

• Use o Papel Fotográfico para Uso Diário HP, Semibrilhante, para economizar
dinheiro e tinta na impressão de fotografias.

• Verifique se o papel fotográfico sendo usado está esticado. Para obter
informações sobre como evitar que o papel fotográfico enrole, consulte as

instruções sobre o armazenamento do papel fotográfico.

• Não ultrapasse a capacidade da bandeja de Entrada: até 25 folhas.

75

Impressora HP Deskjet 6800 series

Preparação para impressão

Para imprimir uma única fotografia, use o alimentador de foto ou envelope.

Para imprimir diversas fotografias, siga estas etapas:

1. Verifique se a impressora está ligada.

2. Levante a bandeja de Saída e, em seguida, remova todo o papel da bandeja
de Entrada.

3. Empurre a guia da largura do papel para a esquerda e, em seguida, puxe a
guia de comprimento do papel.

4. Verifique se o papel fotográfico está esticado.

Se o papel fotográfico não estiver esticado, consulte as instruções sobre o

armazenamento do papel fotográfico.

5. Coloque o papel fotográfico na bandeja de Entrada, com o lado a ser impresso
voltado para baixo. Se você estiver usando um papel fotográfico que tenha
uma aba destacável, verifique se a aba está voltada para o lado contrário da
impressora.

6. Deslize as guias de papel firmemente em direção ao papel.

7. Recoloque a bandeja de Saída.

Impressão

Nota: Se o programa de software possuir um recurso de impressão de

fotografias, siga as instruções por ele fornecidas. Caso contrário, siga
estas etapas:

1. Abra a caixa de diálogo Propriedades da Impressora.

2. Na guia Atalhos de Impressão, selecione Impressão de fotografias sem
margem como o tipo do documento e selecione as opções a seguir:

• Qualidade de impressão: Normal, Melhor ou Resolução máxima (dpi)

• Tamanho do papel: O tamanho apropriado do papel fotográfico sem

margem

• Tipo de papel: O tipo apropriado do papel fotográfico

76

Impressora HP Deskjet 6800 series

• Orientação: Retrato ou Paisagem

3. Defina as opções a seguir como apropriado:

• Opções de fotografia digital da HP

• Configurações avançadas de cor

• Gerenciamento de cores

• Qualidade de escala em cinza

4. Selecione as outras configurações de impressão desejadas e clique em OK.

Use o recurso de ajuda O que É Isto? para saber mais sobre as opções
apresentadas na caixa de diálogo Propriedades da Impressora.

6.15 Fotos grandes sem margem

Diretrizes

• Para obter resultados de alta qualidade, use um cartucho de tinta para fotos
juntamente com o cartucho de tinta colorido.

• Para obter a máxima resistência contra o desbotamento, use Papel Fotográfico
HP Premium Plus e instale o cartucho de tinta para fotos na impressora.

• Para aprender a usar os recursos de impressão de fotografias, consulte a
página como aprimorar suas fotografias.

• Use o Papel Fotográfico para Uso Diário HP, Semibrilhante, para economizar
dinheiro e tinta na impressão de fotografias.

• Verifique se o papel fotográfico sendo usado está esticado. Para obter
informações sobre como evitar que o papel fotográfico enrole, consulte as

instruções sobre o armazenamento do papel fotográfico.

• Não ultrapasse a capacidade da bandeja de Entrada: até 25 folhas.

Preparação para impressão

1. Verifique se a impressora está ligada.

2. Levante a bandeja de Saída e, em seguida, remova todo o papel da bandeja
de Entrada.

3. Empurre a guia da largura do papel para a esquerda e, em seguida, puxe a
guia de comprimento do papel.

4. Verifique se o papel fotográfico está esticado.

Se o papel fotográfico não estiver esticado, consulte as instruções sobre o

armazenamento do papel fotográfico.

5. Coloque o papel fotográfico na bandeja de Entrada, com o lado a ser impresso
voltado para baixo.

77

Impressora HP Deskjet 6800 series

6. Deslize as guias de papel firmemente em direção ao papel.

7. Abaixe a bandeja de Saída.

Impressão

Nota: Se o programa de software possuir um recurso de impressão de

fotografias, siga as instruções por ele fornecidas. Caso contrário, siga
estas etapas:

1. Abra a caixa de diálogo Propriedades da Impressora.

2. Na guia Atalhos de Impressão, selecione Impressão de fotografias sem
margem como o tipo do documento e selecione as opções a seguir:

• Qualidade de impressão: Normal, Melhor ou Resolução máxima (dpi)

• Tamanho do papel: O tamanho apropriado do papel fotográfico sem

margem

• Tipo de papel: O tipo apropriado do papel fotográfico

• Orientação: Retrato ou Paisagem

3. Defina as opções a seguir como apropriado:

• Opções de fotografia digital da HP

• Configurações avançadas de cor

• Gerenciamento de cores

• Qualidade de escala em cinza

4. Selecione as outras configurações de impressão desejadas e clique em OK.

Use o recurso de ajuda O que É Isto? para saber mais sobre as opções
apresentadas na caixa de diálogo Propriedades da Impressora.

78

Impressora HP Deskjet 6800 series

6.16 Fotos panorâmicas sem margem

Diretrizes

• Para obter resultados de alta qualidade, use um cartucho de tinta para fotos
juntamente com o cartucho de tinta colorido.

• Para obter a máxima resistência contra o desbotamento, use Papel Fotográfico
HP Premium Plus e instale o cartucho de tinta para fotos na impressora.

• Para aprender a usar os recursos de impressão de fotografias, consulte a
página como aprimorar suas fotografias.

• Use o Papel Fotográfico para Uso Diário HP, Semibrilhante, para economizar
dinheiro e tinta na impressão de fotografias.

• Verifique se o papel fotográfico sendo usado está esticado. Para obter
informações sobre como evitar que o papel fotográfico enrole, consulte as

instruções sobre o armazenamento do papel fotográfico.

• Não ultrapasse a capacidade da bandeja de Entrada: até 25 folhas.

Preparação para impressão

1. Verifique se a impressora está ligada.

2. Levante a bandeja de Saída e, em seguida, remova todo o papel da bandeja
de Entrada.

3. Empurre a guia da largura do papel para a esquerda e, em seguida, puxe a
guia de comprimento do papel.

4. Verifique se o papel fotográfico está esticado.

Se o papel fotográfico não estiver esticado, consulte as instruções sobre o

armazenamento do papel fotográfico.

5. Coloque o papel fotográfico na bandeja de Entrada, com o lado a ser impresso
voltado para baixo.

6. Deslize as guias de papel firmemente em direção ao papel.

79

Impressora HP Deskjet 6800 series

Nota: Alguns tamanhos de papel panorâmico podem se estender para fora

da bandeja de Entrada. Quando estiver imprimindo com papéis desse
tipo, empurre a guia de largura do papel firmemente contra a borda
do papel.

7. Abaixe a bandeja de Saída.

Impressão

Nota: Se o programa de software possuir um recurso de impressão de

fotografias, siga as instruções por ele fornecidas. Caso contrário, siga
estas etapas:

1. Abra a caixa de diálogo Propriedades da Impressora.

2. Na guia Atalhos de Impressão, clique em Impressão de fotografias sem
margem como o tipo do documento e, em seguida, selecione as opções a
seguir:

• Qualidade de impressão: Normal, Melhor ou Resolução máxima (dpi)

• Tamanho do papel: O tamanho apropriado do papel fotográfico

panorâmico sem margem

• Tipo de papel: O tipo apropriado do papel fotográfico

• Orientação: Retrato ou Paisagem

3. Defina as opções a seguir como apropriado:

• Opções de fotografia digital da HP

• Configurações avançadas de cor

• Gerenciamento de cores

• Qualidade de escala em cinza

4. Selecione as outras configurações de impressão desejadas e clique em OK.

Use o recurso de ajuda O que É Isto? para saber mais sobre as opções
apresentadas na caixa de diálogo Propriedades da Impressora.

6.17 Fotos pequenas com uma margem branca

Diretrizes

• Para obter resultados de alta qualidade, use um cartucho de tinta para fotos
juntamente com o cartucho de tinta colorido.

• Para obter resistência máxima contra desbotamento, use Papel Fotográfico
HP Premium Plus e instale um cartucho de tinta colorido na impressora.

80

Impressora HP Deskjet 6800 series

• Para aprender a usar os recursos de impressão de fotografias, consulte a
página como aprimorar suas fotografias.

• Use o Papel Fotográfico para Uso Diário HP, Semibrilhante, para economizar
dinheiro e tinta na impressão de fotografias.

• Verifique se o papel fotográfico sendo usado está esticado. Para obter
informações sobre como evitar que o papel fotográfico enrole, consulte as

instruções sobre o armazenamento do papel fotográfico.

• Não ultrapasse a capacidade da bandeja de Entrada: até 25 folhas.

Preparação para impressão

Para imprimir uma única fotografia, use o alimentador de foto ou envelope.

Para imprimir diversas fotografias, siga estas etapas:

1. Verifique se a impressora está ligada.

2. Levante a bandeja de Saída e, em seguida, remova todo o papel da bandeja
de Entrada.

3. Empurre a guia da largura do papel para a esquerda e, em seguida, puxe a
guia de comprimento do papel.

4. Verifique se o papel fotográfico está esticado.

Se o papel fotográfico não estiver esticado, consulte as instruções sobre o

armazenamento do papel fotográfico.

5. Coloque o papel fotográfico na bandeja de Entrada, com o lado a ser impresso
voltado para baixo. Se você estiver usando um papel fotográfico que tenha
uma aba destacável, verifique se a aba está voltada para o lado contrário da
impressora.

6. Deslize as guias de papel firmemente em direção ao papel.

7. Recoloque a bandeja de Saída.

81

Impressora HP Deskjet 6800 series

Impressão

Nota: Se o programa de software possuir um recurso de impressão de

fotografias, siga as instruções por ele fornecidas. Caso contrário, siga
estas etapas:

1. Abra a caixa de diálogo Propriedades da Impressora.

2. Na guia Atalhos de impressão, clique em Impressão de fotografias com
margens brancas como o tipo do documento e selecione as opções a seguir:

• Qualidade de impressão: Normal, Melhor ou Resolução máxima (dpi)

• Tamanho do papel: O tamanho apropriado do papel fotográfico

• Tipo de papel: O tipo apropriado do papel fotográfico

• Orientação: Retrato ou Paisagem

3. Defina as opções a seguir como apropriado:

• Opções de fotografia digital da HP

• Configurações avançadas de cor

• Gerenciamento de cores

• Qualidade de escala em cinza

4. Selecione as outras configurações de impressão desejadas e clique em OK.

Use o recurso de ajuda O que É Isto? para saber mais sobre as opções
apresentadas na caixa de diálogo Propriedades da Impressora.

6.18 Fotos grandes com uma margem branca

Diretrizes

• Para obter resultados de alta qualidade, use um cartucho de tinta para fotos
juntamente com o cartucho de tinta colorido.

• Para obter a máxima resistência contra o desbotamento, use Papel Fotográfico
HP Premium Plus e instale o cartucho de tinta para fotos na impressora.

• Para aprender a usar os recursos de impressão de fotografias, consulte a
página como aprimorar suas fotografias.

• Use o Papel Fotográfico para Uso Diário HP, Semibrilhante, para economizar
dinheiro e tinta na impressão de fotografias.

• Verifique se o papel fotográfico sendo usado está esticado. Para obter
informações sobre como evitar que o papel fotográfico enrole, consulte as

instruções sobre o armazenamento do papel fotográfico.

• Não ultrapasse a capacidade da bandeja de Entrada: até 25 folhas.

82

Impressora HP Deskjet 6800 series

Preparação para impressão

1. Verifique se a impressora está ligada.

2. Levante a bandeja de Saída e, em seguida, remova todo o papel da bandeja
de Entrada.

3. Empurre a guia da largura do papel para a esquerda e, em seguida, puxe a
guia de comprimento do papel.

4. Verifique se o papel fotográfico está esticado.

Se o papel fotográfico não estiver esticado, consulte as instruções sobre o

armazenamento do papel fotográfico.

5. Coloque o papel fotográfico na bandeja de Entrada, com o lado a ser impresso
voltado para baixo.

6. Deslize as guias de papel firmemente em direção ao papel.

7. Abaixe a bandeja de Saída.

Impressão

Nota: Se o programa de software possuir um recurso de impressão de

fotografias, siga as instruções por ele fornecidas. Caso contrário, siga
estas etapas:

1. Abra a caixa de diálogo Propriedades da Impressora.

2. Na guia Atalhos de Impressão, clique em Impressão de fotografias com
margens brancas como o tipo do documento e selecione as opções a seguir:

• Qualidade de impressão: Normal, Melhor ou Resolução máxima (dpi)

• Tamanho do papel: O tamanho apropriado do papel fotográfico

• Tipo de papel: O tipo apropriado do papel fotográfico

• Orientação: Retrato ou Paisagem

3. Defina as opções a seguir como apropriado:

• Opções de fotografia digital da HP

• Configurações avançadas de cor

• Gerenciamento de cores

83

Impressora HP Deskjet 6800 series

• Qualidade de escala em cinza

4. Selecione as outras configurações de impressão desejadas e clique em OK.

Use o recurso de ajuda O que É Isto? para saber mais sobre as opções
apresentadas na caixa de diálogo Propriedades da Impressora.

6.19 Fotos panorâmicas com uma margem branca

Diretrizes

• Para obter resultados de alta qualidade, use um cartucho de tinta para fotos
juntamente com o cartucho de tinta colorido.

• Para obter a máxima resistência contra o desbotamento, use Papel Fotográfico
HP Premium Plus e instale o cartucho de tinta para fotos na impressora.

• Para aprender a usar os recursos de impressão de fotografias, consulte a
página como aprimorar suas fotografias.

• Use o Papel Fotográfico para Uso Diário HP, Semibrilhante, para economizar
dinheiro e tinta na impressão de fotografias.

• Verifique se o papel fotográfico sendo usado está esticado. Para obter
informações sobre como evitar que o papel fotográfico enrole, consulte as

instruções sobre o armazenamento do papel fotográfico.

• Não ultrapasse a capacidade da bandeja de Entrada: até 25 folhas.

Preparação para impressão

1. Verifique se a impressora está ligada.

2. Levante a bandeja de Saída e, em seguida, remova todo o papel da bandeja
de Entrada.

3. Empurre a guia da largura do papel para a esquerda e, em seguida, puxe a
guia de comprimento do papel.

4. Verifique se o papel fotográfico está esticado.

Se o papel fotográfico não estiver esticado, consulte as instruções sobre o

armazenamento do papel fotográfico.

5. Coloque o papel fotográfico na bandeja de Entrada, com o lado a ser impresso
voltado para baixo.

84

Impressora HP Deskjet 6800 series

6. Deslize as guias de papel firmemente em direção ao papel.

Nota: Alguns tamanhos de papel panorâmico podem se estender para fora

da bandeja de Entrada. Quando estiver imprimindo com papéis desse
tipo, empurre a guia de largura do papel firmemente contra a borda
do papel.

7. Abaixe a bandeja de Saída.

Impressão

Nota: Se o programa de software possuir um recurso de impressão de

fotografias, siga as instruções por ele fornecidas. Caso contrário, siga
estas etapas:

1. Abra a caixa de diálogo Propriedades da Impressora.

2. Na guia Atalhos de Impressão, clique em Impressão de fotografias com
margens brancas como o tipo do documento e selecione as opções a seguir:

• Qualidade de impressão: Normal, Melhor ou Resolução máxima (dpi)

• Tamanho do papel: O tamanho apropriado do papel fotográfico

• Tipo de papel: O tipo apropriado do papel fotográfico

• Orientação: Retrato ou Paisagem

3. Defina as opções a seguir como apropriado:

• Opções de fotografia digital da HP

• Configurações avançadas de cor

• Gerenciamento de cores

• Qualidade de escala em cinza

4. Selecione as outras configurações de impressão desejadas e clique em OK.

Use o recurso de ajuda O que É Isto? para saber mais sobre as opções
apresentadas na caixa de diálogo Propriedades da Impressora.

85

Impressora HP Deskjet 6800 series

7 Impressão de outros documentos

E-mail Cartas Documentos Envelopes

Postais Brochuras Cartões de felicitação Transparências

Etiquetas Cartões de índice Livretos Pôsteres

Faixas Transparências

para t-shirts

Dicas de impressão

Minimize custos e esforço e, ao mesmo tempo, maximize a qualidade das
impressões usando essas dicas de impressão.

Software da impressora

Obtenha informações sobre o software da impressora.

86

Impressora HP Deskjet 6800 series

7.1 E-mail

Diretrizes

Não ultrapasse a capacidade da bandeja de Entrada: até 150 folhas.

Preparação para impressão

1. Verifique se a impressora está ligada.

2. Levante a bandeja de Saída.

3. Empurre a guia da largura do papel para a esquerda e, em seguida, puxe a
guia de comprimento do papel.

4. Coloque o papel comum na bandeja de Entrada, empurrando-o na direção da
impressora até que ele pare.

5. Deslize as guias de papel firmemente em direção ao papel.

6. Abaixe a bandeja de Saída.

Impressão

1. Abra a caixa de diálogo Propriedades da Impressora.

2. Na guia Atalhos de Impressão, clique em Impressão comum ou em
Impressão rápida/econômica e especifique as seguintes configurações de
impressão:

• Tamanho do papel: O tamanho apropriado de papel

• Tipo de papel: Automático ou Papel comum

3. Selecione as seguintes configurações de impressão da maneira apropriada:

• Qualidade de impressão

• Origem do papel

• Impressão em escala de cinza

4. Selecione as outras configurações de impressão desejadas e clique em OK.

Use o recurso de ajuda O que É Isto? para saber mais sobre as opções
apresentadas na caixa de diálogo Propriedades da Impressora.

87

Impressora HP Deskjet 6800 series

7.2 Cartas

Diretrizes

• Aprenda a acrescentar uma marca d'água à carta.

• Para obter ajuda sobre como imprimir em um envelope, consulte a página

envelope.

• Não ultrapasse a capacidade da bandeja de Entrada: até 150 folhas.

Preparação para impressão

1. Verifique se a impressora está ligada.

2. Levante a bandeja de Saída.

3. Deslize a guia de largura do papel totalmente para a esquerda e, em seguida,
puxe a guia de comprimento do papel.

4. Coloque o papel comum na bandeja de Entrada, empurrando-o na direção da
impressora até que ele pare.

5. Deslize as guias de papel firmemente em direção ao papel.

1. Papel carta ou A4

Nota: Se estiver usando papel timbrado, verifique se o timbre está virado

para baixo e em direção ao interior da impressora.

6. Abaixe a bandeja de Saída.

Não desdobre o limite da extensão da bandeja de Saída ao imprimir em papel
Ofício.

2. Papel ofício

Impressão

1. Abra a caixa de diálogo Propriedades da Impressora.

2. Na guia Atalhos de Impressão, clique em Impressão de apresentação ou
em Impressão comum e especifique as seguintes configurações de
impressão:

88

Impressora HP Deskjet 6800 series

• Tamanho do papel: O tamanho apropriado de papel

• Tipo de papel: Automático ou Papel comum

3. Selecione as seguintes configurações de impressão da maneira apropriada:

• Qualidade de impressão

• Origem do papel

4. Selecione as outras configurações de impressão desejadas e clique em OK.

Use o recurso de ajuda O que É Isto? para saber mais sobre as opções
apresentadas na caixa de diálogo Propriedades da Impressora.

7.3 Documentos

Diretrizes

• Aprenda a acrescentar uma marca d'água ao seu documento.

• Aprenda como imprimir a primeira página do documento em um tipo de papel

diferente.

• Economize papel com a impressão dupla-face.

• Para rascunhos de documentos, utilize a impressão Rápida/econômica.

• Não ultrapasse a capacidade da bandeja de Entrada: até 150 folhas.

Preparação para impressão

1. Verifique se a impressora está ligada.

2. Levante a bandeja de Saída.

3. Deslize a guia de largura do papel totalmente para a esquerda e, em seguida,
puxe a guia de comprimento do papel.

4. Coloque o papel comum na bandeja de Entrada, empurrando-o na direção da
impressora até que ele pare.

5. Deslize as guias de papel firmemente em direção ao papel.

1. Papel carta ou A4

2. Papel ofício

89

Impressora HP Deskjet 6800 series

6. Abaixe a bandeja de Saída.

Não desdobre o limite da extensão da bandeja de Saída ao imprimir em papel
Ofício.

Impressão

1. Abra a caixa de diálogo Propriedades da Impressora.

2. Na guia Atalhos de Impressão, clique em Impressão comum ou em
Impressão de apresentação e especifique as seguintes configurações de
impressão:

• Tamanho do papel: O tamanho apropriado de papel

• Tipo de papel: Automático ou Papel comum

3. Selecione as seguintes configurações de impressão da maneira apropriada:

• Qualidade de impressão

• Origem do papel

• Impressão dupla-face

4. Selecione as outras configurações de impressão desejadas e clique em OK.

Use o recurso de ajuda O que É Isto? para saber mais sobre as opções
apresentadas na caixa de diálogo Propriedades da Impressora.

7.4 Envelopes

Diretrizes

• Evite utilizar envelopes que:

• Tenham fechos ou janelas

• Tenham extremidades grossas, irregulares ou enroladas

• Sejam brilhantes ou enfeitados

• Estejam amassados, rasgados ou danificados

• Alinhe as bordas dos envelopes antes de inseri-los na bandeja de Entrada.

• Não ultrapasse a capacidade da bandeja de Entrada: até 20 envelopes.

Preparação para impressão

Se estiver imprimindo em um único envelope, utilize o alimentador de foto ou

envelope.

Se estiver imprimindo em vários envelopes, siga estas etapas:

1. Verifique se a impressora está ligada.

90

Impressora HP Deskjet 6800 series

2. Remova a bandeja de Saída e, em seguida, remova todo o papel da bandeja
de Entrada.

3. Empurre a guia da largura do papel para a esquerda e, em seguida, puxe a
guia de comprimento do papel.

4. Coloque os envelopes no lado direito da bandeja de Entrada, com o lado a ser
impresso voltado para baixo e as abas voltadas para a esquerda. Empurre os
envelopes na direção da impressora até que eles parem.

5. Deslize as guias de papel firmemente em direção aos envelopes.

6. Recoloque a bandeja de Saída.

Impressão

1. Abra a caixa de diálogo Propriedades da Impressora.

2. Clique na guia Papel/Qualidade e selecione as seguintes configurações de
impressão:

• O tamanho é: O tamanho correto do envelope

• O tipo é: Automático ou Papel comum

3. Selecione as outras configurações de impressão desejadas e clique em OK.

Use o recurso de ajuda O que É Isto? para saber mais sobre as opções
apresentadas na caixa de diálogo Propriedades da Impressora.

7.5 Postais

Se o Acessório de Impressão Dupla-face Automática com
Bandeja de Papel Pequena estiver conectado à impressora, siga
as etapas para imprimir postais com o Acessório de Impressão

Dupla-face Automática com Bandeja de Papel Pequena.

91

Impressora HP Deskjet 6800 series

Diretrizes

• Use apenas cartões e mídias pequenas que atendam às especificações de
tamanho de papel da impressora. Para obter as especificações, consulte o guia
de referência que acompanha a impressora.

• Não ultrapasse a capacidade da bandeja de Entrada: até 60 cartões.

Preparação para impressão

Para imprimir um único cartão, use o alimentador de foto ou envelope.

Para imprimir diversos cartões, siga estas etapas:

1. Verifique se a impressora está ligada.

2. Remova a bandeja de Saída e, em seguida, remova todo o papel da bandeja
de Entrada.

3. Deslize a guia de largura do papel totalmente para a esquerda e, em seguida,
puxe a guia de comprimento do papel.

4. Coloque os cartões na bandeja de Entrada encostados à direita, com o lado a
ser impresso voltado para baixo e um dos lados menores apontado na direção
da impressora. Empurre os cartões na direção da impressora até que eles
parem.

5. Empurre as guias de papel firmemente contra os cartões.

6. Recoloque a bandeja de Saída.

Impressão

1. Abra a caixa de diálogo Propriedades da Impressora.

2. Na guia Atalhos de impressão, clique em Impressão em postal e especifique
as configurações de impressão a seguir:

• Tamanho do papel: O tamanho apropriado de papel

• Tipo de papel: Automático ou Papel comum

• Origem do papel: Bandeja superior

3. Selecione as outras configurações de impressão desejadas e clique em OK.

92

Impressora HP Deskjet 6800 series

Use o recurso de ajuda O que É Isto? para saber mais sobre as opções
apresentadas na caixa de diálogo Propriedades da Impressora.

7.6 Brochuras

Diretrizes

• Aprenda a imprimir brochuras sem margem.

• Para obter ótimos resultados, utilize Papel para Brochura e Folheto HP.

• Não ultrapasse a capacidade da bandeja de Entrada: até 25 folhas.

Preparação para impressão

1. Verifique se a impressora está ligada.

2. Levante a bandeja de Saída.

3. Deslize a guia de largura do papel totalmente para a esquerda e, em seguida,
puxe a guia de comprimento do papel.

4. Coloque o papel para brochura na bandeja de Entrada, empurrando-o na
direção da impressora até que ele pare.

5. Deslize as guias de papel firmemente em direção ao papel.

6. Abaixe a bandeja de Saída.

Impressão

1. Abra a caixa de diálogo Propriedades da Impressora.

2. Na guia Atalhos de Impressão, clique em Impressão de apresentação e
especifique as seguintes configurações de impressão:

• Tamanho do papel: O tamanho apropriado de papel

• Tipo de papel: Automático ou o tipo de papel para brochura apropriado

3. Selecione as seguintes configurações de impressão da maneira apropriada:

• Qualidade de impressão

• Impressão em escala de cinza

93

Impressora HP Deskjet 6800 series

• Impressão dupla-face

4. Selecione as outras configurações de impressão desejadas e clique em OK.

Use o recurso de ajuda O que É Isto? para saber mais sobre as opções
apresentadas na caixa de diálogo Propriedades da Impressora.

7.7 Cartões de felicitação

Diretrizes

• Desdobre os cartões pré-dobrados e, em seguida, coloque-os na bandeja de
Entrada.

• Para obter melhores resultados, utilize o Papel para Cartão de Felicitação HP.

• Não ultrapasse a capacidade da bandeja de Entrada: até 30 cartões.

Preparação para impressão

1. Verifique se a impressora está ligada.

2. Levante a bandeja de Saída e, em seguida, remova todo o papel da bandeja
de Entrada.

3. Deslize a guia de largura do papel totalmente para a esquerda e, em seguida,
puxe a guia de comprimento do papel.

4. Folheie as extremidades dos cartões de felicitação para separá-los e, em
seguida, alinhe as extremidades.

5. Coloque os cartões de felicitação na bandeja de Entrada, com o lado a ser
impresso voltado para baixo. Empurre os cartões na direção da impressora até
que eles parem.

6. Deslize as guias de papel firmemente em direção ao papel.

7. Abaixe a bandeja de Saída.

94

Impressora HP Deskjet 6800 series

Impressão

Nota: Se o programa de software incluir um recurso de impressão de cartões de

felicitação, siga as instruções fornecidas com aquele programa. Caso
contrário, siga as instruções abaixo.

1. Abra a caixa de diálogo Propriedades da Impressora.

2. Clique na guia Papel/Qualidade e especifique as seguintes configurações de
impressão:

• O tamanho é: O tamanho apropriado de cartão

• A origem é: Bandeja superior

• O tipo é: O tipo apropriado de cartão

3. Selecione as outras configurações de impressão desejadas e clique em OK.

Use o recurso de ajuda O que É Isto? para saber mais sobre as opções
apresentadas na caixa de diálogo Propriedades da Impressora.

7.8 Transparências

Diretrizes

• Para obter os resultados ideais, use a Transparência para Jato de Tinta HP
Premium.

• Não ultrapasse a capacidade da bandeja de Entrada: até 30 transparências

Preparação para impressão

1. Verifique se a impressora está ligada.

2. Levante a bandeja de Saída e, em seguida, remova todo o papel da bandeja
de Entrada.

3. Deslize a guia de largura do papel totalmente para a esquerda e, em seguida,
puxe a guia de comprimento do papel.

4. Coloque as transparências na bandeja de Entrada com o lado a ser impresso
voltado para baixo e a fita adesiva voltada para cima e na direção da
impressora.

95

Impressora HP Deskjet 6800 series

5. Empurre cuidadosamente as transparências para dentro da impressora até
que parem, de modo que as fitas adesivas não fiquem presas uma a outra.

6. Deslize as guias de papel firmemente em direção ao papel.

7. Abaixe a bandeja de Saída.

Impressão

1. Abra a caixa de diálogo Propriedades da Impressora.

2. Na guia Atalhos de impressão, clique em Impressão de apresentação e
especifique as seguintes configurações de impressão:

• Tamanho do papel: O tamanho apropriado de papel

• Tipo de papel: Automático ou a transparência apropriada

• Origem do papel: Bandeja superior

3. Selecione as seguintes configurações de impressão da maneira apropriada:

• Qualidade de impressão

• Impressão em escala de cinza

4. Selecione as outras configurações de impressão desejadas e clique em OK.

Use o recurso de ajuda O que É Isto? para saber mais sobre as opções
apresentadas na caixa de diálogo Propriedades da Impressora.

7.9 Etiquetas

Diretrizes

• Utilize somente etiquetas fabricadas especificamente para impressoras a jato
de tinta.

• Use somente folhas inteiras de etiquetas.

• Certifique-se de que as etiquetas não estejam grudadas, enrugadas nem soltas

da folha protetora.

• Não ultrapasse a capacidade da bandeja de Entrada: até 30 folhas de etiquetas
(use somente folhas de tamanho carta ou A4)

96

Impressora HP Deskjet 6800 series

Preparação para impressão

1. Verifique se a impressora está ligada.

2. Levante a bandeja de Saída e, em seguida, remova todo o papel da bandeja
de Entrada.

3. Empurre a guia da largura do papel para a esquerda e, em seguida, puxe a
guia de comprimento do papel.

4. Folheie as margens das folhas de etiquetas para separá-las e, em seguida,
alinhe as margens.

5. Coloque as folhas de etiquetas na bandeja de Entrada, com a etiqueta voltada
para baixo. Empurre as folhas na direção da impressora até que elas parem.

6. Deslize as guias de papel firmemente em direção às margens das folhas.

7. Abaixe a bandeja de Saída.

Impressão

Nota: Se o seu programa de software incluir um recurso de impressão de

etiquetas, siga as instruções fornecidas com aquele programa. Caso
contrário, siga as instruções abaixo.

1. Abra a caixa de diálogo Propriedades da Impressora.

2. Na guia Atalhos de impressão, clique em Impressão comum e especifique
as seguintes configurações de impressão:

• Tamanho do papel: O tamanho apropriado de papel

• Tipo de papel: Automático ou Papel comum

• Origem do papel: Bandeja superior

3. Selecione as seguintes configurações de impressão da maneira apropriada:

• Qualidade de impressão

• Impressão em escala de cinza

4. Selecione as outras configurações de impressão desejadas e clique em OK.

Use o recurso de ajuda O que É Isto? para saber mais sobre as opções
apresentadas na caixa de diálogo Propriedades da Impressora.

97

Impressora HP Deskjet 6800 series

7.10 Cartões de índice e outras mídias pequenas

Diretrizes

• Use apenas cartões e mídias pequenas que atendam às especificações de
tamanho de papel da impressora. Para obter as especificações, consulte o guia
de referência que acompanha a impressora.

• Não ultrapasse a capacidade da bandeja de Entrada: até 60 cartões.

Preparação para impressão

Para imprimir um único cartão, use o alimentador de foto ou envelope.

Para imprimir diversos cartões, siga estas etapas:

1. Verifique se a impressora está ligada.

2. Remova a bandeja de Saída e, em seguida, remova todo o papel da bandeja
de Entrada.

3. Deslize a guia de largura do papel totalmente para a esquerda e, em seguida,
puxe a guia de comprimento do papel.

4. Coloque os cartões na bandeja de Entrada encostados à direita, com o lado a
ser impresso voltado para baixo e um dos lados menores apontado na direção
da impressora. Empurre os cartões na direção da impressora até que eles
parem.

5. Empurre as guias de papel firmemente contra os cartões.

6. Recoloque a bandeja de Saída.

Impressão

1. Abra a caixa de diálogo Propriedades da Impressora.

2. Clique na guia Papel/Qualidade e especifique as seguintes configurações de
impressão:

• O tamanho é: O tamanho apropriado de papel

• O tipo é: O tipo de papel apropriado

• A origem é: Bandeja superior

98

Impressora HP Deskjet 6800 series

3. Selecione as outras configurações de impressão desejadas e clique em OK.

Use o recurso de ajuda O que É Isto? para saber mais sobre as opções
apresentadas na caixa de diálogo Propriedades da Impressora.

7.11 Livretos

Se um acessório para impressão dupla-face
opcional estiver conectado à impressora, siga as

etapas para imprimir automaticamente um livreto.

A impressão de livretos organiza e redimensiona automaticamente as páginas de
um documento para que, quando ele for dobrado como um livreto, as páginas
fiquem na ordem correta.

Diretrizes

Não ultrapasse a capacidade da bandeja de Entrada: até 150 folhas.

Preparação para impressão

1. Verifique se a impressora está ligada.

2. Levante a bandeja de Saída.

3. Empurre a guia da largura do papel para a esquerda e, em seguida, puxe a
guia de comprimento do papel.

4. Coloque o papel comum na bandeja de Entrada, empurrando-o na direção da
impressora até que ele pare.

5. Deslize as guias de papel firmemente em direção ao papel.

99

Impressora HP Deskjet 6800 series

6. Abaixe a bandeja de Saída.

Impressão

1. Abra a caixa de diálogo Propriedades da Impressora.

2. Selecione a guia Atalhos de Impressão e clique em Impressão dupla-face
na lista suspensa.

3. Na lista suspensa Imprimir em ambos os lados, clique em uma das seguintes
opções de encadernação:

• Livreto com margem esquerda

• Livreto com margem direita

4. Selecione as outras configurações de impressão desejadas e clique em OK.

5. Quando solicitado, recoloque as páginas impressas na bandeja de Entrada
como mostrado a seguir.

6. Clique em Continuar para finalizar a impressão do livreto.

Use o recurso de ajuda O que É Isto? para saber mais sobre as opções
apresentadas na caixa de diálogo Propriedades da Impressora.

100
