hp designjet 5000 serisi yazicilar
pocket.book Page 2 Wednesday, July 26, 2000 5:00 PM
Ayrıntılı Bilgiler....
Aşağıdaki konularla ilgili daha fazla bilgiyi Using Your Printer CD (Yazıcınızı
Kullanma CD’si) içindeki User’s Reference Guide (Kullanıcı Başvuru
Kılavuzu) içinde bulabilirsiniz:
Q Malzeme Türleri ve Özellikleri
Q Malzeme Takma ve Mürekkep Sarf Malzemeleri Takma Animasyonları
Q Sorun çözme hakkında daha fazla bilgi
Q Sayfa Biçimlendirme
Q Yazıcı Yapılandırması
Q Yazıcı Bakımı
Q İşlevsel Spesifikasyonlar
Q Terimler sözlüğü ve kapsamlı Dizin
Ek bilgi kaynakları:
Q HP DesignJet WebAccess: Yazıcınızın durumu, teknik destek,
çevrimiçi belgeler v.b.
Q HP DesignJet Online: www.hp.com/go/designjet. Çevrimiçi belgeler dahil
en yeni ürün bilgiler.
Q Yazıcınızla beraber gelen Kurulum Yönergeleri
pocket.book Page 1 Wednesday, July 26, 2000 5:00 PM
Ön Panelde Dolaşma 1
İşlev Alanları, 2
Yazdırma Modu Seçimi, 8
İç Yazdırma İşlemleri, 10
Yapılandırmayı Yazdırma, 10
Menü Yazdırma, 11
Diğer İç Yazdırma İşlemleri, 13
Ön Panel Menüleri, 14
Kurulum Menüsü - İç RIP Ayarları, 18
Kurulum Menüsü - G/Ç Kurulumu, 16
Kurulum Menüsü - Hizmet Programları, 17
Kurulum Menüsü - İç RIP Ayarları, 18
ÖÖÖÖN
N PPPPA
N N
AN
AA
NEEEELLLLİ
NN
İ KKKKU
İ İ
Kurulum Menüsü - Bitiştirme, 19
Kurulum Menüsü - HP-GL/2 Ayarları, 20
Kurulum Menüsü- Sayfa Biçmi, 21
Sarf Malzemeleri Menüsü - Malzeme Menüsü, 23
Sarf Malzemeleri Menüsü - Mürekkep Kartuş Menüsü, 24
Sarf Malzemeleri Menüsü - Yazıcı Kafası Menüsü, 25
Menülerde Dolaşma, 26
Kurulum Menüsüne Girme, 27
Örnek Dolaşma İşlemleri, 28
ULL
LLA
AN
NM
UU
LLLL
AA
NN
MA
MM
A
AA
n
pocket.book Page 2 Wednesday, July 26, 2000 5:00 PM
2 - Ön Paneli Kullanma İşlev Alanları
Bir ileti ekranı
İşlev Alanları
Yazıcının ön paneli aşağıdaki işlev alanlarından oluşur:
Durum
Işıkları
(yeşil)
■
Dolaşma Düğmeleri
■
Eylem düğmeleri ve ilişkili Durum Işıkları (sol tarafta)
■
Bekleme düğmesi ve durum ışığı.
■
Açık/Kapalı
Güç
LED
(beklemedeyke
kırmızı)
Engfp
Eylem Düğmeleri
İleti
Ekran
Dolaşma Düğmeleri
Bekleme
Düğmesi
fp2
pocket.book Page 3 Wednesday, July 26, 2000 5:00 PM
3 - Ön Paneli Kullanma İşlev Alanları
Dolaşma Düğmeleri
Ön panelin sağ tarafında dolaşma düğmeleri bulunur. Dolaşma düğmeleri,
(Üst)
Top,
Menü sisteminde dolaşmak ve menü simgelerini ve menüleri seçmek için bu
düğmeleri kullanın. Bkz.:
düğmelerini iletilere yanıt vermek için de kullanabilirsiniz. Hatalara ve durum
iletilerine ilişkin ayrıntılı açıklamalar için, bkz.: sayfa
tarafındaki
(Geri) ↑, ↓ ve
Back
Ön Panel İletileri
(Giriş) düğmelerinden oluşur.
Enter
Ön Panel Menüleri, sayfa 14
bölümü.
. Ayrıca, dolaşma
bu kılavuzun arka
6,
ÖÖÖÖN
N PPPPA
N N
AN
NEEEELLLLI
AA
NN
I KKKKU
I I
ULL
UU
LLA
AN
LLLL
AA
NM
MA
NN
MM
A
AA
pocket.book Page 4 Wednesday, July 26, 2000 5:00 PM
4 - Ön Paneli Kullanma İşlev Alanları
Görüntü Ekranları
Ön paneldeki ekranda çeşitli bilgiler görüntülenir. Dört ön panel ekranından
birisi vurgulandığında ön panel aşağıdaki bilgileri görüntüler:
Printer Setup (Yazıcı kurulum) menüsü
Kurulum Menü simgesi şu şekildedir:
Yazıcı Kurulum menüsü seçildiğinde, sarf malzemelerinin durumuyla ilgili
kısa ve genel bir açıklama verilir. Takılı malzeme yoksa, malzeme takmak
için kullanılacak ilk adımı açıklayan bir ileti ekranı görüntülenir.
Şimdi
gidersiniz. Bkz.
(Giriş) düğmesine basarsanız Setup (Kurulum) Menüsüne
Enter
Ön Panel Menüleri, sayfa 14
Media (Malzeme) Menüsü
Malzeme Menü simgesi şu şekildedir:
Malzeme menüsü seçiliyken yazıcıda malzeme takılıysa, ön panel taktığınız
malzemeyle ilgili bilgileri görüntüler.
Şimdi
Bkz.:
(Giriş) düğmesine basarsanız Malzeme Menüsüne gidersiniz.,
Enter
Sarf Malzemeleri Menüsü - Malzeme Menüsü, sayfa 23
pocket.book Page 5 Wednesday, July 26, 2000 5:00 PM
5 - Ön Paneli Kullanma İşlev Alanları
Ink Cartridge (Mürekkep Kartuşu) Simgesi
Mürekkep Kartuşu Menü simgesi şu şekildedir:
Mürekkep Kartuşu menüsü seçiliyken, her bir mürekkep kartuşunun durumu
gösterilir. Mürekkep kartuşlarının biri veya daha fazlası ile ilgili bir sorun
varsa ön panel, bir eylem iletisi veya hata kodu görüntüler. Daha fazla ayrıntı
için bkz.: sayfa
Şimdi
Enter
gidersiniz: Bkz.:
sayfa 24
.
bu kılavuzun arka tarafındaki
6,
(Giriş) düğmesine basarsanız Mürekkep Kartuşu Menüsüne
Sarf Malzemeleri Menüsü - Mürekkep Kartuş Menüsü,
ÖÖÖÖN
N PPPPA
N N
Ön Panel İletileri
AN
AA
bölümü.
NEEEELLLLI
NN
Printhead (Yazıcı Kafası) simgesi
Mürekkep Kartuşu Menü simgesi şu şekildedir:
Yazıcı kafası menüsü seçiliyken, ön panelde her bir yazıcı kafasının durumu
görüntülenir. Yazıcı kafalarının biri ya da daha fazlasıyla ilgili bir sorun varsa
ön panelde bir eylem iletisi veya hata kodu görüntülenir. Daha fazla ayrıntı
için bkz.: sayfa
Şimdi
Enter
gidersiniz. Bkz.:
I KKKKU
I I
ULL
UU
bu kılavuzun arka tarafındaki
6,
(Giriş) düğmesine basarsanız Yazıc Kafası Menüsüne
Sarf Malzemeleri Menüsü - Yazıcı Kafası Menüsü, sayfa 25
LLA
AN
NM
MA
LLLL
AA
NN
MM
A
AA
Ön Panel İletileri
bölümü.
.
pocket.book Page 6 Wednesday, July 26, 2000 5:00 PM
6 - Ön Paneli Kullanma İşlev Alanları
Menüler
Yazıcıyı yapılandırmak üzere, ayarları seçip değiştirmek için menüleri
kullanın. Menü üzerinde dolaşmak için yukarı ve aşağı düğmelerini ve
seçimlerinizi yaparken
(Giriş) düğmesini kullanın.
Enter
Yordam Bilgileri
Ön paneldeki ekran, gerçekleştirmeniz gereken çeşitli işlemlerde, örneğin
malzeme takarken size yardımcı olabilir:
pocket.book Page 7 Wednesday, July 26, 2000 5:00 PM
7 - Ön Paneli Kullanma İşlev Alanları
Eylem Düğmeleri
Ön panelin işlem bölümünde aşağıdakiler bulunur:
Cancel (İptal)
■
Load/Unload Media (Malzeme Tak/Çıkar)
■
Print Quality Mode (Yazdırma Kalitesi Modu)
■
Eylem düğmeleri aşağıdakileri yapmanıza olanak tanır:
Sürmekte olan yazdırma ve malzeme takma işlemlerini durdurma,
■
kuruma süresini iptal etme, bitiştirmek için beklemeyi iptal etme.
(CANCEL/İPTAL düğmesi). Bkz.:
Malzeme takma ve çıkarma (LOAD/UNLOAD (TAK/ÇIKAR) düğmesi).
■
Bkz.:
Yeni Malzeme Rulosu Takma , sayfa 42
Yazdırma modu seçme (Maksimum Kalite, Üretkenlik ve Maksimum Hız).
■
Seçtiğiniz ayar yeşil renkle gösterir. Bkz. :
8
Sayfa İptal Etme, sayfa 97
.
Yazdırma Modu Seçimi, sayfa
.
fp0
ÖÖÖÖN
N PPPPA
N N
AN
NEEEELLLLI
AA
NN
I KKKKU
I I
ULL
UU
LLA
AN
LLLL
AA
NM
MA
NN
MM
A
AA
pocket.book Page 8 Wednesday, July 26, 2000 5:00 PM
8 - Ön Paneli Kullanma İşlev Alanları
(Maksimum Kalite) seçeneğini seçin.
Yazdırma Modu Seçimi
Quality
Uygulamanız için hangi ayarların üretim ve kalite açısından en iyi birleşimi
Üretkenliği en üst düzeye çıkarmak için
■
Max. Speed
seçeneğini seçin. Bu, resim kalitesinin önemli olmadığında yazdırma
işlerini denetlemek için ideal bir yöntemdir.
Yazdırma kaliesi ve üretkenlik arasında denge sağlamak için
■
Productivity
Parlak malzemelerde olası en yüksek kalitede resim almak için
■
(Üretkenlik) seçeneğini seçin.
(Maks. Hız)
Max.
sağladığını görmek üzere resimleri farklı ayarlar kullanarak yazdırabilirsiniz.
Yazdırma işlerinizin hangi çözünürlükte yazdırılacağı aşağıdaki tabloda
özetlenmiştir.
Gelişmiş çözünürlük ayarı ON (AÇIK) iken Max Quality (Maks. Kalite)
NOT:
yazdırmak sadece parlak malzemeler için mümkündü
.
Yazdırma kalitesi
ayarı
Max.Speed (Maks. Hız) 300 x 300 600 x 600
Productivity (Üretkenlik) 300 x 300 600x 600
Max. Quality
(Maks. Kalite)
Varsayılan Çözünürlük Enhanced (Gelişmiş) çözünürlük ayarı (ON) AÇIK’ken
Çözünürlük
600 x 600 1200 x 600
fp05
pocket.book Page 9 Wednesday, July 26, 2000 5:00 PM
9 - Ön Paneli Kullanma İşlev Alanları
Durum Işıkları
Yeşil durum ışığı, ön panelde etkin durumda olan ayarı gösterir.
Çoğu zaman, uygulama yazılımınızdaki veya yazıcı sürücünüzdeki
NOT:
ayarlar yazıcının ön panelinde yaptığınız ayarları geçersiz kıla
fp04
ÖÖÖÖN
N PPPPA
N N
AN
NEEEELLLLI
AA
NN
Bekleme Düğmesi
Yazıcı bir süre etkinlik dışı kalınca uyku moduna geçmesini sağlayan bir
bekleme moduna sahiptir (düşük güç kullanım modu). Bu, ön panel ekranı
ve durum göstergeleri kapanarak gösterilir. Ön paneldeki gösterge ışığı,
.
yazıcı bekleme modundayken açık durumdadır. Yazıcı yazıcıda
(Bekleme) düğmesine bastığınız zaman veya dosya almak gibi bir giriş/çıkış
etkinliği olduğunda “uyanır”.
I KKKKU
I I
ULL
LLA
UU
LLLL
AN
NM
AA
NN
MA
A
MM
AA
Standb
pocket.book Page 10 Wednesday, July 26, 2000 5:00 PM
10 - Ön Paneli Kullanma İç Yazdırma İşlemleri
Current Configuartion Print (Geçerli Yapılandırma Çıktısı) baskısını
İç Yazdırma İşlemleri
4.
yazdırmak için, ön paneldeki ↑ ve ↓ düğmelerine aynı anda basın.
Yapılandırmayı Yazdırma
Ön panelde “Geçerli Yapılandırma Çıktısı” istemek için:
Yazıcıda rulo veya tabaka kağıt takılı olduğundan emin olun.
1.
Ön panelde, ana menüyü seçmek için
2.
3.
Ön panelde
(Hazır) iletisinin görüntülenmesi gerekir.
Ready
(Üst) düğmesine basın.
TOP
Dosya işlenirken, ön panelde
5.
yazmaya başladığında
Printing
fp02
fp02
Receiving
(Alınıyor) iletisi ve yazıcı
(Yazdırıyor) iletisi görüntülenir.
pocket.book Page 11 Wednesday, July 26, 2000 5:00 PM
11 - Ön Paneli Kullanma İç Yazdırma İşlemleri
Ön panelde, yazıcı ayar menüsü simgesinin görüntülendiğinden emin
Menü Yazdırma
Yazıcıda mevcut tüm menü yapısını görmek için Front Panel Menu (Ön
Panel Menüsü) Çıktısı’nı yazdırabilir veya ilgili bölüme bakabilirsiniz:
Panel Menüleri, sayfa 14
kullanabilirsiniz.
Menü çıktısı, ön panelde Page Format → Size (Sayfa Biçmi → Boyut)
NOT:
ayarında belirtilen boyutta yazdırılır. Ancak, kağıt tabaka olarak takıldıysa,
çıktının boyutu kağıda göre otomatik olarak ayarlanır. Yazdırmadan önce, bu
ayarın istediğiniz boyutta olduğundan emin olun
Malzeme takıldığından emin olun.
1.
. Bunu menü seçenekleri arasında dolaşırken
.
Ön
2.
olun. Görüntülenmiyorsa, seçmek için, ön paneldeki
düğmesine basın.
(Giriş) düğmesine basın.
Enter
Ön panelde yazıcı ayar seçenekleri görüntülenir:
3.
Top
(Üst)
ÖÖÖÖN
N PPPPA
N N
AN
NEEEELLLLI
AA
NN
I KKKKU
I I
ULL
UU
LLA
AN
LLLL
AA
NM
MA
NN
MM
A
AA
pocket.book Page 12 Wednesday, July 26, 2000 5:00 PM
12 - Ön Paneli Kullanma İç Yazdırma İşlemleri
“Demos” (Gösteri) seçilinceye kadar ↓ düğmesine basın.
4.
düğmesine basın.
“Menu” (Menü) görüntüleninceye kadar ↓ veya ↑ düğmesine basın.
5.
(Giriş) düğmesine basın.
Enter
Enter
(Giriş)
Dosya işlenirken, ön panelde “Receiving” (Alınıyor) iletisi görüntülenir
6.
ve yazıcı Front Panel Menus (Ön Panel Menüleri) çıktısını yazmaya
başlar.
pocket.book Page 13 Wednesday, July 26, 2000 5:00 PM
13 - Ön Paneli Kullanma İç Yazdırma İşlemleri
Diğer İç Yazdırma İşlemleri
Yazıcıda kullanılabilecek çeşitli iç yazdırma işlemleri vardır. Bunlar aşağıda
listelenmiştir:
Yapılandırma Çıktısı
Yapılandırma çıktısında, yazıcının tüm özelliklerine ilişkin geçerli ayarlar
gösterilir.
Yazıcı Kullanım Bilgileri çıktısı
Yazıcı Kullanım Bilgileri çıktısı, yazıcının kullanım sayaçlarının durumunu
gösterir. Bu bilgiler, toplam yazdırma sayısını, kağıt boyutuna göre yazdırma
sayısını, kağıt türüne göre yazdırma sayısını, yazdırma moduna göre
yazdırma sayısını ve renk başına kullanılan mürekkep miktarını içerir. Bu
rapordaki değerler tahmini değerlerdir.
ÖÖÖÖN
N PPPPA
N N
AN
NEEEELLLLI
AA
NN
Yazdırma Kalitesi Çıktısı
Print Quality Print (Yazdırma Kalitesi Çıktısı), yazıcıda resim kalitesi soruları
olup olmadığını anlamak ve sorun varsa, resim kalitesi sorunlarının
nedenlerini belirlemek için kullanılır. Bkz.: Sayfa
tarafındaki
Servis Yapılandırması
Servis Yapılandırması çıktısı, servis teknisyeni için gereken geçerli iç
yapılandırma, çalışma koşulları (sıcaklık ve nem), mürekkep düzeyleri ve
yazıcının kullanımıyla ilgili diğer istatistikler gibi bilgileri sağlar.
Resim Kalitesi
bölümü.
bu kılavuzun arka
41,
HP-GL/2 Paleti
The HP-GL/2 Paleti, seçili renk paletindeki renk veya gri ölçeği tanımlarını
gösterir. Bkz.: ’Using Your Printer CD’ (Yazıcınızı Kullanma CD’si).
Demo Çıktıları
Bunlar, yazıcının becerilerini gösteren çıktılardır.
I KKKKU
I I
ULL
LLA
UU
LLLL
AN
NM
AA
NN
MA
A
MM
AA
pocket.book Page 14 Wednesday, July 26, 2000 5:00 PM
14 - Ön Paneli Kullanma Ön Panel Menüleri
Ön Panel Menüleri
Düğme:
Sarı gölgeli kutulardaki öğeler Ön Panel’de her zaman görünür.
1.
Beyaz kutulardaki öğeler yalnızca
2.
programları - >Menü mod ) seçeneği
ön panelde görüntülenirler. “Full”, varsayılan değerdir.
(@) ile işaretlenen öğeler için PostScript sürücüleri gereklidir.
3.
Utilities - >Menu mode
(Tam) olarak ayarlandığında
Full
(Hizmet
pocket.book Page 15 Wednesday, July 26, 2000 5:00 PM
15 - Ön Paneli Kullanma Ön Panel Menüleri
Kurulum Menüsü - Aygıt Kurulumu
Device Setup
TUR Installed NO,YES
Cutter
Lang
Drying Time
ÖÖÖÖN
N PPPPA
N N
AN
NEEEELLLLI
AA
NN
On, Off
HP-GL/2
PostScript@, Automatic
Automatic, None
Manuel
I KKKKU
I I
ULL
LLA
UU
LLLL
255 .. 2, 1 min
st186a
AN
NM
NN
MA
MM
AA
A
AA
pocket.book Page 16 Wednesday, July 26, 2000 5:00 PM
16 - Ön Paneli Kullanma Ön Panel Menüleri
Kurulum Menüsü - G/Ç Kurulumu
I/O setup
No I/O card found
Card ID
Card ID
Card Setup
Card Setup
I/O timeout
Configuration
Advanced
0.5 min .. 30 min
st187a
Reset Card
pocket.book Page 17 Wednesday, July 26, 2000 5:00 PM
17 - Ön Paneli Kullanma Ön Panel Menüleri
Kurulum Menüsü - Hizmet Programları
Utilities
Track Media Length
Usage
Menu Mode
Calibrations
Reset Web Svr Passwd
Test Prints
Statistics
Default Menu
ÖÖÖÖN
N PPPPA
N N
Yes, No
Print usage, View usage
Short, Full
Printhead alignment,
Color Calibration
Accuracy
HP-GL/2 config
Service config.
Usage report
Print Quality
Ram present, Service ID
Hard Disk, Code Rev.
PS Code Rev, PS Font code
AN
NEEEELLLLI
AA
NN
Restore factory
Recalibrate
Display Contrast
Clean Platen
I KKKKU
I I
ULL
UU
LLA
AN
LLLL
AA
Create Pattern
Measure Pattern
Up, Down
Auto, Manual
NM
MA
NN
MM
A
AA
st188a
pocket.book Page 18 Wednesday, July 26, 2000 5:00 PM
18 - Ön Paneli Kullanma Ön Panel Menüleri
Kurulum Menüsü - İç RIP Ayarları
Internal RIP Settings
Start printing
Ink Emulation
Color calibration,
Black Replacem.,
Enhanced
PS scale
@
@
Optimized, Immediately
After processing
RGB@
CMYK
Off,On
100% .. 419%, Fit to page
@
@
@
Native sRGB
Apple RGB
Adobe RGB
Colot Match RGB
Native, EuroScale,
SWOP, TOYO,
st192.eps
@
@
pocket.book Page 19 Wednesday, July 26, 2000 5:00 PM
19 - Ön Paneli Kullanma Ön Panel Menüleri
Kurulum Menüsü - Bitiştirme
Nesting
ÖÖÖÖN
N PPPPA
N N
Queue mgmt
Nest Off
AN
NEEEELLLLI
AA
NN
# ....
In Order
I KKKKU
I I
ULL
LLA
UU
LLLL
Copies
Statistics width, Length
Move to top,
Delete Page
99 .. 2, 1 min
AN
NM
MA
AA
NN
MM
A
AA
99 .. 1,0
pocket.book Page 20 Wednesday, July 26, 2000 5:00 PM
20 - Ön Paneli Kullanma Ön Panel Menüleri
Kurulum Menüsü - HP-GL/2 Ayarları
HPGL/2 settings
Palette
Define Palette
Merge
Software, Factory, Palette A, B
Palette A, Palette B
Factory
On/Off
Pen no. 0 … 15
Pen no. 0 … 15
Width
Width
0.13 ... 12.0mm
255 .. 1, 0
st189
pocket.book Page 21 Wednesday, July 26, 2000 5:00 PM
21 - Ön Paneli Kullanma Ön Panel Menüleri
Kurulum Menüsü- Sayfa Biçmi
Page Format
Size Inked Area, Software
Extrawide
Oversize
Arch
JIS
ANSI
ISO
ÖÖÖÖN
N PPPPA
N N
AN
NEEEELLLLI
AA
NN
1.0X1.4m
42inX59in 44X62in
1.2X1.7m 52X73in
54X76 60X100in
Over A2, Over A1
Best ARCH, ARCH A.. E1
Best JIS B, JIS B4..B1
Best ANSI, ANSI A ..E
Best ISO A, ISO A4 .. A0
I KKKKU
I I
Rotate
Margins
Nest Spacing
Mirroring
ULL
LLA
UU
LLLL
AN
NM
AA
NN
0 .. 270
Normal, Extended
Automatic
Manual
On, Off
MA
A
MM
AA
30 .. 5, 0 mm
pocket.book Page 22 Wednesday, July 26, 2000 5:00 PM
22 - Ön Paneli Kullanma Ön Panel Menüleri
Kurulum Menüsü - Demolar
Demos
Palette
Menu
Samples
pocket.book Page 23 Wednesday, July 26, 2000 5:00 PM
23 - Ön Paneli Kullanma Ön Panel Menüleri
Sarf Malzemeleri Menüsü - Malzeme Menüsü
Roll/Sheet Info.
Media Selection
Delete Media
Move Media
Vendor Name
Type of Media
Width
Printable Area
Profile Revision
*HW Coated (Econ)
*HW Coated
*Coated Paper
*Photo Imaging Gloss
*Colorfast Vinyl
*Paper Semi-Gloss
*Poster Paper
*Studio Canvas
and more.......
ÖÖÖÖN
N PPPPA
N N
HW Coated (Econ)
HW Coated
Coated Paper
Photo Imaging Gloss
Colorfast Vinyl
Paper Semi-Gloss
Poster Paper
Studio Canvas
and more.......
TUR Loaded=
Form Feed & Cut
AN
NEEEELLLLI
AA
NN
Yes, No
Yes, No
st200a
I KKKKU
I I
ULL
UU
LLA
AN
LLLL
AA
NM
MA
NN
MM
A
AA
pocket.book Page 24 Wednesday, July 26, 2000 5:00 PM
24 - Ön Paneli Kullanma Ön Panel Menüleri
Sarf Malzemeleri Menüsü - Mürekkep Kartuş Menüsü
Light Cyan cart Info
Light Magenta cart Info
Yellow cart. Info
Cyan cart Info
Magenta cart Info
Black cart Info
Replace Ink Cartridge
HP No. 81 Ink Cartridge
Ink Level
Capacity
Part Number
Manufacture Date
Yes, No
st201a
pocket.book Page 25 Wednesday, July 26, 2000 5:00 PM
25 - Ön Paneli Kullanma Ön Panel Menüleri
Sarf Malzemeleri Menüsü - Yazıcı Kafası Menüsü
Printhead Info
Recover Printheads
Replace Printheads
Light Cyan Info
Light Magenta Info
Yellow Info
Cyan Info
Magenta Info
Black Info
All Printheads
Cyan
Magenta
Yellow
Black
Light C
Light M
Yes, No
ÖÖÖÖN
N PPPPA
N N
AN
NEEEELLLLI
AA
NN
st202a
I KKKKU
I I
ULL
UU
LLA
AN
LLLL
AA
NM
MA
NN
MM
A
AA
pocket.book Page 26 Wednesday, July 26, 2000 5:00 PM
26 - Ön Paneli Kullanma Menülerde Dolaşma
Menülerde Dolaşma
Dolaşma Düğmelerini Kullanma
Birinci düzey menüye girdikten sonra, görüntü düğmelerini kullanarak menü
sisteminde dolaşabilirsiniz.
En üst düzeye (1.) dönmek için
kurulum menü simgesini getirir. Bkz.:
Menü seçeneklerini değiştirmeden önceki menü düzeyini görüntülemek için
(Geri) düğmesine basın
Back
Menülerde yukarı gitmek için ↑ düğmesine, aşağı gitmek için ↓ düğmesine
basın.
Aşağıdakileri yapmak için
Menü sistemindeyken, bir menü seçebilir ve bir sonraki menü düzeyine
a
geçebilirsiniz.
Enter
(Üst) düğmesine basın. Bu düğme size,
Top
Kurulum Menüsüne Girme, sayfa 27
(Giriş) düğmesine basın:
Yazıcının yapılandırmasını
b
değiştirebilirsiniz
Bir menü kutusundaki ... karakterleri, kullanılabilecek başka bir menü düzeyi
daha olduğunu gösterir.
√
simgesiyle
gösterilen vurgulu menü öğesiyle
fp02
pocket.book Page 27 Wednesday, July 26, 2000 5:00 PM
27 - Ön Paneli Kullanma Menülerde Dolaşma
Kurulum Menüsüne Girme
Ön panelde yazıcı Setup Menu (Kurulum Menüsü) simgesi
1.
görüntülenmelidir. Yoksa,
(Üst) düğmesine basın.
Top
ÖÖÖÖN
N PPPPA
N N
AN
NEEEELLLLI
AA
NN
Yazıcı ayar menüsüne girmek için
2.
panelde yazıcının kurulum menüleri görüntülenir:
Not: Kısa menü seçilmişse
I/O setup (G/Ç kurulum) menüsü kullanılmaz
Tam menüden kısa menüye geçmek için bkz.:
sayfa 28
3.
4.
I KKKKU
I I
.
Şimdi Yazıcı kurulum menülerindesiniz ve buradan yazıcınızın
ayarlarını değiştirebilirsiniz.
Menü sisteminden çıkmak için
ULL
LLA
AN
NM
UU
LLLL
AA
NN
MA
MM
(Giriş) düğmesine basın. Ön
Enter
Örnek Dolaşma İşlemleri,
(Üst) düğmesine basın.
Top
A
AA
pocket.book Page 28 Wednesday, July 26, 2000 5:00 PM
28 - Ön Paneli Kullanma Örnek Dolaşma İşlemleri
Ön panelde, yazıcı kurulum seçenekleri görüntülenir:
Örnek Dolaşma İşlemleri
2.
Menü Modunu Değiştirme
Ön panelde iki tür menü görüntülenir. Bunlardan birisi kısa menüdür. Bu
menü yalnızca, yazıcının günlük kullanımına ilişkin ayarları içerir. Diğer
menü, bütün menüleri içeren tam menü modudur.
Ön panelde Setup Menu (Kurulum Menüsü) simgesi
1.
görüntülenmelidir. Görüntülenmiyorsa
Daha sonra
(Giriş) düğmesine basın.
Enter
(Üst) düğmesine basın.
Top
“Utilities” (Hizmet Programları) seçilinceye kadar
3.
(Giriş) düğmesine basın.
Enter
düğmesine basın.
↓
pocket.book Page 29 Wednesday, July 26, 2000 5:00 PM
29 - Ön Paneli Kullanma Örnek Dolaşma İşlemleri
“Menu mode” (Menü Modu) seçilinceye kadar
4.
Ardından
İstediğiniz menü modunu seçmek için
5.
Seçilen birim,
(Giriş) düğmesine basın.
Enter
simgesi ile işaretleni
√
ÖÖÖÖN
düğmesine basın.
↓
veya
↑
.
N PPPPA
N N
düğmesine basın
↓
AN
AA
NEEEELLLLI
NN
I KKKKU
I I
Menü sisteminden çıkmak için
6.
ULL
LLA
LLLL
AN
AA
UU
NM
MA
NN
MM
(Üst) düğmesine basın.
Top
A
AA
pocket.book Page 30 Wednesday, July 26, 2000 5:00 PM
30 - Ön Paneli Kullanma Örnek Dolaşma İşlemleri
Ön panelde yazıcının kurulum seçenekleri görüntülenir:
Sayfa Boyutu Değiştirme
2.
Bu örnekte sayfa boyutunun nasıl ayarlanacağı anlatılmıştır.
Ön panelde yazıcı Setup Menu (Kurulum Menüsü) simgesi
1.
görüntülenmelidir. Görüntülenmiyorsa
Daha sonra
(Giriş) düğmesine basın.
Enter
(Üst) düğmesine basın.
Top
3.
Format” (Sayfa Biçmi) seçilinceye kadar ↓ düğmesine basın.
“Page
(Giriş) düğmesine basın.
Enter
pocket.book Page 31 Wednesday, July 26, 2000 5:00 PM
31 - Ön Paneli Kullanma Örnek Dolaşma İşlemleri
Doğru menü vurgulanmıştır. “Size=” (Boyut) değeri seçmek için
4.
(Giriş) düğmesine basın.
Enter
“Software” (Yazılım) seçilene kadar ↓ düğmesine basın.
5.
düğmesine basın.
ÖÖÖÖN
N PPPPA
N N
AN
AA
(Giriş)
Enter
NEEEELLLLI
NN
I KKKKU
I I
‘Software’ (Yazılım) artık seçilmiştir. Yaptığınız seçim
6.
gösterili
Menü sisteminden çıkmak için
7.
ULL
UU
.
LLA
AN
LLLL
AA
NM
MA
NN
MM
(Üst) düğmesine basın.
Top
A
AA
sembolüyle
√
pocket.book Page 32 Wednesday, July 26, 2000 5:00 PM
32 - Ön Paneli Kullanma Örnek Dolaşma İşlemleri
Ön panelde yazıcı kurulum seçenekleri görüntülenir:
Kuruma Süresini Değiştirme
2.
Bu örnekte, özel yazdırma koşullarına uyum için kullanılan bir ayar olan
kuruma süresi ayarı gösterilmiştir. Daha fazla bilgi için bkz.: ‘Using Your
Printer CD’ (Yazıcı CD’nizi Kullanma).
Ön panelde yazıcı Setup Menu (Kurulum Menüsü) simgesinin
1.
görüntülediğinden emin olun. Yoksa,
Ardından
(Giriş) düğmesine basın.
Enter
(Üst) düğmesine basın.
Top
“Device setup” (Aygıt kurulum) menüsü seçilene kadar ↓ düğmesine
3.
basın.
(Giriş) düğmesine basın.
Enter
pocket.book Page 33 Wednesday, July 26, 2000 5:00 PM
33 - Ön Paneli Kullanma Örnek Dolaşma İşlemleri
“Drying time=” (Kuruma süresi) menüsü seçilene kadar ↓ düğmesine
4.
basın.
“Manual” (El ile) ayarı için ↑ veya ↓ düğmesine basın.
5.
(Giriş) düğmesine basın.
Enter
ÖÖÖÖN
N PPPPA
N N
AN
NEEEELLLLI
AA
NN
Drying time (Kuruma süresi) ayarı olarak belirlemek üzere
6.
(Giriş) düğmesine basın.
Kuruma süresini seçmek için ↑ veya ↓ düğmesine basın.
7.
Menü sisteminden çıkmak için
8.
I KKKKU
I I
ULL
UU
LLA
AN
LLLL
AA
NM
MA
NN
MM
(Üst) düğmesine basın.
Top
A
AA
Enter
pocket.book Page 34 Wednesday, July 26, 2000 5:00 PM
34 - Ön Paneli Kullanma Örnek Dolaşma İşlemleri
Varsayılan Menüyü Yeniden Yükleme
Yaptığınız ayarlardan emin değilseniz veya yazıcının varsayılan ayarlarına
dönmeyi isterseniz, “Utilities” (Hizmet Programı) menüsüne gidin ve “Default
menu” (Varsayılan menü) seçeneğini seçin.
pocket.book Page 35 Wednesday, July 26, 2000 5:00 PM
35 - Malzeme Takma ve Çıkarma
Malzeme Takma ve Çıkarma 2
Yazıcıya Yeni Rulo Takma, 39
Yeni Malzeme Rulosu Takma, 42
Sarma Makarasına Malzeme Takma , 51
Malzemeyi Sarma Makarasından Çıkarma, 58
Malzeme Rulosunu Yazıcıdan Çıkarma, 63
Tabaka Malzeme Takma, 65
Tabaka Malzeme Çıkarma, 70
Malzeme Uzunluğunu İzleme, 71
MMMMA
ALLLLZZZZEEEEM
AA
ME
E TTTTA
MM
E E
AKKKKM
AA
MA
MM
A VVVVE
A A
E ÇÇÇÇIIIIKKKKA
E E
ARRRRM
AA
MA
MM
A
AA
pocket.book Page 36 Wednesday, July 26, 2000 5:00 PM
36 - Malzeme Takma ve Çıkarma Rulo Malzeme Takma Kuralları
Rulo Malzeme Takma Kuralları
Yazıcıya malzeme yerleştirmenin üç yolu vardır.
Malzeme miline malzemeyi takın ve mili bu haliyle yazıcıya takın.
1.
Malzemeyi malzeme yoluna yerleştirip ön panelden türünü seçin.
2.
Malzemeyi (varsa) Sarma Makarası (Take Up Reel) üzerine takın.
3.
Yazıcıya Takma
Yazıcıyı kullanmaya ilk defa başladığınızda malzemeyi takmak için ön
pencereyi açabilirsiniz. Ancak bu isteğe bağlıdır. Deneyimli kullanıcılar
zamandan kazanmak için pencereyi kapalı tutabilir.
İşleme her zaman ön panelden başlayın.
NOT:
Yazıcıya malzeme takarken aşağıdaki noktalara dikkat edin:
Malzeme mile sıkıca sarılmış olmalıdır.
■
Malzeme mili doğru takılmış, malzeme kılavuzları mile sıkıca takılmış
■
olmalıdır.
Üç inçlik karton zıvana kullanıyorsanız, yazıcı ile beraber sağlanan
■
zıvana adaptörlerinin takılı olması gerekir. Bkz.: Aşağıdaki şekil.
st198a
pocket.book Page 37 Wednesday, July 26, 2000 5:00 PM
37 - Malzeme Takma ve Çıkarma Rulo Malzeme Takma Kuralları
Yazıcıdan daha fazla malzeme beslemeniz gerekirse ve ‘Move Media
Miller
Eğer sık sık farklı türde malzeme kullanıyorsanız, malzeme takılı birden çok
miliniz varsa malzemeyi daha kolay değiştirebilirsiniz. Aşağıdaki işlemleri
yapın:
Millere farklı türde malzemeler takın.
■
Yeni malzeme takılı mili çıkarın ve yeniden takın.
■
Ekstra milleri HP’den sipariş edebilirsiniz. Bkz.:
■
Sarma Makarası Üzerine Takma
Sarma Makarası üzerine malzeme takarken:
Makaradan açılan ön kenarı denetleyin. Düze kesilmemişse veya eğriyse
■
kağıdı animasyonda gösterildiği gibi kesin.
Sarma makarası üzerindeki kağıdın düz olması gerekir aksi takdirde
■
malzeme zıvanaya sarılırken eğrilir.
Sarma makarası üzerindeki zıvana borusunun eni kullandığınız
■
malzemenin eniyle aynı
Sarma makarası zıvananın her iki malzeme kılavuzuna sıkıca takılmış
■
olmalıdır.
olmalıdı
.
Aksesuar Sipariş Etme
■
(Malzeme Taşı) ekranı artık görünmüyorsa, malzeme menüsüne gidin ve
(Giriş) düğmesine basın. Ardından ‘Move Media’ seçeneğini seçin.
Enter
Üç inçlik karton zıvana kullanıyorsanız, yazıcıyla beraber gelen zıvana
■
adaptörlerinin takılı olması gerekir. Bkz.: Aşağıdaki resim
st199a
MMMMA
ALLLLZZZZEEEEM
AA
ME
E TTTTA
MM
E E
AKKKKM
AA
MA
MM
A VVVVE
A A
E ÇÇÇÇIIIIKKKKA
E E
ARRRRM
AA
MA
MM
A
AA
pocket.book Page 38 Wednesday, July 26, 2000 5:00 PM
38 - Malzeme Takma ve Çıkarma Rulo Malzeme Takma Kuralları
Sarma Makarası aksesuarı
HP DesignJet 60inch/1.57m yazıcıyla Sarma Makarası (Take Up Reel)
standart bir aksesuar olarak verilir. HP DesignJet 42inch/1.07m yazı içinse
ayrıca sipariş edebileceğiniz isteğe bağlı bir aksesuardır. Bkz.: ‘Using Your
Printer CD’ (Yazıcınızı Kullanma CD’si).
Takma konusunda Yardım
Malzeme takarken bilgi alabileceğiniz kaynaklar aşağıdadır:
Yazıcının arka tarafındaki cep kılavuzu
■
Yazıcı ve milin üzerindeki etiketler.
■
Bütün yordamlar için size adım adım yol gösterecek ön panel.
■
pocket.book Page 39 Wednesday, July 26, 2000 5:00 PM
39 - Malzeme Takma ve Çıkarma Yazıcıya Yeni Rulo Takma
Yazıcıya Yeni Rulo Takma
Yazıcının yerinden oynamaması için yazıcı tekerleklerinin kilitli
1.
olmasına (fren kolu aşağı basılı olmalıdır) dikkat edin.
Aşağıda gösterildiği gibi, boş mili her iki ucundan (A ve B) sıkıca
2.
çekerek yerinden çıkarın.
ST001a
MMMMA
ALLLLZZZZEEEEM
AA
ME
E TTTTA
MM
E E
AKKKKM
AA
MA
MM
Ruloyu konumunda tutmak için, milin her iki ucunda birer durdurucu vardır.
Sol taraftaki durdurucu, yeni bir rulo takmak için çıkarılabilir ve farklı
genişliklerde rulolar için mil üzerinde kaydırılabilir.
Çıkarılabilir durdurucuyu (A) milin sol tarafından çıkarın.
3.
ST002
Malzeme rulosu çok uzun olabilir; bu durumda, mili yatay olarak bir
4.
masanın üzerine koyun ve ruloyu masanın üzerinde takın.
A VVVVE
A A
E ÇÇÇÇIIIIKKKKA
E E
ARRRRM
AA
MA
A
MM
AA
ST005
pocket.book Page 40 Wednesday, July 26, 2000 5:00 PM
40 - Malzeme Takma ve Çıkarma Yazıcıya Yeni Rulo Takma
Yeni malzeme rulosunu mile geçirin. Malzemenin tam olarak
5.
gösterilen yönde takılmasına dikkat edin. Tersi durumda, ruloyu
çıkarın, 180 derece döndürün ve yeniden mile yerleştirin.
ST003
Çıkarılabilir durdurucuyu milin üst ucuna yerleştirin ve aşağı itin. Aşırı
6.
güç kullanmayın.
ST004
Mil kılavuzunu sonuna kadar aşağı bastırmaya dikkat edin.
7.
Çıkarılabilir rulo durdurucu sol taraftayken, A ve B oklarıyla gösterildiği
8.
gibi, mili önce sola sonra sağa doğru yazıcının içine kaydırın.
pocket.book Page 41 Wednesday, July 26, 2000 5:00 PM
41 - Malzeme Takma ve Çıkarma Yazıcıya Yeni Rulo Takma
Malzemenin, tam olarak aşağıda gösterildiği şekilde rulodan sarkması
9.
gerekir.
ST006
Sık sık farklı türde malzeme kullanıyorsanız, birden çok miliniz olması
durumunda malzemeyi daha çabuk değiştirebilirsiniz. Aşağıdakileri yapın.
farklı türde malzemeleri millere önceden takın
a
mili çıkarın ve yeni malzemeyi taşıyan mili takın
b
Yedek miller HP’den alınabilir.
NOT:
.
.
MMMMA
ALLLLZZZZEEEEM
AA
ME
E TTTTA
MM
E E
AKKKKM
AA
MA
MM
A VVVVE
A A
E ÇÇÇÇIIIIKKKKA
E E
ARRRRM
AA
MA
MM
A
AA
pocket.book Page 42 Wednesday, July 26, 2000 5:00 PM
42 - Malzeme Takma ve Çıkarma Yeni Malzeme Rulosu Takma
Yeni Malzeme Rulosu Takma
Bu yordama başlamak için, yazıcının milinde bir malzeme rulosu takılı
NOT:
olmalıdır. Bkz.:
Yalnızca HP DesignJet 60 inch (1.52m)
Aşağıdaki yordam için, yazıcınıza Sarma Makarası (Take Up Reel) takılı
olduğu ve Device Setup (Aygıt Kurulumu) menüsünde
durumuna getirildiği varsayılmıştır.
Yalnızca HP DesignJet 42 inch (1.07m)
Aşağıdaki yordamda, sipariş edebileceğiniz bir donatı olan take Sarma
Makarası’na (Take Up Reel) gönderme yapılmaktadır. Bkz.: ‘Using Your
Printer CD’ (Yazıcınızı Kullanma CD’si).
Yazıcıya Yeni Rulo Takma , sayfa 39
.
(Açık)
On
akaradan çıkan kağıdın ön kenarı kontrol edin. Düz kesilmemişse bir
1. M
sonraki işleme geçin. Malzeme doğru kesilmişse 3. adıma geçin
UYARI Bir sonraki işlemde kullanılan bıçak keskindir.
Yazıcının tekerleklerinin kilitli olması gerekir.
Parmaklarınızı kesme yolundan uzak tutun. Bıçağı
çocuklardan uzak tutun.
Malzemenin ön kenarını yalnızca düz değilse kesin. Üzerine yazılan
2.
malzeme büyüklüğü rulonun sonundaysa, kesildiği takdirde bu bölüm
de kaybolur.
Malzemeyi yazıcının üzerine doğru çekin ve kesme yolunun üzerine
a
örtün
.
Malzemenin başından 2,5-5.0 cm kesmek üzere yazıcının arka
b
tarafındaki cepte bulunan bıçağı kullanın.
.
HP DESIGNJET
1050 C
pocket.book Page 43 Wednesday, July 26, 2000 5:00 PM
43 - Malzeme Takma ve Çıkarma Yeni Malzeme Rulosu Takma
Bıçağı çekin ve aldığınız cebe geri koyun
c
Ön panelde ana menüyü seçmek için
3.
MMMMA
ALLLLZZZZEEEEM
AA
.
ST007
(Üst) düğmesine basın.
Top
ME
E TTTTA
MM
E E
AKKKKM
AA
MA
MM

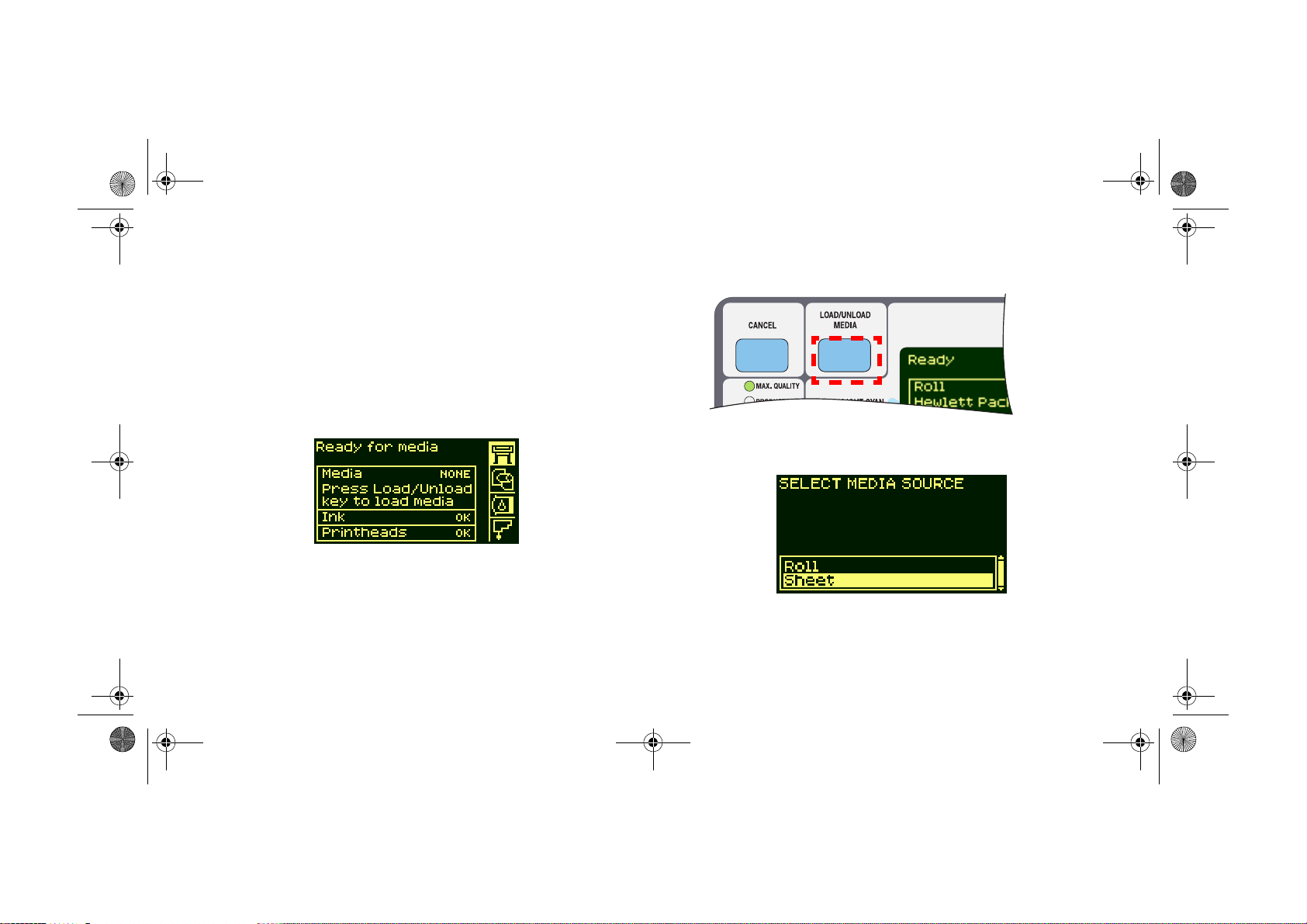

Ön panelde
4
görüntülendiğinden emin olun. Aşağıda, ana ekran seçildiğinde ön
panelde görüntülenecekler için bir örnek gösterilmiştir
Ön paneldeki Load/Unload (Tak/ Çıkar) düğmesine basın.
5.
A VVVVE
A A
Ready for media
E ÇÇÇÇIIIIKKKKA
E E
(Malzeme için hazır)
fp03
ARRRRM
AA
MA
A
MM
AA
pocket.book Page 44 Wednesday, July 26, 2000 5:00 PM
44 - Malzeme Takma ve Çıkarma Yeni Malzeme Rulosu Takma
Ön panelde aşağıdaki ekran görüntülenir:
6.
Ruloyu seçin ve
7.
Pencereyi açın (İsteğe bağlı).
8.
(Giriş) düğmesine basın.
Enter
Daha önceden malzeme takmışsanız ve deneyimli bir kullanıcıysanız,
NOT:
pencereyi aşağıda bırakmak isteyebilirsiniz. Malzeme, pencere
yukarıdayken veya aşağıdayken takılabilir.
ST008
Ön panelde aşağıdakiler görüntülenir:
ST011
pocket.book Page 45 Wednesday, July 26, 2000 5:00 PM
45 - Malzeme Takma ve Çıkarma Yeni Malzeme Rulosu Takma
Malzeme takma kolunu kaldırın.
9.
Malzemeyi yaklaşık bir metre dışarı çekin (3ft).
10.
MMMMA
ALLLLZZZZEEEEM
AA
ST009
1m (3ft)
ME
E TTTTA
MM
E E
AKKKKM
AA
MA
MM
Rulo malzemenin kenarını aşağıda gösterildiği gibi dikkatlice
11.
yerleştirin.
A VVVVE
A A
E ÇÇÇÇIIIIKKKKA
E E
ARRRRM
AA
MA
A
MM
AA
ST0104ab
pocket.book Page 46 Wednesday, July 26, 2000 5:00 PM
46 - Malzeme Takma ve Çıkarma Yeni Malzeme Rulosu Takma
Rulo malzemeyi, aşağıdaki gibi yazıcıdan çıkıncaya kadar yavaşça
12.
itin.
Ön panelde aşağıdaki ekran görüntülenir:
13.
ST012
Şimdi çıkış deliğinden çıkan malzemeyi kenarlarından tutun ve
14.
gerilinceye kadar kendinize doğru çekin. Sonra, malzemenin sağ ve
sol kenarlarını rulonun kenarlarıyla hizalayın
.
pocket.book Page 47 Wednesday, July 26, 2000 5:00 PM
47 - Malzeme Takma ve Çıkarma Yeni Malzeme Rulosu Takma
Malzeme rulonun kenarlarıyla doğru şekilde hizalandığında, kolu
15.
indirin.
ST014
Pencere açıksa, ön panelde aşağıdakiler görüntülenir:
Pencereyi indirin.
16.
MMMMA
ALLLLZZZZEEEEM
AA
ME
E TTTTA
MM
E E
AKKKKM
AA
MA
MM
Yazıcı malzeme hizalamasını denetler.
17.
Yalnızca HP DesignJet 60 inch (1.52m)
Malzeme doğru hizalanmışsa, yazıcıda aşağıdaki ekran
18.
görüntülenir:
“Yes” (Evet) seçeneğini seçin ve
19.
A VVVVE
A A
E ÇÇÇÇIIIIKKKKA
E E
ARRRRM
AA
(Giriş) düğmesine basın
Enter
MA
A
MM
AA
pocket.book Page 48 Wednesday, July 26, 2000 5:00 PM
48 - Malzeme Takma ve Çıkarma Yeni Malzeme Rulosu Takma
Ön panelde, takılmışsa çeşitli malzeme satıcı firmaları görüntülenir.
20
Daha fazla ayrıntı için bkz.: ‘Using Your Printer CD’ (Yazıcınızı
Kullanma CD’si). Kullanmakta olduğunuz malzemenin satıcı firmasını
seçin.
Ön panelde çeşitli malzeme türleri görüntülenir:
21.
Kullanmakta olduğunuz malzeme türünü seçin ve
22.
(Giriş) düğmesine basın.
Enter
Enter
(Giriş)
düğmesine basın.
Ön panelde çeşitli malzeme uzunlukları görüntülenir.
23.
Ruloyu önceden de kullanıyorsanız, standart rulo uzunluğunda olması
olasılığı düşüktür. Kalan uzunluk (kesmemişseniz) rulonun ucuna
yazılır. Bu durumda ‘Custom Media’ (Özel Malzeme) seçeneğini seçin
pocket.book Page 49 Wednesday, July 26, 2000 5:00 PM
49 - Malzeme Takma ve Çıkarma Yeni Malzeme Rulosu Takma
Ekranı,
24
büyüklük değerine ayarlayın.
Malzeme uzunluğu izleme işlevini açıp kapatmak için bkz.:
NOT:
Uzunluğunu İzleme, sayfa 71
ve ↓ tuşlarını kullanarak rulo malzemenin ucunda yazan
↑
(Giriş) düğmesine basın.
Enter
.
MMMMA
ALLLLZZZZEEEEM
AA
ME
MM
E TTTTA
E E
AKKKKM
AA
Malzeme
MA
MM
Yalnızca HP DesignJet 42 inch (1.07m)
Ön panelde aşağıdakiler görüntülenir:
25.
Fazla malzemeyi mile sarın. Rulo malzemeyi aşağıda gösterilen
26.
yönde döndürmek için malzeme durdurucusunu kullanın.
A VVVVE
A A
E ÇÇÇÇIIIIKKKKA
E E
ARRRRM
AA
MA
A
MM
AA
pocket.book Page 50 Wednesday, July 26, 2000 5:00 PM
50 - Malzeme Takma ve Çıkarma Yeni Malzeme Rulosu Takma
Yalnızca HP DesignJet 42 inch (1.07m)
Ön panel aşağıdaki ekranı görüntüler ve yazıcı hazır hale gelir.
Yalnızca HP DesignJet 60 inch (1.52m)
Yazıcı Sarma Makarası üzerine malzeme takmaya hazırdır. Bir sonraki
bölümde anlatılan yordamları yerine getirin.
pocket.book Page 51 Wednesday, July 26, 2000 5:00 PM
51 - Malzeme Takma ve Çıkarma Sarma Makarasına Malzeme Takma
Sarma Makarasına Malzeme Takma
Aşağıdaki yordam yalnızca, isteğe bağlı donatı olarak Sarma Makarası
kurulu olduğunda, HP DesignJet 5000 için geçerlidir. Sarma Makarası
sipariş etmek için bkz.: ‘Using Your Printer CD’ (Yazıcınızı Kullanma
CD’si).
Sarma makarasına malzeme takma yordamının ilk adımı, malzemenin
ucunu Sarma Makarası ile birlikte gelen Zıvana borusuna (bantla)
tutturmaktır. Plastik Zıvana borusu yerine boş bir mukavva boru da
kullanabilirsiniz. Her iki tür borunun da kullandığınız malzemeyle aynı
uzunlukta olması gerekir.
MMMMA
ALLLLZZZZEEEEM
AA
ME
E TTTTA
MM
E E
AKKKKM
AA
Plastik zıvana borusu
Plastik borunun renk kodlu uzunluklarını eşleyerek, standart boyutta, ancak
farklı genişlikte malzemeler için bir zıvana boruları oluşturabilirsiniz.
8
12
24
A
AA
↓
1.
merkeziyle aynı düzeye gelinceye aşağı indirin.
MA
A VVVVE
MM
A A
6
42
düğmesini kullanarak, malzemenin ön ucunu zıvana borusunun
E ÇÇÇÇIIIIKKKKA
E E
ARRRRM
AA
MA
MM
st024a
pocket.book Page 52 Wednesday, July 26, 2000 5:00 PM
52 - Malzeme Takma ve Çıkarma Sarma Makarasına Malzeme Takma
Malzemenin aşağıdaki gibi deflektörün önünden geçmesini sağlayın.
2.
st024a
Sol ve sağ kağıt kılavuzların üzerindeki ayarlama kollarını açık
3.
konuma getirin.
ST18
0
pocket.book Page 53 Wednesday, July 26, 2000 5:00 PM
53 - Malzeme Takma ve Çıkarma Sarma Makarasına Malzeme Takma
İki malzeme kılavuzunun ve zıvananın sarma makarası üzerinde,
4
malzeme kılavuzların arasında ve merkezde bulunması gerekir.
Zıvananın konumunu aşağıda gösterildiği gibi ayarlayın.
ST019
MMMMA
ALLLLZZZZEEEEM
AA
ME
E TTTTA
MM
E E
AKKKKM
AA
MA
MM
Zıvananın konumunu ayarlayıp, malzeme kılavuzları üzerindeki
5.
ayarlama kollarını kilitleyin.
A VVVVE
A A
E ÇÇÇÇIIIIKKKKA
E E
ARRRRM
AA
MA
A
MM
AA
ST02
pocket.book Page 54 Wednesday, July 26, 2000 5:00 PM
54 - Malzeme Takma ve Çıkarma Sarma Makarasına Malzeme Takma
Gevşek malzemeyi, aşağıdaki şekilde gösteildiği gibi çekerek gerin.
6
Yazıcıdan gevşek malzemeden fazlasını çekmeye çalışmayın. Daha
fazla malzeme çıkarmak için ön paneli kullanın. Malzemeyi zıvana
borusuna sabitlemek için bant kullanın.
ST044
NOT:
Zıvana borusuna malzemenin eğri sarılmasını önlemek için,
malzemenin düz takılması gerektiğini unutmayın.
Malzemeyi biraz daha ilerletmek için, ön paneldeki
7.
basın. Zıvana etrafına sadece bir kez sarılmasına yetecek kadar
malzeme açılmalıdır.
Bu kadar kağıt
açın
düğmesine
↓
ST022
pocket.book Page 55 Wednesday, July 26, 2000 5:00 PM
55 - Malzeme Takma ve Çıkarma Sarma Makarasına Malzeme Takma
8. Önemli:
makarası panelindeki, aşağıda gösterilen malzeme sarma düğmesine
basın.
Malzeme ağırlığını yerleştirmenize yetecek kadar malzemeyi biraz
9.
daha ilerletmek için, ön paneldeki
Malzemeyi zıvananın etrafına bir kez sarmak için, sarma
ST023
düğmesine basın.
↓
MMMMA
ALLLLZZZZEEEEM
AA
ME
E TTTTA
MM
E E
AKKKKM
AA
MA
MM
A VVVVE
A A
E ÇÇÇÇIIIIKKKKA
E E
ARRRRM
AA
MA
MM
A
AA
pocket.book Page 56 Wednesday, July 26, 2000 5:00 PM
56 - Malzeme Takma ve Çıkarma Sarma Makarasına Malzeme Takma
Malzeme ağırlığının kullanmakta olduğunuz malzeme genişliğiyle aynı
olması önemlidir. Plastik borunun renk kodlu uzunluklarını eşleyerek,
standart boyutlu, farklı ağırlıkta kağıtlar için malzeme ağırlıkları
oluşturabilirsiniz.
8
6
42
24
Malzeme ağırlığını dikkatlice yerleştirin. Uç başlıklarının takılmasına
10.
12
ST024
ve malzemenin kenarlarından uzanmalarına dikkat edin.
DİKKAT Malzeme ağırlığının yerleştirilmesi önemlidir.
Malzeme ağırlığı olmadan, Sarma Makarası doğru
çalışmaz.
12
42
ST025
Yazıcı ön panelindeki
11.
(Giriş) düğmesine basın. Bu durumda
Enter
Ready (Hazır) iletisi görüntülenir.
pocket.book Page 57 Wednesday, July 26, 2000 5:00 PM
57 - Malzeme Takma ve Çıkarma Sarma Makarasına Malzeme Takma
Sarma Makarası çalışırken, sarma makarası sensörünün
NOT:
engellenmemesi önemlidir.
Aşağıda, yazıcının çalışırken nasıl görüneceği gösterilmiştir. Malzeme
12.
yazıcıdan beslenirken, bir döngü içinde aşağı iner ve sarma
makarasına sarılır..
42
ST026b
MMMMA
ALLLLZZZZEEEEM
AA
ME
E TTTTA
MM
E E
AKKKKM
AA
MA
MM
A VVVVE
A A
E ÇÇÇÇIIIIKKKKA
E E
ARRRRM
AA
MA
MM
A
AA
pocket.book Page 58 Wednesday, July 26, 2000 5:00 PM
58 - Malzeme Takma ve Çıkarma Malzemeyi Sarma Makarasından Çıkarma
Malzemeyi Sarma Makarasından Çıkarma
Malzemeyi sarma makarasından çıkarmak için aşağıdaki yordamı
uygulayın.
Mürekkebin kuruduğundan emin olun.
1.
2.
Ön paneldeki
basın.
Load/Unload media
(Malzemeyi Tak/Çıkar) düğmesine
fp03
Ön panelde aşağıdakiler görüntülenir:
3.
ST029
pocket.book Page 59 Wednesday, July 26, 2000 5:00 PM
59 - Malzeme Takma ve Çıkarma Malzemeyi Sarma Makarasından Çıkarma
4. Önemli:
uç başlıkları kaldırmak size yardımcı olabilir.
Malzeme ağırlığını aşağıda gösterildiği gibi kaldırın. Önce
MMMMA
ALLLLZZZZEEEEM
AA
ST028
ME
E TTTTA
MM
E E
AKKKKM
AA
MA
MM
Yazıcıdan sarkan malzemeyi sarma makarasına sarmak için aşağıda
5.
gösterilen malzeme sarma düğmesine basın.
A VVVVE
A A
E ÇÇÇÇIIIIKKKKA
E E
ARRRRM
AA
MA
A
MM
AA
pocket.book Page 60 Wednesday, July 26, 2000 5:00 PM
60 - Malzeme Takma ve Çıkarma Malzemeyi Sarma Makarasından Çıkarma
6.
Ön paneldaki
düğmesine basın. Yazıcı malzemeyi keser.
Enter
fp02
Malzeme sarma düğmesine yeniden basın.
7.
ST02
ST030
pocket.book Page 61 Wednesday, July 26, 2000 5:00 PM
61 - Malzeme Takma ve Çıkarma Malzemeyi Sarma Makarasından Çıkarma
Aşağı sarkan malzeme zıvana borusuna sarılır.
8.
MMMMA
ALLLLZZZZEEEEM
AA
ST029d
ME
E TTTTA
MM
E E
AKKKKM
AA
MA
MM
Sarma makarasının sağ tarafındaki mil kilidini kaydırarak açın.
9.
A VVVVE
A A
E ÇÇÇÇIIIIKKKKA
E E
ARRRRM
AA
MA
A
MM
AA
pocket.book Page 62 Wednesday, July 26, 2000 5:00 PM
62 - Malzeme Takma ve Çıkarma Malzemeyi Sarma Makarasından Çıkarma
Sarma Makarası milini çıkarın.
10.
Sol taraftaki malzeme kılavuzunu sarma makarası milinden açıp
11.
çıkarın .
ST032a
ST031
Zıvana borusunu milden çıkarın.
12.
Sarma Makarası mili
ST032
Sarma Makarası borusu (kağıt sarılı)
pocket.book Page 63 Wednesday, July 26, 2000 5:00 PM
63 - Malzeme Takma ve Çıkarma Malzeme Rulosunu Yazıcıdan Çıkarma
Malzeme Rulosunu Yazıcıdan Çıkarma
Ön paneldaki Load/Unload (Tak/Çıkar) düğmesine basın.
1.
2. Yazıcı, malzemeyi yazıcıdan çıkarır.
Malzeme uzunluğu izleme özelliği etkinse (On), yazıcı ruloda ne kadar
NOT:
malzeme kaldığını yazar.
MMMMA
ALLLLZZZZEEEEM
AA
ME
E TTTTA
MM
E E
AKKKKM
AA
MA
MM
3. Malzeme, yazıcının malzeme yolundan tümüyle dışarı çıkıncaya kadar,
mavi renkli malzeme durdurucusunu elinizle çevirin
A VVVVE
A A
E ÇÇÇÇIIIIKKKKA
E E
ARRRRM
AA
MA
MM
A
AA
.
ST015
pocket.book Page 64 Wednesday, July 26, 2000 5:00 PM
64 - Malzeme Takma ve Çıkarma Malzeme Rulosunu Yazıcıdan Çıkarma
4. Enter
5.
(Giriş) düğmesine basın.
Ruloyu oklarla gösterildiği şekilde çekerek, malzeme rulosunu
yazıcıdan çıkarın.
ST041
pocket.book Page 65 Wednesday, July 26, 2000 5:00 PM
65 - Malzeme Takma ve Çıkarma Tabaka Malzeme Takma
Tabaka Malzeme Takma
NOT:
çıkarılması gerekir.
1.
Bu yordama devam etmeden önce, rulo malzemenin yazıcıdan
Ön panelde Ready for media (Malzeme için Hazır) iletisinin
görüntülendiğinden emin olun. Aşağıda, ana ekran seçildiğinde ön
panelde görüntülenen iletilere bir örnek gösterilmiştir.
MMMMA
ALLLLZZZZEEEEM
AA
ME
E TTTTA
MM
E E
AKKKKM
AA
MA
MM
Ön paneldeki
2.
Ön panelde aşağıdakiler görüntülenir:
3.
Sayfayı seçin ve
4.
A VVVVE
A A
Load/Unload
Enter
E ÇÇÇÇIIIIKKKKA
E E
(Tak/Çıkar) düğmesine basın.
(Giriş) düğmesine basın.
ARRRRM
AA
MA
A
MM
AA
fp06
ST049
pocket.book Page 66 Wednesday, July 26, 2000 5:00 PM
66 - Malzeme Takma ve Çıkarma Tabaka Malzeme Takma
Ön panelde aşağıdakiler görüntülenir:
5.
Malzeme takma kolunu kaldırın.
6.
ST043
Ön panelde aşağıdakiler görüntülenir:
7.
Malzemeyi aşağıda gösterildiği şekilde yazıcıya yerleştirin.
8.
ST046
pocket.book Page 67 Wednesday, July 26, 2000 5:00 PM
67 - Malzeme Takma ve Çıkarma Tabaka Malzeme Takma
Malzemeyi, aşağıda gösterildiği şekilde yazıcıdan dışarı çıkıncaya
9.
kadar sokun.
ST045
MMMMA
ALLLLZZZZEEEEM
AA
ME
E TTTTA
MM
E E
AKKKKM
AA
MA
MM
Malzemeyi üst taraftan dışarı çekin.
10.
A VVVVE
A A
E ÇÇÇÇIIIIKKKKA
E E
ARRRRM
AA
MA
MM
A
AA
ST047
pocket.book Page 68 Wednesday, July 26, 2000 5:00 PM
68 - Malzeme Takma ve Çıkarma Tabaka Malzeme Takma
Malzemeyi, aşağıda gösterildiği gibi çizgiyle hizalayın.
11.
ST046a
Malzeme takma kolunu indirin.
12.
pocket.book Page 69 Wednesday, July 26, 2000 5:00 PM
69 - Malzeme Takma ve Çıkarma Tabaka Malzeme Takma
Pencere açıksa, ön panelde aşağıdaki ileti görüntülenir:
13.
Pencereyi indirin.
14.
Ön panelde çeşitli malzemeleri satan firmalar görüntülenir.
15.
Kullanmakta olduğunuz malzemeyi satan firmayı seçin.
düğmesine basın.
MMMMA
ALLLLZZZZEEEEM
AA
ME
MM
Enter
E TTTTA
E E
AKKKKM
AA
(Giriş)
MA
MM
Ön panelde çeşitli malzeme türleri görüntülenir:
16.
Kullanmakta olduğunuz malzeme türünü seçin ve
17.
düğmesine basın.
Ön panelde “Ready” iletisi görüntülenir ve şimdi yazdırma işlemini
18.
başlatabilirsiniz.
A VVVVE
A A
E ÇÇÇÇIIIIKKKKA
E E
ARRRRM
AA
MA
MM
A
AA
Enter
(Giriş)
pocket.book Page 70 Wednesday, July 26, 2000 5:00 PM
70 - Malzeme Takma ve Çıkarma Tabaka Malzeme Çıkarma
Tabaka Malzeme Çıkarma
Tek bir malzeme sayfasını yazıcıdan kaldırmak için, ön panelde bulunan
Load/Unload Media
Yazıcı, mürekkebin kuruması için malzemeyi bir süre tutar. Bkz.: ‘Using Your
Printer CD’ (Yazıcınızı Kullanma CD’si).
(Malzeme Tak/Çıkar) düğmesine basın.
pocket.book Page 71 Wednesday, July 26, 2000 5:00 PM
71 - Malzeme Takma ve Çıkarma Malzeme Uzunluğunu İzleme
Malzeme Uzunluğunu İzleme
Yazıcının, kullanmakta olduğunuz ruloda ne kadar malzeme kaldığını ön
panelde göstermesini sağlayan bir işlevi vardır. Bu işlev, kağıt uzunluğu
izleme işlevi olarak adlandırılır.
Bu işlevi etkinleştirmek için:
Yazıcı kurulum menüsüne gidin ve
1.
MMMMA
ALLLLZZZZEEEEM
AA
(Giriş) düğmesine basın:
Enter
ME
E TTTTA
MM
E E
AKKKKM
AA
Ön panelde aşağıdaki ekran görüntülenir:
2.
“Utilities” (Hizmet Programı) seçeneğini seçin.
3.
MA
A VVVVE
MM
A A
E ÇÇÇÇIIIIKKKKA
E E
ARRRRM
AA
MA
A
MM
AA
pocket.book Page 72 Wednesday, July 26, 2000 5:00 PM
72 - Malzeme Takma ve Çıkarma Malzeme Uzunluğunu İzleme
4. ENTER
5.
(Giriş) düğmesine basın. Ön panelde şu ekran görüntülenir:
“Media length tracking” (Malzeme uzunluğunu izleme) seçeneğini
seçin.
(Giriş) düğmesine basın.
ENTER
Ön panelde aşağıdaki ekran görüntülenir:
6.
Yes (Evet) seçeneğini seçin ve
7.
panelde aşağıdaki ekran görüntülenir:
Ana menüye dönmek için
8.
Top
(Giriş) düğmesine basın. Ön
ENTER
(Üst) düğmesine basın.
pocket.book Page 73 Wednesday, July 26, 2000 5:00 PM
Mürekkep Sisteminin Bakımı 3
Mürekkep Kartuşu İstatistikleri, 74
Mürekkep Kartuşunu Çıkarma, 75
Mürekkep Kartuşunu Takma, 77
Yazıcı Kafası İstatistikleri, 79
Yazıcı Kafasını Sökme, 81
Yazıcı Kafası Takma, 85
Yazıcı Kafası Temizleyicisini Sökme, 88
Yazıcı Kafası Temizleyicisi Takma, 91
Yazıcı Kafası ve Kafa Temizleyici Değiştirdikten Sonra, 93
MMMMÜ
ÜRRRREEEEKK
ÜÜ
KKEEEEP
KKKK
P SSSSİİİİSSSSTTTTEEEEM
P P
MİİİİN
MM
NİİİİN
NN
N BBBBA
N N
AKKKKIIIIM
AA
MIIII
MM
pocket.book Page 74 Wednesday, July 26, 2000 5:00 PM
74 - Mürekkep Sisteminin Bakımı Mürekkep Kartuşu İstatistikleri
Ön panelde aşağıdaki ekran görüntülenir:
Mürekkep Kartuşu İstatistikleri
Mürekkep kartuşunuz hakkında bilgi almak için aşağıdaki yordamı
uygulayın:
11.
Malzeme menüsü simgesini seçin.
9.
Ön panelde “Ink information” (Mürekkep Bilgileri) görüntülenir. Enter
10.
(Giriş) düğmesine basın.
(Giriş) düğmesine basın.
Enter
Sağlanan bilgiler şunlardır:
Mürekkep kartuşunun markası (HP No.81 veya HP No.83 önerilir)
■
Yüzde değeriyle kalan mürekkep miktarı
■
Mürekkep kartuşunun milimetre cinsinden özgün kapasitesi
■
Mürekkep kartuşunun yeniden sipariş parça numarası
■
Mürekkep kartuşunun üretildiği ay ve yıl
■
pocket.book Page 75 Wednesday, July 26, 2000 5:00 PM
75 - Mürekkep Sisteminin Bakımı Mürekkep Kartuşunu Çıkarma
Mürekkep Kartuşunu Çıkarma
UYARI Mürekkep kartuşunu yalnızca değiştirmek için
çıkarın.
UYARI Yazıcının yerinden oynamasını önlemek için, yazıcı
tekerleklerinin kilitli olmasına (fren pedalı basılı
olmalıdır) dikkat edin.
Mürekkep kartuşu çıkarmak için iki yol vardır.
Mürekkep kartuşundaki mürekkep miktarı çok düşük ve boşalana kadar
■
tekrar kullanılmak üzere, yazıcının başında bulunmadan yazdırması için
tam dolu olan bir kartuşla değiştirmek istiyorsunuz.
Mürekkep kartuşu boşalmıştır ve ön panelde mürekkep kartuşunu
■
değiştirmeniz gerektiği iletisi görüntülenmiştir.
MMMMÜ
ÜRRRREEEEKK
ÜÜ
KKEEEEP
KKKK
P SSSSİİİİSSSSTTTTEEEEM
P P
Ink Cartridges (Mürekkep Kartuşları) menüsü seçip
1.
Ön panelde aşağıdaki ekran görüntülenir:
2.
“Replace Ink cartridge” (Mürekkep Kartuşunu Değiştir) seçeneği seçiline
3.
kadar ↑ ve ↓ düğmelerine basın.
MİİİİN
MM
NİİİİN
NN
N BBBBA
N N
AKKKKIIIIM
AA
(Giriş) düğmesine basın
Enter
(Giriş) düğmesine basın
Enter
MIIII
MM
.
.
ST053
pocket.book Page 76 Wednesday, July 26, 2000 5:00 PM
76 - Mürekkep Sisteminin Bakımı Mürekkep Kartuşunu Çıkarma
Aşağıda okla gösterildiği şekilde, mürekkep kartuşu içindeki girintiyi
4
içeri ve yukarı doğru iterek ilgili renkli mürekkep kartuşunu çıkarın.
ST052
Bu işlem mürekkep kartuşunu serbest bırakır ve kartuşu yatay olarak
5.
çekip çıkarabilirsiniz.
Temas noktası üzerinde mürekkep olabileceğinden, mürekkep
NOT:
kartuşunun yazıcıya giren ucuna dokunmaktan kaçının.
ST055
pocket.book Page 77 Wednesday, July 26, 2000 5:00 PM
77 - Mürekkep Sisteminin Bakımı Mürekkep Kartuşunu Takma
Mürekkep kartuşu, yanlış mürekkep türünü veya kartuşu yanlış renk
Mürekkep Kartuşunu Takma
Her kartuş yuvasının üzerinde renkli bir etiket vardır. Bu rengin yeni
NOT:
mürekkep kartuşu üzerindeki etiketin rengiyle eşleşmesi gerekir.
Yeni mürekkep kartuşunu alın ve mürekkep rengini gösteren etiketi
1.
bulun. Mürekkep kartuşunu size bakan yüzünün üst tarafındaki renkli
etiketi görebileceğiniz şekilde tutun.
Mürekkep kartuşunu, etiketi aynı renkte olan mürekkep kartuşu
2.
yuvasına takın.
NOT:
yuvasına takmanızı önleyecek biçimde tasarımlanmıştır. Mürekkep
kartuşunu takarken zorluk çekerseniz, zorlamayın. Kartuşun renginin kartuş
yuvasının rengiyle eşleştiğini ve renk işaretinin kartuşun üst tarafında olup
olmadığını denetleyin.
Biraz direnç hissedinceye kadar kartuşu yuvaya itin ve bu noktada
3.
durun.
Aşağıda okla gösterildiği gibi, kartuş yerine oturuncaya kadar, mürekkep
4.
kartuşunun önündeki girintiyi kullanarak, kartuşu bir parmağınızla sıkıca
içeri ve sonra aşağı doğru bastırın.
Mürekkep kartuşunun
üst tarafıındaki tanıtıcı
renk etiketi
MMMMÜ
ÜRRRREEEEKK
ÜÜ
KKEEEEP
KKKK
ST054
P SSSSİİİİSSSSTTTTEEEEM
P P
MİİİİN
MM
NİİİİN
NN
N BBBBA
N N
AKKKKIIIIM
AA
MIIII
MM
pocket.book Page 78 Wednesday, July 26, 2000 5:00 PM
78 - Mürekkep Sisteminin Bakımı Mürekkep Kartuşunu Takma
Ön panelde aşağıdaki ekran görüntülenir:
5.
INK CART. ACCESS
HP No. (81) Ink
cartridges
successfully Installed
Press ENTER to continue
Devam etmek için
6.
Bir bölümü kullanılmış olan mürekkep kartuşlarını ucunda duracak
NOT:
(Giriş) düğmesine basın.
Enter
şekilde saklamaktan kaçının.
pocket.book Page 79 Wednesday, July 26, 2000 5:00 PM
79 - Mürekkep Sisteminin Bakımı Yazıcı Kafası İstatistikleri
Ön panelda “Printhead info” vurgulanıncaya kadar ↑ veya ↓ düğmesine
Yazıcı Kafası İstatistikleri
3.
basın.
(Giriş) düğmesine basın
Enter
.
Yazıcı kafalarıyla ilgili bilgi almak için, ön panelde
1.
basın ve Setup Menu’ye (Kurulum Menüsü) gidin.
Ön panelde mürekkep sistemi menü simgesi görüntüleninceye kadar ↑
2.
veya ↓ düğmesine basın.
MMMMÜ
ÜRRRREEEEKK
ÜÜ
(Giriş) düğmesine basın
Enter
KKEEEEP
KKKK
(Üst) düğmesine
Top
.
P SSSSİİİİSSSSTTTTEEEEM
P P
Ön panelde hakkında bilgi görmek istediğiniz renk vurgulanıncaya kadar
4.
veya ↓ düğmesine basın.
↑
MİİİİN
MM
NİİİİN
NN
N BBBBA
N N
(Giriş) düğmesine basın.
Enter
AKKKKIIIIM
AA
MIIII
MM
pocket.book Page 80 Wednesday, July 26, 2000 5:00 PM
80 - Mürekkep Sisteminin Bakımı Yazıcı Kafası İstatistikleri
Ön panelde, seçilen yazıcı kafasıyla ilgili bilgi görüntülenir.
5.
Aşağıdaki bilgiler sağlanır:
Garanti Durumu
■
Yazıcı kafalarının markası (HP No.81 veya HP No. 83 önerilir)
■
Yazıcı kafasının geçerli durumu
■
Yazıcı kafasının yeniden sipariş parça numarası
■
Yazıcı kafasının yazıcı içinde kullanıldığı süre
■
Yazıcı kafası tarafından tüketilen mürekkep miktarı
■
Yazıcı kafasının üretildiği ay ve yıl
■
pocket.book Page 81 Wednesday, July 26, 2000 5:00 PM
81 - Mürekkep Sisteminin Bakımı Yazıcı Kafasını Sökme
ve ↓ düğmelerini kullanarak “Replace printhead” (Yazıcı Kafasını
Yazıcı Kafasını Sökme
UYARI Yazıcının yerinden oynamasını önlemek için, yazıcı
tekerleklerinin kilitli olmasına (fren kolu basılı
durumda olmalıdır) dikkat edin
Kartuş değiştirme işleminin, yazıcı Güç Yalıtım Anahtarı ile yapılması
gerekir.
ve ↓ düğmelerini kullanarak, ön panelde Printhead Menu (Yazıcı
1. ↑
Kafası Menüsünü) seçin ve
ENTER
(Giriş) düğmesine basın.
.
2 ↑
Değiştir) seçeneğini seçin ve
Yazıcı, şaryoyu doğru konuma getirir. Bu işlem tamamlandığında ön
3.
panelde aşağıdaki ekran görüntülenir:
ENTER
(Giriş) düğmesine basın.
MMMMÜ
ÜRRRREEEEKK
ÜÜ
KKEEEEP
KKKK
P SSSSİİİİSSSSTTTTEEEEM
P P
MİİİİN
MM
NİİİİN
NN
N BBBBA
N N
AKKKKIIIIM
AA
MIIII
MM
pocket.book Page 82 Wednesday, July 26, 2000 5:00 PM
82 - Mürekkep Sisteminin Bakımı Yazıcı Kafasını Sökme
Pencereyi kaldırın ve Şaryo Takımı’nı bulun.
4.
Pencere
ST056b
Şaryo takımının üst kısmındaki mandalı yukarı çekin ve serbest bırakın.
5.
ST057
pocket.book Page 83 Wednesday, July 26, 2000 5:00 PM
83 - Mürekkep Sisteminin Bakımı Yazıcı Kafasını Sökme
Kapağı yukarı kaldırın. Bu işlem yazıcı kafalarına erişmenize olanak
6.
tanır.
MMMMÜ
ÜRRRREEEEKK
ÜÜ
KKEEEEP
KKKK
P SSSSİİİİSSSSTTTTEEEEM
P P
Yazıcı kafasını sökmek için, mavi renkli kolu yukarı kaldırın.
7.
ST059
a
MİİİİN
MM
NİİİİN
NN
N BBBBA
N N
AKKKKIIIIM
AA
MIIII
MM
pocket.book Page 84 Wednesday, July 26, 2000 5:00 PM
84 - Mürekkep Sisteminin Bakımı Yazıcı Kafasını Sökme
İşaret parmağınızı mavi kolun girintisine yerleştirin.
8.
ST60
Yazıcı kafası şaryo takımından kurtuluncaya kadar mavi kolu yavaşça
9.
yukarı itin.
ST061
Ön panelde aşağıdaki ekran görüntülenir:
10.
ST063
pocket.book Page 85 Wednesday, July 26, 2000 5:00 PM
85 - Mürekkep Sisteminin Bakımı Yazıcı Kafası Takma
Yeni yazıcı kafasını şaryo takımı üzerindeki yerine doğru şekilde takın.
Yazıcı Kafası Takma
2.
Yazıcı kafası yeniyse
1.
aşağı çekerek mavi koruyucu başlığı çıkarın.
■
kağıt şeritten tutup çekerek, koruyucu bantı yazıcı kafasındaki
■
deliklerden sıyırın.
Yazıcı kafası, yanlış takılmayacak biçimde tasarlanmıştır. Yazıcı kafası
üzerindeki renkli etiketin, şaryo takımı üzerinde yazıcı kafasının takılacağı
konumun renkli etiketiyle eşleştiğini denetleyin.
:
ST062
MMMMÜ
ÜRRRREEEEKK
ÜÜ
Mavi
Koruma
Kapağı
KKEEEEP
KKKK
P SSSSİİİİSSSSTTTTEEEEM
P P
MİİİİN
MM
NİİİİN
NN
N BBBBA
N N
AKKKKIIIIM
AA
MIIII
MM
ST065
pocket.book Page 86 Wednesday, July 26, 2000 5:00 PM
86 - Mürekkep Sisteminin Bakımı Yazıcı Kafası Takma
Aşağıda okla gösterilen yönde bastırın.
3.
ST064
Yeni yazıcı kafasını takarken biraz dirençle karşılaşabilirsiniz. Bu
4.
nedenle, kartuşu sıkıca ama yavaş bastırmanız gerekir
5. Tüm
yazıcı kafalarını takın ve kapağı kapatın.
yazıcı kafaları doğru
Tüm
şekilde takıldığında ve yazıcı tarafından kabul edildiğinde, yazıcı “BİP”
sinyali verir.
pocket.book Page 87 Wednesday, July 26, 2000 5:00 PM
87 - Mürekkep Sisteminin Bakımı Yazıcı Kafası Takma
Yazıcı kafasını taktığınızda yazıcı “bip” sinyali vermezse ve ön
NOT:
panelde "Reseat” (Yeniden Yerleştir) veya “Failed” (Başarısız) iletisi
görüntülenirse, yazıcı kafasının yeniden yerine oturtulması gerekir.
Yazıcı kafalarını başarılı bir şekilde yerleştirdikten sonra, ön panelde
6.
kapağı şaryo takımı üzerine kapamanız ve pencereyi indirmeniz istenir.
Kapağı yazıcı kafalarının üzerine indirdikten ve pencereyi kapadıktan
7.
sonra, ön panelde aşağıdaki ekran görüntülenir:
Şimdi yeni bir yazıcı kafası temizleyicisi takın. Ayrıntılar için sonraki
8.
sayfaya bakın.
UYARI Eski yazıcı kafası temizleyicisinin yazıcıda
bırakılması yeni yazıcı kafasının ömrünü kısaltır ve
yazıcıya zarar verebilir.
MMMMÜ
ÜRRRREEEEKK
ÜÜ
KKEEEEP
KKKK
P SSSSİİİİSSSSTTTTEEEEM
P P
MİİİİN
MM
NİİİİN
NN
N BBBBA
N N
AKKKKIIIIM
AA
MIIII
MM
pocket.book Page 88 Wednesday, July 26, 2000 5:00 PM
88 - Mürekkep Sisteminin Bakımı Yazıcı Kafası Takma
Yazıcı kafası temizleyicileri, ön panelin altında, yazıcının ön tarafındaki
Yazıcı Kafası Temizleyicisini Sökme
Yazıcı kafası temizleyicilerini sökerken:
Ellerinize mürekkep bulaşmamasına dikkat edin. Değiştirilen yazıcı
■
kafası temizleyicisinin etrafında ve içinde mürekkep olabilir.
Yazıcı kafası temizleyicisini yan yatırmayın ve başaşağı tutmayın,
■
mürekkep sızabilir.
Mürekkep bulaşmasını önlemek için, değiştirilen yazıcı kafası
■
temizleyicisini her zaman dik durumda tutun ve saklayın.
UYARI Yazıcının yerinden oynamasını önlemek için, yazıcı
tekerleklerinin kilitli olmasına (fren kolu basılı
durumda olmalıdır) dikkat edin.
Yazıcı kafasını yerleştirdikten sonra, ön panelde yazıcı kafası
1.
temizleyicisini değiştirmeniz istenir.
2.
yuvalarda bulunur.
ST050
pocket.book Page 89 Wednesday, July 26, 2000 5:00 PM
89 - Mürekkep Sisteminin Bakımı Yazıcı Kafası Takma
Yazıcı kafası temizleyicilerine erişmek için servis istasyonu kapağını
3.
açın.
ST067
MMMMÜ
ÜRRRREEEEKK
ÜÜ
KKEEEEP
KKKK
P SSSSİİİİSSSSTTTTEEEEM
P P
Kapak açıldığında, ön panelde aşağıdaki ekran görüntülenir:
4.
Her yazıcı kafası temizleyicisinin önünde bir tutacak bulunur.
5.
Temizleyiciyi çıkarmak için, aşağıda okla gösterildiği şekilde,
temizleyicisi serbest kalıncaya kadar bu tutacağı içeri ve yukarı doğru
bastırın.
ST068
MİİİİN
MM
NİİİİN
NN
N BBBBA
N N
AKKKKIIIIM
AA
MIIII
MM
pocket.book Page 90 Wednesday, July 26, 2000 5:00 PM
90 - Mürekkep Sisteminin Bakımı Yazıcı Kafası Takma
Yazıcı kafası temizleyicisini yuvalardan çıkarmak için yukarı kaldırın ve
6.
aşağıda gösterildiği şekilde yatay olarak çıkarın.
UYARI Yazıcı kafası değiştirirken, her zaman ilgili yazıcı
kafası temizleyicisini de değiştirin. Eski
temizleyicinin yazıcıda bırakılması, yazıcı kafasının
ömrünü ciddi şekilde kısaltır ve yazıcıya zarar
verebili
ST069
.
ST072
pocket.book Page 91 Wednesday, July 26, 2000 5:00 PM
91 - Mürekkep Sisteminin Bakımı Yazıcı Kafası Temizleyicisi Takma
Yazıcı kafası temizleyicisi tam olarak içeri itildiğinde, aşağıda okla
Yazıcı Kafası Temizleyicisi Takma
Yeni yazıcı kafası temizleyicisinin içinde geldiği plastik torba, eski yazıcı
kafasını ve temizleyiciyi atarken kullanılabilir.
Yazıcı kafası temizleyicisini, aşağıda okla gösterilen yönde, servis
1.
istasyonundaki doğru yuva yerine takın.
ST071
2.
gösterildiği şekilde, yerine oturuncaya kadar içeri ve aşağı doğru
bastırın. Sağ taraftaki kapatılıncaya kadar, ön panel yeni yazıcı kafası
temizleyicisini kaydetmez.
MMMMÜ
ÜRRRREEEEKK
ÜÜ
KKEEEEP
KKKK
P SSSSİİİİSSSSTTTTEEEEM
P P
MİİİİN
MM
NİİİİN
NN
N BBBBA
N N
AKKKKIIIIM
AA
MIIII
MM
pocket.book Page 92 Wednesday, July 26, 2000 5:00 PM
92 - Mürekkep Sisteminin Bakımı Yazıcı Kafası Temizleyicisi Takma
Yazıcı kafası temizleyicisini yazıcıya taktığınızda, kapağı kapatın.
3.
ST073
NOT:
Yazıcının çalışmaya devam edebilmesi için, tüm mürekkep
kartuşlarının, yazıcı kafalarının ve kafa temizleyicilerin takılması gerekir.
Kağıt yüklü değilse, ön panelde kağıt takmanız istenir.
4.
pocket.book Page 93 Wednesday, July 26, 2000 5:00 PM
93 - Mürekkep Sisteminin Bakımı Yazıcı Kafası ve Kafa Temizleyici Değiştirdikten Sonra
Yazıcı Kafası ve Kafa Temizleyici
Değiştirdikten Sonra
Hizalama işlemi için bir A1 veya D boyutunda kağıt gerekir.
Ön panelde Ready (Hazır) iletisi görüntülendiğinde, yazdırma için hazırsınız
demektir.
HP sarf malzemelerini değiştirdikten sonra, yazıcı penceresinin ve
NOT:
sağdaki kapağın kapalı olup olmadığını denetleyin. Bunlar açıkken yazıcı
yazma işlemi yapmaz.
MMMMÜ
ÜRRRREEEEKK
ÜÜ
KKEEEEP
KKKK
P SSSSİİİİSSSSTTTTEEEEM
P P
MİİİİN
MM
NİİİİN
NN
N BBBBA
N N
AKKKKIIIIM
AA
MIIII
MM
pocket.book Page 94 Wednesday, July 26, 2000 5:00 PM
94 - Mürekkep Sisteminin Bakımı Yazıcı Kafası ve Kafa Temizleyici Değiştirdikten Sonra
pocket.book Page 95 Wednesday, July 26, 2000 5:00 PM
Yazdırma İşlerini Yönetme 4
HP DesignJet WebAccess, 96
Sayfaları Yazdırma veya Kurutma, 97
Sırayı Yönetme, 98
‘Start Printing’ (Yazdırmayı Başlat) Seçeneği, 98
Sayfaları Bitiştirme, 102
YYYYA
AZZZZD
AA
DIIIIRRRRM
DD
MA
MM
A İİİİŞŞŞŞLLLLEEEERRRRİİİİN
A A
Nİ
NN
İ YYYYÖ
İ İ
ÖN
ÖÖ
NEEEETTTTM
NN
MEEEE
MM
pocket.book Page 96 Wednesday, July 26, 2000 5:00 PM
96 - Yazdırma İşlerini Yönetme HP DesignJet WebAccess
HP DesignJet WebAccess
WebAccess, bir çok işlemin yanında yazıcınız üzerindeki sıraya alma ve
bitiştirme işlemlerini izleyebilir ve değiştirebilir.
WebAccess’i Kullanma
Web tarayıcınızı başlatın ve yazıcınızın adını aşağıdaki şekilde yazın:
http://adres/
Buradaki adres yazıcının IP adresidir. Yazıcınızın IP adresini aşağıdaki
şekilde ön panelden bulabilirsiniz:
1. Yazıcı kurulum seçeneklerinden
2.
IO setup
3.
Card ID
yazıcınızın IP adresi verilmiştir.
IP adresi yerine yazıcınızın DNS adını da verebilirsiniz. Ancak, DNS adı ön
panelden bulunmaz. DNS adını kullanmak isterseniz ağ yöneticinize
başvurun.
Durum görünümleri statiktir. Zaman içinde kendini güncelleştirmez.
Gücelleştirmek için Update (Güncelleştirme) simgesini tıklatın.
’dan
Card ID
altında
IO setup
(Kart Kimliği) ayarını seçin.
ile bağlayan satırı bulun. Bu satırın kalan kısmında
IP=
(G/Ç kurulum) ayarını seçin.
HP DesignJet WebAccess aracıyla ilgili daha fazla bilgi için ‘Using Your
Printer CD’ (Yazıcınızı Kullanma CD’si) veya WebAccess aracına girip
kullanılabilir bilgilere başvurun.
pocket.book Page 97 Wednesday, July 26, 2000 5:00 PM
97 -Yazdırma İşlerini Yönetme Sayfaları Yazdırma veya Kurutma
Sayfaları Yazdırma veya Kurutma
Burada kendileri için iş ve sayfa terimleri kullanılan RTL ve HP-GL/2 işleri
tek sayfalı işlerdir, ancak tek bir PostScript işi birden çok sayfadan oluşabilir.
Yazıcı kağıdından söz ettiğimizde, sayfa terimi tek bir çıktı sayfası anlamına
gelir.
Kuruma Süresini İptal Etme
Ön panelde Cancel (İptal) veya
(Giriş) düğmesine basın.
Enter
Sayfa İptal Etme
1.
Ön panelde
(İptal) düğmesine basın.
Cancel
fp03
fp03
Yazıcı, yazdırma işlemi tamamlanmış gibi kağıdı ilerletir. Çok sayfalı bir işi
veya büyük bir dosyayı yazdırırken işin durması, diğer dosyalara göre daha
uzun sürebilir.
YYYYA
AZZZZD
AA
DIIIIRRRRM
DD
MA
MM
A İİİİŞŞŞŞLLLLEEEERRRRİİİİN
A A
Nİ
İ YYYYÖ
NN
İ İ
ÖN
NEEEETTTTM
ÖÖ
NN
MEEEE
MM
pocket.book Page 98 Wednesday, July 26, 2000 5:00 PM
98 - Yazdırma İşlerini Yönetme Sırayı Yönetme
Sırayı Yönetme
Buradaki bilgiler yalnızca HP sürücüleri kullanıyorsanız geçerlidir.
İşler ve Sayfalar
Sıraya WebAccess veya ön panelden baktığınızda sıranın ayrı ayrı işlerden
oluştuğunu görürsünüz. Sıradaki işler sıradakı sayfalarla karıştırılmamalıdır.
Sırada neler bulunmakta?
Yazıcınız, bir sayfa yazdırırken sırada sayfa saklayabilir. Sayfaları tek tek
saklar. Yalnızca tek bir sayfa gönderirseniz, bunları dosya olarak
görebilirsiniz.
Sıranın uzunluğu temelde sıradaki işlerinize bağlıdır. Ancak, yaklaşık olarak
Max. Quality (Maksimum Kalite) ayarıyla A0/E boyutunda en fazla 30 iş
sığdırabilirsiniz. Sırada girdi işleri değil, işlenmiş çıktı sayfaları saklanır.
‘Start Printing’ (Yazdırmayı Başlat) Seçeneği
Yazıcı sırasındaki dosyanın yazdırılacağı zamanı seçebilirsiniz. Internal RIP
Settings/Start printing (İç RIP Ayarları/Yazdırmayı Başlat) ayarlarını seçin.
İçinden seçim yapabileceğiniz üç seçenek vardır:
After Process (İşledikten Sonra)
Bu seçenek seçildiğinde yazıcı dosya tümüyle işlenene kadar bekler ve
yazdırmaya o zaman başlar. Bu en yavaş ayardır ancak en iyi resim
kalitesine bu seçenekle ulaşabilirsiniz.
Immediately (Hemen)
Bu seçenek seçildiğinde dosya işlenirken yazdırılır. Bu, en hızlı ayardır.
Ancak yazıcı veri işlenmesi için yazdırma işleminin ortasında durabilir. Bu
ayar, yoğun renk kullanılan karmaşık resimler için önerilmez.
Optimized (Default) (En iyileştirilmiş (Varsayılan))
Bu ayar, yazdırma işlemi için en uygun zamanı hesaplar. İşledikten sonra ve
Hemen ayarlarını en iyi birleşimi budur.
Loading...
