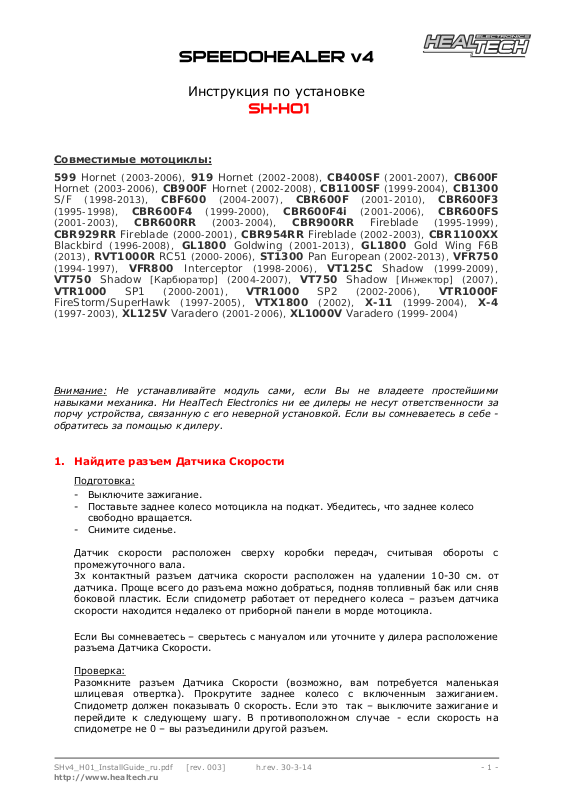

Инструкция по установке

Совместимые мотоциклы:

599 Hornet (2003-2006), 919 Hornet (2002-2008), CB400SF (2001-2007), CB600F
Hornet (2003-2006), CB900F Hornet (2002-2008), CB1100SF (1999-2004), CB1300
S/F (1998-2013), CBF600 (2004-2007), CBR600F (2001-2010), CBR600F3

(1995-1998), CBR600F4 (1999-2000), CBR600F4i (2001-2006), CBR600FS
(2001-2003), CBR600RR (2003-2004), CBR900RR Fireblade (1995-1999),

CBR929RR Fireblade (2000-2001), CBR954RR Fireblade (2002-2003), CBR1100XX
Blackbird (1996-2008), GL1800 Goldwing (2001-2013), GL1800 Gold Wing F6B

(2013), RVT1000R RC51 (2000-2006), ST1300 Pan European (2002-2013), VFR750
(1994-1997), VFR800 Interceptor (1998-2006), VT125C Shadow (1999-2009),

VT750 Shadow [Карбюратор] (2004-2007), VT750 Shadow [Инжектор] (2007),
VTR1000 SP1 (2000-2001), VTR1000 SP2 (2002-2006), VTR1000F

FireStorm/SuperHawk (1997-2005), VTX1800 (2002), X-11 (1999-2004), X-4

(1997-2003), XL125V Varadero (2001-2006), XL1000V Varadero (1999-2004)

Внимание:
навыками механика. Ни HealTech Electronics ни ее дилеры не несут ответственности за
порчу устройства, связанную с его неверной установкой. Если вы сомневаетесь в себе ­обратитесь за помощью к дилеру.

Не устанавливайте модуль сами, если Вы не владеете простейшими

1. Найдите разъем Датчика Скорости

Подготовка:

- Выключите зажигание.

- Поставьте заднее колесо мотоцикла на подкат. Убедитесь, что заднее колесо
свободно вращается.

- Снимите сиденье.

Датчик скорости расположен сверху коробки передач, считывая обороты с
промежуточного вала.
3х контактный разъем датчика скорости расположен на удалении 10-30 см. от
датчика. Проще всего до разъема можно добраться, подняв топливный бак или
боковой пластик. Если спидометр работает от переднего колеса – разъем датчика
скорости находится недалеко от приборной панели в морде мотоцикла.

Если Вы сомневаетесь – сверьтесь с мануалом или уточните у дилера расположение
разъема Датчика Скорости.

Проверка:
Разомкните разъем Датчика Скорости (возможно, вам потребуется маленькая
шлицевая отвертка). Прокрутите заднее колесо с включенным зажиганием.
Спидометр должен показывать 0 скорость. Если это так – выключите зажигание и
перейдите к следующему шагу. В противоположном случае - если скорость на
спидометре не 0 – вы разъединили другой разъем.

сняв

SHv4_H01_InstallGuide_ru.pdf [rev. 003] - 1 -

http://www.healtech.ru

h.rev. 30-3-14

2. Установка

1. В разрыв Датчика Скорости подключите маму и папу 3х контактного разъема

проводки SH. Убедитесь, что разъемы защелкнуты.

2. Подключите 4х контактную проводку SH к разъему калибратора SH

Убедитесь, что устройство подключено и корректно работает:

- Выключите зажигание

- Нажмите SEL и удерживайте при включении зажигания.
На дисплее отобразиться буква [t] (test). Отпустите кнопку
Устройство должно отобразить не нулевое число.

- Прокрутите заднее колесо
[t] должно мигать во время вращения колеса.

- Нажмите SEL снова для выхода из Тестового режима.

На этом этапе спидометр должен работать так же как и без

установленного SH.

Выключите зажигание. Если тесты не прошли, разъедините 3х и 4х
контактные разъемы

и проверьте, не повреждены ли контактные

пары.

.

3. Выберите место на мотоцикле для установки SH с учетом следующего:

- Чтобы изменять настройки модуля модуль должен быть легко

доступен.

- Избегайте мест, в которых скапливается влага.

- Не размещайте модуль близко к горячим местам, таким как мотор

или выпускной коллектор.

- Размещайте

модуль как минимум в 2 см. от другой электроники,

такой как – ECU (модуль управления мотором), Power Commander.

В большинстве случаев лучшее место для установки - полости под
пассажирской или водительской седушками. Закрепите модуль с помощью
идущих в комплекте липучек.

4. Аккуратно уложите проводку SH с 3х контактного разъема к месту установки,

лучше всего пускать проводку вдоль
Не изламывайте
Не используйте

проводку вблизи 4х контактного разъема.
маршрут, пролегающий близко к выпуску или блоку

рамы.

цилиндров

Чтобы избежать нагрузок на проводку используйте идущие в комплекте хомуты
для крепежа проводки SH к проводке мотоцикла.

5. Если вы планируете использовать функцию «Максимальная Скорость»,

подключите 2ух контактный разъем кнопки. Уложите провод кнопки от SH к
приборной панели мотоцикла, используя идущие в комплекте хомуты
хотите использовать другую кнопку с другой проводкой – вы можете
использовать любой переключатель, замыкающий 2 провода кнопки, с любой
проводкой удобной длинны.

. Если вы

6. Зайдите на www.healtech.ru и воспользуйтесь on-line калькулятором для

определения коэффициента настройки SH. Как альтернатива - вы можете
рассчитать коэффициент, используя Инструкцию по Настройке. Коэффициент
зависит от числа зубов на стоковых

и новых звездах, от диаметра диска.
