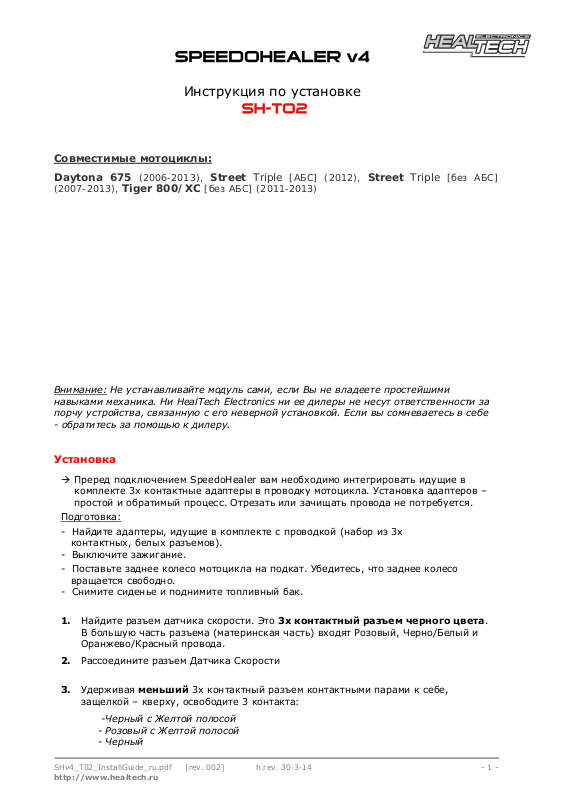

HEALTECH SH-T02 User Manual [ru]

Инструкция по установке

Совместимые мотоциклы:

Daytona 675 (2006-2013), Street Triple [АБС] (2012), Street Triple [без АБС]

(2007-2013), Tiger 800/XC [без АБС] (2011-2013)

Внимание:
навыками механика. Ни HealTech Electronics ни ее дилеры не несут ответственности за
порчу устройства, связанную с его неверной установкой. Если вы сомневаетесь в себе

- обратитесь за помощью к дилеру.

Не устанавливайте модуль сами, если Вы не владеете простейшими

Установка

Æ Преред подключением SpeedoHealer вам необходимо интегрировать идущие в

комплекте 3х контактные адаптеры в проводку мотоцикла. Установка адаптеров –
простой и обратимый процесс. Отрезать или зачищать провода не потребуется.

Подготовка:

- Найдите адаптеры, идущие в комплекте с проводкой (набор из 3х
контактных, белых разъемов).

- Выключите зажигание.

- Поставьте заднее колесо мотоцикла на подкат. Убедитесь, что заднее колесо

вращается свободно.

- Снимите сиденье и поднимите топливный бак.

1. Найдите разъем датчика скорости. Это 3х контактный разъем черного цвета.

В большую
Оранжево/Красный провода.

2. Рассоедините разъем Датчика Скорости

3. Удерживая меньший 3х контактный разъем контактными парами к себе,

защелкой – кверху, освободите 3 контакта:

-Черный с Желтой полосой

- Розовый с Желтой полосой

- Черный

часть разъема (материнская часть) входят Розовый, Черно/Белый и

SHv4_T02_InstallGuide_ru.pdf [rev. 002] - 1 -

http://www.healtech.ru

h.rev. 30-3-14

Чтобы освободить терминал, поднимите пластиковую защелку над
металлическим контактом с помощью иглы или шлицевой часовой отвертки.
Аккуратно вытяните провода сзади.

4. Удерживая больший 3х контактный разъем контактными парами к себе,

защелкой – кверху, освободите 3 контакта:

- Розовый

- Оранжевый с красной полосой

- Черный с Белым

Чтобы освободить терминал, поднимите пластиковую защелку над
металлическим контактом с помощью иглы или шлицевой часовой отвертки.
Аккуратно вытяните провода сзади.

5. Вставьте три вытянутых с материнской части разъема датчика скорости провода

в меньший разъем белого цвета из набора. При усадке контакт должен
щелкнуть. Внизу показана схема подключения. Разъем лежит защелкой кверху.
Провода вставляются сзади разъема.

6. Вставьте три вытянутых с отцовской части разъема датчика скорости провода в

больший разъем белого цвета из набора. При усадке контакт должен щелкнуть.
Внизу показана схема подключения. Разъем лежит защелкой кверху. Провода
вставляются сзади разъема.

7. В разрыв установленных адаптеров подключите маму и папу 3х контактного

разъема проводки SH. Убедитесь, что разъемы защелкнуты.

8. Соедините разъемы датчика скорости.

9. Подключите 4х контактную проводку SH к разъему калибратора SH.

10. Убедитесь, что устройство подключено и корректно работает:

- Выключите зажигание

- Нажмите SEL и удерживайте при включении зажигания.
На

дисплее отобразиться буква [t] (test). Отпустите кнопку.

Устройство должно отобразить не нулевое число.

- 2 -

- Прокрутите заднее колесо
[t] должно мигать во время вращения колеса.

- Нажмите SEL снова для выхода из Тестового режима.

На этом этапе спидометр должен работать так же как и без

установленного SH.

Выключите зажигание. Если тесты не прошли, разъедините 3х и 4х контактные
разъемы и проверьте, не повреждены ли контактные пары

.

1. Выберите место на мотоцикле для установки SH с учетом следующего:

- Чтобы изменять настройки модуля модуль должен быть легко

доступен.

- Избегайте мест, в которых скапливается влага.

- Не размещайте модуль близко к горячим местам, таким как

мотор или выпускной коллектор.

- Размещайте модуль как минимум в 2 см. от другой

электроники,
такой как – ECU (модуль управления мотором), Power
Commander.

В большинстве случаев лучшее место для установки - полости под
пассажирской или водительской седушками. Закрепите модуль с помощью
идущих в комплекте липучек.

2. Аккуратно уложите проводку SH с 3х контактного разъема к месту установки,

лучше всего пускать проводку вдоль рамы.
Не изламывайте
Не используйте

проводку вблизи 4х контактного разъема.
маршрут, пролегающий близко к выпуску или блоку

цилиндров

Чтобы избежать нагрузок на проводку используйте идущие в комплекте хомуты
для крепежа проводки SH к проводке мотоцикла.

11. Если вы планируете использовать функцию «Максимальная Скорость»,

подключите 2ух контактный разъем кнопки. Уложите провод кнопки от SH к
приборной панели мотоцикла, используя идущие в комплекте

хомуты. Если вы
хотите использовать другую кнопку с другой проводкой – вы можете
использовать любой переключатель, замыкающий 2 провода кнопки, с любой
проводкой удобной длинны.

12. Зайдите на www.healtech.ru и воспользуйтесь on-line калькулятором для

определения коэффициента настройки SH. Как альтернатива - вы можете
рассчитать коэффициент, используя Инструкцию по Настройке. Коэффициент
зависит от числа зубов на

- 3 -

стоковых и новых звездах, от диаметра диска.
