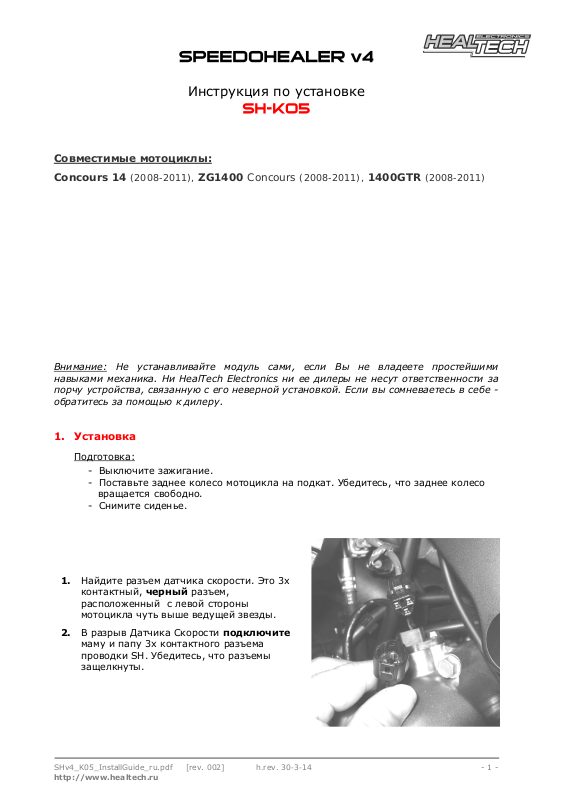

Инструкция по установке
Совместимые мотоциклы:
Concours 14 (2008-2011), ZG1400 Concours (2008-2011), 1400GTR (2008-2011)
Внимание:
навыками механика. Ни HealTech Electronics ни ее дилеры не несут ответственности за
порчу устройства, связанную с его неверной установкой. Если вы сомневаетесь в себе обратитесь за помощью к дилеру.
1. Установка
Не устанавливайте модуль сами, если Вы не владеете простейшими
Подготовка:
- Выключите зажигание.
- Поставьте заднее колесо мотоцикла на подкат. Убедитесь, что заднее колесо
вращается свободно.
- Снимите сиденье.
1. Найдите разъем датчика скорости. Это 3х
контактный, черный разъем,
расположенный с левой стороны
мотоцикла чуть выше ведущей звезды.
2. В разрыв Датчика Скорости подключите
маму и папу 3х контактного
проводки SH. Убедитесь, что разъемы
защелкнуты.
разъема
SHv4_K05_InstallGuide_ru.pdf [rev. 002] - 1 -
http://www.healtech.ru
h.rev. 30-3-14
Page 2
3. Разместите SH так, как показано на
изображении справа. Используйте
липучку, идущую в комплекте.
4. Подключите 4х контактную проводку SH к
разъему калибратора SH.
5. Найдите Синий с Желтой полосой провод на разъеме ECU. Расположение провода
показано стрелкой.
6. Перекусите Сине/Желтый провод в 3 см.
от ECU.
- 2 -
Page 3

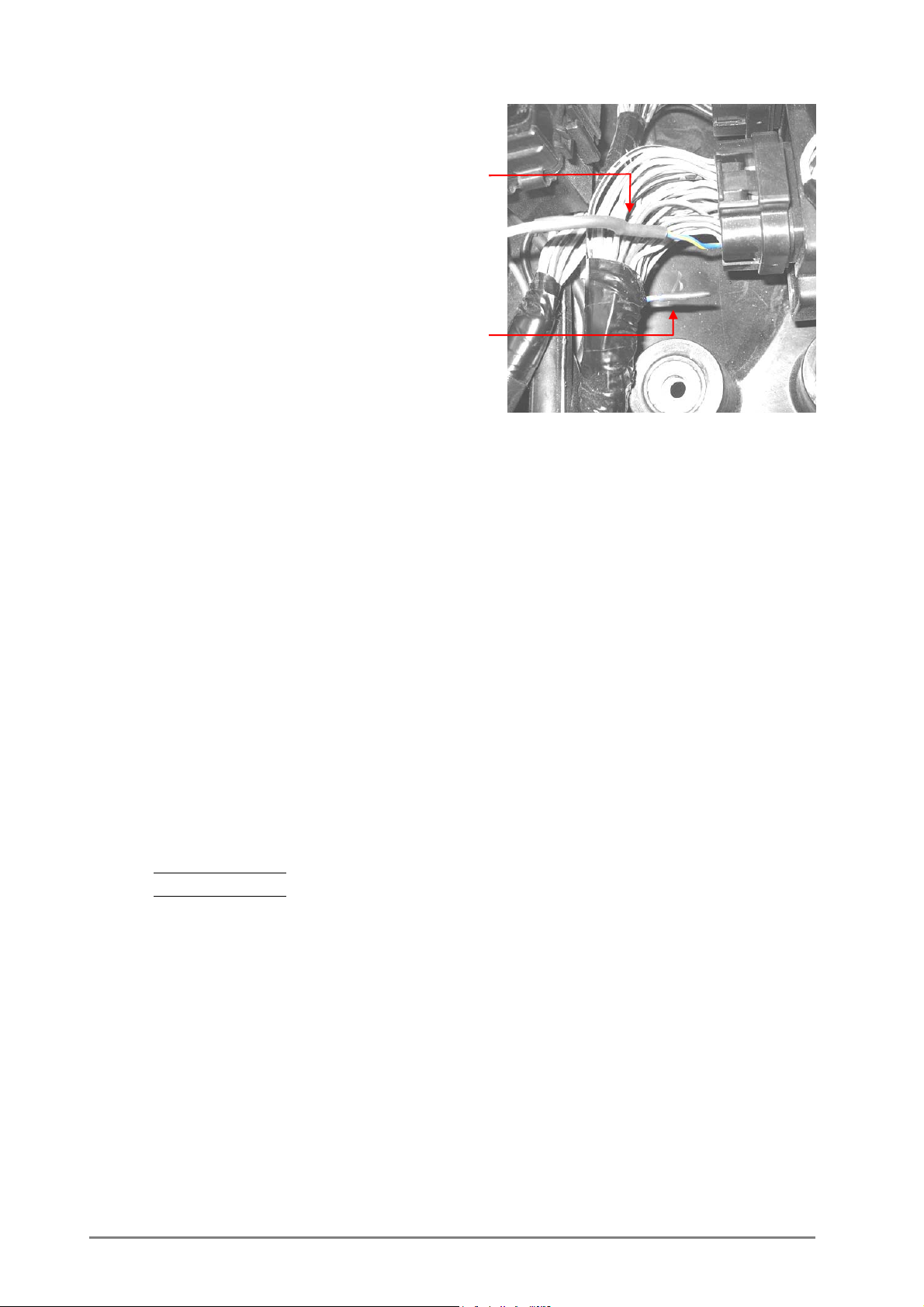

7. Припаяйте Белый провод SH к
Сине/Желтому проводу ECU со стороны
разъема, предварительно зачистив
провод. Изолируйте соединение с
помощью термоусадки или изоленты.
8. Изолируйте второй конец отрезанного
провода с помощью изоленты или
термоусадки. К этому концу провода
подключений не будет.
9. Убедитесь, что устройство подключено и корректно
работает:
- Выключите зажигание
- Нажмите SEL и удерживайте при включении зажигания.
На дисплее отобразиться буква [t] (test). Отпустите кнопку.
Устройство должно отобразить не нулевое число.
- Прокрутите заднее колесо
[t] должно мигать во время вращения колеса.
- Нажмите SEL снова для выхода из Тестового режима.
На этом этапе спидометр должен
работать так же как и без
установленного SH.
10. Выключите зажигание. Если тесты не прошли, разъедините 3х и 4х контактные
разъемы и проверьте, не повреждены ли контактные пары
11. Аккуратно уложите проводку SH с 3х контактного разъема к месту установки,
лучше всего пускать проводку вдоль рамы.
Не изламывайте
Не используйте
проводку вблизи 4х контактного разъема.
маршрут, пролегающий близко к выпуску или блоку
цилиндров
Чтобы избежать нагрузок на проводку используйте идущие в комплекте хомуты
для крепежа проводки SH к проводке мотоцикла.
12. Если вы планируете использовать функцию «Максимальная Скорость»,
подключите 2ух контактный разъем кнопки. Уложите провод кнопки от SH к
приборной панели мотоцикла, используя идущие в комплекте хомуты
. Если вы
хотите использовать другую кнопку с другой проводкой – вы можете
использовать любой переключатель, замыкающий 2 провода кнопки, с любой
проводкой удобной длинны.
13. Зайдите на www.healtech.ru и воспользуйтесь on-line калькулятором для
определения коэффициента настройки SH. Как альтернатива - вы можете
рассчитать коэффициент, используя Инструкцию по Настройке. Коэффициент
зависит от числа зубов на стоковых
и новых звездах, от диаметра диска.
- 3 -
