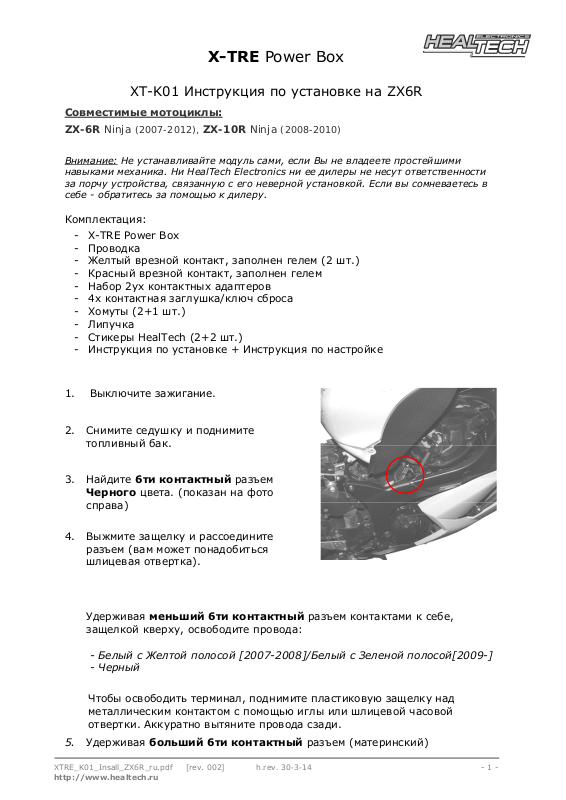

X-TRE Power Box
XT-K01 Инструкция по установке на ZX6R
Совместимые мотоциклы:
ZX-6R Ninja (2007-2012), ZX-10R Ninja (2008-2010)
Внимание:
навыками механика. Ни HealTech Electronics ни ее дилеры не несут ответственности
за порчу устройства, связанную с его неверной установкой. Если вы сомневаетесь в
себе - обратитесь за помощью к дилеру.
Комплектация:
- X-TRE Power Box
- Проводка
- Желтый врезной контакт, заполнен гелем (2 шт.)
- Красный врезной контакт, заполнен гелем
- Набор 2ух контактных адаптеров
- 4х контактная заглушка/ключ сброса
- Хомуты (2+1 шт.)
- Липучка
- Стикеры HealTech (2+2 шт.)
- Инструкция по установке + Инструкция по настройке
Не устанавливайте модуль сами, если Вы не владеете простейшими
1. Выключите зажигание.
2. Снимите седушку и поднимите
топливный бак.
3. Найдите 6ти контактный разъем
Черного цвета. (показан на фото
справа)
4. Выжмите защелку и рассоедините
разъем (вам может понадобиться
шлицевая отвертка).
Удерживая меньший 6ти контактный разъем контактами к себе,
защелкой кверху, освободите провода:
- Белый с Желтой полосой [2007-2008]/Белый с Зеленой полосой[2009-]
- Черный
Чтобы освободить терминал,
поднимите пластиковую защелку над
металлическим контактом с помощью иглы или шлицевой часовой
отвертки. Аккуратно вытяните провода сзади.
5. Удерживая больший 6ти контактный разъем (материнский)
XTRE_K01_Insall_ZX6R_ru.pdf [rev. 002] - 1 -
http://www.healtech.ru
h.rev. 30-3-14
Page 2
контактами к себе, защелкой кверху, освободите провода:
- Зеленый с Красной полосой
- Черный
Чтобы освободить терминал, поднимите пластиковую защелку над
металлическим контактом с помощью иглы или шлицевой часовой
отвертки. Аккуратно вытяните провода сзади.
6. Вставьте Черный и Бело/Желтый
контакты в меньший, 2ух контактный
разъем белого цвета идущий в
комплекте
. Провода вставляются
сзади разъема. При усадке контакт
должен щелкнуть.
7. Вставьте Зелено/Карсный и
Черный провода в больший, 2ух
контактный материнский разъем
белого цвета идущий в комплекте.
Провода вставляются сзади разъема.
При усадке контакт должен щелкнуть.
8. Соедините 6ти контактный разъем серого цвета.
9. Подключите X-TRE к установленным 2ух контактным
белым разъемам.
10. Найдите блок управления мотором - он находится под седушкой, под реле
стартера. Вытащите реле стартера – вам откроется вид на проводку блока
управления, уложенную в оплетке черного цвета.
11. Снимите около 2см черного рукава вокруг проводки. Возможно, будет
удобнее предварительно отсоединить разъем.
12. Найдите Коричнево/Красный провод (Коричневый
с тонкой Красной
полоской), подходящий к модулю управления.
13. Разрежьте Коричнево/Красный провод в 4см от разъема.
14. Используя Желтый врезной контакт, идущий в комплекте, подключите
Черно/Зеленый провод (на нем есть метка “to ECM”) к
Коричнево/Красному кончику провода, идущего в разъем блока
управления.
Инструкция: Вставьте два, не зачищенных провода в
разъем и
удерживайте их пальцами. Затем вдавите желтый колпачек с
помощью плоскогубц. Вытрите избыток геля, осмотрите разъем и
- 2 -
Page 3
убедитесь, что желтый колпачек полностью усажен.
15. Таким же образом, используя второй желтый быстросъемный разъем
подключите Черно/Белый провод XTRE к кончику Коричнево/Красного
провода, на стороне проводки.
16. Аккуратно уложите проводку XTRE к месту установки, лучше всего
пускать проводку вдоль рамы.
Не изламывайте
Не используйте
проводку
маршрут, пролегающий недалеко от выпуска или блока
цилиндров
17. Закрепите проводку X-TRE идущую к желтых разъемов хомутами так,
чтобы её нельзя было случайно вырвать их разъемов.
18. Если вы рассоединили разъем ECU – подключите его обратно.
19. Подключите Красный провод X-TRE к коммутируемым ключем
зажигания, бортовым +12V, например – к проводу питания
переключателя заднего стоп
сигнала, или к линии питания в блоке
предохранителей, используя Красный врезной контакт, идущий в
комплекте.
Инструкция: Заведите не зачищенный провод питания внутрь канала
врезного контакта. Защелкните торцевую стенку канала. Вы должны
услышать щелчок. Отрежьте избыток Красного провода XTRE. Вставьте
кончик Красного провода в канал на врезном контакте. Это второй канал
врезном контакте, в отличии от первого - он не имеет выхода.
на
Вставьте U - образую клемму во врезной контакт лезвиями вниз.
Используя плоскогубцы, надавите сверху на U - образный контакт так,
чтобы он полностью вошел в паз. Защелкните крышку врезного контакта.
Вы услышите щелчок.
20. Проверьте работоспособность стокового индикатора передач.
21. Если индикатор работает, Обезжирьте
место установки, а затем
установите модуль с помощью липучки.
22. Установите бак и седушку.
