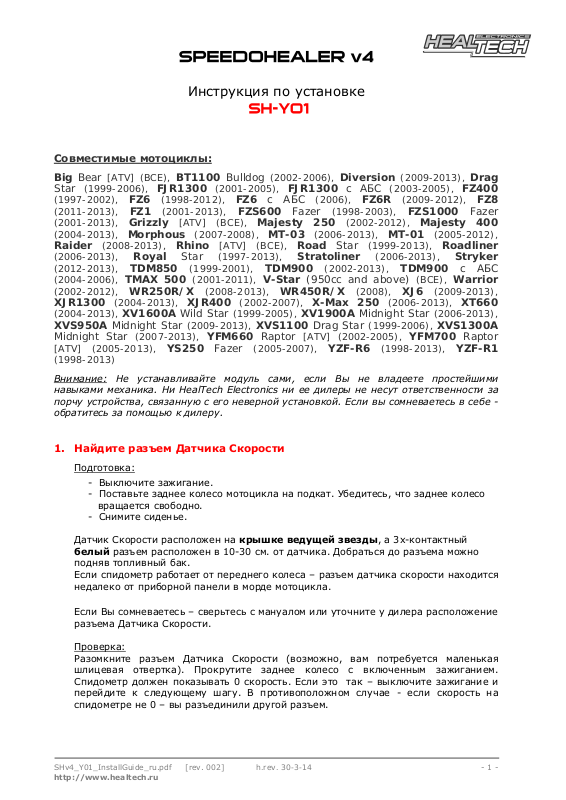

Page 1
Инструкция по установке
Совместимые мотоциклы:
Big Bear [ATV] (ВСЕ), BT1100 Bulldog (2002-2006), Diversion (2009-2013), Drag
Star (1999-2006), FJR1300 (2001-2005), FJR1300 с АБС (2003-2005), FZ400
(1997-2002), FZ6 (1998-2012), FZ6 с АБС (2006), FZ6R (2009-2012), FZ8
(2011-2013), FZ1 (2001-2013), FZS600 Fazer (1998-2003), FZS1000 Fazer
(2001-2013), Grizzly [ATV] (ВСЕ), Majesty 250 (2002-2012), Majesty 400
(2004-2013), Morphous (2007-2008), MT-03 (2006-2013), MT-01 (2005-2012),
Raider (2008-2013), Rhino [ATV] (ВСЕ), Road Star (1999-2013), Roadliner
(2006-2013), Royal Star (1997-2013), Stratoliner (2006-2013), Stryker
(2012-2013), TDM850 (1999-2001), TDM900 (2002-2013), TDM900 с АБС
(2004-2006), TMAX 500 (2001-2011), V-Star (950cc and above) (ВСЕ), Warrior
(2002-2012), WR250R/X (2008-2013), WR450R/X (2008), XJ6 (2009-2013),
XJR1300 (2004-2013), XJR400 (2002-2007), X-Max 250 (2006-2013), XT660
(2004-2013), XV1600A Wild Star (1999-2005), XV1900A Midnight Star (2006-2013),
XVS950A Midnight Star (2009-2013), XVS1100 Drag Star (1999-2006), XVS1300A
Midnight Star (2007-2013), YFM660 Raptor [ATV] (2002-2005), YFM700 Raptor
[ATV] (2005-2013), YS250 Fazer (2005-2007), YZF-R6 (1998-2013), YZF-R1
(1998-2013)
Внимание:
навыками механика. Ни HealTech Electronics ни ее дилеры не несут ответственности за
порчу устройства, связанную с его неверной установкой. Если вы сомневаетесь в себе обратитесь за помощью к дилеру.
Не устанавливайте модуль сами, если Вы не владеете простейшими
1. Найдите разъем Датчика Скорости
Подготовка:
- Выключите зажигание.
- Поставьте заднее колесо мотоцикла на подкат. Убедитесь, что заднее колесо
вращается свободно.
- Снимите сиденье.
Датчик Скорости расположен на крышке ведущей звезды, а 3х-контактный
белый разъем расположен в 10-30 см. от датчика. Добраться до разъема можно
подняв топливный бак.
Если спидометр работает от переднего колеса – разъем датчика
недалеко от приборной панели в морде мотоцикла.
Если Вы сомневаетесь – сверьтесь с мануалом или уточните у дилера расположение
разъема Датчика Скорости.
Проверка:
Разомкните разъем Датчика Скорости (возможно, вам потребуется маленькая
шлицевая отвертка). Прокрутите заднее колесо с включенным зажиганием.
Спидометр должен показывать 0 скорость. Если это так – выключите зажигание и
перейдите к следующему шагу. В противоположном случае - если скорость на
спидометре не 0 – вы разъединили другой разъем.
скорости находится
SHv4_Y01_InstallGuide_ru.pdf [rev. 002] - 1 -
http://www.healtech.ru
h.rev. 30-3-14
Page 2
2. Установка
1. В разрыв Датчика Скорости подключите маму и папу 3х контактного разъема
проводки SH. Убедитесь, что разъемы защелкнуты.
2. Подключите 4х контактную проводку SH к разъему калибратора SH
Убедитесь, что устройство подключено и корректно работает:
- Выключите зажигание
- Нажмите SEL и удерживайте при включении зажигания.
На дисплее отобразиться буква [t] (test). Отпустите кнопку
Устройство должно отобразить не нулевое число.
- Прокрутите заднее колесо
[t] должно мигать во время вращения колеса.
- Нажмите SEL снова для выхода из Тестового режима.
На этом этапе спидометр должен работать так же как и без
установленного SH.
Выключите зажигание. Если тесты не прошли, разъедините 3х и 4х
контактные разъемы
и проверьте, не повреждены ли контактные
пары.
.
3. Выберите место на мотоцикле для установки SH с учетом следующего:
- Чтобы изменять настройки модуля модуль должен быть легко
доступен.
- Избегайте мест, в которых скапливается влага.
- Не размещайте модуль близко к горячим местам, таким как мотор
или выпускной коллектор.
- Размещайте
модуль как минимум в 2 см. от другой электроники,
такой как – ECU (модуль управления мотором), Power Commander.
В большинстве случаев лучшее место для установки - полости под
пассажирской или водительской седушками. Закрепите модуль с помощью
идущих в комплекте липучек.
4. Аккуратно уложите проводку SH с 3х контактного разъема к месту установки,
лучше всего пускать проводку вдоль
Не изламывайте
Не используйте
проводку вблизи 4х контактного разъема.
маршрут, пролегающий близко к выпуску или блоку
рамы.
цилиндров
Чтобы избежать нагрузок на проводку используйте идущие в комплекте хомуты
для крепежа проводки SH к проводке мотоцикла.
5. Если вы планируете использовать функцию «Максимальная Скорость»,
подключите 2ух контактный разъем кнопки. Уложите провод кнопки от SH к
приборной панели мотоцикла, используя идущие в комплекте хомуты
. Если вы
хотите использовать другую кнопку с другой проводкой – вы можете
использовать любой переключатель, замыкающий 2 провода кнопки, с любой
проводкой удобной длинны.
Зайдите на www.healtech.ru и воспользуйтесь on-line калькулятором для определения
коэффициента настройки SH. Как альтернатива - вы можете рассчитать коэффициент,
используя Инструкцию по Настройке. Коэффициент зависит от числа зубов на стоковых
новых звездах, от диаметра диска.
и
- 2 –
