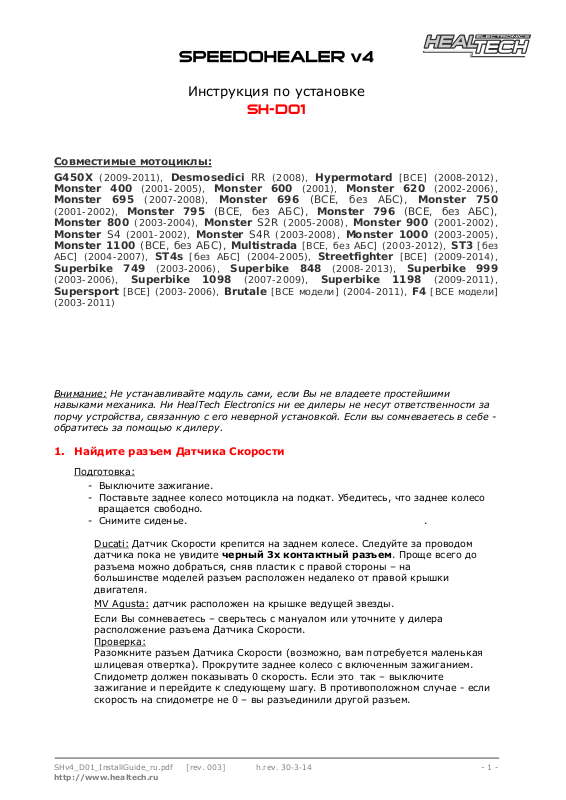

HEALTECH SH-D01 User Manual [ru]

Инструкция по установке

SH-D01

Совместимые мотоциклы:

G450X (2009-2011), Desmosedici RR (2008), Hypermotard [ВСЕ] (2008-2012),
Monster 400 (2001-2005), Monster 600 (2001), Monster 620 (2002-2006),
Monster 695 (2007-2008), Monster 696 (ВСЕ, без АБС), Monster 750

(2001-2002), Monster 795 (ВСЕ, без АБС), Monster 796 (ВСЕ, без АБС),

Monster 800 (2003-2004), Monster S2R (2005-2008), Monster 900 (2001-2002),
Monster S4 (2001-2002), Monster S4R (2003-2008), Monster 1000 (2003-2005),
Monster 1100 (ВСЕ, без АБС), Multistrada [ВСЕ, без АБС] (2003-2012), ST3 [без

АБС] (2004-2007), ST4s [без АБС] (2004-2005), Streetfighter [ВСЕ] (2009-2014),

Superbike 749 (2003-2006), Superbike 848 (2008-2013), Superbike 999

(2003-2006), Superbike 1098 (2007-2009), Superbike 1198 (2009-2011),

Supersport [ВСЕ] (2003-2006), Brutale [ВСЕ модели] (2004-2011), F4 [ВСЕ модели]

(2003-2011)

Внимание:
навыками механика. Ни HealTech Electronics ни ее дилеры не несут ответственности за
порчу устройства, связанную с его неверной установкой. Если вы сомневаетесь в себе ­обратитесь за помощью к дилеру.

Не устанавливайте модуль сами, если Вы не владеете простейшими

1. Найдите разъем Датчика Скорости

Подготовка:

- Выключите зажигание.

- Поставьте заднее колесо мотоцикла на подкат. Убедитесь, что заднее колесо
вращается свободно.

- Снимите сиденье. .

Ducati:

датчика пока не увидите черный 3х контактный разъем. Проще всего до
разъема можно добраться, сняв пластик с правой стороны – на
большинстве моделей разъем расположен недалеко от правой крышки
двигателя.

MV Agusta:

Если Вы сомневаетесь – сверьтесь с мануалом или уточните у дилера
расположение разъема Датчика Скорости.
Проверка:
Разомкните разъем Датчика Скорости (возможно, вам потребуется маленькая
шлицевая отвертка). Прокрутите заднее колесо с включенным зажиганием.
Спидометр должен показывать 0 скорость. Если это так – выключите
зажигание и перейдите к следующему шагу. В противоположном случае - если
скорость на спидометре не 0 – вы разъединили другой разъем.

Датчик Скорости крепится на заднем колесе. Следуйте за проводом

датчик расположен на крышке ведущей звезды.

SHv4_D01_InstallGuide_ru.pdf [rev. 003] - 1 -

http://www.healtech.ru

h.rev. 30-3-14

2. Установка

1. В разрыв Датчика Скорости подключите маму и папу 3х контактного разъема

проводки SH. Убедитесь, что разъемы защелкнуты.

2. Подключите 4х контактную проводку SH к разъему калибратора SH

Убедитесь, что устройство подключено и корректно работает:

- Выключите зажигание

- Нажмите SEL и удерживайте при включении зажигания.
На дисплее отобразиться буква [t] (test). Отпустите кнопку
Устройство должно отобразить не нулевое число.

- Прокрутите заднее колесо
[t] должно мигать во время вращения колеса.

- Нажмите SEL снова для выхода из Тестового режима.

На этом этапе спидометр должен работать так же как и без

установленного SH.

Выключите зажигание. Если тесты не прошли, разъедините 3х и 4х
контактные разъемы

и проверьте, не повреждены ли контактные

пары.

.

3. Выберите место на мотоцикле для установки SH с учетом следующего:

- Чтобы изменять настройки модуля модуль должен быть легко

доступен.

- Избегайте мест, в которых скапливается влага.

- Не размещайте модуль близко к горячим местам, таким как мотор

или выпускной коллектор.

- Размещайте

модуль как минимум в 2 см. от другой электроники,

такой как – ECU (модуль управления мотором), Power Commander.

В большинстве случаев лучшее место для установки - полости под
пассажирской или водительской седушками. Закрепите модуль с помощью
идущих в комплекте липучек.

4. Аккуратно уложите проводку SH с 3х контактного разъема к месту установки,

лучше всего пускать проводку вдоль
Не изламывайте
Не используйте

проводку вблизи 4х контактного разъема.
маршрут, пролегающий близко к выпуску или блоку

рамы.

цилиндров

Чтобы избежать нагрузок на проводку используйте идущие в комплекте хомуты
для крепежа проводки SH к проводке мотоцикла.

5. Если вы планируете использовать функцию «Максимальная Скорость»,

подключите 2ух контактный разъем кнопки. Уложите провод кнопки от SH к
приборной панели мотоцикла, используя идущие в комплекте хомуты
хотите использовать другую кнопку с другой проводкой – вы можете
использовать любой переключатель, замыкающий 2 провода кнопки, с любой
проводкой удобной длинны.

. Если вы

6. Зайдите на www.healtech.ru и воспользуйтесь on-line калькулятором для

определения коэффициента настройки SH. Как альтернатива - вы можете
рассчитать коэффициент, используя Инструкцию по Настройке. Коэффициент
зависит от числа зубов на стоковых

и новых звездах, от диаметра диска.
