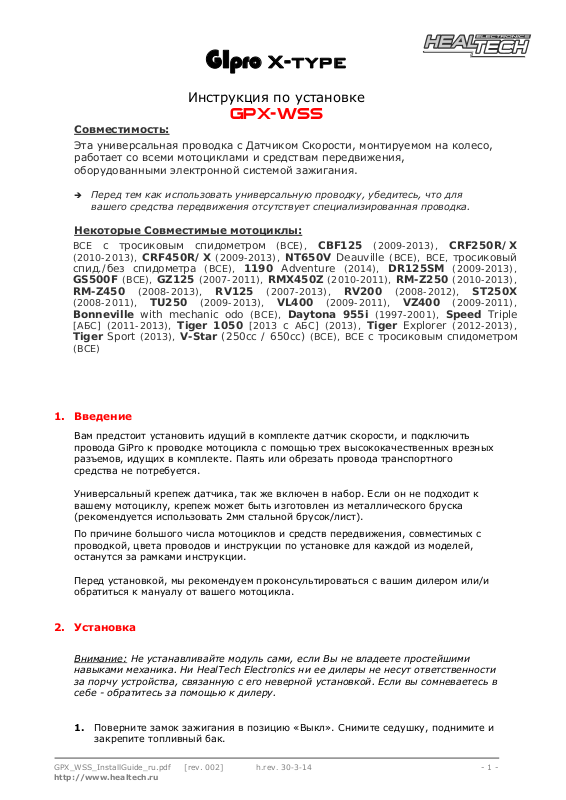

HEALTECH GPX-WSS User Manual [ru]

GIpro X-type

Инструкция по установке

GPX-WSS

Совместимость:

Эта универсальная проводка c Датчиком Скорости, монтируемом на колесо,
работает со всеми мотоциклами и средствам передвижения,
оборудованными электронной системой зажигания.

Î Перед тем как использовать универсальную проводку, убедитесь, что для

вашего средства передвижения отсутствует специализированная проводка.

Некоторые Совместимые мотоциклы:

ВСЕ с тросиковым спидометром (ВСЕ), CBF125 (2009-2013), CRF250R/X
(2010-2013), CRF450R/X (2009-2013), NT650V Deauville (ВСЕ), ВСЕ, тросиковый

спид./без спидометра (ВСЕ), 1190 Adventure (2014), DR125SM (2009-2013),

GS500F (ВСЕ), GZ125 (2007-2011), RMX450Z (2010-2011), RM-Z250 (2010-2013),
RM-Z450 (2008-2013), RV125 (2007-2013), RV200 (2008-2012), ST250X

(2008-2011), TU250 (2009-2013), VL400 (2009-2011), VZ400 (2009-2011),

Bonneville with mechanic odo (ВСЕ), Daytona 955i (1997-2001), Speed Triple

[АБС] (2011-2013), Tiger 1050 [2013 с АБС] (2013), Tiger Explorer (2012-2013),

Tiger Sport (2013), V-Star (250cc / 650cc) (ВСЕ), ВСЕ с тросиковым спидометром

(ВСЕ)

1. Введение

Вам предстоит установить идущий в комплекте датчик скорости, и подключить
провода GiPro к проводке мотоцикла с помощью трех высококачественных врезных
разъемов, идущих в комплекте. Паять или обрезать провода транспортного
средства не потребуется.

Универсальный крепеж датчика, так же включен в набор. Если он не подходит к
вашему мотоциклу, крепеж может быть изготовлен
(рекомендуется использовать 2мм стальной брусок/лист).

По причине большого числа мотоциклов и средств передвижения, совместимых с
проводкой, цвета проводов и инструкции по установке для каждой из моделей,
останутся за рамками инструкции.

Перед установкой, мы рекомендуем проконсультироваться с вашим дилером или/и
обратиться к мануалу от вашего мотоцикла.

из металлического бруска

2. Установка

Внимание:
навыками механика. Ни HealTech Electronics ни ее дилеры не несут ответственности
за порчу устройства, связанную с его неверной установкой. Если вы сомневаетесь в
себе - обратитесь за помощью к дилеру.

1. Поверните замок зажигания в позицию «Выкл». Снимите седушку, поднимите и

закрепите топливный

Не устанавливайте модуль сами, если Вы не владеете простейшими

бак.

GPX_WSS_InstallGuide_ru.pdf [rev. 002] - 1 -

http://www.healtech.ru

h.rev. 30-3-14

2. Подключите Черный провод GiPro к массе мотоцикла. Например, к проводу

«масса» парковочных огней или подсветки приборной панели. Используйте
Красный врезной контакт, идущий в комплекте.

Инструкция: Заведите не зачищенный провод ECU внутрь канала
врезного контакта. Защелкните торцевую стенку канала. Вы должны
услышать щелчок. Отрежьте избыток Черно/Зеленого провода. Вставьте
кончик Черно/Зеленого

провода в канал на врезном контакте. Это
второй канал на врезном контакте, в отличии от первого - он не имеет
выхода. Вставьте U - образую клемму во врезной контакт лезвиями вниз.
Используя плоскогубцы, надавите сверху на U - образный контакт так,
чтобы он полностью вошел в паз. Защелкните крышку врезного
контакта. Вы услышите щелчок.

Как альтернатива

– можно подключить Черный провод GiPro к шасси или

мотору.

3. Подключите Красный провод GiPro к коммутируемым ключем зажигания

бортовым +12V, например – к проводу питания парковочных огней или
подсветки приборной панели. Используйте врезной контакт, идущий в
комплекте.

4. Подключите 4-х контактный разъем проводки к GiPro.

5. Убедитесь, что устройство подключено и корректно работает:

Тест #1:

Переключитесь на Нейтраль, затем включите зажигание Æ

дисплей GiPro должен отобразить цифры от 6 до 1, после чего должна
медленно замигать буква “L” (Обучение).

(Если этого не произошло – дисплей не подключен к питанию или/и
массе.)

Выключите зажигание.

6. Закрепите Датчик Скорости таким образом, чтобы под ним проходили головки

болтов

заднего тормозного диска или головки болтов задней звезды. Если
подключение к заднему колесу невозможно – можно установить датчик на
переднее колесо. Подойдут любые вращающиеся куски металла,
расположенные на равном расстоянии друг от друга - см. иллюстрацию.
Отрегулируйте и закрепите датчик таким образом, чтобы верхушка датчика
проходила над центром болта на расстоянии 1мм.

7. Подключите 3х контактный разъем датчика скорости к разъему проводки GPX.

Тест #2:

Включите зажигание.
Прокрутите заднее колесо со скоростью не менее 5Км/ч Æ дисплей

должен отобразить вращающееся колесо.

(Если этого не произошло - дисплей не получает сигнала с датчика,
проверьте разъем, контакты в разъеме. Разверните корпус датчика
скорости на 45 градусов.)

8. Подключите Черно/Зеленый провод GiPro к одному из следующих проводов,

используя Красный врезной контакт, идущий в комплекте:

а) Сигнальному проводу Датчика Позиции Коленвала (так же

называется Датчиком Холла), обычно располагается рядом со

сцеплением (японцы) или генератором (итальянцы).

б) Сигнальному проводу Тахометра (показателю оборотов), в любом

месте между панелью инструментов и ECU.

в) Сигнальному проводу катушки зажигания. В любом месте между

- 2 –
