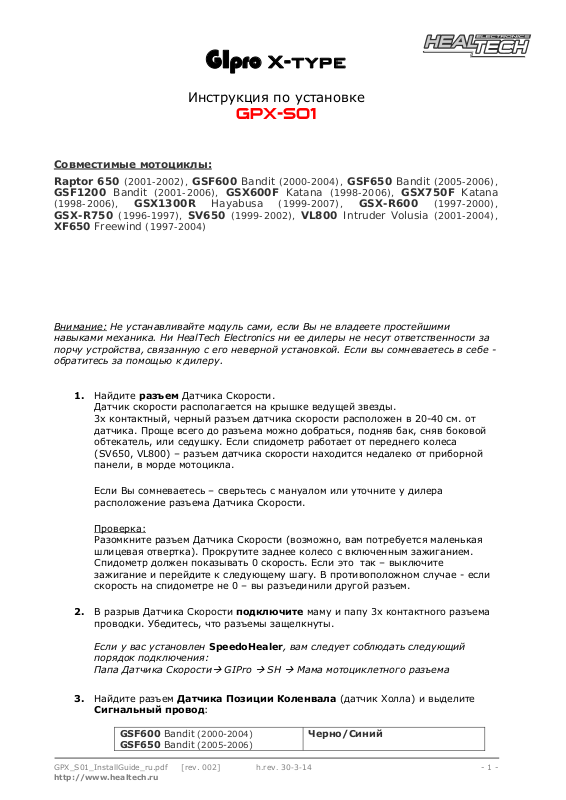

HEALTECH GPX-S01 User Manual [ru]

GIpro X-type

Инструкция по установке

GPX-S01

Совместимые мотоциклы:

Raptor 650 (2001-2002), GSF600 Bandit (2000-2004), GSF650 Bandit (2005-2006),
GSF1200 Bandit (2001-2006), GSX600F Katana (1998-2006), GSX750F Katana

(1998-2006), GSX1300R Hayabusa (1999-2007), GSX-R600 (1997-2000),

GSX-R750 (1996-1997), SV650 (1999-2002), VL800 Intruder Volusia (2001-2004),
XF650 Freewind (1997-2004)

Внимание:
навыками механика. Ни HealTech Electronics ни ее дилеры не несут ответственности за
порчу устройства, связанную с его неверной установкой. Если вы сомневаетесь в себе ­обратитесь за помощью к дилеру.

1. Найдите разъем Датчика Скорости.

2. В разрыв Датчика Скорости подключите маму и

Не устанавливайте модуль сами, если Вы не владеете простейшими

Датчик скорости располагается на крышке ведущей звезды.

контактный, черный разъем датчика скорости расположен в 20-40 см. от

3х

датчика. Проще всего до разъема можно добраться, подняв бак, сняв боковой
обтекатель, или седушку. Если спидометр работает от переднего колеса
(SV650, VL800) – разъем датчика скорости находится недалеко от приборной
панели, в морде мотоцикла.

Если Вы сомневаетесь – сверьтесь с мануалом или уточните у
расположение разъема Датчика Скорости.

Проверка:
Разомкните разъем Датчика Скорости (возможно, вам потребуется маленькая
шлицевая отвертка). Прокрутите заднее колесо с включенным зажиганием.
Спидометр должен показывать 0 скорость. Если это так – выключите
зажигание и перейдите к следующему шагу. В противоположном случае - если
скорость на спидометре не 0 – вы разъединили другой разъем.

проводки. Убедитесь, что разъемы защелкнуты.

Если у вас установлен SpeedoHealer, вам следует соблюдать следующий

порядок подключения:
Папа Датчика Скорости

папу 3х контактного разъема

Æ

GIPro Æ SH Æ Мама мотоциклетного разъема

дилера

3. Найдите разъем Датчика Позиции Коленвала (датчик Холла) и выделите

Сигнальный провод:

GSF600 Bandit
GSF650 Bandit (2005-2006)

GPX_S01_InstallGuide_ru.pdf [rev. 002] - 1 -

http://www.healtech.ru

(2000-2004)

h.rev. 30-3-14

Черно/Синий

GSF1200 Bandit (2001-2006)

(Черный провод с Синей полоской)

GSX600F Katana (1998-2006)
GSX750F Katana (1998-2006)

GSX-R600 (1997-2000)
GSX-R750 (1996-1997)

Черный

(Полностью черный провод)

GSX1300R Hayabusa (1999-2007)
SV650 (1999-2002)

Зеленый

(Полностью зеленый провод)

VL800 Intruder Volusia (2001-2004)
XF650 Freewind (1997-2004)

Нужный провод можно найти на 2-ух контактном разъеме датчика позиции
коленвала или на разъеме ECU (модуля управления мотором).

4. Срежьте 3см изоляции, в которой уложен провод, найденный в п2.

5. Подключите Черно/Зеленый провод GiPro к сигнальному проводу, используя

Красный врезной контакт, идущий в комплекте.

Инструкция: Заведите не зачищенный провод ECU внутрь
контакта. Защелкните торцевую стенку канала. Вы должны услышать
щелчок. Отрежьте избыток Черно/Зеленого провода. Вставьте кончик
Черно/Зеленого провода в канал на врезном контакте. Это второй канал на
врезном контакте, в отличии от первого - он не имеет выхода. Вставьте U ­образую клемму во врезной контакт лезвиями вниз. Используя
плоскогубцы,

надавите сверху на U - образный контакт так, чтобы он

полностью вошел в паз. Защелкните крышку врезного контакта. Вы
услышите щелчок.

6. Подключите 4-х контактный разъем проводки к GiPro

7. Убедитесь, что устройство подключено и корректно работает:

- Переключитесь на Нейтраль, затем включите зажигание Æ

дисплей GiPro должен отобразить цифры от 6 до 1

, после чего должна

медленно замигать буква “L” (Обучение).
(Если этого не произошло - проверьте соединения на разъеме датчика

скорости)

- Прокрутите заднее колесо Æ дисплей должен отобразить

вращающееся колесо.

(Если этого не произошло - дисплей не получает сигнала с датчика
скорости. Проверьте соединения на разъеме датчика скорости)

канала врезного

- Запустите мотор

Æ буква “L” (Обучение) должна замигать быстрее в

течение нескольких последующих секунд.

(Если этого не произошло - дисплей не получает сигнала с датчика
позиции коленвала. Проверьте врезной разъем.)

Выключите зажигание. Если тесты не прошли, разъедините 3х и 4х контактные
разъемы и проверьте, не повреждены ли контактные пары.

8. Снимите зеленую пластиковую

ленту сзади модуля, выберите место установки и

закрепите дисплей.

9. Аккуратно уложите проводку GiPro с 3х контактного разъема к месту установки,

лучше всего пускать проводку вдоль рамы.
Не изламывайте

проводку вблизи 4х контактного разъема.

- 2 –
