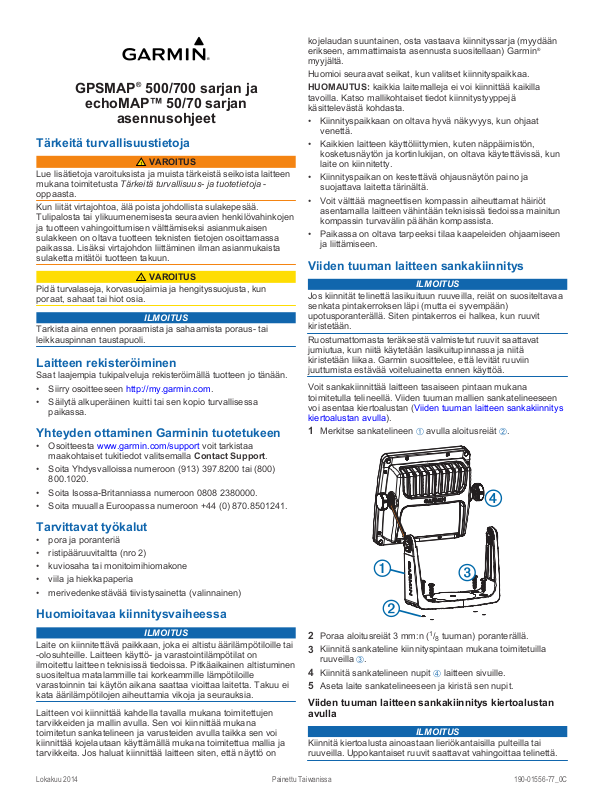

GPSMAP® 500/700 sarjan ja
echoMAP™ 50/70 sarjan
asennusohjeet
Tärkeitä turvallisuustietoja
VAROITUS
Lue lisätietoja varoituksista ja muista tärkeistä seikoista laitteen
mukana toimitetusta Tärkeitä turvallisuus- ja tuotetietoja oppaasta.
Kun liität virtajohtoa, älä poista johdollista sulakepesää.
Tulipalosta tai ylikuumenemisesta seuraavien henkilövahinkojen
ja tuotteen vahingoittumisen välttämiseksi asianmukaisen
sulakkeen on oltava tuotteen teknisten tietojen osoittamassa
paikassa. Lisäksi virtajohdon liittäminen ilman asianmukaista
sulaketta mitätöi tuotteen takuun.
VAROITUS
Pidä turvalaseja, korvasuojaimia ja hengityssuojusta, kun
poraat, sahaat tai hiot osia.
ILMOITUS
Tarkista aina ennen poraamista ja sahaamista poraus- tai
leikkauspinnan taustapuoli.
Laitteen rekisteröiminen
Saat laajempia tukipalveluja rekisteröimällä tuotteen jo tänään.
• Siirry osoitteeseen http://my.garmin.com.
• Säilytä alkuperäinen kuitti tai sen kopio turvallisessa
paikassa.
Yhteyden ottaminen Garminin tuotetukeen
• Osoitteesta www.garmin.com/support voit tarkistaa
maakohtaiset tukitiedot valitsemalla Contact Support.
• Soita Yhdysvalloissa numeroon (913) 397.8200 tai (800)
800.1020.
• Soita Isossa-Britanniassa numeroon 0808 2380000.
• Soita muualla Euroopassa numeroon +44 (0) 870.8501241.
kojelaudan suuntainen, osta vastaava kiinnityssarja (myydään
erikseen, ammattimaista asennusta suositellaan) Garmin
myyjältä.
Huomioi seuraavat seikat, kun valitset kiinnityspaikkaa.
HUOMAUTUS: kaikkia laitemalleja ei voi kiinnittää kaikilla
tavoilla. Katso mallikohtaiset tiedot kiinnitystyyppejä
käsittelevästä kohdasta.
• Kiinnityspaikkaan on oltava hyvä näkyvyys, kun ohjaat
venettä.
• Kaikkien laitteen käyttöliittymien, kuten näppäimistön,
kosketusnäytön ja kortinlukijan, on oltava käytettävissä, kun
laite on kiinnitetty.
• Kiinnityspaikan on kestettävä ohjausnäytön paino ja
suojattava laitetta tärinältä.
• Voit välttää magneettisen kompassin aiheuttamat häiriöt
asentamalla laitteen vähintään teknisissä tiedoissa mainitun
kompassin turvavälin päähän kompassista.
• Paikassa on oltava tarpeeksi tilaa kaapeleiden ohjaamiseen
ja liittämiseen.
®
Viiden tuuman laitteen sankakiinnitys
ILMOITUS
Jos kiinnität telinettä lasikuituun ruuveilla, reiät on suositeltavaa
senkata pintakerroksen läpi (mutta ei syvempään)
upotusporanterällä. Siten pintakerros ei halkea, kun ruuvit
kiristetään.
Ruostumattomasta teräksestä valmistetut ruuvit saattavat
jumiutua, kun niitä käytetään lasikuitupinnassa ja niitä
kiristetään liikaa. Garmin suosittelee, että levität ruuviin
juuttumista estävää voiteluainetta ennen käyttöä.
Voit sankakiinnittää laitteen tasaiseen pintaan mukana
toimitetulla telineellä. Viiden tuuman mallien sankatelineeseen
voi asentaa kiertoalustan (Viiden tuuman laitteen sankakiinnitys
kiertoalustan avulla).
Merkitse sankatelineen À avulla aloitusreiät Á.
1
Tarvittavat työkalut
• pora ja poranteriä
• ristipääruuvitaltta (nro 2)
• kuviosaha tai monitoimihiomakone
• viila ja hiekkapaperia
• merivedenkestävää tiivistysainetta (valinnainen)
Huomioitavaa kiinnitysvaiheessa
ILMOITUS
Laite on kiinnitettävä paikkaan, joka ei altistu äärilämpötiloille tai
-olosuhteille. Laitteen käyttö- ja varastointilämpötilat on
ilmoitettu laitteen teknisissä tiedoissa. Pitkäaikainen altistuminen
suositeltua matalammille tai korkeammille lämpötiloille
varastoinnin tai käytön aikana saattaa vioittaa laitetta. Takuu ei
kata äärilämpötilojen aiheuttamia vikoja ja seurauksia.
Laitteen voi kiinnittää kahdella tavalla mukana toimitettujen
tarvikkeiden ja mallin avulla. Sen voi kiinnittää mukana
toimitetun sankatelineen ja varusteiden avulla taikka sen voi
kiinnittää kojelautaan käyttämällä mukana toimitettua mallia ja
tarvikkeita. Jos haluat kiinnittää laitteen siten, että näyttö on
Lokakuu 2014
Painettu Taiwanissa 190-01556-77_0C
Poraa aloitusreiät 3 mm:n (1/8 tuuman) poranterällä.
2
Kiinnitä sankateline kiinnityspintaan mukana toimitetuilla
3
ruuveilla Â.
Kiinnitä sankatelineen nupit à laitteen sivuille.
4
Aseta laite sankatelineeseen ja kiristä sen nupit.
5
Viiden tuuman laitteen sankakiinnitys kiertoalustan avulla
ILMOITUS
Kiinnitä kiertoalusta ainoastaan lieriökantaisilla pulteilla tai
ruuveilla. Uppokantaiset ruuvit saattavat vahingoittaa telinettä.
Viiden tuuman laitteiden sankakiinnitykseen voi lisätä
kiertoalustan. Kiertoalusta mahdollistaa kaapeleiden ohjaamisen
kiinnityspinnan läpi (valinnainen).
Merkitse kiertoalustan À avulla kolme aloitusreikää Á.
1
Jos ohjaat kaapelit kiinnityspinnan läpi, merkitse paikka
2
suoraan aloitusreikien kohtiin (valinnainen).
Poraa aloitusreiät 3 mm:n (1/8 tuuman) poranterällä.
3
Jos ohjaat kaapelit kiinnityspinnan läpi, poraa 25,4 mm:n (1
4
tuuman) reiät aloitusreikien kohtaan (valinnainen).
Jos ohjaat kaapelit kiinnityspinnan läpi, pujota ne vaiheessa
5
5 poraamastasi reiästä tarpeeksi löysästi, jotta liittimet
ulottuvat laitteeseen, kun se on liitetty (valinnainen).
Jos ohjaat kaapelit kiinnityspinnan läpi, pujota ne
6
kiertotelineen takana olevista rei'istä Â (valinnainen).
Kiinnitä kiertoalusta kiinnityspintaan mukana toimitetuilla
7
ruuveilla Ã.
Aseta sankateline Ä kiertoalustalle ja kiinnitä se
8
sankatelineen nupilla Å.
Kiinnitä sankatelineen nupit Æ laitteen sivuille.
9
Aseta laite sankatelineeseen ja kiristä sen nupit.
10
Jos ohjasit kaapelit kiinnityspinnan läpi, levitä
11
merivdenkestävää tiivistysainetta kiertokiinnitystelineen
taustapuolen reikien päälle (valinnainen).
Seitsemän tuuman laitteen sankakiinnitys
ILMOITUS
Jos kiinnität telinettä lasikuituun ruuveilla, reiät on suositeltavaa
senkata pintakerroksen läpi (mutta ei syvempään)
upotusporanterällä. Siten pintakerros ei halkea, kun ruuvit
kiristetään.
Ruostumattomasta teräksestä valmistetut ruuvit saattavat
jumiutua, kun niitä käytetään lasikuitupinnassa ja niitä
kiristetään liikaa. Garmin suosittelee, että levität ruuviin
juuttumista estävää voiteluainetta ennen käyttöä.
Voit sankakiinnittää laitteen tasaiseen pintaan mukana
toimitetulla telineellä. Seitsemän tuuman laitteiden sankateline
mahdollistaa kaapeleiden ohjaamisen kiinnityspinnan läpi
(valinnainen).
Valitse kiinnityspinnalle ja sankatelineelle sopivat
1
kiinnitystarvikkeet.
Merkitse sankatelineen À avulla aloitusreiät Á.
2
Jos ohjaat kaapelit kiinnityspinnan läpi, merkitse paikat neljän
3
aloitusreiän keskikohtaan (valinnainen).
Poraa aloitusreiät kiinnitystarvikkeiden mukaisella
4
poranterällä.
Jos ohjaat kaapelit kiinnityspinnan läpi, poraa 32 mm:n (1¼
5
tuuman) reiät aloitusreikien kohtaan (valinnainen).
Jos ohjaat kaapelit kiinnityspinnan läpi, pujota ne vaiheessa
6
5 poraamastasi reiästä tarpeeksi löysästi, jotta liittimet
ulottuvat laitteeseen, kun se on liitetty (valinnainen).
Jos ohjaat kaapelit kiinnityspinnan läpi, pujota ne
7
sankatelineen takana olevista rei'istä (valinnainen).
Kiinnitä sankateline kiinnityspintaan valitsemillasi
8
kiinnitystarvikkeilla Â.
Kiinnitä sankatelineen nupit à laitteen sivuille.
9
Aseta laite sankatelineeseen ja kiristä sen nupit.
10
Jos ohjasit kaapelit kiinnityspinnan läpi, levitä
11
merivdenkestävää tiivistysainetta kiertokiinnitystelineen
taustapuolen reikien päälle (valinnainen).
Laitteen tasokiinnitys
ILMOITUS
Ole varovainen, kun sahaat aukkoa laitteen tasokiinnitystä
varten. Kotelon ja kiinnitysreikien väli on pieni, ja liian suuri
aukko voi heikentää laitteen vakautta kiinnitettynä.
Voit kiinnittää laitteen kojelautaan mukana toimitetun mallin ja
tarvikkeiden avulla.
Jos haluat kiinnittää laitteen siten, että näyttö on kojelaudan
suuntainen, osta vastaava kiinnityssarja (myydään erikseen,
ammattimaista asennusta suositellaan) Garmin myyjältä.
Tasaa malli ja varmista, että se mahtuu kohtaan, johon
1
haluat kiinnittää laitteen.
Irrota mallin takana oleva tarran suojus ja kiinnitä tarra
2
laitteen asennuspaikkaan.
Valmistele kiinnityspinta sahaamista varten poraamalla
3
vähintään yksi reikä mallissa olevan yhtenäisen viivan
kulmien sisäpuolelle 9,5 mm:n (3/8 tuuman) poranterällä.
Sahaa kiinnityspintaan mallin yhtenäisen viivan mukainen
4
aukko kuviosahalla.
Testaa sopivuus asettamalla laite sahaamaasi aukkoon.
5
Viimeistele aukon koko tarvittaessa viilalla ja hiekkapaperilla.
6
Kun laite sopii aukkoon, varmista, että laitteen kiinnitysreiät
7
osuvat mallin aloitusreikien kohtaan.
