Epson STYLUS PRO 4000 Reference Manual

Guide de référence

Imprimante jet d’encre couleur

Tous droits réservés. Aucune partie de ce manuel ne peut être reproduite, stockée dans un système documentaire ou transmise sous quelque forme ou de quelque manière que ce soit, mécanique, par photocopie, enregistrement ou autre, sans l'accord préalable écrit de Seiko Epson Corporation. Aucune responsabilité vis-à-vis d’un brevet n’est assumée en ce qui concerne l’utilisation des informations contenues dans ce guide. De même, aucune responsabilité n’est assumée pour des dommages éventuels résultant de l’utilisation des informations contenues dans ce guide.

Ni Seiko Epson Corporation ni ses filiales ne pourront être tenues responsables envers l'acquéreur de ce produit ou envers de tiers, des dommages, pertes, frais ou dépenses encourus par l'acquéreur ou les tiers à la suite des événements suivants : accident, mauvaise utilisation ou utilisation abusive de ce produit, modifications, réparations ou altérations illicites de ce produit ou (sauf aux États-Unis) non respect au sens strict des consignes d'utilisation et de maintenance de Seiko Epson Corporation.

Seiko Epson Corporation ne pourra être tenue responsable des dommages ou problèmes survenus par suite de l'utilisation de produits optionnels ou consommables autres que ceux désignés par Seiko Epson Corporation comme étant des Produits d’origine Epson ou des Produits approuvés par Epson.

EPSON et EPSON ESC/P sont des marques déposées et EPSON ESC/P 2 est un nom de marque de Seiko Epson Corporation.

Speed, Fontware, FaceLift, Swiss et Dutch sont des noms de marque de Bitstream Inc. CG Times et CG Omega sont des marques déposées de Miles, Inc. Univers est une marque déposée de Linotype AG et/ou de ses filiales. Antique Olive est une marque déposée de Fonderie Olive. Albertus est une marque déposée de Monotype Corporation plc. Coronet est un nom de marque de Ludlow Industries (UK) Ltd. Arial et Times New Roman sont des marques déposées de Monotype Corporation plc.

Avis général :Les autres noms de produit utilisés dans cette notice sont donnés uniquement à titre d'identification et peuvent être des noms de marque de leur détenteur respectif. Epson dénie toute responsabilité vis-à-vis de ces marques.

Éléments de l’imprimante

Vue de face

Capot du papier rouleau

Fente d’insertion manuelle arrière

Levier des cartouches d’encre

Emplacement pour cartouche d’encre

Vue de l’arrière

Levier de maintien du papier

Capot supérieur

Panneau de contrôle

Support de papier rouleau

Réservoir de maintenance

Capot du bac à papier

Bac à papier

Fente d’insertion manuelle avant

Compartiment des cartouches d’encre

Boutons

Capot arrière

Prise secteur

Connecteur d’interface USB

Connecteur d’interface IEEE1394

Table des matières

Chapitre 1 Le panneau de contrôle

Touches, voyants et messages . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Touches. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Voyants . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Combinaison de touches . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Messages. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Paramètres SelecType . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Quand utiliser le mode SelecType ? . . . . . . . . . . . . . . . . . . . . . 18

Liste des menus SelecType. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Procédure de réglage des paramètres SelecType principaux. . . . .23

Détail des menus SelecType . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Contrôle des buses de la tête d’impression. . . . . . . . . . . . . . . 35

Alignement de la tête d’impression . . . . . . . . . . . . . . . . . . . . . 37

Définition d’une configuration papier. . . . . . . . . . . . . . . . . . . 40

Impression d’une feuille d’état . . . . . . . . . . . . . . . . . . . . . . . . . 44

Chapitre 2 Mode Maintenance

Mode Maintenance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Procédure de réglage du mode Maintenance . . . . . . . . . . . . . 45

Liste du mode Maintenance. . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Détails sur les éléments du mode maintenance . . . . . . . . . . . 47

Chapitre 3 Impression sous Windows

Présentation du logiciel d’impression. . . . . . . . . . . . . . . . . . . . . . . . 49

Accès au logiciel d’impression . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Depuis Windows XP. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Depuis Windows Me et 98. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Depuis Windows 2000 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Depuis Windows NT4.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

À partir d’applications Windows . . . . . . . . . . . . . . . . . . . . . . . 51

Paramètres de base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52

Définition des paramètres du pilote d’impression . . . . . . . . .52

Annulation d’une impression. . . . . . . . . . . . . . . . . . . . . . . . . . .56

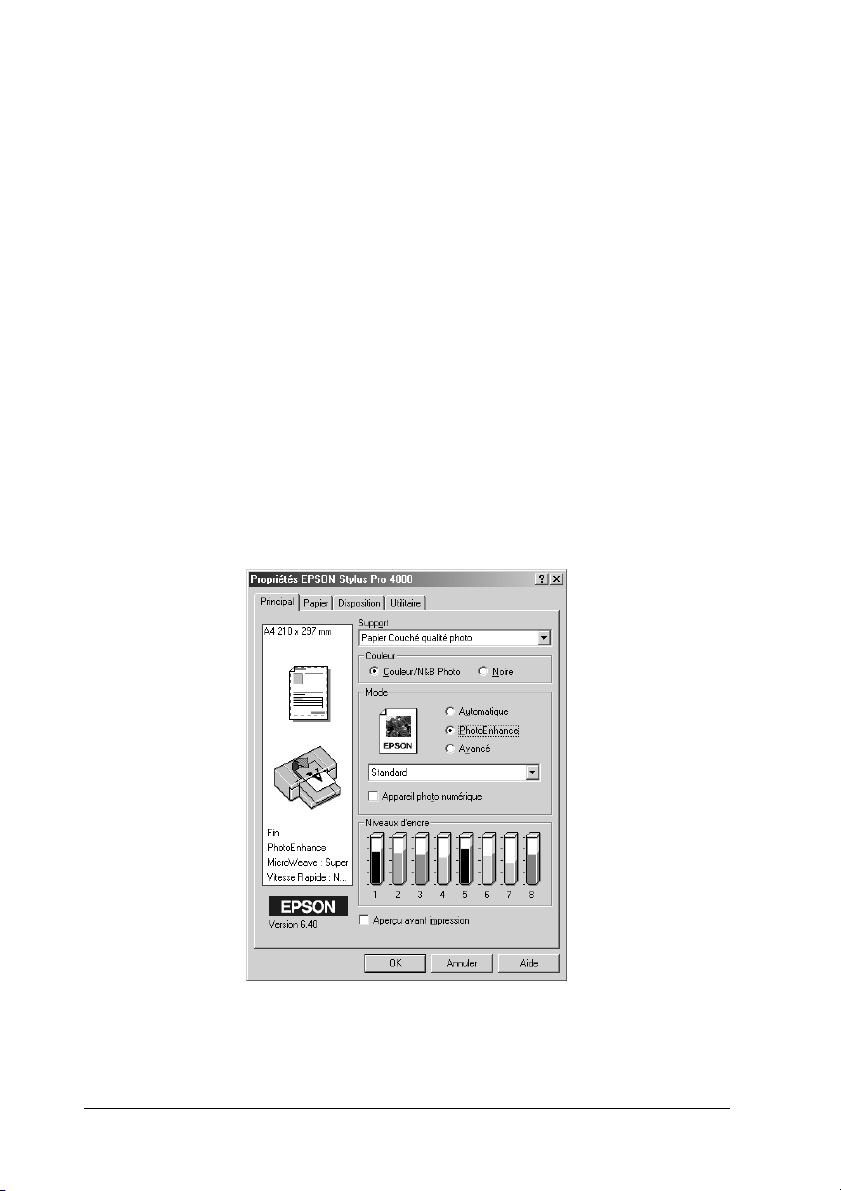

Réglage des paramètres de l’onglet Principal. . . . . . . . . . . . . . . . . .57

Réglage du paramètre Support . . . . . . . . . . . . . . . . . . . . . . . . .57

Réglage du paramètre Couleur . . . . . . . . . . . . . . . . . . . . . . . . .59

Réglage du paramètre Mode . . . . . . . . . . . . . . . . . . . . . . . . . . .59

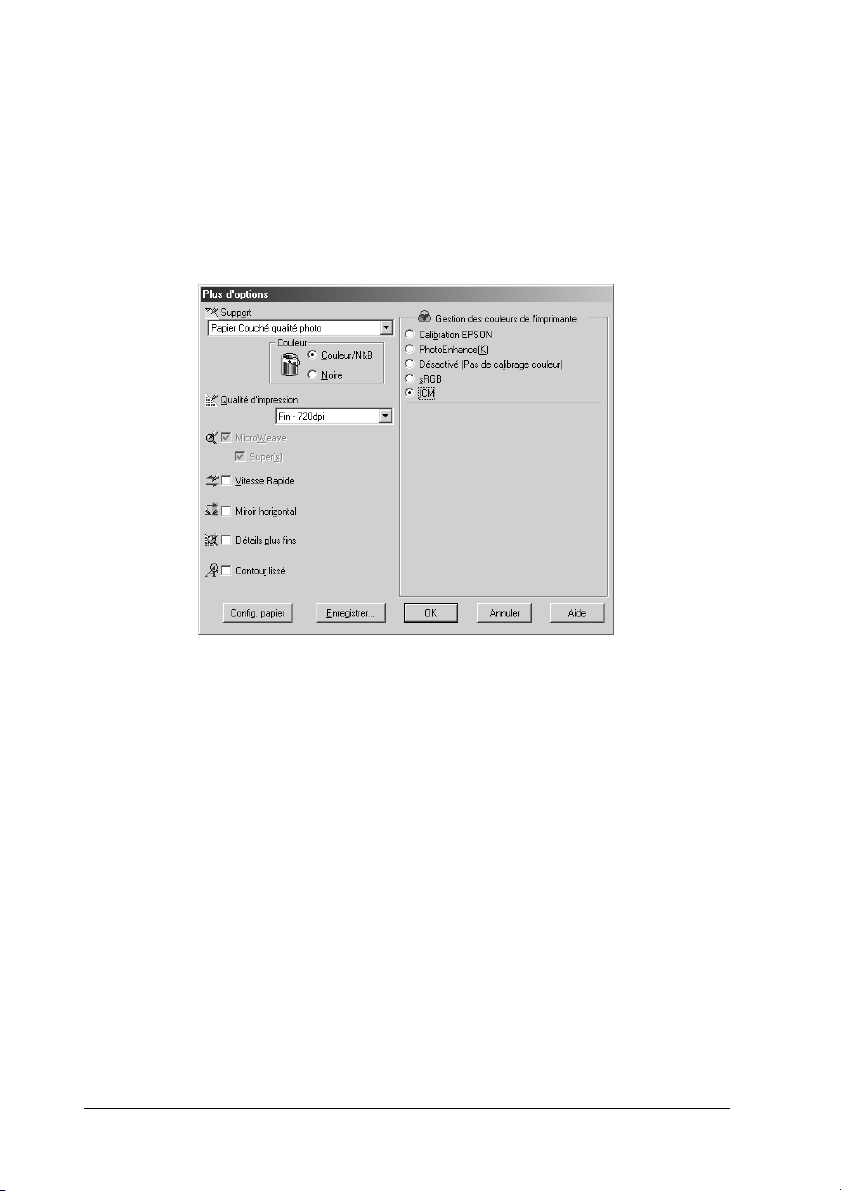

Réglage des paramètres avancés . . . . . . . . . . . . . . . . . . . . . . . .63

Contrôle des niveaux d’encre . . . . . . . . . . . . . . . . . . . . . . . . . . .75

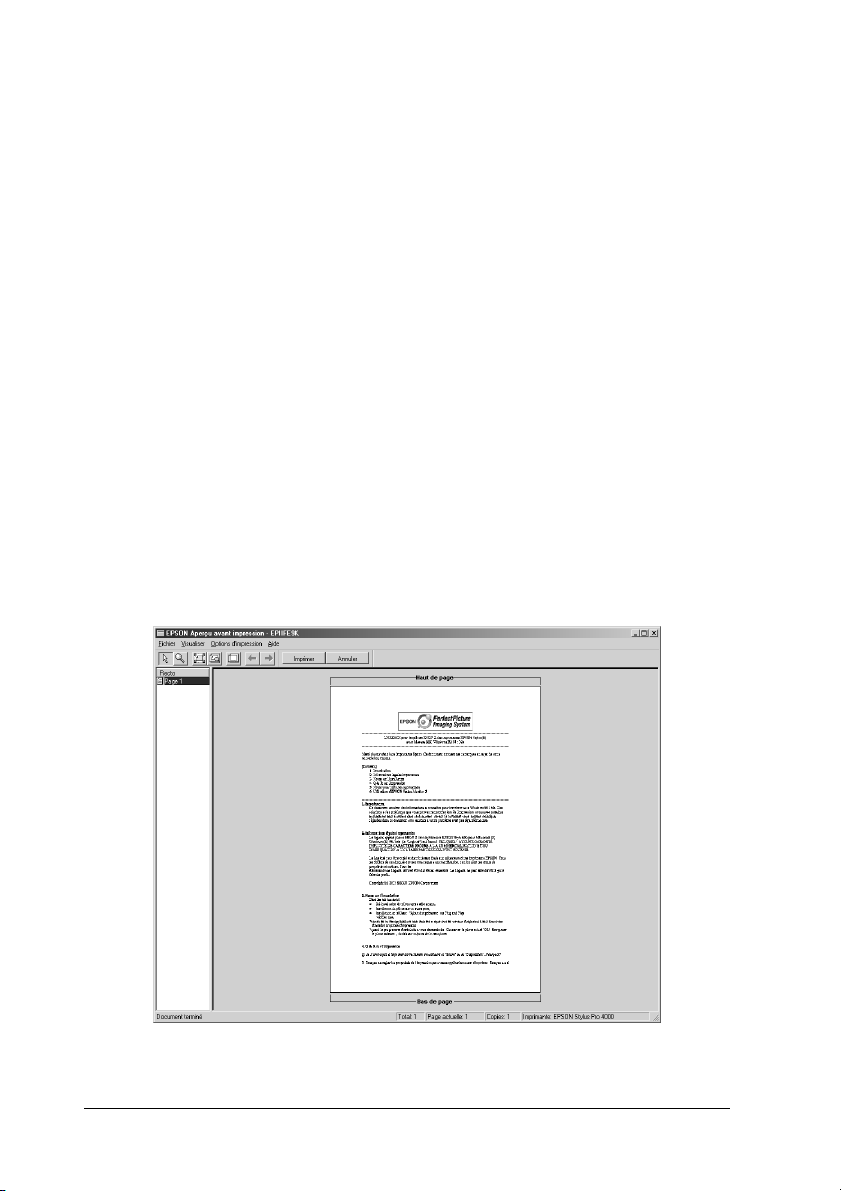

Aperçu avant l'impression . . . . . . . . . . . . . . . . . . . . . . . . . . . . .76

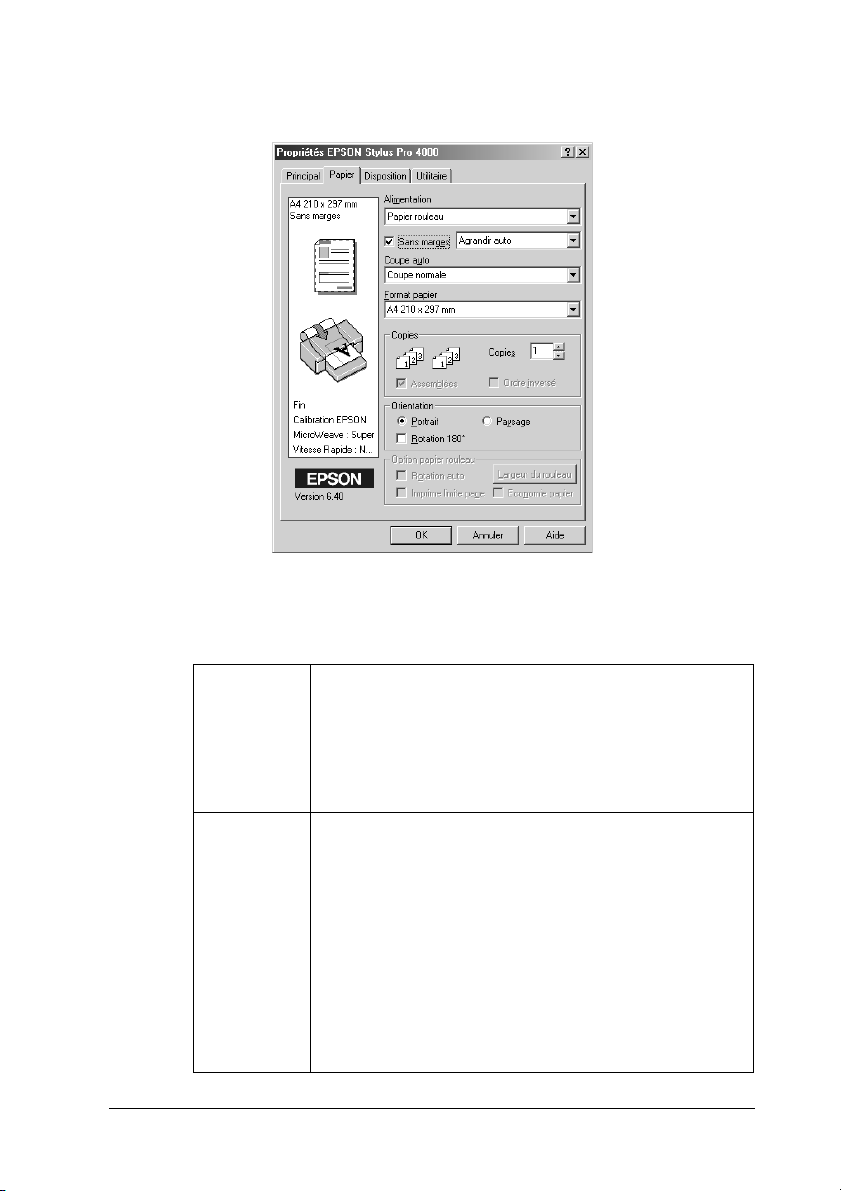

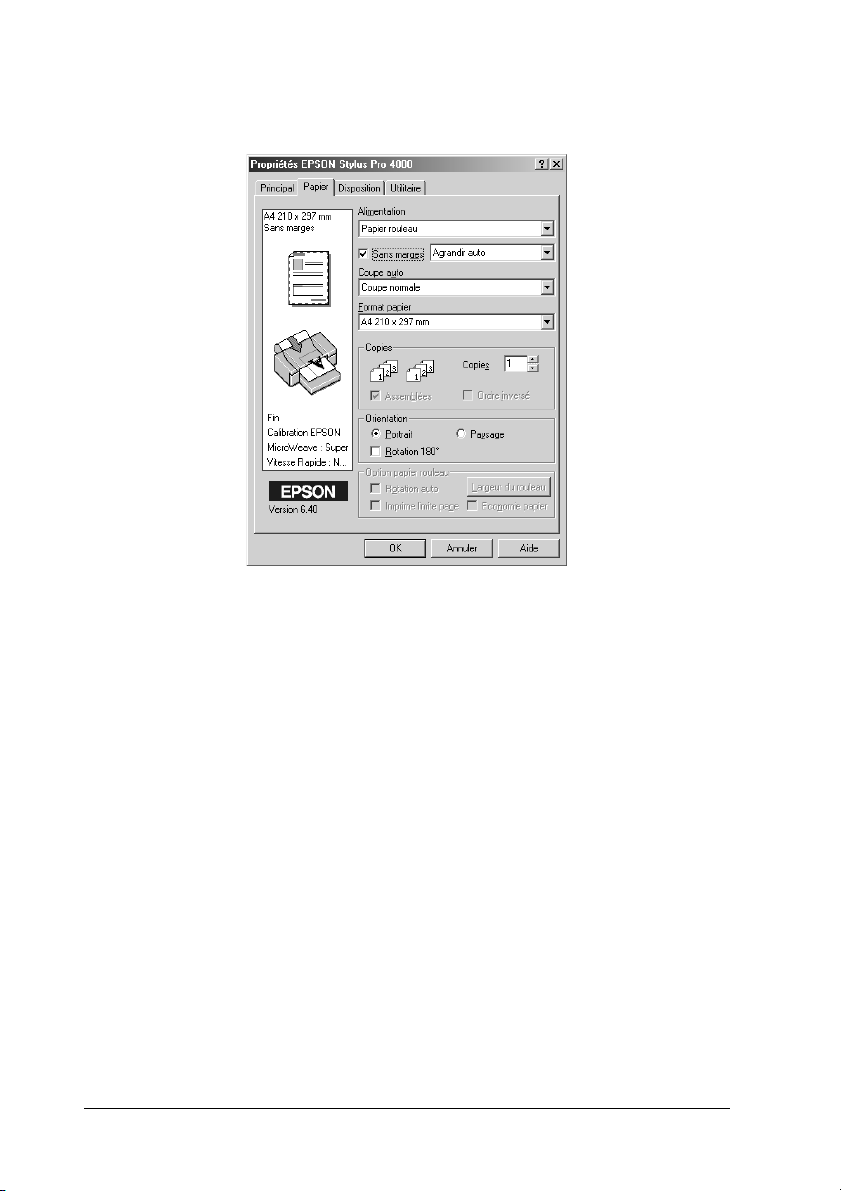

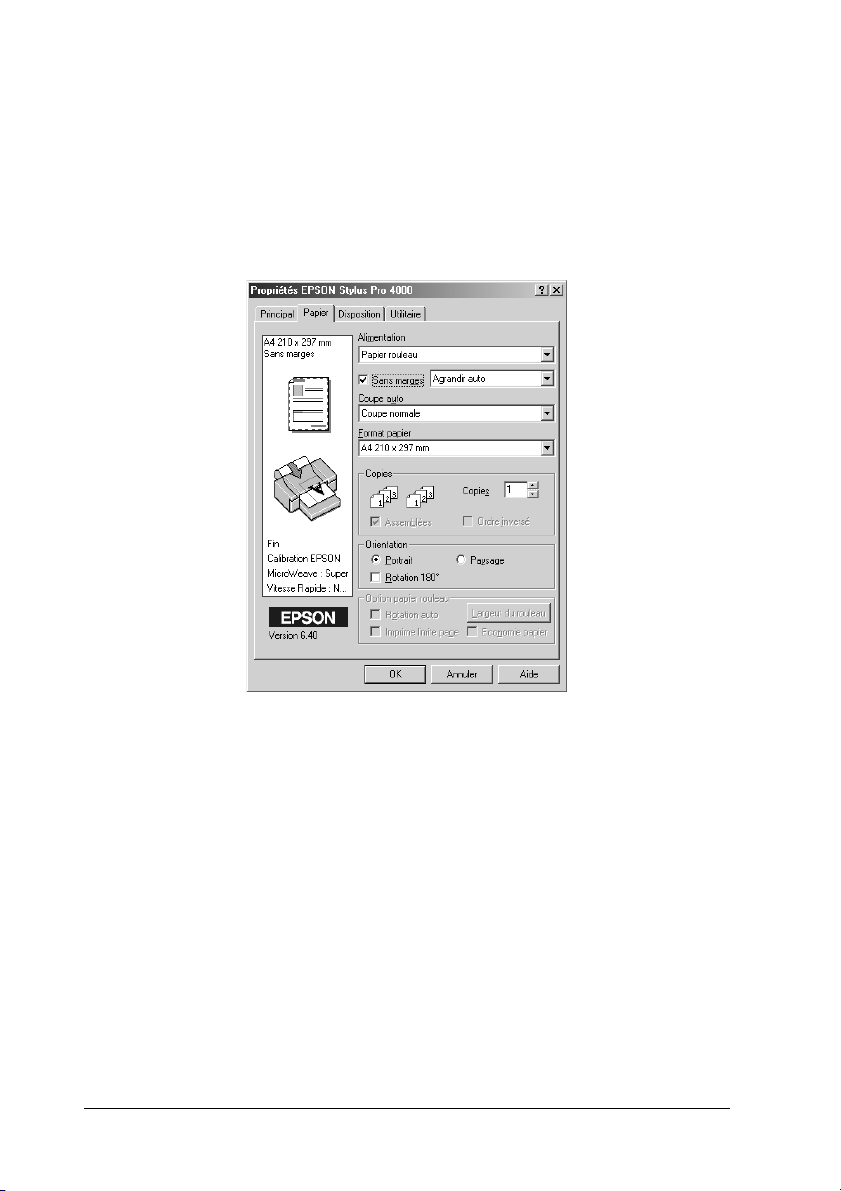

Réglage des paramètres de l’onglet Papier . . . . . . . . . . . . . . . . . . . .78

Réglage du paramètre Alimentation . . . . . . . . . . . . . . . . . . . . .79

Réglage du paramètre Sans marges. . . . . . . . . . . . . . . . . . . . . .79

Réglage du paramètre Coupe auto . . . . . . . . . . . . . . . . . . . . . .82

Réglage du paramètre Taille papier . . . . . . . . . . . . . . . . . . . . .85

Réglage du paramètre Zone imprimable . . . . . . . . . . . . . . . . .86

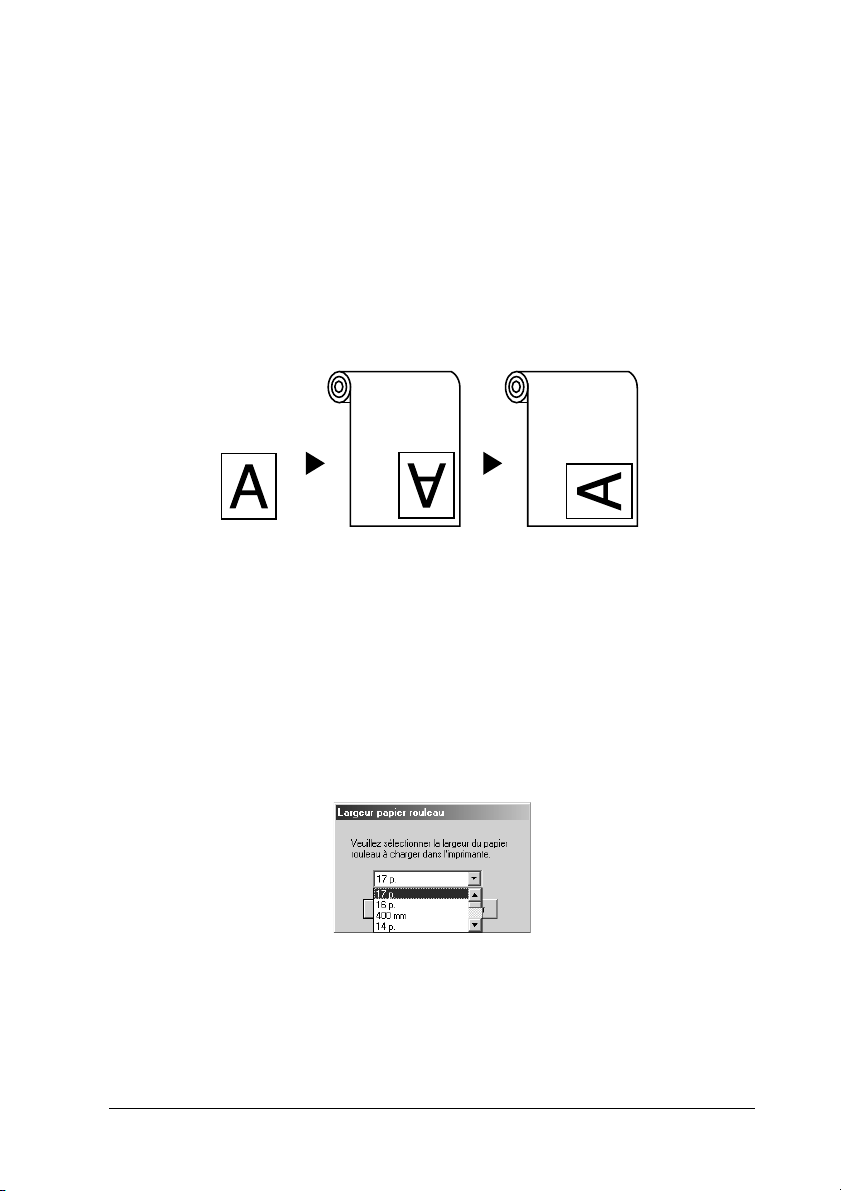

Réglage du paramètre Option papier rouleau. . . . . . . . . . . . .88

Réglage du paramètre Orientation . . . . . . . . . . . . . . . . . . . . . .91

Réglage du paramètre Copies. . . . . . . . . . . . . . . . . . . . . . . . . . .92

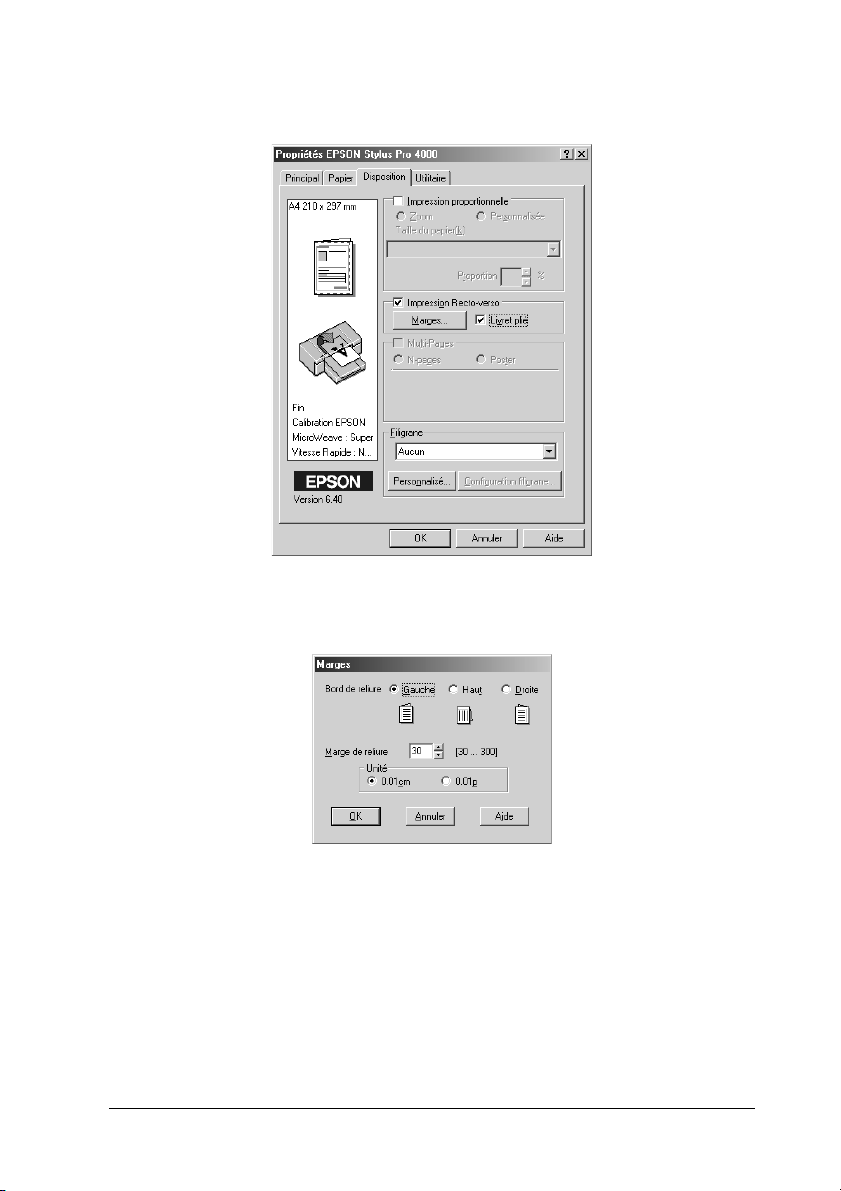

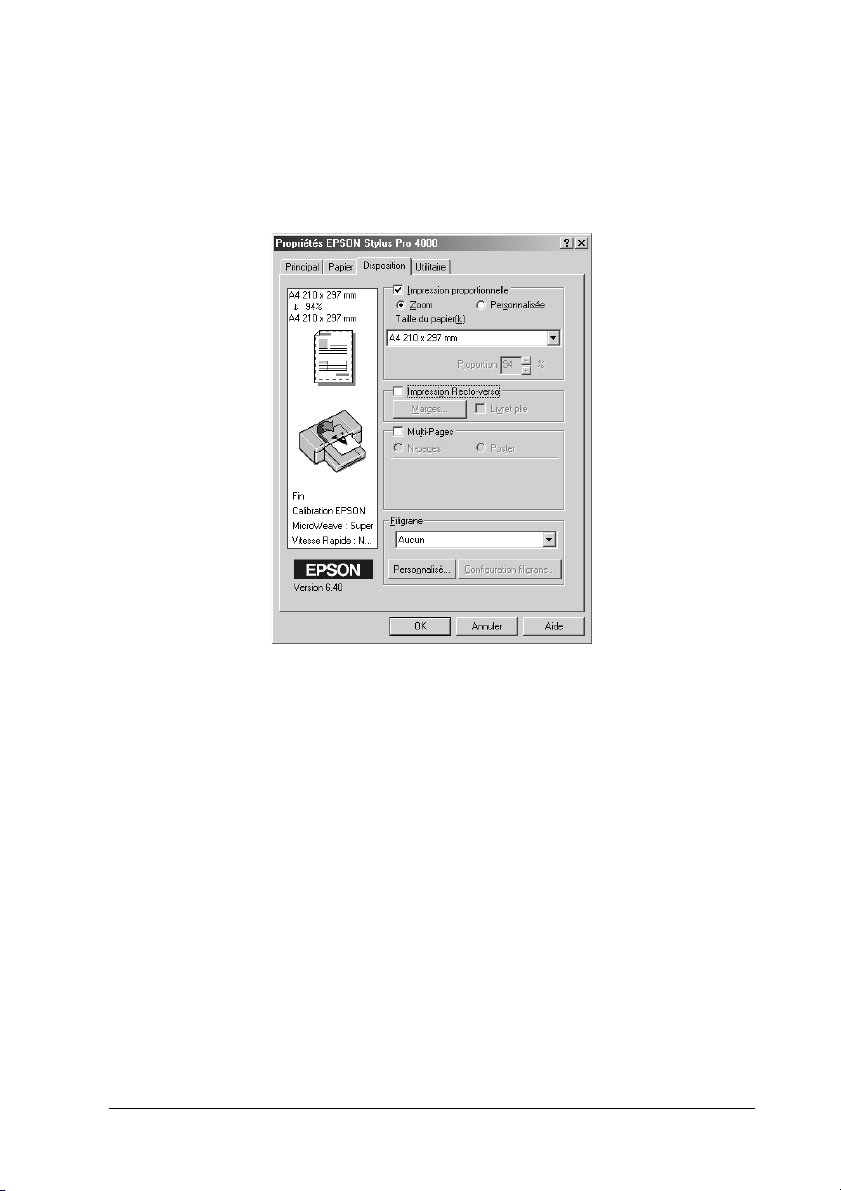

Réglage des paramètres de l’onglet Disposition. . . . . . . . . . . . . . . .93

Réglage du paramètre Impression proportionnelle . . . . . . . .94

Réglage du paramètre Impression recto-verso . . . . . . . . . . . .95

Réglage du paramètre Multi-Pages . . . . . . . . . . . . . . . . . . . . .102

Emploi des utilitaires d’impression . . . . . . . . . . . . . . . . . . . . . . . . .105

Vérification des buses de la tête d’impression. . . . . . . . . . . .107

Nettoyage de la tête d’impression . . . . . . . . . . . . . . . . . . . . . .109

Alignement de la tête d’impression. . . . . . . . . . . . . . . . . . . . .110

Utilisation des Informations imprimante et options. . . . . . .111

Options Vitesse et Progression. . . . . . . . . . . . . . . . . . . . . . . . .113

S'informer grâce à l'aide en ligne . . . . . . . . . . . . . . . . . . . . . . . . . . .116

Accéder à l’aide à partir de votre application . . . . . . . . . . . .116

Accéder à l’aide à partir du menu Démarrer de Windows . . . 116

Contrôle de l’état de l’imprimante et gestion des travaux

d’impression . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .117

Utilisation de la barre de progression . . . . . . . . . . . . . . . . . . .117

Utilisation d’EPSON Spool Manager. . . . . . . . . . . . . . . . . . . .119

Utilisation d’EPSON Status Monitor 3 . . . . . . . . . . . . . . . . . .120

Augmentation de la vitesse d'impression . . . . . . . . . . . . . . . . . . . .122

Conseils généraux. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .122

Utilisation de Vitesse et Progression . . . . . . . . . . . . . . . . . . . .123

Partage de l’imprimante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124

Pour Windows XP. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124

Pour Windows Me et 98 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129

Pour Windows 2000 et NT 4.0. . . . . . . . . . . . . . . . . . . . . . . . . 134

Mise à jour et désinstallation du logiciel d’impression . . . . . . . . 137

Mise à niveau vers Windows Me . . . . . . . . . . . . . . . . . . . . . . 137

Mise à jour du pilote sous Windows XP, 2000 et NT 4.0. . . 138

Désinstallation du pilote d’impression . . . . . . . . . . . . . . . . . 138

Désinstallation du pilote de périphérique hôte USB. . . . . . . . . . . 139

Chapitre 4 Impression sous Mac OS 8.6 à 9.x

Présentation du logiciel d’impression. . . . . . . . . . . . . . . . . . . . . . . 140

Accès au logiciel d’impression . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 141

Ouverture de la zone de dialogue Imprimer. . . . . . . . . . . . . 141

Ouverture de la zone de dialogue Format d’impression. . . 141

Ouverture de la zone de dialogue Disposition. . . . . . . . . . . 141

Ouverture de la zone de dialogue Utilitaire.. . . . . . . . . . . . . 141

Paramètres de base. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142

Réglage des paramètres du gestionnaire d’impression. . . . 142

Annulation d’une impression . . . . . . . . . . . . . . . . . . . . . . . . . 145

Réglage des paramètres de la zone de dialogue Imprimer . . . . . 146

Réglage du paramètre Support . . . . . . . . . . . . . . . . . . . . . . . . 146

Réglage du paramètre Encre . . . . . . . . . . . . . . . . . . . . . . . . . . 147

Réglage du paramètre Mode . . . . . . . . . . . . . . . . . . . . . . . . . . 148

Réglage des paramètres avancés. . . . . . . . . . . . . . . . . . . . . . . 151

Réglage du paramètre Copies . . . . . . . . . . . . . . . . . . . . . . . . . 162

Réglage du paramètre Pages . . . . . . . . . . . . . . . . . . . . . . . . . . 162

Réglage de l’heure d’impression. . . . . . . . . . . . . . . . . . . . . . . 162

Aperçu avant l'impression. . . . . . . . . . . . . . . . . . . . . . . . . . . . 163

Réglage des paramètres de la zone de dialogue Format

d’impression . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165

Réglage du paramètre Taille papier . . . . . . . . . . . . . . . . . . . . 165

Réglage du paramètre Alimentation . . . . . . . . . . . . . . . . . . . 167

Réglage du paramètre Sans marges . . . . . . . . . . . . . . . . . . . . 167

Réglage du paramètre Coupe auto. . . . . . . . . . . . . . . . . . . . . 169

Réglage du paramètre Orientation. . . . . . . . . . . . . . . . . . . . . 172

Réglage du paramètre Impression recto-verso. . . . . . . . . . . 173

Réglage du paramètre Echelle . . . . . . . . . . . . . . . . . . . . . . . . .179

Réglage du paramètre Zone imprimable . . . . . . . . . . . . . . . .180

Réglage du paramètre Option papier rouleau. . . . . . . . . . . .181

Réglage des paramètres de la zone de dialogue Disposition . . . .184

Réglage du paramètre Zoom . . . . . . . . . . . . . . . . . . . . . . . . . .185

Réglage du paramètre Multi-Pages . . . . . . . . . . . . . . . . . . . . .186

Réglage du paramètre Ordre . . . . . . . . . . . . . . . . . . . . . . . . . .188

Emploi des utilitaires d’impression . . . . . . . . . . . . . . . . . . . . . . . . .189

Vérification des buses de la tête d’impression. . . . . . . . . . . .191

Nettoyage de la tête d’impression . . . . . . . . . . . . . . . . . . . . . .192

Alignement de la tête d’impression. . . . . . . . . . . . . . . . . . . . .193

S'informer grâce à l'aide en ligne . . . . . . . . . . . . . . . . . . . . . . . . . . .194

Contrôle de l’état de l’imprimante et gestion des travaux

d’impression . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .194

Utilisation d’EPSON StatusMonitor . . . . . . . . . . . . . . . . . . . .194

Accéder à EPSON StatusMonitor. . . . . . . . . . . . . . . . . . . . . . .195

Définition des paramètres de configuration. . . . . . . . . . . . . .196

Utilisation d’EPSON Monitor IV . . . . . . . . . . . . . . . . . . . . . . .197

Ouverture d’EPSON Monitor IV . . . . . . . . . . . . . . . . . . . . . . .197

Gestion des travaux d’impression à l’aide d’EPSON

Monitor IV. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .199

Partage de l’imprimante. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .201

Configuration de l’imprimante comme imprimante

partagée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .202

Accéder à l’imprimante partagée. . . . . . . . . . . . . . . . . . . . . . .203

Désinstallation du logiciel d’impression . . . . . . . . . . . . . . . . . . . . .204

Impression avec Mac OS X

Présentation du logiciel d’impression . . . . . . . . . . . . . . . . . . . . . . .205

Accès au logiciel d’impression . . . . . . . . . . . . . . . . . . . . . . . . . . . . .206

Ouverture de la zone de dialogue Format d’impression.. . .206

Ouverture de la zone de dialogue Imprimer.. . . . . . . . . . . . .207

Ouverture de la zone de dialogue Utilitaire. . . . . . . . . . . . . .207

Paramètres de la zone de dialogue Format d’impression. . . . . . .207

Réglages . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .208

Pour . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .208

Papier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .209

Orientation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 209

Échelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 210

Paramètres de la zone de dialogue Imprimer . . . . . . . . . . . . . . . . 210

Imprimante. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 211

Préréglages . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 212

Copies et pages . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 213

Disposition . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 214

Options de sortie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 215

Configuration Imprimante. . . . . . . . . . . . . . . . . . . . . . . . . . . . 216

Couleur (gestion des couleurs) . . . . . . . . . . . . . . . . . . . . . . . . 222

Configuration du papier. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 226

Option papier rouleau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 229

Résumé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 233

Enregistrement de vos paramètres de la zone de dialogue

Imprimer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 233

Utilisation de votre configuration personnalisée de la

zone de dialogue Imprimer. . . . . . . . . . . . . . . . . . . . . . . . . 234

Aperçu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 234

Impression sans marges . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 235

Annulation d’une impression. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 237

Zone de dialogue Utilitaire. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 237

Accès aux utilitaires d'impression EPSON . . . . . . . . . . . . . . 237

Emploi des utilitaires d’impression . . . . . . . . . . . . . . . . . . . . 238

Vérification des buses de la tête d’impression . . . . . . . . . . . 239

Nettoyage de la tête d’impression . . . . . . . . . . . . . . . . . . . . . 241

Alignement de la tête d’impression . . . . . . . . . . . . . . . . . . . . 242

S'informer grâce à l'aide en ligne . . . . . . . . . . . . . . . . . . . . . . . . . . . 243

Désinstallation du logiciel d’impression. . . . . . . . . . . . . . . . . . . . . 243

Chapitre 5 Gestion du papier

Remarques pour les supports spéciaux Epson et les autres

supports. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 244

Utilisation de supports spéciaux Epson. . . . . . . . . . . . . . . . . 244

Utilisation d’un papier autre que les supports spéciaux

Epson . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 245

Utilisation du papier rouleau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 245

Installation du papier rouleau sur l’axe. . . . . . . . . . . . . . . . . 245

Installation de l’embout intermédiaire sur l’axe . . . . . . . . . .247

Retrait du papier rouleau de l’axe . . . . . . . . . . . . . . . . . . . . . .248

Chargement du papier rouleau . . . . . . . . . . . . . . . . . . . . . . . .249

Utilisation de la bande de scellement du papier rouleau . . .253 Découpage du papier rouleau ou impression des lignes

de fin de page . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .253

Utilisation de feuilles simples . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .256

Confirmation du circuit papier. . . . . . . . . . . . . . . . . . . . . . . . .256

Chargement de feuilles simples . . . . . . . . . . . . . . . . . . . . . . . .257

Chapitre 6 Entretien et transport

Remplacement des cartouches d’encre. . . . . . . . . . . . . . . . . . . . . . .273

Changement du jeu de cartouches d’encre . . . . . . . . . . . . . . . . . . .277

Mise à jour des informations du pilote . . . . . . . . . . . . . . . . . .284

Remplacement du réservoir de maintenance . . . . . . . . . . . . . . . . .286

Remplacement du cutter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .288

Nettoyage de l’imprimante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .291

Si vous n’avez pas utilisé votre imprimante depuis

longtemps . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .293

Transport de l’imprimante. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .294

Sur une longue distance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .294

Sur une courte distance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .295

Réinstallation de l’imprimante après son transport . . . . . . .296

Chapitre 7 Dépannage

L’imprimante cesse d’imprimer de manière inattendue. . . . . . . .298

Le nettoyage des têtes, le chargement ou le séchage de

l’encre est en cours. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .298

Une erreur est survenue . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .298

L’imprimante ne se met pas ou ne reste pas sous tension. . . . . . .305

L’imprimante n’imprime rien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .306

L’imprimante n’est pas correctement connectée à

l’ordinateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .306

Votre imprimante Epson n’est pas sélectionnée comme

imprimante par défaut . . . . . . . . . . . . . . . . . . . . . . . . . . . . .307

Le réglage du port imprimante dans le pilote ne

correspond pas au port réel de connexion de

l’imprimante (Windows seulement) . . . . . . . . . . . . . . . . . 308

Il se peut que le pilote d’impression USB ou le logiciel

d’impression ne soit pas correctement installé

(Windows Me et 98) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 309

L’imprimante n’a pas assez de mémoire disponible

(Mac OS 8.6 à 9.x et Mac OS X). . . . . . . . . . . . . . . . . . . . . . 313

L’imprimante émet un bruit identique à celui de

l’impression, mais rien ne s’imprime. . . . . . . . . . . . . . . . . 313

L’impression ne répond pas à votre attente. . . . . . . . . . . . . . . . . . 313

Impression de caractères incorrects ou déformés, ou de

pages blanches. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 313

Marges incorrectes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 314

Image inversée. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 315

La couleur imprimée diffère de la couleur affichée sur

l’écran . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 315

Décalage des lignes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 317

Taches d’encre au bas de la page . . . . . . . . . . . . . . . . . . . . . . 317

La qualité d’impression n’est pas satisfaisante . . . . . . . . . . . . . . . 318

Bandes horizontales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 318

Décalage vertical ou apparition de bandes . . . . . . . . . . . . . . 319

Impressions pâles ou incomplètes . . . . . . . . . . . . . . . . . . . . . 320

Impressions floues ou tachées. . . . . . . . . . . . . . . . . . . . . . . . . 321

Les documents couleur s’impriment en noir uniquement. . . . . . 322

La vitesse d’impression n’est pas satisfaisante . . . . . . . . . . . . . . . 323

Impossible de couper le papier rouleau . . . . . . . . . . . . . . . . . . . . . 324

Problèmes fréquents de chargement du papier ou de

bourrage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 325

Le papier rouleau ne s’éjecte pas correctement . . . . . . . . . . . . . . . 326

Élimination des bourrages papier . . . . . . . . . . . . . . . . . . . . . . . . . . 327

En cas de bourrage papier.. . . . . . . . . . . . . . . . . . . . . . . . . . . . 327

En cas de bourrage du papier provenant du bac à

papier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 329

En cas de bourrage du papier provenant de la fente

d’insertion manuelle avant . . . . . . . . . . . . . . . . . . . . . . . . . 332

En cas de bourrage du papier provenant de la fente

d’insertion manuelle arrière . . . . . . . . . . . . . . . . . . . . . . . . 333

Chapitre 8 Informations produits

Caractéristiques techniques de l’imprimante . . . . . . . . . . . . . . . . .335

Impression . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .335

Zone imprimable . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .336

Caractéristiques mécaniques . . . . . . . . . . . . . . . . . . . . . . . . . .337

Caractéristiques électriques . . . . . . . . . . . . . . . . . . . . . . . . . . .338

Conditions ambiantes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .338

Initialisation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .339

Normes et conformité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .340

Papier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .340

Cartouches d’encre. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .342

Configuration système requise . . . . . . . . . . . . . . . . . . . . . . . . . . . . .343

Pour utiliser l’imprimante sous Windows . . . . . . . . . . . . . . .343

Pour utiliser votre imprimante avec Mac OS 8.6 à 9.x et

Mac OS X. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .343

Spécifications de l’interface . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .345

Interface USB. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .345

Interface IEEE1394 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .345

Chapitre 9 Options et consommables

Options . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .347

Axe du papier rouleau. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .347

Carte d’interface . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .347

Embout intermédiaire pour impression sans marges. . . . . .348

Tableau de référence . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .348

Consommables. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .348

Cutter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .348

Réservoir de maintenance. . . . . . . . . . . . . . . . . . . . . . . . . . . . .349

Cartouches d’encre. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .349

Cartouche de nettoyage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .350

Supports spéciaux Epson . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .350

Papier rouleau. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .351

Feuilles simples. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .352

Contacter le service clientèle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .354

Glossaire

Index

Chapitre 1

Le panneau de contrôle

Touches, voyants et messages

Le panneau de contrôle de l’imprimante comporte 6 touches, 3 voyants et un écran à cristaux liquides (LCD) de 32 caractères.

1 2 3 4 5 6 7 8

3sec.

Touches

Cette section décrit la fonction des touches du panneau de contrôle.

1 1 1 1 1 1 1 1

Touche Description

1Touche

Marche/Arrêt

2 Touche Pause Suspend temporairement l’impression.

Met l’imprimante sous tension et hors tension.

Relance l’impression en cas d’appui lorsque l’imprimante est en mode pause.

Efface les données à imprimer de la mémoire de l’imprimante en cas d’appui maintenu pendant 3 secondes.

Lorsque la touche est actionnée en mode SelecType, l’imprimante revient à l’état PRETE.

Le panneau de contrôle 13

1 1 1 1

3Touche

Alimentation

Sélectionne la source d’alimentation papier (Rouleau coupe auto Oui /Rouleau coupe auto Non /Feuille )

Coupe le papier rouleau automatiquement après impression en cas d’appui maintenu pendant 3 secondes lorsque l’option Rouleau coupe auto Oui est sélectionnée.

En mode SelecType, permet de revenir au niveau précédent.

4Touche Avance

papier

5Touche Avance

papier

Fait avancer le papier.

Éjecte la feuille simple lorsque l’option Feuille

est sélectionnée pour la source

d’alimentation papier.

Fait avancer le papier rouleau avant de le découper lorsque l’option Rouleau coupe auto Oui est activée pour la source d’alimentation papier.

Charge automatiquement une feuille du bac à papier jusqu’à la position d’impression si l’option Feuille est sélectionnée pour la source d’alimentation papier.

En mode SelecType, permet de choisir un paramètre dans l’élément sélectionné.

En mode SelecType, fait défiler les paramètres vers l’avant lors de la sélection d’un paramètre.

Fait reculer le papier de la même longueur que lorsqu’il a avancé via la touche Avance papier .

Remarque : Si vous avez fait avancer le papier à la main, vous ne pouvez pas le faire reculer à l’aide de cette touche.

Charge automatiquement une feuille du bac à papier jusqu’à la position d’impression si l’option Feuille est sélectionnée pour la source d’alimentation papier.

En mode SelecType, permet de choisir un paramètre dans l’élément sélectionné.

En mode SelecType, fait défiler les paramètres en sens inverse.

14 Le panneau de contrôle

6 Touche Menu Entre dans le mode SelecType.

Entre dans le menu ÉTAT DE L’IMPRESSION en cas d’appui pendant l’impression.

En mode SelecType, permet de choisir un menu dans l’ordre de défilement avant..

Définit le paramètre sélectionné dans l’élément sélectionné en mode SelecType.

Exécute l’élément sélectionné si celui-ci est uniquement exécutable.

Nettoie la tête d’impression en cas d’appui maintenu pendant 3 secondes.

1 1 1 1

Voyants

Cette section décrit la fonction des voyants du panneau de contrôle.

Les voyants vous permettent de connaître l’état de l’imprimante et un type d’erreur qui se produit.

Voyants Description

7Voyant Pause

(vert)

8Voyant de

contrôle d’encre (rouge)

Allumé : L’imprimante est en mode pause.

Clignotant : L’imprimante est en cours d’impression. L’imprimante est en train de nettoyer la tête d’impression. L’imprimante est en train de sécher l’encre sur le papier imprimé.

Éteint : L’imprimante est prête à imprimer des données.

Allumé : La cartouche d’encre installée est vide. Les cartouches d’encre installées ne peuvent pas être utilisées avec cette imprimante. Le réservoir de maintenance est plein.

Clignotant : La cartouche d’encre installée est presque vide. Le réservoir de maintenance est presque plein.

1 1 1 1 1 1 1 1

Le panneau de contrôle 15

9Voyant de

contrôle du papier (rouge)

Allumé : Aucun papier n’est chargé dans le bac à papier lorsque l’option Feuille est sélectionnée pour la source d’alimentation papier. Le papier rouleau est absent lorsque l’option Rouleau coupe auto Oui ou Rouleau coupe auto Non est sélectionnée pour la source d’alimentation papier. La source d’alimentation papier sélectionnée (Rouleau coup e auto Oui /Rouleau coupe auto Non /Feuille ) ne correspond pas à la source d’alimentation papier du pilote d’impression. Le levier de maintien du papier est en position de libération. Le papier chargé est trop épais pour le nettoyage des têtes.

Clignotant : Le papier est coincé. Le papier n’est pas coupé correctement à l’issue de l’impression lorsque la source d’alimentation papier est réglée sur Rouleau coupe auto Oui . Le papier n’est pas chargé droit Le papier n’est pas détecté La feuille simple n’est pas éjectée correctement.

Combinaison de touches

Cette section décrit la fonction obtenue lorsque plusieurs touches sont enfoncées en même temps.

Touches Fonction

1. Touche Marche/Arrêt

2. Touche Pause

16 Le panneau de contrôle

Si l’imprimante est mise sous tension tout en maintenant la touche Pause enfoncée, l’imprimante entre dans le mode de maintenance.

Messages

Cette section donne la signification des messages affichés sur l’écran LCD.

Les messages qui s’affichent sur l’écran LCD se divisent en messages d’état et en messages d’erreur. Pour les messages d’erreur, reportez-vous à la section “Une erreur est survenue” à la page 298.

Message Description

PRETE L’imprimante est prête à imprimer.

IMPRESSION L’imprimante est en train de traiter des données.

PATIENTEZ Attente jusqu’à ce que la mention PRÊTE s’affiche.

PAUSE L’imprimante est en mode Pause.

APPUYEZ SUR PAUSE Appuyez sur la touche Pause.

DÉCOUPE EN COURS

CHARGEMENT ENCRE

REINITIALISER L’imprimante est en cours de réinitialisation.

MISE A JOUR F/W L’imprimante met à jour le microprogramme.

L’imprimante découpe le tirage.

L’imprimante est en train de charger le circuit d’encre.

1 1 1 1 1 1 1 1

MISE A JOUR TERMINEE

ETEINDRE L’imprimante est mise hors tension.

SÉCHAGE EN COURS L'imprimante sèche l’encre.

NETTOYAGE L'imprimante nettoie les canalisations d’encre.

L’imprimante a terminé la mise à jour du microprogramme.

Le panneau de contrôle 17

1 1 1 1

Paramètres SelecType

Quand utiliser le mode SelecType ?

Le mode SelecType permet de régler des paramètres d’impression semblables à ceux que vous règleriez normalement dans le logiciel ou le pilote, ainsi que d’autres paramètres, directement à partir du panneau de contrôle.

Remarque :

❏ Les applications peuvent envoyer à l’imprimante des commandes

qui prévalent sur les paramètres SelecType. Si vous n’obtenez pas les résultats escomptés, vérifiez les paramètres de votre application.

❏ Pour connaître les paramètres SelecType en cours, imprimez une

feuille d’état.

18 Le panneau de contrôle

Liste des menus SelecType

Menu Élément Paramètre

“CONFIGURATION” à la page 24

“EPAISSEUR” à la page 24 FIN, STANDARD, EPAIS,

PLUS EPAIS

“LIGNE PAGE” à la page 24 OUI, NON

“INTERFACE” à la page 25 AUTO, USB, IEEE1394,

OPTION

“PAGE CODE” à la page 26 PC437, PC850

“MARGES PAPIER” à la page 26 T/B15 mm, 3 mm, 15 mm

“CTRL FORMAT PPR” à la page 27OUI, NON

“CTRL ALIGN PPR” à la page 27 OUI, NON

“DELAI DEPASSE” à la page 27 OFF, 30 SEC, 60 SEC,

180 SEC, 300 SEC

“REGL. CUTTER” à la page 27 EXEC

“REINIT. MARGE” à la page 27 OUI, NON

“CTRL TAIL FEUILLE” à la page 28 OUI, NON

“CTRL BUSES AUTO” à la page 28OUI, NON

“NETTOYAGE AUTO” à la page 28NON, OUI

1 1 1 1 1 1 1 1

“IMPRIMER TEST” à la page 29

“COUPE SILENCE” à la page 28 OUI, NON

“INIT CONF.” à la page 28 EXEC

“TEST BUSE” à la page 29 IMPRIMER

“FEUILLE ETAT” à la page 29 IMPRIMER

“INFOS JOB” à la page 29 IMPRIMER

“PAPIER PERSONNALISE” à la page 29

IMPRIMER

Le panneau de contrôle 19

1 1 1 1

“IMPRIMANTE” à la page 29

“VERSION” à la page 29 Ixxxxx P

“PAGES IMPRIMEES” à la page 30MK xxxxxxxPG

C xxxxxxxPG

M xxxxxxxPG

Y xxxxxxxPG

PK (MK-2) xxxxxxxPG

LC (C-2) xxxxxxxPG

LM (M-2) xxxxxxxPG

LK (Y-2) xxxxxxxPG

“ENCRE RESTANTE” à la page 30 MK E*****F, E****F, E***F,

E**F, E*F, nn%

C E*****F, E****F, E***F, E**F, E*F, nn%

M E*****F, E****F, E***F, E**F, E*F, nn%

Y E*****F, E****F, E***F, E**F, E*F, nn%

PK (MK-2) E*****F, E****F, E***F, E**F, E*F, nn%

“RESERVOIR MAINT.” à la page 30E*****F, E****F, E***F, E**F,

“CPTEUR ENCRE” à la page 31 ENCRE EXEC

20 Le panneau de contrôle

LC (C-2) E*****F, E****F, E***F, E**F, E*F, nn%

LM (M-2) E*****F, E****F, E***F, E**F, E*F, nn%

LK (Y-2) E*****F, E****F, E***F, E**F, E*F, nn%

E*F, nn%, 0%

PAP, EXEC

“EFF CPTEUR” à la page 31 INK

PAPIER

“HISTORIQUE” à la page 31 No. 0-No. 10

“EFF.HISTORIQUE” à la page 31 EXEC

“NOMBRE PAGES” à la page 31 nnnnnn

“DUREE DE VIE” à la page 31 LAME

E*****F, E****F, E***F, E**F, E*F, EF

MOTEUR CR E*****F, E****F, E***F, E**F, E*F, EF

MOTEUR PF E*****F, E****F, E***F, E**F, E*F, EF

TÊTE LC E*****F, E****F, E***F, E**F, E*F, EF

NETTOYEUR (E*****F, E****F , E***F, E**F, E*F, EF

1 1 1 1 1 1 1 1

Le panneau de contrôle 21

1 1 1 1

“PAPIER PERSONNALISE” à la page 32

“NUMERO PAPIER” à la page 32 STANDARD, 1-10

“EPAISSEUR” à la page 32 FIN, STANDARD, EPAIS,

PLUS EPAIS

“MOTIF EPAISSEUR” à la page 32IMPRIMER

“NUM. EPAISSEUR” à la page 33 1 - 16

“MAINTENANCE” à la page 34

“ALIGNEMENT TETE” à la page 35

“METHODE COUPE” à la page 33STANDARD, PAPIER FIN,

“REGL.ALIM.PAPIER” à la page 33-0.70% - 0.70%

“ROULEAU EJECTION” à la page 33

“TEMPS SECHAGE” à la page 34 0.0 SEC- 10.0 SEC

“ASPIRATION” à la page 34 STANDARD, -1, -2, -3, -4

“AJUST. M/W” à la page 34 STANDARD, 1, 2

“REMPLAC. CUTTER” à la page 34EXEC

“CHNG ENCRE” à la page 34 EXEC

“EXTRA NETTOYAGE” à la page 35EXEC

“REGLAGE HEURE” à la page 35 AA/MM/JJ HH:MM

“EPAISSEUR PAPIER” à la page 35STD, 0.1 mm - 1.6 mm

“ALIGNEMENT” à la page 35 AUTO, MANUEL

EPAIS COUPE RAPIDE, EPAIS COUPE LENTE

AUTO, FEUILLE, ROULEAU COURBE, ROULEAU NORMAL

MM/JJ/AA HH:MM

22 Le panneau de contrôle

Procédure de réglage des paramètres SelecType principaux

Cette section indique comment entrer dans le mode SelecType et comment effectuer des réglages à l’aide des touches du panneau de contrôle.

1 1

Remarque :

❏ Chaque fois que vous voulez sortir du mode SelecType et revenir à

l’état PRETE, appuyez sur la touche Pause .

❏ Pour revenir à l’étape précédente, appuyez sur la touche

Alimentation .

1. Accès au mode SelecType

Assurez-vous que l’écran LCD affiche PRETE, puis appuyez sur la touche Menu . Le premier menu s’affiche sur l’écran LCD.

2. Sélection d’un menu

Pour sélectionner un menu, appuyez sur la touche Avance papier ou Avance papier .

3. Définir le menu Pour définir le menu sélectionné, appuyez sur la touche Menu . Le premier élément s’affiche sur l’écran LCD.

4. Sélection d’un élément de menu Pour sélectionner un élément, appuyez sur la touche Avance papier ou Avance papier .

5. Définir l’élément Pour modifier l’élément sélectionné, appuyez sur la touche Menu . Le premier paramètre s’affiche sur l’écran LCD.

1 1 1 1 1 1 1 1 1

6. Sélection d’un paramètre Pour sélectionner un paramètre pour l’élément, appuyez sur la touche Avance papier ou Avance papier .

Le panneau de contrôle 23

7. Réglage du paramètre

Pour enregistrer le paramètre sélectionné, appuyez sur la touche Menu . Si l'élément choisi peut seulement être exécuté, appuyez sur la touche Menu fonction correspondant à cet élément.

Après avoir exécuté la fonction, l’imprimante quitte le mode SelecType et revient à l’état PRETE.

8. Sortie du mode SelecType

Appuyez sur la touche Pause . L’imprimante revient à l’état PRETE.

pour exécuter la

Détail des menus SelecType

CONFIGURATION

Ce menu contient les paramètres suivants.

EPAISSEUR

Vous pouvez régler la distance qui sépare la tête d’impression du papier. Normalement, il convient de laisser ce paramètre sur STANDARD. Si vous trouvez que l’image imprimée est tachée, sélectionnez EPAIS. Pour imprimer sur du papier fin, sélectionnez FIN. Pour imprimer sur du papier épais, sélectionnez PLUS EPAIS.

LIGNE PAGE

Vous pouvez choisir d’imprimer les lignes de découpe sur le papier rouleau. Si vous voulez imprimer les lignes de délimitation de page, sélectionnez OUI. Si vous ne voulez pas imprimer les lignes de délimitation de page, sélectionnez NON.

24 Le panneau de contrôle

Cette opération change en fonction du réglage du paramètre Coupe auto.

Alimentation Imprime limite

page

Rouleau coupe auto Oui

Rouleau coupe auto Non

Remarque :

Lorsque l’option Feuille est sélectionnée pour la source d’alimentation papier, ce paramètre n’est pas accessible.

Oui Imprime une ligne de fin de

Non Pas d’impression des lignes d e

Oui Impression d’une ligne de fin

Non N’imprime pas de ligne de fin

Fonctionnement de l’imprimante

page uniquement sur le côté droit et coupe automatiquement le papier après l’impression.

page et découpe automatique du papier après impression.

de page uniquement sur le côté droit et sous les données, mais pas de découpe automatique du papier après l’impression.

de page et ne coupe pas le papier.

1 1 1 1 1 1 1

INTERFACE

Vous pouvez choisir l’interface qui reçoit les données d’impression. Lorsque l’option AUTO est sélectionnée, l’imprimante change automatiquement d’interface en fonction de celle qui reçoit des données en premier. Lorsque vous sélectionnez USB, IEEE1394 ou OPTION, seule l’interface sélectionnée reçoit les données d’impression. Si elle ne reçoit plus aucun autre travail d’impression pendant 10 secondes au moins, l’imprimante revient à l’état d’attente.

Le panneau de contrôle 25

1 1 1 1

PAGE CODE

Vous pouvez sélectionner la page de code à utiliser : PC437 (graphiques étendus) ou PC850 (multilingue).

MARGES PAPIER

Vous pouvez sélectionner les marges suivantes pour le papier rouleau : H/B 15 mm, 15 mm et 3 mm.

Réglage des marges

H/B 15 mm 15 mm 3 mm

15 mm 15 mm 15 mm

3 mm 3 mm 3 mm

Haut/Bas Gauche/Droite

Remarque :

Il n’est pas possible de sélectionner à la fois « Haut/Bas = 3 mm » et « Gauche/Droite = 15 mm ».

Lorsqu’une même image est imprimée avec une marge de 3 mm et avec une marge de 15 mm, vous pouvez remarquer en comparant les tirages qu’il manque une partie du côté droit de l’image imprimée avec la marge de 15 mm.

Marge inférieure 15 mm

Zone à couper

Marge droite 15 mm

Zone imprimable

Bord avant

Papier rouleau

Marge supérieure

15 mm Marge gauche 15 mm

Sens d’impression

26 Le panneau de contrôle

CTRL FORMAT PPR

Si vous sélectionnez OUI, l’imprimante arrête d’imprimer lorsque la largeur du papier chargé dans l’imprimante ne correspond pas à celle de l’image. Si vous sélectionnez NON, l’imprimante continue d’imprimer même si la largeur du papier ne correspond pas à celle de l’image et imprime éventuellement au-delà du papier.

CTRL ALIGN PPR

Si vous sélectionnez OUI, si le papier n’est pas droit, le message PAPIER NON DROIT s’affiche sur l’écran LCD et l’impression

s’arrête. Si vous sélectionnez NON, aucune erreur d’alignement du papier n’est signalée même si l’image imprimée est en dehors du papier, et l’imprimante continue le travail d’impression.

DELAI DEPASSE

Ce paramètre peut prendre une valeur comprise entre 30 et 300 secondes. Si un câble de votre imprimante se débranche ou que votre imprimante s’arrête pendant un laps de temps supérieur au délai indiqué, le travail d’impression est annulé et l’imprimante fait avancer le papier.

REGL. CUTTER

Vous pouvez régler la position de coupe du papier en cas d’impression avec des marges supérieure en inférieure nulles. Cette fonction imprime des motifs de réglage du couteau et permet de sélectionner la position de coupe appropriée.

1 1 1 1 1 1 1 1 1

REINIT. MARGE

Si vous sélectionnez OUI, l’imprimante coupe une zone d’impression supplémentaire après l’utilisation automatique de l’impression sans marge.

Le panneau de contrôle 27

1 1 1

CTRL TAIL FEUILLE

Lorsque vous sélectionnez OUI, si la taille des feuilles simples chargées dans l’imprimante ne correspond pas à la taille des données, l’imprimante cesse d’imprimer et le message TAILLE PAPIER ERRONEE s’affiche sur le panneau de contrôle de l’imprimante. Si vous sélectionnez NON, l’imprimante continue d’imprimer même si la taille des feuilles simple ne correspond pas à celle de l’image et imprime éventuellement au-delà du papier.

CTRL BUSES AUTO

Lorsque vous sélectionnez OUI, l’imprimante effectue un contrôle des buses avant chaque impression.

Remarque :

Ne sélectionnez pas OUI si vous utilisez un support spécial non fourni par Epson, ou si la largeur du papier est inférieure à 210 mm.

NETTOYAGE AUTO

Lorsque vous sélectionnez OUI et que vous effectuez un contrôle des buses à partir du pilote d’impression ou du panneau de contrôle, ce dernier non seulement vérifie le colmatage éventuel des buses mais effectue également un nettoyage automatique de la tête.

Remarque :

Ne sélectionnez pas OUI si vous utilisez un support spécial non fourni par Epson, ou si la largeur du papier est inférieure à 210 mm.

COUPE SILENCE

Si vous sélectionnez OUI, l’imprimante coupe le tirage lentement pour diminuer le bruit de coupe et les particules de papier.

INIT CONF.

Vous pouvez rétablir la valeur d’usine de tous les paramètres que vous avez modifiés dans INIT CONF..

28 Le panneau de contrôle

IMPRIMER TEST

Ce menu contient les paramètres suivants.

TEST BUSE

Vous pouvez imprimer un motif de contrôle des buses de la tête d’impression pour chaque cartouche d’encre. Les résultats de l’impression vous indiqueront si les buses projettent l’encre correctement. Pour plus de détails, reportez-vous à la section “Contrôle des buses de la tête d’impression” à la page 35.

Remarque :

Vous pouvez imprimer un motif de contrôle de la tête d’impression au moyen de l’utilitaire du logiciel d’impression. Pour Windows, voir “Vérification des buses de la tête d’impression” à la page 107. Pour Mac OS 8.6 à 9.x, reportez-vous à la section “Vérification des buses de la tête d’impression” à la page 191. Pour Mac OS X, reportez-vous à la section “Vérification des buses de la tête d’impression” à la page 239.

FEUILLE ETAT

Vous pouvez imprimer l’état actuel de SelecType. Pour plus de détails, reportez-vous à la section “Impression d’une feuille d’état” à la page 44.

INFOS JOB

1 1 1 1 1 1 1 1

Vous pouvez imprimer les informations relatives aux travaux d’impression enregistrés dans l’imprimante (jusqu’à 10 travaux).

PAPIER PERSONNALISE

Vous pouvez imprimer les informations que vous avez enregistrées.

IMPRIMANTE

Ce menu contient les paramètres suivants.

VERSION

Vous pouvez vérifier la version du microprogramme.

Le panneau de contrôle 29

1 1 1 1

PAGES IMPRIMEES

Vous pouvez voir le nombre de pages imprimables pour chaque cartouche d’encre.

ENCRE RESTANTE

Vous pouvez voir la quantité d’encre restante dans chaque cartouche d’encre.

E ✽✽✽✽✽ F (100-81%)

E ✽✽✽✽ F (80-61%)

E ✽✽✽ F (60-41%)

E ✽✽ F (40-21%)

E ✽ F (20-11%)

nn % (moins de 10 %)

RESERVOIR MAINT.

Vous pouvez voir la capacité restante du réservoir de maintenance.

E ✽✽✽✽✽ F (100-81%)

E ✽✽✽✽ F (80-61%)

E ✽✽✽ F (60-41%)

E ✽✽ F (40-21%)

E ✽ F (20-11%)

nn % (moins de 10 %)

30 Le panneau de contrôle

CPTEUR ENCRE

Affiche l’encre restante en grammes et la consommation de papier en centimètres.

Remarque :

Les valeurs affichées dans CPTEUR ENCRE sont indicatives.

EFF CPTEUR

Vous pouvez effacer les valeurs figurant dans CPTEUR ENCRE.

HISTORIQUE

Vous pouvez voir la consommation d’encre (ENCRE) en ml, la consommation de papier (PAPIER) en m le travail d’impression (TEMPS IMPR.) en secondes pour chaque travail d’impression enregistré dans l’imprimante. Le travail le plus récent est le N° 0.

EFF.HISTORIQUE

Vous pouvez effacer l’historique des travaux dans l’imprimante.

NOMBRE PAGES

Vous pouvez voir le nombre total de pages que vous avez imprimées.

et le temps requis pour

1 1 1 1 1 1 1 1

DUREE DE VIE

Vous pouvez vérifier la durée de service des consommables.

LAME Vous pouvez voir la durée de service de la lame.

Remarque : Les valeurs affichées sur l’écran LCD sont indicatives.

MOTEUR CR Paramètre réservé au personnel d’entretien.

MOTEUR PF Paramètre réservé au personnel d’entretien.

TÊTE LC Paramètre réservé au personnel d’entretien.

NETTOYEUR Paramètre réservé au personnel d’entretien.

Le panneau de contrôle 31

1 1 1 1

PAPIER PERSONNALISE

Ce menu contient les paramètres suivants.

NUMERO PAPIER

Lorsque vous sélectionnez STD, l’imprimante détermine automatiquement l’épaisseur du papier. Vous pouvez aussi sélectionner No. X (X étant un nombre compris entre 1 et 10) pour enregistrer les paramètres suivants ou pour rappeler les réglages que vous avez effectués pour les paramètres suivants.

❏ Epaisseur ❏ Motif d'épaisseur ❏ Num. épaisseur ❏ Méthode de coupe ❏ Réglage de l’alimentation ❏ Type de rouleau d’éjection ❏ Temps séchage ❏ Aspiration ❏ Réglage MicroWeave

Remarque :

Si vous sélectionnez STANDARD, les données sont imprimées en fonction des paramètres du pilote d’impression. Si vous sélectionnez No. X, les réglages effectués sur le panneau de contrôle prennent le pas sur ceux du pilotes d’impression, sauf si vous sélectionnez AUTO dans NUM. EPAISSEUR.

EPAISSEUR

MOTIF EPAISSEUR

Vous pouvez imprimer le motif de détection de l’épaisseur du papier. Si vous sélectionnez STD dans NUMERO PAPIER, le motif n’est pas imprimé.

32 Le panneau de contrôle

NUM. EPAISSEUR

Si vous utilisez un support spécial Epson, vous devez normalement sélectionner AUTO. Si vous utilisez un support spécial autre qu’Epson, vérifiez le motif de détection de l’épaisseur du papier et entrez le numéro du motif d’impression présentant le plus petit écart.

METHODE COUPE

Vous pouvez spécifier la méthode de coupe. Il y a quatre méthodes de découpe du papier STD, PAPIER FIN, EPAIS COUPE RAPIDE et EPAIS COUPE LENTE.

REGL.ALIM.PAPIER

Vous pouvez définir l’avance du papier. La plage de valeurs va de -0,70 à 0,70%.

ROULEAU EJECTION

Vous pouvez sélectionner AUTO, FEUILLE, ROULEAU COURBE ou ROULEAU NORMAL.

AUTO L’imprimante sélectionne automatiquement la

configuration la plus appropriée. Lorsque vous utilisez un support spécial Epson, vous devez normalement sélectionner cette option.

FEUILLE Si vous voulez imprimer sur une feuille simple de support

spécial d’un fournisseur différent d’Epson, sélectionnez cette option.

1 1 1 1 1 1 1 1 1

ROULEAU COURBE

Si vous voulez imprimer sur du papier rouleau très courbé d’un support spécial d’un fournisseur différent d’Epson, sélectionnez cette option.

Remarque : Veillez à ce que l’encre soit suffisamment sèche sur le papier avant que le rouleau ne touche le support. Sinon l’encre souillera la surface du rouleau ainsi que les tirages.

Le panneau de contrôle 33

1 1 1

ROULEAU NORMAL

Si vous voulez imprimer sur du papier rouleau d’un support provenant d’un fournisseur différent d’Epson, sélectionnez cette option. Lorsque du papier rouleau est sélectionné pour l’imprimante, cette option est sélectionnée et aucun rouleau d’entraînement du papier n’est utilisé. Si vous sélectionnez ce paramètre alors que vous utilisez des feuilles simples, vous devrez éjecter les feuilles simples une à une.

TEMPS SECHAGE

Vous pouvez définir le temps de séchage de l’encre pour chaque passage des têtes d’impression. La plage de valeurs va de 0 à 10 secondes.

ASPIRATION

Vous pouvez définir la pression d’aspiration pour faire avancer le papier imprimé. Sélectionnez STD, -1, -2, -3 ou -4.

AJUST. M/W

Vous pouvez ajuster le mode MicroWeave. Les valeurs possibles sont STD, 1 et 2. Augmentez la valeur pour donner la priorité à la vitesse d’impression. Diminuez-la pour donner la priorité à la qualité d’impression.

MAINTENANCE

Ce menu contient les paramètres suivants.

REMPLAC. CUTTER

Vous pouvez afficher la procédure de remplacement de la lame. Suivez les instructions sur l’écran LCD.

CHNG ENCRE

Vous pouvez changer le jeu de cartouches d’encre. Voir “Changement du jeu de cartouches d’encre” à la page 277.

34 Le panneau de contrôle

EXTRA NETTOYAGE

Vous pouvez nettoyer la tête d’impression plus efficacement qu’avec le nettoyage normal.

REGLAGE HEURE

Vous pouvez régler l’année, le mois, la date, les heures et les minutes.

ALIGNEMENT TETE

Ce menu contient les paramètres suivants.

EPAISSEUR PAPIER

Vous pouvez régler l’épaisseur du papier que vous allez utiliser. Si vous utilisez un support spécial Epson d’une épaisseur comprise entre 0,2 mm et 1,2 mm, sélectionnez STD. Si vous utilisez un support spécial différent d’Epson, entrez une épaisseur de papier comprise entre 0,0 mm et 1,6 mm.

ALIGNEMENT

Vous pouvez corriger tout défaut d’alignement des têtes pour obtenir les meilleurs résultats d’impression. Pour plus de détails, reportez-vous à la section “Alignement de la tête d’impression” à la page 37.

1 1 1 1 1 1 1 1 1

Contrôle des buses de la tête d’impression

Pour savoir si les buses projettent l’encre correctement, vous pouvez imprimer un motif de contrôle des buses. Si les buses ne projettent pas l’encre correctement, l’absence de points sera visible sur le motif imprimé. Pour imprimer un motif de contrôle des buses, procédez comme suit.

Le panneau de contrôle 35

1 1 1

Remarque :

Avant de commencer à imprimer des images, assurez-vous que l’impression du motif de contrôle des buses est terminée. Sinon, vous risquez d’observer une perte de qualité d’impression.

1. Vérifiez que du papier est chargé dans l’imprimante.

2. Appuyez sur la touche Menu

pour entrer dans le mode

SelecType.

3. Appuyez sur la touche Avance papier ou Avance papier pour afficher IMPRIMER TEST, puis appuyez sur la touche Menu .

4. Appuyez sur la touche Avance papier ou Avance papier pour afficher TEST BUSE.

5. Appuyez sur la touche Menu

6. Appuyez de nouveau sur la touche Menu

pour afficher IMPRIMER.

pour

commencer à imprimer un motif de contrôle des buses.

Après l’impression du motif de contrôle des buses, l’imprimante quitte le mode SelecType et revient à l’état PRETE.

Exemples de motifs de vérification des buses :

Correct

Nettoyage des têtes nécessaire

36 Le panneau de contrôle

S’il manque certains segments de lignes dans le motif, vous devez nettoyer les têtes d’impression. Appuyez sur la touche Menu pendant plus de 3 secondes ou lancez l’utilitaire de nettoyage des têtes. Pour Windows, voir “Nettoyage de la tête d’impression” à la page 109. Pour Mac OS 8.6 à 9.x, reportez-vous à la section “Nettoyage de la tête d’impression” à la page 192. Pour Mac OS X, reportez-vous à la section “Nettoyage de la tête d’impression” à la page 241.

Alignement de la tête d’impression

1 1 1

Pour éviter une baisse de qualité due à un désalignement de la tête d’impression, alignez la tête d’impression avant de commencer à imprimer des données. Pour aligner la tête d’impression, procédez comme suit.

1. Vérifiez que du papier est chargé dans l’imprimante.

Remarque :

Pour obtenir les meilleurs résultats, utilisez les supports que vous prévoyez d’employer pour imprimer vos données lors de l’impression du motif d’alignement des têtes.

2. Appuyez sur la touche Menu

SelecType.

3. Appuyez sur la touche Avance papier ou Avance papier pour afficher ALIGNEMENT TETE, puis appuyez sur la touche Menu .

4. Lorsque le message EPAISSEUR PAPIER est affiché, appuyez sur la touche Menu .

5. Appuyez sur la touche Avance papier ou Avance papier

pour sélectionner STD ou une valeur d’épaisseur de papier comprise entre 0,0 mm et 1,6 mm. Lorsque vous voulez imprimer sur un support spécial Epson, sélectionnez STD. Si vous voulez imprimer sur un support provenant d’un fournisseur différent d’Epson, entre une valeur pour l’épaisseur du papier.

pour entrer dans le mode

1 1 1 1 1 1 1 1 1

Le panneau de contrôle 37

6. Appuyez sur la touche Menu

pour enregistrer la valeur

saisie.

7. Appuyez de nouveau sur la touche Menu . La mention

ALIGNEMENT s’affiche sur la ligne supérieure et la mention AUTO s’affiche sur la ligne inférieure.

8. Appuyez sur la touche Menu

pour sélectionner AUTO, et

appuyez sur la touche Avance papier ou Avance papier

pour sélectionner BI-D NOIR.

Si vous utilisez un support spécial Epson et souhaitez effectuer un alignement de la tête avec toutes les couleurs, sélectionnez BI-D TOUTES.

9. Appuyez sur la touche Menu . L’impression démarre.

Exemples de motifs d’alignement des têtes (BI-D NOIR) :

Si le motif imprimé avec l’alignement automatique ne vous convient pas, vous pouvez effectuer l’alignement de façon manuelle. Pour aligner la tête d’impression manuellement, procédez comme suit.

1. Appuyez sur la touche Menu

pour entrer dans le mode

SelecType.

2. Appuyez sur la touche Avance papier ou Avance papier pour afficher ALIGNEMENT TETE, puis appuyez sur la touche Menu .

3. Lorsque le message EPAISSEUR PAPIER est affiché, appuyez sur la touche Menu .

38 Le panneau de contrôle

4. Appuyez sur la touche Avance papier ou Avance papier pour sélectionner STD ou une valeur d’épaisseur de

papier comprise entre 0,1 mm et 1,6 mm. Lorsque vous voulez imprimer sur un support spécial Epson, sélectionnez STD. Si vous voulez imprimer sur un support provenant d’un fournisseur différent d’Epson, entre une valeur pour l’épaisseur du papier.

1 1

5. Appuyez sur la touche Menu saisie.

6. Appuyez de nouveau sur la touche Menu . La mention

ALIGNEMENT s’affiche sur la ligne supérieure et la mention AUTO s’affiche sur la ligne inférieure.

7. Appuyez sur la touche Menu appuyez sur la touche Avance papier ou Avance papier

pour sélectionner BI-D NOIR.

Si vous utilisez un support spécial Epson et souhaitez effectuer un alignement de la tête avec toutes les couleurs, sélectionnez BI-D TOUTES.

8. Appuyez sur la touche Menu . L’impression démarre.

Exemples de motifs d’alignement des têtes (BI-D NOIR) :

# 1

pour enregistrer la valeur

pour sélectionner MANUEL, et

1 1 1 1 1 1 1 1

123456789

Le panneau de contrôle 39

1 1

9. Après l’impression, le numéro de motif et le numéro de jeu actuel sont affichés. Sélectionnez le jeu qui présente les plus petits écarts, puis appuyez sur Avance papier ou Avance papier de manière à afficher le numéro de ce jeu.

10. Appuyez sur la touche Menu

pour enregistrer le numéro

de jeu. Le numéro de motif suivant apparaît. Répétez l’étape 9.

Si vous n’êtes pas satisfait du motif imprimé, appuyez sur la touche Alimentation pour revenir au niveau précédent et sélectionnez BI-D TOUTES.

Si le motif imprimé avec BI-D TOUTES ne vous convient pas, essayez UNI-D.

11. Après avoir réglé les motifs, appuyez sur la touche Pause pour revenir à l’état PRETE.

Définition d’une configuration papier

Vous pouvez enregistrer et rappeler votre configuration papier personnalisée en fonction du support d’impression.

Les paramètres papier que vous pouvez régler sont les suivants :

40 Le panneau de contrôle

Enregistrement de la configuration

Pour enregistrer la configuration du papier, procédez comme suit.

1. Chargez le papier que vous souhaitez vérifier.

2. Appuyez sur la touche Menu

SelecType.

3. Appuyez sur la touche Avance papier ou Avance papier pour afficher PAPIER PERSONNALISE.

4. Appuyez sur la touche Menu

5. Appuyez sur la touche Menu , puis sur la touche Avance papier ou Avance papier pour sélectionner STD ou la valeur (No. 1 à No. 10) que vous voulez enregistrer comme numéro de configuration.

Si vous utilisez un support spécial Epson, sélectionnez STD, et sautez l’étape 9. Vous n’avez pas à définir une épaisseur de papier car l’option STANDARD le fait automatiquement.

6. Appuyez sur la touche Menu Appuyez sur la touche Avance papier ou Avance papier

pour sélectionner FIN, STANDARD, PLUS EPAIS ou EPAIS.

pour entrer dans le mode

pour afficher NUMERO PAPIER.

pour afficher EPAISSEUR.

1 1 1 1 1 1 1 1

7. Appuyez sur la touche Menu d’épaisseur sélectionné. La mention MOTIF EPAISSEUR s’affiche sur l’écran LCD.

8. Appuyez de nouveau sur la touche Menu motif de contrôle de l’épaisseur du papier.

Exemple de motif d’impression test de l’épaisseur du papier :

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

Plus petit écart

pour enregistrer le réglage

pour imprimer

Le panneau de contrôle 41

1 1 1 1

9. E xaminez le motif imprimé pour déterminer quel jeu de lignes est aligné (c’est-à-dire présente le plus petit écart entre les lignes), puis notez le numéro correspondant.

10. Une fois le motif imprimé, la mention NUM. EPAISSEUR s’affiche. Appuyez sur la touche Avance papier ou Avance papier pour sélectionner le numéro noté à l’étape 9.

11. Appuyez sur la touche Menu

pour enregistrer la valeur

sélectionnée.

12. La mention METHODE COUPE s’affiche. Appuyez sur la touche Avance papier ou Avance papier pour sélectionner

STD, EPAIS COUPE LENTE, EPAIS COUPE RAPIDE ou PAPIER FIN, et appuyez sur la touche Menu .

13. La mention REGL.ALIM.PAPIER s’affiche. Appuyez sur la touche Avance papier ou Avance papier pour régler l’avance du papier, puis appuyez sur la touche Menu .

14. ROULEAU EJECTION s’affiche. Sélectionnez AUTO, FEUILLE, ROULEAU COURBE ou ROULEAU NORMAL, puis appuyez sur la touche Menu .

15. La mention TEMPS SECHAGE s’affiche. Appuyez sur la touche Avance papier ou Avance papier pour sélectionner la durée en secondes, puis appuyez sur la touche Menu .

16. La mention ASPIRATION s’affiche. Appuyez sur la touche Avance papier ou Avance papier pour sélectionner STD, -1, -2, -3 ou -4.

17. La mention AJUST. M/W s’affiche. Appuyez sur la touche Avance papier ou Avance papier pour régler la fonction MicroWeave. Augmentez la valeur pour donner la priorité à la vitesse d’impression. Diminuez-la pour donner la priorité à la qualité d’impression.

18. Appuyez sur la touche Menu

pour enregistrer la valeur

sélectionnée.

42 Le panneau de contrôle

Sélection d’une configuration enregistrée

Pour sélectionner une configuration enregistrée, procédez comme suit.

1. Appuyez sur la touche Menu

SelecType.

2. Appuyez sur la touche Avance papier ou Avance papier pour afficher PAPIER PERSONNALISE, puis appuyez sur la touche Menu .

3. Appuyez sur la touche Avance papier ou Avance papier pour afficher NUMERO PAPIER , puis appuyez sur la touche Menu .

4. Appuyez sur la touche Avance papier ou Avance papier pour sélectionner le numéro enregistré à utiliser. Si vous sélectionnez STANDARD, les données sont imprimées en fonction des paramètres du pilote d’impression. Si vous sélectionnez No. X, les réglages effectués sur le panneau de contrôle prennent le pas sur ceux du pilote d’impression.

5. Appuyez sur la touche Menu X, le numéro que vous avez sélectionné s’affiche sur l’écran LCD.

pour entrer dans le mode

. Si vous sélectionnez No.

1 1 1 1 1 1 1 1

6. Appuyez sur la touche Pause SelecType.

pour quitter le mode

Le panneau de contrôle 43

1 1 1 1

Impression d’une feuille d’état

En mode SelecType, vous pouvez imprimer une feuille d’état pour consulter les valeurs par défaut actuelles du mode SelecType. Pour imprimer une feuille d’état, procédez comme suit.

1. Vérifiez que du papier est chargé dans l’imprimante.

2. Appuyez sur la touche Menu

pour entrer dans le mode

SelecType.

3. Appuyez sur la touche Avance papier ouAvance papier

pour afficher IMPRIMER TEST, puis appuyez sur la touche

Menu .

4. Appuyez sur la touche Avance papier ou Avance papier pour afficher FEUILLE D’ETAT , puis appuyez sur la touche Menu .

5. Appuyez de nouveau sur la touche Menu

pour

commencer à imprimer une feuille d’état.

Après l’impression, l’imprimante quitte le mode SelecType et revient à l’état PRETE.

44 Le panneau de contrôle

Chapitre 2

Mode Maintenance

Procédure de réglage du mode Maintenance

Cette section indique comment entrer dans le mode Maintenance et comment effectuer des réglages à l’aide des touches du panneau de contrôle.

Pour effectuer des réglages dans le mode Maintenance, procédez comme suit.

Remarque :

Pour revenir à l’étape précédente, appuyez sur la touche Alimentation

1. Passez en mode Maintenance Vérifiez tout d’abord que l’imprimante est hors tension. Tout en maintenant la touche Pause touche Marche/Arrêt pour mettre l’imprimante sous tension.

enfoncée, appuyez sur la

2 2 2 2 2 2 2 2

2. Sélectionnez un élément Appuyez sur la touche Avance papier ou Avance papier pour sélectionner un élément.

3. Définir l’élément Pour modifier l’élément sélectionné, appuyez sur la touche Menu . Le premier paramètre s’affiche sur l’écran LCD.

4. Sélection d’un paramètre Pour sélectionner un paramètre pour l’élément, appuyez sur la touche Avance papier ou Avance papier .

Mode Maintenance 45

2 2 2 2

5. Réglage du paramètre

Pour enregistrer le paramètre sélectionné, appuyez sur la touche Menu . Si l'élément choisi peut seulement être exécuté, appuyez sur la touche Menu

pour exécuter la fonction correspondant

à cet élément.

Remarque :

Si un deuxième paramètre est affiché sur l’écran LCD, répétez les étapes 4 et 5 pour le sélectionner et le régler.

6. Sortie du mode SelecType

Appuyez sur la touche Marche/Arrêt l’imprimante hors tension puis mettez-la de nouveau sous tension.

Liste du mode Maintenance

Élément Premier paramètre Deuxième paramètre

pour mettre

“VIDAGE HEXA.” à la page 47

“LANGUE” à la page 47ANGLAIS, FRANCAIS,

“UNITES” à la page 48METRE, PIED/POUCE -

“PRESSION COUPE” à la page 48

“SSCL” à la page 48 EXEC -

“PANNEAU DEFAUT” à la page 48

“MENU INFO CART.” à la page 48

46 Mode Maintenance

IMPRIMER EXEC

ITALIEN, ALLEMAND, ESPAGNOL, PORTUGAIS

0% - 150% -

EXEC -

CARTOUCHE MK CARTOUCHE C CARTOUCHE M CARTOUCHE Y CARTOUCHE PK (MK-2) CARTOUCHE LC (C-2) CARTOUCHE LM (M-2) CARTOUCHE LK (Y-2)

FABRICANT, CARTOUCHE, TYPE ENCRE, CAP. ENCRE, ENCRE RESTANTE, DATE PROD, DATE EXPIR, DUREE VIE, AGE

Détails sur les éléments du mode maintenance

VIDAGE HEXA.

Les données reçues de l’hôte peuvent être imprimées sous la forme de nombres hexadécimaux.

Pour les imprimer, procédez comme suit.

1. Vérifiez que du papier est chargé dans l’imprimante.

2. Dans le mode maintenance, appuyez sur la touche Avance papier ou Avance papier pour afficher VIDAGE HEXA..

3. Appuyez sur la touche Menu Appuyez de nouveau sur la touche Menu l’impression.

Les données à imprimer contenues dans la mémoire tampon de l’imprimante sont imprimées sous la forme de données hexadécimales de 16 octets dans la colonne de gauche, et les caractères ASCII correspondants dans la colonne de droite.

Remarque :

Si les dernières données occupent moins de 16 octets, elles ne sont imprimées que lorsque vous appuyez sur la touche Pause .

LANGUE

Vous pouvez sélectionner la langue d’affichage de l’écran LCD.

pour afficher IMPRIMER.

pour lancer

2 2 2 2 2 2 2 2

Pour sélectionner une langue, procédez comme suit.

1. Dans le mode maintenance, appuyez sur la touche Avance papier ou Avance papier pour afficher LANGUE puis appuyez sur le bouton Menu .

2. Appuyez sur la touche Avance papier ou Avance papier pour sélectionner la langue de votre choix.

Mode Maintenance 47

2 2 2

3. Appuyez sur la touche Menu

pour définir la langue.

Vérifiez que la mention PRETE (ou son équivalent dans la langue sélectionnée) est affichée sur l’écran LCD.

Remarque :

Il s’écoule un moment avant que l’écran affiche la mention PRETE (ou son équivalent dans la langue sélectionnée).

UNITES

Vous pouvez sélectionner les unités pour l’affichage de la longueur. Pour sélectionner les unités, procédez comme suit.

Remarque :

Cet élément n’est disponible que si vous choisissez ANGLAIS pour la LANGUE.

1. Dans le mode maintenance, appuyez sur la touche Avance papier ou Avance papier pour afficher UNITES puis

appuyez sur le bouton Menu .

2. Appuyez sur la touche Avance papier ou Avance papier pour sélectionner l’unité de votre choix.

3. Appuyez sur la touche Menu

pour définir l’unité.

PRESSION COUPE

Vous pouvez sélectionner la pression de coupe.

SSCL

Vous pouvez effectuer un nettoyage de la tête par ultrasons.

PANNEAU DEFAUT

Vous pouvez rétablir la valeur d’usine de tous les paramètres que vous avez modifiés dans le mode SelecType.

MENU INFO CART.

Paramètre réservé au personnel d’entretien.

48 Mode Maintenance

Chapitre 3

Impression sous Windows

Présentation du logiciel d’impression

Le logiciel d’impression livré avec l’imprimante comprend un pilote d’impression et des utilitaires. Le pilote permet de choisir entre divers paramètres pour obtenir les meilleurs résultats d’impression. Les utilitaires permettent de contrôler l’imprimante et de la maintenir dans un état de fonctionnement optimal.

Le logiciel d’impression comprend les onglets suivants :

Onglet Paramètres et utilitaires

Principal Support, Couleur, Mode, Niveaux d’encre, Aperçu avant

impression

Papier Alimentation, Sans marges, Coupe auto, Taille papier,

Copies, Orientation, Zone imprimable (lorsque le paramètre Alimentation est réglé sur Bac papier ou Alimentation manuelle, Option papier rouleau (lorsque le paramètre Alimentation est réglé sur Papier rouleau ou Papier rouleau (Bannière))

3 3 3 3 3 3 3 3

Disposition Impression proportionnelle, Impression Recto-verso,

Multi-Pages

Utilitaire EPSON Status Monitor 3, Vérification des buses, Nettoyage

des têtes, Alignement des têtes, Informations imprimante et options

Pour des informations sur le réglage des paramètres du pilote d’impression, reportez-vous aux sections “Réglage des paramètres de l’onglet Principal” à la page 57, “Réglage des paramètres de l’onglet Papier” à la page 78 et “Réglage des paramètres de l’onglet Disposition” à la page 93.

Impression sous Windows 49

3 3 3 3

Pour des informations sur les utilitaires de l’imprimante, reportez-vous à la section “Emploi des utilitaires d’impression” à la page 105.

Remarque :

Les options du logiciel d’impression à votre disposition dépendent de la version de Windows sous laquelle vous travaillez.

L’aide en ligne propose davantage d’informations sur le logiciel d’impression. Voir “S'informer grâce à l'aide en ligne” à la page 116.

Accès au logiciel d’impression

Pour accéder au logiciel d’impression installé sur votre ordinateur, procédez comme suit.

Remarque :

❏ Les options du logiciel d’impression à votre disposition dépendent

de la version de Windows sous laquelle vous travaillez.

❏ Pour les utilisateurs de l’Encre Vitesse rapide :

Lorsque vous accédez au pilote d’impression pour la première fois après l’installation du logiciel d’impression, la mention Encre Qualité Photo est affichée dans l’onglet principal pour le jeu de cartouches d’encre sélectionné. Pour que le pilote d’impression puisse reconnaître le jeu de cartouches d’encre correct, fermez la fenêtre du pilote d’impression puis rouvrez-la.

Depuis Windows XP

1. Cliquez sur le bouton Démarrer, puis sur Imprimantes et Télécopieurs.

2. Cliquez avec le bouton droit sur l’icône correspondant à votre imprimante, puis cliquez sur Options d’impression. La fenêtre du logiciel d’impression s’affiche.

50 Impression sous Windows

Depuis Windows Me et 98

1. Double-cliquez sur l’icône Poste de travail, puis sur Imprimantes.

2. Cliquez avec le bouton droit sur l'icône correspondant à votre imprimante, puis cliquez sur Propriétés. La fenêtre du logiciel d’impression s’affiche.

Depuis Windows 2000

1. Double-cliquez sur l’icône Poste de travail, sur Panneau de configuration puis sur Imprimantes.

2. Cliquez avec le bouton droit sur l’icône correspondant à votre imprimante, puis cliquez sur Options d’impression. La fenêtre du logiciel d’impression s’affiche.

Depuis Windows NT4.0

1. Double-cliquez sur l’icône Poste de travail, puis sur Imprimantes.

2. Cliquez avec le bouton droit sur l’icône correspondant à votre imprimante, puis cliquez sur Valeurs par défaut du document. La fenêtre du logiciel d’impression s’affiche.

3 3 3 3 3 3 3 3 3

À partir d’applications Windows

1. Dans le menu Fichier, cliquez sur Imprimer ou Mise en page.

2. Vérifiez que votre imprimante est sélectionnée et cliquez sur

Imprimante, Configuration, Options, Propriétés ou Préférence (selon votre application, vous devrez cliquer sur

plusieurs de ces boutons). La fenêtre du logiciel d’impression s’affiche.

Impression sous Windows 51

3 3 3

Paramètres de base

Définition des paramètres du pilote d’impression

Cette section décrit les paramètres de base du pilote d’impression requis pour imprimer vos données.

Pour régler les paramètres de base du pilote d’impression, procédez comme suit.

1. Cliquez sur Imprimer dans le menu Fichier de votre

application La boîte de dialogue Imprimer s’affiche.

2. Vérifiez que votre imprimante est sélectionnée et cliquez sur

Propriétés ou Options. Vous devrez peut-être cliquer sur plusieurs de ces boutons. La fenêtre de paramètres du pilote s’affiche.

3. Cliquez sur l'onglet Principal. Le contenu de l’onglet

Principal s’affiche.

52 Impression sous Windows

4. Sélectionnez le paramètre Support correspondant au papier qui est chargé dans l’imprimante. Voir “Liste des supports” à la page 58.

Remarque :

❏ Vérifiez le type de support et son circuit papier. Voir “Circuits

du papier” à la page 256.

3 3

❏ Le paramètre Support détermine les autres paramètres

disponibles ; vous devez donc toujours le définir en premier.

❏ Certains supports ne sont pas disponibles avec l’option

sélectionnée pour le paramètre Alimentation.

5. Réglez le paramètre Couleur. Sélectionnez Couleur/N&B Photo pour imprimer des photos en couleur ou en

monochrome, ou Noire pour imprimer un brouillon ou du texte noir uniquement.

Remarque :

Pour imprimer sur tout support autre que du papier calque, nous recommandons d’utiliser l’option Couleur/N&B Photo, même si les données sont à imprimer en noir.

6. Réglez le paramètre Mode. Veillez à sélectionner l’option Automatique.

7. Si un curseur s’affiche, réglez les paramètres Vitesse et Qualité dans la zone Mode. Faites glisser le curseur vers la gauche ou vers la droite, selon le critère qui importe le plus pour vous.

3 3 3 3 3 3 3 3

Remarque :

Selon le support choisi, il est possible qu’aucun curseur n’apparaisse dans la zone Mode.

Impression sous Windows 53

3 3

8. Cliquez sur l'onglet Papier. Le contenu de l’onglet Papier

s’affiche.

9. Dans la liste Alimentation, sélectionnez le type de papier chargé dans l’imprimante.

10. Pour imprimer vos données sans marges, sélectionnez Sans marges. Voir “Réglage du paramètre Sans marges” à la page 79.

11. Dans la liste Taille papier, sélectionnez le format du papier chargé dans l’imprimante.

Remarque :

La plupart des applications Windows ont des paramètres de format de papier prioritaires sur ceux du logiciel d’impression.

12. Lorsque le paramètre Alimentation est réglé sur Bac papier ou Alimentation manuelle, vous pouvez, au besoin, régler le paramètre Zone imprimable. Voir “Réglage du paramètre Zone imprimable” à la page 86.

Lorsque le paramètre Alimentation est réglé sur Papier rouleau ou Papier rouleau (Bannière), vous pouvez, au besoin, régler le paramètre Option papier rouleau. Voir “Réglage du paramètre Option papier rouleau” à la page 88.

54 Impression sous Windows

13. Réglez les paramètres Orientation, Copies et Zone imprimable en fonction de vos besoins.

14. Cliquez sur l'onglet Disposition. Le contenu de l’onglet Disposition s’affiche.

3 3 3 3 3 3 3

15. Sélectionnez Impression proportionnelleet, au besoin, ajustez les dimensions de l’image imprimée. Voir “Réglage du paramètre Impression proportionnelle” à la page 94.

Remarque :

Cette fonction n’est pas disponible lorsque l’option Papier rouleau (Bannière) est sélectionnée dans la liste Alimentation.

16. Sélectionnez Impression recto-verso et réglez les paramètres en fonction des besoins. Pour plus de détails, reportez-vous à la section “Réglage du paramètre Impression recto-verso” à la page 95.

17. Sélectionnez Multi-Pages et réglez les paramètres en fonction des besoins. Pour plus de détails, reportez-vous à la section “Réglage du paramètre Multi-Pages” à la page 102.

Impression sous Windows 55

3 3 3 3 3

18. Cliquez sur OK. L’écran revient à la boîte de dialogue

Configuration de l’impression (ou une boîte de dialogue similaire) de votre application.

19. Cliquez sur Imprimer pour lancer l’impression.

Pendant l’impression, la barre de progression EPSON s’affiche, montrant l’avancement de l’impression et l’état de l’imprimante.

Annulation d’une impression

Pour annuler l’impression en cours, cliquez sur Stop dans la barre de progression EPSON.

Vous pouvez également suspendre ou poursuivre l’impression. Pour suspendre l’impression, cliquez sur Pause. Pour reprendre l’impression, cliquez de nouveau sur ce bouton.

Important :

Après avoir arrêté une impression en cours, il est possible que vous

deviez relancer l’impression depuis le début afin d’obtenir les meilleurs résultats. Si vous ne le faites pas, des défauts d’alignement ou des bandes peuvent apparaître sur l’image imprimée.

56 Impression sous Windows

Réglage des paramètres de l’onglet Principal

Dans cet onglet, vous pouvez régler les paramètres Support, Couleur et Mode, et vérifier la quantité d’encre restante dans les cartouches d’encre installées.

3 3 3 3 3 3 3

Réglage du paramètre Support

Le paramètre Support détermine les autres paramètres disponibles ; vous devez donc toujours le définir en premier.

Sélectionnez le paramètre Support correspondant au papier qui est chargé dans l’imprimante. Localisez votre papier dans la liste, puis sélectionnez un paramètre Support correspondant. Pour certains types de papiers, vous aurez le choix entre plusieurs supports.

Remarque :

❏ La disponibilité des supports spéciaux varie selon les pays.

Impression sous Windows 57

3 3 3 3 3

❏ Si vous utilisez des supports spéciaux non fournis par Epson,

reportez-vous à la section “Remarques pour les supports spéciaux Epson et les autres supports” à la page 244.

❏ Pour les informations les plus récentes sur les supports disponibles

dans votre pays, contactez le site web du service clientèle Epson. Voir “Contacter le service clientèle” à la page 354.

Liste des supports

Paramètre Support Nom/description des supports

Papier mat mince Papier mat mince EPSON

Papier mat supérieur Papier mat supérieur EPSON

Papier photo glacé Premium Papier photo glacé Premium

Papier photo semi-glacé Premium Papier photo semi-glacé Premium

Papier photo lustré Premium Papier photo lustré Premium EPSON

Papier photo lustré Premium (250) (rouleau)

Papier photo glacé Premium (250) Papier photo glacé Premium

Papier photo semi-glacé Premium (250)

Papier photo semi-mat Premium (250) P apier photo semi -mat E PSON (250)

Papier d’art lisse Papier d’art lisse EPSON

Papier d’art texturé Papier d’art texturé EPSON

Papier semi-mat pour épreuves Papier semi-mat pour épreuves

spéciaux Epson

Papier mat Archival EPSON

EPSON

Papier photo Lustré Premium EPSON (250)

EPSON (250)

Papier photo semi-glacé EPSON (250)

EPSON

Papier ordinaire -

Papier ordinaire (dessin au trait) -

Papier calque -

58 Impression sous Windows

Réglage du paramètre Couleur

Vous pouvez sélectionner le mode Couleur. Sélectionnez Couleur/N&B Photo pour imprimer des photos en couleur ou en monochrome, ou Noire pour imprimer un brouillon ou du texte noir uniquement.

Remarque :

Pour imprimer sur tout support autre que du papier calque, nous recommandons d’utiliser l’option Couleur/N&B Photo, même si les données sont à imprimer en noir.

Réglage du paramètre Mode

Vous pouvez sélectionner le mode Automatique, PhotoEnhance ou Avancé. Ces modes visent à vous donner

trois niveaux de contrôle sur le pilote d’impression.

Mode automatique

C e m od e o f fr e l e m oy en d’ im pr es s io n l e p lu s r ap id e et le pl us fa ci le . Lorsque le mode automatique est sélectionné, le pilote d’impression prend le contrôle de tous les paramètres détaillés en se fondant sur le réglage actuel des paramètres Support et Couleur.

3 3 3 3 3 3 3 3

Impression sous Windows 59

3 3 3 3

En mode Automatique, selon le support sélectionné dans la liste Support, un curseur s’affiche dans la zone Mode pour vous permettre de faire un choix entre la Qualité et la Vitesse. Choisissez Qualité quand cette caractéristique compte plus que la vitesse. Choisissez Vitesse lorsque cette caractéristique compte plus que la qualité.

Remarque :

La plupart des applications Windows ont des paramètres de format de papier et de mise en page prioritaires sur ceux du pilote d’impression. Si tel n'est pas le cas, vous devez également vérifier les paramètres de l’onglet Papier du pilote d'impression.

PhotoEnhance

Le mode PhotoEnhance vous permet de faire un choix dans un large éventail de réglages de correction d’image spécifiques aux photos. PhotoEnhance ne modifie pas vos données originales.

60 Impression sous Windows

Remarque :

❏ Ce mode n’est accessible que pour l’impression de données couleur

8 bits, 16 bits, 24 bits ou 32 bits.

❏ L’impression avec PhotoEnhance risque d’augmenter le temps

d’impression selon votre ordinateur et la quantité de données contenues dans votre image.

3 3

Vous pouvez sélectionner l’une des options suivantes.

Standard Correction standard de l’image pour la plupart des

photos. Essayez cette option en premier.

Portrait Réglage adapté aux photos de personnes.

Paysage Réglage adapté aux scènes d’extérieur telles que

montagnes, ciel et océans.

Atténuation Applique un flou artistique à vos photographies.

Sépia Donne à vos photos un aspect bistre.

Le choix de PhotoEnhance donne accès à la case à cocher Appareil photo numérique. Cochez cette option lorsque vous imprimez des photos prises avec un appareil photo numérique pour donner à vos tirages l’aspect lisse et naturel des photographies prises avec un appareil photo traditionnel.

3 3 3 3 3 3 3 3

Impression sous Windows 61

3 3

Mode Avancé

Le mode Avancé permet d’apporter de nombreuses modifications d’un simple clic de souris. La liste déroulante Config. personnalisée comporte des paramètres prédéfinis par Epson destinés à un type d’impression déterminé, comme les graphiques et les diagrammes de présentation.

La liste déroulante Config. personnalisée comprend les paramètres prédéfinis suivants :

Texte/Graphique Cette option est bien adaptée aux documents de

sRGB Cette option permet d’obtenir une bonne

Advanced Photo Advanced Photo

2880

présentation tels que graphiques et diagrammes.

correspondance des couleurs avec d’autres périphériques utilisant le système sRGB.

Ce réglage est bie n adapté à l’impression en hau te qualité de photos numérisées et d’images capturées numériquement. Il permet également d’éviter les erreurs d’impression de points d’encre pouvant survenir suite au mouvement des têtes d’impression et du papier.

62 Impression sous Windows

Réglage des paramètres avancés

Les paramètres avancés vous donnent un contrôle total sur l’environnement d’impression. Utilisez-les pour essayer de nouvelles idées d’impression ou pour régler avec précision une gamme de paramètres d’impression adaptés à vos besoins. Si vous êtes satisfait de votre nouvelle configuration, vous pouvez lui attribuer un nom et l’ajouter à la liste déroulante Config. personnalisée.

Pour régler les paramètres avancés, procédez comme suit.

Remarque :

Les copies d'écrans du pilote d'impression présentées dans cette procédure se rapportent à Windows 2000. Sous Windows Me, 98, XP et NT 4.0, leur aspect peut être légèrement différent.

1. Sélectionnez Avancé dans l’onglet Principal et cliquez sur Plus d’options. La boîte de dialogue Plus d’options s’affiche.

3 3 3 3 3 3 3 3

2. Sélectionnez le support correspondant à celui chargé dans l’imprimante. Voir “Liste des supports” à la page 58.

Impression sous Windows 63

3 3 3 3

Remarque concernant le papier mat supérieur :

Lorsque vous sélectionnez Papier mat supérieur pour le paramètre Support, Noire pour le paramètre Couleur, l’option MicroWeave étant activée et l’option Super désactivée, il se peut que la qualité d’impression ne soit pas conforme à votre attente. Réservez cette combinaison de réglages à l’impression d’épreuves.

3. Réglage du paramètre Couleur. Sélectionnez Couleur/N&B Photo pour imprimer des photos en couleur ou en

monochrome, ou Noire pour imprimer un brouillon ou du texte noir uniquement.

Remarque :

Pour imprimer sur tout support autre que du papier calque, nous recommandons d’utiliser l’option Couleur/N&B Photo, même si les données sont à imprimer en noir.

4. Sélectionnez un paramètre Qualité d’impression.

5. Si vous utilisez un support spécial non fourni par Epson, cliquez sur Config. papier, et effectuez les réglages en conséquence. Pour plus de détails, reportez-vous à la section “Configuration du papier” à la page 65.

6. Réglage du paramètre Gestion des couleurs de l’imprimante. Pour plus de détails, reportez-vous à la section “Gestion des couleurs de l’imprimante” à la page 68.

Remarque :

Certaines options sont activées ou désactivées en fonction des options choisies pour Support, Couleur et Qualité d’impression.

7. Réglez les autres paramètres selon les besoins. Pour plus de détails, consultez l’aide en ligne.

8. Cliquez sur OK pour appliquer vos réglages et revenir à l’onglet Principal. Si vous souhaitez revenir au menu précédent sans appliquer vos réglages, cliquez sur Annuler.

64 Impression sous Windows

Configuration du papier

Les paramètres suivants de la boîte de dialogue Configuration du papier vous permettent d’effectuer des réglages détaillés pour le papier.

3 3 3 3 3 3 3

Mode Description

Densité des couleurs

Permet de régler l’intensité de la densité des couleurs. Les valeurs possibles sont comprises entre –50 % et +50 %. Faites glisser le curseur vers la droite (+) avec la souris pour augmenter l’intensité de la couleur de votre tirage ou vers la gauche (-) pour la diminuer. Vous pouvez également taper un nombre (entre -50 et +50) dans la zone située à côté du curseur coulissant.

Utilisez cette fonction lorsque vous imprimez sur un papier différent des supports spéciaux Epson.

Lorsque vous imprimez sur des supports spéciaux Epson, placez le curseur à la position 0.

Remarque : Selon le mode d’impression utilisé, il est possible que la densité des couleurs ne puisse pas être augmentée.

3 3 3 3 3

Impression sous Windows 65

Mode Description

Temps de séchage par passage de la tête d'impression

Réglage alimentation papier

Aspiration du papier

Temps de pause de la tête d’impression à l’issue de chaque passe.

Réglez cette valeur à l’aide du curseur coulissant ou de la zone de texte. Pour améliorer la qualité d’impression en cas de faible absorption d’encre par le support, augmentez la valeur.

Ce paramètre peut être réglé à une valeur comprise entre 0 et 5 secondes selon un pas de 0,1 seconde.

Remarque : Si vous utilisez cette fonction, le temps d’impression augmentera.

Contrôle la vitesse d’entraînement du papier par pas de 0,01%. Si la valeur est trop grande, il est possible que des micro bandes horizontales blanches apparaissent. Si la valeur est trop faible, il est possible que des micro bandes horizontales sombres apparaissent.

En diminuant l’aspiration d’air, il est possible d’éviter de froisser ou de gondoler un support fin ou saturé ou d’éliminer des bandes verticales. L’effet de la valeur ce paramètre sur la puissance d’aspiration est le suivant.

Standard : 100%

-1: 50 %

-2: 30 %

-3: 10 %

-4: 5 %

Épaisseur du papier

Cette valeur s’affiche automatiquement en fonction du choix effectué pour le paramètre Support. Si vous utilisez un support non fourni par Epson, il est recommandé de modifier cette valeur afin de l’adapter à l’épaisseur de votre support. Reportez-vous aux caractéristiques du papier ou imprimez un « Motif d’épaisseur » pour déterminer l’épaisseur du papier.

66 Impression sous Windows

Mode Description

Méthode de découpe

Épaisseur Le paramètre Épaisseur représente la hauteur comprise

Type de rouleau d'éjection

Permet de déterm iner la meilleure méthode de d écoupe en fonction de l’épaisseur du papier

Standard : vitesse et pression de coupe

normales. Papier fin : faible pression de coupe Papier épais, rapide : vitesse et pression de coupe

élevées Papier épais, lent : vitesse faible et pression de coupe

élevée

entre le support chargé dans l’imprimante et la tête d’impression. En réglant ce paramètre, vous pouvez obtenir une meilleure qualité d’impression. Il est réglé automatiquement en fonction de la valeur Épaisseur du papier spécifiée.

Remarque : En réglant le paramètre Épaisseur sur Fin il est possible d’obtenir une meilleure qualité d’impression, mais il est nécessaire de vérifier que le support ne se froisse pas et ne touche pas la tête d’impression pour ne pas risquer de détériorer le tirage ou la surface de la tête d’impression. Dans ce cas, utilisez Large ou Plus large.

Sélectionnez le réglage qui correspond le mieux à votre support.

Auto : L’imprimante sélectionne automatiquement le réglage le plus approprié. Lorsque vous utilisez un support spécial Epson, vous devez normalement sélectionner cette option.

Roues à ailettes - Feuille : Si vous voulez imprimer sur une feuille simple d’un support spécial non fourni par Epson, sélectionnez cette option.

Roues à ailettes - Rouleau recourbé : Si vous voulez imprimer sur du papier rouleau très courbé d’un support spécial non fourni par Epson, sélectionnez cette option.

Aucun rouleau - Rouleau normal : Si vous voulez imprimer sur du papier rouleau d’un support spécial non fourni par Epson, sélectionnez cette option.

3 3 3 3 3 3 3 3 3 3 3 3

Impression sous Windows 67

Gestion des couleurs de l’imprimante

Calibration EPSON

Cette option procure des méthodes de correspondance des couleurs et d’amélioration de l’image. Lorsque vous sélectionnez cette option, des options supplémentaires apparaissent sous la zone Gestion des couleurs de l’imprimante ; elles vous permettent de sélectionner un Mode et de régler les couleurs au moyen de curseurs coulissants. Pour plus de détails sur ces réglages supplémentaires, consultez l’aide en ligne.

68 Impression sous Windows

PhotoEnhance

Ce mode offre un grand choix de paramètres de correction d’image que vous pouvez appliquer à vos photos avant de les imprimer. PhotoEnhance ne modifie pas vos données originales. Lorsque vous sélectionnez cette option, vous devez régler les paramètres Ton, Effet et Correction pour appareil photo numérique.

Remarque :

❏ Ce mode n’est accessible que pour l’impression de données couleur

16 bits, 24 bits ou 32 bits.

3 3 3 3 3 3 3 3

❏ L’impression avec PhotoEnhance risque d’augmenter le temps

d’impression selon votre ordinateur et la quantité de données contenues dans votre image.

Impression sous Windows 69

3 3 3 3

Ton Normal Correction standard de l’image pour la

plupart des photos. Essayez cette option en premier.

Dur Correction d’image modulée pour les

Couleurs vives Correction d’image chromatique et vive

Sépia Donne à vos photos un aspect bistre.

Monochrome Applique un ton noir et blanc aux données à

Aucun Aucun réglage des couleurs n’est effectué.

Effet Contours Permet d’améliorer les contours des

Atténuation Applique un flou artistique à vos

Canevas Confère aux données à imprimer l’aspect

Parchemin Confère aux données à imprimer l’aspect

Aucun Aucun effet d’image n’est appliqué.

Correction pour appareil photo numérique

données à imprimer.

pour les données à imprimer.

imprimer.

données à imprimer.

photographies.

qu’elles auraient si elles avaient été dessinées sur un canevas.

qu’elles auraient si elles avaient été dessinées sur un parchemin.

Confère à votre image imprimée l’aspect lisse et naturel des photos prises avec un appareil photo traditionnel. Sélectionnez cette option pour imprimer des photos prises avec un appareil photo numérique.

70 Impression sous Windows

Désactivé (Pas de calibrage couleur) :

Cette option désactive la gestion des couleurs du pilote d’impression. Sélectionnez cette option si vous préférez que la gestion des couleurs soit assurée par l’application au moyen d’un profil ICC.

sRGB

Cette option permet d’obtenir une bonne correspondance des couleurs avec d’autres périphériques utilisant le système sRGB.

3 3 3 3 3 3 3 3

Impression sous Windows 71

3 3 3 3

ICM

Cette option utilise la méthode de correspondance des couleurs de Windows pour adapter automatiquement les couleurs de l’impression à celles de l’écran. Sélectionnez cette option pour imprimer des photos numérisées ou des graphiques informatiques.

Remarque :

Ne perdez pas de vue que la lumière ambiante ainsi que l’âge, la qualité et les réglages de l’écran peuvent avoir une incidence sur la qualité de la correspondance des couleurs.

72 Impression sous Windows

Lorsque vous sélectionnez cette option, vous devez également régler les paramètres suivants.

Profil ICC/ICM

Intent Sélectionnez l’intention de rendu ou la préférence de

Sélectionnez un profil couleur ICC/ICM standard ou personnalisé.

correspondance des couleurs.

Saturation : Cette option constitue le meilleur choix pour reproduire avec précision les couleurs vives des graphiques de présentation. Elle n’est pas recommandée pour l’impression de photos.

Perceptuel : Cette option procure un rendu des images dans lequel les couleurs apparaissent naturelles. Cette option est souvent utilisée pour effectuer un rendu de toute la gamme des couleurs de l’image originale. Elle est recommandée pour l’impression de photos.

Colorimétrie relative : Cette option effectue le rendu d’une image en maintenant une gamme de couleurs relatives. Elle est souvent utilisée lorsque l’on retrouve après conversion la majeure partie de la gamme de couleurs existant avant conversion. Elle est recommandée pour l’impression de photos.

Colorimétrie absolue : Cette option effectue le rendu d’une image en maintenant une gamme de couleurs absolues de telle sorte qu’il existe un rapport 1 pour 1 des coordonnées absolues du labo. Elle n’est pas recommandée pour l’impression de photos et pour les conversions normales.

3 3 3 3 3 3 3 3

Description Affiche la description du profil sélectionné.

Impression sous Windows 73

3 3 3

Enregistrement des paramètres avancés

Pour enregistrer vos paramètres avancés, procédez comme suit.

1. Cliquez sur le bouton Enregistrer. La boîte de dialogue

Personnalisé s’affiche.

2. Dans la zone de texte Nom, saisissez un nom unique (jusqu’à 16 caractères) pour votre configuration.

3. Cliquez sur le bouton Enregistrer. Votre configuration sera ajoutée à la liste Config. personnalisée.

Vous pouvez enregistrer jusqu’à 100 configurations personnalisées différentes. Vous pouvez sélectionner votre groupe de paramètres enregistrés dans la liste déroulante Config. personnalisée située dans la zone Mode de l’onglet Principal.

Lorsque vous sélectionnez votre configuration enregistrée dans la liste Config. personnalisée, n’oubliez pas que la sélection de nouveaux paramètres, par exemple pour Support et Couleur, peut modifier votre configuration personnalisée et entraîner des résultats inattendus. Dans ce cas, sélectionnez à nouveau votre configuration enregistrée et réessayez d’imprimer.

Remarque :

Vous ne pouvez pas attribuer à une nouvelle configuration le nom d’une configuration prédéfinie par Epson.

74 Impression sous Windows

Suppression des paramètres avancés

Pour supprimer vos paramètres avancés, procédez comme suit.

Remarque :

Les paramètres prédéfinis de la liste Config. personnalisée ne peuvent pas être supprimés.

1. Ouvrez la boîte de dialogue Personnalisé.

2. Sélectionnez le nom de la configuration que vous voulez supprimer.

3. Cliquez sur Effacer. Votre configuration sera supprimée de la liste Config. personnalisée.

Contrôle des niveaux d’encre

Vous pouvez contrôler la quantité d’encre restante dans chaque cartouche d’encre.

3 3 3 3 3 3 3 3

Impression sous Windows 75

3 3 3 3

Remarque :

❏ Si l’imprimante n’est pas connectée correctement ou si EPSON

Status Monitor 3 n’est pas installé, la mention Option Cartouche est affichée à la place.

❏ Pour les utilisateurs de l’Encre Vitesse rapide :

Lorsque vous lancez le pilote d’impression pour la première fois après l’installation du logiciel d’impression, la mention Encre Qualité Photo est affichée pour le jeu sélectionné. Pour que le pilote d’impression puisse reconnaître le jeu de cartouches d’encre correct, fermez la fenêtre du pilote d’impression puis rouvrez-la.

Aperçu avant l'impression

Si vous cochez l’option Aperçu avant impression, vous pouvez avoir une idée de l’aspect de vos données avant de les imprimer. Quand vous lancez une impression, la fenêtre Aperçu avant impression EPSON s’ouvre et vous permet d’effectuer des modifications avant l’impression.

76 Impression sous Windows

La barre d’outils Aperçu EPSON comporte plusieurs boutons-icônes que vous pouvez utiliser pour effectuer les fonctions suivantes.

Zoom Cliquez sur ce bouton pour agrandir ou

réduire la taille de la page en aperçu.

Ajusté à l’écran Cliquez sur ce bouton pour

Zoom maximum Cliquez sur ce bouton pour afficher la

Zone imprimable Oui/Non

Page précédente Ce bouton permet d’afficher la page

Page suivante Ce bouton affiche la page suivante d es

redimensionner l’image en aperçu afin qu’elle tienne dans la taille actuelle de la fenêtre. Cette fonction est pratique lorsque vous voulez voir toute la page d’un seul coup.

page en aperçu au grossissement maximum possible.

Cliquez sur ce bouton pour afficher un rectangle indiquant la zone imprimable de la page en aperçu. Tout ce qui est situé à l’extérieur de ce rectangle ne sera pas imprimé. Pour désactiver cette fonction, cliquez de nouveau sur le bouton.

qui précède celle en cours de prévisualisation. S’il n’y a aucune page précédente, cette fonction n’est pas disponible.

données. S’il n’y a aucune page suivante, cette fonction n’est pas disponible.

3 3 3 3 3 3 3 3

Vous pouvez aussi manipuler le document prévisualisé de différentes manières :

❏ Sélectionner et prévisualiser des pages individuelles.

❏ Réduire ou agrandir la taille de la fenêtre d’aperçu.

❏ Sélectionner et imprimer une page ou toutes les pages.

Impression sous Windows 77

3 3 3

❏ Agrandir le document prévisualisé. Pour cela, cliquez sur

Agrandir dans le menu Visualiser pour ouvrir la fenêtre Agrandir qui agrandit la zone du document prévisualisé délimitée par le cadre rouge. En faisant glisser le cadre rouge, vous pouvez agrandir n’importe quelle partie du document.

❏ Indiquer les pages du document que vous souhaitez

imprimer. Pour cela, cliquez sur Options d’impression et sélectionnez Ne pas sélectionner pour l’impression ou Sélectionner pour l’impression.

Après la prévisualisation des données, cliquez sur Imprimer pour lancer l'impression ou sur Annuler pour l'annuler.

Réglage des paramètres de l’onglet Papier

Dans cet onglet, vous pouvez régler les paramètres suivants : Alimentation, Sans marges, Taille papier, Option papier rouleau, Orientation, Copies et Zone imprimable.

78 Impression sous Windows

Remarque :

Lorsque le paramètre Alimentation est réglé sur Bac papier ou Alimentation manuelle, vous pouvez, au besoin, régler le paramètre Zone imprimable. Lorsque le paramètre Alimentation est réglé sur Papier rouleau ou Papier rouleau (Bannière), la zone Option papier rouleau s’affiche sur l’onglet.

3 3

Réglage du paramètre Alimentation

Dans la liste Alimentation, vous pouvez sélectionner Bac papier, Papier rouleau, Papier rouleau (Bannière) ou Alimentation manuelle. Sélectionnez l’option qui correspond au papier chargé dans l’imprimante.

Réglage du paramètre Sans marges

Vous pouvez imprimer vos données sans marges sur le papier.

Pour ce mode d’impression, Epson recommande les supports suivants.

Largeur de support :

❏ 8”, 203,2 mm ❏ 210 mm (A4) ❏ Letter (8,5 in), 215,9 mm ❏ 10”, 254 mm ❏ 257 mm ❏ 297 mm (A3) ❏ 300 mm ❏ 12”, 304,8 mm ❏ 329 mm (Super A3/B) ❏ 13”, 330,2 mm ❏ 14”, 355,6 mm ❏ 400 mm ❏ 16”, 406,4 mm ❏ 420 mm (A2) ❏ 17”, 431,8 mm

3 3 3 3 3 3 3 3 3 3

Impression sous Windows 79

Remarque :

❏ Vous ne pouvez pas effectuer une impression sans marges sur des

feuilles simples d’une largeur de 420 mm (A2).

❏ Pour imprimer sur du papier rouleau de largeur 8 pouces ou 420

mm (A2), vous devez installer un embout intermédiaire sur l’axe. Voir “Installation de l’embout intermédiaire sur l’axe” à la page

247.

❏ Si votre application dispose de paramètres de marge, veillez à leur

donner une valeur nulle avant de lancer l’impression.

❏ En cas d’impression sur des feuilles simples, seules les marges

gauche et droite sont mises à zéro.

❏ L’encre peut déborder sur le rouleau d’impression. Dans ce cas,

essuyez-la avec un chiffon.

❏ Lorsque cette fonction est sélectionnée, le temps d’impression est

plus long.

❏ Avec les supports suivants, la marge inférieure est toujours égale à

14 mm.

Papier photo glacé Premium EPSON Papier photo semi-glacé Premium EPSON Papier photo lustré Premium EPSON Papier semi-mat pour épreuves EPSON Papier d’art lisse EPSON Papier d’art texturé EPSON Papier d’art Velvet EPSON

Pour imprimer vos données en utilisant cette fonction, procédez comme suit.

80 Impression sous Windows

1. Sélectionnez Sans marges.

3 3 3 3 3 3

2. Dans le menu déroulant situé à côté de la case à cocher Sans marges, choisissez Agrandir auto ou Format à conserver.

Agrandir auto

Format à conserver

Sélectionnez cette option si vous voulez automatiquement agrandir la taille des données imprimées et imprimer sans marges.

Remarque : Les zones agrandies situées en dehors de la taille du papier ne seront pas imprimées.

Sélectionnez cette option si vous ne voulez pas modifier les proportions des données à imprimer.

Si vous sélectionnez cette option, vous devrez agrandir vos données d’image pour dépasser la largeur du papier afin d’éviter la présence de zones non imprimées le long des bords gauche et droit. Il est recommandé d’effectuer un agrandissement de 3 mm vers la gauche et vers la droite à l’aide de l’application qui a permis d’obtenir les données.

Si vous procédez ainsi, reportez-vous à la section “Réglage du paramètre Taille papier” à la page 85.

Impression sous Windows 81

3 3 3 3 3 3

3. Réglez le paramètre Coupe auto Pour plus de détails, reportez-vous à la section “Réglage du paramètre Coupe auto” à la page 82.

4. Cliquez sur OK.

5. Lancez l’impression des données à partir de votre application.

Réglage du paramètre Coupe auto

Cette fonction n’est disponible que lorsque le paramètre Alimentation est réglé sur Papier rouleau ou sur Papier rouleau (Bannière). Vous pouvez sélectionner le mode de découpe du papier après impression.

Découpe unique

Sélectionnez cette option si vous voulez économiser du papier. Si vous sélectionnez cette option, la limite entre deux images ou entre deux pages est coupée. Toutefois, la position de découpe peut se décaler légèrement.

82 Impression sous Windows

Découpe double

Sélectionnez cette option pour éviter le léger manque qui se produit avec l’option Découpe unique. Une marge est créée entre les images et une bande de 1 mm de largeur est découpée à l’intérieur de chaque image.

Coupe normale

Sélectionnez cette option pour garder des marges en haut et en bas des données imprimées.

3 3 3 3 3 3 3 3

Impression sous Windows 83

3 3 3 3

Désactivé

Sélectionnez cette option pour couper les tirages manuellement. Pour couper les tirages manuellement, procédez comme suit.

1. Appuyez sur la touche Avance papier ou Avance papier pour faire correspondre la position de coupe du papier et le repère en forme de ciseaux sur le côté gauche de la tête d’impression.

2. Appuyez sur la touche Avance papier pour sélectionner Rouleau Coupe auto Oui .

3. Appuyez sur la touche Avance papier pendant 3 secondes. Le cutter découpe le tirage sur la position de découpe.

84 Impression sous Windows

Réglage du paramètre Taille papier

Vous pouvez sélectionner le format du papier que vous voulez utiliser. Dans la liste Taille papier, sélectionnez le format de papier approprié.

Vous pouvez aussi ajouter une taille de papier personnalisée. Pour cela, procédez comme suit.

1. Dans la liste Taille papier, sélectionnez Personnalisée. La

boîte de dialogue Taille papier définie par l’utilisateur s’affiche.

2. Saisissez un nom pour le paramètre Nom du format

personnalisé ainsi que des valeurs pour les paramètres Largeur papier et Hauteur papier, puis sélectionnez l’Unité.

3 3 3 3 3 3 3 3

Remarque :

Si vous utilisez Windows Me ou 98, la hauteur de papier maximale est 44 pouces (111,8 cm).

3. Cliquez sur OK pour enregistrer la taille de papier

personnalisée que vous avez définie.

Impression sous Windows 85

3 3 3 3

Réglage du paramètre Zone imprimable

Cette option est disponible lorsque le paramètre Alimentation est réglé sur Bac papier ou sur Paper Feed (alimentation manuelle). Vous pouvez utiliser les options suivantes.

Standard

Sélectionnez cette option pour utiliser la zone imprimable standard.

86 Impression sous Windows

Maximale

Sélectionnez cette option pour augmenter la zone imprimable sur le bord inférieur.

Remarque :

❏ Ce paramètre n’est pas disponible pour les supports suivants.

❏ La qualité d’impression peut décliner sur les bords du tirage lorsque

cette option est sélectionnée. Avant d’imprimer des volumes importants avec cette option, faites un essai sur une feuille simple pour vérifier la qualité. Lorsque cette option est sélectionnée, veillez à ce que le papier chargé dans le bac ne soit pas courbé.

Centrée

Sélectionnez cette option pour centrer le tirage.

3 3 3 3 3 3 3 3

Impression sous Windows 87

3 3 3 3

Réglage du paramètre Option papier rouleau

Cette option est disponible lorsque le paramètre Alimentation est réglé sur Papier rouleau ou sur Papier rouleau (Bannière). Vous pouvez utiliser les options suivantes.

88 Impression sous Windows

Rotation auto

Remarque :

Cette fonction n’est pas disponible lorsque le paramètre Alimentation est réglé sur Papier rouleau (Bannière).

Cette fonction n’est utilisable que lorsque la longueur des données imprimées est inférieure à la largeur imprimable du papier rouleau. Les données à imprimer subissent automatiquement une rotation de 90 ° et sont imprimées dans le sens de la largeur, économisant ainsi du papier.

Original Rotation auto activéeRotation auto désactivée

Pour activer cette fonction, procédez comme suit.

1. Sélectionnez Rotation auto. Le bouton Largeur du rouleau

devient accessible.

3 3 3 3 3 3 3 3

2. Cliquez sur Largeur du rouleau. La boîte de dialogue

Largeur papier rouleau s’affiche.

3. Dans la liste déroulante, sélectionnez la largeur du papier rouleau installé.

4. Cliquez sur OK.

Impression sous Windows 89

3 3 3 3

Imprime limite page

Vous pouvez choisir d’imprimer une ligne de fin de page sur le côté droit ou en bas du document en vue d’une découpe manuelle. Pour activer cette fonction, sélectionnez Imprime limite page.

L’opération Imprime limite page varie en fonction du réglage du paramètre Coupe auto. Contrôlez ces paramètres au besoin en vous reportant à la colonne Fonctionnement de l’imprimante.

Coupe auto Imprime limite

page

Découpe unique Découpe double Coupe normale

Désactivé Sélectionné Impression d’une ligne de fin de

Désactivé Non sélectionné N’imprime pas de ligne de fin de

Sélectionné Imprime une ligne de fin de

Non sélectionné Pas d’impression des lignes de

Fonctionnement de l’imprimante

page uniquement sur le côté droit et coupe automatiquement le papier après l’impression.

page et découpe automatique du papier après impression.

page uniquement sur le côté droit et sous les données, mais pas de découpe automatique du papier après l’impression.

page et ne coupe pas le papier.

Economie papier

Remarque :

Cette fonction n’est disponible que lorsque le paramètre Alimentation est réglé sur Papier rouleau (Bannière).

Cette fonction est utile si vous voulez économiser du papier car la partie blanche de la dernière page de données imprimées n’est pas entraînée dans l’imprimante.

Pour activer cette fonction, sélectionnez Economie papier.

90 Impression sous Windows

Réglage du paramètre Orientation

Vous pouvez indiquer le sens d’impression sur la page.

Portrait L’impression se fait parallèlement au petit côté,

comme pour la plupart des magazines.

Paysage L’impression se fait parallèlement au grand côté,

comme pour de nombreuses feuilles de calcul.

3 3 3 3 3 3 3 3

Rotation 180° Votre document est imprimé de bas en haut.

Remarque : Cette fonction n’est pas disponible lorsque le paramètre Alimentation est réglé sur Papier rouleau (Bannière).

Impression sous Windows 91

3 3 3 3

Réglage du paramètre Copies

Vous pouvez indiquer le nombre de copies. Tapez le nombre souhaité dans la zone Copies, ou cliquez sur la flèche située à côté de la zone. Vous pouvez saisir tout nombre compris entre 1 et

9999.

92 Impression sous Windows

Réglage des paramètres de l’onglet Disposition

Dans cet onglet, vous pouvez régler les paramètres Impression proportionnelle, Impression recto-verso et Multi-Pages.

3 3 3 3 3 3 3 3

Impression sous Windows 93

3 3 3

Réglage du paramètre Impression proportionnelle

Vous pouvez adapter la taille de vos données à celle du papier sur lequel vous souhaitez imprimer. Pour activer cette fonction, sélectionnez Impression proportionnelle. Lorsque cette fonction est activée, vous pouvez régler les paramètres suivants

Zoom Agrandit ou réduit proportionnellement la taille de

Personnalisée Permet de définir le pourcentage d’agrandissement

vos données pour qu’elles s’adaptent au format de papier sélectionné dans la liste Taille du papier.

ou de réduction des données. Cliquez sur les flèches de la zone Proportion pour choisir une valeur entre 10 % et 650 %.

94 Impression sous Windows

Réglage du paramètre Impression recto-verso

Vous pouvez effectuer une impression recto-verso. Deux types d’impression recto-verso sont disponibles. L’impression recto-verso standard vous permet d’imprimer les pages impaires en premier. Une fois que ces pages imprimées, elles peuvent être rechargée pour imprimer les pages de numéro pair sur la face opposée du papier.

Vous pouvez aussi effectuer l’impression recto-verso d’un livret plié. Elle vous permet de réaliser des livrets à simple pli.

Remarque :

❏ La fonction d’impression recto-verso n’est pas disponible lorsque :

l’imprimante est exploitée sur un réseau ou en tant qu’imprimante partagée, Status Monitor 3 n’est pas installé ou votre système n’est pas configuré pour prendre en charge la communication bidirectionnelle.

❏ Utilisez uniquement les supports adaptés à l’impression recto-verso.

Sinon, la qualité d’impression risque de décliner.

❏ Selon le type de papier et la quantité d’encre utilisée pour imprimer

le texte et les images, il est possible que l’encre traverse le papier.

❏ Au cours d’une impression recto-verso, il se peut que la surface du

papier soit tachée.

Impression recto-verso standard

3 3 3 3 3 3 3 3 3

Pour imprimer les pages impaires et paires sur les faces opposées de la feuille, procédez comme suit.

Impression sous Windows 95

3 3 3

1. Sélectionnez Impression recto-verso.

2. Cliquez sur Marges. La boîte de dialogue suivante s’ouvre.

3. Indiquez le bord du papier sur lequel doit être placée la

reliure. Vous pouvez choisir entre Gauche, Haut et Droite.

4. Indiquez la largeur de la marge de reliure en utilisant la zone de texte Marge de reliure. Vous pouvez indiquer toute largeur comprise entre 3 et 30 mm.

96 Impression sous Windows

Remarque :

Selon votre application, la marge de reliure réelle peut varier par rapport aux valeurs spécifiées. Essayez sur quelques feuilles pour examiner les résultats obtenus avant d’imprimer en grande quantité.

5. Cliquez sur OK pour revenir à l’onglet Disposition, puis cliquez sur OK pour enregistrer vos réglages.

6. Vérifiez que du papier est chargé, puis envoyez le travail d’impression à partir de votre application. Des instructions pour imprimer les pages de numéro pair s’afficheront à l’issue de l’impression des pages de numéro impair.

3 3 3 3

7. Suivez les instructions qui s’affichent pour recharger le papier.

Remarque :

❏ Le papier peut se courber pendant l’impression en raison de la

quantité d’encre utilisée. Dans ce cas, recourbez légèrement les feuilles dans le sens opposé avant de les recharger dans l'imprimante.

❏ Alignez la pile de papier en la taquant sur une surface plate et

dure avant de la recharger dans l'imprimante.

❏ Suivez les instructions affichées lors du rechargement des

tirages. Des bourrages ou un mauvais placement de la marge de reliure peuvent se produire si les tirages ne sont pas rechargés correctement.

❏ En cas de bourrage papier, reportez-vous à la section

“Élimination des bourrages papier” à la page 327.

8. Une fois le papier rechargé, cliquez sur Reprendre pour imprimer les pages de numéro pair.

3 3 3 3 3 3 3 3

Impression sous Windows 97

Impression recto-verso d’un livret plié

✽

Vous pouvez aussi créer des livrets à simple pli en utilisant la fonction d’impression recto-verso. Pour créer un livret à simple pli, les pages qui apparaîtront à l’extérieur (une fois le livret plié) sont imprimées en premier. Les pages qui apparaîtront à l’intérieur du livret peuvent ensuite être imprimées après le rechargement du papier dans l’imprimante.

✽ Bord de reliure

35 9

Livret à simple pli

678101112

Il est possible de réaliser un livret en imprimant les pages 1 et 4 sur la première feuille de papier, les pages 5 et 8 sur la deuxième, et les pages 9 et 12 sur la troisième. Une fois ces feuilles rechargées dans le bac feuille à feuille, vous pouvez alors imprimer les pages 2 et 3 au verso de la première feuille de papier, les pages 6 et 7 au verso de la deuxième et les pages 10 et 11 au verso de la troisième. Les pages résultantes peuvent alors être pliées et reliées pour former un livret.

Pour créer le livret, procédez comme suit.

98 Impression sous Windows

1. Sélectionnez Impression Recto-verso et Livret plié.

3 3 3 3 3 3

2. Cliquez sur Marges. La boîte de dialogue Marges s’affiche.

3. Indiquez le bord du papier sur lequel doit être placée la reliure. Vous avez le choix entre Gauche, Haut et Droite.

Impression sous Windows 99

3 3 3 3 3 3

Remarque :

Lorsque l’option Portrait est sélectionnée pour le paramètre Orientation dans l’onglet Principal, les options de position de reliure Gauche ou Droite sont accessibles. La position de reliure Haut est accessible lorsque l’option Paysage est sélectionnée pour le paramètre Orientation.

4. Indiquez la largeur de la marge de reliure en utilisant la zone de texte Marge de reliure. Vous pouvez indiquer n’importe quelle largeur comprise entre 3 mm et 30 mm. La largeur de marge spécifiée sera utilisée des deux côtés du pli. Par exemple, si une marge de 10 mm est spécifiée, une marge de 20 mm sera insérée (une marge de 10 mm sera placée de chaque côté du pli).

✽

✽ ✽

✽ Bord de pliage ✽✽ Marge

5. Cliquez sur OK pour revenir à l’onglet Disposition, puis cliquez sur OK pour enregistrer vos réglages.

6. Vérifiez que du papier est chargé, puis envoyez le travail d’impression à partir de votre application.

100 Impression sous Windows
