EPSON EMP-TW20 User Manual [fr]

À propos des manuels et des notations utilisées

Types de manuels

La documentation de votre projecteur EPSON se compose de deux manuels suivants. Il est recommandé de lire ces manuels dans l'ordre suivant :

Consignes de sécurité/Conditions d'application de la garantie internationale

Ce manuel explique comment utiliser votre projecteur en toute sécurité, détaille les conditions d'application de la garantie, et contient aussi une check-list de dépannage. Lisez ce manuel attentivement avant d'utiliser votre projecteur.

Guide de l'utilisateur (ce manuel)

Le présent Guide de l’utilisateur contient des informations relatives à l’installation du projecteur, à son utilisation élémentaire, à l’emploi des menus de configuration, à son dépannage et à son entretien.

Notations utilisées dans ce Guide de l'utilisateur

Généralités

Signale les procédures qui, si elles ne sont pas respectées, peuvent entraîner un risque de blessure corporelle ou de dommage au projecteur.

Informations supplémentaires qu'il peut être utile de connaître sur le sujet.

Renvoie à une page contenant des informations apparentées ou davantage de détails sur un sujet.

Indique que l'on pourra trouver dans le glossaire la signification du ou des mots soulignés en regard de ce symbole. Voir le "Glossaire" fourni en "Annexe". p.49

, , etc. Indique les boutons sur le tableau de commande ou sur la télécommande.

"(Nom de menu)"

[ (Nom) ]

Désigne une option d’un menu de configuration. Example: "Image"-"Mode couleurs"

Indicateurs du nom de port du projecteur. Exemple :[InputA]

Signification de l'expression "l'appareil" ou "le projecteur"

Dans ce Guide de l'utilisateur, l'expressions "l'appareil","le projecteur" (ou "cet appareil","ce projecteur") peut occasionnellement faire référence à des accessoires optionnels vendus séparément.

Vérifiez le contenu de l'emballage

Lors du déballage du projecteur, vérifiez immédiatement qu’il ne manque rien dans le carton d’emballage.

S’il manque un article ou si un article ne correspond pas à ce qu’il devrait être, adressez-vous à l’établissement auquel vous avez acheté votre projecteur.

Cordon secteur

À brancher dans le projecteur et dans une prise de courant murale.

(1,8 m)

Projecteur (avec cache d'objectif)

Adaptateur PÉRITEL RGB

Utilisez un câble PÉRITEL du commerce pour réaliser ces connexions afin de projeter des images au format vidéo RVB ou au format vidéo en composantes.

*Dans certaines régions du monde, adaptateur PÉRITEL

RGB n’est pas fourni en standard.

Télécommande

Piles au manganèse AA (2 piles)

À installer dans la télécommande.

Documentation

Consignes de sécurité/Conditions d'application de la garantie internationale Guide de l'utilisateur Guide de démarrage rapido

Table des matières

Particularités du projecteur............................ 4

Noms et fonctions des différentes parties

du projecteur.................................................... 6

Vue de l’avant/du dessus......................................... 6

Panneau de commande........................................... 6

Installation du projecteur

Installation...................................................... 10

Réglage la taille de projection................................ 10

Réglage du décalage de l’objectif.......................... 10

Méthodes de projection ......................................... 11

Réglages élémentaires

Mise sous tension et projection des images

Mise sous tension du projecteur ............................ 14

Sélection de la source d’image.............................. 15

Mise hors tension................................................... 15

Réglage de l’écran de projection et du

volume sonore ............................................... 16

Réglage de la mise au point .................................. 16

...... 14

Télécommande.........................................................7

Vue de l’arrière .........................................................8

Base .........................................................................8

Apparence ........................................................ 9

Branchement de sources d’images ............. 12

Préparation de la télécommande ................. 13

Insertion des piles dans la télécommande .............13

Utilisation de la télécommande...............................13

Réglages fins de la taille de l’image

(Réglage du zoom)..............................................16

Réglage de la position de l’image projetée

(décalage de l’objectif) ........................................16

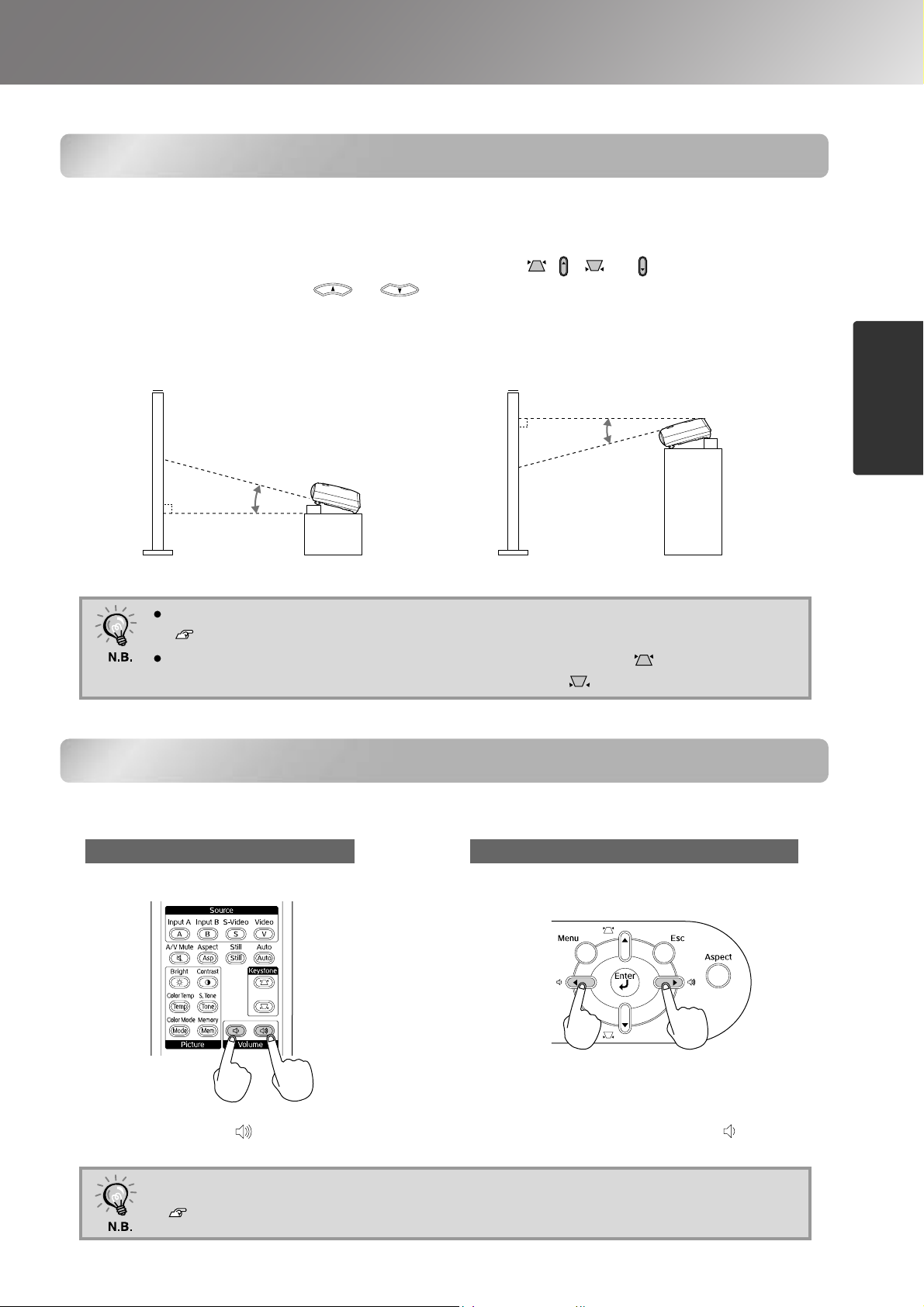

Correction de l’inclinaison du projecteur.................16

Correction de la déformation trapézoïdale

(Trapèze) .............................................................17

Réglage du volume sonore.....................................17

Réglage de la qualité d’image

Réglage de la qualité d’image ...................... 18

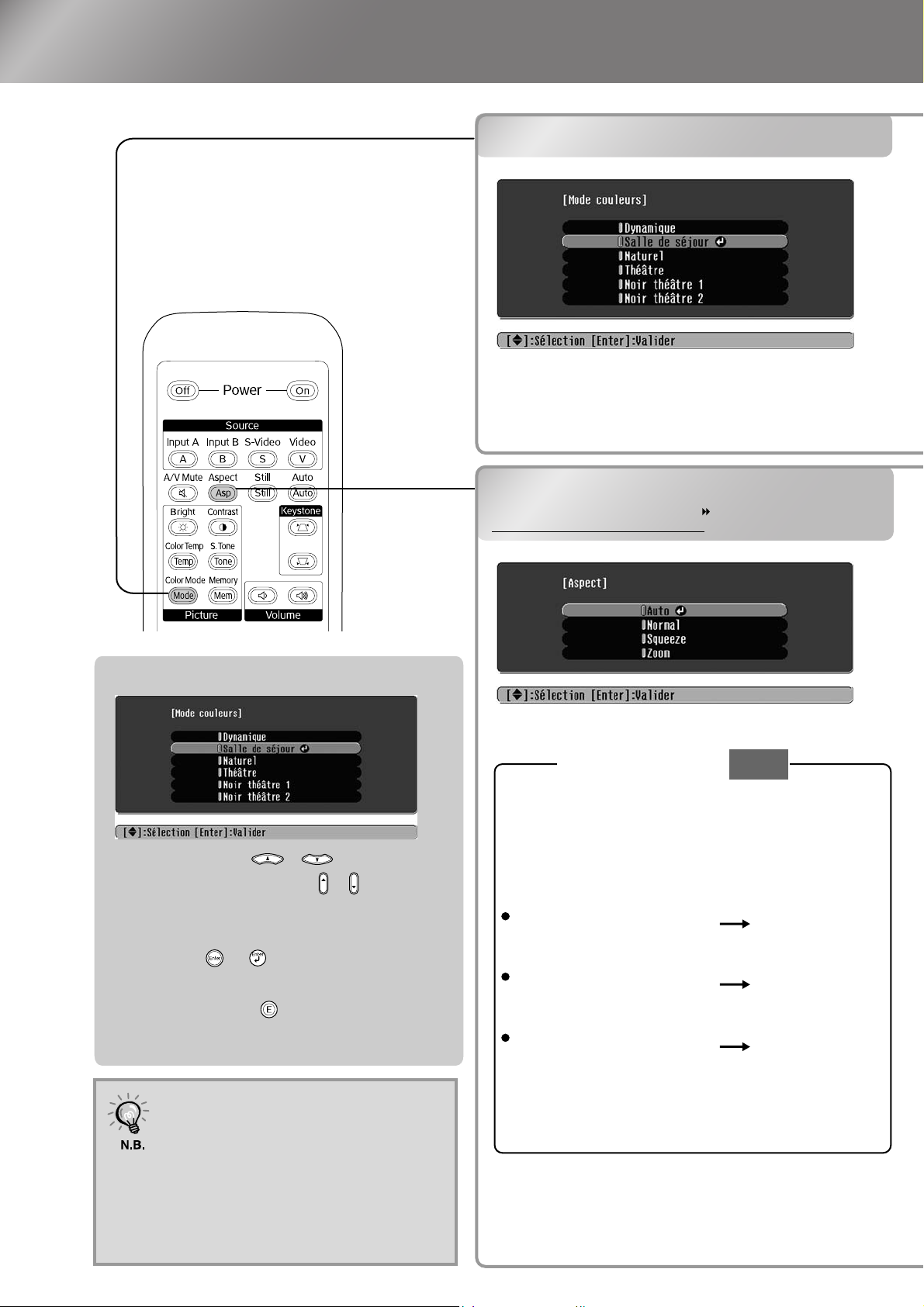

Choix du mode couleur.......................................... 18

Sélection du format de l’image (Format de l’image)

...... 18

Réglages avancés des couleurs .................. 20

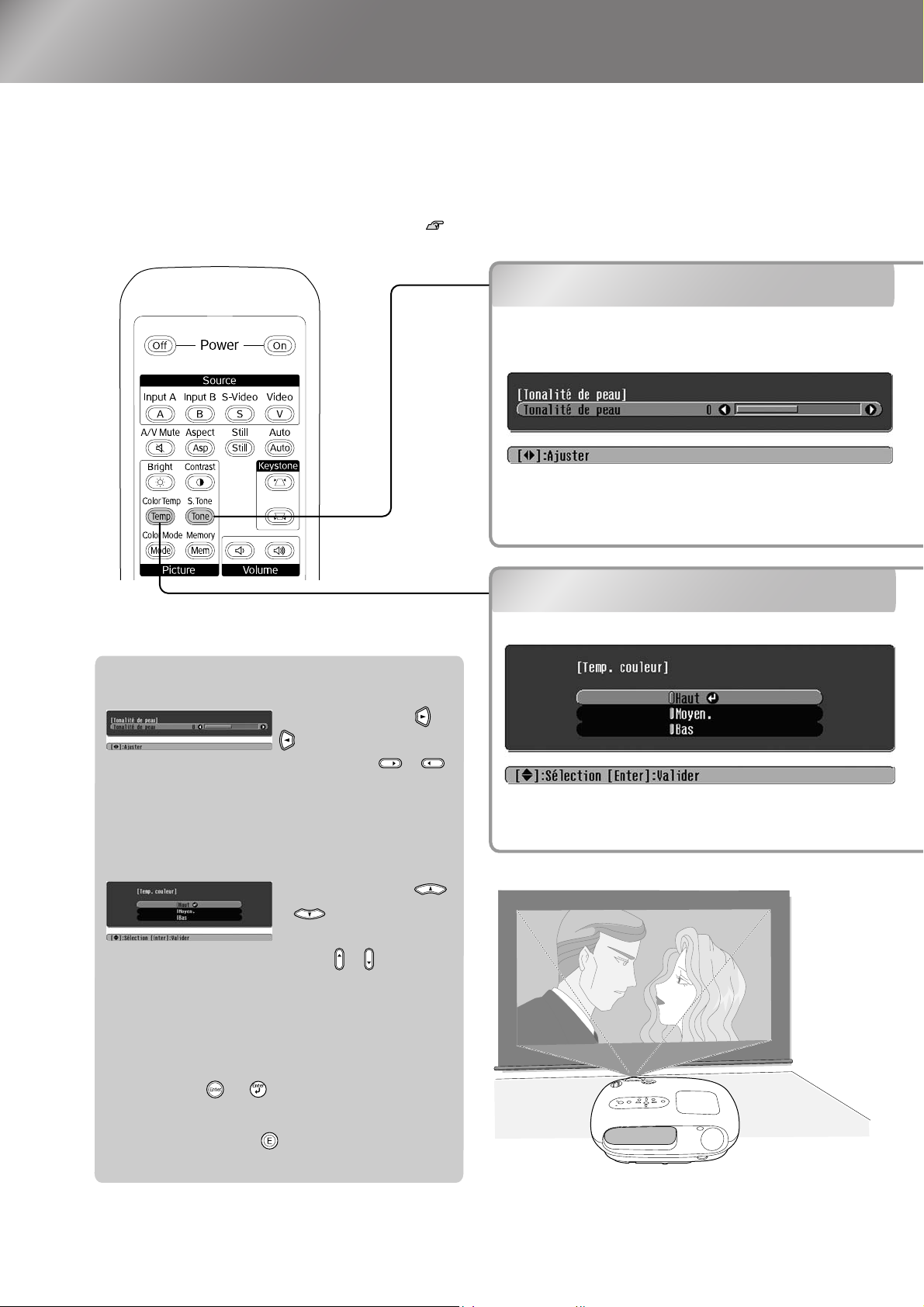

Tonalité de peau.................................................... 20

Température des couleurs..................................... 20

Menus de configuration

Fonctions des menus de configuration....... 24

Liste des menus de configuration .......................... 24

Menu "Image" ........................................................ 26

Dépannage

En cas de problème....................................... 33

Signification des voyants ....................................... 33

•

Lorsque le voyant (d'avertissement) est allumé ou clignote Lorsque le voyant (état de fonctionnement) est allumé ou clignote

•

......33

....33

Visualisation des images avec une qualité d'image préréglée (fonction de mémoire) ... 22

Sauvegarde des réglages de la qualité d’image

(Sauvegarde mémoire)........................................22

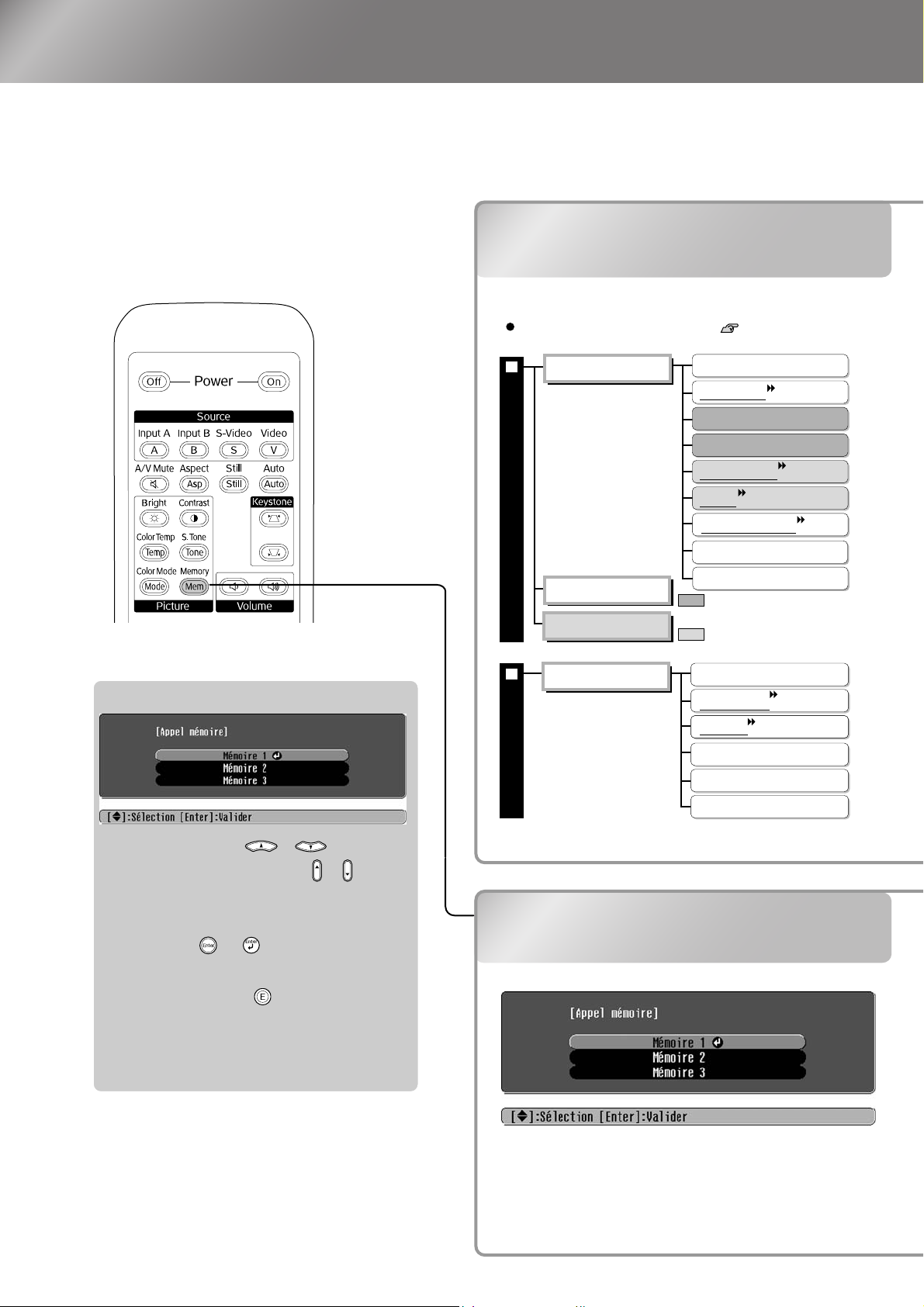

Rappel des réglages de la qualité d’image

(Rappel mémoire)................................................22

Menu "Réglage"......................................................27

Menu "Réinit.".........................................................31

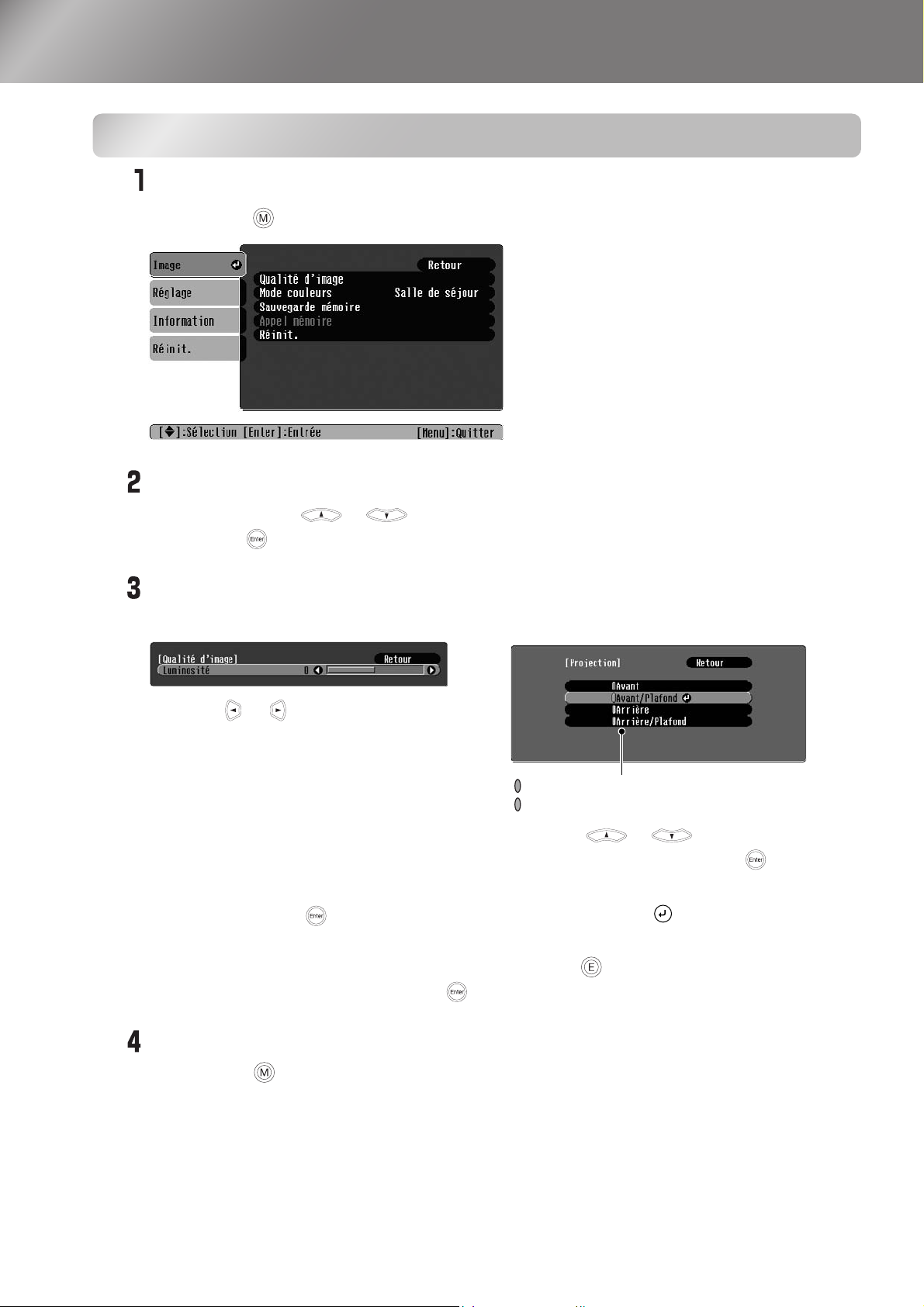

Utilisation des menus de configuration...................32

Si les voyants n'indiquent rien d'utile......................34

• Problèmes liés à l'image ..................................................... 34

• Problèmes au démarrage du projecteur .............................. 38

• Autres problèmes................................................................ 38

Annexe

Table des matières

Maintenance....................................................40

Nettoyage...............................................................40

• Nettoyage du filtre à air et de l’orifice d’entrée d’air......... 40

• Nettoyage de l'extérieur du projecteur................................ 40

• Nettoyage de l'objectif........................................................ 40

Périodicité de remplacement des pièces de

consommation courante......................................41

• Périodicité de remplacement du filtre à air......................... 41

• Périodicité de remplacement de la lampe ........................... 41

Remplacement des pièces de consommation

courante ..............................................................42

• Remplacement du filtre à air .............................................. 42

• Remplacement de la lampe................................................. 42

• Remise à zéro du compteur d'heures d'utilisation

de la lampe ....................................................................... 42

Accessoires en option ...................................44

Liste des modes d'affichage d'ordinateur

pris en charge.................................................45

• Vidéo en composantes ........................................................ 45

• Vidéo compositeet S-Video ................................................ 45

• Vidéo RVB et Ordinateur ...................................................45

Spécifications .................................................46

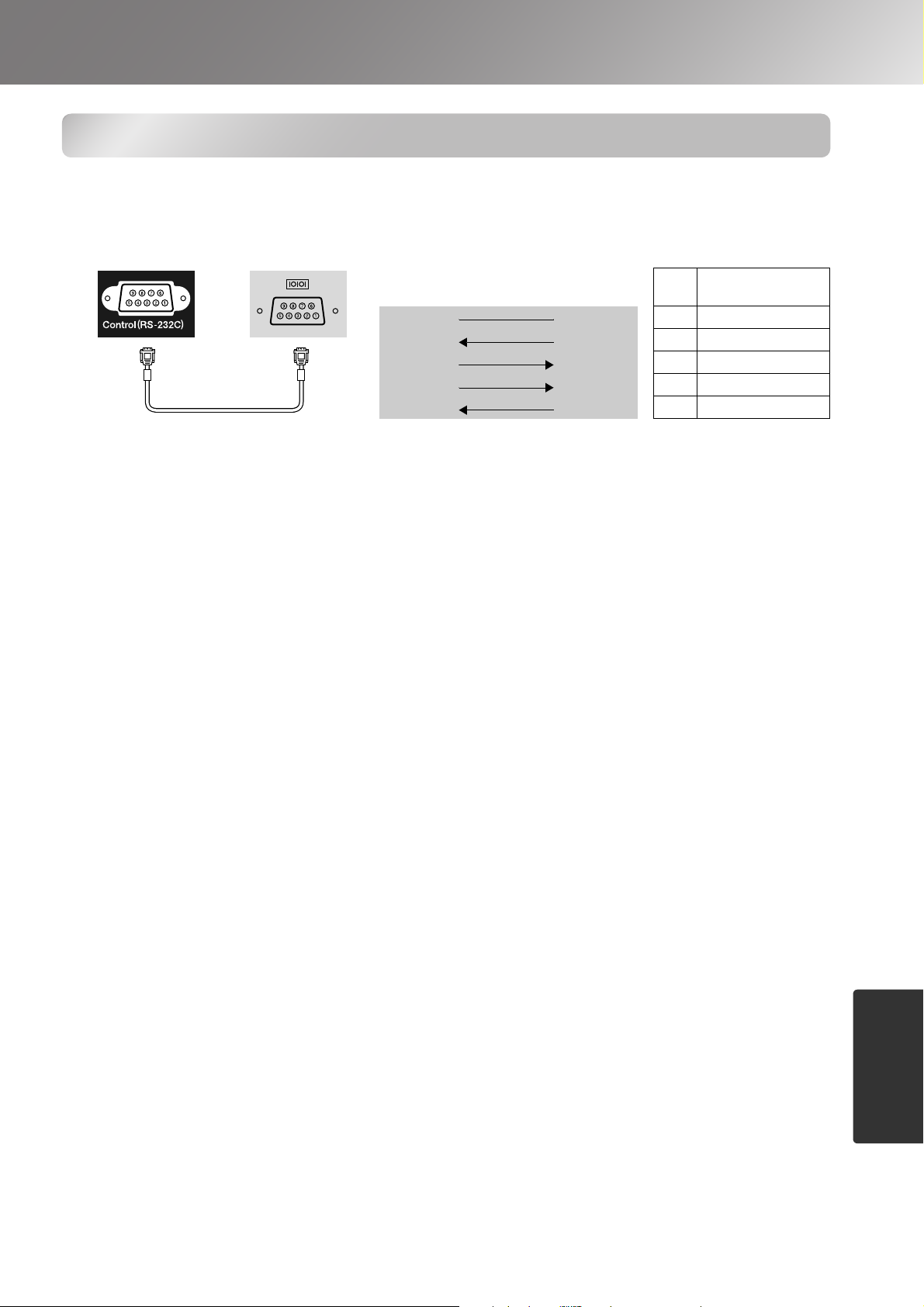

Brochage des conducteurs du câble RS-232C...... 47

Glossaire .........................................................49

Index ................................................................51

projecteur

Installation du

Réglages

élémentaires

Réglage de la

qualité d’image

Menus de

configuration

Annexe Dépannage

Particularités du projecteur

Vous pouvez sélectionner l'apparence de l'image pour l'adapter à l'environnement de projection (Mode couleurs)

Vous pouvez projeter les images optimales pour l'emplacement d'installation utilisé en sélectionnant simplement le mode de couleur désiré parmi les modes préréglés suivants. Aucun réglage compliqué des couleurs n'est nécessaire. Si vous sélectionnez "Naturel", "Théâtre", "Noir théâtre 1" ou "Noir théâtre 2", l'effet EPSON Cinema Filter est appliqué automatiquement pour augmenter le contraste et faire apparaître les tons carnés avec des teintes plus naturelles.

p.18

Noir théâtre 1 Noir théâtre 2

Théâtre

Dynamique

Mode

couleurs

Salle de séjour

Naturel

Fonctions avancées de réglage des couleurs

En complément de l’option "Mode couleurs", les options "Temp. couleur" et "Tonalité de peau" proposent des réglages simples, vous permettant de peaufiner à votre guise le réglage de l’image. L’option "Temp. couleur" peut être réglée de manière à conférer une teinte "chaude" ou "froide" aux couleurs de l’image. La tonalité de peau des personnages présents à l’image bénéficie d’un rendu naturel grâce au Epson Cinema Filter, mais peut être réglée précisément à votre guise grâce à la fonction "Tonalité de peau". p.20

Équipé d'une fonction de décalage de l'objectif grand angle

La fonction de décalage d'objectif permet de déplacer verticalement ou horizontalement l'image projetée à l'écran sans la déformer. Le projecteur peut ainsi être installé plus librement au plafond ou en décalage par rapport à l'écran. p.16

Particularités du projecteur

Équipé d’un objectif à faible course avec zoom intégré 1,5x

Un objectif à faible course avec zoom intégré 1,5x permet de régler l'agrandissement de l'image. Les images peuvent être projetées sur un écran de 120 pouces (écran 16:9 seulement), même à une distance de 3 m environ. p.10

Livré avec une télécommande phosphorescente

Livré avec une télécommande phosphorescente dont les touches luisent dans l’obscurité, vous permettant de regarder vos films dans une pièce sombre. p.7

Une grande variété de fonctions de réglage de l'image

Voici quelques-unes des nombreuses fonctions utilisables.

Fonction de conversion progressive pouvant être utilisée afin d’optimiser la qualité d’affichage des images très fluides et rapides, la qualité d’affichage des images fixes etc. p.27 Une fonction de format d’image (rapport largeur/hauteur) permettant de projeter des images dans des formats panoramiques. Des fonctions de mémoire permettant d’enregistrer des réglages et de les rappeler plus tard facilement à l’aide de la télécommande. p.22 Fonction "Controle Parental" permettant d’éviter que des enfants ne mettent accidentellement l’appareil sous tension, au risque de regarder dans l’objectif. p.29

p.18

Noms et fonctions des différentes parties du projecteur

Vue de l’avant/du dessus

•

• Panneau de commande

Voir ci-dessous

raduation de réglage de la position horizontale de l’objectif p.16

Déplace l’objectif horizontalement.

• Couvercle de la lampe

p.42

Déposez ce couvercle pour remplacer la lampe à l’intérieur du projecteur.

• Grille de sortie

d’air

Ne touchez pas la grille de sortie d’air pendant ou immédiatement après une projection, car elle peut être très chaude.

• Pieds avant réglables p.16

• Capteur infrarouge p13

Reçoit les signaux de la télécommande.

Panneau de commande

• Touche Source p.15

Sélectionne la source de l’image.

• Touche Power

p.14

Appuyez sur cette touche pour allumer ou éteindre le projecteur.

• Graduation de réglage de la position

verticale de l’objectif p.16

Déplace l’objectif verticalement.

• Bague de réglage du zoom

p.16

Permet d’ajuster la taille de l’image.

À faire sortir pour ajuster l’angle de projection lorsque le projecteur est posé sur un plan horizontal comme un bureau.

• Touche Menu p.32

Affiche ou ferme le menu de configuration.

• Bague de mise au point

p.16

Permet d’effectuer la mise au point de l’image.

• Cache d’objectif

Mettez-le en place lorsque vous n’utilisez pas le projecteur, afin de protéger l’objectif de la poussière et des chocs.

• Touche Esc

p.18, 20, 22, 32

Pendant l’affichage d’un menu de configuration ou de sélection, la touche [Esc] a pour effet de réafficher le menu précédent.

• Voyant (état de fonctionnement) p.33

Clignote ou s’allume dans différentes couleurs pour indiquer l’état de fonctionnement du projecteur.

• Voyant (d'avertissement) p.33

Clignote ou s’allume dans différentes couleurs pour signaler des problèmes avec le projecteur.

• Touche Enter

p.18, 20, 22, 32

Lorsqu’un menu de configuration ou de sélection est affiché, cette touche permet de sélectionner l’option de menu en surbrillance et de passer à l’écran suivant.

• Touches / /

p.17, 18, 20, 22, 32

Servent de touches de déplacement vers le haut/bas pour sélectionner des menus ou des options dans les menus de configuration. Si les menus ci-dessus n'apparaissent pas, corrigez la déformation du trapèze.

• Touche Aspect p.18

Sélectionne l’aspect de l’image.

• Touches / /

p.17, 20, 32

Utilisées en tant que touches gauche/ droite pour sélectionner les valeurs de réglage dans les menus de configuration. Lorsque ces menus ne sont pas affichés à l’écran, ces touches permettent de régler le volume sonore.

Noms et fonctions des différentes parties du projecteur

Télécommande

Les touches ne comportant aucune explication fonctionnent de la même façon que les touches correspondantes du panneau de commande du projecteur. Pour plus de détails concernant ces touches, reportez-vous à la section "Panneau de commande".

•

metteur infrarouge de la

télécommande p.13

Envoie des signaux de commande infrarouges au projecteur.

•

Touches On et Off p.14

Appuyez sur cette touche pour allumer ou éteindre le projecteur.

• Touche Still

Appuyez sur cette touche pour figer l’image, puis appuyez à nouveau sur la touche pour rétablir le mouvement de l’image.

•

Touche Aspect p.18

• Touche A/V Mute

Appuyez sur cette touche pour désactiver temporairement l’image et le son, puis appuyez à nouveau sur la touche pour les rétablir.

Touches Picture

•

Touche Bright p.26

Règle la luminosité.

•

Touche Contrast p.26

Règle le contraste.

•

Touche Color Temp p.20

Sélectionne la température des couleurs.

•

Touche S.Tone p.20

Règle la tonalité de peau des personnages présents à l’image.

•

Touche Color Mode p.18

Sélectionne le mode colorimétrique.

•

Touche Memory p.22

Rappelle les réglages sauvegardés en mémoire.

Touches Source p.15

•

Touche InputA

Commute la source d'entrée au port [InputA] du projecteur. Lorsque vous voulez commuter le signal d'entrée pour le faire correspondre à l'équipement connecté au port [InputA], sélectionnez le signal correct en utilisant le menu de sélection. La modification apparaît au niveau du réglage de "InputA" du menu "Signal Entrée".

•

Touche InputB

Commute la source d'entrée au port [InputB] du projecteur.

•

Touche S-Video

Commute la source d'entrée au port d’entrée [S-Video] du projecteur.

•

Touche Video

Commute la source d'entrée au port d’entrée [Video] du projecteur.

•

Touche Auto p.27

Règle automatiquement les images vidéo RVB et les images RVB analogiques d'ordinateur de manière optimale.

•

Touche Keystone p.17

•

Touche Volume p.17

Règle le volume sonore.

•

Touche Esc p.18,20,22,32

•

Touche Menu p.32

•

Touche p.18, 20, 22, 32

Les touches sont phosphorescentes. Exposées à une lumière naturelle ou électrique, elles accumulent de la lumière, ce qui leur permet ensuite de luire dans l’obscurité.

•

Touche Enter p.18,20,22,32

Noms et fonctions des différentes parties du projecteur

Vue de l’arrière

• Port d’entrée [Video] p.12

Pour raccordement aux ports vidéo classiques des équipements vidéo autres que des ordinateurs.

• Port d’entrée [S-Video] p.12

Accepte un signal S-Video provenant d’une source vidéo autre qu’un ordinateur.

• Port [InputB] p.12

Pour raccordement au port RVB d’un ordinateur.

• Capteur infrarouge

p.13

Reçoit les signaux de la télécommande.

• Port d’entrée [Audio] p.12

Accepte les signaux audio d’un appareil externe connecté. Lorsque vous souhaitez connecter deux ou plusieurs appareils externes sur le même port d’entrée, vous devez les raccorder tour à tour, ou utiliser un commutateur audio (en vente dans le commerce).

• Port [Control (RS-232C)]

Permet de raccorder le projecteur à un ordinateur avec un câble RS-232C. Ce port sert à effectuer des tests de maintenance et n’a pas lieu d’être utilisé par le client.

• Bouton d’ouverture

du couvercle de la lampe

• Haut-parleur

• Port [InputA] p.12

Pour raccordement aux ports vidéo en composantes (YCbCr RVB d’un équipement vidéo autre qu’un ordinateur. (Japon uniquement)

ou YPbPr ) ou

• Verrouillage de sécurité () p.50

p.14

Accepte la fiche du cordon secteur.

Base

•

rous de montage pour bride de suspension (3 trous) p.44

Pour suspendre le projecteur à un plafond, montez dans ces trous la bride de

• Prise d'entrée du courant secteur

suspension optionnelle.

• Filtre à air (orifice d'entrée

d'air) p.40, 42

Empêche la poussière et les corps étrangers d’être aspirés à l’intérieur du projecteur. Ce filtre doit être nettoyé périodiquement.

• Orifice d'entrée d'air

p.40

Il doit être nettoyé périodiquement.

Apparence

127 111

Centre du projecteur

83.5

373

*1 Distance entre le centre de l’objectif et le trou de montage de la bride de suspension

(Décalage vertical de l’objectif : 3,4 mm max.)

*2 Distance entre le centre de l’objectif et le centre du projecteur

(Décalage horizontal de l’objectif : 3,0 mm max.)

Centre de l’objectif

295

115

Centre de l’objectif

127

98.5

3-M4×8

Unité : mm

Installation

1/2V

Réglage la taille de projection

La taille de l'image projetée est déterminée fondamentalement par la distance entre l'objectif du projecteur et l'écran.

Assurez-vous d'avoir lu le fascicule

intitulé Consignes de sécurité/Conditions d'application de la garantie internationale avant d'installer le projecteur.

Ne placez pas ce projecteur verticalement. Cela pourrait l'endommager.

Distance de projection

Centre de l'objectif

Écran

La hauteur entre le centre de l'objectif et le bas de l'écran variera selon le réglage du décalage de l'objectif.

En vous référant au tableau ci-dessous, placez le projecteur de sorte que les images soient projetées sur l'écran avec la taille optimale. Ces valeurs sont données à titre indicatif pour les besoins des préparatifs à l'installation du projecteur.

Taille d'écran 16:9

30" 40" 60" 80"

100"

120" 150" 200" 300"

66×37 89×50

130×75 180×100 220×120 270×150 330×190 440×250 660×370

Distance de projection

La plus courte

(Zoom sur "W" [grand angle])

73-111

99-149 149-225 200-301 251-377 301-453 377-567 504-757

757-1137

Unité: cm

La plus longue

(Zoom sur "T" [téléobjectif])

Taille d'écran 4:3

30" 40" 60" 80"

100"

120" 150" 200" 300"

61×46 81×61

120×90 160×120 200×150 240×180 300×230 410×300 610×460

Distance de projection

La plus courte

(Zoom sur "W" [grand angle])

90-136 121-183 183-276 245-369 307-462 369-555 462-694 617-927

927-1392

(Zoom sur "T" [téléobjectif])

Unité: cm

La plus longue

Réglage du décalage de l'objectif

Les molettes de décalage d'objectif peuvent être utilisées pour régler la position de l'image, ce qui est particulièrement utile lorsque vous utilisez le projecteur aux endroits suivants.

Suspendu au plafond Écran en position élevée Projecteur installé sur le côté de l'écran afin que les spectateurs puissent s'asseoir en face de l'écran Projecteur placé sur une étagère, etc.

Lorsque vous réglez la position de l'image à l'aide de la molette de décalage d'objectif, l'image n'est presque pas détériorée car la correction du décalage d'objectif est effectué de façon optique.

p.16

1/2H

1/2V

Méthodes de projection

Installation

Projection à partir de l'avant, en face de l'écran

Projection à partir du plafond

Projection à partir du côté de l'écran

Lorsque vous suspendez le projecteur au plafond, modifiez les paramètres du menu de configuration.

Menu de configuration

Réglage Ecran Projection

Avant Avant/Plafond

Installation du projecteur

Évitez d'installer le projecteur dans un endroit très poussiéreux comme une chambre à coucher. Nettoyez les filtre à air au moins une fois tous les 3 mois. Si le projecteur est installé dans un environnement poussiéreux, nettoyez ces filtres plus fréquemment. Lorsque vous installez le projecteur contre un mur, laissez un espace d'au moins 20 cm entre le projecteur et le mur. Il faut utiliser une méthode d'installation spéciale pour suspendre le projecteur au plafond. Pour plus de détails concernant cette méthode d'installation, adressez-vous à votre revendeur.

H×25% H×25%

×17% H×17%H

1/2V

Position de projection

(position centrale de la molette

graduée de décalage de l’objectif)

standard

1/2H

Étendue maximale de

décalage de l’image par

rapport à la position de

projection standard

×36%

×50%

*Il est impossible de sélectionner

simultanément les valeurs maximales de décalage vertical et horizontal de l’image.

Ex) Lorsque vous sélectionnez la valeur

maximale de décalage horizontal de l’image, vous ne pouvez décaler l’image verticalement sur plus de 36 % de sa hauteur. Lorsque vous sélectionnez la valeur maximale de décalage vertical de l’image, vous ne pouvez décaler l’image horizontalement de plus de 17 % de sa largeur.

Branchement de sources d’images

•

Éteignez le projecteur et la source de signal avant de les brancher. Si l’un de ces appareils est allumé lorsque vous effectuez les branchements, des dommages pourraient en résulter.

•

Vérifiez que les formes et le nombre de broches des connecteurs que vous vous apprêtez à brancher sont compatibles avant de les enfoncer. Si vous forcez en insérant un connecteur dans un port de l’appareil ayant un nombre de broches ou une forme différents, vous risquez d’endommager le connecteur ou le port ou de causer une anomalie de fonctionnement.

Ordinateur

Mini D-Sub 15 broches

Câble d'ordinateur

(en vente dans le

commerce)

Mini D-Sub 15 broches

Équipement vidéo (magnétoscope VHS, lecteur DVD, console de jeux, etc.)

*Les noms des ports peuvent différer selon l'équipement branché.

Sortie en composantes

S-Vidéo

Câble S-Vidéo (en vente dans

le commerce)

Vidéo

Câble A/V

(en vente dans le

commerce)

Vers le port

de sortie

audio

Câble audio

(en vente dans

le commerce)

Sortie vidéo RVB

Câble vidéo en

composantes

(en vente dans

le commerce)

PÉRITEL

(en vente dans le

PÉRITEL RGB*

câble PÉRITEL

commerce)

adaptateur

(fourni)

*1 Si le lecteur de DVD est raccordé par un adaptateur PÉRITEL RGB, changez la valeur du réglage "Input

A" pour sélectionner "RGB-Video". "Sélection de la source d’image" p. 15

*2 Dans certaines régions du monde, adaptateur PÉRITEL RGB n’est pas fourni en standard.

•

Certaines sources de signal peuvent être dotées de ports de forme spéciale. Dans ce cas, effectuez les branchements à l’aide des câbles fournis ou en option de la source de signal.

•

Le type de câble utilisé pour connecter les équipements vidéo au projecteur devra être adapté au type de signal vidéo produit par l’équipement. Certains types d’équipement vidéo produisent plusieurs types de signaux vidéo différents. Le classement des qualités d’image associées aux différents types de signaux vidéo est généralement établi comme suit (par ordre décroissant de qualité): Vidéo en composantes

> S-Video > Vidéo composite Consultez la documentation fournie avec votre équipement vidéo pour déterminer le ou les formats de signal vidéo que ce dernier est capable d’émettre. Le format video composite est souvent appelé "sortie vidéo" tout court.

Préparation de la télécommande

Dist

tilisati

ili

Insertion des piles dans la télécommande

La télécommande n’est pas livrée avec les piles déjà insérées. Insérez les piles fournies avant d’utiliser la télécommande.

Ouvrez le couvercle du compartiment à piles.

Soulevez tout en appuyant sur le bouton.

Insérez les piles.

Vérifiez les indications (+) et (-) marquées dans le compartiment des piles, et insérez les piles dans le bon sens.

Intervalle de remplacement des piles

Fermez le couvercle du compartiment à piles.

Appuyez sur le couvercle du compartiment à piles jusqu’à entendre un déclic.

Installation du projecteur

Si la télécommande réagit avec retard ou si elle ne fonctionne plus après avoir été utilisée pendant un certain temps, il se peut que les piles soient épuisées. Il faut alors les remplacer. Utilisez deux piles AA neuves pour remplacer les piles.

Utilisation de la télécommande

Angle de fonctionnement (horizontalement)

Capteurs infrarouges

Distance

d’utilisation

Environ 6 m

Environ 30

Émetteur infrarouge de la télécommande

Angle de fonctionnement (verticalement)

ance d’u

Environ 6 m

Environ 30

stance d’ut

Environ 30

sation

Environ 6 m

Environ 15°

Mise sous tension et projection des images

Mise sous tension du projecteur

Retirez le cache de l'objectif.

Branchez le projecteur à une prise de courant en utilisant le cordon secteur fourni.

Allumez la source de signal (pour une source vidéo, appuyez sur le bouton de lecture pour enclencher la lecture).

Allumez le projecteur.

Le "bip" sonore de mise sous tension du projecteur retentira. Après un court moment, la lampe s'allume et la projection commence.

Le projecteur est équipé d’une fonction "Controle Parental" permettant d’éviter que des enfants ne mettent accidentellement l’appareil sous tension au risque de regarder dans l’objectif. p.29

Si le projecteur est utilisé à une altitude supérieure à 1500 m environ, réglez le paramètre "Mode haute alt." sur "ON".

p.29

Panneau de

commande

Bip

Télécommande

* Pour un équipement vidéo, appuyez sur le

bouton de lecture pour commencer la lecture.

Ce projecteur est équipé d'une fonction de réglage automatique qui lui donne la configuration optimale lorsque la source vidéo RVB ou un signal d'entrée d'ordinateur et commuté. Si un ordinateur portable ou un ordinateur équipé d'un écran LCD a été branché au projecteur, il vous faudra peut-être utiliser le clavier ou les réglages des fonctions pour changer la destination de sortie. Tout en maintenant la touche enfoncée, appuyez sur (la touche marquée d'un symbole tel que / ).Une fois la sélection accomplie, la projection commence rapidement. Documentation de l'ordinateur

Exemple de sélection de sortie

NEC Panasonic SOTEC HP Toshiba IBM SONY DELL Fujitsu

Effectuez le réglage du

Macintosh

miroir ou la détection

d'affichage.

Mise sous tension et projection des images

Sélection de la source d'image

Si plus d'une source de signal a été branchée, ou si aucune image n'est projetée, sélectionnez la source de signal à l'aide des touches de la télécommande ou du panneau de commande du projecteur.

Utilisation de la télécommande

Appuyez sur la touche sur laquelle est marqué le nom du port auquel vous voulez brancher la source de signal voulue.

Lorsqu'une source est connecté au port [Input A]

Lorsque vous connectez l'équipement au port [InputA], il pourra être nécessaire de commuter le signal d'image pour qu'il corresponde à l'équipement utilisé.

< Télécommande > < Panneau de commande >

Pendant que vous projetez une image provenant d'un équipement connecté au port [InputA], appuyez sur la touche pour faire apparaître le menu de sélection.

Utilisez la touche ou pour sélectionner le signal

Menu de sélection

correct qui corresponde à l'équipement utilisé. Appuyez sur ou pour accepter.

Utilisation du panneau de commande

Menu de sélection

Lorsque vous appuyez sur , le menu de sélection apparaît. Sélectionnez la source de signal à l'aide de et . Appuyez sur pour accepter.

Si l'option "InputA" est sélectionnée, le menu de sélection sera affiché.

Réglages élémentaires

Si la projection présente une anomalie bien que le projecteur soit configuré et branché correctement

Mise hors tension

Éteignez les sources de signal branchées au projecteur.

Télécommande

Appuyez sur .

Panneau de commande

Appuyer sur affichera le message suivant, donc vous devez appuyer une fois encore sur .

, voir p.34.

Après que le projecteur ait refroidi (cela demande environ 20 secondes) et émis un "bip bip" sonore, vous pouvez débrancher le cordon secteur.

Le simple fait de mettre l’appareil hors tension n’interrompt pas la consommation électrique de celui-ci.

Fixez le cache de l'objectif.

Débranchez les câbles qui branchent d'autres équipements au projecteur.

Réglage de l’écran de projection et du volume sonore

Réglage de la mise au point

Tournez la bague de mise au point jusqu'à ce que l'image projetée soit nette.

Réglages fins de la taille de l'image

(Réglage du zoom)

Tournez la bague de réglage du zoom afin d’ajuster la taille de l’image projetée.

"Wide"

(Plus grande)

"Tele"

(Plus petite)

Réglage de la position de l'image projetée

(décalage de l'objectif)

Réglez la position de l'image à l'aide des deux molettes de décalage de l'objectif.

Si vous ne pouvez pas placer le projecteur juste en face de l'écran, utilisez la molette de décalage d'objectif de façon que l'image soit bien au centre de l'écran.

Haut

Bas

Vers la gauche

Vers la droite

Alignez les signes sur la molette graduée de décalage de l’objectif et la surface supérieure du projecteur pour centrer l’objectif.

Lorsque la molette graduée de décalage de l’objectif devient difficile à déplacer et la position de l’image cesse de changer, aucun réglage ultérieur n’est possible. p.10

Correction de l'inclinaison du projecteur

Si les images projetées sont inclinées horizontalement, utilisez les pieds réglables avant pour ajuster le projecteur de façon qu'il soit horizontal.

Allonger Rétracter Allonger Rétracter

Réglage de l’écran de projection et du volume sonore

Correction de la déformation trapézoïdale

Si vous voulez régler la projection au-dessus ou au-dessous de la plage de réglage du décalage de l'objectif, placez le projecteur de façon qu'il fasse un angle. Lorsque le projecteur est placé en faisant un angle, il est possible que l'image projetée soit déformée en forme de trapèze. Dans de tels cas, appuyez sur ( ), ou ( ) sur le panneau de commande du projecteur ou sur ou sur la télécommande pour régler l’image. Toutefois, la qualité de l'image sera moins bonne qu'en utilisant la fonction de décalage de l'objectif. Lorsque l'objectif est décalé vers la gauche ou vers la droite, il n'est pas possible de corriger complètement la déformation trapézoïdale. Lorsque vous effectuez des corrections du trapèze, placez l'objectif en position centrale gauche ou droite.

30˚

Vous pouvez corriger la déformation trapézoïdale dans un angle vertical d'environ 30˚ au maximum.

(Trapèze)

30˚

Vous pouvez également procéder à des réglages dans le menu de configuration. p.28

Pour réinitialiser la valeur de correction, maintenez la touche enfoncée pendant 1 seconde au moins, tout en appuyant sur la touche du panneau de commande.

Réglage du volume sonore

Le volume du haut-parleur intégré du projecteur peut être réglé comme suit.

Utilisation de la télécommande Utilisation du panneau de commande

Réglages élémentaires

Appuyez sur le côté de la touche pour augmenter le volume sonore ou sur le côté pour le diminuer.

Vous pouvez également procéder à des réglages dans le menu de configuration. p.30

Réglage de la qualité d’image

Choix du mode couleur

Sélection du format de l’image

Fonctionnement des menus de sélection

Utilisez les touches et de la télécommande ou les touches et du panneau de commande du projecteur pour sélectionner une option dans le menu.

Appuyez sur ou pour confirmer la sélection.

* Si vous appuyez sur , le menu de sélection

disparaît.

(Format de l’image)

(Format de l’image )

Projection en mode

Lors de la projection de signaux provenant du port d'entrée [Video] / [S-Video] ou de vidéo en composantes (525i, 525p) provenant du port [InputA], le format optimal est sélectionné en fonction du signal, comme suit.

Signal d’image d'entrée au format 4/3

Image enregistrée en mode Squeeze

Pour les signaux d'entrée de boîte à lettres

Auto

Normal

Squeeze

Zoom

Si vous projetez une image compressée, agrandie ou séparée en utilisant la fonction d'aspect dans des endroits publics tels qu'un magasin ou un hôtel dans le but d'en faire une exploitation commerciale ou une projection publique, ceci risquera de constituer une violation des droits d'auteur protégés par la loi sur les droits d'auteur.

* Si la valeur Auto ne convient pas, ce paramètre

prendra pour valeur Normal.

Réglage de la qualité d’image

Appuyez sur , puis choisissez un mode couleur parmi les six proposés dans le menu, en fonction de l'environnement dans lequel le projecteur a été installé. Ce choix peut aussi être spécifié à partir du menu de configuration.

Dynamique

Salle de séjour

Naturel

Idéal pour les projections en salles lumineuses.

Idéal pour les projections dans des pièces aux rideaux tirés.

Idéal pour les projections en salles sombres. Il est conseillé de démarrer dans ce mode lorsqu'il s'agit d'effectuer des réglages de couleurs.

Théâtre

Noir

théâtre 1

Noir

théâtre 2

Idéal pour les projections en salles

sombres.

Adapté à une utilisation dans une pièce entièrement sombre.

1: Une tonalité de couleur claire semblable à

celle des moniteurs professionnels utilisés pour la création de logiciels DVD.

2: Des tons chaleureux qui vous donnent

l'impression d'être au théâtre.

Si "Naturel", "Théâtre", "Noir théâtre 1" ou "Noir théâtre 2" est sélectionné, l'effet Epson Cinema Filter sera appliqué automatiquement. Ceci permet d'augmenter le contraste et de donner une apparence plus naturelle aux tons carnés.

Appuyez sur et sélectionnez le mode d'aspect à partir du menu de sélection.

Images au format Letterbox (provenant généralement d'un lecteur de DVD)

Les signaux d'entrée seront projetés avec la même hauteur que celle de la résolution du panneau du projecteur.

Signal

d'entrée

Mode de

gestion

recommandé

du format

d'image

Résultats

Images d’émissions de télévision ordinaires Images au rapport largeur/hauteur normal (4/3) Images d'ordinateur

Normal

Des rayures noires apparaîtront sur les côtés gauche et droit des images.

Images enregistrées par une caméra vidéo ou un logiciel de DVD en mode Squeeze (compression d'image)

Squeeze

Les signaux d'entrée seront projetés avec la même largeur que celle de la résolution du panneau du projecteur.

Zoom

Remarques

Si l'on projette des images de télévision à haute définition (HDTV ), cellesci apparaissent au format panoramique 16/9e.

Si des images 4:3 sont projetées, les images seront agrandies horizontalement.

Si des images 4:3 sont projetées, le haut et le bas des images seront tronqués. Si les sous-titres des images projetées comportant des sous-titres sont tronqués, effectuez le réglage en utilisant la commande du menu "Caption zoom". p.28

Réglage de la qualité d’image

Réglages avancés des couleurs

Ce projecteur offre un premier réglage des couleurs par la sélection du mode couleur adapté au type des images projetées. Pour peaufiner le réglage de l’image à votre guise, ajustez les réglages "Temp. couleur" et "Tonalité de peau".

Les valeurs réglées peuvent être sauvegardées en mémoire, vous permettant ainsi de les rappeler et les appliquer à tout instant aux images projetées.

p.22

Tonalité de peau

Fonctionnement des menus de sélection

Utilisez les touches et de la télécommande ou les touches et du panneau de commande du projecteur pour sélectionner une option dans le menu.

Température des couleurs

Appuyez sur ou pour confirmer la sélection.

* Si vous appuyez sur , le menu de sélection

disparaît.

Réglages avancés des couleurs

Vous pouvez utiliser ceci pour régler les tons carnés des images de personnes. L'effet Epson Cinema Filter qui est appliqué automatiquement aux images lorsqu'un réglage du "Mode couleurs" est effectué permet d'obtenir des tons carnés naturels. Si vous voulez améliorer davantage les tons carnés, utilisez ce réglage "Tonalité de peau" pour effecteur le réglage. S'il est réglé du côté +, les couleurs deviennent plus vertes, et s'il est réglé du côté –, les couleurs deviennent plus rouges.

Vous pouvez régler la couleur dominante de l’image. Si vous sélectionnez "Haut", l’image tendra vers le bleu, alors que si vous sélectionnez "Bas", elle tendra vers le rouge. Sélectionnez l'un des trois niveaux proposés : "Haut", "Moyen" ou "Bas".

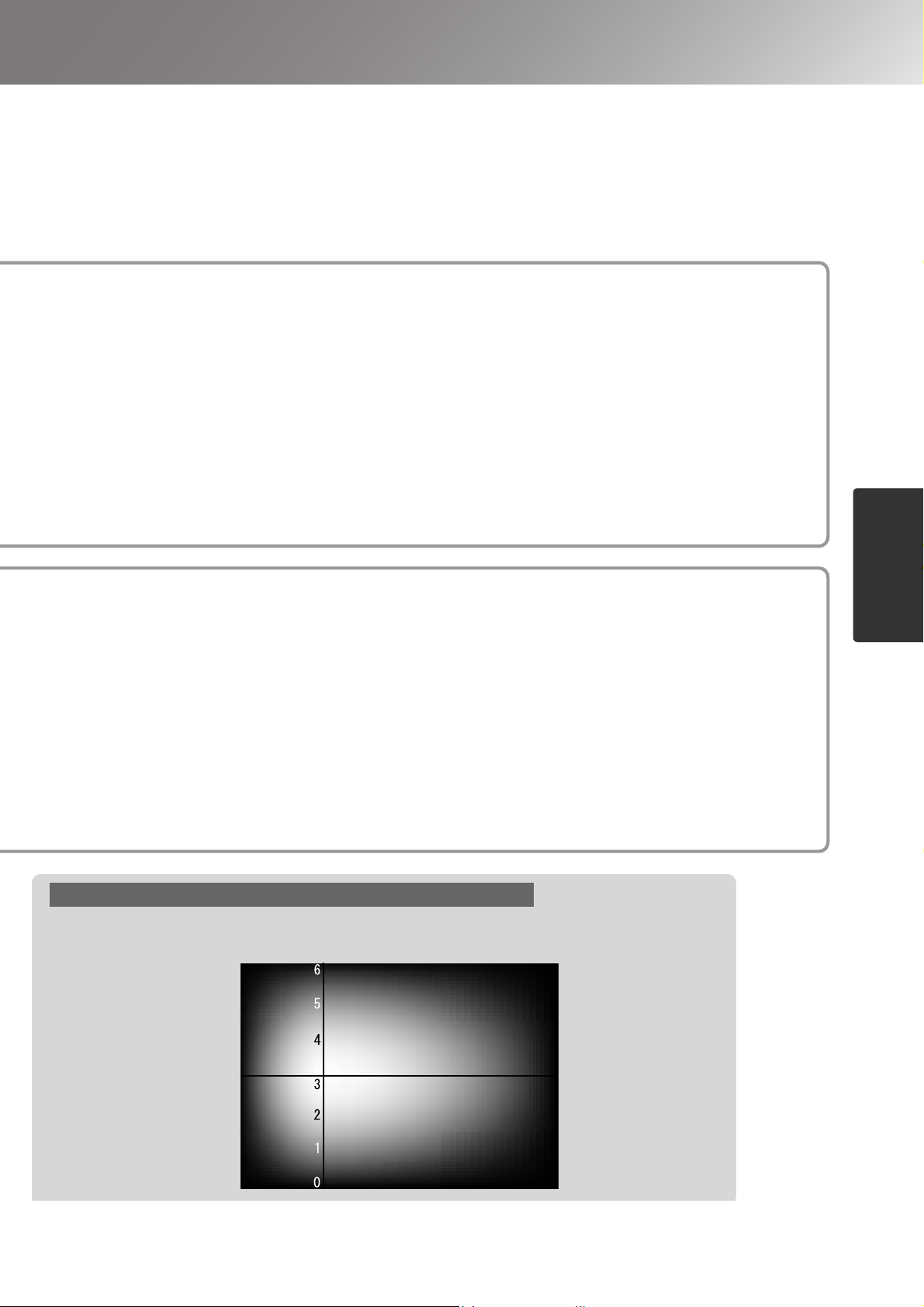

Température des couleurs/réglage de la tonalité de peau

Réglage de la tonalité de peau

Vert

Température des couleurs (type de blanc)

Élevée

BleuRouge

Basse

Blanc

Réglage de la qualité d’image

Violet

Visualisation des images avec une qualité d'image préréglée (fonction de mémoire)

Après avoir utilisé des commandes de menus telles que "Qualité d’image" et "Ecran" pour régler les images projetées, vous pouvez sauvegarder les valeurs de réglage.

Vous pouvez aussi rappeler facilement les données sauvegardées afin de pouvoir visionner les images à tout moment avec les réglages établis.

Sauvegarde des réglages

Sauvegarde des réglages de la qualité d'image (Sauvegarde mémoire)

de la qualité d’image (Sauvegarde mémoire)

Réglages sauvegardés en mémoire

Menus de configuration p.24

Fonctionnement des menus de sélection

Qualité d'image

Menu "Image"

Mode couleurs

Ajustement Auto

Ecran

Menu "Réglage"

Luminosité Contraste

Intensité couleur Nuance

Alignement Sync. Temp. couleur Tonalité de peau Netteté

Affiché seulement pour l'entrée vidéo en composantes/vidéo composite/S-Vidéo

Affiché seulement pour l'entrée RVB-vidéo/Ordinateur

Position Progressif

Aspect

Caption zoom Échelle de sortie Niveau D'Instal.

Utilisez les touches et de la télécommande ou les touches et du panneau de commande du projecteur pour sélectionner une option dans le menu.

Appuyez sur ou pour confirmer la sélection.

* Si vous appuyez sur , le menu de

sélection disparaît.

Sélectionnez un élément à déplacer vers le niveau de menu suivant pour cet élément.

Rappel des réglages de la

Rappel des réglages de la qualité d'image (Rappel mémoire)

qualité d’image (Rappel mémoire)

Visualisation des images avec une qualité d'image préréglée (fonction de mémoire)

Cette fonction vous permet de sauvegarder les valeurs définies pour toutes les options du menu de configuration, à gauche de l’écran. utilisée pour sauvegarder les réglages.

The Cinema Color Editor program can also be used to store and retrieve memory settings from a computer. A computer can be used to make detailed adjustments and these adjustments can be stored using the "Memory: Advance" menu command.

La commande "Sauvegarde mémoire" dans le menu "Image" est

Voici comment sauvegarder les réglages.

Ajustez les réglages que vous voulez sauvegarder en mémoire.

Sélectionnez "Sauvegarde mémoire" dans le menu "Image", puis appuyez sur .

Sélectionnez un nom de mémoire de Mémoire1 à Mémoire3 à utiliser pour la sauvegarde, puis appuyez sur .

L'état de chaque emplacement mémoire est indiqué par la couleur du symbole à gauche du nom de l'emplacement mémoire, comme illustré ci-dessous.

Vert: Zone de mémoire utilisée Gris: Zone de mémoire non utilisée

Orange: Sélectionné Si vous sélectionnez une zone de mémoire déjà utilisée et que vous appuyez sur , les données existantes seront supprimées et les réglages actuels seront sauvegardés à leur emplacement.

Pour effacer toutes les données de la mémoire, sélectionnez "Réinitiali. mémoire" dans le menu "Réinit.". p.31

Vous pouvez appuyer sur et sélectionner l'emplacement mémoire désiré dans le menu de sélection.

Les réglages rappelés depuis la mémoire et appliqués à l'image seront conservés au-delà de la mise hors tension du projecteur. Les réglages qui ont été rappelés à partir de la mémoire pour être appliqués à l'image seront conservés au-delà de la mise hors tension du projecteur.

Il peut arriver que le format d'image rappelé à partir de la mémoire ne puisse pas être appliqué à l'image, notamment dans le cas d'images au format panoramique 16/9e ou enregistrées dans certaines résolutions.

Réglage de la qualité d’image

Fonctions des menus de configuration

Les menus de configuration permettent de procéder à une multitude de réglages et de paramétrages relatifs à l'écran, à la qualité de l'image et aux signaux d'entrée.

Menu principal Sous-menu

Barre de navigation

Pour plus de détails sur l'utilisation de ces menus, reportez-vous à la section "Utilisation des menus de configuration". p.32

Les menus de configuration permettent de modifier les réglages relatifs aux couleurs.

"Réglage" - "Affichage" - "Couleur de menu"

Liste des menus de configuration

Si aucun signal d'image n'est entré, aucun des paramètres ne pourra être réglé à l'exception de "Ajustement Auto" du menu "Image". Les éléments affichés dans le menu "Image" et dans le menu de "Information" sont différents selon le type des signaux d'image projetés. Certaines commandes de menu ne peuvent pas être activées si des réglages mémorisés ont été rappelés à partir de la mémoire avancée.

Qualité d'image

p.26

Menu "Image"

Luminosité Contraste Intensité couleur Nuance Alignement Sync. Temp. couleur Tonalité de peau

Haut, Moyen, Bas

Mode couleurs

Sauvegarde mémoire

Appel mémoire

Ajustement Auto

Réinit.

Netteté

p.26

p.27 p.27 p.27

p.27

Dynamique, Salle de séjour, Naturel, Théâtre, Noir théâtre 1, Noir théâtre 2

Mémoire 1, Mémoire 2, Mémoire 3

ON, OFF

Oui, Non

Affiché seulement pour l'entrée vidéo en composantes/ vidéo composite/S-Vidéo Affiché seulement pour l'entrée RVB-vidéo/Ordinateur

Fonctions des menus de configuration

Ecran

Menu "Réglage"

Sleep Mode

Fonctionnement

Logo d'utilisateur

Affichage

p.27

p.29

p.30

Position Progressif

Aspect

Caption zoom Échelle de sortie

Keystone Projection

Niveau D'Instal.

Direct Power ON Mise en arrêt différé Controle parental

Mode haute alt.

p.29

Couleur de menu Message

ON, OFF

Auto, Normal, Squeeze, Zoom

Normal , Avant

Avant, Avant / Plafond

Arrière, Arrière/ Plafond

0% ,7.5%

ON, OFF

OFF, 5mn, 10mn, 30mn

ON, OFF

Taille verticale

Position de Zoom

Cette option peut uniquement être sélectionnée si le signal d’entrée est de type vidéo en composantes ou vidéo RVB.

Cette option peut uniquement être utilisée si le signal d’entrée est de type vidéo en composantes 525i ou 525p, ou si le signal d’entrée NTSC est de type vidéo composite ou S-Video.

Couleur 1, Couleur 2,

ON, OFF

Couleur de fond Ecran démarrage

Signal entrée

p.30

Signal Vidéo

Input A

Volume

Langue

Réinit.

p.30

Oui, Non

Durée de lampe

Le texte du message sera affiché en caractères jaunes lorsqu'il sera nécessaire de procéder au remplacement de la lampe.

Jusqu'à 10 heures d'utilisation, l'indication de ce compteur reste sur "0H" (0 heure). À partir de 10 heures, elle augmente d'une unité toutes les heures.

Source

Noir, Bleu, Logo

ON, OFF

,NTSC , NTSC4.43, PAL ,

Auto

M-PAL, N-PAL, PAL60, SECAM

Component, RGB-Video

Tout reinitialiser

Réinitiali. mémoire

Reinitial. duree lampe

p.31

Oui, Non

Signal entrée

Menu de "Réinit"

Menu "Information"

Résolution

Resolution

Signal Vidéo

Taux rafraîchi.

Info sync

Affiché seulement pour l'entrée vidéo composite/S-Vidéo Affiché seulement pour l'entrée vidéo en composantes/RVB-vidéo/Ordinateur Affiché seulement pour l'entrée RVB-vidéo/Ordinateur

Le menu "Information" est utilisé seulement pour afficher l'état du projecteur.

Menus de configuration

Fonctions des menus de configuration

Menu "Image"

Qualité d’image

Vidéo en composantes/vidéo composite /S-Vidéo seulement RVB-vidéo/ordinateur seulement

Luminosité *

La luminosité des images peut être réglée. Lorsqu'on projette en salle sombre ou sur un petit écran, l'image peut être trop lumineuse : il faut alors diminuer la valeur de ce réglage.

Contraste *

Permet de régler la différence entre zones claires et zones sombres. En augmentant le contraste, on obtient des images plus dures.

Intensité couleur *

Permet de régler l'intensité des couleurs de l'image.

Nuance *

(Ce réglage n'est possible que si le signal d'entrée est du type vidéo composite NTSC Permet d'ajuster la teinte ou couleur dominante de l'image.

Alignement *

Permet de faire disparaître les bandes verticales indésirables qui peuvent apparaître sur l'image.

Sync. *

Permet de corriger les images qui tremblent, ou bien sont floues ou brouillées.

ou S-Video et au format

• Un effet de tremblement ou de flou peut aussi apparaître lorsqu'on règle la luminosité, le contraste, la

netteté des points ou lorsqu'on corrige une déformation trapézoïdale (keystone) de l'image.

• On obtient de meilleurs réglages en réglant d'abord l'alignement, avant la "Sync".

Temp. couleur *

La température de couleur peut être sélectionnée parmi trois valeurs de réglages pour ajuster la teinte générale des images. p.20

Tonalité de peau *

Ceci règle les tons carnés des personnes qui apparaissent dans les images. p.20

Netteté *

Permet d'ajuster la netteté des points de l'image.

Mode couleurs *

Le mode couleurs peut être sélectionné parmi six réglages différents en fonction des images projetées.

p.18

*1 Les valeurs des réglages sont mémorisées séparément pour chaque source d'image et chaque type de signal. *2 Les valeurs des réglages sont mémorisées séparément pour chaque source d'image et chaque réglage du

mode couleurs.

Fonctions des menus de configuration

RVB-vidéo/ordinateur seulement

Sauvegarde mémoire

Permet de sauvegarder les réglages (sélections) effectués dans le menu de configuration. p.22

Appel mémoire *

Cette fonction rappelle les réglages sauvegardés en mémoire. p.22

Ajustement Auto *

Permet d'activer ou de désactiver la fonction d'optimisation automatique des réglages d'image en cas de sélection d'un autre signal d'entrée. Les trois options disposant d’une fonction de réglage automatique sont "Alignement

", "Position" et "Sync. "

Réinit.

Tous les réglages du menu "Image" reviennent à leur valeur par défaut, sauf les réglages qui ont été sauvegardés en utilisant la commande "Sauvegarde mémoire". Vous pouvez réinitialiser les paramètres de "Sauvegarde mémoire" en utilisant le menu "Réinitiali. mémoire". p.31

Menu "Réglage"

Ecran

Position *

Utilisez , , et pour déplacer l'image à l'écran.

Progressif *

(Cette option peut uniquement être utilisée si le signal d’entrée est de type vidéo composite ou S-video, ou de type vidéo en composantes

525i/625i ou vidéo RVB.)

• OFF : Les signaux entrelacés (identifiés par la lettre minuscule "i" [interlaced]) sont convertis en

signaux progressifs (identifiés par la lettre minuscule "p") dans chaque champ de l’écran. Ce mode a été conçu pour améliorer la projection d’images très mouvementées.

• ON : Les signaux entrelacés (i) sont convertis en signaux progressifs (p). Ceci convient parfaitement

lorsque vous visionnez des images fixes.

Aspect *

Sélectionne le mode d’aspect. p.18

Menus de configuration

*1 Les valeurs des réglages sont mémorisées séparément pour chaque source d'image et chaque type de signal.

Fonctions des menus de configuration

Caption zoom *

Si le

format d'image changez le réglage comme suit pour que les sous-titres soient visibles. Il est possible de régler à la fois la hauteur de l'image et sa position à l'écran.

• Taille verticale

La taille verticale de l'image est

est mis sur "Zoom" lorsque vous visionnez des images comportant des sous-titres,

Surface d'image projetée

Utilisez la fonction "

pour réduire la taille de l'image.

Taille verticale

réduite afin que les sous-titres soient affichés.

• Position de zoom

L'image tout entière est relevée de façon que les sous-titres

Partie des sous-titres

Utilisez la fonction "Position

de zoom" pour déplacer

l'image à l'écran.

apparaissent.

Échelle de sortie *

Utilisable uniquement si le signal d’entrée est de type vidéo en composantes ou vidéo RVB, cette option vous permet de modifier le réglage "Échelle de sortie" (surface de projection de l’image).

Normal (Affichage à 92%) : Les signals d’entrée sont projetés à la taille normale de l’image. Avant : Les images transmises sous forme de signaux vidéo en composantes ou de signaux RVB-vidéo sont

reproduites dans leur taille d'origine (100 %). Les zones situées en haut, en bas et sur les côtés des images, qui ne sont pas visibles normalement, sont insérées et projetées. Selon le signal de l'image, il est possible que des interférences se produisent en haut et en bas de l'image. Dans de tels cas, essayez de régler la position de l’affichage. p.27

Keystone

Ceci est utilisé pour corriger la déformation trapézoïdale des images. Vous pouvez effectuer la même correction en utilisant le panneau de commande du projecteur. p.17

Projection

À régler en fonction de la méthode de projection utilisée (façon dont le projecteur a été installé par rapport à l'écran).

• Avant :Sélectionnez ceci lorsque le projecteur est installé en face de l'écran.

• Avant/Plafond :Sélectionnez ceci lorsque le projecteur est installé en face de l'écran et est suspendu

au plafond.

• Arriére :S'utilise lorsque le projecteur est installé derrière un écran translucide

(rétroprojection).

• Arriére/Plafond :S'utilise lorsque le projecteur est installé derrière un écran translucide

(rétroprojection) et suspendu au plafond (à l'envers).

Niveau D’ Instal. *

(Cette option peut uniquement être utilisée si le signal d’entrée NTSC est de type vidéo composite ou SVideo, ou avec de la vidéo en composantes 525i ou 525p.) Si vous utilisez des appareils conçus pour être exploités dans un pays comme la Corée du Sud dans lequel on emploie un niveau de noir (setup level) différent, servez-vous de cette fonction pour obtenir des images de qualité satisfaisante. Consultez la fiche technique de l'équipement raccordé au projecteur lorsque vous modifiez ce réglage.

*1 Les valeurs des réglages sont mémorisées séparément pour chaque source d'image et chaque type de signal.

Fonctions des menus de configuration

Fonctionnement

Direct Power ON

Règle l’alimentation électrique directe : activée ("ON") ou désactivée ("OFF"). Lorsque vous mettez le réglage sur "ON" et que vous laissez le cordon secteur connecté à une prise secteur, faites attention aux surtensions brusques qui peuvent se produire lorsque l’alimentation électrique est rétablie après une panne de courant par exemple; ceci peut allumer le projecteur automatiquement.

Mise en arrêt différé

Le projecteur est équipé d'une fonction d'économie d'énergie qui éteint automatiquement le projecteur et le fait passer en mode veille si aucun signal n'entre dans le projecteur pendant une période de temps continue. Le délai avant lequel la fonction d'économie d'énergie s'enclenche peut être sélectionné parmi les quatre réglages disponibles. Si "OFF" est sélectionné, la fonction d'économie d'énergie ne sera pas activée. Si vous appuyez sur pendant que le projecteur est en mode veille, la projection reprendra.

Controle parental

Cette fonction modifie le fonctionnement de pour éviter qu'un enfant ne puisse allumer le projecteur trop facilement et ne soit tenté ensuite de regarder dans l'objectif lorsque le projecteur est allumé. Lorsque ce verrouillage est en service, il faut maintenir enfoncée allumer le projecteur. normalement. Ce réglage n’affecte pas le fonctionnement de la télécommande. Si vous changez ce réglage, le nouveau réglage prendra effet après que le projecteur se soit éteint et que la période de refroidissement soit terminée.

permet toujours d'éteindre le projecteur et la télécommande fonctionne

pendant environ 3 secondes pour

Mode haute alt.

Le ventilateur est réglé sur une certaine vitesse de rotation pour empêcher la surchauffe interne du projecteur. Si le projecteur est utilisé à une altitude supérieure à 1500 m environ, choisissez le réglage "ON".

Logo d’utilisateur

Vous pouvez enregistrer votre image préférée en tant que logo d’utilisateur. Le logo sera projeté à l’écran au début des séances de projection ou lorsque la fonction Pause A/V est sélectionnée. Lorsque vous enregistrez un nouveau logo d’utilisateur, le logo d’utilisateur existant est automatiquement effacé. Suivez les instructions qui apparaissent à l’écran pour enregistrer un logo d’utilisateur.

Rectangle de sélection

Enregistrer

Placez le rectangle de sélection sur la partie de l’image que vous voulez enregistrer comme logo.

Spécifiez le rapport de zoom.

Menus de configuration

•Tant que le rectangle de sélection reste visible, l’image sera projetée au format trame de points, par

conséquent la taille de l’image projetée pourra changer.

•La taille de l’image enregistrée sera de 400 × 300 points.

•Une fois qu’un logo utilisateur a été enregistré, il n’est plus possible de revenir au logo initial.

•Pour utiliser le logo d’utilisateur préenregistré, sélectionnez pour le paramètre "Couleur de fond " la

valeur "Logo".

Fonctions des menus de configuration

Affichage

Couleur de menu

Sélectionne la couleur du menu de configuration principal et de la barre de navigation.

• Couleur 1:Violet • Couleur 2:Noir

Message

Ceci établit si les affichages des messages suivants apparaissent (ON) ou non (OFF).

•Type de signal d'image, mode couleur, format de l'image et nom de l'emplacement mémoire lors du

rappel de réglages mémorisés

•Les messages d'erreur destinés à l'utilisateur, tels que ceux qui indiquent une absence de signal

d'entrée, la présence d'un signal d'entrée incompatible ou une surchauffe interne du projecteur

Couleur de fond

Affiche un menu permettant de définir l’état de l’écran lorsque la fonction Pause A/V est sélectionnée, ou lorsqu’aucun signal vidéo n’est reçu.

Ecran démarrage

Ce réglage détermine si l'écran de démarrage doit apparaître (ON) ou non (OFF) au démarrage du projecteur. Si vous changez ce réglage, le nouveau réglage prendra effet après que le projecteur se soit éteint et que la période de refroidissement

soit terminée.

Signal entrée

Signal Vidéo

Cette fonction détecte et sélectionne automatiquement le format du signal reçu de l'équipement vidéo sur le port d’entrée [Video] ou [S-Video]. La valeur "Auto" active cette fonction et sélectionne automatiquement le format du signal vidéo reçu. Si l'image apparaît brouillée ou n'apparaît pas du tout lorsque le mode "Auto" est sélectionné, sélectionnez manuellement le format du signal d'image.

Input A

Sélectionnez ici le type du signal fourni par l'équipement vidéo, qui est appliqué au port [InputA].

Volume

Règle le volume sonore.

Langue

Permet de sélectionner la langue des messages et menus qui s'affichent.

Réinit.

Ceci remet tous les paramètres du menu "Réglage" à leurs valeurs par défaut, sauf pour les paramètres de "Aspect", "Controle parental", "Mode haute alt.", "Input A" et "Langue".

Fonctions des menus de configuration

Menu "Réinit."

Tout reinitialiser

Cette fonction ramène tous les réglages des menus de configuration à leurs valeurs par défaut. Les réglages "Controle Parental", "InputA", "Durée de lampe" et "Langue" ne seront pas réinitialisés.

Réinitiali. mémoire

Ceci réinitialise (supprime) tous les réglages qui ont été effectués en utilisant la commande "Sauvegarde mémoire".

Reinitial. duree lampe

Ceci initialise le temps de fonctionnement de la lampe. Lorsque cette commande est sélectionnée, le temps de fonctionnement cumulé de la lampe est effacé et est remis à la valeur du réglage par défaut.

Menus de configuration

Fonctions des menus de configuration

Utilisation des menus de configuration

Afficher un menu

Appuyez sur .

Sélectionner une option de menu

Utilisez les touches et pour sélectionner une option (rubrique) du menu, puis appuyez sur .

Modifier un réglage

Exemple:

Utilisez et pour régler les valeurs.

(vert): Valeur de réglage actuelle (orange): Élément actuellement sélectionné

Utilisez et pour sélectionner un élément, puis appuyez sur .

Si vous appuyez sur alors qu'une option marquée d'un symbole se trouve sélectionnée, l'écran de sélection correspondant à cette option apparaît.

Pour retourner à l'écran précédent, appuyez sur la touche . Ou bien, si vous préférez, sélectionnez [Retour] puis appuyez sur .

Une fois le réglage terminé

Appuyez sur .

En cas de problème

Signification des voyants

Le projecteur possède les deux voyants suivants qui

Voyant (état de fonctionnement)

vous informent de l'état de fonctionnement du projecteur. Les tableaux suivants expliquent ce que signifie chaque état de voyant et comment remédier aux problèmes signalés. * Si ces deux voyants sont éteints, vérifiez que le

cordon secteur du projecteur est bien enfoncé et que

Voyant (d'avertissement)

la prise de courant fournit effectivement du courant.

Lorsque le voyant (d'avertissement) est allumé ou clignote

Rouge

(Allumé/éteint

pendant 1 s)

Rouge

(Allumé/éteint

pendant 0,5 s)

Problème interne / Problème de ventilateur / Problème de capteur

Débranchez le cordon secteur de la prise de courant. Adressez-vous ensuite à votre distributeur ou au plus proche bureau dont l'adresse à page "Conditions d’application de la garantie internationale" de la section Consignes de sécurité/Conditions d’application de la garantie internationale.

Problème de lampe / Erreur d'état de la lampe

Vérifiez si la lampe n'est pas brisée. p.42

Si le problème persiste au-delà du remplacement de la lampe, cessez d'utiliser le projecteur et débranchez son cordon secteur de la prise de courant. Adressez-vous ensuite à votre distributeur ou au plus proche bureau dont l'adresse à page "Conditions d’application de la garantie internationale" de la section Consignes de sécurité/ Conditions d’application de la garantie internationale.

Si la lampe n'est pas brisée

Remplacez la lampe, puis rallumez le projecteur.

avertissement/anomalie

: Allumé : Clignotant

Si la lampe est brisée

Rouge

Orange

Température interne excessive (surchauffe)

La lampe s'éteint automatiquement et la projection s'arrête. Attendez environ 5 minutes.

Refroidissement accéléré en cours

Vous pouvez continuer à utiliser le projecteur, mais si la température s'élève à nouveau, il s'éteindra automatiquement.

Lorsque le voyant

Extrayez-la en faisant très attention de ne pas vous blesser avec ses éclats de verre, puis remplacez-la par une lampe neuve.

Si le problème persiste lorsque

• Si le projecteur est installé contre un mur, veillez à laisser un espace de 20 cm au moins entre le projecteur et le mur.

• Nettoyez les filtres à air s'ils sont bouchés.

p.40

(état de fonctionnement) est allumé ou clignote

vous rallumez le projecteur, arrêtez d'utiliser le projecteur et débranchez le cordon secteur de la prise de courant. Contactez ensuite votre revendeur ou l'adresse la plus proche mentionnée dans les "Conditions d’application de la garantie internationale" de la section Consignes de sécurité/

Conditions d’application de la garantie internationale.

normal

Lorsque le voyant (d'avertissement) est éteint : Allumé : Clignotant

Orange

Vert

État de veille/ attente

Préchauffage en cours

Si vous appuyez sur , la projection démarrera après un bref délai.

Le temps de préchauffage est d'environ 30 secondes. Pendant la période de préchauffage, le projecteur ignore les instructions de démarrage qu'il reçoit.

Dépannage

Vert

Orange

Projection en cours

Refroidissement en cours

Fonctionnement normal en cours.

Le temps de refroidissement est d'environ 20 secondes. Une fois le refroidissement terminé, le projecteur passe en état de veille/attente (standby). La télécommande et le panneau de commande ne fonctionnent pas pendant la période de refroidissement.

En cas de problème

Si les voyants n'indiquent rien d'utile

Commencez par lire les catégories générales suivantes de problèmes pour y trouver le type de problème dont souffre votre projecteur, puis reportez-vous à la page décrivant votre problème particulier.

Problèmes liés à l'image

Aucune image n'apparaît Voir ci-dessous

La projection ne démarre pas, la surface d'image projetée est entièrement noire, entièrement bleue, etc.

Le message "Non Supporté." s'affiche

p.35

Le message "Pas de Signal." s'affiche p.35

L'image est trouble ou floue p.36

Des parasites ou de la distorsion apparaissent sur

l'image p.36

Problèmes d'interférences parasites, de distorsion ou d'apparition d'un damier noir et blanc.

L'image est tronquée (grande image) ou trop

petite p.37

Seule une partie de l'image apparaît.

Problèmes au démarrage du projecteur

Impossible d'allumer le projecteur p.38 Pas de son ou le son est très faible p.38

Les couleurs de l'image ne sont pas

normales p.37

L'image entière est verdâtre/violette, ou en noir & blanc, ou avec des couleurs pâles/grisâtres, etc. (Les moniteurs ou écrans LCD des ordinateurs ne reproduisent pas tous les couleurs de la même façon, par conséquent il arrive qu'il y ait des différences entre les couleurs de l'image projetée et celles de l'image affichée sur le moniteur, mais cela n'indique pas nécessairement un problème de fonctionnement du projecteur.)

L'image est sombre p.38

La projection s’arrête d’elle-même p.38

Autres problèmes

La télécommande ne fonctionne pas p.39

Problèmes liés à l'image

Aucune image n'apparaît

Avez-vous appuyé sur la touche [Power]?

Les voyants sont-ils tous éteints?

Le projecteur est- il en mode de coupure son et image (AV/ Mute)?

Le projecteur reçoit-il un signal vidéo en entrée?

Les réglages du format de signal d'image sont-ils corrects?

Appuyez sur sur la télécommande, ou sur sur le panneau de commande du projecteur.

Débranchez le cordon secteur, puis rebranchez-le. p.14 Vérifiez si votre prise de courant n'est pas morte à cause d'un fusible ou d'un disjoncteur qui aurait sauté.

Appuyez sur de la télécommande pour annuler la coupure du son et de l’image.

Assurez-vous que la source de signal raccordée au projecteur est elle-même sous tension. Des messages s'affichent concernant les signaux d'image, si la commande de menu "Message" a été activée (ON).

"Réglage" - "Affichage" - "Message" p.30

Si le signal d'image est un signal vidéo composite Si vous n'obtenez pas d'image alors que la commande "Signal Vidéo" est réglée sur "Auto", sélectionnez manuellement le format de signal correspondant à la source.

"Réglage" - "Signal entrée" - "Signal Vidéo" p.30

ou S-Video

En cas de problème

Les réglages du format de signal d'image sont-ils corrects?

Avez-vous effectué correctement les réglages de menu de configuration?

Avez-vous branché le projecteur à l'ordinateur pendant qu'ils étaient déjà allumés?

Lorsqu'un ordinateur est branché

La sortie d'écran d'ordinateur est-elle réglée sur l'écran d'ordinateur fourni seulement?

Lorsqu'un ordinateur est branché

"Réglage" - "Signal entrée" - "Input A" p.30 Vous pouvez aussi appuyer sur sur la télécommande pour sélectionner le format du signal. p.15

Si votre matériel magnétoscope ou DVD est connecté via un adaptateur RVB S CART Appuyez sur pour régler le format de signal sur "RGB Video".

p.15 Si aucune image n’apparaît et que le matériel DVD est connecté, réglez le matériel DVD sur sortie RVB.

Essayez de réinitialiser tous les réglages actuels. p.31

Si vous effectuez le branchement pendant que l'alimentation électrique est déjà établie, il est possible que la touche de fonction (Fn) qui commute le signal vidéo de l'ordinateur à la sortie externe ne fonctionne pas. Éteignez l'ordinateur branché au projecteur, puis rallumez-le.

Les signaux d'image doivent être émis de façon externe. Changez le réglage de la sortie à une destination externe seulement ou à une destination externe plus le moniteur de l'ordinateur.

Documentation de l'ordinateur, sous un titre tel que "Sortie externe" ou

"Branchement à un moniteur externe"

Signal

Le message "Non Supporté." s'affiche

Le format du signal d'image a-t-il été sélectionné correctement?

Le mode choisi est-il compatible avec la fréquence et la résolution du signal d'image?

Uniquement si l'image projetée provient d'un ordinateur

"Réglage" - "Signal entrée" - "Signal Vidéo" p.30

Si la source de signal est raccordée au port [InputA] Sélectionnez le format de signal qui correspond au signal provenant de l'équipement qui a été sélectionné à l'aide de la commande de menu "Signal entrée". "Réglage" - "Signal entrée" - "Input A" p.30 Vous pouvez aussi appuyer sur sur la télécommande pour sélectionner le format du signal. p.15

Utilisez la commande de menu "Résolution" pour connaître la résolution du signal d'entrée, puis consultez la "Liste des signaux compatibles" pour vérifier que le projecteur est capable de prendre en charge ce type de signal.

"Information" - "Résolution" p.25

"Liste des modes d'affichage d'ordinateur pris en charge" p.45

Le message "Pas de Signal." s'affiche

Les câbles sont-ils connectés correctement?

Vérifiez que tous les câbles requis par la projection sont bien enfoncés dans les connecteurs corrects. p.12

ou S-Video

Dépannage

A-t-on sélectionné le bon port d'entrée vidéo?

L'équipement branché est-il bien allumé?

Appuyez sur l'une des touches , , ou de la télécommande, ou sur la touche du panneau de commande du projecteur pour changer de source d'image. p.15

Mettez les appareils sous tension.

En cas de problème

Le signal d'image parvient-il jusqu'au projecteur?

Uniquement si l'image projetée provient d'un ordinateur portable ou à écran LCD intégré

L'image est trouble ou floue

La mise au point a-t-elle été réglée correctement?

Le cache d'objectif serait-il resté sur l'objectif?

Le projecteur a-t-il été installé à une distance correcte de l'écran?

Si le signal d'image arrive uniquement sur l'écran à cristaux liquides de l'ordinateur ou sur le moniteur externe, reconfigurez la sortie de ce signal au niveau de l'ordinateur. Sur certains ordinateurs, lorsque le signal d'image est ainsi redirigé vers une destination externe, l'image ne s'affiche plus sur l'écran LCD ou le moniteur de l'ordinateur.

Documentation de l'ordinateur : recherchez un titre comme "Sortie externe" ou "Connexion d'un moniteur externe"

Si l'on effectue la connexion pendant que le projecteur ou l'ordinateur est sous tension, il se peut que la touche de fonction [Fn] de l'ordinateur qui permet de rediriger le signal vidéo de l'ordinateur vers un périphérique externe ne fonctionne pas. Mettez alors le projecteur et l'ordinateur hors tension, puis remettez-les tous deux sous tension. p.14

Réglez la mise au point. p.16

Retirez le cache de l'objectif.

L'écart recommandé entre le projecteur et l'écran est de 73–1137 cm pour une taille d'écran de 16:9 Installez le projecteur de façon que la distance de projection se trouve dans les limites de cette plage. p.10

, et de 90–1392 cm pour une taille d'écran de 4:3.

La valeur de correction de déformation trapézoïdale estelle trop grande?

De la buée se serait-elle formée sur l'objectif?

Réduisez l'angle d'inclinaison du projecteur pour réduire la quantité de correction de déformation trapézoïdale nécessaire. p.17

Si vous transportez le projecteur d'un endroit froid dans un endroit chaud ou en cas de brusque réchauffement de la température ambiante, il peut se produire de la condensation (buée) sur les lentilles de l'objectif, laquelle peut rendre les images floues. Dans ce cas, laissez le projecteur au repos dans la pièce pendant environ une heure avant de l'utiliser. Si de la buée s'est formée sur les lentilles de l'objectif, éteignez le projecteur et attendez que celle-ci s'évapore spontanément.

Des parasites ou de la distorsion apparaissent sur l'image

Le format du signal d'image a-t-il été sélectionné correctement?

"Réglage" - "Signal entrée" - "Signal Vidéo" p.30

ou S-Video

Les câbles sont-ils connectés correctement?

Utilise-t-on un câble de rallonge?

Vérifiez que tous les câbles requis pour la projection sont bien enfoncés dans les connecteurs corrects. p.12

Si vous utilisez un câble de rallonge, il est possible qu'il y ait davantage d'interférences. Essayez de brancher un amplificateur de signal.

En cas de problème

Les réglages de la "Sync. ", de l' "Alignement corrects?

Signaux d'ordinateur ou d'équipement vidéo RVB uniquement

La résolution correcte a-t-elle été sélectionnée?

Uniquement si l'image projetée provient d'un ordinateur

" sont-ils

Le projecteur est muni d'une fonction de réglage automatique qui optimise automatiquement les réglages du signal d'image. Cependant, avec certains types de signaux, cette fonction de réglage automatique peut donner des résultats insatisfaisants. Dans ce cas, utilisez les commandes de menu "Alignement" et "Sync." pour effectuer ces réglages manuellement.

"Image" - "Qualité d’image" - "Alignement", "Sync." p.26

Configurez l'ordinateur pour qu'il produise des signaux compatibles avec le projecteur.

"Liste des modes d'affichage d'ordinateur pris en charge" p.45,

Documentation de l'ordinateur

L'image est tronquée (grande image) ou trop petite

Avez-vous sélectionné le bon format d’image?

Le réglage de la "Position" de l'image à l'écran est-il correct?

L'ordinateur a-t-il été configuré pour afficher sur deux écrans à la fois?

Uniquement si l'image projetée provient d'un ordinateur

Appuyez sur signal d’entrée. Si les images comportant des sous-titres sont projetées à l'aide du "Zoom", utilisez la commande du menu "Caption zoom" pour régler les images. p.28

Utilisez la commande de menu "Position" pour effectuer ce réglage.

"Réglage" - "Ecran" - "Position" p.27

Si ce mode à double écran (dual display) a été activé dans les Propriétés d'affichage du Panneau de configuration de l'ordinateur, le projecteur ne projettera qu'environ la moitié de l'image affichée sur l'écran de l'ordinateur. Pour afficher l'image tout entière sur l'écran de l'ordinateur, désactivez le mode double écran.

Documentation du pilote de la carte vidéo de l'ordinateur

pour sélectionner le format d’image correspondant au

p.18

La résolution correcte a-t-elle été sélectionnée?

Uniquement si l'image projetée provient d'un ordinateur

Configurez l'ordinateur pour qu'il produise des signaux compatibles avec le projecteur.

"Liste des modes d'affichage d'ordinateur pris en charge" p.45,

Documentation de l'ordinateur

Les couleurs de l'image ne sont pas normales

Le format du signal d'image a-t-il été sélectionné correctement?

Les câbles sont-ils connectés correctement?

Le contraste été réglé correctement?

de l'image a-t-il

"Réglage" - "Signal entrée" - "Signal Vidéo" p.30

"Réglage" - "Signal entrée" - "Input A" p.30 Vous pouvez aussi appuyer sur sur la télécommande pour sélectionner le format du signal. p.15

Vérifiez que tous les câbles requis pour la projection sont bien enfoncés dans les connecteurs corrects. p.12

Utilisez la commande de menu "Contraste" pour régler les couleurs.

"Image" - "Qualité d’image" - "Contraste" p.26

ou S-Video

Signal

Dépannage

Les couleurs ont-elles été réglées correctement?

Utilisez les commandes de menu "Temp. couleur" et "Tonalité de peau" pour ajuster les couleurs.

"Image" - "Qualité d’image" - "Temp. couleur", "Tonalité de peau" p.26

En cas de problème

L'intensité et la teinte de chaque couleur ont-elles été réglées correctement?

Uniquement si l'image projetée provient d'un matériel vidéo

Utilisez les commandes de menu "Intensité couleur" et "Nuance" pour ajuster l'intensité et la teinte des couleurs.

"Image"- "Qualité d’image" - "Intensité couleur", "Nuance" p.26

L'image est sombre

La luminosité de l'image a-t-elle été réglée correctement?

Le contraste été réglé correctement?

La lampe a-t-elle besoin d'être remplacée?

de l'image a-t-il

Utilisez la commande de menu "Luminosité" pour effectuer ces réglages.

"Image" - "Qualité d’image" - "Luminosité" p.26

Utilisez la commande de menu "

"Image" - "Qualité d’image" - "Contraste" p.26

Lorsque la lampe approche de la fin de sa vie, l'image s'assombrit sensiblement et les couleurs perdent de leur fraîcheur. Remplacez alors la lampe par une lampe neuve. p.42

Contraste

" pour ajuster le contraste.

La projection s’arrête d’elle-même

Le mode veille est-il activé? Lorsque le "Mise en arrêt différé" est actif (ON), la lampe s'éteint

automatiquement si plus aucun signal d'image n'est appliqué en entrée pendant environ 30 minutes, et le projecteur reste alors en état d'attente. Appuyez sur la touche de la télécommande ou sur la touche du panneau de commande du projecteur pour remettre le projecteur sous tension. Pour annuler ce mode de mise en sommeil automatique, réglez la commande de menu "Mise en arrêt différé" sur "OFF".

"Réglage" - "Fonctionnement" - "Mise en arrêt différé" p.29

Problèmes au démarrage du projecteur

Impossible d'allumer le projecteur

Avez-vous appuyé sur la touche [Power]?

La fonction de verrouillage enfant "Controle parental" estelle active (ON)?

Les voyants sont-ils tous éteints?

Les voyants du projecteur s'éteignent-ils lorsqu'on touche le cordon secteur?

Appuyez sur sur la télécommande, ou sur sur le panneau de commande du projecteur.

Lorsque la commande de menu "Controle parental" est active (ON), pour allumer le projecteur, il faut maintenir enfoncée la touche du panneau de commande pendant au moins 3 secondes ou bien appuyer sur la touche

de la télécommande.

"Réglage" - "Fonctionnement" - "Controle parental" p.29

Débranchez le cordon secteur, puis rebranchez-le. p.14 Vérifiez si votre prise de courant n'est pas morte à cause d'un fusible ou d'un disjoncteur qui aurait sauté.

Éteignez le projecteur, débranchez-en le cordon secteur, puis rebranchez ce dernier. Si cette manipulation ne suffit pas à résoudre le problème, il se peut que le cordon secteur soit défectueux. Si cela ne suffit pas à résoudre le problème, cessez d'utiliser votre projecteur, débranchez-le de sa prise de courant, puis adressez-vous à votre distributeur ou au plus proche bureau dont l'adresse figure à la page Consignes de sécurité/Conditions d’application de la garantie internationale.

Autres problèmes

Pas de son ou le son est très faible

La source audio est-elle correctement raccordée au projecteur ?

Vérifiez que le câble est raccordé au port d’entrée [Audio].

En cas de problème

Le volume sonore a-t-il été réglé à sa valeur minimale ?

Le projecteur est-il en mode de coupure son et image (AV/ Mute)?

Réglez le volume à un niveau suffisant pour que le son soit audible.

p. 17

Appuyez sur de la télécommande pour annuler la coupure du son et de l’image.

La télécommande ne fonctionne pas

Pointe-t-on l'émetteur infrarouge de la télécommande vers le capteur infrarouge du projecteur lorsqu'on utilise la télécommande?

La télécommande est-elle trop éloignée du projecteur?

Le capteur infrarouge du projecteur (qui reçoit les signaux de la télécommande) est-il exposé aux rayons directs du soleil ou d'une forte lampe fluorescente?

Les piles sont-elles mortes ou ont-elles été montées à l'envers?

Orientez l'avant de la télécommande vers le capteur infrarouge du projecteur. L'angle de fonctionnement de la télécommande est d'environ ±30° horizontalement et d'environ ±15° verticalement. p.13

La portée maximale de la télécommande est d'environ 6 mètres.

p.13

Installez le projecteur dans un endroit où aucune lumière forte ne risque de frapper son capteur infrarouge.

Remplacez les piles de la télécommande par des piles neuves et veillez à installer ces dernières dans le bon sens. p.13

Avez-vous appuyé sur une touche de la télécommande pendant plus de 30 secondes?

Si vous maintenez enfoncée l’une quelconque des touches de la télécommande pendant plus de 30 secondes, la télécommande arrêtera d’envoyer des signaux (mode de veille de la télécommande). Ce mode de fonctionnement sert à éviter que l’on ne puisse décharger les piles de la télécommande en laissant par inadvertance un objet posé sur celle-ci. Dès que la pression sur la touche est relâchée, la télécommande retourne automatiquement en mode de fonctionnement normal.

Dépannage

Maintenance

Cette section décrit les opérations d'entretien du projecteur comme son nettoyage ou le remplacement de ses pièces de consommation courante.

Nettoyage

Nettoyez votre projecteur s'il est devenu sale ou si la qualité des images projetées commence à se dégrader.

Assurez-vous d'avoir lu le document intitulé Consignes de sécurité/Conditions d'application de la garantie internationale pour plus de détails sur la façon de manipuler le projecteur pendant

les opérations de nettoyage.

Nettoyage du filtre à air et de l’orifice d’entrée d’air

Si le filtre à air ou l’orifice d’entrée d’air sont obstrués par la poussière, le message "Le projecteur chauffe. Vérifiez que l’ ouverture de ventilation n’est pas couverte, et nettoyez ou remplacez le filtre." s’affichera à l’écran, et vous devrez impérativement nettoyer le filtre à air ou l’orifice d’entrée d’air. Retournez le projecteur et, à l’aide d’un aspirateur, aspirez la poussière accumulée au niveau du filtre à air.

Les accumulations de poussière au niveau du filtre à air ou de l’orifice d’entrée d’air, en réduisant l’efficacité du système de refroidissement, peuvent causer des surchauffes internes susceptibles de provoquer des problèmes de fonctionnement et de raccourcir la durée de vie du système optique. Il est recommandé de nettoyer ces pièces au moins une fois par trimestre. Si le projecteur a été installé dans un environnement poussiéreux, il est possible qu’elles aient besoin d’être nettoyées encore plus fréquemment.

Nettoyage de l'extérieur du projecteur

Nettoyez l'extérieur du projecteur en l'essuyant sans forcer à l'aide d'un chiffon doux. Si le projecteur est particulièrement sale, humidifiez votre chiffon à l'aide d'une solution d'eau contenant une petite quantité d'un détergeant neutre (non corrosif), en veillant à bien essorer votre chiffon avant de vous en servir pour essuyer l'extérieur du projecteur. Essuyez ensuite à nouveau l'extérieur du projecteur avec un chiffon sec.

N'utilisez pas de substance volatile telle que de la cire, de l'alcool ou un solvant pour nettoyer l'extérieur du projecteur. Ces matières pourraient déformer la coque du projecteur ou dissoudre sa couche de surface.

Nettoyage de l'objectif

Utilisez un pinceau soufflant (à poire) du commerce ou bien du papier optique pour essuyer délicatement la lentille de l'objectif.

Faites attention de ne pas frotter l'objectif avec un matériau abrasif, et protégez-le des chocs, car il s'agit d'une pièce fragile.

Maintenance

Périodicité de remplacement des pièces de consommation courante

Périodicité de remplacement du filtre à air

Si le filtre à air est brisé ou si le message de remplacement du filtre à air s’affiche bien

que celui-ci ait été nettoyé.

Remplacez-le par un filtre à air neuf disponible en option.

"Annexe : Remplacement du filtre à air" p.42

Périodicité de remplacement de la lampe

• Le message "Remplacez la lampe" s'affiche sur l'écran lorsque la projection

commence.

Un message s'affiche ici.

• L'image projetée commence à devenir sombre ou à perdre de sa qualité.

• Ce message d'avis de remplacement de lampe est programmé pour apparaître après

un minimum de 1900 heures d'utilisation de la lampe afin de conserver aux images leur luminosité initiale et leur qualité. Ce nombre d'heures d'utilisation de la lampe (avant apparition du message) dépend des conditions d'utilisation du projecteur, et notamment du "Mode couleurs" utilisé. Si vous continuez à utiliser la lampe au-delà de cette période, le risque de tomber en panne de lampe au cours d'une projection devient relativement élevé. Lorsque le message indiquant que la lampe doit être remplacée apparaît, vous avez donc intérêt à remplacer sans tarder votre lampe par une lampe neuve, même si celle-ci fonctionne encore.

• Selon les caractéristiques de la lampe et la façon dont elle a été utilisée, il peut arriver

que celle-ci produise moins de luminosité ou cesse complètement de fonctionner avant même que ce message n’apparaisse. Il est donc conseillé de toujours conserver une lampe de rechange à portée de main afin de pouvoir remédier à cette éventualité.

• Adressez-vous à votre distributeur pour obtenir une lampe EMP de rechange.

Annexe

Maintenance

Remplacement des pièces de consommation courante

Remplacement du filtre à air

Observez la réglementation locale en vigueur concernant les déchets lorsque vous jetez des filtres à air usagés. Filtre à air : Polypropylène

Remplacement de la lampe

Si la lampe a cessé de fonctionner, au moment de la remplacer, soyez conscient qu'elle risque d'être brisée. S'il s'agit de remplacer la lampe d'un projecteur qui a été installé au plafond, vous devriez toujours partir du principe que la lampe usagée est peut être brisée et prendre toutes les précautions utiles au moment de l'extraire du projecteur. En outre, pensez à vous placer sur le côté du projecteur plutôt qu'en dessous de celui-ci.

Mettez le projecteur hors tension, attendez que le projecteur refroidisse et émette un "bip bip" sonore, puis débranchez le cordon secteur.

Mettez le projecteur hors tension, attendez que le projecteur refroidisse et émette un "bip bip" sonore, puis débranchez le cordon secteur. * Attendez que la lampe

ait refroidi (ce qui prend environ une heure).

Serrez fermement les vis de fixation de la lampe.

Déposez le couvercle du filtre à air.

Passez le doigt sous le verrou, puis tirez-le vers le haut.

Déposez le couvercle de la lampe.

Pour démonter le couvercle, insérez la panne d’un tournevis (l’outil fourni avec la lampe optionnelle) dans le bouton d’ouverture du couvercle de la lampe.

Installez le couvercle de la lampe.

Remise à zéro du compteur d'heures d'utilisation de la lampe

Le temps de fonctionnement de la lampe doit toujours être remis à zéro lorsque vous remplacez la lampe. Le projecteur intègre un compteur qui comptabilise les heures d'utilisation de la lampe. Lorsque ce temps d'utilisation cumulé atteint une certaine valeur, le message d'avertissement suggérant de remplacer la lampe s'affiche à l'écran.

Appuyez sur pour allumer le projecteur.

Appuyez sur pour afficher le menu de configuration.

Maintenance

Retirez l'ancien filtre à air.

Desserrez les vis de fixation de la lampe.

Installez le nouveau filtre à air.

Retirez l'ancienne lampe.

Tirez droit vers l'extérieur.

Remontez le couvercle du filtre à air.

Montez la nouvelle lampe.

Veillez à la monter dans le bon sens.

Prenez soin de bien remonter la lampe et son couvercle correctement. La lampe ne s'allumera pas si celle-ci et son couvercle n'ont pas été remontés correctement.

La lampe contient du mercure. Observez la réglementation locale en vigueur concernant les déchets lorsque vous jetez une lampe.

Sélectionnez "Reinitial. duree lampe" dans le menu "Réinit.".

Annexe

Sélectionnez "Oui" puis appuyez sur .

Accessoires en option

Les accessoires optionnels suivants sont proposés à la vente. date de juin 2005.

Lampe ELPLP33

(1 lampe de rechange, 1 tournevis de rechange) Utilisez cet article pour remplacer vos lampes qui arrivent en fin de vie.

Filtre à air ELPAF09

(1 filtre à air) Utilisez cet article pour remplacer vos filtres à air usagés.

Ecran portable 50" ELPSC06

Écran compact et facile à transporter. (Format de l’image

Ecran portable 60" ELPSC07 Ecran portable 80" ELPSC08

Écran portatif sur rouleau. (Format de l’image 4/3)

Le détail de ces accessoires peut être modifié sans préavis.

Sacoche de transport souple ELPKS54

Utilisez cette mallette si vous devez porter le projecteur à la main.

Câble VGA-HD15/HD15 (1,8 m) ELPKC02 Câble VGA-HD15/HD15 (3,0 m) ELPKC09 Câble VGA-HD15/HD15 (20,0 m) ELPKC10

(mini-D-Sub 15 broches à mini-D-Sub 15 broches) Permet de raccorder le projecteur à un ordinateur.

Fixation de plafond

(avec une plaque de plafond)

4/3)

Sert à fixer le projecteur à un plafond.

Système de rallonge 600 mm

À utiliser pour suspendre le projecteur à un haut plafond ou à un plafond avec faux-plafond en panneaux.

Voici la liste des accessoires optionnels, en

∗

ELPMB19

ELPFP07

Ecran de 80 pouces (203 cm) sur rouleau à ressort ELPSC15

Écran enroulé. (Format de l’image 16/9)

Support pour écran ELPSCST01

Support pour l'écran de 80 pouces (203 cm) sur rouleau à ressort.

*Une procédure d'installation spéciale doit être

respectée pour suspendre le projecteur au plafond. Adressez-vous à l'établissement qui vous a vendu votre projecteur si vous souhaitez réaliser ce type d'installation.

Liste des modes d'affichage d'ordinateur pris en charge

Selon les paramètres en vigueur, la résolution d'écran en sortie peut changer quelque peu.

Vidéo en composantes

Signal Résolution

SDTV

(525i, 60Hz)

(D1)

SDTV(625i, 50Hz)

SDTV(525p)

(D2)

SDTV(625p)

HDTV

(750p)16:9

(D4)

HDTV(1125i)16:9

(D3)

640×480

640×360

768×576

768×432

640×480

640×360

768×576

768×432

1280×720

1920×1080

*Signal d’entrée de boîte à lettres

Vidéo composite et S-Video

Signal Résolution

TV(NTSC

(PAL

)

, SECAM )

*Signal d’entrée de boîte à lettres

640×480

640×360

768×576

768×432

4:3

16:9

: Format de l'image Unité : point

Mode de gestion du format de l'image

Normal Squeeze Zoom

640×480 854×480 854×480

4:3

640×480 854×480 854×480

4:3

640×480 854×480 854×480

4:3

640×480 854×480 854×480

4:3

854×480

16:9

854×480

16:9

Mode de gestion du format de l'image

Normal Squeeze Zoom

640×480 854×480 854×480

4:3

640×480 854×480 854×480

4:3

16:9 16:9

4:3

16:9

: Format de l'image Unité : point

16:9 16:9

Vidéo RVB et Ordinateur

Signal Résolution

VGA

VESA72/75/85, iMac

SVGA

56/60/72/75/85,

iMac

60/70/75/85,

XGA

iMac MAC13" 640×480 640×480 854×480 854×480 MAC16" 832×624 640×480 854×480 854×480 MAC19" 1024×768 640×480 854×480 854×480

SDTV(525i, 60Hz)

SDTV(525p)

SDTV(625i, 50Hz)

SDTV(625p)

HDTV(750p) 1280×720 854×480 - -

HDTV(1125i) 1920×1080 854×480 - -

640×480

640×360

640×480

640×360

800×600

800×450

1024×768

1024×576

640×480

640×360

640×480

640×360

768×576

768×432

768×576

768×432

Normal Squeeze Zoom

640×480 854×480 854×480

Mode de gestion du format de l'image

Unité : point

*1 La connexion n'est possible que si l'équipement possède un port de sortie VGA. *2 Signal d’entrée de boîte à lettres D'autres signaux non répertoriés dans le tableau ci-dessus peuvent parfois être projetés, mais toutes les fonctions du projecteur ne seront probablement pas disponibles avec ces derniers.

Annexe

Spécifications

Nom du produit Dimensions Taille du panneau

LCD Méthode d'affichage Résolution Fréquences de

balayage

Mise au point Zoom Décalage de l'objectif Lampe (source

lumineuse) Sortie audio maximale Haut-parleur Courant secteur

Home Projector EMP-TW20 373 (L) × 111 (H) × 295 (P) mm (sans compter les pieds)

0,55 pouce

Matrice active TFT au polysilicium

409.920 pixels (854 [W] × 480 [H] points) × 3 Analogue Horloge des pixels :13,5 – 110 MHz

Horizontalement :15 – 92 kHz

Verticalement :50 – 85 Hz Manuel Manuel (jusqu'à environ 1 : 1,5) Manuel (Valeurs maximales : environ 50 % verticalement, 25 % horizontalement)

UHE 135 watts ; modèle numéro : ELPLP33

1W Mono 1 100- 240VAC 50/60Hz 2,3-1,0A

Consommation En fonctionnement: 200W(zones 100 à 120 V), 190W(zones 200 à 240 V) En mode d'attente: 4,0W(zones 100 à 120 V), 5,0W(zones 200 à 240 V)

Température en utilisation

Température de stockage

Poids Ports

Ce projecteur incorpore des circuits intégrés Pixelworks DNXTM.

Angle d’inclinaison

+5° – +35°C (sans condensation)

-10° – +60°C (sans condensation)

Environ 3,5 kg InputA 1 4 connecteurs RCA monobroches InputB 1 Mini-D-Sub à 15 broches (femelle) bleu Entrée Video 1 Connecteur RCA monobroche Entrée S-Video 1 Mini-DIN à 4 broches Entrée Audio 1 Connecteur RCA monobroche × 2 (G, D) Control (RS-232C) 1 D-Sub à 9 broches (mâle)

0 30 0 30

0 30

Si vous inclinez le projecteur de plus de 30º, vous risquez de le détériorer et de provoquer un accident.

0 30

Brochage des conducteurs du câble RS-232C

Côté

Spécifications

• Type du connecteur

• Connecteur d'entrée du projecteur

ordinateur>

<Côté projecteur>

Safety

USA

UL60950 Third Edition

Canada

CSA C22.2 No.60950

European Community

The Low Voltage Directive (73/23/EEC) IEC60950 3

Edition

: D-Sub à 9 broches (mâle) : Control (RS-232C)

<Côté

projecteur>

GND 5 5 GND

RD 2 3 TD

TD 3 2 RD

DTR 4 6 DSR

DSR 6 4 DTR

(Câble série

d'ordinateur)

<Côté

ordinateur>

EMC

USA

FCC Part 15B Class B (DoC)

Canada

ICES-003 Class B

European Community

The EMC Directive (89/336/EEC) EN55022, Class B EN55024 IEC/EN61000-3-2 IEC/EN61000-3-3

Signal Fonction

GND

Terre de signalisation

Données en émission (TX)

Données en réception (RX)

DSR

Modem prêt (DSR)

DTR

Terminal de données prêt (DTR)

Australia/New Zealand AS/NZS CISPR 22:2002 Class B

Annexe

Spécifications

DECLARATION of CONFORMITY

According to 47CFR, Part 2 and 15

Class B Personal Computers and Peripherals; and/or

CPU Boards and Power Supplies used with Class B

Personal Computers

We : EPSON AMERICA, INC. Located at : 3840 Kilroy Airport Way

MS: 313 Long Beach, CA 90806

Tel : 562-290-5254

Declare under sole responsibility that the product identified herein, complies with 47CFR Part 2 and 15 of the FCC rules as a Class B digital device. Each product marketed, is identical to the representative unit tested and found to be compliant with the standards. Records maintained continue to reflect the equipment being produced can be expected to be within the variation accepted, due to quantity production and testing on a statistical basis as required by 47CFR 2.909. Operation is subject to the following two conditions : (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

Trade Name : EPSON Type of Product : Projector Model : EMP-TW20

FCC Compliance Statement

For United States Users

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio or television reception. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause interference to radio and television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures.

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician for help.

WARNING

The connection of a non-shielded equipment interface cable to this equipment will invalidate the FCC Certification or Declaration of this device and may cause interference levels which exceed the limits established by the FCC for this equipment. It is the responsibility of the user to obtain and use a shielded equipment interface cable with this device. If this equipment has more than one interface connector, do not leave cables connected to unused interfaces. Changes or modifications not expressly approved by the manufacturer could void the user’s authority to operate the equipment.

Glossaire

Ce glossaire contient les définitions de quelques-uns des termes techniques employés dans ce guide, dont la signification pourrait vous échapper, et qui ne sont pas expliqués dans le corps de ce manuel. Il existe dans le commerce des publications qui contiennent des précisions supplémentaires sur ces sujets.

Balayage entrelacé

Méthode de balayage d'image qui ne requiert que la moitié de la bande passante requise par la méthode de balayage séquentielle, pour une même résolution d'image dans le cas d'une image fixe.

Balayage progressif

Méthode de balayage d'image dans laquelle chaque image instantanée est entièrement balayée de haut en bas pour former une image individuelle complète.

Cadence de rafraîchissement (Taux rafraîchi.)

Les points lumineux des écrans ne conservent leur luminosité et leur couleur que pendant un temps très court. Pour qu'une image persiste à l'écran, celle-ci doit être balayée, c'est-à-dire redessinée point par point, de nombreuses fois par seconde, pour "rafraîchir" les points lumineux de l'écran. Le nombre d'opérations de rafraîchissement par seconde est appelé cadence (ou fréquence ou taux) de rafraîchissement et s'exprime en hertz (Hz).

Contraste

La différence entre les zones claires et les zones sombres d'une image peut être augmentée ou diminuée pour faire ressortir ou au contraire adoucir du texte ou des images.

Format de l’image (Aspect)

Rapport entre la largeur de l'image et sa hauteur. Les images de HDTV (télévision haute définition) sont au format de l’image 16:9, qui donne une grande largeur d'écran. Les images standard sont au format de l’image 4:3.

HDTV

Abréviation de High-Definition TeleVision, télévision haute définition. Cette abréviation fait référence aux systèmes à haute définition qui satisfont les critères suivants.

• Résolution verticale d'au moins 750p ou 1125i lignes (p = balayage progressif

• Format de l'image

• Réception et reproduction du son en mode Dolby numérique

NTSC

Abréviation de National Television Standards Committee, et format pour les émissions de télévision couleur analogiques basées au sol. Ce format est utilisé au Japon, en Amérique du nord, en Amérique centrale et en Amérique du sud.

PA L

Abréviation de Phase Alternation by Line, format pour les émissions de télévision couleur basées au sol. Ce format est utilisé dans les pays d'Europe occidentale à l'exception de la France, ainsi que dans les pays asiatiques tels que la Chine, et en Afrique.

, i = balayage entrelacé )

de l'écran : 16:9

Période de refroidissement

Il s'agit d'une période de ventilation destinée à refroidir la lampe du projecteur qui a chauffé pendant une projection. Elle s'exécute automatiquement dès que l'on appuie sur la touche [Power] de la télécommande ou du panneau de commande du projecteur pour éteindre le projecteur. Ne débranchez pas le cordon secteur du projecteur avant la fin de cette période, afin de permettre à la lampe de refroidir. Si la période de refroidissement est interrompue, la lampe du projecteur et d'autres composants à l'intérieur du projecteur risquent de surchauffer pendant quelques temps, ce qui risquerait de réduire la durée de vie de la lampe et de provoquer d'autres problèmes de fonctionnement du projecteur. La durée exacte de cette période dépend de la température de l'air ambiant autour du projecteur.

SDTV

Abréviation de Standard-Definition TeleVision, télévision à définition standard. Cette abréviation fait référence aux systèmes de télévision qui ne satisfont pas aux critères de la télévision haute définition.

SECAM

Abréviation de Sequential Couleur A Memoire, et format des émissions de télévision couleur analogiques basées au sol. Ce format est utilisé en France, en Europe de l'Est et dans les pays de l'ancienne Union Soviétique, au MoyenOrient et en Afrique.

SVGA

Type de signal vidéo présentant une résolution de 800 points horizontaux par 600 points verticaux, utilisé par les ordinateurs compatibles IBM-PC/ AT.

S-Video (images)

Signal vidéo dont la composante de luminance et la composante couleur sont séparées de façon à fournir une meilleure qualité d'image. Il s'agit d'un signal d'image composé en fait de deux signaux indépendants : Y (le signal de luminance) et C (le signal de couleur).

Synchronisation (Sync.)

Les signaux émis par les ordinateurs ont une fréquence spécifique. Si le projecteur ne s'aligne pas précisément avec cette fréquence, l'image produite ne sera pas de bonne qualité. L'action du projecteur alignant les phases (positions relatives des crêtes et des creux) de ces signaux est appelée "synchronisation". Si les signaux sont mal synchronisés, l'image peut devenir tremblante, brouillée ou déformée horizontalement.

Température des couleurs (Type blanc)

Température d'un objet émettant de la lumière. Si la température des couleurs est élevée, celles-ci tendent à tirer vers le bleu. Si la température des couleurs est moins grande, celles-ci tendent à tirer vers le rouge.

Annexe

Glossaire

Tracking (alignement)

Les signaux émis par les ordinateurs ont une fréquence spécifique. Si le projecteur ne s'aligne pas précisément avec cette fréquence, l'image produite ne sera pas de bonne qualité. L'action du projecteur s'accordant sur la fréquence de ces signaux (nombre de crêtes par seconde du signal) est appelée tracking ou alignement. Si cet alignement n'est pas bien effectué, de larges bandes verticales apparaîtront sur les images projetées.

Verrouillage de sécurité

Dispositif consistant en un trou pratiqué dans le boîtier du projecteur, dans lequel on passe un câble anti-vol (non fourni) pour attacher le projecteur à une table ou à une poutre. Ce projecteur est compatible avec le système Microsaver Security System fabriqué par Kensington.

VGA

Type de signal vidéo présentant une résolution de 640 points horizontaux par 480 points verticaux, utilisé par les ordinateurs compatibles IBM-PC/ AT.

Vidéo composite

Signal vidéo qui représente le mélange d'un signal de luminosité et de signaux de couleurs. Il s'agit du type de signal le plus répandu parmi les appareils vidéo domestiques (aux formats NTSC Signal composé d'une porteuse Y (signal de luminance) intégrée au signal de barre de couleur et d'un signal chromatique et de couleur (CbCr).

Vidéo en composantes

Signal vidéo composé d'une composante de luminosité/ luminance vidéo et de composantes de couleurs fournies sous la forme de signaux distincts, de façon à fournir une meilleure qualité d'image. En mode HDTV (télévision haute définition), il s'agit d'un signal d'image composé en fait de trois signaux indépendants : Y (le signal de luminance) et Pb + Pr (les signaux de différences de couleurs).

XGA

Type de signal vidéo présentant une résolution de 1024 points horizontaux par 768 points verticaux, utilisé par les ordinateurs compatibles IBM-PC/ AT.

YCbCr

, PAL et SECAM ).

Signal de porteuse contenu dans le signal de mire en barres de couleurs utilisé dans la diffusion moderne d'images de télévision. Son nom se décompose en Y (signal de luminance) et CbCr (signaux chromatiques [de couleur]).

YPbPr

Signal de porteuse contenu dans le signal de mire en barres de couleurs utilisé dans la diffusion d'images de télévision haute définition (HDTV). Son nom se décompose en Y (signal de luminance) et PbPr (signal de différences de couleur).

Index

Accessoires en option...........................44

Affichage.........................................25,30

Ajustement Auto .............................24,27

Alignement......................................24,26

Appel mémoire................................24,27

Auto......................................................18

A/V Mute ...............................................7

Barre de navigation ..............................24

Cache d'objectif.................................6,14

Caption zoom .............................19,25,28

Cinema Filter........................................21

Contraste ......................................7,24,26

Controle parental.............................25,29

Cordon secteur .....................................14

Correction de la déformation

du trapèze....................................6,7,17

Correction de l'inclinaison

du projecteur.....................................16

Couleur de fond...............................25,30

Couleur de menu .............................25,30

Couvercle de la lampe.......................6,42

Décalage de l'objectif ........................6,16

Distance de projection..........................10

Durée de lampe ....................................25

Échelle de sortie ..............................25,28

Ecran ...............................................25,27

Ecran démarrage..............................25,30

Filtre à air ...............................................8

Fonctionnement...............................25,29

Format de l'image............................18,45

Haut-parleur ...........................................8

HDTV...................................................45

Info sync...............................................25

Intensité couleur..............................24,26

Intervalle de remplacement des piles

(télécommande) ...............................13

Keystone...............................6,7,17,25,28

Langue.............................................25,30

Logo d’utilisateur............................25,29

Luminosité....................................7,24,26

Mémoire ............................................7,22

Menu ....................................................24

Menu "Image" ......................................24

Menu "Information".............................25

Menu "Réglage"..............................25,27

Menu "Réinit" .................................25,31

Menu principal.....................................24

Menus de configuration .......................24

Menus de sélection................15,18,20,22

Message ..........................................25,30

Mise hors tension du projecteur...........15

Mise en arrêt différé........................25,29

Mode haute alt. ...............................25,29

Mode couleurs.........................7,18,24,26

Modes d'affichage d'ordinateur pris en

charge ...............................................45

Netteté.............................................24,26

Nettoyage de l'extérieur du

projecteur..........................................40

Nettoyage de l'objectif ......................... 40

Nettoyage de l'oritice déntrée d'air....... 40

Nettoyage du filtre à air .......................40

Niveau D'Instal................................25,28

Normal .................................................19

Nuance ............................................24,26

Orifice d'entrée d'air...............................8

Panneau de commande...........................6

Periode de refroidissement..............15,33

Pied avant réglable............................6,16

Plafond.......................................11,25,28

Port...............................................8,12,46

Port [Audio] ......................................8,12

Port [InputA]...........................8,12,15,46

Port [InputB]................................8,12,46

Port [S-Video]..............................8,12,46

Port [Video]..................................8,12,46

Port [Control (RS-232C)] ......................8

Position ...........................................25,27

Prise d'entrée du courant secteur....... 8,14

Progressif ........................................25,27

Projection...................................11,25,28

Qualité d'image ...............................24,26

Raccordement à un ordinateur .............12

Raccordement à une source vidéo........ 12

Réglage de la mise au point .............. 6,16

Réglage de la position de l'image

projetée.............................................16

Réglage du décalage .........................6,16

Réglage du zoom ..............................6,16

Réglages avancés des couleurs ............ 20

Réinit.....................................24,25,27,30

Reinitial. duree lampe ................ 25,31,42

Réinitiali. mémoire .........................25,31

Remplacement de la lampe..................42

Remplacement des piles.......................13

Remplacement du filtre à air................ 42

Résolution .......................................25,45

RVB-vidéo ...................................... 12,45

Sauvegarde mémoire ...................... 24,27

SDTV................................................... 45

Sélection de la source d'image....... 6,7,15

Signal entrée ................................... 25,30

Signal Vidéo ................................... 25,30

Still......................................................... 7

Source .................................................. 25

Sous-menu ........................................... 24

Spécifications....................................... 46

Squeeze................................................ 19

Surchauffe............................................ 33

S-Vidéo........................................ 8,12,45

Sync. ...............................................24,26

Taille de l'écran.................................... 10

Taille de l'image................................... 10

Taux rafraîchi....................................... 25

Télécommande.................................. 7,13

Temp. couleur ......................... 7,20,24,26

Tonalité de peau ...................... 7,20,24,26

Tout reinitialiser.............................. 25,31

Utilisation des menus

de configuration ............................... 32

Vidéo composites............................ 12,45

Vidéo en composantes.................... 12,45

Volume................................. 6,7,17,25,30

Voyant d'avertissement ..................... 6,33

Voyant état de fonctionnement ......... 6,33

Voyants .............................................6,33

YCbCr.................................................. 12

YPbPr................................................... 12

Zoom.................................................... 19

Annexe

Tous droits réservés. Toute reproduction, intégration dans un système d'archivage ou diffusion par un procédé électronique, mécanique, par photocopie, enregistrement ou tout autre procédé est interdite sans l'autorisation écrite préalable de SEIKO EPSON CORPORATION. Aucune responsabilité du fait du brevet n'est acceptée suite à l'utilisation des présentes informations. De même, aucune responsabilité n'est acceptée pour les dommages résultant de l'utilisation des informations contenues dans le présent document.

SEIKO EPSON CORPORATION et ses filiales déclinent toute responsabilité envers l'acheteur de ce produit ou de tiers pour les dommages, pertes, coûts ou frais encourus par l'acheteur ou des tiers suite à un accident, une mauvaise utilisation ou une utilisation incorrecte de ce produit ou des modifications, réparations ou altérations non autorisées de ce produit ou, (sauf aux Etats-Unis) au non respect des instructions d'utilisation données par SEIKO EPSON CORPORATION.

SEIKO EPSON CORPORATION ne peut être tenue responsable de tout dommage ou problème résultant de l'utilisation d'accessoires ou de pièces détachées qui ne sont pas d'origine EPSON ou approuvées EPSON par SEIKO EPSON CORPORATION.

Remarque générale:

EPSON est une marque déposée de SEIKO EPSON CORPORATION. Macintosh, Mac et iMac sont des marques déposées de Apple Computer, Inc. IBM est une marque déposée de International Business Machines Corporation. Windows, Windows NT et VGA sont des marques de commerce ou des marques déposée de Microsoft

Corporation aux États-Unis d’Amérique. Dolby est une marque déposée de Dolby Laboratories. Pixelworks et DNX sont des marques de commerce appartenant à Pixelworks, Inc.

Les autres noms de produits cités dans le présent manuel sont donnés à titre d'information uniquement et lesdits produits peuvent constituer des marques de leur propriétaire respectif. EPSON décline tout droit quant à ces produits.

Printed in China

410205100

05.XX-.XA(G04)

EPSON EMP-TW20 User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
