EPSON EMP-S1 User Manual [fr]

Guide de l'utilisateur

EMP-S1 Guide de l’utilisateur

1

Signification des symboles

1

c

Indique un risque de blessures ou d'endommagement de l'équipement si ces symboles sont ignorés.

p

Indique des informations importantes liées au point abordé ou utiles à savoir.

s

g

Les termes "cette unité" et "ce projecteur", qui apparaissent dans ce manuel, peuvent aussi renvoyer aux accessoires fournis avec le
projecteur et à d'autres produits disponibles en option.

Indique les thèmes liés et les pages contenant des informations détaillées.

Donne des définitions teminologiques. s "Glossaire" P.64

Particularités

2

f Ajustement auto (connexion à un ordinateur)

Le projecteur analyse l'ID de signal provenant de l'ordinateur auquel il est
relié et effectue automatiquement les réglages nécessaires pour obtenir la
meilleure qualité de projection possible.

s "Ajustement Auto (connexions ordinateur)" P.28

f Mode couleurs

Choisissez la qualité d'image correspondant à l'environnement de
projection. s "Sélection d'un mode couleurs" P.28

f Qualité d'image éblouissante

Grâce à un affichage haute résolution et une haute brillance, le projecteur
permet d'obtenir de belles images. Projection d'images nettes et détaillées,
y compris en milieu ambiant éclairé.

f Facilité d'utilisation

Les diverses fonctions du projecteur peuvent être utilisées facilement avec
la télécommande :

• arrêt sur image

• zoom sur des parties importantes de l'image

f Compact et léger

Le projecteur, très compact, est facile à transporter.
Dimensions : 26,5(P) × 37(L) × 10,6(H) cm
Poids : 3kg environ

f fonction de présentation unique

Grâce à la télécommande de presentation, vous pouvez déplacer le
pointeur de la souris sur l'écran de l'ordinateur pendant la projection.
(souris sans fil)

Table des matières

3

Signification des symboles ............................................................ 1

Particularités.................................................................................... 2

Table des matières .......................................................................... 3

Avant d'utiliser le projecteur

Noms et fonctions des différentes parties du projecteur............ 4

Vue de l'avant/du dessus ..........................................................................4

Panneau de commande............................................................................5

Vue de l'arrière..........................................................................................6

Vue du dessous ........................................................................................7

Télécommande................................................................................. 8

Installation...................................................................................... 10

Méthode d'installation .............................................................................10

Distance de projection et taille de l'écran ..............................................10

Autres méthodes d'installation ................................................................11

Connexion à un ordinateur........................................................... 12

Ordinateurs compatibles .........................................................................12

Projection d'images provenant d'un ordinateur.......................................13

Reproduction du son provenant de l'ordinateur......................................14

Connexion à un moniteur externe...........................................................14

Télécommande de présentation .............................................................15

Connexion à un équipement vidéo .............................................. 19

Projection d'images vidéo.......................................................................19

Reproduction du son provenant de l'équipement vidéo ..........................20

Utilisation élémentaire

Mise sous tension du projecteur.................................................. 21

Mise hors tension du projecteur .................................................. 23

Réglage de la projection ............................................................... 24

Réglage de la taille de l'image ................................................................24

Mise au point ..........................................................................................24

Réglage de l'angle de projection.............................................................25

Keystone .................................................................................................26

Sélection de la source d'entrée.................................................... 27

Opérations avancées

Fonctions d'amélioration des projections ...................................28

Réglage des images générées par ordinateur ....................................... 28

Sélection d'un mode couleurs ................................................................ 28

A/V Mute................................................................................................. 29

Arrêt sur image (Freeze) ........................................................................ 29

Projection au format panoramique (changement de rapport largeur/

hauteur) .................................................................................................. 30

E-Zoom...................................................................................................31

Menus de configuration.................................................................32

Utilisation des menus .............................................................................33

Liste des fonctions.................................................................................. 36

Dépannage

Lorsque vous suspectez un problème.........................................43

Voyant Power ......................................................................................... 43

Voyant d'avertissement .......................................................................... 44

Si les voyants n'indiquent rien d'utile...................................................... 46

Annexes

Maintenance....................................................................................55

Nettoyage ............................................................................................... 55

Remplacement des pièces de consommation courante ......................... 57

Accessoires en option...................................................................62

Glossaire.........................................................................................64

Format du câble..............................................................................67

Résolutions d'affichage prises en charge ...................................68

Spécifications.................................................................................69

Apparence.......................................................................................70

Index................................................................................................71

Avant d'utiliser le projecteur

Noms et fonctions des différentes parties du projecteur

Vue de l'avant/du dessus

• haut-parleur

• récepteur infrarouge de télécommande

s P. 9

Reçoit les signaux de la télécommande.

• grille de sortie d'air

• panneau de commande

s P. 5

• bague de mise au point

s P. 2 4

Permet d'effectuer la mise au point
de l'image.

4

• poignée

Tirez sur cette poignée lorsque
vous souhaitez transporter le
projecteur.

• cache d'objectif

Mettez-le en place lorsque vous n'utilisez pas
le projecteur pour protéger l'objectif de la
poussière et des chocs.

• bouton de réglage du pied

(gauche) s P. 2 5

Il y a un autre bouton de réglage du
pied, du côté droit.
Appuyez sur les deux boutons de
réglage des pieds pour sortir et
rentrer les pieds avant.

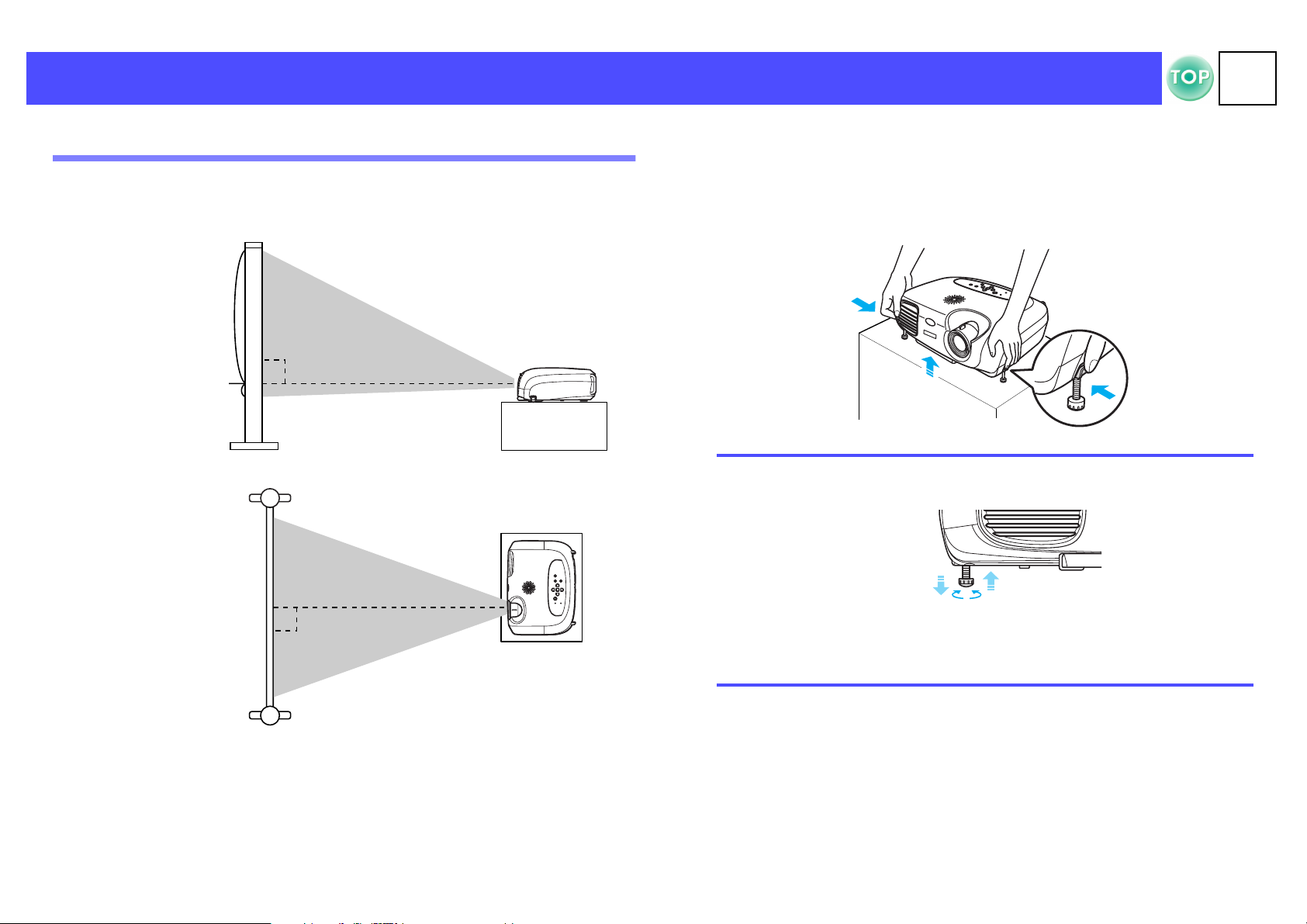

• pied avant (gauche) s P.25

Il y a un autre pied avant, du côté
droit.
Sortez et rentrez-les pour ajuster
l'angle de projection.

Avant d'utiliser le projecteur > Noms et fonctions des différentes parties du projecteur

Panneau de commande

5

• Touche [Power] s P.2 1

Met le projecteur sous tension ou hors
tension.

• Voyant Power s P.21 , P. 4 3

Clignote ou s'allume dans
différentes couleurs pour indiquer
l'état de fonctionnement du
projecteur.

• Voyant d'avertissement

s P. 44

Clignote ou s'allume dans différentes
couleurs pour vous prévenir de
problèmes affectant le projecteur.

• Touches [u][d][l][r] s P. 3 3

• [w][v] : touches de correction de la

déformation trapézoïdale s P. 2 6

Appuyez sur ces touches pour corriger la déformation
trapézoïdale des images.

• [Wide][Tele] : touches de zooms P. 2 4

• Touche [Menu] s P.3 2

Affiche ou masque les menus
de configuration.

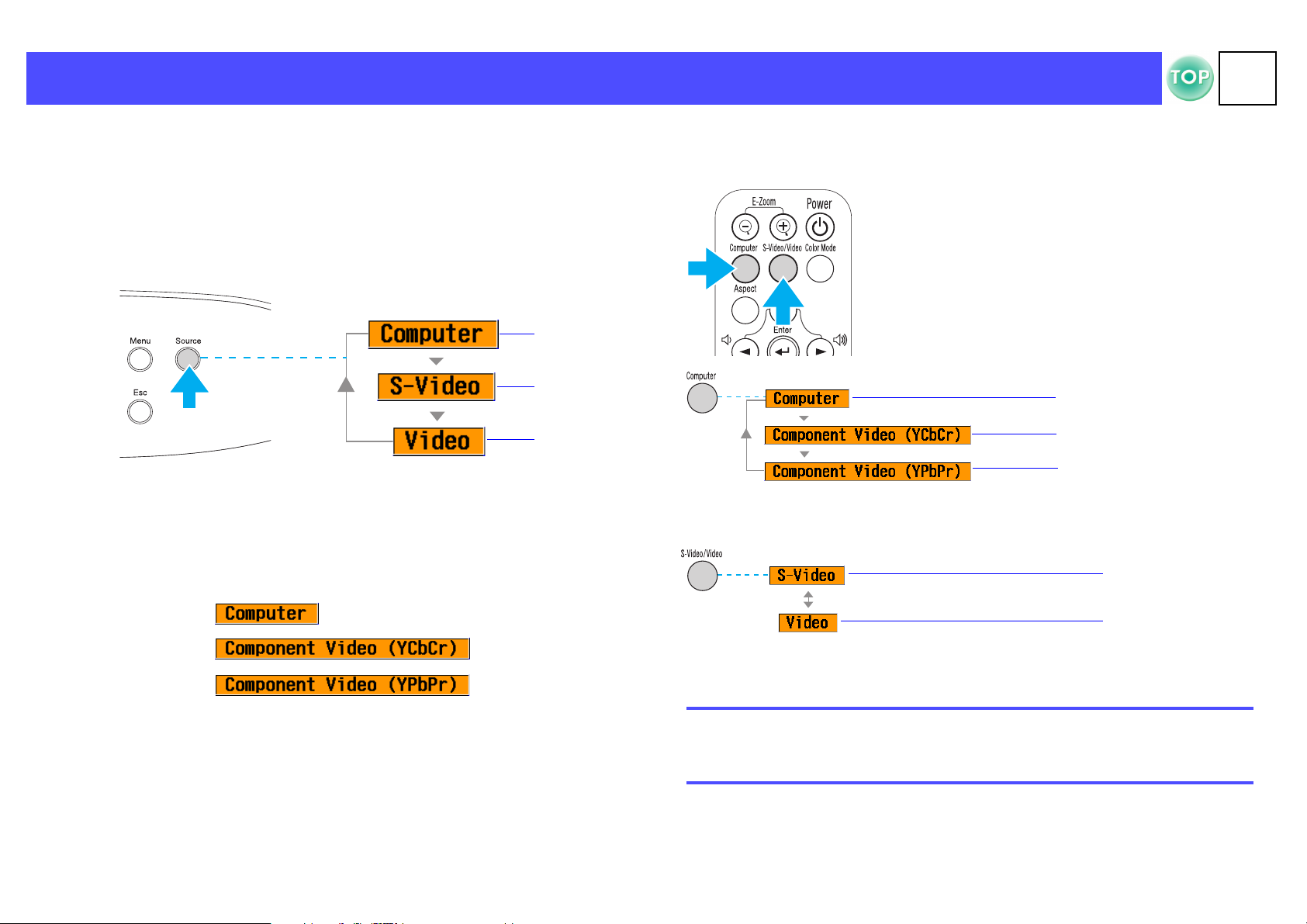

• Touche [Source] s P.27

Sélectionne tour à tour la
source d'entrée reliée au port
Computer/Component Video,
et celle reliée au port S-Video
et Video, à chaque pression de
la touche.

• Touche [Esc] s P.3 5

Sert à arrêter la fonction en
cours.
Dans un menu de
configuration, cette touche a
pour effet d'afficher l'écran ou
le menu précédent.

• Touche [e] s P.34

Pour accepter un élément de
menu ou passer à l'écran ou
au menu suivant, lorsqu'un
menu de configuration est
affiché.

Avant d'utiliser le projecteur > Noms et fonctions des différentes parties du projecteur

Vue de l'arrière

6

• Port Computer/Component

Video s P.13, P.19

Fait entrer des signaux vidéo
analogiques à partir d'un ordinateur
et des signaux Vidéo en

composantesg à partir des autres

sources vidéo.

• Port Video s P. 1 9

Fait entrer les signaux Vidéo

compositeg vers le projecteur.

Connexion avec un câble A/V.

• Port S-Video s P. 1 9

Fait entrer les signaux S-Vidéog
vers le projecteur.
Connexion avec un câble S-Video.

• Port Audio s P.14, P.20

Fait entrer les signaux audio vers le
projecteur. Connexion avec un câble
A/V ou un câble stéréo RCA.
Si vous utilisez alternativement un
ordinateur et un équipement vidéo,
changez de câble ou utilisez un
commutateur audio.

• Port Control (RS-232C) s P.6 7

Permet de raccorder le projecteur à un
ordinateur avec un câble RS-232C. Ce port
sert à effectuer des tests de maintenance et
n'a pas lieu d'être utilisé par le client.

• Port Monitor Out s P.1 4

Emet le signal Computer
analogique de la projection vers un
moniteur. Cette fonction n'est pas
disponible pour les signaux vidéo.

• Support de la télécommande

s P. 9

Rangez la télécommande ici lorsque
vous ne l'utilisez pas.

• Prise d'entrée du courant

secteur s P. 2 1

Pour brancher le cordon secteur.

• Verrouillage de sécurité

s P. 6 5

• récepteur infrarouge de

télécommande s P. 9

Reçoit les signaux de la
télécommande.

Avant d'utiliser le projecteur > Noms et fonctions des différentes parties du projecteur

Vue du dessous

7

• Trous de montage pour

bride (3 trous)

Pour suspendre le projecteur au
plafond, installez ici la bride de
montage en option.

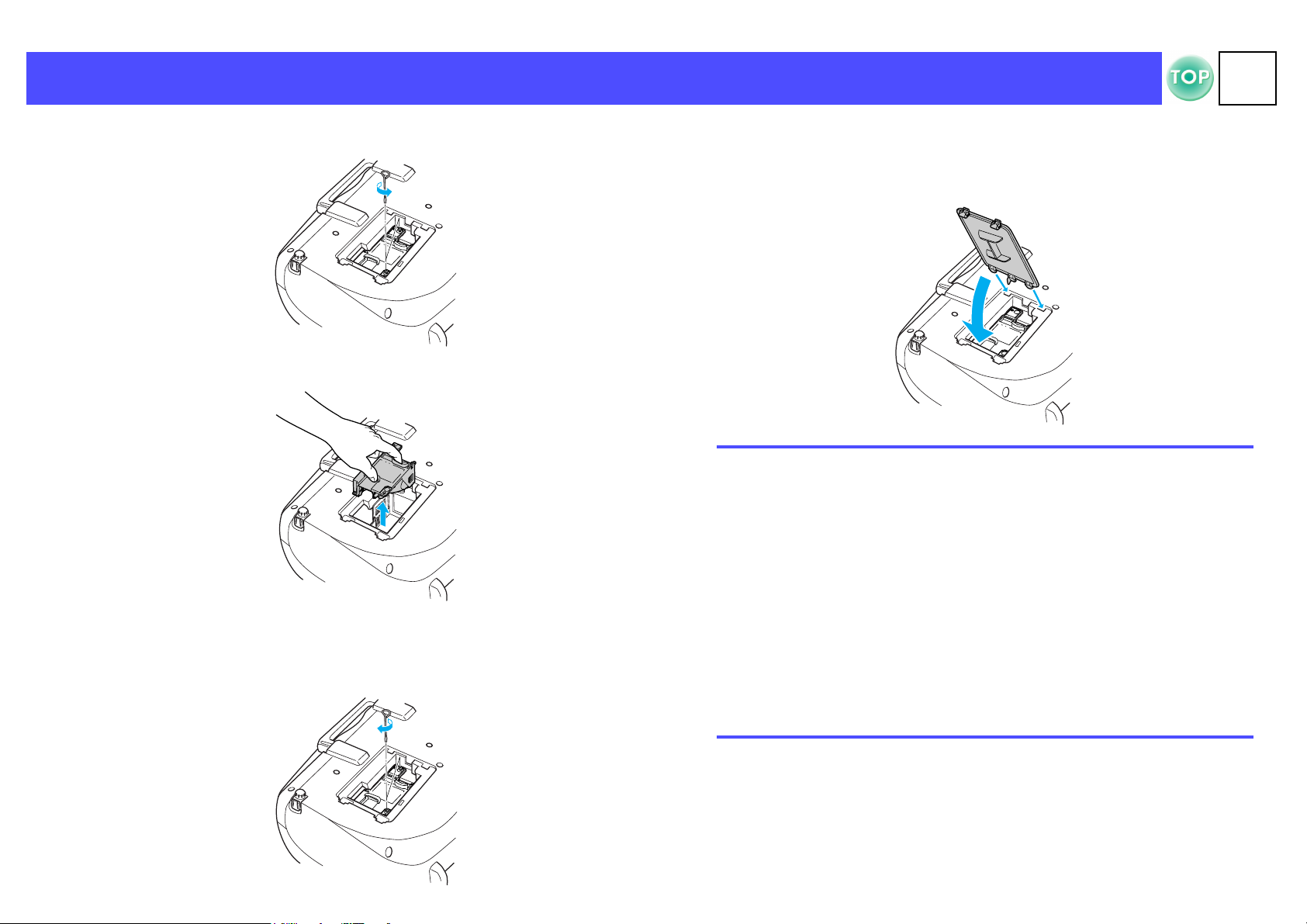

• Couvercle de la lampe
s P. 5 8

Déposez ce couvercle pour
remplacer la lampe à l'intérieur du
projecteur.

• poignée

Tirez sur cette poignée lorsque
vous souhaitez transporter le
projecteur.

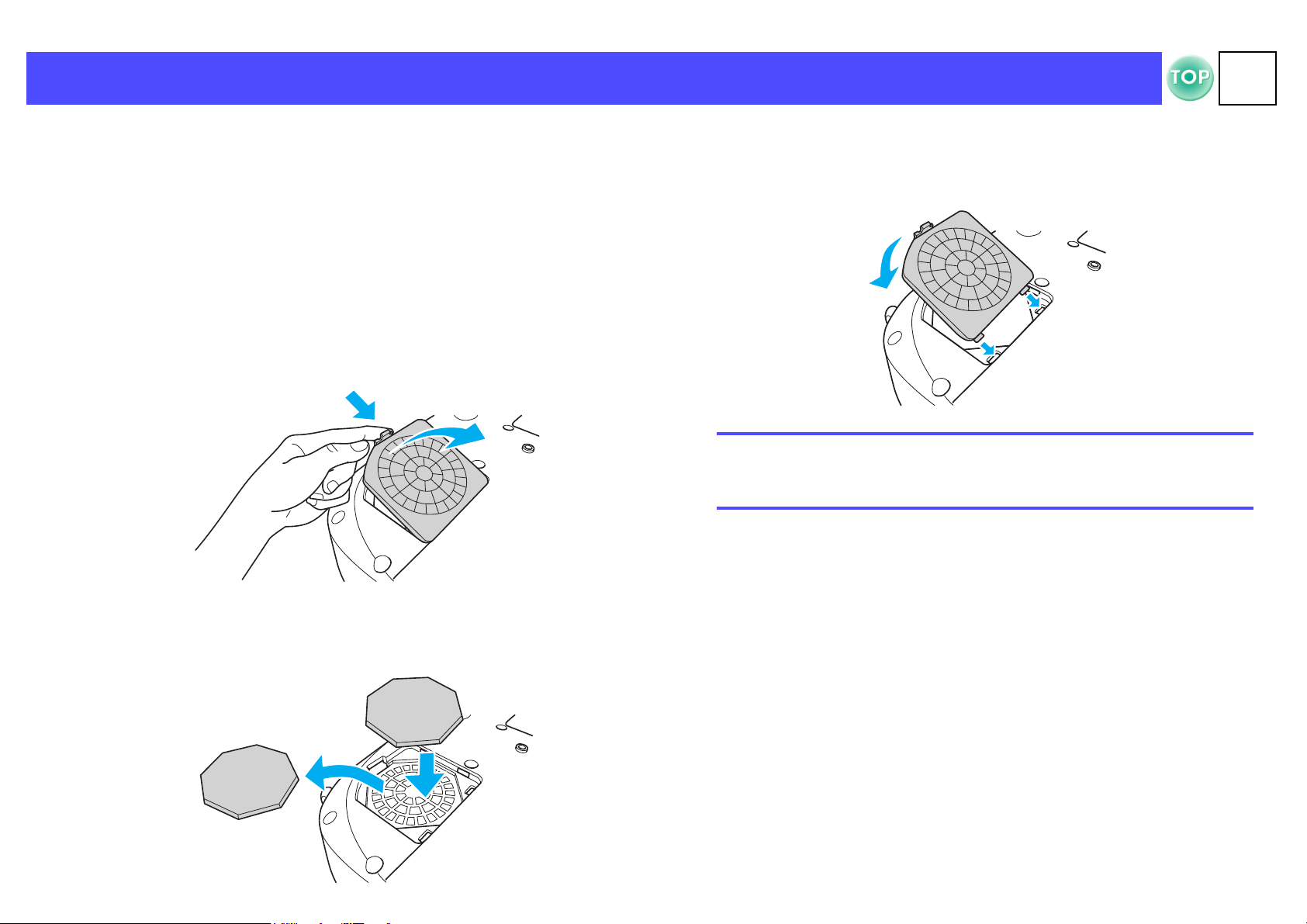

• Filtre à air (orifice d'entrée

d'air) s P.56, P.61

Empêche la poussière et les
corps étrangers d'être aspirés à
l'intérieur du projecteur. Lors du
remplacement de la lampe,
remplacez aussi ce filtre à air.

Télécommande

8

• émetteur infrarouge de la télécommande

transmet les signaux de la télécommande.

• Touches [E-Zoom] s P.3 1

z : Agrandit la taille d'une partie de l'image sans

changer la taille de la surface de projection.

x : Réduit la partie de l'image qui a été agrandie avec

la touche [z].

• Touches [Source] s P.2 7

[Computer] : passe de la source de signal au port
Computer/Component Video.
[S-Video/Video] : passe de la source de signal au port
S-Video et au port Video.

• Touche [Aspect] s P.3 0

Fait passer le format d'image de 4:3 à 16:9.

• Touches [u][d][l][r] s P.33

Permet de sélectionner des éléments de menu et des
valeurs de réglages.

• [a][b] : touches de volume

Permettent de régler le volume.

• Touche [Menu] s P. 3 2

Affiche ou masque les menus de
configuration.

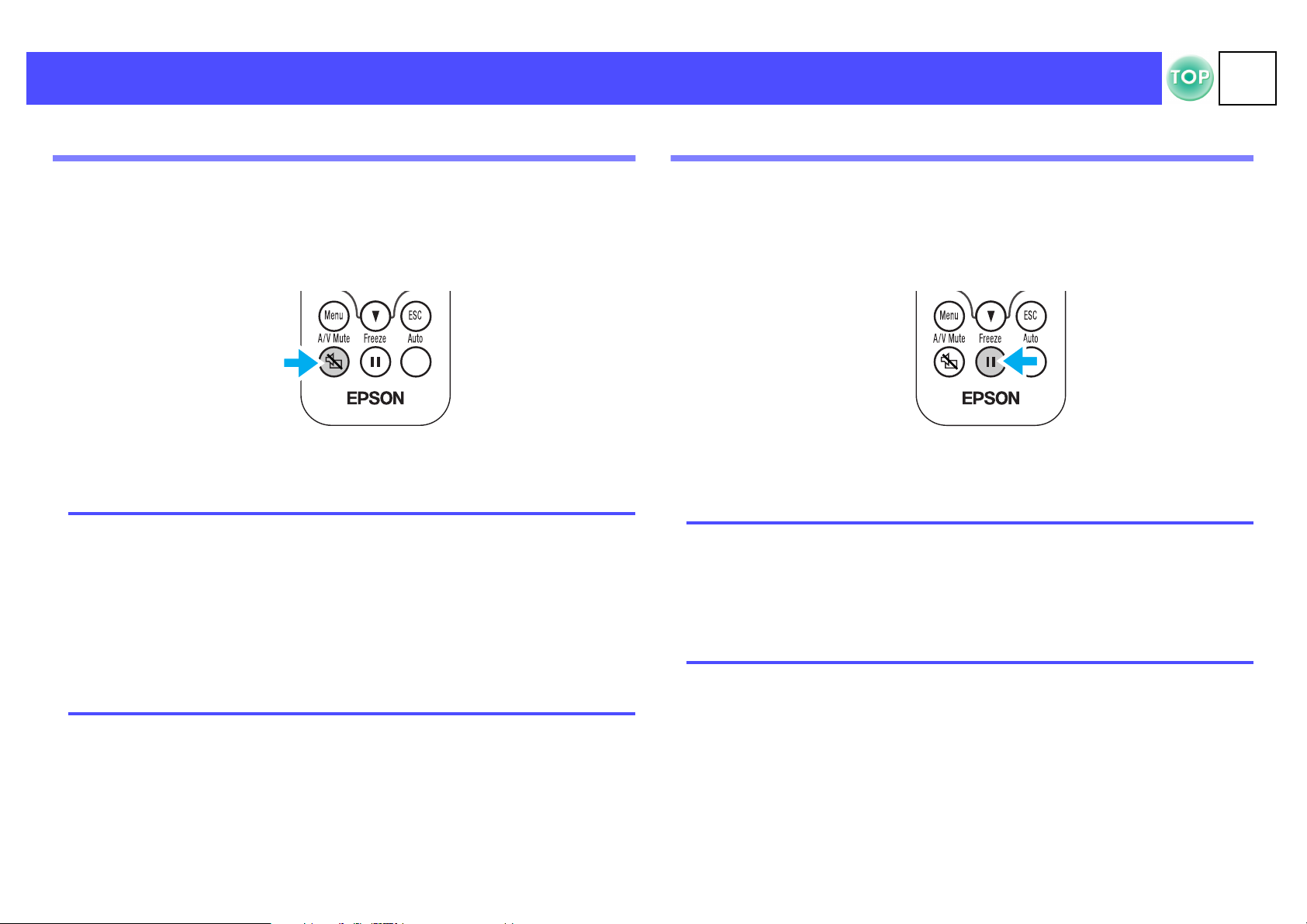

• Touche [A/V Mute] s P.2 9

Coupe temporairement le son et l'image.

• Touche [Power] s P. 2 1

Met le projecteur sous tension ou hors tension.

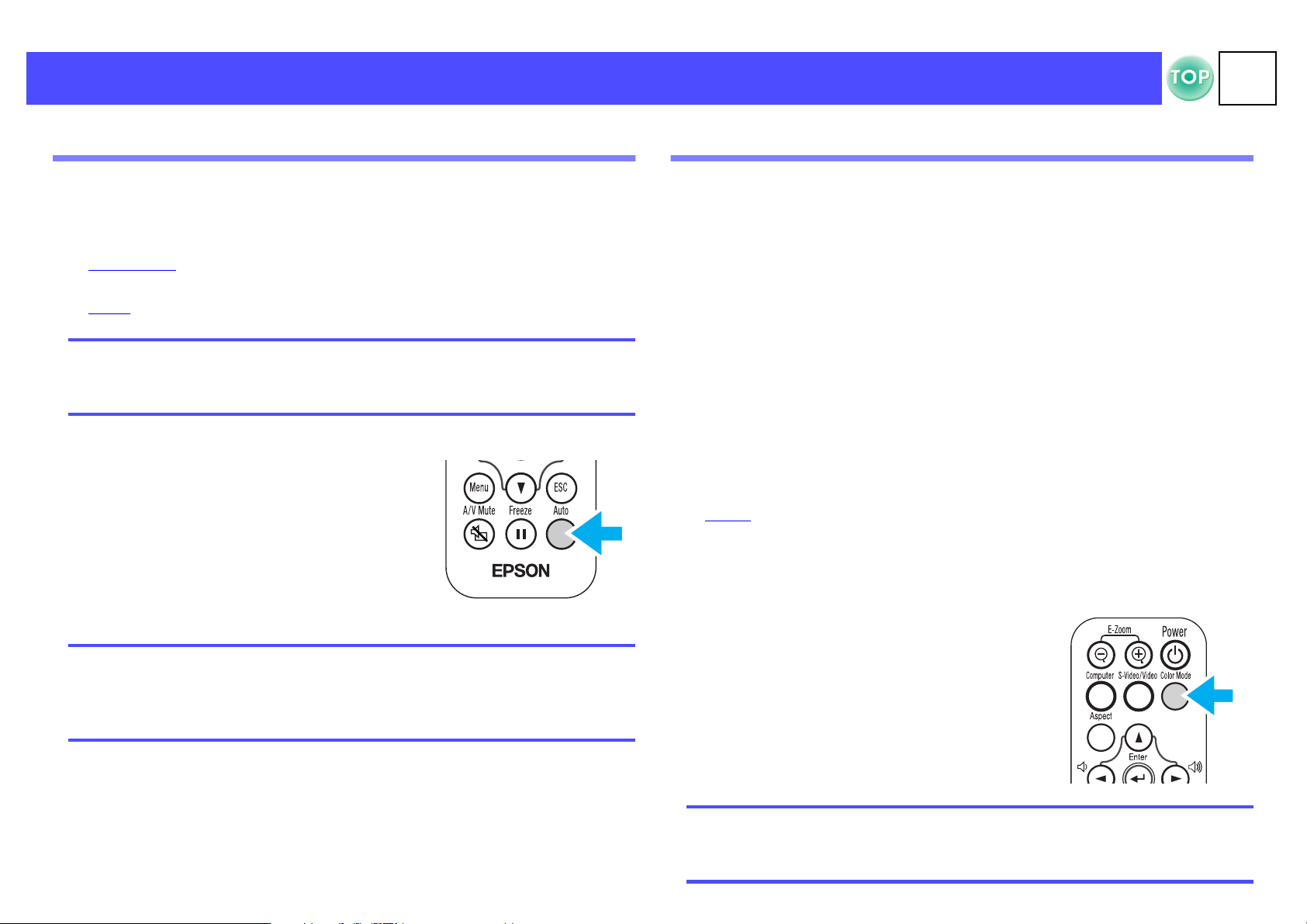

• Touche [Color Mode] s P. 2 8

Permet de sélectionner le mode couleur désiré.
Les différents modes couleur apparaissent tour à
tour dans l'ordre suivant à chaque pression sur la
touche : Dynamique, Présentation, Théâtre, Salle
de séjour et sRVB

g.

• Touche [e] s P. 3 4

Pour accepter un élément de menu ou passer à
l'écran ou au menu suivant, lorsqu'un menu de
configuration est affiché.

• Touche [Esc] s P.35

Sert à arrêter la fonction en cours.
Dans un menu de configuration, cette touche a
pour effet d'afficher l'écran ou le menu précédent.

• Touche [Auto] s P.2 8

Utilisez cette touche pour déclencher un réglage
automatique de l'image lorsque vous projetez des
images d'ordinateur et que la fonction de
configuration automatique a été désactivée
("OFF").

• Touche [Freeze] s P.2 9

Permet de figer à l'écran l'image projetée à partir
d'un ordinateur ou d'une autre source vidéo.

Avant d'utiliser le projecteur > Télécommande

9

f Avant d'utiliser la télécommande

Retirez la languette isolante.

f Utilisation de la télécommande

Dirigez la télécommande vers le récepteur infrarouge de télécommande du
projecteur.

f Portée

Portée : environ 6 m max.

(parfois moins, selon les conditions.)
Angle d'utilisation :env. 30° horizontalement, 15° verticalement
* Le récepteur infrarouge de la télécommande, situé au dos du projecteur,
peut aussi être utilisé dans les mêmes conditions.

15°

15°

6m

max.

30°

30°

f Rangement

Lorsque vous n'utilisez pas la télécommande, rangez-la dans le support
prévu dans le projecteur.

récepteur
infrarouge de
télécommande

Ne laissez pas la lumière directe du soleil ou d'un tube
fluorescent frapper directement le récepteur infrarouge de

p

télécommande sous peine de ne pas pouvoir utiliser la
télécommande.

récepteur
infrarouge de
télécommande

Ouvrez le support de télécommande.

A

Placez la télécommande dans son support.

B

Refermez le support de télécommande en le poussant

C

à fond jusqu'au déclic.

Installation

Assurez-vous d'avoir lu le fascicule intitulé "Consignes de
sécurité/Conditions d'application de la garantie internationale"

c

avant de procéder à l'installation.

Méthode d'installation

10

Distance de projection et taille de l'écran

Installez le projecteur à angle droit avec l'écran.

Distance de
projection :
87-1109cm

Si vous installez le projecteur contre un mur, laissez un espace

p

de 20cm au moins entre le projecteur et le mur.

20cm au moins

Ecran

Centre de

90°

Distance entre
le centre de

Distance de

projection

4:3 Taille de l'écran (cm) A (cm) B (cm)*

30" (61 × 46) 87−108 4
40" (81 × 61) 117−145 6

60" (120 × 90) 177−219 9

80" (160 × 120) 237−293 12
100" (200 × 150) 297−367 14
200" (410 × 300) 596−738 29

l'objectif et le
bord inférieur de
l'écran

l'objectif

300" (610 × 460) 895−1109 43

*La valeur de B diminue lorsque vous réduisez l'image à l'aide du zoom
(zéro est la valeur minimale).
Les valeurs doivent servir de guides pour installer le projecteur.

Avant d'utiliser le projecteur > Installation

11

Autres méthodes d'installation

f Projection par l'arrière

(avec un écran translucide)

f Projection vers le plafond

f Projection du plafond/Rétroprojection

(avec un écran translucide)

* La bride de montage optionnelle est nécessaire pour installer le

projecteur au plafond. Veuillez contacter votre distributeur si vous
souhaitez utiliser cette méthode, car un équipement spécial est nécessaire
pour l'installation. s "Accessoires en option" P.62

Lorsque vous souhaitez utiliser la rétroprojection ou la
projection à partir du plafond, sélectionnez le mode approprié

p

dans le menu de configuration "Réglage"
"Projection". s "Menu Réglage" P.39

→

"Ecran" →

Connexion à un ordinateur

Avant de brancher :

• Coupez le courant du projecteur et de l'ordinateur.

c

Vous risquez d'endommager le projecteur ou l'équipement
vidéo si vous les branchez alors qu'ils sont sous tension.

• Vérifiez les types de connecteurs.
Vous risquez des endommagements si vous essayez d'insérer un
connecteur dans le mauvais port.

Ordinateurs compatibles

f Connexion d'un ordinateur portable

S'il s'agit d'un ordinateur portable ou d'un ordinateur à écran

p

intégré, sélectionnez la sortie vidéo externe sur l'ordinateur.

12

Condition 1: l'ordinateur doit avoir un port de sortie de signal vidéo,

tel qu'un port RVB port, un port moniteur ou un port
CRT.

Certains ordinateurs portables et PC à moniteur intégré
peuvent ne pas être compatibles. Veuillez vous reporter au
manuel de votre ordinateur pour en savoir plus.

Condition 2: la fréquence et la résolution d'affichage de l'ordinateur

doivent correspondre à celles du projecteur.

s "Résolutions d'affichage prises en charge" P.68

• Il vous fera peut-être acheter un adaptateur séparé, selon la

p

forme du port de votre ordinateur. Veuillez vous reporter au
manuel de votre ordinateur pour en savoir plus.

• Si l'ordinateur et le projecteur sont trop éloignés l'un de l'autre
pour que le câble d'ordinateur fourni, utilisez le câble
optionnel de PC VGA-HD15. s "Accessoires en option" P.62

Exemples d'installation

Appuyez longuement sur la touche [Fn], puis sur la touche numérique
appropriée.

NEC

Panasonic

Tosh ib a [Fn ]+[ F5 ]

IBM
SONY
Fujitsu [Fn]+[F10]

Macintosh

Pour plus de détails sur la façon de procéder, reportez-vous à la
documentation fournie avec votre ordinateur.

• La projection de l'image d'ordinateur peut prendre quelques instants.

• Selon la version de Windows que vous utilisez, une boîte de dialogue
peut s'afficher pour vous prévenir qu'un nouveau matériel d'affichage a
été détecté. Suivez les instructions à l'écran pour continuer. En cas de
problème, contactez le bureau le plus proche dont l'adresse est
mentionnée à la section "Conditions d'application de la garantie
internationale" du guide "Instructions de sécurité / Conditions
d'application de la garantie mondiale".

• Selon le PC, le moniteur peut devenir vierge lorsque vous utilisez une
sortie vidéo externe sur l'ordinateur.

[Fn]+[F3]

[Fn]+[F7]

Après le démarrage, activez la fonction
"Réflexion" dans le tableau de bord
Moniteurs.

Avant d'utiliser le projecteur > Connexion à un ordinateur

13

Projection d'images provenant d'un ordinateur

Différents câbles sont utilisés selon que le port moniteur de votre
ordinateur est un port connecteur mini D-Sub 15 broches, 5BNCg ou
13w3.

f Utilisation d'un connecteur mini D-Sub à 15 broches

vers le port

moniteur

f Utilisation d'un port 5BNC

Câble d'ordinateur (accessoire)

Vers port Computer /

Component Video

f Utilisation d'un port 13w3

vers le port

moniteur

câble 13w3 (disponible dans le

commerce)

• Sélectionnez "Ordinateur" dans le menu de configuration

→

p

"Image"

"Signal entrée". s "Menu Image" P.36

• N'attachez pas le câble d'alimentation avec les câbles de
l'ordinateur. Cela peut provoquer des dysfonctionnements ou
des parasites.

• Avec certaines stations de travail, un câble spécial peut être
nécessaire. Adressez-vous au constructeur de la station de
travail.

Vers port Computer /

Component Video

vers le port

moniteur

câble PC BNC / VGA-HD15 (optionnel) Vers port Computer /

Component Video

Avant d'utiliser le projecteur > Connexion à un ordinateur

14

Reproduction du son provenant de l'ordinateur

Le projecteur est équipé d'un haut-parleur qui permet de reproduire du
son provenant d'un ordinateur.

vers le port de
sortie audio

• Si vous utilisez alternativement un ordinateur et un équipement

p

vidéo, changez de câble ou utilisez un commutateur audio.

• Si vous devez utiliser un câble audio du commerce à deux
connecteurs RCA (gauche/ droite) et un mini- jack stéréo,
veillez à ce qu'il s'agisse d'un câble spécifié comme ayant une
résistance électrique nulle.

mini jack
stéréo

câble 2RCA à fiche mini jack

stéréo (disponible dans le

commerce)

prise RCA

vers port Audio

Connexion à un moniteur externe

L'image qui entre dans le projecteur peut être affichée sur le moniteur
d'un ordinateur.

câble de moniteur

vers port Monitor Out

• Les images vidéo ne peuvent pas être transmises à un moniteur

p

externe.

• La mire de réglage (pour la correction de déformation
trapézoïdale, etc.) et les menus de configuration ne s'affichent
pas sur un moniteur externe.

f Réglage du volume

Appuyez sur la touche [a] ou [b] de la télécommande.

Vous pouvez aussi régler le volume à partir du menu de configuration.
Touche [Menu] → "Réglage" → "Volume" s "Menu Réglage" P.39

Avant d'utiliser le projecteur > Connexion à un ordinateur

15

Télécommande de présentation

Vous pouvez utiliser la télécommande de présentation comme une
souris sans fil pour commander le pointeur de la souris sur l'écran de
l'ordinateur.

Avant d'utiliser la
télécommande de présentation,
retirez le ruban d'isolation.

f Ordinateurs compatibles

Windows: Windows 98 / 2000 / Me / XP

(Uniquement compatible avec les versions intégrales de
Windows. Les versions mises à jour ne peuvent pas être
utilisées.)

Macintosh : Mac OS 9.1 ou version ultérieure

• Le récepteur de la télécommande de présentation ne peut être

p

connecté qu'à des ordinateurs dotés d'une interface USB
standard.

• Il vous faudra peut-être modifier certains réglages de
l'ordinateur pour activer la fonction de souris. Pour plus de
détails sur la façon de procéder, reportez-vous à la
documentation fournie avec votre ordinateur.

Avant d'utiliser le projecteur > Connexion à un ordinateur

16

f Installation du lecteur (Windows)

Le contenu de l'écran diffère selon la version de Windows utilisée. Les
écrans donnés en exemples sont tirés de Windows 98.
Il n'est pas nécessaire d'installer le lecteur pour Macintosh.

Reliez le récepteur de la télécommande de

A

présentation en accessoire au port USB de
l'ordinateur.

récepteur infrarouge

vers le port USB

L'assistant "Ajout de nouveau matériel" s'affiche.
Dans les circonstances habituelles, conservez les réglages par défaut et
cliquez sur "Suivant".

Télécommande de
présentation
Récepteur (accessoire)

En conservant les réglages par défaut, cliquez sur

C

"Suivant".

Cliquez sur "Suivant".

B

Avant d'utiliser le projecteur > Connexion à un ordinateur

17

Cliquez sur la case à cocher à côté de "Définir un

D

emplacement" et tapez "C:\WINDOWS". Cliquez sur
"Suivant"

• Vous devrez peut-être saisir un emplacement différent pour

p

rechercher les fichiers OS que vous utilisez.

• Cliquez sur "Parcourir" si vous souhaitez modifier
l'emplacement de recherche par défaut.

Cliquez sur "Suivant" pour confirmer le message

E

affiché.

Cliquez sur "Terminer".

F

L'installation du lecteur est terminée.

L'écran d'installation du lecteur s'affiche une deuxième fois.
(La télécommande de présentation consiste en deux parties ; le
lecteur pour souris et le lecteur pour clavier.) Suivez les

p

instructions à l'écran pour terminer l'installation.

Avant d'utiliser le projecteur > Connexion à un ordinateur

f Noms et fonctions des différentes parties du projecteur

Orientez la télécommande de présentation vers le récepteur de la télécommande de présentation.
Lorsque vous utilisez les fonctions Freeze ou A/V Mute, orientez la télécommande de présentation vers le récepteur infrarouge du projecteur.

• émetteur infrarouge de la

• Touches [Page Up] / [Page Down]

Appuyez sur ces touches pour naviguer
dans les pages lorsque vous projetez une
présentation PowerPoint.

• Touche [L Click]

Agit comme un clic gauche de souris.

télécommande

transmet les signaux de la télécommande.

• joystick

Pour déplacer le pointeur de la souris,
déplacez le joystick dans l'une des
directions suivantes : en haut, en bas, à
gauche, à droite, en diagonale.

18

• Cliquez deux fois :

Appuyez deux fois sur la touche [L Click].

• Glisser-déplacer :

Pour glisser, appuyez sur la touche [L Click] en la
maintenant enfoncée et déplacez le curseur avec le
joystick.
L'élément est déplacé lorsque vous relâchez la
touche [L Click].

• Touche [A/V Mute]

Coupe temporairement le son et l'image.

Si les réglages des touches de souris ont été inversés au niveau
de l'ordinateur, le fonctionnement des touches de la

p

télécommande est également inversé.

• Touche [R Click]

Agit comme un clic droit de souris.

• Touche [Freeze]

Permet de figer à l'écran l'image
projetée à partir d'un ordinateur ou
d'une autre source vidéo.

f Portée

Portée : environ 6m. (parfois moins, selon les conditions.)

Angle d'utilisation : env. 30° horizontalement, 15° verticalement

30°

30°

6m max.

15°

15°

Connexion à un équipement vidéo

Avant de brancher :

• Coupez le courant du projecteur et de l'équipement vidéo.

c

Vous risquez d'endommager le projecteur ou l'équipement
vidéo si vous les branchez alors qu'ils sont sous tension.

• Vérifiez les types de connecteurs.
Vous risquez des endommagements si vous essayez d'insérer un
connecteur dans le mauvais port.

19

f Pour S-Video (DVD, S-VHS, jeux vidéo)

câble S-Vidéo (disponible

dans le commerce)

Projection d'images vidéo

f Pour vidéo composites (DVD, VHS, jeux vidéo)

vers le port de

sortie vidéo

câble AV (jaune)

(disponible dans le

commerce)

vers port Video

vers le port de sortie S-Vidéo

vers port S-Video

f Pour Vidéo en composantes (DVD, jeux vidéo)

Câble vidéo en

composantes (optionnel)

Depuis le port de

sortie vidéo en

composantes

Vers port Computer /

Component Video

Après avoir démarré la projection, réglez la commande "Signal
entrée" du menu "Image" sur "Component Video (YCbCr

p

ou "Component Video (YPbPr

g

)" selon le type de signal par

l'équipement vidéo. s P.36

g

)"

Avant d'utiliser le projecteur > Connexion à un équipement vidéo

20

f Pour vidéo RVB

vers le port de sortie

RVB

• Après avoir démarré la projection, changez le réglage "Signal

p

entrée" sur "Computer" dans le menu "Image". s P.36

• Pour une connexion RVB, il peut être nécessaire d'utiliser un
adaptateur ou un convertisseur disponible dans le commerce.

Câble d'ordinateur

(accessoire)

Vers port Computer /

Component Video

Reproduction du son provenant de l'équipement vidéo

Câble AV (rouge/blanc)

(disponible dans le commerce)

vers port Audiovers le port de

sortie audio

• Si vous utilisez alternativement un ordinateur et un équipement

p

f Réglage du volume

Appuyez sur la touche [a] ou [b] de la télécommande.

vidéo, changez de câble ou utilisez un commutateur audio.

• Si vous devez utiliser un câble audio du commerce à deux
connecteurs RCA (gauche/ droite) et un mini- jack stéréo,
veillez à ce qu'il s'agisse d'un câble spécifié comme ayant une
résistance électrique nulle.

Vous pouvez aussi régler le volume à partir du menu de configuration.
Touche [Menu] → "Réglage" → "Volume" s "Menu Réglage" P.39

Utilisation élémentaire

Mise sous tension du projecteur

Mettez le projecteur et l'équipement que vous utilisez hors

c

tension.

Branchez l'ordinateur/la vidéo.

A

s "Connexion à un ordinateur" P.12 , "Connexion à un équipement

vidéo" P.19

Retirez le cache d'objectif.

B

Insérez la fiche du cordon dans une prise murale.

D

Le voyant Power s'allume en orange.

Allumez l'ordinateur/la source vidéo.

E

S'il s'agit d'une source vidéo, démarrez la lecture.

Lorsque vous utilisez un ordinateur portable ou un PC avec
un moniteur intégré, sélectionnez la sortie vidéo externe de

p

l'ordinateur.s P.12

21

Branchez le cordon secteur au projecteur.

C

Utilisation élémentaire > Mise sous tension du projecteur

Appuyez sur la touche [Power].

F

Le projecteur émet un bip et le voyant power commence à clignoter en
vert.

Attendez que le voyant Power s'allume en vert.

G

Cela prend environ 40 secondes.

22
