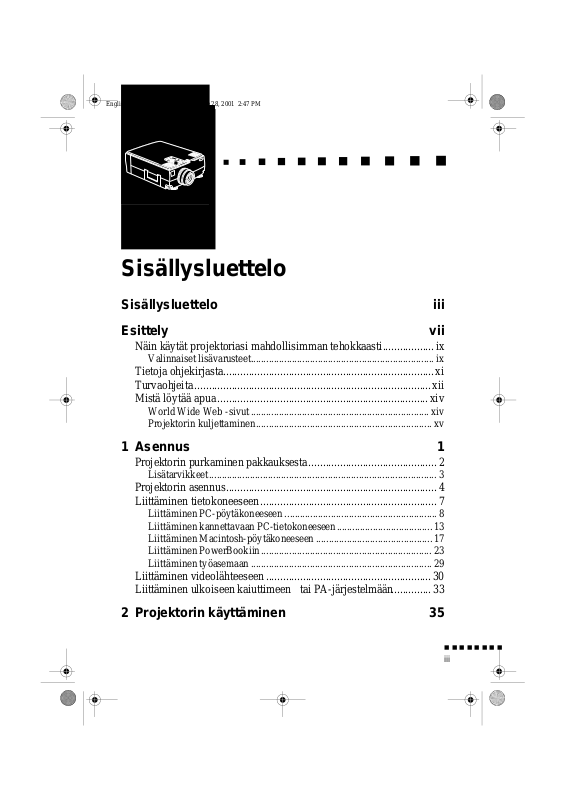

Sisällysluettelo

Sisällysluettelo iii Esittely vii

Näin käytät projektoriasi mahdollisimman tehokkaasti..................ix

Valinnaiset lisävarusteet....................................................................... ix

Tietoja ohjekirjasta..........................................................................xi

Turvaohjeita...................................................................................xii

Mistä löytää apua..........................................................................xiv

World Wide Web -sivut .....................................................................xiv

Projektorin kuljettaminen.................................................................... xv

1 Asennus 1

Projektorin purkaminen pakkauksesta.............................................2

Lisätarvikkeet........................................................................................ 3

Projektorin asennus.......................................................................... 4

Liittäminen tietokoneeseen..............................................................7

Liittäminen PC-pöytäkonee seen ........................................................... 8

Liittäminen kannettavaan PC-tietokoneeseen .....................................13

Liittäminen Macintosh-pöytäkoneeseen .............................................17

Liittäminen PowerBookiin..................................................................23

Liittäminen työasemaan ................ ......................................................29

Liittäminen videolähteeseen .......................................................... 30

Liittäminen ulkoiseen kaiuttimeen tai PA-järjestelmään..............33

2 Projektorin käyttäminen 35

■ ■ ■ ■ ■ ■ ■ ■

iii

English.Book Page iv Thursday, June 28, 2001 2:47 PM

Laitteen kytkeminen päälle ja pois ................................................37

Projektorin kytkeminen päälle ja pois.................................................37

Projisioidun kuvan tarkentaminen ja asemoiminen.......................39

’Resize’-painike (skaalauspainike) ..................................................... 41

Projektorin ohjaaminen.................................................................. 42

Kauko-ohjaimen käyttäminen .............................................................43

Käyttöpaneelin käyttäminen................................................................46

Projektorin merkkivalot.................................................................48

Merkkivalo.......................................................................................... 48

Lampun merkkivalo ............................................................................ 49

Lämpötilan merkkivalo .......................................................................49

3 Projektorin valikoiden käyttämine 51

Päävalikon avaaminen ...................................................................52

Valikon asetuksen muuttaminen....................................................52

Valikkovaihtoehdot........................................................................55

Video-valikko (kuvalähde = tietokone) ..............................................55

Video-valikko (kuvalähde = video) ....................................................58

Audio-valikko ..................................................................................... 59

Effect-valikko...................................................................................... 60

Setting-valikko.................................................................................... 61

User's Logo -valikko ........................................................................... 62

Reset All -valikko ............................................................................... 64

Advanced-valikko ............................................................................... 64

About-valikko ..................................................................................... 66

■ ■ ■ ■ ■ ■ ■ ■

4 ELP Link IV -ohjelmiston käyttä mine 67

”Presentation support” -toiminto (esitystuki) ................................ 68

”Projector setting” -toiminto (projektorin asetukset).....................68

Laitteistovaatimukset.....................................................................68

Projektorin ohjelmat sisältävä CD-ROM.......................................70

ELP Link IV -ohjelmisto.....................................................................70

ELP Link IV:n käyttöohje................................................................... 70

Adoben Acrobat Reader...................................................................... 70

Kaapeleiden liittäminen.................................................................71

Liittäminen PC-tietokoneeseen ........................................................... 71

Sisällysluettelo

English.Book Page v Thursday, June 28, 2001 2:47 PM

Liittäminen Macintosh-tietokoneeseen ...............................................72

Projektorin ohjelmiston asentaminen PC:lle..................................73

Acrobat Readerin asent amin en ........................................................... 77

Projektorin ohjelmiston asentaminen Macintoshille...................... 78

Projektorin ohjelmiston käynnistäminen ....................................... 81

Windows 95, 98 ja NT 4.0:n käyttäjät ................................................81

Macintosh-käyttäjille........................................................................... 81

Projektorin ohjelmiston asentaminen tai käynnistäminen suoraan

CD-ROM:ilta ................................................................................. 82

Windows-käyttäjille............................................................................ 82

Macintosh-käyttäjille........................................................................... 83

5Huolto 85

Linssin puhdistus ........................................................................... 86

Projektorin kotelon puhdistus........................................................86

Ilmansuodattimen puhdistus.......................................................... 87

Lampun vaihtaminen .....................................................................88

6 Vianetsintä 91

Ongelmat projektorin kanssa ......................................................... 92

Ongelmat kuvan tai äänen kanssa..................................................94

Tekniset tiedot 97

Tuetut näyttötilat............................................................................ 99

Näytön ja Computer In 1/2 (tietokoneen signaalin sisääntulo) -liit-

timien napajärjestykset.................................................................101

Sanasto 103 Hakemisto 105

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page vi Thursday, June 28, 2001 2:47 PM

■ ■ ■ ■ ■ ■ ■ ■

Sisällysluettelo

English.Book Page vii Thursday, June 28, 2001 2:47 PM

■

Esittely

ienikokoisella ja kevyellä EPSON EMP-7350/7250/5350 -

projektorilla voit projisoida täysvärisiä kuvia ja videokuvaa suurelle kankaalle. Voit liittää sen yhtä aikaa kahteen kuvalähteeseen: yhteen PC- tai Apple® Macintosh® tietokoneeseen sekä yhteen videolähteeseen kuten videonauhuriin, videokameraan tai digitaalikameraan. Voit liittä myös äänilähteen kumpaankin kuvalähteeseen.

Kuvat näytetään täysvärisinä (16 670 000 väriä) 1024 x 768 pikselin XGA-resoluutiolla (EMP-7350/7250) tai 800 x 60 pikselin SVGA-resoluutiolla (EMP-5350). Projektori tuottaa niin kirkkaita kuvia, että ne näkyvät helposti huoneessa, jonka valaistus riittää muistiinpanojen tekemiseen Projektorissa on sisäänrakennettu 3D Sound System äänijärjestelmä, joka yhdessä 3W+3W-kaiuttimien kanssa tak sävykkään ja tehokkaan äänentoiston. Voit myös liitt projektori n ulko isii n kaiutti miin , mi käli v aadit aan lisäteh oa Täysin uusi AVTSS™-järjestelmä (automaattinen kuvataajuuden ja tahdistuksen tunnistus, patentti haussa) säätää asetukse automaattisesti tietokoneen tuottamalle kuvalle.

■

■ ■ ■ ■

■ ■ ■ ■ ■

■

Projektoria ohjataan käteensopivalla kauko-ohjaimella, jolla kuvalähteen vaihtaminen ja kuvan säätö voidaan suorittaa valikosta. Kauko-ohjain toimii myös langattomana hiirenä, joll voit tehdä hiiritoiminnot tietokoneen ruudulla esityksen aikana Voit myös lisäksi asentaa projektorin ELP Link IV -ohjelmiston, jolla voit ohjata projektorin asetuksia tietokoneelta ja mausta esityksiäsi erikoistehosteilla.

■ ■ ■ ■ ■ ■ ■ ■

vii

English.Book Page viii Thursday, June 28, 2001 2:47 PM

Projektorin kuvanskaalausteknologia on uusinta uutta: DAR (Digital Active Resizing) tukee tietokoneiden XGA- (EMP-7350

7250) ja SVGA- (EMP-5350) -kuvasignaaleita, sekä VGASXGA- ja UXGA- (EMP-7350/7250) kuvasignaaleita sekä VGA, XGA- ja SXGA- (EMP-5350) -kuvasignaaleita. Käytettiinp kuvalähteenä minkälaista tietokoneen kuvasignaalia hyvänsä, tuloksena on täysikokoinen ja erinomaisen terävä videokuva.

EMP-7350/7250/5350-projektorit tukevat IBM-yhteensopivia pöytä- ja kannettavia tietokoneita sekä Apple® Macintosh®, Power Macintosh ja PowerBook-tietokoneita. Videokuvalähde voi olla NTSC -, PAL- tai SECA M-järje stelm än muka inen signaali komposii ttivideo- tai S-Video-muod ossa . Luku 7 sisält ä tiedot tuetuista tietokoneista ja videoformaateista.

■ ■ ■ ■ ■ ■ ■ ■

viii

Esittely

English.Book Page ix Thursday, June 28, 2001 2:47 PM

Näin käytät projektoriasi mahdollisimman tehokkaasti

Projektorissa on täydelliset kuvien, videon ja äänen säätöominaisuudet. Tässä osassa on lyhyt yhteenveto projektorin tärkeimmistä ominaisuuksista.

Valinnaiset lisävaruste et

EPSONilta on saatavana se uraavat valinnaise t lisävarust eet, jotk lisäävät projektorisi käyttömahdollisuuksia:

• Varalamppu ELPLP09

• Tietokonekaapeli (HD15/H15, 1,8 m) ELPKC02

• Tietokonekaapeli (HD15/HD15, 3,0m) ELPKC09

• Tietokonekaapeli (HD15/5BNC, 1,8 m) ELPKC11

• Työasemakaapeli (5BNC/BW3, 3,0m) ELPKC12

• Työasemakaapeli (5BNC/5BNC, 3,0m) ELPKC13

• Työasemakaapeli (HD15/EVC, 3,0m) ELPKC14

• Työasemakaapeli (5BNC/EVC, 3,0m) ELPKC15

• Dokumenttikamera ELPDC01

• Mac-adapterisarja ELPAP01

• Viestikaap elisarja ELPKC04

• Kattokiinnitysteline ELPMB02

• Kattokiinnityslev ELPMB02

• Putki 370 ELPFP01

• Putki 570 ELPFP02

• Putki 770 ELPFP03

• Pehmeä kuljetuslaukku ELPKS10

Näin käytät projekto rias i mahd ollisimman tehokkaasti

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page x Thursday, June 28, 2001 2:47 PM

• Kova kuljetuslaukku ELPKS09

• Kova kuljetuslaukku (pieni) ELPKS12

• Kaukoprojisio-objektiivi ELPLL01

• Laajakulmaobjektiivi ELPCW01

• Kauko-ohjaimen vastaanoti ELPST02

• Kannettava näyttö ELPSC06

• Laippa ELPFL01 Voit han kkia näm ä li sä var uste e t jälleenm yyjä lt äs i

■ ■ ■ ■ ■ ■ ■ ■

Esittely

English.Book Page xi Thursday, June 28, 2001 2:47 PM

Tietoja ohjekirjasta

Luku 1, ”Asennus”, opastaa vaihe vaiheelta, miten projektori asennetaan ja liitetään tietokoneeseen, videokuvalähteeseen ta ulkoisiin k aiut timi in tai PA -järjes tel mään . Lue oma järjestelmäsi kokoonpanoa käsittelevät asennusohjeet.

Luku 2, ”Projektorin käyttö”, sisältää ohjeet projektorin käynnistämiseen ja sammuttamiseen sekä yksinkertaisten projektorin asetusten säätämiseen kauko-ohjaimen tai käyttöpaneelin avulla.

Luku 3, ”Valikoiden käyttö”, kertoo kuinka valikoiden avull säädetään värien ja kuvan asetuksia, muokataan projisoitavia kuvia ja muutetaan ääniasetuksia kuten bassoa ja diskanttia.

Luku 4, ”ELP Link IV -ohjelmiston käyttö”, kertoo kuinka esitystoimintoja tukevaa ELP Link IV -ohjelmistoa käytetään projektori n ohj aami seen ja erikoi sefe ktie n määr itte lyyn.

Luku 5, ”Kunnossapito”, sisältää ohjeet projektorin puhdistamiseen ja yksinkertaisten huoltotoimenpiteiden tekemiseen.

Luku 6, ”Vianetsintä”, kertoo mitä projektorin merkkivalot tarkoittavat ja sisältää hyödyllistä tietoa, jonka avulla voidaan välttää virheitä, taata korkea kuvanlaatu ja ratkaista ongelmia.

Luku 7, ”Tekniset tiedot”, sisältää projektorin tekniset tiedot Ohjekirjan lopussa on sanasto ja hakemisto.

Tietoja ohjekirjasta

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page xii Thursday, June 28, 2001 2:47 PM

Turvaohjeita

Noudata näitä turvaohjeita, kun asennat ja käytät projektoria:

1. Älä sijoita projektoria epävakaalle vaunulle, telineelle ta pöydälle.

2. Älä käytä projektoria veden tai lämmönlähteiden lähellä.

3. Käytä lisävarusteita ainoastaan suositellulla tavalla

4. Käytä ain o asta an proj ek tor iss a ilmo itet un kalt ai st a virtalähdettä. Jos et ole varma virtalähteen jännitteestä, ot yhteyttä jälleenmyyjään tai paikalliseen sähköyhtiöön.

5. Sijoita projektori lähelle pistorasiaa, josta virtajohto on helposti irrotettavissa

6. Kytke projektorin virtajohto maadoitettuun pistorasiaan. Älä käsittele virtapistoketta, jos kätesi ovat märät

■ ■ ■ ■ ■ ■ ■ ■

xii

7. Noudata seuraavia turvaohjeita käsitellessäsi virtapistoketta. Näiden ohjeiden noudattamatta jättäminen saattaa aiheuttaa kipin ö in ti ä t a i tulipa lon.

• Älä kytke virtapistoketta pölyiseen pistorasiaan.

• Kytke virt ap isto ke tuk eva sti pist or asia an.

8. Älä ylikuormita pistorasioita, jatkojohtoja ta haaroitusrasioita. Tämä saattaa aiheuttaa tulipalon tai sähköiskun.

9. Älä aseta projektoria paikkaan, jossa sen virtajohdon päälle voidaan astua. Se voi aiheuttaa johdon kulumista tai virtapistokkeen vahingoittumisen.

10. Irrota projektorin virtajohto pistorasiasta ennen puhdistamista. Käyt ä puhdistuksee n kosteaa riepu a. Älä käytä nestemäisiä tai aerosolipuhdistusaineita.

Esittely

English.Book Page xiii Thursday, June 28, 2001 2:47 PM

11. Älä tuki projektorin kotelon aukkoja. Muuten projektori ei saa tuuletusilmaa ja voi ylikuumentua. Älä aseta projektoria sohvalle, matolle tai muulle pehmeälle pinnalle, äläkä suljettuun kaappiin, ellei riittävää tuuletusta ole järjestetty

12. Älä koskaan työnnä mitään esineitä sisään kotelon aukoista. Älä päästä mitään nestettä kaatumaan projektorin päälle.

13. Älä yritä itse huoltaa laitetta tässä oppaassa nimenomaan selitettyjä toimenpiteitä lukuun ottamatta. Jätä kaikk huoltotoimenpiteet pätevälle huoltohenkilöstölle. Kotelon avaaminen tai poistaminen saattaa altistaa sinut vaaralliselle jännitteelle ja muille vaaroille.

14. Irrota projektorin virtajohto pistorasiasta ukkosmyrskyjen j pitkien käyttökatkojen ajaksi.

15. Älä aseta projektoria ja kauko-ohjainta lämpöä tuottavan laitteiston päälle tai kuumaan paikkaan kuten autoon

16. Irrota virtajohto pistorasiasta ja anna huoltaminen pätevä huoltohenkilöstön tehtäväksi seuraavissa tilanteissa:

• Jos virtaj ohto t ai pistok e on va urio itunut tai k ulun ut

• Jos projektorin päälle on kaatunut nestettä, tai se

altistunut sateelle tai vedelle

• Jos se ei toimi normaalisti käytettäessä ohjeiden

mukaisesti , tai jos sen toi minn assa ta pahtu u selv ä muuto s, joka ilmaisee huo lto tarv et ta

• Jos projektori on pudonnut tai sen kotelo on vaurioitunut

Turvaohjeita

■ ■ ■ ■ ■ ■ ■ ■

xiii

English.Book Page xiv Thursday, June 28, 2001 2:47 PM

Mistä löytää apua

Jos sinulla on vaikeuksia asentaa tai käyttää projektoria, katso ensin luku 6, ”Vianetsintä”. Jos et saa ratkaistua ongelmaa, etsi tämän ohjekirjan lopussa olevan ”Asiakaspalveluiden yhteystiedot” -osan luettelosta sopiva edustaja ja ota yhteyttä

Varmista ennen soittoa, että sinulla on seuraavat tiedot:

• Tuotteen ni mi

• Tuotteen sa rja num ero

• Tietokoneen kokoonpano

• Kuvaus ongelmasta

World Wide Web -sivu

■ ■ ■ ■ ■ ■ ■ ■

xiv

Jos sinulla on Internet-yhteys ja v erkkoselain, voit kä ydä EPSONin suo menk ie lisil lä WWW -s ivui ll a osoi ttee ss a http:/ www.epson.fi. EPSONin sivuilta löydät tietoja uutuuksista tietoja EPSONin tuotteista, uusimmat ohjaimet, teknisen tuen j yhteystied ot. Ohj ai met -s ivul ta löyd ä t vi im eis im mä t ohjaintiedostot ja Teknisestä tuesta useita hyödyllisiä linkkejä. EPSON-maailma vie sinut kartalle, jolta pääset EPSONin sivuille ympäri maai lmaa.

Esittely

English.Book Page xv Thursday, June 28, 2001 2:47 PM

Projektorin kuljet tamin en

Projektori sisä lt ää use it a lasisia ja tarkkuusva lmi st et t u ja osia. Jo sinun on kuljetettava sitä, ole hyvä ja noudata seuraavia pakkausohjeita, joiden avulla voit välttää projektori vaurioitum i sen:

• Jos lähetät projektorin korjattavaksi, käytä alkuperäistä

pakkausmateriaalia. Jos sinulla ei ole alkuperäistä pakkausta tallessa, käyt

vastaavia materiaaleja ja ympäröi projektori runsailla pehmusteilla.

• Kun kuljetat projektoria käyttötarkoituksessa, aseta se ensin

kovaan kuljetuslaukkuun (kuten esimerkiksi valinnaiseen EPSON kuljetuslaukkuun: ELPKS12), ja pakkaa se sitten lujatekoiseen kauttaaltaan pehmustettuun laatikkoon.

• Kun kuljetat projektoria käsimatkatavarana, laita se kovaa

(ELPKS09) tai peh meään kuljetuslaukkuun (ELPKS10 ), kuten esimerkiksi EPSONilta lisävarusteina saataviin laukkuihin

♦ Huom. EPSON ei vastaa kuljetuksessa aiheutuneist

vahingoista.

Mistä löytää apua

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page xvi Thursday, June 28, 2001 2:47 PM

■ ■ ■ ■ ■ ■ ■ ■

xvi

Esittely

English.Book Page 1 Thursday, June 28, 2001 2:47 PM

■

Asennus

ässä luvussa kerr otaan m ite n proje kto ri pure taan

pakkauksestaan ja asennetaan toimintakuntoon, sekä kuinka se liitetään muihin lai tt ei s ii n. Projektori on liitettävä tietokoneeseen tai videolähteeseen kuten videonauhuriin, videokameraan, digitaalikameraan tai laserlevysoittimeen ennen kuin se voi projisoida ku via . Projektori voidaan asentaa myös yhteen tai useampaan seuraavista käyttötarkoituksista:

• Liitä hiiren johto, jolloin voit käyttää kauko-ohjaint

johdottomana hiirenä.

• Liitä projektori äänilähteeseen yhdelle tai molemmille

kuvalähteille. Äänilähteenä voi toimia tietokone, videolähde tai muu laite kuten stereo.

■ ■ ■ ■

■ ■ ■ ■ ■

■

• Ääntä voidaan vahvistaa liittämällä projektori ulkoiseen

kaiuttimeen tai PA-järjestelmään.

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 2 Thursday, June 28, 2001 2:47 PM

Projektorin purkaminen pakkauksesta

Kun purat projektoria pakkauksestaan, varmista, että sinulla kaikki näm ä os at:

• Projektori

• Kauko-ohjain

• 2 AA-paristoa

• Virtajohto

• Tietokonekaapeli

• Audiokaapeli

• Audio/video-kaapeli (A/V-kaapeli)

• Macintosh-pöytäkoneen sovitin

■ ■ ■ ■ ■ ■ ■ ■

• Macintosh-näytön sovitin

• Pääkaapeli

• PS/2-hiirijoht

• USB-hiirij oh to

• Sarjahiiri jo hto

• Mac-hiirijoht

• PC:n sarjakaapeli

• Macintosh in sa rjak aa peli

• ELP Link IV -ohjelmisto

Laitteistosi kokoonpanosta riippuen et välttämättä tarvits kaikkia näitä osia.

Talle ta kai kk i pa kk au sm ate ri aal it sil tä va ra lt a, et tä jou dut myöhemmin lähettämään projektorin takaisin. Se pitää lähettä alkuperäisessä pakkauksessaan tai vastaavassa.

English.Book Page 3 Thursday, June 28, 2001 2:47 PM

Lisätarvikkeet

Projektorin käyttötarkoituksen mukaan saatat tarvita näit lisätarvikkeita:

• S-Video-signaalin vastaanottamiseen tarvitaan S-Video-

kaapeli. (V ideo lait te en m uka n a to im it et aan yl ee nsä se lla ine n.) Jokaista videolähdettä varten tarvitaan erillinen kaapeli.

• Projektorin liittämiseen Macintosh PowerBookiin tarvitaa

video-out-kaapeli (Tällainen kaapeli toimitetaan/voidaan ostaa Applelta kaikkii

uusiin PowerBookeihin, joissa on video-out-liitäntä.) Jos PowerBookisi mukana ei toimitettu tällaista kaapelia, ota yhteyttä Macintosh-jälleenmyyjään.

• Hiirijohdon liittämiseen tietokoneeseen saatetaan tarvit

erityistä liitintä, johtoa tai muíta osia. Voit hankkia nämä lisävarusteet t ietokoneiden jälleenmyyjältä . Jos tietokoneessas ei ole liitintä hiirelle, et voi käyttää hiirijohtoa.

♦ Huom. Voit kytkeä Kensington MicroSaver® -

varkaudenestolaitteen reikään, joka on projektorin oikeassa kyljessä. Ota yhteyttä tietokoneiden jälleenmyyjään

Projektorin purkaminen pakkauksesta

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 4 Thursday, June 28, 2001 2:47 PM

Projektorin asennus

1. Aseta projektori tukevalle, tasaiselle alustalle enintään 1,5 metrin päähän tietokoneesta tai videolähteestä.

♦ Muistutus: Älä tartu projektorin linssiin. Se voi vaurioitta

linssiä.

2. Aseta projektori oikean etäisyyden päähän valkokankaasta. Projektorin ja valkokankaan välinen etäisyys määrittele

projisoidun kuvan koon. Alla olevien yleisten suuntaviivojen avulla voit määritellä oikean etäisyyden

EMP-7350/7250

Valkokankaan kok Vaakaetäisyys projektorin ja valkokankaan

välillä

610 x 460 cm 13,0 m ~ 15,9 410 x 300 cm 8,7 m ~ 10,5

■ ■ ■ ■ ■ ■ ■ ■

200 x 150 cm 4,3 m ~ 5,2 m 160 x 120 cm 3,4 m ~ 4,2 m 120 x 90 cm 2,6 m ~ 3,1 m 81 x 61 c 1,7 m ~ 2,0 m 61 x 46 c 1,2 m ~ 1,5 m

EMP-5350

Valkokankaan kok Vaakaetäisyys projektorin ja valkokankaan

välillä

610 x 460 cm 13,1 m ~ 15,7 410 x 300 cm 8,7 m ~ 10,4 200 x 150 cm 4,3 m ~ 5,2 m 160 x 120 cm 3,4 m ~ 4,2 m 120 x 90 cm 2,6 m ~ 3,1 m 81 x 61 c 1,7 m ~ 2,0 m

English.Book Page 5 Thursday, June 28, 2001 2:47 PM

Valkokankaan kok Vaakaetäisyys projektorin ja valkokankaan

välillä

61 x 46 c 1,2 m ~ 1,5 m

♦ Huom. Mikäli käytetään valinnaista objektiivia, katso siihen

kiinnitettyjä Omistajan käsikirjoja.

3. Käännä projektori niin, että linssi on suorassa kulmass valkokankaaseen nähden. Jos projektori ei ole suunnattu oikein, projisioitu kuva näyttää vinolta.

4. Kytke virtajohdon toinen pää projektorin virtaliittimeen. Kytke toinen pä ä m aad oi tett u un pi st oras ia an. Projektorin pitäisi nyt oll a le potilassa, jota ilmaisee o ranss virtavalo.

♦ Varoitus: Älä koskaan katso linssiin, kun projektorin virta on

kytkettynä. On vaara, että projektori käynnistyy yhtäkkiä, vaikka se ei olekaan käytössä. Lampun valo voi vahingoittaa silmiäsi On erityise n tär ke ää, ett ä laps ie n ei annet a k at soa linssiin.

5. Paristot asennetaan kauko-ohjaimeen seuraavasti: vedä paristokotelon suojakansi auki.

Projektorin asennus

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 6 Thursday, June 28, 2001 2:47 PM

6. Aseta projektor in mukana tulleet kaksi AA-paristoa k o te loon. Varmista, että paristot ovat o ikein päin.

7. Laita paristokotelon kansi takaisin paikalleen

Noudata seuraavia turvaohjeita vaihtaessasi paristoja:

• Älä lataa käytettyjä paristoja tai altista niitä tulelle tai vedelle.

• Vaihda paristot heti niiden loputtua. Jos paristot vuotavat,

pyyhi paristoneste pois pehmeällä rievulla. Jos nestettä joutuu käsillesi, pese ne välittömästi.

■ ■ ■ ■ ■ ■ ■ ■

• Poista paristot, mikäli et käytä projektoria pitkään aikaan.

English.Book Page 7 Thursday, June 28, 2001 2:47 PM

Liittäminen tietokoneeseen

Projektori voidaan liittää tietokoneeseen, joka antaa SVGAVGA-, SXGA-, XGA- tai UXGA (vain EMP-7350/7250) näyttösign aalin.

Skaalausta tuetaan VGA-, SVGA-, SXGA- ja UXGAnäyttösign aaleille (E M P-7350/7250) sekä VGA-, XGA- j SXGA-näyttösignaaleille (EMP-5350). Seuraavat tie to konee ovat tuetut:

• IBM-yhteensopivat pöytätietokoneet

• IBM-yhteensopivat kannettavat tietokoneet

• Apple Macintosh pöytätietokone, mukaanlukien Macintosh

Quadra®, Macintosh Centris® ja Power Macintosh

• Kaikki Apple PowerBookit, joissa on video-out-tuki,

mukaanlukien kaikki 160-, 165-, 180- ja 500-sarjan PowerBookit

Videokaapelin ja hiirijohdon liittäminen (kauko-ohjaimen käyttämiseksi hiiren osoittimena) käsitellään erikseen eri tietokoneille. Katso omaa tietokonettasi koskeva osa täst luvusta.

Liittäminen tietokoneeseen

■ ■ ■ ■ ■ ■ ■ ■

Audio O

English.Book Page 8 Thursday, June 28, 2001 2:47 PM

Alla oleva kuva esittelee kaikki projektorin takana olevat liitän n ät . Tä st ä k uva st a o n a pua li it tä ess äs i t ie to kon ett a t ai mu ita laitteita projektoriin

(äänen ulostulo)

Kauko-ohjaus

Audio 1Audio 2

Hiiri/sarjaportti 2

Tietokoneen liitäntäportti 2 Tietokoneen liitäntäportti 1

Tietokone ulos

Virtaliitänt

S-Video

R/R-Y G/Y G Sync B/B -Y

Video

L-Audio-R (vasen ja oikea äänikanava

Liittäminen PC -pöyt äkonees een

Projektori liitetään PC-pöytäkoneeseen seuraavasti

• Liitä tietokonekaapeli ja tietokoneen näytön kaape

• Liitä hiiren johto ja/tai sarjakaapeli (jos haluat käyttää kauko-

ohjainta hiirenä tai haluat käyttää ELP Link IV -ohjelmistoa

• Liitä audiokaapeli (jos esitykseen sisältyy ääniä)

Seuraa ohjeita jokaista liitettävää kaapelia käsittelevässä osassa. Ennen aloittamista kytke virta pois projektorista ja tietokoneesta

Hiiri/sarjaportti 1

BNC HD/Sync V

■ ■ ■ ■ ■ ■ ■ ■

♦ Huom. Tietokoneiden kokoonpanot vaihtelevat. Katso

tietokoneesi ohjekirjasta tarvittavien liitäntöjen sijainti

Video- ja näyttökaapelien liittäminen

English.Book Page 9 Thursday, June 28, 2001 2:47 PM

Liitä ensin tietokonekaapeli ja tietokoneen näytön kaapeli Käytä tätä kuvaa apuna ja seuraa alla olevia ohjeita

Tietokoneen liitäntäportti 1

tietokonekaapeli

Tietokone ulo

näytön kaapeli

1. Jos haluat katsella videota myös tietokoneen näytöllä, irrota näytön johto tietokoneen takana olevasta näytönohjaimen liitä n n ästä. Liit ä sitten näytön kaapeli p rojekt orin tietokone ulos -liitäntään, kuten alla näytetään. (Tämä on kätevä ominaisuus silloin, kun haluat katsella projisioitavaa kuvaa, mutta valkokangas on takanasi.)

Liittäminen tietokoneeseen

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 10 Thursday, June 28, 2001 2:47 PM

2. Kytke tietokonekaapelin toinen pää projektorin tietokone 1 liitäntään. (Käytä tietokone 2 -liitäntää, jos liität toisen tietokoneen.)

3. Liitä kaapelin toinen pää tietokoneen näytönohjaimen liitäntään.

4. Kiristä ka ik kie n li it tim ien ruuv it

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 11 Thursday, June 28, 2001 2:47 PM

Hiirijohdon ja sarjakaapelin liittäminen

Jos haluat käyttää kauk o-ohj aint a h iirenä tai käy ttää ELP Lin k IV

-ohjelmistoa, sinun on liitettävä pääkaapeli. Siinä on liittime

• PS/2- tai USB-hiirijohdolle (jos haluat käyttää kauko-ohjainta

hiirenä)

• Sarjakaapelil le (jos haluat käyttää ELP Link IV -ohjelmist oa j

kauko-ohjaimen Effects-painikkeita)

Käytä tätä kuvaa apuna ja seuraa alla olevia ohjeita

Hiiri/sarjaportti 1

PS/2-hiirijoht (tai USB-hiirijohto)

9-napainen sarjakaapeli

pääkaapeli

1. Kytke pääkaapelin toinen pää projekt orin hi iri/ sar jap ortt ii n 1 . (Käytä hiiri /sar japo rt tia 2, j os li ität to isen tiet oko ne en .)

Liittäminen tietokoneeseen

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 12 Thursday, June 28, 2001 2:47 PM

2. Jos haluat käyttää kauko-ohjainta johdottomana hiirenä, liit projektorin mukana tulleen PS/2- tai USB-hiirijohdon 9 napainen pää pääkaapelin neliskulmaisessa päässä olevaa MOUSE-liittimeen.

3. Irrota hiiresi tietokoneesi takana olevasta hiiriportista ja liitä projek to r in mu k a na t o i mi t et un PS /2 - t a i USB - h i ir ijohd toinen pää sen paika lle . (Tiet okonee si hiir i on poissa käytöst sillä aikaa kun käytät kauko-ohjainta hiirenä.)

♦ Huom. Jo s järjestelmäsi käyt tää sarjah iirtä, suorita vaiheet 2 ja

3 PC:n sarjahiirijohdolla PS/2- tai USB-hiirijohdon sijasta (ei näy kuvassa).

■ ■ ■ ■ ■ ■ ■ ■

4. Jos haluat käyttää ELP Link IV -ohjelmistoa tai kaukoohjaimen Effects-painikkeita, liitä sarjakaapelin toinen pää pääkaapelin neliskulmaisen pään SERIAL-liittimeen.

Liitä sarjakaapelin toinen pää tietokoneesi sarjaporttiin.

♦ Huom. Et voi käyttää ELP Link IV -ohjelmistoa, mikäli

järjestelmässäsi on ainoastaan yksi sarjaportti, jota käytet tukeman sarjahiirtä.

5. Kiristä ka ik kie n li it tim ien ruuv it

English.Book Page 13 Thursday, June 28, 2001 2:47 PM

Audiokaapelin liittäminen

1. Jos käytät ääniä, liitä audiokaapelin toinen pää projektori Audio 1 -liittimeen. (Käy tä Audio 2 -liitäntää, jos liität toisen tietokoneen.)

2. Liitä audiokaapelin toinen pää tietokoneen äänikortin ääne ulostuloon tai kaiutinliitäntään.

Audio 1 -liitin

audiokaapeli

Liittämine n kanne ttavaa n PCtietokoneeseen

Projektori liit et ää n kann etta vaa n PC-t ieto ko nees ee n seura avas ti

• Liitä tietokonekaapeli

• Liitä hiiren johto ja/tai sarjakaapeli (jos haluat käyttää kauko-

ohjainta hiirenä tai haluat käyttää ELP Link IV -ohjelmistoa

• Liitä audiokaapeli (jos esitykseen sisältyy ääniä)

Seuraa ohjeita jokaista liitettävää kaapelia käsittelevässä osassa. Ennen aloittamista kytke virta pois projektorista ja tietokoneesta

♦ Huom. Tietokoneiden kokoonpanot vaihtelevat. Katso

tietokoneesi ohjekirjasta tarvittavien liitäntöjen sijainti

Liittäminen tietokoneeseen

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 14 Thursday, June 28, 2001 2:47 PM

Videokaapelin liittäminen

Liitä ensin projektorin videokaapeli kannettavaa tietokoneeseesi.

Tietokoneen liitäntäportti 1

1. Kytke tietokonekaapelin toinen pää projektorin tietokone 1 liitäntään. (Käytä tietokone 2 -liitäntää, jos liität toisen tietokoneen.)

tietokonekaapeli

■ ■ ■ ■ ■ ■ ■ ■

2. Liitä videokaapelin toinen pää kannettavan tietokoneen näyttöliit än tään.

3. Kiristä ka ik kie n li it tim ien ruuv it

Hiirijohdon ja sarjakaapelin liittäminen

Jos haluat käyttää kauk o-ohj aint a h iirenä tai käy ttää ELP Lin k IV

-ohjelmistoa, sinun on liitettävä pääkaapeli. Siinä on liittime

1. PS/2- tai USB-h iirijohdo lle (jos halu at käyt tää kauko-ohjainta hiirenä)

2. Sarjakaapelille (jos haluat käyttää ELP Link IV -ohjelmistoa ja kauko-ohjaimen Effects-painikkeita)

English.Book Page 15 Thursday, June 28, 2001 2:47 PM

Käytä tätä kuvaa apuna ja seuraa alla olevia ohjeita

1. Kytke pääkaapelin toinen pää projekt orin hi iri/ sar jap ortt ii n 1 . (Käytä hiiri /sar japo rt tia 2, j os li ität to isen tiet oko ne en .)

Hiiri/ sarjaportti 1

9-napainen sarjakaapeli

pääkaapeli

PS/2-hiirijoht (tai USB-hiirijohto)

3. Liitä PS/2-hiirijohdon 6-napainen (mini-DIN) pää kannettavan tietokoneesi ulkoiseen hiiriporttiin.

Liittäminen tietokoneeseen

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 16 Thursday, June 28, 2001 2:47 PM

♦ Huom. Jos kannettavasi käyttää sarjahiirtä, suorita vaiheet 2 j

3 PC:n sarjahiirijohdolla PS/2- tai USB-hiirijohdon sijasta (ei näy kuvassa).

4. Jos haluat käyttää ELP Link IV -ohjelmistoa tai kaukoohjaimen Effects-painikkeita, liitä sarjakaapelin toinen pää pääkaapelin neliskulmaisen pään SERIAL-liittimeen.

5. Liitä sarjakaapelin toinen pää tietokoneesi sarjaporttiin.

♦ Huom. Et voi käyttää ELP Link IV -ohjelmistoa, mikäli

kannettavassasi on ainoastaan yksi sarjaportti, jota käytetään tukeman sarjahiirtä.

■ ■ ■ ■ ■ ■ ■ ■

6. Vaihda kannettavan tietokoneesi asetukset niin, että se toimi ulkoisen hiiren kanssa.

♦ Huom. Saatat joutua asettamaan kuvan näkymään sek

kannettavan tietokoneen näytöllä että projektorissa. Joissaki kannettavissa tietokoneissa on mahdollista vaihtaa tätä asetust toimi n to n äp p äi m i l lä t ai t ie t o k o n e e n va l mi s t aj an t o i mi t t am a lla asetusohjelmalla. Ohjeet löydät tietokoneesi ohjekirjasta tai online-ohjeesta.

English.Book Page 17 Thursday, June 28, 2001 2:47 PM

Audiokaapelin liittäminen

1. Jos käytät ääniä, liitä audiokaapelin toinen pää projektori Audio 1 -liittimeen. (Käy tä Audio 2 -liitäntää, jos liität toisen tietokoneen.)

2. Liitä ensin audiokaapelin toinen pää kannettavaan tietokoneeseesi.

Audio 1 -liit i n

audiokaapeli

Liittäminen Macintosh-pöytäkoneesee n

Projektori liitetään Macintosh-pöytäkoneeseen seuraavasti

• Liitä tietokonekaapeli ja tietokoneen näytön kaape

• Liitä hiiren johto ja/tai sarjakaapeli (jos haluat käyttää kauko-

ohjainta hiirenä tai haluat käyttää ELP Link IV -ohjelmistoa

• Liitä audiokaapeli (jos esitykseen sisältyy ääniä)

Seuraa ohjeita jokaista liitettävää kaapelia käsittelevässä osassa. Ennen aloittamista kytke virta pois projektorista ja tietokoneesta

♦ Huom. Tietokoneiden kokoonpanot vaihtelevat. Katso

tietokoneesi ohjekirjasta tarvittavien liitäntöjen sijainti

Liittäminen tietokoneeseen

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 18 Thursday, June 28, 2001 2:47 PM

Video- ja näyttökaapelien liittäminen

Liitä ensin video- ja näyttökaapelit. Käytä tätä kuvaa apuna ja seuraa alla olevia ohjeita.

Tietokone ulo

Macintoshin näytö sovitin

Macintoshpöytäkoneen sovitin

Tietokoneen liitäntäportti 1

tietokonekaapeli

Macintoshin näytön kaapeli

■ ■ ■ ■ ■ ■ ■ ■

1. Kytke tietokonekaapelin toinen pää projektorin tietokone 1 liitäntään. (Käytä tietokone 2 -liitäntää, jos liität toisen tietokoneen.)

English.Book Page 19 Thursday, June 28, 2001 2:47 PM

2. Irrota Macintosh-pöytäkoneen sovittimen pieni kansi (kute alla n ä y t e t ää n ) j a a s et a s e n DI P- k y tkimet s e n mu k aa n , mitä näyttötarkkuutta haluat käyttää (kuten 16-tuuman näyttötilaa). Katso ohjeita Macintoshin käyttöohjeista

3. Kytke Macintosh-pöytäkoneen sovittimen pieni liiti tietokonekaapelin toiseen päähän.

4. Irrota näytön kaapeli videoportista Macintoshin takaa. Liitä sitten tietokonekaapeli (johon on kytketty Macintoshpöytäkoneen sovitin) Macintoshin videoliitäntään

Liittäminen tietokoneeseen

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 20 Thursday, June 28, 2001 2:47 PM

5. Jos haluat katsella kuvaa tietokoneen näytöltä, liit Macintoshin näytön sovittimen suurempi pää näyttökaapeliin ja liitä sovittimen toinen pää projektorin tietokone ulos liitäntään.

6. Kiristä ka ik kie n li it tim ien ruuv it

■ ■ ■ ■ ■ ■ ■ ■

Hiirijohdon ja sarjakaapelin liittäminen

Jos haluat käyttää kauk o-ohj aint a h iirenä tai käy ttää ELP Lin k IV

-ohjelmistoa, sinun on liitettävä pääkaapeli. Siinä on liittime

• Mac- tai USB-hiirijohdolle (jos haluat käyttää kauko-ohjaint

hiirenä)

• Mac-sarjakaapelille (jos haluat käyttää ELP Link IV -

ohjelmistoa ja kauko-ohjaimen Effects-painikkeita)

English.Book Page 21 Thursday, June 28, 2001 2:47 PM

Käytä tätä kuvaa apuna ja seuraa alla olevia ohjeita.

Hiiri/sarjaportti

Macintoshin sarjakaapeli

Mac-hiirijohto (tai USB-hiirijohto)

pääkaapeli

1. Kytke pääkaapelin toinen pää projekt orin hi iri/ sar jap ortt ii n 1 . (Käytä hiiri /sar japo rt tia 2, j os li ität to isen tiet oko ne en .)

Liittäminen tietokoneeseen

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 22 Thursday, June 28, 2001 2:47 PM

2. Jos haluat käyttää kauko-ohjainta johdottomana hiirenä, liit projektorin Mac- tai USB-hiirijohto pääkaapeli suuremmassa päässä olevaan MOUSE-liittimeen

3. Irrota Macintoshin hiirijohto. Liitä projektorin Mac- tai USBhiirijohdon toinen pää Macintoshin hiiriporttiin.

4. Jos haluat käyttää ELP Link IV -ohjelmistoa tai kaukoohjaimen Effects-painikkeita, liitä Mac-sarjakaapelin toinen pää pääkaapelin suuremman pään Mac SERIAL -liittimeen.

■ ■ ■ ■ ■ ■ ■ ■

5. Liitä Mac-sarjakaa pelin toinen pää Macintoshin kirjoitin tai modeemiliitäntään.

English.Book Page 23 Thursday, June 28, 2001 2:47 PM

Audiokaapelin liittäminen

1. Jos käytät ääniä, liitä audiokaapelin toinen pää projektori Audio 1 -liittimeen. (Käy tä Audio 2 -liitäntää, jos liität toisen tietokoneen.)

Audio 1 -liitin

2. Liitä audiokaapelin toinen pää tietokoneesi audio out liitäntään.

Liittämine n PowerBoo kiin

PowerBook voidaan liittää projektoriin ainoastaan jos siinä on video-out-ominaisuus.

Projektori liit et ää n P ow erB ookii n seu raa va st i

• Liitä tietokonekaapeli

• Liitä hiiren johto ja/tai sarjakaapeli (jos haluat käyttää kauko-

ohjainta hiirenä tai haluat käyttää ELP Link IV -ohjelmistoa

• Liitä audiokaapeli (jos esitykseen sisältyy ääniä)

Seuraa ohjeita jokaista liitettävää kaapelia käsittelevässä osassa. Ennen aloittamista kytke virta pois projektorista ja tietokoneesta

audiokaapeli

Liittäminen tietokoneeseen

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 24 Thursday, June 28, 2001 2:47 PM

♦ Huom. PowerBookien kokoonpanot vaihtelevat, joten oma

tietokoneesi lii tännät eivät välttämättä ol e samassa paikassa kuin kuvissa. Mi kä li tar p eell ist a, li it äntö je n pa ik at lö yt yvät PowerBookin ohjekirjasta.

Tietokonekaapelin liittäminen

Liitä ensin tietokonekaapeli. Käytä tätä kuvaa apuna ja seura alla olevia ohjeita.

video-outkaapeli

Tietokoneen liitäntäportti 1

Macintoshpöytäkoneen sovitin

tietokonekaapeli

■ ■ ■ ■ ■ ■ ■ ■

♦ Huom. Joissakin uusissa PowerBook-malleissa on mahdollista

liittää tietokonekaapeli suoraan tietokoneeseen, eikä tarvits käyttää video-out-kaapelia. Lisätietoja tietokonekaapeli liittämisestä löytyy PowerBookin ohjekirjasta.

1. Kytke tietokonekaapelin toinen pää projektorin tietokone 1 liitäntään. (Käytä tietokone 2 -liitäntää, jos liität toisen tietokoneen.)

English.Book Page 25 Thursday, June 28, 2001 2:47 PM

2. Irrota Macintosh-pöytäkoneen sovittimen pieni kansi ja aset sen DIP-kytkimet sen mukaan, mitä näyttötarkkuutta haluat käytt ää ( k u te n 1 6- t u u ma n nä y tt ötila a ). K a t so o h je ita Macintoshin käyttöohjeista

3. Kytke Macintosh-pöytäkoneen sovittimen pieni liiti videokaapelin toiseen päähän.

4. Liitä tietokonekaapeli (johon on kytketty Macintoshpöytäkoneen sovitin) PowerBookin video-out-liitäntään.

Liittäminen tietokoneeseen

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 26 Thursday, June 28, 2001 2:47 PM

Jos PowerBookisi mukana toimitettii n vide o- out- kaape li, liitä se n pienempi pää PowerBookin takana olevaan video-out-liitäntään. Kytke toinen pää tietokonekaapelin päässä olevaan Macintoshpöytäkoneen sovittimeen.

Hiirijohdon ja sarjakaapelin liittäminen

Jos haluat käyttää kauk o-ohj aint a h iirenä tai käy ttää ELP Lin k IV

-ohjelmistoa, sinun on liitettävä pääkaapeli. Siinä on liittime

■ ■ ■ ■ ■ ■ ■ ■

• Mac- tai USB-hiirijohdolle (jos haluat käyttää kauko-ohjaint

hiirenä)

• Mac-sarjakaapelille (jos haluat käyttää ELP Link IV -

ohjelmistoa ja kauko-ohjaimen Effects-painikkeita)

English.Book Page 27 Thursday, June 28, 2001 2:47 PM

Käytä tätä kuvaa apuna ja seuraa alla olevia ohjeita

Hiiri/sarjaportti

Macintoshin sarjakaapeli

Mac-hiirijohto (tai USB-hiirijohto)

pääkaapeli

1. Kytke pääkaapelin toinen pää projekt orin hi iri/ sar jap ortt ii n 1 . (Käytä hiiri /sar japo rt tia 2, j os li ität to isen tiet oko ne en .)

2. Jos haluat käyttää kauko-ohjainta johdottomana hiirenä, liit projektorin Mac- tai USB-hiirijohto pääkaapeli suuremmassa päässä olevaan MOUSE-liittimeen

Liittäminen tietokoneeseen

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 28 Thursday, June 28, 2001 2:47 PM

3. Liitä Mac- tai USB-hiirijohdon toinen pää PowerBookin hiiriporttiin

4. Jos haluat käyttää ELP Link IV -ohjelmistoa tai kaukoohjaimen Effects-painikkeita, liitä Mac-sarjakaapelin toinen pää tai USB-hiirijohto pääkaapelin suuremman pään MAC SERIAL -liittimeen.

■ ■ ■ ■ ■ ■ ■ ■

5. Liitä Mac-sarjakaapelin toinen pää PowerBookin

kirjoitin/ modeemiliitäntään.

English.Book Page 29 Thursday, June 28, 2001 2:47 PM

Audiokaapelin liittäminen

1. Jos käytät ääniä, liitä audiokaapelin toinen pää projektori Audio 1 -liittimeen. (Käy tä Audio 2 -liitäntää, jos liität toisen tietokoneen.)

2. Liitä audiokaapelin toinen pää PowerBookin audio out liitäntään.

Audio 1 -liitin

audiokaapeli

♦ Huom. Kun olet kytkenyt virran projektoriin ja tietokoneeseen,

valitse näytön kahdennus näytön säätimistä, jos haluat kuv näkyvän sekä LCD-näytöllä että valkokankaalla.

Liittämine n työasemaan

EMP-7350/7250/5350-projektorit kykenevät lukemaan näyttösignaaleita aina 1280 × 1024 pikselin tarkkuuteen saakka. Since 1280 × 1024 on yleisin näyttötarkkuus työasemissa, tämä ominaisuus tekee näistä projektoreista parhaan kannettavan ratkaisun työasemien näyttökuvan projisoimiseen.

Työasemien näyttösignaaleille ei ole standardia. Ne työasemat jotka noudattavat SXGA-standardia ja käyttävät HD15-liitäntää eivät tarvitse sovitinkaapelia. Yleisimmät työasemat käyttävä 13-napaista 13W3-liitintä, joka vaatii sovitinkaapelin. Ot yhteyttä jäll een m yyjää n .

Liittäminen tietokoneeseen

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 30 Thursday, June 28, 2001 2:47 PM

Lisäksi työasemat lähettävät sync (tahdistus) -signaalit eri tavoilla, joten VGA-13W3-tietokonekaapelissa (Epsonin suosittelema) on DIP-kytkin, jolla voidaan hallit tahdistussignaalin välitystä. Tietoja työasemasi liittämisestä saa jälleenmyyjältäsi.

Liittäminen videolähteeseen

Projektoriin voidaan liittää videonauhuri, videokamera laserlevysoitin, DVD-soitin tai mikä tahansa muu yhteensopiva videokuvalähde.

Projektori osaa va sta an otta a k o mpo sii tt ivi de ota, S-Vi de o ta ja komponenttivideota. Laitteistosi lähettää komposiittivideota, mikäli videolähteessäsi on yksinapainen RCA-videoliitin Laitteistosi lähettää S-Videota, mikäli videolähteessäsi on nelinapainen (mini-DIN) videoliitin. Laitteistosi lähettää komponenttivideota, mikäli videolähteessäsi on 3-liittiminen (Y, R-Y, B-Y) videoliitäntä.

■ ■ ■ ■ ■ ■ ■ ■

♦ Huom. Projektori ei ole yhteensopiva kaapeli-TV-mallisen F-

rajapinnan liittimen kanssa

Projektori voidaan liittää S-Videolähteeseen, komposiittivideolähteeseen ja komponenttivideolähteeseen yhtä aikaa.

Projektori tuke e NT SC-, PA L- ja SEC AM -v ideo for m aatt ej a ja tunnistaa ne automaattisesti. Voit kuitenkin määrittää vain yhden lähetysformaatin tunnistettavaksi. (Katso luku 3.) Huomaa, ett siinä tapauksessa projektori kykenee tunnistamaan ainoastaan yhden formaatin videosignaalin.

Projektorin ja videolähteen liittämiseen käytettävä videokaapelin malli riippuu siitä, onko käytössä komposiittivideo, S-Video vai komponenttivideo. Liitä komposiittivideo projektorin mukana toimitetulla audio/ videokaapelilla. Liitä S-Video videolaitteesi mukana toimitetull S-Videokaapelilla tai hanki sellainen tietokone- tai

English.Book Page 31 Thursday, June 28, 2001 2:47 PM

videokauppiaalta. Liitä komponenttivideo videolaitteesi mukana toimitetulla BNC-k aapelilla. Alla olevassa kuvassa näkyvät SVideo-, komponenttivideo- ja komposiittivideoliitännät

S-Video 4-napainen mini-DIN

komponentt BNC-liitin

komposiitti RCA

Videolähde liitetään projektoriin seuraavalla tavalla:

1. Kytke virta pois projektorista ja videolähteestä.

2. Jos videolähteessäsi on pieni, pyöreä yksinapainen kompo s ii t t i v i de o l ii t i n ( RCA ) , k ä y tä proj ek t o r i n mukana toimitettua audio/videokaapelia. Jos videolähteessäsi on iso, pyöreä, nelinapainen S-Videoliitin tai BNC-liitin, hank sopiva kaapeli tai käytä videolähteesi mukana toimitettu kaapelia.

3. Käytettäessä komposi ittivi deo ta audio/vi deo kaape lin toi sess päässä oleva keltainen RCA-liitin kytketään projektorin video l ii t t i m ee n . To in e n ke l t ai n e n RC A-liit in k yt k e tään videolähteen video-out-liittimeen.

audio/videokaapeli

Liittäminen vide olähteeseen

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 32 Thursday, June 28, 2001 2:47 PM

4. Liitä audio/videokaapelin muut liittimet projektori audioliittimiin: valkoinen liitin ’L’-liittimeen (vasen kanava) ja punainen liitin ’R’-liittimeen (oikea kanava). Liitä audio videokaapelin toisen pään liittimet videolähteen äänen ulostuloliittimiin

5. Käytettäessä S-Videota S-Videokaapelin toinen pä kytketään projektorin S-Videoliitäntään. Kaapelin toinen pä kytketään videolähteen S-Video out -liittimeen

■ ■ ■ ■ ■ ■ ■ ■

S-Videoliitin

S-Videokaapeli

6. Käytettäessä komponenttivideota, liitä BNC-kaapelin kolme päätä projektorin R/R-Y, G/Y ja B/B-Y-liittimiin. Liit kaapelin vastakkaiset päät komponenttivideolähteen Y/ Video , C /R - Y j a B- Y - li i t ti m i i n. ( Ä l ä l ii t ä mitä ä n ka a p elin päistä HD/Sync tai VD-liittimiin.)

7. Varmista, että Tietokone 2/BNC -kytkin on asennossa BNC.

♦ Huom. Kun Tietokone 2/BNC -kytkin on asennossa BNC,

projektori ei kykene projisioimaan Tietokone 2 -kuvasignaalia.

♦ Huom. Käytä standardia BNC-kaapelia, jota on saatava

kaikista tietokoneliikkeistä. EPSONin valinnaisen lisävarusteena toimittama 5BNC-videokaapeli ei toimi komponenttivideon kanssa.

English.Book Page 33 Thursday, June 28, 2001 2:47 PM

Liittäminen ulkoiseen kaiuttimeen tai PA -järjestelmään

Vaikka projektorin sisäiset kaiuttimet ovatkin riittävät useimpii pieniin ja keskikokoisiin huoneisiin, projektori voidaan liittä ulkoiseen kaiuttimeen tai kuulutusjärjestelmään (PAjärjestelmään) i soissa huoneissa t ai kun halutaan saada paras teho projektori n 3D-ä äni omina isu uksist a.

Projektorin liittämiseen ulkoiseen äänentoistojärjestelmään tarvitaan audiokaapeli, jonka toisessa päässä on RCA-liitin ja toisessa 3,5 mm stereoliitin. Voit hankkia sellaisen esimerkiks tietokonekaupasta.

1. Kytke virta pois projektorista ja äänentoistojärjestelmästä

2. Liitä kaapelin 3,5 mm stereoliitin projektorin audio out liittimeen

Audio Out -liitin

stereoaudiokaapeli

3. Liitä RCA-liittimet ulkoiseen äänentoistojärjestelmään Kytke kaapelin valkoinen liitin ’L’-liittimeen (vasen kanava ja punainen liitin ’R’-liittimeen (oikea kanava).

♦ Huom. Sisäiset kaiuttimet eivät ole käytössä kun käytetään

ulkoista äänentoistoa.

Liittäminen ulkoiseen kaiuttimeen t ai PA-järjestelmään

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 34 Thursday, June 28, 2001 2:47 PM

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 35 Thursday, June 28, 2001 2:47 PM

■

■ ■ ■ ■

■ ■ ■ ■ ■

■

Projektorin käyttäminen

ässä luvussa kerrotaan seuraavat tiedot projektori

käyttämisestä:

• Laitteen kytkeminen päälle ja pois

• Projisioidun kuvan tarkentaminen ja asemoiminen

• Projektorin käyttäminen kauko-ohjaimen ja käyttöpaneeli

avulla

• Projektorin toim int at ilan tark ka ilu

■

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 36 Thursday, June 28, 2001 2:47 PM

Alla oleva ku va es it telee pr oje kt orin os at.

käyttöpaneeli

merkkival

kaiutin

zoomausrengas tarkennusrengas

kaukoohjaimen vastaanotin

kaiutin

etujalka

jalan säätövipu

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 37 Thursday, June 28, 2001 2:47 PM

Laitteen kytkeminen päälle ja pois

Kytke projektori ja s iihen liitetyt laitte et päälle seuraavassa järjestyksessä.

1. Videolähde

2. Äänilähde (jos se on eri kuin tietokone tai videolähde)

3. Projektori

4. Ulkoine n kaiut in tai PA -järjes telmä

5. Tietokone

Kun kytket laitteiston pois päältä, tee se päinvastaisessa järjestyksessä.

Projektorin kytkeminen päälle ja pois

1. Poista projektorin linssinsuojus

2. Kun liität projektorin virtajohdon, virran merkkivalo vilkkuu oranssina muutaman sekunnin ajan. Sitten valo jää palamaan oranssina.

3. Paina Power-painiketta (v irtapainiketta) kauko-ohj aimessa tai käyttöpaneelissa. Virran merkkivalo vilkkuu vihreänä projektorin lämmetessä. Kun projektori on lämmennyt, valo jää palamaan vihreänä.

Jos projektoriin on liitettynä tietokone tai videolaite, sen näyttösignaali projisioidaan valkokankaalle.

♦ Varoitus:Älä koskaan katso linssiin, kun lamppu palaa. Se voi

vahingoittaa s il miäsi. On erityisen tärkeää, että l aps ien ei anneta katsoa lins siin .

♦ Muistutus: Kun kytket projektoria päälle ja pois päältä kauko

ohjaimella, muista kytkeä kauko-ohjain ensin päälle virtakytkimellä.

Laitteen kytkeminen päälle ja pois

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 38 Thursday, June 28, 2001 2:47 PM

Kun painat virtapainiketta kytkiessäsi projektoria pois päältä, ilmestyy varmistusviesti. Jos haluat kytkeä projektorin poi päältä, paina virtapainiketta uudelleen. Jos et halua kytkeä projektoria pois päältä, paina mitä tahansa muuta painiketta Tuuletin jatkaa pyörimistä ja merkkivalo vilkkuu oranssina noin minuutin projektorin jäähtyessä.

merkkival

Kun projektori on jäähtynyt, merkkivalo lakkaa vilkkumasta ja jää oranssiksi.

■ ■ ■ ■ ■ ■ ■ ■

♦ Huom. Kun merkkivalo on oranssi, voi Power-painikkeen

painamisen ja kuvan ilmestymisen välillä olla viive.

English.Book Page 39 Thursday, June 28, 2001 2:47 PM

Projisioidun kuvan tarkentaminen ja asemoiminen

Kun kuva ilmestyy valkokankaalle, tarkista, että se on tarkennettu ja oikein asemoitu.

zoomausrengas tarkennusrengas

• Kuva tarkennetaan pyörittämällä tarkennusrengasta (linssi

ulompi rengas).

• Kuvan kokoa säädetään pyörittämällä sisempää

zoomausrengasta. Pyörittämällä zoomausrengasta myötäpäivään kuva suurenee ja vastapäivään pyörittämällä s pienenee.

Projisioidun kuvan tarkentaminen ja asemoiminen

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 40 Thursday, June 28, 2001 2:47 PM

Jos valkokankaalla näkyvää kuvaa tarvitsee nostaa tai laskea pidennä tai lyhennä projektorin pohjassa olevia kahta jalkaa seuraavalla tavalla:

1. Seiso projektorin takana ja kannattele sen etuosaa samalla, kun nostat jalkojen yläpuolella olevia jalkojen säätövipuja Tämä vapaut taa ja lat, joll oin ne p ääs evät li ikkum aan ylös j alas vapaasti. Älä päästä projektoria putoamaan

■ ■ ■ ■ ■ ■ ■ ■

♦ Muistutus: Älä tartu projektorin linssiin. Se voi vaurioitta

linssiä.

2. Pitäessäsi jalkojen säätövipuja ylhäällä nosta tai lask projektoria kunnes valkokankaan kuva on oikeassa paikassa.

3. Vapauta vipu, jolloin jalat lukittuvat uuteen asentoonsa

4. Projektorin korkeutta hienosäädetään kääntämällä jalkoj myötäpäivään, jolloin projektori nousee, tai vastapäivään, jolloin se laskee.

English.Book Page 41 Thursday, June 28, 2001 2:47 PM

’Resize’-painike (ska ala usp ai ni ke )

’Resi z e’ - p a in i k ke el l a va l i ta a n pr oj i s io i n ti t a p a t ie t ynl a i si lle tietokoneen kuvasignaaleille

Kuvilla, joiden resoluutio on enintään XGA-tila (1024 x 768, EMP-7350/7250) tai SVGA-tila (800 x 600, EMP-5350), voi valita jomman kumman kahdesta projisiointitavasta. Voit jo näyttää kuvan projisiointialan keskellä (Window display) tai näyttää kuvan täysikokoisena (Resize display).

Voit valita kahden projisiointitavan välillä myös kuvilla, joiden resoluutio on suurempi kuin XGA (EMP 7350/7250) tai SVGA (EMP-5350): kuvasta projisioidaan joko osa tai kuva projisioidaan kokonaan pienennettynä. Projektori pienentää kuvan automaattisesti projektorin maksimiresoluutioon. Resizepainiketta ei voida käyttää XGA-tarkkuuden kuvilla EMP-7350/ 7250:ssä eikä SVGA-tarkkuuden kuvilla EMP-5350:ssa.

Kun kuvalähteenä on video, voidaan Resize-painikkeella valit kuvasuhteeksi joko 4:3 tai 16:9

Projisioidun kuvan tarkentaminen ja asemoiminen

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 42 Thursday, June 28, 2001 2:47 PM

Projektorin ohjaaminen

Projektorin päällä olevalla käyttöpaneelilla tai kauko-ohjaimella voidaan tehdä seuraavat toimenpitee

• Kytkeä virta päälle ja poi

• Säätää tietokonekuvan asetukset automaattises

• Vaihtaa k uvaläh teid en v älil lä (tiet okone 1, tietokone 2, video-

tietokone)

• Käyttää projektorin valikoita, joista voidaan säätää kuvan,

äänen, videotoiston ja näyttötilan asetuksia

• Hallita kuvan skaalaust

• Hallita kuvan pysäytystä

• Hallita näytön tyhjentämistä

■ ■ ■ ■ ■ ■ ■ ■

• Säätää tai vaimentaa audiotoisto

• Käyttää erikoistoimintoja

• Liikuttaa osoitinta

English.Book Page 43 Thursday, June 28, 2001 2:47 PM

Kauko-ohjaimen käyttäminen

Power

Freeze

A/V Mute

R/C ON

E-Zoom

Enter-painike

Esc-painik

Enter

Esc

Kauko-ohjain

OFF

Kauko-ohjainta käytetään osoittamalla se kauko-ohjaimen vastaanottimiin, jotka sijaitsevat projektorin etu- ja takaosassa.

Jos kauko-ohjainta halutaan käyttää johdottomana hiirenä, on hiirijohto kytkettävä projektorin ja tietokoneen välille.

Kauko-ohja inta vo i k äyt tää enin tää n 1 0 m etrin pää ss ä projektori sta.

♦ Huom. Projektori ei välttämättä vastaa kauko-ohjaimen

komentoihin, mikäli olosu hteet ovat seuraava nlais et: ylei svalo on liian kirkas ; hu one essa on tiet yn lais et lo ist epu tk ival aisi m et; voimakas valonlähde (kuten suora auringonvalo) kohdistuu infrapunavastaa nottimeen; tai huoneessa on jokin muu l aite, j oka lähettää infrapunasäteilyä (kuten säteilylämmitin). Nämä häiriötekijät on poistettava ennen kuin kauko-ohjainta voidaan käyttää projektorin ohjaamiseen, tai ohjattava projektoria tietokoneelta tai käyttöpaneelista.

Projektorin ohjaaminen

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 44 Thursday, June 28, 2001 2:47 PM

Seuraavassa taulukossa on yhteenveto kauko-ohjaimen toiminnoista.

Painike Toiminto

Freeze Pitää senhetkise n tieto ko ne- tai vid eo kuvan

valkokankaalla.

A/V Mute Sammuttaa projektorin audio- ja videotoiston. Audio

ja videotoisto kytketään takaisin päälle pai namall joko A/V mute -painiketta uudelleen tai Esc-painiketta

E-Zoom Painikkeen oi kean p uo len pa ina mi nen suurenta

kuvaa, painikkeen vasemman puolen painamine pienentää kuvaa Suurennetun kuvan näyttöalueen ulkopuole lle jäävää osa saadaan näkyviin painamall Enter-painiketta,

jolloin kuvaa voi vierit tää. Teho Aloittaa tai lo pettaa pr ojisioinnin Effect-painikk ee Efek tivali kos sa tai val innai sel la ELP L ink IV -

ohjelmistolla määriteltyjen erikoisefektien näyttäminen

■ ■ ■ ■ ■ ■ ■ ■

Enter Enter-painikkeella liikutaan valikoissa tai käytetään

kauko-ohjainta h iire n osoi tti men a, kun pr ojekt ori o

liitettynä tietokoneeseen pääkaapelilla ja hiirij ohdolla.

Painikkeen ke skio saa painamall a voi valita

vaihtoehtoja valikosta

Painamalla Enter-painiketta, kun näytöllä o n valikko tai

ohje, pääset seuraavaan valikko on tai näyttöön. Kun

kuvalähteenä on tietokone, Enter-painike toimi

samoin kuin hiiren vasemman painikkeen napsautus Illumination

Valaisee kaikki kauko-ohjaimen painikkeet. painike

Esc Peruuttaa senhetkisen toiminnon.

Painamalla Esc-painiketta, kun näytöllä on v alikko ta

ohje, pääset takaisin edelliseen valikkoon tai näyttöön

Kun kuvalähteenä on tietokone, Es c-paini ke toimii

samoin kuin hiiren oikean painikkeen napsautus Men Näyttää tai piilottaa valikon Help Näyttää ohjevaliko n

English.Book Page 45 Thursday, June 28, 2001 2:47 PM

Painike Toiminto

Comp 1 Vaihtaa näytettävän kuvan tietokone 1 -liitännästä

tulevaan. Comp2/BNC Vaihtaa näytettävän kuvan tietokone 2/BNC -

liitännästä tuleva an. S-Video Vaihtaa näytettävän kuvan S-Videoliitännäst

tulevaan. Vide Vaihtaa näytettävän kuvan videoliitännästä tulevaan. Auto Valitsee parha at mahd ollise t säädöt tietokon ekuvalle Skaalattu Vaihtaa Window-näyttötilan (ikkuna) ja Resizing-

näyttöti lan (skaa lattu ) välillä. P in P Näyttää pienen video- tai S-Videokuvan ison kuva

päällä. Kuvan kuvassa saa näkyv iin p a in am alla PinP

painiketta kerran. Kuva kuvassa piilotetaan painamalla

painiketta toistamiseen.

Kuvassa näytettävä kuva valitaan painamalla

painikkeita seuraavassa järjestyksessä

[Menu] → [Setting] → [P in P].

Oletusasetukset ovat seuraavat

Kuvan kuvassa kok :1/9 jako

Ison kuvan kuvalähd :Tietokone

Pienen kuvan kuvalähde:Video

Pienen kuvan pa ikk aa vo i vaih ta a pain amalla Enter-

painiketta. Pieni kuva siirtyy valittuun suuntaan Preset Tallettaa ja pala uttaa enintään viisi erillist

istuntoaset usta (resolu utio, seuran ta, tahdistussigna al

ja paikka). Volume +/- Muuttaa äänenvoimakkuutta

Projektorin ohjaaminen

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 46 Thursday, June 28, 2001 2:47 PM

Käyttöpa ne elin käyttäminen

Shift

A/Vmute

Power

Resize

Keystone

Volume

Help

Esc

VideoComputer

Enter-painike

Käyttöpanee

Projektoria voidaan käyttää myös käyttöpaneelilla kauko ohjaimen sijasta. Erikoistoimintoja voi ohjelmoida ja käyttää kuitenkin ainoastaan kauko-ohjaimella

Seuraavassa taulukossa on yhteenveto käyttöpaneeli toiminnoista.

Painike Toiminto

■ ■ ■ ■ ■ ■ ■ ■

Teho Aloittaa tai lo pettaa pr ojisioinnin Help Näyttää ohjevaliko n Tietokone Vaihtaa tietokone 1:n ja tietokone 2:n välillä. (Kun

tietokone 2/B NC -k ytki n projek tori n takana on

asennossa BNC, kuvalähde vaihtuu BNC-liitäntään.) A/V Mute Sammuttaa projektorin audio- ja videotoiston. Audio

ja videotoisto kytketään takaisin päälle pai namall

joko A/V mute -painik ett a uude llee n tai j oko Esc-

painiketta tai S hift- + Volume-painikkeita painamalla Resize Vaihtaa Window-näyttötilan (ikkuna) ja Resizing-

näyttöti lan (skaa lattu ) välillä.

English.Book Page 47 Thursday, June 28, 2001 2:47 PM

Painike Toiminto

Vide Vaihtaa näytettävän kuvan videoliitännästä tulevaan.

Painiketta kerran painamalla kuvalähde siirtyy

komposiittivideoon, kaksi kertaa painamalla S-Videoo

ja kolme kertaa painamalla komponenttivideoon Men Näyttää tai piilottaa valikon Esc Peruuttaa senhetkisen toiminnon.

Painamalla Esc-painiketta, kun näytöllä on v alikko ta

ohje, pääset takaisin edelliseen valikkoon tai näyttöön Enter Valitsee valikon vaihtoehdon.

Painamalla Enter-painiketta, kun näytöllä o n valikko tai

ohje, pääset seuraavaan valikko on tai näyttöön

Painamalla Enter-painiketta, kun näytöllä ei ol

valikkoa tai o hjet ta, v oit op ti m oida t ie to kon een kuvan. Sync +/- Tahdistaa tietokoneen näyttösignaalin.

Näillä painikkeilla voit säätää kuvaa, jos se on

kokonaan sumea ta i rait aine n, tai valita

valikkovaihtoehtoja valikon käytön aikana Tracking +/ Tahdistaa projektorin sisäisen kellon erilaisiin

tietokoneiden näyttösignaaleihin (seurantasäätö).

Näillä painikkeilla voit säätää kuvaa, jos siinä on

sumeita pystyr aitoj a, ta i muutt aa numer oas etuksia

valikon käytön aikana Shift Äänenvoimak kuu tta voi lisätä ja vähentää paina mall

Shift- ja Keystone -pain ik ke it a samaan a ikaan Keystone +/ Säätää trapetsoidivääristynee n kuva n normaaliksi

Projektorin ohjaaminen

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 48 Thursday, June 28, 2001 2:47 PM

Projektorin merkkivalot

Virran ja lampun merkkivalot projektorin päällä kertovat sen toimintatila sta.

Lampun

merkkival

Lämpötilan merkkival

Merkkival

♦ Muistutus: Punainen merkkivalo on varoitus vakavasta

ongelmasta. Katso luvusta 6, ”Vianetsintä”, mitä tehdä varoitusva lon syty tt yä .

Merkkivalo

Näyttää koneen tilan

Color Tila Tarkoitus

Oranss Palaa Valmiustila. Vihreä Vilkku Projektori lämpenee Vihreä Palaa Virta ja projektorin lamppu ovat päällä Oranss Vilkku Projektorin lam ppu on sammutett u, ja

projektori on jääht ymässä. Jäähtymisaik riippuu ilman lämpötilasta. Jäähtymisen aikana muita toimintoja ei voida suorittaa

Punaine Pal aa Projekto rissa o n sisäinen o nge lmatila.

■ ■ ■ ■ ■ ■ ■ ■

- Sammuksiss Projektorin virta on katkaistu.

English.Book Page 49 Thursday, June 28, 2001 2:47 PM

Lampun merkkivalo

Ilmaisee lam pun ti lan . Merkkivalo ei pala kun projektori on normaaliss

käyttökunnossa.

Color Tila Tarkoitus

- Sammuksiss Lamppu toimii norm aali sti . Oranss Vilkku Projektorin lampun käyttöaika on tullu

Punaine Vil kku Projektorin lam pu ssa, lampun

täyteen eikä se enää projisioi kuvia Vaihda projek torin lamppu uuteen.

virtalähteessä tai lampun sula kke essa on vika, tai jokin projektorin virtapiireistä on mennyt epäkuntoon

Lämpötilan merkkivalo

Ilmaisee projektorin sisäisen lämpötilan. Merkkivalo ei pala kun projektori on normaaliss

käyttökunnossa.

Color Tila Tarkoitus

- Sammuksiss Projektori toimii normaalisti Oranss Vilkku Projektori on liian kuuma. Punaine Pal aa Projektori on sammuttanut itsens

automaattisesti ylikuumenemisen takia.

Punaine Vilkku Jäähdytystuulettimessa ta

lämpömitta rissa o n vika.

Projektorin merkkivalot

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 50 Thursday, June 28, 2001 2:47 PM

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 51 Thursday, June 28, 2001 2:47 PM

■

■ ■ ■ ■

■ ■ ■ ■ ■

■

Projektorin valikoiden käyttäminen

rojektorin kahdeksalla valikolla hallitaan projektorin

toimintoja.

• Video-valikosta säädetään projisioidun kuvan ulkonäköä ja

laatua, oli kuvalähteenä tietokone tai video.

• Audio-valikosta säädetään ääniominaisuuksia kuten äänen

voimakkuutta, sävyä ja 3D-ääntä.

• Effect-valikos sa voidaan määritellä toimintoja kauko-ohjaimen

Effects-painikkeisiin.

■

• Setting-valikosta voi valita useita projektorin käyt

vaihtoehtoja.

• User’s Logo -valikos sa voi valit a se llais i

erikoisominaisuuksia kuin taustaväri tai oma logo.

• Reset All -valikko palauttaa kaikki asetukset

oletusasetuksiinsa.

• Advanced-valikossa voi muuttaa useita projektorin asetuksia.

• About-valikosta lö ytyvät tiedot pysty- ja vaakataajuuksista,

lampun käyttötunneista jne.

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 52 Thursday, June 28, 2001 2:47 PM

Päävalikon avaaminen

Päävalikko avataan painamalla kauko-ohjaimen ta käyttöpaneelin Menu-painiketta. Päävalikko ilmestyy

Paina Menu-painiketta uudestaan, ja valikko katoaa.

■ ■ ■ ■ ■ ■ ■ ■

Valikon asetuksen muuttaminen

Valikon as etus mu ut etaa n seu ra ava st i:

1. Avaa päävalikko painamalla kauko-ohjaimen tai

käyttöpaneelin Menu-painiketta.

Power

Freeze

A/V Mute

E-Zoom

R/C ON

OFF

Enter

Esc

English.Book Page 53 Thursday, June 28, 2001 2:47 PM

2. Selaa läpi valintavaihtoehtojen painamalla Enter-painikkeen

ylä- tai alaosaa (kauko-ohjain) tai ylös- ja alas-painikkeita (käyttöpaneeli)

Power

Help

vasen- ja oikeapainikkeet

Resize

Keystone

Volume

VideoComputer

Esc

ylös- ja alas

painikkeet

A/Vmute

Shift

Enter-painike

Valikon asetuksen muuttaminen

■ ■ ■ ■ ■ ■ ■ ■

Power

Freeze

A/V Mute

E-Zoom

R/C ON

OFF

Enter

Esc

English.Book Page 54 Thursday, June 28, 2001 2:47 PM

3. Paina Enter-painiketta, ja alavalikko aukeaa.

Power

Help

Resize

Keystone

Volume

VideoComputer

Esc

Enter-painike

A/Vmute

Shift

Enter-painike

Kun valitset valikon, ilmestyy oikealle valintoja sisältävä alavalikko.

♦ Huom. Joissakin alavalikoissa valittavana olevat vaihtoehdot

vaihtelevat riippuen siitä, onko kuvalähteenä tietokone vai video.

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 55 Thursday, June 28, 2001 2:47 PM

4. Selaa läpi valintavaihtoehtojen painamalla Enter-painikkeen

ylä- tai alaosaa (kauko-ohjain) tai ylös- ja alas-painikkeita (käyttöpaneeli)

5. Muuta asetuksia alavalikossa painamalla Enter-painikkeen

vasenta tai oikeaa puolta (kauko-ohjain) tai vasen- tai oikeapainikkeita (k äyt töpan eeli).

6. Kun asetukset ovat valmiit, Menu-painiketta painamalla

valikko sulkeutuu, kun taas Esc-painiketta painamalla pääsee takaisin päävalikkoon. Tekemäsi muutokset talletetaa automaattisesti

Valikkovaihtoehdot

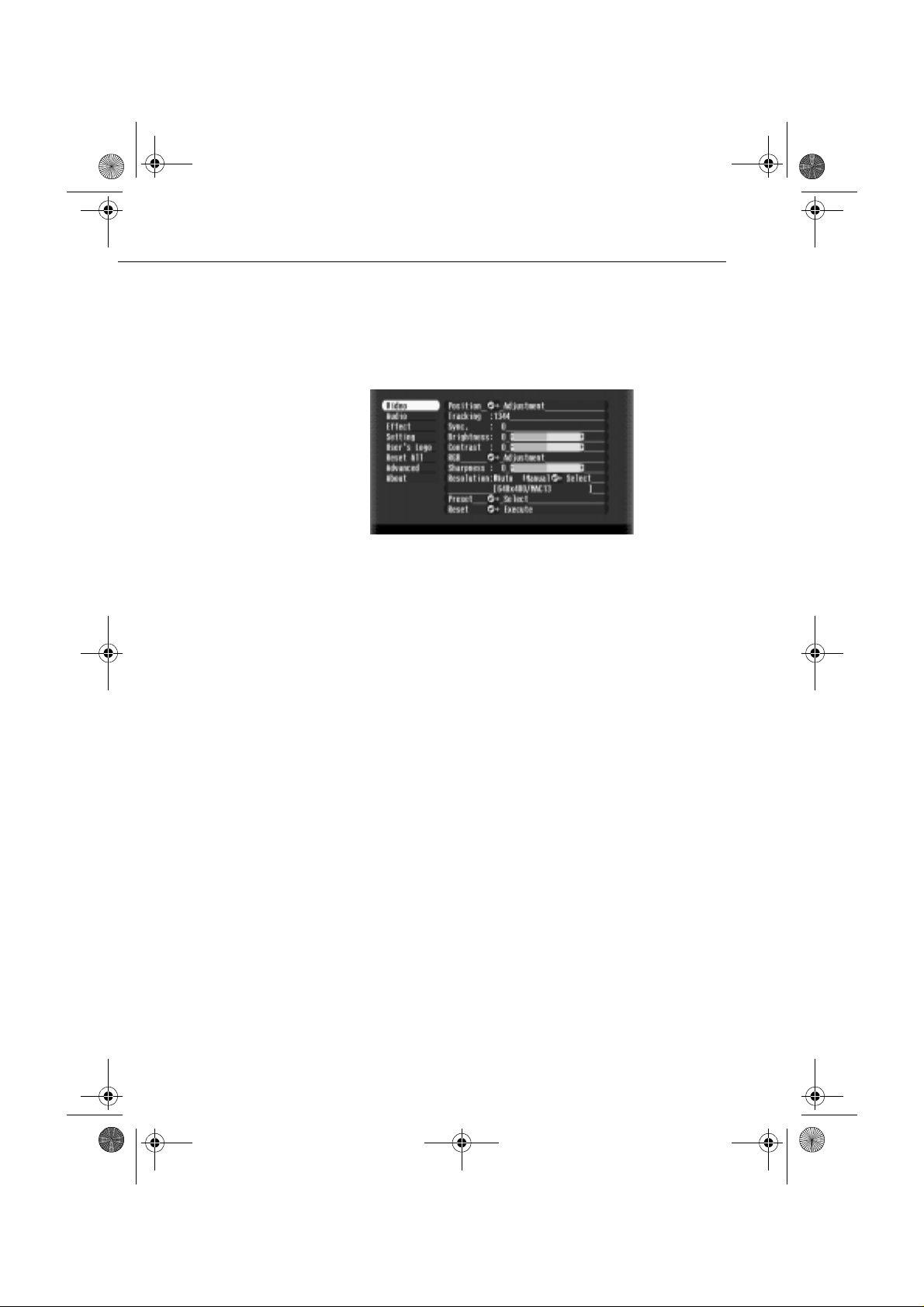

Video-valikk o (kuvalähde = tietokone)

Video-valikko (kuvavalikko) sisältää projisioidun kuvan säätömahdollisuuksia. Seuraavat vaihtoehdot ovat valittavissa, kun kuvalähteenä on tietokone.

♦ Huom. Tietokoneen pitää olla liitettynä ja toiminnassa j

projektorin kuvalähteen pitää olla asetettuna tietokoneeksi, jotta nämä valikkovaihtoehdot ovat valittavissa.

Valikkovaihtoehdot

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 56 Thursday, June 28, 2001 2:47 PM

Valikon

Kuvaus vaihtoehto

Position Tämä vaihtoehto valitaan painamalla Enter-painiketta

jolloin siirrytään näytön paikan säätötilaan. Näytö

paikka siirtyy painamalla Ente r-painiketta (kauko-

ohjain) tai suuntapainikkeita (käyttöpaneeli) haluttuun

suuntaan.

Kun säätö on kohdallaan, Esc-painiketta painamalla

pääsee takaisin Video-alavalikkoon. Trackin Tahdist aa proje ktorin sisäisen kellon erilaisiin

tietokoneiden näyttösignaaleih in. Tätä asetusta

säätämällä saa poistettua pystysuorat viivat kuvasta Sync. Synkronisoi projektorin tietokone en lähettämän

tahdistussignaalin kanssa. Tätä asetusta muuttamalla

voi korjata näytön sumeutta tai välkkymistä Luminanss Kirkastaa tai tummentaa kuvaa. Kasvattamall

Brightnes s-asetusta kuva kirkastuu, vähentämällä sit

kuva tummenee Kontrasti Muuttaa kirkkaiden ja tummien alueiden välistä eroa

Kasvattamalla Contrast-asetusta vaaleista alueist

tulee vaaleampi a ja tummista alu eista tumm empia.

Vähentämällä asetusta vaaleiden ja tummien alueide

välinen ero pien enee Color Säätää kuvalähteen väritasapainoa

(punainen:v ihreä:sininen)

Tämä asetus valitaan painamalla Enter-painiketta.

Projektori siirtyy värisäätötilaan . V al i tse väri Ente

painikkeella (kauko-ohjain) tai ylös- ja alas-painikkeilla

(käyttöpaneeli).

Säädä valittua väriä Enter-painikkeella (kauko-ohjain)

tai vasen- ja oikea-p aini kke illa (käyttöpaneeli)

Kasvattamalla a se tus t a valitun värin voimakkuus

kasvaa, vähentämällä sitä värin voimakkuus laskee.

Kun säätö on kohdallaan, Esc-painiketta painamalla

pääsee takaisin Video-alavalikkoon.

■ ■ ■ ■ ■ ■ ■ ■

Sharpnes Säätää kuvan terävyyttä

Kasvattamalla Sharpness-asetusta kuvasta tulee

terävämpi, vähentämällä sitä kuvasta tule e v ähemmä

terävä.

English.Book Page 57 Thursday, June 28, 2001 2:47 PM

Valikon

Kuvaus vaihtoehto

Resoluuti Valitsee kuvalähteen videosignaalin tyypin

Alkuperäinen asetus on 640 x 480. Valitse oike

resoluutio vasen- ja oikea-pa i nikkeilla Preset Nykyiset tietokoneen kuvasignaalin asetukse

tallennetaan ja palautetaan seuraavalla käyttökerralla

Käyttäjä voi tallen taa e nintään viisi Pr eset- asetu sta .

Seuraavat asetukset tallennetaan: Resoluutio,

signaalinseuranta, tahdistussignaali, paikka Reset Palauttaa kaikki valikon vaihtoehdot alkuperäisii

oletusasetuksiinsa

Valitsema lla t ämän vaihtoehdon ja painamalla Enter-

painiketta pääsee vahvistusnäytölle

Valitsemall a Yes ja paina malla En te r-p a in i ke tt

valikon asetukset pala utuvat ol etusa rvoih insa

Jos muutat mieltäsi, valitse No ja paina Enter

painiketta, jolloin vahvistusnäyttö sul keutuu eikä

asetuksiin tehdä mitään muutoksia

Valikkovaihtoehdot

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 58 Thursday, June 28, 2001 2:47 PM

Video-valikk o (kuvalähde = video)

Video-valikko (kuvavalikko) sisältää projisioidun kuvan säätömahdollisuuksia. Seuraavat vaihtoehdot ovat valittavissa, kun kuvalähteenä on video.

♦ Huom. Projektorin kuvalähteenä pitää olla video, ja

videolähteen (kuten videonauhurin tai videokameran) pitää olla liitettynä ja toiminnass a, jotta n ämä vaih toehd ot ovat vali ttavis s (projektorin pitää esimerkiksi projisioida videonauhan kuvaa, mikäli käyt etää n vi de ona uhu ria ).

Valikon vaihtoehto

Position Tämä vaihtoehto valitaan painamalla Enter-painiketta

Brightness (luminanssi

Contrast (kontrasti)

Saturation (värikylläisyys)

Kuvaus

jolloin siirrytään näytön paikan säätötilaan. Näytö

paikka siirtyy painamalla Ente r-painiketta (kauko-

ohjain) tai suuntapainikkeita (käyttöpaneeli) haluttuun

suuntaan.

Kun säätö on kohdallaan, Esc-painiketta painamalla

pääsee takaisin Video-alavalikkoon.

Kirkastaa tai tummentaa kuvaa. Kasvattamall

Brightnes s-asetusta kuva kirkastuu, vähentämällä sit

kuva tummenee

Muuttaa kirkkaiden ja tummien alueiden välistä eroa

Kasvattamalla Contrast-asetusta vaaleista alueist

tulee vaaleampi a ja tummista alu eista tumm empia.

Vähentämällä asetusta vaaleiden ja tummien alueide

välinen ero pien enee

Säätää värien voimakkuutta. Kasvattamall

Saturation-a set usta v äreistä tulee voimakkaampia j

näkyvämpiä.

Vähentämällä sitä väreistä tulee haaleam pia

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 59 Thursday, June 28, 2001 2:47 PM

Valikon vaihtoehto

Tint (sävy) Säätää kuvan väritasapainoa punaisen ja vihreän

Sharpness (terävyys

Reset Palauttaa kaikki valikon vaihtoehdot alkuperäisii

Audio-valikko

Kuvaus

välillä. Kasvattamalla T in t- ase tu sta v äritasapaino

siirtyy vihreän suuntaan (vain NTSC), vähentämäll

sitä väritasapaino siirtyy punaisen suuntaan. Täm

asetus toimii ainoastaan NTSC-videosignaalie

kanssa

Säätää kuvan terävyyttä

Kasvattamalla Sharpness-asetusta kuvasta tulee

terävämpi, vähentämällä sitä kuvasta tule e v ähemmä

terävä.

oletusasetuksiinsa

Valitsema lla t ämän vaihtoehdon ja painamalla Enter-

painiketta pääsee vahvistusnäytölle

Valitsemall a Yes ja paina malla En te r-p a in i ke tt

valikon asetukset pala utuvat ol etusa rvoih ins a

Jos muutat mieltäsi, valitse No ja paina Enter

painiketta, jolloin vahvistusnäyttö sul keutuu eikä

asetuksiin tehdä mitään muutoksia

Audio -va lik ossa (ä äniv al iko ssa) voi daan muut taa ääni in liit tyvi asetuksia.

Valikon vaihtoehto

Volume Säätää kaiuttimien ja äänen ulostulon

Treble (diska ntti Säätää kaiuttimi en diska ntti toistoa Bass (basso) Säätää kaiuttimien bassotoistoa

Kuvaus

äänenvoimakkuutta.

Valikkovaihtoehdot

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 60 Thursday, June 28, 2001 2:47 PM

Valikon vaihtoehto

3D Sound (3Dääni)

Reset Palauttaa kaikki valikon vaihtoehdot alkuperäisii

Effect-valikko

Effect-val ikos sa (efe kt ival ik oss a) void aan mää ri ttää , m it tapahtuu, kun käytetään kauko-ohjaimen Effects-painikkeita, sekä muuttaa kursorin nopeutta

Valikon vaihtoehto

Cursor/Stamp Asettaa kursorin kuvakkeen ja koon

Kuvaus

Säätää äänen stereokuvaa. Arvon kasvattamine

laajentaa stereokuvaa

oletusasetuksiinsa

Valitsema lla t ämän vaihtoehdon ja painamalla Enter-

painiketta pääsee vahvistusnäytölle

Valitsemall a Yes ja paina malla En te r-p a in i ke tt

valikon asetukset pala utuvat ol etusa rvoih ins a

Jos muutat mieltäsi, valitse No ja paina Enter

painiketta, jolloin vahvistusnäyttö sul keutuu eikä

asetuksiin tehdä mitään muutoksia

Kuvaus

■ ■ ■ ■ ■ ■ ■ ■

Box Laatikon värin valinta. Marker Merkitsimen värin ja leveyden valinta Free Lin Värin ja leveyden valinta Cursor Speed Kursorin nopeuden valinta vaihtoehdoista Low (hidas),

Middle (tavallinen) tai High (nopea). Reset Palauttaa kaikki valikon vaihtoehdot alkuperäisii

oletusasetuksiinsa

Valitsema lla t ämän vaihtoehdon ja painamalla Enter-

painiketta pääsee vahvistusnäytölle

Valitsemall a Yes ja paina malla En te r-p a in i ke tt

valikon asetukset pala utuvat ol etusa rvoih ins a

Jos muutat mieltäsi, valitse No ja paina Enter

painiketta, jolloin vahvistusnäyttö sul keutuu eikä

asetuksiin tehdä mitään muutoksia

English.Book Page 61 Thursday, June 28, 2001 2:47 PM

Setting-valikko

Setting-valikosta voi valita useita projektorin käytö vaihtoehtoj a.

Valikon vaihtoehto

Keyston Säätää trapetsoidiväär isty ne en ku van normaa liksi P in P Valitsee pienen kuvan kuvalähteen (komposiitti tai S

Messag Määrittää näytetäänkö kuvasignaalin katketess

Prompt Näyttää valkokankaall a hetk ellise n viestin, joka

A/V Mute Sammuttaa/kytkee päälle projektorin äänen ja kuvan

BNC Valitsee RGB:n ja YCrCb:n välillä. Kun kuvalähteenä

DPMS Kun valitset DPMS -toi minno n, se tunnistaa PC:n

Reset Palauttaa kaikki valikon vaihtoehdot alkuperäisii

Kuvaus

Video).

musta ruutu, sininen ruutu vai käyttäjän logo.

ilmoittaa kuvaläh te en ( ti eto ko n e vai vi deo)

poistaa kaikki erikoisefektit ja näyttää mustan tai

sinisen ruudun tai käyttäjän logon.

on tietokone, valitse RGB

Kun kuvalähteenä on video, vali tse YCrCb.

virransäästötilan ja sammuttaa lampun

automaattises ti. Lam ppu syttyy, kun virr ansäästötil

lopetetaan.

oletusasetuksiinsa

Valitsema lla t ämän vaihtoehdon ja painamalla Enter-

painiketta pääsee vahvistusnäytölle

Valitsemall a Yes ja paina malla En te r-p a in i ke tt

valikon asetukset pala utuvat ol etusa rvoih ins a

Jos muutat mieltäsi, valitse No ja paina Enter

painiketta, jolloin vahvistusnäyttö sul keutuu eikä

asetuksiin tehdä mitään muutoksia

Valikkovaihtoehdot

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 62 Thursday, June 28, 2001 2:47 PM

User's Logo -valikko

User’s Logo -valikossa voit määritellä valkokankaall näytettävän logon.

Logo määrit ellää n kah dessa v aih eessa:

• Käyttäjän logon tallentaminen

• Logon liittäminen A/V Mute -painikkeesee

Käyttäjän logon tallentaminen

Logo siepataan ja tallennetaan seuraavast

1. Näytä projektorilla se kuva, jota haluat käyttää logona.

2. Avaa valikkoikkuna painamalla Menu-painiketta.

3. Valitse User’s Logo -vaihtoehto painamalla alas-painiketta

käyttöpaneelissa tai Enter-painiketta kauko-ohjaimessa. Paina sitten Enter-painiketta, jolloin ilmestyy User’s Logo Setting ikkuna.

■ ■ ■ ■ ■ ■ ■ ■

4. Näytölle ilmestyy viesti ”Do you use the present image as a

user logo?” (”Haluatko käyttää tätä kuvaa käyttäjän logona?”). Valitse Yes (kyllä) tai No (ei) painamalla vasent tai oikeaa nuolipainiketta käyttöpaneelissa tai painamalla Enter-painikkeen vasenta tai o ik eaa puolta kauko-ohjaimessa Paina sitten Enter-painiketta

5. Jos valitset ”Yes” 4. vaiheessa, kuvan päälle ilmestyy

valintalaatikko. Rajaa kuvasta nuolipainikkeiden (käyttöpaneeli) tai Enter-painikkeen (kauko-ohjain) avulla s osa, jota haluat käyttää logona. Kun olet rajannut haluamasi alueen, pa ina Ent er-p ain iket ta.

6. Näytölle ilmestyy viesti ”Do you use this image?” (”Haluatk

käyttää tätä kuvaa?”). Valitse Yes (kyllä) ja paina Enterpainiketta. Jos haluat vielä siirtää paikkaa, valitse No (ei)

English.Book Page 63 Thursday, June 28, 2001 2:47 PM

7. Seuraavaksi näytölle ilmestyy Zoom rate setting -ikkuna,

josta ase t etaan logon koko. Valitse koko nuolipainikkeilla ta Enter-pain ikke e lla ja pa in a s itte n Ent er- pa inik et ta.

8. Nä yt ö l l e i lmesty y v ie s ti ” Do y o u sa v e t hi s u se r l og o?”

(”Haluatko tallentaa tämän k äyttäjälogon?”). Valitse Yes (kyllä) ja paina Enter-painiketta, jos haluat tallentaa sen. Jos et halua tallentaa logoa, valitse No (ei)

♦ Huom. Logon tallentaminen saattaa kestää jonkin aikaa. Äl

käytä projektoria tai muita signaalilähteitä (tietokone, videot, kaiuttimet, jne.) sillä aikaa kun logoa tallennetaan.

9. Kun näytölle ilmestyy viesti ”Saving the user logo i

completed” ( ”Käyt täjä n logo tallenn ettu ”), paina Menu- tai Enter-painiketta ja päävalikko avautuu

Logon liittäminen A/V Mute -painikkeeseen

Logo liitetään A/V Mute -painikkeeseen seuraavalla tavalla

1. Avaa valikkoikkuna painamalla Menu-painiketta.

2. Valitse Setting-valikko ja paina Enter-painiketta.

3. Valitse Blank-valin ta (A/V Mu te ) ja korost a sitten Use r Logo.

4. Paina Menu-painiketta kahdesti Nyt voit näyttää käyttäjälogon painamalla kauko-ohjaimen ta

käyttöpaneelin A/V Mute -painiketta.

Valikkovaihtoehdot

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 64 Thursday, June 28, 2001 2:47 PM

Reset All -valikko

Reset All -val ikkov aihto ehdon valitsemal la ka ikk i asetukset kaikissa valikois sa palaute taan ole tusaset uksiin sa. Se ei muuta t ai tuhoa mahdollisesti tallentamaasi käyttäjälogoa.

Sinulta py ydetää n varmi stus asetus ten p alaut tami seen. Valits Yes (kyllä) ja paina Enter-painiketta, jolloin valikon asetukset palautuvat oletusarvoihinsa.

Advanced-valikko

Advanced-valikossa voi muuttaa useita projektorin asetuksia

Valikon vaihtoehto

Languag Valitsee vali kko jen kiel en: ja pan i, e ngl anti, saksa

Startup Scre en Näyttää käyttäjälogon projektorin lämmetessä pääll

Color Matching Säätää näytön valkoisuutta. Positiiviset v ärilämpötila

Video Signal Valitsee kuvalähteen vi deosignaalin tyypin

Rear Proj. Kääntää projisioitavan kuvan peilikuvaksi niin, että se

Kuvaus

ranska, italia, espanja, portugali ja kiina

kytkemisen jälkeen.

arvot tuottavat k ylm än valkoisen; nega ti i v is et arvo

tuottavat lämpimämmän valkoisen. Värilämpötilaa

kasvatetaan painamalla oikeaa nuolipainiketta

(käyttöpaneeli) tai Enter-painikkeen oikeaa puolta

(kauko-ohj ain). Värilämpötilaa l as ke ta a n painamall

vasenta nuolipainiketta (käyttöpaneeli) tai Ente

painikkeen vasenta puolta

Valittavana ovat AUTO, NTSC, NTSC 4.43, NTSC50

PAL, M•PAL, N•PAL, PAL 60 and SECAM

näyttää olevan oikein päin projisioitaessa läpinäkyvä

kankaan takaa. Vali ttae ssa ON (päällä) kuv

käännetään peilikuv a ks ee n, valitt ae s s a OFF (poiss

päältä) kuva on normaali.

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 65 Thursday, June 28, 2001 2:47 PM

Valikon

Kuvaus vaihtoehto

Ceilin Kääntää projisioitavan kuvan ylösalaisin niin, että s

näyttää olevan oikein päin proji si oita ess a kattoo

ylösalaisin kiinnitetystä projektorista. Valittaessa ON

(päällä) kuva käännetään ylösalaisin, vali ttaessa OF

(poissa päältä) kuva on normaali Hiiri/sarjaportt Lukitsee tai vapauttaa hiiri/sarjaportin

Valitsemalla 1 johdoton hiiriohjaus määritellää

ainoastaan tietokoneelle, joka on liitet ty hiiri

sarjaporttiin 1

Valitsemalla 2 johdoton hiiriohjaus määritellää

ainoastaan tietokoneelle, joka on liitet ty hiiri

sarjaporttiin 2

2, projektori vaihtaa johdottoman

Mikäli valit aan 1

↔

hiiriohja uk sen aut o ma at tis e st i s il le ti et o konee ll e, jonk

kuvasignaaliin vaihdet aan. Reset Palauttaa kaikki valikon vaihtoehdot alkuperäisii

oletusasetuksiinsa

Valitsema lla t ämän vaihtoehdon ja painamalla Enter-

painiketta pääsee vahvistusnäytölle

Valitsemall a Yes ja paina malla En te r-p a in i ke tt

valikon asetukset pala utuvat ol etu sarvo ihins a. Jos

muutat mieltäsi, valitse No ja pain a Enter-pain ike tta,

jolloin vahvistusnäyt tö sulkeutuu eikä asetuksiin tehdä

mitään muutoksia.

Valikkovaihtoehdot

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 66 Thursday, June 28, 2001 2:47 PM

About-valikko

About-valikko näyttää seuraavat tiedot projektoristasi Image source (kuvalä hde) = Compute r (tietokone) tai Componen

Video (komponenttivideo)

Valikon vaihtoehto

Lamp Näyttää nykyisen lampun käyttötuntien määrän.

Frequenc Näyttää tietokoneen näyttösignaal in p ysty- j

Sync Polarity Näyttää tietokoneen tahdistussign aal in pol aarisuuden. Sync Mod Näyttää tietokoneen tahdistusti lan Resoluutio,

näyttötarkkuus Refresh Rate Näyttää tietokoneen n äyttösignaalin

Kuvaus

Lampun merkkivalo vaihtuu punaiseksi, kun

projektorin lamppu pitää vaihtaa. Kun näin tapahtuu

vaihda projektorin lamppu uuteen niin pian kuin

mahdollista.

vaakataajuuden.

Näyttää tietokoneen n äyttösign aalin r eso luu ti on.

virkistystaajuud en

Image source (kuvalähde) = Video

Valikon vaihtoehto

Lamp Näyttää nykyisen lampun käyttötuntien määrän.

Kuvaus

Lampun merkkivalo vaihtuu punaiseksi, kun

projektorin lamppu pitää vaihtaa. Kun näin tapahtuu

vaihda projektorin lamppu uuteen niin pian kuin

mahdollista.

■ ■ ■ ■ ■ ■ ■ ■

Video Signal Näyttää kuvalähteen videosignaalin tyypin

English.Book Page 67 Thursday, June 28, 2001 2:47 PM

■

■ ■ ■ ■

■ ■ ■ ■ ■

■

ELP Link IV -ohjelmiston käyttäminen

LP Link IV -ohjelmisto on sovellus, jonka avulla voit ohjat

projektorin toimintoja kannettavalta tai pöytätietokoneelta, ja piirt ää e r it y i si ä es i t ys gr a f ii k o it a n ä y tö l le . O h je lm i s to l l a v o id aan myös määritellä kauko-ohjaimen Effects-painikkeden toiminnot.

■

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 68 Thursday, June 28, 2001 2:47 PM

”Presentation support” -toiminto (esitystuki)

Esitystukitoiminto auttaa tosiaikaisten esitysten ohjaamisessa tehokkaasti projektorin kauko-ohjaimella.

”Projector setting” -toiminto

■ ■ ■ ■ ■ ■ ■ ■

(projektorin asetukset)

Projektorin asetukset -toiminnolla voi hallita projektoria tietokoneelta käsin.

♦ Huom. Tutustu ELP Link IV -demoon, joka löytyy projektorin

ohjelmistot sisältävältä CD-ROM:ilta.

English.Book Page 69 Thursday, June 28, 2001 2:47 PM

Laitteistovaatimukset

ELP Link IV -ohjelmiston käyttöä ja PDF-muotoisen käyttöohjeen lukemista varten vaaditaan seuraavanlainen laitteisto.

Kun käytetään PC:t

• IBM-yhteensopiva PC, jossa on vähintään Pentium-prosessori

• Windows 95/98 tai Windows NT 4.0

• ELP Link IV vaatii vähintään 16 Mt muistia toimiaksee

(16 Mt lisää Acrobat Readerille)

• Vähintään 6 Mt vapaata kiintolevytilaa ELP Link IV:

asennukselle (8 Mt lisää Acrobat Readerin ja 3 Mt käyttöohjeen asennukselle)

• 2-nopeuksinen CD-ROM-asema (suositus: 4x tai nopeampi)

• VGA tai parempi näyttö

Kun käytetään Macintoshi

• 68000-sarjan prosessori tai PowerPC-prosessori

• System 7.5.1 tai uudempi

• ELP Link IV vaatii vähintään 16 Mt muistia toimiaksee

(6 Mt lisää Acrobat Readerille)

• Vähintään 5 Mt vapaata kiintolevytilaa ELP Link IV:

asennukselle (8 Mt lisää Acrobat Readerin ja 3 Mt käyttöohjeen asennukselle)

• 2-nopeuksinen CD-ROM-asema (suositus: 4x tai nopeampi)

• Värinäyttö, 640 x 480 näyttötarkkuus (suositellaan 832 x 624

tai suurempi) ja 256 väriä (suositellaan 32 000 väriä ta enemmän)

Laitteistovaatimukset

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 70 Thursday, June 28, 2001 2:47 PM

Projektorin ohjelmat sisältävä CD-ROM

CD-ROM sisä lt ää se ur aav at oh je lm a t.

ELP Link IV -o hj elmi st o

Ohjelmiston avulla saat lisää monipuolisuutta esityksiisi, ja saa enemmän aikaan projek torin kauko-ohjaimella. Voit myös säätä projisioidun kuvan luminanssia ja kokoa sekä ääntä tietokoneelta käsin.

ELP Link IV:n k äyttöohje

Sisältää yksityiskohtaista tietoa ja ohjeita ELP Link IV ohjelmiston käytöstä. Käyttöohje on PDF-muodossa (Portable Document Format). Käyttöohjeen lukemiseen vaaditaan Adoben Acrobat Reader.

■ ■ ■ ■ ■ ■ ■ ■

♦ Huom. CD-ROM ei sisällä portugalinkielistä käyttöohjetta.

Adoben Acrobat Reader

Acrobat Reader on Adobe Systems Incorporatedin ohjelma, joka vaaditaan PDF-tie dosto jen lu kem iseen. Kun ase nnat A cro bat Readerin, lue käyttösopimus ja noudata ohjeita. Lisätietoj Acrobat Readerista saat online-ohjeesta tai Adoben kotisivuilta. (http://www.adobe.fi)

♦ Huom. Adoben Acrobat Readerista ei ole portugalinkielist

versiota.

English.Book Page 71 Thursday, June 28, 2001 2:47 PM

Kaapeleiden liittäminen

Jos käytät EPSON-projektoria, nou data alla olev ia ohjeita. Mikäl et, katso projektorisi käyttöohjetta.

♦ Muistutus: Ennen kuin liität mitään kaapeleita tietokoneeseen,

varmista että sekä tietokone että projektori ovat kytkettynä pois päältä ja niiden virtajohdot ovat irti virtalähteistä; muuss tapauksessa saattaa aiheutua vaurioita

Liittämine n PC-tietokon eeseen

PS/2-hiiren käyttäminen

connect to the PS/2 mouse port

connect to the serial port

PC serial cable PS/2 mouse cable

connect to Mouse/Com

Kaapeleiden liittäminen

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 72 Thursday, June 28, 2001 2:47 PM

Sarjahiiren käyttäminen

connect to the serial port

connect to the printer port or modem port

PC serial cable PC serial mouse cable

connect to Mouse/Com

Liittäminen Macintosh-tietokoneeseen

connect to the ADB port

connect to the printer port or modem port

Mac serial cable Mac mouse cable

connect to Mouse/Com

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 73 Thursday, June 28, 2001 2:47 PM

Projektorin ohjelmiston asentaminen PC:lle

Kun olet liittänyt projektorin PC:hesi, asenna Windowspohjainen projektoriohjelmisto alla kuvatulla tavalla.

1. Kytke tietokone päälle ja käynnistä Windows.

2. Aseta EPSON-projektorin ohjelmistot sisältävä CD-ROM

tietokoneen CD-asemaan. Näyttöön tulee seuraava valintalaatikko.

♦ Huom. Mikäli valintalaatikko ei ilmesty, noudata alla olevi

ohjeita.

Windows 95, 98 ja NT 4.0:n käyttäjät:

Kaksoisnapsauta Oma tietokone -kuvaketta ja kaksoisnapsauta sitten CD-aseman kuvaketta. Kaksoisnapsauta Setup.exetiedostoa.

3. Va li t se ki e l i l u e t te l o ru u d us ta.

4. Merkitse ne ohjelmat, jotka haluat asentaa ja napsauta OK.

♦ Huom. ELP Link -ohjelmaa ei voi käyttää, ellet tässä vaiheess

valitse ELP Link IV:ää. ELP Linkin PDF-käyttöohjetta ei voi käyttää, ellet asenna Acrobat Readeria.

Projektorin ohjelmiston asentaminen PC:lle

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 74 Thursday, June 28, 2001 2:47 PM

5. Tarkis ta näytölle tuleva viesti ja napsauta Seuraava

6. Näytölle tulevat tuotteen käyttöehdot. Napsauta Kyll

luettuasi sen, mikäli hyväksyt ehdot ja määräykset.

■ ■ ■ ■ ■ ■ ■ ■

♦ Huom. Mikäli et hyväksy ehtoja ja määräyksiä, napsauta Ei.

Asennus keskeytetään.

English.Book Page 75 Thursday, June 28, 2001 2:47 PM

7. Valitse Seuraava.

Tällä näytöllä ilmoitetaan useita huomionarvoisia seikkoj ELP Link IV:n asennukseen liittyen. Lue ne huolella

8. Valitse Seuraava.

Näytölle ilmestyy suositeltu asennushakemisto, mutta voi halutessasi asen ta a m yö s mu ual le. As enn ush ak emi st o määritellään napsauttamalla Selaa ja valitsemalla valintaikkunasta haluttu hakemisto.

Projektorin ohjelmiston asentaminen PC:lle

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 76 Thursday, June 28, 2001 2:47 PM

9. Valitse Seuraava.

Ohjelmat-valikkoon luodaan oletusarvoisesti kansio nimeltä ”ELP Link IV”, mutta voit myös määritellä toisen nimen tai valita jonkin olemassaolevista kansioista

10. Tämä n ä y tt ö il m e st yy a s e nn u ks e n ol l e s s a val m is . Va l itse

Valmis.

■ ■ ■ ■ ■ ■ ■ ■

Näin ELP Link IV:n asennus on valmis. Jos merkitsit Acroba Readerin vaiheessa 4, alkaa asennusohjelma Acrobat Reader ohjelman asennuksen.

English.Book Page 77 Thursday, June 28, 2001 2:47 PM

Acrobat Readerin asentaminen

Seuraava näy ttö ilmestyy, jos merk itsit A croba t Read erin vaiheessa 4. Ohjelma a sentu u naps autt amall a Kyll ä.

1. Noudata näytöllä annettavia ohjeita ohjelmisto

asentamisessa.

♦ Huom. Yksityiskohtia ELP Link IV -ohjelmiston

käynnistämisestä ja käytöstä löydät PDF-käyttöohjeesta. (sivu xx)

Projektorin ohjelmiston asentaminen PC:lle

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 78 Thursday, June 28, 2001 2:47 PM

Projektorin ohjelmiston asentaminen Macintoshille

Kun olet liittänyt projektorin Macintoshiisi, asenna Macintosh pohjainen projektoriohjelmisto alla kuvatulla tavalla.

1. Käynnistä Macintosh j a aseta EPSON-proj ektori n ohjelmi stot

sisältävä CD-ROM tietokoneen CD-asemaan.

2. Kaksoisosoita ELP Link 4 Ins taller -symbol ia. Näytt öön tule

seuraava valintataulu.

■ ■ ■ ■ ■ ■ ■ ■

3. Valitse ki el i p onn ahd us val ik osta . V a lits e s itte n O K.

4. Lue k äytt ös o pim u s. Jo s hyvä k syt s en , v a li ts e Ac ce pt

(hyväksy).

English.Book Page 79 Thursday, June 28, 2001 2:47 PM

5. Merkitse ne ohjelmat, jotka haluat asentaa ja valitse OK.

♦ Huom. ELP Link -ohjelmaa ei voi käyttää, ellet tässä vaiheess

valitse ELP Link 4:ää. ELP Linkin PDF-käyttöohjetta ei voi käyttää, ellet asenna Acrobat Readeria.

6. Valitse asema ja kansio johon asennetaan.

7. Osoita Install-painiketta (asenna), ja asennus alkaa.

Projektorin ohjelmiston asentaminen Macintoshille

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 80 Thursday, June 28, 2001 2:47 PM

8. Valitse C ont inue (ja tka ).

♦ Huom. Seuraava näyttö ilmestyy, jos merkitsit Acrobat Readerin

vaiheessa 4.

9. Noudata näytöllä annettavia ohjeita ohjelmisto

asentamisessa.

♦ Huom. Yksityiskohtia ELP Link IV -ohjelmiston

käynnistämisestä ja käytöstä löydät PDF-käyttöohjeesta.

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 81 Thursday, June 28, 2001 2:47 PM

Projektorin ohjelmiston käynnistäminen

EPSON-projektorin ohjelmistot käynnistetään seuraavasti.

Windows 95, 98 ja NT 4.0:n käyttäjät

ELP Link IV -ohjelmisto

Napsauta Käynnistä, valitse Ohjelmat ja ELP Link IV ja valitse ELP Link IV.

Käyttöohje

Napsauta Käynnistä, valitse Ohjelmat ja ELP Link IV ja valitse User’s Guide (käyttöohje)

♦ Huom. Varmista, että tietokoneellesi on asennettu Acrobat

Reader ennen kuin avaat käyttöohjeen.

Macintosh-käyttäjille

ELP Link 4 -ohjelmisto

Avaa DATA-kansio ja sitten ENGLISH-kansio. Avaa ELP Link 4 -kansio ja kaksoiso soita ELP L ink 4 -sym boli a

Käyttöohje

Avaa DATA-kansio ja sitten ENGLISH-kansio. Avaa PDF_FILE -kansio ja kaksoisosoita User’s Guide symbolia (käyttöohje).

♦ Huom. Varmist a , e t t ä t i et okoneelles i o n a s e n n e t t u A c r obat

Reader ennen kuin avaat käyttöohjeen.

Projektorin ohjelmiston käynnistäminen

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 82 Thursday, June 28, 2001 2:47 PM

Projektorin ohjelmiston asentaminen tai käynnistäminen suoraan CDROM:ilta

Projektorin ohjelmisto asennetaan tai käynnistetään suoraan CDROM:ilta seuraavasti

Windows-käyttäjille

Valitse Resurssienhallinta Käynnistä-valikosta ja suorita sill seuraavat toimenpiteet

ELP Link IV -ohjelmisto

Avaa DATA-kansio ja sitten ENGLISH-kansio ja ELP Link IV. Avaa oman käyttöjärjestelmäsi kansio. Kaksoisnapsauta SETUP. EXE.

■ ■ ■ ■ ■ ■ ■ ■

Acrobat Reader

Avaa DATA-kansio, sitten ENGLISH-kansio ja AR-kans io. Avaa sitten käyttöjärjestelmäsi kansio ja kaksoisnapsauta AR32E301.EXE (Windows 95/98) tai WINNT-kansio ja kaksoisnapsauta AR32E301.EXE (Windows NT).

Käyttöohje (PDF)

Avaa DATA-kansio ja sitten ENGLISH-kansio. Avaa sitten PDF_File-kansio ja kaksoisnapsauta SETUP.EXE.

English.Book Page 83 Thursday, June 28, 2001 2:47 PM

Macintosh-käyttäjille

ELP Link 4 -ohjelmisto

Avaa DATA-kansio, sitten ENGLISH-kansio ja kopioi ELP Link 4 -kansio kiintolevyllesi. PDF-käyttöohje kopioituu sen mukana.

Acrobat Reader

Avaa DATA-kansio ja sitten ENGLISH-kansio. Avaa ARkansio. Kaksoisosoita Installer-symbolia.

Käyttöohje (PDF)

Kopioi PDF-tiedosto DATA-kansiosta kiintolevyllesi.

Projektorin ohjelmiston asentaminen tai käynnistäminen suoraan CD-ROM:ilta

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 84 Thursday, June 28, 2001 2:47 PM

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 85 Thursday, June 28, 2001 2:47 PM

■

■ ■ ■ ■

■ ■ ■ ■ ■

■

Huolto

rojektori ei vaadi paljon huoltoa. Linssi on pidettävä puhtaana,

sillä kaikki lika ja tahrat näkyvät valkokankaalla. Myö proje kt or in po hj as sa ol ev a ilm a ns uo da ti n pit ää puh di staa säännöllisesti. Tukkeutunut ilmansuodatin voi estää tuuletuksen, joka estää projektorin ylikuumenemisen.

Käyttäj ä saa vai htaa ainoasta an lampun ja ilmansu odatt imen. Mikäli jokin muu osa pitää vaihtaa, on otettava yhteytt jälleenmyyjään tai valtuutettuun huoltohenkilöstöön.

♦ Varoitus: Ennen kuin mitään osaa projektorista puhdistetaan,

on projektori sammutettava ja virtajohto irrottettava pistorasiasta. Projektorin luukkuja ei saa avata lukuunottamatta lampun ja suodattimen luukkuja. Projektorin sisällä on vaarallisia jännitemääriä, jot k a voiv at a ih eu tta a v a ka van loukkaantumisen. Käyttäjä ei saa suorittaa mitään muit huoltotoimenpiteitä kuin ne, jotka on erityisesti selitetty tässä käyttäjän oppaassa. Kaikki muut huoltotoimenpiteet on jätettävä pätevälle huoltohenkilöstölle.

■

■ ■ ■ ■ ■ ■ ■ ■

English.Book Page 86 Thursday, June 28, 2001 2:47 PM

Linssin puhdistus

Puhdista linssi aina, kun huomaat sen pinnassa likaa tai pölyä. Pyyhi linssin pinta kevyesti pehmeällä, kuivalla ja nukattomall kankaalla.

Jos linssissä on tahroja tai likaa, kostuta pehmeä kanga alkoholipohjaiseen puhdistusaineeseen ja pyyhi linssin pinta kevyesti.

Projektorin kotelon puhdistus

Kun puhdistat projektorin koteloa, irrota virtajohto ensin pistorasiasta. Poista lika ja pöly pyyhkimällä kotelo pehmeällä, kuivalla ja nukattomalla kankaalla. Jos kotelossa on pinttynyttä likaa tai tahroja, kostuta pehmeä kangas vedellä ja neutraalill pesuainee l la. Pyyhi sitten ko telo.

■ ■ ■ ■ ■ ■ ■ ■

Älä käytä al ko holia , bentse eni ä, ohent imia tai muit a kemi allis i pesuaineita. Ne voivat aiheuttaa kotelon vääntymistä.
