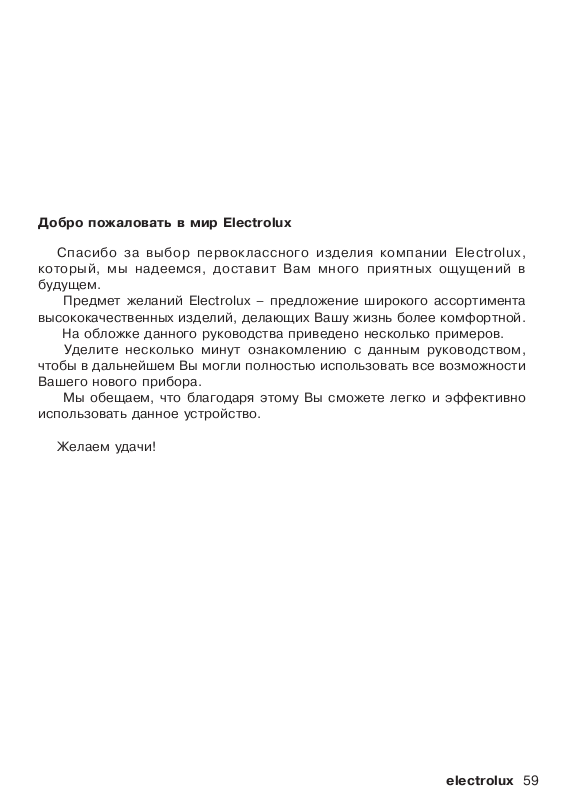

Добро пожаловать в мир Electrolux

Спасибо за выбор первоклассного изделия компании Electrolux, который, мы надеемся, доставит Вам много приятных ощущений в будущем.

Предмет желаний Electrolux – предложение широкого ассортимента высококачественных изделий, делающих Вашу жизнь более комфортной.

На обложке данного руководства приведено несколько примеров.

Уделите несколько минут ознакомлению с данным руководством, чтобы в дальнейшем Вы могли полностью использовать все возможности Вашего нового прибора.

Мы обещаем, что благодаря этому Вы сможете легко и эффективно использовать данное устройство.

Желаем удачи!

electrolux 59

Рycck

ий

Важная информация по технике безопасности

Очень важно сохранять настоящее руководство для того, чтобы онo моглo быть использованo и в будущем. В случае продажи или передачи изделия другому лицу убедитесь, что оно передается вместе с инструкцией с тем, чтобы новый владелец мог ознакомиться с правилами функционирования изделия и соответствующими предупредительными указаниями. Данные предостережения приведены в интересах Вашей безопасности и безопасности окружающих. Вам следует внимательно прочитать их перед тем, как приступить к установке или эксплуатации прибора.

Установка

• Установка и первичная настройка духового шкафа ДОЛЖНЫ выполняться квалифицированным специалистом в соответствии с действующими нормами и правилами. Специальные указания для установщика приведены в настоящем руководстве.

• Данный прибор отличается большим весом. Будьте осторожны при его перемещении.

• Перед тем, как приступать к эксплуатации духового шкафа, удалите все элементы упаковки, находящиеся как изнутри, так и снаружи.

• Вынув прибор из упаковки, удостоверьтесь в отсутствии на нем какихлибо повреждений, а также в идеальном состоянии сетевого шнура. В противном случае не приступайте к установке прибора, а обратитесь к поставщику.

• Не пытайтесь вносить какиелибо изменения в конструкцию прибора.

Безопасность лица

• Духовой шкаф предназначен для эксплуатации взрослыми. Не позволяйте детям играть с духовым шкафом или рядом с ним.

• Не позволяйте детям садиться или взбираться на откинутую дверцу духового шкафа.

• Духовой шкаф не предназначен для использования детьми или лицами, чьи физические, сенсорные или ментальные способности либо отсутствие необходимого опыта и знаний не позволяют им обеспечить безопасную эксплуатацию прибора без присмотра или указаний со стороны ответственного лица, которое должно обеспечить осуществление такой безопасной эксплуатации с их стороны.

• Во время работы духовой шкаф нагревается. Детей следует держать на расстоянии от него, пока он не остынет.

При эксплуатации

• Данный духовой шкаф предназначен для приготовления пищи только в быту. Его использование в коммерческих или промышленных целях не предусмотрено.

• Во время работы духовой шкаф сильно нагревается и остается горячим в течение продолжительного времени после выключения. Будьте осторожны и не прикасайтесь к нагревательным элементам внутри духового шкафа.

• При открывании дверцы духового шкафа во время приготовления пищи или по его окончании стойте подальше от духового шкафа, чтобы дать выйти скопившемуся пару или теплу.

• Ни в коем случае не накрывайте какиелибо поверхности духового шкафа алюминиевой фольгой.

• Не допускайте, чтобы жаропрочные материалы, используемые для приготовления пищи, например, пакеты из фольги, касались нагревательных элементов духового шкафа.

• Ни кладите в духовой шкаф и не ставьте на него никакие предметы, которые могут расплавиться, например, выполненные из пластика.

• Не помещайте в духовой шкаф неоткрытые консервные банки и аэрозоли. Они могут взорваться при нагреве.

• Не вешайте полотенца, тряпки или одежду на дверцу духового шкафа или ее ручку.

• Не используйте духовой шкаф, если на него попала вода, и никогда не касайтесь его мокрыми руками при эксплуатации.

• Будьте осторожны при приготовлении пищи на масле или жире, так как при сильном нагреве они могут воспламениться.

• Ставя посуду в духовой шкаф или вынимая ее из него, всегда используйте кухонные рукавицы.

• Если духовой шкаф не используется, убедитесь, что все ручки управления находятся в положении «Выкл».

60 electrolux

• Не оставляйте посуду с продуктами, например, жиром или маслом, внутри духового шкафа, во избежание их воспламенения при его случайном включении.

• Духовой шкаф данного типа (в т.ч. в комбинации с электрической варочной панелью) предназначен для работы от сети с напряжением 230 В одно, двух или трехфазного тока с нулевым проводом.

• Многофазное подключение без нулевого

ровода (400 В) может привести к серьезному повреждению духового шкафа и варочной

панели.

• При использовании какихлибо других

электроприборов удостоверьтесь, что их электрические провода не касаются горячих

поверхностей духового шкафа.

Чистка и уход

• Всегда выполняйте чистку духового шкафа в соответствии с инструкциями.

• Духовой шкаф следует содержать в чистоте. Скопление жира или остатков других продуктов может привести к возгоранию, особенно при приготовлении на гриле.

• Перед проведением любых операций по техническому обслуживанию духового шкафа или его чистке отсоедините прибор от сети электропитания и подождите, пока он остынет.

• Для чистки духового шкафа нельзя использовать пар или паровое чистящее устройство.

• Не используйте жесткие абразивные чистящие средства или острые металлические скребки для чистки стекла дверцы духового шкафа, т.к. ими можно поцарапать его поверхность,

в результате чего стекло может лопнуть.

Техническое обслуживание

• Ремонт и техобслуживание духового шкафа должны выполняться только уполномоченным специалистом авторизованного сервисного центра, при этом должны использоваться только сертифицированные оригинальные запчасти.

• Ни при каких обстоятельствах не пытайтесь отремонтировать духовой шкаф самостоятельно. Ремонт, выполненный некомпетентным лицом, может привести к получению травм или к серьезным повреждениям изделия. Обращайтесь в авторизованный сервисный центр. При этом всегда настаивайте на использовании оригинальных запасных частей.

Информация по охране

окружающей среды

• После установки изделия утилизируйте упаковку с должным соблюдением правил безопасности и охраны окружающей среды.

• При утилизации старого изделия выведите его из строя, обрезав сетевой шнур как можно ближе к прибору. Удалите все дверные защелки, чтобы маленькие дети не могли случайно захлопнуть за собой дверцу и оказаться в ловушке.

Символ на самом изделии или его

упаковке указывает, что при утилизации данного изделия с ним нельзя обращаться как с обычными бытовыми отходами. Вместо этого, его следует сдавать в соответствующий пункт приемки электрического и электронного оборудования для последующей утилизации. Обеспечив правильную утилизацию данного изделия, Вы поможете предотвратить потенциальные негативные последствия для окружающей среды и здоровья человека, которые могли бы иметь место в противном случае. За более подробной информацией о правилах утилизации и переработки данного изделия обращайтесь в местные органы власти, в службу по утилизации отходов или в магазин, в котором Вы приобрели данное изделие.

Указания по использованию настоящего руководства

В тексте Вам встретятся следующие символы, которые помогут Вам ориентироваться в положениях настоящей инструкции:

Указания по безопасности

Указания по пошаговому

выполнению той или иной операции

Советы и рекомендации

electrolux 61

Оглавление

Указания для пользователя

Важные указания по безопасности 60 Перед первым включением духового шкафа 62 Описание духового шкафа 63 Органы управления 64 Электронный программатор 67 Эксплуатация духового шкафа 70 Советы и рекомендации по использованию духового шкафа 72 Таблицы приготовления 74 Чистка духового шкафа 76 Возможные неисправности 80

Гарантия/сервисная служба 84 Евpoпейскaя гарантия 84

Информация для монтажника

Технические данные 81 Указания для установщика 82 Встраивание 83

Данный прибор соответствует следующим Директивам E.E.C.:

 2006/95 (Директива по низковольтным

приборам);

 89/336 (Директива по электромагнитной

совместимости);

 93/68 (Общие директивы)

с последующими модификациями.

Перед первым включением духового шкафа

Перед тем, как приступать к эксплуатации духового шкафа, удалите все элементы упаковки, находящиеся как изнутри, так и снаружи.

Духовой шкаф будет работать только в том случае, если на нем установлено время суток.

Перед первым использованием духовой шкаф всегда следует нагреть без продуктов. В это время может появиться специфический запах. Это совершенно нормальное явление.

1. Установите время суток с помощью электронного программатора (см. раздел “Электронный программатор”)

2. Установите ручку выбора режима духового шкафа в положение, соответствующее приготовлению в режиме

конвекции

3.Установите ручку термостата в положение 250;

4. Откройте окно для обеспечения

вентиляции кухни.

5. Дайте духовому шкафу поработать вхолостую в течение примерно 45 минут;

Далее повторите эту же процедуру для режима приготовления на полном гриле

в течение примерно 510 минут.

Перед первым приготовлением пищи тщательно вымойте принадлежности духового шкафа.

Для того, чтобы открыть дверцу духового шкафа, всегда беритесь за центральную часть ручки.

Рис. 1

62 electrolux

Описание духового шкафа

7234810 59

1. Панель управления

2. Ручка управления передней правой

конфоркой/зоной нагрева

3. Ручка управления задней правой конфоркой/зоной нагрева

4. Ручка выбора режима приготовления

5. Индикатор рабочего режима

6. Электронный программатор

7. Индикатор термостата

8. Ручка выбора режима термостата

9. Ручка управления задней левой

конфоркой/зоной нагрева

10. Ручка управления передней левой конфоркой/зоной нагрева

11. Гриль

12. Лампа освещения духового шкафа

13. Табличка с техническими данными

electrolux 63

Органы управления

Ручка выбора режима духового шкафа (Рис. 2)

Духовой шкаф выключен.

Лампочка освещения духового шкафа  светится даже в тех случаях,

когда не задан режим приготовления.

Традиционный режим приготовления

 тепло поступает как от верхнего, так и от нижнего нагревательных элементов, обеспечивая равномерный нагрев внутреннего пространства духового шкафа.

Верхний нагревательный элемент  тепло поступает только сверху

духового шкафа (из наружного отсека)

Нижний нагревательный элемент  тепло поступает только снизу духового

шкафа.

Внутренний гриль  нагревательный элемент внутреннего гриля можно

использовать для приготовления на гриле небольшого количества продуктов.

Рис. 2

Полный гриль  режим полного

включения нагревательного элемента гриля. Рекомендуется для приготовления большого количества продуктов.

Приготовление на гриле с конвекцией  этот режим предлагает альтернативный

вариант приготовления блюд, которые обычно готовятся на традиционном гриле. Нагревательный элемент гриля и вентилятор духового шкафа работают попеременно, обеспечивая обдув приготавливаемого блюда горячим воздухом. Для этого режима

максимальная температура составляет 200°C.

64 electrolux

Режим конвекции  тепло передается

приготавливаемым продуктам посредством горячего воздуха, равномерная циркуляция которого в духовом шкафу обеспечивается вентилятором, расположенным у его задней стенки. Конвекционный нагрев обеспечивает быстрое устранение влаги и создает достаточно сухой воздух в камере духового шкафа, что препятствует смешению запахов и вкусов различных блюд.

Размораживание  режим,

облегчающий оттаивание замороженных продуктов. Удостоверьтесь, что регулятор термостата находится в положении “Выкл”.

Ручка выбора температуры (ручка термостатаРис. 3)

Поворачивая ручку выбора температуры, Вы можете выбрать температуру приготовления в пределах от 50°C до 250°C.

Ручки управления конфорками

Ручки управления конфорками (Рис. 4) находятся на панели управления духового шкафа Установка параметров регулятора мощности конфорок выполняется с помощью 7позиционной ручки управления:

0 = Выкл. 1 = Минимум 9 = Максимум

Промежуточные позиции соответствуют различным ступеням увеличения мощности нагрева.

Двухконтурная зона нагрева (Рис. 5)

Если Вы хотите, чтобы одновременно работали два электроконтура нагрева, переведите ручку управления сначала в положение “Max” 9, а затем в положение “0”. Вы услышите щелчок. С этого момента 2 контура работают вместе. После этого, поворачивая ручку управления против часовой стрелки, можно отрегулировать мощность зоны нагрева.

Тщательно контролируйте приготовление пищи на масле или жире, т.к. при их перегреве возможно возгорание.

Рис. 3

Рис. 4

Рис. 5

electrolux 65

температуры приготовления поворотом ручки термостата. Она будет гореть до тех пор, пока эта температура не будет достигнута. Затем она будет гаснуть и загораться, указывая на поддержание заданной температуры.

Индикаторная лампочка включения

Индикаторная лампочка включения загорается при повороте в какоелибо рабочее положение ручки выбора режима духового шкафа и/или ручки управления зоны нагрева.

Предохранительный термостат

Для предотвращения чрезмерного перегрева изза неправильного использования прибора или неисправности какоголибо компонента духовой шкаф оборудован предохранительным термостатом, при необходимости отключающем электропитание. При снижении температуры до нормальных значений работа духового шкафа возобновляется автоматически. Таким образом, если термостат сработал вследствие того, что Вы неправильно эксплуатировали духовой шкаф, для возобновления его использования Вам нужно просто дождаться, когда он остынет. Если же срабатывание термостата вызвано неисправным компонентом, Вам следует обратиться в авторизованный сервисный центр.

Вентилятор охлаждения

Этот вентилятор предназначен для охлаждения стенок и компонентов духового шкафа. Он автоматически включается через несколько минут после начала приготовления. Теплый воздух удаляется наружу через отверстие, расположенное рядом с ручкой дверцы духового шкафа. При выключении духового шкафа вентилятор продолжает работать для обеспечения должного охлаждения духового шкафа и кухонной мебели, затем он автоматически выключается.

66 electrolux

Электронный программатор

5 6

Духовой шкаф работает только с установленным временем суток. Духовой

шкаф можно эксплуатировать и без установки какойлибо программы.

7 8

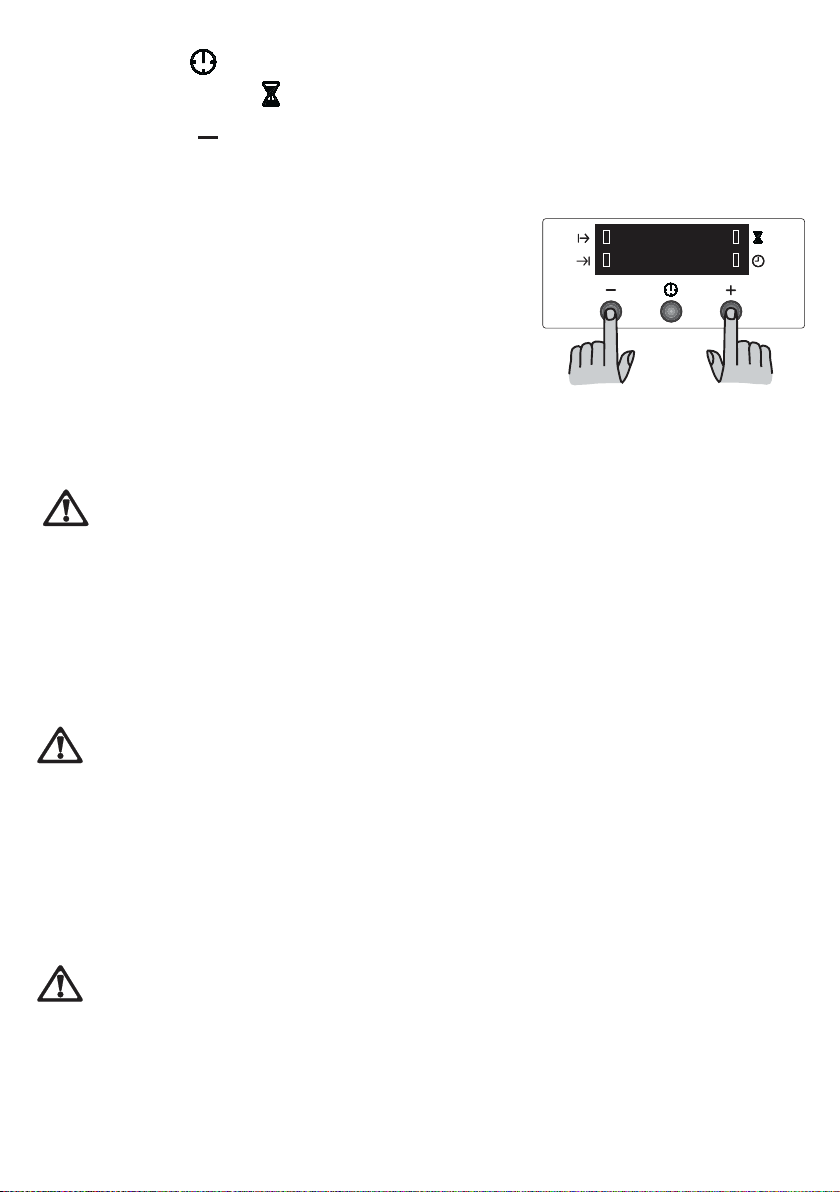

Установка времени суток

При включении питания или после сбоя электропитания на дисплее начинает мигать суток.

Для установки правильного времени суток:

1. нажимайте кнопку “

2. После установки параметров подождите 5 секунд:

индикатор времени суток появится заданное время. Теперь духовой шкаф готов к использованию.

Регулирование показаний времени суток:

1. Нажимая кнопку

Соответствующий индикатор начнет мигать. Затем действуйте, как описано выше. Новую установку времени суток можно произвести только в том случае, если не задан ни один из автоматических режимов (“Продолжительность

приготовления”

, выберите режим “Время суток”.

или “Окончание приготовления”

индикатор времени

” или “ ”.

погаснет и на дисплее

1. Кнопка выбора режима

2. Кнопка уменьшения значений “ ”

3. Кнопка увеличения значений “

4. Дисплей

5. Индикатор “Продолжительность приготовления”

6. Индикатор “Окончание приготовления”

7. Индикатор “Таймер”

8. Индикатор “Время суток”

В случае сбоя электропитания все заданные параметры (времени суток, установленной или работающей программы) отменяются. При восстановлении электропитания цифры на дисплее начнут мигать, и потребуется снова установить часы и таймер.

”

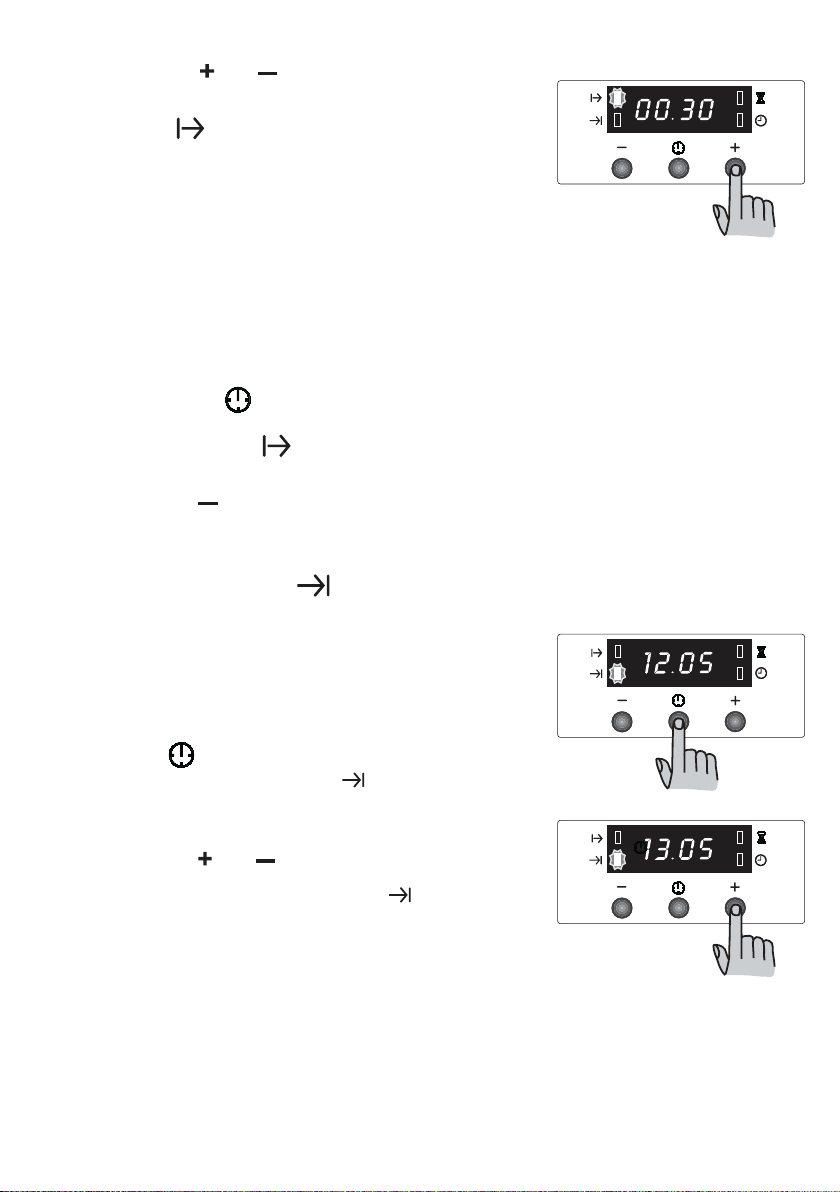

Режим “Продолжительность приготовления”

Этот режим обеспечивает автоматическое выключение духового шкафа по истечении заданной продолжительности приготовления продукта. Поместите продукты в духовой шкаф, выберите режим

работы духового шкафа и отрегулируйте температуру

приготовления. Нажимая кнопку “Продолжительность приготовления”. Соответствующий индикатор следующие операции:

начнет мигать. Затем выполните

, выберите режим
