Page 1
Vgradni večfunkcijski štedilnik
EON 400
Navodila za uporabo
1
Page 2
Pomembna navodila za varno uporabo
Priporočamo vam, da pred prvo uporabo aparata pozorno preberete navodila za uporabo. V
njih boste našli navodila za vgradnjo, upravljanje, uporabo in vzdrževanje aparata.
V vsakem primeru shranite navodila za uporabo. Če boste aparat podarili, ga prodali ali ob
selitvi pustili v starem stanovanju, poskrbite, da bo novi lastnik dobil tudi ta navodila za
uporabo. Navodila so namenjena lastniku in njegovim sostanovalcem za varno uporabo
aparata.
Namestitev in priklop
• Vgradnjo in priključitev naj opravi strokovnjak,
ki je usposobljen za takšno delo. Tudi
spremembe pri napeljavi električne hišne
napeljave, ki so morda potrebne pri vgradnji,
naj opravi strokovnjak. Priključitev pečice naj
opravi za to usposobljena strokovna oseba, ki
mora pri tem upoštevati vse veljavne
predpise.
• Nevarno je aparat na kakršenkoli način
predelovati ali spreminjati njegove lastnosti.
• Ko ste odstranili embalažo, se najprej
prepričajte, da pečica in električni kabel nista
poškodovana. V nasprotnem primeru se
obrnite na prodajalca.
Varnost otrok
• Uporaba aparata je dovoljena samo odraslim
osebam; otroke med uporabo nadzirajte.
Nevarno je, če ga uporabljajo ali se z njim
igrajo otroci.
• Deli pečice se med uporabo zelo segrejejo in
ostanejo vroči še dolgo po izklopu. Pazite, da
se otroci ne bi preveč približali.
• Med pečenjem ali pečenjem na žaru se
upravljalna plošča in vrata pečice zelo
segrejejo. Pazite, da se otroci ne približajo; ne
smete jim dovoliti, da se igrajo s stikali. Če v
je v bližini štedilnika vtičnica, v katero
vklapljate druge električne aparate, pazite, da
priključni električni kabel ne bi prišel v stik z
vročimi deli štedilnika ali da ga ne priprete z
vrati pečice.
je potrebno občasno očistiti skladno s temi
navodili.
• Pred čiščenjem izključite pečico iz
električnega omrežja.
• Če pečice ne uporabljate, se prepričajte,
da so vsi gumbi izklopljeni.
• Pečico smete priklopiti na enofazno električno
omrežje z napetostjo 230 V. Previsoka
napetost bi aparat uničila (npr. priklop na
napetost 400 V brez ozemljitve).
• Pečica ni namenjena shranjevanju živil;
predvsem pa ne postavljajte v pečico posod z
oljem oz. drugo maščobo. Pri nehotenem
vžigu pečice bi se ta segrela in v skrajnem
primeru povzročila škodo ali poškodbe oseb.
• Nekateri deli pečice so zaščiteni s plastično
zaščito. Pred uporabo pečice to zaščito
odstranite.
• Pokvarjeno pečice izklopite iz električnega
omrežja.
• Proizvajalec ne prevzema odgovornosti, če
varnostni ukrepi niso bili upoštevani!
Servisiranje
• Prepustite vsa popravila pooblaščenemu
servisu in zahtevajte uporabo originalnih
rezervnih delov. Ne poskušajte sami
odpravljati motenj v delovanju. Popravila s
strani nestrokovne osebe lahko povzročijo
dodatno škodo ali poškodbe oseb in prekinitev
garancije. V nobenem primeru ne poskušajte
sami odpraviti okvare; vedno poiščite pomoč
strokovnjakov pooblaščenega servisa.
Uporaba
• Pečica je namenjena pripravi hrane; nikoli je
ne uporabljajte v druge namene.
• Maščoba, ki kaplja pri pečenju hrane na
rešetki ali žaru, naj se zbira na toplotno
odporni nizki posodi, v katero vlijemo malo
vode ter tako preprečimo nastajanje dima in
žganje maščobe.
• Pri jemanju na toploto odpornih vročih posod
ali loncev iz pečice ali s kuhalnih plošč vedno
uporabljajte zaščitne rokavice.
• Pri uporabi čistil v obliki razpršil bodite
previdni; nikoli ne razpršujte čistila direktno v
grelce ali tipalo termostata.
• Zaradi varnosti, pa tudi zaradi higienskih
razlogov, pečico redno čistite. Ostanki
maščob ali drugih snovi bi se lahko vneli. Tudi
pečice, opremljene s samočistilnimi oblogami,
Skrb za okolje
• Embalažo odpeljite na ustrezno deponijo.
• Ko svoje odslužene pečice ne boste več
potrebovali, odrežite kabel čim bližje ohišja in
jo odpeljite na ustrezno deponijo.
Legenda simbolov
Simbol trikotnika vas opozarja na navodila, ki
so pomembna za varno uporabo in pravilno
delovanje aparata. Ta navodila morate
upoštevati.
"
Navodila za uporabo.
Ob tem simbolu boste našli dodatne
informacije in koristne nasvete za uporabo
aparata.
Ta simbol opozarja na navodila za gospodarno
in okolju prijazno uporabo aparata.
2
Page 3
Kazalo
Navodila za uporabnika
Pomembna navodila za varno uporabo 2
Opis aparata 3
Pred prvo uporabo 5
Uporaba pečice 5
Praktični nasveti 6
Tabele 7
Čiščenje in vzdrževanje 9
Če pečica ne deluje pravilno 10
Servisiranje 10
Pečico lahko kombinirate z naslednjimi kuhalnimi
ploščami 10
Navodila za priklop
Tehnični podatki 11
Vgradnja in priklop 12
Opis aparata
Varovalo za vrata pečice
(model EON 400 X)
Vsi naši aparati so izdelani skladno z zahtevami
evropskih standardov o varnosti. Če pa želite še
bolj poskrbeti za varnost in preprečiti, da bi
majhni otroci po nesreči odprli vrata pečice, vam
je kot dodatna oprema na voljo posebno
varovalo za vrata pečice. Ob naročilu sporočite
tudi številko proizvoda, ki jo boste našli na tablici
z oznakami; navodila za namestitev so priložena
varovalu.
Ta aparat ustreza predpisom Evropske
gospodarske zbornice št. 73/23 in 90/683 o nizki
napetosti, 89/336 o elektromagnetni
kompatibilnosti, splošnim predpisom 93/68 in
modifikacijam teh.
1. Upravljalna plošča
2. Gumb za kuhalno mesto
spredaj desno
3. Gumb za kuhalno mesto
zadaj desno
4. Gumb za kuhalno mesto
zadaj levo
5. Gumb za kuhalno mesto
spredaj levo
6. Gumb termostata
7. Gumb za funkcije pečice
8. Kontrolna lučka
delovanja
9. Kontrolna lučka
termostata
10. Žar
11. Luč v pečici
12. Ventilator
13. Drsna vodila
3
Page 4
Električna pečica
Stikali za upravljanje pečice (slika 1)
Gumb za izbiranje funkcij pečice vam omogoča, da izberete
ustrezen način delovanja, gumb termostata pa omogoča
nastavljanje ustrezne temperature.
Gumb za izbiranje funkcij pečice (sl. 1)
Osvetljevanje notranjosti pečice
Tradicionalni način pečenja
Kroženje vročega zraka
Žar
Delovanje pečice
Tradicionalni način pečenja
- Obrnite gumb za izbiranje funkcij pečice na simbol
- Obrnite gumb termostata na ustrezno vrednost.
Pečenje s kroženjem vročega zraka
- Obrnite gumb za izbiranje funkcij pečice na simbol
- Obrnite gumb termostata na ustrezno vrednost.
Žar
- Obrnite gumb za izbiranje funkcij pečice na simbol
- Obrnite gumb termostata na ustrezno vrednost.
Kontrolna lučka termostata (°°°°C)
- Vklopi se vsakič, ko termostat vklopi grelce in tako
ohranja nastavljeno temperaturo.
Kontrolna lučka delovanja
Ta lučka se prižge, ko obrnete gumb za izbiro funkcij na
izbrano funkcijo pečice.
Varnostni termostat
Pečica je opremljena z varnostnim termostatom, ki bo v primeru pregrevanja zaradi nepravilne
uporabe aparata ali okvare prekinil dovod električne energije. Ko se pečica ohladi, bo ponovno
začela delovati. Če pa je vzrok za aktiviranje varnostnega termostata v okvari pečice, se takoj
obrnite na pooblaščeni servis; nikoli ne poskušajte sami popraviti pečice!
Ventilator za hlajenje
Hladi kontrolno ploščo, stikala in ročaj na vratih. Delovanje ventilatorja se bo nadaljevalo tudi
potem, ko izklopite pečico, dokler se deli, ki jih hladi, ne ohladijo na normalno temperaturo.
.
.
.
Kuhalna plošča
Na upravljalni plošči so tudi gumbi za upravljanje vgradne kuhalne plošče. Stikala (slika 2) imajo 7
stopenj:
0 – izklopljeno
1 – najnižja stopnja
3 – najvišja stopnja;
moč pa je mogoče prilagajati z izbiranjem vmesnih položajev, označenih s piko.
Predvsem pri cvrenju na razgreti maščobi štedilnika ne puščajte brez nadzora, saj bi se vroča
maščoba lahko vnela in povzročila požar!
4
Page 5
Pred prvo uporabo pečice
Ko je pečica pravilno nameščena in priklopljena,
najprej:
• Snemite s površin etikete ali morebitne
zaščitne folije.
• obrnite gumb termostata na položaj MAX;
• obrnite gumb za izbiranje funkcij pečice na
simbol za tradicionalno pečenje (zgornji in
spodnji grelec)
• pustite, da se prazna pečica segreva pribl. 45
min;
• odprite okno, da omogočite zračenje prostora.
Vonj, ki pri prvem segrevanju pečice nastane
zaradi sledi materialov, ki so bili pri proizvodnji
uporabljeni, je običajen pojav.
• Ko se pečica ohladi, obrišite notranjost z
mehko krpo in blago čistilno raztopino.
• Pred prvo uporabo operite tudi rešetko in
pekače.
Ko želite odpreti vrata pečice, vedno
primite ročaj na sredini (sl. 3)!
;
Uporaba pečice

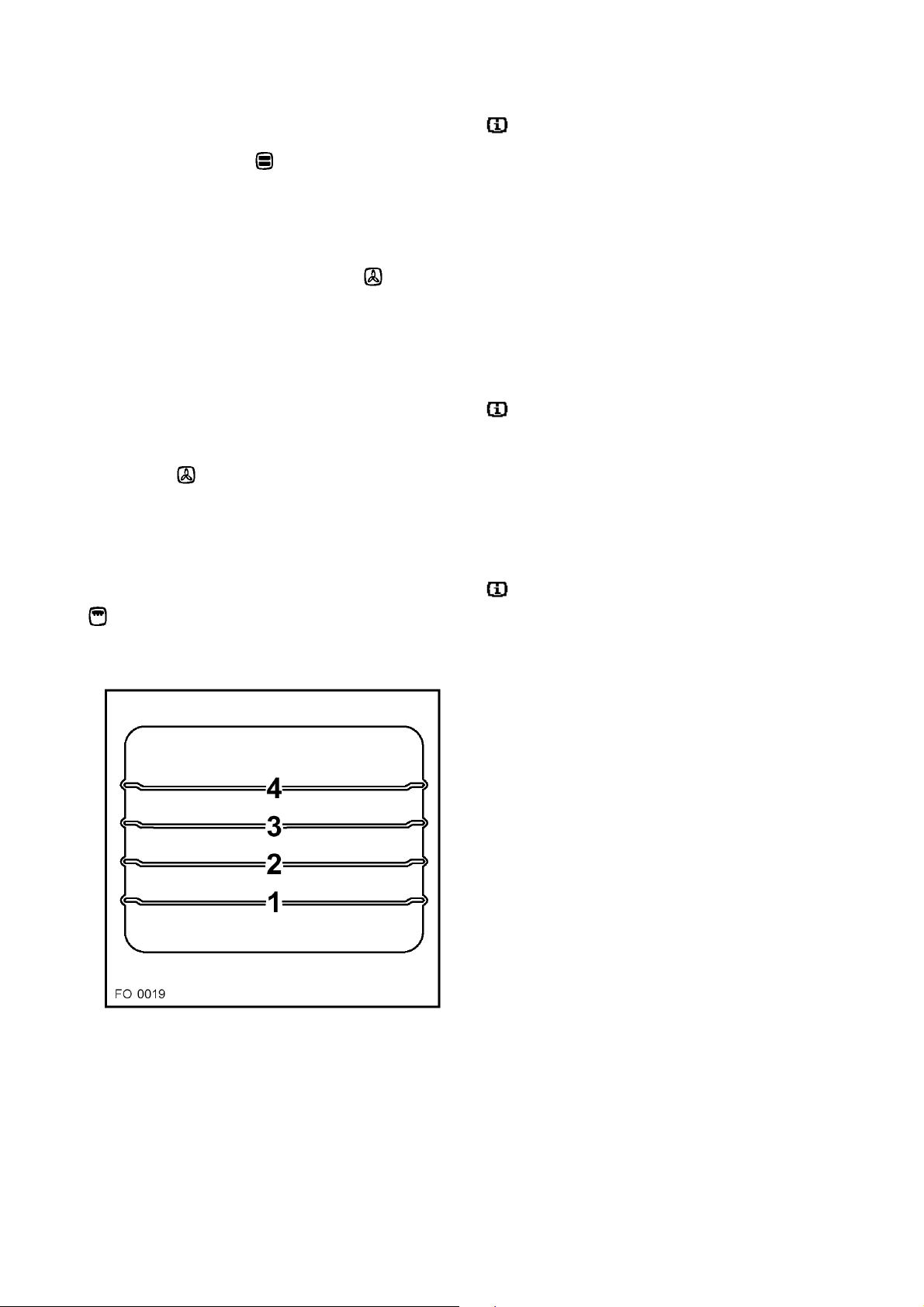

Vodila za pekače
Pečica je opremljena s štirimi vodili; štejemo jih od
spodaj navzgor (1 do 4).
Vodili 2 in 4 sta drsni vodili, kar olajša vstavljanje
pekačev in rešetke.
1. Izvlecite drsni vodili na desni in na levi strani (slika
4).
2. Rešetko ali pekač položite na vodili in ga previdno
potisnite v pečico (slika 5).
Če drsni vodili nista do konca potisnjeni v pečico,
vrat pečice ne zapirajte. Lahko bi poškodovali
emajl na vratih pečice.
Vse vrste pečenja potekajo pri zaprtih vratih
pečice!
5
Page 6
Praktični nasveti za pečenje v večfunkcijski pečici
Tradicionalni način pečenja
Obrnite gumb za izbiro funkcij na simbol za
zgornji/spodnji grelec
Če se mora določena jed bolj segrevati z zgornje
oziroma s spodnje strani, ustrezno premaknite
rešetko v vodilih.
.
Pečenje z vročim zrakom
Obrnite gumb na simbol ventilatorja in
nastavite ustrezno temperaturo. Vroč zrak bo v
pečici neprestano krožil. Če želite speči več jedi
hkrati, jih položite na prvo in tretje vodilo šteto od
spodaj navzgor (gl. sliko 6). Če pečete samo eno
jed, jo postavite na spodnje vodilo, ker bodo
rezultati pečenja boljši.
Odtaljevanje zamrznjenih živil
Obrnite gumb za izbiranje funkcij na simbol
ventilatorja
'izklopljeno' - simbol
krožil zrak sobne temperature, kar pospeši
odtaljevanje.
, gumb termostata pa na položaj
bbbb. V notranjosti pečice bo
Nasveti za pečenje mesa in rib
Meso lahko pečete v pekaču, ali pa ga
postavite na rešetko pečice. V tem primeru
ne pozabite podstaviti posodo, v katero se
bo odcejal sok, vanjo pa vlijte malo vode.
Tako bo dno pečice zaščiteno.
Svetlo meso, perutnina in ribe zahtevajo
peko pri nižji temperaturi (150-175°C).
Temno meso, ki ga želite na zunanji strani
dobro zapeči, v sredini pa naj še ostane
rožnato, ga pecite krajši čas pri višji
temperaturi (200-250°C).
Nasveti za pečenje peciva in kruha
Pečenje peciva običajno zahteva stalno
enako temperaturo (150-200°C), zato je
potrebno pečico predhodno segrevati
približno 10 minut. Vrat pečice ne odpirajte;
pečenje nadzirajte skozi okno na vratih
pečice.
Žar
Obrnite gumb za izbiranje funkcij na simbol žara
in s pomočjo gumba termostata nastavite
ustrezno temperaturo.
6
Nasveti za peko na žaru
Za pripravo na žaru postavite meso ali ribe
direktno na rešetko, ki ste jo namazali z
oljem.
Pri pečenju na žaru oddaja toploto samo
zgornji grelec. Zato prilagodite oddaljenost
rešetke od grelca debelini kosov.
Ne pozabite podstaviti posodo za lovljenje
maščobe in sokov; vanjo vlijte malo vode!
6
Page 7
Tabele
Teža
g
1000 Beli kruh
500 Rženi kruh
500 Rogljički
250 Pizza
1000 Goveje
1200 Svinjsko
1000 Telečje
1200 Jagnjetina
1000 Piščanec
4000 Puran
1500 Raca
3000 Gos
1200 Zajec
1000 Cela
800 Fileti
Jed
Kolači
Gneteno testo
Umešano testo
Masleni kolač
Jabolčni kolač
Zavitek
Drobno pecivo
Piškoti
Poljubčki
Kruh, pizza
Meso
Ribe
Tradicionalno pečenje Pečenje z ventilatorjem
Vodilo
2 180 2
°°°°C
Vodilo
°°°°C
160
(1, 3)*
2 180 2
160
(1, 3)*
1175 2 150
1180 2
160
(1, 3)*
2 175 2
150
(1, 3)*
2 180 2
160
(1, 3)*
2 180 2
160
(1, 3)*
2 100 2
100
(1, 3)*
1 200 2 175
2 200 2 175
2 200 2
175
(1, 3)*
1 220 2
200
(1, 3)*
2 200 2 175 50 - 70
2 200 2 175 100 - 130
2 200 2 175 90 - 120
2 200 2 175 110 - 130
2 200 2 175 60 - 80
2 200 2 175 210 - 240
2 175 2 160 120 - 150
2 175 2 160 150 - 200
2 200 2 175 60 - 80
2 200 2
175 40 - 60
(1, 3)*
2 200 2
175 30 - 40
(1, 3)*
Čas
min
45 - 60
20 - 30
60 - 80
40 - 60
60 - 80
15 - 20
10 - 20
90-120
45 - 60 1 štruca
30 - 45 v modelu
20 - 35 8 kosov
20 - 35 v pekaču
Opombe
na rešetki
na rešetki
na rešetki
stegno
cel
cel
cela
cela
v kosih
2 ribi
4 fileti
Navedeni časi so približni; čas segrevanja pečice ni vračunan. Pri peki pizze priporočamo, da pečico najprej
pribl. 10 minut segrevate.
*Če istočasno pripravljate več jedi, jih postavite na vodila 1 in 3.
7
Page 8
Pečenje na žaru
Jed teža
Količine Čas (min)
°°°°C Zgornja stran Spodnja stran
(g)
Položaj
rešetke
Piščanec (prsi)
Klobase
Kotleti
Ribe (fileti)
400 3 max 13 10
500 4. max 106
500 4 max 128
400 4 max 8 6
Pod rešetko vedno vstavite pekač za lovljenje maščobe, vanj pa vlijte ½ l vode, da se maščoba ne bi
vnela.
Vse vrste pečenja potekajo pri zaprtih vratih pečice!
8
Page 9
Čiščenje in vzdrževanje
Pozor! Pred vsakim čiščenjem aparat
obvezno izključite iz električnega omrežja!
Uporaba aparatov za čiščenje s paro ni
dovoljena!
Redno čiščenje zagotavlja dolgo življenjsko dobo
aparata.
• Pečico čistite, ko je hladna.
• Emajlirane površine čistite z vodo in blagim
čistilom. Ne uporabljajte grobih čistilnih
sredstev, da ne bi opraskali površine.
Površine iz nerjavečega jekla čistite z vodo in
mehko krpo.
• Če uporabljate čistila v sprejih, pazite, da ne
bi nanesli čistila na grelne elemente ali na
tipalo termostata.
• Steklo na vratih čistite, ko je hladno. Nikoli ne
uporabljajte grobih čistilnih sredstev!
Notranjost pečice
Emajl v notranjosti pečice, ki je zelo trpežen,
vendar pa bi vroče sadne kisline (limona, sliva in
podobno sadje) celo na emajlirani površini pustile
trajne madeže. Takšni madeži na površini ne
vplivajo na delovanje pečice.
Pečico boste najlažje očistili, dokler bo še
mlačna. Po vsaki uporabi obrišite notranjost z
mehko krpo, namočeno v vodi in blagem čistilu.
Po vsaki uporabi očistite pečico; tako boste
zlahka odstranili madeže, ki bi se po večkratnem
segrevanju pečice zasušili in pri naslednji
uporabi povzročali neprijeten vonj.

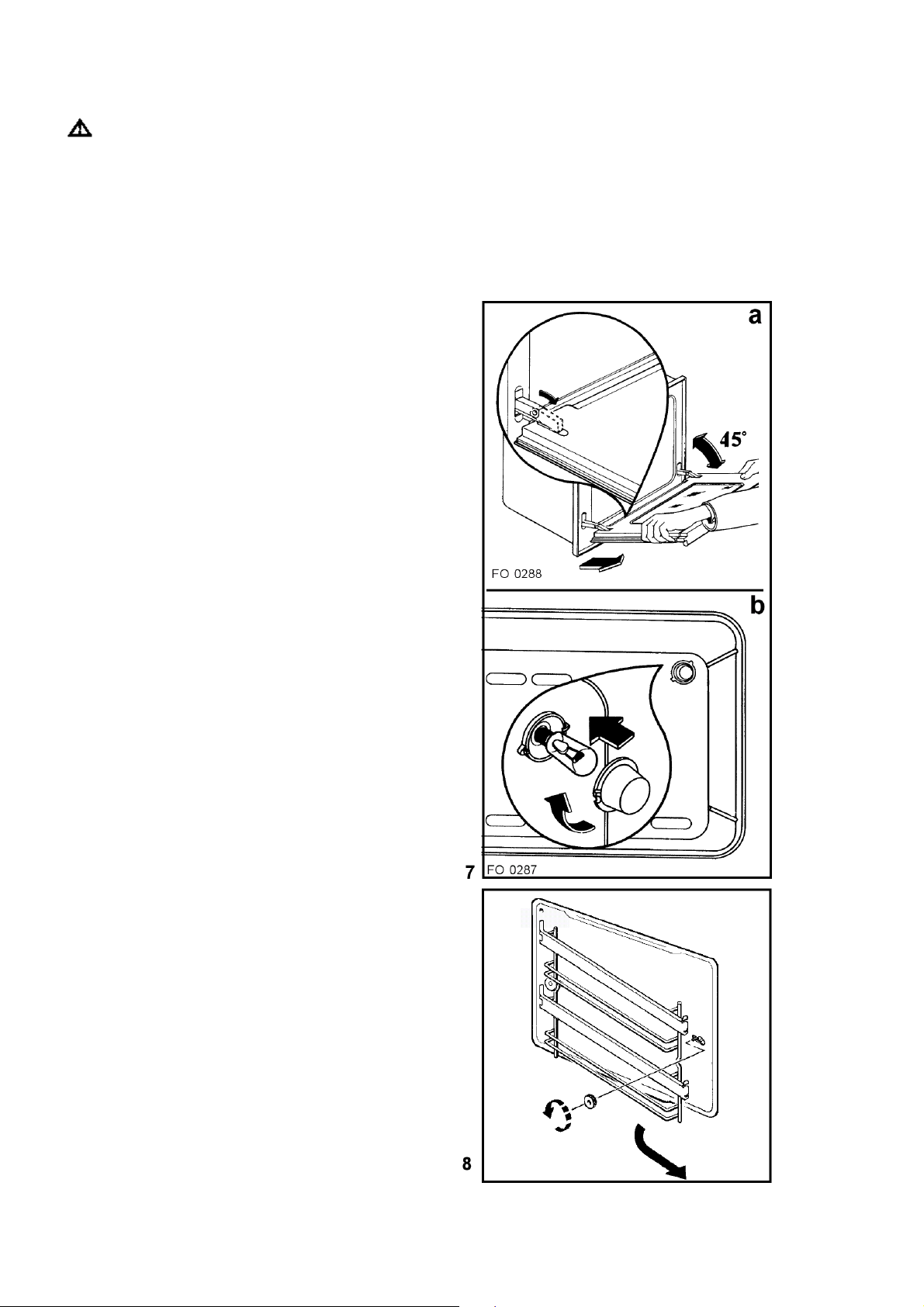

Zamenjava žarnice v pečici
Aparat izključite iz električnega omrežja.
Odvijte steklo (slika 7b), odvijte žarnico in jo
zamenjajte z enakovredno (odporno na
visoke temperature do 300°C; 230 V - 50 Hz;
25 W; priključni tip E 14).
Ponovno namestite steklo in priklopite pečico
na električno omrežje.
Čiščenje vrat pečice
Da bi lahko vrata pečice bolje očistili,
priporočamo, da jih pri čiščenju snamete.
a) Odprite vrata pečice.
b) Sprostite in obrnite vzvoda, ki sta na obeh
tečajih, v smeri vrat.
c) Na obeh straneh primite vrata in jih nekoliko
priprite.
d) Trdno primite vrata ob strani (ne za ročaj) in
jih narahlo potegnite iz pečice (slika 7a).
e) postavite jih na trdno podlago.
Steklo operite s toplo vodo in blagim čistilom in
ga obrišite do suhega z mehko krpo.
Ko so vrata čista, jih ponovno sestavite upoštevajte zgornja navodila v obratnem vrstnem
redu.
Tesnilo na vratih
Tesnilo na vratih zagotavlja pravilno delovanje
pečice. Redno nadzirajte stanje tesnila, če
morda ni poškodovano. Pečice s poškodovanim
tesnilom ne smete uporabljati, ampak najprej
poskrbite za zamenjavo tesnila. Pokličite
pooblaščeni servis; zahtevajte uporabo
originalnih nadomestnih delov.
9
Page 10
Če pečica ne deluje pravilno
Pri odstranjevanju manjših motenj pri delovanju pogosto zadostujejo manjša vzdrževalna
dela, ali pa ste le pozabili obrniti katerega od gumbov. Takšne napake lahko odpravite sami,
ne da bi iskali pomoč pooblaščenega servisa.
Problem Rešitev
Pečica se ne vklopi. • Prepričajte se, da ste nastavili tako temperaturo kot
tudi funkcijo.
• Prepričajte se, da je pečica pravilno priklopljena in da
sta vtičnica in varovalka brezhibni.
Kontrolna lučka termostata se ne
prižge.
Luč v pečici se ne prižge. • Obrnite gumb za izbiranje funkcij na ustrezno funkcijo.
Jed se predolgo peče, ali pa je
prehitro pečena.
Na jedeh kondenzira vlaga. • Ko je jed pečena, je ne puščajte v pečici predolgo - ne

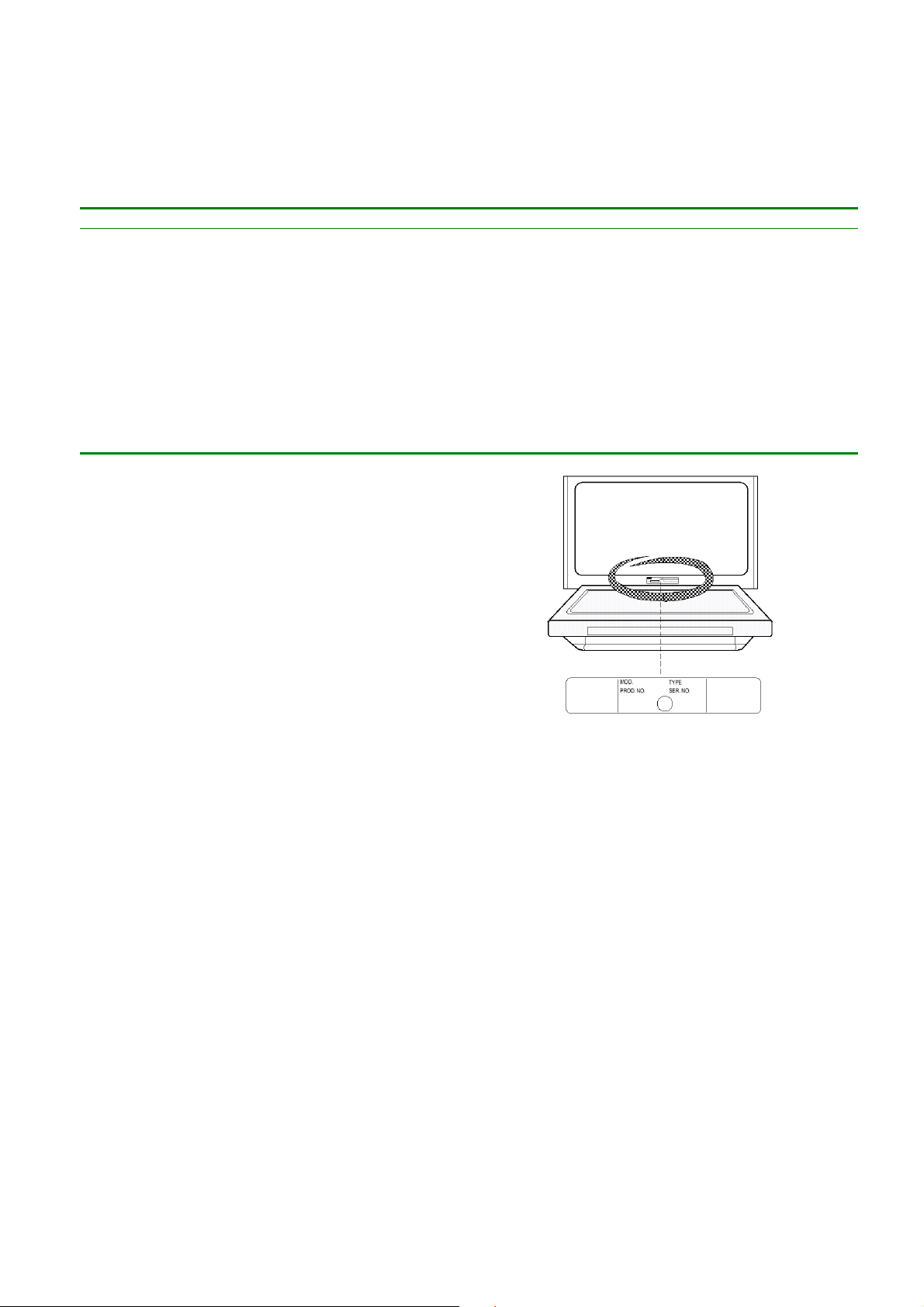

Servisiranje
Če vam nepravilnosti v delovanju ne uspe odpraviti,
se obrnite na pooblaščeni servis. Pri tem navedite
številko modela, številko proizvoda in serijsko
številko, ki so navedene na tablici z oznakami na
prednjem zunanjem robu. Zahtevajte uporabo
originalnih rezervnih delov.
• Obrnite gumb termostata na ustrezno temperaturo.
• Obrnite gumb za izbiranje funkcij na ustrezen simbol.
• Zamenjajte žarnico po navodilih v tej knjižici.
• Pomagajte si s priloženimi tabelami.
dlje kot 15-20 minut.
Pečico lahko kombinirate z naslednjimi kuhalnimi ploščami:
1. Električne kuhalne plošče EHE 631 X
Kuhalna plošča spredaj levo φ 180 mm 2200 W
Kuhalna plošča zadaj levo φ 145 mm 1500 W
Kuhalna plošča zadaj desno φ 180 mm 2000 W
Kuhalna plošča spredaj desno φ 145 mm 1500 W
Skupna priključna moč 7,0 kW
Omrežna napetost (50 Hz) 230 V
2. Steklokeramične kuhalne plošče EHL 604 – EHL 604 B - EHL 604 K – EHL 604 X
K
uhalno mesto spredaj levo φ 210 mm 2300 W
K
uhalno mesto zadaj levo φ 145 mm 1200 W
K
uhalno mesto zadaj desno φ 180 mm 1800 W
K
uhalno mesto spredaj desno φ 145 mm 1200 W
Skupna priključna moč 6,5 kW
Omrežna napetost (50 Hz) 230 V
3. Steklokeramične kuhalne plošče EHA 600 – EHA 600 B – EHA 600 K – EHA 600 X
K
uhalno mesto spredaj levo φ 120/210 mm 750/2100 W
K
uhalno mesto zadaj levo φ 145 mm 1200 W
K
uhalno mesto zadaj desno φ 165x265 mm 2200 W
K
uhalno mesto spredaj desno φ 180 mm 1700 W
Skupna priključna moč 7,2 kW
Omrežna napetost (50 Hz) 230 V
10
Page 11
4. Steklokeramične kuhalne plošče EHL 605 – EHL 605 B – EHL 605 K – EHL 605 X
K
uhalno mesto spredaj levo φ 120/210 mm 750/2200 W
K
uhalno mesto zadaj levo φ 145 mm 1200 W
K
uhalno mesto zadaj desno φ 170x265 mm 1500/2400 W
K
uhalno mesto spredaj desno φ 180 mm 1800 W
Skupna priključna moč 7,6 kW
Omrežna napetost (50 Hz) 230 V
Skupna priključna moč aparatov:
1. Pečica + klasična električna kuhalna plošča 8,855 kW
2. Pečica + steklokeramična kuhalna plošča 8,355 kW
3. Pečica + steklokeramična kuhalna plošča 9,055 kW
5. Pečica + steklokeramična kuhalna plošča 9,455 kW
Tehnični podatki
Dimenzije niše za pečico:
Višina 59,1 cm
Širina 56,0 cm
Globina 55,0 cm
Pečica - notranjost:
Višina 32,5 cm
Širina 42,0 cm
Globina 39,0 cm
Prostornina 56 l
Moč grelcev
Spodnji grelec 1000 W
Zgornji grelec 800 W
Pečica (zgornji+spodnji)(1000+800) 1800 W
Žar 1750 W
Lučka v pečici 25 W
Ventilator 30 W
Ventilator za hlajenje 25 W
Celotna odjemna moč 1880 W
Priključna napetost (50 Hz) 230 V
11
Page 12
Navodila za vgradnjo
Vgradnjo in priključitev pečice prepustite
za to usposobljenim strokovnjakom, ki
bodo pri vgradnji in priključitvi upoštevali
vse veljavne predpise.
Vgradnja pečice
Za pravilno delovanje vgrajenega aparata
mora imeti niša, v katero boste aparat
vgradili, ustrezne mere, pohištvo pa mora biti
iz materialov, ki prenesejo povišane
temperature.
Po veljavnih predpisih morajo biti vsi
izolacijski deli in deli, ki zagotavljajo
varovanje delov pod električno napetostjo,
pritrjeni tako, da jih brez uporabe orodja ni
mogoče odstraniti.
Zaščita pred možnostjo dotika mora biti
zagotovljena z vgradnjo.
Priporočamo vam, da pečice ne vgrajujete v
neposredno bližino hladilnih aparatov, saj bi
lahko vročina vplivala na njihovo delovanje.

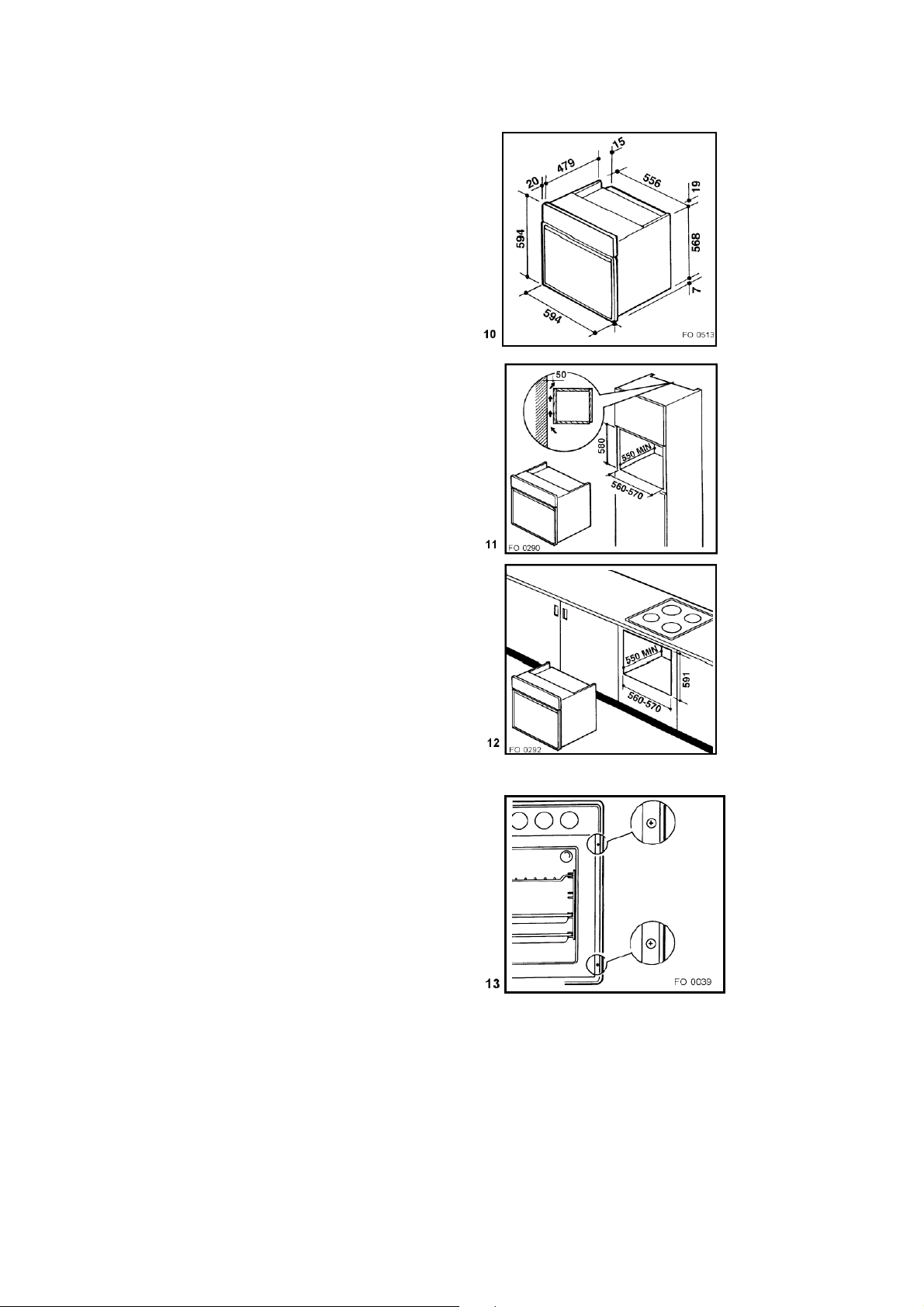

Niša, v katero želite vgraditi pečico, mora
ustrezati meram, ki so navedene na sliki 10.
Vgradnja v visoko kuhinjsko
omarico
Niša, v katero želite vgraditi pečico, mora
ustrezati meram, ki so navedene na sliki 11.
Vgradnja v kuhinjsko omarico pod
kuhalno ploščo
Niša, v katero želite vgraditi pečico, mora
ustrezati meram, ki so navedene na sliki 12.
Pritrditev na kuhinjsko omarico
Potisnite pečico v nišo v kuhinjski omarici.
Odprite vrata pečice in jo s pomočjo štirih
lesnih vijakov, ki natančno ustrezajo luknjam
v okviru, pritrdite na pohištvo (sl. 13).
Navodila za priklop na električno omrežje
Pri vgradnji in namestitvi natančno upoštevajte obstoječe predpise. Kakršnekoli posege morate
opraviti pri izključenem aparatu. Posege na pečici smejo opravljati samo za to usposobljeni
strokovnjaki.
Pred priključitvijo upoštevajte naslednje:
• varovalka in hišna napeljava morata ustrezati maksimalni moči aparata;
• hišna napeljava mora imeti po predpisih ustrezno ozemljitev;
• vtičnica ali večpolno stikalo morata biti tudi po priključitvi lahko dosegljiva.
12
Page 13
Aparat boste prejeli brez priključnega kabla, kajti
glede na način preskrbovanja z električno
energijo je potreben trožilni električni kabel, ki
ustreza normam in obremenitvam, navedenim na
tablici z oznakami. Vtikač vtaknite v vtičnico, ki
mora ustrezati predpisom. Če se boste odločili za
priključitev brez stikala, ali če vtičnica ni
dostopna, morate med aparatom in omrežno
napetostjo vstaviti večpolno stikalo (n.pr.
varovalko, LS stikalo) z najmanjšim razmakom
med kontakti 3 mm. Na rumeno-zeleni
ozemljitveni kabel se ne sme namestiti stikala za
izključevanje. Priključni kabel mora biti položen
tako, da na nobenem delu temperatura ne
dosega 50°C več od sobne temperature.
Ko je pečica priključena, preizkusite toplotne
elemente, in sicer tako, da jih prižgete za pribl. 3
minute.
Proizvajalec ne prevzema odgovornosti, če
varnostni ukrepi niso bili upoštevani!
Za priključne napeljave so pri upoštevanju
vsakokrat potrebnega nominalnega prečnega
prereza primerni naslednji tipi:
H 07 RN-F, H 05 RN-F, H 07 RR-F, H 05 VV-F.

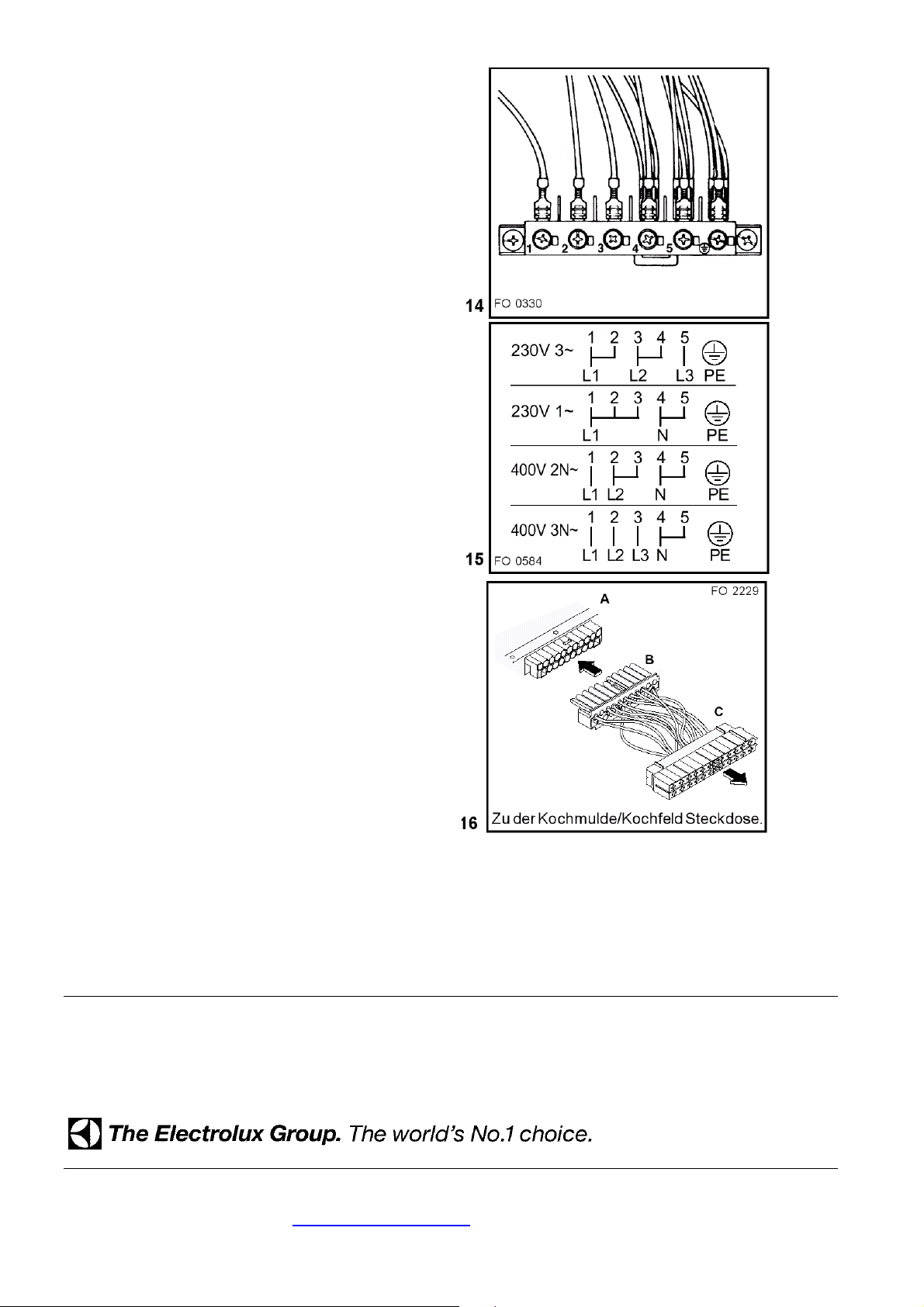

Priključitev na priključno ploščico
Aparat je opremljen z lahko dosegljivo priključno
ploščico (slika 14 – prikazana ena od možnih
priključitev). Kakršnakoli dela, ki so potrebna za
priključitev pečice na električno omrežje,
prepustite za to usposobljenemu strokovnjaku;
ta naj upošteva ustrezno od shem, ki so prikazane
na sliki 15 .
Proizvajalec ne prevzema odgovornosti za
škodo ali poškodbe, če niso bili upoštevani
varnostni ukrepi.
Priključitev kuhalne plošče
V teh navodilih so navedene kuhalne plošče, ki jih
lahko povežete s to pečico. Vtičnica za priključevanje kuhalne plošče je na vrhnjem delu pečice.
Kuhalne plošče so opremljene z ustreznimi kabli
in ozemljitvenim kablom. Čeprav je napačno
priključevanje posameznih kuhalnih mest
onemogočeno, prepustite vsa dela, ki so za
priključitev potrebna, za to usposobljenemu
strokovnjaku.
Pridržujemo si pravico do tiskarskih napak.
Skupina Electrolux je v svetovnem merilu največji proizvajalec električnih in plinskih gospodinjskih
aparatov, aparatov za čiščenje in uporabo na prostem. Vsako leto je prodanih več kot 55 milijonov
proizvodov Skupine Electrolux (kot so hladilniki, štedilniki, pralni stroji, sesalniki, motorne žage in vrtne
kosilnice) v vrednosti približno 14 milijard ameriških dolarjev v več kot 150 državah širom po svetu.
Electrolux Ljubljana d.o.o.
Tržaška 132, p.p. 72, 1111 Ljubljana; tel.: 061/1234-137, 061/1236-0500; fax: 061/1234-238
e-mail:
[email protected]; http://www.electrolux.si
13
Page 14
14
Loading...
