Einhell TC-TS 210 User guide

D Originalbetriebsanleitung

Tischkreissäge

PL Instrukcją oryginalną

Przecinarka do drewna

RUS Оригинальное руководство по

эксплуатации
Дисковая пила со столом

GR Πρωτότυπες Οδηγίες χρήσης

Δισκοπρίονο πάγκου

TC-TS 210

5

Art.-Nr.: 43.404.25 I.-Nr.: 11019

Anl_TC_TS_210_SPK5.indb 1Anl_TC_TS_210_SPK5.indb 1 07.11.2019 08:55:0907.11.2019 08:55:09

1a

12114 652 7

42

10 11

1b 1c

7

41

14

26

40

24

22

9

8

2

3

13

12 1234 3433 33

Anl_TC_TS_210_SPK5.indb 2Anl_TC_TS_210_SPK5.indb 2 07.11.2019 08:55:1007.11.2019 08:55:10

23

29 30

42

- 2 -

2a 2b

3

724514

16 22

42 14 7

2c 3a

14 7 37

42

3b 3c

2

36 35

- 3 -

Anl_TC_TS_210_SPK5.indb 3Anl_TC_TS_210_SPK5.indb 3 07.11.2019 08:55:1007.11.2019 08:55:10

3d 4

2

645

17 17 17 17

4

18 5

5 6

31

32

7 8

19 5 15 4

20

30 19 20 5

- 4 -

Anl_TC_TS_210_SPK5.indb 4Anl_TC_TS_210_SPK5.indb 4 07.11.2019 08:55:1207.11.2019 08:55:12

9 10

29 30

1122

11 12

22

25

26

12

22

13 14

4

45°

24

23

40,41

16

23 24 2722 2423

26

12

21

28

26

Anl_TC_TS_210_SPK5.indb 5Anl_TC_TS_210_SPK5.indb 5 07.11.2019 08:55:1407.11.2019 08:55:14

23

- 5 -

14

15 16a

10 11 38 9 39

8

16b 17

3

18 19

- 6 -

Anl_TC_TS_210_SPK5.indb 6Anl_TC_TS_210_SPK5.indb 6 07.11.2019 08:55:1707.11.2019 08:55:17

20

- 7 -

Anl_TC_TS_210_SPK5.indb 7Anl_TC_TS_210_SPK5.indb 7 07.11.2019 08:55:2007.11.2019 08:55:20

D

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen.

Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien

kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät
heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

Vorsicht! Verletzungsgefahr! Nicht in das laufende Sägeblatt greifen.

Überlastschalter

- 8 -

Anl_TC_TS_210_SPK5.indb 8Anl_TC_TS_210_SPK5.indb 8 07.11.2019 08:55:2107.11.2019 08:55:21

D

Gefahr!

Beim Benutzen von Geräten müssen einige Si­cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin­weise deshalb sorgfältig durch. Bewahren Sie die­se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an­dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!

Warnung!
Lesen Sie alle Sicherheitshinweise, Anwei­sungen, Bebilderungen und technischen
Daten, mit denen dieses Elektrowerkzeug
versehen ist. Versäumnisse bei der Einhaltung

der nachfolgenden Anweisungen können elekt­rischen Schlag, Brand und/oder schwere Verlet­zungen verursachen.

Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und
Lieferumfang

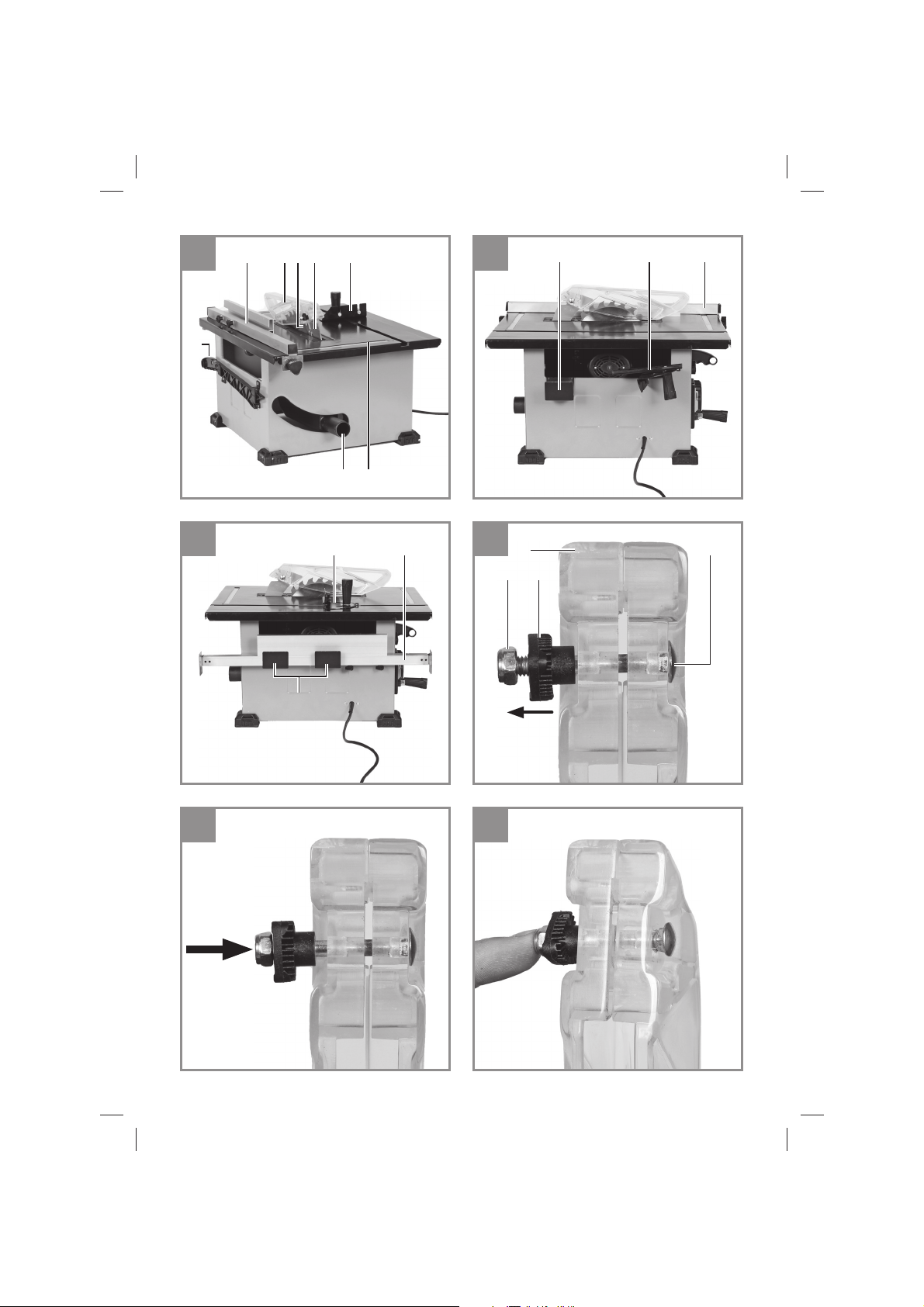

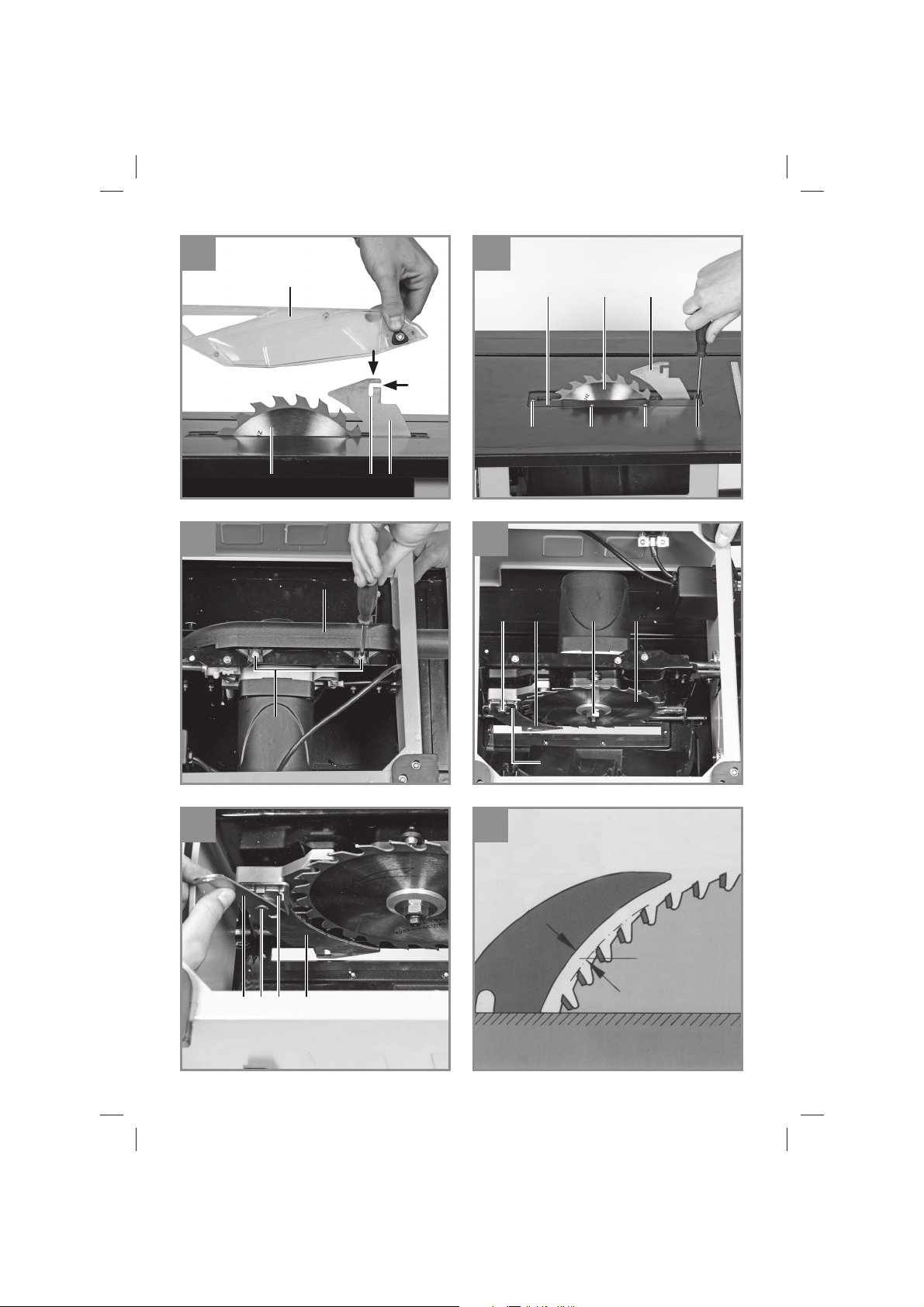

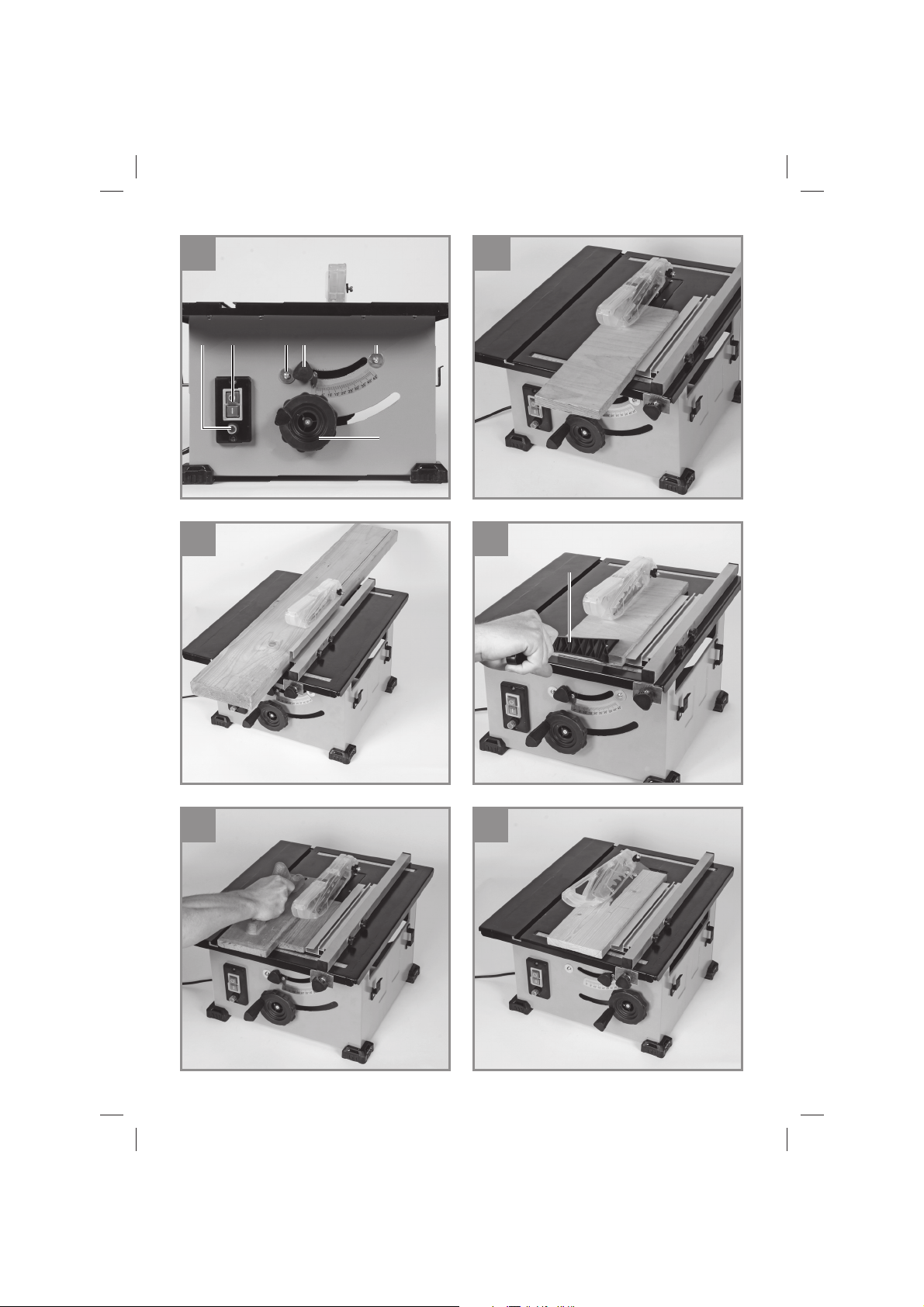

2.1 Gerätebeschreibung (Bild 1-15)

1. Sägetisch

2. Sägeblattschutz

3. Schiebestock

4. Sägeblatt

5. Spaltkeil

6. Tischeinlage

7. Parallelanschlag, komplett

8. Handrad

9. Feststellgriff für Sägeblattwinkel

10. Überlastschalter

11. Ein-/ Ausschalter

12. Feststellschraube für Parallelanschlag

13. Schraube für Parallelanschlag

14. Queranschlag

15. Schraube für Sägeblatt

16. Absaugstutzen

17. Senkkopfschraube

18. L-förmige Aussparung im Spaltkeil

19. Befestigungsschraube

20. Befestigungsplatte

21. Nut im Sägetisch

22. Skala (Schnittbreite)

23. Anschlagschiene

24. Halter

25. Nut in Anschlagschiene fl achkant

26. Rändelschraube Parallelanschlag

27. Nut in Anschlagschiene hochkant

28. Feststellschraube Queranschlag

29. Ringschlüssel 19/8 mm

30. Ringschlüssel 10/8 mm

31. Sägeblattabdeckung

32. Kreuzschlitzschraube für Sägeblattabde­ckung

33. Klemmblech

34. Unterlegscheibe

35. Drehknopf am Sägeblattschutz

36. Selbstsichernde Mutter am Sägeblattschutz

37. Schlossschraube am Sägeblattschutz

38. Justierschraube 0°

39. Justierschraube 45°

40. Schraube für Queranschlag

41. Rändelschraube für Queranschlag

42. Halterung für Parallelanschlag

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Arti­kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti­kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An­leitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist.
Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er­stickungsgefahr!

- 9 -

Anl_TC_TS_210_SPK5.indb 9Anl_TC_TS_210_SPK5.indb 9 07.11.2019 08:55:2107.11.2019 08:55:21

D

Tischkreissäge

•

Sägeblattschutz

•

Schiebestock

•

Parallelanschlag, komplett

•

Queranschlag, komplett

•

Ringschlüssel 19/8 mm

•

Ringschlüssel 10/8 mm

•

Halterung für Parallelanschlag (2x)

•

Montagematerial

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße
Verwendung

Die Tischkreissäge dient zum Längs- und Quer­schneiden (nur mit Queranschlag) von Hölzern al­ler Art, entsprechend der Maschinengröße. Rund­hölzer aller Art dürfen nicht geschnitten werden.

Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus­gehende Verwendung ist nicht bestimmungsge­mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie­ner und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestim­mungsgemäß nicht für den gewerblichen, hand­werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.

Es dürfen nur für die Maschine geeignete Säge­blätter (HM- oder CV-Sägeblätter) verwendet wer­den. Die Verwendung von HSS-Sägeblättern und
Trennscheiben aller Art ist untersagt.

Schäden gänzlich aus. Trotz bestimmungsgemä­ßer Verwendung können bestimmte Restrisiko­faktoren nicht vollständig ausgeräumt werden.
Bedingt durch Konstruktion und Aufbau der Ma­schine können folgende Punkte auftreten:

Berührung des Sägeblattes im nicht abge-

•

deckten Sägebereich.
Eingreifen in das laufende Sägeblatt (Schnitt-

•

verletzung)
Rückschlag von Werkstücken und Werkstück-

•

teilen.
Sägeblattbrüche.

•

Herausschleudern von fehlerhaften Hartme-

•

tallteilen des Sägeblattes.
Gehörschäden bei Nichtverwendung des nö-

•

tigen Gehörschutzes.
Gesundheitsschädliche Emissionen von

•

Holzstäuben bei Verwendung in geschlosse­nen Räumen.

4. Technische Daten

Wechselstrommotor ..................220-240V ~ 50Hz

Leistung P ............ S1 900 W / S6 40% 1200 Watt

Leerlaufdrehzahl n

Hartmetallsägeblatt .......... Ø 210 x Ø 30 x 2,6 mm

Maximale Zahnbreite .............................. 2,8 mm

Anzahl der Zähne............................................. 24

Tischgröße .................................... 525 x 440 mm

Schnitthöhe max. .............................. 45 mm / 90°

.......................................................... 27 mm / 45°

Höhenverstellung .................stufenlos 0 - 45 mm

Sägeblatt schwenkbar .............stufenlos 0° - 45°

Absauganschluss ..................................Ø 36 mm

Gewicht ............................................... ca. 11,3 kg

Schutzklasse: ................................................ II/

Dicke des Spaltkeils: ................................ 2,2 mm

.............................4800 min

0

쓑

-1

Bestandteil der bestimmungsgemäßen Verwen­dung ist auch die Beachtung der Sicherheitshin­weise, sowie die Montageanleitung und Betriebs­hinweise in der Bedienungsanleitung.
Personen, die die Maschine bedienen und war­ten, müssen mit dieser vertraut und über mögli­che Gefahren unterrichtet sein. Darüber hinaus
sind die geltenden Unfallverhütungsvorschriften
genauestens einzuhalten. Sonstige allgemeine
Regeln in arbeitsmedizinischen und sicherheits­technischen Bereichen sind zu beachten.
Veränderungen an der Maschine schließen eine
Haftung des Herstellers und daraus entstehende

Anl_TC_TS_210_SPK5.indb 10Anl_TC_TS_210_SPK5.indb 10 07.11.2019 08:55:2107.11.2019 08:55:21

Betriebsart S6 40%: Durchlaufbetrieb mit Aus­setzbelastung (Spieldauer 10 min). Um den Motor
nicht unzulässig zu erwärmen darf der Motor 40%
der Spieldauer mit der angegebenen Nennleis­tung betrieben werden und muss anschließend
60% der Spieldauer ohne Last weiterlaufen.

Gefahr!
Geräusch

Die Geräuschwerte wurden entsprechend
EN 62841 ermittelt.

- 10 -

D

Betrieb

Schalldruckpegel LpA ........................... 92,4 dB(A)

Unsicherheit K
Schallleistungspegel L
Unsicherheit K

Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust be­wirken.

Die angegebenen Geräuschemissionswerte sind
nach einem genormten Prüfverfahren gemessen
worden und können zum Vergleich eines Elektro­werkzeugs mit einem anderen verwendet werden.

Die angegebenen Geräuschemissionswerte kön­nen auch zu einer vorläufi gen Einschätzung der
Belastung verwendet werden.

Warnung:

Die Geräuschemissionen können während der
tatsächlichen Benutzung des Elektrowerkzeugs
von den Angabewerten abweichen, abhängig von
der Art und Weise, in der das Elektrowerkzeug
verwendet wird, insbesondere, welche Art von
Werkstück bearbeitet wird.

Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

Warten und reinigen Sie das Gerät regelmä-

•

ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

•

prüfen.
Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird.

....................................... 3 dB(A)

pA

WA

................... 105,4 dB(A)

WA

...................................... 3 dB(A)

1. Lungenschäden, falls keine geeignete Staub­schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör­schutz getragen wird.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.

Warnung!
Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.

Tischkreissäge auspacken und auf eventuelle

•

Transportbeschädigungen überprüfen
Die Maschine muß standsicher aufgestellt

•

werden, d.h. auf einer Werkbank, oder festem
Untergestell festgeschraubt werden.
Vor Inbetriebnahme müssen alle Abdeckun-

•

gen und Sicherheitsvorrichtungen ordnungs­gemäß montiert sein.
Das Sägeblatt muß frei laufen können.

•

Bei bereits bearbeitetem Holz auf Fremd-

•

körper wie z.B. Nägel oder Schrauben usw
achten.
Bevor Sie den Ein- / Ausschalter betätigen,

•

vergewissern Sie sich, ob das Sägeblatt rich­tig montiert ist und bewegliche Teile leicht­gängig sind.

6. Montage

Gefahr! Vor allen Wartungs- Umrüst- und
Montagearbeiten an der Kreissäge ist der
Netzstecker zu ziehen.

Begrenzen Sie die Arbeitszeit!

Dabei sind alle Anteile des Betriebszyklus zu
berücksichtigen (beispielsweise Zeiten, in denen
das Elektrowerkzeug abgeschaltet ist, und
solche, in denen es zwar eingeschaltet ist, aber
ohne Belastung läuft).

Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:

Anl_TC_TS_210_SPK5.indb 11Anl_TC_TS_210_SPK5.indb 11 07.11.2019 08:55:2107.11.2019 08:55:21

6.1 Sägeblattschutz montieren / demontieren
(Abb. 3)

Sägeblatt (4) mittels Handrad (8) auf maxima-

•

le Schnitttiefe einstellen.
Öffnen Sie den Drehknopf (35) soweit wie

•

möglich, bis dass der Drehknopf (35) die
selbstsichernde Mutter (36) berührt.
Vorsicht! Die selbstsichernde Mutter (36)

•

nicht verstellen.
Schieben Sie die Schlossschraube (37) so-

•

weit wie möglich durch den Sägeblattschutz
(2), sodass das Vierkant-Profil der Schloss­schraube (37) aus dem Sägeblattschutz (2)
hervorschaut.
Bei gedrückt gehaltener Schlossschraube

•

- 11 -

D

(37) den Sägeblattschutz (2) mit der Schloss­schraube (37) in die L-förmige Aussparung
(18) des Spaltkeils zuerst nach vorne und
dann nach unten führen.
Schieben Sie danach die Schlossschraube

•

(37) wieder mit dem Vierkantprofil form­schlüssig in die Vertiefung im Sägeblattschutz
(2).
Schrauben Sie den Drehknopf (35) soweit

•

wie möglich fest. Hinweis! Die Schraubver­bindung zwischen Schlossschraube (37) und
Drehknopf (35) ist so gestaltet, dass der Sä­geblattschutz (2) immer frei beweglich bleibt.
Warnung! Der Sägeblattschutz (2) muss sich

•

durch sein Eigengewicht immer selbstständig
auf das Sägegut absenken.
Die Demontage erfolgt in umgekehrter Rei-

•

henfolge.

6.2 Tischeinlage austauschen (Abb. 4)

Bei Verschleiß oder Beschädigung ist die

•

Tischeinlage zu tauschen, ansonsten besteht
erhöhte Verletzungsgefahr.
Sägeblattschutz (2) abnehmen (siehe 6.1).

•

Senkkopfschrauben (17) demontieren.

•

Die verschlissene Tischeinlage (6) heraus-

•

nehmen.
Die Montage der neuen Tischeinlage erfolgt

•

in umgekehrter Reihenfolge.

6.3 Spaltkeil demontieren / montieren
(Abb. 5-8)

Gefahr! Netzstecker ziehen

•

Demontieren Sie den Sägeblattschutz (2)

•

(siehe 6.1).
Sägeblatt (4) mittels Handrad (8) auf nied-

•

rigste Schnitttiefe einstellen, in die 0° Stellung
bringen und arretieren.
Tischkreissäge umdrehen und mit dem Säge-

•

tisch (1) auf eine geeignete Unterlage legen.
Lockern Sie die Kreuzschlitzschrauben (32),

•

sodass die Sägeblattabdeckung (31) seitlich
weggeklappt werden kann. Hinweis! Die
Kreuzschlitzschrauben lediglich lockern und
nicht vollständig demontieren.
Demontieren Sie die Befestigungsschraube

•

(19) und nehmen Sie die Befestigungsplatte
(20) sowie den Spaltkeil (5) ab.
Reinigen Sie den Spaltkeil (5) und die Befes-

•

tigungsplatte (20) sorgfältig, bevor Sie diese
wieder an der Maschine anbringen.
Die Montage erfolgt in umgekehrter Reihen-

•

folge.
Der Abstand zwischen Sägeblatt (4) und

•

Spaltkeil (5) soll 3-8 mm sein (Abb. 8).

Stellen Sie sicher, dass der Spaltkeil (5) gera-

•

de und nicht wacklig montiert ist.
Der Spaltkeil (5) muss sich zentrisch auf einer

•

gedachten verlängerten Linie hinter dem Sä­geblatt (4) befinden, sodass kein Verklemmen
des Schnittguts möglich ist.

6.4 Montage/Wechsel des Sägeblattes
(Abb. 5, 6, 9)

Gefahr! Netzstecker ziehen!

•

Tragen Sie beim Sägeblattwechsel Hand-

•

schuhe, um Verletzungen zu vermeiden!
Demontieren Sie den Sägeblattschutz (2)

•

(siehe 6.1).
Sägeblatt (4) mittels Handrad (8) auf nied-

•

rigste Schnitttiefe einstellen, in die 0° Stellung
bringen und arretieren.
Tischkreissäge umdrehen und mit dem Säge-

•

tisch (1) auf eine geeignete Unterlage legen.
Machen Sie das Sägeblatt (4) zugänglich,

•

indem Sie die Sägeblattabdeckung (31) wie
in 6.3 beschrieben wegklappen.
Lösen Sie die Schraube (15), indem Sie den

•

Ringschlüssel 19/8 mm (29) an der Schraube
(15) ansetzen und mit dem Ringschlüssel
10/8 mm (30) an der Motorwelle ansetzen,
um Gegenzuhalten.
Vorsicht! Mutter in Rotationsrichtung des

•

Sägeblattes drehen.
Äußeren Flansch abnehmen und altes Säge-

•

blatt schräg nach unten vom inneren Flansch
abziehen.
Sägeblattflansche vor der Montage des neu-

•

en Sägeblattes sorgfältig reinigen.
Das neue Sägeblatt in umgekehrter Reihen-

•

folge wieder einsetzen und festziehen.
Achtung! Laufrichtung beachten, die Schnitt-

•

schräge der Zähne muss in Laufrichtung, d.h.
nach vorne zeigen (siehe Pfeil auf dem Säge­blattschutz).
Tischkreissäge wieder in Arbeitsstellung

•

bringen und Sägeblattabdeckung (31), Säge­blattschutz (2) montieren (siehe 6.3, 6.1).
Bevor Sie mit der Säge wieder arbeiten, ist

•

die Funktionsfähigkeit der Schutzeinrichtun­gen zu prüfen.
Warnung! Nach jedem Sägeblattwechsel

•

prüfen, ob der Sägeblattschutz (2) nach den
Anforderungen öffnet und wieder schließt.
Zusätzlich prüfen, ob das Sägeblatt (4) frei in
dem Sägeblattschutz (2) läuft.
Warnung! Nach jedem Sägeblattwechsel

•

prüfen, ob das Sägeblatt (4) in senkrechter
Stellung sowie auf 45° gekippt, frei in der
Tischeinlage (6) läuft.

- 12 -

Anl_TC_TS_210_SPK5.indb 12Anl_TC_TS_210_SPK5.indb 12 07.11.2019 08:55:2107.11.2019 08:55:21

D

Warnung! Eine verschlissene oder beschä-

•

digte Tischeinlage (6) muss umgehend aus­getauscht werden (siehe 6.2).
Warnung! Das Wechseln und Ausrichten des

•

Sägeblattes (4) muss ordnungsgemäß aus­geführt werden.

6.5 Spanabsaugung (Abb. 10)

Die Säge ist mit einem Absaugstutzen (16)

•

für Späne ausgestattet.
Sie kann so auf einfache Weise an alle Span-

•

absaugungen angeschlossen werden.
Betreiben Sie das Gerät nur mit Absaugung.

•

Überprüfen und reinigen Sie regelmäßig die

•

Absaugkanäle.

6.6 Ablage der losen Teile (Abb. 2)

Wenn Sie nicht verwendet werden, können der
Schiebestock (3), der Parallelanschlag (7) sowie
der Queranschlag (14) wie in Abbildung 2 gezeigt
befestigt werden. Um den Parallelanschlag (7)
befestigen zu können, bringen Sie zuerst die
beiden Halterungen (42) an der linken Seite der
Maschine an.

7. Bedienung

7.1 Ein-/Ausschalter (Abb. 1,15 / Pos. 11)

Durch Drücken der grünen Taste „I“ kann die

•

Säge eingeschaltet werden. Vor Beginn des
Sägens abwarten, bis das Sägeblatt seine
maximale Drehzahl erreicht hat.
Um die Säge wieder auszuschalten, muß die

•

rote Taste „0“ gedrückt werden.

Der Motor dieses Geräts ist mit einem Überlast­schalter (10) gegen Überlastung geschützt.
Bei Überschreiten des Nennstroms schaltet der
Überlastschalter (10) das Gerät aus.

Lassen Sie das Gerät mehrere Minuten ab-

•

kühlen.
Drücken Sie den Überlastschalter (10).

•

Schalten Sie das Gerät durch Drücken der

•

grünen Taste „I“ ein.

7.2 Schnitttiefe (Abb 1,15)

Durch Drehen des Handrads (8), kann das Säge­blatt (4) auf die gewünschte Schnittiefe eingestellt
werden.

Entgegen dem Uhrzeigersinn:

kleinere Schnittiefe

Im Uhrzeigersinn:

größere Schnittiefe

7.3 Parallelanschlag

Beim Längsschneiden von Holzteilen muß der
Parallelanschlag (7) verwendet werden.

7.3.1 Anschlaghöhe (Abb. 1b,11,12)

Montieren Sie den Parallelanschlag am

•

Sägetisch, indem Sie den Halter (24) am
Tisch verschrauben: Außen am Tisch: Fest­stellschraube (12) und Unterlegscheibe (34),
Innen am Tisch: Klemmblech (33). Verschrau­ben Sie dann die Anschlagschiene (23) und
den Halter (24) mit den Schrauben (13) und
Rändelschrauben (26).
Der mitgelieferte Parallelanschlag (7) besitzt

•

zwei verschieden hohe Führungsflächen.
Je nach Dicke der zu schneidenden Materia-

•

lien muß die Anschlagschiene (23) nach Abb.
11, für dickes Material und nach Abb. 12 für
dünnes Material verwendet werden.
Zum Umstellen der Anschlagschiene (23) auf

•

die niedere Führungsfläche, müssen die bei­den Rändelschrauben (26) gelockert werden.
Die beiden Schrauben (13) in der Anschlag-

•

schiene (23) durch die eine Nut (27) vom
Parallelanschlag abziehen.
Die beiden Schrauben (13) in der Anschlag-

•

schiene (23) in die andere Nut (25) einfädeln
und Anschlagschiene (23) wieder auf den
Parallelanschlag aufschieben.
Die beiden Rändelschrauben (26) wieder

•

festziehen, um die Anschlagschiene (23) zu
fixieren.
Die Umstellung auf die hohe Führungsfläche

•

muss analog durchgeführt werden.
Warnung! Die Anschlagschiene (23) muss

•

bei Verwendung immer auf der Seite des Par­allelanschlags (7) festgeschraubt werden, die
zum Sägeblatt zeigt.

7.3.2 Schnittbreite (Abb. 11,12)

Der Parallelanschlag (7) kann auf beiden Sei-

•

ten des Sägetisches (1) montiert werden.
Unter Zuhilfenahme der Skala (22) auf dem

•

Sägetisch (1) kann der Parallelanschlag (7)
auf das gewünschte Maß eingestellt werden.
Die beiden Feststellschrauben (12) festzie-

•

hen, um den Parallelanschlag (7) zu fixieren.
Machen Sie einen Probeschnitt zum Messen

•

der Breite, bevor sie das eigentliche Werk­stück schneiden. So vermeiden Sie Ungenau­igkeiten der Skala oder der Einstellung.

- 13 -

Anl_TC_TS_210_SPK5.indb 13Anl_TC_TS_210_SPK5.indb 13 07.11.2019 08:55:2107.11.2019 08:55:21

D

7.3.3 Anschlaglänge einstellen (Abb. 13)

Um das Klemmen des Schnittgutes zu ver-

•

meiden, ist die Anschlagschiene (23) in
Längsrichtung verschiebbar.
Faustregel: Das hintere Ende des Anschlages

•

stößt an eine gedachte Linie, die etwa bei der
Sägeblattmitte beginnt und unter 45° nach
hinten verläuft.
Benötigte Schnittbreite einstellen

•

- Rändelschrauben (26) lockern und
Anschlagschiene (23) so weit vorschieben,
bis die gedachte 45° Linie berührt wird.

- Rändelschrauben (26) wieder festziehen.

7.4 Queranschlag (Abb. 14)

Zum Querschneiden von Holzteilen muss der
Queranschlag (14) verwendet werden.

Lösen Sie die beiden Rändelschrauben (26)

•

und ziehen Sie die Anschlagschiene (23)
vom Halter (24) ab.
Befestigen Sie die Anschlagschiene (23) mit

•

den Schrauben (40) und den Rändelschrau­ben (41) am Queranschlag (14).
Queranschlag (14) in die Nut (21) des Sägeti-

•

sches schieben.
Feststellschraube (28) lockern.

•

Anschlagschiene (23) drehen, bis der Pfeil

•

auf das gewünschte Winkelmaß zeigt.
Feststellschraube (28) wieder festziehen.

•

Kontrollieren Sie den Abstand zwischen An-

•

schlagschiene (23) und Sägeblatt (4).
Warnung! Anschlagschiene (23) nicht zu weit

•

in Richtung Sägeblatt schieben. Der Abstand
zwischen Anschlagschiene (23) und Säge­blatt (4) sollte ca. 2 cm betragen.
Falls notwendig die beiden Rändelschrauben

•

(41) lockern und Anschlagschiene (23) ein­stellen.
Rändelschrauben (41) wieder festziehen.

•

7.5 Winkeleinstellung (Abb. 15)

Lösen Sie den Feststellgriff (9).

•

Verstellen Sie den Sägeblattwinkel, indem

•

Sie das Handrad (8) schieben bis der Zeiger
mit dem gewünschten Winkelmaß auf der
Winkelskala übereinstimmt.
Arretieren Sie den Feststellgriff (9).

•

Bei Bedarf kann der Endanschlag für die

•

Winkeleinstellung des Sägeblattes bei 0° so­wie bei 45° nachjustiert werden. Dies erfolgt
durch Einstellen der beiden Justierschrauben
(38) und (39).

8. Betrieb

Warnung!

Nach jeder neuen Einstellung empfehlen wir

•

einen Probeschnitt, um die eingestellten
Maße zu überprüfen.
Nach den Einschalten der Säge abwarten, bis

•

das Sägeblatt seine maximale Drehzahl er­reicht hat, bevor Sie den Schnitt durchführen.
Achtung beim Einschneiden!

•

Betreiben Sie das Gerät nur mit Absaugung.

•

Überprüfen und reinigen Sie regelmäßig die

•

Absaugkanäle.

8.1 Ausführen von Längsschnitten
(Abb. 16)

Hierbei wird ein Werkstück in seiner Längsrich­tung durchschnitten.
Eine Kante des Werkstücks wird gegen den Pa­rallelanschlag (7) gedrückt, während die fl ache
Seite auf dem Sägetisch (1) aufl iegt.
Der Sägeblattschutz (2) muß immer auf das
Werkstück abgesenkt werden.
Die Arbeitsstellung beim Längsschnitt darf nie in
einer Linie mit dem Schnittverlauf sein.

Parallelanschlag (7) entsprechend der

•

Werkstückhöhe und der gewünschten Breite
einstellen. (siehe 7.3)
Säge einschalten

•

Hände mit geschlossenen Fingern flach auf

•

das Werkstück legen und Werkstück am Par­allelanschlag (7) entlang in das Sägeblatt (4)
schieben.
Seitliche Führung mit der linken oder rechten

•

Hand (je nach Position des Parallelanschla­ges) nur bis zu Schutzhaubenvorderkante.
Werkstück immer bis zum Ende des Spalt-

•

keils (5) durchschieben.
Der Schnittabfall bleibt auf dem Sägetisch (1)

•

liegen, bis sich das Sägeblatt (4) wieder in
Ruhestellung befindet.
Lange Werkstücke gegen Abkippen am Ende

•

des Schneidevorgangs sichern! (z.B. Abroll­ständer etc.)

8.1.1 Schneiden schmaler Werkstücke
(Abb. 17)

Längsschnitte von Werkstücken mit einer Breite
von weniger als 150 mm müssen unbedingt unter
Zuhilfenahme eines Schiebestockes (3) durchge­führt werden. Schiebestock ist im Lieferumfang
enthalten. Verschlissenen bzw. beschädigten
Schiebestock umgehend austauschen.

- 14 -

Anl_TC_TS_210_SPK5.indb 14Anl_TC_TS_210_SPK5.indb 14 07.11.2019 08:55:2207.11.2019 08:55:22

D

8.1.2 Schneiden sehr schmaler Werkstücke
(Abb. 18)

Für Längsschnitte von sehr schmalen

•

Werkstücken mit einer Breite von 50 mm und
weniger ist unbedingt ein Schiebeholz zu ver­wenden.
Dabei ist die niedrige Führungsfläche des

•

Parallelanschlages zu bevorzugen.
Schiebeholz nicht im Lieferumfang enthalten!

•

(Erhältlich im einschlägigen Fachhandel)
Verschlissenes Schiebeholz rechtzeitig erset­zen.

9. Austausch der
Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qua­lifi zierte Person ersetzt werden, um Gefährdun-
gen zu vermeiden.

10. Reinigung, Wartung und

Ersatzteilbestellung

8.2 Ausführen von Schrägschnitten
(Abb. 15/19)

Schrägschnitte werden grundsätzlich unter der
Verwendung des Parallelschlages (7) durch­geführt. Wenn Sie beim Schrägschneiden das
Sägeblatt (4) nach links neigen, positionieren Sie
den Parallelanschlag (7) auf der rechten Seite
des Sägeblattes (4). Führen Sie das Werkstück
zwischen Sägeblatt (4) und Parallelanschlag (7).

Sägeblatt (4) auf das gewünschte Winkelmaß

•

einstellen. (siehe 7.5.)
Parallelanschlag (7) je nach Werkstückbreite

•

und -höhe einstellen (siehe 7.3)
Schnitt entsprechend der Werkstückbreite

•

durchführen (siehe 8.1.1 und 8.1.2)

8.3 Ausführung von Querschnitten
(Abb. 20)

Queranschlag (14) in die Nut (21) des Säge-

•

tisches schieben und auf das gewünschte
Winkelmaß einstellen. (siehe 7.4.)
Werkstück fest gegen den Queranschlag (14)

•

drücken.
Säge einschalten.

•

Queranschlag (14) und Werkstück in Rich-

•

tung des Sägeblattes schieben, um den
Schnitt auszuführen.

Warnung!

•

Halten Sie immer das geführte Werkstück
fest, nie das freie Werkstück, welches abge­schnitten wird.
Queranschlag (14) immer so weit vorschie-

•

ben, bis das Werkstück vollständig durchge­schnitten ist.
Säge wieder ausschalten.

•

Sägeabfall erst entfernen, wenn das Säge­blatt stillsteht.

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.
Vor jeglicher Einstellung, Instandhaltung oder
Instandsetzung Netzstecker ziehen.

10.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutz­frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Ver­wenden Sie keine Reinigungs- oder Lösungs­mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek­trogerät erhöht das Risiko eines elektrischen
Schlages.

10.2 Kohlebürsten

Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft über­prüfen.
Gefahr! Die Kohlebürsten dürfen nur von einer
Elektrofachkraft ausgewechselt werden.

10.3 Wartung

Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.

- 15 -

Anl_TC_TS_210_SPK5.indb 15Anl_TC_TS_210_SPK5.indb 15 07.11.2019 08:55:2207.11.2019 08:55:22

10.4 Ersatzteil- und Zubehörbestellung:

Bei der Ersatzteilbestellung sollten folgende An­gaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils

Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info

Tipp! Für ein gutes Arbeits­ergebnis empfehlen wir
hochwertiges Zubehör von

! www.kwb.eu

[e-mail]

10.5 Transport

Transportieren Sie die Maschine nur durch Anhe­ben am Sägetisch. Verwenden Sie Schutzvorrich­tungen wie Sägeblattschutz, Anschlagschienen
niemals zur Handhabung oder Transport.

11. Entsorgung und

Wiederverwertung

Das Gerät befi ndet sich in einer Verpackung,
um Transportschäden zu verhindern. Diese
Verpackung ist Rohstoff und ist somit wieder ver-
wendbar oder kann dem Rohstoff kreislauf zurück-
geführt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.

D

12. Lagerung

Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.

- 16 -

Anl_TC_TS_210_SPK5.indb 16Anl_TC_TS_210_SPK5.indb 16 07.11.2019 08:55:2207.11.2019 08:55:22

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt­gerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge­rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt­schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

- 17 -

Anl_TC_TS_210_SPK5.indb 17Anl_TC_TS_210_SPK5.indb 17 07.11.2019 08:55:2207.11.2019 08:55:22

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service­Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service­Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate­rialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Kohlebürsten, Keilriemen, Tischeinlage,

Verbrauchsmaterial/ Verbrauchsteile* Sägeblatt
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

Schiebestock

- 18 -

Anl_TC_TS_210_SPK5.indb 18Anl_TC_TS_210_SPK5.indb 18 07.11.2019 08:55:2207.11.2019 08:55:22

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo­nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean­sprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan­tieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu­en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be­schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe­trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach­gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim­mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über­lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü­che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga­rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort­Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu­geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer­den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa­riertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service­adresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge­mäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 19 -

Anl_TC_TS_210_SPK5.indb 19Anl_TC_TS_210_SPK5.indb 19 07.11.2019 08:55:2207.11.2019 08:55:22

D

Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:

Ersatzteile bestellen

•

Aktuelle Preisauskünfte

•

Verfügbarkeiten der Ersatzteile

•

Servicestellen Vorort für Benzingeräte

•

Defekte Geräte anmelden

•

Garantieverlängerungen (nur bei bestimmten Geräten)

•

Bestellverfolgung

•

Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!

Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 20 -

Anl_TC_TS_210_SPK5.indb 20Anl_TC_TS_210_SPK5.indb 20 07.11.2019 08:55:2207.11.2019 08:55:22

PL

Niebezpieczeństwo! - Aby zmniejszyć ryzyko zranienia, należy przeczytać instrukcję obsługi

Ostrożnie! Nosić nauszniki ochronne. Hałas powoduje postępującą utratę słuchu.

Ostrożnie! Nosić maskę przeciwpyłową. Przy pracy w drewnie i innych materiałach może dochodzić

do powstawania szkodliwego dla zdrowia pyłu. Nie obrabiać materiału zawierającego azbest!

Ostrożnie! Nosić okulary ochronne. W czasie pracy może dochodzić do powstawania powodujących
utratę wzroku iskier, opiłek, drzazg lub odprysków.

Ostrożnie! Niebezpieczeństwo obrażeń! Nie sięgać w kierunku poruszającej się tarczy pilarskiej.

Wyłącznik przeciążeniowy

- 21 -

Anl_TC_TS_210_SPK5.indb 21Anl_TC_TS_210_SPK5.indb 21 07.11.2019 08:55:2207.11.2019 08:55:22

PL

Niebezpieczeństwo!

Podczas użytkowania urządzenia należy
przestrzegać wskazówek bezpieczeństwa w celu
uniknięcia zranień i uszkodzeń. Z tego względu
proszę dokładnie zapoznać się z instrukcją
obsługi/ wskazówkami bezpieczeństwa. Proszę
zachować instrukcję i wskazówki, aby można
było w każdym momencie do nich wrócić. W
razie przekazania urządzenia innej osobie,
proszę wręczyć jej również instrukcję obsługi/
wskazówki bezpieczeństwa. Nie odpowiadamy
za wypadki i uszkodzenia zaistniałe w wyniku
nieprzestrzegania niniejszej instrukcji i wska­zówek bezpieczeństwa.

1. Wskazówki bezpieczeństwa

Właściwe wskazówki bezpieczeństwa znajdują
się w załączonym zeszycie!

Ostrzeżenie!
Zapoznać się z treścią wszystkich ws­kazówek bezpieczeństwa, instrukcji, ry­sunków i danych technicznych danego
elektronarzędzia. Nieprzestrzeganie niżej wymi-

enionych instrukcji może spowodować porażenie
prądem, niebezpieczeństwo pożaru lub ciężkie
obrażenia.

Prosimy zachować na przyszłość wszystkie
wskazówki bezpieczeństwa i instrukcje.

2. Opis urządzenia i zakres dostawy

2.1 Opis urządzenia (rys. 1-15)

1. Stół pilarski

2. Ruchoma osłona tarczy pilarskiej

3. Drążek do przesuwania

4. Tarcza pilarska

5. Klin rozszczepiający

6. Wkładka podstawy

7. Prowadnica równoległa, kompletna

8. Kółko ręczne

9. Uchwyt mocujący kąta nachylenia tarczy pi-
larskiej

10. Wyłącznik przeciążeniowy

11. Włącznik/wyłącznik

12. Śruba mocująca prowadnicy równoległej

13. Śruba prowadnicy równoległej

14. Przykładnica poprzeczna

15. Śruba tarczy pilarskiej

16. Króciec ssący

17. Śruba z łbem wpuszczanym

18. Otwór w kształcie litery L w klinie
rozszczepiającym

19. Śruba mocująca

20. Płyta mocująca

21. Rowek w stole pilarskim

22. Skala szerokości rzazu

23. Szyna ogranicznika

24. Szyna mocująca

25. Rowek w szynie ogranicznika poziomo

26. Śruba radełkowana prowadnicy równoległej

27. Rowek w szynie ogranicznika pionowo

28. Pokrętł

29. Klucz oczkowy 19/8 mm

30. Klucz oczkowy 10/8 mm

31. Dolna osłona tarczy pilarskiej

32. Śruba z gniazdem krzyżowym dolnej osłony

33. Zacisk

34. Podkładka

35. Gałka na osłonie tarczy pilarskiej

36. Nakrętka samozabezpieczająca na osłonie

37. Śruba zamkowa na osłonie tarczy pilarskiej

38. Śruba regulacji 0°

39. Śruba regulacji 45°

40. Śruba przykładnicy poprzecznej

41. Śruba radełkowana przykładnicy poprzecznej

42. Uchwyt do mocowania prowadnicy

2.2 Zakres dostawy

Prosimy sprawdzić na podstawie podanego
zakresu dostawy czy produkt jest kompletny.
Jeżeli stwierdzono brak części, prosimy zwrócić
się w ciągu 5 dni roboczych od zakupu produktu
do naszego centrum serwisowego lub punktu
zakupu urządzenia przedstawiając dowód zaku­pu. Prosimy wziąć pod uwagę umieszczoną w
informacjach serwisowych na końcu tej instrukcji
tabelę świadczeń gwarancyjnych.

•

•

•

•

•

Niebezpieczeństwo!
Urządzenie i opakowanie nie są zabawkami!
Dzieci nie mogą bawić się częściami z twor­zywa sztucznego, folią i małymi elementami!
Niebezpieczeństwo połknięcia i uduszenia
się!

- 22 -

o mocujące przykładnicy poprzecznej

tarczy pilarskiej

tarczy pilarskiej

równoległej

Otworzyć opakowanie i ostrożnie wyciągnąć
urządzenie.
Zdjąć opakowanie oraz zabezpieczenia do
transportu (jeśli jest).
Sprawdzić, czy dostawa jest kompletna.
Sprawdzić, czy urządzenie i wyposażenie
dodatkowe nie zostały uszkodzone w trans­porcie.
W razie możliwości zachować opakowanie,
aż do upływu czasu gwarancji.

Anl_TC_TS_210_SPK5.indb 22Anl_TC_TS_210_SPK5.indb 22 07.11.2019 08:55:2307.11.2019 08:55:23

PL

Stołowa pilarka tarczowa

•

Osłona tarczy pilarskiej

•

Drążek do przesuwania

•

Prowadnica równoległa, kompletna

•

Przykładnica poprzeczna, kompletna

•

Klucz oczkowy 19/8 mm

•

Klucz oczkowy 10/8 mm

•

Uchwyt do mocowania prowadnicy

•

równoległej (2 szt.)
Materiał do montażu

•

Oryginalna instrukcja obsługi

•

Wskazówki bezpieczeństwa

•

3. Użycie zgodne z przeznaczeniem

Stołowa pilarka tarczowa służy do cięcia
wzdłużnego i poprzecznego (tylko z prowadnicą
poprzeczną) każdego rodzaju drewna, stosownie
do wielkości urządzenia. Nie wolno przecinać
wszelkiego typu okrąglaków.

Urządzenie używać tylko zgodnie z jego przezna­czeniem. Każde użycie, odbiegające od opisan­ego w niniejszej instrukcji jest niezgodne z przez­naczeniem urządzenia. Za powstałe w wyniku
niewłaściwego użytkowania szkody lub zranienia
odpowiedzialność ponosi użytkownik/ właściciel,
a nie producent.

Proszę pamiętać o tym, że nasze urządzenie nie
jest przeznaczone do zastosowania zawodowe­go, rzemieślniczego lub przemysłowego. Umowa
gwarancyjna nie obowiązuje, gdy urządzenie
było stosowane w zakładach rzemieślniczych,
przemysłowych lub do podobnych działalności.

Należy stosować tylko odpowiednie dla tej mas-
zyny tarcze pilarskie (ze stopów twardych lub
tarcze o stałej prędkości obrotowej). Nie wolno
używać tarcz pilarskich ze stali szybkotnącej oraz
wszelkiego typu tarcz do ściernic.

Do zgodnego z przeznaczeniem zastosowa­nia należy również przestrzeganie wskazówek
dotyczących bezpieczeństwa oraz instrukcji
montażu i wskazówek eksploatacyjnych w instruk­cji obsługi. Osoby, które obsługują i konserwują
urządzenie, muszą się zapoznać z tymi wska­zówkami oraz należy je pouczyć o możliwych
niebezpieczeństwach. Poza tym należy jak
najdokładniej przestrzegać obowiązujących prze­pisów w sprawie zapobiegania wypadkom (BHP).
Należy stosować się do pozostałych ogólnych

zasad z dziedziny medycyny pracy i techniki
bezpieczeństwa.
Przeróbki dokonane w obrębie maszyny
całkowicie wykluczają odpowiedzialność produ­centa za spowodowane na skutek tego szkody.
Pomimo zgodnego z przeznaczeniem zasto­sowania nie można całkowicie wyeliminować
określonych czynników ryzyka resztkowego. Ze
względu na konstrukcję i budowę maszyny mogą
wystąpić następujące zagrożenia:

Dotknięcie tarczy pilarskiej w nieosłoniętym

•

obrębie pilarki.
Sięgnięcie do pracującej tarczy (rana cięta).

•

Odrzucenie przedmiotu obrabianego lub

•

części przedmiotu obrabianego.
P ęknięcie/złamanie tarczy pilarskiej.

•

Wyrzucenie wadliwych części tarczy, wzmoc-

•

nionych płytkami z węglików spiekanych.
Uszkodzenia słuchu w wypadku niestosowa-

•

nia koniecznej ochrony słuchu.
Szkodliwe dla zdrowia emisje pyłów drzew-

•

nych w przypadku wykonywania prac w
zamkniętych pomieszczeniach.

4. Dane techniczne

Silnik prądu przemiennego .....220-240 V ~ 50Hz

Moc P ...................... S1 900 W / S6 40% 1200 W

Prędkość obrotowa biegu jałowego n

........................................................4800 obr./min

Tarcza z zębami z węglików spiekanych

..........................................Ø 210 x Ø 30x 2,6 mm

Maks. szerokość zęba ............................. 2,8 mm

Liczba zębów .................................................. 24

Wymiary stołu ...............................525 x 440 mm

Maks. wysokość cięcia. ................... 45 mm / 90°

........................................................ 27 mm / 45°

Regulacja wysokości .....bezstopniowa 0 - 45 mm

Tarcza pochylana ..............bezstopniowo 0° - 45°

Przyłącze odsysania pyłu ......................Ø 36 mm

Waga ................................................. ok. 11,3 kg

Klasa ochronności: ....................................... II/

Grubość klina rozszczepiającego: ........... 2,2 mm

Tryb pracy S6 40%: Praca ciągła z przerwami
jałowymi z obciążeniem przerywanym (czas cyklu
10 minut). Aby uniknąć niedopuszczalnego prze­grzania silnika, silnik może pracować 40% cyklu z
podana mocą nominalną, a następnie pracować
bez obciążenia przez dalsze 60% czasu cyklu.

0

쓑

- 23 -

Anl_TC_TS_210_SPK5.indb 23Anl_TC_TS_210_SPK5.indb 23 07.11.2019 08:55:2307.11.2019 08:55:23

PL

Niebezpieczeństwo!
Hałas

Hałas został zmierzony zgodnie z normą EN

62841.

Praca

Poziom ciśnienia akustycznego LpA ..... 92,4 dB(A)

Odchylenie K
Poziom mocy akustycznej L
Odchylenie K

Stosować ochronniki słuchu.

Oddziaływanie hałasu może spowodować utratę
słuchu.

Podane wartości emisji hałasu zostały zmier­zone według znormalizowanych procedur i
mogą służyć jako podstawa do porównywania
elektronarzędzi.

Podane wartości emisji hałasu mogą również być
wykorzystywane do wstępnej oceny obciążeń.

Ostrzeżenie:

Faktyczne wartości emisji hałasu podczas pracy z
elektronarzędziem mogą odbiegać od podanych
wartości i zależą one od sposobu użytkowania
elektronarzędzia, w szczególności od właściwości
przedmiotu, który poddawany jest obróbce.

Ograniczać powstawanie hałasu i wibracji do
minimum!

U żywać wyłącznie urządzeń bez uszkodzeń.

•

Regularnie czyścić urządzenie.

•

Dopasować własny sposób pracy do

•

urządzenia.
Nie przeciążać urządzenia.

•

W razie potrzeby kontrolować urządzenie.

•

Nie włączać urządzenia, jeśli nie będzie

•

używane.

Ograniczyć czas pracy!

Należy uwzględnić wszystkie etapy cyklu pracy, w
tym również np. czas, w którym elektronarzędzie
pozostaje wyłączone oraz czas, w którym pracuje
ono bez obciążenia.

Ostrożnie!
Pozostałe zagrożenia
Ta k że w przypadku, gdy to elektronarzędzie
będzie obsługiwane zgodnie z instrukcją,
zawsze zachodzi ryzyko powstawania
zagrożenia. W zależności od budowy i spo-

........................................ 3 dB(A)

pA

.......................................3 dB(A)

WA

........... 105,4 dB(A)

WA

sobu wykonania tego elektronarzędzia mogą
pojawić się następujące zagrożenia:

1. Uszkodzenia płuc, w przypadku nie stosowa­nia odpowiedniej maski przeciwpyłowej.

2. Uszkodzenia słuchu, w przypadku nie stoso­wania odpowiednich nauszników ochronnych.

5. Przed uruchomieniem

Przed podłączeniem urządzenia należy się
upewnić, że dane na tabliczce znamionowej
urządzenia są zgodne z danymi zasilania.

Ostrzeżenie!
Przed rozpoczęciem ustawień na urządzeniu
zawsze wyciągać wtyczkę z gniazdka.

Rozpakować stołową pilarkę tarczową

•

i sprawdzić na obecność ewentualnych
uszkodzeń trasportowych
Maszynę należy ustawić stabilnie, tzn.

•

przykręcić na stałe śrubami do stołu warszta­towego lub do stabilnej podstawy.
Przed uruchomieniem należy prawidłowo

•

zamontować osłony i elementy
zabezpieczające.
Tarcza pilarska musi się swobodnie poruszać.

•

W wypadku już obrabianego drewna uważać

•

na ciała obce, np.: gwoździe, wkręty itd.
Przed naciśnięciem włącznika / wyłącznika

•

upewnić się, czy tarcza pilarska jest
właściwie zamontowana i czy części ruchome
poruszają się bez przeszkód.

6. Montaż

Niebezpieczeństwo! Przed rozpoczęciem
wszelkich prac konserwacyjnych,
montażowych i przezbrajaniem urządzenia
należy wyciągnąć wtyczkę kabla zasilającego
z gniazdka.

6.1 Montaż/demontaż osłony tarczy pilarskiej
(rys. 3)

Kręcąc kółkiem ręcznym (8) przesunąć tarczę

•

(4) na maksymalną głębokość rzazu.
Odkręcić maksymalnie gałkę (35), aż gałka

•

(35) dotknie nakrętki samozabezpieczającej
(36).
Ostrożnie! Nie zmieniać ustawienia nakrętki

•

samozabezpieczającej (36).
Wsunąć śrubę zamkową (37) jak najgłębiej

•

w osłonę tarczy pilarskiej (2), tak aby

- 24 -

Anl_TC_TS_210_SPK5.indb 24Anl_TC_TS_210_SPK5.indb 24 07.11.2019 08:55:2307.11.2019 08:55:23

PL

czworokątny profil śruby (37) wystawał z
osłony tarczy pilarskiej (2).
Przytrzymując wciśniętą śrubę zamkową (37)

•

wsunąć osłonę tarczy pilarskiej (2) ze śrubą
zamkową (37) w otwór w kształcie litery L
(18) w klinie rozszczepiającym i przesunąć ją
najpierw do przodu, a następnie do dołu.
Następnie wsunąć śrubę zamkową (37)

•

czworokątnym profilem w zagłębienie w
osłonie tarczy pilarskiej (2) tak, aby zgodnie z
kształtem wsunął się w zagłębienie.
Dokręcić jak najmocniej gałkę (35). Wska-

•

zówka! Połączenie śrubowe między śrubą
zamkową (37) i gałką (35) zostało skonst­ruowane w taki sposób, aby osłona tarczy
pilarskiej (2) zawsze mogła się poruszać.
Ostrzeżenie! Osłona tarczy pilarskiej (2) musi

•

zawsze pod wpływem własnego ciężaru
samoczynnie opuszczać się na obrabiany
przedmiot.
Demontaż należy wykonać w odwrotnej

•

kolejności.

6.2 Wymiana wkładki podstawy (rys. 4)

Wymienić uszkodzoną lub zużytą wkładkę

•

podstawy, w przeciwnym razie występuje
zwiększone niebezpieczeństwo obrażeń.
Zdjąć osłonę tarczy pilarskiej (2) (patrz punkt

•

6.1)
Wykręcić śruby z łbem wpuszczanym (17).

•

Wyjąć zużytą wkładkę (6).

•

Montaż nowej wkładki następuje w odwrotnej

•

kolejności.

6.3 Montaż/demontaż klina
rozszczepiającego (rys. 5-8)
Niebezpieczeństwo! Wyciągnąć wtyczkę z

•

gniazdka.
Zdjąć osłonę tarczy pilarskiej (2) (patrz punkt

•

6.1).
Kręcąc kółkiem ręcznym (8) przesunąć tarczę

•

(4) na najmniejszą głębokość rzazu, ustawić
w pozycji 0° i zablokować.
Odwrócić pilarkę tarczową i położyć ją stołem

•

pilarskim (1) na odpowiednie podłoże.
Poluzować śruby z gniazdem krzyżowym

•

(32), tak aby dolną osłonę tarczy pilarskiej
(31) można było odchylić w bok. Wskazów­ka! Śruby z gniazdem krzyżowym należy
tylko lekko poluzować, nie wykręcając ich
całkowicie.
Odkręcić śrubę mocującą (19) i zdjąć płytę

•

mocującą (20) i klin rozszczepiający (5).
Starannie oczyścić klin rozszczepiający (5) i

•

śrubę mocującą (20), zanim zostaną ponow-

nie zamontowane na maszynie.
Montaż należy wykonać w odwrotnej

•

kolejności.
Odstęp pomiędzy tarczą pilarską (4) a klinem

•

rozszczepiającym (5) powinien wynosić 3-8
mm (rys. 8).
Upewnić się, że klin rozszczepiający (5) jest

•

ustawiony prosto i nie może się poruszać ani
chwiać.
Klin rozszczepiający (5) musi być dokładnie

•

wyśrodkowany na hipotetycznej linii
przebiegającej jako przedłużenie tarczy pi­larskiej (4) do tyłu, tak aby zapobiec zaklesz­czaniu się ciętego materiału.

6.4 Montaż/wymiana tarczy pilarskiej
(rys. 5, 6, 9)
Niebezpieczeństwo! Wyciągnąć wtyczkę z

•

gniazdka!
Aby zapobiec obrażeniom podczas wymiany

•

tarczy pilarskiej nosić rękawice!
Zdjąć osłonę tarczy pilarskiej (2) (patrz punkt

•

6.1).
Kręcąc kółkiem ręcznym (8) przesunąć tarczę

•

(4) na najmniejszą głębokość rzazu, ustawić
w pozycji 0° i zablokować.
Odwrócić pilarkę tarczową i położyć ją stołem

•

pilarskim (1) na odpowiednie podłoże.
Aby uzyskać dostęp do tarczy pilarskiej (4),

•

odchylić dolną osłonę tarczy pilarskiej (31)
tak jak opisano w punkcie 6.3.
Odkręcić śrubę (15), nasadzając na nią

•

klucz oczkowy 19/8 mm (29) i jednocześnie
przytrzymując kluczem oczkowym 10/8 mm
(30) wał silnika.
Ostrożnie! Nakrętkę obracać w kierunku

•

obrotów tarczy pilarskiej.
Zdjąć zewnętrzny kołnierz i zdjąć zużytą

•

tarczę pilarską z kołnierza wewnętrznego,
ściągając ją ukośnie do dołu.
Przed montażem nowej tarczy pilarskiej

•

starannie oczyścić kołnierze.
Założyć nową tarczę pilarską, wykonując

•

czynności w odwrotnej kolejności oraz mocno
dokręcić.
Uwaga! Uważać na poprawny kierunek

•

obrotów - skośna powierzchnia tnąca
uzębienia musi być skierowana w kierunku
biegu, tzn. do przodu (patrz: strzałka na
osłonie tarczy pilarskiej)
Ustawić pilarkę z powrotem w położeniu ro-

•

boczym i zamontować ruchomą osłonę tarczy
pilarskiej (2) i dolną osłonę tarczy pilarskiej
(31) (patrz punkty 6.3, 6.1).
Przed ponownym przystąpieniem do pracy z

•

- 25 -

Anl_TC_TS_210_SPK5.indb 25Anl_TC_TS_210_SPK5.indb 25 07.11.2019 08:55:2307.11.2019 08:55:23

PL

pilarką należy sprawdzić sprawność urządzeń
zabezpieczających.
Ostrzeżenie! Po każdej wymianie tarczy

•

sprawdzić, czy osłona tarczy pilarskiej (2)
się prawidłowo otwiera i zamyka. Dodatkowo
należy sprawdzić, czy tarcza pilarska (4) się
swobodnie obraca w osłonie tarczy pilarskiej
(2).
Ostrzeżenie! Po każdej wymianie tarczy

•

sprawdzić, czy tarcza pilarska (4) obraca się
swobodnie we wkładce podstawy (6), zarów­no w pozycji pionowej, jak również pod kątem
45°.
Ostrzeżenie! Jeżeli wkładka podstawy (6) jest

•

zużyta lub uszkodzona, należy ją natychmiast
wymienić na nową (patrz rozdz. 6.2).
Ostrzeżenie! Wymianę i ustawienie

•

prawidłowego położenia tarczy pilarskiej (4)
wykonywać zawsze zgodnie z instrukcją.

6.5 Odsysanie wiórów (rys. 10)

Piła wyposażona jest w króciec ssący (16) do

•

wiórów.
Dzięki temu można do niej łatwo podłączyć

•

wszelkiego rodzaju urządzenia do odsysania
wiórów.
Stosować urządzenie tylko z urządzeniem

•

odsysającym.
Regularnie kontrolować i oczyszczać przewo-

•

dy odsysające.

6.6 Przechowywanie osprzętu (rys. 2)

Drążek do przesuwania (3), prowadnicę
równoległą (7) i przykładnicę poprzeczną (14),
gdy nie są w użyciu, można zamocować tak
jak pokazano na rys. 2. Aby móc zamontować
przykładnicę równoległą (7), zamocować na­jpierw obydwa mocowania (42) po lewej stronie
maszyny.

7. Obsługa

7.1 Włącznik/wyłącznik (rys. 1, 15 / poz. 11)

Naciśnięcie zielonego przycisku „I“

•

uruchamia pilarkę. Przed rozpoczęciem
cięcia odczekać, aż tarcza pilarska osiągnie
maksymalną liczbę obrotów.
Aby wyłączyć pilarkę wcisnąć czerwony przy-

•

cisk „0“.

Silnik urządzenia chroniony jest przed
przeciążeniem przez wyłącznik przeciążeniowy
(10). W przypadku przekroczenia wartości prądu
znamionowego wyłącznik przeciążeniowy (10)
wyłącza urządzenie.

Odczekać kilkanaście minut aż urządzenie

•

ostygnie.
Nacisnąć wyłącznik przeciążeniowy (10).

•

Wcisnąć zielony przycisk „I“, aby włączyć

•

urządzenie.

7.2 Głębokość cięcia (rys. 1,15)

Kręcąc kółkiem ręcznym (8) można ustawić
tarczę pilarską (4) na wymaganą głębokość rza­zu.

W kierunku przeciwnym do ruchu wskazówek
zegara:

mniejsza głębokość cięcia

W kierunku zgodnym z ruchem wskazówek
zegara:

większa głębokość cięcia

7.3 Prowadnica równoległa

Do cięcia wzdłużnego elementów drewnianych
należy używać prowadnicy równoległej (7).

7.3.1 Wysokość prowadnicy (rys. 1b, 11, 12)

Zamontować prowadnicę równoległą

•

przykręcając w tym celu do stołu szynę
mocującą (24): Od zewnętrznej strony
stołu: pokrętło mocujące (12) i podkładka
(34), od wewnętrznej strony stołu: zacisk
(33). Przykręcić śrubami (13) i śrubami
radełkowanymi (26) szynę ogranicznika (23) i
szynę mocującą (24).
Wchodząca w skład urządzenia prowadnica

•

równoległa (7) posiada dwie powierzchnie
prowadzące o różnych wysokościach.
W zależności od grubości przecinanych

•

materiałów prowadnicę (23) należy używać
według rys. 11 do grubszych materiałów, a do
cieńszych materiałów według rys.12.
Aby ustawić szynę ogranicznika (23) na

•

niższą powierzchnię prowadzącą należy
poluzować obie śruby radełkowane (26).
Wysunąć obie śruby (13) z rowka (27) w szy-

•

nie ogranicznika (23).
Następnie wsunąć obie śruby (13) w drugi

•

rowek (25) w szynie ogranicznika (23) i
nasunąć z powrotem szynę ogranicznika (23)
na prowadnicę równoległą.
Z powrotem dokręcić obie śruby radełkowane

•

(26), aby zablokować szynę ogranicznika

- 26 -

Anl_TC_TS_210_SPK5.indb 26Anl_TC_TS_210_SPK5.indb 26 07.11.2019 08:55:2307.11.2019 08:55:23

PL

(23).
Aby przestawić prowadnicę na wyższą

•

powierzchnię prowadzącą postępować w
analogiczny sposób.
Ostrzeżenie! Szynę ogranicznika (23) należy

•

zawsze przykręcić po tej stronie prowadnicy
równoległej (7), która skierowana jest do tar­czy pilarskiej.

7.3.2 Szerokość cięcia (rys. 11,12)

Prowadnicę równoległą (7) można

•

zamontować po obydwu stronach stołu pi­larskiego (1).
Przy pomocy skali (22) na stole pilarskim (1)

•

ustawić prowadnicę równoległą (7) na żądany
wymiar.
Dokręcić obie śruby mocujące (12), aby

•

zamocować prowadnicę równoległą (7) w wy­branym położeniu.
Przed przystąpieniem do cięcia obrabianego

•

przedmiotu należy wykonać cięcie próbne,
aby móc zmierzyć faktyczną szerokość cięcia.
W ten sposób można zapobiec niedokładnym
ustawieniom lub błędom skali.

7.3.3 Ustawianie długości prowadnicy
(rys. 13).

Aby zapobiec zakleszczaniu się przecinane-

•

go materiału, szynę ogranicznika (23) można
przesuwać w kierunku wzdłużnym.
Zasada: Tylny koniec ogranicznika powinien

•

być styczny z teoretyczną linią, która zaczyna
się w środku tarczy pilarskiej i przebiega pod
kątem 45° do tyłu.
Ustawić żądaną szerokość rzazu

•

- Poluzować śruby radełkowane (26) i
przesunąć szynę ogranicznika (23) do przodu
na tyle, żeby dotknęła teoretycznej linii 45°.

- Z powrotem dokręcić śruby radełkowane
(26).

7.4 Przykładnica poprzeczna (rys. 14)

Do cięcia poprzecznego elementów drewnianych
należy używać przykładnicy poprzecznej (14).

Poluzować obie śruby radełkowane (26) i

•

ściągnąć szynę ogranicznika (23) z szyny
mocującej (24).
Zamocować szynę ogranicznika (23) śrubami

•

(40) i śrubami radełkowanymi (41) na
przykładnicy poprzecznej (14).
Wsunąć przykładnicę poprzeczną (14) w ro-

•

wek (21) stołu pilarskiego.
Poluzować pokrętło mocujące (28).

•

Przekręcić szynę ogranicznika (23) tak, aby

•

strzałka wskazywała na żądany wymiar na

skali.
Z powrotem dokręcić śrubę (28).

•

Sprawdzić odstęp między szyną ogranicznika

•

(23) i tarczą pilarską (4).
Ostrzeżenie! Nie przysuwać szyny ograni-

•

cznika (23) zbyt blisko do tarczy pilarskiej.
Odstęp między szyną ogranicznika (23) i
tarczą pilarską (4) powinien wynosić ok. 2 cm.
W razie potrzeby poluzować śruby

•

radełkowane (41) i ustawić szynę ograniczni­ka (23).
Z powrotem dokręcić śruby radełkowane (41).

•

7.5 Ustawienie kąta (rys. 15)

Poluzować uchwyt mocujący (9).

•

Aby zmienić ustawienie kąta tarczy pilarskiej

•

przesuwać kółko ręczne (8) aż wskazówka
będzie wskazywać na skali żądaną wartość
kąta.
Zablokować uchwyt mocujący (9).

•

W razie potrzeby można skorygować usta-

•

wienie oporu dla ustawienia kąta nachylenia
tarczy pilarskiej 0° i 45°. Do regulacji tego us­tawienia służą obie śruby regulacji (38) i (39).

8. Eksploatacja

Ostrzeżenie!

Po każdej regulacji zaleca się wykonanie

•

próbnego cięcia, aby sprawdzić poprawność
ustawień.
Po włączeniu pilarki zawsze przed

•

rozpoczęciem cięcia odczekać, aż tarcza pi­larska osiągnie maksymalną liczbę obrotów.
Zachować ostrożność przy nacinaniu!

•

Stosować urządzenie tylko z urządzeniem

•

odsysającym.
Regularnie kontrolować i oczyszczać przewo-

•

dy odsysające.

8.1 Wykonywanie cięć wzdłużnych (rys. 16)

Przedmiot przecinany jest przy tym wzdłuż jego
długości.
Jedna krawędź przecinanego przedmiotu docis­kana jest do prowadnicy równoległej (7), a płaska
strona przedmiotu przylega do stołu pilarki (1).
Zawsze opuścić osłonę tarczy pilarskiej (2) na
obrabiany przedmiot.
Pozycja robocza przy wykonywaniu cięć
wzdłużnych nie może leżeć w jednej linii z prze­biegiem cięcia!

Ustawić prowadnicę równoległą (7) odpo-

•

wiednio do wysokości przecinanego przedmi-

- 27 -

Anl_TC_TS_210_SPK5.indb 27Anl_TC_TS_210_SPK5.indb 27 07.11.2019 08:55:2307.11.2019 08:55:23

PL

otu oraz wymaganej szerokości. (Patrz 7.3)
W łączyć pilarkę

•

U łożyć dłonie ze zwartymi palcami płasko na

•

obrabianym przedmiocie i przesuwać prze­dmiot wzdłuż prowadnicy równoległej (7) w
kierunku tarczy pilarskiej (4).
Wolno prowadzić przedmiot z boku lewą lub

•

prawą ręką (w zależności od pozycji prowad­nicy równoległej) tylko do przedniej krawędzi
pokrywy ochronnej.
Przedmiot przesuwać zawsze do końca klina

•

rozszczepiającego (5).
Odpad drzewny pozostawić na stole pilarskim

•

(1) do momentu zatrzymania się tarczy pi­larskiej (4).
D ługie przedmioty przecinane zabezpieczyć

•

przed spadnięciem po zakończeniu cięcia!
(np. przy pomocy stojaka)

8.1.1 Przecinanie wąskich przedmiotów
(rys. 17)

Do cięcia wzdłużnego przedmiotów o szerokości
poniżej 150 mm należy zawsze stosować drążek
do przesuwania (3). Drążek do przesuwania
wchodzi w skład wyposażenia pilarki. Natychmi­ast wymienić zużyty lub uszkodzony drążek do
przesuwania.

8.1.2 Przecinanie bardzo wąskich przedmi­otów (rys. 18)

Do cięcia wzdłużnego bardzo wąskich prze-

•

dmiotów o szerokości 50 mm i mniejszej
należy zawsze stosować klocek do przesuwa­nia.
Zaleca się stosować przy tym niższą

•

powierzchnię prowadzącą prowadnicy
równoległej.
Klocek do przesuwania nie wchodzi w skład

•

wyposażenia pilarki! (Do nabycia w sklepach
specjalistycznych) Zużyty klocek do przesu­wania należy w porę wymienić.

8.2 Wykonywanie cięć ukośnych (rys. 15/19)

Do wykonywania cięć ukośnych konieczne jest
zastosowanie prowadnicy równoległej (7). Jeżeli
podczas wykonywania cięcia ukośnego tarcza
pilarska (4) jest pochylona w lewo, wówczas
prowadnica równoległa (7) musi znajdować się
po prawej stronie tarczy pilarskiej (4). Obrabia­ny przedmiot należy prowadzić między tarczą
pilarską (4) a prowadnicą równoległą (7).

Ustawić tarczę pilarską (4) na żądany kąt.

•

(Patrz 7.5.)
Ustawić prowadnicę równoległą (7) odpo-

•

wiednio do szerokości i wysokości obrabiane-

go przedmiotu (patrz punkt 7.3)
Wykonać cięcie odpowiednio do szerokości

•

obrabianego przedmiotu (patrz punkty 8.1.1 i

8.1.2)

8.3 Wykonywanie cięć poprzecznych (rys. 20)

Wsunąć przykładnicę poprzeczną (14) do

•

rowek (21) w stole pilarskim i ustawić pod
żądanym kątem. (Patrz 7.4.)
Mocno docisnąć obrabiany przedmiot do

•

przykładnicy poprzecznej (14).
W łączyć pilarkę.

•

Aby wykonać cięcie należy przesuwać

•

przykładnicę poprzeczną (14) i obrabiany
przedmiot w kierunku tarczy pilarskiej.

Ostrzeżenie!

•

Należy zawsze trzymać za prowadzony prze-

dmiot. Nigdy nie trzymać za część przedmio­tu, która ma być odcięta.
Przykładnicę poprzeczną (14) przesuwać do

•

przodu tak długo, aż obrabiany przedmiot
zostanie całkowicie przecięty.
Wyłączyć pilarkę.

•

Odpady drzewne usunąć dopiero po

całkowitym zatrzymaniu się tarczy pilarskiej.

9. Wymiana przewodu zasilającego

Niebezpieczeństwo!

W razie uszkodzenia przewodu zasilającego,
przewód musi być wymieniony przez autoryzowa­ny serwis lub osobę posiadającą podobne kwalifi -
kacje, aby uniknąć niebezpieczeństwa.

10. Czyszczenie, konserwacja i
zamawianie części zamiennych

Niebezpieczeństwo!

Przed rozpoczęciem jakichkolwiek prac
związanych z czyszczeniem wyciągnąć wtyczkę
z gniazdka.

10.1 Czyszczenie

Urządzenia zabezpieczające, szczeliny

•

powietrza i obudowa silnika powinny być w
miarę możliwości zawsze wolne od pyłu i
zanieczyszczeń. Urządzenie wycierać czystą
ściereczką lub przedmuchać sprężonym po­wietrzem o niskim ciśnieniu.
Zaleca się czyszczenie urządzenia

•

bezpośrednio po każdorazowym użyciu.
Urządzenie czyścić regularnie wilgotną

•

- 28 -

Anl_TC_TS_210_SPK5.indb 28Anl_TC_TS_210_SPK5.indb 28 07.11.2019 08:55:2307.11.2019 08:55:23

PL

ściereczką z niewielką ilością szarego mydła.
Nie używać żadnych środków czyszczących
ani rozpuszczalników; mogą one uszkodzić
części urządzenia wykonane z tworzywa
sztucznego. Należy uważać, aby do wnętrza
urządzenia nie dostała się woda. Wniknięcie
wody do urządzenia podwyższa ryzyko
porażenia prądem.

10.2 Szczotki węglowe

W razie nadmiernego iskrzenia proszę sprawdzić
stan szczotek węglowych przez elektryka.
Niebezpieczeństwo! Wymiany szczotek
węglowych dokonywać może jedynie elektryk.

10.3 Konserwacja

We wnętrzu urządzenia nie ma części
wymagających konserwacji.

10.4 Zamawianie części zamiennych i
osprzętu:

Zamawiając części zamienne należy podać
następujące informacje:

Typ urządzenia

•

Numer artykułu urządzenia

•

Numer identyfikacyjny urządzenia

•

Numer wymaganej części zamiennej

•

Aktualne ceny i informacje można znaleźć na
stronie internetowej: www.isc-gmbh.info

11. Utylizacja i recykling

Sprzęt umieszczony jest w opakowaniu
zapobiegającym uszkodzeniom w czasie trans­portu. Opakowanie jest surowcem i nadaje się do
powtórnego użytku lub do recyklingu. Urządzenie
oraz jego osprzęt składają się z rożnych rodzajów
materiałów, jak np. metal i tworzywa sztuczne. Nie
wyrzucać uszkodzonych urządzeń do śmietnika!
W celu odpowiedniej utylizacji należy oddać
urządzenie do specjalistycznego punktu zbiórki
odpadów. Informacji o specjalistycznych punktach
zbiórki odpadów udziela administracja
komunalna.

12. Przechowywanie

Urządzenie i wyposażenie dodatkowe
przechowywać w miejscu ciemnym, suchym i
wolnym od przemarzania, zabezpieczyć przed
dziećmi. Optymalna temperatura przechowywani
5 do 30˚C. Przechowywać urządzenie w oryginal­nym opakowaniu.

Wskazówka! Dla osiągnięcia
doskonałych rezultatów po­lecamy stosować doskonałej
jakości wyposażenie produ­kowane przez fi rmę

! www.kwb.eu

[e-mail]

10.5 Transport

Transportować maszynę wyłącznie
podnosząc za stół pilarski. Nigdy nie używać
urządzeń zabezpieczających takich jak
osłona tarczy pilarskiej i szyny ogranicznika
jako uchwytów podczas przenoszenia lub
transportu urządzenia.

- 29 -

Anl_TC_TS_210_SPK5.indb 29Anl_TC_TS_210_SPK5.indb 29 07.11.2019 08:55:2307.11.2019 08:55:23

PL

Tylko dla krajów Unii Europejskiej

Nie wyrzucać elektronarzędzi do śmieci!

Według europejskiej dyrektywy 2012/19/EG o starych urządzeniach elektrycznych i elektronicznych
oraz włączenia ich do prawa krajowego, zużyte elektronarzędzia należy zbierać oddzielnie i oddawać do
punktu zbiórki surowców wtórnych.

Alternatywa recyklingu wobec obowiązku zwrotu urządzenia:
Właściciel elektronarzędzi w przypadku przekazania własności, jest zobowiązany, zamiast odesłania,
do współudziału we właściwym przetworzeniu. Stare urządzenie może być dostarczone do punktu
zbiorczego, który przeprowadza eliminację w myśl krajowego obiegu gospodarczego i ustawy o odpa­dach. Nie dotyczy to osprzętu i środków pomocniczych załączonych do starego urządzenia, które nie
mają części elektrycznych.

Przedruk lub innego rodzaju powielanie dokumentacji wyrobów oraz dokumentów towarzyszących, na­wet we fragmentach dopuszczalne jest tylko za wyraźną zgodą fi rmy iSC GmbH.

Zmiany techniczne zastrzeżone

- 30 -

Anl_TC_TS_210_SPK5.indb 30Anl_TC_TS_210_SPK5.indb 30 07.11.2019 08:55:2307.11.2019 08:55:23

PL

Informacje serwisowe

Posiadamy partnerów serwisowych we wszystkich krajach wymienionych w tym certyfi kacie gwarancji.
Odpowiednie dane kontaktowe znajdą Państwo w tym certyfi kacie gwarancji. Nasi partnerzy są do
Państwa dyspozycji we wszystkich kwestiach serwisowych takich jak naprawa, zamawianie części zami-
ennych i zużywalnych oraz materiałów eksploatacyjnych.

Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas
eksploatacji lub naturalnemu zużyciu bądź że następujące części konieczne są jako materiały
eksploatacyjne.

Kategoria Przykład

Części zużywające się* Pasek klinowy, szczotki węgłowe, wkładka pods-

Materiał eksploatacyjny/części eksploatacyjne* Tarcza pilarska
Brakujące części

* nie zawsze wchodzą w zakres dostawy!

W przypadku stwierdzenia wad lub błędów prosimy o odpowiednie zgłoszenie na stronie internetowej
www.isc-gmbh.info. Prosimy zamieścić dokładny opis błędu oraz odpowiedzieć na poniższe pytania:

Czy urządzenie na początku działało czy też było uszkodzone od samego początku?

•

Czy przed wystąpieniem usterki zwrócili Państwo uwagę na coś szczególnego (oznaki przed

•

usterką)?
Pod jakim względem urządzenie działa Państwa zdaniem nieprawidłowo (główny objaw)?

•

Prosimy o podanie opisu.

tawy, drążek do przesuwania

- 31 -

Anl_TC_TS_210_SPK5.indb 31Anl_TC_TS_210_SPK5.indb 31 07.11.2019 08:55:2307.11.2019 08:55:23

PL

Certyfi kat gwarancji

Szanowny kliencie, szanowna klientko!
Nasze produkty podlegają surowej kontroli jakości. Jeżeli mimo to stwierdzą Państwo usterki w funk­cjonowaniu urządzenia, przepraszamy za spowodowane niedogodności i prosimy o zwrócenie się do
naszego biura serwisowego pod wskazanym na karcie gwarancyjnej adresem. Jesteśmy również do
Państwa dyspozycji pod wskazanym numerem telefonu biura serwisowego. Dla spełnienia roszczeń
gwarancyjnych obowiązują następujące postanowienia:

1. Warunki gwarancji odnoszą się jedynie do konsumentów, tzn. osób fi zycznych, które nie używają
tego produktu do działalności przemysłowej, rzemieślniczej lub innej działalności gospodarczej.
Poniższe warunki gwarancji obejmują świadczenia w ramach dodatkowej gwarancji, które producent
urządzenia oferuje nabywcom nowych urządzeń dodatkowo do przysługującej zgodnie z przepisami
prawa rękojmi. Poprzez udzielenie tej gwarancji przyznane Państwu ustawowo uprawnienia z tytułu
rękojmi nie ulegają zmianie. Nasze świadczenia gwarancyjne udzielane są Państwu bezpłatnie.

2. Świadczenie gwarancyjne obejmuje wyłącznie wady nowego urządzenia tego producen­ta wynikające z błędów w produkcji urządzenia lub w materiale i ogranicza się do usunięcia
powyższych wad bądź wymiany urządzenia, według decyzji producenta.
Prosimy pamiętać o tym, że zgodnie z przeznaczeniem nasze produkty nie zostały skonstruowane
do prac w ramach działalności o charakterze gospodarczym, rzemieślniczym bądź profesjonal­nym. Tym samym, w przypadku użytku urządzenia podczas okresu gwarancyjnego w zakładach
rzemieślniczych, przemysłowych i innej działalności gospodarczej lub eksploatacji pod podobnym
obciążeniem postanowienia umowy gwarancyjnej tracą moc.

3. Gwarancji nie podlegają:

- szkody wynikające z niestosowania się do instrukcji montażu lub nieprawidłowej instalacji,
nieprzestrzegania instrukcji obsługi (np. podłączenie do nieprawidłowego napięcia sieciowe­go lub nieprawidłowego rodzaju prądu), nieprzestrzegania zaleceń odnośnie konserwacji i
bezpieczeństwa, oddziaływania anormalnych warunków otoczenia (np. uszkodzenia na skutek
upadku urządzenia), jak i szkody powstałe na skutek niedostatecznej konserwacji i pielęgnacji
urządzenia.

- szkody wynikające z niedozwolonego lub nieprawidłowego stosowania urządzenia (np.
przeciążenia urządzenia lub stosowanie innych niż zalecane narzędzi i akcesoriów), nieprzestrze­gania zaleceń odnośnie konserwacji i bezpieczeństwa, szkody powstałe na skutek ciał obcych w
urządzeniu (np. piasek, kamienie, pył lub kurz oraz szkody podczas transportu), stosowania siły
przy obsłudze urządzenia lub oddziaływania zewnętrznego (np. uszkodzenia na skutek upadku
urządzenia).

- uszkodzenia urządzenia lub jego części, które powstały na skutek normalnego prawidłowego lub
innego naturalnego zużycia.

4. Okres gwarancji wynosi 24 miesiące licząc od dnia kupna urządzenia. Roszczenia gwarancyjne
winny być zgłaszane przed upływem dwóch tygodni od momentu stwierdzenia usterki. Po upływie
okresu objętego gwarancją wyklucza się możliwość spełnienia roszczeń gwarancyjnych. Naprawa
bądź wymiana urządzenia nie powodują przedłużenia okresu gwarancyjnego ani rozpoczęcia biegu
nowego okresu gwarancyjnego na zamienione urządzenie ani na zastosowane części zamienne.
Obowiązuje to również w przypadku interwencji serwisowej na miejscu.

5. W celu przedstawienia roszczeń gwarancyjnych należy zgłosić uszkodzone urządzenie na
następującej stronie: www.isc-gmbh.info. Proszę mieć przygotowany rachunek lub inny dokument
zakupu nowego urządzenia. Urządzenia, które przysłane zostały bez dowodu zakupu lub tabli­czki znamionowej, nie są objęte świadczeniami gwarancyjnymi, ponieważ nie ma możliwości ich
przyporządkowania. Jeżeli wada objęta jest świadczeniem gwarancyjnym, otrzymają Państwo
niezwłocznie naprawione lub nowe urządzenie.

Naturalnie istnieje możliwość usunięcia usterek i wad nieobjętych gwarancją b

ądź po jej upływie za zw-

rotem kosztów. W tym celu prosimy przesłać urządzenia na adres naszego biura serwisowego.

W przypadku części zużywających się, materiałów eksploatacyjnych oraz brakujących części zwracamy
uwagę na ograniczenia tej gwarancji zgodnie z informacjami serwisowymi zamieszczonymi w tej instruk­cji obsługi.

- 32 -

Anl_TC_TS_210_SPK5.indb 32Anl_TC_TS_210_SPK5.indb 32 07.11.2019 08:55:2307.11.2019 08:55:23

RUS

Опасность! - для уменьшения опасности получить травму прочтите руководство по
эксплуатации

Осторожно! Используйте средства защиты слуха. Воздействие шума может вызвать потерю
слуха.

Осторожно! Используйте респиратор. При обработке древесины и других материалов может
образоваться вредная для здоровья пыль. Запрещено обрабатывать предметы содержащие
асбест!

Осторожно! Используйте защитные очки. Возникающие во время работы искры или
выделяющиеся из устройства обломки, опилки и пыль могут повредить органы зрения.

Осторожно! Опасность травмирования! Не прикасайтесь к вращающемуся пильному полотну.

Выключатель перегрузки

- 33 -

Anl_TC_TS_210_SPK5.indb 33Anl_TC_TS_210_SPK5.indb 33 07.11.2019 08:55:2307.11.2019 08:55:23

RUS

Опасность!

При использовании устройств необходимо
соблюдать определенные правила техники
безопасности для того, чтобы избежать
травм и предотвратить ущерб. Поэтому
внимательно прочитайте настоящее
руководство по эксплуатации / указания по
технике безопасности полностью. Храните
их в надежном месте для того, чтобы иметь
необходимую информацию, когда она
понадобится. Если Вы даете устройство
другим для пользования, то приложите к нему
это руководство по эксплуатации / указания
по технике безопасности. Мы не несем
никакой ответственности за травмы и ущерб,
которые были получены или причинены
в результате несоблюдения указаний
этого руководства и указаний по технике
безопасности.

1. Указания по технике

безопасности

Соответствующие указания по технике
безопасности находятся в приложенных
брошюрах!

Предупреждение!
Ознакомьтесь со всеми указаниями по
технике безопасности, инструкциями,
изображениями и техническими
характеристиками, которые прилагаются
к данному электрическому инструменту.

Неточное соблюдение указаний,
содержащихся в следующей инструкции,
может привести к поражению электрическим
током, пожару и (или) тяжелым травмам.

Сохраняйте все указания по технике
безопасности и инструкции для
использования в будущем.

2. Состав устройства и состав

упаковки

2.1 Описание устройства (рис. 1–15)

1. Стол пилы

2. Защита пильного полотна

3. Шток-толкатель

4. Пильное полотно

5. Распорный клин

6. Вставка стола

7. Параллельный упор в сборе

8. Маховик

9. Рукоятка для фиксации угла наклона
пильного полотна

10. Максимальный выключатель

11. Переключатель «включено-выключено»

12. Установочный винт для параллельного

упора

13. Винт для параллельного упора

14. Поперечный упор

15. Винт для пильного полотна

16. Аспирационный

17. Винт с потайной головкой

18. L-образная выемка в распорном клине

19. Крепежный винт

20. Крепежная плита

21. Паз в столе пилы

22. Шкала (ширина распиловки)

23. Упорная шина

24. Держатель

25. Паз в упорной шине (плоская грань)

26. Винт с накатанной головкой для
параллельного упора

27. Паз в упорной шине (узкая грань)

28. Установочный винт для поперечного упора

29. Кольцевой

30. Кольцевой гаечный ключ 10/8 мм

31. Крышка пильного полотна

32. Винт с крестообразным шлицем для
крышки пильного полотна

33. Зажимная планка

34. Подкладная шайба

35. Кнопка настройки на защите пильного

полотна

36. Самостопорящаяся гайка на защите
пильного полотна

37. Крепежный болт на защите пильного
полотна

38. Юстировочный винт – положение 0°

39. Юстировочный винт – положение 45°

40. Винт для поперечного упора

41. Винт с накатанной головкой для
поперечного упора

42. Держатель для параллельного упора

2.2 Состав комплекта устройства

Проверьте комплектность изделия на
основании описанного объема поставки.
При обнаружении недостатка компонентов
обратитесь в наш сервисный центр
или магазин, в котором Вы приобрели
устройство, не позднее чем в течение 5-ти
рабочих дней после приобретения изделия,
предъявив действительную квитанцию о
покупке. Обратите внимание на таблицу с
указанием гарантийных сроков в документе с
информацией о сервисном обслуживании.

- 34 -

патрубок

гаечный ключ 19/8 мм

Anl_TC_TS_210_SPK5.indb 34Anl_TC_TS_210_SPK5.indb 34 07.11.2019 08:55:2407.11.2019 08:55:24

RUS

Откройте упаковку и выньте осторожно из

•

упаковки устройство.
Удалите упаковочный материал, а также

•

приспособления защиты устройства при
упаковывании и транспортировке (при
наличии).

Проверьте комплектность устройства.

•

Проверьте устройство и принадлежности

•

на наличие возникших при
транспортировке повреждений.

Сохраняйте упаковку по возможности

•

до истечения срока гарантийных
обязательств.

Опасность!
Устройство и упаковка не являются
детскими игрушками! Запрещено детям
играть с пластиковыми пакетами,
пленками и мелкими деталями! Опасность
заключается в том, что они могут
проглотить или погибнуть от удушья!

Дисковая пила со столом

•

Защита пильного полотна

•

Шток-толкатель

•

Параллельный упор в сборе

•

Поперечный упор в сборе

•

Кольцевой гаечный ключ 19/8 мм

•

Кольцевой гаечный ключ 10/8 мм

•

Держатель для параллельного упора

•

(2 шт.)
Монтажный материал

•

Оригинальное руководство по

•

эксплуатации
Указания по технике безопасности

•

3. Использование в соответствии
с предназначением

Дисковая пила со столом предназначена
для продольной и поперечной (только с
поперечным упором) распиловки любых
пород древесины в соответствии с размерами
станка. Запрещено распиливать кругляк
любого вида.

Станок можно использовать только в
соответствии с его назначением! Любое
другое выходящее за эти рамки применение
считается использованием не по назначению.
За возникший в результате этого
материальный ущерб или травмы любого
рода несет ответственность пользователь/

оператор, а не производитель.

Учтите, что конструкция наших устройств
не предназначена для использования в
промышленных целях, в ремесленном или
кустарном производстве. Мы не несем
никакой ответственности по гарантийным
обязательствам в случае применения
устройства на ремесленных, кустарных или
промышленных предприятиях,
подобных целей.

Допускается использование только
подходящих для станка пильных полотен
(твердосплавных или хромованадиевых
пильных полотен). Запрещено использование
пильных полотен из высоколегированной
быстрорежущей стали и отрезных дисков
любого рода.

В использование в соответствии с
предписанием входит также следование
указаниям по технике безопасности, а также
руководства по монтажу и
Лица, работающие с лобзиковым станком
и обслуживающие его, должны уметь
обращаться с ним и быть осведомлены
о возможных опасностях. Кроме того
необходимо строго следовать действующим
предписаниям по предупреждению
травматизма. Следуйте также прочим общим
правилам профилактики здоровья на рабочем
месте и техники безопасности.
Изменения конструкции лобзикового станка
полностью исключают ответственность
изготовителя за возникшие в результате этого
последствия. Несмотря на использование в
рамках предписания, невозможно полностью
исключить некоторые факторы риска. В
зависимости от конструкции и строения
устройства могут возникнуть следующие
опасности:

Прикосновение к пильному полотну в

•

незакрытой области пиления.
Прикосновение к вращающемуся

•

пильному полотну (порез).
Отдача обрабатываемого изделия и его

•

частей.
Поломка пильного полотна.

•

Отбрасывание дефектных

•

твердосплавных деталей пильного
полотна.
Повреждение слуха при отсутствии

•

использования необходимых средств
защиты органов слуха.

- 35 -

а также для

эксплуатации.

Anl_TC_TS_210_SPK5.indb 35Anl_TC_TS_210_SPK5.indb 35 07.11.2019 08:55:2407.11.2019 08:55:24

RUS

Образующаяся при работе в закрытых

•

помещениях древесная пыль вредна для
здоровья.

4. Технические данные

Электродвигатель переменного тока

............................................... 220–240 В ~ 50 Гц

Мощность P ......... S1 900 Вт / S6 40% 1200 Вт

Число оборотов холостого хода n

.........................................................4800 об/мин

Твердосплавное пильное полотно

.......................................... Ø 210 x Ø 30 x 2,6 мм

Максимальная ширина зубьев .............. 2,8 мм

Количество зубьев ........................................ 24

Габариты стола ............................. 525 x 440 мм

Макс. высота распиловки ............... 45 мм/90 °

............................................................ 27 мм/45°

Регулировка высоты .............плавная 0–45 мм

Поворачивание пильного полотна

....................................................плавное 0°–45°

Штуцер для подсоединения

отсасывающего устройства .................Ø 36 мм

Вес .................................................... ок. 11,3 кг

Класс защиты: ............................................ II/쵭

Толщина распорного клина: .................. 2,2 мм

Режим работы S6 40%: Непрерывный
режим работы с прерывистой нагрузкой
(длительность
недопустимого нагрева двигателя его можно
эксплуатировать с указанной номинальной
мощностью 40 % продолжительности цикла,
а затем 60 % продолжительности цикла он
должен работать без нагрузки.

Опасность!
Шум и вибрация

Данные шума и вибрации были определены в
соответствии с нормами EN 62841.

Рабочий режим

Уровень звукового давления L
Погрешность K
Уровень мощности шума L
Погрешность K

Используйте средство защиты слуха.

Влияние шума может вызвать потерю слуха.

цикла 10 мин). Во избежание

......................................... 3 дБ

pA

......................................... 3 дБ

WA

0

...... 92,4 дБ(A)

pA

......... 105,4 дБ(A)

WA

Приведенные суммарные значения вибрации
и параметры эмиссии шума получены в
результате применения стандартного метода
испытания и могут быть использованы
для сравнения одного электрического
инструмента с другим.

Приведенные суммарные значения вибрации
и параметры эмиссии шума могут также
использоваться для предварительной оценки
уровня нагрузки.

Предупреждение:

значения вибрации и уровни шума во время
эксплуатации электроинструмента могут
отличаться от приведенных значений в
зависимости от способа использования
устройства, в частности от вида
обрабатываемого изделия.

Снижайте образование шума и вибрации
до минимума!

Используйте только безупречно

•

работающие устройства.
Регулярно очищайте устройство и

•

проводите его техобслуживание.
Методы работы должны соответствовать

•

конструкции устройства.
Не перегружайте устройство.

•

При необходимости сдавайте устройство

•

на проверку.
Выключайте устройство, если Вы им не

•

пользуетесь.

Ограничьте время работы!

При этом требуется учитывать все этапы
рабочего цикла (например, время, когда
электрический инструмент выключен, и
время, когда он включен, но работает без
нагрузки).

Осторожно!
Остаточные риски

Даже если Вы обращаетесь с настоящим
электроинструментом осторожно, то всегда
имеется остаточная опасность. Приведенные
ниже опасности могут возникнуть в связи с
особенностями конструкции и исполнением
электроинструмента:

1. Заболевание легких в том случае, если
не используется соответствующий
респиратор.

2. Повреждение слуха, если не используются
соответствующие средства защиты
органов слуха.

- 36 -

Anl_TC_TS_210_SPK5.indb 36Anl_TC_TS_210_SPK5.indb 36 07.11.2019 08:55:2407.11.2019 08:55:24

5. Перед вводом в эксплуатацию

Перед подключением проверить соответствие
данных на фирменной табличке параметрам
электросети.

Предупреждение!
Всегда извлекать штекер из розетки
электросети перед настройкой
устройства.

Распакуйте дисковую пилу со столом

•

и проверьте ее на наличие возможных
повреждений при транспортировке.
Необходимо обеспечить устойчивость

•

устройства, то есть привинтить его к
верстаку или прочной подставке.
Перед вводом в эксплуатацию необходимо

•

установить надлежащим образом все
крышки и защитные приспособления.
Пильное полотно должно свободно

•

вращаться.
При работе с уже обработанной

•

древесиной внимательно следите за
посторонними предметами, такими как
например, гвозди или винты и т.д.
Прежде чем привести в действие

•

«переключатель-включено», убедитесь

в том, что пильное полотно правильно
установлено и подвижные части имеют
свободный ход.

6. Монтаж

Опасность! Перед выполнением любых
работ по техническому обслуживанию,
переналадке и монтажу дисковой пилы
извлекайте сетевой штекер из розетки.

6.1 Монтаж/демонтаж защиты пильного
полотна (рис. 3)

Настройте пильное полотно (4) с помощью

•

маховика (8) на максимальную глубину
распиловки.

Доставайте кнопку настройки (35) до

•

тех пор, пока кнопка настройки (35) не
коснется самостопорящейся гайки (36).

Осторожно! Не изменяйте положение

•

самостопорящейся гайки (36).
Вставьте крепежный болт (37) как можно

•

дальше в защиту пильного полотна (2) так,
чтобы квадратный профиль крепежного
болта (37) выступал за пределы защиты
пильного полотна (2).

RUS

Удерживая крепежный болт (37), вставьте

•

защиту пильного полотна (2) вместе с
крепежным болтом (37) в L-образную
выемку (18) распорного клина сначала в
направлении вперед, а затем вниз.

Затем вставьте крепежный болт (37)

•

квадратным профилем с геометрическим
замыканием обратно в углубление в
защите пильного полотна (2).

Завинтите кнопку настройки (35) до

•

упора. Указание! Резьбовое соединение
между крепежным болтом (37) и кнопкой
настройки (35) выполнено таким образом,
чтобы защита пильного полотна (2) всегда
могла свободно двигаться.

Предупреждение! Защита пильного

•

полотна (2) должна всегда автоматически
опускаться к распиливаемому материалу
под собственным весом.

Демонтаж осуществляется в обратной

•

последовательности.

6.2 Замена вставки стола (рис. 4)

При износе или повреждении необходимо

•

заменить вставку стола, в противном
случае существует повышенная опасность
травмирования.

Снимите защиту пильного полотна (2) (см.

•

раздел 6.1).
Демонтируйте винты с потайной головкой

•

(17).
Извлеките изношенную вставку стола (6).

•

Монтаж новой вставки стола

•

осуществляется в обратной
последовательности.

6.3 Демонтаж/монтаж распорного клина
(рис. 5-8)

Опасность! Вытащить штепсель из

•

розетки

Демонтируйте защиту пильного полотна

•

(2) (см. раздел 6.1).
Настройте пильное полотно (4) с помощью

•

маховика (8) на самую низкую глубину
распиловки, установите его в положение

0° и зафиксируйте.
Переверните дисковую пилу и вместе со

•

столом (1) положите ее на подходящую
поверхность.

Ослабьте винты с крестообразным

•

шлицем (32) так, чтобы крышку
пильного полотна (31) можно было
откинуть в сторону. Указание! Винты с
крестообразным шлицем необходимо
только ослабить, а не полностью

- 37 -

Anl_TC_TS_210_SPK5.indb 37Anl_TC_TS_210_SPK5.indb 37 07.11.2019 08:55:2407.11.2019 08:55:24

RUS

демонтировать.
Демонтируйте крепежный винт (19) и

•

снимите крепежную плиту (20), а также
распорный клин (5).

Тщательно очистите распорный клин (5)

•

и крепежную плиту (20) перед повторной
установкой их в машину.

Сборка осуществляется в обратной

•

последовательности.
Расстояние между пильным полотном (4) и

•

распорным клином (5) должно составлять
3–8 мм (рис. 8).
Убедитесь, что распорный клин (5)

•

установлен ровно и устойчиво.
Распорный клин (5) должен быть

•

отцентрирован по воображаемой
удлиненной линии за пильным полотном
(4), чтобы избежать заклинивания
распиливаемого материала.

6.4 Монтаж и замена пильного полотна
(рис. 5, 6, 9)
Опасность! Извлеките штекер для

•

подключения к сети из розетки!
Во избежание травм при замене пильного

•

полотна используйте перчатки!
Демонтируйте защиту пильного полотна

•

(2) (см. раздел 6.1).
Настройте пильное полотно (4) с помощью

•

маховика (8) на самую низкую глубину
распиловки, установите его в положение

0° и зафиксируйте.
Переверните дисковую пилу и вместе со

•

столом (1) положите ее на подходящую
поверхность.

Обеспечьте свободный доступ к пильному

•

полотну (4), откинув крышку пильного
полотна (31), как описано в разделе 6.3.

Ослабьте винт (15), установив кольцевой

•

гаечный ключ 19/8 мм (29) на винт (15)
и удерживая вал двигателя кольцевым
гаечным ключом 10/8 мм (30).

Осторожно! Вращайте гайку в

•

направлении вращения пильного полотна.
Демонтируйте внешний фланец и снимите

•

старое пильное полотно с внутреннего
фланца по диагонали в направлении вниз.

Тщательно очистите фланцы пильного

•

полотна перед монтажом нового пильного
полотна.

Установите новое пильное полотно,

•

выполнив действия в обратной
последовательности, и зажмите его.

Внимание! Соблюдайте направление

•

вращения; скос зубьев должен

соответствовать направлению вращения,
то есть быть направлен вперед (см.
стрелку на защите пильного полотна).

Приведите дисковую пилу со столом в

•

рабочее положение и установите крышку
(31) и защиту пильного полотна (2) (см.
разделы 6.3, 6.1).
Прежде чем продолжить работу с пилой,

•

необходимо проверить функциональность
защитных приспособлений.

Предупреждение! После каждой замены

•

пильного полотна проверяйте, чтобы
защита пильного полотна (2) надлежащим
образом открывалась и закрывалась.
Также проверьте, чтобы пильное полотно
(4) свободно двигалось в защите пильного
полотна (2).

Предупреждение! После каждой замены

•

пильного полотна (4) необходимо
проверять, свободно ли оно движется
во вставке стола (6) в вертикальном
положении, а также под углом 45°.

Предупреждение! Изношенная или

•

поврежденная вставка стола (6) должна
быть немедленно заменена (см. раздел

6.2).
Предупреждение! Процессы замены

•

и выравнивания пильного полотна (4)
должны быть проведены надлежащим
образом.

6.5 Отсос опилок (рис. 10)

Пила снабжена патрубком отсоса (16)

•

опилок.
Ее можно легко подсоединить к любому

•

устройству отсоса опилок.
Используйте устройство только в

•

сочетании с приспособлением для отсоса
воздуха.

Регулярно проверяйте и очищайте каналы

•

отсоса воздуха.

6.6 Хранение незакрепленных деталей
(рис. 2)

Если шток-толкатель (3), параллельный
упор (7), а также поперечный упор (14) не
используются, они могут быть закреплены,
как показано на рис. 2. Чтобы закрепить
параллельный упор (7), необходимо сначала
установить оба держателя (42) с левой
стороны машины.

- 38 -

Anl_TC_TS_210_SPK5.indb 38Anl_TC_TS_210_SPK5.indb 38 07.11.2019 08:55:2407.11.2019 08:55:24

RUS

7. Работа с устройством

7.1 Переключатель «включено-
выключено» (рис. 1, 15, поз. 11)

Нажав на зеленую кнопку «I», можно

•

включить пилу. Перед началом пиления
необходимо выждать пока пильное
полотно не достигнет своей максимальной
скорости вращения.

Чтобы снова выключить пилу, необходимо

•

нажать на красную кнопку «0».

Двигатель этого устройства защищен от
перегрузки посредством максимального
выключателя (10). При превышении
номинального тока максимальный
выключатель (10) выключает устройство.

Подождите несколько минут, пока

•

устройство не остынет.
Нажмите на максимальный выключатель

•

(10).
Включите устройство, нажав на зеленую

•

кнопку «I».

7.2 Глубина распиловки (рис. 1, 15)

Путем вращения маховика (8) можно
настроить необходимую глубину распиловки
для пильного полотна (4).

Против часовой стрелки:

меньшая глубина распиловки

По часовой стрелке:

большая глубина распиловки

7.3 Параллельный упор

При продольной распиловке древесины
требуется использование параллельного
упора (7).

7.3.1 Высота упора (рис. 1b, 11, 12)

Смонтируйте параллельный упор на столе

•

пилы, привинтив держатель (24) к столу:
Снаружи на столе: установочный винт (12)
и подкладную шайбу (34); внутри на столе:
зажимную планку (33). Затем привинтите
упорную шину (23) и держатель (24)
с помощью винтов (13) и винтов с
накатанной головкой (26).

Входящий в комплект поставки

•

параллельный упор (7) имеет две
направляющие поверхности разной
высоты.

В зависимости от толщины

•

распиливаемого материала необходимо
использовать упорную шину (23) в
соответствии с рис. 11 для толстого
материала и в соответствии с рис. 12 для
тонкого материала.

Для перестановки упорной шины (23) на

•

более низкую направляющую поверхность
необходимо ослабить оба винта с
накатанной головкой (26).

Снимите оба винта (13) упорной шины (23)

•

с параллельного упора через паз (27).
Вставьте оба винта (13) упорной шины (23)

•

в другой паз (25) и установите упорную
шину (23) обратно на параллельный упор.

Повторно затяните оба винта с накатанной

•

головкой (26), чтобы зафиксировать
упорную шину (23).

Перестановка на высокую направляющую

•

поверхность выполняется аналогичным
образом.

Предупреждение! Упорную шину (23)

•

при использовании необходимо всегда
прикручивать со стороны параллельного
упора (7), обращенной к пильному
полотну.

7.3.2 Ширина распиловки (рис. 11, 12)

Параллельный упор (7) можно

•

монтировать на обеих сторонах стола
пилы (1).

При помощи шкалы (22) на столе пилы (1)

•

можно установить необходимый размер
для параллельного упора (7).

Затяните два стопорных винта (12), чтобы

•

зафиксировать параллельный упор (7).
Прежде чем приступать к распиловке

•

детали, выполните пробный распил
для измерения ширины. Это позволит
избежать неточности шкалы или
настройки.

7.3.3 Регулировка длины упора (рис. 13)

Для предотвращения защемления

•

распиливаемого материала можно
смещать упорную шину (23) в продольном
направлении.

Основное правило: задний конец упора

•

соприкасается с воображаемой линией,
которая начинается примерно в центре
пильного полотна и проходит назад под
углом 45 °.

Настройка необходимой ширины

•

распиловки

- Ослабьте винты с накатанной головкой
(26) и передвигайте упорную шину

- 39 -

Anl_TC_TS_210_SPK5.indb 39Anl_TC_TS_210_SPK5.indb 39 07.11.2019 08:55:2407.11.2019 08:55:24

RUS

(23), пока она не соприкоснется с

воображаемой линией, проходящей под
углом 45 °.

- Снова затяните винты с накатанной
головкой (26).

7.4 Поперечный упор (рис. 14)

При поперечной распиловке древесины
требуется использование поперечного упора

(14).

Ослабьте оба винта с накатанной головкой

•

(26) и снимите упорную шину (23) с
держателя (24).
Закрепите упорную шину (23) с помощью

•

винтов (40) и винтов с накатанной
головкой (41) на поперечном упоре (14).

Передвиньте поперечный упор (14) в паз

•

(21) стола пилы.
Ослабьте установочный винт (28).

•

Поворачивайте упорную шину (23),

•

пока стрелка не будет указывать на
необходимое значение угла.

Повторно затяните установочный винт

•

(28).
Проверьте расстояние между упорной

•

шиной (23) и пильным полотном (4).
Предупреждение! Не сдвигайте упорную

•

шину (23) слишком далеко в направлении
пильного полотна. Расстояние между
упорной шиной (23) и пильным полотном

(4) должно составлять около 2 см.
При необходимости ослабьте оба винта с

•

накатанной головкой (41) и отрегулируйте
упорную шину (23).

Вновь крепко затянуть винты с накатанной

•

головкой (41).

7.5 Регулировка угла (рис. 15)

Разблокируйте фиксирующую рукоятку (9).

•

Отрегулируйте угол наклона пильного

•

полотна, перемещая маховик (8) до тех
пор, пока указатель не будет указывать
на необходимое значение угла на угловой
шкале.

Заблокируйте фиксирующую рукоятку (9).

•

При необходимости концевой упор для

•

регулировки угла наклона пильного
полотна можно настроить на 0° и 45°. Для
этого необходимо отрегулировать оба
юстировочных винта (38) и (39).

8. Рабочий режим

Предупреждение!

Мы рекомендуем после каждой новой

•

регулировки осуществить пробное
пиление для того, чтобы проверить
отрегулированные величины.

После включения пилы подождите, пока

•

не будет достигнуто максимальное число
оборотов пильного полотна, прежде чем
выполнять распиловку.

Будьте внимательны при распиловке!

•

Используйте устройство только в

•

сочетании с приспособлением для отсоса
воздуха.

Регулярно проверяйте и очищайте каналы

•

отсоса воздуха.

8.1 Выполнение продольной распиловки
(рис. 16)

При этом материал распиливается в
продольном направлении.
Одна кромка распиливаемого материала
прижимается к параллельному упору (7), а
плоская сторона опирается на стол пилы (1).
Защита пильного полотна (2) должна быть
всегда опущена на распиливаемый материал.
При продольной распиловке оператор никогда
не должен находиться на линии распиловки.

Отрегулируйте параллельный упор (7) в

•

соответствии с высотой распиливаемого
материала. (См. раздел 7.3)

Включите пилу.

•

Наложите ладони на распиливаемый

•

материал, держа пальцы вместе, и
перемещайте распиливаемый материал
вдоль параллельного упора (7) в
направлении пильного полотна (4).

Направляйте распиливаемый материал

•

сбоку левой или правой рукой (в
зависимости от положения параллельного
упора) до передней кромки защитного
кожуха.

Всегда проталкивайте распиливаемый

•

материал до конца распорного клина (5).
Отходы распиловки остаются на столе

•

пилы (1), пока пильное полотно (4) не
будет снова находиться в нерабочем
положении.

Предохраняйте длинный распиливаемый

•

материал от опрокидывания в конце
распиловки! (Например, при помощи
роликовой опоры и т. д.)

- 40 -

Anl_TC_TS_210_SPK5.indb 40Anl_TC_TS_210_SPK5.indb 40 07.11.2019 08:55:2407.11.2019 08:55:24

RUS

8.1.1 Распиловка узкого материала (рис.

17)

Продольная распиловка материалов
шириной менее 150 мм обязательно
должна выполняться с использованием
штока-толкателя (3). Толкатель не входит
в объем поставки. Обязательно заменяйте
изношенный или поврежденный шток­толкатель.

8.1.2 Распиловка очень узкого материала
(рис. 18)

Для продольной распиловки очень узких

•

материалов шириной 50 мм и меньше
обязательно используйте деревянный
толкатель.

При этом следует предпочесть более

•

низкую направляющую поверхность
параллельного упора.

Деревянный толкатель не входит в

•

состав набора! (Его можно приобрести в
соответствующих специализированных
магазинах). Своевременно заменяйте
изношенный деревянный толкатель.

8.2 Выполнение косой распиловки
(рис. 15/19)

Косая распиловка обязательно выполняется
с использованием параллельного упора (7).
При наклоне пильного полотна (4) влево
при выполнении косой распиловки следует
установить параллельный упор (7) с правой
стороны пильного полотна (4). Проведите
заготовку между пильным полотном (4) и
параллельным упором (7).

Установите нужное значение угла

•

пильного полотна (4). (См. раздел 7.5)
Отрегулируйте параллельный упор (7)

•

в зависимости от ширины и высоты
распиливаемого материала (см. раздел

7.3).
Выполните распиловку в соответствии с

•

шириной распиливаемого материала (см.
разделы 8.1.1 и 8.1.2).

8.3 Выполнение поперечной распиловки
(рис. 20)

Передвиньте поперечный упор (14) в паз

•

(21) стола пилы и настройте необходимое
значение угла. (см. 7.4).
Сильно прижмите распиливаемый

•

материал к поперечном упору (14).
Включите пилу.

•

Для выполнения распиловки передвигайте

•

поперечный упор (14) и распиливаемый

материал в направлении пильного
полотна.

Предупреждение!

•

Всегда удерживайте направляемый

распиливаемый материал, а не свободную
отрезаемую часть материала.

Всегда перемещайте поперечный упор (14)

•

до полной распиловки материала.
Выключите пилу.

•

Удаляйте отходы распиловки только после

остановки пильного полотна.

9. Замена кабеля сетевого

питания

Опасность!

Во избежание опасностей замену
поврежденного кабеля сетевого питания
описываемого устройства должен
производить изготовитель, его служба
сервиса или кто-либо другой с подобной
квалификацией.

10. Очистка, техобслуживание и
заказ запасных деталей

Опасность!

Перед всеми работами по очистке необходимо
вынуть штекер из розетки электросети.

10.1 Очистка

Содержите защитные приспособления,

•

вентиляционные щели и корпус двигателя
свободными насколько это возможно от
пыли и грязи. Протрите устройство чистой
ветошью или продуйте сжатым воздухом
под низким давлением.

Мы рекомендуем очищать устройство

•

сразу после каждого использования.
Регулярно очищайте устройство влажной

•

ветошью с небольшим количеством
жидкого мыла. Не используйте средства
для очистки или растворы; они могут
повредить пластмассовые части
устройства. Следите за тем, чтобы вода не
попала вовнутрь устройства. Попадание
воды в электрическое устройство
повышает опасность получения удара
током.

- 41 -

Anl_TC_TS_210_SPK5.indb 41Anl_TC_TS_210_SPK5.indb 41 07.11.2019 08:55:2407.11.2019 08:55:24

RUS

10.2 Угольные щетки

При чрезмерном образовании искр сдайте
фрезу в специализированную мастрескую для
проверки угольных щеток.
Опасность! Угольные щетки разрешается
заменять только специалисту электрику.

10.3 Техобслуживание

Внутри устройства нет никаких деталей,
нуждающихся в техническом уходе.

10.4 Заказ запасных частей и

принадлежностей

При заказе запасных частей необходимо
указать следующие данные:

тип устройства

•

артикульный номер устройства

•

идентификационный номер устройства

•

номер необходимой запасной части

•

Актуальные цены и информацию можно найти
на сайте www.isc-gmbh.info.

Рекомендация! Для
хорошего результата
работы мы рекомендуем
высококачественные
принадлежности

! www.kwb.eu

[e-mail]

11. Утилизация и вторичное

использование

Устройство поставляется в упаковке
для предотвращения повреждений при
транспортировке. Эта упаковка является
сырьем и поэтому может быть использована
вновь или направлена на повторную
переработку сырья. Устройство и его
принадлежности изготовлены из различных
материалов, например, металла и пластмасс.
Не выбрасывайте дефектные устройства
вместе с бытовыми отходами. Для правильной
утилизации устройство необходимо сдать в
подходящий пункт приема. Если Вы не знаете,
где находится пункт приема, уточните это в
органах коммунального управления.

12. Хранение

Храните устройство и его принадлежности
в темном, сухом и неподверженном
воздействию мороза, а также недоступном
для детей месте. Оптимальная температура
хранения находится между 5 ˚C и 30 ˚C.
Храните электроинструмент в оригинальной
упаковке.

10.5 Транспортировка

Для транспортировки машины поднимайте
ее только за стол пилы. Не используйте
защитные приспособления (защиту пильного
полотна, упорные шины) для загрузки,
разгрузки или транспортировки.

- 42 -

Anl_TC_TS_210_SPK5.indb 42Anl_TC_TS_210_SPK5.indb 42 07.11.2019 08:55:2407.11.2019 08:55:24

RUS

Только для стран ЕС

Запрещено выбрасывать электроинструмент в обычный домашний мусор.

Согласно европейской директиве 2012/19/EG об использованных электрических и электронных
устройствах и реализации в правовой системе соответствующей страны необходимо
использованный электрический инструмент утилизировать отдельно и направлять на вторичную
переработку для охраны окружающей среды.

Вторичная переработка - альтернатива обязятельной отсылке устройства назад изґотовителю:
Владелец электрическоґо устройства в случае избавления от собственности обязан,в
качестве альтернативы отсылки назад изґотовителю, содействовать надлежащей утилизации.
Пришедшее в неґодность устройство может быть передано в приемный пункт, который
осуществит ликвидацию в соответствии с законом страны о цикличном производстве
и обращении с мусором. Это не относится к приложенным к пришедшему в неґодность
оборудованию дополнительным устройствам и вспомоґательным средствам, не содержащим
электрические части.

Перепечатывание или прочие виды размножения документации и сопроводительных листов
продукции фирмы, полностью или частично, разрешено производить только с однозначного
разрешения ISC GmbH.

Сохpaняeтcя прaво на тeхничeскиe изменения

- 43 -

Anl_TC_TS_210_SPK5.indb 43Anl_TC_TS_210_SPK5.indb 43 07.11.2019 08:55:2407.11.2019 08:55:24

RUS

Информация о сервисном обслуживании

Во всех странах, указанных в гарантийном свидетельстве, у нас имеются компетентные
сервисные партнеры, контактные данные которых Вы найдете в гарантийном свидетельстве.
Они всегда в Вашем распоряжении для решения любых вопросов, связанных с обслуживанием,
например, для ремонта, поставки запчастей и быстроизнашивающихся деталей, а также
приобретения расходных материалов.

Следует обратить внимание на то
естественному износу или износу в связи с эксплуатацией / следующие детали требуются в
качестве расходных материалов.

Категория Пример

Быстроизнашивающиеся детали* Клиновой ремень, угольные щетки, вставка

Расходный материал/расходные части* Пильное полотно
Недостающие компоненты

* Не обязательно входят в объем поставки!

При обнаружении дефектов или неисправностей мы просим Вас заявить о таком случае в сети
Интернет на сайте www.isc-gmbh.info. Обратите внимание на точное описание неисправности и в
любом случае ответьте

Устройство уже работало или оно было неисправным с самого начала?

•

Вам бросилось что-либо в глаза перед возникновением неисправности (признак перед

•

неисправностью)?
Какую неисправность имеет устройство, по Вашему мнению (основной признак)?

•

Опишите эту неисправность.

на следующие вопросы:

, что в этом изделии следующие детали подвержены

стола, толкатель

- 44 -

Anl_TC_TS_210_SPK5.indb 44Anl_TC_TS_210_SPK5.indb 44 07.11.2019 08:55:2407.11.2019 08:55:24

RUS

Гарантийное свидетельство

Уважаемая покупательница, уважаемый покупатель,
наши продукты проходят тщательнейший контроль качества. Если это устройство все же не будет
функционировать безупречно, мы просим Вас обратиться в наш сервисный отдел по адресу,
указанному в этом гарантийном талоне. Мы также охотно ответим на Ваши вопросы по телефону,
номер которого приведен ниже. При предъявлении гарантийных требований
условия.

1. Настоящие правила гарантии действуют исключительно в отношении пользователей, т.е.
физических лиц, которые не намереваются использовать настоящее изделие в рамках своей
профессиональной или другой самостоятельной деятельности. Настоящие правила гарантии
регулируют дополнительные условия оказания гарантийных услуг, которые нижеупомянутый
производитель обеспечивает покупателям своих новых устройств в дополнение к условиям
гарантии в соответствии с законом. Эти гарантийные обязательства не затрагивают Ваши
законные гарантийные требования. Наши гарантийные услуги для Вас бесплатны.

2. Гарантийные услуги распространяются только на дефекты нового устройства нижеупомянутого
производителя, которое вы приобрели, связанные с недостатком материала или
производственным браком, и ограничиваются по нашему выбору устранением таких дефектов
устройства или

заменой устройства. Учтите, что наши устройства не предназначены для
использования в промышленных целях, в ремесленном производстве и на профессиональной
основе. Поэтому гарантийный договор считается недействительным, если устройство
использовалось в течение гарантийного срока на кустарных, промышленных предприятиях или
в ремесленном производстве, а также подвергалось сопоставимой нагрузке.

3. Наша гарантия не распространяется на

:

- повреждения устройства, возникшие в результате несоблюдения руководства по монтажу

или неправильного монтажа, несоблюдения руководства по эксплуатации (например, при
подключении к сети с неправильным напряжением или родом тока), несоблюдения требований
касательно технического обслуживания и требований техники безопасности, воздействия на
устройство аномальных условий окружающей среды или недостаточного ухода и технического
обслуживания;

повреждения устройства, возникшие в результате неправильного или ненадлежащего

-

использования (например, перегрузка устройства или применение не допущенных к
использованию насадок или принадлежностей), попадания в устройство посторонних
предметов (например, песка, камней или пыли, повреждения при транспортировке),
применения силы или внешних воздействий (например, повреждения при падении);

- повреждения устройства или частей устройства, связанные с

износом в связи с

эксплуатацией, обычным или другим естественным износом.

4. Гарантийный срок составляет 24 месяца, отсчет начинается со дня покупки устройства.
Гарантийные права необходимо предъявлять до истечения срока гарантии в течении
двух недель после того как будет обнаружена неисправность. Заявления на гарантийное
обслуживание после истечения срока гарантии не принимаются. Ремонт или
устройства не ведет к продлению гарантийного срока, также при оказании такой услуги отсчет
нового гарантийного срока на устройство или возможно установленные детали не начинается
заново. Это условие действует также при обращении в местный сервисный отдел.

5. Для предъявления гарантийных требований сообщите о неисправности устройства на сайте
www.isc-gmbh.info. Приготовьте квитанцию о покупке

или другие доказательства приобретения

Вами нового устройства. Оказание гарантийных услуг применительно к устройствам,
направленным на рассмотрение без соответствующих доказательств или фирменной
таблички, исключается ввиду недостатка данных для идентификации таких устройств. Если
наша гарантия распространяется на неисправность устройства, Вы немедленно получите
отремонтированное или новое устройство.

действуют следующие

замена

Само собой разумеется, мы можем также

устранить при оплате затрат неисправности устройства,
которые не входят в объем гарантийных услуг или при истечении срока гарантии. Для этого Вам
необходимо выслать устройство на адрес нашей службы сервиса.

Что касается быстроизнашивающихся, расходных деталей и недостающих компонентов,
мы обращаем внимание на ограничения этой гарантии согласно информации о сервисном
обслуживании настоящего руководства

Anl_TC_TS_210_SPK5.indb 45Anl_TC_TS_210_SPK5.indb 45 07.11.2019 08:55:2407.11.2019 08:55:24

по эксплуатации.

- 45 -

GR

Κίνδυνος! – Για τη μείωση του κινδύνου τραυματισμού διαβάστε την Οδηγία χρήσης

Προσοχή! Να χρησιμοποιείτε ωτοασπίδες. Η επίδραση του θορύβου μπορεί να προκαλέσει την

απώλεια της ακοής.

Προσοχή! Να χρησιμοποιείτε μάσκα προστασίας από σκόνη. Κατά την επεξεργασία ξύλου και
άλλων υλικών δεν αποκλείεται η δημιουργία επιβλαβούς για την υγεία σκόνης. Δεν επιτρέπεται η
επεξεργασία υλικών που περιέχουν αμίαντο!

Προσοχή! Να φοράτε οπωσδήποτε προστατευτικά γυαλιά. Οι σπινθήρες που δημιουργούνται
κατά την εργασία ή τα εκσφενδονιζόμενα κομμάτια, ροκανίδια και σκόνες μπορούν να προκαλέσουν
απώλεια της όρασης.

Προσοχή! Κίνδυνος τραυματισμού! Μην βάζετε τα χέρια σας σε περιστρεφόμενο πριονόδισκο!

Διακόπτης υπερφόρτισης

- 46 -

Anl_TC_TS_210_SPK5.indb 46Anl_TC_TS_210_SPK5.indb 46 07.11.2019 08:55:2407.11.2019 08:55:24

GR

Κίνδυνος!

Κατά τη χρήση των συσκευών πρέπει, προς
αποφυγή τραυματισμών, να τηρούνται και
να λαμβάνονται ορισμένα μέτρα ασφαλείας.
Διαβάστε για το λόγο αυτό προσεκτικά τις
Οδηγίες χρήσης / Υποδείξεις ασφαλείας.
Φυλάξτε τις καλά για να έχετε τις πληροφορίες
πάντα στη διάθεσή σας. Εάν παραδώσετε τη
συσκευή σε άλλα άτομα, δώστε μαζί και αυτές
τις Οδηγίες χρήσης / Υποδείξεις ασφαλείας. Δεν
αναλαμβάνουμε καμία ευθύνη για ατυχήματα
ή βλάβες που οφείλονται σε μη τήρηση αυτών
των Οδηγιών χρήσης και των Υποδείξεων
ασφαλείας.

1. Υποδείξεις ασφαλείας

Θα βρείτε τις ανάλογες υποδείξεις ασφαλείας
στο επισυναπτόμενο βιβλιάριο!

Προειδοποίηση!
Διαβάστε όλες τις υποδείξεις ασφαλείας,
τις οδηγίες, τις απεικονίσεις και τα τεχνικά
χαρακτηριστικά αυτής της ηλεκτρικής
συσκευής. Σε περίπτωση παραλείψεων κατά

την τήρηση των υποδείξεων ασφαλείας μπορεί
να προκληθεί ηλεκτροπληξία, πυρκαγιά και/ή
σοβαροί τραυματισμοί.

Φυλάξτε για μελλοντική χρήση όλες τις
Υποδείξεις ασφαλείας και τις οδηγίες.

2. Περιγραφή της συσκευής και

συμπαραδιδόμενα

2.1 Περιγραφή της συσκευής (εικ. 1-15)

1. Πάγκος εργασίας

2. Προστασία πριονοδίσκου

3. Ξύλο ώθησης

4. Πριονοδίσκος

5. Σχίστης

6. Ένθετο πάγκου εργασίας

7. Παράλληλος οδηγός, κομπλέ

8. Χειροτροχός

9. Λαβή ρύθμισης γωνίας δίσκου

10. Διακόπτης υπερφόρτωσης

11. Διακόπτης ενεργοποίησης/απενεργοποίησης

ΟΝ/OFF

12. Βίδα στερέωσης για παράλληλο τέρμα

13. Βίδα παράλληλου οδηγού

14. Εγκάρσιος οδηγός

15. Βίδα ασφάλισης πριονοδίσκου

16. Στόμιο αναρρόφησης

17. Χωνευτή βίδα

18. Εσοχή σε σχήμα L στον σχίστη

19. Βίδες στερέωσης

20. Πλάκα στερέωσης

21. Αυλάκωση στον πάγκο εργασίας

22. Κλίμακα (πλάτος τομής)

23. Ράβδος-οδηγός

24. Στήριγμα

25. Επίπεδη αυλάκωση οδηγού

26. Βίδα για παράλληλο οδηγό

27. Κάθετη αυλάκωση οδηγού

28. Βίδα ασφάλισης για τον εγκάρσιο οδηγό

29. Δακτυλιωτό κλειδί 19/8mm

30. Δακτυλιωτό κλειδί 10/8mm

31. Κάλυμμα πριονοδίσκου

32. Σταυρόβιδα για κάλυμμα πριονοδίσκου

33. Έλασμα σύσφιξης

34. Ροδέλα

35. Περιστρεφόμενο κουμπί στην προστασία
του πριονοδίσκου

36. Αυτοασφαλιζόμενη βίδα στην προστασία

πριονοδίσκου

37. Βίδα-κλειδαριά στην προστασία
πριονοδίσκου

38. Βίδα ρύθμισης 0°

39. Βίδα ρύθμισης 45°

40. Βίδα για εγκάρσιο οδηγό

41. Κυματιστή βίδα για εγκάρσιο οδηγό

42. Στήριγμα για παράλληλο οδηγό

2.2 Συμπαραδιδόμενα

Βάσει της περιγραφής των συμπαραδιδόμενων
παρακαλούμε να ελέγξετε την πληρότητα
του προϊόντος. Σε περίπτωση ελλείψεων
τμημάτων παρακαλούμε να αποτανθείτε εντός
5 εργάσιμων ημερών από την ημερομηνία
αγοράς στο Κέντρο Σέρβις (Service Center) της
εταιρείας μας ή στο κατάστημα από το οποίο
αγοράσατε τη συσκευή, προσκομίζοντας την
ισχύουσα απόδειξη αγοράς. Παρακαλούμε να
προσέξετε τον πίνακα εγγύησης στους όρους
εγγύησης στο τέλος των οδηγιών.

Ανοίξτε τη συσκευασία και βγάλτε

•

προσεκτικά τη συσκευή.
Απομακρύντε τα υλικά συσκευασίας

•

καθώς και τα συστήματα προστασίας της
συσκευασίας / μεταφοράς (εάν υπάρχουν).

Ελέγξτε εάν είναι πλήρες το περιεχόμενο.

•

Ελέγξτε τη συσκευή και τα αξεσουάρ για

•

ενδεχόμενες ζημιές από τη μεταφορά.
Φυλάξτε τη συσκευασία αν γίνεται μέχρι την

•

πάροδο της προθεσμάις της εγγύησης.

Κίνδυνος!
H συσκευή και τα υλικά συσκευασίας δεν
είναι παιχνίδια! Τα παιδιά δεν επιτρέπεται

- 47 -

Anl_TC_TS_210_SPK5.indb 47Anl_TC_TS_210_SPK5.indb 47 07.11.2019 08:55:2507.11.2019 08:55:25

GR

να παίζουν με πλαστικές σακούλες,
πλαστικές μεμβράνες και μικροαντικείμενα!
Υφίσταται κίνδυνος κατάποσης και
ασφυξίας!

Κυκλικό πριόνι πάγκου εργασίας

•

Προστασία πριονοδίσκου

•

Ξύλο ώθησης

•

Παράλληλος οδηγός, κομπλέ

•

Εγκάρσιος οδηγός κομπλέ

•

Δακτυλιωτό κλειδί 19/8mm

•

Δακτυλιωτό κλειδί 10/8mm

•

Στήριγμα για παράλληλο οδηγό (2x)

•

Υλικό συναρμολόγησης

•

Πρωτότυπες οδηγίες χρήσης

•

Υποδείξεις ασφαλείας

•

3. Σωστή χρήση

Το κυκλικό πριόνι τραπεζιού προορίζεται
για κατά μήκος και εγκάρσια κοπή (μόνο με
εγκάρσιο οδηγό) ξύλων παντός είδους, ανάλογα
με το μέγεθος της μηχανής. Δεν επιτρέπεται η
κοπή στρογγυλών ξύλων παντός είδους.

Η μηχανή επιτρέπεται να χρησιμοποιηθεί μόνο
για τον σκοπό για τον οποίο προορίζεται. Κάθε
πέραν τούτου χρήση δεν ανταποκρίενται στο
σκοπό για τον οποίο προορίζεται. Γι α βλάβες
που οφείλονται σε παρόμοια χρήση ή για
τραυματισμούς παντός είδους ευθύνεται ο
χρήσητς/χειριστής και όχι ο κατασκευαστής.

Παρακαλούμε να προσέξετε πως οι συσκευές
μας δεν προορίζονται και δεν έχουν
κατασκευαστεί για επαγγελματική, βιοτεχνική
ή βιομηχανική χρήση. Δεν αναλαμβάνουμε
εγγύηση σε περίπτωση κατά την οποία η
συσκευή χρησιμοποιήθηκε σε συνεργεία,
βιοτεχνίες ή στη βιομηχανία ή σε εργασίες
παρόμοιες με αυτές.

Επιτρέπεται μόνο η χρήση πριονολαμών
κατάλληλων για τη μηχανή (πριονολάμες ΗΜ ή
CV). Απαγορεύεται η χρήση πριονολαμών HSS
και διαχωριστικών δίσκων παντός είδους.

Αναπόσπαστο μέρος της ενδεδειγμένης χρήσης
είναι και η τήρηση των υποδείξεων ασφαλείας,
καθώς και η οδηγία συναρμολόγησης και οι
υποδείξεις χειρισμού στην οδηγία χρήσης. Τα
άτομα που χειρίζονται τη μηχανή, πρέπει να
είναι εξοικειωμένα με το χειρισμό της και να

ενημερωθούν για ενδεχόμενους κινδύνους.
Πέραν τούτου να τηρούνται αυστηρά οι
διατάξεις πρόληψης ατυχημάτων. Να
ακολουθούνται επίσης και οι άλλοι γενικοί
κανόνες ιατρικής εργασίας και τεχνικής
ασφάλειας. Τροποποιήσεις στη μηχανή
αποκλείουν την ευθύνη του κατασκευαστή από
τις ζημιές που προκύπτουν από τη χρήση αυτή.
Παρ΄όλη την ενδεδειγμένη χρήση δεν μπορούν
να αποκλειστούν τελείως ορισμένοι κίνδυνοι.
Εξαιτίας της κατασκευής και της δομής της
μηχανής δεν αποκλείονται τα εξής:

Επαφή με τον πριονοδίσκο στο ακάλυπτο

•

τμήμα της.
Επέμβαση στον κινούμενο πριονοδίσκο

•

(τραυματισμός από αιχμηρό αντικείμενο)
Εκσφενδονισμός κατεργαζόμενων

•

αντικειμένων ή τμημάτων τους.
Θραύση πριονοδίσκου.

•

Εκσφενδονισμός ελαττωματικών τμημάτων

•

σκληρού μετάλλου του πριονοδίσκου.
Βλάβη της ακοής όταν δεν

•

χρησιμοποιούνται οι απαιτούμενες
ωτοασπίδες.
Επιβλαβείς για την υγεία εκπομπές σκόνης

•

ξύλου κατά τη χρήση σε κλειστούς χώρους.

4. Τεχνικά χαρακτηριστικά

Κινητήρας εναλλασσόμενου ρεύματος 220-240V
~ 50Hz

Ισχύς Ρ ................ S1 900 W / S6 40% 1200 Watt

Λειτουργία ραλεντί n
Πριονολάμα με σκληρό μέταλλο .. ø 210 x ø 30 x

2,6 mm

Μέγιστο πλάτος δοντιών ........................ 2,8 mm

Αριθμός δοντιών ............................................ 24

Μέγεθος πάγκου εργασίας ........... 525 x 440 mm

Μέγιστο ύψος κοπής ...................... 45 mm / 90°

........................................................ 27 mm / 45°

Ρύθμιση ύψους ............. αδιαβάθμητα 0 – 45 mm

Περιστρεφόμενος δίσκος ..αδιαβάθμητα 0° - 45°

Σύνδεση αναρρόφησης ........................ Ø 36 mm

Βάρος ............................................. περ. 11,3 kg

Κλάση προστασίας: ..................................... ΙΙ/

Πάχος σχίστη: ......................................... 2,2 mm

Είδος λειτουργίας S6 40%: Συνεχής περιοδική
λειτουργία (διάρκεια κύκλου 10 λεπτά). Για
να μη θερμανθεί υπερβολικά ο κινητήρας
επιτρέπεται να λειτουργεί ο κινητήρας 40%

.........................4800 min

0

쓑

-1

- 48 -

Anl_TC_TS_210_SPK5.indb 48Anl_TC_TS_210_SPK5.indb 48 07.11.2019 08:55:2507.11.2019 08:55:25

GR

της διάρκειας του κύκλου με την αναφερόμενη
ονομαστική ισχύ και πρέπει κατόπιν να συνεχίσει
να λειτουργεί 60% της διάρκειας κύκλου χωρίς
φορτίο.

Κίνδυνος!
Θόρυβος

Η εκπομπή θορύβων διαπιστώθηκε σύμφωνα με
το ΕΝ 62841.

Λειτουργία

Στάθμη ηχητικής πίεσης LpA .............. 92,4 dB(A)

Αβεβαιότητα K
Στάθμη ηχητικής ισχύος L
Αβεβαιότητα K

Να χρησιμοπ1οιείτε ωτοασπίδες.

Η επίδραση του θορύβου μπορεί να προκαλέσει
την απώλεια της ακοής.

Οι αναφερόμενες συνολικές τιμές μετάδοσης
δόνησης και οι τιμές εκπομπής θορύβου
μετρήθηκαν βάσει τυποποιημένης μεθόδου
δοκιμής και μπορούν να χρησιμοποιηθούν για
τη σύγκριση μίας ηλεκτρικής συσκευής με μία
άλλη.

Οι αναφερόμενες συνολικές τιμές μετάδοσης
δόνησης
μπορούν να χρησιμοποιηθούν για προσωρινή
εκτίμηση της σχετικής επιβάρυνσης.

Προειδοποίηση:

Η τιμή μετάδοσης της δόνησης μπορεί να
διαφέρει κατά την πραγματική χρήση της
ηλεκτρικής συσκευής από την αναφερόμενη
τιμή, ανάλογα με τον τρόπο χρήσης της,
ιδιαίτερα από το είδος του αντικειμένου που θα
κατεργαθείτε.

Περιορίστε την δημιουργία θορύβου και τις
δονήσεις στο ελάχιστο!

Να χρησιμοποιείτε μόνο συσκευές σε άψογη

•

κατάσταση.
Να συντηρείτε και να καθαρίζετε τακτικά τη

•

συκσευή.
Να προσαρμόζετε στη συσκευή τον τρόπο

•

εργασίας σας.
Προσέξτε να μην υπερφορτώνετε τη

•

συσκευή.
Αφήστε τη συσκευή νδεχομένως να

•

ελεγχθεί από ειδικό τεχνίτη.
Να απενεργοποιείτε τη συσκευή όταν δεν

•

την χρησιμοποιείτε.

..................................... 3 dB(A)

pA

..................................... 3 dB(A)

WA

και οι τιμές εκπομπής θορύβου

............ 105,4 dB(A)

WA

Περιορίστε το χρόνο εργασίας!

Εδώ πρέπει να λάβετε υπόψη σας όλα
τα τμήματα του κύκλου λειτουργίας (για
παράδειγμα χρόνους κατά τους οποίους είναι
σβησμένο το ηλεκτρικό εργαλείο και χρόνους
κατά τους οποίους είναι αναμμένο αλλά χωρίς
φορτίο).

Προσοχή!
Υπολειπόμενοι κίνδυνοι
Aκόμη και σε
κανονικής χρήσης αυτού του ηλεκτρικού
εργαλείου, υφίστανται πάντα ορισμένοι
υπολειπόμενοι κίνδυνοι. Oι ακόλουθοι
κίνδυνοι μπορούν να παρουσιαστούν
ανάλογα με το είδος κατασκευής και το
μεντέλο αυτού του ηλεκτρικού εργαλείου:

1. Βλάβες πνευμόνων, εάν δεν
χρησιμοποιηθούν κατάλληλες μάσκες
προστασίας από σκόνη.

2. Bλάβες της ακοής, εάν δεν χρησιμοποιθεί
κατάλληλη ηχοπροστασίας.

περίπτωση σωστής και

5. Πριν τη θέση σε λειτουργία

Πριν τη σύνδεση σιγουρευτείτε πως τα στοιχεία
στην ετικέτα του συμφωνούν με τα στοιχεία του
δικτύου.

Προειδοποίηση!
Πριν κάνετε ρυθμίσεις στη συσκευή να
βγάζετε πάντα το βύσμα από την πρίζα.

Ξεπακετάρετε το δισκοπρίονο πάγκου και

•

ελέγξτε το για ενδεχόμενες ζημιές από τη
μεταφορά

Η μηχανή πρέπει να τοποθετηθεί σε

•

σταθερό σημείο, δηλ. να βιδωθεί πάνω σε
πάγκο εργασίας ή σε στερεή βάση.

Πριν τη θέση σε λειτουργία πρέπει να έχουν

•

τοποθετηθεί σωστά όλα τα καλύμματα και οι
διατάξεις ασφαλείας.

Η πριονολάμα πρέπει να μπορεί να κινείται

•

ελεύθερα.
Να προσέχετε στα ήδη κατεργασμένα ξύλα

•

να μην υπάρχουν ξένα αντικείμενα, π.χ.
καρφιά ή βίδες κλπ.

Πριν ενεργοποιήσετε τον διακόπτη

•

ενεργοποίησης/απενεργοποίησης
σιγουρευθείτε πως όλα έχουν τοποθετηθεί
σωστά και πως κινούνται ελεύθερα τα
κινούμενα τμήματα.

- 49 -

Anl_TC_TS_210_SPK5.indb 49Anl_TC_TS_210_SPK5.indb 49 07.11.2019 08:55:2507.11.2019 08:55:25

GR

6. Συναρμολόγηση

Κίνδυνος! Πριν από όλες τις εργασίες
συντήρησης και τροποποίησης στον
αναρροφητήρα να βγάζετε το βύσμα από
την πρίζα.

6.1 Τοποθέτηση / εξαγωγή της προστασίας
για την πριονολάμα (εικ. 3)

Ρυθμίστε τον δίσκο (4) με τον τροχό χεριού

•

(8) στο μέγιστο βάθος κοπής.
Ανοίξτε το περιστρεφόμενο κουμπί (35) όσο

•

γίνεται, μέχρι να αγγίξει το περιστρεφόμενοι
κουμπί (35) το αυτοασφαλιζόμενο παξιμάδι

(36).
Προσοχή! Μην αλλάζετε τη ρύθμιση στο

•

αυτοασφαλιζόμενο παξιμάδι (36).
Σπρώξτε τη βίδα (37) όσο γίνεται μέσα

•

από την προστασία του πριονοδίσκου (2),
έτσι ώστε το τετράγωνο προφίλ της βίδας
(37) να προεξέχει από την προστασία του
πριονοδίσκου (2).

Κρατώντας πιεσμένη τη βίδα (37) περνάτε

•

την προστασία του πριονοδίσκου (2) με τη
βίδα (37) στην εσοχή σε σχήμα L (18) του
σχίστη, πρώτα προς τα εμπρός και μετά
προς τα κάτω.

Κατόπιν σπρώξτε τη βίδα (37) πάλι με το

•

τετράγωνο προφίλ στο βαθλυ σημείο της
προστασίας του πριονοδίσκου (2).

Βιδώστε το περιστρεφόμενο κουμπί (35) όσο

•

γίνεται. Υπόδειξη! Ο βιδωτός σύνδεσμος
μεταξύ βίδας (37) και περιστρεφόμενου
κουμπιού (35) είναι έτσι ώστε να μένει πάντα
ελεύθερη η προστασία του πριονοδίσκου (2).

Προειδοποίηση! Το προστατευτικό κάλυμμα

•

του δίσκου (2) πρέπει με το δικό του βάρος
να χαμηλώνει πάντα αυτόνομα πάνω στο
υλικό που κόβεται.

Η αποσυναρμολόγηση γίνεται στην

•

αντίστροφη σειρά.

6.2 Αλλαγή του ένθετου του πάγκου
εργασίας (εικ. 4)

Σε περίπτωση φθοράς ή βλάβης πρέπει

•

να αντικατασταθεί το ένθετο του πάγκου
εργασίας, διαφορετικά υφίσταται σοβαρός
κίνδυνος τραυματισμού.

Αφαιρέστε την προστασία δίσκου (2) (βλ.

•

6.1).
Ξεβιδώστε τις χωνευτές βίδες (17).

•

Βγάλτε προς τα επάνω το φθαρμένο ένθετο

•

του πάγκου εργασίας (6).
Η συναρμολόγηση του νέου ένθετου γίνεται

•

στην αντίστροφη σειρά.

6.3 Αποσυναρμολόγηση / συναρμολόγηση
του σχίστη (εικ. 5-8)

Κίνδυνος! Βγάλτε το φις από την πρίζα

•

Αποσυναρμολογήστε την προστασία του

•

πριονοδίσκου (2) (βλ. 6.1).
Ρυθμίστε τον δίσκο (4) με τον τροχό χεριού

•

(8) στο μικρότερο βάθος κοπής, φέρτε στη
θέση 0° και ακινητοποιήστε.ψ
Αναποδογυρίστε το πριόνι και τοποθετήστε

•

το με τον πάγκο εργασίας (1) σε κατάλληλη
επιφάνεια.

Λασκάρετε τις σταυρόβιδες (32) έτσι ώστε

•

το κάλυμμα (31) να μπορεί να ανοιχτεί.
Υπόδειξη! Οι σταυρόβιδες μόνο να
λασκάρουν και να μη ξεβιδωθούν τελείως.

Αποσυναρμολογήστε την βίδα στερέωσης

•

(19) και αφαιρέστε την πλάκα στερέωσης
(20) και τον σχίστη (5).
Καθαρίστε τον σχίστη (5) και την

•

πλάκα στερέωσης (20) προσεκτικά και
τοποθετήστε πάλι στη μηχανή.

Η συναρμολόγηση γίνεται στην αντίστροφη

•

σειρά.
Η απόσταση μεταξύ πριονολάμας (4) και

•

σχίστη (5) να είναι 3-8 χιλ. (εικ. 8).
Εξασφαλίστε πως ο σχίστης (5) είναι ίσια και

•

καλά στερεωμένος.
Ο σχίστης (5) πρέπει να βρίσκεται κεντρικά

•

σε ιδεατή γραμμή πίσω από τον δίσκο
(4), ώστε να μην μπλοκάρουν τα κομμένα
αντικείμενα.

6.4 Τοποθέτηση / Αλλαγή του πριονοδίσκου
(εικ. 5, 6, 9)
Κίνδυνος! Βγάλτε το βύσμα σύνδεσης με το

•

δίκτυο από την πρίζα!
Προς αποφυγή τραυματισμών να φοράτε

•

κατά την αλλαγή της πριονολάμας
προστατευτικά γάντια!

Αποσυναρμολογήστε την προστασία του

•

πριονοδίσκου (2) (βλ. 6.1).
Ρυθμίστε τον δίσκο (4) με τον τροχό χεριού

•

(8) στο μικρότερο βάθος κοπής, φέρτε στη
θέση 0° και ακινητοποιήστε.ψ
Αναποδογυρίστε το πριόνι και τοποθετήστε

•

το με τον πάγκο εργασίας (1) σε κατάλληλη
επιφάνεια.

Ο πριονοδίσκος (4) να είναι προσβάσιμος

•

ανοίγντας το κάλυμμά του (31) όπως
περιγράφεται στο εδάφιο 6.3.

Λασκάρετε τη βίδα (15) βάζοντας το

•

δακτυλιωτό κλειδί 19/8 mm (29) στη βίδα
(15) και κατόπιν βάζοντας το δακτυλιωτό

κλειδί 10/8 mm (30) στον άξονα του
κινητήρα για αντιστήριξη.

- 50 -

Anl_TC_TS_210_SPK5.indb 50Anl_TC_TS_210_SPK5.indb 50 07.11.2019 08:55:2507.11.2019 08:55:25

GR

Προσοχή! Στρίψτε το παξιμάδι στην

•

κατεύθυνση περιστροφής της πριονολάμας.
Αφαιρέστε την εξωτερική φλάντζα και

•

τραβήξτε την παλιά πριονολάμα λοξά προς
τα κάτω από την εσωτερική φλάντζα.

Πριν την τοποθέτηση του νέου δίσκου

•

καθαρίστε προσεκτικά την φλάντζα του
δίσκου.

Επανατοποθετήστε τη νέα πριονολάμα στην

•

αντίστροφη σειρά και σφίξτε τον.
Προσοχή! Προσέξτε την κατεύθυνση

•

κίνησης, η λοξή πλευρά κοπής των δοντιών
πρέπει να δείχνει προς τα εμπρός (βλέπε
βέλος στην προστασία του πριονοδίσκου).

Φέρτε το πριόνι και πάλι σε θέση

•

εργασίας και τοποθετήστε το κάλυμμα
του πριονοδίσκου (31), την προστασία του
πριονοδίσκου (2) (βλέπε 6.3, 6.1).

Πριν αρχίσετε να εργάζεστε με το πριόνι,

•

να ελέγχετε την λειτουργικότητα των
συστημάτων ασφαλείας.

Προειδοποίηση! Μετά από κάθε

•

αντικατάσταση δίσκου να ελέγχετε εάν η
προστασία του δίσκου (2) ανοίγει και κλείνει
σύμφωνα με τις προδιαγραφές. Εκτός
αυτού να ελέγχετε εάν ο δίσκος (4) κινείται
ελεύθερα στην προστασία δίσκου (2).

Προειδοποίηση! Να ελέγχετε μετά από κάθε

•

αλλαγή του δίσκου του πριονιού (4) εάν
κινείται ελεύθερα ο δίσκος σε κάθετη θέση,
καθώς και με κλίση 45°, στον πάγκο (6).

Προειδοποίηση! Πρέπει αμέσως

•

να αντικατασταθεί μία φθαρμένη ή
ελαττωματική θέση πάγκου εργασίας (6) (βλ.

6.2).
Προειδοποίηση! Η αλλαγή και ευθυγράμμιση

•

του πριονοδίσκου (4) πρέπει να εκτελεστεί
σωστά.

6.5 Αναρρόφηση ροκανιδιών (εικ. 10)

Το πριόνι είναι εξοπλισμένο με στόμιο για τη

•

συλλογή των ροκανιδιών (16).
Εύκολα λοιπόν μπορεί να συνδεθεί με όλα τα

•

συστήματα αναρρόφησης ροκανιδιών.
Να χρησιμοποιείτε τη συσκευή μόνο με

•

σύστημα απορρόφησης.
Να ελέγχετε και να καθαρίζετε τακτικά τους

•

αγωγούς απορρόφησης.

6.6 Θέση για τα μη μόνιμα στερεωμένα
εξαρτήματα (εικ. 2)

Εάν δεν χρησιμοποιούνται τότε το ξύλο
ώθησης (3), ο παράλληλος οδηγός (7) και ο
εγκάρσιος οδηγόες (14) να στερεωθούν όπως
φαίνεται στην εικόνα 2. Για να στερεώσετε τον

παράλληλο οδηγό (7) , τοποθετήστε πρώτα τα
δύο στηρίγματα (42) στην αριστερή πλευρά της
μηχανής.

7. Χειρισμός

7.1 Αφήστε ελεύθερο τον διακόπτη
ενεργοποίησης/απενεργοποίησης (Εικ.
1,15/ αρ. 11)

Πιέζοντας το πράσινο πλήκτρο „I“ μπορείτε

•

να ενεργοποιήσετε το πριόνι. Πριν την
έναρξη της εργασίας περιμέντε μέχρι να
φτάσει η πριονολάμα τον μέγιστο αριθμό
στροφών.

Γι α να απενεργοποιήσετε πάλι το πριόνι,

•

πρέπει να πιέσετε τον κόκκινο διακόπτη „0“.

Ο κινητήρας αυτής της συσκευής
προστατεύεται από διακόπτη ασφαλείας (10)
κατά υπερφόρτωσης. Σε περίπτωση υπέρβασης
του ονομαστικού ρεύματος, απενεργοποιεί ο
διακόπτης υπερφόρτωσης (10) τη συσκευή..

Αφήστε τη συσκευή επί περισσότερα λεπτά

•

να κρυώσει.
Πιέστε τώρα τον διακόπτη υπερφόρτωσης

•

(10).
Ενεργοποιήστε τη συσκευή πιέζοντας το

•

πράσινο πλήκτρο „I“.

7.2 Βάθος κοπής (εικ. 1,15)

Περιστρέφοντας τον στρογγυλό χειροτροχό
(8) μπορεί να ρυθμιστεί ο πριονοδίσκος (4) στο
επιθυμούμενο βάθος κοπής.

Αντίθετα προς τη φορά δεικτών ρολογιού:

μικρότερο βάθος κοπής

Προς τη φορά δεικτών ρολογιού:

μεγαλύτερο βάθος κοπής

7.3 Παράλληλος οδηγός

Κατά τις επιμήκεις κοπές ξύλινων τεμαχίων
πρέπει να χρησιμοποιείται ο παράλληλος
οδηγός (7).

7.3.1 Ύψος οδηγού (εικ. 1b,11,12)

Τοποθετήστε το παράλληλο τέρμα στον

•

πάγκο εργασίας βιδώνοντας το στήριγμα
(24) στον πάγκο εργασίας. Έξω από τον

πάγκο εργασίας: Βίδα ακινητοποίησης (12)
και ροδέλα (34), εσωτερικά στον πάγκο
εργασίας. Έλασμα σύσφιξης (33). Βιδώστε
τώρα τον οδηγό (23) και το στήριγμα (24) με

- 51 -

Anl_TC_TS_210_SPK5.indb 51Anl_TC_TS_210_SPK5.indb 51 07.11.2019 08:55:2507.11.2019 08:55:25

GR

τις βίδες (13) και τις βίδες (26).
Ο συμπαραδιδόμενος παράλληλος οδηγός

•

(7) διαθέτει δύο οδηγούς διαφορετικού
ύψους.
Ανάλογα με το πάχος των υλικών που θα

•

κοπούν, πρέπει να χρησιμοποιηθεί ο οδηγός
(23) σύμφωνα με την εικ. 11, για παχύ υλικό
και σύμφωνα με την εικ. 12 για λεπτό υλικό.
Γι α την αλλαγή θέσης του οδηγού (23)

•

σε χαμηλότερη επιφάνεια πρέπει να
χαλαρώσετε τις βίδες (26).

Βγάλτε από τον παράλληλο οδηγό τις δύο

•

βίδες (13) στον οδηγό (23) από την μία
αυλάκωση (27).

Περάστε τις δύο βίδες (13) στον οδηγό (23)

•

στην άλλη αυλάκωση (25) και σπρώξτε τον
οδηγό (23) και πάλι πάνω στον παράλληλο
οδηγό .

Σφίξτε πάλι τις δύο βίδες (26) για να

•

στερεώστε τον οδηγό (23).
Η αλλαγή προς την επάνω επιφάνεια πρέπει

•

να εκτελεστεί ανάλογα.
Προειδοποίηση! Κατά τη χρήση πρέπει ο

•

οδηγός (23) να είναι πάντα βιδωμένος στην
πλευρά του παράλληλου οδηγού (7) που
δείχνει προς τον δίσκο.

7.3.2 Πλάτος κοπής (εικ. 11,12)

Ο παράλληλος οδηγός (7) μπορεί να

•

τοποθετηθεί και στις δύο πλευρές του
πάγκου εργασίας (1).

Με τη βοήθεια της κλίμακας (22) στον

•

πάγκο εργασίας (1) μπορεί να ρυθμιστεί το
παράλληλο τέρμα (7) όπως επιθυμείτε.

Σφίξτε τις δύο βίδες ασφάλισης (12) για να

•

ασφαλίσετε το παράλληλο τέρμα (7).
Κάντε δοκιμαστική κοπή για να μετρήσετε

•

το πλάτος πριν κόψετε το αντικείμενο που
θέλετε να επεξεργαστείτε. Έτσι αποφεύγετε
ανακρίβειες της κλίμακας ή της ρύθμισης.

7.3.3 Ρύθμιση μήκους οδηγού (εικ. 13)

Γι α να αποφύγετε το μπλοκάρισμα των

•

αντικειμένων που κόβετε, κινείται ο οδηγός
(23) σε κατά μήκος κατεύθυνση.
Βασικός κανόνας: Η πίσω άκρη του οδηγού

•

ακουμπάει σε μία ιδεατή γραμμή που αρχίζει
περίπου στη μέση της πριονολάμας και
πηγαίνει προς τα πίσω σε γωνία κάτω των

45°.
Κάντε τη ρύθμιση του πλάτους κοπής

•

- Λασκάρετε τις βίδες (26) και μετατοπίστε

τον οδηγό (23) μέχρι να ακουμπήσει στην
γραμμή γωνίας 45°.

- Ξανασφίξτε τις βίδες (26).

7.4 Εγκάρσιο τέρμα (εικ. 14)

Για εγκάρσια κοπή ξύλινων αντικειμένων πρέπει
να χρησιμοποιηθεί ο εγκάρσιος οδηγός (14).

Λασκάρετε τις δύο βίδες (26) και αφιαρέστε

•

τον οδηγό (23) από το στήριγμα (24).
Στερεώστε τον οδηγό (23) με τις βίδες (40)

•

και με τις βίδες (41) στον εγκάρσιο οδηγό
(14).
Σπρώξτε τον εγκάρσιο οδηγό (14) στο

•

αυλάκι (21) του πάγκου εργασίας.
Λασκάρετε τη βίδα ασφάλισης (28).

•

Στρίψτε τον οδηγό (23) μέχρι το βέλος να

•

δείχνει την επιθυμούμενη γωνία.
Κατόπιν σφίγγετε πάλι τη βίδα ασφάλισης

•

(28).
Ελέγξτε την απόσταση μεταξύ οδηγού (23)

•

και δίσκου (4).
Προειδοποίηση! Μη σπρώξετε τον οδηγό

•

(23) πολύ βαθιά προς την κατεύθυνση της

πριονολάμας. Η απόσταση μεταξύ του
οδηγού (23) και του δίσκου (4) να είναι περ.

2 εκ.
Εάν χρειαστεί λασκάρετε τις δύο βίδες (41)

•

και ρυθμίζετε τον οδηγό (23).
Ξανασφίξτε τις βίδες (41).

•

7.5 Ρύθμιση γωνίας (εικ. 15)

Απασφαλίστε τη λαβή ακινητοποίησης (9).

•

Μετατοπίζετε τη γωνία του πριονιού

•

σπρώχνοντας τον τροχό χεριού (8) μέχρι να
φτάσει ο δείκτης την επιθυμούμενη γωνία
στην κλίμακα γωνιών.

Ασφαλίστε τη λαβή ακινητοποίησης (9).

•

Εάν χρειαστεί μπορεί να ρυθμιστεί με

•

περισσότερη ακρίβεια ο τερματικός οδηγός
για τη ρύθμιση της γωνίας του δίσκου σε 0°
και 45°. Αυτό γίνεται με ρύθμιση των δύο
βιδών ρύθμισης (38) και (39).

8. Λειτουργία

Προειδοποίηση!

Μετά από κάθε νέα ρύθμιση συνιστούμε

•

μία δοκιμαστική κοπή για έλεγχο των
ρυθμίσεων.

Μετά την ενεργοποίηση του πριονιού

•

περιμέντε, μέχρι η πριονολάμα να φτάσει
τόν μέγιστο αριθμό στροφών, πριν
εκτελέσετε την κοπή.

Προσοχή στην αρχή της κοπής.

•

Να χρησιμοποιείτε τη συσκευή μόνο με

•

σύστημα απορρόφησης.
Να ελέγχετε και να καθαρίζετε τακτικά τους

•

αγωγούς απορρόφησης.

- 52 -

Anl_TC_TS_210_SPK5.indb 52Anl_TC_TS_210_SPK5.indb 52 07.11.2019 08:55:2507.11.2019 08:55:25

GR

8.1 Εκτέλεση διαμήκων κοπών (εικ. 16)

Εδώ κόβετε ένα αντικείμενο σε λοξή
κατεύθυνση.
Μία άκρη του αντικείμενου πιέζεται πάνω στον
παράλληλο οδηγό (7), ενώ η επίπεδη πλευρά
ακουμπάει πάνω στον πάγκο εργασίας (1).
Η προστασία της πριονολάμας (2) πρέπει
να είναι πάντα χαμηλωμένη πάνω στο
κατεργαζόμενο αντικείμενο.
Η θέση εργασίας στην διαμήκη κοπή δεν
επιτρέπεται ποτέ να είναι σε μία γραμμή με την
πορεία της κοπής.

Ρυθμίστε τον παράλληλο οδηγό (7)

•

σύμφωνα με το ύψος του κατεργαζόμενου
αντικείμενου και με το επιθυμούμενο
πλάτος. (βλ. 7.3)

Ενεργοποιήστε το πριόνι.

•

Βάλτε τα χέρια σας με κλειστά τα δάκτυλα

•

πάνω στο κατεργαζόμενο αντικείμενο και
σπρώξτε το αντικείμενο στον παράλληλο
οδηγό (7) κατά μήκος της πριονολάμας (4).

Οδήγηση στο πλαϊ με το αριστερό ή δεξί

•

χέρι (ανάλογα με τη θέση του παράλληλου
οδηγού) μόνο μέχρι την μπροστινή άκρη του
προστατευτικού καλύμματος.

Να σπρώχνετε το αντικείμενο πάντα μέχρι

•

το τέλος του σχίστη (5).
Το τμήμα που αποκόβεται παραμένει στον

•

πάγκο εργασίας (1) μέχρι να ακινητοποιηθεί
πάλι η πριονολάμα (4).

Ασφαλίστε τα μακριά αντικείμενα για να μην

•

πέσουν όταν κοπούν! (π.χ. με μία βάση κλπ.)

8.1.1 Κοπή στενών αντικειμένων (εικ. 17)

Διαμήκεις κοπές αντικειμένων με πλάτος
λιγότερο από 150 χιλ. πρέπει να εκτελούνται
οπωσδήποτε με τη βοήθεια ξύλου ώθησης
(3). Το ξύλο ώθησης συμπεριλαμβάνεται. Να
αλλάξετε αμέσως το ενδεχομένως φθαρμένο ή
ελαττωματικό ξύλο ώθησης.

8.1.2 Κοπή πολύ στενών αντικειμένων (εικ.

18)

Γι α διαμήκεις κοπές πολύ στενών

•

αντικειμένων με πλάτος 50 χιλιοστών
και λιγότερο, πρέπει να χρησιμοποιείτε
οπωσδήποτε ένα ξύλο ώθησης.

Στην περίπτωση αυτή να προτιμάτε την

•

χαμηλή επιφάνεια του παράλληλου οδηγού.
Το ξύλο ώθησης δεν συμπαραδίδεται!

•

(Θα το βρείτε στα ειδικά καταστήματα) Το

ενδεχομένως φθαρμένο ξύλο ώθησης να
αντικαθίσταται εγκαίρως.

8.2 Εκτέλεση λοξών κοπών (εικ. 15/19)

Οι λοξές κοπές εκτελούνται κατά κανόνα
μεχρήση του παράλληλου οδηγού (7). Εάν
στις λοξές κοπές κλίνει ο δίσκος (4) προς τα
αριστερά, βάλτε τον παράλληλο οδηγό (7)
στην δεξιά πλευρά του δίσκου (4). Οδηγήστε το
κατεργαζόμενο αντικείμενο μεταξύ του δίσκου

(4) και του παράλληλου οδηγού (7).

Ρύθμιση της πριονολάμας (4) στην

•

επιθυμούμενη γωνία. (βλ. 7.5)
Ρύθμιση του παράλληλου οδηγού (7)

•

ανάλογα με το πλάτος και το ύψος (βλ. 7.3)
Εκτελέστε την κοπή ανάλογα με το πλάτος

•

του κατεργαζόμενου αντικείμενου (βλ. 8.1.1
και 8.1.2)

8.3 Εκτέλεση εγκάρσιων κοπών (εικ. 20)

Σπρώξτε τον εγκάρσιο οδηγό (14) στο

•

αυλάκι (21) του πάγκου εργασίας και
ρυθμίστε την επιθυμούμενη γωνία. (βλ. 7.4)

Πιέστε το αντικείμενο δυνατά πάνω στον

•

εγκάρσιο οδηγό (14).
Ενεργοποίηση πριονιού

•

Σπρώξτε τον εγκάρσιο οδηγό (14) και το

•

αντικείμενο που θέλετε να κόψετε προς
την κατεύθυνση της πριονολάμας για την
εκτέλεση της κοπής.

Προειδοποίηση!

•

Να κρατάτε πάντα καλά το κατεργαζόμενο

αντικείμενο και όχι το κομμάτι που θα
κόψετε.

Να σπρώχνετε τον εγκάρσιο οδηγό (14)

•

πάντα τόσο βαθιά, μέχρι να κοπεί τελείως το
αντικείμενο που κόβετε.

Απενεργοποιήστε πάλι το πριόνι.

•

Απομακρύντε τα απορρίμματα του

πριονίσματος, μόνο αφού ακινητοποιηθεί η
πριονολάμα.

9. Αντικατάσταση του αγωγού

σύνδεσης με το δίκτυο

Κίνδυνος!

Εάν πάθει βλάβη το καλώδιο σύνδεση
της συσκευής με το δίκτυο, πρέπει προς
αποφυγή κινδύνου, να αντικατασταθεί από τον
κατασκευαστή ή το τμήμα του εξυπηρέτησης
πελατών ή από παρόμοια εξειδικευμένο
πρόσωπο.

- 53 -

Anl_TC_TS_210_SPK5.indb 53Anl_TC_TS_210_SPK5.indb 53 07.11.2019 08:55:2507.11.2019 08:55:25

GR

10. Καθαρισμός, συντήρηση και
παραγγελία ανταλλακτικών

Κίνδυνος!

Πριν από όλες τις εργασίες τοποθέτησης να
βγάζετε το φις από την πρίζα

10.1 Καθαρισμός

Να κρατάτε όσο πιο ελεύθερα από σκόνη

•

και ακαθαρσίες γίνεται τα συστήματα
προστασίας, τις σχισμές εξαερισμού και το
κέλυφος του μοτέρ. Σκουπίζετε τη συσκευή
με ένα καθαρό πανί, ή καθαρίστε το με
πεπεισμένο αέρα σε χαμηλή πίεση.

Συνιστούμε να καθαρίζετε τη συσκευή

•

αμέσως μετά από κάθε χρήση.
Να καθαρίζετε τη συσκευή τακτικά με ένα

•

νωπό πανί και λίγο μαλακό σαπούνι. Μη
χρησιμοποιείτε καθαριστικά ή διαλύτες,
γιατί δεν αποκλείεται να καταστρέψουν την
επιφάνεια της συσκευής. Προσέξτε να μην
περάσει νερό στο εσωτερικό της συσκευής.
Η διείσδυση νερού σε ηλεκτρική συσκευή
αυξάνει τον κίνδυνο ηλεκτροπληξίας.

10.2 Ψήκτρες

Σε περίπτωση υπερβολικού σχηματισμού
σπινθήρων να ελεγχθούν οι ψήκτρες από
εξειδικευμένο ηλεκτρολόγο.
Κίνδυνος! Η αντικατάσταση των ψηκτρών
επιτρέπεται να γίνει μόνο από εξειδικευμένο
ηλεκτρολόγο.

10.3 Συντήρηση

Στο εσωτερικό της συσκευής δεν υπάρχουν
εξαρτήματα που χρειάζονται συντήρηση.

10.4 Παραγγελία ανταλλακτικών και

αξεσουάρ:

Κατά την παραγγελία ανταλλακτικών να
αναφέρετε τα εξής:

Τύπος της συσκευής

•

Αριθμός είδους της συσκευής

•

Αριθμός ταύτισης της συσκευής

•

Αριθμός ανταλλακτικού

•

Θα βρείτε τις ισχύουσες τιμές και πληροφορίες
στην ιστοσελίδα www.isc-gmbh.info

Συμβουλή! Για ένα καλό
αποτέλεσμα της εργασίας
σας σάς συνιστούμε
αξεσουάρ ανώτερης
ποιότητας της !

www.kwb.eu
[e-mail]

10.5 Μεταφορά

Να μεταφέρετε τη μηχανή μόνο ανασηκώνοντάς
την από τον πάγκο εργασίας. Ποτέ μη
χρησιμοποιείτε τα συστήματα προστασίας όπως
προστασία πριονοδίσκου, τέρματα οδηγών για
μεταφορά ή χειρισμό.

11. Διάθεση στα απορρίμματα και

επαναχρησιμοποίηση

Η συσκευή βρίσκεται σε μία συσκευασία προς
αποφυγή ζημιών κατά τη μεταφορά Αυτή η
συσκευασία αποτελείται από πρώτες ύλες
και έτσι μπορεί να επαναχρησιμοποιηθεί ή να
ανακυκλωθεί. Η συσκευή και τα εξαρτήματά της
αποτελούνται από διάφορα υλικά, όπως π.χ.
μέταλλο και πλαστικά υλικά. Δεν επιτρέπεται
η απόρριψη ελαττωματικών συσκευών στα
οικιακά απορρίμματα. Σωστή απόρριψη είναι
η παράδοση σε κατάλληλα κέντρα συλλογής
μεταχειρισμένων συσκευών. Εάν δεν γνωρίζετε
πού βρίσκεται παρόμοιο κέντρο συλλογής
μεταχειρισμένων συσκευών, ρωτήστε στη
διοίκηση της κοινότητάς σας.

12. Φύλαξη

Nα διατηρείτε τη συσκευή και τααξεσουάρ
της σε σκοτεινό, στεγνό χώρο, χωρίς παγετό,
και μακριά από παιδιά. Η ιδανική θερμοκρασία
αποθήκευσης είναι μεταξύ 5 και 30 °C. Να
φυλάξετε την ηλεκτρική σας συσκευή στην
πρωτότυπη συσκευασία της.

- 54 -

Anl_TC_TS_210_SPK5.indb 54Anl_TC_TS_210_SPK5.indb 54 07.11.2019 08:55:2507.11.2019 08:55:25

GR

Μόνο για κράτη-μέλη της Ε.Ε.

Μη πετάτε τις ηλεκτρικές συσκευές στα οικιακάαπορρίμματα!

Σύμφωνα με την ευρωπαϊκή Οδηγία 2012/19/ΕΚ για απόβλητα ειδών ηλεκτρικού και ηλεκτρονικού
εξοπλισμού και την ενσωμάτωσή της σε εθνικό δίκαιο, πρέπει η παλιές ηλεκτρικές συσκευές να
συγκεντρώνονται και να παραδίδονται για ανακύκλωση φιλική για το περιβάλλον.

Εναλλακτική λύση ανακύκλωσης αντί για επιστροφή
Ο ιδιοκτήτης της ηλεκτρικής συσκευής υποχρεούται αντί της επιστροφής να συμβάλει στη σωστή
ανακύκλωση σε περίπτωση που δεν συνεχίζει να χρησιμοποιεί τη συσκευή. Η παλιά συσκευή μπορεί
να παραχωρηθεί σε κέντρο επιστροφής ηλεκτρικών συσκευών με την έννοια των εθνικών νόμων
ανακύκλωσης και διαχείρισης αποβλήτων. Δεν συμπεριλαμβάνονται τα τμήματα παλιών συσκευών
και τα βοηθητικά στοιχεία χωρίς ηλεκτρικά εξαρτήματα.

Η ανατύπωση ή οποιασδήποτε άλλης μορφής αναπαραγωγή της τεκμηρίωσης ή άλλων
δικαιολογητικών που αναφέρονται στα προϊόντα, ακόμη και αποσπασματικά, επιτρέπεται μόνο με
ρητή συγκατάθεση της iSC GmbH.

M ε επιφύλαξη τεχνικών τροποποιήσεων

- 55 -

Anl_TC_TS_210_SPK5.indb 55Anl_TC_TS_210_SPK5.indb 55 07.11.2019 08:55:2507.11.2019 08:55:25

GR

Ενημέρωση για το σέρβις

Σε όλες τις χώρες που αναφέρονται στην εγγύηση έχουμε αρμόδια συνεργεία που συνεργάζονται
μαζί μας, η διεύθυνση των οποίων προκύπτει από την εγγύηση. Τα συνεργεία αυτά βρίσκονται στη
διάθεσή σας για επισκευές, ανταλλακτικά ή αξεσουάρ ή για την αγορά αναλώσιμων.

Προσέξτε ότι στη συσκευή αυτή τα ακόλουθα εξαρτήματα υπόκεινται σε κοινή
χρειάζονται τα ακόλουθα αναλώσιμα.

Κατηγορία Παράδειγμα

Φθειρόμενα εξαρτήματα* Τραπεζοειδής ιμάντας, ψήκτρες, ένθετο πάγκου

Αναλώσιμα υλικά/αναλώσιμα τμήματα* Δίσκος
Ελλείψεις

* δεν συμπεριλαμβάνονται υποχρεωτικά στο περιεχόμενο της συσκευασίας!

Σε περίπτωση ελαττωμάτων ή σφαλμάτων σας παρακαλούμε να δηλώστε την περίπτωση στο
ίντερνετ στο www.isc-gmbh.info. Προσέξτε να περιγράψετε με ακρίβεια το σφάλμα και απαντήστε
στις ακόλουθες ερωτήσεις:

Λειτούργησε σωστά η συσκευή ή είχε από την αρχή κάποιο ελάττωμα?

•

Μήπως προσέξατε κάτι περίεργο προτού παρουσιαστεί το ελάττωμα (σύμπτωμα ή βλάβη)?

•

Ποια δυσλειτουργία παρατηρείται στη συσκευή (κύριο σύμπτωμα)?

•

Περιγράψετε αυτή τη δυσλειτουργία.

εργασίας, προωστήρας

φθροά ή ότι

- 56 -

Anl_TC_TS_210_SPK5.indb 56Anl_TC_TS_210_SPK5.indb 56 07.11.2019 08:55:2507.11.2019 08:55:25

GR

Εγγύηση

Αξιότιμη πελάτισα, αξιότιμε πελάτη,
τα προϊόντα μας υπόκεινται σε αυστηρό έλεγχο ποιότητας. Εάν η συσκευή αυτή παρ΄όλα αυτά
κάποτε δεν λειτουργήσει άψογα, λυπούμαστε πολύ και σας παρακαλούμε να αποτανθείτε προς το
τμήμα μας εξυπηρέτησης πελατών στην διεύθυνση που αναφέρεται στην κάρτα αυτή. Ευχαρίστως
είμαστε και τηλεφωνικά στη διάθεσή σας στον αριθμό
Για την αξίωση της εγγύησης ισχύουν τα εξής:

1. Αυτοί οι όροι εγγύησης ισχύουν μόνο για καταναλωτές, δηλ. για φυσικά πρόσωπα που δεν

χρησιμοποιούν το προϊόν αυτό ούτε για επαγγελματικούς σκοπούς ούτε για άλλη ανεξάρτητη
απασχόληση. Αυτοί οι όροι εγγύησης ρυθμίζουν πρόσθετες παροχές εγγύησης που
πιο κάτω κατασκευαστής πέραν της νόμιμης εγγύησης στους αγοραστές των νέων συσκευών
του. Δεν θίγονται από την εγγύηση αυτή οι νόμιμες αξιώσεις σας εγγύησης. Η εγγύησή μας σας
παρέχεται δωρεάν.

2. Η εγγύηση επεκτείνεται αποκλειστικά και μόνο σε ελαττώματα σε μία συσκευή του πιο κάτω

κατασκευαστή και που αφορούν

ελαττώματα υλικού ή κατασκευής και περιορίζεται ατά την κρίση
μας στην αποκατάσταση αυτών των ελαττωμάτων της συσκευής ή στην αντικατάστασή της.
Παρακαλούμε να προσέξετε πως οι συσκευές μας δεν προορίζονται για επαγγελματική,
βιοτεχνική ή βιομηχανική χρήση. Γι α το λόγο αυτό δεν συνάπτεται σύμβαση εγγύησης σε
περίπτωση κατά την οποία η συσκευή χρησιμοποιήθηκε κατά τη διάρκεια της εγγύησης σε
βιομηχανικές ή βιοτεχνικές επιχειρήσεις ή εάν εκτέθηκε σε παρόμοια εντατική χρήση.

3. Από την εγγύησή μας εξαιρούνται τα εξής:

- Βλάβες της συσκευής που οφείλονται σε μη τήρηση των οδηγιών συναρμολόγησης ή σε

όχι σωστή εγκατάσταση, μη τήρηση των οδηγιών χρήσης (όπως π.χ. σύνδεση σε εσφαλμένη
τάση ή σε λάθος είδος ρεύματος) ή σε μη τήρηση των όρων συντήρησης και ασφαλείας ή σε
περίπτωση έκθεσης της συσκευής σε ασυνήθιστες καιρικές συνθήκες ή σε έλλειψη φροντίδας
και συντήρησης.

- Βλάβες της συσκευής που οφείλονται σε καταχρηστική ή εσφαλμένη χρήση (όπως π.χ.
υπερφόρτωση της συσκευής ή χρήση μη εγκεκριμένων εργαλείων ή αξεσουάρ), σε είσοδο ξένων
αντικειμένων στη συσκευή (όπως π.χ. άμμος, πέτρες ή σκόνη, βλάβες μεταφοράς), άσκηση βίας
ή ξένη επέμβαση (όπως π. χ. βλάβη από πτώση).

- Βλάβες της συσκευής ή τμημάτων της συσκευής που οφείλονται σε συνήθη ή φυσική φθορά.

4. Η διάρκεια της εγγύησης ανέρχεται σε 24 μήνες και αρχίζει από την ημερομηνία της αγοράς της

συσκευής. Οι αξιώσεις εγγύησης πρέπει να εγερθούν πριν τη λήξη της διάρκειας της εγγύησης
εντός δύο εβδομάδων από την διαπίστωση του ελαττώματος. Αποκλείονται αξιώσεις εγγύησης
μετά την πάροδο της διάρκειας της εγγύησης. Η επισκευή ή η αντικατάσταση δεν συνεπάγεται
την επέκταση της διάρκειας της εγγύησης ούτε την νέα έναρξη της διάρκειας της εγγύησης
για τη συσκευή ή για ενδεχομένως χρησιμοποιηθέντα νέα ανταλλακτικά. Αυτό ισχύει και στην
περίπτωση σέρβις επί τόπου.

5. Για την αξίωση της εγγύησης παρακαλούμε να δηλώσετε την ελαττωματική σας συσκευή στο:
www.isc-gmbh.info. Να έχετε μαζί σας την απόδειξη της νέας συσκευής. Οι συσκευές που

αποστέλλονται χωρίς αποδείξεις και χωρίς πινακίδα στοιχείων, αποκλείονται από την εγγύηση
λόγω μη δυνατότητας ταξινόμησης. Εάν το ελάττωμα καλύπτεται από την εγγύηση, θα σας
επιστραφεί αμέσως είτε η επισκευασμένη συσκευή είτε μία καινούργια συσκευή.

σέρβις που αναφέρεται στην κάρτα εγγύησης.

υπόσχεται ο

Ευχαρίστως επισκευάζουμε ελαττώματα της συσκευής έναντι πληρωμής, εάν τα

ελαττώματα αυτά

δεν καλύπτονται από την εγγύηση. Για το σκοπό αυτό παρακαλούμε να στείλετε τη συσκευή στη
διεύθυνση του σέρβις μας.

Για αναλώσιμα και σε περίπτωση που λείπουν εξαρτήματα παραπέμπουμε στους περιορισμούς αυτής
της εγγύησης σύμφωνα με τους πληροφορίες σέρβις αυτών των οδηγιών χρήσης.

- 57 -

Anl_TC_TS_210_SPK5.indb 57Anl_TC_TS_210_SPK5.indb 57 07.11.2019 08:55:2507.11.2019 08:55:25

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar
Konformitätserklärung

D erklärt folgende Konformität gemäß EU-Richtlinie und

Normen für Artikel

GB explains the following conformity according to EU directi-

ves and norms for the following product

F déclare la conformité suivante selon la directive CE et les

normes concernant l’article

I dichiara la seguente conformità secondo la direttiva UE e

le norme per l’articolo

NL verklaart de volgende overeenstemming conform EU

richtlijn en normen voor het product

E declara la siguiente conformidad a tenor de la directiva y

normas de la UE para el artículo

P declara a seguinte conformidade, de acordo com as

diretiva CE e normas para o artigo

DK attesterer følgende overensstemmelse i medfør af

EU-direktiv samt standarder for artikel

S förklarar följande överensstämmelse enl. EU-direktiv och

standarder för artikeln

FIN vakuuttaa, että tuote täyttää EU-direktiivin ja standardien

vaatimukset

EE tõendab toote vastavust EL direktiivile ja standarditele
CZ vydává následující prohlášení o shodě podle směrnice EU

a norem pro výrobek

SLO potrjuje sledečo skladnost s smernico EU in standardi za

izdelek

SK vydáva nasledujúce prehlásenie o zhode podľa smernice

EÚ a noriem pre výrobok

H a cikkekhez az EU-irányvonal és Normák szerint a

következő konformitást jelenti ki

Tischkreissäge TC-TS 210 (Einhell)

2014/29/EU
2005/32/EC_2009/125/EC
2014/35/EU
2006/28/EC

X

2014/30/EU
2014/32/EU
2014/53/EU
2014/68/EU
(EU)2016/426

Notifi ed Body:

(EU)2016/425

X

2011/65/EU_(EU)2015/863

X

2006/42/EC

X

Annex IV

Notifi ed Body: TÜV SÜD Product Service GmbH (0123)
Ridlerstraße 65; 80339 MÜNCHEN; Germany
Reg. No.: M6A 024192 1894 Rev. 00

2000/14/EC_2005/88/EC

Annex V
Annex VI

Noise: measured LWA = dB (A); guaranteed LWA = dB (A)
P = KW; L/Ø = cm
Notifi ed Body:

2012/46/EU_(EU)2016/1628

Emission No.:

PL deklaruje zgodność wymienionego poniżej artykułu z

następującymi normami na podstawie dyrektywy WE.

BG декларира съответното съответствие съгласно

Директива на ЕС и норми за артикул

LV paskaidro šādu atbilstību ES direktīvai un standartiem
LT apibūdina šį atitikimą EU reikalavimams ir prekės normoms
RO declară următoarea conformitate conform directivei UE şi

normelor pentru articolul

GR δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την

Οδηγία ΕΚ και τα πρότυπα για το προϊόν

HR potvrđuje sljedeću usklađenost prema smjernicama EU i

normama za artikl

BIH potvrđuje sljedeću usklađenost prema smjernicama EU i

normama za artikl

RS potvrđuje sledeću usklađenost prema smernicama EZ i

normama za artikal

RUS следующим удостоверяется, что следующие продукты

соответствуют директивам и нормам ЕС

UKR проголошує про зазначену нижче відповідність виробу

директивам та стандартам ЄС на виріб

MK ја изјавува следната сообрзност согласно

ЕУ-директивата и нормите за артикли

TR Ürünü ile ilgili AB direktifl eri ve normları gereğince aşağıda

açıklanan uygunluğu belirtir

N erklærer følgende samsvar i henhold til EU-direktivet og

standarder for artikkel

IS Lýsir uppfyllingu EU-reglna og annarra staðla vöru

Standard references: EN 62841-1; EN 62841-3-1;

EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3

Landau/Isar, den 24.10.2019

First CE: 19 Archive-File/Record: NAPR020735
Art.-No.: 43.404.25 I.-No.: 11019 Documents registrar: Korbinian Wasmeier
Subject to change without notice Wiesenweg 22, D-94405 Landau/Isar

- 58 -

Anl_TC_TS_210_SPK5.indb 58Anl_TC_TS_210_SPK5.indb 58 07.11.2019 08:55:2507.11.2019 08:55:25

Dong/Product-ManagementAndreas Weichselgartner/General-Manager

- 59 -

Anl_TC_TS_210_SPK5.indb 59Anl_TC_TS_210_SPK5.indb 59 07.11.2019 08:55:2507.11.2019 08:55:25

- 60 -

Anl_TC_TS_210_SPK5.indb 60Anl_TC_TS_210_SPK5.indb 60 07.11.2019 08:55:2507.11.2019 08:55:25

- 61 -

Anl_TC_TS_210_SPK5.indb 61Anl_TC_TS_210_SPK5.indb 61 07.11.2019 08:55:2507.11.2019 08:55:25

EH 11/2019 (01)

Anl_TC_TS_210_SPK5.indb 62Anl_TC_TS_210_SPK5.indb 62 07.11.2019 08:55:2507.11.2019 08:55:25
