DK/ Original betjeningsvejledning
N Dekupørsav
S Original-bruksanvisning
Kontursåg
FIN Alkuperäiskäyttöohje
Kuviosaha
EE Originaalkasutusjuhend
Vineerisaag
LV Oriģinālā lietošanas instrukcija
Finierzāģītis
LT Originali naudojimo instrukcija
Stacionarus siaurapjūklis
TC-SS 405 E
3
Art.-Nr.: 43.090.40 I.-Nr.: 11025
Anl_TC_SS_405_E_SPK3.indb 1Anl_TC_SS_405_E_SPK3.indb 1 18.09.2015 10:12:0518.09.2015 10:12:05
1a
19 11
12
10
13
5
3
2
8
1b
23
1
- 2 -
Anl_TC_SS_405_E_SPK3.indb 2Anl_TC_SS_405_E_SPK3.indb 2 18.09.2015 10:12:0518.09.2015 10:12:05
2
16
9
10
22
4 5
19
20 20
9
3
4
18
7
17
6
3
2
11
16
6a 6b
14
14
18
15
- 3 -
Anl_TC_SS_405_E_SPK3.indb 3Anl_TC_SS_405_E_SPK3.indb 3 18.09.2015 10:12:0618.09.2015 10:12:06
7
13
b
8
a
17
9a 9b
576
- 4 -
Anl_TC_SS_405_E_SPK3.indb 4Anl_TC_SS_405_E_SPK3.indb 4 18.09.2015 10:12:1118.09.2015 10:12:11
DK/N
Advarsel Læs betjeningsvejledningen for at reducere risikoen for personskade
Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab.
Brug støvmaske. Ved bearbejdning af træ og andre materialer kan der dannes sundhedsskadeligt støv.
Der må ikke arbejdes i asbestholdigt materiale!
Brug beskyttelsesbriller. Gnister, som opstår under arbejdet, eller splinter, spån og støv, som står ud
fra maskinen, kan forårsage synstab.
- 5 -
Anl_TC_SS_405_E_SPK3.indb 5Anl_TC_SS_405_E_SPK3.indb 5 18.09.2015 10:12:1318.09.2015 10:12:13
DK/N
Fare!
Ved brug af el-værktøj er der visse sikkerhedsforanstaltninger, der skal respekteres for at undgå
skader på personer og materiel. Læs derfor betjeningsvejledningen / sikkerhedsanvisningerne
grundigt igennem. Opbevar betjeningsvejledningen et praktisk sted, så du altid kan tage den frem
efter behov. Husk at lade betjeningsvejledningen
/ sikkerhedsanvisningerne følge med værktøjet,
hvis du overdrager det til andre. Vi fraskriver
os ethvert ansvar for skader på personer eller
materiel, som måtte opstå som følge af, at anvisningerne i denne betjeningsvejledning, navnlig
vedrørende sikkerhed, tilsidesættes.
1. Sikkerhedsanvisninger
Relevante sikkerhedsanvisninger fi nder du i det
medfølgende hæfte.
Fare!
Læs alle sikkerhedsanvisninger og øvrige anvisninger. Følges anvisningerne, navnlig sikkerhedsanvisningerne, ikke nøje som beskrevet, kan
elektrisk stød, brand og/eller svære kvæstelser
være følgen. Alle sikkerhedsanvisninger og
øvrige anvisninger skal gemmes.
2. Produktbeskrivelse og
leveringsomfang

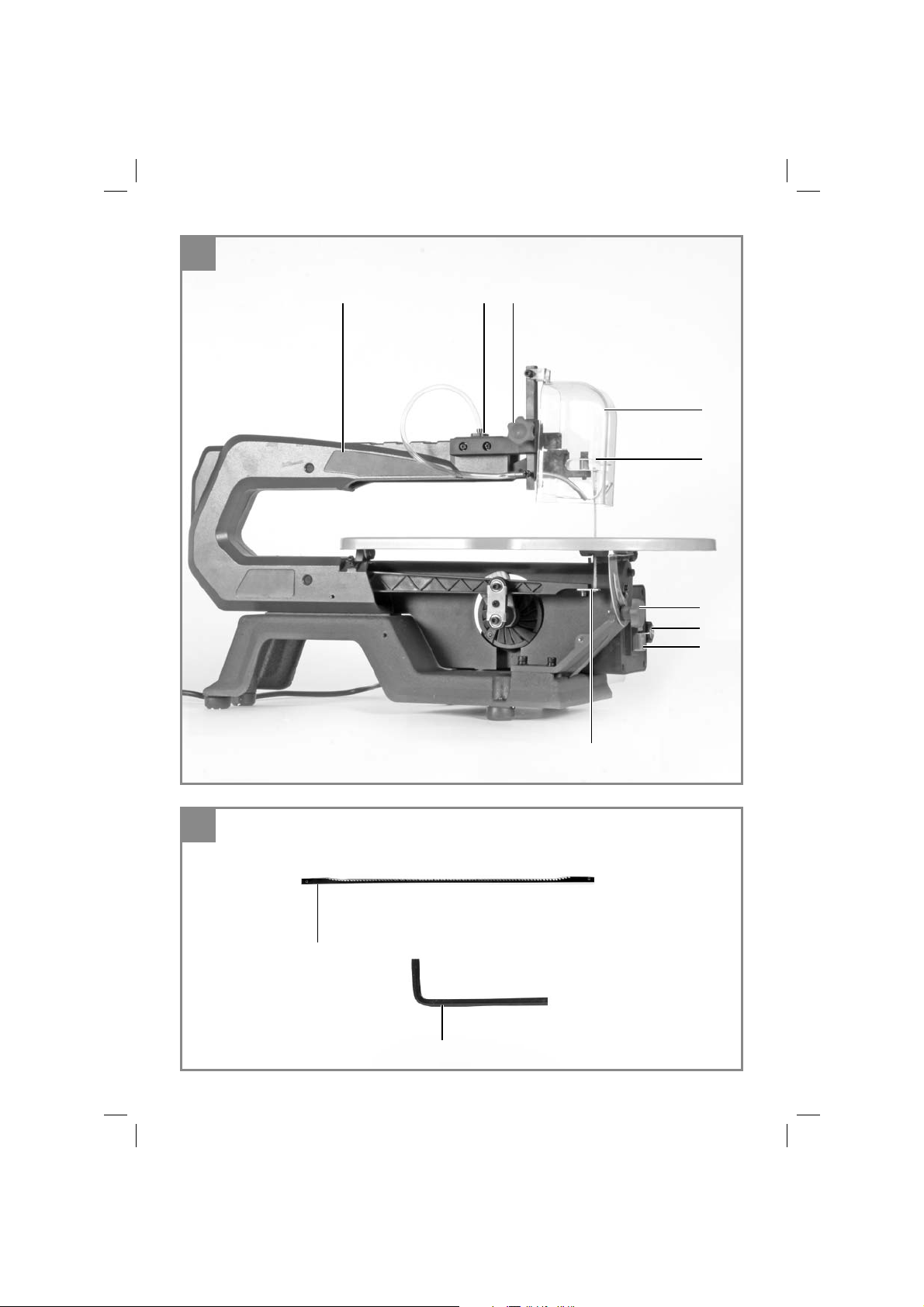

2.1 Produktbeskrivelse (fi g. 1-4)
1 Unbrakonøgle 4 mm
2 Tænd/Sluk-knap
3 Regulator for slagantal
4 Afskærmning venstre
5 Låseskrue
6 Gradskala
7 Savbord
8 Savklingeholder nederst
9 Samlingsbolt
10 Klingeværn
11 Klemmeskrue
12 Holdeanordning
13 Savklingeholder foroven
14 Spændegreb
15 Savklinge
16 Udblæsningsanordning
17. Markør
18. Bordindlæg
19. Radialarm
20. Skrue
21. Møtrik
22. Emne-nedholder
23. Reserveklinge
2.2 Leveringsomfang
Kontroller på grundlag af det beskrevne leveringsomfang, at varen er komplet. Hvis nogle dele
mangler, bedes du senest inden 5 hverdage efter
købet af varen henvende dig til vores servicecenter eller nærmeste kompetente byggemarked
med forevisning af gyldig købskvittering. Vær
her opmærksom på garantioversigten, der er
indeholdt i garantibestemmelserne bagest i vejledningen.
Åbn pakken, og tag forsigtigt maskinen ud af
•
emballagen.
Fjern emballagematerialet samt emballage-/
•
og transportsikringer (hvis sådanne forefindes).
Kontroller, at der ikke mangler noget.
•
Kontroller maskine og tilbehør for transports-
•
kader.
Opbevar så vidt muligt emballagen indtil ga-
•
rantiperiodens udløb.
Fare!
Maskinen og emballagematerialet er ikke
legetøj! Børn må ikke lege med plastikposer,
folier og smådele! Fare for indtagelse og
kvælning!
Dekupørsav
•
Udblæsningsanordning
•
Reserveklinge
•
Unbrakonøgle 4 mm
•
Original betjeningsvejledning
•
Sikkerhedsanvisninger
•
Klingeværn
•
3. Formålsbestemt anvendelse
Dekupørsaven er beregnet til savning af kantede
træstykker eller trælignende arbejdsemner. Savning af runde materialer kræver brug af egnede
holdeanordninger.
Saven må kun anvendes i overensstemmelse
med dens tiltænkte formål. Enhver anden form
for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det være sig på personer
eller materiel, som måtte opstå som følge af, at
maskinen ikke er blevet anvendt korrekt. Ansvaret
bæres alene af brugeren/ejeren.
Bemærk, at vore produkter ikke er konstrueret til
- 6 -
Anl_TC_SS_405_E_SPK3.indb 6Anl_TC_SS_405_E_SPK3.indb 6 18.09.2015 10:12:1318.09.2015 10:12:13
DK/N
erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, såfremt
produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed.
Brug kun savklinger, som er beregnet til maskinen. Kapskiver, uanset type, må ikke anvendes.
Med til korrekt brug af maskinen hører også, at
alle sikkerheds-, monterings- og driftsanvisninger
i betjeningsvejledningen overholdes.
Personer, som betjener og vedligeholder maskinen, skal have et godt kendskab til maskinen og
dens funktioner og være instrueret i de risici, der
er forbundet med at omgås maskinen.
Der henvises desuden til gældende bestemmelser vedrørende forebyggelse af ulykker – disse
skal overholdes nøje.
Det samme gælder øvrige almindelige arbejdsmedicinske og sikkerhedstekniske bestemmelser.
Foretages der ændringer på maskinen, mister
garantien sin gyldighed.
Trods korrekt anvendelse er der stadig nogle
risikofaktorer, man skal være opmærksom på.
Følgende punkter skal nævnes, afhængig af maskinens konstruktion og opbygning:
Sundhedsskadelig emission af træstøv ved
•
arbejde i lukkede rum.
Ulykkesfare ved håndberøring i værktøjets
•
skæreområde, hvor afskærmning ikke forefindes.
Fare for kvæstelse ved skift af værktøj
•
(snitsår).
Klemning af fingre.
•
Fare for tilbageslag.
•
Arbejdsemnet vælter på grund af for lille
•
støtteflade.
Berøring af skæreværktøj.
•
Udslyngning af dele fra grene og arbejdsem-
•
ne
Maskinen må ikke betjenes af personer (inkl.
børn) med begrænsede fysiske eller sensoriske
færdigheder, eller personer, der ikke er i psykisk
balance. Manglende erfaring og kendskab til maskinens anvendelse fratager ligeledes en person
retten til at arbejde med maskinen, med mindre
arbejdet sker under opsyn eller efter grundig instruktion. Pas på, at børn ikke leger med maskinen.
4. Tekniske data
Netspænding: .................................230 V ~ 50Hz
Optagen eff ekt: ......................................120 watt
Driftsmodus: ........................................ S2 10 min
Omdrejningstal, ubelastet n0: .......400-1.600 min
Slagbevægelse: ....................................... 14 mm
Bordkipning: ........................ 0° - 45° mod venstre
Bordstørrelse: ................................408 x 250 mm
Klingelængde: ........................................ 127 mm
Udhæng: ................................................ 406 mm
Snithøjde maks. ved 90°: ........................... 52 mm
Snithøjde maks. ved 45°: .......................... 20 mm
Vægt: .............................................................9 kg
Funktionstid:
En funktionstid på 10 min (korttidsdrift) betyder,
at motoren – med den nominelle eff ekt 120 watt
- ikke må udsættes for vedvarende belastning i
længere tid, end der står anført på datapladen
(10 min.) Ellers vil den blive overophedet. Under
driftspausen afkøles motoren til udgangstemperatur.
Fare!
Støj og vibration
Støj- og vibrationstal er beregnet i henhold til
EN 61029.
Lydtryksniveau L
Usikkerhed K
Lydeff ektniveau L
Usikkerhed K
Brug høreværn.
Støjudviklingen fra maskinen kan forårsage høretab.
Støjudvikling og vibration skal begrænses til
et minimum!
Brug kun intakte og ubeskadigede maskiner.
•
Vedligehold og rengør maskinen med jævne
•
mellemrum.
Tilpas arbejdsmåden efter maskinen.
•
Overbelast ikke maskinen.
•
Lad i givet fald maskinen underkaste et efter-
•
syn.
Sluk maskinen, når den ikke benyttes.
•
.............................. 90,1 dB(A)
pA
.............................................3 dB
pA
..........................103,1 dB(A)
WA
............................................3 dB
WA
-1
- 7 -
Anl_TC_SS_405_E_SPK3.indb 7Anl_TC_SS_405_E_SPK3.indb 7 18.09.2015 10:12:1318.09.2015 10:12:13
DK/N
Forsigtig!
Tilbageværende risici
Også selv om du betjener el-værktøjet forskriftsmæssigt, er der stadigvæk nogle risikofaktorer at tage højde for. Følgende farer kan
opstå, alt efter el-værktøjets type og konstruktionsmåde:
1. Lungeskader, såfremt der ikke bæres egnet
støvmaske.
2. Høreskader, såfremt der ikke bæres egnet
høreværn.
5. Inden ibrugtagning
5.1 Generelt
Inden maskinen tages i brug, skal alle afs-
•
kærmninger og sikkerhedsanordninger være
korrekt påmonterede.
Savklingen skal kunne køre frit.
•
Når du arbejder med træ, som tidligere har
•
været bearbejdet, skal du passe på fremmede genstande som f.eks. søm eller skruer osv.
Inden du trykker på tænd- / slukkontakten,
•
skal du sikre dig, at savklingen er monteret
rigtigt og bevægelige dele går let og friktionsfrit.
Inden du slutter maskinen til strømforsyn-
•
ingsnettet, skal du kontrollere, at dataene på
mærkepladen stemmer overens med
netdataene.
5.2 Montage
Vigtigt! Husk altid at trække stikket ud af stikkontakten, inden arbejde med vedligeholdelse og
omstilling påbegyndes.
Fastgør desuden apparatet på en arbejdsbænk
eller lignende for at øge stabiliteten (fi g. 9). Egnet
fastgørelsesmateriale som f.eks. skruer osv. fås i
faghandlen.

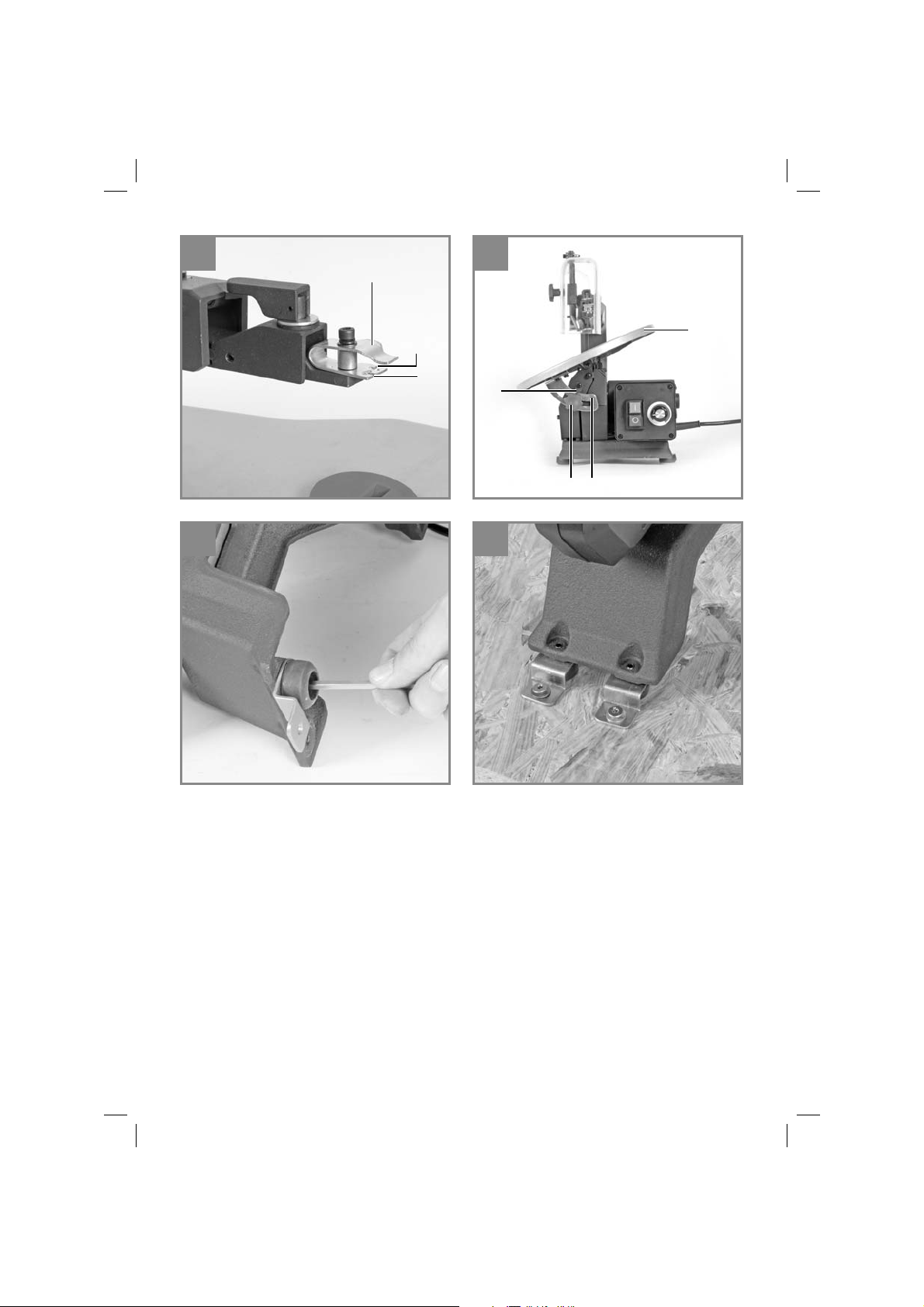

5.2.1 Montering af klingeværn og spånudsug
(fi g. 4/5)
Fastgør holdebolten og klingeværnet på ud-
•
liggeren (19), som vist på fig. 4.
Med klemmeskruen (11) kan klingeværnet
•
fikseres i forskellige højder.
Monter udblæsningsanordningen (16) som
•
vist på figur 6.
5.2.2 Skift af savklinge (fi g. 1/3/6/7)
Drej spændegrebet (14) til venstre for at
•
løsne savklingen (15).
Skru venstre afskærmning (4) ud.
•
Tag først savklingen ud af den øverste
•
savklingeholder (13), idet du presser den
øverste svingarm ned.
Tag savklingen ud af den nederste
•
savklingeholder (8).
Træk savklingen op og ud gennem
•
bordindlægget (18).
Sæt en ny savklinge i i omvendt rækkefølge.
•
Vigtigt: Savklingen skal sættes i således, at
tænderne peger i retning mod savbordet.
Savklingen kan sættes i spalte (a) eller (b);
Spalte a: Til snit langs med radialarmen
Spalte b: Til snit på tværs af radialarmen.
Spænd savklingen ved at dreje spændegrebet
(14) til højre (i urets retning).
5.2.3 Skråstilling af savbord (fi g. 8)
Skru låseskruen (5) løs
•
Lad savbordet (7) hælde mod venstre, indtil
•
markøren (17) peger ind mod det ønskede
vinkelmål på grad-skalaen (6).
Vigtigt: Skal der udføres præcisionsarbejde,
bør der først foretages prøvesnit, hvorefter
gradindstillingen evt. efterjusteres.
6. Betjening
6.1 Bemærk:
Maskinen saver ikke træ af sig selv. Brugeren
•
skal selv føre træet ind i savklingen.
Tænderne saver kun i træet under den
•
nedadgående bevægelse.
Træet skal føres langsomt ind i savklingen, da
•
tænderne på savklingen er meget små.
Alle personer skal igennem en vis indlærings-
•
tid, inden de kan begynde at arbejde på el.
med saven. I denne indlæringstid vil man
højst sandsynligt opleve, at klinger brækker
over.
Især ved savning af tykkere træstykker skal
•
man passe på, at savklingen ikke bøjes eller
vrides om. Undgå dette, vil savklingen kunne
holde længere.
6.2 Tænd/Sluk-knap (fi g. 3)
Tryk på den grønne knap for at tænde saven
•
Tryk på den røde knap for at slukke.
•
Vigtigt: Maskinen er udstyret med en sikker-
•
- 8 -
Anl_TC_SS_405_E_SPK3.indb 8Anl_TC_SS_405_E_SPK3.indb 8 18.09.2015 10:12:1318.09.2015 10:12:13
DK/N
hedsafbryder, så maskinen ikke genstarter
efter spændingsfald.
6.3 Regulator for slagantal (fi g. 3)
Med regulator for slagantal kan slagantallet
indstilles efter materialets beskaff enhed.
6.4 Udførelse af indvendigt snit
1. En særlig egenskab ved denne dekupørsav
er muligheden for at udføre snit indvendigt i
en plade uden at beskadige pladens yderside
eller omkreds.
Advarsel: Undgå kvæstelse som følge af utilsigtet start: Inden savklingen tages ud eller
skiftes, skal knappen stilles på position “0”
og stikket trækkes ud af stikdåsen.
2. Udførelse af indvendigt snit i en plade: Tag
savklingen ud, som beskrevet i afsnit 5.2.2.
3. Bor et hul i pladen.
4. Læg pladen med hullet hen over
tilgangsåbningen på savbordet.
5. Monter savklingen gennem hullet i pladen, og
indstil klingespændingen.
6. Tag savklingen ud af klingeholderne, når
arbejdet er færdigt (som beskrevet i afsnit
5.2.2), og fjern pladen fra bordet.
7. Udskiftning af
nettilslutningsledning
Fare!
Hvis produktets nettilslutningsledning beskadiges, skal den skiftes ud af producenten eller dennes kundeservice eller af person med lignende
kvalifi kationer for at undgå fare for personskade.
8. Rengøring, vedligeholdelse og
reservedelsbestilling
Fare!
Træk stikket ud af stikkontakten inden vedligeholdelsesarbejde.
efter brug.
Rengør af og til maskinen med en fugtig klud
•
og lidt blød sæbe. Undgå brug af rengøringseller opløsningsmiddel, da det vil kunne
ødelægge maskinens kunststofdele. Pas på,
at der ikke kan trænge vand ind i maskinens
indvendige dele.
8.2 Lejer
Smør alle lejer med jævne mellemrum med en
maskinsmørelse af god kvalitet, dog senest efter
ca. 25-30 driftstimer.
8.3 Kontaktkul
Ved for megen gnistdannelse skal kontaktkullet
efterses af en fagmand. Vigtigt! Udskiftning af
kontaktkul skal foretages af en fagmand.
8.4 Vedligeholdelse
Der fi ndes ikke yderligere dele, som skal
vedligeholdes inde i maskinen.
8.5 Reservedelsbestilling:
Ved bestilling af reservedele skal følgende oplyses:
Savens type.
•
Savens artikelnummer.
•
Savens identifikationsnummer.
•
Nummeret på den nødvendige reservedel.
•
Aktuelle priser og øvrige oplysninger fi nder du på
internetadressen www.isc-gmbh.info
9. Bortskaff else og genanvendelse
Maskinen er pakket ind for at undgå transportskader. Emballagen består af råmaterialer og kan
således genanvendes eller indleveres på genbrugsstation. Maskinen og dens tilbehør består
af forskellige materialer, f.eks. metal og plast. Defekte komponenter skal kasseres ifølge miljøforskrifterne og må ikke smides ud som almindeligt
husholdningsaff ald. Hvis du er i tvivl: Spørg din
forhandler, eller forhør dig hos din kommune!
10. Opbevaring
8.1 Rengøring
Hold så vidt muligt beskyttelsesanordninger,
•
luftsprækker og motorhuset fri for støv og
snavs. Gnid maskinen ren med en ren klud,
eller foretag trykluftudblæsning med lavt tryk.
Vi anbefaler, at maskinen rengøres hver gang
•
Anl_TC_SS_405_E_SPK3.indb 9Anl_TC_SS_405_E_SPK3.indb 9 18.09.2015 10:12:1318.09.2015 10:12:13
Maskinen og dens tilbehør skal opbevares på et
mørkt, tørt og frostfrit sted uden for børns rækkevidde. Den optimale lagertemperatur ligger
mellem 5 og 30˚C. Opbevar el-værktøjet i den
originale emballage.
- 9 -
DK/N
Kun for EU-lande
Smid ikke el-værktøj ud som almindeligt husholdningsaff ald!
I medfør af Rådets direktiv 2012/19/EF om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse
i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende
formål på miljømæssig forsvarlig vis.
Recycling-alternativ til tilbagesendelse:
Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaff e mas-
kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation
– spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med
maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.
Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er
kun tilladt med udtrykkelig tilladelse fra iSC GmbH.
Ret til tekniske ændringer forbeholdes
- 10 -
Anl_TC_SS_405_E_SPK3.indb 10Anl_TC_SS_405_E_SPK3.indb 10 18.09.2015 10:12:1318.09.2015 10:12:13
DK/N
Serviceinformationer
I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata
fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks.
reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer.
Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt
slid resp. at følgende dele anses som forbrugsmaterialer.
Kategori Eksempel
Sliddele* Bordindlæg
Forbrugsmateriale/ forbrugsdele* Savklinge
Manglende dele
* er ikke nødvendigvis indeholdt i leveringsomfanget!
Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.isc-gmbh.info. Det er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:
Har produktet fungeret, eller var det defekt fra begyndelsen?
•
Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?
•
Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?
•
Beskriv venligst fejlfunktionen.
- 11 -
Anl_TC_SS_405_E_SPK3.indb 11Anl_TC_SS_405_E_SPK3.indb 11 18.09.2015 10:12:1318.09.2015 10:12:13
DK/N
Garantibevis
Kære kunde!
Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle
udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på
adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte servicenummer. For indfrielse af garantikrav gælder følgende:
1. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent lover købere
af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmelser fastsat ved
lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.
2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der
skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på
produktet, eller om produktet udskiftes.
Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig
brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige,
håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.
3. Garantien dækker ikke følgende:
- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som
følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller
som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedligeholdelse.
- Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af
produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer
i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger
udefra (f.eks. fordi produktet tabes).
- Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet naturligt slid.
4. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende in-
den garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav
kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet
medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også servicearbejder, der foretages på stedet.
5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til følgende adresse:
www.isc-gmbh.info. Er defekten omfattet af garantien, vil produktet omgående blive repareret og
returneret, eller du vil modtage et helt nyt.
Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfattet af garantien. Du skal blot indsende produktet til vores serviceadresse.
Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i henhold til serviceinformationerne i nærværende betjeningsvejledning.
- 12 -
Anl_TC_SS_405_E_SPK3.indb 12Anl_TC_SS_405_E_SPK3.indb 12 18.09.2015 10:12:1318.09.2015 10:12:13
S
Varning - Läs igenom bruksanvisningen för att sänka risken för skador
Bär hörselskydd. Buller kan leda till att hörseln förstörs.
Bär dammskyddsmask. Vid bearbetning av trä och andra material fi nns det risk för att hälsovådligt
damm uppstår. Asbesthaltiga material får inte bearbetas!
Använd skyddsglasögon. Medan du använder elverktyget fi nns det risk för att gnistor uppstår eller att
splitter, spån och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind.
- 13 -
Anl_TC_SS_405_E_SPK3.indb 13Anl_TC_SS_405_E_SPK3.indb 13 18.09.2015 10:12:1318.09.2015 10:12:13
S
Fara!
Innan maskinen kan användas måste särskilda
säkerhetsanvisningar beaktas för att förhindra
olyckor och skador. Läs därför noggrant igenom
denna bruksanvisning och dessa säkerhetsanvisningar. Förvara dem på ett säkert ställe så att du
alltid kan hitta önskad information. Om maskinen
ska överlåtas till andra personer måste även
denna bruksanvisning och dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor
eller skador som har uppstått om denna bruksanvisning eller säkerhetsanvisningarna åsidosätts.
1. Säkerhetsanvisningar
Gällande säkerhetsanvisningar fi nns i det bifoga-
de häftet.
Fara!
Läs alla säkerhetsanvisningar och instruktioner. Försummelser vid iakttagandet av säker-
hetsanvisningarna och instruktionerna kan förorsaka elstöt, brand och/eller svåra skador. Förvara
alla säkerhetsanvisningar och instruktioner
för framtiden.
2. Beskrivning av maskinen samt
leveransomfattning
2.1 Beskrivning av maskinen (bild 1-4)
1 Insexnyckel 4 mm
2 Strömbrytare
3 Slagfrekvensreglage
4 Kåpa, vänster
5 Fästskruv
6 Gradskala
7 Sågbord
8 Sågbladsfäste, nedre
9 Fästbultar
10 Sågbladsskydd
11 Klämskruv
12 Hållare
13 Sågbladsfäste, övre
14 Spännspak
15 Sågblad
16 Renblåsningsanordning
17. Visare
18. Bordsinsats
19. Bom
20. Skruv
21. Mutter
22. Nedhållare för arbetsstycke
23. Reservsågblad
2.2 Leveransomfattning
Kontrollera att produkten är komplett med hjälp av
beskrivningen av leveransen. Om delar saknas vill
vi be dig ta kontakt med vårt servicecenter eller
byggmarknaden där du köpte produkten inom
fem dagar efter att du köpte artikeln. Tänk på att
du måste visa upp ett giltigt kvitto. Beakta även
garantitabellen i garantibestämmelserna i slutet
av bruksanvisningen.
Öppna förpackningen och ta försiktigt ut pro-
•
dukten ur förpackningen.
Ta bort förpackningsmaterialet samt förpack-
•
nings- och transportsäkringar (om förhanden).
Kontrollera att leveransen är komplett.
•
Kontrollera om produkten eller tillbehörsdelar-
•
na har skadats i transporten.
Spara om möjligt på förpackningen tills ga-
•
rantitiden har gått ut.
Fara!
Produkten och förpackningsmaterialet är
ingen leksak! Barn får inte leka med plastpåsar, folie eller smådelar! Risk för att barn
sväljer delar och kvävs!
Kontursåg
•
Transportanordning
•
Reservsågblad
•
Insexnyckel 4 mm
•
Original-bruksanvisning
•
Säkerhetsanvisningar
•
Sågbladsskydd
•
3. Ändamålsenlig användning
Kontursågen är avsedd för sågning av kantvirke
eller träliknande arbetsstycken. Runt material får
endast sågas om lämpliga fästanordningar samtidigt används.
Maskinen får endast användas till sitt avsedda
ändamål. Användningar som sträcker sig utöver
detta användningsområde är ej ändamålsenliga.
För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/
operatören själv. Tillverkaren påtar sig inget
ansvar.
Tänk på att våra produkter endast får användas
till ändamålsenligt syfte och inte har konstruerats
för yrkesmässig, hantverksmässig eller industriell
användning. Vi ger därför ingen garanti om pro-
- 14 -
Anl_TC_SS_405_E_SPK3.indb 14Anl_TC_SS_405_E_SPK3.indb 14 18.09.2015 10:12:1318.09.2015 10:12:13
S
dukten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller
vid liknande aktiviteter.
Endast passande sågblad får användas till denna
maskin. Alla typer av delningsklingor får inte användas. Till maskinens ändamålsenliga användning hör också att säkerhetsanvisningarna samt
monteringsanvisningarna och driftanvisningar i
bruksanvisningen ska följas.
Personer som använder och underhåller maskinen måste känna till maskinens funktioner och ha
instruerats om eventuella faror.
Dessutom ska gällande arbetarskyddsföreskrifter
följas exakt.
Övriga allmänna regler för arbetsmedicinska och
säkerhetstekniska områden ska även beaktas.
Om maskinen ändras leder detta till att tillverkarens ansvar för därutav resulterande skador
upphör att gälla.
Trots ändamålsenlig användning kan särskilda
resterande riskfaktorer inte uteslutas helt. På
grund av maskinens konstruktion och sammansättning kan följande faror uppstå under drift:
Hälsovådliga utsläpp av trädamm vid använd-
•
ning i stängda utrymmen.
Risk för handskador vid de sågområden på
•
maskinen som inte är övertäckta.
Risk för olyckor vid verktygsbyte (risk för
•
skärskador).
Klämrisk för fingrar.
•
Risk för olyckor p.g.a. kast.
•
Risk för att arbetsstycket välter p.g.a. att
•
arbetsbordet inte är tillräckligt stort.
Beröring av skärverktyget.
•
Utkastning av knaggar och verktygsdelar
•
Denna maskin är inte avsedd att användas av
personer (inkl. barn) med begränsad fysisk,
sensorisk eller mental förmåga eller bristfällig erfarenhet och/eller kunskap, såvida inte en person
som ansvarar för säkerheten håller uppsikt eller
ger instruktioner om korrekt användning av maskinen. Barn ska hållas under uppsikt för att säkerställa att de inte använder maskinen som leksak.
4. Tekniska data
Nätspänning: .................................. 230 V ~ 50 Hz
Eff ektförbrukning: ...................................... 120 W
Driftslag: ..............................................S2 10 min.
Tomgångsvarvtal n0: ...................400 - 1 600 min
Slagrörelse: .............................................. 14 mm
Svängbart bord: ....................0° till 45° åt vänster
Bordets storlek: ..............................408 x 250 mm
Sågbladets längd: .................................. 127 mm
Sågdjup: ................................................. 406 mm
Såghöjd max. vid 90°: ............................... 52 mm
Såghöjd max. vid 45°: .............................. 20 mm
Vikt: ...............................................................9 kg
Inkopplingstid
Inkopplingstiden 10 min (korttidsdrift) innebär
att motorn endast får belastas kontinuerligt med
märkeff ekten 120 W under den tid som anges på
märkskylten (10 min). I annat fall kommer motorn
att värmas upp otillåtet mycket. Under pausen
kyls motorn ned till sin utgångstemperatur.
Fara!
Buller och vibration
Buller- och vibrationsvärden har bestämts enligt
EN 61029.
Ljudtrycksnivå LpA .............................. 90,1 dB(A)
Osäkerhet K
Ljudeff ektnivå L
Osäkerhet K
Bär hörselskydd.
Buller kan leda till att hörseln förstörs.
..............................................3 dB
pA
............................. 103,1 dB(A)
WA
..............................................3 dB
WA
-1
- 15 -
Anl_TC_SS_405_E_SPK3.indb 15Anl_TC_SS_405_E_SPK3.indb 15 18.09.2015 10:12:1318.09.2015 10:12:13
S
Begränsa uppkomsten av buller och vibration
till ett minimum!
Använd endast intakta maskiner.
•
Underhåll och rengör maskinen regelbundet.
•
Anpassa ditt arbetssätt till maskinen.
•
Överbelasta inte maskinen.
•
Lämna in maskinen för översyn vid behov.
•
Slå ifrån maskinen om den inte används.
•
Obs!
Kvarstående risker
Kvarstående risker föreligger alltid även om
detta elverktyg används enligt föreskrift. Följande risker kan uppstå på grund av elverktygets konstruktion och utförande:
1. Lungskador om ingen lämplig dammfi lter-
mask används.
2. Hörselskador om inget lämpligt hörselskydd
används.
5. Före användning
5.1 Allmänt
Före driftstart ska alla kåpor och
•
säkerhetsanordningar monteras korrekt.
Sågbladet måste kunna snurra fritt.
•
Kontrollera att det inte finns några spikar eller
•
skruvar i redan bearbetat trä.
Innan strömbrytaren slås på, kontrollera att
•
sågbladet är korrekt monterat och att rörliga
delar rör sig lätt .
Kontrollera innan maskinen ansluts att
•
informationen på typskylten stämmer överens
med nätspänningen.
5.2 Montering
Varning! Lossa alltid nätkontakten före alla underhålls- och riggningsarbeten på kontursågen.
För att uppnå högre stabilitet kan maskinen fästas
på en arbetsbänk eller liknande (bild 9). Passande monteringsmaterial, t ex skruvar, kan köpas i
en specialaff är.
5.2.1 Montering av sågbladsskyddet och
spåntransportanordningen (fi g. 4/5)
Fäst fäststiftet och skyddet till sågbladet på
•
bommen (19) enligt beskrivningen i bild 4.
Sågbladsskyddet kan fixeras på olika höjder
•
med klämskruven (11).
Montera renblåsningsanordningen (16) enligt
•
beskrivningen i bild 6.
5.2.2 Byte av sågblad (fi g. 1/3/6/7)
Vrid spännspaken (14) för att spänna loss
•
sågbladet (15).
Skruva loss den vänstra kåpan (4).
•
Ta först ut sågbladet ur det övre sågbladsfäs-
•
tet (13) genom att trycka den övre pendelarmen neråt.
Ta därefter ut sågbladet ur det nedre
•
sågbladsfästet (8).
Dra upp sågbladet ur bordsstommen (18).
•
Montera ett nytt sågblad i omvänd ordnings-
•
följd.
Varning: Montera alltid sågbladet så att tänderna pekar i riktning mot sågbordet.
Sågbladet kan monteras i slits (a) eller (b);
Slits a: För sågning längs med utliggaren
Slits b: För sågning tvärs mot utliggaren.
Spänn åt sågbladet genom att vrida spännspaken
(14) åt höger (dvs. medsols).
5.2.3 Inställning av sågbordet (fi g. 8)
Lossa fästskruven (5)
•
Vinkla sågbordet (7) åt vänster tills visaren
•
(17) visar på önskat vinkelmått på gradskalan
(6).
Varning: Vid precisionsarbete bör man först
göra en provsågning och därefter ändra gradinställningen vid behov.
6. Använda sågen
6.1 Information:
Sågen sågar inte trä automatiskt. Användaren
•
måste föra träet till sågbladet när det är i rörelse.
Tänderna sågar endast träet när bladet går
•
uppåt.
Träet måste föras in långsamt i sågbladet
•
eftersom sågbladets tänder är mycket små.
Personer som vill använda sågen behöver en
•
viss inlärningstid. Under den här tiden kommer några sågblad att brytas sönder.
Vid sågning av tjockt trä bör man vara extra
•
försiktig så att sågbladet inte böjs eller vrids.
Därigenom ökar sågbladets livslängd.
6.2 Strömbrytare (bild 3)
Tryck på den gröna knappen för att slå på
•
maskinen.
Tryck på den röda knappen för att slå av
•
- 16 -
Anl_TC_SS_405_E_SPK3.indb 16Anl_TC_SS_405_E_SPK3.indb 16 18.09.2015 10:12:1318.09.2015 10:12:13
S
maskinen.
Varning: Maskinen har en säkerhetsbrytare
•
som förhindrar återinkoppling efter strömavbrott.
6.3 Slagfrekvensreglage (bild 3)
Med hjälp av slagfrekvensreglaget kan slagfrekvensen anpassas för det aktuella materialet.
6.4 Invändig sågning
1. En speciell egenskap hos kontursågen är
möjligheten att såga invändigt i en platta utan
att yttersidan eller plattans omfång skadas.
Varning: För att undvika skador vid plötslig
start: Ställ alltid strömbrytaren på läge „0“
och dra ut stickkontakten ur stickkontakten
innan sågbladet demonteras eller byts ut.
2. För invändig sågning i plattor: Ta bort sågbla-
det enligt beskrivningen i avsnitt 5.2.2.
3. Borra ett hål i den aktuella plattan.
4. Lägg plattan med hålet över ingångshålet på
sågbordet.
5. Installera sågbladet genom hålet i plattan och
ställ in bladspänningen.
6. Ta bort sågbladet från sågbladshållaren
när den invändiga sågningen är klar (enligt
beskrivningen i avsnitt 5.2.2) och ta bort plattan från bordet.
7. Byta ut nätkabeln
Vi rekommenderar att du rengör maskinen
•
efter varje användningstillfälle.
Rengör maskinen med jämna mellanrum med
•
en fuktig duk och en aning såpa. Använd inga
rengörings- eller lösningsmedel. Dessa kan
skada maskinens plastdelar. Se till att inga
vätskor tränger in i maskinens inre.
8.2 Lager
Smörj alla lager regelbundet med högkvalitativt
maskinfett, dock senast efter ca 25-30 driftstimmar.
8.3 Kolborstar
Vid överdrivning gnistbildning måste du låta en
behörig elinstallatör kontrollera kolborstarna.
Obs! Kolborstarna får endast bytas ut av en behörig elinstallatör.
8.4 Underhåll
I maskinens inre fi nns inga delar som kräver un-
derhåll.
8.5 Reservdelsbeställning
Lämna följande uppgifter vid beställning av reservdelar:
Maskintyp
•
Maskinens artikel-nr.
•
Maskinens ident-nr.
•
Reservdelsnummer för erforderlig reservdel
•
Aktuella priser och ytterligare information fi nns på
www.isc-gmbh.info
Fara!
Om nätkabeln till denna produkt har skadats måste den bytas ut av tillverkaren, kundtjänst eller av
en annan person med liknande behörighet eftersom det annars fi nns risk för personskador.
8. Rengöring, Underhåll och
reservdelsbeställning
Fara!
Dra alltid ut stickkontakten inför alla rengöringsarbeten.
8.1 Rengöra maskinen
Håll skyddsanordningarna, ventilationsöpp-
•
ningarna och motorkåpan i så damm- och
smutsfritt skick som möjligt. Torka av maskinen med en ren duk eller blås av den med
tryckluft med svagt tryck.
Anl_TC_SS_405_E_SPK3.indb 17Anl_TC_SS_405_E_SPK3.indb 17 18.09.2015 10:12:1318.09.2015 10:12:13
9. Skrotning och återvinning
Produkten ligger i en förpackning som fungerar
som skydd mot transportskador. Denna förpackning består av olika material som kan återvinnas.
Lämna in förpackningen till ett insamlingsställe
för återvinning. Produkten och tillbehören består
av olika material som t ex metaller och plaster.
Lämna in defekta komponenter till ett godkänt
insamlingsställe i din kommun. Hör efter med din
kommun eller med försäljaren i din specialbutik.
10. Förvaring
Förvara produkten och dess tillbehör på en mörk,
torr och frostfri plats samt otillgängligt för barn.
Den bästa förvaringstemperaturen är mellan 5
och 30˚C. Förvara elverktyget i originalförpackningen.
- 17 -
Loading...
