DK/ Original betjeningsvejledning
N Kap- og geringssav
S Original-bruksanvisning
Kap- och geringssåg
FIN Alkuperäiskäyttöohje
Katkaisu- ja jiirisaha
EE Originaalkasutusjuhend
Nurgasaag
TC-MS 216
3
Art.-Nr.: 43.003.70 I.-Nr.: 11018
Anl_TC_MS_216_SPK3.indb 1Anl_TC_MS_216_SPK3.indb 1 15.03.2019 13:57:3515.03.2019 13:57:35
22
1
14
1 2
3
21
20
4
5
6
22
24
18
172521
2
10
16 14
23
3
7
8
9
12
Anl_TC_MS_216_SPK3.indb 2Anl_TC_MS_216_SPK3.indb 2 15.03.2019 13:57:3615.03.2019 13:57:36
19
- 2 -
2521
9
4 5
1
13
4
6 7
30
5
31
5
6
5
33
32
31
8 9
29 19
7
89
Anl_TC_MS_216_SPK3.indb 3Anl_TC_MS_216_SPK3.indb 3 15.03.2019 13:57:3815.03.2019 13:57:38
5
a
29
26,28
- 3 -
10 11
29
27,28
12 13
5 8b
15
11
14 15
24
24
85a
24
- 4 -
Anl_TC_MS_216_SPK3.indb 4Anl_TC_MS_216_SPK3.indb 4 15.03.2019 13:57:4215.03.2019 13:57:42
DK/N
Indholdsfortegnelse
1. Sikkerhedsanvisninger
2. Produktbeskrivelse og leveringsomfang
3. Formålsbestemt anvendelse
4. Tekniske data
5. Inden ibrugtagning
6. Betjening
7. Udskiftning af nettilslutningsledning
8. Rengøring, vedligeholdelse og reservedelsbestilling
9. Bortskaff else og genanvendelse
10. Opbevaring
- 5 -
Anl_TC_MS_216_SPK3.indb 5Anl_TC_MS_216_SPK3.indb 5 15.03.2019 13:57:4515.03.2019 13:57:45
DK/N
Fare! - Læs betjeningsvejledningen for at reducere risikoen for personskade
Forsigtig! Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab.
Forsigtig! Brug støvmaske. Ved bearbejdning af træ og andre materialer kan der dannes sundheds-
skadeligt støv. Der må ikke arbejdes i asbestholdigt materiale!
Forsigtig! Brug beskyttelsesbriller. Gnister, som opstår under arbejdet, eller splinter, spån og støv,
som står ud fra maskinen, kan forårsage synstab.
Forsigtig! Fare for kvæstelser! Hold hænderne borte fra den roterende savklinge.
Advarsel! Den forskydelige anslagsskinne skal fastgøres i en udvendig position til vinkelsnit (ved hæl-
det savhoved eller drejeplan med vinkelindstilling).
Til 90° - kapsnit skal den forskydelige anslagsskinne fastgøres i den indvendige position.
- 6 -
Anl_TC_MS_216_SPK3.indb 6Anl_TC_MS_216_SPK3.indb 6 15.03.2019 13:57:4515.03.2019 13:57:45
DK/N
Fare!
Ved brug af el-værktøj er der visse sikkerhedsforanstaltninger, der skal respekteres for at undgå
skader på personer og materiel. Læs derfor betjeningsvejledningen / sikkerhedsanvisningerne
grundigt igennem. Opbevar betjeningsvejledningen et praktisk sted, så du altid kan tage den frem
efter behov. Husk at lade betjeningsvejledningen
/ sikkerhedsanvisningerne følge med værktøjet,
hvis du overdrager det til andre. Vi fraskriver
os ethvert ansvar for skader på personer eller
materiel, som måtte opstå som følge af, at anvisningerne i denne betjeningsvejledning, navnlig
vedrørende sikkerhed, tilsidesættes.
1. Sikkerhedsanvisninger
Relevante sikkerhedsanvisninger fi nder du i det
medfølgende hæfte.
Fare!
Læs alle sikkerhedsanvisninger og øvrige anvisninger. Følges anvisningerne, navnlig sikker-
hedsanvisningerne, ikke nøje som beskrevet, kan
elektrisk stød, brand og/eller svære kvæstelser
være følgen. Alle sikkerhedsanvisninger og
øvrige anvisninger skal gemmes.
Når du læser sikkerhedsanvisningerne igennem,
skal du være opmærksom på, at dette produkt
ikke er udstyret med funktionerne: motorbremse,
bæregreb og laser.
2. Produktbeskrivelse og
leveringsomfang

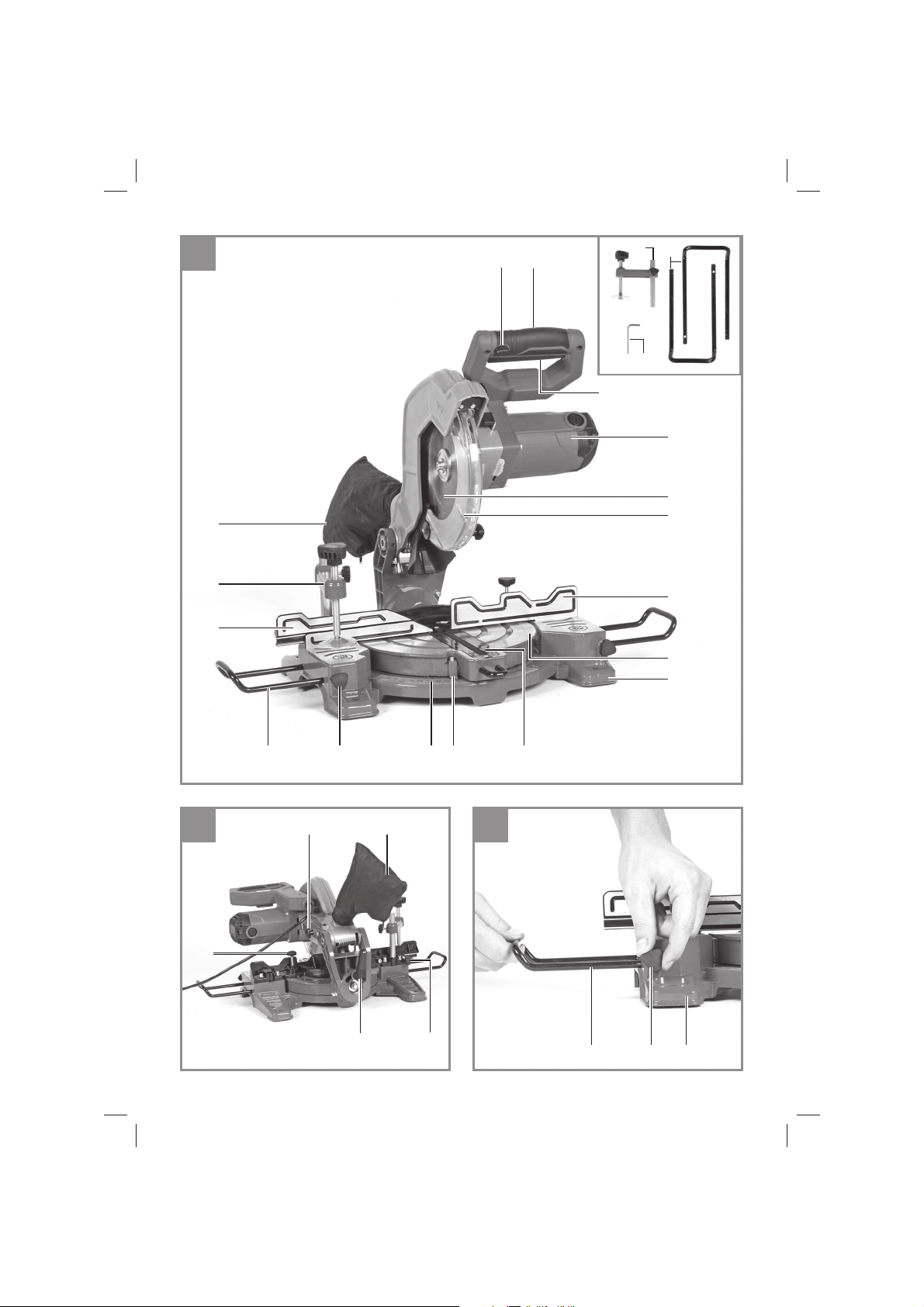

2.1 Produktbeskrivelse (fi g. 1-15)
1. Frigørelsesknap
2. Håndtag
3. Tænd/sluk-knap
4. Overdel
5. Savklinge
6. Klingeværn bevægelig
7. Faststående anslagsskinne
8. Drejeplan
9. Faststående savbord
10. Fikseringsgreb til drejeplan
11. Markør
12. Spændegreb
13. Savspindellås
14. Spånpose
15. Skala
16. Sikringsbolt
17. Skala (drejeplan)
18. Markør (drejeplan)
19. Fikseringsgreb til bevægelig anslagsskinne
20. Unbrakonøgle 6mm
21. Emnestøtte
22. Fastspændingsanordning
23. Bordindlæg
24. Forskydelig anslagsskinne
25. Fikseringsgreb til emnestøtter
26. Justerskrue til vinkelanslag 90°
27. Justerskrue til vinkelanslag 45°
28. Kontramøtrik
29. Justerskrue til anslagsskinne
30. Åbning
31. Flangeskrue
32. Mellemlægsskive
33. Udvendig fl ange
2.2 Leveringsomfang
Kontroller på grundlag af det beskrevne leveringsomfang, at varen er komplet. Hvis nogle dele
mangler, bedes du senest inden 5 hverdage efter
købet af varen henvende dig til vores servicecenter eller det sted, hvor du har købt varen, med
forevisning af gyldig købskvittering. Vær her opmærksom på garantioversigten, der er indeholdt i
serviceinformationerne bagest i vejledningen.
Åbn pakken, og tag forsigtigt maskinen ud af
•
emballagen.
Fjern emballagematerialet samt emballage-/
•
og transportsikringer (hvis sådanne forefindes).
Kontroller, at der ikke mangler noget.
•
Kontroller maskine og tilbehør for transports-
•
kader.
Opbevar så vidt muligt emballagen indtil ga-
•
rantiperiodens udløb.
Fare!
Maskinen og emballagematerialet er ikke
legetøj! Børn må ikke lege med plastikposer,
folier og smådele! Fare for indtagelse og
kvælning!
Kap- og geringssav
•
Savklinge med hårdmetalplade
•
Unbrakonøgle 6 mm
•
Spånpose
•
Emnestøtte (2x)
•
Fastspændingsanordning
•
Original betjeningsvejledning
•
Sikkerhedsanvisninger
•
- 7 -
Anl_TC_MS_216_SPK3.indb 7Anl_TC_MS_216_SPK3.indb 7 15.03.2019 13:57:4515.03.2019 13:57:45
DK/N
3. Formålsbestemt anvendelse
Kap- og geringssaven benyttes til oversavning af
træ og trælignende materialer under hensyntagen
til savens størrelse. Saven egner sig ikke til savning af brænde.
Saven må kun anvendes i overensstemmelse
med dens tiltænkte formål. Enhver anden form
for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det være sig på personer
eller materiel, som måtte opstå som følge af, at
maskinen ikke er blevet anvendt korrekt. Ansvaret
bæres alene af brugeren/ejeren.
Bemærk, at vore produkter ikke er konstrueret til
erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, såfremt
produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed.
Brug kun savklinger, som er beregnet til saven.
Skæreskiver, uanset type, må ikke anvendes.
Med til korrekt brug af saven hører også, at alle
sikkerheds-, monterings- og driftsanvisninger i
betjeningsvejledningen følges.
Personer, som er beskæftiget med betjening og
vedligeholdelse, skal have et godt kendskab til
maskinen og dens funktioner og være instrueret
i de risici, der er forbundet med at omgås maskinen. Der henvises desuden til gældende sikkerhedsbestemmelser – disse skal følges. Det samme skal øvrige almindelige arbejdsmedicinske og
sikkerhedstekniske bestemmelser.
Foretages der ændringer på maskinen, vil garantien miste sin gyldighed. Selv ved korrekt anvendelse af maskinen er der stadig nogle risikofaktorer, du skal være opmærksom på.
Følgende punkter skal nævnes, afhængig af maskinens konstruktion og opbygning:
Berøring af savklingen i det uafskærmede
•
savområde.
Indgreb i den roterende savklinge (svær
•
kvæstelse)
Tilbageslag af arbejdsemner og dele heraf
•
Klingebrud.
•
Udslyngning af fejlbehæftede hårdmetalsdele
•
fra savklingen.
Risiko for høreskader ved arbejde uden brug
•
af høreværn.
Sundhedsskadelig emission af træstøv ved
•
arbejde i lukkede rum.
4. Tekniske data
Vekselstrømmotor .....................220-240V ~ 50Hz
Ydelse ............. S1 1400 watt / S6 25% 1600 watt
Omdrejningstal, ubelastet n
Hårdmetalklinge ................ø 216 x ø 30 x 2,4 mm
Maks. tandbredde ................................... 2,8 mm
Antal tænder ................................................... 48
Vægt ..........................................................7,1 kg
Svingområde ............................... -47° / 0° / +47°
Geringssnit ............................ 0° til 45° til venstre
Savbredde ved 90° .............. maks. 120 x 60 mm
Savbredde ved 45° ................ maks. 80 x 60 mm
Savbredde ved 2 x 45°
(dobbeltvinkelsnit) .................. maks. 80 x 45 mm
Beskyttelsesklasse: ..................................... II/
Min. emnestørrelse: Sav kun i emner, der er store
nok til at kunne blive fastgjort med spændeanordningen – mindste længde 160 mm.
Driftsmodus S6 25%: Kontinuerlig drift med
intermitterende belastning (cyklusvarighed 10
min). For at undgå overophedning af motoren må
den køre med den angivne mærkeeff ekt i 25% af
cyklussens varighed og skal herefter køre videre
uden belastning i 75% af cyklussens varighed.
Fare!
Støj
Støjværdierne er beregnet iht. EN 62841.
Lydtryksniveau LpA .............................. 95,5 dB(A)
Usikkerhed K
Lydeff ektniveau L
Usikkerhed K
Brug høreværn.
Støjudviklingen fra maskinen kan forårsage høretab.
De angivede støjemissionsværdier er blevet målt
iht. en standardiseret analyseproces og kan anvendes til at sammenligne el-værktøj indbyrdes.
De angivede støjemissionsværdier kan også
bruges til at gennemføre en foreløbig vurdering af
belastningen.
............................................. 3 dB
pA
.......................... 108,5 dB(A)
WA
............................................3 dB
WA
...............5000 min
0
-1
쓑
- 8 -
Anl_TC_MS_216_SPK3.indb 8Anl_TC_MS_216_SPK3.indb 8 15.03.2019 13:57:4515.03.2019 13:57:45
DK/N
Advarsel:
Støjemissionerne kan afvige fra de angivede
værdier, når el-værktøjet bruges, dette afhænger
af den måde, el-værktøjet bruges på, og især af,
hvilke typen emne der bearbejdes.
Støjudvikling og vibration skal begrænses til
et minimum!
Brug kun intakte og ubeskadigede maskiner.
•
Vedligehold og rengør maskinen med jævne
•
mellemrum.
Tilpas arbejdsmåden efter maskinen.
•
Overbelast ikke maskinen.
•
Lad i givet fald maskinen underkaste et efter-
•
syn.
Sluk maskinen, når den ikke benyttes.
•
Forsigtig!
Tilbageværende risici
Også selv om du betjener el-værktøjet forskriftsmæssigt, er der stadigvæk nogle risikofaktorer at tage højde for. Følgende farer kan
opstå, alt efter el-værktøjets type og konstruktionsmåde:
1. Lungeskader, såfremt der ikke bæres egnet
støvmaske.
2. Høreskader, såfremt der ikke bæres egnet
høreværn.
3. Helbredsskader, som følger af hånd-arm-
vibration, såfremt værktøjet benyttes over et
længere tidsrum eller ikke håndteres og vedligeholdes forskriftsmæssigt.
5. Inden ibrugtagning
Inden du slutter høvlen til strømforsyningsnettet,
skal du kontrollere, at dataene på mærkepladen
stemmer overens med netdataene.
Advarsel!
Træk altid stikket ud af stikkontakten, inden
du foretager indstillinger på høvlen.
5.1 Generelt
Maskinen skal opstilles, så den står stabilt,
•
dvs. den skal påskrues en arbejdsbænk, et
universal-understel el. lign.
Alle afskærmninger og sikkerhedsanordnin-
•
ger skal være korrekt påmonterede, inden
maskinen tages i brug.
Savklingen skal kunne køre frit rundt.
•
Hvis du arbejder med træ, som tidligere har
•
været bearbejdet, skal du passe på fremmedlegemer, som f.eks. søm eller skruer.
Inden du trykker på tænd/sluk-knappen, skal
•
du sikre dig, at savklingen er monteret rigtigt
og bevægelige dele går let og friktionsfrit.
5.2 Sav opbygges (fi g. 2, 3, 6)
Emnestøtterne (21) skal sættes i og spændes
med fi kseringsgrebene (25).
Spånposen (14) fastgøres på kapsavens åbning
(30) ved at sprede metalringen. Så snart metalringen befi nder sig i sin udgangsform, er spånposen
monteret sikkert.

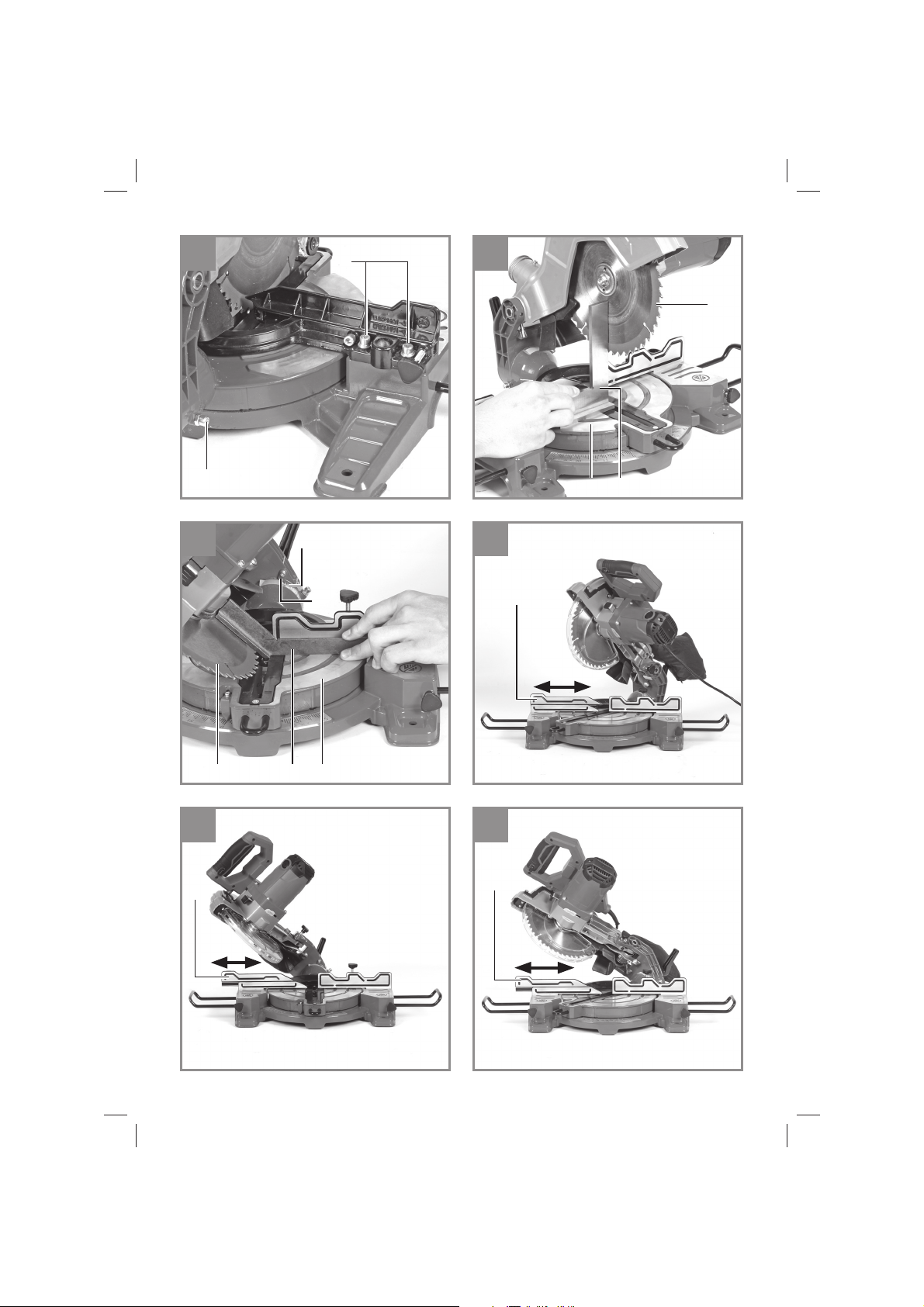

5.3 Indstilling af sav (Fig. 1/2)
Til justering af drejeplanet (8) løsnes fikse-
•
ringsgrebet (10) ca. 2 omdrejninger, så drejeplanet frigøres.
Drejeplanet er forsynet med anslagspositio-
•
ner ved 0°, 15°, 22,5°, 30°, 45°. Når drejeplanet er gået i indgreb, skal positionen fastlåses
yderligere ved at dreje fikseringsgrebet (10)
fast.
Hvis der skal arbejdes med andre vinkelposi-
•
tioner, fikseres drejeplanet (8) kun med fikseringsgrebet (10).
Saven frigøres i den nederste arbejdsstilling
•
ved at trykke overdelen (4) let nedad, samtidig med at sikringsbolten (16) trækkes ud.
Sving overdelen (4) op.
•
Ved at løsne spændegrebet (12) kan over-
•
delen (4) hældes mod venstre i en vinkel på
maks. 45°.
Kontroller, at netspændingen svarer til spæn-
•
dingsangivelsen på mærkepladen, og kobl
maskinen til.
5.4 Finjustering af anslagsskinne (fi g. 8-10)
Sænk overdelen (4) ned, og fastgør den med
•
sikringsbolten (16).
Fikser drejeplanet (8) i 0°-position.
•
Anlæg en 90°-anslagsvinkel (a) mellem sav-
•
klinge (5) og anslagsskinne (7).
Løsn de fire justerskruer (29), indstil anslags-
•
skinnen (7) til 90° i forhold til savklingen (5),
og spænd justerskruerne (29) igen.
Anslagsvinkel (a) følger ikke med leveringen
•
- 9 -
Anl_TC_MS_216_SPK3.indb 9Anl_TC_MS_216_SPK3.indb 9 15.03.2019 13:57:4515.03.2019 13:57:45
DK/N
5.5 Finjustering af vinkelanslag til kapsnit 90°
(fi g. 9, 11)
Skru spændegrebet (12) løs.
•
Læg 90°-anslagsvinklen (a) op mellem sav-
•
klinge (5) og drejeplan (8).
Løsn kontramøtrikken (28), og stil på justers-
•
kruen (26), indtil vinklen mellem savklinge (5)
og drejeplan (8) udgør 90°.
Indstillingen fikseres ved at spænde kont-
•
ramøtrikken (28) igen.
Kontroller til sidst markørens (11) position (fig.
•
12). Om nødvendigt løsnes markøren med en
stjerneskruetrækker og sættes på position 0°
ifølge vinkelskalaen (15), hvorefter markøren
spændes til igen.
Anslagsvinkel (a) og stjerneskruetrækker føl-
•
ger ikke med leveringen.
5.6 Finjustering af vinkelanslag til vinkelsnit
45° (fi g. 10, 12)
Sænk overdelen (4) ned, og fastgør den med
•
sikringsbolten (16).
Fikser drejeplanet (8) i 0°-position.
•
Løsn spændegrebet (12) og hæld overdelen
•
(4) til venstre, til 45°, med håndtaget (2).
Læg en 45°-anslagsvinkel (b) op mellem sav-
•
klinge (5) og drejeplan (8).
Løsn kontramøtrikken (28), og stil på justers-
•
kruen (27), indtil vinklen mellem savklinge (5)
og drejeplan (8) udgør nøjagtigt 45°.
Indstillingen fikseres ved at spænde kont-
•
ramøtrikken igen.
Anslagsvinkel (b) følger ikke med.
•
6. Betjening
Advarsel! Den forskydelige anslagsskinne (24)
skal fastgøres i den indvendige position til 90° kapsnit:
Åbn fikseringsgrebet for den forskydelige
•
anslagsskinne (19) og skub den forskydelige
anslagsskinne indad.
Den forskydelige anslagsskinne (24) skal
•
fastlåses så meget foran den inderste position, at afstanden mellem anslagsskinne (24)
og savklinge (5) er maks. 5 mm.
Kontroller, kollision ikke er mulig mellem an-
•
slagsskinnen og savklingen, før savearbejdet
startes.
Spænd fikseringsgrebet (19) igen.
•
Advarsel! Den forskydelige anslagsskinne (24)
skal fastgøres i en udvendig position til 0°-45°
vinkelsnit (ved hældet overdel (4) eller drejeplan
med vinkelindstilling).
Åbn fikseringsgrebet til den forskydelige
•
anslagsskinne (19) og skub den forskydelige
anslagsskinne udad.
Den forskydelige anslagsskinne (24) skal
•
fastlåses så meget foran den inderste position, at afstanden mellem anslagsskinne (24)
og savklinge (5) er maks. 5 mm.
Kontroller, kollision ikke er mulig mellem an-
•
slagsskinnen og savklingen, før savearbejdet
startes.
Spænd fikseringsgrebet (19) igen.
•
6.1 Kapsnit 90° og drejeplan 0° (fi g. 1)
Læg det træ, der skal saves, ind mod an-
•
slagsskinnen (7 og 24) og oven på drejeplanet (8).
Fikser materialet på det faststående savbord
•
(9) med fastspændingsanordningen (22), så
det ikke forrykker sig under savningen.
Saven tændes ved at trykke på frigørelses-
•
knappen (1) og tænd/sluk-knappen (3).
Når saven er blevet tændt, afventes det, at
•
savklingen (5) når op på sit maksimale omdrejningstal.
Tag fat i håndtaget (2) og bevæg overdelen
•
(4) jævnt ned gennem arbejdsemnet, mens
du presser let.
Når savningen er udført, bringes overdelen
•
tilbage i øverste hvilestilling, og tænd/slukknappen (3) slippes.
Advarsel! Returfjederen gør, at maskinen au-
•
tomatisk rykker op, dvs. at du ikke skal slippe
håndtaget (2) efter savning, men flytte overdelen langsomt op med et let modtryk.
6.2 Kapsnit 90° og drejeplan 0°- 45° (fi g. 13)
Med kapsaven kan der udføres skråsnit mod
venstre og højre på 0°-45° i forhold til anslagsskinnen.
Bring overdelen (4) i øverste position.
•
Løsn drejeplanet (8) ved at lempe på fikse-
•
ringsgrebet (10).
Indstil drejeplanet (8) til den ønskede vinkel
•
med håndtaget (2)
Stram fikseringsgrebet (10) til igen for at fast-
•
låse drejeplanet (8).
Udfør snittet som beskrevet under punkt 6.1.
•
- 10 -
Anl_TC_MS_216_SPK3.indb 10Anl_TC_MS_216_SPK3.indb 10 15.03.2019 13:57:4515.03.2019 13:57:45
DK/N
6.3 Vinkelsnit 0°- 45° og drejeplan 0° (fi g. 14)
Med kapsaven kan der udføres vinkelsnit mod
venstre på 0°- 45° i forhold til arbejdsfl aden.
Bring overdelen (4) i øverste position.
•
Fikser drejeplanet (8) i 0°-position.
•
Løsn spændegrebet (12), tag fat i håndtaget
•
(2), og hæld overdelen (4) mod venstre, indtil
markøren (11) peger mod det ønskede vinkelmål fra skalaen (15).
Stram spændegrebet (12) til igen, og udfør
•
snittet som beskrevet under punkt 6.1.
6.4 Geringssnit 0°- 45° og drejeplan 0°- 45°
(fi g. 15)
Med kapsaven kan der udføres vinkelsnit mod
venstre på 0°- 45° i forhold til arbejdsfl aden og
på 0°- 45° i forhold til anslagsskinnen samtidigt
(dobbeltvinkelsnit).
Bring overdelen (4) i øverste position.
•
Løsn drejeplanet (8) ved at lempe på fikse-
•
ringsgrebet (10).
Tag fat i håndtaget (2) og indstil drejeplanet
•
(8) til den ønskede vinkel (se også punkt 6.2).
Stram fikseringsgrebet (10) til igen for at fast-
•
låse drejeplanet.
Skru spændegrebet (12) løs, tag fat i håndta-
•
get (2), og hæld overdelen (4) mod venstre,
indtil det ønskede vinkelmål nås (se også
punkt 6.3).
Spænd spændegrebet (12) til igen.
•
Udfør snittet som beskrevet under punkt 6.1.
•
6.5 Spånpose (fi g. 2)
Saven er udstyret med en opsamlingspose (14)
til spån.
Spånposen (14) kan tømmes via lynlåsen på
undersiden.
6.6 Skift af savklinge (fi g. 4-7)
Før savklingen skiftes: Træk stikket ud af stik-
•
kontakten!
Brug handsker, når savklingen skiftes, for at
•
undgå kvæstelser!
Sving overdelen (4) opad.
•
Tryk på savspindellåsen (13) med den ene
•
hånd og anbring unbrakonøglen (20) på flangeskruen (31) med den anden hånd. Efter
maks. en omdrejning går savspindellåsen
(13) i indgreb.
Skru flangeskruen (31) løs i retning med uret
•
– brug lidt flere kræfter denne gang.
Drej flangeskruen (31) helt ud, og tag mel-
•
lemlægsskiven (32) og den udvendige flange
(33) af.
Tag savklingen (5) af den indvendige flange,
•
og træk den nedad og ud. Dette gøres ved at
bevæge klingeværnet (6) opad, så savklingen
gøres tilgængelig.
Rengør flangeskruen (31), mellemlægsskiven
•
(32), den udvendige (33) og den indvendige
flange grundigt.
Sæt den nye savklinge (5) i i omvendt række-
•
følge, og spænd den fast.
Pas på! Tændernes skrå skæreflade, dvs.
•
savklingens (5) rotationsretning, skal svare til
pilens retning på huset.
Tjek, inden du arbejder videre med saven, om
•
beskyttelsesudstyret virker, som det skal.
Advarsel! Kontroller efter savklingeskiftet, om
•
klingeværnet (6) åbner og lukker igen iht. kravene. Kontroller desuden, om savklingen (5)
kører frit i klingeværnet (6).
Advarsel! Hver gang efter skift af savklinge
•
skal du kontrollere, om savklingen roterer frit
i bordindlægget (23) både i lodret stilling og
med 45°-kipning.
Advarsel! Et slidt eller beskadiget bordindlæg
•
(23) skal skiftes med det samme. Åbn hertil
stjerneskruerne i bordindlægget (23) og tag
bordindlægget ud af det faststående savbord
(9). Monter det nye bordindlæg (23) i omvendt
rækkefølge.
Advarsel! Skift og tilretning af savklinge (5)
•
skal udføres på korrekt vis.
7. Udskiftning af
nettilslutningsledning
Fare!
Hvis produktets nettilslutningsledning beskadiges, skal den skiftes ud af producenten eller dennes kundeservice eller af person med lignende
kvalifi kationer for at undgå fare for personskade.
- 11 -
Anl_TC_MS_216_SPK3.indb 11Anl_TC_MS_216_SPK3.indb 11 15.03.2019 13:57:4615.03.2019 13:57:46
DK/N
8. Rengøring, vedligeholdelse og
reservedelsbestilling
Fare!
Træk stikket ud af stikkontakten inden vedligeholdelsesarbejde.
8.1 Rengøring
Hold så vidt muligt beskyttelsesanordninger,
•
luftsprækker og motorhuset fri for støv og
snavs. Gnid maskinen ren med en ren klud,
eller foretag trykluftudblæsning med lavt tryk.
Vi anbefaler, at maskinen rengøres hver gang
•
efter brug.
Rengør af og til maskinen med en fugtig klud
•
og lidt blød sæbe. Undgå brug af rengøringseller opløsningsmiddel, da det vil kunne
ødelægge maskinens kunststofdele. Pas på,
at der ikke kan trænge vand ind i maskinens
indvendige dele. Trænger der vand ind i et elværktøj, øger det risikoen for elektrisk stød.
8.2 Kontaktkul
Ved for megen gnistdannelse skal kontaktkullet
efterses af en fagmand.
Fare! Udskiftning af kontaktkul skal foretages af
en fagmand.
8.3 Vedligeholdelse
Der findes ikke yderligere dele, som skal
•
vedligeholdes inde i maskinen.
Alle bevægelige dele skal smøres med jævne
•
mellemrum.
8.5 Transport
Transporter kun maskinen ved at løfte i det fastgående savbord (9). Brug aldrig beskyttelsesudstyr som f.eks. klingeværn og anslagsskinner til
manøvrering eller transport.
9. Bortskaff else og genanvendelse
Produktet leveres indpakket for at undgå transportskader. Emballagen består af råmaterialer
og kan genanvendes eller indleveres på genbrugsstation. Produktet og dets tilbehør består af
forskelligartede materialer, f.eks. metal og plast.
Defekte produkter må ikke smides ud som almindeligt husholdningsaff ald. For at sikre en fagmæs-
sig korrekt bortskaff else skal produktet indleveres
på et aff aldsdepot. Hvis du ikke har kendskab til
lokalt aff aldsdepot, så kontakt din kommune.
10. Opbevaring
Maskinen og dens tilbehør skal opbevares på et
mørkt, tørt og frostfrit sted uden for børns rækkevidde. Den optimale lagertemperatur ligger
mellem 5 og 30˚C. Opbevar el-værktøjet i den
originale emballage.
8.4 Bestilling af reservedele og tilbehør:
Ved bestilling af reservedele bedes følgende
oplyst:
Produktets typebetegnelse
•
Produktets varenummer
•
Produktets identnummer
•
Nummeret på den ønskede reservedel
•
Aktuelle priser og øvrig information fi ndes på
www.isc-gmbh.info
Tip! Det anbefales at bruge
førsteklasses tilbehør fra
for at opnå et godt
arbejdsresultat! www.kwb.eu
welcome@kwb.eu
- 12 -
Anl_TC_MS_216_SPK3.indb 12Anl_TC_MS_216_SPK3.indb 12 15.03.2019 13:57:4615.03.2019 13:57:46
DK/N
Kun for EU-lande
Smid ikke el-værktøj ud som almindeligt husholdningsaff ald!
I medfør af Rådets direktiv 2012/19/EF om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse
i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende
formål på miljømæssig forsvarlig vis.
Recycling-alternativ til tilbagesendelse:
Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaff e mas-
kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation
– spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med
maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.
Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er
kun tilladt med udtrykkelig tilladelse fra iSC GmbH.
Ret til tekniske ændringer forbeholdes
Produktet opfylder EN 61000-3-11-standarden og er underlagt særlige betingelser vedrørende tils-
•
lutning. Det vil sige, at anvendelse via vilkårligt udvalgte tilslutningssteder ikke er tilladt.
Ved ugunstige netforhold kan maskinen forårsage forbigående spændingsvariation.
•
Produktet er udelukkende beregnet til anvendelse via tilslutningssteder, som
•
a) holder sig inden for en maksimal tilladt netimpedans på „Z“, eller
b) har en tilladelig strømstyrke for konstant netstrøm på mindst 100 A pr. fase.
Som bruger skal du sikre, om nødvendigt i samråd med dit energiforsyningsselskab, at det tilslut-
•
ningssted, du vil bruge til produktet, opfylder enten betingelse a) eller b).
- 13 -
Anl_TC_MS_216_SPK3.indb 13Anl_TC_MS_216_SPK3.indb 13 15.03.2019 13:57:4615.03.2019 13:57:46
DK/N
Serviceinformationer
I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata
fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks.
reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer.
Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt
slid resp. at følgende dele anses som forbrugsmaterialer.
Kategori Eksempel
Sliddele* Kontaktkul
Forbrugsmateriale/ forbrugsdele* Savklinge
Manglende dele
* er ikke nødvendigvis indeholdt i leveringsomfanget!
Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.isc-gmbh.info. Det er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:
Har produktet fungeret, eller var det defekt fra begyndelsen?
•
Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?
•
Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?
•
Beskriv venligst fejlfunktionen.
- 14 -
Anl_TC_MS_216_SPK3.indb 14Anl_TC_MS_216_SPK3.indb 14 15.03.2019 13:57:4615.03.2019 13:57:46
DK/N
Garantibevis
Kære kunde!
Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle
udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på
adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte servicenummer. For indfrielse af garantikrav gælder følgende:
1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken
vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstændigt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent
lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmelser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.
2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der
skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på
produktet, eller om produktet udskiftes.
Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig
brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige,
håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.
3. Garantien dækker ikke følgende:
- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som
følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller
som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedligeholdelse.
- Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af
produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer
i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger
udefra (f.eks. fordi produktet tabes).
- Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet naturligt slid.
4. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende inden garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav
kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet
medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også servicearbejder, der foretages på stedet.
5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til: www.isc-gmbh.
info. Sørg for at have købskvitteringen eller anden form for dokumentation af købet af det nye apparat ved hånden. Apparater, der sendes ind uden passende dokumentation eller uden typeskilt, er
udelukket fra garantiydelsen på grund af manglende identifi cering. Er defekten omfattet af garanti-
en, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt.
Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfattet af garantien. Du skal blot indsende produktet til vores serviceadresse.
Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i henhold til serviceinformationerne i nærværende betjeningsvejledning.
- 15 -
Anl_TC_MS_216_SPK3.indb 15Anl_TC_MS_216_SPK3.indb 15 15.03.2019 13:57:4615.03.2019 13:57:46
S
Innehållsförteckning
1. Säkerhetsanvisningar
2. Beskrivning av maskinen samt leveransomfattning
3. Ändamålsenlig användning
4. Tekniska data
5. Före användning
6. Använda
7. Byta ut nätkabeln
8. Rengöring, Underhåll och reservdelsbeställning
9. Skrotning och återvinning
10. Förvaring
- 16 -
Anl_TC_MS_216_SPK3.indb 16Anl_TC_MS_216_SPK3.indb 16 15.03.2019 13:57:4615.03.2019 13:57:46
S
Fara! - Läs igenom bruksanvisningen för att sänka risken för skador
Obs! Bär hörselskydd. Buller kan leda till att hörseln förstörs.
Obs! Bär dammskyddsmask. Vid bearbetning av trä och andra material fi nns det risk för att hälsovåd-
ligt damm uppstår. Asbesthaltiga material får inte bearbetas!
Obs! Använd skyddsglasögon. Medan du använder elverktyget fi nns det risk för att gnistor uppstår
eller att splitter, spån och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind.
Obs! Risk för skador! Grip inte in i den roterande sågklingan.
Varning! Inför geringssågning (med lutat såghuvud eller sågbord med vinkelinställning) ska den försk-
jutbara anslagslisten fi xeras i ett yttre läge.
Inför 90° kapsågning ska den förskjutbara anslagslisten fi xeras i det inre läget.
- 17 -
Anl_TC_MS_216_SPK3.indb 17Anl_TC_MS_216_SPK3.indb 17 15.03.2019 13:57:4615.03.2019 13:57:46
Loading...
