D
Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien
kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät
heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
- 6 -
Anl_TC_MG_135_E_SPK2.indb 6Anl_TC_MG_135_E_SPK2.indb 6 04.11.15 14:0804.11.15 14:08
D
Gefahr!
Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!
Gefahr!
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang
2.1 Gerätebeschreibung (Bild 3)
1 Ein-/Ausschalter
2 Drehzahlregler
3 Spannmutter
4 Arretierknopf für Spannzangenfutter
5 Abdeckung
Öffnen Sie die Verpackung und nehmen Sie
•
das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-
•
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-
•
dig ist.
Kontrollieren Sie das Gerät und die Zubehör-
•
teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-
•
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Erstickungsgefahr!
Schleif- und Gravur-Werkzeug
•
Koffer (1)
•
Schleifscheiben (2)
•
Schleifbänder (3)
•
Spanndorne (4)
•
Fräser (5)
•
Filzpolierer (10) / Aufspanndorne (6)
•
Bohrer (7)
•
Arretierstift (8)
•
Schleifstifte (9)
•
Spannhülsen (11)
•
Trennscheiben (12)
•
Flexible Welle (13)
•
Tischklemme (14)
•
Teleskopstativstange (15)
•
Schleifwalzen (16)
•
Topfbürsten (17)
•
Schleifpapier (18)
•
Originalbetriebsanleitung
•
Sicherheitshinweise
•
2.2 Lieferumfang (Bild 1-2)
Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der Anleitung.
Anl_TC_MG_135_E_SPK2.indb 7Anl_TC_MG_135_E_SPK2.indb 7 04.11.15 14:0804.11.15 14:08
3. Bestimmungsgemäße
Verwendung
Das Schleif- und Gravurset ist zum Bohren,
Schleifen, Entgraten, Polieren, Gravieren,
Schneiden, Fräsen, Reinigen von Holz, Metall
und Kunststoff en im Modellbau, Werkstatt und
Haushalt ausgelegt. Verwenden Sie das Werkzeug und das Zubehör nur für die beschriebenen
Anwendungen.
- 7 -
D
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Netzspannung ............................... 230 V~ 50 Hz
Leistungsaufnahme ................................... 135 W
Leerlaufdrehzahl n
Spannbereich .................................... 0,5-3,2 mm
Aufsätze Ø max. ....................................... 55 mm
Aufsatzlänge max. .................................... 22 mm
Dornlänge max. ........................................ 40 mm
Schutzklasse ................................................II /
Gewicht ....................................................0,61 kg
Gefahr!
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden entsprechend EN 60745 ermittelt.
Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745.
Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s
...............10000-35000 min
0
........................... 68,5 dB(A)
pA
............................................ 3 dB
pA
WA
..................... 79,5 dB(A)
WA
........................................... 3 dB
2
≤ 2,5 m/s
h
2
Der angegebene Schwingungsemissionswert ist
nach einem genormten Prüfverfahren gemessen
worden und kann sich, abhängig von der Art und
Weise, in der das Elektrowerkzeug verwendet
wird, ändern und in Ausnahmefällen über dem
angegebenen Wert liegen.
Der angegebene Schwingungsemissionswert
kann zum Vergleich eines Elektrowerkzeuges mit
einem anderen verwendet werden.
Der angegebene Schwingungsemissionswert
kann auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.
Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!
Verwenden Sie nur einwandfreie Geräte.
•
Warten und reinigen Sie das Gerät regelmä-
•
ßig.
-1
Überlasten Sie das Gerät nicht.
•
Lassen Sie das Gerät gegebenenfalls über-
•
Passen Sie Ihre Arbeitsweise dem Gerät an.
•
prüfen.
Schalten Sie das Gerät aus, wenn es nicht
•
benutzt wird.
Tragen Sie Handschuhe.
•
쓑
Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:
1. Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehör-
schutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und gewartet wird.
- 8 -
Anl_TC_MG_135_E_SPK2.indb 8Anl_TC_MG_135_E_SPK2.indb 8 04.11.15 14:0804.11.15 14:08
D
5. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
Warnung!
Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.
5.1 Entnahme des Zubehörs (Abb. 4)
Um das Zubehör entnehmen zu können, ziehen
Sie bitte die Zubehörhalterung (a) nach oben.
5.2 Einsetzen der verschiedenen Werkzeuge
(Abb. 5)
Gefahr!
Vor dem Einsetzen der Werkzeuge (und vor jedem Werkzeugwechsel) die Antriebseinheit ausschalten und den Netzstecker ziehen.
1. Drücken Sie den Arretierknopf (4) und drehen
Sie das Spannzangenfutter, bis der Bolzen
einrastet
2. Enfernen Sie die Spannmutter (3), setzen Sie
die passende Spannhülse (11) ein und montieren Sie die Spannmutter wieder.
3. Das gewünschte Werkzeug bis zum Anschlag
in die Spannhülse einsetzen und die Spannmutter (3) festschrauben.
Der Überstand darf nicht größer als 20 mm sein!
5.4. Verwendung des Stativs (Abb. 6)
Bringen Sie das Stativ an einer Werkbank an.
•
Das Stativ ist Höhenverstellbar und kann wie
•
in Abb. 6 gezeigt verstellt werden.
Der Multischleifer kann nun am Stativ einge-
•
hängt werden.
6. Inbetriebnahme
Stellen Sie sicher, dass die Antriebseinheit
•
ausgeschaltet ist.
Vergleichen Sie, ob die auf dem Datenschild
•
angegebene Netzspannung mit der vorhandenen Netzspannung übereinstimmt. Stecken
Sie nun den Stecker des Multischleifers in die
Steckdose.
6.1. Ein-/Ausschalter (Abb. 3)
Um das Gerät einzuschalten, stellen Sie den Ein-/
Ausschalter (1) auf „I“
Um das Gerät auszuschalten, stellen Sie den
Ein-/Ausschalter (1) auf „0“
6.2. Drehzahlregler (Abb. 3)
Die gewünschte Drehzahl können Sie am Regler
(2) einstellen.
Die richtige Drehzahl ist vom eingesetzten
Werkzeug und dem zu bearbeitenden Material
abhängig.
5.3. Montage der fl exiblen Welle (Abb. 3/5a)
Schrauben Sie die Abdeckung (5) vorne am
•
Gerät ab.
Lösen Sie die Spannzangenfuttermutter (3)
•
Stecken Sie die Innenachse (a) der flexiblen
•
Welle in das Spannzangenfutter (3).
Ziehen Sie die Spannmutter (3) fest.
•
Schrauben Sie nun den Ring (b) am Multi-
•
schleifer fest.
5.3.1 Einsetzen der verschiedenen
Werkzeuge in die fl exible Welle (Abb. 5b)
1. Drücken Sie den mitgelieferten Arretierstift (8)
in die Bohrung der fl exiblen Welle (13) und
drehen Sie diese bis der Stift einrastet.
2. Enfernen Sie die Spannmutter (3), setzen Sie
die passende Spannhülse (11) ein und montieren Sie die Spannmutter wieder.
3. Das gewünschte Werkzeug bis zum Anschlag
in die Spannhülse einsetzen und die Spannmutter festschrauben.
Anl_TC_MG_135_E_SPK2.indb 9Anl_TC_MG_135_E_SPK2.indb 9 04.11.15 14:0804.11.15 14:08
6.3. Hinweise zur Drehzahleinstellung
kleine Fräser/Schleifstifte: hohe Drehzahl
•
große Fräser/Schleifstifte: niedrige Drehzahl
•
6.4. Arbeitshinweise
Üben Sie nur mäßigen Druck auf das zu be-
•
arbeitende Werkstück aus, damit dieses mit
gleich bleibender Drehzahl bearbeitet werden
kann.
Starker Druck beschleunigt den Arbeitsvor-
•
gang nicht sondern führt zum Abbremsen
bzw. Stillstand der Antriebseinheit und somit
zur Überlastung des Motors.
Kleine Werkstücke sind zur eigenen Sicher-
•
heit mit einer Schraubzwinge oder einem
Schraubstock zu sichern.
Feinarbeiten/Gravieren: Antriebseinheit wie
•
einen Kugelschreiber halten (einhändig).
Grobarbeiten: Antriebseinheit wie einen Ham-
•
merstiel halten (beidhändig).
- 9 -
D
7. Zubehör

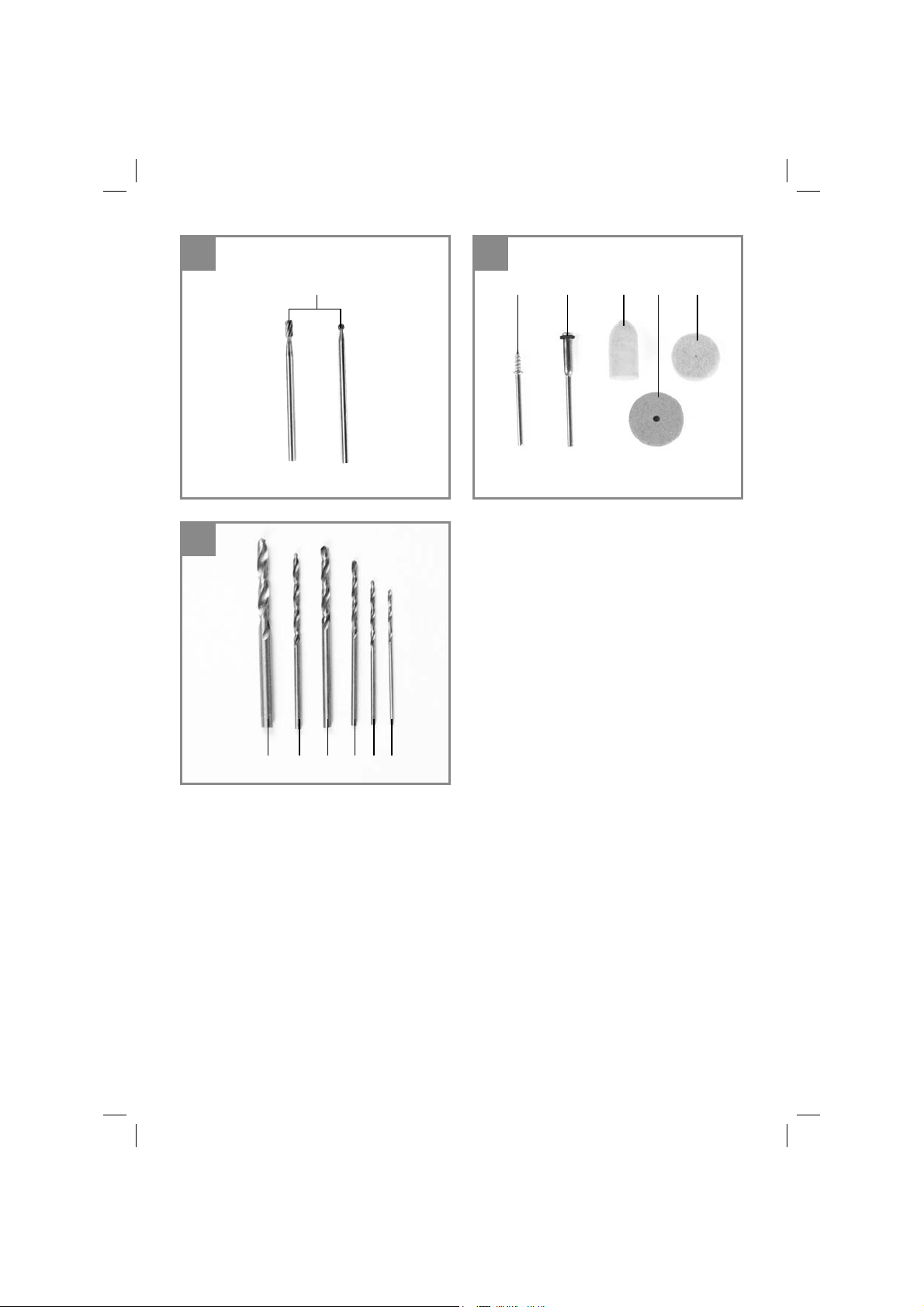

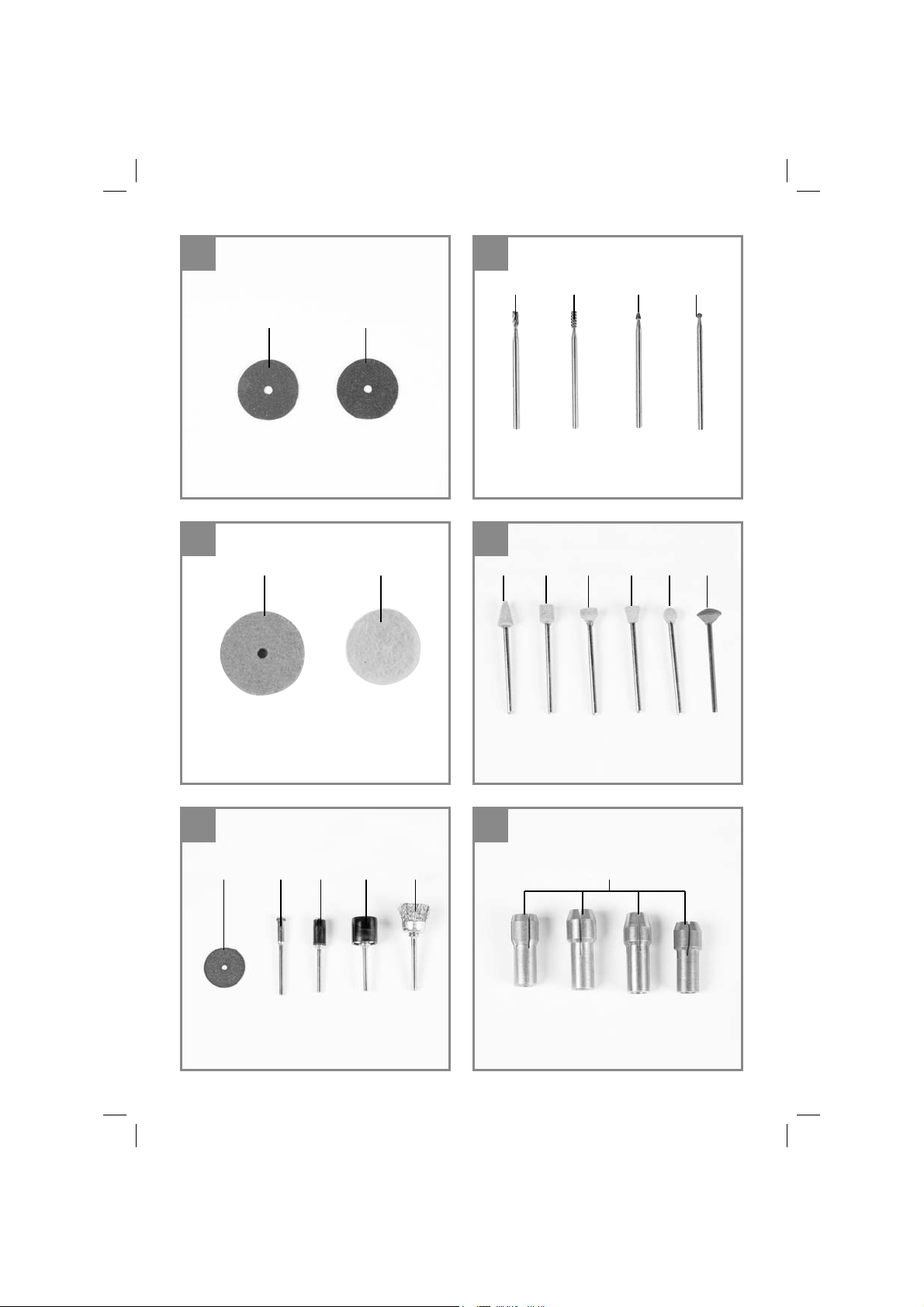

7.1. Zubehör (Abb. 7 / Abb. 1; Pos. 3/18)
1 Schleifpapier
2 Schleifband (klein)
3 Schleifband (groß)
7.2. Zubehör (Abb. 8 / Abb. 1; Pos. 12 )
1 Trennscheibe (fein)
2 Trennscheibe (grob)
7.3. Zubehör (Abb. 9 / Abb. 1; Pos. 5)
1 Fräser (Zylinder, groß)
2 Fräser (Zylinder, klein)
3 Fräser (Spitze)
4 Fräser (Kugel)
7.4. Zubehör (Abb. 10 / Abb. 1; Pos. 2/10)
1 Schleifscheibe
2 Filz-Polierscheibe
7.5. Zubehör (Abb. 11 / Abb. 1; Pos. 9)
1-6 Schleifstifte
7.6. Zubehör
(Abb. 12 / Abb. 1; Pos. 4/12/16/17)
1 Diamanttrennscheibe
2 Spanndorn für Diamanttrennscheibe
3 Schleifwalze für Schleifbänder (klein)
4 Schleifwalze für Schleifbänder (groß)
5 Topfbürsten
7.7. Zubehör (Abb. 13 / Abb. 1; Pos. 5/11)
1 Spannhülse 0,6-3,2 mm
2 Fräser
7.8. Zubehör (Abb. 14 / Abb. 1; Pos. 2/4/6/10)
1 Aufspanndorn für Filzscheiben
2 Aufspanndorn für Schleifscheiben
3 Filzpolierscheibe
4 Filzpolierscheibe
5 Schleifscheibe
7.9. Zubehör (Abb. 15 / Abb. 1; Pos. 7)
1-6 Bohrer (1-3 mm)
7.10. Beschreibung der Zubehörteile:
Trennscheiben:
Zum Schneiden von Metallen und Kunststoff en.
Dazu die Trennscheibe auf den Spanndorn
befestigen.
Schleifstifte:
In unterschiedlichen Schleifkopff ormen.
Zum Schleifen und Entgraten von Metall und
Kunststoff .
HSS-Bohrer:
Für Bohrarbeiten an Buntmetall, Holz, Kunststoff
und Leiterplatten.
Schleifscheibe:
Zum Reinigen und Schärfen von Messern und
Werkzeugen. Dazu die Schleifscheibe auf den
Spanndorn befestigen.
Polierscheiben / Polierstifte:
Zum Polieren von Messing, Zinn, Kupfer usw.
Auch in Verbindung mit Polierpasten.
Topfbürsten:
Zum Reinigen von Stein, Metall, Alu, usw.
Schleifbänder:
Zum Schleifen von Holz und Kunststoff en.
Diamant-Trennscheibe:
Zum Schneiden, Trennen, Schleifen und Entgraten von Materialien wie z.B. Beton, Stein, Porzellan, Keramik usw.
Spannhülsen:
Unterschiedliche Größen zur Aufnahme von verschiedenen Zubehörteilen.
Fräser:
Zum Fräsen von Kunststoff und Holz, Weichme-
tall.
Spannzangenfutterschlüssel:
Zur Montage von Zubehörteilen.
8. Austausch der
Netzanschlussleitung
Gefahr!
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qualifi zierte Person ersetzt werden, um Gefährdun-
gen zu vermeiden.
- 10 -
Anl_TC_MG_135_E_SPK2.indb 10Anl_TC_MG_135_E_SPK2.indb 10 04.11.15 14:0804.11.15 14:08
D
9. Reinigung, Wartung und
Ersatzteilbestellung
Gefahr!
Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.
9.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze
•
und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt
•
nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem
•
feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen
Schlages.
9.2 Kohlebürsten
Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft überprüfen.
Gefahr! Die Kohlebürsten dürfen nur von einer
Elektrofachkraft ausgewechselt werden.
10. Entsorgung und
Wiederverwertung
Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
11. Lagerung
Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.
9.3 Wartung
Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.
9.4 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;
Typ des Gerätes
•
Artikelnummer des Gerätes
•
Ident-Nummer des Gerätes
•
Ersatzteilnummer des erforderlichen Ersatz-
•
teils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info
- 11 -
Anl_TC_MG_135_E_SPK2.indb 11Anl_TC_MG_135_E_SPK2.indb 11 04.11.15 14:0804.11.15 14:08
D
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
- 12 -
Anl_TC_MG_135_E_SPK2.indb 12Anl_TC_MG_135_E_SPK2.indb 12 04.11.15 14:0804.11.15 14:08
D
Ser vice-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente ServicePartner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle ServiceBelange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Kohlebürsten, Spanndorne, Aufspanndorne,
Verbrauchsmaterial/ Verbrauchsteile* Schleifscheiben, Schleifbänder, Fräser, Filzpolie-
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:
Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
•
Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
•
Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
•
Beschreiben Sie diese Fehlfunktion.
Spannhülsen, Flexible Welle
rer, Bohrer, Schleifstifte, Trennscheiben, Schleifwalzen, Drahtbürsten
- 13 -
Anl_TC_MG_135_E_SPK2.indb 13Anl_TC_MG_135_E_SPK2.indb 13 04.11.15 14:0804.11.15 14:08
D
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:
1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätz-
lich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Ge-
währleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für
Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-
en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be-
schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe-
trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-
gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-
mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-
lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-
che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-
rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-
Services.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie
umgehend ein repariertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 14 -
Anl_TC_MG_135_E_SPK2.indb 14Anl_TC_MG_135_E_SPK2.indb 14 04.11.15 14:0804.11.15 14:08
D
Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.
Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:
Ersatzteile bestellen
•
Aktuelle Preisauskünfte
•
Verfügbarkeiten der Ersatzteile
•
Servicestellen Vorort für Benzingeräte
•
Defekte Geräte anmelden
•
Garantieverlängerungen (nur bei bestimmten Geräten)
•
Bestellverfolgung
•
Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!
Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00
E-Mail: info@einhell.de · Internet: www.isc-gmbh.info
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 15 -
Anl_TC_MG_135_E_SPK2.indb 15Anl_TC_MG_135_E_SPK2.indb 15 04.11.15 14:0804.11.15 14:08
F
Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures
Prudence! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe.
Prudence! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de
la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de
l’amiante !
Prudence! Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats,
copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue.
- 16 -
Anl_TC_MG_135_E_SPK2.indb 16Anl_TC_MG_135_E_SPK2.indb 16 04.11.15 14:0804.11.15 14:08
F
Danger !
Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire attentivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.
1. Consignes de sécurité
Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.
Danger !
Veuillez lire toutes les consignes de sécurité
et instructions. Tout non-respect des consignes
de sécurité et instructions peut provoquer une
décharge électrique, un incendie et/ou des blessures graves.
Conservez toutes les consignes de sécurité
et instructions pour une consultation ultérieure.
2. Description de l’appareil et
volume de livraison
2.1 Description de l’appareil (fi gure 3)
1 Interrupteur marche/arrêt
2 Régulateur de vitesse de rotation
3 Écrou de serrage
4 Bouton d’arrêt pour clé pour mandrins porte-
pinces
5 Recouvrement
2.2 Volume de livraison (fi gure 1-2)
Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat valable. Veuillez consulter pour cela le tableau des
garanties dans les informations service aprèsvente à la fi n du mode d‘emploi.
Ouvrez l’emballage et prenez l’appareil en le
•
sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme
•
les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.
•
Contrôlez si l’appareil et ses accessoires ne
•
sont pas endommagés par le transport.
Conservez l’emballage autant que possible
•
jusqu’à la fin de la période de garantie.
Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !
Outil de ponçage et de gravure
•
Coffret (1)
•
Disques abrasifs (2)
•
Bandes abrasives (3)
•
Mandrins de serrage (4)
•
Fraises (5)
•
Polisseurs en feutre (10) / Mandrins (6)
•
Forets (7)
•
Goujons de blocage (8)
•
Pointes de meulage (9)
•
Collets (11)
•
Meules tronçonneuses (12)
•
Arbre flexible (13)
•
Pince de table (14)
•
Barre de pied télescopique (15)
•
Rouleaux abrasifs (16)
•
Brosses à boisseaux (17)
•
Papier abrasif (18)
•
Mode d‘emploi d‘origine
•
Consignes de sécurité
•
3. Utilisation conforme à
l’aff ectation
Le kit de ponçage et de gravure convient au perçage, au ponçage, à l’ébarbage, au polissage, à
la gravure, à la coupe, au fraisage, au nettoyage
du bois, du métal et des matières plastiques dans
la construction de maquettes, dans les ateliers et
le ménage. Utilisez les outils et les accessoires
uniquement pour les applications décrites.
La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
- 17 -
Anl_TC_MG_135_E_SPK2.indb 17Anl_TC_MG_135_E_SPK2.indb 17 04.11.15 14:0804.11.15 14:08
F
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.
Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé professionnellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.
4. Données techniques
Tension du réseau: .......................... 230 V~ 50 Hz
Puissance absorbée : ............................... 135 W
Vitesse de rotation
à vide n
Plage de serrage: ............................... 0,5-3,2 mm
Ø max. embouts : ..................................... 55 mm
Longueur max. des embouts : .................. 22 mm
Longueur max. des tiges : ........................ 40 mm
Catégorie de protection : ..............................II /
Poids : ......................................................0,61 kg
Danger !
Bruit et vibration
Les valeurs de bruit et de vibration ont été déterminées conformément à la norme EN 60745.
Niveau de pression acoustique L
Imprécision K
Niveau de puissance acoustique L
Imprécision K
Portez une protection acoustique.
L’exposition au bruit peut entraîner la perte de
l’ouïe.
Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 60745.
Valeur d’émission de vibration a
Insécurité K = 1,5 m/s
: .............................10.000-35.000 tr/min.
0
.... 68,5 dB(A)
............................................3 dB
pA
............................................ 3 dB
WA
2
pA
.. 79,5 dB(A)
WA
≤ 2,5 m/s
h
2
La valeur d’émission de vibration a été mesurée
selon une méthode d’essai normée et peut être
modifi ée, en fonction du type d’emploi de l’outil
électrique ; elle peut dans certains cas exceptionnels être supérieure à la valeur indiquée.
La valeur d’émission de vibration indiquée peut
être utilisée pour comparer un outil électrique à
un autre.
La valeur d’émission de vibration indiquée peut
également être utilisée pour estimer l’altération
au début.
Limitez le niveau sonore et les vibrations à
un minimum !
Utilisez exclusivement des appareils en ex-
•
cellent état.
Entretenez et nettoyez l’appareil régulière-
•
ment.
Adaptez votre façon de travailler à l’appareil.
•
Ne surchargez pas l’appareil.
•
Faites contrôler l’appareil le cas échéant.
•
Mettez l’appareil hors circuit lorsque vous ne
•
쓑
l’utilisez pas.
Portez des gants.
•
Prudence !
Risques résiduels
Même en utilisant cet outil électrique conformément aux prescriptions, il reste toujours
des risques résiduels. Les dangers suivants
peuvent apparaître en rapport avec la construction et le modèle de cet outil électrique :
1. Lésions des poumons si aucun masque anti-
poussière adéquat n’est porté.
2. Défi cience auditive si aucun casque anti-bruit
approprié n’est porté.
3. Atteintes à la santé issues des vibrations
main-bras, si l’appareil est utilisé pendant une
longue période ou s’il n’a pas été employé ou
entretenu dans les règles de l’art.
- 18 -
Anl_TC_MG_135_E_SPK2.indb 18Anl_TC_MG_135_E_SPK2.indb 18 04.11.15 14:0804.11.15 14:08
F
5. Avant la mise en service
Assurez-vous, avant de connecter la machine,
que les données se trouvant sur la plaque de
signalisation correspondent bien aux données du
réseau.
Avertissement !
Enlevez systématiquement la fi che de con-
tact avant de paramétrer l’appareil.
5.1 Enlèvement de l’accessoire (fi g. 4)
Pour enlever l’accessoire, veuillez tirer le support
pour accessoires (a) vers le haut.
5.2.Utilisation des diff érents outils (fi g. 5)
Danger!
Mettez l’unité d’entraînement hors circuit avant
d’utiliser les outils (et avant chaque changement
d’outil) et retirez la prise.
1. Appuyez sur le bouton d‘arrêt (4) et tournez
le mandrin portes-pinces jusqu‘à ce que le
boulon s‘enclenche
2. Retirez l‘écrou de serrage (3), insérez la douille de serrage (11) appropriée et remontez
l‘écrou de serrage.
3. Enfoncez l’outil souhaité jusqu’à la butée
dans la douille de serrage et vissez l’écrou
pour clé pour mandrins porte-pinces (3) à
fond.
Le débord ne doit pas être de plus de 20 mm !
5.3 Montage de l’arbre souple (fi g. 3/5a)
Devissez le recouvrement (5) sur l’avant de
•
l’appareil.
Desserrez l’écrou pour clé pour mandrins
•
porte-pinces (3)
Enfichez l’axe intérieur (a) de l’arbre souple
•
dans la clé pour mandrins porte-pinces (3).
Resserrez l’écrou pour clé pour mandrins
•
porte-pinces (3).
Vissez alors la rondelle (b) pour la fixer sur la
•
ponceuse universelle.
5.3.1 Insertion des diff érents outils dans
l’arbre souple (fi g. 5b)
1. Appuyez le goujon de blocage fourni (8) dans
le perçage de l‘arbre souple (13) et tournez-le
jusqu‘à ce que la pointe s‘encrante.
2. Retirez l‘écrou de serrage (3), insérez la douille de serrage (11) appropriée et remontez
l‘écrou de serrage.
3. Introduisez l’outil souhaité jusqu’à la butée
dans le collet et vissez à fond l’écrou du mandrin de la pince de serrage.
5.4 Utilisation du pied (fi g. 6)
Placez le pied sur un établi
•
Le pied peut être réglé en hauteur comme
•
indiqué en fig. 6.
Vous pouvez alors accrocher la ponceuse
•
universelle au pied.
6. Mise en service
Assurez vous que l’unité d’entraînement est
•
mise hors service.
Vérifiez que la tension du réseau indiquée sur
•
la plaque signalétique du bloc d’alimentation
soit identique à celle sur place. Introduisez
maintenant la fiche du bloc d’alimentation
dans la prise de courant.
6.1. Interrupteur Marche/Arrêt (fi g. 3)
Pour allumer l‘appareil, placez l‘interrupteur marche/arrêt (1) sur « I ».
Pour éteindre l‘appareil, placez l‘interrupteur marche/arrêt (1) sur « 0 »
6.2. Régulateur de vitesse de rotation (fi g. 3)
Vous pouvez régler la vitesse de rotation souhaitée sur le régulateur (2).
La vitesse de rotation correcte dépend de l’outil
employé et du matériau à traiter.
6.3 Instructions relatives au réglage de la
vitesse de rotation
Petites fraises/meules sur tige: haute vitesse
•
de rotation
Grandes fraises/meules sur tige: basse vites-
•
se de rotation
6.4 Instructions relatives au travail
N’exercez qu’une pression modérée sur la
•
pièce à travailler pour assurer une vitesse
de rotation égale pendant le traitement de la
pièce.
Une pression trop forte n’accélère pas le pro-
•
cessus de travail mais provoque le freinage
et/ou l’arrêt de l’unité d’entraînement et donc
une surcharge du moteur.
Pour votre propre sécurité, bloquez les pe-
•
tites pièces à travailler à l’aide d’un étau de
menuisier ou d’un étau.
- 19 -
Anl_TC_MG_135_E_SPK2.indb 19Anl_TC_MG_135_E_SPK2.indb 19 04.11.15 14:0804.11.15 14:08
F
Usinage fin/gravure : maintenez l‘unité
•
d‘entraînement comme un stylo à bille (d‘une
seule main).
Usinage grossier : maintenez l‘unité
•
d‘entraînement comme un manche de marteau (à deux mains).
7. Accessoires
7.1 Accessoires (fi g. 7 / fi g. 1 ; pos. 3/18)
1 Papier abrasif
2 Bande abrasive (petite)
3 Bande abrasive (grande)
7.2 Accessoires (fi g. 8 / fi g. 1 ; pos. 12)
1 Meule tronçonneuse (fi ne)
2 Meule tronçonneuse (épaisse)
7.3 Accessoires (fi g. 9 / fi g. 1 ; pos. 5)
1 Fraise (cylindre, épais)
2 Fraise (cylindre, fi n)
3 Fraise (pointe)
4 Fraise (boule)
7.4 Accessoires (fi g. 10 / fi g. 1 ; pos. 2/10)
1 Meule
2 Meule de polissage en feutre
7.5 Accessoires (fi g. 11 / fi g. 1 ; pos. 9)
1-6 Pointes de meulage
7.6 Accessoires (fi g. 12 / fi g. 1 ; pos.
4/12/16/17)
1 Meule tronçonneuse diamantée
2 Mandrin pour meule tronçonneuse diamantée
3 Rouleau abrasif pour bandes abrasives (fi n)
4 Rouleau abrasif pour bandes abrasives (épais)
5 Brosses à boisseaux
7.7 Accessoires (fi g. 13 / fi g. 1 ; pos. 5/11)
1 Collet 0,6-3,2 mm
2 Fraise
7.8 Accessoires (fi g. 14 / fi g. 1 ; pos. 2/4/6/10)
1 Mandrin pour polissoir en feutre
2 Mandrin pour meules
3 Meule de polissage en feutre
4 Meule de polissage en feutre
5 Meule
7.10 Description des accessoires :
Meules tronçonneuses :
pour meuler les métaux et matières plastiques.
Fixer pour cela la meuleuse tronçonneuse sur la
broche de serrage.
Meules sur tiges :
dans des formes de tête de meulage diff érentes.
Pour le meulage et l’ébavurage du métal et des
matières plastiques.
Foret pour acier à coupe très rapide :
pour les forages du métal lourd non ferreux, du
bois, de la matière plastique et des cartes de circuits imprimés.
Disque de ponçage :
pour nettoyer et aiguiser les couteaux et outils.
Pour ce faire, fi xer la meule sur la broche de ser-
rage.
Disques à polir / broches de polissage:
pour le polissage du laiton, de l’étain, du cuivre,
etc. Aussi en relation avec des pâtes de polissage.
Brosses à boisseaux :
pour nettoyer la pierre, le métal, l’aluminium, etc.
Bandes abrasives:
pour poncer le bois et les matières plastiques.
Meule tronçonneuse diamantée:
pour couper, séparer, aff ûter et ébavurer les
matériaux, comme par ex. le béton, la pierre, la
porcelaine, la céramique etc.
Douilles de serrage:
de diverses tailles pour le logement de diff érents
accessoires.
Fraise:
pour le fraisage des matières plastiques et du
bois, ainsi que du métal doux
Clé pour mandrins porte-pinces
Pour le montage des accessoires
7.9 Accessoires (fi g. 15 / fi g. 1 ; pos. 7)
1-6 Foret (1-3 mm)
- 20 -
Anl_TC_MG_135_E_SPK2.indb 20Anl_TC_MG_135_E_SPK2.indb 20 04.11.15 14:0804.11.15 14:08
Loading...
