D

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien

kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät
heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

- 6 -

Anl_TC_MG_135_E_SPK9.indb 6Anl_TC_MG_135_E_SPK9.indb 6 28.09.2021 16:13:5028.09.2021 16:13:50

D

Gefahr!

Beim Benutzen von Geräten müssen einige Si­cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin­weise deshalb sorgfältig durch. Bewahren Sie die­se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an­dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.

1. Sicherheitshinweise

Warnung!
Lesen Sie alle Sicherheitshinweise, Anwei­sungen, Bebilderungen und technischen
Daten, mit denen dieses Elektrowerkzeug
versehen ist. Versäumnisse bei der Einhaltung

der nachfolgenden Anweisungen können elekt­rischen Schlag, Brand und/oder schwere Verlet­zungen verursachen.

Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und
Lieferumfang

2.1 Gerätebeschreibung (Bild 3)

1 Ein-/Ausschalter
2 Drehzahlregler
3 Spannmutter
4 Arretierknopf für Spannzangenfutter
5 Abdeckung
6 Handgriff

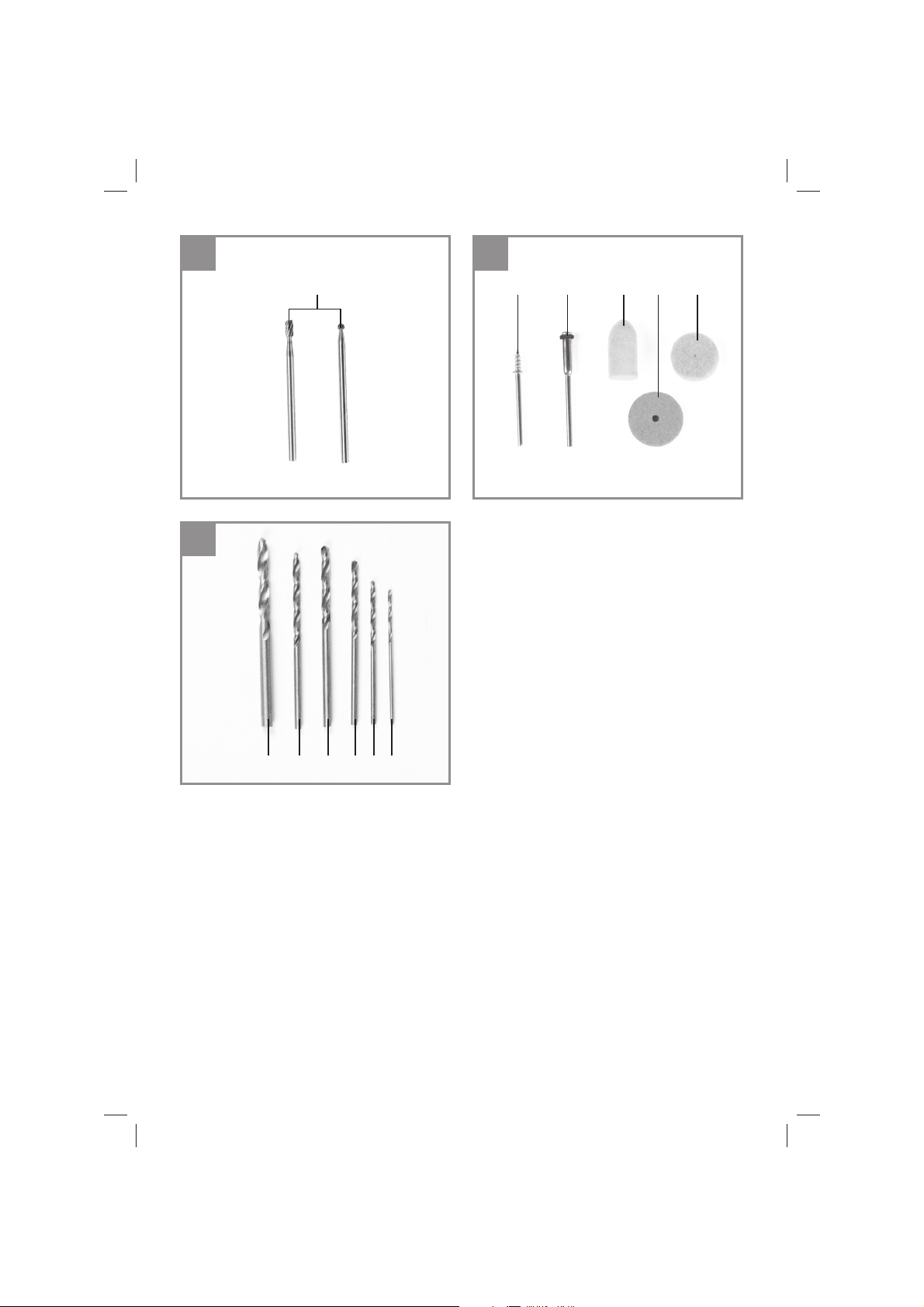

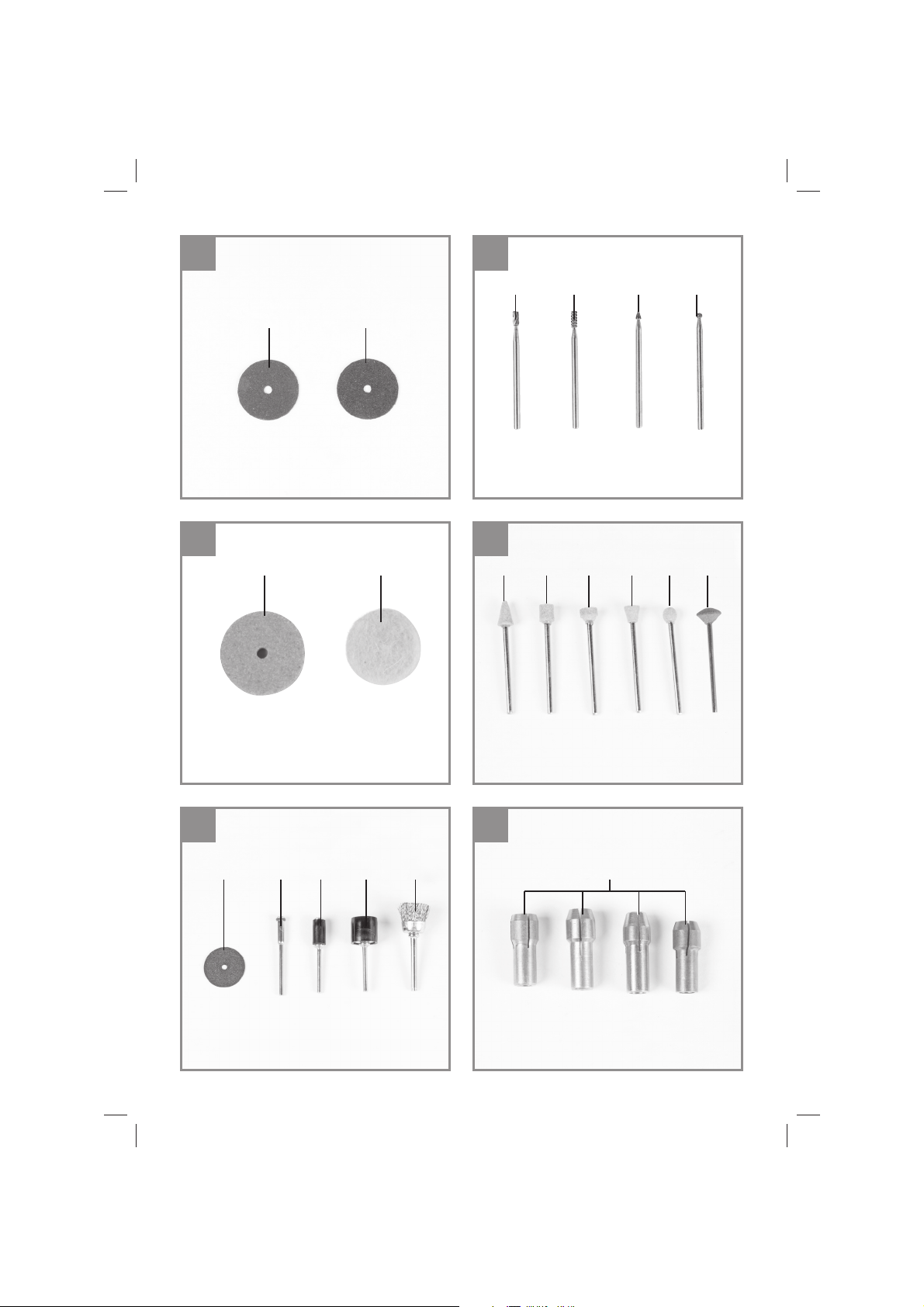

2.2 Lieferumfang (Bild 1-2)

Bitte überprüfen Sie die Vollständigkeit des Arti­kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti­kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An­leitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung.

Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist.
Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er­stickungsgefahr!

Schleif- und Gravur-Werkzeug

•

Koffer (1)

•

Schleifscheiben (2)

•

Schleifbänder (3)

•

Spanndorne (4)

•

Fräser (5)

•

Filzpolierer (10) / Aufspanndorne (6)

•

Bohrer (7)

•

Arretierstift (8)

•

Schleifstifte (9)

•

Spannhülsen (11)

•

Trennscheiben (12)

•

Flexible Welle (13)

•

Tischklemme (14)

•

Teleskopstativstange (15)

•

Schleifwalzen (16)

•

Topfbürsten (17)

•

Schleifpapier (18)

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße
Verwendung

Das Schleif- und Gravurset ist zum Bohren,
Schleifen, Entgraten, Polieren, Gravieren,
Schneiden, Fräsen, Reinigen von Holz, Metall
und Kunststoff en im Modellbau, Werkstatt und
Haushalt ausgelegt. Verwenden Sie das Werk­zeug und das Zubehör nur für die beschriebenen
Anwendungen.

Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus­gehende Verwendung ist nicht bestimmungsge­mäß. Für daraus hervorgerufene Schäden oder

- 7 -

Anl_TC_MG_135_E_SPK9.indb 7Anl_TC_MG_135_E_SPK9.indb 7 28.09.2021 16:13:5028.09.2021 16:13:50

D

Verletzungen aller Art haftet der Benutzer/Bedie­ner und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestim­mungsgemäß nicht für den gewerblichen, hand­werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.

4. Technische Daten

Netzspannung ............................... 230 V~ 50 Hz

Leistungsaufnahme ................................... 135 W

Leerlaufdrehzahl n

Spannbereich .................................... 0,5-3,2 mm

Aufsätze Ø max. ....................................... 55 mm

Aufsatzlänge max. .................................... 22 mm

Dornlänge max. ........................................ 40 mm

Schutzklasse ................................................II /

Gewicht ....................................................0,61 kg

Gefahr!
Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden ent­sprechend EN 60745 ermittelt.

Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust be­wirken.

Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745
und EN 62841.

Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s

...............10000-35000 min

0

........................... 68,5 dB(A)

pA

............................................ 3 dB

pA

WA

..................... 79,5 dB(A)

WA

........................................... 3 dB

2

≤ 2,5 m/s

h

2

Die angegebenen Schwingungsgesamtwerte und
die angegebenen Geräuschemissionswerte kön­nen auch zu einer vorläufi gen Einschätzung der
Belastung verwendet werden.

Warnung:

Die Schwingungs- und Geräuschemissionen kön­nen während der tatsächlichen Benutzung des
Elektrowerkzeugs von den Angabewerten abwei­chen, abhängig von der Art und Weise, in der das
Elektrowerkzeug verwendet wird, insbesondere,
welche Art von Werkstück bearbeitet wird.

Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

Warten und reinigen Sie das Gerät regelmä-

•

-1

ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

•

prüfen.



benutzt wird.
Tragen Sie Handschuhe.

•

Schalten Sie das Gerät aus, wenn es nicht

•

Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:

1. Lungenschäden, falls keine geeignete Staub-

schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör-

schutz getragen wird.

3. Gesundheitsschäden, die aus Hand-Arm-

Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und ge­wartet wird.

5. Vor Inbetriebnahme

Die angegebenen Schwingungsgesamtwerte und
die angegebenen Geräuschemissionswerte sind
nach einem genormten Prüfverfahren gemessen
worden und können zum Vergleich eines Elektro­werkzeugs mit einem anderen verwendet werden.

Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.

Warnung!
Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.

- 8 -

Anl_TC_MG_135_E_SPK9.indb 8Anl_TC_MG_135_E_SPK9.indb 8 28.09.2021 16:13:5028.09.2021 16:13:50

D

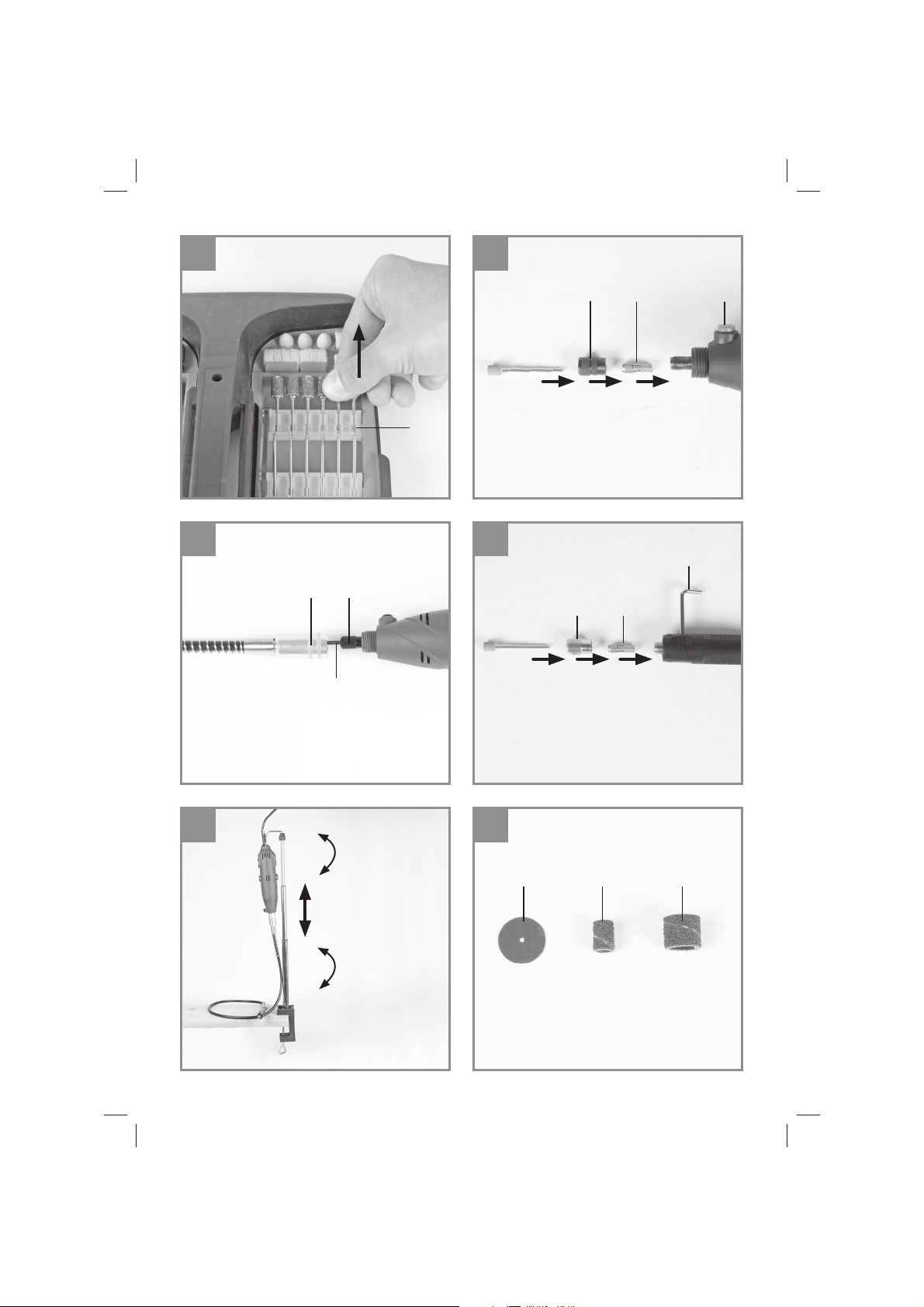

5.1 Entnahme des Zubehörs (Abb. 4)

Um das Zubehör entnehmen zu können, ziehen
Sie bitte die Zubehörhalterung (a) nach oben.

5.2 Einsetzen der verschiedenen Werkzeuge
(Abb. 5)

Gefahr!

Vor dem Einsetzen der Werkzeuge (und vor je­dem Werkzeugwechsel) die Antriebseinheit aus­schalten und den Netzstecker ziehen.

1. Drücken Sie den Arretierknopf (4) und drehen
Sie das Spannzangenfutter, bis der Bolzen
einrastet

2. Enfernen Sie die Spannmutter (3), setzen Sie
die passende Spannhülse (11) ein und mon­tieren Sie die Spannmutter wieder.

3. Das gewünschte Werkzeug bis zum Anschlag
in die Spannhülse einsetzen und die Spann­mutter (3) festschrauben.

Der Überstand darf nicht größer als 20 mm sein!

5.3. Montage der fl exiblen Welle (Abb. 3/5a)

Schrauben Sie die Abdeckung (5) vorne am

•

Gerät ab.
Lösen Sie die Spannzangenfuttermutter (3)

•

Stecken Sie die Innenachse (a) der flexiblen

•

Welle in das Spannzangenfutter (3).
Ziehen Sie die Spannmutter (3) fest.

•

Schrauben Sie nun den Ring (b) am Multi-

•

schleifer fest.

5.3.1 Einsetzen der verschiedenen

Werkzeuge in die fl exible Welle (Abb. 5b)

1. Drücken Sie den mitgelieferten Arretierstift (8)
in die Bohrung der fl exiblen Welle (13) und
drehen Sie diese bis der Stift einrastet.

2. Enfernen Sie die Spannmutter (3), setzen Sie
die passende Spannhülse (11) ein und mon­tieren Sie die Spannmutter wieder.

3. Das gewünschte Werkzeug bis zum Anschlag
in die Spannhülse einsetzen und die Spann­mutter festschrauben.

6. Inbetriebnahme

Stellen Sie sicher, dass die Antriebseinheit

•

ausgeschaltet ist.
Vergleichen Sie, ob die auf dem Datenschild

•

angegebene Netzspannung mit der vorhan­denen Netzspannung übereinstimmt. Stecken
Sie nun den Stecker des Multischleifers in die
Steckdose.

6.1. Ein-/Ausschalter (Abb. 3)

Um das Gerät einzuschalten, stellen Sie den Ein-/
Ausschalter (1) auf „I“
Um das Gerät auszuschalten, stellen Sie den
Ein-/Ausschalter (1) auf „0“

6.2. Drehzahlregler (Abb. 3)

Die gewünschte Drehzahl können Sie am Regler
(2) einstellen.

Die richtige Drehzahl ist vom eingesetzten
Werkzeug und dem zu bearbeitenden Material
abhängig.

6.3. Hinweise zur Drehzahleinstellung

kleine Fräser/Schleifstifte: hohe Drehzahl

•

große Fräser/Schleifstifte: niedrige Drehzahl

•

6.4. Arbeitshinweise

Üben Sie nur mäßigen Druck auf das zu be-

•

arbeitende Werkstück aus, damit dieses mit
gleich bleibender Drehzahl bearbeitet werden
kann.
Starker Druck beschleunigt den Arbeitsvor-

•

gang nicht sondern führt zum Abbremsen
bzw. Stillstand der Antriebseinheit und somit
zur Überlastung des Motors.
Kleine Werkstücke sind zur eigenen Sicher-

•

heit mit einer Schraubzwinge oder einem
Schraubstock zu sichern.
Feinarbeiten/Gravieren: Antriebseinheit wie

•

einen Kugelschreiber halten (einhändig).
Grobarbeiten: Antriebseinheit wie einen Ham-

•

merstiel halten (beidhändig).

5.4. Verwendung des Stativs (Abb. 6)

Bringen Sie das Stativ an einer Werkbank an.

•

Das Stativ ist Höhenverstellbar und kann wie

•

in Abb. 6 gezeigt verstellt werden.
Der Multischleifer kann nun am Stativ einge-

•

hängt werden.

Anl_TC_MG_135_E_SPK9.indb 9Anl_TC_MG_135_E_SPK9.indb 9 28.09.2021 16:13:5028.09.2021 16:13:50

7. Zubehör

7.1. Zubehör (Abb. 7 / Abb. 1; Pos. 3/18)

1 Schleifpapier
2 Schleifband (klein)
3 Schleifband (groß)

- 9 -

D

7.2. Zubehör (Abb. 8 / Abb. 1; Pos. 12 )

1 Trennscheibe (fein)
2 Trennscheibe (grob)

7.3. Zubehör (Abb. 9 / Abb. 1; Pos. 5)

1 Fräser (Zylinder, groß)
2 Fräser (Zylinder, klein)
3 Fräser (Spitze)
4 Fräser (Kugel)

7.4. Zubehör (Abb. 10 / Abb. 1; Pos. 2/10)

1 Schleifscheibe
2 Filz-Polierscheibe

7.5. Zubehör (Abb. 11 / Abb. 1; Pos. 9)

1-6 Schleifstifte

7.6. Zubehör
(Abb. 12 / Abb. 1; Pos. 4/12/16/17)

1 Diamanttrennscheibe
2 Spanndorn für Diamanttrennscheibe
3 Schleifwalze für Schleifbänder (klein)
4 Schleifwalze für Schleifbänder (groß)
5 Topfbürsten

7.7. Zubehör (Abb. 13a/b / Abb. 1; Pos. 5/11)

1 Spannhülse 0,6-3,2 mm
2 Fräser

7.8. Zubehör (Abb. 14 / Abb. 1; Pos. 2/4/6/10)

1 Aufspanndorn für Filzscheiben
2 Aufspanndorn für Schleifscheiben
3 Filzpolierscheibe
4 Filzpolierscheibe
5 Schleifscheibe

7.9. Zubehör (Abb. 15 / Abb. 1; Pos. 7)

1-6 Bohrer (1-3 mm)

7.10. Beschreibung der Zubehörteile:

Trennscheiben:

Zum Schneiden von Metallen und Kunststoff en.
Dazu die Trennscheibe auf den Spanndorn
befestigen.

Schleifstifte:

In unterschiedlichen Schleifkopff ormen.
Zum Schleifen und Entgraten von Metall und
Kunststoff .

HSS-Bohrer:

Für Bohrarbeiten an Buntmetall, Holz, Kunststoff
und Leiterplatten.

Schleifscheibe:

Zum Reinigen und Schärfen von Messern und
Werkzeugen. Dazu die Schleifscheibe auf den
Spanndorn befestigen.

Polierscheiben / Polierstifte:

Zum Polieren von Messing, Zinn, Kupfer usw.
Auch in Verbindung mit Polierpasten.

Topfbürsten:

Zum Reinigen von Stein, Metall, Alu, usw.

Schleifbänder:

Zum Schleifen von Holz und Kunststoff en.

Diamant-Trennscheibe:

Zum Schneiden, Trennen, Schleifen und Entgra­ten von Materialien wie z.B. Beton, Stein, Porzel­lan, Keramik usw.

Spannhülsen:

Unterschiedliche Größen zur Aufnahme von ver­schiedenen Zubehörteilen.

Fräser:

Zum Fräsen von Kunststoff und Holz, Weichme-
tall.

Spannzangenfutterschlüssel:

Zur Montage von Zubehörteilen.

8. Austausch der
Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qua­lifi zierte Person ersetzt werden, um Gefährdun-
gen zu vermeiden.

9. Reinigung, Wartung und
Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.

9.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutz­frei wie möglich. Reiben Sie das Gerät mit

- 10 -

Anl_TC_MG_135_E_SPK9.indb 10Anl_TC_MG_135_E_SPK9.indb 10 28.09.2021 16:13:5028.09.2021 16:13:50

D

einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Ver­wenden Sie keine Reinigungs- oder Lösungs­mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek­trogerät erhöht das Risiko eines elektrischen
Schlages.

9.2 Kohlebürsten

Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft über­prüfen.
Gefahr! Die Kohlebürsten dürfen nur von einer
Elektrofachkraft ausgewechselt werden.

9.3 Wartung

Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.

9.4 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An­gaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils
Aktuelle Preise und Infos fi nden Sie unter
www.Einhell-Service.com

10. Entsorgung und

Wiederverwertung

Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa­ckung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.

11. Lagerung

Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Haus­müll!

Gemäß europäischer Richtlinie 2012/19/EU über
Elektro- und Elektronik-Altgeräte und Umsetzung
in nationales Recht müssen verbrauchte Elektro­werkzeuge getrennt gesammelt werden und einer
umweltgerechten Wiederverwertung zugeführt
werden.

Recycling-Alternative zur Rücksendeauff orde-
rung:
Der Eigentümer des Elektrogerätes ist alternativ
anstelle Rücksendung zur Mitwirkung bei der
sachgerechten Verwertung im Falle der Eigen­tumsaufgabe verpfl ichtet. Das Altgerät kann
hierfür auch einer Rücknahmestelle überlassen
werden, die eine Beseitigung im Sinne der nati­onalen Kreislaufwirtschafts- und Abfallgesetze
durchführt. Nicht betroff en sind den Altgeräten
beigefügte Zubehörteile und Hilfsmittel ohne
Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von
Dokumentation und Begleitpapieren der Produk­te, auch auszugsweise, ist nur mit ausdrücklicher
Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten

- 11 -

Anl_TC_MG_135_E_SPK9.indb 11Anl_TC_MG_135_E_SPK9.indb 11 28.09.2021 16:13:5028.09.2021 16:13:50

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service­Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service­Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate­rialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Kohlebürsten, Spanndorne, Aufspanndorne,

Verbrauchsmaterial/ Verbrauchsteile* Schleifscheiben, Schleifbänder, Fräser, Filzpolie-

Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzu­melden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall
folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

Spannhülsen, Flexible Welle

rer, Bohrer, Schleifstifte, Trennscheiben, Schleif­walzen, Drahtbürsten

- 12 -

Anl_TC_MG_135_E_SPK9.indb 12Anl_TC_MG_135_E_SPK9.indb 12 28.09.2021 16:13:5028.09.2021 16:13:50

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo­nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean­sprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,

die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit

nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.

Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre

gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan-

tieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-

en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach

unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be-

schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,

handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht

zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe-

trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-

gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine

falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-

mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde

Pfl ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-

lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),

Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),

Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden

sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder

sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-

che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt

haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-

rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer

Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät

oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-

Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:

www.Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des

Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet

werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlos-

sen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein

repariertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service­adresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge­mäß den Service-Informationen dieser Bedienungsanleitung.

Einhell Service · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 13 -

Anl_TC_MG_135_E_SPK9.indb 13Anl_TC_MG_135_E_SPK9.indb 13 28.09.2021 16:13:5028.09.2021 16:13:50

D

Sehr geehrte Kundin,
sehr geehrter Kunde,

LIEBE MÖGLICHMACHER,

wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projekte möglich machen können. Aus diesem
Grund ist Service bei uns gelebter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und
persönlichen Ansprechpar tnern hat es sich der Einhell Service auf die Fahnen geschrieben, Sie bei allen Fragen
zu Ihrem Produkt zu unterstützen. Dazu gehört ein beratendes Technikerteam, bis zu 10 Jahre Ersatzteilverfüg­barkeit, 24 Stunden Versandservice, eine leistungsfähige Reparatur-Organisation und ein fl ächendeckendes
Service-Partnernetz.

Über unser Onlineportal www.Einhell-Service.com sind viele unserer verfügbaren Services jetz t noch
schneller und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.

ERSATZTEILE

PREIS­INFORMATIONEN

GARANTIEVER­LÄNGERUNGEN

Einhell Service

Eschenstraße 6
944 05 Landau an der Isar

ZUBEHÖR

VERFÜGBARKEITEN

REPARATUR­SERVICE

Telefon: 09951 - 959 20 00
Telefax: 09951 - 959 1700
E-Mail: [e-mail]

Wir freuen uns auf Ihren Besuch unter

PRODUKT­INFORMATIONEN

TRACK & TRACE

SERVICE-STELLEN
VOR ORT

Einhell-Service.com

>>>

- 14 -

Anl_TC_MG_135_E_SPK9.indb 14Anl_TC_MG_135_E_SPK9.indb 14 28.09.2021 16:13:5028.09.2021 16:13:50

GB

Danger! - Read the operating instructions to reduce the risk of inquiry

Caution! Wear ear-muff s. The impact of noise can cause damage to hearing.

Caution! Wear a breathing mask. Dust which is injurious to health can be generated when working on

wood and other materials. Never use the device to work on any materials containing asbestos!

Caution! Wear safety goggles. Sparks generated during working or splinters, chips and dust emitted
by the device can cause loss of sight.

- 15 -

Anl_TC_MG_135_E_SPK9.indb 15Anl_TC_MG_135_E_SPK9.indb 15 28.09.2021 16:14:0228.09.2021 16:14:02

GB

Danger!

When using the equipment, a few safety pre­cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in­formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.

1. Safety regulations

The corresponding safety information can be
found in the enclosed booklet.

Warning!
Read all the safety information, instructions,
illustrations and technical data provided on
or with this power tool. Failure to adhere to the

following instructions may result in electric shock,
fi re and/or serious injury.

Keep all the safety information and instruc­tions in a safe place for future use.

2. Layout and items supplied

2.1 Layout (Fig. 3)

1 On/Off switch
2 Speed controller
3 Clamp nut
4 Locking knob for collet chuck
5 Cover
6 Handle

2.2 Items supplied (Fig. 1-2)

Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.

Open the packaging and take out the equip-

•

ment with care.

Remove the packaging material and any

•

packaging and/or transportation braces (if

available).

Check to see if all items are supplied.

•

Inspect the equipment and accessories for

•

transport damage.
If possible, please keep the packaging until

•

the end of the guarantee period.

Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!

Grinding and engraving tool

•

Case (1)

•

Grinding wheels (2)

•

Grinding belts (3)

•

Clamping spindles (4)

•

Cutters (5)

•

Felt polishers (10) / arbors (6)

•

Drill bits (7)

•

Locking pin (8)

•

Grinding pins (9)

•

Sleeves (11)

•

Cutting-off wheels (12)

•

Flexible shaft (13)

•

Table clamp (14)

•

Telescopic stand rod (15)

•

Grinding heads (16)

•

Pot brushes (17)

•

Abrasive paper (18)

•

Original operating instructions

•

Safety information

•

3. Proper use

The Grinding and Engraving Set is designed to
perform drilling, grinding, deburring, polishing,
engraving, cutting, milling and cleaning jobs
on wood, metal and plastic in model-making,
workshop and household applications. Use the
tool and accessories only for those applications
described.

The equipment is to be used only for its prescri­bed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or inju­ries of any kind caused as a result of this.

Please note that our equipment has not been de­signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.

- 16 -

Anl_TC_MG_135_E_SPK9.indb 16Anl_TC_MG_135_E_SPK9.indb 16 28.09.2021 16:14:0228.09.2021 16:14:02

GB

4. Technical data

Keep the noise emissions and vibrations to a
minimum.

Only use appliances which are in perfect wor-

Operating voltage of the drive unit: .. 230 V~ 50 Hz

Power input: ..............................................135 W

Idle speed n

: ..........................10000-35000 min

0

Clamping range: ................................. 0,5-3,2 mm

Attachments Ø max.: ................................ 55 mm

Attachment length max.: .......................... 22 mm

Spindle length max.: ................................. 40 mm

Protection class: ...........................................II /

Weight: .....................................................0.61 kg

Danger!
Sound and vibration

Sound and vibration values were measured in
accordance with EN 60745.

sound pressure level ..................... 68,5 dB(A)

L

pA

K

uncertainty .............................................3 dB

pA

L

sound power level ....................... 79,5 dB(A)

WA

uncertainty .............................................3 dB

K

WA

Wear ear-muff s.

The impact of noise can cause damage to hea­ring.

•

king order.
Service and clean the appliance regularly.

•

-1



Adapt your working style to suit the appliance.

•

Do not overload the appliance.

•

Have the appliance serviced whenever ne-

•

cessary.
Switch the appliance off when it is not in use.

•

Wear protective gloves.

•

Caution!
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain resi­dual risks cannot be rules out. The following
hazards may arise in connection with the
equipment’s construction and layout:

1. Lung damage if no suitable protective dust
mask is used.

2. Damage to hearing if no suitable ear protec­tion is used.

3. Health damage caused by hand-arm vib­rations if the equipment is used over a pro­longed period or is not properly guided and
maintained.

Total vibration values (vector sum of three direc­tions) determined in accordance with EN 60745/
EN 62841.

Vibration emission value a
K uncertainty = 1.5 m/s

2

≤ 2.5 m/s

h

2

The stated vibration emission levels and stated
noise emission values were measured in ac­cordance with a set of standardized criteria and
can be used to compare one power tool with
another.

The stated vibration emission levels and stated
noise emission values can also be used to make
an initial assessment of exposure.

Warning:

The vibration and noise emission levels may vary
from the level specifi ed during actual use, depen-
ding on the way in which the power tool is used,
especially the type of workpiece it is used for.

5. Before starting the equipment

Before you connect the equipment to the mains
supply make sure that the data on the rating plate
are identical to the mains data.

Warning!
Always pull the power plug before making
adjustments to the equipment.

5.1 Taking out the accessories (Fig. 4)

To be able to take out the accessories you must
pull the accessory mount (a) upwards.

5.2 Inserting the various tools (Fig. 5)

Danger!  Before inserting a tool (and before

each tool change) switch of the drive unit and pull
the power plug.

1. Press the locking knob (4) and turn the collet
chuck until the bolt locks into place.

2. Remove the clamp nut (3), insert the mat­ching clamping sleeve (11) and refi t the
clamp nut.

3. Insert the required tool into the sleeve and
tighten the collet chuck nut (3).

- 17 -

Anl_TC_MG_135_E_SPK9.indb 17Anl_TC_MG_135_E_SPK9.indb 17 28.09.2021 16:14:0228.09.2021 16:14:02

GB

The projection is not allowed to exceed 20 mm!

5.3 Installing the fl exible shaft (Figs. 3/5a)

Unscrew the cover (5) from the front of the

•

equipment.
Undo the collet chuck nut (3).

•

Insert the internal schaft (a) of the flexible

•

shaft into the collet chuck (3).
Tighten the collet chuck nut (3).

•

Now tighten the ring (b) on the multi-tool.

•

5.3.1 Inserting the various tools in the fl exib-
le shaft (Fig. 5b)

1. Press the locking pin (8) into the hole in the

fl exible shaft (13) and turn the shaft until the
pin latches in place.

2. Remove the clamp nut (3), insert the mat-

ching clamping sleeve (11) and refi t the
clamp nut.

3. Insert the required tool into the clamping

sleeve as far as the stop and screw the collet
chuck nut tight.

5.4 Using the stand (Fig. 6)

Fit the stand to a workbench

•

The stand is adjustable in height and can be

•

adjusted as shown in Fig. 6.
The multi-tool can now be attached to the

•

stand.

6. Using the tool for the fi rst time

6.3 Directions for use

With small milling cutters / grinding pins: Use

•

a high speed.
With large milling cutters / grinding pins: Use

•

a low speed.

6.4 Tips

Exert only moderate pressure on the workpi-

•

ece and allow it to be processed at uniform
speed.
You will not finish your work sooner by exer-

•

ting heavy pressure. On the contrary, heavy
pressure will cause the drive unit to slow
down or stop and will overload the motor.
For your own safety, use a vise or screw

•

clamp to secure small workpieces.
Precision work/engraving: Hold the drive unit

•

like a pen (single-handed).
Rough work: Hold the drive unit like the hand-

•

le of a hammer (two-handed).

7. Accessories

7.1. Accessories (Fig. 7 / Fig. 1; Item 3/18)

1 Abrasive paper
2 Grinding belt (small)
3 Grinding belt (large)

7.2. Accessories (Fig. 8 / Fig. 1; Item 12)

1 Cutting wheel (fi ne)
2 Cutting wheel (coarse)

Make sure that the drive unit is switched off.

•

Check that the mains voltage specified on the

•

rating plate of the power supply unit is the
same as your mains supply. Only then should
you insert the plug of the power supply unit
into a socket-outlet.

6.1. ON/OFF switch (Fig. 3)

Turn on the equipment by setting the On/Off
switch (1) to “I”.
Turn off the equipment by setting the On/Off
switch (1) to “0”.

6.2. Speed selector (Fig. 3)

The required speed can be set with the speed
control (2).

The correct speed depends on the tool used and
the type of material being processed.

Anl_TC_MG_135_E_SPK9.indb 18Anl_TC_MG_135_E_SPK9.indb 18 28.09.2021 16:14:0228.09.2021 16:14:02

7.3. Accessories (Fig. 9 / Fig. 1; Item 5)

1 Cutter (cylindrical, large)
2 Cutter (cylindrical, small)
3 Cutter (pointed)
4 Cutter (ball-shaped)

7.4. Accessories (Fig. 10 / Fig. 1; Item 2/10)

1 Grinding wheel
2 Felt polishing wheel

7.5. Accessories (Fig. 11 / Fig. 1; Item 9)

1-6 Grinding pins

7.6. Accessories (Fig. 12 / Fig. 1; Item 4/12/
16/17)

1 Diamond cutting wheel
2 Clamping spindle for diamond cutting wheel
3 Grinding head for grinding belts (small)
4 Grinding head for grinding belts (large)
5 Pot brushes

- 18 -

GB

7.7. Accessories (Fig. 13a/b / Fig. 1; Item 5/11)

1 Clamping sleeve 0.6-3.2 mm
2 Cutter

7.8. Accessories (Fig. 14 / Fig. 1;
Item 2/4/ 6/10)

1 Arbor for felt wheels
2 Arbor for grinding wheels
3 Felt polishing wheel
4 Felt polishing wheel
5 Grinding wheel

7.9. Accessories (Fig. 15 / Fig. 1; Item 7)

1-6 Drill bits (1-3 mm)

7.10. Description of the accessories:

Cutting disks:

For cutting metal and plastic.
Insert the cutting wheel onto the clamping spind­le.

Grinding pins:

In various grinding head shapes.
For grinding and deburring metal and plastic.

HSS bits:

For drilling work on non-ferrous metals, wood,
plastic and printed circuit-boards.

Grinding wheels:

For cleaning and sharpening blades and tools. In­sert the grinding wheel onto the clamping spindle.

Polishing wheels / polishing pins:

For polishing brass, tin, copper, etc. Also for use
with polishing pastes.

Pot brushes:

For cleaning stone, metal, aluminium, etc.

Grinding belts:

For grinding word and plastic.

Diamond cutting wheel:

For cutting, separating, grinding and deburring
materials, such as concrete, stone, china, cera­mic, etc.

Sleeves:

Various sizes for mounting diff erent accessory
tools.

Cutters:

For cutting plastic, wood and soft metal

Collet chuck key

For mounting accessory tools

8. Replacing the power cable

Danger!

If the power cable for this equipment is damaged,
it must be replaced by the manufacturer or its
after-sales service or similarly trained personnel
to avoid danger.

9. Cleaning, maintenance and
ordering of spare parts

Danger!

Always pull out the mains power plug before star­ting any cleaning work.

9.1 Cleaning

Keep all safety devices, air vents and the

•

motor housing free of dirt and dust as far as
possible. Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
We recommend that you clean the device

•

immediately each time you have finished
using it.
Clean the equipment regularly with a moist

•

cloth and some soft soap. Do not use
cleaning agents or solvents; these could at­tack the plastic parts of the equipment. Ensu­re that no water can seep into the device. The
ingress of water into an electric tool increases
the risk of an electric shock.

9.2 Carbon brushes

In case of excessive sparking, have the carbon
brushes checked only by a qualifi ed electrician.
Danger! The carbon brushes should not be rep
laced by anyone but a qualifi ed electrician.

9.3 Maintenance

There are no parts inside the equipment which
require additional maintenance.

- 19 -

Anl_TC_MG_135_E_SPK9.indb 19Anl_TC_MG_135_E_SPK9.indb 19 28.09.2021 16:14:0228.09.2021 16:14:02

9.4 Ordering replacement parts:

Please quote the following data when ordering
replacement parts:

Type of machine

•

Article number of the machine

•

Identification number of the machine

•

Replacement part number of the part required

•

For our latest prices and information please go to
www.Einhell-Service.com

10. Disposal and recycling

The equipment is supplied in packaging to pre­vent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.

11. Storage

Store the equipment and accessories in a dark
and dry place at above freezing temperature.
The ideal storage temperature is between 5 and
30 °C. Store the electric tool in its original pa­ckaging.

GB

For EU countries only

Never place any electric power tools in your
household refuse.

To comply with European Directive 2012/19/EC
concerning old electric and electronic equipment
and its implementation in national laws, old elec­tric power tools have to be separated from other
waste and disposed of in an environment-friendly
fashion, e.g. by taking to a recycling depot.

Recycling alternative to the return request:
As an alternative to returning the equipment to
the manufacturer, the owner of the electrical
equipment must make sure that the equipment
is properly disposed of if he no longer wants to
keep the equipment. The old equipment can be
returned to a suitable collection point that will
dispose of the equipment in accordance with the
national recycling and waste disposal regulations.
This does not apply to any accessories or aids
without electrical components supplied with the
old equipment.

The reprinting or reproduction by any other me­ans, in whole or in part, of documentation and
papers accompanying products is permitted only
with the express consent of the Einhell Germa­ny AG.

Subject to technical changes

- 20 -

Anl_TC_MG_135_E_SPK9.indb 20Anl_TC_MG_135_E_SPK9.indb 20 28.09.2021 16:14:0228.09.2021 16:14:02

GB

Service information

We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.

Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.

Category Example

Wear parts* Carbon brushes, clamping spindles, arbors, slee-

Consumables* grinding wheels, grinding/sanding belts, cutters

Missing parts

* Not necessarily included in the scope of delivery!

In the eff ect of defects or faults, please register the problem on the internet at www.Einhell-Service.com.
Please ensure that you provide a precise description of the problem and answer the following questions
in all cases:

Did the equipment work at all or was it defective from the beginning?

•

Did you notice anything (symptom or defect) prior to the failure?

•

What malfunction does the equipment have in your opinion (main symptom)?

•

Describe this malfunction.

ves, fl exible shafts,

(routers), felt polishers, drill bits, grinding pins,
cutting-off wheels, grinding heads, wire brushes

- 21 -

Anl_TC_MG_135_E_SPK9.indb 21Anl_TC_MG_135_E_SPK9.indb 21 28.09.2021 16:14:0228.09.2021 16:14:02

GB

Warranty certifi cate

Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the
unlikely event that your device develops a fault, please contact our service department at the address
shown on this guarantee card. You can also contact us by telephone using the service number shown.
Please note the following terms under which guarantee claims can be made:

1. These guarantee terms apply to consumers only, i.e. natural persons intending to use this product
neither for their commercial activities nor for any other self-employed activities. These warranty
terms regulate additional warranty services, which the manufacturer mentioned below promises to
buyers of its new products in addition to their statutory rights of guarantee. Your statutory guarantee
claims are not aff ected by this guarantee. Our guarantee is free of charge to you.

2. The warranty services cover only defects due to material or manufacturing faults on a product which
you have bought from the manufacturer mentioned below and are limited to either the rectifi cation of
said defects on the product or the replacement of the product, whichever we prefer.
Please note that our devices are not designed for use in commercial, trade or professional applica­tions. A guarantee contract will not be created if the device has been used by commercial, trade or
industrial business or has been exposed to similar stresses during the guarantee period.

3. The following are not covered by our guarantee:

- Damage to the device caused by a failure to follow the assembly instructions or due to incorrect
installation, a failure to follow the operating instructions (for example connecting it to an incorrect
mains voltage or current type) or a failure to follow the maintenance and safety instructions or by ex­posing the device to abnormal environmental conditions or by lack of care and maintenance.

- Damage to the device caused by abuse or incorrect use (for example overloading the device or the
use or unapproved tools or accessories), ingress of foreign bodies into the device (such as sand,
stones or dust, transport damage), the use of force or damage caused by external forces (for ex­ample by dropping it).

- Damage to the device or parts of the device caused by normal or natural wear or tear or by normal
use of the device.

4. The guarantee is valid for a period of 24 months starting from the purchase date of the device. Gu­arantee claims should be submitted before the end of the guarantee period within two weeks of the
defect being noticed. No guarantee claims will be accepted after the end of the guarantee period.
The original guarantee period remains applicable to the device even if repairs are carried out or
parts are replaced. In such cases, the work performed or parts fi tted will not result in an extension
of the guarantee period, and no new guarantee will become active for the work performed or parts
fi tted. This also applies if an on-site service is used.

5. To make a claim under the guarantee, please register the defective device at:
www.Einhell-Service.com. Please keep your bill of purchase or other proof of purchase for the new
device. Devices that are returned without proof of purchase or without a rating plate shall not be
covered by the guarantee, because appropriate identifi cation will not be possible. If the defect is co-
vered by our guarantee, then the item in question will either be repaired immediately and returned to
you or we will send you a new replacement.

Of course, we are also happy off er a chargeable repair service for any defects which are not covered by
the scope of this guarantee or for units which are no longer covered. To take advantage of this service,
please send the device to our service address.

Also refer to the restrictions of this warranty concerning wear parts, consumables and missing parts as
set out in the service information in these operating instructions.

- 22 -

Anl_TC_MG_135_E_SPK9.indb 22Anl_TC_MG_135_E_SPK9.indb 22 28.09.2021 16:14:0228.09.2021 16:14:02

F

Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures

Prudence! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe.

Prudence! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de

la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de
l’amiante !

Prudence! Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats,
copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue.

- 23 -

Anl_TC_MG_135_E_SPK9.indb 23Anl_TC_MG_135_E_SPK9.indb 23 28.09.2021 16:14:0228.09.2021 16:14:02

F

Danger !

Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire atten­tivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres­pondantes dans le cahier en annexe.

Avertissement !
Veuillez lire toutes les consignes de sécurité,
instructions, illustrations et caractéristiques
techniques de cet outil électrique. Toute omis-

sion lors du respect des instructions ci-après peut
entraîner des décharges électriques, un incendie
et/ou de graves blessures.

Conservez toutes les consignes de sécurité
et toutes les instructions pour l’avenir.

2. Description de l’appareil et

volume de livraison

2.1 Description de l’appareil (fi gure 3)

1 Interrupteur marche/arrêt
2 Régulateur de vitesse de rotation
3 Écrou de serrage
4 Bouton d’arrêt pour clé pour mandrins porte-

pinces

5 Recouvrement
6 Poignée

2.2 Volume de livraison (fi gure 1-2)

Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat vala­ble. Veuillez consulter pour cela le tableau des
garanties dans les informations service après­vente à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le

•

sortant avec précaution de l’emballage.

Retirez le matériel d’emballage tout comme

•

les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.

•

Contrôlez si l’appareil et ses accessoires ne

•

sont pas endommagés par le transport.
Conservez l’emballage autant que possible

•

jusqu’à la fin de la période de garantie.

Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !

Outil de ponçage et de gravure

•

Coffret (1)

•

Disques abrasifs (2)

•

Bandes abrasives (3)

•

Mandrins de serrage (4)

•

Fraises (5)

•

Polisseurs en feutre (10) / Mandrins (6)

•

Forets (7)

•

Goujons de blocage (8)

•

Pointes de meulage (9)

•

Collets (11)

•

Meules tronçonneuses (12)

•

Arbre flexible (13)

•

Pince de table (14)

•

Barre de pied télescopique (15)

•

Rouleaux abrasifs (16)

•

Brosses à boisseaux (17)

•

Papier abrasif (18)

•

Mode d‘emploi d‘origine

•

Consignes de sécurité

•

3. Utilisation conforme à
l’aff ectation

Le kit de ponçage et de gravure convient au per­çage, au ponçage, à l’ébarbage, au polissage, à
la gravure, à la coupe, au fraisage, au nettoyage
du bois, du métal et des matières plastiques dans
la construction de maquettes, dans les ateliers et
le ménage. Utilisez les outils et les accessoires
uniquement pour les applications décrites.

La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout

- 24 -

Anl_TC_MG_135_E_SPK9.indb 24Anl_TC_MG_135_E_SPK9.indb 24 28.09.2021 16:14:0228.09.2021 16:14:02

F

genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.

Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement profession­nel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé profession­nellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.

4. Données techniques

Tension du réseau: .......................... 230 V~ 50 Hz

Puissance absorbée : ............................... 135 W

Vitesse de rotation
à vide n

Plage de serrage: ............................... 0,5-3,2 mm

Ø max. embouts : ..................................... 55 mm

Longueur max. des embouts : .................. 22 mm

Longueur max. des tiges : ........................ 40 mm

Catégorie de protection : ..............................II /

Poids : ......................................................0,61 kg

Danger !
Bruit et vibration

Les valeurs de bruit et de vibration ont été déter­minées conformément à la norme EN 60745.

Niveau de pression acoustique L
Imprécision K
Niveau de puissance acoustique L
Imprécision K

Portez une protection acoustique.

L’exposition au bruit peut entraîner la perte de
l’ouïe.

Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 60745/ EN 62841.

Valeur d’émission de vibration a
Insécurité K = 1,5 m/s

: .............................10.000-35.000 tr/min.

0

.... 68,5 dB(A)

............................................3 dB

pA

............................................3 dB

WA

2

pA

.. 79,5 dB(A)

WA

≤ 2,5 m/s

h

2

Les valeurs totales des vibrations indiquées et les
valeurs d’émissions sonores indiquées ont été
mesurées selon une méthode d’essai normée et
peuvent être utilisées pour comparer diff érents
outils électriques entre eux.

Les valeurs totales des vibrations indiquées et les
valeurs d’émissions sonores indiquées peuvent
également être utilisées pour une estimation pro­visoire de la sollicitation.

Avertissement :

Les émissions de vibrations et les émissions
sonores peuvent diverger des valeurs indiquées
pendant l’utilisation eff ective de l’outil électrique,
en fonction du mode d’utilisation de l’outil élec­trique, en particulier du type de traitement de la
pièce à usiner.

Limitez le niveau sonore et les vibrations à
un minimum !

Utilisez exclusivement des appareils en ex-

•

cellent état.
Entretenez et nettoyez l’appareil régulière-

•



ment.
Adaptez votre façon de travailler à l’appareil.

•

Ne surchargez pas l’appareil.

•

Faites contrôler l’appareil le cas échéant.

•

Mettez l’appareil hors circuit lorsque vous ne

•

l’utilisez pas.
Portez des gants.

•

Prudence !
Risques résiduels
Même en utilisant cet outil électrique confor­mément aux prescriptions, il reste toujours
des risques résiduels. Les dangers suivants
peuvent apparaître en rapport avec la const­ruction et le modèle de cet outil électrique :

1. Lésions des poumons si aucun masque anti-

poussière adéquat n’est porté.

2. Défi cience auditive si aucun casque anti-bruit

approprié n’est porté.

3. Atteintes à la santé issues des vibrations

main-bras, si l’appareil est utilisé pendant une
longue période ou s’il n’a pas été employé ou
entretenu dans les règles de l’art.

- 25 -

Anl_TC_MG_135_E_SPK9.indb 25Anl_TC_MG_135_E_SPK9.indb 25 28.09.2021 16:14:0228.09.2021 16:14:02

F

5. Avant la mise en service

Assurez-vous, avant de connecter la machine,
que les données se trouvant sur la plaque de
signalisation correspondent bien aux données du
réseau.

Avertissement !
Enlevez systématiquement la fi che de con-
tact avant de paramétrer l’appareil.

5.1 Enlèvement de l’accessoire (fi g. 4)

Pour enlever l’accessoire, veuillez tirer le support
pour accessoires (a) vers le haut.

5.2.Utilisation des diff érents outils (fi g. 5)
Danger!

Mettez l’unité d’entraînement hors circuit avant
d’utiliser les outils (et avant chaque changement
d’outil) et retirez la prise.

1. Appuyez sur le bouton d‘arrêt (4) et tournez
le mandrin portes-pinces jusqu‘à ce que le
boulon s‘enclenche

2. Retirez l‘écrou de serrage (3), insérez la dou­ille de serrage (11) appropriée et remontez
l‘écrou de serrage.

3. Enfoncez l’outil souhaité jusqu’à la butée
dans la douille de serrage et vissez l’écrou
pour clé pour mandrins porte-pinces (3) à
fond.

Le débord ne doit pas être de plus de 20 mm !

5.3 Montage de l’arbre souple (fi g. 3/5a)

Devissez le recouvrement (5) sur l’avant de

•

l’appareil.
Desserrez l’écrou pour clé pour mandrins

•

porte-pinces (3)
Enfichez l’axe intérieur (a) de l’arbre souple

•

dans la clé pour mandrins porte-pinces (3).
Resserrez l’écrou pour clé pour mandrins

•

porte-pinces (3).
Vissez alors la rondelle (b) pour la fixer sur la

•

ponceuse universelle.

5.3.1 Insertion des diff érents outils dans

l’arbre souple (fi g. 5b)

1. Appuyez le goujon de blocage fourni (8) dans
le perçage de l‘arbre souple (13) et tournez-le
jusqu‘à ce que la pointe s‘encrante.

2. Retirez l‘écrou de serrage (3), insérez la dou­ille de serrage (11) appropriée et remontez
l‘écrou de serrage.

3. Introduisez l’outil souhaité jusqu’à la butée
dans le collet et vissez à fond l’écrou du man­drin de la pince de serrage.

5.4 Utilisation du pied (fi g. 6)

Placez le pied sur un établi

•

Le pied peut être réglé en hauteur comme

•

indiqué en fig. 6.
Vous pouvez alors accrocher la ponceuse

•

universelle au pied.

6. Mise en service

Assurez vous que l’unité d’entraînement est

•

mise hors service.
Vérifiez que la tension du réseau indiquée sur

•

la plaque signalétique du bloc d’alimentation
soit identique à celle sur place. Introduisez
maintenant la fiche du bloc d’alimentation
dans la prise de courant.

6.1. Interrupteur Marche/Arrêt (fi g. 3)

Pour allumer l‘appareil, placez l‘interrupteur mar­che/arrêt (1) sur « I ».
Pour éteindre l‘appareil, placez l‘interrupteur mar­che/arrêt (1) sur « 0 »

6.2. Régulateur de vitesse de rotation (fi g. 3)

Vous pouvez régler la vitesse de rotation souhai­tée sur le régulateur (2).

La vitesse de rotation correcte dépend de l’outil
employé et du matériau à traiter.

6.3 Instructions relatives au réglage de la
vitesse de rotation

Petites fraises/meules sur tige: haute vitesse

•

de rotation
Grandes fraises/meules sur tige: basse vites-

•

se de rotation

6.4 Instructions relatives au travail

N’exercez qu’une pression modérée sur la

•

pièce à travailler pour assurer une vitesse
de rotation égale pendant le traitement de la
pièce.
Une pression trop forte n’accélère pas le pro-

•

cessus de travail mais provoque le freinage
et/ou l’arrêt de l’unité d’entraînement et donc
une surcharge du moteur.
Pour votre propre sécurité, bloquez les pe-

•

tites pièces à travailler à l’aide d’un étau de
menuisier ou d’un étau.

- 26 -

Anl_TC_MG_135_E_SPK9.indb 26Anl_TC_MG_135_E_SPK9.indb 26 28.09.2021 16:14:0228.09.2021 16:14:02

F

Usinage fin/gravure : maintenez l‘unité

•

d‘entraînement comme un stylo à bille (d‘une
seule main).
Usinage grossier : maintenez l‘unité

•

d‘entraînement comme un manche de mar­teau (à deux mains).

7. Accessoires

7.1 Accessoires (fi g. 7 / fi g. 1 ; pos. 3/18)

1 Papier abrasif
2 Bande abrasive (petite)
3 Bande abrasive (grande)

7.2 Accessoires (fi g. 8 / fi g. 1 ; pos. 12)

1 Meule tronçonneuse (fi ne)
2 Meule tronçonneuse (épaisse)

7.3 Accessoires (fi g. 9 / fi g. 1 ; pos. 5)

1 Fraise (cylindre, épais)
2 Fraise (cylindre, fi n)
3 Fraise (pointe)
4 Fraise (boule)

7.4 Accessoires (fi g. 10 / fi g. 1 ; pos. 2/10)

1 Meule
2 Meule de polissage en feutre

7.5 Accessoires (fi g. 11 / fi g. 1 ; pos. 9)

1-6 Pointes de meulage

7.6 Accessoires (fi g. 12 / fi g. 1 ; pos.
4/12/16/17)

1 Meule tronçonneuse diamantée
2 Mandrin pour meule tronçonneuse diamantée
3 Rouleau abrasif pour bandes abrasives (fi n)
4 Rouleau abrasif pour bandes abrasives (épais)
5 Brosses à boisseaux

7.7 Accessoires (fi g. 13a/b / fi g. 1 ; pos. 5/11)

1 Collet 0,6-3,2 mm
2 Fraise

7.8 Accessoires (fi g. 14 / fi g. 1 ; pos. 2/4/6/10)

1 Mandrin pour polissoir en feutre
2 Mandrin pour meules
3 Meule de polissage en feutre
4 Meule de polissage en feutre
5 Meule

7.10 Description des accessoires :

Meules tronçonneuses :

pour meuler les métaux et matières plastiques.
Fixer pour cela la meuleuse tronçonneuse sur la
broche de serrage.

Meules sur tiges :

dans des formes de tête de meulage diff érentes.
Pour le meulage et l’ébavurage du métal et des
matières plastiques.

Foret pour acier à coupe très rapide :

pour les forages du métal lourd non ferreux, du
bois, de la matière plastique et des cartes de cir­cuits imprimés.

Disque de ponçage :

pour nettoyer et aiguiser les couteaux et outils.
Pour ce faire, fi xer la meule sur la broche de ser-
rage.

Disques à polir / broches de polissage:

pour le polissage du laiton, de l’étain, du cuivre,
etc. Aussi en relation avec des pâtes de polissa­ge.

Brosses à boisseaux :

pour nettoyer la pierre, le métal, l’aluminium, etc.

Bandes abrasives:

pour poncer le bois et les matières plastiques.

Meule tronçonneuse diamantée:

pour couper, séparer, aff ûter et ébavurer les
matériaux, comme par ex. le béton, la pierre, la
porcelaine, la céramique etc.

Douilles de serrage:

de diverses tailles pour le logement de diff érents
accessoires.

Fraise:

pour le fraisage des matières plastiques et du
bois, ainsi que du métal doux

Clé pour mandrins porte-pinces

Pour le montage des accessoires

7.9 Accessoires (fi g. 15 / fi g. 1 ; pos. 7)

1-6 Foret (1-3 mm)

- 27 -

Anl_TC_MG_135_E_SPK9.indb 27Anl_TC_MG_135_E_SPK9.indb 27 28.09.2021 16:14:0228.09.2021 16:14:02

F

8. Remplacement de la ligne de

raccordement réseau

Danger !

Si la ligne de raccordement réseau de cet ap­pareil est endommagée, il faut la faire remplacer
par le producteur ou son service après-vente ou
par une personne de qualifi cation semblable afi n
d’éviter tout risque.

9. Nettoyage, maintenance et

commande de pièces de
rechange

Danger !

Retirez la fi che de contact avant tous travaux de
nettoyage.

9.1 Nettoyage

Maintenez les dispositifs de protection, les

•

fentes à air et le carter de moteur aussi pro­pres (sans poussière) que possible. Frottez
l’appareil avec un chiffon propre ou soufflez
dessus avec de l’air comprimé à basse pres­sion.
Nous recommandons de nettoyer l’appareil

•

directement après chaque utilisation.
Nettoyez l’appareil régulièrement à l’aide d’un

•

chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant;
ils pourraient endommager les pièces en
matières plastiques de l’appareil. Veillez à
ce qu’aucune eau n’entre à l’intérieur de
l’appareil. La pénétration de l’eau dans un
appareil électrique augmente le risque de
décharge électrique.

9.4 Commande de pièces de rechange :

Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:

Type de l’appareil

•

No. d’article de l’appareil

•

No. d’identification de l’appareil

•

No. de pièce de rechange de la pièce requise

•

Vous trouverez les prix et informations actuelles à
l’adresse www.Einhell-Service.com

10. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per­mettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réin­troduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent
pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglemen­tation, l‘appareil doit être déposé dans un centre
de collecte approprié. Si vous ne connaissez pas
de centre de collecte, veuillez vous renseigner
auprès de l‘administration de votre commune.

11. Stockage

Entreposez l’appareil et ses accessoires dans un
endroit sombre, sec et à l’abri du gel tout comme
inaccessible aux enfants. La température de
stockage optimale est comprise entre 5 et 30 °C.
Conservez l’outil électrique dans l’emballage
d’origine.

9.2 Brosses à charbon

Si les brosses à charbon font trop d’étincelles,
faites-les contrôler par des spécialistes en
électricité.
Danger ! Seul un(e) spécialiste électricien(ne)
est autorisé à remplacer les brosses à charbon.

9.3 Maintenance

Aucune pièce à l’intérieur de l’appareil n’a besoin
de maintenance.

- 28 -

Anl_TC_MG_135_E_SPK9.indb 28Anl_TC_MG_135_E_SPK9.indb 28 28.09.2021 16:14:0228.09.2021 16:14:02

F

Uniquement pour les pays de l’Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères!

Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques
usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à
part et apportés à un recyclage respectueux de l’environnement.

Possibilité de recyclage en alternative à la demande de renvoi :
Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu­er à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil
peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi
sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies
sans composants électroniques.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même
sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’Einhell Germany AG obte­nu.

Sous réserve de modifi cations techniques

- 29 -

Anl_TC_MG_135_E_SPK9.indb 29Anl_TC_MG_135_E_SPK9.indb 29 28.09.2021 16:14:0228.09.2021 16:14:02

F

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service
après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se
tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations,
l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à
l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom­mables.

Catégorie Exemple

Pièces d‘usure* Brosses à charbon, mandrins, mandrins de serra-

Matériel de consommation/
pièces de consommation*

Pièces manquantes

*Pas obligatoirement compris dans la livraison !

En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse
www.Einhell-Service.com. Veuillez donner une description précise du défaut et répondre dans tous les
cas aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

•

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

•

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?

•

Décrivez ce défaut de fonctionnement.

ge, collets, arbre fl exible meules
Bandes abrasives, fraises, polisseuses en feutre,

forets, pointes de meulage, meules tronçonneu­ses, rouleaux abrasifs, brosses métalliques

- 30 -

Anl_TC_MG_135_E_SPK9.indb 30Anl_TC_MG_135_E_SPK9.indb 30 28.09.2021 16:14:0228.09.2021 16:14:02

F

Bon de garantie

Chère cliente, cher client,
nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne
fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre
service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers
à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable
dans les conditions suivantes :

1. Ces conditions de garantie s‘adressent uniquement à des consommateurs, c‘est à dire à des per­sonnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou
artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie régle­mentent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet
aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux
en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.

2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou
de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La pres­tation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit
à l‘échange de l‘appareil.
Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être uti­lisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de
garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés in­dustrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.

3. Sont exclus de notre garantie :

- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation
incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la
tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance
et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anor­males ou d‘un manque d‘entretien et de maintenance.

- les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge
de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets
étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation
de la force ou de la violence (comme par ex. les dommages liés aux chutes).

- les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à
l‘utilisation de l‘appareil ou de toute autre usure naturelle.

4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie
doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines
après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée
de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la du­rée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce
de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du
service après-vente à domicile.

5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse suivante :
www.Einhell-Service.com. Veuillez garder à disposition la preuve d‘achat ou tout autre justifi catif
de l‘achat de votre nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou
sans plaque signalétique sont exclus de la prestation de garantie en raison de l‘impossibilité de les
enregistrer. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil
réparé ou un nouvel appareil.

Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris
dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envo­yer l‘appareil à notre adresse de service après-vente.

Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette ga­rantie conformément aux informations du service après-vente de ce mode d‘emploi.

- 31 -

Anl_TC_MG_135_E_SPK9.indb 31Anl_TC_MG_135_E_SPK9.indb 31 28.09.2021 16:14:0228.09.2021 16:14:02

I

Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso

Attenzione! Portate cuffi e antirumore. L’eff etto del rumore può causare la perdita dell’udito.

Attenzione! Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può crea-

re della polvere nociva alla salute. Non lavorate materiale contenente amianto!

Attenzione! Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucioli e
polveri scaraventate fuori dall’apparecchio possono causare la perdita della vista.

- 32 -

Anl_TC_MG_135_E_SPK9.indb 32Anl_TC_MG_135_E_SPK9.indb 32 28.09.2021 16:14:0228.09.2021 16:14:02

I

Pericolo!

Nell’usare gli apparecchi si devono rispettare
diverse avvertenze di sicurezza per evitare lesi­oni e danni. Quindi leggete attentamente queste
istruzioni per l’uso/le avvertenze di sicurezza.
Conservate bene le informazioni per averle a
disposizione in qualsiasi momento. Se date
l’apparecchio ad altre persone, consegnate ques­te istruzioni per l’uso/le avvertenze di sicurezza
insieme all’apparecchio. Non ci assumiamo al­cuna responsabilità per incidenti o danni causati
dal mancato rispetto di queste istruzioni e delle
avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano
nell’opuscolo allegato.

Avvertimento!
Leggete tutte le avvertenze di sicurezza, le
istruzioni, le illustrazioni e le caratteristiche
tecniche che accompagnano il presente elett­routensile. Il mancato rispetto delle seguenti

istruzioni può causare scosse elettriche, incendi
e/o gravi lesioni.

Conservate tutte le avvertenze di sicurezza e
le istruzioni per eventuali necessità future.

2. Descrizione dell’apparecchio ed

elementi forniti

2.1 Descrizione dell’apparecchio (Fig. 3)

1 Interruttore ON/OFF
2 Regolatore del numero di giri
3 Dado di arresto
4 Pulsante di arresto per portautensile a pinze
5 Copertura
6 Impugnatura

2.2 Elementi forniti (Fig. 1-2)

Verifi cate che l‘articolo sia completo sulla base
degli elementi forniti descritti. In caso di parti
mancanti, rivolgetevi al nostro Centro Servizio As­sistenza o al punto vendita in cui avete acquistato
l‘apparecchio presentando un documento di ac­quisto valido entro e non oltre i 5 giorni lavorativi
dall‘acquisto dell‘articolo. Al riguardo fate atten­zione alla Tabella Garanzia nelle informazioni sul
Servizio Assistenza alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela

•

l’apparecchio dalla confezione.
Togliete il materiale d’imballaggio e anche i

•

fermi di trasporto / imballo (se presenti).
Controllate che siano presenti tutti gli elemen-

•

ti forniti.
Verificate che l’apparecchio e gli accessori

•

non presentino danni dovuti al trasporto.
Se possibile, conservate l’imballaggio fino

•

alla scadenza della garanzia.

Pericolo!
L’apparecchio e il materiale d’imballaggio
non sono giocattoli! I bambini non devono
giocare con sacchetti di plastica, fi lm e pic-
coli pezzi! Sussiste pericolo di ingerimento e
soff ocamento!

Smerigliatrice a stelo

•

Valigetta (1)

•

Dischi abrasivi (2)

•

Rulli per levigare (3)

•

Attacchi per mini dischi abrasivi e troncatori

•

(4)
Fresette (5)

•

Feltri per lucidare (10) / supporti per platorelli

•

(6)
Punte per trapano (7)

•

Chiave di servizio per mandrino (8)

•

Punte abrasive (9)

•

Bussole di serraggio (11)

•

Dischi troncatori (12)

•

Alberino flessibile (13)

•

Gancio di fissaggio (14)

•

Supporto telescopico (15)

•

Rulli per levigare (16)

•

Spazzole a tazza (17)

•

Fogli abrasivi tondi (18)

•

Istruzioni per l‘uso originali

•

Avvertenze di sicurezza

•

3. Utilizzo proprio

Il set di rettifi ca e di incisione è concepito per
trapanare, levigare, sbavare, lucidare, incidere,
tagliare, fresare, pulire legno, matello e materie
plastiche nell’hobbystica, in offi cina e in casa
usando gli utensili e gli accessori corrispondenti
alle applicazioni descritte.

L’apparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
L’utilizzatore/l’operatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo
che ne risultino.

- 33 -

Anl_TC_MG_135_E_SPK9.indb 33Anl_TC_MG_135_E_SPK9.indb 33 28.09.2021 16:14:0228.09.2021 16:14:02

I

Tenete presente che i nostri apparecchi non sono
stati costruiti per l’impiego professionale, artigi­anale o industriale. Non ci assumiamo alcuna
garanzia quando l’apparecchio viene usato in
imprese commerciali, artigianali o industriali, o in
attività equivalenti.

4. Caratteristiche tecniche

Tensione di rete: .............................. 230 V~ 50 Hz

Potenza assorbita: ..................................... 135 W

Numero di giri a

: ...................... max. 10.000-35.000 min

vuoto n

0

Range di asportazione: ..................... 0,5-3,2 mm

Accessori Ø max.: .................................... 55 mm

Lunghezza accessori max.: ...................... 22 mm

Lunghezza supporto max.: ....................... 40 mm

Grado di protezione: .....................................II /

Peso: ........................................................0,61 kg

Pericolo!
Rumore e vibrazioni

I valori del rumore e delle vibrazioni sono stati
rilevati secondo la norma EN 60745.

Livello di pressione acustica L
Incertezza K

..............................................3 dB

pA

Livello di potenza acustica L
Incertezza K

..............................................3 dB

WA

........ 68,5 dB (A)

pA

.......... 79,5 dB (A)

WA

Portate cuffi e antirumore.

L’ e ff etto del rumore può causare la perdita
dell’udito.



Avvertimento:

Le emissioni di vibrazioni e di rumori durante
l‘utilizzo eff ettivo dell‘elettroutensile possono va-
riare dai valori indicati a seconda del modo in cui
l‘elettroutensile viene utilizzato, in particolare a
seconda del tipo di pezzo lavorato.

Limitate al minimo lo sviluppo di rumore e le
vibrazioni!

Utilizzate soltanto apparecchi in perfetto sta-

•

to.
Eseguite regolarmente la manutenzione e la

•

pulizia dell’apparecchio.

-1

all’apparecchio.
Non sovraccaricate l’apparecchio.

•

Fate eventualmente controllare l’apparecchio.

•

Spegnete l’apparecchio se non lo utilizzate.

•

Indossate i guanti.

•

Adattate il vostro modo di lavorare

•

Attenzione!
Rischi residui
Anche se questo elettroutensile viene utiliz­zato secondo le norme, continuano a sussis­tere rischi residui. In relazione alla struttura
e al funzionamento di questo elettroutensile
potrebbero presentarsi i seguenti pericoli:

1. Danni all’apparato respiratorio nel caso in cui
non venga indossata una maschera antipol­vere adeguata.

2. Danni all’udito nel caso in cui non vengano
indossate cuffi e antirumore adeguate.

3. Danni alla salute derivanti da vibrazioni ma­no-braccio se l’apparecchio viene utilizzato a
lungo, non viene tenuto in modo corretto o se
la manutenzione non è appropriata.

Valori complessivi delle vibrazioni (somma vetto­riale delle tre direzioni) rilevati secondo la norma

5. Prima della messa in esercizio

EN 60745/ EN 62841.

Valore emissione vibrazioni a
Incertezza K = 1,5 m/s

2

≤ 2,5 m/s

h

2

Prima di inserire la spina nella presa di corrente
assicuratevi che i dati sulla targhetta di identifi ca-
zione corrispondano a quelli di rete.

Avvertenza!

I valori complessivi delle vibrazioni e i valori di
emissione dei rumori indicati sono stati misurati

Staccate sempre la spina di alimentazione
prima di ogni impostazione all’utensile.

secondo un metodo di prova normalizzato e pos­sono essere usati per il confronto tra elettrouten­sili di marchi diversi.

5.1 Estrazione degli accessori (Fig. 4)

Per poter togliere gli accessori, tirate verso l‘alto il

relativo supporto (a).
I valori complessivi delle vibrazioni e i valori di
emissione dei rumori indicati possono essere
usati anche per una valutazione preliminare delle
sollecitazioni.

- 34 -

Anl_TC_MG_135_E_SPK9.indb 34Anl_TC_MG_135_E_SPK9.indb 34 28.09.2021 16:14:0228.09.2021 16:14:02

I

5.2 Inserimento dei vari utensili (Fig. 5)
Pericolo!

Prima dell’inserimento degli utensili (e prima di
ogni loro sostituzione) disinserite l’unità di aziona­mento e staccate la spina.

1. Premete il pulsante di arresto (4) e ruotate il

portautensile a pinze fi no a quando il perno
non scatta.

2. Togliete il dado di arresto (3), inserite la bus-

sola di serraggio adatta (11) e rimontate il
dado.

3. Inserite l’accessorio desiderato nella bussola

di serraggio fi no alla battuta e avvitate salda-
mente il dado del portautensile a pinze (3).

La sporgenza non deve superare i 20 mm!

5.3 Montaggio dell’albero fl essibile (Fig. 3/5a)

Svitate la copertura (5) sulla parte anteriore

•

dell’apparecchio.
Togliete il dado del portautensile a pinze (3).

•

Inserite l’asse interno (a) dell’albero flessibile

•

nel portautensile a pinze (3).
Avvitate saldamente il dado del portautensile

•

a pinze (3).
Avvitate ora la rosetta (b) alla mola multipla.

•

5.3.1 Inserire i vari utensili nell‘albero

fl essibile (Fig. 5b)

1. Premete il perno di bloccaggio fornito (8) nel

foro dell‘albero fl essibile (13) e giratelo fi no a
quando il perno non scatta.

2. Togliete il dado di arresto (3), inserite la bus-

sola di serraggio adatta (11) e rimontate il
dado.

3. Inserite l‘accessorio desiderato nella bussola

di serraggio fi no alla battuta e avvitate salda-
mente il dado del portautensile a pinze.

5.4 Uso del treppiede (Fig. 6)

Montate il treppiede su un banco di lavoro

•

Il treppiede è modificabile in altezza e può ve-

•

nire regolato come indicato nella Fig. 6.
Ora la levigatrice multiuso può venire aggan-

•

ciata sul treppiede.

6. Messa in esercizio

Assicuratevi che l’unità di azionamento sia

•

disinserita.
Controllate che la tensione di rete indicata

•

sulla targhetta di identificazione corrisponda
a quella effettiva della rete. Inserite la spina
dell’alimentatore nella presa di corrente.

6.1 Interruttore ON/OFF (Fig.3)

Per accendere l’apparecchio portate l’interruttore

ON/OFF (1) su „I“.

Per spegnere l’apparecchio portate l’interruttore

ON/OFF (1) su „0“.

6.2 Regolatore del numero di giri (Fig. 3)

Potete impostare il numero di giri desiderato sul

regolatore (2).

Il numero giusto di giri dipende dall’utensile inse-

rito e dal materiale da lavorare.

6.3 Avvertenze per l’impostaziuone del nume­ro dei giri

Frese /molette a gambo piccole:

•

alto numero di giri
Frese /molette a gambo grandi:

•

basso numero di giri

6.4 Suggerimenti per il lavoro

Non esercitate una pressione eccessiva sul

•

pezzo da lavorare in modo che la lavorazione
possa avvenire sempre con lo stesso numero
di giri.
Una pressione eccessiva non accelera il lavo-

•

ro, ma frena o blocca l’unità di azionamento e
causa quindi un sovraccarico del motore.
Per la vostra sicurezza i pezzi piccoli da lavor-

•

are devono venire fissati con un morsetto a C
o con una morsa a vite.
Lavori fi ni / incisioni: tenete l‘unità di aziona-

•

mento come una penna biro (con una mano).
Lavori di sgrossatura: tenete l‘unità di azio-

•

namento come il manico di un martello (con
due mani).

- 35 -

Anl_TC_MG_135_E_SPK9.indb 35Anl_TC_MG_135_E_SPK9.indb 35 28.09.2021 16:14:0328.09.2021 16:14:03

I

7. Accessori

7.1 Accessori (Fig. 7 / Fig. 1; Pos. 3/18)

1 Foglio abrasivo tondo
2 Nastro abrasivo (piccolo)
3 Nastro abrasivo (grande)

7.2. Accessori (Fig. 8 / Fig. 1; Pos. 12)

1 Mola per troncatura (fi ne)
2 Mola per troncatura (grossolana)

7.3. Accessori (Fig. 9 / Fig. 1; Pos. 5)

1 Fresa (cilindrica, grande)
2 Fresa (cilindrica, piccola)
3 Fresa (punta)
4 Fresa (sfera)

7.4. Accessori (Fig. 10 / Fig. 1; Pos. 2/10)

1 Disco abrasivo
2 Disco lucidatura in feltro

7.5. Accessori (Fig. 11 / Fig. 1; Pos. 9)

1-6 Punte per molare

7.6. Accessori (Fig. 12 / Fig. 1;
Pos. 4/12/16/17)

1 Disco diamantato
2 Mandrino per disco diamantato
3 Rullo abrasivo per nastri abrasivi (piccolo)
4 Rullo abrasivo per nastri abrasivi (grossolano)
5 Spazzole a tazza

7.7. Accessori (Fig. 13a/b / Fig. 1; Pos. 5/11)

1 Bussola di serraggio 0,6-3,2 mm
2 Fresa

7.8. Accessori (Fig. 14 / Fig. 1; Pos. 2/4/6/10)

1 Mandrino di serraggio per dischi in feltro
2 Mandrino di serraggio per dischi abrasivi
3 Disco lucidatura in feltro
4 Disco lucidatura in feltro
5 Disco abrasivo

7.9. Accessori (Fig. 15 / Fig. 1; Pos. 7)

1-6 Punte per trapano (1-3 mm)

7.10 Descrizione degli accessori

Mole per troncare

Per tagliare metalli e materiali plastici.
A questo scopo fi ssate la mola per troncare al
mandrino.

Punte per molare

Disco portamola in forme diverse.
Per levigare e sbavare metallo e materiali plastici.

Trapano HSS

Per lavori di trapanatura su metallo non ferroso,
legno, materiali plastici e circuiti stampati.

Disco abrasivo

Per pulire e affi lare coltelli e utensili. A questo
scopo fi ssate il disco abrasivo al mandrino.

Dischi abrasivi / punte per molare

Per lucidare ottone, stagno, rame ecc. Anche con
paste per lucidare.

Spazzole a tazza

Per pulire pietra, metallo, alluminio ecc.

Nastri abrasivi

Per levigare legno e materiali plastici.

Mola per troncare diamantata

Per tagliare, dividere, levigare e sbavare materiali
come calcestruzzo, pietra, porcellana, ceramica
ecc.

Bussole di serraggio

Diverse misure per servire come sede di acces­sori diversi.

Fresa

Per fresare materiali plastici e legno, metallo
dolce

Chiave per portautensile a pinze

Per montare accessori.

- 36 -

Anl_TC_MG_135_E_SPK9.indb 36Anl_TC_MG_135_E_SPK9.indb 36 28.09.2021 16:14:0328.09.2021 16:14:03

I

8. Sostituzione del cavo di

alimentazione

Pericolo!

Se il cavo di alimentazione di questo apparecchio
viene danneggiato deve essere sostituito dal
produttore, dal suo servizio di assistenza clienti o
da una persona al pari qualifi cata al fi ne di evitare
pericoli.

9. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio

Pericolo!

Prima di qualsiasi lavoro di pulizia staccate la spi­na dalla presa di corrente.

9.1 Pulizia

Tenete il più possibile i dispositivi di protezio-

•

ne, le fessure di aerazione e la carcassa del
motore liberi da polvere e sporco. Strofinate
l’apparecchio con un panno pulito o soffiatelo
con l’aria compressa a pressione bassa.
Consigliamo di pulire l’apparecchio subito

•

dopo averlo usato.
Pulite l’apparecchio regolarmente con un

•

panno asciutto ed un po’ di sapone. Non usa­te detergenti o solventi perché questi ultimi
potrebbero danneggiare le parti in plastica
dell’apparecchio. Fate attenzione che non
possa penetrare dell’acqua nell’interno
dell’apparecchio. La penetrazione di acqua
in un elettroutensile aumenta il rischio di una
scossa elettrica.

9.4 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si
dovrebbe dichiarare quanto segue:

modello dell’apparecchio

•

numero dell’articolo dell’apparecchio

•

numero d’ident. dell’apparecchio

•

numero del pezzo di ricambio del ricambio

•

necessitato.
Per i prezzi e le informazioni attuali si veda
www.Einhell-Service.com

10. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita­re i danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò es­sere utilizzato di nuovo o riciclato. L‘apparecchio
e i suoi accessori sono fatti di materiali diversi,
per es. metallo e plastica. Gli apparecchi difettosi
non devono essere gettati nei rifi uti domestici. Per
uno smaltimento corretto l‘apparecchio va con­segnato ad un apposito centro di raccolta. Se non
vi è noto nessun centro di raccolta, rivolgetevi per
informazioni all‘amministrazione comunale.

11. Conservazione

Conservate l’apparecchio e i suoi accessori in un
luogo buio, asciutto, al riparo dal gelo e non ac­cessibile ai bambini. La temperatura ottimale per
la conservazione è compresa tra i 5 e i 30 °C.
Conservate l’elettroutensile nell’imballaggio ori­ginale.

9.2 Spazzole al carbone

In caso di uno sviluppo eccessivo di scintille fate
controllare le spazzole al carbone da un elettricis­ta.
Pericolo! Le spazzole al carbone devono essere
sostituite solo da un elettricista.

9.3 Manutenzione

All’interno dell’apparecchio non si trovano altre
parti sottoposte ad una manutenzione qualsiasi.

- 37 -

Anl_TC_MG_135_E_SPK9.indb 37Anl_TC_MG_135_E_SPK9.indb 37 28.09.2021 16:14:0328.09.2021 16:14:03

I

Solo per paesi membri dell’UE

Non smaltite gli elettroutensili nei rifi uti domestici!

Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo
recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e
venire smaltiti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione:
il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in
modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec­chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo
le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen-
za elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti
d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della Ein­hell Germany AG.

Con riserva di apportare modifi che tecniche

- 38 -

Anl_TC_MG_135_E_SPK9.indb 38Anl_TC_MG_135_E_SPK9.indb 38 28.09.2021 16:14:0328.09.2021 16:14:03

I

Informazioni sul Servizio Assistenza

In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis-
tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per
tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita
di materiali di consumo.

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o
dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio

Parti soggette ad usura * Spazzole di carbone, mandrini, mandrini di ser-

Materiale di consumo/parti di consumo * Dischi abrasivi, nastri abrasivi, frese, feltri per

Parti mancanti

* non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet
www.Einhell-Service.com. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di ris­pondere in ogni caso alle seguenti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

•

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

•

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?

•

Descrivete che cosa non funziona.

raggio, bussole di serraggio, albero fl essibile

lucidare, punte per trapano, punte e mole per mo­lare, rulli abrasivi, spazzole metalliche

- 39 -

Anl_TC_MG_135_E_SPK9.indb 39Anl_TC_MG_135_E_SPK9.indb 39 28.09.2021 16:14:0328.09.2021 16:14:03

I

Certifi cato di garanzia

Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia
funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti
all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al
numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone
fi siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività
di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplemen­tari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi
apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge.
Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi
acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è li­mitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione
dell‘apparecchio stesso.
Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio­nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato
usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto­posto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per
un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle­gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle
norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni
ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.

- Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio
o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei
nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della
forza o a infl ussi esterni (come per es. danni causati da caduta).

- Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro
tipo naturale.

4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di
garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima­ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza
del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del
periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual­mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un
servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite
sito internet: www.Einhell-Service.com. Tenete a portata di mano il documento di acquisto o altri
documenti come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi
documenti o senza targhetta d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non
possono essere classifi cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nost-
ra prestazione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo.

Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien-
trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon­do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.

- 40 -

Anl_TC_MG_135_E_SPK9.indb 40Anl_TC_MG_135_E_SPK9.indb 40 28.09.2021 16:14:0328.09.2021 16:14:03

DK/N

Fare! - Læs betjeningsvejledningen for at reducere risikoen for personskade

Forsigtig! Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab.

Forsigtig! Brug støvmaske. Ved bearbejdning af træ og andre materialer kan der dannes sundheds-

skadeligt støv. Der må ikke arbejdes i asbestholdigt materiale!

Forsigtig! Brug beskyttelsesbriller. Gnister, som opstår under arbejdet, eller splinter, spån og støv,
som står ud fra maskinen, kan forårsage synstab.

- 41 -

Anl_TC_MG_135_E_SPK9.indb 41Anl_TC_MG_135_E_SPK9.indb 41 28.09.2021 16:14:0328.09.2021 16:14:03

DK/N

Fare!

Ved brug af el-værktøj er der visse sikkerhedsfo­ranstaltninger, der skal respekteres for at undgå
skader på personer og materiel. Læs derfor bet­jeningsvejledningen / sikkerhedsanvisningerne
grundigt igennem. Opbevar betjeningsvejlednin­gen et praktisk sted, så du altid kan tage den frem
efter behov. Husk at lade betjeningsvejledningen
/ sikkerhedsanvisningerne følge med værktøjet,
hvis du overdrager det til andre. Vi fraskriver
os ethvert ansvar for skader på personer eller
materiel, som måtte opstå som følge af, at anvis­ningerne i denne betjeningsvejledning, navnlig
vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det
medfølgende hæfte.

Advarsel!
Læs alle sikkerhedsanvisninger, anvisninger,
illustrationer og tekniske data, som dette
el-værktøj er udstyret med. Følges de efterføl-

gende anvisninger ikke, kan dette føre til elektrisk
stød, brand og/eller alvorlige kvæstelser.

Alle sikkerhedsanvisninger og øvrige anvis­ninger skal opbevares for senere brug.

2. Produktbeskrivelse og

leveringsomfang

2.1 Produktbeskrivelse (fi g. 3)

1 Tænd/Sluk-knap
2 Hastighedsregulator
3 Spændemøtrik
4 Låseknap til spændepatron
5 Afdækning
6 Håndtag

2.2 Leveringsomfang (fi g. 1-2)

Kontroller på grundlag af det beskrevne leve­ringsomfang, at varen er komplet. Hvis nogle dele
mangler, bedes du senest inden 5 hverdage efter
købet af varen henvende dig til vores servicecen­ter eller det sted, hvor du har købt varen, med
forevisning af gyldig købskvittering. Vær her op­mærksom på garantioversigten, der er indeholdt i
serviceinformationerne bagest i vejledningen.

Åbn pakken, og tag forsigtigt maskinen ud af

•

emballagen.
Fjern emballagematerialet samt emballage-/

•

og transportsikringer (hvis sådanne forefin-

des).
Kontroller, at der ikke mangler noget.

•

Kontroller maskine og tilbehør for transports-

•

kader.
Opbevar så vidt muligt emballagen indtil ga-

•

rantiperiodens udløb.

Fare!
Maskinen og emballagematerialet er ikke
legetøj! Børn må ikke lege med plastikposer,
folier og smådele! Fare for indtagelse og
kvælning!

Slibe- og gravørværktøj

•

Kuff ert (1)

•

Slibeskiver (2)

•

Slibebånd (3)

•

Spændedorne (4)

•

Fræsere (5)

•

Filtpolerer (10) / opspændingsdorne (6)

•

Bor (7)

•

Låsestift (8)

•

Slibestifter (9)

•

Klembøsninger (11)

•

Skæreskiver (12)

•

Fleksibel aksel (13)

•

Bordklemme (14)

•

Teleskopstativstang (15)

•

Slibevalser (16)

•

Kopbørster (17)

•

Slibepapir (18)

•

Original betjeningsvejledning

•

Sikkerhedsanvisninger

•

3. Formålsbestemt anvendelse

Slibe- og gravørsættet er beregnet til boring,
slibning, aff asning, polering, gravering, skæring,
savning, pudsning af træ, metal og kunststoff er i
modelbygning, værksted og husholdning. Anvend
kun værktøjet og tilbehøret til de beskrevne an­vendelser.

Produktet må kun anvendes i overensstemmelse
med det tiltænkte formål. Enhver anden form for
anvendelse er ikke tilladt. Vi fraskriver os ethvert
ansvar for skader, det være sig på personer eller
materiel, der måtte opstå som følge af, at produk­tet ikke er blevet anvendt korrekt. Dette er alene
brugerens/ejerens ansvar.

- 42 -

Anl_TC_MG_135_E_SPK9.indb 42Anl_TC_MG_135_E_SPK9.indb 42 28.09.2021 16:14:0328.09.2021 16:14:03

DK/N

Bemærk, at vore produkter ikke er konstrueret til
erhvervsmæssig, håndværksmæssig eller indus­triel brug. Vi fraskriver os ethvert ansvar, såfremt
produktet anvendes i erhvervsmæssigt, hånd­værksmæssigt, industrielt eller lignende øjemed.

4. Tekniske data

Netspænding: .................................230 V~ 50 Hz

Optagen eff ekt: ......................................... 135 W

Tomgangshastighed n

................................... maks. 10.000-35.000 min

Spændeområde: ................................ 0,5-3,2 mm

Påsatser Ø maks.: .................................... 55 mm

Påsatslængde maks.: ............................... 22 mm

Dornlængde maks.: .................................. 40 mm

Kapslingsklasse: ..........................................II /

Vægt: ........................................................0,61 kg

Fare!
Støj og vibration

Støj- og vibrationstal er beregnet i henhold til
EN 60745.

Lydtryksniveau L
Usikkerhed K

pA

Lydeff ektniveau L
Usikkerhed K

WA

: ........................................

0

.............................. 68,5 dB(A)

pA

............................................. 3 dB

............................ 79,5 dB(A)

WA

............................................3 dB

afhænger af den måde, el-værktøjet bruges på,
og især af, hvilke typen emne der bearbejdes.

Støjudvikling og vibration skal begrænses til
et minimum!

Brug kun intakte og ubeskadigede maskiner.

•

Vedligehold og rengør maskinen med jævne

•

mellemrum.
Tilpas arbejdsmåden efter maskinen.

•

Overbelast ikke maskinen.

•

Lad i givet fald maskinen underkaste et efter-

•

-1

syn.
Sluk maskinen, når den ikke benyttes.

•

Bær handsker.

•

Forsigtig!
Tilbageværende risici
Også selv om du betjener el-værktøjet fors-



kriftsmæssigt, er der stadigvæk nogle risiko­faktorer at tage højde for. Følgende farer kan
opstå, alt efter el-værktøjets type og konst­ruktionsmåde:

1. Lungeskader, såfremt der ikke bæres egnet
støvmaske.

2. Høreskader, såfremt der ikke bæres egnet
høreværn.

3. Helbredsskader, som følger af hånd-arm­vibration, såfremt værktøjet benyttes over et
længere tidsrum eller ikke håndteres og vedli­geholdes forskriftsmæssigt.

Brug høreværn.

Støjudviklingen fra maskinen kan forårsage hø-

5. Inden ibrugtagning

retab.

Inden produktet sluttes til strømforsyningsnettet,
Samlede svingningstal (vektorsum for tre retnin­ger) beregnet i henhold til EN 60745/ EN 62841.

Svingningsemissionstal a
Usikkerhed K = 1,5 m/s*

≤ 2,5 m/s

h

2

De angivede samlede svingningsværdier og de
angivede støjemissionsværdier er blevet målt iht.
en standardiseret analyseproces og kan anven-

skal det kontrolleres, at angivelserne på mærke-

pladen svarer til strømforsyningsnettets data.

Advarsel!

Træk altid stikket ud af stikkontakten, inden

du foretager indstillinger på produktet.

5.1 Udtagning af tilbehør (fi g. 4)

For at kunne tage tilbehøret ud skal tilbehørshol-

deren (a) trækkes opad.
des til at sammenligne el-værktøj indbyrdes.

5.2 Indsætning af værktøj (fi g. 5)

De angivede samlede svingningsværdier og de
angivede støjemissionsværdier kan også bruges
til at gennemføre en foreløbig vurdering af belast­ningen.

Advarsel:

Svingnings- og støjemissionerne kan afvige fra de
angivede værdier, når el-værktøjet bruges, dette

Anl_TC_MG_135_E_SPK9.indb 43Anl_TC_MG_135_E_SPK9.indb 43 28.09.2021 16:14:0328.09.2021 16:14:03

Fare!

Inden værktøj indsættes (og hver gang inden

værktøjsskift) skal drivenheden kobles fra, og stik-

ket trækkes ud af stikkontakten.

1. Tryk på låseknappen (4) og drej spændepat­ronen, indtil stiften går i indgreb

2. Fjern spændemøtrikken (3), sæt den passen-

- 43 -

DK/N

de klembøsning (11) i og monter spændemø­trikken igen.

3. Sæt det ønskede værktøj i indgreb i klembøs­ningen, og skru spændepatronmøtrikken (3)
fast.

Det fremspringende del må ikke være større end
20 mm!

5.3. Montering af bøjelig aksel (fi g. 3/5a)

Skru afdækningen (5) af foran på maskinen.

•

Løsn spændepatronmøtrikken (3)

•

Stik spindlen (a) på den bøjelige aksel ind i

•

spændepatronen (3).
Spænd spændepatronmøtrikken (3) fast.

•

Skru ringen (b) på multisliberen.

•

5.3.1 Isætning af værktøj i den bøjelige aksel
(fi g. 5b)

1. Pres den medfølgende låsestift (8) ind i hullet
i den bøjelige aksel (13), og drej den, indtil
stiften går i indgreb.

2. Fjern spændemøtrikken (3), sæt den passen­de klembøsning (11) i og monter spændemø­trikken igen.

3. Sæt det ønskede værktøj i indgreb i klembøs­ningen, og skru spændepatronmøtrikken fast.

5.4 Anvendelse af stativ (fi g. 6)

Placer stativet på et arbejdsbord

•

Stativet kan indstilles i højden og kan justeres

•

som vist på fig. 6.
Multisliberen kan kun hænges på stativet.

•

6. Ibrugtagning

Det rigtige omdrejningstal afhænger af, hvilket
værktøj der anvendes, og hvilket materiale der
skal bearbejdes.

6.3 Anvisninger til indstilling af omdrejnings­tal

lille fræser/slibestift: højt omdrejningstal

•

stor fræser/slibestift: lavt omdrejningstal

•

6.4 Arbejdsanvisninger

Udøv kun moderat tryk på emnet, der skal

•

bearbejdes, så dette kan bearbejdes med
uforandret omdrejningstal.
Hårdt tryk fremskynder ikke arbejdsproces-

•

sen, men medfører derimod, at drevenheden
nedsætter hastigheden eller standser, og at
motoren overbelastes.
Små arbejdsemner skal for egen sikkerheds

•

skyld sikres med en skruetvinge eller en
skruestik.
Fint arbejde/gravering: Hold drivenheden som

•

en kuglepen (med en hånd).
Groft arbejde: Hold drivenheden som et ham-

•

merskaft (med begge hænder).

7. Tilbehør

7.1 Tilbehør (fi g. 7 / fi g. 1; pos. 3/18)

1 Slibepapir
2 Slibebånd (lille)
3 Slibebånd (stort)

7.2 Tilbehør (fi g. 8 / fi g. 1; pos. 12 )

1 Skæreskive (fi n)
2 Skæreskive (grov)

Vær sikker på, at drevenheden er slået fra.

•

Sammenlign, om den angivne netspænding

•

på netenhedens typeskilt stemmer overens
med den eksisterende netspænding. Stik så
netenhedens stik i stikkontakten.

6.1. Tænd/Sluk-knap (fi g. 3)

Apparatet tændes ved at stille tænd-/sluk-knap­pen (1) på „I“
Apparatet slukkes ved at stille tænd-/sluk-knap­pen (1) på „0“

6.2. Hastighedsregulator (fi g. 3)

Det ønskede omdrejningstal kan indstilles på re­gulatoren (2).

Anl_TC_MG_135_E_SPK9.indb 44Anl_TC_MG_135_E_SPK9.indb 44 28.09.2021 16:14:0328.09.2021 16:14:03

7.3 Tilbehør (fi g. 9 / fi g. 1; pos. 5)

1 Fræser (cylinder, stor)
2 Fræser (cylinder, lille)
3 Fræser (spids)
4 Fræser (kugle)

7.4 Tilbehør (fi g. 10 / fi g. 1; pos. 2/10)

1 Slibeskive
2 Filt-polerskive

7.5 Tilbehør (fi g. 11 / fi g. 1; pos. 9)

1-6 Slibestifter

7.6 Tilbehør (fi g. 12 / fi g. 1; pos. 4/12/16/17)

1 Diamantskæreskive
2 Opspændingsdorn til diamantskæreskive
3 Slibevalse til slibebånd (lille)

- 44 -

DK/N

4 Slibevalse til slibebånd (stor)
5 Pottebørster

7.7 Tilbehør (fi g. 13a/b / fi g. 1; pos. 5/11)

1 Klembøsning 0,6-3,2 mm
2 Fræser

7.8 Tilbehør (fi g. 14 / fi g. 1; pos. 2/4/6/10)

1 Opspændingsdorn til fi ltskiver
2 Opspændingsdorn til slibeskiver
3 Filtpolerskive
4 Filtpolerskive
5 Slibeskive

7.9 Tilbehør (fi g. 15 / fi g. 1; pos. 7)

1-6 Bor (1-3 mm)

7.10 Beskrivelse af tilbehør:

Skæreskiver:

Til skæring i metal og kunststof.
Skæreskiven fastgøres til opspændingsdornen.

Slibestifter:

Med forskellige slibehovedformer.
Til slibning og afgratning af metal og kunststof.

HSS-bor:

Bor af højtlegeret hurtigstål. Til boring i ikke-jern­holdigt metal, træ, kunststof og printplader.

Slibeskive:

Til rensning og skærpning af knive og værktøj.
Skæreskiven fastgøres til opspændingsdornen.

Polerskiver / Polerstifter:

Til polering af messing, tin, kobber osv. Også i
forbindelse med polerpasta.

Kopbørster:

Til rensning af sten, metal, aluminium, osv.

Slibebånd:

Til slibning af træ og kunststof.

Diamantskæreskive:

Til skæring, kapning, slibning og afgratning af ma­terialer som beton, sten, porcelæn, keramik osv.

Spændepatronnøgle

Til montering af tilbehør

8. Udskiftning af

nettilslutningsledning

Fare!

Hvis produktets nettilslutningsledning beskadi­ges, skal den skiftes ud af producenten eller den­nes kundeservice eller af person med lignende
kvalifi kationer for at undgå fare for personskade.

9. Rengøring, vedligeholdelse og

reservedelsbestilling

Fare!

Træk stikket ud af stikkontakten inden vedligehol­delsesarbejde.

9.1 Rengøring

Hold så vidt muligt beskyttelsesanordninger,

•

luftsprækker og motorhuset fri for støv og
snavs. Gnid maskinen ren med en ren klud,
eller foretag trykluftudblæsning med lavt tryk.
Vi anbefaler, at maskinen rengøres hver gang

•

efter brug.
Rengør af og til maskinen med en fugtig klud

•

og lidt blød sæbe. Undgå brug af rengørings­eller opløsningsmiddel, da det vil kunne
ødelægge maskinens kunststofdele. Pas på,
at der ikke kan trænge vand ind i maskinens
indvendige dele. Trænger der vand ind i et el­værktøj, øger det risikoen for elektrisk stød.

9.2 Kontaktkul

Ved for megen gnistdannelse skal kontaktkullet
efterses af en fagmand.
Fare! Udskiftning af kontaktkul skal foretages af
en fagmand.

9.3 Vedligeholdelse

Der fi ndes ikke yderligere dele, som skal vedlige-
holdes inde i maskinen.

Klembøsninger:

Forskellige størrelser til fastholdelse af forskelligt
tilbehør.

Fræseværktøj:

Til fræsning af kunststof og træ, blødt metal

- 45 -

Anl_TC_MG_135_E_SPK9.indb 45Anl_TC_MG_135_E_SPK9.indb 45 28.09.2021 16:14:0328.09.2021 16:14:03

9.4 Reservedelsbestilling:

Ved bestilling af reservedele skal følgende oply­ses:

Savens type.

•

Savens artikelnummer.

•

Savens identifikationsnummer.

•

Nummeret på den nødvendige reservedel.

•

Aktuelle priser og øvrige oplysninger fi nder du på
internetadressen www.Einhell-Service.com

10. Bortskaff else og genanvendelse

Produktet leveres indpakket for at undgå trans­portskader. Emballagen består af råmaterialer
og kan genanvendes eller indleveres på gen­brugsstation. Produktet og dets tilbehør består af
forskelligartede materialer, f.eks. metal og plast.
Defekte produkter må ikke smides ud som almin­deligt husholdningsaff ald. For at sikre en fagmæs-
sig korrekt bortskaff else skal produktet indleveres
på et aff aldsdepot. Hvis du ikke har kendskab til
lokalt aff aldsdepot, så kontakt din kommune.

11. Opbevaring

DK/N

Kun for EU-lande

Smid ikke el-værktøj ud som almindeligt hushold­ningsaff ald!

I medfør af Rådets direktiv 2012/19/EF om af­fald af elektrisk og elektronisk udstyr og dettes
omsættelse i den nationale lovgivning skal brugt
el-værktøj indsamles separat og indleveres til
videreanvendende formål på miljømæssig fors­varlig vis.

Recycling-alternativ til tilbagesendelse:
Ejeren af el-værktøjet er – med mindre denne
tilbagesender maskinen – forpligtet til at borts­kaff e maskinen og dens dele ifølge miljøforskrif-
terne. Den brugte maskine kan indleveres hos
en genbrugsstation – spørg evt. personalet her,
eller forhør dig hos din kommune. Tilbehør og
hjælpemidler, som følger med maskinen, og som
ikke indeholder elektriske dele, er ikke omfattet af
ovenstående.

Maskinen og dens tilbehør skal opbevares på et
mørkt, tørt og frostfrit sted uden for børns ræk­kevidde. Den optimale lagertemperatur ligger
mellem 5 og 30˚C. Opbevar el-værktøjet i den
originale emballage.

Genoptryk eller anden kopiering af dokumen­tation og følgedokumenter til produkter, også i
uddrag, er kun tilladt med udtrykkelig tilladelse fra
Einhell Germany AG.

Ret til tekniske ændringer forbeholdess

- 46 -

Anl_TC_MG_135_E_SPK9.indb 46Anl_TC_MG_135_E_SPK9.indb 46 28.09.2021 16:14:0328.09.2021 16:14:03

DK/N

Serviceinformationer

I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata
fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks.
reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer.

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt
slid resp. at følgende dele anses som forbrugsmaterialer.

Kategori Eksempel

Sliddele* Kulbørster, spændingsdorne, opspændingsdor-

Forbrugsmateriale/ forbrugsdele* Slibeskiver, slibebånd, fræsere, fi ltpolerer, bor,

Manglende dele

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.Einhell-Service.com. Det
er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

•

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

•

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?

•

Beskriv venligst fejlfunktionen.

ne, spændingskapper, fl eksibel aksel

slibestifter, skæreskiver, slibevalser, trådbørster

- 47 -

Anl_TC_MG_135_E_SPK9.indb 47Anl_TC_MG_135_E_SPK9.indb 47 28.09.2021 16:14:0328.09.2021 16:14:03

DK/N

Garantibevis

Kære kunde!
Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle
udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på
adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service­nummer. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken
vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstæn­digt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent
lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmel­ser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der
skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på
produktet, eller om produktet udskiftes.
Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig
brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige,
håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

3. Garantien dækker ikke følgende:

- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som
følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert net­spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller
som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedli­geholdelse.

- Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af
produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer
i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger
udefra (f.eks. fordi produktet tabes).

- Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet natur­ligt slid.

4. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende in­den garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav
kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet
medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Det­te gælder også servicearbejder, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til:
www.Einhell-Service.com. Sørg for at have købskvitteringen eller anden form for dokumentation af
købet af det nye apparat ved hånden. Apparater, der sendes ind uden passende dokumentation el­ler uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identifi cering. Er defekten
omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil modtage et
helt nyt.

Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat­tet af garantien. Du skal blot indsende produktet til vores serviceadresse.

Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i hen­hold til serviceinformationerne i nærværende betjeningsvejledning.

- 48 -

Anl_TC_MG_135_E_SPK9.indb 48Anl_TC_MG_135_E_SPK9.indb 48 28.09.2021 16:14:0328.09.2021 16:14:03

S

Fara! - Läs igenom bruksanvisningen för att sänka risken för skador

Obs! Bär hörselskydd. Buller kan leda till att hörseln förstörs.

Obs! Bär dammskyddsmask. Vid bearbetning av trä och andra material fi nns det risk för att hälsovåd-
ligt damm uppstår. Asbesthaltiga material får inte bearbetas!

Obs! Använd skyddsglasögon. Medan du använder elverktyget fi nns det risk för att gnistor uppstår
eller att splitter, spån och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind.

- 49 -

Anl_TC_MG_135_E_SPK9.indb 49Anl_TC_MG_135_E_SPK9.indb 49 28.09.2021 16:14:0328.09.2021 16:14:03

S

Fara!

Innan maskinen kan användas måste särskilda
säkerhetsanvisningar beaktas för att förhindra
olyckor och skador. Läs därför noggrant igenom
denna bruksanvisning och dessa säkerhetsanvis­ningar. Förvara dem på ett säkert ställe så att du
alltid kan hitta önskad information. Om maskinen
ska överlåtas till andra personer måste även
denna bruksanvisning och dessa säkerhetsanvis­ningar medfölja. Vi övertar inget ansvar för olyckor
eller skador som har uppstått om denna bruksan­visning eller säkerhetsanvisningarna åsidosätts.

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar fi nns i det bifoga-
de häftet.

Varning!
Läs igenom alla säkerhetsanvisningar, inst­ruktioner, bilder och tekniska data som fi nns
på detta elverktyg. Om nedanstående instrukti-

oner inte beaktas fi nns det risk för elektriska slag,
brand eller allvarliga personskador.

Spara på alla säkerhetsanvisningar och inst­ruktioner för framtida bruk.

2. Beskrivning av maskinen samt

leveransomfattning

2.1 Beskrivning av maskinen (bild 3)

1 Strömbrytare
2 Varvtalsreglage
3 Spännmutter
4 Spärrknapp för chuck
5 Skydd
6 Handtag

2.2 Leveransomfattning (bild 1-2)

Kontrollera att produkten är komplett med hjälp av
beskrivningen av leveransen. Om delar saknas vill
vi be dig ta kontakt med vårt servicecenter eller
butiken där du köpte produkten inom fem dagar
efter att du köpte artikeln. Tänk på att du måste
visa upp ett giltigt kvitto. Beakta även garantita­bellen i serviceinformationen i slutet av bruksan­visningen.

Öppna förpackningen och ta försiktigt ut pro-

•

dukten ur förpackningen.
Ta bort förpackningsmaterialet samt förpack-

•

nings- och transportsäkringar (om förhan­den).
Kontrollera att leveransen är komplett.

•

Kontrollera om produkten eller tillbehörsdelar-

•

na har skadats i transporten.
Spara om möjligt på förpackningen tills ga-

•

rantitiden har gått ut.

Fara!
Produkten och förpackningsmaterialet är
ingen leksak! Barn får inte leka med plast­påsar, folie eller smådelar! Risk för att barn
sväljer delar och kvävs!

Slip- och gravyrverktyg

•

Transportväska (1)

•

Slipskivor (2)

•

Slipband (3)

•

Spänndorn (4)

•

Fräsverktyg (5)

•

Filtpolerskiva (10) / spänndorn (6)

•

Borr (7)

•

Spärrstift (8)

•

Slipstift (9)

•

Spännhylsor (11)

•

Kapskivor (12)

•

Böjlig axel (13)

•

Bordsklämma (14)

•

Teleskopstång(15)

•

Sliptrummor (16)

•

Stålkoppsborstar (17)

•

Slippapper (18)

•

Original-bruksanvisning

•

Säkerhetsanvisningar

•

3. Ändamålsenlig användning

Slip- och gravyrsetet är avsett för borrning, slip­ning, gradning, polering, gravering, skärning,
fräsning, rengöring av trä, metall, plastmaterial
för modellbygge, verkstad och hushåll. Använd
endast verktyget och dess tillbehör till sådana
användningar som beskrivs.

Maskinen får endast användas till sitt avsedda
ändamål. Användningar som sträcker sig utöver
detta användningsområde är ej ändamålsenliga.
För materialskador eller personskador som resul­terar av sådan användning ansvarar användaren/
operatören själv. Tillverkaren påtar sig inget
ansvar.

- 50 -

Anl_TC_MG_135_E_SPK9.indb 50Anl_TC_MG_135_E_SPK9.indb 50 28.09.2021 16:14:0328.09.2021 16:14:03

S

Tänk på att våra produkter endast får användas
till ändamålsenligt syfte och inte har konstruerats
för yrkesmässig, hantverksmässig eller industriell
användning. Vi ger därför ingen garanti om pro­dukten ska användas inom yrkesmässiga, hant­verksmässiga eller industriella verksamheter eller
vid liknande aktiviteter.

4. Tekniska data

Nätspänning ...................................230 V~ 50 Hz

Upptagen eff ekt ........................................135 W

Tomgångsvarvtal n

Spännvidd .......................................... 0,5-3,2 mm

Insatser Ø max.: ....................................... 55 mm

Insatslängd max.: ..................................... 22 mm

Dornlängd max.: ....................................... 40 mm

Skyddsklass .................................................II /

Vikt ...........................................................0,61 kg

Fara!
Buller och vibration

Buller- och vibrationsvärden har bestämts enligt
EN 60745.

Ljudtrycksnivå L
Osäkerhet K
Ljudeff ektnivå L
Osäkerhet K

Bär hörselskydd.

Buller kan leda till att hörseln förstörs.

Totala vibrationsvärden (vektorsumma i tre riktnin­gar) har bestämts enligt EN 60745/ EN 62841.

Vibrationsemissionsvärde a
Osäkerhet K = 1,5 m/s

Angivna vibrationsemissionsvärden och buller­värden har mätts upp enligt en standardiserad
provningsmetod och kan användas om man vill
jämföra olika elverktyg.

Angivna vibrationsemissionsvärden och buller­värden kan även användas till en preliminär be­dömning av belastningen.

Varning:

Beroende på hur elverktyget används, och
särskilt vilken typ av arbetsstycke som bearbetas,

...... max. 10.000-35.000 min

0

.............................. 68,5 dB(A)

pA

..............................................3 dB

pA

............................... 79,5 dB(A)

WA

..............................................3 dB

WA

2

≤ 2,5 m/s

h

2



kan de vibrationsemissions- och bullervärden
som uppstår under den faktiska användningen av
elverktyget avvika från angivna värden.

Begränsa uppkomsten av buller och vibration
till ett minimum!

Använd endast intakta maskiner.

•

Underhåll och rengör maskinen regelbundet.

•

Anpassa ditt arbetssätt till maskinen.

•

Överbelasta inte maskinen.

•

Lämna in maskinen för översyn vid behov.

•

Slå ifrån maskinen om den inte används.

•

Bär handskar.

•

-1

Obs!
Kvarstående risker
Kvarstående risker föreligger alltid även om
detta elverktyg används enligt föreskrift. Föl­jande risker kan uppstå på grund av elverkty­gets konstruktion och utförande:

1. Lungskador om ingen lämplig dammfi lter-
mask används.

2. Hörselskador om inget lämpligt hörselskydd
används.

3. Hälsoskador som uppstår av hand- och
armvibrationer om maskinen används under
längre tid eller om det inte hanteras och un­derhålls enligt föreskrift.

5. Före användning

Innan du ansluter maskinen måste du övertyga
dig om att uppgifterna på typskylten stämmer
överens med nätets data.

Varning!
Dra alltid ut stickkontakten innan du gör någ­ra inställningar på maskinen.

5.1 Ta ut tillbehör ur väskan (bild 4)

För att tillbehöret ska kunna tas upp ur väskan
måste du först dra upp tillbehörshållaren (a).

5.2 Sätta in olika verktyg (bild 5)

Fara!

Innan verktyget sätts in (och varje gång innan
verktyget byts ut) måste du slå ifrån maskinen
och dra ut stickkontakten.

1. Tryck in spärrknappen (4) och vrid runt chu­cken tills knappen snäpper in.

2. Ta bort spännmuttern (3), sätt in en passande
spännhylsa (11) och montera sedan tillbaka
spännmuttern.

- 51 -

Anl_TC_MG_135_E_SPK9.indb 51Anl_TC_MG_135_E_SPK9.indb 51 28.09.2021 16:14:0328.09.2021 16:14:03

S

3. Sätt in avsett verktyg i spännhylsan tills det
tar emot och dra sedan åt muttern (3) till chu­cken.

Det överskjutande avståndet får inte överstiga
20 mm.

5.3 Montera den böjliga axeln (bild 3/5a)

Skruva av kåpan (5) framtill på maskinen.

•

Lossa sedan på muttern (3) till chucken.

•

Sätt in den böjliga axelns inneraxel (a) i chu-

•

cken (3).
Dra åt muttern (3) till chucken.

•

Skruva sedan fast ringen (b) på multislipen

•

och dra åt hårt.

5.3.1 Sätt in olika verktyg i den böjliga axeln
(bild 5b)

1. Tryck in det bifogade spärrstiftet (8) i hålet i
den böjliga axeln (13) och vrid sedan runt tills
stiftet snäpper in.

2. Ta bort spännmuttern (3), sätt in en passande
spännhylsa (11) och montera sedan tillbaka
spännmuttern.

3. Sätt in avsett verktyg i spännhylsan tills det
tar emot och dra sedan åt muttern till chu­cken.

5.4 Använda stativet (bild 6)

Montera stativet på en arbetsbänk.

•

Stativet kan ställas in i höjdled och kan juste-

•

ras enligt beskrivningen i bild 6.
Nu kan du hänga upp multislipen på stativet.

•

6. Användning

Kontrollera att maskinen har slagits ifrån.

•

Kontrollera att nätspänningen som anges på

•

typskylten stämmer överens med nätspännin­gen i vägguttaget. Anslut därefter multislipens
stickkontakt till vägguttaget.

6.3 Instruktioner för inställnig av varvtalet

Små fräsverktyg/slipstift: Högt varvtal

•

Stora fräsverktyg/slipstift: Lågt varvtal

•

6.4 Användningstips

Tryck inte för hårt mot detaljen som ska bear-

•

betas. Detaljen ska bearbetas med konstant
varvtal.
Större tryck innebär inte att du blir färdig

•

fortare,utan leder till att maskinen bromsas
ned eller stannar, dvs. motorn överbelastas.
För din egen säkerhet ska små detaljer fixe-

•

ras med en skruvtving eller i ett skruvstycke.
Finarbeten/gravering: Håll drivenheten som

•

en kulspetspenna (med en hand).
Grovarbeten: Håll drivenheten som en ham-

•

mare (med båda händerna).

7. Tillbehör

7.1 Tillbehör (bild 7 / bild 1; Pos. 3/18)

1 Slippapper
2 Slipband (litet)
3 Slipband (stort)

7.2 Tillbehör (bild 8 / bild 1, pos. 12)

1 Delningsklinga (fi n)
2 Delningsklinga (stor)

7.3 Tillbehör (bild 9 / bild 1, pos. 5)

1 Fräsverktyg (cylinder, stor)
2 Fräsverktyg (cylinder, liten)
3 Fräsverktyg (spets)
4 Fräsverktyg (kula)

7.4 Tillbehör (bild 10 / bild 1, pos. 2/10)

1 Slipskiva
2 Filtpolerskiva

7.5 Tillbehör (bild 11 / bild 1, pos. 9)

1-6 Slipstift

6.1 Strömbrytare (bild 3)

Ställ strömbrytaren (1) på „I“ för att slå på mas­kinen.
Ställ strömbrytaren (1) på „0“ för att slå ifrån mas­kinen.

6.2 Varvtalsreglage (bild 3)

Ställ in önskat varvtal med reglaget (2).

Varvtalet är beroende av verktyget som används
och materialet som ska bearbetas.

Anl_TC_MG_135_E_SPK9.indb 52Anl_TC_MG_135_E_SPK9.indb 52 28.09.2021 16:14:0328.09.2021 16:14:03

7.6 Tillbehör (bild 12 / bild 1, pos. 4/12/16/17)

1 Diamantklinga
2 Spänndorn för diamantklinga
3 Sliptrumma för slipband (liten)
4 Sliptrumma för slipband (stor)
5 Stålkoppsborstar

7.7 Tillbehör (bild 13a/b / bild 1, pos. 5/11)

1 Spännhylsa 0,6-3,2 mm
2 Fräsverktyg

- 52 -

S

7.8 Tillbehör (bild 14 / bild 1, pos. 2/4/6/10)

1 Spänndorn för fi ltskivor
2 Spänndorn för slipskivor
3 Filtpolerskiva
4 Filtpolerskiva
5 Slipskiva

7.9 Tillbehör (bild 15 / bild 1, pos. 7)

1-6 Borr (1-3 mm)

7.10 Beskrivning av tillbehörsdelar

Kapskivor

För skärning i metall och plastmaterial.
Montera en kapskiva på spänndornen.

Slipstift

Finns med olika typer av spetsar.
För slipning och gradning av metall och plastma­terial.

HSS-borr

För borrning i icke-järnmetall, trä, plast och krets­kort.

Slipsten

För rengöring och skärpning av knivar och verk­tyg. Montera först slipstenen på spänndornen.

Polerskivor / polerstift

För polering av mässing, tenn, koppar osv. Kan
även användas i kombination med polerpasta.

Stålkoppsborstar:

För rengöring av sten, metall, aluminium osv.

Slipband

För slipning av trä och plastmaterial.

Diamantkapskiva

För skärning, kapning, slipning och gradning av
material, t ex betong, sten, porslin, keramik.

Spännhylsor

Olika storlekar för montering av olika tillbehörs­delar.

Fräsverktyg

För fräsning av plast och trä, mjuk metall

Chucknyckel

För montering av tillbehörsdelar

8. Byta ut nätkabeln

Fara!

Om nätkabeln till denna produkt har skadats mås­te den bytas ut av tillverkaren, kundtjänst eller av
en annan person med liknande behörighet efter­som det annars fi nns risk för personskador.

9. Rengöring, Underhåll och
reservdelsbeställning

Fara!

Dra alltid ut stickkontakten inför alla rengörings­arbeten.

9.1 Rengöra maskinen

Håll skyddsanordningarna, ventilationsöpp-

•

ningarna och motorkåpan i så damm- och
smutsfritt skick som möjligt. Torka av maski­nen med en ren duk eller blås av den med
tryckluft med svagt tryck.
Vi rekommenderar att du rengör maskinen

•

efter varje användningstillfälle.
Rengör maskinen med jämna mellanrum med

•

en fuktig duk och en aning såpa. Använd inga
rengörings- eller lösningsmedel. Dessa kan
skada maskinens plastdelar. Se till att inga
vätskor tränger in i maskinens inre. Om vatten
tränger in i ett elverktyg höjs risken för elekt­riska slag.

9.2 Kolborstar

Vid överdrivning gnistbildning måste du låta en
behörig elinstallatör kontrollera kolborstarna.
Fara! Kolborstarna får endast bytas ut av en be­hörig elinstallatör.

9.3 Underhåll

I maskinens inre fi nns inga delar som kräver un-
derhåll.

9.4 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reser­vdelar:

Maskintyp

•

Maskinens artikel-nr.

•

Maskinens ident-nr.

•

Reservdelsnummer för erforderlig reservdel

•

Aktuella priser och ytterligare information fi nns på
www.Einhell-Service.com

- 53 -

Anl_TC_MG_135_E_SPK9.indb 53Anl_TC_MG_135_E_SPK9.indb 53 28.09.2021 16:14:0328.09.2021 16:14:03

10. Skrotning och återvinning

S

Produkten ligger i en förpackning som fungerar
som skydd mot transportskador. Denna förpack­ning består av olika material som kan återvinnas.
Lämna in förpackningen till ett insamlingsställe för
återvinning. Produkten och dess tillbehör består
av olika material som t ex metaller och plaster.
Defekta produkter får inte kastas i hushållssopor­na. Lämna in produkten till ett insamlingsställe
i din kommun för professionell avfallshantering.
Hör efter med din kommun om du inte vet var
närmsta insamlingsställe fi nns.

11. Förvaring

Förvara produkten och dess tillbehör på en mörk,
torr och frostfri plats samt otillgängligt för barn.
Den bästa förvaringstemperaturen är mellan 5
och 30˚C. Förvara elverktyget i originalförpack­ningen.

Endast för EU-länder

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2012/19/EG om
avfall som utgörs av eller innehåller elektriska
eller elektroniska produkter och dess tillämpning
i den nationella lagstiftningen, måste förbrukade
elverktyg källsorteras och lämnas in för miljövän­lig återvinning.

Återvinnings-alternativ till begäran om återsänd­ning:
Som ett alternativ till returnering är ägaren av elut­rustningen skyldig att bidraga till ändamålsenlig
avfallshantering för det fall att utrustningen ska
skrotas. Efter att den förbrukade utrustningen har
lämnats in till en avfallsstation kan den omhänder­tas i enlighet med gällande nationella lagstiftning
om återvinning och avfallshantering. Detta gäller
inte för tillbehörsdelar och hjälpmedel utan elekt­riska komponenter vars syfte har varit att komplet­tera den förbrukade utrustningen.

Eftertryck eller annan duplicering av dokumenta­tion och medföljande underlag för produkterna,
även utdrag, är endast tillåtet med uttryckligt
tillstånd från Einhell Germany AG.

Med förbehåll för tekniska ändringar.

- 54 -

Anl_TC_MG_135_E_SPK9.indb 54Anl_TC_MG_135_E_SPK9.indb 54 28.09.2021 16:14:0328.09.2021 16:14:03

S

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part­ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara-
tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att
följande delar krävs som förbrukningsmaterial.

Kategori Exempel

Slitagedelar* Uhlíkové kefky, napínacie tŕne, upínacie tŕne,

Förbrukningsmaterial/förbrukningsdelar* Brúsne kotúče, brúsne pásy, frézy, fi lce na

Delar som saknas

* ingår inte tvunget i leveransomfattningen!

Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detal­jerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

•

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

•

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?

•

Beskriv den felaktiga funktionen.

napínacie puzdra, fl exibilný hriadeľ

leštenie, vrtáky, brúsne telieska, rozbrusovacie
kotúče, brúsne valce, drôtené kefy

- 55 -

Anl_TC_MG_135_E_SPK9.indb 55Anl_TC_MG_135_E_SPK9.indb 55 28.09.2021 16:14:0328.09.2021 16:14:03

S

Garantibevis

Bästa kund,
våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på
rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på
garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande
punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för av­sikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor
reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter.
Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt
lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller till­verkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare.
Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut.
Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats
för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om
produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella
verksamheter eller har utsatts för liknande påkänning.

3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av
felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart),
missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfakto­rer eller bristfällig skötsel och underhåll.

- Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex över­belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande
partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller
yttre påverkan (t ex skador efter att produkten fallit ned).

- Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för
övrigt naturligt slitage .

4. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantiti­den fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes.
Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs
inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid
börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hem­besök.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin:
www.Einhell-Service.com. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att
du har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt
täcks inte av våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av
våra garantitjänster, får du genast en reparerad eller ny produkt av oss.

Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har
uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress.

För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin
enligt serviceinformationen som anges i denna bruksanvisning.

- 56 -

Anl_TC_MG_135_E_SPK9.indb 56Anl_TC_MG_135_E_SPK9.indb 56 28.09.2021 16:14:0328.09.2021 16:14:03

CZ

Nebezpečí! - Ke snížení rizika zranění si přečíst návod k obsluze

Varování! Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu.

Varování! Noste ochrannou masku proti prachu. Při zpracování dřeva a jiných materiálů může vzni-

kat zdraví škodlivý prach. Materiál obsahující azbest nesmí být opracováván!

Varování! Noste ochranné brýle. Jiskry vznikající při práci nebo odštěpky dřeva, třísky a prachy vystu-
pující z přístroje mohou způsobit ztrátu viditelnosti.

- 57 -

Anl_TC_MG_135_E_SPK9.indb 57Anl_TC_MG_135_E_SPK9.indb 57 28.09.2021 16:14:0328.09.2021 16:14:03

CZ

Nebezpečí!

Při používání přístrojů musí být dodržována určitá
bezpečnostní opatření, aby se zabránilo zraněním
a škodám. Přečtěte si proto pečlivě tento návod
k obsluze / bezpečnostní pokyny. Dobře si ho/
je uložte, abyste měli tyto informace kdykoliv
po ruce. Pokud předáte přístroj jiným osobám,
předejte s ním prosím i tento návod k obsluze/
bezpečnostní pokyny. Nepřebíráme žádné ručení
za škody a úrazy vzniklé v důsledku nedodržování
tohoto návodu k obsluze a bezpečnostních
pokynů.

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v
přiložené brožurce.

Varování!
Přečtěte si veškeré bezpečnostní pokyny,
grafi cká znázornění a technické údaje, jimiž
je toto elektrické nářadí opatřeno. Zanedbání

při dodržování následujících instrukcí mohou mít
za následek zásah elektrickým proudem, požár a/
nebo těžká zranění.

Všechny bezpečnostní pokyny a instrukce si
uložte pro budoucí použití.

2. Popis přístroje a rozsah dodávky

ly při přepravě poškozeny.
Balení si pokud možno uložte až do uplynutí

•

záruční doby.

Nebezpečí!
Přístroj a obalový materiál nejsou dětská
hračka! Děti si nesmějí hrát s plastovými
sáčky, fóliemi a malými díly! Hrozí nebezpečí
spolknutí a udušení!

Brusný a rycí přístroj

•

Kufřík (1)

•

Brusné kotouče (2)

•

Brusné pásy (3)

•

Upínací trny (4)

•

Frézy (5)

•

Plstěné lešticí kotouče (10) / upínací trny (6)

•

Vrtáky (7)

•

Aretační kolík (8)

•

Brusná tělíska (9)

•

Upínací pouzdra (11)

•

Dělicí kotouče (12)

•

Flexibilní hřídel (13)

•

Stolní svorka (14)

•

Teleskopická stojanová tyč (15)

•

Brusné válce (16)

•

Drátěné kartáče (17)

•

Brusný papír (18)

•

Originální návod k použití

•

Bezpečnostní pokyny

•

2.1 Popis přístroje (obr. 3)

1 Za-/vypínač
2 Regulátor otáček
3 Upínací matice
4 Aretační knofl ík kleštinového upínače
5 Kryt
6 Rukojeť

2.2 Rozsah dodávky (obr. 1-2)

Zkontrolujte prosím úplnost výrobku na základě
popsaného rozsahu dodávky. V případě
chybějících dílů se prosím obraťte nejpozději
během 5 pracovních dnů po zakoupení výrobku
za předložení platného dokladu o koupi na naše
servisní středisko nebo prodejnu, kde jste přístroj
zakoupili. Dbejte prosím na tabulku o záruce v
servisních informacích na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z

•

balení.
Odstraňte obalový materiál a ochrany balení /

•

dopravní pojistky (jsou-li k dispozici).
P řekontrolujte, zda je rozsah dodávky úplný.

•

Zkontrolujte přístroj a příslušenství, zda neby-

•

Anl_TC_MG_135_E_SPK9.indb 58Anl_TC_MG_135_E_SPK9.indb 58 28.09.2021 16:14:0328.09.2021 16:14:03

3. Použití podle účelu určení

Brusná a rycí sada je koncipována k vrtání,
broušení, začišťování, leštění, rytí, řezání, frézo­vání, čištění dřeva, kovů a plastů v modelářství,
v dílně a domácnosti. Používejte nástroj a jeho
příslušenství pouze k popsanému účelu použití.

Přístroj smí být používán pouze podle svého
účelu určení. Každé další, toto překračující
použití, neodpovídá použití podle účelu určení. Za
z toho vyplývající škody nebo zranění všeho dru­hu ručí uživatel/obsluhující osoba a ne výrobce.

Dbejte prosím na to, že naše přístroje nebyly
podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo průmyslové
použití. Nepřebíráme proto žádné ručení, pokud
je přístroj používán v živnostenských, řemeslných
nebo průmyslových podnicích a při srovnatelných
činnostech.

- 58 -

CZ

4. Technická data

Síťové napětí ................................. 230 V~ 50 Hz

Příkon ........................................................ 135 W

Volnoběžné otáčky n

Rozsah upínání: ................................ 0,5-3,2 mm

Max. průměr nástavců: ............................. 55 mm

Max. délka nástavců: ................................ 22 mm

Max. délka trnu: ........................................ 40 mm

Třída ochrany ..............................................II /

Hmotnost .................................................0,61 kg

Nebezpečí!
Hluk a vibrace

Hluk a vibrace změřeny podle normy EN 60745.

Hladina akustického tlaku L
Nejistota K

................................................. 3 dB

pA

Hladina akustického výkonu L
Nejistota K

WA

Noste ochranu sluchu.

Působení hluku může způsobit ztrátu sluchu.

Hodnoty celkových vibrací (vektorový součet
tří směrů) změřeny podle normy EN 60745/ EN

62841.

Emisní hodnota vibrací a
Nejistota K = 1,5 m/s

Udané emisní hodnoty vibrací a udané emisní
hodnoty hluku byly změřeny podle normovaného
zkušebního postupu a lze je použít pro srovnání
elektrického nástroje s jiným elektrickým nástro­jem.

Udané emisní hodnoty vibrací a udané emis­ní hodnoty hluku mohou být využity také pro
předběžný odhad zatížení.

Varování:

Emise vibrací a hluku se mohou během
skutečného používání elektrického nářadí lišit
od udaných hodnot, protože závisejí na způsobu
používání elektrického nářadí, zejména na tom,
jaký druh obrobku se zpracovává.

...........10000 - 35000 min

0



............. 68,5 dB(A)

pA

......... 79,5 dB(A)

WA

................................................3 dB

2

≤ 2,5 m/s

h

2

Omezte tvorbu hluku a vibrace na minimum!

Používejte pouze přístroje v bezvadném sta-

•

vu.
Pravidelně provádějte údržbu a čištění

•

-1

přístroje.
P řizpůsobte Váš způsob práce přístroji.

•

Nepřetěžujte přístroj.

•

V případě potřeby nechte přístroj zkontrolo-

•

vat.
P řístroj vypněte, pokud ho nepoužíváte.

•

Noste rukavice.

•

Pozor!
I přesto, že obsluhujete elektrický přístroj
podle předpisů, existují vždy zbývající rizi­ka. V souvislosti s konstrukcí a provedením
elektrického přístroje se mohou vyskytnout
následující nebezpečí:

1. Poškození plic, pokud se nenosí žádná vhod­ná ochranná maska proti prachu.

2. Poškození sluchu, pokud se nenosí žádná
vhodná ochrana sluchu.

3. Poškození zdraví, které je následkem vi­brací na ruce a paže, pokud se přístroj
používá delší dobu nebo není řádně veden a
udržován.

5. Před uvedením do provozu

Před zapnutím se přesvědčte, zda údaje na typo­vém štítku souhlasí s údaji sítě.

Varování!
Než začnete na přístroji provádět nastavení,
vždy vytáhněte síťovou zástrčku ze zásuvky.

5.1 Vyjmutí příslušenství (obr. 4)

Abyste mohli vyjmout příslušenství, zatáhněte
prosím za držák příslušenství (a) směrem nahoru.

5.2. Nasazení jednotlivých nástrojů (obr. 5)

Nebezpečí!

Před nasazením nástrojů (a před každou
výměnou nástroje) vypnout hnací jednotku a vy­táhnout síťovou zástrčku.

1. Stiskněte aretační knofl ík (4) a otáčejte
kleštinový upínač tak dlouho, dokud čep ne­zapadne.

2. Odstraňte upínací matici (3), nasaďte odpoví-
dající upínací pouzdro (11) a opět namontujte
upínací matici.

- 59 -

Anl_TC_MG_135_E_SPK9.indb 59Anl_TC_MG_135_E_SPK9.indb 59 28.09.2021 16:14:0428.09.2021 16:14:04

CZ

3. Požadovaný nástroj vložte až na doraz do
upínacího pouzdra a matici kleštinového
upínače (3) utáhněte.

Přesah nesmí být větší než 20 mm!

5.3. Montáž fl exibilní hřídele (obr. 3/5a)

Odšroubujte kryt (5) vpředu na přístroji.

•

Povolte matici kleštinového upínače (3).

•

Zastrčte vnitřní osu (a) flexibilní hřídele do

•

kleštinového upínače (3).
Utáhněte matici kleštinového upínače (3).

•

Nyní utáhněte kroužek (b) na multibrusce.

•

5.3.1 Nasazení různých nástrojů do fl exibilní

hřídele (obr. 5b)

1. Zatlačte dodaný aretační kolík (8) do otvoru
fl exibilní hřídele (13) a otáčejte s ní, dokud
kolík nezapadne.

2. Odstraňte upínací matici (3), nasaďte odpoví-
dající upínací pouzdro (11) a opět namontujte
upínací matici.

3. Požadovaný nástroj vložte až na doraz do
upínacího pouzdra a matici kleštinového
upínače utáhněte.

5.4 Použití stojanu (obr. 6)

Upevněte stojan na pracovní stůl.

•

Stojan je výškově nastavitelný a může být

•

přestavěn tak, jak je znázorněno na obr. 6.
Multibruska může být pak zavěšena na sto-

•

jan.

6. Uvedení do provozu

Přesvědčte se, že je hnací jednotka vypnuta.

•

Porovnejte, zda souhlasí síťové napětí uve-

•

dené na datovém štítku se síťovým napětím,
které je k dispozici. Zasuňte nyní zástrčku
multibrusky do zásuvky.

6.1 Za-/vypínač (obr. 3)

Pro zapnutí přístroje nastavte zapínač/vypínač (1)
na pozici „I“.
Pro vypnutí přístroje nastavte zapínač/vypínač (1)
na pozici „0“.

6.2 Regulátor otáček (obr. 3)

Na regulátoru (2) můžete nastavit požadovaný
počet otáček.

6.3 Pokyny k nastavení počtu otáček

Malé frézy/brusná tělíska: vysoký počet

•

otáček
Velké frézy/brusná tělíska: nízký počet otáček

•

6.4 Pracovní pokyny

Na zpracovávaný obrobek tlačte pou-

•

ze mírně, aby mohl být zpracováván při
rovnoměrném počtu otáček.
Silný tlak neurychlí pracovní proces, ale vede

•

ke zbrzdění resp. zastavení hnací jednotky, a
tím k přetížení motoru.
Malé obrobky musí být pro vlastní bezpečnost

•

zajištěny pomocí svěrky nebo svěráku.
Jemné práce / rytí: Pohonnou jednotku držte

•

jako tužku (v jedné ruce).
Hrubé práce: Pohonnou jednotku držte jako

•

rukojeť kladiva (oběma rukama).

7. Příslušenství

7.1 Příslušenství (obr. 7/obr. 1; pol. 3/18)

1 Brusný papír
2 Brusný pás (malý)
3 Brusný pás (velký)

7.2 Příslušenství (obr. 8/obr. 1; pol. 12)

1 Dělicí kotouč (jemný)
2 Dělicí kotouč (velký)

7.3 Příslušenství (obr. 9/obr. 1; pol. 5)

1 Fréza (válcová, velká)
2 Fréza (válcová, malá)
3 Fréza (špičatá)
4 Fréza (kulová)

7.4 Příslušenství (obr. 10/obr. 1; pol. 2/10)

1 Brusný kotouč
2 Plstěný lešticí kotouč

7.5 Příslušenství (obr. 11/obr. 1; pol. 9)

1-6 Brusná tělíska

7.6 Příslušenství (obr. 12/obr. 1;
pol. 4/12/16/17)

1 Diamantový dělicí kotouč
2 Upínací trn pro diamantový dělicí kotouč
3 Brusný válec pro brusné pásy (malý)
4 Brusný válec pro brusné pásy (velký)
5 Kartáčky na hrnce

Správný počet otáček závisí na nasazeném nást­roji a na materiálu určenému k opracování.

- 60 -

Anl_TC_MG_135_E_SPK9.indb 60Anl_TC_MG_135_E_SPK9.indb 60 28.09.2021 16:14:0428.09.2021 16:14:04

CZ

7.7 Příslušenství (obr. 13a/b /obr. 1; pol. 5/11)

1 Upínací pouzdro 0,6-3,2 mm
2 Fréza

7.8 Příslušenství (obr. 14/obr. 1; pol. 2/4/6/10)

1 Upínací trn pro plstěné kotouče
2 Upínací trn pro brusné kotouče
3 Plstěný lešticí kotouč
4 Plstěný lešticí kotouč
5 Brusný kotouč

7.9 Příslušenství (obr. 15/obr. 1; pol. 7)

1-6 Vrtáky (1-3 mm)

7.10 Popis příslušenství:

Dělicí kotouče:

Na řezání kovů a plastů. Upevnit dělicí kotouč na
upínacím trnu.

Brusná tělíska:

S různými tvary brusné hlavy. Na broušení a
začišťování kovů a plastů.

Vrtáky z vysokovýkonné rychlořezné oceli
(HSS):

Pro vrtání barevných kovů, dřeva, plastů a desek
tištěných spojů.

Brusný kotouč:

Na čištění a ostření nožů a nástrojů. Upevnit brus­ný kotouč na upínacím trnu.

Lešticí kotouče / lešticí tělíska:

Na leštění mosazi, cínu, mědi atd. Také ve spojení
s lešticími pastami.

Drátěné kartáče:

Na čištění kamene, kovů, hliníku atd.

Brusné pásy:

Na broušení dřeva a plastů.

Diamantový dělicí kotouč:

Na řezání, dělení, broušení a začišťování
materiálů jako např. beton, kámen, porcelán, ke­ramika atd.

Klíč pro kleštinový upínač:

Na montáž dílů příslušenství.

8. Výměna síťového napájecího

vedení

Nebezpečí!

Pokud je síťové napájecí vedení poškozeno, musí
být nahrazeno výrobcem nebo jeho zákaznickým
servisem nebo kvalifi kovanou osobou, aby se
zabránilo nebezpečím.

9. Čištění, údržba a objednání

náhradních dílů

Nebezpečí!

Před všemi čisticími pracemi vytáhněte síťovou
zástrčku.

9.1 Čištění

Udržujte bezpečnostní zařízení, větrací otvory

•

a kryt motoru tak prosté prachu a nečistot, jak
jen to je možné. Otřete přístroj čistým hadrem
nebo ho profoukněte stlačeným vzduchem při
nízkém tlaku.
Doporučujeme přímo po každém použití

•

přístroj vyčistit.
Pravidelně přístroj čistěte vlhkým hadrem

•

a trochou mazlavého mýdla. Nepoužívejte
čisticí prostředky nebo rozpouštědla; tyto
by mohly narušit plastové díly přístroje.
Dbejte na to, aby se do přístroje nedostala
voda. Vniknutí vody do elektrického přístroje
zvyšuje riziko úderu elektrickým proudem.

9.2 Uhlíkové kartáčky

Při nadměrné tvorbě jisker nechte překontrolovat
odborníkem uhlíkové kartáčky.
Nebezpečí! Uhlíkové kartáčky smí vyměnit pou-
ze odborný elektrikář.

9.3 Údržba

Uvnitř přístroje se nevyskytují žádné další díly
vyžadující údržbu.

Upínací pouzdra:

Různé velikosti pro upínání různých dílů
příslušenství.

Frézy:

Na frézování plastů a dřeva, měkkých kovů.

- 61 -

Anl_TC_MG_135_E_SPK9.indb 61Anl_TC_MG_135_E_SPK9.indb 61 28.09.2021 16:14:0428.09.2021 16:14:04

9.4 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést
následující údaje:

Typ přístroje

•

Číslo artiklu přístroje

•

Identifikační číslo přístroje

•

Číslo požadovaného náhradního dílu

•

Aktuální ceny a informace naleznete na
www.Einhell-Service.com

10. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno
poškození při přepravě. Toto balení je surovina a
tím znovu použitelné nebo může být dáno zpět do
cirkulace surovin. Přístroj a jeho příslušenství jsou
vyrobeny z rozdílných materiálů, jako např. kov
a plasty. Defektní přístroje nepatří do domovního
odpadu. K odborné likvidaci by měl být přístroj
odevzdán na příslušném sběrném místě. Pokud
žádné takové sběrné místo neznáte, měli byste se
informovat na místním zastupitelství.

11. Skladování

Skladujte přístroj a jeho příslušenství na tmavém,
suchém a nezamrzajícím místě a mimo dosah
dětí. Optimální teplota skladování leží mezi 5
a 30 ˚C. Uložte elektrický přístroj v originálním
balení.

CZ

Jen pro země EU

Elektrické nářadí a přístroje neodhazujte do do­movního odpadu!

Podle evropské směrnice 2012/19/ES o odpad­ních elektrických a elektronických zařízeních
(OEEZ) a při prosazování národního práva musí
být spotřebované elektrické nářadí sbíráno
samostatně a musí být dopraveno do odpovída­jícího ekologického recyklačního závodu.

Alternativa recyklace k výzvě na zpětné odeslání
výrobku:
Vlastník elektrického přístroje je povinen
alternativně namísto zpětného odeslání zařízení
spolupůsobit při jeho správném zužitkování
v případě, že se vzdá jeho vlastnictví. Starý
přístroj lze v takovém případě odevzdat také
ve sběrně, která provede odstranění ve smyslu
národního zákona o recyklaci a odpadech. Tyto
předpisy se nevztahují na díly příslušenství a
pomocné prostředky bez elektrických součástí
přidané ke starým přístrojům.

Patisk nebo jiné rozmnožování dokumentace a
průvodních listin, také ve výtažcích, je přípustný
pouze s výslovným souhlasem fi rmy Einhell Ger-
many AG.

Technické změny vyhrazeny

- 62 -

Anl_TC_MG_135_E_SPK9.indb 62Anl_TC_MG_135_E_SPK9.indb 62 28.09.2021 16:14:0428.09.2021 16:14:04

CZ

Servisní informace

Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní
údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob­jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo
přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.

Kategorie Příklad

Rychle opotřebitelné díly* uhlíkové kartáčky, upínací trny, napínací trny,

Spotřební materiál/spotřební díly* brusné kotouče, brusné pásy, frézy, plstěné lešticí

Chybějící díly

* není nutně obsaženo v rozsahu dodávky!

V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce
www.Einhell-Service.com. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě
na následující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

•

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

•

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?

•

Popište tuto chybnou funkci.

upínací pouzdra, fl exibilní hřídel

kotouče, vrtáky, brusná tělíska, dělicí kotouče,
brusné válce, drátěné kartáče

- 63 -

Anl_TC_MG_135_E_SPK9.indb 63Anl_TC_MG_135_E_SPK9.indb 63 28.09.2021 16:14:0428.09.2021 16:14:04

CZ

Záruční list

Vážená zákaznice, vážený zákazníku,
naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je
nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto
záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle.
Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek
nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky
upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc
k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny.
Naše záruka je pro Vás bezplatná.

2. Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného
výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je
omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje.
Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl
přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových pod­nicích nebo byl vystaven srovnatelnému zatížení.

3. Z naší záruky jsou vylou

- Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné
instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh
el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje
nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.

- Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení
přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles
do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím
působením (jako např. škody způsobené pádem).

- Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením
přiměřeného použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí
být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna.
Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo
výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové
záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití
místního servisu.

5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na:
www.Einhell-Service.com. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu.
Přístroje, které jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního
plnění vyloučeny z důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt
přístroje zahrnut v naší záruce, obdržíte obratem zpátky opravený nebo nový přístroj.

čeny:

Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nej­sou nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší
servisní adresu.

V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této
záruky podle servisních informací uvedených v tomto návodu k obsluze.

- 64 -

Anl_TC_MG_135_E_SPK9.indb 64Anl_TC_MG_135_E_SPK9.indb 64 28.09.2021 16:14:0428.09.2021 16:14:04

SK

Nebezpečenstvo! - Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu

Pozor! Používajte ochranu sluchu. Pôsobenie hluku môže spôsobiť poškodenie sluchu.

Pozor! Používajte ochrannú masku proti prachu. Pri práci s drevom a inými materiálmi môže vznikať

zdraviu škodlivý prach. Materiál obsahujúci azbest nesmie byť spracovávaný!

Pozor! Noste ochranné okuliare. Iskry vznikajúce pri práci alebo úlomky, triesky a prach vystupujúci z
prístroja by mohli viesť k trvalému poškodeniu zraku.

- 65 -

Anl_TC_MG_135_E_SPK9.indb 65Anl_TC_MG_135_E_SPK9.indb 65 28.09.2021 16:14:0428.09.2021 16:14:04

SK

Nebezpečenstvo!

Pri používaní prístrojov sa musia dodržiavať
príslušné bezpečnostné opatrenia, aby bolo
možné zabrániť prípadným zraneniam a vecným
škodám. Preto si starostlivo prečítajte tento ná­vod na obsluhu/bezpečnostné pokyny. Následne
ich starostlivo uschovajte, aby ste mali vždy k
dispozícii potrebné informácie. V prípade, že
budete prístroj požičiavať tretím osobám, prosím
odovzdajte im spolu s prístrojom tento návod na
obsluhu/bezpečnostné pokyny. Nepreberáme
žiadne ručenie za nehody ani škody, ktoré vz­niknú nedodržaním tohto návodu na obsluhu a
bezpečnostných pokynov.

1. Bezpečnostné pokyny

Príslušné bezpečnostné pokyny nájdete v
priloženej brožúrke.

Výstraha!
Prečítajte si všetky bezpečnostné predpi­sy, pokyny, zobrazenia a technické údaje,
ktorými je tento elektrický nástroj vybavený.

Nedostatky pri dodržovaní nasledujúcich pokynov
môžu mať za následok úraz elektrickým prúdom,
vznik požiaru a/alebo ťažké poranenia.

Všetky bezpečnostné predpisy a pokyny si
odložte pre budúce použitie.

2. Popis prístroja a objem dodávky

2.1 Popis prístroja (obr. 3)

1 Vypínač zap/vyp
2 Regulátor otáčok
3 Upínacia matica
4 Aretačné tlačidlo pre klieštinové upínacie

puzdro

5 Kryt
6 Rukoväť

2.2 Objem dodávky (obr. 1-2)

Prosím, skontrolujte kompletnosť výrobku na
základe uvedeného objemu dodávky. V prípade
chýbajúcich častí sa prosím obráťte najneskôr
do 5 pracovných dní od zakúpenia výrobku s
predložením platného dokladu o kúpe na naše
servisné stredisko alebo na obchod, v ktorom ste
prístroj zakúpili. Prosím, dbajte pritom na záručnú
tabuľku uvedenú v servisných informáciách na
konci návodu.

Otvorte balenie a opatrne vyberte prístroj von

•

z balenia.

Odstráňte obalový materiál ako aj obalové/

•

transportné poistky (pokiaľ sú obsiahnuté).
Skontrolujte, či obsah dodávky kompletný.

•

Skontrolujte, či nedošlo k poškodeniu prístro-

•

ja a príslušenstva transportom.
Pokiaľ možno, uschovajte si obal až do konca

•

záručnej doby.

Nebezpečenstvo!
Prístroj a obalový materiál nie sú hračky! Deti
sa nesmú hrať s plastovými vreckami, fóliami
ani malými dielmi! Hrozí nebezpečenstvo
prehltnutia a udusenia!

Brúsny a gravírovací prístroj

•

Kufrík (1)

•

Brúsne kotúče (2)

•

Brúsne pásy (3)

•

Upínacie tŕne (4)

•

Frézy (5)

•

Plstené leštiče (10) / upínacie tŕne (6)

•

Vrtáky (7)

•

Aretačný kolík (8)

•

Brúsne telieska (9)

•

Upínacie puzdra (11)

•

Rozbrusovacie kotúče (12)

•

Flexibilný hriadeľ (13)

•

Svorka pre montáž na stôl (14)

•

Teleskopická tyč statívu (15)

•

Brúsne valce (16)

•

Kefy na hrnce (17)

•

Brúsny papier (18)

•

Originálny návod na obsluhu

•

Bezpečnostné pokyny

•

3. Správne použitie prístroja

Brúsna a gravírovacia súprava je určená na
vŕtanie, brúsenie, odhrotovanie, leštenie, gra­vírovanie, rezanie, frézovanie, čistenie dreva,
kovu a umelej hmoty pri výrobe modelov, v dielni
a domácnosti. Používajte tento nástroj a jeho
príslušenstvo len na tu popísaný účel použitia.

Prístroj smie byť použitý len na ten účel, na ktorý
bol určený. Akékoľvek iné odlišné použitie sa
považuje za nespĺňajúce účel použitia. Za škody
alebo zranenia akéhokoľvek druhu spôsobené
nesprávnym používaním ručí používateľ / obslu­hujúca osoba, nie však výrobca.

Prosím berte ohľad na skutočnosť, že naše príst­roje neboli svojim určením konštruované na profe-

- 66 -

Anl_TC_MG_135_E_SPK9.indb 66Anl_TC_MG_135_E_SPK9.indb 66 28.09.2021 16:14:0428.09.2021 16:14:04

SK

sionálne, remeselnícke ani priemyselné použitie.
Nepreberáme žiadne záručné ručenie, ak sa
prístroj bude používať v profesionálnych, reme­selníckych alebo priemyselných prevádzkach ako
aj na činnosti rovnocenné s takýmto použitím.

4. Technické údaje

Sieťové napätie .............................. 230 V~ 50 Hz

Príkon ........................................................ 135 W

Otáčky pri voľnobehu n

Upínací rozsah: ................................. 0,5-3,2 mm

Ø násady max.: ........................................ 55 mm

Dĺžka násady max.: .................................. 22 mm

Dĺžka tŕňov max.: ...................................... 40 mm

Trieda ochrany .............................................II /

Hmotnosť .................................................0,61 kg

Nebezpečenstvo!
Hlučnosť a vibrácie

Hodnoty hlučnosti a vibrácií boli merané podľa
európskej normy EN 60745.

Hladina akustického tlaku L
Nepresnosť K

pA

Hladina akustického výkonu L
Nepresnosť K

WA

Používajte ochranu sluchu.

Pôsobenie hluku môže spôsobiť poškodenie
sluchu.

Celkové hodnoty vibrácií (súčet vektorov troch
smerov) stanovené v súlade s EN 60745/ EN

62841.

Emisná hodnota vibrácie a
Faktor neistoty K = 1,5 m/s

Uvedené celkové hodnoty vibrácií a uvedené
emisné hodnoty hluku boli namerané podľa nor­movaného skúšobného postupu a môžu sa použiť
na porovnanie elektrického prístroja s inými príst­rojmi.

Uvedené celkové hodnoty vibrácií a uvedené
emisné hodnoty hluku sa môžu taktiež použiť za
účelom predbežného posúdenia zaťaženia.

.........10000-35000 min

0

............ 68,5 dB (A)

pA

............................................3 dB

........ 79,5 dB (A)

WA

...........................................3 dB

≤ 2,5 m/s

h
2

2



Výstraha:

Emisie vibrácií a hluku sa môžu behom
skutočného používania elektrického prístroja líšiť
od uvedených hodnôt, v závislosti od príslušného
spôsobu, akým sa elektrický prístroj bude
používať, predovšetkým od toho, aký druh obrob­ku sa obrába.

Obmedzte tvorbu hluku a vibráciu na mini­mum!

Používajte len prístroje v bezchybnom stave.

•

Pravidelne vykonávajte údržbu a čistenie

•

-1

prístroja.
Prispôsobte spôsob práce prístroju.

•

Prístroj nepreťažujte.

•

V prípade potreby nechajte prístroj

•

skontrolovať.
Prístroj vypnite, pokiaľ ho nepoužívate.

•

Používajte rukavice.

•

Pozor!
Zvyškové riziká
Aj napriek tomu, že budete elektrický prístroj
obsluhovať podľa predpisov, budú existovať
zvyškové riziká. V súvislosti s konštrukciou
a vyhotovením elektrického prístroja môže
dôjsť k výskytu týchto nebezpečenstiev:

1. Poškodenie pľúc, pokiaľ sa nenosí žiadna
vhodná ochranná maska proti prachu.

2. Poškodenie sluchu, pokiaľ sa nenosí žiadna
vhodná ochrana sluchu.

3. Poškodenie zdravia, ktoré je následkom vi­brácie rúk a ramien, pokiaľ sa prístroj bude
používať dlhšiu dobu alebo sa nevedie a
neudržuje správnym spôsobom.

5. Pred uvedením do prevádzky

Presvedčte sa pred zapojením prístroja do siete
o tom, či údaje na typovom štítku prístroja súhla­sia s údajmi elektrickej siete.

Výstraha!
Skôr než začnete na prístroji robiť akékoľvek
nastavenia, vytiahnite zo siete elektrický
kábel.

5.1 Odoberanie príslušenstva (obr. 4)

Aby bolo možné odobrať príslušenstvo, vytiahnite
prosím držiak príslušenstva (a) smerom nahor.

- 67 -

Anl_TC_MG_135_E_SPK9.indb 67Anl_TC_MG_135_E_SPK9.indb 67 28.09.2021 16:14:0428.09.2021 16:14:04

SK

5.2 Nasadenie jednotlivých nástrojov (obr. 5)
Nebezpečenstvo!

Pred nasadzovaním nástrojov (a pred každou
výmenou nástroja) vypnúť pohonnú jednotku a
vytiahnuť elektrický kábel zo siete.

1. Zatlačte aretačné tlačidlo (4) a otočte
skľučovadlom, až kým čap nezapadne.

2. Odoberte upínaciu maticu (3), nasaďte vhod­né upínacie puzdro (11) a znovu namontujte
upínaciu maticu.

3. Nasaďte požadovaný nástroj až na doraz do
upínacieho puzdra a následne znovu pevne
dotiahnite maticu klieštinového upínacieho
puzdra (3).

Presah nesmie byť väčší ako 20 mm!

5.3 Montáž fl exibilného hriadeľa (obr. 3/5a)

Odskrutkujte kryt (5) umiestnený vpredu na

•

prístroji.
Uvoľnite maticu klieštinového upínacieho

•

puzdra (3).
Nastrčte vnútornú osku (a) flexibilného

•

hriadeľa do klieštinového upínacieho puzdra
(3).
Dotiahnite maticu klieštinového upínacieho

•

puzdra (3) napevno.
Potom pevne priskrutkujte krúžok (b) na

•

multi-brúske.

5.3.1 Nasadenie rozdielnych nástrojov do fl e-
xibilného hriadeľa (obr. 5b)

1. Zatlačte dodaný aretačný kolík (8) do otvoru
fl exibilného hriadeľa (13) a otočte hriadeľ tak,
aby kolík zapadol.

2. Odoberte upínaciu maticu (3), nasaďte vhod­né upínacie puzdro (11) a znovu namontujte
upínaciu maticu.

3. Nasaďte požadovaný nástroj až na doraz do
upínacieho puzdra a následne znovu pevne
dotiahnite maticu klieštinového upínacieho
puzdra.

5.4 Použitie statívu (obr. 6)

Upevnite statív na pracovnom stole.

•

Statív je výškovo nastaviteľný a môže sa

•

nastavovať tak, ako to je znázornené na
obr. 6.
Multi-brúska sa potom môže zavesiť na statív.

•

6. Uvedenie do prevádzky

Zabezpečte, aby bola pohonná jednotka

•

prístroja vypnutá.
Porovnajte, či sa elektrické napätie uvedené

•

na dátovom štítku zhoduje s prítomným elekt­rickým napätím. Zapojte teraz zástrčku multi­brúsky do sieťovej zásuvky.

6.1 Vypínač zap/vyp (obr. 3)

Prístroj sa zapína prepnutím vypínača zap/vyp (1)
do polohy „I“
Prístroj sa vypína prepnutím vypínača zap/vyp (1)
do polohy „0“

6.2 Regulátor otáčok (obr. 3)

Požadovaný počet otáčok môžete nastaviť na
regulátore (2).

Správny počet otáčok závisí od druhu použitého
nástroja a od spracovaného materiálu.

6.3 Pokyny k nastaveniu počtu otáčok

Malé frézy / brúsne telieska: vysoké otáčky

•

Veľké frézy / brúsne telieska: nízke otáčky

•

6.4 Pracovné pokyny

Vytvárajte len mierny tlak na opracovávaný

•

obrobok, aby sa tak mohol tento obrobok
opracovávať rovnomernými otáčkami.
Príliš silný tlak nezrýchli pracovný proces, ale

•

naopak vedie k zbrzdeniu resp. úplnému zas­taveniu pohonnej jednotky a týmto spôsobom
k preťaženiu motoru.
Malé obrobky sa musia pre vlastnú

•

bezpečnosť zabezpečiť skrutkovým zvierad­lom alebo pomocou zveráku.
Jemné práce / gravírovanie: Pohonnú jednot-

•

ku držať ako guľôčkové pero (jednou rukou).
Hrubé práce: Pohonnú jednotku držať podob-

•

ne ako násadu kladiva (obojručne).

7. Príslušenstvo

7.1 Príslušenstvo (obr. 7 / obr. 1; pol. 3/18)

1 Brúsny papier
2 Brúsny pás (malý)
3 Brúsny pás (veľký)

7.2 Príslušenstvo (obr. 8 / obr. 1; pol. 12)

1 Rozbrusovací kotúč (jemný)
2 Rozbrusovací kotúč (veľký)

- 68 -

Anl_TC_MG_135_E_SPK9.indb 68Anl_TC_MG_135_E_SPK9.indb 68 28.09.2021 16:14:0428.09.2021 16:14:04

SK

7.3 Príslušenstvo (obr. 9 / obr. 1; pol. 5)

1 Fréza (valcová, veľká)
2 Fréza (valcová, malá)
3 Fréza (špicatá)
4 Fréza (guľová)

7.4 Príslušenstvo (obr. 10 / obr. 1; pol. 2/10)

1 Brúsny kotúč
2 Filcový leštiaci kotúč

7.5 Príslušenstvo (obr. 11 / obr. 1; pol. 9)

1-6 Brúsne telieska

7.6 Príslušenstvo (obr. 12 / obr. 1;
pol. 4/12/16/17)

1 Diamantový rozbrusovací kotúč
2 Upínací tŕň pre diamantový rozbrusovací kotúč
3 Brúsny valec pre brúsne pásy (malý)
4 Brúsny valec pre brúsne pásy (veľký)
5 Kefy na hrnce

7.7 Príslušenstvo (obr. 13a/b / obr. 1; pol.
5/11)

1 Upínacie puzdro 0,6-3,2 mm
2 Frézy

7.8 Príslušenstvo (obr. 14 / obr. 1;
pol. 2/4/6/10)

1 Upínací tŕň pre plstené kotúče
2 Upínací tŕň pre brúsne kotúče
3 Filcový leštiaci kotúč
4 Filcový leštiaci kotúč
5 Brúsny kotúč

7.9 Príslušenstvo (obr. 15 / obr. 1; pol. 7)

1-6 Vrtáky (1-3 mm)

7.10 Popis súčastí príslušenstva:

Rozbrusovacie kotúče:

Na rezanie kovov a umelých hmôt. Za týmto
účelom upevniť rozbrusovací kotúč na upínací tŕň.

Brúsne telieska:

S rozdielnymi tvarmi brúsnej hlavy. Na brúsenie a
odhrotovanie kovov a umelých hmôt.

HSS vrták:

Pre vŕtanie farebných kovov, dreva, umelej hmoty
a dosiek s plošnými spojmi.

Brúsny kotúč:

Na čistenie a ostrenie nožov a nástrojov. Za týmto
účelom upevniť brúsny kotúč na upínací tŕň.

Leštiace kotúče / leštiace telieska:

Na leštenie mosadze, cínu, medi, atď. Taktiež
použitie spolu s leštiacimi pastami.

Kefy na hrnce:

Na čistenie kameňa, kovov, hliníka, atď.

Brúsne pásy:

Na brúsenie dreva a plastov.

Diamantové rozbrusovacie kotúče:

Na rezanie, rozbrusovanie, obrusovanie a odhro­tovanie materiálov, ako napr. betón, kameň, por­celán, keramika, atď.

Upínacie puzdrá:

Rôzne veľkosti na uchytávanie rôznych súčastí
príslušenstva.

Frézy:

Na frézovanie plastov a dreva, mäkkého kovu.

Kľúč klieštinového upínacieho puzdra

Na montáž súčastí príslušenstva.

8. Výmena sieťového prípojného
vedenia

Nebezpečenstvo!

V prípade poškodenia sieťového prípojného
vedenia prístroja sa musí vedenie vymeniť výrob­com alebo jeho zákazníckym zastúpením alebo
podobne kvalifi kovanou osobou, aby sa zabránilo
rizikám.

9. Čistenie, údržba a objednanie
náhradných dielov

Nebezpečenstvo!

Pred všetkými údržbovými a čistiacimi prácami
vytiahnite kábel zo siete.

9.1 Čistenie

Udržujte ochranné zariadenia, vzduchové

•

otvory a kryt motora vždy v čistom stave bez
prachu a nečistôt. Utrite prístroj čistou utier­kou alebo ho vyčistite vyfúkaním stlačeným
vzduchom pri nastavení na nízky tlak.
Odporúčame, aby ste prístroj čistili priamo po

•

každom použití.
Čistite prístroj pravidelne pomocou vlhkej

•

utierky a malého množstva tekutého mydla.
Nepoužívajte žiadne agresívne čistiace pros-

- 69 -

Anl_TC_MG_135_E_SPK9.indb 69Anl_TC_MG_135_E_SPK9.indb 69 28.09.2021 16:14:0428.09.2021 16:14:04

triedky ani riedidlá; tieto prostriedky by mohli
napadnúť umelohmotné diely prístroja. Dbajte
na to, aby sa do vnútra prístroja nedostala
voda. Vniknutie vody do elektrického prístroja
zvyšuje riziko úrazu elektrickým prúdom.

SK

Len pre krajiny EÚ

9.2 Uhlíkové kefky

Pri nadmernej tvorbe iskier nechajte uhlíkové
kefky na prístroji skontrolovať odborným elektri­károm.
Nebezpečenstvo! Uhlíkové kefky smú byť
vymieňané len odborným elektrikárom.

9.3 Údržba

Vo vnútri prístroja sa nenachádzajú žiadne ďalšie
diely vyžadujúce údržbu.

9.4 Objednávanie náhradných dielov:

Pri objednávaní náhradných dielov je potrebné
uviesť nasledovné údaje:

Typ prístroja

•

Výrobné číslo prístroja

•

Identifikačné číslo prístroja

•

Číslo potrebného náhradného dielu

•

Aktuálne ceny a informácie nájdete na stránke
www.Einhell-Service.com

10. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabráne­nia poškodeniu pri transporte. Tento obal je vyro­bený zo suroviny a tým pádom je ho možné znovu
použiť alebo sa môže dať do zberu na recykláciu
surovín. Prístroj a jeho príslušenstvo sa skladajú
z rôznych materiálov, ako sú napr. kovy a plasty.
Poškodené prístroje nepatria do domového odpa­du. Prístroj by sa mal odovzdať k odbornej likvi­dácii na príslušnom zbernom mieste. Pokiaľ Vám
nie je známe takéto zberné miesto, informujte sa
prosím na miestnej samospráve.

Neodstraňujte elektrické prístroje ako domový
odpad!

Podľa Európskej smernice 2012/19/ES o odpade
z elektrických a elektronických zariadení (OEEZ)
a v súlade s národnými právnymi predpismi sa
musia použité elektronické prístroje odovzdať
do triedeného zberu a musí sa zabezpečiť ich
špecifi cké spracovanie v súlade s ochranou
životného prostredia (recyklácia).

Recyklačná alternatíva k výzve na spätné zasla­nie výrobku:
Majiteľ elektrického prístroja je alternatívne na­miesto spätnej zásielky povinný spolupracovať pri
riadnej recyklácii prístroja v prípade vzdania sa
jeho vlastníctva. Starý prístroj môže byť za týmto
účelom taktiež prenechaný zbernému miestu,
ktoré vykoná odstránenie v zmysle národného
zákona o recyklácii a odpadovom hospodárstve.
Netýka sa to dielov príslušenstva, priložených
k starým prístrojom a pomocných prostriedkov
bez elektronických komponentov.

Dodatočná tlač alebo iné reprodukovanie do­kumentácie a sprievodných dokladov výrobkov,
taktiež ich častí, je prípustná len s výslovným súh­lasom spoločnosti Einhell Germany AG.

Technické zmeny vyhradené

11. Skladovanie

Skladujte prístroj a jeho príslušenstvo na tmavom,
suchom a nezamŕzajúcom mieste mimo dosahu
detí. Optimálna teplota pre skladovanie je medzi
5 až 30 °C. Skladujte tento elektrický prístroj v ori­ginálnom balení.

- 70 -

Anl_TC_MG_135_E_SPK9.indb 70Anl_TC_MG_135_E_SPK9.indb 70 28.09.2021 16:14:0428.09.2021 16:14:04

SK

Servisné informácie

Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov,
ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné
požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných
materiálov.

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému
alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.

Kategória Príklad

Diely podliehajúce opotrebeniu* Uhlíkové kefky, napínacie tŕne, upínacie tŕne,

Spotrebný materiál / spotrebné diely* Brúsne kotúče, brúsne pásy, frézy, fi lce na

Chýbajúce diely

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese
www.Einhell-Service.com. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade
na nasledujúce otázky:

Fungoval prístroj predtým alebo bol od začiatku chybný?

•

Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?

•

Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?

•

Popíšte túto chybnú funkciu.

napínacie puzdra, fl exibilný hriadeľ

leštenie, vrtáky, brúsne telieska, rozbrusovacie
kotúče, brúsne valce, drôtené kefy

- 71 -

Anl_TC_MG_135_E_SPK9.indb 71Anl_TC_MG_135_E_SPK9.indb 71 28.09.2021 16:14:0428.09.2021 16:14:04

SK

Záručný list

Vážená zákazníčka, vážený zákazník,
naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne
fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese
uvedenej na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom ser­visnom telefónnom čísle. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:

1. Tieto záručné podmienky sa týkajú výlučne štandardných spotrebiteľov, t.j. takých osôb, ktoré tento
výrobok nechcú používať na účely v rámci svojich remeselníckych činností ani na iné samostatne
zárobkové činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie
uvedený výrobca poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše
zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.

2. Záručné plnenie sa vzťahuje výlučne len na nedostatky na Vami zakúpenom novom prístroji nižšie
uvedeného výrobcu, ktoré sú spôsobené chybami materiálu alebo výrobnými chybami, a podľa
nášho uváženia sa obmedzuje na odstránenie týchto nedostatkov na prístroji alebo výmenu príst­roja. Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na profesionálne,
remeselnícke ani odborné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj počas
záručnej doby používal v profesionálnych, remeselníckych alebo priemyselných prevádzkach, alebo
ak bol vystavený namáhaniu rovnocennému s takýmto použitím.

3. Z našej záruky sú vylúčené:

- Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neo­dbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové
napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov
alebo vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou
starostlivosťou a údržbou.

- Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr.
preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva),
vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné
poškodenia), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).

- Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému,
bežnému alebo inému prirodzenému opotrebeniu.

4. Doba záruky je 24 mesiacov a začína plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa
musia uplatniť pred koncom uplynutia záručnej doby do dvoch týžd
Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena príst­roja nevedie k predĺženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej
záručnej doby pre prístroj ani pre akékoľvek inštalované náhradné diely. To platí taktiež pri použití
miestneho servisu.

5. Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese:
www.Einhell-Service.com. Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení
nového prístroja. Prístroje, ktoré budú zaslané bez príslušných dokladov alebo bez typového štítku,
budú vylúčené zo záručného plnenia kvôli nedostatočnej možnosti identifi kácie. Ak spadá defekt
prístroja pod naše záručné plnenie, dostanete obratom naspäť opravený alebo nový prístroj.

ňov od zistenia nedostatku.

Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú
alebo už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú
adresu.

Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto
záruky podľa servisných informácií uvedených v tomto návode na obsluhu.

- 72 -

Anl_TC_MG_135_E_SPK9.indb 72Anl_TC_MG_135_E_SPK9.indb 72 28.09.2021 16:14:0428.09.2021 16:14:04

NL

Gevaar! - Handleiding lezen om het letselrisico te verminderen

Voorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies.

Voorzichtig! Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontsta-

an dat schadelijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt!

Voorzichtig! Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of splinters, spanen en
stof die uit het toestel ontsnappen kunnen leiden tot zichtverlies.

- 73 -

Anl_TC_MG_135_E_SPK9.indb 73Anl_TC_MG_135_E_SPK9.indb 73 28.09.2021 16:14:0428.09.2021 16:14:04

NL

Gevaar!

Bij het gebruik van toestellen dienen enkele
veiligheidsmaatregelen te worden nageleefd om
lichamelijk gevaar en schade te voorkomen. Lees
daarom deze handleiding / veiligheidsinstructies
zorgvuldig door. Bewaar deze goed zodat u de in­formatie op elk moment kunt terugvinden. Mocht
u dit toestel aan andere personen doorgeven,
gelieve dan deze handleiding / veiligheidsins­tructies mee te geven. Wij zijn niet aansprakelijk
voor ongevallen of schade die te wijten zijn aan
niet-naleving van deze handleiding en van de vei­ligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u
in de bijgaande brochure.

Waarschuwing!
Lees alle veiligheidsinstructies, aanwijzin­gen, plaatjes en technische gegevens, waar­van dit elektrisch gereedschap is voorzien.

Nalatigheden bij de inachtneming van de vol­gende instructies kunnen een elektrische schok,
brand en/of ernstige verwondingen veroorzaken.

Bewaar alle veiligheidsinstructies en aanwij­zingen voor de toekomst.

2. Beschrijving van het gereedschap

en leveringsomvang

2.1 Beschrijving van het gereedschap
(fi g. 3)

1 AAN/UIT-schakelaar
2 Toerenregelaar
3 Spanmoer
4 Vastzetknop voor spantanghouder
5 Afdekking
6 Handgreep

2.2 Leveringsomvang (fi g. 1-2)

Gelieve de volledigheid van het artikel te contro­leren aan de hand van de beschreven omvang
van de levering. Indien er onderdelen ontbreken,
gelieve u dan binnen 5 werkdagen na aankoop
van het artikel te wenden tot ons servicecenter of
tot het verkooppunt waar u het apparaat heeft ge­kocht, en leg een geldig bewijs van aankoop voor.
Gelieve daarvoor de garantietabel in de service­informatie aan het einde van de handleiding in
acht te nemen.

Open de verpakking en neem het toestel

•

voorzichtig uit de verpakking.
Verwijder het verpakkingsmateriaal alsmede

•

verpakkings-/transportbeveiligingen (indien
aanwezig).
Controleer of de leveringsomvang compleet

•

is.
Controleer het toestel en de accessoires op

•

transportschade.
Bewaar de verpakking indien mogelijk tot het

•

verloop van de garantieperiode.

Gevaar!
Het toestel en het verpakkingsmateriaal zijn
geen speelgoed voor kinderen! Kinderen mo­gen niet met plastic zakken, folies en kleine
stukken spelen! Er bestaat inslik- en verstik­kingsgevaar!

Slijp- en graveergereedschap

•

Koffer (1)

•

Slijpschijven (2)

•

Slijpbanden (3)

•

Spandoorn (4)

•

Frees (5)

•

Vilten polijstschijven (10) / Opspandoorn (6)

•

Boren (7)

•

Arrêteerpen (8)

•

Slijpstift (9)

•

Spanhulzen (11)

•

Doorslijpschijven (12)

•

Flexibele as (13)

•

Tafelklem (14)

•

Telescopische statiefstang (15)

•

Slijptrommels (16)

•

Komborstels (17)

•

Schuurpapier (18)

•

Originele handleiding

•

Veiligheidsinstructies

•

3. Reglementair gebruik

De slijp- en graveerset dient om hout, metaal en
kunststoff en in de modelbouw, op de werkplaats
en in de huishouding te boren, schuren, ont­bramen, polijsten, graveren, snijden, frezen en
schoon te maken. Gebruik het gereedschap en
de accessoires enkel voor de beschreven toepas­singen.

De machine mag slechts voor werkzaamheden
worden gebruikt waarvoor ze bedoeld is. Elk
ander verder gaand gebruik is niet reglementair.

- 74 -

Anl_TC_MG_135_E_SPK9.indb 74Anl_TC_MG_135_E_SPK9.indb 74 28.09.2021 16:14:0428.09.2021 16:14:04

NL

Voor daaruit voortvloeiende schade of verwon­dingen van welke aard dan ook is de gebruiker/
bediener, niet de fabrikant, aansprakelijk.

Wij wijzen erop dat onze gereedschappen overe­enkomstig hun bestemming niet geconstrueerd
zijn voor commercieel, ambachtelijk of industrieel
gebruik. Wij geven geen garantie indien het ge­reedschap in ambachtelijke of industriële bedrij­ven alsmede bij gelijk te stellen activiteiten wordt
gebruikt.

4. Technische gegevens

Netspanning : ................................. 230 V~ 50 Hz

Opgenomen vermogen: .........................135 watt

Stationair toerental n

Spangebied : ..................................... 0,5-3,2 mm

Opzetstukken Ø max.: .............................. 55 mm

Opzetlengte max.: .................................... 22 mm

Doornlengte max.: .................................... 40 mm

Bescherming klasse: ....................................II /

Gewicht: ...................................................0,61 kg

Gevaar!
Geluid en vibratie

De geluids- en vibratiewaarden werden bepaald
volgens EN 60745.

Geluidsdrukniveau L
Onzekerheid K
Geluidsvermogen L
Onzekerheid K

Draag een gehoorbeschermer.

Lawaai kan aanleiding geven tot gehoorverlies.

Totale vibratiewaarden (vectorsom van drie
richtingen) bepaald volgens EN 60745/ EN

62841.

Trillingsemissiewaarde a
Onzekerheid K = 1,5 m/s

: max. 10.000-35.000 t/min

0

....................... 68,5 dB (A)

pA

........................................... 3 dB

pA

........................ 79,5 dB (A)

WA

.......................................... 3 dB

WA

≤ 2,5 m/s

h

2

2

De opgegeven totale trillingsemissiewaarden en
de vermelde geluidsemissiewaarden kunnen ook
worden gebruikt voor een voorlopige inschatting
van de belasting.

Waarschuwing:

De trillings- en geluidsemissies kunnen tijdens de
inzet van het elektrisch gereedschap afwijken van
de vermelde waarden, afhankelijk van de manier
waarop het wordt gebruikt, en met name van wat
voor soort werkstuk wordt bewerkt.

Beperk de geluidsontwikkeling en vibratie tot
een minimum!

Gebruik enkel intacte toestellen.

•

Onderhoud en reinig het toestel regelmatig.

•

Pas uw manier van werken aan het toestel

•

aan.
Overbelast het toestel niet.

•

Laat het toestel indien nodig nazien.

•

Schakel het toestel uit als het niet wordt ge-

•

bruikt.
Draag handschoenen.

•



Voorzichtig!
Restrisico’s
Er blijven altijd restrisico’s over ook al wordt
dit elektrisch gereedschap naar behoren be­diend. Volgende gevaren kunnen zich voordo­en in verband met de bouwwijze en uitvoe­ring van dit elektrisch gereedschap:

1. Longletsels indien geen gepaste stofmasker
wordt gedragen.

2. Gehoorschade indien geen gepaste gehoor­beschermer wordt gedragen.

3. Schade aan de gezondheid die voortvloeit
uit hand-arm-trillingen indien het toestel lang
zonder onderbreking wordt gebruikt of niet
naar behoren wordt gehanteerd en onder­houden.

De opgegeven totale trillingsemissiewaarden en
de vermelde geluidsemissiewaarden zijn geme­ten volgens een genormaliseerde testprocedure
en kunnen worden gebruikt om elektrische ge­reedschappen onderling te vergelijken.

- 75 -

Anl_TC_MG_135_E_SPK9.indb 75Anl_TC_MG_135_E_SPK9.indb 75 28.09.2021 16:14:0428.09.2021 16:14:04

NL

5. Vóór inbedrijfstelling

Controleer of de gegevens vermeld op het ken­plaatje overeenkomen met de gegevens van
het stroomnet alvorens het gereedschap aan te
sluiten.

Waarschuwing!
Verwijder altijd de netstekker uit het stop­contact voordat u het gereedschap anders
afstelt.

5.1 Ontnemen van de accessoires (fi g. 4)

Om de accessoires uit te kunnen nemen dient u
de accessoirehouder (a) omhoog te trekken.

5.2 Inzetten van de diverse gereedschappen
(fi g. 5)

Gevaar!

De aandrijfeenheid uitschakelen en de netstekker
uit het stopcontact verwijderen alvorens de ge­reedschappen in te zetten (en telkens voordat u
van gereedschap verwisselt).

1. Druk de arrêteerknop (4) in en draai de span­tanghouder, tot de bout vastklikt.

2. Verwijder de spanmoer (3), zet de passende
spanhuls (11) erin en monteer de spanmoer
weer.

3. Het gewenste gereedschap de spanhuls in
zetten tot tegen de aanslag en de spantang­houdermoer (3) aanhalen.

Hij mag niet meer dan 20 mm uitsteken!

5.3 Montage van de fl exibele as (fi g. 3/5a)

Schroef de afdekking (5) vooraan aan het

•

gereedschap af.
Draai dan de spantanghoudermoer (3) los.

•

Steek de binnenste as (a) van de flexibele as

•

de spantanghouder (3) in.
Haal de spantanghoudermoer (3) aan.

•

Schroef dan de ring (b) op de multislijper vast.

•

5.3.1 Inzetten van de verschillende ge-

reedschappen in de fl exibele as
(fi g. 5b)

1. Druk de bijgaande arreteerpen (8) het boor­gat van de fl exibele as (13) in en draai die tot
de pen vastklikt.

2. Verwijder de spanmoer (3), zet de passende
spanhuls (11) erin en monteer de spanmoer
weer.

3. Het gewenste gereedschap tot tegen de
aanslag de spanhuls in zetten en de moer
van de spantanghouder vastdraaien.

5.4 Gebruik van de standaard (fi g. 6)

Maak de standaard vast op een werkbank.

•

De standaard is qua hoogte verstelbaar en

•

kan worden versteld zoals getoond in fig. 6.
De multislijper kan dan op de standaard wor-

•

den vastgehaakt.

6. Inbedrijfstelling

Vergewis u zich ervan dat de aandrijfeenheid

•

uitgeschakeld is.
Vergelijk of de netspanning vermeld op het

•

kentplaatje van het nettoestel overeenkomt
met de voorhanden zijnde netspanning.
Steek dan de stekker van het nettoestel in het
stopcontact.

6.1 AAN/UIT-schakelaar (fi g. 3)

Om het apparaat in te schakelen zet u de Aan-/
Uit-schakelaar (1) op „I“
Om het apparaat uit te schakelen zet u de Aan-/
Uit-schakelaar (1) op „0“

6.2.Toerenregelaar (fi g. 3)

Het gewenste toerental kunt u aan de regelaar (2)
instellen.

Het juiste toerental is afhankelijk van het inge­zette gereedschap alsook van het te bewerken
materiaal.

6.3 Aanwijzingen omtrent het afstellen van
het toerental

Kleine frezen/slijppennen : hoog toerental

•

Grote frezen/slijppennen : laag toerental

•

6.4 Werkinstructies

Oefen enkel matige druk uit op het te bewer-

•

ken stuk teneinde dit met constant toerental
te kunnen bewerken.
Sterke druk versnelt niet het werkproces

•

maar leidt tot afremmen of stilstand van de
aandrijfeenheid en bijgevolg tot overbelasting
van de motor.
Kleine werkstukken moeten voor uw eigen

•

veiligheid worden geborgd d.m.v. een ser­geant of een bankschroef.
Fijn afwerken/Graveren: Aandrijfeenheid

•

houden zoals een balpen (met één hand).
Grof bewerken: Aandrijfeenheid houden zoals

•

een hamersteel (met beide handen).

- 76 -

Anl_TC_MG_135_E_SPK9.indb 76Anl_TC_MG_135_E_SPK9.indb 76 28.09.2021 16:14:0428.09.2021 16:14:04

NL

7. Accessoires

7.1 Accessoires (fi g. 7 / fi g. 1, pos. 3/18)

1 Schuurpapier
2 Slijpband (klein)
3 Slijpband (groot)

7.2 Accessoires (fi g. 8 / fi g. 1, pos. 12)

1 Snijschijf (fi jn)
2 Snijschijf (groot)

7.3. Accessoires (fi g. 9 / fi g. 1, pos. 5)

1 Frees (cilinder, groot)
2 Frees (cilinder, klein)
3 Frees (punt)
4 Frees (kogel)

7.4. Accessoires (fi g. 10 / fi g. 1, pos. 2/10)

1 Slijpschijf
2 Vilt-polijstschijf

7.5. Accessoires (fi g. 11 / fi g. 1, pos. 9)

1-6 Slijppennen

7.6. Accessoires (fi g. 12 / fi g. 1, pos.
4/12/16/17)

1 Diamantsnijschijf
2 Spandoorn voor diamantsnijschijf
3 Slijpwals voor slijpbanden (klein)
4 Slijpwals voor slijpbanden (groot)
5 Komborstels

7.10 Beschrijving van de accessoirestukken:

Snijschijven:

voor het snijden van metaal en kunststof.
Te dien einde de snijschijf op de spandoorn be­vestigen.

Slijppennen:

in verschillende slijpkopvormen.
Voor het slijpen en ontbramen van metaal en
kunststof.

HSS-boor:

voor boorwerkzaamheden op non-ferrometalen,
hout, kunststof en printplaten.

Slijpschijf:

voor het schoonmaken en scherpslijpen van
messen en gereedschappen. Te dien einde de
slijpschijf op de spandoorn bevestigen.

Polijstschijven / polijstpennen:

voor het polijsten van messing, tin, koper enz.
Ook in combinatie met polijstpasta’s.

Komborstels:

voor het reinigen van steen, metaal, aluminium
enz.

Slijpbanden:

voor het slijpen van metaal en kunststof.

7.7 Accessoires (fi g. 13a/b / fi g. 1, pos. 5/11)

1 Spanhuls 0,6-3,2 mm
2 Frees

Diamantsnijschijf:

voor het snijden, doorsnijden, slijpen en ontbra­men van materialen zoals b.v. beton, steen, por­selein, keramiek enz.

7.8 Accessoires (fi g. 14 / fi g. 1, pos. 2/4/6/10)

1 Opspandoorn voor viltschijven
2 Opspandoorn voor slijpschijven
3 Viltpolijstschijf

Spanhulzen:

verschillende groottes voor het opnemen van di­verse accessoirestukken.

4 Viltpolijstschijf
5 Slijpschijf

Frezen:

voor het frezen van kunststof en hout, zacht me-

7.9 Accessoires (fi g. 15 / fi g. 1, pos. 7)

taal

1-6 Boren (1-3 mm)

Spantanghoudersleutel:

voor het monteren van accessoirestukken

- 77 -

Anl_TC_MG_135_E_SPK9.indb 77Anl_TC_MG_135_E_SPK9.indb 77 28.09.2021 16:14:0428.09.2021 16:14:04

NL

8. Vervanging van de
netaansluitleiding

Gevaar!

Als de netaansluitleiding van dit apparaat be­schadigd wordt, dan moet hij door de fabrikant
of diens klantendienst of door een gelijkwaardig
gekwalifi ceerde persoon vervangen worden, om
gevaren te vermijden.

9. Reiniging, onderhoud en
bestellen van wisselstukken

Gevaar!

Trek vóór alle schoonmaakwerkzaamheden de
netstekker uit het stopcontact.

9.1 Reiniging

Hou de veiligheidsinrichtingen, de ventila-

•

tiespleten en het motorhuis zo veel mogelijk
vrij van stof en vuil. Wrijf het toestel met een
schone doek af of blaas het met perslucht bij
lage druk schoon.
Het is aan te bevelen het toestel direct na elk

•

gebruik te reinigen.
Reinig het toestel regelmatig met een voch-

•

tige doek en wat zachte zeep. Gebruik geen
reinigings- of oplosmiddelen; die zouden de
kunststofcomponenten van het toestel kun­nen aantasten. Let er goed op dat geen water
in het toestel terechtkomt. Door binnendrin­gen van water in een elektrische apparatuur
verhoogt het risico van een elektrische schok.

9.4 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol­gende gegevens te vermelden:

Type van het toestel

•

Artikelnummer van het toestel

•

Ident-nummer van het toestel

•

Wisselstuknummer van het benodigd stuk

•

Actuele prijzen en info vindt u terug onder
www.Einhell-Service.com

10. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om
transportschade te voorkomen. Deze verpakking
is een grondstof en bijgevolg herbruikbaar of kan
naar de grondstofkringloop worden teruggevo­erd. Het toestel en zijn accessoires bestaan uit
diverse materialen, zoals b.v. metaal en kunststof.
Defecte toestellen horen niet thuis in het huisvuil.
Om zich van het toestel naar behoren te ontdoen
dient het naar een geschikte verzamelplaats te
worden gebracht. Als u geen verzamelplaats kent
gelieve u dan bij de gemeente te informeren.

11. Opbergen

Bewaar het toestel en de accessoires op een
donkere, droge en vorstvrije plaats die voor
kinderen ontoegankelijk is. De optimale opberg­temperatuur ligt tussen 5° C en 30° C. Bewaar
het elektrische gereedschap in de originele ver­pakking.

9.2 Koolborstels

Bij bovenmatige vonkvorming laat u de koolbors­tels door een bekwame elektricien nazien.
Gevaar! De koolborstels mogen enkel door een
bekwame elektricien worden vervangen.

9.3 Onderhoud

In het toestel zijn er geen andere te onderhouden
onderdelen.

- 78 -

Anl_TC_MG_135_E_SPK9.indb 78Anl_TC_MG_135_E_SPK9.indb 78 28.09.2021 16:14:0428.09.2021 16:14:04

NL

Enkel voor EU-landen

Elektrisch gereedschap hoort niet bij het huisvuil thuis!

Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en
omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver­zameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatief i.p.v. het toestel terug te sturen:
De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te
werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel
kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de
wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen
gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge­deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van Einhell Germany AG.

Technische wijzigingen voorbehouden

- 79 -

Anl_TC_MG_135_E_SPK9.indb 79Anl_TC_MG_135_E_SPK9.indb 79 28.09.2021 16:14:0428.09.2021 16:14:04

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart­ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals
reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te
uwer beschikking.

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage
door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.

Categorie Voorbeeld

Slijtstukken* koolborstels, spandoorns, opspandoorns, span-

Verbruiksmateriaal/verbruiksstukken* slijpschijven, slijpbanden, frezen, vilten polijst-

Ontbrekende onderdelen

* niet verplicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder
www.Einhell-Service.com. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij
in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

•

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

•

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?

•

Beschrijf deze foutieve werkwijze.

hulzen, fl exibele as

schijven, boren, slijpstiften, doorslijpschijven,
slijptrommels, draadborstels

- 80 -

Anl_TC_MG_135_E_SPK9.indb 80Anl_TC_MG_135_E_SPK9.indb 80 28.09.2021 16:14:0428.09.2021 16:14:04

NL

Garantiebewijs

Geachte klant,
onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit
niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze service­dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via
het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die

dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen
gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder ge­noemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie.
Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor
u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat

van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout,
en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervan­ging ervan.
Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor com­mercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als
het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd
ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

3. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op
grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing
(zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming
van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale
omgevingsvoorwaarden of door nalatig onderhoud en verzorging.

- Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. over­belasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnen­dringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade),
gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

- Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg
van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

4. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat.

Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vast­stellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van
de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een
verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor
het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter
plaatse uitvoeren van een serviceactiviteit.

5. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder:

www.Einhell-Service.com. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het ni­euwe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden
teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen
uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie,
dan bezorgen wij u per omgaande een gerepareerd of nieuw apparaat terug.

Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te ver­helpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres
op.

Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen
van deze garantie conform de service-informatie van deze handleiding.

- 81 -

Anl_TC_MG_135_E_SPK9.indb 81Anl_TC_MG_135_E_SPK9.indb 81 28.09.2021 16:14:0428.09.2021 16:14:04

E

Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños

Cuidado! Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído.

Cuidado! Es preciso ponerse una mascarilla de protección. Puede generarse polvo dañino para la

salud cuando se realicen trabajos en madera o en otros materiales. ¡Está prohibido trabajar con materi­al que contenga asbesto!

Cuidado! Llevar gafas de protección. Durante el trabajo, la expulsión de chispas, astillas, virutas y
polvo por el aparato pueden provocar pérdida de vista.

- 82 -

Anl_TC_MG_135_E_SPK9.indb 82Anl_TC_MG_135_E_SPK9.indb 82 28.09.2021 16:14:0428.09.2021 16:14:04

E

Peligro!

Al usar aparatos es preciso tener en cuenta una
serie de medidas de seguridad para evitar le­siones o daños. Por este motivo, es preciso leer
atentamente este manual de instrucciones/adver­tencias de seguridad. Guardar esta información
cuidadosamente para poder consultarla en cual­quier momento. En caso de entregar el aparato
a terceras personas, será preciso entregarles,
asimismo, el manual de instrucciones/advertenci­as de seguridad. No nos hacemos responsables
de accidentes o daños provocados por no tener
en cuenta este manual y las instrucciones de
seguridad.

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad corres­pondientes en el prospecto adjunto.

¡Aviso!
Leer todas las instrucciones de seguridad,
indicaciones, ilustraciones y los datos técni­cos con los que está provista esta herrami­enta eléctrica. El incumplimiento de las instruc-

ciones indicadas a continuación puede provocar
descargas eléctricas, incendios y/o daños graves.

Guardar todas las instrucciones de seguri­dad e indicaciones para posibles consultas
posteriores.

2. Descripción del aparato y
volumen de entrega

2.1 Descripción del aparato (fi g. 3)

1 Interruptor ON/OFF
2 Regulador de velocidad
3 Tuerca de regulación
4 Botón de retención para portabrocas
5 Cubierta
6 Empuñadura

2.2 Volumen de entrega (fi g. 1-2)

Sirviéndose de la descripción del volumen de
entrega, comprobar que el artículo esté completo.
Si faltase alguna pieza, dirigirse a nuestro Ser­vice Center o a la tienda especializada más cer­cana en un plazo máximo de 5 días laborales tras
la compra del artículo presentando un recibo de
compra válido. A este respeto, observar la tabla
de garantía de las condiciones de garantía que se
encuentran al fi nal del manual.

Abrir el embalaje y extraer cuidadosamente

•

el aparato.
Retirar el material de embalaje, así como los

•

dispositivos de seguridad del embalaje y para
el transporte (si existen).
Comprobar que el volumen de entrega esté

•

completo.
Comprobar que el aparato y los accesorios

•

no presenten daños ocasionados durante el
transporte.
Si es posible, almacenar el embalaje hasta

•

que transcurra el periodo de garantía.

Peligro!
¡El aparato y el material de embalaje no son
un juguete! ¡No permitir que los niños jue­guen con bolsas de plástico, láminas y pie­zas pequeñas! ¡Riesgo de ingestión y asfi xia!

Herramienta desbarbadora y grabadora

•

Maletín (1)

•

Muelas de lijar (2)

•

Cintas abrasivas (3)

•

Mandriles de sujeción (4)

•

Fresa (5)

•

Pulidora de fieltro (10)/mandriles de sujeción

•

(6)
Broca (7)

•

Clavija de detención (8)

•

Barrita de abrasivo (9)

•

Manguitos de sujeción (11)

•

Muelas de tronzar (12)

•

Árbol flexible (13)

•

Sujeción para mesa (14)

•

Barra soporte telescópica (15)

•

Cilindros esmeriladores (16)

•

Cepillos de copa (17)

•

Papel abrasivo (18)

•

Manual de instrucciones original

•

Instrucciones de seguridad

•

3. Uso adecuado

El juego de desbarbadora y grabadora se ha
diseñado para taladrar, lijar, desbarbar, pulir, gra­bar, cortar, fresar y para la limpieza de madera,
metal y materiales sintéticos utilizados en la fab­ricación de modelos y maquetas, taller y menaje.
Utilice la herramienta y los accesorios sólo para
las aplicaciones descritas.

Utilizar la máquina sólo en los casos que se indi­can explícitamente como de uso adecuado. Cual­quier otro uso no será adecuado. En caso de uso

- 83 -

Anl_TC_MG_135_E_SPK9.indb 83Anl_TC_MG_135_E_SPK9.indb 83 28.09.2021 16:14:0428.09.2021 16:14:04

E

inadecuado, el fabricante no se hace responsable
de daños o lesiones de cualquier tipo; el respon­sable es el usuario u operario de la máquina.

Tener en consideración que nuestro aparato no
está indicado para un uso comercial, industrial o
en taller. No asumiremos ningún tipo de garantía
cuando se utilice el aparato en zonas industria­les, comerciales o talleres, así como actividades
similares.

4. Características técnicas

Tensión de red: ...............................230 V~ 50 Hz

Consumo de energía: ............................... 135 W

Velocidad en vacío n

Capacidad de sujeción ...................... 0,5-3,2 mm

Accesorios Ø máx.: .................................. 55 mm

Longitud máx. de accesorios: ................... 22 mm

Longitud máx. de espiga: ......................... 40 mm

A prueba de sacudidas eléctricas .................II /

Peso: ........................................................0,61 kg

Peligro!
Ruido y vibración

Los valores con respecto al ruido y la vibración se
determinaron conforme a la norma EN 60745.

Nivel de presión acústica L
Imprecisión K
Nivel de potencia acústica L
Imprecisión K

Usar protección para los oídos.

La exposición al ruido puede ser perjudicial para
el oído.

: .. máx. 10.000-35.000 min

0

.............. 68,5 dB(A)

............................................3 dB

pA

............................................ 3 dB

WA

pA

........... 79,5 dB(A)

WA



Dichos valores se pueden utilizar también para
valorar provisionalmente la carga.

Aviso:

Las emisiones de vibraciones y ruidos pueden
diferir de los valores indicados durante el uso real
de la herramienta eléctrica en función del modo
en el que se utiliza la misma, especialmente del
tipo de pieza que se mecaniza.

¡Reducir la emisión de ruido y las vibracio­nes al mínimo!

Emplear sólo aparatos en perfecto estado.

•

Realizar el mantenimiento del aparato y limpi-

•

arlo con regularidad.
Adaptar el modo de trabajo al aparato.

•

No sobrecargar el aparato.

•

-1

En caso necesario dejar que se compruebe

•

el aparato.
Apagar el aparato cuando no se esté utilizan-

•

do.
Llevar guantes.

•

Cuidado!
Riesgos residuales
Incluso si esta herramienta se utiliza adecua­damente, siempre existen riesgos residuales.
En función de la estructura y del diseño de
esta herramienta eléctrica pueden producir­se los siguientes riesgos:

1. Lesiones pulmonares en caso de que no se
utilice una mascarilla de protección antipolvo.

2. Lesiones auditivas en caso de que no se utili­ce una protección para los oídos adecuada.

3. Daños a la salud derivados de las vibracio­nes de las manos y los brazos si el aparato
se utiliza durante un largo periodo tiempo, no
se sujeta del modo correcto o si no se realiza
un mantenimiento adecuado.

Los valores totales de vibración (suma de vecto­res en las tres direcciones) se determinaron con-

5. Antes de la puesta en marcha

forme a la norma EN 60745/ EN 62841.

Valor de emisión de vibraciones a
Imprecisión K = 1,5 m/s

2

≤ 2,5 m/s

h

2

Antes de conectar la máquina, asegurarse de
que los datos de la placa de identifi cación coinci-
dan con los datos de la red eléctrica.

Aviso!

Los valores totales de vibración indicados y el ni­vel de emisión de ruidos indicado se han calcula-

Desenchufar el aparato antes de realizar
ajustes.

do conforme a un método de ensayo normalizado
y se pueden utilizar para comparar una herrami­enta eléctrica con otra.

5.1 Extracción de los accesorios (fi g. 4)

Para poder extraer los accesorios, tirar hacia arri­ba (a) de su soporte.

- 84 -

Anl_TC_MG_135_E_SPK9.indb 84Anl_TC_MG_135_E_SPK9.indb 84 28.09.2021 16:14:0528.09.2021 16:14:05

E

5.2 Colocación de las diferentes herramien­tas (fi g. 5)

Peligro!

Antes de colocar las herramientas en su sitio (y
antes de cada cambio de herramientas), deberá
apagar y desenchufar la unidad motriz.

1. Presionar el botón de retención (4) y girar el
portabrocas hasta que el perno se quede en­clavado.

2. Quitar la tuerca de regulación (3), poner el
manguito de sujeción adecuado (11) y volver
a montar la tuerca de regulación.

3. Colocar la herramienta escogida hasta el
tope del manguito de sujeción y atornillar la
tuerca portabrocas (3).

La parte sobresaliente no debe superar los 20
mm.

5.3 Montaje del árbol fl exible (fi g. 3/5a)

Desatornillar la cubierta (5) en la parte delan-

•

tera del aparato.
Soltar la tuerca portabrocas (3).

•

Introducir el eje interior (a) del árbol flexible

•

en la tuerca portabrocas (3).
Apretar la tuerca portabrocas (3).

•

A continuación, atornillar el anillo (b) a la lija-

•

dora múltiple.

5.3.1 Colocación de las distintas herramien­tas en el árbol fl exible (fi g. 5b)

1. Introducir la clavija de retención suministrada
(8) en la perforación del eje fl exible (13) y
girar el eje hasta que la clavija encaje.

2. Quitar la tuerca de regulación (3), poner el
manguito de sujeción adecuado (11) y volver
a montar la tuerca de regulación.

3. Colocar la herramienta escogida hasta el
tope del manguito de sujeción y apretar la
tuerca del portabrocas

5.4 Uso del soporte (fi g. 6)

Fije el soporte a un banco de trabajo

•

El soporte se ajusta en altura pudiendo regu-

•

larse según se indica en la fig. 6.
A continuación se puede sujetar la lijadora

•

múltiple al soporte.

6. Puesta en marcha

Asegúrese de que la unidad motriz esté de-

•

sconectada.
Compruebe que la tensión de red coincide

•

con la especificada en la placa de identifica­ción del aparato. Enchufe el aparato.

6.1 Interruptor ON/OFF (fi g. 3)

Para conectar el aparato, poner el interruptor ON/
OFF (1) en „I“.
Para volver a desconectar el aparato, poner el
interruptor ON/OFF (1) en „0“.

6.2 Regulador de velocidad (fi g. 3)

Se puede ajustar la velocidad deseada por medio
del regulador (2).

La velocidad ideal depende de la herramienta
acoplada y del material a trabajar.

6.3 Instrucciones para el ajuste de la
velocidad

herramientas de fresado pequeñas/muelas

•

de espiga: alta velocidad
herramientas de fresado grandes/muelas de

•

espiga: escasa velocidad

6.4 Instrucciones relativas al trabajo

Ejerza una presión moderada sólo sobre la

•

pieza que desea trabajar para asegurar una
velocidad de rotación igual mientras trabaja.
Una mayor presión no acelera el proceso de

•

trabajo, sino que frena o detiene la unidad
motriz y, con ello, provoca la sobrecarga del
motor.
Para su seguridad personal, fije las piezas

•

pequeñas mediante un tornillo de banco o de
apriete
Trabajos de precisión y grabados: Sujetar la

•

unidad motriz como si fuera un bolígrafo (con
una mano).
trabajos en grueso: Sujetar la unidad motriz

•

como si fuera el mango de un martillo (con
dos manos).

- 85 -

Anl_TC_MG_135_E_SPK9.indb 85Anl_TC_MG_135_E_SPK9.indb 85 28.09.2021 16:14:0528.09.2021 16:14:05

E

7. Accesorios

7.1 Accesorios (fi g. 7/fi g. 1; pos. 3/18)

1 Papel abrasivo
2 Cinta abrasiva (pequeña)
3 Cinta abrasiva (grande)

7.2 Accesorios (fi g. 8. / fi g. 1; pos. 12 )

1 Muela de tronzar (fi na)
2 Muela de tronzar (grande)

7.3 Accesorios (fi g. 9 / fi g. 1; pos. 5)

1 Fresa (cilindro, grande)
2 Fresa (cilindro, pequeña)
3 Fresa (punta)
4 Fresa (bola)

7.4 Accesorios (fi g. 10 / fi g. 1; pos. 2/10)

1 Muela de lijar
2 Muela pulidora de fi eltro

7.5 Accesorios (fi g. 11 / fi g. 1; pos. 9)

1-6 Barritas de abrasivo

7.6 Accesorios (fi g. 12 / fi g. 1; pos. 4/12/16/17)

1 Muela de tronzar de diamante
2 Mandril de sujeción para muela de tronzar de

diamante

3 Cilindro esmerilador para cintas abrasivas

(pequeño)

4 Cilindro esmerilador para cintas abrasivas

(grande)

5 Cepillos de copa

7.10 Descripción de los accesorios:

Muelas de tronzar:

Para cortar metales y plásticos. Para ello, debe
fi jar la muela para tronzar en el mandril de suje­ción.

Barritas de abrasivo:

En diferentes formas de cabezal. Para lijar y des­barbar metal y plástico.

Broca HSS:

Para taladrar metal no férreo, madera, plástico y
placas de circuito impreso.

Muelas para lijar:

Para limpiar y afi lar cuchillos y herramientas. Para
ello, fi je la muela en el mandril de sujeción.

Muelas de pulir/puntas de pulir:

Para pulir latón, cinc, cobre, etc. Se pueden com­binar con pastas para pulir.

Cepillos de copa:

Para limpiar piedra, metal, aluminio, etc.

Cintas abrasivas:

Para lijar madera y plástico.

Muela de tronzar diamantada:

Para cortar, tronzar, lijar y desbarbar materiales,
como, p. ej. hormigón, piedra, porcelana, cerámi­ca, etc.

7.7 Accesorios (fi g. 13a/b / fi g. 1; pos. 5/11)

1 Manguito de sujeción 0,6-3,2 mm
2 Fresa

7.8 Accesorios (fi g. 14 /fi g. 1; pos. 2/4/6/10)

1 Mandril de sujeción para muelas de fi eltro
2 Mandril de sujeción para muelas de lijar
3 Muela pulidora de fi eltro
4 Muela pulidora de fi eltro
5 Muela de lijar

7.9 Accesorios (fi g. 15 / fi g. 1; pos. 7)

1-6 Brocas (1-3 mm)

Anl_TC_MG_135_E_SPK9.indb 86Anl_TC_MG_135_E_SPK9.indb 86 28.09.2021 16:14:0528.09.2021 16:14:05

Manguitos de sujeción:

Diversos tamaños para sujetar distintos tipos de
accesorios.

Fresa:

Para fresar plástico, madera y metal blando

Llave portabrocas

Para montar los accesorios

8. Cambio del cable de conexión a

la red eléctrica

Peligro!

Cuando el cable de conexión a la red de este
aparato esté dañado, deberá ser sustituido por
el fabricante o su servicio de asistencia técnica
o por una persona cualifi cada para ello, evitando
así cualquier peligro.

- 86 -

E

9. Mantenimiento, limpieza y pedido
de piezas de repuesto

Peligro!

Desenchufar siempre antes de realizar algún tra­bajo de limpieza.

9.1 Limpieza

Reducir al máximo posible la suciedad y

•

el polvo en los dispositivos de seguridad,
las rendijas de ventilación y la carcasa del
motor. Frotar el aparato con un paño limpio o
soplarlo con aire comprimido manteniendo la
presión baja.
Se recomienda limpiar el aparato tras cada

•

uso.
Limpiar el aparato con regularidad con un

•

paño húmedo y un poco de jabón blando. No
utilizar productos de limpieza o disolventes ya
que se podrían deteriorar las piezas de plá­stico del aparato. Es preciso tener en cuenta
que no entre agua en el interior del aparato.
Si entra agua en el aparato eléctrico existirá
mayor riesgo de una descarga eléctrica.

9.2 Escobillas de carbón

En caso de formación excesiva de chispas,
ponerse en contacto con un electricista espe­cializado para que compruebe las escobillas de
carbón.
Peligro! Las escobillas de carbón sólo deben
ser cambiadas por un electricista.

10. Eliminación y reciclaje

El aparato está protegido por un embalaje para
evitar daños producidos por el transporte. Este
embalaje es materia prima y, por eso, se puede
volver a utilizar o llevar a un punto de reciclaje. El
aparato y sus accesorios están compuestos de
diversos materiales, como, p. ej., metal y plástico.
Los aparatos defectuosos no deben tirarse a la
basura doméstica. Para su eliminación adecu­ada, el aparato debe entregarse a una entidad
recolectora prevista para ello. En caso de no
conocer ninguna, será preciso informarse en el
organismo responsable del municipio.

11. Almacenamiento

Guardar el aparato y sus accesorios en un
lugar oscuro, seco, protegido de las heladas e
inaccesible para los niños. La temperatura de
almacenamiento óptima se encuentra entre los
5 y 30 ˚C. Guardar la herramienta eléctrica en su
embalaje original.

9.3 Mantenimiento

No hay que realizar el mantenimiento a más
piezas en el interior del aparato.

9.4 Pedido de piezas de recambio:

Al solicitar recambios se indicarán los datos si­guientes:

Tipo de aparato

•

No. de artículo del aparato

•

No. de identidad del aparato

•

No. del recambio de la pieza necesitada.

•

Encontrará los precios y la información actual en
www.Einhell-Service.com

- 87 -

Anl_TC_MG_135_E_SPK9.indb 87Anl_TC_MG_135_E_SPK9.indb 87 28.09.2021 16:14:0528.09.2021 16:14:05

E

Sólo para países miembros de la UE

No tirar herramientas eléctricas en la basura casera.

Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación
en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológi­co para facilitar su posterior reciclaje.

Alternativa de reciclaje en caso de devolución:
El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar ade­cuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro
de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y
su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que
acompañan a los aparatos usados.

Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los
mismos, con autorización expresa de Einhell Germany AG.

Nos reservamos el derecho a realizar modifi caciones técnicas

- 88 -

Anl_TC_MG_135_E_SPK9.indb 88Anl_TC_MG_135_E_SPK9.indb 88 28.09.2021 16:14:0528.09.2021 16:14:05

E

Información de servicio

En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe-
tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su
disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de
repuesto y desgaste, o con respecto a los materiales de consumo.

Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural
o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo.

Categoría Ejemplo

Piezas de desgaste* Escobillas de carbón, mandriles de sujeción,

Material de consumo/Piezas de consumo* Muelas de lijar, cintas abrasivas, fresas, pulidoras

Falta de piezas

*¡no tiene por qué estar incluido en el volumen de entrega!

En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.Einhell-Service.com. De-
scriba exactamente el fallo y responda siempre a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?

•

¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?

•

¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)?

•

Describa ese fallo en el funcionamiento.

manguitos de sujeción, árboles fl exibles

de fi eltro, brocas, barritas de abrasivo, muelas
de tronzar, cilindros esmeriladores, cepillos de
alambre

- 89 -

Anl_TC_MG_135_E_SPK9.indb 89Anl_TC_MG_135_E_SPK9.indb 89 28.09.2021 16:14:0528.09.2021 16:14:05

E

Certifi cado de garantía

Estimado cliente:
Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que
este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio
de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con
mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuaci­ón. Para hacer válido el derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas

naturales que no desean emplear este producto en el marco de su actividad comercial ni autóno­ma. Estas condiciones de garantía regulan prestaciones adicionales de garantía que el fabricante
abajo mencionado se compromete a otorgar, de manera adicional a la garantía legal, a los compra­dores de sus nuevos aparatos. Las prestaciones de garantía que le corresponden conforme a ley
no se ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.

2. La garantía se extiende exclusivamente a defectos en un aparato nuevo adquirido por usted del

fabricante abajo mencionado, ocasionados por fallos de material o de producción, y está limitada,
según nuestra elección, a la reparación de los defectos o al cambio del aparato.
Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial,
industrial o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato
dentro del periodo de garantía en zonas industriales, comerciales o talleres, así como actividades
similares.

3. Nuestra garantía no cubre:

- Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una
instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una
tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento
y seguridad o por la exposición del aparato a condiciones anormales del entorno o por la falta de
cuidado o mantenimiento.

- Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobre­carga del aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos
extraños en el aparato (como, p. ej., arena, piedras o polvo, daños producidos por el transporte),
uso violento o infl uencias externa (como, p. ej., daños por caídas).

- Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o produ­cido por el uso.

4. El periodo de garantía es de 24 meses y comienza en la fecha de la compra del aparato. El derecho

de garantía debe hacerse válido, antes de fi nalizado el plazo de garantía, dentro de un periodo de
dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el
plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo
de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto monta­das. Esto también se aplica en el caso de un servicio in situ.

5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en:

www.Einhell-Service.com. Tenga a mano el recibo de compra o cualquier otro comprobante que
acredite la compra del aparato nuevo. La garantía no cubre aquellos aparatos que se envíen sin el
comprobante pertinente o sin la placa de identifi cación puesto que resulta difícil clasifi carlos del
modo correspondiente. Si nuestra prestación de garantía incluye el defecto aparecido en el aparato,
recibirá de inmediato un aparato reparado o nuevo de vuelta.

Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos
o ya no se encuentren comprendidos en la garantía, en este caso contra reembolso de los costes. Para
ello, envíe el aparato a nuestra dirección de servicio técnico.

Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía
conforme a la información de servicio de este manual de instrucciones.

- 90 -

Anl_TC_MG_135_E_SPK9.indb 90Anl_TC_MG_135_E_SPK9.indb 90 28.09.2021 16:14:0528.09.2021 16:14:05

FIN

Vaara! - Tapaturmavaaran vähentämiseksi lue käyttöohje

Huomio! Käytä kuulosuojuksia. Melu saattaa aiheuttaa kuulon menetyksen.

Huomio! Käytä pölynsuojanaamaria. Puuta tai muita materiaaleja työstettäessä saattaa syntyä ter-

veydelle haitallista pölyä. Asbestipitoista materiaalia ei saa työstää!

Huomio! Käytä suojalaseja. Työn aikana syntyvät kipinät tai laitteesta sinkoilevat sirut, lastut ja pölyt
saattavat aiheuttaa näkökyvyn menetyksen.

- 91 -

Anl_TC_MG_135_E_SPK9.indb 91Anl_TC_MG_135_E_SPK9.indb 91 28.09.2021 16:14:0528.09.2021 16:14:05

FIN

Vaara!

Laitteita käytettäessä tulee noudattaa tiettyjä
turvallisuusvarotoimia tapaturmien ja vaurioiden
välttämiseksi. Lue sen vuoksi tämä käyttöohje /
nämä turvallisuusmääräykset huolellisesti läpi.
Säilytä ne hyvin, jotta niissä olevat tiedot ovat
myöhemminkin milloin vain käytettävissäsi. Jos
luovutat laitteen muille henkilöille, ole hyvä ja
anna heille myös tämä käyttöohje / nämä turval­lisuusmääräykset laitteen mukana. Emme ota
mitään vastuuta tapaturmista tai vaurioista, jotka
ovat aiheutuneet tämän käyttöohjeen tai turvalli­suusohjeiden noudattamisen laiminlyönnistä.

1. Turvallisuusmääräykset

Laitetta koskevat turvallisuusmääräykset löydät
oheistetusta vihkosesta.

Varoitus!
Lue kaikki turvallisuusmääräykset, ohjeet,
kuvat ja tekniset erittelyt, joilla tämä sähkö­työkalu on varustettu. Jos seuraavia ohjeita ei

noudateta, saattaa tästä aiheutua sähköiskuja,
tulipaloja ja/tai vaikeita vammoja.

Säilytä kaikki turvallisuusmääräykset ja oh­jeet myöhempää tarvetta varten.

2. Laitteen kuvaus ja toimituksen
sisältö

Tarksta, onko laitteessa ja varusteissa kulje-

•

tusvaurioita.
Säilytä pakkaus, mikäli mahdollista, takuua-

•

jan loppuun saakka.

Vaara!
Laite ja pakkausmateriaalit eivät ole lasten
leikkikaluja! Lapset eivät saa leikkiä muovi­pusseilla, kelmuilla tai pienillä osilla! Niistä
uhkaa nielaisu- ja tukehtumisvaara!

Hioma- ja kaiverruskone

•

Laukku (1)

•

Hiomalaikat (2)

•

Hiomanauhat (3)

•

Kiinnitystuurnat (4)

•

Jyrsimet (5)

•

Huopakiillottimet (10) / kiinnitystuurnat (6)

•

Poranterät (7)

•

Lukitustappi (8)

•

Hiomapuikot (9)

•

Kiinnitysholkit (11)

•

Katkaisulaikat (12)

•

Joustoakseli (13)

•

Pöytäkiinnitin (14)

•

Teleskooppijalustatanko (15)

•

Hiomarullat (16)

•

Kuppiharjat (17)

•

Hiomapaperi (18)

•

Alkuperäiskäyttöohjeen käännös

•

Turvallisuusmääräykset

•

2.1 Laitteen kuvaus (kuva 3)

1 Päälle-/pois-katkaisin
2 Kierrosluvun säädin
3 Kiinnitysmutteri
4 Työkaluistukan lukitusnuppi
5 Suojus
6 Kahva

2.2 Toimituksen sisältö (kuvat 1-2)

Tarkasta tässä kuvatun toimitusselostuksen avul­la, että tuote on täysimääräinen. Jos osia puuttuu,
ota viimeistään 5. arkipäivänä oston jälkeen
yhteyttä asiakaspalveluumme tai siihen myyn­tipisteeseen, josta olet ostanut laitteen, ja esitä
vastaava ostotosite. Huomioi tässä myös tämän
ohjekirjan lopussa olevat asiakaspalveluohjeet ja
takuusuoritustaulukko.

Avaa pakkaus ja ota laite varovasti pakkauk-

•

sesta.
Poista pakkausmateiriaalit sekä pakkaus- ja

•

kuljetusvarmistukset (mikäli käytetty).
Tarkasta, onko toimitus täysilukuinen.

•

Anl_TC_MG_135_E_SPK9.indb 92Anl_TC_MG_135_E_SPK9.indb 92 28.09.2021 16:14:0528.09.2021 16:14:05

3. Määräysten mukainen käyttö

Hioma- ja kaiverrussarja soveltuu puun, metallin
ja muovien poraamiseen, hiomiseen, jäysteen­poistoon, kiilloitukseen, kaiverrukseen, leikkaa­miseen, jyrsintään ja puhdistukseen malliraken­nuksessa, verstaassa tai kotitalouksissa. Käytä
työkalua ja sen lisävarusteita vain ylläkuvattuun
tarkoitukseen.

Konetta saa käyttää ainoastaan sille määrättyyn
tarkoitukseen. Kaikkinainen tämän ylittävä käyttö
ei ole määräysten mukaista. Kaikista tästä aiheu­tuvista vahingoista tai loukkaantumisista on vas­tuussa laitteen omistaja/käyttäjä eikä suinkaan
sen valmistaja.

Ole hyvä ja ota huomioon, että laitteitamme ei ole
suunniteltu ja valmistettu käytettäväksi pienteol­lisuus- tai teollisuustarkoituksiin. Emme siksi ota
mitään vastuuta vaurioista, jos laitetta käytetään

- 92 -

FIN

pienteollisuus-, käsityöläis- tai teollisuustyöpaiko­illa tai näihin verrattavissa olevissa toimissa.

4. Tekniset tiedot

Verkkojännite .................................230 V~ 50 Hz

Virranotto ............................................135 wattia

Joutokäyntikierrosluku

.................................. enint. 10000-35000 min

n

0

Kiinnitysalue ...................................... 0,5-3,2 mm

Vaihtotyökalujen Ø enint. .......................... 55 mm

Vaihtotyökalujen pituus enint. ................... 22 mm

Tuurnan pituus enint. ................................ 40 mm

Suojaluokka .................................................II /

Paino ........................................................0,61 kg

Vaara!
Melu ja tärinä

Melu- ja tärinäarvot on mitattu standardin
EN 60745 mukaisesti.

Äänen painetaso L
Mittausvirhe K
Äänen tehotaso L
Mittausvirhe K

Käytä kuulosuojuksia.

Melu saattaa aiheuttaa kuulon menetyksen.

Tärinän kokonaisarvot (vektorisumma kolmesta
suunnasta) mitattu standardin EN 60745/ EN
62841 mukaisesti.

Tärinänpäästöarvo a
Epävarmuus K = 1,5 m/s

.......................... 68,5 dB(A)

pA

............................................3 dB

pA

............................ 79,5 dB(A)

WA

........................................... 3 dB

WA

≤ 2,5 m/s

h

2

2

Rajoita melunpäästöt ja tärinä mahdollisim­man vähäisiksi!

Käytä ainoastaan moitteettomia laitteita.

•

Huolla ja puhdista laite säännöllisesti.

•

Sovita työskentelytapasi laitteen mukaiseksi.

•

Älä ylikuormita laitetta.

•

Tarkastuta laite aina tarvittaessa.

•

Sammuta laite, kun sitä ei käytetä.

•

Käytä suojakäsineitä.

•

-1

Huomio!
Jäämäriskit
Silloinkin, kun käytät tätä sähkötyökalua
määräysten mukaisesti, jää jäljelle aina tietty
jäämäriski. Tämän sähkötyökalun raken­teesta ja mallista riippuen saattaa esiintyä



seuraavia vaaroja:

1. keuhkovaurioita, ellei käytetä sopivaa pöly­suojanaamaria.

2. kuulovaurioita, ellei käytetä soveliaita kuulo­suojaimia.

3. terveydellisiä haittoja, jotka aiheutuvat käden­käsivarren tärinästä, jos laitetta käytetään
pitemmän aikaa tai sitä ei käsitellä ja huolleta
määräysten mukaisesti.

5. Ennen käyttöönottoa

Tarkistakaa ennen käyttöönottoa, että tyyppikilven
tiedot täsmäävät verkkotietojen kanssa.

Varoitus!
Vetäkää aina vahvavirtapistoke pistorasiasta,
ennen kuin suoritatte laitteen säätöjä.

5.1 Varusteiden ottaminen (kuva 4)

Varusteet voit ottaa paikaltaan vetämällä varustei­den pidikettä (a) ylöspäin.

Annetut tärinän kokonaispäästöarvot ja annetut
melunpäästöarvot on mitattu normitetulla koes­tusmenetelmällä ja niitä voidaan käyttää sähköty­ökalun vertaamiseksi toiseen sähkötyökaluun.

5.2 Eri työkalujen asettaminen laitteeseen
(kuva 5)

Vaara!

Ennen työkalujen asettamista laitteeseen (sekä
ennen jokaista työkalunvaihtoa) tulee sammuttaa

Annettuja tärinän päästöarvoja ja annettuja me-

käyttöyksikkö ja irroittaa verkkopistoke.
lunpäästöarvoja voidaan käyttää myös rasituksen
alustavaan arviointiin.

1. Paina lukitusnuppia (4) ja käännä leukaistuk­kaa, kunnes pultti lukittuu paikalleen

Varoitus:

Tärinä- ja melupäästöt voivat poiketa annetuista
arvoista sähkötyökalua käytettäessä tositilan­teessa, riippuen sähkötyökalun käyttötavasta ja
erityisesti siitä, minkätyyppistä työstökappaletta
käsitellään.

Anl_TC_MG_135_E_SPK9.indb 93Anl_TC_MG_135_E_SPK9.indb 93 28.09.2021 16:14:0528.09.2021 16:14:05

2. Ota kiinnitysmutteri (3) pois, pane sopiva kiin­nitysholkki (11) paikalleen ja asenna kiinnitys­mutteri jälleen.

3. Työnnä valitsemasi työkalu vasteeseen saak­ka kiinnitysholkkiin ja kierrä istukan mutteri (3)
tiukasti kiinni.

- 93 -

FIN

Yliulottuva osa ei saa olla suurempi kuin 20 mm!

5.3 Joustavan akselin asennus (kuvat 3/5a)

Ruuvaa laitteen etuosassa oleva suojus (5)

•

irti.
Irroita sitten istukan mutteri (3).

•

Työnnä joustavan akselin sisäakseli (a) istuk-

•

kaan (3).
Kiristä sitten istukan mutteri (3) tiukkaan.

•

Ruuvaa sitten monitoimihiomakoneen rengas

•

(b) kiinni.

5.3.1 Eri työkalujen asettaminen joustavaan
akseliin (kuva 5b)

1. Paina mukana toimitettu lukituspuikko (8)

joustavan akselin (13) poranreikään ja kierrä
akselia, kunnes puikko lukittuu paikalleen.

2. Ota kiinnitysmutteri (3) pois, pane sopiva kiin-

nitysholkki (11) paikalleen ja asenna kiinnitys­mutteri jälleen.

3. Työnnä valitsemasi työkalu vasteeseen saak-

ka kiinnitysholkkiin ja kierrä työkaluistukan
mutteri tiukkaan kiinni.

5.4 Jalustan käyttö (kuva 6)

Kiinnitä jalusta työpöytään

•

Jalustan korkeutta voi säätää, tee säätö kuten

•

kuvassa 6 näytetään.
Nyt voit ripustaa monitoimihiomakoneen

•

jalustaan.

6. Käyttöönotto

Varmistu siitä, että voimansiirto on sammu-

•

tettu.
Tarkista, että verkkolaitteen tyyppikilpeen

•

merkitty jännite vastaa käytettävissä olevaa
verkkojännitettä. Työnnä sitten verkkolaitteen
pistoke pistorasiaan.

6.1 Päälle-/pois-katkaisin (kuva 3)

Käynnistä laite kääntämällä päälle-/pois-katkaisin
(1) asentoon „I“
Sammuta laite kääntämällä päälle-/pois-katkaisin
(1) asentoon „0“

6.2. Kierrosluvun säädin (kuva 3)

Voit säätää halutun kierrosluvun säätimellä (2).

Oikea kierrosluku on riippuvainen käytetystä työ­kalusta ja työstettävästä materiaalista.

6.3 Kierrosluvun säätöohjeita

pienet jyrsin/hiomapuikot: suuri kierrosluku

•

suuret jyrsin/hiomapuikot: alhainen kierros-

•

luku

6.4 Työskentelyohjeita

Älä paina työkalua liian voimakkaasti työkap-

•

paleeseen, jotta sen työstö sujuu tasaisella
kierrosluvulla.
Voimakas paine ei nopeuta työtä, vaan johtaa

•

voimansiirtoyksikön jarrutukseen tai jopa
pysähtymiseen, josta seuraa moottorin yliku­ormitus.
Kiinnitä pienet työkappaleet oman turvallisu-

•

utesi vuoksi ruuvipihtien tai ruuvipuristimen
avulla.
Hienotyöt / Kaivertaminen: Pitele käyttöyksik-

•

köä kuten kuulakärkikynää (yhdellä kädellä)
Karkeat työt: Pitele käyttöyksikköä kuten

•

vasaranvartta (kahdella kädellä)

7. Varusteet

7.1 Varusteet (kuva 7 / kuva 1; nrot 3/18)

1 Hiomapaperi
2 Hiomanauha (pieni)
3 Hiomanauha (suuri)

7.2 Varusteet (kuva 8 / kuva 1; nro 12)

1 Katkaisulaikka (hienorakeinen)
2 Katkaisulaikka (suuri)

7.3 Varusteet (kuva 9 / kuva 1; nro 5)

1 Jyrsinterä (lieriö, suuri)
2 Jyrsinterä (lieriö, pieni)
3 Jyrsinterä (kärkevä)
4 Jyrsinterä (pallo)

7.4 Varusteet (kuva 10 / kuva 1; nrot 2/10)

1 Hiomalaikka
2 Huopakiillotuslaikka

7.5 Varusteet (kuva 11 / kuva 1; nro 9)

1-6 Hiomapuikot

7.6 Varusteet (kuva 12 / kuva 1; nrot 4/12/
16/17)

1 Timanttikatkaisulaikka
2 Timanttikatkaisulaikan kiinnitystuurna
3 Hiomanauhojen hiomarulla (pieni)
4 Hiomanauhojen hiomarulla (suuri)
5 Pataharjat

- 94 -

Anl_TC_MG_135_E_SPK9.indb 94Anl_TC_MG_135_E_SPK9.indb 94 28.09.2021 16:14:0528.09.2021 16:14:05

FIN

7.7 Varusteet (kuva 13a/b / kuva 1; nrot 5/11)

1 Kiinnitysholkki 0,6-3,2 mm
2 Jyrsimet

7.8 Varusteet (kuva 14 / kuva 1; nrot 2/4/6/10)

1 Huopalaikkojen kiinnitystuurna
2 Hiomalaikkojen kiinnitystuurna
3 Huopakiillotuslaikka
4 Huopakiillotuslaikka
5 Hiomalaikka

7.9 Varusteet (kuva 15 / kuva 1; nro 7)

1-6 Poranterät (1-3 mm)

7.10 Varusteiden kuvaus:

Katkaisulaikat:

Metallien ja muovien leikkaamiseen.
Kiinnitä sitä varten katkaisulaikka kiinnitystuur­naan.

Hiomapuikot:

Eri hiomapään muodoissa.
Metallin ja muovin hiomiseen ja purseenpoistoon.

Pikateräs-poranterät:

Poraustöihin värillisissä metalleissa, puussa,
muovissa ja johdinlevyissä.

Hiomalaikka:

Terien ja työkalujen puhdistukseen ja teroittami­seen. Kiinnitä sitä varten hiomalaikka kiinnitystu­urnaan.

Kiilloituslaikat / kiilloituspuikot:

Messingin, tinan, kuparin jne. kiilloitukseen. Käy­tetään myös kiilloitustahnan kera.

Kuppiharjat:

Kivien, metallin, alumiinin jne. puhdistamiseen.

Hiomanauhat:

Puun ja muovien hiomiseen.

Timanttikatkaisulaikka:

Esim. betonin, kiven, posliinin, keramiikan tms.
materiaalien leikkaamiseen, katkaisuun, hiomise­en ja purseenpoistoon.

Kiinnitysholkit:

Eri kokoiset eri varusteiden kiinnittämistä varten.

Jyrsimet:

Muovin, puun ja pehmeiden metallien jyrsintään.

Istukan avain:

Varusteosien asentamiseen

8. Verkkojohdon vaihtaminen

Vaara!

Kun tämän laitteen verkkojohto vahingoittuu sen
on korvattava joko valmistaja tai hänen asiakas-,
huolto- ja varaosapalvelunsa tai vastaavan pä­tevyyden omaava henkilö, jotta vaaratilanteita ei
pääse syntymään.

9. Puhdistus, huolto ja varaosatilaus

Vaara!

Irroita verkkopistoke pistorasiasta ennen kaikkia
puhdistusstoimia.

9.1 Puhdistus

Pidä suojalaitteet, ilmaraot ja moottorin kotelo

•

niin puhtaina pölystä ja liasta kuin suinki mah­dollista. Pyyhi laite puhtaalla rievulla tai puhal­la se puhtaaksi vähäpaineisella paineilmalla.
Suosittelemme laitteen puhdistamista heti

•

joka käytön jälkeen.
Puhdista laite säännöllisin väliajoin käyttäen

•

kosteaa riepua ja vähän saippuaa. Älä käytä
sellaisia puhdistusaineita tai liuotteita, jotka
saattavat syövyttää laitteen muoviosia. Huo­lehdi siitä, ettei laitteen sisäpuolelle pääse
vettä. Veden tunkeutuminen sähkötyökaluun
lisää sähköiskun vaaraa.

9.2 Hiiliharjat

Jos kipinöitä syntyy ylettömästi, anna sähköalan
ammattihenkilön tarkastaa hiiliharjojen kunto.
Vaara! Hiiliharjojen vaihdon saa tehdä vain säh­köalan ammattihenkilö.

9.3 Huolto

Laitteen sisäpuolella ei ole mitään huoltoa tarvits­evia osia.

9.4 Varaosatilaus:

Varaosia tilatessasi anna seuraavat tiedot:

Laitteen tyyppi

•

Laitteen tuotenumero

•

Laitteen tunnusnumero

•

Tarvittavan varaosan varaosanumero.

•

Ajankohtaiset hinnat ja muut tiedot löydät osoit­teesta www.Einhell-Service.com

- 95 -

Anl_TC_MG_135_E_SPK9.indb 95Anl_TC_MG_135_E_SPK9.indb 95 28.09.2021 16:14:0528.09.2021 16:14:05

10. Käytöstäpoisto ja uusiokäyttö

FIN

Laite on pakattu kuljetuspakkaukseen, jotta välte­tään kuljetusvauriot. Tämä pakkaus on raaka-ai­netta ja sitä voi siksi käyttää uudelleen tai sen voi
toimittaa kierrätyksen kautta takaisin raaka-aine­kiertoon. Laite ja sen varusteet on valmistettu eri
materiaaleista, kuten esim. metallista ja muoveis­ta. Vialliset laitteet eivät kuulu kotitalousjätteisiin.
Laite tulee toimittaa asianmukaiseen keräyspis­teeseen ammattitaitoista hävittämistä varten. Jos
et tiedä, missä on tällainen keräyspiste, tiedustele
asiaa kuntasi hallinnosta.

11. Säilytys

Säilytä laite ja sen varusteet valolta, kosteudelta
ja pakkaselta suojatussa tilassa poissa lasten
ulottuvilta. Paras säilytyslämpötila on 5°C ja 30°C
välillä. Säilytä sähkötyökalut alkuperäispakkauk­sissaan.

Koskee ainoastaan EU-maita

Älä heitä sähkötyökaluja kotitalousjätteisiin!

Euroopan direktiivin 2012/19/EY loppuunkäy­tetyistä sähkö- ja elektronisista laitteista ja sen
kansalliseksi laiksi muuntamisen mukaan tulee
käytetyt sähkötyökalut koota erikseen ja toimittaa
ne ympäristöystävälliseen kierrätykseen.

Kierrätysvaihtoehto takaisinlähetykselle:
Sähkölaitteen omistaja on velvoitettu laitteen
palauttamisen vaihtoehtona vaikuttamaan siihen,
että hänen luovuttamansa omaisuus hävitetään
asianmukaisesti. Loppuun käytetty laite voidaan
tätä varten luovuttaa myös keräyspisteeseen,
joka suorittaa sen käytöstäpoiston kansallisten
kierrätystalous- ja jätehuoltolakien tarkoittamalla
tavalla. Tämä ei koske käytettyihin laitteisiin lii­tettyjä lisävarusteita ja apuvälineitä, joissa ei ole
sähköosia.

Tuotedokumentaation ja tuotteen mukana toi­mitettujen papereiden osittainenkin kopiointi tai
muu monistaminen on sallittu ainoastaan Ein­hell Germany AG:n nimenomaisella luvalla.

Oikeus teknisiin muutoksiin pidätetään

- 96 -

Anl_TC_MG_135_E_SPK9.indb 96Anl_TC_MG_135_E_SPK9.indb 96 28.09.2021 16:14:0528.09.2021 16:14:05

FIN

Asiakaspalvelutiedot

Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kump­paneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalve­lut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset.

Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että
seuraavia osia tarvitaan käyttömateriaaleina.

Laji Esimerkki

Kuluvat osat* Hiiliharjat, kiristystuurnat, kiinnitystuurnat, kiinni-

Käyttömateriaali / käyttöosat* Hiomalaikat, hiomanauhat, jyrsinterät, huopakiil-

Puuttuvat osat

* ei välttämättä kuulu toimitukseen!

Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon
www.Einhell-Service.com. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa
seuraaviin kysymyksiin:

Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen?

•

Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?

•

Mikä mielestäsi on laitteessa vikana (pääasiallinen vika)?

•

Kuvaa tätä toimintavirhettä.

tysholkit, joustoakseli

lottimet, poranterät, hiomapuikot, katkaisulaikat,
hiomatelat, metallilankaharjat

- 97 -

Anl_TC_MG_135_E_SPK9.indb 97Anl_TC_MG_135_E_SPK9.indb 97 28.09.2021 16:14:0528.09.2021 16:14:05

FIN

Takuutodistus

Arvoisa asiakas,
tuotteemme läpikäyvät erittäin tiukan laadunvalvontatarkastuksen. Mikäli tämä laite ei kuitenkaan toimi
moitteettomasti, valitamme tapahtunutta suuresti ja pyydämme sinua kääntymään teknisen asiakas­palvelumme puoleen käyttäen tässä takuukortissa annettua osoitetta. Selvitämme asian mielellämme
myös puhelimitse allaolevan palvelunumeron kautta. Takuuvaateiden esittämistä koskevat seuraavat
määräykset:

1. Nämä takuuehdot koskevat ainoastaan kuluttajia, ts. luonnollisia henkilöitä, jotka eivät käytä tätä
tuotetta sen enempää pienteollisessa kuin muussakaan itsenäisessä ammatinharjoituksessa. Nämä
takuuehdot säätelevät täydentäviä takuusuorituksia, jotka allamainittu valmistaja lupaa uusien
laitteidensa ostajille lakimääräisen takuun lisäksi. Ne eivät vaikuta lakimääräisiin takuusuoritus­vaateisiisi millään tavalla. Takuumme on sinulle maksuton.

2. Takuusuoritus kattaa ainoastaan sellaiset hankkimasi allamainitun valmistajan uuden laitteen
puutteellisuudet, jotka todistettavasti aiheutuvat materiaali- tai valmistusvirheistä, ja se on rajattu
valintamme mukaan ainoastaan näiden laitteen vikojen korjaamiseen tai laitteen korvaamiseen uu­della.
Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu käytettäväksi pienteollisuus-, käsi­työläis- tai ammattitarkoituksiin. Takuusopimusta ei siksi synny, jos laitetta on takuun kestoaikana
käytetty pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai siihen on kohdistunut näihin verrat­tavissa oleva rasitus.

3. Antamamme takuu ei kata näitä vaurioita:

- laitteessa esiintyneet vauriot, jotka aiheutuvat asennusohjeen noudattamatta jättämisestä tai asi­antuntemattomasta asennuksesta, käyttöohjeen noudattamatta jättämisestä (kuten esim. liitäntä
väärään verkkojännitteeseen tai virtalajiin) tai huolto- ja turvallisuusmääräysten laiminlyönnistä tai
laitteen altistamista epänormaaleille ympäristöolosuhteille tai puutteellisesta hoidosta ja huollosta.

- laitteessa esiintyneet vauriot, jotka aiheutuvat määräysten vastaisesta tai virheellisestä käytöstä
(esim. laitteen ylikuormitus tai hyväksymättömien liitostyökalujen tai varusteiden käyttö), vieraiden
esineiden tunkeutumisesta laitteeseen (esim. hiekka, kivet tai pöly, kuljetusvauriot), väkivoiman käy­töstä tai ulkopuolisista tekijöistä (esim. putoamisesta aiheutuneet vahingot).

- laitteessa tai sen osissa esiintyneet vauriot, jotka aiheutuvat käytöstä johtuvasta, tavanomaisesta
tai muuten tavallisesta kulumisesta.

4. Takuuajan kesto on 24 kuukautta ja se alkaa laitteen ostopäivästä. Takuuvaateet tulee esittää en­nen takuuajan päättymistä kahden viikon kuluessa siitä, kun olet havainnut vian. Takuuvaateiden
esittäminen takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei johda takuuajan
pitenemiseen tai laitteen tai siihen mahdollisesti asennettujen varaosien takuuajan alkamiseen uu­delleen alusta. Tämä koskee myös paikan päällä suoritettuja palveluja.

5. Viallista laitetta koskevat takuuvaateet tulee esittää osoitteella: www.Einhell-Service.com. Pidä
uuden laitteesi ostotosite tai muu ostonäyttö valmiina. Ilman vastaavia tositteita tai tyyppikilpeä meil­le lähetettyjen laitteiden osalta takuuvaateet on suljettu pois, koska mahdollisuudet laitteen tunnista­miseen puuttuvat. Mikäli takuumme kattaa laitteen vian, asiakkaalle toimitetaan korjattu tai uusi laite
viipymättä.

Tietysti korjaamme mielellämme korvausta vastaan myös sellaiset laitteiden viat, jotka eivät kuulu tai
eivät enää kuulu takuumme piiriin. Lähetä tätä varten laite teknisen asiakaspalvelumme osoitteeseen.

Kuluvien osien, käyttöosien ja puuttuvien osien suhteen viittaamme tämän takuun rajoituksiin, jotka on
selostettu tämän käyttöohjeen asiakaspalvelutiedoissa.

- 98 -

Anl_TC_MG_135_E_SPK9.indb 98Anl_TC_MG_135_E_SPK9.indb 98 28.09.2021 16:14:0528.09.2021 16:14:05

RUS

Опасность! - для уменьшения опасности получить травму прочтите руководство по
эксплуатации

Осторожно! Используйте средства защиты слуха. Воздействие шума может вызвать потерю
слуха.

Осторожно! Используйте респиратор. При обработке древесины и других материалов может
образоваться вредная для здоровья пыль. Запрещено обрабатывать предметы содержащие
асбест!

Осторожно! Используйте защитные очки. Возникающие во время работы искры или
выделяющиеся из устройства обломки, опилки и пыль могут повредить органы зрения.

- 99 -

Anl_TC_MG_135_E_SPK9.indb 99Anl_TC_MG_135_E_SPK9.indb 99 28.09.2021 16:14:0528.09.2021 16:14:05

RUS

Опасность!

При использовании устройств необходимо
соблюдать определенные правила техники
безопасности для того, чтобы избежать
травм и предотвратить ущерб. Поэтому
внимательно прочитайте настоящее
руководство по эксплуатации / указания по
технике безопасности полностью. Храните
их в надежном месте для того, чтобы иметь
необходимую информацию, когда она
понадобится. Если Вы даете устройство
другим для пользования, то приложите к нему
это руководство по эксплуатации / указания
по технике безопасности. Мы не несем
никакой ответственности за травмы и ущерб,
которые были получены или причинены
в результате несоблюдения указаний
этого руководства и указаний по технике
безопасности.

1. Указания по технике

безопасности

Соответствующие указания по технике
безопасности находятся в приложенных
брошюрах!

Предупреждение!
Ознакомьтесь со всеми указаниями по
технике безопасности, инструкциями,
изображениями и техническими
характеристиками, которые прилагаются
к данному электрическому инструменту.

Неточное соблюдение указаний,
содержащихся в следующей инструкции,
может привести к поражению электрическим
током, пожару и (или) тяжелым травмам.

Сохраняйте все указания по технике
безопасности и инструкции для
использования в будущем.

2. Состав устройства и состав

упаковки

2.1 Состав устройства (рисунки 3)

1 Переключатель включено-выключено
2 Регулятор скорости вращения
3 Натяжная гайка
4 Стопорная кнопка цангового патрона
5 Кожух
6 Рукоятка

2.2 Состав комплекта устройства
(рисунки 1-2)

Проверьте комплектность изделия на
основании описанного объема поставки.
При обнаружении недостатка компонентов
обратитесь в наш сервисный центр
или магазин, в котором Вы приобрели
устройство, не позднее чем в течение 5-ти
рабочих дней после приобретения изделия,
предъявив действительную квитанцию о
покупке. Обратите внимание на таблицу с
указанием гарантийных сроков в документе с
информацией о сервисном обслуживании.

Откройте упаковку и выньте осторожно из

•

упаковки устройство.
Удалите упаковочный материал, а также

•

приспособления защиты устройства при
упаковывании и транспортировке (при
наличии).

Проверьте комплектность устройства.

•

Проверьте устройство и принадлежности

•

на наличие возникших при
транспортировке повреждений.

Сохраняйте упаковку по возможности

•

до истечения срока гарантийных
обязательств.

Опасность!
Устройство и упаковка не являются
детскими игрушками! Запрещено детям
играть с пластиковыми пакетами,
пленками и мелкими деталями! Опасность
заключается в том, что они могут
проглотить или погибнуть от удушья!

Шлифовальный и гравировальный

•

инструмент
Чемоданчик (1)

•

Шлифовальные круги (2)

•

Абразивные ленты (3)

•

Зажимные оправки(4)

•

Фрезы (5)

•

Войлочные полировальные инструменты

•

(10) / крепежные оправки (6)
Сверла (7)

•

Фиксатор (8)

•

Шлифовальные головки (9)

•

Зажимные втулки (11)

•

Отрезные диски (12)

•

Гибкий вал (13)

•

Зажим для стола (14)

•

Телескопический штатив (15)

•

Шлифовальные валики (16)

•

Чашечные щетки (17)

•

Шлифовальная бумага (18)

•

- 100 -

Anl_TC_MG_135_E_SPK9.indb 100Anl_TC_MG_135_E_SPK9.indb 100 28.09.2021 16:14:0528.09.2021 16:14:05
