Einhell TC-ID 720/1 E User guide
DK/ Original betjeningsvejledning
N Slagboremaskine
S Original-bruksanvisning
Slagborrmaskin
FIN Alkuperäiskäyttöohje
Iskuporakone
RUS Оригинальное руководство по
эксплуатации
ударная дрель
EE Originaalkasutusjuhend
Lööktrel
LV Oriģinālā lietošanas instrukcija
Triecienurbjmašīna
LT Originali naudojimo instrukcija
Smūginis gręžtuvas
TC-ID 720/1
3
Art.-Nr.: 42.598.46 I.-Nr.: 11018
Anleitung_TC_ID_720_1_E_SPK3.indb 1Anleitung_TC_ID_720_1_E_SPK3.indb 1 19.09.2019 12:51:3619.09.2019 12:51:36
1
2 3
1
7
6
8
5
4
2
1
8
Anleitung_TC_ID_720_1_E_SPK3.indb 2Anleitung_TC_ID_720_1_E_SPK3.indb 2 19.09.2019 12:51:3819.09.2019 12:51:38
3
8
- 2 -
4 5
2
8
6 7
7
6
5
4
1
B
A
- 3 -
Anleitung_TC_ID_720_1_E_SPK3.indb 3Anleitung_TC_ID_720_1_E_SPK3.indb 3 19.09.2019 12:51:4319.09.2019 12:51:43
- 4 -
Anleitung_TC_ID_720_1_E_SPK3.indb 4Anleitung_TC_ID_720_1_E_SPK3.indb 4 19.09.2019 12:51:4519.09.2019 12:51:45
DK/N

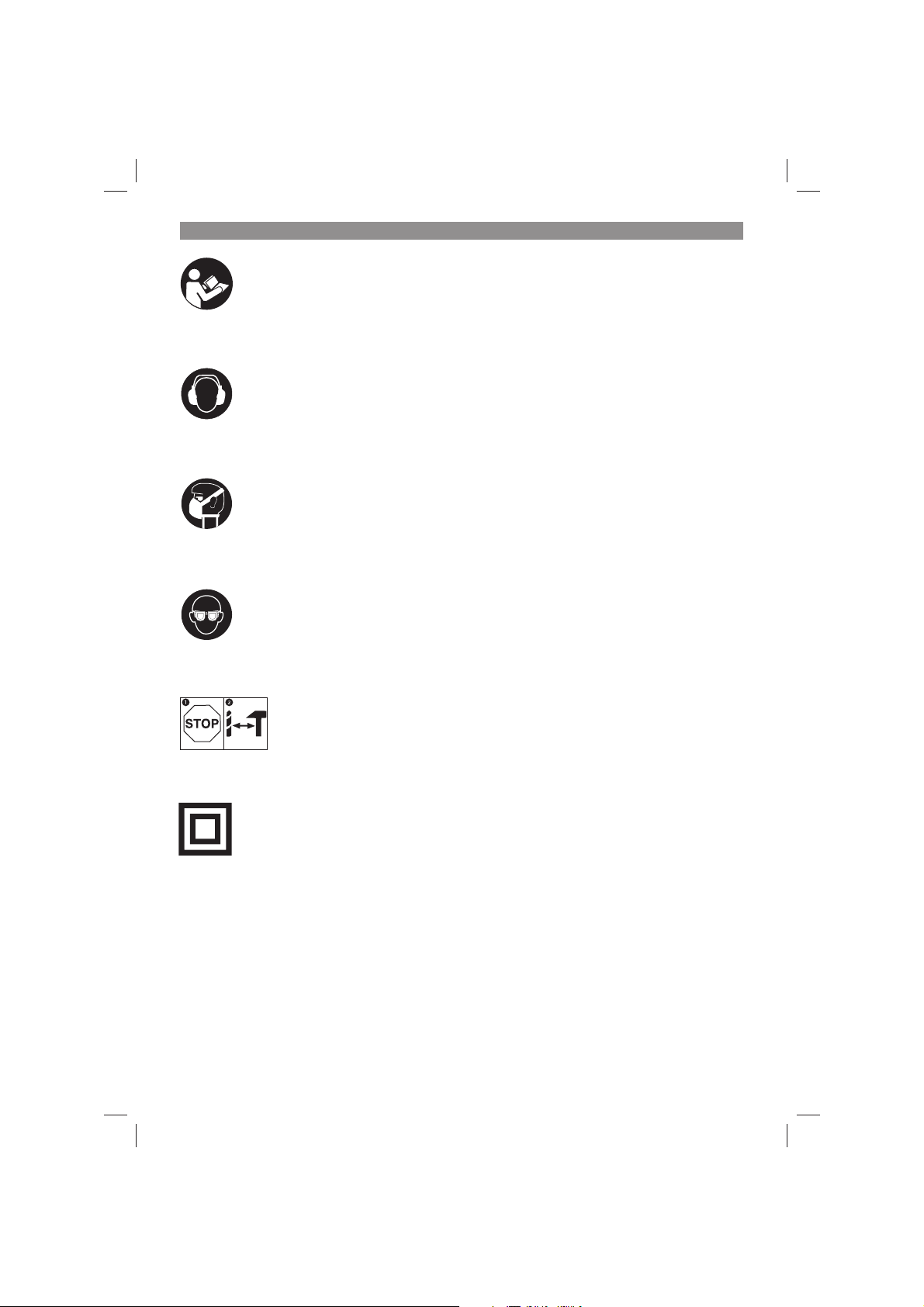

Fare! - Læs betjeningsvejledningen for at reducere risikoen for personskade
Forsigtig! Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab.
Forsigtig! Brug støvmaske. Ved bearbejdning af træ og andre materialer kan der dannes sundheds-
skadeligt støv. Der må ikke arbejdes i asbestholdigt materiale!
Forsigtig! Brug beskyttelsesbriller. Gnister, som opstår under arbejdet, eller splinter, spån og støv,
som står ud fra maskinen, kan forårsage synstab.
Omskifteren til boring/slagboring må kun betjenes, når maskinen står stille, for ikke at beskadige gearet
Beskyttelsesklasse II (dobbeltisolering)
- 5 -
Anleitung_TC_ID_720_1_E_SPK3.indb 5Anleitung_TC_ID_720_1_E_SPK3.indb 5 19.09.2019 12:51:4519.09.2019 12:51:45
DK/N
Fare!
Ved brug af el-værktøj er der visse sikkerhedsforanstaltninger, der skal respekteres for at undgå
skader på personer og materiel. Læs derfor betjeningsvejledningen / sikkerhedsanvisningerne
grundigt igennem. Opbevar betjeningsvejledningen et praktisk sted, så du altid kan tage den frem
efter behov. Husk at lade betjeningsvejledningen
/ sikkerhedsanvisningerne følge med værktøjet,
hvis du overdrager det til andre. Vi fraskriver
os ethvert ansvar for skader på personer eller
materiel, som måtte opstå som følge af, at anvisningerne i denne betjeningsvejledning, navnlig
vedrørende sikkerhed, tilsidesættes.
1. Sikkerhedsanvisninger
Relevante sikkerhedsanvisninger fi nder du i det
medfølgende hæfte.
Advarsel!
Læs alle sikkerhedsanvisninger, anvisninger,
illustrationer og tekniske data, som dette
el-værktøj er udstyret med. Følges de efterføl-
gende anvisninger ikke, kan dette føre til elektrisk
stød, brand og/eller alvorlige kvæstelser.
Alle sikkerhedsanvisninger og øvrige anvisninger skal opbevares for senere brug.
2. Produktbeskrivelse og
leveringsomfang

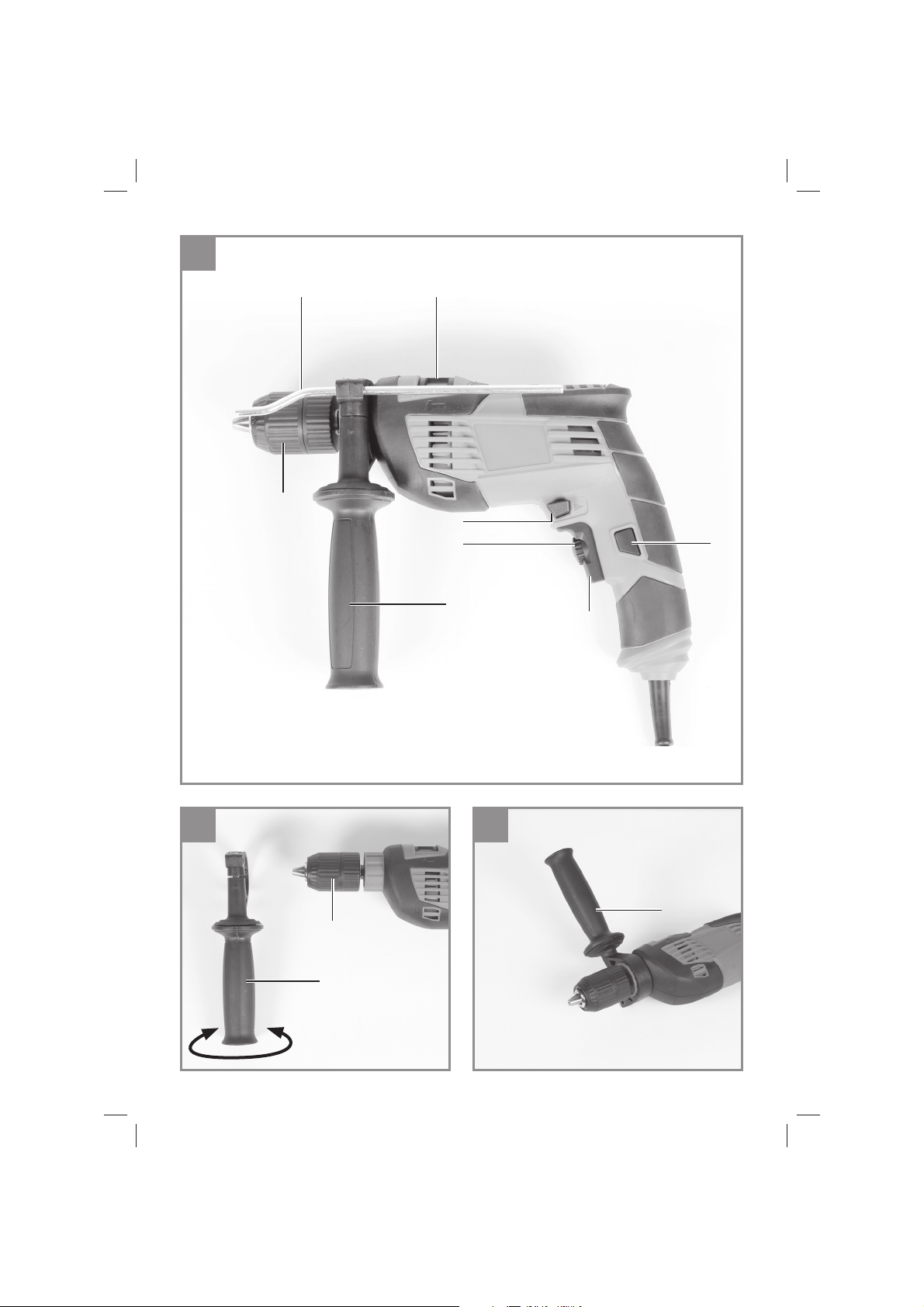

2.1 Produktbeskrivelse (fi g. 1)
1. Selvspændende borepatron
2. Dybdestop
3. Omskifter boring/slagboring
4. Fikseringsknap
5. Tænd/Sluk-knap
6. Hastighedsregulator
7. Omskifter højre-/venstregang
8. Hjælpegreb
2.2 Leveringsomfang
Kontroller på grundlag af det beskrevne leveringsomfang, at varen er komplet. Hvis nogle dele
mangler, bedes du senest inden 5 hverdage efter
købet af varen henvende dig til vores servicecenter eller det sted, hvor du har købt varen, med
forevisning af gyldig købskvittering. Vær her opmærksom på garantioversigten, der er indeholdt i
serviceinformationerne bagest i vejledningen.
Åbn pakken, og tag forsigtigt maskinen ud af
•
emballagen.
Fjern emballagematerialet samt emballage-/
•
og transportsikringer (hvis sådanne forefindes).
Kontroller, at der ikke mangler noget.
•
Kontroller maskine og tilbehør for transports-
•
kader.
Opbevar så vidt muligt emballagen indtil ga-
•
rantiperiodens udløb.
Fare!
Maskinen og emballagematerialet er ikke
legetøj! Børn må ikke lege med plastikposer,
folier og smådele! Fare for indtagelse og
kvælning!
Slagboremaskine
•
Dybdestop
•
Original betjeningsvejledning
•
Sikkerhedsanvisninger
•
3. Formålsbestemt anvendelse
Slagboremaskinen er bygget til boring af huller i
træ, jern, ikke-jernholdige metaller og til slagboring i stenmateriale vha. passende boreværktøj.
Saven må kun anvendes i overensstemmelse
med dens tiltænkte formål. Enhver anden form
for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det være sig på personer
eller materiel, som måtte opstå som følge af, at
maskinen ikke er blevet anvendt korrekt. Ansvaret
bæres alene af brugeren/ejeren.
Bemærk, at vore produkter ikke er konstrueret til
erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, såfremt
produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed.
4. Tekniske data
Netspænding: ........................220-240 V ~ 50 Hz
Optagen eff ekt: ......................................... 720 W
Omdrejningstal, ubelastet: ...............0-2800 min
Boreydelse: .................................... Beton 13 mm
........................................................... Stål 10 mm
............................................................Træ 30 mm
Kapslingsklasse: ........................................... II/
Vægt: ..........................................................1,8 kg
쓑
-1
- 6 -
Anleitung_TC_ID_720_1_E_SPK3.indb 6Anleitung_TC_ID_720_1_E_SPK3.indb 6 19.09.2019 12:51:4619.09.2019 12:51:46
DK/N
Fare!
Støj og vibration
Støj- og vibrationstal er beregnet i henhold til
EN 62841.
Lydtryksniveau LpA ................................. 87 dB(A)
Usikkerhed K
Lydeff ektniveau L
Usikkerhed K
Brug høreværn.
Støjudviklingen fra maskinen kan forårsage høretab.
Samlede svingningstal (vektorsum for tre retninger) beregnet i henhold til EN 62841.
Slagboring i beton
Svingningsemissionstal a
Usikkerhed K = 1,5 m/s
Boring i metal
Svingningsemissionstal a
Usikkerhed K = 1,5 m/s
De angivede samlede svingningsværdier og de
angivede støjemissionsværdier er blevet målt iht.
en standardiseret analyseproces og kan anvendes til at sammenligne el-værktøj indbyrdes.
De angivede samlede svingningsværdier og de
angivede støjemissionsværdier kan også bruges
til at gennemføre en foreløbig vurdering af belastningen.
Advarsel:
Svingnings- og støjemissionerne kan afvige fra de
angivede værdier, når el-værktøjet bruges, dette
afhænger af den måde, el-værktøjet bruges på,
og især af, hvilke typen emne der bearbejdes.
Støjudvikling og vibration skal begrænses til
et minimum!
Brug kun intakte og ubeskadigede maskiner.
•
Vedligehold og rengør maskinen med jævne
•
mellemrum.
Tilpas arbejdsmåden efter maskinen.
•
Overbelast ikke maskinen.
•
Lad i givet fald maskinen underkaste et efter-
•
syn.
Sluk maskinen, når den ikke benyttes.
•
Bær handsker.
•
.............................................3 dB
pA
...............................98 dB(A)
WA
............................................3 dB
WA
h, ID
2
h, D
2
= 7,5 m/s
= 4,0 m/s
2
2
Forsigtig!
Tilbageværende risici
Også selv om du betjener el-værktøjet forskriftsmæssigt, er der stadigvæk nogle risikofaktorer at tage højde for. Følgende farer kan
opstå, alt efter el-værktøjets type og konstruktionsmåde:
1. Lungeskader, såfremt der ikke bæres egnet
støvmaske.
2. Høreskader, såfremt der ikke bæres egnet
høreværn.
3. Helbredsskader, som følger af hånd-armvibration, såfremt værktøjet benyttes over et
længere tidsrum eller ikke håndteres og vedligeholdes forskriftsmæssigt.
5. Inden ibrugtagning
Inden du slutter høvlen til strømforsyningsnettet,
skal du kontrollere, at dataene på mærkepladen
stemmer overens med netdataene.
Advarsel!
Træk altid stikket ud af stikkontakten, inden
du foretager indstillinger på høvlen.
5.1. Montering af hjælpegreb (fi g. 2-3/pos. 8)
Hjælpegrebet (8) sikrer et mere stabilt fæste under arbejdet med slagboremaskinen. Brug derfor
aldrig maskinen uden hjælpegreb.
Hjælpegrebet (8) klemmes fast på slagboremaskinen. Klemmekanismen strammes til ved at dreje
grebet i urets retning. Drej imod uret for at løsne
klemmekanismen.
Det medfølgende hjælpegreb (8) skal sættes
•
på først. Til det formål drejes på grebet, så
klemmekanismen åbnes så meget, at hjælpegrebet kan presses hen over borepatronen
(1) og ind på slagboremaskinen.
Når hjælpegrebet (8) er blevet sat på, drejer
•
du det til den arbejdsposition, der passer dig
bedst.
Drej nu grebet i i den modsatte drejeretning,
•
så hjælpegrebet sidder fast.
Hjælpegrebet (8) kan bruges af både højre-
•
og venstrehåndede.
5.2 Montering og indstilling af dybdestop
(fi g. 4/pos. 2)
Dybdestoppet (2) holdes fastklemt af hjælpegrebet (8). Klemmekanismen løsnes og strammes
ved at dreje grebet.
Løsn klemmekanismen, og sæt dybdestoppet
•
(2) ind i udsparingen på hjælpegrebet.
- 7 -
Anleitung_TC_ID_720_1_E_SPK3.indb 7Anleitung_TC_ID_720_1_E_SPK3.indb 7 19.09.2019 12:51:4619.09.2019 12:51:46
DK/N
Bring dybdestoppet (2) i samme niveau som
•
boremaskinen.
Træk dybdestoppet tilbage svarende til den
•
ønskede boredybde.
Drej grebet på hjælpegrebet (8) til igen, så
•
det sidder fast.
Bor nu hullet, indtil dybdestoppet (2) berører
•
arbejdsemnet.
5.3 Isætning af bor (fi g. 5)
Træk altid stikket ud af stikkontakten, inden
•
du foretager indstillinger på maskinen.
Løsn dybdestoppet, som beskrevet under
•
punkt 5.2, og skub det i retning mod hjælpegrebet. Du har nu fri adgang til borepatronen
(1).
Denne slagboremaskine er forsynet med en
•
selvspændende borepatron (1).
Skru borepatronen (1) på. Boråbningen skal
•
være stor nok til at kunne optage boret.
Vælg et egnet bor. Sæt boret så langt op i bo-
•
repatronens åbning som muligt.
Drej borepatronen (1) i. Tjek, at boret sidder
•
fast i borepatronen (1).
Kontroller med jævne mellemrum, at boret/
•
værktøjet sidder godt fast (træk stikket ud!).
6. Betjening
6.1 Tænd/Sluk-knap (fi g. 6/pos. 5)
Sæt først et egnet bor i maskinen (se 5.3).
•
Sæt stikket i en stikkontakt.
•
Medbring boremaskinen til borestedet.
•
Tænd:
Tryk på tænd/sluk-knappen (5)
Vedvarende drift:
Fikser tænd/sluk-knappen (5) med låseknappen
(4)
Sluk:
Tryk kortvarigt tænd/sluk-knappen (5) ind.
6.2 Indstilling af omdrejningstal (fi g. 6/pos. 5)
Omdrejningstallet kan styres trinløst under
•
arbejdet.
Omdrejningstallet bestemmes ud fra, hvor
•
kraftigt du trykker ind på tænd/sluk-knappen
(5).
Valg af rigtigt omdrejningstal: Det bedst eg-
•
nede omdrejningstal afhænger af arbejdsemnet, driftsmodus og boret.
Moderat tryk på tænd/sluk-knap (5): Lavere
•
omdrejningstal (ved: små skruer, bløde materialer)
Kraftigere tryk på tænd/sluk-knap (5): Højere
•
omdrejningstal (ved: store/lange skruer, hårde materialer)
Tip: Borehuller bør bores med lavt omdrejningstal. Øg så omdrejningstallet trinvist.
Fordele:
Boremaskinen er lettere at styre og preller
•
ikke så let af ved anboring.
Du undgår splintrede borehuller (f.eks. ved
•
kakler).
6.3 Forvalg af omdrejningstal (fi g. 6/pos. 6)
Med hastighedsregulatoren (6) kan du fast-
•
sætte det maksimale omdrejningstal. Tænd/
Sluk-knappen (5) kan kun trykkes ind til det
fastsatte maksimale omdrejningstal.
Indstil omdrejningstallet med justerringen (6) i
•
tænd/sluk-knappen (5).
Denne indstilling må ikke foretages, mens du
•
borer.
6.4 Omskifter højre-/venstregang
(fi g. 6/pos. 7)
Omskift må kun foretages, når maskinen står
•
stille!
Indstil slagboremaskinens omløbsretning
•
med omskifteren (7):
Omløbsretning Kontaktposition
Højregang (fremad og boring) Højre trykket ind
Venstregang (tilbageløb) Venstre trykket ind
6.5 Omskifter boring/slagboring (fi g. 7/pos. 3)
Omskift må kun foretages, når maskinen står
stille!
Boring:
Omskifteren (3) i position boring. (Position A)
Anvendelse: Træstykker; metaller; kunststoff er
Slagboring:
Omskifteren (3) i position slagboring. (Position B)
Anvendelse: Beton; sten; murværk
- 8 -
Anleitung_TC_ID_720_1_E_SPK3.indb 8Anleitung_TC_ID_720_1_E_SPK3.indb 8 19.09.2019 12:51:4619.09.2019 12:51:46
DK/N
6.6 Tip til arbejdet med din slagboremaskine
6.6.1 Boring i beton og murværk
Stil omskifter for boring/slagboring (3) i positi-
•
on B (slagboring).
Brug altid hårdmetalsbor kombineret med højt
•
omdrejningstal ved bearbejdning af murværk
og beton.
6.6.2 Boring i stål
Stil omskifter for boring/slagboring (3) i positi-
•
on A (boring).
Brug altid HSS-bor til bearbejdning af stål
•
(HSS = højtlegeret hurtigstål) kombineret
med et lavt omdrejningstal.
Det anbefales at smøre boringen med et
•
egnet kølemiddel for at undgå unødvendig
nedslidning af bor.
6.6.3 Anboring af huller
Hvis du vil bore et dybt hul i et hårdt materiale
(f.eks. stål), anbefales det at bore hullet til først
med et mindre bor.
6.6.4 Boring i fl iser og kakler
Stil omskifter for boring/slagboring (3) i positi-
•
on A (boring) for at bore til først.
Stil omskifteren (3) i position B (slagboring),
•
så snart boret er trængt ind i flisen/kaklen.
7. Udskiftning af
nettilslutningsledning
Fare!
Hvis produktets nettilslutningsledning beskadiges, skal den skiftes ud af producenten eller dennes kundeservice eller af person med lignende
kvalifi kationer for at undgå fare for personskade.
8. Rengøring, vedligeholdelse og
reservedelsbestilling
Fare!
Træk stikket ud af stikkontakten inden vedligeholdelsesarbejde.
8.1 Rengøring
Hold så vidt muligt beskyttelsesanordninger,
•
luftsprækker og motorhuset fri for støv og
snavs. Gnid maskinen ren med en ren klud,
eller foretag trykluftudblæsning med lavt tryk.
Vi anbefaler, at maskinen rengøres hver gang
•
efter brug.
Rengør af og til maskinen med en fugtig klud
•
og lidt blød sæbe. Undgå brug af rengøringseller opløsningsmiddel, da det vil kunne
ødelægge maskinens kunststofdele. Pas på,
at der ikke kan trænge vand ind i maskinens
indvendige dele. Trænger der vand ind i et elværktøj, øger det risikoen for elektrisk stød.
8.2 Kontaktkul
Ved for megen gnistdannelse skal kontaktkullet
efterses af en fagmand.
Fare! Udskiftning af kontaktkul skal foretages af
en fagmand.
8.3 Vedligeholdelse
Der fi ndes ikke yderligere dele, som skal
vedligeholdes inde i maskinen.
8.4 Bestilling af reservedele og tilbehør:
Ved bestilling af reservedele bedes følgende
oplyst:
Produktets typebetegnelse
•
Produktets varenummer
•
Produktets identnummer
•
Nummeret på den ønskede reservedel
•
Aktuelle priser og øvrig information fi ndes på
www.isc-gmbh.info
Tip! Det anbefales at bruge
førsteklasses tilbehør fra
for at opnå et godt
arbejdsresultat! www.kwb.eu
welcome@kwb.eu
- 9 -
Anleitung_TC_ID_720_1_E_SPK3.indb 9Anleitung_TC_ID_720_1_E_SPK3.indb 9 19.09.2019 12:51:4619.09.2019 12:51:46
9. Bortskaff else og genanvendelse
Produktet leveres indpakket for at undgå transportskader. Emballagen består af råmaterialer
og kan genanvendes eller indleveres på genbrugsstation. Produktet og dets tilbehør består af
forskelligartede materialer, f.eks. metal og plast.
Defekte produkter må ikke smides ud som almindeligt husholdningsaff ald. For at sikre en fagmæs-
sig korrekt bortskaff else skal produktet indleveres
på et aff aldsdepot. Hvis du ikke har kendskab til
lokalt aff aldsdepot, så kontakt din kommune.
10. Opbevaring
Maskinen og dens tilbehør skal opbevares på et
mørkt, tørt og frostfrit sted uden for børns rækkevidde. Den optimale lagertemperatur ligger
mellem 5 og 30˚C. Opbevar el-værktøjet i den
originale emballage.
DK/N
- 10 -
Anleitung_TC_ID_720_1_E_SPK3.indb 10Anleitung_TC_ID_720_1_E_SPK3.indb 10 19.09.2019 12:51:4619.09.2019 12:51:46
DK/N
Kun for EU-lande
Smid ikke el-værktøj ud som almindeligt husholdningsaff ald!
I medfør af Rådets direktiv 2012/19/EF om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse
i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende
formål på miljømæssig forsvarlig vis.
Recycling-alternativ til tilbagesendelse:
Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaff e mas-
kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation
– spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med
maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.
Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er
kun tilladt med udtrykkelig tilladelse fra iSC GmbH.
Ret til tekniske ændringer forbeholdes
- 11 -
Anleitung_TC_ID_720_1_E_SPK3.indb 11Anleitung_TC_ID_720_1_E_SPK3.indb 11 19.09.2019 12:51:4619.09.2019 12:51:46
DK/N
Serviceinformationer
I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata
fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks.
reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer.
Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt
slid resp. at følgende dele anses som forbrugsmaterialer.
Kategori Eksempel
Sliddele* Kontaktkul, borepatron
Forbrugsmateriale/ forbrugsdele* Bor
Manglende dele
* er ikke nødvendigvis indeholdt i leveringsomfanget!
Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.isc-gmbh.info. Det er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:
Har produktet fungeret, eller var det defekt fra begyndelsen?
•
Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?
•
Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?
•
Beskriv venligst fejlfunktionen.
- 12 -
Anleitung_TC_ID_720_1_E_SPK3.indb 12Anleitung_TC_ID_720_1_E_SPK3.indb 12 19.09.2019 12:51:4719.09.2019 12:51:47
DK/N
Garantibevis
Kære kunde!
Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle
udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på
adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte servicenummer. For indfrielse af garantikrav gælder følgende:
1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken
vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstændigt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent
lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmelser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.
2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der
skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på
produktet, eller om produktet udskiftes.
Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig
brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige,
håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.
3. Garantien dækker ikke følgende:
- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som
følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller
som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedligeholdelse.
- Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af
produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer
i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger
udefra (f.eks. fordi produktet tabes).
- Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet naturligt slid.
4. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende inden garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav
kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet
medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også servicearbejder, der foretages på stedet.
5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til: www.isc-gmbh.
info. Sørg for at have købskvitteringen eller anden form for dokumentation af købet af det nye apparat ved hånden. Apparater, der sendes ind uden passende dokumentation eller uden typeskilt, er
udelukket fra garantiydelsen på grund af manglende identifi cering. Er defekten omfattet af garanti-
en, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt.
Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfattet af garantien. Du skal blot indsende produktet til vores serviceadresse.
Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i henhold til serviceinformationerne i nærværende betjeningsvejledning.
- 13 -
Anleitung_TC_ID_720_1_E_SPK3.indb 13Anleitung_TC_ID_720_1_E_SPK3.indb 13 19.09.2019 12:51:4719.09.2019 12:51:47
S
Fara! - Läs igenom bruksanvisningen för att sänka risken för skador
Obs! Bär hörselskydd. Buller kan leda till att hörseln förstörs.
Obs! Bär dammskyddsmask. Vid bearbetning av trä och andra material fi nns det risk för att hälsovåd-
ligt damm uppstår. Asbesthaltiga material får inte bearbetas!
Obs! Använd skyddsglasögon. Medan du använder elverktyget fi nns det risk för att gnistor uppstår
eller att splitter, spån och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind.
För att undvika att maskinens växel förstörs, får du endast skifta på omkopplaren för borrning / slagborrning medan maskinen står stilla.
Skyddsklass II (dubbelt isolerad)
- 14 -
Anleitung_TC_ID_720_1_E_SPK3.indb 14Anleitung_TC_ID_720_1_E_SPK3.indb 14 19.09.2019 12:51:4719.09.2019 12:51:47
S
Fara!
Innan maskinen kan användas måste särskilda
säkerhetsanvisningar beaktas för att förhindra
olyckor och skador. Läs därför noggrant igenom
denna bruksanvisning och dessa säkerhetsanvisningar. Förvara dem på ett säkert ställe så att du
alltid kan hitta önskad information. Om maskinen
ska överlåtas till andra personer måste även
denna bruksanvisning och dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor
eller skador som har uppstått om denna bruksanvisning eller säkerhetsanvisningarna åsidosätts.
1. Säkerhetsanvisningar
Gällande säkerhetsanvisningar fi nns i det bifoga-
de häftet.
Varning!
Läs igenom alla säkerhetsanvisningar, instruktioner, bilder och tekniska data som fi nns
på detta elverktyg. Om nedanstående instrukti-
oner inte beaktas fi nns det risk för elektriska slag,
brand eller allvarliga personskador.
Spara på alla säkerhetsanvisningar och instruktioner för framtida bruk.
2. Beskrivning av maskinen samt
leveransomfattning
2.1 Beskrivning av maskinen (bild 1)
1. Snabbchuck
2. Borrdjupanslag
3. Omkopplare för borrning/slagborrning
4. Spärrknapp
5. Strömbrytare
6. Varvtalsreglering
7. Omkopplare för höger-/vänstergång
8. Stödhandtag
den).
Kontrollera att leveransen är komplett.
•
Kontrollera om produkten eller tillbehörsdelar-
•
na har skadats i transporten.
Spara om möjligt på förpackningen tills ga-
•
rantitiden har gått ut.
Fara!
Produkten och förpackningsmaterialet är
ingen leksak! Barn får inte leka med plastpåsar, folie eller smådelar! Risk för att barn
sväljer delar och kvävs!
Slagborrmaskin
•
Borrdjupanslag
•
Original-bruksanvisning
•
Säkerhetsanvisningar
•
3. Ändamålsenlig användning
Slagborrmaskinen är dimensionerad för borrning
av hål i trä, järn, icke-järnmetall och för slagborrning i sten med ett lämpligt borrverktyg.
Maskinen får endast användas till sitt avsedda
ändamål. Användningar som sträcker sig utöver
detta användningsområde är ej ändamålsenliga.
För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/
operatören själv. Tillverkaren påtar sig inget
ansvar.
Tänk på att våra produkter endast får användas
till ändamålsenligt syfte och inte har konstruerats
för yrkesmässig, hantverksmässig eller industriell
användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller
vid liknande aktiviteter.
2.2 Leveransomfattning
Kontrollera att produkten är komplett med hjälp av
beskrivningen av leveransen. Om delar saknas vill
vi be dig ta kontakt med vårt servicecenter eller
butiken där du köpte produkten inom fem dagar
efter att du köpte artikeln. Tänk på att du måste
visa upp ett giltigt kvitto. Beakta även garantitabellen i serviceinformationen i slutet av bruksanvisningen.
Öppna förpackningen och ta försiktigt ut pro-
•
dukten ur förpackningen.
Ta bort förpackningsmaterialet samt förpack-
•
nings- och transportsäkringar (om förhan-
Anleitung_TC_ID_720_1_E_SPK3.indb 15Anleitung_TC_ID_720_1_E_SPK3.indb 15 19.09.2019 12:51:4719.09.2019 12:51:47
4. Tekniska data
Nätspänning .......................... 220-240 V ~ 50 Hz
Upptagen eff ekt ........................................720 W
Tomgångs-varvtal .............................0-2800 min
Borrdiameter .................................betong 13 mm
............................................................stål 10 mm
............................................................. trä 30 mm
Skyddsklass .................................................. II/
Vikt .............................................................1,8 kg
- 15 -
-1
쓑
S
Fara!
Buller och vibration
Buller- och vibrationsvärden har bestämts enligt
EN 62841.
Ljudtrycksnivå LpA ................................. 87 dB(A)
Osäkerhet K
Ljudeff ektnivå L
Osäkerhet K
Bär hörselskydd.
Buller kan leda till att hörseln förstörs.
Totala vibrationsvärden (vektorsumma i tre riktningar) har bestämts enligt EN 62841.
Slagborrning i betong
Vibrationsemissionsvärde a
Osäkerhet K = 1,5 m/s
Borrning i metall
Vibrationsemissionsvärde a
Osäkerhet K = 1,5 m/s
Angivna vibrationsemissionsvärden och bullervärden har mätts upp enligt en standardiserad
provningsmetod och kan användas om man vill
jämföra olika elverktyg.
Angivna vibrationsemissionsvärden och bullervärden kan även användas till en preliminär bedömning av belastningen.
Varning:
Beroende på hur elverktyget används, och
särskilt vilken typ av arbetsstycke som bearbetas,
kan de vibrationsemissions- och bullervärden
som uppstår under den faktiska användningen av
elverktyget avvika från angivna värden.
Begränsa uppkomsten av buller och vibration
till ett minimum!
Använd endast intakta maskiner.
•
Underhåll och rengör maskinen regelbundet.
•
Anpassa ditt arbetssätt till maskinen.
•
Överbelasta inte maskinen.
•
Lämna in maskinen för översyn vid behov.
•
Slå ifrån maskinen om den inte används.
•
Bär handskar.
•
Obs!
Kvarstående risker
Kvarstående risker föreligger alltid även om
detta elverktyg används enligt föreskrift. Följande risker kan uppstå på grund av elverkty-
..............................................3 dB
pA
.................................. 98 dB(A)
WA
..............................................3 dB
WA
= 7,5 m/s
h, ID
2
= 4,0 m/s
h, D
2
2
2
gets konstruktion och utförande:
1. Lungskador om ingen lämplig dammfi lter-
mask används.
2. Hörselskador om inget lämpligt hörselskydd
används.
3. Hälsoskador som uppstår av hand- och
armvibrationer om maskinen används under
längre tid eller om det inte hanteras och underhålls enligt föreskrift.
5. Före användning
Innan du ansluter maskinen måste du övertyga
dig om att uppgifterna på typskylten stämmer
överens med nätets data.
Varning!
Dra alltid ut stickkontakten innan du gör några inställningar på maskinen.
5.1. Montera stödhandtaget (bil 2-3/pos. 8)
Stödhandtaget (8) ger dig ytterligare stöd medan
du använder slagborrmaskinen. Använd därför
alltid maskinen med stödhandtag.
Stödhandtaget (8) kläms fast på slagborrmaskinen. Handtaget kläms fast när det vrids runt i
medsols riktning. Vrid på handtaget i motsols riktning för att lossa klämningen.
Det bifogade stödhandtaget (8) måste först
•
monteras. Vrid runt handtaget så att klämningen öppnas tillräckligt. Därefter kan
stödhandtaget föras över slagborrmaskinens
chuck (1).
Efter att stödhandtaget (8) har skjutits på
•
måste det svängas runt till en lämplig arbetsposition.
Vrid sedan runt handtaget i den motsatta rikt-
•
ningen tills stödhandtaget sitter fast.
Stödhandtaget (8) passar till såväl höger-
•
som vänsterhänta användare.
5.2 Montera och ställa in djupanslag (bild 4/
pos. 2)
Djupanslaget (2) är fastklämt i stödhandtaget
(8). Klämningen kan lossas eller spännas åt när
handtaget vrids runt.
Lossa på klämningen och sätt in djupanslaget
•
(2) i den avsedda öppningen i stödhandtaget.
Ställ in djupanslaget (2) så att dess spets
•
stämmer överens med borrspetsen.
Dra tillbaka djupanslaget med en sträcka som
•
motsvarar avsett borrdjup.
Vrid fast handtaget på stödhandtaget (8) tills
•
det sitter fast igen.
- 16 -
Anleitung_TC_ID_720_1_E_SPK3.indb 16Anleitung_TC_ID_720_1_E_SPK3.indb 16 19.09.2019 12:51:4719.09.2019 12:51:47
S
Borra nu hålet tills djupanslaget (2) rör vid
•
materialet som borras.
5.3 Sätta in borren (bild 5)
Dra alltid ut stickkontakten innan du gör några
•
inställningar på maskinen.
Lossa på djupanslaget enligt beskrivningen
•
under 5.2 och skjut det sedan mot stödhandtaget. Därefter är borrchucken (1) fritt
åtkomlig.
Denna slagborrmaskin är utrustad med en
•
snabbchuck (1).
Vrid chucken (1) så att den öppnas. Öppnin-
•
gen i chucken måste vara tillräckligt stor så
att borren får plats.
Välj en lämplig borr. Skjut in borren i chucken
•
så långt som möjligt.
Vrid chucken (1) så att den stängs. Kontrolle-
•
ra att borren sitter fast i chucken (1).
Kontrollera regelbundet att borren resp. verk-
•
tyget sitter fast (dra först ut stickkontakten!).
6. Använda
6.1 Strömbrytare (bild 6/pos. 5)
Sätt först in en lämplig borr i maskinen (se
•
5.3).
Anslut stickkontakten till ett lämpligt väggut-
•
tag.
Sätt emot borrmaskinen direkt på borrstället.
•
Inkoppling:
Tryck på strömbrytaren (5)
Kontinuerlig drift:
Tryck på strömbrytaren (5) och spärra med låsknappen (4).
Frånkoppling:
Tryck in strömbrytaren (5) kort.
6.2 Ställa in varvtalet (bild 6/pos. 5)
Du kan ställa in varvtalet steglöst under an-
•
vändningen.
Bestäm varvtalet genom att trycka in strömb-
•
rytaren (5) mer eller mindre kraftigt.
Välj rätt varvtal: Lämpligt varvtal är beroende
•
av arbetsstycket, driftslag och typ av borr.
Svagt tryck på strömbrytaren (5): lågt varvtal
•
(lämpligt för: små skruvar, mjukt material)
Stort tryck på strömbrytaren (5): högt varvtal
•
(lämpligt för: stora/långa skruvar, hårt material)
Tips: Använd lågt varvtal i början när du borrar
hål. Höj därefter varvtalet stegvis.
Fördelar:
Borren är lättare att kontrollera i början och
•
glider inte åt sidan.
Du undviker splittrade borrhål (t ex vid kakel).
•
6.3 Förvälja varvtalet (bild 6/pos. 6)
Du kan använda ringen för varvtalsinställ-
•
ningen (6) för att definiera maximalt varvtal.
Strömbrytaren (5) kan endast tryckas in tills
ett maximalt inställt varvtal har nåtts.
Ställ in varvtalet med inställningsringen (6)
•
som finns på strömbrytaren (5).
Gör inte denna inställning medan du borrar.
•
6.4 Omkopplare för höger-/vänstergång
(bild 6/pos. 7)
Får endast kopplas om när maskinen står
•
stilla!
Ställ in slagborrmaskinens rotationsriktning
•
med omkopplaren för höger-/vänstergång (7):
Rotationsriktning Omkopplarens läge
Högergång
(framåt samt borrning) Intryckt på höger sida
Vänstergång (bakåt) Intryckt på vänster sida
6.5 Omkopplare för borrning/slagborrning
(bild 7/pos. 3)
Får endast kopplas om när maskinen står
stilla!
Borrning
Ställ omkopplaren för borrning/slagborrning (3) i
läge “Borrning” (position A).
Användning: Trä, metall, plast
Slagborrning
Ställ omkopplaren för borrning/slagborrning (3) i
läge “Slagborrning” (position B).
Användning: Betong, sten, murverk
6.6 Tips för arbeten med slagborrmaskinen
6.6.1 Borra i betong och murverk
Ställ omkopplaren för borrning/slagborrning
•
(3) på position B (Slagborrning).
Om du vill bearbeta murverk eller betong
•
måste du alltid använda hårdmetallborr och
ett högt varvtal.
- 17 -
Anleitung_TC_ID_720_1_E_SPK3.indb 17Anleitung_TC_ID_720_1_E_SPK3.indb 17 19.09.2019 12:51:4719.09.2019 12:51:47
S
6.6.2 Borra i stål
Ställ omkopplaren för borrning/slagborrning
•
(3) på position A (borrning) .
Om du vill bearbeta stål måste du alltid
•
använda HSS-borrar (HSS = höglegerat
snabbstål) och ett lågt varvtal.
Vi rekommenderar att du smörjer in borrstället
•
med ett lämpligt kylmedel för att undvika onödigt slitage på borren.
6.6.3 Borra hål
Om du vill borra ett djupt hål i ett hårt material
(t ex stål), rekommenderar vi att du förborrar med
en liten borr.
6.6.4 Borra kakel
Innan du borrar, ställ omkopplaren för borr-
•
ning/slagborrning (3) på position A (borrning).
Ställ omkopplaren för borrning/slagborrning
•
(3) på position B (slagborrning) så snart borren har trängt igenom kakelplattan.
7. Byta ut nätkabeln
Fara!
Om nätkabeln till denna produkt har skadats måste den bytas ut av tillverkaren, kundtjänst eller av
en annan person med liknande behörighet eftersom det annars fi nns risk för personskador.
8. Rengöring, Underhåll och
reservdelsbeställning
Fara!
Dra alltid ut stickkontakten inför alla rengöringsarbeten.
8.1 Rengöra maskinen
Håll skyddsanordningarna, ventilationsöpp-
•
ningarna och motorkåpan i så damm- och
smutsfritt skick som möjligt. Torka av maskinen med en ren duk eller blås av den med
tryckluft med svagt tryck.
Vi rekommenderar att du rengör maskinen
•
efter varje användningstillfälle.
Rengör maskinen med jämna mellanrum med
•
en fuktig duk och en aning såpa. Använd inga
rengörings- eller lösningsmedel. Dessa kan
skada maskinens plastdelar. Se till att inga
vätskor tränger in i maskinens inre. Om vatten
tränger in i ett elverktyg höjs risken för elektriska slag.
8.2 Kolborstar
Vid överdrivning gnistbildning måste du låta en
behörig elinstallatör kontrollera kolborstarna.
Fara! Kolborstarna får endast bytas ut av en behörig elinstallatör.
8.3 Underhåll
I maskinens inre fi nns inga delar som kräver un-
derhåll.
8.4 Reservdels- och tillbehörsbeställning
Ange följande information när du beställer reservdelar:
Produkttyp
•
Produktens artikelnummer
•
Produktens ID-nr.
•
Reservdelsnumret för reservdelen
•
Aktuella priser och ytterligare information fi nns på
www.isc-gmbh.info
Tips: För bra arbetsresultat
rekommenderar vi högvärdiga tillbehör från
! www.kwb.eu
welcome@kwb.eu
- 18 -
Anleitung_TC_ID_720_1_E_SPK3.indb 18Anleitung_TC_ID_720_1_E_SPK3.indb 18 19.09.2019 12:51:4819.09.2019 12:51:48
9. Skrotning och återvinning
Produkten ligger i en förpackning som fungerar
som skydd mot transportskador. Denna förpackning består av olika material som kan återvinnas.
Lämna in förpackningen till ett insamlingsställe för
återvinning. Produkten och dess tillbehör består
av olika material som t ex metaller och plaster.
Defekta produkter får inte kastas i hushållssoporna. Lämna in produkten till ett insamlingsställe
i din kommun för professionell avfallshantering.
Hör efter med din kommun om du inte vet var
närmsta insamlingsställe fi nns.
S
Förvara produkten och dess tillbehör på en mörk,
torr och frostfri plats samt otillgängligt för barn.
Den bästa förvaringstemperaturen är mellan 5
och 30˚C. Förvara elverktyget i originalförpackningen.
10. Förvaring
- 19 -
Anleitung_TC_ID_720_1_E_SPK3.indb 19Anleitung_TC_ID_720_1_E_SPK3.indb 19 19.09.2019 12:51:4819.09.2019 12:51:48
S
Endast för EU-länder
Kasta inte elverktyg i hushållssoporna.
Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller
elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg
källsorteras och lämnas in för miljövänlig återvinning.
Återvinnings-alternativ till begäran om återsändning:
Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig avfallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats
in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponenter vars syfte har varit att komplettera den förbrukade utrustningen.
Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även
utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH.
Med förbehåll för tekniska ändringar.
- 20 -
Anleitung_TC_ID_720_1_E_SPK3.indb 20Anleitung_TC_ID_720_1_E_SPK3.indb 20 19.09.2019 12:51:4819.09.2019 12:51:48
S
Serviceinformation
I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa partners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara-
tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.
Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att
följande delar krävs som förbrukningsmaterial.
Kategori Exempel
Slitagedelar* Kolborstar, chuck
Förbrukningsmaterial/förbrukningsdelar* Borr
Delar som saknas
* ingår inte tvunget i leveransomfattningen!
Vid brister eller störningar kan du anmäla detta på webbplatsen www.isc-gmbh.info. Ge en detaljerad
beskrivning av felet som har uppstått och besvara alltid följande frågor:
Fungerade produkten först eller var den defekt från början?
•
Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?
•
Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?
•
Beskriv den felaktiga funktionen.
- 21 -
Anleitung_TC_ID_720_1_E_SPK3.indb 21Anleitung_TC_ID_720_1_E_SPK3.indb 21 19.09.2019 12:51:4819.09.2019 12:51:48
Loading...
