Gefahr!
Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
Erklärung der verwendeten Symbole
(siehe Bild 13)
1. Gefahr! - Zur Verringerung des Verletzungsri-
sikos Bedienungsanleitung lesen.
2. Vorsicht! Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust
bewirken.
3. Vorsicht! Tragen Sie eine Staubschutz-
maske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher
Staub entstehen. Asbesthaltiges Material darf
nicht bearbeitet werden!
4. Vorsicht! Tragen Sie eine Schutzbrille.
Während der Arbeit entstehende Funken
oder aus dem Gerät heraustretende Splitter,
Späne und Stäube können Sichtverlust bewirken.
5. Gefahrenhinweis: Verletzungsgefahr und Gefahr der Beschädigung des Geräts.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!
Gefahr!
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
Dieses Gerät darf nicht von Kindern benutzt werden. Kinder sollten beaufsichtigt werden, damit
sie nicht mit dem Gerät spielen. Reinigung und
Wartung darf nicht von Kindern durchgeführt
werden. Das Gerät darf nicht von Personen mit
verminderten physischen, sensorischen oder
geistigen Fähigkeiten oder Personen mit unzureichendem Wissen oder Erfahrung benutzt werden,
außer sie werden von einer für sie verantwortlichen Person beaufsichtigt oder angeleitet.
2. Gerätebeschreibung und
Lieferumfang

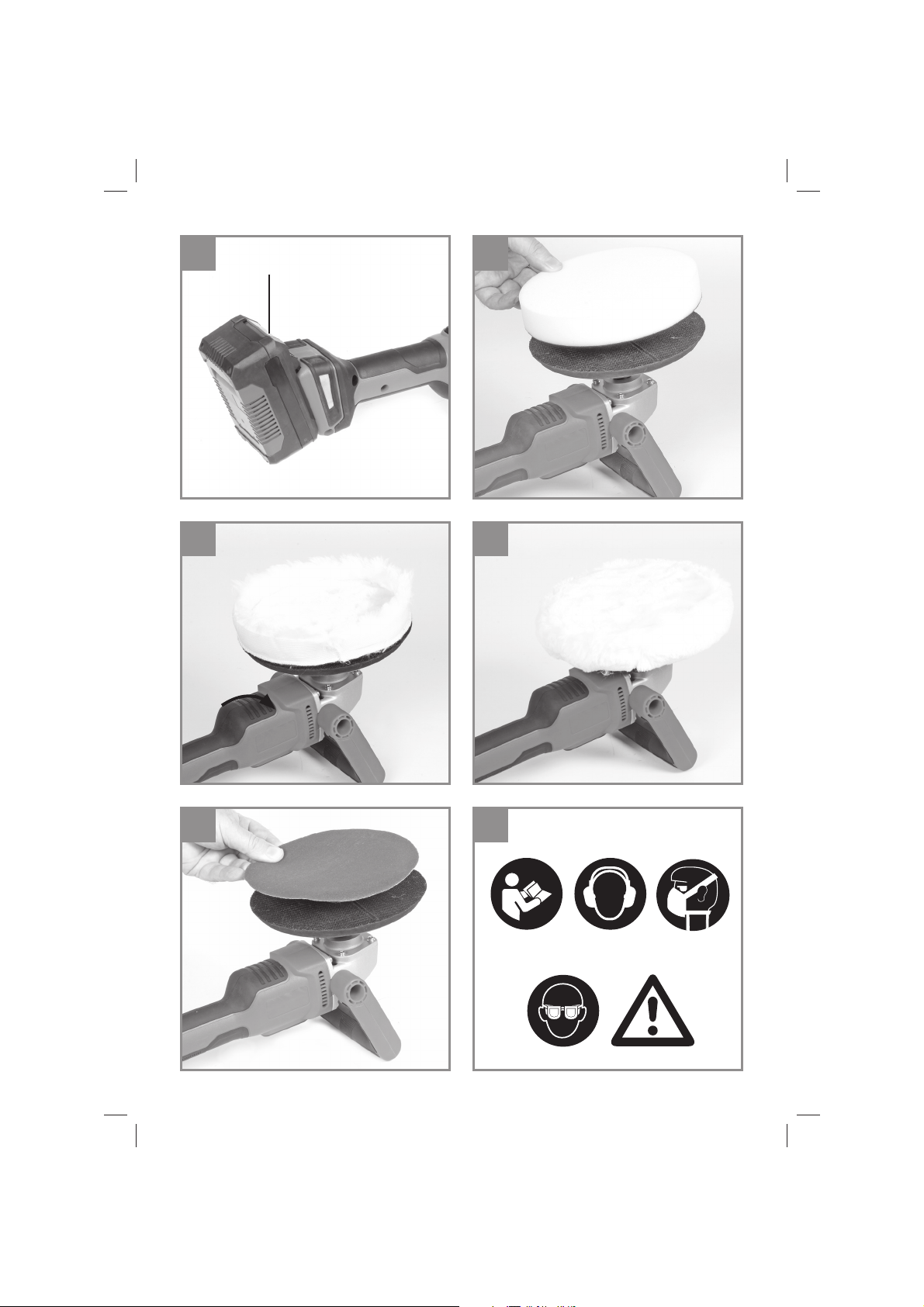

2.1 Gerätebeschreibung (Bild 1/3)
1. Spindelarretierung
2. Vorderer Handgriff
3. Ein-/Ausschalter
4. Drehzahlregelung
5. Hinterer Handgriff
6. Polier-/Schleifteller
7. Drehzahlanzeige
2.2 Lieferumfang (Bild 2)
Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der Anleitung.
Öffnen Sie die Verpackung und nehmen Sie
•
das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-
•
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-
•
dig ist.
Kontrollieren Sie das Gerät und die Zubehör-
•
teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-
•
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Erstickungsgefahr!
2. Zusatzhandgriff
6. Polier-/Schleifteller
10. Schleif- und Poliermaschine
11. Schaumstoff aufsatz
12. Synthetik Polieraufsatz
- 5 -
Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 5Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 5 11.04.2022 13:14:1211.04.2022 13:14:12
D
13. Schleifaufsatz K = 60
14. Schleifaufsatz K = 80
15. Schleifaufsatz K = 120
16. Sechskantschlüssel 8 mm
17. Innensechskantschraube M 10 x 20 mm
(2 St.)
Originalbetriebsanleitung
•
Sicherheitshinweise
•
3. Bestimmungsgemäße
Verwendung
Das Gerät ist zum Polieren von lackierten Oberfl ächen sowie zum Schleifen von Holz, Eisen,
Kunststoff und ähnlichen Werkstoff en unter
Verwendung des entsprechenden Schleifpapiers
geeignet.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.
Nicht bestimmungsgemäßer Gebrauch
Alle Anwendungen mit dem Gerät die nicht im
Kapitel „bestimmungsgemäße Verwendung“ genannt sind, gelten als eine nicht bestimmungsgemäße Verwendung.
Das Gerät darf nicht zu folgenden Zwecken eingesetzt werden:
Bearbeitung von bleihaltigen Anstrichen, und
•
Holzarten und Metalle bei denen schädliche
oder giftige Stäube entstehen
Schärfen, Gravieren mit entsprechenden
•
Vorsätzen
Bearbeitung von asbesthaltigem Material
•
Benutzung in explosionsgefährdetem Berei-
•
chen
Schleifen auf feuchten Wände
•
Es besteht Verletzungsgefahr.
Für alle daraus entstandenen Sachschäden sowie Personenschäden, die auf Grund einer Fehlanwendung entstanden sind, haftet der Benutzer
des Gerätes.
Bei Verwendung anderer bzw. nicht Original Bauteile an der Maschine erlischt herstellerseitig die
Garantieleistung.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
Restrisiken
Auch bei sachgemäßer Verwendung des Gerätes
bleibt immer ein gewisses Restrisiko, das nicht
ausgeschlossen werden kann. Aus der Art und
Konstruktion des Gerätes können die folgenden
potentiellen Gefährdungen abgeleitet werden:
Kontakt mit der ungeschützten Scheibe
•
(Schnittverletzung)
Hineingreifen in die noch drehende Scheibe
•
(Schnittverletzung)
Wegschleudern von Teilen der Scheibe
•
(Schnitt- oder stumpfe Verletzung)
Wegschleudern von Teilen des zu bearbeiten-
•
den Materials (Schnitt- oder stumpfe Verletzung)
Feuergefahr durch Funkenflug
•
Schädigung des Gehöres, wenn kein vorge-
•
schriebener Gehörschutz getragen wird (Gehörverlust)
Einatmen von Schleifpartikeln von Material
•
und Scheibe
elektrischer Schlag bei Berühren von nicht
•
isolierten elektrischen Bauteilen.
Werden die in Ihrer Gebrauchsanweisung enthaltenen Anweisungen nicht beachtet, können
aufgrund unsachgemäßer Benutzung andere
Restrisiken auftreten
4. Technische Daten
Betriebsspannung: .................................18 V d.c.
Drehzahl n: ...................................500-3000 min
Polierteller ∅: ......................................... 180 mm
Anschlussgewinde: ...................................... M14
Schutzklasse: ................................................... III
Gewicht: .....................................................1,6 kg
Achtung!
Das Gerät wird ohne Akkus und ohne Ladegerät
geliefert und darf nur mit den Li-Ion Akkus der
Power X-Change Serie verwendet werden!
-1
- 6 -
Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 6Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 6 11.04.2022 13:14:1311.04.2022 13:14:13
D
Die Li-Ion Akkus der Power X-Change Serie
dürfen nur mit dem Power X-Charger geladen
werden.
Gefahr!
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden
entsprechend EN 60745-1und EN 60745-2-3
ermittelt.
Schalldruckpegel LpA ........................... 71,7 dB(A)
Unsicherheit K
Schallleistungspegel L
Unsicherheit K
............................................ 3 dB
pA
WA
..................... 82,7 dB(A)
WA
........................................... 3 dB
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend
EN 60745-1 und EN 60745-2-3.
Betriebsart: Schleifen mit Schleifblatt
Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s
2
= 5,194 m/s
h,DS
Betriebsart: Polieren
Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s
2
= 4,275 m/s
h,P
2
2
Der angegebene Schwingungsemissionswert ist
nach einem genormten Prüfverfahren gemessen
worden und kann sich, abhängig von der Art und
Weise, in der das Elektrowerkzeug verwendet
wird, ändern und in Ausnahmefällen über dem
angegebenen Wert liegen.
Der angegebene Schwingungsemissionswert
kann zum Vergleich eines Elektrowerkzeuges mit
einem anderen verwendet werden.
Der angegebene Schwingungsemissionswert
kann auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.
Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!
Verwenden Sie nur einwandfreie Geräte.
•
Warten und reinigen Sie das Gerät regelmä-
•
ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.
•
Überlasten Sie das Gerät nicht.
•
Lassen Sie das Gerät gegebenenfalls über-
•
prüfen.
Schalten Sie das Gerät aus, wenn es nicht
•
benutzt wird.
Tragen Sie Handschuhe.
•
Montieren Sie Haltegriffe und ggf. optionale
•
Vibrationsgriffe fest am Maschinenkörper.
Falls Sie ein unangenehmes Gefühl oder eine
Hautverfärbung während der Benutzung der Maschine an Ihren Händen feststellen unterbrechen
Sie sofort die Arbeit. Legen Sie ausreichende
Arbeitspausen ein. Bei nicht Beachten von ausreichenden Arbeitspausen, kann es zu einem HandArm- Vibrationssyndrom kommen.
Es sollte eine Abschätzung des Belastungsgrades in Abhängigkeit der Arbeit bzw. Verwendung
der Maschine erfolgen und entsprechende Arbeitspausen eingelegt werden. Auf diese Weise
kann der Belastungsgrad während der gesamten
Arbeitszeit wesentlich gemindert werden. Minimieren Sie Ihr Risiko, dem Sie bei Vibrationen
ausgesetzt sind. Pfl egen Sie diese Maschine
entsprechend der Anweisungen in der Bedienungsanleitung.
Falls die Maschine öfters eingesetzt bzw. verwendet wird sollten Sie sich mit Ihrem Fachhändler in
Verbindung setzen und ggf. Antivibrationszubehör
(Griff e) besorgen.
Vermeiden Sie den Einsatz von der Maschine bei
Temperaturen von t=10°C oder weniger. Machen
Sie einen Arbeitsplan wodurch die Vibrationsbelastung begrenzt werden kann.
Eine gewisse Lärmbelastung durch dieses Gerät
ist nicht vermeidbar. Verlegen Sie lärmintensive
Arbeiten auf zugelassene und dafür bestimmte
Zeiten. Halten Sie sich ggf. an Ruhezeiten und
beschränken sie die Arbeitsdauer auf das Notwendigste. Zu ihrem persönlichen Schutz und
Schutz in der Nähe befi ndlicher Personen ist ein
geeigneter Gehörschutz zu tragen.
5. Vor Inbetriebnahme
Drücken Sie die Spindelarretierung nur bei
Stillstand des Gerätes.
5.1 Montage des Gerätes (Abb. 4-6)
Achtung! Ziehen Sie vor den Montagearbeiten
den Akku.
Das Gerät wird ohne Akkus und ohne
Ladegerät geliefert!
- 7 -
Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 7Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 7 11.04.2022 13:14:1311.04.2022 13:14:13
D
5.2. Montage des Akkus
Drücken Sie wie in Bild 9 zu sehen die Rasttaste
(c) des Akkus und schieben Sie den Akku in die
dafür vorgesehene Akkuaufnahme. Sobald der
Akku in einer Position wie in Bild 9 zu sehen ist,
auf Einrasten der Rasttaste achten! Der Ausbau
des Akkus erfolgt in umgekehrter Reihenfolge!
5.3 Laden des Akkus (Abb. 7)
1. Akku-Pack aus dem Gerät nehmen. Dazu die
Rasttaste drücken.
2. Vergleichen, ob die auf dem Typenschild
angegebene Netzspannung mit der
vorhandenen Netzspannung übereinstimmt.
Stecken Sie den Netzstecker des Ladegeräts
in die Steckdose. Die grüne LED beginnt zu
blinken.
3. Stecken Sie den Akku (11) auf das Ladegerät
(10).
4. Unter Punkt „Anzeige Ladegerät“ fi nden Sie
eine Tabelle mit den Bedeutungen der LED
Anzeige am Ladegerät.
Während des Ladens kann sich der Akku etwas
erwärmen. Dies ist jedoch normal.
Sollte das Laden des Akku-Packs nicht möglich
sein, überprüfen Sie bitte,
ob an der Steckdose die Netzspannung
•
vorhanden ist
ob ein einwandfreier Kontakt an den
•
Ladekontakten vorhanden ist.
Sollte das Laden des Akku-Packs immer noch
nicht möglich sein, bitten wir Sie,
das Ladegerät
•
und den Akku-Pack
•
an unseren Kundendienst zu senden.
Für einen fachgerechten Versand kontaktieren Sie bitte unseren Kundendienst oder die
Verkaufsstelle, bei der das Gerät erworben
wurde.
Beachten Sie beim Versand oder Entsorgung
von Akkus bzw. Akkugerät, dass diese einzeln in Kunststoff beutel verpackt werden, um
Kurzschlüsse und Brand zu vermeiden!
Im Interesse einer langen Lebensdauer des AkkuPacks sollten Sie für eine rechtzeitige Wiederaufladung des Akku-Packs sorgen. Dies ist auf jeden
Fall notwendig, wenn Sie feststellen, dass die
Leistung des Geräts nachlässt. Entladen Sie den
Akku-Pack nie vollständig. Dies führt zu einem
Defekt des Akku-Packs!
5.4 Akku-Kapazitätsanzeige (Bild 8)
Drücken Sie auf den Schalter für AkkuKapazitätsanzeige (Pos. A). Die AkkuKapazitätsanzeige (Pos. B) signalisiert ihnen den
Ladezustand des Akkus anhand von 3 LEDs.
Alle 3 LEDs leuchten:
Der Akku ist voll aufgeladen.
2 oder 1 LED(‘s) leuchten
Der Akku verfügt über ausreichende Restladung.
1 LED blinkt:
Der Akku ist leer, laden Sie den Akku auf.
Alle LED’s blinken:
Die Temperatur des Akkus ist unterschritten. Entfernen Sie den Akku vom Gerät und lassen Sie
den Akku einen Tag bei Raumtemperatur liegen.
Tritt der Fehler wieder auf, so wurde der Akku tiefentladen und ist defekt. Entfernen Sie den Akku
vom Gerät. Ein defekter Akku darf nicht mehr verwendet bzw. geladen werden.
6. Bedienung
Sichern Sie das Werkstück. Achten Sie darauf,
dass das zu bearbeitende Werkstück mit einer
Spannvorrichtung oder einem Schraubstock gegen Wegrutschen gesichert ist.
Ein- /Ausschalten des Gerätes
Das Gerät wird durch den Ein-/Ausschalter
(Abb. 3/Pos. 3) ein- (I) bzw. ausgeschaltet (0). Das
Gerät läuft aber erst nach Betätigung der Drehzahlregelung (s. Abschnitt 6.3) los.
Nehmen Sie das Gerät vor dem Ausschalten von
der zu bearbeitenden Fläche ab.
6.1 Verwendung als Poliermaschine
Verwenden Sie nur spezielle, maschinengeeignete Wachs- und Poliermittel.
Beachten Sie bei Benutzung von Wachs- und
Poliermitteln die Anleitung des Herstellers!
Problemloses Wechseln der Polieraufsätze durch
Klettverschluss.
- 8 -
Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 8Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 8 11.04.2022 13:14:1311.04.2022 13:14:13
D
ACHTUNG!
Um Beschädigungen an den zu polierenden
Werkstückfl ächen zu vermeiden, beachten Sie
unbedingt die folgenden Punkte:
Waschen Sie vor dem Polieren das Kfz und
•
halten Sie es frei von Verunreinigungen.
Achten Sie darauf, dass die mitgelieferten
•
Polieraufsätze bei Benutzung frei von Verunreinigungen sind.
Achten Sie darauf, dass der Polieraufsatz im-
•
mer exakt mittig auf dem Polier-/ Schleifteller
befestigt wird.
Überprüfen Sie vor dem Einschalten des Ge-
•
rätes den festen Sitz der Aufsätze.
Die zu bearbeitende Fläche nie mit dem seit-
•
lichen Rand des Polier-/ Schleiftellers berühren.
Wählen Sie zum Polieren mit dem Drehzahl-
•
regler (s. Abschnitt 6.3) die für Ihren Bedarf
benötigte Drehzahl. Die optimale Arbeitsgeschwindigkeit hängt vom zu bearbeitenden
Material und dem verwendeten (Polier-) Mittel
ab. Falls nötig, kann dies durch praktische
Versuche festgestellt werden.
Die Poliermaschine muss komplett auf der
•
Polierfläche aufliegen.
Kleben Sie Kunststoffteile ab, da sich diese
•
beim Polieren farblich ändern und hässlich
werden können.
Polieren Sie nur im Schatten und niemals
•
heißen Lack.
Polieren Sie Ecken und Kanten sehr vorsich-
•
tig. An Ecken und Kanten ist die Lackschicht
am dünnsten. Vorsichtshalber können Sie
diese abkleben und per Hand polieren.
Übermäßiger Druck führt zu schlechter Ar-
•
beitsleistung und vorzeitigem Verschleiß des
verwendeten Zubehörs. Empfindliche Oberflächen können z.B. durch zu hoher Drehzahl
oder zu hohem Anpressdruck beschädigt
werden.
Wichtig! Stellen Sie die Drehzahl vor dem Aufsetzen auf die zu bearbeitende Fläche ein und
lassen Sie das Gerät bis zur eingestellten Drehzahl anlaufen. Diese wird, je nach Drehzahl, erst
nach einigen Sekunden erreicht. Vor allem beim
Arbeiten mit dem Schaumstoff aufsatz kann es
aufgrund unterschiedlicher Oberfl ächenbeschaf-
fenheit (unterschiedliche Reibung) in den unteren
Drehzahlbereichen zu Drehzahlschwankungen
kommen. Dies ist kein Gerätefehler.
Zum Auftragen des Poliermittels verwenden
Sie den Schaumstoff aufsatz (Abb. 10).
Bearbeiten Sie zunächst die ebenen und
•
großen Flächen wie z.B. Motorhaube,
Kofferraumdeckel und Dach.
Verteilen Sie ein wenig Politur punktförmig
•
auf dem Schaumstoffaufsatz. Drücken Sie
den Schaumstoffaufsatz mehrmals auf die
zu polierende Fläche. Die Politur wird in den
Schaumstoff gedrückt und auf die zu polierende Fläche übertragen. Damit verhindern
Sie beim Einschalten ein Verspritzen der auf
dem Schaumstoffaufsatz vorhandenen Politur.
Tragen Sie das Poliermittel mit geringer Dreh-
•
zahl auf.
Bearbeiten Sie nur kleinere Abschnitte auf
•
einmal.
Bearbeiten Sie die Abschnitte gleichmäßig im
•
Kreuzgang (zuerst vertikal, dann horizontal).
Anschließend gehen Sie zur Bearbeitung der
•
kleineren Flächen über (z.B. Türen).
Fertigpolieren
Mit dem Synthetik-Polieraufsatz (Abb. 11b)
•
entfernen Sie die Poliermittelschicht und
schließen den Poliervorgang ab.
Zur Montage des Synthetik-Polieraufsatzes
•
stülpen Sie den Rand nach oben (Abb. 11a),
drücken den Aufsatz auf die Klettfläche
des Poliertellers und stülpen anschließend
den Rand wieder nach unten (Abb. 11b).
Der Rand des Poliertellers wird durch den
Polieraufsatz abgedeckt.
Achtung! Üben Sie keinen Druck auf die
•
Poliermaschine aus!
Pfl ege-Tipps
Waschen Sie Ihren Wagen mindestens alle 2
•
Wochen. Vermeiden Sie die Benutzung von
Haushaltswaschmitteln, da diese den Lack
beschädigen können und die Wachsschicht
ablösen.
Waschen Sie Ihren Wagen mit einem saube-
•
ren Schwamm. Arbeiten sie von oben nach
unten.
Insekten, Vogelkot und Teerflecken sollten
•
täglich von der Lackoberfläche entfernt werden.
Damit das Glasreinigungsmittel nicht die
•
Lackfläche benetzt, sollte es auf das Waschtuch gesprüht werden, nicht direkt auf die
Fensterfläche.
- 9 -
Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 9Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 9 11.04.2022 13:14:1411.04.2022 13:14:14
D
6.2 Verwendung als Schleifmaschine
Zum Schleifen verwenden Sie die mitgelieferten
Schleifaufsätze (Abb. 12).
Problemloses Wechseln der Schleifaufsätze
durch Klettverschluss.
Schleifteller mit der ganzen Fläche aufsetzen.
•
Maschine mit mäßigem Druck über das Werk-
•
stück kreisende oder Quer- und Längsbewegungen ausführen.
Zum Grobschliff wird eine grobe, für Fein-
•
schliff eine feinere Körnung empfohlen. Durch
Schleifversuche kann die günstigste Körnung
ermittelt werden.
6.3 Anzeige Drehzahlregelung (Abb. 3)
Mit der Drehzahlregulierung können Sie die gewünschte Arbeitsdrehzahl einstellen.
Durch drücken der Taste „+“ erhöht sich die Drehzahl.
Durch drücken der Taste „-” verringert sich die
Drehzahl.
Die eingestellte Drehzahl können Sie dem Display (7) entnehmen. Eingestellte Drehzahl =
Anzeige x 100
Wichtig! Stellen Sie die Drehzahl vor dem Aufsetzen auf die zu bearbeitende Fläche ein und
lassen Sie das Gerät bis zur eingestellten Drehzahl anlaufen. Diese wird, je nach Drehzahl, erst
nach einigen Sekunden erreicht.
7. Reinigung, Wartung und
Ersatzteilbestellung
Gefahr!
Ziehen Sie vor allen Reinigungsarbeiten den
Akku.
7.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze
•
und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt
•
nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem
•
feuchten Tuch. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die
Kunststoffteile des Gerätes angreifen. Achten
Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von
Wasser in ein Elektrogerät erhöht das Risiko
eines elektrischen Schlages.
Die Polieraufsätze nur mit der Hand waschen
•
und Lufttrocknen lassen. Verwenden Sie dafür nur milde Seife.
7.2 Wartung
Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.
7.3 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:
Typ des Gerätes
•
Artikelnummer des Gerätes
•
Ident-Nummer des Gerätes
•
Ersatzteilnummer des erforderlichen Ersatz-
•
teils
Aktuelle Preise und Infos fi nden Sie unter
www.Einhell-Service.com
8. Entsorgung und
Wiederverwertung
Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
9. Lagerung
Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.
- 10 -
Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 10Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 10 11.04.2022 13:14:1411.04.2022 13:14:14
D
10. Störungen
a) Gerät läuft nicht
Überprüfen Sie, ob der Akku geladen ist und ob das Ladegerät funktioniert.
b) Fehlercode wird angezeigt
Fehlercode Mögliche Ursache Mögliche Abhilfemaßnahmen
E1 - Der Akku wird mit einem zu hohen
Strom belastet.
- Gerätefehler
E3 - Das Gerät kann aufgrund z.B.
Druckbelastung nicht anlaufen
- Gerätefehler
E4 - Der Motor ist überlastet
- Gerätefehler
E5 - Das Gerät läuft seit längerer Zeit und
wurde heiß.
E6 - Der Unterspannungsschutz hat den
Akku ausgeschalten.
E7 - Mechanisches Problem (Getriebe) - Prüfen, ob das Gerät frei anlaufen kann
E8 - Mechanisches Problem (Motor) - Prüfen, ob das Gerät frei anlaufen kann
E9 - Der Überspannungsschutz hat den
Akku ausgeschalten.
- Akku wechseln
- Gerät im Leerlauf anlaufen lassen
- Prüfen, ob das Gerät frei anlaufen kann
- Akku wechseln
- Gerät im Leerlauf anlaufen lassen
- Prüfen, ob das Gerät frei anlaufen kann
- Akku wechseln
- Gerät im Leerlauf anlaufen lassen
- Lassen Sie das Gerät für mindestens 30
Minuten abkühlen. Es läuft erst wieder
an, wenn die Gerätetemperatur deutlich
zurückgegangen ist.
- Akku wechseln
- Akku aufl aden
- Akku wechseln
- Gerät im Leerlauf anlaufen lassen
- Akku wechseln
- Gerät im Leerlauf anlaufen lassen
- Akku wechseln
- Spannung am Akku (max. 21V) überprüfen
Falls das Gerät trotz Fehlerbehebungsmaßnahmen und vorhandener Spannung nicht funktioniert, senden Sie es bitte an die angegebene Kundendienstadresse.
- 11 -
Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 11Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 11 11.04.2022 13:14:1411.04.2022 13:14:14
11. Anzeige Ladegerät
D
Anzeigestatus
Rote LED Grüne LED
Bedeutung und Maßnahme
Aus Blinkt Betriebsbereitschaft
Das Ladegerät ist an das Netz angeschlossen und betriebsbereit,
Akku ist nicht im Ladegerät
An Aus Laden
Das Ladegerät lädt den Akku im Schnellladebetrieb.
Die entsprechenden Ladezeiten fi nden Sie direkt am Ladegerät.
Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen
Ladezeiten von den angegebenen Ladezeiten etwas abweichen.
Aus An Der Akku ist aufgeladen und einsatzbereit. (READY TO GO)
Danach wird bis zur vollständigen Ladung auf eine Schonladung umgeschaltet.
Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät.
Maßnahme:
Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Ladegerät vom Netz.
Blinkt Aus Anpassungsladung
Das Ladegerät befi ndet sich im Modus für schonende Ladung.
Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen
und benötigt mehr Zeit. Dies kann folgende Ursachen haben:
- Akku wurde sehr lange Zeit nicht mehr geladen.
- Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und
45° C.
Maßnahme:
Warten Sie bis der Ladevorgang abgeschlossen ist, der
Akku kann trotzdem weiter geladen werden.
Blinkt Blinkt Fehler
Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.
Maßnahme:
Ein defekter Akku darf nicht mehr geladen werden.
Entnehmen Sie den Akku aus dem Ladegerät.
An An Temperaturstörung
Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt
(unter 0° C)
Maßnahme:
Entnehmen Sie den Akku und bewahren Sie diesen
1 Tag bei Raumtemperatur (ca. 20° C) auf.
- 12 -
Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 12Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 12 11.04.2022 13:14:1511.04.2022 13:14:15
D
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Bitte beachten Sie bei der Entsorgung, dass Akkus und Leuchtmittel (z. B. Glühbirne) dem Gerät entnommen werden.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.
Technische Änderungen vorbehalten
- 13 -
Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 13Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 13 11.04.2022 13:14:1511.04.2022 13:14:15
D
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente ServicePartner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle ServiceBelange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Akku
Verbrauchsmaterial/ Verbrauchsteile* Polieraufsätze, Polierhauben, Schleifkohlen
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall
folgende Fragen:
Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
•
Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
•
Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
•
Beschreiben Sie diese Fehlfunktion.
- 14 -
Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 14Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 14 11.04.2022 13:14:1511.04.2022 13:14:15
D
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-OrtServices.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des
Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet
werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein
repariertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.
Einhell Service · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 15 -
Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 15Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 15 11.04.2022 13:14:1611.04.2022 13:14:16
D
Sehr geehrte Kundin,
sehr geehrter Kunde,
LIEBE MÖGLICHMACHER,
wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projekte möglich machen können. Aus diesem
Grund ist Ser vice bei uns gelebter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und
persönlichen Ansprechpartnern hat es sich der Einhell Service auf die Fahnen geschrieben, Sie bei allen Fragen
zu Ihrem Produkt zu unterstützen. Dazu gehört ein beratendes Technikerteam, bis zu 10 Jahre Ersatz teilverf ügbarkeit, 24 Stunden Versandservice, eine leistungsfähige Reparatur-Organisation und ein fl ächendeckendes
Service-Partnernetz.
Über unser Onlineportal www.Einhell-Service.com sind viele unserer verfügbaren Services jetzt noch
schneller und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.
ERSATZTEILE
PREISINFORMATIONEN
GARANTIEVERLÄNGERUNGEN
Einhell Service
Eschenstraße 6
944 05 Landau an der Isar
ZUBEHÖR
VERFÜGBARKEITEN
REPARATURSERVICE
Telefon: 09951 - 959 20 00
Telefax: 09951 - 959 1700
E-Mail: Service-DE@Einhell.com
Wir freuen uns auf Ihren Besuch unter
PRODUKTINFORMATIONEN
TRACK & TR ACE
SERVICE-STELLEN
VOR ORT
Einhell-Service.com
>>>
- 16 -
Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 16Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 16 11.04.2022 13:14:1611.04.2022 13:14:16
GB
Danger!
When using the equipment, a few safety precautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the information is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.
Explanation of the symbols used (see Fig. 13)
1. Danger! - Read the operating instructions to
reduce the risk of injury.
2. Caution! Wear ear-muff s. The impact of noi-
se can cause damage to hearing.
3. Caution! Wear a breathing mask. Dust
which is injurious to health can be generated
when working on wood and other materials.
Never use the device to work on any materials containing asbestos!
4. Caution! Wear safety goggles. Sparks ge-
nerated during working or splinters, chips and
dust emitted by the device can cause loss of
sight.
5. Hazard statement: Risk of injury and risk of
damage to the device.
1. Safety regulations
The corresponding safety information can be
found in the enclosed booklet.
Danger!
Read all safety regulations and instructions.
Any errors made in following the safety regulations and instructions may result in an electric
shock, fi re and/or serious injury.
Keep all safety regulations and instructions
in a safe place for future use.
Children are not allowed to use this equipment.
Children should be supervised so that they do not
play with the equipment. Children are not allowed
to carry out cleaning or maintenance. This equipment is not allowed to be used by people with limited physical, sensory or mental capacities or by
those with insuffi cient knowledge or experience
unless they are supervised or instructed by a person who is responsible for them.
2. Layout and items supplied
2.1 Layout (Fig. 1/3)
1. Spindle lock
2. Front handle
3. On/Off switch
4. Speed control
5. Rear handle
6. Polishing / sanding disk
7. Speed indicator
2.2 Items supplied (Fig. 2)
Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.
Open the packaging and take out the equip-
•
ment with care.
Remove the packaging material and any
•
packaging and/or transportation braces (if
available).
Check to see if all items are supplied.
•
Inspect the equipment and accessories for
•
transport damage.
If possible, please keep the packaging until
•
the end of the guarantee period.
Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!
2. Additional handle
6. Polishing / sanding disk
10. Sanding and polishing machine
11. Foamed plastic attachment
12. Synthetic polishing attachment
13. Sanding attachment K = 60
14. Sanding attachment K = 80
15. Sanding attachment K = 120
16. Hexagon key 8 mm
17. Socket head screw M 10 x 20 mm (2 pcs)
Original operating instructions
•
Safety instructions
•
- 17 -
Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 17Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 17 11.04.2022 13:14:2411.04.2022 13:14:24
3. Proper use
The machine is designed for polishing coated
surfaces and for sanding wood, iron, plastic and
similar materials using the appropriate abrasive
paper.
The equipment is to be used only for its prescribed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or injuries of any kind caused as a result of this.
Improper use
All applications with the device which are not stated in the chapter “Intended use” are deemed to
be contrary to the intended use.
The device must not be used for the following
purposes:
Working on coatings containing lead and
•
working on types of wood and metal which
generate harmful or toxic dust
Sharpening, engraving with corresponding
•
attachments
Working on materials containing asbestos
•
Use in areas where there is a risk of explosion
•
Sanding on damp walls
•
There is a risk of injury.
The user of the device is liable for all damage to
property and personal injuries arising as a result
of incorrect use.
If any other components or non-original
components are used on the machine, the
manufacturer’s guarantee shall become void.
Please note that our equipment has not been designed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain residual
risks cannot be rules out. The following hazards
may arise in connection with the equipment’s
construction and layout:
Contact with the unguarded wheel (injuries
•
through cutting)
Reaching into the wheel while it is still rotating
•
(injuries through cutting)
Catapulting of parts of the wheel (injuries
•
through cutting or bruising)
GB
Catapulting of parts of the material being pro-
•
cessed (injuries through cutting or bruising)
Risk of fire from flying sparks
•
Damage to hearing if the compulsory hearing
•
protection is not used (hearing loss)
Inhalation of abrasive particles from the mate-
•
rial and wheel
Electric shock upon contact with non-insula-
•
ted electrical parts
If the instructions listed in the operating instructions are not adhered to, improper handling of the
equipment may result in other residual risks
4. Technical data
Operating voltage: .................................. 18 V DC
Speed n: .......................................500-3000 min
Polishing disk ∅: .................................... 180 mm
Connection thread: ...................................... M14
Protection class: ................................................III
Weight: .......................................................1,6 kg
Important!
The equipment is supplied without batteries and
without a charger and is allowed to be used only
with the lithium-ion batteries of the Power XChange series!
The lithium-ion batteries of the Power X-Change
series are allowed to be charged only with the
Power X-charger.
Danger!
Sound and vibration
Sound and vibration values were measured in accordance with EN 60745-1, EN 60745-2-3.
L
sound pressure level ..................... 71,7 dB(A)
pA
K
uncertainty .............................................3 dB
pA
L
sound power level ....................... 82,7 dB(A)
WA
K
uncertainty .............................................3 dB
WA
Wear ear-muff s.
The impact of noise can cause damage to hearing.
Total vibration values (vector sum of three directions) determined in accordance with
EN 60745-1, EN 60745-2-3.
-1
- 18 -
Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 18Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 18 11.04.2022 13:14:2411.04.2022 13:14:24
GB
Operating mode: Sanding with sanding paper
Vibration emission value a
K uncertainty = 1.5 m/s
Operating mode: Polishing
Vibration emission value a
K uncertainty = 1.5 m/s
The specifi ed vibration value was established in
accordance with a standardized testing method. It
may change according to how the electric equipment is used and may exceed the specifi ed value
in exceptional circumstances.
The specifi ed vibration value can be used to
compare the equipment with other electric power
tools.
The specifi ed vibration value can be used for initi-
al assessment of a harmful eff ect.
Keep the noise emissions and vibrations to a
minimum.
Only use appliances which are in perfect wor-
•
king order.
Service and clean the appliance regularly.
•
Adapt your working style to suit the appliance.
•
Do not overload the appliance.
•
Have the appliance serviced whenever ne-
•
cessary.
Switch the appliance off when it is not in use.
•
Wear protective gloves.
•
Fit the handles and, if applicable, the optional
•
anti-vibration handles securely to the machine body.
If you experience an unpleasant feeling or skin
discoloration on your hands while using the machine, stop your work immediately. Take adequate
breaks from your work. If you do not take adequate breaks from your work, you could develop
hand-arm vibration syndrome.
You should evaluate the level of strain in relation
to the work involved and the use of the machine
and take adequate work breaks accordingly. This
will enable you to signifi cantly reduce the level
of strain over the whole period of work. Minimize
the risk to which you are exposed from vibrations.
Look after this machine with care in accordance
with the operating instructions.
If the machine is deployed or used often, you
should consult your dealer and possibly consider
obtaining anti-vibration accessories (handles).
h,DS
2
h,P
2
= 5,194 m/s
= 4.275 m/s
2
2
Do not use the machine at temperatures of
t=10°C or lower. Think out a work plan which enables you to limit your exposure to vibrations.
A certain level of noise nuisance is inevitable with
this equipment. Carry out noise-intensive jobs
at times that are acceptable and allowed. Where
applicable, observe rest periods and restrict your
working time to a minimum. Suitable ear protection must be worn for your own safety and for the
safety of others nearby.
5. Before starting the equipment
Only press the spindle lock when the equipment
is at a standstill.
5.1 Assembling the equipment (Fig. 4-6)
Important! Remove the rechargeable battery before starting the assembly work.
The equipment is supplied without batteries
and without a charger.
5.2. Fitting the battery
Press the side pushlock button (c) of the battery
pack as shown in Fig. 9 and push the battery
pack into the mount provided. When the battery
is positioned as in Fig. 9, make sure that the
pushlock button latches in place! To remove the
battery pack, proceed in reverse order.
5.3 Charging the battery (Fig. 7)
1. Take the battery pack out of the equipment.
Do this by pressing the pushlock button.
2. Check that your mains voltage is the same as
that marked on the rating plate of the battery
charger. Insert the power plug of the charger
into the socket outlet. The green LED will then
begin to fl ash.
3. Insert the battery pack (11) into the battery
charger (10).
4. In the section entitled „Charger indicator“ you
will fi nd a table with an explanation of the LED
indicator on the charger.
The battery pack can become a little warm during
the charging. This is normal.
If the battery pack fails to charge, check:
whether there is voltage at the socket outlet
•
whether there is good contact at the charging
•
contacts
- 19 -
Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 19Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 19 11.04.2022 13:14:2411.04.2022 13:14:24
GB
If the battery pack still fails to charge, send
the charging unit
•
and the battery pack
•
to our customer service center.
To ensure that items are properly packaged
and delivered when you send them to us,
please contact our customer service or the
point of sale at which the equipment was
purchased.
When shipping or disposing of batteries and
cordless tools, always ensure that they are
packed individually in plastic bags to prevent
short circuits and fi res.
To ensure that the battery pack provides long service, you should take care to recharge it promptly.
You must recharge the battery pack when you
notice that the performance of the device drops.
Never allow the battery pack to become fully discharged. This will cause it to develop a defect.
5.4 Battery capacity indicator (Fig. 8)
Press the button for the battery capacity indicator
(Item A). The battery capacity indicator (Item B)
shows the charge status of the battery using 3
LEDs.
All 3 LEDs are lit:
The battery is fully charged.
2 or 1 LED(s) are lit:
The battery has an adequate remaining charge.
1 LED blinks:
The battery is empty, recharge the battery.
All LEDs blink:
The battery temperature is too low. Remove the
battery from the equipment, keep it at room temperature for one day. If the fault reoccurs, this means that the rechargeable battery has undergone
exhaustive discharge and is defective. Remove
the battery from the equipment. Never use or
charge a defective battery.
6. Operation
Secure your workpiece. Make sure that the workpiece is held securely by a clamping device or a
vise.
Switching the equipment ON/OFF
The equipment is turned on (I) and off (0) with
the ON/OFF switch (Fig. 3 / Item 3). However, the
equipment will only start running after the speed
control has been activated (see section 6.3).
Before switching off , lift the machine off the sur-
face to the worked.
6.1 Using as a polishing machine
Only use special waxing and polishing agents
suitable for the machine.
When using waxing and polishing agents,
observe the instructions issued by their manufacturer!
The hook-and-loop fastener enables easy changing of the polishing attachment.
CAUTION!
To prevent damage to the surfaces of the workpieces you wish to polish, make sure that you
observe the following instructions:
Wash the vehicle before polishing, and keep it
•
free of any foreign bodies.
Make sure that the polishing attachment
•
supplied is free of any foreign bodies when
being used.
Make sure that the polishing attachment is
•
always mounted precisely in the center of the
sanding/grinding disk.
Before you start the equipment, check to en-
•
sure that the attachments are securely fitted.
Never touch the area you wish to polish with
•
the edge of the sanding/grinding disk.
To polish, select the speed required for your
•
purposes using the speed controller (see
section 6.3). The optimum working speed depends on the material to be worked and the
(polishing) agent used. If necessary, this can
be established by conducting practical tests.
The polishing machine must lie fully on the
•
surface to be polished.
Mask plastic parts, since these change color
•
when polished and can become unattractive
in appearance.
Only polish in the shade, and never polish hot
•
paint.
Polish corners and edges very carefully. The
•
paint layer is thinnest at corners and edges.
As a precaution, you can mask these and polish them by hand.
- 20 -
Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 20Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 20 11.04.2022 13:14:2511.04.2022 13:14:25
GB
Excessive pressure results in poor perfor-
•
mance and early wearing of the accessory
used. Sensitive surfaces may be damaged
e.g. due to excessive speed or too high a
contact pressure.
Important! Adjust the speed to the surface to
be worked before applying the machine to it
and allow the machine to run up to the selected
speed. Depending on the speed, this may take a
few seconds. Particularly when working with the
foam plastic pad, the speed may fl uctuate due
to diff erent surface qualities (diff erent friction) in
the lower speed ranges. This is not an equipment
defect.
Use the foam plastic pad to apply the
polishing agent (Fig. 10).
First work on the large level surfaces such as
•
the engine hood, boot lid and roof.
Spread a little polish at points over the foam
•
plastic pad. Press the foam plastic pad onto
the surface to be polished several times.
The polish is pressed into the foam plastic
pad and transferred onto the surface to be
polished. This prevents the polish on the foam
plastic pad from being sprayed around when
the machine is switched on.
Apply the polish at low speed.
•
Only work smaller sections in one go.
•
Work the sections evenly, crosswise and
•
lengthwise (first vertically, then horizontally).
Then move on to working the smaller areas
•
(e.g. doors).
Finish-polishing
Use the synthetic polishing attachment (Fig.
•
11b) to remove the layer of polishing agent
and finish the polishing work.
To fit the synthetic polishing attachment,
•
pull the edge upwards (Fig. 11a), press the
attachment onto the hook-and-loop surface
of the polishing disk and then pull the edge
downwards again (Fig. 11b). The edge of the
polishing disk is covered by the polishing
attachment.
Important! Do not exert any pressure on the
•
polishing machine!
Care tips
Wash your car at least every 2 weeks. Avoid
•
using household detergents as these can damage the paintwork and remove the layer of
wax.
Wash your car with a clean sponge, working
•
from top to bottom.
Remove all insects, bird droppings and tar
•
stains from the paintwork daily.
If you use any window-cleaning agents, spray
•
them onto a cloth and not directly onto the
windows in order to prevent them wetting the
paintwork.
6.2 Using as a sanding machine
Use the supplied sanding attachments (Fig. 12)
for sanding purposes.
The hook-and-loop fastener enables easy changing of the sanding attachments.
Place the whole surface area of the sanding
•
disk on the material.
Move the machine with gentle pressure over
•
the „workpiece“, making circular or transverse
and linear movements.
Use a coarse grit for coarse sanding and a
•
finer grit for finish sanding. You can find the
best grit size for the job by carrying out sanding tests.
6.3 Speed Control Display (Fig. 3)
Use the speed control to set the desired working
speed.
Press the “+” button to increase the speed.
Press the “-” button to decrease the speed.
Refer to the display (8) for the set speed. Set
speed = Display x 100
Important! Adjust the speed to the surface to be
worked before applying the machine, and allow
the machine to run up to the selected speed.
Depending on the speed, this may take a few
seconds.
7. Cleaning, maintenance and
ordering of spare parts
Danger!
Always pull out the mains power plug before starting any cleaning work.
7.1 Cleaning
Keep all safety devices, air vents and the
•
motor housing free of dirt and dust as far as
possible. Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
We recommend that you clean the device
•
immediately each time you have finished
using it.
- 21 -
Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 21Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 21 11.04.2022 13:14:2511.04.2022 13:14:25
Clean the equipment regularly with a moist
•
cloth and some soft soap. Do not use
cleaning agents or solvents; these could attack the plastic parts of the equipment. Ensure that no water can seep into the device. The
ingress of water into an electric tool increases
the risk of an electric shock.
Wash the polishing attachments only by hand
•
and let them air-dry. Use only mild soap for
the purpose.
7.2 Maintenance
There are no parts inside the equipment which
require additional maintenance.
7.3 Ordering replacement parts:
Please quote the following data when ordering
replacement parts:
Type of machine
•
Article number of the machine
•
Identification number of the machine
•
Replacement part number of the part required
•
For our latest prices and information please go to
www.Einhell-Service.com
8. Disposal and recycling
The equipment is supplied in packaging to prevent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.
9. Storage
GB
For EU countries only
Never place any electric power tools in your
household refuse.
To comply with European Directive 2012/19/EC
concerning old electric and electronic equipment
and its implementation in national laws, old electric power tools have to be separated from other
waste and disposed of in an environment-friendly
fashion, e.g. by taking to a recycling depot.
Recycling alternative to the return request:
As an alternative to returning the equipment to
the manufacturer, the owner of the electrical
equipment must make sure that the equipment
is properly disposed of if he no longer wants to
keep the equipment. The old equipment can be
returned to a suitable collection point that will
dispose of the equipment in accordance with the
national recycling and waste disposal regulations.
This does not apply to any accessories or aids
without electrical components supplied with the
old equipment.
Please note that batteries and lamps (e.g. light
bulbs) must be removed from the tool before it is
disposed of.
The reprinting or reproduction by any other means, in whole or in part, of documentation and
papers accompanying products is permitted only
with the express consent of the Einhell Germany AG.
Subject to technical changes
Store the equipment and accessories in a dark
and dry place at above freezing temperature.
The ideal storage temperature is between 5 and
30 °C. Store the electric tool in its original packaging.
- 22 -
Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 22Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 22 11.04.2022 13:14:2511.04.2022 13:14:25
GB
10. Faults
a) The equipment does not work
Check that the battery is charged and whether the charging unit is working.
b) An error code is displayed
Error code Possible cause Possible remedial measures
E1 - The rechargeable battery is subject to
excessive current.
- Equipment defect
E3 - The equipment cannot start up be-
cause of, e.g. pressure load
- Equipment defect
E4 - The motor is overloaded
- Equipment defect
E5 - The equipment has been running for a
lengthy period of time and has become
hot.
E6 - The low-voltage protection has swit-
ched off the rechargeable battery.
E7 - Mechanical problem (gear unit) - Check whether the equipment can start
E8 - Mechanical problem (motor) - Check whether the equipment can start
E9 - The overvoltage protection has swit-
ched off the rechargeable battery.
- Change the rechargeable battery
- Have the equipment start up in idle
mode
- Check whether the equipment can start
up unhindered
- Change the rechargeable battery
- Have the equipment start up in idle
mode
- Check whether the equipment can start
up unhindered
- Change the rechargeable battery
- Have the equipment start up in idle
mode
- Allow the equipment to cool for about 30
minutes. It will only run again when there
has been a signifi cant decrease in the
temperature of the equipment again.
- Change the rechargeable battery
- Charge battery
up unhindered
- Change the rechargeable battery
- Have the equipment start up in idle
mode
up unhindered
- Change the rechargeable battery
- Have the equipment start up in idle
mode
- Change the rechargeable battery
- Check the voltage of the rechargeable
battery (max. 21V)
If the equipment will not work in spite of the troubleshooting measures and the voltage supply being OK,
please send it to the customer service address below.
- 23 -
Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 23Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 23 11.04.2022 13:14:2611.04.2022 13:14:26
GB
11. Charger indicator
Indicator status Explanations and actions
Red LED Green LED
Off Flashing Ready for use
On Off Charging
Off On The battery is charged and ready for use. (READY TO GO)
Flashing Off Adapted charging
Flashing Flashing Fault
On On Temperature fault
The charger is connected to the mains and is ready for use; there is no
battery pack in the charger
The charger is charging the battery pack in quick charge mode. The charging times are shown directly on the charger.
Important! The actual charging times may vary slightly from the stated
charging times depending on the existing battery charge.
The unit then changes over to gentle charging mode until the battery is
fully charged.
To do this, leave the rechargeable battery on the charger for approx. 15
minutes longer.
Action:
Take the battery pack out of the charger. Disconnect the charger from the
mains supply.
The charger is in gentle charging mode.
For safety reasons the charging is performed less quickly and takes more
time. The reasons can be:
- The rechargeable battery has not been used for a very long time.
- The battery temperature is outside the ideal range.
Action:
Wait for the charging to be completed; you can still continue to charge the
battery pack.
Charging is no longer possible. The battery pack is defective.
Action:
Never charge a defective battery pack.
Take the battery pack out of the charger.
The battery pack is too hot (e.g. due to direct sunshine) or too cold
(below 0° C).
Action:
Remove the battery pack and keep it at room temperature (approx. 20° C)
for one day .
- 24 -
Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 24Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 24 11.04.2022 13:14:2611.04.2022 13:14:26
GB
Service information
We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.
Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.
Category Example
Wear parts* Battery
Consumables* polishing attachments, polishing bonnets, carbon
Missing parts
* Not necessarily included in the scope of delivery!
In the eff ect of defects or faults, please register the problem on the internet at www.Einhell-Service.com.
Please ensure that you provide a precise description of the problem and answer the following questions
in all cases:
Did the equipment work at all or was it defective from the beginning?
•
Did you notice anything (symptom or defect) prior to the failure?
•
What malfunction does the equipment have in your opinion (main symptom)?
•
Describe this malfunction.
brushes
- 25 -
Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 25Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 25 11.04.2022 13:14:2611.04.2022 13:14:26
GB
Warranty certifi cate
Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the
unlikely event that your device develops a fault, please contact our service department at the address
shown on this guarantee card. You can also contact us by telephone using the service number shown.
Please note the following terms under which guarantee claims can be made:
1. These guarantee terms apply to consumers only, i.e. natural persons intending to use this product
neither for their commercial activities nor for any other self-employed activities. These warranty
terms regulate additional warranty services, which the manufacturer mentioned below promises to
buyers of its new products in addition to their statutory rights of guarantee. Your statutory guarantee
claims are not aff ected by this guarantee. Our guarantee is free of charge to you.
2. The warranty services cover only defects due to material or manufacturing faults on a product which
you have bought from the manufacturer mentioned below and are limited to either the rectifi cation of
said defects on the product or the replacement of the product, whichever we prefer.
Please note that our devices are not designed for use in commercial, trade or professional applications. A guarantee contract will not be created if the device has been used by commercial, trade or
industrial business or has been exposed to similar stresses during the guarantee period.
3. The following are not covered by our guarantee:
- Damage to the device caused by a failure to follow the assembly instructions or due to incorrect
installation, a failure to follow the operating instructions (for example connecting it to an incorrect
mains voltage or current type) or a failure to follow the maintenance and safety instructions or by exposing the device to abnormal environmental conditions or by lack of care and maintenance.
- Damage to the device caused by abuse or incorrect use (for example overloading the device or the
use or unapproved tools or accessories), ingress of foreign bodies into the device (such as sand,
stones or dust, transport damage), the use of force or damage caused by external forces (for example by dropping it).
- Damage to the device or parts of the device caused by normal or natural wear or tear or by normal
use of the device.
4. The guarantee is valid for a period of 24 months starting from the purchase date of the device. Guarantee claims should be submitted before the end of the guarantee period within two weeks of the
defect being noticed. No guarantee claims will be accepted after the end of the guarantee period.
The original guarantee period remains applicable to the device even if repairs are carried out or
parts are replaced. In such cases, the work performed or parts fi tted will not result in an extension
of the guarantee period, and no new guarantee will become active for the work performed or parts
fi tted. This also applies if an on-site service is used.
5. To make a claim under the guarantee, please register the defective device at:
www.Einhell-Service.com. Please keep your bill of purchase or other proof of purchase for the new
device. Devices that are returned without proof of purchase or without a rating plate shall not be
covered by the guarantee, because appropriate identifi cation will not be possible. If the defect is co-
vered by our guarantee, then the item in question will either be repaired immediately and returned to
you or we will send you a new replacement.
Of course, we are also happy off er a chargeable repair service for any defects which are not covered by
the scope of this guarantee or for units which are no longer covered. To take advantage of this service,
please send the device to our service address.
Also refer to the restrictions of this warranty concerning wear parts, consumables and missing parts as
set out in the service information in these operating instructions.
- 26 -
Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 26Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 26 11.04.2022 13:14:2611.04.2022 13:14:26
F
Danger !
Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire attentivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.
Explication des symboles utilisés
(voir fi gure 13)
1. Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures.
2. Prudence! Portez une protection de
l’ouïe. L’exposition au bruit peut entraîner
une perte de l’ouïe.
3. Prudence! Portez un masque anti-pous-
sière. Lors de travaux sur su bois et autres
matériaux, de la poussière nuisible à la santé
peut être dégagée. Ne travaillez pas sur du
matériau contenant de l’amiante !
4. Prudence! Portez des lunettes de protec-
tion. Les étincelles générées pendant travail
ou les éclats, copeaux et la poussière sortant
de l’appareil peuvent entraîner une perte de
la vue.
5. Avertissement : risque de blessure et risque
d‘endommagement de l‘appareil.
1. Consignes de sécurité
Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.
Danger !
Veuillez lire toutes les consignes de sécurité
et instructions. Tout non-respect des consignes
de sécurité et instructions peut provoquer une
décharge électrique, un incendie et/ou des blessures graves.
Conservez toutes les consignes de sécurité
et instructions pour une consultation ultérieure.
Cet appareil ne doit pas être utilisé par les enfants. Surveillez les enfants pour qu’ils ne jouent
pas avec l’appareil. Le nettoyage et l’entretien
ne doivent pas être eff ectués par des enfants.
Cet appareil ne doit pas être utilisé par les per-
sonnes ayant des capacités physiques, sensorielles ou intellectuelles diminuées ou manquant
d’expérience et/ou de connaissances, à moins
d’être surveillées et de recevoir les instructions
relatives à l’utilisation de l’appareil par une personne responsable de leur sécurité.
2. Description de l’appareil et
volume de livraison
2.1 Description de l’appareil (fi gure 1/3)
1. Blocage de broche
2. Poignée avant
3. Interrupteur marche/arrêt
4. Réglage de la vitesse de rotation
5. Poignée arrière
6. Plateau de polissage/ponçage
7. Affi chage de la vitesse de rotation
2.2 Volume de livraison (fi gure 2)
Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat valable. Veuillez consulter pour cela le tableau des
garanties dans les informations service aprèsvente à la fi n du mode d‘emploi.
Ouvrez l’emballage et prenez l’appareil en le
•
sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme
•
les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.
•
Contrôlez si l’appareil et ses accessoires ne
•
sont pas endommagés par le transport.
Conservez l’emballage autant que possible
•
jusqu’à la fin de la période de garantie.
Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !
2. Poignée supplémentaire
6. Plateau de polissage/ponçage
10. Ponceuse et polisseuse
11. Mousse
12. Embout de polissage synthétique
13. Embout de ponçage K = 60
- 27 -
Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 27Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 27 11.04.2022 13:14:2711.04.2022 13:14:27
F
14. Embout de ponçage K = 80
15. Embout de ponçage K = 120
16. Clé male à six pans 8 mm
17. Vis à six pans creux M 10 x 20 mm
(2 pce)
Mode d’emploi d’origine
•
Consignes de sécurité
•
3. Utilisation conforme à
l’aff ectation
L‘appareil sert au polissage de surfaces vernies
et à l‘aff ûtage de bois, fer, matières plastiques et
autres matériaux du même genre en utilisant le
papier-émeri correspondant.
La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.
Utilisation non conforme
Toutes les utilisations de l‘appareil qui ne fi gurent
pas dans le chapitre « Utilisation conforme », sont
considérées comme non conformes à l‘utilisation.
L‘appareil ne doit pas être utilisé aux fi ns suivan-
tes :
usinage d‘enduits contenant du plomb et de
•
types de bois et de métaux qui dégagent des
poussières nocives ou toxiques ;
affûter, graver avec des embouts d‘affûtage,
•
de gravage;
usinage de matériaux contenant de l‘amiante;
•
utilisation dans des zones à risque
•
d‘explosion;
ponçage sur des murs humides.
•
Il existe un risque de blessure.
L‘utilisateur de l‘appareil est responsable de tous
les dommages aux biens et aux personnes résultant d‘un usage non conforme.
En cas d‘utilisation d‘autres composants ou de
composants non d‘origine sur la machine, la garantie du fabricant devient caduque.
Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé profession-
nellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.
Risques résiduels
Même en utilisant cet outil électrique
conformément aux prescriptions, il reste
toujours des risques résiduels. Les dangers
suivants peuvent apparaître en rapport avec la
construction et le modèle de cet outil électrique:
contact avec la meule sans protection (bles-
•
sure par coupure)
touche la meule en rotation (blessure par
•
coupure)
catapultage de pièces de la meule (blessure
•
par coupure ou lésion)
catapultage de morceaux du matériau à trai-
•
ter (blessure par coupure ou lésion)
risque d’incendie par la projection d’étincelles
•
lésion de l’ouïe lorsque l’on ne porte pas de
•
casque anti-bruit (perte de l’ouïe)
inhalation de particules de polissage du ma-
•
tériau et de la meule
décharge électrique en effleurant des compo-
•
sants électriques non isolés.
Si les instructions comprises dans votre mode
d’emploi ne sont pas respectées, d’autres risques
peuvent apparaître en raison de l’emploi non conforme aux règles de l’art.
4. Données techniques
Tension de service : ...............................18 V d.c.
Vitesse de rotation n : ................. 500-3000 tr/min
Plateau de polissage ∅ : ........................ 180 mm
Filetage de raccordement : ......................... M14
Catégorie de protection : ...................................III
Poids : ....................................................... 1,6 kg
Attention !
L’appareil est livré sans accumulateur et sans
chargeur et ne doit être utilisé qu’avec les accumulateurs Li-Ion de la série Power X-Change !
Les accumulateurs Li-Ion de la série Power XChange ne doivent être chargés qu’avec le chargeur Power-X.
- 28 -
Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 28Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 28 11.04.2022 13:14:2711.04.2022 13:14:27
F
Danger !
Bruit et vibration
Les valeurs de bruit et de vibration ont été déterminées conformément à la norme EN 60745-1;
EN 60745-2-3.
Niveau de pression acoustique LpA .... 71,7 dB(A)
Imprécision K
Niveau de puissance acoustique L
Imprécision K
............................................3 dB
pA
............................................ 3 dB
WA
.. 82,7 dB(A)
WA
Portez une protection acoustique.
L’exposition au bruit peut entraîner la perte de
l’ouïe.
Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 60745-1; EN 60745-2-3.
Mode de travail : ponçage avec lame
de ponçage
Valeur d’émission de vibration a
Insécurité K = 1,5 m/s
2
Mode de travail : Polissage
Valeur d’émission de vibration a
Insécurité K = 1,5 m/s
2
= 5,194 m/s
h, DS
= 4,275 m/s
h, P
2
La valeur d’émission de vibration a été mesurée
selon une méthode d’essai normée et peut être
modifi ée, en fonction du type d’emploi de l’outil
électrique ; elle peut dans certains cas exceptionnels être supérieure à la valeur indiquée.
La valeur d’émission de vibration indiquée peut
être utilisée pour comparer un outil électrique à
un autre.
La valeur d’émission de vibration indiquée peut
également être utilisée pour estimer l’altération
au début.
Limitez le niveau sonore et les vibrations à
un minimum !
Utilisez exclusivement des appareils en ex-
•
cellent état.
Entretenez et nettoyez l’appareil régulière-
•
ment.
Adaptez votre façon de travailler à l’appareil.
•
Ne surchargez pas l’appareil.
•
Faites contrôler l’appareil le cas échéant.
•
Mettez l’appareil hors circuit lorsque vous ne
•
l’utilisez pas.
Portez des gants.
•
Montez les poignées de maintien et le cas
•
échéant les poignées anti-vibrations en option en les attachant fixement sur le corps de
la machine.
Si vous ressentez quelque chose de désagréable
ou constatez une coloration de votre peau sur vos
mains pendant l‘utilisation de la machine, veuillez stopper immédiatement le travail. Faites des
pauses de travail suffi samment longues. Le non-
respect d‘un nombre suffi sant de pauses peut
entraîner un syndrome de vibration main-bras.
Il convient de faire une estimation du degré de
sollicitation selon le travail ou l‘utilisation de la
machine et de faire des pauses de travail adaptées. De cette manière, il est possible de diminuer
de façon nette le degré de sollicitation pendant la
durée totale du travail. Minimisez le risque auquel
vous êtes exposés en termes de vibrations. Entretenez cette machine conformément aux consignes du mode d‘emploi.
2
Si la machine est utilisée plus fréquemment, il
convient de prendre contact avec votre revendeur
spécialisé et de vous procurer le cas échéant des
accessoires anti-vibrations (poignées).
Évitez l‘utilisation de la machine à des températures de t=10 °C ou inférieures. Élaborez un plan
de travail qui permette de limiter la sollicitation par
les vibrations.
Cet appareil provoque une certaine nuisance
sonore, c‘est inévitable. Planifi ez les travaux bru-
yants pendant les horaires autorisés et prévus
pour cela. Veuillez respecter les heures de repos
et limitez la durée du travail à la durée strictement
nécessaire. Pour votre protection personnelle et
celle d‘autres personnes se trouvant à proximité,
il convient de porter une protection auditive appropriée.
5. Avant la mise en service
Appuyez sur le blocage de broche uniquement
lorsque l’appareil est à l’arrêt.
5.1 Montage de l’appareil (fi g. 4-6)
Attention ! Retirez l’accumulateur avant les travaux de montage.
L’appareil est livré sans accumulateurs et
sans chargeur !
- 29 -
Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 29Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 29 11.04.2022 13:14:2711.04.2022 13:14:27
F
5.2. Montage de l’accumulateur
Appuyez sur la touche d’enclenchement (c)
de l’accumulateur comme indiqué sur la fi gure
9 et insérez l’accumulateur dans le logement
d’accumulateur prévu à cet eff et. Dès que
l’accumulateur est dans la position indiquée
sur la fi gure 9, veillez à ce que la touche
d’enclenchement s’enclenche ! Le démontage de
l’accumulateur s’eff ectue dans l’ordre inverse !
5.3 Charge de l’accumulateur (fi g. 7)
1. Sortez le bloc accumulateur de l’appareil.
Pour cela, appuyez sur la touche
d’enclenchement.
2. Comparez si la tension réseau indiquée sur la
plaque signalétique correspond à la tension
réseau disponible. Branchez la fi che de con-
tact du chargeur dans la prise de courant. Le
voyant LED vert commence à clignoter.
3. Insérez la batterie (11) dans le chargeur (10).
4. Au point « Affi chage chargeur », vous trou-
verez un tableau avec les signifi cations des
affi chages LED sur le chargeur.
Pendant la charge, il est possible que
l’accumulateur chauff e quelque peu. C’est cepen-
dant normal.
S’il est impossible de charger le bloc accumulateur, veuillez contrôler,
si la tension réseau est présente au niveau de
•
la prise de courant
si un contact correct est présent au niveau
•
des contacts de charge du chargeur.
Si le chargement du bloc accumulateur reste
impossible, nous vous prions de bien vouloir
renvoyer,
le chargeur
•
et le bloc accumulateur
•
à notre service après-vente.
Pour un envoi correct, nous vous prions de
contacter notre service après-vente ou le
point de vente où vous avez acheté l’appareil.
Veillez à ce que, lors de l’envoi ou de la mise
au rebut, les accumulateurs ou les appareils
sans fi l soit emballés séparément dans des
sacs en plastique afi n d’éviter les courts-
circuits ou un incendie !
Dans l‘intérêt d‘une longue durée de fonctionnement du bloc accumulateur, vous devez prendre
soin de recharger le bloc accumulateur en temps
voulu. Ceci est dans tous les cas indispensable
lorsque vous constatez une diminution de la
puissance de l‘appareil. Ne déchargez jamais
complètement le bloc accumulateur. Ceci cause
l‘endommagement du bloc accumulateur !
5.4 Indicateur de charge de l’accumulateur
(fi g. 8)
Appuyez sur l’interrupteur pour l’indicateur de
charge de l’accumulateur (pos. A). L’indicateur de
charge de l’accumulateur (pos. B) vous indique
l’état de charge de l’accumulateur à l’aide de trois
voyants LED.
Les 3 voyants LED sont allumés :
L’accumulateur est complètement rechargé.
2 ou 1 voyant(s) LED sont allumés :
L’accumulateur dispose encore d’un résidu de
charge suffi sant.
1 voyant LED clignote :
L’accumulateur est vide, il faut le recharger.
Tous les voyants LED clignotent :
La température de l’accumulateur est trop faible.
Retirez l’accumulateur de l’appareil et laissez-le
reposer pendant un jour à température ambiante.
Si l’erreur survient à nouveau, cela signifi e que
l’accumulateur est en décharge profonde et défectueux. Retirez l’accumulateur de l’appareil. Un
accumulateur défectueux ne doit plus être utilisé
ou chargé.
6. Commande
Bloquez la pièce usinée. Veillez à ce que la pièce
à usiner à travailler soit fi xée par des dispositifs
de serrage ou un étau afi n qu’elle ne glisse pas.
Mise en/hors circuit de l’appareil
L’appareil est mis en circuit (I) ou hors circuit
(0), à l’aide de l’interrupteur marche/arrêt (fi g. 3/
pos. 3). Cependant, il se met en marche uniquement après que le réglage de la vitesse de rotation est actionné (voir pg. 6.3).
Enlevez l’appareil de la surface à traiter avant la
mise hors circuit.
- 30 -
Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 30Anl_CE_CP_18_180_Li_E_Solo_SPK13.indb 30 11.04.2022 13:14:2811.04.2022 13:14:28
Loading...
