Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien
kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät
heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
Gefahrenhinweis: Verletzungsgefahr und Gefahr der Beschädigung des Geräts.
Dieses Gerät darf nicht von Kindern benutzt werden. Kinder sollten
beaufsichtigt werden, damit sie nicht mit dem Gerät spielen.
Reinigung und Wartung darf nicht von Kindern durchgeführt werden.
Das Gerät darf nicht von Personen mit verminderten physischen,
sensorischen oder geistigen Fähigkeiten oder Personen mit
unzureichendem Wissen oder Erfahrung benutzt werden, außer sie
werden von einer für sie verantwortlichen Person beaufsichtigt oder
angeleitet.
- 5 -
Anl_CE_CP_18_180_Li_E_Solo_SPK5.indb 5Anl_CE_CP_18_180_Li_E_Solo_SPK5.indb 5 12.03.2019 07:29:2912.03.2019 07:29:29
D
Gefahr!
Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!
Gefahr!
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang

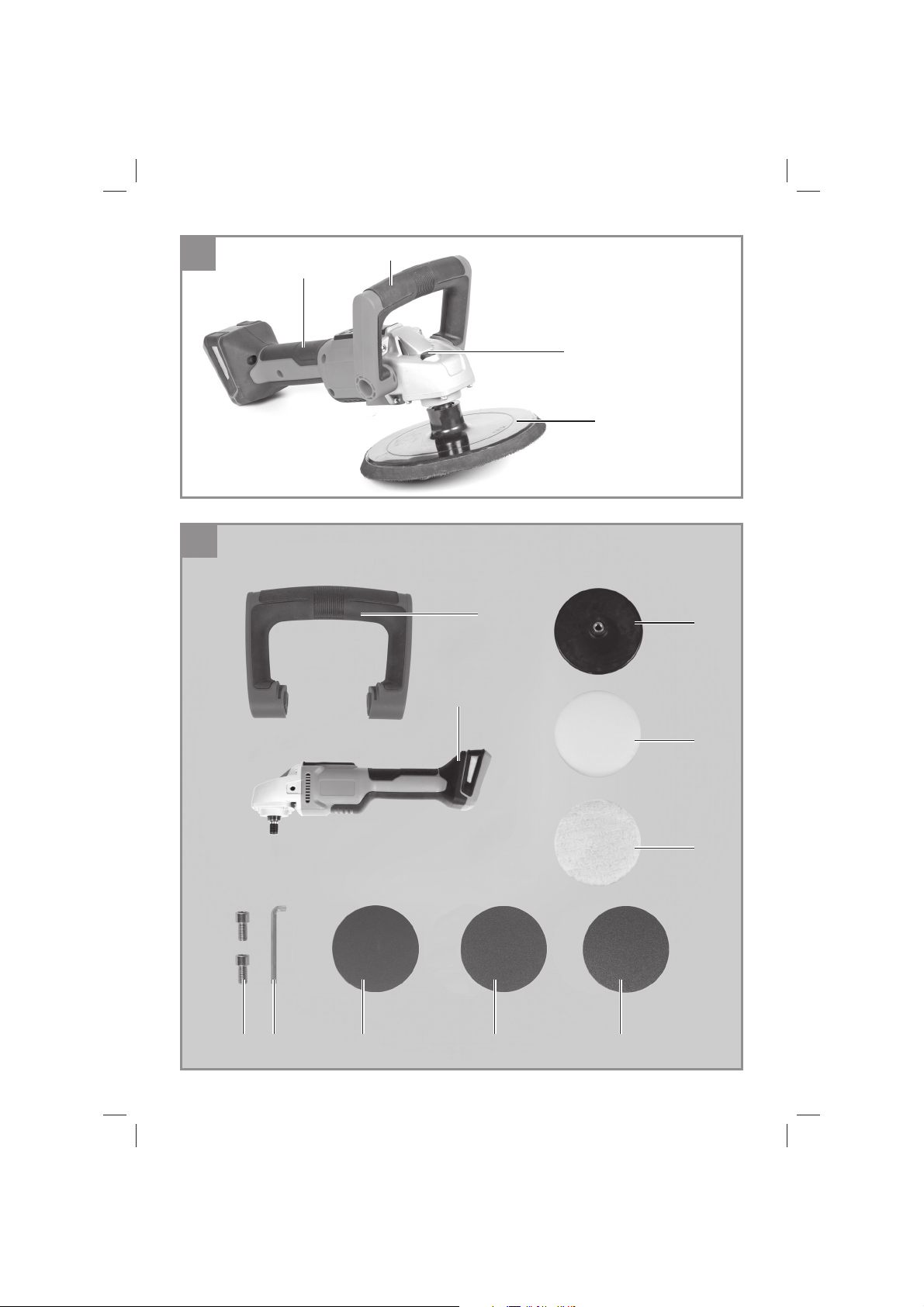

2.1 Gerätebeschreibung (Bild 1/3)
1. Spindelarretierung
2. Vorderer Handgriff
3. Ein-/Ausschalter
4. Drehzahlregelung
5. Hinterer Handgriff
6. Polier-/ Schleifteller
7. Drehzahlanzeige
2.2 Lieferumfang (Bild 2)
Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der Anleitung.
Öffnen Sie die Verpackung und nehmen Sie
•
das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-
•
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-
•
dig ist.
Kontrollieren Sie das Gerät und die Zubehör-
•
teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-
•
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Erstickungsgefahr!
2. Zusatzhandgriff
6. Polier- / Schleifteller
10. Schleif- und Poliermaschine
11. Schaumstoff aufsatz
12. Synthetik Polieraufsatz
13. Schleifaufsatz K = 60
14. Schleifaufsatz K = 80
15. Schleifaufsatz K = 120
16. Sechskantschlüssel 8 mm
17. Innensechskantschraube M 10 x 20 mm
(2 St.)
Originalbetriebsanleitung
•
Sicherheitshinweise
•
3. Bestimmungsgemäße
Verwendung
Das Gerät ist zum Polieren von lackierten Oberfl ächen sowie zum Schleifen von Holz, Eisen,
Kunststoff und ähnlichen Werkstoff en unter
Verwendung des entsprechenden Schleifpapiers
geeignet.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.
Nicht bestimmungsgemäßer Gebrauch
Alle Anwendungen mit dem Gerät die nicht im
Kapitel „bestimmungsgemäße Verwendung“ genannt sind, gelten als eine nicht bestimmungsgemäße Verwendung.
- 6 -
Anl_CE_CP_18_180_Li_E_Solo_SPK5.indb 6Anl_CE_CP_18_180_Li_E_Solo_SPK5.indb 6 12.03.2019 07:29:2912.03.2019 07:29:29
D
Das Gerät darf nicht zu folgenden Zwecken eingesetzt werden:
Bearbeitung von bleihaltigen Anstrichen, und
•
Holzarten und Metalle bei denen schädliche
oder giftige Stäube entstehen
Schärfen, Gravieren mit entsprechenden
•
Vorsätzen
Bearbeitung von asbesthaltigem Material
•
Benutzung in explosionsgefährdetem Berei-
•
chen
Schleifen auf feuchten Wände
•
Es besteht Verletzungsgefahr.
Für alle daraus entstandenen Sachschäden sowie Personenschäden, die auf Grund einer Fehlanwendung entstanden sind, haftet der Benutzer
des Gerätes.
Bei Verwendung anderer bzw. nicht Original Bauteile an der Maschine erlischt herstellerseitig die
Garantieleistung.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
Restrisiken
Auch bei sachgemäßer Verwendung des Gerätes
bleibt immer ein gewisses Restrisiko, das nicht
ausgeschlossen werden kann. Aus der Art und
Konstruktion des Gerätes können die folgenden
potentiellen Gefährdungen abgeleitet werden:
Kontakt mit der ungeschützten Scheibe
•
(Schnittverletzung)
Hineingreifen in die noch drehende Scheibe
•
(Schnittverletzung)
Wegschleudern von Teilen der Scheibe
•
(Schnitt- oder stumpfe Verletzung)
Wegschleudern von Teilen des zu bearbeiten-
•
den Materials (Schnitt- oder stumpfe Verletzung)
Feuergefahr durch Funkenflug
•
Schädigung des Gehöres, wenn kein vorge-
•
schriebener Gehörschutz getragen wird (Gehörverlust)
Einatmen von Schleifpartikeln von Material
•
und Scheibe
elektrischer Schlag bei Berühren von nicht
•
isolierten elektrischen Bauteilen.
Werden die in Ihrer Gebrauchsanweisung
enthaltenen Anweisungen nicht beachtet, können
aufgrund unsachgemäßer Benutzung andere
Restrisiken auftreten
4. Technische Daten
Betriebsspannung: ..................................18 V d.c.
Drehzahl n: ....................................500-3000 min
Polierteller∅: ........................................... 180 mm
Anschlussgewinde: ....................................... M14
Schutzklasse: ....................................................III
Gewicht: ......................................................1,6 kg
Achtung!
Das Gerät wird ohne Akkus und ohne Ladegerät
geliefert und darf nur mit den Li-Ion Akkus der
Power-X-Change Serie verwendet werden!
Die Li-Ion Akkus der Power-X-Change Serie
dürfen nur mit dem Power-X-Charger geladen
werden.
Gefahr!
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden
entsprechend EN 60745-1und EN 60745-2-3
ermittelt.
Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend
EN 60745-1und EN 60745-2-3.
Betriebsart: Schleifen mit Schleifblatt
Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s
Betriebsart: Polieren
Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s
Der angegebene Schwingungsemissionswert ist
nach einem genormten Prüfverfahren gemessen
........................... 71,7 dB(A)
pA
............................................ 3 dB
pA
WA
..................... 82,7 dB(A)
WA
........................................... 3 dB
= 5,194 m/s
h,DS
2
= 4,275 m/s
h,P
2
2
2
-1
- 7 -
Anl_CE_CP_18_180_Li_E_Solo_SPK5.indb 7Anl_CE_CP_18_180_Li_E_Solo_SPK5.indb 7 12.03.2019 07:29:2912.03.2019 07:29:29
D
worden und kann sich, abhängig von der Art und
Weise, in der das Elektrowerkzeug verwendet
wird, ändern und in Ausnahmefällen über dem
angegebenen Wert liegen.
Der angegebene Schwingungsemissionswert
kann zum Vergleich eines Elektrowerkzeuges mit
einem anderen verwendet werden.
Der angegebene Schwingungsemissionswert
kann auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.
Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!
Verwenden Sie nur einwandfreie Geräte.
•
Warten und reinigen Sie das Gerät regelmä-
•
ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.
•
Überlasten Sie das Gerät nicht.
•
Lassen Sie das Gerät gegebenenfalls über-
•
prüfen.
Schalten Sie das Gerät aus, wenn es nicht
•
benutzt wird.
Tragen Sie Handschuhe.
•
Montieren Sie Haltegriffe und ggf. optionale
•
Vibrationsgriffe fest am Maschinenkörper.
Falls Sie ein unangenehmes Gefühl oder eine
Hautverfärbung während der Benutzung der Maschine an Ihren Händen feststellen unterbrechen
Sie sofort die Arbeit. Legen Sie ausreichende
Arbeitspausen ein. Bei nicht Beachten von ausreichenden Arbeitspausen, kann es zu einem HandArm- Vibrationssyndrom kommen.
Es sollte eine Abschätzung des Belastungsgrades in Abhängigkeit der Arbeit bzw. Verwendung
der Maschine erfolgen und entsprechende Arbeitspausen eingelegt werden. Auf diese Weise
kann der Belastungsgrad während der gesamten
Arbeitszeit wesentlich gemindert werden. Minimieren Sie Ihr Risiko, dem Sie bei Vibrationen
ausgesetzt sind. Pfl egen Sie diese Maschine
entsprechend der Anweisungen in der Bedienungsanleitung.
Falls die Maschine öfters eingesetzt bzw. verwendet wird sollten Sie sich mit Ihrem Fachhändler in
Verbindung setzen und ggf. Antivibrationszubehör
(Griff e) besorgen.
Vermeiden Sie den Einsatz von der Maschine bei
Temperaturen von t=10°C oder weniger. Machen
Sie einen Arbeitsplan wodurch die Vibrationsbelastung begrenzt werden kann.
Eine gewisse Lärmbelastung durch dieses Gerät
ist nicht vermeidbar. Verlegen Sie lärmintensive
Arbeiten auf zugelassene und dafür bestimmte
Zeiten. Halten Sie sich ggf. an Ruhezeiten und
beschränken sie die Arbeitsdauer auf das Notwendigste. Zu ihrem persönlichen Schutz und
Schutz in der Nähe befi ndlicher Personen ist ein
geeigneter Gehörschutz zu tragen.
5. Vor Inbetriebnahme
Drücken Sie die Spindelarretierung nur bei
Stillstand des Gerätes.

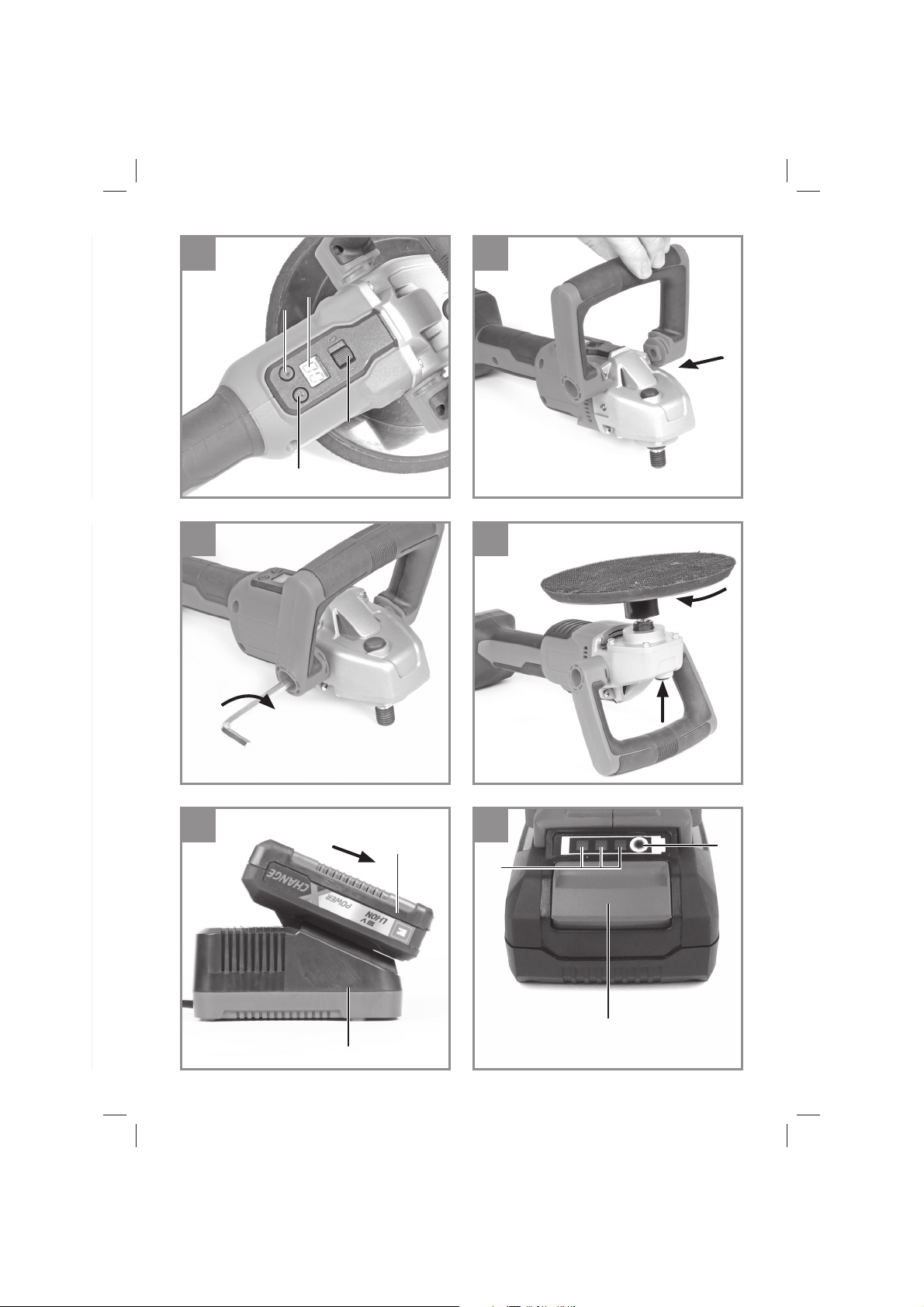

5.1 Montage des Gerätes (Abb. 4-6)
Achtung! Ziehen Sie vor den Montagearbeiten
den Akku.
Das Gerät wird ohne Akkus und ohne
Ladegerät geliefert!
5.2. Montage des Akkus
Drücken Sie wie in Bild 9 zu sehen die Rasttaste
(c) des Akkus und schieben Sie den Akku in die
dafür vorgesehene Akkuaufnahme. Sobald der
Akku in einer Position wie in Bild 9 zu sehen ist,
auf Einrasten der Rasttaste achten! Der Ausbau
des Akkus erfolgt in umgekehrter Reihenfolge!
5.3 Laden des Akkus (Abb. 7)
1. Akku-Pack aus dem Gerät nehmen. Dazu die
Rasttaste drücken.
2. Vergleichen, ob die auf dem Typenschild
angegebene Netzspannung mit der
vorhandenen Netzspannung übereinstimmt.
Stecken Sie den Netzstecker des Ladegeräts
in die Steckdose. Die grüne LED beginnt zu
blinken.
3. Stecken Sie den Akku (11) auf das Ladegerät
(10).
4. Unter Punkt „Anzeige Ladegerät“ fi nden Sie
eine Tabelle mit den Bedeutungen der LED
Anzeige am Ladegerät.
Während des Ladens kann sich der Akku etwas
erwärmen. Dies ist jedoch normal.
Sollte das Laden des Akku-Packs nicht möglich
sein, überprüfen Sie bitte,
ob an der Steckdose die Netzspannung
•
vorhanden ist
ob ein einwandfreier Kontakt an den
•
Ladekontakten vorhanden ist.
- 8 -
Anl_CE_CP_18_180_Li_E_Solo_SPK5.indb 8Anl_CE_CP_18_180_Li_E_Solo_SPK5.indb 8 12.03.2019 07:29:2912.03.2019 07:29:29
D
Sollte das Laden des Akku-Packs immer noch
nicht möglich sein, bitten wir Sie,
das Ladegerät
•
und den Akku-Pack
•
an unseren Kundendienst zu senden.
Im Interesse einer langen Lebensdauer des
Akku-Packs sollten Sie für eine rechtzeitige
Wiederaufl adung des Akku-Packs sorgen. Dies
ist auf jeden Fall notwendig, wenn Sie feststellen,
dass die Leistung des Gerätes nachlässt.
Entladen Sie den Akku-Pack nie vollständig. Dies
führt zu einem Defekt des Akku-Packs!
5.4 Akku-Kapazitätsanzeige (Bild 8)
Drücken Sie auf den Schalter für AkkuKapazitätsanzeige (Pos. A). Die AkkuKapazitätsanzeige (Pos. B) signalisiert ihnen den
Ladezustand des Akkus anhand von 3 LEDs.
Alle 3 LEDs leuchten:
Der Akku ist voll aufgeladen.
2 oder 1 LED(‘s) leuchten
Der Akku verfügt über ausreichende Restladung.
1 LED blinkt:
Der Akku ist leer, laden Sie den Akku auf.
Alle LEDs blinken:
Der Akku wurde tiefentladen und ist defekt. Ein
defekter Akku darf nicht mehr verwendet und
geladen werden!
6. Bedienung
Sichern Sie das Werkstück. Achten Sie darauf,
dass das zu bearbeitende Werkstück mit einer
Spannvorrichtung oder einem Schraubstock gegen Wegrutschen gesichert ist.
Ein- /Ausschalten des Gerätes
Das Gerät wird durch den Ein- /Ausschalter (Abb.
3 / Pos. 3) ein-(I) bzw. ausgeschaltet (0). Das Gerät läuft aber erst nach Betätigung der Drehzahlregelung (s. Abschnitt 6.3) los.
Nehmen Sie das Gerät vor dem Ausschalten von
der zu bearbeitenden Fläche ab.
6.1 Verwendung als Poliermaschine
Verwenden Sie nur spezielle, maschinengeeignete Wachs- und Poliermittel.
Beachten Sie bei Benutzung von Wachs- und
Poliermitteln die Anleitung des Herstellers!
Problemloses Wechseln der Polieraufsätze durch
Klettverschluss.
ACHTUNG!
Um Beschädigungen an den zu polierenden
Werkstückfl ächen zu vermeiden, beachten Sie
unbedingt die folgenden Punkte:
Waschen Sie vor dem Polieren das Kfz und
•
halten Sie es frei von Verunreinigungen.
Achten Sie darauf, dass die mitgelieferten
•
Polieraufsätze bei Benutzung frei von Verunreinigungen sind.
Achten Sie darauf, dass der Polieraufsatz im-
•
mer exakt mittig auf dem Polier-/ Schleifteller
befestigt wird.
Überprüfen Sie vor dem Einschalten des Ge-
•
rätes den festen Sitz der Aufsätze.
Die zu bearbeitende Fläche nie mit dem seit-
•
lichen Rand des Polier-/ Schleiftellers berühren.
Wählen Sie zum Polieren mit dem Drehzahl-
•
regler (s. Abschnitt 6.3) die für Ihren Bedarf
benötigte Drehzahl. Die optimale Arbeitsgeschwindigkeit hängt vom zu bearbeitenden
Material und dem verwendeten (Polier-) Mittel
ab. Falls nötig, kann dies durch praktische
Versuche festgestellt werden.
Die Poliermaschine muss komplett auf der
•
Polierfläche aufliegen.
Kleben Sie Kunststoffteile ab, da sich diese
•
beim Polieren farblich ändern und hässlich
werden können.
Polieren Sie nur im Schatten und niemals
•
heißen Lack.
Polieren Sie Ecken und Kanten sehr vorsich-
•
tig. An Ecken und Kanten ist die Lackschicht
am dünnsten. Vorsichtshalber können Sie
diese abkleben und per Hand polieren.
Übermäßiger Druck führt zu schlechter Ar-
•
beitsleistung und vorzeitigem Verschleiß des
verwendeten Zubehörs. Empfindliche Oberflächen können z.B. durch zu hoher Drehzahl
oder zu hohem Anpressdruck beschädigt
werden.
Wichtig! Stellen Sie die Drehzahl vor dem Aufsetzen auf die zu bearbeitende Fläche ein und
lassen Sie das Gerät bis zur eingestellten Drehzahl anlaufen. Diese wird, je nach Drehzahl, erst
nach einigen Sekunden erreicht. Vor allem beim
Arbeiten mit dem Schaumstoff aufsatz kann es
aufgrund unterschiedlicher Oberfl ächenbeschaf-
fenheit (unterschiedliche Reibung) in den unteren
- 9 -
Anl_CE_CP_18_180_Li_E_Solo_SPK5.indb 9Anl_CE_CP_18_180_Li_E_Solo_SPK5.indb 9 12.03.2019 07:29:2912.03.2019 07:29:29
D
Drehzahlbereichen zu Drehzahlschwankungen
kommen. Dies ist kein Gerätefehler.
Zum Auftragen des Poliermittels verwenden

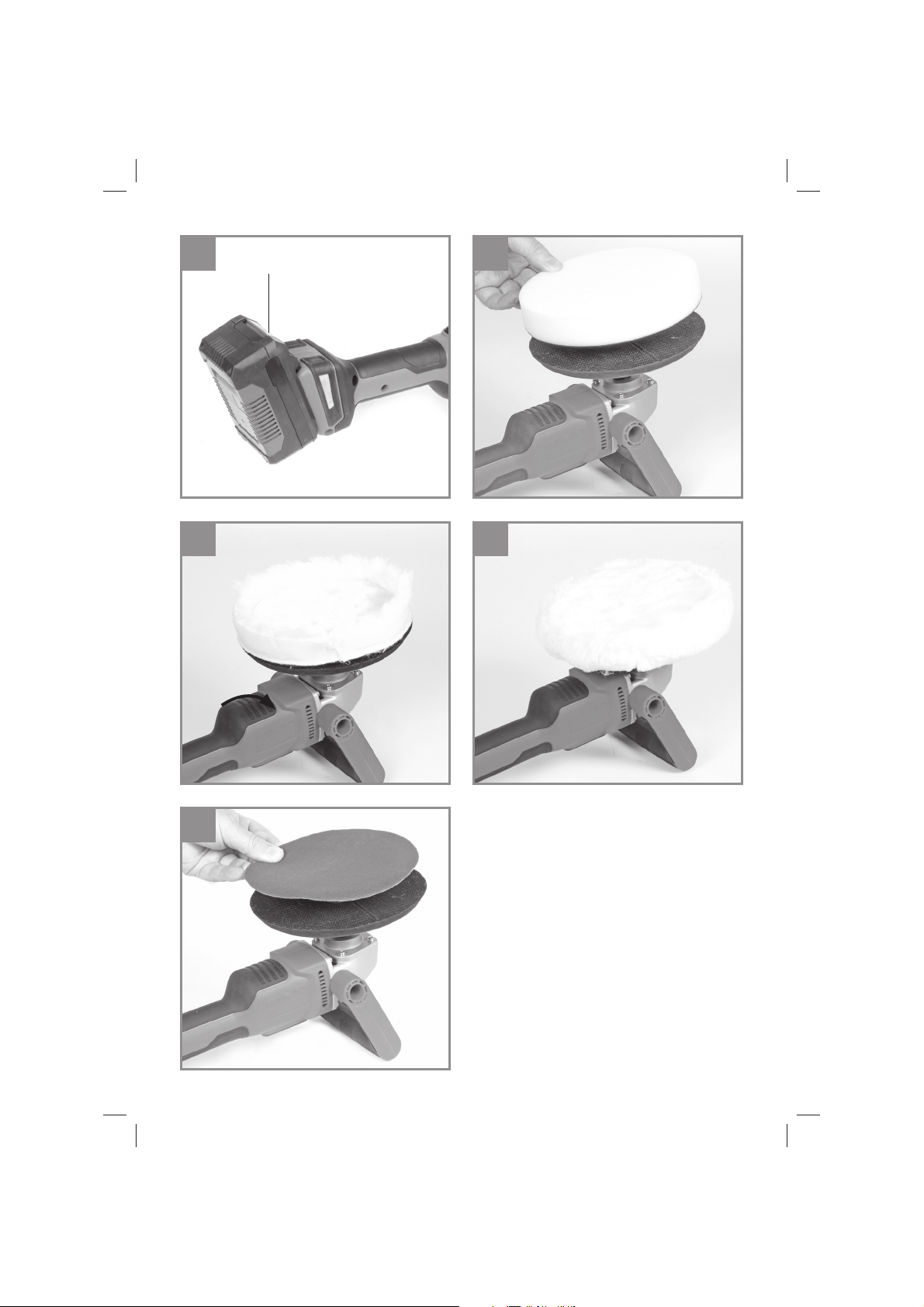

Sie den Schaumstoff aufsatz (Abb. 10).
Bearbeiten Sie zunächst die ebenen und
•
großen Flächen wie z.B. Motorhaube,
Kofferraumdeckel und Dach.
Verteilen Sie ein wenig Politur punktförmig
•
auf dem Schaumstoffaufsatz. Drücken Sie
den Schaumstoffaufsatz mehrmals auf die
zu polierende Fläche. Die Politur wird in den
Schaumstoff gedrückt und auf die zu polierende Fläche übertragen. Damit verhindern
Sie beim Einschalten ein Verspritzen der auf
dem Schaumstoffaufsatz vorhandenen Politur.
Tragen Sie das Poliermittel mit geringer Dreh-
•
zahl auf.
Bearbeiten Sie nur kleinere Abschnitte auf
•
einmal.
Bearbeiten Sie die Abschnitte gleichmäßig im
•
Kreuzgang (zuerst vertikal, dann horizontal).
Anschließend gehen Sie zur Bearbeitung der
•
kleineren Flächen über (z.B. Türen).
Fertigpolieren
Mit dem Synthetik-Polieraufsatz (Abb. 11b)
•
entfernen Sie die Poliermittelschicht und
schließen den Poliervorgang ab.
Zur Montage des Synthetik-Polieraufsatzes
•
stülpen Sie den Rand nach oben (Abb. 11a),
drücken den Aufsatz auf die Klettfläche
des Poliertellers und stülpen anschließend
den Rand wieder nach unten (Abb. 11b).
Der Rand des Poliertellers wird durch den
Polieraufsatz abgedeckt.
Achtung! Üben Sie keinen Druck auf die
•
Poliermaschine aus!
Pfl ege-Tipps
Waschen Sie Ihren Wagen mindestens alle 2
•
Wochen. Vermeiden Sie die Benutzung von
Haushaltswaschmitteln, da diese den Lack
beschädigen können und die Wachsschicht
ablösen.
Waschen Sie Ihren Wagen mit einem saube-
•
ren Schwamm. Arbeiten sie von oben nach
unten.
Insekten, Vogelkot und Teerflecken sollten
•
täglich von der Lackoberfläche entfernt werden.
Damit das Glasreinigungsmittel nicht die
•
Lackfläche benetzt, sollte es auf das Waschtuch gesprüht werden, nicht direkt auf die
Fensterfläche.
6.2 Verwendung als Schleifmaschine
Zum Schleifen verwenden Sie die mitgelieferten
Schleifaufsätze (Abb. 12).
Problemloses Wechseln der Schleifaufsätze
durch Klettverschluss.
Schleifteller mit der ganzen Fläche aufsetzen.
•
Maschine mit mäßigem Druck über das Werk-
•
stück kreisende oder Quer- und Längsbewegungen ausführen.
Zum Grobschliff wird eine grobe, für Fein-
•
schliff eine feinere Körnung empfohlen. Durch
Schleifversuche kann die günstigste Körnung
ermittelt werden.
6.3 Anzeige Drehzahlregelung (Abb. 3)
Mit der Drehzahlregulierung können Sie die gewünschte Arbeitsdrehzahl einstellen.
Durch drücken der Taste „+“ erhöht sich die Drehzahl.
Durch drücken der Taste „-” verringert sich die
Drehzahl.
Die eingestellte Drehzahl können Sie dem Display (7) entnehmen. Eingestellte Drehzahl =
Anzeige x 100
Wichtig! Stellen Sie die Drehzahl vor dem Aufsetzen auf die zu bearbeitende Fläche ein und
lassen Sie das Gerät bis zur eingestellten Drehzahl anlaufen. Diese wird, je nach Drehzahl, erst
nach einigen Sekunden erreicht.
7. Reinigung, Wartung und
Ersatzteilbestellung
Gefahr!
Ziehen Sie vor allen Reinigungsarbeiten den
Akku.
7.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze
•
und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt
•
nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem
•
feuchten Tuch. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die
Kunststoffteile des Gerätes angreifen. Achten
Sie darauf, dass kein Wasser in das Gerätein-
- 10 -
Anl_CE_CP_18_180_Li_E_Solo_SPK5.indb 10Anl_CE_CP_18_180_Li_E_Solo_SPK5.indb 10 12.03.2019 07:29:2912.03.2019 07:29:29
D
nere gelangen kann. Das Eindringen von
Wasser in ein Elektrogerät erhöht das Risiko
eines elektrischen Schlages.
Die Polieraufsätze nur mit der Hand waschen
•
und Lufttrocknen lassen. Verwenden Sie dafür nur milde Seife.
7.2 Wartung
Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.
7.3 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:
Typ des Gerätes
•
Artikelnummer des Gerätes
•
Ident-Nummer des Gerätes
•
Ersatzteilnummer des erforderlichen Ersatz-
•
teils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info
8. Entsorgung und
Wiederverwertung
Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
9. Lagerung
Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.
- 11 -
Anl_CE_CP_18_180_Li_E_Solo_SPK5.indb 11Anl_CE_CP_18_180_Li_E_Solo_SPK5.indb 11 12.03.2019 07:29:3012.03.2019 07:29:30
D
10. Störungen
a) Gerät läuft nicht
Überprüfen Sie, ob der Akku geladen ist und ob das Ladegerät funktioniert.
b) Fehlercode wird angezeigt
Fehlercode Mögliche Ursache Mögliche Abhilfemaßnahmen
E1 - Der Akku wird mit einem zu hohen
Strom belastet.
- Gerätefehler
E3 - Das Gerät kann aufgrund z.B.
Druckbelastung nicht anlaufen
- Gerätefehler
E4 - Der Motor ist überlastet
- Gerätefehler
E5 - Das Gerät läuft seit längerer Zeit und
wurde heiß.
E6 - Der Unterspannungsschutz hat den
Akku ausgeschalten.
E7 - Mechanisches Problem (Getriebe) - Prüfen, ob das Gerät frei anlaufen
E8 - Mechanisches Problem (Motor) - Prüfen, ob das Gerät frei anlaufen
E9 - Der Überspannungsschutz hat den
Akku ausgeschalten.
- Akku wechseln
- Gerät im Leerlauf anlaufen lassen
- Prüfen, ob das Gerät frei anlaufen
kann
- Akku wechseln
- Gerät im Leerlauf anlaufen lassen
- Prüfen, ob das Gerät frei anlaufen
kann
- Akku wechseln
- Gerät im Leerlauf anlaufen lassen
- Lassen Sie das Gerät für mindestens
30 Minuten abkühlen. Es läuft erst
wieder an, wenn die Gerätetemperatur
deutlich zurückgegangen ist.
- Akku wechseln
- Akku aufl aden
kann
- Akku wechseln
- Gerät im Leerlauf anlaufen lassen
kann
- Akku wechseln
- Gerät im Leerlauf anlaufen lassen
- Akku wechseln
- Spannung am Akku (max. 21V) überprüfen
Falls das Gerät trotz Fehlerbehebungsmaßnahmen und vorhandener Spannung nicht funktioniert, senden Sie es bitte an die angegebene Kundendienstadresse.
- 12 -
Anl_CE_CP_18_180_Li_E_Solo_SPK5.indb 12Anl_CE_CP_18_180_Li_E_Solo_SPK5.indb 12 12.03.2019 07:29:3012.03.2019 07:29:30
11. Anzeige Ladegerät
D
Anzeigestatus
Rote LED Grüne LED
Bedeutung und Maßnahme
Aus Blinkt Betriebsbereitschaft
Das Ladegerät ist an das Netz angeschlossen und betriebsbereit,
Akku ist nicht im Ladegerät
An Aus Laden
Das Ladegerät lädt den Akku im Schnellladebetrieb.
Die entsprechenden Ladezeiten fi nden Sie direkt am Ladegerät.
Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen
Ladezeiten von den angegebenen Ladezeiten etwas abweichen.
Aus An Der Akku ist aufgeladen und einsatzbereit.
Danach wird bis zur vollständigen Ladung auf eine Schonladung umgeschaltet.
Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät.
Maßnahme:
Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Ladegerät vom Netz.
Blinkt Aus Anpassungsladung
Das Ladegerät befi ndet sich im Modus für schonende Ladung.
Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen
und benötigt mehr Zeit. Dies kann folgende Ursachen haben:
- Akku wurde sehr lange Zeit nicht mehr geladen.
- Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und
45° C.
Maßnahme:
Warten Sie bis der Ladevorgang abgeschlossen ist, der
Akku kann trotzdem weiter geladen werden.
Blinkt Blinkt Fehler
Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.
Maßnahme:
Ein defekter Akku darf nicht mehr geladen werden.
Entnehmen Sie den Akku aus dem Ladegerät.
An An Temperaturstörung
Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt
(unter 0° C)
Maßnahme:
Entnehmen Sie den Akku und bewahren Sie diesen
1 Tag bei Raumtemperatur (ca. 20° C) auf.
- 13 -
Anl_CE_CP_18_180_Li_E_Solo_SPK5.indb 13Anl_CE_CP_18_180_Li_E_Solo_SPK5.indb 13 12.03.2019 07:29:3012.03.2019 07:29:30
D
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
- 14 -
Anl_CE_CP_18_180_Li_E_Solo_SPK5.indb 14Anl_CE_CP_18_180_Li_E_Solo_SPK5.indb 14 12.03.2019 07:29:3012.03.2019 07:29:30
D
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente ServicePartner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle ServiceBelange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Akku
Verbrauchsmaterial/ Verbrauchsteile* Polieraufsätze, Polierhauben, Schleifkohlen
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:
Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
•
Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
•
Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
•
Beschreiben Sie diese Fehlfunktion.
- 15 -
Anl_CE_CP_18_180_Li_E_Solo_SPK5.indb 15Anl_CE_CP_18_180_Li_E_Solo_SPK5.indb 15 12.03.2019 07:29:3012.03.2019 07:29:30
D
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-OrtServices.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 16 -
Anl_CE_CP_18_180_Li_E_Solo_SPK5.indb 16Anl_CE_CP_18_180_Li_E_Solo_SPK5.indb 16 12.03.2019 07:29:3012.03.2019 07:29:30
D
Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.
Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:
Ersatzteile bestellen
•
Aktuelle Preisauskünfte
•
Verfügbarkeiten der Ersatzteile
•
Servicestellen Vorort für Benzingeräte
•
Defekte Geräte anmelden
•
Garantieverlängerungen (nur bei bestimmten Geräten)
•
Bestellverfolgung
•
Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!
Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00
E-Mail: info@einhell.de · Internet: www.isc-gmbh.info
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 17 -
Anl_CE_CP_18_180_Li_E_Solo_SPK5.indb 17Anl_CE_CP_18_180_Li_E_Solo_SPK5.indb 17 12.03.2019 07:29:3012.03.2019 07:29:30
PL
Niebezpieczeństwo! - Aby zmniejszyć ryzyko zranienia, należy przeczytać instrukcję obsługi
Ostrożnie! Nosić nauszniki ochronne. Hałas powoduje postępującą utratę słuchu.
Ostrożnie! Nosić maskę przeciwpyłową. Przy pracy w drewnie i innych materiałach może dochodzić
do powstawania szkodliwego dla zdrowia pyłu. Nie obrabiać materiału zawierającego azbest!
Ostrożnie! Nosić okulary ochronne. W czasie pracy może dochodzić do powstawania powodujących
utratę wzroku iskier, opiłek, drzazg lub odprysków.
Wskazówka o niebezpieczeństwie: Niebezpieczeństwo obrażeń i uszkodzenia urządzenia.
Zabrania się używania i obsługiwania tego urządzenia przez dzieci!
Pilnować dzieci i nie pozwolić im bawić się urządzeniem. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci!
Zabrania się użytkowania urządzenia przez osoby o ograniczonych zdolnościach fi zycznych, sensorycznych lub umysłowych lub
osoby, które mają niewystarczające doświadczenie lub wiedzę, za
wyjątkiem sytuacji, gdy są one nadzorowane przez odpowiedzialną
za nie osobę lub są przez nią odpowiednio instruowane.
- 18 -
Anl_CE_CP_18_180_Li_E_Solo_SPK5.indb 18Anl_CE_CP_18_180_Li_E_Solo_SPK5.indb 18 12.03.2019 07:29:3112.03.2019 07:29:31
Loading...
