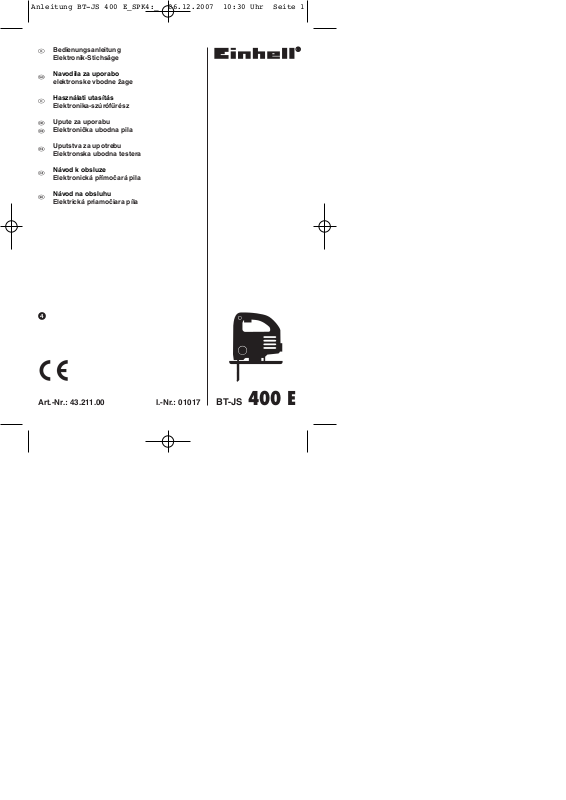

Einhell BT-JS 400 E User Manual

k Bedienungsanleitung

Elektronik-Stichsäge

X

Navodila za uporabo

elektronske vbodne žage

A

Használati utasítás

Elektronika-szúrófűrész

B Upute za uporabu
f Elektronička ubodna pila

4

Uputstva za upotrebu
Elektronska ubodna testera

j

Návod k obsluze

Elektronická přímočará pila

W

Návod na obsluhu

Elektrická priamočiara píla



Art.-Nr.: 43.211.00 I.-Nr.: 01017

BT-JS 400 E

Anleitung BT-JS 400 E_SPK4:_ 06.12.2007 10:30 Uhr Seite 1

2

1

2

3

13

8

4

1

3

11

12

10

7

5

6

4

9

11

7

12

b

8

13

a

2

Anleitung BT-JS 400 E_SPK4:_ 06.12.2007 10:30 Uhr Seite 2

3

4 5

6 7

8 9

9

2

1

7

1.

2.

3

Anleitung BT-JS 400 E_SPK4:_ 06.12.2007 10:30 Uhr Seite 3

4

D

“WARNUNG - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen”

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.



Tragen Sie eine Staubschutzmaske.

Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub
entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!



Tragen Sie eine Schutzbrille.

Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne
und Stäube können Sichtverlust bewirken.



Anleitung BT-JS 400 E_SPK4:_ 06.12.2007 10:30 Uhr Seite 4

5

D

 Achtung!

Beim Benutzen von Geräten müssen einige
Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen Sie
diese Bedienungsanleitung / Sicherheitshinweise
deshalb sorgfältig durch. Bewahren Sie diese gut auf,
damit Ihnen die Informationen jederzeit zur
Verfügung stehen. Falls Sie das Gerät an andere
Personen übergeben sollten, händigen Sie diese
Bedienungsanleitung / Sicherheitshinweise bitte mit
aus. Wir übernehmen keine Haftung für Unfälle oder
Schäden, die durch Nichtbeachten dieser Anleitung
und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise finden Sie
im beiliegenden Heftchen!

 WARNUNG!

Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere Verlet­zungen verursachen zur Folge haben.

Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

2. Gerätebeschreibung (Bild 1)

1. Rändelschraube für Drehzahlregulierung

2. Feststellknopf

3. Ein-/Ausschalter

4. Innensechskantschlüssel

5. Netzkabel

6. Adapter für Spanabsaugung

7. Verstellbarer Sägeschuh

8. Schutzabdeckung

9. Gradskala für Sägeschuh

10. Führungsrolle

11. Schraube für Sägeschuh

12. Sägeblatt

13. Sägeblattaufnahme

3. Bestimmungsgemäße Verwendung

Die Stichsäge ist zum Sägen von Holz, Eisen,
Buntmetallen und Kunststoffen unter Verwendung
des entsprechenden Sägeblatts bestimmt.

Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber
hinausgehende Verwendung ist nicht
bestimmungsgemäß. Für daraus hervorgerufene
Schäden oder Verletzungen aller Art haftet der
Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte
bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.

4. Technische Daten

Netzspannung: 230 V~ 50 Hz
Leistungsaufnahme: 400 W
Hubzahl: 500 - 3.000 min

-1

Hubhöhe: 18 mm
Schnitttiefe Holz: 55 mm
Schnitttiefe Kunststoff: 10 mm
Schnitttiefe Eisen: 6 mm
Gehrungschnitt: bis 45° (links und rechts)
Schutzklasse: II / 쓑
Gewicht: 1,7 kg

Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden entspre­chend EN 60745 ermittelt.

Schalldruckpegel L

pA

87 dB(A)

Unsicherheit K

pA

3 dB

Schallleistungspegel L

WA

98 dB(A)

Unsicherheit K

WA

3 dB

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewir­ken.

Anleitung BT-JS 400 E_SPK4:_ 06.12.2007 10:30 Uhr Seite 5

6

D

Schwingungsgesamtwerte ermittelt entsprechend EN

60745.

Schwingungsemissionswert a

h

≤ 2,5 m/s

2

 Achtung!

Der Schwingungswert wird sich aufgrund des Ein­satzbereiches des Elektrowerkzeuges ändern und
kann in Ausnahmefällen über dem angegebenen
Wert liegen.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die
Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.

Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.

5.1 Schutzabdeckung (Bild 1/Pos. 8)

 Die Schutzabdeckung (8) schützt vor

versehentlichem Berühren des Sägeblattes und
lässt dennoch den Blick auf den Schnittbereich
zu.

5.2 Sägeblattwechsel (Bilder 2/Pos. 12)

 Achtung!

 Ziehen Sie den Netzstecker, bevor Sie ein

Sägeblatt einsetzen oder austauschen.

 Die Zähne des Sägeblattes sind sehr scharf.
 Mit dem beiliegenden Innensechskantschlüssel

die Schrauben (a) an der Sägeblattaufnahme
(13) lösen.

 Das Sägeblatt (12) in die Führungsnut (b) der

Sägeblatthalterung (13) bis zum Anschlag
einschieben.

 Die Schrauben (a) mit dem beiliegenden

Innensechskantschlüssel fest ziehen.

 Die Sägeblattzahnung muss in Schneidrichtung

zeigen. Darauf achten, dass das Sägeblatt in der
Führungsnut (b) der Sägeblattaufnahme (13) und
der Laufrolle sitzt.

 Überprüfen ob das Sägeblatt (12) fest in der

Aufnahme sitzt.

 Das Entfernen des Sägeblattes erfolgt in

umgekehrter Reihenfolge.

5.3 Einstellen des Sägeschuhs für
Gehrungsschnitte (Bild 3-4)

 Schrauben für Sägeschuh (11) auf der

Unterseite des verstellbaren Sägeschuhs (7) mit
dem Innensechskanntschlüssel (4) lockern
(Bild 3).

 Den Sägeschuh (7) leicht nach vorne ziehen.

Der Sägeschuh kann nun bis zu 45° nach links
oder rechts geneigt werden.

 Wird der Sägeschuh (7) wieder nach hinten

geschoben, so funktioniert dies nur in der bei 0°
befindlichen Raststellung, welche an der
Gradskala für Sägeschuh (9) markiert ist (Bild 4).

 Der Sägeschuh (7) kann jedoch auch ohne

weiteres auf ein anderes Winkelmaß eingestellt
werden. Sägeschuh (7) hierzu nach vorne
ziehen, gewünschten Winkel einstellen und
Schraube für Sägeschuh (11) wieder anziehen.

5.4 Adapter für Spanabsaugung (Bild 5)

Die Stichsäge ist mit einem Adapter für den
Staubsaugeranschluss ausgestattet. Der Adapter
wird auf die Stichsäge gesetzt und durch Drehen
fixiert. Jeder Staubsauger kann an den
Absaugadapter angeschlossen werden. Achten Sie
auf luftdichte Verbindung der Geräte. Der bei der
Arbeit entstehende Staub kann gefährlich sein.
Beachten Sie die Sicherheitshinweise.

6. Bedienung

6.1 Ein-/ Ausschalter (Bild 6/Pos. 3)

Einschalten:

Ein/Ausschalter drücken

Ausschalten:

Ein/Ausschalter loslassen

6.2 Feststellknopf (Bild 6/Pos. 2)

Mit dem Feststellknopf (2) kann der Ein-/ Ausschalter
(3) im Betrieb arretiert werden. Zum Ausschalten
Ein-/ Ausschalter (3) kurz eindrücken.

6.3 Elektronische Drehzahlvorwahl
(Bild 6/Pos. 1)

Mit dem Drehzahlregler kann die gewünschte
Drehzahl voreingestellt werden. Drehen Sie den
Drehzahlregler in PLUS-Richtung, um die Drehzahl
zu erhöhen, drehen Sie den Drehzahlregler in
MINUS-Richtung um die Drehzahl zu verringern. Die
geeignete Hubzahl ist vom jeweiligen Werkstoff und
den Arbeitsbedingungen abhängig.
Die allgemeinen Regeln für die Schnittgeschwindig­keit bei spanabhebenden Arbeiten sind auch hier
gültig.

Anleitung BT-JS 400 E_SPK4:_ 06.12.2007 10:30 Uhr Seite 6

7

D

Mit feinen Sägeblättern können Sie im Allgemeinen
mit höherer Hubzahl arbeiten; gröbere Sägeblätter
verlangen nach niedrigeren Geschwindigkeiten.

 Niedrige Hubzahl (für Stahl)

 Mittlere Hubzahl (für Stahl, Weichmetall,

Kuststoff)

 Hohe Hubzahl (für Weichholz, Hartholz,

Weichmetall, Kunststoff)

6.4 Ausführen von Schnitten

 Stellen Sie sicher, dass der Ein-/Ausschalter (3)

nicht eingedrückt ist. Verbinden Sie erst dann
den Netzstecker mit einer geeigneten Steckdose.

 Schalten Sie die Stichsäge nur mit eingesetztem

Sägeblatt ein.

 Verwenden Sie nur einwandfreie Sägeblätter.

Wechseln Sie stumpfe, verbogene oder rissige
Sägeblätter sofort aus.

 Platzieren Sie den Sägefuß flach auf dem zu

bearbeitendem Werkstück. Schalten Sie die
Stichsäge ein.

 Lassen Sie das Sägeblatt anlaufen, bis es die

volle Geschwindigkeit erreicht hat. Führen Sie
dann das Sägeblatt langsam an der Schnittlinie
entlang. Üben Sie dabei nur leichten Druck auf
das Sägeblatt aus.

 Beim Sägen von Metall sollte die Schnittlinie mit

einem geeigneten Kühlmittel bestrichen werden.

6.5 Aussägen von Bereichen (Bild 7-8)

Bohren Sie mit einer Bohrmaschine innerhalb des
auszusägenden Bereiches ein 10 mm großes Loch.
Führen Sie das Sägeblatt in dieses Loch ein und be­ginnen Sie, den gewünschten Bereich auszusägen.

6.6 Gehrungsschnitt

 Winkel am Sägeschuh entsprechend einstellen

(siehe Punkt 5.3)

 Hinweise in Punkt 6.4 beachten.
 Schnitt wie in Bild 9 dargestellt ausführen.

7. Austausch der Netzanschlussleitung

Wenn die Netzanschlussleitung dieses Gerätes be­schädigt wird, muss sie durch den Hersteller oder
seinen Kundendienst oder eine ähnlich qualifizierte
Person ersetzt werden, um Gefährdungen zu vermeiden.

8. Reinigung, Wartung und
Ersatzteilbestellung

Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.

8.1 Reinigung

 Halten Sie Schutzvorrichtungen, Luftschlitze und

Motorengehäuse so staub- und schmutzfrei wie
möglich. Reiben Sie das Gerät mit einem
sauberen Tuch ab oder blasen Sie es mit
Druckluft bei niedrigem Druck aus.

 Wir empfehlen, dass Sie das Gerät direkt nach

jeder Benutzung reinigen.

 Reinigen Sie das Gerät regelmäßig mit einem

feuchten Tuch und etwas Schmierseife.
Verwenden Sie keine Reinigungs- oder
Lösungsmittel; diese könnten die Kunststoffteile
des Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen kann.

8.2 Kohlebürsten

Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft überprüfen.
Achtung! Die Kohlebürsten dürfen nur von einer
Elektrofachkraft ausgewechselt werden.

8.3 Wartung

Im Geräteinneren befinden sich keine weiteren zu
wartenden Teile.

8.4 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben
gemacht werden;

 Typ des Gerätes
 Artikelnummer des Gerätes
 Ident-Nummer des Gerätes
 Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preise und Infos finden Sie unter
www.isc-gmbh.info

9. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung
ist Rohstoff und ist somit wieder verwendbar oder
kann dem Rohstoffkreislauf zurückgeführt werden.
Das Gerät und dessen Zubehör bestehen aus
verschiedenen Materialien, wie z.B. Metall und
Kunststoffe. Führen Sie defekte Bauteile der
Sondermüllentsorgung zu. Fragen Sie im
Fachgeschäft oder in der Gemeindeverwaltung nach!

Anleitung BT-JS 400 E_SPK4:_ 06.12.2007 10:30 Uhr Seite 7

8

SLO

„Opozorilo! Da bi zmanjšali tveganje poškodb, preberite navodila za uporabo!“

Uporabljajte zaščito sluha.

Vpliv hrupa lahko povzroči izgubo sluha.



Uporabljajte masko za zaščito pred prahom.

Pri obdelovanju lesa in ostalih materialov lahko nastaja zdravju škodljiv prah. Material, ki
vsebuje azbest, se ne sme obdelovati!



Uporabljajte zaščitna očala.

Med delom nastajajoče iskre ali drobci, ostružki in prah, ki izstopajo iz naprave, lahko
povzročijo izgubo vida.



Anleitung BT-JS 400 E_SPK4:_ 06.12.2007 10:30 Uhr Seite 8

 Pozor!

Pri uporabi naprav je potrebno upoštevati nekatere
preventivne varnostne ukrepe, da bi preprečili
poškodbe in škodo. Zato skrbno preberite navodila za
uporabo/varnostne napotke in jih dobro shranite tako,
da boste imeli zmeraj na voljo potrebne informacije. V
kolikor bi napravo predali drugim osebam, Vas
prosimo, da jim izročite ta navodila za uporabo /
varnostne napotke. Ne prevzemamo nobene
odgovornosti za nezgode in škodo, do katerih bi
prišlo zaradi neupoštevanja teh navodil in varnostnih
napotkov.

1. Varnostna navodila

Odgovarjajoči varnostni napotki se nahajajo v
priloženem zvezku.

 OPOZORILO!

Preberite varnostne napotke in navodila.

Neupoštevanje varnostnih napotkov in navodil ima
lahko za posledico električni udar, požar in/ali hude
poškodbe.

Shranite vse varnostne napotke in navodila za
kasnejšo uporabo.

2. Opis naprave (Slika 1)

1. Narebričeni vijak za regulacijo števila vrtljajev

2. Gumb za fiksiranje stikala

3. Stikalo za vklop/izklop

4. Notranji šestrobni ključ

5. Električni omrežni priključni kabel

6. Adapter za odsesavanje žagovine

7. Nastavljivi žagin čevelj

8. Zaščitni pokrov

9. Stopinjska skala za žagin čevelj

10. Vodilni valj

11. Vijak za žagin čevelj

12. List žage

13. Sprejemni del za list žage

3. Bestimmungsgemäße Verwendung

Vbodna žaga je namenjena žaganju lesa, železa,
barvnih kovin in plastike z uporabo odgovarjajočih
listov žage.

Das Gerät darf nur nach seiner Bestimmung
verwendet werden. Jede weitere darüber
hinausgehende Verwendung ist nicht
bestimmungsgemäß. Für da-raus hervorgerufene
Schäden oder Verletzungen aller Art haftet der
Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte
bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.

4. Tehnični podatki

Omrežna električna napetost: 230 V~ 50 Hz
Sprejem moči: 400 W
Število hodov: 500 - 3.000 min

-1

Višina hoda: 18 mm
Globina rezanja - les: 55 mm
Globina rezanja - plastika: 10 mm
Globina rezanja - železo: 6 mm
Poševni rez: do 45° (levo in desno)
Zaščitni razred: II / 쓑
Teža: 1,7 kg

Hrup in vibracije

Vrednosti hrupa in vibracij so bile ugotavljane v
skladu z EN 60745.

Nivo zvočnega tlaka L

pA

87 dB (A)

Negotovost K

pA

3 dB

Nivo zvočne moči L

WA

98 dB (A)

Negotovost K

WA

3 dB

Uporabljajte zaščito za ušesa.

Hrup lahko povzroči izgubo sluha.

Skupne vrednosti vibracij ugotovljene v skladu z EN

60745.

9

SLO

Anleitung BT-JS 400 E_SPK4:_ 06.12.2007 10:30 Uhr Seite 9

Emisijska vrednost vibracij ah≤ 2,5 m/s

2

 Pozor !

Vrednost vibracij se bo spreminjala glede na
področje uporabe električnega orodja in lahko v
izjemnih primerih prekorači navedeno vrednost.

5. Pred uporabo

Pred priklopom žage se prepričajte, če se podatki na
podatkovni tipski tablici skladajo z omrežnimi
električnimi podatki.

Zmeraj izvlecite električni priključni kabel iz vtičnice,
preden začnete izvajati nastavitve na stroju.

5.1 Zaščitni pokrov (Slika 1/Poz. 8)

 Zaščitni pokrov (8) ščiti, da bi se pomotoma

dotaknili lista žage (12) in kljub temu omogoča
pogled na območje žaganja.

5.2 Zamenjava lista žage (Sliki 2/Poz. 12)

 Pozor!

 Preden vstavljate ali zamenjujete list žage,

izvlecite električni priključni vtikač iz vtičnice.

 Zobje lista žage so zelo ostri.
 S priloženim notranjim šestrobnim ključem odvijte

vijake (a) na sprejemnem delu za list žage (13).

 Potisnite list žage (12) do konca v vodilni utor (b)

držala lista žage (13).

 Zategnite vijake (a) s priloženim notranjim

šestrobnim ključem.

 Zobje lista žage morajo gledati v smeri rezanje.

Pazite na to, da se bo list žage nahajal v vodilnem
utoru (b) sprejemnega dela za list žage (13) in v
tekalnem valjčku.

 Preverite, če je list žage (12) čvrsto nameščen v

sprejemnem delu.

 Odstranjevanje lista žage izvršite v obratnem

vrstnem redu.

5.3 Nastavitev žaginega čevlja za izvajanje
poševnih rezov (Sliki 3 - 4)

 Nekoliko odvijte vijake žaginega čevlja (11) na

spodnji strani nastavljivega žaginega čevlja (7) s
pomočjo notranjega šestrobnega ključa (4) (Slika

3).

 Žagin čevelj (7) potegnite rahlo naprej. Žagin

čevelj lahko sedaj nagnete do 45° v levo ali
desno.

 Če potisnete žagin čevelj (7) zopet nazaj, vskoči

samo v položaj pri 0°, ki je označeni na stopinjski
skali žaginega čevlja (9) (Slika 4).

 Brez nadaljnjega pa lahko nastavite žagin čevelj

(7) tudi na drugo kotno mero. V ta namen
potegnite žagin čevelj (7) naprej, nastavite želeni
kot in ponovno zategnite vijak žaginega čevlja
(11).

5.4 Adapter za odsesavanje prahu (Slika 5)

Vbodna žaga je opremljena z adapterjem za
priključek za odsesavanje prahu. Adapter namestite
na vbodno žago in ga fiksirate z obračanjem. Vsak
sesalnik za prah lahko priključite na adapter za
odsesavanje. Pazite na zračno tesno povezavo
naprav. Prah, ki nastaja pri delu, je lahko nevaren.
Upoštevajte varnostne napotke.

6. Uporaba

6.1 Stikalo za vklop/izklop (Slika 6/Poz. 3)

Vklop:

Pritisnite stikalo za vklop/izklop

Izklop:

Spustite stikalo za vklop/izklop

6.2 Gumb za fiksiranje stikala (Slika 6/Poz. 2)

Z gumbom za fiksiranje stikala (2) lahko fiksirate
stikalo za vklop/izklop (3) v času obratovanja žage.
Za izklop stikala (3) samo na kratko pritisnite na
stikalo.

6.3 Elektronska izbira števila vrtljajev (Slika
6/Poz. 1)

Z regulatorjem števila vrtljajev lahko predhodno
nastavite želeno število vrtljajev. Obrnite regulator
števila vrtljajev v smeri PLUS, da bi povečali število
vrtljajev in obrnite regulator števila vrtljaev v smeri
MINUS, da bi zmanjšali število vrtljajev. Primerno
število hodov je odvisno od vsakokratnega materiala,
ki ga žagate in od delovnih pogojev.
Tudi tukaj veljajo splošna pravila za hitrost rezanja pri
obdelovalnih delih z odrezovanjem.
S finimi listi žage lahko v splošnem delate z višjim
številom hodov, debelejši listi žage pa zahtevajo nižje
hitrosti.

 nizko število hodov (za jeklo)

 srednje število hodov (za jeklo, mehke kovine,

plastiko)

 visoko število hodov (za mehki les, trdi les,

mehke kovine, plastiko)

10

SLO

Anleitung BT-JS 400 E_SPK4:_ 06.12.2007 10:30 Uhr Seite 10

6.4 Izvajanje rezov

 Prepričajte se, da ni stikalo za vklop/izklop (3)

pritisnjeno. Šele potem priključite električni vtikač
na ustrezno električno vtičnico.

 Žago vključujte samo z vstavljenim listom žage.
 Uporabljajte samo brezhibne liste žage. Takoj

zamenjajte tope, zvite ali razpokane liste žage.

 Postavite nogo žage plosko na obdelovanec, ki

ga boste obdelovali. Vključite vbodno žago.

 Pustite, da žaga doseže polno hitrost. Potem

počasi vodite list žage vzdolž linije rezanja. Pri
tem izvajajte le rahli pritisk na list žage.

 Pri žaganju kovine je potrebno namazati linijo

rezanja s primernim hladilnim sredstvom.

6.5 Izrezovanje območij (Slika 7-8)

Z vrtalnim strojem izvrtajte 10 mm veliko luknjo
znotraj območja, ki ga boste izrezali. Vstavite list žage
v to luknjo in začnite izrezovati želeno območje.

6.6 Poševni rez

 Odgovarjajoče nastavite kot na žaginem čevlju

(glej točko 5.3)

 Upoštevajte napotke pod točko 6.4.
 Izvršite rez kot je prikazano na sliki 9.

7. Zamenjava električnega
priključnega kabla

Če se električni priključni kabel te naprave poškoduje,
ga mora zamenjati proizvajalec ali njegova servisna
služba ali podobno strokovno usposobljena oseba,
da bi preprečili ogrožanje varnosti.

8. Čiščenje, vzdrževanje in naročanje

rezervnih delov

Pred vsemi čistilnimi deli izklopite električni vtikač iz
električne priključne vtičnice.

8.1 Čiščenje

앬 Zaščitne naprave, zračne reže in ohišje motorja

vzdržujte v karseda čistem stanju. Napravo
zdrgnite s čisto krpo ali pa jo izpihajte s
komprimiranim zrakom (pod nizkim pritiskom).

앬 Priporočamo, da napravo očistite takoj po vsaki

uporabi.

앬 V rednih intervalih napravo očistite tudi z mokro

krpo in mazavim milom. Ne uporabljajte nobenih
čistilnih sredstev ali razredčil; ta sredstva lahko
začnejo nažirati dele iz umetne mase. Pazite na
to, da voda ne more prodreti v notranjost
naprave.

8.2 Oglene ščetke

앬 Pri prekomernem iskrenju naj strokovnjak za

elektriko preveri oglene ščetke.
Pozor! Oglene ščetke lahko zamenja le
strokovnjak za elektriko.

8.3 Vzdrževanje

앬 V notranjosti naprave se ne nahajajo nobeni deli,

kateri bi terjali vzdrževanje.

8.4 Naročanje rezervnih delov:

Pri naročilu rezervnih delov navedite naslednje
podatke:

앬 Tip stroja
앬 Številka artikla/stroja
앬 Identifikacijska številka stroja
앬 Številka rezervnega dela, ki ga naročate

Aktualne cene in informacije najdete na spletni strani
www.isc-gmbh.info

9. Odstranjevanje in reciklaža

Naprava je ovita v ovojnino, da bi preprečili
poškodovanje zaradi transporta. Ta ovojnina je
surovina in jo kot tako lahko ponovno uporabimo ali
pa jo predamo v reciklažo.
Naprava in njegov pribor so sestavljeni iz različnih
materialov, kot n.pr. kovina in umetna masa.
Defektne konstrukcijske dele predajte na deponijo
za posebne odpadke. Povprašajte v strokovni
trgovini ali pri občinski upravi!

11

SLO

Anleitung BT-JS 400 E_SPK4:_ 06.12.2007 10:30 Uhr Seite 11

12

H

„Figyelmeztetés – Sérülés veszélyének a lecsökkentéséhez olvassa el a használati utasítást”

Viseljen egy zajcsökkentő fülvédőt

A zaj befolyása hallásvesztességhez vezethet.



Viseljen egy porvédőálarcot.

Fa és más anyagok megdolgozásánál az egészségre káros por keletkezhet. Azbeszt tartalmú
anyagokat nem szabad megmunkálni!



Viseljen egy védőszemüveget.

Munka közben keletkező szikrák vagy a készülékből kipattanó szillánkok, forgács vagy porok
vakulást okozhatnak.



Anleitung BT-JS 400 E_SPK4:_ 06.12.2007 10:30 Uhr Seite 12

13

H

 Figyelem!

A készülékek használatánál, a sérülések és a károk
megakadályozásának az érdekében be kell tartani
egy pár biztonsági intézkedéseket. Olvassa ezért ezt
a használati utasítást/biztonsági utasításokat
gondosan át. Őrizze jól meg, azért hogy mindenkor
rendelkezésére álljanak az információk. Ha más
személyeknek átadná a készüléket, akkor kérjük
kézbesítse ki vele együtt ezt a használati utasítást /
biztonsági utasításokat is. Nem vállalunk felelőséget
olyan balesetekért vagy károkért, amelyek ennek az
utasításnak és a biztonsági utasításoknak a figyelmen
kívül hagyásából keletkeznek.

1. Biztonsági utasítások

A megfelelő biztonsági utasítások a mellékelt
füzetetcskében találhatóak.

 FIGYELMEZTETÉS!

Olvason minden biztonsági utalást és utasítást
el.

A biztonsági utalások és utasítások betartásán belüli
mulasztások következménye áramcsapás, tűz
és/vagy nehéz sérülések lehetnek.

Őrizze meg a biztonsági utalásokat és
utasításokat a jövőre nézve.

2. A készülék leírása (1-es kép)

1. Recézett fejű csavar a

fordulatszámszabályozásra

2. Rögzítőgomb

3. Be- / Kikapcsoló

4. Belső hatlapú kulcs

5. Hálózati kábel

6. Adapter a forgácselszíváshoz

8. Védőburkolat

7. Elállítható fűrészsaru

9. Fogskála a fűrészsarunak

10. Vezető görgő

11. Csavar a fűrészsaruhoz

12. Fűrészlap

13. Fűrészlapfelvevő

3. Rendeltetésszerűi használat

A szúrófűrész a megefelelő fűrészlap használatával
fa, nemvas fémek és műanyagok fűrészelésére lett
meghatározva.

A gépet csak rendeltetése szerint szabad használni.
Ezt túlhaladó bármilyen használat, nem számít
rendeltetésszerűnek. Ebből adódó bármilyen kárért
vagy bármilyen fajta sérülésért a használó ill. a kezelő
felelős és nem a gyártó.

Kérjük vegye figyelembe, hogy a készülékeink a
meghatározásuk szerint nem kisipari, kézműipari
vagy ipari üzemek területén történő bevetésre lettek
tervezve. Ezért a nem vállalunk szavatosságot, ha a
készülék kisipari, kézműipari vagy ipari üzemek
területén valamint egyenértékű tevékenységek
területén van használva.

4. Technikai adatok

Hálózati feszültség: 230 V ~ 50 Hz
Teljesítményfelvétel: 400 W
Löketszám: 500-3.000 perc

-1

Löketmagasság: 18 mm
Vágásmélység fa: 55 mm
Vágásmélység műanyag: 10 mm
Vágásmélység vas: 6 mm
Sarkaló vágás: 45°-ig (balra és jobbra)
Védőosztály: II / 쓑
Tömeg: 1,7 kg

Zaj és vibrálás

A zaj és a vibrálási értékek az EN 60745 szerint
lettek mérve.

Hangnyomásmérték L

pA

87 dB(A)

Bizonytalanság K

pA

3 dB

Hangteljesítménymérték L

WA

98 dB(A)

Bizonytalanság K

WA

3 dB

Hordjon egy zajcsökkentő fülvédőt.

A zaj befolyása hallásvesztességhez vezethet.

Rezgésösszértékek az EN 60745 szerint lettek
meghatározva.

Anleitung BT-JS 400 E_SPK4:_ 06.12.2007 10:30 Uhr Seite 13

Rezgésemisszióértékek ah≤ 2,5 m/s

2

 Figyelem!

Az elektromos szerszám rezgésértéke a bevetési
résztől függően meg fog változni és kivételes
esetekben a megadott érték felett lehet.

5. Beüzemeltetés előtt

Győződjön meg a rákapcsolás előtt arról, hogy a
típustáblán megadott adatok megegyeznek a hálózati
adatokkal.

Húzza mindig ki a hálózati csatlakozót, mielőtt
beállításokat végezne el a készüléken.

5.1 Védőburkolat (1-es kép/poz. 8)

 A védőburkolat (8) véd a fűrészlap (12) véletlenüli

megérintése elöl és mégis engedélyezi a
vágásrészletre levő tekintést.

5.2 Fűrészlapcsere (képek 2/poz. 12)

 Figyelem!

 Húzza ki a hálózati csatlakozót mielőtt betenné

vagy kicserélné a fűrészlapot.

 A fűrészlap fogai nagyon élessek.
 A mellékelt belső hatlapú kulccsal megereszteni

a fűrészlapbefogadón (13) levő csavarokat (a).

 A fűrészlapot (12) ütközésig betolni a

fűrészlaptartó (13) vezetőhoronyába (b).

 A mellékelt belső hatlapú kulccsal feszesre húzni

a csavarokat (a).

 A fűrészlapfogazatnak a vágásirányba kell

mutatnia. Ügyelni arra, hogy a fűrészlap a
fűrészlapbefogadó (13) vezetőhoronyában (b) és
a futógörgőkön feküdjön.

 Ellenőrizze le, hogy a fűrészlap (12) feszesen

fekszik e a felfvevőben.

 A fűrészlap eltávolítása az ellenkező sorrendben

történik.

5.3 A fűrészsaru beállítása sarkalóvágásokhoz
(képek 3-től – 4-ig)

 A belső hatlapú kulccsal (4) meglazítani, az

elállítható fűrészsaru (7) alján található
csavarokat a fűrészssaruhoz (11) (3-os kép).

 A fűrészsarut (7) enyhén előre húzni. Most a

fűrészsarut 45°-ig balra vagy jobbra meg lehet
dönteni.

 Ha a fűrészssaru (7) ismét hátra lesz tolva, akkor

ez csak a 0°-ban levő reteszelésben működik,
amelyek a fűrészsaru (9) fogskáláján meg van
jelölve (4-es kép).

 De a fűrészsarut (7) minden további nélkül más

szögmértékre is be lehet állítani. Ehhez a
fűrészsarut (7) előre húzni, beálítani a kivánt
szögletet és ismét meghúzni a fűrészsaru (11)
csavarját.

5.4 Adapter a forgácselszíváshoz (5-os kép)

A szúrófűrész a porszívócsatlakoztatáshoz egy
adapterrel van felszerelve. Az adapter rá lesz téve a
szúrófűrészre és elfordítás által lesz fixálva. Minden
porszívót rá lehet kapcsolni az elszívóadapterre.
Ügyeljen a készülékek légmentes csatlakozására. A
munkánál keletkező por veszélyes lehet. Vegye
figyelembe a biztonsági utasításokat.

6. Kezelés

6.1 Be-/ kikapcsoló (6-as kép/poz. 3)
Bekapcsolni:

Be- / Kikapcsolót nyomni

Kikapcsolni:

Be- / Kikapcsolót elengedni

6.2 Rögzítőgomb (6-as kép/poz. 2)

A rögzítőgombbal (2) lehet a be-/kikapcsolót (3) az
üzemben arretálni. A kikapcsoláshoz röviden
benyomni a be-/kikapcsolót (3).

6.3 A fordulatszám elektronikus elöleges
kiválasztása (6-as kép/poz. 1)

A fordulatszámszabályozóval lehet a kívánt
fordulatszámot előre beállítani. A fordulatszám
növeléséhez csavarja a fordulatszámszabályozót a
PLUS-irányba, a fordulatszám lecsökkentéséhez
csavarja a fordulatszámszabályozót a MINUS­irányba. A megfelelő löketszám az egyes
munkaanyagtól és a munkafeltételektől függ.
Itt is érvényesek a forgácsleszedő munkáknál, a
vágássebességgel kapcsolatos álltalásnos
szabályok.
Finom fűrészlapoknál általában magasabb
löketszámmal tud dolgozni; durvább fűrészlapok egy
alacsonyabb sebességet követelnek.

 alacsony löketszám (acélhoz)

 közepes löketszám (acélhoz, puhafémhez,

műanyaghoz)

 magas löketszám (puha fához, kemény fához,

puhafémhez, műanyaghoz)

14

H

Anleitung BT-JS 400 E_SPK4:_ 06.12.2007 10:30 Uhr Seite 14
