ECOVACS Deebot X5 Omni, DDX19 User guide

Download

Page 1

Instrukcja obsługi

Page 2

Page 3

Instrukcje obsługi w innych językach można znaleźć na stronie internetowej: https://www.ecovacs.com

Page 4

Ważne wskazówki dotyczące bezpieczeństwa

WAŻNE WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

Podczas korzystania z urządzenia elektrycznego należy zawsze przestrzegać podstawowych zasad ostrożności, w tym:

PRZED UŻYCIEM TEGO URZĄDZENIA PRZECZYTAJ WSZYSTKIE INSTRUKCJE

ZACHOWAJ TE INSTRUKCJE

1. Z tego urządzenia mogą korzystać dzieci wwieku od 8 lat i osoby o obniżonej sprawności ﬁzycznej, sensorycznej, umysłowej lub bez odpowiedniej wiedzy i doświadczenia, jeżeli zostały poddane nadzorowi lub szkoleniu dotyczącemu korzystania z urządzenia wsposób bezpieczny i rozumieją zagrożenia z nim związane. Dzieciom nie wolno bawić się tym urządzeniem. Czyszczenie i konserwacja urządzenia nie mogą być wykonywane przez dzieci bez nadzoru.

2. Oczyść obszar do sprzątania. Usuń przewody zasilające i małe przedmioty z podłogi, które mogą splątać urządzenie. Umieść frędzle pod dywanem i podnieś z podłogi takie rzeczy jak zasłony i obrusy.

3. Jeśli na obszarze czyszczenia występuje spadek z powodu stopnia lub schodów, należy przy pierwszym użyciu uruchomić urządzenie pod nadzorem, aby upewnić się, że może ono wykryć stopień bez upadku. Umieszczenie bariery przy krawędzi może być konieczne, aby urządzenie nie spadało. Należy upewnić się, że bariera nie stanowi zagrożenia.

4. Używać tylko w sposób opisany w tej instrukcji. Należy używać tylko akcesoriów zalecanych lub sprzedawanych przez producenta.

5. Należy upewnić się, że napięcie źródła zasilania odpowiada napięciu zasilającemu oznaczonemu na stacji dokującej.

6. TYLKO do użytku DOMOWEGO. Nie należy korzystać z urządzenia w środowisku zewnętrznym, komercyjnym ani przemysłowym.

7. Używaj tylko oryginalnego akumulatora i stacji dokującej dołączonej do urządzenia przez producenta. Zakaz używania baterii nieładowalnych.

8. Nie używaj urządzenia bez zbiornika na kurz i/lub bez założonych ﬁltrów.

9. Nie korzystaj z urządzenia w miejscach, wktórych znajdują się zapalone świeczki lub delikatne przedmioty.

10. Nie korzystaj z urządzenia w skrajnie zimnych lub gorących warunkach (poniżej -5˚C/23˚F lub powyżej 40˚C/104˚F).

4PL

Page 5

11. Utrzymuj włosy, luźną odzież, palce i wszystkie części ciała z dala od dowolnego otworu iruchomych części urządzenia.

12. Nie korzystaj z urządzenia w pomieszczeniu, w którym śpi niemowlę lub dziecko.

13. Nie używaj urządzenia na mokrych nawierzchniach lub powierzchniach z wodą stojącą.

14. Przypilnuj, aby urządzenie nie zbierało dużych przedmiotów, takich jak kamienie, duże kawałki papieru, lub dowolnych przedmiotów, które mogą zapchać urządzenie.

15. Nie używaj urządzenia do zbierania palnych lub łatwopalnych materiałów, takich jak benzyna, toner do drukarki lub kopiarki, ani nie używaj go w miejscach, gdzie mogą się znajdować.

16. Nie używaj urządzenia do zbierania elementów palących się lub dymiących, takich jak papierosy, zapałki, gorący popiół lub czegokolwiek, co może powodować pożar.

17. Nie wkładaj przedmiotów do wlotu ssącego. Nie korzystaj z urządzenia, jeśli wlot ssący jest zablokowany. Wlot powietrza powinien być wolny od kurzu, włókienek, włosów lub innych przedmiotów, które mogą zmniejszyć przepływ powietrza.

18. Uważaj, aby nie uszkodzić przewodu zasilającego. Nie ciągnij, nie przenoś urządzenia ani stacji dokującej za przewód zasilający, nie

używaj przewodu zasilającego jako uchwytu, nie zamykaj drzwi na przewodzie zasilającym, ani nie ciągnij przewodu zasilającego wokół ostrych krawędzi lub narożników. Nie przejeżdżaj urządzeniem przez przewód zasilający. Przewód zasilający należy trzymać z dala od gorących powierzchni.

19. Jeśli przewód zasilający jest uszkodzony, musi zostać on wymieniony przez producenta lub jego przedstawiciela, aby uniknąć niebezpieczeństwa.

20. Nie należy używać stacji dokującej, jeśli jest uszkodzona. Jeśli zasilacz uległ zniszczeniu lub działa nieprawidłowo, nie zależy go naprawiać ani korzystać z niego nadal.

21. Nie należy korzystać z urządzenia z uszkodzonym przewodem zasilającym lub gniazdem. Nie używaj urządzenia ani stacji dokującej, jeśli nie działają prawidłowo, zostały upuszczone, uszkodzone, pozostawione na zewnątrz lub w kontakcie z wodą. Muszą zostać naprawione przez producenta lub jego przedstawiciela w celu uniknięcia zagrożenia.

22. Przed czyszczeniem lub konserwacją urządzenia należy WYŁĄCZYĆ przełącznik zasilania.

23. Przed czyszczeniem lub konserwacją stacji dokującej należy odłączyć wtyczkę od gniazdka elektrycznego.

5 PL

Page 6

24. Wyjmij urządzenie ze stacji dokującej i WYŁĄCZ urządzenie za pomocą wyłącznika zasilania, zanim wyjmiesz akumulator w celu utylizacji urządzenia.

25. Przed usunięciem urządzenia należy wymontować akumulator i zutylizować go zgodnie zobowiązującymi przepisami.

26. Należy zutylizować zużyte akumulatory zgodnie z lokalnymi przepisami.

27. Nie należy palić urządzenia, nawet jeśli jest poważnie uszkodzone. Akumulatory mogą eksplodować w ogniu.

28. Jeśli nie używasz stacji dokującej przez dłuższy czas, odłącz ją od zasilania.

29. Urządzenie musi być użytkowane zgodnie zinstrukcjami podanymi w niniejszej instrukcji obsługi. Ecovacs Home Service Robotics nie ponosi odpowiedzialności za jakiekolwiek szkody lub uszkodzenie ciała spowodowane niewłaściwym użyciem.

30. Robot zawiera akumulatory, które mogą być wymieniane jedynie przez wykwaliﬁkowanych pracowników. Aby wymienić lub wyjąć akumulator, skontaktuj się z działem obsługi klienta.

31. Jeśli robot nie będzie używany przez dłuższy czas, wyłącz go w celu przechowania oraz odłącz stację dokującą od zasilania.

32. OSTRZEŻENIE: Do ładowania akumulatora należy używać tylko odłączanej jednostki zasilającej CH2358 dostarczonej z urządzeniem.

Typ akumulatora litowego odpowiedni do stacji CH2358 to: maks. 8 ogniw, maks. napięcie znamionowe 14,4 V (prąd stały), pojemność znamionowa 5900 mAh. Przed usunięciem urządzenia należy wymontować akumulator i zutylizować go zgodnie z obowiązującymi przepisami.

Aby spełnić wymogi związane z poddaniem działaniu fal radiowych, podczas pracy urządzenia należy zachować odległość 20 cm między urządzeniem a osobami znajdującymi się w pobliżu. Żeby zapewnić zgodność z tymi wymogami, przebywanie w mniejszej odległości nie jest zalecane. Antena użyta w tym przekaźniku nie powinna być umieszczona w pobliżu innych anten lub przekaźników.

Aktualizacja urządzenia

Zazwyczaj niektóre urządzenia są aktualizowane co dwa miesiące, ale nie zawsze tak dokładnie. Niektóre urządzenia, zwłaszcza wprowadzone do sprzedaży ponad trzy lata temu, zostaną zaktualizowane tylko w przypadku wykrycia i konieczności naprawy krytycznej luki.

6PL

Page 7

Transformator izolujący odporny na zwarcia

Zasilacz przełączający

Tylko do użytku w pomieszczeniach.

Prąd stały

Prąd zmienny

Ostrzeżenie: Gorąca powierzchnia

Opisywane urządzenie jest zgodne z obowiązującymi dyrektywami UE.

Przed ładowaniem należy zapoznać się z instrukcją.

Polaryzacja gniazda ładowania

Miniaturowy bezpiecznik zwłoczny

Kraje UE

Informacje o deklaracji zgodności UE można znaleźć na stronie internetowej: https://www.ecovacs.com/compliance.

Prawidłowa utylizacja opisywanego produktu

Oznaczenie to wskazuje, że nie należy wyrzucać tego produktu do innych odpadów domowych w całej UE. Aby zapobiec zagrożeniom dla środowiska naturalnego lub zdrowia ludzi poprzez niekontrolowane usunięcie odpadów, należy poddać je recyklingowi w celu promowania zrównoważonego ponownego wykorzystania zasobów materialnych. Aby poddać recyklingowi używane urządzenie, skorzystaj z systemów zwrotu i odbioru lub skontaktuj się ze sprzedawcą, u którego zakupiono produkt. On podda produkt bezpiecznemu recyklingowi. Zdalny nadzór przeznaczony jest wyłącznie do prywatnego użytku w niepublicznych, prywatnych miejscach wyłącznie w celu samo-ochrony i pojedynczej kontroli. W przypadku wykorzystania należy pamiętać o lokalnych zobowiązaniach prawnych dotyczących ochrony danych. Zakaz nadzoru miejsc publicznych, zwłaszcza w celach tajnych i/lub ze strony pracodawcy, bez uzasadnionych powodów. Nieuzasadnione użycie odbywa się wyłącznie na ryzyko i odpowiedzialność użytkownika.

7 PL

Page 8

Oświadczenie o zgodności z przepisami Unii Europejskiej

Informacje dla użytkowników dotyczące usuwania zużytego sprzętu elektrycznego ielektronicznego

Ten symbol umieszczony na produkcie lub jego opakowaniu oznacza, że zużytego sprzętu elektrycznego i elektronicznego nie należy usuwać wraz ze zwykłymi odpadami z gospodarstw domowych. Aby zapewnić prawidłową utylizację, obowiązkiem użytkownika jest przekazanie zużytego sprzętu do wyznaczonych punktów zbiórki. Prawidłowa utylizacja tych produktów pomoże zaoszczędzić cenne zasoby oraz zapobiec potencjalnym negatywnym oddziaływaniom na ludzkie zdrowie i środowisko naturalne wynikającym z nieprawidłowej utylizacji odpadów. Aby zwrócić zużyte urządzenie, skorzystaj z bezpłatnych systemów zwrotu i zbiórki, albo skontaktuj się ze sprzedawcą, u którego urządzenie zostało zakupione. Skontaktuj się z władzami lokalnymi, aby uzyskać szczegółowe informacje na temat najbliższego wyznaczonego punktu zbiórki. Zgodnie z krajowymi przepisami za nieprawidłową utylizację tego rodzaju odpadów mogą zostać nałożone grzywny.

Informacje dla użytkowników dotyczące usuwania zużytych baterii i akumulatorów

Ten symbol oznacza, że zużytych baterii i akumulatorów nie należy usuwać wraz ze zwykłymi odpadami z gospodarstw domowych. Państwa udział jest ważnym wkładem na rzecz minimalizacji negatywnego wpływu zużytych baterii i akumulatorów na środowisko naturalne i ludzkie zdrowie. W celu zapewnienia prawidłowego recyklingu można przekazać opisywane urządzenie albo zawarte wnim baterie lub akumulatory do sprzedawcy lub wyznaczonego punktu zbiórki, co jest bezpłatne. Prawidłowa utylizacja tych produktów pomoże zaoszczędzić cenne zasoby oraz zapobiec potencjalnym negatywnym oddziaływaniom na ludzkie zdrowie i środowisko naturalne wynikającym z nieprawidłowej utylizacji odpadów. Zgodnie z krajowymi przepisami za nieprawidłową utylizację tego rodzaju odpadów mogą zostać nałożone grzywny. Istnieją oddzielne systemy zbiórki zużytych baterii i akumulatorów. Prosimy o prawidłową utylizację baterii i akumulatorów wlokalnym punkcie zbiórki odpadów/recyklingu.

8PL

Page 9

Dyrektywa w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji (RoHS)

Ecovacs Home Service Robotics Co., Ltd. Oświadcza niniejszym, że całe urządzenie, łącznie z jego elementami (kable, przewody itp.), spełnia wymagania Dyrektywy 2011/65/UE (RoHS) ze zmianami wprowadzonymi w Dyrektywie Delegowanej Komisji (UE) 2015/863 w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym („RoHS wersja przekształcona” lub „RoHS 2.0”).

Dyrektywa w sprawie sprzętu radiowego

Ecovacs Home Service Robotics Co., Ltd. oświadcza niniejszym, że produkt wymieniony w tej sekcji spełnia podstawowe wymagania i inne odpowiednie postanowienia określone w Dyrektywie 2014/53/UE w sprawie sprzętu radiowego.

Autoryzowany przedstawiciele Europie:

ECOVACS Europe GmbH Holzstrasse 2 | D-40221 Düsseldorf | Niemcy

Niniejszym Ecovacs Home Service Robotics Co., Ltd. oświadcza, że urządzenie spełnia podstawowe wymagania określone i inne odpowiednie postanowienia Dyrektywy 2011/65/EU (RoHS) ze zmianami wprowadzonymi w Dyrektywie Delegowanej Komisji (UE) 2015/863 oraz określone w Dyrektywie 2014/53/UE w sprawie sprzętu radiowego. Deklarację zgodności można znaleźć pod następującym adresem: https://www.ecovacs.com/compliance.

9 PL

Page 10

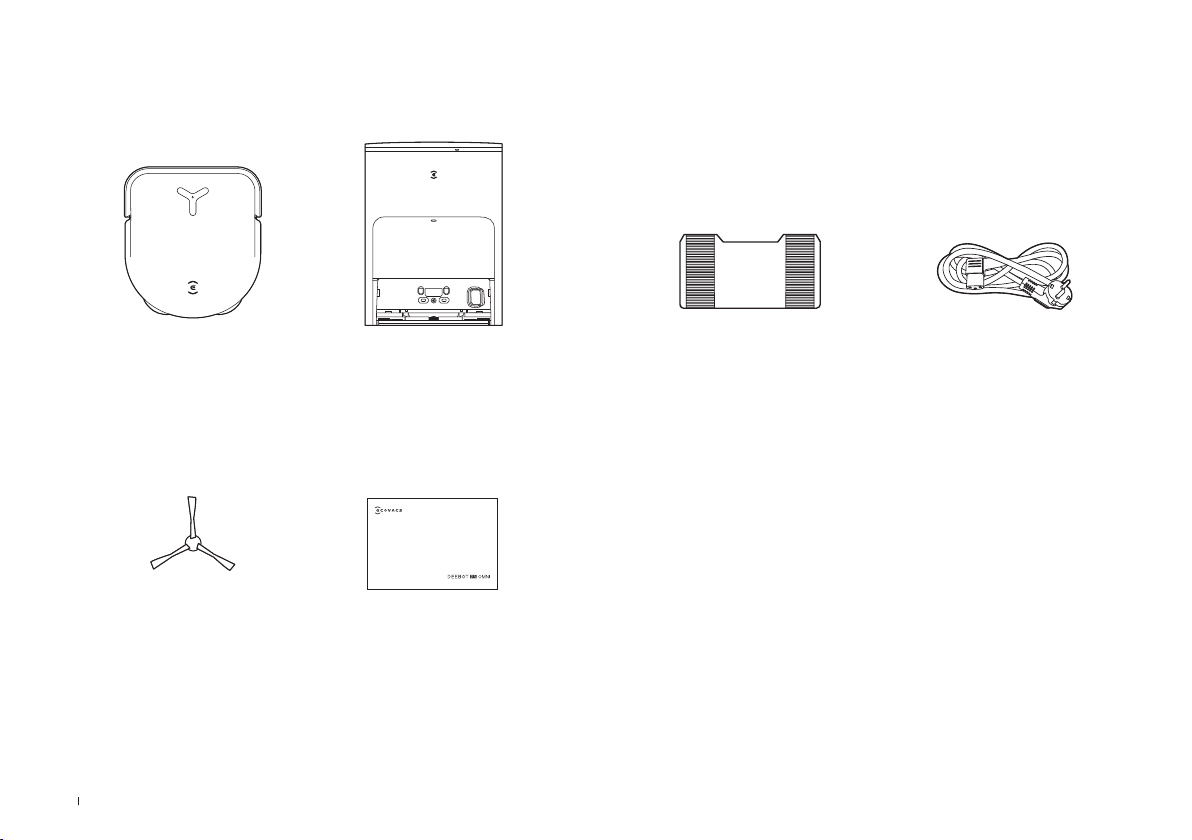

Zawartość opakowania

Robot

Szczotka boczna

Stacja OMNI

Instruction Manual

Instrukcja obsługi

Uwaga:

Rysunki i ilustracje służą wyłącznie jako przykłady i mogą różnić się od rzeczywistego wyglądu produktu.

•

Wygląd produktu i specyﬁkacje mogą ulec zmianie bez dodatkowych powiadomień.

10PL

Podstawa

Przewód

zasilający

Page 11

Rysunek produktu

Robot

Przycisk na robocie DEEBOT

Krótkie naciśnięcie: Uruchomienie/wstrzymanie pracy urządzenia Naciśnięcie i przytrzymanie przycisku przez trzy sekundy: Powrót do ładowania

Czujnik 3D TrueDetect

Moduł lasera d-ToF

Czujniki antykolizyjne i zderzak

Górna pokrywa

Przycisk RESET

Przywrócenie ustawień fabrycznych: Naciśnij i przytrzymaj przycisk RESET przez 5 sekund. Po usłyszeniu komunikatu głosowego zostanie odtworzona melodia początkowa, a robot zostanie przywrócony do ustawień domyślnych.

Wyłącznik zasilania

„I” = WŁ. „O” = WYŁ.

Gniazda ładujące

Wskaźnik stanu

połączenia Wi-Fi/

przycisk RESET

Widok od dołu

Czujniki antyupadkowe

Szczotka boczna Czujnik wykrywania

dywanów

Przycisk zwalniający szczotkę

Wkłady myjące (mopy)

Kółko uniwersalne

Szczotka główna

Kółka napędowe

Czujniki

antyupadkowe

Wlew do uzupełniania wody

Pojemnik na brud

Filtr

Przycisk zwalniający

Czujnik wykry-

wania krawędzi

Port usuwania kurzu

Uchwyt pojemnika

na brud

Siatka ﬁltra

11 PL

Page 12

Stacja (przód)

Górna pokrywa

Stacja (tył)

Zbiornik na brudną wodę

Przycisk na stacji

Krótkie naciśnięcie: Uruchomienie/wstrzymanie pracy urządzenia ((robot DEEBOT w stacji) Naciśnięcie i przytrzymanie przycisku przez trzy sekundy: Automatyczne oczyszczenie

Pojemnik na brud

Zbiornik na czystą

wodę

Wskaźnik

Niebieskie światło

ciągłe: Tryb czuwania/

Pulsuje na czerwono:

Wskaźnik wyłączony:

Przerwa w zasilaniu/tryb

głębokiego uśpienia

praca

Usterka

Gniazda ładujące

Pojemnik do mycia

mopa

Uwaga:

• Jeśli wskaźnik pulsuje na czerwono, należy sprawdzić aplikację ECOVACS HOME w celu uzyskania szczegółów na temat usterki.

• Jeśli robot nie ładuje się, przetrzyj styki stacji OMNI przy pomocy suchej ściereczki.

Worek na kurz

Uchwyt worka na kurz

Otwór wentylacyjny

Kanał na przewody

Gniazdo zasilania

Uwaga:

• Opisywany model jest kompatybilny z modułem ECOVACS do automatycznego

dodawania i odprowadzania wody. Jeśli chcesz go kupić, prosimy skorzystać zaplkacji ECOVACS HOME App lub odwiedzić stronę https://www.ecovacs.com.

12PL

Page 13

Czujniki

Nazwa Opis działania

Moduł lasera

d-ToF

Czujnik 3D TrueDetect

Czujnik

antyupadkowy

Czujnik

wykrywania

dywanów

Czujnik

antykolizyjny

Czujnik

wykrywania

krawędzi

Dzięki laserowemu pomiarowi odległości między robotem DEEBOT a otoczeniem, na podstawie różnicy czasu odbicia, poruszający się robot DEEBOT może tworzyć mapę zgodnie z otaczającymi obiektami. Zasięg wykrywania: 10 m.

Czujnik emituje promieniowanie podczerwone i odbiera światło odbite od przeszkód znajdujących się przed nim. Dzięki opartemu na promieniowaniu podczerwonym pomiarowi odległości między robotem DEEBOT a otoczeniem, z wykorzystaniem metod triangulacji, robot może identyﬁkować i omijać pobliskie przeszkody. Zasięg wykrywania: 0,8 m.

Dzięki opartemu na promieniowaniu podczerwonym wykrywaniu odległości między spodem robota DEEBOT a podłożem, za pomocą czujnika podczerwieni umieszczonego u dołu, robot DEEBOT nie poruszy się w przód, jeśli z przodu znajdują się schody (na przykład: wysokość białego podłoża większa niż 55 mm; wysokość czarnego podłoża większa niż 30 mm) lub zidentyﬁkowana odległość przekracza obecną, zapewniając w ten sposób zabezpieczenie przed upadkiem.

Sonda ultradźwiękowa może emitować fale o częstotliwości 300 kHz. Energia fal ultradźwiękowych jest pochłaniana przez dywan. Jeśli odbita energia jest poniżej wartości progowej, robot DEEBOT rozpoznaje obecność dywanu.

Jeśli przesyłany sygnał zostanie zablokowany przez przeszkodę, odbiornik sygnału nie będzie w stanie odebrać sygnału. Zgodnie z tą zasadą robot DEEBOT będzie unikać kolizji z przeszkodami.

Dzięki pomiarowi odległości robot DEEBOT może wykrywać odległość od przedmiotów znajdujących się po jego prawej stronie. Jeśli po prawej stronie znajduje się ściana lub przeszkoda, robot DEEBOT przeprowadzi czyszczenie kątów, aby uniknąć pominięcia pewnych miejsc lub kolizji.

13 PL

Page 14

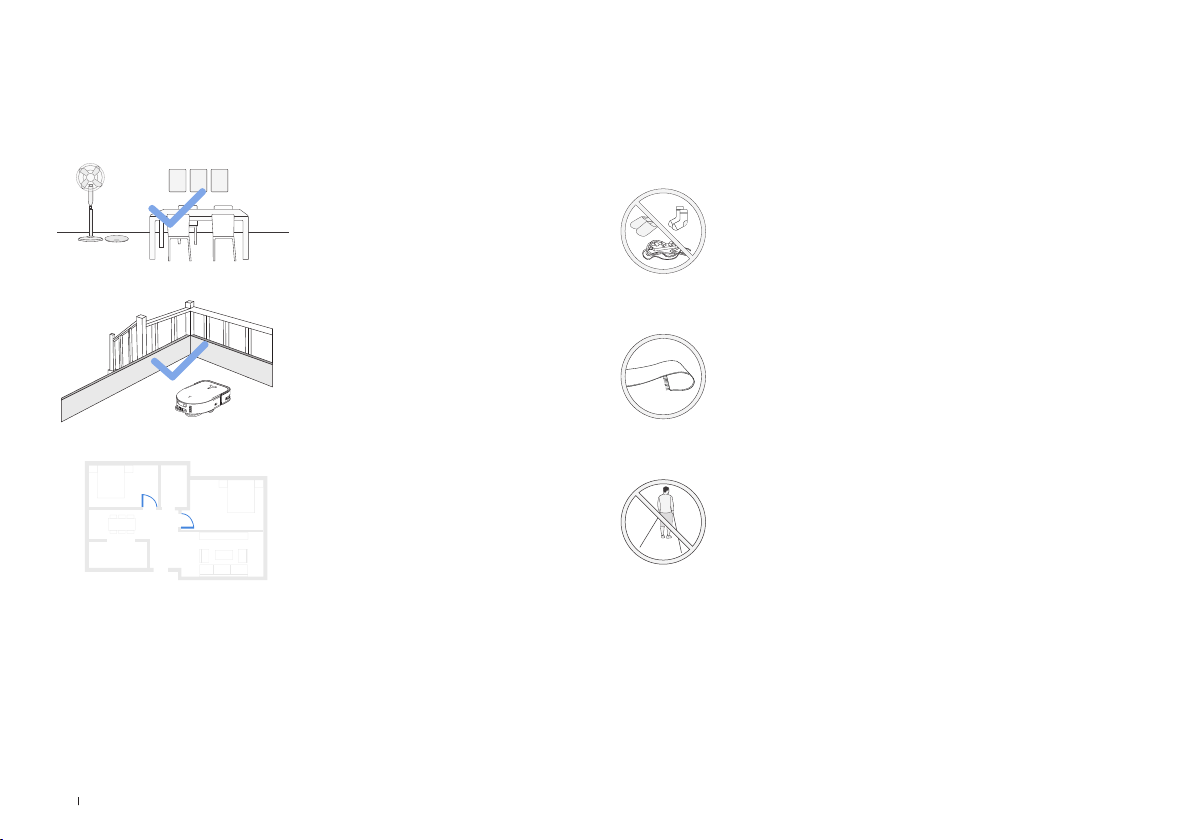

Przed przystąpieniem do czyszczenia

Należy również usunąć ze sprzątanej powierzchni meble (np. krzesła) i odstawić je w odpowiednim miejscu.

Umieszczenie bariery przy krawędzi może być konieczne, aby urządzenie nie spadało.

Usuń z podłogi wszelkie przedmioty takie jak przewody, ubrania czy kapcie, aby poprawić wydajność czyszczenia.

Przed użyciem produktu na dywanie z frędzlami należy podwinąć krawędzie dywanu.

Przy pierwszym użyciu należy upewnić się, że drzwi do wszystkich pomieszczeń zostały otwarte, aby umożliwić robotowi DEEBOT rozpoznanie całego mieszkania.

14PL

Nie stój w wąskich przestrzeniach, takich jak korytarze, iupewnij się, że nie blokujesz czujnika d-ToF.

Page 15

Skrócony opis obsługi

Przed użyciem urządzenia należy usunąć wszelkie materiały ochronne.

Instalacja

Odgłos kliknięcia oznacza prawidłową instalację.

Kliknij

15 PL

Page 16

Pobierz aplikację ECOVACS HOME

Aby korzystać ze wszystkich dostępnych funkcji, zalecane jest sterowanie robotem DEEBOT za pomocą aplikacji ECOVACS HOME.

1. Zeskanuj kod QR znajdujący się pod górną pokrywą, aby pobrać aplikację.

Pod górną pokrywą

2. Wyszukaj ECOVACS HOME, aby pobrać aplikację.

ECOVACS HOME

Połącz robota DEEBOT z aplikacją

1.Poprzez Bluetooth: Włącz robota DEEBOT i uruchom tryb Bluetooth

w telefonie komórkowym. Zezwól aplikacji na połączenie z telefonem komórkowym poprzez Bluetooth. Dotknij lub w aplikacji. Aplikacja automatycznie wykryje robota znajdującego się w pobliżu. Lub zeskanuj kod Qr, żeby przejść do trybu dystrybucji Bluetooth.

2.Poprzez Wi-Fi: Robota DEEBOT można połączyć z aplikacją na różne

sposoby podane na stronie aplikacji.

Uwaga: Aby zapewnić większe możliwości, należy połączyć się po-

przez Bluetooth.

Wymagania sieci Wi-Fi:

• Należy korzystać z mieszanej sieci 2,4 GHz lub 2,4/5,0 GHz.

• Router powinien obsługiwać standard 802.11b/g/n i protokół IPv4.

• Nie wolno korzystać z wirtualnej sieci prywatnej VPN (Virtual Private

Network) ani serwera proxy.

• Nie wolno korzystać z sieci ukrytej.

• WPA i WPA2 z wykorzystaniem szyfrowania TKIP, PSK, AES/CCMP.

• Protokół WEP EAP (Enterprise Authentication Protocol) nie jest obsłu-

giwany.

• Należy korzystać z kanałów Wi-Fi od 1 do 11 w Ameryce Północ-

nej oraz kanałów od 1 do 13 poza Ameryką Północną (skontaktuj się z lokalnym organem regulacyjnym).

• Jeśli używasz przedłużacza/repeatera sieci, nazwa sieci (SSID) i hasło

są takie same jak w sieci podstawowej.

• Należy włączyć WPA2 w routerze.

Wskaźnik Wi-Fi

Pulsuje na biało Rozłączenie z Wi-Fi

Świeci na biało Połączenie z Wi-Fi

16PL

Page 17

Należy pamiętać, że wykorzystanie inteligentnych funkcji, np. zdalne uruchomianie, interakcja głosowa, wyświetlanie map 2D/3D i ustawień sterowania oraz spersonalizowane czyszczenie (w zależności od różnych urządzeń), wymaga od użytkowników pobrania i korzystania z aplikacji ECOVACS HOME, która jest stale aktualizowana. Zanim będziemy mogli przetworzyć niektóre z Twoich podstawowych i koniecznych informacji oraz umożliwić obsługę urządzenia musisz zaakceptować naszą Politykę prywatności i Umowę użytkownika. Jeśli nie akceptujesz naszej Polityki prywatności i Umowy użytkownika, niektóre z wyżej wymienionych inteligentnych funkcji mogą być niedostępne w aplikacji ECOVACS HOME, ale nadal można korzystać z podstawowych funkcji urządzenia w trybie ręcznej obsługi.

Pobierz pełną wersję instrukcji obsługi

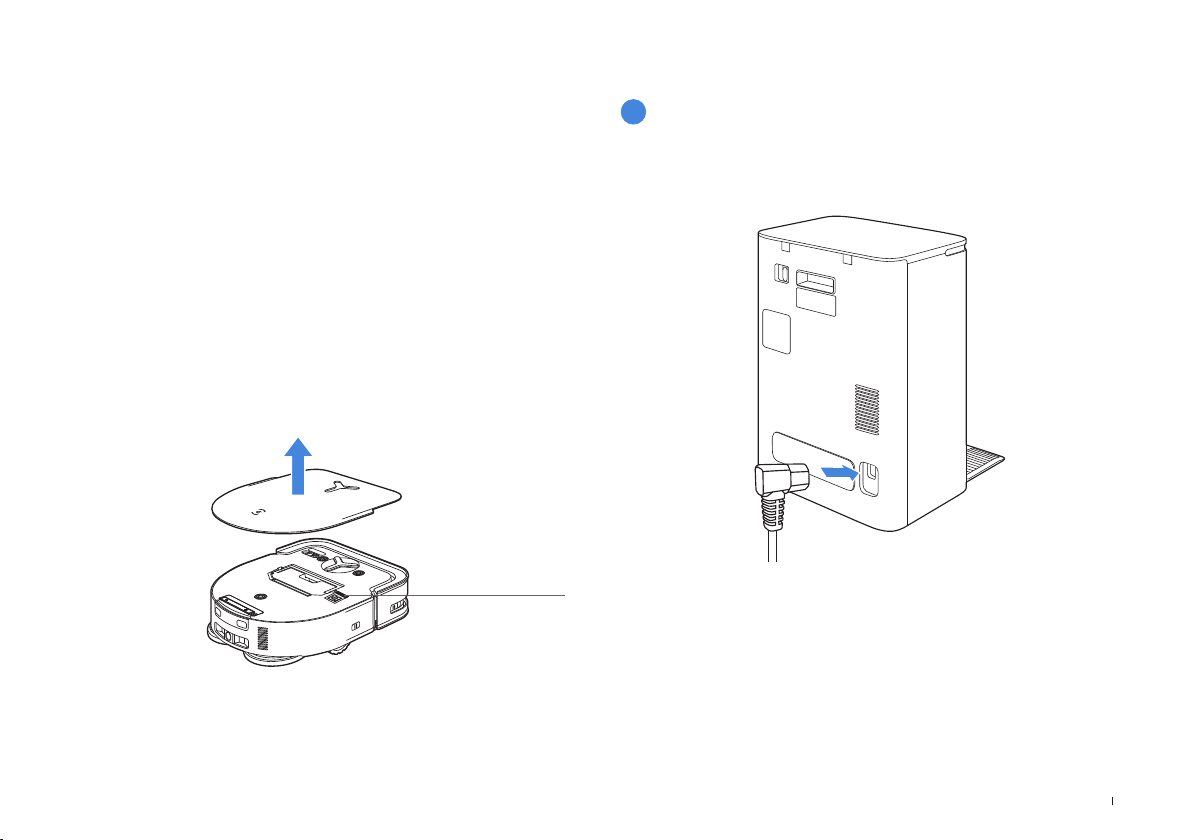

Zeskanuj kod QR znajdujący się pod górną pokrywą.

Pod górną pokrywą

Ładowanie robota DEEBOT

Zamontuj stację

17 PL

Page 18

≥

0.1m (0.33’)

≥

0.1m (0.33’)

≥

0.8m (2.62’)

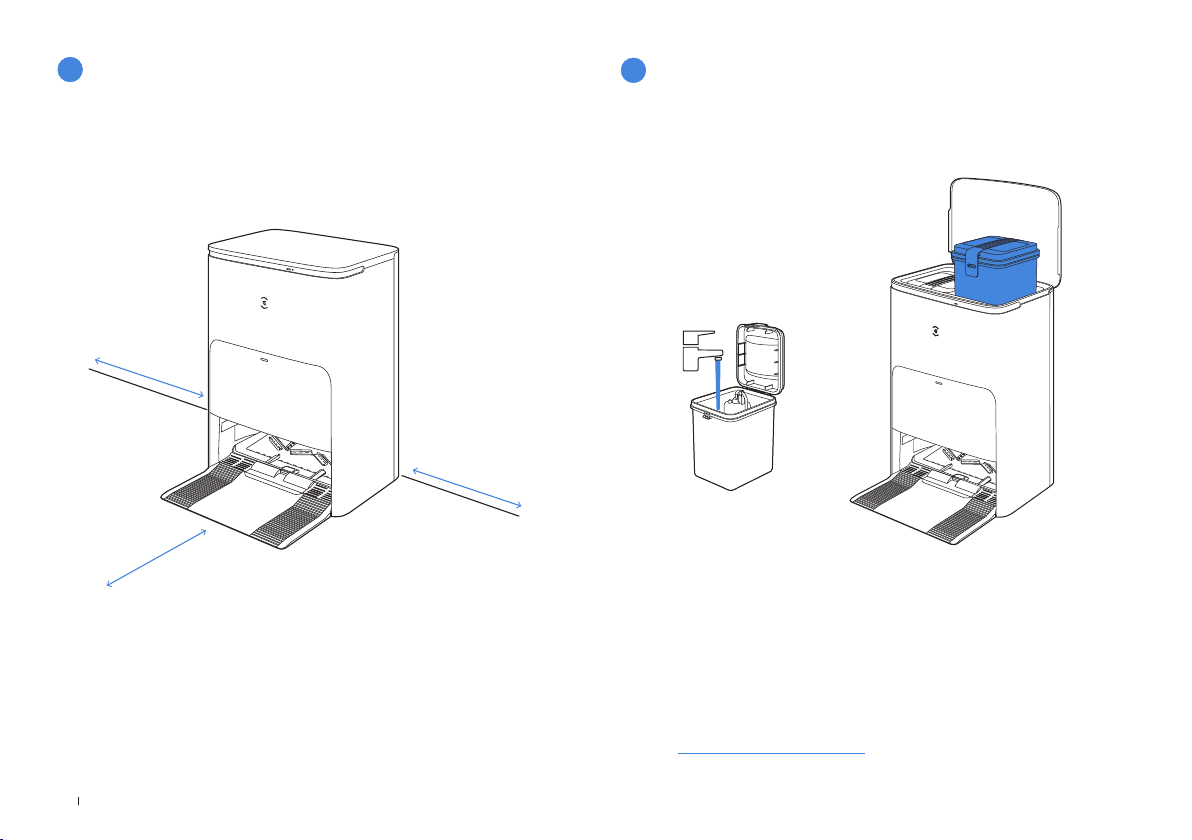

Ustaw stację

Należy utrzymać obszar wokół stacji wolny od przedmiotów, zwłaszcza o odblaskowych powierzchniach.

• Jeśli w pobliżu stacji znajdują się przedmioty odblaskowe, np. lustra i odblaskowe listwy przypodłogowe, należy je zakryć na wysokość 14cm od dołu.

• Nie wolno umieszczać stacji w miejscu narażonym na bezpośrednie działanie światła słonecznego.

• Należy umieścić stację w miejscu, w którym sygnał Wi-Fi jest silny.

Użyj zbiorników na wodę

• Zalecane jest stosowanie zestawu czyszczącego ECOVACS DEEBOT (sprzedawany osobno). Użycie innego środka czyszczącego mogłoby spowodować poślizg robota DEEBOT, zablokowanie zbiornika na wodę i inne problemy.

• Opisywany model jest kompatybilny z modułem ECOVACS do automatycznego dodawania i odprowadzania wody. Jeśli chcesz go kupić, prosimy skorzystać z aplkacji ECOVACS HOME App lub odwiedzić stronę https://www.ecovacs.com.

18PL

Page 19

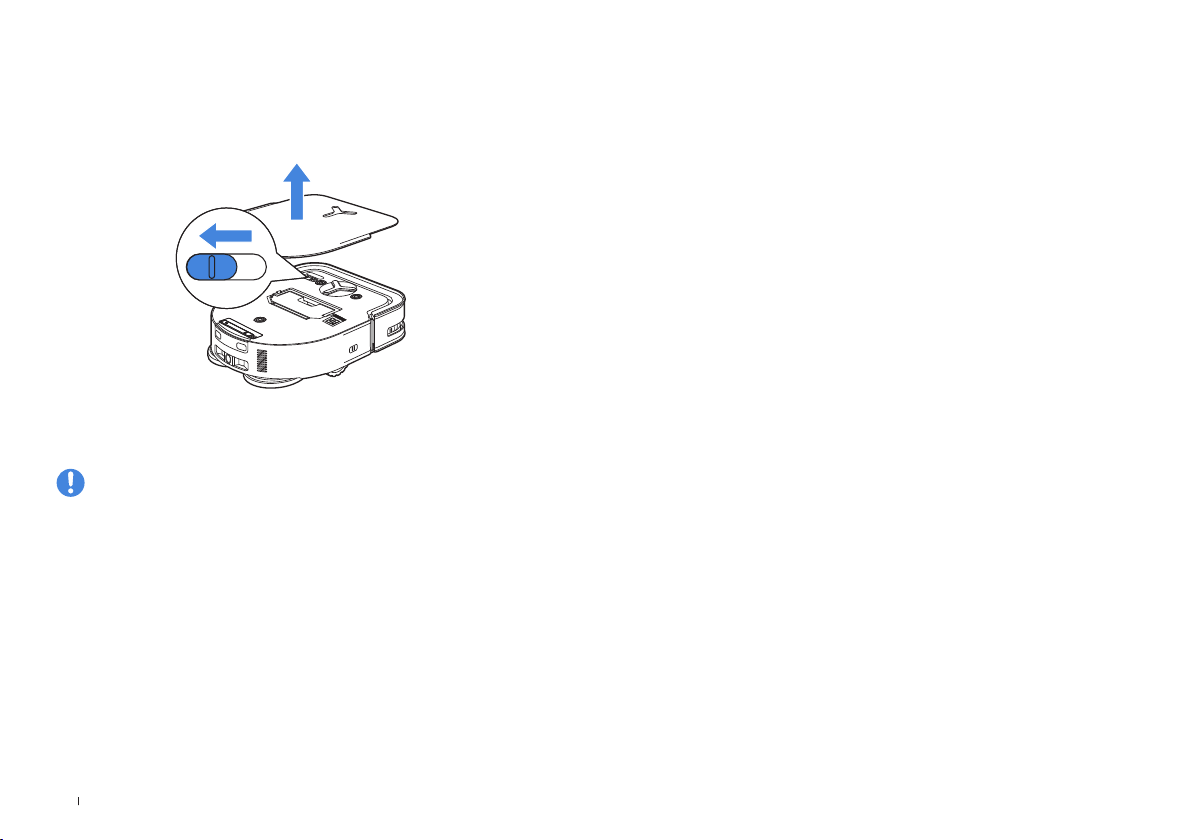

Włącz zasilanie

„I” = WŁ., „O” = WYŁ.

• Robota DEEBOT nie można ładować, jeśli zasilanie jest wyłączone.

• W przypadku nie używania robota DEEBOT zalecamy pozostawienie go włączonego i ładowanie.

Ładowanie robota DEEBOT

Upewnij się, że stacja jest podłączona do źródła zasilania. Użyj aplikacji ECOVACS HOME, aby polecić robotowi DEEBOT powrót do stacji w celu naładowania.

• Zalecane jest, aby robot DEEBOT rozpoczynał czyszczenie ze stacji. Nie wolno przesuwać stacji podczas pracy robota.

19 PL

Page 20

Obsługa robota DEEBOT

Utworzenie

Za pomocą aplikacji ECOVACS HOME poleć robotowi DEEBOT, aby utworzył mapę.

Tworząc mapę po raz pierwszy należy postępować za robotem DEEBOT, aby pomóc mu w eliminowaniu drobnych problemów. Podczas mapowania robot DEEBOT automatycznie rozpoznaje środowisko domowe. Trasa eksploracji może różnić się od trasy czyszczenia. Skonﬁguruj wirtualną granicę za pomocą aplikacji: Map (mapowanie) >

> Virtual Boundary (wirtualna granica)

2. Rozpoczęcie odkurzania

• Podczas zmywania robot DEEBOT rozpozna rodzaj podłogi. Robot DEEBOT jest w stanie automatycznie unieść mopy, jeśli napotka dywan. Nie należy używać robota DEEBOT na włochatych chodnikach ani dywanach o włosiu dłuższym niż 10 mm. Zalecane ejst złożenie włochatych dywaników o włosiu dłuższym niż 10 mm podczas procedury czyszczenia albo oznaczenie obszaru z włochatymi dywanikami jako strefy zakazu wchodzenia, ustawiając wirtualną granicę w aplikacji ECOVACS HOME.

Przed pierwszym odkurzaniem upewnij się, że robot DEEBOT znajduje się w stacji i jest w pełni naładowany. Wskaż przycisk na robocie DEEBOT, aby go uruchomić. Robota możesz równiez uruchomić, korzystając ze stacji ECOVACS HOME App.

Uwaga:

• Nie wolno zbyt często wyjmować wkładów myjących (mopów).

• Nie wolno używać ściereczek ani innych przedmiotów, które mogłyby

zadrapać płytki wkładów myjących.

• Jeśli aplikacja ECOVACS HOME poinformuje o konieczności wymiany wkładów myjących, należy je niezwłocznie wymienić. Więcej akcesoriów można znaleźć w aplikacji ECOVACS HOME lub na stronie:

https://www.ecovacs.com.

mapy

3. Pauza

Wskaż przycisk na robocie DEEBOT, aby wstrzymać pracę robota. Możesz również użyć aplikacji ECOVACS HOME App, żeby wstrzymać pracę robota DEEBOT.

4. Wybudzanie

Wskaźnik wyłączy się, jeśli praca robota DEEBOT zostanie wstrzymana na kilka minut. Naciśnij przycisk na robocie DEEBOT, aby go wybudzić. Po wstrzymaniu pracy na ok. jedną godzinę robot DEEBOT może przełączyć się do trybu czuwania.

20PL

Page 21

5. Powrót do stacji

Upewnij się, że stacja jest podłączona do źródła zasilania. Użyj aplikacji ECOVACS HOME, aby polecić robotowi DEEBOT powrót do stacji w celu naładowania.

6. Tryb głębokiego uśpienia

Żeby chronić baterię, DEEBOT przejdzie do trybu głębokiego uśpienia, jeśli będzie pozostawał poza stacją przez ok 5 godzin. Prosimy wyłączyć i włączyć robota, żeby go wybudzić.

Stacja

Jeśli robot DEEBOT znajduje się w stacji, krótko naciśnij przycisk , aby uruchomić/wstrzymać pracę robota. Naciśnięcie i przytrzymanie przycisku spowoduje automatyczne oczyszczenie stacji.

21 PL

Page 22

Regularna konserwacja

By zapewnić najwyższą wydajność robota DEEBOT, należy regularnie przeprowadzać czynności konserwacyjne i wymieniać części zgodnie z następującymi wskazaniami:

Część robota Częstotliwość czynności konserwa-

Wkłady myjące (mopy) / Co 1 do 2 miesięcy

Worek na kurz / Co 2 do 3 miesięcy

Szczotka boczna Raz na 2 tygodnie Co 3 do 6 miesięcy

Szczotka główna Raz w tygodniu Co 6 do 12 miesięcy

Filtr Raz w tygodniu Co 3 do 6 miesięcy

Czujnik 3D TrueDetect

Kółko uniwersalne

Czujniki antyupadkowe

Czujniki antykolizyjne i zderzak

Styki ładowania w robocie DEEBOT

Styki ładowania w stacji

Moduł lasera d-ToF

Pojemnik do mycia mopa Około 150 dni /

Zbiornik na czystą wodę Co 3 do 6 miesięcy /

Zbiornik na brudną wodę Raz w miesiącu /

Pojemnik na brud Raz w miesiącu /

Stacja OMNI Raz w miesiącu /

cyjnych

Ok. raz w miesiącu /

Częstotliwość wymiany

Uwaga:

22PL

Więcej akcesoriów można znaleźć w aplikacji ECOVACS HOME lub na stronie: https://www.ecovacs.com.

Page 23

KONSERWACJA POJEMNIKA NA BRUD I FILTRA

Uwaga:

• Wypłucz ﬁltr wodą w sposób pokazany powyżej.

• Do czyszczenia ﬁltra nie wolno używać palca ani szczoteczki.

• Więcej akcesoriów można znaleźć w aplikacji ECOVACS HOME lub

na stronie https://www.ecovacs.com.

Uwaga: Należy dokładnie osuszyć ﬁltr przed użyciem.

Więcej akcesoriów można znaleźć w aplikacji ECOVACS HOME lub na stronie: https://www.ecovacs.com.

23 PL

Page 24

Konserwacja szczotki i szczotki bocznej

Szczotka

Szczotka boczna

• Więcej akcesoriów można znaleźć w aplikacji ECOVACS HOME lub na stronie https://www.ecovacs.com.

24PL

Page 25

KONSERWACJA INNYCH ELEMENTÓW

• Wyczyść elementy czystą suchą ściereczką. Należy unikać stosowania środków czyszczących w sprayu i detergentów.

• Obróć moduł, żeby delikatnie wyczyścić soczewkę.

25 PL

Page 26

• Więcej akcesoriów można znaleźć w aplikacji ECOVACS HOME lub na stronie https://www.ecovacs.com.

26PL

Page 27

Konserwacja stacji OMNI

Uwaga:

• Nie wolno uruchamiać automatycznego oczyszczenia podczas pracy robota DEEBOT.

• Jeśli w pojemniku czyszczącym pozostanie brudna woda, po naciśnięciu i przytrzymaniu przycisku stacja najpierw odprowadzi wodę . Naciśnij

iprzytrzymaj przycisk , aby uruchomić automatyczne oczyszczenie.

1. Naciśnij i przytrzymaj przez 3 sekundy, żeby rozpocząć

samooczyszczanie.

3. Stacja automatycznie odprowadzi wodę z pojemnika czyszczącego

2. Wyczyść pojemnik do mycia mopa.

4. Opróżnij zbiornik na brudną wodę.

27 PL

Page 28

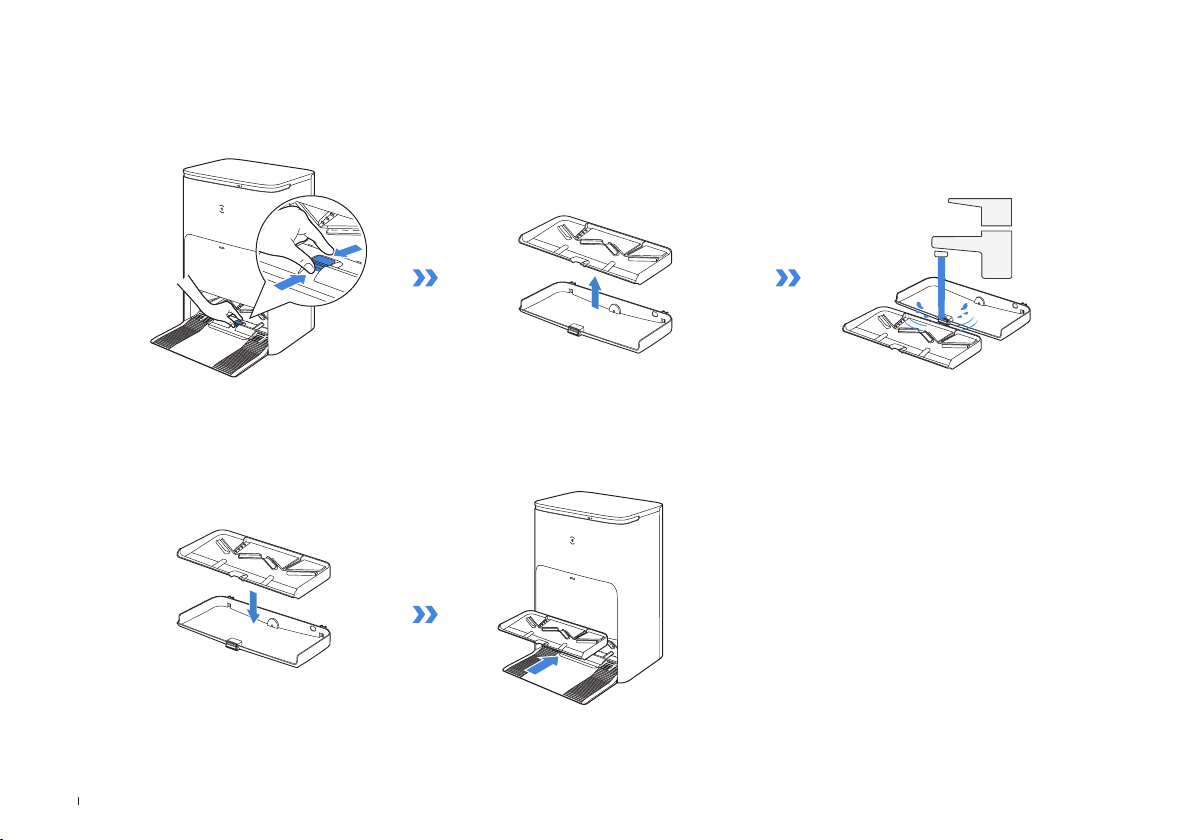

Konserwacja pojemnika do mycia mopa

1. Wyjmij odłączaną tacę i ﬁltr podstawowy w celu umycia

2. Zainstaluj

Uwaga: Pojemnik do mycia mopa należy prawidłowo zainstalować, żeby zapobiec usterkom

28PL

Page 29

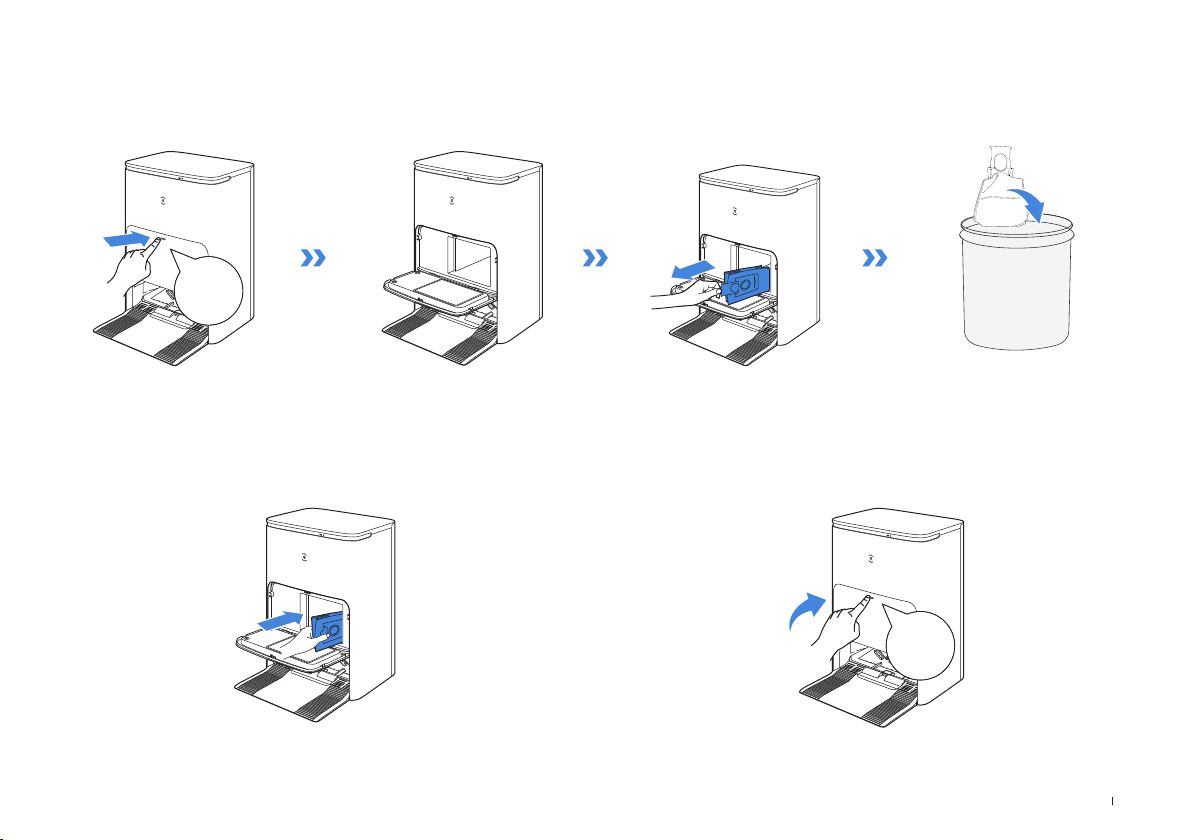

KONSERWACJA WORKA NA KURZ

1. Usuń worek na kurz

Kliknij

2. Wyczyść pojemnik na brud za pomocą suchej ściereczki i włóż 3. Zamknij pojemnik na brud

nowy worek na kurz

Przytrzymaj uchwyt, aby wyjąć worek na kurz, co może skutecznie zapobiec wydostaniu się kurzu.

Kliknij

29 PL

Page 30

PRZECHOWYWANIE

Przed przechowywaniem należy w pełni naładować i wyłączyć robota DEEBOT. Należy ładować robota co 1,5 miesiąca, aby zapobiec nadmiernemu rozładowaniu akumulatora.

Uwaga: • Robota DEEBOT nie można ładować, jeśli zasilanie jest

wyłączone.

• W przypadku nieużywania robota DEEBOT zalecamy pozostawienie

go włączonego i ładowanie.

• Jeśli akumulator jest nadmiernie rozładowany lub nie był używany

przez dłuższy czas, robot DEEBOT może nie zostać naładowany. Skontaktuj się z ﬁrmą ECOVACS w celu uzyskania pomocy. Baterii nie wolno demontować samodzielnie.

30PL

Page 31

Rozwiązywanie problemów

Lp. Usterka Możliwa przyczyna Rozwiązanie

Wprowadzono niepoprawne nazwę użytkownika i hasło. Wprowadź prawidłowe dane logowania do Wi-Fi.

Robot DEEBOT nie znajduje się w zasięgu domowego sygnału Wi-Fi.

Upewnij się, że robot DEEBOT znajduje się w zasięgu domowego sygnału Wi-Fi. Staraj się trzymać jak najbliżej źródła sygnału Wi-Fi.

Robot DEEBOT nie łączy się

zaplikacją ECOVACS HOME.

2 Mapa została utracona.

Nie można utworzyć mapy

mebli w aplikacji.

Szczotka boczna robota

DEEBOT wypada podczas użytkowania urządzenia.

Robot nie wykrywa sygnału.

Nie może powrócić do stacji.

Naciśnij przycisk RESET, aby połączyć robota DEEBOT z telefonem poprzez

Robot DEEBOT nie znajduje się w stanie konﬁguracji.

Na liście sieci Wi-Fi brak domowej sieci Wi-Fi.

Została zainstalowana nieprawidłowa aplikacja. Pobierz i zainstaluj aplikację ECOVACS HOME.

Mapa może zostać utracona, jeśli przesuniesz robota DEEBOT podczas czyszczenia.

Przesunięcie robota DEEBOT podczas czyszczenia może spowodować utratę mapy.

Automatyczne czyszczenie nie zostało zakończone.

Szczotka boczna nie została prawidłowo zainstalowana.

Stacja jest nieprawidłowo umieszczona.

Stacja nie jest zasilana lub została ręcznie przesunięta.

Robot DEEBOT nie rozpoczyna czyszczenia ze stacji. Zalecane jest, aby robot DEEBOT rozpoczynał czyszczenie ze stacji.

Trasa powrotu robota do stacji w celu naładowania jest zablokowana. Na przykład: drzwi do pomieszczenia, w którym znajduje się stacja, są zamknięte.

Bluetooth. Jeśli połączenie zakończy się niepowodzeniem, naciśnij przycisk RESET i przycisk , aby połączyć się poprzez aplikację ECOVACS HOME.

1. Sprawdź, czy nazwa sieci Wi-Fi zawiera znaki specjalne. Nie należy używać znaków specjalnych, jak: !@#&￥%/\。

2. Nie wolno korzystać z sieci 5 GHz.

Przesuń i ustaw robota DEEBOT z przodu stacji, aby odzyskać mapę. Wyszukaj przywróconą mapę w Map Management (zarządzanie mapami) iwskaż „Use This Map” (użyj tej mapy), aby ją odzyskać. Możesz zablokować mapę w aplikacji ECOVACS HOME. Jeśli problemu nie można rozwiązać, należy zrestartować mapowanie.

Podczas czyszczenia nie wolno przesuwać robota DEEBOT.

Upewnij się, że robot DEEBOT automatycznie wraca do stacji po zakończeniu czyszczenia.

Upewnij się, że szczotka boczna zatrzaskuje się na swoim miejscu podczas instalacji.

Należy prawidłowo umieścić stację, zgodnie ze wskazówkami podanymi wsekcji [Ładowanie robota DEEBOT].

Sprawdź, czy stacja jest podłączona do zasilania sieciowego. Nie wolno ręcznie przesuwać stacji.

Należy utrzymać trasę powrotu robota do stacji w celu naładowania wolną od przeszkód.

31 PL

Page 32

Lp. Usterka Możliwa przyczyna Rozwiązanie

Robot DEEBOT wraca do stacji

przed zakończeniem sprzątania.

Nie można naładować robota

DEEBOT.

Podczas czyszczenia robot

pracuje bardzo głośno.

Robot DEEBOT podczas pracy

napotyka przeszkodę i zatrzymuje się.

Podczas pracy robota DEEBOT pojawiają się następujące problemy: nieuporządkowana trasa czyszczenia, odchylenia od trasy czyszczenia, powtórne sprzątanie oczyszczonych miejsc lub pomijanie małych obszarów wymagających wyczyszczenia. (Jeśli istnieje duża

powierzchnia, która nie została tymczasowo oczyszczona, robot DEEBOT automatycznie oczyści pominięte miejsce. Czasami robot DEEBOT ponownie wejdzie do wyczyszczonego pomieszczenia, co nie musi oznaczać powtarzania sprzątania, ale że robot DEEBOT odnalazł pominięte miejsce.)

Pomieszczenie jest tak duże, że robot DEEBOT musi powrócić do stacji, aby się naładować.

Robot DEEBOT nie jest w stanie dotrzeć do pewnych obszarów zablokowanych przez meble lub bariery.

Robot DEEBOT nie został włączony. Włącz robota DEEBOT.

Gniazda ładujące robota DEEBOT nie łączą się ze stykami stacji.

Stacja nie jest podłączona do zasilania sieciowego. Upewnij się, że stacja jest podłączona do zasilania sieciowego.

Szczotka boczna i pływająca szczotka gumowa zostały zapłątane. Zablokowany pojemnik na brud i ﬁltr.

Robot DEEBOT pracuje w trybie MAX. Przełącz urządzenie do pracy w trybie standardowym.

Robot DEEBOT zaplątał się w coś na podłodze (przewody, opadające zasłony, frędzle dywanu itp.).

Robot DEEBOT może zablokować się pod meblami z prześwitem o podobnej wysokości.

Robot DEEBOT blokuje się w wąskim obszarze.

Przedmioty takie jak przewody i kapcie znajdujące się na podłodze blokują robota DEEBOT.

Może się zdarzyć, że kółka napędowe ślizgają się po podłożu, gdy robot DEEBOT wchodzi na stopnie, progi lub kraty drzwiowe, co wpływa na jego ocenę środowiska domowego.

Praca na świeżo woskowanych i wypolerowanych podłogach lub gładkich płytkach skutkuje mniejszym tarciem między kółkami napędowymi a podłożem.

Ze względu na różne środowiska domowe niektórych miejsc nie można oczyścić.

Należy włączyć funkcję kontynuacji sprzątania. Aby uzyskać więcej informacji, należy postępować zgodnie ze wskazówkami podanymi w aplikacji.

Należy również uporządkować sprzątaną powierzchnię odstawiając meble i małe przedmioty na właściwe miejsce.

Upewnij się, że gniazda ładujące robota dokładnie łączą się ze stykami stacji oraz pulsuje wskaźnik . Sprawdź, czy styki ładujące robota DEEBOT i stacji nie są zanieczyszczone. Należy czyścić te elementy zgodnie ze wskazówkami podanymi z w sekcji [Konserwacja].

Zalecane jest regularne oczyszczanie szczotki bocznej, pływającej szczotki gumowej, pojemnika na brud, ﬁltra itp.

Robot DEEBOT spróbuje uwolnić się na wiele sposobów. Jeśli mu się nie uda, ręcznie usuń przeszkody i zrestartuj robota.

Ustaw ﬁzyczną barierę lub wirtualną granicę w aplikacji ECOVACS HOME.

Uporządkuj mieszkanie. Albo ustaw ﬁzyczną barierę. Lub ustaw wirtualną granicę w aplikacji ECOVACS HOME.

Przed rozpoczęciem sprzątania należy uporządkować rozrzucone na podłodze przedmioty, jak przewody, kapcie. Jeśli istnieje pominięte miejsce, robot DEEBOT oczyści je i nie należy ingerować w działanie robota (np. poprzez przesuwanie robota DEEBOT lub blokowanie trasy).

Zalecane jest zamknięcie drzwi do tego obszaru i osobne czyszczenie. Po zakończeniu sprzątania robot DEEBOT powróci na miejsce startu. Korzystaj z urządzenia jak zwykle.

Przed czyszczeniem należy odczekać, aż wosk wyschnie.

Uporządkuj środowisko domowe, aby umożliwić robotowi DEEBOT wstęp i sprzątanie.

32PL

Page 33

Lp. Usterka Możliwa przyczyna Rozwiązanie

11 Opóźnienie zdalnego sterowania.

Sygnał Wi-Fi jest słaby, co powoduje powolne ładowanie wideo.

Funkcja automatycznego opróżniania nie została włączona w aplikacji ECOVACS HOME.

Należy używać robota DEEBOT w miejscach o dobrym sygnale.

Włącz funkcję automatycznego opróżniania w aplikacji ECOVACS HOME.

Worek na kurz nie został zainstalowany w stacji. Zainstaluj worek na kurz i zamknij pojemnik na brud.

Po powrocie do stacji robot

DEEBOT nie opróżnia pojemnika na brud.

Opróżnienie pojemnika na brud

zakończone niepowodzeniem.

Wewnętrzna strona pojemnika na

brud jest zanieczyszczona.

15 Podczas pracy wydostaje się kurz.

Płytka wkładów myjących nie

obraca się.

Robot DEEBOT nie reaguje na

polecenia stacji.

Ręczne przesunięcie robota DEEBOT z powrotem do stacji może nie uruchomić funkcji automatycznego opróżniania.

W trybie DO NOTDISTURB robot DEEBOT nie opróżnia pojemnika na brud po powrocie do stacji.

Stacja wykrywa obniżenie wydajności opróżniania.

Jeśli powyższe możliwe przyczyny zostaną wykluczone, elementy stacji mogą działać nieprawidłowo.

Stacja wykrywa obniżenie wydajności opróżniania.

Wylot pojemnika na brud jest zablokowany przez ciała obce.

Drobne cząsteczki są wchłaniane do wnętrza pojemnika na brud poprzez worek na kurz.

Worek na kurz został uszkodzony. Sprawdź stan worka na kurz. Wymień go.

Wylot pojemnika na brud jest zablokowany przez ciała obce.

Płytka wkładów myjących nie została prawidłowo zainstalowana.

Płytka wkładów myjących została zablokowana przez ciała obce.

Robot DEEBOT nie znajduje się w stacji. Upewnij się, że robot DEEBOT znajduje się w stacji.

Zalecane jest pozwolenie robotowi DEEBOT na samodzielny powrót do stacji Nie przesuwaj go ręcznie.

Wyłącz tryb DO NOTDISTURB w aplikacji ECOVACS HOME lub ręcznie uruchom opróżniane pojemnika na brud.

Wymień worek na kurz zgodnie ze wskazówkami podanymi wsekcji [Konserwacja] i zamknij pojemnik na brud. Jeśli worek na kurz nie jest zapełniony, gdy aplikacja ECOVACS HOME wyświetli komunikat, możesz ponownie włożyć worek.

Skontaktuj się z centrum obsługi klienta w celu uzyskania pomocy.

Wymień worek na kurz zgodnie ze wskazówkami podanymi w sekcji [Konserwacja] i zamknij pojemnik na brud. Jeśli worek na kurz nie jest zapełniony, gdy aplikacja ECOVACS HOME wyświetli komunikat, możesz ponownie włożyć worek.

Zdejmuj pojemnik na brud i usuń ciała obce z wylotu.

Wyczyść wewnętrzną stronę pojemnika na brud.

Zdejmuj pojemnik na brud i usuń ciała obce z wylotu.

Prawidłowo zainstaluj płytkę wkładów myjących. Odgłos kliknięcia oznacza prawidłową instalację.

Usuń ciała obce.

33 PL

Page 34

Lp. Usterka Możliwa przyczyna Rozwiązanie

Obróć i naciśnij kółka napędowe, aby sprawdzić, czy nie zostały

Kółka napędowe zostały

zablokowane.

Kółka napędowe zostały zablokowane przez ciała obce.

owinięte lub zablokowane przez ciała obce. Wszelkie ciała obce należy niezwłocznie usunąć. Jeśli problemu nie można rozwiązać, skontaktuj się z centrum obsługi klienta w celu uzyskania pomocy.

Jeśli pojemnik do mycia mopa jest pełen wody i nie można jej odpompo-

wać, komunikat głosowy poinformuje, że pojemnik do mycia mopa jest zapełniony.

Zbiornik na brudną wodę nie został prawidłowo zainstalowany.

Korki uszczelniające w zbiorniku na brudną wodę nie zostały prawidłowo zainstalowane.

Stacja nie może normalnie odprowadzić wody.

Port ssący pojemnika czyszczącego został zablokowany przez ciała obce.

Komunikat głosowy nadal występuje po wypróbowaniu powyższych rozwiązań.

Wskaż zbiornik na brudną wodę, aby upewnić się, że został prawidłowo zainstalowany.

Sprawdź, czy korki uszczelniające zostały prawidłowo zainstalowane.

Naciśnij i przytrzymaj przycisk , aby sprawdzić, czy stacja prawidłowo odprowadza wodę. Jeśli woda jest prawidłowo odprowadzana, wytrzyj do sucha czujnik przelewu wody w pojemniku czyszczącym. Jeśli stacja nie odprowadza prawidłowo wody, należy sprawdzić, czy między zbiornikiem na brudną wodę a stacją nie znajdują się ciała obce i usuń je.

Upewnij się, że w porcie ssącym pojemnika czyszczącego nie znajdują się ciała obce.

Włącz i wyłącz stację ładującą. Jeśli problemu nie można rozwiązać, skontaktuj się z centrum obsługi klienta w celu uzyskania pomocy.

Pojemnik do mycia mopa i ﬁltr podstawowy są brudne Umyj pojemnik czyszczący i ﬁltr podstawowy czystą wodą.

34PL

Page 35

Dane techniczne

Model DDX19

Uwaga: Dane techniczne i konstrukcyjne mogą ulec zmianie ze względu

na nieustanne ulepszanie produktu. Więcej akcesoriów można znaleźć na stronie https://www.ecovacs.com.

Znamionowe parametry wejścia

Czas ładowania 5 godz.

Model stacji CH2358

Znamionowe parametry wejścia

Znamionowe parametry wyjścia

Znamionowy prąd wejściowy (ładowanie)

Pobór mocy (opróżnianie)

Pobór mocy (mop do mycia gorącą wodą)

Wykorzystywane pasmo częstotliwości

Maksymalna moc skuteczna wypromieniowywana izotropowo

20V 2A

220–240 V, 50–60 Hz

20 V 2 A

0,5A

1000 W

1650 W

2400–2483,5 GHz

Bluetooth LE: 9dBm

Wi-Fi 2,4GHz: 19dBm

35 PL

Page 36

Ecovacs Home Service Robotics Co., Ltd.

No.518 Songwei Road, Wusongjiang Industry Park, Guoxiang Street, Wuzhong District, Suzhou, Jiangsu, Chiny.

451-2357-0802
