Version 1.00 | 11/13/2015
Benutzerhandbuch

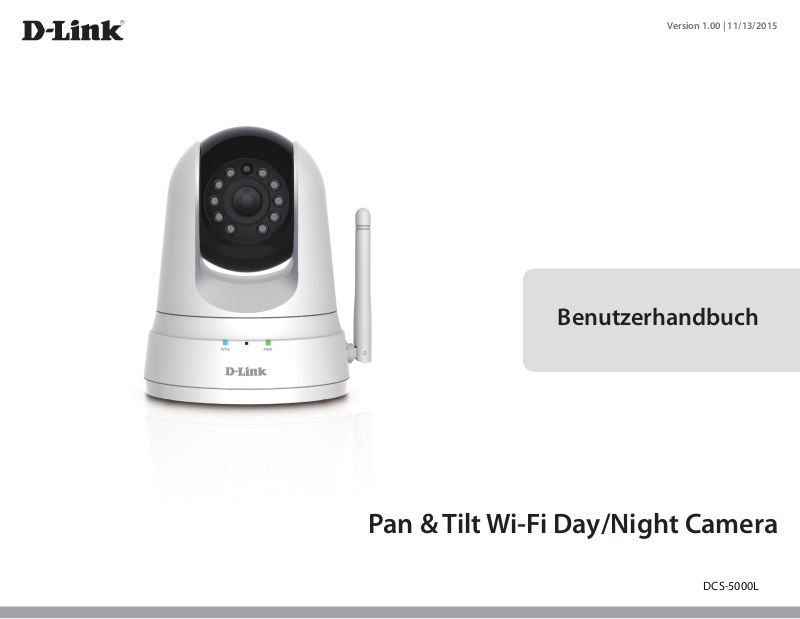

Pan & Tilt Wi-Fi Day/Night Camera
DCS-5000L
Übersicht über das Benutzerhandbuch
D-Link behält sich das Recht vor, diese Veröentlichung jederzeit nach Bedarf zu überarbeiten und inhaltliche Änderungen daran
vorzunehmen, ohne jegliche Verpichtung, Personen oder Organisationen von solchen Überarbeitungen oder Änderungen
in Kenntnis zu setzen. Informationen in diesem Dokument sind möglicherweise im Zuge der Entwicklung und Anpassung
unserer Dienste und Websites überholt und damit nicht mehr relevant. Die neuesten Informationen nden Sie auf der Website
www.mydlink.com.
Überarbeitung des Handbuchs
Überarbeitung Datum Beschreibung
1.00 13 November, 2015 Erstveröentlichung A1
Marken
D-Link und das D-Link Logo sind Marken oder eingetragene Marken der D-Link Corporation oder ihrer Tochtergesellschaften
in den Vereinigten Staaten von Amerika und/oder in anderen Ländern. Alle anderen in diesem Handbuch erwähnten
Unternehmens- oder Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen Unternehmen.
Apple®, Apple logo®, Safari®, iPhone®, iPad®, iPod touch® und Macintosh® sind eingetragene Marken der Apple Inc. in den
USA und anderen Ländern. App StoreSM ist eine Dienstleistermarke (Service mark) des Apple Inc. Chrome™ Browsers, Google
Play™ und Android™ sind Marken von Google Inc., Internet Explorer®, Windows® und das Windows Logo sind Marken der
Unternehmensgruppe Microsoft.
Copyright © 2015 von D-Link Corporation Inc. Alle Rechte vorbehalten. Ohne vorherige ausdrückliche schriftliche Erlaubnis
von D-Link Corporation darf die vorliegende Publikation weder als Ganzes noch auszugsweise vervielfältigt werden.
Energieverbrauch - ErP
Bei diesem Gerät handelt es sich um ein energieverbrauchsrelevantes Produkt (ErP (Energy Related Product)), das aufgrund seiner
Zweckbestimmung immer eingeschaltet ist. Wird es zu bestimmten Zeiten nicht benötigt, kann es von der Stromversorgung
getrennt werden, um Energie zu sparen.
2D-Link DCS-5000L Benutzerhandbuch
Inhaltsverzeichnis
Inhaltsverzeichnis
Produktübersicht ..............................................................5
Packungsinhalt .............................................................................. 5
Systemanforderungen ................................................................ 6
Einführung ...................................................................................... 7
Funktionen und Leistungsmerkmale .................................... 8
Hardware-Überblick ..................................................................10
Ansicht von vorn .................................................................10
Rückansicht ...........................................................................11
Installation ....................................................................... 12
Einrichten der Mobile App ......................................................13
mydlink Lite ..................................................................................14
Kongurationsfreie drahtlose Verbindungen ..................15
Assistent für die Einrichtung der Kamera ..........................18
Windows-Benutzer .............................................................18
Mac-Benutzer .......................................................................19
Manuelle Hardware-Installation ...........................................20
Anmerkungen zur drahtlosen Installation ........................21
WPS - Einrichtung per Knopfdruck ......................................22
Montageanleitung .....................................................................23
mydlink ...........................................................................................25
Setup ...............................................................................................29
Wizard (Der Einrichtungsassistent) ..............................29
Der Setup-Assistent für die
Internetverbindung ....................................................30
Netzwerkeinrichtung ........................................................32
Einrichten einer drahtlosen Verbindung ....................34
DynDNS (DDNS) ..................................................................35
Bildeinrichtung ....................................................................36
Video .......................................................................................37
Audio .......................................................................................38
Bewegungserkennung .....................................................39
Tonerkennung .....................................................................40
E-Mail.......................................................................................41
FTP ............................................................................................44
Uhrzeit und Datum ............................................................46
Tag/Nachtmodus ................................................................47
Kamerasteuerung ...............................................................48
Wartung und Verwaltung ........................................................50
Admin .....................................................................................50
System ....................................................................................52
Firmware Upgrade ..............................................................53
Konguration ................................................................... 26
Verwendung der Web-Kongurationsoberäche ..........26
Live Video ......................................................................................27
Status ..............................................................................................54
Geräteinfo ..............................................................................54
Aktiver Benutzer ..................................................................55
Help (Hilfe) ............................................................................56
3D-Link DCS-5000L Benutzerhandbuch
Inhaltsverzeichnis
Fehlerbehebung ..............................................................57
Technische Daten .............................................................60
4D-Link DCS-5000L Benutzerhandbuch
Abschnitt 1 - Produktübersicht
Packungsinhalt
DCS-5000L Pan & Tilt Wi-Fi Day/Night Camera
Kamerastellfuß und Montageset
Kat.5 Ethernet-Kabel
Sollte einer der oben aufgeführten Artikel fehlen, wenden Sie sich bitte an Ihren Fachhändler.
Micro USB-Stromadapter/Netzteil
Installationsanleitung
Installationskarte
Hinweis: Die Verwendung eines Netzteils mit einer anderen Spannung als in dem zum Lieferumfang gehörenden Netzteil führt zu Schäden.
In diesem Falle erlischt der Garantieanspruch für dieses Produkt.
5D-Link DCS-5000L Benutzerhandbuch
Abschnitt 1 - Produktübersicht
Systemanforderungen
• 10/100 Ethernet-Netzwerk oder ein 802.11n/g/b Drahtlosnetzwerk
Netzwerkanforderungen
Erfordernisse für den
Installationsassistenten
Anforderungen des webbasierten
Kongurationshilfsprogramms
• Eine Internetverbindung
• Ein an Ihr Breitbandmodem angeschlossener Router
Computer mit:
• Ein PC mit Kabelverbindung zu Ihrem Router
• Windows® 10, 8 (32/64-Bit), 7 (32/64-Bit), Vista® (32/64-Bit), Mac OS®X 10.7
oder höher
Browser-Anforderungen:
• Internet Explorer 8 oder höher
• Firefox 12 oder höher
• Safari 6 oder höher
Hinweis: Vergewissern Sie sich, dass die neueste Java-Version installiert ist.
Die neueste Version zum Herunterladen nden Sie hier: www.java.com.
• Breitbandzugang zum Internet
Computer mit:
Erfordernisse für die Website
'mydlink'
• Internet Explorer 8 oder höher (ActiveX)
• Firefox 12 oder höher
• Safari 6 oder höher
• Chrome 20 oder höher
6D-Link DCS-5000L Benutzerhandbuch
Abschnitt 1 - Produktübersicht
Einführung
Herzlichen Glückwunsch zum Kauf Ihrer DCS-5000L Pan & Tilt Wi-Fi Day/Night Camera. Die DCS-5000L ist eine vielseitige und
einzigartige Lösung für zuhause oder für kleine Büros. Anders als eine Standard-Webcam bildet die DCS-5000L ein komplettes
System mit einem eingebauten Hauptprozessor, einem Webserver und einem drahtlosen Netzwerkgerät, das Videobilder
mit hoher Qualität zu Sicherheits- und Überwachungszwecken überträgt. Die Schwenk- und Neigefunktion ermöglicht der
Kamera, einen großen Bereich zu patrollieren, wobei die integrierten IR LEDs Überwachungsmöglichkeiten rund-um-die-Uhr
und unabhängig von den vorherrschenden Lichtverhältnissen bieten.
Die DCS-5000L kann mittels Fernzugri über Ihr lokales Netz von jedem PC/Laptop aus oder über das Internet mithilfe
eines Webbrowsers gesteuert werden. Der einfache Installationsvorgang und die anschauliche webbasierte Oberäche
ermöglichen eine einfache Integration in Ihr Ethernet/Fast Ethernet-Netzwerk oder 802.11.11b/g/n drahtloses Netz. Dank
der Wireless N Technologie haben Sie die Möglichkeit, die DCS-5000L überall innerhalb des Funkbereichs Ihres bestehenden
drahtlosen Netzwerks aufzustellen. Teil des Lieferumfangs der DCS-5000L sind darüber hinaus Bewegungserkennungs- und
Fernüberwachungsfunktionen für eine an Ihre spezischen Erfordernisse angepasste und kosteneektive Sicherheitslösung.
Ihre DCS-5000L ist mydlink-fähig, das bedeutet, dass Sie Ihre Kamera über das Internet über die mydlink-Website oder die
mobile mydlink-App für iOS und Android sehen und verwalten können. Sie können sich Ihre Live-Video-Feeds ansehen,
Momentaufnahmen (Schnappschüsse) machen und die Konguration der Kamera vornehmen und das von allen Orten, an
denen Sie Zugri auf das Internet haben.
7D-Link DCS-5000L Benutzerhandbuch
Abschnitt 1 - Produktübersicht
Funktionen und Leistungsmerkmale
Einfach zu verwenden und mydlink-fähig für problemlosen Zugri und einfache Verwaltung
Die DCS-5000L ist eine eigenständige Überwachungskamera, die keine spezielle Hardware oder Software benötigt und
unabhängig, sogar ohne einen PC, betrieben werden kann. Diese Kamera ist außerdem mydlink-fähig, das bedeutet, Sie
können Ihre Kamera über die mydlink-Website oder die mobile mydlink-App für mobile iOS- und Android-Geräte ansehen
und verwalten.
Schwenken/Neigen für einen großen Anzeigebereich
Dank der Schwenk- und Neigefunktionen der DCS-5000L können Sie einen großen Bereich mit einer einzigen Kamera patrollieren.
Mithilfe der webbasierten Benutzeroberäche haben Sie die Möglichkeit, die Position des Kameraobjektivs manuell zu ändern
oder 24 Voreinstellungspositionen festzulegen, die es Ihnen ermöglichen, schnell auf häug angezeigte Ansichtsbereiche zu
wechseln, die für Sie von speziellem Interesse sind.
IR LEDs für Tag- und Nachtfunktionalität
Die integrierten Infrarot-LEDs ermöglichen eine Videoanzeige in der Nacht in einem Abstand von bis zu 8 Metern und bieten
Ihnen klare Bilder unabhängig von den vorherrschenden Lichtverhältnissen.
MJPEG Codec für ruckelfreie, platzsparende Videos
Diese Kamera unterstützt die Verwendung des MJPEG Videocodec, der Ihnen hochwertige Videos mit verringerten
Bandbreitenanforderungen liefert. Dies bedeutet, Sie können ruckelfreies, zuverlässigeres Videostreaming über das Internet
genießen und zum Speichern der Aufnahme ist weniger Festplattenplatz erforderlich.
Durch Bewegungserkennung ausgelöste Benachrichtigungen und Aufnahmen
Die DCS-5000L kann E-Mail-Benachrichtigungen mit Momentaufnahmen (Schnappschüssen) oder Videoclips senden, sobald
eine Bewegung erkannt wird. Sie können Videobereiche zur Bewegungsüberwachung Ihren Wünschen entsprechend einstellen,
8D-Link DCS-5000L Benutzerhandbuch
Abschnitt 1 - Produktübersicht
um spezische Bereiche, die für Sie von besonderem Interesse sind, im Auge zu behalten, und Sie können veranlassen, dass
Ihnen die DCS-5000L eine E-Mail-Benachrichtigung sendet oder Bilder auf einen FTP-Server hochlädt, sobald Bewegung
erkannt wird.
Unterstützung für 802.11n/g/b Wireless oder Ethernet/Fast Ethernet
Die DCS-5000L bietet sowohl IEEE 802.11n/g/b und Ethernet/Fast-Ethernet-Konnektivität, wodurch sie einfach in Ihre vorhandene
Netzwerkumgebung integriert werden kann. Die DCS-5000L ist mit einem 10 Mbit/s Ethernet oder 100 Mbit/s Fast Ethernet
basierten Netzwerk für herkömmlich verkabelte Umgebungen verwendbar und kann für zusätzliche Flexibilität mit drahtlosen
802.11n/g/b Routern oder Access Points genutzt werden. Die Site Survey-Funktion ermöglicht Ihnen auch, alle verfügbaren
Drahtlosnetze anzuzeigen und Verbindungen zu ihnen innerhalb des Funkabdeckungsbereichs der Kamera herzustellen.
Praktisch und bequem - die Stromzufuhr über den Micro USB-Anschluss
Die DCS-5000L kann ganz praktisch und bequem über ein Micro-USB-Kabel mit Energie versorgt werden. So müssen Sie sich nicht
um ein passendes Netzteil kümmern, wenn Sie das Gerät in Betrieb nehmen wollen. Verwenden Sie einfach das mitgelieferte
Micro-USB-Kabel oder ein Standard-Micro-USB-Kabel und schließen Sie es an irgendein USB-Netzteil (Stromadapter) oder
einen mit Strom versorgten USB-Port und das Gerät wird eingeschaltet und ist betriebsbereit.
Fernüberwachung mithilfe der mydlink Lite App
Mithilfe der mydlink Lite App für mobile Geräte können Sie sich problemlos Live Streams ansehen und Ihre Kamera von jedem
Ort aus verwalten, an dem Sie eine Verbindung zum Internet herstellen können.
9D-Link DCS-5000L Benutzerhandbuch
Abschnitt 1 - Produktübersicht
Hardware-Überblick
Ansicht von vorn
1
6
2
3
4
5
1 Lichtsensor
2 Kameraobjektiv Nimmt Videobilder der Umgebung auf.
3 Manuell einstellbarer Blendenring Zur gewünschten manuellen Einstellung des Objektivs.
Der IR-Cut Removable Sensor (austauschbarer Sensor) prüft die Beleuchtungsbedingungen
und wechselt entsprechend zwischen Farbe und Infrarot.
7
4 WPS-LED Zeigt den WPS-Verbindungsstatus der Kamera an.
5 Mikrofon Nimmt Audio-Signale der Umgebung auf.
6 Infrarot-LEDs Zur Ausleuchtung des Sichtfeldes der Kamera bei schlechten Lichtverhältnissen.
LED für Stromversorgung und
7
Netzwerkanschluss
Zeigt den aktuellen Status der Kamera.
10D-Link DCS-5000L Benutzerhandbuch
Abschnitt 1 - Produktübersicht
Rückansicht
4
1
1 WPS-Taste
2 Rücksetzknopf (Reset)
3 Ethernet-Port
4 Micro-USB Port Schließen Sie hier ein Micro-USB-Kabel an, um die Kamera einzuschalten.
Drücken Sie diese Taste und dann die WPS-Taste 5 Sekunden lang auf Ihrem Router,
um automatisch eine drahtlose Verbindung einzurichten.
Drücken und halten Sie diese Taste 10 Sekunden lang, um die Kameraeinstellungen
zurückzusetzen.
RJ45-Verbindungsstecker für Ethernet.
2
3
11D-Link DCS-5000L Benutzerhandbuch
Abschnitt 2 - Installation
Installation
Es stehen Ihnen drei Möglichkeiten zur Verfügung, die Kamera einzurichten:
• Einrichten der Mobile App: Sie können Ihre DCS-5000L mit der kostenlosen mydlink Lite App einrichten. Sie
nden Informationen dazu unter Einrichten der Mobile App auf Seite 13.
• Kongurationsfreie drahtlose Verbindungen: Wenn Sie einen mydlink-fähigen Router (Cloud-Router von
D-Link) haben, ist dies die einfachste Möglichkeit zum Einrichten Ihrer Kamera. Nähere Informationen nden
Sie unter Kongurationsfreie drahtlose Verbindungen auf Seite 15.
• Assistent zur Installation der Kamera: Wenn Sie keinen mydlink-fähigen Router haben, verwenden Sie den
Assistenten zur Installation der Kamera, der Sie durch die Einrichtung und erste Konguration der Kamera führt.
Nähere Informationen nden Sie unter Assistent für die Einrichtung der Kamera auf Seite 18.
• Manuelle Hardware-Installation: Dieser Abschnitt zeigt Ihnen, wie Sie Ihre Kamera manuell einrichten. Um
jedoch die mydlink-Funktionen Ihrer Kamera zu verwenden, müssen Sie trotzdem den Assistenten zur Installation
der Kamera ausführen. Informationen dazu nden Sie unter Manuelle Hardware-Installation auf Seite 20.
12D-Link DCS-5000L Benutzerhandbuch
Abschnitt 2 - Installation
Einrichten der Mobile App
Mithilfe der mydlink Lite App können Sie Ihre Kamera ohne PC kongurieren und Ihre Kamera kann mit anderen mydlink
Lite kompatiblen Geräten kommunizieren. Suchen Sie nach der kostenlosen mydlink Lite App im App Store oder in Google
Play. Laden Sie die App dann auf Ihr Smartphone oder Tablet herunter. Sie können auch eine App nutzen, die in der Lage ist,
einen QR-Code zu lesen, um den entsprechenden Code weiter unten für Ihr Gerät zu scannen.
13D-Link DCS-5000L Benutzerhandbuch
Abschnitt 2 - Installation
mydlink Lite
Dank der mydlink Lite App können Sie Ihre Kamera entweder von Ihrem lokalen Netzwerk aus (das gleiche Netz, in dem sich
Ihre Kamera bendet) oder von jedem Ort mit einer Internetverbindung nutzen. Um eine dieser Methoden zu nutzen, führen
Sie die im Folgenden beschriebenen Schritte durch:
So zeigen Sie die Einspeisungen Ihrer Kamera in Ihr lokales Netzwerk an:
1. Stellen Sie eine Verbindung mit Ihrem Mobilgerät zum gleichen
drahtlosen Netzwerk her, in dem sich Ihre Kamera bendet.
Laden Sie die mydlink Lite App unter Verwendung einer der QR-Codes
auf der vorherigen Seite herunter.
Tippen Sie auf der Anmeldeseite auf Local. Die App erkennt
automatisch alle D-Link Kameras in Ihrem Netzwerk.
2. Tippen Sie auf das DCS-5000L Symbol, um den Einrichtungsvorgang zu
beginnen.
mydlink Lite
3. Geben Sie das Administratorkennwort für Ihre Kamera ein (Sie nden es
auf der Installationskarte, falls Sie es nicht bereits eingerichtet haben).
Markieren Sie das Kästchen „Remember Me“ (Speichern) und tippen Sie
auf OK. Sie werden zur Live Ansicht Ihrer Kamera weitergeleitet.
So zeigen Sie die Einspeisungen Ihrer Kamera an einem fernen Ort an:
1. Um die Fernüberwachung zu aktivieren, müssen Sie die mydlink-Dienste
verwenden. Starten Sie die mydlink Lite App auf Ihrem mobilen Gerät.
2. Wenn Sie bereits über ein Konto verfügen, können Sie auf Sign In
(Anmelden) tippen. Besitzen Sie noch kein mydlink-Konto und Sie
möchten ein Konto einrichten, können Sie auf den Link New users,
sign up here (Neue Benutzer - hier registrieren) tippen, um den
Registrierungsvorgang zu starten.
14D-Link DCS-5000L Benutzerhandbuch
Abschnitt 2 - Installation
Kongurationsfreie drahtlose Verbindungen
Wenn Sie einen mydlink-fähigen Cloud-Router haben, können Sie die Vorteile der kongurationsfreien Verbindung nutzen.
Die kongurationsfreie Verbindung konguriert die Einstellungen, wie den Wi-Fi Namen/das Kennwort der Kamera, automatisch
für Sie und fügt die Kamera automatisch Ihrem mydlink-Konto hinzu. Diese Art der Einrichtung ermöglicht es Ihnen, Ihre
Kamera einfach an die Stromzufuhr anzuschließen und mit Ihrem Router zu verbinden. Der Rest des Einrichtungsvorgangs
erfolgt automatisch.
Verbinden Sie Ihre Kamera mit Ihrem mydlink-fähigen Cloud-Router und die kongurationsfreie Verbindungsfunktion
konguriert Ihre DCS-5000L automatisch und fügt die Kamera Ihrem mydlink-Konto hinzu. Nach der kurzen Zeit, die für diesen
Vorgang nötig ist, können Sie aus der Ferne (remote) über die Website http://www.mydlink.com auf Ihre DCS-5000L zugreifen,
um sie zu verwalten und zu überwachen.
Ethernet-Kabel und Micro-USB-Stecker anschließen
Schließen Sie das mitgelieferte Ethernet-Kabel an die Kamera an. Stecken
Sie das andere Ende des Kabels in einen freien Anschluss Ihres D-Link CloudRouters. Wenn Sie die Kamera drahtlos verwenden möchten, können Sie das
Kabel nach Herstellung der kongurationsfreien drahtlosen Verbindungen
entfernen. Schließen Sie das eine Ende des mitgelieferten Micro-USB-Netzteils
auf der Rückseite der Kamera an.
Micro-USB-Netzteil an eine Wandsteckdose anschließen
Stecken Sie das andere Ende des Micro-USB-Netzteils in eine Wandsteckdose,
um Ihre Kamera einzuschalten.
15D-Link DCS-5000L Benutzerhandbuch
Abschnitt 2 - Installation
Prüfen Sie Ihr mydlink-Konto
Öffnen Sie einen Webbrowser auf einem beliebigen Computer mit
Internetverbindung und melden Sie sich in Ihrem mydlink-Konto an. Auf
der mydlink-Seite wird nach neuen Geräten gesucht. Ist dieser Vorgang
erfolgreich, erscheint eine Popup-Benachrichtigung New device Found!
(Neues Gerät gefunden) im linken unteren Fensterbereich. Klicken Sie auf die
Benachrichtigung, um fortzufahren.
Es wird eine Zusammenfassung und Bestätigung der automatisch
kongurierten Details angezeigt. Notieren Sie sich die Informationen und
klicken Sie auf Yes (Ja), um die Kamera Ihrem Konto hinzuzufügen.
DCS-5000L
DCS-5000L
16D-Link DCS-5000L Benutzerhandbuch
Abschnitt 2 - Installation
Während des kongurationsfreien Vernetzungsvorgangs werden Sie zur
Registerkarte „mydlink Live View“ für Ihre Kamera weitergeleitet, wo Sie eine
Anzeige ähnlich der folgenden sehen.
Falls Sie Ihre Kamera drahtlos mit Ihrem Router verbinden möchten, ziehen
Sie einfach das Ethernet-Kabel von Ihrer Kamera ab und stellen Sie die Kamera
an ihrer vorgesehenen Position auf. Die Funkeinstellungen Ihres Routers
wurden automatisch auf die Kamera übertragen, es ist also keine weitere
Konguration erforderlich.
Ihre Kamera ist nun eingerichtet und Sie können mit mydlink auf Seite 25
fortfahren, um mehr über die mydlink-Funktionen dieser Kamera zu erfahren,
oder Sie fahren mit Konguration auf Seite 26 fort, wenn Sie Informationen
zur erweiterten Konguration Ihrer Kamera wünschen.
Hinweis: Sollte das Live-Bild verschwommen oder unscharf erscheinen,
können Sie den Fokus manuell einstellen, indem Sie den Blendenring drehen,
der das Kameraobjektiv umschließt.
17D-Link DCS-5000L Benutzerhandbuch
Abschnitt 2 - Installation
Assistent für die Einrichtung der Kamera
Falls Sie keinen mydlink-fähigen Cloud-Router haben, können Sie den Kameraeinrichtungs-Assistenten verwenden, der
Sie anleitet, wie Sie Ihre Kamera dem mydlink-Dienst hinzufügen.
Windows-Benutzer
Um den Einrichtungsvorgang zu beginnen, rufen Sie http://www.mydlink.com/support auf, um den Einrichtungsassistenten
(Setup Wizard) herunterzuladen. Sobald die Datei heruntergeladen ist, rufen Sie den Ordner auf, in dem sich die heruntergeladene
Datei bendet, und doppelklicken Sie darauf, um den Assistenten zu starten. Klicken Sie einfach auf Set up your Cloud Camera
(Ihre Cloud-Kamera einrichten). Der Setup-Assistent wird geönet und führt Sie schrittweise durch den Installationsprozess,
vom Anschließen Ihrer Hardware und Konguration Ihrer Kamera bis zur Registrierung in Ihrem mydlink-Konto.
18D-Link DCS-5000L Benutzerhandbuch
Abschnitt 2 - Installation
Mac-Benutzer
Um den Einrichtungsvorgang zu beginnen, rufen Sie http://www.mydlink.com/support
auf, um den Einrichtungsassistenten (Setup Wizard) herunterzuladen. Sobald die Datei
heruntergeladen ist, rufen Sie den Ordner auf, in dem sich die heruntergeladene Datei bendet,
und doppelklicken Sie auf die Datei SetupWizard, um den Assistenten zu starten.
Nach etwa 20-30 Sekunden wird der Setup-Assistent geönet. Er führt Sie schrittweise durch den Installationsprozess, vom
Anschließen Ihrer Hardware und Konguration Ihrer Kamera bis zur Registrierung in Ihrem mydlink-Konto.
19D-Link DCS-5000L Benutzerhandbuch
Abschnitt 2 - Installation
Manuelle Hardware-Installation
Falls Sie Ihre Kamera ohne die Hilfe des Kameraeinrichtungsassistenten einrichten möchten, führen Sie die folgenden Schritte
aus.
Hinweis: Um die mydlink-Funktionen dieses Produkts zu verwenden, müssen Sie den Kameraeinrichtungsassistenten oder
die kongurationsfreie drahtlose Verbindungen verwenden.
Ethernet-Kabel und Micro-USB-Stecker anschließen
Schließen Sie das mitgelieferte Ethernet-Kabel an die Kamera an. Stecken
Sie das andere Ende des Kabels in einen freien LAN-Port Ihres Routers.
Schließen Sie das eine Ende des mitgelieferten Micro-USB-Netzteils auf der
Rückseite der Kamera an.
Micro-USB-Netzteil an eine Wandsteckdose anschließen
Stecken Sie das andere Ende des Micro-USB-Netzteils in eine Wandsteckdose,
um Ihre Kamera einzuschalten.
Konguration Ihrer Kamera
Unter Konguration auf Seite 26 nden Sie Informationen zur Konguration
Ihrer Kamera.
Optional: WPS für drahtlose Verbindungen verwenden
Sie können WPS verwenden, um die Kamera drahtlos mit Ihrem Netzwerk zu
verbinden. Nähere Informationen dazu nden Sie unter WPS - Einrichtung
per Knopfdruck auf Seite 22. Wenn Ihr Router WPS nicht unterstützt,
können Sie die Drahtloseinstellungen der Kamera trotzdem in der WebBenutzeroberäche der Kamera einstellen.
20D-Link DCS-5000L Benutzerhandbuch
Abschnitt 2 - Installation
Anmerkungen zur drahtlosen Installation
Ihre drahtlose Netzwerkkamera von D-Link bietet Ihnen Zugri auf Ihr Netzwerk mithilfe einer drahtlosen Verbindung von
überall innerhalb des Betriebsbereichs Ihres drahtlosen Netzwerks. Dabei ist jedoch zu berücksichtigen, dass Anzahl, Stärke und
Anordnung von Wänden, Decken oder anderen Objekten, die das Funksignal durchdringen muss, die Reichweite einschränken
können. Die typischen Reichweiten hängen jeweils von der Art der Materialien und der Funkfrequenzstörungen in Ihrem
Zuhause oder den Gegebenheiten in Ihren Geschäftsräumen ab. Die folgenden allgemeinen Richtlinien helfen Ihnen, die
Reichweite Ihres Funknetzes zu maximieren:
1. Beschränken Sie die Anzahl der Wände und Decken zwischen Ihrem Adapter und anderen Netzwerkgeräten
(wie Ihre Netzwerkkamera) auf ein Minimum – jede Wand oder Decke kann die Reichweite Ihres Adapters um
1 - 30 m reduzieren.
2. Achten Sie auf die kürzeste Linie zwischen den Netzwerkgeräten. Eine Wand, die 0,5 m stark ist, aber einen
Neigungswinkel von 45º aufweist, ist nahezu 1 m dick. Bei einem Neigungswinkel von 2° scheint die Wand über
14 m dick. Stellen Sie deshalb Ihre Geräte so auf, dass die Anzahl der Wände oder Decken auf ein Minimum
reduziert ist.
3. Baumaterialien können von Bedeutung sein. Bestimmte Baumaterialien, wie z.B. eine starke Tür aus Metall
oder Streben aus Aluminium, können die Stärke des Funksignals schwächen. Versuchen Sie, Ihre Access Points,
drahtlosen Router und andere Netzwerkgeräte so aufzustellen, dass das Signal durch Trockenbauwände oder
Eingänge gesendet werden kann. Materialien und Objekte wie Glas, Stahl, Metall, Wände mit Wärmedämmung,
Wasser (Aquarien), Spiegel, Aktenschränke, Mauerwerk und Zement beeinträchtigen die Stärke Ihres Funksignals.
4. Stellen Sie Ihr Produkt mindestens 1 - 2 Meter von elektrischen Geräten oder Einheiten entfernt auf, die
Funkfrequenzstörgeräusche (RF-Rauschen) generieren.
5. Wenn Sie 2,4 GHz schnurlose Telefone oder andere Funkfrequenzquellen (wie Mikrowellengeräte) verwenden,
könnte Ihre drahtlose Verbindung in ihrer Qualität dramatisch beeinträchtigt oder sogar ganz unbrauchbar
werden. Stellen Sie sicher, dass sich Ihre 2,4 GHz-Telefonstation so weit wie möglich von Ihren drahtlosen Geräten
entfernt bendet. Die Basisanlage sendet auch dann ein Signal, wenn das Telefon nicht in Gebrauch ist.
21D-Link DCS-5000L Benutzerhandbuch
Abschnitt 2 - Installation
WPS - Einrichtung per Knopfdruck
Sofern Ihr Router WPS (Wi-Fi Protected Setup) unterstützt, können Sie eine sichere drahtlose Verbindung mithilfe der WPSTaste auf der Rückseite der Kamera herstellen. Beachten Sie bitte, dass mit WPS lediglich eine sichere drahtlose Verbindung
hergestellt wird, dass aber der Einrichtungsassistent zur Hilfe bei der Konguration Ihrer Kamera noch ausgeführt werden muss.
So stellen Sie eine Verbindung mithilfe von WPS her:
Schritt 1
Vergewissern Sie sich, dass die Kamera angeschlossen ist, und halten Sie
dann die WPS-Taste zehn Sekunden lang gedrückt. Die blaue WPS-Status-LED
beginnt zu blinken.
Schritt 2
Drücken Sie innerhalb von 60 Sekunden auf die WPS-Taste an Ihrem Router. In
der Regel bendet sie sich auf der Vorderseite oder an der Seite Ihres Routers.
Bei einigen Routern müssen Sie sich zur WPS-Aktivierung möglicherweise auf
der Web-Benutzeroberäche anmelden und dann auf eine entsprechende
Schaltäche klicken. Wenn Sie sich nicht sicher sind, wo sich die WPS-Taste an
Ihrem Router genau bendet, nden Sie die entsprechenden Informationen
im Benutzerhandbuch Ihres Routers.
WPS-Taste
Die DCS-5000L stellt automatisch eine sichere Funkverbindung zu Ihrem
Router her. Bei Herstellung der Verbindung blinkt die blaue LED und Ihre
Kamera führt einen Neustart durch.
Hinweis: Sie können eine drahtlose Verbindung auch manuell einrichten. Sie
nden Informationen dazu unter Einrichten einer drahtlosen Verbindung
auf Seite 34.
22D-Link DCS-5000L Benutzerhandbuch
Abschnitt 2 - Installation
Montageanleitung
Um Ihre Kamera an einer Wand oder Decke anzubringen, führen Sie bitte die folgenden Schritte durch.
Es ist ratsam, zuerst die Kamera zu kongurieren, bevor Sie die Montage der Kamera vornehmen.
Halten Sie die Kamerahalterung an der Stelle gegen die Wand bzw. Decke,
wo Sie sie anbringen möchten. Markieren Sie mit einem Bleistift, wo die
Montagelöcher gebohrt werden sollen.
1
Verwenden Sie die geeigneten Werkzeuge, um zwei Löcher mit dem
gleichen Durchmesser wie die der entsprechenden Plastikdübel zu
bohren. Setzen Sie anschließend die Dübel in die Bohrlöcher ein, um den
Schrauben mehr Halt zu geben.
Nach Bedarf können Sie die Strom- und Ethernet-Kabel hinter
der Kamerahalterung verbergen. Führen Sie die Kabel durch die
Montagehalterung auf der Rückseite und befestigen Sie sie mithilfe
der eingebauten Kabelführungselemente. Vergessen Sie nicht, für eine
ausreichende oben herausragende Kabellänge zu sorgen, damit der
Anschluss der Kamera gewährleistet ist.
2
3
23D-Link DCS-5000L Benutzerhandbuch
Abschnitt 2 - Installation
Bringen Sie die Kamerahalterung mithilfe der mitgelieferten Schrauben an.
Ziehen Sie die Schrauben nicht zu stark an, sonst besteht die
Gefahr, dass die Halterung bricht.
Verwenden Sie die im Lieferumfang des Produkts enthaltene Flügelschraube,
um die Kamera an der Halterung zu befestigen. Schließen Sie Strom- und
Ethernet-Kabel an der Kamera an.
4
5
Richten Sie den Winkel des Arms auf der Halterung Ihren Wünschen
entsprechend ein. Ziehen Sie die Flügelschraube an, um den Arm in dieser
Position zu xieren.
6
24D-Link DCS-5000L Benutzerhandbuch
Abschnitt 2 - Installation
mydlink
Nach Registrierung Ihrer DCS-5000L Kamera in einem mydlink-Konto mithilfe des Assistenten zur Installation der Kamera
können Sie aus der Ferne (remote) über die Website www.mydlink.com auf Ihre Kamera zugreifen. Sobald Sie sich in Ihrem
mydlink-Konto angemeldet haben, wird ein Fenster, das dem folgenden ähnlich ist, angezeigt:
25D-Link DCS-5000L Benutzerhandbuch
Abschnitt 3 - Konguration
Konguration
Verwendung der Web-Kongurationsoberäche
Nach erfolgreicher Durchführung der Anleitungen des Assistenten (Camera Installation Wizard) ist Ihre Kamera einsatzbereit.
Mithilfe der integrierten Web-Kongurationsoberäche haben Sie einfachen Zugri auf Ihre DCS-5000L und können sie leicht
kongurieren. Es stehen Ihnen die folgenden zwei Möglichkeiten für den Zugri auf die webbasierte Kongurationsoberäche
zur Verfügung:
• Melden Sie sich in Ihrem mydlink-Konto an, um auf die Kongurationsoberäche Ihrer Kamera zuzugreifen.
• Sie können auch lokal darauf zugreifen, indem Sie die IP-Adresse Ihrer Kamera in einen Webbrowser eingeben, zum Beispiel
im Internet Explorer
zur Installation der Kamera erstellte Kennwort ein. Haben Sie kein Kennwort erstellt, lassen Sie das Feld zur Angabe des
Kennworts leer. Klicken Sie nach Eingabe Ihres Kennworts auf OK.
®
. Um sich anzumelden, geben Sie den Benutzernamen admin und das von Ihnen im Assistenten
Hinweis: Wenn Sie Ihre Kamera direkt mit Ihrem PC verbinden oder Sie die Kamera in einem geschlossenen Netzwerk
verwenden, ist die Standard-IP-Adresse 192.168.0.20. Ist die Kamera jedoch mit einem Router oder Netzwerk verbunden,
wurde möglicherweise eine andere IP-Adresse zugewiesen.
DCS-5000L
26D-Link DCS-5000L Benutzerhandbuch 26
Abschnitt 3 - Konguration
Der Live-Videobildschirm zeigt Ihnen den Live-Video-Feed von Ihrer Kamera. Klicken Sie auf ActiveX oder Java, um Live
Streaming zu aktivieren. Möglicherweise müssen Sie das ausgewählte Plug-in für Ihren Browser installieren. Erscheint eine
Popup-Fenster, in dem um Ihre Erlaubnis gebeten wird, das Plug-In auszuführen, klicken Sie auf die entsprechende Schaltäche,
um den Vorgang zu erlauben. Informationen zum Kongurieren Ihres Live-Video-Streams nden Sie unter Video auf Seite 37.
Live Video
Videokomprimierungsformat:
Schwenk-/Neige-
Steuerelemente:
Go to (Zur Position):
Pan Step (Schwenkschritt):
Tilt Step (Neigeschritt):
Klicken Sie auf die Optionsschaltfläche MJPEG, um
auszuwählen, welcher Stream angezeigt werden soll.
Klicken Sie auf die Richtungspfeile auf der Schwenk-/
Neigerichtungsschaltfläche, um die Schwenk- und
Neigefunktionen der Kamera manuell zu steuern. Sie
können zu jeder Zeit auf die Mitte der Schaltfläche
(Home) klicken, um die Kamera auf ihre Ausgangsposition
zurückzusetzen.
Wählen Sie eine der voreingestellten Positionen vom
Dropdown-Menü, um die Kamera auf diese Position zu
setzen. Voreinstellungen von Positionen können im Bereich
Kamerasteuerung des Menüs Setup vorgenommen
werden.
Wählen Sie die Schrittgröße für die horizontale Bewegung
für jedes Klicken auf einen Pfeil (nach oben/nach unten)
auf der Schwenk-/Neigerichtungsschaltäche.
Wählen Sie die Schrittgröße für die vertikale Bewegung für
jedes Klicken auf einen Pfeil (links/rechts) auf der Schwenk-/
Neigerichtungsschaltäche.
Language (Sprache):
Sie können die gewünschte Sprache für Ihre webbasierte
Benutzeroberäche von diesem Dropdown-Menü wählen.
27D-Link DCS-5000L Benutzerhandbuch 27
Abschnitt 3 - Konguration
Zoom:
Audio:
Night Mode
(Nachtmodus):
Klicken Sie auf diese Schaltächen, um den Grad des digitalen
Zoom für das Bild anzugeben.
Klicken Sie auf diese Schaltächen, um die Audiowiedergabe einund auszuschalten.
Sofern Sie den Nachtmodus auf „Manuell“ eingerichtet haben,
können Sie mithilfe dieser Schaltächen die Nachtmodusfunktion
ein- bzw. ausschalten.
Hinweis: Sollte das Live-Bild verschwommen oder unscharf
erscheinen, können Sie den Fokus manuell einstellen, indem Sie
den Blendenring drehen, der das Kameraobjektiv umschließt.
28D-Link DCS-5000L Benutzerhandbuch 28
Abschnitt 3 - Konguration
Setup
Wizard (Der Einrichtungsassistent)
Sie können Ihre Internetverbindung mit dem Internet Connection Setup
Wizard (Setup-Assistent für die Internetverbindung) kongurieren, der
schrittweise Anleitungen enthält. Ansonsten können Sie Ihre Verbindung
manuell mit dem Manual Internet Connection Setup (Manuelle Einrichtung
der Internetverbindung) kongurieren.
Hinweis: Um die Kamera bei mydlink zu registrieren und die mit mydlink
verbundenen Funktionen zu aktivieren, müssen Sie den Assistenten zur
Installation der Kamera verwenden. Nähere Informationen nden Sie unter
Assistent für die Einrichtung der Kamera auf Seite 18.
29D-Link DCS-5000L Benutzerhandbuch 29
Abschnitt 3 - Konguration
Der Setup-Assistent für die Internetverbindung
Dieser Assistent führt Sie Schritt für Schritt durch den Kongurationsprozess
Ihrer neuen D-Link-Kamera und hilft Ihnen, eine Verbindung der Kamera
zum Internet herzustellen.
Klicken Sie auf Next (Weiter), um fortzufahren.
Wählen Sie, welche Art der Internetverbindung die Kamera verwenden sollte:
• DHCP-Verbindung (Standard): Wenn die Verbindung
über einen Router erfolgt oder wenn Sie nicht sicher sind,
welche Verbindung Sie verwenden sollen, wählen Sie DHCPVerbindung.
• Statische IP-Adresse: Ermöglicht die manuelle Eingabe
Ihrer Netzwerkeinstellungen für die Kamera. Wählen
Sie diese Option, wenn Ihr Internetdienstanbieter oder
Netzwerkadministrator Ihnen eine Reihe vordefinierter
IP-Adressen bereitgestellt hat. Wenn Sie nicht sicher sind,
welche Einstellungen Sie eingeben sollen, fragen Sie bei Ihren
Internetdienstanbieter oder Netzwerkadministrator nach.
• PPPoE-Verbindung: Wenn die Kamera direkt an ein DSL-
Modem angeschlossen ist, müssen Sie möglicherweise
PPPoE verwenden. Geben Sie den Benutzernamen und das
Kennwort ein, die Sie von Ihrem Internetdienstanbieter
erhalten haben.
Klicken Sie auf Next (Weiter), um fortzufahren.
30D-Link DCS-5000L Benutzerhandbuch 30
Abschnitt 3 - Konguration
Wenn Sie ein dynamisches DNS-Konto haben und möchten, dass die
Kamera Ihre IP-Adresse automatisch aktualisiert, wählen Sie Enable
(Aktivieren) und geben Sie Ihre Host-Informationen ein. Sonst wählen Sie
einfach Disable (Deaktivieren).
Klicken Sie auf Next (Weiter), um fortzufahren.
Geben Sie einen Namen für Ihre Kamera ein. Klicken Sie auf Next (Weiter),
um fortzufahren.
DCS-5000L
Stellen Sie die richtige Zeit ein, um sicherzustellen, dass alle Ereignisse zur
richtigen Zeit ausgelöst, erfasst und geplant werden. Klicken Sie auf Next
(Weiter), um fortzufahren.
Diese Seite zeigt Ihre kongurierten Einstellungen an. Klicken Sie auf Apply
(Übernehmen), um Ihre Änderungen zu speichern und zu aktivieren, oder
auf Back (Zurück), um Ihre Einstellungen zu ändern.
31D-Link DCS-5000L Benutzerhandbuch 31
Abschnitt 3 - Konguration
Netzwerkeinrichtung
In diesem Abschnitt können Sie Ihre Netzwerkeinstellungen kongurieren.
DHCP:
Static IP Client
(Statischer IP-
Client):
Wählen Sie diese Verbindung, wenn Sie einen DHCP-Server
auf Ihrem Netzwerk haben und möchten, dass Ihrer Kamera
automatisch eine dynamische IP-Adresse zugewiesen wird.
Wählen Sie diese Art der Verbindung, falls Ihnen Ihr
Internetdienstanbeiter oder Netzwerkadministrator eine statische
oder feste IP-Adresse und andere Netzwerkinformationen für Ihre
Kamera bereitgestellt hat. Klicken Sie auf das Optionsfeld Static IP
Address (Statische IP-Adresse), um diese Methode zu aktivieren.
IP Address (IP-Adresse): Die feste IP-Adresse
Subnet Mask (Subnetzmaske): Der Standardwert ist
255.255.255.0. Wird verwendet, um festzustellen, ob das Ziel das
gleiche Subnetz ist.
Default Gateway (Standard-Gateway): Das Gateway, das zum
Weiterleiten von Daten an Ziele in einem anderen Subnetz
verwendet wird. Ungültige Gateway-Einstellungen können zu
Fehlern bei Übertragungen zu einem anderen Subnetz führen.
Primary DNS (Primärer DNS): Primärer Domänennamen-Server,
der Namen in IP-Adressen übersetzt.
Secondary DNS (Sekundärer DNS): Sekundärer DomänennamenServer zur Unterstützung des Primären DNS.
PPPoE:
Wenn Sie eine Verbindung zum Internet mithilfe einer PPoEVerbindung herstellen müssen, klicken Sie auf das Optionsfeld
PPoE und geben Sie den Benutzernamen und das Kennwort
ein, die Ihnen von Ihrem Internetdienstanbieter oder
Netzwerkadministrator mitgeteilt worden sind.
32D-Link DCS-5000L Benutzerhandbuch 32
Abschnitt 3 - Konguration
Port Settings
(Port-
Einstellungen)
UPnP Settings
(UPnP-
Einstellungen):
Bonjour
Settings
(Bonjour-
Einstellungen):
Sie können einen zweiten HTTP-Port kongurieren, mit dem Sie sich
über einen Standard-Webbrowser mit Ihrer Kamera verbinden können.
Der Port kann auf einen anderen als den standardmäßigen TCP-Port
80 eingestellt werden. Ein entsprechender Port muss auf dem Router
geönet werden. Wenn zum Beispiel der Port auf 1010 geändert
wird, muss der Benutzer http://192.168.0.100:1010 anstelle von
"http://192.168.0.100" eingeben.
Aktivieren Sie diese Einstellung, um Ihre Kamera als UPnP-Gerät
im Netzwerk zu konfigurieren. Sie können auch die UPnPPortweiterleitung aktivieren.
Aktivieren Sie diese Einstellung, damit Ihre Kamera vom Bonjour
Service erkannt werden kann. Sie können auch einen Bonjour-Namen
für das Gerät angeben.
33D-Link DCS-5000L Benutzerhandbuch 33
Abschnitt 3 - Konguration
Einrichten einer drahtlosen Verbindung
In diesem Abschnitt können Sie die Einstellungen für die Drahtlosverbindung Ihrer Kamera kongurieren.
Enable Wireless
(Drahtlos aktivieren):
SSID:
Channel (Kanal):
Connection Mode
(Verbindungsmodus):
Site Survey
(Standortübersicht):
Markieren Sie dieses Kästchen, damit Ihre Kamera drahtlos eine
Verbindung zu dem Netzwerk herstellen kann.
Geben Sie den Namen (SSID) des drahtlosen Netzwerks ein, zu
dem Sie eine Verbindung herstellen möchten. Sie können auch auf
die Schaltfläche Site Survey (Standortübersicht) unten klicken,
um ein verfügbares Netzwerk auszuwählen und die Einstellungen
automatisch auszufüllen.
Wenn Sie Ad-Hoc als Verbindungsmodus verwenden, wählen Sie
denselben Kanal, der von Ihrem drahtlosen Netzwerk verwendet wird.
Wählen Sie den Verbindungsmodus, der von Ihrem drahtlosen
Netzwerk verwendet wird. In den meisten Fällen sollten Sie
Infrastructure (Infrastruktur) auswählen. Ad-Hoc wird nur verwendet,
wenn die Kamera direkt an einen anderen PC oder ein anderes Gerät
ohne die Verwendung eines Routers oder Access Points angeschlossen
ist.
Wenn Sie auf diese Schaltäche klicken, können Sie ein verfügbares
drahtloses Netzwerk zur Herstellung einer Verbindung auswählen und
die erforderlichen Einstellungen werden für Sie ausgefüllt.
Wireless
Security Mode
(Sicherheitsmodus für
drahtlose Netze):
Wählen Sie den drahtlosen Sicherheitsmodus, der von Ihrem
drahtlosen Netzwerk verwendet wird. Wenn Sie WEP oder WPA-PSK/
WPA2-PSK auswählen, geben Sie das Kennwort für Ihr drahtloses
Netzwerk in das angezeigte Textfeld ein.
34D-Link DCS-5000L Benutzerhandbuch 34
Abschnitt 3 - Konguration
DynDNS (DDNS)
In diesem Abschnitt können Sie die DDNS-Einstellung für Ihre Kamera vornehmen. DDNS ermöglicht es allen Benutzern, mit
einem Domänennamen anstelle einer IP-Adresse auf Ihre Kamera zuzugreifen.
Enable (Aktivieren):
Server Address
(Serveradresse):
Host Name (Host-
Name):
User Name
(Benutzername):
Password (Kennwort):
Timeout
(Zeitüberschreitung):
Klicken Sie darauf, um die DDNS-Funktion zu aktivieren.
Wählen Sie aus dem Pulldown-Menü Ihren Dynamischen
DNS-Server.
Geben Sie den Hostnamen des DDNS-Servers ein.
Geben Sie Ihren Benutzernamen oder die E-Mail-Adresse
ein, die zum Verbinden mit dem DDNS verwendet wird.
Geben Sie Ihr Kennwort ein, das zum Verbinden mit dem
DDNS-Server genutzt wird.
Bietet Ihnen die Möglichkeit, die regelmäßige
Aktualisierungszeit für die DDNS-Addresse anzugeben.
35D-Link DCS-5000L Benutzerhandbuch 35
Abschnitt 3 - Konguration
Bildeinrichtung
In diesem Abschnitt können Sie die Bildeinstellungen für Ihre Kamera vornehmen.
Enable Anti Flicker (Anti-
Flacker aktivieren):
Flip Image (Bild
umdrehen):
Mirror (Spiegeln):
Brightness Control
(Helligkeitssteuerung):
Contrast Control
(Kontraststeuerung):
Saturation Control
(Sättigungssteuerung):
Wenn Lichter in Ihrem Kameravideo flimmern, sollten Sie
versuchen, die Anti-Flackerfunktion zu aktivieren. Sonst sollten
Sie dies deaktiviert lassen.
Markieren Sie dieses Kästchen, um das Videobild umzudrehen.
Dreht das Video horizontal.
Hinweis: Wenn die Kamera auf dem Kopf stehend montiert
wird, sollten sowohl Flip Image (Bild umdrehen) als auch Mirror
(Spiegeln) angeklickt sein.
Hiermit können Sie die Helligkeitsstufe anpassen. Wählen Sie
eine Einstellung zwischen -5 und +5.
Hiermit können Sie die Kontraststufe anpassen. Wählen Sie
eine Einstellung zwischen -5 und +5.
Hiermit können Sie die Sättigungsstufe anpassen. Wählen Sie
eine Einstellung zwischen -5 und +5.
36D-Link DCS-5000L Benutzerhandbuch 36
Abschnitt 3 - Konguration
Video
In diesem Abschnitt können Sie die Videoeinstellungen für Ihre Kamera vornehmen.
Video Prole
(Videoprol):
Encode Type
(Verschlüsselungstyp):
Resolution (Auösung):
FPS:
JPEG Quality (JPEG-
Qualität):
Hier können Sie die Auösung (Resolution), die Bildfrequenz
(FPS), die Qualität (Quality) und den Anzeigemodus (View
Mode) ändern.
Ihre Kamera ist so eingerichtet, dass sie standardmäßig MJPEG
Videobilder streamt.
Wählen Sie die gewünschte Videoauösung aus drei Formaten
aus: 640 x 480, 320 x 240 und 160 x 120. Höhere Einstellungen
bieten bessere Qualität, benötigen aber mehr Bandbreite beim
Streamen.
Wählen Sie die Bildrate/Bildfrequenz (FPS), die für den
Videostream verwendet werden soll. Höhere Einstellungen
bieten bessere Qualität, benötigen aber mehr Bandbreite beim
Streamen. Verwenden Sie Auto, wenn Sie sich nicht sicher sind.
Sie haben die Wahl zwischen fünf Bildqualitäten: Very High,
High, Medium, Low und Very Low (Sehr hoch, Hoch, Mittel,
Niedrig und sehr niedrig).
View Mode
(Ansichtsmodus):
Light Frequency
(Lichtfrequenz):
Wählen Sie auf der Seite Live Video das Standard Plug-In, das
beim Ansehen des Videos verwendet werden soll.
Wählen Sie die Frequenz der Beleuchtung und des Stroms, um
Bildimmern zu reduzieren.
37D-Link DCS-5000L Benutzerhandbuch 37
Abschnitt 3 - Konguration
Audio
In diesem Abschnitt können Sie die Toneinstellungen für Ihre Kamera anpassen.
Hinweis: Es kann ein paar Sekunden dauern, bis die Kamera den Ton nach Vornahme der Änderungen angepasst hat.
Audioeinstellungen:
Volume Settings
(Lautstärke):
Sie können das Einspeisen der Audiodaten Enable (Aktivieren)
oder Disable (Deaktivieren).
Wählen Sie die gewünschte Lautstärke als Prozentwert aus.
38D-Link DCS-5000L Benutzerhandbuch 38
Abschnitt 3 - Konguration
Bewegungserkennung
Mit der Bewegungserkennung können Sie Bereiche des Videos Ihrer Kamera kennzeichnen, die auf Bewegung hin überwacht
werden sollen. Dies kann für die Auslösung von Schnappschüssen (Momentaufnahmen) oder Aufnahmen verwendet werden.
Näheres nden Sie unter E-Mail auf Seite 41 und unter FTP auf Seite 44.
Motion Detection
(Bewegungserkennung):
Time (Uhrzeit):
Sensitivity (Empndlichkeit):
Detection Areas
(Bewegungserkennungsbereich):
Wählen Sie, ob Sie die Bewegungserkennungsfunktion
Ihrer Kamera aktivieren oder deaktivieren möchten.
Geben Sie an, ob die Bewegungserkennung immer
(Always) aktiviert sein soll oder gemäß eines Zeitplans
(Schedule), den Sie festlegen.
Geben Sie an, welcher Unterschiedswert erforderlich ist,
um zu bestimmen, ob eine Bewegung vorgelegen hat.
Klicken Sie mit der Maus in die Bereiche des Videos, die zur
Bewegungserkennung überwacht werden sollen.
39D-Link DCS-5000L Benutzerhandbuch 39
Abschnitt 3 - Konguration
Tonerkennung
Mit der Tonerkennung können Sie Ihre Kamera zur Überwachung von Tönen und Geräuschen einstellen, die zum Auslösen
von Schnappschüssen oder Aufnahmen verwendet werden können. Näheres nden Sie unter E-Mail auf Seite 41 und unter
FTP auf Seite 44.
Sound Detection
(Tonerkennung):
Time (Uhrzeit):
Detection Level
(Erkennungsstufe):
Wählen Sie, ob Sie die Bewegungserkennungsfunktion Ihrer Kamera
aktivieren oder deaktivieren möchten.
Geben Sie an, ob die Bewegungserkennung immer (Always) aktiviert
sein soll oder gemäß eines Zeitplans (Schedule), den Sie festlegen.
Geben Sie den gewünschten Dezibelwert zur Bestimmung an, ob eine
Aufnahme ausgelöst werden soll.
40D-Link DCS-5000L Benutzerhandbuch 40
Abschnitt 3 - Konguration
In diesem Abschnitt können Sie Ihre Kamera so kongurieren, dass sie Schnappschüsse und Videoclips an eine E-Mail-Adresse
sendet. Wenn Sie nicht sicher sind, welche Einstellungen Sie verwenden sollen, fragen Sie bei Ihrem Internetdienstanbieter nach.
SMTP-Serveradresse:
SMTP Server Port:
Sender e-mail Address
(E-Mail-Adresse des
Absenders):
Receiver e-mail
Address (E-Mail-
Adresse des
Empfängers):
User Name
(Benutzername):
Password (Kennwort):
Dies ist der Domänennamen oder die IP-Adresse Ihres externen
E-Mail-Servers.
Ermöglicht die Angabe des Ports für den SMTP Server. Der Standardwert
ist 25. Er sollte nur auf Anraten Ihres E-Mail-Dienstanbieters geändert
werden.
Dies ist die E-Mail-Adresse, die als Absender für Ihre BenachrichtigungsE-Mails angegeben wird.
Dies ist die E-Mail-Adresse, an die Ihre Benachrichtigungs-E-Mails
gesendet werden.
Wenn der SMTP-Server eine Authentizierung verlangt, geben Sie
Ihren Benutzernamen ein.
Wenn der SMTP-Server eine Authentizierung verlangt, geben Sie
Ihr Kennwort ein.
Wenn Sie beispielsweise Gmail mit SSL-TLS für die E-MailBenachrichtigungen verwenden möchten, gehen Sie wie folgt vor:
Schritt 1 - Geben Sie „smtp.gmail.com“ im Feld „SMTP Server
Address“ (SMTP-Serveradresse) ein.
Schritt 2 - Ändern Sie die SMTP-Server-Portnummer von 25 auf
465.
Schritt 3 - Geben Sie Ihre gmail E-Mail-Adresse im Feld „Sender
E-mail Address“ (E-Mail-Adresse des Absenders) ein.
41D-Link DCS-5000L Benutzerhandbuch 41
Abschnitt 3 - Konguration
Schritt 4 - Geben Sie die Ziel-E-Mail-Adresse im Feld „Receiver
E-mail Address“ (E-Mail-Adresse des Empfängers) ein.
Schritt 5 - Geben Sie den für den Zugri auf den SMTP-Server
erforderlichen Benutzernamen ein.
Schritt 6 - Geben Sie das für den Zugri auf den SMTP-Server
erforderliche Kennwort ein.
Schritt 7 - Wählen Sie SSL-TLS aus und klicken Sie auf Save
Settings (Einstellungen speichern).
Schritt 8 - Klicken Sie auf Test, um eine Test-E-Mail an das oben
angegebene E-Mail-Konto zu senden.
Hinweis: Sie können auch STARTTLS verwenden. Die SMTP-ServerPortnummer ist dann 587.
Hinweis: Wenn Sie einen Yahoo SMTP-Server verwenden möchten,
unterscheidet sich die SMTP-Serveradresse je nach registrierter
Region und nur SMTP-Port 465 wird für SSL-TLS unterstützt.
Enable the
e-mailing of images
to an e-mail account
(Das Senden von
Bildern per E-Mail
auf ein E-Mail-Konto
aktivieren):
Wenn Sie dies aktivieren, können Momentaufnahmen (Schnappschüsse)
auf verschiedene Weise an Sie per E-Mail gesendet werden:
• Wenn Sie Always (Immer) auswählen, werden Schnappschüsse
laufend auf Basis des angegebenen E-Mail-Intervalls gesendet.
• Wenn Sie Schedule (Zeitplan) auswählen, können Sie angeben,
wann das Senden der Schnappschüsse per E-Mail begonnen und
wann es beendet werden soll.
• Wählen Sie Motion/Sound Detection (Bewegungs-/
Tonerkennung), wenn die Kamera nur dann Bilder per E-Mail
senden soll, wenn eine Bewegung oder ein Ton erkannt wird. Sie
können auswählen, ob Sie einen Schnappschuss sofort per E-Mail
senden oder 6 Schnappschüsse zusammen, mit 3 Bildern vor und
nach Erkennung der Bewegung/des Tons. Sie können außerdem
die Frame-Intervallzeit einstellen, um anzugeben, wie weit die
Momentaufnahmen auseinander liegen sollen.
42D-Link DCS-5000L Benutzerhandbuch 42
Abschnitt 3 - Konguration
E-Mail-Intervall:
Test E-mail
Account (E-Mail-
Konto testen):
Dadurch wird das Limit festgelegt, wie häug, E-MailBenachrichtigungen gesendet werden. Es kann von 1 bis 65535
Sekunden eingestellt werden.
Es wird eine Test-E-Mail gemäß den von Ihnen oben angegebenen
E-Mail-Einstellungen gesendet.
43D-Link DCS-5000L Benutzerhandbuch 43
Abschnitt 3 - Konguration
FTP
In diesem Abschnitt können Sie Ihre Kamera so kongurieren, dass sie Momentaufnahmen (Schnappschüsse) und Videoclips an einen FTP-Server
sendet.
Host Name
(Host-Name):
Port:
User Name
(Benutzername):
Password
(Kennwort):
Path (Pfad):
Passive Mode
(Passiv-Modus):
Enable the
uploading of
images to an
FTP server (Das
Hochladen
von Bildern
auf einen
FTP-Server
aktivieren):
Geben Sie die IP-Adresse des FTP-Servers ein, zu dem Sie eine
Verbindung herstellen.
Geben Sie den Port des FTP-Servers ein, zu dem Sie eine Verbindung
herstellen.
Geben Sie den Benutzernamen Ihres FTP-Serverkontos ein.
Geben Sie das Kennwort Ihres FTP-Serverkontos ein.
Geben Sie den Zielpfad/-ordner zum Speichern der Dateien auf dem
FTP-Server ein.
Das Aktivieren des Passiv-Modus hilft Ihnen beim Zugri auf den
FTP-Server, wenn sich Ihre Kamera hinter einem von einer Firewall
geschützten Router bendet.
Wenn Sie dies aktivieren, können Schnappschüsse auf verschiedene
Weise hochgeladen werden:
• Wenn Sie Always (Immer) auswählen, werden Momentaufnahmen
(Schnappschüsse) laufend auf Basis des angegebenen
Bildfrequenz hochgeladen.
• Wenn Sie Schedule (Zeitplan) auswählen, können Sie angeben,
wann das Hochladen der Momentaufnahmen begonnen und
wann es beendet werden soll.
• Wählen Sie Motion/Sound Detection (Bewegungs-/
Tonerkennung), wenn die Kamera nur dann Bilder per E-Mail
hochladen soll, wenn eine Bewegung/ein Ton erkannt wird.
44D-Link DCS-5000L Benutzerhandbuch 44
Abschnitt 3 - Konguration
Stellen Sie ein, wo häug Bilder aufgenommen und hochgeladen
werden sollen. Das Hochladen kann nach Bildern pro Sekunde oder
nach Sekunden pro Bild erfolgen.
Image Frequency
(Bildfrequenz):
Base File Name
(Basis-Dateiname):
File (Datei):
Legen Sie den gewünschten Basisdateinamen für Ihre Schnappschüsse
fest.
Wählen Sie, wie das Hochladen der Schnappschüsse behandelt
werden soll:
• Overwrite (Überschreiben) ersetzt den alten Schnappschuss durch
den neuen. Dies bedeutet, Sie haben nur einen Schnappschuss,
der jedes Mal aktualisiert wird, wenn ein neuer aufgenommen
wird.
• Date/Time Sux (Datums-/Zeitsux) fügt das Datum und die
Uhrzeit am Ende des Schnappschuss-Dateinamens hinzu. Sie
können auch Unterordner auf Basis eines von Ihnen angegebenen
Zeitraums erstellen, um Ihre Schnappschüsse besser zu
organisieren.
• Sequence Number Sux (Laufnummersux) fügt eine Zahl
am Ende des Schnappschuss-Dateinamens bis zu der von Ihnen
angegebenen Zahl hinzu. Danach werden die ältesten Dateien
überschrieben.
Test FTP Server:
Wenn Sie auf Test klicken, wird eine JPEG-Test-Momentaufnahme
(Schnappschuss) an den oben angegebenen FTP-Server gesendet,
um sicherzustellen, dass Ihre Einstellungen richtig sind.
45D-Link DCS-5000L Benutzerhandbuch 45
Abschnitt 3 - Konguration
Uhrzeit und Datum
In diesem Abschnitt können Sie die Einstellungen der internen Systemuhren für Ihre Kamera kongurieren.
Time Zone (Zeitzone):
Synchronize NTP
Server (NTP-Server
synchronisieren):
Set the Date and Time
Manually (Datum
und Zeit manuell
einstellen):
Wählen Sie aus dem Dropdown-Menü die Zeitzone für Ihre Region.
Wenn Sie dies aktivieren, kann die Kamera ihre Uhr automatisch von
einem NTP-Server aktualisieren. Wählen Sie den NTP-Server, der Ihrem
Standort am nächsten ist, und geben Sie an, ob Sommerzeitumstellung
angewandt werden soll.
Wenn 'Synchronize NTP Server' (NTP-Server synchronisieren)
deaktiviert ist, können Sie das Datum und die Uhrzeit manuell
einstellen. Sie können außerdem auf Copy Your Computer’s Time
Settings (Zeiteinstellungen Ihres Computers kopieren) klicken, um das
Datum und die Uhrzeit auf Basis der Einstellungen Ihres Computers
automatisch einzustellen.
46D-Link DCS-5000L Benutzerhandbuch 46
Abschnitt 3 - Konguration
Tag/Nachtmodus
In diesem Abschnitt können Sie kongurieren, wann Tag- und Nachtmodi verwendet werden. Der Tagmodus verwendet
den IR-Cut-Filter, um bei Licht ein korrigiertes Farbbild zu liefern. Der Nachtmodus verzichtet auf den Filter. Er verwendet das
gesamte verfügbare Licht und schaltet die IR LED-Beleuchtungen ein, um ein klares Schwarz/Weiß-Video in dunklen Bereichen
mit wenig oder keinem Licht zu ermöglichen.
Auto:
Manual (Manuell):
Always Day Mode
(Immer-Tag-Modus):
Always Night Mode
(Immer-Nacht-
Modus):
Day Mode Schedule
(Tag-Modus-
Zeitplan):
Dieser Modus schaltet auf Basis des verfügbaren Lichts automatisch
zwischen dem Tag- und Nachtmodus um.
Mit diesem Modus können Sie manuell über die Seite Live Video
zwischen den Modi umschalten.
Die Kamera verwendet immer den Tagmodus.
Die Kamera verwendet immer den Nachtmodus.
Die Kamera verwendet den Tagmodus zu den von Ihnen angegebenen
Zeiten und schaltet außerhalb dieser Zeiten in den Nachtmodus um.
47D-Link DCS-5000L Benutzerhandbuch 47
Abschnitt 3 - Konguration
Kamerasteuerung
In diesem Abschnitt können Sie das Schwenken und Neigen Ihrer Kamera einstellen. Darüber hinaus können Sie die Position
des Objektivs für die Ausgangsposition (Home) angeben sowie bis zu 24 Voreinstellungen für das Objektiv festlegen. Das
ermöglicht es Ihnen, diese voreingestellten Bereiche der Kamera schnell über die Live Video-Anzeige zu sehen.
Schwenk-/
Neigerichtungsschaltäche:
Set as Home (Als
Ausgangsposition einrichten):
Default Home
(Standardausgangsposition):
Pan Step (Schwenkschritt):
Tilt Step (Neigeschritt):
Verwenden Sie die Richtungspfeile auf der Schwenk-/
Neigerichtungsschaltäche, um das Kameraobjektiv
durch seine Schwenk- und Neigebereiche zu bewegen.
Klicken Sie auf diese Schaltäche, um die aktuelle
Position des Objektivs als die Ausgangsposition (Home)
festzulegen. Einmal eingerichtet, kehrt die Kamera
jedes Mal auf diese Position zurück, wenn Sie auf die
Ausgangsposition (Home) in der Mitte der Schwenk-/
Neigerichtungsschaltäche klicken.
Durch Klicken auf diese Schaltäche wird die
Home-Position (d. h. die von Ihnen eingerichtete
Ausgangsposition) auf die werkseitige Einstellung
zurückgesetzt.
Wählen Sie die Schrittgröße für die Schwenkbewegung
für jedes Klicken auf einen Pfeil (nach oben/nach unten)
auf der Schwenk-/Neigerichtungsschaltäche.
Wählen Sie die Schrittgröße für die Neigebewegung
für jedes Klicken auf einen Pfeil (links/rechts) auf der
Schwenk-/Neigerichtungsschaltäche.
Preset Position
(Voreingestellte Position):
Die Kamera bietet die Möglichkeit, bis zu 24
Voreinstellungspositionen für das Objektiv festzulegen,
die dazu verwendet werden können, schnell auf
Ansichtsbereiche zu wechseln, die für Sie von speziellem
Interesse sind.
48D-Link DCS-5000L Benutzerhandbuch 48
Abschnitt 3 - Konguration
• Wählen Sie die Nummer der Position, die Sie festlegen
möchten.
• Bewegen Sie das Objektiv der Kamera unter Verwendung der
Schwenk-/Neigerichtungsschaltäche auf die gewünschte
Voreinstellungsposition.
• Geben Sie einen Namen dafür ein. Er hilft Ihnen, die
Voreinstellung leicht zu identizieren.
• Klicken Sie auf die Schaltäche 'Set' (Festlegen), um die
Voreinstellung zu speichern.
• Alle voreingestellten und gespeicherten Positionen können
gelöscht werden, indem Sie die entsprechende Voreinstellung
auswählen und auf Clear (Löschen) klicken.
49D-Link DCS-5000L Benutzerhandbuch 49
Abschnitt 3 - Konguration
Wartung und Verwaltung
Admin
In diesem Abschnitt können Sie das Administrator-Kennwort ändern und die Servereinstellungen für Ihre Kamera kongurieren.
Außerdem können Sie Benutzerkonten verwalten, die Zugri auf Ihre Kamera haben.
Admin Password
(Admin-Kennwort):
Camera Name
(Kameraname):
LED Control (LED-
Steuerung):
User Access Control
(Zugriskontrolle
auf
Benutzerebene):
Snapshot URL
Authentication
(Schnappschuss-
URL-
Authentizierung):
Um das Admin-Kennwort zu ändern, das für die Anmeldung auf
der Web-Benutzeroberfläche verwendet wird, geben Sie zuerst
das alte Kennwort ein. Geben Sie dann das neue Kennwort ein und
wiederholen Sie es im nächsten Textfeld, klicken Sie anschließend auf
Apply (Übernehmen).
Geben Sie einen Namen für Ihre Kamera ein.
Wählen Sie Normal, um die LEDs auf der Vorderseite des Geräts zu
aktivieren, oder wählen Sie O (Aus), um die LED zu deaktivieren. Eine
Deaktivierung der LED-Funktion kann nützlich sein, wenn die Präsenz
der Kamera weniger auällig sein soll.
Wählen Sie Enable (Aktivieren), um die Benutzerzugriskontrolle
zu aktivieren, oder Disable (Deaktivieren), damit nur das
Administratorkonto Zugri auf die Kamera hat.
Wählen Sie Enable (Aktivieren), um den Zugriff auf die aktuelle
Momentaufnahme der Kamera über die angegebene Internetadresse
zuzulassen.
50D-Link DCS-5000L Benutzerhandbuch 50
Abschnitt 3 - Konguration
Add User
Account
(Benutzerkonto
hinzufügen):
User List
(Benutzerliste):
Sie können neue Benutzer erstellen, die das Video Ihrer Kamera
ansehen können. Benutzerkonten können nur auf den Bereich Live
Video der Web-Kongurationsoberäche zugreifen, jedoch nicht auf
andere Bereiche, und sie können keine Einstellungen ändern.
Um einen neuen Benutzer zu erstellen, geben Sie einen Benutzernamen
und ein Kennwort ein, geben Sie das Kennwort nochmals ein
und klicken Sie dann auf Add (Hinzufügen). Es können bis zu 8
Benutzerkonten erstellt werden.
Zeigt die Kontonamen der autorisierten Benutzer an. Sie können jedes
Konto durch Klicken auf das Ändern- oder Löschen-Symbol ändern
oder löschen.
51D-Link DCS-5000L Benutzerhandbuch 51
Abschnitt 3 - Konguration
System
In diesem Abschnitt können Sie Ihre Konguration speichern und wiederherstellen, die Werkseinstellungen wiederherstellen
und/oder Ihre Kamera neu starten.
Save To Local Hard
Drive (Auf der lokalen
Festplatte speichern):
Load From Local
hard Drive (Von der
lokalen Festplatte
laden):
Restore To Factory
Default (Auf
Werkseinstellungen
zurücksetzen):
Reboot The Device
(Gerät neu starten):
Klicken Sie auf Save Conguration (Konguration speichern), um die
aktuelle Konguration auf Ihrem lokalen PC zu speichern.
Um eine früher gespeicherte Konfiguration zu laden, klicken
Sie auf Browse... (Durchsuchen), wählen Sie die gespeicherte
Kongurationsdatei und klicken Sie dann auf Restore Conguration
From File (Kong. von Datei wiederherst.).
Klicken Sie auf Restore Factory Defaults (Werkseinstellungen
wiederherstellen), um alle Einstellungen auf die Werkseinstellungen
zurückzusetzen. Bitte beachten Sie, dass dadurch alle Änderungen
gelöscht werden, die Sie an den Einstellungen der Kamera
vorgenommen haben.
Klicken Sie auf Reboot the Device (Gerät neu starten), um das Gerät
neu zu starten.
52D-Link DCS-5000L Benutzerhandbuch 52
Abschnitt 3 - Konguration
Firmware Upgrade
Ihre aktuelle Firmware-Version und das Datum werden auf Ihrem Bildschirm angezeigt. Auf der D-Link Support-Seite können
Sie überprüfen, welche die aktuellen Firmware-Versionen sind.
Um die Firmware Ihrer DCS-5000L zu aktualisieren, laden Sie die aktuelle
Firmware von der D-Link Support-Seite auf Ihre lokale Festplatte herunter.
Klicken Sie auf Browse... (Durchsuchen) und wählen Sie die Fimware-Datei.
Klicken Sie dann auf Upload (Hochladen), um das Firmware-Upgrade zu
starten.
Warnung: Das Firmware-Upgrade darf nicht unterbrochen werden, da sonst
die Kamera beschädigt werden kann. Schalten Sie während des FirmwareUpgrade-Vorgangs Ihre Kamera oder Ihren PC nicht aus und schließen
Sie Ihren Webbrowser erst, wenn der Vorgang abgeschlossen ist. Es wird
außerdem dringend empfohlen, eine Kabelverbindung für Ihre Kamera und
Ihren PC zu verwenden, wenn Sie ein Upgrade der Firmware durchführen.
53D-Link DCS-5000L Benutzerhandbuch 53
Abschnitt 3 - Konguration
Status
Geräteinfo
Dieser Abschnitt zeigt Ihnen alle Informationen zu Ihrem Gerät und den Netzwerkeinstellungen im Detail.
54D-Link DCS-5000L Benutzerhandbuch 54
Abschnitt 3 - Konguration
Aktiver Benutzer
Auf dieser Seite sind alle Informationen über aktive Benutzer wie beispielsweise der Benutzername, die IP-Adresse und die
Zeit aufgeführt, zu der der Kamerazugri begann.
55D-Link DCS-5000L Benutzerhandbuch 55
Abschnitt 3 - Konguration
Help (Hilfe)
Auf dieser Seite nden Sie alle Themen und Links zu entsprechend hilfreichen Anleitungen für jede Funktion.
56D-Link DCS-5000L Benutzerhandbuch 56
Abschnitt 4 - Fehlerbehebung
Fehlerbehebung
1. Was bedeutet Fernzugri (oder Remote Zugri)? Wie aktiviere ich ihn?
Fernzugri ermöglicht Ihnen, problemlos von jedem Computer mit einer Verbindung zum Internet über einen Webbrowser auf Ihre
Kamera zuzugreifen. So können Sie sich die Aufnahmen Ihrer Kamera ansehen und Einstellungen vornehmen, auch wenn Sie nicht zu
Hause sind.
Um den Fernzugri zu aktivieren, befolgen Sie einfach die Anweisungen des Installationsassistenten für die Kamera. Sie können den
Assistenten auch von der folgenden Adresse im Internet herunterladen: http://www.mydlink.com/support
Nach der Ausführung des Assistenten sollte „Remote Status: Enabled“ (Status Fernzugri: aktiviert) auf der Übersichtsseite angezeigt
werden.
Erscheint die Anzeige „Remote Status: Disabled“ (Status Fernzugri: deaktiviert), überprüfen Sie bitte, ob:
• die LED an der Vorderseite der Kamera durchgehend grün leuchtet
• Ihre Internetverbindung verwendet werden kann
• die LAN- und WAN-Verbindungen Ihres Routers ordnungsgemäß funktionieren
• UPnP für Ihren Router aktiviert ist (wenn UPnP nicht von Ihrem Router unterstützt wird, sehen Sie für weitere Informationen
im Anhang A nach)
• Ihr Router eine öentliche IP-Adresse bekommen kann
• auf Ihrem Router ein Upgrade der neuesten Firmware-Version installiert worden ist
• Sie versucht haben, Ihren Router neu zu starten, indem Sie ihn aus- und dann wieder eingeschaltet haben
Nach Prüfung bzw. Durchführung der oben beschriebenen Punkte, können Sie auf Retry (Erneut versuchen) klicken, um die Übersichtsseite
zu aktualisieren und zu sehen, ob der Fernzugri aktiviert wurde.
2. Was kann ich tun, wenn ich mein Kennwort für die Web-Kongurationsoberäche meiner Kamera vergessen habe?
Wenn Sie Ihr Kennwort vergessen haben, müssen Sie Ihre Kamera auf ihre werkseitigen Einstellungen zurücksetzen. Dieser Vorgang
setzt alle Ihre Einstellungen auf die werkseitigen Standardeinstellungen zurück. Es ist deshalb ratsam, sich das Kennwort zu notieren,
um bei Bedarf darauf zurückgreifen zu können.
Um die Einstellungen Ihrer Kamera zurückzusetzen, verwenden Sie eine entsprechend auseinander gezogene Büroklammer (oder
einen ähnlich spitzen Gegenstand) und drücken und halten Sie die RESET-Taste mindestens 10 Sekunden lang, während Ihre Kamera
angeschlossen ist.
57D-Link DCS-5000L Benutzerhandbuch
Abschnitt 4 - Fehlerbehebung
3. Das Bild auf der Live-Anzeige ist verschwommen oder unscharf. Was kann ich tun?
Sollte das Live-Bild verschwommen oder unscharf erscheinen, können Sie den Fokus des Objektivs manuell feineinstellen, indem Sie,
während Sie sich die Live-Anzeige ansehen, den Blendenring, der das Kameraobjektiv umschließt, auf der Vorderseite der Kamera drehen,
bis die gewünschte Schärfe erreicht ist.
4. Warum leuchten die LEDs nicht auf?
Möglicherweise liegt ein Fehler mit der Stromversorgung vor. Vergewissern Sie sich, dass Sie für die Netzwerkkamera das mitgelieferte
Netzteil (DC 12 V) verwenden. Stellen Sie sicher, dass das Netzteil korrekt angeschlossen ist. Die WPS LED leuchtet nur, wenn eine WPSVerbindung vorliegt. Die Kamera funktioniert möglicherweise trotzdem ordnungsgemäß, auch wenn diese LED nicht leuchtet. Wenn
die Kamera ordnungsgemäß funktioniert, sind die LEDs möglicherweise deaktiviert. Informationen zum Aktivieren der LEDs nden Sie
unter Admin auf Seite 50.
5. Warum ist die Netzwerkverbindung der Kamera nicht verlässlich?
Möglicherweise liegt ein Problem mit dem Netzwerkkabel vor. Um die Funktionsfähigkeit der Kabel zu prüfen, senden Sie einen PING
an die Adresse eines bekannten Geräts im Netzwerk. Liegt kein Problem mit den Kabeln vor und das Netzwerk ist ansprechbar, sollten
Sie eine Antwort ähnlich der folgenden erhalten: (…bytes = 32 time = 2 ms).
Ein anderes mögliches Problem könnte sein, dass das Netzwerkgerät, wie ein Hub oder Switch, die von der Netzwerkkamera genutzt
werden, nicht einwandfrei funktioniert. Vergewissern Sie sich, dass die Stromversorgung für die Geräte gewährleistet ist und sie
ordnungsgemäß funktionieren.
Nutzen Sie eine drahtlose Verbindung zur Kamera, denken Sie an die Funkbereichseinschränkungen des drahtlosen N-Standards. Die
meisten drahtlosen N-Geräte weisen einen maximalen Funkabdeckungsbereich in Innenräumen von 70 m auf. Denken Sie auch daran,
dass Wände, Decken, Türen und andere Festkörper eine nachteilige Wirkung auf Reichweiten drahtloser Signale haben können.
6. Warum erscheinen helle vertikale weiße Linien über dem ganzen Bild?
Es könnte sein, dass der Bildsensor überlastet wurde. Dies kann geschehen, wenn er hellen Lichtquellen, wie direktem Sonnenlicht oder
Halogenlampen, ausgesetzt wurde. Bringen Sie die Kamera sofort an einem schattigeren Ort an, da der Sensor beschädigt wird, wenn
er längere Zeit hellem Licht ausgesetzt wird.
58D-Link DCS-5000L Benutzerhandbuch
Abschnitt 4 - Fehlerbehebung
7. Die Kamera produziert verrauschte Bilder. Wie kann ich das Problem lösen?
Die Videobilder sind möglicherweise verrauscht, wenn die Kamera in einer sehr schwach ausgeleuchteten Umgebung verwendet wird.
Versuchen Sie in den Nachtmodus zu wechseln, wenn Sie fortwährend einen nur sehr schwach beleuchteten Bereich überwachen.
8. Die Bilder sind von schlechter Qualität. Wie kann ich die Bildqualität verbessern?
Vergewissern Sie sich, dass die Anzeigeeigenschaften Ihres Computers auf eine Farbqualität von mindestens 6 Bit eingestellt sind.
Bei 16 oder 256 Farben erzeugt Ihr Computer Farbverlaufeekte, so genanntes Dithering, in dem Bild, was dazu führt, dass das Bild in
schlechter Qualität erscheint.
Möglicherweise müssen Sie auch Ihre Bildeinstellungen überprüfen, um sicherzustellen, dass Helligkeit, Kontrast und andere Einstellungen
richtig sind. Weitere Informationen nden Sie unter Bildeinrichtung auf Seite 36.
9. Warum stehen über den Webbrowser keine Bilder zur Verfügung?
Möglicherweise ist ActiveX deaktiviert. Wenn Sie die Bilder über den Internet Explorer anzeigen, vergewissern Sie sich, dass ActiveX im
Menü „Internetoptionen“ aktiviert ist. Sie müssen eventuell auch die Sicherheitseinstellungen Ihres Webbrowsers ändern, damit das
ActiveX Plugin installiert werden kann. Vergewissern Sie sich auch, dass die neueste Java-Version installiert ist. Java kann von http://
www.java.com heruntergeladen werden.
Wenn Sie den Internet Explorer 6 oder niedriger benutzen, müssen Sie ein Upgrade Ihres Webbrowsers vornehmen, um das von der
Internetkamera übertragene Streaming Video zu sehen.
59D-Link DCS-5000L Benutzerhandbuch
Anhang A - Technische Daten
Technische Daten
Systemanforderungen
• Microsoft Windows® 10
1
/8/7/Vista/XP oder Mac mit OS X
• PC mit 1,3 GHz oder höher und mindestens 128 MB RAM
• Internet Explorer 7, Firefox 12, Safari 6 oder Chrome 20
mit Java (installiert und aktiviert)
Netzwerkprotokoll
• IPV4, ARP, TCP, UDP, ICMP
• DHCP Client
• NTP Client (D-Link)
• DNS Client
• DDNS Client (D-Link)
• SMTP Client
• FTP Client
• HTTP Server
• PPPoE
• UPnP Portweiterleitung
• LLTD
Integriertes Protokoll
• 10/100 BASE-TX Fast Ethernet
• 802.11n/g/b WLAN
Drahtlose Konnektivität
• 802.11n/g/b Wireless mit WEP/WPA/WPA2-Sicherheit
• WPS
2
oder höher
Drahtlose Übertragungsausgangsleistung (typisch)
• 802.11b - 16 dbm
• 802.11g/802.11n - 12 dbm
Rücksetzknopf (Reset)
• Auf werkseitige Standardeinstellungen zurückzusetzen
Video Codecs
• MJPEG
• JPEG für Standbilder
Videofunktionen und -Leistungsmerkmale
• Einstellbare Bildgröße und -qualität
• Zeitstempel und Text-Overlay
• Bildumdrehen und Spiegeln
Auösung
• 640 x 480 bei einer 20 fps (Bildfrequenz)
• 320 x 240 bei einer 30 fps (Bildfrequenz)
• 160 x 112 bei einer 30 fps (Bildfrequenz)
Objektiv
• Brennweite: 2,2 mm, F2.4
Sensor
• VGA 1/5 Zoll CMOS-Sensor
IR-LED
• 8 Meter Illuminationsdistanz mit Lichtsensor
1
Der Edge-Browser wird nicht unterstützt
2
Nur mydlink Portal
60D-Link DCS-5000L Benutzerhandbuch
Anhang A - Technische Daten
Mindestbeleuchtung
• Farbe: 1 LUX @ F2,4 (Tag)
• S/W: 0 LUX @ F2,4 (Nacht)
Sichtwinkel
• Horizontal: 57°
• Vertikal: 42°
• Diagonal: 68°
Schwenk-/Neigebereich
• Schwenkbereich: +170° ~ -170° (Insgesamt 340°)
• Neigebereich: +95° ~ -25° (Insgesamt 120°)
Digitaler Zoom
• Bis zu 4x
3A-Steuerung
• AGC (Auto Gain Control/Automatische Verstärkungsregelung)
• AWB (Auto White Balance/Automatischer Weißabgleich)
Gewicht
• Gerät: 292,8 Gramm
• Kamerahalterung 60,8 Gramm
Max. Stromverbrauch
• 4,8 W
Betriebstemperatur
• 0 ˚C bis 40 ˚C
Lagertemperatur
• -25˚ C bis 70˚ C
Luftfeuchtigkeit
• 20-85% RLF nicht kondensierend
Emission (EMI), Sicherheit und andere Zertizierungen
• FCC
• CE
• C-Tick
• AES (Auto Electronic Shutter/Automatischer elektronischer Shutter)
Strom
• Eingang: 100-240 V AC, 50/60 Hz
• Ausgang: 5 V Gleichstrom, 1,5 A
Abmessungen (B x T x H)
• Nur Kamera - 116,4 x 109,1 x 133,6 mm
• Kamera einschließlich Kamerahalterung - 116,4 x 109,1 x 230,0 mm
• CE LVD
61D-Link DCS-5000L Benutzerhandbuch
Loading...
