AVR-X520BT
A/V РЕСИВЕР
Руководство пользователя
|
|
|
|
На одном листе бумаги можно распечатать несколько страниц |
|
|
|
|
|
|
руководства в формате PDF. |
Передняя |
Дисплей |
Задняя |
1 |
Пульт ДУ |
Предметный |
панель |
|
панель |
|
|
указатель |
Содержание |
Подсоединения |
Воспроизведение |
Установки |
Рекомендации |
Приложение |
Комплект поставки |
5 |
|
|
|
Установка батареек |
6 |
|
|
Диапазон действия пульта ДУ |
6 |
|
|
Отличительные особенности |
7 |
|
|
Высокое качество звучания |
7 |
|
|
Высокое качество видео |
7 |
|
|
Простота и удобство использования |
9 |
|
|
Наименования и назначение составных частей |
10 |
|
|
Передняя панель |
10 |
|
|
Дисплей |
13 |
|
|
Задняя панель |
14 |
|
|
Пульт дистанционного управления |
16 |
|
Подсоединения |
|
|
|
Подсоединение акустической системы |
20 |
|
|
|
Установка акустической системы |
20 |
|
|
Подключение колонок |
22 |
|
|
Стандартная конфигурация и подключение динамиков |
24 |
|
|
Подсоединение телевизора |
25 |
|
|
Соединение 1 : Телевизор имеет разъем HDMI |
26 |
|
|
Соединение 2 : Телевизор имеет разъем HDMI |
27 |
|
Подключение устройства воспроизведения |
28 |
|
|
|
Подсоединение телеприставки (Спутниковый приемник/ |
29 |
|
|
кабельное ТВ) |
||
|
|
|
|
|
Подключение DVD-проигрывателя или проигрывателя дисков |
30 |
|
|
Blu-ray |
||
|
Подключение видеокамеры или игровой консоли |
31 |
|
|
Подсоедините запоминающее устройство USB к порту USB. |
32 |
|
Подключение антенны FM/AM |
33 |
||
Подключение кабеля питания |
35 |
|
|
Воспроизведение |
|
|
|
Базовая эксплуатация |
37 |
||
|
Включение питания |
37 |
|
|
Выбор источника входного сигнала |
37 |
|
|
Регулировка уровня громкости |
38 |
|
|
Временное отключение звука (Выключение звука) |
38 |
|
|
Воспроизведение с проигрывателя DVD/Blu-ray |
38 |
|
|
Воспроизведение запоминающего устройства USB |
39 |
|
|
Воспроизведение файлов с запоминающих устройств USB |
40 |
|
|
Прослушивание музыки на устройстве Bluetooth |
41 |
|
|
Сопряжение с устройством Bluetooth |
42 |
|
|
Воспроизведение с устройства Bluetooth |
43 |
|
|
Сопряжение с режимом сопряжения |
44 |
Передняя |
Дисплей |
Задняя |
2 |
Пульт ДУ |
Предметный |
панель |
|
панель |
|
|
указатель |
Содержание |
Подсоединения |
Воспроизведение |
Установки |
Рекомендации |
Приложение |
Прослушивание FM/AM-радиостанций |
45 |
|
|
Прослушивание FM/AM-радиостанций |
46 |
|
Поиск RDS |
47 |
|
Поиск PTY |
48 |
|
Поиск TP |
49 |
|
Радиотекст |
49 |
|
Настройка радиостанций и их автоматическое добавление (Auto |
50 |
|
Preset) |
|
|
Добавление текущей радиостанции (Preset Memory) |
51 |
|
Прослушивание предустановленной радиостанции |
51 |
|
Пропуск добавленных радиостанций (Preset Skip) |
52 |
|
Отмена пропуска радиостанций |
52 |
|
|
|
Удобные функции |
53 |
|
|
Повторное воспроизведение (Repeat) |
54 |
|
Воспроизведение композиций в случайном порядке (Random) |
54 |
|
Настройка тона (Tone) |
55 |
|
Оптимизация громкости при прослушивании ночью (Night Mode) |
56 |
|
Проигрывание определенного видео во время воспроизведения аудио |
57 |
|
(Video Select) |
|
Выбор режима звука |
58 |
|
|
Выбор режима звука |
58 |
|
Настройка громкости каждого канала для соответствия источнику |
62 |
входного сигнала (Ch Level Adjust) |
Режим автоматического отключения |
63 |
|
|
|
Использование таймера сна |
64 |
|
Функция быстрого выбора плюса |
65 |
||
|
Настройки вызова |
66 |
|
|
Изменение настроек |
66 |
|
Установки |
|
|
|
Карта меню |
67 |
|
|
|
Управление меню |
70 |
|
Audio |
71 |
||
|
Surr.Parameter |
71 |
|
|
Restorer |
74 |
|
|
Audio Delay |
75 |
|
|
Volume |
75 |
|
|
Room EQ |
76 |
|
Video |
77 |
|
|
|
HDMI Audio Out |
77 |
|
|
HDMI PassThrough |
77 |
|
|
Pass Source |
78 |
|
Inputs |
79 |
||
|
Input Assign |
79 |
|
|
Source Level |
79 |
|
|
Input Select |
80 |
|
Передняя |
Дисплей |
Задняя |
3 |
Пульт ДУ |
Предметный |
панель |
|
панель |
|
|
указатель |
Содержание |
Подсоединения |
Воспроизведение |
Установки |
Рекомендации |
Приложение |
Speakers
Auto Setup
Процедура настройки динамиков (Auto Setup) Сообщения об ошибках
Manual Setup
Speaker Config. Distances Levels Crossovers Bass
General
Language ECO
Front Display Firmware Setup Lock
Проверка информации
81
81
83
85
86
86
87
88
88
89
90
90
90
92
93
93
94
Рекомендации
|
Рекомендации |
96 |
|
|
Устранение неполадок |
97 |
|
|
Возврат к заводским настройкам |
108 |
|
Приложение |
|
|
|
HDMI |
109 |
|
|
Воспроизведение устройств памяти USB |
111 |
|
|
Воспроизведение с устройства Bluetooth |
112 |
||
Режим персональной памяти |
113 |
|
|
Режим запоминания настроек при выключении |
113 |
|
|
Режимы звука и вывод канала |
114 |
|
|
Режимы звука и параметры объемного звука |
115 |
|
|
Типы входных сигналов и соответствующие режимы |
116 |
||
воспроизведения звука |
|||
Словарь терминов |
117 |
||
Сведения о торговых марках |
122 |
|
|
Технические характеристики |
124 |
|
|
Предметный указатель |
128 |
|
Передняя |
Дисплей |
Задняя |
4 |
Пульт ДУ |
Предметный |
панель |
|
панель |
|
|
указатель |
Содержание |
Подсоединения |
Воспроизведение |
Установки |
Рекомендации |
Приложение |
Благодарим за приобретение устройства Denon.
Чтобы гарантировать его бесперебойную работу, пожалуйста, внимательно прочтите настоящее руководство пользователя, прежде чем приступить к эксплуатации изделия.
Ознакомившись с руководством, используйте его в дальнейшей работе с устройством.
Комплект поставки
Убедитесь в наличии следующих компонентов в комплекте поставки изделия:
Краткое руководство |
CD-ROM |
Правила техники |
Примечания по радио |
Сетевой шнур |
пользователя |
(Руководство пользователя) |
безопасности |
|
|
|
|
|
|
|
Комнатная FM-антенна |
Рамочная AM-антенна |
Микрофон |
Пульт дистанционного |
Батарейки R03/AAA |
|
|
калибровки звука |
управления |
|
|
|
|
(RC-1196) |
|
Передняя |
Дисплей |
Задняя |
5 |
Пульт ДУ |
Предметный |
панель |
|
панель |
|
|
указатель |
Содержание |
Подсоединения |
Воспроизведение |
Установки |
Рекомендации |
Приложение |
|
|
|
|
|
|
Установка батареек
1Снимите заднюю крышку в направлении, указанном стрелкой, и снимите ее.
2Вставьте две батареи в отсек для батарей надлежащим образом как показано.
Элементы питания R03/AAA
ПРИМЕЧАНИЕ
0 Чтобы предотвратить ущерб или утечку жидкости из батареек:
0Запрещается пользоваться новой батарейкой вместе со старой.
0Запрещается пользоваться батарейками разных типов.
0Извлекайте батарейки из пульта ДУ при продолжительном перерыве в его использовании.
0В случае утечки жидкости из батареек тщательно вытрите жидкость в отсеке для батареек и вставьте новые батарейки.
Диапазон действия пульта ДУ
При управлении направляйте пульт ДУ на датчик ДУ.
Приблизительно 7 м 30° 30°
3Вставьте заднюю крышку на место.
Передняя |
Дисплей |
Задняя |
6 |
Пульт ДУ |
Предметный |
панель |
|
панель |
|
|
указатель |
Содержание |
Подсоединения |
Воспроизведение |
Установки |
Рекомендации |
Приложение |
Отличительные особенности
Высокое качество звучания
0 Благодаря технологии с дискретной схемой усилитель
обеспечивает одинаковое качество для всех 5-каналов (90 Вт х 5-каналов)
Секция усилителя оснащена отдельными блоками питания (неинтегральная схема), что позволяет добиться максимальной реалистичности и потрясающего динамического диапазона. Благодаря мощным отдельным блокам питания усилитель дает возможность легко управлять высококачественными колонками.
Высокое качество видео
0Поддерживается вход/выход 4K 60 Гц
Когда используется 4K Ultra HD (High Definition), скорость входа/ выхода 60 кадров в секунду (60p) достигается для видео сигналов. При подключении к 4K Ultra HD и телевизору, совместимому с входным видео сигналом 60р, Вы можете наслаждаться ощущением реальности, которое доступно только в изображениях с высоким разрешением, даже при просмотре быстро движущегося видео.
Данное устройство также поддерживает обработку изображений для 4K 60p, 4:4:4 и 24-битных видео. Путем обработки видео в оригинальном разрешении, это устройство позволяет наслаждаться безупречным качеством изображения с высоким разрешением.
0HDCP 2.2
Данное устройство совместимо со стандартом защиты авторских прав HDCP2.2.
Передняя |
Дисплей |
Задняя |
7 |
Пульт ДУ |
Предметный |
панель |
|
панель |
|
|
указатель |
Содержание |
Подсоединения |
Воспроизведение |
Установки |
Рекомендации |
Приложение |
0Разъемы HDMI позволяют подключать различные цифровые аудио- и видеоустройства (5 входов, 1 выхода)
5 1
Вход Выход
Данное устройство оснащено 5 входами HDMI и 1 выходами HDMI, что позволяет подключать различные совместимые с HDMI устройства, такие как проигрыватели дисков Blu-ray, игровые консоли, а также цифровые видеокамеры.
0Беспроводное подключение к устройствам Bluetooth можно легко выполнить (v стр. 41)
Вы можете наслаждаться музыкой, просто подключившись посредством беспроводной связи к Вашему смартфону, планшету, ПК и т.д.
0Энергосберегающий дизайн
Данное устройство имеет функцию ЭКО-режима, которая позволяет наслаждаться музыкой и видеороликами при снижении энергопотребления во время использования, а также функцию автоматического режима ожидания, которая автоматически выключает питание, когда устройство не используется. Это помогает уменьшить излишнее использование питания.
Передняя |
Дисплей |
Задняя |
8 |
Пульт ДУ |
Предметный |
панель |
|
панель |
|
|
указатель |
Содержание |
Подсоединения |
Воспроизведение |
Установки |
Рекомендации |
Приложение |
|
|
|
|
|
|
Простота и удобство использования
0В “Setup Assistant” содержатся удобные указания по настройке
Сначала по запросу выбирается язык. Затем просто следуйте инструкциям на экране телевизора для настройки динамиков и т. п.
0Удобный графический интерфейс пользователя
Данное устройство оснащено графическим интерфейсом пользователя для улучшенной работоспособности.
0Совместимость с приложением “Denon 500 Series Remote”
Приложение “Denon 500 Series Remote”z позволяет управлять AVR по беспроводному соединению с помощью устройства iPhone, iPad, смартфона или планшета Android, если выполнено сопряжение и подключение по каналу Bluetooth. Основные функции: включение/выключение питания, управление громкостью, отключение звука и выбор источника.
zЗагрузите соответствующее “Denon 500 Series Remote” для iOS или устройств на платформе Android. Для использования приложения “Denon 500 Series Remote” устройство iOS или Android должно быть заранее сопряжено с данным устройством.
Передняя |
Дисплей |
Задняя |
9 |
Пульт ДУ |
Предметный |
панель |
|
панель |
|
|
указатель |
Содержание |
Подсоединения |
Воспроизведение |
Установки |
Рекомендации |
Приложение |
Наименования и назначение составных частей
Передняя панель
q w |
SOURCE SELECT |
Передняя
панель
e r |
t |
u |
i |
o Q0 Q1 |
PHONES |
SETUP MIC |
|
5V/1A |
|
Q2 |
Q3 |
Q4 |
Дисплей |
Задняя |
10 Пульт ДУ |
Предметный |
|
панель |
|
указатель |
y |
MASTER VOLUME |
Содержание |
Подсоединения |
Воспроизведение |
Установки |
Рекомендации |
Приложение |
|
|
|
|
|
|
qw e r |
t |
y |
|
|
MASTER VOLUME |
SOURCE SELECT |
|
|
u |
i oQ0 |
|
PHONES |
|
SETUP MIC |
|
|
5V/1A |
AКнопка включения питания (X)
Используется для включения/выключения (режим ожидания) питания. (v стр. 37)
B Индикатор питания
Цвет индикатора питания отражает текущий режим:
0Зеленый: питание включено
0Выкл.: Режим обычного ожидания
0Красный:
0 Когда “HDMI PassThrough” установлен в положение
“On” (v стр. 77)
0 Когда “BluetoothStandby” установлен в положение
“On” (v стр. 92)
C Регулятор SOURCE SELECT
Используется для выбора источника входного сигнала. (v стр. 37)
D Датчик пульта ДУ
Используется для приема сигналов от пульта дистанционного управления. (v стр. 6)
EДисплей
Используется для отображения информации. (v стр. 13)
F Регулятор MASTER VOLUME
Используется для регулировки уровня громкости. (v стр. 38)
G Кнопки предустановленных каналов тюнера
(TUNER PRESET CH +, –)
Используются для выбора запрограммированных радиостанций. (v стр. 51)
H Кнопки настройки (TUNE +, –)
Выбирают либо FM-радиостанции либо АМ-радиостанции. (v стр. 46)
I Кнопка DIMMER
При каждом нажатии этой кнопки изменяется уровень яркости дисплея. (v стр. 92)
J Кнопка STATUS
При каждом нажатии этой кнопки изменяется информация о состоянии, отображаемая на дисплее.
Передняя |
Дисплей |
Задняя |
11 |
Пульт ДУ |
Предметный |
панель |
|
панель |
|
|
указатель |
Содержание |
Подсоединения |
Воспроизведение |
Установки |
Рекомендации |
Приложение |
|
|
|
|
|
|
MASTER VOLUME
SOURCE SELECT
Q1
PHONES |
SETUP MIC |
5V/1A
Q2 Q3Q4
K Кнопки QUICK SELECT
При нажатии на любую из этих кнопок вызываются присвоенные им настройки — например, относящиеся к источнику входного сигнала, уровню громкости или режиму воспроизведения звука. (v стр. 65)
L Разъем для наушников (PHONES)
Используются для подключения наушников.
При подключении наушников к этому разъему звук перестает выводиться через акустическую систему или через разъемы
SUBWOOFER.
ПРИМЕЧАНИЕ
0Чтобы предотвратить ухудшение слуха, не следует слишком высоко поднимать уровень громкости при использовании головных телефонов.
M USB-порт (T)
Используется для подключения USB-накопителей (запоминающих устройств USB) и входящего в комплект USB-кабеля.
(v стр. 32)
N Разъем микрофона SETUP MIC
Используется для подключения прилагаемого микрофона калибровки звука. (v стр. 84)
Передняя |
Дисплей |
Задняя |
12 |
Пульт ДУ |
Предметный |
панель |
|
панель |
|
|
указатель |
Содержание |
Подсоединения |
Воспроизведение |
Установки |
|
Рекомендации |
Приложение |
||
Дисплей |
|
|
|
|
|
|
|
|
|
q |
w |
e |
r |
t |
y u |
|
|
|
|
i |
|
|
|
o |
|
|
A Индикаторы режима входа |
|
D Индикатор таймера отключения |
|
|||||
Подсвечиваются в соответствии с настройками режима ввода |
Подсвечивается при выборе режима сна. (v стр. 63) |
|||||||
аудио каждого источника ввода. (v стр. 80) |
|
E Индикатор сети |
|
|
|
|||
B Индикатор декодирования |
|
Отображается, если при воспроизведении музыки источник |
||||||
Загорается, когда на выходе есть сигнал Dolby или DTS, или во |
входного сигнала “USB”. |
|
|
|||||
время работы Dolby или DTS. |
|
F Индикатор громкости |
|
|
||||
C Индикаторы режима приема тюнера |
|
G Индикатор MUTE |
|
|
|
|||
Подсвечивается в зависимости от условий приема при выборе в |
Мигает при включенном беззвучном режиме. (v стр. 38) |
|||||||
качестве источника сигнала “Tuner”. |
|
H Информационный экран |
|
|
||||
TUNED : Подсвечивается при правильной настройке на |
|
|
||||||
Здесь выводятся имя источника входного сигнала, режим звука, |
||||||||
радиостанцию. |
|
|
||||||
|
|
значения настроек и другие сведения. |
|
|||||
STEREO: Загорается при приеме радиовещания в |
|
|||||||
I Индикаторы входного сигнала |
|
|||||||
стереодиапазоне FM. |
|
|
|
|||||
RDS : Подсвечивается при приеме радиовещания RDS. |
Соответствующий индикатор загорается в соответствии с |
|||||||
|
|
|
входным сигналом. (v стр. 80) |
|
Передняя |
Дисплей |
Задняя |
13 |
Пульт ДУ |
Предметный |
панель |
|
панель |
|
|
указатель |
Содержание |
Подсоединения |
Воспроизведение |
Установки |
Рекомендации |
Приложение |
|
|
|
|
|
|
Задняя панель
q |
w |
e |
r |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||
t y u |
|
|
|
i |
Передняя |
Дисплей |
Задняя |
14 |
Пульт ДУ |
Предметный |
панель |
|
панель |
|
|
указатель |
Содержание |
Подсоединения |
Воспроизведение |
Установки |
Рекомендации |
Приложение |
|
|
|
|
|
|
|
|
q w |
|
|
|
|
|
|
|
|
e |
|
r |
|
|
|||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t y u i
A Разъемы видео (VIDEO)
Используются для подключения устройств, оборудованных видеоразъемами.
0“Соединение 2 : Телевизор имеет разъем HDMI” (v стр. 27)
0“Подсоединение телеприставки (Спутниковый приемник/ кабельное ТВ)” (v стр. 29)
B Разъемы для цифрового звука (DIGITAL AUDIO)
Используются для подключения устройств, оборудованных цифровыми аудиоразъемами.
0“Соединение 1 : Телевизор имеет разъем HDMI” (v стр. 26)
0“Соединение 2 : Телевизор имеет разъем HDMI” (v стр. 27)
0“Подсоединение телеприставки (Спутниковый приемник/ кабельное ТВ)” (v стр. 29)
C Разъем HDMI
Используются для подключения устройств, оборудованных разъемами HDMI.
0“Соединение 1 : Телевизор имеет разъем HDMI” (v стр. 26)
0“Подсоединение телеприставки (Спутниковый приемник/ кабельное ТВ)” (v стр. 29)
0“Подключение DVD-проигрывателя или проигрывателя дисков
Blu-ray” (v стр. 30)
0“Подключение видеокамеры или игровой консоли” (v стр. 31)
D Вход AC (AC IN)
Используется для подключения шнура питания. (v стр. 35)
E Разъемы аналогового звука (AUDIO)
Используются для подключения устройств, оборудованных аналоговыми аудиоразъемами. (v стр. 29)
F Гнездо FM/AM-антенны (ANTENNA)
Используется для подключения FM-антенн и рамочных АМантенн. (v стр. 33)
G Разъемы PRE OUT
Используется для подключения сабвуфера со встроенным усилителем. (v стр. 23)
H Клеммы динамиков (SPEAKERS)
Используются для подключения динамиков. (v стр. 22)
Передняя |
Дисплей |
Задняя |
15 |
Пульт ДУ |
Предметный |
панель |
|
панель |
|
|
указатель |
Содержание |
Подсоединения |
Воспроизведение |
Установки |
Рекомендации |
Приложение |
|
|
|
|
|
|
Пульт дистанционного управления
Q2
q |
|
|
|
POWER |
ECO |
QUICK SELECT |
|
||
w |
|
|
||
1 |
2 |
3 |
4 |
|
|
CBL/SAT |
DVD/ |
FM |
MEMORY |
|
Blu-ray |
|||
|
Blu-ray |
GAME |
AM |
MODE |
e |
MEDIA |
USB |
|
|
PLAYER |
|
|
||
|
TV AUDIO Bluetooth CHANNEL |
TUNE |
||
r |
CH LEVEL RESTORER |
SLEEP |
SEARCH |
t |
INFO |
OPTION |
y |
|
|
u |
ENTER |
VOLUME |
BACK |
SETUP |
MUTE
|
|
|
|
|
|
|
SOUND MODE |
AUDIO DELAY |
A Кнопка ECO -режим
Используется для переключения в ЭКО-режим. (v стр. 90)

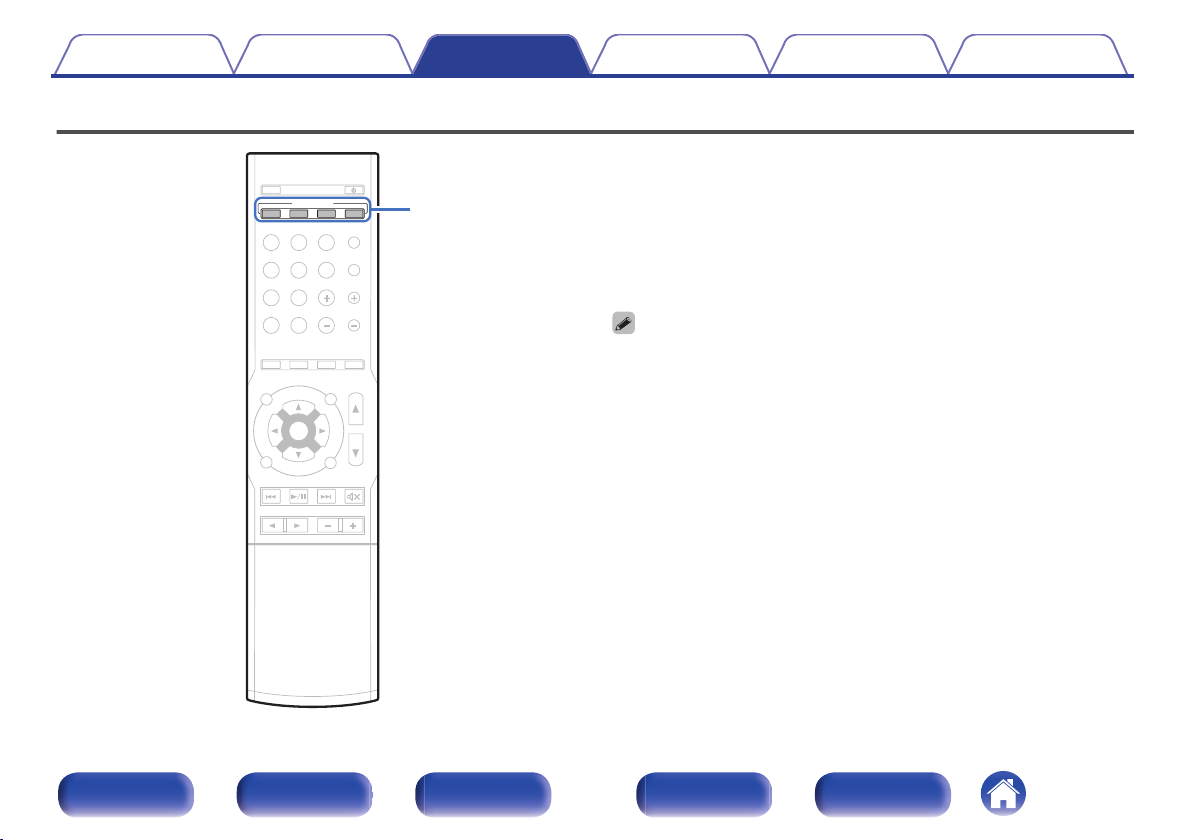

B Кнопки QUICK SELECT (1 – 4)
Вызывают настройки, зарегистрированные на каждой кнопке, такие как источник ввода, уровень громкости и настройки режима звука. (v стр. 65)
C Кнопки выбора источника входного сигнала
Используются для выбора источника входного сигнала. (v стр. 37)
D Кнопка уровня канала (CH LEVEL)
Регулирование громкости динамиков. (v стр. 62)
E Кнопка RESTORER
Расширяет низко- и высокочастотные компоненты сжатого звука, например, MP3-файлы, что позволяет добиться более высокого качества звучания. (v стр. 74)
F Кнопка информации (INFO)
Используется для отображения на экране телевизора информации о состоянии. (v стр. 94)

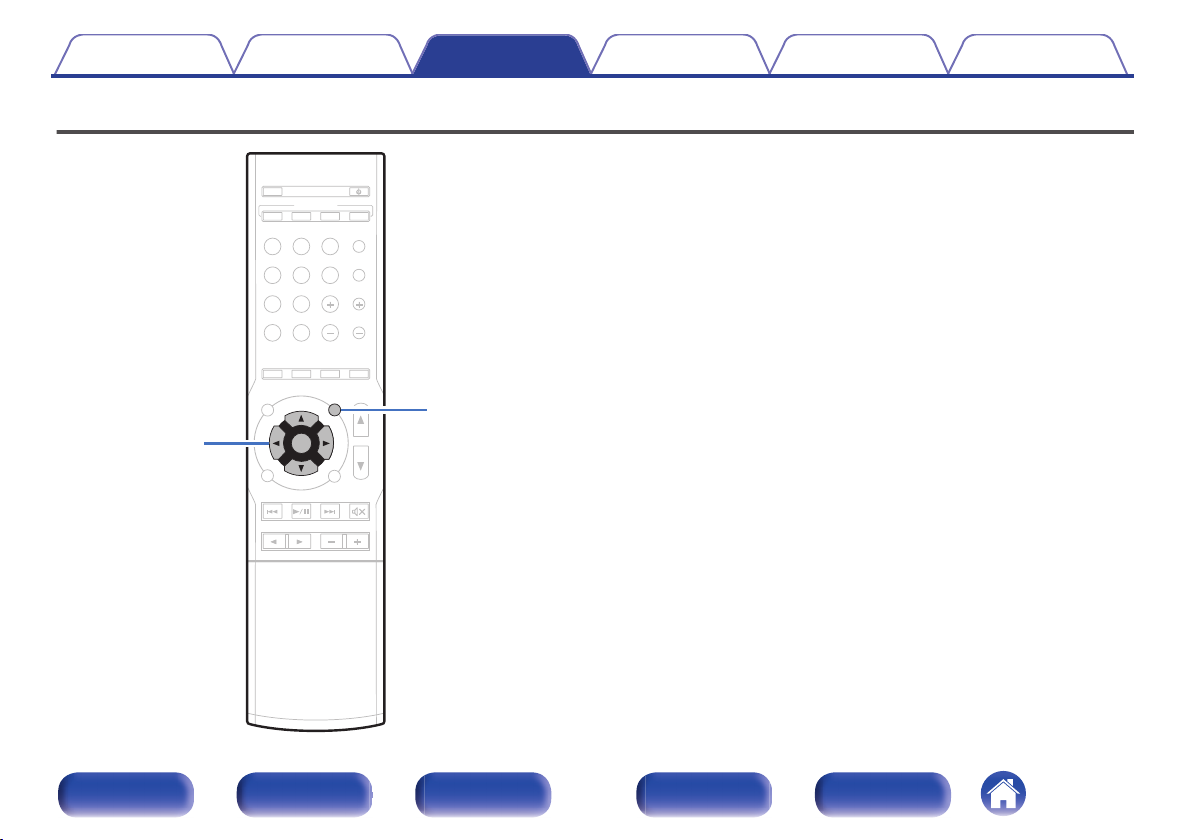

GКнопки курсора (uio p)
Используются для выбора пунктов.
Передняя |
Дисплей |
Задняя |
16 |
Пульт ДУ |
Предметный |
панель |
|
панель |
|
|
указатель |
Содержание |
Подсоединения |
Воспроизведение |
Установки |
Рекомендации |
Приложение |
|
|
|
|
|
|
i o Q0
Q1
|
|
|
POWER |
ECO |
|
|
|
|
QUICK SELECT |
|
|
1 |
2 |
3 |
4 |
CBL/SAT |
DVD/ |
FM |
MEMORY |
Blu-ray |
|||
Blu-ray |
GAME |
AM |
MODE |
MEDIA |
USB |
|
|
PLAYER |
|
|
|
TV AUDIO Bluetooth CHANNEL |
TUNE |
||
CH LEVEL RESTORER |
SLEEP |
SEARCH |
|
INFO |
|
OPTION |
|
|
ENTER |
|
VOLUME |
BACK |
|
SETUP |
|
|
|
|
MUTE |
SOUND MODE |
AUDIO DELAY |
Q2
Q3
Q4
H Кнопка ENTER
Определяет выбор.
I Кнопка BACK
Используется для возврата в предыдущее меню.
J Системные кнопки
Используются для управления воспроизведением.
K Кнопки SOUND MODE (0 1)
Используются для выбора режима звука. (v стр. 58)
L Передатчик сигнала дистанционного управления
Используется для передачи сигналов от пульта дистанционного управления. (v стр. 6)
M Кнопка POWER (X)
Используется для включения и выключения питания. (v стр. 37)
N Кнопка предустановленной памяти (MEMORY)
Текущая радиостанция будет добавлена в память. (v стр. 51)
Передняя |
Дисплей |
Задняя |
17 |
Пульт ДУ |
Предметный |
панель |
|
панель |
|
|
указатель |
Содержание |
Подсоединения |
Воспроизведение |
Установки |
Рекомендации |
Приложение |
|
|
|
|
|
|
POWER
ECO |
|
|
|
|
|
QUICK SELECT |
|
|
|
1 |
2 |
3 |
4 |
|
CBL/SAT |
DVD/ |
FM |
MEMORY |
|
Blu-ray |
|
|||
Blu-ray |
GAME |
AM |
MODE |
Q5 |
MEDIA |
USB |
|
|
Q6 |
PLAYER |
|
|
||
TV AUDIO Bluetooth CHANNEL |
TUNE |
Q7 |
CH LEVEL RESTORER SLEEP SEARCH |
Q8 |
|
Q9 |
||
INFO |
OPTION |
W0 |
ENTER |
VOLUME |
W1 |
BACK |
MUTE |
W2 |
SETUP |
|
|
|
|
W3 |
W4 |
SOUND MODE |
AUDIO DELAY |
O Кнопка выбора режима настройки (MODE)
Используется для переключения режима настройки. (v стр. 46)
P Кнопки канала (CHANNEL +, –)
Используются для выбора запрограммированных радиостанций. (v стр. 51)
Q Кнопки настройки (TUNE +, –)
Используются для выбора либо FM-радиостанции либо АМрадиостанции. (v стр. 46)
R Кнопка SEARCH
Используются для поиска RDS. (v стр. 47)
S Кнопка SLEEP
Используется для установки таймера сна. (v стр. 63)
T Кнопка OPTION
Используется для отображения на экране телевизора меню действий.
U Кнопки VOLUME (df)
Используются для регулировки уровня громкости. (v стр. 38)
V Кнопка SETUP
Используется для отображения меню на экране телевизора. (v стр. 70)
W Кнопка MUTE (:)
Используется для отключения звука. (v стр. 38)
X Кнопки AUDIO DELAY (+, –)
Компенсирует задержку по времени между видео и звуком. (v стр. 75)
Передняя |
Дисплей |
Задняя |
18 |
Пульт ДУ |
Предметный |
панель |
|
панель |
|
|
указатель |
Содержание |
Подсоединения |
Воспроизведение |
Установки |
Рекомендации |
Приложение |
o Содержание
Подсоединение акустической системы |
20 |
Подсоединение телевизора |
25 |
Подключение устройства воспроизведения |
28 |
Подсоедините запоминающее устройство USB к порту USB. |
32 |
Подключение антенны FM/AM |
33 |
Подключение кабеля питания |
35 |
ПРИМЕЧАНИЕ
0Не включайте устройство в розетку, пока не будут подсоединены все компоненты. Однако, когда “Setup Assistant” работает, следуйте инструкциям на экране “Setup Assistant” (страница 7 в отдельном “Краткое руководство пользователя”) для выполнения подсоединений. (Во время работы “Setup Assistant” на разъемы ввода-вывода напряжение не подается.)
0Не прокладывайте сетевые шнуры вместе с соединительными кабелями. Это может привести к образованию помех.
oКабели, используемые для подключения
Кподключаемым устройствам используйте предназначенные им кабели.
Кабель для колонок
Кабель для сабвуфера
Кабель HDMI
Видеокабель
Оптический кабель
Аудиокабель |
L |
L |
|
R |
R |
||
|
Передняя |
Дисплей |
Задняя |
19 |
Пульт ДУ |
Предметный |
панель |
|
панель |
|
|
указатель |
Содержание |
Подсоединения |
Воспроизведение |
Установки |
Рекомендации |
Приложение |
Подсоединение акустической системы
Установите колонки и подключите их к данному устройству. (“Установка акустической системы” (v стр. 20), “Подключение колонок” (v стр. 22))
Установка акустической системы
Определите тип акустической системы в зависимости от количества используемых Вами динамиков и установите каждый динамик и сабвуфер в комнате.
Порядок установки динамиков объяснен на этом примере типичной установки.
FL |
FR |
SW1 C |
SW2 |
|
|
|
FL/FR(левый/ |
Установите левый и правый FRONT динамики |
|
на равном удалении от основной позиции |
||
правый передний |
прослушивания. Расстояние между |
|
динамик): |
телевизором и обоими динамиками также |
|
|
должно быть одинаковым. |
|
C (центральный |
Поместите CENTER динамик спереди и по |
|
центру телевизора между фронтальными |
||
динамик): |
||
левыми и правыми динамиками. |
||
SL/SR(левый/ |
Установите левый и правый динамики |
|
правый динамик |
SURROUND звучания по обеим сторонам от |
|
объемного |
основной позиции прослушивания на равном |
|
звучания): |
удалении от нее. |
|
|
Установите SUBWOOFER в удобном месте |
|
SW 1/2(сабвуфер): |
рядом с фронтальными динамиками. При |
|
использовании двух сабвуферов расположите |
||
|
их в комнате симметрично. |
SL |
SR |
Передняя |
Дисплей |
Задняя |
20 |
Пульт ДУ |
Предметный |
панель |
|
панель |
|
|
указатель |
Содержание |
Подсоединения |
Воспроизведение |
Установки |
Рекомендации |
Приложение |
0Ниже на рисунке показано, на какой высоте устанавливать каждую колонку. Высота указана приблизительно.
Панорамный
громкоговоритель
Фронтальный |
|
громкогово-ритель |
GВид сбокуH |
|
oУстановка 5.1-канальной акустической системы
FL |
|
FR |
SW |
C |
z1 |
z2 |
|
|
SL |
SR |
z1:22° - 30° z2:120°
Передняя |
Дисплей |
Задняя |
21 |
Пульт ДУ |
Предметный |
панель |
|
панель |
|
|
указатель |
Содержание |
Подсоединения |
Воспроизведение |
Установки |
Рекомендации |
Приложение |
Подключение колонок
В данном разделе описывается подключение данного устройства к колонкам в помещении.
Подключение объясняется на примерах.
ПРИМЕЧАНИЕ
0Перед подключением акустической системы, отключите шнур питания устройства из розетки. Выключите сабвуфер.
0Выполняйте подсоединение таким образом, чтобы центральные проводники кабеля акустической системы не выступали из клеммы громкоговорителя. Возможно срабатывание схемы защиты при соприкосновении центральных проводников с задней панелью или при соприкосновении проводов + и - друг с другом. (“Схема защиты” (v стр. 121))
0Запрещается прикасаться к клеммам акустической системы при включенном сетевом шнуре. Это может привести к поражению электрическим током. Когда “Setup Assistant” (стр. 7 в отдельном “Краткое руководство пользователя”) работает, следуйте инструкциям на экране “Setup Assistant” для выполнения соединений. (Во время работы “Setup Assistant” электропитание на акустическую систему не подается.)
0Используйте динамики с импедансом в диапазоне от 6 до 16 Ом.
oПодключение кабелей к акустической системе
Внимательно проверьте левый (Л) и правый (П) каналы и полярность (+ красный, – черный) на колонках, присоединенных к устройству, и подключите каналы в соответствии с указанной маркировкой.
1Срежьте около 10 мм изоляции с провода колонок, затем или крепко скрутите сердечник провода, или воспользуйтесь клеммами для подключения.
2Нажмите на рычаг на клемме динамика.
3Удерживая рычаг на клемме динамика вставьте оголенный провод кабеля динамика в клемму динамика до упора.
4Уберите ваш палец с рычага клеммы динамика.
Передняя |
Дисплей |
Задняя |
22 |
Пульт ДУ |
Предметный |
панель |
|
панель |
|
|
указатель |
Содержание |
Подсоединения |
Воспроизведение |
Установки |
Рекомендации |
Приложение |
o Подключение сабвуфера
Чтобы подключить сабвуфер, воспользуйтесь кабелем для сабвуфера. К данному устройству можно подключить два сабвуфера.
Тот же сигнал выводится с соответствующих разъемов сабвуфера.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
SW1 |
|
|
SW2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Передняя |
Дисплей |
Задняя |
23 |
Пульт ДУ |
Предметный |
панель |
|
панель |
|
|
указатель |
Содержание |
Подсоединения |
Воспроизведение |
Установки |
Рекомендации |
Приложение |
|
|
|
|
|
|
Стандартная конфигурация и подключение динамиков
Служит в качестве основной 5.1-канальной объемной системы. Поддерживаются режимы звука такие как Dolby Pro Logic g.
FL |
FR |
SW |
C |
SL SR
SW |
FR |
FL |
C |
SR |
SL |
Передняя |
Дисплей |
Задняя |
24 |
Пульт ДУ |
Предметный |
панель |
|
панель |
|
|
указатель |
Содержание |
Подсоединения |
Воспроизведение |
Установки |
Рекомендации |
Приложение |
Подсоединение телевизора
Подключите телевизор к данному устройству таким образом, чтобы вывести на него входящий видеосигнал. Данное устройство может использоваться также для прослушивания звука с телевизора.
Конфигурация подключения зависит от набора разъемов и функций телевизора.
Телевизор имеет разъем HDMI?
Да |
|
|
Нет |
||
“Соединение 1 : Телевизор имеет разъем HDMI” (v стр. 26) |
“Соединение 2 : Телевизор имеет разъем |
||||
|
|
|
HDMI” (v стр. 27) |
||
|
|
|
|
|
|
Передняя |
Дисплей |
Задняя |
25 |
Пульт ДУ |
Предметный |
панель |
|
панель |
|
|
указатель |
Содержание |
Подсоединения |
Воспроизведение |
Установки |
Рекомендации |
Приложение |
|
|
|
|
|
|
Соединение 1 : Телевизор имеет разъем HDMI
Для подключения телевизора к данному устройству используйте кабель HDMI.
Для прослушивания звука с телевизора соедините оба устройства оптическим кабелем.
OUT |
ТВ |
IN |
|
OPTICAL |
HDMI |
OUT |
IN |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
26 |
|
|
|
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||
Передняя |
Дисплей |
|
|
|
|
|
|
|
|
|
|
|
Задняя |
|
Пульт ДУ |
|
Предметный |
|||||||||||||||||||||||||||||||||
панель |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
панель |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
указатель |
Содержание |
Подсоединения |
Воспроизведение |
Установки |
Рекомендации |
Приложение |
|
|
|
|
|
|
Соединение 2 : Телевизор имеет разъем HDMI
Для подключения телевизора к данному устройству используйте видеокабель.
Для прослушивания звука с телевизора соедините оба устройства оптическим кабелем.
ТВ
|
|
|
|
IN |
|
|
|
|
|
|
|
|
|
OUT |
|
|
|
|||||||||||||||||||||||||
|
|
VIDEO |
|
|
|
|
|
|
OPTICAL |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||
|
|
|
|
IN |
|
|
|
|
|
|
|
|
|
OUT |
|
|
||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Передняя |
Дисплей |
Задняя |
27 |
Пульт ДУ |
Предметный |
панель |
|
панель |
|
|
указатель |
Содержание |
Подсоединения |
Воспроизведение |
Установки |
Рекомендации |
Приложение |
Подключение устройства воспроизведения
Данное устройство оснащено двумя типами видеоразъемов входного сигнала (HDMI и композитное видео) и тремя типами аудиоразъемов входного сигнала (HDMI, цифровой звук и звук).
Используйте входные разъемы, соответствующие параметрам подключаемого устройства.
Если прибор, подключенный к этому устройству оборудован разъемом HDMI, рекомендуется использовать подключение HDMI. Для передачи аудио- и видеосигналов через разъем HDMI требуется только кабель HDMI.
0“Подсоединение телеприставки (Спутниковый приемник/кабельное ТВ)” (v стр. 29)
0“Подключение DVD-проигрывателя или проигрывателя дисков Blu-ray” (v стр. 30)
0“Подключение видеокамеры или игровой консоли” (v стр. 31)
0Подключите к входным разъемам данного устройства другие устройства, как предписано маркировкой на входных разъемах источников аудио-/видеосигнала.
0Источник, назначенный для разъемов HDMI IN, DIGITAL AUDIO IN, VIDEO IN и AUDIO IN, можно изменить. См. “Input Assign” для получения информации об изменении источника входного сигнала, назначенного на входные разъемы. (v стр. 79)
0Чтобы воспроизвести поступающие на данное устройство аудиосигналы через телевизор, подключенный с помощью HDMI, установите “HDMI Audio Out” на “TV”. (v стр. 77)
0Для воспроизведения содержимого, защищенного системой защиты авторских прав HDCP 2.2, используйте устройство воспроизведения и телевизор, совместимые с HDCP 2.2.
0Для воспроизведения содержимого 4K или содержимого, защищенного системой защиты авторских прав HDCP 2.2, подключите данное устройство к входному разъему HDMI 3, HDMI 4 или HDMI 5.
Передняя |
Дисплей |
Задняя |
28 |
Пульт ДУ |
Предметный |
панель |
|
панель |
|
|
указатель |
Содержание |
Подсоединения |
Воспроизведение |
Установки |
Рекомендации |
Приложение |
|
|
|
|
|
|
Подсоединение телеприставки (Спутниковый приемник/кабельное ТВ)
В инструкции ниже описано подключение спутникового тюнера/декодера кабельного ТВ.
Используйте входные разъемы в данном устройстве, соответствующие разъемам подключаемого устройства.
(HDMI-несовместимое устройство) |
Спутниковый |
|||
Спутниковый приемник/кабельное ТВ |
приемник/ |
|||
|
|
AUDIO |
VIDEO |
кабельное ТВ |
AUDIO |
OPTICAL |
VIDEO |
|
|
OUT |
OUT |
OUT |
HDMI |
|
R |
L |
|
|
|
|
|
OUT |
||
|
|
|
|
|
R |
L |
|
|
|
|
|
или |
|
|
R |
L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
29 |
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
Передняя |
Дисплей |
|
|
|
|
|
|
|
Задняя |
|
|
Пульт ДУ |
|
Предметный |
|||||||||||||||||||||||||||||||||||
панель |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
панель |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
указатель |
Содержание |
Подсоединения |
Воспроизведение |
Установки |
Рекомендации |
Приложение |
|
|
|
|
|
|
Подключение DVD-проигрывателя или проигрывателя дисков Blu-ray
В инструкции описано подключение DVD-проигрывателя или проигрывателя дисков Blu-ray в качестве примера.
При подключении проигрывателя, совместимого с 4K/HDCP 2.2, подключите его к входному разъему HDMI 3, HDMI 4 или HDMI 5.
DVD-проигрыватель/ проигрыватель дисков Blu-ray
HDMI
OUT
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
30 |
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||
Передняя |
Дисплей |
|
|
|
|
|
|
|
|
|
|
Задняя |
|
Пульт ДУ |
|
Предметный |
||||||||||||||||||||||||||||
панель |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
панель |
|
|
|
|
|
|
|
|
|
|
|
|
|
указатель |
