DENON AVR-3806 operating Manual

收音环绕扩音机

AVR-3806

操作说明书

I II

■安全注意事项

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

注意：

为防电击，请勿打开机盖(或后盖)。本机内部无使用者可以维修
的部件。请委托有资格的技术人员进行维修。

等边三 角形中有箭 头闪电 标号的图形 表示警 告使用者在 产品
内有非 绝缘的“危 险电压 ”，可能会 对人体 造成很大的 电击
危险。

等边三角形中有感叹号的图形表示警告使用者该设备在操作与
维护(维修)方面应严格按照所附设备说明书。

警告：

为防止火灾或电击，请勿将本机暴露于雨中或潮湿的处所。

注意：

为了完全切断本机的电源，请从墙上插座中拔出插头。
安装本机时，请务必使用正确规格的AC电源插座。

■使用注意事项

• 留意电源线。
从插座拔出插头时应抓住插头将其拔出。

• 防止高温。
装于机架时应允许充分散热。

*

(备有通风孔的机器)

• 勿堵塞通风孔。

• 勿打开或随意改装本机。

• 避免在本机与杀虫剂、苯以及稀释剂接触。

• 勿将杂物掉入机内。

• 长时间不使用本机时须将插头拔离电源插座。

• 勿将本机放置于湿度很高或多尘的位置。

注意：

• 设备周围应留有保证充分通风的最小距离。

• 不能用报纸、桌布、窗帘等物品覆盖通风口，以免妨碍通风。

• 不能在设备上放置明火火源，如点亮的蜡烛等。

• 应注意电池处置的环保问题。

• 在热带和/或温带气候下使用设备。

■系统设置菜单

第65页

第66页

第66页

第66、67页

第68页

第68、69页

第69、70页

第70页

第71页

第72页

第72、73页

第73、74页

第74、75页

第75页

第59页

第59页

第60页

第60页

第61、62页

第9～13页

第76页

第76页

第76页

第77页

第62、63页

第63页

第63页

第63、64页

第64页

第64、65页

1 2

目录

序言

欢迎选购DENON AVR-3806数码环绕收音扩音机。经过我们的精心设计，本品能通过您的家庭影院音源，如DVD产生无与伦比的超值的环绕试听享
受，同时还能高保真地重现您所喜爱的音乐。
由于本品提供了阵容强大的功能，我们建议您在安装和使用前，请仔细阅读本说明书的内容。

序言

附件 ..................................................... 2

使用前须知 ............................................... 2

安装注意事项 ............................................. 3

操作注意事项 ............................................. 3

准备遥控器 ............................................... 3

安装电池 ................................................. 3

遥控器的操作范围 ......................................... 3

部件名称与功能

前面板................................................. 4

显示屏................................................. 4

后面板................................................. 5

遥控器................................................. 5

简易设置与操作

简易设置流程 ............................................. 6

扬声器系统布置 ........................................... 6

扬声器连接系统 ........................................... 7

连接DVD播放机和电视监视器 ................................ 8

自动设置/视听室均衡器 .................................... 9

连接麦克风............................................ 10

接通电源.............................................. 10

启动自动设置.......................................... 11

功率放大器分配........................................ 11

初步检测.......................................... 11，12

扬声器系统检测........................................ 12

检查检测结果...................................... 12，13

关于错误信息.......................................... 13

播放环绕声DVD ........................................... 13

连接其它音源

电缆使用说明 ............................................ 14

视频转换功能 ............................................ 15

色差视频输出和HDMI输出的屏幕显示 ........................ 15

通过HDMI(高清晰度多媒体接口)
端子连接设备

[将模拟视频信号转换为HDMI信号] .......................... 16

连接电视机(TV)调谐器 .................................... 16

连接DBS调谐器 ........................................... 16

连接外接输入(EXT.IN)端子 ................................ 17

连接摄像机或视频游戏 .................................... 17

连接DVD录像机 ........................................... 17

连接VCR ................................................. 18

连接CD播放机 ............................................ 18

连接普通唱盘 ............................................ 18

连接CD录音机或MD录音机 .................................. 19

连接录音座 .............................................. 19

DENON LINK连接 .......................................... 19

通过HDMI(高清晰度多媒体接口)端子连接设备 ................ 20

连接天线端子 ............................................ 21

连接控制(CONTROL)端子 ................................... 21

连接触发器输出(TRIGGER OUT)端子 ......................... 21

连接多重区域(MULTI ZONE)端子 ............................ 22

区域(ZONE)2(或区域(ZONE)3)前置输出连接................ 22

区域(ZONE)2/区域(ZONE)3扬声器输出连接................. 22

连接前置输出端子 ........................................ 23

连接电源线 .............................................. 23

基本操作
播放

操作遥控器............................................ 24

播放输入音源.......................................... 25

使用外接输入(EXT.IN)端子播放.......................... 26

暂时关闭声音(静音).................................... 26

通过耳机试听.......................................... 26

音像混合(视频选择(VIDEO SELECT))...................... 26

切换环绕扬声器........................................ 26

检查正在播放的节目.................................... 27

输入模式.......................................... 27，28

视听室均衡器(Room EQ)功能............................. 28

环绕

不同音源的播放模式.................................... 29

播放音频源(CD和DVD)

2声道播放模式......................................... 30

杜比数码模式和DTS环绕(只限数码输入)............... 31，32

夜间模式.............................................. 32

杜比定向逻辑Ⅱx(定向逻辑Ⅱ)模式................... 34，35

DTS NEO：6模式........................................ 36

记忆和调用功能(用户模式(USER MODE)功能)............... 36

DENON原创环绕模式

环绕模式及其特性...................................... 37

DSP环绕模拟....................................... 38，39

音调控制设定

·调整音调............................................ 39

·音调失效模式........................................ 40

声道电平.............................................. 40

音量控制器功能........................................ 40

收听广播

自动调谐.............................................. 41

手动调谐.............................................. 41

预设记忆.............................................. 42

查看预设电台.......................................... 42

取消预设电台.......................................... 42

高级操作
遥控器

操作DENON音频设备................................. 43，44

预设记忆.............................................. 45

操作已存入预设记忆的设备.......................... 45～47

学习功能.............................................. 48

系统呼叫.............................................. 49

穿通 ................................................. 50

设定背光发光时间...................................... 50

设定环境光传感器...................................... 50

设定亮度.............................................. 50

重设 ................................................. 51

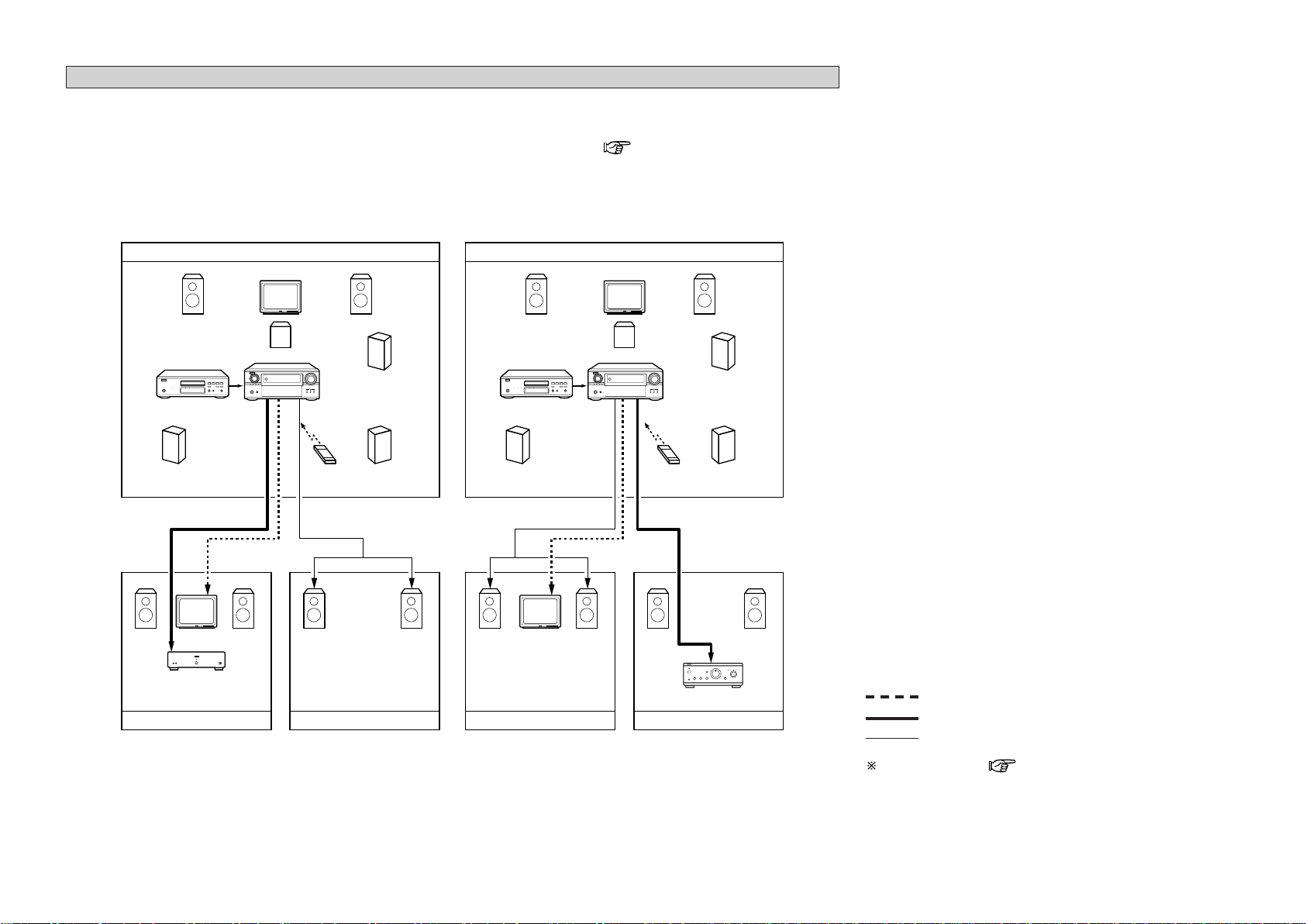

多重区域音乐娱乐系统

通过区域(ZONE)2和区域(ZONE)3前置输出

(PREOUT)端子进行多重区域播放.......................... 52

通过扬声器(SPEAKER)端子进行多重区域播放............... 53

将节目音源输出到区域(ZONE)2视听室中的放大器等

(区域2选择(ZONE 2 SELECT)模式) ........................54

将节目音源输出到区域(ZONE)3视听室中的放大器等

(区域3选择(ZONE 3 SELECT)模式) ........................54

多音源播放过程中的遥控器操作.......................... 54

其它功能

播放带DENON LINK的超级音频CD.......................... 55

多音源录制/播放....................................... 56

最后功能记忆.......................................... 56

微处理器初始化........................................ 56

序言

附件

除主机外，另附下列物品，请检查：







  



操作说明书......................... 1



维修站一览表....................... 1



电源线............................. 1



遥控器(RC-1024).................... 1



LR6/AA碱性电池..................... 2



AM环形天线......................... 1



FM室内天线......................... 1



设置用麦克风(DM-S205).............. 1

使用前须知

使用本机前请注意下列事项：

• 搬移本机
为避免短路或损坏连接线缆中的芯线，搬移时应

拔出所有电源线，并断开与所有其它音响设备的
连接线缆。

• 接通电源前
请再次检查所有连接是否妥当，连接线缆是否出

现问题。连接和断开线缆之前，须确保电源开关
设于候用位置。

• 请将说明书妥善保存。
阅读完本说明书后，请将其连同保证书一起妥善

保存。

• 为便于解释说明，本操作说明书的图示可能与实

际设备不同。

高级设置－第1部分

浏览系统设置菜单 ........................................ 57

屏幕显示和前方显示屏 .................................... 58

音频输入设置

设定数码输入分配(Digital In Assignment) ..............59

设定DENON LINK........................................ 59

设定外接输入设置(EXT. IN Setup) ......................59

设定输入功能电平(Input Function Level) ...............60

设定功能重命名(Function Rename)....................... 60

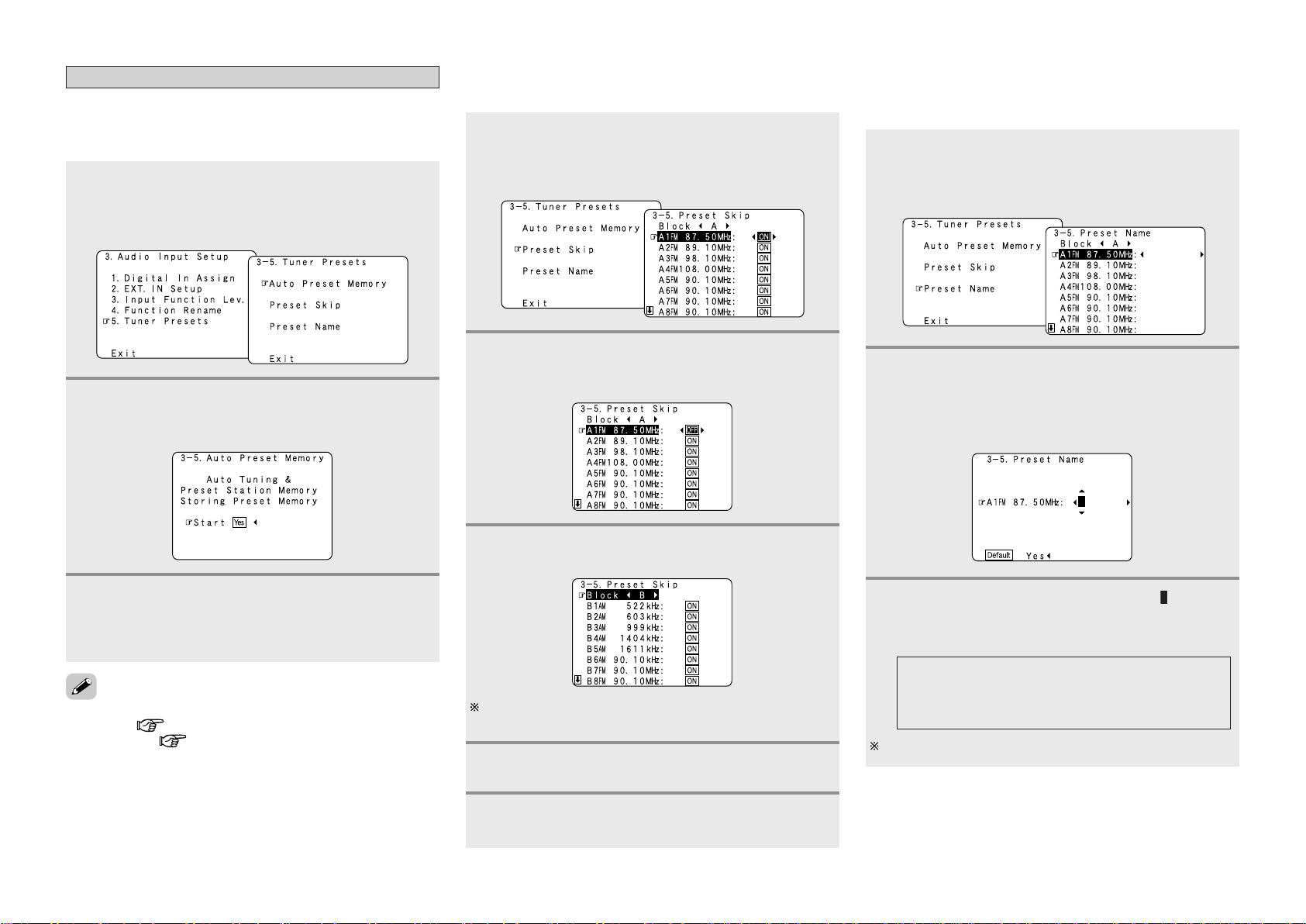

调谐器预设........................................ 61，62

视频设置

设定HDMI输入分配(HDMI In Assignment) .............62，63

设定色差输入分配(Component In Assignment) ............63

设定视频转换(Video Convert)........................... 63

设定HDMI输出设置(HDMI Out Setup) .................63，64

设定音频延时(Audio Delay)............................. 64

设定屏幕显示(OSD)................................. 64，65

高级播放

设定2声道直入/立体声(2ch Direct/Stereo)............... 65

设定杜比数码设置(Dolby Digital Setup) ................66

设定自动环绕模式(Auto Surround Mode) .................66

设定手动均衡器设置(Manual EQ Setup) ..............66，67

复制“平直”校正曲线的步骤............................ 67

选项设置

设定功率放大器分配(Power Amplifier Assignment) .......68

设定音量控制(Volume Control)...................... 68，69

设定触发器输出(Trigger Out)....................... 69，70

设定设置锁定(Setup Lock).............................. 70

高级设置－第2部分
扬声器设置

设定扬声器类型........................................ 71

设定低频分布.......................................... 72

设定距离.......................................... 72，73

设定声道电平(Channel Level)....................... 73，74

设定交叉频率(Crossover Frequency)..................... 74

单独设定不同声道的交叉频率(Crossover Frequency)....... 75

选择不同环绕模式的环绕扬声器.......................... 75

其他设置

设定视听室均衡器设置(Room EQ Setup) ..................76

设定直入模式设置(Direct Mode Setup) ..................76

设定麦克风输入选择(MIC Input Select) .................76

检查参数.............................................. 77

系统设置项目与默认值(出厂设定) ...................... 78～80

故障诊断 ............................................ 81，82

附加说明 ............................................ 83～95

规格 .................................................... 96

预设代码列表 ................................ 本说明书结尾处

序言序言

3

4

操作注意事项

• 输入端子未连接时切换输入功能。
未连接输入端子时，切换输入功能可能会产生“卡嗒”的噪音。如出现这种情况，可调低主音量控制钮

(MASTER VOLUME)或将色差视频连接到输入端子。

• 前置输出(PRE OUT)端子、耳机插口(PHONES)及扬声器(SPEAKER)端子的静音。
前置输出(PRE OUT)端子、耳机插口(PHONES)和扬声器(SPEAKER)端子包含静音电路。因此，当开启电源

或改变输入功能、环绕模式或其它设定几秒后，输出信号会大大减弱。如在此时提高音量，则在静音电
路停止发挥功能后，输出电平骤升。所以一般是等到关闭静音电路后，再开始调节音量。

• 无论电源开关是否处于候用(STANDBY)状态，设备依然连接在交流电压上。

当您离家，例如出去旅行时，请务必关闭电源开关或拔下电源线。

准备遥控器

附带的遥控器(RC-1024)不仅可以遥控AVR-3806，也可遥控其它与DENON兼容的设备。另外它包含其它遥控
器控制信号记忆，从而能控制非DENON遥控兼容的产品。

安装注意事项

本机或任何使用微处理器的电子设备在调谐器
或电视机附近使用时，均有可能产生噪音或画
面干扰。
如有上述情况出现，请采取下列步骤：

• 请尽量 将本机 摆放于远 离调谐 器或电 视机的
地方。

• 将调谐 器或电 视机天线 与本机 的电源 线和输
入/输出连接线缆分开摆置。

• 使用室内天 线或 300Ω/oh ms 馈线时特别容易
产生 噪音或 干扰。 我们建议 采用室 外天线 及

75Ω/ohm同轴电缆。

注：
为了散热，请勿将本机安装在狭窄的空间内，
例如书柜或类似位置。

墙壁

注

遥控器的操作范围

• 如图所示将遥控器指向主机上的遥控感应窗。

• 遥控器可以在离主机约7米的直线距离内使用。不过，如果遥控器与感应窗之间有障碍物或没有对准遥控
感应窗，这个距离会缩短。

• 遥控器可在与遥控感应窗水平30度角内使用。

注：

• 如果遥控感应窗直接暴晒在阳光或其它人造强光
下，遥控器可能会操作困难。

• 不要同时按主机与遥控器上的按钮，这样做会导
致遥控器失灵。

• 附近有霓虹灯 广 告 牌或其它发 出 脉 冲式噪音的
装置会 导 致 误 操作，因 此 应 将 本机尽量 远 离 这
些装置。

30°

30°

约7米

安装电池



打开遥控器后盖。

电池注意事项：

• 如发生遥控器在本机附近都不能操作时，要马上
更换新电池。(所附电池仅用于检验操作。)

• 装 入 电 池 时 确 保 方 向 正 确 ， 参 阅 电 池 匣内
“2”和“1”的标记。

• 为防止损害电池与电池漏液：

• 不要新旧电池混合使用。

• 不要使用不同类型的电池。

• 不要短路、拆卸、加热或将电池投入火中。

• 假如电池漏液，须仔细地擦去电池匣内的漏液，

然后装入新电池。

• 换电池时，应先备好电池并快速装上新电池。



按箭 头 所示方 向 将两节 L R6/A A电池放 入电
池匣。



关好后盖。

序言 序言

4

显示屏





























输入信号指示灯

根据输入信号亮起相应的指示灯。



输入信号声道指示灯

输入音源中包含的声道将亮起。
当输入数码信号时该指示灯亮起。



信息显示屏

显示环绕模式、功能名称或设定值等。



输出信号声道指示灯

可以输出的音频声道亮起。



扬声器指示灯

根据不同环绕模式的环绕扬声器的设定，该指

示灯亮起。



主音量指示灯

该指示灯显示音量电平。
系统设置中显示设置项目号码。



多重(区域)指示灯

在区域(ZONE)2/录音选择(REC SELECT)中选择区

域(ZONE)2模式。



录制输出音源指示灯

在区域(ZONE)2/录音选择(REC SELECT)中选择录

音输出(REC OUT)模式。



DENON LINK指示灯

在DENON LINK连接中播放时，该指示灯亮起。



AL24指示灯

当对PCM输入信号选择纯直入(PURE DIRECT)、直

入(DIRECT)、立体声(STEREO)、多声道纯直入
(MULTI CH PURE DIRECT)、多声道直入(MULTI
CH DIRECT)或多声道输入(MULTI CH IN)模式时，
AL24指示灯亮起。



输入模式指示灯

根据输入模式的设定该指示灯亮起。



自动(AUTO)指示灯

在自动调谐(AUTO tuning)模式下选择广播电台

时，该指示灯亮起。



调谐(TUNED)指示灯

当接受到FM/AM广播时，该指示灯亮起。



立体声(STEREO)指示灯

当接受到FM立体声广播时，该指示灯亮起。

部件名称与功能

前面板

关于各部件功能的详细说明，请参阅( )页。

























 



































































电源开启/候用(ON/STANDBY)开关....... (10)



电源指示灯.......................... (10)



电源开关........................ (10，55)



耳机插口(PHONES).................... (26)



V.AUX输入(V.AUX INPUT)端子.......... (17)



设置用麦克风(SETUP MIC)插口 ...........

(10)



用户模式(USER MODE)1键.............. (36)



用户模式(USER MODE)2键.............. (36)



用户模式(USER MODE)3键.............. (36)



主音量(MASTER VOLUME)控制钮......... (25)



主音量指示灯........................ (25)



显示屏



MultEQ XT指示灯..................... (28)



遥控感应窗........................... (3)



夜间(NIGHT)指示灯................... (32)



功能(FUNCTION)钮.................... (25)



音源(SOURCE)键...................... (25)



调谐预设(TUNING PRESET)键........... (41)



区域(ZONE)2/3/

录音选择(REC SELECT)键.......... (54，56)



视频选择(VIDEO SELECT)键............ (26)



夜间(NIGHT)键....................... (32)



纯直入(PURE DIRECT)键............... (30)



直入/立体声(DIRECT/STEREO)键........ (30)



标准(STANDARD)键.................... (25)



7声道立体声(7CH STEREO)键........... (38)



DSP模拟(DSP SIMULATION)键........... (38)



声道选择/确认(CH SELECT/ENTER)键.... (40)



环绕参数(SURROUND PARAMETER)键...... (31)



音调失效(TONE DEFEAT)键............. (40)



明暗(DIMMER)键...................... (27)



状态(STATUS)键...................... (27)



视听室均衡器(ROOM EQ)键............. (28)



后置环绕(SURROUND BACK)键........... (31)



游标(CURSOR)键...................... (11)



系统设置(SYSTEM SETUP)键............ (11)

 外接输入(EXT.IN)键.................. (26)

 模拟(ANALOG)键...................... (28)

 输入模式(INPUT MODE)键.............. (26)

序言序言

5

6

遥控器

环绕模式/系统组键

............... (25, 43)

模式选择组键

................... (43)

IR扇形

................... (45)

视听室均衡器(ROOM EQ)键

................... (28)

系统设置(SYSTEM SETUP)键

................... (11)

游标组键

................... (10)

环绕参数/搜索(SURROUND
PARAMETER/SEARCH)键

............... (31, 41)

调谐器系统组键

................... (41)

模式选择键

................... (43)

遥控信号传输器

.................... (3)

输入模式选择组键

................... (26)

夜间(NIGHT)键

................... (32)

扬声器(SPEAKER)键

................... (26)

测试音调(TEST TONE)键

................... (74)

调谐器系统组键

................... (41)

声道选择/确认(CH SELECT/
ENTER)键

............

(40)

电源组键

................... (10)

主音量控制组键

................... (25)

屏幕显示(ON SCREEN)键

................... (27)

功能/数字组键

................... (25)

静音键

................... (26)

用户模式/系统呼叫键

............... (36, 49)

视频选择(VIDEO SELECT)键

................... (26)

• 使用AVR-3806时，不能使用“AUX”键。

• 有关遥控器背光发光时间设定说明(

第50页)。

备注

关于各部件功能的详细说明，请参阅( )页。

后面板



数码音频端子(光学/同轴).............. (8)



模拟音频端子......................... (8)



前置输出端子........................ (23)



扬声器端子........................... (7)



交流电引入插座...................... (23)



色差视频端子

............................

(8)



视频/S视频端子....................... (8)



12V触发器输出(TRIGGER OUT)端子...... (22)



遥控端子............................ (22)



RS-232C端子......................... (22)



外接输入(EXT.IN)端子................ (17)



HDMI端子............................ (20)



AM/FM天线端子....................... (21)



DENON LINK端子...................... (20)

序言 序言

   

 

设置(SETUP)键

(遥控)............. (45)

6

扬声器系统布置

■ 基本系统布置

以下是一个由8个扬声器，一台电视监视器组成的系统布置图：

低音炮 中置扬声器系统

环绕扬声器系统

后置环绕扬声器系统

前置扬声器系统

将扬声器放置在电视或屏幕两边
并尽可能与屏幕成同一平面。

使用AVR-3806时，可以使用环绕扬声器选择功能来选择各种音源和环绕模式的最佳布置。

■ 环绕扬声器选择功能

该功能可以通过在两个环绕扬声器(A和B)系统之间切换来获得不同音源的最佳音场。不同扬声器(仅
A、仅B或A＋B)的设定储存在记忆中，用于不同环绕模式，这样选择环绕模式时可以自动进行设定。

仅使用A

(多环绕扬声器系统)

仅使用B

(单环绕扬声器系统)

(SB：后置环绕扬声器)

• 本部分包括根据视听室环境以及使用的音源设备和扬声器对AVR-3806进行配置所必需的基本步骤。

• 为了获得最佳性能，我们建议使用自动设置功能。

• 如果您愿意，可以手动设置各种不同设定而不使用自动设置( 第71～75页)。

简易设置与操作

简易设置流程

摆放扬声器。

连接扬声器。

连接监视器和DVD播放机。

启动自动设置。

播放环绕声DVD。

自动设置流程

1) 扬声器配置

2) 距离

3) 声道电平

4) 交叉频率

5) 视听室均衡器

1) 检测背景噪音

2) 确定是否连接了扬声器

3) 检查扬声器的极性

将检测结果储存在记忆中。

连接麦克风

初步检测

在主视听位置检测扬声器

检查检测结果

在第二个到第六个视听位置上检测扬声器

简易设置与操作

7

8

■ 连接

• 如下所示，AVR-3806可以使用两对环绕扬声器(A＋B)和一对后置环绕扬声器配置用于10个扬声器的播放。

• 后置环绕的功率放大器的输出可以分配到多重区域或前置声道。
有关详细说明，请参阅“设定功率放大器分配”(

第68页)。

• 进行连接时，请同时参阅其他设备的操作说明书。

注：

• 当仅使用一个后置环绕扬声器时，将其连接到
左声道。

连接扬声器须知：

假如扬声器摆放在电视机或视频监视器附近，屏
幕的颜色会受扬声器磁性的影响。假如出现这种
情况，应将扬 声器 摆放 于一 个不会造成这种影
响的位置。

扬声器连接系统

1 2

1 2

1 2

1 2

1 2

1 2

1 2

1 2

1 2

IN

(R)

(L)

(L)

(R)

(L)

(R)

(L)

(R)

用 于 带 内 置
放大器 ( 低 音
炮)的 低 音 炮
的连接端子。

环绕扬声器系统

(Surround

speaker

Systems)(B)

环绕扬声器系统

(Surround

speaker

Systems)(A)

低音炮

(Subwoofer)

中置扬声器

(Center

speaker)

• 连接扬声器的 扬 声 器端子时须 确 保 所属极性配
合(2 对 2 ，1对 1 )。极性 配 对 错误会造 成 主
音减弱 ， 各 种 设备的定 向 不 清 ，及损害 立 体 声
的方向感。

• 连接时，须小 心 勿 将扬声器电 缆 的 个别导线与
邻近的 端 子 ， 其它扬声 器 电 缆 的导线或 后 面 板
接触。

■ 扬声器阻抗

• 阻抗在6～16Ω/ohms的扬声器可连接为前置、中
置、环绕和后置环绕扬声器。

• 同时使用两对扬声器(A＋B)时须小心，使用阻抗
低于8Ω/ohms的扬声器会导致损坏。

• 长时间高音量使用低于上述范围阻抗的扬声器会
启动保护线路。

保护电路

本机设有高速保护电路，目的是保护扬声器在
瞬间短路和强大电流，在周围气温突然升高或
由于本机长时间地高输出，而引起温度骤升。
假如保护电路激活，扬声器输出会自动断开，
电源显示快速闪烁。假如出现这种情况，请按
以下步骤检查本机。关闭电源，检查扬声器电
缆与输入电缆配线是否有问题，等本机冷却，
改善通风，再开机。
如果保护电路再次激活，并配线和本机周围通
风没有问题，请关机，并与天龙服务中心联系。

关于扬声器阻抗

如果本机在长时间高音量开机，并且扬声器的阻
抗低于规定值(例如扬声器阻抗低于4Ω/ohms)，
保护电路会起动。假如保护电路被起动，扬声器
输出会断开。关闭电源，等本机冷却，改善通风，
再开机。

注：
开机时 ， 切 勿 触 摸 扬 声 器 端 子 。 否则 会 引 起
电击。

连接扬声器电缆

1. 逆时针方向旋转松开。

旋紧或中止芯线。

2. 插入电缆。

3. 顺时针方向旋转来收紧。

简易设置与操作 简易设置与操作

前置扬声器系统
(Front speaker

Systems)

后置环绕

扬声器系统

(Surround back

speaker Systems)

8

Y

P

B

PR

S视频输入

(S VIDEO IN)

视频输入

(VIDEO IN)

电视监视器

(Monitor TV)

色差视频输入

(COMPONENT VIDEO IN)

HDMI输入

(HDMI IN)

• 为了获得最佳的图像质量(尤其是逐行DVD和其它高清晰视频源)，选择色差视频或HDMI连接连接至电视监
视器。如果电视机没有色差视频输入，AVR-3806提供S视频和组合视频输出。

注：

• 在某些电视机、监视器或视频设备上，色差视频输入和/或输出端子可能会被贴上不同的标签(Y、

PB、PR；Y、CB、CR；Y、B-Y、R-Y)。有关更多的信息，请参照其它设备的用户手册。

• 可以同时使用色差监视器输出(COMPONENT MONITOR OUT)-1和色差监视器输出(COMPONENT MONITOR

OUT)-2。

• 当音频信号输入到HDMI输入端子时，仅从HDMI监视器输出端子输出音频信号。

• 当使用HDM I 电 缆连接AV R - 3806和 D V D 播放机时 ， 也 使 用HDM I 电 缆 连接AV R - 3 806和 电 视 监 视器

(

第2 0 页)。

连接DVD播放机和电视监视器

• 只需选择一种连接类型，即可将DVD播放机的视频输出连接至AVR-3806。色差视频连接可以获得最佳的图
像质量(用于逐行DVD播放时，需要此种连接类型)，其次是S视频。在三种连接类型中，组合视频获得的
质量最差。有关视频上调转换功能的更多信息(

第15页)。

• AVR-3806备有HDMI连接器，所以可以通过HDMI电缆与DVD播放机或电视监视器连接。

• 欲连接DVD播放机的数码音频输出，可以选择同轴连接或光学连接。如果选择使用光学连接，则需要进行
分配。有关数码输入分配的更多信息(

第59页)。

• AVR-3806另备有一套用于非DVD影碟播放机的输入端子(例如：镭射碟片、VCD/SVCD或未来的高清晰碟片
播放机)。以上连接指示同样适用于VDP输入。

白色箭头表示音频信号流，灰色箭头表示视频信号流。

Y

P

B

P

R

S视频输出

(S VIDEO OUT)

同轴输出

(COAXIAL OUT)

右(R)

左(L)

音频输出

(AUDIO OUT)

视频输出

(VIDEO OUT)

DVD播放机

(DVD player)

色差视频输出

(COMPONENT VIDEO OUT)

光学输出

(OPTICAL OUT)

HDMI输出

(HDMI OUT)

简易设置与操作简易设置与操作

9

10

自动设置/视听室均衡器

本机的自动设置和视听室均衡器功能对扬声器系统进行分析并检测您
的视听室的音响特性以进行适当的自动设定。
AVR-3806的Audyssey MultEQ XT功能能为通常有多人一起观看节目的
家庭影院的所有视听位置提供最佳的视听环境。为了达到该效果，首
先需要使用麦克风在不同视听位置上检测不同扬声器产生的测试音调。
通过独特的方式对所有检测数据进行分析从而全面提高视听区域的音
响特性。为了达到最佳效果，应该在六个位置进行检测。如下图所示，
在扬声器所环绕的区域内不断移动麦克风以检测测试音调。如果是全
家一起收听音乐或观看电影的话，将麦克风接连摆放在家庭成员座位
位置(图上的“ ”为摆放点)上并重复检测(示例)。即使使用家庭
影院的人数很少，也要在视听位置或附近进行多次检测，这样可以更有
效地校正声音(示例)。
AVR-3806的视听室均衡器有三种校正曲线：“Audyssey”、“前置”和
“平直”。进行自动设置后可以选择这些曲线。以下描述了不同曲线
的详细内容。

• Audyssey:

调整所有声道的频率响应以校正视听室的音响效果。

• 前置：

将各扬声器的特性调整为前置扬声器的特性。

• 平直：

将所有扬声器的频率响应调整为平直。
适用于对杜比数码5.1、DTS、DVD音频和超级音频CD等分离音源的

多声道音乐重现。

■ 关于主视听位置(*M)

主视听位置是视听者经常坐的位置或只有一个视听者时的视听位置。
对AVR-3806的检测从这点开始。根据这点进行扬声器距离的校正。

*

M

示例：



示例：



简易设置与操作 简易设置与操作

• 若要进行扬声器系统设定而不使用自动设置功能( 第71～75页)。

10

连接麦克风

1

将用于自动设置的麦克风与主机前面板的设置用
麦克风(SETUP MIC)插口相连。

2

将麦克风放置在三脚架或放置在与您的耳朵齐高
的主试听位置并将声音接受器朝向天花板。

麦克风

注：

• 设定完成前不要断开麦克风。

• 进行检测后，不要更改扬声器的连接或低音炮的音量。

放置麦克风时，将麦克风的声音接受器的高度调整为与视听者
的耳朵齐高。
确保在开始检测时，麦克风设在主视听位置上。
如果扬声器和麦克风之间有障碍物，不能正确地进行检测。查
看是否没有障碍物。
在检测过程中请不要站在扬声器和麦克风之间或附近。

系统设置(SYSTEM SETUP)

游标(CURSOR)

开启(ON)

关闭(OFF)

确认(ENTER)

放大器(AMP)

电源开启/候用

(ON/STANDBY)

系统设置

(SYSTEM SETUP)

游标(CURSOR)

电源(POWER) 确认(ENTER)

设置用麦克风(SETUP MIC)

4

持续静音几秒钟，然后本机正常运转。
当开启/候用(ON/STANDBY)开关处于候用状态时，本机仍与交
流电 压连接。当 您离家 ，例如出去 旅行时 ，请务必关 闭电源
(POWER)开关或拔下电源线。

3

按电源(POWER)开关。

关闭(OFF)：
断开电源，指示灯熄灭。
在该位置时，不能通过遥控器接通和断开电源。

开启(ON)：
接通电源，指示灯亮起。
设定电源(POWER)开关至该位置，通过附带的遥控器接通和断开

电源。

1

如果可以改变低音炮的输出音量和交叉频率，则设定音量至一
半处，设定交叉频率至最大或者关闭低通滤波器。
一些低音炮有候用模式。进行自动设置前务必关闭该功能。

打开监视器(电视机)。

接通电源

5

按放大器(AMP)键选择“放大器(AMP)”模式(仅当
用遥控器操作时(

第24页))。

2

打开低音炮。

按主机上的开启/候用(ON/STANDBY)开关或者遥控
器上的开启(ON)键。

• 按该开关或该键时，接通电源，显示屏亮起。

• 再按一次，断开电源，设定为候用模式并且显示屏熄灭。

简易设置与操作简易设置与操作

11

12

启动自动设置 功率放大器分配

2

按游标(CURSOR)r 或s键选择“自动设置/视听
室均衡器(Auto Setup/Room EQ)”，然后按确认
(ENTER)键。

• 出现 “ 自动 设 置/ 视 听室 均 衡器 ( Au t o Se t up / Ro o m
E Q )” 菜 单。

按游标(CURSO R ) r 或s 键选 择 “ 功率放大器 分 配
(Pow e r A mp A s si g n)”，然后按游标(CURSOR)v或
w键选择“后置环绕(S u rr ou nd B ac k )”、“前置
(Front)”、“前置(Front)B”、“区域(ZONE)2”和
“区域(ZONE)3”。

1

按设置(SETUP)键。

• 出现“系统设置菜单(System Setup Menu)”。

AVR-3806拥有后置环绕放大器声道。如果主视听室未使 用 后 置
环绕 扬 声器， 其 中的放 大 器声道 可 以分配 用于多区 域或前置 扬声
器双 放 大器连 接 。如果 不 需要该 功 能，请 跳过“功 率放大器 分配
(P o wer Amp Assig n)”步骤并继续进行“初步检测(Preliminary
measurements)”。

如 果 未 连 接 麦 克 风 ， 将 显 示 “ 连 接 麦 克 风 (Con n e c t
Microphone)”信息。如果显示此信息，连接自动设置麦克风。

3

按游标(CURSOR)r或s 键选择“自动设置(Auto
Setup)”，然后按确认(ENTER)键。

·出现“自动设置(Auto setup)”画面。

当选择“后置环绕(Surround Back)”时，自动设置过程中的后
置环绕声道的测试音调将从后置环绕扬声器输出。
当选择“前置(Front)”时，将设定更改为用于前置扬声器的双
放大器模式。

自动设置过程中的前置声道的测试音调将从前置扬声器和后置

环绕扬声器输出。
当选择“前置 (F ront)B”时，将设 定更 改为 第二立体声输出
模式。

自动设置过程中的测试音调不从后置环绕扬声器输出。

当选择“区域(ZONE)2”或“区域(ZONE)3”时，将设定更改为
“区域(ZONE)2”或“区域(ZONE)3”。

自动设置过程中的测试音调不输出到“区域(ZONE)2”或“区域

(ZONE)3”(另一视听室)。

初步检测

• 该步骤用于确定背景噪音、是否连接了扬声器以及连接扬声器的
极性。

• 为了避免影响检测，请关闭空调或其它会发出噪音的设备，并使视
听室尽可能保持安静。

• 即使在没有测试音调输出的寂静状态下，本机也会检测背景噪音，
所以在检测完成前尽可能保持安静。

1

按游标(CURSOR)r或s键选择“开始(Start)”，
然后按游标(CURSOR)v键。

·开始初步检测。

2

按确认(ENTER)键。

·出现“扬声器探测检查(Speaker Detect Check)”画面。

[第一画面]

一旦初步检测完成，将出现以下显示。

简易设置与操作 简易设置与操作

12

扬声器系统检测

1

按游 标( CUR S OR ) r 或s 键 选 择“ OK 开 始( OK
Start)”，然后按游标(CURSOR)v键。

·开始第一位置的检测。

一旦主视听位置的检测完成后，就会有以下显示。

3

检查扬声器探测结果，然后按确认(ENTER)键。

·出现第二画面。

注：

• 如果不是预期的结果或显示错误信息，请选择“重试(Retry)”并
再次进行检测。(有关详细错误信息(

第13页))

如果仍得不到预期的检测结果或显示错误信息，关闭电源开关

并检查扬声器连接。然后从头开始检测。

• 进行自动设置时操作了主音量(MASTER VOLUME)控制钮的话，将
取消检测。

通 过 这 些 检 测 ， 将 自 动 分 析 “ 扬 声 器 配 置 ( S p e a k e r
Configura tion)”、“距离(Dist an ce)”、“声道电平(Ch an nel
Level)”、“交叉频率(Crossover Frequency)”和“视听室均衡器
(Room EQ)”。首先检测主视听位置，所以将麦克风留在原位。

[第二画面]

4

如果检查结束，再次按确认(ENTER)键。

4

重复步骤2、3。

检测位置越多，视听室的校正效果越好。建议检测6个位置－6个
位置的检测可以提供最佳的视听室校正效果。

5

根据您的视听环境完成各位置上的检测后，按游
标(CURSOR)r或s键选择“计算(Calculate)”，
然后按游标(CURSOR)v键。

·分析扬声器系统。

2

接着将进行第二位置的检测。

将麦克 风 放 在 第 二 个 视 听 位 置 。 有 关 麦 克风 摆 放 位 置 说 明
(

第9页)。

3

按游标(CURSOR)v键。

·开始第二位置的检测。

分析所需的时间根据扬声器数量和检测点数量而定。扬声器和
检测点数量越多，所需时间越长。
在6个或不到6个位置进行了检测时，就可以结束检测了；然而，
为了获得最佳效果，建议在6个位置进行检测。
一旦计算完成，将出现确认检测结果的画面。

检查检测结果

1

按游标(CURSOR)r或s键选择一个项目，然后按
确认(ENTER)键。

·出现检验画面。

示例：扬声器配置检查

2

按确认(ENTER)键。

·出现第二画面。

可以检查检测项目结果。

[第一画面]

[第二画面]

简易设置与操作简易设置与操作

示例：扬声器配置检查

13

14

储存(Store)：
储存检查过的检测值。
储存所有参数。

3

如果检查结束，再次按确认(ENTER)键。

4

按游标(CURSOR)r或s 键选择是否保存检查过的
数据。

5

按游标(CURSOR)v键。

·储 存数据 后，自 动出现 “自动设 置/视 听室均 衡器( Aut o
Setup/Room EQ)”菜单。

取消(Cancel)：
取消自动设置设定。

• 当使用检测麦克风完成检测时，由于内部电延迟，带内置滤波器的
扬声器，如低音炮，可能被设定至不同于物理距离的值。

注：

• 在储存数据过程中不要断开电源。
如果在储存数据过程中断开电源，记忆中的视听室均衡器参数

将被清除， 并且不能选择“ Audysse y”、“前置( Front)” 或
“平直(Flat)”均衡器设定。

播放环绕声DVD

1

从机器上断开麦克风。

2

选择要播放的输入音源。

4
5

调整音量。

开始DVD播放。

关于错误信息

由于扬声器布置、检测环境或其它因素使得对自动设置的检测和自动检测无法完成时，这些错误信息将显示在屏幕上。请检查以下事项，重设
有关的选项，然后重新检测。检查扬声器连接前，务必断开AVR-3806的电源。

3

选择播放(环绕)模式。

措施原因屏幕举例



未探测到欲产生合适重现效果的扬声器时显示该屏幕。

• 未探测到前置左和前置右扬声器。

• 仅探测到环绕(A)和环绕(B)扬声器的一个声道。

• 当仅连接一个后置环绕扬声器时声音从右声道输出。

• 探测到后置环绕扬声器或 环绕(B)扬声器，但未 探测到
环绕(A)扬声器。

如果发生多项错误， 按游 标( CU RSOR)v 或w 键检查其

内容。

• 检查有关的扬声器是否连接准确。



扬声器极性连接相反。
如果发 生多项错误 ，按游 标(CUR SOR ))v或w键检查其

内容。

• 检查有关扬声器的极性。

• 对于某些扬声器即使准确连接扬声器也可能出现以下
画面。

若此情况发生，选择“跳过(Skip)t”。



视听室中噪音太多，无法精确地进行检测。



扬声器和/或低音炮中输出的声音电平太低。

• 检测中关闭产生噪音的设备或将该设备移走。

• 安静时再进行检测。

• 检查扬声器的放置和方向。

• 调整低音炮输出电平。



未连接检测麦克风或未探测到任何扬声器。

• 将检测麦克风连接到麦克风连接器。

• 检查扬声器连接。

简易设置与操作 简易设置与操作

14

信号方向

音频和视频电缆

视频电缆音频电缆

A

模拟端子(立体声)

针插电缆

B

模拟端子(单声道，低音炮)

针插电缆

(橙)

C

数码端子(同轴)

同轴电缆(75Ω/ohm针插电缆)

D

数码端子(光学)

光学电缆(光纤电缆)

E

DENON LINK端子

DENON LINK电缆

F

扬声器端子

扬声器电缆

J

HDMI端子

HDMI电缆

(黄)

G

视频端子

视频端子(75Ω/ohms视频针插电缆)

H

S视频端子

S视频电缆

(白)

(红)

I

色差视频端子

色差视频电缆

(Y)

(PB/CB)

(PR/CR)

(绿)

(蓝)

(红)

视频信号

输入(IN) 输出(OUT) 输出(OUT) 输入(IN)

音频信号

输出(OUT) 输入(IN)输入(IN) 输出(OUT)

电缆使用说明

后面几页中的连接图中使用了下列选购连接电缆(不提供)。

注：

• 所有连接完成之前，请勿插上电源线。

• 在连接时，参阅其它设备的操作说明书。

• 须确保左右声道连接无误(左接左，右接右)。

• 避免将针插电缆与电源线缚在一起，或接近电源变压器，否则
会产生交流声或其它杂音。

注：

• 通过杜比数码RF输出连接LD(镭射碟片)播放机。

AVR-3806没有DD RF解调器功能。因此，您需要使用市售的外部DD

RF解调器，将其数码输出连接到AVR-3806的一个数码输入。有关
更多信息，请参阅解调器的用户手册。

连接其它音源

连接其它音源

15 16

AVR-3806备有上调或下调视频信号的功能。
因此，不管播放机和AVR-3806的视频输入端子是如何连 接 的 ，
AVR-3806的监视器输出(MONITOR OUT)端子可以通过一套能提供更
高质量连接的电缆连接到监视器(电视)。
一般 说 来，通 过 色差视 频 端子的 模 拟视频 连接可以 提供最高 质量
的播放， 其次 是通过S视频端 子的 连接，再次是通 过普 通视频端子
(黄)的连接。

视频信号流

视频转换功能

色差视频输出和HDMI输出的屏幕显示

本机的输入端子

本机的输出端子

(色差视频端子) (色差视频端子)

(S视频端子)

(视频端子)

(HDMI端子)

(HDMI端子)

(S视频端子)

(视频端子)

注：

• 不能从HDMI输入信号下调转换到色差、S视频或组合视频监视器
输出端子。

• 当色差视频输入分辨率为480i(隔行标准清晰度视频－NTSC格
式，用于北美)或576i(隔行标准清晰度视频－PAL格式，用于
欧洲以及其他 国家 )时 ，可 以将视频下调转换到主区域(MA IN
ZONE)监视器输出。

• 若要将主区域(MAIN ZONE)的视频转换功能设定为“关闭(OFF)”
(

第6 3页 )。

:仅主区域(MAIN ZONE)480i/576i

■模拟视频到HDMI转换功能：

• AVR-3806的视频上调转换功能让您可以将模拟视频输入信号(色差
－480i/576i、480p/576p、1080i/720p；S视频和组合视频－480i/
576i)以原始的分辨率输出到HDMI监视器输出端子。

• 屏幕显示信号以480i/576i的分辨率从HDMI监视器输出端子输出。
因此，如果备有HDMI端子的监视器与480i/576i分辨率兼容，AVR­3806处理的所有信号可以通过单根HDMI电缆输出到监视器。监视器
所兼容的分辨率可以通过主机上的状态(STATUS)键或遥控器上的屏
幕显示(ON SCREEN)键来查看。

• 通过AVR-3806观看色差视频信号或HDMI信号时，如果进行了“系统设置(System Setup)”操作并且操作了遥控器上的屏幕显示(ON SCREEN)键
的话，监视器上将出现屏幕显示。

• 如果要通过HDMI监视器观看屏幕显示，在“HDMI输出设置(HDMI Out Setup)”中将“模拟到HDMI转换(Analog to HDMI Convert)”设定为“开
启(ON)”(默认)。

• 如果仅色差视频信号输入到AVR-3806，屏幕显示的字符不会显示在图像上。

• 如果没有HDMI端子的监视器不兼容480i/576i分辨率，请通过色差
电缆连接播放机和AVR-3806并将播放机的分辨率设定为监视器可处
理的分辨率。

• 如果您不想使 用模拟视频信号转换为HDMI信 号的 功能，请在“设
定HDMI输出设置(Setting the HDMI Out Setup)”中将“模拟到
HDMI转换(Ana log to HDMI C on vert) ”设 定为“关闭 (O FF)”
( 第6 3页 )。

在这种情况下，视频上调转换到色差视频端子的功能起作用。

连接其它音源 连接其它音源

通过HDMI(高清晰度多媒体接口)端子连接设备[将模拟视频信号转换为HDMI信号]

Y

P

B

P

R

电视监视器

(MONITOR TV)

HDMI输入

(HDMI IN)

S视频输出

(S VIDEO OUT)

同轴输出

(COAXIAL OUT)

右(R)

左(L)

音频输出

(AUDIO OUT)

视频输出

(VIDEO OUT)

DVD播放机

(DVD PLAYER)

色差视频输出

(COMPONENT VIDEO OUT)

光学输出

(OPTICAL OUT)

• AVR-3806备有将模拟视频信号转换为HDMI信号的功能。您可以通过色差、视频或S视频连接使用此功能。

• 音频信号不从HDMI监视器输出端子输出，所以请同时进行模拟或数码音频连接。如果要通过数码音频连
接进行播放，在“设定数码输入分配(Setting the Digital In Assignment)”中分配数码端子(同轴或
光学)(

第59页)。

注：

• 请使用兼容480i或576iHDMI输入分辨率的HDMI监视器。

• 如果您的监视器不备有HDMI端子，请通过色差视频、S视频或组合视频端子将AVR-3806连接到监视器。

连接电视机(TV)调谐器

Y

P

B

P

R

S视频输出

(S VIDEO OUT)

右(R)

左(L)

音频输出

(AUDIO OUT)

视频输出

(VIDEO OUT)

电视机

(TV)

色差视频输出

(COMPONENT VIDEO OUT)

• 为了获得最佳的图像质量，请选择色差视频连接至电视机(TV)。如果电视机(TV)没有色差视频输入，
AVR-3806还提供S视频和组合视频输出。

• 为了连接来自电视机(TV)的数码音频输出，可以选择同轴或光学连接。如果选择使用同轴连接或光学连
接，需要进行分配。有关数码输入分配的更多信息(

第59页)。

连接DBS调谐器

Y

P

B

P

R

S视频输出

(S VIDEO OUT)

右(R)

左(L)

音频输出

(AUDIO OUT)

视频输出

(VIDEO OUT)

光学输出

(OPTICAL OUT)

DBS/BS调谐器

(DBS/BS Tuner)

色差视频输出

(COMPONENT VIDEO OUT)

• 为了获得最佳的图像质量，请选择色差视频连接至DBS调谐器。AVR-3806还提供S视频和组合视频输入。

• 为了连接来自DBS调谐器的数码音频输出，可以选择同轴或光学连接。如果选择使用同轴连接，需要进行
分配。有关数码输入分配的更多信息(

第59页)。

连接其它音源连接其它音源

17

18

连接摄像机或视频游戏

摄像机/视频游戏

(

Video camera/Video game

)

S视频输出

(S VIDEO OUT)

右(R)

左(L)

音频输出

(AUDIO OUT)

视频输出

(VIDEO OUT)

光学输出

(OPTICAL OUT)

连接外接输入(EXT.IN)端子

右(R)

后置环绕

(

SURROUND BACK

)

左(L)

右(R)

环绕(

SURROUND

)

左(L)

右(R)

前置(FRONT)

左(L)

中置(CENTER)

低音炮

(SUBWOOFER)

7.1声道音频输出

(7.1ch AUDIO OUT)

DVD音频-视频/超级音频

CD播放机/外部解码器

(DVD Audio-Video/Super Audio

CD Player/External decoder)

• 这些端子用于输入外部解码器或配有不同类型多声道解码器的设备的多声道音频信号，这些设备包括
DVD音频播放机、多声道超级音频CD播放机，或其它未来的多声道声音格式解码器。

• 视频信号连接方法与DVD播放机的相同(

第8页)。

• 有关使用外接输入(EXT.IN)端子播放的说明(

第59页)。

• 然而对于采取 特殊版权保护措施的 碟片，可能不会从DVD播放机输出 数码信号。在这种情 况下，请将
DVD播放机的模拟多声道输出连接至AVR-3806的外接输入(EXT.IN)端子进行播放。同时请参阅DVD播放机
的操作说明书。

连接DVD录像机

Y

P

B

P

R

S视频输出

(S VIDEO OUT)

S视频输入

(S VIDEO IN)

右(R)

左(L)

音频输入

(AUDIO IN)

右(R)

左(L)

音频输出

(AUDIO OUT)

视频输出

(VIDEO OUT)

视频输入

(VIDEO IN)

光学输入

(OPTICAL IN)

光学输出

(OPTICAL OUT)

DVD录像机

(DVD recorder)

色差视频输出

(COMPONENT VIDEO OUT)

• 为了获得最佳的图像质量，请选择色差视频连接至DVD录像机。AVR-3806还提供S视频和组合视频输入。
如果选择使用色差视频连接，需要进行分配。有关色差输入分配的更多信息(

第63页)。

• 如果希望从数码音源(例如DVD录像机)进行模拟配音至模拟录音机(例如录音座)，除数码音频连接以外，
还需要按下图所示连接模拟输入和输出。

注：

• 录像至DVD录像机时，播放音源设备使用的电缆必须与连接至AVR-3806 VCR-1(～2)输出(OUTPUT)端子

的电缆类型相同。
例如：VCR-1输入(IN)→S视频电缆 ：VCR-1输出(OUT)→S视频电缆
VCR-1输入(IN)→视频电缆 ：VCR-1输出(OUT)→视频电缆

• 请勿将连接 至AVR-38 06后面板上光 学3输出(OP TICAL 3 OUT )端子的设 备的 输出连接到 光学3输入

(OPTICAL 3 IN)端子以外的任何端子上。

连接其它音源 连接其它音源

18

连接VCR

录像机

(Video deck)

S视频输入

(S VIDEO IN)

右(R)

左(L)

音频输入

(AUDIO IN)

右(R)

左(L)

音频输出

(AUDIO OUT)

视频输入

(VIDEO IN)

S视频输出

(S VIDEO OUT)

视频输出

(VIDEO OUT)

有两套录像机(VCR)端子，所以可以连接两个录像机同时进行录像或视频复制。

注：

• 录像至VCR时，播放音源设备使用的电缆必须与连接至AVR-3806 VCR-1(～2)输出(OUTPUT)端子的电缆
类型相同。

例如：VCR-2输入(IN)→S视频电缆 ：VCR-2输出(OUT)→S视频电缆
VCR-2输入(IN)→视频电缆 ：VCR-2输出(OUT)→视频电缆

右(R)

左(L)

音频输出

(AUDIO OUT)

CD播放机

(CD player)

同轴输出

(COAXIAL OUT)

光学输出

(OPTICAL OUT)

注：

• 电唱机输入可以接受动磁(MM)和高输出型动圈(MC)电唱头的信号。如果普通唱盘配有低输出型MC唱
头，则需要使用一个单独的MC前置放大器或MC升压变压器。

• 如果连接接地线时产生交流声或其它噪音的话，请断开接地线。

连接CD播放机

欲连接CD播放机的数码音频输出，可以选择同轴连接或光学连接。如果选择使用光学连接，需要进行分
配。有关数码输入分配的更多信息(

第59页)。

连接普通唱盘

您可以连接普通唱盘(MM唱头)到电唱机(PHONO)端子。

连接其它音源连接其它音源

接地(GND)

音频输出

(AUDIO OUT)

普通唱盘
(MM唱头)

(Turntable)

(MM cartridge)

19

20

连接录音座

连接CD录音机或MD录音机

右(R)

左(L)

音频输入

(AUDIO IN)

右(R)

左(L)

音频输出

(AUDIO OUT)

CD录音机/MD录音机

(

CD recorder/MD recorder

)

光学输出

(OPTICAL OUT)

光学输入

(OPTICAL IN)

如果希望从数码音源(例如CD或MD录音机)进行模拟配音至模拟录音机(例如录音座)，除数码音频连接以
外，还需要按下图所示连接模拟输入和输出。

注：

• 请勿将连接至AVR-3806后面板上的光学4输出(OP TICAL 4 OU T)端子的设备的输出连接至光学4输入
(OPTICAL 4 IN)端子以外的任何端子。

右(R)

左(L)

音频输入

(AUDIO IN)

右(R)

左(L)

音频输出

(AUDIO OUT)

录音座

(Tape deck)

DENON LINK连接

DENON

LINK

DVD播放机

(DVD player)

• 通过连接一个零售的兼容DENON LINK的DVD播放机，您可以享受高质量的数码音效而数码信号传输损失更
少了。

• 通过DVD播放机附带的连接电缆将AVR-3806连接到备有DENON LINK连接器的DENON DVD播放机，就能够
进行DVD音频碟片、超级音频CD和其他多声道音源的数码传输和多声道播放。有关播放超级音频CD的说
明(

第55页)。

• 当连接了DENON DVD播放机和DENON LINK时，务必在“设定数码输入分配(Setting the Digital In
Assignment)”中设定“DENON LINK”(

第59页)。

• 然而对于 采取特殊版权保 护措施的碟片，可能 不会从DVD播放机输出数码信号。 在这种情况下，请将
DVD播放机的模拟多声道输出连接至AVR-3806的外接输入(EXT.IN)端子进行播放。

同时请参阅DVD播放机的操作说明书。

连接其它音源 连接其它音源

20

通过HDMI(高清晰度多媒体接口)端子连接设备

• 与备有HDMI(高清晰度多媒体接口)连接器的设备进行单电缆连接(使用市售电缆)可以进行DVD视频以及其
它音源数码图像的数码传输，并能获得DVD音频和DVD音频的多声道音效。

• 如果要提供AVR-3806的音频输出连接器的音频输出，请在系统设置中选择“放大器(Amp)”。

如果要提供电视机的音频输出，请在系统设置中选择“电视机(TV)”。有关详细内容，请参阅“设定

HDMI输入分配(Setting the HDMI In Assign)”(

第62、63页)。

DVD播放机

(DVD player)

HDMI输出

(HDMI OUT)

电视监视器

(Monitor TV)

HDMI输入

(HDMI IN)

○

DVD视频

输入信号

线性PCM(LINEAR PCM)

DTS

杜比数码(Dolby Digital)

DVD音频

○

线性PCM

(LINEAR PCM)

封装PCM

(有CPPM/无CPPM)

○

○

○

CD

线性PCM(LINEAR PCM)

×

超级音频CD

多重区域

CD区域

立体声区域

×

○

■版权保护系统

如果要通过HDMI/DVI-D连接播放DVD视频和DVD音频
的数码视频和音频，连接的播放机和监视器都需要
支持称为HDCP(高带宽数码内容保护系统)的版权保
护系统。HDCP是由搭配设备的数据加密和认证组成
的版权保护技术。
AVR-3806支持HDCP。有关更多信息，请参阅您的视
频显示屏的用户手册。

AVR-3806兼容1.1版本HDMI。

• 如果您的数码电视监视 器或 DV D播 放机 仅支持DVI-D，请向您的经销商处索取HDMI-DVI转换 电缆 或适
配器。

■通过HDMI/DVI-D转换电缆(适配器)进行连接

• 理论上来说，HDMI视频流信号(视频信号)与DVI-D兼容。当连接到备有DVI-D端子的监视器等设备时，可
以通过HDMI/DVI-D转换电缆进行连接，但是根据使用的设备组合可能无法输出图像。

• 当使用HDMI/DVI-D转换适配器时，由于与所连接电缆接触不良等原因可能无法正确输出图像。

注：

• 超级音频CD的多重/立体声区域中的音频信号将不输出。如果超级音频CD是混合CD，将仅输出CD区域

的音频信号。

• 使用兼容的播放机来播放版权受CPPM保护的DVD音频碟片。

• 在支持HDMI的设备中，一些设备能够通过HDMI连接器控制其它设备；然而，不能通过HDMI连接器用

其它设备来控制AVR-3806。

• HDMI连接器的音频信号(包括取样频率和比特长度)可能会受到所连接设备的限制。

• 如果使用的设备不与HDCP兼容，将不能正确输出视频信号。

• 使用的HDMI监视器要与480i/576i HDMI输入分辨率兼容。

• 从HDMI输入端子输入的视频信号将以原始的分辨率输出到HDMI监视器，所以如果输入信号和所使用

的监视器的分辨率不匹配，将不显示图像。在这种情况下，将音源设备(播放机)的分辨率设定为监
视器能处理的分辨率。

• 为了能够稳定地进行信号传输，我们建议使用电缆的最大长度为5米。

连接其它音源连接其它音源

21

22

FM天线电缆插头可以直接连接至本机。

连接天线端子

广播电台方向

75Ω/ohms
同轴电缆

FM天线

FM室内天线(提供)

AM环形天线(提供)

AM室外天线

接地









■AM环形天线组件

连接至AM天线端子。

除去乙烯套，取
出连接线。

反方向弯曲。

a.天线放置在稳定

的表面上。

b.将天线挂在

墙壁上。

安装

安装孔固定在墙壁上等。

注：

• 请勿同时连接两个FM天线。

• 请勿断开AM环形天线，即使使用了外部AM天线。

• 确保A M环形 天线导 线端子不接 触面板 的金属
部件。

AM天线的连接

1. 按下压杆。

2. 插入导线。

3. 使压杆复位。

连接控制(CONTROL)端子

该端子用于外部控制器。
使用连接至RS-232C端子的外部控制器
前请进行以下操作：

1. 按 主 机 上 的 开 启 / 候 用 ( O N/
STAN DB Y)开关，将本机设 定为 运
转模式。

2.关闭来自外部控制的电源。

3.检查本机已经设定为候用模式。
检 查 完 以 上 各项 后 ，检 查 外 部控 制
控 制 器 的 连 接。 这 样就 能 够 进行 运
转了。

连接触发器输出(TRIGGER OUT)端子

对于 单独功 能和环 绕模式 接通并 断开直 流
12V电压。
有关 详细内 容，请 参阅“ 设定触 发器输 出
(Setting the Trigger Out)”( 第69页)。

连接其它音源 连接其它音源

22

1 2

1 2

1 2

1 2

1 2

1 2

1 2

1 2

1 2

IN

(R)

(L)

(L)

(R)

(L)

(R)

(L)

(R)

功率放大器(区域2)

(Power amplifier(ZONE2))
前置主放大器(区域3)

(Premain amplifier(ZONE3))

右(R)

左(L)

输入
(IN)

电视监视器

(区域2)

(Monitor TV

(ZONE2))

S视频输入

(S VIDEO IN)

视频输入

(VIDEO IN)

AUX输出(AUX OUT)

+

+

红外感应窗

(INFRARED SENSOR)

红外转播发射机

(INFRARED RETRANSMITTER)

输入(INPUT) 输出(OUTPUT)

有关使用多重区域(MULTI ZONE)功能的说明( 第52～54页)。

连接多重区域(MULTI ZONE)端子

• 如果连接了另一个功率放大器或前置主(集成)放大器，区域(ZONE)2前置输出(可变)和区域(ZONE)3前置输
出(固定电平)端子可以同时用于播放区域(ZONE)2(或区域(ZONE)3)中的不同的节目音源(

第52页)。

• 区域(ZONE)2视频输出仅用于区域(ZONE)2。

区域(ZONE)2(或区域(ZONE)3)前置输出连接

将来使用的扩展端子。

注：

• 为了进行音频(AUDIO)输出，请使用高质量的针插电缆和配线且不能产生交流声或噪音。

• 有关零售设备的安装和操作说明，请参阅设备的操作说明书。

• 在“系统设置菜单(System Setup Menu)”的“功率放大器分配(Power Amp Assign)”中将后置环绕扬声
器分配至区域(ZONE)2或区域(ZONE)3输出时，后置环绕扬声器端子可以用作区域(ZONE)2或区域(ZONE)3扬
声器输出端子(

第53页)。

• 以下的连接图是后置环绕扬声器分配至区域(ZONE)2立体声2声道的示例。

在这种情况下，后置环绕扬声器输出不能用于主区域(MAIN ZONE)。

区域(ZONE)2/区域(ZONE)3扬声器输出连接

用于带内置
放 大 器 (低
音 炮 ) 的低
音炮的连接
端子。

区域2

(ZONE2)

环绕扬声器系统

(Surround

speaker

systems)(A)

低音炮

(Subwoofer)

环绕扬声器系统

(Surround

speaker

systems)(B)

区域2前置扬声

器系统
(ZONE2

Front speaker

systems)

前置扬声器系统
(Front speaker

systems)

中置扬声器

(Center

speaker)

连接其它音源连接其它音源

23 24

• 如果您想使用外部功率放大器来增加前置、中置、环绕和后置环绕声道的功率或连接功率驱动扬声器，
请使用这些端子。

• 当仅使用一个后置环绕扬声器时，将其连接至左声道。

连接前置输出端子

连接电源线

AC220V,50Hz

交流电源插座(墙壁)

电源线
(附带)

连接其它音源 连接其它音源

功率放大器

(Power amplifier)

右(R)

左(L)

后置环绕

(SURROUND BACK)

右(R)

左(L)

环绕

(SURROUND)

右(R)

左(L)

前置

(FRONT)

中置

(CENTER)

低音炮

(SUBWOOFER)

操作遥控器

基本操作

■ 操作本机

放大器(AMP)键是主视听室(主区域(MAIN ZONE))中控制
AVR-3806的主要模式。

播放

RC-1024遥控器拥有背光EL显示屏，其内容根据所选择模式或功能的
适当的遥控指令更改。

■ 放大器(AMP)模式

用于操作主区域(MAIN ZONE)功能。

■ 区域(ZONE)2模式

用于操作区域(ZONE)2功能。

• 该功能可以将一系列的单独遥控代码编入到宏内，并储存到某个数
字键内( 第49页)。

■ 区域(ZONE)3模式

用于操作区域(ZONE)3功能。

■ 系统呼叫(SYSTEM CALL)模式

用于“系统呼叫(SYSTEM CALL)”功能。

每按一次放大器(AMP)键，功能按如下次序切换。

EL显示屏根据选择模式如下进行切换。

基本操作

25

26

■ 选择环绕声模式

例如：杜比数码

■ 选择视听室均衡器(ROOM EQ)功能

按视听室均衡器(ROOM EQ)键。

有关选择视听室均衡器(ROOM EQ)功能的更多信息( 第28页)。

按标准(STANDARD)键。

有关环绕模式的更多信息( 第31、32页)。

音量可按每次0.5dB的方式从－80dB调至＋18dB。然而，当设
定声道电平时( 第40或73、74页)，声道音量设定为大于
＋0.5dB时，音量就不能调至18dB。(这时最大音量调节范围是
“18dB－(最大声道电平值)”。)
同样地，由于环绕模式和参数的组合，当内部音量补偿控制激
活，将多声道音频信号向下混音为两声道等，可能不能将音量
调整到最大值18dB。

(主机)

2

在选择的设备上开始播放。

3



音量电平显示在主音量电平显示屏上。

(主机) (遥控器)

调整音量。

播放输入音源

1

选择要播放的输入音源。

例如：CD

(遥控器)

若要在选择区域(ZONE)2/3/录音选择(REC SELECT)时选择输入音
源，按主机上的音源(SOURCE)键，然后操作功能(FUNCTION)钮。

基本操作 基本操作

音源
(SOURCE)

视听室均衡器
(ROOM EQ)

音量(VOLUME)

功能(FUNCTION)

耳机
(PHONES)

外接输入
(EXT.IN)

标准(STANDARD)

输入模式

(INPUT MODE)

模拟
(ANALOG)

视频选择(VIDEO SELECT)

输入模式

(INPUT MODE)

标准

(STANDARD)

视听室均衡器

(ROOM EQ)

静音

(MUTING)

功能

(FUNCTION)

音量
(VOLUME)

扬声器
(SPEAKER)

视频选择
(VIDEO SELECT)

有关操作说明，请参阅设备说明书。

26

暂时关闭声音(静音)

使用此功能暂时关闭音频输出。

■ 通过遥控器进行视频选择

按静音(MUTING)键。

·可以调节静音电平( 第68、69页)。

• 取消混合播放：
用视频选择(VIDEO SELECT)键选择“音源(SOURCE)”。

• 不能选择HDMI输入信号。

• 播放HDMI视频输入信号时，不能选择另一功能的模拟视频信号用于
HDMI视频输出。

按视频选择(VIDEO SELECT)键直至显示屏上出现所需
的图像。

• 取消外接输入模式：
按输入模式(INPUT MODE)或模拟(ANALOG)键切换到需要的输入模式
( 第27、28页)。

• 外接输入模式可以用于不同输入。欲边听音乐边看录像，请选择视
频信号所连接的输入音源，然后再设定本模式。

• 若低音炮输出电平太高，将“SW ATT”环绕参数设为“开启(ON)”。

注：

• 当输入模式设定为外接输入(EXT.IN)时，无法设定环绕模式(直入

(DIRECT)、立体声(STEREO)、标准(STANDARD)、7声道立体声(7CH
STEREO)、宽屏(WIDE SCREEN)或DSP模拟(DSP SIMULATION))。

• 在非外接输入模式的播放模式下，不能播放连接至这些端子的

信号。另外，信号不能从没有连接至输入端子的声道输出。

(遥控器)

■ 通过主机进行视频选择

注：

• 为防止听力受损，使用耳机时请勿将音量开得过大。

将耳机与耳机插口(PHONES)相连。

·连接耳机后，前置输出(包括扬声器输出)将自动关闭。

• 取消静音(MUTING)模式：
再次按静音(MUTING)键，或按遥控器上的音量(VOLUME)键，或通过

前面板上的音量(VOLUME)钮上下调节音量。

(主机)

通过耳机试听

按视频选择(VIDEO SELECT)键，转动功能(FUNCTION)键
直至显示屏上出现所需的图像。

音像混合(视频选择(VIDEO SELECT))

通过 视频选择功 能选择 的视频源储 存在记 忆中用于不 同输入
音源。

切换环绕扬声器

按扬声器(SPEAKER)键。

每按一次扬声器(SPEAKER)键，环绕扬声器按如下次序切换。

当在“设定扬声器类型(Setting the type of speakers)”(

第71页)中进行了环绕扬声器A和B的设定，可以进行操作。

• 使用前置输出端子时，设为“A”或“B”。

使用外接输入(EXT.IN)端子播放

按主机上的外接输入(EXT.IN)键或按遥控器上的输入
模式(INPUT MODE)键切换外接输入。
操作遥控器时：

每按一次输入模式(INPUT MODE)键，模式按如下次序切换。

基本操作基本操作

              

       

.

27

28

■ 屏幕显示

检查正在播放的节目

按屏幕显示(ON SCREEN)键。

每次操 作 执行完后 ， 与AVR - 3 806 的 视 频监视器 输 出(VI D EO
MONITOR OUT)端子相连的显示屏上将显示操作内容。另外，播
放时可以检查本机的工作状态。
按顺序输出有关输入选择器位置和环绕设定等信息。

按状态(STATUS)键。

本机的操作内容也显示在前面板显示屏上。另外，可以切换显

示屏切换检查本机运转状态。

■ 前面板显示屏

■ 使用明暗功能

使用该功能更改显示屏的亮度。

按明暗(DIMMER)键。

以4档调节显示屏亮度(亮、适度、暗和关闭)。

输入模式

AVR-3806具有自动(AUTO)信号探测模式，可以自动识别输入音频信号
的类型，还具有手动模式，可以根据输入音频信号的类型进行切换。

■ 选择自动(AUTO)、PCM和DTS模式

按输入模式(INPUT MODE)键。

每一次按主机上的输入模式(INPUT MODE)键，模式按如下次序
进行切换：

自动(AUTO)(所有自动模式)：

在该模式下，探测出输入至用于所选输入音源的数码和模拟输入
端子的信号类型，并在播放时自动选择AVR-3806环绕解码器中的
节目。该模式可以用于除电唱机(PHONO)和调谐器(TUNER)外的所
有输入音源。
探测数码信号是否存在，识别输入至数码输入端子的信号，并且
在DTS、杜比数码(Dolby Digital)或PCM(2声道立体声)格式下自动
进行解码和播放。如果没有数码信号输入，选择模拟输入端子。
使用该模拟播放杜比数码(Dolby Digital)信号。

DTS(独有的DTS信号播放模式)：

仅当输入DTS信号时进行解码和播放。

PCM(独有的PCM信号播放模式)：

仅当输入PCM信号时进行解码和播放。
请注意当该模式用于播放除PCM信号外的信号时可能会产生噪音。

每一次按遥控器上的输入模式(INPUT MODE)键，模式按如下次
序进行切换：

(遥控器)

操作遥控器时：

基本操作 基本操作

状态(STATUS)

输入模式

(INPUT MODE)

模拟(ANALOG)

明暗(DIMMER)

视听室均衡器(ROOM EQ)

输入模式

(INPUT MODE)

视听室均衡器

(ROOM EQ)

屏幕显示
(ON SCREEN)

.

28

平直：

将所有扬声器的频率响应调整为平直。
适用于对杜比数码5.1、DTS、DVD音频和超级音频CD等分离音源的
多声道音乐重现。

• 杜比数码(DOLBY DIGITAL)

• DTS

• PCM

根据输入信号。

• 当使用支持HDCD播 放的 播放 机输 入数 码信号
时，“HDCD”指示灯亮起。

根据输入信号。

• 当连接了D ENON LINK并 输入 了DSD信 号时 ，
“DSD ”指示灯亮 起(

第19页 )。

■ 输入信号显示

• 可以在自动设置后选择“Audyssey”、“前置”和“平直”视听室
均衡器(Room EQ)曲线。

注：

• 当 播 放 含 有 除 音 频 信 号 外 的 数 据 的 C D - R O M 时 ， “ 数码
(DIG.)”指示灯亮起，但听不到任何声音。

当 数 码 信号 被正 确输 入时 ，“ 数码 (DI G . )” 指示 灯亮起 。
如 果 “ 数码 (D IG .) ”指 示灯 不亮， 检 查 数码 输入 设备设 置
(

第59页)是否正确，连接是否正确，设备电源是否接通。
环绕模式设为纯直入(P UR E DI RECT)、直入(DIRECT)、立体 声
(STEREO)、多声 道纯 直入 (MULTI CH PU RE DI RE CT)、多声道
直入(MULTI CH DIRECT) 或多 声道输入(MULTI CH IN)时，如
果播放PCM信号的话， 将激 活A L24处理。

Audyssey:

调整所有声道的频率响应以校正视听室的音响效果。

前置：

将各扬声器的特性调整为前置扬声器的特性。

手动：

选择在手动均衡器设置(Manual EQ Setup)中设定的设定值。有关
“设定手动均衡器设置(Setting the Manual EQ Setup)”的详细
内容(

第66、67页)。

视听室均衡器(Room EQ)功能

AVR-3806的自动设置/视听室均衡器(Auto Setup/Room EQ)功能有三
种校正曲线：“Audyssey”、“前置”和“平直”。可以使用图像均
衡器手动调整扬声器的音色。
以下描述了不同曲线的详细内容。

按视听室均衡器(ROOM EQ)键。

·如果选择“Audyssey”，MultEQ XT指示灯显示为绿色。

·如果选择“前置”或“平直”，MultEQ XT指示灯显示为红色。

进 行 自 动 设 置 后 手 动 设 定 “ 扬 声 器 配 置 ( S p e a k e r
Configuration)”、“距离(Distance ) ” 、 “ 声 道 电 平
(Channel Level)”或“交叉频率(Crossover Frequency)”的
话，MultEQ XT指示灯也会显示为红色。

■ 选择模拟模式

■ 输入模式显示

• 在自动(AUTO)模式中

• 在数码(DIGITAL)PCM模式中

• 在数码(DIGITAL)DTS模式中

• 在模拟(ANALOG)模式中

根据输入信号。

• 在外接输入(EXT.IN)模式中

注：

• 播放DTS音源时的输入模式：
如果 在“ 模拟(AN ALOG) ”或“PC M”模式下 播放 与DT S兼 容的
CD或LD，将会输出噪音。
当播放与DT S兼 容的 音源 时，务必将音源设备连接至数字输 入
端子(光 学/ 同轴(OPTICA L/ CO AXIAL))，并 将输 入模式设定为
“DTS”。

按主机上的模拟(ANALOG)键或遥控器上的输入模式
(INPUT MODE)间切换至模拟输入。

模拟(ANALOG)(独有的模拟音频信号播放模式)：

解码和播放输入至模拟输入端子的信号。

基本操作基本操作

每按一次视听室均衡器(ROOM EQ)键，视听室均衡器(ROOM EQ)按
如下次序切换。

29 30

环绕

不同音源的播放模式

AVR-3806备有许多环绕模式。建议使用下述环绕模
式以便获得规定信号音源的最大效果。

为6.1声道/7.1声道环绕模式。

在杜比数码EX(DOLBY DIGITAL EX)模式下
录制的音源

杜比数码EX(DOLB Y D IGITAL EX)/
＋PLⅡx*1

(

第31页)

• 该 模 式 最 适 合 播 放 在 杜 比 数码
EX(DOLBY DIGITAL EX)模式下录制的
音源。

在DTS-ES模式下录制的音源

DTS-ES分离(DSCRT)6.1/ 矩阵(MTRX)6.1
＋PLⅡx*1

(

第31页)

• 播放在DTS-ES模式下录制的音源的
最佳模式。

杜比数码或DTS环绕(5.1声道音源)
杜比环绕模式下录制的2声道音源

宽屏(WIDE SCREEN)

(

第37、38页)

• 可用 于 杜 比 环 绕 模 式 下 录 制 的 2声
道 音 源 或 5 .1 声 道音 源 的 7. 1 声道
播放。

杜比数码(DOLBY DIGITAL)/
杜比数码(DOLBY DIGITAL)＋PLⅡx*1 /
DTS环绕(DTS SURROUND)/ DTS 96/24/
DTS＋PLⅡx*1 / DTS＋NEO:6

(

第31页)

• 该模式最适合播放5.1声道或7.1声
道的音乐。

• 可以对杜比环 绕模式下录制的音源
进行杜比定向逻辑Ⅱ的播放。

立体声录制音源
单声道录制音源

纯直入(PURE DIRECT)

(

第30页)

• 通过暂停所有不必要的电路和程序，
可以以最佳质量播放模拟输入音乐。

直入/立体声(DIRECT/STEREO)

(

第30页)

• 可用于获得纯粹的播放。

• 如果在扬声器配置不需要音调控制或
低频分配，请选择直入(DIRECT)模式
以获得最佳音效质量。

DENON原创环绕模式

(

第37、38页)

• 选择这些模式 进行立体声或单声道
录制音源的7.1声道的播放。

• 各环绕模式的 音效有所不同。选择
最适合当前使用音源的模式。

DTS NEO:6 (

第36页)

• 用于 播 放 数 码影 院 系 统 ( Di g i t a l
Theater Systems)开发的6.1或7.1声
道立体声音源的环绕模式。

• 根 据 您 的 喜 好 ， 可 以 选 择 音 乐
( M U S I C ) ( 音 乐 音 源 ) 或 影 院
(CINEMA)(电影音源)中的一种模式。

杜 比 定向 逻 辑Ⅱ x*1 ( DO L BY P R O
L O GI C Ⅱx*1 )

(

第34页)

• 由杜比 实验室 开发的 环绕模 式可以
对普通的 立 体 声 ( 2 声 道 )音源提供

7.1声道的环绕音效。

• 选择影院(CINEMA)模式用于电影环
绕声带，音乐(MUSIC)模式用于音乐
音源，游戏(GAME)模式用于2声道游
戏音频源。

注：

• 当后置环绕扬声器设 定为“无(NONE)”时，
不能选择带星号(*1)的环绕模式。

• 仅使用单一的后置环绕扬声器时，不能选择
“＋PLⅡx影院(＋PLⅡx Cinema)”模式。

• 尽管我们建议选择上述环绕模式，您也可以选择
其它环绕模式。

基本操作 基本操作

播放音频源(CD和DVD)
2声道播放模式

• 设定为纯直入(PURE DIRECT)模式时，不能使用系统设置功能。如果
要使用系统设置功能，请取消纯直入(PURE DIRECT)模式。

• 如果选择了HDMI输入端子，在纯直入(PURE DIRECT)模式下输出视频
输出。

• 纯直入(PURE DIRECT)模式下的声道电平和环绕参数与直入(DIRECT)
模式下的相同。

按主机上的直入/立体声(DIRECT/STEREO)键以选择直
入(DIRECT)模式。

每按一次直入/立体声(DIRECT/STEREO)键，功能按如下次序切换。

按直入/立体 声 ( D I R E CT/STEREO)键以选择立体 声
(STEREO)模式。

• AVR-3806具有专用于音乐的2声道播放模式。

• 选择适合您品味的模式。

■ 直入(DIRECT)模式

使用该模式以取得高质量的2声道音质。在该模式下，音频信号不经
过例如音调电路等，并直接传送，以取得高音质效果。

■ 纯直入(PURE DIRECT)模式

该模式以极高的质量重现声音。设定该模式时，所选输入音源不需要
的所有电路和程序(FL管、视频电路、音调控制、数码电路和其它模
拟音频输入不需要的电路)将自动关闭，这样就能以高质量的音效重
现音乐信号。

按 纯 直 入 ( P U R E D I R E C T ) 键 选 择 纯 直 入 ( P U R E
D I R E C T ) 模 式 。

■ 立体声(STEREO)模式

使用该模式调整音调，并取得所需音质。

基本操作基本操作

纯直入

(PURE DIRECT)

直入/立体声
(DIRECT/STEREO)

纯直入

(PURE DIRECT)

直入/立体声

(DIRECT/STEREO)

31

32

杜比数码模式和DTS环绕(只限数码输入)

2

播放带 或 标志的节目音源。

• 播放杜比数码音源时，杜比数码指示灯亮起。

• 播放DTS音源时，DTS指示灯亮起。

亮起

亮起

亮起

亮起

按后置环绕(SURROUND BACK)键。

后置环绕声道(SURROUND BACK CH)开启时

亮起。

1

按标准(STANDARD)键选择标准(STANDARD)(杜比/
DTS环绕(Dolby/DTS Surround))模式。

3

按环绕参数(SURROUND PARAMETER)键。

• 显示环绕参数菜单。

4

按游标(CURSOR)r或s键选择参数。

5

按游标(CURSOR)v或w键选择设定。

6

按 确 认 ( E N T E R ) 或 环 绕 参 数 ( S U R R O U N D
PARAMETER)键完成设定。

• 当选择了“默认(Default)”并按了游标(CURSOR)v键时，将自动关
闭“影院均衡器(CINEMA EQ . )”和“动态范围压缩(D.COMP.)”，
重设“LFE”并将“音调(TONE)”设定为默认值。

基本操作 基本操作

标准(STANDARD)

夜间(NIGHT)

游标(CURSOR) 后置环绕(SURROUND BACK)

确认(ENTER)

环绕参数
(SURROUND PARAMETER)

标准(STANDARD)

游标(CURSOR)

环绕参数

(SURROUND PARAMETER)

夜间(NIGHT)

确认(ENTER)

屏幕显示(ON SCREEN)

32

• 此外，当重复按屏幕显示(ON SCREEN)键时，屏幕信息将按如下顺
序显示：

OSD-1 音频输入信号
OSD-2 监视器信息
OSD-3 输入/输出
OSD-4 自动环绕模式
OSD-5 用户模式(USER MODE)1
OSD-6 用户模式(USER MODE)2
OSD-7 用户模式(USER MODE)3
OSD-8～14 调谐器预设电台

注：

• OSD-2：
当HDMI监视器与AVR-3806连接时，将显示监视器的分辨率。

• OSD-4：
当自动环绕模式设为“开启(ON)”(

第66页)，且输入模式

设为“自动(AUTO)”时，将显示该项。

当输入模式设为“模拟(ANALOG)”或“外接输入(EXT.IN)”时，则

不显示。

格式(FORMAT)：

显示输入信号的声道数。
“前置声道数/环绕声道数/LFE开启/关闭”
对于 在 杜 比 环 绕模 式 下 录 制 的 2 声 道信 号 音 源 ， 将 显 示“ 环绕

(SURROUND)”。

抵消(OFFSET)：

显示对白归一抵消值。

标记(FLAG)：

显示在输入信号中录制的特殊辨认信号(

第33页)。

在后置环绕声道进行矩阵处理时，显示“矩阵(MATRIX)”字样，进

行离散处理时，显示“离散(DISCRETE)”字样。

若未录制辨认信号，则不显示。

■ 查看输入信号

通过按遥控器上的屏幕显示(ON SCREEN)键可查看输入信号。(

第5页)

信号(SIGNAL)：

显示信号类型(DTS、杜比数码(DOLBY DIGITAL)、PCM等)。

信号取样频率(fs)：

显示输入信号的取样频率。

• 取消夜间模式：
再次按夜间(NIGHT)键。

• 仅当播放在杜比数码模式下录制的节目音源时夜间模式有效。

• 当夜间 模式设定为 “开启(O N)” ，不 能选择 “动态范围 压缩(D.
COMP.)”环绕参数。

夜晚或较低音量收听时，夜间模式提高可听度。

夜间模式

■ 对白归一(Dialogue Normalization)

当播放杜比数码节目音源时，自动起动对白归一功能。
对白归一是杜比数码的一个基本功能，用来自动使信号 的对白电平
(标准电平)保持在同一水平上。这些信号由不同节目音源的不同电平
录制，例如，DVD、DTV和其它未来将使用杜比数码的格式。
当该功能起动时，主机上的显示屏出现以下信息：

显示屏

             

           

当前播放节目统一为一个标准电平时，数字显示该统一值。

基本操作基本操作

按夜间(NIGHT)键进入夜间模式。

• 夜间(NIGHT)指示灯亮起。

33

34

音调(TONE)：

调整音调控制(

第39页)。

可对纯直入(PURE DIRECT)和直入(DIRECT)以外的单个环绕模式分别

进行设定。

■ 环绕参数



影院均衡器(CINEMA EQ.)：

影院均衡器(CINEMA EQ.)功能将柔和地降低超高频率的电平，对过

于明快的电影声带进行补偿。假如前置扬声器的音响过于明快，请
使用本功能。

本功能只在杜比定向逻辑Ⅱx、杜比定向逻辑、杜比数码、DTS环绕、

DTS NEO:6和宽屏(WIDE SCREEN)模式下有效。

动态范围压缩(D.COMP.)：

电影声带具有 宽广 的动 态范围(柔和与响声之间反差)。在深夜收

听或最大音量低于正常时，动态范围压缩使您能听到声带中的所
有音响(只是动态范围被减小了)。(本功能只适用播放在杜比数码
或DTS下录制的节目音源)。有4个参数可供选择(“关闭(OFF)”、
“低(LOW)”、“中(MID)”或“高(HI)”)。正常收听时设置关闭
(OFF)。

仅当在DTS模式下播放兼容音源时，显示该参数。

低频音效(LFE)：

当播放在杜比数码、DTS、DVD音频或超级音频CD下录制的节目音源

时设置其中包含的低频音效(LFE)声音电平。

节目音源和调节范围：－10dB～0dB

当播放以DTS编码的电影(movie)软件时，为了正确的DTS播放建

议将LFE电平(LFE LEVEL)设定为0dB。

当播放以DTS编码的音乐(music)软件时，为了正确的DTS播放建

议将LFE电平(LFE LEVEL)设定为－10dB。

模式/后置环绕声道输出(MODE/SB CH OUT)：

选择后置环绕声道模式方式或模式。

(1) 多声道音源

• 无矩阵(NON MTRX)：
后置环绕声道将输出与环绕声道相同的信号。

• 矩阵开启(MTRX ON)：
环绕声道信号经过数码矩阵处理，从后置环绕声道输出。

• 后置环绕关闭(SB OFF)(关闭(OFF))
没有信号从后置环绕声道播放。

• ES矩阵(ES MTRX)：
当播放DTS信号时，后置环绕信号在播放时将进行数码矩阵处理。

• ES分离(ES DSCRT)：
当DTS信号中的某个信号将音源辨认为离散6.1-声道音源时，则

将播放音源中的后置环绕信号。

• 定向逻辑Ⅱx影院(PLⅡx Cinema)：

以PLⅡx解码器的影院模式进行处理并重现后置环绕声道。

• 定向逻辑Ⅱx音乐(PLⅡx Music)：

以PLⅡx解码器的音乐模式进行处理并重现后置环绕声道。

(2) 2声道音源

• 关闭(OFF)：

不使用后置环绕扬声器进行播放。

• 开启(ON)：

使用后置环绕扬声器进行播放。

可直接按后置环绕(SURROUND BACK)键进行该操作。

自动记号探测模式(AFDM)：

• 开启(ON)：
仅当使用录制了特殊辨认信号的软件时，该功能起作用。该软件

即将上市。

当该软件在杜比数码EX(DOLBY DIGITAL EX)或DTS-ES下录制的话，

该功能可用于通过后置环绕扬声器进行在6.1声道模式中播放，如
果该软件不是在杜比数码EX(DOLBY DIGITAL EX)或DTS-ES下录制
的话，该功能可以不使用后置环绕扬声器而在普通的5.1声道模式
下播放。

当AFDM设定为“开启(ON)”并且自动探测到EX/ES记号时，根据

正在播放的节目音源确定环绕模式。

在这种情况下，不能在环绕参数画面上选择“模式/后置环绕声

道输出(MODE/SB CH OUT)”参数。

一些在杜比数码EX(Dolb y Dig it al EX)模式下录制的碟片没有
EX记号。播放过程中如果AFDM转为“开启(ON)”时如果播放模式
不自动切换，请将“后置环绕声道输出(SB CH OUT)”手动设定为
“PLⅡx影院(PLⅡx CINEMA)”或“矩阵开启(MTRX ON)”。

当在“扬声器配置(Speaker Configuration)”中将后置环绕扬

声器设定为“1个扬声器(1spkr)”时，将“后置环绕声道输出(SB
CH OUT)”设定为“矩阵开启(MTRX ON)”。



当您想用“杜比数码EX(DO L BY DIG I TAL E X )”模式播放时，将
AFDM设定为“关闭(OFF)”并选择“矩阵开启(MTRX ON)”和“后
置环绕声道输出(SB CH OUT)”。

基本操作 基本操作

• 关闭(OFF)：
当自动探测到辨认信号并且您想要任意选择环绕模式，将AFDM设

定为“关闭(OFF)”。

在这种情况下，不管正在播放什么节目音源，可以在环绕参数画

面上选择“模式/后置环绕声道输出(MODE/SB CH OUT)”参数。

例如： 当正在播放的软件有杜比数码EX(DOLBY DIGITAL EX)记号



当AFDM设定为“开启(ON)”时，环绕模式将自动设定为“杜比数
码(DOLBY DIGITAL )＋PLⅡx影院(PLⅡx CINEMA)”模式。将显示
环绕参数画面。

34

杜比定向逻辑Ⅱx(定向逻辑Ⅱ)模式

1

按标准(STANDARD)键选择“杜比定向逻辑Ⅱx
(Dolby Pro LogicⅡx)”模式。

每按一次标准(STANDARD)键模式按如下次序切换。

显示屏

(定向逻辑Ⅱx影院模式)

(定向逻辑Ⅱx音乐模式)

(定向逻辑Ⅱx游戏模式)

4

按游标(CURSOR)v或w键选择播放模式。

当“后置环绕声道输出(SB CH OUT)”参数设为“开启(ON)”时。
(将系统设置中的“后置扬声器(Sp.Back)”设定为“一个扬声器
(1spkr)”或“二个扬声器(2spkrs)”)。

2

播放带 标记的节目音源。

欲了解操作说明，请参照相应设备的操作手册。

3

按环绕参数(SURROUND PARAMETER)键。

• 显示环绕参数菜单。

5

按游标(CURSOR)△或▽键选择不同参数。

例如：杜比PLⅡx音乐模式画面

在音乐(MUSIC)模式下通过遥控器在屏幕显示上设定时，按游标
(CURSOR)s或r键将“ ”标记设定到“选项(OPTIONS)t”，
然后按游标(CURSOR)v键。

按确认(ENTER)键返回到前一画面。

• 欲在PLⅡx模式下播放，在“扬声器配置(Speaker Configuration)”设
定中将“后置扬声器(Sp.Back)”设为“一个扬声器(1spkr)”或“二
个扬声器(2spkrs)”。

• 欲在PLⅡx模式下播放，在功率放大器分配设定中设定“后置环绕
(Surround Back)”。

当“后置环绕声道输出(SB CH OUT)”参数设为“关闭(OFF)”时。(将
系统设置中的“后置扬声器(Sp.Back)”设定为“无(NONE)”)。

(定向逻辑Ⅱ影院模式)

(定向逻辑Ⅱ音乐模式)

(定向逻辑Ⅱ游戏模式)

显示屏

(杜比定向逻辑模式)

基本操作基本操作

标准(STANDARD) 确认(ENTER)

游标(CURSOR)

环绕参数
(SURROUND PARAMETER)

标准(STANDARD)

屏幕显示(ON SCREEN)

确认(ENTER)

游标(CURSOR)

环绕参数

(SURROUND PARAMETER)

              

              

              

              

              

              

             

              

             

              

             

              

              
               

35

36

■ 环绕参数



定向逻辑Ⅱx和定向逻辑Ⅱ模式：

选择一个模式(“影院(Cinema)”、“音乐(Music)”、“定向逻辑

(Pro Logic)”或“游戏(Game)”)。
影院模式用于立体声电视节目及在杜比环绕模式下编码的所有节目。
音乐模式建议用于立体声音乐和环绕声编码的立体声音乐音源。
定向逻辑模式仿效杜比实验室原创的杜比定向逻辑环绕解码，并且

可以将陈旧、古老的环绕编码节目音源发挥出更好的效果。
游戏模式最适合用于带有立体声模拟或数码输出的计算机和/或专

用游戏机控制台。仅用于2声道的立体声音源。

范围(PANORAMA)：

该模式可扩展前置立体声音像至环绕扬声器，以便于四周产生令人

惊叹的“浑然一体”音效。
选择“关闭(OFF)”或“开启(ON)”。

尺寸(DIMENSION)：

该控制可逐渐调整前后侧的音场。
该控制可从0～6进行7步设定。

中间宽度(CENTER WIDTH)：

该控制可调节中间声像，使其仅从中置扬声器发出；仅从左/右扬

声器作为幻象声像发出；或以不同程度从三个前置扬声器发出。
该控制可从0～7进行8步设定。

7

按 确 认 ( E N T E R ) 键 或 环 绕 参 数 ( S U R R O U N D
PARAMETER)键完成设定。

6

按游标(CURSOR)v或w键调整参数设定。

按游标 ( C UR S OR ) v 键 选 择“ 默 认是 ( De f a ul t
Yes)t”，然后将参数设定为默认设定。

默认(DEFAULT)设定：

基本操作 基本操作

标准(STANDARD)

游标(CURSOR)

确认(ENTER)

环绕参数
(SURROUND PARAMETER)

用户模式(USER MODE)

标准(STANDARD)

用户模式(USER MODE)

确认(ENTER)

游标(CURSOR)

环绕参数

(SURROUND PARAMETER)

36

■ 调用设定

按您想要调用的设定的用户模式(USER MODE)键。

• 所选的用户模式(USER MODE)键指示灯亮起。

在这种情况下，按住所选择的用户模式(USER MODE)键直到其指
示灯亮起。

记忆和调用功能(用户模式(USER MODE)功能)

• AVR-3806备有一种功能，可以将所选择的输入音源、自动环绕模式

和输入模式储存到记忆中，并在您想要使用的时候选择这些设定。

• 有三种设定可以通过按用户模式(USER MODE)键储存到记忆中。

1

以下设定储存到记忆中：
 当前设定的输入音源

 当前设定的自动环绕模式
 当前设定的输入模式

■ 将设定储存到记忆中

2

按住您想要储存的设定的用户模式(USER MODE)键
至少三秒。

在这种情况下，按住所选择的用户模式(USER MODE)键直到其指
示灯亮起。

DTS NEO:6模式

可以对模拟输入和数码输入2声道信号进行环绕播放。

1

按标准(STANDARD)键选择“DTS NEO:6”模式。

3

按环绕参数(SURROUND PARAMETER)键。

• 显示环绕参数菜单。

2

播放节目音源。

4

按游标(CURSOR)v或w键选择播放模式。

每按一次标准(STANDARD)键模式按如下次序切换。

5

按游标(CURSOR)r或s键选择不同参数。

6

按游标(CURSOR)v或w键调整参数设定。

7

按 确 认 ( E N T E R ) 或 环 绕 参 数 ( S U R R O U N D
PARAMETER)键完成设定。

• 当选择了“默认(Default)”并按了游标(CURSOR)v键时，“模式
(MODE)”和“音调(TONE)”将自动重设为默认值并且“影院均衡器
(CINEMA EQ.)”将设定为“关闭(OFF)”。

• 当在杜比定向逻辑Ⅱ(DOLBY PRO LOGICⅡ)、杜比定向逻辑Ⅱx(DOLBY
PRO LOGICⅡx)或DTS NEO:6模式下播放PCM数码信号或模拟信号，并
且输入信号切换至杜比数码编码的数码信号时，自动切换杜比环绕
模式。

■ 环绕参数



DTS NEO:6模式：

• 影院(Cinema)：

该模式适合播放电影。重点在于将解码分别进行，使2声道音源呈

现出与6.1声道音源相同的氛围。

该模式也可有效地播放在常规环绕模式下录制的音源，因为同相色

差视频主要被分配至中置声道(C)，反相色差视频被分配至环绕声
道(左环绕(SL)、右环绕(SR)和后置环绕(SB)声道)。

• 音乐(Music)：

该模式主要适用于播放音乐。前置声道(前左(FL)和前右(FR))不通

过解码器而直接播放，因此不会损失音质，且从中置(C)和环绕(左
环绕(SL)、右环绕(SR)和后置环绕(SB))声道输出的环绕信号效果
增添了音场的自然扩展效果。

中间声像(CENTER IMAGE)(0.0～1.0：默认为0.3)：

增加了为在DTS NEO:6音乐(MUSIC)模式下调节中置声道扩展性的中

间声像参数。

基本操作基本操作

37

38

宽屏
(WIDE SCREEN)

DENON原创环绕模式

AVR-3806备有高性能的DSP(数码信号处理器)，可以用数码处理信号来同步还原音场。按照节目音源选择10种预设的环绕模式中的一种，并按
照视听室的情况来调整参数，以取得更加真实、有力的声音。

环绕模式及其特性

选择该模式能获得像有大屏幕电影院的氛围。在这种模式下，所有信号音源(包括杜比环绕和杜比数码5.1声道音
源)都以7.1声道模式播放。对环绕声道将添加模拟电影院多环绕扬声器的效果。

视频游戏
(VIDEO GAME)

矩阵
(MATRIX)

7CH立体声
(7CH STEREO)

前左声道信号输出至环绕和后置左环绕声道，前右声道信号输出至环绕和后置右环绕声道，左右声道的同相色差
视频输出至中置声道。使用该模式享受立体声音效。

10

选择本模式突出立体声中录制的音乐的扩展感。包含输入信号(产生扩展感的部分)不同部分的信号经过延时处
理，从环绕声道输出。

虚拟
(VIRTUAL)

选择本模式以欣赏从前置2声道扬声器或耳机中产生的虚拟音场。

9

8

使用本模式来聆听视频游戏音源。

7

单声电影
(MONO MOVIE)(注)

观看单声道电影时选此项，以求更宽广的音域效果。

6

经典音乐会
(CLASSIC CONCERT)

本模式使音响具有像音乐厅那样丰富的混响。

5

爵士乐俱乐部
(JAZZ CLUB)

本模式产生的音乐犹如在室内天花板和墙壁间有回响的效果。本模式赋予爵士更逼真的效果。

4

摇滚乐舞台
(ROCK ARENA)

使用该模式可以获得现场音乐会的感受，会从四面八方产生反射音效。

3

超级体育场
(SUPER STADIUM)

观看棒球或足球比赛时选择该模式可以让您获得身临体育场的音效。该模式提供最长的混响信号。

2

1

注： 播放在单声道模式下录制的节目时，如只将信号输入一个声道(左或右)，则音效也是单边的，所以请将信号同时输入两个声道。假如您的

设备只有一个音频输出(如单音摄像机等)，请用一根“Y”型适配器电缆将单输出变为双输出，并连到左(L)和右(R)输入端。

视播放的节目音源而定，效果可能并不显著。

假如出现这种情况，可以试用其它环绕模式，无需理会各自名称，只要产生适合您品位的音场即可。

■ 个人记忆外加功能

该设备配有个人记忆功能，可自动记忆针对不同音源所选择的环绕模式与输入模式。当切换输入音源时，则该音源上一次使用的模式被自动呼
出并使用。

针对每一种环绕模式都会记忆不同输出声道的环绕参数、音调控制设定及播放电平平衡值。

基本操作 基本操作

38

• 根据后置环绕扬声器设定，“7声道立体声(7CH STEREO)”显示如下
进行更改。

3

5

按 确 认 ( E N T E R ) 或 环 绕 参 数 ( S U R R O U N D
PARAMETER)键完成设定。

4

按游标(CURSOR)v或w键调整参数设定。

按游标(CURSOR)r或s键选择不同参数。

DSP环绕模拟

1

每次按下DSP模拟(DSP SIMULATION)键，环绕模式按下列次序
切换：

选择输入声道的环绕模式。

例如：DSP环绕模拟模式

例如：7声道立体声(7CH STEREO)模式

(遥控器)

(遥控器)

2

按环绕参数(SURROUND PARAMETER)键。

• 显示环绕参数菜单。

出现选择的环绕模式画面。

• 当选择了“默认(Default)”并按了游标(CURSOR)v键时，自动关
闭“影院均衡器(CINEMA EQ.)”和“动态范围压缩(D.COMP.)”，
“视听室大小(R O O M S I Z E )”设为“中(medium)”，“音效电平
(EFFECT LEVEL)”设为“10”，“延迟时间(DELAY TIME)”设为
“30ms”，“LFE”设为“0dB”。

• “视听室大小(ROOM SIZE)”根据音场的大小，而不是以视听室的
实际大小来表现不同环绕模式的扩展效果。

显示(DISPLAY)

后置环绕扬声器

(SURROUND BACK SPEAKER)

开启(ON)

关闭(OFF)

7声道立体声(7CH STEREO)

5声道立体声(5CH STEREO)

基本操作基本操作

7声道立体声

(7CH STEREO)

DSP模拟

(DSP SIMULATION)

游标(CURSOR)

确认(ENTER)

环绕参数
(SURROUND PARAMETER)

DSP模拟

(DSP SIMULATION)

游标(CURSOR)

环绕参数

(SURROUND PARAMETER)

7声道立体声
(7CH STEREO)

确认(ENTER)

39

40

■ 环绕参数

音效(EFFECT)：

该参数在宽屏(WIDE SCREEN)模式下打开并关闭带有多环绕模式扬

声器音效的音效信号。当该参数关闭时，后置左环绕(SBL)和后置
右环绕(SBR)声道信号分别与左环绕(SL)和右环绕(SR)声道等效。

电平(LEVEL)：

该参数在宽屏(WIDE SCREEN)模式下设定音效信号的强度。该电平

可从“1”～“15”进行15步设定。如果环绕信号的定位或相位听
起来不自然，将该值设定为较低的电平。

视听室大小(ROOM SIZE)：

设定音场大小。
有五种设定：“小(small)”、“中小(med.s)”、“中(medium)”、

“中大(med.l)”和“大(large)”。“小(small)”产生小音场，
“大(large)”产生大音场。

后置环绕声道输出(SB CH OUT)

• 开启(ON)：
使用后置环绕扬声器进行播放。

• 关闭(OFF)：
不使用后置环绕扬声器进行播放。

注：

可以直接通过按主机面板上的后置环绕(SURRO UND B ACK)键进行该

操作。

音效电平(EFFECT LEVEL)：

设定环绕效果强度。
该电平可从1～15进行15步设定，声音失真时调低电平。

延迟时间(DELAY TIME)：

仅在矩阵模式中设定延迟时间，设定范围是0～300ms。

低音炮开启/关闭(ON/OFF)：

可以直接控制低音炮输出。

SW ATT：

该参数用于在外接输入(EXT.IN)模式下播放时降低低音炮电平。根

据您使用的播放机，低音炮的电平可能会显得太高。如果发生这种
情况，将“SW ATT”设定为“开启(ON)”。

使用DENON播放机时，请使用默认设定(“关闭(OFF)”)。

音调控制设定

• 使用音调控制设定按需要调整低音和高音。

• 音调控制设定在纯直入(PURE DIRECT)或直入(DIRECT)模式下不起
作用。

1

按环绕参数(SURROUND PARAMETER)键。

• 显示环绕参数菜单。

2

按游标(CURSOR)r或s键选择“音调(TONE)”。

■ 调整音调

出现选择的环绕模式画面。

3

按游标(CURSOR)v键。

• 切换到“音调控制(Tone Control)”画面。

出现选择的环绕模式画面。

基本操作 基本操作

确认(ENTER) 环绕参数(SURROUND PARAMETER)

游标(CURSOR) 音标失效(TONE DEFEAT)

游标(CURSOR)

环绕参数

(SURROUND PARAMETER)

确认(ENTER)

40

按游标(CURSOR)v或w键设定电平。

若要增加低音或高音：

低音或高音可以以1dB为单位增加到最高＋6dB。

若要降低低音或高音：

低音或高音可以以1dB为单位降低到最低－6dB。

7

按确认(ENTER)键。

• 重新出现环绕参数菜单画面。

8

按 确 认 ( E N T E R ) 或 环 绕 参 数 ( S U R R O U N D
PARAMETER)键完成设定。

4

6

按游标(CURSOR)w 键选择“音调失效关闭(Tone
Defeat OFF)”。

5

按游标(CURSOR)r或s键选择“低音(Bass)”或
“高音(Treble)”。

■ 音调失效模式

如果不想调整低音和高音，请打开音调失效模式。

按音调失效(TONE DEFEAT)键打开“音调失效(Tone
Defeat)”模式。

信号不通过低音和高音调整回路，从而得到较高音质。

声道电平

可根据播放音源或个人喜好来调整声道电平，步骤如下所述。

1

按确认(ENTER)键。

• 显示“声道音量(Channel Vol.)”画面。

不显示未使用的声道。

2

每按一次确认(ENTER)键，声道按如下次序切换。

3

音量控制器功能

通过该功能能够同时降低前置声道(左前置(FL)、中置(C)和右前置
(FR))或后置声道(左环绕(SL)、右环绕(SR)、后置左环绕(SBL)和后
置右环绕(SBR))的音量。例如，当播放多声道音乐音源时，可使用该
功能调整来自各位置声音的平衡。

1

按确认(ENTER)键。

• 显示“声道音量(Channel Vol.)”画面。

2

按游标(CURSOR)r、s或确认(ENTER)键选择“音
量控制器(Fader)”。

每按一次确认(ENTER)键，声道按以下次序切换。

• 当在“扬声器配置(Speaker Configuration)”(

第71页)中
将后置环绕 扬声器设定为“ 1个扬声器(1 spkr)”时 ，该设定设为
“后置环绕”。

• 声道 电平 调整 为最 低的 声道 可以 通过 音量 控制 器功 能降 低到
－12dB。

• 如果调整完音量控制器后分别调整声道电平，音量控制器的调整值
将被清除，所以请再次调整音量控制器。

3

按游标(CURSOR)v键降低前置声道的音量，按游
标(CURSOR)w键降低后置声道的音量。

例如：选择“前置(FRONT)”时

音量控制器功能不影响低音炮声道。

基本操作基本操作

按游标(CURSOR)r、s或确认(ENTER)键选择扬
声器。

以0 .5dB 为单位 调整电 平 ，不同 声道的 调整范围 为＋1 2dB～
－12dB。
可以通过从-12dB降低另一个SW(低音炮)的设定(设定为“关闭
(OFF)”)将低音炮的声音完全切断。

按游标(CURSOR)v或w键调整电平。

41

42

3

自动调谐

手动调谐

• 处于FM频段的自动调谐模式下，如果接收立体声广播，显示屏上的
“立体声(STEREO)” 指示灯将亮起。处于开放频率时，噪音将被
静音，“调谐(TUNED)”和“立体声(STEREO)”指示灯将关闭。

• 设定了手动调谐模式时，以单声道模式接收FM立体声广播并且“立
体声(STEREO)”指示灯关闭。

4

按模式(MODE)键来设定自动调谐模式。

• 显示屏上显示“自动(AUTO)”。

5

按调谐(TUNING)键。

• 开始自动搜索，找到一个电台时停止。

• 如果调谐未停在需要的电台，请使用“手动调谐”操作。

收听广播

1

(主机) (放大器(AMP)模式下的遥控器)

将输入音源设定为“调谐器(TUNER)”。

2

按遥控器上的调谐器(TUNER)键
选择调谐器(TUNER)模式。

(遥控器)

查看遥控器设为放大器(AMP)或调谐器(TUNER)模式。

1

将输入音源设定为“调谐器(TUNER)”。

2

按 遥 控 器 上 的 调谐 器( TU NE R ) 键 选 择 调谐 器
(TUNER)模式。

4

按模式(MODE)键来设定手动调谐模式。

查看显示屏上的“自动(AUTO)”指示灯是否关闭。

3

根据显示屏的显示，按频段(BAND)键选择需要的
频段(AM或FM)。

根据显示屏的显示，按频段(BAND)键选择需要的
频段(AM或FM)。

5

按调谐(TUNING)键接收需要的电台。

按住该键时，频率连续更改。

基本操作 基本操作

调谐预设(TUNING PRESET)

功能(FUNCTION)

调谐器(TUNER)

记忆块

(MEMORY BLOCK)

频段(BAND)

模式(MODE)

声道(CHANNEL)

转换(SHIFT)

数字(NUMBER)

调谐器(TUNER)

屏幕显示
(ON SCREEN)

记忆(MEMORY)

调谐(TUNING)

42

重复按屏幕显示(ON SCREEN)键(放大器(AMP)模式)直到屏
幕显示“调谐器预设电台(Tuner Preset Stations)”。

1

使用“自动调谐”和“手动调谐”操作来接收要
在记忆中预设的电台。

按记忆(MEMORY)键。

按声道(CHANNEL)或数字(NUMBER)(1到8)键来选择
需要的预设声道。

5

3

• 若要预设其它声道，重复第3到第6步。
总共可以预设56个广播电台—A到G记忆块中每个可以储存8个电台

(声道1到8)。

6

再次按记忆(MEMORY)键。

• 将该电台储存在预设记忆中。

4

按记忆块(MEMORY BLOCK)(A到G)键。

也可以通过按转换(SHIFT)键选择记忆块。

预设记忆

2

按 遥 控 器 上 的 调谐 器( TU NE R ) 键 选 择 调谐 器
(TUNER)模式。

查看预设电台

取消预设电台

可以通过屏幕显示查看预设(广播)电台。

■ 通过遥控器取消预设电台

1

选择记忆块(MEMORY BLOCK)(A到G)。

2

根据显示屏的显 示 ， 按 声 道 ( CHAN N E L ) 或 数 字
(NUMBER)(1到8)键来选择需要的预设声道。

■ 通过主机面板取消预设电台

1

按调谐预设(TUNING PRESET)键。

2

转动功能(FUNCTION)钮并选择需要的预设声道。

基本操作基本操作

43

44

高级操作

遥控器

操作DENON音频设备

每按一次放大器(AMP)键，功能如下进行切换。

1

按模式选择器(MODE SELECTOR)键选择您想要操作
的设备。

• 选择的模式图标闪烁。

: 放大器(AMP)、区域(ZONE)2、区域(ZONE)3或

系统呼叫(SYSTEM CALL)

: 调谐器(TUNER)

: 数码调谐器(DIGITAL TUNER)

: 卫星(SATELLITE)或电缆(CABLE)

: CD或CDR

: DVD或DVDR

: VCR或录音座(TAPE)

: 电视机(TV)

例如：
选择“放大器(AMP)”模式。

选择“区域(ZONE)2”模式。

选择“区域(ZONE)3”模式。

选择“系统呼叫(SYSTEM CALL)”模式。

2

操作音频设备

欲了解详情，请参阅设备操作说明书。
有可能某些型号的设备不能用该遥控器操作。

• 当发送某个遥控代码时，该代码表示的设备模式图标闪烁。

• 当按了 放大器 /最后( AMP /LA ST) 键时， 可能在 放大器 (AM P)模式
(放大器(AM P)、区域(ZONE) 2、 区域(ZONE)3或系 统呼叫(SYSTEM
CALL))和最后选择的非放大器通用模式(调谐器(TU)、数码调谐器
(DTU)、卫星/电缆(SAT/CBL)、CD、DVD、VCR或电视机(TV))之间
切换。

默认状态是从放大器(AMP)切换为卫星/电缆(SAT/CBL)模式。

高级操作

模式选择器

(MODE SELECTOR)

放大器/最后
(AMP/LAST)

44

1. CD播放机(CD)、CD录音机(CDR)系统组键

: 手动搜索(正向和反向)
: 停止
: 播放
: 自动搜索(回到曲目起始处)
: 暂停
0～9，＋10 : 数字

2. 录音座(TAPE)系统组键 3. 调谐器系统组键

: 调谐向上/向下
BAND : 在调幅(AM)与调频(FM)间切换
MODE : 在自动(AUTO)与手动(MANUAL)间切换
MEMO : 预设记忆
SFT : 切换预设声道范围
CH＋，－ : 切换预设声道向上/向下
A～G : 预设声道范围
1～8 : 预设声道

默认设定 ＝ CD

CD录音机(CDR)的 预设代码可以在CD 模式下录制以便可以 操作

CD录音机(

第45页)。

只能设定用于CD或CDR的预设记忆。

如果 要操 作DENO N CD R播放机， 请将 代码预设为 “3 0626” 或
“31868”。如果要返回到DE NO N CD播放机的操作，请将代码预
设为“31867”。

默认设定 ＝ VCR(

第47页)

录音座(TAPE)的预设代码可以在VCR模式下录制以便可以操作录

音座(

第45页)。
只能设定用于VCR或录音座(TAPE)的预设记忆。
如果要操作DENON 录音座(TAPE)，请将代码预设为“21471”。

高级操作高级操作

: 手动搜索(正向和反向)
: 停止
: 播放
: 自动搜索(回到曲目起始处)
: 暂停
0～9，＋10 : 数字

45

46

预设记忆

按 您 想 要 预 设 的 设 备 的 模 式 选 择 器 ( M O D E

SELECTOR)键。

不能对放大器(AMP)、区域(ZONE)2、区域(ZONE)3或系统呼叫
(SYSTEM CALL)模式进行预设。

附带的遥控器(RC-1024)可以根据您的设备的品牌，通过登记预设号
码来操作不同品牌的设备。
对于某些型号，遥控器或本机可能无法正确操作。在这 种情况下，
使用学习功能(

第48页)将您的设备遥控信号储存到附带的遥控

器中。

1

2

按住设置(SETUP)键至少三秒。

·顶部的IR扇形闪烁两次。

操作已存入预设记忆的设备

2

操作设备。

欲了解详情，请参阅设备操作说明书。
有可能某些型号的设备不能用该遥控器操作。

1

按 您 想 要 操 作 的 设 备 的 模 式 选 择 器 ( M O D E
SELECTOR)键。

参阅所附的预设代码表(

本说明书结尾)，
按数字(NUMBER)键，输入您想要储存在记忆中的
设备的制造商的预设代码(5位)。

· 每按一次键，顶部的IR扇形闪烁一次。

· 如果遥控器识别出制造商的代码，IR扇形闪烁两次。

您有10秒钟输入代码。如果超过10秒，遥控器将显示“时间到
(times out)”，您必须重新开始。

3

注：

• 由于型号与生产年限的关系，该功能不能用于某些型号的设备，
尽管其制造商在预设记忆代码表内。

• 一些制造商使用不止一种的遥控代码。请参阅随附的预设记忆
代码表来更改数字并核实操作是否正确。

■ 出厂前和经过重设的预设代码如下所示：

• TV, VCR ...................... HITACHI

• CD, DVD ...................... DENON

• SAT .......................... RCA

• 关于DVD播放机遥控组键，功能名称可能因制造商而不同。请与不
同设备的遥控操作进行比较。

DVD预设代码

41470 (默认) 40490

DENON型号

DVD-550
DVD-700
DVD-900
DVD-1000
DVD-1400
DVD-1500
DVD-1710
DVD-1910
DVD-2200

DVD-800
DVD-1600
DVD-2000
DVD-2500
DVD-3000
DVD-3300

DVD-2800
DVD-2800II
DVD-2900
DVD-2910
DVD-3800
DVD-3910
DVD-A11
DVD-A1
DVD-A1XV

高级操作 高级操作

模式选择器

(MODE SELECTOR)

IR扇形
(IR segment)

数字(NUMBER)

设置(SETUP)

46

1. DVD播放机(DVD)、DVD录音机(DVDR)系统组键

SRC ON : 电源开启
SRC OFF : 电源关闭
: 手动搜索(正向和反向)
: 停止
: 播放
: 自动搜索(回到曲目起始处)
: 暂停
SETUP : 设置
MENU : 菜单
: 游标上、下、左和右组键
ENTER : 确认
DISP : 显示
CH＋，－ : 切换声道＋、－
0～9，＋10 : 数字

2. 卫星(SAT)调谐器、电缆(CABLE)系统组键

SRC ON : 电源开启
SRC OFF : 电源关闭
SETUP : 设置
DISP : 向导
MENU : 菜单

: 游标上、下、左和右组键
ENTER : 确认
CH＋，－ : 切换声道＋、－
0～9，＋10 : 数字

默认设定 ＝ DVD
DVD录音机(DVDR)的预设代码可以在DVD模式下录制以便可以操
作DVD录音机(DVDR)(

第45页)。

只能设定用于DVD或DVDR的预设记忆。

: 手动搜索(正向和反向)
: 停止
: 播放
: 自动搜索(指令)
: 暂停

默认设定 ＝ SAT
电缆(CABLE)的预设代码可以在卫星/电缆(SAT/CBL)模式下录制
以便可以操作电缆设备(

第45页)。

只能设定用于卫星(SAT)或电缆(CBL)的预设记忆。

当有代码可用于预设设备时，按以下键将发送这些代码。如果
没有，默认情况下穿通DVD代码。如果在预设记忆设定后进行穿
通设定，优先发送这些代码。

高级操作高级操作

47

48

3. 录像机(VCR)系统组键

SRC ON : 电源开启
SRC OFF : 电源关闭
: 手动搜索(正向和反向)
: 停止
: 播放
: 自动搜索(回到曲目起始处)
: 暂停
SETUP : 设置
MENU : 菜单
: 游标上、下、左和右组键
ENTER : 确认
DISP : 向导
CH ＋，－ : 切换声道＋，－
0～9,＋10 : 数字

4. 电视监视器(TV)系统组键

SRC ON : 电源开启
SRC OFF : 电源关闭
SETUP : 设置
MENU : 菜单
: 游标上、下、左和右组键
ENTER : 确认
DISP : 向导
CH ＋，－ : 切换声道＋，－
0～9，＋10 : 数字
TV/VCR : 在电视机和视频播放机之间切换

: 手动搜索(正向和反向)
: 停止
: 播放
:自动搜索(指令)
: 暂停

当有代码可用于预设设备时，按以下键将发送这些代码。如果
没有，默认情况下穿通DVD代码。如果在预设记忆设定后进行穿
通设定，优先发送这些代码。

高级操作 高级操作

48

如果使用的AV设备不是DENON产品，或不能通过AVR-3806遥控内部预
设记忆中的代码操作该AV设备，或AVR-3806的遥控器不能学习该设备
的代码，那么您应该使用该设备附带的遥控器来操作该设备。

学习功能

1

按住设置(SETUP)键至少三秒。

• IR扇形闪烁两次。

2

按9、7、5键(9→7→5)选择学习设置。

• IR扇形闪烁两次，表示遥控器处于学习设置模式。

• 如果要取消学习设置模式，按住设置(SETUP)键至少三秒。

• 不要对设置(SETUP)键进行学习。

3

按 要 被 学 习 的 设 备 的 模 式 选 择 器 ( M O D E
SELECTOR)键。

不能对放大器(AMP)、区域(ZONE)2、区域(ZONE)3或系统呼叫
(SYSTEM CALL)模式进行学习。

4

按要被学习的键。

• 显示屏熄灭，本机进入学习候用模式。

如果按了无法被“学习”的键，IR扇形亮起并且取消学习设置

模式。

放大器/最后(AMP/LAST)键无法进行学习。

5

将遥控器直接指向对方，并按住其它遥控器上要
进行“学习”的键。

• 显示屏再次开启，IR扇形闪烁两次，表示成功获取该代码。

重复第4和第5步“学习”其它键。
可以通过按模式选择器(MODE SELECTOR)键切换模式。
如果IR扇形显示一次长的闪烁，表明发生了学习错误。尝试重
复该步骤直到成功获取代码。

6

按住设置(SETUP)键至少三秒退出该编程设置。

其它遥控器

高级操作高级操作

模式选择器

(MODE SELECTOR)

IR扇形

数字(NUMBER)

设置(SETUP)

49

50

系统呼叫

3
4

5

重复第4步登记需要的键。

在系统呼叫(SYSTEM CALL)1～3键中最多可以储存32个信号。

按您想要登记的键。

• 每按一次键，IR扇形闪烁一次。

可以通过按模式选择器(MODE SELECTOR)键切换模式。

按您想要登记的系统呼叫(SYSTEM CALL)键(1～3)。

■ 系统呼叫组键

• 在系统呼叫(SYSTEM CALL)1～3键中最多可以储存32个信号。

• 可以在系统呼叫(SYSTEM CALL)模式下使用系统呼叫功能。

■ 储存系统呼叫信号

附带的遥控器备有“系统呼叫”功能，可以通过按单独的键传输一系
列的遥控信号。
例如，该功能可以用于接通放大器的电源，选择输入音源，接通电视
监视器的电源，接通音源设备的电源和将音源设定为音源模式，所有
的这些操作只需按一个键即可完成。

1

按住设置(SETUP)键至少三秒。

• IR扇形闪烁两次。

2

6

注：

• 登记系统呼叫信号时，将会传输按键的遥控信号，所以注意不
要造成对设备的意外操作(例如，盖住遥控感应窗)。

按住设置(SETUP)键至少三秒登记系统呼叫。

•IR扇形闪烁两次。

按9、7、8键(9→7→8)选择系统呼叫设定。

• IR扇形闪烁两次。

■ 使用系统呼叫功能

1

按 放 大 器 ( A M P ) 键 选 择 系 统 呼 叫 ( S Y S T E M
CALL)模式。

2

按系统呼叫(SYSTEM CALL)键(1～3)，其中已储存
了系统呼叫信号。

• 接连传输储存的信号。

高级操作 高级操作

模式选择器

(MODE SELECTOR)

系统呼叫(SYSTEM CALL)

声道(CHANNEL)

IR扇形

开启(ON)

数字(NUMBER)

设置(SETUP)

50

设定背光发光时间

1
2
3

按 您想 要设 定发 光时 间( 5秒 ～2 5秒 )的 数字
(NUMBER)键(1～5)。

■ 发光时间

1 : 5秒
2 : 10秒(出厂默认值)
3 : 15秒
4 : 20秒
5 : 25秒

• IR扇形闪烁两次表示确认。

按9、7、3键(9→7→3)选择发光设定。

• IR扇形闪烁两次。

按住设置(SETUP)键至少三秒。

• IR扇形闪烁两次。

1
2

按9、7、9键(9→7→9)。

• IR扇形闪烁两次。

按住设置(SETUP)键至少三秒。

• IR扇形闪烁两次。

3

按开启(ON)键。

• IR扇形闪烁两次或四次。

两次闪烁表示环境光功能原本无效，现在开启了。四次闪烁表

示环境光功能原本开启，现在无效了。

设定环境光传感器

附带的遥控器(RC-1024)的环境光传感器可以根据视听室中的白炽光
的亮度自动调整EL显示屏的亮度。环境光传感器的默认状态为“关闭
(OFF)”(无效)。

穿通

在CD、DVD和VCR模式中使用的键可以分配到电视机(TV)和卫星/电缆
(SAT/CBL)模式下通常不使用的键。
例如，当DVD模式设定为电视机(TV)模式中的穿通模式时，在电视机
(TV)模式下发送DVD模式的播放(PLAY)( )、停止(STOP)( )、手动搜索
(MANUAL SEARCH)( )、自动搜索(AUTO SEARCH)( )和暂
停(PAUSE)( )键的信号。－(※)

1
2
3
4
5
6
7

按住设置(SETUP)键至少三秒。

• IR扇形闪烁两次。

按您想要设定穿通的模式选择器(MODE SELECTOR)键
(电视机(TV)或卫星/电缆(SAT/CBL))。

重复第4步。

按您想要穿通的键( 、 、 、
或 )。

选 择 您 想 要 穿 通 的 模 式 选 择 器 ( M O D E
SELECTOR)键(CD、DVD或VCR)。

按9、8、4键(9→8→4)选择穿通设定。

• IR扇形闪烁两次。

按住设置(SETUP)键至少三秒。

• IR扇形闪烁两次。

设定亮度

• 显示屏的亮度可以分5级进行调整。

• 默认亮度设定为3级(5级＝最亮)。

1

3

按住设置(SETUP)键退出该编程设置。

• IR扇形闪烁两次表示确认。

按住设置(SETUP)键至少三秒。

• IR扇形闪烁两次。

2

-1

2

-2

亮度降低1档：
按声道(CHANNEL)－键。

亮度增加1档：
按声道(CHANNEL)＋键。

高级操作高级操作

• 如果您想要手动设定显示屏的亮度，请设定为“关闭(OFF)”(默认)。

51

52

重设

1

Press and hole the SET UP button for at
least three seconds.

• The IR segment blinks twice.

2

Press the 9, 7, 8 button (9→7→8) to
select a setting.

• The IR segment blinks twice.

1

按住设置(SETUP)键至少三秒。

• IR扇形闪烁两次。

3
4

按您想要重设两次的学习键。

• IR扇形闪烁两次。

可以通过重复第1～4步删除其它键。

按模式选择器(MODE SELECTOR)键。

2

按9、7、6键(9→7→6)。

• IR扇形闪烁两次。

■ 重设单个学习键。

1

Press and hole the SET UP button for at
least three seconds.

• The IR segment blinks twice.

2

Press the 9, 7, 8 button (9→7→8) to
select a setting.

• The IR segment blinks twice.

1

4

按住设置(SETUP)键至少三秒清除系统呼叫。

• IR扇形闪烁两次。

按住设置(SETUP)键至少三秒。

• IR扇形闪烁两次。

2
3

按您想要重设的系统呼叫(SYSTEM CALL)键(1～3)。

按9、7、8键(9→7→8)。

• IR扇形闪烁两次。

■ 重设系统呼叫组键

■ 重设穿通设定

■ 全部重设功能

1

Press and hole the SET UP button for at
least three seconds.

• The IR segment blinks twice.

2

Press the 9, 7, 8 button (9→7→8) to
select a setting.

• The IR segment blinks twice.

1
2
3

按 您 想 要 重 设 两 次 的 模 式 选 择 器 ( M O D E
SELECTOR)键。

• IR扇形闪烁两次。

按9、7、6键(9→7→6)。

• IR扇形闪烁两次。

按住设置(SETUP)键至少三秒。

• IR扇形闪烁两次。

■ 重设所有学习键

1
2

按9、8、1键(9→8→1)。

• IR扇形闪烁四次。

• 清除整个系统记忆，这样遥控器将恢复到出厂默认设定。

仅当您想要清除所有自定义设定和记忆并将遥控器恢复到拆箱
时的出厂默认设定值时，使用该功能。

按住设置(SETUP)键至少三秒。

• IR扇形闪烁两次。

2

按住设置(SETUP)键至少三秒。

• IR扇形闪烁两次。

4

按住设置(SETUP)键至少三秒重设穿通设定。

• IR扇形闪烁两次。

3

按9、8、4键(9→8→4)。

• IR扇形闪烁两次。

按您想要设定的模式选择器(MODE SELECTOR)键(电
视机(TV)或卫星/电缆(SAT/CBL))。

1

高级操作 高级操作

IR扇形

模式选择器

(MODE SELECTOR)

系统呼叫(SYSTEM CALL)

数字(NUMBER)

设置(SETUP)

52

• 当“区域(ZONE)2(区域(ZONE)3)”输出(OUT)端子的输出配线并连接到安装在其它视听室的功率放大器时，可以在安装了本机和播放设备的主
区域(MAIN ZONE)以外的视听室中播放不同的音源。(参阅下图中的区域(ZONE)2(区域(ZONE)3)。)

• 可以在“系统设置菜单(Syst e m Setu p Menu)”的“功率放大器分配(P o wer Am p Assig n)”中进行设定以便可以通过与区域(ZONE)2(区
域(ZONE)3)扬声器端子连接的扬声器播放与区域(ZONE)2(区域(ZONE)3)前置输出端子一样的音源(

第68页)。

如果要控制上述设备以外的设备，请使用该设备的遥控器或对零售的可编程遥控器进行预设。

多重区域音乐娱乐系统

• 有关零售设备的安装和操作设备，请参阅设备的操作说明书。

通过区域(ZONE)2和区域(ZONE)3前置输出(PREOUT)端子进行多重区域播放

■ 将功率放大器用作主区域(MAIN ZONE)输出时

• AVR-3806备有可调节音量的前置输出端子、视频输出端子(复合和S视频)作为区域(ZONE)2输出端子和固定输出电平作为区域(ZONE)3输出端子。

[系统配置和连接示例]

使用外部放大器。

: 多音源音频(MULTI SOURCE AUDIO)信号电缆

: 多音源视频(MULTI SOURCE VIDEO)信号电缆

请参阅“连接”(

第22页)。

高级操作高级操作

AVR-3806

主区域(MAIN ZONE)7.1声道系统

区域(ZONE)2 区域(ZONE)3

监视器

监视器

DVD播放机

输入

系统遥控器RC-1024

功率放大器

前置主放大器

区域(ZONE)2
音频输出(AUDIO OUT)
(可变输出(VARIABLE OUT))

区域(ZONE)2
视频输出(VIDEO OUT)

区域(ZONE)3音频输出(AUDIO OUT)(固定输出(FIXED OUT))

C

FL

FR

SL

SW

SR

SB

R

SB

L

53

54

通过扬声器(SPEAKER)端子进行多重区域播放

■ 将后置环绕放大器用作区域(ZONE)2/区域(ZONE)3输出时

• 当在“系统设置菜单(System Setup Menu)”的“功率放大器分配(Power Amp Assign)”中将后置环绕功率放大器分配到区域(ZONE)2或区域
(ZONE)3输出声道时，后置环绕扬声器端子可以用作区域(ZONE)2或区域(ZONE)3扬声器输出端子(

第68页)。

[系统配置和连接示例]

外部放大器用作区域(ZONE)3，AVR-3806内部放大器用作区域
(ZONE)2。

: 多音源音频(MULTI SOURCE AUDIO)信号电缆

: 多音源视频(MULTI SOURCE VIDEO)信号电缆

: 扬声器(SPEAKER)电缆

请参阅“连接”(

第22页)。

[系统配置和连接示例]

外部放大器用作区域(ZONE)2，AVR-3806内部放大器用作区域
(ZONE)3。

高级操作 高级操作

区域(ZONE)2 区域(ZONE)3 区域(ZONE)2 区域(ZONE)3

监视器

AVR-3806 AVR-3806

监视器

DVD播放机

DVD播放机

输入

输入

系统遥控器RC-1024

系统遥控器RC-1024

区域(ZONE)2音频输出(AUDIO OUT)
(可变输出(VARIABLE OUT))

多重区域扬声器输出
(MULTI ZONE SPEAKER OUT)

多重区域扬声器输出
(MULTI ZONE SPEAKER OUT)

区域(ZONE)3音频输出(AUDIO OUT)
(固定输出(FIXED OUT))

区域(ZONE)2
视频输出(VIDEO OUT)

区域(ZONE)2视频输出(VIDEO OUT)

监视器

监视器

功率放大器

前置主放大器

C

FL

FR

SL

SW

SR

C

FL

FR

SL

SW

SR

主区域(MAIN ZONE)5.1声道系统 主区域(MAIN ZONE)5.1声道系统

54

2

显示“区域2音源(ZONE2 SOURCE)”时，转动功能
(FUNCTION)钮选择要输出的音源显示在显示屏上。

将节目音源输出到区域(ZONE)2视听室中的放大器等
(区域2选择(ZONE2 SELECT)模式)

1

按区域(ZONE)2/3/录音选择(REC SELECT)键在显
示屏上显示“区域2音源(ZONE2 SOURCE)”。

• MULTI(多重)指示灯亮起。

每按一次该键，显示屏如下切换。

• 区域(Z O NE)2 模式中选 择 的音源 信 号也从V C R-1 、 VCR- 2和CD R/
TAPE录制输出端子输出。

• 数码信号不从区域(ZONE)2和区域(ZONE)3音频输出端子中输出。

• 有关多重区域(MULTI ZONE)连接(

第52、53页)

• 按静音(MUTING)键暂时使音频静音。
静音电平与“音量控制(Volume Control)”设定的一样。

• 取消静音模式：
再次按静音(MUTING)键，或按遥控器上的音量(VOLUME)键。

3

开始播放要输出的音源。

有关操作说明，请参阅相关设备的说明书。

2

显示“区域3音源(ZONE3 SOURCE)”时，转动功能
(FUNCTION)钮选择要输出的音源显示在显示屏上。

1

按区域(ZONE)2/3/录音选择(REC SELECT)键在显
示屏上显示“区域3音源(ZONE3 SOURCE)”。

将节目音源输出到区域(ZONE)3视听室中的放大器等
(区域3选择(ZONE3 SELECT)模式)

3

开始播放要输出的音源。

有关操作说明，请参阅相关设备的说明书。

多音源播放过程中的遥控器操作

1
2

3

4

不同区域的输出音 量 可 以 通 过 遥 控 器 上的音量
(VOLUME)键调整。

仅当在“系统设置菜单(System Setup Menu)”(

第68、
69页)的“音量控制(Volume Control)”中将区域音量电平设为
“可变(Variable)”时，可以控制输出电平。

默认音量设定(DEFAULT VOLUME SETTING)

区域(ZONE)2：－40dB
区域(ZONE)3：－40dB

可以在-70dB到+18dB中以1dB为单位调节区域音量。
仅当在“系统设置菜单(System Setup Menu)”(

第
68页)的“功率放大器分配(Power Amp Assign)”中选择“区
域(ZONE)3”时，可以调整区域(ZONE)3音量。

选择您想要输出的输入音源。

当输入音源设为调谐器(TUNER)时，可以使用遥控器上的声道
(CHANNEL)＋和－键选择预设声道。

按区域(ZONE)2(区域(ZONE)3)开启(ON)键接通区
域电源。

按关闭(OFF)键断开区域电源。

按放大器(AMP)键选择你想要操作的区域。

高级操作高级操作

区域(ZONE)2/3/录音选择(REC SELECT)

功能(FUNCTION)

放大器(AMP)

区域(ZONE)2

开启/关闭(ON/OFF)

声道(CHANNEL)

静音(MUTING)

区域(ZONE)3
开启/关闭(ON/OFF)

音量(VOLUME)

55

56

(遥控器)(主机)

(主机) (遥控器)

1

选择在系统设置的“数码输入分配(Digital In
Assign)”(

第59页)中分配了DENON LINK的

输入音源。

播放带DENON LINK的超级音频CD

3

在选择的设备上开始播放。

• DSD指示灯亮起。

有关操作说明，请参阅设备说明书。
在直入(DIRECT)模式中播放DSD2声道信号时， 显示 屏上 显示
“DSD直入(DSD DIRECT)”。

在直入(DIRECT)模式(后置环绕声道输出(SB CH OUT)“关闭(OFF)”)

中播 放 DSD多 声道信号 时 ，显示 “ DSD 多 重直入 ( DSD MULTI
DIRECT)”。

其它功能

• DENON LINK指示灯亮起。

亮起

例如：DVD

2

选择环绕模式。

例如：DIRECT

亮起

在直入(DIRECT)或纯直入(PURE DIRECT)模式中播放DSD信号时，
DSD信号转换成模拟信号。当在其它环绕模式中播放时，DSD信号首
先转换成PCM信号。可以通过按遥控器上的屏幕显示(ON SCREEN)键
查看输入信号和播放状态。

例如：

在直入(DIRECT)模式中播放DSD多声道信号时

例如：

在7声道立体声(7CH STEREO)模式中播放DSD多声道信号时

高级操作 高级操作

功能(FUNCTION)

电源(POWER)

环绕模式(SURROUND MODE)

夜间(NIGHT) 纯直入(PURE DIRECT)

区域(ZONE)2/3/录音选择(REC SELECT)

环绕模式(SURROUND MODE)

直入/立体声
(DIRECT/STEREO)

屏幕显示(ON SCREEN)

DVD

56

多音源录制/播放

■ 同时进行播放和录制(录音输出(REC OUT)模式)

1

按区域(ZONE)2/3/录音选择(REC SELECT)键直到
显示屏上显示“区域2音源(ZONE2 SOURCE)”。

2

显示“区域2音源(ZONE2 SOURCE)”时，转动功能
(FUNCTION)钮直到显示屏上显示“录音输出音源
(RECOUT SOURCE)”。

• 录音(REC)指示灯亮起。

1

使用主机的电源(POWER)开关关闭本机。

2

按住以下纯直入(PURE DIRECT)键和夜间(NIGHT)
键，打开主机的电源(POWER)开关。

3

显示“录音输出音源(RECOUT SOURCE)”时，转动
功能(FUNCTION)钮来选择想要录制的音源。

4

设定录制模式

有关操作说明，请参阅您要进行录制操作的设备手册。

              

       

• 如欲取消，转动功能(FUNCTION)钮选择“音源(SOURCE)”。

• 在录音输出(REC OUT)模式下所选择的除数码输入外的其它录音音源
也将从区域(ZONE)2前置输出端子输出。

• 数码信号不从模拟录音输出(REC OUT)端子输出。

• 选择录音输出(REC OUT)模式时，不能操作遥控器上的区域(ZONE)2键。

• 若第3步无效，请从第1步重新开始。

• 若微处理器被重设，所有的设定被重设为默认值(出厂所设的值)。

最后功能记忆

• 本机备有最后功能记忆，可以在关上电源之前及时储存输入和输出
设定情况。

当电源重新接通时，无需再进行复杂的重设。

• 本机也有备用记忆。当主机的电源关上并且电源线断开时，这项功
能可保持大约一星期的记忆。

微处理器初始化

在极少的情况下，AVR-3806的内部微处理器可能会锁定，否则将导致
误操作。这可能是由于交流电线电涌、电线尖峰噪音，或本机或附近
或连接设备产生的静电导致的。如果关闭本机电源(断开电源线10分
钟后再重新连接)仍不能解决问题，可能需要重新初始化本机。这样
做将使微处理器恢复到原始的拆箱时的状态，抹去所有自定义记忆和
设定，并恢复到原始的出厂默认设定。仅当您确定微处理器需要进行
重新初始化时，使用该步骤。

3

查看整个显示屏正在以1秒的间隔闪烁，放开按住
两键的手指。

• 微处理器即会初始化。

高级操作高级操作

57 58

高级设置-第1部分

您可以自定义各种系统设置以适应您的视听环境。
有关系统菜单的内容和本机的初始设定(

第78～80页)。

您可以通过前面板或遥控器上的键来更改设定。

浏览系统设置菜单

1

按遥控器上的放大器(AMP)键。

3

按确认(ENTER)键确认所选的菜单。

2

按设置(SETUP)键显 示“系统设置菜单(S ystem
Setup Menu)”。
按游标(CURSOR)r或s 键来选择菜单，然后按确
认(ENTER)键。

5

按确认(ENTER)键来确认新的设定。

6

按设置(SETUP)键返 回“系统设置菜单(S ystem
Setup Menu)”，再按一下返回到主画面。

4

若要 更改某项设定，首先 按游标(CURSO R)r 或
s 键来选择该设定，然后按游标(C URSOR ) v 或
w键来更改设定。

[显示屏]

2

3

[屏幕显示]

4

6

高级设置-第1部分

游标(CURSOR)v

确认(ENTER)

游标(CURSOR)r

游标
(CURSOR)s

系统设置

(SYSTEM SETUP)

游标
(CURSOR)w

放大器(AMP)

系统设置

(SYSTEM SETUP)

游标(CURSOR)r

游标(CURSOR)w

确认(ENTER)

游标(CURSOR)v

游标(CURSOR)s

          

          
        

           
          

        
   

          

          

          
           

          
        

           
    

        
          

        
           

       
          

        

AVR-3806设有的屏幕显示直观、便于理解，字母数字前面板显示管也可以用于查看和调节设定。我们建
议您进行系统调节时使用屏幕显示。以下是一些具有代表性的前方显示屏和屏幕显示实例。

屏幕显示和前方显示屏

主菜单

[屏幕显示]

若 要 选择 菜 单， 按 游标
(CURSOR)r或s鍵。

顶级菜单

顶级菜单

[前方显示屏]

号码

屏幕标题

子菜单标题

主菜单

高级设置-第1部分

高级设置-第1部分

按游标(CURSOR)

v

键执行

该项命令。

当前设定

用游标(CURSOR)

v

或

w

键

更改设定。

当前选择行

按游标(CURSOR)

v

或

w

键

选择两项中的一项。

按游标(CURSOR)

v

键选择

“默认(Default)”。

当前选择行

号码

屏幕标题

子菜单标题

59

60

进行与音频相关的设定。

音频输入设置

设定数码输入分配(Digital In Assignment)

该设定为不同的输入音源分配AVR-3806的数码输入端子。

1

按游 标(CURSOR)r 或s 键选择“系统设置菜单
(System Setup Menu)”中的“音频输入设置(Audio
Input Setup)”，然后按确认(ENTER)键。

• 出现“音频输入设置(Audio Input Setup)”菜单。

2

按游 标(CURSO R)r 或 s 键选择“数 码输入分配
(Digital In Assign)”，然后按确认(ENTER)键。

• 出现“数码输入分配(Digital In Assign)”画面。

4

按确认(ENTER)键确认设定。

• “音频输入设置(Audio Input Setup)”菜单再次出现。

按游标(CURSOR)r或s键选择输入音源，然后按
游标(CURSOR)v或w键选择数码输入端子。

从同轴(COAX)1～2、光学(OPT)1～5之间选择。
如果选择了相同的数码输入端子，之前分配的输入音源的设定

将切换为“关闭(OFF)”。

当在“HDMI输入分配(HDMI In Assign)”(

第62、63页)中

将HDMI输入端子分配到输入音源时，显示该HDMI输入端子。

如果对“默认(Default)”选择了“是(Yes)”，设定将自动重

设为默认值。

3

• AVR-3806后面板上的光学(OPTICAL)3和4端子备有的光学数码输出
端子可以用于将数码 音频信号录制到CD录音机、MD 录音 机或其它
数码音频录音座。该端子可用于数码音频音源(立体声－2声道)和
数码音频录音机之间的数码录制。

• 不能在“数码输入分配(Digital In Assign)”画面中选择“电唱机
(PHONO)”或“调谐器(TUNER)”。

设定DENON LINK

• 当连接了DENON DVD播放机和DENON LINK时，务必在“设定数码输
入分配(Setting the Digital In Assignment)”中设定“DENON
LINK”。

• 当输入模式为自动(AUTO)且不能通过DENON LINK传输信号，本机将自
动将输入更改成所选的信号(模拟(ANALOG)或外接输入(EXT.IN))。

• 请参阅“DENON LINK连接”(

第19页)。

1

按游标(CURSOR)r或s键选择输入音源，然后按
游标(CURSOR)v或w键选择“DLINK”。

选择用于不能通过DENON LINK传输的信号播放的输入端口。

设定外接输入设置(EXT.IN Setup)

• 设定与外接输入(EXT.IN)(8声道)端子相连的模拟输入信号的播放
方式。

• 请参阅“连接外接输入(EXT.IN)端子”(

第17页)。

2

按游标(CURSOR)r或s键选择“DLINK”设定，
然后按游标(CURSOR)v或w键选择输入信号(模拟
(ANALOG)或外接输入(EXT.IN))。

1

按游 标(CUR SOR)r 或s 键选择“音频输入 设置
(Audio Input Setup)”菜单中的“外接输入设置
(EXT.IN Setup)”，然后按确认(ENTER)键。

• 出现“外接输入设置(EXT. IN Setup)”画面。

2

按游标(CURSOR)r或s键选择要设定的项目，然
后按游标(CURSOR)v或w键选择参数。

环绕扬声器(Surr.Sp)：

预设在外接输入(EXT.IN)模式中使用的环绕扬声器。根据使用的
播放机规格进行选择。同时请参阅播放机的操作说明书。

• 环绕扬声器A(Surr.A)：
使用环绕扬声器A时选择该项。

• 环绕扬声器B(Surr.B)：
使用环绕扬声器B时选择该项。

• 环绕扬声器A和B(Surr.A＋B)：
使用环绕扬声器A和B时选择该项。

低音炮(SW)电平：

设定输入到外接输入(EXT.IN)低音炮端子的模拟信号的播放电平。
根据使用的播放机规格进行选择。同时请参阅播放机的操作说
明书。
建议设定为＋15dB(默认值)。(可选择0、＋5、＋10和＋15。)

3

按确认(ENTER)键确认设定。

• “音频输入设置(Audio Input Setup)”菜单再次出现。

高级设置-第1部分 高级设置-第1部分

60

设定输入功能电平(Input Function Level)

• 校正不同输入音源的播放电平。

• 将与不同输入音源相连设备的播放电平调节为一致，以消除每次切
换输入音源均须调节主音量的需要。

1

按游 标(CURSO R)r 或s 键选择“音频输入设置
(Audio Input Setup)”菜单中的“输入功能电平
(Input Function Lev.)”，然后按确认(ENTER)键。

• “输入功能电平(Input Function Lev.)”画面出现。

3

按确认(ENTER)键确认设定。

• “音频输入设置(Audio Input Setup)”菜单再次出现。

2

按游标(CURSOR)r或s键选择输入音源，然后按
游标(CURSOR)v或w键调节电平。

可以在－12dB到＋12dB中以1dB为单位调节电平。
若“默认(Default)”选择“是(Yes)”，设定将自动重新设为
默认值。

设定功能重命名(Function Rename)

可改变在前方显示屏和屏幕显示中显示的输入音源名称。可输入与输
入音源相连的设备名称或品牌。

1

按游标 (CURS OR)r或s 键选择“音频 输入设置
(Audio Input Setup)”菜单中的“功能重命名
(Function Rename)”，然后按确认(ENTER)键。

• “功能重命名(Function Rename)”画面出现。

2

按游标(CURSOR)r或s键选择想要改变的输入音
源名称，然后按游标(CURSOR)v或w键。

• 屏幕切换到字符输入屏。

例如：选择“DVD”并按游标(CURSOR)v或w键时

• 完成该项设定后，检查不同音源的播放电平是否相同。

3

使用游标(CURSOR)v或w键移动游标( )选择想
要输入的字符、数字、符号或标点，然后使用游
标(CURSOR)r或s键选择该字符。

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z
a b c d e f g h i j k l m n o p q r s t u v w x y z
0 1 2 3 4 5 6 7 8 9
! ” # % & ’( ) * + , – . / : ; < = > ? @ [ \ ] (space)

可输入多达8个字符。

4

重复第3步输入音源名称。

欲将输入 音源名称重新设 为默 认名称，按游标 (CURSOR )v或
w键使输入音源高亮显示，然后按游标(CURSOR)s键。
若“默认(Default)”选择“是(Yes)”，按游标(CURSOR)v键
重新设为默认输入音源名称。

5

所有字符输入完毕后，按确认(ENTER)键。

• “功能重命名(Function Rename)”画面再次出现。

使用相同步骤改变其他输入音源名称。

• 选择输入音源时，屏幕如下显示。

例如：名称改变为“DVD-A1XV”时

6

按确认(ENTER)键确认设定。

• “音频输入设置(Audio Input Setup)”菜单再次出现。

高级设置-第1部分高级设置-第1部分

61

62

调谐器预设

■ 自动预设记忆

通过 该设定自动 搜索FM广 播并最 多储 存56 个电台到预 设声道中：
A1到8、B1到8、C1到8、D1到8、E1到8、F1到8以及G1到8。

1

按游 标(CUR SOR)r 或s 键选择“音频输入 设置
(Audio Input Setup)”菜单中的“调谐器预设
(Tuner Presets)”，然后按确认(ENTER)键。

• “调谐器预设(Tuner Presets)”画面出现。

2

按游 标(CURSO R)r 或 s 键选择“自 动预设记忆
(Auto Preset Memory)”，然后按确认(ENTER)键。

• “自动预设记忆(Auto Preset Memory)”画面出现。

3

按游标(CURSOR)v键选择“是(Yes)”。

• 画面上的“搜索(Search)”闪烁并开始搜索。

• 搜索完成后就显示“完成(Completed)”。

• 显示屏自动切换到“调谐器预设(Tuner Presets)”画面。

■ 预设跳过

通过按预设(PRESET)键选择预设声道时，可以跳过某个预设声道。

1

按游 标 (C UR SO R) r 或s 键 选 择“ 调谐 器预 设
(Tuner Presets)”画面中的“预设跳过(Preset
Skip)”，然后按确认(ENTER)键。

• “预设跳过(Preset Skip)”画面出现。

3

当在画面底部按了游标(CURSOR)s键。

• 下一预设记忆块的画面出现。

2

按游 标(CUR SOR)r 或s 键选择想要跳过的 预设
声道，然后按游标(CURSOR)v或w键选择“开启
(ON)”或“关闭(OFF)”。

• 如果由于信号 接收 不良 而无法自动预设FM电台，请使用“手动调
谐”操作(

第41页)来接收电台，然后通过手动“预设记忆”操

作预设该电台(

第42页)。

也可以通过选择“块(Block)”然后按游标(CURSOR)v或w键来
选择需要的预设记忆块。

■ 预设名称

可以输入预设声道的输入电台名称等。
这些名称显示在前方显示屏和屏幕显示上。

1

按游 标 (C UR SO R) r 或s 键 选 择“ 调谐 器预 设
(Tuner Presets)”画面中的“预设名称(Preset
Name)”，然后按确认(ENTER)键。

• “预设名称(Preset Name)”画面出现。

可输入多达8个字符。

2

按游标(CURSOR)r或s键选择想要更改名称的预
设声道，然后按游标(CURSOR)v或w键。

• 切换到字符输入画面。

例如：当选择“A1”并按了游标(CURSOR)v或w键时

3

使用游标(CURSOR)r或s键移动游标( )选择想
要输入的字符、数字、符号或标点，然后使用游
标(CURSOR)r或s键选择该字符。

4

重复第2步和第3步。

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z
a b c d e f g h i j k l m n o p q r s t u v w x y z
0 1 2 3 4 5 6 7 8 9
! ” # % & ’( ) * + , – . / : ; < = > ? @ [ \ ] (space)

5

按确认(ENTER)键。

• “调谐器预设(Tuner Presets)”画面再次出现。

高级设置-第1部分 高级设置-第1部分

62

4

重复第3步输入预设声道名称。

欲将预设 声道名称重新设 为默 认名称，按游标 (CURSOR )v或
w键使预设声道高亮显示，然后按游标(CURSOR)s键。
若“默认(Default)”选择“是(Yes)”，设定将自动重新设为
默认名称。

输入完所有字符后，按确认(ENTER)键。

• “预设名称(Preset Name)”画面再次出现。

使用相同步骤更改其它输入音源名称。

5

3

按游标(CURSOR)r或s 键选择输入音源，然后按
游标(CURSOR)v或w键选择输入端子。

从HDMI1～2中选择。
如果选择了相同的HDMI输入端子，之前分配的输入音源的设定
将切换为“无(NONE)”。

也可以通过选择“块(Block)”然后按游标(CURSOR)v或w键来
选择需要的预设记忆块。

6

当在画面底部按了游标(CURSOR)s键。

• 下一预设记忆块的画面出现。

7

按确认(ENTER)键。

• “调谐器预设(Tuner Presets)”画面再次出现。

8

按确认(ENTER)键确认设定。

• “音频输入设置(Audio Input Setup)”画面再次出现。

9

按游标(CURSOR)r或s键选择“退出(Exit)”，
然后按确认(ENTER)键。

• “系统设置菜单(System Setup Menu)”再次出现。

进行与视频相关的设定。

视频设置

设定HDMI输入分配(HDMI In Assignment)

• 该设定分配不同输入音源的HDMI输入端子。

• 设定HDMI输入信号中含有的音频信号的播放方式。

1

按游 标(CU RSOR )r 或s 键选择“ 系统设置 菜单
(System Setup Menu)”中的“视频设置(Video
Setup)”，然后按确认(ENTER)键。

• “视频设置(Video Setup)”菜单出现。

4

按游标 ( C UR S OR ) r 或 s 键 选择 H D MI 输 入信 号
中 含 有 的 音频 信号 的 播 放 方式 ，然 后 按 游 标
(CURSOR)v或w键选择“放大器(AMP)”或“电视
机(TV)”。

5

当不能再现HDMI音频信号时，按游标(CURSOR)r或
s 键 选 择信 号 播放 的输 入 端口 ， 然后 按游 标

(CURSOR)v或w键选择输入信号(模拟(ANALOG)或
外接输入(EXT.IN))。

2

按游标(CURSOR)r 或s 键选择“ HDMI输入分配
(HDMI In Assign)”，然后按确认(ENTER)键。

• “HDMI输入分配(HDMI In Assign)”画面出现。

放大器(AMP)：

在与AVR-3806连接的扬声器上播放音频信号。

电视机(TV)：

在与AVR-3806连接的电视监视器上播放音频信号。

当HDMI音频信号解除锁定后，本机将自动更换到设定的连接器
(模拟(ANALOG)或外接输入(EXT.IN))。
1～2对应于每个HDMI1～2输入端子。

高级设置-第1部分高级设置-第1部分

63

64

6

按确认(ENTER)键确认设定。

• “视频设置(Video Setup)”菜单再次出现。

• 如果监视与HDMI电缆连接但是监视器不兼容HDMI音频信号播放，仅
视频信号从AVR-3806输出到监视器。
按状态(STATUS)键查看对从AVR-3806(HDMI模式)输出HDMI信号设定
了什么模式。

• 从模拟和数码端子输入的输入信号不输出到电视机。

• 通过HDMI，视频和音频信号同时传输。当HDMI分配到输入音源时，
数码音频输入分配通过视频输入切换到HDMI模拟。
当对先前分配了数码音频输入(DENON LINK、光学(OPTICAL)等)的输入
音源进行该设定时，数码音频分配设为HDMI。
在这种情况下，使用“数码输入分配(Digital In Assign)”中所述
的步骤重新分配数码输入(

第59页)。

• 仅当色差视频信号分辨率为480i/576i时，色差视频信号可以下调
转换为S视频和复合视频信号。

• 当输入了来自游戏机或其它音源的非标准视频信号时，视频转换功
能可能不起作用。如果发生这种情况，请关闭转换模式。

• 当使用了视频转换功能时，已添加到视频信号的文本广播等信息可
能不会输出。如果发生这种情况，请关闭转换模式。

2

按游标(CURSOR)r或s 键选择输入音源，然后按

游标(CURSOR)v或w键选择色差视频输入端子。

从1-RCA～3-RCA中选择。
如果选择了相同的色差视频输入端子，之前分配的输入音源的
设定将切换为“无(NONE)”。
如果对“默认(Default)”选择了“是(Yes)”，设定将自动重
设为默认值。

设定色差输入分配(Component In Assignment)

该设定对不同输入音源分配AVR-3806的色差视频输入端口。

3

按确认(ENTER)键确认设定。

• “视频设置(Video Setup)”菜单再次出现。

1

按游标(CURSOR)r或s键选择“视频设置(Video
Setup)”菜单中的“色差输入分配(Component In
Assign)”，然后按确认(ENTER)键。

• “色差输入分配(Component In Assign)”画面出现。

设定视频转换(Video Convert)

设定是否使用视频转换功能。

1

按游标(CURSOR)r或s 键选择“视频设置(Video
Setup)”菜单中的“视频转换(Video Convert)”，
然后按确认(ENTER)键。

• “视频转换(Video Convert)”画面出现。

2

按游标(CURSOR)r或s 键选择输入音源，然后按
游标(CURSOR)v或w键选择“开启(ON)”或“关
闭(OFF)”。

开启(ON)：

转换功能起作用。
当有多个输入信号时，探测输入信号并且按照以下顺序自动选择
要从视频监视器输出端子输出的输入信号：色差视频、S视频、
复合视频。

关闭(OFF)：

转换功能不起作用。
从视频输入端子输入的视频信号仅输出到视频监视器输出端子。
从S 视频输 入端子 输入的S视 频信号 仅输出 到S视 频监视 器输出
端子。
从色差输入端子输入的色差输入信号仅输出到色差监视器输出
端子。

3

按确认(ENTER)键确认设定。

• “视频设置(Video Setup)”菜单再次出现。

设定HDMI输出设置(HDMI Out Setup)

• 设定是否将模拟视频信号用于HDMI转换功能。

• 使用转换功能时，设定从HDMI端子输出信号的颜色格式和视频范围。

1

按 游标 (C UR S O R ) r 或 s 键 选 择 “ 视 频 设置
(Video Setup)”菜单中的“HDMI输出设置(HDMI Out
Setup)”，然后按确认(ENTER)键。

• “HDMI输出设置(HDMI Out Setup)”画面出现。

高级设置-第1部分 高级设置-第1部分

64

2

按游标(CURSOR)r或s 键选择设定，然后按游标
(CURSOR)v或w键选择参数。

设定音频延时(Audio Delay)

• 当观看DVD或其他视频时，与声音相对应的监视器图像可能发生延
迟。这种情况下，调节音频延迟声音使其与图像同步。

• 可为每个输入音源分别储存音频延时设定。

1

按游标(CURSOR)r或s键选择“视频设置(Video
Setup)”菜单中的“音频延时(Audio Delay)”，
然后按确认(ENTER)键。

• “音频延时(Audio Delay)”画面出现。

模拟转换为HDMI(Analog to HDMI Convert)：

• 开启(ON)：
设定将模拟视频信号转换为HDMI信号。

• 关闭(OFF)：
设定不将模拟视频信号转换为HDMI信号。

颜色空间(Color Space)：

• Y Cb Cr：

Y Cb Cr格式视频信号通过HDMI输出连接器输出。

• RGB：

RGB格式视频信号通过HDMI输出连接器输出。

RGB模式设置(RGB Mode Setup)：

• 一般(Normal)：
在1 6(黑 ) 到23 5(白 )的数 码 RGB 视频范 围(数 据范围) 内，通 过
HDMI输出连接器输出信号。

• 加强(Enhanced)：
在0( 黑 ) 到 2 55(白 ) 的 数 码 RGB视频 范 围 ( 数据范围) 内 ， 通 过
HDMI输出连接器输出信号。

设定屏幕显示(OSD)

• 以此来开关屏幕显示(除菜单以外的其它信息)。

• 设定屏幕显示模式。

1

按 游 标 ( C UR S O R )△ 或 ▽ 键 选 择 “ 视频 设 置
(Video Setup)”菜单中的“屏幕显示(On Screen
Display)”，然后按确认(ENTER)键。

• “屏幕显示(On Screen Display)”画面出现。

2

按游标(CURSOR)r或s 键选择要设定的项目，然
后按游标(CURSOR)v或w键选择参数。

功能/模式状态：

当选择了某输入音源时，设定是否开启输入音源名称和输入模式
的屏幕显示。

主音量状态：

当操作主音量时，设定是否开启主音量电平的屏幕显示。

显示模式：

• 模式1：
不防止闪烁。

• 模式2：
当没有视频信号时防止屏幕显示闪烁。
若屏幕显示在模式1中不出现则使用该模式，根据使用的电视机
可能会发生此情况。

3

按确认(ENTER)键确认设定。

• “视频设置(Video Setup)”菜单再次出现。

• 仅当“模拟转换为HDMI(Analog to HD MI Con ve rt)”设为“开启
(ON)”时，显示“颜色空间(Color Space)”和“RGB模式设置(RGB
Mode Setup)”。

• 通过HDMI/DVI-D转换电缆与备有DVI-D端子的HDCP兼容监视器连接
时，不管“颜色空间(Color Space)”设定，以RGB格式输出信号。

• 如果要通过 HD MI监视器观看 屏幕 显示，在“HDMI 输出 设置(HDMI
Out Setup)”将“模拟转换为HDMI(Analog to HDMI Convert)”设
为“开启(ON)”(默认)。

• 当在外接输入(EXT.IN)模式、模拟输入直入模式或立体声模式中播
放时，音频 延时设定无效( 前置扬声器设为 “大(Larg e)”、音调
失效(TONE DEFEAT)设为“开启(ON)”、视听室均衡器设为“关闭
(OFF)”)。

• 默认情况下，当没有数码信号输入时，不显示该菜单。

2

按游标(CURSOR)v 或w 键设定延迟时间(0毫秒～

200毫秒)。

例如，调节电影视频时，使演员嘴唇的动作与声音同步。

3

按确认(ENTER)键确认设定。

• “视频设置(Video Setup)”菜单再次出现。

连接HDMI连接器时，根据电视机或监视器，黑色可能会显得突
出。在这种情况下，设为“加强(Enhanced)”。
当在“颜色空间(Color Space)”中选择“Y Cb Cr”时，“RGB模
式设置(RGB Mode Setup)”可能会无效。

高级设置-第1部分高级设置-第1部分

65

66

5

按确认(ENTER)键确认设定。

• “高级播放(Advanced Playback)”菜单再次出现。

3

按游标(CURSOR)v或w键选择“自定义(Custom)”。

进行更详细的音频播放设定。

高级播放

设定2声道直入/立体声(2ch Direct/Stereo)

环绕模式设为2声道直入或立体声模式时，如果您想要更改扬声器设
定的话，设定该项。

1

按游 标(CU RSOR)r 或s 键选择“系统设置菜单
(System Setup Menu)”中的“高级播放(Advanced
Playback)”，然后按确认(ENTER)键。

• “高级播放(Advanced Playback)”菜单出现。

2

按游标(CURSOR)△或▽键选择“2声道直入/立体声
(2ch Direct/Stereo)”，然后按确认(ENTER)键。

• “2声道直入/立体声(2ch Direct/Stereo)”画面出现。

例如：进行“扬声器配置(Speaker Configuration)”、“低音

炮设置(Subwoofer Setup)”、“距离(Distance)”和“交
叉频率(Crossover Frequency)”设定时，显示该画面。

4

按游标(CURSOR)r或s 键选择设定，然后按游标
(CURSOR)v或w键选择参数。

■ 当环绕模 式设为2声道直 入或立体声时， 设定前置
B扬声器。

当在“功率放大器分配(Power Amp Assign)”中选择“前置(Front)B”并
在该设定中选择“自定义(Custom)”时，将显示“前置(Front)B”设定。

如果要在2声道直入或立体声模式中播放来自前置B扬声器的信号
时，请设定“已使用(Used)”。

3

按确认(ENTER)键确认设定。

• “视频设置(Video Setup)”菜单再次出现。

4

按游标(CURSOR)r或s键选择“Exit”，然后按
确认(ENTER)键。

• “系统设置菜单(System Setup Menu)”再次出现。

高级设置-第1部分 高级设置-第1部分

66

设定杜比数码设置(Dolby Digital Setup)

不使用中置扬声器或环绕扬声器时，设定下行混音方式。

设定自动环绕模式(Auto Surround Mode)

如下所示的四种输入信号最后一次所使用的环绕模式将存入记忆，且
当下次输入此信号时将自动以所记忆的环绕模式播放。
注意针对不同的输入音源，环绕模式设定将被分别储存。
① 模拟和PCM2声道信号(立体声(STEREO))
② 杜比数码2声道信号、DTS或其它多声道格式(杜比PLⅡx影院

(DOLBY PLⅡx Cinema))

③ 杜比数码多声道信号、DTS或其它多声道格式(杜比/DTS环绕

(DOLBY/DTS SURROUND))

④ 杜比数码和DTS(多声道输入(MULTI CH IN))以外的PCM和DSD多

声道信号
默认设定包含在( )中。
在纯直入(PURE DIRECT)模式下进行播放时，即使改变输入信

号环绕模式也将保持不变。

1

按 游标 ( C U RS O R ) r 或 s 键 选择 “ 高 级 播放
(Ad vanced Playbac k )”菜单中 的 “杜比数码
设置( Dolby D igita l Setup )”，然后按 确认
(EN TER)键。

• “杜比数码设置(Dolby Digital Setup)”画面出现。

2

如果您想使用压缩，按游标(CURSOR)v 或 w 键选
择“开启(ON)”；如果不想使用，则选择“关闭
(OFF)”。

开启(ON)：

根据使用的扬声器组合自动压缩动态范围。

关闭(OFF)：

不压缩动态范围。

如果由于输入电平超过了前置扬声器的允许输入范围导致声音
失真，将“压缩(Compression)”设为“开启(ON)”。
未连接中置扬声器或环绕扬声器时，那些声道中的声音都发送
到前置扬声器。

3

按确认(ENTER)键确认设定。

• “高级播放(Advanced Playback)”菜单再次出现。

设定手动均衡器设置(Manual EQ Setup)

该设定让您可以在收听音乐时调整不同扬声器的音调质量。

1

按 游标 (C UR SO R ) r 或 s 键 选 择 “ 高级 播放
(Advanced Playback)”菜单中的“手动均衡器设
置(Manual EQ Setup)”，然后按确认(ENTER)键。

• “手动均衡器(Manual EQ)”画面出现。

2

按游标(CURSOR)v或w键选择调整模式，然后按
确认(ENTER)键确认设定。

所有声道(All CH)：

可以同时调整所有声道。

左/右声道(L/R CH)：

可以同时调整成对扬声器的左右声道。

单个声道(Each CH)：

可以分别单独调整声道。

1

按 游标 (C UR SO R) r 或 s 键 选 择“ 高级 播放
(Advanced Playback)”菜单中的“自动环绕模式
(Auto Surround Mode)”，然后按确认(ENTER)键。

• “自动环绕模式(Auto Surround Mode)”画面出现。

2

如果您想使用自动环绕模式，按游标(CURSOR)v或
w键选择“开启(ON)”；如果不想使用，选择“关

闭(OFF)”。

3

按确认(ENTER)键确认设定。

• “高级播放(Advanced Playback)”菜单再次出现。

• 通过屏幕显示可以查看应用于自动环绕模式的各种设定。只需按屏
幕显示(ON SCREEN)键。

高级设置-第1部分高级设置-第1部分

67

68

3

按游标(CURSOR)v或w键选择要设定的扬声器。

• 画面切换到字符输入画面。

例如：选择“左/右声道(L/R CH)”时。

5

按确认(ENTER)键确认设定。

• “手动均衡器(Manual EQ)”画面再次出现。

6

按游标(CURSOR)r或s键选择“退出(Exit)”，
然后按确认(ENTER)键。

• “高级播放(Advanced Playback)”再次出现。

显示屏如下进行更改。

当 后 置 环 绕 扬 声 器 设 定 在 “ 扬 声 器 配 置 ( S p e a k e r

Configuration)”中设为“1个扬声器(1spkr)”，该设定
设为“后置(SB)”。

③ 选择“所有声道(All CH)”

在这种情况下，不进行扬声器选择。

如果已经对于前置左(FL)声道设定该值，将显示对于前置

左(FL)声道储存的数据。

①

选择“左/右声道(L/R CH)”

② 选择“单个声道(Each CH)”

按游标(CURSOR)r或s 键选择频率，然后按游标
(CURSOR)v或w键调整增益电平。

每个频率都能以0.5dB为单位，在－20dB～＋6dB的范围内调整。

4

7

按游标(CURSOR)r或s键选择“退出(Exit)”，
然后按确认(ENTER)键。

• “系统设置菜单(System Setup Menu)”再次出现。

• 如果未进行“自动设置(Auto Setup)”步骤，不显示该项目。

• 进行自动设置后显示“基本曲线复制(Base Curve Copy)”。

• 如果要将设定恢复到默认值，请选择“默认 是(Default Yes)t”，
然后按游标(CURSOR)v键。

复制“平直”校正曲线的步骤

1

按游 标(CURSOR)r 或s 键 选择“基本曲线复制
(Base Curve Copy)”，然后按游标(CURSOR)v键。

2

按游标(CURSOR)v键选择“是(Yes)”。

画面右上部显示复制校正曲线的类型。

3

按确认(ENTER)键确认设定。

• “手动均衡器(Manual EQ)”画面再次出现。

高级设置-第1部分 高级设置-第1部分

68

设定功率放大器分配(Power Amplifier Assignment)

如果主视听室中未使用后置环绕扬声器，这些放大器声道可以分配用
于多重区域或前置扬声器双放大连接。

进行其它高级设定。

1

按游标(CURSOR)r或s键选择“选项设置(Option
Setup)”菜单中的“功率放大器分配(P ower Amp
Assign)”，然后按确认(ENTER)键。

• “功率放大器分配(Power Amp Assign)”画面出现。

2

按游标(CURSOR)v或w键选择要分配后置环绕功
率放大器的声道。

后置环绕(S. Back)：

后置环绕扬声器用于主区域(MAIN ZONE)。

前置(Front)：

对两个主前置扬声器提供双放大模式，复制前置左和前置右放大
器声道的输出。

前置(Front)B：

两个后置环绕功率放大器声道都可以用于提供与前置左右扬声
器匹配的第二套立体声输出，在另一个位置提供立体声的前置
(Front)B选项(

第65页)。

区域(ZONE)2：

该模式分配后置环绕放大器声道，从后置环绕扬声器端子提供区
域(ZONE)2扬声器电平输出。

区域(ZONE)3：

该模式分配后置环绕放大器声道，从后置环绕扬声器端子提供区
域(ZONE)3扬声器电平输出。

3

按确认(ENTER)键确认设定。

• “选项设置(Option Setup)”菜单再次出现。。

设定音量控制(Volume Control)

1

按 游标 (C UR S O R ) r 或 s 键 选 择 “ 选 项 设置
(Option Setup)”菜单中的“音量控制(Volume
Control)”，然后按确认(ENTER)键。

• “音量控制(Volume Control)”画面出现。

设定音量上限、电源接通时的音量电平以及对于不同区域设定了静音
模式时静音电平。

2

按游标(CURSOR)r或s 键选择需要设定，然后按
游标(CURSOR)v或w键选择参数。

音量限制：

设定不同区域的音量上限。

• －20dB、－10dB、0dB：
音量不能超过所选电平。

• 关闭(OFF)：
如果您不想设定音量限制，选择“关闭(OFF)”。
在这种情况下，音量不能设为AV R-380 6的最大音量(输出)电平
＋18dB，此音量极高。

电源开启电平：

设定不同区域电源开启时的音量。
您可以以1.0dB为单位，在－80dB～＋18dB的范围内调整主区域
(MAIN ZONE)音量电平，或者以1.0dB为单位，在－70dB～＋18dB的
范围内调整区域(ZONE)2(区域(ZONE)3)音量电平。

• －－－(静音(Mute))
电源接通时，音量总是静音。

• 最后(LAST)
AVR-3806最后一次使用时设定的音量储存在记忆中，并当电源再
次开启时设定为该音量。

前置双放大连接

某些扬声器备有两套输入端子，可用于进行双放大。AVR-3806让
您可以通过两个放大器声道对可双放大的扬声器提供动力。进行
操作前，务必参阅您的可双放大扬声器的用户手册。

注：

• 进行双放大连接时，务必拆除扬声器中的短路条。

AVR-3806

扬声器

(SPEAKER)

选项设置

高级设置-第1部分高级设置-第1部分

69

70

静音电平：

当不同区域设定了静音模式时，设定音量衰减电平。

• 完全(FULL)

音量完全静音。

• －40dB
当前音量电平降低40dB。

• －20dB
当前音量电平降低20dB。

音量电平：
设定是否固定不同区域的输出电平或设定为可变。

• 可变
可以使用遥控器上的键随意调整电平。

• －40dB、0dB
输出电平固定在设定电平上，且不能再调整音量。

3

按确认(ENTER)键确认设定。

• 选项设置(Option Setup)”菜单再次出现。

• 当“ 音 量 电 平”选择了“可变”时 ， 对 于 区 域 ( Z O N E ) 2 和区域
(ZONE)3可以设定“音量限制”和“电源开启电平”。

• 在“功率放大器分配(Power Amp Assign)”中将功率放大器分配到
区域(ZONE)2和区域(ZONE)3声道时，显示“-VAR-”(仅可变)并且
不能设定固定电平。

• 仅当在“功率放大器分配(Power Amp Assign)”(

第68页)中

选择了“区域(ZONE)3”时，可以设定区域(ZONE)3的音量控制。

设定触发器输出(Trigger Out)

• 后面板上的2个12V直流触发器输出可以用于控制带有兼容触发器输
入的设备，诸如电动屏幕、电动屏幕屏蔽片、电动帷幕以及其它触
发器控制设备。

• 根据不同输入音源，将来自触发器输出端子的直流输出设为“开启
(ON)”或“关闭(OFF)”。

1

按游标(CURSOR)r或s键选择“选项设置(Option
S e t u p ) ” 菜 单中 的“ 触发 器输 出 ( T r i g g er
Out)”，然后按确认(ENTER)键。

• “触发器输出(Trigger Out)”画面出现。

3

按游标(CURSOR)v或w键选择区域(主区域(MAIN
ZONE)、区域(ZONE)2和区域(ZONE)3)。

设定区域的电源接通或关闭时，来自触发器端子的电源也接通
或关闭。

2

按游标(CURSOR)r或s键选择您想要设定的触发
器输出端子，然后按确认(ENTER)键。

• 设定画面出现。

例如：选择“触发器输出(Trigger Out)1”时

4

按游标(CURSOR)r或s键选择输入音源，然后按
游标(CURSOR)v或w键选择“开启(ON)”或“关
闭(OFF)”。

6

按确认(ENTER)键。

• “触发器输出(Trigger Out)”画面再次出现。

使用相同步骤设定触发器输出(Trigger Out)2。

5

如果在第3步选择“主区域”：
按游标(CURSOR)r或s 键选择环绕模式，然后按
游标(CURSOR)v或w键选择“开启(ON)”或“关
闭(OFF)”。

开启(ON)：
选择该输入音源时，来自触发器端子的电源开启。

关闭(OFF)：
选择该输入音源时，来自触发器端子的电源关闭。

开启(ON)：
当选择设为“开启(ON)”的输入音源时选择“开启(ON)”的话，

来自触发器端子的电源将接通。

关闭(OFF)：
当选择设为“开启(ON)”的输入音源时选择“关闭(OFF)”的话，

来自触发器端子的电源将关闭。

高级设置-第1部分 高级设置-第1部分

70

设定设置锁定(Setup Lock)

可锁定对系统设置的设定值使其无法被轻易改变。

1

按游标(CURSOR)r或s键选择“选项设置(Option
Setup)”菜单中的“设置锁定(Setup Lock)”，然
后按确认(ENTER)键。

• “设置锁定(Setup Lock)”画面出现。

2

按游标(CURSOR)v 键选择“开启(ON)”以锁定系
统设置设定，然后按确认(ENTER)键。

• 当设置锁定功能激活时，无法改变以下的设定，当操作相关按键时
显示“设置已锁定(SETUP LOCKED!)”。

• 系统设置设定

• 环绕参数设定

• 音调控制设定

• 声道电平设定(包括测试音调)

• 视听室均衡器(ROOM EQ)

• 欲解锁，再次按设置(SETUP)键显示“设置锁定(Se t u p Lo c k )”画

面，然后选择“关闭(OFF)”并按确认(ENTER)键。

如果对“默认(Default)”选择了“是(Yes)”，设定将自动重
设为默认值。

7

按游标(CURSOR)r或s键选择“退出(Exit)”，
然后确认(ENTER)键。

• “选项设置(Option Setup)”菜单再次出现。

高级设置-第1部分高级设置-第1部分

71

72

高级设置-第2部分

高级设置-第2部分

扬声器设置部分叙述了手动设定扬声器(不使用自动设置功能)的步骤以及手动更改通过自动设置功能完成的设定的步骤。

• 如果已进行“自动设置(Auto Setup)”步骤的话，不需要进行该项设定。

• 如果您想手动对您的扬声器系统进行设定的话，请进行该项设定。

扬声器设置

4

按确认(ENTER)键确认设定。

• “扬声器设置(Speaker Setup)”菜单再次出现。

确认(ENTER)

系统设置(SYSTEM SETUP) 游标(CURSOR)

设定扬声器类型

根据实际使用的扬声器组合，调节输出到每个声道的信号和频率响应。

1

按游 标(CU RSOR )r 或s 键选择“ 系统设置 菜单
(System Setup Menu)”中的“扬声器设置(Speaker
Setup)”，然后按确认(ENTER)键。

• “扬声器设置(Speaker Setup)”菜单出现。

2

按游 标 (C UR SO R) r 或 s 键选 择“ 扬声 器配 置
(Speaker Config.)”，然后按确认(ENTER)键。

• “扬声器配置(Speaker Config.)”画面出现。

中置扬声器
前置扬声器

低音炮

环绕扬声器A

后置环绕扬声器

环绕扬声器B

3

按游标(CURSOR)r或s 键选择扬声器，然后按游
标(CURSOR)v或w键选择参数。

• 根据扬声器播放低频率(低于为交叉频率设定的低音)信号的能力而
非根据扬声器的实际大小选择“大(Large)”或“小(Small)”。若
您不清楚，请比较两种设定的声音决定合适的设定(将音量尽量设
到最低以免损坏扬声器)。

■参数

大(Large)：

当使用扬声器可充分重现低于为交叉频率模式设定频率的低音时选

择此项。

小(Small)：

当使用扬声器无法处理低于为交叉频率模式设定频率的低音时选择

此项。通过设定为小(Small)的扬声器，任何声道的低音都发送到
低音炮。

是/否(Yes/No)：

若安装低音炮，选择“是(Yes)”，没有安装则选择“否(No)”。

无(None)：

没有安装扬声器时选择此项。

2个扬声器/1个扬声器(2spkrs/1spkr)：

设定用于后置环绕声道的扬声器数量。

确认(ENTER)

系统设置

(SYSTEM SETUP)

游标(CURSOR)

72

设定低频分布

• 根据使用的扬声器系统设定低音炮模式。

• 选择能够提供浓厚低音重现的播放模式。

设定距离

输入视听位置与不同扬声器之间的距离以设定环绕模式的延迟时间。

准备工作：

测量视听位置与不同扬声器之间的距离(如下图所示，L1～L10)。

1

按游标 ( C URS O R)r 或 s 键选择 “ 扬 声器 设 置
(Speaker Setup)”菜单中的“低音炮设置(Subwoofer
Setup)”，然后按确认(ENTER)键。

• “低音炮设置(Subwoofer Setup)”画面出现。

2

按游标(CURSOR)v 或 w 键选择设定。

LFE：
设为大(LARGE)的任何声道相应音源的低频都仅发送到扬声器。

发送 到低音 炮的低 频来自节目 音源的 LFE 声道和 扬声器 设为小
(SMALL)的其它声道。

LFE＋Main：
设为大(LARGE)的扬声器声道的低频从这些扬声器和低音炮中重

现。根据大(LARGE)主扬声器的特性，该模式可能会在整个视听
室中提供更加均匀的低频响应。

1

按游 标 (C UR SO R) r 或s 键 选 择“ 扬声 器设 置
(Speaker Setup)”菜单中的“距离(Distance)”，
然后按确认(ENTER)键。

• “距离(Distance)”画面出现。

3

按游标(CURSOR)r或s键选择要设定的扬声器。

■ 低频信号分配范围

• 低音炮声道仅产生LFE信号(在杜比数码(Dolby Digital)或DTS信号播
放过程中)且低频信号声道范围在设置菜单中设为“小(Small)”。设
为“大(Large)”的低频信号声道范围从那些声道中产生。

■ 低音炮设置

• 仅当在“扬声器配置(Speaker Configuration)”设定(

第71页)中

将低音炮设为“是(Yes)”时，低音炮模式设定才有效。

• 当输 入 信号 是 不含 有 L FE 信 号 的模 拟 或P C M 信号 时 ，如 果 选择
“LFE”，低频色差不从低音炮输出。如果要输出低音炮声道，请
选择“LFE＋主(LFE＋Main)”。

L1

L2

L3

L4

L5

L6

L7

L8

L9

L10

中置 前右前左

低音炮

视听位置

左环绕A

右环绕A

左环绕B

右环绕B

后置左环绕

后置右环绕

2

按游标(CURSOR)v 或 w 键选择需要的单位，“米
(Meters)”或“英尺(Feet)”。

• “距离(Distance)”画面自动出现。

例如：选择“米(Meters)”时

.. L1
.. L2
.. L3
.. L4

.. L5
.. L6
.. L7
.. L8
.. L9
.. L10

如果低音炮具有充分的低频播放能力，就能比大多数主扬声器和

环绕扬声器更好地处理低音，并且当主(前置)和环绕扬声器设定
为小(SMALL)时系统的总性能将大幅度增强。

当“前置(Front)”设为“小(Small)”时，“低音炮(Subwoofer)”自

动设为“是(Yes)”；当“低音炮(Subwoofer)”设为“否(No)”时，
“前置(Front)”自动设为“大(Large)”。

3

按确认(ENTER)键确认设定。

• “扬声器设置(Speaker Setup)”菜单再次出现。

高级设置-第2部分高级设置-第2部分

73

74

4

按游标(CURSOR)v或w键设定中置扬声器与视听
位置之间的距离。

例如：当中置扬声器距离设为3.0米时

每按一次该键，以0.1米(1英尺)或0.01米(0.1英尺)为单位更改
距离。选择最接近测量距离的值。
选择“单位(Step)”时，您可以选择“0.1m(1英尺)”或
“0.01m(0.1英尺)”为单位。
如果对“默认(Default)”选择了“是(Yes)”，设定将自动重
设为默认值。
请注意每个扬声器的距离差值不能超过6.0米(20英尺)。如果
您设定了无效距离，将出现注意(CAUTION)提示，如屏 幕灯会
亮起。在这种情况下，请重新设定闪烁扬声器的距离使其距离
不超过高亮行中显示的值。

在系 统设置菜单 中选择了环 绕扬声器A 和B时，仅 可选择“环
绕扬声器( Surr.Sp.)”( 当A和B都设为“大 (Large)”或“小
(Small)”时)。

在“扬声器配置(Speaker Configuration)”中后置环绕扬声器
设定为“1个扬声器(1spkr)”时，此处设为“后置环绕(SB)”。

5

按确认(ENTER)键确认设定。

• “扬声器设置(Speaker Setup)”菜单再次出现。

AVR-3806自动设定视听室的最佳环绕延迟时间。

• 用该设定来调整不同声道的播放电平使其均衡。

• 在视听位置试听从扬声器中产生的测试音调来调整电平。

1

按游 标 (C UR SO R) r 或 s 键选 择“ 扬声 器设 置
(Speaker Setup)”菜单中的“声道电平(Channel
Level)”，然后按确认(ENTER)键。

• “声道电平(Channel Level)”画面出现。

4

按游 标(CU RSOR )r 或s 键选择“ 测试音调 开始
(Test Tone Start)”，然后按游标(CURSOR)v键
选择“是(Yes)”。

5

-1

选择“自动(Auto)”模式时：
按游标(CURSOR)v或w键将所有扬声器调整为相
同音量。

• 每个扬声器按下列顺序播放测试音调：第一、第二次以4秒
为间隔，第三次以后以2秒为间隔。

2

按游标(CURSOR)v或w键选择“自动(Auto)”或
“手动(Manual)”。

自动(Auto)：
在试听每个扬声器自动产生的测试音调的同时调整电平。
每个扬声器自动放出测试音调。

手动(Manual)：
选择您希望产生测试音调的扬声器来调整电平。

环绕扬声器(Surr. Sp.)：A
使用环绕扬声器A调整声道之间的播放电平的平衡。

环绕扬声器(Surr. Sp.)：A＋B
同时使用环绕扬声器A和B调整声道之间的播放电平的平衡。

环绕扬声器(Surr. Sp.)：B
使用环绕扬声器B调整声道之间的播放电平的平衡。

3

按游标(CURSOR)r或s键选择“环绕扬声器(Surr.
Sp.)”，然后按游标(CURSOR)v或w键选择您希望
产生测试音调的环绕扬声器(A、B或A＋B)。

例如：当选择“自动(Auto)”模式时

设定声道电平(Channel Level)

高级设置-第2部分 高级设置-第2部分

74

例如：从前置左声道(Front Lch)扬声器产生测试音调时，将

音量设为－11.5dB

可以以0.5dB为单位，在－12dB～＋12dB的范围内调整音量。

5

-2

选择“手动(Manual)”模式时：
按游标(CURSOR)r 或 s 键选择扬声器，然后按
游标(CURSOR)v 或 w 键将所有扬声器调整为相
同音量。

例如：选择“手动(Manual)”模式。

6

按确认(ENTER)键确认设定。

• “声道电平(Channel Level)”画面再次出现。

• 欲取 消 设 定 ， 按 游标(CURSOR)v 键，在“声道电平(C h a n n e l
Level)”画面中选择“消除电平(Level Clear)”和“是(Yes)”，
然后重新设定。

• 调整主动低音炮的电平时，您可能还需要调整低音炮的自身音量
控制。

• 当您在系统设置声道电平模式中调整声道电平时，声道电平调整模
式将影响所有环绕模式。将本模式认作主声道电平调整模式。

• 在调整完系统设置声道电平后，您可启动独立的环绕模式，调整的
声道电平将被这些模式储存。以后，当您启动某个环绕模式，该模
式将找出您所喜欢的声道电平调节。请查看各环绕模式下调整声道
电平的说明(

第40页)。

• 你可 以 调整 以 下环 绕 模 式 的 声 道 电平 ： 纯 直入 / 直入 ( PU R E
DIRECT /D IR EC T)、立体声(STEREO)、 杜比 /D TS 环绕(DOLBY/DTS
SURROUND)、7声道立体声(7CH STEREO)、宽屏(WIDE SCREEN)、
超级体育场(SUPER STADIUM)、摇滚乐舞台(ROCK ARENA)、爵士
乐俱乐部(JAZZ CLUB)、经典音乐会(CLASSIC CONCERT)、单声电
影(MONO MOVIE)、视频游戏(VIDEO GAME)、矩阵(MATRIX)和虚拟
(VIRTUAL)。

• 使用环绕扬声 器A或B，或同时使用环绕扬声器 A和 B时，务必根据
“A”、“B”和“A＋B”的不同选择调整每个声道之间播放电平的
平衡。

■ 使用遥控器调整测试音调

• 如下所述，可以通过遥控器完成调整。

• 仅在“自动(Auto)”模式下可以用遥控器调整测试音调，且仅在标
准(STANDARD)(杜比/DTS环绕(DOLBY/DTS SURROUND))模式下有效。
不同模式下调整的电平会自动存入记忆。

1

按测试音调(TEST TONE)键。

• 从不同扬声器输出测试音调。

3

2

用游标(CURSOR)v 或 w 键调整声调电平使所有扬
声器的测试音调音量完全一致。

调整完成后，再按测试音调(TEST TONE)键。

设定交叉频率(Crossover Frequency)

• 根据不同(前置、中置、环绕和后置环绕)扬声器系统的低频响应特
性设定交叉频率。

• 如果连接的主或环绕扬声器拥有规定的-3dB低频响应衰减，调整该
扬声器的交叉频率以匹配低频响应限制，例如，80Hz。

• 当扬声 器设为小( SMALL )时， 该声 道中低 于交叉频率 的低频发送
到系统 的 低 音 炮 ，或对于没 连 接 低 音 炮的系统， 发 送 到 设 为大
(LARGE)的扬声器。

1

按游标(CURSOR)r 或s 键选择“扬声器设置
(Speaker Setup)”菜单中的“交叉频率(Crossover
Frequency)”，然后按确认(ENTER)键。

• “交叉频率(Crossover Frequency)”画面出现。

2

按游标(CURSOR)v或w键选择频率。

40, 60, 80, 90, 100, 110, 120, 150, 200, 250 Hz:
根据您的扬声器低音播放能力，按需要进行设定。

高级：
可以单独设定不同扬声器的交叉频率(

第75页)。

3

按确认(ENTER)键确认设定。

• “扬声器设置(Speaker Setup)”菜单再次出现。

高级设置-第2部分高级设置-第2部分

75

76

• 如果在“低音炮设置(Subwo of er Setup )”设定“LFE＋主(LFE＋
Mai n)”，将在画面的右上部显示“低音炮：LFE＋ 主(SW：LFE＋
Main)”(

第72页)。

• 建议使用设为“80Hz”的交叉频率，但是根据扬声器，设定不同的
频率可能会提高交叉频率附近的频率响应。

• 仅当 低 音 炮 设为 开 启 ( ON ) 时 交 叉 频 率 模式 有 效 ， 当一 个或
多 个 扬声 器 设为 小 (S M AL L ) 时 ，如 “ 扬声 器 配置 ( Sp e ak e r
Configuration)”设定部分所述(

第71页)。

• 如果在“低音炮设置(Subwoofer Setup)”中选择“LFE＋主(LFE＋
Main)”，可以不管扬声器尺寸设定选择频率。

• 对于“宽屏(WIDE SCREEN)”和“7声道立体声(7CH STEREO)”DSP模
拟模式，不能个别设定环绕扬声器。

单独设定不同声道的交叉频率(Crossover Frequency)

1

2

按游标(CURSOR)r或s键选择要设定的扬声器。

按游标(CURSOR)v或w键在“交叉频率(Crossover
Frequency)”画面中选择“高级(Advanced)”。

3

按游标(CURSOR)v或w键选择频率。

• 如果在“低音炮设置(Subwoofer Setup)”中选择“LFE”，在“扬声
器配置(Speaker Configuration)”中只能对于设为“小(Small)”的
扬声器选择频率。

选择不同环绕模式的环绕扬声器

• 当一起使用环绕扬声器A和B时，显示该菜单。

• 在该画面中预设每个环绕模式中要使用的环绕扬声器。

1

按游 标 (CU R SOR ) △或▽ 键 选择 “扬声 器 设置
(Speaker Se tup)”菜单中的“环绕扬声器设置
(Surround Sp Setup)”，然后按确认(ENTER)键。

• “环绕扬声器设置(Surround Sp Setup)”画面出现。

2

按游标(CURSOR)r或s 键选择环绕模式，然后按
游标(CURSOR)v或w键选择环绕扬声器。

A:
使用环绕扬声器A时。

B:
使用环绕扬声器B时。

A＋B：
一起使用环绕扬声器A和B时。

3

按确认(ENTER)键确认设定。

• “扬声器设置(Speaker Setup)”菜单再次出现。

4

按确认(ENTER)键确认设定。

• “扬声器设置(Speaker Setup)”菜单再次出现。

4

按游标(CURSOR)△或▽键选择“退出(Exit)”，
然后按确认(ENTER)键。

• “系统设置菜单(System Setup Menu)”再次出现。

■ 关于一起使用环绕扬声器A和B时的扬声器类型设定

环绕扬声器A或B设定为“小(Small)”时的输出与环绕扬声器A和B都
设定为“小(Small)”时的输出相同。

高级设置-第2部分 高级设置-第2部分

76

其他设置

设定视听室均衡器设置(Room EQ Setup)

选择通过自动设置或手动均衡器(Manual EQ)设定的均衡器的设定。

设定直入模式设置(Direct Mode Setup)

当环绕模式为“直入(DIRECT)”或“纯直入(PURE DIRECT)”，进行
视听室均衡器(Room EQ)的开启/关闭(ON/OFF)设定。

1

2

按游 标(CUR SOR)v 或w 键选择“开启(ON )”或
“OFF(关闭)”。

按游标(CURSOR)r或s键选择“自动设置/视听室
均衡器(Auto Setup/Room EQ)”菜单中的“直入
模式设置(Direct Mode Setup)”，然后按确认
(ENTER)键。

• “直入模式设置(Direct Mode Setup)”画面出现。

1

按游标(CURSOR)r或s键选择“自动设置/视听室
均衡器(Auto Setup/Room EQ)”菜单中的“视听
室均衡器设置(Room EQ Setup)”，然后按确认
(ENTER)键。

• “视听室均衡器设置(Room EQ Setup)”画面出现。

2

按游标(CURSOR)v或w 键选择“所有(All)”或
“分配(Assign)”。

所有(All)：
设定所有环绕模式的均衡器。

分配(Assign)：
单独设定每个环绕模式的均衡器。

3

-1

关闭(OFF)：
不使用均衡器。

Audyssey：
调整所有扬声器的频率响应以校正视听室的音响效果。

选择“所有(All)”时：



按确认(ENTER)键。

• “视听室均衡器(Room EQ)”画面出现。



按游标(CURSOR)v或w键选择均衡器设定。

前置(Front)：
调整环绕扬声器的频率响应以匹配劝止声道扬声器的特性。

平直(Flat)：
将所有扬声器的频率响应调整为最平直。该模式适用于多声道音

乐环绕声音源。

手动(Manual)：
选择手动均衡器(Manual EQ)设置中设定的设定值。
有关“手动均衡器设置(Manual EQ Setup)”的详细内容(

第66、67页)。

3

-2

选择“分配(Assign)”时：
完成系统设置后，按视听室均衡器(Room EQ)键选
择需要的均衡器设定。

• 单独环绕模式的均衡器设定可以储存在记忆中。

只要按视听室均衡器(Room EQ)键，显示屏将如下进行切换。

3

按确认(ENTER)键确认设定。

• “自动设置/视听室均衡器(Auto Setup/Room EQ)”菜单再
次出现。

4

按确认(ENTER)键确认设定。

• “自动设置/视听室均衡器(Auto Setup/Room EQ)”菜单再
次出现。

• 进行自动设置后，可 以选 择“Audyssey” 、“ 前置 (Front)”和
“平直(Flat)”这些均衡器设定。

• 当扬声器设为“无(None)”并且手动将自动设置设为开启时，不能
使用“Audyssey”、“前置(Front)”和“平直(Flat)”这些均衡
器设定。

• 可以直接通过视听室均衡器(Room EQ)键选择均衡器设定。

• 当连接了耳机时，不能使用视听室均衡器(Room EQ)。

设定麦克风输入选择(MIC Input Select)

设定是否将设置用麦克风连接到针形插口(PIN JACK)(V.AUX左声道)连
接器或迷你插口(MINI JACK)(设置用麦克风(SETUP MIC))连接器。

1

2

按游标(CURSOR)v或w键选择“麦克风(Mic)”或
“V.Aux左(V.Aux L)”。

按游标(CURSOR)r或s键选择“自动设置/视听室
均衡器(Auto Setup/Room EQ)”菜单中的“麦克
风输入选择(Mic Input Select)”，然后按确认
(ENTER)键。

• “麦克风输入选择(Mic Input Select)”画面出现。

3

按确认(ENTER)键确认设定。

• “自动设置/视听室均衡器(Auto Setup/Room EQ)”菜单再
次出现。

高级设置-第2部分高级设置-第2部分

77

78

检查参数

• 可以检查测量项目的结果。

• 可以检查在自动设置中设定的均衡器参数。

• “自动设置/视听室均衡器(Auto Setup/Room EQ)”的测量结果确定
后，显示该项目。

1

按游标(CURSOR)r或s键选择“自动设置/视听室
均衡器(Auto Setup/Room EQ)”菜单中的“参数检
查(Parameter Check)”，然后按确认(ENTER)键。

• “参数检查(Parameter Check)”画面出现。

3

按游标(CURSOR)r或s键选择“均衡器参数检查(EQ
Parameter Check)”，然后按确认(ENTER)键。

• “均衡器参数检查(EQ Parameter Check)”画面出现。

2

按游标(CURSOR)r或s 键选择项目，然后按确认
(ENTER)键。

• 确认画面出现。

有关每个项目的结果检查说明(

第12、13页)。

4

按游标(CURSOR)r或s 键选择均衡器曲线，然后
按确认(ENTER)键。

• “均衡器检查(EQ Check)”画面出现。

显示屏所显示的仅仅是响应的近似图像并且在各频率上都进行
校正。

5
6

7

按游标(CURSOR)r或s键选择“退出(Exit)”，
然后按确认(ENTER)键。

• “参数检查(Parameter Check)”画面再次出现。

8

即使进行“自动设置(Auto Setup)”步骤后更改了
设定，也能重设“自动设置(Auto Setup)”步骤的
结果：
按游标(CURSOR)r或s键选择“恢复是(Restore
Yes)t”，然后按游标(CURSOR)v键。

如果 检查结束 ，按游标 (CUR SOR) r 或s 键选择
“退出(Exit)”，然后按确认(ENTER)键。

• “均衡器参数检查(EQ Parameter Check)”画面再次出现。

按游标(CURSOR)v或w键选择扬声器声道。

9

按游标(CURSOR)r或s键选择“退出(Exit)”，
然后按确认(ENTER)键。

• “自动设置/视听室均衡器(Auto Setup/Room EQ)”画面再
次出现。

按游标(CURSOR)△或▽键选择“退出(Exit)”，
然后按确认(ENTER)键。

• “系统设置菜单(System Setup Menu)”再次出现。

10

高级设置-第2部分 高级设置-第2部分

78

1. 自动设置/视听室均衡器(Auto Setup/Room EQ)

系统设置项目与默认值(出厂设定)

页码默认值扬声器设置(Speaker Setup)

2. 扬声器设置(Speaker Setup)

1

3

Speaker
Configuration

Channel
Level

输入您系统中的扬声器组合及其相应尺寸(常规扬声器为小
(SMALL)，全尺寸、全范围为大(LARGE))以自动设定扬声器
输出的信号和频率响应。

为了获得最佳效果，该参数对于不同 声道调 整扬声器和低
音炮输出的信号音量。

Front Sp.

Large

Center Sp.

Surround Sp.

A / B

Subwoofer

Small SmallYes

Front
L & R

Center

Surround

L & R (A)

Subwoofer

3.6m(12ft) 3.6m(12ft)

3.0m(10ft)

3.6m(12ft)

FrontLFront

R

Center

Surround

R

Subwoofer

0 dB 0 dB 0 dB 0 dB

0 dB

Surround
Back Sp.

Small /

2spkrs

4

Distance

该参数根据视听位置优化扬声器和低 音炮产 生音频信号的
时间。

Surround

L & R (B)

3.0m(10ft)

Surround

L

0 dB

Crossover
Frequency

设定 频率( Hz) 使不 同 扬声 器中低 于其值 的低音 从低 音 炮
输出。

5

80Hz

71

2

Subwoofer
Setup

选择播放低音信号的低音炮。 LFE 72

72, 73

73, 74

74, 75

Surround
Speaker
Setup

为达到更理想的环绕音效使用多环绕扬声器组
合时，请使用该功能。一旦预设了用于不同环
绕模式的环绕扬声器组合时，将自动根据环绕
模式选择环绕扬声器。

环绕模式

环绕扬

声器

DOLBY/

DTS CINEMA

DOLBY/

DTS MUSIC

WIDE

SCREEN

7 CH

STEREO

DSP

SIMULATION

MULTI CH

MODE

A A A A A A

A

6

DOLBY GAME

75

Surround

Back

3.0m(10ft)

Surround

Back R

0 dB

Surround

Back L

0 dB

页码默认值自动设置/视听室均衡器(Auto Setup/Room EQ)

1 Auto Setup

Room EQ
Setup

2

Direct Mode
Setup

4

当 环 绕 模 式为 “直 入 (D ir ec t )” 或“ 纯 直入 (P u re
Dire ct )” ，进 行视 听室 均衡 器( Ro o m E Q) 的开 启/ 关闭
(ON/OF F)设 定。

3

Mic Input
Select

设定该项以切换麦克风输入插口用于麦克风或V.AUX左声
道输入端子。

本机对扬声器系统进行分析并测量您的视听室的音响特性
以进行适当的自动设定。

对于每个环绕模式将视听室均衡器(Room EQ)设定设为所有
(All)或分配(Assign)。

—

All, Room EQ＝OFF

OFF

Mic

9～13

76

76

76

高级设置-第2部分高级设置-第2部分

79

80

页码默认值视频设置(Video Setup)

4. 视频设置(Video Setup)

2

Component In
Assign

HDMI In
Assign

对于不同的输入音源分配色差视频输入端子。

对于不同的输入音源分配HDMI输入端子。
选择HDMI音频信号播放方式。

DVD VDP TV

1

63

3

Video Convert

设定是否使用视频转换功能。 ON 63

62, 63

DBS VCR-1 VCR-2 V.AUX

1-RCA

NONE 2-RCA 3-RCA

NONE

NONE

NONE

Audio Delay

设定音频延迟时间使声音与视频同步。

5

0 ms 64

On Screen
Display

设定当操作遥控器或主机上的控制键 时，是 否在监视器屏
幕上显示屏幕显示。

6

Function/Mode＝ON, Master Volume＝ON, Mode＝Mode 1 64, 65

DVD VDP TV DBS VCR-1 VCR-2 V.AUX

NONE

NONE NONE NONE NONE NONE NONE

4

HDMI Out Setup

设定是否使用将模拟视频(复合视频、S视频或色差视频)信
号转换为HDMI信号的功能。
使用该转换功能 时，设定HDMI输出信号的颜色格式 和视频
范围。

Convert＝ON, Color Space＝Y Cb Cr, RGB Mode＝Normal 63, 64

页码默认值音频输入设置(Audio Input Setup)

3. 音频输入设置(Audio Input Setup)

59

Digital In
Assign

这为不同的输入音源分配了数码输入端子。

输入音源

数码输入

CD

DVD VDP TV DBS

VCR-1 VCR-2

COAX 1 COAX 2 OPT 1 OFF OPT 2

OPT 3 OFF

1

CDR /

TAPE

OPT 4

V.AUX

OPT 5

2 EXT.IN Setup

设定外接输入(Ext.In)端子播放方式。 Surr.Sp = Surr.A, SW Level = +15dB

60

Input
Function
Lev.

针对不同的输入音源单独校正播放电平。

TUNER

PHONO CD

CDR /

TAPE

DVD

VDP TV

0 dB 0 dB 0 dB

0 dB 0 dB

0 dB 0 dB

3

VCR-2

0 dB

DBS VCR-1

0 dB 0 dB

V.AUX

0 dB

4

Function
Rename

不同输入音源的名称可按需进行更改并显示在显示屏上。

60

5

Tuner
Presets

自动接收FM电台并储存在记忆中。

A1～A8
B1～B8
C1～C8
D1～D8
E1～E8

87.5/89.1/98.1/108.0/90.1/90.1/90.1/90.1 MHz
522/603/999/1404/1611 kHz, 90.1/90.1/90.1 MHz

90.1 MHz

90.1 MHz

90.1 MHz

自动预设
记忆

F1～F8
G1～G8

90.1 MHz

90.1 MHz

可以跳过不常使用的预设声道。

预设跳过

可以按您的需要给预设声道添加名称。

预设名称

61

All preset channels＝ON

61

— 61, 62

59, 60

TUNER PHONO CD

CDR /

TAPE

DVD

VDP TV

VCR-2DBS

VCR-1

V.AUX

高级设置-第2部分 高级设置-第2部分

80

选项设置(Option Setup)

页码默认值高级播放(Advanced Playback)

5. 高级播放(Advanced Playback)

1

2

2ch Direct/
Stereo

Auto Surround
Mode

杜比数码信号进行下行混音时，开启或关闭音频压缩。

3

Dolby Digital
Setup

对于在2声道模式或立体声模式中播放，扬声器设定可以进
行精确地更改。

设定自动环绕模式功能。

Basic

OFF

Auto Surround Mode＝ON

65

66

66

4

该参数用于优化扬声器产生音频信号 时使用 的视听室均衡
器(Room EQ)功能。

Manual EQ
Setup

All Channels and Frequency＝0 dB 66, 67

页码

默认值

6. 选项设置(Option Setup)

1

Power Amp
Assign

为了适应您的喜好，后置环绕声道的功率放大器可以分配
到双放大播放、区域(ZONE)2或区域(ZONE)3的前置声道。

68S. Back

70

2

Trigger Out
Setup

设 定 不 同 输 入 音 源 的 触 发 器 输 出 ( T ri g g e r
Out)输出。
如果选择“区域(ZONE)＝主(MAIN)”，可以进行
单独环绕模式的设定。

3

Volume
Control

69, 70

Setup Lock

设定每个区域输出的音量电平。

音量限制：

设定主音量的上限。

电源开启电平：

设定接通每个区域电源时的音量电平。

静音电平：

设定每个区域静音时音频输出的衰减量。

音量电平：

设定区域(ZONE)2的输出电平为固定或可变。

68, 69

Vol.Limit＝OFF, P. On Lev.＝LAST, Mute Lev.＝FULL

Vol.Lev.＝VAR, Vol.Limit＝OFF, P. On Lev.＝LAST, Mute Lev.＝FULL

触发器

输出1

设定是否锁定系统设置使其无法被改变。 Setup Lock＝OFF

主

区域2

4

ZONE＝MAIN, All Surround Modes＝ON

TUNER

PHONO CD

CDR /

TAPE

DVD

VDP TV

VCR-2

DBS VCR-1

V.AUX

OFF OFF OFF

OFF

ON

ON ON

ON

ON ON

ON

触发器

输出2

ZONE＝2

TUNER

PHONO CD

CDR /

TAPE

DVD

VDP TV

VCR-2

DBS VCR-1

V.AUX

ON ON ON ON ON

ON ON

ON

ON

ON

ON

高级设置-第2部分高级设置-第2部分

81

82

页码对策原因症状

故障诊断

若出现问题，请先检查下列各项。

1. 连接是否正确？

2. 是否已按照说明书操作？

3. 扬声器和其它设备是否操作正确？

若本机操作不正常，请先核对下表中各项。如果问题仍不能解决，可能本机有故障。应立即关闭电源，并
与购买商家联系。

打开 电 源(P O WE R )开关
时 显 示 屏 不 亮 ， 没有
声音。

• 电源线没有插紧。 • 检查电源线插头的接插。 23

显示屏亮但没有声音。

• 扬声器电缆连接不当。

• 功能(FUNCTION)钮设定不当。

• 音量控制设为最低。

• 静音功能(MUTING)打开。

• 没有输入数码信号。

• 连接稳固。

• 设定为适当的位置。

• 将音量设为适当电平。

• 关上静音功能(MUTING)。

• 正确选择数码信号输入音源。

7
25
25
26
59

监视器上无显示。

• AVR-3806视频输出端子和监视器输
入端子连接不当。

• 电视监视器输入设定错误。

• 设定了纯直入(PURE DIRECT)模式。

• 查看连接是否正确。

• 将电视机的输入选择器设定到与视
频信号相连的端子上。

• 设定纯直入(PURE DIRECT)模式以外
的环绕模式。

8，14～

23

—

30

未产生DTS音效。

• DVD播放机的音频输出设定未设为
比特流。

• DVD播放机不兼容DTS。

• AVR-3806的输入设定设为模拟。

• 进行DVD播放机的初始设定。

• 使用兼容DTS的播放机。

• 设为自动(AUTO)或DTS。

—

—
27

不能从DVD复制到VCR。

• 通常不能进行如DVD和VCR音源之间
的复制，因为DVD通常用版权保护信
号进行编码，这会防止VCR录制。

•不能进行复制。 —

低音炮没有声音。

• 低音炮电源未接通。

• 低音炮的初始设定设为“否(NO)”。

• 未连接低音炮输出。

• 低音炮的声道音量电平设为“关闭
(OFF)”。

• 接通电源。

• 设为“是(YES)”。

• 正确进行连接。

• 调高低音炮的声道音量电平。

—
73

7, 22

40

使用遥控器时无法正确
操作本机。

• 电池电力用光。

• 遥控器距离本机太远。

• 本机与遥控器之间有障碍物。

• 按了不同的键。

• 电池的2和1极在插入时颠倒。

• 更换新电池。

• 移近。

• 移走障碍物。

• 按恰当的键。

• 正确插入电池。

3
3
3

—

3

未通过HDMI连接投射出
图像。

• AVR-3806的HDMI输出端子和监视器
输入端子连接不当。

• 未输入HDMI信号。

• 所连接的监视器设备或其它设备不
支持HDCP。

• 所连接播放机的 输出 格式 (HDMI格
式) 与所 连接 的监 视器 设备 支持的
输入格式不匹配。

• 检查HDMI连接。

• 正确选择HDMI信号输入音源。

• 除非其它设备支持HDCP，否则AVR-3806不
输出视频信号。

• 检查 所 连 接播放 机 的 输出格 式 (HD M I格
式)是 否与所 连接的 监视器 设备支 持的输
入格式匹配。

16

62, 63

20

20

未输出HDMI音频。

• AVR-3806不播放HDMI音频信号。

• 不 从 所 连 接 监 视 器 设 备 中 输出
HDMI音频信号。

• 在“HDMI输入分配(HDMI In Assign)”中
将 H D M I 音 频播 放 设 定 设 为 “ 放 大 器
(AMP)”。

• 在“HDMI输入分配(HDMI In Assign)”中
将 H D M I 音 频播 放 设 定 设 为 “ 电 视 机
(TV)”。

62, 63

62, 63

未产生测试音调。 • 设定了杜比环绕以外的环绕模式。 • 设为杜比环绕。 —

环绕扬声器没有声音。 • 环绕模式设为“立体声(STEREO)”。 • 设定了立体声(STEREO)以外的模式。 —

症状 原因 对策 页码

故障诊断

82

页码对策原因症状

电源关闭且电源指示灯
闪烁呈红色。

• 本机的 内 部 温 度上升 并 且 保 护电路
激活。

• 扬声器电缆的芯线互相接触或接触到
AVR-3806的后面板，激活了保护电路。

• AVR-3806发生故障。

• 将AVR-3806放在通风良好的地方。

• 关闭电源，等待本机完全冷却下来后
再接通电源。

• 检查所有扬声器电缆的连接。

• 关闭电源并与DENON客户服务中心
联系。

7

仅从中置扬声器中产生
声音。

• 您 在 杜比 / DT S 环 绕 ( D O LB Y /D T S
SU RRO UN D)模 式下 播 放单 声音源 (电
视、AM无线 电广播 等)。

• 播放单声音源时，请选择杜比/DTS环
绕(DOLBY/DTS SURROUND)模式以外的
模式。

37, 38

故障诊断故障诊断

83

84

■ 多声道信号类型

杜比数码(Dolby Digital)(包括杜比数码EX(Dolby Digital EX))、
DTS(包括DTS- ES )) 、D VD -音 频(DVD-Audio)和超级音频CD(Sup er
Audio CD)。
有关注意事项：北美消费者无法使用MUSE 3.1和MPEG多声道音频－杜
比的AAC也是如此。

“音源”在此不是指信号(格式)的类型，而是指所录制的内容。音
源可以分为两大类。

■ 音源类型

• 电影音频：
在影 院中 播放 的 信号 。通 常无 论 何种 格式 ( 杜比 数码 (D o lb y

Digital)、DTS等)，音频均录制成能在装了多环绕扬声器的影院中
播放。

• 其它类型的音频：
这些信号被设计成使用三到五个扬声器重现360度音场。

在此情况下，扬声器应全方位环绕听众，并从360度产生一个统一

的音场。理想的环绕扬声器，应如同前置扬声器那样以“点”音源
形式工作。

这两类音源具有不同的特性，不同的扬声器设定，特别是环绕扬声
器，是为了达到理想的音响效果。

附加说明

适用于不同音源的最佳环绕声

现在有多种类型多声道信号(大于两声道的信号或格式)。

FL

C

SW

FR

FL

C

SW

FR

SL

SR

SB

SL SR

SB

多环绕扬声器

电影院音场 视听室音场

FL

C

SW

FR

AVR- 38 06的环绕扬声器选 择功 能能 够根据使用的环绕扬 声器 和
环绕环境更改设定以达到各种音源的理想环绕音效。这就意味着
您可以连接一对双极或 偶极环绕扬声器(安装在主视听位置的一
侧)，并将单独的一对直射式(单 极)环绕扬 声器放置在视听室的
后部角落。

后置环绕扬声器

6.1声道系统在传统的5.1声道系统上新增了“后置环绕(SB)”声道。
可方便地帮助直接获取听者背部的声音，而这在播放为传统的多重环
绕扬声器设计的音源时是很难达到的。另外，在两侧与后部之间的声
像是十分薄弱的，因此该功能可以有效地增进两侧至后背及前端至视
听位置后端的环绕信号表达效果。

FL

C

SW

FR

SR chSL ch

使用5.1声道系统改变位置和声像

声像从SR移动至SL

FL

C

SW

FR

SL ch SR ch

SB ch

使用6.1声道系统改变位置和声像

声像从SR移动至SB至SL

附加说明

在此情况下，重要的是使环绕声道有如同在电影院中的空间感。为

达到效果，某些情况下应增加环绕扬声器的数量(4或8)或使用双极

或偶极扬声器。
SL：左环绕声道
SR：右环绕声道
SB：后置环绕声道

84

这样布局的话，要达 到6.1声道系统(DTS-ES 等) 效果的话需要一或
两声道的扬声器。然而，添加了这些扬声器后，为达到 更好的环绕
音效，不仅需要用6.1声道录制的音源，而且需要传统的2至5.1声道
音源。宽屏(WIDE SCREEN)模式可以通过后置环绕扬声器使传统杜比
环绕模式下录制的音源以及杜比数 码5 .1 声道 和DTS环绕5.1声道音
源达到至多7.1声道的环绕音效。另外，所有的DENON原创环绕模式
(

第37页)都可以兼容7.1声道播放，因此您可以使用任何信号

源享受7.1声道音质。

扬声器摆放实例

这里我们介绍一些不同用途的扬声器摆放实例。你可以根据使用的扬
声器类型以及主要使用目的，参考我们的实例来设置您的系统。

[1]DTS-ES兼容系统(使用后置环绕扬声器)



主要用于观看电影的基本设定
若主要用于播放电影且使用普通的单路或两路扬声器作为环绕扬声器
时建议使用此摆放。



主要使用漫散式扬声器作为环绕扬声器观看电影的设定

为得到最好的环绕覆盖，漫散式扬声器如双极型或偶极型，可以提供
比直射式扬声器(单极)更加广阔的散音。把扬声器放在主视听位置的
两边，高于耳朵。

环绕扬声器

前置扬声器

60至90厘米

[从边上看]

后置环绕
扬声器

稍往下倾斜

• 前置扬声器的前面板应尽可能和电视、监视器屏幕处于同一平面。

中置扬声器应放置在前左和前右扬声器之间，距离视听位置的距离
不可超过前置扬声器距视听位置的距离。

• 参考您低音炮用户手册中的建议，在视听室中放置低音炮。

• 若使用直射式(单极)环绕扬声器，应放置在视听位置之后，成一角

度，与墙面平行，高于耳朵60至90厘米(2至3英尺)。

[从边上看]

环绕扬声器

前置扬声器

60至90厘米

后置环绕扬声器

稍往下倾斜

[从上部看]

环绕声从扬声器到视听位置的路线

后置环绕扬声器

60°

环绕扬
声器

附加说明附加说明

[从上部看]

低音炮

前置扬声器

60°

60°

监视器

中置扬声器

环绕
扬声器

后置环绕扬声器

• 使用两个后置环绕扬声器时，将其面朝前端放置于后侧，其间距小
于前左和前右扬声器之间的间距。使用一个后置环绕扬声器时，将
其面朝前端放置于后侧中央，位置高于环绕扬声器0至20厘米。

• 建议安装后置环绕扬声器时，面稍朝下。这可以有效防止后置环绕
声道信号从前置中心的监视器或显示屏反射，从而导致干扰使声音
从前侧传送到后侧的尖锐感觉变弱。

• 将环绕扬声器连接到AVR-3806的环绕扬声器A端子并将设置菜单上
的所有设定设为“A”(这是出厂默认设定(

第78页))。

■ 后置环绕扬声器的数量

虽然后置环绕声道仅 含有一个6.1声道音源(DTS -E S等)播放信号声
道，但我们建议使用两个扬声器。特别是使用偶极扬声 器时，必须
使用两个扬声器。
使用两个扬声器可使在中心以外的位置收听时，环绕声 道的音质更
柔和，后置环绕声道的音位更准确。

■ 使用后置环绕扬声器时左右环绕声道的放置

使用后置环绕扬声器来有效增强后端的音位的准确性。 因此，左右
环绕声道在从前端往后传送声像时起着极其重要的作用 。如上图所
示，在电影院中环绕信号是从听众前端以对角线形式产生的，从而产
生像声音悬浮在空中一样的效果。若要取得这样的效果，我们建议放
置左右环绕声道时比传统的环绕系统稍偏向前端。这样有时在6.1环
绕模式或DTS-ES矩阵6.1模式(DTS-ES Matrix 6.1 mode)下播放传统

5.1声道音源时，可以增强环绕效果。选择环绕模式前请查看不同模
式的环绕效果。

85

86

• 如实例中同样摆放前置、中置扬声器以及低音炮的位置。

• 最好把环绕扬声器直接放在视听者的旁边，或偏向视听位置的前
端，位于耳朵上方60至90厘米(2至3英尺)。

• 如同后置环绕扬声器安装方法。

使用偶极扬声器作为后置环绕扬声器也更加有效。

• 将环绕扬声器连接到AVR-3806的环绕扬声器A端子并将设置菜单上
的所有设定设为“A”(这是出厂默认设定(

第78页))。

• 如上图的左侧所示，环绕声道的信号反射至墙上，产生一个包容及
真实的环绕音场。

然而，对于多声道音乐音源来说，在视听位置两侧使用双极或偶极

扬声器可能无法出色地创造出连贯的360度环绕音场。如示例③所
示，连接另一对直射式扬声器，将其面朝主视听位置放置在视听室
的后部角落。



使用不同环绕扬声器播放电影和音乐时

为了获得更佳的播放电影和音乐的环绕音效，使用不同的环绕扬声器
摆放方法和环绕模式来播放这两种音源。

[从边上看]

前置扬声器

后置环绕

扬声器

[从上部看]

环绕扬声器B

120°

45°～60°

环绕扬
声器A

低音炮

前置扬声器

监视器

中置扬声器

60至90厘米

环绕扬
声器A

前置扬声器

60至90厘米

[从边上看]

后置环绕
扬声器

稍往下倾斜

环绕
扬声器B

环绕扬声器

[2]不使用后置环绕扬声器时

[从边上看]

120°

环绕扬声器

60°

低音炮

监视器

前置揚聲器

中置扬声器

• 摆放前置扬声器，使其间隔稍宽于观看电影时的设置，并将其整齐
对准视听位置以保证音位准确。

• 如实例中同样摆放中置扬声器的位置。

• 根据使用的扬声器类型，将用于观看电影的环绕扬声器A摆放在示
例或中所述的位置上。

• 将用于播放多声道音乐的环绕扬声器B放在与前置一样的高度，面
朝视听位置放置在视听位置后部并成一角度。

• 将用于播放电 影的环绕扬 声器连接到 AVR-3 80 6的环绕扬 声器A端
子， 将用于 播放多 声道音 乐的环绕 扬声器 连接到 环绕扬 声器B 端
子。在设置菜单中设定环绕扬声器选择(

第75页)。

• 前置扬声器的前面板应尽可能和电视、监视器屏幕处于同一平面。
中置扬声器应放置在前左和前右扬声器之间，距离视听位置的距离
不可超过前置扬声器距视听位置的距离。

• 参考您低音炮用户手册中的建议，在视听室中放置低音炮。

• 若使用直射式(单极)环绕扬声器，应放置在视听位置之后，成一角
度，与墙面平行，高于耳朵60至90厘米(2至3英尺)。

• 将环绕扬声器连接到AVR-3806的环绕扬声器A端子并将设置菜单上
的所有设定设为“A”(这是出厂默认设定(

第78页))。

附加說明 附加说明

86

AVR-3806备有一套数码信号处理回路，使您在用环绕模式播放节目
音源时有身临影院的感受。

[1]杜比环绕(Dolby Surround)



杜比数码(Dolby Digital)

杜比数码(Dolby Digital)是由杜比实验室开发的一种多声道数

码信号格式。

杜比数码(Dolby Digital)包含“5.1”声道，前左，前右，中

置、左环绕，右环绕，以及一个附加声道，是专门为新增重低
音音效保留的声道(低频音效-LFE-声道，也称为“.1”声道，
包含低音频率至120Hz)。

不同于类似的杜比定向逻辑格式，杜比数码的主声道可以包含

整个范围的声音信息，从最低的低音到最高频高音－22kHz，各
声道的信号相互独立，并允许高音静影，杜比数码提供广阔的
动态范围，从最爆棚的音效到最寂静最柔美的声音，不含杂音
以及失真。

■ 杜比数码(Dolby Digital)和杜比定向逻辑(Dolby Pro Logic)

家庭环绕系统比较

录制声道的数量(基本)

播放声道的数量

播放声道(最多)

音频处理

环绕声道的高频
播放限制

杜比数码

(Dolby Digital)

5.1声道

5.1声道

左，右，中，环左，

环右，低音炮

数码分离处理杜比
数码编码/解码

20 kHz

杜比定向逻辑

(Dolby Pro Logic)

2声道

4声道

左，右，中，环绕(低

音炮-推荐)

模拟矩阵处理杜比环绕

7 kHz

环绕

■ 杜比数码(Dolby Digital)兼容的媒介以及播放方式

杜比数码(Dolby Digital)的兼容标志：
以下为通常的例子。同时请参阅播放机的操作说明。

在杜比环绕模式下录制的音源

• 这些音源环绕声道中的3条甚至更多的声道通过杜比环绕编码技

术被录制成2声道信号。

• 杜比环绕用于播放在DVD、LD及要在立体声VCR上播放的录像带上

录制的电影声带，以及播放来自FM录音机、电视、卫星广播和有
线电视的立体声广播信号。

• 使用杜比定向逻辑(Dolby Pro Logic)对这些信号进行解码后可

进行多声道环绕播放。此信号同样可以在普通的立体声设备上播
放，将会产生普通立体声效果。

• DVD杜比环绕录制信号有2种。



2-声道PCM立体声信号



2-声道杜比数码信号

■ 在杜比环绕模式下录制的音源以如下标记表示。

杜比环绕支持符号：

杜比实验室许可制造。
“Dolby”、“Pro Logic”和double-D符号是杜比实验室的商标。

媒介

DVD

1

其它
(卫星广播、
有线电视等)

杜比数码输出端口

光学或同轴数码输出

(如同PCM)

1

光学或同轴数码输出

(如同PCM)

播放方式(相关页)

设 定 输 入 模 式为 “ 自
动(AUTO)”(

第

29页)。

设 定 输 入 模 式为 “ 自
动(AUTO)”(

第

29页)。

附加說明附加说明



杜比定向逻辑Ⅱx(Dolby Pro LogicⅡx)

· 杜比定向逻辑Ⅱx(Dolby Pro LogicⅡx)提高了将双声道上录制

的音频信号解码到7.1播放声道(包括后置环绕声道)上的杜比定
向逻辑Ⅱ(Dolby Pro LogicⅡ)的矩阵解码技术。杜比定向逻辑
Ⅱx(Dolby Pro LogicⅡx)同时也支持在7.1声道中播放5.1声道
的音源。
根据不同的音源选择不同的模式。音乐模式适合播放音乐，影
院模式适合播放电影，游戏模式适合玩游戏。游戏模式只能用于
2声道音频音源。

1: 一些DVD数码输出有在“比特流”与“(变换至)PCM”之间切换

杜比数码信号输出模式的功能。当在AVR-3806上播放杜比数码
环绕声时，切换DVD播放机的输出模式至“比特流”。在某些情
况下，播放机备有“比特流＋PCM”和“仅有PCM”数码输出。
在此情况下，连接“比特流＋PCM”端子至AVR-3806。



杜比定向逻辑Ⅱ(Dolby Pro LogicⅡ)

• 杜比定向逻辑Ⅱ(Dolby Pro LogicⅡ)是由杜比实验室使用反馈

逻辑控制技术发展形成的一种新型多声道播放格式，比传统杜比
定向逻辑回路有了很大的改进。

• 杜比定向逻辑Ⅱ(Dolby Pro LogicⅡ)不仅可以对在杜比环绕模

式( )下录制的音源进行解码，也可以将普通的立体声音源解码
为五声道形式(前左，前右，中置，左环绕及右环绕)来取得环绕
音效。

• 在传统的杜比定向逻辑格式下，环绕声道播放频率频段将受到限

制，但杜比定向逻辑Ⅱ(Dolby Pro LogicⅡ)却能提供更为广泛
的频段范围(20Hz至20kHz或更大)。另外，在传统杜比逻辑格式
下环绕声道表现为单声道(左环绕及右环绕声道相同)，但在杜比
定向逻辑Ⅱ(Dolby Pro LogicⅡ)格式下就能以立体声信号进行
播放。

• 可根据音源的类型及内容设定不同的参数，以达到最佳的解码效

果( 第34页)。

87

88

[2]DTS数码环绕

数码影院系统(简称DTS)是由数码影院系统开发的多声道数码信

号格式。

DTS提供与杜比数码相同的“5.1”播放声道(前左，前右，中置，

左环绕和右环绕)，如同立体声2声道模式。不同声道的信号完全
独立，消除了由于信号，对白等干扰而引起的音质下降。

DTS的比特率与杜比数码相比较高(对CD、LD而言为1234kbps，

对DVD而言为1536kbps)，因此具有相对较低的压缩比。因为数
据大，在电影院进行DTS播放时，会播放一个与电影同步的独立
CD-ROM。

LD、DVD无需其它盘片，图像和声音可以同时录制在一张光盘上。

因此，光盘可以和其它格式的盘片同样操作。

也有用DTS录制的音乐CD。这些CD包含有5.1声道的环绕信号(与

现在的CD两声道相比)。不包含图像数据，但在装有数码输出(需
要PCM型数码输出)的CD播放机上可进行环绕声播放。

DTS环绕音轨播放能使您在自己的视听室中感受到在影院中听到

的复杂而又宏大的声音。

■ DTS兼容的媒介及播放方式

DTS的兼容标志： 和

以下为通常的例子。同时请参阅播放机的操作说明书。

媒介

CD

DVD

杜比数码输出端子

光学或同轴数码输出

(如同PCM)

2

光学或同轴数码输出

(如同PCM)

3

设定输入模式为“自动

(AUTO)”或“DTS”(

第27页)。

不要设定模式为“模拟

(ANALOG)”或“PCM”。

1

设定输入模式为“自动

(AUTO)”或“DTS”(

第27页)。

播放方式(相关页)

1: DTS信号如同PCM信号一样录制在CD和LD上。因此，未解码的信号

从CD或LD播放机的模拟输出端输出时会产生“嘶嘶”的噪音。若
此噪音通过正处大音量的放大器，会对扬声器造成损害。为避免
发生此情况，请在播放用DTS模式录制的CD或LD前确认输入模式
已切换至“自动(AUTO)”或“DTS”。同样在播放过程中切勿将
输入模式切换至“模拟(ANALOG)”或“PCM”。在DVD播放机或LD/
DVD兼容机上播放CD、LD时也保持同样操作。对于DVD而言，DTS信
号以一种特殊方式录制，不会产生此类问题。

2: CD或LD播放机的数码输出提供的信号可能会经过一些内部信号

处理(输出电平调整、取样频率转换等)。在此情况下，DTS 编
码信号可能会处理错误，此时，AVR-3806无法对其进行解码，
或只能产生噪 音。 在初 次播 放DTS信号前，把主音量调至较 低
的电平，开始播放DTS盘片，然后在 调高 主音 量前 请检 查AVR­3806指示灯(

第31页)是否亮起。

3: 播放DTS的DVD要求DVD播放机带有DTS兼容的数码输出。DTS数码

输出标记会印在兼容的DVD播放机前面板上。近期DENON DVD播放
机型号备有DTS兼容数码输出，参阅播放机本身的用户手册，进
行数码输出的配置以用DTS模式播放DTS编码的DVD。

数码影院系统公司许可制造。
美国专利号为5,451,942；5,956,674；5,974,380；5,978,762；
6,226,616；6,487,535 美国及其它地区发行及未决的专利。
“DTS”、“DTS-ES”、“Neo:6”和“DTS 96/24”是数码影院系
统公司的商标。1996，2003数码影院系统公司保留所有权利。

[3]DTS-ES

DTS-ES是数码影院系统公司开发的新型多声道数码信号格式。对传
统的DTS数码环绕格式有很强的兼容性，更多的扩展环绕信号增进了
DTS-ES的360度环绕和空间效果。1999年以来该模式被运用于专业的
电影院。
除5.1环绕声道(前左，前右，中置，左环绕，右环绕和低频音效)外，
DTS-ES对全部6.1声道的环绕播放也提供后置环绕(有时也指“中置
环绕”)。如下所示，DTS-ES包括两种带不同环绕信号录音方式的信
号格式。

■ DTS-ESTM分离6.1(DTS-ESTM Discrete 6.1)

DTS-ES分离6.1(DTS-ES Discrete 6.1)是最新的录音格式。使用该
格式，通过数码分离系统可以单独录制所有6.1声道(包括后置环绕
声道)。该格式的主要特征是由于左环绕，右环绕和后置环绕声道完
全独立，因此可以十分自由地设计声音并且可以在360度全方位环绕
听众的后置音效中体会一种音像在自由移动的感觉。
虽然只有用DTS-ES解码器播放以该系统录制的音轨时能达到最好的
效果，但用传统的DTS解码器播放时后置环绕声道信号也可自动下行
混音为左环绕和右环绕声道，因此不会失去任何信号色差视频。

■ DTS-ESTM矩阵6.1(DTS-ESTM Matrix 6.1)

使用该格式，附加后置环绕声道信号经过矩阵编码，被输入到前述
的左环绕和右环绕声道中。播放时它们被解码至左环绕，右环绕和
后置环绕声 道中。使用编码器录音时 的效果与使用DTS 开发的高精
度数码矩阵解码器的效果完全匹配，因此产生的环绕音效比传统的

5.1或6.1声道系统更忠实地重现创作音乐时的设计意图。
此外，比特流格式与传统的DTS信号100%兼容，因此即使是5.1声道
的信号音源也能达到矩阵6.1格式的效果。当然也可用DTS 5.1声道解
码器播放DTS-ES矩阵6.1编码的音源。

附加说明 附加说明

88

当用DTS-ES解码器对用DTS-ES分离6.1或矩阵6.1编码的音源进行解
码时，会自动探测解码格式并选择最佳的播放模式。然而，部分矩
阵6.1音源可能被探测为使用了5.1声道格式，因此播放这些音源时
必须手动设定为DTS-ES矩阵6.1模式。(选择环绕模式的操作说明，

第33页。)

DT S -ES 解码器包 括另一 个 功能， 对数码 P CM和 模拟信号 音源进 行

6.1声道播放的DTS Neo:6环绕模式。

■ DTS Neo:6TM环绕(DTS Neo:6TM surround)

该模式将传统的2声道信号应用于DTS-ES矩阵6.1所用的高精度数码
矩阵解码器以进行6.1声道环绕播放。高精度输入信号探测和矩阵处
理对所有6.1声道进行全频段(频率响应为20Hz至20kHz或更大)的重
现，并增强不同声道之间的分离使其与数码分离系统的电平一致。
DTS Neo:6包括两种用于对信号音源选择最优解码的模式。

• DTS Neo:6影院(DTS Neo:6 Cinema)

该模式最适合播放电影。解码时注重展现分离以达到与6.1声道音源
相同的2声道音源的氛围。
该模式也可用于播放以传统环绕格式录制的音源，因为同相色差视频
主要被分配在中置声道(C)，反相色差视频被分配在环绕(左环绕，右
环绕和后置环绕声道)声道中。

• DTS Neo:6音乐(DTS Neo:6 Music)

该模式主要适合播放音乐。前置声道(前左和前右)信号不经过解码
器，直接进行播放，所以没有音质损失，并且从中置(C)和环绕(左
环绕，右环绕和后置环绕)声道中输出的环绕信号的音效对音场增加
了一种自然的扩展效果。

[4] DTS 96/24

近年来，在录音室中用于录制音乐等的取样频率，比特数和声道数
都有所增加，且含96kHz/24比特5.1声道的高质信号音源数也在不断
增加。
例如，带 96 kHz/24比特立 体声 PC M声带的高清晰画面 /高 质音效的
DVD视频源。
然而，由于这些声带 的数据率太高，仅以2声道录制时 存在 种种限
制，且由于画面质量必须受限制，通常仅包含静止的画面。
此外，DVD音频音源可以产生96kHz/24比特5.1声道环绕，但DVD音频
播放机必须以此高质量进行播放。
DTS 96/24是数码影院系统公司(Digital Theater Systems Inc.)为
解决 该问题 开发的 一种多 声道数 码信号 格式。 传统环绕格式使用
48或44.1kHz的取样频率，因此20kHz是最大的播放信号频率。通过
DTS 96/24，取样频率可增加到96或88.2kHz，以达到超过40kHz的更
宽广的频率范围。
另外，DTS 96/24也具有24比特的分辨率，可形成与96kHz/24比特PCM
相同的频率频段及动态范围。与传统DTS环绕相比，DTS 96/24可兼容
最多5.1声道，因此使用DTS 96/24录制的音源可以高取样频率进行播
放，包括例如DVD视频，CD等普通媒介的多声道音频产品。因此，使
用DTS 96/24时，当在传统DVD-视频播放机(※1)上观看DVD-视频图像
的同时，可产生如同DVD-音频的96kHz/24比特多声道环绕音效。另
外，收听DTS 96/24兼容CD时，在用普通的CD/LD播放机( 1)上即可达
到88.2kHz/24比特多声道环绕效果。
即使是 高 质量的多 声 道信号， 录 音时间与 传 统 的DT S 环 绕音源也
相同。
另外，DTS 96/24与传统DTS环绕格式完全兼容，因此DTS 96/24信号音源
可在传统DTS或DTS-ES环绕解码器( 2)上用取样频率48kHz或44.1kHz进
行播放。

1: 需要一台具有DTS数码输出能力的DVD播放机(对于CD/LD播放机，

需要带传统DTS CD/LD数码输出的播放机)及一张以DTS 96/24格式
录制的盘片。

2: 根据不同解码器，分辨率为24或20比特。

Audyssey MultEQ XT

即便 是视听 室中最 好的扬 声器发 出的声 音，有 几个因素也会使其
音质 降低。 最重要 的一个 因素就 是扬声 器发出 的声音与视听室的
墙壁 、地板 和天花 板等大 表面的 互相作 用。即 便扬声器的位置经
过仔 细选择 ，并且 对声音 进行精 心处理 ，室内 音响效果也会引起
很大 问题。 这些问 题包括 附近表 面的反 射以及 室内较大平行表面
之间产生的驻波。
家庭 影院中 的情况 更为复 杂，因 为有多 个视听 位置。室内音响效
果对 到达每 个人耳 朵的声 音的影 响大相 径庭， 结果以不同的方式
降低室内的每个人的视听享受。两个相邻座位之间的音质差别高达
10dB的情况很普遍，尤其是在 250Hz 以下的频率范围内。这个问题
的解决方法是：首先对每个扬声器与视听室的相互作用进行精确测
量，然后应用室内音效校正。由于房间会导致扬声器的频率相应各
不相同，座位之间的差别很大，所以在视听室的几个位置测量每个
扬声器很重要。即使只有一个听众，也应该这样做。对于视听室中
的音响问题，在一个位置进行测量不具代表性，并且在大多数情况
下会降低整体表现力。
Audyssey MultEQ XT是唯一可以在较大视听区域内实现多听众室内音
效校正的技术。该技术将在视听室中几个位置收集的每个扬声器发
出的数据组合起来，然后进行校正，使视听室的音响效果最小化，
并且与人类感觉的频率分辨率相匹配(称为“心理声学”)。而且，
ＭultEQ XT校正在频率和时间域中都有应用，因此有时候与传统的室
内均衡方法相关的人工效果(如拖尾效应或模式振荡)并不存在。
除了校正宽视听区的频率响应问题，Audyssey MultEQ XT还提供了
一套全自动声音系统设置程序。它可以识别与功放相连的扬声器数
量以及它们的类型(全范围、卫星、低音炮)。如果至少有一个低音
炮相连，Audyssey MultEQ XT将确定每个卫星和低音炮之间的最佳
交叉频率。它会自动检查每个扬声器的极性，而且如果有任何相对
于其它扬声器相位抵消配线的扬声器，它还会提醒使用者注意。它
可以测量每个扬声器与主要视听位置的距离，并能调节延时，使每
个扬声器发出的声音同时到达。最后，Audyssey MultEQ XT还能确
定每个扬声器的播放电平并能调节音量修正，使所有电平均等。

附加说明附加说明

89 90

下面的两个图显示了对于两种座位布置的麦克风位置图例。每种情
况都有6个测量点。增加测量点的数量可以更好地对视听区进行取样
并产生更好的效果。虚线表示Audyssey MultEQ XT提供的室内音效
校正最佳的区域。在每个位置，麦克风必须置于耳朵的高度。

• Audyssey MultEQ XT是Audyssey Laboratories的商标。该商标获
得美国和国家专利申请20030235318和10/700,220的授权。其它的
美国和外国专利未决。MultEQ和Audyssey MultEQ标志是Audyssey
Laboratories, Inc的商标。保留所有权利。

HDCD



(高清晰度兼容数码)

HDCD是一种可以大幅减少数码录音时产生的失真的编码/解码技术，
同时保持与传统CD格式的兼容性，因而扩大了动态范围并且达到了
高分辨率。
可以自动识别传统CD与HDCD兼容CD，以选择最佳的数码处理方式。

•



,HDCD、High Definition Compa tible Digi tal和

Microso f t是微软公司在美 国 和 、 或 其 它 国 家 的 注 册 商 标 或
商标。 本 产 品获得以 下 一 项 或多项专 利 ： 美国：5, 4 7 9,16 8 ，
5,638,074，5,640,161，5,808,574，5,838，274，5,854,600，
5,864,311，5,872,531，和澳大利亚669114.其它专利正在申请中。

DENON LINK(DENON数码连接)

当A V R-38 0 6通过屏 蔽 双绞线 ( STP) 连 接到支 持 DENO N 数码连接 的
DENON DVD播放 机时 ，可以进行 高级 的LPCM 24 比特，96 kH z，6声
道或2 4 比 特，192 kHz，2声道数码 输入。由于DENO N数码连接使用
了低电压差动信号(LVDS)，在大约0.3Vpp的差动电压下，可以达到
大于1.2Gbps的传输能力。

关于HDMI

“HDMI”是“高清晰度多媒体接口(High Definition Multimedia
Interface)”的缩写。
HDMI是以用于电脑显示等的D VI(数码 视觉接口)为基础开发的下一
代电视机的数码接口标准，并且用于非专业设备时将进行优化。通
过该接口，未经压缩的数码视频和多声道音频信号可以通过单个连
接器进行传输，这样就不必对图像和声音的传输分别使用不同的电
缆，并且连接器可以变得更小。H DMI还与 HDCP(高带宽数码内容保
护系统)兼容，该保护版权的技术的加密数码视频信号的方法与使用
DVI时的一样。

• HDMI、HDMI符号和High-Definition Multimedia Interface是HDMI
Licensing LLC的商标和注册商标。

AL24 Plus(AL24 Processing Plus)

■ 用于所有声道的AL24 Processing

DENON进一步发展了其专有的AL24 Processing，模拟波形再现技术，
以支持采样频率为192kHz的DVD音频。AL24 Processing Plus可以彻
底抑制LPCM信号数/模转换所产生的量化噪声，从而可以以最佳的清晰
度重现低电平信号，表现出音乐中所有的微妙细节。
该技术不仅可用于前置左和前置右声道，而且可用于左环绕、右环
绕、中置和低音炮声道。

附加说明 附加说明

环绕模式

环绕模式和参数

○: 信号/可调节
×: 无信号/不可调节
◎: 由扬声器配置设定开关

○: 可用
×: 不可用
注1:低音＋6dB，高音0dB
注2:低音＋6dB，高音＋4dB
注3:当“模式”设为“影院”时，可使用该参数。
注4:当“模式”设为“影院”或“PL”时，可使用该参数。

*

1:

播放杜比数码(Dolby Digital)信号和DTS信号时。

*

2:

播放杜比数码(Dolby Digital)、DTS、DVD音频超级音频CD时。

×
×
×
×
×
×
×

×
○(影院)
○(影院)
○(影院)

×

×

×

×

×

×

×

×

×

×

×

×
×
×
×
×
×
×

○(关闭)

○(注3)
○(注4)

○(注3)
○(关闭)
○(关闭)

×
×
×
×
×
×
×
×
×

×
×
×
×

○(0 dB)

×
○(0 dB)
○(0 dB)
○(0 dB)
○(0 dB)
○(0 dB)
○(0 dB)
○(0 dB)
○(0 dB)

○(注1)

○(注2)
○(0 dB)
○(0 dB)
○(0 dB)
○(0 dB)
○(0 dB)
○(0 dB)

×
×
○
○
×
×
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○

环绕左/右

声道输出 参数(括号中为默认值)

低音炮 动态范围压缩

*1

夜间模式

低频音效

*2

AFDM

*1

后置声道输出

(模式)

音调控制 影院均衡器

模式

(解码器)

视听室大小

×
×
×
×
×
×
×
×
×
×
×
×
×

×
○(中)
○(中)
○(中)
○(中)
○(中)
○(中)

×

×

杜比数码

(Dolby Digital)

音效电平

×
×
×
×
×
×
×

○(开启，10)

×
×
×
×
×

×
○(10)
○(10)
○(10)
○(10)
○(10)
○(10)

×

×

前置左/右 中置

后置环绕左/右

PURE DIRECT, DIRECT
DSD DIRECT
DSD MULTI DIRECT
MULTI CH DIRECT
STEREO
EXT.IN
MULTI CH IN
WIDE SCREEN
DOLBY PRO LOGICIIx
DOLBY PRO LOGIC

II

DTS NEO:6
DOLBY DIGITAL
DTS SURROUND
7CH STEREO
SUPER STADIUM
ROCK ARENA
JAZZ CLUB
CLASSIC CONCERT
MONO MOVIE
VIDEO GAME
MATRIX
VIRTURL

○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○

○(关闭)

×
×
×

○(关闭)

×

×
○(关闭)
○(关闭)
○(关闭)
○(关闭)
○(关闭)
○(关闭)
○(关闭)
○(关闭)
○(关闭)
○(关闭)
○(关闭)
○(关闭)
○(关闭)
○(关闭)
○(关闭)

◎
◎
◎
◎
◎
◎
◎
◎
◎
◎
◎
◎
◎
◎
◎
◎
◎
◎
◎
◎
◎
◎

×
×
◎
◎
×
◎
◎
◎
◎
◎
◎
◎
◎
◎
◎
◎
◎
◎
◎
◎
◎
×

×
×
◎
◎
×
◎
◎
◎
◎
◎
◎
◎
◎
◎
◎
◎
◎
◎
◎
◎
◎
×

×
×
◎
◎
×
◎
◎
◎
◎
◎
◎
◎
◎
◎
◎
◎
◎
◎
◎
◎
◎
×

○(关闭)

×
×
×

○(关闭)

×

×
○(关闭)
○(关闭)
○(关闭)
○(关闭)
○(关闭)
○(关闭)
○(关闭)
○(关闭)
○(关闭)
○(关闭)
○(关闭)
○(关闭)
○(关闭)
○(关闭)
○(关闭)

○(0 dB)
○(0 dB)
○(0 dB)
○(0 dB)
○(0 dB)

×
○(0 dB)
○(0 dB)

×

×

×
○(0 dB)
○(0 dB)
○(0 dB)
○(0 dB)
○(0 dB)
○(0 dB)
○(0 dB)
○(0 dB)
○(0 dB)
○(0 dB)
○(0 dB)

×
×
×
×
×
×
×
×
×
×

×
○(开启)
○(开启)

×

×

×

×

×

×

×

×

×

附加说明附加说明

各模式中的信号和可调性

91 92

○: 信号/可调节
×: 无信号/不可调节
◎: 由扬声器配置设定开关

○: 可调节
×: 不可调节

环绕模式

延迟时间

全景

低音炮开/关

尺度 中央宽度

仅定向逻辑Ⅱ/Ⅱx音乐模式

PURE DIRECT, DIRECT
DSD DIRECT
DSD MULTI DIRECT
MULTI CH DIRECT
STEREO
EXT.IN
MULTI CH IN
WIDE SCREEN
DOLBY PRO LOGICIIx
DOLBY PRO LOGICII
DTS NEO:6
DOLBY DIGITAL
DTS SURROUND
7CH STEREO
SUPER STADIUM
ROCK ARENA
JAZZ CLUB
CLASSIC CONCERT
MONO MOVIE
VIDEO GAME
MATRIX
VIRTURL

各模式中的信号和可调性

参数(括号中为默认值)

SW ATT

仅外接输入

×
×
×
×
×
○
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×

×
×
×
×
×
×
×
×
×
×

○(0.3)

×
×
×
×
×
×
×
×
×
×
×

中置影像

仅NEO:6

音乐模式

×
×
×
×
×
×
×

×
○(3)
○(3)

×

×

×

×

×

×

×

×

×

×

×

×

×
×
×
×
×
×
×

×
○(3)
○(3)

×

×

×

×

×

×

×

×

×

×

×

×

○
○
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×

×
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×

○(30 msec)

×

×
×
×
×
×
×
×

×
○(关闭)
○(关闭)

×

×

×

×

×

×

×

×

×

×

×

×

附加说明 附加说明

■ 根据输入信号环绕模式名称的区别

环绕模式

超级音频CD

按键

注

DTS ES分离

(DTS ES DSCRT)

(有标记)

输入信号

DTS 杜比数码(DOLBY DIGITAL)

STANDARD

DTS SURROUND

DTS ES DSCRT6.1
DTS ES MTRX6.1
DTS SURROUND
DTS 96/24
DTS + PLIIx CINEMA
DTS + PLIIx MUSIC
DTS + NEO:6
DTS NEO:6 CINEMA
DTS NEO:6 MUSIC

DOLBY SURROUND

DOLBY DIGITAL EX
DOLBY DIGITAL
DOLBY DIGITAL+PLIIx CINEMA
DOLBY DIGITAL+PLIIx MUSIC
DOLBY PRO LOGICIIx CINEMA
DOLBY PRO LOGICIIx MUSIC
DOLBY PRO LOGICIIx GAME
DOLBY PRO LOGICII CINEMA
DOLBY PRO LOGICII MUSIC
DOLBY PRO LOGICII GAME
DOLBY PRO LOGIC

MULTI CH IN

MULTI CH IN
MULTI IN + PLIIx CINEMA
MULTI IN + PLIIx MUSIC

模拟

(ANALOG)

线性PCM

DTS ES矩阵

(DTS ES MTRX)

(有标记)

DTS

(5.1声道)

DTS

96/24

杜比数码EX

(DOLBY DIGITAL EX)

(有标记)

杜比数码EX
(DOLBY DIGITAL EX)

(无标记)

杜比数码

(DOLBY DIGITAL)

(5.1声道)

杜比数码

(DOLBY DIGITAL)

(3、4、5声道)

杜比数码

(DOLBY DIGITAL)

(2声道)

DVD音频

DVD音频

(多声道)

DVD音频
(2声道)

176.4/
192kHz

DSD

(多声道)

DSD

(2声道)

●: 初始状态下可选择的模式
◎: AFDM为开启(ON)时固定的模式
○: 可选择的模式
×: 不可选择的模式

注：

*

1: 当后置环绕扬声器设置设为“无(None)”时，不可使用该模式。

*

2: 当后置环绕扬声器设置设为“1个扬声器(1spkr)”或“无(None)”时，不可使用该模式。

附加说明附加说明

×
×
×
×
×
×
×
×
×

×
×
×
×
×
×
×
×
×
×
×

●
○
○

×
×
×
×
×
×
×
×
×

×
×
×
×
×
×
×
×
×
×
×

×
×
×

×
×
×
×
×
×
×
×
×

×
×
×
×
×
×
×
×
×
×
×

●
○
○

×
×
×
×
×
×
×
○
○

×
×
×
×
○
○
○
○
○
○
○

×
×
×

×
×
×
×
×
×
×
○
○

×
×
×
×

●
○
○
○
○
○
○

×
×
×

×
×
×
×
×
×
×
×
×

○

●
○
○
×
×
×
×
×
×
×

×
×
×

×
×
×
×
×
×
×
×
×

○

●
○
○
×
×
×
×
×
×
×

×
×
×

×
×
×
×
×
×
×
×
×

○
○

● ◎
○
×
×
×
×
×
×
×

×
×
×

×
×
×
×
×
×
×
×
×

○

●
○
○
×
×
×
×
×
×
×

×
×
×

×
×
×

●
○
○
○
×
×

×
×
×
×
×
×
×
×
×
×
×

×
×
×

×
×

●
×
○
○
○
×
×

×
×
×
×
×
×
×
×
×
×
×

×
×
×

×

● ◎
○
×
○
○
○
×
×

×
×
×
×
×
×
×
×
×
×
×

×
×
×

● ◎
×
○
×
○
○
×
×
×

×
×
×
×
×
×
×
×
×
×
×

×
×
×

×
×
×
×
×
×
×
○
○

×
×
×
×
○
○
○
○
○
○
○

×
×
×

×
×
×
×
×
×
×
○
○

×
×
×
×
○
○
○
○
○
○
○

×
×
×

*

1

*

1

*

2

*

1

*

1

*

1

*

2

*

1

*

2

*

1

×
×
×
×
×
×
×
○
○

×
×
×
×
○
○
○
○
○
○
○

×
×
×

93 94

×
×
○
○
○
○

×
×
○
○
○
○

○
○
○
○
○
○
○
○
○
○

○

○
×
×
×
×
×

○
×
×
×
×
×

×
×
×
×
×
×
×
×
×
×

●

×
×
×
○
○
○

×
×
×
○
○
○

○
○
○
○
○
○
○
○
○
○

○

○
×
×
×
×
×

○
×
×
×
×
×

×
×
×
×
×
×
×
×
×
×

●

○
×
×
×
×
×

○
×
×
×
×
×

○
○
○
○
○
○
○
○
○
○

○

○
×
×
×
×
×

○
×
×
×
×
×

○
○
○
○
○
○
○
○
○
○

○

○
×
×
×
×
×

○
×
×
×
×
×

○
○
○
○
○
○
○
○
○
○

○

○
×
×
×
×
×

○
×
×
×
×
×

○
○
○
○
○
○
○
○
○
○

○

○
×
×
×
×
×

○
×
×
×
×
×

○
○
○
○
○
○
○
○
○
○

○

○
×
×
×
×
×

○
×
×
×
×
×

○
○
○
○
○
○
○
○
○
○

○

○
×
×
×
×
×

○
×
×
×
×
×

○
○
○
○
○
○
○
○
○
○

○

○
×
×
×
×
×

○
×
×
×
×
×

○
○
○
○
○
○
○
○
○
○

○

○
×
×
×
×
×

○
×
×
×
×
×

○
○
○
○
○
○
○
○
○
○

●

○
×
×
×
×
×

○
×
×
×
×
×

○
○
○
○
○
○
○
○
○
○

●

*

2

*

1

*

2

*

1

*

3

○
×
×
×
×
×

○
×
×
×
×
×

○
○
○
○
○
○
○
○
○
○

○

×
○
×
×
×
×

×
○
×
×
×
×

○
○
○
○
○
○
○
○
○
○

●

STEREO

环绕模式

超级音频CD

按键

注

DTS ES分离
(DTS ES DSCRT)

(有标记)

输入信号

DTS

杜比数码(DOLBY DIGITAL)

模拟

(ANALOG)

线性PCM

DTS ES矩阵
(DTS ES MTRX)

(有标记)

DTS

(5.1声道)

DTS

96/24

杜比数码EX

(DOLBY DIGITAL EX)

(有标记)

杜比数码EX
(DOLBY DIGITAL EX)

(无标记)

杜比数码

(DOLBY DIGITAL)

(5.1声道)

杜比数码
(DOLBY DIGITAL)
(3、4、5声道)

杜比数码

(DOLBY DIGITAL)

(2声道)

DVD音频

DVD音频

(多声道)

DVD音频
(2声道)

176.4/
192kHz

DSD

(多声道)

DSD

(2声道)

DIRECT

DIRECT
DSD DIRECT
DSD MULTI DIRECT
MULTI CH DIRECT
M DIRECT + PLIIx CINEMA
M DIRECT + PLIIx MUSIC

PURE DIRECT

PURE DIRECT
DSD PURE DIRECT
DSD MULTI PURE
MULTI CH PURE DIRECT
M PURE D + PLIIx CINEMA
M PURE D + PLIIx MUSIC

DSP SIMULATION

WIDE SCREEN
SUPER STADIUM
ROCK ARENA
JAZZ CLUB
CLASSIC CONCERT
MONO MOVIE
VIDEO GAME
MATRIX
VIRTUAL
7CH STEREO

STEREO

●: 初始状态下可选择的模式
○: 可选择的模式
×: 不可选择的模式

注：

*

1: 当后置环绕扬声器设置设为“无(None)”时，不可使用该模式。

*

2: 当后置环绕扬声器设置设为“1个扬声器(1spkr)”或“无(None)”时，不可使用该模式。

*

3: 当后置环绕扬声器设置设为“无(None)”时，显示“5声道立体声(5CH STEREO)”。

附加说明 附加说明

ON

× *3

S视频
S视频

S视频
S视频

视频转换

×

视频
S视频
S视频

色差视频
色差视频

色差视频 *1
色差视频 *1

S视频

色差视频 *2
色差视频 *2

S視頻

色差视频 *2
色差视频 *2

色差视频

×
×
×
×

○(1080p)

○(480i/576i)

输入信号

S视频 视频

× ×
× ○
○ ×
○ ○
× ×

○(480p～720p) × ×

× ×

HDMI

×
×
×
×
×
×
×

色差视频

×

視頻
S视频
S视频

色差视频

色差视频

监视器输出

S视频 视频

× ×

视频 视频
S视频 S视频
S视频 S视频

× ×

色差视频 × ×

色差视频 色差视频

HDMI

×

×

○(1080p)

○(480p～720p)

○(480i/576i)

○(480p～720p)

× ○
× ○
× ○

○(1080p) ○ ×

○ ×

×
×
×
×
×

色差视频 *1
色差视频 *1
色差视频 *1

色差视频 *2

视频

视频
视频

色差视频 视频

色差视频 *2

S视频 S视频
S视频

视频

○(480i/576i)

○(1080p)

○(480p～720p)

×

○ ×
○ ○
○ ○

○(480i/576i) ○ ○

× ×

×

×
×

○

×○

色差视频 *2
色差视频 *2
色差视频 *2

×

S视频
S视频 S视频
S视频

色差视频 *2 S视频

× ×HDMI

×
×

○(480i/576i)

× ○
○ ×
○ ○

○(不是480i/576i) × ×

× ×

○
○
○
○
○

視頻
S視頻
S視頻

色差视频

视频 视频
S视频 S视频
S视频 S视频

色差视频 × ×

色差视频 色差视频

HDMI *1
HDMI *2
HDMI *2

HDMI
HDMI

○(480p～720p)

○(480i/576i)

○(不是480i/576i)

○(不是480i/576i)

×

×

○
× ○
○ ×

○(480i/576i) ○ ×

○ ○

○
○
○
○
○

色差视频 *1
色差视频 *1
色差视频 *1
色差视频 *2

色差视频 *2

× *3

视频

色差视频 视频

视频

S视频 S视频

色差视频 *2 S视频

S视频

S视频 S视频

HDMI *1

HDMI *1

HDMI *1
HDMI *2
HDMI *2
HDMI *2

○(480i/576i)○ 色差视频 *2 S视频

视频

S视频 HDMI *2○

○

480p～720p：480p/576p/1080i/720p

○

根据视频转换设定视频输入信号与监视器输出之间的关系

○(1080p)

○

: 信号输入

×

: 无信号

×

: 无输出

*1

: 屏幕显示添加到视频信号和输出上。

*2

: 屏幕显示添加到S视频信号和输出上。

*3

: 当模拟到HDMI转换功能设为“关闭(OFF)”时，输出视频信号。

色差视频 : 屏幕显示仅显示设置(SETUP)、环绕参数(SURROUND PARAMETER)和屏幕

显示(ON SCREEN)键。

HDMI : 当模拟到HDMI转换功能设为“开启(ON)”时，有屏幕显示。

: 当模拟到HDMI转换功能设为“关闭(OFF)”时，不输出视频信号。

• 主区域(M AIN ZONE)视频转换功能与以下格式兼容：NTSC、PAL、SECAM、

NTSC4. 43、 PAL -N、 PAL -M和 PAL -60 。

• 当视频输入的SECAM信号上调转换时，信号从S视频连接器以PAL格式输出。

• 上调转换到HDMI的信号以输入时的分辨率输出到HDMI监视器。请注意不能处

理1080p的分辨率。

附加说明附加说明

95 96

视频转换

–
–

视频

OFF

×
×

×
×
×

×

×

×
HDMI
HDMI
HDMI
HDMI
HDMI
HDMI

色差视频

×
×
×
×
×

○

输入信号

S视频 视频

× ×
× ○
○ ×
○ ○
○ ○

○

× ×
× ○

HDMI

×
×
×
×
×
×
×

色差视频

×
×
×
×
×

色差视频 *1

监视器输出

S视频

× ×

× 视频
S视频 ×
S视频 视频 *2

– 视频

色差視頻 × ×

× 视频

HDMI

×

×

○
○
○

×

○ ×
○ ○
○

○

× × ×

× ○

×
×
×
○
○

色差视频 *2
色差视频 *2
色差视频 *1

×

S视频 ×
S视频 视频 *2

– 视频

× × ×

× 视频

×
×
×

○ ×
○ ○
○ ○

○ × ×

○
○
○
○

×
×
×

S视频 ×
S视频 视频 *2

– 视频

色差视频 × ×

S视频

监视器输出

–

已使用
未使用

–
–

–
已使用
未使用

–

–
已使用
未使用

–

–

HDMI

HDMI
HDMI

○

○

× ○
○ ×
○ ○

○ ○ ○

○
○
○
○

色差视频 *1
色差视频 *2
色差视频 *2

× 视频
S视频 ×
S视频 视频 *2

色差视频 *1 – 视频

–

–
已使用
未使用

○

HDMI

○

: 信号输入

×

: 无信号

× : 无输出
*1 : 屏幕显示添加到视频信号和输出上。
*2 : 屏幕显示添加到S视频信号和输出上。
色差视频 : 屏幕显示仅显示设置(SETUP)、环绕参数(SURROUND PARAMETER)和

屏幕显示(ON SCREEN)键。

HDMI : 当模拟到HDMI转换功能设为“开启(ON)”时，有屏幕显示。

附加说明 附加说明

规格

■ 音频部分

• 功率放大器
额定输出： 前置：
120W＋120W(8Ω/ohms，20Hz～20kHz有0.05% T.H.D.)
180W＋180W(6Ω/ohms，EIAJ)
中置:
120W(8Ω/ohms，20Hz～20kHz有0.05% T.H.D.)
180W(6Ω/ohms，EIAJ)
环绕(A, B):
120W＋120W(8Ω/ohms，20Hz～20kHz有0.05% T.H.D.)
180W＋180W(6Ω/ohms，EIAJ)
后置环绕:
120W＋120W(8Ω/ohms，20Hz～20kHz有0.05% T.H.D.)
180W＋180W(6Ω/ohms，EIAJ)
动态功率： 140W×2声道(8Ω/ohms)
210W×2声道(4Ω/ohms)
输出端子： 前置、中置、后置环绕 6～16Ω/ohms
环绕: A或B 6～16Ω/ohms
A＋B 8～16Ω/ohms

• 模拟
输入灵敏度/输入阻抗： 200mV/47kΩ/kohms
频率响应： 10Hz～100kHz：＋0，－3dB(直入模式)
S/N(信噪比) 102dB(直入模式)
失真： 0.005%(20Hz～20kHz)(直入模式)
额定输出： 1.2V

• 数码
数/模输出： 额定输出－2V(0dB播放时)
总谐波失真－0.008％(1kHz，0dB)
S/N(信噪比)率－102dB
动态范围－96dB
额定输入： 格式－数码音频接口

• 电唱机均衡器(电唱机输入—录音输出)
输入灵敏度： 2.5mV
RIAA偏差： ±1dB(20Hz～20kHz)
S/N(信噪比)： 74dB(A加权，5mV输入)
额定输出/最大输出： 150mV/8V
失真系数： 0.03%(1kHz，3V)

■ 视频部分

• 标准视频端子
输入/输出电平及阻抗： 1Vp-p，75Ω/ohms
频率响应： 5Hz～10MHz — ＋0，－3dB

• S视频端子
输入/输出电平及阻抗： Y(亮度)信号 — 1Vp-p，75Ω/ohms
C(颜色)信号 — 0.3(PAL)/0.286 (NTSC)Vp-p，75Ω/ohms
频率响应： 5Hz～10MHz — ＋0，－3dB

• 颜色色差视频端子
输入/输出电平及阻抗： Y((亮度)信号 — 1Vp-p，75Ω/ohms
P

B/CB(信号) — 0.7 Vp-p，75Ω/ohms

P

R/CR(信号) — 0.7Vp-p，75Ω/ohms

频率响应： 5Hz～100MHz — ＋0，－3dB

■ 调谐器部分 [FM] [AM]

(注：75Ω/ohms时的µV，0dBf＝1x10

-15

W)

接收范围： 87.50MHz～108.00MHz 522kHz～1611kHz
可用灵敏度： 1.0µV(11.2dBf) 18µV
50dB寂静灵敏度： 单声道 1.6µV(15.3dBf)
立体声 23µV(38.5dBf)
S/N(信噪比)(IHF-A)： 单声道 77dB
立体声 72dB
总谐波失真(1kHz)： 单声道 0.15%
立体声 0.3%

■ 总体

电源： AC220V，50Hz
耗电量： 540W
最大1W(候用)
最大外观尺寸： 434(宽)×171(高)×429(长)mm
重量： 17.5kg

■ 遥控器(RC-1024)

电池： LR6/AA型(2节电池)
外观尺寸： 63(宽)×238(高)×31(长)mm
重量： 190g(包括电池)

*

产品规格及设计，因改进而有所变化，恕不另行通知。

*

(EIAJ)：日本电子情报技术产业协会(JEITA)制定的标准。

规格

1

预设代码

Clatronic 40672, 41165

Clayton 40713

Coby 40730, 40770, 40778, 40852, 41086,

41107, 41115, 41165, 41177, 41351

Compacks 40826, 41265

Conia 40516, 40672, 40798, 40852, 41004

Continental Edison 40768, 40831

Craig 40831

Crown 40690, 40769, 40770, 41115

Curtis Mathes 41087

Cybercom 40831

CyberHome 40816, 40874, 41023, 41024, 41117,

41129

Cydectin 41074

Cytron 40651, 40774

D-Vision 41115

Daenyx 40872

Daewoo 40705, 40770, 40784, 40833, 40869,

40872, 41169, 41172, 41234, 41242

Daewoo International 40872

Dansai 40770, 40783, 41115

Dantax 40539, 40713, 40790, 41089

Daytek 40872

Dayton 40872

DCE 40831

DEC 40774, 40778

Decca 40770, 41115

Denon 40490, 40634, *[41470], 41634

Denver 40699, 40778, 41107, 41165, 41353,

41359

Desav 40770

Desay 40800, 41407

Diamond 40651, 40768, 40790

Dick Smith Electronics

40833, 41730

Digihome 40713

DVD

3D Lab 40539

Acoustic Solutions 40713, 40730, 41242

Advent 41016

AEG 40770, 40790

AFK 41051

Afreey 40698

Aim 40699, 40778, 40833, 41165

Airis 41250

Aiwa 40533, 40641

Akai 40690, 40705, 40770, 40790, 40884,

40899, 41089, 41115

Akira 40699

Akura 41051

Alba 40539, 40672, 40695, 40699, 40713,

40717, 40730, 40783, 41051

Alco 40790

Allegro 40869

Amitech 40770, 40784, 40850

Amphion Media Works

40872

Amstrad 40713

AMW 40872

Ansonic 40774, 40831

Apex 40672, 41061

Apex Digital 40672, 40717, 40755, 40794, 40796,

40797, 40830, 41004, 41020, 41056,

41061, 41100

Arianet 40770

Aspire Digital 41168, 41407

Audiosonic 40690, 41265

Audiovox 40717, 40790, 41041, 41071, 41072,

41121, 41122

Awa 40730, 40872

Axion 40730, 41071, 41072

B & K 40655, 40662

Basic Line 40713

Baze 41165

Bellagio 41004

Black Diamond 40698, 40713, 40833, 40884

Blaupunkt 40717

Blue Parade 40571

Blue Sky 40651, 40672, 40695, 40713, 40769,

40778, 40804

Boghe 41004

Boman 40783

Brainwave 40770, 41115

Brandt 40503, 40651

Broksonic 40695, 40868

Bush 40516, 40672, 40690, 40695, 40699,

40713, 40717, 40730, 40778, 40831,

40833, 40884, 41051, 41165

C-Tech 40798

Cambridge Soundworks

40690

Cat 40699, 41087

CAVS 41057

CCE 40730

Celestial 41020

Centrex 40672, 41004

Centrum 40713

CGV 41115

Changhong 40627, 41061

Cinea 40831

Cineral 40730

Cinetec 40713

cineULTRA 40699

CineVision 40833, 40869, 40876

Citizen 41277

Classic 40730, 41730

■ 预设代码列表
