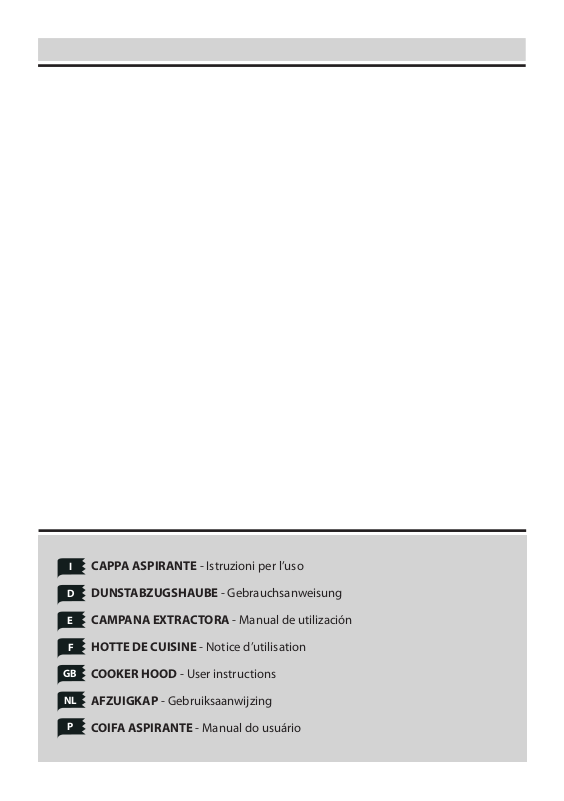

I CAPPA ASPIRANTE - Istruzioni per l’uso
DDUNSTABZUGSHAUBE - Gebrauchsanweisung
ECAMPANA EXTRACTORA - Manual de utilización
FHOTTE DE CUISINE - Notice d’utilisation
GB COOKER HOOD - User instructions
NL AFZUIGKAP - Gebruiksaanwijzing
P COIFA ASPIRANTE - Manual do usuário
Fig.1 |
Fig.2 |
- 3 - |
Fig.3 |
Fig.4 |
Fig.6 |
Fig.5 |
Fig.7 |
- 4 - |
INCANDESCENT TUBOLAR LAMP
- Ø 25mm – L85E14 – 40W
CANDLE HALOGEN LAMP
- Ø 35mm - E14 – 28W
Fig.8
- 5 -
ITALIANO I
GENERALITÀ
Leggere attentamente il contenuto del presente libretto in quanto fornisce importanti indicazioni riguardanti la sicurezza di installazione, d’uso e di manutenzione. Conservare il libretto per ogni ulteriore consultazione. L’apparecchio è stato progettato per uso in versione aspirante (evacuazione aria all’esterno - Fig.1A) e filtrante (riciclo aria all’interno - Fig.1B) o con motore esterno (Fig.1C).
AVVERTENZE PER LA SICUREZZA
1. Fare attenzione se funzionano contemporaneamente una cappa aspirante e un bruciatore o un focolare dipendenti dall’aria dell’ambiente ed alimentati da un’energia diversa da quella elettrica, in quanto la cappa aspirando toglie all’ambiente l’aria di cui il bruciatore o il focolare necessita per la combustione. La pressione negativa nel locale non deve superare i 4 Pa (4x10-5 bar). Per un funzionamento sicuro, provvedere quindi ad un’opportuna ventilazione del locale. Per l’evacuazione esterna attenersi alle disposizioni vigenti nel vostro paese.
Prima di allacciare il modello alla rete elettrica:
-Controllare la targa dati (posta all’interno dell’ apparecchio) per accertassi che la tensione e potenza siano corrispondenti a quella della rete e la presa di collegamento sia idonea. In caso di dubbio interpellare un elettricista qualificato.
-Se il cavo di alimentazione è danneggiato, esso deve essere sostituito da un cavo o un assieme speciali disponibile presso il costruttore o il suo servizio assistenza tecnica.
-Collegare il dispositivo all’alimentazione attraverso una spina con fusibile 3A o ai due fili della bifase protetti da un fusibile 3A.
2. Attenzione!
In determinate circostanze gli elettrodomestici possono essere pericolosi.
A)Non cercare di controllare i filtri con la cappa in funzione.
B)Non toccare le lampade e le zone adiacenti, durante e subito dopo l’uso prolungato dell’impianto di illuminazione.
C)E’ vietato cuocere cibi alla fiamma sotto la cappa.
D)Evitare la fiamma libera, perché dannosa per i filtri e pericolosa per gli incendi.
E)Controllare costantemente i cibi fritti per evitare che l’olio surriscaldato prenda fuoco.
F)Prima di effettuare qualsiasi manutenzione, disinserire la cappa dalla rete elettrica.
G)Questoapparecchiononèdestinatoall’utilizzodaparte di bambini o persone che necessitano di supervisione.
H)Controllare che i bambini non giochino con l’apparecchio.
I)Quando la cappa viene utilizzata contemporaneamente ad apparecchi che bruciano gas o altri combustibili, il locale deve essere adeguatamente ventilato.
L)Se le operazioni di pulizia non vengono eseguite nel rispetto delle istruzioni, esiste il rischio che si sviluppi un incendio.
Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE).
Assicurandosi che questo prodotto sia smaltito in modo corretto, l’utente contribuisce a prevenire le potenziali con-
seguenze negative per l’ambiente e la salute.
Il simbolo sul prodotto o sulla documentazione di ac-
compagnamento indica che questo prodotto non deve
essere trattato come rifiuto domestico ma deve essere consegnato presso l’idoneo punto di raccolta per il ri-
ciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l’idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.
ISTRUZIONI PER L’INSTALLAZIONE
•Le operazioni di montaggio e collegamento elettrico devono essere effettuate da personale specializzato.
•Utilizzare dei guanti protettivi prima di procedere con le operazioni di montaggio.
•Collegamento elettrico:
-L’apparecchio è costruito in classe II, perciò nessun cavo deve essere collegato alla presa di terra. La spina deve essere facilmente accessibile dopo l’installazione dell’apparecchio. Nel caso in cui l’apparecchio sia provvisto di cavo senza spina, per collegarlo alla rete elettrica è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima tra i contatti 3 mm, dimensionato al carico e rispondente alle norme vigenti.
-L’allaccio alla rete elettrica deve essere eseguito come segue: MARRONE = L linea
BLU = N neutro.
•La distanza minima fra la superficie di supporto dei recipienti di cottura sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere di almeno 65 cm. Se dovesse essere usato un tubo di connessione composto di due o più parti, la parte superiore deve essere all’esterno di quella inferiore. Non collegare lo scarico della cappa ad un condotto in cui circoli aria calda o utilizzato per evacuare fumi degli apparecchi alimentati da un’energia diversa da quella elettrica. - Nel caso di montaggio dell’apparecchio in versione aspirante predisporre il foro di evacuazione aria.
•Si consiglia l’utilizzo di un tubo evacuazione aria con lo stesso diametro della bocca uscita aria. L’utilizzo di una riduzione potrebbe diminuire le prestazioni del prodotto ed aumentare la rumorosità.
•Attenzione: se le lampade non dovessero funzionare, assicurarsi che siano del tutto avvitate.
•Installazione
Prima di procedere alle operazioni di montaggio (secondo il modello da voi acquistato), per una più facile manovrabilità dell’apparecchio, togliere la griglia come indicato in Fig. 5.
•L’ apparecchio è provvisto di 2 uscite dell’ aria, una situata nella parte superiore e l’ altra nella parte posteriore utilizzabili a secondo delle vostre esigenze Fig 1A.
Sono forniti a corredo del prodotto la flangia D, alla quale va collegato il tubo evaquazione aria, ed un tappo B per chiudere l’uscita dell’aria non utilizzata.
•Questo apparecchio può essere installato in due modi differenti:
1. Montaggio della cappa nella parte inferiore del pensile
(Fig.2)
- Effettuare 4 fori sul pensile rispettando le misure indicate nelle Fig. 2 A-2 C .
- 6 -
