Latitude 7220 Rugged Extreme タブレット
セットアップと仕様
規制モデル： T03H
規制タイプ： T03H003
December 2020
Rev. A02
メモ、注意、警告
メモ: 製品を使いやすくするための重要な情報を説明しています。
注意: ハードウェアの損傷やデータの損失の可能性を示し、その危険を回避するための方法を説明しています。
警告: 物的損害、けが、または死亡の原因となる可能性があることを示しています。
© 2019 年 ～2020 年 Dell Inc. またはその関連会社。。Dell、EMC、およびその他の商標は、Dell Inc. またはその子会社の商標です。その他の商標
は、それぞれの所有者の商標である場合があります。
目次
章 1: タブレットのセットアップ.........................................................................................................4
章 2: シャーシの概要........................................................................................................................ 6
前面図.....................................................................................................................................................................................6
左面図..................................................................................................................................................................................... 7
右面図..................................................................................................................................................................................... 7
背面図.....................................................................................................................................................................................8
上面図.....................................................................................................................................................................................9
底面図.....................................................................................................................................................................................9
章 3: 技術仕様................................................................................................................................10
プロセッサ........................................................................................................................................................................... 10
チップセット........................................................................................................................................................................11
オペレーティングシステム............................................................................................................................................... 11
メモリ.................................................................................................................................................................................... 11
ストレージ.............................................................................................................................................................................11
ポートとコネクタ............................................................................................................................................................... 12
オーディオ............................................................................................................................................................................12
ビデオ................................................................................................................................................................................... 13
カメラ................................................................................................................................................................................... 13
通信........................................................................................................................................................................................14
メディアカードリーダー.................................................................................................................................................... 15
電源アダプタ.......................................................................................................................................................................15
バッテリー............................................................................................................................................................................16
寸法と重量........................................................................................................................................................................... 16
ディスプレイ....................................................................................................................................................................... 17
指紋認証リーダー................................................................................................................................................................ 18
セキュリティ.......................................................................................................................................................................18
データ セキュリティ.......................................................................................................................................................... 18
規制、環境コンプライアンス、および Trusted Platform Module（TPM）........................................................... 18
コンピュータ環境............................................................................................................................................................... 19
サポート ポリシー............................................................................................................................................................... 19
章 4: ヘルプ.................................................................................................................................. 20
デルへのお問い合わせ..................................................................................................................................................... 20
目次 3
手順
1. 電源アダプタを接続して、電源ボタンを押します。
メモ: バッテリ電源を節約するために、バッテリが省電力モードになることがあります。
1
タブレットのセットアップ
2. Windows システムのセットアップを終了します。
画面の指示に従ってセットアップを完了します。セットアップの際には、以下をお勧めします。
● ネットワークに接続して、Windows アップデートが行えるようにします。
メモ: セキュアなワイヤレスネットワークに接続する場合、プロンプトが表示されたらワイヤレスネットワークアクセス
用のパスワードを入力してください。
● インターネットに接続したら、Microsoft アカウントでサインインするか、またはアカウントを作成します。インターネット
に接続していない場合は、オフラインのアカウントを作成します。
● Support and Protection（サポートおよび保護） の画面で、連絡先の詳細を入力します。
3. Windows スタートメニューから Dell アプリを見つけて使用します（推奨）。
4 タブレットのセットアップ
表 1. Dell アプリを見つける
Dell アプリ 詳細
マイデルダウンロード
主な Dell アプリケーション、ヘルプ記事、お使いのコンピュー
ターに関するその他の重要な情報を一元的に表示します。ま
た、保証のステータス、推奨されるアクセサリー、およびソフ
トウェア アップデート（使用可能な場合）についても通知し
ます。
Dell 製品の登録
デルに、お使いのコンピュータを登録します。
デルのヘルプとサポート
コンピュータのヘルプとサポートにアクセスします。
SupportAssist
コンピュータのハードウェアとソフトウェアの状態をプロア
クティブにチェックします。
メモ: SupportAssist 内で保証有効期限をクリックするこ
とで、保証の更新またはアップグレードを行えます。
Dell アップデート
重要な修正プログラムおよびデバイス ドライバが提供された
場合に、お使いのコンピューターを更新します。
Dell Digital Delivery
さまざまなソフトウェア アプリケーション（購入済みだがプ
リインストールされていないソフトウェアなど）を、お使いの
コンピューターにダウンロードします。
タブレットのセットアップ 5
トピック：
• 前面図
• 左面図
• 右面図
• 背面図
• 上面図
• 底面図
前面図
2
シャーシの概要
1. IR エミッタ
2. カメラ
3. カメラステータスライト
4. 周囲照明センサー
5. ディスプレイ
6. ユーザーによるプログラム可能なボタン 3
7. ユーザーによるプログラム可能なボタン 2
6 シャーシの概要
8. ユーザーによるプログラム可能なボタン 1
9. ボリューム上げボタン
10. ボリューム下げボタン
11. 明るさ増大ボタン
12. 明るさ減少ボタン
13. 画面回転ロックボタン
左面図
1. マイクロフォン
2. クワッド冷却用通気口
3. ケンジントン ロック スロット
右面図
1. 電源コネクター ポート
2. ミニ シリアル RS-232 ポート
3. USB 3.0 Type-C ポート（DisplayPort Alt モード/PowerShare 対応）
4. USB 3.1 Type-A（Power Delivery 対応）
5. Micro SD カード スロット
6. ユニバーサルオーディオジャック
シャーシの概要 7
7. 電源ボタン/LED ステータス ライト
背面図
1. 指紋認証リーダー（オプション）
2. スマート カード リーダー スロット
3. OpExpansion モジュールのポゴピン コネクタ
4. サービス タグとエクスプレス サービス コード ラベル
5. LED の点滅
6. 背面カメラ
7. 背面カメラ シャッター スイッチ
8. クワッド冷却吸気口
9. 右のバッテリ リリース ラッチ
10. スピーカー
11. 右のバッテリ
12. 右のバッテリ LED インジケータ
13. 左のバッテリ LED インジケータ
14. 左のバッテリ
15. スピーカー
16. 左のバッテリ リリース ラッチ
17. 非接触型スマート カード リーダー（オプション）
8 シャーシの概要

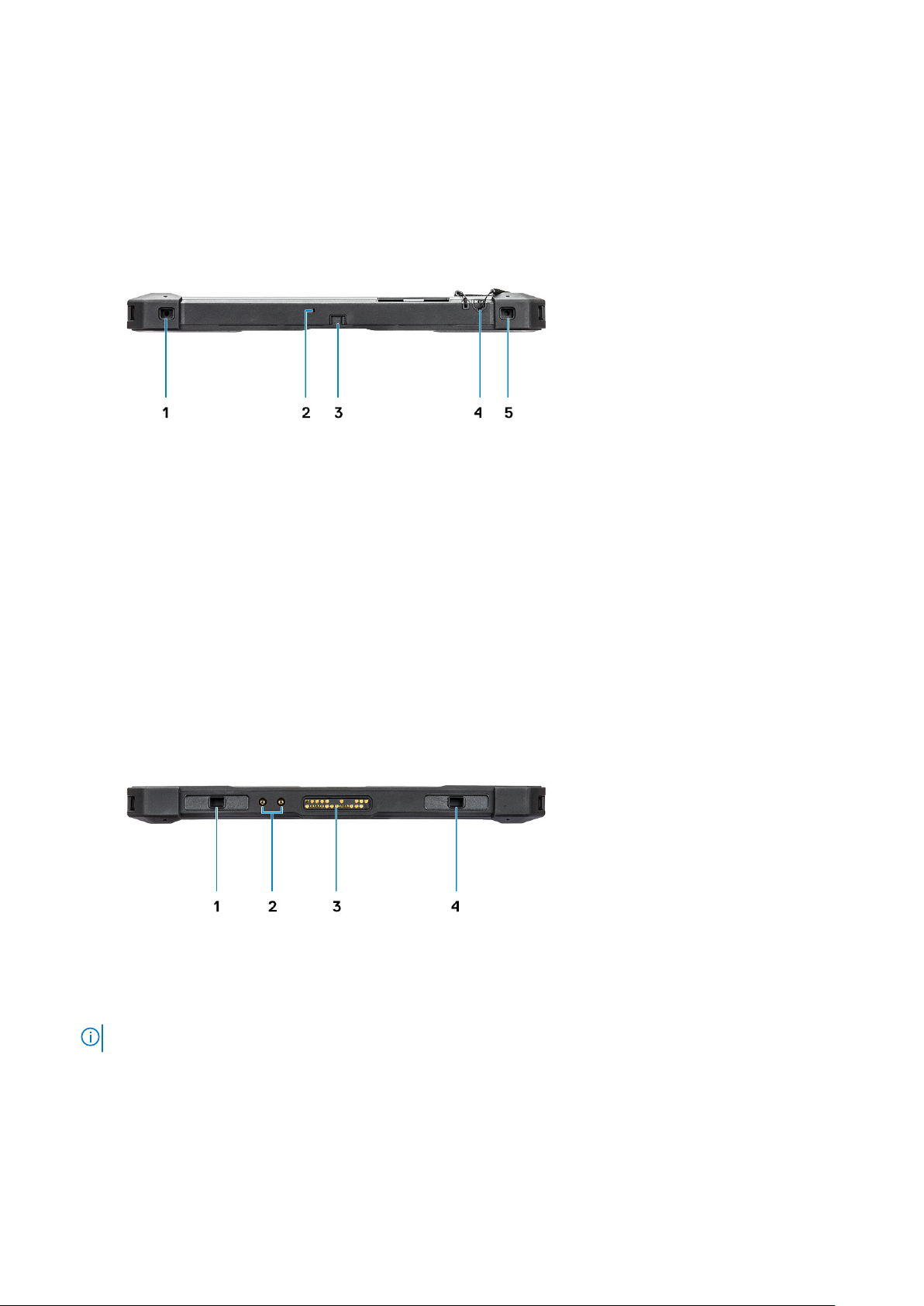

上面図
1. アクセサリ接続ポイント
2. マイク
3. カメラシャッタースイッチ
4. スタイラス
5. アクセサリ接続ポイント
底面図
1. ドッキング/キーボードの固定位置合わせ機能
2. 無線アンテナパススルーコネクター
3. ポゴピン型ドッキング コネクター
メモ: ドッキング ステーションまたは高耐久キーボードをドッキングするために使用します。
4. ドッキング固定クリップ
シャーシの概要 9
技術仕様
メモ: 提供されるものは地域により異なる場合があります。以下の仕様は、お客様のコンピューターの出荷に際して法律で定め
られた項目のみ記載しています。お使いのコンピューターの構成の詳細については、Windows オペレーティング システムのヘ
ルプとサポートにアクセスして、コンピューターに関する情報を表示するオプションを選択してください。
トピック：
• プロセッサ
• チップセット
• オペレーティングシステム
• メモリ
• ストレージ
• ポートとコネクタ
• オーディオ
• ビデオ
• カメラ
• 通信
• メディアカードリーダー
• 電源アダプタ
• バッテリー
• 寸法と重量
• ディスプレイ
• 指紋認証リーダー
• セキュリティ
• データ セキュリティ
• 規制、環境コンプライアンス、および Trusted Platform Module（TPM）
• コンピュータ環境
• サポート ポリシー
3
プロセッサ
表 2. プロセッサ
プロセッサ ワット数 コア数 スレッド数 速度 キャッシュ 内蔵グラフィッ
第 8 世代インテ
ル Core i3-8145U
第 8 世代インテ
ル Core
i5-8365U（vPro）
第 8 世代インテ
ル Core i7-8665U
（vPro）
10 技術仕様
15 W 2 4 2.10 GHz～3.90
GHz（ターボ）
15 W 4 8 1.60 GHz～4.10
GHz（ターボ）
15 W 4 8 1.90 GHz～4.80
GHz（ターボ）
4 MB
SmartCache
6 MB
SmartCache
8 MB
SmartCache
クス
インテル UHD
グラフィックス
620
インテル UHD
グラフィックス
620
インテル UHD
グラフィックス
620
チップセット
表 3. チップセット
説明 値
チップセット
プロセッサー
DRAM バス幅
フラッシュ EPROM
PCIe バス
オペレーティングシステム
Windows 10 Professional（64 ビット）
メモリ
表 4. メモリの仕様
説明 値
スロット
タイプ
Intel
Whiskey Lake - 第 8 世代インテル Core
2 チャネル、64 ビット
32 MB
最大 Gen 3
システム基板に 2 個内蔵
LPDDR3
速度
最大メモリ
最小メモリ
サポートされている構成
2133 MHz
16 GB
8 GB
● 8 GB LPDDR3、2133 MHz
● 16 GB LPDDR3、2133 MHz
ストレージ
お使いのタブレットは、ソリッドステート ドライブ用に M.2 2230/2280 スロットを 1 基サポートしています。
表 5. ストレージの仕様
ストレージのタイプ インターフェイスのタイプ 容量
M.2 2230 ソリッドステート ドライブ（1） PCIe Gen3 x4 NVMe、Class 35 SSD 128 GB
M.2 2280 ソリッドステート ドライブ（1） PCIe Gen3 x4 NVMe、Class 40 SSD 256 GB～2 TB
M.2 2280 ソリッドステート ドライブ（1） PCIe Gen3 x4 NVMe、Class 40 自己暗号
化 SSD
256 GB～1 TB
技術仕様 11
ポートとコネクタ
表 6. 外部ポートとコネクタ
説明 値
外部：
ネットワーク
USB
オーディオ
ビデオ
電源アダプターポート
セキュリティ
カード スロット
Serial port
拡張ポート
ドック/キーボード
表 7. 内部ポートとコネクタ
説明 値
オプションの拡張モジュールまたはドックを介して使用可能な
Ethernet 接続。
● 1 x USB 3.2 Type-A（Power Delivery 対応）
● 1 x USB 3.0 Type-C ポート（DisplayPort Alt Mode/PowerShare
対応）
ヘッドセット（ヘッドホンとマイクのコンボ）ポート（1）
ドック経由または直接 USB Type-C DP Alt Mode を介してサポ
ート
4.5 mm バレルタイプ
Kensington ロック スロット
SD カードスロット
RS-232 ミニ コネクタ
Pogo コネクタ（背面）
Pogo コネクタ（底部）
内部：
1 x ソリッドステート ドライブ用 M.2 Key-M（2280 または
2230）
1 x WWAN 用 M.2 3042 Key-B
1 x WLAN 用 M.2 2230 Key-E
SIM
オーディオ
表 8. オーディオの仕様
説明 値
コントローラ
ステレオ変換
内部インターフェース
外部インターフェース
● 1 x ソリッドステート ドライブ（128 GB）用 M.2 2230 スロッ
ト
● 1 x ソリッドステート ドライブ（256 GB/512 GB/1 TB/2 TB）
用 M.2 2280 スロット
メモ: さまざまなタイプの M.2 カードの機能の詳細につい
ては、ナレッジ ベース記事 SLN301626 を参照してください。
uSIM カードスロット
Realtek ALC3254
対応
インテル ハイ デフィニション オーディオ（HDA）
ユニバーサルオーディオジャック
12 技術仕様
表 8. オーディオの仕様 （続き）
説明 値
スピーカー
スピーカー出力の平均値
スピーカー出力の最大値
2
2 W RMS
2.5 W
ビデオ
表 9. 内蔵グラフィックの仕様
内蔵グラフィックス
コントローラ 外部ディスプレイ対応 メモリサイズ プロセッサー
インテル UHD 620 グラフィ
ックス
USB Type-C（DisplayPort 対応） 共有システムメモリ 第 8 世代インテル
Core i3/i5/i7
カメラ
表 10. カメラの仕様
説明 値
カメラの数
2 台
タイプ
場所
センサーのタイプ
カメラ
静止画像
ビデオ
対角視野角
カメラ
● 前面カメラ - 5 MP、RGBlr カメラ（Windows
Hello 機能搭載）
● 背面カメラ - 8 MP、RGB カメラ（オート フォ
ーカス、フラッシュ LED 搭載）
● 前面カメラ - 5 MP
● 背面カメラ - 8 MP
CMOS センサーテクノロジ
● 前面カメラ - 5.03 メガピクセル
● 背面カメラ - 7.99 メガピクセル
● 前面カメラ - 2592 x 1944（5 MP）（30 fps）
● 背面カメラ - 3264 x 2448（8 MP）（15 fps）
● 前面カメラ - 88.9°
● 背面カメラ - 77.3°
技術仕様 13
通信
ワイヤレス モジュール
表 11. ワイヤレス モジュールの仕様
説明 値
Model number（モデル
番号）
転送レート
サポートされている周
波数帯域
ワイヤレス規格
暗号化
Bluetooth
インテル Wireless-AC
9560、2x2、802.11ac
（Bluetooth 5.0 対応）
最大 1.73 Gbps 最大 1.73 Gbps 最大 1.73 Gbps 最大 1.2 Gbps
2.4 GHz/5 GHz 2.4 GHz/5 GHz 2.4 GHz/5 GHz 5 x 20 MHz
● WiFi 802.11a/b/g
● WiFi 4（WiFi
802.11n）
● WiFi 5（WiFi
802.11ac）
● 64 ビットおよび
128 ビット WEP
● AES-CCMP
● TKIP
Bluetooth 5 非対応 Bluetooth 5 NA
インテル Wi-Fi 6
AX200、2 x 2、802.11ax
MU-MIMO（Bluetooth
非対応）
● WiFi 802.11a/b/g
● WiFi 4（WiFi
802.11n）
● WiFi 5（WiFi
802.11ac）
● WiFi 6（WiFi
802.11ax）
● 64 ビットおよび
128 ビット WEP
● AES-CCMP
● TKIP
インテル Wi-Fi 6
AX200、2 x 2、802.11ax
MU-MIMO（Bluetooth
5.0）
● WiFi 802.11a/b/g
● WiFi 4（WiFi
802.11n）
● WiFi 5（WiFi
802.11ac）
● WiFi 6（WiFi
802.11ax）
● 64 ビットおよび
128 ビット WEP
● AES-CCMP
● TKIP
DW5821E Snapdragon X20
4G/LTE ワイヤレス WAN カ
ード
● WCDMA（DB-DC-HSDPA、
DC-HSUPA）
● TD-SCDMA
● CDMA 1x
● EV-DO
● GSM/EDGE
NA
GPS および RF アンテナ パススルー
本項には、Dell Latitude 7220 Rugged Extreme タブレットの GPS パススルーおよび RF アンテナ パススルーの情報を記載します。
表 12. GPS および RF アンテナ パススルー（WLAN）
WLAN メイン アンテナの場合
周波数（MHz） スイッチ回路損失（dB） ジャンプ ケー
ブル損失（dB）
ATEX 以外
（MU2）
2400～2500 -1.18 -0.60 -0.85 -0.24 -1.42 -0.84 -1.09
5150～5850 -1.91 -1.31 -1.37 -0.35 -2.26 -1.66 -1.72
ATEX
（MU2）
ATEX 以外
（DVT1）
51 mm、1.37LL
表 13. GPS および RF アンテナ パススルー（LTE）
LTE メイン アンテナの場合
周波数（MHz） スイッチ回路損失（dB） ジャンプ ケー
ブル損失（dB）
ATEX 以外
（MU2）
ATEX
（MU2）
ATEX 以外
（DVT1）
51 mm、1.37LL
総損失（dB）
ATEX 以外 ATEX DVT1
総損失（dB）
ATEX 以外 ATEX DVT1
14 技術仕様
表 13. GPS および RF アンテナ パススルー（LTE） （続き）
LTE メイン アンテナの場合
600～1000 -0.5 -0.26 -0.4 -0.14 -0.64 -0.40 -0.54
1700～1880 -1.2 -0.45 -0.77 -0.18 -1.38 -0.63 -0.95
1880～2330 -1.52 -0.48 -0.89 -0.21 -1.73 -0.69 -1.10
2330～2700 -1.54 -0.53 -0.85 -0.24 -1.78 -0.77 -1.09
3300～3800 -1.58 -0.63 -0.98 -0.27 -1.85 -0.90 -1.25
5150～5930 -1.96 -1.38 -1.28 -0.35 -2.31 -1.73 -1.63
メディアカードリーダー
表 14. メディアカードリーダーの仕様
説明 値
タイプ
サポートされるカード
microSD カード スロット
● Micro Secure Digital（mSD）
● Micro Secure Digital High Capacity（mSDHC）
● Micro Secure Digital Extended Capacity（mSDXC）
電源アダプタ
表 15. 電源アダプタの仕様
説明 値
タイプ
入力電圧
入力周波数
入力電流（最大）
出力電流（連続）
定格出力電圧
E4 45 W E5 90 W
100 VAC x 240 VAC 100～240 VAC
50 Hz x 60 Hz 50 Hz ～ 60 Hz
1.3 A 1.56A
2.31 A（連続稼動時） 4.62 A（連続）
DC 19.50 V DC 19.50 V
温度範囲：
動作時
ストレージ
0°C～40°C（32°F～104°F） 0°C～40°C（32°F～104°F）
-40°C～70°C（-40°F～158°F） -40°C～70°C（-40°F～158°F）
技術仕様 15
バッテリー
表 16. バッテリーの仕様
説明 値
タイプ
電圧
重量（最大）
寸法：
高さ
幅
奥行き
温度範囲：
動作時
ストレージ
動作時間 バッテリー駆動時間は動作状況によって変
充電時間（概算）
34 WHr、2 セル、ExpressCharge、ユーザー
交換可能
DC 7.6 V DC 7.6 V
220 g（0.48 ポンド） 220 g（0.48 ポンド）
15.00 mm（0.59 インチ） 15.00 mm（0.59 インチ）
62.70 mm（2.46 インチ） 62.70 mm（2.46 インチ）
103.60 mm（4.07 インチ） 103.60 mm（4.07 インチ）
0°C～60°C（32°F～140°F） 0°C～60°C（32°F～140°F）
-20°C～65°C（-4°F～149°F） -20°C～65°C（-4°F～149°F）
わり、電力を著しく消費する状況では大幅
に短くなる可能性があります。
● 0°C～15°C：0～100% RSOC（4 時間以
内）
● 15°C～45°C：0～100% RSOC（2 時間
以内）
● 46°C～50°C：0～100% RSOC（3 時間
以内）
34 WHr（LCL）
バッテリー駆動時間は動作状況によって
変わり、電力を著しく消費する状況では大
幅に短くなる可能性があります。
● 0°C～15°C：0～100% RSOC（4 時間以
内）
● 15°C～45°C：0～100% RSOC（2 時間
以内）
● 46°C～50°C：0～100% RSOC（3 時間
以内）
寿命（概算） 300 サイクル（充電 / 放電） 300 サイクル（充電 / 放電）
コイン型電池
動作時間 バッテリー駆動時間は動作状況によって変
CR2032 CR2032
バッテリー駆動時間は動作状況によって
わり、電力を著しく消費する状況では大幅
に短くなる可能性があります。
変わり、電力を著しく消費する状況では大
幅に短くなる可能性があります。
寸法と重量
表 17. 寸法と重量
説明 値
高さ：
前面
背面
幅
203 mm（7.99 インチ）
209 mm（8.23 インチ）
● バンパーあり：318.2 mm（12.52 インチ）
● バンパーなし：312.20 mm
16 技術仕様
表 17. 寸法と重量 （続き）
説明 値
奥行き
重量
● バンパーあり：27.7 mm（1.09 インチ）
● バンパーなし：24.7 mm（0.97 インチ）
1.31 kg（2.9 ポンド）
メモ: タブレットの重量は、発注時の構成や製造上の条件によって異
なります。
ディスプレイ
表 18. ディスプレイの仕様
説明 値
タイプ
パネル テクノロジー
輝度（標準）
寸法（アクティブ エリア）：
高さ
幅
FHD（フル ハイ デフィニション）
広視野角（WVA）
1000 ニット（屋外対応）
256.32 mm（10.09 インチ）
144.18 mm（5.67 インチ）
対角線
ネイティブ解像度
メガピクセル
色域
1 インチあたりの画素数（PPI）
コントラスト比（最小）
応答時間（最大）
リフレッシュレート
水平可視角度
垂直可視角度
ピクセルピッチ
消費電力（最大）
非光沢 vs 光沢仕上げ
294.64 mm（11.6 インチ）
1920 x 1080
1670 万
72% NTSC
190
1500：1（標準）
40 ミリ秒（最大）
60 Hz
89 度
89 度
0.1335 mm x 0.1335 mm
8.02 W
非光沢、汚れ防止
Touch のオプション
ガラス
あり、グローブ対応のタッチスクリーン
Gorilla ガラス 3
技術仕様 17
指紋認証リーダー
表 19. 指紋リーダーの仕様
説明 値
センサーテクノロジ
センサーの解像度
センサー領域
センサーのピクセルサイズ
トランス容量センシング
363 dpi
7.42 mm x 5.95 mm
70 um x 70 um
セキュリティ
表 20. セキュリティ
機能 仕様
TPM（Trusted Platform Module）2.0 システム基板内蔵
指紋認証リーダー オプション
接触型スマートカード リーダー オプション
非接触型スマートカード リーダー オプション
ケンジントン セキュリティ ロック スロット Standard（標準）
保護されたスロット/排気口の開口部 Standard（標準）
データ セキュリティ
表 21. データ セキュリティ
機能 仕様
Dell Data Protection - Endpoint Security Suite Enterprise（DDP|
ESSE）
Dell Data Protection - Software Encryption（DDPE） オプション
Dell ControlVault セキュリティー チップ 3.0 オプション
Microsoft Device Guard および Credential Guard（Windows
Enterprise）
Microsoft Windows Bitlocker オプション
オプション
オプション
規制、環境コンプライアンス、および Trusted Platform Module（TPM）
表 22. 規制、環境コンプライアンスおよび TPM
機能 仕様
Energy Star Energy Star7 準拠
TPM ● Hardware Trusted Platform Module（専用 TPM 有効）
● Firmware Trusted Platform Module のみ（専用 TPM 無効）
18 技術仕様
表 22. 規制、環境コンプライアンスおよび TPM （続き）
機能 仕様
環境、人間工学、および規制基準
● Energy Star
● EPEAT*登録済み
● CEL
● WEEE
● 日本エネルギー法
● 韓国エコラベル
● EU RoHS
● 中国版 RoHS
● MIL 810G
具体的な詳細については、地域の担当者にお問い合わせいただ
くか、www.dell.com を参照してください。
*
具体的な参加国と評価については、次を参照してください。
https://www.epeat.net
コンピュータ環境
空気汚染物質レベル：G1（ISA-S71.04-1985 の定義による）
表 23. コンピュータ環境
説明 動作時 ストレージ
温度範囲
-29°C～63°C（-20.2°F～145.4°F） -57°C～71°C（-70.6°F～159.8°F）
相対湿度（最大）
振動（最大）
衝撃（最大）
高度（最大）
* ユーザー環境をシミュレートするランダム振動スペクトラムを使用して測定。
† ハードドライブの使用中に、2 ミリ秒のハーフサインパルスを使用して測定。
*
10% ～ 90%（結露なし） 5 ～ 95 %（結露なし）
0.26 GRMS 1.37 GRMS
105 G† 40 G†
-16 m～12192 m（3.2 フィート～21977.6 フ
ィート）
-15.2 m～12192 m（4.64 フィート～21977.6
フィート）
サポート ポリシー
サポート ポリシーの詳細については、ナレッジベース記事 PNP13290、PNP18925、および PNP18955 を参照してください。
技術仕様 19
4
ヘルプ
トピック：
• デルへのお問い合わせ
デルへのお問い合わせ
前提条件
メモ: お使いのコンピュータがインターネットに接続されていない場合は、購入時の納品書、出荷伝票、請求書、またはデルの
製品カタログで連絡先をご確認ください。
このタスクについて
デルでは、オンラインまたは電話によるサポートとサービスのオプションを複数提供しています。サポートやサービスの提供状況は
国や製品ごとに異なり、国 / 地域によってはご利用いただけないサービスもございます。デルのセールス、テクニカルサポート、
またはカスタマーサービスへは、次の手順でお問い合わせいただけます。
手順
1. Dell.com/support にアクセスします。
2. サポートカテゴリを選択します。
3. ページの下部にある 国 / 地域の選択 ドロップダウンリストで、お住まいの国または地域を確認します。
4. 必要なサービスまたはサポートのリンクを選択します。
20 ヘルプ
Loading...
