Page 1

Latitude 7520

Vodič za postavljanje i specifikacije

Broj dijela: P110F Regulativna vrsta: P110F001 January 2021 Rev. A00

Page 2

Napomene, oprezi i upozorenja

NAPOMENA: NAPOMENA ukazuje na važne informacije koje vam pomažu da koristite svoj proizvod na bolji način.

OPREZ: OPREZ naznačuje moguće oštećenje hardvera ili gubitak podataka i objašnjava kako izbjeći neki problem.

UPOZORENJE: UPOZORENJE naznačuje moguće oštećenje imovine, osobne ozljede ili smrt.

© 2021. Dell Inc. ili njegove podružnice. Sva prava pridržana. Dell, EMC i drugi zaštitni znakovi vlasništvo su tvrtke Dell Inc. ili njezinih podružnica. Ostali zaštitni znakovi vlasništvo su pripadajućih vlasnika.

Page 3

Sadržaj

Poglavlje 1: Postavljanje računala Latitude 7520.................................................................................4

Poglavlje 2: Izrada USB pogona za oporavak za Windows....................................................................6

Poglavlje 3: Pregled kućišta............................................................................................................. 7

Pogled s desne strane........................................................................................................................................................... 7

Lijevi prikaz............................................................................................................................................................................. 8

Prikaz oslonca za dlanove.....................................................................................................................................................9

Zaslon.....................................................................................................................................................................................10

Pogled s donje strane........................................................................................................................................................... 11

LED stanja i punjenja baterije...............................................................................................................................................11

Poglavlje 4: Specifikacije računala Latitude 7520..............................................................................12

Dimenzije i težina..................................................................................................................................................................12

Procesori............................................................................................................................................................................... 13

Set čipova..............................................................................................................................................................................13

Operacijski sustav.................................................................................................................................................................13

Memorija................................................................................................................................................................................13

Vanjski priključci....................................................................................................................................................................14

Unutarnji utori....................................................................................................................................................................... 14

Moduli za bežičnu vezu....................................................................................................................................................... 15

Audio......................................................................................................................................................................................15

Skladištenje........................................................................................................................................................................... 16

Čitač medijskih kartica.........................................................................................................................................................16

Tipkovnica............................................................................................................................................................................. 16

Kamera...................................................................................................................................................................................17

Podloga osjetljiva na dodir...................................................................................................................................................18

Adapter za napajanje............................................................................................................................................................18

Baterija...................................................................................................................................................................................19

Zaslon....................................................................................................................................................................................20

Čitač otiska prsta..................................................................................................................................................................21

GPU - integriran................................................................................................................................................................... 21

Okruženje računala...............................................................................................................................................................21

Poglavlje 5: Prečaci na tipkovnici....................................................................................................23

Poglavlje 6: Dobivanje pomoći........................................................................................................ 24

Kontaktiranje tvrtke Dell..................................................................................................................................................... 24

Sadržaj 3

Page 4

Postavljanje računala Latitude 7520

Koraci

1. Priključite adapter napajanja i pritisnite gumb za uključivanje/isključivanje.

NAPOMENA: Da bi se očuvala napunjenost baterije, baterija može ući u način uštede energije.

2. Završite postavljanje sustava Windows.

Za dovršetak postavljanja slijedite upute na zaslonu. Prilikom postavljanja, Dell preporučuje sljedeće:

● Povežite se s mrežom radi ažuriranja Windowsa.

NAPOMENA: Ako se povezujete na sigurnu bežičnu mrežu, upišite zaporku za pristup bežičnoj mreži kad se to zatraži.

● Ako ste povezani s internetom, prijavite se ili izradite Microsoft račun. Ako niste povezani s internetom, izradite izvanmrežni račun.

● Na zaslonu Support and Protection (Podrška i zaštita) unesite svoje podatke za kontakt.

3. Pronađite i koristite Dell aplikacije s izbornika Windows Start – Recommended (Preporučeno)

Tablica 1. Locirajte Dell aplikacije

Dell aplikacije Pojedinosti

Registracija Dell proizvoda

Registrirajte svoje računalo kod Della.

Dell pomoć i podrška

Pristupite pomoći i podršci za svoje računalo.

4 Postavljanje računala Latitude 7520

Page 5

Tablica 1. Locirajte Dell aplikacije (nastavak)

Dell aplikacije Pojedinosti

SupportAssist

Proaktivno provjerava stanje hardvera i softvera vašeg računala.

NAPOMENA: Obnovite ili nadogradite jamstvo tako da

kliknete datum isteka jamstva u programu SupportAssist.

Dell ažuriranje

Ažurira računalo kritičnim ispravkama i najnovijim upravljačkim programima uređaja kako postanu dostupni.

Dell Digital Delivery

Preuzima softverske aplikacije, uključujući softver koji je kupljen, no nije unaprijed instaliran na računalu.

4. Izradite medij za oporavak sustava za Windows.

NAPOMENA:

Windows.

Više informacija potražite pod Izradite USB pogon za oporavak za Windowse.

Preporučujemo da izradite medij za oporavak radi rješavanja i ispravljanja eventualnih problema sa sustavom

Postavljanje računala Latitude 7520

Page 6

Izrada USB pogona za oporavak za Windows

Izradite pogon za oporavak radi rješavanja i ispravljanja eventualnih problema sa sustavom Windows. Za izradu pogona za oporavak potreban je USB flash pogon minimalnog kapaciteta 16 GB.

preduvjeti

NAPOMENA: Za dovršetak ovog postupka može biti potrebno do sat vremena.

NAPOMENA: Sljedeći se koraci mogu razlikovati ovisno o verziji Windowsa koja je instalirana. Najnovije upute potražite na Microsoft

web-mjestu za podršku.

Koraci

1. Priključite USB flash pogon na računalo.

2. U traku za pretraživanje Windowsa upišite Oporavak.

3. U rezultatima pretraživanja kliknite Stvaranje pogona za oporavak. Prikazat će se prozor Kontrola korisničkog računa.

4. Kliknite Da za nastavak. Prikazat će se prozor Pogon za oporavak.

5. Odaberite Sigurnosno kopirajte sistemske datoteke na pogon za oporavak i kliknite Dalje.

6. Odaberite USB flash pogon i kliknite Dalje. Prikazat će se poruka da će se svi podaci na USB flash pogonu izbrisati.

7. Kliknite Izradi.

8. Kliknite Izradi. Za više informacija o ponovnoj instalaciji Windowsa putem USB pogona za oporavak pogledajte odjeljak Troubleshooting (Rješavanje problema) u Servisnom priručniku za svoj uređaj na adresi www.dell.com/support/manuals.

6 Izrada USB pogona za oporavak za Windows

Page 7

Teme:

• Pogled s desne strane

Lijevi prikaz

•

• Prikaz oslonca za dlanove

• Zaslon

• Pogled s donje strane

• LED stanja i punjenja baterije

Pogled s desne strane

Pregled kućišta

1. Utor za čitač kartice Micro-SD 4.0

2. Utor za SIM karticu (izborno samo sa WWAN konfiguracijom)

3. Thunderbolt 4 sa značajkom Power Delivery/DisplayPort alternativni način/USB 4 vrste C

4. Jedan USB 3.2 Gen 1 vrste A sa značajkom SuperSpeed

5. HDMI 2.0 priključak

6. Utor za bravu u obliku klina

Pregled kućišta 7

Page 8

Lijevi prikaz

1. Thunderbolt 4 sa značajkom Power Delivery/DisplayPort alternativni način/USB 4 vrste C

2. SuperSpeed USB 3.2 Gen 1 vrste A

3. Ventilacijski otvori

4. Ulaz za slušalice (kombinirani ulaz za slušalice i mikrofon)

5. Utor čitača pametnih kartica (opcionalno)

Pregled kućišta

Page 9

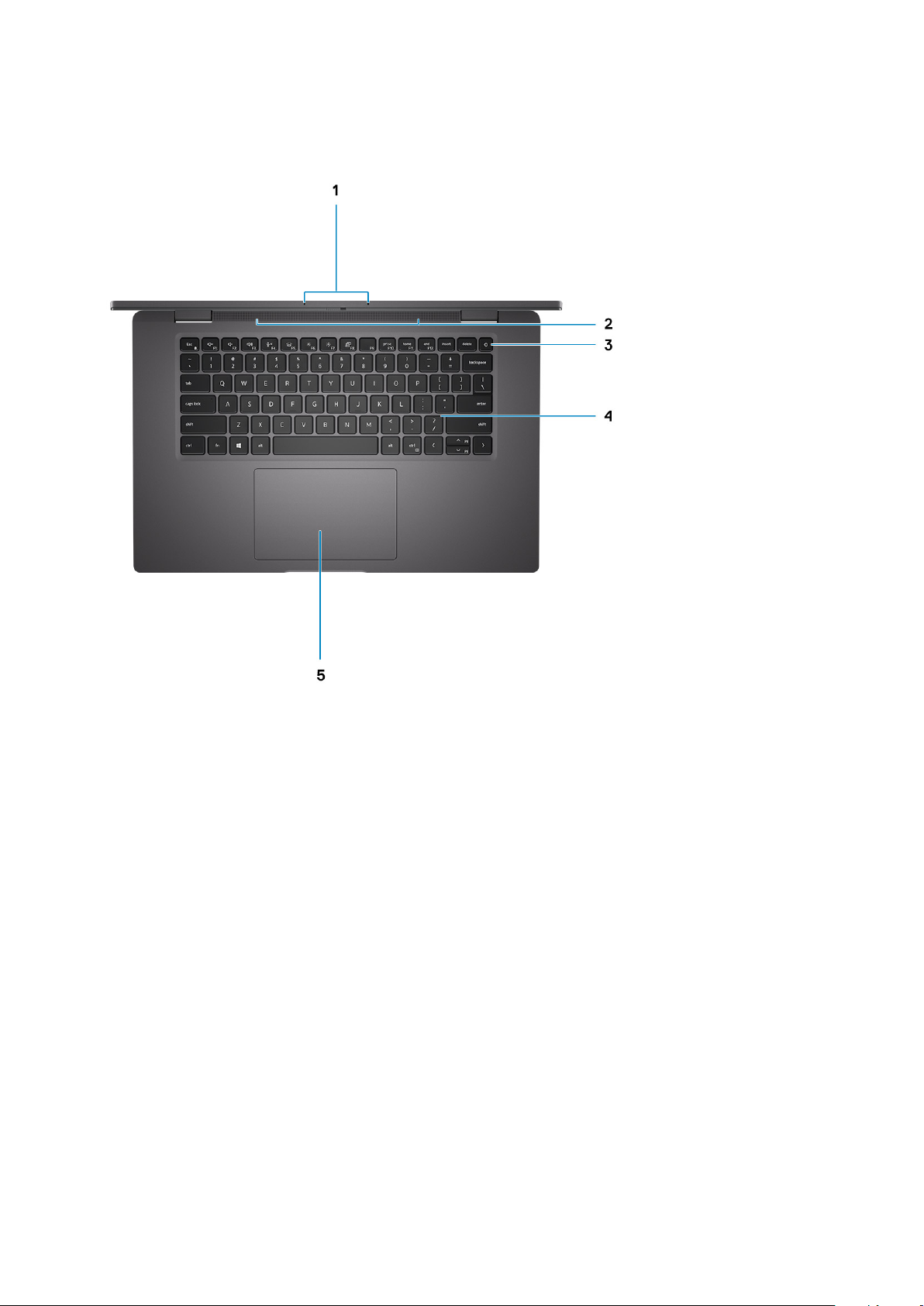

Prikaz oslonca za dlanove

1. Set mikrofona

2. Zvučnici

3. Gumb za uključivanje/isključivanje (opcija: čitač otiska prsta)

4. Tipkovnica

5. Podloga osjetljiva na dodir

Pregled kućišta

Page 10

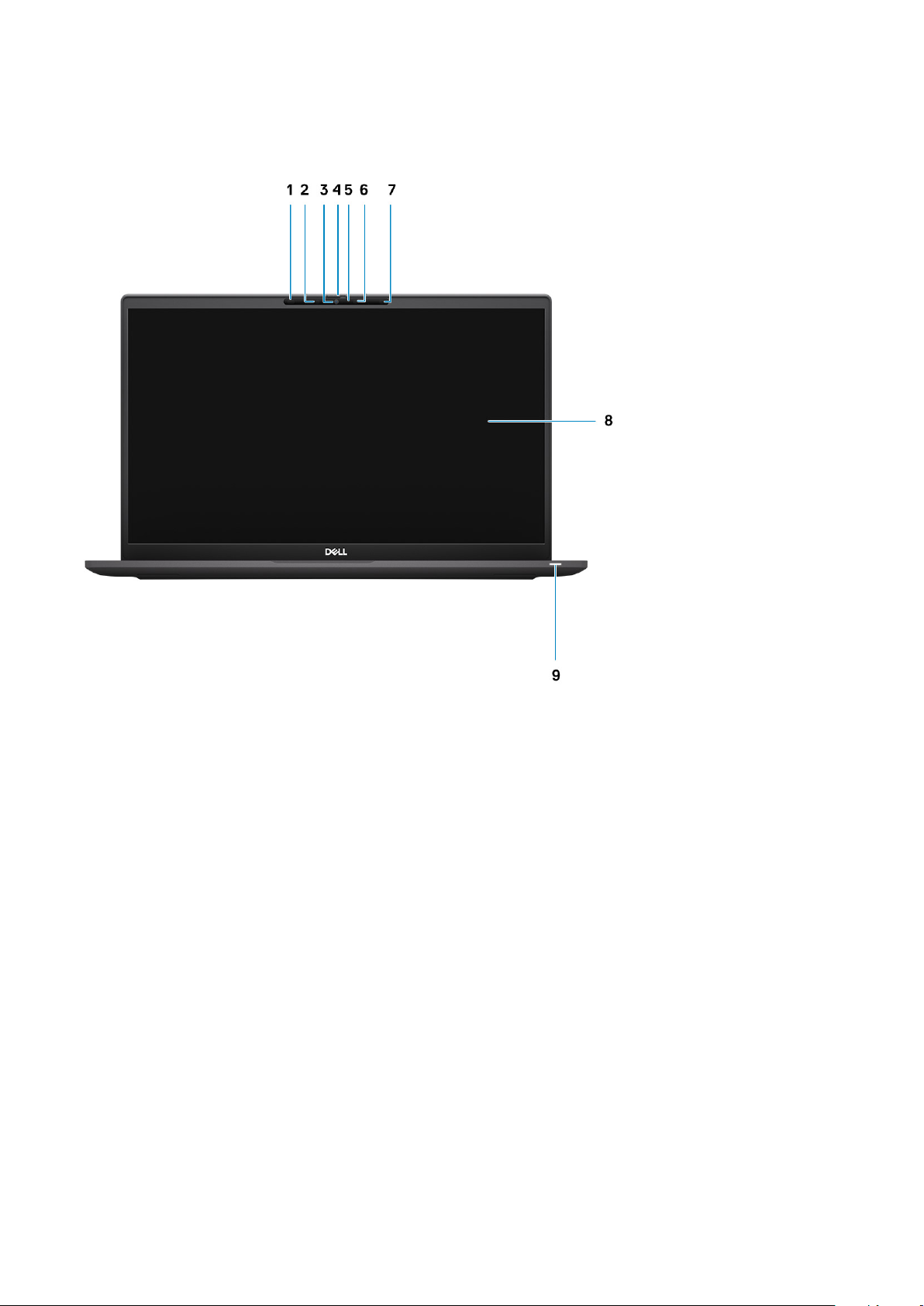

Zaslon

1. Senzor blizine (opcija)

2. Infracrveni (IC) predajnik (izborno)

3. RGB ili IC kamera (izborno)

4. SafeView prekidač (zatvarač kamere)

5. LED stanja kamere

6. Infracrveni (IC) predajnik (izborno)

7. Senzor za osvijetljenost prostora (ALS) (opcija)

8. LCD ploča

9. LED indikator

Pregled kućišta

Page 11

Pogled s donje strane

1. Zvučnici

2. Naljepnica servisne oznake

3. Rešetke hladila

LED stanja i punjenja baterije

Tablica 2. LED indikator stanja i punjenja baterije

Izvor napajanja Ponašanje LED žaruljice Stanje napajanja sustava Razina napunjenosti baterije

Prilagodnik za izmjeničnu struju Isključeno S0 – S5 Potpuno napunjeno

Prilagodnik za izmjeničnu struju Stalno bijelo S0 – S5 < Potpuno napunjeno

Baterija Isključeno S0 – S5 11–100%

Baterija Stalno žuto (590+/-3 nm) S0 – S5 < 10%

● S0 (ON) - sustav je uključen.

● S4 (Hibernacija) - sustav troši najmanje energije u usporedbi sa svim drugim stanjima mirovanja. Sustav je skoro u isključenom stanju,

očekuje napajanje u mirovanju. Kontekstni podaci zapisuju se na tvrdi pogon.

● S5 (OFF) - sustav je u stanju isključivanja.

Pregled kućišta

Page 12

Teme:

• Dimenzije i težina

Procesori

•

• Set čipova

• Operacijski sustav

• Memorija

• Vanjski priključci

• Unutarnji utori

• Moduli za bežičnu vezu

• Audio

• Skladištenje

• Čitač medijskih kartica

• Tipkovnica

• Kamera

• Podloga osjetljiva na dodir

• Adapter za napajanje

• Baterija

• Zaslon

• Čitač otiska prsta

• GPU - integriran

• Okruženje računala

Specifikacije računala Latitude 7520

Dimenzije i težina

Tabela u nastavku navodi dimenzije i težinu za Latitude 7520.

Tablica 3. Dimenzije i težina

Opis Vrijednosti

Visina:

Visina s prednje strane

Visina sa stražnje strane

Širina

Dubina

Težina (minimalno)

17,50 mm (0,69 inča)

● Aluminij: 18,40 mm (0,72 inča)

● Ugljikova vlakna (CF): 18,89 mm (0,74 inča)

357,70 mm (14,08 inča)

229,75 mm (9,05 inča)

● CF: 1,53 kg (3,37 lb)

● Aluminij: 1,76 kg (3,88 lb)

NAPOMENA: Težina vašeg računala ovisi o konfiguraciji koju

ste naručili i proizvodnim varijabilnostima.

12 Specifikacije računala Latitude 7520

Page 13

Procesori

Tablica 4. Procesori

Opis Vrijednosti

Procesori

Snaga

Broj jezgri

Broj niti (dretvi)

Brzina

Predmemorija

Integrirana grafika

Set čipova

Tablica 5. Set čipova

Intel Core i5-1135G7 (bez podrške za vPro) 11. generacije

● cTDP (konfigurabilna snaga toplinskog dizajna): 13 W - 15 W

● Maksimalni TDP: 28 W

4 4 4 4

8 8 8 8

od 2,40 GHz do 4,20 GHz

8 MB 8 MB 12 MB 12 MB

Intel Iris Xe grafika Intel Iris Xe grafika Intel Iris Xe grafika Intel Iris Xe grafika

Intel Core i5-1145G7 (vPro) 11. generacije

● cTDP: 13 W - 15 W

● Maksimalni TDP: 28

od 2,60 GHz do 4,40 GHz

Intel Core i7-1165G7 (bez podrške za vPro) 11. generacije

● cTDP: 13 W - 15 W

● Maksimalni TDP: 28

od 2,80 GHz do 4,70 GHz

Intel Core i7-1185G7 (vPro) 11. generacije

● cTDP: 13 W - 15 W

● Maksimalni TDP: 28

od 3,00 GHz do 4,80 GHz

Opis Vrijednosti

Set čipova

Procesor

Širina DRAM sabirnice

PCIe sabirnica

Intel Tiger Lake U PCH

Intel Tiger Lake Core i5/i7 procesori 11. generacije

64-bitni

Do Gen4

Operacijski sustav

● Windows 10 Home (64-bitni)

● Windows 10 Professional (64-bitni)

● Ubuntu 20.04 LTS

Memorija

Tablica 6. Specifikacije memorije

Opis Vrijednosti

Utori

Integrirana na matičnoj ploči

Specifikacije računala Latitude 7520 13

Page 14

Tablica 6. Specifikacije memorije (nastavak)

Opis Vrijednosti

Tip

Brzina

Maksimalno memorije

Minimalno memorije

Podržane konfiguracije

Dvokanalna niskopotrošna dvojna brzina prijenosa podataka (LPDDR4x)

4267 MHz

32 GB

8 GB

● 8 GB, 2 x 4 GB

● 16 G, 2 x 8 GB

● 32 GB, 2 x 16 GB

Vanjski priključci

U sljedećoj tablici navedeni su vanjski priključci računala Latitude 7520.

Tablica 7. Vanjski priključci

Opis Vrijednosti

USB priključci

● Dva USB 3.2 Gen 1 vrste A sa značajkom SuperSpeed

● Dva Thunderbolta 4 sa značajkom Power Delivery/DisplayPort

alternativni način/USB 4 vrste C

Audio priključak

Video priključak

Čitač medijskih kartica

Priključak za priključnu stanicu

Ulaz adaptera za napajanje

Security (Sigurnost)

Jedan kombinirani priključak za mikrofon/slušalice

● Jedan HDMI 2.0 priključak

● Dva Thunderbolt 4 priključka sa značajkom DisplayPort

alternativni način

Jedan čitač mikro SD 4.0 kartica

Podržava priključivanje putem priključka USB 4 vrste C

Dva USB priključka 4 Tip-C sa značajkom Power Delivery

Jedan utor za bravu oblika klina

Unutarnji utori

U sljedećoj su tablici navedeni unutarnji utori računala Latitude 7520.

Tablica 8. Unutarnji utori

Opis Vrijednosti

M.2

Jedan M.2 2230/2280 Keyed M utor za SSD

NAPOMENA: Da biste saznali više o značajkama različitih

vrsta M.2 kartica, pogledajte članak baze znanja broj članka:

144170 na adresi www.dell.com/support.

14 Specifikacije računala Latitude 7520

Page 15

Moduli za bežičnu vezu

U sljedećoj su tablici navedene specifikacije WLAN i WWAN modula računala koji su podržani na vašem uređaju Latitude 7520.

WLAN modul

Tablica 9. Specifikacije WLAN modula

Opis Vrijednosti

Broj modela

Brzina prijenosa

Podržani frekvencijski pojasevi

Bežični standardi

Šifriranje

Bluetooth

Intel Wi-Fi 6 AX201, 2x2, 802.11ax s Bluetoothom 5.1 (ugrađeno)

● 2,4 GHz 40M: do 574 Mb/s

● 5 GHz 80M: do 1,2 Gb/s

● 5 GHz 160M: do 2,4 Gb/s

2,4 GHz/5 GHz

IEEE 802.11a/b/g/n/ac/ax, upotreba kanala od 160 MHz

● 64/128-bitni WEP

● 128-bitni AES-CCMP

● 256-bitni AES-GCMP

● TKIP

Bluetooth 5.1

WWAN moduli

Sljedeći popis pruža opcije mobilnog širokopojasnog modula dostupne na modelu Latitude 7520

● Qualcomm Snapdragon X20 Gigabit LTE CAT 16 (DW5821e s omogućenim e-SIM-om), diljem svijeta, osim Kine, Turske i SAD-a

● Qualcomm Snapdragon X20 Gigabit LTE CAT 16 (DW5821e) diljem svijeta

● Qualcomm Snapdragon X20 Gigabit LTE CAT 16 (DW5821e) za AT&T, Verizon i Sprint, samo za SAD

● Qualcomm Snapdragon X20 LTE-A CAT 9 (DW5829e; podrška za e-SIM) diljem svijeta osim Kine, Turske i SAD-a

● Qualcomm Snapdragon X20 LTE-A CAT 9 (DW5829e) diljem svijeta

● Qualcomm Snapdragon X20 LTE-A CAT 9 (DW5829e) za AT&T, Verizon i Sprint, samo za SAD

Audio

U sljedećoj su tablici navedene specifikacije zvuka računala Latitude 7520.

Tablica 10. Audio specifikacije

Opis Vrijednosti

Audio upravljač

Stereo konverzija

Unutarnje audio sučelje

Vanjsko audio sučelje

Broj zvučnika

Audio visoke definicije

Podržano

Realtek ALC3281-CG, audio visoke definicije s Realtek ALC1309 pametnim pojačalom

Univerzalna audio utičnica

Specifikacije računala Latitude 7520 15

Page 16

Tablica 10. Audio specifikacije (nastavak)

Opis Vrijednosti

Pojačalo unutarnjih zvučnika

Vanjske tipke za kontrolu jačine zvuka

Izlaz zvučnika:

Prosječni izlaz zvučnika

Vršni izlaz zvučnika

Izlaz Subwoofera

Mikrofon

Podržano (integriran audio kodek)

Kontrole tipkovničkih prečaca.

2 W

2,5 W

Nije podržano

Digitalni mikrofoni

Skladištenje

U ovom odjeljku navedene su opcije pohrane vašeg računala Latitude 7520.

Vaš sustav podržava jednu od sljedećih konfiguracija:

● M.2 2230, PCIe x4 NVMe, razred 35 SSD

● M.2 2280, PCIe x4 NVMe, razred 40 SSD

● M.2 2280, PCIe x4 NVMe, razred 40 SED

Tablica 11. Specifikacije pohrane

Vrsta pohrane Vrsta sučelja Kapacitet

M.2 2230, PCIe x4 NVMe, razred 35 SSD PCIe x4 NVMe 3.0 do 512 GB

M.2 2280, PCIe x4 NVMe, razred 40 SSD PCIe x4 NVMe 3.0 do 1 TB

M.2 2280, PCIe x4 NVMe, razred 40 SED PCIe x4 NVMe 3.0 do 512 GB

Čitač medijskih kartica

Tablica 12. Specifikacija čitača medijskih kartica

Opis Vrijednosti

Tip

Podržane kartice

Čitač micro SD 4.0 memorijskih kartica

● micro-Secure Digital (mSD)

● micro-Secure Digital High Capacity (mSDHC)

● micro-SD Extended Capacity (mSDXC)

Tipkovnica

Tablica 13. Specifikacije tipkovnice

Opis Vrijednosti

Tip

16 Specifikacije računala Latitude 7520

● Standardna tipkovnica bez pozadinskog osvjetljenja

● Standardna tipkovnica s pozadinskim osvjetljenjem

Page 17

Tablica 13. Specifikacije tipkovnice (nastavak)

Opis Vrijednosti

Razmještaj

Broj tipki

Veličina

Tipke prečaca

Kamera

Tablica 14. Specifikacije kamere

Opis Vrijednost

QWERTY/KANJI

● SAD i Kanada: 79 tipka

● Ujedinjeno Kraljevstvo: 80 tipke

● Japan: 83 tipki

X = 19,05 mm razmaka između sredina tipki

Y = 18,05 mm razmaka između sredina tipki

Neke tipke na vašoj tipkovnici imaju na sebi dva simbola. Ove tipke mogu se koristiti za upisivanje dodatnih znamenki ili izvođenje sekundarnih funkcija. Za upisivanje dodatnih znamenki pritisnite Shift i željenu tipku. Za izvođenje sekundarnih funkcija pritisnite Fn i željenu tipku.

NAPOMENA: Primarno ponašanje možete definirati

funkcijskim tipkama (F1-F12) promjenom Ponašanja funkcijske tipke u programu za postavljanje BIOS-a.

Broj kamera

Tip

Lokacija

Vrsta senzora

Razlučivost (RGB):

Slika

Video

Kut dijagonalnog gledanja

Razlučivost (IR):

Slika

Video

Jedan Jedan Jedan Jedan Jedan

Integrirana HD RGB web-kamera od 2,7 mm

Prednja strana Prednja strana Prednja strana Prednja strana Prednja strana

Tehnologija senzora CMOS

0,92 0,92 0,92 0,92 2

1280 x 720 pri 30 sl./s

74,9° 75,8° 78,6° 87° 87,6°

nije dostupna 0,23 nije dostupna 0,23 0,23

nije dostupna 640 x 360 na 15 fps nije dostupna 640 x 360 na 15 fps 640 x 360 na 15 fps

Integrirana webkamera od 2,7 mm HD RGB/IR s ALSom i senzorom blizine

Tehnologija senzora CMOS

1280 x 720 pri 30 sl./s

Integrirana HD RGB web-kamera od 6 mm

Tehnologija senzora CMOS

1280 x 720 pri 30 sl./s

Integrirana webkamera od 6 mm HD RGB/IR s ALS-om i senzorom blizine

Tehnologija senzora CMOS

1280 x 720 pri 30 sl./s

Integrirana webkamera od 6 mm FHD RGB/IR s ALS-om i senzorom blizine

Tehnologija senzora CMOS

1920 x 1080 na 30 sl./s

Kut dijagonalnog gledanja

nije dostupna 75,8° nije dostupna 87° 87,6°

Specifikacije računala Latitude 7520 17

Page 18

Podloga osjetljiva na dodir

Tablica 15. Specifikacije podloge osjetljive na dodir

Opis 1. opcija 2. opcija

Rezolucija:

Vodoravno 3561 1461

Okomito 2416 921

Dimenzije:

Vodoravno 125 mm (4,92 inča) 125 mm (4,92 inča)

Okomito 80 mm (3,14 inča) 80 mm (3,14 inča)

Adapter za napajanje

U sljedećim tablicama navedene su specifikacije zaslona računala Latitude 7520.

Tablica 16. Specifikacije adaptera napajanja

Opis 1. opcija 2. opcija

Tip

Ulazni napon

Frekvencija ulaza

Ulazna struja (maksimalno)

Izlazna struja (stalna)

Nazivni izlazni napon

Raspon temperatura:

Radna

Skladištenje

Dimenzije

Širina (mm/inča) 112 mm (4,41 inča) 130 mm (5,1 inča)

Duvbina (mm/inča) 51 mm (2,01 inča) 66 mm (2,6 inča)

Visina (mm/inča) 28 mm (1,1 inča) 22 mm (0,8 inča)

Adapter od 65 W, USB vrsta C Adapter od 90 W, USB tip-c

100 VAC/240 VAC 100 VAC/240 VAC

50 Hz/60 Hz 50 Hz/60 Hz

1,70 A 1,50 A

● 20 V/3,25 A (neprekidna)

● 15 V/3 A (neprekidna)

● 9,0 V/3 A (neprekidno)

● 5,0 V/3 A (neprekidno)

20 VDC/15 VDC/9 VDC/5 VDC 20 VDC/15 VDC/9 VDC/5 VDC

od 0°C do 40°C (od 32°F do 104°F) od 0°C do 40°C (od 32°F do 104°F)

od –40°C do 70°C (od –40°F do 158°F) od –40°C do 70°C (od –40°F do 158°F)

● 20 V/4,5 A (neprekidna)

● 15 V/3 A (neprekidna)

● 9,0 V/3 A (neprekidno)

● 5,0 V/3 A (neprekidno)

Težina(kg/lb) 201 g (0,44 lb) 291 g (0,64 lb)

18 Specifikacije računala Latitude 7520

Page 19

Baterija

Tablica 17. Specifikacije baterije

Specifikacije 1. opcija 2. opcija

Tip 4-ćelijska baterija, 63 WHr,

opcionalno sa funkcijom ExpressCharge ili Long Life Cycle

Napon (VDC) 11,40 VDC 15,2 VDC

Težina (maksimalno) 0,212 kg (0,467 lb) 0,264 kg (0,582 lb)

Dimenzije:

Visina 92,8 mm (3,654 inča) 92,8 mm (3,654 inča)

Širina 238 mm (9,37 inča) 238 mm (9,37 inča)

Dubina 5,7 mm (0,224 inča) 5,7 mm (0,224 inča)

Raspon temperatura:

Radna

Skladištenje od -20°C do 60°C (od -4°F do 140°F)

Vrijeme rada baterije Ovisi o radnim uvjetima i može se značajno smanjiti pod

Vrijeme punjenja baterije (približno)

● Punjenje: od 0 °C do 45 °C (od 32 °F do 113 °F)

● Pražnjenje: od 0 °C do 65°C (od 32 °F do 149°F)

određenim uvjetima korištenja koji zahtijevaju veliku količinu električne energije.

● Brzo punjenje (od 0 % do 35 % ) : 20 minuta

● Brzo punjenje : 2 sata

3-ćelijska baterija, 42 WHr, opcionalno sa funkcijom ExpressCharge ili Long Life Cycle

● Standardno punjenje: 3 sata

NAPOMENA: Pomoću aplikacije Dell Power

Manager kontrolirajte vrijeme punjenja, trajanje te vrijeme početka i kraja itd. Za više informacija o aplikaciji Dell Power Manager pogledajte, https://www.dell.com/support/

home/product-support/product/power-manager/docs

Vijek trajanja (približno)

ExpressCharge Podržano je na bateriji sa

Može zamijeniti korisnik No (FRU¶) Ne (FRU)

Baterija na matičnoj ploči Rezerve glavne baterije su 2 % kapaciteta za funkcioniranje

Vrijeme rada baterije na matičnoj ploči

NAPOMENA:

● Standard: 1 godina ili 300 ciklusa punjenja/pražnjenja

● Dugi životni ciklus: 3 godine ili 1000 ciklusa punjenja/

pražnjenja (izborno)

Podržano je na bateriji sa

funkcijom Express Charge

RTC-a.

68 dana s 3-ćelijskom 42 WHr baterijom

NAPOMENA: Ovisi o radnim uvjetima i može se

značajno smanjiti pod određenim uvjetima korištenja koji zahtijevaju veliku količinu električne energije.

funkcijom Express Charge

Specifikacije računala Latitude 7520 19

Page 20

Kod baterija sa značajkom ExpressCharge, baterija će biti napunjena do razine od barem 80 % nakon punjenja u trajanju od jednog sata kada je sustav isključen, a potpuno napunjena za oko 2 sata kada je sustav isključen.

ExpressCharge možete omogućiti jedino ako su i računalo i baterija koja se koristi kompatibilni sa značajkom ExpressCharge. Ako ti uvjeti nisu ispunjeni, značajka ExpressCharge neće biti omogućena.

: Dio koji se može zamijeniti na terenu

Zaslon

U sljedećoj tablici navedene su specifikacije računala Latitude 7520.

Tablica 18. Specifikacije zaslona

Opis 1. opcija 2. opcija 3. mogućnost 4. mogućnost

Vrsta zaslona

Tehnologija ploče zaslona

Dimenzije ploče zaslona (aktivno područje):

Visina

Širina

Dijagonalno

Izvorna razlučivost ploče zaslona

Osvjetljenja (tipična)

Megapikseli

Raspon boja

15,6 inča Full HD (FHD) 15,6 inča FHD izuzetno

niska potrošnja (SLP) ComfortView i slabo plavo svjetlo

TFT, široki kut gledanja (WVA)

344,16 mm (13,55 inča) 344,16 mm (13,55 inča) 344,16 mm (13,55 inča) 344,16 mm (13,55 inča)

193,59 mm (7,62 inča) 193,59 mm (7,62 inča) 193,59 mm (7,62 inča) 193,59 mm (7,62 inča)

396,24 mm (15,6 inča) 396,24 mm (15,6 inča) 396,24 mm (15,6 inča) 396,24 mm (15,6 inča)

1920 x 1080 1920 x 1080 1920 x 1080 3840 x 2160

250 nita 400 nita 250 nita 400 nita

2,07 2,07 2,07 8,29

NTSC 45% sRGB 100 % NTSC 45% sRGB 100 %

TFT, IPS, izuzetno niska potrošnja (SLP) ComfortView i slabo plavo svjetlo, WVA

15,6 inča FHD s integriranim dodirom

TFT, WVA TFT, IPS, izuzetno

15,6 inča Ultra HD (UHD) razlučivost ComfortView i slabo plavo svjetlo

niska potrošnja (SLP) ComfortView i slabo plavo svjetlo, WVA

Piksela po inču (PPI)

Omjer kontrasta (tipično)

Vrijeme odgovora (minimalno)

Brzina osvježavanja

Kut horizontalnog gledanja

Kut okomitog gledanja

Gustoća piksela

Potrošnja energije (maksimalno)

20 Specifikacije računala Latitude 7520

141 141 141 283

700:1 700:1 700:1 1000:1

25 milisekunde (ms) 25 ms 25 ms 19 ms

60 Hz 60 Hz 60 Hz 60 Hz

80/80 stupnjeva (min.) 80/80 stupnjeva (min.) 80/80 stupnjeva (min.) 80/80 stupnjeva (min.)

0,17925 mm 0,17925 mm 0,17925 mm 0,08964 mm

4,6 W 4,5 W 4,6 W 4,5 W

Page 21

Tablica 18. Specifikacije zaslona (nastavak)

Opis 1. opcija 2. opcija 3. mogućnost 4. mogućnost

Protiv bliještanja u odnosu na sjajni finiš

Opcije dodira

Protiv blještavila Protiv blještavila Protiv blještavila Protiv blještavila

Bez dodira Bez dodira Dodir Bez dodira

Čitač otiska prsta

U sljedećoj su tablici navedene specifikacije čitača otiska prsta računala Latitude 7520.

NAPOMENA: Čitač otiska prsta nalazi se na gumbu za uključivanje/isključivanje.

Tablica 19. Specifikacije čitača otiska prsta

Opis Vrijednosti

Tehnologija senzora čitača otiska prsta

Razlučivost senzora čitača otiska prsta

Veličina piksela senzora čitača otiska prsta

Kapacitivni

500 dpi

108 x 88

GPU - integriran

U tablici u nastavku navedene su specifikacije integrirane grafičke procesne jedinice (GPU) koju podržava računalo Latitude 7520.

Tablica 20. GPU - integriran

Upravljački uređaj Podržava vanjski zaslon Veličina memorije Procesor

Intel Iris Xe grafika

● Dva Thunderbolt 4 priključka sa značajkom DisplayPort alternativni način

● Jedan HDMI 2.0 priključak

Djeljiva memorija sustava Intel Tiger Lake Core i5/i7

procesori 11. generacije

Okruženje računala

Razina onečišćenja zraka: G1 kako je definirano po ISA-S71.04-1985

Tablica 21. Okruženje računala

Opis Radna Skladištenje

Temperaturni raspon

Relativna vlažnost (maksimalno)

Normalno stanje okruženja 25 °C i 40 ~ 50 % 0 °C do normalnog stanja okoline 25 °C i 40 ~ 50 % 40 °C (32 °F do 104 °F)

Normalno stanje okruženja 25 °C i 40 ~ 50 % 10 °C do normalnog stanja okoline 25 °C i 40 ~ 50 % 90 % (bez kondenzacije)

od –40°C do 65°C (od –40°F do 149°F)

od 10% do 95% (bez kondenzacije)

Vibracija (maksimalno)

Udar (maksimalno)

0,66 GRMS 1,30 GRMS

140 G† 160 G†

Specifikacije računala Latitude 7520 21

Page 22

Tablica 21. Okruženje računala (nastavak)

Opis Radna Skladištenje

Nadmorska visina (maksimalno)

* Izmjereno korištenjem spektra nasumične vibracije koja stimulira korisničku okolinu.

† Izmjereno korištenjem 2 ms polu sinusnim pulsom kad se tvrdi pogon koristi.

‡ Izmjereno korištenjem 2 ms polu sinusnim pulsom kad je glava tvrdog pogona nepomična.

od 0 m do 3.048 m (od 0 do 10.000 stopa) od 0 m do 10.688 m (od 0 stopa do 35.000

stopa)

22 Specifikacije računala Latitude 7520

Page 23

Prečaci na tipkovnici

NAPOMENA: Znakovi na tipkovnici mogu se razlikovati ovisno o postavkama jezika tipkovnice. Tipke koje se upotrebljavaju za

prečace jednake su u svim jezičnim konfiguracijama.

Tablica 22. Popis tipkovničkih prečaca

Tipke Primarno ponašanje Sekundarno ponašanje (Fn + tipka)

Fn + Esc Escape Prebacivanje zaključavanja tipke Fn

Fn + F1 Isključi zvuk Ponašanje tipke F1

Fn + F2 Smanjenje glasnoće Ponašanje tipke F2

Fn + F3 Povećanje glasnoće Ponašanje tipke F3

Fn + F4 Isključivanje zvuka mikrofona Ponašanje tipke F4

Fn + F5 Pozadinsko svjetlo tipkovnice

NAPOMENA: Nije primjenjivo

za tipkovnice bez pozadinskog osvjetljenja.

Fn + F6 Smanjivanje svjetline zaslona Ponašanje tipke F6

Fn + F7 Povećanje svjetline zaslona Ponašanje tipke F7

Fn + F8 Prebaci na vanjski zaslon Ponašanje tipke F8

Fn + F10 Ispis zaslona Ponašanje tipke F10

Fn + F11 Početni zaslon Ponašanje tipke F11

Fn + F12 Kraj Ponašanje tipke F12

Fn + desna Ctrl Emulira desni klik miša --

Ponašanje tipke F5

Prečaci na tipkovnici 23

Page 24

Dobivanje pomoći

Teme:

• Kontaktiranje tvrtke Dell

Kontaktiranje tvrtke Dell

preduvjeti

NAPOMENA: Ako nemate aktivnu internet vezu, možete pronači kontaktne informacije na vašem računu koji ste dobili prilikom

kupnje računala, pakiranju ili katalogu proizvoda tvrtke Dell.

O ovom zadatku

Tvrtka Dell pruža nekoliko opcija za podršku i uslugu kojima možete pristupiti putem interneta ili telefona. Njihova dostupnost ovisi o državi i proizvodu, stoga neke usluge možda neće biti dostupne u vašoj regiji. Ako se želite obratiti tvrtki Dell u vezi prodaje, tehničke podrške ili problema oko korisničke podrške:

Koraci

1. Idite na Dell.com/support.

2. Odaberite kategoriju podrške.

3. Odaberite vašu zemlju ili regiju iz padajućeg izbornika Choose a Country/Region (Odaberite zemlju/regiju) koji se nalazi na dnu stranice.

4. Odaberite odgovarajući link za uslugu ili podršku.

24 Dobivanje pomoći
