Dell Latitude 5280, Latitude 5288 User Manual [hu]
Dell Latitude 5280
Kezelési kézikönyv
Szabályozó modell: P27S
Szabályozó típus: P27S001
Megjegyzés, Vigyázat és Figyelmeztetés
MEGJEGYZÉS: A MEGJEGYZÉSEK a számítógép biztonságosabb és hatékonyabb használatát elősegítő, fontos
tudnivalókat tartalmazzák.
FIGYELMEZTETÉS: A „FIGYELMEZTETÉS” üzenet hardver-meghibásodás vagy adatvesztés potenciális lehetőségére
hívja fel a figyelmet, egyben közli a probléma elkerülésének módját.
VIGYÁZAT: A VIGYÁZAT jelzés az esetleges tárgyi vagy személyi sérülés, illetve életveszély lehetőségére hívja fel a
figyelmet.
© 2017 2019 Dell Inc. vagy leányvállalatai. Minden jog fenntartva. A Dell, az EMC és egyéb védjegyek a Dell Inc. vagy
leányvállalatainak védjegyei. Minden egyéb névjegy a vonatkozó vállalatok védjegye lehet.
2019 - 05
Mód. A02
Tartalomjegyzék
1 Munka a számítógépen.................................................................................................................. 7
Biztonsági utasítások.............................................................................................................................................................7
Mielőtt elkezdene dolgozni a számítógép belsejében........................................................................................................7
A számítógép kikapcsolása...................................................................................................................................................8
Miután befejezte a munkát a számítógép belsejében.......................................................................................................8
2 Ház nézete.................................................................................................................................. 9
A rendszer elölnézete............................................................................................................................................................9
A rendszer hátulnézete....................................................................................................................................................... 10
A rendszer oldalnézete (bal oldal)......................................................................................................................................10
A rendszer oldalnézete (jobb oldal).................................................................................................................................... 11
A rendszer felső nézete.......................................................................................................................................................12
Alulnézet................................................................................................................................................................................13
3 Szétszerelés és újbóli összeszerelés............................................................................................. 14
Ajánlott szerszámok.............................................................................................................................................................14
Előfizetőiazonosítómodul-kártya (Subscriber Identity Module, SIM-kártya)............................................................... 14
Az előfizetői egyéni azonosító modul (SIM) kártya behelyezése............................................................................. 14
Az előfizetői egyéni azonosító modul (SIM) kártya eltávolítása............................................................................... 14
Alapburkolat.......................................................................................................................................................................... 15
Az alapburkolat eltávolítása...........................................................................................................................................15
Az alapburkolat felszerelése..........................................................................................................................................15
Akkumulátor..........................................................................................................................................................................16
Lítium-ion akkumulátorra vonatkozó figyelmeztetések.............................................................................................16
Az akkumulátor eltávolítása...........................................................................................................................................16
Az akkumulátor beszerelése..........................................................................................................................................17
SSD.........................................................................................................................................................................................17
Az opcionális M.2 SSD meghajtó eltávolítása............................................................................................................. 17
Az opcionális M.2 SSD beszerelése............................................................................................................................. 19
Merevlemez-meghajtó........................................................................................................................................................ 19
A merevlemez-meghajtó szerkezetének eltávolítása................................................................................................ 19
A merevlemez-meghajtó szerkezetének beszerelése...............................................................................................20
Gombelem............................................................................................................................................................................ 20
A gombelem eltávolítása...............................................................................................................................................20
A gombelem beszerelése...............................................................................................................................................21
WLAN-kártya........................................................................................................................................................................21
A WLAN kártya eltávolítása...........................................................................................................................................21
A WLAN kártya beszerelése.........................................................................................................................................22
WWAN-kártya (opcionális)................................................................................................................................................ 22
A WWAN-kártya eltávolítása........................................................................................................................................22
A WWAN-kártya beszerelése.......................................................................................................................................22
Memóriamodulok................................................................................................................................................................. 22
A memóriamodul eltávolítása........................................................................................................................................22
Memóriamodul beszerelése..........................................................................................................................................23
Tartalomjegyzék 3
Billentyűzetrács és billentyűzet..........................................................................................................................................23
A billentyűzetkeret eltávolítása.................................................................................................................................... 23
A billentyűzetkeret beszerelése................................................................................................................................... 24
A billentyűzet eltávolítása............................................................................................................................................. 24
A billentyűzet beszerelése............................................................................................................................................ 26
Hűtőborda-...........................................................................................................................................................................26
A hűtőborda-szerkezet eltávolítása............................................................................................................................ 26
A hűtőborda-szerkezet beszerelése............................................................................................................................27
Tápcsatlakozóport...............................................................................................................................................................27
A tápcsatlakozóport eltávolítása..................................................................................................................................27
A tápcsatlakozó portjának beszerelése.......................................................................................................................28
Ház kerete............................................................................................................................................................................28
A ház keretének eltávolítása.........................................................................................................................................28
A ház keretének beszerelése....................................................................................................................................... 30

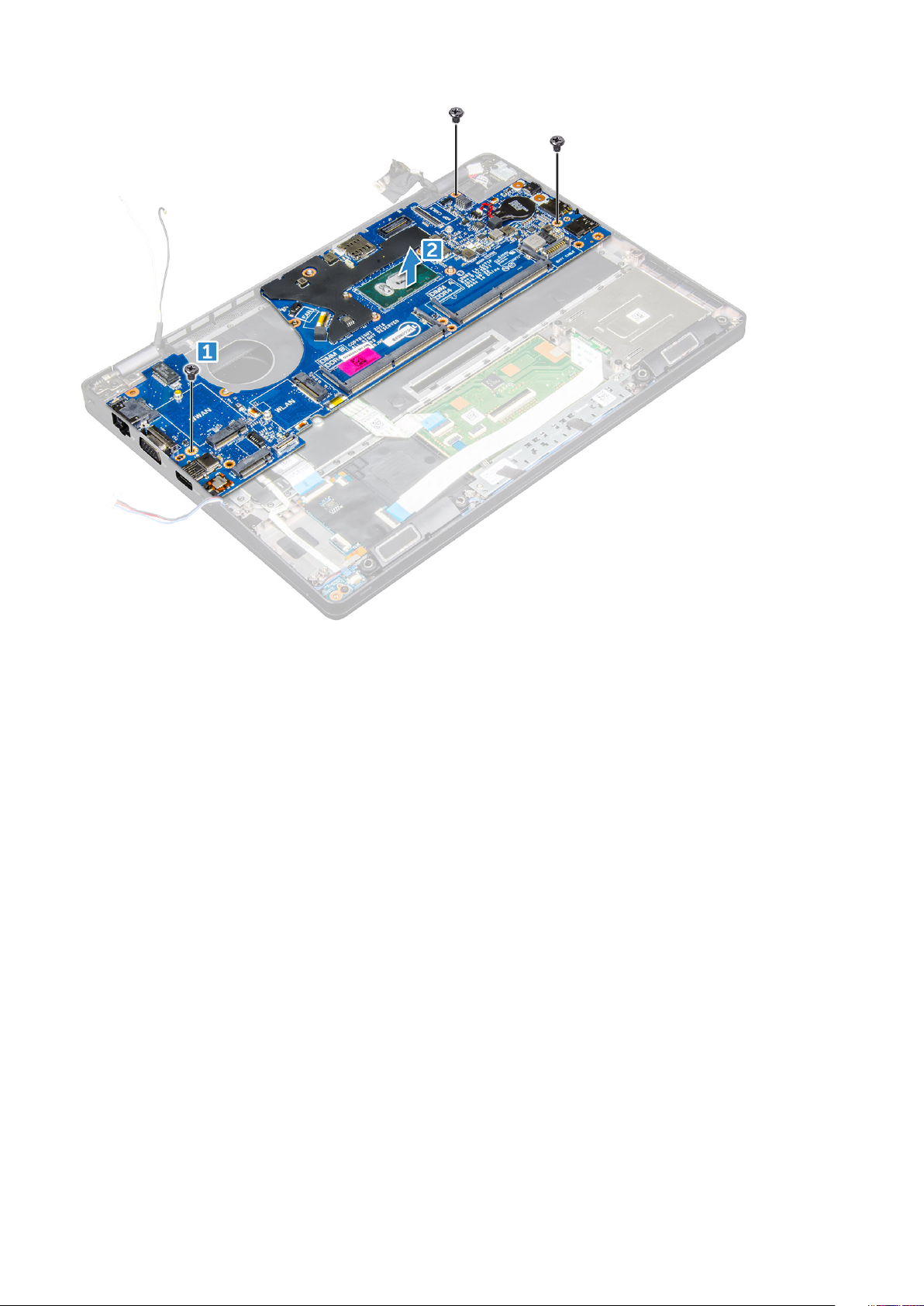

Alaplap...................................................................................................................................................................................30
Az alaplap eltávolítása................................................................................................................................................... 30
Az alaplap beszerelése.................................................................................................................................................. 33

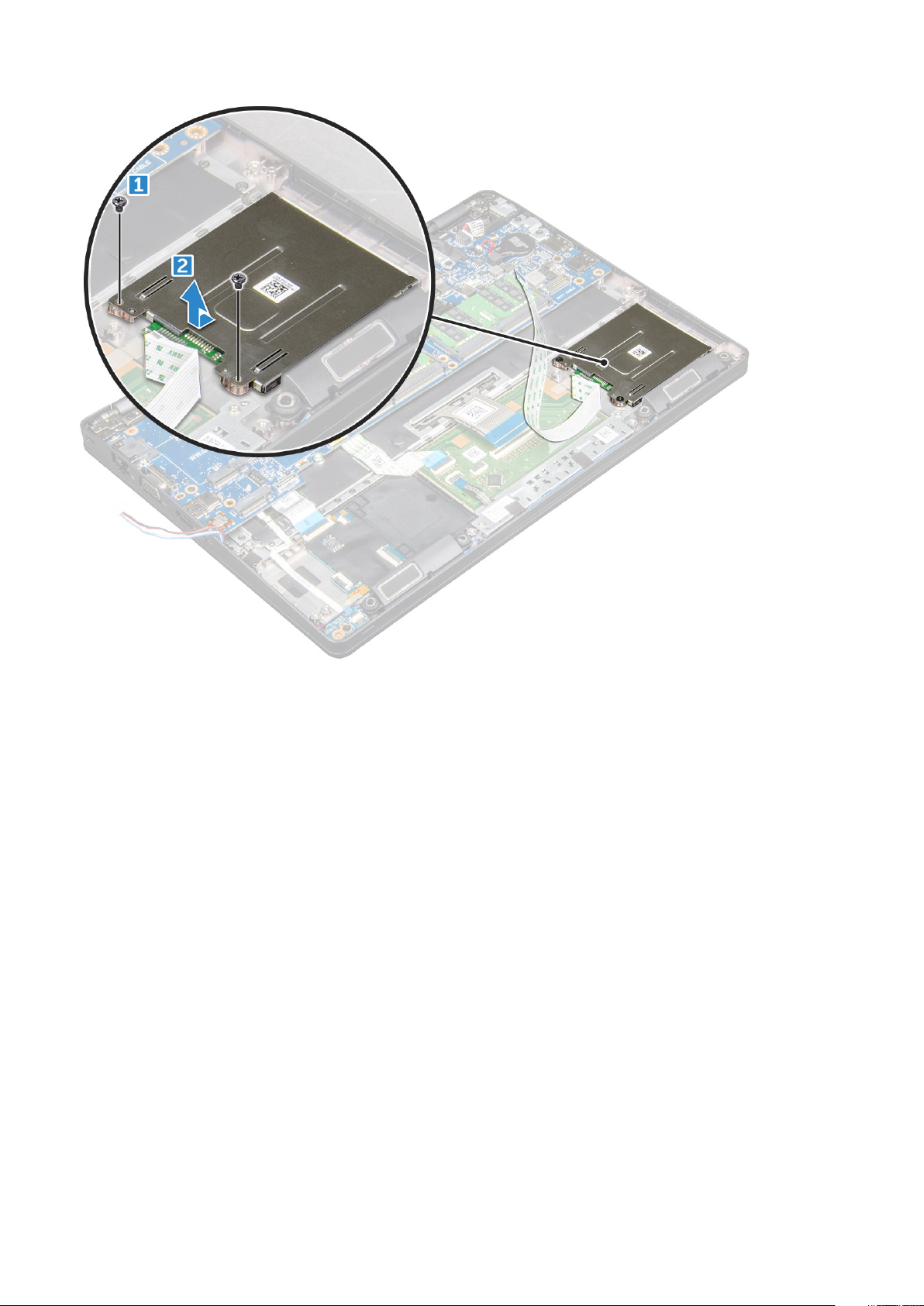

SmartCard-modul................................................................................................................................................................34
A SmartCard-olvasó kártyájának eltávolítása.............................................................................................................34
A SmartCard-olvasó kártyájának beszerelése............................................................................................................35

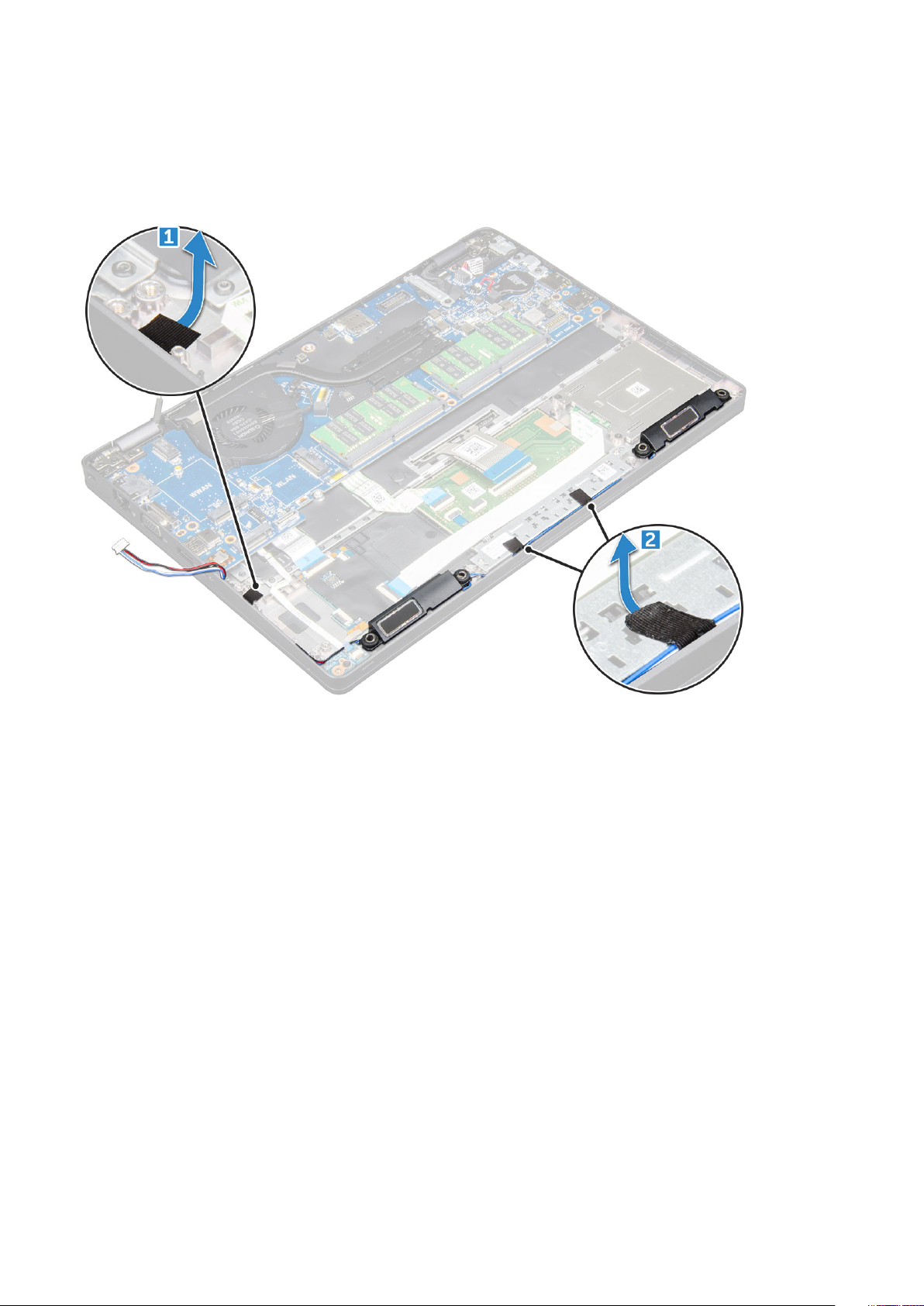

Hangszóró............................................................................................................................................................................ 35
A hangszóró eltávolítása...............................................................................................................................................35
A hangszóró beszerelése.............................................................................................................................................. 37

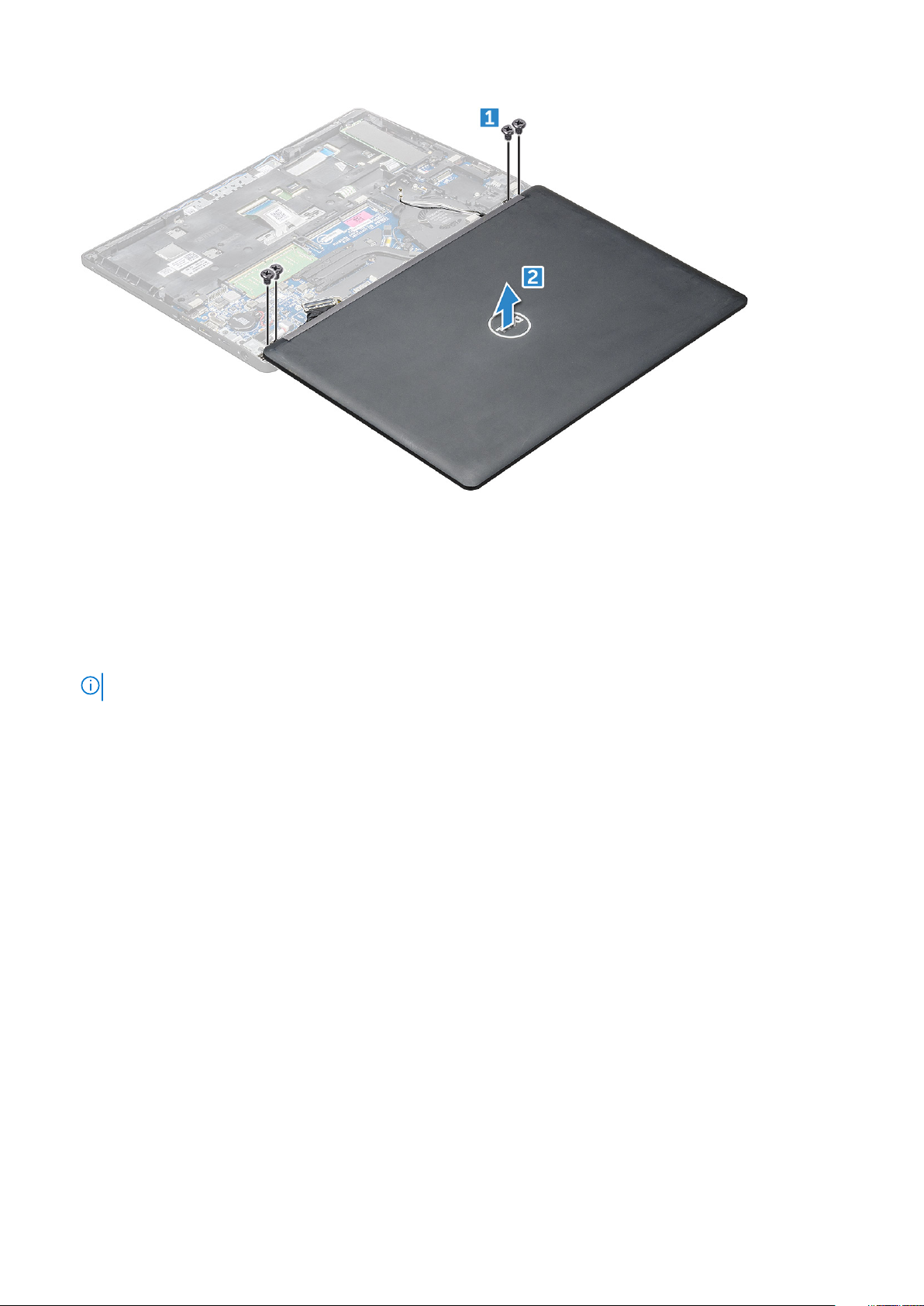

Kijelzőszerkezet................................................................................................................................................................... 37
A kijelzőszerkezet eltávolítása......................................................................................................................................37
A kijelzőszerkezet beszerelése.....................................................................................................................................39
Kijelzőelőlap.......................................................................................................................................................................... 39

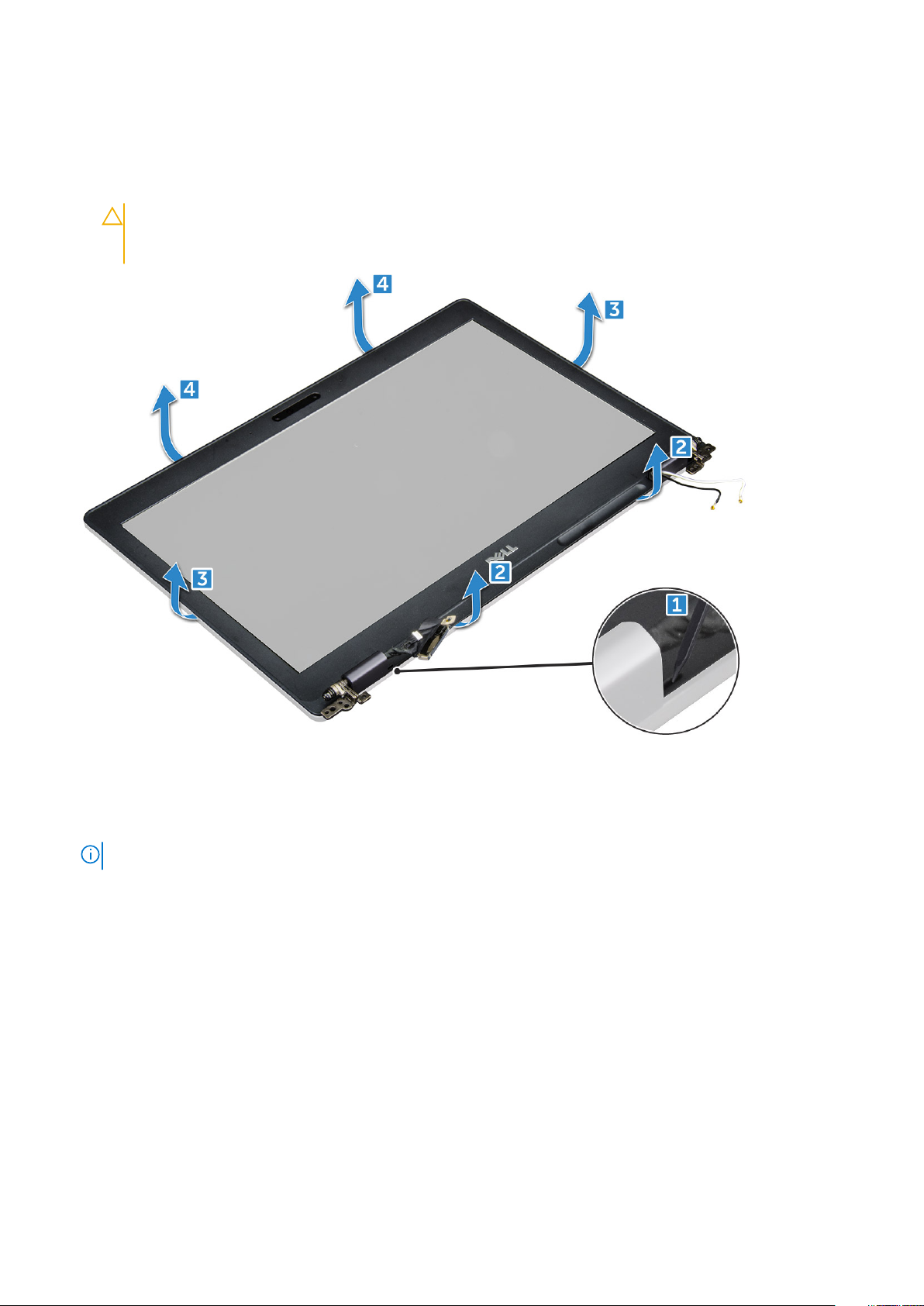

A kijelzőelőlap eltávolítása.............................................................................................................................................39
A kijelzőelőlap beszerelése............................................................................................................................................40
Kijelzőcsuklópánt burkolata.................................................................................................................................................41
A kijelzőcsuklópánt-burkolat eltávolítása.....................................................................................................................41
A kijelzőcsuklópánt-burkolat beszerelése....................................................................................................................41

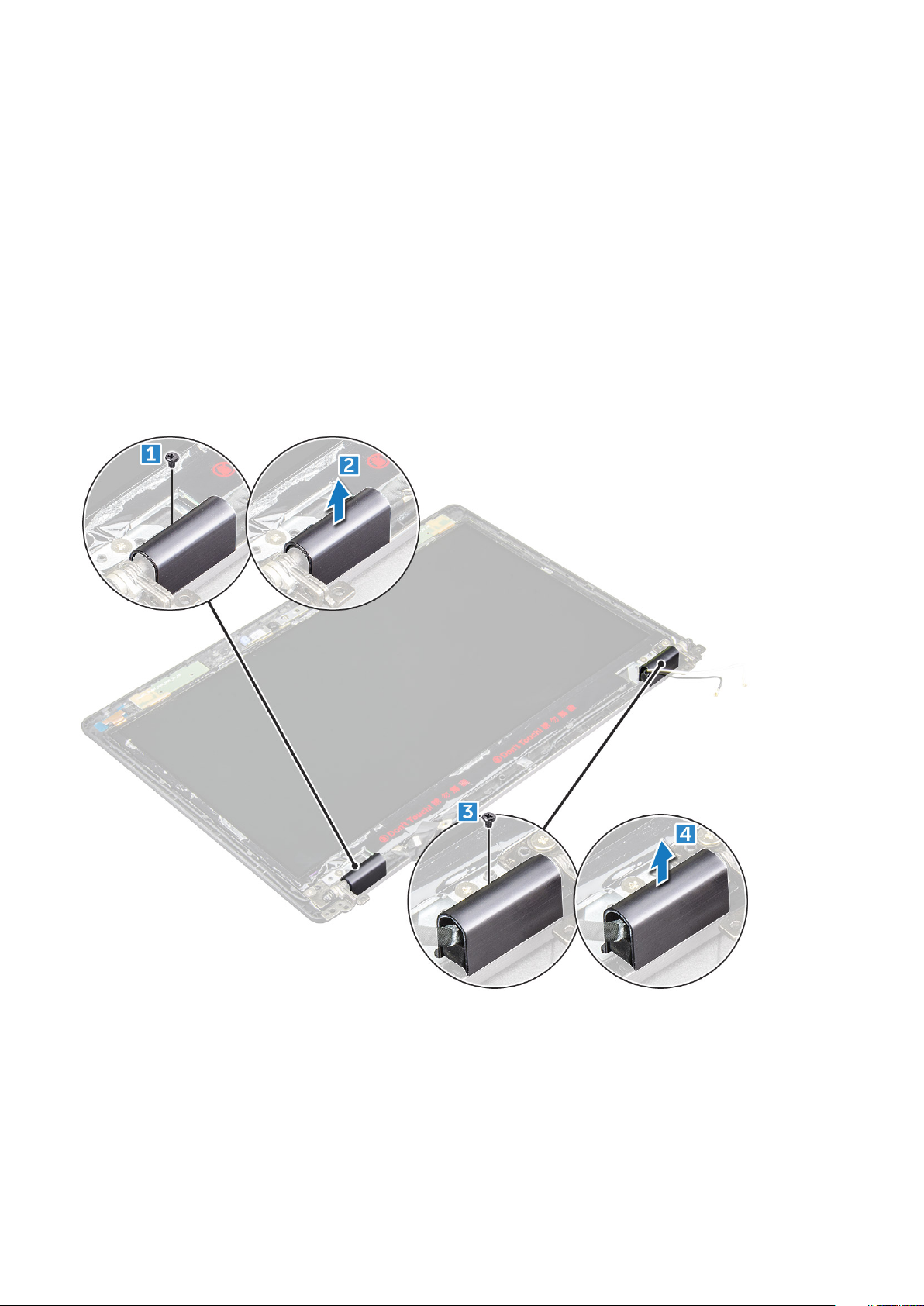

Kijelzőcsuklópánt-zsanérok................................................................................................................................................42
A kijelzőcsuklópánt-zsanér eltávolítása.......................................................................................................................42
A kijelzőcsuklópánt beszerelése...................................................................................................................................43
Kijelzőpanel...........................................................................................................................................................................43
A kijelzőpanel eltávolítása..............................................................................................................................................43
A kijelzőpanel beszerelése............................................................................................................................................ 44

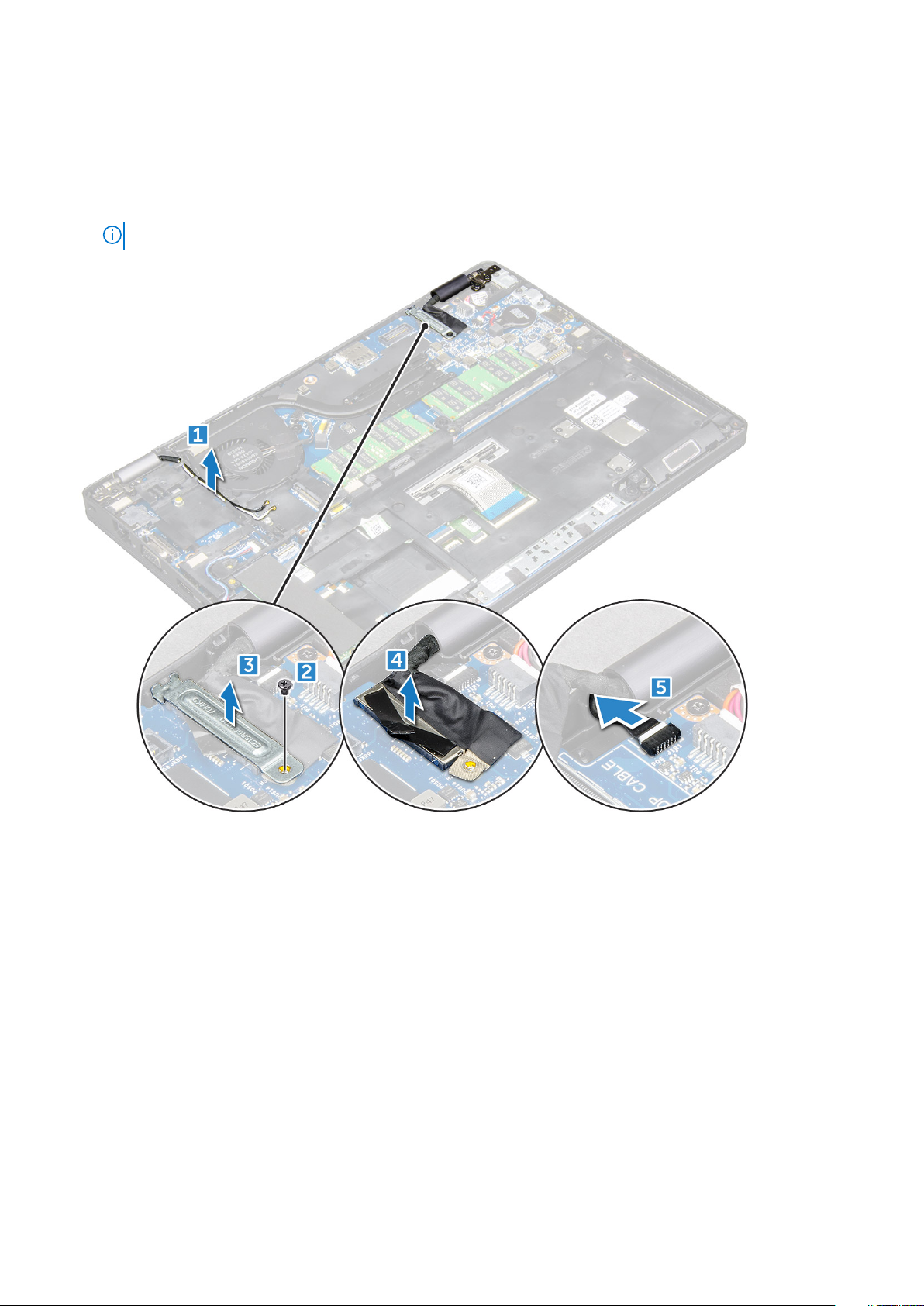

Kijelzőkábel (eDP-kábel).....................................................................................................................................................44
Az eDP-kábel eltávolítása............................................................................................................................................. 44
Az eDP-kábel beszerelése............................................................................................................................................45
Kamera..................................................................................................................................................................................46
Kamera eltávolítása....................................................................................................................................................... 46
Kamera beszerelése.......................................................................................................................................................47
Csuklótámasz....................................................................................................................................................................... 47
A csuklótámasz eltávolítása..........................................................................................................................................47
Csuklótámasz beszerelése........................................................................................................................................... 48
4 Technológia és összetevők.......................................................................................................... 49
Tápadapter........................................................................................................................................................................... 49
4
Tartalomjegyzék
Processzorok....................................................................................................................................................................... 49

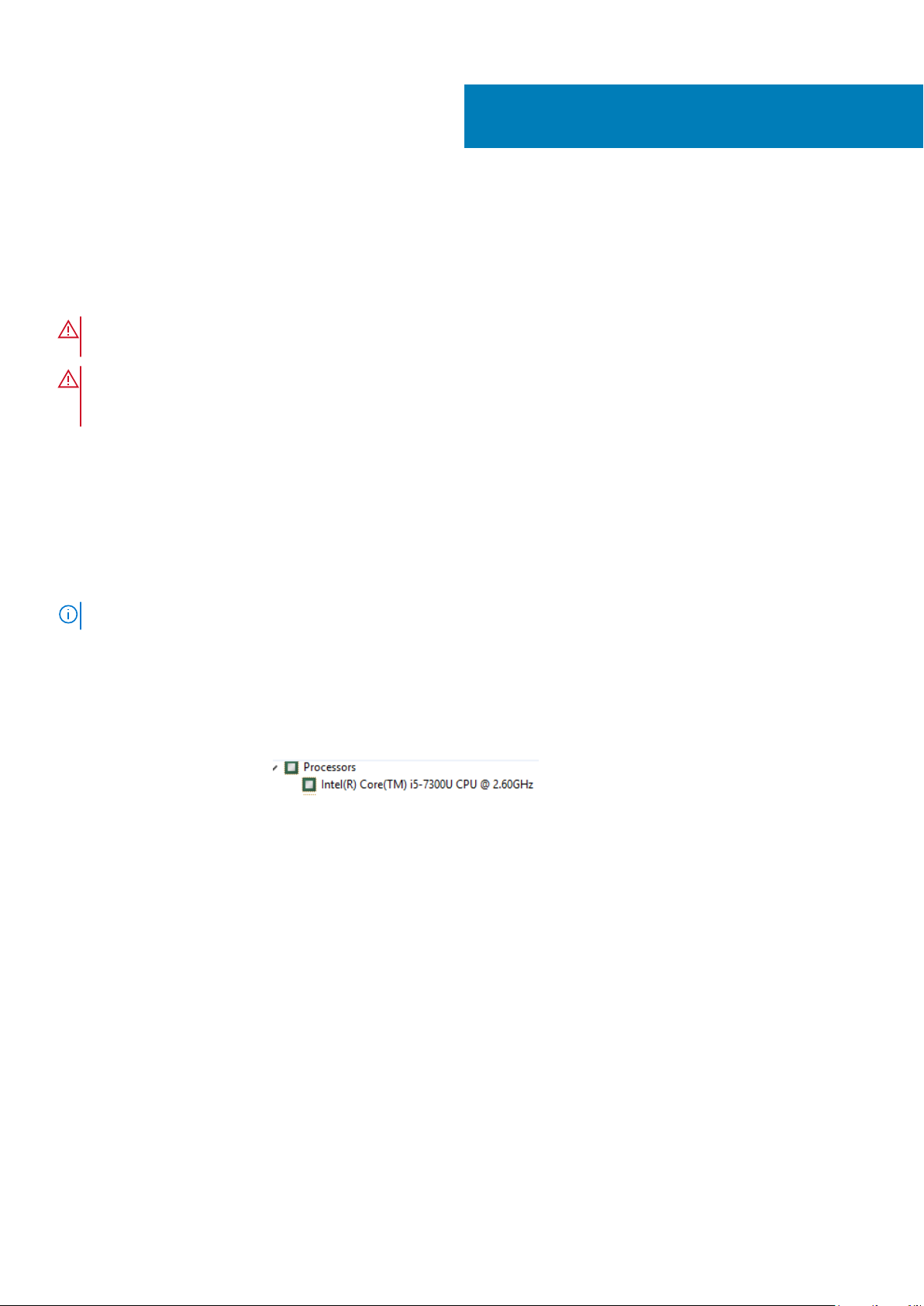

A processzorok azonosítása Windows 10 rendszerben............................................................................................49

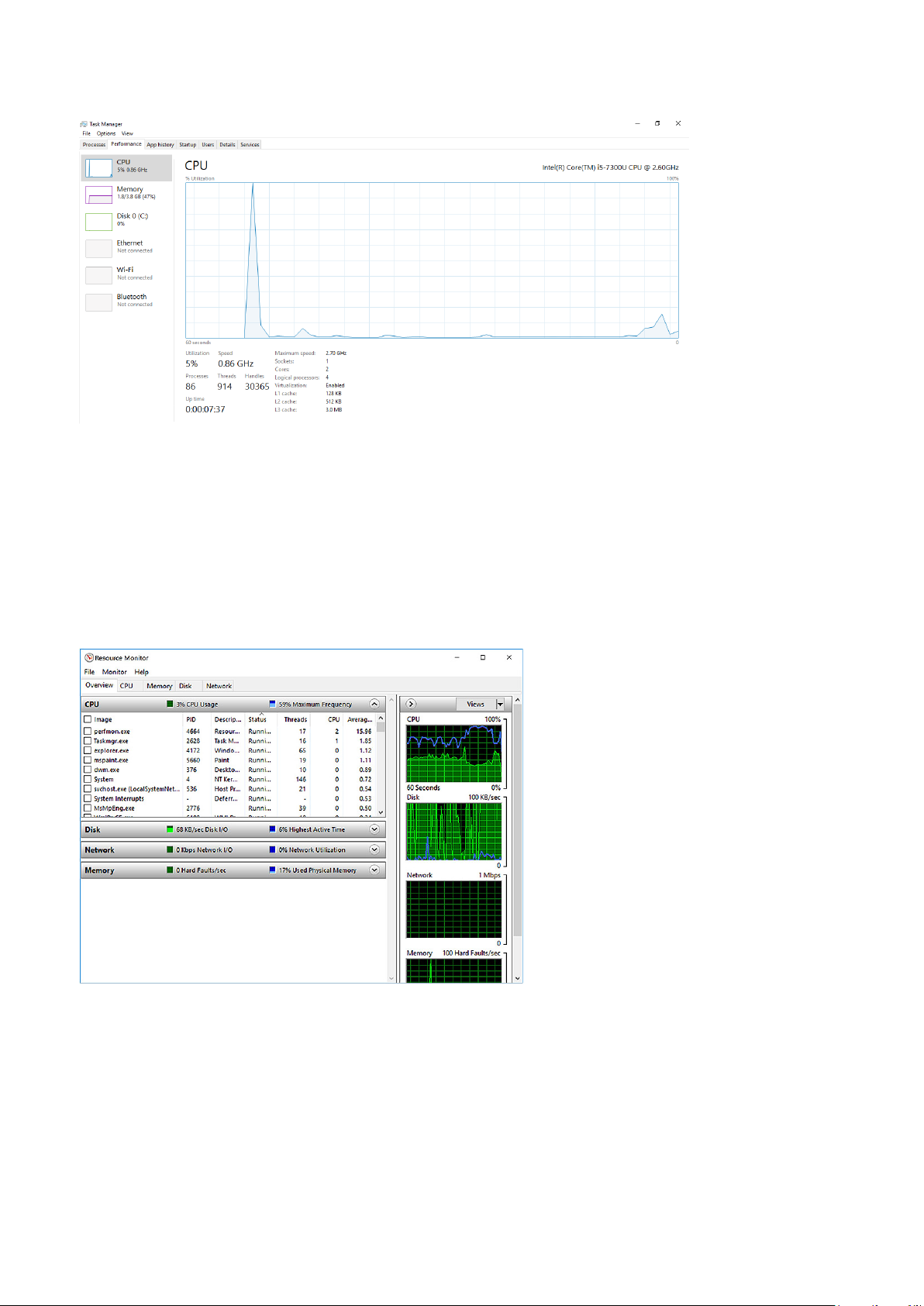

A processzorhasználat ellenőrzése a Feladatkezelő használatával.........................................................................49
A processzorhasználat ellenőrzése az Erőforrás-figyelő használatával................................................................. 50
Chipkészletek.......................................................................................................................................................................50
Intel chipkészlet illesztőprogramok............................................................................................................................. 50
A chipkészlet-illesztőprogram letöltése.......................................................................................................................51

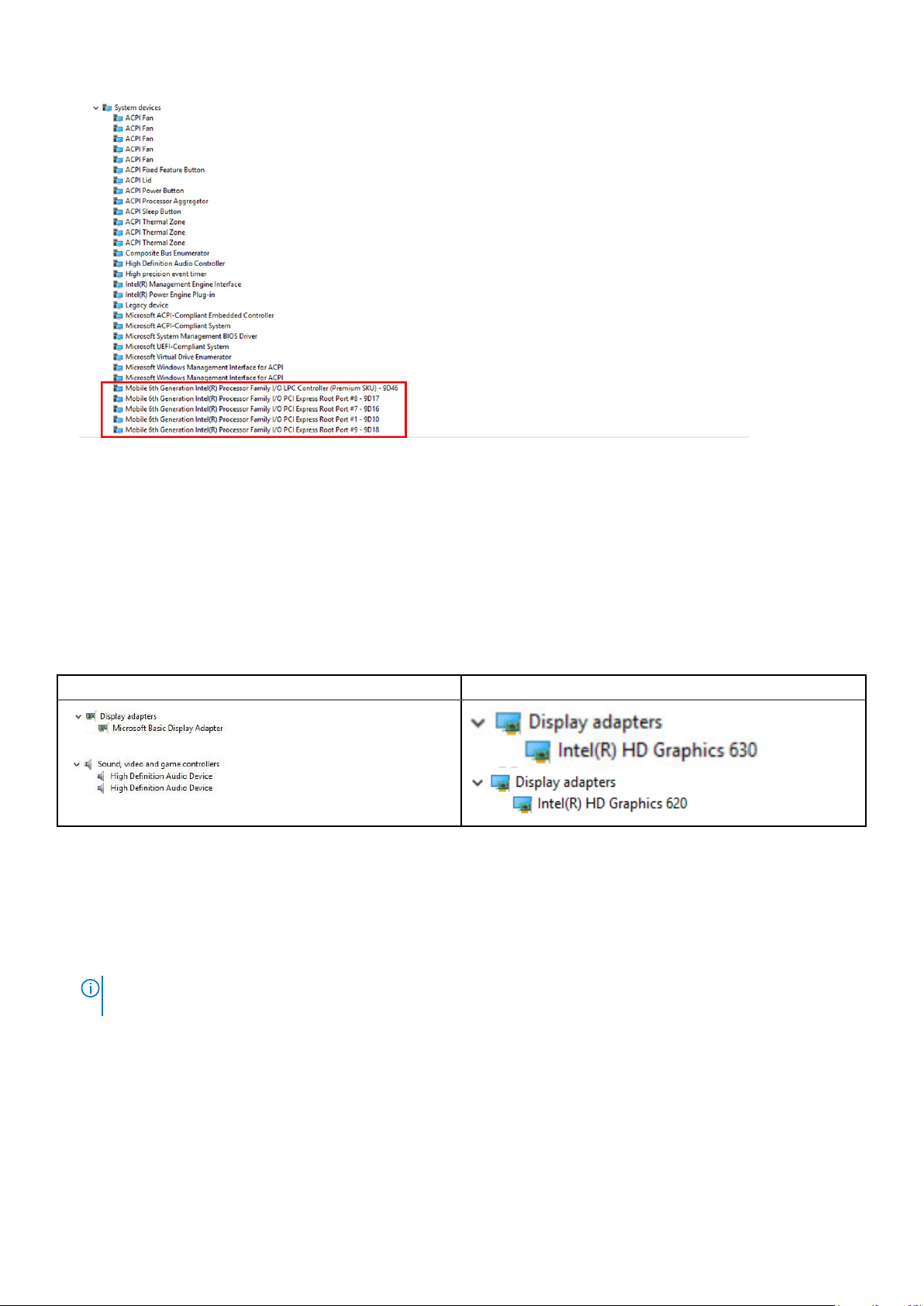

A chipkészlet azonosítása az Eszközkezelőben Windows 10 rendszerben............................................................ 51
Grafikus opciók.................................................................................................................................................................... 52
Intel HD grafikus illesztőprogramok.............................................................................................................................52
Illesztőprogramok letöltése...........................................................................................................................................52
Kijelzőopciók.........................................................................................................................................................................53
A videokártya megkeresése......................................................................................................................................... 53
A képernyőfelbontás módosítása.................................................................................................................................53
A képernyő elforgatása................................................................................................................................................. 53
A fényerő beállítása Windows 10 alatt.........................................................................................................................54
A kijelző tisztítása.......................................................................................................................................................... 54
Az érintőképernyő használata Windows 10 alatt.......................................................................................................54
Csatlakoztatás külső megjelenítőeszközökhöz..........................................................................................................54
Realtek ALC3253 Waves MaxxAudio Pro vezérlő..........................................................................................................55
Az audio illesztőprogram letöltése...............................................................................................................................55

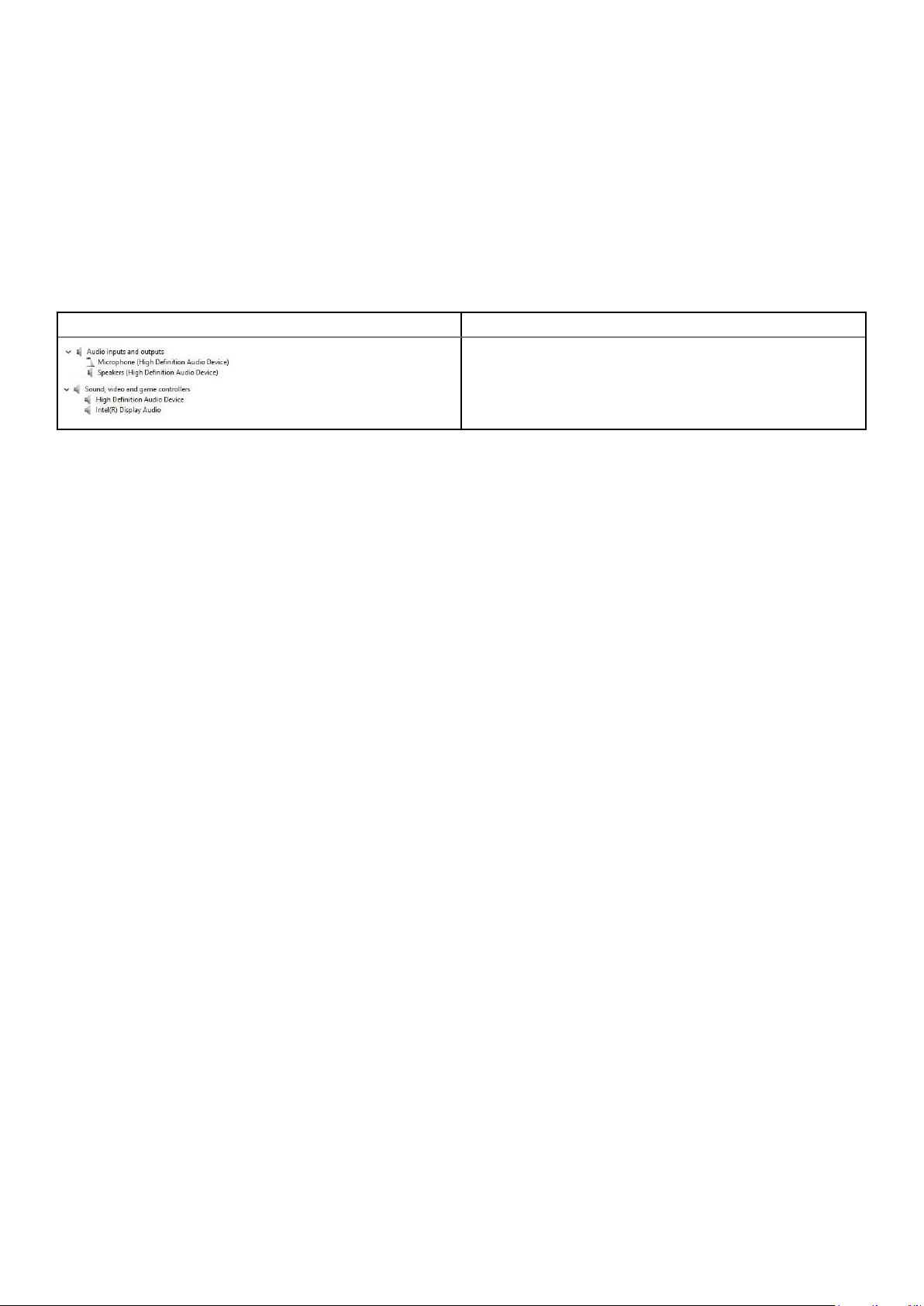

Az audiovezérlő azonosítása Windows 10 alatt......................................................................................................... 55
A hangbeállítások módosítása...................................................................................................................................... 55
WLAN kártyák......................................................................................................................................................................55
Biztonságos rendszerindítás képernyő opciók...........................................................................................................55
Merevlemez-meghajtó opciók........................................................................................................................................... 56

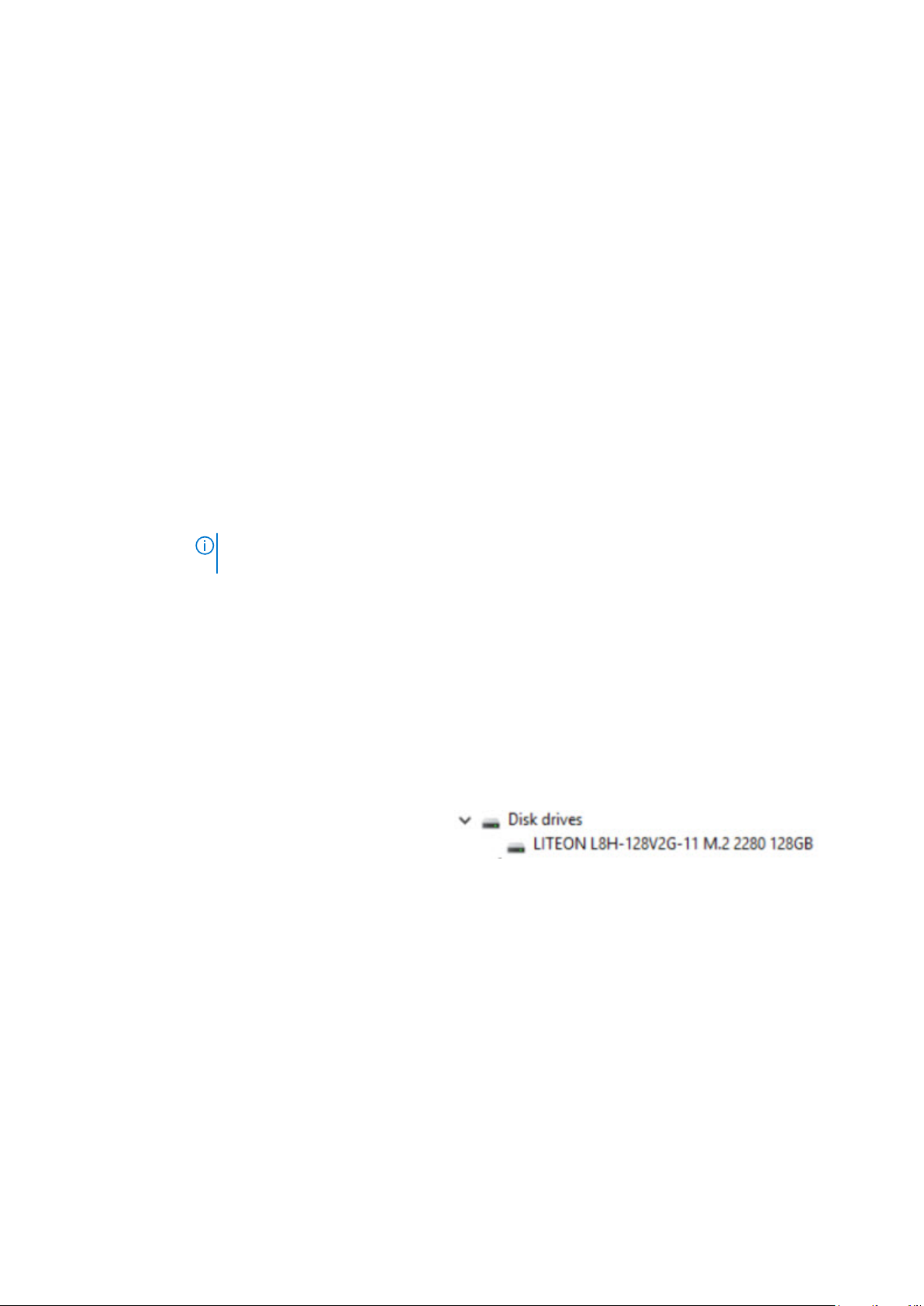

A merevlemez-meghajtó azonosítása Windows 10 rendszerben............................................................................ 56
A merevlemez-meghajtó azonosítása a BIOS-ban....................................................................................................56
Kamerafunkciók................................................................................................................................................................... 57
A kamera azonosítása az Eszközkezelőben Windows 10 alatt................................................................................ 57
A kamera elindítása........................................................................................................................................................57
A kameraalkalmazás elindítása..................................................................................................................................... 57
Memóriafunkciók.................................................................................................................................................................58
A rendszermemória ellenőrzése Windows 10 alatt....................................................................................................58
A rendszermemória ellenőrzése a rendszerbeállításokban (BIOS)..........................................................................58
Realtek HD audio illesztőprogramok................................................................................................................................. 59
5 Rendszerbeállítási opciók............................................................................................................60
Rendszerindítás................................................................................................................................................................... 60
Navigációs billentyűk...........................................................................................................................................................60
Rendszerbeállítás áttekintése.............................................................................................................................................61
A rendszerbeállítás elérése..................................................................................................................................................61
Általános képernyő opciók...................................................................................................................................................61
Rendszer-konfigurációs képernyő opciói..........................................................................................................................62
Videó képernyő opciók........................................................................................................................................................63
Biztonsági képernyő opciói.................................................................................................................................................63
Biztonságos rendszerindítás képernyő opciók.................................................................................................................65
Intel Software Guard Extensions.......................................................................................................................................66
Teljesítmény képernyő opciók............................................................................................................................................66
Energiagazdálkodás képernyő opciók............................................................................................................................... 66
Tartalomjegyzék
5
POST viselkedés képernyő opciók.................................................................................................................................... 68
Virtualizáció támogatás képernyő opciók.........................................................................................................................69
Vezeték nélküli képernyő opciók....................................................................................................................................... 69
Karbantartási képernyő opciói............................................................................................................................................70
Rendszernapló képernyő opciók........................................................................................................................................70
A BIOS frissítése a Windows rendszerben.......................................................................................................................70
Rendszer- és beállítás jelszó............................................................................................................................................... 71
Rendszerbeállító jelszó hozzárendelése.......................................................................................................................71
Meglévő rendszerjelszó és/vagy beállítási jelszó törlése, illetve módosítása..........................................................71
6 Műszaki adatok.......................................................................................................................... 73
Rendszer műszaki adatai.................................................................................................................................................... 73
Processzor műszaki adatai................................................................................................................................................. 73
Memória műszaki adatai..................................................................................................................................................... 74
Tárolóeszköz műszaki adatai..............................................................................................................................................74
Hangrendszer műszaki adatai............................................................................................................................................ 74
Videó műszaki adatai...........................................................................................................................................................74
Kamera műszaki adatai....................................................................................................................................................... 75
Kommunikációs műszaki adatok........................................................................................................................................ 75
Port és csatlakozó műszaki adatai.................................................................................................................................... 75
Érintkezés nélküli intelligens kártya műszaki adatok....................................................................................................... 76
Kijelző műszaki adatai..........................................................................................................................................................76
Billentyűzet műszaki adatai.................................................................................................................................................77
Érintőpad műszaki adatok...................................................................................................................................................77
Akkumulátor műszaki adatai............................................................................................................................................... 77
Váltóáramú adapter műszaki adatai.................................................................................................................................. 78
Fizikai műszaki adatok.........................................................................................................................................................79
Környezeti adatok................................................................................................................................................................79
7 Diagnosztika.............................................................................................................................. 80
Bővített rendszerindítás előtti rendszerfelmérés (ePSA) diagnosztika....................................................................... 80
Eszközök állapotjelző fényei................................................................................................................................................81
Az akkumulátor állapotjelző fényei..................................................................................................................................... 81
8 Hibaelhárítás..............................................................................................................................83
Bővített rendszerindítás előtti rendszerfelmérés (ePSA) diagnosztika........................................................................83
Az ePSA-diagnosztika futtatása..................................................................................................................................83
LAN-állapotjelző LED.......................................................................................................................................................... 83
A valós idejű óra alaphelyzetbe állítása............................................................................................................................. 84
9 A Dell elérhetőségei....................................................................................................................85
6
Tartalomjegyzék
1
Munka a számítógépen
Biztonsági utasítások
A számítógép potenciális károsodásának elkerülése és a saját biztonsága érdekében ügyeljen az alábbi biztonsági szabályok betartására. Ha
másképp nincs jelezve, a jelen dokumentumban leírt minden művelet a következő feltételek teljesülését feltételezi:
• Elolvasta a számítógéphez mellékelt biztonsággal kapcsolatos tudnivalókat.
• Az alkatrészek cseréjét vagy – ha külön vásárolta meg őket – beszerelését a kiszerelési műveletek fordított sorrendben való
elvégzésével hajthatja végre.
MEGJEGYZÉS: Mielőtt felnyitná a számítógép burkolatát vagy a paneleket, csatlakoztasson le minden tápellátást.
Miután befejezte a számítógép belsejében a munkát, helyezzen vissza minden fedelet, panelt és csavart még azelőtt,
hogy áramforráshoz csatlakoztatná a gépet.
MEGJEGYZÉS: A számítógép belsejében végzett munka előtt olvassa el figyelmesen a számítógéphez mellékelt
biztonsági tudnivalókat. További biztonsági útmutatásért tekintse át a hatósági megfelelőségi honlapot a következő
címen: www.dell.com/regulatory_compliance.
FIGYELMEZTETÉS: Sok olyan javítási művelet van, amelyet csak szakképzett szerviztechnikus végezhet el. Önnek csak
azokat a hibaelhárítási és egyszerű javítási műveleteket szabad elvégeznie, amelyek a termék dokumentációja, vagy a
támogatási csoport online vagy telefonon adott utasítása szerint megengedettek. A Dell által nem jóváhagyott
szerviztevékenységre a garanciavállalás nem vonatkozik. Olvassa el és tartsa be a termékhez mellékelt biztonsági
útmutatót.
FIGYELMEZTETÉS: Az elektrosztatikus kisülések elkerülése érdekében földelje magát egy megfelelő csuklópánttal, vagy
rendszeresen érintsen meg egy földelt, nem festett fémfelületet, mielőtt hozzáér a számítógéphez, és elvégzi a
szétszerelési feladatokat.
FIGYELMEZTETÉS: Bánjon óvatosan a komponensekkel és a kártyákkal. Ne érjen hozzá a kártyán lévő komponensekhez
vagy érintkezőkhöz. A kártyát tartsa a szélénél vagy a fém szerelőkeretnél fogva. A komponenseket, például a
mikroprocesszort vagy a chipet a szélénél, ne az érintkezőknél fogva tartsa.
FIGYELMEZTETÉS: A kábelek kihúzásakor ne magát a kábelt, hanem a csatlakozót vagy a húzófület húzza. Néhány kábel
csatlakozója reteszelő kialakítással van ellátva; a kábel eltávolításakor kihúzás előtt a retesz kioldófülét meg kell nyomni.
Miközben kihúzza, tartsa egyenesen a csatlakozódugókat, hogy a csatlakozótűk ne görbüljenek el. A tápkábelek
csatlakoztatása előtt ellenőrizze mindkét csatlakozódugó megfelelő helyzetét és beállítását.
MEGJEGYZÉS: A számítógép színe és bizonyos komponensek különbözhetnek a dokumentumban leírtaktól.
Mielőtt elkezdene dolgozni a számítógép belsejében
1. Gondoskodjon róla, hogy a munkafelület kellően tiszta és sima legyen, hogy megelőzze a számítógép fedelének karcolódását.
2. Kapcsolja ki a számítógépet.
3. Amennyiben a számítógép dokkolva van, válassza le a dokkolóállomásról.
4. Húzzon ki minden hálózati kábelt a számítógépből (ha vannak).
FIGYELMEZTETÉS
lépésként a számítógépből húzza ki a kábelt.
5. Áramtalanítsa a számítógépet és minden csatolt eszközt.
6. Nyissa ki a kijelzőt.
: Ha számítógépe RJ45 porttal is rendelkezik, távolítsa el a hálózati kábelt. A művelet során első
Munka a számítógépen 7
7. Nyomja meg és néhány másodpercig tartsa lenyomva a bekapcsológombot az alaplap leföldeléséhez.
FIGYELMEZTETÉS: Az elektromos áramütés elkerülése érdekében a 8. lépés elvégzése előtt mindig húzza ki a
tápkábelt.
FIGYELMEZTETÉS: Az elektrosztatikus kisülés elkerülése érdekében, földelje magát csuklóra erősíthető
földelőkábellel vagy úgy, hogy közben rendszeresen megérint egy festetlen fémfelületet, például a számítógép
hátulján található csatlakozókat.
8. Távolítsa el az esetleg a foglalatokban lévő ExpressCard vagy Smart Card kártyákat.
A számítógép kikapcsolása
Miután befejezte a munkát a számítógép belsejében
Miután befejezte a visszahelyezési eljárásokat, győződjön meg róla, hogy csatlakoztatta-e a külső eszközöket, kártyákat, kábeleket stb.,
mielőtt a számítógépet bekapcsolná.
FIGYELMEZTETÉS: A számítógép sérülésének elkerülése érdekében, csak az ehhez a Dell számítógéphez készült
akkumulátort használja. Ne használjon más Dell számítógépekhez gyártott akkumulátorokat.
1. Csatlakoztassa a külső eszközöket (portreplikátor, lapos akkumulátor, médiabázis stb.), és helyezze vissza a kártyákat (pl. ExpressCard
kártya).
2. Csatlakoztassa az esetleges telefon vagy hálózati kábeleket a számítógépére.
FIGYELMEZTETÉS
számítógépbe.
3. Csatlakoztassa a számítógépét és minden hozzá csatolt eszközt elektromos aljzataikra.
4. Kapcsolja be a számítógépet.
: Hálózati kábel csatlakoztatásakor először dugja a kábelt a hálózati eszközbe, majd a
8
Munka a számítógépen
A rendszer elölnézete
2
Ház nézete
1. ábra. Elölnézet
1. Kettős iránymikrofon
2. Infravörös kamera (opcionális)
3. Infravörös jeladó (opcionális)
4. Kamera állapotjelzője
5. Kamera (opcionális)
6. Kettős iránymikrofon
7. Kijelző
8. Akkumulátortöltés és állapotjelző lámpa
MEGJEGYZÉS: A Latitude 5280 egy opcionális HD-kameramodullal is fel van szerelve.
Ház nézete 9
A rendszer hátulnézete
2. ábra. Hátulnézet
1. microSIM-kártyafoglalt (opcionális)
2. microSD kártyaolvasó
A rendszer oldalnézete (bal oldal)
3. ábra. Bal oldali nézet
1. tápcsatlakozó port
2. DisplayPort vagy USB 3.1 Gen 1 over Type-C port
MEGJEGYZÉS: Ez az eszköz a Display port over USB-C mellett az USB 3.1 Gen 1 technológiát is támogatja.
3. HDMI-Port
4. USB 3.1 Gen 1 port
5. SmartCard olvasó (opcionális)
10
Ház nézete
A rendszer oldalnézete (jobb oldal)
4. ábra. Jobb oldali nézet
1. Headset-/mikrofoncsatlakozó
2. USB 3.1 Gen 1 port PowerShare funkcióval
3. VGA-port
4. Hálózati port
5. Noble Wedge zárnyílás
Ház nézete
11
A rendszer felső nézete
5. ábra. Felülnézet
1. Bekapcsológomb
2. Billentyűzet
3. Csuklótámasz
4. Érintőpad
MEGJEGYZÉS: A Latitude 5280 számítógép egy opcionális ujjlenyomat-olvasót is tartalmaz.
12 Ház nézete
Alulnézet
1. Ventilátornyílások 2. Típus neve
3. Szervizcímke 4. Hangszóró
5. Ventilátornyílás
Ház nézete 13
Szétszerelés és újbóli összeszerelés
Ajánlott szerszámok
A dokumentumban szereplő eljárások a következő szerszámokat igényelhetik:
• #0 csillagcsavarhúzó
• #1 csillagcsavarhúzó
• Kis műanyag pálca
Előfizetőiazonosítómodul-kártya (Subscriber Identity Module, SIM-kártya)
Az előfizetői egyéni azonosító modul (SIM) kártya behelyezése
1. Dugja be a nyílásba egy gemkapocs végét vagy valamilyen, az előfizetői egyéni azonosító modul (SIM-kártya) eltávolítására alkalmas
eszközt [1].
2. Az eltávolításhoz húzza ki a SIM-kártya-tálcát [2].
3. Helyezze rá a SIM-kártya tálcájára a SIM-et.
4. Tolja be addig a SIM-kártya tálcáját a foglalatba, amíg a helyére nem kattan
3
Az előfizetői egyéni azonosító modul (SIM) kártya eltávolítása
FIGYELMEZTETÉS
elveszhetnek vagy megsérülhetnek. Ügyeljen rá, hogy ki legyen kapcsolva a számítógép, illetve le legyenek tiltva a
hálózati kapcsolatok.
1. Helyezzen a SIM-kártya tálca lyukába egy gemkapocs véget vagy egy SIM-kártya-eltávolító eszközt.
14 Szétszerelés és újbóli összeszerelés
: Ha úgy távolítja el a SIM-kártyát, hogy a számítógép be van kapcsolva, a kártyán tárolt adatok
2. Az eltávolításhoz húzza ki a SIM-kártya-tálcát.
3. A SIM-kártyát távolítsa el a SIM-kártya-tálcából.
4. Nyomja be a SIM-kártya tálcát a foglalatába, amíg a helyére nem pattan.
Alapburkolat
Az alapburkolat eltávolítása
1. Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait.
2. Az alapburkolat eltávolítása:
a) Lazítsa meg az alapburkolatot a számítógéphez rögzítő M2.5*6.3 rögzített csavarokat [1].
b) A széleinél fejtse ki az alapburkolatot, majd emelje el a számítógéptől [2].
MEGJEGYZÉS: Az alapburkolat széleinek felfejtéséhez szüksége lehet egy műanyag pálcára.
Az alapburkolat felszerelése
1. Illessze az alapburkolaton található csavarfuratokat a számítógéphez.
2. Húzza meg az alapburkolatot a számítógéphez rögzítő M2,5 rögzített csavarokat.
3. Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait.
Szétszerelés és újbóli összeszerelés
15
Akkumulátor
Lítium-ion akkumulátorra vonatkozó figyelmeztetések
FIGYELMEZTETÉS:
• Legyen óvatos a lítium-ion akkumulátorok kezelése során.
• A lehető legjobban merítse le az akkumulátort, mielőtt eltávolítaná a rendszerből. Ehhez például húzza ki a
tápadaptert a rendszerből, és hagyja, hogy a rendszer folyamatosan merítse az akkumulátort.
• Ne nyomja össze, ejtse le, vágja meg vagy szúrja át az akkumulátort idegen eszközzel.
• Ne tegye ki az akkumulátort magas hőmérsékletnek vagy szerelje szét az akkumulátortelepeket vagy -cellákat.
• Ne fejtsen ki nyomást az akkumulátort felületére.
• Ne hajlítsa meg az akkumulátort.
• Ne próbálja meg felfejteni az akkumulátort szerszámokkal.
• Az akkumulátor és a rendszer többi alkatrészének megsértésének elkerülése érdekében ügyeljen rá, hogy a termék
szervizelése közben ne veszítse el a csavarokat.
• Ha az akkumulátor megduzzad és a számítógépbe szorul, akkor ne próbálja meg kiszabadítani, mert a lítium-ion
akkumulátor átszúrása, meghajlítása vagy összenyomása veszélyes lehet. Ilyen esetben kérjen segítséget Dell
műszaki ügyfélszolgálatától. Lásd a www.dell.com/contactdell oldalt.
• Minden esetben eredeti akkumulátort vásároljon a www.dell.com webhelyről vagy hivatalos Dell-partnerektől és viszonteladóktól.
Az akkumulátor eltávolítása
MEGJEGYZÉS: A 68 wattórás akkumulátort csak az SD-kártyával felszerelt típusok támogatják.
1. Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait.
2. Távolítsa el az alapburkolatot.
3. Az akkumulátor eltávolítása:
a) Csatlakoztassa le az akkumulátor kábelét az alaplapi csatlakozóról [1].
b) Távolítsa el az akkumulátort a számítógéphez rögzítő M2*6 rögzített csavart [2].
MEGJEGYZÉS: A csavarok száma az akkumulátor típusától függően változhat.
c) Emelje ki az akkumulátort a számítógépből [3].
MEGJEGYZÉS
például húzza ki a tápadaptert a rendszerből, és hagyja, hogy a bekapcsolt rendszer folyamatosan merítse az
akkumulátort.
d) A kábelt fejtse ki a kábelvezető csatornából [1], és távolítsa el a kábelt az akkumulátorról.
: Mielőtt eltávolítja az akkumulátort a rendszerből, merítse le annyira, amennyire csak tudja. Ehhez
16
Szétszerelés és újbóli összeszerelés
Az akkumulátor beszerelése
1. Helyezze be az akkumulátort a számítógépben lévő foglalatba.
2. Az akkumulátor kábelét vezesse el a kábelvezetőkben.
3. Húzza meg az akkumulátort a számítógéphez rögzítő M2*6 rögzített csavart.
4. Csatlakoztassa az akkumulátor kábelét az alaplapi csatlakozóhoz.
5. Szerelje fel az alapburkolatot.
6. Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait.
SSD
Az opcionális M.2 SSD meghajtó eltávolítása
1. Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait.
2. Távolítsa el a következőt:
a) alapburkolat
b) elem
3. Az SSD kártya eltávolítása:
a) Fejtse le az SSD-kártyát rögzítő öntapadós mylarból készült védőfóliát [1].
MEGJEGYZÉS: Óvatosan fejtse le a fóliát, mivel azt később vissza kell helyeznie az SSD-re.
b) Távolítsa el az M2*3 csavart, amely az SSD-t a számítógéphez rögzíti [2].
c) Csúsztassa el az SSD-t, majd emelje ki a számítógépből [3].
Szétszerelés és újbóli összeszerelés
17
4. Az SSD-keret eltávolítása:
a) Távolítsa el az SSD-keretet a számítógéphez rögzítő M2*3 csavart [1].
b) Emelje le az SSD-keretet a számítógépről [2].
18
Szétszerelés és újbóli összeszerelés
Az opcionális M.2 SSD beszerelése
1. Helyezze az SSD kapcsot a számítógépben lévő foglalatba.
2. Hajtsa be az M2*3 csavart, amely az SSD csatlakozóját a számítógéphez rögzíti.
3. Helyezze az SSD meghajtót a számítógépben lévő csatlakozójába.
4. Helyezze fel a Mylar-burkolatot az SSD-re.
5. Szerelje be a következőt:
a) elem
b) alapburkolat
6. Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait.
Merevlemez-meghajtó
A merevlemez-meghajtó szerkezetének eltávolítása
1. Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait.
2. Távolítsa el a következőt:
a) alapburkolat
b) elem
3. A merevlemez-meghajtó szerkezet eltávolítása:
a) Csatlakoztassa le a merevlemez-meghajtó kábelét az alaplapi csatlakozóról [1].
b) Távolítsa el a csavarokat, amelyek a merevlemez-meghajtó szerkezetet a számítógéphez rögzítik [2].
Szétszerelés és újbóli összeszerelés
19
c) Emelje ki a merevlemez-meghajtó szerkezetét a számítógépből.
A merevlemez-meghajtó szerkezetének beszerelése
1. Helyezze a merevlemez-meghajtó szerkezetet a számítógépben lévő foglalatába.
2. Hajtsa be a csavarokat, amelyek a merevlemez-meghajtó szerkezetet a számítógéphez rögzítik.
3. Csatlakoztassa a merevlemez-meghajtó kábelét az alaplapi csatlakozóhoz.
4. Szerelje be a következőt:
a) elem
b) alapburkolat
5. Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait.
Gombelem
A gombelem eltávolítása
1. Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait.
2. Távolítsa el az alábbiakat:
a) alapburkolat
b) akkumulátor
3. A gombelem eltávolítása:
a) Csatlakoztassa le a gombelem kábelét az alaplapi csatlakozóról [1].
b) Emelje le a gombelemet a ragasztóanyagról, majd az alaplapról [2].
20
Szétszerelés és újbóli összeszerelés
A gombelem beszerelése
1. Helyezze be a gombelemet az alaplapba.
2. Csatlakoztassa a gombelem kábelét az alaplapi csatlakozóhoz.
3. Szerelje be a következőt:
a) akkumulátor
b) alapburkolat
4. Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait.
WLAN-kártya
A WLAN kártya eltávolítása
1. Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait.
2. Távolítsa el a következőt:
a) alapburkolat
b) elem
3. A WLAN-kártya eltávolítása:
a) Távolítsa el a WLAN-kártyát a számítógéphez rögzítő M2*3 csavart [1].
b) Távolítsa el a WLAN-kábeleket rögzítő kábeleket [2].
c) Csatlakoztassa le a WLAN kábeleket a WLAN kártyán lévő csatlakozókról [3].
d) Emelje el a WLAN-kártyát a csatlakozótól [4].
Szétszerelés és újbóli összeszerelés
21
A WLAN kártya beszerelése
1. A WLAN-kártyát helyezze az alaplapon lévő csatlakozóba.
2. Csatlakoztassa a WLAN-kábeleket a WLAN-kártyán lévő csatlakozókra.
3. A WLAN kábelek rögzítéséhez helyezze fel a fémkeretet.
4. A WLAN-kártya számítógéphez való rögzítéséhez húzza meg az M2*3 csavart.
5. Szerelje be a következőt:
a) elem
b) alapburkolat
6. Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait.
WWAN-kártya (opcionális)
Ez opcionális, mivel nem minden rendszer tartalmaz WWAN-kártyát.
A WWAN-kártya eltávolítása
1. Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait.
2. Távolítsa el a következőt:
a) alapburkolat
b) elem
3. A WWAN-kártya eltávolítása:
a) Távolítsa el a WWAN-kártyát rögzítő csavarokat.
b) Válassza le a WWAN-kábeleket a WWAN-kártyán lévő csatlakozókról.
c) Fejtse ki a WWAN kábeleket a kábelvezető csatornákból.
d) Távolítsa el a WWAN kártyát a számítógépből.
A WWAN-kártya beszerelése
1. Helyezze a WWAN kártyát számítógépen lévő foglalatába.
2. Vezesse el a WWAN kábeleket a kábelvezető csatornákban.
3. Csatlakoztassa a WWAN kábeleket a WWAN kártyán lévő csatlakozókra.
4. Hajtsa be a csavart, amely a WWAN-kártyát a számítógéphez rögzíti.
5. Szerelje be a következőt:
a) elem
b) alapburkolat
6. Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait.
Memóriamodulok
A memóriamodul eltávolítása
1. Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait.
2. Távolítsa el a következőt:
a) alapburkolat
b) elem
3. A memóriamodul eltávolítása:
a) Fejtse le a memóriamodult rögzítő kapcsokat, amíg a memóriamodul ki nem ugrik a helyéről [1].
b) Emelje el a memóriamodult a csatlakozótól [2].
22
Szétszerelés és újbóli összeszerelés
Memóriamodul beszerelése
1. Nyomja be addig a memóriamodult a memóriafoglalatba, amíg a kapcsok megfelelően nem rögzítik a modult.
2. Szerelje be a következőt:
a) elem
b) alapburkolat
3. Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait.
Billentyűzetrács és billentyűzet
A billentyűzetkeret eltávolítása
1. Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait.
2. Fejtse ki a billentyűzetkeretet a széleinél [1], majd emelje azt ki a számítógépből [2].
Szétszerelés és újbóli összeszerelés
23
MEGJEGYZÉS: Egy műanyag pálcával feszítse ki az akkumulátort a számítógépből.
A billentyűzetkeret beszerelése
1. Helyezze a billentyűzetrácsot a billentyűzetre, és nyomja lefelé a széleit és a billentyűsorok közötti részt, amíg a helyére nem pattan.
2. Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait.
A billentyűzet eltávolítása
1. Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait.
2. Távolítsa el a következőt:
a) alapburkolat
b) akkumulátor
c) billentyűzet-keret
3. Emelje fel a reteszt, és válassza le a billentyűzet kábelét a csatlakozóról.
MEGJEGYZÉS: A billentyűzet típusától függően előfordulhat, hogy a leválasztandó kábelek száma különböző.
24 Szétszerelés és újbóli összeszerelés
4. Fordítsa fel a számítógépet, és nyissa fel a kijelzőt.
5. A billentyűzet eltávolítása:
a) Távolítsa el az M2*2 csavarokat, amelyek a billentyűzetet a számítógéphez rögzítik [1].
b) Fejtse ki a billentyűzetet a számítógép széleinél, majd emelje azt ki a számítógépből [2].
VIGYÁZAT
végigvezetett billentyűzetkábelt kihúzta-e.
: A billentyűzetkábel sérülésének elkerülése érdekében győződjön meg róla, hogy a számítógép alatt
Szétszerelés és újbóli összeszerelés 25
A billentyűzet beszerelése
1. Tartsa meg a billentyűzetet, és vezesse át a billentyűzetkábelt a tartóelemen.
2. A csavarlyukakat összeillesztve helyezze a billentyűzetet a számítógépre.
3. Húzza meg a billentyűzetet a számítógéphez rögzítő M2*2 csavarokat.
4. Csatlakoztassa a billentyűzet kábelét a csatlakozóhoz.
5. Szerelje be a következőt:
a) billentyűzet-keret
b) elem
c) alapburkolat
6. Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait.
Hűtőborda-
A hűtőborda-szerkezet eltávolítása
1. Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait.
2. Távolítsa el a következőt:
a) alapburkolat
b) elem
3. A hűtőborda szerkezet eltávolítása:
a) Csatlakoztassa le a rendszerventilátor kábelét az alaplapi csatlakozóról [1].
b) Távolítsa el a hűtőborda-szerkezetet az alaplapra rögzítő M2*3 csavarokat [2].
26
Szétszerelés és újbóli összeszerelés
