Dell Latitude 5280, Latitude 5288 User Manual [vi]
Dell Latitude 5280
Hướng dẫn sử dụng
Dòng máy điều chỉnh: P27S
Dòng máy điều chỉnh: P27S001
Ghi chú, thận trọng và cảnh báo
GHI CHÚ: GHI CHÚ cho biết thông tin quan trọng giúp bạn sử dụng sản phẩm của mình tốt hơn.
THẬN TRỌNG: THẬN TRỌNG chỉ báo khả năng xảy ra hư hỏng phần cứng hoặc mất dữ liệu và cho bạn biết cách tránh
được sự cố.
CẢNH BÁO: CẢNH BÁO cho biết có thể có thiệt hại về tài sản, gây thương tích hoặc tử vong ở người.
© 2017 2019 Dell Inc. hoặc các công ty con của Dell Inc. Mọi quyền được bảo lưu. Dell, EMC và các nhãn hiệu khác là nhãn hiệu
của Dell Inc. hoặc công ty con của Dell Inc. Các nhãn hiệu khác có thể là nhãn hiệu của chủ sở hữu tương ứng.
2019 - 05
Phiên bản A02
ội dung
N
1 Thao tác trên máy tính.................................................................................................................. 7
Hướng dẫn an toàn...............................................................................................................................................................7
Trước khi thao tác bên trong máy tính.............................................................................................................................. 7
Tắt máy tính........................................................................................................................................................................... 8
Sau khi thao tác bên trong máy tính...................................................................................................................................8
2 Mặt khung máy............................................................................................................................ 9
Mặt trước hệ thống............................................................................................................................................................. 9
Mặt sau hệ thống................................................................................................................................................................ 10
Mặt bên hệ thống (trái)......................................................................................................................................................10
Mặt bên hệ thống (Phải).................................................................................................................................................... 11
Mặt trên hệ thống............................................................................................................................................................... 12
Mặt đáy................................................................................................................................................................................. 13
3 Tháo và lắp lại.............................................................................................................................14
Công cụ được khuyên dùng...............................................................................................................................................14
Bo mạch Mô-đun nhận dạng thuê bao (SIM)..................................................................................................................14
Lắp đặt thẻ Mô-đun Nhận dạng Thuê bao................................................................................................................ 14
Tháo thẻ Mô-đun Nhận dạng Thuê bao..................................................................................................................... 14
Nắp đế...................................................................................................................................................................................15
Tháo nắp đế....................................................................................................................................................................15
Lắp đặt nắp đế...............................................................................................................................................................15
Pin.......................................................................................................................................................................................... 15
Các biện pháp phòng ngừa liên quan đến pin Lithium-ion........................................................................................15
Tháo pin...........................................................................................................................................................................16
Lắp đặt pin...................................................................................................................................................................... 17
Ổ đĩa thể rắn.........................................................................................................................................................................17
Tháo Ổ đĩa Thể Rắn (SSD) M.2 tùy chọn.................................................................................................................. 17
Lắp đặt SSD M.2 tùy chọn........................................................................................................................................... 18
Ổ cứng.................................................................................................................................................................................. 18
Tháo cụm ổ đĩa cứng.....................................................................................................................................................18
Lắp đặt cụm ổ đĩa cứng................................................................................................................................................19
Pin dạng đồng xu................................................................................................................................................................. 19
Tháo pin dạng đồng xu..................................................................................................................................................19
Lắp pin dạng đồng xu................................................................................................................................................... 20
card WLAN...........................................................................................................................................................................20
Tháo card WLAN........................................................................................................................................................... 20
Lắp card WLAN.............................................................................................................................................................. 21
Card WWAN – tùy chọn..................................................................................................................................................... 21
Tháo card WWAN.......................................................................................................................................................... 21
Lắp đặt card WWAN..................................................................................................................................................... 21
Mô-đun bộ nhớ.................................................................................................................................................................... 21
Tháo mô-đun bộ nhớ.....................................................................................................................................................21
Lắp mô-đun bộ nhớ...................................................................................................................................................... 22
Nội dung 3
Lưới bàn phím và bàn phím................................................................................................................................................22
Tháo khung bàn phím....................................................................................................................................................22
Lắp đặt khung nẹp bàn phím.......................................................................................................................................23
Tháo bàn phím................................................................................................................................................................23
Lắp đặt bàn phím.......................................................................................................................................................... 25
Tản nhiệt.............................................................................................................................................................................. 25
Tháo cụm tản nhiệt.......................................................................................................................................................25
Lắp đặt cụm tản nhiệt..................................................................................................................................................26
Cổng đầu nối nguồn............................................................................................................................................................26
Tháo cổng đầu nối nguồn.............................................................................................................................................26
Lắp đặt cổng đầu nối nguồn........................................................................................................................................27
Khung máy............................................................................................................................................................................27
Tháo khung đế............................................................................................................................................................... 27
Lắp đặt khung đế.......................................................................................................................................................... 29
Bo mạch hệ thống.............................................................................................................................................................. 29
Tháo bo mạch hệ thống...............................................................................................................................................29
Lắp đặt bo mạch hệ thống..........................................................................................................................................32
Mô-đun Thẻ thông minh.................................................................................................................................................... 33

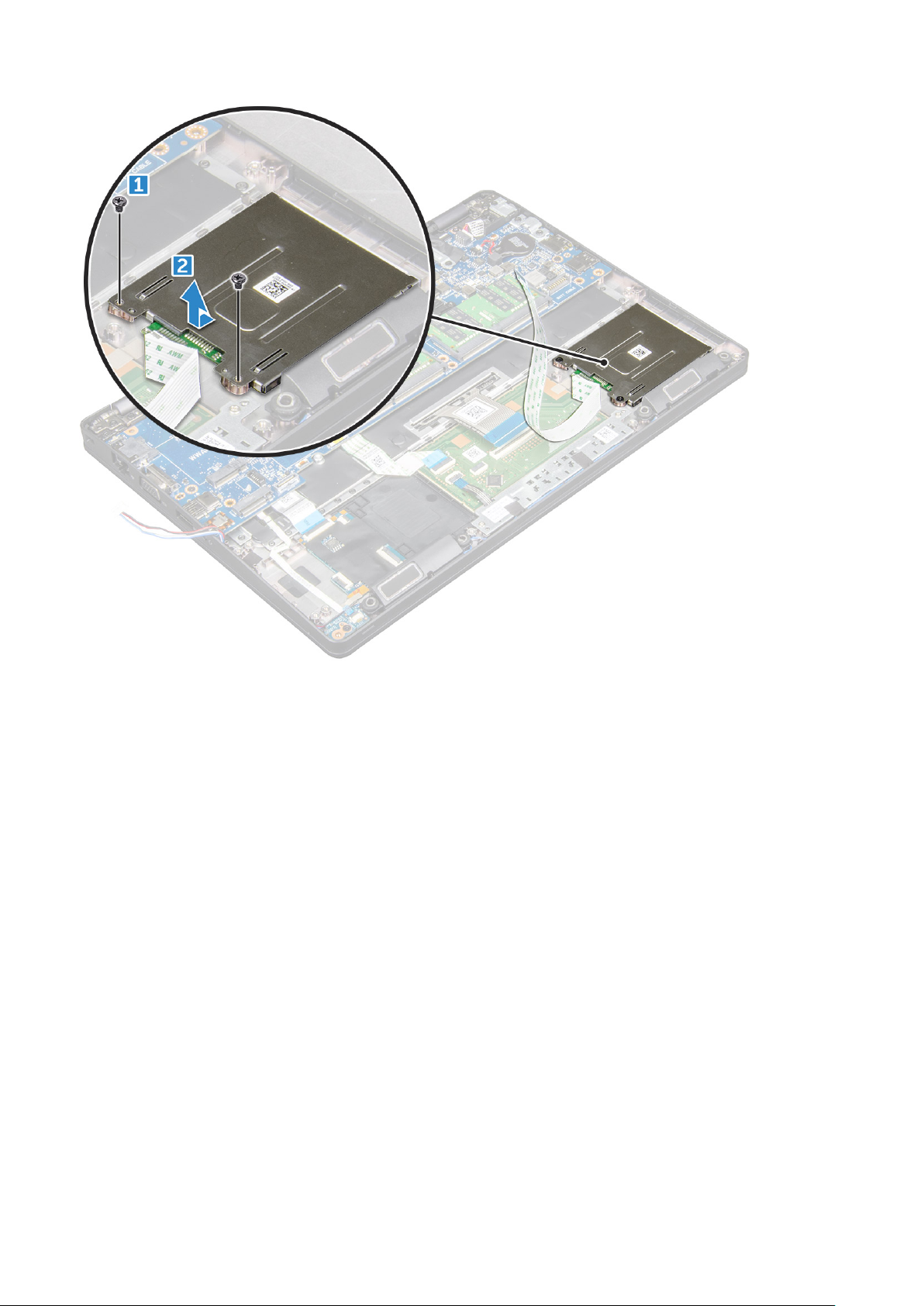

Tháo bo mạch đầu đọc thẻ thông minh.....................................................................................................................33
Lắp bo mạch đầu đọc thẻ thông minh.......................................................................................................................34
Loa.........................................................................................................................................................................................34

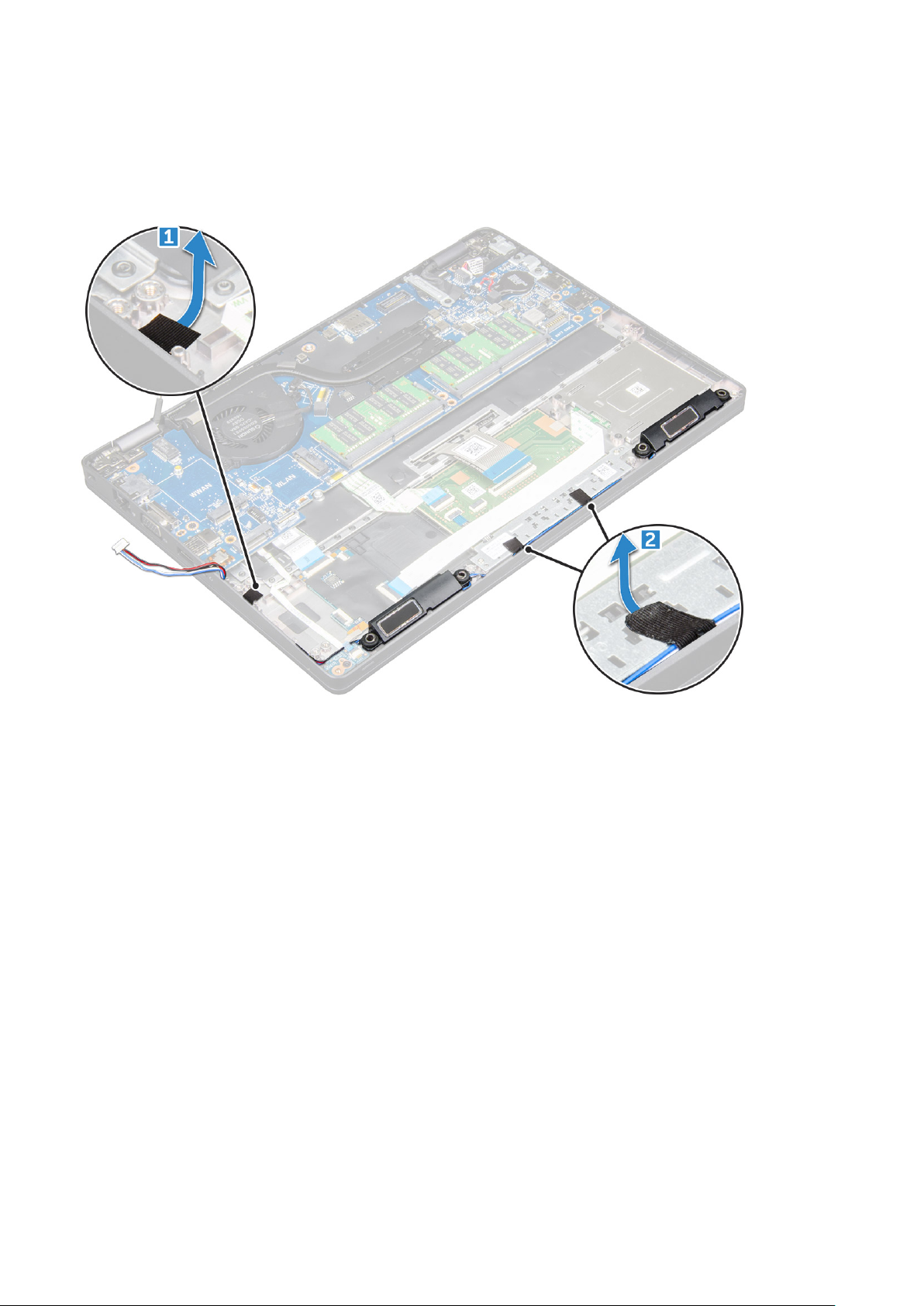

Tháo loa...........................................................................................................................................................................34
Lắp đặt loa......................................................................................................................................................................36
Cụm màn hình......................................................................................................................................................................36
Tháo cụm màn hình.......................................................................................................................................................36
Lắp đặt cụm màn hình..................................................................................................................................................38
Khung bezel màn hình.........................................................................................................................................................38
Tháo khung bezel màn hình..........................................................................................................................................38
Lắp đặt khung bezel màn hình.....................................................................................................................................39
Nắp khớp xoay màn hình................................................................................................................................................... 40
Tháo nắp khớp xoay màn hình.................................................................................................................................... 40
Lắp đặt nắp khớp xoay màn hình............................................................................................................................... 40
Khớp xoay màn hình............................................................................................................................................................ 41
Tháo khớp xoay màn hình.............................................................................................................................................41
Lắp đặt khớp xoay màn hình....................................................................................................................................... 42
Panel màn hình hiển thị...................................................................................................................................................... 42
Tháo pa-nen màn hình.................................................................................................................................................. 42
Lắp đặt pa-nen màn hình............................................................................................................................................. 43
Dây cáp màn hình (eDP).....................................................................................................................................................43
Tháo dây cáp eDP..........................................................................................................................................................43
Lắp đặt dây cáp eDP.....................................................................................................................................................44
Camera..................................................................................................................................................................................45
Tháo camera...................................................................................................................................................................45
Lắp đặt camera..............................................................................................................................................................46
Chỗ dựa tay......................................................................................................................................................................... 46
Tháo bệ đỡ.....................................................................................................................................................................46
Lắp đặt bệ đỡ................................................................................................................................................................ 47
4 Công nghệ và thành phần............................................................................................................48
Bộ chuyển đổi nguồn..........................................................................................................................................................48
4
Nội dung
Bộ xử lý.................................................................................................................................................................................48
Nhận dạng bộ xử lý trong Windows 10......................................................................................................................48
Xác minh mức sử dụng bộ xử lý trong Trình quản lý tác vụ.................................................................................. 48
Xác minh mức sử dụng bộ xử lý trong Trình giám sát tài nguyên......................................................................... 49
Chipset..................................................................................................................................................................................49
Trình điều khiển chipset Intel....................................................................................................................................... 49
Tải về trình điều khiển chipset.................................................................................................................................... 50
Nhận dạng chipset trong Trình quản lý Thiết bị trên Windows 10.........................................................................50
Các tùy chọn đồ họa........................................................................................................................................................... 51
Trình điều khiển Intel HD Graphics.............................................................................................................................. 51
Tải về trình điều khiển...................................................................................................................................................51
Tùy chọn hiển thị................................................................................................................................................................ 52
Nhận dạng bộ điều hợp hiển thị.................................................................................................................................52
Thay đổi độ phân giải màn hình...................................................................................................................................52
Xoay màn hình................................................................................................................................................................52
Điều chỉnh độ sáng trên Windows 10......................................................................................................................... 53
Vệ sinh màn hình........................................................................................................................................................... 53
Sử dụng màn hình cảm ứng trên Windows 10..........................................................................................................53
Kết nối vào các thiết bị hiển thị gắn ngoài................................................................................................................53
Bộ điều khiển Realtek ALC3253 Waves MaxxAudio Pro...............................................................................................54
Tải về trình điều khiển âm thanh.................................................................................................................................54
Nhận dạng bộ điều khiển âm thanh trên Windows 10............................................................................................. 54
Thay đổi cài đặt âm thanh............................................................................................................................................54
card WLAN...........................................................................................................................................................................54
Các tùy chọn màn hình Secure Boot (Khởi động An toàn).....................................................................................55
Tùy chọn ổ đĩa cứng...........................................................................................................................................................55
Nhận dạng ổ đĩa cứng trong Windows 10................................................................................................................. 55
Nhận dạng ổ đĩa cứng trong BIOS............................................................................................................................. 55
Các tính năng camera.........................................................................................................................................................56
Nhận dạng camera trong Trình quản lý thiết bị trên Windows 10......................................................................... 56
Khởi động camera.........................................................................................................................................................56
Khởi chạy ứng dụng camera....................................................................................................................................... 56
Các tính năng của bộ nhớ..................................................................................................................................................57
Kiểm tra bộ nhớ hệ thống trên Windows 10............................................................................................................. 57
Kiểm tra bộ nhớ hệ thống trong thiết lập hệ thống BIOS...................................................................................... 57
Trình điều khiển âm thanh Realtek HD.............................................................................................................................58
5 Các tùy chọn System Setup (Thiết lập hệ thống)..........................................................................59
Boot Sequence.................................................................................................................................................................... 59
Các phím điều hướng.........................................................................................................................................................60
Tổng quan System Setup (Thiết lập hệ thống)..............................................................................................................60
Truy cập System Setup (Thiết lập hệ thống).................................................................................................................60
Các tùy chọn màn hình General (Tổng quan)................................................................................................................. 60
Các tùy chọn màn hình System Configuration (Cấu hình Hệ thống)...........................................................................61
Các tùy chọn màn hình video............................................................................................................................................ 62
Các tùy chọn màn hình Security (Bảo mật)....................................................................................................................62
Các tùy chọn màn hình Secure Boot (Khởi động An toàn)...........................................................................................64
Tiện ích bảo vệ phần mềm của Intel................................................................................................................................65
Các tùy chọn màn hình Performance (Hiệu suất)..........................................................................................................65
Các tùy chọn màn hình Power Management (Quản lý Nguồn điện)...........................................................................66
ội dung 5
N
Các tùy chọn màn hình POST Behavior (Hành vi POST)..............................................................................................67
Các tùy chọn màn hình Virtualization support (Hỗ trợ ảo hóa)................................................................................... 68
Tùy chọn màn hình Wireless (Không dây)....................................................................................................................... 68
Các tùy chọn màn hình Maintenance (Bảo trì)...............................................................................................................69
Các tùy chọn màn hình System Log (Nhật ký Hệ thống).............................................................................................69
Cập nhật BIOS trong Windows.........................................................................................................................................69
Mật khẩu hệ thống và mật khẩu thiết lập...................................................................................................................... 70
Gán mật khẩu thiết lập hệ thống................................................................................................................................70
Xóa hoặc thay đổi mật khẩu thiết lập hệ thống hiện có......................................................................................... 70
6 Thông số kỹ thuật...................................................................................................................... 72
Thông số kỹ thuật hệ thống..............................................................................................................................................72
Thông số kỹ thuật bộ xử lý................................................................................................................................................72
Thông số kỹ thuật bộ nhớ................................................................................................................................................. 73
Thông số kỹ thuật lưu trữ..................................................................................................................................................73
Thông số kỹ thuật âm thanh..............................................................................................................................................73
Thông số kỹ thuật video.....................................................................................................................................................73
Thông số kỹ thuật camera................................................................................................................................................. 74
Thông số kỹ thuật giao tiếp...............................................................................................................................................74
Thông số kỹ thuật cổng và đầu nối..................................................................................................................................74
Thông số kỹ thuật thẻ thông minh không tiếp xúc........................................................................................................ 75
Thông số kỹ thuật màn hình..............................................................................................................................................75
Thông số kỹ thuật bàn phím..............................................................................................................................................76
Thông số kỹ thuật bàn di chuột........................................................................................................................................ 76
Thông số kỹ thuật pin.........................................................................................................................................................76
Thông số kỹ thuật bộ chuyển đổi nguồn AC...................................................................................................................77
Thông số kỹ thuật vật lý.................................................................................................................................................... 77
Thông số kỹ thuật môi trường..........................................................................................................................................78
7 Chẩn đoán..................................................................................................................................79
Chẩn đoán Đánh giá hệ thống trước khi khởi động nâng cao ePSA...........................................................................79
Đèn trạng thái thiết bị........................................................................................................................................................ 80
Đèn trạng thái pin................................................................................................................................................................80
8 Xử lý sự cố................................................................................................................................ 82
Chẩn đoán Đánh giá hệ thống trước khi khởi động nâng cao — ePSA.....................................................................82
Chạy chẩn đoán ePSA..................................................................................................................................................82
Đèn LED báo trạng thái mạng LAN.................................................................................................................................. 82
Đặt lại Đồng hồ báo thức.................................................................................................................................................. 83
9 Liên hệ Dell................................................................................................................................ 84
6
Nội dung
Thao tác trên máy tính
Hướng dẫn an toàn
Sử dụng các hướng dẫn an toàn sau đây để bảo vệ máy tính của bạn khỏi những hư hỏng có thể xảy ra và đảm bảo an toàn cá nhân
của bạn. Trừ khi được lưu ý thêm, mỗi quy trình có trong tài liệu này sẽ giả định sự tồn tại của các điều kiện sau:
• Bạn đã đọc thông tin an toàn đi kèm với máy tính của mình.
• Một thành phần có thể được thay thế hoặc, nếu mua riêng, lắp đặt bằng cách thực hiện quy trình tháo ra theo thứ tự ngược lại.
GHI CHÚ: Ngắt đấu nối tất cả các nguồn điện trước khi mở nắp máy tính hoặc các panel. Sau khi kết thúc thao tác bên
trong máy tính, hãy lắp lại tất cả các nắp, panel và ốc vít trước khi đấu nối với nguồn điện.
GHI CHÚ: Trước khi thao tác bên trong máy tính, hãy đọc các thông tin an toàn đi kèm với máy tính của bạn. Để biết
thêm thông tin về các phương pháp an toàn tốt nhất, hãy truy cập Trang chủ về Tuân thủ quy định tại www.dell.com/
regulatory_compliance.
THẬN TRỌNG: Chỉ kỹ thuật viên bảo trì được chứng nhận mới có thể tiến hành nhiều thao tác sửa chữa. Bạn chỉ nên
tiến hành khắc phục sự cố và các sửa chữa đơn giản khi được ủy quyền trong tài liệu về sản phẩm, hoặc khi được nhóm
hỗ trợ và bảo trì qua điện thoại hoặc trực tuyến hướng dẫn. Hư hỏng do việc bảo trì không được phép của Dell không
thuộc phạm vi bảo hành theo giấy bảo hành của bạn. Đọc và làm theo hướng dẫn an toàn đi kèm với sản phẩm.
1
THẬN TRỌNG: Để tránh xả tĩnh điện, hãy tiếp đất cơ thể bạn bằng cách sử dụng dây đeo cổ tay nối đất hoặc thỉnh
thoảng chạm vào một bề mặt kim loại không phủ sơn nối đất trước khi bạn chạm vào máy tính để thực hiện các thao
tác tháo dỡ.
THẬN TRỌNG: Cẩn trọng khi cầm giữ thành phần và card. Không chạm vào các thành phần hoặc điểm tiếp xúc trên
card. Giữ card theo mép cạnh hoặc tấm nẹp gắn bằng kim loại. Giữ thành phần, chẳng hạn như bộ xử lý theo cạnh, chứ
không phải theo chân cắm.
THẬN TRỌNG: Khi bạn ngắt đấu nối dây cáp, hãy cầm đầu nối hoặc mấu kéo của nó, không được cầm kéo bằng chính
dây cáp đó. Một số dây cáp có đầu nối đi kèm với các mấu khóa; nếu bạn ngắt đấu nối loại dây cáp này, hãy nhấn vào
mấu khóa trước khi ngắt đấu nối dây cáp. Khi bạn tách các đầu nối ra, hãy căn chỉnh chúng đều nhau để tránh bẻ cong
bất cứ chân cắm đầu nối nào. Ngoài ra, trước khi bạn đấu nối dây cáp, hãy đảm bảo cả hai đầu nối được căn chỉnh và
định hướng chính xác.
GHI CHÚ: Màu sắc của máy tính và các thành phần nhất định có thể trông khác với như được thể hiện trong tài liệu này.
Trước khi thao tác bên trong máy tính
1. Đảm bảo rằng bề mặt thao tác của bạn bằng phẳng và sạch sẽ để ngăn vỏ máy tính bị trầy xước.
2. Tắt máy tính.
3. Nếu máy tính được kết nối với thiết bị đế (đế neo), hãy tháo nó khỏi đế.
4. Ngắt đấu nối tất cả các dây cáp mạng ra khỏi máy tính (nếu có).
ẬN TRỌNG: Nếu máy tính của bạn có cổng RJ45, ngắt kết nối dây cáp mạng bằng cách rút dây cáp ra khỏi máy
TH
tính trước.
5. Ngắt đấu nối máy tính và tất cả các thiết bị gắn kèm khỏi các ổ cắm điện của chúng.
6. Mở màn hình ra.
7. Nhấn và giữ nút nguồn trong vài giây để nối đất bo mạch hệ thống.
THẬN TRỌNG: Để tránh bị điện giật, hãy rút phích cắm máy tính của bạn khỏi ổ điện trước khi thực hiện Bước 8.
Thao tác trên máy tính 7
THẬN TRỌNG: Để tránh xả tĩnh điện, hãy nối đất cơ thể bạn bằng cách sử dụng dây đeo cổ tay nối đất hoặc thỉnh
thoảng chạm vào một bề mặt kim loại không phủ sơn đồng thời chạm vào đầu nối ở mặt sau máy tính.
8. Tháo bất cứ ExpressCards hoặc Smart Card nào ra khỏi các khe cắm phù hợp.
Tắt máy tính
Sau khi thao tác bên trong máy tính
Sau khi hoàn tất bất cứ quy trình lắp lại nào, đảm bảo bạn đã kết nối mọi thiết bị bên ngoài, các card và dây cáp trước khi bật máy tính
của mình.
THẬN TRỌNG: Để tránh gây hư hỏng cho máy tính, chỉ sử dụng pin được thiết kế cho máy tính Dell đặc biệt này. Không
sử dụng pin được thiết kế cho các máy tính Dell khác.
1. Kết nối bất cứ thiết bị gắn ngoài nào, ví dụ như đế bổ sung cổng ngoại vi (port replicator) hoặc đế cắm media, và lắp lại bất cứ thẻ
nào, ví dụ như ExpressCard.
2. Kết nối bất cứ điện thoại hoặc cáp mạng nào vào máy tính của bạn.
THẬN TRỌNG: Để kết nối cáp mạng, trước tiên hãy cắm dây cáp đó vào thiết bị mạng và sau đó cắm nó vào máy
tính.
3. Đấu nối máy tính và tất cả các thiết bị gắn kèm vào ổ cắm điện của chúng.
4. Bật máy tính của bạn.
8
Thao tác trên máy tính
Mặt trước hệ thống
2
Mặt khung máy
Hình 1. Mặt trước
1. Micrô mảng kép
2. Camera hồng ngoại (IR) (tùy chọn)
3. Bộ phát hồng ngoại (tùy chọn)
4. Đèn trạng thái camera
5. Camera (tùy chọn)
6. Micrô mảng kép
7. Màn hình
8. Đèn trạng thái sạc pin và pin
GHI CHÚ: Latitude 5280 cũng có mô-đun camera HD tùy chọn.
Mặt khung máy 9
Mặt sau hệ thống
Hình 2. Mặt sau
1. Khe cắm thẻ microSIM (tùy chọn)
2. Đầu đọc thẻ microSD
Mặt bên hệ thống (trái)
Hình 3. Mặt trái
1. cổng đầu nối nguồn
2. DisplayPort hoặc USB 3.1 Thế hệ 1 qua cổng Type-C
GHI CHÚ: Ngoài DisplayPort qua USB-C, cổng này còn hỗ trợ USB 3.1 Thế hệ 1.
3. Cổng HDMI
4. Cổng USB 3.1 Thế hệ 1
5. Đầu đọc thẻ thông minh (tùy chọn)
10
Mặt khung máy
Mặt bên hệ thống (Phải)
Hình 4. Mặt phải
1. Cổng Tai nghe/Micrô
2. Cổng USB 3.1 Thế hệ 1 với PowerShare
3. cổng VGA
4. Cổng mạng
5. Khe cắm khóa Noble Wedge
M
ặt khung máy 11
Mặt trên hệ thống
Hình 5. Mặt trên
1. Nút nguồn
2. Bàn phím
3. Chỗ dựa tay
4. Bàn di chuột
GHI CHÚ: Máy tính Latitude 5280 cũng có đầu đọc vân tay tùy chọn.
12 Mặt khung máy
Mặt đáy
1. Quạt thông gió 2. Tên model
3. Thẻ bảo trì 4. Loa
5. Quạt thông gió
Mặt khung máy 13
Tháo và lắp lại
Công cụ được khuyên dùng
Các quy trình trong tài liệu này yêu cầu các dụng cụ sau:
• Tuốc-nơ-vít Phillips #0
• Tuốc-nơ-vít Phillips #1
• Que nhựa mũi nhọn loại nhỏ
Bo mạch Mô-đun nhận dạng thuê bao (SIM)
Lắp đặt thẻ Mô-đun Nhận dạng Thuê bao
1. Lắp công cụ tháo thẻ Mô-đun Nhận dạng Thuê bao (SIM) hoặc kẹp giấy vào lỗ ghim[1].
2. Kéo khay thẻ SIM ra để tháo thẻ [2].
3. Đặt SIM lên khay thẻ SIM.
4. Đẩy khay thẻ SIM vào khe cho đến khi đúng vị trí.
3
Tháo thẻ Mô-đun Nhận dạng Thuê bao
ẬN TRỌNG: Tháo thẻ Mô-đun Nhận dạng Thuê bao (SIM) khi máy tính đang bật có thể làm mất dữ liệu hoặc hỏng
TH
thẻ. Đảm bảo tắt máy tính hoặc tắt kết nối mạng.
1. Đưa một chiếc kẹp giấy hoặc dụng cụ gỡ thẻ SIM vào lỗ ghim trên khay thẻ SIM.
2. Kéo khay thẻ SIM ra để tháo thẻ.
3. Tháo thẻ SIM ra khỏi khay thẻ SIM.
4. Đẩy khay thẻ SIM vào trong khe cắm cho đến khi khớp vào vị trí.
14 Tháo và lắp lại
Nắp đế
Tháo nắp đế
1. Làm theo quy trình trong Trước khi thao tác bên trong máy tính.
2. Để tháo nắp đế:
a) Nới lỏng các vít cố định M2.5*6.3 giữ chặt nắp đế vào máy tính [1].
b) Cạy nắp đế khỏi mép và nhấc nắp đế ra khỏi máy tính [2].
GHI CHÚ: Bạn có thể cần đến que nhựa đầu nhọn để cạy nắp đế ra khỏi các mép.
Lắp đặt nắp đế
1. Đặt nắp đế sao cho thẳng với các lỗ bắt vít trên máy tính.
2. Vặn các vít cố định M2.5 để giữ chặt nắp đế vào máy tính.
3. Làm theo quy trình trong Sau khi thao tác bên trong máy tính.
Pin
Các biện pháp phòng ngừa liên quan đến pin Lithium-ion
ẬN TRỌNG:
TH
• Xử lý pin Lithium-ion một cách thận trọng.
• Xả càng nhiều pin càng tốt trước khi tháo pin ra khỏi hệ thống. Bạn có thể thực hiện việc này bằng cách ngắt đấu
nối bộ chuyển đổi nguồn AC khỏi hệ thống để pin cạn hết.
Tháo và lắp lại 15
• Không được nghiền nát, làm rơi, cắt hay đâm thủng pin bằng vật lạ.
• Không được để pin tiếp xúc với nhiệt độ cao hoặc tháo các cụm và lõi của pin.
• Không được đè lên bề mặt pin.
• Không được bẻ cong pin.
• Không được sử dụng bất kỳ loại dụng cụ nào để cạy pin.
• Đảm bảo không để mất hoặc đặt sai vị trí bất cứ vít nào trong quá trình bảo dưỡng sản phẩm này nhằm tránh vô tình
làm thủng hoặc gây hư hại cho pin và các cấu phần khác trong hệ thống.
• Nếu pin bị kẹt trong máy tính do phồng, không được cố tháo pin ra vì việc đâm thủng, bẻ cong hoặc đập vỡ pin
lithium-ion có thể gây nguy hiểm. Trong trường hợp như vậy, hãy liên hệ với bộ phận hỗ trợ kỹ thuật của Dell để
được trợ giúp. Hãy xem www.dell.com/contactdell.
• Luôn mua pin chính hãng từ www.dell.com hoặc đối tác và nhà bán lại được ủy quyền của Dell.
Tháo pin
GHI CHÚ: Pin 68 WHr chỉ hỗ trợ với card SSD.
1. Làm theo quy trình trong Trước khi thao tác bên trong máy tính.
2. Tháo nắp phần đế.
3. Để tháo pin:
a) Ngắt đấu nối dây cáp pin ra khỏi đầu nối trên bo mạch hệ thống [1].
b) Tháo vít cố định M2*6 giữ chặt pin vào máy tính [2].
GHI CHÚ: Số lượng vít sẽ khác nhau tùy thuộc vào loại pin được lắp đặt.
c) Nhấc pin ra khỏi máy tính [3].
GHI CHÚ:
ngắt đấu nối bộ chuyển đổi nguồn A/C khỏi hệ thống (trong khi hệ thống bật) để cho phép hệ thống xả cạn pin.
d) Rút dây cáp khỏi rãnh đi dây [1] và tháo dây cáp ra khỏi pin.
Xả pin càng nhiều càng tốt trước khi tháo khỏi hệ thống. Việc này có thể thực hiện được bằng cách
16
Tháo và lắp lại
Lắp đặt pin
1. Lắp pin vào trong khe trên máy tính.
2. Luồn dây cáp pin qua các rãnh đi dây.
3. Vặn vít cố định M2*6 để giữ chặt pin vào máy tính.
4. Đấu nối dây cáp pin vào đầu nối trên bo mạch hệ thống.
5. Lắp đặt nắp đế.
6. Làm theo quy trình trong Sau khi thao tác bên trong máy tính.
Ổ đĩa thể rắn
Tháo Ổ đĩa Thể Rắn (SSD) M.2 tùy chọn
1. Làm theo quy trình trong Trước khi thao tác bên trong máy tính.
2. Tháo:
a) nắp đế
b) pin
3. Để tháo card SSD:
a) Kéo tấm chắn Mylar dính giữ chặt card SSD [1].
GHI CHÚ: Cần tháo cẩn thận để dùng lại trên SSD thay thế.
b) Tháo vít M2*3 giữ chặt SSD vào máy tính [2].
c) Trượt và nhấc SSD ra khỏi máy tính [3].
4. Để tháo khung SSD:
Tháo và l
ắp lại 17
a) Tháo vít M2*3 giữ chặt khung SSD vào máy tính [1].
b) Nhấc khung SSD ra khỏi máy tính [2].
Lắp đặt SSD M.2 tùy chọn
1. Đưa nẹp ổ đĩa SSD vào trong khe trên máy tính.
2. Thay thế vít M2*3 để cố định nẹp ổ đĩa SSD vào máy tính.
3. Lắp ổ đĩa SSD vào trong đầu nối trên máy tính.
4. Đặt tấm bảo vệ Mylar lên trên SSD.
5. Lắp đặt:
a) pin
b) nắp đế
6. Làm theo quy trình trong Sau khi thao tác bên trong máy tính.
Ổ cứng
Tháo cụm ổ đĩa cứng
1. Làm theo quy trình trong Trước khi thao tác bên trong máy tính.
2. Tháo:
a) nắp đế
b) pin
3. Để tháo cụm ổ đĩa cứng:
a) Ngắt đấu nối cáp ổ đĩa cứng ra khỏi đầu nối trên bo mạch hệ thống [1].
b) Tháo các vít gắn cụm ổ đĩa cứng vào máy tính [2].
18
Tháo và lắp lại
c) Nhấc cụm ổ đĩa cứng ra khỏi máy tính.
Lắp đặt cụm ổ đĩa cứng
1. Luồn cụm ổ đĩa cứng vào trong khe trên máy tính.
2. Thay thế các vít để giữ chặt cụm ổ đĩa cứng vào máy tính.
3. Đấu nối cáp ổ đĩa cứng vào đầu nối trên bo mạch hệ thống.
4. Lắp đặt:
a) pin
b) nắp đế
5. Làm theo các quy trình trong Sau khi thao tác bên trong hệ thống.
Pin dạng đồng xu
Tháo pin dạng đồng xu
1. Làm theo quy trình trong Trước khi thao tác bên trong máy tính.
2. Tháo:
a) nắp đế
b) pin
3. Cách thao pin dạng đồng xu:
a) Ngắt kết nối dây cáp pin dạng đồng xu khỏi đầu nối trên bo mạch hệ thống [1].
b) Nhấc pin dạng đồng xu để nhả ra khỏi băng dính và nhấc ra khỏi bo mạch hệ thống [2].
Tháo và l
ắp lại 19
Lắp pin dạng đồng xu
1. Đặt pin dạng đồng xu vào bo mạch hệ thống.
2. Đấu nối dây cáp pin dạng đồng xu vào đầu nối trên bo mạch hệ thống.
3. Lắp đặt:
a) pin
b) nắp đế
4. Làm theo quy trình trong Sau khi thao tác bên trong máy tính.
card WLAN
Tháo card WLAN
1. Làm theo quy trình trong Trước khi thao tác bên trong máy tính.
2. Tháo:
a) nắp đế
b) pin
3. Để tháo card WLAN:
a) Tháo vít M2*3 giữ chặt card WLAN vào máy tính [1].
b) Tháo tấm nẹp kim loại giữ chặt dây cáp WLAN [2].
c) Ngắt đấu nối dây cáp WLAN ra khỏi các đầu nối trên card WLAN [3].
d) Nhấc card WLAN ra khỏi đầu nối [4].
20
Tháo và lắp lại
Lắp card WLAN
1. Lắp card WLAN vào trong đầu nối trên bo mạch hệ thống.
2. Đấu nối các dây cáp WLAN vào các đầu nối trên card WLAN.
3. Đặt tấm nẹp kim loại để giữ chặt dây cáp WLAN.
4. Vặn vít M2*3 để giữ chặt card WLAN vào máy tính.
5. Lắp đặt:
a) pin
b) nắp đế
6. Làm theo quy trình trong Sau khi thao tác bên trong máy tính.
Card WWAN – tùy chọn
Đây là thành phần tùy chọn vì hệ thống có thể không đi kèm với card WWAN.
Tháo card WWAN
1. Làm theo quy trình trong Trước khi thao tác bên trong máy tính.
2. Tháo:
a) nắp đế
b) pin
3. Để tháo card WWAN:
a) Tháo vít giữ chặt card WWAN.
b) Ngắt đấu nối dây cáp WWAN ra khỏi các đầu nối trên card WWAN.
c) Rút các dây cáp WWAN ra khỏi rãnh đi dây.
d) Tháo card WWAN ra khỏi máy tính.
Lắp đặt card WWAN
1. Lắp card WWAN vào trong khe trên máy tính.
2. Luồn các dây cáp mạng WWAN xuyên qua rãnh đi dây.
3. Đấu nối các dây cáp WWAN vào các đầu nối trên card WWAN.
4. Lắp lại vít để giữ chặt card WWAN vào máy tính.
5. Lắp đặt:
a) pin
b) nắp đế
6. Làm theo quy trình trong Sau khi thao tác bên trong máy tính.
Mô-đun bộ nhớ
Tháo mô-đun bộ nhớ
1. Làm theo quy trình trong Trước khi thao tác bên trong máy tính.
2. Tháo:
a) nắp đế
b) pin
3. Để tháo mô-đun bộ nhớ:
a) Cạy các mấu giữ chặt mô-đun bộ nhớ cho đến khi mô-đun bộ nhớ bật lên [1].
b) Nhấc mô-đun bộ nhớ ra khỏi đầu nối [2].
Tháo và l
ắp lại 21
Lắp mô-đun bộ nhớ
1. Lắp mô-đun bộ nhớ trên đầu nối bộ nhớ cho đến khi các mấu giữ chặt mô-đun bộ nhớ.
2. Lắp đặt:
a) pin
b) nắp đế
3. Làm theo quy trình trong Sau khi thao tác bên trong máy tính.
Lưới bàn phím và bàn phím
Tháo khung bàn phím
1. Làm theo quy trình trong Trước khi thao tác bên trong máy tính.
2. Cạy khung bàn phím từ các mép [1] và nhấc ra khỏi máy tính [2].
22
Tháo và lắp lại
GHI CHÚ: Sử dụng que bằng nhựa để cạy khung bàn phím từ các mép.
Lắp đặt khung nẹp bàn phím
1. Đặt khung bàn phím lên bàn phím và nhấn dọc theo các mép cạnh và giữa các hàng phím cho đến khi khung khớp vào vị trí.
2. Làm theo quy trình trong Sau khi thao tác bên trong máy tính.
Tháo bàn phím
1. Làm theo quy trình trong Trước khi thao tác bên trong máy tính.
2. Tháo:
a) nắp đế
b) pin
c) khung nẹp bàn phím

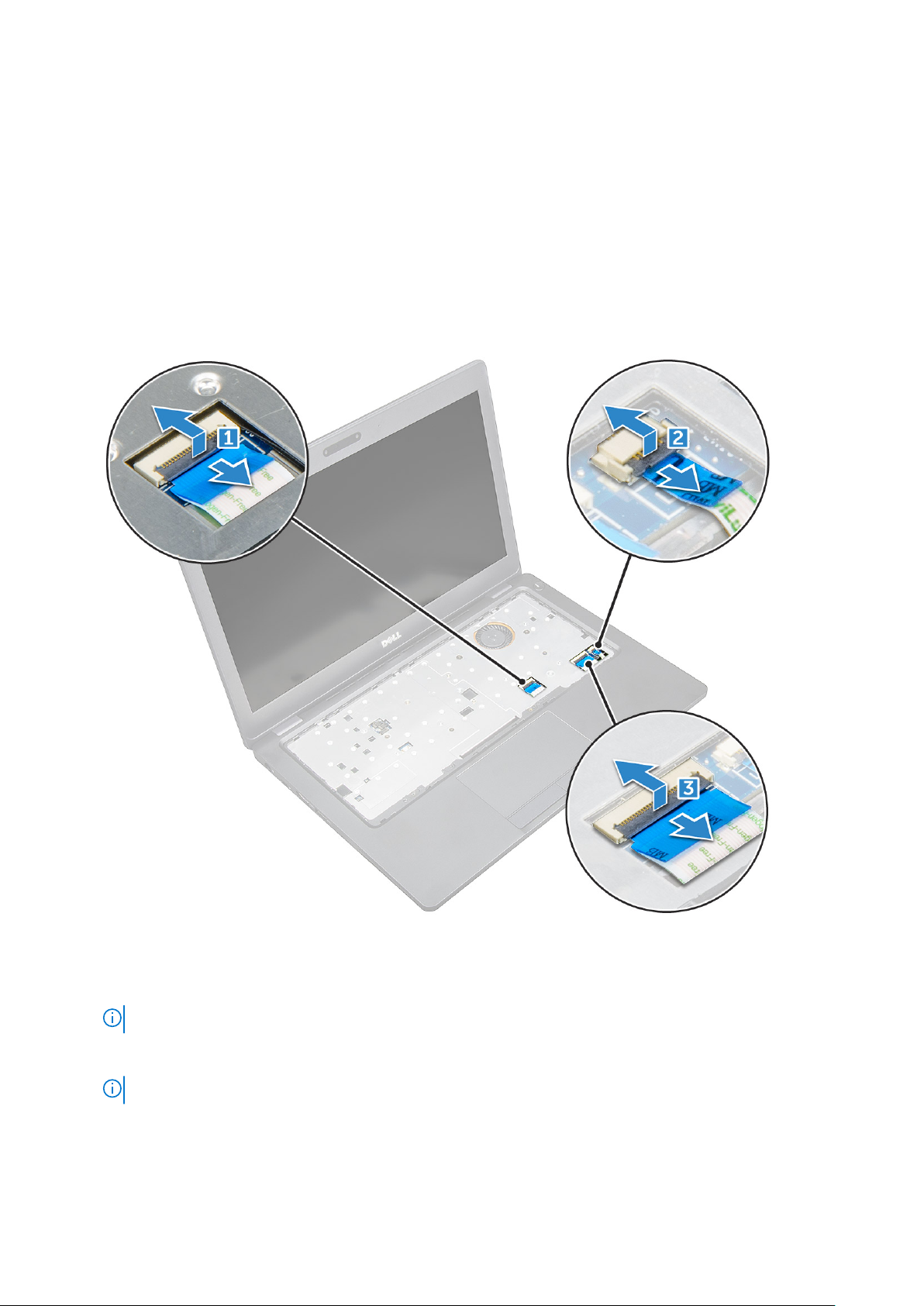

3. Nhấc chốt lên và rút dây cáp bàn phím ra khỏi đầu nối.
GHI CHÚ: Tùy thuộc vào loại bàn phím, có thể cần rút số lượng dây cáp khác nhau.
Tháo và lắp lại 23
4. Lật máy tính lên và mở màn hình.
5. Cách tháo bàn phím:
a) Tháo các vít M2*2 đang cố định bàn phím vào máy tính [1].
b) Cạy bàn phím ra khỏi mép cạnh và tháo ra khỏi máy tính [2].
CẢNH BÁO: Nhớ kéo dây cáp bàn phím được luồn dưới máy tính để tránh làm hỏng dây cáp này.
24 Tháo và lắp lại
Lắp đặt bàn phím
1. Giữ bàn phím và luồn dây cáp bàn phím qua rãnh đi dây.
2. Đặt bàn phím sao cho thẳng với các lỗ bắt vít trên máy tính.
3. Vặn các vít M2*2 để giữ chặt bàn phím vào máy tính.
4. Đấu nối dây cáp bàn phím vào đầu nối.
5. Lắp đặt:
a) khung bàn phím
b) pin
c) nắp đế
6. Làm theo quy trình trong Sau khi thao tác bên trong máy tính.
Tản nhiệt
Tháo cụm tản nhiệt
1. Làm theo quy trình trong Trước khi thao tác bên trong máy tính.
2. Tháo:
a) nắp đế
b) pin
3. Để tháo cụm tản nhiệt:
a) Ngắt đấu nối dây cáp quạt hệ thống khỏi đầu nối trên bo mạch hệ thống [1].
b) Tháo các vít M2*3 cố định cụm tản nhiệt trên bo mạch hệ thống [2].
Tháo và l
ắp lại 25
GHI CHÚ: Cần phải di chuyển dây cáp WLAN sang bên để tiếp cận một trong các vít của cụm tản nhiệt.
c) Nhấc cụm tản nhiệt ra khỏi bo mạch hệ thống.
Lắp đặt cụm tản nhiệt
1. Thay cụm tản nhiệt trên bo mạch hệ thống.
2. Vặn các vít M2*3 để giữ chặt cụm tản nhiệt vào máy tính.
3. Đấu nối dây cáp quạt hệ thống vào đầu nối trên bo mạch hệ thống.
4. Lắp đặt:
a) pin
b) nắp đế
5. Làm theo quy trình trong Sau khi thao tác bên trong máy tính.
Cổng đầu nối nguồn
Tháo cổng đầu nối nguồn
1. Làm theo quy trình trong Trước khi thao tác bên trong máy tính.
2. Tháo:
a) nắp đế
b) pin
3. Để tháo cổng đầu nối nguồn:
a) Ngắt đấu nối dây cáp cổng đấu nối nguồn khỏi đầu nối trên bo mạch hệ thống [1].
b) Tháo các vít M2*3 để gỡ tấm nẹp kim loại giữ chặt cổng đầu nối nguồn [2].
c) Tháo tấm nẹp kim loại [3].
d) Nhấc cổng đầu nối nguồn ra khỏi máy tính [4].
