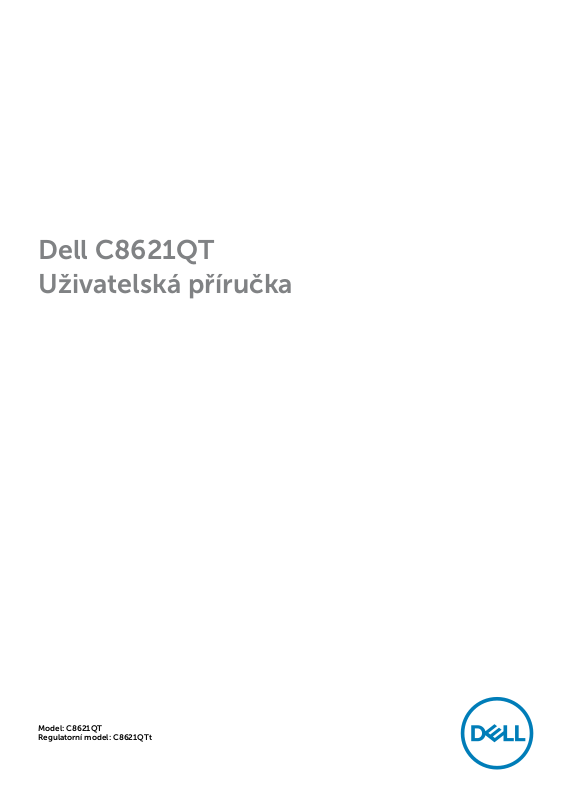

Dell C8621QT
Uživatelská příručka

Model: C8621QT
Regulatorní model: C8621QTt

POZNÁMKA: POZNÁMKA označuje důležité informace, které pomáhají lépe využít

monitor.

UPOZORNĚNÍ: Slovo UPOZORNĚNÍ upozorňuje na možné poškození hardwaru

nebo ztrátu dat v případě nedodržení pokynů.

VAROVÁNÍ: Slovo VAROVÁNÍ poukazuje na riziko poškození majetku, poranění

nebo smrtelného úrazu.

Copyright © 2020 Dell Inc. nebo její pobočky. Všechna práva vyhrazena. Dell, EMC a ostatní

ochranné známky jsou ochranné známky společnosti Dell Inc. nebo jejích poboček. Ostatní
ochranné známky jsou známkami příslušných vlastníků.

2020 – 03

Rev. A00

Obsah

O tomto monitoru....................................... 5

Obsah balení. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Vlastnosti produktu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Popis částí a ovládacích prvků . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Technické údaje monitoru . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Plug-and-Play. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Kvalita LCD monitoru a počty vadných bodů . . . . . . . . . . . . . . . . . 25

Nastavení monitoru ....................................26

Připojení monitoru . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Upevnění na stěnu (volitelné) . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Dálkový ovladač . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

Upozornění na magnety. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Používání stylusu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Používání monitoru..................................... 36

Zapnutí monitoru. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Dotykový spouštěč OSD. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Používání dotykového spouštěče . . . . . . . . . . . . . . . . . . . . . . . . 37

Použití funkce OSD zámku . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Používání nabídky na obrazovce (OSD) . . . . . . . . . . . . . . . . . . . . 40

Nástroj Dell Web Management pro monitory . . . . . . . . . . . . . . . . . 54

Obsah | 3

Odstraňování problémů................................. 59

Automatický test . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Integrovaná diagnostika . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Obecné problémy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Specifické problémy s produktem. . . . . . . . . . . . . . . . . . . . . . . . 64

Problémy s dotykovou obrazovkou . . . . . . . . . . . . . . . . . . . . . . . 66

Problémy rozhraní Universal Serial Bus (USB). . . . . . . . . . . . . . . . . 66

Problémy s ethernetem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Příloha ................................................68

Bezpečnostní pokyny . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Sdělení komise FCC (pouze USA) a informace o dalších předpisech . . . 68

Kontaktování společnosti Dell . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Nastavení monitoru . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Pokyny pro údržbu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .71

4 | Obsah

O tomto monitoru

Obsah balení

Tento monitor je dodáván sníže uvedenými součástmi. Zkontrolujte, zda jste obdrželi
všechny součásti a pokud některá chybí, kontaktujte společnost Dell.

POZNÁMKA: Některé součásti mohou být volitelné a nemusí být v monitorem

dodány.Některé funkce nemusí být v některých zemích k dispozici.

Monitor

Dálkový ovladač & Baterie
(AAA x 2)

Stylus x 2

O tomto monitoru | 5

Držák dálkového ovládání

Kabelovod x 3

Koncovka stylusu x 2

Napájecí kabel (liší se podle
země)

Napájecí kabel pro připojení
systému Optiplex k monitoru
(viz Optiplex (volitelně))

Kabel výstupu USB 3.1 (aktivuje
porty USB na monitoru)

6 | O tomto monitoru

Kabel DP (DP na DP)

Kabel USB Type-C

Kabel HDMI

• Pokyny pro stažení
softwaru Flatfrog Board

• Informace o bezpečnosti,
prostředí a předpisech

• Návod pro rychlou
instalaci

Vlastnosti produktu

Monitor Dell C8621QT je vybaven displejem z tekutých krystalů (LCD) s aktivní matricí,
technologií THF (Thin-Film Transistor) a podsvícením LED. Mezi vlastnosti tohoto
monitoru patří:

• Aktivní plocha obrazu 217,427 cm (85,60 palce měřeno úhlopříčně), rozlišení 3840
x 2160 (poměr stran 16:9) plus podpora zobrazení na celou obrazovku pro nižší
rozlišení.

• Montážní tvory 600 x 400 mm dle standardu VESA™ (Video Electronics Standards
Association).

• Zabudované reproduktory (2 x 20 W) s New Sunlink.

• Funkce Plug and Play (je-li podporována počítačem).

• Nabídka nastavení obrazovky (OSD) pro snadné nastavení a optimalizaci obrazu.

• Otvor pro bezpečnostní zámek.

• Podporuje funkci správy prostředků.

• Sklo bez arzénu a pouze panel bez rtuti.

• 0.3 W pohotovostní spotřeba v režimu spánku

• Snadné nastavení s Dell Optiplex Mirco PC (formát micro).

• Až 20 bodů a 4 pera dotykové technologie InGlass

• Optimalizujte zrakové pohodlí s obrazovkou bez blikání.

• Možné dlouhodobé účinky vyzařování modrého světla z monitoru mohou

způsobit poškození zraku, včetně únavy očí nebo digitální deformace očí. Funkce
ComfortView omezuje množství modrého světla vyzařovaného z monitoru pro
optimalizaci zrakové pohody.

TM

.

O tomto monitoru | 7

Popis částí a ovládacích prvků

Pohled zepředu

1

25 3

Štítek Popis
1 Dotykové tlačítko rozevírací nabídky obrazovky
2 Infračervený snímač
3 Vypínač
4 Indikátor LED napájení
5 Dotykové tlačítko spouštěče OSD (další informace viz Používání monitoru)

1

4

8 | O tomto monitoru

Pohled zezadu

1

2
3

4

5

1

9 10876

Štítek Popis Použití
1 Držadlo x 4 Použijte k přemístění monitoru.
2 Montážní otvory VESA (600 x 400

Pro montáž monitoru.

mm)

3 Svorka pro kabel USB Type-C Slouží k vedení kabelu USB Type-C.
4 Otvor pro bezpečnostní zámek. Zajišťuje Optiplex pomocí

bezpečnostního kabelového zámku
(nutno dokoupit).

5 Držák Optiplex Slouží k uchycení počítače Micro Form

Factor Optiplex PC.

6 Sériové číslo, výrobní číslo a web
7 Čárový kód, výrobní číslo a servisní

štítek

Viz vpřípadě kontaktu technické
podpory společnosti Dell.

8 Štítek súředními údaji Seznam schválených regulatorních

štítků.

9 AC na optiplex Střídavé napájení napájecího adaptéru

optiplex (volitelně).

10 Konektor střídavého napájení Slouží k připojení napájecího kabelu

monitoru.

1

1

O tomto monitoru | 9

Pohled ze strany

1a
1b

1c

5

1d

2

3

4

Štítek Popis Použití
1a Konektor HDMI 1
1b Konektor HDMI 2
1c Konektor HDMI 3
1d Konektor HDMI 4
2 Konektor DP Připojte DP kabel počítače.
3 Port USB typ C/

DisplayPort

4 Port linkového výstupu

zvuku

Připojte HDMI kabel počítače.

Slouží k připojení k vašemu počítači pomocí kabelu
USB typ C.
USB 3.1 port typu C nabízí nejrychlejší přenosovou
rychlost a alternativní způsob s podporou DP 1.2
maximálního rozlišení 3840 x 2160 při 60Hz PD 20
V/4,5 A, 15 V/3 A, 9 V/3 A, 5 V/3 A.

POZNÁMKA: Rozhraní USB typ C není podporováno
verzemi operačního systému Windows před Windows

10.
Slouží k připojení externích zvukových periférií.

Podporuje pouze 2kanálový zvuk.
POZNÁMKA: Port linkového výstupu zvuku
nepodporuje sluchátka.

6

7

8

9

10 | O tomto monitoru

5 Porty výstupu USB 3.1

(3)

Kabelem dodávaným s monitorem připojte monitor
k počítači. Pokud připojíte tento kabel, můžete využít
vstupní konektory USB na monitoru a funkci dotykové
obrazovky na monitoru.

POZNÁMKA: Viz část věnovaná párování

vstupních zdrojů a USB.

6 Porty vstupu USB 3.1

(3)

7 Nabíjecí port USB USB 3.1 s 10 W s možností nabíjení BC1.2 při 2 A

8 Konektor RS232 Vzdálená správa a ovládání monitoru prostřednictvím

9 Konektor RJ-45 Vzdálená síťová správa a ovládání monitoru

Připojte zařízení USB.
Tento konektor můžete použít pouze po připojení
kabelu USB kpočítači a výstupnímu konektoru USB
na monitoru.

(max.).

RS232

prostřednictvím RJ-45

Párování vstupních zdrojů a USB

Vstupní zdroje USB výstup

HDMI 1 USB 1
HDMI 2 USB 2
HDMI 3

USB 3HDMI 4

DP

O tomto monitoru | 11

Pohled zdola

2 31

Štítek Popis
1, 2 Reproduktory
3 Vypínač

Technické údaje monitoru

Typ obrazovky Aktivní matice – TFT LCD
Typ obrazovky Aktivace v rovině Technologie
Poměr stran 16:9
Rozměry viditelného obrazu

Úhlopříčka 217,427 cm (85,60 palců)

Aktivní plocha

Horizontální 1895,04 mm (74,60 palců)
Vertikální 1065,96 mm (41,97 palců)

2

Plocha 2020036,84 mm
Rozteč pixelů 0,4935 mm x 0,4935 mm
Obrazové body na palec (PPI) 25
Zorný úhel

Horizontální 178° (typicky)
Vertikální 178° (typicky)

Jas obrazovky 350 cd/m² (typicky)
Kontrastní poměr 1 200 až 1 (typicky)
Povrchová úprava displeje

obrazovky
Doba odezvy 8 ms typicky (G na G), 12 ms max. (G na G)
Barevná hloubka 1,07 miliard barev
Barevná škála NTSC ( 72 %)

9H, proti rozmazání, proti odrazu

(3130,96 palců2)

12 | O tomto monitoru

Možnosti připojení •1 x DP 1.2

•1 x USB Type-C (alternativní režim s rozhraním

DisplayPort 1.2, Power Delivery PD až 90 W)

•4 x HDMI 2.0

•4 x vstupní port USB 3.1

(1 x USB s možností nabíjení BC1.2 při 2 A (max.))

•3 x výstupní port USB 3.1

•1 x analogový 2.0 zvukový linkový výstup (konektor 3,5mm)

•1 x RJ-45

•1 x RS232

Šířka ohraničení (od hrany
monitoru k aktivní ploše)

43,72 mm (1,72 palců) (nahoře)
43,80 mm (1,72 palců) (vlevo/vpravo)
46,96 mm (1,85 palců) (dole)

Dotyk

Typ Technologie InGlass Touch Technology
Metoda zadávání Holý prst a stylus
Rozhraní Shoda s USB HID

Bod dotyku

Až 20 bodů dotyku
Až 4 pera

POZNÁMKA: Připraveno pro rozlišení funkcí Dotyk, Pero a Guma (funkčnost závisí na
aplikaci).

TM

Podporované operační systémy

Operační

Verze Dotyk Pero Guma

systém

Windows 7 Pro a Ultimate 20 4 1

8, 8.1 20 4 1
10 20 4 1

1

Chrome OS Linux s verzí jádra 3.15 (3.10) nebo novější
Android 4.4 (KitKat) s Linuxe s verzí jádra 3.15 (3.10)

nebo novější

Další operační

Linux s jádrem verze 3.15 nebo novější 20 4 1

1

20 4 (0) 1 (0)
20 4 (0) 1 (0)

systémy na
bázi Linux

macOS 10.10, 10.11 1 (myš

1

Funkčnost jádra Linux byla ověřena na systému Ubuntu 14.04 a Debian 8. Funkčnost

2

) Ne

operačního systému Chrome OS a Android s linuxovým jádrem 3.15 je třeba ověřit.

2

Emulace myši v režimu na šířku. Plná multidotyková funkce vyžaduje dodatečné

ovladače v hostitelském počítači.

O tomto monitoru | 13

Přesnost vstupu dotykového snímače

1

Typ

Přesnost vstupu

dotykového snímače

1

Průměrná přesnost v určené oblasti vstupu.

2

95 procentí přesnost v určené oblasti vstupu.

3

> 20 mm od okraje aktivní dotykové plochy

4

>20 mm od okraje aktivní dotykové plochy

Středová oblast

Okrajová plocha

3

4

1,0 1,5 mm
1,2 2,0 mm

Poznámka: přesnost vstupu dotykového snímače je definována vzhledem k aktivní
dotykové ploše, která je definována v referenčním schématu (uvedeném v části

8.1). Celková přesnost systému, souřadnic dotyku vzhledem k relativnímu zobrazení
souřadnic, je přímo ovlivněna integračními tolerancemi sestavy.

Max.

2

Jednotka

Technické údaje reproduktoru

Jmenovitý výkon
reproduktoru

2 x 20 W

Frekvenční odezva 120 Hz - 20 kHz
Impedance 8 ohmy

Specifikace rozlišení

Rozsah horizontální frekvence 30 kHz až 140 kHz (DP/HDMI)
Rozsah vertikální frekvence 24 Hz až 75 Hz (DP/HDMI)
Maximální předvolené rozlišení 3840 x 2160 při 60 Hz
Možnosti zobrazení videa

(přehrávání DP & HDMI)

480p, 576p, 720p, 1080i, 1080p, 2160p

14 | O tomto monitoru

Předvolené režimy zobrazení

Režim zobrazení Horizontální

frekvence
(kHz)

720 x 400 31,5 70,0 28,3 -/+
640 x 480 31,5 60,0 25,2 -/­640 x 480 37,5 75,0 31,5 -/­800 x 600 37,9 60,0 40,0 +/+
800 x 600 46,9 75,0 49,5 +/+
1024 x 768 48,4 60,0 65,0 -/­1024 x 768 60,0 75,0 78,8 +/+
1152 x 864 67,5 75,0 108,0 +/+
1280 x 800 49,3 60,0 71,0 +/+
1280 x 1024 64,0 60,0 108,0 +/+
1280 x 1024 80,0 75,0 135,0 +/+
1600 x 1200 75,0 60,0 162,0 -/+
1920 x 1080 67,5 60,0 193,5 +/+
2048 x 1152 71,6 60,0 197,0 +/­2560 x 1440 88,8 60,0 241,5 +/­3840 x 2160 65,68 30,0 262,75 +/+
3840 x 2160 133,313 60,0 533,25 +/+

Vertikální
frekvence
(Hz)

Takt pixelů
(MHz)

Polarita
synch.
(Horizontální/
Vertikální)

O tomto monitoru | 15

Technické údaje napájení

Signály videovstupu •Digitální videosignál pro každou diferenční linku

Vstupní střídavé napětí/
frekvence/proud

Výstupní střídavé napětí/
frekvence/proud

Zapínací proud 120 V: 42 A (max.) při 0 °C (studený start)

Predifereční linka při impedanci 100 ohmů

•Podpora vstupního signálu DP/HDMI/USB Type-C
100 - 240 V~/50 nebo 60 Hz ± 3 Hz / 7,0 A (max.)

100 - 240 V~/50 nebo 60 Hz ± 3 Hz / 2 A (max.)

240 V: 80 A (max.) při 0 °C (studený start)

Fyzické vlastnosti

Typ konektoru •Konektor DP

•Konektor USB Type-C

•Konektor HDMI

•Linkový výstup zvuku

•Konektor USB 3.1

•nabíjecí port USB - zajišťuje napájení až 5 V (max. 2

A) připojených zařízení

•Konektor RJ-45

•Konektor RS232

Typ signálního kabelu (v krabici) DP, 3 m kabelu

Rozměry

Výška 1156,63 mm (45,54 palců)

Šířka 1982,64 mm (78,06 palců)

Hloubka 82,8 mm (3,26 palce)
Hmotnost

Hmotnost včetně obalu 114.5 kg (252,43 lb)

Hmotnost bez obalu 86,5 kg (190,70 lb)

HDMI, 3 m kabelu
USB 3.1, 3 m kabelu
USB Type-C, 1,8 m kabelu
Napájecí kabel Optiplex, 1 m

16 | O tomto monitoru

Environmentální charakteristiky

Kompatibilní standardy

• Monitor s certifikací ENERGY STAR

• Kompatibilita se standardem RoHS

Teplota

Provozní 0 °C až 40 °C (32 °F až 104 °F)

Mimo provoz –20 °C až 60 °C (–4 °F až 140 °F)
Vlhkost

Provozní 10 až 80 % (bez kondenzace)

Mimo provoz 5 až 90 % (bez kondenzace)
Nadmořská výška

Provozní 5 000 m (16 400 stop) (maximálně)

Mimo provoz 12 192 m (40 000 stop) (maximálně)
Tepelný rozptyl 1467,22 BTU/hod. (maximum)

597,12 BTU/hod. (typicky)

Režimy řízení spotřeby

Pokud je v daném počítači nainstalován software nebo videokarta vyhovující normě
DPM organizace VESA,-compliant video card monitor dokáže automaticky snížit svou
spotřebu energie, není-li používán. Tento stav se nazývá režim úspory energie*. Pokud
počítač rozpozná vstup z klávesnice, myši nebo jiných vstupních zařízení, monitor
automaticky obnoví provoz. Následující tabulka uvádí spotřebu energie a signalizaci této

funkce pro automatickou úsporu energie.

Režimy
VESA

Normální
provoz

Režim
aktivní­vypnuto

Vypnuto - - - Vypnuto Méně než 0.3 W

příkon P
Celková spotřeba energie (TEC)

Nabídka OSD funguje pouze v režimu normálního provozu. Po stisknutí libovolného
tlačítka v režimu aktivní-vypnuto se zobrazí následující zpráva:

Horizontální
synch.

Aktivní Aktivní Aktivní Bílá 430 W (maximum)**

Neaktivní Neaktivní Vypnuto Bílá

on

Vertikální
synch.

142.60 W
Nelze použít

Video Indikátor

napájení

(Svítí)

Příkon

175 W (typicky)
Méně než 0.3 W

O tomto monitoru | 17

Dell 86 Monitor

No HDMI 1 signal from your device.

Press any key on the keyboard or move the mouse or wake it up.

If there is no display, press the monitor button again to select the correct

input source.

C8621QT

* Nulové spotřeby energie ve vypnutémrežimu lze docílit pouze odpojením

napájecího kabelu od monitoru.
** Maximální spotřeba energie s maximální svítivosti a aktivním USB.
Tento dokument je pouze informační a odráží laboratorní výkon. Konkrétní produkt
může dosahovat odlišných výsledků v závislosti na objednaném softwaru, součástech
a periferiích a nejsme povinni takové informace aktualizovat. Vzhledem k tomu by
zákazník neměl spoléhat na tyto informace při rozhodování o elektrických tolerancích
ani jinak. Neposkytujeme žádnou výslovnou ani předpokládanou záruku přesnosti ani
úplnosti.

Aktivujte počítač a monitor, abyste získali přístup knabídce OSD.

POZNÁMKA: Tento monitor je certifikován podle normy ENERGY STAR.

Tento produkt splňuje podmínky pro ENERGY STAR v továrním výchozím nastavení,
která lze obnovit pomocí funkce „Tovární nastavení“ v nabídce OSD. Změnou
továrního nastavení nebo povolením dalších funkcí se může zvýšit spotřeba energie,

která by mohla překročit určený limit ENERGY STAR.

POZNÁMKA:

P

: Příkon v zapnutém režimu dle definice Energy Star verze 8.0.

on

TEC: Celková spotřeba energie v kWh dle definice Energy Star verze 8.0.

18 | O tomto monitoru

Uspořádání konektorů

Konektor DP

Číslo kolíku 20kolíková stranapřipojeného signálního kabelu

1 ML3(n)

2 GND

3 ML3(p)

4 ML2(n)

5 GND

6 ML2(p)

7 ML1(u)

8 GND

9 ML1(p)

10 ML0(n)

11 GND

12 ML0(p)

13 CONFIG1/(GND)

14 CONFIG2/(GND)

15 AUX CH (p)

16 DP_detekce kabelu

17 AUX CH (n)

18 Detekce připojení za chodu

19 GND

20 +3,3V DP_PWR

O tomto monitoru | 19

Konektor USB typu C

Číslo
kolíku

A1 GND B12 GND

A2 SSTXp1 B11 SSRXp1

A3 SSTXn1 B10 SSRXn1

A4 VBUS B9 VBUS

A5 CC1 B8 SBU2

A6 Dp1 B7 Dn1

A7 Dn1 B6 Dp1

A8 SBU1 B5 CC2

A9 VBUS B4 VBUS

A10 SSRXn2 B3 SSTXn2

A11 SSRXp2 B2 SSTXp2

A12 GND B1 GND

signálu Číslo

kolíku

signálu

20 | O tomto monitoru

Konektor HDMI

Číslo kolíku 19kolíková stranapřipojeného signálního kabelu

1 TMDS DATA 2+

2 TMDS DATA 2 STÍNĚNÍ

3 TMDS DATA 2-

4 TMDS DATA 1+

5 TMDS DATA 1 STÍNĚNÍ

6 TMDS DATA 1-

7 TMDS DATA 0+

8 TMDS DATA 0 STÍNĚNÍ

9 TMDS DATA 0-

10 TMDS TAKT+

11 TMDS TAKT STÍNĚNÍ

12 TMDS TAKT-

13 CEC

14 Vyhrazeno (N.C. v zařízení)

15 DDC TAKT (SCL)

16 DDC DATA (SDA)

17 DDC/CEC uzemnění

18 NAPÁJENÍ +5 V

19 DETEKCE PŘIPOJENÍ ZA CHODU

O tomto monitoru | 21

Konektor RS232

Číslo kolíku 9kolíková stranapřipojeného signálního kabelu

1 -

2 RX

3 TX

4 -

5 GND

6 -

7 Nepoužito

8 Nepoužito

9 -

22 | O tomto monitoru

Konektor RJ-45

Číslo kolíku 12kolíková stranapřipojeného signálního kabelu

1 D+

2 RCT

3 D-

4 D+

5 RCT

6 D-

7 GND

8 GND

9 LED2_Y+

10 LED2_Y-

11 LED2_G+

12 LED2_G-

O tomto monitoru | 23

Universal Serial Bus (USB)

Tato část obsahuje informace o portech USB monitoru.
Váš počítač je vybaven následujícími porty USB:

• 3 x výstup USB 3.1

• 4 x vstup USB 3.1 (1 Nabíjecí port USB)

POZNÁMKA: Porty USB monitoru fungují pouze, když je monitor zapnutý nebo

se nachází vúsporném režimu. Pokud monitor vypnete a poté zapnete, připojené
periferie mohou začít znovu fungovat až za několik sekund.

Rychlost přenosu Rychlost přenosu dat Příkon

SuperSpeed 5 Gb/s 4,5 W (max., každý port)
Hi-Speed 480 Mb/s 4,5 W (max., každý port)
Plná rychlost 12 Mb/s 4,5 W (max., každý port)

USB 3.1

výstupní port

Číslo
kolíku

1 VBUS 1 VBUS
2 D- 2 D­3 D+ 3 D+
4 GND 4 GND
5 StdB_SSTX- 5 StdA_SSRX­6 StdB_SSTX+ 6 StdA_SSRX+
7 GND_DRAIN 7 GND_DRAIN
8 StdB_SSRX- 8 StdA_SSTX­9 StdB_SSRX+ 9 StdA_SSTX+
Shell Stínění Shell Stínění

Název
signálu

Číslo
kolíku

USB 3.1

vstupníport

Název
signálu

24 | O tomto monitoru

Plug-and-Play

Tento displej můžete nainstalovat vjakémkoli systému slučitelném stechnologií
Plug and Play. Displej počítačovému systému automaticky poskytne své údaje EDID
(Extended Display Identification Data) pomocí protokolů DDC (Display Data Channel):
daný systém se může sám zkonfigurovat a optimalizovat nastavení displeje. Většina
instalací monitoru je automatická; podle potřeby můžete vybrat jiná nastavení. Další
pokyny pro změny nastavení monitoru viz Používání monitoru.

Kvalita LCD monitoru a počty vadných bodů

Při výrobě LCD monitoru není neobvyklé, že jeden nebo více obrazových bodů zůstanou
v trvale fixovaném stavu, ve kterém jsou obtížně viditelné a neomezují kvalitu nebo
použitelnost obrazu. Další informace o zásadách týkajících se obrazových bodů viz
stránka podpory společnosti Dellna adrese: http://www.dell.com/support/monitors.

O tomto monitoru | 25

Nastavení monitoru

Připojení monitoru

VAROVÁNÍ: Než začnete provádět jakýkoli postup vtomto oddílu, zajistěte splnění

Bezpečnostní pokyny.

Pokyny pro připojení monitoru k počítači:

1. Vypněte počítač.

2. Připojte kabel HDMI/DP/USB Type-C/USB od monitoru kpočítači.

3. Zapněte monitor.

4. Vyberte správný zdroj vstupu v nabídce OSD monitoru a zapněte počítač.

Optiplex (volitelně)

Připojení Optiplex

• Otevřete obal, vyjměte držák Optiplex a
krabici s příslušenstvím.

• Dodané příslušenství: Kabely, dálkové ov­ládání a baterie, držák dálkového ovládání,
stylus, držák na kabely a příručka.

26 | Nastavení monitoru

1. Sejměte kryt kabelů.

2. Zasuňte Optiplex PC a napájecí adaptér do
příslušných přihrádek.

3. Připojte kabely a zajistěte je pomocí háčků
pro vedení kabelů, které se nacházejí v
držáku skříně PC.

Připojení externího počítače

Připojení kabelu USB

USB

USB

• Zasuňte držák Optiplex zpět do monitoru.

POZNÁMKA: Viz část věnovaná párování vstupních zdrojů a USB.

Nastavení monitoru | 27

Připojení kabelu HDMI

DP

DP

HDMI

HDMI

Připojení kabelu DP

Připojení kabelu USB Type-C

USB Type-C

USB Type-C

28 | Nastavení monitoru

Připojení Optiplex

DP

USB 3

Připojení kabelu HDMI

HDMI 1

USB 1

Připojení kabelu DP

Nastavení monitoru | 29

Upevnění na stěnu (volitelné)

(Rozměr šroubu: M8 x 35 mm).
Viz pokyny pro instalaci dodané s nástěnným držákem jiného výrobce, který si zákazník

zakoupí. Základní montážní sada kompatibilní se standardem Vesa (600 x 400) mm.

1. Nainstalujte nástěnnou desku na stěnu.

2. Položte panel monitoru na měkkou látku nebo polštář na stabilním rovném stole.

3. Připevněte montážní konzole pro sadu pro montáž na stěnu k monitoru.

4. Nainstalujte monitor na nástěnnou desku.

5. Zajistěte, aby byl monitor nainstalován svisle bez náklonu dopředu ani dozadu. Při

instalaci monitoru použijte vodováhu.

POZNÁMKA:

• Nepokoušejte se nainstalovat nástěnný držák dotykového displeje vlastními
silami. Instalaci musí provést kvalifikovaná osoba.

• Doporučený nástěnný držák pro tento displej lze najít na webu podpory
společnosti Dell na adrese dell.com/support.

POZNÁMKA: Používejte pouze montážní držák s certifikací UL, CSA nebo GS s

minimální nosností, která odpovídá hmotnosti produktu.

30 | Nastavení monitoru

Dálkový ovladač

4. Left (Vlevo)

Stisknutím tohoto tlačítka posunete
výběr v nabídce OSD vlevo.

5. Down (Dolů)

Stisknutím tohoto tlačítka posunete
výběr v nabídce OSD dolů.

6. Menu (Nabídka)

Stisknutím zapnete nabídku OSD.

7. Brightness - (Jas -)

Stisknutím snížíte jas.

8. Volume - (Hlasitost -)

Stisknutím snížíte hlasitost.

9. MUTE (ZTLUMIT)

Stisknutím ztlumíte/obnovíte zvuk.

10.Preset Modes (Režimy předvoleb)

Zobrazí informace o předvolených
režimech.

11. Right (Vpravo)

Stisknutím tohoto tlačítka posunete
výběr v nabídce OSD vpravo.

1. Vypínač

Slouží k zapnutí nebo vypnutí monitoru.

2. Input source (Vstupní zdroj)

Slouží k výběru vstupního zdroje. Stisknutím
tlačítka

možností USB Type-C nebo DP nebo HDMI 1
nebo HDMI 2 nebo HDMI 3 nebo HDMI 4.

Stisknutím tlačítka
operaci.

3. Nahoru

Stisknutím tohoto tlačítka posunete výběr v
nabídce OSD nahoru.

nebo button to vyberte z

potvrďte a ukončete

12. OK

Slouží k potvrzení zadání nebo výběru.

13. Exit (Konec)

Stisknutím ukončíte nabídku.

14. Brightness + (Jas +)

Stisknutím zvýšíte jas.

15. Volume + (Hlasitost +)

Stisknutím zvýšíte hlasitost.

Nastavení monitoru | 31

Vložení baterií do dálkového ovladače

Dálkový ovladač je napájen dvěma bateriemi 1,5 V AAA.
Pokyny pro vložení nebo výměnu baterií:

1. Stiskněte víčko a posunutím jej otevřete.

2. Zorientujte baterie podle symbolů (+) a (–) uvnitř přihrádky na baterie.

3. Nasaďte víčko.

UPOZORNĚNÍ: Nesprávné používání baterií může mít za následek vytečení nebo
výbuch. Dodržujte následující pokyny:

• Vložte baterie „AAA“ tak, aby se symboly (+) a (–) na každé baterii shodovaly se sym­boly (+) a (–) v přihrádce na baterie.

• Nekombinujte různé typy baterií.

• Nekombinujte nové a používané baterie. Dochází tím ke zkrácení životnosti nebo k

vytečení baterií.

• Vybité baterie ihned vyjměte, aby se zabránilo vytečení do přihrádky na baterie. Ne­dotýkejte se kyseliny vyteklé z baterie, protože by mohlo dojít k poranění pokožky.

POZNÁMKA: Nebudete-li dálkový ovladač delší dobu nepoužívat, vyjměte baterie.

Manipulace s dálkovým ovladačem

• Nevystavujte silným nárazům.

• Zabraňte kontaktu dálkového ovladače s vodou nebo jinými tekutinami. Pokud se

dálkový ovladač namočí, ihned jej osušte.

• Nevystavujte teplu ani páře.

• Dálkový ovladač otevřete pouze pro vložení baterií.

32 | Nastavení monitoru

Dosah ovládání dálkového ovladače

Při tisknutí tlačítek miřte horní částí dálkového ovladače na snímač dálkového ovládání
na LCD.

Dálkový ovladač používejte do vzdálenosti přibližně 7 m od snímače dálkového ovládání
nebo ve vodorovném a svislém úhlu do 22,5° do vzdálenosti přibližně 7 m.

POZNÁMKA: Dálkový ovladač nemusí fungovat správně, když na snímač

dálkového ovládání na displeji dopadá přímé sluneční záření nebo silné osvětlení
nebo když je dráha přenosu signálu blokována překážkou.

22.5°

22.5°

Nastavení monitoru | 33

Upozornění na magnety

Zabraňte rušení kardiostimulátorů. Mezi výrobkem a kardiostimulátory udržujte
odstup minimálně 15 cm (6 palců), aby nedošlo k rušení. Toto je doporučení výrobců
a nezávislých výzkumných skupin. Pokud máte důvod domnívat se, že výrobek ruší
kardiostimulátor nebo jiný lékařský přístroj, okamžitě umístěte stylus do větší vzdálenosti
a obraťte se s žádostí o radu na výrobce kardiostimulátoru nebo lékařského přístroje.

Používání stylusu

Prostor magnetu

Když stylus nepoužíváte, umístěte jej (plochou stranou) na levou nebo pravou stranu
rámu displeje.

34 | Nastavení monitoru

Psací koncovka a mazací koncovka stylusu

Koncovka s menším průměrem je určená k psaní na obrazovce. Stylus držte podobně
jako fixu pro bílou tabuli.

Koncovka s větším průměrem slouží k mazání. Funguje podobně jako guma na konci
tužky.

Výměna koncovky stylusu

Když koncovka s menším průměrem vykazuje známky opotřebení, lze ji vyměnit jejím
odšroubováním.

Nastavení monitoru | 35

Používání monitoru

Zapnutí monitoru

Stisknutím tlačítka Power (Napájení) zapnete nebo vypnete napájení. Bílý indikátor
LED signalizuje, že je monitor zapnutý a plně funkční. Svítící bílý indikátor LED ukazuje
úsporný režim DPMS.

Dotykový spouštěč OSD

Tento monitor je vybaven funkcí dotykového ovládání nabídky OSD. Stisknutím
dotykového tlačítka spouštěče OSD můžete přejít na funkce.

36 | Používání monitoru

Používání dotykového spouštěče

Pomocí ikon dotykového ovládání na přední straně monitoru můžete upravit nastavení
charakteristik zobrazeného obrazu. Při používání těchto ikon se v nabídce OSD zobrazují
číselné hodnoty upravovaných parametrů.

1 2 3 4 5 6 7

Následující tabulka obsahuje popis ikon dotykového ovládání:

Ikony dotykového ovládání Popis
1

Screen Off (Vypnutá

obrazovka)

2

Suspend (Pozastavit)

3

Screen Drop Down (Rozevírací

nabídka obrazovky)

4

Preset Modes (Režimy

předvoleb)

5

Input source (Vstupní zdroj)

6

Menu (Nabídka)

7

Tato ikona slouží k přepnutí obrazovky na černobílý obraz.
Přejděte do nabídky a vyberte barvu vypnuté obrazovky.
Pomocí dotykového tlačítka

obrazovku.

Slouží k pozastavení obrazu při stisknutí/aktivaci.
Pomocí dotykového tlačítka

obrazovku.

Umožňuje nastavit úroveň rozevírací nabídky
obrazovky tak, abyste se mohli snadno dostat na
horní stranu obrazu.

Pomocí dotykového tlačítka
obrazovku.

Tato ikona slouží k výběru se seznamu režimů
předvolebbarev.

Tato ikona slouží k výběru ze seznamu vstupních
zdrojů.

Pomocí této ikony nabídky otevřete nabídku na
obrazovce (OSD) a vyberte nabídku OSD.

Viz Přístup k systémové nabídce.

Tato ikona slouží k návratu do hlavní nabídky nebo
kukončení hlavní nabídky OSD.

obnovíte

obnovíte

obnovíte

Exit (Konec)

Používání monitoru | 37

Použití funkce OSD zámku

1. Stiskněte dotykovou klávesu pro spuštění OSD.

1 2 3 4 5 6 7

2. Klepněte a podržte po dobu 5 sekund. Uvidíte následující možnost výběru:

Dell 86 Monitor

Select Option:

C8621QT

Následující tabulka obsahuje popis ikon dotykového ovládání:

Možnosti Popis
1

Použijte tuto ikonu k uzamčení funkce nabídky OSD.

Zámek nabídky OSD

2

Použijte tuto ikonu k uzamčení tlačítka napájení
proti vypnutí.

Zámek tlačítka vypnutí

3

Použijte tuto ikonu k uzamčení nabídky OSD a
tlačítka napájení proti vypnutí.

Zámek nabídky OSD a tlačítka

napájení

4

Built-in Diagnostics

(Zabudovaná diagnostika)

38 | Používání monitoru

Použijte tuto ikonu ke spuštění zabudované
diagnostiky, viz Built-in Diagnostics (Zabudovaná

diagnostika).

3. Klepněte a podržte po dobu 5 sekund, klepněte na pro odemknutí.

Dell 86 Monitor

Select Option:

C8621QT

Používání monitoru | 39

Používání nabídky na obrazovce (OSD)

Přístup k systémové nabídce

POZNÁMKA: Veškeré změny provedené v nabídce OSD se automaticky uloží, když

přejdetedo jiné nabídky OSD, když ukončíte nabídku OSD nebo když počkáte, než
nabídka OSD automatickyzmizí.

1 Stisknutím ikony

na dálkovém ovladači nebo na dotykového tlačítka spouštěče

OSD spustíte nabídku OSD.

Dell 86 Monitor

Brightness/Contrast

Input Source

Color

Display

Audio

Menu

Personalize

Others

Pomocí těchto ikon upravte nastavení obrazu.

Ikona dotykového
ovládání

1

Popis

Pomocí ikony Nahoru (zvýšit) a Dolů (snížit) upravte
položky v nabídce OSD.

Nahoru Dolů

2

Pomocí ikony Vlevo (snížit) a Vpravo (zvýšit) upravte
položky v nabídce OSD.

Vlevo Vpravo

3

Pomocí ikony OK potvrďte výběr.

75%

75%

OK

4

Ikona Back (Zpět) slouží k návratu na předchozí nabídku.

Back (Zpět)

40 | Používání monitoru

Dotykové ovládání nabídky OSD

Ikona Nabídka a

podnabídky
Brightness/

Contrast (Jas/
Kontrast)

Brightness
(Jas)

Contrast
(Kontrast)

Popis

Tato nabídka slouží k aktivaci nastavení Brightness/Contrast
(Jas/Kontrast).

Dell 86 Monitor

Brightness/Contrast

Input Source

Color

Display

Audio

Menu

Personalize

Others

75%

75%

Brightness (Jas) upravuje svítivost podsvícení
(minimum 0; maximum 100).

Stisknutím ikony
Stisknutím ikony

zvýšíte jas.
snížíte jas.

Nejdříve upravte Brightness (Jas) a potom upravte Contrast
(Kontrast) - pouze vpřípadě nutnosti další úpravy.

Stisknutím ikony

zvýšíte kontrast a stisknutím ikony

zvýšíte kontrast (mezi 0 a 100).
Contrast (Kontrast) upravuje míru rozdílu mezi tmavými a

světlými oblastmi na monitoru.

Používání monitoru | 41

Ikona Nabídka a

podnabídky
Input source

(Vstupní zdroj)

Popis

Pomocí nabídky Input source (Vstupní zdroj) slouží k výběru
různých vstupů videa, které lze připojit k monitoru.

Dell 86 Monitor

Brightness/Contrast

Input Source

Color

Display

Audio

Menu

Personalize

Others

USB Type-C

DP

HDMI 1

HDMI 2

HDMI 3

HDMI 4

Auto Select

Reset Input Source

On

USB Type C Když jsou počítač a monitor propojeny kabelem USB Type-C

vyberte volbu USB Type-C a stiskněte tlačítko.

DP Vyberte vstup DP, když používáte konektor DP (DisplayPort).
HDMI 1 Vyberte vstup HDMI 1, když používáte konektor HDMI 1.
HDMI 2 Vyberte vstup HDMI 2, když používáte konektor HDMI 2.
HDMI 3 Vyberte vstup HDMI 3, když používáte konektor HDMI 3.
HDMI 4 Vyberte vstup HDMI 4, když používáte konektor HDMI 3.
Auto Select

(Automatický

Výběrem Auto Select (Automatický výběr) monitor vyhledá
dostupné zdroje vstupu.

výběr)
Reset Input

Source

Obnoví výchozí tovární nastavení Input source (Vstupní zdroj)
monitoru.

(Obnovit
zdroj vstupu)

42 | Používání monitoru

Ikona Nabídka a

podnabídky
Color (Barva) Pomocí nabídky Color (Barva) upravte režim nastavení barvy.

Popis

Dell 86 Monitor

Brightness/Contrast

Input Source

Color

Display

Audio

Menu

Personalize

Others

Preset Modes

Input Color Format

Reset Color

Standard

RGB

Preset Modes
(Režimy
předvoleb)

Když vyberete Preset Modes (Režimy předvoleb), můžete
ze seznamu vybrat možnosti Standard (Standardní),

ComfortView (Pohodlné zobrazení),Color Temp. (Teplota
barev) nebo Custom Color (Vlastní barva).

Dell 86 Monitor

Brightness/Contrast

Input Source

Color

Display

Audio

Menu

Personalize

Others

Preset Modes

Input Color Format

Reset Color

Standard

ComfortView

Color Temp.

Custom Color

•Standard (Standardní): Výchozí nastavení barev. Toto je

výchozí režim předvolby.

•ComfortView (Pohodlné zobrazení): Snižuje úroveň

modrého světla vyzařovaného z obrazovky tak, aby bylo
sledování pohodlnější pro vaše oči.

Používání monitoru | 43

Ikona Nabídka a

podnabídky

Input Color
Format
(Vstupní
Formát Barev)

Popis

POZNÁMKA: Aby se omezilo riziko namáhání zraku
bolesti krku/paží/zad/ramen při dlouhodobém používání
monitoru, doporučujeme následující opatření:

• Umístěte obrazovku přibližně 20 až 28 palců (50 - 70 cm)
od vašich očí.

• Při práci s monitorem pravidelně mrkejte, aby byly vaše oči
udržovány vlhké.

• Každé dvě hodiny dělejte pravidelné a časté 20minutové
přestávky.

• Během přestávek se alespoň na 20 sekund zadívejte mimo
monitor na objekt vzdálený 6 metrů.

• Během přestávek protahování uvolňujte napětí v krku/
pažích/zádech/ramenech.

•Color Temp. (Teplota barev): Když je posuvník nastaven

na 5000 K, obrazovka má teplejší vzhled s červenožlutým
odstínem; při nastavení 10000 K má obrazovka studenější
vzhled s modrým odstínem.

•Custom Color (Vlastní barva): Umožňuje ručně upravovat

nastavení barev.

Stisknutím ikon

a upravte hodnoty červené, zelené a

modré a vytvořte vlastní režim předvoleb barev.
Umožňuje nastavení režimu video vstupu:

•RGB: Vyberte tuto volbu, pokud je váš monitor připojen k počítači

nebo přehrávači DVD pomocí kabelu HDMI, DP nebo USB
Type-C.

•YPbPr: Vyberte tuto volbu, pokud váš přehrávač DVD

podporuje pouze výstup YPbPr.

Dell 86 Monitor

Brightness/Contrast

Input Source

Color

Display

Audio

Menu

Personalize

Others

Reset Color

Obnoví výchozí tovární nastavení barev monitoru.

(Resetovat
barvu)

44 | Používání monitoru

Preset Modes

Input Color Format

Reset Color

RGB

YPbPr

Ikona Nabídka a

podnabídky
Display

(Obraz)

Popis

Pomocí nabídky Display (Obraz) můžete upravit obraz.

Dell 86 Monitor

Brightness/Contrast

Input Source

Color

Display

Audio

Menu

Personalize

Others

Aspect Ratio

Sharpness

Reset Display

Wide 16:9

50

Aspect Ratio
(Poměr stran)

Sharpness
(Ostrost)

Reset Display
(Resetovat
obraz)

Slouží k nastavení poměru stran obrazu na Wide 16:9
(Širokoúhlý 16:9) nebo 5:4.

Přizpůsobení obrazu, aby vypadal ostřejší nebo měkčí.
Pomocí

nebo upravte ostrost od „0“ do „100“.

Slouží k obnovení výchozích továrních nastavení monitoru.

Používání monitoru | 45

Ikona Nabídka a

podnabídky
Audio

Popis

Dell 86 Monitor

Brightness/Contrast

Input Source

Color

Display

Audio

Menu

Personalize

Others

Volume

Speaker

Reset Audio

50

On

Volume
(Hlasitost
zvuku)

Speaker (Re­produktor)

Reset Audio
(Obnovit
zvuk)

Menu
(Nabídka)

Umožňuje nastavit hlasitost zdroje zvuku.
Pomocí

nebo nastavte hlasitost od „0“ do „100“.

Umožňuje aktivovat nebo deaktivovat funkci Speaker
(Reproduktor).

Výběrem této volby budou obnovena výchozí nastavení zvuku.

Tato volba umožňuje měnit nastavení nabídky OSD, například
jazyky OSD, časový interval zobrazení nabídky na obrazovce atd.

Dell 86 Monitor

Brightness/Contrast

Input Source

Color

Display

Audio

Menu

Personalize

Others

Language

Transparency

Timer

Reset Menu

English

20

20 s

46 | Používání monitoru

Ikona Nabídka a

podnabídky

Language
(Jazyk)

Transparency
(Průhlednost)

Popis

Slouží k nastavení jednoho z osmi jazyků nabídky OSD.
(English (Angličtina), Spanish (Španělština), French
(Francouzština), German (Němčina), Brazilian Portuguese
(Brazilská portugalština), Russian (Ruština), Simplified Chinese
(Zjednodušená čínština) nebo Japanese (Japonština)).

Po výběru této volby nastavíte průhlednost nabídky pomocí
ikon

a (min. 0 / max. 100).

Timer
(Časovač)

Reset Menu
(Resetovat
nabídku)

Personalize
(Přizpůsobit)

Indikátor LED
napájení

Nabíjení
USB-A

Nabíjení
USB-C

OSD Hold Time (Doba zobrazení OSD): Slouží k nastavení

časového intervalu, po který zůstane nabídka OSD aktivní po
stisknutí některého tlačítka.

Pomocí ikon

a upravte nastavení po 1 sekundě v

rozmezí 5 až 60 sekund.

Slouží k obnovení výchozích továrních nastavení nabídky.

Dell 86 Monitor

Brightness/Contrast

Input Source

Color

Display

Audio

Menu

Personalize

Others

Power Button LED

USB-A Charging

USB-C Charging

Monitor Sleep

Screen Drop Down Level

Screen O Color

Wake On Touch

Reset Personalization

On During Active

O During Standby

O During Power O

On

1/2 screen

White

O

Umožňuje nastavit stav indikátoru napájení pro úsporu energie.

Umožňuje aktivovat nebo deaktivovat nabíjení přes dolní porty
USB Type-A a USB Type-C v pohotovostním režimu monitoru.

POZNÁMKA: V předchozí vydáních firmwaru monitoru byla
tato možnost označena jako „USB“.

Umožňuje aktivovat nebo deaktivovat trvale spuštěnou funkci
nabíjení USB Type-C, když je vypnuto napájení monitoru.

POZNÁMKA: Pokud aktivujete tuto možnost, monitor umožní
nabíjet notebook přes kabel USB Type-C (C na C), i když je
monitor vypnutý.

Používání monitoru | 47

Ikona Nabídka a

podnabídky

Spánek
monitoru

Screen Drop
Down Level
(Úroveň
rozevírací
nabídky
obrazovky)

Screen Off
Color (Barva
vypnuté
obrazovky)

Wake On
Touch
(Probudit
dotykem)

Reset Perso­na-lization
(Obnovit
přizpůsobení)

Other
(Ostatní)

Popis

Výběrem Disable (Deaktivovat) vypnete tuto funkci.

Umožňuje nastavit úroveň rozevírací nabídky obrazovky tak,
abyste se mohli dostat na horní stranu obrazu.

Možnosti úrovně rozevírací nabídky:

- 1/2 obrazovky

- 1/3 obrazovky

- 2/3 obrazovky
Umožňuje nastavit Screen Off Color (Barva vypnuté

obrazovky) na White (Bílá) nebo Black (Černá).

Výběrem Enable (Aktivovat) zapnete tuto funkci.

Slouží k obnovení výchozích továrních nastavení rychlých
tlačítek.

Dell 86 Monitor

Brightness/Contrast

Input Source

Color

Display

Audio

Menu

Personalize

Others

Display Info

DDC/CI

HDMI CEC

LCD Conditioning

Firmware

IP Address

Service Tag

Reset Others

Factory Reset

On

O

O

M2T101

10.0.50.100

ABCDEFG

ENERGY STAR

®

Tato volba umožňuje měnit nastavení nabídky OSD, například

DDC/CI, LCD Conditioning (Stabilizace LCD) atd.

Display Info

Zobrazí aktuální nastavení monitoru.

(Informace o
monitoru)

48 | Používání monitoru

Ikona Nabídka a

podnabídky

DDC/CI DDC/CI (Display Data Channel/Command Interface) umožňuje

Popis

upravovat nastavení monitoru pomocí softwaru v počítači.
Výběrem Disable (Deaktivovat) vypnete tuto funkci.
V zájmu nejlepšího uživatelského zážitku a optimálního výkonu

monitoru ponechte tuto funkci povolenou.

Dell 86 Monitor

Brightness/Contrast

Input Source

Color

Display

Audio

Menu

Personalize

Others

Display Info

DDC/CI

HDMI CEC

LCD Conditioning

Firmware

IP Address

Service Tag

Reset Others

Factory Reset

On

O

HDMI CEC Umožňuje zapnout nebo vypnout funkci HDMI CEC.
LCD

Conditioning
(Stabilizace
LCD)

Pomáhá opravit drobné projevy vypalování obrazu. V závislosti
na stupni vypálení se tato funkce může projevit až po delší
době. Výběrem Enable (Aktivovat) zahájíte proces.

Dell 86 Monitor

Brightness/Contrast

Input Source

Color

Display

Audio

Menu

Personalize

Others

Display Info

DDC/CI

HDMI CEC

LCD Conditioning

Firmware

IP Address

Service Tag

Reset Others

Factory Reset

On

O

Firmware Aktuální verze firmwaru.
IP Address

Zobrazí adresu IP.

(Adresa IP)

Používání monitoru | 49

Ikona Nabídka a

podnabídky

Service Tag
(Servisní
štítek)

Reset Others
(Obnovit
ostatní)

Factory Reset
(Obnovení
nastavení
výrobce)

Popis

Zobrazí servisní štítek.

Slouží k obnovení výchozí továrních hodnot dalších nastavení,
například DDC/CI.

Obnoví veškeré přednastavené hodnoty na tovární výchozí
nastavení. Toto jsou také nastavení pro testy ENERGY STAR

Dell 86 Monitor

Brightness/Contrast

Input Source

Color

Display

Audio

Menu

Personalize

Others

Display Info

DDC/CI

HDMI CEC

LCD Conditioning

Firmware

IP Address

Service Tag

Reset Others

Factory Reset

On

O

O

X2TXXX

10.0.50.100

ABCDEFG

ENERGY STAR

®

®

.

50 | Používání monitoru

Varovné zprávy OSD

Dell 86 Monitor

The current input timing is not supported by the monitor display.

Please change your input timing to 3840 x 2160, 60Hz or any other

monitor listed timing as per the monitor specifications.

C8621QT

Dell 86 Monitor

C8621QT

The function of adjusting display setting using PC application will be

disabled.

Do you wish to disable DDC/CI function?

Yes No

Dell 86 Monitor

Entering power save mode.

Když monitor nepodporuje konkrétní režim rozlišení, zobrazí se následující zpráva:

To znamená, že se monitor nemůže sesynchronizovat se signálem, který přijímá z
počítače. Viz Technické údaje monitoru Rozsahy horizontálních a vertikálních frekvencí
tohoto monitoru viz část . Doporučený režim je 3840 x 2160.

Před deaktivací funkce DDC/CI se zobrazí následující zpráva:

Když monitor přejde do režimu Power Save (Úsporný režim), zobrazí se následující
zpráva:

Používání monitoru | 51

Po stisknutí některého tlačítka vyjma vypínače se v závislosti na vybraném vstupu zobrazí
následující varovné zprávy:

Dell 86 Monitor

No HDMI 1 signal from your device.

Press any key on the keyboard or move the mouse or wake it up.

If there is no display, press the monitor button again to select the correct

input source.

C8621QT

Pokud je vybrán vstup HDMI 1, HDMI 2, HDMI 3, HDMI 4, DP nebo USB Type-C a
příslušný kabel není připojen, zobrazí se následující místní dialogové okno.

Dell 86 Monitor

No HDMI 1 Cable

The display will go into Power Save Mode in 4 minutes.

www.dell.com/C8621QT

nebo

Dell 86 Monitor

No HDMI 2 Cable

The display will go into Power Save Mode in 4 minutes.

www.dell.com/C8621QT

nebo

Dell 86 Monitor

No HDMI 3 Cable

The display will go into Power Save Mode in 4 minutes.

www.dell.com/C8621QT

C8621QT

C8621QT

C8621QT

52 | Používání monitoru

nebo

Dell 86 Monitor

No HDMI 4 Cable

The display will go into Power Save Mode in 4 minutes.

www.dell.com/C8621QT

nebo

Dell 86 Monitor

No DP Cable

The display will go into Power Save Mode in 4 minutes.

www.dell.com/C8621QT

nebo

Dell 86 Monitor

No USB Type-C Cable

The display will go into Power Save Mode in 4 minutes.

www.dell.com/C8621QT

Viz Odstraňování problémů Další informace .

C8621QT

C8621QT

C8621QT

Používání monitoru | 53

Nástroj Dell Web Management pro monitory

Před spuštěním nástroje Dell Display Web Management ověřte, zda ethernet funguje
normálně.

1 2 3 4 5 6 7

• Aktivace ethernetu

Stisknutím a podržením dotykového tlačítka 5 na předním panelu po dobu 4 sekund
zapnete. Uprostřed se zobrazí ikona sítě

• Deaktivace ethernetu

Stisknutím a podržením dotykového tlačítka 5 na předním panelu po dobu 4 sekund
vypnete zařízení. Uprostřed se zobrazí ikona sítě

Ke spuštění nástroje Dell Display Web Management je třeba nastavit adresy IP pro váš
počítač a monitor.

1. Stisknutím tlačítka Menu na dálkovém ovladači zobrazte adresu IP monitoru. Nebo
přejděte na OSD Menu > Others (Jiné). Výchozí nastavená adresa IP je 10.0.50.100

po dobu 4 sekund.

po dobu 4 sekund.

Dell 86 Monitor

Brightness/Contrast

Input Source

Color

Display

Audio

Menu

Personalize

Others

54 | Používání monitoru

Display Info

DDC/CI

HDMI CEC

LCD Conditioning

Firmware

IP Address

Service Tag

Reset Others

Factory Reset

On

O

O

M2T101

10.0.50.100

ABCDEFG

ENERGY STAR

®

2. Na kartě IP Properties (Vlastnosti adresy IP) počítače nastavte adresu IP: vyberte
možnost Use the following IP address (Použít následující adresu IP) a zadejte následující
hodnoty: Pro adresu IP: 10.0.50.101 a pro masku podsítě: 255.0.0.0 (všechna ostatní pole
ponechte prázdná).

3. Nastavení adresy IP bude nyní vypadat následovně:

Configure notebook IP Address to

10.0.50.101

Monitor IP Address

10.0.50.100

Chcete-li spustit a používat nástroj pro webovou správu, postupujte podle následujících
kroků:

1. Spusťte webový prohlížeč a do adresního řádku zadejte adresu IP monitoru

(10.0.50.100).

2. Zobrazí se stránka pro přihlášení. Zadejte heslo správce a pokračujte.

Používání monitoru | 55

3. Zobrazí se stránka Home (Hlavní):

4. Kliknutím na kartu Network Settings (Síťová nastavení) zobrazte síťová nastavení.

56 | Používání monitoru

5. Kliknutím na Display Control (Ovládání monitoru) zobrazíte stav monitoru.

6. Zaktualizujte firmware. Nejaktuálnější ovladače lze stáhnout z webu podpory

společnosti Dell na adrese www.dell.com/support.

7. Stránka upgradování firmwaru a počkejte 30 sekund.

Používání monitoru | 57

8. Dokončeno. Po 8 sekundách pokračujte kliknutím na tlačítko.

9. Kliknutím na Security (Zabezpečení) nastavte heslo.

10. Kliknutím na Crestron můžete ovládat rozhraní.

58 | Používání monitoru

Odstraňování problémů

VAROVÁNÍ: Než začnete provádět jakýkoli postup vtomto oddílu, zajistěte

splnění Bezpečnostní pokyny.

Automatický test

Tento monitor obsahuje funkci autotest, která umožňuje zkontrolovat správnou funkci
monitoru. Pokud jsou monitor a počítač správně zapojeny ale jeho obrazovka zůstane
tmavá, spusťte funkci auto-test monitoru provedením následujícího postupu:

1. Vypněte počítač i monitor.

2. Odpojte video-kabel ze zadní strany počítače. Abyste zajistili správnou činnost

operace autotest, odpojte všechny kabely digitálního a analogového signálu ze
zadní strany počítače.

3. Zapněte monitor.

Pokud monitor nemůže rozpoznat videosignál a funguje správně, zobrazí se na
obrazovce (proti černému pozadí) plovoucí dialogové okno. V režimu automatického
testu zůstane indikátor LED svítit bíle. Navíc se vzávislosti na vybraném vstupu bude na
obrazovce stále posouvat jeden zníže uvedených dialogů.

Dell 86 Monitor

No HDMI 1 Cable

The display will go into Power Save Mode in 4 minutes.

www.dell.com/C8621QT

nebo

Dell 86 Monitor

No HDMI 2 Cable

The display will go into Power Save Mode in 4 minutes.

www.dell.com/C8621QT

nebo

Odstraňování problémů | 59

C8621QT

C8621QT

Dell 86 Monitor

No HDMI 3 Cable

The display will go into Power Save Mode in 4 minutes.

www.dell.com/C8621QT

nebo

Dell 86 Monitor

No HDMI 4 Cable

The display will go into Power Save Mode in 4 minutes.

www.dell.com/C8621QT

nebo

Dell 86 Monitor

No DP Cable

The display will go into Power Save Mode in 4 minutes.

www.dell.com/C8621QT

nebo

Dell 86 Monitor

C8621QT

C8621QT

C8621QT

No USB Type-C Cable

The display will go into Power Save Mode in 4 minutes.

www.dell.com/C8621QT

60 | Odstraňování problémů

C8621QT

4. Toto dialogové okno se rovněž zobrazí při normálním provozu systému, dojde-li k

odpojení nebo poškození videokabelu.

5. Vypněte o your monitor a znovu zapojte videokabel. Pak zapněten both your

počítač a monitor.

Pokud po provedení předchozího postupu zůstane obrazovka monitoru prázdná,
zkontrolujte grafickou kartu a počítač, protože monitor funguje správně.

Integrovaná diagnostika

Tento monitor je vybaven integrovaným diagnostickým nástrojem, který pomáhá
stanovit, zda zjištěnou abnormálnost obrazovky způsobuje problém monitoru nebo s
počítače a grafické karty.

1 2 3 4 5 6 7

Pokyny pro spuštění integrované diagnostiky:

1. Zkontrolujte, zda je obrazovka čistá (žádné částečky prachu na povrchu

obrazovky).

2. Klepněte a podržte

ikonu samokontroly

3. Pečlivě zkontrolujte, zda se na obrazovce nenacházejí abnormálnosti.

4. Stiskněte na předním panelu. Barva obrazovky se změní na červenou.

5. Zkontrolujte, zda se na obrazovce nacházejí nějaké abnormality.

6. Zopakujte kroky 4 a 5 a zkontrolujte zobrazení na zelené, modré, černé a bílé

obrazovce a na obrazovce s textem.

Po zobrazení obrazovky stextem je test dokončen. Ukončete dalším stisknutím panelu.
Pokud pomocí integrovaného diagnostického nástroje nezjistíte na obrazovce žádné
abnormality, monitor funguje správně. Zkontrolujte grafickou kartu a počítač.

po dobu 5 sekund v zamykací možnosti výběru. Klepněte na

, Zobrazí se šedá obrazovka.

Odstraňování problémů | 61

Obecné problémy

Následující tabulka obsahuje všeobecné informace o obecných problémech s
monitorem a možná řešení:

Obvyklé

Zjištěné projevy Možná řešení

příznaky

Bez videa / LED
napájení nesvítí

Bez videa / LED
napájení svítí

Slabé zaostření Obraz je neostrý,

Kolísající/
roztřesené video

Chybějící pixely Obrazovka LCD

Zaseklé pixely Obrazovka LCD

Potíže s jasem Obraz je příliš

Problém se
zvukem

Nezobrazuje se
žádný obraz

Žádný obraz nebo
žádný jas

rozmazaný
nebo obsahuje
vícenásobné
zobrazení

Zvlněný obraz
nebo nepatrný
pohyb

obsahuje tečky

obsahuje jasné
tečky

tmavý nebo světlý
Žádný zvuk •Zkontrolujte, zda je přehrávání správně vybráno v

•Zkontrolujte, zda je monitor propojen video kabelem s
počítačem a zda jsou konektory zasunuty na doraz.

•Ověřte správnou funkci elektrické zásuvky připojením
jiného spotřebiče.

•Zkontrolujte, zda je vypínač zcela stisknutý.

•Zkontrolujte, zda je vybrán správný vstupní zdroj v

nabídce Input source (Vstupní zdroj).

•Pomocí nabídky OSD zvyšte nastavení jasu & kontrastu.

•Proveďte automatický test monitoru.

•Zkontrolujte, zda nejsou ohnuté nebo zlomené vývody

konektoru.

•Spusťte integrovanou diagnostiku.

•Zkontrolujte, zda je vybrán správný vstupní zdroj v

nabídce Input source (Vstupní zdroj).

•Nepoužívejte prodlužovací video kabely.

•Obnovte tovární nastavení monitoru.

•Změňte rozlišení videa na správný poměr stran.

•Obnovte tovární nastavení monitoru.

•Zkontrolujte parametry prostředí.

•Přemístěte monitor a vyzkoušejte jej v jiné místnosti.

•Vypněte a zapněte napájení.

•Trvale tmavý obrazový bod představuje přirozený

defekt, ke kterému může u technologie LCD dojít.

•Další informace o kvalitě monitorů a zásadách týkajících

se obrazových bodů společnosti Dell viz stránka
podpory společnosti Dell na adrese: http://www.dell.

com/support/monitors.

•Zapněte a vypněte napájení.

•Trvale tmavý obrazový bod představuje přirozený

defekt, ke kterému může u technologie LCD dojít.

•Další informace o kvalitě monitorů a zásadách týkajících

se obrazových bodů společnosti Dell viz stránka
podpory společnosti Dell na adrese: http://www.dell.

com/support/monitors.

•Obnovte tovární nastavení monitoru.

•Pomocí OSD zvyšte nastavení jasu & kontrastu.

nastavení počítače.

•Kontrola ostatních videokabelů.

•Zkontrolujte, zda je reproduktor aktivován v nabídce

OSD

62 | Odstraňování problémů

Obvyklé

Zjištěné projevy Možná řešení

příznaky

Geometrické
zkreslení

Problémy se
synchronizací

Záležitosti týkající
se bezpečnosti

Občasné potíže Monitor střídavě

Výpadek barvy Obraz není

Nesprávná barva Obraz není

Ulpívání
statického obrazu
ponechaného
příliš dlouho na
monitoru

Dotyková
obrazovka
nereaguje

Obrazovka
není správně
vystředěna

Obrazovka je
nečitelná nebo
přerušovaná

Viditelné známky
kouře nebo
jiskření

funguje & naopak

barevný

správně barevný

Matný obrys
statického obrazu
na obrazovce

Monitor nelze
probudit dotykem

•Obnovte tovární nastavení monitoru.

•Obnovte tovární nastavení monitoru.

•Proveďte Auto Adjust (Automatické nastavení) v nabídce

OSD.

•Upravte Phase (Fáze) a Pixel Clock (Hodinový kmitočet)
v OSD.

•Proveďte automatický test monitoru a ověřte, zda se
nečitelná obrazovka zobrazuje v tomto režimu.

•Zkontrolujte, zda nejsou ohnuté nebo zlomené vývody
konektoru.

•Restartujte počítač v bezpečném režimu.

•Neprovádějte žádné kroky pro odstranění problémů.

•Ihned kontaktujte společnost Dell.

•Zkontrolujte, zda je monitor propojen video kabelem s

počítačem a zda jsou konektory zasunuty na doraz.

•Obnovtetovárnínastavenímonitoru.

•Proveďte automatický test monitoru a ověřte, zda

kobčasnému problému dochází v tomto režimu.

•Nechte provést samotest monitoru.

•Zkontrolujte, zda je monitor propojen video kabelem s

počítačem a zda jsou konektory zasunuty na doraz.

•Zkontrolujte, zda nejsou ohnuté nebo zlomené vývody

konektoru.

•V závislosti na použití změňte nastavení Preset Modes

(Režimy předvoleb) v nabídce Color (Barva) nabídky
OSD.

•V části Custom (Vlastní) upravte hodnotu R/G/B. Color

(Barva) v nabídce Color (Barva) v nabídce OSD.

•Změňte vstupní formát barev na PC RGB nebo YPbPr v

části Color (Barva) nabídky OSD.

•Spusťte integrovanou diagnostiku.

•Vždy, když monitor nepoužíváte, vypněte jej pomocí

funkce Power Management (Řízení spotřeby) (další
informace viz Režimy řízení spotřeby).

•Nebo používejte dynamicky se měnící spořič obrazovky.

•Zkontrolujte, zda je aktivována funkce Wake On Touch

(Probudit dotykem) v nabídce OSD. Funkce Wake On
Touch (Probudit dotykem) je ve výchozí konfiguraci
vypnutá.

Odstraňování problémů | 63

Specifické problémy s produktem

Specifické
příznaky

Obraz
obrazovky je
příliš malý

Nelze upravit
monitor pomocí
dotykové
nabídky OSD

Žádný vstupní
signál při
stisknutí
libovolného
ovládacího
prvku

Obraz
nevyplňuje
celou
obrazovku

Žádný obraz
při použití
připojení USB
typ C k počítači,
notebooku atd

Zjištěné projevy Možná řešení

Obraz je
vystředěn, ale
není roztažen
po celé ploše

Nezobrazuje se
nabídka OSD

Žádný obraz,
indikátor LED
svítí bíle

Obraz
nevyplňuje
výšku nebo šířku
obrazovky

Černá
obrazovka

•Zkontroluje nastavení Aspect Ratio (Poměr stran)
v části Display (Zobrazení) nabídky OSD.

•Obnovte tovární nastavení monitoru.

•Vypněte monitor, odpojte napájecí kabel, znovu

připojte napájecí kabel a potom zapněte monitor.

•Zkontrolujte, zda nabídka OSD není zamknutá.
Pokud ano, stisknutí a podržením ikony
dobu 4 sekund ji odemkněte.

•Zkontrolujte zdroj signálu. Pohybem myši
nebo stisknutím libovolné klávesy na klávesnici
zkontrolujte, zda se počítač nenachází v
úsporném režimu.

•Zkontrolujte, zda je kabel signálu řádně připojen.
Podle potřeby kabel signálu odpojte a znovu
připojte.

•Resetujte počítač nebo přehrávač videa.

•Vzhledem k rozdílným formátům videa (poměr

stran videa) disků DVD se může obraz na
monitoru zobrazovat na celou obrazovku.

•Spusťte integrovanou diagnostiku.

•Ověřte, zda rozhraní USB typ C zařízení dokáže

podporovat alternativní režim DP.

•Ověřte, zda je požadovaný příkon zařízení větší
než 90 W.

•Rozhraní USB typ C zařízení nedokáže
podporovat alternativní režim DP.

•Nastavte systém Windows na režim projekce.

•Zkontrolujte, zda kabel USB typ C není

poškozený.

po

64 | Odstraňování problémů

Specifické
příznaky

Žádné nabíjení
při použití
připojení USB
typ C k počítači,
notebooku atd

Přerušované
nabíjení při
použití připojení
USB typ C
k počítači,
notebooku atd

Zjištěné projevy Možná řešení

Žádné nabíjení •Ověřte, zda zařízení podporuje jeden z profilů

Přerušované
napájení

nabíjení 5 V/9 V/15 V/20 V.

•Ověřte, zda je notebooku nevyžaduje napájecí
adaptér o výkonu > 90 W.

•Pokud notebook vyžaduje napájecí adaptér o
výkonu > 90 W, nemůže nabíjet prostřednictvím
připojení USB Type-C.

•Používejte pouze adaptér schválený společností
Dell nebo adaptér dodaný s produktem.

•Zkontrolujte, zda kabel USB typ C není
poškozený.

•Zkontrolujte, zda maximální příkon zařízení
nepřekračuje 90 W.

•Používejte pouze adaptér schválený společností
Dell nebo adaptér dodaný s produktem.

•Zkontrolujte, zda kabel USB typ C není
poškozený.

Odstraňování problémů | 65

Problémy s dotykovou obrazovkou

Specifické
příznaky

Funkce Touch
hlásí chybu

Dotykový displej
nereaguje v
úsporném režimu

Zjištěné projevy Možná řešení

•Připojte počítač kabelem USB dodaným
společnosti Dell.

•Zkontrolujte, zda je napájecí kabel opatřen

Nesprávné
zarovnání funkce
Touch nebo
žádná funkce

Nelze probudit
monitor a počítač
dotykem v
úsporném režimu

uzemňovacím kolíkem.

•Odpojte a připojte napájecí kabel pro inicializaci
dotykového modulu.

•Zkontrolujte, zda počítač podporuje verzi
rozhraní USB 2.0 nebo novější.

•Pokud počítač nemůže monitor rozpoznat,
vypněte a zapněte monitor nebo odpojte a znovu
připojte kabel USB.

•Přejděte na Správce zařízení a rozevřete položku
Zařízení rozhraní HID v části Zařízení Human
Device.

•Klepněte pravým tlačítkem na Zařízení
kompatibilní s HID, klepněte na Vlastnosti a
zaškrtnutím políčka povolte zařízení budit
počítač.

•Zkontrolujte, zda je aktivováno nastavení OSD
displeje „Probudit dotykem“.

Problémy rozhraní Universal Serial Bus (USB)

Specifické
příznaky

Rozhraní USB
nefunguje

Zjištěné projevy Možná řešení

Periferní zařízení
USB nefungují

•Zkontrolujte, zda je monitor zapnutý.

•Znovu připojte USB kabel k počítači.

•Znovu připojte konektor USB pro periferní

zařízení.

•Vypněte a znovu zapněte monitor.

•Restartujte počítač.

•Některá zařízení USB jako třeba přenosné pevné

disky mají větší odběr proudu - připojte je přímo
k počítači.

66 | Odstraňování problémů

Specifické
příznaky

Rozhraní
SuperSpeed
USB 3.1 je
pomalé.

Po připojení
zařízení USB

3.1 přestanou
fungovat
bezdrátové USB
periférie

Rozhraní USB
nefunguje

Zjištěné projevy Možná řešení

Periferie
SuperSpeed
USB 3.1 fungují
pomalu nebo
vůbec ne

Bezdrátové
USB periferie
reagují pomalu
nebo pracují,
pouze když se
přiblíží ke svým
přijímačům

Žádné funkce
USB

Problémy s ethernetem

Specifické
příznaky

Ethernet
nefunguje

Zjištěné projevy Možná řešení

Webová
stránka nástroje
Dell Web
Management
for Displays
nefunguje

•Zkontrolujte, zda počítač podporuje USB 3.1.

•Některé počítače jsou vybaveny porty USB 3.1,

USB 3.0, USB 2.0 a USB 1.1. Použijte správný USB
port.

•Znovu připojte USB kabel k počítači.

•Znovu připojte konektor USB pro periferní

zařízení.

•Restartujte počítač.

•Zvětšete vzdálenost mezi periferními zařízeními

USB 3.1 a bezdrátovým přijímačem USB.

•Umístěte bezdrátový USB přijímač co nejblíže k
bezdrátovým USB perifériím.

•Použijte prodlužovací kabel USB a umístěte
bezdrátový USB přijímač co nejdále od portu USB

3.1.

Viz tabulka párování vstupních zdrojů a USB

•Zkontrolujte, zda je řádně a bezpečně připojen
síťový kabel, kterým je připojen monitor.

•Stisknutím a podržením ikony 5 po dobu 4
sekund zapnete. Uprostřed se zobrazí ikona sítě

po dobu 4 sekund.

•Stisknutím a podržením ikony 5 na předním
panelu po dobu 4 sekund vypnete. Uprostřed se
zobrazí ikona sítě

po dobu 4 sekund.

1 2 3 4 5 6 7

Odstraňování problémů | 67

Příloha

Bezpečnostní pokyny

V případě monitorů s lesklým rámečkem je třeba dobře zvážit umístění monitoru,
protože se od rámečku může odrážet okolní světlo a lesklé povrchy a způsobovat
rušení.

VAROVÁNÍ: Používání ovládacích prvků, provádění změn nastavení nebo postupů

jiným způsobem, než jak je určeno vtéto dokumentaci, může způsobit úrazy
vysokým napětím, elektrickým proudem nebo mechanickými vlivy.

Bezpečnostní pokyny viz Informace o bezpečnosti, prostředí a předpisech (SERI).

Sdělení komise FCC (pouze USA) a informace o dalších předpisech

Sdělení komise FCC informace o dalších předpisech viz webové stránky pro dodržování
předpisů na adrese www.dell.com/regulatory_compliance.

Kontaktování společnosti Dell

POZNÁMKA: Pokud nemáte k dispozici připojení k Internetu, můžete vyhledat

kontaktní informace na faktuře, ústřižku k balení, účtence nebo v katalogu
produktů Dell.

Společnost Dell poskytuje několik možností online podpory a podpory na telefonu.
Dostupnost se liší podle země a výrobku a je možné, že některé služby nebudou ve vaší
oblasti k dispozici.

Přístup k obsahu podpory monitoru online:

Viz www.dell.com/support/monitors.

Kontaktování společnosti Dell ohledně odbytu, technické podpory nebo služeb pro
zákazníky:

1. Přejděte na www.dell.com/support.

2. Ověřte vaši zemi nebo oblast v rozevírací nabídce Choose A Country/Region

(Zvolit zemi/oblast) v levém horním rohu stránky.

3. Klikněte na položku Contact Us (Kontakt) vedle rozevíracího seznamu zemí.

4. Zvolte odpovídající servis nebo podporu podle vaší potřeby.

5. Zvolte pro vás pohodlný způsob kontaktování společnosti Dell.

68 | Příloha

Nastavení monitoru

Nastavení rozlišení monitoru na 3840 x 2160 (maximum)

Pro dosažení maximálního výkonu nastavte rozlišení zobrazení na 3840 x 2160
obrazových bodů podle následujících kroků:

V operačním systému Windows 7, Windows 8 nebo Windows 8.1:

1. Pouze v případě operačního systému Windows 8 nebo Windows 8.1 výběrem

dlaždice Desktop (Pracovní plocha) přepněte na klasické zobrazení pracovní
plochy.

2. Klikněte pravým tlačítkem na plochu a klikněte na Screen Resolution (Rozlišení
obrazovky).

3. Klikněte na rozevírací seznam Screen Resolution (Rozlišení obrazovky) a vyberte

možnost 3840 x 2160.

4. Klikněte na tlačítko OK.

V operačním systému Windows 10:

1. Klikněte pravým tlačítkem na plochu a klikněte na Display Settings (Nastavení
zobrazení).

2. Klikněte na Advanced display settings (Upřesnit nastavení zobrazení).

3. Klikněte na rozevírací seznam Resolution (Rozlišení) a vyberte 3840 x 2160.

4. Klikněte na Apply (Použít).

Pokud se toto doporučené rozlišení nezobrazí jako volba, pravděpodobně bude třeba
zaktualizovat grafický ovladač. Níže vyberte situaci, která nejlépe vystihuje používaný
počítačový systém, a postupujte podle uvedených kroků.

Počítač Dell

1. Přejděte na www.dell.com/support, zadejte servisní značku a stáhněte nejnovější

ovladač své grafické karty.

2. Po instalaci ovladače grafické karty zkuste znovu nastavit rozlišení na 3840 x 2160.

POZNÁMKA: Pokud se vám nepodaří nastavit rozlišení na 3840 x 2160,

kontaktujte společnost Dell ohledně grafické karty, která toto rozlišení podporuje.

Příloha | 69

Počítač jiný než Dell

V operačním systému Windows 7, Windows 8 nebo Windows 8.1:

1. Pouze v případě operačního systému Windows 8 nebo Windows 8.1 výběrem

dlaždice Desktop (Pracovní plocha) přepněte na klasické zobrazení pracovní
plochy.

2. Klikněte pravým tlačítkem na plochu a vyberte Personalization (Vlastnosti).

3. Klikněte na Change Display Settings (Změnit nastavení zobrazení).

4. Klikněte na Advanced Settings (Upřesňující nastavení).

5. Určete dodavatele vaší grafické karty podle popisu v horní části okna (například

NVIDIA, ATI, Intel atd.).

6. Vyhledejte aktualizovaný ovladač na webových stránkách výrobce grafické karty
(například http://www.ATI.com nebo http://www.NVIDIA.com).

7. Po instalaci ovladače grafické karty zkuste znovu nastavit rozlišení na 3840 x 2160.

Operační systém Windows 10:

1. Klikněte pravým tlačítkem na plochu a klikněte na Display Settings (Nastavení
zobrazení).

2. Klikněte na Advanced display settings (Upřesnit nastavení zobrazení).

3. Klikněte na Display adapter properties (Vlastnosti zobrazovacího adaptéru).

4. Určete dodavatele vaší grafické karty podle popisu v horní části okna (například

NVIDIA, ATI, Intel atd.).

5. Vyhledejte aktualizovaný ovladač na webových stránkách výrobce grafické karty
(například http://www.ATI.com nebo http://www.NVIDIA.com).

6. Po instalaci ovladače grafické karty zkuste znovu nastavit rozlišení na 3840 x 2160.

POZNÁMKA: Pokud se vám nepodaří nastavit doporučené rozlišení, kontaktujte

výrobce počítače nebo zvažte zakoupení grafické karty, která bude doporučené
rozlišení podporovat.

70 | Příloha

Pokyny pro údržbu

Čištění monitoru

VAROVÁNÍ: Před čistěním monitoru odpojte jeho napájecí kabel z elektrické

zásuvky.

UPOZORNĚNÍ: Před čištěním monitoru si pečlivě přečtěte Bezpečnostní pokyny.

Při rozbalování, čištění nebo manipulaci s monitorem postupujte podle následujících
ověřených pokynů:

• Antistatickou obrazovku čistěte čistým a měkkým hadříkem mírně navlhčeným

vodou. Pokud možno používejte speciální jemnou utěrku na čištění obrazovek
nebo přípravek vhodný pro antistatickou povrchovou úpravu. Nepoužívejte benzen,
ředidla, čpavek, abrazivní čistidla ani stlačený vzduch.

• Kčištění umělé hmoty používejte navlhčenou měkkou látku. Nepoužívejte žádné

čistící prostředky, protože některé detergenty na monitoru zanechávají mléčný
povlak.

• Pokud po vybalení monitoru zjistíte přítomnost bílého prášku, setřete jej látkou.

• Smonitorem zacházejte opatrně, protože tmavě zbarvený monitor se může snadno

poškrábat a bílé známky otěru jsou zřetelnější, než na světlém monitoru.

• Pro zachování optimální kvality obraz monitoru používejte dynamicky se měnící

spořič obrazovky; když monitor nepoužíváte, vypněte jej.

Příloha | 71
