Uživatelská příručka

Dell C7017T

Regulatorní model: C7017Tf

2016 - 2019

Obsah

O tomto monitoru....................................... 5

Obsah balení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Vlastnosti produktu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Dálkový ovladač . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Popis částí a ovládacích prvků. . . . . . . . . . . . . . . . . . . . . . . . 12

Technické údaje monitoru . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Funkce Plug and Play . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Zásady kvality a obrazových bodů LCD monitoru . . . . . . . . . . . . 29

Pokyny pro údržbu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Instalace monitoru .....................................30

Připojení monitoru. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Montáž na stěnu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Používání monitoru.....................................34

Zapnutí napájení monitoru. . . . . . . . . . . . . . . . . . . . . . . . . . 34

Používání ovládacích prvků na předním panelu . . . . . . . . . . . . . 34

Používání nabídky na obrazovce (OSD) . . . . . . . . . . . . . . . . . . 35

Dotykové ovládání nabídky OSD . . . . . . . . . . . . . . . . . . . . . . 48

Zprávy OSD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Nastavení maximálního rozlišení . . . . . . . . . . . . . . . . . . . . . . 52

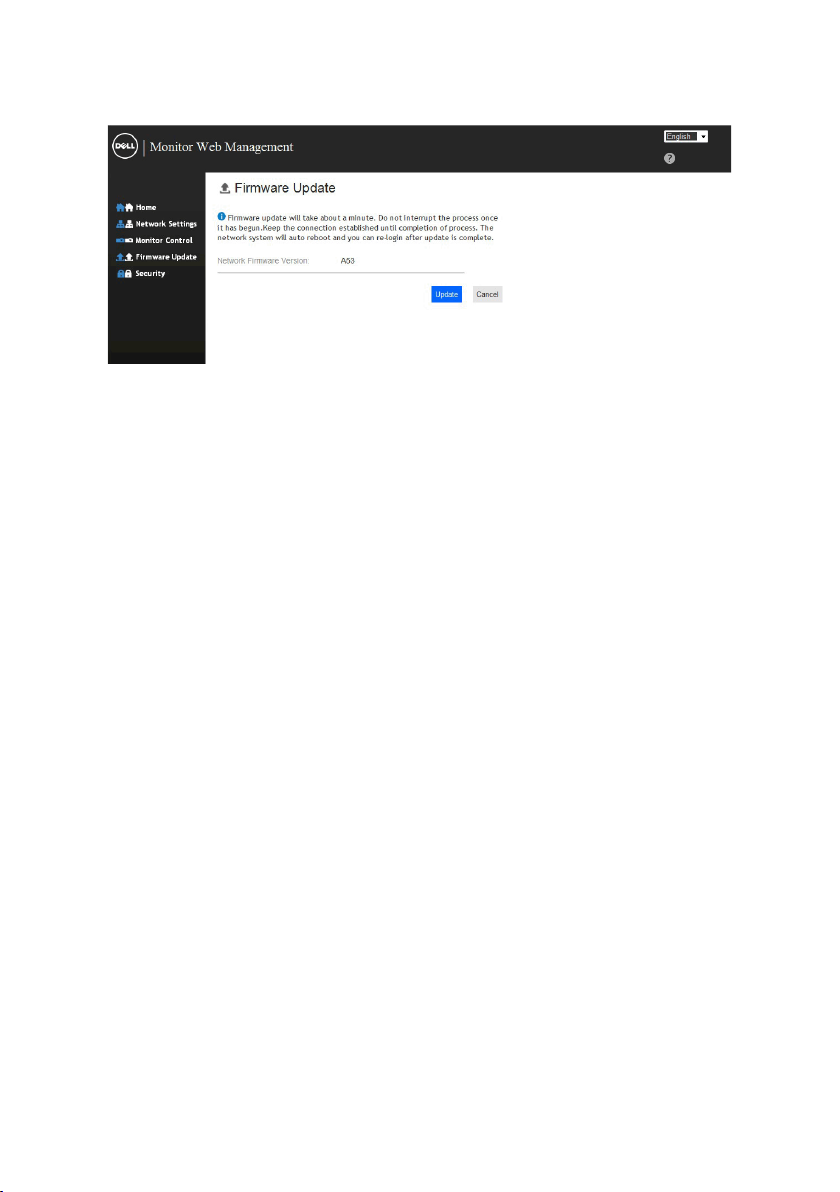

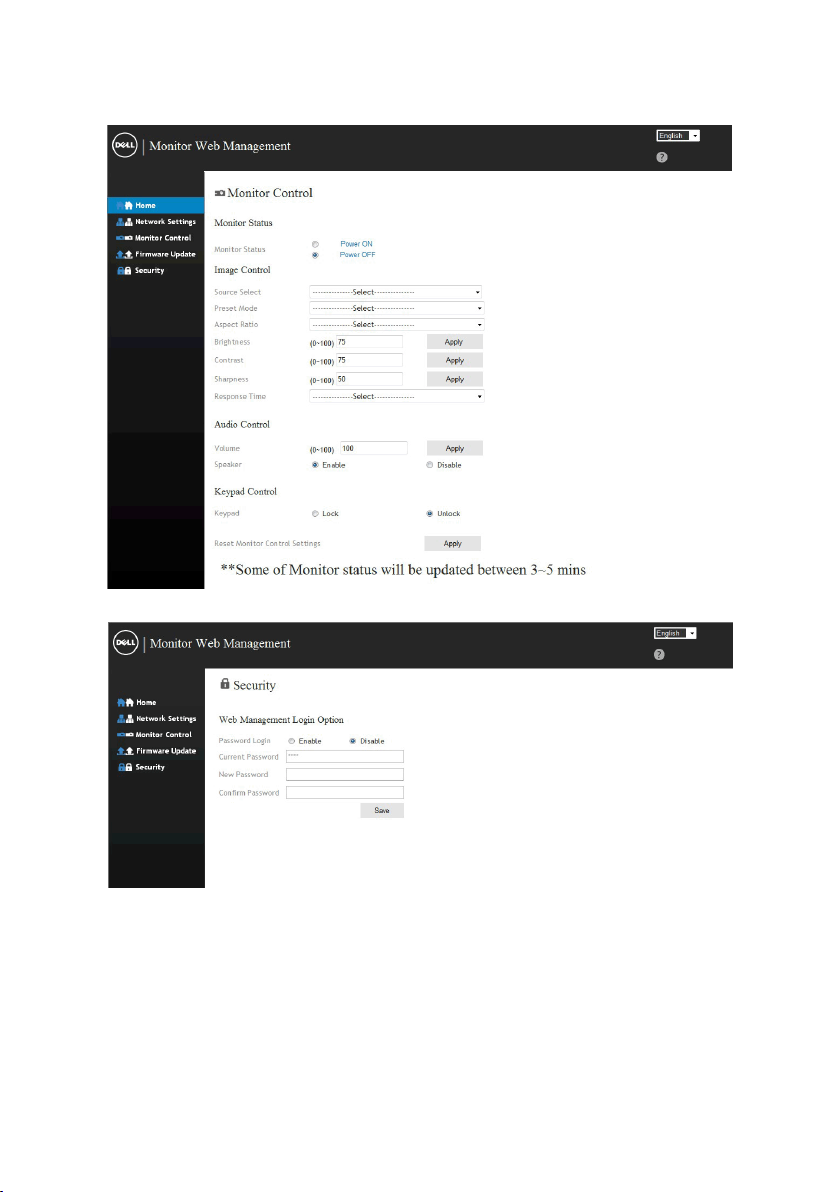

Nástroj Dell Web Management pro monitory. . . . . . . . . . . . . . . 54

Odstraňování problémů.................................60

Automatický test . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Integrovaná diagnostika . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Obecné problémy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Specifické problémy s produktem . . . . . . . . . . . . . . . . . . . . . 65

Problémy rozhraní Universal Serial Bus (USB) . . . . . . . . . . . . . . 66

Specifické problémy s mobilním připojením o vysokém rozlišení (MHL) 67

Problémy s dotykovou funkcí . . . . . . . . . . . . . . . . . . . . . . . . 67

Problémy s ethernetem . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Příloha ................................................69

Bezpečnostní pokyny . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Sdělení komise FCC (pouze USA) a informace o dalších předpisech . 69

jak kontaktovat společnost Dell. . . . . . . . . . . . . . . . . . . . . . . 69

O tomto monitoru

Obsah balení

Tento monitor je dodáván se všemi níže uvedenými součástmi. Zkontrolujte, zda jste obdrželi všechny součásti a pokud některá chybí, jak kontaktovat společnost Dell

POZNÁMKA: Některé položky mohou být volitelné a nemusí být v monitorem

dodány. Některé funkce nebo média nemusejí být v některých zemích k dispozici.

• Monitor

• Dálkový ovladač a baterie (AAA x 2)

• Držák dálkového ovladače

• Stylus

O tomto monitoru 5

• Držák stylusu

• LSA1U nástěnný držák

• Kabelovod

• Napájecí kabel (liší se podle země)

• Kabel VGA

6 O tomto monitoru

• Kabel HDMI

• Kabel DP

Dálkový ovladač

3. Nahoru

Stisknutím tohoto tlačítka posunete výběr v nabídce OSD nahoru.

4. Vlevo

Stisknutím tohoto tlačítka posunete výběr v nabídce OSD vlevo.

5. Dolů

Stisknutím tohoto tlačítka posunete výběr v nabídce OSD dolů.

6. Nabídka

Stisknutím zapnete nabídku OSD.

7. Režimy -

Stisknutím snížíte jas

8. Hlasitost -

Stisknutím snížíte hlasitost.

9. ZTLUMIT

Stisknutím ztlumíte/obnovíte zvuk.

10. Režimy Předvoleb

Zobrazí informace o předvolených režimech.

11. Vpravo

Stisknutím tohoto tlačítka posunete výběr v nabídce OSD vpravo.

1. Vypínač

Slouží k zapnutí nebo vypnutí monitoru.

2. Vstupní zdroj

Slouží k výběru vstupního zdroje. Stisknutím tlačítka vyberte VGA, DP, nebo HDMI. Stisknutím tlačítka  potvrďte a ukončete operaci.

8 O tomto monitoru

nebo

12. OK

Slouží k potvrzení zadání nebo výběru.

13. Konec

Stisknutím ukončíte nabídku.

14. Režimy +

Stisknutím zvýšíte jas.

15. Hlasitost +

Stisknutím zvýšíte hlasitost.

Skrýt obrazovku

Tato funkce umožňuje uživateli dočasně skrýt obsah obrazovky zobrazením bílé obrazovky.

Press Stisknutím tlačítka na dálkovém ovladači zobrazíte bílou obrazovku.

Při aktivaci této funkce zkontrolujte, zda na obrazovce není zobrazena nabídka OSD.

POZNÁMKA: Když je tato funkce aktivována, monitor nelze ovládat dotykem.

Stisknutím tlačítka

na dálkovém ovladači ukončíte bílou obrazovku.

DisplayNote

Tento monitor je dodáván se softwarovou licencí DisplayNote. Informace o softwarové licenci a o stažení najdete v dokumentaci DisplayNote,

která byla dodána s monitorem. Další informace najdete na webu https://www.displaynote.com/

O tomto monitoru 9

Vložení baterií do dálkového ovladače

Dálkový ovladač je napájen dvěma bateriemi 1,5 V AAA. Pokyny pro vložení nebo výměnu baterií:

1. Stiskněte víčko a posunutím jej otevřete.

2. Zorientujte baterie podle symbolů (+) a (–) uvnitř přihrádky.

3. Nasaďte víčko.

VAROVÁNÍ: Nesprávné používání baterií může mít za následek vytečení nebo

výbuch. Dodržujte následující pokyny:

• Vložte baterie „AAA“ tak, aby se symboly (+) a (–) na každé baterii shodovaly se symboly (+) a (–) v přihrádce na baterie.

• Nekombinujte různé typy baterií.

• Nekombinujte nové a používané baterie. Dochází tím ke zkrácení životnosti nebo k

vytečení baterií.

• Vybité baterie ihned vyjměte, aby se zabránilo vytečení do přihrádky na baterie. Nedotýkejte se kyseliny vytečené z baterie, protože by mohlo dojít k poranění pokožky.

POZNÁMKA: Nebudete-li dálkový ovladač delší dobu používat, vyjměte baterie.

Manipulace s dálkovým ovladačem

• Nevystavujte silným nárazům.

• Zabraňte kontaktu dálkového ovladače s vodou nebo jinými tekutinami. Pokud se

dálkový ovladač namočí, ihned jej osušte.

• Nevystavujte teplu ani páře.

• Dálkový ovladač otevřete pouze pro vložení baterií.

Dosah ovládání dálkového ovladače

Při tisknutí tlačítek miřte horní částí dálkového ovladače na snímač dálkového ovládání na LCD.

Dálkový ovladač používejte do vzdálenosti přibližně 8 m od snímače dálkového ovládání nebo ve vodorovném a svislém úhlu do 15° do vzdálenosti přibližně 5,6 m.

10 O tomto monitoru

POZNÁMKA: Dálkový ovladač nemusí fungovat správně, když na snímač dálkového

ovládání na displeji dopadá přímé sluneční záření nebo silné osvětlení nebo když je dráha přenosu signálu blokována překážkou.

O tomto monitoru 11

Popis částí a ovládacích prvků

Pohled zepředu

1 Infračervený snímač (LED göstergeli) 2 Tlačítka funkcí (další informace viz část Používání monitoru) 3 Vypínač (s indikátorem LED)

Pohled zezadu

12 O tomto monitoru

Štítek Popis Použití

1 Otvor pro šroub Pro montáž příslušenství. 2 Otvor pro kabelovod Accessory wire catches placement 3 Montážní otvory VESA

(400 mm) 4 Štítek konektoru Označuje umístění konektoru. 5 Štítek súředními údaji Obsahuje přehled schválení podle úředních

6 Konektor RJ-45 Pro dálkové ovládání. 7 Štítek se sériovým

číslem ve formátu

čárového kódu 8 Konektor střídavého

napájení

Pohled ze strany

Jsou určeny k montáži monitoru.

vyhlášek.

Viz v případě kontaktu technické podpory společnosti Dell.

Slouží k připojení napájecího kabelu monitoru.

Štítek Popis Použití

1 Konektor RS232 Připojte počítač pomocí kabelu RS232. 2 Výstup zvuku Slouží k připojení zástrčky mini stereo

doplňku Soundbar (podpora dvoukanálového výstupu).

3 Vstup zvuku Vstup analogového (dvoukanálového) zvuku.

O tomto monitoru 13

4 Konektor VGA Slouží k připojení počítače k monitoru

5 Konektor Displayport Slouží k připojení počítače k monitoru

6 Konektor HDMI/MHL Pro připojení HDMI kabelu z vašeho počítače.

7 Konektor HDMI Pro připojení HDMI kabelu z vašeho počítače.

kabelem VGA.

kabelem Displayport.

Připojte vaše zařízení MHL kabelem MHL.

8 Vstupní USB konektor

(

Vyhrazený nabíjecí

port)

9 Vstupní USB konektor Slouží k připojení zařízení USB.

10 Výstupní USB konektor Pro připojení dodaného USB kabelu k

Pohled zdola

1 Reproduktory

Připojte vaše zařízení USB pro nabíjení. Port DCP je určen pro nabíjení zařízení bez

datových linek.

monitoru a počítači. Jakmile bude tento kabel připojen, můžete používat USB konektory na monitoru.

Režimy řízení spotřeby

Pokud je v daném počítači nainstalován software nebo videokarta vyhovující normě

organizace VESA, monitor automaticky snižuje svoji spotřebu energie, není-li

DPM používán. Tento stav se nazývá režim úspory energie*. Pokud počítač rozpozná vstup z klávesnice, myši nebo jiných vstupních zařízení, monitor automaticky obnoví provoz. Následující tabulka uvádí spotřebu energie a signalizaci této funkce pro automatickou úsporu energie:

Režimy

VESA

Běžný provoz

Režim aktivnívypnuto

Horizontální

synch.

Aktivní Aktivní Aktivní Bílá 230 W

Neaktivní Neaktivní Prázdná Svítí bíle Méně než 0,5W

14 O tomto monitoru

Vertikální

synch.

Video

Indikátor napájení

příkon

(maximum) ** 145W (typicky)

Vypnuto - - Vypnuto Méně než 0,3W

Pohotovostní režim sítě

Příkon Pon Celková spotřeba energie(TEC)

** Maximální příkon s max. svítivostí a aktivním rozhraním USB. Tento dokument je pouze informační a odráží laboratorní výkon. Konkrétní produkt může

dosahovat odlišných výsledků v závislosti na objednaném softwaru, součástech a

periferiích a nejsme povinni takové informace aktualizovat. Vzhledem k tomu by zákazník

neměl spoléhat na tyto informace při rozhodování o elektrických tolerancích ani jinak. Neposkytujeme žádnou výslovnou ani předpokládanou záruku přesnosti ani úplnosti.

Neaktivní Neaktivní Prázdná Svítí bíle Méně než 3W

120 W

POZNÁMKA: Tento monitor je certifikován v rámci programu ENERGY STAR.

Tento výrobek splňuje požadavky programu ENERGY STAR ve výchozím továrním nastavení, které lze obnovit použitím funkce „Tovární nastavení“ v nabídce OSD. Změnou výchozích

továrních nastavení nebo aktivací dalších funkcí se může zvýšit

příkon, který by mohl přesáhnout limit specifikovaný programem

ENERGY STAR.

POZNÁMKA:

Pon: Příkon v zapnutém režimu dle definice programu Energy Star verze 8.0. TEC: Celková spotřeba energie v kWh dle definice programu Energy Star verze 8.0.

O tomto monitoru 15

Uspořádání konektorů

Konektor RS232

Číslo

kolíku

1 2 RX 3 TX 4 5 GND (zem.) 6 7 Nepoužito 8 Nepoužito 9

9 kolíková strana připojeného signálního kabelu

16 O tomto monitoru

Konektor VGA

Číslo kolíku 15 kolíková strana připojeného signálního kabelu

1 Video-červená 2 Video-zelená 3 Video-modrá 4 GND (zem.) 5 Automatický test 6 GND-R (č.) 7 GND-G (z.)

8 GND-B (m.)

9 DDC +5 V 10 GND-synch 11 GND (zem.) 12 Data DDC 13 H-synch. 14 V-synch. 15 Takt DDC

O tomto monitoru 17

Konektor DisplayPort

Číslo kolíku 20 kolíková strana připojeného signálního kabelu

1 ML0(p)

2 GND (zem.)

3 ML0(n)

4 ML1(p) 5 GND (zem.) 6 ML1(n) 7 ML2(p) 8 GND (zem.)

9 ML2(n) 10 ML3(p) 11 GND 12 ML3(n) 13 GND (zem.) 14 GND (zem.) 15 AUX(p) 16 GND (zem.) 17 AUX(n) 18 HPD 19 DP_PWR_Zpět

20 +3.3 V DP_PWR

18 O tomto monitoru

Konektor HDMI

Číslo kolíku 19 kolíková strana připojeného signálního kabelu

1 TMDS DATA 2+ 2 TMDS DATA 2 STÍNĚNÍ 3 TMDS DATA 24 TMDS DATA 1+ 5 TMDS DATA 1 STÍNĚNÍ 6 TMDS DATA 17 TMDS DATA 0+ 8 TMDS DATA 0 STÍNĚNÍ 9 TMDS DATA 0-

10 TMDS TAKT+

11 TMDS TAKT STÍNĚNÍ 12 TMDS TAKT13 CEC 14 Vyhradené (N.C. na zariadení) 15 DDC TAKT (SCL) 16 DDC DATA (SDA)

17 DDC/CEC uzemnenie 18 NAPáJENí +5 V 19 DETEKCE PŘIPOJENÍ ZA CHODU

O tomto monitoru 19

Konektor MHL

Číslo kolíku 19 kolíková strana připojeného signálního kabelu

1 TMDS DATA 2+ 2 TMDS DATA 2 STÍNĚNÍ 3 TMDS DATA 24 TMDS DATA 1+ 5 GND 6 TMDS DATA 17 MHL+ 8 TMDS DATA 0 STÍNĚNÍ 9 MHL-

10 TMDS TAKT+

11 GND 12 TMDS TAKT13 CEC 14 Vyhradené (N.C. na zariadení) 15 DDC TAKT (SCL) 16 DDC DATA (SDA)

17 GND 18 VBUS (+5 V, 900 mA maximum) 19 CBUS

20 O tomto monitoru

Konektor RJ-45

Číslo kolíku 12 kolíková strana připojeného signálního kabelu

1 D+ 2 RCT 3 D4 D+ 5 RCT 6 D7 GND 8 GND 9 LED2_Y+

10 LED2_Y-

11 LED1_G+

12 LED1_G-

O tomto monitoru 21
