Dell C7017T User Manual [es]

Guía del usuario
Dell C7017T
Modelo normativo: C7017Tf
2019
- 2019
-10
Rev.A05
Acerca del monitor ...................................... 5
Contenido del paquete . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Características del producto . . . . . . . . . . . . . . . . . . . . . . . . . 7
Control Remoto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Identificar las partes y los controles
Especificaciones del monitor . . . . . . . . . . . . . . . . . . . . . . . . 15
Compatibilidad con la función Conectar y listo . . . . . . . . . . . . . 25
Política de calidad y píxeles del monitor LCD. . . . . . . . . . . . . . . 30
Instrucciones de mantenimiento . . . . . . . . . . . . . . . . . . . . . . 30
. . . . . . . . . . . . . . . . . . . . 12
Preparar el monitor..................................... 31
Conectar el monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Instalación en pared . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Utilizar el monitor ......................................34
Encender el monitor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Utilizar los controles del panel frontal . . . . . . . . . . . . . . . . . . . 34
Utilizar el menú en pantalla (OSD) . . . . . . . . . . . . . . . . . . . . . 35
Control Táctil de Visualización en Pantalla . . . . . . . . . . . . . . . . 48
Mensajes del menú OSD . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Establecer la resolución máxima . . . . . . . . . . . . . . . . . . . . . . 52

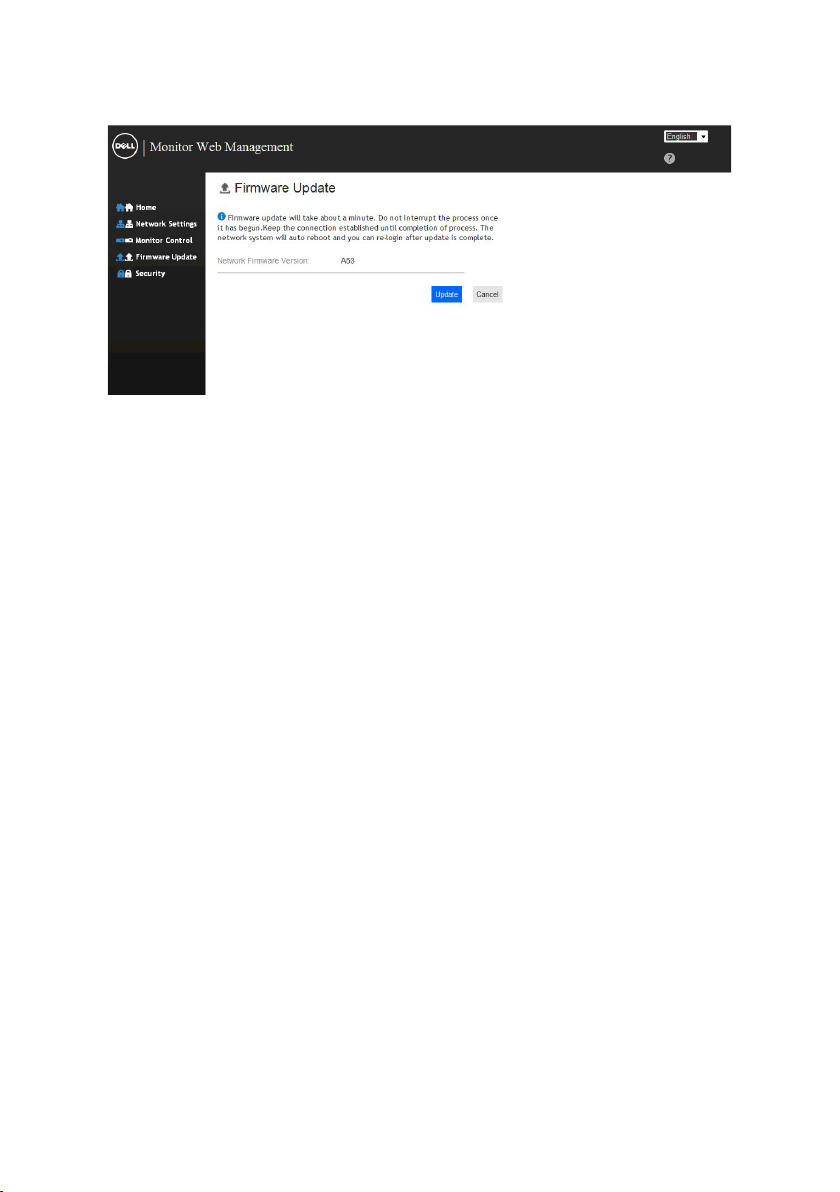

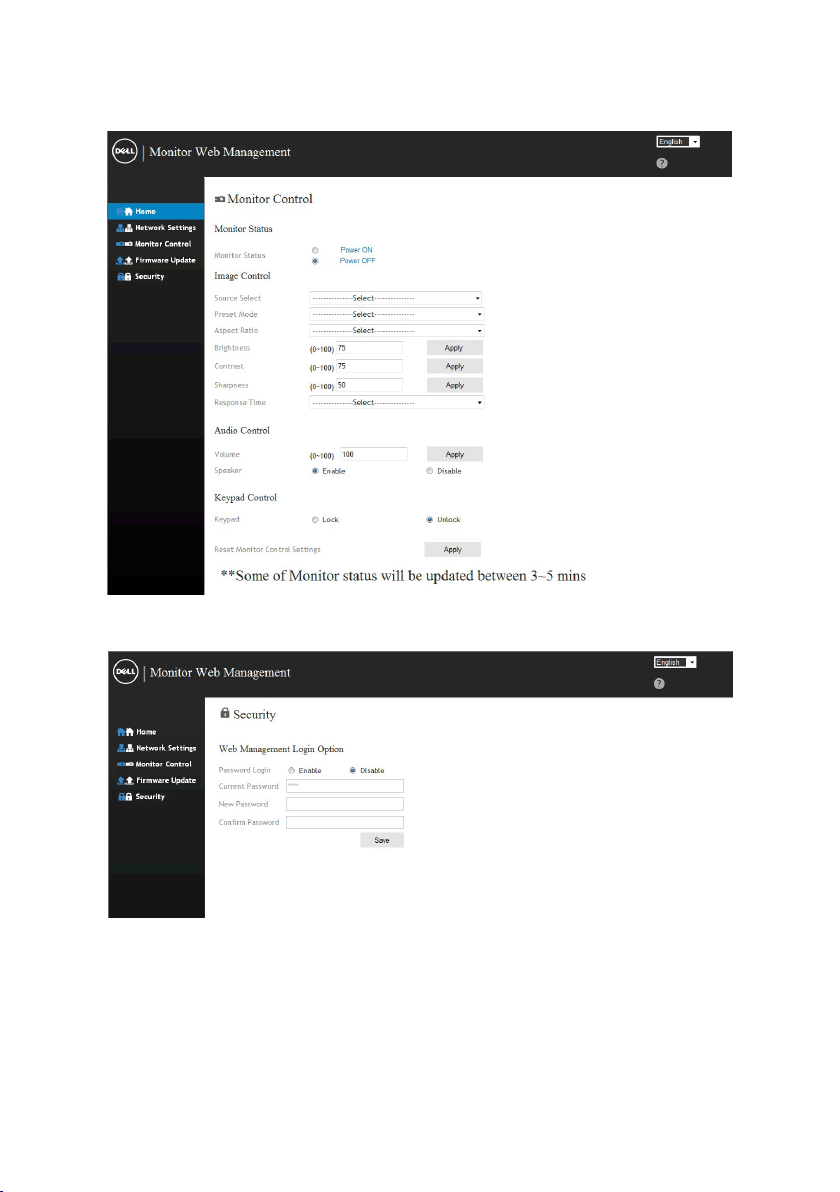

Gestión Web de Dell para monitores . . . . . . . . . . . . . . . . . . . . 54
3
olucionar problemas....................................60
Comprobación automática. . . . . . . . . . . . . . . . . . . . . . . . . . 60
Diagnósticos integrados . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
Problemas comunes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
Problemas específicos del producto . . . . . . . . . . . . . . . . . . . . 65
Problemas específicos de la interfaz de bus serie universal (USB) . . 66
Problemas específicos relacionados con el dispositivo de enlace de
alta definición móvil (MHL). . . . . . . . . . . . . . . . . . . . . . . . . . 67
Problemas táctiles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
Problemas de Ethernet . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
Apéndice ..............................................69
Instrucciones de seguridad. . . . . . . . . . . . . . . . . . . . . . . . . . 69
Aviso FCC (solo para EE.UU.) y otra información sobre normativas . 69
Póngase en contacto con Dell. . . . . . . . . . . . . . . . . . . . . . . . 69
4

Acerca del monitor

Contenido del paquete

El monitor se comercializa con todos los componentes que se muestran a continuación. Asegúrese de que ha recibido todos ellos y Póngase en contacto con Dell en caso de que algo falte.
Algunos artículos pueden ser opcionales y no incluirse con el monitor. Algunas
funciones o medios pueden estar disponibles en ciertos países.
•Monitor
•Mando a distancia y pilas (AAA x 2)
•Soporte de mando a distancia
•Lápiz
Acerca del monitor 5
•Soporte de lápiz
•Kit para instalación en pared LSA1U
•Brida para cables
•Cable de alimentación (varía en función
del país)
•Cable VGA
6 Acerca del monitor
•Cable HDMI
•Cable DP

Control Remoto

3. Arriba
Presione este botón para mover la selección hacia arriba en el menú OSD.
4. Izquierda
Presione este botón para mover la selección hacia la izquierda en el menú OSD.
5. Abajo
Presione este botón para mover la selección hacia abajo en el menú OSD.
6. Salir
Presione este botón para activar el menú OSD.
7. Brillo -
Presione este botón para reducir el brillo.
8. Volumen -
Presione este botón para bajar el volumen.
9. SILENCIO
Presione este botón para activar o desactivar la función de silencio.
10.Modos preestablecidos
Permite mostrar información acerca de los modos predefinidos.
1. Encendido y apagado
Permite encender o apagar este monitor.
2. Fuente entrada
Seleccione la fuente de entrada. Presione el botón seleccionar VGA, DP, HDMI. Presione el botón selección y salir.
8 Acerca del monitor
o para
para confirmar la
11. Derecha
Presione este botón para mover la selección hacia la derecha en el menú OSD.
12. OK
Permite confirmar una entrada o selección.
13. Salir
Presione para salir del menú.
14. Brillo +
Presione para aumentar el brillo.
15. Volumen +
Presione este subir el volumen.
Ocultar pantalla
Esta función permite al usuario ocultar temporalmente el contenido de la pantalla mostrando una pantalla blanca.
Pulse el botón control remoto para mostrar la pantalla blanca.
Asegúrese de que el menú OSD no está en pantalla cuando se activa esta función.
NOTA: No existe funcionalidad táctil en el monitor cuando esta función está
activada.
en el
Pulse el botón en el control remoto para salir de la pantalla blanca.
DisplayNote
Este monitor incorpora licencia de software de DisplayNote. Vaya a la documentación de DisplayNote que viene con el monitor para
información sobre la licencia de software y su descarga. Para más información, visite
https://www.displaynote.com/
Acerca del monitor 9
Insertar las pilas en el mando a distancia
El mando a distancia recibe alimentación a través de dos pilas de tipo AAA de 1,5 V.
Para instalar o quitar las pilas:
1. Presione y, a continuación, deslice la tapa para abrirla.
2. Alinee las pilas conforme a las indicaciones (+) y (−) que se encuentran
dentro del compartimento de dichas pilas.
3. Vuelva a colocar la tapa.
ADVERTENCIA: El uso incorrecto de pilas puede provocar fugas en
las mismas. Asegúrese de seguir las instrucciones que se indican a continuación:
• Coloque pilas de tipo “AAA” haciendo coincidir los signos (+) y (–) de cada una de ellas con los signos (+) y (–) del compartimento de las mismas.
• No mezcle tipos diferentes de pilas.
• No combine pilas nuevas con otras usadas. Si lo hace, se reducirá el período de
vida útil de las pilas.
• Quite las pilas gastadas inmediatamente para evitar fugas del líquido en el compartimento de las mismas. No toque el ácido de las pilas expuesto ya que puede dañar su piel.
NOTA: Si piensa que no va a utilizar el mando a distancia durante un prolongado
período de tiempo, quite las pilas.
Usar el mando a distancia
• No lo someta a impactos fuertes.
• No derrame agua ni ningún otro líquido sobre el mando a distancia. Si el mando
a distancia se moja, límpielo con un paño seco inmediatamente.
• Evite la exposición al calor y al vapor.
• No abra el mando a distancia excepto para instalar las pilas.
10 Acerca del monitor
Alcance de funcionamiento del mando a distancia
Apunte con la parte superior del mando a distancia hacia el sensor remoto del monitor LCD al tiempo que utiliza el botón.
Utilice el mando a distancia a una distancia no superior a 8 m del sensor de dicho mando o formando un ángulo horizontal y vertical no superior a 15º a una distancia de aproximadamente 5,6 m.
NOTA: El mando a distancia puede no funcionar correctamente cuando la luz
directa del sol o una luz intensa incide sobre el sensor del mando a distancia que se encuentra en la pantalla, o cuando hay un obstáculo en la trayectoria de la trasmisión de la señal.
Acerca del monitor 11

Identificar las partes y los controles

Vista frontal
1.
Lente de infrarrojos (con indicador LED)
Botones de función (para obtener más información, consulte la sección Utilizar el
2
monitor)
3 Botón de encendido y apagado (con indicador LED)
12 Acerca del monitor
Vista posterior
Etiqueta Descripción Uso
1 Orificio para tornillo Para instalación de accesorios. 2 Orificio para bridas para
cables
3 Orificios para instalación
VESA (400 mm)
4 Etiqueta de conector 5 Etiqueta de valores
normativos
6 Conector RJ-45 7 Etiqueta de número de serie
de código de barras
8 Conector de alimentación
de CA
Colocación de las bridas para cables complementarias. Para instalar el monitor.
Indica la ubicación de los conectores.
Enumera las autorizaciones de organismos reguladores.
Para uso del mando a distancia.
Tenga a mano esta etiqueta si necesita ponerse en contacto con el soporte técnico de Dell.
Para conectar el cable de alimentación del monitor.
Acerca del monitor 13
Vista lateral
Etiqueta Descripción Uso
1 Conector RS232 Conecte su PC mediante un cable. 2 Salida audio Conecte el enchufe miniestéreo de la barra
3 Entrada de audio Entrada de audio analógico (dos canales). 4 Conector VGA Para conectar su PC al monitor mediante
5 Conector Displayport Para conectar su PC al monitor mediante
6 Conector HDMI/MHL Conecte el cable HDMI de su equipo.
7 Conector HDMI Conecte el cable HDMI de su equipo. 8 Puertos de descarga
USB (Puerto exclusivo para
carga)
9 Puertos de descarga
USB
de sonido (compatible con una salida de dos canales).
un cable VGA.
un cable DP.
Conecte sus dispositivo MHL con un cable MHL.
Conecte sus dispositivos USB para carga. El puerto DCP es para dispositivos de carga
y no tiene líneas de datos.
Conecte sus dispositivos USB.
14 Acerca del monitor
10 Puerto de transmisión
USB
Conecte el cable USB que incluye su monitor al monitor y al equipo. Una vez conectado el cable, puede utilizar los conectores USB situados del monitor.
Vista inferior
1 Altavoz

Modos de administración de energía

Si ha instalado en su PC una tarjeta de gráficos o software de VESA compatible con DPMTM, el monitor puede reducir automáticamente el consumo de energía cuando no lo use. Esto se denomina Modo de ahorro de energía*. Si su PC detecta el uso del teclado, el ratón u otro dispositivo de entrada, el monitor reanudará el funcionamiento automáticamente. La tabla siguiente muestra el consumo de energía y los símbolos de
esta función automática de ahorro de energía.
Modos VESA
Funcionamiento normal
Modo de desconexión activa Apagado - - Apagado
Modo de red en reposo
Sincronización
horizontal
Activo Activo Activo Blanco 230W (máximo)
Inactiva Inactiva En
Inactiva Inactiva En
Consumo eléctrico P
Consumo eléctrico (TEC)
on
Sincronización
vertical
Vídeo
blanco
blanco
120 W
NA
Indicador de
alimentación
Blanco brillante
Blanco brillante
Acerca del monitor 15
Consumo
eléctrico
** 145W (típico)
Menos de 0,5 W
Menos de 0,3 W
Menos de 3 W
** Consumo eléctrico máximo con luminancia máxima y USB activo
Este documento es solamente a título informativo y refleja el rendimiento del laboratorio. El producto puede funcionar de forma diferente dependiendo del software, los componentes y los periféricos solicitados y no tiene obligación de actualizar tal información. En consecuencia, el cliente no debe basarse en esta información y tomar decisiones sobre tolerancias eléctricas o de cualquier otro tipo. No hay ninguna garantía expresa o implícita en cuanto a la exactitud o integridad.
NOTA: este monitor posee certificación ENERGY STAR
Este producto está cualificado para ENERGY STAR en la configuración de fábrica, la cual puede restaurarse mediante la función “ Restablecimiento de fábrica” en el menú OSD (en pantalla). Cambiar la configuración de fábrica o habilitar otras características podría incrementar el consumo eléctrico y superar el límite especificado de ENERGY STAR.
NOTA:
Pon: Consumo de potencia en modo activado tal y como se define en la versión Energy Star 8.0. TEC: Consumo total de energía en kWh tal y como se define en la versión Energy Star 8.0.
16 Acerca del monitor

Asignaciones de contactos

Conector RS232
Número de
contacto
1 2 RX 3 TX 4 5 TIERRA 6 7 Si usar 8 Si usar 9
Lado de 9 contactos del cable de señal conectado
Acerca del monitor 17
Conector VGA
Número de
contacto
1 Vídeo rojo 2 Vídeo verde 3 Vídeo azul 4 TIERRA 5 Comprobación automática 6 TIERRA-ROJO 7 TIERRA-VERDE 8 TIERRA-AZUL 9 DDC +5 V
10 TIERRA Sincronización
11 TIERRA 12 Datos DDC 13 Sinc. H. 14 Sinc. V. 15 Reloj DDC
Lado de 15 contactos del cable de señal conectado
18 Acerca del monitor
Conector DisplayPort
Número de
Lado de 20 contactos del cable de señal conectado
contacto
1 ML0(p) 2 TIERRA 3 ML0(n) 4 ML1(p) 5 TIERRA
6 ML1(n) 7 ML2(p) 8 TIERRA 9 ML2(n)
10 ML3(p)
11 TIERRA 12 ML3(n) 13 TIERRA 14 TIERRA 15 AUX(p) 16 GND 17 AUX(n) 18 HPD 19 DP_PWR_Return 20 +3.3 V DP_PWR
Acerca del monitor 19
Conector HDMI
Número de
Lado de 19 contactos del cable de señal conectado
contacto
1 DATOS TMDS 2+ 2 DATOS TMDS 2 APANTALLADO 3 O3DATOS TMDS 2­4 DATOS TMDS 1+ 5 DATOS TMDS 1 APANTALLADO
6 DO6DATOS TMDS 1-
7 DATOS TMDS 0+ 8 DATOS TMDS 0 APANTALLADO 9 DATOS TMDS 0-
10 RELOJ TMDS+
11 RELOJ TMDS APANTALLADO 12 RELOJ TMDS­13 CEC 14 Reservado (N.C. en dispositivo) 15 RELOJ DDC (SCL, línea de datos serie) 16 DATOS DDC (SDA, línea de datos serie) 17 DDC/CEC Tierra 18 +5 V POTENCIA 19 DETECCIÓN DE CONECTOR CONCORRIENTE (HPD)
20 Acerca del monitor
Conector MHL
Número de
Lado de 19 contactos del cable de señal conectado
contacto
1 DATOS TMDS 2+ 2 DATOS TMDS 2 APANTALLADO 3 O3DATOS TMDS 2­4 DATOS TMDS 1+ 5 TIERRA
6 DO6DATOS TMDS 1-
7 MHL+ 8 DATOS TMDS 0 APANTALLADO 9 MHL-
10 RELOJ TMDS+ 11 TIERRA 12 RELOJ TMDS­13 CEC 14 Reservado (N.C. en dispositivo) 15 RELOJ DDC (SCL, línea de datos serie) 16 DATOS DDC (SDA, línea de datos serie) 17 TIERRA 18 VBUS (+5 V, 900 mA máximo) 19 CBUS
Acerca del monitor 21
Conector RJ-45
Número de
contacto
1 D+ 2 RCT 3 D­4 D+ 5 RCT
6 D-
7 TIERRA 8 TIERRA 9 LED2_Y+
10 LED2_Y­11 LED1_G+ 12 LED1_G-
Lado de 12 contactos del cable de señal conectado
22 Acerca del monitor
Interfaz de bus serie universal (USB)
Esta sección proporciona información acerca de los puertos USB con los que cuenta el monitor.
NOTA: Este monitor es compatible con la interfaz certificada USB 3.0 de Super-
Speed.
Velocidad de transferencia
Alta velocidad (Super-Speed)
Alta velocidad 480 Mbps 4,5W (Máx., cada puerto)
Velocidad completa 12 Mbps 4,5W (Máx., cada puerto)
Frecuenciade datos Consumo de energía
5 Gbps 4,5W (Máx., cada puerto)
Conector USB ascendente
Número de contacto
1 VCC
2 D-
3 D+
4 GND
5 SSTX-
Lado de 9 clavijas del cable de señal
6 SSTX+
7 GND
8 SSRX-
9 SSRX+
Acerca del monitor 23
Conector USB descendente
Número de contacto Lado de 9 clavijas del cable de señal
1 VCC 2 D­3 D+ 4 GND 5 SSTX­6 SSTX+ 7 GND 8 SSRX­9 SSRX+
Puertos USB
• 1 ascendente (en la parte posterior)
• 3 descendentes (en la parte posterior)
•
1Puerto exclusivo para carga - El puerto DCP es para dispositivo de
carga y no tiene líneas de datos.
NOTA: Las funciones USB 3.0 precisan de un PC compatible con la interfaz USB
3.0.
NOTA: La interfaz USB del monitor sólo funciona cuando el monitor está
encendido o en el modo de ahorro de energía. Si apaga el monitor y vuelve a encenderlo a continuación, puede que los periféricos conectados tarden algunos segundos en continuar funcionando normalmente.
24 Acerca del monitor

Compatibilidad con la función Conectar y listo

Puede instalar el monitor con cualquier sistema compatible con la funcionalidad Conectar y listo. El monitor proporciona automáticamente a su PC los datos de identificación de visualización extendida (EDID, Extended Display Identification Data) utilizando protocolos de canal de datos de visualización (DDC, Display Data Channel) para que el sistema pueda configurarse automáticamente y optimizar la configuración del monitor. La mayoría de las instalaciones del monitor son automáticas. Si es necesario, puede seleccionar diferentes configuraciones.

Especificaciones del panel plano

Número de modelo
Tipo de pantalla Matriz activa - LCD TFT
Tipo de panel Alineación vertical
Imagen visible
Diagonal 1765,63 mm (69,513 pulgadas)
Área activa horizontal 1538,88 mm (60,59 pulgadas)
Área activa vertical 865,62 mm (34,08 pulgadas)
Área activa 1332085,31 mm² (2064,91 pulgadas²)
Densidad de píxeles 0,802 x 0,802 mm
Ángulo de visión:
Horizontal 176°, valor típico
Vertical 176°, valor típico
Salida de luminancia 380 cd/m² (valor típico)
Relación de contraste 3800 a 1 (valor típico)
Recubrimiento de la cubierta
Retroiluminación Sistema de barra de luces de LED
Tiempo de respuesta 8 ms como valor típico (gris a gris)
C7017T
Antideslumbra­miento con recubrimiento reforzado 2H
Profundidad de color 1.070 millones de colores
Gama de colores 86 % (valor típico) *
* La gama de colores para el modelo C7017T (valor típico) se basa en los estándares
de prueba CIE1976 (86 %) y CIE1931 (72%).
Acerca del monitor 25

Especificaciones táctiles

Número de modelo
Tipo Toque infrarrojo
Diagonal de panel 69
Área activa Extendido más allá del Área de visualización
Tocar método de entrada Dedos, Lápiz pasivo Número máximo de
multitoques Precisión de toque ≤ 2 mm (Más del 90% de la pantalla)
Tiempo de respuesta al toque
Sistema operativo
Superficie de vidrio Antireflejo, Antimancha, dureza (5H)
Grosor del vidrio 4 mm
NOTA: Windows XP, Vista, Mac OS son Toque Único.
C7017T
,58 pulgadas
10 puntos
≤ 15 ms
Windows XP, Vista, 7, 8, 8.1, 10, Chrome OS, Android, Linux Mac OS, iOS

Compatibilidad con sistema operativo Táctil

OS Versión Puntos de
toque
XP Vista 7 home basic
Windows
Chrome Versión 38 y superior Multitoque
Mac
Android Versión Kernel 3.0 y superior Toque único
7 (Ultimate, Professional, Home Premium) 8 (Pro, Enterprise) (Versión No OEM)
8.0 / 8.1(Pro, Enterprise) (Versión No OEM) 10 (Home, Professional, Enterprise, Education,
solo No OEM)
Versión 10.11 y superior Versión 10.6 - 10.10 Inferior a Versión 10.6
Toque único
Multitoque
Toque único
26 Acerca del monitor
NOTA: Mac OS requirió instalar el controlador de calibración “UDPP” para admitir
funciones de un toque o multitáctil. Descargue el controlador en http://support
.dell.com .

Especificaciones de la resolución

Número de modelo C7017T
Intervalo de exploración
• Horizontal 30 kHz a 83 kHz (automático)
• Vertical 56 Hz a 76 Hz (automático)
Resolución máxima preconfigurada
1920 x 1080 a 60 Hz

Especificaciones eléctricas

Número de modelo C7017T
Señales de entrada de vídeo
Señales de entrada de sincronización
Voltaje, frecuencia y corriente de entrada CA
Corriente de pico 120 V: 40 A (máx.)
• RGB analógica: 0,7 voltios ± 5%, impedancia de entrada de 75 ohmios
• DisplayPort, 600 mV para cada línea diferencial, impedancia de entrada de 100 ohmios por par diferencial
• HDMI(MHL), 600 mV para cada línea diferencial, impedancia de entrada de 100 ohmios por par diferencial
Sincronizaciones horizontal y vertical separadas, nivel TTL sin polaridad, SOG (SINCRONIZACIÓN en verde compuesta)
100 VCA a 240 VCA/50 Hz o 60 Hz ±3 Hz/4,0 A (valor típico)
240 V: 80 A (máx.)

Modos de visualización preconfigurados

En la tabla siguiente se muestran los modos preconfigurados para los que Dell garantiza el tamaño y centrado de imagen:
Modo de
visualización
VESA, 720 x 400 31,5 70,1 28,3 -/+ VESA, 640 x 480 31,5 59,9 25,2 -/­VESA, 640 x 480 37,5 75,0 31,5 -/-
Frecuencia
horizontal
(KHz)
Frecuencia
vertical (Hz)
Reloj de
píxeles
(MHZ)
Acerca del monitor 27
Polaridad de
sincronización
(Horizontal /
Vertical)
VESA, 800 x 600 37,9 60,3 40,0 +/+ VESA, 800 x 600 46,9 75,0 49,5 +/+ VESA, 1024 x 768 48,4 60,0 65,0 -/­VESA, 1024 x 768 60,0 75,0 78,8 +/+ VESA, 1152 x 864 67,5 75,0 108,0 +/+ VESA, 1280 x 1024 64,0 60,0 108,0 +/+ VESA, 1280 x 1024 80,0 75,0 135,0 +/+ VESA, 1600 x 900 60,0 60,0 108,0 +/+ VESA, 1920 x 1080 67,5 60,0 148,5 +/+

Modos de visualización

Modo de
visualización
640 x 480p 59,94
720 x 480p 59,94
720 x 576p 50,0
1280 x 720p 60,0
1280 x 720p 50,0
1920 x 1080i 60,0
1920 x 1080i 50,0
1920 x 1080p 30,0
720 (1440) x 480i 60,0
720 (1440) x 576i 50,0
Frecuencia (Hz)

Características físicas

En la tabla siguiente se enumeran las características físicas del monitor:
Número de modelo
Tipo de conector • Subminiatura D de 15 contactos (conector
C7017T
azul);
• DP, conector negro;
• HDMI (MHL)
28 Acerca del monitor
Tipo de cable de señal
Dimensiones:
VGA DisplayPort HDMI (MHL)
Altura
Anchura
Profundidad
Peso: Peso con embalaje
incluido Peso (para
instalación en pared o VESA, sin cables)
932,61 mm (36,72 pulgadas)
1593,5 mm (62,74 pulgadas)
95,1 mm (3,74 pulgadas)
78,6 kg (173,28 libras)
55,5 kg (122,36 libras)

Características medioambientales

En la tabla siguiente se muestran las condiciones medioambientales del monitor:
Número de modelo C7017T
Temperatura
• Funcionamiento
• Sin funcionar
Humedad
• Funcionamiento
0 °C a 40 °C (32 °F a 104 °F)
Almacenamiento: -20 °C a 60 °C (-4 °F a 140 °F) Transporte: -20 °C a 60 °C (-4 °F a 140 °F)
10 % a 80 % (sin condensación)
• Sin funcionar
Altitud
• Funcionamiento
• Sin funcionar
Disipación térmica 784,99 BTU/hora (máximo)
Almacenamiento: 5 % a 90 % (sin condensación) Transporte: 5 % a 90 % (sin condensación)
5 000 m (16 404 pies) máx.
12191 m (40 000 pies) máx.
495,89 BTU/hora (típico)
Acerca del monitor 29

Política de calidad y píxeles del monitor LCD

Durante el proceso de fabricación del monitor LCD, es poco frecuente que uno o varios píxeles se queden fijos en un estado invariable. El resultado visible es un píxel fijo que aparece como un punto sin color oscuro o brillante sumamente pequeño. Cuando el píxel permanece permanentemente iluminado, se conoce como “punto brillante.” Cuando el píxel permanece en negro, se conoce como “punto oscuro.”
Prácticamente en todos los casos, estos píxeles fijos son difíciles de ver y no afectan a la calidad o usabilidad de la pantalla. Una pantalla con 1 a 5 píxeles fijos se considera normal y dentro de los estándares competitivos. Para obtener más
información, consulte el sitio de Soporte técnico de Dell en:
http://www.dell.com/
support/monitors.

Instrucciones de mantenimiento

Cuidado del monitor
PRECAUCIÓN: Lea y siga las instrucciones de seguridad antes de limpiar el monitor.
PRECAUCIÓN: Antes de limpiar el monitor, desenchufe el cable de alimentación de la toma de corriente eléctrica.
Para obtener información acerca de las mejores prácticas, siga las instrucciones de la lista siguiente cuando desempaquete, limpie o manipule el monitor:
• Para limpiar la pantalla antiestática, humedezca ligeramente un paño suave y limpio con agua. Si es posible, utilice un tejido especial para limpiar pantallas o una solución adecuada para la capa de recubrimiento antiestática. No utilice benceno, diluyentes, amoníaco, limpiadores abrasivos o aire comprimido.
• Utilice un paño caliente ligeramente humedecido para limpiar los componentes de plástico. No utilice detergentes de ninguna clase, ya que algunos productos de este tipo dejan una película lechosa en los componentes de plástico.
• Si observa la presencia de un polvo blanco cuando desempaquete el monitor, límpielo con un paño. Este polvo blanco aparece durante el transporte del monitor.
• Manipule el monitor con cuidado, ya que los componentes de plástico de color oscuro pueden arañarse y presentar raspaduras de color blanco que destacarían sobre las zonas más claras del monitor.
• Para ayudar a mantener la máxima calidad de imagen en el monitor, utilice un protector de pantalla que cambie dinámicamente y apague el monitor cuando no lo utilice.
30 Acerca del monitor

Preparar el monitor

Conectar el monitor

ADVERTENCIA: antes de empezar con cualquiera de los procedimientos de esta sección, siga las Instrucciones de seguridad.
Para conectar el monitor al PC:
1. Apague el PC y desconecte el cable de alimentación.
2. Inserte el cable VGA / DP / HDMI / MHL negro en el puerto de vídeo
correspondiente situado en la parte posterior del equipo.
Conectar el cable VGA
Conectar el cable DP
Preparar el monitor 31
Conectar el cable HDMI
Conectar el cable MHL
Nota: los gráficos se utilizan solamente como referencia. El aspecto del
PC puede ser diferente.
32 Preparar el monitor

Instalación en pared

(Dimensiones del tornillo: M8 x 20 ~ 30 mm).
Consulte las INSTRUCCIONES DE INSTALACIÓN incluidas con el kit de instalación en pared LSA1U y el kit para instalación compatible con VESA (distancia de 400 x 400 mm).
1. Coloque el panel del monitor en un paño suave o cojín, sobre una mesa
plana y estable.
2. Utilice un destornillador para retirar los cuatro tornillos que fijan la cubierta de
plástico.
3. Fije al LCD el soporte de montaje del kit de montaje en pared.
4. Instale el LCD en la pared siguiendo las instrucciones incluidas con el kit de
montaje en soporte.
Para obtener más información, consulte el sitio web del proveedor del soporte para pared en
MSA1U_MTA1U_LSA1U_LTA1U-I.pdf
http://www.milestone.com/~/media/Files/Chief/Manuals/
Preparar el monitor 33

Utilizar el monitor

Encender el monitor

Presione el botón para encender el monitor.

Utilizar los controles del panel frontal

Utilice las teclas situado en el panel frontal del monitor para ajustar la
configuración de la imagen.
Teclas del panel frontal Descripción
A
Modos
preestablecidos
B
Volumen
C
Menú
D
Salir
Utilice la tecla Modos preestablecidos para elegir un modo de color preestablecido de una lista. Consulte Utilizar el menú OSD.
Utilice el botón Volumen para acceder directamente al menú de control “Volumen”.
Utilice la tecla Menú para abrir el menú en pantalla (OSD).
Utilice la tecla Salir para salir del menú en pantalla (OSD) cuando hay un menú o submenús activos.

Teclas del panel frontal

Teclas del panel frontal
34 Utilizar el monitor
Descripción
A
Arriba
B
Abajo
C
D
Aceptar
Atrás
Utilice la tecla Arriba para ajustar (aumentar en intervalos) elementos del menú OSD.
Utilice la tecla Abajo para ajustar (reducir en intervalos) elementos del menú OSD.
Utilice la tecla Aceptar para confirmar la selección.
Utilice la tecla Atrás para volver al menú anterior.

Utilizar el menú en pantalla (OSD)

Acceder al sistema de menú
NOTA: Si cambia la configuración y, a continuación, entra en otro menú o
sale del menú OSD, el monitor guardará automáticamente los cambios. Estos cambios también se guardan si cambia la configuración y, a continuación, espera a que el menú OSD desaparezca.
1. Presione el botón para abrir el menú OSD y mostrar el menú
principal.
Menú principal
NOTA: La función Ajuste automático sólo está disponible durante el uso de un
Utilizar el monitor 35
conector analógico (VGA).
2. Presione los botones y para alternar entre las opciones del menú.
A medida que se mueve de un icono a otro, el nombre de la opción se resalta.
3. Para seleccionar el elemento resaltado en el menú, presione de nuevo
el botón .
4. Presione los botones y para seleccionar el parámetro que desee.
5. Presione el botón para entrar en la barra deslizante y, a
continuación, utilice los botones o conforme a los indicadores del menú para realizar los cambios.
6. Seleccione  para volver al menú anterior sin aceptar la configuración
actual o  para aceptar y volver al menú anterior.
En la tabla siguiente se proporciona una lista con todas opciones de menú OSD y sus funciones.
Icono Menú y
submenús Consumo energético Brillo/ Contraste
Descripción
Este medidor muestra el nivel de energía consumido por el monitor en tiempo real.
Utilice el menú Brillo y Contraste para ajustar el brillo y el contraste.
Brillo Le permite ajustar el brillo o la luminancia de la retroiluminación.
Presione la tecla reducirlo (mínimo 0 ~ máximo 100).
Contraste Le permite ajustar el contraste o el grado de diferencia entre la
oscuridad y la claridad en la pantalla del monitor. Ajuste primero el brillo y, si sigue siendo insuficiente, ajuste también el contraste.
Presione la tecla reducirlo (mínimo 0 ~ máximo 100).
36 Utilizar el monitor
para aumentar el brillo y la tecla para
para aumentar el contraste y la tecla para
Ajuste automático
Utilice esta tecla para activar el menú de configuración y ajuste automático.
El cuadro de diálogo siguiente aparecerá en una pantalla negra, mientras el monitor se ajusta automáticamente a la entrada de corriente:
La opción Ajuste automático permite al monitor ajustarse automáticamente a la señal de vídeo entrante. Después de usar la opción Ajuste automático, puede seguir ajustando el monitor mediante los controles Reloj de píxeles (general) y Fase (precisión) del menú Configuración de pantalla.
NOTA: La opción Ajuste automático no se establecerá, si presiona el botón mientras no existan señales de entrada de vídeo ni cables conectados.
Esta opción solo está disponible cuando se utiliza el conector
analógico (VGA).
Utilizar el monitor 37
Fuente entrada
VGA Seleccione la entrada VGA cuando esté utilizando el conector
DP Seleccione la entrada DP cuando esté utilizando el conector digital
HDMI1/MHL Seleccione la entrada HDMI1/MHL cuando esté utilizando el
HDMI2 HDMI3
Selección automática Restablecer fuente de entrada
Utilice el menú Fuente de entrada para seleccionar entre señales de vídeo diferentes que se pueden conectar al monitor.
analógico (VGA). Presione para seleccionar la fuente de entrada VGA.
(DP). Presione
conector digital (HDMI1/MHL). Presione para seleccionar la fuente de entrada HDMI1/MHL. Seleccione la entrada HDMI2 y HDMI3 cuando esté utilizando el conector HDMI2 y HDMI3. Presione entrada HDMI2 y HDMI3. Seleccione Selección automática para buscar señales de entrada disponibles. Restablece la configuración de la Fuente de entrada de su monitor a la configuración de fábrica.
para seleccionar la fuente de entrada DP.
para seleccionar la fuente de
38 Utilizar el monitor
Color
Utilice el menú Color para ajustar la configuración de color del monitor.
Formato color entrada
Le permite establecer el modo de entrada de vídeo en:
•
RGB: Seleccione esta opción si el monitor está conectado a un PC o reproductor de DVD utilizando el adaptador DP. YPbPr: seleccione esta opción si el reproductor de DVD
•
solamente admite la salida YPbPr.
Utilizar el monitor 39
Modos predefinidos
Restablecer color
Le permite elegir modos de color preestablecidos en una lista.
• Estándar: Carga la configuración de color predeterminada
del monitor. Se trata del modo preestablecido predeterminado.
• Cálida: Aumenta la temperatura del color. La pantalla tiene
un aspecto más cálido con un matiz rojizo y amarillento.
• Color personal.: Le permite ajustar la configuración de
color manualmente. Presione las teclas los valores Rojo, Verde y Azul y crear su propio modo de color preestablecido.
Restablece la configuración de color del monitor a los valores predeterminados de fábrica.
y para ajustar
40 Utilizar el monitor
Pantalla
Utilice el menú Pantalla para ajustar la configuración de visualización del monitor.
Relación de aspecto
Posición horizontal
Posición vertical
Nitidez Esta función puede hacer que la imagen parezca más intensa o más
Reloj de píxel Los ajustes Fase y Reloj de píxeles le permiten ajustar el monitor
Fase Si no obtiene un resultado satisfactorio con el ajuste Fase, use el
Permite ajustar la relación de la imagen con los valores 16:9 panorámico, 4:3 o 5:4.
NOTA: A la resolución máxima preestablecida 1920 x 1080 , no es preciso ajustar el modo 16:9 panorámico.
Utilice los botones izquierda o hacia la derecha. El valor mínimo es “0” (-). El valor máximo es “100” (+).
Utilice los botones hacia abajo. El valor mínimo es “0” (-). El valor máximo es “100” (+).
NOTA: Los ajustes de Posición horizontal y Posición vertical solo están disponibles para entradas “VGA”.
suave. Utilice “100”.
según sus preferencias. Utilice los botones ajustes y conseguir la mejor calidad de imagen.
ajuste Reloj de píxeles (general) y, a continuación, la opción Fase (preciso) de nuevo.
NOTA: Las funciones de ajuste Reloj de píxeles y Fase sólo están disponibles para la entrada “VGA”.
o para desplazar la imagen hacia la
o para desplazar la imagen hacia arriba y
o para ajustar la nitidez entre los valores “0” y
o para realizar los
Utilizar el monitor 41
Tiempo de respuesta
Restablecer pantalla
Audio
Permite establecer el tiempo de respuesta en Normal o
Rápido. NOTA:
Normal (G a G típica/Ave.): 8 ms Rápido (G a G típica/Ave.): 6 ms
Seleccione esta opción para restablecer la configuración de pantalla predeterminada.
Volumen
Utilice los botones para ajustar el volumen. El valor mínimo es ‘0’ (-).El valor máximo es ‘100’ (+).
Fuente de audio
Permite establecer el modo Fuente de audio en:
•AudiodePC
•HDMI/DP
Altavoz Restablecer
sonido
Permite habilitar o deshabilitar la función Altavoz. Seleccione esta opción para restablecer la configuración de
pantalla predeterminada.
42 Utilizar el monitor
Energía
LED del botón de alimentación
USB
Restablecer energía
Le permite activar o desactivar el indicador LED de alimentación mientras el equipo se encuentra activo para ahorrar energía.
Le permite activar o desactivar la función USB durante el modo en espera del monitor.
NOTA: ACTIVAR/DESACTIVAR USB en el modo en espera solo está isponible cuando el cable de enlace ascendente USB está desenchufado. Esta opción se mostrará desactivada cuando el cable de enlace ascendente USB esté conectado.
Seleccione esta opción para restablecer la configuración de energía predeterminada.
Utilizar el monitor 43
Menú
Seleccione esta opción para ajustar la configuración del menú OSD, como, por ejemplo, los idiomas de dicho menú, el período de tiempo que el menú permanece en pantalla, etc.
Idioma Le permite establecer uno de los siguientes ocho idiomas para el
Transparencia Le permite ajustar el fondo del menú OSD de opaco a transparente. Temporizador Le permite establecer el tiempo que el menú OSD permanecerá
Bloqueo Controla el acceso del usuario a los ajustes. Si se selecciona la
menú OSD: Inglés, español, francés, alemán, portugués brasileño, ruso, chino simplificado o japonés.
activo después de presionar una tecla en el monitor. Use las teclas
incrementos de 1 segundo, de 5 a 60 segundos.
opción Bloqueo, el usuario no podrá realizar ajustes. Todas las teclas se bloquearán, excepto la tecla
Para desbloquear, utilice una de las siguientes opciones:
1. Presione la tecla de menú del mando a distancia para ir directamente al menú OSD para desbloquear.
2. Presione sin soltar la tecla del monitor durante 6 segundos para desbloquear.
y para ajustar el control deslizante en
.
ADVERTENCIA:
1. Durante el bloqueo, el menú OSD y el botón de alimentación se bloquearán.
2. Cuando sea necesario pagar el monitor, debe desbloquear el
Restablecer menú
botón de alimentación y del menú OSD.
Seleccione esta opción para restablecer la configuración del menú predeterminada.
44 Utilizar el monitor
Personalizar
Al seleccionar esta opción, podrá establecer dos teclas de acceso directo.
Atajo de teclado 1El usuario puede seleccionar las opciones “Modos preestablecidos”,
“Brillo/Contraste”, “Ajuste automático “, “Fuente de entrada”, “Relación de aspecto” y “Volumen” y establecerlas como botón de acceso directo.
Utilizar el monitor 45
Atajo de teclado 2El usuario puede seleccionar las opciones “Modos preestablecidos”,
“Brillo/Contraste”, “Ajuste automático “, “Fuente de entrada”, “Relación de aspecto” y “Volumen” y establecerlas como botón de acceso directo.
Restab. valores pers.
Otras
Le permite restablecer la configuración predeterminada de la tecla de acceso directo.
46 Utilizar el monitor
DDC/CI DDC/CI (Display Data Channel/Command Interface, es decir,
Canal de datos de visualización/Interfaz común) permite que una aplicación de software instalada en su PC ajuste la configuración de la pantalla del monitor, como por ejemplo el brillo, el balance de color, etc.
Habilitar (opción predeterminada): Optimiza el rendimiento del monitor y mejora la experiencia del usuario.
Deshabilitar: Deshabilita la opción DDC/CI y aparece el siguiente mensaje en la pantalla.
Condicionamiento LCD
Esta función ayudará a reducir los casos de retención de imagen. Si parece que una imagen permanece en el monitor, seleccione
Acondicionamiento de la pantalla LCD para ayudar a eliminar cualquier retención de imagen. El uso de la función Acondicionamiento de la pantalla puede tardar cierto tiempo. La función Acondicionamiento de la pantalla LCD no puede eliminar los casos graves de retención de imagen o de quemado.
NOTA: Utilice la función Acondicionamiento de la pantalla LCD únicamente cuando tenga un problema de retención de imágenes.
Aparecerá el siguiente mensaje de advertencia cuando el usuario seleccione “Habilitar” para la función Acondicionamiento de la pantalla LCD.
Firmware Versión actual del firmware. Dirección IP Dirección IP mostrada
Restablecer otro Seleccione esta opción para restablecer otras configuraciones
predeterminadas, tales como DDC/CI.
Restablecer Permite restablecer los valores predeterminados de fábrica de toda
la configuración del menú OSD.
Utilizar el monitor 47

Control Táctil de Visualización en Pantalla

Este monitor incluye Función Táctil de Visualización en Pantalla. Pulse en primer lugar los botones de teclado (A, B o C) para activar la Función Táctil de Visualización en Pantalla.
Cuando aparece el Menú de Visualización en Pantalla, solamente está disponible la Función Táctil de Visualización en Pantalla. Para usar la Función Táctil normal salga del Menú de Visualización en Pantalla.
Guía de funcionamiento táctil
Función Descripciones Ejecutar Toque los ICONOs para activar la función Salir
Toque
para salir
48 Utilizar el monitor

Mensajes del menú OSD

Cuando el monitor no admita un determinado modo de resolución, aparecerá el siguiente mensaje:
Esto significa que el monitor no puede sincronizarse con la señal que está recibiendo desde el PC. Consulte la sección Especificaciones del monitor para conocer los intervalos de frecuencia horizontal y vertical que puede manejar este monitor. El modo recomendado es 1920 x 1080.
Aparecerá el siguiente mensaje antes de que la función DDC/CI se deshabilite.
Cuando el monitor entre en el modo Ahorro de energía, se mostrará el siguiente mensaje:
Active el PC y reactive el monitor para acceder al menú OSD. Si presiona cualquier botón que no sea el de alimentación, aparecerán los siguientes
mensajes en función de la entrada seleccionada:
Utilizar el monitor 49
Si el cable VGA o DP o HDMI1/MHL o HDMI2 o HDMI3 no están conectados, aparecerá un cuadro de diálogo flotante, tal y como se muestra a continuación. El monitor entrará en el modo de Ahorro de energía después de 4 minutos si permanece en este estado.
50 Utilizar el monitor
Consulte la sección Solucionar problemas para obtener más información.
Utilizar el monitor 51

Establecer la resolución máxima

Para conseguir un rendimiento de visualización óptimo cuando utilice los sistemas operativos Microsoft Windows, establezca la resolución de la pantalla a 1920 x 1080 píxeles llevando a cabo los pasos descritos a continuación:
En Windows Vista ,Windows 7 ,Windows 8 o Windows 8.1:
1. En Windows 8 o Windows 8.1 únicamente, seleccione el icono dinámico del
escritorio para cambiar al escritorio clásico.
2. Haga clic con el botón secundario en el escritorio y haga clic en Resolución de pantalla.
3. Haga clic en la lista desplegable de resoluciones de pantalla y
seleccione 1920 x 1080.
4. Haga clic en Aceptar.
En Windows 10:
1. Haga clic con el botón secundario en el escritorio y, a continuación, en Configuración de la pantalla.
2. Haga clic en Configuración avanzada de la pantalla.
3. Haga clic en la lista desplegable de resoluciones de pantalla y seleccione
1920 x 1080
4. Haga clic en Aplicar.
Si no encuentra la opción 1920 x 1080, puede que deba actualizar el controlador de gráficos. Entre los escenarios que se muestran a continuación, elija aquel que mejor describa el sistema que esté utilizando en su PC y siga las instrucciones proporcionadas.
1: Tengo un PC de sobremesa Dell o un PC portátil Dell con acceso a Internet 2:Tengo un PC de sobremesa, PC portátil o tarjeta de gráficos Dell
52 Utilizar el monitor
Tengo un PC de sobremesa Dell o un PC portátil Dell con acceso a Internet
1. Diríjase a la página http://www.dell.com/support, especifique la
etiqueta de servicio y descargue el controlador más reciente para los gráficos
2. Después de instalar los controladores de su adaptador gráfico, intente
establecer de nuevo la resolución a 1920 x 1080 .
NOTA: Si no puede configurar la resolución a 1920 x 1080 , póngase en contacto con Dell para solicitar un adaptador gráfico que admita estas resoluciones.
Tengo un PC de sobremesa, PC portátil o tarjeta de gráficos Dell
En Windows Vista, Windows 7, Windows 8 o Windows 8.1:
1. En Windows 8 o Windows 8.1 únicamente, seleccione el icono dinámico del
escritorio para cambiar al escritorio clásico.
2. Haga clic con el botón secundario en el escritorio y elija Personalización.
3. Haga clic en Cambiar configuración de pantalla.
4. Haga clic en Configuración avanzada.
5. Identifique el controlador de gráficos suministrado a partir de la descripción
en la parte superior de la ventana (por ejemplo NVIDIA, ATI, Intel, etc.).
6. Consulte el sitio web del proveedor de tarjetas gráficas para obtener el
controlador actualizado (por ejemplo http://www.ATI.com O http://www. NVIDIA.com).
7. Después de instalar los controladores de su adaptador gráfico, intente
establecer de nuevo la resolución a
En Windows 10:
1. Haga clic con el botón secundario en el escritorio y, a continuación, en Configuración de la pantalla.
2. Haga clic en Configuración avanzada de la pantalla.
3. Haga clic en Propiedades del adaptador de la pantalla.
4. Identifique el controlador de gráficos suministrado a partir de la descripción
en la parte superior de la ventana (por ejemplo NVIDIA, ATI, Intel, etc.).
5. Consulte el sitio web del proveedor de tarjetas gráficas para obtener el controlador actualizado (por ejemplo http://www.ATI.com O http://www. NVIDIA.com).
6. Después de instalar los controladores de su adaptador gráfico, intente
establecer de nuevo la resolución a
NOTA: Si no puede configurar la resolución a contacto con el fabricante o adquiera un adaptador gráfico que admita la
resolución de vídeo
1920 x 1080.
1920 x 1080.
1920 x 1080.
1920 x 1080, póngase en
Utilizar el monitor 53

Gestión Web de Dell para monitores

Este monitor incluye capacidad de conexión en red que le permite acceso remoto y cambios de configuración como Selección de Fuente de Entrada, Brillo y Volumen. Antes de acceder a la función de Gestión Web del Monitor Dell, asegúrese de que tiene un cable Ethernet operativo conectado al puerto RJ45 de la parte trasera del monitor.
• Habilitar Ethernet
Pulse sin levantar el Botón 1 y el Botón 3 en el panel frontal durante 3 segundos para encender. Un icono de red durante 5 segundos.
• Deshabilitar Ethernet
Pulse sin levantar el Botón 1 y el Botón 3 en el panel frontal durante 3 segundos para apagar. Un icono de red durante 5 segundos.
Para acceder a la herramienta de Gestión Web de Monitor Dell necesita establecer las direcciones IP para su ordenador y para el monitor.
1. Pulse la tecla Menú en el mando a distancia para visualizar la dirección IP del monitor, o también, navegando hasta el Menú en Pantalla Menu > Otros. Por defecto, la dirección IP es 10.0.50.100
aparece y se muestra en la esquina superior izquierda
aparece y se muestra en la esquina superior izquierda
54 Utilizar el monitor
2. En la pestaña IP Properties (Propiedades IP) del ordenador, especifique
una dirección IP seleccionando Use the following IP address (Use la siguiente dirección IP) e introduzca los siguientes valores: Para dirección IP:
10.0.50.101; y para Máscara de Subred: 255.0.0.0 (deje las otras entradas en blanco).
3. La configuración de la dirección IP aparecerá así:
Utilizar el monitor 55
Para acceder y utilizar la herramienta de gestión web, siga estos pasos:
1. Abra el explorador web e introduzca la dirección IP (10.0.50.100) del monitor en
la barra de dirección.
2. La página de inicio de sesión se abrirá. Introduzca la Contraseña de
Administrador para continuar.
56 Utilizar el monitor
3. La página Home (Inicio) se abrirá:
4. Haga clic en la pestaña Network Settings (Ajustes de red) para ver los
ajustes de red.
Utilizar el monitor 57
5. Haga clic en Monitor Control (Control de monitor) para ver el estado
del monitor. La actualización de la información del monitor en la Gestión Web tarda de 3 a 5 minutos.
6. Haga clic en Security (Seguridad) para establecer una contraseña.
58 Utilizar el monitor
7. Actualizar Firmware para la tarjeta de red del monitor. Puede descargar
la última versión de firmware de la red, si está disponible, en el sitio web Dell Support (Ayuda de Dell) en www.dell.com/support.
Utilizar el monitor 59

Solucionar problemas

ADVERTENCIA: antes de empezar con cualquiera de los procedimientos de
esta sección, siga la sección Instrucciones de seguridad

Comprobación automática

El monitor le proporciona una función de comprobación automática que comprueba si el monitor funciona adecuadamente. Si el monitor y su PC están conectados correctamente, pero la pantalla del monitor permanece oscura, ejecute la comprobación automática del monitor llevando a cabo los pasos siguientes:
1. Apague tanto su PC como el monitor.
2. Desconecte los cable de vídeo de la parte trasera del equipo. Para garantizar el
funcionamiento adecuado de la autocomprobación, quite todos los cables VGA o DP o HDMI1/MHL o HDMI2 o HDMI3 de la parte posterior del equipo.
3. Encienda el monitor.
El cuadro de diálogo flotante debe aparecer en la pantalla (contra un fondo negro) si el monitor no detecta una señal de vídeo y funciona correctamente. En el modo de comprobación automática, el LED de alimentación permanece iluminado en color blanco. Además, en función de la entrada seleccionada, uno de los cuadros de diálogo que se muestra a continuación recorrerá
continuamente la pantalla.
4. Este cuadro también aparece durante el funcionamiento normal del sistema
en el caso de que el cable de vídeo se desconecte o sufra algún tipo de daño. El monitor entrará en el modo de Ahorro de energía después de 4 minutos si permanece en este estado.
5. Apague el monitor y vuelva a conectar el cable de vídeo; encienda tanto su PC
como el monitor.
Si la pantalla del monitor permanece en blanco después de haber realizado el procedimiento anterior, compruebe el controlador de vídeo y su PC, ya que el monitor funciona correctamente.
60 Solucionar problemas

Diagnósticos integrados

El monitor cuenta con una herramienta de diagnósticos integrados que ayuda a determinar si las anomalías de la pantalla que está experimentando son un problema inherente al monitor o a su PC y tarjeta de vídeo.
NOTA: Los diagnósticos integrados solo se pueden ejecutar cuando el cable de
vídeo esté desconectado y el monitor se encuentre en el modo de comprobación automática.
Para ejecutar los diagnósticos integrados:
1. Asegúrese de que la pantalla está limpia, es decir, no tiene partículas de polvo
en su superficie.
2. Desconecte los cables de vídeo de la parte posterior de su PC o monitor. A
continuación, el monitor entrará en el modo de comprobación automática.
3. Presione sin soltar el Botón 1 situado en el panel frontal durante 5 segundos.
Aparecerá una pantalla gris.
4. Inspeccione atentamente la pantalla para comprobar si tiene anomalías.
5. Presione de nuevo el Botón 1 situado en el panel frontal. El color de la pantalla
cambiará a rojo.
6. Inspeccione la pantalla para comprobar si tiene anomalías.
7. Repita los pasos 5 y 6 para inspeccionar la visualización en las pantallas verde,
azul, negra y blanca.
La comprobación finaliza cuando aparezca la pantalla Texto. Para salir, presione de nuevo e Botón 1.
Si no detecta ninguna anomalía en la pantalla con la herramienta de diagnósticos integrados, el monitor funciona correctamente. Compruebe la tarjeta de vídeo y su PC.
Solucionar problemas 61

Problemas comunes

La tabla siguiente incluye información general sobre problemas comunes del monitor que puede encontrar y las posibles soluciones.
Síntomas comunes
No hay vídeo/ LED de alimentación apagado
No hay vídeo/ LED de alimentación encendido
Enfoque de baja calidad
Vídeo tembloroso o borroso
El problema Soluciones posibles
No hay imagen • Asegúrese de que el cable de vídeo que conecta el
monitor y su PC esté conectado de forma correcta y segura.
•Utilizando otro equipo eléctrico, compruebe que la toma de corriente eléctrica funciona correctamente.
•Asegúrese de que el botón de alimentación esté completamente presionado.
•Asegúrese de seleccionar la fuente de entrada correcta empleando el botón de selección de Input Source.
•Compruebe la configuración de la opción “LED de botón de alimentación”, que encontrará en la sección Configuración de energía del menú OSD.
No hay imagen o no tiene brillo
La imagen está borrosa, difuminada o con sombras
Imagen ondulada o pequeño movimiento
•Aumente los controles de brillo y contraste mediante el menú OSD.
•Ejecute la comprobación de la función de comprobación automática.
•Compruebe que no haya contactos doblados ni rotos en el conector del cable de vídeo.
•Asegúrese de seleccionar la fuente de entrada correcta a través del menú Fuente de entrada Seleccionar.
•Ejecute los diagnósticos integrados.
•Lleve a cabo el ajuste automático mediante el menú OSD.
•Ajuste los controles Fase y Reloj de píxeles mediante el
menú OSD.
•Elimine los alargadores de vídeo.
•Restablezca la configuración de fábrica del monitor.
•Cambie la resolución de vídeo a la relación de aspecto
correcta (16:9).
•Lleve a cabo el ajuste automático mediante el menú OSD.
•Ajuste los controles Fase y Reloj de píxeles mediante el
menú OSD.
•Restablezca la configuración de fábrica del monitor.
•Compruebe que no haya factores ambientales que
puedan influir.
•Cambie de ubicación el monitor y pruébelo en otra sala.
62 Solucionar problemas
El mando a distancia no funciona
Píxeles desaparecidos
Píxeles bloqueados
Problemas con el brillo
Distorsión geométrica
Líneas horizontales y verticales
No se puede controlar el monitor LCD
La pantalla LCD tiene puntos
La pantalla LCD tiene puntos brillantes
La imagen está demasiado oscura o demasiado brillante La pantalla no está centrada correctamente
La pantalla tiene una o varias líneas
•Asegúrese de que la pila del mando a distancia está instalada correctamente.
•Asegúrate de que el sensor del mando a distancia está orientado hacia el sensor del mando a distancia del monitor situado en el lado inferior izquierdo.
•Apague y vuelva a encender la unidad.
•Un píxel permanentemente apagado es un defecto
natural que puede darse en la tecnología LCD.
Para obtener más información acerca de la política de calidad y píxeles del monitor Dell, consulte el sitio de soporte técnico de Dell en: http://www.dell.com/support/monitors.
•Apague y vuelva a encender la unidad.
•Un píxel permanentemente apagado es un defecto
natural que puede darse en la tecnología LCD.
Para obtener más información acerca de la política de calidad y píxeles del monitor Dell, consulte el sitio de soporte técnico de Dell en: http://www.dell.com/support/monitors.
•Restablezca la configuración de fábrica del monitor.
•Lleve a cabo el ajuste automático mediante el menú OSD.
•Ajuste los controles de brillo y contraste mediante el
menú OSD.
•Restablezca la configuración de fábrica del monitor.
•Lleve a cabo el ajuste automático mediante el menú OSD.
•Ajuste los controles de brillo y contraste mediante el
menú OSD.
•Restablezca la configuración de fábrica del monitor.
•Lleve a cabo el ajuste automático mediante el menú OSD.
•Ajuste los controles Fase y Reloj de píxeles mediante el
menú OSD.
•Realice la comprobación de la función de comprobación automática y verifique si estas líneas también están en el modo de comprobación automática.
•Compruebe que no haya contactos doblados ni rotos en el conector del cable de vídeo.
Solucionar problemas 63
Problemas de sincronización
Problema relacionados con la seguridad Problemas intermitentes
Ausencia de color
Color incorrecto
Retención de imagen provocada por dejar una imagen estática en el monitor durante un prolongado período de tiempo
La pantalla está movida o aparece rasgada
Señales visibles de humo o chispas
El monitor se enciende y se apaga de forma aleatoria
Ausencia de color de la imagen
Color de imagen incorrecto
Aparecen sombras tenues en la pantalla provocadas por la imagen estática mostrada
•Restablezca la configuración de fábrica del monitor.
•Lleve a cabo el ajuste automático mediante el menú OSD.
•Ajuste los controles Fase y Reloj de píxeles mediante el
menú OSD.
•Ejecute la comprobación de la función de comprobación automática para determinar si la pantalla movida también aparece en el modo de comprobación automática.
•Compruebe que no haya contactos doblados ni rotos en el conector del cable de vídeo.
•Reinicie su PC en el modo seguro.
•No realice ninguno de los pasos incluidos en la sección
de solución de problemas.
•Póngase en contacto con Dell inmediatamente.
•Asegúrese de que el cable de vídeo que conecta el
monitor y su PC esté conectado de forma correcta y segura.
•Restablezca la configuración de fábrica del monitor.
•Ejecute la comprobación de la función de comprobación
automática para determinar si este problema intermitente también ocurre en el modo de comprobación automática.
•Ejecute la comprobación de la función de comprobación automática.
•Asegúrese de que el cable de vídeo que conecta el monitor y su PC esté conectado de forma correcta y segura.
•Compruebe que no haya contactos doblados ni rotos en el conector del cable de vídeo.
•Cambie el modo de color en el menú OSD Color a Gráficos o Vídeo dependiendo de la aplicación.
•Pruebe con otra configuración preestablecida de color en el menú OSD Color. Ajuste el valor R/G/B en el menú OSD Color si la administración de color está desactivada.
•Cambie el formato de color de entrada a RGB PC o YPbPr en el menú OSD Color.
•Utilice la función de administración de energía para apagar el monitor siempre que no se utilice (para obtener más información, consulte Modos de administración de energía.
•De forma alternativa, utilice un protector de pantalla que cambie dinámicamente.
64 Solucionar problemas

Problemas específicos del producto

Síntomas específicos
La imagen de la pantalla es demasiado pequeña
No se puede ajustar el monitor mediante los botones del panel frontal No hay señal de entrada cuando se presionan los controles de usuario
La imagen no ocupa toda la pantalla
El problema Soluciones posibles
La imagen está centrada en la pantalla, pero no ocupa todo el área de visualización El menú OSD no aparece en la pantalla
No hay imagen, el LED se ilumina en blanco. Si presiona el botón “Arriba”, “Abajo” o “Menú”, aparece el mensaje “No hay señal de entrada”.
La imagen no puede ocupar la altura o anchura de la pantalla
•Restablezca la configuración de fábrica del monitor.
•Apague el monitor, desenchufe el cable de alimentación, vuelva enchufarlo y, por último, encienda el monitor.
•Compruebe la fuente de señal. Asegúrese de que su PC no se encuentra en el modo de ahorro de energía moviendo el ratón o presionando cualquier tecla del teclado.
•Compruebe si el cable de señal está correctamente conectado. Si es necesario, vuelva a enchufar el cable de señal.
•Reinicie el PC o el reproductor de vídeo.
•Debido a los diferentes formatos de vídeo (relación de aspecto) de los DVD, el monitor puede mostrarse a pantalla completa.
•Ejecute los diagnósticos integrados.
NOTA: Cuando elija el modo VGA o DP o HDMI1/MHL o HDMI2 o HDMI3, la función Ajuste automático no estará disponible.
Solucionar problemas 65

Problemas específicos de la interfaz de bus serie universal (USB)

Síntomas comunes
La interfaz USB no funciona
La interfaz USB 3.0 de alta velocidad se comporta con lentitud.
El problema Soluciones posibles
Los periféricos USB no funcionan
Los periféricos USB 3.0 de alta velocidad funcionan con lentitud o no funcionan
•Compruebe que el monitor esté encendido.
•Vuelva a conectar el cable ascendente al PC.
•Vuelva a conectar los periféricos USB (conector descendente)
•Apague y encienda de nuevo el monitor.
•Reinicie el PC.
• Ciertos dispositivos USB, como los discos
duros portátiles, requieren de una mayor corriente eléctrica; conecte el dispositivo directamente al PC.
•Compruebe que el PC sea compatible con la interfaz USB 3.0.
•Ciertos PC poseen puertos USB 3.0 y USB
2.0 y USB 1.1. Asegúrese de usar el puerto USB correcto.
•Vuelva a conectar el cable ascendente al PC.
•Vuelva a conectar los periféricos USB (conector descendente).
•Reinicie el PC
66 Solucionar problemas

Problemas específicos relacionados con el dispositivo de enlace de alta definición móvil (MHL)

Síntomas
El problema Soluciones posibles
comunes
La interfaz del dispositivo MHL no funciona.
El monitor no muestra la imagen del dispositivo MHL.
•Vuelva a conectar el cable de transmisión y asegúrese de que el cable del dispositivo MHL y el propio dispositivo MHL cuenten con certificación MHL.
•Compruebe que el dispositivo MHL esté encendido.
•Compruebe que el dispositivo MHL no esté en el modo de reposo..
•Compruebe que la conexión del cable MHL físico se corresponda con la fuente de entrada seleccionada en el menú OSD; como, por ejemplo, HDMI (MHL).
•Espere 30 segundos después de conectar el cable MHL; algunos dispositivos MHL tardan más en recuperarse.

Problemas táctiles

Síntomas comunes El problema Soluciones posibles
Pantalla táctil no responde en modo ahorro.
No pude despertar al monitor y al ordenador tocando en modo ahorro
•Asegúrese de que el cable USB que conecta con el PC y el monitor está conectado y seguro.
•Acceda al Administrador de Dispositivos y escoga Dispositivo de Interfaz HID bajo Dispositivo Humano.
•Seleccione Properties (Propiedades) de dispositivo compatible con HID.
•Permita al dispositivo despertar al ordenador.
Solucionar problemas 67

Problemas de Ethernet

Síntomas comunes El problema Soluciones posibles
Ethernet no funciona La Gestión Web de
Dell para control de Página Web de Monitores no funciona
•Asegúrese de que el cable de Red que conecta al Monitor está conectado y seguro.
•Pulse sin levantar el Botón 1 y el Botón 3 en el panel frontal durante 3 segundos para encender. Un icono de red muestra en la esquina superior izquierda durante 5 segundos.
•Pulse sin levantar el Botón 1 y el Botón 3 en el panel frontal durante 3 segundos para apagar. Un icono de red en la esquina superior izquierda durante 5 segundos.
aparece y se muestra
aparece y se
68 Solucionar problemas

Apéndice

Instrucciones de seguridad

ADVERTENCIA: La utilización de los controles, ajustes o procedimientos de forma
diferente a como se especifica en esta documentación puede producir descargas eléctricas y/o representar un peligro mecánico para los componentes.
Para obtener información acerca de las instrucciones de seguridad, consulte la Guía de información del producto.
Aviso FCC (solo para EE.UU.) y otra información sobre normativas
Para obtener detalles acerca de los avisos FCC y otra información sobre normativas, consulte el sitio web sobre el cumplimiento de normativas en www.dell.com\ regulatory_compliance.
Este dispositivo cumple con el Apartado 15 de las Reglas de la FCC. El funcionamiento está sujeto a las siguientes dos condiciones:
(1) Este dispositivo no debe generar interferencias perjudiciales. (2) Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo aquellas
que pudieran provocar un funcionamiento no deseado.

Póngase en contacto con Dell

Para clientes de los Estados Unidos, llame al 800-WWW-DELL (800-999-3355).
NOTA: Si no tiene una conexión activa a Internet, puede encontrar información
de contacto en su recibo de compra, factura de transporte, factura o catálogo de productos de Dell.
Dell ofrece distintas opciones de asistencia en línea y por teléfono. Su disponibilidad varía en función del país y el producto, y algunos servicios podrían no estar disponibles en su zona.
Para consultar contenido de soporte del monitor en línea:
1. Visite el sitio web www.dell.com/support/monitors Para ponerse en contacto con Dell en referencia a ventas, asistencia técnica o servicio
de atención al cliente:
1. Visite www.dell.com/support.
2. Compruebe su país o región en el menú desplegable Elija un país o región
situado en la parte superior izquierda de la página.
3. Haga clic en Contáctenos en la parte superior izquierda de la página.
4. Seleccione el servicio o enlace de soporte adecuado en función de sus
necesidades.
5. Seleccione el método de contacto con Dell que le resulte más
cómodoConfigurar el monitor.
Apéndice 69
Loading...
