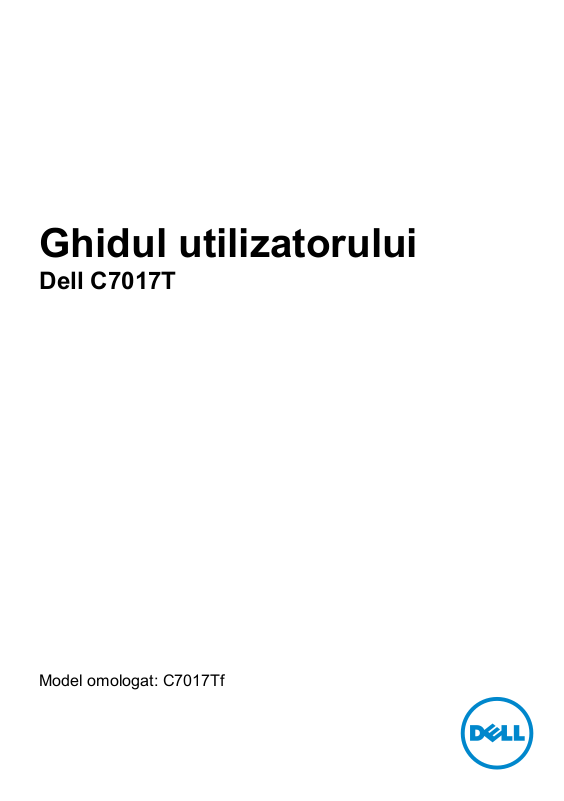

Ghidul utilizatorului

Dell C7017T

Model omologat: C7017Tf

2019

- 2019

-10

Rev.A05

Cuprins

Despre monitorul dvs. ................................5

Conţinutul pachetului . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Caracteristicile produsului. . . . . . . . . . . . . . . . . . . . . . . . 7

Telecomanda . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Identificarea componentelor şi comenzilor . . . . . . . . . . . . . . 12

Specificaţiile monitorului. . . . . . . . . . . . . . . . . . . . . . . . 15

Funcţie Plug and Play . . . . . . . . . . . . . . . . . . . . . . . . . 24

Calitatea monitorul LCD şi politica referitoare la pixeli . . . . . . . 29

Instrucţiuni pentru întreţinere . . . . . . . . . . . . . . . . . . . . . 29

Instalarea monitorului ...............................30

Conectarea monitorului . . . . . . . . . . . . . . . . . . . . . . . . 30

Montare pe perete . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Operarea monitorului................................34

Pornirea monitorului . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Utilizarea comenzilor de pe panoul frontal . . . . . . . . . . . . . . 34

Utilizarea meniului afişat pe ecran (OSD) . . . . . . . . . . . . . . . 35

Controlarea meniului OSD tactil . . . . . . . . . . . . . . . . . . . . 48

Mesajele OSD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Setarea rezoluţiei maxime . . . . . . . . . . . . . . . . . . . . . . . 52

Dell Web Management pentru monitoare . . . . . . . . . . . . . . . 55

3

Depanarea .........................................60

Testarea automată . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Diagnosticarea încorporată . . . . . . . . . . . . . . . . . . . . . . 61

Probleme comune . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Probleme specifice produsului . . . . . . . . . . . . . . . . . . . . 66

Probleme specifice interfeţei Universal Serial Bus (USB) . . . . . . 67

Probleme specifice interfeţei Mobile High-Definition Link (MHL) . . 68

Probleme legate de componenta tactilă. . . . . . . . . . . . . . . . 68

Probleme Ethernet . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Anexă.............................................70

Instrucţiuni privind siguranţa . . . . . . . . . . . . . . . . . . . . . 70

Înştiinţări FCC (Numai pentru SUA) şi alte informaţii privind omologarea

70

Contactaţi Dell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

4

Despre monitorul dvs.

Conţinutul pachetului

Monitorul dvs. este expediat împreună cu toate componentele prezentate mai jos.
Asiguraţi-vă că aţi primit toate componentele şi Contactaţi Dell dacă nu lipseşte ceva.

NOTĂ: Este posibil ca anumite articole să fie opţionale şi să nu fie expediate împreună

cu monitorul. Este posibil ca anumite caracteristici sau materiale să nu fie disponibile în
unele ţări.

• Monitor

• Telecomandă şi baterii (AAA x 2)

• Suport pentru telecomandă

• Stilou digital

• Suport pentru stiloul digital

Despre monitorul dvs. 5

Telecomanda

1. Pornire/Oprire

Porniţi sau opriţi acest monitor.

2. Input Source (Sursă de intrare)

Selectaţi sursa de intrare. Apăsaţi pe
butonul
dintre VGA, DP şi HDMI . Apăsaţi pe
butonul  pentru a confirma şi ieşi.

sau pentru a selecta

3. Sus

Apăsaţi pentru a deplasa în sus
selecţia din meniul OSD.

4. La stânga

Apăsaţi pentru a deplasa la
stânga selecţia din meniul OSD.

5. Jos

Apăsaţi pentru a deplasa în jos
selecţia din meniul OSD.

6. Menu (Meniu)

Apăsaţi pentru a activa meniul
OSD.

7. Brightness - (Luminozitate -)

Apăsaţi pentru a reduce
luminozitatea.

8. Volume - (Volum -)

Apăsaţi pentru a reduce volumul.

9. MUTE (Silenţios)

Apăsaţi pentru a activa/dezactiva
funcţia de oprire a sunetului.

10. Preset Modes (Moduri
presetate)

Afişează informaţii despre
modurile presetate.

11. La dreapta

Apăsaţi pentru a deplasa la
dreapta selecţia din meniul OSD.

12. OK

Confirmaţi o intrare sau o selecţie.

13. Ieşire

Apăsaţi pentru a ieşi din meniu.

14. Brightness + (Luminozitate)

Apăsaţi pentru a creşte
luminozitatea.

15. Volume + (Volum +)

Apăsaţi pentru a creşte volumul.

8 Despre monitorul dvs.

Ascundere ecran

Această caracteristică permite utilizatorului să ascundă temporar conținutul
ecranului, prin afișarea unui ecran alb.

Apăsați butonul
telecomandă pentru a
afișa un ecran alb.

Asigurați-vă că meniul OSD nu se află pe ecran atunci când activați această
caracteristică.

NOTĂ: Funcția tactilă a monitorului nu este disponibilă cât timp este activată această

caracteristică.

de pe

Apăsați butonul de pe
telecomandă pentru a ieși
din ecranul alb.

DisplayNote

Acest monitor este prevăzut cu software licențiat de la DisplayNote.
Consultați documentația DisplayNote care însoțește monitorul pentru a obține

informații despre licența și descărcarea aplicației software.
Pentru mai multe informații, vizitați

https://www.displaynote.com/

Despre monitorul dvs. 9

Introducerea bateriilor în telecomandă

Telecomanda este alimentată de două baterii AAA de 1,5 V.
Pentru a instala sau înlocui bateriile:

1. Apăsaţi şi glisaţi capacul pentru a-l deschide.

2. Dispuneţi bateriile conform indicaţiilor (+) şi (–) în interiorul compartimentului

pentru baterii.

3. Montaţi capacul la loc.

PRECAUŢIE: Utilizarea incorectă a bateriilor poate conduce la scurgeri sau

crăpare. Aveţi grijă să respectaţi aceste instrucţiuni:

• Aşezaţi bateriile „AAA” potrivind semnele (+) şi (–) de pe fiecare baterie cu semnele
(+) şi (–) din compartimentul pentru baterii.

• Nu combinaţi baterii de tipuri diferite.

• Nu combinaţi baterii noi cu unele vechi. Acest lucru conduce la scurtarea duratei de
funcţionare sau la scurgeri ale bateriilor.

• Îndepărtaţi imediat bateriile consumate pentru a preîntâmpina scurgerea lichidului în
compartimentul pentru baterii. Nu atingeţi acid eliberat din baterie, deoarece vă poate
afecta pielea.

NOTĂ: Dacă urmează să nu mai utilizaţi telecomanda o perioadă lungă de timp,

scoateţi bateriile.

Manevrarea telecomenzii

• Nu o supuneţi la şocuri puternice.

• Nu permiteţi stropirea telecomenzii cu apă sau alt lichid. În cazul în care telecomanda
este udată, ştergeţi-o imediat.

• Evitaţi expunerea la căldură şi aburi.

• În afară de instalarea bateriilor, nu deschideţi telecomanda.

10 Despre monitorul dvs.

Distanţa operaţională a telecomenzii

Îndreptaţi partea superioară a telecomenzii către senzorul pentru telecomandă al
monitorului LCD atunci când apăsaţi pe butoane.

Utilizaţi telecomanda de la o distanţă de până la 8 m faţă de senzorul pentru
telecomandă sa la un unghi orizontal sau vertical de 15°, de la o distanţă de până
la 5,6 m.

NOTĂ: Este posibil ca telecomanda să nu funcţioneze corect dacă senzorul pentru

telecomandă de pe monitor se află în bătaia directă a soarelui sau a unui corp de
iluminat puternic sau când există un obstacol în calea semnalului transmis.

Despre monitorul dvs. 11

Identificarea componentelor şi comenzilor

Vedere din faţă

1 Lentilă IR (cu indicator LED)

Butoane pentru funcţii (Pentru informaţii suplimentare, consultaţi Operarea

2

monitorului)

3 Buton Pornire/Oprire (cu indicator LED)

12 Despre monitorul dvs.

Vedere din spate

Etichetă Descriere Utilizare

1 Orificiu pentru şurub Pentru montarea unui accesoriu.
2 Orificiu pentru suportul pentru

fire

3 Orificii de montare VESA (400

mm)

4 Etichetă conector Indică tipul de conector.
5 Etichetă pentru clasa de

omologare

6 Conector RJ-45 Pentru utilizarea telecomenzii.

7 Etichetă cu numărul de serie

şi codul de bare

8 Conector de alimentare c.a. Conectaţi cablul de alimentare a

Poziţionează suportul pentru firul
accesoriului.
Pentru suspendarea monitorului.

Enumeră aprobările de omologare.

Consultaţi această etichetă dacă aveţi
nevoie să contactaţi asistenţa tehnică
Dell.

monitorului.

Despre monitorul dvs. 13

Vedere laterală

Etichetă Descriere Utilizare

1 Conector RS232 Conectaţi computerul printr-un cablu RS232.
2 Ieşire audio Conectaţi fişa stereo mini a barei de sunet (suportă

3 Intrare audio Intrare pentru sunet analogic (două canale).

ieşire pe două canale).

4 Conector VGA Conectaţi computerul la monitor printr-un cablu

5 Conector DisplayPort Conectaţi computerul printr-un cablu DP.
6 Conector HDMI (MHL) Conectaţi computerul printr-un cablu HDMI.

7 Conector HDMI Conectaţi computerul printr-un cablu HDMI.

8 Port de emisie USB

(Port de încărcare
dedicat)

9 Port de emisie USB Conectaţi dispozitivele USB.

10 Port de recepţie USB Conectaţi la computer cablul USB primit împreună

VGA.

Conectaţi dispozitivele MHL printr-un cablu MHL.

Conectaţi dispozitivele USB pentru a le încărca.
Portul DCP este pentru încărcarea dispozitivului şi

nu dispune de linii de transmitere a datelor.

cu monitorul. După conectarea acestui cablu, puteţi
utiliza conectorii USB de pe monitor.

14 Despre monitorul dvs.

Vedere de jos

1 Boxe

Moduri de gestionare a energiei

Dacă aveţi instalată o placă video sau un software compatibil cu standardul DPM™ VESA,
monitorul reduce automat consumul de energie atunci când nu este utilizat. Acest lucru
poartă numele de Mod de economisire a energiei*. Atunci când computerul detectează o
interacţiune prin tastatură, mouse sau alt dispozitiv de intrare, monitorul se reaprinde
automat. Următorul tabel prezintă consumul de energie şi semnalarea acestei
caracteristici de economisire automată a energiei:

Moduri
VESA

Funcţionare
normală

Mod activ oprit Inactiv Inactiv Gol Alb strălucitor Sub 0,5 W
Oprire - - Oprit
Mod standby

în reţea

Consum de energie Pon
Consum total energie (TEC)

** Consum maxim de energie cu luminozitate maximă şi USB activ.

Acest document este doar cu titlu informativ şi reflectă performanţele din laborator. Este
posibil ca produsul dvs. să se comporte diferit, în funcţie de software, componentele şi
perifericele pe care le-aţi comandat, iar acest lucru nu va implica obligaţia actualizării
acestor informaţii. În consecinţă, clientul nu trebuie să se bazeze pe aceste informaţii în
vederea luării unor decizii privind toleranţe electrice sau de alt fel. Nu se oferă nicio garanţie
expresă sau implicită cu privire la exactitatea sau integralitatea acestor informaţii.

Sincronizare
orizontală

Activ Activ Activ Alb

Inactiv Inactiv Gol Alb strălucitor Sub 3 W

Sincronizare
verticală

Video

Indicator de
alimentare

Consum de
energie

230 W (Maximum)**
145 W (Normal)

Sub 0,3 W

120 W
NA

Despre monitorul dvs. 15

NOTĂ: NOTĂ: Acest monitor este certificat

ENERGY STAR.

Acest produs se califică pentru norma ENERGY STAR cu
setările implicite de fabrică, care pot fi restaurate cu
funcţia ”Factory Reset (Resetare la valorile din fabrică)” din
meniul OSD. Schimbarea setărilor implicite de fabrică sau
activarea altor funcţii pot creşte consumul de energie care
pot depăşi limitele specificate de către ENERGY STAR.

NOTĂ:

Pon: Consum de energie în modul Pornit aşa cum este definit în Energy Star,
versiunea 8.0.
TEC: Consum total de energie în kWh aşa cum este definit în Energy Star, versiunea

8.0.

16 Despre monitorul dvs.

Alocările pinilor

Conector RS232

Număr pin

1

2 RX
3 TX
4
5 GND
6
7 Neutilizat
8 Neutilizat
9

Conector VGA

Număr pin

1 Video - roşu
2 Video - verde
3 Video - albastru
4 GND
5 Auto-test
6 GND-R
7 GND-G

Capătul pentru monitor al cablului de semnal
cu 9 pini

Capătul pentru monitor al cablului de semnal
cu 15 pini

Despre monitorul dvs. 17

8 GND-B
9 DDC +5 V

10 Sincronizare GND
11 GND

12 Date DDC
13 Sincronizare orizontală
14 Sincronizare verticală
15 Ceas DDC

Conector DisplayPort

Număr pin

1 ML0(p)
2 GND
3 ML0(n)
4 ML1(p)
5 GND

6 ML1(n)
7 ML2(p)
8 GND
9 ML2(n)

10 ML3(p)
11 GND

12 ML3(n)
13 GND
14 GND
15 AUX(p)
16 GND
17 AUX(n)

Capătul cu 20 pini al cablului de semnal
conectat

18 Despre monitorul dvs.

18 HPD
19 DP_PWR_Return
20 +3,3 V DP_PWR

Conector HDMI

Număr pin

1 TMDS DATA 2+
2 TMDS DATA 2 SHIELD
3 TMDS DATA 2­4 TMDS DATA 1+
5 TMDS DATA 1 SHIELD

6 TMDS DATA 1­7 TMDS DATA 0+
8 TMDS DATA 0 SHIELD
9 TMDS DATA 0-

10 TMDS CLOCK+
11 TMDS CLOCK SHIELD

12 TMDS CLOCK­13 CEC
14 Rezervat (N.C. pe dispozitiv)
15 DDC CLOCK (SCL)
16 DDC DATA (SDA)
17 Masă DDC/CEC
18 ALIMENTARE +5 V
19 DETECTARE HOT PLUG

Capătul cu 19 pini al cablului de semnal
conectat

Despre monitorul dvs. 19

Conector MHL

Număr pin Capătul cu 19 pini al cablului de semnal conectat

1 TMDS DATA 2+
2 TMDS DATA 2 SHIELD
3 TMDS DATA 2­4 TMDS DATA 1+
5 GND

6 TMDS DATA 1­7 MHL+
8 TMDS DATA 0 SHIELD
9 MHL-

10 TMDS CLOCK+
11 GND

12 TMDS CLOCK­13 CEC
14 Rezervat (N.C. pe dispozitiv)
15 DDC CLOCK (SCL)
16 DDC DATA (SDA)
17 GND
18 VBUS (+5 V, 900 mA maxim)
19 CBUS

20 Despre monitorul dvs.

Conector RJ-45

Număr pin Capătul cu 12 pini al cablului de semnal conectat

1 D+
2 RCT
3 D­4 D+
5 RCT

6 D­7 GND
8 GND
9 LED2_Y+

10 LED2_Y-
11 LED1_G+

12 LED1_G-

Despre monitorul dvs. 21

Interfaţă Universal Serial Bus (USB)

Această secţiune vă oferă informaţii despre porturile USB disponibile pe monitor.

NOTĂ: Acest monitor suportă interfaţa USB 3.0 certificată Super-Speed.

Viteză de

transfer

Super-Speed 5 Gbps 4.5W (max. pe fiecare port)

High Speed 480 Mbps 4.5W (max. pe fiecare port)

Full Speed 12 Mbps 4.5W (max. pe fiecare port)

Conector de recepţie USB

Număr pin Capătul cu 9 pini al conectorului

1 VCC

2 D-

Rată de

date

Consum de energie

3 D+

4 GND

5 SSTX-

6 SSTX+

7 GND

8 SSRX-

9 SSRX+

22 Despre monitorul dvs.

Conector de emisie USB

Număr pin Capătul cu 9 pini al conectorului

1 VCC
2 D­3 D+
4 GND
5 SSTX­6 SSTX+
7 GND
8 SSRX­9 SSRX+

Porturi USB

• 1 recepţie

• 3 emisie

• 1 Port de încărcare dedicat - Portul DCP este pentru încărcarea
dispozitivului şi nu dispune de linii de transmitere a datelor.

NOTĂ: Funcţionalitatea USB 3.0 necesită un computer cu conexiune USB 3.0.
NOTĂ: Interfaţa USB a monitorului funcţionează numai când monitorul este pornit

sau în modul de economisire a energiei. Dacă opriţi monitorul şi apoi în porniţi la loc,
este posibil ca perifericele ataşate să aibă nevoie de câteva secunde pentru a-şi relua
funcţionarea normală.

Despre monitorul dvs. 23

Funcţie Plug and Play

Puteţi instala monitorul în orice sistem compatibil Plug and Play. Monitorul furnizează
automat computerului Datele extinse de identificare a afişajului (EDID) prin protocoale
pentru Canal de date de afişare (DDC), pentru a permite sistemului să se configureze şi să
optimizeze setările monitorului. Majoritatea instalărilor monitorului se realizează automat.
Dacă este necesar, puteţi selecta diferite setări.

Specificaţiile panoului plat

Număr model C7017T

Tip ecran Matrice activă - TFT LCD

Tip panou Aliniere verticală

Imagine vizibilă

Diagonală 1765,63 mm (69,513 inch)

Suprafaţă activă orizontală 1538,88 mm (60,59 inch)

Suprafaţă activă verticală 865,62 mm (34,08 inch)

2

Suprafaţă activă 1332085,31 mm

Dimensiune pixel 0,802 x 0,802 mm

Unghi de vizibilitate:

Frecvenţă 176° normal

Frecvenţă 176° normal

(2064,91 inch2)

Luminozitate 380 cd/m² (normal)

Raport contrast 3800 la 1 (normal)

Straturi ecran Anti-strălucire cu strat dur 2H

Retroiluminare Sistem cu bară de lumină cu LED-uri

Timp de răspuns 8 ms normal (gri la gri)

Adâncime de culoare 1,07 miliarde de culori

Scară de culori 86% (normal) *

* Scara de colori (normală) pentru modelul C7017T este determinată pe baza standardelor
de testare CIE1976 (86%) şi CIE1931 (72%).

24 Despre monitorul dvs.

Specificaţii privind suportul tactil

Număr model C7017T

Tip Suport tactil cu raze infraroşii

Diagonala panoului 69,58 inch

Suprafaţă activă Extinsă dincolo de zona de vizualizare
Metodă de introducere tactilă Degete, Stilou digital pasiv

Număr maxim de puncte
tactile

Acurateţea recunoaşterii
atingerii

Timp de răspuns la atingere ≤ 15 ms

Sistem de operare

Suprafaţă din sticlă Previne orbirea, previne apariţia urmelor,

Grosimea sticlei 4 mm

NOTĂ: Sistemele de operare Windows XP, Vista şi Mac OS recunosc o singură

atingere.

10 puncte

≤ 2 mm (peste 90% din ecran)

Windows XP, Vista, 7, 8, 8.1, 10,
Chrome OS, Android, Linux
Mac OS, iOS

duritate (5H)

Compatibilitatea cu sistemele de operare

OS Versiune Puncte tactile

XP
Vista
7 Home Basic

Windows

Chrome Vers. 38 şi superioare Multi-atingere

Mac

Android Versiunea de kernel 3.0 şi versiunile

7 (Ultimate, Professional, Home Premium)
8 (Pro, Enterprise) (versiune non-OEM)

8.0 / 8.1(Pro, Enterprise) (versiune non-OEM)
10 (Home, Professional, Enterprise,

Education, numai non-OEM)

Vers. 10.11 şi superioare
Vers. 10.6 - 10.10
Sub vers. 10.6

superioare

Despre monitorul dvs. 25

O singură atingere

Multi-atingere

O singură atingere

O singură atingere

NOTĂ: Pentru Mac OS este necesară instalarea driverului de calibrare „UDPP” pentru

a fi acceptate funcţiile de atingere simplă/atingere multiplă. Puteţi descărca driverul de
la adresa http://support .dell.com .

Specificaţii privind rezoluţia

Număr model C7017T

Interval de scanare

• Frecvenţă De la 30 kHz la 83 kHz (automat)

• Frecvenţă De la 56 Hz la 76 Hz (automat)

Rezoluţie presetată maximă 1920 x 1080 la 60 Hz

Specificaţii electrice

Număr model C7017T

Semnale de intrare
video

Semnale de intrare
pentru sincronizare

Tensiune de intrare
c.a. / Frecvenţă /
Intensitate
Supracurent 120 V: 40 A (Max.)

• Analogic RGB: 0,7 volţi ± 5%, impedanţă de intrare 75 ohm

• DisplayPort, 600mV pentru fiecare linie diferenţială,
impedanţă de intrare 100 ohm pentru fiecare pereche
diferenţială

• HDMI (MHL), 600 mV pentru fiecare linie diferenţială,
impedanţă de intrare 100 ohm pentru fiecare pereche
diferenţială

Sincronizări orizontală şi verticală separate, nivel TTL fără
polarizare, SOG (Sincronizare compusă pe verde)

De la 100 V c.a. la 240 V c.a. / 50 Hz sau 60 Hz ± 3 Hz / 4,0 A
(max.)

240 V: 80 A (Max.)

Moduri de afişare presetate

Următorul tabel prezintă modurile presetate pentru care Dell garantează dimensiunea şi
centrarea imaginii:

Frecvenţă

Mod de afişare

orizontală

(kHz)

VESA, 720 x 400 31,5 70,8 28,3 -/+

VESA, 640 x 480 31,5 59,9 25,2 -/-

Frecvenţă

verticală (Hz)

Pixel Clock

(Ceas pixel)

(MHz)

Polaritate

sincronizare

(Orizontal/

Vertical)

VESA, 640 x 480 37,5 75,0 31,5 -/-

26 Despre monitorul dvs.

VESA, 800 x 600 37,9 60,3 40,0 +/+

VESA, 800 x 600 46,9 75,0 49,5 +/+

VESA, 1024 x 768 48,4 60,0 65,0 -/-

VESA, 1024 x 768 60,0 75,0 78,8 +/+

VESA, 1152 x 864 67,5 75,0 108,0 +/+

VESA, 1280 x 1024 64,0 60,0 108,0 +/+

VESA, 1280 x 1024 80,0 75,0 135,0 +/+

VESA, 1600 x 900 60,0 60,0 108,0 +/+

VESA, 1920 x 1080 67,5 60,0 148,5 +/+

Moduri de afişare pentru sursă MHL

Mod de afişare verticală (Hz)

640 x 480 p 59,94

720 x 480p 59,94

720 x 576p 50

1280 x 720p 60

1280 x 720p 50

1920 x 1080i 60

1920 x 1080i 50

1920 x 1080p 30

720 (1440) x 480i 60
720 (1440) x 576i 50

Caracteristici fizice

Următorul tabel prezintă caracteristicile fizice ale monitorului:

Număr model C7017T

Tip conector D-sub miniatural cu 15 pini (conector negru)

DP, conector negru
HDMI (MHL)

Tip cablu de semnal VGA

DisplayPort
HDMI (MHL)

Despre monitorul dvs. 27

Dimensiuni:
Înălţime 932,61 mm (36,72 inch)

Lăţime 1593,5 mm (62,74 inch)
Adâncime 95,1 mm (3,74 inch)

Greutate:
Greutate cu ambalaj 78,6 kg (173,28 lb)
Greutate (pentru calculul

montării pe perete sau
VESA - fără cabluri)

55,5 kg (122,36 lb)

Caracteristici de mediu

Următorul tabel prezintă condiţiile de mediu pentru monitorul dvs.:

Număr model C7017T

Temperatură

• În funcţiune

• Oprit

Umiditate

• În funcţiune

• Oprit

Altitudine

• În funcţiune

• Oprit

Disipare termică 784,99 BTU/oră (maxim)

De la 0°C la 40°C (de la 32°F la 104°F)

Depozitare: De la -20°C la 60°C (de la -4°F
la 140°F)

Expediere: De la -20°C la 60°C (de la -4°F la
140°F)

De la 10% la 80% (fără condens)

Depozitare: De la 5% la 90% (fără condens)
Expediere: De la 5% la 90% (fără condens)

5.000 m (16.404 ft) max.

12.191 m (40.000 ft) max.

495,89 BTU/oră (normal)

28 Despre monitorul dvs.

Calitatea monitorul LCD şi politica referitoare la pixeli

În cursul procesului de fabricaţie a monitoarelor LCD, nu este neobişnuit ca unul sau mai
mulţi pixeli să se blocheze într-o anumită stare. Rezultatul vizibil este un pixel x, ce apare
sub forma unei pete întunecate sau strălucitoare, necolorate, extrem de mici. Când pixelul
rămâne aprins permanent, acesta este numeşte „punct aprinsˮ. Când pixelul rămâne
negru, acesta este numeşte „punct stinsˮ.

În aproape toate cazurile, pixelii ficşi sunt dificil de văzut şi nu diminuează calitatea sau
utilitatea ecranului. Un ecran care conţine între 1 şi 5 pixeli ficşi este considerat normal
şi în standardele de competitivitate. Pentru informaţii suplimentare, consultaţi site-ul de

asistenţă Dell la adresa:

http://www.dell.com/support/monitors.

Instrucţiuni pentru întreţinere

Îngrijirea monitorului

PRECAUŢIE: Înainte să curăţaţi monitorul, citiţi şi urmaţi instrucţiunile
referitoare la siguranţă.

PRECAUŢIE: Înainte să curăţaţi monitorul, decuplaţi cablul de
alimentare al monitorului din priza electrică.

Pentru o utilizarea optimă, urmaţi instrucţiunile din lista de mai jos la despachetarea,
curăţarea şi manipularea monitorului:

• Pentru a curăţa ecranul antistatic, udaţi puţin cu apă o cârpă moale şi curată. Dacă
aveţi posibilitatea, utilizaţi o cârpă specială pentru curăţarea ecranelor, compatibilă cu
stratul antistatic. Nu utilizaţi benzină, diluant, amoniac, soluţii de curăţare abrazive sau
aer comprimat.

• Pentru curăţarea materialelor plastice, utilizaţi o cârpă uşor umezită cu apă caldă.
Evitaţi să utilizaţi vreun fel de detergent, deoarece anumiţi detergenţi lasă o peliculă
albă pe materialele plastice.

• Dacă observaţi un praf alb în momentul despachetării monitorului, ştergeţi-l cu o
cârpă. Acest praf alb apare la expedierea monitorului.

• Manipulaţi monitorul cu grijă, deoarece pe un monitor de culoare închisă zgârieturile
vor fi mai evidente decât pe unul de culoare deschisă.

• Pentru a contribui la menţinerea calităţii optime a imaginii de pe monitor, utilizaţi un
economizor de ecran cu schimbare dinamică şi stingeţi monitorul când nu îl utilizaţi.

Despre monitorul dvs. 29

Instalarea monitorului

Conectarea monitorului

AVERTISMENT: Înainte de a începe vreuna din procedurile din această

secţiune, urmaţi indicaţiile din secţiunea Safety Instructions.

Pentru a conecta monitorul la computer:

1. Închideţi computerul şi decuplaţi cablul de alimentare.

2. Conectaţi cablul VGA/DP/HDMI/MHL negru sau cablul DisplayPort la portul

video corespunzător din partea posterioară a computerului.

Conectarea cablului VGA

Conectarea cablului DP

30 Instalarea monitorului

Conectarea cablului HDMI

Conectarea cablului MHL

Instalarea monitorului 31

Conectarea cablului USB

După ce conectaţi complet cablul VGA / DP / HDMI / MHL, urmaţi procedurile de
mai jos pentru a conecta cablul USB la computer şi finaliza instalarea monitorului:

1. Conectaţi portul USB de recepţie (cablu furnizat) la un port USB

corespunzător de pe computer. (Pentru detalii, consultaţi ilustraţia Vedere

laterală.)

2. Conectaţi perifericele USB la porturile USB de emisie de pe monitor.

3. Cuplaţi cablurile de alimentare pentru computer şi monitor într-o priză din

apropiere.

4. Porniţi monitorul şi computerul. Dacă monitorul afişează o imagine,

instalarea este completă. Dacă nu afişează nicio imaginea, consultaţi
Rezolvarea problemelor.

NOTĂ: Schiţele sunt utilizate numai în scop ilustrativ. Dispunerea de pe computer

poate varia.

32 Instalarea monitorului

Montare pe perete

(Dimensiuni şuruburi: M8 x 20 ~ 30 mm).

Consultaţi INSTRUCŢIUNILE DE INSTALARE primite împreună cu setul
de montare pe perete LSA1U şi setul de montare pe stativ compatibil VESA
(distanţa 400 x 400 mm).

5. Instalaţi placa de perete pe perete.

6. Aşezaţi panoul monitorului pe o cârpă moale sau pe o pernă pe o masă plană şi

stabilă

7. Ataşaţi suporturile de montare din setul de montare pe perete la monitor.

8. Instalaţi ecranul pe placa de perete.

Pentru informaţii suplimentare, consultaţi site-ul web al furnizorului suportului
de perete la adresa http://www.milestone.com/~/media/Files/Chief/Manuals/
MSA1U_MTA1U_LSA1U_LTA1U-I.pdf

Instalarea monitorului 33

Operarea monitorului

Pornirea monitorului

Apăsaţi pe butonul pentru a porni monitorul.

Utilizarea comenzilor de pe panoul frontal

Utilizaţi aceste butoane din partea frontală a monitorului pentru a ajusta setările pentru

imagine.

Butoanele de pe panoul frontal

A

Preset modes

(Moduri presetate)

B

Volume (Volum)

C

Menu (Meniu)

D

Ieşire

Descriere

Utilizaţi butonul Preset modes (Moduri presetate)
pentru a alege dintr-o listă de moduri de culoare
presetate. Consultaţi Utilizarea meniului OSD.

Utilizaţi butonul Volume (Volum) pentru a accesa
direct meniul de control pentru „Volumeˮ (Volum).

Utilizaţi butonul Menu (Meniu) pentru a deschide
meniul afişat pe ecran (OSD).

Utilizaţi butonul Exit (Ieşire) pentru a ieşi din meniul şi
submeniurile afişate pe ecran (OSD).

Butoanele de pe panoul frontal

34 Operarea monitorului

Butoanele de pe
panoul frontal

A

Descriere

Utilizaţi butonul Up (Sus) pentru a ajusta (creşte intervale)
elemente din meniul OSD.

Sus

B

Utilizaţi butonul Down (Jos) pentru a ajusta (micşora
intervale) elemente din meniul OSD.

Jos

C



Utilizaţi butonul OK pentru a confirma selecţia.

OK

D



Înapoi

Utilizaţi butonul Back (Înapoi) pentru a reveni la meniul
anterior.

Utilizarea meniului afişat pe ecran (OSD)

Accesarea sistemului meniului

NOTĂ: Dacă modificaţi setări şi apoi treceţi la alt meniu sau ieşiţi din meniul OSD,

monitorul salvează automat modificările respective. Modificările sunt salvate şi dacă
modificaţi setări şi apoi aşteptaţi dispariţia meniului OSD.

1. Apăsaţi pe butonul pentru a deschide meniul OSD şi aşa meniul principal.

Meniul principal

Operarea monitorului 35

NOTĂ: Opţiunea Auto Adjust (Ajustare automată) este disponibilă numai când utilizaţi

conectorul (VGA) analogic.

2. Apăsaţi pe butoanele şi pentru a comuta între opţiunile din meniu. În timp

ce vă deplasaţi de la o pictogramă la alta, numele opţiunii este evidenţiat.

3. Pentru a selecta elementul evidenţiat din meniu, apăsaţi din nou pe butonul .

4. Apăsaţi pe butoanele şi pentru a selecta parametrul dorit.

5. Apăsaţi pe butonul pentru a accesa bara glisantă şi apoi utilizaţi butonul

sau în funcţie de indicaţiile din meniu pentru a efectua modicările.

6. Selectaţi  pentru a reveni la meniul anterior fără să acceptaţi setările

actuale sau  pentru a accepta şi reveni la meniul anterior.

Tabelul de mai jos oferă o listă a tuturor opţiunilor din meniul OSD, împreună cu funcţiile acestora.

Pictog
ramă

Meniu şi
submeniuri
Energy Use
(Utilizare
energie)

Brightness/
Contrast
(Luminozitate/
Contrast)

Descriere

Acest contor indică nivelul energie consumate de monitor în timp
real.

Utilizaţi meniul Brightness/Contrast (Luminozitate/Contrast) pentru a
ajusta luminozitatea şi contrastul.

Brightness
(Luminozitate)

Contrast

Vă permite să ajustaţi luminozitatea sau strălucirea fundalului.
Apăsaţi pe butonul pentru a creşte luminozitatea sau apăsaţi pe

butonul pentru a micşora luminozitatea (min. 0 ~ max. 100).
Vă permite să ajustaţi contrastul sau amplitudinea diferenţei dintre

întunecarea şi strălucirea ecranului monitorului. Ajustaţi întâi
luminozitatea şi ajustaţi contrastul numai dacă aveţi nevoie de o
ajustarea suplimentară.

Apăsaţi pe butonul
butonul pentru a micşora contrastul (min. 0 ~ max. 100).

36 Operarea monitorului

pentru a creşte contrastul sau apăsaţi pe

Auto Adjust
(Ajustare
automată)

Utilizaţi acest buton pentru a activa configurarea automată şi
meniul de ajustare.

În timp ce monitorul se auto-ajustează în conformitate cu semnalul
primit, următorul dialog apare pe un ecran negru:

Ajustarea automată permite monitorului să se auto-ajusteze
în funcţie de semnalul video primit. După utilizarea ajustării
automate, puteţi regla în continuare monitorul utilizând comenzile
Pixel Clock (Coarse) (Ceas pixel (Brut)) şi Phase (Fine) (Fază
(Fin)) din meniul Display (Ecran).

NOTĂ: Funcţia Auto Adjust (Ajustare automată) nu apare dacă
apăsaţi pe buton când nu există niciun semnal video de intrare
activ sau niciun cablu ataşat.

Această opţiune este disponibilă numai când utilizaţi conectorul
(VGA) analogic.

Operarea monitorului 37

Input Source
(Sursă de
intrare)

Utilizaţi meniul Input Source (Sursă de intrare) pentru a selecta
dintre mai multe semnale video conectate la monitor.

VGA

DP

HDMI1/MHL

HDMI2
HDMI3

Auto Select
(Selectare
automată)
Resetare
sursă intrare

Selectaţi intrarea VGA când utilizaţi conectorul (VGA) analogic.
Apăsaţi pe

pentru a selecta sursa de intrare VGA.

Selectaţi intrarea DP când utilizaţi conectorul DP. Apăsaţi pe
pentru a selecta sursa de intrare DP.

Selectaţi intrarea HDMI1/MHL când utilizaţi conectorul HDMI1/MHL.
Apăsaţi pe

pentru a selecta sursa de intrare HDMI1/MHL.

Selectaţi intrarea HDMI 2 sau HDMI 3 când utilizaţi conectorul HDMI
2 sau HDMI 3. Apăsaţi pe

pentru a selecta sursa de intrare

HDMI 2 sau HDMI 3.
Selectaţi Auto Select (Selectare automată) pentru a scana după
semnale de intrare disponibile.

Resetează setările pentru sursa de intrare ale monitorului la
valorile implicite din fabrică.

38 Operarea monitorului

Color

(Culoare)

Utilizaţi meniul Color (Culoare) pentru a ajusta setările monitorului
pentru culoare.

Input Color
Format
(Format de
culoare la
intrare)

Vă permite să setaţi modul de intrare video la:

RGB: Selectaţi această opţiune dacă monitorul dvs.

•
este conectat la un computer sau un player DVD care
utilizează adaptorul DP.
YPbPr: Selectaţi această opţiune dacă playerul DVD

•
suportă numai ieşire YPbPr.

Operarea monitorului 39

Preset Modes
(Moduri
presetate)

Reset Color
(Resetare
culori)

Vă permite să selectaţi dintr-o listă de moduri de culoare
presetate.

Standard: Încarcă setările de culoare implicite ale

•
monitorului. Acesta este modul prestat implicit.

• Warm (Cald)

: Creşte temperatura de culoare. Ecranul

apare mai cald, cu o tentă galben-roşcată.

• Custom Color (Culoare particularizată)

: Vă permite
să ajustaţi manual setările pentru culoare. Apăsaţi pe
butoanele

şi

pentru a ajusta valorile pentru Roşu,
Verde şi Albastru şi crea propriul dvs. mod de culoare
presetat.

Resetează setările monitorului pentru culoare la valorile implicite
din fabrică.

40 Operarea monitorului

Display
(Afişaj)

Utilizaţi meniul Display (Afişaj) pentru a ajusta setările monitorului
pentru afişaj.

Aspect Ratio
(Raport
dimensiuni)

Horizontal
Position
(Poziţie
orizontală)

Vertical
Position
(Poziţie
verticală)

Sharpness
(Claritate)

Pixel Clock
(Ceas pixel)

Phase (Fază)

Timp de
răspuns

Ajustează raportul imaginii la Wide 16:9 (Lat 16:9), 4:3 sau 5:4.
NOTĂ: Ajustarea Wide 16:9 (Lat 16:9) nu este necesară la

rezoluţia presetată maximă 1920 x 1080.
Utilizaţi butonul

sau pentru a ajusta imaginea la stânga şi la
dreapta. Valoarea minimă este „0ˮ (-). Valoarea maximă este „100ˮ
(+).

Utilizaţi butonul sau pentru a ajusta imaginea în sus şi în jos.
Valoarea minimă este „0ˮ (-). Valoarea maximă este „100ˮ (+).

NOTĂ: Ajustările Horizontal Position (Poziţie orizontală) şi Vertical
Position (Poziţie verticală) sunt disponibile numai pentru intrarea
„VGAˮ.

Această funcţie poate face imaginea mai clară sau mai estompată.
Utilizaţi

sau pentru a ajusta claritatea de la „0ˮ la „100ˮ.

Ajustările Phase (Fază) şi Pixel Clock (Ceas pixel) vă permit să
ajustaţi monitorul în funcţie de preferinţe. Utilizaţi butonul

sau

pentru a ajusta la cea mai bună calitate a imaginii.
Dacă nu obţineţi rezultate satisfăcătoare utilizând ajustarea Phase

(Fază), utilizaţi ajustarea Pixel Clock (coarse) (Ceas pixel (brut)) şi
apoi utilizaţi Phase (fine) (Fază (Fin)) din nou.

NOTĂ: Ajustările Pixel Clock (Ceas pixel) şi Phase (Fază) sunt
disponibile numai pentru intrare VGA.

Vă permite să setaţi parametrul Response Time (Timp de răspuns)

la Normal sau Fast (Rapid)
NOTĂ:

Normal (de la G la G, normal/mediu): 8 ms
Rapid (de la G la G, normal/mediu): 6 ms

Operarea monitorului 41

Reset Display
(Resetare
afişaj)

Audio

Selectaţi această opţiune pentru a restabili setările de afişare
implicite.

Volume
(Volum)

Audio Source
(Sursă sunet)

Speaker
(Difuzor)

Reset Audio
(Resetare
sunet)

Utilizaţi butoanele pentru a ajusta volumul. Minimul este „0ˮ (-).
Maximul este „100ˮ (+).

Vă permite să setaţi modul Audio Source (Sursă sunet) la:

• PC Audio (Sunet PC)

• HDMI / DP
Vă permite să activaţi sau să dezactivaţi funcţia Speaker (Difuzor).

Selectaţi această opţiune pentru a restabili setările de afişare
implicite.

42 Operarea monitorului

Energy
(Energie)

Power Button
LED (LED
buton de
pornire)

USB

Reset Energy
(Resetare
energie)

Vă permite să setaţi indicatorul LED pentru alimentare la aprins
sau sting în timpul funcţionării pentru a economisi energie.

Vă permite să activaţi sau să dezactivaţi funcţia USB în modul
inactiv al monitorului.

NOTĂ: Opţiunea USB ON/OFF (Activare/Dezactivare USB) în
modul inactiv este disponibilă numai când cablul de recepţie USB
este deconectat. Această opţiune va fi anulată (gri) când cablul de
recepţie USB este conectat.

Selectaţi această opţiune pentru a restabili setările implicite pentru
energie.

Operarea monitorului 43

Menu
(Meniu)

Selectaţi această opţiune pentru a ajusta setările OSD, precum
limbile OSD, durata de timp cât meniul rămâne pe ecran etc.

Language
(Limbă)

Transparency
(Transparenţă)

Timer
(Temporizator)

Lock (Blocare)

Reset Menu
(Resetare
meniu)

Vă permite să setaţi meniul OSD la una din opt limbi: engleză,
spaniolă, franceză, germană, braziliană portugheză, rusă, chineză
simplificată sau japoneză.

Vă permite să setaţi fundalul OSD de la opac la transparent.

Vă permite să setaţi timpul cât meniul OSD rămâne activă după
apăsarea unui buton de pe monitor.

Utilizaţi butoanele

şi pentru a ajusta glisorul în trepte de 1

secundă, de la 5 la 60 de secunde.
Controlează accesul utilizatorului la ajustări. Dacă se selectează

Lock (Blocare), nu este permisă nicio ajustare. Toate butoanele
sunt blocate, cu excepţia butonului

.

Pentru deblocare, utilizaţi una din următoarele opţiuni:

1. Apăsând pe butonul pentru meniu de pe telecomandă

accesaţi direct meniul OSD pentru deblocare.

2. Apăsaţi şi ţineţi apăsat butonul de pe monitor timp de 6

secunde pentru a debloca.

Avertisment:

1. În timpul blocării, meniul OSD şi butonul de pornire vor fi

blocate.

2. Dacă trebuie să închideţi monitorul, trebuie să selectaţi

deblocarea pentru butonul de pornire şi cel pentru meniul

OSD.
Selectaţi această opţiune pentru a restabili setările implicite pentru
meniu.

44 Operarea monitorului

Personalize
(Personalizare)

Selectarea acestei opţiuni vă permite să setaţi două comenzi rapide.

Shortcut Key
1 (Comandă
rapidă 1)

Utilizatorul poate alege dintre „Preset Modesˮ (Moduri presetate),
„Brightness/Contrastˮ (Luminozitate/Contrast), „Auto Adjustˮ
(Ajustare automată), „Input Sourceˮ (Sursă de intrare), „Aspect
Ratioˮ (Raport dimensiuni), „Volumeˮ (Volum) şi seta drept
comandă rapidă.

Operarea monitorului 45

Shortcut Key
2 (Comandă
rapidă 2)

Utilizatorul poate alege dintre „Preset Modesˮ (Moduri presetate),
„Brightness/Contrastˮ (Luminozitate/Contrast), „Auto Adjustˮ
(Ajustare automată), „Input Sourceˮ (Sursă de intrare), „Aspect
Ratioˮ (Raport dimensiuni), „Volumeˮ (Volum) şi seta drept

comandă rapidă.

Reset
Personalization
(Resetare
personalizare)

Others
(Altele)

Vă permite să restabiliţi comenzile rapide la setarea implicită.

46 Operarea monitorului

DDC/CI

DDC/CI (Canalul de date de afişare/Interfaţa de comandă) permite
unui software de pe computer să ajusteze setările de afişare ale
monitorului, precum luminozitatea, balansul de culoare etc.

Enable (Default) (Activare (Implicit)): Optimizează performanţele
monitorului şi oferă o experienţă mai bună pentru client.

Disable (Dezactivare): Dezactivează opţiunea DDC/CI, iar
următorul mesaj apare pe ecran.

LCD
Conditioning
(Condiţionare
LCD)

Firmware

Adresă IP

Reset Other
(Resetare
altele)

Factory Reset
(Resetare la
valorile din
fabrică)

Această caracteristică va ajuta la reducerea cazurilor minore de
retenţie a imaginii.

În cazul în care o imagine pare blocată pe monitor, selectaţi
LCD Conditioning (Condiţionare LCD) pentru a ajuta la
eliminarea oricărei retenţii de imagine. Aplicarea caracteristicii
LCD Conditioning (Condiţionare LCD) poate dura un timp.
Caracteristica LCD Conditioning (Condiţionare LCD) nu poate
elimina cazurile grave de retenţie a imaginii sau ardere.

NOTĂ: Utilizaţi LCD Conditioning (Condiţionarea LCD) numai când
întâlniţi o problemă de retenţie a imaginii.

Mesajul ce avertizare de mai jos apare când utilizatorul selectează
„Enableˮ (Activare) pentru LCD Conditioning (Condiţionarea LCD).

Versiunea Firmware actuală.
Afişează adresa IP.
Selectaţi această opţiune pentru a restabili alte setări implicite,

cum ar fi DDC/CI.

Resetează toate setările OSD la valorile prestabilite din fabrică.

Operarea monitorului 47

Controlarea meniului OSD tactil

Acest monitor este dotat cu un meniu OSD tactil Apăsaţi butoanele (A, B sau C) pentru a
activa meniul OSD tactil.

Când pe ecran apare meniul OSD, este disponibilă numai funcţia de meniu OSD tactil.
Pentru a utiliza funcţia tactilă normală, ieşiţi din meniul OSD.

Ghid pentru controlarea tactilă

Funcţie Descriere
Executare Atingeţi PICTOGRAMELE pentru a activa

Ieşire

funcţia
Atingeţi

pentru a ieşi

48 Operarea monitorului

Mesajele OSD

Când monitorul nu suportă un anumit mod pentru rezoluţie, veţi vedea următorul mesaj:

Aceasta înseamnă că monitorul nu se poate sincroniza cu semnalul primit de la computer.
Pentru intervalele de frecvenţă orizontală şi verticală compatibile cu acest monitor,
consultaţi Specificaţiile monitorului. Modul recomandat este 1920 x 1080.

Înainte de dezactivarea funcţiei DDC/CI veţi vedea următorul mesaj:

Când monitorul intră în modul Power Save (Economisire energie), apare următorul
mesaj:

Porniţi computerul şi monitorul pentru a obţine acces la meniul OSD.

Operarea monitorului 49

Dacă apăsaţi pe orice alt buton în afara celui de pornire, următoarele mesaje vor apărea în
funcţie de intrarea selectată:

În cazul în care cablul VGA, DP, HDMI1/MHL, HDMI 2 sau HDMI 3 nu este conectat, va
apărea o casetă de dialog mobilă, precum cea de mai jos. Monitorul va intra în modul
Power Save (Economisire energie) după 4 minute dacă este lăsat în această stare.

50 Operarea monitorului

Pentru informaţii suplimentare, consultaţi Rezolvarea problemelor.

Operarea monitorului 51

Setarea rezoluţiei maxime

Pentru performanţe optime de afişare cu sistemul de operare Microsoft Windows, setaţi
rezoluţia de afişare la 1920 x 1080 pixeli efectuând următorii paşi:

În Windows Vista, Windows 7, Windows 8 sau Windows 8.1:

1. Numai pentru Windows 8 sau Windows 8.1, selectaţi dala Desktop pentru a comuta

la desktopul clasic.

2. Faceţi clic dreapta pe desktop şi faceţi clic pe Screen Resolution (Rezoluţie
ecran).

3. Faceţi clic pe lista derulantă pentru rezoluţia ecranului şi selectaţi 1920 x 1080.

4. Faceţi clic pe OK.

În Windows 10:

1. Faceţi clic dreapta pe desktop şi faceţi clic pe Display settings (Setări aşare).

2. Faceţi clic pe Advanced display settings (Setări avansate pentru aşaj).

3. Faceţi clic pe lista derulantă pentru Resolution (Rezoluţie) şi selectaţi 1920 x 1080.

4. Faceţi clic pe Apply (Aplicare).

Dacă nu este afişată opţiunea 1920 x 1080, este posibil să fie necesară actualizarea
driverului video. Alegeţi de mai jos scenariul care descrie cel mai bine sistemul pe care îl
utilizaţi şi urmaţi instrucţiunile furnizate pentru următoarele cazuri

1: Dacă aveţi un computer Dell desktop sau portabil cu acces la internet
2:Dacă aveţi un computer desktop sau portabil sau o placă video non-Dell

52 Operarea monitorului

Dacă aveţi un computer Dell desktop sau portabil cu
acces la internet

1. Accesaţi http://www.dell.com/support, introduceţi codul de service şi descărcaţi cel

mai recent driver pentru placa dvs. video.

2. După instalarea driverelor pentru adaptorul grac, încercaţi să setaţi din nou
rezoluţia la 1920 x 1080.

NOTĂ: Dacă nu puteţi seta rezoluţia la 1920 x 1080, contactaţi Dell pentru a

solicita un adaptor grafic care să suporte aceste rezoluţii.

Dacă aveţi un computer desktop sau portabil sau o
placă video non-Dell

În Windows Vista, Windows 7, Windows 8 sau Windows 8.1:

1. Numai pentru Windows 8 sau Windows 8.1, selectaţi dala Desktop pentru a comuta

la desktopul clasic.

2. Faceţi clic dreapta pe desktop şi clic pe Personalization (Personalizare).

3. Faceţi clic pe Change Display Settings (Modicare setări de aşare).

4. Faceţi clic pe Advanced Settings (Setări avansate).

5. Identicaţi furnizorul controllerului dvs. video din descrierea prezentată în partea de

sus a ferestrei (de ex. NVIDIA, ATI, Intel etc.).

6. Căutaţi pe site-ul web al furnizorului plăcii video drivere actualizate (de exemplu
http://www.ATI.com SAU http://www.NVIDIA.com ).

7. După instalarea driverelor pentru adaptorul grac, încercaţi să setaţi din nou
rezoluţia la 1920 x 1080

În Windows 10:

1. Faceţi clic dreapta pe desktop şi faceţi clic pe Display settings (Setări aşare).

2. Faceţi clic pe Advanced display settings (Setări avansate pentru aşaj).

3. Faceţi clic pe Display adapter properties (Proprietăţi adaptor de aşare).

4. Identicaţi furnizorul controllerului dvs. video din descrierea prezentată în partea de

sus a ferestrei (de ex. NVIDIA, ATI, Intel etc.).

5. Căutaţi pe site-ul web al furnizorului plăcii video drivere actualizate (de exemplu
http://www.ATI.com SAU http://www.NVIDIA.com ).

6. După instalarea driverelor pentru adaptorul grac, încercaţi să setaţi din nou
rezoluţia la 1920 x 1080.

NOTĂ: Dacă nu puteţi seta rezoluţia la 1920 x 1080, contactaţi producătorul

computerului sau achiziţionaţi un adaptor grafic care să suporte rezoluţia video
1920 x 1080.

.

Operarea monitorului 53

Dell Web Management pentru monitoare

Acest monitor este dotat cu tehnologii pentru conectarea în reţea, ceea ce permite
accesarea acestuia de la distanţă şi modificarea setărilor cum ar fi selectarea sursei de
intrare, modificarea luminozităţii sau volumului.

Înainte de a accesa caracteristica de gestionare prin internet a monitorului Dell, asiguraţi­vă că aţi conectat un cablu Ethernet funcţional la portul RJ45 din spatele monitorului.

• Activare Ethernet

Menţineţi apăsate butoanele 1 şi 3 de pe panoul frontal timp de 3 secunde pentru a activa
funcţia. O pictogramă de reţea

• Dezactivare Ethernet

Menţineţi apăsate butoanele 1 şi 3 de pe panoul frontal timp de 3 secunde pentru a
dezactiva funcţia. O pictogramă de reţea
secunde.

Pentru a accesa instrumentul Dell Monitor Web Management, trebuie să setaţi adresa IP
pentru computer şi pentru monitor.

1. Pentru a aşa adresa IP a monitorului, apăsaţi tasta Menu de pe telecomandă sau
navigaţi la Menu (Meniu) > Others (Altele) în meniul OSD. În mod implicit, adresa IP
este 10.0.50.100

va apărea în colţul din stânga sus timp de 5 secunde.

va apărea în colţul din stânga sus timp de 5

54 Operarea monitorului

2. În la IP Properties (Proprietăţi IP) a computerului, specicaţi o adresă IP prin

selectarea opţiunii Use the following IP address (Se utilizează următoarea
adresă IP) şi introducerea următoarelor valori: Pentru adresa IP: 10.0.50.101
şi pentru masca de subreţea: 255.0.0.0 (lăsaţi necompletate toate celelalte
câmpuri).

3. Conguraţia adresei IP ar urma să arate astfel:

Operarea monitorului 55

Pentru a accesa şi utiliza instrumentul de administrare pe web, urmaţi aceşti paşi:

1. Deschideţi un browser web şi introduceţi adresa IP (10.0.50.100) a monitorului în

bara de adrese.

2. Se va deschide pagina de conectare. Introduceţi parola de administrator

pentru a continua.

56 Operarea monitorului

3. Se deschide pagina Home (Pagină de pornire):

4. Faceţi clic pe la Network Settings (Setări reţea) pentru a vedea setările

reţelei.

Operarea monitorului 57

5. Faceţi clic pe Monitor Control (Control monitor) pentru a vedea starea

monitorului. Durează circa 3-5 minute pentru ca informaţiile monitorului să
e actualizate în interfaţa de gestionare prin internet.

6. Faceţi clic pe Security (Securitate) pentru a seta o parolă.

58 Operarea monitorului

7. Actualizaţi rmware-ul a plăcii de reţea a monitorului dvs. Puteţi descărca

cel mai recent rmware pentru reţea, dacă există unul disponibil, de pe site­ul web de asistenţă Dell, la adresa www.dell.com/support.

Operarea monitorului 59

Depanarea

AVERTISMENT: Înainte de a începe vreuna din procedurile din această secţiune,

urmaţi indicaţiile din secţiunea Safety Instruction

Testarea automată

Monitorul dvs. oferă o funcţie de testare automată, care vă permite să verificaţi dacă
monitorul funcţionează corect. Dacă monitorul şi computerul sunt conectate corect, însă
ecranul monitorului rămâne stins, executaţi testarea automată a monitorul efectuând
următorii paşi:

1. Opriţi atât computerul, cât şi monitorul.

2. Decuplaţi cablurile video din partea posterioară a computerului. Pentru a asigura

funcţionarea corectă a Testării automate, îndepărtaţi toate cablurile VGA, DP,
HDMI1/MHL, HDMI 2 sau HDMI 3 din partea posterioară a computerului.

3. Porniţi monitorul.

Caseta de dialog mobilă trebuie să apară pe ecran (pe fundal negru) dacă monitorul
funcţionează corect, dar nu poate detecta un semnal video. În modul de testare
automată, LED-ul pentru alimentare rămâne alb. De asemenea, în funcţie de
intrarea selectată, unul din dialogurile prezentate mai jos se va derula continuu pe
ecran.

4. Această casetă apare şi în cursul funcţionării normale a sistemului, în cazul
decuplării sau deteriorării cablului video. Monitorul va intra în modul Power Save

(Economisire energie) după 4 minute dacă este lăsat în această stare.

5. Opriţi monitorul şi reconectaţi cablul video; apoi porniţi atât computerul, cât şi

monitorul.

Dacă ecranul monitorului rămâne gol după ce aplicaţi procedura anterioară, verificaţi
controllerul video şi computerul, deoarece monitorul funcţionează corect.

60 Depanarea

Diagnosticarea încorporată

Monitorul dvs. include un instrument de diagnosticare încorporat, care vă ajută să
determinaţi dacă un comportament anormal al ecranului pe care îl întâlniţi reprezintă o
problemă a monitorului sau a computerului şi plăcii video.

NOTĂ: Puteţi executa diagnosticarea încorporată numai atunci când cablul video este

decuplat, iar monitorul se află în modul de testare automată.

Pentru a executa diagnosticarea încorporată, efectuaţi următoarele.

1. Asiguraţi-vă că ecranul este curat (fără particule de praf pe suprafaţa ecranului)

2. Decuplaţi cablurile video din partea posterioară a computerului sau monitorului.

Monitorul va intra în modul de testare automată.

3. Apăsaţi şi ţineţi apăsat Butonul 1 de pe panoul frontal timp de 5 secunde. Va

apărea un ecran gri.

4. Inspectaţi cu atenţie ecranul pentru a detecta elemente anormale.

5. Apăsaţi din nou pe Butonul 1 de pe panoul frontal. Culoarea ecranului se

modică în roşu.

6. Inspectaţi aşajul pentru a detecta elemente anormale.

7. Repetaţi paşii 5 şi 6 pentru a inspecta ecranul cu verde, albastru, negru şi alb.

Testul se încheie când apare ecranul de Text. Pentru a ieşi, apăsaţi din nou pe Butonul 1.
Dacă nu detectaţi nimic anormal pe ecran în timpul folosirii instrumentului de diagnosticare

încorporat, monitorul funcţionează corect. Verificaţi placa video şi computerul.

Depanarea 61

Probleme comune

Următorul tabel conţine informaţii generale despre probleme comune ale monitorului pe
care le puteţi întâlni şi soluţiile posibile.

Simptome comune Ce constataţi Soluţii posibile

Lipsă semnal video/
LED alimentare stins

Lipsă semnal video/
LED alimentare aprins

Focalizare slabă Imaginea este

Lipsă imagine • Asiguraţi-vă că aţi conectat şi xat bine

Lipsă imagine sau
fără luminozitate

neclară, înceţoşată
sau dublată

cablul video dintre monitor şi computer.

• Vericaţi dacă priza electrică funcţionează
corect cu ajutorul altui aparat electric.

• Asiguraţi-vă că butonul de pornire este
apăsat complet.

• Asiguraţi-vă că este selectată sursa de
intrare corectă, cu ajutorul butonului Ide

selectare pentru Input Source (Sursă de
intrare).

• Vericaţi opţiunea „Power LED Button”
(Buton de pornire cu LED) din secţiunea
Energy (Energie) a meniului OSD.

• Creşteţi luminozitatea şi contrastul cu
ajutorul comenzilor din meniul OSD.

• Efectuaţi vericarea cu ajutorul testării
automate.

• Vericaţi dacă există pini îndoiţi sau rupţi în
şa cablului video.

• Asiguraţi-vă că este selectată sursa de
intrare corectă, cu ajutorul meniului de

selectare pentru Input Source (Sursă de
intrare).

• Executaţi diagnosticarea încorporată.

• Efectuaţi funcţia Auto Adjust (Ajustare
automată) din OSD.

• Ajustaţi comenzile Phase (Fază) şi Pixel
Clock (Ceas pixel) din OSD.

• Eliminaţi cablurile de extensie video.

• Resetaţi monitorul la Factory Settings
(Setările din fabrică).

• Schimbaţi rezoluţia video la raportul
dimensional corect (16:9).

62 Depanarea

Video tremurat/instabil Imagine cu valuri

Telecomanda nu
funcţionează

Pixeli absenţi Ecranul LCD are

Pixeli blocaţi Ecranul LCD are

Probleme de
luminozitate

Distorsiune
geometrică

sau mişcare uşoară

Nu puteţi controla
monitorul LCD

pete

pete luminoase

Imaginea este prea
întunecată sau prea
luminoasă

Ecranul nu este
centrat corect

• Efectuaţi funcţia Auto Adjust (Ajustare
automată) din OSD.

• Ajustaţi comenzile Phase (Fază) şi Pixel
Clock (Ceas pixel) din OSD.

• Resetaţi monitorul la Factory Settings
(Setările din fabrică).

• Vericaţi factorii de mediu.

• Mutaţi monitorul şi testaţi-l în altă încăpere.

• Vericaţi dacă bateriile telecomenzii sunt
instalate corect.

• Asiguraţi-vă că senzorul telecomenzii este
îndreptat spre senzorul pentru telecomandă
al monitorului, amplasat în stanga jos.

• Opriţi şi porniţi.

• Un pixel stins permanent este un defect
natural, ce poate surveni în tehnologia LCD.

Pentru informaţii suplimentare despre
Calitatea monitoarelor Dell şi Politica privind
pixelii, consultaţi site-ul de asistenţă Dell
la adresa: http://www.dell.com/support/
monitors.

• Opriţi şi porniţi.

• Un pixel stins permanent este un defect
natural, ce poate surveni în tehnologia LCD.

Pentru informaţii suplimentare despre
Calitatea monitoarelor Dell şi Politica privind
pixelii, consultaţi site-ul de asistenţă Dell
la adresa: http://www.dell.com/support/
monitors.

• Resetaţi monitorul la Factory Settings
(Setările din fabrică).

• Efectuaţi Auto Adjust (Ajustare automată)
din OSD.

• Ajustaţi setările pentru luminozitate şi
contrast din meniul OSD.

• Resetaţi monitorul la Factory Settings
(Setările din fabrică).

• Efectuaţi Auto Adjust (Ajustare automată)
din OSD.

• Ajustaţi setările pentru luminozitate şi
contrast din meniul OSD.

Depanarea 63

Linii orizontale/
verticale

Probleme de
sincronizare

Probleme legate de
siguranţă

Probleme intermitente Defecţiuni de

Absenţă a culorilor Imaginea nu are

Ecranul prezintă
una sau mai multe
linii

Ecranul este bruiat
sau apare deformat

Semne vizibile de
fum sau scântei

pornire şi oprire ale
monitorului

culoare

• Resetaţi monitorul la Factory Settings
(Setările din fabrică).

• Efectuaţi funcţia Auto Adjust (Ajustare
automată) din OSD.

• Ajustaţi comenzile Phase (Fază) şi Pixel
Clock (Ceas pixel) din OSD.

• Efectuaţi vericarea cu funcţia de testare
automată a monitorului şi determinaţi dacă
aceste linii apar şi în modul de testare

automată.

• Vericaţi dacă există pini îndoiţi sau rupţi în
şa cablului video.

• Resetaţi monitorul la Factory Settings
(Setările din fabrică).

• Efectuaţi funcţia Auto Adjust (Ajustare
automată) din OSD.

• Ajustaţi comenzile Phase (Fază) şi Pixel
Clock (Ceas pixel) din OSD.

• Efectuaţi vericarea cu funcţia de testare
automată a monitorului pentru a determina
dacă bruiajul ecranului apare şi în modul de
testare automată.

• Vericaţi dacă există pini îndoiţi sau rupţi în
şa cablului video.

• Reporniţi computerul în modul de siguranţă.

• Nu efectuaţi niciun demers pentru depanare.

• Contactaţi imediat Dell.

• Asiguraţi-vă că aţi conectat şi xat bine
cablul video dintre monitor şi computer.

• Resetaţi monitorul la Factory Settings
(Setările din fabrică).

• Efectuaţi vericarea cu funcţia de testare
automată a monitorului pentru a determina
dacă problema intermitentă apare şi în
modul de testare automată.

• Efectuaţi vericarea cu ajutorul testării automate.

• Asiguraţi-vă că aţi conectat şi xat bine
cablul video dintre monitor şi computer.

• Vericaţi dacă există pini îndoiţi sau rupţi în
şa cablului video.

64 Depanarea

Culoare greşită Culorile imaginii nu

Retenţie a imaginii din
cauza unei imagini
statice rămase pe
monitor o lungă
durată de timp

NOTĂ: La alegerea modului DP, HDMI1/MHL, HDMI 2, HDMI 3, funcţia Auto Adjust

(Ajustare automată) nu este disponibilă.

sunt bune

O umbră slabă a
unei imagini statice
apare pe ecran

• Modicaţi setarea Color Mode (Mod culoare)
din meniul Color (Culoare) al OSD la
Graphics (Placă video) sau Video, în funcţie
de aplicaţie.

• Încercaţi diferite setări pentru Color Preset
(Presetare culori) din meniul Color (Culoare)
al OSD. Ajustaţi valoarea R/G/B din meniul
Color (Culoare) al OSD dacă funcţia Color
Management (Administrare culori) este
dezactivată.

• Modicaţi Input Color Format (Format culoare
la intrare) la PC RGB sau YPbPr în meniul

Color (Culoare) din OSD.

• Utilizaţi funcţia Power Management
(Gestionare energie) pentru a opri monitorul
mereu când nu este utilizat (pentru informaţii
suplimentare, consultaţi Moduri de
gestionare a energiei.

• Alternativ, utilizaţi un economizor de ecran
cu modicare dinamică.

Depanarea 65

Probleme specifice produsului



Simptome specifice Ce constataţi Soluţii posibile

Imaginea de pe ecran
este prea mică

Monitorul nu poate fi
ajustat cu butoanele de
pe panoul frontal

Absenţă a semnalului
de intrare la apăsarea
comenzilor de către
utilizator

Imaginea nu umple
întregul ecran

Imaginea este centrată
pe ecran, însă nu
umple întreaga
suprafaţă vizibilă

Meniul OSD nu apare
pe ecran

Absenţă imagine,
LED-ul este alb. Când
apăsaţi pe butonul
„sus”, „josˮ sau „Menu”
(Meniu), va apărea
mesajul „No input
signal” (Semnal de
intrare absent).

Imaginea nu poate
umple ecranul pe
înălţime sau lăţime

• Vericaţi setarea Aspect Ratio (Raport
dimensiuni) din meniul Display
(Aşare) al OSD.

• Resetaţi monitorul la Factory Settings
(Setările din fabrică).

• Opriţi monitorul, decuplaţi cablul de
alimentare, cuplaţi-l la loc şi apoi
porniţi monitorul.

• Vericaţi dacă meniul OSD şi butonul
de pornire sunt blocate. În caz
armativ, apăsaţi şi menţineţi apăsat
butonul de lângă butonul de pornire
timp de 6 secunde pentru a debloca
(pentru informaţii suplimentare,
consultaţi Blocarea). Sau, apăsând
butonul pentru meniu de pe
telecomandă, accesaţi direct meniul
de setări OSD, având opţiunea „Lockˮ
(Blocare) pentru OSD preselectată la
intrare; utilizaţi butoanele
telecomandă pentru a selecta „Unlockˮ
(Deblocare) şi apăsaţi pe
telecomandă pentru a debloca. (pentru
informaţii suplimentare, consultaţi
Lock (Blocare))

• Vericaţi sursa de semnal. Vericaţi
computerul dacă se aă în modul
de economisire a energiei, mişcând
mouse-ul sau apăsând orice tastă de
pe tastatură.

• Vericaţi dacă cablul de semnal este
cuplat corect. Dacă este necesar,
reconectaţi cablul de semnal.

• Resetaţi computerul sau playerul
video.

• Din cauza formatelor video (rapoartelor
dimensionale) diferite al DVD-urilor,
este posibil ca monitorul să aşeze pe
tot ecranul.

• Executaţi diagnosticarea încorporată.

şi de pe

de pe

66 Depanarea

Probleme specifice interfeţei Universal Serial Bus (USB)

Simptome comune Ce constataţi Soluţii posibile

Interfaţa USB nu
funcţionează

Interfaţa USB 2.0 High
Speed este lentă.

Perifericele USB nu
funcţionează

Perifericele USB

2.0 High Speed
funcţionează lent sau
deloc

• Vericaţi dacă monitorul este
pornit.

• Reconectaţi cablul de recepţie la
computer.

• Reconectaţi perifericele USB
(conectorul de emisie)

• Opriţi şi apoi porniţi din nou
monitorul.

• Reiniţializaţi computerul.

• Anumite dispozitive USB,
precum discurile HDD portabile
externe necesită o intensitate
electrică mai mare; conectaţi
aceste dispozitive direct la
computer.

• Vericaţi dacă computerul este
compatibil USB 2.0.

• Unele computere au atât
porturi USB 2.0, cât şi USB 1.1.
Asiguraţi-vă că utilizaţi portul
USB corect.

• Reconectaţi cablul de recepţie la
computer.

• Reconectaţi perifericele USB
(conectorul de emisie).

• Reiniţializaţi computerul

Depanarea 67

Probleme specifice interfeţei Mobile High­Definition Link (MHL)

Simptome comune Ce constataţi Soluţii posibile

Interfaţa MHL nu
funcţionează.

Nu puteţi vedea
imaginea dispozitivului
MHL pe monitor.

• Reconectaţi cablul de recepţie.
Asiguraţi-vă că atât cablul MHL,
cât şi dispozitivul MHL sunt
certicate MHL.

• Vericaţi dacă dispozitivul MHL
este pornit.

• Vericaţi dacă dispozitivul MHL
nu se aă în modul inactiv.

• Vericaţi dacă legătura zică a
cablului MHL corespunde sursei
de intrare selectate în meniul
OSD, adică HDMI (MHL).

• Aşteptaţi 30 de secunde după
conectarea cablului MHL,
deoarece unele dispozitive MHL
necesită un timp de revenire mai
îndelungat.

Probleme legate de componenta tactilă

Simptome comune Ce constataţi Soluţii posibile

Ecranul tactil nu
răspunde în modul de
economisire a energiei

Nu s-a putut reactiva
monitorul şi computerul
prin atingere în modul
de economisire a
energiei

• Asiguraţi-vă că aţi conectat ferm
cablul USB care leagă PC-ul şi
monitorul.

• Accesaţi Device Manager (Manager
dispozitive) şi alegeţi opţiunea HID
Interface Device (Dispozitiv de
interfaţă HID) de sub Human Device
(Dispozitiv uman).

• Selectaţi opţiunea Properties
(Proprietăţi) pentru dispozitivul
compatibil HID.

• Permiteţi dispozitivului să reactiveze
computerul.

68 Depanarea

Probleme Ethernet

Simptome comune Ce constataţi Soluţii posibile

Reţeaua Ethernet nu
funcţionează

Pagina web Dell Web
Management pentru
controlul monitoarelor
nu funcţionează.

• Asiguraţi-vă că aţi conectat ferm
cablul de conectare la reţea al
monitorului.

• Menţineţi apăsate butoanele 1 şi
3 de pe panoul frontal timp de 3
secunde pentru a activa funcţia. O
pictogramă de reţea
în colţul din stânga sus timp de 5
secunde.

• Menţineţi apăsate butoanele 1 şi
3 de pe panoul frontal timp de 3
secunde pentru a dezactiva funcţia.
O pictogramă de reţea
în colţul din stânga sus timp de 5
secunde.

va apărea

va apărea

Depanarea 69

Anexă

Instrucţiuni privind siguranţa

AVERTISMENT: Utilizarea altor comenzi, ajustări sau proceduri decât
cele specificate în această documentaţie poate conduce la electrocutări,
pericole electrice şi/sau pericole mecanice.

Pentru informaţii referitoare la instrucţiunile de siguranţă, consultaţi Ghidul informativ al
produsului.

Înştiinţări FCC (Numai pentru SUA) şi alte informaţii privind omologarea

Pentru înştiinţări FCC şi alte informaţii privind omologarea, consultaţi site-ul web dedicat
conformităţii legale, aflat la adresa www.dell.com\regulatory_compliance.

Acest dispozitiv este conform cu Partea 15 a Regulilor FCC. Operarea sa este
dependentă de următoarele două condiţii:

(1) acest dispozitiv nu trebuie să provoace interferenţe dăunătoare
(2) acest dispozitiv trebuie să accepte orice interferenţe primite, inclusiv interferenţe care

pot provoca funcţionări nedorite

Contactaţi Dell

Pentru clienţii din Statele Unite, sunaţi la numărul 800-WWW-DELL (800-999-3355).

NOTĂ: Dacă nu dispuneţi de o conexiune activă la internet, puteţi găsi informaţii de

contact în factura de achiziţie, în broşura din ambalaj, pe chitanţă sau în catalogul de
produse Dell.

Dell oferă mai multe opţiuni de asistenţă şi service online şi prin telefon.
Disponibilitatea acestora variază în funcţie de ţară şi produs şi este posibil

ca anumite servicii să nu fie disponibile în zona dvs.
Pentru a obţine online materiale de asistenţă pentru monitor:

1. Vizitaţi www.dell.com/support/monitors
Pentru a contacta Dell în legătură cu vânzări, asistenţă tehnică sau servicii pentru

clienţi:

1. Vizitaţi www.dell.com/support.

2. Vericaţi ţara sau regiunea dvs. în meniul derulant Choose A Country/
Region (Alegeţi o ţară/regiune) aat în partea din stânga-sus a acestei

pagini.

3. Faceţi clic pe Contact Us (Contactaţi-ne) în partea din stânga-sus a
acestei pagini.

4. Selectaţi legătura corespunzătoare serviciului sau asistenţei de care
aveţi nevoie.

5. Alegeţi metoda de contactare a Dell care vă convine.

70 Anexă
