Referenční příručka pro

instalační techniky

Nízkoteplotní split systém Daikin Altherma

ERGA04DAV3(A) ERGA06DAV3(A) ERGA08DAV3(A)

EHVH04S23DAV(G) EHVH08S23DAV(G)

Referenční příručka pro instalační techniky

Nízkoteplotní split systém Daikin Altherma

čeština

Obsah

1 Všeobecná bezpečnostní opatření 3

1.1 O této dokumentaci ................................................................... 3

1.1.1 Význam varování a symbolů....................................... 4

1.2 Pro instalačního technika .......................................................... 4

1.2.1 Obecně ....................................................................... 4

1.2.2 Místo instalace............................................................ 4

1.2.3 Chladivo...................................................................... 5

1.2.4 Solanka....................................................................... 5

1.2.5 Voda............................................................................ 6

1.2.6 Elektrická instalace ..................................................... 6

2 O této dokumentaci 6

2.1 O tomto dokumentu................................................................... 6

2.2 Stručná referenční příručka pro techniky .................................. 7

3 Informace o skříni 7

3.1 Přehled: Informace o skříni ....................................................... 7

3.2 Venkovní jednotka..................................................................... 7

3.2.1 Odbalení venkovní jednotky........................................ 7

3.2.2 Manipulace s venkovní jednotkou............................... 7

3.2.3 Odstranění příslušenství z venkovní jednotky ............ 8

3.3 Vnitřní jednotka ......................................................................... 8

3.3.1 Odbalení vnitřní jednotky ............................................ 8

3.3.2 Sejmutí příslušenství z vnitřní jednotky....................... 8

3.3.3 Manipulace s vnitřní jednotkou ................................... 8

4 Informace o jednotkách a volitelném

příslušenství 9

4.1 Přehled: Informace o jednotkách a volitelném příslušenství ..... 9

4.2 Označení ................................................................................... 9

4.2.1 Identifikační štítek: Venkovní jednotka........................ 9

4.2.2 Identifikační štítek: Vnitřní jednotka ............................ 9

4.3 Kombinace jednotek a volitelných možností ............................. 9

4.3.1 Možné volitelné možnosti pro venkovní jednotku ....... 9

4.3.2 Možné volitelné možnosti pro vnitřní jednotku............ 9

4.3.3 Možné kombinace vnitřní a venkovní jednotky ........... 10

5 Pokyny k použití 10

5.1 Přehled: Pokyny k použití.......................................................... 10

5.2 Nastavení systému prostorového vytápění ............................... 10

5.2.1 Jedna místnost............................................................ 11

5.2.2 Více místností – Jedna zóna teploty výstupní vody.... 12

5.2.3 Více místností –Dvě zóny teploty výstupní vody........ 14

5.3 Nastavení pomocného zdroje tepla pro prostorové vytápění .... 15

5.4 Nastavení teploty v nádrži teplé užitkové vody ......................... 16

5.4.1 Rozvržení systému – Integrovaná nádrž TUV ............ 16

5.4.2 Výběr objemu a požadované teploty pro nádrž TUV .. 16

5.4.3 Nastavení a konfigurace – nádrž TUV........................ 17

5.4.4 Čerpadlo TUV pro okamžitou dodávku teplé vody...... 17

5.4.5 Čerpadlo TUV pro dezinfekci...................................... 18

5.5 Nastavení měření energie ......................................................... 18

5.5.1 Vytvořené teplo........................................................... 18

5.5.2 Spotřebovaná energie................................................. 18

5.5.3 Zdroj elektrické energie s běžnou sazbou .................. 18

5.5.4 Zdroj el.energie s upřednostňovanou sazbou za kWh 19

5.6 Nastavení řízení spotřeby energie ............................................ 19

5.6.1 Trvalé omezení spotřeby energie ............................... 19

5.6.2 Omezení spotřeby energie aktivováno digitálními

vstupy.......................................................................... 20

5.6.3 Proces omezení proudu.............................................. 20

5.7 Nastavení externího snímače teploty ........................................ 21

6 Příprava 21

6.1 Přehled: Příprava ...................................................................... 21

6.2 Příprava místa instalace............................................................ 21

6.2.1 Požadavky na místo instalace pro venkovní jednotku 21

6.2.2 Doplňující požadavky na místo instalace pro

venkovní jednotku v chladném podnebí....................... 22

6.2.3 Požadavky na místo instalace pro vnitřní jednotku...... 23

6.3 Příprava chladivového potrubí.................................................... 25

6.3.1 Požadavky na chladivové potrubí ................................ 25

6.3.2 Izolace chladivového potrubí ....................................... 25

6.4 Příprava vodního potrubí............................................................ 25

6.4.1 Požadavky na vodní okruh........................................... 25

6.4.2 Vzorec k výpočtu předtlakování expanzní nádoby....... 26

6.4.3 Kontrola objemu a průtoku vody .................................. 26

6.4.4 Změna předběžného tlaku expanzní nádoby............... 27

6.4.5 Kontrola objemu vody: Příklady ................................... 28

6.5 Příprava elektrické instalace ...................................................... 28

6.5.1 Informace o přípravě elektrické instalace .................... 28

6.5.2 Informace o zdroji elektrické energie s

upřednostňovanou sazbou za kWh.............................. 28

6.5.3 Přehled elektrických přípojek kromě vnějších

ovladačů....................................................................... 29

6.5.4 Přehled elektrických přípojek pro vnější a vnitřní

ovladače....................................................................... 29

7 Instalace 29

7.1 Přehled: Instalace....................................................................... 29

7.2 Přístup k vnitřním částem jednotek ............................................ 30

7.2.1 Informace o přístupu k vnitřnímu prostoru jednotek..... 30

7.2.2 Přístup k vnitřním částem venkovní jednotky............... 30

7.2.3 Otevření vnitřní jednotky.............................................. 30

7.2.4 Otevření krytu rozváděcí skříňky vnitřní jednotky ........ 30

7.2.5 Přemístění rozváděcí skříňky na vnitřní jednotce

dolů .............................................................................. 31

7.3 Montáž venkovní jednotky.......................................................... 31

7.3.1 O montáži venkovní jednotky....................................... 31

7.3.2 Bezpečnostní opatření při montáži venkovní jednotky. 31

7.3.3 Příprava instalační konstrukce..................................... 31

7.3.4 Instalace venkovní jednotky......................................... 33

7.3.5 Zajištění drenáže ......................................................... 33

7.3.6 Jak zabránit převrácení venkovní jednotky.................. 34

7.4 Montáž vnitřní jednotky .............................................................. 34

7.4.1 Informace o montáži vnitřní jednotky ........................... 34

7.4.2 Bezpečnostní opatření při montáži vnitřní jednotky ..... 34

7.4.3 Instalace vnitřní jednotky ............................................. 34

7.5 Připojení potrubí chladiva........................................................... 34

7.5.1 O připojení potrubí chladiva......................................... 34

7.5.2 Bezpečnostní upozornění pro připojování potrubí

chladiva........................................................................ 35

7.5.3 Pokyny pro připojování potrubí chladiva...................... 35

7.5.4 Pokyny pro ohýbání potrubí......................................... 35

7.5.5 Rozšiřování konců trubek ............................................ 35

7.5.6 Pájení konce potrubí.................................................... 36

7.5.7 Použití uzavíracího ventilu se servisním vstupem ....... 36

7.5.8 Připojení potrubí chladiva k venkovní jednotce............ 37

7.5.9 Připojení potrubí chladiva k vnitřní jednotce ................ 37

7.6 Kontrola potrubí chladiva............................................................ 37

7.6.1 Informace o kontrole potrubí chladiva.......................... 37

7.6.2 Bezpečnostní upozornění pro kontrolu potrubí

chladiva........................................................................ 37

7.6.3 Kontrola těsnosti .......................................................... 38

7.6.4 Provedení podtlakového sušení................................... 38

7.7 Plnění chladiva ........................................................................... 38

7.7.1 Doplnění chladiva ........................................................ 38

7.7.2 Bezpečnostní upozornění pro plnění chladiva............. 39

7.7.3 Stanovení množství chladiva pro doplnění .................. 39

7.7.4 Stanovení množství chladiva pro doplnění .................. 39

7.7.5 Naplnění dalšího chladiva............................................ 39

7.7.6 Připevnění štítku s označením fluorovaných

skleníkových plynů....................................................... 39

7.8 Připojení vodního potrubí ........................................................... 39

7.8.1 Informace o připojení vodního potrubí ......................... 39

7.8.2 Bezpečnostní opatření při připojování vodního

potrubí.......................................................................... 39

7.8.3 Připojení vodního potrubí............................................. 40

Referenční příručka pro instalační techniky

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Nízkoteplotní split systém Daikin Altherma

4P499573-1 – 2017.12

1 Všeobecná bezpečnostní opatření

7.8.4 Připojení oběhového potrubí....................................... 40

7.8.5 Připojení odtokové hadice k místnímu odtokovému

potrubí......................................................................... 40

7.8.6 Plnění vodního okruhu................................................ 41

7.8.7 Naplnění nádrže teplé užitkové vody.......................... 41

7.8.8 Izolování vodního potrubí............................................ 41

7.9 Připojení elektrického vedení .................................................... 41

7.9.1 Informace o připojování elektrického vedení .............. 41

7.9.2 Informace o splnění norem elektroinstalace ............... 41

7.9.3 Bezpečnostní opatření při zapojování elektrického

vedení ......................................................................... 41

7.9.4 Pokyny k zapojování elektrického vedení................... 42

7.9.5 Specifikace standardních součástí zapojení............... 42

7.9.6 Připojení elektrického vedení k venkovní jednotce..... 42

7.9.7 Připojení elektroinstalace k vnitřní jednotce................ 43

7.9.8 Připojení hlavního zdroje napájení.............................. 44

7.9.9 Připojení uzavíracího ventilu....................................... 44

7.9.10 Připojení elektroměrů.................................................. 44

7.9.11 Připojení čerpadla teplé užitkové vody ....................... 44

7.9.12 Připojení výstupu alarmu ............................................ 45

7.9.13 Připojení výstupu zapnutí/vypnutí prostorového

vytápění ...................................................................... 45

7.9.14 Připojení přepínače na externí zdroj tepla .................. 45

7.9.15 Připojení digitálních vstupů pro měření spotřeby

energie ........................................................................ 45

7.9.16 Připojení bezpečnostního termostatu (vypínací

kontakt) ....................................................................... 45

7.9.17 Zapojení napájení ohřívače ochrany proti legionele ... 46

7.10 Dokončení instalace venkovní jednotky .................................... 46

7.10.1 Dokončení instalace venkovní jednotky...................... 46

7.11 Dokončení instalace vnitřní jednotky ......................................... 46

7.11.1 Uzavření vnitřní jednotky ............................................ 46

11 Údržba a servis 79

11.1 Přehled: údržba s servis ............................................................. 79

11.2 Bezpečnostní opatření pro údržbu ............................................. 80

11.3 Kontrolní seznam pro roční údržbu venkovní jednotky .............. 80

11.4 Kontrolní seznam pro každoroční údržbu vnitřní jednotky ......... 80

11.4.1 Vypuštění nádrže na teplou užitkovou vodu ................ 81

11.5 Informace o čištění vodního filtru v případě potíží...................... 82

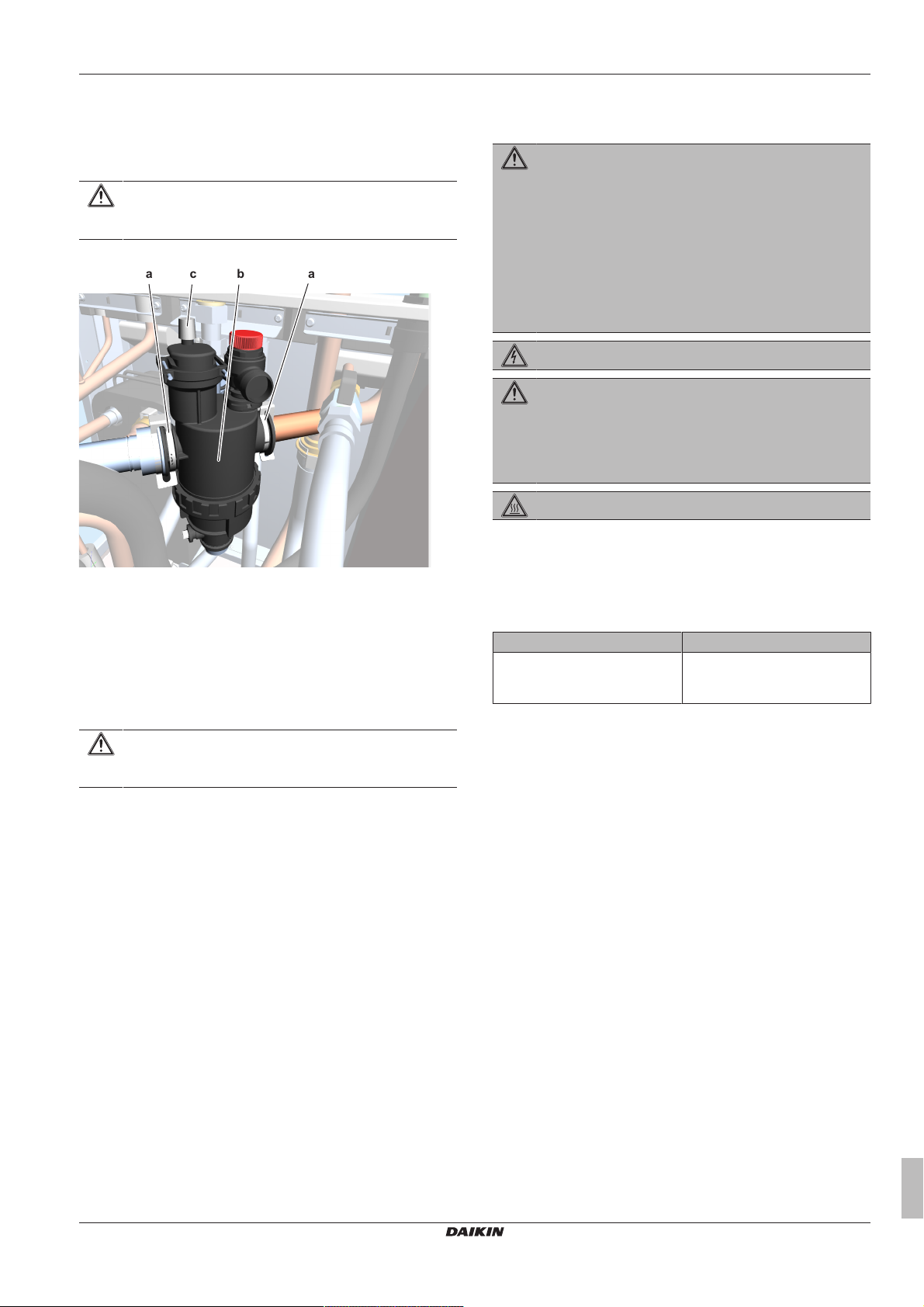

11.5.1 Demontáž vodního filtru ............................................... 82

11.5.2 Čištění vodního filtru v případě potíží .......................... 82

11.5.3 Instalace vodního filtru ................................................. 83

12 Odstraňování problémů 83

12.1 Přehled: odstraňování problémů ................................................ 83

12.2 Bezpečnostní upozornění pro odstraňování poruch................... 83

12.3 Řešení problémů na základě příznaků ....................................... 83

12.3.1 Příznak: Jednotka NETOPÍ dle očekávání................... 83

12.3.2 Příznak: Kompresor se NESPUSTÍ (prostorové

vytápění nebo ohřev teplé užitkové vody).................... 84

12.3.3 Příznak: Čerpadlo je hlučné (kavitace) ........................ 84

12.3.4 Příznak: Přetlakový pojistný ventil se otevře................ 85

12.3.5 Příznak: Přetlakový pojistný ventil netěsní................... 85

12.3.6 Příznak: Prostor NENÍ dostatečně vytápěn při

nízkých venkovních teplotách ...................................... 85

12.3.7 Příznak: Tlak na kohoutu je dočasně nezvykle

vysoký .......................................................................... 86

12.3.8 Příznak: Dekorační panely jsou vypouklé ven v

důsledku nafouknuté nádrže........................................ 86

12.3.9 Příznak: Funkce dezinfekce nádrže NENÍ dokončena

správně (chyba AH) ..................................................... 86

12.4 Řešení problémů na základě chybových kódů ........................... 86

12.4.1 Chcete-li zobrazit text nápovědy v případě poruchy .... 86

12.4.2 Chybové kódy: Přehled................................................ 86

8 Konfigurace 47

8.1 Přehled: Konfigurace................................................................. 47

8.1.1 Přístup k nejčastěji používaným příkazům.................. 47

8.2 Konfigurační průvodce .............................................................. 48

8.3 Možné obrazovky ...................................................................... 48

8.3.1 Možné obrazovky: Přehled ......................................... 48

8.3.2 Domovská obrazovka ................................................. 48

8.3.3 Hlavní nabídka............................................................ 49

8.3.4 Obrazovka nabídky..................................................... 49

8.3.5 Obrazovka nastavení.................................................. 49

8.3.6 Podrobná obrazovka s hodnotami .............................. 50

8.3.7 Podrobná obrazovka s křivkou ovládání dle počasí.... 50

8.3.8 Obrazovka plánu: Příklad............................................ 50

8.4 Nabídka nastavení .................................................................... 52

8.4.1 Porucha....................................................................... 52

8.4.2 Místnost ...................................................................... 52

8.4.3 Hlavní zóna................................................................. 53

8.4.4 Doplňková zóna .......................................................... 56

8.4.5 Prostorové vytápění.................................................... 58

8.4.6 Nádrž .......................................................................... 60

8.4.7 Nastavení uživatele..................................................... 63

8.4.8 Informace.................................................................... 64

8.4.9 Nastavení technika ..................................................... 65

8.5 Struktura nabídky: přehled nastavení uživatele ........................ 74

8.6 Struktura nabídky: přehled nastavení technika ......................... 75

9 Uvedení do provozu 76

9.1 Přehled: Uvedení do provozu.................................................... 76

9.2 Bezpečnostní upozornění při uvádění do provozu .................... 76

9.3 Kontrolní seznam před uvedením do provozu........................... 76

9.4 Kontrolní seznam během uvedení do provozu.......................... 76

9.4.1 Kontrola minimálního průtoku vody............................. 77

9.4.2 Odvzdušnění............................................................... 77

9.4.3 Provedení zkušebního provozu .................................. 77

9.4.4 Zkušební provoz akčního členu .................................. 78

9.4.5 Vysoušení podkladu podlahového topení................... 78

13 Likvidace 88

13.1 Přehled: Likvidace ...................................................................... 88

13.2 Odčerpání chladiva .................................................................... 88

13.3 Spuštění a vypnutí nuceného chlazení ...................................... 88

14 Technické údaje 90

14.1 Schéma potrubního rozvodu: Venkovní jednotka....................... 90

14.2 Schéma potrubního rozvodu: Vnitřní jednotka ........................... 91

14.3 Schéma zapojení: Venkovní jednotka ........................................ 92

14.4 Schéma zapojení: Vnitřní jednotka............................................. 93

14.5 Tabulka 1 – Maximální povolená náplň chladiva v místnosti:

vnitřní jednotka ........................................................................... 96

14.6 Tabulka 2 – Minimální podlahová plocha: vnitřní jednotka......... 96

14.7 Tabulka 3 – Minimální větrací otvor pro přirozené větrání:

vnitřní jednotka ........................................................................... 96

14.8 Křivka externího statického tlaku (ESP): Venkovní jednotka ..... 97

15 Slovník pojmů 97 16 Tabulka provozních nastavení 98

1 Všeobecná bezpečnostní

opatření

1.1 O této dokumentaci

▪ Původní dokumentace je napsána vangličtině. Ostatní jazyky jsou

překlady.

▪ Bezpečnostní opatření popsaná v tomto dokumentu zahrnují velmi

důležitá témata. Pečlivě je dodržujte.

▪ Instalace systému a všechny činnosti popsané v instalační

příručce a instalační referenční příručce MUSÍ být provedeny autorizovaným instalačním technikem.

10 Předání uživateli 79

ERGA04~08DAV3(A) + EHVH04+08S23DAV Nízkoteplotní split systém Daikin Altherma 4P499573-1 – 2017.12

Referenční příručka pro instalační techniky

1 Všeobecná bezpečnostní opatření

1.1.1 Význam varování a symbolů

NEBEZPEČÍ

Označuje situaci, která bude mít za následek smrt nebo vážné zranění.

NEBEZPEČÍ: RIZIKO ZABITÍ ELEKTRICKÝM PROUDEM

Označuje situaci, která může mít za následek usmrcení elektrickým proudem.

NEBEZPEČÍ: RIZIKO POPÁLENÍ

Označuje situaci, která může mít za následek popálení v důsledku extrémně vysokých nebo nízkých teplot.

NEBEZPEČÍ: RIZIKO VÝBUCHU

Tento symbol označuje situaci, která může mít za následek výbuch.

VÝSTRAHA

Označuje situaci, která může mít za následek smrt nebo vážné zranění.

VÝSTRAHA: HOŘLAVÝ MATERIÁL

UPOZORNĚNÍ

Označuje situaci, která může mít za následek lehčí nebo střední zranění.

POZNÁMKA

Označuje situaci, která může mít za následek poškození zařízení nebo majetku.

INFORMACE

Označuje užitečné tipy nebo doplňující informace.

Symbol Vysvětlení

Před instalaci si prostudujte návod instalaci a návod k obsluze a schémat zapojení elektrické kabeláže.

Před prováděním údržby nebo servisu si prostudujte servisní příručku.

Další informace naleznete v návodu k instalaci a uživatelské příručce.

1.2 Pro instalačního technika

1.2.1 Obecně

Pokud si NEJSTE jisti způsoby instalace nebo obsluhy jednotky, kontaktujte svého dodavatele.

UPOZORNĚNÍ

Používejte adekvátní osobní ochranné pomůcky (ochranné rukavice, bezpečnostní brýle,…) při instalaci, údržbě nebo provádění servisu systému.

VÝSTRAHA

Roztrhněte a vyhoďte plastové obaly, aby si snimi nikdo, zvláště děti, nehrál. Možné riziko: udušení.

NEBEZPEČÍ: RIZIKO POPÁLENÍ

▪ NEDOTÝKEJTE se rozvodů chladiva, vody ani

vnitřních součástí během a bezprostředně po ukončení provozu. Mohou být příliš horké nebo studené. Poskytněte dostatek času, aby se u nich vyrovnala normální teplota. Pokud se jich musíte dotknout, používejte ochranné rukavice.

▪ NEDOTÝKEJTE se náhodně uniklého chladiva přímo.

VÝSTRAHA

Proveďte přiměřená opatření, aby malá zvířata nemohla jednotku použít jako svůj úkryt. Malá zvířata mohou svým dotykem selektrickými částmi způsobit poruchu, kouř nebo požár.

UPOZORNĚNÍ

NEDOTÝKEJTE se vstupu vzduchu ani hliníkových žaluzií jednotky.

POZNÁMKA

▪ Na horní stranu (horní desku) jednotky

NEPOKLÁDEJTE žádné předměty ani přístroje.

▪ Na horní stranu jednotky NESEDEJTE,

NEVYLÉZEJTE, ani NESTOUPEJTE.

POZNÁMKA

Práce na venkovní jednotce je nejlépe provádět v suchém počasí, aby se zabránilo vniknutí vody.

V souladu s platnou legislativou může být nutné s produktem poskytnout záznamovou knihu obsahující minimálně následující údaje: informace o údržbě, opravách, výsledcích testů, intervalech pohotovostního režimu atd.

V přístupné části produktu MUSÍ být k dispozici minimálně následující informace:

▪ Pokyny pro vypnutí systému v případě nouze. ▪ Název a adresa hasičského sboru, policie a lékařské záchranné

služby. ▪ Název, adresa a denní a noční telefonní čísla pro zajištění služby. V Evropě obsahuje směrnice k vedení tohoto deníku zařízení norma

EN378.

POZNÁMKA

Nesprávná instalace nebo připojení zařízení či příslušenství mohou způsobit úraz elektrickým proudem, zkrat, netěsnosti, požár nebo jiné poškození zařízení. Používejte pouze příslušenství, volitelné vybavení a náhradní díly vyrobené nebo schválené Daikin.

VÝSTRAHA

Ujistěte se, že instalace, zkoušení a použité materiály odpovídají platným předpisům (nad pokyny popsanými v dokumentaci Daikin).

Referenční příručka pro instalační techniky

1.2.2 Místo instalace

▪ Kolem jednotky ponechte dostatečný prostor pro účely servisu a

zajištění potřebného oběhu vzduchu. ▪ Ujistěte se, že místo instalace vydrží hmotnost jednotky a vibrace. ▪ Zajistěte, aby prostor byl dobře odvětrán. NEBLOKUJTE otvory

pro vstup a výstup vzduchu. ▪ Jednotka musí být vodorovná.

Jednotku NEINSTALUJTE na místa s následujícími vlastnostmi: ▪ Potenciálně výbušné ovzduší.

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Nízkoteplotní split systém Daikin Altherma

4P499573-1 – 2017.12

1 Všeobecná bezpečnostní opatření

▪ V místech, kde je instalováno vybavení, jež vydává

elektromagnetické vlnění. Elektromagnetické vlny by mohly rušit řídicí systém a způsobit poruchu funkce zařízení.

▪ V místech, kde hrozí nebezpečí požáru v důsledku úniku

hořlavých plynů (příklad: ředidlo nebo benzín), kde se nachází uhlíková vlákna, hořlavý prach.

▪ V místech, kde vznikají korozívní plyny (například oxid siřičitý

nebo sírový). Koroze měděného potrubí nebo spájených dílů by mohla způsobit únik chladiva.

1.2.3 Chladivo

Je-li použito. Další informace naleznete v instalační příručce nebo referenční příručce instalací pro vaši aplikaci.

POZNÁMKA

Ujistěte se, že potrubí rozvodu chladiva splňuje veškeré platné předpisy. V Evropě se toto řídí normou EN378.

POZNÁMKA

Ujistěte se, že potrubí na místě instalace a přípojky NEJSOU vystaveny namáhání.

VÝSTRAHA

Během zkoušek NIKDY netlakujte zařízení pomocí vyššího tlaku než je maximální přípustný tlak (viz typový štítek na jednotce).

VÝSTRAHA

Ujistěte se, že v systému není žádný kyslík. Chladivo může být plněno pouze po provedení zkoušky těsnosti a podtlakového sušení.

▪ V případě, že je doplnění chladiva zapotřebí, zkontrolujte typový

štítek jednotky. Je na něm uveden typ chladiva a potřebné množství náplně.

▪ Jednotka je z výroby naplněna chladivem a v závislosti na

rozměru a délce potrubí mohou některé systémy vyžadovat dodatečnou náplň chladiva.

▪ Používejte výhradně nástroje pro typ chladiva použitý v tomto

systému, aby se zajistila odolnost vůči tlaku a zabránilo se vniknutí cizích látek do systému.

▪ Naplňte kapalné chladivo následujícím způsobem:

Jestliže… Pak…

Je přítomna přečerpávací (sifonová) hadice

(tj. láhev musí být označena “hadice pro plnění kapaliny připojena” nebo podobným textem).

NENÍ přítomna přečerpávací (sifonová) hadice

Plnění provádějte s lahví ve svislé poloze.

Plnění provádějte s lahví v obrácené poloze.

VÝSTRAHA

Dávejte pozor na možné riziko požáru v případě úniku chladiva. Pokud dojde k úniku chladiva, ihned proveďte odvětrání místnosti. Možná rizika:

▪ Nadměrné koncentrace chladiva v ovzduší v uzavřené

místnosti může vést k nedostatku kyslíku.

▪ Pokud se chladivo dostane do styku s ohněm, může

vznikat jedovatý plyn.

NEBEZPEČÍ: RIZIKO VÝBUCHU Režim odčerpávání – únik chladiva. Chcete-li odčerpat

systém a došlo k úniku v chladicím okruhu:

▪ NEPOUŽÍVEJTE funkci automatického odčerpávání,

díky které můžete shromáždit veškeré chladivo ze systému ve venkovní jednotce. Možný dopad: Samozápal a výbuch kompresoru v důsledku pronikání vzduchu do pracujícího kompresoru.

▪ Použijte samostatný odsávání, aby NEMUSEL

pracovat kompresor jednotky.

VÝSTRAHA

VŽDY chladivo zachyťte. NEVYPOUŠTĚJTE je přímo do prostředí. Použijte podtlakové čerpadlo pro odsátí instalace.

POZNÁMKA

Po připojení veškerého potrubí se ujistěte, že nedochází k žádnému úniku plynu. Použijte dusík pro detekci úniku plynu.

POZNÁMKA

▪ Chcete-li se vyhnout poškození kompresoru,

NEDOPLŇUJTE do systému více chladiva, než je specifikované množství.

▪ Když chcete otevřít systém chladiva, MUSÍ být s

chladivem manipulováno podle platné legislativy.

▪ Tlakové láhve s chladivem otevírejte pomalu. ▪ Chladivo doplňujte v kapalné formě. Jeho přidání v plynném stavu

může zabránit normálnímu provozu.

UPOZORNĚNÍ

Po skončeném doplnění chladiva nebo během přestávek ihned uzavřete ventil nádrže s chladivem. Pokud ventil NENÍ uzavřen ihned, zbývající tlak může naplnit další chladivo. Možný dopad: Nesprávné množství chladiva.

1.2.4 Solanka

Pokud je to vhodné. Další informace o vašem použití viz instalační návod nebo referenční příručka pro instalačního technika.

VÝSTRAHA

Výběr solanky MUSÍ být v souladu s příslušnými předpisy.

VÝSTRAHA

Zajistěte náležitá bezpečnostní opatření v případě úniku solanky. Jestliže dojde k úniku solanky, odvětrejte ihned celý prostor a kontaktujte svého místního prodejce.

VÝSTRAHA

Teplota okolí uvnitř jednotky může být mnohem vyšší než v pokoji, např. 70°C. V případě úniku solanky mohou horké součásti uvnitř jednotky vytvořit nebezpečnou situaci.

VÝSTRAHA

Použití a instalace MUSÍ splňovat bezpečnostní opatření a opatření na ochranu životního prostředí stanovená v příslušné legislativě.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Nízkoteplotní split systém Daikin Altherma 4P499573-1 – 2017.12

Referenční příručka pro instalační techniky

2 O této dokumentaci

1.2.5 Voda

Pokud je to vhodné. Další informace o vašem použití viz instalační návod nebo referenční příručka pro instalačního technika.

POZNÁMKA

Kvalita vody musí odpovídat směrnici EU 98/83 EC.

1.2.6 Elektrická instalace

NEBEZPEČÍ: RIZIKO ZABITÍ ELEKTRICKÝM PROUDEM

▪ Před sundáním krytu rozváděcí skříňky, před

prováděním jakéhokoliv připojení nebo před dotykem elektrických součástí vypněte přívod elektrické energie.

▪ Před prováděním servisu musí být přívod energie

vypnut delší dobu než 1 minutu a změřte napětí na svorkách kondenzátorů hlavního okruhu nebo elektrických součástech. Napětí MUSÍ být nižší než 50V(stejn.) než se budete moci dotknout elektrických součástí. Umístění svorek naleznete na schématu zapojení.

▪ NEDOTÝKEJTE se elektrických součástí mokrými

prsty.

▪ NENECHÁVEJTE jednotku bez dozoru, když je

demontovaný servisní kryt.

VÝSTRAHA

Pokud není instalace provedena z výrobního závodu, na pevném kabelovém vedení MUSÍ být nainstalován hlavní spínač nebo jiné prostředky pro odpojení, mající oddělené kontakty na všech pólech tak, aby to zajišťovalo odpojení při přepětí za stavu kategorieIII.

VÝSTRAHA

▪ Používejte POUZE měděné vodiče. ▪ Zajistěte, aby všechny velikosti vodičů byly v souladu s

platnou legislativou.

▪ Veškerá elektrická instalace MUSÍ být provedena v

souladu se schématem zapojení dodávaným s produktem.

▪ Dbejte na to, aby NEDOŠLO k sevření svázaných

kabelů a zajistěte, aby tyto kabely NEPŘICHÁZELY do styku s potrubím a s ostrými okraji. Zajistěte, aby na svorkovnici nepůsobily žádné vnější síly.

▪ Zajistěte instalaci zemnicího vodiče. Jednotku

NEUZEMŇUJTE k potrubí, bleskosvodu ani uzemnění telefonního vedení. Nedokonalé uzemnění může způsobit úraz elektrickým proudem.

▪ Použijte samostatný elektrický obvod. NIKDY

nepoužívejte elektrický obvod společný s jiným zařízením.

▪ Zajistěte instalaci všech požadovaných pojistek a

jističů.

▪ Zajistěte instalaci jističe svodového zemnícího proudu.

Zanedbání této zásady může způsobit úraz elektrickým proudem nebo požár.

▪ Při instalaci ochrany proti zemnímu spojení dbejte na

to, aby tato ochrana byla kompatibilní s invertorem (odolnému proti vysokofrekvenčnímu elektrickému šumu), aby nedocházelo ke zbytečnému rozpojování této ochrany.

POZNÁMKA

Bezpečnostní opatření při pokládce elektrického zapojení:

▪ NEPŘIPOJUJTE vodiče o různé tloušťce ke

svorkovnici napájení (průvěs vodičů napájení může způsobit abnormální zahřívání).

▪ Při zapojování vodičů o stejné tloušťce se řiďte

obrázkem nahoře.

▪ Pro zapojení použijte stanovený napájecí vodič a

pevně jej připojte, poté zajistěte, aby se zabránilo možnosti vlivu vnější síly na desku svorkovnice.

▪ Pro utažení šroubů svorkovnice použijte vhodný

šroubovák. Příliš malý šroubovák může poškodit hlavu šroubu a nebude možné jeho dostatečné utažení.

▪ Přetažení šroubů svorkovnice je může poškodit.

VÝSTRAHA

▪ Po dokončení elektrického zapojení se ujistěte, zda

jsou všechny elektrické součásti a svorky uvnitř elektrické rozvodné skříňky bezpečně zapojeny.

▪ Před spuštěním jednotky se ujistěte, že jsou uzavřeny

všechny kryty.

POZNÁMKA

Platí pouze v případě třífázového zdroje napájení a kompresor se spouští metodou ZAPNUTÍ/VYPNUTÍ.

Pokud existuje možnost záměny fází po krátkodobém výpadku proudu a napájení je vypnuto a opět zapnuto během provozu zařízení, připojte místní ochranný okruh proti záměně fází. Spuštění výrobku se zaměněnými fázemi může poškodit kompresor a další součásti.

2 O této dokumentaci

2.1 O tomto dokumentu

Určeno pro:

Autorizovaní instalační technici

Soubor dokumentace

Tento dokument je součástí souboru dokumentace. Kompletní soubor se skládá z následujících částí:

▪ Všeobecná bezpečnostní opatření:

▪ Bezpečnostní pokyny, které si musíte přečíst před instalací

▪ Formát: Papírový výtisk (ve skříni vnitřní jednotky) ▪ Instalační návod pro vnitřní jednotku:

▪ Pokyny k instalaci

▪ Formát: Papírový výtisk (ve skříni vnitřní jednotky) ▪ Instalační návod pro venkovní jednotku:

▪ Pokyny k instalaci

▪ Formát: Papírový výtisk (ve skříni venkovní jednotky) ▪ Referenční příručka pro instalační techniky:

▪ Příprava instalace, osvědčené postupy, referenční údaje…

▪ Formát: Soubory v digitální podobě naleznete na stránkách

http://www.daikineurope.com/support-and-manuals/productinformation/

Referenční příručka pro instalační techniky

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Nízkoteplotní split systém Daikin Altherma

4P499573-1 – 2017.12

3 Informace o skříni

1 2

▪ Dodatek k návodu pro volitelné vybavení:

▪ Doplňující informace o způsobu instalace volitelného vybavení ▪ Formát: Papírový výtisk (ve skříni vnitřní jednotky)+ Soubory v

digitální podobě naleznete na stránkách http://

www.daikineurope.com/support-and-manuals/productinformation/

Nejnovější revize dodané dokumentace mohou být k dispozici na místních internetových stránkách Daikin nebo u vašeho prodejce.

Původní dokumentace je napsána v angličtině. Ostatní jazyky jsou překlady.

Technické údaje

▪ Podsoubor nejnovějších technických údajů je dostupný na

regionálním webu Daikin (přístupný veřejně).

▪ Úplný soubor nejnovějších technických údajů je dostupný na

extranetu Daikin (vyžaduje se ověření).

2.2 Stručná referenční příručka pro techniky

Kapitola Popis

Všeobecná bezpečnostní opatření

O této dokumentaci Jaká dokumentace pro techniky je k

Informace o skříni Jak vybalit jednotky a odstranit

Informace o jednotkách a volitelném příslušenství

Pokyny k použití Různá instalační nastavení systému Příprava Co dělat a co znát před příchodem na

Instalace Co dělat a co znát pro instalaci systému Konfigurace Co dělat a znát pro konfiguraci systému

Uvedení do provozu Co dělat a znát pro uvedení systému do

Předání uživateli Co předat a vysvětlit uživateli Údržba a servis Jak jednotky udržovat a provádět servis Odstraňování problémů Co dělat v případě problémů Likvidace Jak systém likvidovat Technické údaje Specifikace systému Slovník pojmů Definice pojmů Tabulka provozních

nastavení

Bezpečnostní pokyny, které si musíte přečíst před instalací

dispozici

příslušenství ▪ Jak jednotky identifikovat

▪ Možné kombinace jednotek a

možností

místo instalace

po jeho instalaci.

provozu po jeho konfiguraci.

Tabulku musí vyplnit technik. Uchovejte pro budoucí použití.

Poznámka: Existuje také tabulka nastavení technika v referenční příručce pro uživatele. Tuto tabulku musí vyplnit technik a předat uživateli.

Mějte na paměti následující: ▪ Při dodání MUSÍ být zkontrolováno, zda není jednotka poškozena.

Jakékoliv poškození MUSÍ být okamžitě hlášeno likvidátorovi škod dopravce.

▪ Zabalenou jednotku dopravte co nejblíže ke konečnému místu

instalace, aby nedošlo k jejímu poškození během dopravy.

▪ Předem si připravte trasu, po které chcete jednotku dopravit

dovnitř.

3.2 Venkovní jednotka

3.2.1 Odbalení venkovní jednotky

3.2.2 Manipulace s venkovní jednotkou

UPOZORNĚNÍ

Abyste předešli zranění, NEDOTÝKEJTE se přívodu vzduchu ani hliníkových lamel jednotky.

1 S venkovní jednotkou manipulujte pomocí závěsu na levé

straně a držadla na pravé straně. Zdvihejte obě strany závěsu současně, aby se závěs nevysmekl.

3 Informace o skříni

3.1 Přehled: Informace o skříni

Tato kapitola popisuje, co musíte dělat po dodání krabic s venkovní jednotkou a vnitřní jednotkou na místo instalace.

Obsahuje následující informace: ▪ Rozbalení a manipulace s jednotkami ▪ Odstranění příslušenství z jednotek

ERGA04~08DAV3(A) + EHVH04+08S23DAV Nízkoteplotní split systém Daikin Altherma 4P499573-1 – 2017.12

Referenční příručka pro instalační techniky

3 Informace o skříni

ENERG

IJAY IAIE

ENERG

IJAY IAIE

1×1× 1× 1× 2× 1×

da b c e f

1 2

8×

2×

4×

1×

4× 1×

1× 1× 1× 1×

a b

g h ic d e f

a a

2 Během manipulace s jednotkou:

▪ Udržujte obě strany závěsu vyrovnané. ▪ Mějte rovná záda.

3 Po montáži z jednotky odstraňte závěs tak, že jej vytáhnete za

1 stranu.

3.2.3 Odstranění příslušenství z venkovní jednotky

1 Zvedněte venkovní jednotku. Viz "3.2.2Manipulace s venkovní

jednotkou"na stránce7.

2 Odstraňte veškeré příslušenství na spodní straně sestavy.

3.3 Vnitřní jednotka

3.3.1 Odbalení vnitřní jednotky

3.3.2 Sejmutí příslušenství z vnitřní jednotky

a Instalační návod pro venkovní jednotku b Štítek pro označení fluorovaných skleníkových plynů c Vícejazyčný štítek pro označení fluorovaných skleníkových

plynů

d Energetický štítek e Montážní deska jednotky

f Šrouby, batice, podložky, pružné podložky a kabelová

příchytka

a Uzavírací ventily pro vodní okruh prostorového vytápění b Přetlakový obtokový ventil c Všeobecná bezpečnostní opatření d Dodatek k návodu pro volitelné vybavení e Instalační návod pro vnitřní jednotku

f Návod kobsluze

g Těsnicí kroužky pro uzavírací ventily (vodní okruh

prostorového vytápění)

h Těsnicí kroužky pro místně dodané uzavírací ventily (vodní

okruh teplé užitkové vody)

i Těsnicí páska pro vstup vodičů nízkého napětí

3.3.3 Manipulace s vnitřní jednotkou

K přenášení jednotky použijte držadla na zadní a spodní straně.

a Držadla na zadní straně jednotky. b Držadla na spodní straně jednotky. Opatrně nakloňte

jednotku tak, abyste získali přístup k držadlům.

Referenční příručka pro instalační techniky

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Nízkoteplotní split systém Daikin Altherma

4P499573-1 – 2017.12

4 Informace o jednotkách a volitelném příslušenství

4 Informace o jednotkách a

volitelném příslušenství

4.1 Přehled: Informace o jednotkách a volitelném příslušenství

Obsahuje následující informace: ▪ Identifikace venkovní jednotky ▪ Identifikaci vnitřní jednotky ▪ Montáži venkovní a vnitřní jednotky ▪ Montáži volitelných možností na venkovní jednotku ▪ Montáži volitelných možností na vnitřní jednotku

4.2 Označení

POZNÁMKA

Při instalaci nebo servisu několika jednotek najednou zajistěte, aby NEDOŠLO k přehození servisních panelů mezi různými modely.

4.2.1 Identifikační štítek: Venkovní jednotka

Umístění

Označení modelu Příklad: ERGA06DAV3

Kód Vysvětlení

ER Evropské venkovní dvojité split tepelné čerpadlo G Střední teplota vody –zóna teploty okolí: −10~

−20°C A Chladivo R32 06 Třída výkonu DA Modelová řada V3 Napájení

4.2.2 Identifikační štítek: Vnitřní jednotka

Umístění

Označení modelu Příklad: EHVH04S23DAVG

Kód Popis

E Evropský model HV Vnitřní podlahová jednotka s integrovanou nádrží H H=Pouze topení 04 Třída výkonu

Kód Popis

S Materiál integrované nádrže: Nerezová ocel 23 Objem integrované nádrže DA Modelová řada V Model s jednofázovým ohřívačem ochrany proti

legionele v nádrži na teplou užitkovou vodu. (Bez záložního ohřívače v okruhu prostorového vytápění.)

G G=Šedý model

[prázdné]=Bílý model

4.3 Kombinace jednotek a volitelných možností

4.3.1 Možné volitelné možnosti pro venkovní jednotku

Souprava vany na kondenzát (EKDP008D)

Souprava vany na kondenzát je nutná k zachytávání kondenzátu z venkovní jednotky. Vana na kondenzát se skládá z následujících částí:

▪ Vana na kondenzát ▪ Montážní držáky Pokyny k instalaci viz instalační návod pro vanu na kondenzát.

Ohřívač vany na kondenzát (EKDPH008CA)

Ohřívač vany na kondenzát je nutný, aby nedocházelo k zamrznutí vany na kondenzát.

Doporučuje se nainstalovat tento doplněk v chladných oblastech s možnými nízkými teplotami okolí nebo silným sněžením.

Pokyny k instalaci viz instalační návod pro ohřívač vany na kondenzát.

Nosníky ve tvaru U (EKFT008D)

Nosníky ve tvaru U jsou montážní držáky na které lze nainstalovat venkovní jednotku.

Doporučuje se nainstalovat tento doplněk v chladných oblastech s možnými nízkými teplotami okolí nebo silným sněžením.

Pokyny k instalaci viz instalační návod pro venkovní jednotku.

4.3.2 Možné volitelné možnosti pro vnitřní jednotku

Uživatelské rozhraní použito jako pokojový termostat (EKRUDAS)

▪ Uživatelské rozhraní použité jako pokojový termostat lze použít

pouze v kombinaci s uživatelským rozhraním připojeným k vnitřní jednotce.

▪ Uživatelské rozhraní používané jako pokojový termostat musí být

nainstalováno v místnosti, kterou chcete ovládat.

Pokyny k instalaci viz instalační návod a návod k obsluze pro uživatelské rozhraní použité jako pokojový termostat.

Pokojový termostat (EKRTWA, EKRTR1)

K vnitřní jednotce můžete připojit volitelný pokojový termostat. Tento termostat může být napevno zapojený (EKRTWA) nebo bezdrátový (EKRTR1).

Pokyny k instalaci viz instalační návod pro pokojový termostat a dodatek k návodu pro volitelné vybavení.

Dálkový snímač pro bezdrátový termostat (EKRTETS)

Bezdrátový vnitřní teplotní snímač (EKRTETS) můžete použít pouze v kombinaci s bezdrátovým termostatem (EKRTR1).

ERGA04~08DAV3(A) + EHVH04+08S23DAV Nízkoteplotní split systém Daikin Altherma 4P499573-1 – 2017.12

Referenční příručka pro instalační techniky

5 Pokyny k použití

Pokyny k instalaci viz instalační návod pro pokojový termostat a dodatek k návodu pro volitelné vybavení.

Digitální I/O karta (EKRP1HB)

Digitální I/O karta je nutná k zajištění následujících signálů: ▪ Výstup alarmu ▪ Zapínání/vypínání výstupu prostorového topení/chlazení ▪ Přepínání na externí zdroj tepla Pokyny k instalaci viz instalační návod pro digitální I/O kartu a

dodatek k návodu pro volitelné vybavení.

Deska požadavků (EKRP1AHTA)

Chcete-li povolit řízení úspory energie pomocí digitálních vstupů, musíte nainstalovat desku požadavků.

Pokyny kinstalaci viz instalační příručka desky požadavků a příloha k volitelnému zařízení.

Dálkový vnitřní snímač (KRCS01-1)

Jako výchozí možnost bude snímač vnitřního dálkového ovladače používán jako snímač pokojové teploty.

Jako volitelná možnost může být dálkový vnitřní snímač nainstalován, aby měřil pokojovou teplotu na jiném místě.

Pokyny k instalaci viz instalační návod pro dálkový vnitřní snímač a dodatek k návodu pro volitelné vybavení.

INFORMACE

▪ Dálkový vnitřní snímač může být použit pouze v

případě, že je dálkový ovladač nakonfigurován jako pokojový termostat.

▪ Můžete pouze připojit buď dálkový vnitřní snímač nebo

dálkový venkovní snímač.

Dálkový venkovní snímač (EKRSCA1)

Jako výchozí možnost je snímač uvnitř venkovní jednotky použit k měření venkovní teploty.

Volitelně může být dálkový venkovní snímač nainstalován, aby měřil venkovní teplotu na jiném místě (např. aby se zabránilo přímému slunečnímu svitu) pro zlepšení chodu systému.

Pokyny k instalaci viz instalační návod pro dálkový venkovní snímače.

INFORMACE

Můžete pouze připojit buď dálkový vnitřní snímač nebo dálkový venkovní snímač.

PC konfigurátor (EKPCCAB)

Počítačový kabel umožňuje připojit rozváděcí skříňku vnitřní jednotky k počítači. Poskytuje možnost aktualizovat software vnitřní jednotky.

Pokyny k instalaci viz instalační návod pro PC kabel a

"8Konfigurace"na stránce47.

Souprava kolen potrubí (EKHVTC)

Pokud je vnitřní jednotka nainstalována na místě s omezeným prostorem, může být nainstalována souprava potrubního kolena k usnadnění připojení rozvodu kapalného a plynného chladiva vnitřní jednotky.

Pokyny k instalaci viz instalační návod pro soupravu potrubního kolena.

Konvektor tepelného čerpadla (FWXV)

Pokyny k instalaci viz instalační návod pro konvektory tepelného čerpadla a dodatek k návodu pro volitelné vybavení.

Záložní ohřívač (EKLBUHCB6W1)

Lze nainstalovat volitelný záložní ohřívač.

Pokyny k instalaci naleznete v instalačním návodu záložního ohřívače a dodatku k návodu pro volitelné vybavení.

Adaptér LAN pro ovládání pomocí chytrého telefonu + aplikace Smart Grid (BRP069A61)

Tento adaptér LAN můžete instalovat pro následující použití: ▪ Ovládání systému pomocí aplikace v chytrém telefonu. ▪ Používání systému v různých aplikacích Smart Grid. Pokyny k instalaci naleznete v instalačním návodu k adaptéru LAN.

Adaptér LAN pro ovládání pomocí chytrého telefonu (BRP069A62)

Po instalaci adaptéru LAN můžete systém ovládat pomocí chytrého telefonu.

Pokyny k instalaci naleznete v instalačním návodu k adaptéru LAN.

4.3.3 Možné kombinace vnitřní a venkovní jednotky

Vnitřní jednotka Venkovní jednotka

ERGA04 ERGA06 ERGA08

EHVH04 O — — EHVH08 — O O

5 Pokyny k použití

5.1 Přehled: Pokyny k použití

Účelem pokynů k použití je poskytnout přehled o možnostech systému tepelnéhočerpadla Daikin.

POZNÁMKA

▪ Obrázky uvedené v těchto pokynech k použití slouží

pouze jako ukázka NIKOLIV jako podrobná hydraulická schémata. Podrobné rozměry hydrauliky a vyvážení NENÍ znázorněno. Za ty nese odpovědnost technik provádějící instalaci.

▪ Více informací o nastavení konfigurace k optimalizaci

provozu tepelného čerpadla naleznete v kapitole

"8Konfigurace"na stránce47.

Tato kapitola obsahuje pokyny k použití pro: ▪ Nastavení systému prostorového vytápění ▪ Nastavení pomocného zdroje tepla pro prostorové vytápění ▪ Nastavení teploty v nádrži teplé užitkové vody ▪ Nastavení měření energie ▪ Nastavení řízení spotřeby energie ▪ Nastavení externího snímače teploty

5.2 Nastavení systému prostorového vytápění

Systém tepelného čerpadla Daikin dodává výstupní vodu do tepelných zářičů v jedné nebo více místnostech.

Vzhledem k tomu, že systém nabízí široké možnosti regulace teploty v každé místnosti, musíte nejprve odpovědět na následující otázky:

▪ Kolik místností je vyhříváno systémem tepelného čerpadla Daikin? ▪ Jaké typy tepelných zářičů jsou použity v každé místnosti a jaká je

jejich požadovaná teplota výstupní vody?

Jakmile jsou požadavky na prostorové vytápění vyjasněny, Daikin doporučuje postupovat dle pokynů k nastavení uvedených níže.

Referenční příručka pro instalační techniky

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Nízkoteplotní split systém Daikin Altherma

4P499573-1 – 2017.12

5 Pokyny k použití

POZNÁMKA

Pokud je použit externí pokojový termostat, bude tento externí pokojový termostat ovládat protimrazovou ochranu místnosti. Protimrazová ochrana místnosti je však možná pouze pokud je zapnuto ovládání teploty výstupní vody na uživatelském rozhraní jednotky.

INFORMACE

V případě že je použit externí pokojový termostat a protimrazová ochrana místnosti musí být zaručena za všech okolností, musíte nastavit Nouzový [9.5] na Automaticky.

5.2.1 Jedna místnost

Podlahové topení nebo radiátory – Napevno zapojený pokojový termostat

Nastavení

A Hlavní zóna teploty výstupní vody B Jedna samostatná místnost

a Uživatelské rozhraní použito jako pokojový termostat

▪ Pokojová teplota v hlavní místnosti je regulována na dálkovém

ovladači, který je použit jako pokojový termostat (volitelné vybavení EKRUDAS).

Konfigurace

Nastavení Hodnota

Ovládání teploty jednotky: ▪ Č.: [2.9] ▪ Kód: [C-07]

Počet zón teploty vody: ▪ Č. : [4.4] ▪ Kód: [7-02]

Výhody

▪ Nejvyšší úroveň komfortu a účinnosti. Inteligentní funkce

pokojového termostatu dokáže snížit nebo zvýšit požadovanou teplotu výstupní vody na základě skutečné pokojové teploty (modulace). Výsledkem je následující:

▪ Stabilní pokojová teplota odpovídající požadované teplotě

(vyšší komfort)

▪ Méně cyklů ZAPNUTÍ/VYPNUTÍ (tišší, vyšší komfort a vyšší

účinnost)

▪ Nejnižší možná teplota výstupní vody (vyšší účinnost)

▪ Snadnost. Požadovanou pokojovou teplotu můžete snadno

nastavit pomocí uživatelského rozhraní: ▪ Pro vaše každodenní potřeby můžete použít přednastavené

hodnoty a plány.

▪ Chcete-li změnit každodenní nastavení, můžete dočasně

potlačit přednastavené hodnot a plány a použít režim dovolené…

2 (Pokojový termostat): Provozní režim jednotky je vybrán na základě teploty okolí na uživatelském rozhraní.

0 (Jedná zóna): Hlavní

Podlahovétopení nebo radiátory – Bezdrátový pokojový termostat

Nastavení

A Hlavní zóna teploty výstupní vody B Jedna samostatná místnost

a Přijímač pro bezdrátový externí pokojový termostat b Bezdrátový externí pokojový termostat

▪ Pokojová teplota je regulována bezdrátovým externím pokojovým

termostatem (volitelné vybavení EKRTR1).

Konfigurace

Nastavení Hodnota

Ovládání teploty jednotky: ▪ Č.: [2.9] ▪ Kód: [C-07]

Počet zón teploty vody: ▪ Č. : [4.4] ▪ Kód: [7-02]

Externí pokojový termostat pro hlavní zónu:

▪ Č.: [2.A] ▪ Kód: [C-05]

Výhody

▪ Bezdrátový. Externí pokojový termostat Daikin je k dispozici v

bezdrátové verzi.

▪ Účinnost. I když externí pokojový termostat pouze vysílá signály

pro ZAPNUTÍ a VYPNUTÍ, je speciálně navržen pro systém tepelného čerpadla.

1 (Externí pokojový termostat): Provozní režim jednotky je vybrán podle externího termostatu.

0 (Jedná zóna): Hlavní

1 (1 kontakt): Pokud použitý externí pokojový termostat nebokonvektor tepelného čerpadla může pouze odeslat stav termostatu ZAPNUTO/ VYPNUTO.

Konvektory pro tepelná čerpadla

Nastavení

▪ Konvektory tepelného čerpadla jsou přímo připojeny k vnitřní

jednotce.

▪ Požadovaná pokojová teplota je nastavena pomocí dálkového

ovladače na konvektorech tepelného čerpadla.

▪ Signál požadavku na prostorové vytápění je odeslán do jednoho

digitálního vstupu vnitřní jednotky (X2M/35 a X2M/30).

ERGA04~08DAV3(A) + EHVH04+08S23DAV Nízkoteplotní split systém Daikin Altherma 4P499573-1 – 2017.12

Referenční příručka pro instalační techniky

5 Pokyny k použití

B C

▪ Signál režimu prostorového provozu je odeslán do konvektorů

tepelnéhočerpadla jedním digitálním výstupem na vnitřní jednotce (X2M/4 a X2M/3).

INFORMACE

Při použití více konvektorů tepelného čerpadla se ujistěte, že každý přijímá infračervený signál z dálkového ovladače pro konvektory.

Konfigurace

Nastavení Hodnota

Ovládání teploty jednotky: ▪ Č.: [2.9] ▪ Kód: [C-07]

Počet zón teploty vody: ▪ Č. : [4.4] ▪ Kód: [7-02]

Externí pokojový termostat pro hlavní zónu:

▪ Č.: [2.A] ▪ Kód: [C-05]

Výhody

▪ Účinnost. Optimální účinnost vzhledem k funkci mezičlánku. ▪ Stylový.

1 (Externí pokojový termostat): Provozní režim jednotky je vybrán podle externího termostatu.

0 (Jedná zóna): Hlavní

1 (1 kontakt): Pokud použitý externí pokojový termostat nebokonvektor tepelného čerpadla může pouze odeslat stav termostatu ZAPNUTO/ VYPNUTO.

Kombinace: Podlahové topení + konvektory tepelného čerpadla

▪ Prostorové vytápění je zajišťováno pomocí:

▪ Podlahového topení ▪ Konvektorů tepelného čerpadla

Nastavení

Konfigurace

Nastavení Hodnota

Ovládání teploty jednotky: ▪ Č.: [2.9] ▪ Kód: [C-07]

Počet zón teploty vody: ▪ Č. : [4.4] ▪ Kód: [7-02]

Externí pokojový termostat pro hlavní zónu:

▪ Č.: [2.A] ▪ Kód: [C-05]

Výhody

▪ Účinnost. Podlahové topení má nejlepší účinnost se zařízením

Altherma LT.

▪ Komfort. Kombinace těchto dvou typů tepelných zářičů poskytuje

vynikající tepelný komfort podlahovéhovytápění.

1 (Externí pokojový termostat): Provozní režim jednotky je vybrán podle externího termostatu.

0 (Jedná zóna): Hlavní

1 (1 kontakt): Pokud použitý externí pokojový termostat nebokonvektor tepelného čerpadla může pouze odeslat stav termostatu ZAPNUTO/ VYPNUTO.

5.2.2 Více místností – Jedna zóna teploty výstupní vody

Pokud je zapotřebí pouze jedna zóna teploty výstupní vody, protože je konstrukční teplota výstupní vody všech tepelných zářičů stejná, NEPOTŘEBUJETE stanici směšovacích ventilů (úspora nákladů).

Příklad: Jestliže je systém tepelného čerpadla používán pro vyhřívání jednoho podlahového systému, kdy všechny místnosti mají stejné tepelné zářiče.

Podlahové topení nebo radiátory – Termostatické ventily

Pokud vyhříváte místnosti s podlahovým topením nebo radiátory, je velmi běžným způsobem regulovat teplotu v hlavní místnosti pomocí termostatu (za ten může sloužit dálkové ovládání nebo se může jednat o externí pokojový termostat), zatímco ostatní místnosti jsou regulovány takzvanými termostatickými ventily, které se otevírají nebo zavírají v závislosti na pokojové teplotě.

Nastavení

A Hlavní zóna teploty výstupní vody B Jedna samostatná místnost

a Dálkový ovladač konvektorů tepelného čerpadla

▪ Konvektory tepelného čerpadla jsou přímo připojeny k vnitřní

jednotce.

▪ Požadovaná pokojová teplota je nastavena pomocí dálkového

ovladače na konvektorech tepelného čerpadla.

▪ Signál požadavku na prostorové vytápění je odeslán do jednoho

digitálního vstupu vnitřní jednotky (X2M/35 a X2M/30).

▪ Signál režimu prostorového provozu je odeslán do konvektorů

tepelnéhočerpadla jedním digitálním výstupem na vnitřní jednotce (X2M/4 a X2M/3).

Referenční příručka pro instalační techniky

▪ Podlahové topení v hlavní místnosti je přímo napojeno k vnitřní

jednotce.

▪ Pokojová teplota v hlavní místnosti je regulována na dálkovém

ovladači, který je použit jako pokojový termostat (volitelné vybavení EKRUDAS).

▪ Termostatický ventil je instalován před podlahové topení ve všech

ostatních místnostech.

INFORMACE

Pamatujte na situace, kdy hlavní místnost může být vytápěna jiným zdrojem tepla. Příklad: krbová kamna.

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Nízkoteplotní split systém Daikin Altherma

4P499573-1 – 2017.12

5 Pokyny k použití

B C

a a

Konfigurace

Nastavení Hodnota

Ovládání teploty jednotky: ▪ Č.: [2.9] ▪ Kód: [C-07]

Počet zón teploty vody:

2 (Pokojový termostat): Provozní režim jednotky je vybrán na základě teploty okolí na uživatelském rozhraní.

0 (Jedná zóna): Hlavní ▪ Č. : [4.4] ▪ Kód: [7-02]

Výhody

▪ Snadnost. Stejná instalace jako pro jednu místnost, ale s

termostatickými ventily.

Podlahové topení nebo radiátory – Více externích pokojových termostatů

Nastavení

▪ Komfort. Pro každou místnost můžete pomocí pokojových

termostatů nastavit požadovanou pokojovou teplotu, včetně plánů.

Konvektory tepelnéhočerpadla - více místností

Nastavení

A Hlavní zóna teploty výstupní vody B Místnost 1 C Místnost 2

a Dálkový ovladač konvektorů tepelného čerpadla

▪ Požadovaná pokojová teplota je nastavena pomocí dálkového

ovladače na konvektorech tepelného čerpadla.

▪ O režimu prostorového vytápění/chlazení rozhoduje dálkový

ovladač připojený k vnitřní jednotce.

▪ Signály požadavku na topení každého konvektoru tepelného

čerpadla jsou paralelně připojeny k digitálnímu vstupu vnitřní jednotky (X2M/1 a X2M/4). Vnitřní jednotka bude zásobovat výstupní vodou o dané teplotě pouze v případě skutečného požadavku.

A Hlavní zóna teploty výstupní vody B Místnost 1 C Místnost 2

a Externí pokojový termostat

b Obtokový ventil

▪ Pro každou místnost je instalován uzavírací ventil (místní

dodávka), aby se zabránilo přívodu výstupní vody, pokud není požadavek na topení.

▪ Obtokový ventil musí být instalován, aby byla umožněna

recirkulace vody při uzavření všech uzavíracích ventilů. Aby byl zaručen spolehlivý provoz, zajistěte minimální průtok vody dle popisu v tabulce “Kontrola objemu a průtoku vody” v části

"6.4Příprava vodního potrubí"na stránce25.

▪ O režimu prostorového vytápění/chlazení rozhoduje dálkový

ovladač připojený k vnitřní jednotce. Pamatujte, že provozní režim na každém pokojovém termostatu musí být nastaven tak, aby odpovídal vnitřní jednotce.

▪ Pokojové termostaty jsou připojeny k uzavíracím ventilům, avšak

NEMUSÍ být připojeny k vnitřní jednotce. Vnitřní jednotka bude vždy přivádět výstupní vodu, s možností naprogramovat plán výstupní vody.

Konfigurace

Nastavení Hodnota

Ovládání teploty jednotky: ▪ Č.: [2.9]

0 (Výstupní voda): Provozní

režim jednotky je vybrán na

základě teploty výstupní vody. ▪ Kód: [C-07]

Počet zón teploty vody:

0 (Jedná zóna): Hlavní ▪ Č. : [4.4] ▪ Kód: [7-02]

Výhody

V porovnání s podlahovým topením nebo radiátory v jedné místnosti:

INFORMACE

Ke zvýšení komfortu a výkonu společnost Daikin doporučuje instalovat soupravu ventilů EKVKHPC na každý konvektor tepelného čerpadla.

Konfigurace

Nastavení Hodnota

Ovládání teploty jednotky: ▪ Č.: [2.9] ▪ Kód: [C-07]

Počet zón teploty vody:

1 (Externí pokojový termostat): Provozní režim jednotky je vybrán podle externího termostatu.

0 (Jedná zóna): Hlavní ▪ Č. : [4.4] ▪ Kód: [7-02]

Výhody

V porovnání s konvektory tepelného čerpadla pro jednu místnost: ▪ Komfort. Pro každou místnost můžete pomocí dálkového

ovladače konvektorů tepelného čerpadla nastavit požadovanou pokojovou teplotu, včetně plánů.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Nízkoteplotní split systém Daikin Altherma 4P499573-1 – 2017.12

Referenční příručka pro instalační techniky

5 Pokyny k použití

B C

a a

Kombinace: Podlahové topení + konvektory tepelného čerpadla

Nastavení

A Hlavní zóna teploty výstupní vody B Místnost 1 C Místnost 2

a Externí pokojový termostat b Dálkový ovladač konvektorů tepelného čerpadla

▪ Pro každou místnost s konvektory tepelného čerpadla: konvektory

jsou přímo připojeny k vnitřní jednotce.

▪ Pro každou místnost s podlahovým topením: uzavírací ventil

(místní dodávka) je instalován před podlahové topení. Brání přívodu teplé vody v případě, že místnost nemá požadavek na topení.

▪ Pro každou místnost s konvektory tepelného čerpadla:

Požadovaná pokojová teplota je nastavena pomocí dálkového ovladače na konvektorech tepelného čerpadla.

▪ Pro každou místnost s podlahovým topením: Požadovaná

pokojová teplota je nastavena pomocí externího pokojového termostatu (napevno zapojeného nebo bezdrátového).

▪ O režimu prostorového vytápění/chlazení rozhoduje dálkový

ovladač připojený k vnitřní jednotce. Pamatujte, že provozní režim na každém externím pokojovém termostatu a dálkovém ovladači konvektorů tepelného čerpadla musí být nastaven tak, aby odpovídal vnitřní jednotce.

INFORMACE

Ke zvýšení komfortu a výkonu společnost Daikin doporučuje instalovat soupravu ventilů EKVKHPC na každý konvektor tepelného čerpadla.

Konfigurace

Nastavení Hodnota

Ovládání teploty jednotky: ▪ Č.: [2.9]

0 (Výstupní voda): Provozní režim jednotky je vybrán na základě teploty výstupní vody.

▪ Kód: [C-07] Počet zón teploty vody:

0 (Jedná zóna): Hlavní ▪ Č. : [4.4] ▪ Kód: [7-02]

5.2.3 Více místností –Dvě zóny teploty výstupní vody

Jestliže jsou tepelné zářiče zvolené pro každou místnost navrženy pro různé teploty výstupní vody, můžete použít různé zóny teploty výstupní vody (maximálně 2).

V tomto dokumentu: ▪ Hlavní zóna = Zóna s nejnižší požadovanou teplotou ▪ Doplňková zóna = Zóna s nejvyšší požadovanou teplotou

UPOZORNĚNÍ

Pokud existuje více než jedna zóna teploty výstupní vody, musíte VŽDY nainstalovat stanici směšovacích ventilů do hlavní zóny za účelem snížení (v režimu topení) teploty výstupní vody pokud je obdržen požadavek z doplňkové zóny.

Typický příklad:

Místnost (zóna) Tepelné zářiče: Konstrukční

teplota

Obývací pokoj (hlavní zóna) Podlahové topení: 35°C Ložnice (doplňková zóna) Konvektory tepelného čerpadla:

45°C

Nastavení

A Doplňková zóna teploty výstupní vody B Místnost 1 C Místnost 2 D Hlavní zóna teploty výstupní vody E Místnost 3

a Dálkový ovladač konvektorů tepelného čerpadla b Uživatelské rozhraní použito jako pokojový termostat c Stanice směšovacích ventilů d Ventil k regulaci tlaku

INFORMACE

Tlakový regulační ventil musí být instalován před stanici směšovacích ventilů. Zaručí se tak správné vyvážení průtoku vody mezi hlavní zónou teploty výstupní vody a doplňkovou zónou teploty výstupní vody v souvislosti s požadovaným výkonem obou teplotních zón.

▪ Pro hlavní zónu:

▪ Stanice směšovacích ventilů je instalována před podlahové

topení.

▪ Čerpadlo stanice směšovacích ventilů je ovládáno signálem

zapnutí/vypnutí vnitřní jednotky (X2M/29 a X2M/21; signál uzavíracího ventilu s polohou normálně uzavřeno).

▪ Pokojová teplota je regulována na dálkovém ovladači, který je

použit jako pokojový termostat (volitelné vybavení EKRUDAS).

Referenční příručka pro instalační techniky

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Nízkoteplotní split systém Daikin Altherma

4P499573-1 – 2017.12

5 Pokyny k použití

a b c e f

g h j

FHL1

FHL2

FHL3

▪ Pro doplňkovou zónu:

▪ Konvektory tepelného čerpadla jsou přímo připojeny k vnitřní

jednotce.

▪ Požadovaná pokojová teplota je nastavena pomocí dálkového

ovladače na konvektorech tepelného čerpadla pro každou místnost.

▪ Signály požadavku na topení každého konvektoru

tepelného čerpadla jsou paralelně připojeny k digitálnímu vstupu vnitřní jednotky (X2M/35 a X2M/30). Vnitřní jednotka bude zásobovat výstupní vodou o požadované teplotě pouze v případě skutečného požadavku.

▪ O režimu prostorového vytápění/chlazení rozhoduje dálkový

ovladač připojený k vnitřní jednotce. Pamatujte, že provozní režim na každém dálkovém ovladači konvektorů tepelného čerpadla musí být nastaven tak, aby odpovídal vnitřní jednotce.

Konfigurace

Nastavení Hodnota

Ovládání teploty jednotky: ▪ Č.: [2.9] ▪ Kód: [C-07]

2 (Pokojový termostat): Provozní režim jednotky je vybrán na základě teploty okolí na uživatelském rozhraní.

Poznámka:

▪ Hlavní místnost = uživatelské

rozhraní použité jako pokojový termostat

▪ Ostatní místnosti = externí

pokojový termostat

Počet zón teploty vody:

1 (Dvě zóny): Hlavní + doplňková ▪ Č. : [4.4] ▪ Kód: [7-02]

V případě konvektorů tepelného čerpadla:

Externí pokojový termostat pro doplňkovou zónu:

▪ Č.: [3.A]

1 (1 kontakt): Pokud použitý

externí pokojový termostat

nebokonvektor tepelného

čerpadla může pouze odeslat

stav termostatu ZAPNUTO/

VYPNUTO. ▪ Kód: [C-06] Výstup z uzavíracího ventilu Nastaven tak, aby se řídil dle

požadavku termostatu hlavní

zóny. Na stanici směšovacích ventilů Nastavte požadovanou teplotu

výstupní vody hlavní zóny.

5.3 Nastavení pomocného zdroje tepla pro prostorové vytápění

▪ Prostorové vytápění může být prováděno pomocí:

▪ Vnitřní jednotky ▪ Pomocného kotle (místní dodávka) připojeného k systému

▪ Pokud pokojový termostat požaduje topení, vnitřní jednotka nebo

pomocný kotel zahájí provoz v závislosti na venkovní teplotě (stav přepnutí na externí zdroj tepla). Při vydání povolení pro pomocný kotel bude prostorové vytápění pomocí vnitřní jednotky vypnuto.

▪ Dvojčinný (bivalentní) provoz je k dispozici pouze u prostorového

vytápění, NIKOLI pro ohřev teplé užitkové vody. Teplá užitková voda je vždy ohřívána pomocí nádrže TUV připojené k vnitřní jednotce.

INFORMACE

▪ Během provozu topení tepelného čerpadla je tepelné

čerpadlo spuštěno za účelem dosáhnutí požadované teploty nastavené na dálkovém ovladači. Je-li aktivní režim provozu závisející na počasí, teplota vody se stanoví automaticky podle venkovní teploty.

▪ Během provozu topení pomocného kotle je kotel

spuštěn za účelem dosáhnutí požadované teploty nastavené na dálkovém ovladači pomocného kotle.

Nastavení

▪ Pomocný kotel zapojte do systému následujícím způsobem:

Výhody

▪ Komfort.

▪ Inteligentní funkce pokojového termostatu dokáže snížit nebo

zvýšit požadovanou teplotu výstupní vody na základě skutečné pokojové teploty (modulace).

▪ Kombinace těchto dvou systémů tepelných zářičů poskytuje

vynikající tepelný komfort podlahového vytápění a rychlý ohřev konvektorů tepelného čerpadla (např. obývací pokoj = podlahové topení a ložnice = konvektor (není zapotřebí nepřetržité vytápění)).

▪ Účinnost.

▪ V závislosti na požadavku vnitřní jednotka zajišťuje různé

teploty výstupní vody odpovídající konstrukční teplotě různých tepelných zářičů.

▪ Podlahové topení má nejlepší účinnost se zařízením Altherma

LT.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Nízkoteplotní split systém Daikin Altherma 4P499573-1 – 2017.12

a Venkovní jednotka b Vnitřní jednotka c Tepelný výměník d Ohřívač ochrany proti legionele e Čerpadlo

f Uzavírací ventil g Motorem ovládaný 3cestný ventil h Zpětný ventil (místní dodávka)

i Uzavírací ventil (místní dodávka)

j Kolektor (místní dodávka) k Pomocný kotel (místní dodávka)

l Ventil Aquastat (místní dodávka)

m Nádrž TUV

n Vinutí tepelného výměníku

FHL1...3 Podlahovétopení

Referenční příručka pro instalační techniky

5 Pokyny k použití

Com

K2AK1A

X2M

K2AK1A

Indoor/Auto/Boiler

3530 X Y

Indoor

FHL1

FHL2

FHL3

a b c hh if

POZNÁMKA

▪ Ujistěte se, že pomocný kotel a jeho zapojení do

systému odpovídá platné legislativě.

▪ Společnost Daikin NENESE odpovědnost za následky

chybné nebo nebezpečné instalace systému pomocného kotle.

▪ Následujícím způsobem s ujistěte, že teplota na zpětném vedení

vody k tepelnému čerpadlu NEPŘEKRAČUJE 55°C: ▪ Nastavte požadovanou teplotu výstupní vody pomocí ovladače

pomocného kotle na maximální teplotu 55°C.

▪ Nainstalujte ventil aquastat do zpětné větve vody

tepelnéhočerpadla.

▪ Nastavte ventil aquastat tak, aby se uzavřel při teplotě vyšší

než 55°C a otevřel při teplotě pod 55°C. ▪ Nainstalujte zpětné ventily. ▪ Ve vodním okruhu musí být zapojena jen jedna expanzní nádoba.

Vnitřní jednotka je již vybavena předmontovanou expanzní

nádobou. ▪ Nainstalujte digitální I/O kartu (volitelná EKRP1HB). ▪ Připojte X1 a X2 (přepnutí na externí zdroj tepla) na kartě s

digitálními vstupy/výstupy k termostatu pomocného kotle. ▪ Nastavení tepelných zářičů, viz "5.2 Nastavení systému

prostorového vytápění"na stránce10.

Konfigurace

Přes dálkový ovladač (rychlý průvodce): ▪ Nastavte jako externí zdroj tepla použití bivalentního systému. ▪ Nastavte bivalentní teplotu a hysterezi.

BTIVstup termostatu kotle

A Pomocný kontakt (normálně uzavřený)

H Pokojový termostat pro požadavek na topení (volitelné) K1A Pomocné relé pro aktivaci vnitřní jednotky (místní dodávka) K2A Pomocné relé k aktivaci kotle (místní dodávka)

Indoor Vnitřní jednotka

Auto Automaticky

Boiler kotli

POZNÁMKA

▪ Ujistěte se, že pomocný kontakt má dostatečný rozdíl

teplot nebo časovou prodlevu k prevenci častého přepínání mezi vnitřní jednotkou a pomocným kotlem.

▪ Pokud jako pomocný kontakt slouží termostat venkovní

teploty, instalujte termostat do stínu tak, aby NEBYL ovlivněn ani zapínán či vypínán v důsledku přímého slunečního záření.

▪ Časté přepínání může způsobit korozi pomocného

kotle. Pro získání další informací se obraťte na výrobce kotle.

5.4 Nastavení teploty v nádrži teplé užitkové vody

Nádrž TUV je integrována do vnitřní jednotky a obsahuje ohřívač ochrany proti legionele s výkonem 2,4 kW. Ohřívač ochrany proti legionele obsahuje 2 ochrany: tepelnou ochranu a tepelnou pojistku. Pokud dojde k překročení určité teploty, ochrany deaktivují ohřívač ochrany proti legionele.

5.4.1 Rozvržení systému – Integrovaná nádrž TUV

POZNÁMKA

▪ Ujistěte se, že hystereze bivalentního provozu má

dostatečný rozdíl teplot k prevenci častého přepínání mezi vnitřní jednotkou a pomocným kotlem.

▪ Vzhledem k tomu, že venkovní teplota je měřena

vzduchovým termistorem venkovní jednotky, nainstalujte venkovní jednotku do stínu, aby NEBYLA ovlivněna nebo zapínána/vypínána v důsledku přímého slunečního záření.

▪ Časté přepínání může způsobit korozi pomocného

kotle. Pro získání další informací se obraťte na výrobce kotle.

Přepínání na externí zdroj tepla na základě rozhodnutí pomocného kontaktu

▪ Možné pouze při kontrole pomocí externího pokojového

termostatu A při jedné zóně teploty výstupní vody (viz

"5.2Nastavení systému prostorového vytápění"na stránce10).

▪ Pomocný kontakt může být:

▪ Termostat venkovní teploty ▪ Kontakt tarifu elektrické energie ▪ Manuálně ovládaný kontakt ▪ …

▪ Nastavení: Připojte následující místní zapojení:

a Venkovní jednotka b Vnitřní jednotka c Tepelný výměník d Ohřívač ochrany proti legionele e Čerpadlo

f Motorem ovládaný 3cestný ventil g Nádrž TUV h Uzavírací ventil

i Kolektor (místní dodávka)

FHL1...3 Podlahové topení

UI Uživatelské rozhraní

5.4.2 Výběr objemu a požadované teploty pro nádrž TUV

Voda zdá být horká při teplotě 40°C. Proto je spotřeba TUV vždy vyjádřena jako ekvivalent objemu teplé vody při teplotě 40°C. Můžete však nastavit teplotu v nádrži TUV na vyšší teplotu (například 53°C). Ta je pak smísena se studenou vodou (například 15°C).

Referenční příručka pro instalační techniky

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Nízkoteplotní split systém Daikin Altherma

4P499573-1 – 2017.12

5 Pokyny k použití

c f

Výběr požadované teploty pro nádrž TUV se skládá z následujících kroků:

1 Stanovení spotřeby TUV (ekvivalent objemu teplé vody při

teplotě 40°C).

2 Stanovení požadované teploty pro nádrž TUV.

Stanovení spotřeby TUV

Odpovězte si na následující otázky a vypočítejte spotřebu TUV (ekvivalent objemu vody o teplotě 40°C) pomocí typických objemů vody:

Otázka Typický objem vody

Kolik sprchování je zapotřebí za den?

Kolik koupelí je zapotřebí za

1sprchování = 10min × 10l/min = 100l

1koupel = 150l

den? Kolik vody je zapotřebí v

kuchyňském dřezu za den? Je potřeba jakákoliv další teplá

1puštění vody do dřezu = 2 min × 5l/min = 10l

—

užitková voda?

Příklad: Jestliže je spotřeba TUV pro rodinu (4 osoby) za den následující:

▪ 3 sprchování ▪ 1 koupel ▪ 3 použití vody v kuchyňském dřezu Pak spotřeba TUV = (3×100l)+(1×150l)+(3×10l)= 480l

Stanovení objemu a požadované teploty pro nádrž TUV

Vzorec Příklad

V1=V2+V2×(T2−40)/(40−T1) Jestliže:

▪ V2=180l ▪ T2=54°C ▪ T1=15°C Pak V1= 280l

V2=V1×(40−T1)/(T2−T1) Jestliže:

▪ V1=480l ▪ T2=54°C ▪ T1=15°C Pak V2 = 307l

V1Spotřeba TUV (ekvivalent objemu teplé vody při teplotě

40°C)

V2Požadovaný objem nádrže TUV v případě jednorázového

ohřevu T2Teplota v nádrži TUV T1Teplota studené vody

Možné objemy nádrže TUV

Typ Možné objemy

Integrovaná nádrž TUV ▪ 230l

Tipy pro úsporu energie

▪ Jestliže se spotřeba TUV v různých dnech liší, můžete

naprogramovat týdenní plán s různými požadovanými teplotami nádrže TUV pro každý den.

▪ Čím nižší je teplota v nádrži TUV, tím úspornější je provoz.

Výběrem větší nádrže TUV můžete snížit požadovanou teplotu v nádrži TUV.

▪ Tepelné čerpadlo samo dokáže ohřát teplou užitkovou vodu o

maximální teplotě 55°C (50°C pokud je venkovní teplota nízká). Elektrický odpor integrovaný v nádrži na TUV (ohřívač ochrany proti legionele) může tuto teplotu zvýšit. Tato činnost však

spotřebovává více energie. Daikin doporučuje nastavit požadovanou teplotu v nádrži TUV nižší než 55°C, aby se tento elektrický odporový článek nevyužíval. Ohřívač ochrany proti legionele:

▪ Slouží jako nouzový zdroj tepla. ▪ Používá se, když je aktivní dezinfekční funkce nádrže na TUV. ▪ Může pomoci během odmrazování venkovní jednotky.

▪ Čím vyšší je venkovní teplota, tím lepší výkon bude mít tepelné

čerpadlo. ▪ Jestliže jsou ceny za elektrickou energii stejné během dne i

noci, společnost Daikin doporučuje zahřívat nádrž TUV během dne.

▪ Jestliže jsou ceny za elektrickou energii během noci nižší,

společnost Daikin doporučuje zahřívat nádrž TUV během noci.

▪ Když tepelné čerpadlo ohřívá teplou užitkovou vodu, nemůže

zajišťovat prostorové vytápění. Pokud potřebujete zároveň teplou užitkovou vodu a prostorové vytápění, společnost Daikin doporučuje ohřát teplou užitkovou vodu během noci, kdy je nižší požadavek na prostorové vytápění.

5.4.3 Nastavení a konfigurace – nádrž TUV

▪ Při vysoké spotřebě TUV můžete ohřívat nádrž TUV několikrát

během dne.

▪ Pro ohřátí nádrže TUV na požadovanou teplotu můžete použít

následující zdroje energie: ▪ Termodynamický cyklus tepelného čerpadla ▪ Ohřívač ochrany proti legionele

▪ Další informace o optimalizaci spotřeby energie pro ohřev teplé

užitkové vody, viz "8Konfigurace"na stránce47.

5.4.4 Čerpadlo TUV pro okamžitou dodávku teplé vody

Nastavení

a Vnitřní jednotka b Nádrž TUV c Čerpadlo TUV (místní dodávka)

f Sprcha (místní dodávka) g Studená voda h VÝSTUP teplé užitkové vody

i Oběhová přípojka

j Ohřívač ochrany proti legionele

▪ Připojením čerpadla TUV může být na kohoutku okamžitě k

dispozici teplá voda.

▪ Čerpadlo TUV a instalace jsou záležitostí místní dodávky a na

odpovědnosti technika.

▪ Více informací o připojení oběhové přípojky: viz "7Instalace" na

stránce29.

Konfigurace

▪ Další informace, viz "8Konfigurace"na stránce47. ▪ Pomocí dálkového ovladače můžete naprogramovat plán ovládání

čerpadla TUV. Více informací viz uživatelská referenční příručka.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Nízkoteplotní split systém Daikin Altherma 4P499573-1 – 2017.12

Referenční příručka pro instalační techniky

5 Pokyny k použití

d f

e g

5.4.5 Čerpadlo TUV pro dezinfekci

Nastavení

a Vnitřní jednotka b Nádrž TUV c Čerpadlo TUV (místní dodávka) d Článek topení (místní dodávka) e Zpětný ventil (místní dodávka)

f Sprcha (místní dodávka) g Studená voda h VÝSTUP teplé užitkové vody

i Oběhová přípojka j Ohřívač ochrany proti legionele

▪ Čerpadlo TUV je dodáváno místně a odpovědnost za jeho

instalaci nese technik.

▪ Teplota v nádrži TUV může být nastavena na maximální hodnotu

70°C. Pokud platné předpisy vyžadují vyšší teplotu pro dezinfekci, můžete připojit čerpadlo TUV a topný článek, viz výše.

▪ Pokud platné předpisy vyžadují dezinfekci vodního potrubí až po

kohout, můžete připojit čerpadlo TUV a topný článek (v případě potřeby) dle schématu výše.

Konfigurace

Vnitřní jednotka může ovládat provoz čerpadla TUV. Další informace, viz "8Konfigurace"na stránce47.

5.5 Nastavení měření energie

▪ Na dálkovém ovladači můžete zjistit následující údaje o energii:

▪ Vytvořené teplo ▪ Spotřebovaná energie

▪ Údaje o energii můžete zjistit:

▪ Za měsíc ▪ Za rok

5.5.2 Spotřebovaná energie

Ke stanovení spotřebované energie můžete použít následující metody:

▪ Výpočet ▪ Měření

INFORMACE

Nemůžete kombinovat výpočet spotřebované energie (například pro ohřívač ochrany proti legionele) a měření spotřebované energie (například pro venkovní jednotku). Pokud tak učiníte, budou údaje o energii neplatné.

Výpočet spotřebované energie

▪ Spotřebovaná energie se vypočítá interně na základě

následujících parametrů: ▪ Skutečný příkon venkovní jednotky ▪ Nastavený výkon záložního ohřívače (v případě potřeby) a

ohřívače ochrany proti legionele

▪ Napětí

▪ Nastavení a konfigurace: Pro získání přesných údajů o energii

změřte výkon (měření odporu) a nastavte výkon pomocí uživatelského rozhraní pro:

▪ Záložní ohřívač (krok1 a krok2) (v případě potřeby) ▪ Ohřívač ochrany proti legionele

Měření spotřebované energie

▪ Platí pro všechny modely. ▪ Přednostní metoda vzhledem k vyšší přesnosti. ▪ Vyžaduje externí měřiče spotřeby elektřiny. ▪ Nastavení a konfigurace: Při použití elektroměrů nastavte

prostřednictvím dálkového ovladače počet impulzů/kWh pro každý elektroměr.

INFORMACE

Při měření spotřeby elektrické energie se ujistěte, že jsou elektroměry na VŠECH vstupech napájení systému.

INFORMACE

Vypočítané vytvořené teplo a spotřeba energie jsou odhadované, přesnost nelze zaručit.

5.5.1 Vytvořené teplo

INFORMACE

Snímače použité k výpočtu vytvořeného tepla jsou kalibrované automaticky.

▪ Platí pro všechny modely. ▪ Vytvořené teplo se vypočítá interně na základě následujících

parametrů: ▪ Teplota výstupní a vstupní vody ▪ Průtok ▪ Spotřeba energie ohřívače ochrany proti legionele (pokud je

instalován) v nádrži teplé užitkové vody

▪ Nastavení a konfigurace:

▪ Žádné další dodatečné vybavení není zapotřebí. ▪ Změřte výkon (měření odporu) ohřívače ochrany proti legionele

a nastavte výkon pomocí uživatelského rozhraní. Příklad: Pokud naměříte odpor ohřívače ochrany proti legionele 24 Ω, má ohřívač při 230V výkon 2200W.

5.5.3 Zdroj elektrické energie s běžnou sazbou

Všeobecné pokyny

Jeden elektroměr pokrývající celý systém je dostatečný.

Nastavení

Připojte elektroměr k X5M/5 a X5M/6.

Typ elektroměru

V případě… Použijte… elektroměr

▪ Jednofázová venkovní

jednotka

▪ Žádný záložní ohřívač nebo

volitelný záložní ohřívač není napájený z jednofázové sítě

V ostatních případech (tj. třífázová venkovní jednotka nebo volitelný záložní ohřívač připojený k třífázové síti)

Jednofázový

Třífázový

Referenční příručka pro instalační techniky

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Nízkoteplotní split systém Daikin Altherma

4P499573-1 – 2017.12

5 Pokyny k použití

c c

c c d



e efe



Příklad

Jednofázový elektroměr Třífázový elektroměr

A Venkovní jednotka B Vnitřní jednotka C Nádrž TUV a Elektrická skříň (L1/N) b Elektroměr (L1/N) c Pojistka (L1/N) d Venkovní jednotka (L1/N) e Vnitřní jednotka (L1/N) f Záložní ohřívač (L1/N) (volitelný) g Ohřívač ochrany proti legionele

(L1/N)

A Venkovní jednotka B Vnitřní jednotka C Nádrž TUV a Elektrická skříň (L1/L2/L3/N) b Elektroměr (L1/L2/L3/N) c Pojistka (L1/L2/L3/N) d Pojistka (L1/N) e Venkovní jednotka (L1/L2/L3/N) f Vnitřní jednotka (L1/L2/L3/N) g Záložní ohřívač (L1/L2/L3/N)

(volitelný) h Ohřívač ochrany proti legionele

(L1/N)

Výjimka

▪ Můžete použít druhý elektroměr, pokud:

▪ Rozsah měření jednoho elektroměru je nedostatečný. ▪ Elektroměr nelze jednoduše nainstalovat do elektrické skříně. ▪ Jsou kombinovány 230 V a 400 V třífázové sítě (velmi

nezvyklé), vzhledem k technickým omezením elektroměrů.

▪ Připojení a nastavení:

▪ Připojte druhý elektroměr k X5M/3 a X5M/4. ▪ Do softwaru jsou dodány údaje o spotřebě energie z obou

měřičů, takže NEMUSÍTE nastavovat tento měřič, který řídí spotřebu energie. Na každém elektroměru musíte pouze nastavit počet impulzů.

▪ Příklad se dvěma elektroměry viz "5.5.4 Zdroj el.energie s

upřednostňovanou sazbou za kWh"na stránce19.

5.5.4 Zdroj el.energie s upřednostňovanou sazbou za kWh

Všeobecné pokyny

▪ Elektroměr1: Měří venkovní jednotku. ▪ Elektroměr 2: Měří ostatní části (tj. vnitřní jednotku, volitelný

záložní ohřívač a ohřívač ochrany proti legionele).

Nastavení

▪ Připojte elektroměr1 k X5M/5 a X5M/6. ▪ Připojte elektroměr2 k X5M/3 a X5M/4.

Typy elektroměrů

▪ Elektroměr 1: Jedno nebo třífázový elektroměr podle zdroje

ERGA04~08DAV3(A) + EHVH04+08S23DAV Nízkoteplotní split systém Daikin Altherma 4P499573-1 – 2017.12

napájení venkovní jednotky.

▪ Elektroměr2:

▪ V případě nepřítomnosti záložního ohřívače nebo v případě

volitelného jednofázového záložního ohřívače použijte jednofázový elektroměr.

▪ V ostatních případech použijte třífázový elektroměr.

Příklad

Jednofázová venkovní jednotka s volitelným třífázovým záložním ohřívačem:

A Venkovní jednotka B Vnitřní jednotka C Nádrž TUV

a Elektrická skříň (L1/N): Zdroj elektrické energie s

upřednostňovanou sazbou za kWh

b Elektrická skříň (L1/L2/L3/N): Zdroj elektrické energie s

běžnou sazbou za kWh

c Elektroměr (L1/N) d Elektroměr (L1/L2/L3/N) e Pojistka (L1/N)

f Pojistka (L1/L2/L3/N) g Venkovní jednotka (L1/N) h Vnitřní jednotka (L1/N)

i Záložní ohřívač (L1/L2/L3/N) (volitelný)

j Ohřívač ochrany proti legionele (L1/N)

5.6 Nastavení řízení spotřeby energie

▪ Řízení spotřeby energie:

▪ Umožní vám omezit spotřebu elektrické energie celého systému

(venkovní jednotka, vnitřní jednotka, ohřívač ochrany proti legionele a volitelný záložní ohřívač).

▪ Konfigurace: Pomocí dálkového ovladače nastavte úroveň

omezení spotřeby energie a jak jí dosáhnout.

▪ Úroveň omezení spotřeby elektrické energie může být vyjádřena

následovně: ▪ Maximální provozní proud (A) ▪ Maximální příkon (v kW)

▪ Úroveň omezení spotřeby elektrické energie může být aktivována

následovně: ▪ Trvale ▪ Digitálními vstupy

5.6.1 Trvalé omezení spotřeby energie

Trvalé omezení spotřeby energie je užitečné opatření k zajištění maximální spotřeby energie nebo proudu systému. V některých zemích je maximální spotřeba energie pro prostorové vytápění a ohřev TUV omezena zákony.

Referenční příručka pro instalační techniky

5 Pokyny k použití

A8P

DI4

DI3

DI1

A B C

PiPříkon

t Čas

DI Digitální vstup (pro omezení proudu)

a Omezení proudu je aktivní b Skutečný příkon

Nastavení a konfigurace

▪ Žádné další dodatečné vybavení není zapotřebí. ▪ Nastavte řízení spotřeby energie v [9.9] pomocí uživatelského

rozhraní (popis všech nastavení, viz "8 Konfigurace" na

stránce47):

▪ Zvolte režim nepřetržitého omezení ▪ Zvolte typ omezení (příkon v kW nebo proud v A) ▪ Nastavte požadovanou úroveň omezení proudu

5.6.2 Omezení spotřeby energie aktivováno digitálními vstupy

Omezení spotřeby energie (proudu) je také užitečné v kombinaci se systémem řízení spotřeby energie.

Příkon nebo proud celého systému Daikin je omezen dynamicky pomocí digitálních vstupů (maximálně ve čtyřech krocích). Každá úroveň omezení proudu je nastavena pomocí dálkového ovladače omezením některého z následujících parametrů:

▪ Proud (A) ▪ Příkon (kW) Systém řízení energie (místní dodávka) rozhodne o aktivaci na určité

úrovni omezení proudu. Příklad: Chcete-li omezit maximální spotřebu energie pro celý dům (osvětlení, domácí spotřebiče, prostorové vytápění…).

Nastavení

▪ Karta požadavků (volitelná EKRP1AHTA) je zapotřebí. ▪ Pro aktivaci odpovídající úrovně omezení proudu jsou použity

maximálně čtyři digitální vstupy: ▪ DI1 = nejslabší omezení (nejvyšší spotřeba energie) ▪ DI4 = nejsilnější omezení (nejnižší spotřeba energie)

▪ Specifikaci digitálních vstupů a místa připojení naleznete ve

schématu zapojení.

Konfigurace

▪ Nastavte řízení spotřeby energie v [9.9] pomocí uživatelského

rozhraní (popis všech nastavení, viz "8 Konfigurace" na

stránce47):

▪ Zvolte omezení digitálními vstupy. ▪ Zvolte typ omezení (příkon v kW nebo proud v A). ▪ Nastavte požadovanou úroveň omezení pro každý digitální

vstup.

INFORMACE

V případě, že je sepnutý více než 1 digitální vstup (zároveň), je priorita digitálního vstupu pevně daná: DI4 priorita>…>DI1.

5.6.3 Proces omezení proudu

Venkovní jednotka má lepší účinnost než elektrické ohřívače. Proto jsou elektrické ohřívače omezeny a VYPNUTY jako první. Systém omezí spotřebu energie v následujícím pořadí:

1 Omezí určité elektrické ohřívače.

Pokud… má prioritu Nastavte prioritu ohřívače

přes uživatelské rozhraní

na…

Ohřev teplé užitkové vody Přídavný ohřívač (Ohřívač

ochrany proti legionele). Výsledek: Záložní ohřívač

(pokud je instalován) je VYPNUT jako první.

Prostorové vytápění Záložní ohřívač (Pokud je to

vhodné). Výsledek: Ohřívač ochrany

proti legionele je VYPNUT jako první.

A Venkovní jednotka B Vnitřní jednotka C Nádrž TUV D Systém řízení energie

a Aktivace omezení spotřeby energie (4 digitálními vstupy) b Ohřívač ochrany proti legionele

PiPříkon

t Čas

DI Digitální vstupy (úrovně omezení proudu)

a Omezení proudu je aktivní b Skutečný příkon

Referenční příručka pro instalační techniky

2 VYPNE všechny elektrické ohřívače. 3 Omezí spotřebu venkovní jednotky. 4 VYPNE venkovní jednotku.

Příklad

Pokud je konfigurace následující: ▪ Omezení spotřeby elektrické energie NEUMOŽŇUJE současný

provoz ohřívače ochrany proti legionele a záložního ohřívače

(krok1 a krok2) (pokud je to vhodné). ▪ Prioritní ohřívač = ohřívač ochrany proti legionele. Spotřeba energie je tedy omezena následovně:

PhVytvořené teplo

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Nízkoteplotní split systém Daikin Altherma

4P499573-1 – 2017.12

6 Příprava

≤1200

>250

>350

(mm)(mm)

CeSpotřebovaná energie

A Venkovní jednotka B Ohřívač ochrany proti legionele C Záložní ohřívač (volitelná možnost)

a Omezený chod venkovní jednotky

b Plný chod venkovní jednotky

c Ohřívač ochrany proti legionele ZAPNUTÝ

d Záložní ohřívač, krok1 ZAPNUTÝ (pokud je instalován)

e Záložní ohřívač, krok2 ZAPNUTÝ (pokud je instalován)

5.7 Nastavení externího snímače teploty

Můžete připojit jeden externí snímač teploty. Může měřit vnitřní nebo venkovní teplotu okolí. Společnost Daikin doporučuje použít externí snímač teploty v následujících případech:

Vnitřní teplota okolí

▪ V místnosti ovládané pokojovým termostatem se jako pokojový

termostat používá uživatelské rozhraní (EKRUDAS), který měří vnitřní teplotu okolí. Proto musí být uživatelské rozhraní použité jako pokojový termostat instalované na místě:

▪ kde lze změřit průměrnou teplotu v místnosti, ▪ které NENÍ vystaveno přímým slunečním paprskům, ▪ NENACHÁZÍ se v blízkosti zdroje tepla, ▪ NENÍ vystaveno venkovnímu vzduchu či průvanu, například

vlivem otevírání a zavírání dveří.

▪ Pokud tyto podmínky není možné zajistit, společnost Daikin

doporučuje připojit dálkový vnitřní snímač (volitelná možnost, KRCS01-1).

▪ Nastavení: Pokyny k instalaci viz instalační návod dálkového

vnitřního snímače.

▪ Konfigurace: Zvolte pokojový snímač [9.B].

Venkovní teplota okolí

▪ Venkovní teplota okolí se měří na venkovní jednotce. Proto musí

být venkovní jednotka instalovaná v následujícím umístění: ▪ na severní straně domu nebo v místě, kde se nachází většina

tepelných zářičů,

▪ které NENÍ vystaveno přímým slunečním paprskům,

▪ Pokud tyto podmínky NENÍ možné zajistit, společnost Daikin

doporučuje připojit dálkový venkovní snímač (volitelná možnost, EKRSCA1).

▪ Nastavení: Pokyny k instalaci viz instalační návod dálkového

vnitřního snímače. ▪ Konfigurace: Zvolte venkovní snímač [9.B]. ▪ Pokud je aktivní úsporný režim venkovní jednotky (viz

"8Konfigurace"na stránce 47), venkovní jednotka je vypnuta za

účelem snížení ztrát energie v pohotovostním režimu. Proto NENÍ

venkovní teplota okolí zjištěna. ▪ Pokud požadovaná teplota výstupní vody závisí na počasí, je

důležité zajistit nepřetržité měření venkovní teploty. To je další

důvod k instalaci volitelného venkovního snímače teploty okolí.

INFORMACE

Údaje externího venkovního snímače teploty okolí (průměrná nebo okamžitá teplota) jsou použity pro křivky ovládání na základě počasí. K ochraně venkovní jednotky je vždy použit vnitřní snímač venkovní jednotky.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Nízkoteplotní split systém Daikin Altherma 4P499573-1 – 2017.12

6 Příprava

6.1 Přehled: Příprava

Tato kapitola popisuje, co musíte udělat a znát předtím, než přejdete na pracoviště.

Obsahuje následující informace: ▪ Příprava místa instalace ▪ Příprava potrubí chladiva ▪ Příprava vodního potrubí ▪ Příprava elektrického vedení

6.2 Příprava místa instalace

Jednotku NEINSTALUJTE na místa, která jsou často využívána jako pracoviště. Při provádění stavebních prací (například broušení, vrtání), u kterých se vytváří velké množství prachu, je NUTNÉ jednotku zakrýt.

Vyberte místo instalace s dostatečným prostorem pro manipulaci s jednotkou jak na místo, tak z místa její instalace.

VÝSTRAHA

Zařízení musí být uloženo v místnosti bez nepřetržitě pracujících zdrojů zažehnuté (například otevřený plamen, pracující plynové zařízení nebo elektrické topidlo).

VÝSTRAHA

NEPOUŽÍVEJTE opakovaně potrubí chladiva, které se používalo s jiným chladivem. Potrubí chladiva vyměňte nebo důkladně vyčistěte.

6.2.1 Požadavky na místo instalace pro venkovní jednotku

INFORMACE

Přečtěte si také následující požadavky:

▪ Všeobecné požadavky na místo instalace. Viz kapitola

“Všeobecná bezpečnostní opatření”.

▪ Požadavky na chladivové potrubí (délka, výškový

rozdíl). Viz dále v této kapitole “Příprava”.

Mějte na paměti následující pokyny pro volný prostor:

a Vzduchový vývod b Přívod vzduchu

POZNÁMKA

▪ NESKLÁDEJTE jednotky na sebe. ▪ NEZAVĚŠUJTE jednotku na strop.

Silný vítr (≥18 km/h) proudící proti výstupu vzduchu z venkovní jednotky může způsobit "zkrat" (nasávání vypouštěného vzduchu). To by mohlo způsobit následující:

▪ snížení provozního výkonu zařízení; ▪ zvýšené namrzání při využití zařízení kohřevu; ▪ přerušení provozu následkem snížení nízkého tlaku nebo zvýšení

vysokého tlaku;

Referenční příručka pro instalační techniky

6 Příprava

4×

▪ poškození ventilátoru (pokud silný vítr proudí neustále do

ventilátoru, může jej roztočit do velmi vysokých otáček, až se poškodí).

Doporučuje se instalovat deflektor na stranu s výstupem vzduchu vystaveno působení větru.

Doporučuje se nainstalovat venkovní jednotku tak, aby přívod vzduchu směřoval ke stěně, NIKOLIV přímo proti větru.

Jednotku NEINSTALUJTE na místa s následujícími vlastnostmi: ▪ Oblasti citlivé na hlučnost (například místa poblíž ložnice apod.),

aby provozní hluk nepůsobil potíže. Poznámka: V případě měření hluku v aktuálních podmínkách instalace bude jeho naměřená hodnota vyšší, než hladina akustického tlaku uvedená v části Zvukové spektrum v technické příručce vzhledem k hluku prostředí a zvukovým odrazům.

▪ Místa s možným výskytem mlhy, sprejů nebo par minerálních

olejů v atmosféře. Plastové díly by se mohly poškodit a vypadnout nebo způsobit únik vody.

NEDOPORUČUJE SE instalovat jednotku do následujících míst, protože to může zkrátit její životnost:

▪ V místech se značně kolísajícím napájením ▪ Ve vozidlech nebo na lodích ▪ Vmístech svýskytem kyselých nebo zásaditých par Instalace na mořském pobřeží. Zkontrolujte, zda jednotka NENÍ

vystavena přímému působení mořských větrů. Tak tomu je proto, že se tím zabrání vzniku koroze v důsledku vysokého obsahu mořské soli ve vzduchu, protože to může zkrátit životnost jednotky.

6.2.2 Doplňující požadavky na místo instalace pro venkovní jednotku v chladném podnebí

V oblastech s nízkými teplotami okolí a vysokou vlhkostí nebo v oblastech s velkým množstvím sněhu odstraňte mřížku sání, aby se zajistil správný provoz.

Neúplný seznam oblastí: Rakousko, Česká republika, Dánsko, Estonsko, Finsko, Německo, Maďarsko, Lotyšsko, Litva, Norsko, Polsko, Rumunsko, Srbsko, Slovensko, Švédsko …

1 Odmontujte šrouby z mřížky sání. 2 Odstraňte mřížku sání a odložte ji. 3 Znovu namontujte šrouby k jednotce.

Nainstalujte jednotku v místech, kde není vystavena působení mořských větrů.

Příklad: Za budovou.

Pokud je jednotka nainstalovaná v místech, kde je vystavena působení mořských větrů, nainstalujte rovněž větrolam.

▪ Výška větrolamu ≥1,5× výška venkovní jednotky ▪ Při instalaci větrolamu mějte na paměti nutnost dostatečného

místa kúdržbě.

a Mořský vítr b Budova c Venkovní jednotka d Větrolam

Venkovní jednotka je navržena pouze pro venkovní instalaci a pro teploty okolí v následujícím rozmezí:

Režim chlazení 10~43°C Režim topení –25~25°C

Referenční příručka pro instalační techniky

a Mřížka sání

Chraňte venkovní jednotku proti přímému sněžení a dbejte, aby NIKDY nedošlo k zapadání venkovní jednotky sněhem.

a Sněhový kryt nebo přístřešek b Podstavec c Převažující směr proudění větru d Vzduchový vývod e Volitelná souprava EKFT008D

V každém případě zajistěte alespoň 300 mm volného prostoru pod jednotkou. Kromě toho zajistěte, aby jednotka byla umístěna alespoň 100 mm nad maximální očekávanou výškou sněhu. Podrobnější informace viz "7.3 Montáž venkovní jednotky" na

stránce31.

Voblastech se silným sněžením je velmi důležité zvolit takové místo instalace, kde sníh nijak NEOVLIVNÍ provoz jednotky. Je-li možné, že sníh bude padat ze strany, zajistěte, aby vinutí tepelného výměníku NEBYLO sněhem nijak ovlivněno. V případě potřeby postavte sněhovou zástěnu nebo přístřešek a stojan.

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Nízkoteplotní split systém Daikin Altherma

4P499573-1 – 2017.12

6 Příprava

≥300

≥600

≥

500

(mm)

6.2.3 Požadavky na místo instalace pro vnitřní jednotku

INFORMACE

Přečtěte si také bezpečnostní opatření a požadavky v kapitole "Všeobecná bezpečnostní opatření".

▪ Vnitřní jednotka je navržena pouze pro vnitřní instalaci a pro

teploty okolí v následujícím rozmezí: ▪ Prostorové vytápění: 5~30°C ▪ Ohřev teplé užitkové vody: 5~35°C

▪ Mějte na paměti následující pokyny pro rozměry:

Maximální délka chladivového potrubí mezi vnitřní a venkovní jednotkou

Minimální délka chladivového potrubí mezi vnitřní a venkovní jednotkou

Maximální výškový rozdíl mezi vnitřní a venkovní jednotkou

▪ Mějte na paměti následující instalační pokyny:

30m

3m

20m

VÝSTRAHA

Zařízení musí být uloženo v dobře větrané místnosti se správnými rozměry bez nepřetržitě pracujících zdrojů zažehnutí (například otevřený plamen, pracující plynové zařízení nebo elektrické topidlo), aby se zabránilo mechanickému poškození.

POZNÁMKA

▪ Nepoužívejte opakovaně spoje, které jste již jednou

použili.

▪ Spoje zhotovené při instalaci mezi součástmi systému

chladiva musí být přístupné pro účely údržby.

VÝSTRAHA

Zajistěte, aby instalace, testování a použité materiálů splňovaly příslušné pokyny Daikin a legislativu, například národní předpisy pro plynové instalace a byly provedeny pouze autorizovanými osobami.

POZNÁMKA

▪ Potrubí musí být chráněno před fyzickým poškozením. ▪ Instalace potrubí musí být minimalizována.

INFORMACE

Pokud máte omezený instalační prostor, před instalací jednotky do konečné pozice proveďte následující kroky:

"7.8.5 Připojení odtokové hadice k místnímu odtokovému potrubí" na stránce 40. Vyžaduje odstranění jednoho

nebo obou bočních panelů.

▪ Základy musí být dostatečně pevné, aby udržely hmotnost

jednotky. Vezměte v úvahu hmotnost jednotky i s plnou nádrží na teplou užitkovou vodu. Zajistěte, aby v případě úniku nemohla voda způsobit žádné

škody v místě instalace a okolí. Jednotku NEINSTALUJTE na místa s následujícími vlastnostmi: ▪ Místa s možným výskytem mlhy, sprejů nebo par minerálních

olejů v atmosféře. Plastové díly by se mohly poškodit a vypadnout

nebo způsobit únik vody. ▪ Oblasti citlivé na hluk (například ložnice), aby hluk provozu

jednotky nezpůsoboval žádné potíže. ▪ Na místech s vysokou vlhkostí (max. RH=85%), například

koupelna. ▪ Na místech, kde je možný výskyt mrazu. Teplota v okolí vnitřní

jednotky musí být >5°C.

Zvláštní požadavky pro R32

VÝSTRAHA

▪ Nepropichujte ani nespalujte. ▪ Nepoužívejte žádné prostředky pro odmrazování nebo

čištění zařízení, kromě těch, jež jsou doporučeny výrobcem.

▪ Mějte se na pozoru před chladivem R32, které nemají

žádný zápach.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Nízkoteplotní split systém Daikin Altherma 4P499573-1 – 2017.12

Referenční příručka pro instalační techniky

6 Příprava

Zadání technika:

▪ Celková náplň chladiva (m

) (kg)

▪ Prostor místnosti A (A

místnost A

) (m2)

Zahájení

Použijte tabulku 1 v kapitole "Technické údaje" k výpočtu maximální náplně chladiva (m

max

)

(kg) přípustné pro místnost A.

Kontaktujte vašeho prodejce.

Použijte tabulku 3 v kapitole "Technické údaje" a dm k výpočtu minimálního větracího otvoru pro přirozené větrání mezi místností A a místností B (VA

min

) (cm2).

Jednotku je možné instalovat do místnosti A jestliže: ▪ Mezi místností A a B jsou zajištěny 2 větrací otvory (trvale otevřené), 1 v horní a 1 v dolní části. ▪ Spodní otvor: Spodní otvor musí splňovat minimální požadavky na rozměr (VA

min

). Musí být co nejblíže k podlaze. Pokud větrací otvor začíná od podlahy, musí být výška ≥20 mm. Spodní část otvoru musí být umístěna ≤100 mm od podlahy. Nejméně 50% požadovaného větracího otvoru musí být umístěno <200 mm od podlahy. Celý prostor větracího otvoru musí být umístěn <300 mm od podlahy.

▪ Horní otvor: Horní otvor musí být větší nebo stejný jako spodní otvor. Spodní část horního otvoru musí být umístěna nejméně 1,5 m nad horní částí

spodního otvoru.

▪ Větrací otvory do venkovního prostoru NEJSOU považovány za vhodné větrací otvory (uživatel je může v chladném počasí ucpat).

Jednotku je možné instalovat do místnosti A bez dalších požadavků na prostor místnosti nebo ventilaci.

Stanovte množství chladiva, které překračuje m

max

(dm) (kg). (dm=mc–m

max

)

max≥mc

Ano

Použijte tabulku 2 v kapitole "Technické údaje" k výpočtu celkové minimální podlahové plochy (A

min celkem

) (m2) požadované pro celkovou

náplň chladiva (m

min celkem≤Amístnost A+Amístnost B

Ano

Zadání technika:

▪ Prostor sousední místnosti B (A

místnost B

) (m2)

a Vnitřní jednotka A Místnost, kde je instalována vnitřní jednotka. B Místnost sousedící s místností A.

≥1,5 m

Pokud je celková náplň chladiva v systému <1,84kg (tj. pokud je délka potrubí <27m), nejsou další požadavky na minimální podlahovou plochu.

Pokud je celková náplň chladiva v systému ≥1,84kg (tj. pokud je délka potrubí ≥27m), může být nutné splnit dodatečné požadavky na minimální podlahovou plochu dle popisu v následujícím schématu. Schéma používá následující tabulky: "14.5Tabulka 1 – Maximální povolená

náplň chladiva v místnosti: vnitřní jednotka" na stránce 96, "14.6Tabulka 2 – Minimální podlahová plocha: vnitřní jednotka" na stránce 96 a "14.7Tabulka 3 – Minimální větrací otvor pro přirozené větrání: vnitřní jednotka"na stránce96.

INFORMACE Více vnitřních jednotek. Pokud jsou v místnosti

instalovány dvě nebo více vnitřních jednotek, musíte vzít v potaz maximální náplň chladiva, která může být uvolněna v místnosti v případě, že dojde k JEDNOMU úniku. Příklad: Pokud jsou v místnosti instalovány dvě vnitřní jednotky, každá s vlastní venkovní jednotkou, musíte vzít v potaz náplň chladiva největší kombinace vnitřní a venkovní jednotky.

Referenční příručka pro instalační techniky

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Nízkoteplotní split systém Daikin Altherma

4P499573-1 – 2017.12

6 Příprava

ØiØ

ØpØ

6.3 Příprava chladivového potrubí

6.3.1 Požadavky na chladivové potrubí

INFORMACE

Přečtěte si také bezpečnostní opatření a požadavky v kapitole "Všeobecná bezpečnostní opatření".

▪ Materiál potrubí: Bezešvé měděné potrubí odkysličené kyselinou

fosforečnou.

▪ Průměr potrubí:

Kapalinové potrubí Ø6,4 mm (1/4") Plynové potrubí Ø15,9 mm (5/8")

▪ Stupeň pnutí a tloušťka stěny potrubí:

Vnější průměr

(Ø)

6,4mm (1/4") Žíhaný (O) ≥0,8mm 15,9mm (5/8") Žíhaný (O) ≥1,0mm

(a) V závislosti na příslušené legislativě a maximálním

Stupeň pnutí Tloušťka (t)

pracovním tlaku (viz "PS High" na typovém štítku jednotky) se může vyžadovat větší tloušťka stěny potrubí.

(a)

6.3.2 Izolace chladivového potrubí

▪ Jako izolační materiál použijte polyetylénovou pěnu:

▪ s intenzitou přestupu tepla 0,041 až 0,052 W/mK (0,035 až

0,045kcal/mh°C)

▪ s tepelným odporem minimálně 120 °C

▪ Tloušťka izolace

Vnější průměr

potrubí (Øp)

6,4 mm (1/4") 8–10mm 10mm 15,9 mm (5/8") 16–20mm 13mm

Přesahuje-li teplota 30°C a relativní vlhkost je vyšší než 80%, tloušťka izolačního materiálu by měla být nejméně 20 mm, aby se předešlo možnosti kondenzace par na povrchu izolace.

Vnitřní průměr

potrubí (Øi)

Tloušťka izolace (t)

6.4 Příprava vodního potrubí

▪ Ventil k expanzní nádobě. Ventil k expanzní nádobě (pokud je

instalován) MUSÍ být otevřený.

6.4.1 Požadavky na vodní okruh

▪ Připojení potrubí – Síla. Při připojování potrubí NEPOUŽÍVEJTE

přílišnou sílu. Deformace potrubí může způsobit nesprávné fungování jednotky.

▪ Připojení potrubí – Nástroje. K manipulaci s mosazí, což je

měkký materiál, používejte pouze vhodné nástroje. V opačném případě by došlo k poškození potrubí.

▪ Připojení potrubí – Vzduch, vlhkost, prach. Vniknutí vzduchu,

vlhkosti nebo prachu do okruhu může způsobit problémy. Aby se tomu zabránilo:

▪ Používejte pouze čisté potrubí. ▪ Při odstraňování otřepů držte trubku ústím směrem dolů. ▪ Při protahování potrubí stěnami zakryjte ústí trubky tak, aby do

potrubí nemohl vniknout prach nebo nečistoty.

▪ Použijte jemné těsnivo na závity k utěsnění přípojek.

▪ Uzavřený okruh. Používejte vnitřní jednotku POUZE v

uzavřeném vodním systému. Použití systému v otevřeném vodním systému vede k nadměrné korozi.

▪ Glykol. Z bezpečnostních důvodů NENÍ dovoleno přidávat do

vodního okruhu žádný druh glykolu.

▪ Délka potrubí. Doporučuje se vyhnout se dlouhým trasám potrubí

mezi nádrží teplé užitkové vody a koncovým bodem teplé vody (sprchou, vanou,...) a vyhnout se slepým koncům.

▪ Průměr potrubí. Vyberte průměr potrubí vyberte v návaznosti na

požadovaný průtok vody a dostupný externí statický tlak čerpadla. Křivky externího statického tlaku vnitřní jednotky, viz

"14Technické údaje"na stránce90.

▪ Průtok vody. Minimální požadovaný průtok vody pro provoz

vnitřní jednotky je uveden v následující tabulce. Tento průtok musí být zajištěn za všech okolností. Pokud je průtok nižší, vnitřní jednotka přeruší provoz a zobrazí chybu 7H.

Minimální požadovaný průtok

12l/min

▪ Místně dodávané součásti – voda. Používejte pouze materiály,

které jsou kompatibilní s vodou v systému a materiály použitými u vnitřní jednotky.

▪ Místně dodávané součásti – tlak a teplota vody. Zkontrolujte,

zda jsou všechny součásti v místním v potrubí schopny odolávat tlaku a teplotě vody.

▪ Tlak vody. Maximální tlak vody je 4 bary. Zajistěte na vodním

okruhu adekvátní bezpečnostní prvky, aby se zajistilo, že NEBUDE překročen maximální tlak.

▪ Teplota vody. Veškeré instalované potrubí a příslušenství

(ventily, přípojky…) MUSÍ vydržet následující teploty:

INFORMACE

Následující obrázek je uveden jako příklad a NEMUSÍ odpovídat rozvržení vašeho systému.

INFORMACE

Přečtěte si také bezpečnostní opatření a požadavky v kapitole "Všeobecná bezpečnostní opatření".

POZNÁMKA

V případě plastového potrubí se ujistěte, že je plně odolné vůči difuzi kyslíku dle normy DIN 4726. Difuze kyslíku do potrubí může vést k nadměrné korozi.

▪ Připojení potrubí – Legislativa. Veškeré potrubní přípojky

musejí být realizovány v souladu s příslušnými zákony a pokyny uvedenými v kapitole "Instalace" a se zohledněním vstupu a výstupu vody.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Nízkoteplotní split systém Daikin Altherma 4P499573-1 – 2017.12

Referenční příručka pro instalační techniky

6 Příprava

FCU1

FCU2

FCU3

FHL1

FHL2

FHL3

e f

g f h

j dk

89°C

75°C

c d

a b

▪ Nádrž teplé užitkové vody – Po instalaci. Okamžitě po instalaci

musí být nádrž teplé užitkové vody propláchnuta čerstvou vodou. Tento postup musí být opakován minimálně jednou za den v prvních 5 následujících dnech po instalaci.

▪ Nádrž teplé užitkové vody – Nečinnost. V případech, kdy

během delších období není žádná spotřeba teplé vody, MUSÍ být zařízení před opětným používáním propláchnuto čerstvou vodou.

▪ Nádrž teplé užitkové vody – Dezinfekce. Dezinfekční funkce

nádrže na teplou užitkovou vodu viz "8.4.6Nádrž"na stránce60.

▪ Termostatické směšovací ventily. V souladu s platnými

předpisy možná bude nutné provést instalaci termostatických směšovacích ventilů.

▪ Hygienická opatření. Instalace musí být provedena v souladu s

platnými předpisy a může vyžadovat dodatečná hygienická opatření.

▪ Oběhové čerpadlo. Pokud je to vyžadováno platnými předpisy,

připojte oběhové čerpadlo mezi koncový bod teplé vody a oběhovou přípojku na nádrž teplé užitkové vody.

a Venkovní jednotka b Vnitřní jednotka c Tepelný výměník d Ohřívač ochrany proti legionele e Čerpadlo

f Uzavírací ventil g Motorem ovládaný 3cestný ventil h Motorem ovládaný 2cestný ventil (místní dodávka)

i Kolektor j Nádrž na teplou užitkovou vodu

k Vinutí tepelného výměníku

FCU1...3 Jednotka s ventilátorem (volitelná) (místní dodávka)

FHL1...3 Podlahové topení (místní dodávka)

▪ Vypouštění – Nízké body. V nejnižších místech systému musejí

být instalovány vypouštěcí kohouty, aby bylo možné vodní okruh zcela vypustit.

▪ Vypouštění – Přetlakový pojistný ventil. Připojte vypouštěcí

hadici správně k odpadu, aby z jednotky neodkapávala voda. Viz

"7.8.5 Připojení odtokové hadice k místnímu odtokovému potrubí"na stránce40.

▪ Odvzdušňovací ventily. Ve všech nejvyšších bodech systému

umístěte odvzdušňovací ventily, které musí být dobře přístupné pro účely obsluhy. Na vnitřní jednotce jsou instalovány dva automatické odvzdušňovací ventily. Zkontrolujte, zda tyto odvzdušňovací ventily NEJSOU příliš dotaženy, aby byla zajištěna správná funkce automatického vypouštění vzduchu z vodního okruhu.

▪ Pozinkované díly. Ve vodním okruhu nikdy nepoužívejte

pozinkované díly. Vzhledem k tomu, že vnitřní vodní okruh jednotky používá měděné potrubí, může docházet k nadměrné korozi.

▪ Potrubí z jiného kovu než mosazi. Pokud je použito nemosazné

kovové potrubí, zajistěte patřičnou izolaci mosazných a nemosazných částí, aby se vzájemně NEDOTÝKALY. Zabrání se tak galvanické korozi.

▪ Ventil – Prodleva přepínání. Pokud se ve vodním okruhu

používá 2cestný nebo 3cestný ventil, maximální prodleva přepínání tohoto ventilu musí být kratší než 60 sekund.

▪ Nádrž teplé užitkové vody – Objem. K zamezení stagnace vody

je důležité, aby zásobní objem nádrže teplé užitkové vody odpovídal denní spotřebě teplé užitkové vody.

a Oběhová přípojka b Přípojka teplé vody c Sprcha d Oběhové čerpadlo

▪ Ventil k expanzní nádobě. Ventil k expanzní nádobě (pokud je

instalován) MUSÍ být otevřený.

6.4.2 Vzorec k výpočtu předtlakování expanzní nádoby

Předtlak (Pg) tlakové nádoby závisí na výškovém rozdílu instalace (H):

Pg=0,3+(H/10) (bar)

6.4.3 Kontrola objemu a průtoku vody

Vnitřní jednotka je vybavena expanzní nádobou o objemu 10 litrů s továrně nastaveným předběžným tlakem 1bar.

Aby jednotka pracovala správně: ▪ Musíte zkontrolovat minimální a maximální objem vody. ▪ Možná bude zapotřebí upravit nastavení předběžného tlaku v

expanzní nádobě.

Minimální objem vody

Zkontrolujte, zda minimální objem vody v instalaci je alespoň 10l bez záložního ohřívače a 20 l s volitelným záložním ohřívačem. Interní obsah vody ve vnitřní jednotce NENÍ zahrnut.

INFORMACE

V kritických procesech nebo v prostorách s vysokou tepelnou zátěží může být zapotřebí většího množství vody.

POZNÁMKA

Je-li cirkulace v jednotlivých smyčkách prostorového vyhřívání/chlazení řízena dálkově ovládanými ventily, je důležité tento minimální objem vody dodržet i v případě uzavření všech ventilů.

Referenční příručka pro instalační techniky

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Nízkoteplotní split systém Daikin Altherma

4P499573-1 – 2017.12

6 Příprava

FHL1

FHL2

FHL3

M2T2M3

eea db f gc

0.3

0.5

1.5

2.4

5020 100 150 200 250 290

a Venkovní jednotka

b Vnitřní jednotka

c Tepelný výměník

d Čerpadlo

e Uzavírací ventil

f Kolektor (místní dodávka)

g Přetlakový obtokový ventil (dodávaný jako příslušenství)

FHL1...3 Podlahové topení (místní dodávka)

T1...3 Individuální pokojový termostat (volitelný)

M1...3 Individuální motorem řízený ventil pro ovládání okruhu

FHL1...3 (místní dodávka)

Maximální objem vody

Ke stanovení maximálního objemu vody pro vypočítaný předběžný tlak použijte následující graf.

Výškový

rozdíl

instalace

(a)

≤200l >200l

>7m Proveďte následující:

▪ Zvyšte předběžný tlak

podle požadovaného výškového rozdílu instalace. Předběžný tlak by se měl zvýšit o 0,1baru na každý metr

Objem vody

Expanzní nádoba vnitřní jednotky je pro danou instalaci příliš malá. V takovém případě se doporučuje nainstalovat samostatnou nádobu mimo jednotku.

nad 7m.

▪ Zkontrolujte, zda

objem vody NEPŘEKROČIL maximální povolený objem vody.

(a) Výškový rozdíl instalace (m) mezi nejvyšším bodem

vodního okruhu a vnitřní jednotkou. Pokud je vnitřní jednotka instalována v nejvyšším bodě systému, považuje se výškový rozdíl za nulový (0m).

Minimální průtok

Zkontrolujte, zda je v instalaci za všech podmínek zaručen minimální průtok. Tento minimální průtok je vyžadován během odmrazování/ provozu záložního ohřívače (pokud je součástí). Pro tento účel použijte přetlakový obtokový ventil dodávaný s jednotkou a dodržujte minimální objem vody.

POZNÁMKA

Je-li cirkulace ve všech nebo jednotlivých okruzích prostorového vytápění řízena dálkově ovládanými ventily, je důležité minimální průtok dodržet i v případě uzavření všech ventilů. V případě že minimálního průtoku nelze dosáhnout, bude vytvořena chyba průtoku 7H (bez vytápění nebo provozu).

Minimální požadovaný průtok

12l/min

Viz doporučené postupy popsané v části "9.4 Kontrolní seznam

během uvedení do provozu"na stránce76.

a Předtlakování (bar)

b Maximální objem vody (l)

Příklad: Maximální objem vody a předtlak v expanzní nádobě

Výškový

rozdíl

instalace

(a)

≤200l >200l

≤7m Není třeba žádná změna

předběžného tlaku.

Objem vody

Proveďte následující: ▪ Snižte předběžný tlak

podle požadovaného výškového rozdílu instalace. Předběžný tlak by se měl snížit o 0,1baru na každý metr pod 7m.

▪ Zkontrolujte, zda objem

vody NEPŘEKROČIL maximální povolený

6.4.4 Změna předběžného tlaku expanzní nádoby

POZNÁMKA

Změny předběžného tlaku expanzní nádoby může provádět pouze kvalifikovaný technik.

Pokud je nutná změna výchozího předtlaku expanzní nádoby (1bar), vezměte v úvahu následující pokyny:

▪ K nastavení předběžného tlaku expanzní nádoby používejte jen

suchý dusík.

▪ Nesprávné nastavení předběžného tlaku expanzní nádoby

způsobí poruchu systému.

Změna předběžného tlaku expanzní nádoby by měla být provedena uvolněním nebo zvýšením tlaku dusíku prostřednictvím ventilu Schrader na expanzní nádobě.

objem vody.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Nízkoteplotní split systém Daikin Altherma 4P499573-1 – 2017.12

Referenční příručka pro instalační techniky

6 Příprava

a Ventil Schrader

6.4.5 Kontrola objemu vody: Příklady

Příklad 1

Vnitřní jednotka je instalována 5m pod nejvyšším bodem vodního okruhu. Celkový objem vody ve vodním okruhu je 100l.

Žádné kroky nebo změny nejsou nutné.

Příklad 2

Vnitřní jednotka je instalována v nejvyšším bodě vodního okruhu. Celkový objem vody ve vodním okruhu je 250l.

Kroky: ▪ Protože je celkový objem vody (250l) vyšší, než je výchozí objem

vody (200l), musí být předběžný tlak snížen.

▪ Požadovaný předběžný tlak je následující:

Pg = (0,3+(H/10))bar = (0,3+(0/10))bar=0,3bar.

▪ Odpovídající maximální objem vody při tlaku 0,3bar je 290l. (Viz

graf v kapitole výše).

▪ Protože 250 l je menší objem než 290 l, je expanzní nádoba

vhodná pro instalaci.

6.5 Příprava elektrické instalace

6.5.1 Informace o přípravě elektrické instalace

INFORMACE

Přečtěte si také bezpečnostní opatření a požadavky v kapitole "Všeobecná bezpečnostní opatření".

VÝSTRAHA

▪ Pokud v napájení chybí nebo je špatně zapojená

nulová fáze, může dojít k poškození zařízení.

▪ Zajistěte náležité uzemnění. NEUZEMŇUJTE jednotku

k potrubí užitkové vody, pohlcovači vlnových rázů ani k uzemnění telefonní linky. Nedokonalé uzemnění může způsobit úraz elektrickým proudem.

▪ Nainstalujte požadované pojistky nebo samočinné

jističe.

▪ Zajistěte elektrické rozvody kabelovými páskami tak,

aby se NEDOTÝKALY ostrých hran nebo potrubí, zvláště na vysokotlaké straně.

▪ NEPOUŽÍVEJTE zapáskované vodiče, lankové vodiče,

prodlužovací šňůry ani přípojky z hvězdicového systému. Mohou způsobit přehřívání a úraz elektrickým proudem nebo požár.

▪ NEINSTALUJTE kompenzační kondenzátor, který

způsobuje posun fáze, protože tato jednotka je vybavena měničem. Kondenzátor, který způsobuje posun fáze. Sníží výkon a může způsobit nehody.

VÝSTRAHA

▪ Veškeré elektrické přípojky MUSÍ zajistit autorizovaný

elektrikář a MUSÍ být vsouladu splatnou legislativou. ▪ Elektrické přípojky připojte napevno. ▪ Všechny součásti použité při instalaci a veškeré

elektrické instalace MUSÍ splňovat platné předpisy.

VÝSTRAHA

Ohřívač ochrany proti legionele MUSÍ mít samostatné napájení a MUSÍ být chráněn bezpečnostními prvky, které vyžaduje příslušná legislativa.

VÝSTRAHA

Pro přívod napájení VŽDY používejte kabely s více jádry.

6.5.2 Informace o zdroji elektrické energie s upřednostňovanou sazbou za kWh

Distribuční energetické společnosti po celém světě usilují o poskytování spolehlivých služeb za konkurenční ceny a často jsou oprávněny účtovat svým klientům zvýhodněné sazby. Například tarify za dobu využití, sezónní tarify, Wärmepumpentarif v Německu a Rakousku...

Toto zařízení umožňuje připojení k takovýmto systémům dodávky elektrické energie s upřednostňovanou sazbou za kWh.

Poraďte se s vaším dodavatelem elektrické energie o tom, zda je vhodné toto zařízení připojovat k některému systému na dodávku elektrické energie s upřednostňovanou sazbou za kWh, je-li takovýto systém v uvažovaném místě instalace dispozici.

Je-li toto zařízení připojeno k zdroji s upřednostňovanou sazbou za kWh, dodavatel elektrické energie má následující oprávnění:

▪ přerušovat dodávku elektrické energie do zařízení na určitou

dobu;

▪ požadovat, aby zařízení v určitých časových obdobích odebíralo

jen omezené množství elektrické energie.

Ať je napájení přerušováno, či nikoliv, zapojení jednotky se liší.

Referenční příručka pro instalační techniky

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Nízkoteplotní split systém Daikin Altherma

4P499573-1 – 2017.12

7 Instalace

5 3

6.5.3 Přehled elektrických přípojek kromě vnějších ovladačů

Běžné napájení Zdroj el.energie s upřednostňovanou

Napájení NENÍ

přerušováno

Během aktivace upřednostňované sazby za kWh napájení NENÍ přerušeno. Venkovní jednotka je vypnuta ovladačem.

Poznámka:

Dodavatel elektrické energie musí vždy povolit spotřebu vnitřní jednotky.

a Běžné napájení

b Zdroj el.energie s upřednostňovanou sazbou za kWh

1 Napájení venkovní jednotky 2 Napájecí a propojovací kabel k vnitřní jednotce 3 Napájení ohřívače ochrany proti legionele 4 Přívod elektrické energie s upřednostňovanou sazbou za

kWh (beznapěťový kontakt)

5 Napájení za běžnou sazbu za kWh (pro napájení karty

vnitřní jednotky v případě přerušení napájení za upřednostňovanou sazbu za kWh)

sazbou za kWh

Napájení je

přerušováno

Během aktivace upřednostňované sazby za kWh je napájení dodavatelem elektrické energie přerušeno okamžitě nebo po určité době. V takovém případě musí být vnitřní jednotka napájena ze samostatného běžného zdroje napájení.

Položka Popis Vodiče Maximální

provozní

proud

8 Snímač venkovní

(b)

teploty okolí

9 Snímač vnitřní teploty

(b)

okolí

10 Konvektor tepelného

2 100mA

čerpadla

Součásti místní dodávky

11 Uzavírací ventil 2 100mA 12 Elektroměr 2 (na metr) 13 Čerpadlo teplé užitkové

(b)

vody 14 Výstup alarmu 2 15 Přepínání na ovládání

(b)

externího zdroje tepla 16 Ovládání prostorového

(b)

chlazení/topení 17 Digitální vstupy

spotřeby energie 18 Bezpečnostní termostat 2

(a) Viz typový štítek na venkovní jednotce. (b) Minimální průřez kabelu 0,75mm². (c) Průřez kabelu 2,5mm². (d) Průřez kabelu 0,75mm² až 1,25mm²; maximální délka:

50m. Beznapěťový kontakt zajistí minimální použitelnou zátěž 15VDC, 10mA.

(e) Průřez kabelu 0,75mm² až 1,25mm², maximální délka:

500m.

(f) Průřez kabelu 1,5mm².

2 (na vstupní signál)

(b)

(d)

POZNÁMKA

Další technické specifikace o různých přípojkách jsou uvedeny uvnitř vnitřní jednotky.

7 Instalace

(b)

6.5.4 Přehled elektrických přípojek pro vnější a vnitřní ovladače

Položka Popis Vodiče Maximální

Napájení venkovní a vnitřní jednotky

1 Napájení venkovní

2+GND

jednotky

2 Napájecí a propojovací

kabel k vnitřní jednotce

3 Napájení ohřívače

2+GND

ochrany proti legionele

4 Přívod elektrické

2 energie s upřednostňovanou

provozní

proud

(a)

(f)

(c)

(d)

7.1 Přehled: Instalace

Tato kapitola popisuje, co musíte udělat a znát na pracovišti, abyste mohli instalovat systém.

Typický průběh prací

Instalace se typicky skládá z následujících kroků: 1 Montáž venkovní jednotky. 2 Montáž vnitřní jednotky. 3 Připojení potrubí chladiva. 4 Kontrola potrubí chladiva. 5 Plnění chladiva. 6 Připojení vodního potrubí. 7 Připojení elektrického vedení. 8 Dokončení venkovní instalace.

9 Dokončení vnitřní instalace. sazbou za kWh (beznapěťový kontakt)

5 Zdroj elektrické energie

2 6,3A

s běžnou sazbou

Volitelné vybavení

6 Dálkový ovladač použit

7 Pokojový termostat 3 nebo 4 100mA

jako pokojový termostat

(e)

(b)

INFORMACE

Pokud máte omezený instalační prostor, před instalací jednotky do konečné pozice proveďte následující kroky:

"7.8.5 Připojení odtokové hadice k místnímu odtokovému potrubí" na stránce 40. Vyžaduje odstranění jednoho

nebo obou bočních panelů.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Nízkoteplotní split systém Daikin Altherma 4P499573-1 – 2017.12

Referenční příručka pro instalační techniky

7 Instalace

5×

T25

2×

T25

4×

T25

INFORMACE

V závislosti na jednotkách a podmínkách instalace může b ýt n nutné připojit elektrickou kabeláž před naplněním chladiva.

7.2 Přístup k vnitřním částem jednotek

7.2.1 Informace o přístupu k vnitřnímu prostoru jednotek

V určitých okamžicích je nutné zajistit přístup k vnitřním částem jednotky. Příklad:

▪ Připojování potrubí chladiva ▪ Při připojování elektrického vedení ▪ Při údržbě nebo servisu jednotky

NEBEZPEČÍ: RIZIKO ZABITÍ ELEKTRICKÝM PROUDEM

NIKDY NENECHÁVEJTE během instalace nebo údržby jednotku bez dozoru, je-li servisní kryt demontovaný.

7.2.2 Přístup k vnitřním částem venkovní jednotky

NEBEZPEČÍ: RIZIKO ZABITÍ ELEKTRICKÝM PROUDEM

3 Pokud je to nutné, sejměte čelní desku. To může být nutné

například v následujících případech:

▪ "7.2.5 Přemístění rozváděcí skříňky na vnitřní jednotce

dolů"na stránce31

▪ "7.8.5 Připojení odtokové hadice k místnímu odtokovému

potrubí"na stránce40

▪ Pokud potřebujete přístup k rozváděcí skříňce vysokého

napětí

NEBEZPEČÍ: RIZIKO POPÁLENÍ

Viz "7.5.8 Připojení potrubí chladiva k venkovní jednotce" na

stránce 37 a "7.9.6 Připojení elektrického vedení k venkovní jednotce"na stránce42.

7.2.3 Otevření vnitřní jednotky

1 Odstraňte přední panel.

7.2.4 Otevření krytu rozváděcí skříňky vnitřní jednotky

2 Odstraňte panel uživatelského rozhraní. Otevřete závěsy na

horní straně a posuňte horní panel nahoru.

POZNÁMKA

Pokud odstraníte panel uživatelského rozhraní, odpojte také kabely ze zadní strany panelu, aby nedošlo k jejich poškození.

Referenční příručka pro instalační techniky

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Nízkoteplotní split systém Daikin Altherma

4P499573-1 – 2017.12

4×

T25

7.2.5 Přemístění rozváděcí skříňky na vnitřní

2×

T25

jednotce dolů

Během instalace budete potřebovat získat přístup k vnitřním částem vnitřní jednotky. Pro snadnější přístup z přední strany spusťte rozváděcí skříňku níže na jednotce následovně:

Nutná podmínka: Byl odstraněn panel uživatelského rozhraní a čelní panel.

1 Odstraňte horní panel, který drží rozváděcí skříňku na místě v

horní části jednotky.

2 Nakloňte rozváděcí skříňku dopředu a zvedněte ji ze závěsů.

7 Instalace

7.3 Montáž venkovní jednotky

7.3.1 O montáži venkovní jednotky

Když

Musíte namontovat venkovní a vnitřní jednotku předtím, než připojíte potrubí chladiva a vody.

Typický průběh prací

Montáž venkovní jednotky se typicky skládá z následujících kroků: 1 Zhotovení instalační konstrukce. 2 Instalace venkovní jednotky. 3 Zajištění drenáže. 4 Zabránění převržené jednotky. 5 Ochrana jednotky před sněhem a větrem nainstalováním

sněhového krytu a deflektorových desek. Viz také "Příprava místa instalace" v "6Příprava"na stránce21.

7.3.2 Bezpečnostní opatření při montáži venkovní jednotky

3 Umístěte rozváděcí skříňku níže na jednotce. Použijte 2 závěsy

umístěné na jednotce.

INFORMACE

Prostudujte si rovněž bezpečnostní upozornění a požadavky uvedené v kapitole:

▪ Všeobecná bezpečnostní upozornění ▪ Příprava

7.3.3 Příprava instalační konstrukce

Zkontrolujte pevnost a vyrovnanost podlahy pro instalaci, aby jednotka nezpůsobovala při provozu vibrace nebo hluk.

Jednotku bezpečně upevněte pomocí základových šroubů v souladu s výkresem základů.

V tomto tématu jsou uvedeny různé konstrukce pro instalaci. Pro všechny použijte 4 sady kotevních šroubů M8 nebo M10, matic a podložek. V každém případě ponechte alespoň 300 mm volného prostoru pod jednotkou. Kromě toho zajistěte, by byla jednotka umístěna alespoň 100 mm nad maximální předpokládanou úrovní sněhu.

INFORMACE

Maximální výška horní vyčnívající části šroubů je 15mm.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Nízkoteplotní split systém Daikin Altherma 4P499573-1 – 2017.12

Referenční příručka pro instalační techniky

7 Instalace

(mm)

0 mm

<150

>300

300

600

>100

0 mm

300

600

<150

(mm)

>300

100

0 mm

>250

>300

>250

(mm)

4×

Možnost 1: Na montážní nožky "univerzální nožky se vzpěrou"

a Maximální výška sněhu

Možnost 2: Na plastové montážní nožky

V tomto případě můžete použít šrouby, matice, podložky a pružné podložky dodané s jednotkou jako příslušenství.

a Maximální výška sněhu b Volitelná souprava EKFT008D

Možnost 4: Na konzole na stěnu s volitelnou soupravou EKFT008D

Volitelná souprava EKFT008D se doporučuje v oblastech s možností silného sněžení.

Možnost 3: Na podstavec s volitelnou soupravou EKFT008D

Volitelná souprava EKFT008D se doporučuje v oblastech s možností silného sněžení.

Referenční příručka pro instalační techniky

a Maximální výška sněhu b Volitelná souprava EKFT008D c Protivibrační pryž (místní dodávka)

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Nízkoteplotní split systém Daikin Altherma

4P499573-1 – 2017.12

7.3.4 Instalace venkovní jednotky

2×

a a

UPOZORNĚNÍ

NEODSTRAŇUJTE ochranné kartony, dokud není jednotka správně namontována.

1 Zdvihněte venkovní jednotku, dle popisu v kapitole

"3.2.2Manipulace s venkovní jednotkou"na stránce7.

2 Venkovní jednotku nainstalujte následovně:

▪ (1) Jednotku umístěte na místo (pomocí závěsu na levé

straně a držadla na pravé straně). ▪ (2) Odstraňte závěs (vytažením za 1 stranu). ▪ (3) Upevněte jednotku.

7 Instalace

a Ochranný karton b Návod

7.3.5 Zajištění drenáže

▪ Ujistěte se, že kondenzovanou vodu lze správně odvádět. ▪ Nainstalujte jednotku na základnu tak, aby byl zajištěn správný

odtok a zabránilo se shromáždění ledu.

▪ Kolem základů připravte kanálek pro odvod vody, který bude

odvádět odpadní vodu zokolí jednotky.

▪ Vyhněte se tomu, aby voda odtékala přes pochozí cesty, aby v

případě okolních teplot na nule NEBYLY kluzké.

▪ Chcete-li instalovat jednotku na rám, instalujte vodotěsnou desku

do vzdálenosti 150 mm pod spodní stranu jednotky, abyste zabránili pronikání vody do jednotky zdola a vyhnuli se odkapu vody (viz následující obrázek).

POZNÁMKA

Pokud jsou odtokové otvory venkovní jednotky zablokované, zvedněte venkovní jednotku tak, aby pod ní zůstával volný prostor nejméně 300mm.

▪ Vana na kondenzát. Můžete použít volitelnou vanu na kondenzát

(EKDP008D) k zachycení odpadní vody. Úplné pokyny k instalaci viz instalační návod pro vanu na kondenzát. Stručně řečeno, vana na kondenzát musí být nainstalována vodorovně (s tolerancí 1° na všech stranách) a následujícím způsobem:

a Výstup vzduchu

POZNÁMKA

Jednotku správně vyrovnejte. Ujistěte se že zadní strana jednotky NEVYČNÍVÁ.

3 Odstraňte ochranný karton a návod.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Nízkoteplotní split systém Daikin Altherma 4P499573-1 – 2017.12

a Vana na kondenzát b Nosníky ve tvaru U c Izolace vypouštěcího otvoru

Referenční příručka pro instalační techniky

7 Instalace

355 mm

600 mm

≤1°

0°

1° 1°

▪ Ohřívač vany na kondenzát. Můžete použít volitelný ohřívač

vany na kondenzát (EKDPH008CA) k zabránění zamrznutí vany na kondenzát. Pokyny k instalaci viz instalační návod pro ohřívač vany na kondenzát.

▪ Nevyhřívaná vypouštěcí hadice. Při použití ohřívače vany na

kondenzát bez vypouštěcí hadice nebo s nevyhřívanou vypouštěcí hadicí, odstraňte izolaci vypouštěcího otvoru (položka c na obrázku).

7.3.6 Jak zabránit převrácení venkovní jednotky

V případě, že je jednotka nainstalována na místech, kde by silný vítr mohl jednotku převrátit, proveďte následující opatření:

1 Připravte si 2 kabely, jak je uvedeno na následujícím obrázku

(běžná dodávka).

2 Umístěte 2 kabely na venkovní jednotku. 3 Vložte pryžovou podložku mezi kabely a venkovní jednotku,

abyste zabránili v poškrábání laku kabely (běžná dodávka).

4 Upevněte konce kabelů. Dotáhněte tyto konce.

7.4 Montáž vnitřní jednotky

7.4.1 Informace o montáži vnitřní jednotky

Když

Musíte namontovat venkovní a vnitřní jednotku předtím, než připojíte potrubí chladiva a vody.

Typický průběh prací

Montáž jednotky se typicky skládá z následujících kroků: 1 Instalace vnitřní jednotky.

7.4.2 Bezpečnostní opatření při montáži vnitřní jednotky

INFORMACE

Prostudujte si rovněž bezpečnostní upozornění a požadavky uvedené v kapitole:

▪ Všeobecná bezpečnostní upozornění ▪ Příprava

7.4.3 Instalace vnitřní jednotky

1 Zvedněte vnitřní jednotku z palety a umístěte ji na podlahu. Viz

také "3.3.3Manipulace s vnitřní jednotkou"na stránce8.

2 Připojení odtokové hadice k místnímu odtokovému potrubí. Viz

"7.8.5 Připojení odtokové hadice k místnímu odtokovému potrubí"na stránce40.

3 Posuňte vnitřní jednotku do požadované polohy. 4 Upravte výšku vyrovnávacích nožek k vyrovnání nerovností

podlahy. Maximální povolená odchylka je 1°.

POZNÁMKA

NENAKLÁNĚJTE jednotku dopředu:

7.5 Připojení potrubí chladiva

7.5.1 O připojení potrubí chladiva

Před připojením potrubí chladiva

Referenční příručka pro instalační techniky

Zkontrolujte, zda je namontovaná venkovní a vnitřní jednotka.

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Nízkoteplotní split systém Daikin Altherma

4P499573-1 – 2017.12

7 Instalace

a b

R=0.4~0.8

45°

±2

90°

±2

a b

Typický průběh prací

Připojení potrubí chladiva zahrnuje: ▪ Připojení potrubí chladiva k venkovní jednotce ▪ Připojení potrubí chladiva k vnitřní jednotce ▪ Izolování potrubí chladiva ▪ Mějte na paměti následující pokyny:

▪ Ohýbání potrubí ▪ Převlečné rozšíření konce potrubí ▪ Pájení ▪ Použití uzavíracích ventilů

7.5.2 Bezpečnostní upozornění pro připojování potrubí chladiva

INFORMACE

Prostudujte si rovněž bezpečnostní upozornění a požadavky uvedené v kapitole:

▪ Všeobecná bezpečnostní upozornění ▪ Příprava

NEBEZPEČÍ: RIZIKO POPÁLENÍ

UPOZORNĚNÍ

▪ Na součásti s převlečným rozšířením NEPOUŽÍVEJTE

minerální olej. ▪ NEPOUŽÍVEJTE potrubí z předchozích instalací. ▪ Aby mohla být zaručena předpokládaná životnost,

NIKDY do této jednotky používající chladivo R32

neinstalujte sušičku. Vysoušecí materiál by se mohl

rozpouštět a zničit systém.

POZNÁMKA

Vezměte v úvahu následující bezpečnostní upozornění pro potrubí chladiva:

▪ Zabraňte, aby se do chladicího cyklu nepřimíchal jiný

materiál než určené chladivo (například vzduch). ▪ K doplnění chladiva používejte výhradně typ R32. ▪ Při instalaci používejte výhradně nástroje (například

sada pro připojení tlakoměru atd.) používané pro

instalace R32, jež jsou schopny odolávat potřebnému

tlaku, a zamezte cizím materiálům (například

minerálním olejům a vlhkosti) v pronikání do systému. ▪ Potrubí namontujte tak, aby na rozšíření NEPŮSOBILY

mechanické síly. ▪ Popisu v následující tabulce zajistěte ochranu potrubí

podle proti vniknutí vlhkosti, nečistoty, prachu apod. ▪ Při protahování měděných trubek skrze stěny (viz

obrázek níže) pracujte opatrně.

Jednotka Instalační období Způsob ochrany

Venkovní jednotka > 1měsíc Zaškrcení trubky

< 1měsíc Zaškrcení nebo

Vnitřní jednotka Bez ohledu na období

zapáskování trubky

INFORMACE

NEOTEVÍREJTE uzavírací ventil chladiva, dokud není zkontrolováno potrubí chladiva. Pokud potřebujete doplnit chladivo, doporučuje se otevřít uzavírací ventil chladiva po doplnění.

7.5.3 Pokyny pro připojování potrubí chladiva

Pro připojování trubek vezměte v úvahu následující pokyny: ▪ Během připojování převlečné matice naneste na vnitřní povrch

rozválcovaného konce olej nebo esterový olej. Před závěrečným dotažením na těsno dotáhněte 3 nebo 4 otáčky rukou.

▪ Pro povolování převlečné matice používejte VŽDY dva klíče

společně.

▪ Používejte k dotažení převlečné matice VŽDY společně klíč na

matice a momentový klíč. Zabráníte tím popraskání matice a netěsnostem.

a Momentový klíč b Klíč c Spojení potrubí d Převlečná matice

Rozměr

potrubí (mm)

Dotahovací

moment (N•m)

Rozměry

rozválcovanéh

o hrdla (A)

Tvar

rozválcovanéh

o hrdla (mm)

(mm)

Ø6,4 15~17 8,7~9,1

Ø15,9 63~75 19,3~19,7

7.5.4 Pokyny pro ohýbání potrubí

Pro ohýbání používejte ohýbačku trubek. Veškeré ohyby potrubí musí být co nejjemnější (poloměr ohybu musí být 30–40 mm nebo větší).

7.5.5 Rozšiřování konců trubek

UPOZORNĚNÍ

▪ Nedokonalé propojení převlečnými spoji může způsobit

únik plynného chladiva.

▪ NEPOUŽÍVEJTE převlečné spoje opakovaně.

Používejte nové převlečné spoje, zabráníte tak úniku plynného chladiva.

▪ Používejte převlečné matice dodané s jednotkou.

Použití jiných převlečných matic může způsobit únik chladicího plynu.

1 Konec trubice odřízněte. 2 Otřepy z řezné plochy odstraňte směrem dolů tak, aby se

odštěpky NEDOSTALY do hadice.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Nízkoteplotní split systém Daikin Altherma 4P499573-1 – 2017.12

Referenční příručka pro instalační techniky

7 Instalace

a b

a b c d e

c d

a Řez proveďte přesně v pravém úhlu. b Odstraňte otřepy.

3 Vyšroubujte převlečnou matici z uzavíracího ventilu a

převlečnou matici upevněte na potrubí.

4 Vytvořte převlečný spoj. Nasaďte přesně do polohy znázorněné

na obrázku.

Nástroj určený

pro typ R32 (typ

spojky)

Běžný nástroj pro převlečný spoj

Typ spojky

(Typ Ridgid)

Typ s křídlovou

maticí

(Palcový typ)

A 0 – 0,5mm 1,0~1,5mm 1,5~2,0mm

5 Zkontrolujte správné provedení převlečného spoje.

a Vnitřní povrch převlečného spoje NESMÍ obsahovat trhliny. b Konec potrubí MUSÍ být rovnoměrně rozšířený do kalíšku a

dokonale kruhového tvaru.

c Zkontrolujte zvednutí převlečné matice.

7.5.6 Pájení konce potrubí

Vnitřní a venkovní jednotka mají kuželové maticové přípojky. Připojte oba konce bez pájení. Pokud je zapotřebí pájení, dbejte na následující:

▪ Proplachujte potrubí dusíkem během pájení, protože to brání

vzniku zoxidované povrchové vrstvy uvnitř potrubí. Zoxidovaná povrchová vrstva nepříznivě ovlivňuje činnost ventilů a kompresorů vchladicím systému a brání správnému provozu.

▪ Nastavte tlak dusíku na 20kPa (0,2bar) (tj. právě dostatečný tlak,

aby byl tento tlak cítit na kůži).

▪ Následující obrázek uvádí jednotlivé díly potřebné k manipulaci

suzavíracím ventilem.

a Servisní vstup a kryt servisního vstupu b Dřík ventilu c Přívodní potrubí d Kryt dříku

▪ Oba uzavírací ventily musí být za provozu otevřené. ▪ Na dřík uzavíracího ventilu NEPOUŽÍVEJTE nadměrnou sílu.

Mohli byste způsobit poškození tělesa ventilu.

▪ VŽDY se ujistěte, že je uzavírací ventil zajištěn klíčem, pak

povolte nebo dotáhněte převlečnou matici s pomocí momentového klíče. Klíč NEOPÍREJTE o kryt dříku ventilu, protože by mohlo dojít kúniku chladiva.

a Klíč b Momentový klíč

▪ Jestliže se předpokládá nízký provozní tlak (například chlazení při

nízké venkovní teplotě), dostatečně utěsněte matici vuzavíracím ventilu plynového potrubí silikonovým těsněním tak, abyste předešli jejímu zamrzání.

Silikonové těsnění – zajistěte dokonalou těsnost.

a Potrubí chladiva b Pájená součást c Upevnění pomocí pásky d Ruční ventil e Tlakový redukční ventil

f Dusík

▪ Při tvrdém pájení spojů potrubí NEPOUŽÍVEJTE antioxidační

činidla. Jejich zbytky mohou způsobit ucpání trubek a poškození zařízení.

▪ Při pájení měděných dílů chladicího potrubí NEPOUŽÍVEJTE

tavidla. Používejte pájecí kov s plnivem ze slitiny fosforové mědi (BCuP), který nevyžaduje tavivo. Tavivo má mimořádně nebezpečný vliv na systémy chladicích potrubí. Použije-li se například tavivo obsahující chlór, způsobí korozi potrubí, nebo pokud tavivo obsahuje fluor, výrazně sníží kvalitu samotného chladiva.

7.5.7 Použití uzavíracího ventilu se servisním vstupem

Manipulace s uzavíracím ventilem

Vezměte v úvahu následující pokyny: ▪ Uzavírací ventily jsou zvýroby uzavřeny.

Referenční příručka pro instalační techniky

Otevření/uzavření uzavíracího ventilu.

1 Sejměte kryt uzavíracího ventilu. 2 Zasuňte šestihranný klíč (strana kapaliny: 4 mm, strana

plynného chladiva: 4mm) do dříku ventilu a otočte jím:

Otevření – po směru hodinových ručiček. Zavření – proti směru hodinových ručiček.

3 Dříkem ventilu PŘESTAŇTE otáčet, jakmile narazíte na silný

odpor. Ventil je nyní otevřen/uzavřen.

Manipulace s krytem dříku ventilu

▪ Kryt dříku ventilu těsní v místě označeném šipkou.

NEPOŠKOĎTE jej.

▪ Po manipulaci s uzavíracím ventilem utáhněte kryt dříku a

zkontrolujte, zda nedochází k úniku chladiva.

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Nízkoteplotní split systém Daikin Altherma

4P499573-1 – 2017.12

7 Instalace

1×

Položka Utahovací moment (N∙m)

Kryt dříku, kapalinová strana 13,5~16,5 Kryt dříku, plynová strana 22,5~27,5

Manipulace s krytem servisní přípojky

▪ K plnění VŽDY používejte hadici vybavenou kolíkem ke stisknutí

ventilu, protože servisní port je vybaven ventilem typu Schrader.

▪ Po manipulaci se servisním hrdlem dotáhněte kryt hrdla a

zkontrolujte, zda nedochází k únikům chladiva.

Položka Dotahovací moment (N•m)

Kryt servisního vstupu 11,5~13,9

7.5.8 Připojení potrubí chladiva k venkovní jednotce

1 Připojte kapalné chladivo od vnitřní jednotky k uzavíracímu

ventilu kapaliny venkovní jednotky.

2 Připojte plynový uzavírací ventil venkovní jednotky k plynové

přípojce chladiva vnitřní jednotky.

POZNÁMKA

Doporučuje se nainstalovat potrubní rozvod chladiva mezi vnitřní a venkovní jednotkou do ochranného vedení nebo obalit páskou.

INFORMACE

Pokud je vnitřní jednotka nainstalována na místě s omezeným prostorem, může být nainstalováno volitelná souprava potrubního kolena (EKHVTC) k usnadnění připojení rozvodu plynného a kapalného chladiva vnitřní jednotky. Pokyny k instalaci viz instalační návod pro soupravu potrubního kolena.

7.6 Kontrola potrubí chladiva

7.6.1 Informace o kontrole potrubí chladiva

Těsnost vnitřního potrubí venkovní jednotky byla testována ve výrobě. Musíte zkontrolovat pouze vnější potrubí chladiva venkovní jednotky.

Před kontrolou potrubí chladiva

Zkontrolujte, zda je potrubí chladiva připojeno mezi venkovní a vnitřní jednotkou.

Typický průběh prací

Kontrola potrubí chladiva se obvykle skládá z následujících kroků: 1 Kontrola netěsností v potrubí chladiva. 2 Provedení podtlakového vysušení a odstranění veškerých

zbytků vlhkosti, vzduchu nebo dusíku z potrubí chladiva.

Pokud existuje možnost, že v potrubí chladiva bude přítomna vlhkost (například do potrubí může proniknout voda), proveďte nejprve postup podtlakového vysoušení, dokud nebude odstraněn veškerý vzduch.

7.6.2 Bezpečnostní upozornění pro kontrolu potrubí chladiva

a Kapalinový uzavírací ventil

b Plynový uzavírací ventil

c Servisní otvor

2 Připojte plynné chladivo od vnitřní jednotky k uzavíracímu

ventilu plynu venkovní jednotky.

POZNÁMKA

Doporučuje se nainstalovat potrubní rozvod chladiva mezi vnitřní a venkovní jednotkou do ochranného vedení nebo obalit páskou.

7.5.9 Připojení potrubí chladiva k vnitřní jednotce

1 Připojte kapalinový uzavírací ventil venkovní jednotky ke

kapalinové přípojce chladiva vnitřní jednotky.

a Přípojka potrubí kapalného chladiva

b Přípojka chladicího plynu

INFORMACE

Prostudujte si rovněž bezpečnostní upozornění a požadavky uvedené v kapitole:

▪ Všeobecná bezpečnostní upozornění ▪ Příprava

POZNÁMKA

Používejte 2stupňové vakuové čerpadlo se zpětným ventilem schopné vyvinout manometrický podtlak

−⁠100,7 kPa (−⁠1,007 bar) (5 torrů absolutní). Není-li čerpadlo v činnosti, olej čerpadla nesmí proudit zpět do systému.

POZNÁMKA

Používejte toto podtlakové čerpadlo výhradně pro R32. Použití stejného podtlakového čerpadla pro různá chladiva by mohlo způsobit poškození podtlakového čerpadla a jednotky.

POZNÁMKA

▪ Připojte podtlakové čerpadlo k servisní přípojce

uzavíracího ventilu plynu.

▪ Před provedením zkoušky těsnosti nebo podtlakového

sušení se ujistěte, že plynový uzavírací ventil a kapalinový uzavírací ventil jsou pevně uzavřené.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Nízkoteplotní split systém Daikin Altherma 4P499573-1 – 2017.12

Referenční příručka pro instalační techniky

7 Instalace

a d

g h i

7.6.3 Kontrola těsnosti

POZNÁMKA

NEPŘEKRAČUJTE maximální provozní tlak jednotky (viz “PS High” na typovém štítku jednotky).

POZNÁMKA

Používejte běžně prodávaný pěnivý roztok doporučený ke zkouškám těsnosti. Nepoužívejte mýdlovou vodu, která může způsobit popraskání převlečných matic (mýdlová voda může obsahovat sůl, která absorbuje vlhkost, jež zmrzne, jakmile se potrubí ochladí) nebo může způsobit korozi spojů (mýdlová voda může obsahovat čpavek, který má korozivní účinky při styku s mosaznou maticí a měděným hrdlem).

1 Naplňte systém pomocí stlačeného dusíku až na přístrojový tlak

minimálně 200 kPa (2 bar). Doporučuje se tlakovat na 3000kPa (30bar) a detekovat malé netěsnosti.

2 U všech spojů potrubí proveďte zkoušku těsnosti pomocí

pěnivého roztoku.

3 Vypusťte všechen dusík.

7.6.4 Provedení podtlakového sušení

Připojte podtlakové čerpadlo a sběrné potrubí následujícím způsobem:

POZNÁMKA

Po nainstalování potrubí chladiva a vysoušení podtlakem otevřete uzavírací ventily. Provozování systému s uzavřenými uzavíracími ventily může způsobit zničení kompresoru.

INFORMACE

Po otevření uzavíracího ventilu je možné, že tlak v potrubním rozvodu chladiva NESTOUPNE. To může být způsobeno např. uzavřeným expanzním ventilem v okruhu venkovní jednotky, avšak NEPŘEDSTAVUJE problém pro správný chod jednotky.

7.7 Plnění chladiva

7.7.1 Doplnění chladiva

Venkovní jednotka je naplněna chladivem, ale v některých případech může být potřebné následující:

Co Když je

Naplnění dalšího chladiva Když je celková délka potrubí

větší než stanovená (viz dále).

Úplná výměna chladiva Příklad:

▪ Při přemístění systému. ▪ Po úniku.

Naplnění dalšího chladiva

Před doplněním chladiva se ujistěte, že externí potrubí chladiva venkovní jednotky je zkontrolováno (test netěsnosti, podtlakové vysoušení).

INFORMACE

V závislosti na jednotkách a podmínkách instalace může b ýt n nutné připojit elektrickou kabeláž před naplněním chladiva.

Typický pracovní postup – plnění dodatečného chladiva je typicky

a Tlakoměr b Armatura tlakoměru c Nízkotlaký ventil (Lo) d Vysokotlaký ventil (Hi) e Plnicí hadice

f Podtlakové čerpadlo g Servisní hrdlo h Kryty ventilů

i Plynový uzavírací ventil j Kapalinový uzavírací ventil

1 Odtlakujte systém, až bude tlakoměr na sběrném potrubí

ukazovat podtlak −0,1MPa (−1bar).

2 Systém ponechejte v tomto stavu 4 až 5minut a zkontrolujte

tlak:

Pokud se tlak… Potom…

Nemění V systému není žádná vlhkost.

Zvyšuje V systému je vlhkost. Přejděte

3 Odvzdušněte systém po dobu nejméně 2hodin na podtlak ve

sběrném potrubí −0,1MPa (−1bar).

4 Po VYPNUTÍ čerpadla kontrolujte tlak minimálně 1hodinu. 5 Pokud by se NEPODAŘILO dosáhnout cílového podtlaku nebo

jej udržet po dobu 1hodiny, postupujte následujícím způsobem:

Referenční příručka pro instalační techniky

▪ Znovu proveďte zkoušku netěsností. ▪ Znovu proveďte podtlakové vysoušení.

Postup je ukončen.

k následujícímu kroku.

tvořeno následujícími fázemi:

1 Stanovení, zda je nutné doplnit chladivo a kolik. 2 V případě potřeby doplnění dodatečného chladiva. 3 Vyplnění štítek o fluorovaných skleníkových plynech a jeho

upevnění na vnitřní stranu venkovní jednotky.

Úplná výměna chladiva

Před úplnou výměnou náplně chladiva se ujistěte, že bylo provedeno následující:

1 Zkontrolujte, zda je ze systému odsáto chladivo. 2 Externí potrubí chladiva venkovní jednotky je zkontrolováno

(test netěsnosti, podtlakové vysoušení).

3 Bylo provedeni podtlakové vysoušení interního potrubí chladiva

venkovní jednotky.

POZNÁMKA

Před úplným doplněním proveďte podtlakové sušení také na vnitřním potrubí chladiva venkovní jednotky.

Typický pracovní postup – úplná výměna chladiva je typicky tvořena následujícími fázemi:

1 Stanovení, kolik je nutní naplnit chladiva. 2 Plnění chladiva. 3 Vyplnění štítek o fluorovaných skleníkových plynech a jeho

upevnění na vnitřní stranu venkovní jednotky.

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Nízkoteplotní split systém Daikin Altherma

4P499573-1 – 2017.12

7 Instalace

Contains fluorinated greenhouse gases

tCO2eq

GWP × kg

1000

= =

GWP: XXX

RXXX

d e

7.7.2 Bezpečnostní upozornění pro plnění chladiva

INFORMACE

Prostudujte si rovněž bezpečnostní upozornění a požadavky uvedené v kapitole:

▪ Všeobecná bezpečnostní upozornění ▪ Příprava

7.7.3 Stanovení množství chladiva pro doplnění

VÝSTRAHA Pokud je celková náplň chladiva v systému ≥1,84 kg

(tj. pokud je délka potrubí ≥27m), může být nutné splnit

dodatečné požadavky na minimální podlahovou plochu pro vnitřní jednotku. Další informace, viz "6.2.3Požadavky na

místo instalace pro vnitřní jednotku"na stránce23.

Jestliže je celková

délka kapalinového

potrubí…

≤10m NEPŘIDÁVEJTE další chladivo. >10m R = (celková délka (m) kapalinového

potrubí –10m) × 0,020 R = dodatečná náplň (kg)(zaokrouhleno v

jednotkách po 0,1kg)

INFORMACE

Délka potrubí je délka kapalinového potrubí v jednom směru.

Pak…

7.7.6 Připevnění štítku s označením fluorovaných skleníkových plynů

1 Vyplňte štítek následujícím způsobem:

a Pokud je s jednotkou (viz příslušenství) dodána sada štítků

o fluorovaných skleníkových plynech, odrhněte příslušný štítek v odpovídajícím jazyce a nalepte jej na horní stranu

a. b Náplň chladiva vproduktu: viz typový štítek jednotky c Dodatečný naplněný objem chladiva d Celková náplň chladiva e Emise skleníkových plynů celkové náplně chladiva

vyjádřené jako ekvivalent tun CO

f GWP = Global warming potential – Potenciál globálního

oteplování

POZNÁMKA

V Evropě se používají emise skleníkových plynů celkové náplně chladiva v systému (vyjádřeno jako ekvivalent tun CO2) ke stanovení intervalů údržby. Řiďte se platnými předpisy.

Vzorec pro výpočet emisí skleníkových plynů: hodnota GWP chladiva × celková náplň chladiva [v kg] / 1000

2 Upevněte štítek na vnitřní stranu venkovní jednotky v blízkosti

plynových a kapalinových uzavíracích ventilů.

7.7.4 Stanovení množství chladiva pro doplnění

INFORMACE

Pokud je nutné doplnit chladivo, je celková náplň chladiva následující: tovární náplň chladiva (viz typový štítek jednotky) + stanovené doplňované množství.

7.7.5 Naplnění dalšího chladiva

VÝSTRAHA

▪ Používejte výhradně chladivo typu R32. Jiné látky

mohou způsobit exploze nebo požár.

▪ Chladivo R32 obsahuje fluorované skleníkové plyny.

Jeho potenciál globálního oteplování (GWP) je 675. Tyto plyny NEVYPOUŠTĚJTE do atmosféry.

▪ Při plnění chladiva VŽDY používejte ochranné rukavice

a ochranné brýle.

UPOZORNĚNÍ

Aby nedošlo k poškození kompresoru, NEPLŇTE více chladiva než je stanovené množství.

Nutná podmínka: Před naplněním chladiva se ujistěte, že potrubí chladiva je připojeno a zkontrolováno (test netěsnosti a podtlakové vysoušení).

1 Připojte potrubí chladiva k servisnímu hrdlu. 2 Doplňte doplňkový objem chladiva. 3 Otevřete uzavírací ventil plynu.

Pokud je nutné odčerpání v případě demontáže nebo přemístění systému, najdete více podrobností v části "13.2 Odčerpání

chladiva"na stránce88.

7.8 Připojení vodního potrubí

7.8.1 Informace o připojení vodního potrubí

Před připojením vodního potrubí

Ujistěte se, že je namontována venkovní a vnitřní jednotka. Pokud je instalován, zkontrolujte také, zda je namontován záložní ohřívač.

Typický průběh prací

Připojení vodního potrubí se typicky skládá z následujících kroků: 1 Připojení vodního potrubí ke vnitřní jednotce. 2 Připojení vodního potrubí k záložnímu ohřívači (pokud je

součástí systému). 3 Připojení oběhového potrubí. 4 Připojení odtokové hadice k místnímu odtokovému potrubí. 5 Plnění vodního okruhu. 6 Naplnění nádrže teplé užitkové vody. 7 Izolace vodního potrubí.

7.8.2 Bezpečnostní opatření při připojování

vodního potrubí.

INFORMACE

Prostudujte si rovněž bezpečnostní upozornění a požadavky uvedené v kapitole:

▪ Všeobecná bezpečnostní upozornění ▪ Příprava

ERGA04~08DAV3(A) + EHVH04+08S23DAV Nízkoteplotní split systém Daikin Altherma 4P499573-1 – 2017.12

Referenční příručka pro instalační techniky

7 Instalace

c d a b

7.8.3 Připojení vodního potrubí

POZNÁMKA

Při připojování potrubí NEPOUŽÍVEJTE přílišnou sílu. Deformace potrubí může způsobit nesprávné fungování jednotky.

K usnadnění servisu a údržby jsou k dispozici 2 uzavírací ventily a 1 přetlakový obtokový ventil. Namontujte uzavírací ventily na vstupní a výstupní potrubí vody prostorového vytápění. Aby se zajistil minimální průtok vody (a zabránilo přetlaku), nainstalujte přetlakový obtokový ventil na výstup vody prostorového vytápění.

1 Namontujte uzavírací ventily na vodní potrubí prostorového

vytápění.

2 Našroubujte matice vnitřní jednotky na uzavírací ventil. 3 Připojte vstupní a výstupní potrubí teplé užitkové vody k vnitřní

jednotce.

a Výstup vody prostorového vytápění b Vstup vody prostorového vytápění c Výstup teplé užitkové vody d Vstup studené užitkové vody (přívod studené vody)

POZNÁMKA

Doporučuje se namontovat uzavírací ventily na vstupní přípojku studené užitkové vody a výstupní přípojku teplé užitkové vody. Tyto uzavírací ventily dodává zákazník.

POZNÁMKA

▪ Vypouštěcí zařízení a tlakové pojistné zařízení musí

být nainstalováno do přípojky studené vody na nádrži teplé užitkové vody.

▪ Abyste zabránili zpětnému nasávání, doporučuje se

nainstalovat do přívodu vody nádrže na teplou užitkovou vodu zpětný ventil v souladu s platnými předpisy.

▪ Doporučuje se nainstalovat přetlakový pojistný ventil

výše než je horní část nádrže na teplou užitkovou vodu. Ohřev nádrže na teplou užitkovou vodu způsobuje rozpínání vody a bez přetlakového ventilu by tlak vody uvnitř nádrže mohl vzrůst nad konstrukční tlak nádrže. Tomuto vysokému tlaku je vystavena také místní instalace (potrubí, kohouty, atd.) připojená k nádrži. Aby se tomu zabránilo, musí být nainstalován přetlakový pojistný ventil. Zabránění přetlaku závisí na správném provozu místně instalovaného přetlakového pojistného ventilu. Pokud NEPRACUJE správně, zdeformuje přetlak nádrž a může dojít k úniku vody. K ověření správné funkce je nutná pravidelná údržba.

7.8.4 Připojení oběhového potrubí

Nutná podmínka: Nutné pouze pokud ve vašem systému

potřebujete recirkulaci.

1 Z jednotky odstraňte horní panel, viz "7.2.3 Otevření vnitřní

jednotky"na stránce30.

2 Odřízněte pryžovou průchodku v horní části jednotky a

odstraňte zátku. Oběhová přípojka je umístěna pod otvorem.

3 Veďte oběhové potrubí přes průchodku a připojte ji k oběhové

přípojce.

POZNÁMKA

Přetlakový obtokový ventil (dodávaný jako

příslušenství). Doporučujeme nainstalovat přetlakový obtokový ventil do vodního okruhu prostorového vytápění.

▪ Pamatujte na minimální objem vody při výběru místa

instalace přetlakového obtokového ventilu (na vnitřní jednotce nebo na kolektoru). Viz "6.4.3 Kontrola

objemu a průtoku vody"na stránce26.

▪ Pamatujte na minimální průtok při nastavování

přetlakového obtokového ventilu. Viz "6.4.3 Kontrola

objemu a průtoku vody"na stránce26 a "9.4.1Kontrola minimálního průtoku vody"na stránce77.

POZNÁMKA

Přetlakový pojistný ventil (místní dodávka) s otevíracím tlakem max. 10 bar musí být nainstalována do přívodu studené vody v souladu s platnými předpisy.

4 Znovu nasaďte horní panel.

7.8.5 Připojení odtokové hadice k místnímu odtokovému potrubí

Voda vytékající z tlakového pojistného ventilu se zachycuje ve vaně na kondenzát. Vana na kondenzát je připojena k vypouštěcí hadici uvnitř jednotky. Vypouštěcí hadici musíte připojit k vhodnému odpadu dle platných předpisů. Vypouštěcí hadici můžete vést přes panel na levé nebo pravé straně.

Nutná podmínka: Byl odstraněn panel uživatelského rozhraní a čelní panel.

1 Odstraňte některý z bočních panelů. 2 Vyřízněte pryžovou průchodku. 3 Vytáhněte otvorem vypouštěcí hadici. 4 Znovu nasaďte boční panel. Ujistěte se, že vody může proudit

přes vypouštěcí hadici.

Doporučuje se použít nálevku.

Referenční příručka pro instalační techniky

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Nízkoteplotní split systém Daikin Altherma

4P499573-1 – 2017.12

7 Instalace

3×

T25

3×

T25

Možnost 1: Přes levý boční panel

Možnost 2: Přes pravý boční panel

7.8.6 Plnění vodního okruhu

Pro naplnění vodního okruhu použijte plnicí soupravu z místní dodávky. Musíte vždy splnit veškeré platné předpisy.

POZNÁMKA

Aby bylo možné systém provozovat, musí být nádrž na teplou užitkovou vodu úplně naplněna. Při zapnutí systému s nenaplněnou nádrží může dojít k poškození integrovaného ohřívače ochrany proti legionele a závadám na elektrickém zařízení.

7.8.8 Izolování vodního potrubí

Potrubí kompletního vodního okruhu MUSÍ být izolováno, aby se předešlo možnosti kondenzace par během odmrazování a snížení výkonu topení.

7.9 Připojení elektrického vedení

7.9.1 Informace o připojování elektrického vedení

Před připojením elektrického vedení

Zkontrolujte následující: ▪ Potrubí chladiva je připojené a zkontrolované ▪ Potrubí vody je připojené

Typický průběh prací

Připojení elektrické kabeláže je typicky tvořeno následujícími fázemi: 1 Ujistěte se, zda systém napájení splňuje elektrické specifikace

tepelného čerpadla. 2 Připojení elektrického vedení k venkovní jednotce. 3 Připojení elektrického vedení k vnitřní jednotce. 4 Připojení hlavního zdroje napájení. 5 Připojení uzavíracích ventilů. 6 Připojení elektroměrů. 7 Připojení čerpadla teplé užitkové vody. 8 Připojení výstupu alarmu. 9 Připojení výstupu zapnutí/vypnutí prostorového vytápění. 10 Připojení přepínače k externímu zdroji tepla. 11 Připojení digitálních vstupů pro řízení spotřeby energie. 12 Připojení bezpečnostního termostatu. 13 Připojení napájení ohřívače ochrany proti legionele.

INFORMACE

Ujistěte se, že jsou otevřeny oba odvzdušňovací ventily (jeden na magnetickém filtru a jeden mezi 3cestným ventilem a průtokovým snímačem).

7.8.7 Naplnění nádrže teplé užitkové vody

1 Otevřete postupně všechny kohouty teplé vody, abyste vypustili

vzduch z potrubí systému.

2 Otevřete přívodní ventil studené vody. 3 Po vypuštění veškerého vzduchu zavřete všechny kohouty

vody.

4 Zkontrolujte těsnost. 5 Ručně ovládejte přetlakový pojistný ventil, abyste se ujistili, že

voda volně protéká přes výstupní potrubí.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Nízkoteplotní split systém Daikin Altherma 4P499573-1 – 2017.12

7.9.2 Informace o splnění norem

elektroinstalace

Pouze pro ERGA04~08DAV3 (ne pro ERGA04~08DAV3A)

Zařízení splňující normu EN/IEC61000‑3‑12 (Evropská/mezinárodní technická norma definující limity harmonických proudů generovaných zařízeními připojenými k veřejným nízkonapěťovým systémům se vstupním proudem >16A a ≤75A na fázi).

7.9.3 Bezpečnostní opatření při zapojování

elektrického vedení

INFORMACE

Prostudujte si rovněž bezpečnostní upozornění a požadavky uvedené v kapitole:

▪ Všeobecná bezpečnostní upozornění ▪ Příprava

NEBEZPEČÍ: RIZIKO ZABITÍ ELEKTRICKÝM PROUDEM

Referenční příručka pro instalační techniky

7 Instalace

b a

AA´

A´

c b ba c

2×

a b

1N~ 50 Hz 220-240 V

1 2 3

L N

L N PWR

12 3

3×

VÝSTRAHA

Pro přívod napájení VŽDY používejte kabely s více jádry.

7.9.4 Pokyny k zapojování elektrického vedení

Mějte na paměti následující: ▪ Pokud jsou použity lankové vodiče, nainstalujte na konec vodiče

kabelové očko. Umístěte kabelové očko na vodič až k izolaci a upevněte vhodným nástrojem.

a Lankový vodič b Kabelové očko

▪ Pro instalaci vodičů použijte následující způsoby:

Typ vodiče Způsob instalace

Jednožilový vodič

a Kroucený jednožilový vodič b Šroub c Plochá podložka

Lankový vodiče s očkem

(a) MCA=Minimální proud. zatížitelnost okruhu. Uvedené

hodnoty jsou maximální (přesné hodnoty viz elektrické údaje tabulce kombinací s vnitřními jednotkami).

7.9.6 Připojení elektrického vedení k venkovní jednotce

1 Odstraňte kryt rozváděcí skříňky.

2 Odstraňte izolaci z konců vedení (20mm).

a Z konců vedení odstraňte izolaci v této délce b Příliš dlouhá část obnaženého vodiče může způsobit úraz

elektrickým proudem nebo vznik svodového proudu.

3 Připojte propojovací kabel a napájení následujícím způsobem.

Pomocí kabelové příchytky zajistěte, že na kabel nebude vyvíjen tah.

Dotahovací momenty

Položka Dotahovací moment (N•m)

M4 (X1M) 1,2~1,5 M4 (zemnění)

7.9.5 Specifikace standardních součástí zapojení

Součást ERGA04 +

Napájec í kabel

Propojovací kabel Minimální průřez kabelu 1,5mm² a vhodný pro

Doporučená pojistka v přívodech

Jistič proti zemnímu spojení

Referenční příručka pro instalační techniky

MCA Napětí 230V Fáze 1~ Kmitočet 50Hz Průřezy

vodičů

(a)

a Svorka b Šroub c Plochá podložka O Povoleno X NENÍ povoleno

ERGA08DAV3 ERGA04~08D

06DAV3

AV3A

19,9A 24,0A 15,9A

Musí splňovat platná legislativní nařízení

230V

20A 25A 16A

Musí splňovat platná legislativní nařízení

a Propojovací kabel b Napájecí kabel c Pojistka d Jistič proti zemnímu spojení

a Kabelová příchytka

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Nízkoteplotní split systém Daikin Altherma

4P499573-1 – 2017.12

7 Instalace

1×

b+c ad

4×

b+c

4 Znovu upevněte kryt rozváděcí skříňky. 5 Volitelně: připojte kabelovou příchytku (příslušenství) ke šroubu

krytu potrubí chladiva a upevněte k ní kabely pomocí stahovací pásky.

6 K napájecímu vedení připojte jistič proti zemnímu spojení a

pojistky.

7.9.7 Připojení elektroinstalace k vnitřní jednotce

1 Otevření vnitřní jednotky viz "7.2.3Otevření vnitřní jednotky"na

stránce 30 a "7.2.4 Otevření krytu rozváděcí skříňky vnitřní jednotky"na stránce30.

2 Vodiče do jednotky vstupují z horní strany:

a, b, c Místní vedení (viz tabulka níže)

d Kabel montovaný ve výrobě pro přívod napájení ohřívače

ochrany proti legionele

3 Vedení vodičů uvnitř jednotky musí být následující: Upevněte

kabel k kabelové liště pomocí kabelových pásků:

VÝSTRAHA

Ujistěte se, že se elektrické vodiče NEDOTÝKAJÍ potrubí plynného chladiva, které může být velmi horké.

a Potrubí plynného chladiva

Vedení vodičů Možné kabely (podle typu jednotky a

a Nízké napětí

b Přívod vysokého

napětí

c Kontrolní signál

vysokého napětí

d Zdroj napájení o

vysokém napětí (kabel montovaný ve výrobě)

instalovaných možností)

▪ Kontakt elektrické energie s

upřednostňovanou sazbou

▪ Uživatelské rozhraní použito jako

pokojový termostat (volitelná možnost)

▪ Digitální vstupy pro měření spotřeby

energie (místní dodávka)

▪ Snímač venkovní teploty okolí (volitelná

možnost)

▪ Snímač vnitřní teploty okolí (volitelná

možnost) ▪ Elektroměry (místní dodávka) ▪ Bezpečnostní termostat (místní dodávka) ▪ Termistor záložního ohřívače (volitelný

záložní ohřívač) ▪ Propojovací kabel

▪ Zdroj elektrické energie s běžnou sazbou ▪ Zdroj el.energie s upřednostňovanou

sazbou za kWh ▪ Konvektor pro tepelné čerpadlo (volitelná

možnost) ▪ Pokojový termostat (volitelný) ▪ Uzavírací ventil (místní dodávka) ▪ Čerpadlo teplé užitkové vody (místní

dodávka) ▪ Výstup alarmu ▪ Přepínání na ovládání externího zdroje

tepla ▪ Ovládání prostorového vytápění ▪ Tepelná ochrana záložního ohřívače +

přípojka záložního ohřívače (volitelný

záložní ohřívač) ▪ Napájení ohřívače ochrany proti legionele

ERGA04~08DAV3(A) + EHVH04+08S23DAV Nízkoteplotní split systém Daikin Altherma 4P499573-1 – 2017.12

UPOZORNĚNÍ

NETLAČTE dovnitř ani neumísťujte nadměrnou délku kabelu do jednotky.

4 Utěsněte kabely nízkého napětí pomocí těsnicí pásky (dodává

se jako příslušenství).

Referenční příručka pro instalační techniky

7 Instalace

X1M

X2M

X5M

X11YB

X1A

X11Y

X11YA

1 2 3

X1M

X2M

X5M

X11Y

X11YB

X1A

1 2 3

1 N L

N L

2 3

S1S

a b c

X11YA

51 2 3 6

910

X1M

X2M

X1M

X2M

NO NC

M2S M2S

2128

21 29

X1M

X2M

X5M

S3S S2S

3456

Bez kabelů nízkého napětí S kabely nízkého napětí

7.9.8 Připojení hlavního zdroje napájení

1 Připojení hlavního zdroje napájení.

V případě zdroje s normální sazbou za odběr elektrické energie

INFORMACE

V případě zdroje s upřednostňovanou sazbou za kWh připojte X11Y k X11YB. Nutnost oddělení napájení s běžnou sazbou za kWh k vnitřní jednotce (b) X2M/5+6 závisí na typu zdroje napájení s upřednostňovanou sazbou za kWh.

Oddělení přípojky k vnitřní jednotce je nutné v následujících případech:

▪ jestliže je zdroj napájení s upřednostňovanou sazbou

za kWh přerušen při spuštěné jednotce NEBO

▪ pokud není povolena žádná spotřeba energie vnitřní

jednotky při napájení s upřednostňovanou sazbou za kWh.

INFORMACE

Kontakt zdroje napájení s upřednostňovanou sazbou za kWh je připojen ke stejným svorkám (X5M/9+10) jako bezpečnostní termostat. Je pouze možné, aby byl systém vybaven BUĎ zdrojem napájení s upřednostňovanou sazbou za kWh NEBO bezpečnostní termostatem.

7.9.9 Připojení uzavíracího ventilu

1 Připojte ovládací kabel ventilu k příslušným svorkám, jak je

znázorněno na obrázku níže.

POZNÁMKA

Zapojení je odlišné pro ventil NC (normálně zavřený) a ventil NO (normálně otevřený).

Popis: viz obrázek níže.

V případě zdroje s upřednostňovanou sazbou za kWh

Připojte X11Y k X11YB.

a Propojovací kabel (= hlavní zdroj napájení) b Zdroj elektrické energie s běžnou sazbou c Kontakt elektrické energie s upřednostňovanou sazbou

2 Kabely upevněte pomocí pásků k upevnění kabelových svazků.

2 Kabel upevněte pomocí pásků k upevnění kabelových svazků.

7.9.10 Připojení elektroměrů

INFORMACE

V případě použití elektroměru s tranzistorovým výstupem zkontrolujte polaritu. Kladný pól MUSÍ být připojen k X5M/6 a X5M/4; záporný pól k X5M/5 a X5M/3.

1 Připojte kabel elektroměru k příslušným svorkám, jak je

znázorněno na obrázku níže.

Referenční příručka pro instalační techniky

2 Kabel upevněte pomocí pásků k upevnění kabelových svazků.

7.9.11 Připojení čerpadla teplé užitkové vody

1 Připojte kabel čerpadla teplé užitkové vody k příslušným

svorkám, jak je znázorněno na obrázku níže.

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Nízkoteplotní split systém Daikin Altherma

4P499573-1 – 2017.12

X1M

X2M

X5M

M2P

1 2

2 Kabel upevněte pomocí pásků k upevnění kabelových svazků.

X1M

X2M

A4P

X5M

X1M

YC Y1 Y2 Y3 Y4

7 9

X1M

X2M

A4P

X5M

X1M

YC Y1 Y2 Y3 Y4

YC Y2

7 9

X1M

X2M

A4P

X5M

X1M

YC Y1 Y2 Y3 Y4

X2 X1

X2M

X4 X3

N L

X1M

X2M

A8P

X5M

1 2 3 4 5

X801M

S6S

S7S

S8S

S9S

X1M

X2M

X5M

910

7.9.12 Připojení výstupu alarmu

1 Připojte kabel výstupu alarmu k příslušným svorkám, jak je

znázorněno na obrázku níže.

7 Instalace

a Je nutné instalovat EKRP1HB.

2 Kabel upevněte pomocí pásků k upevnění kabelových svazků.

7.9.15 Připojení digitálních vstupů pro měření spotřeby energie

1 Připojte kabel digitálních vstupů pro měření spotřeby energie k

příslušným svorkám, jak je znázorněno na obrázku níže.

a Je nutné instalovat EKRP1HB.

2 Kabel upevněte pomocí pásků k upevnění kabelových svazků.

7.9.13 Připojení výstupu zapnutí/vypnutí prostorového vytápění

1 Připojte kabel výstupu zapnutí/vypnutí prostorového vytápění k

příslušným svorkám, jak je znázorněno na obrázku níže.

2 Kabel upevněte pomocí pásků k upevnění kabelových svazků.

a Je nutné instalovat EKRP1HB.

a Je nutné instalovat EKRP1AHTA.

2 Kabel upevněte pomocí pásků k upevnění kabelových svazků.

7.9.16 Připojení bezpečnostního termostatu (vypínací kontakt)

1 Připojte kabel bezpečnostního termostatu (vypínací) k

příslušným svorkám, jak je znázorněno na obrázku níže.

7.9.14 Připojení přepínače na externí zdroj tepla

1 Připojte kabel přepínače na externí zdroj tepla k příslušným

ERGA04~08DAV3(A) + EHVH04+08S23DAV Nízkoteplotní split systém Daikin Altherma 4P499573-1 – 2017.12

svorkám, jak je znázorněno na obrázku níže.

2 Kabel upevněte pomocí pásků k upevnění kabelových svazků.

Referenční příručka pro instalační techniky

7 Instalace

X8M

F2B

Q1DI

1N~, 50 Hz 230 V AC

SWB 2

Q1DI

234

F2B

I I

L N

X8M

1 2

K3M

3 4

POZNÁMKA

Ujistěte se, že vyberete a nainstalujete bezpečnostní termostat dle platné legislativy.

V každém případě, aby se zabránilo zbytečnému spouštění bezpečnostního termostatu, doporučuje se, aby…

▪ … bezpečnostní termostat umožňoval automatické

resetování.

▪ … měl bezpečnostní termostat maximální míru teplotní

odchylky 2°C/min.

▪ … byla dodržena minimální vzdálenost 2 m mezi

bezpečnostním termostatem a 3-cestným ventilem.

INFORMACE

Po instalaci NEZAPOMEŇTE nakonfigurovat bezpečnostní termostat. Bez konfigurace bude vnitřní jednotka kontakt bezpečnostního termostatu ignorovat.

INFORMACE

7.9.17 Zapojení napájení ohřívače ochrany proti legionele

VÝSTRAHA

Ohřívač ochrany proti legionele MUSÍ mít samostatné napájení a MUSÍ být chráněn bezpečnostními prvky, které vyžaduje příslušná legislativa.

F2B Nadproudová pojistka (místní dodávka). Doporučená:

2pólová; 20A; křivka 400V; vypínací charakteristika C.

K3M Stykač (v dolní rozváděcí skříňce)

Q1DI Jistič proti zemnímu spojení (místní dodávka)

SWB 2 Dolní rozváděcí skříňka

X8M Svorka (místní dodávka)

7.10 Dokončení instalace venkovní jednotky

7.10.1 Dokončení instalace venkovní jednotky

1 Zaizolujte a upevněte potrubí chladiva a propojovací kabel

následujícím způsobem:

UPOZORNĚNÍ

Aby bylo zaručeno dokonalé uzemnění jednotky, vždy připojte napájení ohřívače ochrany proti legionele a uzemňovací kabel.

Ujistěte se, že zdroj napájení je v souladu s výkonem ohřívače ochrany proti legionele, jak je uvedeno v tabulce dole.

Výkon ohřívače

ochrany proti

Napájení Maximální provozní

proud

legionele

2,4kW 1N~230V 11A

Připojte kabel napájení ohřívače ochrany proti legionele následovně:

a Kabel montovaný ve výrobě připojený ke stykači ohřívače

ochrany proti legionele uvnitř dolní rozváděcí skříňky (K3M)

b Místní vedení (viz níže)

a Plynové potrubí b Izolace plynového potrubí c Propojovací kabel d Kapalinové potrubí e Izolace kapalinového potrubí

f Ochranná páska

2 Nasaďte servisní kryt.

7.11 Dokončení instalace vnitřní jednotky

7.11.1 Uzavření vnitřní jednotky

1 Zavřete kryt rozváděcí skříňky. 2 Umístěte rozváděcí skříňku zpět na místo. 3 Znovu namontujte přední panel. 4 Znovu namontujte boční panely. 5 Opět namontujte přední panel. 6 Znovu zapojte kabely k panelu uživatelského rozhraní. 7 Opět nasaďte panel uživatelského rozhraní.

POZNÁMKA

Při zavírání krytu vnitřní jednotky dbejte na to, abyste NEPOUŽILI větší dotahovací sílu než 4,1N•m.

Referenční příručka pro instalační techniky

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Nízkoteplotní split systém Daikin Altherma

4P499573-1 – 2017.12

8 Konfigurace

5678

Technik

00 01 02 03 04

05 06 07 08 09

0A 0B 0C 0D 0E

2 3

00 01 15 02 03 04

05 06 07 08 09

0A 0B 0C 0D 0E

00 01 20 02 03 04

05 06 07 08 09

0A 0B 0C 0D 0E

8 Konfigurace

8.1 Přehled: Konfigurace

Tato kapitola popisuje, co musíte dělat a znát pro konfiguraci systému po jeho instalaci.

Proč

Pokud NEPROVEDETE správnou konfiguraci systému, NEMUSÍ pracovat dle očekávání. Konfigurace má vliv na následující parametry:

▪ Výpočty softwaru ▪ Co vidíte a co můžete dělat na uživatelském rozhraní

Jak

Systém můžete nakonfigurovat pomocí uživatelského rozhraní. ▪ První spuštění – konfigurační průvodce. Po prvním ZAPNUTÍ

uživatelského rozhraní (přes vnitřní jednotku) se spustí konfigurační průvodce, který vám pomůže s konfigurací systému.

▪ Znovu spusťte konfiguračního průvodce. Jestliže je systém již

nakonfigurován, můžete znovu spustit konfiguračního průvodce. Chcete-li znovu spustit konfiguračního průvodce přejděte do Nastavení technika > Průvodce konfigurace. Přístup k Nastavení technika, viz "8.1.1Přístup k nejčastěji používaným příkazům" na

stránce47.

▪ Poté. V případě potřeby můžete provést změny konfigurace ve

struktuře nabídky nebo v přehledu nastavení.

INFORMACE

Po dokončení konfiguračního průvodce se na uživatelském rozhraní zobrazí přehledová obrazovka a požadavek na potvrzení. Po potvrzení se systém restartuje a zobrazí se domovská obrazovka.

Kód pin technika

Kód pin Technik je 5678. Nyní budou k dispozici další položky nabídky a nastavení technika.

Kód pin pokročilého uživatele

Kód pin Pokročilý koncový uživatel je 1234. Nyní budou zobrazeny další položky nabídky pro daného uživatele.

Kód pin uživatele

Kód pin Uživatel je 0000.

Přístup k nastavení technika

1 Nastavte úroveň oprávnění uživatele na Technik. 2 Přejděte na [9]: Nastavení technika.

Chcete-li upravit nastavení přehledu Příklad: Změňte [1‑01] z 15 na 20.

Všechna nastavení lze provést pomocí struktury nabídky. Pokud je z jakéhokoliv důvodu zapotřebí změnit nastavení pomocí přehledu nastavení, je možné se do přehledu nastavení dostat následovně:

1 Nastavte úroveň oprávnění uživatele na Technik. Viz

—

"Změna úrovně oprávnění uživatele"na stránce47.

2 Přejděte na [9.I]: Nastavení technika > Přehled

provozních parametrů.

3 Otočte levým otočným ovladačem, zvolte první část

nastavení a potvrďte stisknutím ovladače.

Přístup k nastavení – Vysvětlivky tabulek

K nastavení technika se můžete dostat pomocí dvou různých způsobů. Pomocí obou způsobů se však NELZE dostat ke všem nastavením. Pokud se jedná o takovou situaci, je v odpovídajících sloupcích tabulky v této kapitole uvedeno N/A (není použito).

Způsob Sloupec v tabulkách

Přístup k nastavením přes záložky ve

struktuře nabídky. Aktivace záložek:

stiskněte tlačítko Přístup k nastavením přes kód v přehledu

na domovské obrazovce.

Kód

provozních parametrů.

Viz také: ▪ "Přístup k nastavení technika"na stránce47 ▪ "8.6 Struktura nabídky: přehled nastavení technika" na

stránce75

8.1.1 Přístup k nejčastěji používaným příkazům

Změna úrovně oprávnění uživatele

Úroveň oprávnění uživatele můžete změnit následovně:

1 Přejděte do [B]: Profil uživatele. 2 Zadejte příslušný kód pro oprávnění uživatele. —

▪ Posuňte kurzor zleva doprava. ▪ Procházejte seznamem číslic a změňte vybranou

číslici.

▪ Potvrďte kódem pin a pokračujte.

4 Otočte levým otočným ovladačem a vyberte druhou

část nastavení.

5 Otočením pravým otočným ovladačem upravte

hodnotu z 15 na 20.

6 Stiskněte levý otočný ovladač pro potvrzení nového

nastavení.

7 Stisknutím středového tlačítka se vrátíte na

domovskou obrazovku.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Nízkoteplotní split systém Daikin Altherma 4P499573-1 – 2017.12

Referenční příručka pro instalační techniky

8 Konfigurace

–

c2c1

1.6

bar

18 Feb 2018

22:19

18 21

INFORMACE

Po změně přehledu nastavení a návratu na domovskou obrazovku se na uživatelském rozhraní zobrazí vyskakovací obrazovka s požadavkem na restart systému.

Po potvrzení se systém restartuje a použijí se poslední změny.

8.2 Konfigurační průvodce

Po prvním zapnutí systému vás uživatelské rozhraní provede pomocí konfiguračního průvodce. Takto můžete provést nejdůležitější prvotní nastavení. Jednotka tak bude schopna správně fungovat. Poté je možné v případě potřeby provést podrobnější nastavení pomocí struktury nabídky.

Zde můžete najít stručný přehled nastavení konfigurace. Všechna nastavení lze také upravit v nabídce nastavení (použijte záložky).

Nastavení… Viz…

Jazyk [7.1] Čas/datum [7.2]

Hodiny — Minuty Rok Měsíc Den

Systém

Typ vnitřní jednotky (pouze pro čtení)

Typ záložního ohřívače [9.3.1] Teplá užitková voda [9.2.1] Nouzový [9.5] Počet zón [4.4] "8.4.5Prostorové

Přídavný ohřívač

Kapacita [9.4.1] "Ohřívač ochrany proti Plán povolení příd. ohřívače

[9.4.2] Eko časovač přídavného

ohřívače [9.4.3] Provoz [9.4.4]

Hlavní zóna

Typ zářiče [2.7] "8.4.3Hlavní zóna"na Ovládání [2.9] Režim nast. hodnoty [2.4] Křivka topení dle počasí [2.5]

(pokud je to vhodné) Plán [2.1]

Doplňková zóna (pouze pokud [4.4]=1)

Typ zářiče [3.7] "8.4.4Doplňková zóna"na Ovládání (pouze pro čtení) [3.9] Režim nast. hodnoty [3.4] Křivka topení dle počasí [3.5]

(pokud je to vhodné) Plán [3.1]

Nádrž

Režim zahřívání [5.6] "8.4.6Nádrž"na stránce60 Komfortní nastavená teplota [5.2] Eko nastavená teplota [5.3] Nastavená teplota opětovného

ohřevu [5.4]

Referenční příručka pro instalační techniky

"8.4.9Nastavení technika"na stránce65

vytápění"na stránce58

legionele"na stránce66

stránce53

stránce56

8.3 Možné obrazovky

8.3.1 Možné obrazovky: Přehled

Následující obrazovky jsou nejběžnější:

a Domovská obrazovka b Hlavní nabídka c Obrazovky nižší úrovně:

c1: Obrazovka nastavení c2: Podrobná obrazovka s hodnotami

8.3.2 Domovská obrazovka

Stisknutím tlačítka přehled konfigurace jednotky a pokojové teploty a nastavené teploty. Na domovské obrazovce jsou zobrazeny pouze symboly související s vaší konfigurací.

Položka Popis

Venkovní jednotka

se vrátíte na domovskou obrazovku. Uvidíte

Možné činnosti na této obrazovce

Procházejte seznamem hlavní nabídky. Přejděte na obrazovku hlavní nabídky. Aktivujte/deaktivujte záložky.

Teploty jsou zobrazeny v kroužcích. Pokud je kroužek šedý, odpovídající činnost (například prostorové vytápění) v současné chvíli není aktivní.

a3 Změřená teplota okolí

: Venkovní jednotka

: Aktivní tichý režim

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Nízkoteplotní split systém Daikin Altherma

4P499573-1 – 2017.12

8 Konfigurace

g3 g1

g4 g2

h3 h1

Položka Popis

Vnitřní jednotka / Nádrž na teplou užitkovou vodu

Prostorový provozní režim

Dezinfekce / Výkonný

Datum / čas e Aktuální datum a čas Dovolená f

Hlavní zóna

Doplňková zóna

Teplá užitková voda

b1 Vnitřní jednotka:

▪

b2 Tlak vody

▪

g1 Typ topidla:

▪

g2 Nastavená teplota výstupní vody g3 Typ pokojového termostatu:

▪

▪ ▪ Skryté: Ovládání teploty výstupní vody

g4 Změřená pokojová teplota h1 Typ topidla:

▪

h2 Nastavená teplota výstupní vody h3 Typ pokojového termostatu:

▪ ▪ Skryté: Ovládání teploty výstupní vody

i2 Změřená teplota v nádrži

: Vnitřní podlahová jednotka s

integrovanou nádrží

: Topení

: Aktivní dezinfekční režim

: Aktivní výkonný režim

: Aktivní režim dovolená

: Podlahové topení

: Jednotka s ventilátory

: Radiátor

: Uživatelské rozhraní Daikin použito jako

pokojový termostat

: Externí ovládání

: Podlahové topení

: Jednotka s ventilátory

: Radiátor

: Externí ovládání

: Teplá užitková voda

Možné činnosti na této obrazovce

Procházejte seznamem. Vstupte do dílčí nabídky. Aktivujte/deaktivujte záložky.

Položka Popis

nebo Porucha

Místnost

Hlavní zóna

Doplňková zóna

Prostorové

vytápění/chlazení

Nádrž

Nastavení uživatele

Informace

Nastavení technika

Uvedení do provozu

Profil uživatele

Provoz

Omezení: Zobrazí se pouze pokud dojde k poruše.

Podrobnější informace viz "12.4.1Chcete-li

zobrazit text nápovědy v případě poruchy"na stránce86.

Omezení: Zobrazí se pouze pokud je k vnitřní jednotce připojen pokojový termostat.

Nastavte pokojovou teplotu. Zobrazí příslušný symbol pro typ topného

zařízení ve vaší hlavní zóně. Nastavte výstupní teplotu vody hlavní zóny.

Omezení: Zobrazí se pouze pokud existují dvě zóny teploty výstupní vody. Zobrazí příslušný symbol pro typ topného zařízení ve vaší doplňkové zóně.

Nastavte výstupní teplotu vody doplňkové zóny (pokud existuje).

Zobrazí příslušný symbol pro vaši jednotku. U modelů s režimem pouze topení

nemůžete režim měnit. Omezení: Zobrazí se pouze pokud je

součástí nádrž na teplou užitkovou vodu. Nastavte maximální teplotu v nádrži na

teplou užitkovou vodu. Poskytuje přístup k nastavením uživatele,

například režimu dovolené a tichého režimu.

Zobrazuje údaje a informace o vnitřní jednotce.

Omezení: Pouze pro technika. Poskytuje přístup k pokročilým nastavením.

Omezení: Pouze pro technika. Provádí zkoušky a údržbu.

Změňte aktivní profil uživatele.

Zapněte nebo vypněte funkci topení a ohřev teplé užitkové vody.

Porucha j

nebo : Došlo k poruše

Podrobnější informace viz "12.4.1Chcete-li

zobrazit text nápovědy v případě poruchy"na stránce86.

8.3.4 Obrazovka nabídky

8.3.3 Hlavní nabídka

Na domovské obrazovce stiskněte hlavní nabídky. V hlavní nabídce můžete získat přístup k různým obrazovkám pro nastavení teploty a dílčím nabídkám.

pro zobrazení obrazovky

Možné činnosti na této obrazovce

Procházejte seznamem. Vstupte do dílčí nabídky/nastavení.

8.3.5 Obrazovka nastavení

Obrazovka nastavení se zobrazuje u obrazovek popisujících součásti systému, které vyžadují nastavení teploty/hodnoty.

Příklad:

ERGA04~08DAV3(A) + EHVH04+08S23DAV Nízkoteplotní split systém Daikin Altherma 4P499573-1 – 2017.12

Referenční příručka pro instalační techniky

8 Konfigurace

–

a b

Pá

Čt

Út

Def.uživ.1

▪ Obrazovka pokojové teploty ▪ Obrazovka hlavní zóny ▪ Obrazovka doplňkové zóny ▪ Obrazovka teplota v nádrži

Možné činnosti na této obrazovce

Procházejte seznamem dílčí nabídky. Přejděte do dílčí nabídky. Upravte a automaticky použijte požadovanou

teplotu.

Položka Popis

Minimální teplotní limit a1 Pevně daný jednotkou

a2 Omezeno technikem

Maximální teplotní limit b1 Pevně daný jednotkou

b2 Omezeno technikem

Aktuální teplota c Změřená jednotkou Požadovaná teplota d Pomocí pravého otočného

ovladače snižte/zvyšte teplotu.

Dílčí nabídka e Otočte nebo stiskněte levý

otočný ovladač pro přechod do dílčí nabídky.

8.3.6 Podrobná obrazovka s hodnotami

Možné činnosti na této obrazovce

Procházejte teplotami. Změňte teplotu. Přejděte k další teplotě. Potvrďte změny a pokračujte.

Položka Popis

a Možné zóny nastavení teploty dle počasí:

: Vytápění hlavní zóny nebo doplňkové zóny

▪

: Teplá užitková voda

▪

X, X1, X2 Venkovní teplota okolí Y, Y1, Y2 Požadovaná teplota v nádrži nebo teplota výstupní vody.

Symbol zde uvedený odpovídá typu topidla pro danou zónu:

: Podlahové topení

▪

: Jednotka s ventilátorem

▪

: Radiátor

▪

: Nádrž na teplou užitkovou vodu

▪

8.3.8 Obrazovka plánu: Příklad

Na tomto příkladu je znázorněno, jak nastavit plán pokojové teploty v režimu topení pro hlavní zónu.

a Nastavení b Hodnoty

Možné činnosti na této obrazovce

Procházejte seznamem nastavení. Změňte hodnotu. Přejděte k dalšímu nastavení. Potvrďte změny a pokračujte.

8.3.7 Podrobná obrazovka s křivkou ovládání dle počasí

Je-li aktivní režim provozu dle počasí, požadovaná teplota v nádrži se stanoví automaticky podle průměrné venkovní teploty. Pokud je venkovní teplota nižší, teplota v nádrži musí být vyšší, protože vodní potrubí bude chladnější a naopak.

Křivky ovládání teploty dle počasí jsou definovány dvěma nastavenými teplotami:

▪ Nastavená teplota (X1, Y2) ▪ Nastavená teplota (X2, Y1) Křivka dle počasí:

INFORMACE

Postupy k naprogramování dalších plánů jsou podobné.

Chcete-li naprogramovat plán Příklad: Chcete naprogramovat následující plán:

Nutná podmínka: Plán pokojové teploty je dispozici pouze pokud je

aktivní ovládání pomocí pokojového termostatu. Pokud je aktivní ovládání teploty výstupní vody, můžete místo toho naprogramovat plán hlavní zóny.

1 Přejděte do plánu. 2 Vymažte obsah plánu (volitelně). 3 Naprogramujte plán na Pondělí. 4 Zkopírujte plán do dalších pracovních dní. 5 Naprogramujte plán na Sobota a zkopírujte jej do Neděle. 6 Zadejte název plánu.

Přechod do plánu:

1 Přejděte na [1.1]: Místnost > Plán. 2 Nastavte plán na Ano. 3 Přejděte na [1.2]: Místnost > Plán topení.

Referenční příručka pro instalační techniky

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Nízkoteplotní split systém Daikin Altherma

4P499573-1 – 2017.12

8 Konfigurace

Pá

Čt

Út

Def.uživ.1

Upravit

Vymazat

Pá

Čt

Út

Def.uživ.1

Vymazat

Kopírovat

Upravit

6:00 8:30

17:30

20°C 18°C

22:00

--:--

18°C

21°C

12 24

Pá

Čt

Út

Def.uživ.1

Upravit

Kopírovat

Pá

Čt

Út

Def.uživ.1

Kopírovat

Vložit

Pá

Čt

Út

Def.uživ.1

Pá

Čt

Út

Def.uživ.1

8:00

23:00

--:--

21°C 18°C

12 24

Vymazání obsah plánu:

1 Vyberte název aktuálního plánu.

2 Vyberte Vymazat.

3 Vyberte OK pro potvrzení.

Naprogramování plánu na Pondělí:

1 Vyberte Pondělí.

2 Vyberte Kopírovat.

Výsledek: vedle kopírovaného dne je zobrazeno

"C".

3 Vyberte Úterý.

4 Vyberte Vložit.

Výsledek:

2 Vyberte Upravit.

3 Pomocí levého otočného ovladače přejděte do

položky a pomocí pravého otočného ovladače položku upravte. Pro každý den lze naprogramovat až 6 činností.

4 Potvrďte změny.

Zkopírování plánu do dalších pracovních dní:

1 Vyberte Pondělí.

5 Zopakujte tento postup pro všechny pracovní dny.

Naprogramování plánu na Sobota a zkopírování do Neděle.

1 Vyberte Sobota. 2 Vyberte Upravit. 3 Pomocí levého otočného ovladače přejděte do

položky a pomocí pravého otočného ovladače položku upravte.

—

ERGA04~08DAV3(A) + EHVH04+08S23DAV Nízkoteplotní split systém Daikin Altherma 4P499573-1 – 2017.12

4 Potvrďte změny. 5 Vyberte Sobota. 6 Vyberte Kopírovat. 7 Vyberte Neděle.

Referenční příručka pro instalační techniky

8 Konfigurace

Pá

Čt

Út

Def.uživ.1

Pá

Čt

Út

Def.uživ.1

Vymazat

Přejmenovat

8 Vyberte Vložit.

Výsledek:

Změna názvu plánu:

INFORMACE

Ne všechny plány lze přejmenovat.

1 Vyberte název aktuálního plánu.

2 Vyberte možnost Přejmenovat.

3 Procházejte seznamem znaků a vždy potvrďte

vybraný znak.

4 Potvrďte nový název.

8.4 Nabídka nastavení

Další nastavení můžete provést pomocí obrazovky hlavní nabídky a jejích dílčích nabídek. Nachází se zde nejdůležitější nastavení.

8.4.1 Porucha

V případě poruchy se na domovské obrazovce objeví nebo . Když otevřete obrazovku nabídky, zobrazí se nabídka Porucha. Otevřením nabídky si můžete prohlédnout chybový kód. Stiskněte pro získání dalších informací o chybě.

8.4.2 Místnost

Obrazovka nastavení

Můžete ovládat pokojovou teplotu v hlavní zóně pomocí obrazovky pro nastavenou teplotu, viz také "8.3.5 Obrazovka nastavení" na

stránce49.

Plán

V této nabídce můžete označit, zda je pokojová teplota řízena pomocí plánu nebo ne.

# Kód Popis

[1.1] Není

použito

Plán topení

Je k dispozici u všech modelů.

Referenční příručka pro instalační techniky

Plán ▪ 0 Ne: Pokojová teplota je regulována

uživatelem.

▪ 1 Ano: Pokojová teplota je řízena

pomocí plánu a může být upravena uživatelem.

Můžete nastavit plán vytápění pro pokojovou teplotu pomocí obrazovky s plánem. Další informace o této obrazovce viz

"8.3.8Obrazovka plánu: Příklad"na stránce50.

Protimrazová ochrana

Protimrazová ochrana místnosti [1.4] brání přílišnému ochlazení místnosti. Toto nastavení se chová odlišně v závislosti na nastaveném způsobu řízení jednotky [2.9]. Proveďte kroky dle níže uvedené tabulky.

Způsob řízení jednotky v

Popis

hlavní zóně [2.9]

Regulace teploty výstupní vody ([C‑07]=0)

Řízení pomocí externího pokojového termostatu ([C‑07]=1)

Protimrazová ochrana místnosti NENÍ zaručena.

Umožňuje, aby externí pokojový termostat převzal řízení protimrazové ochrany místnosti:

▪ Zapněte [C.2]: Prostorové

vytápění/chlazení

Řízení pomocí pokojového termostatu ([C‑07]=2)

Umožňuje, aby uživatelské rozhraní použité jako pokojový termostat převzalo řízení protimrazové ochrany místnosti:

▪ Vyberte [1.4.1]=1: Místnost >

Protimrazová ochrana > Aktivace > Ano

▪ Nastavte teplotu protimrazové

ochrany místnosti ([1.4.2]): Místnost > Protimrazová ochrana > Nastavená pokojová teplota

POZNÁMKA

Jestliže systém NEOBSAHUJE záložní ohřívač:

▪ Ujistěte se, že je zapnuta protimrazová ochrana

místnosti ([2-06]=1).

▪ NEMĚŇTE výchozí teplotu protimrazové ochrany

místnosti [2‑05].

▪ Ujistěte se, že je zapnuta ochrana proti zamrznutí

vodního potrubí ([4-04]≠2).

INFORMACE

Pokud dojde k chybě U4, protimrazová ochrana místnosti NENÍ zaručena.

Podrobnější informace o protimrazové ochraně související s příslušným způsobem ovládání jednotky naleznete v částech uvedených níže:

Regulace teploty výstupní vody ([C‑07]=0)

Při řízení teploty výstupní vody protimrazová ochrana místnosti NENÍ zaručena. Nicméně pokud je protimrazová ochrana místnosti [1.4] aktivována, jednotka může poskytovat omezenou protimrazovou ochranu:

Jestliže... Pak...

Prostorové vytápění/chlazení je vypnuto a teplota venkovního prostředí klesne pod 4°C

Jednotka dodá výstupní vodu k topným zařízením, aby se místnost opět ohřála, a nastavená teplota výstupní vody bude snížena.

Prostorové vytápění/chlazení je zapnuto a provozní režim je "vytápění"

Jednotka začne přivádět výstupní vodu do topidel, aby se místnost zahřála dle normální logiky.

Řízení pomocí externího pokojového termostatu ([C‑07]=1)

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Nízkoteplotní split systém Daikin Altherma

4P499573-1 – 2017.12

8 Konfigurace

Při řízení pomocí externího pokojového termostatu je protimrazová ochrana místnosti zaručena externím pokojovým termostatem za předpokladu, že je zapnuto Prostorové vytápění/chlazení [C.2] a parametr nouzového provozu je nastaven [9.5] na automatický.

V případě jedné zóny teploty výstupní vody:

Jestliže... Pak...

Prostorové vytápění/chlazení je vypnuto a teplota venkovního prostředí klesne pod 4°C

Prostorové vytápění/chlazení je zapnuto, externí pokojový termostat je v režimu "Vypnutí termostatu" a venkovní teplota klesne pod 4°C

Prostorové vytápění/chlazení je zapnuto a externí pokojový termostat je v režimu "Zapnutí termostatu"

V případě dvou zón teploty výstupní vody:

Jestliže... Pak...

Prostorové vytápění/chlazení je vypnuto a teplota venkovního prostředí klesne pod 4°C

Prostorové vytápění/chlazení je zapnuto, externí pokojový termostat je v režimu "Vypnutí termostatu", provozní režim je "vytápění" a venkovní teplota klesne pod 4°C

Řízení pomocí pokojového termostatu ([C‑07]=2)

Během řízení pomocí pokojového termostatu je protimrazová ochrana místnosti (pokud je zapnuta) zaručena. Když je protimrazová ochrana místnosti [2‑06] zapnutá, a skutečná pokojová teplota by klesla pod nastavenou teplotu protimrazové ochrany [2‑05], jednotka dodá teplou výstupní vodu do topidel, aby se místnost opět ohřála.

# Kód Popis

[1.4.1] [2-06] Aktivace:

[1.4.2] [2-05] Nastavená pokojová teplota 4°C~16°C

INFORMACE

Pokud je uživatelské rozhraní použité jako pokojový termostat odpojeno (v důsledku nesprávného zapojení, poškození kabelu), protimrazová ochrana místnosti NENÍ zaručena.

Jednotka dodá výstupní vodu k topným zařízením, aby se místnost opět ohřála, a nastavená teplota výstupní vody bude snížena.

Protimrazová ochrana místnosti je zaručena normální logikou.

Jednotka dodá výstupní vodu k topným zařízením, aby se místnost opět ohřála, a nastavená teplota výstupní vody bude snížena.

▪ 0 Ne: Funkce protimrazové ochrany je

vypnuta.

▪ 1 Ano: Funkce protimrazové ochrany

je zapnuta.

POZNÁMKA

Jestliže je parametr Nouzový nastaven na Manuálně ([9.5]=0) a jednotka se spustí pro zahájení nouzového provozu, jednotka se vypne a musí být opět spuštěna manuálně pomocí uživatelského rozhraní. Pro manuální obnovení provozu přejděte na obrazovku hlavní nabídky Porucha, kde vás uživatelské rozhraní před spuštěním požádá o potvrzení nouzového provozu.

Protimrazová ochrana místnosti je aktivní i když uživatel NEPOTVRDÍ nouzový provoz.

Rozsah nastavené hodnoty

Platí POUZE pro ovládání pomocí pokojového termostatu. Aby se ušetřila energie tím, že se zabrání přehřívání místnosti, můžete omezit rozsah pokojové teploty pro topení.

POZNÁMKA

Při nastavení teplotního rozsahu pokojové teploty jsou všechny požadované pokojové teploty také upraveny, aby bylo zaručeno, že jsou v daném rozmezí.

# Kód Popis

[1.5.1] [3-07] Minimální teplota topení [1.5.2] [3-06] Maximální teplota topení

Trvalá odchylka pokojového snímače

Platí POUZE pro případ ovládání pomocí pokojového termostatu. Můžete provést kalibraci (externího) snímače pokojové teploty. Je možné nastavit trvalou odchylku hodnoty pokojového termistoru měřené uživatelským rozhraním použitým jako pokojový termostat nebo externím pokojovým snímačem. Tato nastavení mohou být použita ke kompenzaci u situací, kdy uživatelské rozhraní použité jako pokojový termostat nebo externí pokojový snímač NELZE nainstalovat na ideální místo (viz "5.7Nastavení externího snímače

teploty"na stránce21).

# Kód Popis

[1.6] [2-0A] Trvalá odchylka pokojového snímače

(uživatelské rozhraní použito jako pokojový termostat): Trvalá odchylka skutečné pokojové teploty změřené na uživatelském rozhraní použitém jako pokojový termostat.

▪ –5°C~5°C, krok 0,5°C

[1.7] [2-09] Trvalá odchylka pokojového snímače

(volitelný externí pokojový snímač): Platí POUZE pokud je instalován a nakonfigurován volitelný externí pokojový snímač.

▪ –5°C~5°C, krok 0,5°C

8.4.3 Hlavní zóna

Obrazovka nastavení

Pomocí obrazovky nastavení můžete nastavit teplotu výstupní vody pro hlavní zónu. Další informace o těchto krocích viz

"8.3.5Obrazovka nastavení"na stránce49.

Plán

Označuje, zda je požadovaná teplota výstupní vody podle plánu. Vliv režimu nastavení teploty výstupní vody [2.4] je následující:

▪ Pokud je režim nastavení teploty výstupní vody Pevné, plánované

činnosti se skládají z požadovaných teplot výstupní vody, buď předem nastavených nebo vlastních.

▪ Pokud je režim nastavení teploty výstupní vody Dle počasí,

plánované činnosti se skládají z požadovaných činností posunu, buď předem nastavených nebo vlastních.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Nízkoteplotní split systém Daikin Altherma 4P499573-1 – 2017.12

Referenční příručka pro instalační techniky

8 Konfigurace

[1-03]

[1-02]

[1-00] [1-01]

# Kód Popis

[2.1] Není

použito

Plán ▪ 0: Ne ▪ 1: Ano

Plán vytápění

Plán teploty vytápění pro hlavní zónu můžete nastavit pomocí obrazovky plánu. Další informace o této obrazovce viz

"8.3.8Obrazovka plánu: Příklad"na stránce50.

Režim nast. hodnoty

V režimu Pevné požadovaná teplota výstupní vody NEZÁVISÍ na venkovní teplotě okolí.

V režimu Dle počasí požadovaná teplota výstupní vody závisí na venkovní teplotě okolí.

# Kód Popis

[2.4] Není

použito

Režim nast. hodnoty ▪ 0: Pevné ▪ 2: Dle počasí

Pokud je aktivní režim provozu dle počasí, budou mít nízké venkovní teploty za následek teplejší vodu a naopak. Během provozu dle počasí může uživatel posunout teplotu vody nahoru nebo dolů maximálně o 10°C.

Křivka vytápění dle počasí

Nastavte vytápění dle počasí pro hlavní zónu (jestliže [2.4] = 1 nebo

2):

# Kód Popis

[2.5] [1-00]

Nastavte vytápění dle počasí: [1-01] [1-02] [1-03]

▪ Tt: Cílová teplota výstupní vody (hlavní

zóna) ▪ Ta: Venkovní teplota ▪ [1-00]: Nízká venkovní teplota. –40°C~

+5°C ▪ [1-01]: Vysoká venkovní teplota.

10°C~25°C ▪ [1-02]: Požadovaná teplota výstupní

vody pokud je venkovní teplota rovna

nebo nižší než hodnota nízké teploty

okolí. [9‑01]°C~[9‑00]°C

Poznámka: Tato hodnota musí být

vyšší než hodnota [1‑03], protože pro

nízké venkovní teploty je vyžadována

vyšší teplota vody. ▪ [1-03]: Požadovaná teplota výstupní

vody pokud je venkovní teplota rovna

nebo vyšší než hodnota vysoké teploty

okolí. [9‑01]°C~min(45, [9‑00])°C

Poznámka: Tato hodnota musí být

nižší než hodnota [1‑02], protože pro

vysoké venkovní teploty je

Referenční příručka pro instalační techniky

vyžadována nižší teplota vody.

Typ zářiče

V závislosti na objemu vody v systému a typu topných zařízení hlavní zóny může ohřátí hlavní zóny trvat déle. Toto nastavení může kompenzovat pomalou nebo rychlou odezvu systému na topení během cyklu zahřívání. Cílový rozdíl teplot (delta T) pro hlavní zónu bude záviset na tomto nastavení.

Při ovládání pomocí pokojového termostatu bude mít toto nastavení vliv na maximální modulaci požadované teploty výstupní vody.

Je proto důležité nastavit tento parametr správně a v souladu s rozvržením vašeho systému.

# Kód Popis

[2.7] [2‑0C] Typ zářiče

▪ 0: Podlahové topení ▪ 1: Jednotka s ventilátory ▪ 2: Radiátor

Nastavení typu topného zařízení má vliv na rozsah nastavení teplot prostorového vytápění a cílového rozdílu teplot u topení, a to následovně:

Typ zářiče Hlavní

zóna

Rozsah nastavení

teplot prostorového

Cílový rozdíl teplot

u vytápění [1‑0B]

vytápění

[9‑01]~[9‑00]

0: Podlahové topení Maximálně 55°C Proměnný (viz [2.B]) 1: Jednotka s

Maximálně 55°C Proměnný (viz [2.B])

ventilátory 2: Radiátor Maximálně 65°C Pevný 10°C

POZNÁMKA

Maximální nastavená teplota prostorového vytápění závisí na typu topidla, jak lze vidět v tabulce nahoře. Pokud existují 2 zóny teploty vody, bude maximální nastavená teplota maximem pro tyto 2 zóny.

UPOZORNĚNÍ

Pokud jsou zde 2 zóny, je důležité, aby zóna s nejnižší teplotou vody byla konfigurována jako hlavní zóna a zóna s nejvyšší teplotou vody jako doplňková zóna. V případě, že systém nebude nakonfigurován tímto způsobem, může dojít k poškození topidel.

UPOZORNĚNÍ

Pokud existují 2 zóny a typy topidel jsou nesprávně nakonfigurovány, voda s vyšší teplotou může být poslána k nízkoteplotnímu topidlu (podlahové topení). Aby se tomu zabránilo:

▪ Nainstalujte aquastat/termostatický ventil, aby se

zabránilo vysokým teplotám v nízkoteplotním topidle.

▪ Ujistěte se, že správně nastavíte typy topidel

(tepelných zářičů) pro hlavní zónu [2.7] a doplňkovou zónu [3.7] podle připojeného topného systému.

INFORMACE

V závislosti cílovém rozdílu teploty se průměrná teplota topidla bude lišit. Aby se provedlo protiopatření proti vlivu průměrné teploty topidel v důsledku vyššího cílového rozdílu teplot, lze nastavenou teplotu výstupní vody (pevnou nebo dle počasí) upravit.

Rozsah nastavené hodnoty

Můžete omezit rozsah teploty výstupní vody pro hlavní zónu teploty výstupní vody. Účelem tohoto nastavení je snaha zabránit nesprávné teplotě vody na výstupu (tj. příliš horká nebo příliš studená). Proto lze nakonfigurovat požadované rozmezí teplot topení.

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Nízkoteplotní split systém Daikin Altherma

4P499573-1 – 2017.12

8 Konfigurace

POZNÁMKA

V případě aplikace s vytápěním podlahou je důležité omezit maximální zbývající teplotu vody při ohřevu podle specifikací dané instalace topení podlahou.

POZNÁMKA

▪ Při nastavení rozmezí teploty výstupní vody jsou

všechny požadované teploty výstupní vody také upraveny, aby bylo zaručeno, že jsou v daném rozmezí.

▪ Vždy zajistěte vyvážení mezi požadovanou teplotou

výstupní vody a požadovanou pokojovou teplotou a/ nebo výkonem (podle uspořádání systému a výběru tepelných zářičů). Požadovaná teplota výstupní vody je výsledkem několika nastavení (přednastavené hodnoty, hodnoty posunu, křivky na základě počasí, modulace). V důsledku toho by mohlo být dosaženo příliš vysokých nebo příliš nízkých teplot výstupní vody, což by mohlo vést k nadměrným teplotám nebo nedostatku výkonu. Omezením teplotního rozmezí výstupní vody na adekvátní hodnoty (v závislosti na tepelném zářiči) se takovým situacím zabrání.

Příklad: Nastavte minimální teplotu výstupní vody na 28°C, abyste zabránili tomu, že by NEBYLO možné vytápět místnost: teploty výstupní vody MUSÍ být dostatečně vyšší než pokojové teploty (u topení).

Typ termostatu

Platí pouze pro ovládání pomocí externího pokojového termostatu.

POZNÁMKA

# Kód Popis

[2.A] [C‑05] Typ externího pokojového termostatu pro

hlavní zónu: ▪ 1: 1 kontakt: Použitý externí pokojový

termostat může pouze odeslat stav termostatu ZAPNUTO/VYPNUTO. Není zde možnost oddělení požadavku na topení nebo chlazení. Pokojový termostat je připojen pouze k 1 digitálnímu vstupu (X2M/35). Vyberte tuto hodnotu v případě připojení ke konvektoru tepelného čerpadla (FWXV).

▪ 2: 2 kontakty: Použitý externí pokojový

termostat může odeslat samostatný stav termostatu topení/chlazení ZAPNUTO/VYPNUTO. Pokojový termostat je připojen ke 2 digitálním vstupům (X2M/35 a X2M/34). Vyberte tuto hodnotu v případě připojení k napevno zapojenému (EKRTWA) nebo bezdrátovému (EKRTR1) pokojovému termostatu.

# Kód Popis

Rozmezí teploty výstupní vody pro hlavní zónu teploty výstupní vody (= zóna teploty výstupní vody s nejnižší teplotou výstupní vody v režimu topení)

[2.8.1] [9-01] Minimální teplota topení 15°C~37°C [2.8.2] [9-00] Maximální teplota topení

▪ [2‑0C]=2 (typ topidla v hlavní zóně =

radiátor) 37°C~65°C

▪ Jinak: 37°C~55°C

Ovládání

Pro ovládání jednotky jsou zde 3 možnosti:

Ovládání V tomto ovládání...

Výstupní voda Provozní režim jednotky je zvolen na základě

teploty výstupní vody bez ohledu na skutečnou pokojovou teplotu a/nebo požadavek na vytápění místnosti.

Externí pokojový termostat

Pokojový termostat Provozní režim jednotky je vybrán na základě

Provozní režim jednotky je vybrán podle externího termostatu nebo ekvivalentního zařízení (např. konvektor tepelného čerpadla).

teploty okolí na uživatelském rozhraní použitém jako pokojový termostat.

Teplota výstupní vody: Rozdíl teplot

Cílový rozdílteplot u vytápění pro hlavní zónu závisí na typu topidla pro hlavní zónu vybraném výše. V režimu vytápění toto nastavení označuje teplotní rozdíl mezi nastavenou teplotou výstupní a vstupní vody.

Jednotka je navržena pro podporu podlahového topení. Doporučená teplota výstupní vody pro podlahové topení je 35°C. V takovém případě bude jednotka ovládána k zajištění rozdílu teplot 5°C, což znamená, že vstupní voda do jednotky má teplotu přibližně 30°C. V závislosti na instalované aplikaci (radiátory, konvektor tepelného čerpadla, podlahové topení) nebo situaci je možné změnit rozdíl teplot mezi vstupní a výstupní vodou. Mějte na paměti, že čerpadlo bude regulovat svůj průtok, aby byl zachován rozdíl teplot. V některých zvláštních případech může být změřený rozdíl teplot odlišný od nastavené hodnoty.

INFORMACE

Pokud je v režimu vytápění aktivní pouze ohřívač ochrany proti legionele bude rozdíl teplot ovládán podle pevného výkonu ohřívače ochrany proti legionele. Je možné, že tento rozdílteplot se od vybraného cílového rozdíluteplot liší.

INFORMACE

V režimu vytápění bude cílového rozdílu teplot dosaženou až po určité době provozu, když je dosaženo nastavené teploty, a to z důvodu velkého rozdílu mezi nastavenou teplotou výstupní a vstupní vody při spuštění.

# Kód Popis

[2.9] [C‑07] ▪ 0: Výstupní voda

▪ 1: Externí pokojový termostat ▪ 2: Pokojový termostat

ERGA04~08DAV3(A) + EHVH04+08S23DAV Nízkoteplotní split systém Daikin Altherma 4P499573-1 – 2017.12

Referenční příručka pro instalační techniky

8 Konfigurace

+[8-06]

−[8-06]

INFORMACE

Pokud existuje požadavek na topení z hlavní zóny nebo doplňkové zóny, a tato zóna je vybavena radiátory, bude cílový rozdíl teplot použitý jednotkou v režimu vytápění pevný s hodnotou 10°C.

Jestliže zóny nejsou vybaveny radiátory, v režimu vytápění dá jednotka prioritu cílovému rozdíluteplot pro doplňkovou zónu, pokud bude z doplňkové zóny požadavek na topení.

# Kód Popis

[2.B.1] [1‑0B] Rozdíl teplot topení: V případě, že je pro

dobrý provoz topidel v režimu topení požadován minimální rozdíl teplot.

▪ Jestliže [2-0C]=2, bude hodnota pevná

10°C ▪ Jinak: 3°C~10°C

Teplota výstupní vody: Modulace

Platí pouze pro případ ovládání pomocí pokojového termostatu. Při použití funkce pokojového termostatu zákazník musí nastavit požadovanou pokojovou teplotu. Jednotka dodá teplou vodu do tepelných zářičů a místnost bude vytápěna. Kromě toho musí být také nakonfigurována požadovaná teplota výstupní vody: při zapnutí modulace bude požadovaná teplota výstupní vody vypočítána automaticky jednotkou (na základě přednastavených teplot; v případě, že je zvolen režim dle počasí, bude modulace prováděna na základě požadovaných teplot dle počasí); při vypnutí modulace můžete nastavit požadovanou teplotu výstupní vody na uživatelském rozhraní. Se zapnutou modulací může být navíc požadovaná teplota výstupní vody snížena nebo zvýšena ve funkci požadované teploty výstupní vody a rozdílu mezi skutečnou a požadovanou pokojovou teplotou. Výsledkem je následující:

▪ stabilní pokojová teplota přesně odpovídající požadované teplotě

(vyšší úroveň komfortu)

▪ méně cyklů zapnutí/vypnutí (nižší hlučnost, vyšší komfort a vyšší

účinnost)

▪ nejnižší možné teploty vody, které odpovídají požadované teplotě

(vyšší účinnost)

# Kód Popis

[2.C.1] [8‑05] Modulace:

▪ 0 Ne: Vypnuto, požadovanou teplotu

výstupní vody je nutné nastavit na

uživatelském rozhraní. ▪ 1 Ano: Zapnuto, teplota výstupní vody

je vypočítána podle rozdílu mezi

požadovanou a skutečnou pokojovou

teplotou. Tím se dosahuje lepšího

přizpůsobení mezi výkonem tepelného

čerpadla a skutečným požadovaným

výkonem a výsledkem je menší počet

cyklů spuštění/vypnutí ahospodárnější

provoz.

Poznámka: Požadovanou teplotu

výstupní vody je možné zjistit pouze

na uživatelském rozhraní.

[2.C.2] [8‑06] Max. modulace:

▪ 0°C~10°C Jedná se o hodnotu teploty, podle které

je zvýšena nebo snížena požadovaná teplota výstupní vody.

INFORMACE

Pokud je povolena modulace teploty výstupní vody, je nutné nastavit křivku dle počasí na vyšší polohu než [8-06] plus minimální teplotu výstupní vody k dosažení stabilních podmínek pro komfortní nastavenou teplotu pro místnost. Pro zvýšení účinnosti může být modulace nižší než nastavená teplota výstupní vody. Nastavením křivky dle počasí na vyšší polohu nemůže klesnout pod minimální nastavenou teplotu. Viz níže uvedený obrázek.

a Křivka dle počasí b Minimální nastavená teplota výstupní vody nutná pro

dosažení stabilních podmínek komfortní nastavené teploty v místnosti.

Uzavírací ventil

Následující platí pouze v případě 2 zón teploty výstupní vody. V případě 1 zóny teploty výstupní vody připojte uzavírací ventil k výstupu topení/chlazení.

Uzavírací ventil pro hlavní zónu teploty výstupní se může uzavřít za těchto okolností:

INFORMACE

Během odmrazování je uzavírací ventil VŽDY otevřen.

Během topení: Jestliže je zapnut parametr [F‑0B], uzavírací ventil se uzavře, když z hlavní zóny není žádný požadavek na vytápění. Aktivací tohoto nastavení můžete:

▪ zabránit přívodu výstupní vody do tepelných zářičů v hlavní zóně

teploty výstupní vody (přes stanici směšovacích ventilů), pokud není požadavek z doplňkové zóny teploty výstupní vody.

▪ aktivovat zapnutí/vypnutí čerpadla stanice směšovacích ventilů

POUZE pokud existuje požadavek.

# Kód Popis

[2.D.1] [F-0B] Uzavírací ventil:

▪ 0 Ne: NENÍ ovlivněn požadavkem na

topení.

▪ 1 Ano: uzavře se v případě, že NENÍ

požadavek na topení.

INFORMACE

Nastavení [F-0B] platí pouze pokud je nastaven požadavek termostatu nebo externího pokojového termostatu (NE v případě nastavení dle teploty výstupní vody).

8.4.4 Doplňková zóna

Obrazovka nastavení

Pomocí obrazovky nastavení můžete nastavit teplotu výstupní vody pro doplňkovou zónu. Další informace o těchto krocích viz

"8.3.5Obrazovka nastavení"na stránce49.

Plán

Označuje, zda je požadovaná teplota výstupní vody podle plánu. Viz také "8.4.3Hlavní zóna"na stránce53.

Referenční příručka pro instalační techniky

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Nízkoteplotní split systém Daikin Altherma

4P499573-1 – 2017.12

8 Konfigurace

[0-00]

[0-01]

[0-03] [0-02]

# Kód Popis

[3.1] Není

použito

Plán ▪ 0: Ne ▪ 1: Ano

Plán vytápění

Plán teploty vytápění pro doplňkovou zónu můžete nastavit pomocí obrazovky plánu. Další informace o této obrazovce viz

"8.3.8Obrazovka plánu: Příklad"na stránce50.

Režim nast. hodnoty

Režim nastavení teploty doplňkové zóny lze nezávisle nastavit z režimu nastavení teploty hlavní zóny, viz " Hlavní zóna" na

stránce54.

# Kód Popis

[3.4] Není

použito

Režim nast. hodnoty ▪ 0: Pevné ▪ 1: Topení dle počasí, pevné chlazení ▪ 2: Dle počasí

Křivka vytápění dle počasí

Nastavte vytápění dle počasí pro doplňkovou zónu (jestliže [3.4] = 1 nebo 2):

# Kód Popis

[3.5] [0-00]

Nastavte vytápění dle počasí: [0-01] [0-02] [0-03]

# Kód Popis

[3.7] [2‑0D] Typ zářiče

▪ 0: Podlahové topení ▪ 1: Jednotka s ventilátory ▪ 2: Radiátor

Nastavení typu topného zařízení má vliv na rozsah nastavení teplot prostorového vytápění a cílového rozdílu teplot u topení, a to následovně:

Typ zářiče

Doplňková zóna

Rozsah nastavení

teplot prostorového

Cílový rozdíl teplot

u vytápění [1‑0C]

vytápění

[9‑05]~[9‑06]

0: Podlahové topení Maximálně 55°C Proměnný (viz [2.B]) 1: Jednotka s

Maximálně 55°C Proměnný (viz [2.B])

ventilátory 2: Radiátor Maximálně 65°C Pevný 10°C

Rozsah nastavené hodnoty

Další informace o tomto nastavení viz také "8.4.3 Hlavní zóna" na

stránce53.

# Kód Popis

Rozmezí teploty výstupní vody pro doplňkovou zónu teploty výstupní vody (= zóna teploty výstupní vody s nejvyšší teplotou výstupní vody v režimu topení)

[3.8.1] [9-05] Minimální teplota topení: 15°C~37°C [3.8.2] [9-06] Maximální teplota topení

▪ [2‑0D]=2 (typ topidla v doplňkové zóně

= radiátor) 37°C~65°C

▪ Jinak: 37°C~55°C

Ovládání

Zde je zobrazen typ ovládání, avšak nelze jej upravit. Je určen

▪ Tt: Cílová teplota výstupní vody

(doplňková zóna) ▪ Ta: Venkovní teplota ▪ [0-03]: Nízká venkovní teplota. –40°C~

+5°C ▪ [0-02]: Vysoká venkovní teplota.

10°C~25°C ▪ [0-01]: Požadovaná teplota výstupní

vody pokud je venkovní teplota rovna

nebo nižší než hodnota nízké teploty

okolí. [9‑05]°C~[9‑06]°C

Poznámka: Tato hodnota musí být

vyšší než hodnota [0‑00], protože pro

nízké venkovní teploty je vyžadována

vyšší teplota vody. ▪ [0-00]: Požadovaná teplota výstupní

vody pokud je venkovní teplota rovna

nebo vyšší než hodnota vysoké teploty

okolí. [9‑05]~min(45, [9‑06])°C

Poznámka: Tato hodnota musí být

nižší než hodnota [0‑01], protože pro

vysoké venkovní teploty je

vyžadována nižší teplota vody.

Typ zářiče

Další informace o této funkci viz "8.4.3Hlavní zóna"na stránce53.

typem ovládání hlavní zóny. Další informace o této funkci viz

"8.4.3Hlavní zóna"na stránce53.

# Kód Popis

[3.9] Není

použito

Ovládání ▪ Výstupní voda pokud je typ ovládání

hlavní zóny Výstupní voda.

▪ Externí pokojový termostat pokud je

typ ovládání hlavní zóny Externí pokojový termostat nebo Pokojový termostat.

Typ termostatu

Platí pouze pro ovládání pomocí externího pokojového termostatu. Další informace o této funkci viz "8.4.3Hlavní zóna"na stránce53.

# Kód Popis

[3.A] [C‑06] Typ externího pokojového termostatu pro

doplňkovou zónu: ▪ 1: 1 kontakt. Připojen pouze k 1

digitálnímu vstupu (X2M/35a)

▪ 2: 2 kontakty. Připojen ke 2 digitálním

vstupům (X2M/34a a X2M/35a)

Teplota výstupní vody: Rozdíl teplot

Další informace, viz "8.4.3Hlavní zóna"na stránce53.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Nízkoteplotní split systém Daikin Altherma 4P499573-1 – 2017.12

Referenční příručka pro instalační techniky

8 Konfigurace

b c

# Kód Popis

[3.B.1] [1-0C] Rozdíl teplot topení: V případě, že je pro

dobrý provoz topidel v režimu topení požadován minimální rozdíl teplot.

▪ Jestliže [2-0C]=2, bude hodnota pevná

10°C

▪ Jinak: 3°C~10°C

8.4.5 Prostorové vytápění

O prostorových provozních režimech

Tato jednotka je model pouze s topením. Systém může prostor vytápět, ale NE chladit.

Provozní rozsah

V závislosti na průměrné venkovní teplotě je zakázán provoz jednotky v režimu prostorového vytápění.

# Kód Popis

[4.3.1] [4-02] Teplota vypnutí prostorového vytápění:

Pokud průměrná venkovní teplota stoupne nad tuto hodnotu, prostorové vytápění se VYPNE.

▪ 14°C~35°C

Počet zón

Systém může dodávat výstupní vodu až do 2 zón teploty vody. Během konfigurace musí být nastaven počet zón teploty vody.

# Kód Popis

[4.4] [7‑02] ▪ 0: Jedná zóna

Pouze jedna zóna teploty výstupní vody:

UPOZORNĚNÍ

Pokud existují 2 zóny a typy topidel jsou nesprávně nakonfigurovány, voda s vyšší teplotou může být poslána k nízkoteplotnímu topidlu (podlahové topení). Aby se tomu zabránilo:

▪ Nainstalujte aquastat/termostatický ventil, aby se

zabránilo vysokým teplotám v nízkoteplotním topidle.

▪ Ujistěte se, že správně nastavíte typy topidel

(tepelných zářičů) pro hlavní zónu [2.7] a doplňkovou zónu [3.7] podle připojeného topného systému.

Prov.rež.čerp.

Pokud je provoz prostorového vytápění vypnut, je čerpadlo vždy vypnuto. Pokud je provoz prostorového vytápění zapnutý, máte možnost vybrat si mezi těmito provozními režimy:

# Kód Popis

[4.5] [F–0D] Prov.rež.čerp.:

▪ 0 Nepřetržitý: Nepřetržitý provoz bez

ohledu na stav ZAPNUTÍ nebo VYPNUTÍ termostatu. Poznámka: Při nepřetržitém provozu čerpadlo vyžaduje více energie než při provozu na základě vzorkování či požadavku.

▪ a: Hlavní zóna tepl.výst.vody

[4.4] [7‑02] ▪ 1: Dvě zóny

Dvě zóny teploty výstupní vody. Hlavní zóna teploty výstupní vody sestává z topidel s vyšší zátěží a směšovací stanice k dosažení požadované teploty výstupní vody. Během topení:

▪ a: Doplňková zóna teploty výstupní

vody: nejvyšší teplota

▪ b: Hlavní zóna teploty výstupní

vody: nejnižší teplota

▪ a: Ovládání prostorového vytápění ▪ b: Vyp ▪ c: Zap ▪ d: Provoz čerpadla

Referenční příručka pro instalační techniky

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Nízkoteplotní split systém Daikin Altherma

4P499573-1 – 2017.12

8 Konfigurace

a b

g b

b c

[9-0D]=0 [9-0D]=5

a (kPa)

b (l/min)

a (kPa)

b (l/min)

a (kPa)

b (l/min)

a (kPa)

b (l/min)

[9-0D]=6 [9-0D]=7

[9-0D]=8

a (kPa)

b (l/min)

# Kód Popis

[4.5] [F-0D] ▪ 1 Vzorek: Čerpadlo je zapnuto pokud

je požadavek na topení, protože

teplota výstupní vody ještě nedosáhla

požadované teploty. Pokud dojde ke

stavu VYPNUTÍ termostatu, čerpadlo

se spustí každé 3 minuty a je

kontrolována teplota vody a v případě

potřeby požadavek na topení.

Poznámka: Vzorek je k dispozici

POUZE u ovládání teploty výstupní

vody.

▪ a: Ovládání prostorového vytápění

▪ b: Vyp

▪ c: Zap

▪ d: Teplota výst.vody

▪ e: Skutečná

▪ f: Požadovaná

▪ g: Provoz čerpadla

[4.5] [F-0D] ▪ 2 Požadavek: Provoz čerpadla na

požadavek. Příklad: Pomocí

pokojového termostatu a termostat

vytváří stav ZAPNUTÍ/VYPNUTÍ.

Poznámka: NENÍ k dispozici u

ovládání teploty výstupní vody.

# Kód Popis

[4.7] [9-0D] Omezení čerpadla:

▪ 0: Žádné omezení ▪ 1~4: Celkové omezení. Omezení platí

na všech podmínek. Požadovaná regulace dle rozdílu teplot (delta T) a komfortní teploty NENÍ zaručena.

▪ 5~8: Omezení, pokud nejsou žádné

ovladače. Pokud není žádný výstup topení, bude omezení otáček čerpadla možné použít. Pokud existuje výstup topení, bude otáčky čerpadla určovat pouze rozdíl teplot (delta T) dle požadovaného výkonu. S tímto omezením rozsahu je možné rozdíl teplot použít a komfortní teplota je zaručena.

Maximální hodnoty závisí na typu jednotky:

▪ a: Ovládání prostorového vytápění

▪ b: Vyp

▪ c: Zap

▪ d: Požadavek na topení (externím

▪ e: Provoz čerpadla

Typ.jed.

V této části nabídky můžete zjistit, jaký typ jednotky se používá:

# Kód Popis

[4.6] Není

použito

Typ.jed.: ▪ 1 Pouze chlazení ▪ 2 Pouze topení ▪ 3 Reverzibilní

Omezení čerpadla

Omezení otáček čerpadla [9‑0D] definuje maximální otáčky čerpadla. Za normálních podmínek výchozí nastavení NESMÍ být upravováno. Omezení otáček čerpadla bude potlačeno pokud je průtok v rozmezí minimálního průtoku (chyba 7H).

ERGA04~08DAV3(A) + EHVH04+08S23DAV Nízkoteplotní split systém Daikin Altherma 4P499573-1 – 2017.12

pokojovým termostatem nebo pokojovým termostatem)

a Externí statický tlak b Průtok vody

Čerpadlo mimo rozmezí

Je-li provoz čerpadla deaktivován, čerpadlo se zastaví, pokud je venkovní teplota vyšší než hodnota nastavená pomocí parametru Teplota vypnutí prostorového vytápění [4‑02]. Je-li provoz čerpadla aktivován, čerpadlo lze spustit při všech venkovních teplotách.

Referenční příručka pro instalační techniky

8 Konfigurace

0°C

a b

[4.9] [F-00] Provoz čerpadla:

Zvýšení okolo 0°C

Použijte toto nastavení pro kompenzaci možných tepelných ztrát budovy v důsledku odpařování rozpuštěného ledu nebo sněhu. (Například v zemích s chladným podnebím).

V režimu topení je požadovaná teplota výstupní vody místně zvýšena pokud se venkovní teplota pohybuje v okolí 0°C. Tato kompenzace může být zvolena při použití absolutní požadované teploty nebo teploty dle počasí (viz obrázek níže).

[4.A] [D-03] Zvýšení okolo 0°C

Nadsazená teplota

Tato funkce definuje, jak mnoho může teplota vody vzrůst nad požadovanou teplotu výstupní vody, než dojde k vypnutí kompresoru. Kompresor se opět spustí jakmile teplota výstupní vody klesne pod požadovanou teplotu. Tato funkce je k dispozici POUZE v režimu topení.

[4.B] [9-04] Nadsazená teplota

Protimrazová ochrana

Protimrazová ochrana místnosti [1.4] brání přílišnému ochlazení místnosti. Další informace o protimrazové ochraně, viz

"8.4.2Místnost"na stránce52.

8.4.6 Nádrž

Obrazovka nastavené teploty v nádrži

Pomocí obrazovky nastavené teploty v nádrži můžete nastavit teplotu teplé užitkové vody. Další informace o těchto krocích viz

"8.3.5Obrazovka nastavení"na stránce49.

Výkonný provoz

Můžete použít výkonný provoz k okamžitému zahájení ohřevu vody na přednastavenou hodnotu (komfortní akumulace). Tato činnost však spotřebovává energii navíc. Pokud je výkonný provoz aktivní,

na domovské obrazovce se zobrazí ikona

Aktivace výkonného provozu

Aktivujte nebo deaktivujte Výkonný provoz následovně:

1 Přejděte na [5.1]: Nádrž > Výkonný provoz

Referenční příručka pro instalační techniky

# Kód Popis

▪ 0: Deaktivován, pokud je venkovní

teplota vyšší než [4‑02].

▪ 1: Možné při jakékoliv venkovní

teplotě.

a Absolutní požadovaná teplota výstupní vody b Požadovaná teplota výstupní vody v závislosti na počasí

# Kód Popis

▪ 0: Ne ▪ 1: zvýšení 2°C, rozsah 4°C ▪ 2: zvýšení 4°C, rozsah 4°C ▪ 3: zvýšení 2°C, rozsah 8°C ▪ 4: zvýšení 4°C, rozsah 8°C

# Kód Popis

▪ 1°C~4°C

2 Zapněte nebo vypněte výkonný provoz (Vypnuto

nebo Zapnuto).

Příklad použití: Potřebujete okamžitě více teplé vody Pokud jste v následující situaci: ▪ Už jste spotřebovali většinu své teplé vody. ▪ Nemůžete čekat na další plánovanou činnost k ohřevu nádrže na

TUV.

V takovém případě můžete aktivovat výkonný provoz ohřevu TUV. Výhoda: Nádrž na TUV začne okamžitě ohřívat vodu na

přednastavenou teplotu (komfortní akumulace).

INFORMACE

Pokud je aktivní režim výkonného provozu, hrozí velké riziko nedostatku výkonu pro prostorové vytápění a komfort. V případě častého využívání teplé užitkové vody bude docházet k častým a delším přerušením prostorového vytápění.

Komfortní nastavená teplota

Platí pouze pokud je ohřev teplé užitkové vody v režimu Pouze plánovaný nebo Plánovaný + opětovný ohřev. Při programování plánu můžete využít komfortní nastavené teploty jako přednastavené hodnoty. Pokud chcete později nastavenou akumulační teplotu změnit, můžete tak učinit z jednoho místa.

Nádrž se bude ohřívat, dokud nebude dosažena komfortní akumulační teplota. Jedná se o vyšší požadovanou teplotu, pokud je naplánována komfortní akumulace.

Kromě toho je možné nastavit vypnutí akumulace tepla. Tato funkce vypíná ohřev nádrže i v případě, že nastavené teploty NEBYLO dosaženo. Vypnutí akumulace naprogramujte pouze v případě, že je ohřev nádrže absolutně nežádoucí.

# Kód Popis

[5.2] [6-0A] Komfortní nastavená teplota

▪ 30°C~[6‑0E]°C

Eko nastavená teplota Akumulační hospodárná teplota označuje nižší požadovanou

teplotu v nádrži. Jedná se o požadovanou teplotu, pokud je naplánována hospodárná akumulace (přednostně během dne).

# Kód Popis

[5.3] [6-0B] Eko nastavená teplota

▪ 30°C~min(50,[6‑0E])°C

Nastavená teplota opětovného ohřevu Požadovaná teplota v nádrži pro opětovný ohřev, použitá:

▪ v režimu Plánovaný + opětovný ohřev, během režimu opětovného

ohřevu: zaručená minimální teplota v nádrži se nastavuje podle Nastavená teplota opětovného ohřevu mínus hystereze opětovného ohřevu. Pokud teplota v nádrži klesne pod tuto hodnotu, dojde k ohřevu nádrže.

▪ během komfortní akumulace, za účelem upřednostnění ohřevu

teplé užitkové vody. Pokud teplota v nádrži stoupne nad tuto hodnotu, bude ohřev teplé užitkové vody a prostorové topení/ chlazení prováděno postupně.

# Kód Popis

[5.4] [6-0C] Nastavená teplota opětovného ohřevu

▪ 30°C~min(50,[6‑0E]°C

Plán

Můžete nastavit plán ohřevu nádrže pomocí obrazovky s plánem. Další informace o této obrazovce viz "8.3.8 Obrazovka plánu:

Příklad"na stránce50.

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Nízkoteplotní split systém Daikin Altherma

4P499573-1 – 2017.12

8 Konfigurace

00.00 22.00 24.0001.00 23.00 t

DHW

[2-02]

[2-03]

[2-04]

Režim zahřívání

Teplá užitková voda může být ohřáta 3 různými způsoby. Liší se podle způsobu nastavení požadované teploty v nádrži a způsobem činnosti jednotky.

# Kód Popis

[5.6] [6-0D] Režim zahřívání

▪ 0: Pouze opětovný ohřev: Povolen

pouze opětovný ohřev. ▪ 1: Plánovaný + opětovný ohřev: Nádrž

teplé užitkové vody je ohřívána podle

plánu a mezi plánovanými cykly

ohřevu, opětovný ohřev je povolen. ▪ 2: Pouze plánovaný: Nádrž na teplou

užitkovou vodu může být ohřívána

POUZE podle plánu.

Další podrobnosti viz návod k obsluze.

Dezinfekce

Platí pouze pro instalace s nádrží na teplou užitkovou vodu. Funkce dezinfekce dezinfikuje nádrž na teplou užitkovou vodu

opakovaným ohřevem vody na definovanou teplotu.

UPOZORNĚNÍ

Provozní parametry funkce dezinfekce MUSÍ být nakonfigurovány technikem v souladu s příslušnými předpisy.

# Kód Popis

[5.7.1] [2‑01] Aktivace

▪ 0: Ne ▪ 1: Ano

[5.7.2] [2‑00] Provozní den

▪ 0: Každý den ▪ 1: Pondělí ▪ 2: Úterý ▪ 3: Středa ▪ 4: Čtvrtek ▪ 5: Pátek ▪ 6: Sobota

▪ 7: Neděle [5.7.3] [2‑02] Doba spuštění [5.7.4] [2‑03] Nastavená teplota nádrže

70°C [5.7.5] [2‑04] Doba trvání

5~60minut

t Čas

VÝSTRAHA

Pamatujte na to, že teplota teplé užitkové vody na kohoutu teplé vody se rovná hodnotě nastavené pomocí parametru [2-03] po provedení dezinfekce.

Pokud vysoká teplota teplé užitkové vody představuje potenciální riziko úrazu osob, je nutné na výstupní přípojku teplé vody v nádrži na teplou užitkovou vodu namontovat směšovací ventil (místní dodávka). Směšovací ventil zajistí, že teplota teplé užitkové vody v kohoutu teplé vody nikdy nepřesáhne maximální nastavenou hodnotu. Maximální povolená teplota teplé vody musí být zvolena v souladu s příslušnými předpisy.

UPOZORNĚNÍ

Ujistěte se, že čas spuštění funkce dezinfekce [5.7.3] s definovanou dobou trvání [5.7.5] NENÍ přerušen možným požadavkem na teplou užitkovou vodu.

UPOZORNĚNÍ

Plán povolení příd. ohřívače [9.4.2] se používá pro omezení nebo povolení provozu ohřívače ochrany proti legionele na základě týdenního programu. Doporučení: Abyste zabránili neúspěšnému spuštění dezinfekční funkce, povolte provoz ohřívače ochrany proti legionele (týdenním programem) minimálně na 4hodiny od spuštění plánované dezinfekce. Pokud bude provoz ohřívače ochrany proti legionele zamezen během provádění dezinfekce, NEBUDE tato funkce úspěšně provedena a bude vytvořena příslušná výstraha AH.

INFORMACE

V případě vytvoření chybového kódu AH a za předpokladu, že nedošlo k přerušení funkce dezinfekce v důsledku nadměrné spotřeby teplé užitkové vody, doporučuje se provést následující kroky:

▪ Pokud je vybrán Teplá užitková voda > Režim nast.

hodnoty > Opětovný ohřev nebo Opět.ohř+pl., doporučuje se naprogramovat spuštění funkce dezinfekce alespoň o 4 hodiny později, než byl naposledy očekáván velký odběr teplé vody. Toto spuštění je možné nastavit pomocí parametrů nastavovaných technikem (funkce dezinfekce).

▪ Pokud je zvolen Teplá užitková voda > Režim nast.

hodnoty > Pouze plán, doporučuje se naprogramovat Ekonomický akumul. 3 hodiny před plánovaným spuštěním dezinfekční funkce, aby se nádrž předehřála.

INFORMACE

V případě, že v průběhu doby trvání funkce dezinfekce teplota užitkové vody klesne o 5°C níže, než je cílová teplota dezinfekce, funkce se opět spustí.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Nízkoteplotní split systém Daikin Altherma 4P499573-1 – 2017.12

DHW

TUUživatelem nastavená teplota THVysoká nastavená teplota [2-03]

Teplota teplé užitkové vody

INFORMACE

Pokud během provozu funkce dezinfekce vypnete ohřev teplé užitkové vody, dojde k vytvoření chyby AH.

Maximální nastavená teplota TUV

Maximální teplota teplé užitkové vody, kterou mohou uživatelé zvolit. Toto nastavení můžete použít pro omezení teploty vody na kohoutech s teplou vodou.

INFORMACE

Během dezinfekce nádrže teplé užitkové vody může teplota TUV tuto maximální teplotu překročit.

Referenční příručka pro instalační techniky

8 Konfigurace

DHW

[0-0C]

[0-0B]

[0-0E] [0-0D]

DHW

HP ON

HP OFF

HP MAX

U=TBUH OFF

[6-01] [6-00]

TU= 60°C T

HP MAX

= 50°C [6-01] = 2°C [6-00] = 2°C

BUH

INFORMACE

Omezte maximální povolenou teplotu teplé vody v souladu s příslušnými předpisy.

# Kód Popis

[5.8] [6-0E] Maximální

Maximální teplota teplé užitkové vody, kterou mohou uživatelé zvolit. Toto nastavení můžete použít pro omezení teploty vody na kohoutech s teplou vodou.

Maximální teplota NEPLATÍ během dezinfekce. Viz funkce dezinfekce.

Hystereze

Může být nastavena následující hystereze zapnutí.

Hystereze zapnutí tepelného čerpadla

Platí pouze pokud je ohřev teplé užitkové vody v režimu opětovného ohřevu. Pokud teplota v nádrži klesne pod teplotu pro opětovný ohřev mínus teplota hystereze zapnutí tepelného čerpadla, nádrž se zahřeje na teplotu pro opětovný ohřev.

Minimální teplota zapnutí je 20°C, i když je nastavená hystereze nižší než 20°C.

# Kód Popis

[5.9] [6-00] Hystereze zapnutí tepelného čerpadla

▪ 2°C~40°C

Hystereze opětovného ohřevu

Platí pokud je ohřev teplé užitkové vody v plánovaném režimu +režimu opětovného ohřevu. Pokud teplota v nádrži klesne pod teplotu pro opětovný ohřev mínus teplota hystereze pro opětovný ohřev, nádrž se zahřeje na teplotu pro opětovný ohřev.

# Kód Popis

[5.A] [6-08] Hystereze opětovného ohřevu

▪ 2°C~20°C

Režim nast. hodnoty

# Kód Popis

[5.B] Není

použito

Režim nast. hodnoty: ▪ Pevné ▪ Dle počasí

# Kód Popis

[5.C] [0-0E]

Křivka na základě počasí [0-0D] [0-0C] [0-0B]

▪ T

: Požadovaná teplota v nádrži.

DHW

▪ Ta: Venkovní teplota okolí (průměrná)

▪ [0-0E]: nízká venkovní teplota:

-40°C‑5°C

▪ [0-0D]: vysoká venkovní teplota:

10°C‑25°C

▪ [0-0C]: požadovaná teplota v nádrži

pokud je venkovní teplota rovna nebo nižší než hodnota nízké teploty okolí: 45°C~[6‑0E]°C

▪ [0-0B]: požadovaná teplota v nádrži

pokud je venkovní teplota rovna nebo vyšší než hodnota vysoké teploty okolí: 35°C~[6‑0E]°C

Okraj

Při ohřevu teplé užitkové vody je možné nastavit následující hodnotu hystereze pro provoz tepelného čerpadla:

# Kód Popis

[5.D] [6-01] Rozdíl teplot určující VYPÍNACÍ teplotu

tepelného čerpadla.

Rozsah: 0°C~10°C

Příklad: nastavená teplota (TU) > maximální teplota tepelného čerpadla–[6‑01] (T

HP MAX

–[6‑01])

Křivka dle počasí

Je-li aktivní režim provozu dle na počasí, požadovaná teplota vody v nádrži se stanoví automaticky podle průměrné venkovní teploty: nízké venkovní teploty zvyšují nastavenou hodnotu teploty v nádrži, protože je voda na kohoutu chladnější a naopak.

V případě ohřevu teplé vody Pouze plánovaný nebo Plánovaný + opětovný ohřev je komfortní akumulační teplota závislá na počasí (podle křivky dle počasí), hospodárná akumulace a teplota opakovaného ohřevu NEJSOU závislé na počasí.

V případě ohřevu teplé užitkové vody Pouze opětovný ohřev je požadovaná teplota vody v nádrži závislá na počasí (podle křivky dle počasí). Během provozu dle počasí koncový uživatel nemůže upravit požadovanou teplotu v nádrži na uživatelském rozhraní. Viz také

"8.3.7 Podrobná obrazovka s křivkou ovládání dle počasí" na stránce50.

Referenční příručka pro instalační techniky

BSH Ohřívač ochrany proti legionele

HP Tepelné čerpadlo. Pokud doba ohřevu tepelným čerpadlem

trvá příliš dlouho, může se zapnout pomocný ohřev pomocí

ohřívače ochrany proti legionele. Vypínací teplota ohřívače ochrany proti legionele (TU)

BSH OFF

Maximální teplota tepelného čerpadla u snímače v nádrži

HP MAX

teplé užitkové vody

VYPÍNACÍ teplota tepelného čerpadla (T

HP OFF

ZAPÍNACÍ teplota tepelného čerpadla (T

HP ON

Teplota teplé užitkové vody

DHW

TUUživatelem nastavená teplota (prostřednictvím

uživatelského rozhraní)

t Čas

HP MAX

HP OFF

–[6-01])

–[6-00])

Příklad: nastavená teplota (TU) ≤ maximální teplota tepelného čerpadla–[6‑01] (T

HP MAX

–[6‑01])

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Nízkoteplotní split systém Daikin Altherma

4P499573-1 – 2017.12

[6-00]

TU=T

HP OFF

HP MAX

DHW

HP ON

HP Tepelné čerpadlo. Pokud doba ohřevu tepelným čerpadlem

trvá příliš dlouho, může se zapnout pomocný ohřev pomocí ohřívače ochrany proti legionele.

Maximální teplota tepelného čerpadla u snímače v nádrži

HP MAX

teplé užitkové vody

VYPÍNACÍ teplota tepelného čerpadla (T

HP OFF

ZAPÍNACÍ teplota tepelného čerpadla (T

HP ON

Teplota teplé užitkové vody

DHW

TUUživatelem nastavená teplota (prostřednictvím

uživatelského rozhraní)

t Čas

INFORMACE

Maximální teplota tepelného čerpadla závisí na teplotě okolí. Více informací viz provozní rozsah.

8.4.7 Nastavení uživatele

Jazyk

# Kód Popis

[7.1] Není

Jazyk

použito

Čas/datum

# Kód Popis

[7.2] Není

Nastavte místní čas a datum

použito

INFORMACE

Ve výchozím nastavení je aktivní letní čas a hodiny jsou ve 24hodinovém formátu. Pokud chcete změnit tato nastavení, můžete to provést ve struktuře nabídky (Nastavení uživatele > Čas/datum) po inicializaci jednotky.

Dovolená

O režimu dovolené

Během dovolené můžete použít režim dovolené pro odlišné nastavení od vašeho normálního plánu, aniž byste jej museli měnit. Když je aktivní režim dovolené, prostorové vytápění a ohřev užitkové vody budou vypnuty. Protimrazová ochrana místnosti a funkce ochrany proti legionele zůstanou aktivní.

Typický průběh prací

Použití režimu dovolené se typicky skládá z následujících kroků: 1 Nastavení data zahájení a ukončení vaší dovolené. 2 Aktivace režimu dovolené.

Chcete-li zjistit, zda je režim dovolené aktivovaný nebo zda probíhá

Pokud je na domovské stránce aktivován dovolené.

, je aktivní režim

HP MAX

HP OFF

–[6-01])

–[6-00])

8 Konfigurace

Konfigurace dovolené

1 Aktivujte režim dovolené. —

▪ Přejděte na [7.3.1]: Nastavení uživatele >

Dovolená > Aktivace.

▪ Vyberte Zapnuto.

2 Nastavte první den vaší dovolené. —

▪ Přejděte na [7.3.2]: Od. ▪ Vyberte datum.

▪ Potvrďte změny.

3 Nastavte poslední den vaší dovolené. —

▪ Přejděte na [7.3.3]: Do. ▪ Vyberte datum.

▪ Potvrďte změny.

Tichý režim

O tichém režimu

Tichý režim můžete použít ke snížení hlučnosti venkovní jednotky. Tím se však také sníží topný výkon systému. Existuje několik úrovní tichého režimu.

Můžete: ▪ Úplně vypnout tichý režim ▪ Manuálně aktivovat úroveň tichého režimu až do příští plánované

činnosti

▪ Použít a naprogramovat plán tichého režimu

Chcete-li zkontrolovat, zda je aktivní tichý režim

Pokud je na domovské stránce zobrazen

Použití tichého režimu

1 Přejděte na [7.4.1]: Nastavení uživatele > Tichý >

Aktivace.

2 Proveďte některý z následujících kroků: —

Pokud chcete… Pak…

Úplně vypnout tichý režim Vyberte Vypnuto. Manuálně aktivujte

úroveň tichého režimu

Vyberte příslušnou úroveň tichého režimu. Příklad: Nejtišší.

Použít a naprogramovat plán tichého režimu

Vyberte Automaticky. Přejděte na [7.4.2] Plán a

naprogramujte plán. Další informace o plánování viz

"8.3.8Obrazovka plánu: Příklad"na stránce50.

Příklad použití: Dítě odpoledne spí

Pokud jste v následující situaci: ▪ Máte naprogramovaný plán tichého režimu:

▪ Během noci: Nejtišší. ▪ Během dne: Vypnuto k zajištění topného výkonu systému.

▪ Nicméně, během odpoledne vaše dítě spí a chcete, aby bylo

ticho.

Můžete tedy provést následující:

1 Přejděte na [7.4.1]: Nastavení uživatele > Tichý >

Aktivace.

2 Vyberte Nejtišší.

, je aktivní tichý režim.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Nízkoteplotní split systém Daikin Altherma 4P499573-1 – 2017.12

Referenční příručka pro instalační techniky

8 Konfigurace

Výhody: Venkovní jednotka běží na nejtišší úroveň.

Ceny za elektrickou energii a plyn

Platí pouze v kombinaci s bivalentní funkcí. Viz také "Bivalentní

provoz"na stránce71.

# Kód Popis

[7.5.1] Není

použito

[7.5.2] Není

použito

[7.5.3] Není

použito

[7.6] Není

použito

INFORMACE

Cenu za elektřinu lze nastavit pouze pokud je zapnutý bivalentní provoz ([9.C.1] nebo [C-02]). Tyto hodnoty mohou být nastaveny pouze ve struktuře nabídky [7.5.1], [7.5.2] a [7.5.3]. NEPOUŽÍVEJTE přehledová nastavení.

Nastavení ceny za plyn

1 Přejděte na [7.6]: Nastavení uživatele > Cena plynu. 2 Vyberte správnou cenu plynu. 3 Potvrďte změny.

INFORMACE

Cena v rozsahu 0,00~990 valuta/kWh (se 2 významnými hodnotami).

Nastavení ceny za elektřinu

1 Přejděte na [7.5.1]/[7.5.2]/[7.5.3]: Nastavení

uživatele > Cena elektřiny > Vysoké/Střední/Nízké.

2 Vyberte správnou cenu elektrické energie. 3 Potvrďte změny. 4 Zopakujte tyto kroky pro všechny tři ceny za

elektrickou energii.

INFORMACE

Cena v rozsahu 0,00~990 valuta/kWh (se 2 významnými hodnotami).

INFORMACE

Pokud není nastaven žádný plán, bude brána v úvahu cena Vysoké za Cena elektřiny.

Nastavení plánovacího časovače dle ceny za elektřinu

Cena elektřiny > Vysoké

Cena elektřiny > Střední

Cena elektřiny > Nízké

Cena plynu

—

Ceny za energie v případě bonusu za obnovitelnou energii za kWh

Při nastavení cen za elektrickou energii je možné brát v úvahu roční bonus. Ačkoliv mohou být provozní náklady vyšší, celkové provozní náklady budou optimalizovány, pokud se vezme v úvahu peněžní vyrovnání.

POZNÁMKA

Ujistěte se, že na konci období pro výpočet bonusu upravíte nastavení cen energie.

Nastavení ceny za plyn v případě bonusu za obnovitelnou energii za kWh

Vypočítejte hodnotu pro cenu plynu pomocí následujícího vzorce: ▪ Skutečná cena plynu+(bonus/kWh×0,9) Postup nastavení ceny plynu viz "Nastavení ceny za plyn" na

stránce64.

Nastavení ceny za elektrickou energii v případě bonusu za obnovitelnou energii za kWh

Vypočítejte hodnotu pro cenu elektrické energie pomocí následujícího vzorce:

▪ Skutečná cena elektřiny+bonus/kWh Postup nastavení ceny elektrické energie viz "Nastavení ceny za

elektřinu"na stránce64.

Příklad

Toto je pouze příklad a ceny a/nebo hodnoty použité v tomto příkladu NEJSOU přesné.

Data Cena/kWh

Cena plynu 4,08 Cena elektřiny 12,49 Bonus za obnovitelnou energii za

kWh

Výpočet ceny za plyn:

Cena plynu=skutečná cena plynu+(bonus/kWh×0,9) Cena plynu = 4,08 + (5 × 0,9) Cena plynu = 8,58

Výpočet ceny elektřiny:

Cena elektřiny=skutečná cena elektřiny + bonus/kWh Cena elektřiny = 12,49 + 5 Cena elektřiny = 17,49

Cena Cena v drobných

Plyn: 4,08/kWh [7.6]=8,6 Elektřina: 12,49/kWh [7.5.1]=17

1 Přejděte na [7.5.4]: Nastavení uživatele > Cena

elektřiny > Plán.

2 Naprogramujte výběr pomocí obrazovky plánování.

Můžete nastavit Vysoké, Střední a Nízké ceny za elektrickou energii podle svého dodavatele elektrické energie.

3 Potvrďte změny.

INFORMACE

Hodnoty odpovídají cenám elektrické energie Vysoké, Střední a Nízké nastaveným dříve. Pokud není nastaven žádný plán, bude brána v úvahu cena elektřiny za Vysoké tarif.

Referenční příručka pro instalační techniky

8.4.8 Informace

—

Informace o prodejci

Technik zde může uvést své kontaktní číslo.

# Kód Popis

[8.3] Není

použito

Možné informace, které lze zjistit

V nabídce… Můžete zjistit…

[8.1] Údaje o energii Vyrobená energie, spotřebovaná

[8.2] Historie poruch Historie poruch [8.3] Informace o prodejci Kontakt/číslo helpdesku

Telefonní číslo, na které mohou uživatelé

volat v případě problémů.

elektřina a spotřebovaný plyn.

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Nízkoteplotní split systém Daikin Altherma

4P499573-1 – 2017.12

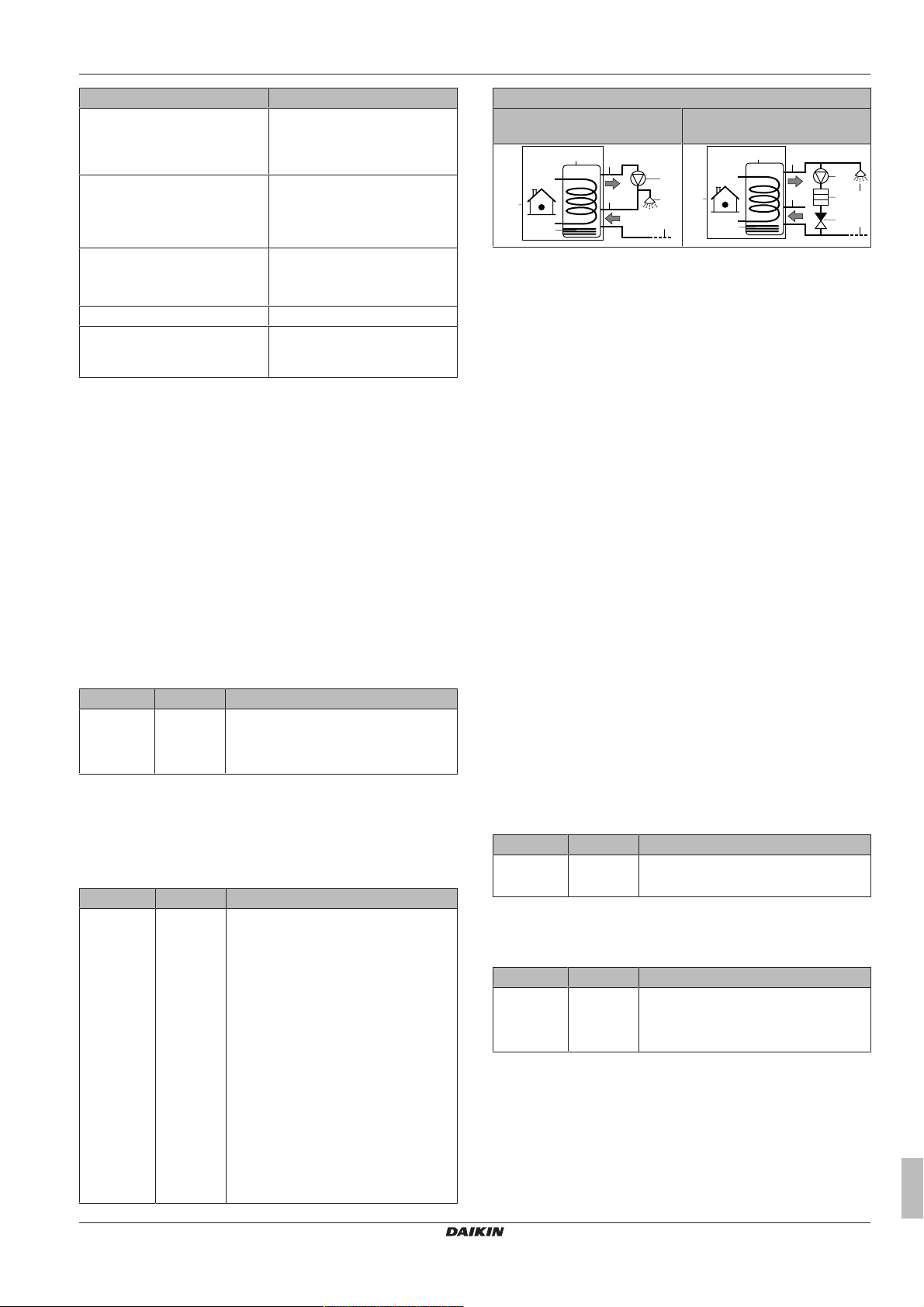

8 Konfigurace

c f

d f

e g

V nabídce… Můžete zjistit…

[8.4] Snímače Pokojová teplota, teplota v nádrži

či teplé užitkové vody, venkovní teplota a teplota výstupní vody (pokud je to vhodné).

[8.5] Akční členy Stav/režim každého ovladače

Příklad: Stav ZAPNUTÍ/ VYPNUTÍ čerpadla teplé užitkové vody

[8.6] Provozní režimy Aktuální provozní režim

Příklad: Režim odmrazování/

zpětného toku oleje [8.7] O aplikaci Informace o verzi systému [8.8] Stav připojení Informace o stavu připojení

jednotky, pokojového termostatu

a adaptéru LAN.

8.4.9 Nastavení technika

Konfigurační průvodce

Chcete-li znovu spustit konfiguračního průvodce přejděte do Nastavení technika > Průvodce konfigurace [9.1].

Teplá užitková voda

Následující nastavení určuje, zda systém dokáže provést ohřev teplé užitkové vody nebo ne, a jaká nádrž je použita. Toto nastavení je pouze ke čtení.

# Kód Popis

[9.2.1] [E‑05]

[E-05] Může systém ohřívat teplou užitkovou vodu? [E-06] Je v systému nainstalována nádrž na teplou užitkovou

[E-07] Jaký typ nádrže na teplou užitkovou vodu je nainstalován?

Čerpadlo TUV

# Kód Popis

[9.2.2] [D‑02] Čerpadlo TUV:

(*)

▪ Integrovaný

(*)

[E‑06]

(*)

[E‑07]

(*) Parametr nastavení struktury nabídky [9.2.1] nahrazuje

následující 3 nastavení přehledu:

vodu?

Ohřívač ochrany proti legionele bude použit také během dezinfekce.

▪ 0: Žádné čerpadlo TUV: NENÍ

instalováno

▪ 1: Okamžitá dodávka teplé užitkové

vody: Instalováno pro okamžitou dodávku teplé vody při otevření kohoutu. Uživatel nastaví načasování provozu čerpadla teplé užitkové vody pomocí plánu. Ovládání tohoto čerpadla je možné pomocí uživatelského rozhraní.

▪ 2: Dezinfekce: Instalováno pro účely

dezinfekce. Spouští se při provozu dezinfekční funkce nádrže na teplou užitkovou vodu. Žádné další nastavení není zapotřebí.

Viz také obrázky níže.

Čerpadlo teplé užitkové vody instalováno pro…

Okamžitá dodávka teplé

Dezinfekce

užitkové vody

a Vnitřní jednotka b Nádrž c Čerpadlo teplé užitkové vody d Topný článek e Zpětný ventil

f Sprcha g Studená voda h VÝSTUP teplé užitkové vody

i Oběhová přípojka

j Ohřívač ochrany proti legionele

Plán čerpadla TUV Zde můžete naprogramovat plán pro čerpadlo TUV (pouze pro

místně dodané čerpadlo teplé užitkové vody pro sekundární zpětný tok).

Naprogramujte plán pro čerpadlo teplé užitkové vody za účelem

stanovení, kdy vypnout a kdy zapnout čerpadlo. Když je čerpadlo zapnuto, spustí se a zajistí, že je teplá voda

okamžitě k dispozici na kohoutku. Aby se ušetřila energie, zapínejte čerpadlo pouze během doby, kdy je nutná okamžitá potřeba teplé vody.

Záložní ohřívač

Kromě typu záložního ohřívače se na uživatelském rozhraní nastavit jeho napětí, konfigurace a výkon.

Výkony různých stupňů záložního ohřívače musí být nastaveny, aby funkce měření energie a/nebo řízení spotřeby elektrické energie pracovaly správně. Při měření odporu každého ohřívače můžete nastavit přesný výkon ohřívače, což zajistí přesnější údaje o spotřebě energie.

Typ záložního ohřívače

Záložní ohřívač je přizpůsoben pro připojení k nejběžnějším evropským elektrickým rozvodným sítím. Typ záložního ohřívače musí být nastaven na uživatelském rozhraní. U jednotek s vestavěným záložním ohřívačem lze zobrazit typ záložního ohřívače, nelze jej však změnit.

# Kód Popis

[9.3.1] [E‑03] ▪ 0: Žádný ohřívač

▪ 1: Externí ohřívač

Napětí

Volitelný záložní ohřívač může být nastaven na 230V, 1 fáze, 230V, 3 fáze nebo 400V, 3 fáze.

# Kód Popis

[9.3.2] [5‑0D] ▪ 0: 230V, 1 fáze

▪ 1: 230V, 3 fáze ▪ 2: 400V, 3 fáze

Konfigurace

Záložní ohřívač může být nakonfigurován různými způsoby. U záložního ohřívače může být nastaven pouze 1 výkonový stupeň nebo 2 stupně. Pokud jsou zvoleny 2 stupně, výkon druhého stupně závisí na tomto nastavení. Může být také nastaveno, aby byl vyšší výkon druhého stupně v případě nouzového provozu.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Nízkoteplotní split systém Daikin Altherma 4P499573-1 – 2017.12

Referenční příručka pro instalační techniky

8 Konfigurace

# Kód Popis

[9.3.3] [4‑0A] ▪ 0: Relé 1

▪ 1: Relé 1 / Relé 1+2 ▪ 2: Relé 1 / Relé 2

(a)

▪ 3: Relé 1 / Relé 2 Nouzový Relé 1+2

(a) Není k dispozici pro modely 3 V.

INFORMACE

Nastavení [9.3.3] a [9.3.5] jsou propojena. Změna jednoho nastavení bude mít vliv i na druhé. Pokud změníte jeden parametr, zkontrolujte, zda je druhý parametr v očekávaném nastavení.

INFORMACE

Během normálního provozu se výkon druhého stupně záložního ohřívače při jmenovitém napětí rovná [6‑03]+[6‑04].

INFORMACE

Pokud [4‑0A]=3 a je aktivní nouzový režim, je příkon záložního ohřívače maximální a rovná se 2×[6‑03]+[6‑04].

INFORMACE

Pouze pro systémy s integrovanou nádrží na teplou užitkovou vodu: Jestliže nastavená hodnota akumulační teploty je vyšší než 50°C, společnost Daikin doporučuje NEDEAKTIVOVAT druhý stupeň záložního ohřívače, protože by to mělo velký dopad na dobu, kterou jednotka potřebuje k zahřátí nádrže na teplou užitkovou vodu.

Stupeň výkonu 1

# Kód Popis

[9.3.4] [6‑03] ▪ Výkon prvního stupně záložního

ohřívače při jmenovitém napětí.

INFORMACE

Pouze pro systémy s integrovanou nádrží na teplou užitkovou vodu: Jestliže během prostorového vytápění bude potřeba omezit provoz záložního ohřívače, ale jeho provoz může být povolen pro ohřev teplé užitkové vody,

(a)

nastavte parametr [4‑00] na 2.

Ohřívač ochrany proti legionele

Kapacita

Výkon elektrického ohřívače ochrany proti legionele musí být nastaven, aby funkce měření energie a/nebo řízení spotřeby elektrické energie pracovaly správně. Při měření odporu ohřívače ochrany proti legionele můžete nastavit přesný výkon ohřívače, což zajistí přesnější údaje o spotřebě energie.

# Kód Popis

[9.4.1] [6‑02] Kapacita [kW]. Platí pouze pro nádrže na

teplou užitkovou vodu s vnitřním ohřívačem ochrany proti legionele. Výkon ohřívače ochrany proti legionele při jmenovitém napětí.

Rozsah: 0~10kW

Plán povolení příd. ohřívače

Naprogramujte, kdy se může spustit ohřívač ochrany proti legionele. Zde můžete nastavit plán pro ohřívač ochrany proti legionele pomocí obrazovky plánu. V týdenním plánu jsou povoleny dvě činnosti denně. Další informace, viz "8.3.8 Obrazovka plánu: Příklad" na

stránce50.

Příklad: Povolíte provoz ohřívače funkce ochrany proti legionele pouze v noci.

Další stupeň výkonu 2

# Kód Popis

[9.3.5] [6‑04] ▪ Rozdíl ve výkonu mezi prvním a

druhým stupněm (krokem) záložního ohřívače při jmenovitém napětí. Jmenovitá hodnota závisí na konfiguraci záložního ohřívače.

Vyvážená teplota

# Kód Popis

[9.3.6] [5-00] Vyvážená teplota: Je provoz záložního

ohřívače povolen nad vyváženou teplotu během režimu prostorového vytápění?

▪ 1: NENÍ povolen ▪ 0: je povolen

[9.3.7] [5‑01] Vyvážená teplota: Venkovní teplota, pod

kterou je provoz záložního ohřívače povolen.

Rozsah: ‑15°C~35°C

Provoz

# Kód Popis

[9.3.8] [4‑00] Provoz záložního ohřívače:

▪ 0: Zakázáno ▪ 1: Povoleno ▪ 2: Pouze TUV Povoleno pro teplou

užitkovou vodu, nepovoleno pro prostorové vytápění

Referenční příručka pro instalační techniky

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Nízkoteplotní split systém Daikin Altherma

4P499573-1 – 2017.12

8 Konfigurace

Eko časovač přídavného ohřívače

# Kód Popis

[9.4.3] [8-03] Zpožďovací časovač ohřívače ochrany

proti legionele. Zpoždění spuštění ohřívače ochrany

proti legionele v případě, že je aktivní režim ohřevu teplé užitkové vody.

▪ Pokud režim ohřevu teplé užitkové

vody NENÍ aktivní, činí zpoždění 20minut.

▪ Doba zpoždění se aktivuje při teplotě

ZAPNUTÍ ohřívače ochrany proti legionele.

▪ Úpravou časové prodlevy ohřívače

ochrany proti legionele ve srovnání s maximální dobou provozu lze najít optimální rovnováhu mezi energetickou účinností a dobou ohřevu.

▪ Jestliže je časová prodleva ohřívače

ochrany proti legionele nastavena na příliš vysokou hodnotu, může trvat dlouho, než užitková voda dosáhne nastavené teploty.

▪ Nastavení [8‑03] má význam pouze

tehdy, pokud platí nastavení [4‑03]=1. Nastavení [4‑03]=0/2/3/4 provádí automatické omezení ohřívače ochrany proti legionele vzhledem k době provozu tepelného čerpadla v režimu ohřevu užitkové vody.

▪ Zajistěte, aby se hodnota [8‑03] vždy

vztahovala k maximální době provozu [8‑01].

Rozsah: 20~95 minut

Provoz

# Kód Popis

[9.4.4] [4-03] Definuje povolení provozu ohřívače

ochrany proti legionele v závislosti na okolní teplotě, teplotě teplé užitkové vody nebo provozním režimu tepelného čerpadla. Toto nastavení je použitelné pouze v režimu opakovaného ohřevu pro aplikace se samostatnou nádrží na teplou užitkovou vodu. Pokud platí nastavení [4‑03]=1/2/3/4, je možné provoz ohřívače ochrany proti legionele stále zakázat plánem povolení provozu pro ohřívač ochrany proti legionele.

[9.4.4] [4-03] ▪ 0: Provoz ohřívače ochrany proti

legionele NENÍ povolen, kromě "funkce dezinfekce" a "výkonného režimu ohřevu užitkové vody". Toto nastavení použijte pouze tehdy, je-li výkon tepelného čerpadla schopen pokrýt požadavky na vytápění domu a ohřev užitkové vody v celé topné sezóně. Provoz ohřívače ochrany proti legionele nebude povolen pokud je Ta<[5‑03] a [5‑02]=1. Teplota teplé užitkové vody může maximálně dosahovat teploty VYPNUTÍ tepelného čerpadla.

# Kód Popis
