Daikin ERGA04DAV3, ERGA06DAV3, ERGA08DAV3, EHVH04S23DAV, EHVH08S23DAV User reference guide [lv]

...

Download

Uzstādītāja rokasgrāmata

Daikin Altherma— Low temperature split

ERGA04DAV3(A) ERGA06DAV3(A) ERGA08DAV3(A)

EHVH04S23DAV(G) EHVH08S23DAV(G)

Uzstādītāja rokasgrāmata

Daikin Altherma— Low temperature split

Latviski

Satura rādītājs

1 Vispārīgas drošības piesardzības pasākumi 4

1.1 Informācija par dokumentāciju .................................................. 4

1.1.1 Brīdinājumu un simbolu nozīme.................................. 4

1.2 Informācija uzstādītājam ........................................................... 4

1.2.1 Vispārīgi...................................................................... 4

1.2.2 Uzstādīšanas vieta...................................................... 4

1.2.3 Dzesējošā viela........................................................... 5

1.2.4 Sālsūdens ................................................................... 5

1.2.5 Ūdens.......................................................................... 6

1.2.6 Elektrība...................................................................... 6

2 Informācija par dokumentāciju 7

2.1 Par šo dokumentu ..................................................................... 7

2.2 Uzstādītāja atsauces rokasgrāmata īsumā ............................... 7

3 Informācija par iepakojumu 7

3.1 Pārskats. Informācija par iepakojumu ....................................... 7

3.2 Ārējais bloks .............................................................................. 8

3.2.1 Āra iekārtas izpakošana.............................................. 8

3.2.2 Rīkošanās ar ārējo bloku ............................................ 8

3.2.3 Ārpus telpām uzstādāmās iekārtas piederumu

noņemšana ................................................................. 8

3.3 Iekštelpu iekārta ........................................................................ 8

3.3.1 Iekšējā bloka izpakošana............................................ 8

3.3.2 Piederumu izņemšana no iekšējā bloka ..................... 9

3.3.3 Rīkošanās ar iekšējo bloku......................................... 9

4 Informācija par iekārtām un

papildaprīkojumu 9

4.1 Pārskats. Informācija par iekārtām un papildaprīkojumu .......... 9

4.2 Identifikācija............................................................................... 9

4.2.1 Identifikācijas uzlīme: āra iekārta................................ 9

4.2.2 Identifikācijas etiķete: Iekšējais bloks ......................... 9

4.3 Iekārtu un papildaprīkojumu kombinēšana................................ 9

4.3.1 Iespējamās āra iekārtas opcijas.................................. 9

4.3.2 Pieejamais iekštelpu iekārtas papildaprīkojums ......... 10

4.3.3 Iespējamās iekštelpu iekārtu un āra iekārtu

kombinācijas ............................................................... 11

5 Norādes par lietošanu 11

5.1 Pārskats. Norādes par lietošanu ............................................... 11

5.2 Telpu apsildes sistēmas iestatīšana.......................................... 11

5.2.1 Viena telpa.................................................................. 11

5.2.2 Vairākas telpas— viena LWTzona............................ 13

5.2.3 Vairākas telpas— divas LWTzonas .......................... 14

5.3 Telpu apsildes papildu apsildes avota iestatīšana .................... 15

5.4 Karstā ūdens tvertnes iestatīšana ............................................. 17

5.4.1 Sistēmas izkārtojums— iebūvēta DHWtvertne ......... 17

5.4.2 DHWtvertnes tilpuma un vēlamās temperatūras

atlase .......................................................................... 17

5.4.3 Iestatīšana un konfigurēšana— DHWtvertne............ 18

5.4.4 Tūlītēja karstā ūdens DHWsūknis.............................. 18

5.4.5 Dezinfekcijas DHWsūknis.......................................... 18

5.5 Enerģijas mērīšanas iestatīšana ............................................... 18

5.5.1 Saražotais siltums....................................................... 18

5.5.2 Patērētā enerģija......................................................... 18

5.5.3 Normāla strāvas padeves kWh norma........................ 19

5.5.4 Vēlamā kWh nomināla barošanas bloks..................... 19

5.6 Jaudas patēriņa kontroles iestatīšana....................................... 20

5.6.1 Pastāvīga jaudas ierobežošana.................................. 20

5.6.2 Jaudas ierobežošanu aktivizē digitālā ievade............. 20

5.6.3 Jaudas ierobežošana process .................................... 21

5.7 Āra temperatūras sensora iestatīšana ...................................... 21

6 Sagatavošanās 22

6.1 Pārskats: sagatavošana ............................................................ 22

6.2 Uzstādīšanas vietas sagatavošana............................................ 22

6.2.1 Āra iekārtas uzstādīšanas vietas prasības .................. 22

6.2.2 Āra iekārtas papildu uzstādīšanas vietas prasības

auksta klimata apstākļos.............................................. 23

6.2.3 Iekštelpās ievietojamās iekārtas uzstādīšanas vietas

prasības ....................................................................... 23

6.3 Dzesētāja cauruļu sagatavošana ............................................... 26

6.3.1 Prasības dzesētāja caurulēm....................................... 26

6.3.2 Dzesētāja caurules izolācija......................................... 26

6.4 Ūdens cauruļu sagatavošana..................................................... 26

6.4.1 Ūdens kontūra prasības............................................... 26

6.4.2 Izplešanās trauka sākotnējā spiediena

aprēķināšanas formula................................................. 27

6.4.3 Ūdens tilpuma un plūsmas ātruma pārbaude .............. 27

6.4.4 Izplešanās trauka sākotnējā spiediena maiņa ............. 28

6.4.5 Ūdens tilpuma pārbaude: piemēri................................ 29

6.5 Elektroinstalācijas sagatavošana ............................................... 29

6.5.1 Elektroinstalācijas sagatavošana................................. 29

6.5.2 Par vēlamā kWh nomināla barošanas bloku................ 29

6.5.3 Pārskats par elektriskajiem savienojumiem, izņemot

ārējos izpildmehānismus.............................................. 30

6.5.4 Pārskats par elektriskajiem savienojumiem ārējiem

un iekšējiem izpildmehānismiem ................................. 30

7 Uzstādīšana 30

7.1 Pārskats. Uzstādīšana ............................................................... 30

7.2 Iekārtu atvēršana........................................................................ 31

7.2.1 Par iekārtu atvēršanu................................................... 31

7.2.2 Ārpus telpām uzstādāmās iekārtas atvēršana............. 31

7.2.3 Iekštelpu iekārtas atvēršana ........................................ 31

7.2.4 Iekštelpu iekārtas slēdžu kārbas vāka atvēršana ........ 32

7.2.5 Lai nolaistu uz leju iekštelpu iekārtas slēdžu kārbu ..... 32

7.3 Ārpus telpām uzstādāmās iekārtas montāža ............................. 32

7.3.1 Āra iekārtas montāža................................................... 32

7.3.2 Piesardzības pasākumi āra iekārtas montāžas laikā... 32

7.3.3 Uzstādīšanas konstrukcijas nodrošināšana................. 32

7.3.4 Ārpus telpām uzstādāmās iekārtas uzstādīšana ......... 34

7.3.5 Drenāžas nodrošināšana............................................. 34

7.3.6 Ārpus telpām uzstādāmās iekārtas apgāšanās

novēršana .................................................................... 35

7.4 Iekšējā bloka uzstādīšana .......................................................... 35

7.4.1 Iekštelpu iekārtas montāža .......................................... 35

7.4.2 Piesardzības pasākumi iekštelpu iekārtas montāžas

laikā.............................................................................. 35

7.4.3 Iekštelpu iekārtas uzstādīšana..................................... 35

7.4.4 Lai pieslēgtu drenāžas cauruli pie drenāžas sistēmas. 36

7.5 Dzesēšanas šķidruma cauruļu pievienošana ............................. 36

7.5.1 Dzesētāja cauruļu pievienošanu.................................. 36

7.5.2 Piesardzības pasākumi dzesētāja cauruļu

pievienošanas laikā...................................................... 36

7.5.3 Norādes dzesētāja cauruļu pievienošanai ................... 37

7.5.4 Norādes cauruļu liekšanai............................................ 37

7.5.5 Caurules gala paplašināšana....................................... 37

7.5.6 Cauruļu galu cietlodēšana ........................................... 37

7.5.7 Noslēgšanas vārsta un apkopes pieslēgvietas

izmantošana................................................................. 38

7.5.8 Dzesēšanas šķidruma cauruļu pievienošana ārpus

telpām uzstādāmajai iekārtai ....................................... 38

7.5.9 Dzesējošās vielas cauruļu pievienošana iekštelpu

iekārtai ......................................................................... 39

7.6 Dzesēšanas šķidruma cauruļu pārbaude ................................... 39

7.6.1 Dzesētāja cauruļu pārbaude........................................ 39

7.6.2 Piesardzības pasākumi dzesētāja cauruļu pārbaudes

laikā.............................................................................. 39

7.6.3 Noplūžu pārbaude........................................................ 39

7.6.4 Vakuumžāvēšana ........................................................ 40

7.7 Dzesēšanas šķidruma uzpilde.................................................... 40

7.7.1 Dzesētāja uzpilde......................................................... 40

7.7.2 Piesardzības pasākumi dzesētāja uzpildes laikā......... 40

7.7.3 Papildu dzesēšanas šķidruma daudzuma noteikšana. 41

Uzstādītāja rokasgrāmata

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

Satura rādītājs

7.7.4 Pilnīgai uzpildei nepieciešamā dzesētāja daudzuma

noteikšana................................................................... 41

7.7.5 Papildu dzesētāja uzpilde ........................................... 41

7.7.6 Etiķetes par fluoru saturošām siltumnīcefekta gāzēm

piestiprināšana............................................................ 41

7.8 Ūdens cauruļu pievienošana ..................................................... 41

7.8.1 Par ūdens cauruļu pievienošanu................................. 41

7.8.2 Piesardzības pasākumi ūdens cauruļu

pievienošanas laikā..................................................... 41

7.8.3 Ūdens cauruļu pievienošana....................................... 41

7.8.4 Recirkulācijas cauruļu pievienošana........................... 42

7.8.5 Ūdens kontūra piepildīšana ........................................ 42

7.8.6 Karstā ūdens tvertnes uzpilde..................................... 42

7.8.7 Ūdens cauruļu izolēšana............................................. 43

7.9 Elektroinstalācijas pievienošana ............................................... 43

7.9.1 Par elektroinstalācijas vadu pievienošanu.................. 43

7.9.2 Par elektrisko saderību ............................................... 43

7.9.3 Piesardzības pasākumi elektroinstalācijas vadu

uzstādīšanas laikā ...................................................... 43

7.9.4 Norādes par elektroinstalācijas vadu pievienošanu.... 43

7.9.5 Standarta elektroinstalācijas komponentu

specifikācija................................................................. 43

7.9.6 Elektrisko vadu pievienošana pie ārējā bloka............. 44

7.9.7 Elektrisko vadu savienošana ar iekšējo bloku ............ 44

7.9.8 Elektrotīkla strāvas padeves avota pievienošana....... 45

7.9.9 Noslēgšanas vārsta pievienošana .............................. 46

7.9.10 Elektrības skaitītāju pievienošana............................... 46

7.9.11 Karstā ūdens sūkņa pievienošana .............................. 46

7.9.12 Signāla izvada pievienošana ...................................... 46

7.9.13 Telpas apsildes IESLĒGŠANAS/IZSLĒGŠANAS

izvada pievienošana ................................................... 46

7.9.14 Pārslēgšanas uz ārējo siltuma avotu pievienošana .... 47

7.9.15 Strāvas patēriņa digitālo ievadu pievienošana............ 47

7.9.16 Drošības termostata pieslēgšana (parasti aizvērts

kontakts) ..................................................................... 47

7.9.17 Legionellas likvidēšanas sildītāja strāvas padeves

pievienošana............................................................... 47

7.10 Ārpus telpām uzstādāmās iekārtas uzstādīšanas pabeigšana . 48

7.10.1 Ārpus telpām uzstādāmās iekārtas uzstādīšanas

pabeigšana ................................................................. 48

7.11 Iekštelpu iekārtas uzstādīšanas pabeigšana............................. 48

7.11.1 Iekštelpu iekārtas aizvēršana...................................... 48

8 Konfigurācija 48

8.1 Pārskats: konfigurācija .............................................................. 48

8.1.1 Piekļuve visbiežāk lietotajām komandām ................... 48

8.2 Konfigurācijas vednis ................................................................ 49

8.3 Iespējamie ekrāni ...................................................................... 50

8.3.1 Iespējamie ekrāni: pārskats ........................................ 50

8.3.2 Sākuma ekrāns........................................................... 50

8.3.3 Galvenās izvēlnes ekrāns........................................... 50

8.3.4 Izvēlnes ekrāns........................................................... 51

8.3.5 Iestatītās vērtības ekrāns............................................ 51

8.3.6 Detalizēts ekrāns ar vērtībām ..................................... 51

8.3.7 Detalizēts ekrāns ar no laikapstākļiem atkarīgo līkni .. 51

8.3.8 Grafika ekrāns: Piemērs ............................................. 52

8.4 Iestatījumu izvēlne..................................................................... 53

8.4.1 Darbības traucējums................................................... 53

8.4.2 Telpa........................................................................... 53

8.4.3 Galvenā zona.............................................................. 55

8.4.4 Papildu zona ............................................................... 58

8.4.5 Telpu sildīšana............................................................ 59

8.4.6 Tvertne........................................................................ 62

8.4.7 Lietotāja iestatījumi ..................................................... 65

8.4.8 Informācija .................................................................. 66

8.4.9 Uzstādītāja iestatījumi................................................. 67

8.5 Izvēļņu struktūra: lietotāja iestatījumu pārskats......................... 76

8.6 Izvēļņu struktūra: uzstādītāja iestatījumu pārskats.................... 77

9.2 Piesardzības pasākumi, nododot ekspluatācijā ......................... 78

9.3 Kontrolsaraksts pirms nodošanas ekspluatācijā ........................ 78

9.4 Kontrolsaraksts, nododot ekspluatācijā...................................... 78

9.4.1 Minimālā plūsmas ātruma pārbaude............................ 79

9.4.2 Atgaisošanas funkcija .................................................. 79

9.4.3 Darbības pārbaudes veikšana ..................................... 79

9.4.4 Izpildmehānisma pārbaudes veikšana......................... 80

9.4.5 Zemgrīdas apsildāmo lokšņu žāvēšana....................... 80

10 Nodošana lietotājam 81 11 Apkope un remonts 81

11.1 Pārskats: apkope un remonts..................................................... 81

11.2 Tehniskās apkopes drošības piesardzības pasākumi ................ 82

11.3 Āra iekārtas ikgadējās tehniskās apkopes pārbaudes saraksts . 82

11.4 Iekštelpu iekārtas ikgadējās tehniskās apkopes pārbaudes

saraksts ...................................................................................... 82

11.4.1 Karstā ūdens tvertnes izsūknēšana ............................. 83

11.5 Par ūdens filtra tīrīšanu problēmu gadījumā .............................. 83

11.5.1 Ūdens filtra izņemšana ................................................ 83

11.5.2 Ūdens filtra tīrīšana problēmu gadījumā ...................... 84

11.5.3 Ūdens filtra uzstādīšana .............................................. 84

12 Problēmu novēršana 85

12.1 Pārskats: problēmu novēršana................................................... 85

12.2 Piesardzības pasākumi problēmu novēršanas laikā .................. 85

12.3 Problēmu novēršana, vadoties pēc simptomiem........................ 85

12.3.1 Pazīme: iekārta NESILDA, kā paredzams ................... 85

12.3.2 Pazīme: kompresors NESĀK darbu (telpas apsilde

vai karstā ūdens uzsildīšana)....................................... 85

12.3.3 Pazīme: pēc iedarbināšanas no sistēmas dzirdama

burbuļojoša skaņa........................................................ 86

12.3.4 Pazīme: sūknis rada troksni (kavitācija)....................... 86

12.3.5 Pazīme: spiedvārsts atveras........................................ 86

12.3.6 Pazīme: ūdens spiedvārstam ir noplūde...................... 86

12.3.7 Pazīme: telpa NETIEK pietiekami apsildīta pie

zemākas āra temperatūras .......................................... 87

12.3.8 Pazīme: spiediens krāna punktā ir uz laiku netipiski

augsts .......................................................................... 87

12.3.9 Pazīme: dekoratīvie paneļi tiek stumti prom, jo

tvertne ir izpletusies ..................................................... 87

12.3.10 Pazīme: tvertnes dezinfekcijas funkcija NAV izpildīta

pareizi (AHkļūda) ........................................................ 87

12.4 Problēmu risināšana, izmantojot kļūdu kodus ............................ 87

12.4.1 Lai parādītu palīdzības tekstu darbības traucējumu

gadījumā ...................................................................... 87

12.4.2 Kļūdu kodi: pārskats..................................................... 88

13 Likvidēšana 89

13.1 Pārskats: likvidēšana.................................................................. 89

13.2 Atsūknēšana............................................................................... 89

13.3 Piespiedu dzesēšanas sākšana un apturēšana ......................... 90

14 Tehniskie dati 91

14.1 Cauruļu sistēma: āra iekārta ...................................................... 91

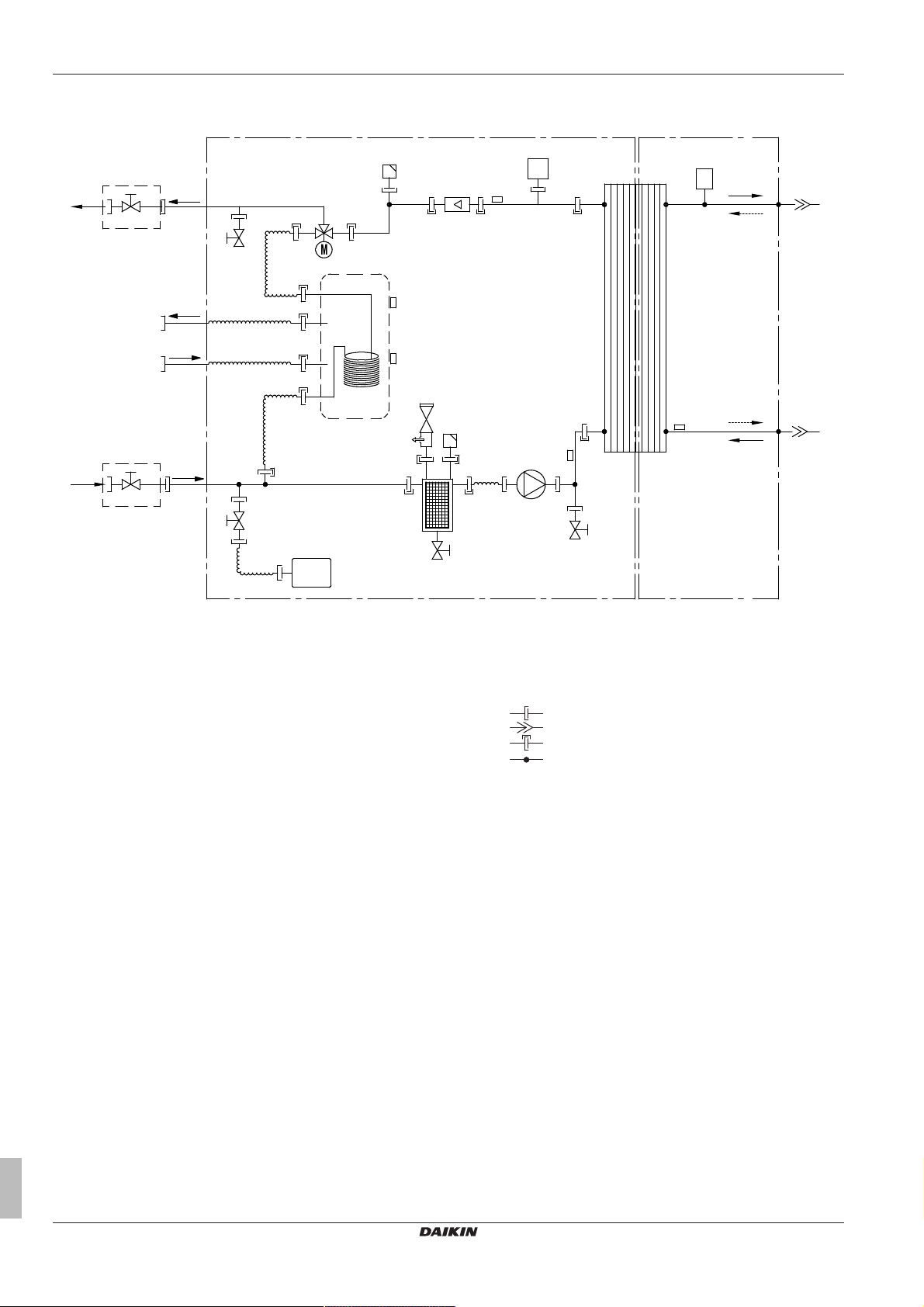

14.2 Cauruļu shēma: iekštelpu iekārta ............................................... 92

14.3 Elektroinstalācijas shēma: āra iekārta ........................................ 93

14.4 Elektroinstalācijas shēma: iekštelpu iekārta ............................... 94

14.5 1.tabula – Telpā pieļaujamais dzesētāja maksimālais apjoms:

iekštelpu iekārta ......................................................................... 97

14.6 2.tabula – Minimālā grīdas platība: iekštelpu iekārta ................ 97

14.7 3.tabula – Minimālā ventilācijas atveres platība dabiskai

ventilācijai: iekštelpu iekārta....................................................... 97

14.8 ESPlīkne: iekštelpu iekārta........................................................ 98

15 Glosārijs 98 16 Uz vietas veicamo iestatījumu tabula 99

9 Nodošana ekspluatācijā 78

9.1 Pārskats. Nodošana ekspluatācijā ............................................ 78

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

Uzstādītāja rokasgrāmata

1 Vispārīgas drošības piesardzības pasākumi

1 Vispārīgas drošības

piesardzības pasākumi

1.1 Informācija par dokumentāciju

▪ Oriģinālā dokumentācija ir rakstīta angļu valodā. Pārējās valodās

ir oriģinālo dokumentu tulkojumi.

▪ Šajā dokumentā aprakstītie drošības pasākumi attiecas uz ļoti

svarīgām tēmām un ir rūpīgi jāievēro.

▪ Sistēmas uzstādīšana un visas darbības, kas aprakstītas

uzstādīšanas rokasgrāmatā un uzstādītāja uzziņu rokasgrāmatā, ir JĀVEIC pilnvarotam uzstādītājam.

1.1.1 Brīdinājumu un simbolu nozīme

BĪSTAMI!

Norāda situāciju, kas izraisa nāvi vai nopietnu savainošanos.

BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS

Norāda situāciju, kas var izraisīt elektrotrieciena saņemšanu.

BĪSTAMI! APDEGUMU GŪŠANAS RISKS

Norāda situāciju, kas var izraisīt apdegumu gūšanu ļoti augstas vai zemas temperatūras iedarbības rezultātā.

BĪSTAMI! EKSPLOZIJAS IZRAISĪŠANAS RISKS

Norāda iespējami sprādzienbīstamu situāciju.

PAZIŅOJUMS

Nepareiza aprīkojuma vai piederumu uzstādīšana var izraisīt elektrotriecienu, īssavienojumu, noplūdes, aizdegšanos vai citādi bojāt aprīkojumu. Izmantojiet tikai piederumus, papildaprīkojumu un rezerves daļas, kuras ražojis vai apstiprinājis uzņēmums Daikin.

BRĪDINĀJUMS

Nodrošiniet, lai uzstādīšana, pārbaudes un izmantotie materiāli atbilstu piemērojamo likumdošanas aktu prasībām (papildus Daikin dokumentācijā aprakstītajām instrukcijām).

UZMANĪBU!

Veicot ierīces uzstādīšanu, apkopi vai remontu, izmantojiet atbilstošu personas aizsargaprīkojumu (aizsargcimdus, aizsargbrilles utt.).

BRĪDINĀJUMS

Noplēsiet un izmetiet plastmasas iepakojuma maisiņus, lai ar tiem neviens nespēlētos, it īpaši bērni. Pretējā gadījumā iespējams nosmakšanas risks.

BĪSTAMI! APDEGUMU GŪŠANAS RISKS

▪ Darbības laikā un uzreiz pēc tās neskarieties pie

dzesētāja caurulēm, ūdens caurulēm un iekšējām daļām. Tās var būt pārāk karstas vai pārāk aukstas. Nogaidiet, līdz to temperatūra atgriezīsies normas robežās. Ja tomēr nepieciešams tām pieskarties, valkājiet aizsargcimdus.

▪ NEPIESKARIETIES noplūdušam dzesētājam.

BRĪDINĀJUMS

Norāda situāciju, kas var izraisīt nāvi vai nopietnu savainošanos.

BRĪDINĀJUMS: VIEGLI UZLIESMOJOŠS MATERIĀLS

UZMANĪBU!

Norāda situāciju, kas var izraisīt nāvi vai arī vieglu vai vidēji smagu savainošanos.

PAZIŅOJUMS

Norāda situāciju, kas var izraisīt aprīkojuma vai īpašuma bojājumus.

INFORMĀCIJA

Norāda noderīgus padomus vai papildinformāciju.

Simbols Paskaidrojums

Pirms uzstādīšanas izlasiet uzstādīšanas un ekspluatācijas rokasgrāmatu, kā arī elektriskās shēmas instrukciju.

Pirms apkopes un servisa darbu veikšanas izlasiet apkopes rokasgrāmatu.

Plašāku informāciju skatiet uzstādītāja un lietotāja uzziņu rokasgrāmatā.

1.2 Informācija uzstādītājam

1.2.1 Vispārīgi

Ja neprotat uzstādīt vai lietot iekārtu, tad vērsieties pie izplatītāja.

BRĪDINĀJUMS

Veiciet atbilstošus pasākumus, lai nepieļautu to, ka iekārtu kā patvērumu izmanto nelieli dzīvnieki. Nelieli dzīvnieki, saskaroties ar elektriskajām daļām, var izraisīt nepareizu darbību, dūmošanu vai aizdegšanos.

UZMANĪBU!

NEAIZTIECIET iekārtas gaisa ievadu un alumīnija ribas.

PAZIŅOJUMS

▪ Uz iekārtas augšējās virsmas NENOVIETOJIET

nekādus objektus un aprīkojumu.

▪ NESĒDIET, NEKĀPIET un NESTĀVIET uz iekārtas.

PAZIŅOJUMS

Lai ārpus telpām uzstādāmajā iekārtā neiekļūtu ūdens, darbus ir ieteicams veikt sausā un skaidrā laikā.

Saskaņā ar attiecīgiem likumdošanas aktiem var būt nepieciešams līdz ar izstrādājumu piegādāt žurnālu, kas satur vismaz šādas ziņas: informāciju par apkopi, remontu, pārbaudes rezultātiem, dīkstāves periodiem utt.

Pieejamā vietā uz izstrādājuma JĀBŪT sniegtai arī šādai informācijai:

▪ Instrukcija par sistēmas izslēgšanu ārkārtas gadījumos. ▪ Ugunsdzēsēju, policijas un slimnīcas nosaukums un adrese. ▪ Pakalpojuma kontaktdati— nosaukums, adrese, diena sun nakts

tālruņa numuri.

Instrukcija par šāda žurnāla sastādīšanu ir iekļauta Eiropas standartāEN378.

1.2.2 Uzstādīšanas vieta

▪ Ap iekārtu atstājiet pietiekami daudz brīvas vietas, lai nodrošinātu

gaisa cirkulāciju un varētu veikt iekārtas remontu.

Uzstādītāja rokasgrāmata

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

1 Vispārīgas drošības piesardzības pasākumi

▪ Nodrošiniet, lai uzstādīšanas vieta spētu izturēt iekārtas svaru un

vibrācijas.

▪ Gādājiet, lai telpā būtu laba ventilācija. NEDRĪKST aizsegt

ventilācijas atveres.

▪ Nodrošiniet, lai iekārta būtu nolīmeņota.

NEUZSTĀDIET iekārtu tālāk minētajās vietās. ▪ Vietās, kur pastāv potenciāli sprādzienbīstama atmosfēra. ▪ Vietās, kur atrodas mašinērija, kas izdala elektromagnētiskos

viļņus. Elektromagnētiskie viļņi var traucēt vadības sistēmai un izraisīt aprīkojuma darbības traucējumus.

▪ Vietās, kur pastāv aizdegšanās risks uzliesmojošu gāzu noplūdes

(piemēram, krāsas šķīdinātāja vai benzīna iztvaikojumi), oglekļa šķiedru un uzliesmojošu putekļu klātbūtnes dēļ.

▪ Vietās, kur rodas korozīvas gāzes (piemēram, sērskābes gāze).

Vara cauruļu vai lodēto savienojumu korozija var izraisīt dzesētāja noplūdes.

1.2.3 Dzesējošā viela

Pēc vajadzības. Plašāku informāciju skatiet uzstādīšanas rokasgrāmatā vai attiecīgā lietojuma uzstādītāja uzziņu rokasgrāmatā.

PAZIŅOJUMS

Nodrošiniet, lai dzesējošās vielas cauruļu uzstādīšana tiktu veikta saskaņā ar piemērojamo likumdošanu. Eiropā piemērojamais standarts ir EN378.

PAZIŅOJUMS

Gādājiet, lai ārējie cauruļvadi NEBŪTU noslogoti.

BRĪDINĀJUMS

Pārbaužu laikā NEKAD nelietojiet produktā spiedienu, kas ir lielāks par maksimālo pieļaujamo spiedienu (kas norādīts datu plāksnītē uz iekārtas).

BRĪDINĀJUMS

Ja tiek konstatēta dzesētāja noplūde, veiciet visus nepieciešamos piesardzības pasākumus. Ja tiek konstatēta dzesētāja gāzes noplūde, nekavējoties izvēdiniet telpas. Iespējamie riski:

▪ Pārmērīga dzesētāja koncentrācija slēgtā telpā var

radīt skābekļa trūkumu.

▪ Ja dzesētāja gāze nokļūst saskarē ar liesmām, var

rasties toksiska gāze.

BĪSTAMI! EKSPLOZIJAS IZRAISĪŠANAS RISKS Izsūknēšana — aukstumaģenta noplūde. Ja vēlaties

izsūknēt sistēmu un ir noplūde aukstumaģenta kontūrā:

▪ NEIZMANTOJIET iekārtas automātiskas izsūknēšanas

funkciju, ar kuru varat visu aukstumaģentu no sistēmas pārsūknēt ārējā blokā. Iespējamās sekas: Iespējama kompresora aizdegšanās un sprādziens, ja gaiss ieplūst kompresorā, kad tas darbojas.

▪ Izmantojiet atsevišķu atgūšanas sistēmu, lai

NEDARBINĀTU iekārtas kompresoru.

BRĪDINĀJUMS

VIENMĒR veiciet aukstumaģenta atgūšanu. NEPIEĻAUJIET aukstumaģenta noplūdi apkārtējā vidē. Izmantojiet vakuumsūkni, lai atgaisotu iekārtu.

PAZIŅOJUMS

Kad visas caurules ir savienotas, pārbaudiet, vai nav gāzes noplūdes. Gāzes noplūdes noteikšanai izmantojiet slāpekli.

PAZIŅOJUMS

▪ Lai novērstu kompresora darbības traucējumus,

NEDRĪKST iepildīt vairāk par norādīto aukstumaģenta daudzumu.

▪ Kad nepieciešams atvērt aukstumaģenta sistēmu, ar

aukstumaģentu jārīkojas saskaņā ar attiecīgajiem noteikumiem.

BRĪDINĀJUMS

Nodrošiniet, lai sistēmā nebūtu skābekļa. Dzesētāju drīkst uzpildīt tikai pēc tam, kad ir veikta noplūdes pārbaude un vakuumžāvēšana.

▪ Ja ir nepieciešama atkārtota uzpilde, skatiet iekārtas datu

plāksnītē norādīto informāciju. Tajā ir norādīts dzesēšanas šķidruma veids un vajadzīgais daudzums.

▪ Iekārta fabrikā ir piepildīta ar aukstumaģentu, bet dažām

sistēmām var būt nepieciešama papildu uzpildīšana atkarībā no cauruļu izmēriem un to garuma.

▪ Lietojiet tikai šajā sistēmā izmantotajam dzesēšanas šķidrumam

paredzētos rīkus, lai nodrošinātu spiedienizturību un novērstu svešķermeņu iekļūšanu sistēmā.

▪ Dzesēšanas šķidruma uzpildīšana tiek veikta šādi:

Ja Tad

Tiek lietota sifona caurule (piemēram, cilindram ir

apzīmējums “Pievienots šķidruma uzpildīšanas sifons”)

Sifona caurule NETIEK lietota Veiciet uzpildīšanu ar lejupvērstu

▪ Lēnām atveriet dzesēšanas cilindrus. ▪ Uzpildiet dzesētāju šķidruma veidā. Ja tiks pievienots gāzes veida

dzesētājs, var tikt traucēta darbība.

UZMANĪBU!

Pēc aukstumaģenta iepildīšanas procedūras beigām vai procedūras pārtraukumā uzreiz noslēdziet aukstumaģenta tvertnes vārstu. Ja vārstu NENOSLĒDZ uzreiz, tad atlikušā spiediena ietekmē var tikt iepildīts lieks aukstumaģenta daudzums. Iespējamās sekas: Nepareizs aukstumaģenta daudzums.

Veiciet uzpildīšanu ar augšupvērstu cilindru.

cilindru.

1.2.4 Sālsūdens

Ja tiek lietots. Plašāku informāciju skatiet uzstādīšanas rokasgrāmatā vai attiecīgā lietojuma uzstādītāja uzziņu rokasgrāmatā.

BRĪDINĀJUMS

Sālsūdens IR jāizvēlas saskaņā ar piemērojamo likumdošanu.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

Uzstādītāja rokasgrāmata

1 Vispārīgas drošības piesardzības pasākumi

BRĪDINĀJUMS

Ja tiek konstatēta sālsūdens noplūde, veiciet visus nepieciešamos piesardzības pasākumus. Sālsūdens noplūdes gadījumā nekavējoties izvēdiniet telpas un sazinieties ar vietējo tirgotāju.

BRĪDINĀJUMS

Iekārtā esošā gaisa temperatūra var būt daudz augstāka par temperatūru telpā, piemēram, 70°C. Sālsūdens noplūdes gadījumā ierīcē esošās sakarsušās daļas var izraisīt bīstamu situāciju.

BRĪDINĀJUMS

Instalācija IR jāizmanto un jāuzstāda saskaņā ar piemērojamajā likumdošanā noteiktajiem drošības un vides aizsardzības pasākumiem.

1.2.5 Ūdens

Ja tiek lietots. Plašāku informāciju skatiet uzstādīšanas rokasgrāmatā vai attiecīgā lietojuma uzstādītāja uzziņu rokasgrāmatā.

PAZIŅOJUMS

Pārliecinieties, vai ūdens kvalitāte atbilst ES direktīvā 98/83EK noteiktajām prasībām.

1.2.6 Elektrība

BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS

▪ Pirms noņemat slēdžu kārbas vāku,

pievienojat elektriskos vadus vai pieskaraties elektriskajām daļām, pilnībā ATSLĒDZIET strāvas padevi.

▪ Pirms apkopes veikšanas strāvas padevei jābūt

atvienotai ilgāk nekā minūti un ir jāveic sprieguma mērīšana galvenās ķēdes kondensatoru spailēs vai elektriskajās daļās. Pirms pieskaršanās elektriskajām daļām līdzstrāvas spriegumam JĀBŪT mazākam par 50 V. Spaiļu atrašanās vietu skatiet elektroinstalācijas shēmā.

▪ NEPIESKARIETIES elektriskajām daļām ar mitrām

rokām.

▪ NEATSTĀJIET iekārtu bez uzraudzības, ja ir noņemts

apkopes pārsegs.

BRĪDINĀJUMS

Ja rūpnīcā NAV uzstādīts galvenais slēdzis vai cits atvienošanas līdzeklis, kas kontaktus atvieno visos polos, nodrošinot pilnīgu atvienošanu atbilstoši pārsprieguma III kategorijas nosacījumiem, tas ir OBLIGĀTI jāiekļauj fiksētajā elektroinstalācijā.

BRĪDINĀJUMS

▪ Izmantojiet TIKAI vara vadus. ▪ Gādājiet, lai ārējie vadi atbilstu attiecīgo noteikumu

prasībām.

▪ Ārējā elektroinstalācija ir jāveido atbilstoši iekārtas

komplektācijā iekļautajai elektroinstalācijas shēmai.

▪ NESASPIEDIET saišķī esošos kabeļus un gādājiet, lai

tie nesaskartos ar caurulēm un asām malām. Nodrošiniet, lai spaiļu savienojumiem netiktu pielietots ārējs spiediens.

▪ Noteikti ierīkojiet zemējumu. NESAVIENOJIET iekārtas

zemējumu ar komunālā tīkla caurulēm, izlādni vai tālruņa līnijas zemējumu. Nepilnīgs zemējums var izraisīt elektriskās strāvas triecienu.

▪ Noteikti izmantojiet atsevišķu energoapgādes avotu.

NEKAD neizmantojiet energoapgādes avotu, kas tiek koplietots ar citu ierīci.

▪ Noteikti uzstādiet nepieciešamos drošinātājus vai

jaudas slēdžus.

▪ Noteikti ierīkojiet noplūdstrāvas aizsardzību. Ja to

neizdara, tad iespējams elektriskās strāvas trieciens vai aizdegšanās.

▪ Kad uzstādāt noplūdstrāvas aizsardzību, pārbaudiet,

vai tā ir saderīga ar invertoru (izturīga pret augstfrekvences elektrisko troksni), lai izvairītos no nevajadzīgas noplūdstrāvas aizsardzības nostrādāšanas.

UZMANĪBU!

Kad pieslēdz elektrisko barošanu, pirms tam ir jāizveido zemējums. Kad atvieno elektrisko barošanu, strāva jāatvieno pirms zemējuma atvienošanas. Vadu garumam starp barošanas vada atslogotāju un spaiļu paneli jābūt tādam, lai strāvas vadus varētu pieslēgt pirms zemējuma gadījumam, ja strāvas vads tiktu atrauts no atslogotāja.

PAZIŅOJUMS

Piesardzības pasākumi strāvas kabeļu uzstādīšanas laikā:

▪ Strāvas spaiļu blokam NEPIEVIENOJIET dažāda

biezuma vadus (vaļīgs strāvas vads var radīt pārlieku lielu karšanu).

▪ Pievienojot vienāda diametra vadus, dariet to, kā

parādīts attēlā iepriekš.

▪ Vadiem lietojiet paredzētajai strāvai atbilstošus vadus

un stingri pievienojiet, pēc tam nostipriniet tos, lai novērstu ārējā spiediena izplešanos ārpus spaiļu plates.

▪ Lai pievilktu spaiļu skrūves, lietojiet atbilstošu

skrūvgriezi. Skrūvgriezis ar mazu galvu var sabojāt skrūves galviņu un nenodrošinās pareizu pievilkšanu.

▪ Pārvelkot spaiļu skrūves, tās var salauzt.

Uzstādiet strāvas vadus vismaz 1metra attālumā no televizoriem un radioaparātiem, lai novērstu traucējumus. Atkarībā no radioviļņiem 1metra attālums var nebūt pietiekams.

Uzstādītāja rokasgrāmata

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

2 Informācija par dokumentāciju

BRĪDINĀJUMS

▪ Pēc elektroinstalācijas darbu pabeigšanas

pārliecinieties, vai visas elektriskās daļas un spailes elektrisko daļu kārbā ir droši savienotas.

▪ Pirms iekārtas iedarbināšanas pārliecinieties, vai visi

pārsegi ir aizvērti.

PAZIŅOJUMS

Attiecināms tikai tad, ja barošanas blokam ir trīs fāzes un kompresoram ir ieslēgšanas/izslēgšanas iespēja.

Ja pēc īslaicīga elektropadeves traucējuma iespējama pretfāze un produkta darbības laikā strāvas padeve tiek ieslēgta un izslēgta, pievienojiet lokālu pretfāzes aizsardzības ķēdi. Produktu darbinot pretfāzē, var sabojāt kompresoru un citas daļas.

2 Informācija par

dokumentāciju

2.1 Par šo dokumentu

Mērķauditorija

Pilnvaroti uzstādītāji

Dokumentācijas komplekts

Šis dokuments ir daļa no dokumentācijas komplekta. Pilns komplekts sastāv no tālāk norādītajiem dokumentiem.

▪ Vispārīgas drošības piesardzības pasākumi:

▪ Drošības instrukcijas, kas jāizlasa pirms uzstādīšanas ▪ Formāts: drukāts dokuments (iekštelpu iekārtas kastē)

▪ Iekštelpu iekārtas uzstādīšanas rokasgrāmata:

▪ Uzstādīšanas instrukcijas ▪ Formāts: drukāts dokuments (iekštelpu iekārtas kastē)

▪ Ārpus telpām uzstādāmās iekārtas uzstādīšanas

rokasgrāmata:

▪ Uzstādīšanas instrukcijas ▪ Formāts: Drukāts dokuments (ārpus telpām uzstādāmās

iekārtas kastē)

▪ Uzstādītāja rokasgrāmata:

▪ Sagatavošanās uzstādīšanai, laba prakse, atsauces

informācija…

▪ Formāts: Digitāli faili vietnē http://www.daikineurope.com/

support-and-manuals/product-information/

▪ Pielikuma grāmata papildaprīkojumam:

▪ Papildinformācija par papildaprīkojuma uzstādīšanu ▪ Formāts: drukāts dokuments (iekštelpās uzstādāmās iekārtas

kastē) + Digitāli faili vietnē http://www.daikineurope.com/

support-and-manuals/product-information/

Komplektā iekļautās dokumentācijas jaunākās pārskatītās versijas var būt pieejamas reģionālajā Daikin tīmekļa vietnē vai no jūsu izplatītāja.

Oriģinālā dokumentācija ir rakstīta angļu valodā. Pārējās valodās ir oriģinālo dokumentu tulkojumi.

Tehniskie dati

▪ Jaunāko tehnisko datu apskats ir pieejams reģionālajā Daikin

tīmekļa vietnē (publiski pieejama).

▪ Jaunāko tehnisko datu pilns komplekts ir pieejams Daikin ārtīklā

(ir nepieciešama autentifikācija).

2.2 Uzstādītāja atsauces rokasgrāmata īsumā

Nodaļa Apraksts

Vispārīgas drošības piesardzības pasākumi

Informācija par dokumentāciju

Informācija par iepakojumu

Informācija par iekārtām un papildaprīkojumu

Norādes par lietošanu Dažādi sistēmas uzstādīšanas veidi Sagatavošanās Nepieciešamās darbības un zināšanas

Uzstādīšana Nepieciešamās darbības un zināšanas,

Konfigurācija Nepieciešamās darbības un zināšanas,

Nodošana ekspluatācijā Nepieciešamās darbības un zināšanas,

Nodošana lietotājam Informācija, kas jānodod un jāizskaidro

Apkope un remonts Iekārtas apkalpe un apkope Problēmu novēršana Rīcība problēmu gadījumā Likvidēšana Sistēmas likvidēšana Tehniskie dati Sistēmas specifikācijas Glosārijs Terminu skaidrojums Uz vietas veicamo

iestatījumu tabula

Drošības instrukcijas, kas jāizlasa pirms uzstādīšanas

Aprakstīts, kāda dokumentācija ir pieejama uzstādītājam

Iekārtas izpakošanas un tās piederumu izņemšanas norādījumi

▪ Iekārtas noteikšana ▪ Iespējamās iekārtu kombinācijas un

papildaprīkojums

pirms došanās uz vietas

lai uzstādītu sistēmu

lai konfigurētu sistēmu pēc tās uzstādīšanas

lai uzsāktu iekārtas lietošanu pēc tās konfigurēšanas

lietotājam

Tabula, kura jāaizpilda uzstādītājam un jāuzglabā lietošanai vēlāk

Piezīme: Lietotāja atsauces rokasgrāmatā ir pieejama arī uzstādītāja iestatījumu tabula. Šo tabulu ir jāaizpilda uzstādītājam un jānodod lietotājam.

3 Informācija par iepakojumu

3.1 Pārskats. Informācija par iepakojumu

Šajā nodaļā ir aprakstīta rīcība pēc iepakotā iekšējā un ārējā bloka piegādāšanas uzstādīšanas vietā.

Ņemiet vērā tālāk norādīto: ▪ Pēc piegādes IR JĀPĀRBAUDA, vai iekārta nav bojāta. Par

jebkāda veida bojājumiem nekavējoties JĀZIŅO piegādātāja pretenziju aģentam.

▪ Iekārtu tās oriģinālajā iepakojumā nogādājiet pēc iespējas tuvāk

tās galīgās uzstādīšanas vietai, lai neradītu no transportēšanas bojājumiem.

▪ Iepriekš sagatavojiet maršrutu, pa kuru nogādāsiet bloku telpās.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

Uzstādītāja rokasgrāmata

3 Informācija par iepakojumu

1 2

ENERG

IJAY IAIE

ENERG

IJAY IAIE

1×1× 1× 1× 2× 1×

da b c e f

1 2

8×

3.2 Ārējais bloks

3.2.1 Āra iekārtas izpakošana

3 Pēc iekārtas uzstādīšanas noņemiet siksnu no iekārtas,

pavelkot siksnas 1 galu.

3.2.3 Ārpus telpām uzstādāmās iekārtas piederumu noņemšana

1 Paceliet ārpus telpām uzstādāmo iekārtu. Skatiet šeit: 8.

lappusē "3.2.2Rīkošanās ar ārējo bloku".

2 Noņemiet piederumus iepakojuma apakšdaļā.

3.2.2 Rīkošanās ar ārējo bloku

UZMANĪBU!

Lai izvairītos no savainojumiem, NEAIZTIECIET iekārtas gaisa ievadu un alumīnija ribas.

1 Pārvietojiet iekārtu, izmantojot siksnu no kreisās puses un

rokturi no labās puses. Lai novērstu siksnas atvienošanos no iekārtas, vienlaicīgi velciet abus siksnas galus.

a Ārpus telpām uzstādāmās iekārtas uzstādīšanas

rokasgrāmata

b Etiķete par fluoru saturošām siltumnīcefekta gāzēm c Etiķete par fluoru saturošām siltumnīcefekta gāzēm

vairākās valodās

d Enerģijas marķējums e Iekārtas montāžas plāksne

f Skrūves, uzgriežņi, paplāksnes, atsperpaplāksnes un vadu

skava

3.3 Iekštelpu iekārta

3.3.1 Iekšējā bloka izpakošana

2 Rīkojoties ar iekārtu:

▪ Abus siksnas galus turiet vienā līmenī. ▪ Jūsu mugurai jābūt taisnai.

Uzstādītāja rokasgrāmata

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

4 Informācija par iekārtām un papildaprīkojumu

2×

4×

1×

4× 1×

1× 1× 1× 1×

a b

g h ic d e f

a a

3.3.2 Piederumu izņemšana no iekšējā bloka

a Ūdens kontūra noslēgšanas vārsti

b Pārspiediena apiešanas vārsts

c Vispārīgas drošības piesardzības pasākumi

d Pielikuma grāmata papildaprīkojumam

e Iekštelpu iekārtas uzstādīšanas rokasgrāmata

f Ekspluatācijas rokasgrāmata

g Noslēgšanas vārstu blīvgredzeni (telpu apsildes ūdens

kontūrs)

h Atsevišķi iegādājamu noslēgšanas vārstu blīvgredzeni

(karstā ūdens kontūrs)

i Blīvēšanas lente zemsprieguma vadu ievadam

3.3.3 Rīkošanās ar iekšējo bloku

Iekārtas pārnešanai izmantojiet rokturus, kas atrodas tās aizmugurē un apakšā.

4.2.1 Identifikācijas uzlīme: āra iekārta

Atrašanās vieta

Modeļa identifikācija Piemērs: ERGA06DAV3 A

Kods Skaidrojums

ER Eiropas dalītais āra siltumsūknis G Vidēja ūdens temperatūra— apkārtējās vides

zona: –10~−20°C A Dzesētājs R32 06 Jaudas klase DA Modeļa sērija V3 Barošanas bloks A A=Austrijas modelis

[—]=Ne-Austrijas-modelis

a Rokturi iekārtas aizmugurē

b Rokturi iekārtas apakšā. Uzmanīgi sagāziet iekārtu uz

aizmuguri, lai varētu saskatīt rokturus.

4 Informācija par iekārtām un

papildaprīkojumu

4.1 Pārskats. Informācija par iekārtām un papildaprīkojumu

Šajā nodaļā ietvertā informācija: ▪ Āra iekārtas identifikācija ▪ Iekštelpu iekārtas identifikācija ▪ Āra iekārtas aprīkošana ar opcijām ▪ Iekštelpu iekārtas kombinācija ar papildaprīkojumu

4.2.2 Identifikācijas etiķete: Iekšējais bloks

Atrašanās vieta

Modeļa identifikācija Piemērs: EHVH04S23DAVG

Kods Apraksts

E Eiropas modelis HV Uz grīdas stāvoša iekštelpu iekārta ar iebūvētu

tvertni H H=tikai apsilde 04 Jaudas klase S Iebūvētās tvertnes materiāls: nerūsējošais tērauds 23 Iebūvētās tvertnes tilpums DA Modeļa sērija V Modelis ar vienas fāzes legionellas likvidēšanas

sildītāju karstā ūdens tvertnē. (Bez rezerves

sildītāja telpu apsildes kontūrā.) G G=pelēks modelis

[—]=balts modelis

4.2 Identifikācija

PAZIŅOJUMS

Vienlaikus uzstādot vai apkalpojot vairākas iekārtas, NESAJAUCIET apkalpes paneļus starp dažādiem modeļiem.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

4.3 Iekārtu un papildaprīkojumu kombinēšana

4.3.1 Iespējamās āra iekārtas opcijas

Drenāžas pannas komplekts (EKDP008D)

Drenāžas pannas komplekts ir nepieciešams, lai savāktu notekūdeņus no āra iekārtas. Drenāžas pannas komplekta sastāvdaļas:

Uzstādītāja rokasgrāmata

4 Informācija par iekārtām un papildaprīkojumu

▪ Drenāžas panna ▪ Uzstādīšanas kronšteini Uzstādīšanas norādījumus skatiet drenāžas pannas uzstādīšanas

rokasgrāmatā.

Drenāžas pannas sildītājs (EKDPH008CA)

Drenāžas pannas sildītājs ir nepieciešams, lai novērstu drenāžas pannas aizsalšanu.

Šo papildaprīkojumu ieteicams uzstādīt aukstākos apgabalos, kuros novērojama zema gaisa temperatūra vai iespējama spēcīga snigšana.

Lai uzstādītu, skatiet drenāžas pannas sildītāja uzstādīšanas rokasgrāmatu.

Uveida sijas (EKFT008D)

U veida sijas ir uzstādīšanai paredzētie kronšteini, uz kuriem iespējams izvietot āra iekārtu.

Šo papildaprīkojumu ieteicams uzstādīt aukstākos apgabalos, kuros novērojama zema gaisa temperatūra vai iespējama spēcīga snigšana.

Uzstādīšanas norādījumus skatiet āra iekārtas uzstādīšanas rokasgrāmatā.

Skaņu slāpējošs pārsegs (EKLN08A1)

Skaņas jutīgās vietās (piemēram, guļamistabas tuvumā) varat uzstādīt skaņu slāpējošo pārsegu, lai samazinātu āra iekārtas darbības troksni.

Jūs varat uzstādīt skaņu slāpējošo pārsegu: ▪ Uz montāžas kājiņām uz zemes. Ir jāspēj izturēt 200kg. ▪ Uz balsteņiem pie sienas. Ir jāspēj izturēt 200kg. Ja uzstādāt skaņu slāpējošo pārsegu, jums ir jāuzstāda arī kāds no

tālāk norādītajiem papildaprīkojumiem: ▪ Ieteicams: drenāžas pannas komplekts (ar drenāžas pannas

sildītāju vai bez tā) ▪ Uveida sijas Uzstādīšanas norādījumus skatiet skaņu slāpējošā pārsega

uzstādīšanas rokasgrāmatā.

Digitālais I/O PCB (EKRP1HB)

Digitālais I/O PCB ir nepieciešams šo signālu nodrošināšanai: ▪ Signāla izvade ▪ Telpu dzesēšanas/apsildes IESLĒGŠANAS/IZSLĒGŠANAS

izvade ▪ Pārslēgšanās uz ārējo siltuma avotu Uzstādīšanas norādījumus skatiet digitālā I/O PCB uzstādīšanas

rokasgrāmatā un papildaprīkojuma pielikuma grāmatā.

Pieprasījuma PCB (EKRP1AHTA)

Lai iespējotu strāvas patēriņa kontroli, izmantojot digitālo ievadi, jums jāuzstāda pieprasījuma PCB.

Uzstādīšanas norādījumus skatiet pieprasījuma PCB uzstādīšanas rokasgrāmatā un papildaprīkojuma pielikumu grāmatā.

Attālais iekštelpu sensors (KRCS01-1)

Pēc noklusējuma iekštelpu lietotāja interfeisa sensoru var lietot kā temperatūras sensoru.

Attālo iekštelpu sensoru var uzstādīt kā papildaprīkojumu, lai citā vietā noteiktu telpas temperatūru.

Uzstādīšanas norādījumus skatiet tālvadības iekštelpu sensora uzstādīšanas rokasgrāmatā un papildaprīkojuma pielikumu grāmatā.

INFORMĀCIJA

▪ Attālo iekštelpu sensoru var lietot tikai tādā gadījumā,

ja lietotāja interfeiss ir konfigurēts ar telpas termostata funkcionalitāti.

▪ Var pievienot tikai attālo iekštelpu sensoru vai attālo

āra sensoru.

Attālais āra sensors (EKRSCA1)

Pēc noklusējuma sensors āra iekārtas iekšpusē var tikt lietots, lai noteiktu āra temperatūru.

Kā papildaprīkojumu var uzstādīt attālo āra sensoru, lai citā vietā noteiktu āra temperatūru (piemēram, izvairītos no tiešiem saules stariem) un iegūtu uzlabotu sistēmas darbību.

Uzstādīšanas norādījumus skatiet tālvadības āra sensora uzstādīšanas rokasgrāmatā.

4.3.2 Pieejamais iekštelpu iekārtas papildaprīkojums

Lietotāja saskarne, kas tiek lietota kā telpas termostats (EKRUDAS)

▪ Lietotāja saskarni, kas tiek lietota kā telpas termostats, var

izmantot tikai kombinācijā ar lietotāja saskarni, kas ir savienota ar iekštelpu iekārtu.

▪ Lietotāja saskarne, kas tiek lietota kā telpas termostats, ir

jāuzstāda telpā, kuras temperatūra ir jākontrolē.

Uzstādīšanas norādījumus skatiet lietotāja saskarnes, kas tiek lietota kā telpas termostats, uzstādīšanas un ekspluatācijas rokasgrāmatā.

Telpas termostats (EKRTWA, EKRTR1)

Iekštelpu iekārtai iespējams pievienot papildu telpas termostatu. Šo termostatu iespējams pievienot ar vadiem (EKRTWA) vai bez vadiem (EKRTR1).

Uzstādīšanas norādījumus skatiet telpas termostata uzstādīšanas rokasgrāmatā un papildaprīkojuma pielikumu grāmatā.

Bezvadu termostata attālais sensors (EKRTETS)

Varat lietot bezvadu iekštelpu temperatūras sensoru (EKRTETS) tikai apvienojumā ar bezvadu termostatu (EKRTR1).

Uzstādīšanas norādījumus skatiet telpas termostata uzstādīšanas rokasgrāmatā un papildaprīkojuma pielikumu grāmatā.

INFORMĀCIJA

Var pievienot tikai attālo iekštelpu sensoru vai attālo āra sensoru.

PC kabelis (EKPCCAB)

Izmantojot PC kabeli, izveidojiet iekštelpu iekārtas slēdžu kārbas un datora savienojumu. Tas sniedz iespēju atjaunināt iekštelpu iekārtas programmatūru.

Uzstādīšanas norādījumus skatiet PC kabeļa uzstādīšanas rokasgrāmatā 48. lappusē "8Konfigurācija".

Cauruļu liekšanas komplekts (EKHVTC)

Ja iekštelpu iekārta tiek uzstādīta šaurā vietā, var uzstādīt cauruļu liekšanas komplektu, lai atvieglotu pieslēgšanu pie iekštelpu iekārtas dzesēšanas šķidruma un gāzes savienojumiem.

Uzstādīšanas norādījumus skatiet cauruļu liekšanas komplekta uzstādīšanas rokasgrāmatā.

Siltumsūkņa konvektors (FWXV)

Uzstādīšanas norādījumus skatiet siltumsūkņa konvektoru uzstādīšanas rokasgrāmatā un papildaprīkojuma pielikumu grāmatā.

Rezerves sildītājs (EKLBUHCB6W1)

Jūs varat uzstādīt papildaprīkojuma rezerves sildītāju. Uzstādīšanas norādījumus skatiet rezerves sildītāja uzstādīšanas

rokasgrāmatā un papildaprīkojuma pielikumu grāmatā.

Uzstādītāja rokasgrāmata

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

5 Norādes par lietošanu

LAN adapteris vadībai ar viedtālruni + Smart Grid lietotnes (BRP069A61)

Jūs varat uzstādīt šo LAN adapteri, lai: ▪ Vadītu sistēmu, izmantojot viedtālruņa lietotni. ▪ Izmantotu sistēmu dažādās Smart Grid lietotnēs. Uzstādīšanas norādījumus skatiet LAN adaptera uzstādīšanas

rokasgrāmatā.

LAN adapteris vadībai ar viedtālruni (BRP069A62)

Jūs varat uzstādīt šo LAN adapteri, lai vadītu sistēmu, izmantojot viedtālruņa lietotni.

Uzstādīšanas norādījumus skatiet LAN adaptera uzstādīšanas rokasgrāmatā.

4.3.3 Iespējamās iekštelpu iekārtu un āra iekārtu kombinācijas

Iekštelpu iekārta Āra iekārta

ERGA04 ERGA06 ERGA08

EHVH04 O — — EHVH08 — O O

5 Norādes par lietošanu

PAZIŅOJUMS

Ja tiek lietots ārējais telpas termostats, ārējais telpas termostats kontrolē telpu aizsardzību pret aizsalšanu. Tomēr telpu aizsardzība pret aizsalšanu ir iespējama tikai tad, ja iekārtas lietotāja interfeisā ir IESLĒGTA izplūdes ūdens temperatūras vadības ierīce.

INFORMĀCIJA

Ja tiek lietots ārējais telpas termostats un jebkuros apstākļos ir nepieciešams garantēt telpas aizsardzību pret aizsalšanu, Ārkārtas situācija [9.5] ir jāiestata uz Automātiski.

5.2.1 Viena telpa

Zemgrīdas apsilde vai radiatori— iekštelpu termostats ar vadu

Iestatīšana

5.1 Pārskats. Norādes par lietošanu

Šo norāžu par lietošanu mērķis ir īsumā sniegt pārskatu par Daikin siltumsūkņa sistēmas iespējām.

PAZIŅOJUMS

▪ Norādēs par lietošanu sniegtie attēli ir tikai atsaucei, un

tos NEVAR izmantot kā detalizētus hidraulikas sistēmas rasējumus. Detalizēti hidraulikas sistēmas izmēri un stabilizācijas iestatījumi NAV parādīti, un tā ir uzstādītāja atbildība.

▪ Siltumsūkņa darbības optimizēšanas konfigurācijas

iestatījumu papildinformāciju skatiet šeit: 48. lappusē

"8Konfigurācija".

Šajā nodaļā ir ietvertas tālāk sniegtās norādes par lietošanu. ▪ Telpu apsildes sistēmas iestatīšana ▪ Telpu apsildes papildu apsildes avota iestatīšana ▪ Karstā ūdens tvertnes iestatīšana ▪ Enerģijas mērīšanas iestatīšana ▪ Jaudas patēriņa kontroles iestatīšana ▪ Āra temperatūras sensora iestatīšana

5.2 Telpu apsildes sistēmas iestatīšana

Daikin siltumsūkņa sistēma piegādā izplūdes ūdeni siltuma izstarotājiem vienā vai vairākās telpās.

Tā kā sistēma nodrošina plašas temperatūras vadības iespējas, lai kontrolētu katras telpas temperatūru, vispirms nepieciešams atbildēt uz tālāk norādītajiem jautājumiem:

▪ Cik daudz telpu tiek apsildītas, izmantojot Daikin

siltumsūkņasistēmu?

▪ Kāda veida siltuma izstarotāji tiek lietoti katrā telpā un kāda ir

paredzētā izplūdes ūdens temperatūra?

Tiklīdz telpas apsildes prasības ir izprastas, Daikin iesaka ievērot tālāk sniegtās norādes par iestatīšanu.

A Galvenā izplūdes ūdens temperatūras vērtības zona B Viena telpa

a Lietotāja interfeiss, kas tiek lietots kā telpas termostats

▪ Galvenās telpas temperatūru kontrolē lietotāja saskarne, kas tiek

izmantota kā telpas termostats (papildaprīkojums EKRUDAS).

Konfigurācija

Iestatījums Vērtība

Iekārtas temperatūras kontrole: ▪ #: [2.9] ▪ Kods: [C-07]

Ūdens temperatūras zonu skaits: ▪ #: [4.4] ▪ Kods: [7-02]

Ieguvumi

▪ Augstāks komforts un efektivitāte. Viedā telpas termostata

funkcionalitāte, balstoties uz faktisko telpas temperatūru (modulāciju), var samazināt vai paaugstināt nepieciešamo izplūdes ūdens temperatūru. Ieguvumi ir šādi:

▪ Stabila, vēlamajai temperatūrai atbilstoša telpas temperatūra

(augstāks komforts)

▪ Mazāk IESLĒGŠANAS/IZSLĒGŠANAS ciklu (klusāks, augstāks

komforts un augstāka efektivitāte)

▪ Iespējami zemāka izplūdes ūdens temperatūra (augstāka

efektivitāte)

▪ Viegls. Varat viegli iestatīt vēlamo telpas temperatūru, izmantojot

lietotāja interfeisu: ▪ Atbilstoši ikdienas prasībām varat lietot esošās vērtības un

grafikus.

▪ Lai novirzītos no ikdienas prasībām, varat īslaicīgi anulēt

iepriekš iestatītās vērtības un grafikus un izmantot brīvdienu režīmu...c

2 (Telpas termostats): lēmums par iekārtas darbību tiek pieņemts, ņemot vērā lietotāja interfeisa apkārtējo temperatūru.

0 (Viena zona): galvenā

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

Uzstādītāja rokasgrāmata

5 Norādes par lietošanu

Zemgrīdas apsilde vai radiatori— bezvadu iekštelpu termostats

Iestatīšana

A Galvenā izplūdes ūdens temperatūras vērtības zona B Viena telpa

a Ārējā telpas termostata bezvadu uztvērējs b Bezvadu ārējais telpas termostats

▪ Telpas temperatūru kontrolē bezvadu ārējais telpas termostats

(papildu aprīkojums EKRTR1).

Konfigurācija

Iestatījums Vērtība

Iekārtas temperatūras kontrole: ▪ #: [2.9] ▪ Kods: [C-07]

Ūdens temperatūras zonu skaits: ▪ #: [4.4] ▪ Kods: [7-02]

Ārējais telpas termostats galvenajai zonai:

▪ #: [2.A] ▪ Kods: [C-05]

1 (Ārējais telpas termostats): lēmumu par iekārtas darbību pieņem ārējais termostats.

0 (Viena zona): galvenā

1 (1 kontakts): ja izmantotais ārējais telpas termostats vai siltumsūkņakonvektors var nosūtīt tikai sildīšanas IESLĒGŠANAS/IZSLĒGŠANAS stāvokli.

▪ Telpas darbības režīmu uz siltumsūkņa konvektoriem nosūta

iekštelpu iekārtas viena digitālā izvade (X2M/4 un X2M/3).

INFORMĀCIJA

Kad tiek lietoti vairāki siltumsūkņa konvektori, pārliecinieties, vai katrs saņem siltumsūkņa konvektoru tālvadības pults infrasarkano signālu.

Konfigurācija

Iestatījums Vērtība

Iekārtas temperatūras kontrole: ▪ #: [2.9] ▪ Kods: [C-07]

Ūdens temperatūras zonu skaits: ▪ #: [4.4] ▪ Kods: [7-02]

Ārējais telpas termostats galvenajai zonai:

▪ #: [2.A] ▪ Kods: [C-05]

Ieguvumi

▪ Efektivitāte. Optimāla enerģijas efektivitāte tiek nodrošināta ar

starpsavienojuma funkciju.

▪ Elegants.

1 (Ārējais telpas termostats): lēmumu par iekārtas darbību pieņem ārējais termostats.

0 (Viena zona): galvenā

1 (1 kontakts): ja izmantotais ārējais telpas termostats vai siltumsūkņakonvektors var nosūtīt tikai sildīšanas IESLĒGŠANAS/IZSLĒGŠANAS stāvokli.

Kombinācija: zemgrīdas apsilde un siltumsūkņa konvektori

▪ Telpas apsildi nodrošina tālāk norādītās iekārtas:

▪ Zemgrīdas apsilde ▪ Siltumsūkņa konvektori

Iestatīšana

Ieguvumi

▪ Bezvadu. Daikin ārējais telpas termostats ir pieejams bezvadu

versijā.

▪ Efektivitāte. Lai gan ārējais telpas termostats sūta tikai

IZSLĒGŠANAS/IESLĒGŠANAS signālus, tas ir īpaši paredzēts siltumsūkņa sistēmai.

Siltumsūkņa konvektori

Iestatīšana

▪ Siltumsūkņakonvektori ir tieši pievienoti pie iekštelpu iekārtas. ▪ Vēlamā telpas temperatūra tiek iestatīta, izmantojot siltumsūkņa

konvektoru tālvadības pulti.

▪ Telpas apsildes pieprasījuma signāls tiek nosūtīts uz iekštelpu

iekārtas vienu digitālo ievadi (X2M/35 un X2M/30).

A Galvenā izplūdes ūdens temperatūras vērtības zona B Viena telpa

a Siltumsūkņa konvektoru tālvadības pults

▪ Siltumsūkņakonvektori ir tieši pievienoti pie iekštelpu iekārtas. ▪ Vēlamā telpas temperatūra tiek iestatīta, izmantojot siltumsūkņa

konvektoru tālvadības pulti.

▪ Telpas apsildes pieprasījuma signāls tiek nosūtīts uz iekštelpu

iekārtas vienu digitālo ievadi (X2M/35 un X2M/30).

▪ Telpas darbības režīmu uz siltumsūkņa konvektoriem nosūta

viena digitālā izvade (X2M/4 un X2M/3) uz iekštelpu iekārtas.

Konfigurācija

Iestatījums Vērtība

Iekārtas temperatūras kontrole: ▪ #: [2.9] ▪ Kods: [C-07]

1 (Ārējais telpas termostats): lēmumu par iekārtas darbību pieņem ārējais termostats.

Uzstādītāja rokasgrāmata

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

5 Norādes par lietošanu

B C

Iestatījums Vērtība

Ūdens temperatūras zonu skaits: ▪ #: [4.4] ▪ Kods: [7-02]

Ārējais telpas termostats galvenajai zonai:

▪ #: [2.A] ▪ Kods: [C-05]

Ieguvumi

▪ Efektivitāte. Zemgrīdas apsildei labākā veiktspēja ir ar Altherma

LT.

▪ Komforts. Divu veidu siltuma izstarotāju kombinācija nodrošina

lielisku zemgrīdas apsildes uzsildīšanas komfortu.

0 (Viena zona): galvenā

1 (1 kontakts): ja izmantotais ārējais telpas termostats vai siltumsūkņakonvektors var nosūtīt tikai sildīšanas IESLĒGŠANAS/IZSLĒGŠANAS stāvokli.

5.2.2 Vairākas telpas— viena LWTzona

Ja ir nepieciešama tikai viena izplūdes ūdens temperatūras zona, jo visu siltuma izstarotāju izplūdes ūdens temperatūra ir vienāda, NAV nepieciešams uzstādīt jaukšanas vārstus (izmaksu efektivitāte).

Piemērs: Ja siltumsūkņa sistēma tiek lietota, lai uzsildītu vienu grīdu, kur visās telpās ir vienādi siltuma izstarotāji.

Zemgrīdas apsilde vai radiatori— termostatiskie vārsti

Ja notiek telpu apsilde, izmantojot zemgrīdasapsildi vai radiatorus, ļoti bieži izmantots veids ir kontrolēt galvenās telpas temperatūru, izmantojot termostatu (tas var būt vai nu lietotāja saskarne, vai ārējais telpas termostats), bet citas telpas tiek kontrolētas, izmantojot tā dēvētos termostatiskos vārstus, kas atveras vai aizveras atkarībā no telpas temperatūras.

Iestatīšana

▪ Galvenās telpas zemgrīdasapsilde ir tieši pievienota pie iekštelpu

iekārtas.

▪ Galvenās telpas temperatūru kontrolē lietotāja saskarne, kas tiek

izmantota kā telpas termostats (papildaprīkojums EKRUDAS).

▪ Termostatiskais vārsts ir uzstādīts pirms katras telpas zemgrīdas

apsildes.

INFORMĀCIJA

Ņemiet vērā situācijas, kad galvenā telpa tiek apsildīta, izmantojot citu siltuma avotu. Piemērs: kamīns.

Konfigurācija

Iestatījums Vērtība

Iekārtas temperatūras kontrole: ▪ #: [2.9] ▪ Kods: [C-07]

2 (Telpas termostats): lēmums par iekārtas darbību tiek pieņemts, ņemot vērā lietotāja interfeisa apkārtējo temperatūru.

Iestatījums Vērtība

Ūdens temperatūras zonu skaits: ▪ #: [4.4] ▪ Kods: [7-02]

Ieguvumi

▪ Viegls. Tāda pati uzstādīšana kā vienai telpai, bet ar

termostatiskajiem vārstiem.

0 (Viena zona): galvenā

Zemgrīdas apsilde vai radiatori— vairāki āra telpu termostati

Iestatīšana

A Galvenā izplūdes ūdens temperatūras vērtības zona B 1.telpa C 2.telpa

a Ārējais telpas termostats b Apiešanas vārsts

▪ Katrai telpai ir uzstādīts noslēgšanas vārsts (iegādājams

atsevišķi), lai izvairītos no izplūdes ūdens padeves, kad nav apsildes pieprasījuma.

▪ Apiešanas vārsts ir jāuzstāda, lai nodrošinātu ūdens recirkulāciju,

kad visi noslēgvārsti ir aizvērti. Lai garantētu uzticamu darbību, nodrošiniet minimālo ūdens plūsmu, kā aprakstīts 26. lappusē

"6.4 Ūdens cauruļu sagatavošana" tabulā "Ūdens tilpuma un

plūsmas ātruma pārbaude".

▪ Lietotāja saskarne, kas ir pieslēgta pie iekštelpu iekārtas, nosaka

telpas darbības režīmu. Ņemiet vērā, ka darbības režīms katrā telpas termostatā ir jāiestata tā, lai tas atbilstu iekštelpu iekārtai.

▪ Telpas termostati ir pievienoti pie noslēgšanas vārstiem, taču tie

NAV pievienoti pie iekštelpu iekārtas. Iekštelpu iekārta visu laiku nodrošinās izplūdes ūdens padevi ar iespēju programmēt izplūdes ūdens grafiku.

Konfigurācija

Iestatījums Vērtība

Iekārtas temperatūras kontrole: ▪ #: [2.9] ▪ Kods: [C-07]

Ūdens temperatūras zonu skaits: ▪ #: [4.4] ▪ Kods: [7-02]

Ieguvumi

Apvienots ar zemgrīdas apsildi vai radiatoriem vienai telpai: ▪ Komforts. Varat iestatīt vēlamo telpas temperatūru, tostarp

grafikus katrai telpai ar telpas termostatiem.

0 (Izplūstošais ūdens): lēmums par iekārtas darbību tiek pieņemts, ņemot vērā izplūdes ūdens temperatūru.

0 (Viena zona): galvenā

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

Uzstādītāja rokasgrāmata

5 Norādes par lietošanu

a a

B C

Siltumsūkņakonvektori – vairākām telpām

Iestatīšana

A Galvenā izplūdes ūdens temperatūras vērtības zona B 1.telpa C 2.telpa

a Siltumsūkņa konvektoru tālvadības pults

▪ Vēlamā telpas temperatūra tiek iestatīta, izmantojot siltumsūkņa

konvektoru tālvadības pulti.

▪ Lietotāja saskarne, kas ir pieslēgta pie iekštelpu iekārtas, nosaka

telpas darbības režīmu.

▪ Katra siltumsūkņa konvektora apsildes pieprasījuma signāli

paralēli ir pieslēgti pie iekštelpu iekārtas digitālās ievades (X2M/1 un X2M/4). Iekštelpu iekārta nodrošinās izplūdes ūdens temperatūru tikai tad, kad ir faktisks pieprasījums.

INFORMĀCIJA

Lai palielinātu komfortu un veiktspēju, Daikin iesaka katram siltumsūkņa konvektoram uzstādīt vārsta komplektu EKVKHPC.

b Siltumsūkņa konvektoru tālvadības pults

▪ Katrai telpai ar siltumsūkņa konvektoriem: siltumsūkņakonvektori

ir tieši pievienoti pie iekštelpu iekārtas.

▪ Zemgrīdas apsilde katrai telpai: noslēgšanas vārsts (iegādājams

atsevišķi) ir uzstādīts pirms zemgrīdas apsildes. Tas novērš karstā ūdens padevi, kad telpai nav apsildes pieprasījuma

▪ Siltumsūkņa konvektori katrai telpai: vēlamā telpas temperatūra

tiek iestatīta, izmantojot siltumsūkņa konvektoru tālvadības pulti.

▪ Zemgrīdas apsilde katrai telpai: vēlamā telpas temperatūra tiek

iestatīta, izmantojot ārējo telpas termostatu (vadu vai bezvadu).

▪ Lietotāja saskarne, kas ir pieslēgta pie iekštelpu iekārtas, nosaka

telpas darbības režīmu. Ņemiet vērā, ka darbības režīms katrā ārējā telpas termostatā un siltumsūkņakonvektoru tālvadības pultī ir jāiestata tā, lai tas atbilstu iekštelpu iekārtai.

INFORMĀCIJA

Lai palielinātu komfortu un veiktspēju, Daikin iesaka katram siltumsūkņa konvektoram uzstādīt vārsta komplektu EKVKHPC.

Konfigurācija

Iestatījums Vērtība

Iekārtas temperatūras kontrole: ▪ #: [2.9] ▪ Kods: [C-07]

Ūdens temperatūras zonu skaits: ▪ #: [4.4] ▪ Kods: [7-02]

0 (Izplūstošais ūdens): lēmums par iekārtas darbību tiek pieņemts, ņemot vērā izplūdes ūdens temperatūru.

0 (Viena zona): galvenā

Konfigurācija

Iestatījums Vērtība

Iekārtas temperatūras kontrole: ▪ #: [2.9] ▪ Kods: [C-07]

Ūdens temperatūras zonu skaits: ▪ #: [4.4] ▪ Kods: [7-02]

Ieguvumi

Apvienots ar siltumsūkņa konvektoriem vienai telpai: ▪ Komforts. Ar siltumsūkņu konvektoru tālvadības pulti varat iestatīt

vēlamo telpas temperatūru, tostarp grafikus katrai telpai.

1 (Ārējais telpas termostats): lēmumu par iekārtas darbību pieņem ārējais termostats.

0 (Viena zona): galvenā

Kombinācija: zemgrīdasapsilde un siltumsūkņakonvektori – vairākām telpām

Iestatīšana

5.2.3 Vairākas telpas— divas LWTzonas

Ja katrai telpai atlasītais siltuma izstarotājs ir paredzēts dažādām izplūdes ūdens temperatūras vērtībām, varat lietot dažādas izplūdes ūdens temperatūras zonas (maksimāli 2).

Šajā dokumentā: ▪ Galvenā zona = zona ar zemāko paredzēto temperatūru ▪ Papildu zona = zona ar augstāko paredzēto temperatūru

UZMANĪBU!

Ja ir vairāk nekā viena izplūdes ūdens zona, galvenajā zonā VIENMĒR nepieciešams uzstādīt jaucējvārsta staciju, lai samazinātu (apsildei) izplūdes ūdens temperatūru, kad papildu zonā ir pieprasījums.

Ierasts piemērs:

Telpa (zona) Siltuma izstarotāji: paredzētā

temperatūra

Dzīvojamā telpa (galvenā zona) Zemgrīdas apsilde: 35°C Guļamistabas (papildu zona) Siltumsūkņa konvektori: 45°C

A Galvenā izplūdes ūdens temperatūras vērtības zona B 1.telpa C 2.telpa

a Ārējais telpas termostats

Uzstādītāja rokasgrāmata

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

5 Norādes par lietošanu

a a

Iestatīšana

A Papildu izplūdes ūdens temperatūras zona B 1.telpa C 2.telpa D Galvenā izplūdes ūdens temperatūras vērtības zona E 3.telpa

a Siltumsūkņa konvektoru tālvadības pults

b Lietotāja interfeiss, kas tiek lietots kā telpas termostats

c Jaukšanas vārsti

d Spiediena regulēšanas vārsts

INFORMĀCIJA

Spiediena regulēšanas vārstu nepieciešams uzstādīt pirms jaukšanas vārstiem. Tas ir nepieciešams, lai garantētu pareizu ūdens plūsma balansu starp galveno izplūdes ūdens temperatūras zonu un papildu izplūdes ūdens temperatūras zonu atbilstoši nepieciešamajai abu ūdens temperatūras zonu kapacitātei.

▪ Galvenajai zonai:

▪ Jaukšanas vārsti ir uzstādīti pirms zemgrīdas apsildes. ▪ Jaucējvārsta stacijas sūkni kontrolē iekštelpu iekārtas

IESLĒGŠANAS/IZSLĒGŠANAS signāls (X2M/29 un X2M/21; parasti aizvērta noslēgšanas vārsta izvade).

▪ Telpas temperatūru kontrolē lietotāja saskarne, kas tiek

izmantota kā telpas termostats (papildaprīkojums EKRUDAS).

▪ Papildu zonai:

▪ Siltumsūkņakonvektori ir tieši pievienoti pie iekštelpu iekārtas. ▪ Vēlamā telpas temperatūra tiek iestatīta, izmantojot katras

telpas siltumsūkņa konvektoru tālvadības pulti.

▪ Katra siltumsūkņa konvektora apsildes pieprasījuma signāli

paralēli ir pieslēgti pie iekštelpu iekārtas digitālās ievades (X2M/35 un X2M/30). Iekštelpu iekārta nodrošinās vēlamo papildu izplūdes ūdens temperatūru tikai tad, kad ir faktisks pieprasījums.

▪ Lietotāja saskarne, kas ir pieslēgta pie iekštelpu iekārtas, nosaka

telpas darbības režīmu. Ņemiet vērā, ka darbības režīms katrā siltumsūkņa konvektoru tālvadības pultī ir jāiestata tā, lai tas atbilstu iekštelpu iekārtai.

Konfigurācija

Iestatījums Vērtība

Iekārtas temperatūras kontrole: ▪ #: [2.9] ▪ Kods: [C-07]

Ūdens temperatūras zonu skaits: ▪ #: [4.4] ▪ Kods: [7-02]

Siltumsūkņa konvektoru lietošanas gadījumā:

Ārējais telpas termostats papildu zonai:

▪ #: [3.A] ▪ Kods: [C-06]

Noslēgšanas vārsta izvade Iestatiet, lai sekotu sildīšanas

Jaukšanas vārstu stacija Iestatiet vēlamo galvenā izplūdes

Ieguvumi

▪ Komforts.

▪ Viedā telpas termostata funkcionalitāte, balstoties uz faktisko

telpas temperatūru (modulāciju), var samazināt vai paaugstināt nepieciešamo izplūdes ūdens temperatūru.

▪ Divu siltuma izstarotāju sistēmu kombinācija nodrošina lielisku

zemgrīdas apsildes uzsildīšanas komfortu un ātru gaisa uzsildīšanu siltumsūkņa konvektoros (piemēram, dzīvojamā istaba=zemgrīdas apsilde un guļamistaba=konvektors (nav nepārtrauktas sildīšanas)).

▪ Efektivitāte.

▪ Atkarībā no pieprasījuma iekštelpu iekārta nodrošina dažādas

izplūdes ūdens temperatūras, kas atbilst dažādu siltuma izstarotāju paredzētajām temperatūras vērtībām.

▪ Zemgrīdas apsildei labākā veiktspēja ir ar Altherma LT.

2 (Telpas termostats): lēmums par iekārtas darbību tiek pieņemts, ņemot vērā lietotāja interfeisa apkārtējo temperatūru.

Piezīme:

▪ Galvenā telpa = lietotāja

interfeiss tiek izmantots kā telpas termostats.

▪ Citas telpas = ārējā telpas

termostata funkcionalitāte

1 (Dubultā zona): galvenā un papildu

1 (1 kontakts): ja izmantotais ārējais telpas termostats vai siltumsūkņakonvektors var nosūtīt tikai sildīšanas IESLĒGŠANAS/IZSLĒGŠANAS stāvokli.

pieprasījumam galvenā zonā.

ūdens temperatūru

5.3 Telpu apsildes papildu apsildes avota iestatīšana

▪ Telpu apsildes iespējamie varianti:

▪ Iekštelpu iekārta ▪ Sistēmai pievienots papildu apkures katls (iegādājams

atsevišķi)

▪ Kad telpas termostats pieprasa apkuri, iekštelpu iekārta vai

papildu apkures katls uzsāk darbību atkarībā no āra temperatūras (pārslēgšanās uz papildu siltuma avota statuss). Kad papildu apkures katlam ir dota atļauja, iekštelpu iekārtas telpu apsilde ir IZSLĒGTA.

▪ Divu vērtību darbība ir iespējama tikai telpu apsildei, NAV

iespējama karstā ūdens ražošanai. Karstais ūdens vienmēr tiek ražots iekštelpu iekārtai pievienotāDHWtvertnē.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

Uzstādītāja rokasgrāmata

5 Norādes par lietošanu

a b c e f

g h j

FHL1

FHL2

FHL3

Com

K2AK1A

X2M

K2AK1A

Indoor/Auto/Boiler

3530 X Y

Indoor

INFORMĀCIJA

▪ Siltumsūkņa apsildes darbības laikā siltumsūknis

▪ Papildu apkures katla apsildes darbības laikā papildu

Iestatīšana

▪ Iebūvējiet papildu apkures katlu tālāk norādītajā veidā:

FHL1...3 Zemgrīdas apsilde

PAZIŅOJUMS

▪ Pārliecinieties, vai papildu apkures katls un tā

▪ Daikin NEUZŅEMAS atbildību par papildu apkures

▪ Pārliecinieties, vai ieplūdes un izplūdes ūdens siltumsūknī

NEPĀRSNIEDZ 55°C. Lai to paveiktu, rīkojieties, kā aprakstīts tālāk:

▪ Izmantojot papildu apkures katla kontrolieri, vēlamo ūdens

temperatūru iestatiet līdz maksimāli 55°C.

▪ Siltumsūkņa ieplūdes un izplūdes ūdens plūsmai uzstādiet

termostata vārstu.

▪ Iestatiet termostata vārstu tā, lai tas aizvērtos, kad temperatūra

ir virs 55°C, un atvērtos, kad tā ir zem 55°C.

▪ Uzstādiet pretvārstus.

Uzstādītāja rokasgrāmata

darbojas, lai nodrošinātu lietotāja interfeisā iestatīto vēlamo temperatūru. Kad no laika apstākļiem atkarīga darbība ir aktīva, ūdens temperatūra tiek noteikta automātiski atbilstošai āra temperatūrai.

apkures katls darbojas, lai nodrošinātu papildu apkures katla kontrolierī iestatīto vēlamo ūdens temperatūru.

a Āra iekārta b Iekštelpu iekārta c Siltummainis d Legionellas likvidēšanas sildītājs e Sūknis

f Noslēgvārsts g Motorizēts trīsvirzienu vārsts h Pretvārsts (ārējais piederums)

i Noslēgšanas vārsts (ārējais piederums) j Uztvērējs (iegādājams atsevišķi)

k Papildu apkures katls (iegādājams atsevišķi)

l Termostata vārsts (iegādājams atsevišķi)

m Karstā ūdenstvertne

n Siltummaiņa spirāle

iebūvēšana sistēmā atbilst spēkā esošajiem tiesību aktiem.

katla nepareizu vai nedrošu situāciju.

▪ Pārliecinieties, vai ūdens kontūrai ir pievienots tikai viens

izplešanās trauks. Izplešanās trauks jau ir iepriekš uzstādīts

iekštelpu iekārtā. ▪ Uzstādiet digitālo I/O PCB (papildaprīkojums EKRP1HB). ▪ Digitālajā I/O PCB pievienojiet X1 un X2 (pārslēgšanās uz ārējo

siltuma avotu) pie papildu apkures katla termostata. ▪ Lai iestatītu siltuma izstarotājus, skatiet sadaļu 11. lappusē

"5.2Telpu apsildes sistēmas iestatīšana".

Konfigurācija

Ar lietotāja interfeisu (ātrais vednis): ▪ Kā papildu siltuma avotu iestatiet divu vērtību sistēmas lietošanu. ▪ Iestatiet divu vērtību temperatūru un histerēzi.

PAZIŅOJUMS

▪ Pārliecinieties, vai divvērtīgai histerēzei ir pietiekama

atšķirība, lai novērstu biežus iekštelpu iekārtas un papildu apkures katla pārslēgšanās gadījumus.

▪ Tā kā āra temperatūru mēra āra iekārtas gaisa

termistors, āra iekārtu uzstādiet tā, lai to NEIETEKMĒTU tieši saules stari un to ietekmē tā netiktu IESLĒGTA/IZSLĒGTA.

▪ Bieža pārslēgšanās var radīt papildu apkures katla

koroziju. Lai iegūtu papildinformāciju, sazinieties ar papildu apkures katla ražotāju.

Pārslēgšanos uz ārējo siltuma avotu izraisa papildu kontakts

▪ Iespējams tikai viens ārējais telpas termostats UN viena izplūdes

ūdens temperatūras zona (skatiet šeit: 11. lappusē "5.2 Telpu

apsildes sistēmas iestatīšana").

▪ Papildu kontakts var būt tāds, kā norādīts tālāk:

▪ Āra temperatūras termostats

▪ Elektrības tarifa kontakts

▪ Manuāli darbināts kontakts

▪ … ▪ Iestatīšana: Pievienojiet tālāk norādīto āra elektroinstalāciju:

BTIApkures katla termostata ievade

A Papildu kontakts (parasti aizvērts) H Apsildes pieprasījuma telpas termostats (papildaprīkojums)

K1A Iekštelpu iekārtas aktivizēšanas papildu relejs (iegādājams

atsevišķi)

K2A Apkures krāsns aktivizēšanas papildu relejs (iegādājams

atsevišķi)

Indoor Iekštelpu iekārta

Auto Automātika

Boiler Apkures katls

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

5 Norādes par lietošanu

FHL1

FHL2

FHL3

a b c hh if

5.4 Karstā ūdens tvertnes iestatīšana

DHW tvertne ir iebūvēta iekštelpu iekārtā, un tai ir 2,4kW legionellas likvidēšanas sildītājs. Legionellas likvidēšanas sildītājam ir 2 drošības ierīces: termālais slēdzis un termālais drošinātājs. Ja tiek pārsniegta noteiktā temperatūra, drošības ierīces deaktivizē legionellas likvidēšanas sildītāju.

5.4.1 Sistēmas izkārtojums— iebūvēta

5.4.2 DHWtvertnes tilpuma un vēlamās

Cilvēki izjūt ūdeni kā karstu, kad tā temperatūra ir 40°C. Tādēļ karstā ūdens patēriņš vienmēr tiek norādīts kā ekvivalents karstā ūdens daudzums pie 40°C. Tomēr DHW tvertnei varat iestatīt karstāku temperatūru (piemēram: 53°C), kas pēc tam tiek sajaukta ar auksto ūdeni (piemēram: 15°C).

DHWtvertnes vēlamās temperatūras atlasīšana sastāv no: 1 Jānosaka karstā ūdens patēriņš (ekvivalents karstā ūdens

daudzums 40°C temperatūrā).

2 DHWtvertnes vēlamās temperatūras noteikšana.

Karstā ūdens patēriņa noteikšana

Atbildiet uz tālāk norādītajiem jautājumiem un aprēķiniet karstā ūdens patēriņu (ekvivalents karstā ūdens daudzums 40°C temperatūrā), izmantojot parastu ūdens tilpumu:

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

PAZIŅOJUMS

▪ Pārliecinieties, ka papildu kontaktam ir pietiekama

atšķirība vai laika noildze, lai novērstu biežus iekštelpu iekārtas un papildu apkures katla pārslēgšanās gadījumus.

▪ Ja papildu kontaktam ir āra temperatūras termostats,

uzstādiet termostatu ēnā, lai to NEIETEKMĒTU tieši saules stari un to ietekmē tas netiktu IESLĒGTS/ IZSLĒGTS.

▪ Bieža pārslēgšanās var radīt papildu apkures katla

koroziju. Lai iegūtu papildinformāciju, sazinieties ar papildu apkures katla ražotāju.

DHWtvertne

a Āra iekārta

b Iekštelpu iekārta

c Siltummainis

d Legionellas likvidēšanas sildītājs

e Sūknis

f Motorizēts trīsvirzienu vārsts g Karstā ūdenstvertne h Noslēgvārsts

i Uztvērējs (iegādājams atsevišķi)

FHL1...3 Zemgrīdas apsilde

UI Lietotāja interfeiss

temperatūras atlase

Jautājums Ierasts ūdens tilpums

Cik mazgāšanās reižu dušā nepieciešams dienas laikā?

Cik mazgāšanās reižu vannā

1mazgāšanās reize= 10min×10l/min= 100l

1vanna= 150l

nepieciešams dienas laikā? Cik daudz ūdens ir nepieciešams

1izlietne= 2min×5l/min= 10l

virtuves izlietnē dienas laikā? Vai ir nepieciešams vēl karstais

—

ūdens?

Piemērs: Ja karstā ūdens patēriņš vienai ģimenei (4cilvēki) dienā ir tāds, kā norādīts tālāk:

▪ 3mazgāšanās reizes dušā ▪ 1mazgāšanās reize vannā ▪ 3izlietņu apjomi Karstā ūdens patēriņš ir (3×100l)+(1×150l)+(3×10l)= 480l

DHWtvertnes tilpuma un vēlamās temperatūras noteikšana

Formula Piemērs

V1=V2+V2 × (T2−40)/(40−T1) Ja:

▪ V2=180l ▪ T2=54°C ▪ T1=15°C Tad V1=280l

V2=V1×(40−T1)/(T2−T1) Ja:

▪ V1=480l ▪ T2=54°C ▪ T1=15°C Tad V2=307l

V1Karstā ūdens patēriņš (ekvivalents karstā ūdens daudzums

40°C temperatūrā) V2Nepieciešamais karstā ūdens tvertnes tilpums T2DHWtvertnes temperatūra T1Aukstā ūdens temperatūra

Iespējamie DHWtvertnes tilpumi

Tips Iespējamie tilpumi

Iebūvēta DHWtvertne ▪ 230l

Padomi par enerģijas taupīšanu

▪ Ja karstā ūdens patēriņš ikdienā atšķiras, varat ieprogrammēt

nedēļas grafiku ar katrai dienai atšķirīgu vēlamo DHW tvertnes temperatūru.

▪ Jo zemāka ir vēlamā DHWtvertnes temperatūra, jo ekonomiskāka

tā ir. Atlasot lielāku DHW tvertni, varat pazemināt vēlamo DHWtvertnes temperatūru.

▪ Siltumsūknis pats var saražot maksimāli 55°C karstu ūdeni (50°C,

ja ir zema āra temperatūra). DHW tvertnē integrētā elektriskā pretestība (legionellas likvidēšanas sildītājs) var palielināt šo temperatūru. Tomēr tādējādi tiek patērēts vairāk enerģijas. Daikin iesaka vēlamo DHW tvertnes temperatūru iestatīt zemāk par 55°C, lai izvairītos no elektriskās pretestības izmantošanas. Legionellas likvidēšanas sildītājs:

▪ Tiek izmantots kā ārkārtas sildītājs. ▪ Tiek izmantots, kad ir aktivizēta dezinfekcijas funkcija DHW

tvertnei.

▪ Var palīdzēt āra iekārtas atkausēšanas darbības laikā.

Uzstādītāja rokasgrāmata

5 Norādes par lietošanu

c f

d f

e g

▪ Jo augstāka ir āra temperatūra, jo labāka siltumsūkņa veiktspēja.

▪ Ja elektroenerģijas cena dienā un naktī ir vienāda, Daikin

iesaka DHWtvertni uzkarsēt dienā.

▪ Ja elektroenerģijas cena naktī ir zemāka, Daikin iesaka

DHWtvertni uzkarsēt naktī.

▪ Kad siltumsūknis saražo karsto ūdeni, to nevar lietot telpas

apsildīšanai. Ja nepieciešams vienlaicīgi sildīt karsto ūdeni un telpas, Daikin iesaka karsto ūdeni ražot naktī un laikā, kad nepieciešams mazāk apsildīt telpas.

5.4.3 Iestatīšana un konfigurēšana— DHWtvertne

▪ Ja ir liels karstā ūdens patēriņš, DHW tvertni varat uzsildīt

vairākas reizes dienā.

▪ Lai DHW tvertni uzsildītu līdz vēlamajai temperatūrai, varat lietot

tālāk norādītos enerģijas avotus: ▪ Siltumsūkņa termodinamiskais cikls ▪ Legionellas likvidēšanas sildītājs

▪ Lai uzzinātu papildinformāciju par karstā ūdens ražošanai

izmantotā enerģijas patēriņa optimizēšanu, skatiet: 48. lappusē

"8Konfigurācija".

5.4.4 Tūlītēja karstā ūdens DHWsūknis

Iestatīšana

i Recirkulācijas savienojums j Legionellas likvidēšanas sildītājs

▪ DHW sūknis ir āra piederums, un par tā uzstādīšanu atbildīgs ir

uzstādītājs.

▪ DHWtvertnes temperatūru maksimāli var iestatīt līdz 70°C. Ja pēc

spēkā esošajiem noteikumiem dezinfekcijas nolūkos ir nepieciešams iestatīt augstāku temperatūru, karstā ūdens sūkni un sildītāja elementu var pievienot, kā aprakstīts tālāk.

▪ Ja pēc spēkā esošajiem noteikumiem ir nepieciešama ūdens

cauruļu dezinfekcija līdz krānam, DHWsūkni un sildītāja elementu (ja nepieciešams) varat pievienot, kā norādīts iepriekš.

Konfigurācija

Ar iekštelpu iekārtu var kontrolēt DHW sūkņa darbību. Papildinformāciju skatiet šeit: 48. lappusē "8Konfigurācija".

5.5 Enerģijas mērīšanas iestatīšana

▪ Izmantojot lietotāja interfeisu, varat nolasīt tālāk minētos enerģijas

datus: ▪ Saražotais siltums ▪ Patērētā enerģija

▪ Varat nolasīt enerģijas datus:

▪ Telpu apsildei ▪ Karstā ūdens ražošana

▪ Varat nolasīt enerģijas datus:

▪ Mēnesim ▪ Gadam

a Iekštelpu iekārta b Karstā ūdenstvertne c Karstā ūdens sūknis (iegādājams atsevišķi)

f Mazgātājs (iegādājams atsevišķi) g Aukstais ūdens h Karstā ūdens IZVADE

i Recirkulācijas savienojums j Legionellas likvidēšanas sildītājs

▪ Pievienojot DHWsūkni, krānā tūlītēji ir pieejams karstais ūdens. ▪ DHW sūknis un uzstādīšanas piederumi ir iegādājami atsevišķi,

un uzstādītājs ir atbildīgs par to.

▪ Lai uzzinātu papildinformāciju par recirkulācijas savienojuma

pieslēgšanu: skatiet 30. lappusē "7Uzstādīšana".

Konfigurācija

▪ Papildinformāciju skatiet šeit: 48. lappusē "8Konfigurācija". ▪ Varat ieprogrammēt grafiku, lai ar lietotāja interfeisu kontrolētu

DHW sūkni. Papildinformāciju skatiet lietotāja atsauces rokasgrāmatā.

5.4.5 Dezinfekcijas DHWsūknis

Iestatīšana

a Iekštelpu iekārta b Karstā ūdenstvertne c Karstā ūdens sūknis (iegādājams atsevišķi) d Sildelements (iegādājams atsevišķi) e Pretvārsts (iegādājams atsevišķi)

f Mazgātājs (iegādājams atsevišķi) g Aukstais ūdens h Karstā ūdens IZVADE

Uzstādītāja rokasgrāmata

INFORMĀCIJA

Aprēķinātais saražotais siltums un patērētā enerģija ir novērtējums, kura precizitāte netiek garantēta.

5.5.1 Saražotais siltums

INFORMĀCIJA

Saražotā siltuma aprēķināšanai izmantotie sensori ir kalibrēti automātiski.

▪ Pieejams visiem modeļiem. ▪ Saražotais siltums tiek aprēķināts iekšēji, balstoties uz tālāk

norādīto: ▪ Izplūdes un ieplūdes ūdens temperatūra ▪ Plūsmas ātrums ▪ Karstā ūdens tvertnes legionellas likvidēšanas sildītāja

enerģijas patēriņš

▪ Iestatīšana un konfigurēšana:

▪ Nav nepieciešams papildaprīkojums. ▪ Izmēriet legionellas likvidēšanas sildītāja (pretestības mērījums)

kapacitāti un iestatiet kapacitāti, izmantojot lietotāja saskarni. Piemērs: Ja legionellas likvidēšanas sildītāja izmērītā pretestība ir 24Ω, sildītāja kapacitāte pie 230V ir 2200W.

5.5.2 Patērētā enerģija

Lai noteiktu patērēto enerģiju, varat izmantot tālāk norādītās metodes:

▪ Aprēķināšana ▪ Mērīšana

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

5 Norādes par lietošanu

c c

c c d



INFORMĀCIJA

Nevarat apvienot patērētās enerģijas aprēķinu (piemēram,

legionellas likvidēšanas sildītāja) un patērētās enerģijas

mērījumus (piemēram, āra iekārtas). Ja tā rīkojaties,

enerģijas dati nav derīgi.

Patērētās enerģijas aprēķināšana

▪ Patērētā enerģija tiek aprēķināta iekšēji, balstoties uz tālāk

norādīto: ▪ Āra iekārtas faktiskā jaudas ievade ▪ Rezerves sildītāja (ja pieejams) un legionellas likvidēšanas

sildītāja iestatītā kapacitāte

▪ Spriegums

▪ Iestatīšana un konfigurēšana. Lai iegūtu precīzus enerģijas datus,

izmēriet kapacitāti (pretestības mērījums) un, izmantojot lietotāja interfeisu, iestatiet tālāk norādīto iekārtu kapacitāti:

▪ Rezerves sildītājs (1.darbība un 2.darbība) (ja pieejams) ▪ Legionellas likvidēšanas sildītājs

Patērētās enerģijas mērīšana

▪ Pieejams visiem modeļiem. ▪ Ieteicamā metode augstākas precizitātes dēļ. ▪ Nepieciešams uzstādīt ārējos jaudas mērītājus. ▪ Iestatīšana un konfigurēšana: kad lietojat elektriskos jaudas

mērītājus, lietotāja saskarnē iestatiet katra jaudas mērītāja impulsu/kWh skaitu.

INFORMĀCIJA

Kad mērāt elektrības jaudas patēriņu, pārliecinieties, vai

VISĀM sistēmas jaudas ievades vietām ir pievienoti

elektriskās jaudas mērītāji.

Piemērs

Vienas fāzes jaudas mērītājs Trīsfāzu jaudas mērītājs

A Āra iekārta B Iekštelpu iekārta CDWHtvertne A Elektroskapis (L1/N) b Jaudas mērītājs (L1/N) c Drošinātājs (L1/N) d Āra iekārta (L1/N) e Iekštelpu iekārta (L1/N) f Rezerves sildītājs (L1/N)

(papildaprīkojums) g Legionellas likvidēšanas

sildītājs (L1/N)

A Āra iekārta B Iekštelpu iekārta CDWHtvertne a Elektroskapis (L1/L2/L3/N) b Jaudas mērītājs (L1/L2/L3/N) c Drošinātājs (L1/L2/L3/N) d Drošinātājs (L1/N) e Āra iekārta (L1/L2/L3/N) f Iekštelpu iekārta (L1/L2/L3/N) g Rezerves sildītājs (L1/L2/L3/N)

(papildaprīkojums) h Legionellas likvidēšanas

sildītājs (L1/N)

5.5.3 Normāla strāvas padeves kWh norma

Galvenais nosacījums

Pietiek ar vienu jaudas mērītāju, kas pārklāj visu sistēmu.

Iestatīšana

Pievienojiet jaudas mērītāju pie X5M/5 un X5M/6.

Jaudas mērītāja veids

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

Ja ir šāda situācija... Lietojiet...jaudas mērītāju

▪ Vienas fāzes āra iekārta

Vienas fāzes

▪ Nav rezerves sildītāja vai

papildaprīkojuma rezerves sildītāja, kam strāvas padeve nāk no vienas fāzes pieslēguma

Citos gadījumos (t.i., trīs fāžu āra

Trīsfāzu iekārta un/vai papildaprīkojuma rezerves sildītājs pieslēgts pie trīs fāžu pieslēguma)

Izņēmumi

▪ Tālāk norādītajos gadījumos varat lietot otru jaudas mērītāju:

▪ Nepietiek ar viena mērītāja jaudas diapazonu. ▪ Elektrības skaitītāju nevar viegli uzstādīt elektroskapī. ▪ Tiek apvienoti 230 V un 400 V trīsfāzu pieslēgumi (ļoti reti), jo

pastāv jaudas mērītāju tehniskie ierobežojumi.

▪ Savienojumi un iestatīšana:

▪ Pievienojiet otro jaudas mērītāju pie X5M/3 un X5M/4. ▪ Programmatūrā tiek pievienoti abu mērītāju jaudas patēriņa

dati, tādēļ NAV nepieciešams iestatīt, kādu jaudas patēriņu ietver katrs mērītājs. Nepieciešams iestatīt tikai katra jaudas mērītāja impulsu skaitu.

▪ Piemērus ar diviem barošanas blokiem skatiet šeit: 19. lappusē

"5.5.4Vēlamā kWh nomināla barošanas bloks"

5.5.4 Vēlamā kWh nomināla barošanas bloks

Galvenais nosacījums

▪ 1.jaudas mērītājs: mēra āra iekārtu. ▪ 2. jaudas mērītājs: mēra pārējo (t.i., iekštelpu iekārtu,

papildaprīkojuma rezerves sildītāju un legionellas likvidēšanas sildītāju).

Iestatīšana

▪ Pievienojiet 1.jaudas mērītāju pie X5M/5 un X5M/6. ▪ Pievienojiet 2. jaudas mērītāju pie X5M/3 un X5M/4.

Jaudas mērītāju veidi

▪ 1. jaudas mērītājs: vienas fāzes vai trīs fāžu jaudas mērītājs

atbilstoši āra iekārtas strāvas padevei.

Uzstādītāja rokasgrāmata

5 Norādes par lietošanu

e efe



0 1

A8P

DI4

DI3

DI1

▪ 2.jaudas mērītājs:

▪ Ja nav rezerves sildītāja vai papildaprīkojuma rezerves sildītāja

vienas fāzes konfigurācijas, lietojiet vienas fāzes jaudas mērītāju.

▪ Citos gadījumos lietojiet trīsfāzu jaudas mērītāju.

Piemērs

Vienas fāzes āra iekārta ar papildaprīkojuma trīs fāžu rezerves sildītāju:

A Āra iekārta B Iekštelpu iekārta C Karstā ūdenstvertne

a Elektroskapis (L1/N): vēlamā kWh nomināla barošanas

bloks

b Elektroskapis (L1/L2/L3/N): normālā kWh nomināla

barošanas bloks

c Jaudas mērītājs (L1/N) d Jaudas mērītājs (L1/L2/L3/N) e Drošinātājs (L1/N)

f Drošinātājs (L1/L2/L3/N) g Āra iekārta (L1/N) h Iekštelpu iekārta (L1/N)

i Rezerves sildītājs (L1/L2/L3/N) (papildaprīkojums) j Legionellas likvidēšanas sildītājs (L1/N)

5.6 Jaudas patēriņa kontroles iestatīšana

▪ Jaudas patēriņa kontrole:

▪ Nodrošina iespēju ierobežot jaudas patēriņu visai sistēmai (āra

iekārtas, iekštelpu iekārtas, legionellas likvidēšanas sildītāja un papildaprīkojuma rezerves sildītāja apvienojumam).

▪ Konfigurēšana. Iestatiet jaudas ierobežojuma līmeni un to, kā

tas tiek iegūts lietotāja interfeisā.

▪ Jaudas ierobežošanas līmeni var norādīt tālāk aprakstītajos

veidos: ▪ Maksimālā strāvas plūsma (A) ▪ Maksimālā jaudas ievade (kW)

▪ Jaudas ierobežošanas līmeni var aktivizēt tālāk norādītajos

veidos: ▪ Pastāvīgi ▪ Ar digitālo ievadi

PiJaudas ievade

t Laiks

DI Digitālā ievade (jaudas ierobežošanas līmenis)

a Jaudas ierobežošana ir aktīva b Faktiskā jaudas ievade

Iestatīšana un konfigurēšana

▪ Nav nepieciešams papildaprīkojums. ▪ Izmantojot lietotāja interfeisu, [9.9] iestatiet enerģijas patēriņa

kontroles iestatījumus (visu iestatījumu aprakstu skatiet šeit: 48.

lappusē "8Konfigurācija"):

▪ Atlasiet nepārtrauktās ierobežošanas režīmu ▪ Atlasiet ierobežošanas veidu (jauda— kW vai strāva— A). ▪ Iestatiet vēlamo jaudas ierobežošanas līmeni.

5.6.2 Jaudas ierobežošanu aktivizē digitālā ievade

Jaudas ierobežošana ir arī svarīga apvienojumā ar enerģijas pārvaldības sistēmu.

Visas Daikin sistēmas jaudu vai strāvu dinamiski ierobežo digitālā ievade (maksimāli četras darbības). Katru jaudas ierobežošanas līmeni iestata lietotāja interfeisā, ierobežojot vienu no tālāk norādītajām vērtībām:

▪ Strāva (A) ▪ Jaudas ievade (kW) Jaudas pārvaldības sistēma (iegādājama atsevišķi) izraisa noteikta

jaudas ierobežošanas līmeņa aktivizēšanu. Piemērs: Lai ierobežotu visas mājas maksimālo jaudu (apgaismojums, mājsaimniecības ierīces, telpas apsilde...).

A Āra iekārta B Iekštelpu iekārta C Karstā ūdenstvertne D Jaudas pārvaldības sistēma

a Jaudas ierobežošanas aktivizēšana (4digitālās ievades) b Legionellas likvidēšanas sildītājs

5.6.1 Pastāvīga jaudas ierobežošana

Pastāvīga jaudas ierobežošana ir svarīga, lai nodrošinātu maksimālu jaudas vai strāvas ievadi sistēmā. Dažās valstīs pēc likuma ir noteikts maksimālais telpu apsildes un karstā ūdens ražošanas jaudas patēriņš.

Uzstādītāja rokasgrāmata

PiJaudas ievade

t Laiks

DI Digitālās ievades (jaudas ierobežošanas līmeņi)

a Jaudas ierobežošana ir aktīva b Faktiskā jaudas ievade

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

Iestatīšana

A B C

▪ Ir nepieciešams pieprasījuma PCB (papildaprīkojums

EKRP1AHTA).

▪ Lai aktivizētu atbilstošo jaudas ierobežošanu, maksimāli tiek

lietotas četras digitālās ievades: ▪ DI1= vājākais uzstādīšanas veids (augstākais strāvas patēriņš) ▪ DI4 = spēcīgākais uzstādīšanas veids (mazākais strāvas

patēriņš)

▪ Lai iegūtu informāciju par digitālās ievades specifikācijām un to,

kā to pievienot, skatiet elektroinstalācijas shēmu.

Konfigurācija

▪ Izmantojot lietotāja interfeisu, [9.9] iestatiet enerģijas patēriņa

kontroles iestatījumus (visu iestatījumu aprakstu skatiet šeit: 48.

lappusē "8Konfigurācija"):

▪ Atlasiet ierobežošanu, izmantojot digitālo ievadi. ▪ Atlasiet ierobežošanas veidu (jauda— kW vai strāva— A). ▪ Iestatiet vēlamo jaudas ierobežošanas līmeni, kas atbilst katrai

digitālajai ievadei.

INFORMĀCIJA

Ja tiek aizvērta vairāk nekā 1 digitālā ievade (vienlaicīgi), tiek fiksēta digitālās ievades prioritāte: DI4 prioritāte>… >DI1.

5.6.3 Jaudas ierobežošana process

Āra ierīcei ir labāka efektivitāte nekā elektriskajiem sildītājiem. Tādēļ elektriskie sildītāji ir ierobežoti un IZSLĒGTI vispirms. Sistēma ierobežo jaudas patēriņu tālāk norādītajā secībā:

1 Ierobežo noteiktus elektriskos sildītājus.

Ja ... ir prioritāte Pēc tam lietotāja saskarnē

sildītāja prioritāti iestatiet

uz…

karstā ūdens ražošana Palīgsildītājs (Legionellas

likvidēšanas sildītājs). Rezultāts: Vispirms tiek

IZSLĒGTS rezerves sildītājs (ja pieejams).

Telpu sildīšana Rezerves sildītājs (ja

pieejams). Rezultāts: Vispirms tiek

IZSLĒGTS legionellas likvidēšanas sildītājs.

2 IZSLĒDZ visus elektriskos sildītājus. 3 Ierobežo āra iekārtu. 4 IZSLĒDZ āra iekārtu.

Piemērs

Ja konfigurācija ir šāda: ▪ Jaudas ierobežošanas līmenis NEĻAUJ darboties legionellas

likvidēšanas sildītājam un rezerves sildītājam (1. darbība un

2.darbība) (ja pieejams). ▪ Prioritārais sildītājs = legionellas likvidēšanas sildītājs. Jaudas patēriņš tiek ierobežots, kā norādīts tālāk:

5 Norādes par lietošanu

PhSaražotais siltums CePatērētā enerģija

A Āra iekārta B Legionellas likvidēšanas sildītājs C Rezerves sildītājs (papildaprīkojums)

a Ierobežota āra iekārtas darbība b Pilnīga āra iekārtas darbība c Legionellas likvidēšanas sildītājs IESLĒGTS d Rezerves sildītāja 1.darbība IESLĒGTA (ja pieejama) e Rezerves sildītāja 2.darbība IESLĒGTA (ja pieejama)

5.7 Āra temperatūras sensora iestatīšana

Varat pievienot vienu ārējo temperatūras sensoru. Var mērīt iekštelpu vai āra apkārtējās vides temperatūru. Daikin iesaka ārējo temperatūras sensoru lietot tālāk norādītajos gadījumos:

Iekštelpu apkārtējās vides temperatūra

▪ Telpas termostata vadībā lietotāja saskarne, kas tiek izmantota kā

telpas termostats (EKRUDAS), mēra iekštelpu apkārtējās vides temperatūru. Tādēļ lietotāja saskarne, kas tiek izmantota kā telpas termostats, ir jāuzstāda tālāk norādītajā vietā:

▪ Vietā, kur var noteikt vidējo telpas temperatūru ▪ Vietā, kura NETIEK pakļauta tiešiem saules stariem ▪ Vietā, kas NAV karstuma avotu tuvumā ▪ Vietā, kuru NEIETEKMĒ āra gaiss vai gaisa plūsma, piemēram,

durvju atvēršana/aizvēršana

▪ Ja tas NAV iespējams, Daikin iesaka pievienot attālo telpu

sensoru (papildaprīkojumsKRCS01-1).

▪ Iestatīšana: uzstādīšanas norādījumus skatiet tālvadības iekštelpu

sensora uzstādīšanas rokasgrāmatā.

▪ Konfigurācija: atlasiet telpu sensoru [9.B].

Āra apkārtējās vides temperatūra

▪ Āra iekārtā tiek mērīta āra apkārtējās vides temperatūra. Tādēļ

āra iekārta ir jāuzstāda tālāk norādītajās vietās: ▪ Mājas ziemeļu pusē vai mājas pusē, kur atrodas vairāk siltuma

izstarotāju

▪ Vietā, kura NETIEK pakļauta tiešiem saules stariem

▪ Ja tas NAV iespējams, Daikin iesaka pievienot attālo āra sensoru

(papildaprīkojums EKRSCA1).

▪ Iestatīšana: uzstādīšanas norādījumus skatiet tālvadības āra

sensora uzstādīšanas rokasgrāmatā. ▪ Konfigurācija: atlasiet āra sensoru [9.B]. ▪ Ja ir iespējota āra iekārtas enerģijas taupīšanas funkcija (skatīt

48. lappusē "8 Konfigurācija"), āra iekārta tiek izslēgta, lai

samazinātu enerģijas zudumus gaidstāves laikā. Rezultātā āra

apkārtējās vides temperatūra NETIEK nolasīta. ▪ Ja vēlamā izplūdes ūdens temperatūra ir atkarīga no

laikapstākļiem, svarīga nepārtraukta āra temperatūras mērīšana.

Šis ir cits iemesls, lai uzstādītu papildu āra apkārtējās vides

temperatūras sensoru.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

Uzstādītāja rokasgrāmata

6 Sagatavošanās

≤1200

>250

>350

(mm)(mm)

>100

>350

(mm)

>100

INFORMĀCIJA

Ārējā āra apkārtējās vides sensora dati (vidējie vai tūlītējie) tiek izmantoti no laikapstākļiem atkarīgās vadības līknēs. Lai aizsargātu āra iekārtu, vienmēr tiek lietots āra iekārtas iekšējais sensors.

6 Sagatavošanās

6.1 Pārskats: sagatavošana

Šajā nodaļā aprakstīts, kas jums jādara un jāzina par uzstādīšanas vietu.

Te ir informācija par tālāk uzskaitīto: ▪ Uzstādīšanas vietas sagatavošana ▪ Dzesētāja cauruļu sagatavošana ▪ Ūdens cauruļu sagatavošana ▪ Elektroinstalācijas sagatavošana

6.2 Uzstādīšanas vietas sagatavošana

NEUZSTĀDIET ierīci vietās, kas bieži tiek izmantota kā darba vieta. Būvdarbu (piemēram, slīpēšanas darbu) gadījumā, kad tiek rādīts liels daudzums putekļu, ierīce ir JĀAPSEDZ.

Izvēlieties tādu uzstādīšanas vietu, kurā var ienest un iznest ierīci.

BRĪDINĀJUMS

Ierīce ir jāglabā telpā, kurā nav pastāvīgi strādājošu aizdegšanās avotu (piemēram: atklāta liesma, strādājoša gāzes ierīce vai strādājošs elektriskais sildītājs).

BRĪDINĀJUMS

NELIETOJIET atkārtoti tādas dzesētāja caurules, kas tikušas izmantotas ar citu dzesētāju. Nomainiet dzesētāja caurules vai rūpīgi iztīriet.

INFORMĀCIJA

Skaņas jutīgās vietās (piemēram, guļamistabas tuvumā) varat uzstādīt skaņu slāpējošo pārsegu (EKLN08A1), lai samazinātu āra iekārtas darbības troksni. Ja to uzstādīsit, ņemiet vērā tālāk norādītos norādījumus par attālumiem:

a Skaņu slāpējošs pārsegs

PAZIŅOJUMS

▪ NEKRAUJIET ierīces vienu uz otras. ▪ NEKARINIET ierīci pie griestiem.

Spēcīgs vējš (≥18km/h), kas pūš pret āra iekārtas gaisa izplūdes vietu, rada īssavienojumu (izplūdes gaisa iesūkšana). Iespējamās problēmas:

▪ darba kapacitātes pasliktināšanās; ▪ bieža aizsalšana sildīšanas laikā; ▪ darbības traucējumi spiediena samazināšanās vai palielināšanās

dēļ;

▪ salūzis ventilators (ja spēcīgs vējš nepārtraukti pūš pret

ventilatoru; tas var sākt griezties ļoti ātri, līdz salūzt).

Ja gaisa ieplūdes vieta tiek pakļauta vēja iedarbībai, ieteicams uzstādīt deflektora plāksni.

Ieteicams uzstādīt āra iekārtu ar gaisa ieplūdes vietu pret sienu, NEVIS tieši pret vēja plūsmu.

6.2.1 Āra iekārtas uzstādīšanas vietas prasības

INFORMĀCIJA

Izlasiet arī šos nosacījumus:

▪ Vispārīgie nosacījumi uzstādīšanas vietai. Skatiet

nodaļu “Vispārīgi piesardzības pasākumi”.

▪ Prasības dzesētāja caurulēm (garums, augstuma

atšķirība). Skatiet nodaļā “Sagatavošanas pasākumi”.

Ievērojiet tālāk norādītās atstarpju vadlīnijas.

a Gaisa izvade b Gaisa ieplūdes atvere

Uzstādītāja rokasgrāmata

a Deflektora plāksne b Valdošais vēju virziens c Gaisa izplūde

NEUZSTĀDIET iekārtu tālāk minētajās vietās. ▪ Skaņas jutīgās vietā (piemēram, guļamistabu tuvumā), lai

darbības troksnis neradītu apgrūtinājumu. Piezīme. Ja skaņa tiek mērīta faktiskajos uzstādīšanas apstākļos, mērīta vērtība var būt augstāka par skaņas spiediena līmeni, kas norādīts datu reģistra skaņas spektrā apkārtējas vides trokšņu un skaņas atbalss dēļ.

▪ Vietās, kura atmosfērā ir minerāleļļas migliņa, izsmidzinājums vai

tvaiki. Plastmasas detaļas nolietojas un nokrīt vai rada ūdens noplūdi.

NAV ieteicams uzstādīt ierīci šādās vietās, jo tas var saīsināt iekārtas kalpošanas laiku:

▪ vietās, kur ir ievērojamas sprieguma svārstības, ▪ transportlīdzekļos un kuģos,

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

▪ vietās, kur ir skābju vai sārmu tvaiki.

4×

Uzstādīšana jūrmalā. Pārliecinieties, ka āra iekārta NAV tieši pakļauta jūras vēju iedarbībai. Tādējādi var novērst koroziju, ko rada liels sāls daudzums gaisā, kas var saīsināt iekārtas kalpošanas laiku.

Uzstādiet āra iekārtu vietā, kur uz to tieši neiedarbojas jūras vēji.

Piemērs: Aiz ēkas.

6 Sagatavošanās

Ja āra iekārta ir pakļauta jūras vēju tiešai iedarbībai, uzstādiet vējtveri.

▪ Vējtvera augstums≥1,5×āra iekārtas augstums ▪ Uzstādot vējtveri, ņemiet vērā nepieciešamo apkalpes vietu.

a Jūras vējš

b Ēka

c Āra iekārta

d Vējtveris

Āra iekārta ir paredzēta tikai uzstādīšanai ārā, kur apkārtējā temperatūra ir:

Dzesēšanas režīms 10~43°C Apsildes režīms –25~25°C

6.2.2 Āra iekārtas papildu uzstādīšanas vietas prasības auksta klimata apstākļos

Reģionos ar zemu apkārtējās vides temperatūru un augstu mitruma līmeni vai reģionos, kur novērojams liels sniega apjoms, noņemiet iesūknēšanas restes, lai nodrošinātu pareizu darbību.

Nepilnīgs reģionu saraksts: Austrija, Čehijas Republika, Dānija, Igaunija, Somija, Vācija, Ungārija, Latvija, Lietuva, Norvēģija, Polija, Rumānija, Serbija, Slovākija, Zviedrija, …

1 Izņemiet skrūves, kas tur iesūknēšanas restes. 2 Noņemiet iesūknēšanas restes un atbrīvojieties no tām. 3 Ieskrūvējiet skrūves atpakaļ iekārtā.

a Iesūknēšanas restes

Aizsargājiet āra iekārtu no tiešiem saules stariem un nodrošiniet, ka āra iekārta NEKAD neapsnieg.

a Sniega pārsegs vai šķūnis b Postaments c Dominējošā vēja virziens d Gaisa izvade e EKFT008D papildaprīkojuma komplekts

Jebkurā gadījumā nodrošiniet, ka zem iekārtas ir vismaz 300 mm brīvas vietas. Papildus nodrošiniet, ka iekārta ir novietota vismaz 100mm virs iespējamā sniega līmeņa. Papildinformāciju skatiet šeit:

32. lappusē "7.3Ārpus telpām uzstādāmās iekārtas montāža".

Apgabalos, kur uzsnieg daudz sniega, ir svarīgi izvēlēties tādu uzstādīšanas vietu, kur sniegs NEIETEKMĒ iekārtas darbību. Ja iespējama sānu snigšana, nodrošiniet, lai sniegs NEIETEKMĒTU siltummaiņa spirāli. Ja nepieciešams, uzstādiet sniega pārsegu vai šķūni un postamentu.

Skatiet arī

2 7.3 Ārpus telpām uzstādāmās iekārtas montāža [}32]

6.2.3 Iekštelpās ievietojamās iekārtas uzstādīšanas vietas prasības

INFORMĀCIJA

Izlasiet arī piesardzības pasākumus un prasības nodaļā “Vispārīgi piesardzības pasākumi”.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

▪ Iekštelpu iekārta ir paredzēta tikai uzstādīšanai telpās, kur

apkārtējā temperatūra ir: ▪ Telpu apsildes darbība: 5~30°C ▪ Karstā ūdens ražošana: 5~35°C

▪ Ievērojiet tālāk norādītās mērījumu vadlīnijas:

Uzstādītāja rokasgrāmata

6 Sagatavošanās

≥300

≥600

≥

500

(mm)

Maksimālais dzesētāja cauruļu garums no iekštelpu

30m

iekārtas līdz āra iekārtai Minimālais dzesētāja cauruļu garums no iekštelpu

3m

iekārtas līdz āra iekārtai Maksimālā augstuma atšķirība starp āra un

20m

iekštelpu iekārtu

▪ Ievērojiet tālāk norādītās uzstādīšanas atstarpju vadlīnijas.

INFORMĀCIJA

Ja uzstādīšanas vieta ir ierobežota, veiciet tālāk norādīto pirms iekārtas uzstādīšanas galīgajā pozīcijā: 36. lappusē

"7.4.4 Lai pieslēgtu drenāžas cauruli pie drenāžas sistēmas". Ir nepieciešams noņemt vienu vai abus sānu

paneļus.

▪ Pamatnei jābūt pietiekami stingrai, lai izturētu iekārtas svaru.

ņemiet vērā iekārtas un pilnas karstā ūdens tvertnes svaru. Pārliecinieties, ka ūdens noplūdes gadījumā ūdens neradītu

uzstādīšanas vietas un apkārtnes bojājumus. NEUZSTĀDIET iekārtu šādās vietās: ▪ Vietās, kura atmosfērā ir minerāleļļas migliņa, izsmidzinājums vai

tvaiki. Plastmasas detaļas nolietojas un nokrīt vai rada ūdens

noplūdi. ▪ Skaņas jutīgās vietā (piemēram, guļamistabu tuvumā), lai

darbības troksnis neradītu apgrūtinājumu. ▪ Vietās ar augstu mitruma līmeni (maks. relatīvais mitrums ir 85%),

piemēram, vannasistabās. ▪ Vietās, kur iespējams sals. Iekštelpās uzstādāmās iekārtas

apkārtējai temperatūrai jābūt >5°C.

Īpašas prasības attiecībā uz R32

BRĪDINĀJUMS

▪ Nedurt un nededzināt. ▪ Atkausēšanas procesa paātrināšanai neizmantojiet

nekādus citus līdzekļus, izņemot ražotāja ieteiktos.

▪ Ņemiet vērā, ka aukstumaģentsR32 ir BEZ smaržas.

BRĪDINĀJUMS

Pārliecinieties, ka uzstādīšana, apkope un remonts atbilst Daikin instrukcijām un attiecīgiem tiesību aktiem (piemēram, valsts noteikumiem par gāzes izmantošanu) un ka šos darbus veic tikai pilnvarots personāls.

PAZIŅOJUMS

▪ Caurulēm jābūt aizsargātām pret mehāniskiem

bojājumiem.

▪ Jāuzstāda pēc iespējas īsāki cauruļvadi.

BRĪDINĀJUMS

No mehāniskiem bojājumiem pasargātu iekārtu uzglabā labi vēdināmā telpā, kur nav aizdegšanās avotu (piemēram, atklātas liesmas, gāzes iekārtas vai elektriskā sildītāja, kas pastāvīgi darbojas); telpas izmēriem jābūt atbilstošiem tālāk minētajiem.

PAZIŅOJUMS

▪ NEDRĪKST otrreiz izmantot iepriekš lietotus

savienojumus.

▪ Dzesēšanas sistēmas uzstādīšanas laikā izveidotajiem

savienojumiem ir jābūt pieejamiem apkopei.

Uzstādītāja rokasgrāmata

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

6 Sagatavošanās

Uzstādītāja ievade: ▪ Uzpildītā dzesētāja kopējais apjoms (m

) (kg)

▪ Telpas A platība (A

telpa A

) (m2)

Sākt

Izmantojiet 1. tabulu nodaļā "Tehniskie dati", lai aprēķinātu uzpildītā dzesētāja maksimālo apjomu (m

maks.

) (kg), kas ir pieļaujams telpai A.

Sazinieties ar savu izplatītāju.

Izmantojiet 3. tabulu nodaļā "Tehniskie dati" un dm, lai aprēķinātu minimālo atveres platību dabiskai ventilācijai starp telpu A un telpu B (VA

min

) (cm2).

Iekārtu var uzstādīt telpā A, ja: ▪ Tiek nodrošinātas 2 ventilācijas atveres (visu laiku atvērtas) starp telpu A un B, 1 atvere augšdaļā, 1 apakšdaļā. ▪ Apakšējā atvere: apakšējai atverei ir jāatbilst prasībām par minimālo platību (VA

min

). Tai ir jāatrodas pēc iespējas tuvāk grīdai. Ja ventilācijas atvere sākas no grīdas, augstumam ir jābūt ≥20 mm. Atveres apakšdaļai jāatrodas ≤100 mm no grīdas. Vismaz 50% no nepieciešamās atveres platības jāatrodas <200 mm no grīdas. Visai atveres platībai jāatrodas <300 mm no grīdas.

▪ Augšējā atvere: augšējās atveres platībai jābūt vienādai vai lielākai par apakšējo atveri. Augšējās atveres apakšdaļai jāatrodas vismaz 1,5 m virs

apakšējās atveres augšdaļas.

▪ Ventilācijas atveres, kas vērstas uz āru, NETIEK uzskatītas par piemērotām ventilācijas atverēm (lietotājs var tās aizvērt aukstā laikā).

Iekārtu var uzstādīt telpā A bez turpmākām prasībām attiecībā uz telpas izmēru vai ventilāciju.

Nosakiet dzesētāja apjomu, kas pārsniedz m

maks.

(dm) (kg). (dm=mc–m

maks.

)

maks.≥mc

Nav

Izmantojiet 2. tabulu nodaļā "Tehniskie dati", lai aprēķinātu kopējo minimālo grīdas platību (A

min. kop.

) (m2), kas ir nepieciešama uzpildītā

dzesētāja kopējam apjomam (m

min kopējā≤Atelpa A+Atelpa B

Uzstādītāja ievade: ▪ Blakus esošās telpas B platība (A

telpa B

) (m2)

a Iekštelpu iekārta A Telpa, kurā ir uzstādītā iekštelpu iekārta.

B Telpa, kas atrodas blakus telpai A.

≥1,5 m

Ja sistēmā uzpildītā dzesētāja kopējais apjoms ir ≥1,84kg (t.i., ja cauruļu garums ir ≥27m), jums ir jāievēro prasības par minimālo grīdas platību, kas ir aprakstītas tālāk norādītajā plūsmas diagrammā. Plūsmas diagrammā ir izmantotas šādas tabulas: 97. lappusē "14.51.tabula –

Telpā pieļaujamais dzesētāja maksimālais apjoms: iekštelpu iekārta", 97. lappusē "14.62.tabula – Minimālā grīdas platība: iekštelpu iekārta"

un 97. lappusē "14.73.tabula – Minimālā ventilācijas atveres platība dabiskai ventilācijai: iekštelpu iekārta".

INFORMĀCIJA

Uz sistēmām, kurās uzpildītā dzesētāja kopējais apjoms (mc) <1,84kg (t.i., cauruļu garums ir <27m), NEATTIECAS nekādas prasības par uzstādīšanas telpu.

INFORMĀCIJA Vairākas iekštelpu iekārtas. Ja telpā ir uzstādītas divas

vai vairākas iekštelpu iekārtas, jums ir jāņem vērā uzpildītā dzesētāja maksimālais apjoms, kas var nokļūt telpā, ka notiek VIENA noplūde. Piemērs: Ja telpā ir uzstādītas divas iekštelpu iekārtas, katra ar savu āra iekārtu, tad jums ir jāņem vērā lielākās iekštelpu - āra iekārtas kombinācijas uzpildītā dzesētāja apjoms.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

Uzstādītāja rokasgrāmata

6 Sagatavošanās

ØiØ

ØpØ

6.3 Dzesētāja cauruļu sagatavošana

6.3.1 Prasības dzesētāja caurulēm

INFORMĀCIJA

Izlasiet arī piesardzības pasākumus un prasības nodaļā “Vispārīgi piesardzības pasākumi”.

▪ Cauruļu materiāls: ar fosforskābi deoksidēts bezšuvju varš. ▪ Cauruļvada diametrs:

Šķidruma caurule Ø6,4mm (1/4") Gāzes caurule Ø15,9mm (5/8")

▪ Cauruļvada atlaidināšanas pakāpe un biezums:

Ārējais diametrs

(Ø)

6,4mm (1/4") Atkvēlināta (O) ≥0,8mm 15,9mm (5/8") Atkvēlināta (O) ≥1,0mm

Cietības pakāpe Biezums (t)

(a) Atkarībā no attiecīgajiem tiesību aktiem un iekārtas

maksimālā darba spiediena (sk. "PS High" uz iekārtas datu plāksnītes) var būt nepieciešams lielāks cauruļvada sieniņu biezums.

(a)

6.3.2 Dzesētāja caurules izolācija

▪ Izolācijai izmantojiet polietilēna putas:

▪ siltumatdeves ātrums no 0,041līdz 0,052 W/mK (no 0,035līdz

0,045kcal/mh°C)

▪ siltuma pretestība vismaz 120°C

▪ Izolācijas biezums

Caurules ārējais

diametrs (Øp)

6,4mm (1/4") 8~10mm 10m 15,9mm (5/8") 16~20mm 13mm

Ja temperatūra ir lielāka par 30°C, bet mitrums ir lielāks par 80% relatīvā mitruma, izolācijas materiālu biezumam ir jābūt vismaz 20mm, lai novērstu kondensātu uz izolācijas virsmas.

Izolācijas iekšējais

diametrs (Øi)

Izolācijas biezums

(t)

6.4 Ūdens cauruļu sagatavošana

▪ Vārsts uz izplešanās trauku. Vārstam uz izplešanās trauku (ja ir)

JĀBŪT atvērtam.

6.4.1 Ūdens kontūra prasības

▪ Cauruļu savienojumi — spēks. Savienojot caurules,

NEIZMANTOJIET pārmērīgu spēku. Cauruļu deformēšanās var izraisīt iekārtas darbības traucējumus.

▪ Cauruļu savienojumi— rīki. Lietojiet tikai atbilstošus misiņa, kas

ir mīksts materiāls, apstrādes rīkus. Ja rīkosieties PRETĒJI, caurules tiks sabojātas.

▪ Cauruļu savienojumi — gaiss, mitrums, putekļi. Ja kontūrā

iekļūst gaiss, mitrums un putekļi, var rasties problēmas. Lai to novērstu, rīkojieties, kā aprakstīts tālāk:

▪ Lietojiet tikai tīras caurules ▪ Kad noņemat atskarpes, caurules galu turiet, vērstu uz leju. ▪ Aizsedziet cauruļu galus, kad ievietojat tās sienā, lai novērstu

putekļu un/vai daļiņu iekļūšanu tajās.

▪ Lai noblīvētu savienojumus, lietojiet atbilstošu vītnes blīvējumu.

▪ Slēgts kontūrs. Iekštelpu iekārtu lietojiet TIKAI ar slēgtu ūdens

sistēmu. Izmantojot sistēmu ar atvērtu ūdens sistēmu, var rasties pārlieku liela korozija.

▪ Glikols. Lai ievērotu drošību, ūdens kontūram NEDRĪKST

pievienot nekāda veida glikolu.

▪ Caurules garums. Ieteicams izvairīties no garām caurulēm no

karstā ūdens tvertnes līdz karstā ūdens gala punktam (duša, vanna...) un izvairīties no strupceļa.

▪ Cauruļu diametrs. Ūdens cauruļu diametru izvēlieties atkarībā no

nepieciešamās ūdens plūsmas un sūkņa pieejamā ārējā statiskā spiediena. Iekštelpu iekārtas ārējā statiskā spiediena līknes skatiet šeit: 91. lappusē "14Tehniskie dati".

▪ Ūdens plūsma. Iekštelpu iekārtas darbībai nepieciešamā

minimālā ūdens plūsma ir norādīta nākamajā tabulā. Konkrētā plūsma jānodrošina pastāvīgi. Ja plūsma ir mazāka, iekštelpu iekārta pārstāj darboties un tiek rādīta kļūda 7H.

Minimālais nepieciešamais plūsmas ātrums

12l/min

▪ Ārējie komponenti – ūdens. Vienmēr izmantojiet tikai tos

materiālus, kas ir saderīgi ar sistēmā izmantoto ūdeni un iekštelpu iekārtā izmantotajiem materiāliem.

▪ Atsevišķi iegādājami komponenti — ūdens spiediens un

temperatūra. Pārbaudiet, vai cauruļu komponenti var izturēt ūdens spiedienu un ūdens temperatūru.

▪ Ūdens spiediens. Maksimālais ūdens spiediens ir 4 bāri.

Nodrošiniet adekvātus ūdens kontūra aizsargpasākumus, lai garantētu, ka NETIEK pārsniegts maksimālais spiediens.

▪ Ūdens temperatūra. Visām uzstādītajām caurulēm un cauruļu

piederumiem (vārstiem, savienojumiem...) ir JĀBŪT noturīgiem pret tālāk norādītajām temperatūras vērtībām:

INFORMĀCIJA

Šie attēli ir piemēri un var NEATBILST jūsu sistēmai.

INFORMĀCIJA

Izlasiet arī piesardzības pasākumus un prasības nodaļā “Vispārīgi piesardzības pasākumi”.

PAZIŅOJUMS

Ja tiek izmantotas plastmasas caurules, pārliecinieties, ka tās ir pilnībā skābekli necaurlaidīgas (saskaņā ar standartu DIN 4726). Skābekļa difūzijai iekļūstot caurulēs, var rasties pārlieku liela korozija.

▪ Cauruļu savienojumi — spēkā esošie noteikumi. Izveidojiet

visus cauruļu savienojumus atbilstoši spēkā esošajiem noteikumiem un nodaļā “Uzstādīšana” sniegtajiem ūdens ievada un izvada norādījumiem.

Uzstādītāja rokasgrāmata

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

6 Sagatavošanās

FCU1

FCU2

FCU3

FHL1

FHL2

FHL3

e f

g f h

j dk

89°C

75°C

c d

a b

▪ Karstā ūdens tvertne — dīkstāve. Kad ilgāku laika periodu

netiek patērēts karstais ūdens, pirms lietošanas aprīkojumu NEPIECIEŠAMS izskalot ar tīru ūdeni.

▪ Karstā ūdens tvertne — dezinfekcija. Lai veiktu karstā ūdens

tvertnes dezinfekciju, skatiet šeit: 62. lappusē "8.4.6Tvertne".

▪ Termostatiskie jaukšanas vārsti. Atbilstoši spēkā esošajiem

noteikumiem var būt nepieciešams uzstādīt termostatiskos jaukšanas vārstus.

▪ Higiēnas pasākumi. Uzstādīšanai jāatbilst visiem spēkā

esošajiem noteikumiem, un var būt nepieciešams veikt papildu higiēnas pasākumus.

▪ Recirkulācijas sūknis. Atbilstoši spēkā esošajiem noteikumiem

starp karstā ūdens izvades galu un karstā ūdens tvertnes recirkulācijas savienojumu var būt nepieciešams uzstādīt recirkulācijas sūkni.

a Recirkulācijas savienojums b Karstā ūdens savienojums c Duša

a Āra iekārta

b Iekštelpu iekārta

c Siltummainis

d Legionellas likvidēšanas sildītājs

e Sūknis

f Sprostvārsts g Motorizēts 3ceļu vārsts h Motorizēts 2virzienu vārsts (iegādājams atsevišķi)

i Uztvērējs

j Karstā ūdens tvertne

k Siltummaiņa spirāle

FCU1...3 Ventilatora spirāle (papildaprīkojums) (iegādājams

atsevišķi)

FHL1...3 Zemgrīdas apsildes cilpa (iegādājama atsevišķi)

▪ Drenāža— zemākās vietas. Visos sistēmas zemākajos punktos

▪ Vārsts uz izplešanās trauku. Vārstam uz izplešanās trauku (ja ir)

JĀBŪT atvērtam.

6.4.2 Izplešanās trauka sākotnējā spiediena

Izplešanās trauka sākotnējais spiediens (Pg) ir atkarīgs no uzstādītās sistēmas augstuma atšķirības (H):

Pg=0,3+(H/10) (bāri)

6.4.3 Ūdens tilpuma un plūsmas ātruma

uzstādiet krānus, lai nodrošinātu pilnīgu ūdens kontūra drenāžu.

▪ Drenāža— spiedvārsts. Pareizi pieslēdziet drenāžas cauruli pie

drenāžas sistēmas, lai novērstu ūdens pilēšanu ārpus iekārtas. Skatiet šeit: 36. lappusē "7.4.4Lai pieslēgtu drenāžas cauruli pie

drenāžas sistēmas".

▪ Gaisa ventiļi. Visos sistēmas augstākajos punktos uzstādiet

gaisa ventiļus, kuriem jābūt viegli pieejamiem, lai veiktu apkopi. Iekštelpu iekārtā ir nodrošināti divas automātiskie atgaisošanas vārsti. Pārbaudiet, vai atgaisošanas vārsti NAV pārāk cieši pievilkti, lai būtu iespējama automātiska gaisa izlaišana no ūdens kontūra.

▪ Cinkotās detaļas. Nekādā gadījumā ūdens kontūrā neizmantojiet

daļas ar cinka pārklājumu. Tā kā iekārtas iekšējā ūdens kontūrā tiek izmantotas vara caurules, var rasties pārlieku liela korozija.

Iekštelpu iekārtai ir 10 litru izplešanās trauks ar rūpnīcā iestatītu 1bāra lielu sākotnējo spiedienu.

Lai nodrošinātu, ka iekārta darbojas pareizi, rīkojieties, kā aprakstīts tālāk:

▪ Pārbaudiet minimālo un maksimālo ūdens tilpumu. ▪ Pielāgojiet izplešanās trauka sākotnējo spiedienu.

Minimālais ūdens tilpums

Pārbaudiet, vai kopējais ūdens apjoms sistēmā ir vismaz 20litri bez rezerves sildītāja un vismaz 10 litri ar papildaprīkojuma rezerves sildītāju, NESKAITOT iekštelpu iekārtas iekšējo ūdens apjomu.

▪ Melnā metāla caurules. Kad lietojat melnā metāla caurules,

pareizi izolējiet krāsaino un melno metālu, lai tie viens ar otru NESASKARTOS. Tādējādi tiks novērsta kontaktkorozija.

▪ Vārsts — pārslēgšanas laiks. Kad ūdens kontūram lietojat

divvirzienu vārstu un trīsvirzienu vārstu, maksimālajam vārsta pārslēgšanas laikam ir jābūt 60sekundes.

▪ Karstā ūdens tvertne — kapacitāte. Lai izvairītos no ūdens,

svarīgi, ka karstā ūdens tvertnes kapacitāte atbilst ikdienas karstā ūdens patēriņam.

▪ Karstā ūdens tvertne — pēc uzstādīšanas. Nekavējoties pēc

uzstādīšanas karstā ūdens tvertne ir jāizskalo ar tīru ūdeni. Šo procedūru ir jāatkārto vismaz reizi dienā turpmākās 5dienas pēc uzstādīšanas.

d Recirkulācijas sūknis

aprēķināšanas formula

pārbaude

INFORMĀCIJA

Kritiskiem procesiem un telpām ar lielu karstuma slodzi, iespējams, būs nepieciešams vairāk ūdens.

PAZIŅOJUMS

Ja cirkulāciju katrā telpas apsildes/dzesēšanas ciklā kontrolē attālās vadības vārsti, ir svarīgi, lai tiktu garantēts minimālais ūdens tilpums pat tad, ja visi vārsti ir aizvērti.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

Uzstādītāja rokasgrāmata

6 Sagatavošanās

FHL1

FHL2

FHL3

M2T2M3

eea db f gc

0.3

0.5

1.5

2.4

5020 100 150 200 250 290

a Āra iekārta b Iekštelpu iekārta c Siltummainis d Sūknis e Noslēgvārsts

f Uztvērējs (iegādājams atsevišķi)

g Pārspiediena apiešanas vārsts (piegādāts kā piederums)

FHL1...3 Zemgrīdas apsildes cilpa (iegādājama atsevišķi)

T1...3 Atsevišķs telpas termostats (papildaprīkojums)

M1...3 Atsevišķs FHL1...3 kontroles cilpas motorizētais vārsts

(iegādājams atsevišķi)

Maksimālais ūdens tilpums

Lietojiet tālāk redzamo diagrammu, lai noteiktu aprēķinātā sākotnējā spiediena maksimālo ūdens daudzumu.

Uzstādītās

sistēmas

augstuma

atšķirība

(a)

≤200l >200l

>7m Veiciet tālāk aprakstītās

darbības: ▪ Palieliniet sākotnējo

spiedienu atbilstoši nepieciešamajai uzstādīšanas augstuma starpībai.

Ūdens tilpums

Iekštelpu iekārtas izplešanās trauks ir pārāk mazs uzstādītajai sistēmai. Šādā gadījumā ir ieteicams ārpus iekārtas uzstādīt papildu izplešanās trauku.

Sākotnējam spiedienam ir jāpalielinās par 0,1 bāru uz katru metru, kas ir virs 7m.

▪ Pārbaudiet, vai ūdens

tilpums NEPĀRSNIEDZ maksimāli pieļaujamo tilpumu.

(a) Šī ir augstuma atšķirība (m) starp ūdens kontūra augstāko

punktu un iekštelpu iekārtu. Ja iekštelpu iekārta ir uzstādītās sistēmas augstākais punkts, uzstādītās sistēmas augstums ir 0m.

Minimālais plūsmas ātrums

Pārbaudiet, visos apstākļos sistēmā tiek garantēts minimālais plūsmas ātrums. Šis minimālais plūsmas ātrums ir nepieciešams atkausēšanas/rezerves sildītāja darbības laikā (ja pieejams). Šim mērķim izmantojiet pārspiediena apiešanas vārstu, kas tika piegādāts kopā ar iekārtu, un ievērojiet minimālo ūdens tilpumu.

a Sākotnējais spiediens (bāri) b Maksimālais ūdens tilpums (l)

Piemērs. Maksimālais ūdens daudzums un izplešanās trauka sākotnējais spiediens

Uzstādītās

sistēmas augstuma atšķirība

(a)

≤200l >200l

≤7m Nav nepieciešama

sākotnējā spiediena pielāgošana.

Ūdens tilpums

Veiciet tālāk aprakstītās darbības:

▪ Samaziniet sākotnējo

spiedienu atbilstoši nepieciešamajai uzstādīšanas augstuma starpībai. Sākotnējam spiedienam ir jāsamazinās par 0,1 bāru uz katru metru, kas ir zem 7m.

▪ Pārbaudiet, vai ūdens

tilpums

Uzstādītāja rokasgrāmata

NEPĀRSNIEDZ maksimāli pieļaujamo tilpumu.

PAZIŅOJUMS

Ja cirkulāciju katrā vai konkrētā telpas apsildes ciklā kontrolē attālās vadības vārsti, ir svarīgi, lai būtu nodrošināts minimālais plūsmas ātrums pat tad, kad visi vārsti ir aizvērti. Ja nevar sasniegt minimālo plūsmas ātrumu, tiek rādīta kļūda 7H (nenotiek apsilde vai darbība).

Minimālais nepieciešamais plūsmas ātrums

12l/min

Skatiet ieteiktās darbības, kas aprakstītas nodaļā 78. lappusē

"9.4Kontrolsaraksts, nododot ekspluatācijā".

6.4.4 Izplešanās trauka sākotnējā spiediena maiņa

PAZIŅOJUMS

Izplešanās trauka sākotnējo spiedienu drīkst pielāgot tikai pieredzējis uzstādītājs.

Kad nepieciešams mainīt izplešanās trauka noklusējuma sākotnējo spiedienu (1bārs), ņemiet vērā tālāk norādītās vadlīnijas:

▪ Lai iestatītu izplešanās trauka sākotnējo spiedienu, izmantojiet

tikai sauso slāpekli.

▪ Neatbilstoša izplešanās trauka sākotnējā spiediena iestatīšana

izraisīs nepareizu sistēmas darbību.

Izplešanās trauka sākotnējā spiediena maiņa ir jāveic, atbrīvojot vai palielinot slāpekļa spiedienu izplešanās trauka Šredera vārstā.

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

a Šredera vārsts

6.4.5 Ūdens tilpuma pārbaude: piemēri

1.piemērs

Iekštelpu iekārta ir uzstādīta 5 m zem ūdens kontūra augstākā punkta. Kopējais ūdens tilpums ūdens kontūrā ir 100l.

Nav nepieciešamas darbības un pielāgošana.

2.piemērs

Iekštelpu iekārta ir uzstādīta ūdens kontūra augstākajā punktā. Kopējais ūdens tilpums ūdens kontūrā ir 250l.

Darbības: ▪ Tā kā kopējais ūdens tilpums (250l) ir lielāks par noklusējuma

ūdens tilpumu (200 l), nepieciešams samazināt sākotnējo spiedienu.

▪ Nepieciešamais sākotnējais spiediens:

Pg = (0,3+(H/10))bāri = (0,3+(0/10))bāri=0,3bāri.

▪ Atbilstošais maksimālais ūdens tilpums pie 0,3 bāriem ir 290 l.

(Skatiet iepriekšējā nodaļā redzamo diagrammu).

▪ Tā kā 250 l ir mazāk par 290 l, izplešanās trauks ir piemērots

sistēmai.

6.5 Elektroinstalācijas sagatavošana

6 Sagatavošanās

BRĪDINĀJUMS

▪ Ja strāvas padevei nav N fāzes vai tā ir nepareiza,

aprīkojums sabojāsies.

▪ Nodrošiniet pareizu zemējumu. NESAVIENOJIET

iekārtas zemējumu ar komunālajām caurulēm, izlādni vai tālruņa līnijas zemējumu. Nepilnīgs zemējums var izraisīt elektrošoku.

▪ Uzstādiet nepieciešamos drošinātājus vai jaudas

slēdžus.

▪ Elektroinstalāciju nostipriniet ar kabeļu savilcējiem, lai

kabeļi NENONĀKTU saskarē ar asām malām vai caurulēm, it īpaši augstspiediena pusē.

▪ NELIETOJIET izolētus vadus, dzīslotos vadus,

pagarinātājus un savienojumus ar zvaigžņveida sistēmu. Tas var izraisīt pārkaršanu, elektrošoku vai aizdegšanos.

▪ NEUZSTĀDIET fāzu kustības kondensatoru, jo šī

iekārta ir aprīkota ar pārveidotāju. Fāzu kustības kondensators var samazināt veiktspēju un radīt negadījumus.

BRĪDINĀJUMS

▪ Ārējie vadi ir JĀUZSTĀDA pilnvarotam elektriķim, un

tiem ir JĀATBILST spēkā esošajiem tiesību aktiem.

▪ Izveidojiet elektriskos savienojumus ar fiksētajām

elektroinstalācijām.

▪ Visiem uz vietas saliktajiem komponentiem un

elektriskajām konstrukcijām ir JĀATBILST spēkā esošajiem tiesību aktiem.

BRĪDINĀJUMS

Rezerves sildītājam IR JĀBŪT īpaši paredzētam barošanas blokam, un tam IR JĀBŪT aizsargātam ar drošības ierīcēm, kuras tiek pieprasītas saskaņā ar spēkā esošajiem tiesību aktiem.

BRĪDINĀJUMS

Legionellas likvidēšanas sildītājam IR JĀBŪT īpaši paredzētam strāvas padeves avotam, un tam IR JĀBŪT aizsargātam ar drošības ierīcēm, kuras tiek pieprasītas saskaņā ar spēkā esošajiem tiesību aktiem.

6.5.1 Elektroinstalācijas sagatavošana

INFORMĀCIJA

Izlasiet arī piesardzības pasākumus un prasības nodaļā “Vispārīgi piesardzības pasākumi”.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

BRĪDINĀJUMS

Kā strāvas padeves kabeļus VIENMĒR izmantojiet daudzdzīslu kabeļus.

6.5.2 Par vēlamā kWh nomināla barošanas bloku

Elektroenerģijas uzņēmumi visā pasaulē smagi strādā, lai nodrošinātu uzticamus elektriskos pakalpojumus par konkurētspējīgām cenām, un tiem bieži ir atļauts klientiem sniegt atlaides. Piemēram, tarifi par lietošanas laiku, sezonālie tarifi, siltumsūkņu tarifi Vācijā un Austrijā...

Šis aprīkojums nodrošina vēlamā kWh nomināla barošanas bloka padeves sistēmas.

Konsultējieties ar elektroenerģijas uzņēmumu, kas darbojas kā pakalpojumu sniedzējs vietā, kur paredzēts uzstādīt aprīkojumu, lai uzzinātu, kur ir piemēroti pievienot aprīkojumu vienā no pieejamajām vēlamā kWh nomināla barošanas bloka padeves sistēmām, ja pieejama.

Kad aprīkojums ir pievienots šādai vēlamā kWh nomināla strāvas padevei, elektroenerģijas uzņēmums var veikt tālāk norādītās darbības:

▪ Noteiktu laika periodu pārtraukt strāvas padevi aprīkojumam.

Uzstādītāja rokasgrāmata

7 Uzstādīšana

5 3

0 1

▪ Pieprasīt, ka aprīkojums noteiktā laika periodā patērē tikai

ierobežotu elektroenerģijas daudzumu.

Neatkarīgi no tā, vai strāvas padeve tiek/netiek pārtraukta, vadi uz ierīci atšķiras.

6.5.3 Pārskats par elektriskajiem savienojumiem, izņemot ārējos izpildmehānismus

Normāla nomināla

barošanas bloks

a Normāla nomināla barošanas bloks b Vēlamā kWh nomināla barošanas bloks 1 Āra iekārtas strāvas padeve 2 Iekštelpu iekārtas strāvas padeve un starpsavienojuma

3 Legionellas likvidēšanas sildītāja strāvas padeve 4 Vēlamā kWh nomināla barošanas bloks (kontakts bez

5 Normāla kWh nomināla barošanas bloka (lai darbinātu

Vēlamā kWh nomināla barošanas bloks

Barošanas bloka

darbība NETIEK

Barošanas bloka

darbība ir pārtraukta

pārtraukta

Vēlamā kWh Vēlamā kWh nomināla barošanas bloka darbības laikā strāvas padeve NETIEK pārtraukta. Vadības ierīce izslēdz āra iekārtu.

Piezīme: elektroenerģijas uzņēmumam vienmēr jāsniedz atļauja iekštelpas iekārtas

nomināla strāvas

padeves laikā

elektroenerģijas

uzņēmums pārtrauc

strāvas padevi

nekavējoties vai pēc

noteikta laika. Šajā

gadījumā iekštelpas

iekārtas darbināšanai

jāizmanto atsevišķs

normāls strāvas

avots. strāvas patēriņam.

kabelis

sprieguma)

iekštelpu iekārtas PCB vēlamā kWh nomināla barošanas bloka strāvas padeves pārtraukuma gadījumā)

6.5.4 Pārskats par elektriskajiem savienojumiem ārējiem un iekšējiem izpildmehānismiem

Vienums Apraksts Vadi Maksimālā

Āra iekārtas un iekštelpu iekārtas strāvas padeve

1 Āra iekārtas strāvas

2+GND

padeve

2 Iekštelpu iekārtas

3 strāvas padeve un starpsavienojuma kabelis

3 Legionellas

likvidēšanas sildītāja strāvas padeve

2+GND

(a)

(f)

(c)

strāvas plūsma

Vienums Apraksts Vadi Maksimālā

strāvas plūsma

4 Vēlamā kWh nomināla

(d)

barošanas bloks (kontakts bez sprieguma)

5 Normāla strāvas

2 6,3A

padeves kWh norma

Papildu aprīkojums

6 Lietotāja interfeiss, kas

(e)

tiek lietots kā telpas

termostats 7 Telpas termostats 3 vai 4 100mA 8 Ārtelpu apkārtējās

(b)

temperatūras sensors 9 Iekštelpu apkārtējās

(b)

temperatūras sensors 10 Siltumsūkņa konvektors 2 100mA

(b)

Ārējā nodrošinājuma komponenti

11 Noslēgvārsts 2 100mA 12 Elektrības skaitītājs 2 (uz vienu

(b)

metru) 13 Karstā ūdens sūknis 2 14 Signāla izvade 2 15 Pārslēgšanās uz ārējo

(b)

siltuma avota vadību

16 Telpas dzesēšanas/

(b)

apsildes darbības vadība

17 Strāvas patēriņa

digitālā ievade

2 (vienam

ievades

(b)

signālam) 18 Drošības termostats 2

(a) Skatiet ārpus telpām uzstādāmās iekārtas datu plāksnīti. (b) Minimālais kabeļa šķērsgriezums 0,75mm². (c) Kabeļa šķērsgriezums 2,5mm². (d) Kabeļa šķērsgriezums 0,75mm²–1,25mm²; maksimālais

garums: 50m. Kontakts bez sprieguma nodrošina minimālo izmantojamo slodzi 15VDC, 10mA.

(e) Kabeļa šķērsgriezums no 0,75mm² līdz 1,25mm²;

maksimālais garums: 500m.

(f) Kabeļa šķērsgriezums 1,5mm².

(d)

PAZIŅOJUMS

Papildu dažādu savienojumu tehniskā specifikācija ir norādīta iekštelpu iekārtas iekšpusē.

7 Uzstādīšana

7.1 Pārskats. Uzstādīšana

Šajā nodaļā aprakstīts, kas jums jādara un jāzina par uzstādīšanas vietu, lai pareizi uzstādītu sistēmu.

Uzstādītāja rokasgrāmata

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

Parastā darbplūsma

5×

T25

2×

T25

Uzstādīšanai parasti ir šādi posmi: 1 Āra iekārtas montāža. 2 Iekštelpu iekārtas montāža. 3 Dzesētāja cauruļu pievienošana. 4 Dzesētāja cauruļu pārbaude. 5 Jāuzpilda dzesētājs. 6 Ūdens cauruļu pievienošana. 7 Elektroinstalācijas pievienošana. 8 Āra iekārtas uzstādīšanas pabeigšana. 9 Iekštelpu iekārtas uzstādīšanas pabeigšana.

INFORMĀCIJA

Ja uzstādīšanas vieta ir ierobežota, veiciet tālāk norādīto pirms iekārtas uzstādīšanas galīgajā pozīcijā: 36. lappusē

"7.4.4 Lai pieslēgtu drenāžas cauruli pie drenāžas sistēmas". Ir nepieciešams noņemt vienu vai abus sānu

paneļus.

INFORMĀCIJA

Atkarībā no iekārtām un/vai uzstādīšanas apstākļiem iespējams, ka elektroinstalācija jāpievieno pirms dzesētāja uzpildes.

7.2 Iekārtu atvēršana

7 Uzstādīšana

2 Noņemiet lietotāja saskarnes paneli. Atveriet augšā eņģes un

augšējo paneli pabīdiet uz augšu.

PAZIŅOJUMS

Ja noņemsiet lietotāja saskarnes paneli, atvienojiet arī kabeļus paneļa aizmugurē, lai izvairītos no bojājumiem.

7.2.1 Par iekārtu atvēršanu

Dažreiz ir nepieciešams atvērt iekārtu. Piemērs: ▪ Pievienojot dzesētāja caurules ▪ Ja pievieno elektroinstalāciju ▪ Ja veic iekārtas apkalpi vai apkopi

BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS

NEATSTĀJIET iekārtu bez uzraudzības, ja ir noņemts apkopes pārsegs.

7.2.2 Ārpus telpām uzstādāmās iekārtas atvēršana

BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS

BĪSTAMI! APDEGUMU GŪŠANAS RISKS

Skatiet šeit: 38. lappusē "7.5.8 Dzesēšanas šķidruma cauruļu

pievienošana ārpus telpām uzstādāmajai iekārtai" un 44. lappusē "7.9.6Elektrisko vadu pievienošana pie ārējā bloka".

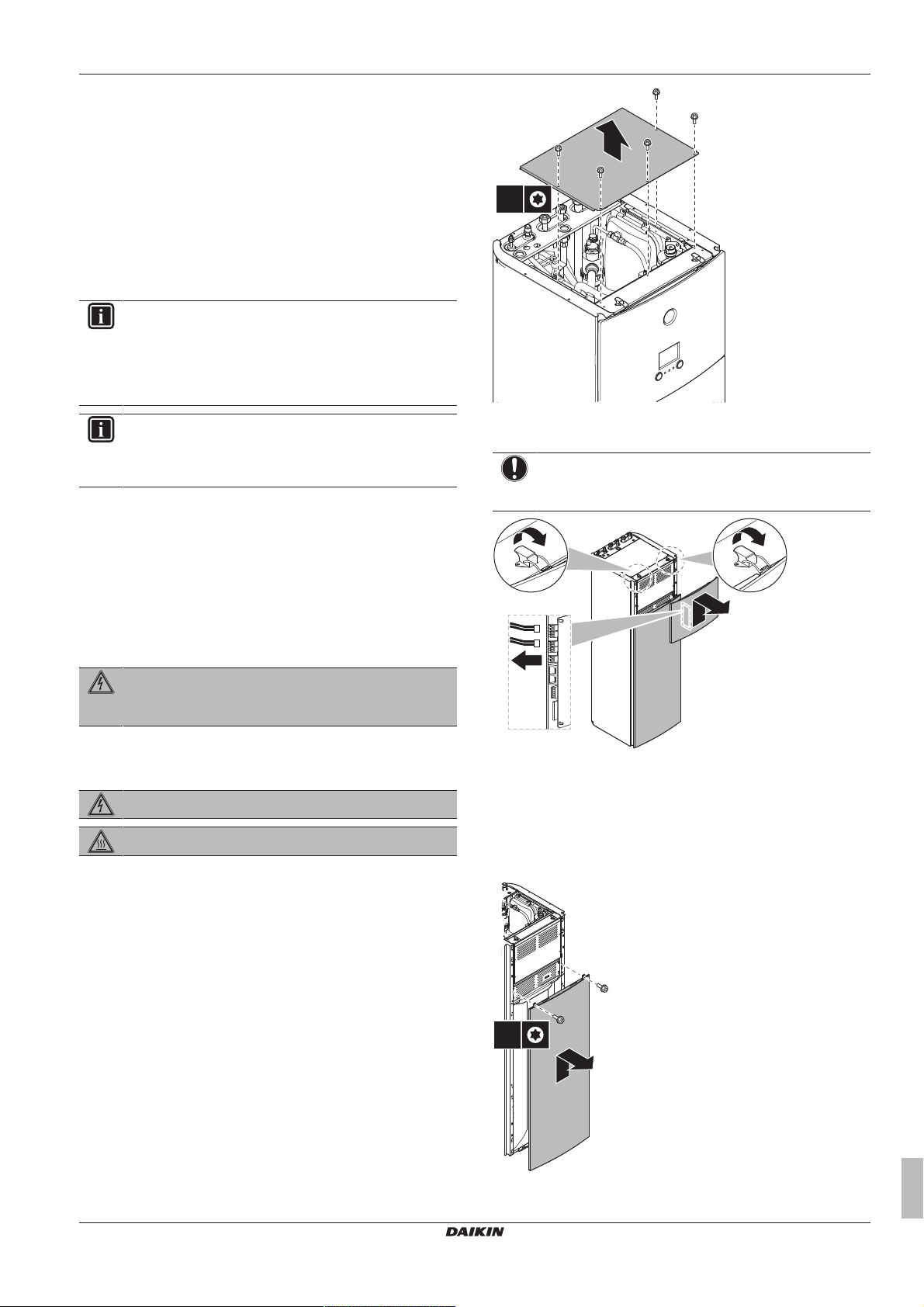

7.2.3 Iekštelpu iekārtas atvēršana

1 Noņemiet augšējo paneli.

3 Ja nepieciešams, noņemiet priekšējo plāksni. Tas ir

nepieciešams, piemēram, tālāk norādītajos gadījumos:

▪ 32. lappusē "7.2.5 Lai nolaistu uz leju iekštelpu iekārtas

slēdžu kārbu"

▪ 36. lappusē "7.4.4 Lai pieslēgtu drenāžas cauruli pie

drenāžas sistēmas"

▪ Kad ir nepieciešams piekļūt augstsprieguma slēdžu kārbai

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

Uzstādītāja rokasgrāmata

7 Uzstādīšana

4×

T25

4×

T25

2×

T25

7.2.4 Iekštelpu iekārtas slēdžu kārbas vāka atvēršana

3 Uzlieciet slēdžu kārbu uz iekārtas. Izmantojiet 2 eņģes, kas

atrodas zemāk uz iekārtas.

7.3 Ārpus telpām uzstādāmās iekārtas montāža

7.3.1 Āra iekārtas montāža

Laika periods

Pirms ūdens un dzesētāja cauruļu pievienošanas ir nepieciešams uzstādīt āra un iekštelpu iekārtu.

Parastā darbplūsma

Ārējā bloka uzstādīšanā parasti ir šādi posmi: 1 Uzstādīšanas pamatnes nodrošināšana. 2 Ārējā bloka uzstādīšana. 3 Drenāžas nodrošināšana. 4 Bloka nodrošināšana pret apgāšanos. 5 Bloka aizsargāšana pret sniegu un vēju; šajā nolūkā uzstāda

sniega jumtiņu un atvairsienas. Sk. "Uzstādīšanas vietas sagatavošana" nodaļā 22. lappusē "6Sagatavošanās".

7.2.5 Lai nolaistu uz leju iekštelpu iekārtas slēdžu kārbu

Uzstādīšanas laikā jums būs nepieciešama piekļuve iekštelpu iekārtas iekšdaļai. Lai atvieglotu piekļuvi no priekšpuses, nolaidiet zemāk iekārtas slēdžu kārbu šādā veidā:

Priekšnoteikums: Ir jānoņem lietotāja saskarnes panelis un priekšējais panelis.

1 Noņemiet augšējo paneli, kas notur vietā slēdžu kārbu iekārtas

augšdaļā.

2 Sagāziet uz priekšu slēdžu kārbu un izceliet to no eņģēm.

7.3.2 Piesardzības pasākumi āra iekārtas montāžas laikā

INFORMĀCIJA

Izlasiet arī piesardzības pasākumus un prasības tālāk norādītajās nodaļās:

▪ Vispārīgas drošības piesardzības pasākumi ▪ Sagatavošanās

7.3.3 Uzstādīšanas konstrukcijas nodrošināšana

Pārbaudiet uzstādīšanas vietas stiprumu un līmeni, lai iekārta neradītu darbības vibrācijas un trokšņus.

Droši nostipriniet iekārtu, atbilstoši pamatu rasējumiem izmantojot pamatu skrūves.

Šajā tēmā tiek parādītas dažādas uzstādīšanas konstrukcijas. Tām visām izmantojiet M8 vai M10 enkurskrūvju, uzgriežņu un paplākšņu 4 komplektus. Jebkurā gadījumā nodrošiniet, ka zem iekārtas ir vismaz 300 mm brīvas vietas. Papildus nodrošiniet, ka iekārta ir novietota vismaz 100mm virs iespējamā sniega līmeņa.

INFORMĀCIJA

Skrūvju augšējā uz āru izvirzītās daļas maksimālais augstums ir 15mm.

Uzstādītāja rokasgrāmata

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

INFORMĀCIJA

(mm)

0 mm

<150

>300

300

600

>100

0 mm

300

600

<150

(mm)

>300

100

0 mm

>250

>300

>250

(mm)

4×

Ja uzstādāt U veida sijas kombinācijā ar skaņu slāpējošo pārsegu (EKLN08A1), tad U veida sijām spēkā ir citi uzstādīšanas norādījumi. Skatiet skaņu slāpējošā pārsega uzstādīšanas rokasgrāmatu.

a Skaņu slāpējošs pārsegs b Skaņu slāpējošā pārsega apakšējās daļas c Uveida sijas

1. opcija: uz montāžas kājiņām "pielāgojamas kājiņas ar atgāzni"

7 Uzstādīšana

a Maksimālais sniega segas augstums b EKFT008D papildaprīkojuma komplekts

4. opcija: uz balsteņiem pie sienas ar EKFT008D papildaprīkojuma komplektu

EKFT008D papildaprīkojuma komplektu ieteicams izmantot vietās, kur uzsnieg daudz sniega.

a Maksimālais sniega segas augstums

2. opcija: uz plastmasas montāžas kājiņām

Šajā gadījumā jūs varat izmantot skrūves, uzgriežņus, paplāksnes un atsperpaplāksnes, kas ir piegādāti kopā ar iekārtu kā piederumi.

3. opcija: uz paaugstinājuma ar EKFT008D papildaprīkojuma komplektu

EKFT008D papildaprīkojuma komplektu ieteicams izmantot vietās, kur uzsnieg daudz sniega.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

a Maksimālais sniega segas augstums b EKFT008D papildaprīkojuma komplekts c Vibrāciju slāpējoša gumija (iegādājama atsevišķi)

Uzstādītāja rokasgrāmata

7 Uzstādīšana

2×

a a

7.3.4 Ārpus telpām uzstādāmās iekārtas uzstādīšana

UZMANĪBU!

NENOŅEMIET kartona aizsargu, pirms iekārta nav pareizi uzstādīta.

1 Paceliet ārpus telpām uzstādāmo iekārtu, kā aprakstīts sadaļā

8. lappusē "3.2.2Rīkošanās ar ārējo bloku".

2 Uzstādiet ārpus telpām uzstādāmo iekārtu tikai šādi:

▪ (1) Uzstādiet iekārtu vajadzīgajā pozīcijā (izmantojot siksnu

no kreisās puses un rokturi no labās puses). ▪ (2) Noņemiet siksnu (izvelkot siksnas 1 galu). ▪ (3) Nostipriniet iekārtu.

a Kartona aizsargs b Norādījumu lapa

7.3.5 Drenāžas nodrošināšana

▪ Pārliecinieties, ka ir nodrošināta pareiza kondensāta aizplūšana. ▪ Uzstādiet bloku uz pamatnes, lai nodrošinātu pareizu drenāžu un

novērstu apledošanu.

▪ Izveidojiet ap pamatni ūdens novadīšanas kanālu, lai no iekārtas

apkārtnes novadītu notekūdeņus.

▪ Nepieļaujiet notekūdeņu nonākšanu uz taciņas, lai tā aukstā laikā

NEAPLEDO un nekļūst slidena.

▪ Ja bloku piestiprināt uz rāmja, tad vispirms uzstādiet ūdensdrošu

plāksni 150 mm no bloka apakšmalas, lai novērstu ūdens iekļūšanu blokā un drenāžas ūdens pilēšanu (sk.nākamo attēlu).

a Gaisa izvade

PAZIŅOJUMS

Pareizi pielāgojiet iekārtu. Pārliecinieties, vai iekārtas aizmugurē NAV pārkares.

3 Noņemiet kartona aizsargu un norādījumu lapu.

PAZIŅOJUMS

Ja ārpus telpām uzstādāmās iekārtas drenāžas atveres ir bloķētas, nodrošiniet zem ārpus telpām uzstādāmās iekārtas vismaz 300mm atstarpi.

▪ Drenāžas panna. Jūs varat izmantot drenāžas pannas

papildaprīkojumu (EKDP008D) drenāžas ūdens savākšanai. Visus uzstādīšanas norādījumus skatiet drenāžas pannas uzstādīšanas rokasgrāmatā. Īsumā, drenāžas panna ir jāuzstāda līdzeni (ar 1° pielaidi visās malās) tā, kā parādīts tālāk:

a Drenāžas panna b Uveida sijas c Drenāžas atveres izolācija

Uzstādītāja rokasgrāmata

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

355 mm

600 mm

▪ Drenāžas pannas sildītājs. Drenāžas pannas sildītāja

d c

≤1°

papildaprīkojums (EKDPH008CA) ir nepieciešams, lai novērstu drenāžas pannas aizsalšanu. Uzstādīšanas norādījumus skatiet drenāžas pannas sildītāja uzstādīšanas rokasgrāmatā.

▪ Neapsildāma drenāžas caurule. Ja izmantojat drenāžas pannas

sildītāju bez drenāžas caurules vai ar neapsildāmu drenāžas cauruli, noņemiet drenāžas atveres izolāciju (attēlā pozīcija c).

INFORMĀCIJA

Ja uzstādāt drenāžas pannas komplektu (ar drenāžas pannas sildītāju vai bez tā) kombinācijā ar skaņu slāpējošo pārsegu (EKLN08A1), tad drenāžas pannas komplektam spēkā ir citi uzstādīšanas norādījumi. Skatiet skaņu slāpējošā pārsega uzstādīšanas rokasgrāmatu.

7 Uzstādīšana

4 Piestipriniet kabeļu galus un nostiepiet kabeļus.

7.4 Iekšējā bloka uzstādīšana

7.4.1 Iekštelpu iekārtas montāža

Laika periods

Pirms ūdens un dzesētāja cauruļu pievienošanas ir nepieciešams uzstādīt āra un iekštelpu iekārtu.

Parastā darbplūsma

Iekštelpu iekārtas montāža parasti sastāv no tālāk norādītajiem posmiem:

1 Iekštelpu iekārtas uzstādīšana.

a Skaņu slāpējošs pārsegs b Skaņu slāpējošā pārsega apakšējās daļas c Drenāžas pannas komplekts d Drenāžas pannas sildītājs

7.3.6 Ārpus telpām uzstādāmās iekārtas apgāšanās novēršana

Ja iekārta ir uzstādīta vietā, kur spēcīgs vējš to var sagāzt, veiciet tālāk norādītās darbības:

1 Sagatavojiet 2 kabeļus, kā norādīts tālāk esošajā ilustrācijā

(ārējie piederumi).

2 Novietojiet 2kabeļus virs ārpus telpām uzstādāmās iekārtas. 3 Ievietojiet gumijas loksni starp kabeļiem un ārpus telpām

uzstādāmo iekārtu, lai kabeļi neskrāpētu krāsu (ārējie piederumi).

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

7.4.2 Piesardzības pasākumi iekštelpu iekārtas montāžas laikā

INFORMĀCIJA

Izlasiet arī piesardzības pasākumus un prasības tālāk norādītajās nodaļās:

▪ Vispārīgas drošības piesardzības pasākumi ▪ Sagatavošanās

7.4.3 Iekštelpu iekārtas uzstādīšana

1 Paceliet iekštelpu iekārtu no paletes un novietojiet to uz grīdas.

Skatiet arī 9. lappusē "3.3.3Rīkošanās ar iekšējo bloku".

2 Pieslēdziet drenāžas cauruli pie drenāžas sistēmas. Skatiet

šeit: 36. lappusē "7.4.4 Lai pieslēgtu drenāžas cauruli pie

drenāžas sistēmas".

3 Stumiet iekštelpu iekārtu vietā. 4 Pielāgojiet līmeņošanas kājas augstumu, lai kompensētu grīdas

nelīdzenumus. Maksimāli pieļaujamā nobīde ir 1°.

Uzstādītāja rokasgrāmata

7 Uzstādīšana

0°

1° 1°

3×

T25

3×

T25

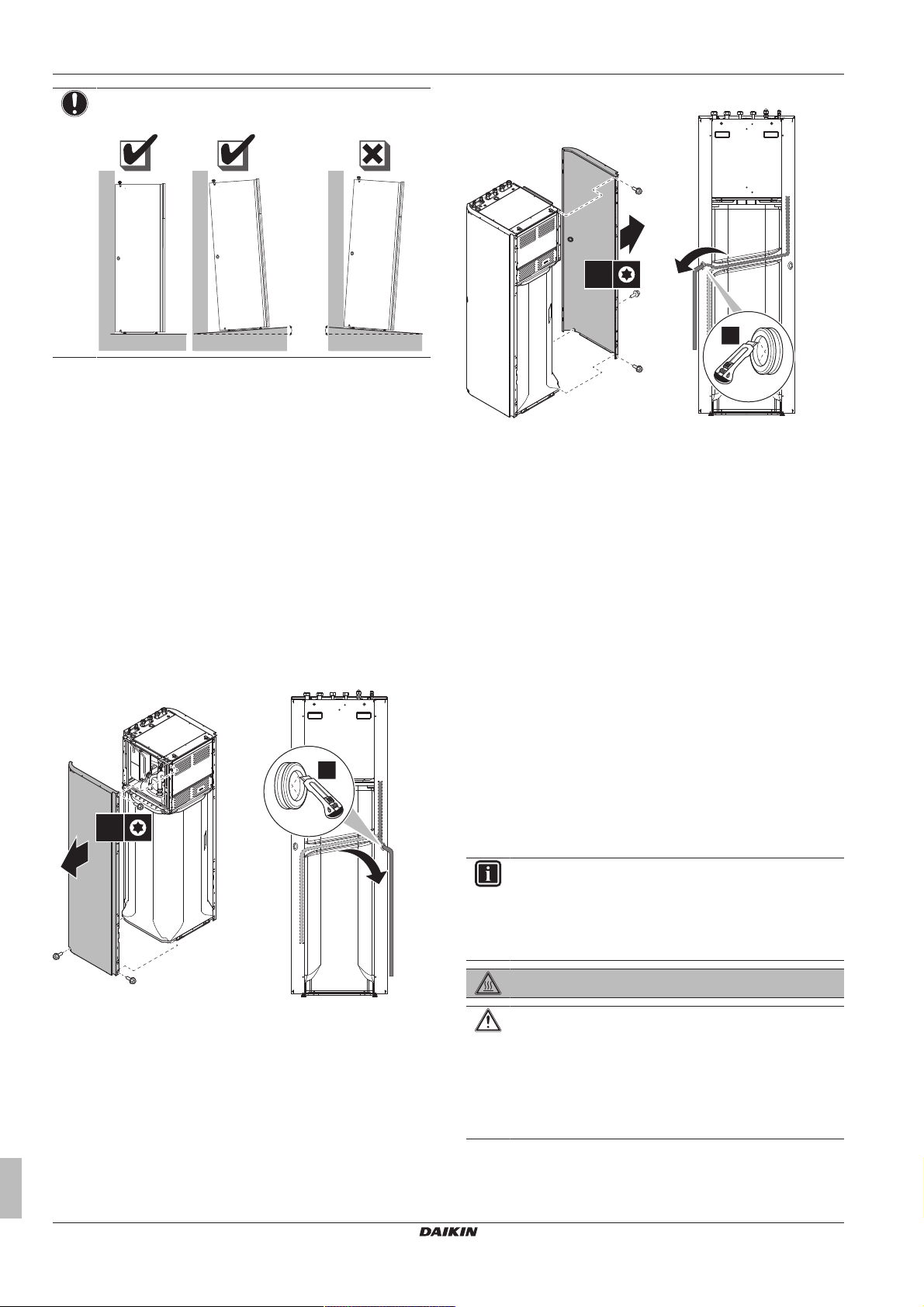

PAZIŅOJUMS

NESAGĀZIET iekārtu uz priekšu:

7.4.4 Lai pieslēgtu drenāžas cauruli pie drenāžas sistēmas

No spiedvārsta nākošais ūdens tiek savākts drenāžas pannā. Drenāžas panna ir savienota ar drenāžas cauruli iekārtā. Jums ir jāpieslēdz drenāžas caurule pie atbilstošas drenāžas saskaņā ar spēkā esošajiem tiesību aktiem. Jūs varat izvadīt drenāžas cauruli caur kreiso vai labo paneli.

Priekšnoteikums: Ir jānoņem lietotāja saskarnes panelis un priekšējais panelis.

1 Noņemiet vienu no sānu paneļiem. 2 Izgrieziet gumijas starpliku. 3 Izbīdiet drenāžas cauruli caur atveri. 4 Uzstādiet atpakaļ sānu paneli. Pārliecinieties, ka ūdens var

plūst pa drenāžas cauruli.

Ūdens savākšanai ieteicams izmantot buferpadevēju.

1. opcija: caur kreiso sānu paneli

2. opcija: caur labo sānu paneli

7.5 Dzesēšanas šķidruma cauruļu pievienošana

7.5.1 Dzesētāja cauruļu pievienošanu

Pirms dzesētāja cauruļu pievienošanas veicamie darbi

Pārliecinieties, ka iekštelpu un āra iekārta ir nostiprināta.

Parastā darbplūsma

Dzesētāja cauruļu pievienošana ietver: ▪ Dzesētāja cauruļu pievienošanu ārā iekārtai ▪ Dzesētāja cauruļu pievienošanu iekštelpu iekārtai ▪ Dzesētāja cauruļu izolāciju ▪ Ņemiet vērā norādes:

▪ Cauruļu liekšanai ▪ Caurules galu paplašināšanai ▪ Lodēšanai ▪ Noslēgšanas vārstu izmantošanai

Uzstādītāja rokasgrāmata

7.5.2 Piesardzības pasākumi dzesētāja cauruļu pievienošanas laikā

INFORMĀCIJA

Izlasiet arī piesardzības pasākumus un prasības tālāk norādītajās nodaļās:

▪ Vispārīgas drošības piesardzības pasākumi ▪ Sagatavošanās

BĪSTAMI! APDEGUMU GŪŠANAS RISKS

UZMANĪBU!

▪ NEKLĀJIET uz paplašinātās daļas minerāleļļu. ▪ NEIZMANTOJIET caurules, kas lietotas citu iekārtu

uzstādīšanā.

▪ Lai nodrošinātu atbilstošu R32 iekārtas kalpošanas

laiku, NEKĀDĀ GADĪJUMĀ neuzstādiet žāvētāju. Žūstošais materiāls var izšķīst un sabojāt sistēmu.

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

7 Uzstādīšana

a b

R=0.4~0.8

45°

±2

90°

±2

a b

PAZIŅOJUMS

Ņemiet vērā šos norādījumus, kas saistīti ar dzesētāja caurulēm:

▪ Dzesētāja ciklā izmantojiet tikai tam paredzēto

dzesēšanas šķidrumu (piemēram, neļaujiet ciklā iekļūt

gaisam). ▪ Dzesētāja pievienošanas laikā izmantojiet tikai R32. ▪ Izmantojiet tikai tos piederumus (piemēram, kolektora

manometra komplektu), kas ir tieši piemēroti R32

uzstādīšanai, lai nerastos kļūmes saistībā ar spiedienu

un nepieļautu nevajadzīgu materiālu (piemēram,

minerāleļļas un mitruma) iekļūšanu sistēmā. ▪ Uzstādiet caurules tā, lai konuss NETIKTU pakļauts

mehāniskajam spiedienam. ▪ Ņemiet vērā nākamajā tabulā iekļauto informāciju, lai

nepieļautu netīrumu vai putekļu iekļūšanu caurulēs. ▪ Esiet uzmanīgi, vadot vara caurules cauri sienām

(skatiet zemāk izvietoto attēlu).

Mērvienība Uzstādīšanas

periods

Aizsardzības

metode

Āra iekārta >1mēnesis Savelciet cauruli

<1mēnesis Savelciet cauruli vai

Iekštelpu iekārta Neatkarīgi no perioda

izmantojiet lenti

INFORMĀCIJA

NEATVERIET dzesētāja noslēgšanas vārstu, ja nav pārbaudītas dzesētāja caurules. Ja nepieciešams pievienot papildu dzesēšanas šķidrumu, pēc uzpildes ieteicams atvērt dzesētāja noslēgšanas vārstu.

Cauruļu izmērs

(mm)

Pievilkšanas

spēks (N•m)

Konusa izmēri

(A) (mm)

Konusa forma

(mm)

Ø6,4 15~17 8,7~9,1

Ø15,9 63~75 19,3~19,7

7.5.4 Norādes cauruļu liekšanai

Saliekšanai izmantojiet cauruļu saliecēju. Caurules jāliec, ievērojot pēc iespējas lielāku piesardzību (liekšanas rādiusam jābūt 30~40mm lielam vai lielākam).

7.5.5 Caurules gala paplašināšana

UZMANĪBU!

▪ Nepietiekams paplatinājums var izraisīt dzesētāja

gāzes noplūdi.

▪ Konusus NEIZMANTOJIET atkārtoti. Lai novērstu

iespējamu dzesētāja gāzes noplūdi, izmantojiet jaunus konusus.

▪ Izmantojiet iekārtas komplektācijā iekļautos konusa

uzgriežņus. Izmantojot citus konusa uzgriežņus, iespējama dzesētāja gāzes noplūde.

1 Nogrieziet caurules galu ar cauruļu šķērēm. 2 Pavērsiet griezuma virsmu uz leju un noņemiet tai grātes, lai

skaidas NENONĀK caurulē.

a Grieziet precīzi taisnā leņķī. b Noņemiet grātes.

3 Noņemiet platgala uzgriezni no noslēgvārsta un uzskrūvējiet

platgala uzgriezni caurulei.

4 Uzlieciet caurulei platgala savienojumu. Iestatiet tieši tādā

stāvoklī, kā parādīts šajā attēlā.

7.5.3 Norādes dzesētāja cauruļu pievienošanai

Savienojot caurules, ņemiet vērā šādus norādījumus: ▪ Pārklājiet paplatinājuma iekšējo virsmu ar ētera eļļu vai estera

eļļu, kad piestiprināt platgala uzgriezni. Vispirms ar roku uzskrūvējiet 3 vai 4 apgriezienus, bet pēc tam stingri pievelciet.

▪ VIENMĒR lietojiet kopā divas uzgriežņu atslēgas, kad atskrūvējat

platgala uzgriezni.

▪ Vienmēr kopā lietojiet uzgriežņu atslēgu un dinamometrisko

atslēgu, lai pievilktu platgala uzgriezni, kad savienojat cauruļvadu. Tas nepieciešams, lai nepieļautu uzgriežņa sabojāšanu un noplūdes.

a Dinamometriskā atslēga

b Uzgriežņu atslēga

c Cauruļu savienojums

d Platgala uzgrieznis

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

Platgala rīks R32

sistēmai (sajūga

tipa)

Parastais platgala rīks

Sajūga tipa

(Ridgid tipa)

Spārnuzgriežņa

tipa

(Imperial tipa)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

5 Pārbaudiet, vai platgals ir pareizi izveidots.

a Platgala iekšējai virsmai JĀBŪT nevainojamai. b Caurules galam JĀBŪT vienmērīgi paplatinātam ideālā

aplī.

c Pārliecinieties, ka platgala uzgrieznis ir uzskrūvēts.

7.5.6 Cauruļu galu cietlodēšana

Iekštelpu un āra iekārtai ir konusveida savienojumi. Savienojiet abus galus bez lodēšanas. Ja nepieciešama lodēšana, ņemiet vērā šos norādījumus:

▪ Lodējot izpūtiet slāpekli, lai novērstu oksidēta pārklājuma

veidošanos caurules iekšienē. Šis pārklājums negatīvi ietekmē dzesēšanas sistēmas vārstus un kompresorus un traucē normālu darbību.

Uzstādītāja rokasgrāmata

7 Uzstādīšana

a b c d e

c d

▪ Iestatiet 20 kPa (0,2 bāri) lielu slāpekļa spiedienu (spiediens

jūtams uz jūsu ādas), izmantojot spiedienu samazinošu vārstu.

a Dzesētāja cauruļu likšana b Daļa, kas jālodē c Piestiprināšana d Manuālais vārsts e Spiedienu samazinošs vārsts

f Slāpeklis

▪ Lodējot cauruļu savienojumus, NEIZMANTOJIET antioksidantus.

Nogulsnes var aizdambēt caurules un bojāt aprīkojumu.

▪ Lodējot vara dzesētāja caurules, NEIZMANTOJIET kušņus.

Izmantojiet fosfora vara lodējuma pildījuma sakausējumu (BCuP), kurā nav nepieciešami kušņi. Kušņi ļoti negatīvi ietekmē dzesētāja cauruļu sistēmas. Piemēram, ja izmanto uz hlora bāzes veidotus kušņus, tiks izraisīta caurules korozija, it īpaši tad, ja kušņi satur fluoru, tiks sabojāta dzesētāja eļļa.

7.5.7 Noslēgšanas vārsta un apkopes pieslēgvietas izmantošana

Noslēgšanas vārsta izmantošana

Jāņem vērā šādi norādījumi: ▪ Noslēgvārsti ir aizvērti rūpnīcā. ▪ Tālāk attēlā ir norādīti noslēgvārsta vadības detaļu nosaukumi.

Silikona blīvēšanas materiāls; pārliecinieties, ka nav spraugu.

Noslēgšanas vārsta atvēršana/aizvēršana

1 Noņemiet slēgvārsta pārsegu. 2 Uzlieciet sešstūra uzgriežņu atslēgu (šķidruma pusē: 4 mm,

gāzes pusē: 4mm) vārsta kātam un pagrieziet vārsta kātu:

Grieziet to pretēji pulksteņrādītāja virzienam, lai atvērtu. Grieziet to pulksteņrādītāja virzienā, lai aizvērtu.

3 Pārtrauciet griešanu, kad noslēgšanas vārstu vairs NAV

IESPĒJAMS pagriezt.

4 Uzstādiet noslēgšanas vārsta pārsegu.

Rezultāts: Tajā brīdī vārsts ir atvērts/aizvērts.

Apiešanās ar kāta vāciņu

▪ Vārsta vāciņš tiek noslēgts ar bultiņu norādītajā vietā.

NESABOJĀJIET to.

▪ Pēc noslēgvārsta izmantošanas pievelciet kāta vāciņu un

pārbaudiet, vai nav radušās dzesētāja noplūdes.

a Apkopes atvere un tās vāks b Vārsta kāts c Ārējā cauruļvada savienojums d Kāta vāks

▪ Iekārtas darbības laikā abiem noslēgvārstiem jābūt atvērtiem. ▪ NEIZMANTOJIET pārmērīgu spēku, rīkojoties ar vārsta kātu.

Pretējā gadījumā var tikt sabojāts vārsta korpuss.

▪ VIENMĒR pievelciet noslēgvārstu ar uzgriežņu atslēgu, bet pēc

tam pievelciet vai atskrūvējiet platgala uzgriezni ar dinamometrisko atslēgu. NELIECIET uzgriežņu atslēgu uz kāta vāka, jo tādējādi var izraisīt aukstumaģenta noplūdi.

a Uzgriežņu atslēga b Dinamometriskā atslēga

▪ Ja sagaidāms zems darba spiediens (piemēram, kad dzesēšanu

veic zemas āra temperatūras apstākļos), tad ar silikona blīvēšanas materiālu pietiekami noblīvējiet gāzes caurules noslēgvārsta platgala uzgriezni, lai novērstu aizsalšanu.

Vienums Pievilkšanas griezes

moments (N•m)

Kāta vāciņš, šķidruma puse 13,5~16,5 Kāta vāciņš, gāzes puse 22,5~27,5

Apiešanās ar apkopes vāciņu

▪ VIENMĒR izmantojiet aukstumaģenta šļūteni ar vārsta depresora

tapu, jo apkopes atvere ir Šrādera ventilis.

▪ Pēc apkopes atveres apkalpošanas stingri pievelciet apkopes

atveres vāku un pārbaudiet, vai nav aukstumaģenta noplūdes.

Vienums Pievilkšanas griezes

moments (N•m)

Apkopes pieslēgvietas vāciņš 11,5~13,9

7.5.8 Dzesēšanas šķidruma cauruļu pievienošana ārpus telpām uzstādāmajai iekārtai

1 Savienojiet dzesēšanas šķidruma savienojumu no iekštelpu

iekārtas ar ārpus telpām uzstādāmās iekārtas šķidruma noslēgšanas vārstu.

Uzstādītāja rokasgrāmata

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

1×

a Šķidruma noslēgšanas vārsts

b Gāzes noslēgšanas vārsts

c Apkopes pieslēgvieta

2 Savienojiet dzesēšanas gāzes savienojumu no iekštelpu

iekārtas ar ārpus telpām uzstādāmās iekārtas gāzes slēgvārstu.

PAZIŅOJUMS

Dzesētāja caurules starp iekštelpu un āra iekārtu ieteicams pārklāt ar apdares lenti.

7.5.9 Dzesējošās vielas cauruļu pievienošana iekštelpu iekārtai

1 Savienojiet šķidruma noslēgšanas vārstu no ārpus telpām

uzstādāmās iekārtas ar iekštelpu iekārtas dzesēšanas šķidruma savienojumu.

7 Uzstādīšana

7.6 Dzesēšanas šķidruma cauruļu pārbaude

7.6.1 Dzesētāja cauruļu pārbaude

Āra iekārtas iekšējās dzesētāja caurules rūpnīcā ir pārbaudītas, lai novērstu noplūžu iespējamību. Jums jāpārbauda tikai āra iekārtas

ārējās dzesētāja caurules.

Pirms dzesētāja cauruļu pārbaudes

Pārliecinieties, ka dzesētāja caurules ir savienotas ar āra iekārtu un iekštelpu iekārtu.

Parastā darbplūsma

Dzesētāja cauruļu pārbaude parasti ietver norādītos posmus: 1 Dzesētāja cauruļu pārbaude, lai noskaidrotu, vai nav radušās

noplūdes.

2 Dzesētāja cauruļu vakuumžāvēšana, lai likvidētu visu mitrumu,

gaisu vai slāpekli.

Ja iespējams, ka dzesētāja caurulēs ir mitrums (piemēram, caurulēs varētu būt iekļuvis ūdens), vispirms veiciet vakuumžāvēšanu, līdz viss mitrums tiek likvidēts.

7.6.2 Piesardzības pasākumi dzesētāja cauruļu pārbaudes laikā

INFORMĀCIJA

Izlasiet arī piesardzības pasākumus un prasības tālāk norādītajās nodaļās:

▪ Vispārīgas drošības piesardzības pasākumi ▪ Sagatavošanās

PAZIŅOJUMS

Izmantojiet 2 posmu vakuumsūkni ar pretvārstu, kas var veikt izvadi pie –100,7 kPa (−⁠1,007bāri) liela manometra spiediena (5 Torr). Pārliecinieties, ka sūkņa eļļa neietek atpakaļ sistēmā, kamēr sūknis nedarbojas.

PAZIŅOJUMS

Izmantojiet šo vakuumsūkni tikai R32. Tā paša sūkņa izmantošana darbā ar citiem dzesētājiem var radīt bojājumus sūknim vai iekārtai.

PAZIŅOJUMS

▪ Pievienojiet vakuumsūkni gāzes noslēgšanas vārsta

a Dzesētāja šķidruma savienojums

b Dzesētāja gāzes savienojums

2 Savienojiet gāzes noslēgšanas vārstu no ārpus telpām

uzstādāmās iekārtas ar iekštelpu iekārtas dzesēšanas gāzes savienojumu.

PAZIŅOJUMS

Dzesētāja caurules starp iekštelpu un āra iekārtu ieteicams pārklāt ar apdares lenti.

INFORMĀCIJA

Ja iekštelpu iekārta tiek uzstādīta šaurā vietā, var uzstādīt papildaprīkojumā pieejamo cauruļu liekšanas (EKHVTC) komplektu, lai atvieglotu pieslēgšanu pie iekštelpu iekārtas dzesēšanas gāzes un šķidruma savienojumiem. Uzstādīšanas norādījumus skatiet cauruļu liekšanas komplekta uzstādīšanas rokasgrāmatā.

7.6.3 Noplūžu pārbaude

apkopes pieslēgvietai.

▪ Pirms noplūžu pārbaudes uzsākšanas vai

vakuumžāvēšanas pārliecinieties, ka gāzes noslēgšanas vārsts un šķidruma noslēgšanas vārsts ir atbilstoši aizvērts.

PAZIŅOJUMS

NEPĀRSNIEDZIET iekārtas maksimālo darba spiedienu (skatīt “PS High” uz ierīces datu plāksnītes).

PAZIŅOJUMS

Pārliecinieties, ka tiek izmantots ieteicamais burbuļu pārbaudes šķīdums, kas iegādāts pie vairumtirgotāja. Neizmantojiet ziepjūdeni, jo tas var veicināt konusa uzgriežņu sprēgāšanu (ziepjūdens var saturēt sāli, kas absorbē mitrumu, kas sasals, ja caurules atdzisīs), un/vai izraisīt konusa uzgriežņu koroziju (ziepjūdens var saturēt amonjaku, kas rada koroziju starp misiņa konusa uzgriezni un misiņa konusu).

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

Uzstādītāja rokasgrāmata

7 Uzstādīšana

a d

g h i

1 Uzpildiet sistēmu ar slāpekļa gāzi līdz vismaz 200kPa (2 bāri)

manometriskajam spiedienam. Lai konstatētu nelielas noplūdes, ir ieteicams izmantot spiedienu līdz 3000 kPa (30bāri).

2 Lai pārbaudītu, vai nav noplūdes, lietojiet burbuļu pārbaudes

šķīdumu visiem savienojumiem.

3 Izvadiet visu slāpekļa gāzi.

7.6.4 Vakuumžāvēšana

Savienojiet vakuumsūkni un kolektoru, ievērojot norādījumus:

a Spiediena mēraparāts b Manometra kolektors c Zemspiediena vārsts (Lo) d Augstspiediena vārsts (Hi) e Uzpildes caurules

f Vakuumsūknis g Apkopes pieslēgumvieta h Vārsta vāciņi

i Gāzes noslēgšanas vārsts j Šķidruma noslēgšanas vārsts

1 Radiet sistēmā vakuumu, līdz manometrs uzrāda −0,1 MPa

(−1bar) spiedienu.

2 Tā atstājiet uz 4-5minūtēm un tad pārbaudiet spiedienu:

Ja spiediens ir… Tad…

Nemainās Sistēmā nav mitruma. Šī

Palielinās Sistēmā ir mitrums. Pārejiet

3 Radiet sistēmā vakuumu vismaz 2 stundas, līdz manometrs

uzrāda −0,1MPa (−1bar) spiedienu.

4 Pēc sūkņa izslēgšanas pārbaudiet spiedienu vismaz 1stundu. 5 Ja NEVARAT sasniegt vajadzīgo vakuumu vai NEVARAT

saglabāt tādu vakuumu 1stundu, tad rīkojieties šādi:

▪ Atkal pārbaudiet, vai nav noplūdes. ▪ Atkal veiciet vakuuma žāvēšanu.

PAZIŅOJUMS

Noteikti atveriet noslēgšanas vārstus, kad esat uzstādījis aukstumaģenta cauruļvadus un veicis vakuuma žāvēšanu. Ja iekārtu darbina ar aizvērtiem noslēgšanas vārstiem, tad ir iespējams kompresora bojājums.

INFORMĀCIJA

Iespējams, ka pēc noslēgšanas vārsta atvēršanas iespējams dzesētāja caurulēs esošais spiediens NEPALIELINĀS. Šāda situācija var veidoties tāpēc, ka, piemēram, āra iekārtas kontūra izplešanās vārsts ir aizvērts, tomēr spiediena NEPALIELINĀŠANĀS nekādā veidā netraucē iekārtas darbību.

Uzstādītāja rokasgrāmata

procedūra ir pabeigta.

nākamajā posmā.

7.7 Dzesēšanas šķidruma uzpilde

7.7.1 Dzesētāja uzpilde

Āra iekārta ar dzesētāju ir uzpildīta rūpnīcā, bet dažos gadījumos jāveic šīs darbības:

Kad Kur

Papildu dzesētāja uzpilde Ja šķidruma cauruļu kopējais

garums ir lielāks nekā norādītais (skatīt turpmāko informāciju).

Pilnīga dzesētāja nomaiņa Piemērs:

▪ Sistēmas pārvietošanas

gadījumā.

▪ Pēc noplūdes.

Papildu dzesētāja uzpilde

Pirms papildu dzesētāja uzpildes pārliecinieties, ka āra iekārtas ārējās dzesētāja caurules ir tikušas pārbaudītas (noplūžu pārbaude, vakuumžāvēšana).

INFORMĀCIJA

Atkarībā no iekārtām un/vai uzstādīšanas apstākļiem iespējams, ka elektroinstalācija jāpievieno pirms dzesētāja uzpildes.

Parastā darbplūsma– papildu dzesētāja uzpildē parasti jāveic šādas darbības:

1 Jānosaka, cik daudz papildu dzesētāja ir nepieciešams un vai

tas vispār ir vajadzīgs. 2 Ja nepieciešams, jāiepilda papildu dzesētājs. 3 Jāaizpilda siltumnīcefekta gāzu ar fluora piejaukumu uzlīme un

jānovieto tā uz āra iekārtas iekšējās daļas.

Pilnīga dzesētāja nomaiņa

Pirms pilnīgas dzesētāja nomaiņas pārliecinieties, ka ir izpildītas šīs darbības:

1 Viss dzesētāja apjoms ir atgūts no sistēmas. 2 Āra iekārtas ārējās dzesētāja caurules ir tikušas pārbaudītas

(noplūžu pārbaude, vakuumžāvēšana). 3 Ir veikta āra iekārtas iekšējo dzesētāja cauruļu

vakuumžāvēšana.

PAZIŅOJUMS

Pirms pilnīgas uzpildes veiciet arī āra iekārtas iekšējo dzesētāja cauruļu vakuumžāvēšanu.

Parastā darbplūsma– pilnīga dzesētāja uzpildē parasti jāveic šādas darbības:

1 Jānosaka, cik daudz dzesētāja nepieciešams. 2 Jāuzpilda dzesētājs. 3 Jāaizpilda siltumnīcefekta gāzu ar fluora piejaukumu uzlīme un

jānovieto tā uz āra iekārtas iekšējās daļas.

7.7.2 Piesardzības pasākumi dzesētāja uzpildes laikā

INFORMĀCIJA

Izlasiet arī piesardzības pasākumus un prasības tālāk norādītajās nodaļās:

▪ Vispārīgas drošības piesardzības pasākumi ▪ Sagatavošanās

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

7.7.3 Papildu dzesēšanas šķidruma daudzuma

Contains fluorinated greenhouse gases

tCO2eq

GWP × kg

1000

= =

GWP: XXX

RXXX

d e

noteikšana

BRĪDINĀJUMS Ja sistēmā uzpildītā dzesētāja kopējais apjoms ir

≥1,84 kg (t.i., ja cauruļu garums ir ≥27 m), jums ir

jāievēro prasības par minimālo grīdas platību iekštelpu iekārtai. Papildinformāciju skatiet šeit: 23. lappusē

"6.2.3Iekštelpās ievietojamās iekārtas uzstādīšanas vietas prasības".

Ja kopējais šķidruma

Tad…

cauruļu garums ir…

≤10m NEPIEVIENOJIET papildu dzesēšanas

šķidrumu.

>10m R=(kopējais šķidruma cauruļu garums

(m)–10m)×0,020 R=Papildu uzpilde (kg) (noapaļojot līdz

0,01kg)

INFORMĀCIJA

Caurules garums ir pielīdzināms šķidruma caurules garumam vienā virzienā.

7.7.4 Pilnīgai uzpildei nepieciešamā dzesētāja daudzuma noteikšana

INFORMĀCIJA

Ja nepieciešama pilnīga uzpilde, kopējais dzesētāja apjoms ietver rūpnīcā uzpildītā dzesētāja apjomu (skatīt iekārtas datu plāksnīti) un noteiktu papildu apjomu.

7 Uzstādīšana

a Ja kopā ar iekārtu ir nodrošināta etiķete par fluoru

saturošām siltumnīcefekta gāzēm vairākās valodās (skatīt piederumus), noplēsiet attiecīgo valodu un uzlīmējiet to virs

b Rūpnīcas dzesēšanas šķidruma uzpilde: skatiet iekārtas

nosaukuma plāksni

c Papildu dzesēšanas šķidrums uzpildīts d Kopējā dzesēšanas šķidruma uzpilde e Kopējā dzesēšanas šķidruma uzpildes siltumnīcefekta

gāzu emisijas izteiktas kā tonnas CO2 ekvivalents

f GWP = globālās sasilšanas potenciāls

PAZIŅOJUMS

Eiropā apkopes intervālu noteikšanai tiek izmantotas kopējā dzesēšanas šķidruma uzpildes siltumnīcefekta gāzu emisijas sistēmā (izteiktas kā tonnas CO ekvivalenta). Rīkojieties saskaņā ar piemērojamo likumdošanu.

Siltumnīcefekta gāzu emisiju aprēķina formula:

dzesēšanas šķidruma GWP vērtība × kopējā dzesēšanas šķidruma uzpilde [kg] / 1000

2 Piestipriniet etiķeti ārpus telpām izmantojamās iekārtas

iekšpusē blakus gāzes un šķidruma noslēgšanas vārstiem.

7.8 Ūdens cauruļu pievienošana

7.7.5 Papildu dzesētāja uzpilde

BRĪDINĀJUMS

▪ Izmantojiet tikai aukstumaģentu R32. Citas vielas var

izraisīt sprādzienu un nelaimes gadījumus.

▪ R32 satur fluorētas siltumnīcefekta gāzes. Tā globālās

sasilšanas potenciāla (GWP) vērtība ir 675. Neizlaidiet šo gāzi atmosfērā.

▪ Veicot aukstumaģenta uzpildīšanu, VIENMĒR lietojiet

aizsargcimdus un aizsargbrilles.

UZMANĪBU!

Lai kompresors netiktu sabojāts, NEUZPILDIET vairāk par noteikto dzesētāja tilpumu.

Priekšnoteikums: Pirms dzesētāja uzpildes pārliecinieties, ka dzesētāja caurules ir savienotas un pārbaudītas (noplūdes pārbaude un vakuumžāvēšana).

1 Savienojiet dzesēšanas šķidruma cilindru ar apkopes

pieslēgumvietu.

2 Pievienojiet papildu dzesēšanas šķidrumu. 3 Atveriet gāzes noslēgšanas vārstu.

Ja nepieciešama atsūknēšana, jo jāveic sistēmas izjaukšana vai pārvietošana, skatiet 89. lappusē "13.2 Atsūknēšana", lai iegūtu plašāku informāciju.

7.8.1 Par ūdens cauruļu pievienošanu

Pirms ūdens cauruļu pievienošanas veicamie darbi

Pārliecinieties, ka iekštelpu un āra iekārta ir nostiprināta. Ja pieejams, pārliecinieties, ka rezerves sildītājs ir uzstādīts.

Parastā darbplūsma

Ūdens cauruļu pievienošana parasti sastāv no tālāk norādītajiem posmiem:

1 Ūdens cauruļu pievienošana pie iekštelpu iekārtas. 2 Ūdens cauruļu pievienošana pie rezerves sildītāja (ja pieejams). 3 Recirkulācijas cauruļu pievienošana. 4 Drenāžas caurules pieslēgšana pie drenāžas sistēmas. 5 Ūdens kontūra piepildīšana. 6 Karstā ūdens tvertnes uzpilde. 7 Ūdens cauruļu izolēšana.

7.8.2 Piesardzības pasākumi ūdens cauruļu pievienošanas laikā

INFORMĀCIJA

Izlasiet arī piesardzības pasākumus un prasības tālāk norādītajās nodaļās:

▪ Vispārīgas drošības piesardzības pasākumi ▪ Sagatavošanās

7.7.6 Etiķetes par fluoru saturošām

7.8.3 Ūdens cauruļu pievienošana

siltumnīcefekta gāzēm piestiprināšana

1 Aizpildiet etiķeti šādi:

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

PAZIŅOJUMS

Savienojot caurules, NEIZMANTOJIET pārmērīgu spēku. Cauruļu deformēšanās var izraisīt iekārtas darbības traucējumus.

Uzstādītāja rokasgrāmata

7 Uzstādīšana

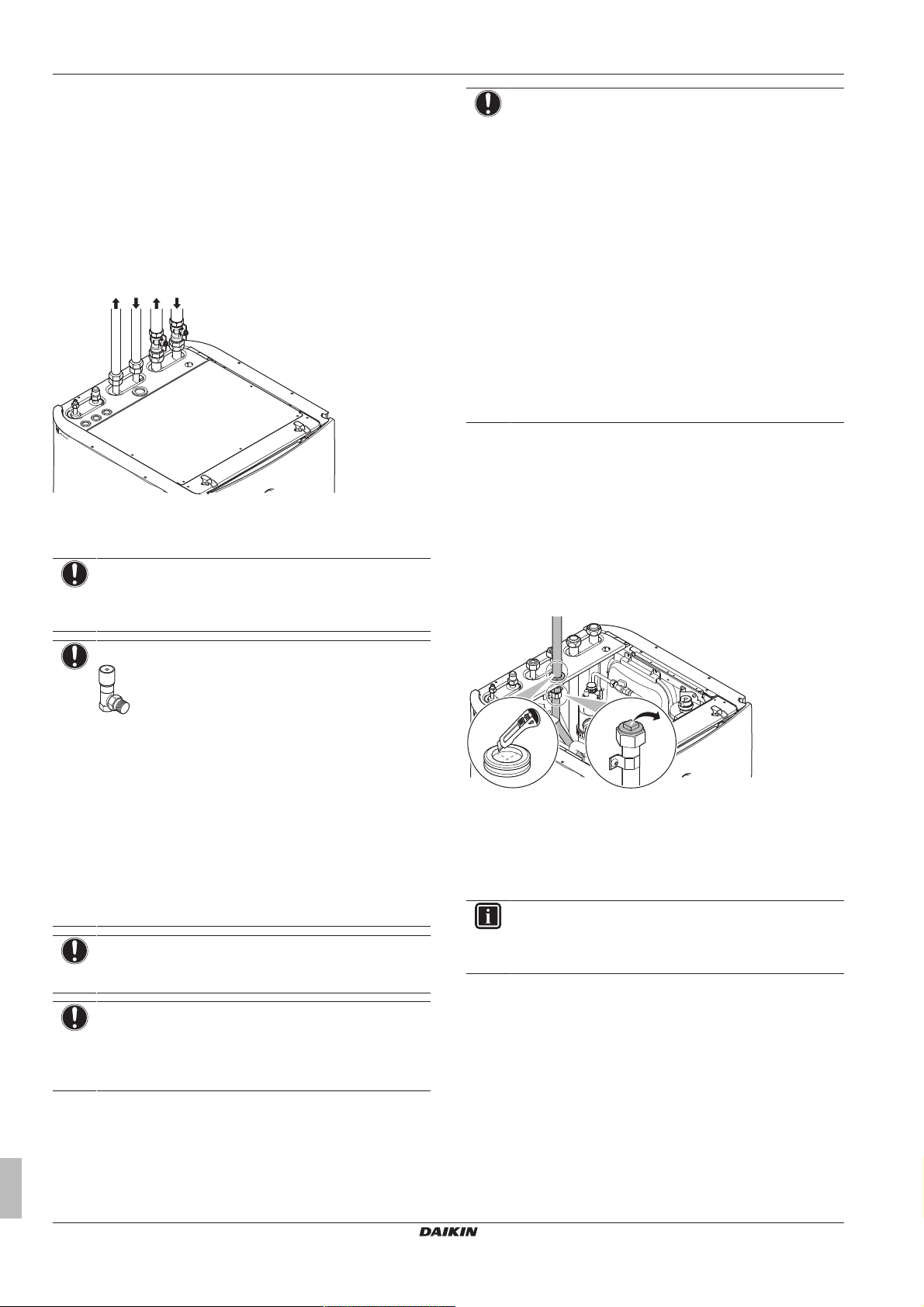

c d a b

Lai atvieglotu apkalpes un apkopes darbus, ir nodrošināti 2noslēgšanas vārsti un 1 pārspiediena apiešanas vārsts. Uzstādiet noslēgšanas vārstus uz telpu apsildes ūdens ievada un telpu apsildes ūdens izvada. Lai nodrošinātu minimālu plūsmas ātrumu (un novērstu pārspiedienu), uzstādiet pārspiediena apiešanas vārstu telpu apsildes ūdens izvadā.

1 Telpu apsildes ūdens caurulēm uzstādiet noslēgšanas vārstus. 2 Noslēgšanas vārstam uzskrūvējiet iekštelpu iekārtas

uzgriežņus.

3 Iekštelpu iekārtai pievienojiet karstā ūdens ievades un izvades

caurules.

a Telpu apsildes ūdens izvads b Telpu apsildes ūdens ievads c Karstā ūdens izvade d Aukstā ūdens ievade (aukstā ūdens apgāde)

PAZIŅOJUMS

Aukstā ūdens ievades un karstā ūdens izvades savienojumam ir ieteicams uzstādīt noslēgšanas vārstu. Šie noslēgšanas vārsti ir iegādājami atsevišķi.

PAZIŅOJUMS

▪ drenāžas iekārta un spiediena atslogošanas ierīce ir

jāuzstāda uz karstā ūdens tvertnes aukstā ūdens ieplūdes savienojuma.

▪ Lai neradītu sūknēšanu atpakaļ, karstā ūdens tvertnes

ūdens ieplūdes vietai ieteicams uzstādīt pretvārstu atbilstoši piemērojamiem tiesību aktiem.

▪ Pozīcijā, kas ir augstāka par karstā ūdens tvertnes

augšpusi, ieteicams uzstādīt spiedvārstu. Karstā ūdens tvertnes apsilde izraisa ūdens izplešanos un bez spiedvārsta ūdens spiediens tvertnes iekšpusē var palielināties virs tvertnei paredzētā spiediena. Tāpat uzstādīšanas vietā esošie savienojumi (caurules, krānu pieslēgvietas utt.) ar tvertni ir pakļauti augstam spiedienam. Lai to novērstu, ir jāuzstāda spiedvārsts. Lai novērstu pārspiedienu, uzstādīšanas vietā esošajam spiedvārstam ir jādarbojas pareizi. Ja tas NEDARBOJAS pareizi, pārspiediens deformē tvertni un rodas ūdens noplūde. Lai nodrošinātu, ka sistēma darbojas pareizi, regulāri veiciet apkopi.

7.8.4 Recirkulācijas cauruļu pievienošana

Priekšnoteikums: Nepieciešams tikai, ja uzstādīta recirkulācijas

sistēma.

1 Noņemiet iekārtas augšējo paneli, skat. 31. lappusē

"7.2.3Iekštelpu iekārtas atvēršana".

2 Izgrieziet gumijas ieliktni iekārtas augšdaļā un izņemiet

aizbāzni. Recirkulācijas savienotājs atrodas zem atveres.

3 Virziet recirkulācijas cauruli caur ieliktni un pieslēdziet pie

recirkulācijas savienotāja.

PAZIŅOJUMS

Pārspiediena apiešanas vārsts (piegādāts kā

piederums). Iesakām uzstādīt pārspiediena apiešanas vārstu telpu apsildes ūdens kontūrā.

▪ Izvēloties pārspiediena apiešanas vārsta uzstādīšanas

vietu (pie iekštelpu iekārtas vai pie kolektora), ņemiet vērā minimālo ūdens tilpumu. Skatiet šeit: 27. lappusē

"6.4.3Ūdens tilpuma un plūsmas ātruma pārbaude".

▪ Regulējot pārspiediena apiešanas vārsta iestatījumu,

ņemiet vērā minimālo plūsmas ātrumu. Skatiet šeit: 27.

lappusē "6.4.3 Ūdens tilpuma un plūsmas ātruma pārbaude" un 79. lappusē "9.4.1 Minimālā plūsmas ātruma pārbaude".

PAZIŅOJUMS

Visos vietējos augstākajos punktos uzstādiet atgaisošanas vārstus.

PAZIŅOJUMS

Uz aukstā ūdens ievada savienojuma saskaņā ar spēkā esošajiem tiesību aktiem ir jāuzstāda spiedvārsts (iegādājams atsevišķi), kura atvēršanas spiediens nepārsniedz 10bārus.

4 Uzstādiet atpakaļ augšējo paneli.

7.8.5 Ūdens kontūra piepildīšana

Ūdens kontūra uzpildei izmantojiet atsevišķi iegādājamu uzpildes komplektu. Gādājiet, lai tiktu ievēroti piemērojamie tiesību akti.

INFORMĀCIJA

Pārliecinieties, ka abi atgaisošanas vārsti (viens uz magnētiskā filtra, otrs starp 3 virzienu vārstu un plūsmas sensoru) ir atvērti.

7.8.6 Karstā ūdens tvertnes uzpilde

1 Pēc kārtas atveriet visus karstā ūdens krānus, lai no cauruļu

sistēmas izvadītu gaisu.

2 Atveriet aukstā ūdens padeves vārstu. 3 Kad viss gaiss ir izlaists, aizveriet visus ūdens krānus. 4 Pārbaudiet, vai nav ūdens noplūdes. 5 Manuāli darbiniet uz vietas uzstādīto spiediena atslogošanas

vārstu, lai pārliecinātos, vai caur drenāžas cauruli ir brīva ūdens plūsma.

Uzstādītāja rokasgrāmata

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

7 Uzstādīšana

b a

AA´

A´

c b ba c

PAZIŅOJUMS

Lai sistēma darbotos, karstā ūdens tvertnei ir jābūt pilnībā uzpildītai. Ieslēdzot sistēmu laikā, kad tvertne nav pilna, var tikt sabojāts iebūvētais legionellas likvidēšanas sildītājs, un rasties elektriskas kļūmes.

7.8.7 Ūdens cauruļu izolēšana

Caurules visā ūdens kontūrā ir JĀIZOLĒ, lai nepieļautu kondensāta veidošanos atkausēšanas darbības laikā un apsildes kapacitātes samazināšanos.

Ja temperatūra ir lielāka par 30°C, bet mitrums ir lielāks par 80% relatīvā mitruma, izolācijas materiālu biezumam ir jābūt vismaz 20mm, lai novērstu kondensātu uz izolācijas virsmas.

7.9 Elektroinstalācijas pievienošana

7.9.1 Par elektroinstalācijas vadu pievienošanu

Pirms elektroinstalācijas pievienošanas

Pārliecinieties, ka: ▪ Dzesētāja caurules ir savienotas un pārbaudītas ▪ Ūdens caurules ir pievienotas

Parastā darbplūsma

Elektriskā vadojuma pievienošanā parasti ir šādi posmi: 1 Pārliecinieties, vai strāvas padeves sistēma atbilst siltumsūkņa

elektriskajām specifikācijām. 2 Elektroinstalācijas vadu pievienošana āra iekārtai. 3 Elektroinstalācijas vadu pievienošana iekštelpu iekārtai. 4 Galvenās strāvas padeves avota pievienošana. 5 Noslēgšanas vārstu pievienošana. 6 Elektrības skaitītāju pievienošana. 7 Karstā ūdens sūkņa pievienošana. 8 Trauksmes izvades pievienošana. 9 Telpas apsildes IESLĒGŠANAS/IZSLĒGŠANAS izvada

pievienošana. 10 Pārslēgšanas uz ārējo siltuma avotu pievienošana. 11 Strāvas patēriņa digitālo ievažu pievienošana. 12 Drošības termostata pievienošana. 13 Legionellas likvidēšanas sildītāja strāvas padeves

pievienošana.

7.9.2 Par elektrisko saderību

Paredzēts tikai ERGA04~08DAV3 (nav paredzēts ERGA04~08DAV3A)

Aprīkojums atbilst EN/IEC 61000‑3‑12 (Eiropas/starptautiskajam tehniskajam standartam, kas norāda strāvas harmoniku ierobežojumus iekārtām, kas pievienotas publiskajām zemsprieguma sistēmām ar ieejas strāvu >16A un ≤75A vienai fāzei).

BRĪDINĀJUMS

Kā strāvas padeves kabeļus VIENMĒR izmantojiet daudzdzīslu kabeļus.

7.9.4 Norādes par elektroinstalācijas vadu pievienošanu

Neaizmirstiet tālāk minēto: ▪ Ja izmantojat no vairākām dzīslām savītus vadus, tad vada galā

uzstādiet apaļu apspaides tipa spaili. Uzstādiet apaļu apspaides tipa spaili uz vada līdz pat izolācijai un ar piemērotu instrumentu nostipriniet šo spaili.

a Savītais vads b Apaļā apspaides tipa spaile

▪ Izmantojamās vadu ierīkošanas metodes:

Vada veids Ierīkošanas metode

Vienas dzīslas vads

a Savīts vienas dzīslas vads b Skrūve c Plakanā paplāksne

No vairākām dzīslām savīts vads ar apaļu apspaides tipa spaili

a Spaile b Skrūve c Plakanā paplāksne O Atļauts X NAV atļauts

Pievilkšanas spēks

Vienums Pievilkšanas spēks (N•m)

M4 (X1M) 1,2~1,5 M4 (zemējums)

7.9.5 Standarta elektroinstalācijas komponentu specifikācija

7.9.3 Piesardzības pasākumi elektroinstalācijas

INFORMĀCIJA

Izlasiet arī piesardzības pasākumus un prasības tālāk norādītajās nodaļās:

▪ Vispārīgas drošības piesardzības pasākumi ▪ Sagatavošanās

BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

vadu uzstādīšanas laikā

Komponente ERGA04+06D

Energo apgāde s kabelis

Starpsavienojuma kabelis

(a)

MCA Spriegu

ms Fāze 1~ Frekven

ce Vada

izmēri

AV3

19,9A 24,0A 15,9A

Jāatbilst piemērojamajiem tiesību aktiem

Minimālais kabeļa šķērsgriezums 1,5mm² un ir

ERGA08DAV3 ERGA04~08D

AV3A

230V

50Hz

piemērots 230V

Uzstādītāja rokasgrāmata

7 Uzstādīšana

2×

a b

1N~ 50 Hz 220-240 V

1 2 3

L N

L N PWR

12 3

3×

1×

b+c ad

Komponente ERGA04+06D

AV3

Ieteicamais

20A 25A 16A

ERGA08DAV3 ERGA04~08D

AV3A

atsevišķi iegādājamais drošinātājs

Zemējuma

Jāatbilst piemērojamajiem tiesību aktiem noplūdes jaudas slēdzis

(a) MCA=kontūra minimālais strāvas stiprums. Norādītie

lielumi ir maksimālie (lai noskaidrotu precīzus lielumus, skatīt elektriskos datus kombinācijai ar iekštelpu iekārtām).

7.9.6 Elektrisko vadu pievienošana pie ārējā bloka

1 Noņemiet slēdžu kārbas vāku.

a Vadu skava

4 Uzstādiet atpakaļ vietā slēdžu kārbas vāku. 5 Pēc izvēles: piestipriniet vadu skavu (piederums) pie dzesētāja

cauruļu pārsega skrūves un pie tās piestipriniet kabeļus, izmantojot kabeļu savilcēju.

2 Noņemiet izolāciju (20mm) no vadiem.

a Saīsiniet vada galu šajā pozīcijā b Pārmērīgs garums var radīt elektrošoku vai noplūdi.

3 Savienojiet starpsavienojuma kabeli un enerģijas padevi tālāk

norādītajā veidā. Nodrošiniet spiediena izlīdzināšanu, izmantojot vadu skavu.

a Starpsavienojuma kabelis b Energoapgādes kabelis c Drošinātājs d Zemējuma noplūdes jaudas slēdzis

6 Strāvas padeves līnijai pievienojiet noplūdstrāvas aizsargslēdzi

un drošinātāju.

7.9.7 Elektrisko vadu savienošana ar iekšējo bloku

1 Lai atvērtu iekštelpu iekārtu, skatiet 31. lappusē "7.2.3Iekštelpu

iekārtas atvēršana" un 32. lappusē "7.2.4 Iekštelpu iekārtas slēdžu kārbas vāka atvēršana".

2 Vadi iekārtā tiek ievadīti no augšpuses:

a, b, c Vietējie vadi (skatiet tabulu zemāk)

d Rūpnīcā uzstādītais legionellas likvidēšanas sildītāja

strāvas padeves kabelis

3 Vadiem iekārtas iekšpusē jābūt izvietotiem tālāk norādītajā

veidā. Nostipriniet kabeli pie kabeļi vadotnes, izmantojot kabeļu savilcējus:

Uzstādītāja rokasgrāmata

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

4×

b+c

BRĪDINĀJUMS

X1M

X2M

X5M

X11YB

X1A

X11Y

X11YA

1 2 3

X1M

X2M

X5M

X11Y

X11YB

X1A

1 2 3

1 N L

N L

2 3

S1S

a b c

X11YA

51 2 3 6

910

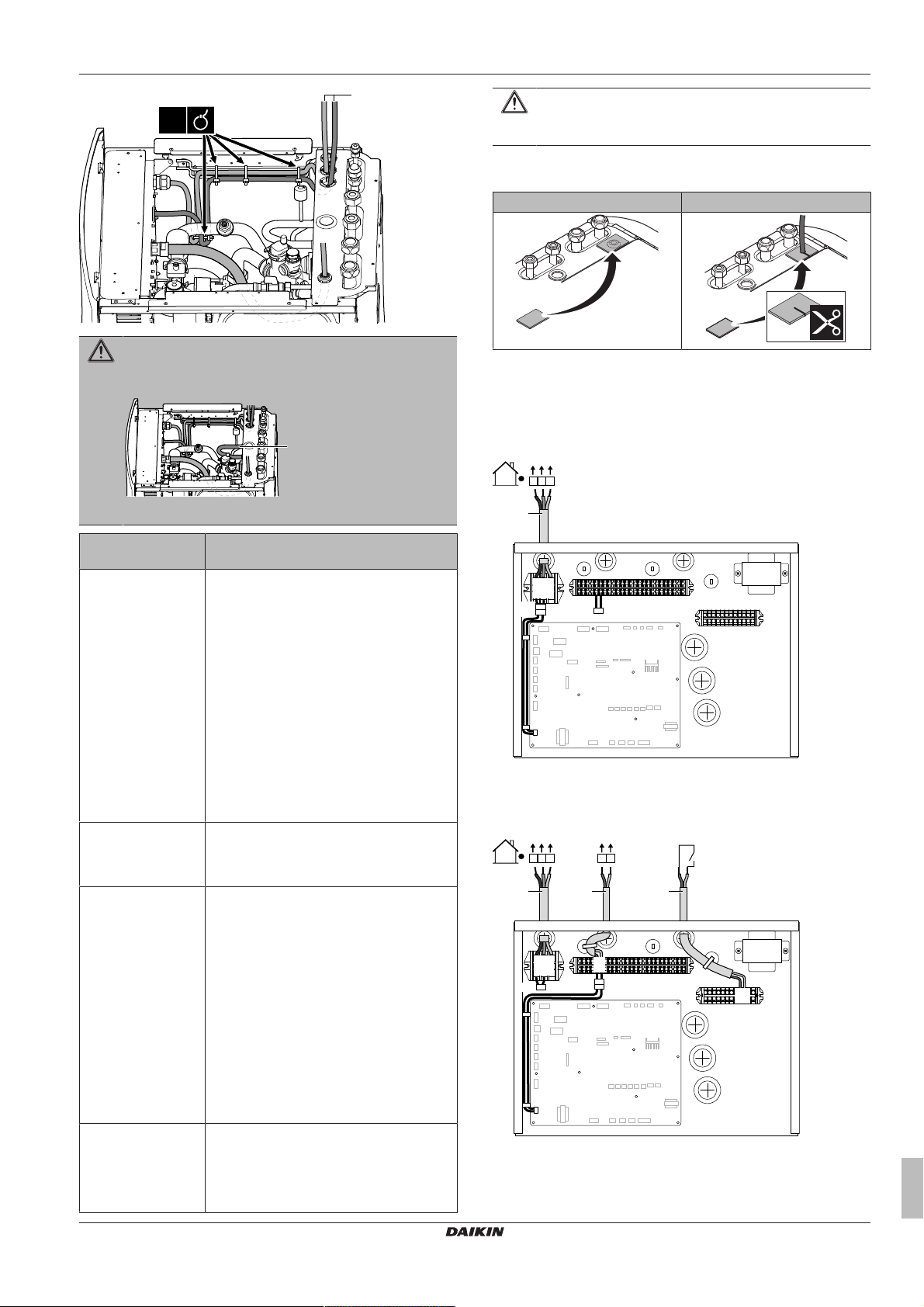

Pārliecinieties, ka elektrības vadi NEPIESKARAS dzesētāja gāzes caurulei, kas var ļoti sakarst.

7 Uzstādīšana

UZMANĪBU!

NESPIEDIET kabeli iekārtā un neievietojiet tajā lieku kabeļa gabalu.

4 Noblīvējiet zemsprieguma vadu ievadu, izmantojot blīvēšanas

lenti (piegādāta kā piederums).

Bez zemsprieguma kabeļiem Ar zemsprieguma kabeļiem

7.9.8 Elektrotīkla strāvas padeves avota pievienošana

1 Pievienojiet elektrotīkla strāvas padevi.

Normālas strāvas padeves kWh normas gadījumā

a Dzesētāja gāzes caurule

Izvietošana Iespējami kabeļi (atkarībā no iekārtas

a Zemspriegums

b Augstsprieguma

strāvas padeve

c Augstsprieguma

vadības signāls

d Augstsprieguma

strāvas padeve (rūpnīcā uzstādīts kabelis)

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

veida un uzstādītajām opcijām)

▪ Vēlamais strāvas padeves kontakts ▪ Lietotāja saskarne, kas tiek lietota kā

telpas termostats (papildaprīkojums)

▪ Strāvas patēriņa digitālā ievade (ārējais

piederums)

▪ Ārtelpu apkārtējās temperatūras sensors

(opcija)

▪ Iekštelpu apkārtējās temperatūras sensors

(opcija) ▪ Elektrības skaitītāji (ārējais piederums) ▪ Drošības termostats (ārējais piederums) ▪ Rezerves sildītāja termistors (rezerves

sildītāja papildaprīkojums) ▪ Starpsavienojuma kabelis

▪ Normāla strāvas padeves kWh norma ▪ Vēlamā kWh nomināla barošanas bloks

▪ Siltumsūkņa konvektors (opcija) ▪ Telpas termostats (opcija) ▪ Noslēgšanas vārsts (ārējais piederums) ▪ Karstā ūdens sūknis (iegādājams

atsevišķi) ▪ Signāla izvade ▪ Pārslēgšanās uz ārējo siltuma avota

vadību ▪ Telpu apsildes darbības vadība ▪ Rezerves sildītāja termālais aizsargs +

rezerves sildītāja savienojums (rezerves

sildītāja papildaprīkojums) ▪ Legionellas likvidēšanas sildītāja strāvas

padeve

Apzīmējumi: skatiet tālāk parādīto ilustrāciju.

Vēlamās strāvas padeves kWh normas gadījumā

Savienojiet X11Y ar X11YB.

a Starpsavienojuma kabelis (=strāvas padeve) b Normāla strāvas padeves kWh norma c Vēlamais strāvas padeves kontakts

2 Kabeļus ar kabeļu savilcējiem piestipriniet pie kabeļu savilcēju

uzkarēm.

Uzstādītāja rokasgrāmata

7 Uzstādīšana

X1M

X2M

X1M

X2M

NO NC

M2S M2S

2128

21 29

X1M

X2M

X5M

S3S S2S

3456

X1M

X2M

X5M

M2P

1 2

X1M

X2M

A4P

X5M

X1M

YC Y1 Y2 Y3 Y4

7 9

X1M

X2M

A4P

X5M

X1M

YC Y1 Y2 Y3 Y4

7 9

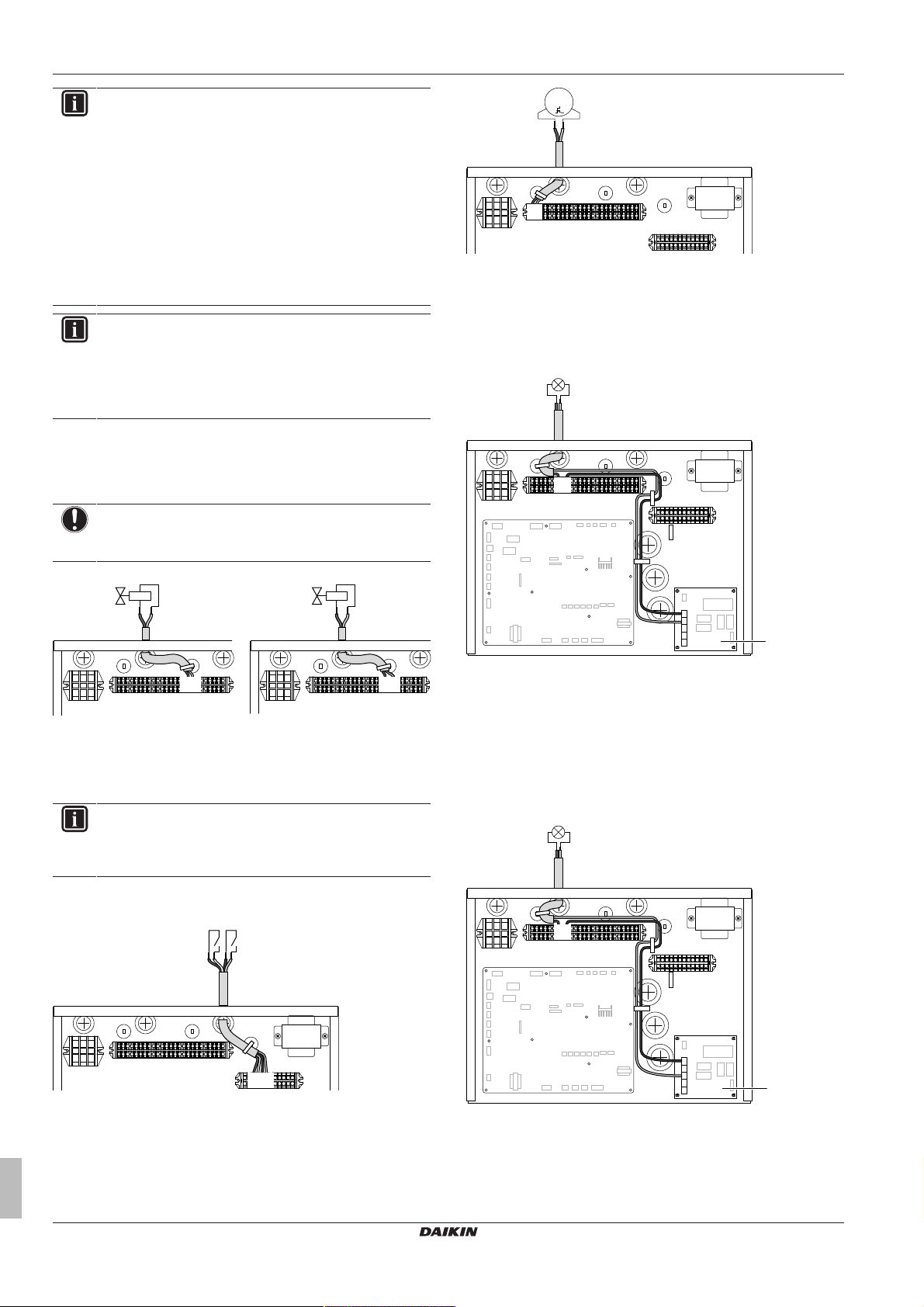

INFORMĀCIJA

Vēlamās kWh nomināla strāvas padeves gadījumā pievienojiet X11Y pie X11YB. Atsevišķas normāla kWh nomināla strāvas padeves nepieciešamība iekštelpu iekārtai (b) X2M/5+6 ir atkarīga no vēlamā kWh nomināla strāvas padeves veida.

Tālāk aprakstītajos gadījumos iekštelpu iekārtai ir nepieciešama atsevišķa strāvas padeve.

▪ Ja vēlamā nomināla strāvas padeve kWh ir pārtraukta,

kad aktīva VAI

▪ Ja iekštelpu iekārtai, kad aktīva, nav atļauts strāvas

patēriņš ar vēlamā nomināla strāvas padevi kWh.

2 Kabeli ar kabeļu savilcējiem piestipriniet kabeļu savilcēju

uzkarēm.

INFORMĀCIJA

Vēlamā kWh nomināla strāvas padeves kontakts tiek pieslēgts tām pašām spailēm (X5M/9+10), kas tiek izmantotas drošības termostatam. Tas ir iespējams tikai sistēmai, kurai ir VAI NU vēlamā kWh nomināla barošanas bloks, VAI drošības termostats.

7.9.9 Noslēgšanas vārsta pievienošana

1 Savienojiet vārsta vadības kabeli ar atbilstošajām spailēm, kā

parādīts tālāk esošajā ilustrācijā.

PAZIŅOJUMS

NC (parasti aizvērtam) vārstam un NO (parasti atvērtam) vārstam elektroinstalācija ir atšķirīga.

2 Kabeli ar kabeļu savilcējiem piestipriniet kabeļu savilcēju

uzkarēm.

7.9.10 Elektrības skaitītāju pievienošana

INFORMĀCIJA

Ja elektrības skaitītājam ir tranzistora izvads, pārbaudiet polaritāti. Pozitīvā polaritāte ir JĀSAVIENO ar X5M/6 un X5M/4; negatīvā polaritāte ar X5M/5 un X5M/3.

1 Savienojiet elektrības skaitītāja kabeli ar atbilstošajām spailēm,

kā parādīts tālāk esošajā ilustrācijā.

7.9.12 Signāla izvada pievienošana

1 Savienojiet signāla izvada kabeli ar atbilstošajām spailēm, kā

parādīts tālāk esošajā ilustrācijā.

a Ir jāuzstāda EKRP1HB.

2 Kabeli ar kabeļu savilcējiem piestipriniet kabeļu savilcēju

uzkarēm.

7.9.13 Telpas apsildes IESLĒGŠANAS/ IZSLĒGŠANAS izvada pievienošana

1 Savienojiet telpas apsildes IESLĒGŠANAS/IZSLĒGŠANAS

izvada kabeli ar atbilstošajām spailēm, kā parādīts tālāk esošajā ilustrācijā.

2 Kabeli ar kabeļu savilcējiem piestipriniet kabeļu savilcēju

uzkarēm.

7.9.11 Karstā ūdens sūkņa pievienošana

1 Savienojiet karstā ūdens sūkņa kabeli ar atbilstošajām spailēm,

kā parādīts tālāk esošajā ilustrācijā.

Uzstādītāja rokasgrāmata

a Ir jāuzstāda EKRP1HB.

2 Kabeli ar kabeļu savilcējiem piestipriniet kabeļu savilcēju

uzkarēm.

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

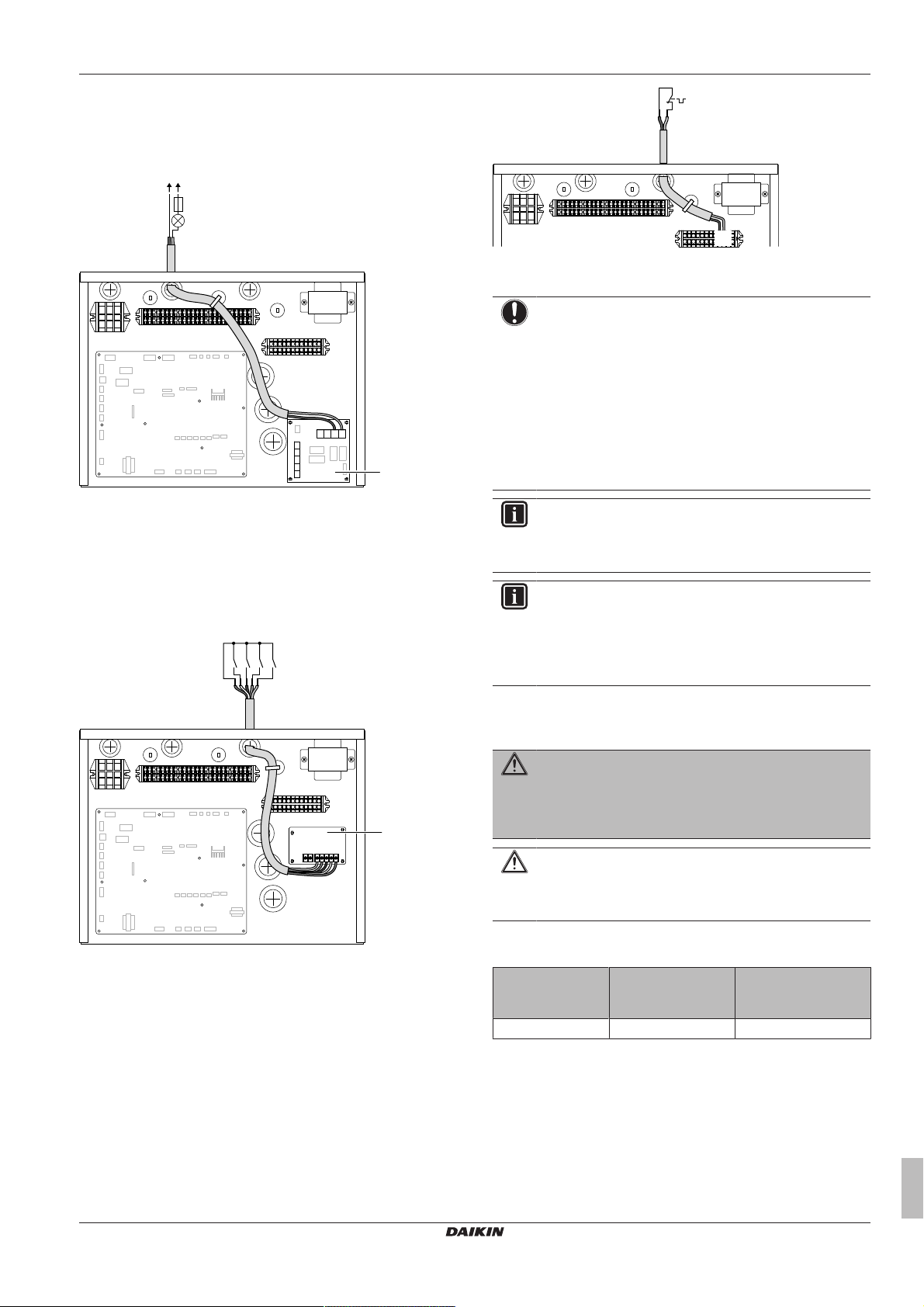

7.9.14 Pārslēgšanas uz ārējo siltuma avotu

X1M

X2M

A4P

X5M

X1M

YC Y1 Y2 Y3 Y4

X2 X1

X2M

X4 X3

N L

X1M

X2M

A8P

X5M

1 2 3 4 5

X801M

S6S

S7S

S8S

S9S

X1M

X2M

X5M

910

pievienošana

1 Savienojiet pārslēgšanas uz ārējo siltuma avota kabeli ar

atbilstošajām spailēm, kā parādīts attēlā tālāk.

a Ir jāuzstāda EKRP1HB.

2 Kabeli ar kabeļu savilcējiem piestipriniet kabeļu savilcēju

uzkarēm.

7.9.15 Strāvas patēriņa digitālo ievadu pievienošana

1 Savienojiet strāvas patēriņa digitālo ievadu kabeli ar

atbilstošajām spailēm, kā parādīts tālāk esošajā ilustrācijā.

7 Uzstādīšana

2 Kabeli ar kabeļu savilcējiem piestipriniet kabeļu savilcēju

uzkarēm.

PAZIŅOJUMS

Obligāti izvēlieties un uzstādiet drošības termostatu atbilstoši spēkā esošajiem tiesību aktiem.

Jebkurā gadījumā, lai izvairītos no nevajadzīgas drošības termostata nostrādāšanas, ir ieteicams, lai …

▪ … drošības termostats būtu automātiski atiestatāms. ▪ … drošības termostata maksimālais temperatūras

mainības līmenis būtu 2°C/min.

▪ … starp drošības termostatu un motorizēto 3virzienu

vārstu būtu minimālais attālums 2m.

INFORMĀCIJA

Pēc uzstādīšanas NEAIZMIRSTIET veikt drošības termostata konfigurāciju. Bez konfigurācijas iekštelpu iekārta ignorēs drošības termostata kontaktu.

INFORMĀCIJA

a Ir jāuzstāda EKRP1AHTA.

2 Kabeli ar kabeļu savilcējiem piestipriniet kabeļu savilcēju

uzkarēm.

7.9.16 Drošības termostata pieslēgšana (parasti aizvērts kontakts)

1 Savienojiet drošības termostata (parasti aizvērts) kabeli ar

atbilstošajām spailēm, kā parādīts tālāk esošajā ilustrācijā.

7.9.17 Legionellas likvidēšanas sildītāja strāvas padeves pievienošana

BRĪDINĀJUMS

UZMANĪBU!

Lai garantētu, ka iekārta ir pilnībā sazemēta, obligāti pievienojiet legionellas likvidēšanas sildītāja strāvas padevi un sazemējuma kabeli.

Pārliecinieties, vai strāvas padeve atbilst legionellas likvidēšanas sildītāja kapacitātei, kā norādīts tabulā tālāk.

Legionellas

likvidēšanas

sildītāja kapacitāte

2,4kW 1N~230V 11A

Pievienojiet legionellas likvidēšanas sildītāja strāvas padeves kabeli šādā veidā:

Barošanas bloks Maksimālā strāvas

plūsma

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

Uzstādītāja rokasgrāmata

8 Konfigurācija

X8M

F2B

Q1DI

1N~, 50 Hz 230 V AC

SWB 2

Q1DI

234

F2B

I I

L N

X8M

1 2

K3M

3 4

5 Uzlieciet priekšējo paneli. 6 Pieslēdziet atpakaļ kabeļus pie lietotāja saskarnes paneļa. 7 Uzstādiet atpakaļ vietā lietotāja saskarnes paneli.

PAZIŅOJUMS

Aizverot iekštelpu iekārtas pārsegu, pārliecinieties, vai pievilkšanas griezes moments NEPĀRSNIEDZ 4,1N•m.

a Rūpnīcā uzstādītais kabelis, kas ir pieslēgts pie legionellas

likvidēšanas sildītāja kontaktora apakšējā slēdžu kārbā (K3M)

b Vietējie vadi (skatiet zemāk)

F2B Pārslodzes drošinātājs (iegādājams atsevišķi). Ieteicams:

2polu; 20A; līkne 400V; nostrādes klase C.

K3M Kontaktors (apakšējā slēdžu kārbā)

Q1DI Noplūdstrāvas aizsargslēdzis (iegādājams atsevišķi)

SWB 2 Nolaidiet uz leju slēdžu kārbu

X8M Spaile (iegādājama atsevišķi)

7.10 Ārpus telpām uzstādāmās iekārtas uzstādīšanas pabeigšana

7.10.1 Ārpus telpām uzstādāmās iekārtas uzstādīšanas pabeigšana

1 Izolējiet un nostipriniet dzesēšanas šķidruma caurules un

starpsavienojuma kabeli šādi:

8 Konfigurācija

8.1 Pārskats: konfigurācija

Šajā nodaļā ir aprakstīts, kas ir jādara un jāzina, lai konfigurētu sistēmu pēc tās uzstādīšanas.

Kādēļ?

Ja sistēmu NEKONFIGURĒSIT pareizi, tā, iespējams, NEDARBOSIES, kā paredzēts. Konfigurācija ietekmē:

▪ Programmatūras aprēķinus ▪ To, ko redzat lietotāja saskarnē un ko tajā varat darīt

Kā?

Sistēmu var konfigurēt, izmantojot lietotāja interfeisu. ▪ Pirmā reize – konfigurācijas vednis. Kad lietotāja saskarni

IESLĒDZAT pirmo reizi (izmantojot iekštelpu iekārtu), tiek startēts konfigurēšanas vednis, lai palīdzētu jums konfigurēt sistēmu.

▪ Restartējiet konfigurācijas vedni. Ja sistēma jau ir konfigurēta,

jūs varat restartēt konfigurācijas vedni. Lai restartētu konfigurācijas vedni, pārejiet pie Uzstādītāja iestatījumi > Konfigurēšanas vednis. Lai piekļūtu Uzstādītāja iestatījumi, skat.

48. lappusē "8.1.1Piekļuve visbiežāk lietotajām komandām".

▪ Pēc tam. Ja nepieciešams, jūs varat veikt konfigurācijas izmaiņas

izvēļņu struktūrā vai pārskata iestatījumos.

INFORMĀCIJA

Kad konfigurācijas vednis ir pabeigts; lietotāja saskarnē būs redzams pārskata ekrāns un apstiprināšanas pieprasījums. Pēc apstiprināšanas sistēma restartēsies, un tiks parādīts sākuma ekrāns.

Piekļūšana iestatījumiem— tabulu apzīmējumi

Varat piekļūt uzstādītāja iestatījumiem, izmantojot divas dažādas metodes. Tomēr NE visiem iestatījumiem var piekļūt, izmantojot abas metodes. Ja tā, tad šīs nodaļas atbilstošajās tabulas kolonnās tiek ievietots simbols N/A (netiek lietots).

a Gāzes caurule b Gāzes caurules izolācija c Starpsavienojuma kabelis d Šķidruma caurule e Šķidruma caurules izolācija

f Apdares lente

2 Uzstādiet apkopes pārsegu.

7.11 Iekštelpu iekārtas uzstādīšanas pabeigšana

7.11.1 Iekštelpu iekārtas aizvēršana

1 Aiztaisiet slēdžu kārbas pārsegu. 2 Uzstādiet slēdžu kārbu atpakaļ vietā. 3 Uzlieciet atpakaļ vietā augšējo paneli. 4 Uzlieciet atpakaļ vietā sānu paneļus.

Uzstādītāja rokasgrāmata

Metode Tabulu kolonna

Piekļūšana iestatījumiem, izmantojot

atpakaļceļu izvēļņu struktūrā. Lai iespējotu atpakaļceļus, nospiediet

pogu sākuma

ekrānā. Piekļūšana iestatījumiem, izmantojot kodu

Kods

pārskata lauka iestatījumos.

Skatiet arī šeit: ▪ 49. lappusē "Piekļuve uzstādītāja iestatījumiem" ▪ 77. lappusē "8.6 Izvēļņu struktūra: uzstādītāja iestatījumu

pārskats"

8.1.1 Piekļuve visbiežāk lietotajām komandām

Lai mainītu lietotāja atļauju līmeni

Jūs varat mainīt lietotāja atļauju līmeni šādā veidā:

1 Pārejiet pie [B]: Lietotāja profils.

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

8 Konfigurācija

5678

Uzstādītājs

00 01 02 03 04

05 06 07 08 09

0A 0B 0C 0D 0E

2 3

00 01 15 02 03 04

05 06 07 08 09

0A 0B 0C 0D 0E

00 01 20 02 03 04

05 06 07 08 09

0A 0B 0C 0D 0E

2 Ievadiet lietotāja atļauju atbilstošu kodu. —

▪ Pārvietojiet kursoru no kreisās uz labo pusi. ▪ Pārlūkojiet ciparu sarakstu un mainīt atlasīto

ciparu.

▪ Apstipriniet pin kodu un turpiniet.

Uzstādītāja pin kods

Uzstādītājs pin kods ir 5678. Tagad ir pieejami papildu izvēlnes vienumi un uzstādītāja iestatījumi.

Pieredzējuša lietotāja pin kods

Pieredzējis lietotājs pin kods ir 1234. Tagad lietotājam ir redzami papildu izvēlnes vienumi.

Lietotāja pin kods

Lietotājs pin kods ir 0000.

Piekļuve uzstādītāja iestatījumiem

1 Iestatiet lietotāja atļauju līmeni uz Uzstādītājs. 2 Pārejiet pie [9]: Uzstādītāja iestatījumi.

Pārskata iestatījuma modificēšana Piemērs: Mainiet [1‑01] no 15 uz 20.

Visus iestatījumus var veikt, izmantojot izvēļņu struktūru. Ja kaut kāda iemesla dēļ ir nepieciešams mainīt iestatījumu, izmantojot pārskata iestatījumus, tad pārskata iestatījumiem var piekļūt šādā veidā:

1 Iestatiet lietotāja atļauju līmeni uz Uzstādītājs.

— Skatiet šeit: 48. lappusē "Lai mainītu lietotāja atļauju

līmeni".

2 Pārejiet pie [9.I]: Uzstādītāja iestatījumi > Vietējo

iestatījumu pārskats.

3 Grieziet kreiso regulatoru, lai atlasītu iestatījuma

pirmo daļu, un apstipriniet, nospiežot regulatoru.

4 Grieziet kreiso regulatoru, lai atlasītu iestatījuma otro

daļu

5 Grieziet labo regulatoru, lai mainītu vērtību no 15 līdz

20.

6 Nospiediet kreiso regulatoru, lai apstiprinātu jauno

iestatījumu.

7 Nospiediet centrālo pogu, lai atgrieztos sākuma

ekrānā.

INFORMĀCIJA

Ja maināt pārskata iestatījumus un pārejat atpakaļ uz sākuma ekrānu, lietotāja saskarne parādīs uznirstošo ekrānu un pieprasīs restartēt sistēmu.

Pēc apstiprināšanas sistēma restartēsies, un tiks piemērotas pēdējās izmaiņas.

8.2 Konfigurācijas vednis

Pēc sistēmas IESLĒGŠANAS lietotāja saskarne jūs vadīs, izmantojot konfigurācijas vedni. Šādā veidā jūs varat iestatīt vissvarīgākos sākotnējos iestatījumus. Šādā veidā iekārta varēs pareizi darboties. Pēc tam, ja nepieciešams, detalizētākos iestatījumus var iestatīt, izmantojot izvēļņu struktūru.

Īsu pārskatu par konfigurācijas iestatījumiem varat atrast šeit. Visus iestatījumus var mainīt arī iestatījumu izvēlnē (izmantojiet atpakaļceļus).

Par iestatījumu… Skatiet…

Valoda [7.1] Laiks/datums [7.2]

Stundas — Minūtes Gads Mēnesis Diena

Sistēma

Iekštelpu iekārtas tips (tiki lasāms)

Rezerves sildītāja tips [9.3.1] Mājsaimniecības karstais ūdens

[9.2.1] Ārkārtas situācija [9.5] Zonu skaits [4.4] 59. lappusē "8.4.5Telpu

Palīgsildītājs

Kapacitāte [9.4.1] 68. lappusē "Legionellas BSH atļauju grafiks [9.4.2] BSH eko režīma taimeris [9.4.3] Darbība [9.4.4]

Galvenā zona

Starotāja tips [2.7] 55. lappusē "8.4.3Galvenā Regulēšana [2.9] Iestatītās vērtības režīms [2.4] Sildīšanas NLA līkne [2.5] (ja

pieejams) Grafiks [2.1]

Papildu zona (tikai ja [4.4]=1)

Starotāja tips [3.7] 58. lappusē "8.4.4Papildu Regulēšana (tikai lasāms) [3.9] Iestatītās vērtības režīms [3.4] Sildīšanas NLA līkne [3.5] (ja

pieejams) Grafiks [3.1]

Tvertne

67. lappusē "8.4.9Uzstādītāja iestatījumi"

sildīšana"

likvidēšanas sildītājs"

zona"

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

Uzstādītāja rokasgrāmata

8 Konfigurācija

–

c2c1

1.6

bar

18 Feb 2018

22:19

18 21

g3 g1

g4 g2

h3 h1

Par iestatījumu… Skatiet…

Uzsildīšanas režīms [5.6] 62. lappusē "8.4.6Tvertne" Komforta iestatītā vērtība [5.2] Eko iestatītā vērtība [5.3] Atkārtotās uzsildīšanas iestatītā

vērtība [5.4]

8.3 Iespējamie ekrāni

8.3.1 Iespējamie ekrāni: pārskats

Biežāk izmantotie ekrāni ir tālāk norādītie:

Vienums Apraksts

Iekštelpu iekārta / karstā ūdens tvertne

Telpas apsildes darbības režīms

Dezinfekcij a/Jaudīgais

Datums / laiks

Brīvdiena f

Galvenā zona

b1 Iekštelpu iekārta:

▪

b2 Ūdens spiediens

▪

e Pašreizējais datums un laiks

g1 Siltuma izstarotāja veids:

▪

g2 Izplūdes ūdens temperatūras iestatītā vērtība g3 Telpas termostata veids:

: Uz grīdas stāvoša iekštelpu iekārta ar

iebūvētu tvertni

: Apsilde

: Dezinfekcijas režīms aktīvs

: Jaudīgā darbība aktīva

: Brīvdienu režīms aktīvs

: Grīdu apsilde

: Ventilatora spirāles iekārta

: Radiators

a Sākuma ekrāns b Galvenās izvēlnes ekrāns c Zemāka līmeņa ekrāni:

c1: Iestatītās vērtības ekrāns c2: Detalizēts ekrāns ar vērtībām

8.3.2 Sākuma ekrāns

Piespiediet pārskatu par iekārtas konfigurāciju, telpu un iestatītās vērtības temperatūrām. Sākuma ekrānā ir redzami tikai tie simboli, kas ir pieejami jūsu konfigurācijai.

Vienums Apraksts

Āra iekārta

Uzstādītāja rokasgrāmata

pogu, lai atgrieztos sākuma ekrānā. Jūs redzēsit

Šajā ekrānā iespējamās darbības

Naviģējiet galvenās izvēlnes sarakstā. Pārejiet pie galvenās izvēlnes ekrāna. Iespējojiet/atspējojiet atpakaļceļus.

Temperatūras tiek parādītas apļos. Ja aplis ir pelēks, attiecīgā darbība (piemērs: telpas apsilde) šobrīd nav aktīva.

a3 Izmērītā apkārtējās vides temperatūra

: Āra iekārta

: Klusais režīms aktīvs

: Daikin lietotāja saskarne, kas tiek lietota kā

▪

telpas termostats

: Ārējā vadība

▪ ▪ Slēpts: Izplūdes ūdens temperatūras vadība

g4 Izmērītā telpas temperatūra

Papildu zona

Karstā ūdens apgāde

Darbības traucējums

8.3.3 Galvenās izvēlnes ekrāns

Sākuma ekrānā nospiediet ekrānu. No galvenās izvēlnes jūs varat piekļūt dažādiem iestatīto vērtību ekrāniem un apakšizvēlnēm.

h1 Siltuma izstarotāja veids:

▪

h2 Izplūdes ūdens temperatūras iestatītā vērtība h3 Telpas termostata veids:

▪ ▪ Slēpts: Izplūdes ūdens temperatūras vadība

i2 Izmērītā tvertnes temperatūra

Lai uzzinātu vairāk, skatīt 87. lappusē "12.4.1Lai

parādītu palīdzības tekstu darbības traucējumu gadījumā".

: Grīdu apsilde

: Ventilatora spirāles iekārta

: Radiators

: Ārējā vadība

: Karstais ūdens

vai : Radās darbības traucējumi

, lai atvērtu galvenās izvēlnes

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

8 Konfigurācija

–

a b

Šajā ekrānā iespējamās darbības

Naviģējiet sarakstā. Ieejiet apakšizvēlnē. Iespējojiet/atspējojiet atpakaļceļus.

Vienums Apraksts

vai Darbības

traucējumi

Telpa

Galvenā zona

Papildu zona

Telpas sildīšana/

dzesēšana

Tvertne

Lietotāja iestatījumi

Informācija

Uzstādītāja

iestatījumi

Nodošana

ekspluatācijā

Lietotāja profils

Darbība

Ierobežojums: Tiek parādīts tikai tad, ja rodas darbības traucējums.

Lai uzzinātu vairāk, skatīt 87. lappusē

"12.4.1Lai parādītu palīdzības tekstu darbības traucējumu gadījumā".

Ierobežojums: Tiek parādīts tikai tad, ja telpas termostats ir pieslēgts pie iekštelpu iekārtas.

Iestatiet telpas temperatūru. Parāda pieejamo simbolu jūsu galvenās

zonas izstarotāja veidam. Iestatiet galvenās zonas izplūdes ūdens

temperatūru. Ierobežojums: Tiek parādīts tikai tad, ja ir

divas izplūdes ūdens temperatūras zonas. Parāda pieejamo simbolu jūsu papildu zonas izstarotāja veidam.

Iestatiet papildu zonas (ja ir) izplūdes ūdens temperatūru.

Parāda iekārtai pieejamo simbolu. Jūs nevarat mainīt darbības režīmu

modeļiem, kas paredzēti tikai apsildei. Ierobežojums: Tiek parādīts tikai tad, ja ir

karstā ūdens tvertne. Iestatiet karstā ūdens tvertnes temperatūru.

Nodrošina piekļuvi lietotāja iestatījumiem, piemēram, brīvdienu režīmam un klusajam režīmam.

Parāda datus un informāciju par iekštelpu iekārtu.

Ierobežojums: Tikai uzstādītājam. Nodrošina piekļuvi papildu iestatījumiem.

Ierobežojums: Tikai uzstādītājam. Veiciet pārbaudes un apkopi.

Mainiet aktīvā lietotāja profilu.

Ieslēdziet vai izslēdziet apsildes funkciju un karstā ūdens sagatavošanu.

8.3.4 Izvēlnes ekrāns

Šajā ekrānā iespējamās darbības

Naviģējiet sarakstā. Ieejiet apakšizvēlnē/iestatījumā.

8.3.5 Iestatītās vērtības ekrāns

Iestatītās vērtības ekrāns tiek parādīts ekrāniem, kas apraksta sistēmas komponentes, kurām ir nepieciešama iestatītā vērtība.

Piemērs:

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

▪ Telpas temperatūras ekrāns ▪ Galvenās zonas ekrāns ▪ Papildu zonas ekrāns ▪ Tvertnes temperatūras ekrāns

Šajā ekrānā iespējamās darbības

Naviģējiet galvenās apakšizvēlnes sarakstā. Pārejiet pie apakšizvēlnes. Pielāgojiet un automātiski piemērojiet vēlamo

temperatūru.

Vienums Apraksts

Minimālās temperatūras ierobežojums

Maksimālās temperatūras ierobežojums

Pašreizējā temperatūra c Mēra iekārta Vēlamā temperatūra d Grieziet labo regulatoru, lai

Apakšizvēlne e Pagrieziet vai nospiediet

a1 Nofiksē iekārta

a2 Ierobežo uzstādītājs b1 Nofiksē iekārta b2 Ierobežo uzstādītājs

palielinātu/samazinātu.

kreiso regulatoru, lai pārietu pie apakšizvēlnes.

8.3.6 Detalizēts ekrāns ar vērtībām

a Iestatījumi b Vērtības

Šajā ekrānā iespējamās darbības

Naviģējiet iestatījumu sarakstā. Mainīt vērtību. Pārejiet pie nākamā iestatījuma. Apstipriniet izmaiņas un turpiniet.

8.3.7 Detalizēts ekrāns ar no laikapstākļiem atkarīgo līkni

Ja no laika apstākļiem atkarīga darbība ir aktīva, vēlamā tvertnes temperatūra tiek noteikta automātiski atbilstošai vidējai āra temperatūrai. Ja āra temperatūra ir zemāka, tvertnes temperatūrai ir jābūt augstākai, jo ūdens caurules būs aukstākas, un otrādi.

No laikapstākļiem atkarīgās līknes nosaka divas iestatītās vērtības: ▪ Iestatītā vērtība (X1, Y2) ▪ Iestatītā vērtība (X2, Y1) No laika apstākļiem atkarīga līkne:

Uzstādītāja rokasgrāmata

8 Konfigurācija

Pirmd.

Sestd.

Trešd.

Piektd.

Cet.

Otrd.

Svētd.

Lietotāja noteiktais 1

Pirmd.

Sestd.

Trešd.

Piektd.

Cet.

Otrd.

Svētd.

Lietotāja noteiktais 1

Rediģēt

Dzēst

Pirmd.

Sestd.

Trešd.

Piektd.

Cet.

Otrd.

Svētd.

Lietotāja noteiktais 1

Dzēst

Kopēt

Rediģēt

6:00 8:30

17:30

20°C 18°C

22:00

--:--

18°C

21°C

12 24

Pirmd.

Sestd.

Trešd.

Piektd.

Cet.

Otrd.

Svētd.

Lietotāja noteiktais 1

Rediģēt

Kopēt

Šajā ekrānā iespējamās darbības

Naviģējiet temperatūras. Mainiet temperatūru. Pārejiet pie nākamās temperatūras. Apstipriniet izmaiņas un turpiniet.

Vienums Apraksts

a Iespējamās no laikapstākļiem atkarīgās zonas:

: Galvenās zonas vai papildu zonas apsilde

▪

: Karstais ūdens

▪

X, X1, X2 Āra apkārtējās vides temperatūra Y, Y1, Y2 Vēlamā tvertnes temperatūra vai izplūdes ūdens

temperatūra. Šeit redzamais simbols atbilst tās zonas siltuma izstarotājam:

: Zemgrīdas apsilde

▪

: Ventilatora spirāļu iekārta

▪

: Radiators

▪

: Karstā ūdens tvertne

▪

Lai izdzēstu grafika saturu:

1 Atlasiet pašreizējā grafika nosaukumu.

2 Atlasiet Dzēst.

3 Atlasiet Labi, lai apstiprinātu.

Lai programmētu grafiku Pirmdien:

1 Atlasiet Pirmdien.

2 Atlasiet Rediģēt.

8.3.8 Grafika ekrāns: Piemērs

Šajā piemērā ir parādīts, kā iestatīt telpas temperatūras grafiku apsildes režīmā galvenai zonai.

INFORMĀCIJA

Citu grafiku programmēšanas procedūras ir līdzīgas.

Grafika programmēšana Piemērs: Jūs vēlaties ieprogrammēt tālāk norādīto grafiku:

Priekšnoteikums: Telpas temperatūras grafiks ir pieejams tikai tad,

ja ir aktīva telpas termostata vadība. Ja ir aktīva izplūdes ūdens vadība, jūs tā vietā varat ieprogrammēt galvenās zonas grafiku.

1 Pārejiet pie grafika. 2 Izdzēsiet grafika saturu (pēc izvēles). 3 Programmējiet grafiku Pirmdien. 4 Nokopējiet grafiku pārējām nedēļas dienām. 5 Programmējiet grafiku Sestdien un nokopējiet to Svētdien. 6 Piešķiriet grafikam nosaukumu.

Lai pārietu pie grafika:

1 Pārejiet pie [1.1]: Telpa > Grafiks. 2 Iestatiet grafiku uz Jā. 3 Pārejiet pie [1.2]: Telpa > Sildīšanas grafiks.

3 Izmantojiet kreiso regulatoru, lai atlasītu ierakstu, un

rediģējiet ierakstu ar labo regulatoru. Jūs varat ieprogrammēt līdz 6 darbībām katru dienu.

4 Apstipriniet izmaiņas.

Lai nokopētu grafiku pārējām nedēļas dienām:

1 Atlasiet Pirmdien.

2 Atlasiet Kopēt.

Uzstādītāja rokasgrāmata

Rezultāts: "C" tiek parādīts blakus nokopētajai dienai.

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

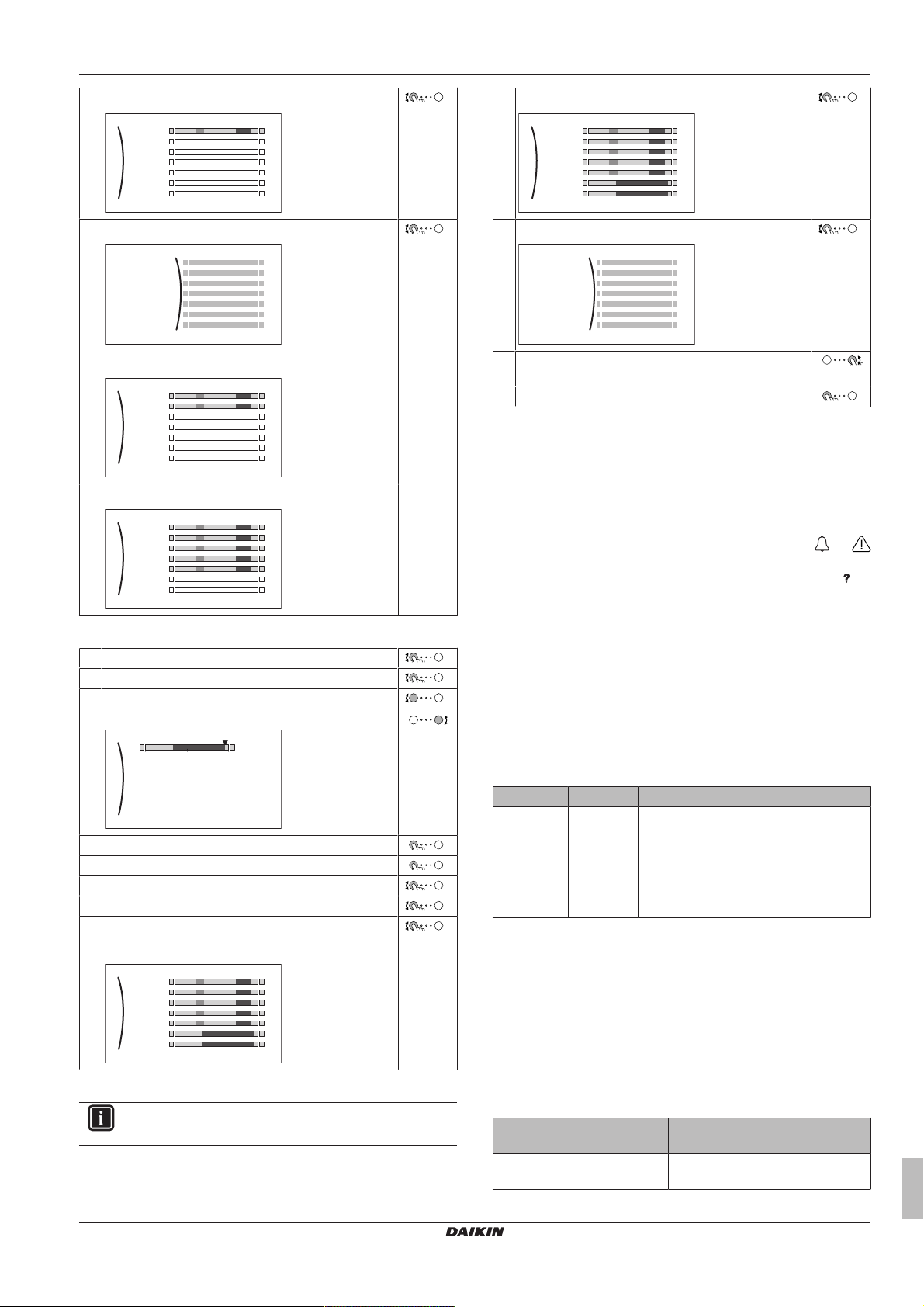

8 Konfigurācija

Pirmd.

Sestd.

Trešd.

Piektd.

Cet.

Otrd.

Svētd.

Lietotāja noteiktais 1

Kopēt

Ielīmēt

Pirmd.

Sestd.

Trešd.

Piektd.

Cet.

Otrd.

Svētd.

Lietotāja noteiktais 1

Pirmd.

Sestd.

Trešd.

Piektd.

Cet.

Otrd.

Svētd.

Lietotāja noteiktais 1

8:00

23:00

--:--

21°C 18°C

12 24

Sestd.

Pirmd.

Sestd.

Trešd.

Piektd.

Cet.

Otrd.

Svētd.

Lietotāja noteiktais 1

Pirmd.

Sestd.

Trešd.

Piektd.

Cet.

Otrd.

Svētd.

Lietotāja noteiktais 1

Dzēst

Pārdēvēt

3 Atlasiet Otrdien.

4 Atlasiet Ielīmēt.

Rezultāts:

5 Atkārtojiet šo darbību visām nedēļas dienām.

—

1 Atlasiet pašreizējā grafika nosaukumu.

2 Atlasiet Pārdēvēt opciju.

3 Pārlūkojiet simbolu sarakstu un apstipriniet atlasīto

simbolu.

4 Apstipriniet jauno nosaukumu.

8.4 Iestatījumu izvēlne

Jūs varat iestatīt papildu iestatījumus, izmantojot galvenās izvēlnes ekrānu un tās apakšizvēlnes. Svarīgākie iestatījumi ir parādīti šeit.

8.4.1 Darbības traucējums

Darbības traucējumu gadījumā sākuma ekrānā parādīsies . Ja atvērsiet izvēlnes ekrānu, būs redzama Darbības traucējumi izvēlne. Atveriet izvēlni, lai apskatītu kļūdas kodu. Nospiediet , lai saņemtu papildinformāciju par kļūdu.

vai

Lai programmētu grafiku Sestdien un nokopētu to Svētdien:

1 Atlasiet Sestdien. 2 Atlasiet Rediģēt. 3 Izmantojiet kreiso regulatoru, lai atlasītu ierakstu, un

rediģējiet ierakstu ar labo regulatoru.

4 Apstipriniet izmaiņas. 5 Atlasiet Sestdien. 6 Atlasiet Kopēt. 7 Atlasiet Svētdien. 8 Atlasiet Ielīmēt.

Rezultāts:

Lai pārdēvētu grafiku:

INFORMĀCIJA

Ne visus grafikus var pārdēvēt.

8.4.2 Telpa

Iestatītās vērtības ekrāns

Jūs varat kontrolēt galvenās zonas telpas temperatūru, izmantojot iestatītās vērtības ekrānu, skatiet arī 51. lappusē "8.3.5 Iestatītās

vērtības ekrāns".

Grafiks

Šajā izvēlnes vienumā jūs varat norādīt, vai telpas temperatūra tiek vai netiek kontrolēta ar grafiku.

# Kods Apraksts

[1.1] N/A Grafiks

▪ 0 Nē: Telpas temperatūru kontrolē

lietotājs.

▪ 1 Jā: Telpas temperatūra tiek

kontrolēta ar grafiku, un to var mainīt lietotājs.

Sildīšanas grafiks

Tas ir pieejams visiem modeļiem. Jūs varat iestatīt telpas temperatūras apsildes grafiku, izmantojot

grafika ekrānu. Lai uzzinātu papildinformāciju par šo ekrānu, skatiet

52. lappusē "8.3.8Grafika ekrāns: Piemērs".

Pretsasalšanas

Telpu aizsardzība pret aizsalšanu [1.4] novērš pārāk lielu telpas atdzišanu. Šis iestatījums darbojas atšķirīgi atkarībā no iekārtā iestatītās kontroles metodes [2.9]. Veiciet darbības atbilstoši tabulā norādītajam.

Galvenās zonas iekārtas

kontroles metode [2.9]

Izplūdes ūdens temperatūras vadība ([C‑07]=0)

Telpas aizsardzības pret aizsalšanu NETIEK garantēta.

Apraksts

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

Uzstādītāja rokasgrāmata

8 Konfigurācija

Galvenās zonas iekārtas

kontroles metode [2.9]

Ārējā telpas termostata vadība ([C‑07]=1)

Telpas termostata vadība ([C‑07]=2)

PAZIŅOJUMS

Ja sistēmai NAV rezerves sildītāja, tad:

▪ Pārliecinieties, ka telpas aizsardzība pret aizsalšanu ir

aktivizēta ([2-06]=1).

▪ NEMAINIET telpas aizsardzības pret aizsalšanu

noklusējuma temperatūru uz [2‑05].

▪ Pārliecinieties, ka ūdens caurules aizsalšanas

novēršana ir aktivizēta ([4-04]≠2).

INFORMĀCIJA

Ja tiek rādīta kļūda U4, telpas aizsardzības pret aizsalšanu NETIEK garantēta.

Lai uzzinātu papildinformāciju par telpas aizsardzību pret aizsalšanu saistībā ar piemērojamo iekārtas kontroles metodi, skatiet tālāk norādītās nodaļas:

Izplūdes ūdens temperatūras vadības ierīce ([C‑07]=0)

Izmantojot izplūdes ūdens temperatūras vadības ierīci, telpas aizsardzība pret aizsalšanu NETIEK garantēta. Taču, ja telpas aizsardzība pret aizsalšanu [1.4] ir aktivizēta, ir iespējama iekārtas ierobežota aizsardzība pret aizsalšanu:

Ja... Tad...

Telpas sildīšana/dzesēšana ir IZSLĒGTA, un āra apkārtējās vides temperatūra nokrītas zem 4°C

Telpas sildīšana/dzesēšana ir IESLĒGTA, un darbības režīms ir "apsilde"

Ārējā telpas termostata vadība ([C‑07]=1) Izmantojot ārējā telpas termostata vadību, telpas aizsardzību pret

aizsalšanu garantē ārējais telpas termostats pie nosacījuma, ka Telpas sildīšana/dzesēšana [C.2] ir IESLĒGTS un ārkārtas situācijas iestatījums [9.5] ir iestatīts uz automātisku darbību.

Vienas izplūdes ūdens temperatūras zonas gadījumā:

Ja... Tad...

Telpas sildīšana/dzesēšana ir IZSLĒGTA, un āra apkārtējās vides temperatūra nokrītas zem 4°C

Ļauj ārējam telpas termostatam nodrošināt telpas aizsardzību pret aizsalšanu:

▪ IESLĒDZIET [C.2]: Telpas

sildīšana/dzesēšana

Ļauj lietotāja saskarnei, kas tiek izmantota kā telpas termostats, nodrošināt telpas aizsardzību pret aizsalšanu:

▪ Izvēlieties [1.4.1]=1: Telpa >

Pretsasalšanas > Aktivizācija > Jā

▪ Iestatiet telpas pretaizsalšanas

iestatīto vērtību ([1.4.2]): Telpa > Pretsasalšanas > Telpas iestatītā vērtība

Iekārta siltuma izstarotājiem piegādās izplūdes ūdeni, lai atkal uzsildītu telpu, un izplūdes ūdens temperatūras iestatītā vērtība tiks pazemināta.

Iekārta siltuma izstarotājiem piegādās izplūdes ūdeni, lai uzsildītu telpu saskaņā ar normālu loģiku.

Iekārta siltuma izstarotājiem piegādās izplūdes ūdeni, lai atkal uzsildītu telpu, un izplūdes ūdens temperatūras iestatītā vērtība tiks pazemināta.

Apraksts

Ja... Tad...

Telpas sildīšana/dzesēšana ir IESLĒGTA, ārējais telpas termostats ir iestatīts uz "sildīšana IZSLĒGTA", un āra temperatūra nokrītas zem 4°C

Telpas sildīšana/dzesēšana ir IESLĒGTA, ārējais telpas termostats ir iestatīts uz "sildīšana IESLĒGTA"

Divu izplūdes ūdens temperatūras zonu gadījumā:

Ja... Tad...

Telpas sildīšana/dzesēšana ir IZSLĒGTA, un āra apkārtējās vides temperatūra nokrītas zem 4°C

Telpas sildīšana/dzesēšana ir IESLĒGTA, ārējais telpas termostats ir iestatīts uz "sildīšana IZSLĒGTA", darbības režīms ir "apsilde", un āra temperatūra nokrītas zem 4°C

Telpu termostata vadība ([C‑07]=2)

Telpas termostata vadības laikā, telpas aizsardzība pret aizsalšanu tiek garantēta, ja tā ir iespējota. Kad ir aktivizēta telpas aizsardzība pret aizsalšanu [2‑06] un telpas temperatūra nokrītas zemāk par pretaizsalšanas temperatūru [2‑05], iekārta siltuma izstarotājiem piegādās izplūdes ūdeni, lai atkal uzsildītu telpu.

# Kods Apraksts

[1.4.1] [2-06] Aktivizācija:

[1.4.2] [2-05] Telpas iestatītā vērtība 4°C~16°C

INFORMĀCIJA

Ja lietotāja saskarne, kas tiek izmantota kā telpas termostats, ir atvienota (nepareizi vadu savienojumi, kabeļa bojājumi), tad telpas aizsardzība pret aizsalšanu NETIEK garantēta.

PAZIŅOJUMS

Ja Emergency (Ārkārt. rež.) ir iestatīts uz Manual (Manuāli) ([9.5]=0) un iekārta tiek aktivizēta, lai uzsāktu ārkārtas ekspluatāciju, iekārta pārstās darboties, un tā būs manuāli jāatjauno, izmantojot lietotāja saskarni. Lai manuāli atjaunotu darbību, pārejiet pie Darbības traucējumi galvenā izvēlnes ekrāna, kurā lietotāja saskarne pirms sākšanas pieprasīs apstiprināt ārkārtas ekspluatāciju.

Telpas aizsardzība pret aizsalšanu ir aktīva pat tad, ja lietotāja interfeiss NEAPSTIPRINA ārkārtas ekspluatāciju.

Iestatītās vērtības diapazons

Spēkā TIKAI telpas termostata vadības gadījumā. Lai taupītu enerģiju, novēršot telpas pārkaršanu, varat ierobežot telpas temperatūras diapazonu apsildei.

PAZIŅOJUMS

Pielāgojot telpas temperatūras diapazonu, tiek pielāgotas arī visas vēlamās telpas temperatūras vērtības, lai garantētu, ka tās ir diapazona robežās.

Iekārta siltuma izstarotājiem piegādās izplūdes ūdeni, lai atkal uzsildītu telpu, un izplūdes ūdens temperatūras iestatītā vērtība tiks pazemināta.

Telpas aizsardzību pret aizsalšanu garantē normālā loģika.

Iekārta siltuma izstarotājiem piegādās izplūdes ūdeni, lai atkal uzsildītu telpu, un izplūdes ūdens temperatūras iestatītā vērtība tiks pazemināta.

▪ 0 Nē: pretaizsalšanas funkcionalitāte ir

IZSLĒGTA.

▪ 1 Jā: pretaizsalšanas funkcionalitāte ir

IESLĒGTA.

Uzstādītāja rokasgrāmata

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

8 Konfigurācija

[1-03]

[1-02]

[1-00] [1-01]

# Kods Apraksts

[1.5.1] [3-07] Sildīšanas minimums [1.5.2] [3-06] Sildīšanas maksimums

Sensora nobīde

Spēkā TIKAI telpas termostata vadības gadījumā. Varat kalibrēt (ārējo) telpas temperatūras sensoru. Telpas termistora vērtībai, ko

Kad no laikapstākļiem atkarīga darbība ir aktīva, zemā āra temperatūrā ūdens būs siltāks, un otrādi. No laikapstākļiem atkarīgas darbības laikā lietotājam ir iespēja palielināt vai samazināt ūdens temperatūru par maksimums 10°C.

Apsildes NLA līkne

Iestatiet no laikapstākļiem atkarīgo apsildi galvenai zonai (ja [2.4] = 1

vai 2): izmēra lietotāja saskarne, kas tiek izmantota kā telpas termostats, vai ārējais telpas sensors, var piešķirt nobīdi. Iestatījumus var izmantot, lai kompensētu situācijās, kad lietotāja saskarni, kas tiek izmantota kā telpas termostats, vai ārējo telpas sensoru NEVAR uzstādīt ideālā uzstādīšanas vietā (skatiet 21. lappusē "5.7 Āra

temperatūras sensora iestatīšana").

# Kods Apraksts

[2.5] [1-00]

[1-01]

Iestatiet no laikapstākļiem atkarīgo apsildi:

[1-02] [1-03]

[1.6] [2-0A] Sensora nobīde (lietotāja saskarne, kas

tiek izmantota kā telpas termostats): lietotāja saskarnes, kas tiek izmantota kā telpas termostats, izmērītās faktiskās telpas temperatūras nobīde.

▪ –5°C~5°C, solis 0,5°C

[1.7] [2-09] Sensora nobīde (ārējā telpas sensora

opcija): pieejams TIKAI tad, ja ārējā sensora opcija ir uzstādīta un konfigurēta.

▪ –5°C~5°C, solis 0,5°C

▪ Tt: mērķa izplūdes ūdens temperatūra

(galvenā zona) ▪ Ta: āra temperatūra ▪ [1-00]: zema āra temperatūra. –40°C~

+5°C ▪ [1-01]: augsta āra temperatūra.

8.4.3 Galvenā zona

Iestatītās vērtības ekrāns

Jūs varat iestatīt izplūdes ūdens temperatūru galvenai zonai, izmantojot iestatītās vērtības ekrānu. Lai uzzinātu papildinformāciju par šo darbību, skatiet 51. lappusē "8.3.5Iestatītās vērtības ekrāns".

Grafiks

Norāda, vai vēlamā izplūdes ūdens temperatūra atbilst grafikam. LWT iestatītās vērtības režīma [2.4] ietekme ir šāda:

▪ Fiksēts LWT iestatītās vērtības režīmā plānotās darbības sastāv

no vēlamajām izplūdes ūdens temperatūras vērtībām, kas ir sākotnēji iestatītas vai pielāgotas.

▪ No laikapstākļiem atkarīgs LWT iestatītās vērtības režīmā

plānotās darbības sastāv no vēlamajām nobīdes darbībām, kas ir sākotnēji iestatītas vai pielāgotas.

# Kods Apraksts

[2.1] N/A Grafiks

▪ 0: Nē ▪ 1: Jā

Apsildes grafiks

Jūs varat iestatīt galvenās zonas apsildes temperatūras grafiku, izmantojot grafika ekrānu. Lai uzzinātu papildinformāciju par šo ekrānu, skatiet 52. lappusē "8.3.8Grafika ekrāns: Piemērs".

Iestatītās vērtības režīms

Fiksēts režīmā vēlamā izplūdes ūdens temperatūra NAV atkarīga no āra apkārtējās vides temperatūras.

No laikapstākļiem atkarīgs režīmā vēlamā izplūdes ūdens temperatūra ir atkarīga no āra apkārtējās vides temperatūras.

# Kods Apraksts

[2.4] N/A Iestatītās vērtības režīms

▪ 0: Fiksēts ▪ 2: No laikapstākļiem atkarīgs

Starotāja tips

Atkarībā no sistēmas ūdens tilpuma un galvenās zonas siltuma izstarotāja veida galvenās zonas uzsildīšana var būt ilgāka. Šis iestatījums var kompensēt lēnu vai ātru apsildes sistēmu uzsildīšanas cikla laikā. Mērķa delta T galvenai zonai būs atkarīga no šā iestatījuma.

Telpas termostata vadībā šis iestatījums ietekmēs vēlamās izplūdes ūdens temperatūras maksimālo modulāciju.

Tāpēc ir svarīgi to iestatīt pareizi un atbilstoši jūsu sistēmas izkārtojumam.

# Kods Apraksts

[2.7] [2‑0C] Starotāja tips

10°C~25°C ▪ [1-02]: vēlamā izplūdes ūdens

temperatūra, kad āra temperatūra ir

vienāda ar zemo apkārtējās vides

temperatūru vai nokrītas zemāk par

zemo apkārtējās vides temperatūru.

[9‑01]°C~[9‑00]°C

Piezīme: Apsildes režīmā šai vērtībai

jābūt augstākai par [1‑03], jo zemākai

āra temperatūrai nepieciešams siltāks

ūdens. ▪ [1-03]: vēlamā izplūdes ūdens

temperatūra, kad āra temperatūra ir

vienāda ar augsto apkārtējās vides

temperatūru vai ir augstāka par augsto

apkārtējās vides temperatūru.

[9‑01]°C~min. (45, [9‑00])°C

Piezīme: Šai vērtībai ir jābūt zemākai

par [1‑02], jo augstai āra temperatūrai

nepieciešams remdenāks ūdens.

▪ 0: Grīdu apsilde ▪ 1: Ventilatora spirāles iekārta ▪ 2: Radiators

Izstarotāja veida iestatījums ietekmē telpas apsildes iestatītās vērtības diapazonu un mērķa delta T apsildei šāda veidā:

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

Uzstādītāja rokasgrāmata

8 Konfigurācija

Galvenā zona Starotāja tips

0: Grīdu apsilde Maks. 55°C Mainīgs (skat. [2.B]) 1: Ventilatora spirāles

iekārta 2: Radiators Maks. 65°C Fiksēts 10°C

PAZIŅOJUMS

Maksimālā iestatītā vērtība telpas apsildei ir atkarīga no izstarotāja veida, ko var redzēt iepriekš norādītajā tabulā. Ja ir 2 ūdens temperatūras zonas, tad maksimālā iestatītā vērtība ir 2 zonu maksimums.

UZMANĪBU!

Ja ir 2 zonas, ir svarīgi, lai zona ar zemāko ūdens temperatūru tiktu konfigurēta kā galvenā zona, un zona ar augstāko ūdens temperatūru tiktu konfigurēta kā papildu zona. Ja sistēma netiek konfigurēta šādā veidā, tad var rasties siltuma izstarotāju bojājumi.

UZMANĪBU!

Ja ir 2 zonas un izstarotāju veidi ir nepareizi konfigurēti, ūdens ar augstu temperatūru var tikt novirzīts uz zemas temperatūras izstarotāju (zemgrīdas apsilde). Lai no tā izvairītos:

▪ Uzstādiet termostata vārstu, lai nepieļautu pārāk

augstu temperatūru zemas temperatūras izstarotājā.

▪ Pārliecinieties, ka pareizi iestatījāt izstarotāju veidus

galvenajai zonai [2.7] un papildu zonai [3.7] atbilstoši pieslēgtajam izstarotājam.

INFORMĀCIJA

Vidējā izstarotāja temperatūra mainīsies atkarībā no mērķa delta T. Lai neitralizētu vidējās izstarotāja temperatūras ietekmi augstākas mērķa delta T dēļ, var pielāgot izplūdes ūdens iestatīto vērtību (fiksēto vai no laikapstākļiem atkarīgo).

Iestatītās vērtības diapazons

Jūs varat ierobežot izplūdes ūdens temperatūras diapazonu galvenai izplūdes ūdens temperatūras zonai. Šā iestatījuma mērķis ir novērst nepareizu izplūdes ūdens temperatūru (piemēram, pārāk karstu vai pārāk aukstu). Tādēļ varat konfigurēt pieejamo vēlamo apsildes temperatūras diapazonu.

PAZIŅOJUMS

Ja tiek izmantota zemgrīdas apsilde, svarīgi ierobežot maksimālo izplūdes ūdens temperatūru apsildes darbības laikā atbilstoši uzstādītās zemgrīdas apsildes sistēmas specifikācijām.

Telpas apsildes

iestatītās vērtības

diapazons

[9‑01]~[9‑00]

Maks. 55°C Mainīgs (skat. [2.B])

Mērķa delta T

apsildei [1‑0B]

PAZIŅOJUMS

▪ Pielāgojot izplūdes ūdens temperatūras diapazonu, tiek

pielāgotas arī visas vēlamās izplūdes ūdens temperatūras vērtības, lai garantētu, ka tās ir diapazona robežās.

▪ Vienmēr balansējiet starp vēlamo izplūdes ūdens

temperatūru ar vēlamo telpas temperatūru un/vai kapacitāti (atbilstoši siltuma izstarotāju izvietojumam un atlasei). Vēlamā izplūdes ūdens temperatūra tiek sasniegta vairāku iestatījumu rezultātā (sākotnēji iestatītās vērtības, nobīdes vērtības, no laikapstākļiem atkarīgas līknes, modulācija). Rezultātā var rasties pārāk augsta vai pārāk zema izplūdes ūdens temperatūra, kas var radīt pārkaršanas temperatūru vai kapacitātes trūkumu. Ierobežojot izplūdes ūdens temperatūras diapazonu piemērotās vērtībās (atkarībā no siltuma izstarotājiem), no šādām situācijām iespējams izvairīties.

Piemērs: Minimālo izplūdes ūdens temperatūru iestatiet uz 28°C, lai NEBŪTU iespējams apsildīt telpu: izplūdes ūdens temperatūrai ir JĀBŪT ievērojami siltākai par telpas temperatūru (apsildes darbībai).

# Kods Apraksts

Galvenās izplūdes ūdens temperatūras zonas izplūdes ūdens temperatūras diapazons (=izplūdes ūdens temperatūras zona ar zemāko izplūdes ūdens temperatūru apsildes darbībai)

[2.8.1] [9-01] Sildīšanas minimums 15°C~37°C [2.8.2] [9-00] Sildīšanas maksimums

▪ [2‑0C]=2 (izstarotāja veids galvenai

zonai = radiators) 37°C~65°C

▪ Pretējā gadījumā: 37°C~55°C

Regulēšana

Iekārtas vadībai ir 3 iespējas:

Kontrole Šajā vadībā...

Izplūstošais ūdens Iekārtas darbība tiek noteikta pēc izplūdes

ūdens temperatūras, neskatoties uz faktisko telpas temperatūru un/vai telpas apsildes pieprasījumu.

Ārējais telpas termostats

Telpas termostats Iekārtas darbība tiek noteikta pēc lietotāja

Iekārtas darbība tiek noteikta pēc ārējā termostata vai ekvivalenta (piemēram, siltumsūkņa konvektora).

saskarnes, kas tiek izmantota kā termostats, apkārtējās temperatūras.

Uzstādītāja rokasgrāmata

# Kods Apraksts

[2.9] [C‑07] ▪ 0: Izplūstošais ūdens

▪ 1: Ārējais telpas termostats ▪ 2: Telpas termostats

Termostata tips

Spēkā tikai ārējā telpas termostata vadības gadījumā.

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

8 Konfigurācija

PAZIŅOJUMS

# Kods Apraksts

[2.A] [C‑05] Ārējā telpas termostata veids galvenajai

zonai: ▪ 1: 1 kontakts: Izmantotais ārējais

telpas termostats var nosūtīt tikai sildīšanas IESLĒGŠANAS/ IZSLĒGŠANAS stāvokli. Apsildes un dzesēšanas pieprasījums nav nodalīts. Telpas termostats ir pieslēgts tikai pie 1 digitālās ievades (X2M/35). Šo vērtību atlasiet savienojumam ar siltumsūkņa konvektoru (FWXV).

▪ 2: 2 kontakti: izmantotais ārējais telpas

termostats var nosūtīt atsevišķu apsildes/dzesēšanas sildīšanas IESLĒGŠANAS/IZSLĒGŠANAS stāvokli. Telpas termostats ir pieslēgts pie 2 digitālām ievadēm (X2M/35 un X2M/34). Šo vērtību atlasiet savienojumam ar vadu (EKRTWA) vai bezvadu (EKRTR1) telpas termostatu

Izplūdes ūdens temperatūra: Delta T

Apsildes mērķa deltaT galvenai zonai ir atkarīga no iepriekš atlasītā izstarotāja veida galvenai zonai. Apsildes režīmā šis iestatījums norāda uz izplūdes ūdens iestatītās vērtības un ieplūdes ūdens temperatūru starpību.

Ierīce ir paredzēta grīdas cilpu darbības atbalstam. Ieteicamā izplūdes ūdens temperatūra zemgrīdas cilpām ir 35°C. Šādā gadījumā iekārta tiek kontrolēta, lai noteiktu 5°C temperatūras starpību, kas nozīmē, ka iekārtā ieplūdes ūdens temperatūra ir aptuveni 30°C. Atkarībā no uzstādītās iekārtas (radiatori, siltumsūkņa konvektors, zemgrīdas cilpas) vai situācijas var būt iespējams mainīt starpību starp ieplūdes un izplūdes ūdens temperatūru. Ņemiet vērā, ka sūknis regulēs savu plūsmu, lai uzturētu delta T. Dažos īpašos gadījumos izmērītā delta T var atšķirties no iestatītās vērtības.

INFORMĀCIJA

Ja apsildes režīmā aktīvs ir tikai legionellas likvidēšanas sildītājs, tad delta T tiks kontrolēta atbilstoši legionellas likvidēšanas sildītāja fiksētai kapacitātei. Ir iespējams, ka šī deltaT atšķirsies no atlasītās mērķa deltaT.

INFORMĀCIJA

Apsildes režīmā mērķa delta T tiks sasniegta tikai pēc kāda darbības laika, kad tiks sasniegta iestatītā vērtība, lielās starpības dēļ starp izplūdes ūdens temperatūras iestatīto vērtību un ieplūdes temperatūru sākumā.

INFORMĀCIJA

Ja galvenai zonai vai papildu zonai ir apsildes pieprasījums un šī zona ir aprīkota ar radiatoriem, tad mērķa delta T, ko iekārta izmantos apsildes darbībā, būs fiksēta 10°C.

Ja zonas nav aprīkotas ar radiatoriem, tad apsildes režīmā iekārta dos prioritāti papildu zonas delta T, ja ir apsildes pieprasījums papildu zonā.

# Kods Apraksts

[2.B.1] [1‑0B] Delta T sildīšana: Lai apsildes režīmā

siltuma izstarotāji darbotos atbilstoši, nepieciešama minimāla temperatūras starpība.

▪ Ja [2-0C]=2, tad tā ir fiksēta uz 10°C ▪ Citos gadījumos: 3°C~10°C

Izplūdes ūdens temperatūra: Modulācija

Spēkā TIKAI telpas termostata vadības gadījumā. Izmantojot telpas termostata funkcionalitāti, klientam ir nepieciešams iestatīt vēlamo telpas temperatūru. Ierīce piegādās karsto ūdeni sildītāja izstarotājiem, un telpa tiks apsildīta. Turklāt arī vēlamā izplūdes ūdens temperatūra ir jākonfigurē: ieslēdzot modulāciju, ierīce automātiski aprēķina vēlamo izplūdes ūdens temperatūru (ņemot vērā sākotnēji iestatītās temperatūras vērtības, ja atlasīta no laikapstākļiem atkarīga temperatūra, modulācija tiek veikta, ņemot vērā no laikapstākļiem atkarīgās temperatūras vērtības); izslēdzot modulāciju, lietotāja interfeisā varat iestatīt vēlamo izplūdes ūdens temperatūru. Turklāt, ja modulācija ir ieslēgta, vēlamā izplūdes ūdens temperatūra tiek pazemināta vai paaugstināta vēlamajai telpas temperatūras funkcijai un atšķirībai starp faktisko un vēlamo telpas temperatūru. Ieguvumi ir šādi:

▪ stabila telpas temperatūra, kas precīzi atbilst vēlamajai

temperatūrai (augstāks komforta līmenis)

▪ mazāk ieslēgšanas/izslēgšanas ciklu (zemāks trokšņu līmenis,

lielāks komforts un augstāka efektivitāte)

▪ pēc iespējas zemāka ūdens temperatūra, lai nodrošinātu atbilstību

vēlamajai temperatūrai (augstāka efektivitāte)

# Kods Apraksts

[2.C.1] [8‑05] Modulācija:

▪ 0 Nē: Atspējots, vēlamā izplūdes

ūdens temperatūra ir jāiestata lietotāja

saskarnē. ▪ 1 Jā: Iespējots, izplūdes ūdens

temperatūra tiek aprēķināta atbilstoši

starpībai starp vēlamo un faktisko

telpas temperatūru. Tas ļauj labāk

izveidot atbilstību starp siltumsūkņa

kapacitāti un faktisko nepieciešamo

kapacitāti, kā arī nodrošina mazāk

siltumsūkņa startēšanas/apturēšanas

ciklu un ekonomiskāku darbību.

Piezīme: Vēlamo izplūdes ūdens

temperatūru var nolasīt tikai lietotāja

saskarnē.

[2.C.2] [8‑06] Maksimālā modulācija:

▪ 0°C~10°C Šī ir temperatūras vērtība, par kuru

vēlamā izplūdes ūdens temperatūra tiek palielināta vai samazināta.

INFORMĀCIJA

Ja ir iespējota izplūdes ūdens temperatūras modulācija, no laika apstākļiem atkarīgajai līknei ir jāiestata par [8-06] augstāka pozīcija, pieskaitot minimālo izplūdes ūdens temperatūras iestatīto punktu, kas nepieciešams, lai sasniegtu stabilu telpas komforta iestatītā punkta stāvokli. Lai palielinātu efektivitāti, modulācija var samazināt izplūdes ūdens iestatīto punktu. Iestatot no laika apstākļiem atkarīgu līkni augstākā pozīcijā, tā nevar samazināties zem minimālā iestatītā punkta. Skatiet attēlu tālāk.

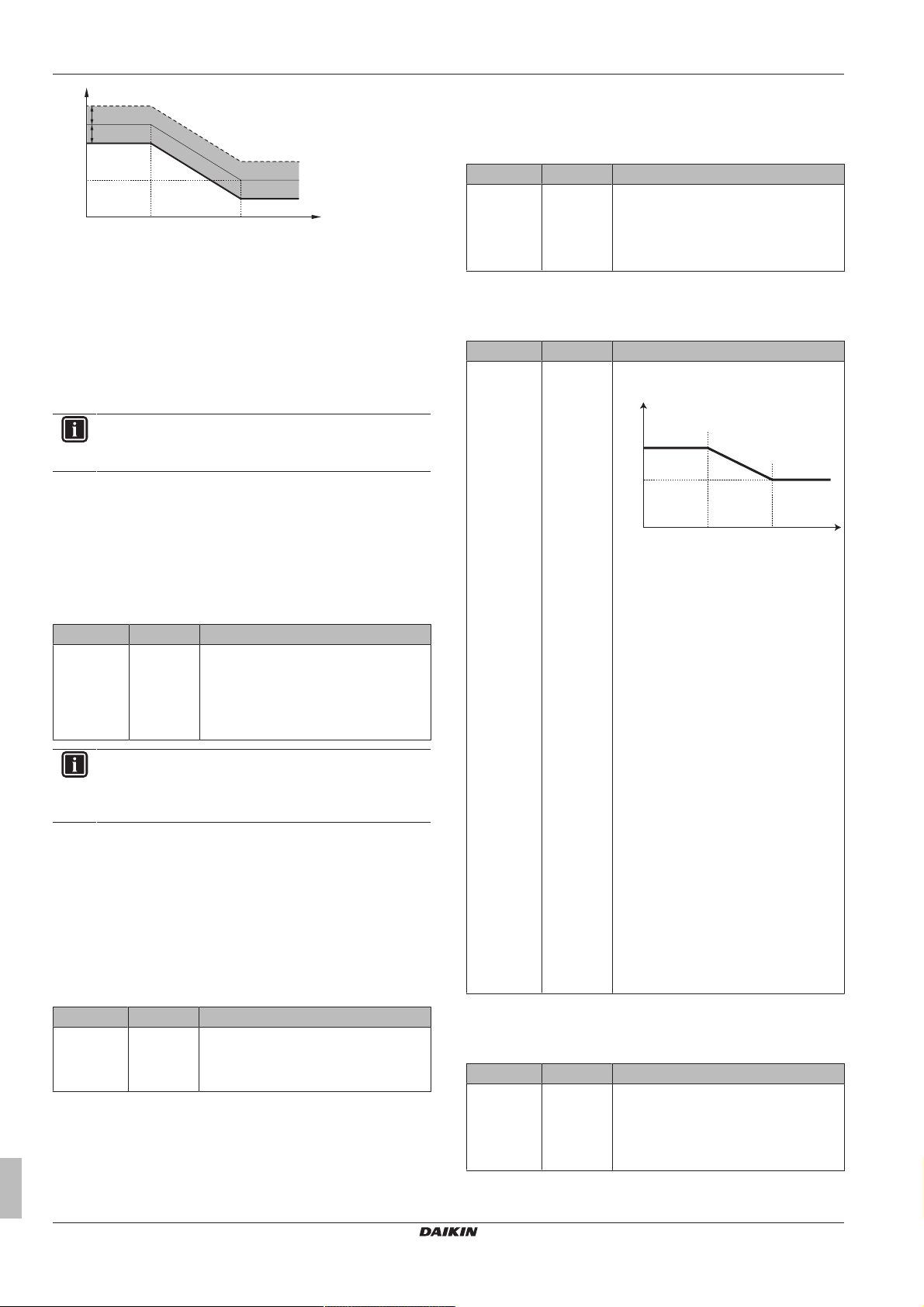

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

Uzstādītāja rokasgrāmata

+[8-06]

−[8-06]

[0-00]

[0-01]

[0-03] [0-02]

8 Konfigurācija

a No laika apstākļiem atkarīga līkne b Minimālais izplūdes ūdens temperatūras iestatītais punkts,

kas nepieciešams, lai sasniegtu stabilu telpas komforta iestatītā punkta stāvokli.

Slēgvārsts

Turpmākā informācija izmantojama tikai tad, ja ir 2 izplūdes ūdens temperatūras zonas. Ja ir 1 izplūdes ūdens temperatūras zona, pievienojiet noslēgšanas vārstu apsildes/dzesēšanas izvadei.

Galvenās izplūdes ūdens temperatūras zonas noslēgšanas vārsts var aizvērties šādos apstākļos:

INFORMĀCIJA

Veicot atsaldēšanu, noslēgšanas vārsts VIENMĒR ir atvērts.

Termostata darbības laikā: ja [F‑0B] ir iespējots, noslēgšanas vārsts aizveras, ja nav apsildes pieprasījuma no galvenās zonas. Iespējojiet šo iestatījumu, lai:

▪ izvairītos no izplūdes ūdens padeves siltuma izstarotājiem

galvenajā LWT zonā (caur jaucējvārsta staciju), ja ir pieprasījums no papildu LWT zonas.

▪ aktivizējiet IESLĒGŠANAS/IZSLĒGŠANAS sūkni jaucējvārsta

stacijā TIKAI TAD, ja ir pieprasījums.

# Kods Apraksts

[2.D.1] [F-0B] Noslēgšanas vārsts:

▪ 0 Nē: NEIETEKMĒ apsildes

pieprasījums.

▪ 1 Jā: aizveras, kad NAV apsildes

pieprasījuma.

INFORMĀCIJA

Iestatījums [F‑0B] ir derīgs tikai tad, ja ir termostata vai āra istabu termostata pieprasījuma iestatījums (NEATTIECAS uz izplūdes ūdens temperatūras iestatījumiem).

8.4.4 Papildu zona

Iestatītās vērtības ekrāns

Jūs varat iestatīt izplūdes ūdens temperatūru papildu zonai, izmantojot iestatītās vērtības ekrānu. Lai uzzinātu papildinformāciju par šo darbību, skatiet 51. lappusē "8.3.5Iestatītās vērtības ekrāns".

Grafiks

Norāda, vai vēlamā izplūdes ūdens temperatūra atbilst grafikam. Skatiet arī 55. lappusē "8.4.3Galvenā zona".

# Kods Apraksts

[3.1] N/A Grafiks

▪ 0: Nē ▪ 1: Jā

Apsildes grafiks

Jūs varat iestatīt papildu zonas apsildes temperatūras grafiku, izmantojot grafika ekrānu. Lai uzzinātu papildinformāciju par šo ekrānu, skatiet 52. lappusē "8.3.8Grafika ekrāns: Piemērs".

Uzstādītāja rokasgrāmata

Iestatītās vērtības režīms

Papildu zonas iestatītās vērtības režīmu var neatkarīgi iestatīt no galvenās zonas iestatītās vērtības režīma, skatiet 55. lappusē

"Galvenā zona".

# Kods Apraksts

[3.4] N/A Iestatītās vērtības režīms

▪ 0: Fiksēts ▪ 1: NLA sildīšana, fiksēta dzesēšana ▪ 2: No laikapstākļiem atkarīgs

Apsildes NLA līkne

Iestatiet no laikapstākļiem atkarīgo apsildi papildu zonai (ja [3.4] = 1 vai 2):

# Kods Apraksts

[3.5] [0-00]

[0-01]

Iestatiet no laikapstākļiem atkarīgo apsildi:

[0-02] [0-03]

▪ Tt: mērķa izplūdes ūdens temperatūra

(papildu zona) ▪ Ta: āra temperatūra ▪ [0-03]: zema āra temperatūra. –40°C~

+5°C ▪ [0-02]: augsta āra temperatūra.

10°C~25°C ▪ [0-01]: vēlamā izplūdes ūdens

temperatūra, kad āra temperatūra ir

vienāda ar zemo apkārtējās vides

temperatūru vai nokrītas zemāk par

zemo apkārtējās vides temperatūru.

[9‑05]°C~[9‑06]°C

Piezīme: apsildes režīmā šai vērtībai

jābūt augstākai par [0‑00], jo zemākai

āra temperatūrai nepieciešams siltāks

ūdens. ▪ [0-00]: vēlamā izplūdes ūdens

temperatūra, kad āra temperatūra ir

vienāda ar augsto apkārtējās vides

temperatūru vai ir augstāka par augsto

apkārtējās vides temperatūru.

[9‑05]~min. (45, [9‑06])°C

Piezīme: šai vērtībai ir jābūt zemākai

par [0‑01], jo augstai āra temperatūrai

nepieciešams remdenāks ūdens.

Starotāja tips

Lai uzzinātu papildinformāciju par šo funkcionalitāti, skatiet 55.

lappusē "8.4.3Galvenā zona".

# Kods Apraksts

[3.7] [2‑0D] Starotāja tips

▪ 0: Grīdu apsilde ▪ 1: Ventilatora spirāles iekārta ▪ 2: Radiators

Izstarotāja veida iestatījums ietekmē telpas apsildes iestatītās vērtības diapazonu un mērķa delta T apsildei šāda veidā:

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

8 Konfigurācija

Papildu zona

Starotāja tips

0: Grīdu apsilde Maks. 55°C Mainīgs (skat. [2.B]) 1: Ventilatora spirāles

iekārta 2: Radiators Maks. 65°C Fiksēts 10°C

Iestatītās vērtības diapazons

Lai uzzinātu papildinformāciju par šo iestatījumu, skatiet arī 55.

lappusē "8.4.3Galvenā zona".

# Kods Apraksts

Papildu izplūdes ūdens temperatūras zonas izplūdes ūdens temperatūras diapazons (=izplūdes ūdens temperatūras zona ar augstāko izplūdes ūdens temperatūru apsildes darbībai)

[3.8.1] [9-05] Sildīšanas minimums: 15°C~37°C [3.8.2] [9-06] Sildīšanas maksimums

Regulēšana

Vadības veids tiek parādīts šeit, taču to nevar mainīt. To nosaka galvenās zonas vadības veids. Lai uzzinātu papildinformāciju par šo funkcionalitāti, skatiet 55. lappusē "8.4.3Galvenā zona".

# Kods Apraksts

[3.9] N/A Regulēšana

Telpas apsildes

iestatītās vērtības

diapazons

[9‑05]~[9‑06]

Maks. 55°C Mainīgs (skat. [2.B])

▪ [2‑0D]=2 (izstarotāja veids papildu

zonai = radiators) 37°C~65°C

▪ Citos gadījumos: 37°C~55°C

▪ Izplūstošais ūdens, ja galvenās zonas

vadības veids ir Izplūstošais ūdens.

▪ Ārējais telpas termostats, ja galvenās

zonas vadības veids ir Ārējais telpas termostats vai Telpas termostats.

Mērķa delta T

apsildei [1‑0C]

# Kods Apraksts

[3.B.1] [1-0C] Delta T sildīšana: Lai apsildes režīmā

siltuma izstarotāji darbotos atbilstoši, nepieciešama minimāla temperatūras starpība.

▪ Ja [2-0C] = 2, tad tā ir fiksēta uz 10°C ▪ Citos gadījumos: 3°C~10°C

8.4.5 Telpu sildīšana

Par telpu darbības režīmiem

Šī iekārta ir paredzēta tikai apsildei. Sistēma var uzsildīt telpu, bet NEVAR atdzesēt telpu.

Darbības diapazons

Atkarībā no vidējās āra temperatūras iekārtas telpas apsildes darbība ir aizliegta.

# Kods Apraksts

[4.3.1] [4-02] Telpas sildīšanas izslēgšanas

temperatūra: kad vidējā āra temperatūra paaugstinās virs šīs vērtības, telpas apsilde tiek izslēgta.

▪ 14°C~35°C

Zonu skaits

Sistēma var piegādāt izplūdes ūdeni līdz 2 ūdens temperatūras zonām. Konfigurācijas laikā ir jāiestata ūdens zonu skaits.

# Kods Apraksts

[4.4] [7‑02] ▪ 0: Viena zona

Tikai viena izplūdes ūdens temperatūras zona:

Termostata tips

Spēkā tikai ārējā telpas termostata vadības gadījumā. Lai uzzinātu papildinformāciju par šo funkcionalitāti, skatiet 55. lappusē

"8.4.3Galvenā zona".

# Kods Apraksts

[3.A] [C‑06] Ārējā telpas termostata veids papildu

zonai: ▪ 1: 1 kontakts. Pieslēgts tikai pie 1

digitālās ievades (X2M/35a)

▪ 2: 2 kontakti. Pieslēgts pie 2 digitālām

ievadēm (X2M/34a un X2M/35a)

Izplūdes ūdens temperatūra: Delta T

Papildinformāciju skatiet šeit: 55. lappusē "8.4.3Galvenā zona".

# Kods Apraksts

[3.B.1] [1-0C] Delta T sildīšana: Lai apsildes režīmā

siltuma izstarotāji darbotos atbilstoši, nepieciešama minimāla temperatūras starpība.

▪ Ja [2-0D]=2, tad tā ir fiksēta uz 10°C ▪ Citos gadījumos: 3°C~10°C

▪ a: galvenā LWT zona

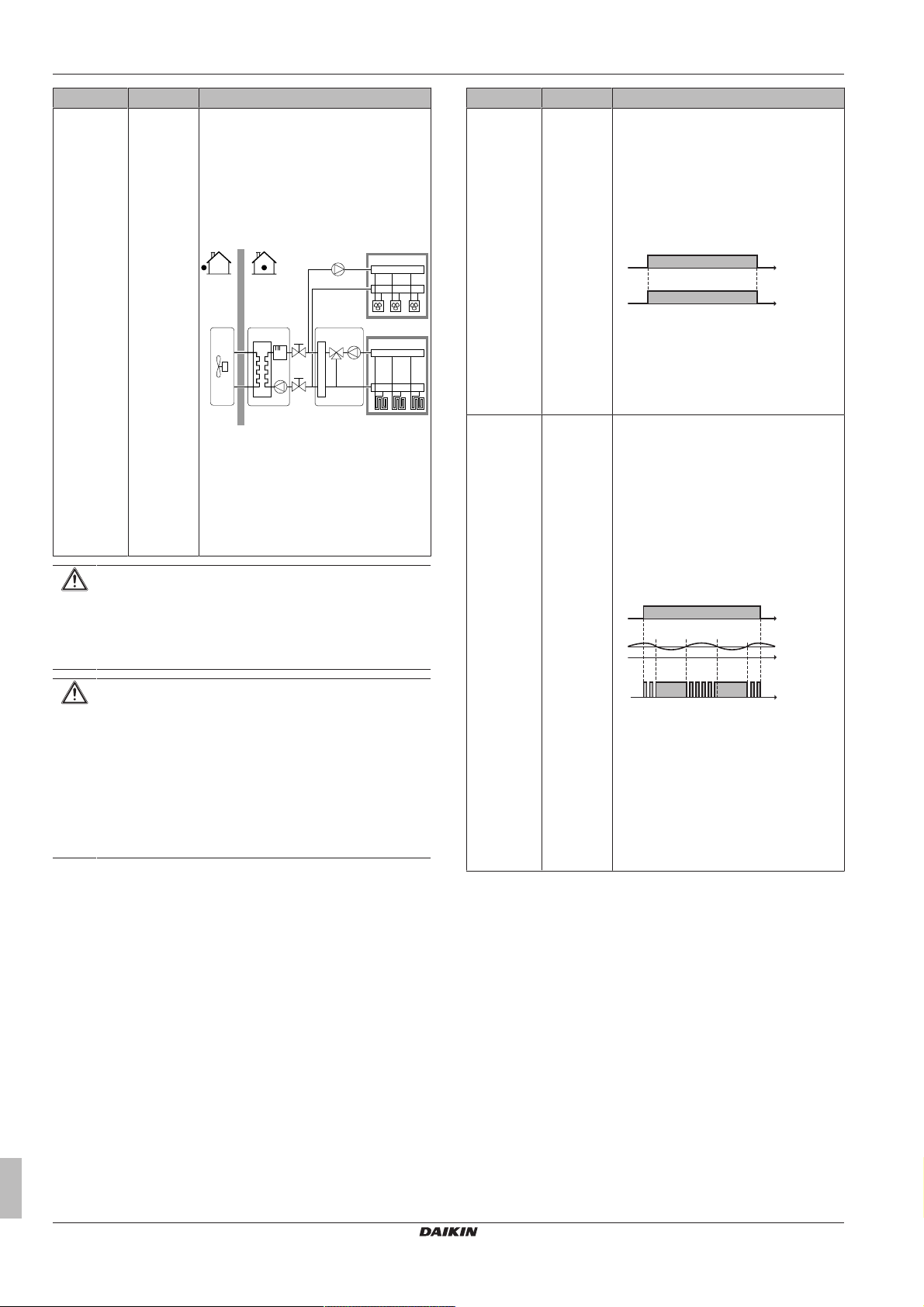

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

Uzstādītāja rokasgrāmata

8 Konfigurācija

b c

a b

g b

# Kods Apraksts

[4.4] [7‑02] ▪ 1: Dubultā zona

Divas izplūdes ūdens temperatūras zonas. Galvenā izplūdes ūdens temperatūras zona sastāv no augstākas noslodzes siltuma izstarotājiem un jaukšanas stacijas, lai sasniegtu vēlamo izplūdes ūdens temperatūru. Apsildes režīmā:

▪ a: Papildu LWT zona: augstākā

temperatūra

▪ b: Galvenā LWT zona: zemākā

temperatūra

UZMANĪBU!

# Kods Apraksts

[4.5] [F–0D] Sūkņa darbības režīms:

▪ 0 Nepārtraukts: pastāvīga sūkņa

darbība neatkarīgi no sildīšanas

IESLĒGŠANAS vai IZSLĒGŠANAS

stāvokļa. Piezīme: Pastāvīgai sūkņa

darbībai ir nepieciešams vairāk

enerģijas nekā parauga vai

pieprasījuma sūkņa darbībai.

▪ a: Telpu apsildes vadība

▪ b: Izsl.

▪ c: IESLĒGTS

▪ d: sūkņa darbība

[4.5] [F-0D] ▪ 1 Pēc parauga: sūknis ir IESLĒGTS, ja

pastāv apsildes pieprasījums, jo

izplūdes ūdens temperatūra vēl nav

sasniegusi vēlamo temperatūru. Ja

sildīšana ir IZSLĒGTA, sūknis

darbojas ik pēc 3 minūtēm, lai

pārbaudītu ūdens temperatūru un

pieprasītu apsildi, ja nepieciešams.

Piezīme: Paraugs ir pieejams TIKAI

izplūdes ūdens temperatūras vadības

gadījumā.

UZMANĪBU!

Ja ir 2 zonas un izstarotāju veidi ir nepareizi konfigurēti, ūdens ar augstu temperatūru var tikt novirzīts uz zemas temperatūras izstarotāju (zemgrīdas apsilde). Lai no tā izvairītos:

▪ Uzstādiet termostata vārstu, lai nepieļautu pārāk

augstu temperatūru zemas temperatūras izstarotājā.

▪ Pārliecinieties, ka pareizi iestatījāt izstarotāju veidus

galvenajai zonai [2.7] un papildu zonai [3.7] atbilstoši pieslēgtajam izstarotājam.

Sūkņa darbības režīms

Ja lietotāja saskarnē ir IZSLĒGTA telpas apsildes darbība, sūknis vienmēr ir IZSLĒGTS. Ja telpas apsildes darbība ir IESLĒGTA, varat izvēlēties no šādiem darbības režīmiem:

▪ a: Telpu apsildes vadība

▪ b: Izsl.

▪ c: IESLĒGTS

▪ d: LWT temperatūra

▪ e: faktiskais

▪ f: vēlamais

▪ g: sūkņa darbība

Uzstādītāja rokasgrāmata

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

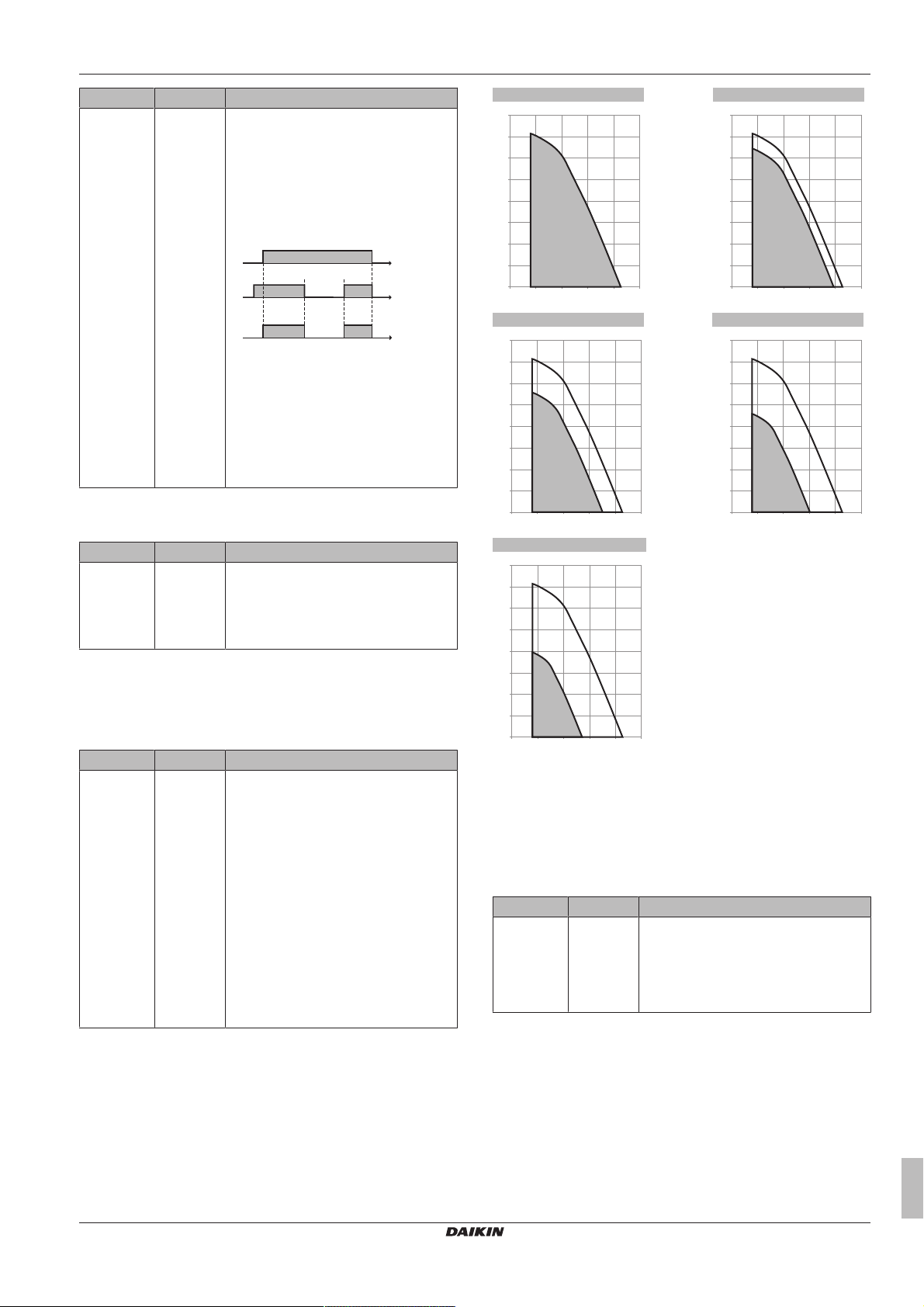

# Kods Apraksts

b c

[9-0D]=0 [9-0D]=5

a (kPa)

b (l/min)

a (kPa)

b (l/min)

a (kPa)

b (l/min)

a (kPa)

b (l/min)

[9-0D]=6 [9-0D]=7

[9-0D]=8

a (kPa)

b (l/min)

[4.5] [F-0D] ▪ 2 Pēc pieprasījuma: sūkņa darbība,

ņemot vērā pieprasījumu. Piemērs: Izmantojot telpas termostatu un termostatu, tiek izveidots sildīšanas IESLĒGŠANAS/IZSLĒGŠANAS stāvoklis. Piezīme: NAV pieejams izplūdes ūdens temperatūras vadības gadījumā.

▪ a: Telpu apsildes vadība ▪ b: Izsl. ▪ c: IESLĒGTS ▪ d: Apsildes pieprasījums (no ārējā

telpas termostata vai telpas termostata)

▪ e: sūkņa darbība

Iekārtas tips

Šajā izvēlnes daļā var nolasīt, kāda veida iekārta tiek izmantota:

8 Konfigurācija

# Kods Apraksts

[4.6] N/A Iekārtas tips:

▪ 1 Tikai dzesēšana ▪ 2 Tikai sildīšana ▪ 3 Reversīvs

Sūkņa ierobežojums

Sūkņa ātruma ierobežojums [9‑0D] definē maksimālo sūkņa ātrumu. Normālos apstākļos noklusējuma iestatījumu NEDRĪKST mainīt. Sūkņa ātruma ierobežojums tiek ignorēts, kad plūsmas ātrums ir minimālās plūsmas diapazonā (kļūda 7H).

# Kods Apraksts

[4.7] [9-0D] Sūkņa ierobežojums:

▪ 0: Bez ierobežojuma ▪ 1~4: vispārīgs ierobežojums. Visos

apstākļos ir ierobežojums. Nepieciešamā delta T kontrole un komforts NETIEK garantēts.

▪ 5~8: ierobežojums, ja nav

izpildmehānismu. Ja nav apsildes izvades, sūkņa ātruma ierobežojums tiek piemērots. Ja pastāv apsildes izvade, sūkņa ātrums tiek noteikts tikai ar delta T saistībā ar nepieciešamo kapacitāti. Šo ierobežojumu diapazonā delta T ir iespējams un komforts tiek garantēts.

Maksimālās vērtības ir atkarīgas no iekārtas veida:

a Ārējais statiskais spiediens b Ūdens plūsmas ātrums

Sūknis ārpus diapazona

Ja sūkņa darbības funkcija ir atspējota, sūkņa darbība tiks apturēta, kad āra temperatūra ir augstāka par vērtību, ko nosaka Telpas sildīšanas izslēgšanas temperatūra [4‑02]. Kad sūkņa darbība ir iespējota, sūkņa darbība ir iespējama visās āra temperatūras vērtībās.

# Kods Apraksts

[4.9] [F-00] Sūkņa darbība:

▪ 0: Atspējots, ja āra temperatūra ir

augstāka par [4‑02].

▪ 1: iespējams visās āra temperatūras

vērtībās.

Paaugstinājums ap 0°C

Izmantojiet šo iestatījumu, lai kompensētu kūstoša ledus vai sniega iztvaikošanas rezultātā radušos iespējamos ēkas siltuma zudumus. (Piemēram, aukstā reģiona valstīs).

Apsildes darbības laikā vēlamā izplūdes ūdens temperatūra tiek lokāli paaugstināta āra temperatūras 0°C robežās. Šo kompensēšanu var atlasīt, kad izmantojat absolūto vai no laikapstākļiem atkarīgu vēlamo temperatūru (skatiet attēlu tālāk).

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

Uzstādītāja rokasgrāmata

8 Konfigurācija

0°C

a b

INFORMĀCIJA

Kad jaudīgais režīms ir aktīvs, pastāv nozīmīgs apsildes un kapacitātes nepietiekamības komforta problēmu risks. Biežas karstā ūdens izmantošanas gadījumā radīsies bieži un gari telpas apsildes pārrāvumi.

a Absolūti vēlamā izplūdes ūdens temperatūra b No laikapstākļiem atkarīga vēlamā izplūdes ūdens

temperatūra

# Kods Apraksts

[4.A] [D-03] Paaugstinājums ap 0°C

▪ 0: Nē ▪ 1: palielinājums 2°C, intervāls 4°C ▪ 2: palielinājums 4°C, intervāls 4°C ▪ 3: palielinājums 2°C, intervāls 8°C ▪ 4: palielinājums 4°C, intervāls 8°C

Pārsniegšana

Šī funkcija nosaka, cik daudz ūdens temperatūra var paaugstināties virs vēlamās izplūdes ūdens temperatūras, pirms kompresors pārtrauc darboties. Kompresors atsāk darboties, kad izplūdes ūdens temperatūra nokrītas zem vēlamās izplūdes ūdens temperatūras. Šī funkcija ir pieejama TIKAI apsildes režīmā.

# Kods Apraksts

[4.B] [9-04] Pārsniegšana

▪ 1°C~4°C

Pretsasalšanas

Telpu aizsardzība pret aizsalšanu [1.4] novērš pārāk lielu telpas atdzišanu. Lai uzzinātu papildinformāciju par telpas aizsardzību pret aizsalšanu, skatiet 53. lappusē "8.4.2Telpa".

8.4.6 Tvertne

Tvertnes iestatītās vērtības ekrāns

Jūs varat iestatīt karstā ūdens temperatūru, izmantojot iestatītās vērtības ekrānu. Lai uzzinātu papildinformāciju par šo darbību, skatiet 51. lappusē "8.3.5Iestatītās vērtības ekrāns".

Jaudīga darbība

Jūs varat izmantot jaudīgo režīmu, lai nekavējoties sāktu ūdens uzsildīšanu līdz sākotnēji iestatītai vērtībai (komfortablā uzglabāšana). Tomēr tādējādi tiek patērēta papildu enerģija. Ja

jaudīgais režīms ir aktīvs,

Lai aktivizētu jaudīgo režīmu

Aktivizējiet vai deaktivizējiet Jaudīga darbība šādā veidā:

1 Pārejiet pie [5.1]: Tvertne > Jaudīga darbība 2 Jaudīgo režīmu Izsl. vai Iesl..

Lietošanas piemērs. Jums nekavējoties ir nepieciešam vairāk karstā ūdens

Ja jums ir tālāk norādītā situācija: ▪ Jau esat iztērējis lielāko daļu karstā ūdens. ▪ Jums nav laika gaidīt līdz nākamajai plānotajai darbībai, lai

uzsildītu karstāūdens tvertni.

Pēc tam jūs varat aktivizēt karstāūdens jaudīgo režīmu. Priekšrocība: karstā ūdens tvertne nekavējoties sāk ūdens

uzsildīšanu līdz sākotnēji iestatītai vērtībai (komfortablā uzglabāšana).

būs redzams sākuma ekrānā.

Komforta iestatītā vērtība

Pieejams tikai tad, kad karstā ūdens sagatavošana ir Tikai grafiks vai Grafiks + atkārtotā uzsildīšana. Kad programmējat grafiku, varat izmantot komforta iestatīto vērtību kā sākotnēji iestatīto vērtību. Ja vēlāk vēlaties mainīt uzglabāšanas iestatīto vērtību, jums tas jādara tikai vienā vietā.

Tvertne uzsils līdz brīdim, kad tiks sasniegta komfortablās uzglabāšanas temperatūra. Ja ir ieplānota komforta darbība, vēlamā temperatūra ir augstāka.

Papildus varat programmēt uzglabāšanas apturēšanu. Šī funkcija aptur tvertnes uzsildīšanu pat tad, ja iestatītā vērtība NETIEK sasniegta. Uzglabāšanas apturēšanu ieprogrammējiet tikai tad, kad tvertnes uzsildīšana nav vēlama.

# Kods Apraksts

[5.2] [6-0A] Komforta iestatītā vērtība

▪ 30°C~[6‑0E]°C

Eko iestatītā vērtība Ekonomiskās uzglabāšanas temperatūra norāda zemāko vēlamo

tvertnes temperatūru. Tā ir vēlamā temperatūra, kad ekonomiskās uzglabāšanas darbība tiek plānota (ieteicams dienas laikā).

# Kods Apraksts

[5.3] [6-0B] Eko iestatītā vērtība

▪ 30°C~min. (50,[6‑0E])°C

Atkārtotās uzsildīšanas iestatītā vērtība Vēlamā tvertnes atkārtotas uzsildīšanas temperatūra tiek lietota

tālāk norādītajos gadījumos: ▪ režīmā Grafiks + atkārtotā uzsildīšana, atkārtotas uzsildīšanas

režīmā: garantētā minimālā tvertnes temperatūra tiek iestatīta ar Atkārtotās uzsildīšanas iestatītā vērtība, atņemot atkārtotas uzsildīšanas histerēzi. Ja tvertnes temperatūra nokrītas zem šīs vērtības, tvertne tiek uzsildīta.

▪ komfortablās uzglabāšanas laikā, lai piešķirtu prioritāti karstā

ūdens sagatavošanai. Kad tvertnes temperatūra paaugstinās virs šīs vērtības, karstā ūdens sagatavošana un telpas apsilde/ dzesēšana tiek izpildīta secīgi.

# Kods Apraksts

[5.4] [6-0C] Atkārtotās uzsildīšanas iestatītā vērtība

▪ 30°C~min. (50,[6‑0E])°C

Grafiks

Jūs varat iestatīt tvertnes temperatūras grafiku, izmantojot grafika ekrānu. Lai uzzinātu papildinformāciju par šo ekrānu, skatiet 52.

lappusē "8.3.8Grafika ekrāns: Piemērs".

Uzsildīšanas režīms

Karsto ūdeni var sagatavot 3dažādos veidos. Tie atšķiras viens no otra ar to, kā vēlamā tvertnes temperatūra tiek iestatīta un kā ierīce pie tās darbojas.

Uzstādītāja rokasgrāmata

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

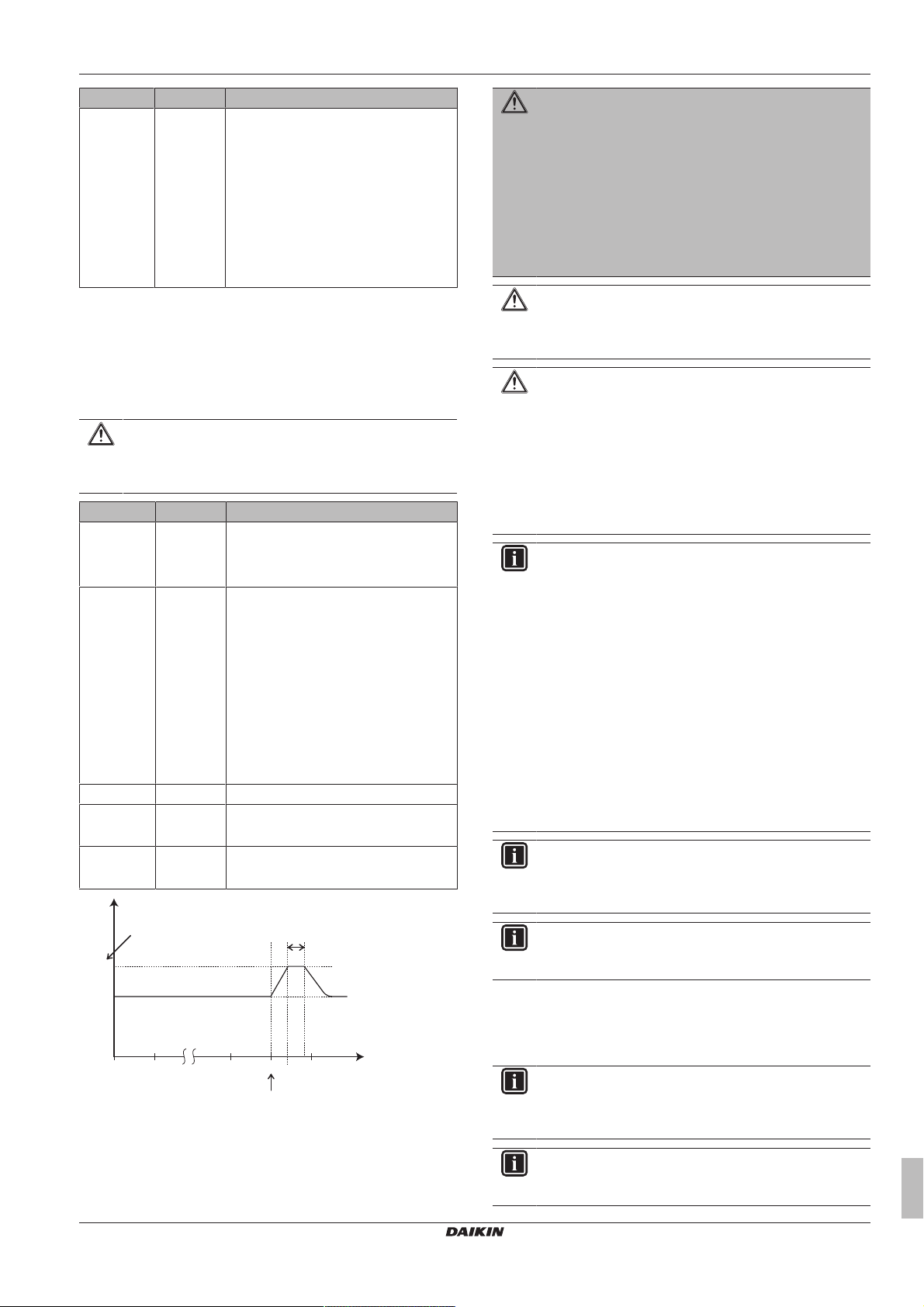

8 Konfigurācija

00.00 22.00 24.0001.00 23.00 t

DHW

[2-02]

[2-03]

[2-04]

# Kods Apraksts

[5.6] [6-0D] Uzsildīšanas režīms

▪ 0 Tikai atkārtotā uzsildīšana: ir atļauta

tikai atkārtotas uzsildīšanas darbība.

▪ 1 Grafiks + atkārtotā uzsildīšana:

karstā ūdens tvertne tiek uzsildīta atbilstoši grafikam, un starp plānotajiem uzsildīšanas cikliem ir iespējama atkārtota uzsildīšana.

▪ 2 Tikai grafiks: karstā ūdens tvertni var

uzsildīt TIKAI saskaņā ar grafiku.

Detalizētāku informāciju skatiet ekspluatācijas rokasgrāmatā.

Dezinfekcija

Tiek piemērots uzstādītajām sistēmām ar karstā ūdens tvertni. Izmantojot dezinfekcijas funkciju, periodiski karstā ūdens tvertni

uzkarsējot līdz noteiktai temperatūrai, tiek veikta karstā ūdens tvertnes dezinfekcija.

UZMANĪBU!

Dezinfekcijas funkcijas iestatījumus NEPIECIEŠAMS konfigurēt uzstādītājam atbilstoši spēkā esošajiem noteikumiem.

# Kods Apraksts

[5.7.1] [2‑01] Aktivizācija

▪ 0: Nē ▪ 1: Jā

[5.7.2] [2‑00] Darbības diena

▪ 0: Katru dienu ▪ 1: Pirmdien ▪ 2: Otrdien ▪ 3: Trešdien ▪ 4: Ceturtdien ▪ 5: Piektdien ▪ 6: Sestdien

▪ 7: Svētdien [5.7.3] [2‑02] Uzsākšanas laiks [5.7.4] [2‑03] Tvertnes iestatītā vērtība

70°C [5.7.5] [2‑04] Ilgums

5~60minūtes

BRĪDINĀJUMS

Ņemiet vērā, ka karstā ūdens temperatūra karstā ūdens krānā ir vienāda ar vērtību, kas atlasīta iestatījumā [2-03] pēc dezinfekcijas darbības.

Kad augsta karstā ūdens temperatūra var radīt traumu risku, pie karstā ūdens tvertnes karstā ūdens izvada ir jāuzstāda jaucējvārsts (iegādājams atsevišķi). Šim jaucējvārstam ir jānodrošina, ka karstā ūdens temperatūra nekad nevar būt augstāka par iestatīto maksimumu. Maksimālai atļautajai karstā ūdens temperatūrai ir jābūt atlasītai atbilstoši piemērojamiem tiesību aktiem.

UZMANĪBU!

Nodrošiniet, lai dezinfekcijas funkcijas sākuma laiku [5.7.3] ar noteikto ilgumu [5.7.5] NEVARĒTU pārtraukt iespējamie karstā ūdens padeves pieprasījumi.

UZMANĪBU!

BSH atļauju grafiks [9.4.2] tiek izmantots, lai ierobežotu vai atļautu legionellas likvidēšanas sildītāja darbību atkarībā no iknedēļas programmas. Padoms: lai izvairītos no nesekmīgas dezinfekcijas funkcijas, ļaujiet legionellas likvidēšanas sildītājam (ar iknedēļas programmu) darboties vismaz 4 stundas, sākot no plānotās dezinfekcijas palaišanas. Ja legionellas likvidēšanas sildītājs netiek atļauts dezinfekcijas laikā, šī funkcija NEBŪS sekmīga un tiks parādīts atbilstošais brīdinājums AH.

INFORMĀCIJA

Ja parādīts kļūdas kods AH un nav radušies dezinfekcijas funkcijas traucējumi karstā ūdens izlaišanas dēļ, ieteicamas tālāk norādītās darbības:

▪ Ja tiek atlasīts Domestic hot water (Karstā ūdens

apgāde) > Type (Veids) > Reheat (Atk. uzsildīt) vai Reheat + sched. (Atk. uzsildīt un plānot), ieteicams programmēt dezinfekcijas funkcijas palaišanu vismaz 4 stundas vēlāk nekā pēdējā paredzamā lielā karstā ūdens izlaišana. Šo palaišanu var iestatīt ar uzstādītāja iestatījumiem (dezinfekcijas funkcija).

▪ Ja tiek atlasīts Domestic hot water (Karstā ūdens

apgāde) > Type (Veids) > Scheduled only (Tikai plānots), ieteicams programmēt Storage eco (Uzglabāšana eko režīmā) 3 stundas pirms dezinfekcijas funkcijas plānotās palaišanas, lai iepriekš uzsildītu tvertni.

INFORMĀCIJA

Dezinfekcijas funkcija tiek atsākta, ja karstā ūdens temperatūra šajā laikā nokrītas 5°C zem dezinfekcijas mērķa temperatūras.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

Karstā ūdens temperatūra

DHW

TULietotāja iestatītā temperatūra THAugstākā iestatītā temperatūra [2-03]

t Laiks

INFORMĀCIJA

Kļūda AH rodas, ja jūs dezinfekcijas laikā izslēdzat karstā ūdens darbību.

Maksimālais DHWtemperatūras iestatīšanas punkts

Maksimālā temperatūra, ko lietotāji var atlasīt karstajam ūdenim. Šo iestatījumu varat izmantot, lai ierobežotu temperatūru karstā ūdens krānos.

INFORMĀCIJA

Kārstā ūdens tvertnes dezinfekcijas laikā DHW temperatūra var pārsniegt šo maksimālo temperatūru.

INFORMĀCIJA

Ierobežojiet maksimālo karstā ūdens temperatūru atbilstoši piemērojamajiem tiesību aktiem.

Uzstādītāja rokasgrāmata

8 Konfigurācija

DHW

[0-0C]

[0-0B]

[0-0E] [0-0D]

DHW

HP ON

HP OFF

HP MAX

U=TBUH OFF

[6-01] [6-00]

TU= 60°C T

HP MAX

= 50°C [6-01] = 2°C [6-00] = 2°C

BUH

# Kods Apraksts

[5.8] [6-0E] Maksimums

Maksimālā temperatūra, ko lietotāji var atlasīt karstajam ūdenim. Šo iestatījumu varat izmantot, lai ierobežotu temperatūru karstā ūdens krānos.

Maksimālā temperatūra NAV piemērojama dezinfekcijas funkcijas lietošanas laikā. Skatiet informāciju par dezinfekcijas funkciju.

Histerēze

Var iestatīt tālāk norādīto IESLĒGŠANAS histerēzi.

Siltumsūkņa IESLĒGŠANAS histerēze

Pieejams, kad karstā ūdens sagatavošana notiek tikai ar atkārtotu uzsildīšanu. Kad tvertnes temperatūra nokrītas zem atkārtotās uzsildīšanas temperatūras, no kuras atņemta siltumsūkņa IESLĒGŠANAS histerēzes temperatūra, tvertne uzsilst līdz atkārtotās uzsildīšanas temperatūrai.

Minimālā IESLĒGŠANAS temperatūra ir 20°C, arī tad, ja histerēzes iestatītā vērtība ir mazāka par 20°C.

# Kods Apraksts

[5.9] [6-00] Siltumsūkņa IESLĒGŠANAS histerēze

▪ 2°C~40°C

Atkārtotas uzsildīšanas histerēze

Pieejams, kad karstā ūdens sagatavošana ir plānota+notiek atkārtota uzsildīšana. Kad tvertnes temperatūra nokrītas zem atkārtotās uzsildīšanas temperatūras, no kuras atņemta atkārtotās uzsildīšanas histerēzes temperatūra, tvertne uzsilst līdz atkārtotās uzsildīšanas temperatūrai.

# Kods Apraksts

[5.A] [6-08] Atkārtotas uzsildīšanas histerēze

▪ 2°C~20°C

Iestatītās vērtības režīms

# Kods Apraksts

[5.B] N/A Iestatītās vērtības režīms:

▪ Fiksēts ▪ No laikapstākļiem atkarīgs

# Kods Apraksts

[5.C] [0-0E]

[0-0D]

Weather-dependent curve (No laikapst. atk. līkne)

[0-0C] [0-0B]

▪ T

: vēlamā tvertnes temperatūra.

DHW

▪ Ta: (vidējā) āra apkārtējās vides

temperatūra

▪ [0-0E]: zema āra temperatūra:

-40°C‑5°C

▪ [0-0D]: augsta āra temperatūra:

10°C‑25°C

▪ [0-0C]: vēlamā tvertnes temperatūra,

kad āra temperatūra ir vienāda vai zemāka par zemo apkārtējās vides temperatūru: 45°C~[6‑0E]°C

▪ [0-0B]: vēlamā tvertnes temperatūra,

kad āra temperatūra ir vienāda vai augstāka par augsto apkārtējās vides temperatūru: 35°C~[6‑0E]°C

Starpība

Karstā ūdens režīmā siltumsūkņa darbībai var iestatīt tālāk norādīto histerēzes vērtību:

# Kods Apraksts

[5.D] [6-01] Temperatūras atšķirība, kas nosaka

siltumsūkņa IZSLĒGŠANAS temperatūru.

Diapazons: 0°C~10°C

Piemērs: iestatītā vērtība (TU)>maksimālā siltumsūkņa temperatūra–[6‑01] (T

HP MAX

–[6‑01])

NLA līkne

Ja ir aktīva no laikapstākļiem atkarīgā darbība, vēlamā tvertnes temperatūra tiek noteikta automātiski atbilstoši vidējai āra temperatūrai: zemā āra temperatūrā tvertnes temperatūra ir paaugstināta, jo ūdens ir aukstāks, un otrādi.

Ja notiek Tikai grafiks vai Grafiks + atkārtotā uzsildīšana režīma karstā ūdens sagatavošana, komfortablās uzglabāšanas temperatūra ir atkarīga no laikapstākļiem (atbilstoši no laikapstākļiem atkarīgai līknei), ekonomiskā uzglabāšana un atkārtotas uzsildīšanas temperatūra NAV atkarīga no laikapstākļiem.

Ja notiek Tikai atkārtotā uzsildīšana karstā ūdens sagatavošana, vēlamā tvertnes temperatūra ir atkarīga no laikapstākļiem (atbilstoši no laikapstākļiem atkarīgai līknei). Laikā, kad notiek no laikapstākļiem atkarīga darbība, lietotājs nevar lietotāja interfeisā pielāgot vēlamo tvertnes temperatūru. Skatiet arī 51. lappusē

"8.3.7Detalizēts ekrāns ar no laikapstākļiem atkarīgo līkni".

Uzstādītāja rokasgrāmata

BSH Legionellas likvidēšanas sildītājs

HP Siltumsūknis. Ja uzsildīšanas laiks, izmantojot siltumsūkni,

ir pārāk ilgs, var izmantot legionellas likvidēšanas sildītāju,

lai nodrošinātu papildu sildīšanu Legionellas likvidēšanas sildītāja IZSLĒGŠANAS

BSH OFF

temperatūra (TU)

Maksimālā siltumsūkņa temperatūra pie karstā ūdens

HP MAX

tvertnes sensora

Siltumsūkņa IZSLĒGŠANAS temperatūra (T

HP OFF

Siltumsūkņa IESLĒGŠANAS temperatūra (T

HP ON

Karstā ūdens temperatūra

DHW

TULietotāja iestatītā punkta temperatūra (kā iestatīts lietotāja

interfeisā)

t Laiks

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

HP MAX

HP OFF

4P499573-1A – 2018.11

−[6-01])

−[6-00])

8 Konfigurācija

[6-00]

TU=T

HP OFF

HP MAX

DHW

HP ON

Piemērs: iestatītā vērtība (TU)≤maksimālā siltumsūkņa temperatūra–[6‑01] (T

HP Siltumsūknis. Ja uzsildīšanas laiks, izmantojot siltumsūkni,

ir pārāk ilgs, var izmantot legionellas likvidēšanas sildītāju, lai nodrošinātu papildu sildīšanu

Maksimālā siltumsūkņa temperatūra pie karstā ūdens

HP MAX

tvertnes sensora

Siltumsūkņa IZSLĒGŠANAS temperatūra (T

HP OFF

Siltumsūkņa IESLĒGŠANAS temperatūra (T

HP ON

Karstā ūdens temperatūra

DHW

TULietotāja iestatītā punkta temperatūra (kā iestatīts lietotāja

interfeisā)

t Laiks

HP MAX

–[6‑01])

INFORMĀCIJA

Siltumsūkņa maksimālā temperatūra ir atkarīga no apkārtējās vides temperatūras. Papildinformāciju skatiet darbības diapazonā.

8.4.7 Lietotāja iestatījumi

Language

# Kods Apraksts

[7.1] N/A Language

Laiks/datums

# Kods Apraksts

[7.2] N/A Iestatiet vietējo laiku un datumu

HP MAX

HP OFF

−[6-01])

−[6-00])

Lai konfigurētu brīvdienu režīmu

1 Aktivizējiet brīvdienu režīmu. —

▪ Pārejiet pie [7.3.1]: Lietotāja iestatījumi >

Brīvdiena > Aktivizācija.

▪ Atlasiet Iesl..

2 Iestatiet pirmo brīvdienu dienu. —

▪ Pārejiet pie [7.3.2]: No. ▪ Atlasiet datumu.

▪ Apstipriniet izmaiņas.

3 Iestatiet pēdējo brīvdienu dienu. —

▪ Pārejiet pie [7.3.3]: Līdz. ▪ Atlasiet datumu.

▪ Apstipriniet izmaiņas.

Klusais režīms

Par kluso režīmu

Varat izmantot kluso režīmu, lai samazinātu āra iekārtas skaņu. Tomēr tas arī samazina sistēmas apsildes kapacitāti. Ir vairāki klusā režīma līmeņi.

Varat: ▪ Pilnībā deaktivizēt kluso režīmu ▪ Manuāli aktivizēt klusā režīma līmeni līdz nākamajai plānotajai

darbībai

▪ Izmantot un programmēt klusā režīma grafiku

INFORMĀCIJA

Ja āra temperatūra ir zemāka par nulli, iesakām NELIETOT visklusāko līmeni.

Lai pārbaudītu, vai klusais režīms ir aktīvs, rīkojieties, kā aprakstīts tālāk.

Ja sākuma ekrānā tiek parādīts

Lai izmantotu kluso režīmu, rīkojieties, kā aprakstīts tālāk

, klusais režīms ir aktīvs.

INFORMĀCIJA

Pēc noklusējuma ir iespējots vasaras laiks, un ir iestatīts pulksteņa 24 stundu formāts. Ja vēlaties mainīt šos iestatījumus, jūs to varat izdarīt izvēļņu struktūrā (Lietotāja iestatījumi > Laiks/datums) pēc tam, kad iekārta ir inicializēta.

Brīvdiena

Par brīvdienu režīmu

Brīvdienu laikā varat izmantot brīvdienu režīmu, lai novirzītos no ierastajiem grafikiem, nemainot tos. Kad brīvdienu režīms aktivizēts, telpas apsildes darbība un karstā ūdens darbība tiks izslēgta. Telpas aizsardzības pret aizsalšanu un legionellas likvidēšanas darbības paliks aktīvas.

Parastā darbplūsma

Brīvdienu režīms parasti sastāv no tālāk norādītajiem posmiem. 1 Brīvdienu sākuma un beigu datuma iestatīšana. 2 Brīvdienu režīma aktivizēšana.

Lai pārbaudītu, vai brīvdienu režīms tiek aktivizēts un/vai darbojas, rīkojieties, kā aprakstīts tālāk.

Ja sākuma ekrānā ir aktivizēts

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

, brīvdienu režīms ir aktīvs.

1 Pārejiet pie [7.4.1]: Lietotāja iestatījumi > Klusa

darbība > Aktivizācija.

2 Veiciet vienu no tālāk aprakstītajām darbībām: —

Ja vēlaties… Tad…

Pilnībā deaktivizēt kluso

Atlasiet Izsl..

režīmu Manuāli aktivizēt klusā

režīma līmeni

Atlasiet piemēroto klusā režīma līmeni. Piemērs: Visklusākais.

Izmantot un programmēt klusā režīma grafiku

Atlasiet Automātiski. Pārejiet pie [7.4.2] Grafiks un

programmējiet grafiku. Lai uzzinātu papildinformāciju par grafiku, skatiet 52. lappusē

"8.3.8Grafika ekrāns: Piemērs".

Lietošanas piemērs. Mazulis guļ pēcpusdienas miegu

Ja jums ir tālāk norādītā situācija: ▪ Esat programmējis klusā režīma grafiku:

▪ Nakts laikā: Visklusākais. ▪ dienā: Izsl., lai nodrošinātu sistēmas apsildes kapacitāti.

Uzstādītāja rokasgrāmata

8 Konfigurācija

▪ Tomēr pēcpusdienā mazulis guļ, un jūs vēlaties, lai sistēma

strādātu klusi.

Varat darīt tālāk norādīto:

1 Pārejiet pie [7.4.1]: Lietotāja iestatījumi > Klusa

darbība > Aktivizācija.

2 Atlasiet Visklusākais.

Priekšrocība: Āra iekārta darbojas savā visklusākajā līmenī.

Elektrības un gāzes cenas

Pieejams tikai kombinācijā ar divvērtīgo funkciju. Skatiet arī šeit:

73. lappusē "Divvērtīgs".

# Kods Apraksts

[7.5.1] N/A Elektrības cena > Augsta [7.5.2] N/A Elektrības cena > Vidēja [7.5.3] N/A Elektrības cena > Zema [7.6] N/A Gāzes cena

INFORMĀCIJA

Elektroenerģijas cenas var iestatīt tikai tad, kad divvērtīgā darbība ir IESLĒGTA ([9.C.1] vai [C-02]). Šīs vērtības var iestatīt tikai izvēļņu struktūrā [7.5.1], [7.5.2] un [7.5.3]. NELIETOJIET pārskata iestatījumus.

Gāzes cenas iestatīšana

1 Pārejiet pie [7.6]: Lietotāja iestatījumi > Gāzes cena. 2 Atlasiet pareizo gāzes cenu. 3 Apstipriniet izmaiņas.

INFORMĀCIJA

Cenu vērtību diapazons: 0,00~990 vienības/kWh (ar 2būtiskām vērtībām).

Elektrības cenas iestatīšana

1 Pārejiet pie [7.5.1]/[7.5.2]/[7.5.3]: Lietotāja iestatījumi

> Elektrības cena > Augsta/Vidēja/Zema.

2 Atlasiet pareizo elektrības cenu. 3 Apstipriniet izmaiņas. 4 Atkārtojiet visām trim elektrības cenām. —

INFORMĀCIJA

Cenu vērtību diapazons: 0,00~990 vienības/kWh (ar 2būtiskām vērtībām).

INFORMĀCIJA

Ja grafiks nav iestatīts, tiek ņemta vērā Augsta Elektrības cena degvielas cena.

Elektrības cenu grafika taimera iestatīšana

1 Pārejiet pie [7.5.4]: Lietotāja iestatījumi > Elektrības

cena > Grafiks.

2 Programmējiet atlasīto, izmantojot grafika ekrānu.

Jūs varat iestatīt Augsta, Vidēja un Zema elektrības cenas saskaņā ar elektrības piegādātāja noteikto.

3 Apstipriniet izmaiņas.

INFORMĀCIJA

Vērtības atbilst iepriekš iestatītajām Augsta, Vidēja un Zema elektrības cenu vērtībām. Ja grafiks nav iestatīts, tiek ņemta vērā Augsta elektrības cena.

—

Par enerģijas cenām kWh atjaunojamās enerģijas simulēšanas gadījumā

Iestatot enerģijas cenas, var ņemt vērā stimulu. Lai gan tekošās izmaksas var pieaugt, kopējās ekspluatācijas izmaksas, ņemot vērā kompensāciju, tiks optimizētas.

PAZIŅOJUMS

Noteikti modificējiet enerģijas cenu iestatījumu stimulēšanas perioda beigās.

Gāzes cenas iestatīšana kWh atjaunojamās enerģijas simulēšanas gadījumā

Aprēķiniet gāzes cenu, izmantojot tālāk norādīto formulu: ▪ Faktiskā gāzes cena+(stimuls/kWh×0,9) Lai uzzinātu gāzes cenas noteikšanas procedūru, skatiet 66.

lappusē "Gāzes cenas iestatīšana".

Elektrības cenas iestatīšana kWh atjaunojamās enerģijas simulēšanas gadījumā

Aprēķiniet elektrības cenu, izmantojot tālāk norādīto formulu: ▪ Faktiskā elektrības cena+stimuls/kWh Lai uzzinātu elektrības cenas noteikšanas procedūru, skatiet 66.

lappusē "Elektrības cenas iestatīšana".

Piemērs

Šis ir piemērs, un šajā piemērā izmantotās cenas un/vai vērtības NAV precīzas.

Dati Cena/kWh

Gāzes cena 4,08 Elektrības cena 12,49 Atjaunojamā siltuma stimuls par

kWh

Gāzes cenas aprēķināšana:

Gāzes cena=faktiskā gāzes cena+(stimuls/kWh×0,9) Gāzes cena=4,08+(5×0,9) Gāzes cena=8,58

Elektrības cenas aprēķināšana:

Elektrības cena=faktiskā elektrības cena+stimuls/kWh Elektrības cena=12,49+5 Elektrības cena=17,49

Cena Vērtība atpakaļceļā

Gāze: 4,08/kWh [7.6]=8,6 Elektrība: 12,49/kWh [7.5.1]=17

8.4.8 Informācija

Informācija par izplatītāju

Uzstādītājs var norādīt savu kontaktnumuru šeit.

# Kods Apraksts

[8.3] N/A Numurs, uz kuru lietotāji var zvanīt

problēmu gadījumā.

Iespējamā nolasāmā informācija

Izvēlne Nolasāmā informācija

[8.1] Dati par enerģiju Saražotā enerģija, patērētā

elektrība un patērētā gāze

[8.2] Darbības traucējumu vēsture

[8.3] Informācija par izplatītāju Kontaktinformācija/palīdzības

Darbības traucējumu vēsture

dienesta numurs

Uzstādītāja rokasgrāmata

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

8 Konfigurācija

c f

d f

e g

Izvēlne Nolasāmā informācija

[8.4] Sensori Telpas, tvertnes vai karstā

ūdens, āra un izplūdes ūdens temperatūra (ja pieejams)

[8.5] Aktuatori Statuss/režīms katram

izpildmehānismam Piemērs: Karstā ūdens sūkņa

IESLĒGŠANA/IZSLĒGŠANA

[8.6] Darbības režīmi Pašreizējais darbības režīms

Piemērs: Atkausēšanas/eļļas

atgriešanas režīms [8.7] Par Sistēmas versijas informācija [8.8] Savienojuma statuss Informācija par iekārtas, telpas

termostata un LAN adaptera

pieslēguma statusu.

8.4.9 Uzstādītāja iestatījumi

Konfigurācijas vednis

Lai restartētu konfigurācijas vedni, pārejiet pie Uzstādītāja iestatījumi > Konfigurēšanas vednis [9.1].

Karstā ūdens apgāde

Mājsaimniecības karstais ūdens

Tālāk norādītais iestatījums nosaka, vai sistēma var vai nevar sagatavot karsto ūdeni, kā arī to, kura tvertne tiek izmantota. Šis iestatījums ir tikai lasāms.

# Kods Apraksts

[9.2.1] [E‑05]

[E-05] Vai sistēma var sagatavot karsto ūdeni? [E-06] Vai sistēmā ir uzstādīta karstā ūdens tvertne? [E-07] Kāda veida karstā ūdens tvertne ir uzstādīta?

MKŪ sūknis

# Kods Apraksts

[9.2.2] [D‑02] MKŪ sūknis:

(*)

▪ Iebūvētais

(*)

[E‑06]

(*)

[E‑07]

(*) Izvēļņu struktūras iestatījums [9.2.1] aizstāj tālāk norādītos

3 pārskata iestatījumus:

Legionellas likvidēšanas sildītājs tiks izmantots arī dezinfekcijas laikā.

▪ 0 Nav MKŪ sūkņa: NAV uzstādīts ▪ 1 Tūlītējā karstā ūdens gatavošana:

uzstādīts tūlītējai karstā ūdens padevei, kad ūdens tiek padots pa krānu. Lietotājs iestata karstā ūdens sūkņa darbības laiku, izmantojot grafiku. Šo sūkni var kontrolēt ar lietotāja saskarni.

▪ 2: Dezinfekcija: uzstādīts dezinfekcijai.

Tas darbojas, kad darbojas karstā ūdens tvertnes dezinfekcijas funkcija. Turpmākie iestatījumi nav nepieciešami.

Skatiet arī tālāk parādītās ilustrācijas.

Karstā ūdens sūkņa uzstādīšanas mērķis...

Tūlītēja karstā ūdens padeve Dezinfekcija

a Iekštelpu iekārta b Tvertne c Karstā ūdens sūknis d Sildītāja elements e Pretvārsts

f Duša g Aukstais ūdens h Karstā ūdens IZVADE

i Recirkulācijas savienojums

j Legionellas likvidēšanas sildītājs

MKŪ sūkņa grafiks Šeit jūs varat programmēt karstā ūdens sūkņa grafiku (tikai

atsevišķi iegādājamajam sekundārās atgriešanas karstā ūdens sūknim).

Programmējiet karstā ūdens sūkņa grafiku, lai noteiktu, kad

sūknis ir jāieslēdz un jāizslēdz. Kad sūknis ir ieslēgts, sūknis darbojas un nodrošina, ka karstais

ūdens ir tūlītēji pieejams krānā. Lai taupītu enerģiju, karstā ūdens sūkni ieslēdziet tikai tajos dienas periodos, kad ir nepieciešama tūlītēja karstā ūdens padeve.

Rezerves sildītājs

Papildus rezerves sildītāja veidam lietotāja saskarnē ir jāiestata arī spriegums, konfigurācija un kapacitāte.

Ir jāiestata kapacitātes rezerves sildītāja dažādām darbībām, lai enerģijas mērīšana un/vai strāvas patēriņa funkcija darbotos pareizi. Mērot katra sildītāja pretestības vērtību, varat iestatīt precīzu sildītāja kapacitāti, iegūstot precīzākus enerģijas datus.

Rezerves sildītāja tips

Rezerves sildītājs ir pielāgots tam, lai varētu tikt pieslēgts pie lielākās daļas Eiropā sastopamo elektrības pieslēgumu. Rezerves sildītāja veids ir jāiestata lietotāja saskarnē. Iekārtām ar iebūvētu rezerves sildītāju tā veidu var apskatīt, taču nevar mainīt.

# Kods Apraksts

[9.3.1] [E‑03] ▪ 0: Nav sildītāja

▪ 1: Ārējais sildītājs

Spriegums

Papildaprīkojuma ārējo BUH var iestatīt uz 230V, 1f., 230V, 3f. vai 400V, 3f..

# Kods Apraksts

[9.3.2] [5‑0D] ▪ 0: 230V, 1f.

▪ 1: 230V, 3f. ▪ 2: 400V, 3f.

Konfigurācija

Rezerves sildītāju var konfigurēt dažādos veidos. Var izvēlēties, vai tas būs rezerves sildītājs tikai ar 1 darbību, vai rezerves sildītājs ar 2 darbībām. Ja ir 2 darbības, tad otrās darbības kapacitāte ir atkarīga no šā iestatījuma. Var izvēlēties arī to, lai otrai darbībai būtu augstāka kapacitāte ārkārtas gadījumā.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

Uzstādītāja rokasgrāmata

8 Konfigurācija

# Kods Apraksts

[9.3.3] [4‑0A] ▪ 0: Relejs 1

▪ 1: Relejs 1 / Relejs 1+2 ▪ 2: Relejs 1 / Relejs 2 ▪ 3: Relejs 1 / Relejs 2 Ārkārtas situācija

Relejs 1+2

(a) Nav pieejams 3V modeļiem.

(a)

INFORMĀCIJA

Iestatījumi [9.3.3] un [9.3.5] ir savstarpēji saistīti. Mainot vienu iestatījumu, tiek ietekmēts otrs iestatījums. Ja mainījāt vienu iestatījumu, pārbaudiet, vai otrs iestatījums joprojām ir tāds, kāds nepieciešams.

INFORMĀCIJA

Parastas darbības laikā rezerves sildītāja otrās darbības kapacitāte pie nominālā sprieguma ir vienāda ar [6‑03]+[6‑04].

INFORMĀCIJA

Ja [4‑0A]=3 un ārkārtas režīms ir aktīvs, tad rezerves sildītāja jaudas patēriņš ir maksimāls un vienāds ar 2×[6‑03]+[6‑04].

INFORMĀCIJA

Tikai sistēmām ar iebūvētu karstā ūdens tvertni: ja uzglabāšanas temperatūras iestatītā vērtība ir augstāka par 50°C, Daikin iesaka NEATSPĒJOT rezerves sildītāja otro darbību, jo tam būs liela ietekme uz laiku, kas ir nepieciešams, lai iekārta uzsildītu karstā ūdens tvertni.

Kapacitātes 1.solis

# Kods Apraksts

[9.3.4] [6‑03] ▪ Rezerves sildītāja pirmās darbības

kapacitāte pie nominālā sprieguma.

Papildu kapacitātes 2.solis

# Kods Apraksts

[9.3.5] [6‑04] ▪ Kapacitātes atšķirība starp rezerves

sildītāja otro un pirmo darbību pie nominālā sprieguma. Nominālā vērtība ir atkarīga no rezerves sildītāja konfigurācijas.

Līdzsvars

# Kods Apraksts

[9.3.6] [5-00] Līdzsvars: Vai rezerves sildītāja darbība

ir atļauta virs līdzsvara temperatūras telpas apsildes laikā?

▪ 1: NAV atļauta ▪ 0: atļauta

[9.3.7] [5-01] Līdzsvara temperatūra: Āra temperatūra

zemāka par temperatūru, kad atļauta rezerves sildītāja darbība.

Diapazons: –15°C~35°C

Darbība

# Kods Apraksts

[9.3.8] [4‑00] Rezerves sildītāja darbība:

▪ 0: Ierobežots ▪ 1: Atļauts ▪ 2: Tikai MKŪ Iespējots karstam

ūdenim, atspējots telpas apsildei

INFORMĀCIJA

Tikai sistēmām ar iebūvētu karstā ūdens tvertni: ja ir nepieciešams ierobežot rezerves sildītāja darbību telpu apsilde slaikā, bet to var atļaut karstā ūdens darbībai, tad iestatiet [4‑00] uz 2.

Legionellas likvidēšanas sildītājs

Kapacitāte

Ir jāiestata legionellas likvidēšanas sildītāja kapacitāte, lai enerģijas mērīšanas un/vai strāvas patēriņa kontroles funkcija darbotos pareizi. Mērot legionellas likvidēšanas sildītāja pretestības vērtību, varat iestatīt precīzu sildītāja kapacitāti, iegūstot precīzākus enerģijas datus.

# Kods Apraksts

[9.4.1] [6‑02] Kapacitāte [kW]. Attiecas tikai uz karstā

ūdens tvertni ar iekšējo legionellas likvidēšanas sildītāju. Legionellas likvidēšanas sildītāja kapacitāte pie nominālā sprieguma.

Diapazons: 0~10kW

BSH atļauju grafiks

Programma, kad var darboties legionellas likvidēšanas sildītājs. Jūs varat iestatīt legionellas likvidēšanas sildītāja grafiku šeit, izmantojot grafika ekrānu. Nedēļas grafikā ir atļautas divas darbības dienā. Papildinformāciju skatiet šeit: 52. lappusē "8.3.8 Grafika ekrāns:

Piemērs".

Piemērs: Ļaujiet legionellas likvidēšanas sildītājam darboties tikai naktī.

BSH eko režīma taimeris

# Kods Apraksts

[9.4.3] [8-03] Legionellas likvidēšanas sildītāja

aizkaves taimeris. Legionellas likvidēšanas sildītāja

palaišanas aizkaves laiks, kad karstā ūdens režīms ir aktīvs.

▪ Kad karstā ūdens uzsildīšana nav

AKTĪVA, noildzes laiks ir 20minūtes.

▪ Noildzes laiks sākas ar legionellas

likvidēšanas sildītāja IESLĒGŠANAS temperatūru.

▪ Pielāgojot legionellas likvidēšanas

sildītāja aizkaves laiku pretēji maksimālajam darbības laikam, varat atrast optimālo balansu starp enerģijas efektivitāti un uzsildīšanas laiku.

▪ Ja legionellas likvidēšanas sildītāja

aizkaves laiks ir iestatīts pārāk liels, iespējams, paies pārāk ilgs laiks, līdz karstais ūdens sasniegs iestatīto temperatūru.

▪ Iestatījums [8‑03] ir svarīgs tikai tad, ja

iestatījums [4‑03]=1. Iestatījums [4-03]=0/2/3/4 automātiski ierobežo legionellas likvidēšanas sildītāju attiecībā pret siltumsūkņa darbības laiku karstā ūdens uzsildīšanas režīmā.

▪ Pārliecinieties, vai [8‑03] vienmēr ir

saistīts ar maksimālo darbības laiku [8‑01].

Diapazons: 20~95 minūtes

Uzstādītāja rokasgrāmata

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

8 Konfigurācija

Darbība

# Kods Apraksts

[9.4.4] [4-03] Atkarībā no apkārtējās vides, karstā

ūdens temperatūras vai siltumsūkņa darbības režīma nosaka legionellas likvidēšanas sildītāja darbības atļaujas. Šis iestatījums ir pieejams tikai atkārtotas uzsildīšanas režīmā sistēmās ar atsevišķu karstā ūdens tvertni. Iestatot [4-03]=1/2/3/4, legionellas likvidēšanas sildītāja darbību joprojām var ierobežot ar legionellas likvidēšanas sildītāja atļauju grafiku.

[9.4.4] [4-03] ▪ 0: legionellas likvidēšanas sildītāja

darbība NETIEK atļauta, izņemot režīmam "Dezinfekcijas funkcija" un "Jaudīga karstā ūdens uzsildīšana". Šo iestatījumu lietojiet tikai tad, ja siltumsūkņa kapacitāte visu apkures sezonu atbilst mājas un karstā ūdens sagatavošanas prasībām. Legionellas likvidēšanas sildītājs nedrīkstēs darboties, ja Ta<[5‑03] un [5‑02]=1. Karstā ūdens temperatūru maksimāli var būt tik pat liela kā siltumsūkņa IZSLĒGŠANAS temperatūra.

[9.4.4] [4-03] ▪ 1: legionellas likvidēšanas sildītāja

darbība ir atļauta, kad nepieciešams.

[9.4.4] [4-03] ▪ 2: legionellas likvidēšanas sildītāja

darbība ir atļauta ārpus siltumsūkņa karstā ūdens uzsildīšanas darbības diapazona. Legionellas likvidēšanas sildītāja darbība ir atļauta tikai tad, ja:

▪ Apkārtējās vides temperatūra ir

ārpus darbības diapazona: Ta<[5‑03] vai Ta>35°C

Legionellas likvidēšanas sildītāja darbība ir atļauta tikai tad, ja Ta<[5‑03], ja telpas apsildes prioritāte ir iespējota ([5‑02]=1).

▪ Karstā ūdens temperatūra ir 2°C

zemāka par siltumsūkņa IZSLĒGŠANAS temperatūru.

Ja ir iespējota divu vērtību darbība ([C‑02]=1) un ir IESLĒGTS papildu apkures katla atļaujas signāls, legionellas likvidēšanas sildītājs tiek ierobežots pat tad, ja Ta<[5-03].

9.4.4 [4-03] ▪ 3: legionellas likvidēšanas sildītāja darbība ir atļauta, kad siltumsūknis NAV aktīvs karstā ūdens uzsildīšanai. Tā pat kā 1. iestatījumam, taču vienlaicīgi nav atļauta siltumsūkņa karstā ūdens uzsildīšana un legionellas likvidēšanas sildītāja darbība.

# Kods Apraksts

9.4.4 [4-03] ▪ 4: legionellas likvidēšanas sildītāja darbība NAV atļauta, izņemot "Dezinfekcijas funkcijai". Šo iestatījumu lietojiet tikai tad, ja siltumsūkņa kapacitāte visu apkures sezonu atbilst mājas un karstā ūdens sagatavošanas prasībām. Legionellas likvidēšanas sildītājs nedrīkstēs darboties, ja Ta<[5‑03] un [5‑02]=1. Karstā ūdens temperatūru maksimāli var būt tik pat liela kā siltumsūkņa IZSLĒGŠANAS temperatūra.

Ārkārtas režīms

Ārkārtas situācija

Ja siltumsūknis nedarbojas, papildaprīkojuma rezerves sildītājs un legionellas likvidēšanas sildītājs var kalpot kā ārkārtas sildītājs un automātiski vai neautomātiski pārņemt apsildes slodzi.

▪ Kad automātiskas darbības ārkārtas situācijā režīms ir iestatīts uz

Automātiski un rodas siltumsūkņa kļūme, papildaprīkojuma rezerves sildītājs automātiski pārņems apsildes slodzi, un legionellas likvidēšanas sildītājs automātiski pārņems karstā ūdens pagatavošanu.

▪ Kad automātiskas darbības ārkārtas situācijā režīms ir iestatīts uz

Manuāli un rodas siltumsūkņa kļūme, karstā ūdens un telpas apsildes darbība tiks pārtraukta, un tā ir jāatjauno manuāli, izmantojot lietotāja saskarni. Lai atjaunotu darbību manuāli, pārejiet pie Darbības traucējumi galvenās izvēlnes ekrāna, kurā lietotāja saskarne pieprasīs apstiprināt to, ka papildaprīkojuma rezerves sildītājs un/vai legionellas likvidēšanas sildītājs var/nevar pārņemt apsildes slodzi.

Iesakām iestatīt Ārkārtas situācija uz Automātiski, ja māja tiek atstāta bez uzraudzības un ilgāku laiku.

# Kods Apraksts

[9.5] N/A ▪ 0: Manuāli

▪ 1: Automātiski

INFORMĀCIJA

Automātiskas darbības ārkārtas situācijā iestatījumu var iestatīt tikai lietotāja interfeisa izvēlnes struktūrā.

INFORMĀCIJA

Ja [4‑03]=1 vai 3, tad Ārkārtas situācija=Manuāli nav piemērojams legionellas likvidēšanas sildītājam.

INFORMĀCIJA

Ja rodas siltumsūkņa kļūme un Ārkārtas situācija ir iestatīts uz Manuāli, telpas aizsardzības pret aizsalšanu funkcija, zemgrīdas apsildāmo lokšņu žāvēšanas funkcija un ūdens cauruļu pretaizsalšanas funkcija paliek aktīva pat tad, ja lietotājs NEAPSTIPRINA ārkārtas situāciju.

Stabilizācija

Prioritāte Sistēmām ar iebūvētu karstā ūdens tvertni

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

Uzstādītāja rokasgrāmata

8 Konfigurācija

[8-01] [8-02]

[8-01]

[5-03] [4-02]

[8-02]

[8-01]+

[8-04]

# Kods Apraksts

[9.6.1] [5‑02] Telpas sildīšanas prioritāte: nosaka, vai

rezerves sildītājs (ja pieejams) palīdzēs siltumsūknim karstā ūdens darbības laikā.

Iespējojiet šo funkciju, lai saīsinātu tvertnes uzsildīšanas darbības laiku un pārtraukumus telpu apsildes ciklā.

Šis iestatījumam vienmēr JĀBŪT iestatītam uz 1.

[5‑01] Līdzsvara temperatūra un [5‑03] telpu apsildes prioritātes temperatūra ir saistīta ar rezerves sildītāju (ja pieejams). Tādēļ [5‑03] nepieciešams iestatīt vienādi ar [5‑01] vai dažus grādus siltāku par to.

Ja rezerves sildītāja darbība ir ierobežota ([4‑00]=0) un āra temperatūra ir zemāka par iestatījumu [5‑03], karstais ūdens netiks sildīts ar papildaprīkojuma rezerves sildītāju.

[9.6.2] [5‑03] Prioritārā temperatūra: definē āra

temperatūru, zem kuras karsto ūdeni uzsilda tikai legionellas likvidēšanas sildītājs.

Diapazons: –15°C~35°C

[9.6.3] [5-04] BSH nobīdes iestatītā vērtība: Karstā

ūdens temperatūras iestatītā vērtības korekcija: vēlamās karstā ūdens temperatūras iestatītās vērtības korekcija tiek izmantota pie zemākās āra temperatūras, kad ir iespējota telpu apsildes prioritāte. Koriģētā (augstākā) iestatītā vērtība nodrošina, ka kopējā ūdens tvertnes uzsildīšanas kapacitāte paliek gandrīz nemainīga, kompensējot tvertnes aukstāko apakšējo ūdens slāni (jo siltummaiņa spirāle nedarbojas) ar siltāku augšējo slāni.

Diapazons: 0°C~20°C

Taimeri vienlaicīgam telpu apsildes un karstā ūdens darbības pieprasījumam

# Kods Apraksts

[9.6.4] [8-02] Cikla atkārtošanas novēršanas taimeris:

Minimālais laiks starp diviem karstā ūdens uzsildīšanas cikliem. Faktiskais atkārtošanas novēršanas laiks ir atkarīgs arī no iestatījuma [8-04].

Diapazons: 0~10 stundas Piezīme: Minimālais laiks ir 0,5stundas

pat tad, kad atlasītā vērtība ir 0.

[9.6.5] N/A Minimālā darbības laika taimeris:

NEMAINIET.

# Kods Apraksts

[9.6.6] [8-01] Maksimālā darbības laika taimeris karstā

ūdens darbībai. Karstā ūdens uzsildīšana tiek apturēta, kad NETIEK sasniegta mērķa karstā ūdens temperatūra. Faktiskais maksimālais darbības laiks ir atkarīgs arī no iestatījuma [8-04].

▪ Kad Regulēšana=Telpas termostats:

šī sākotnēji iestatītā vērtība tiek ņemta vērā tikai tad, ja ir telpas apsildes pieprasījums. Ja NAV telpas apsildes pieprasījuma, tvertne tiek sildīta, līdz tiek sasniegta iestatītā vērtība.

▪ Ja Regulēšana≠Telpas termostats: šī

sākotnēji iestatītā vērtība vienmēr tiek ņemta vērā.

Diapazons: 5~95 minūtes

[9.6.7] [8-04] Papildu taimeris: Maksimālā darbības

laika papildu darbības laiks ir atkarīgs no āra temperatūras [4-02].

Diapazons: 0~95 minūtes

[8-02]: Cikla atkārtošanas novēršanas taimeris

1 Siltumsūkņa karstā ūdens uzsildīšanas režīms (1 = aktīvs,

0 = nav aktīvs)

2 Siltumsūkņa karstā ūdens pieprasījums (1 = pieprasījums,

0 = nav pieprasījuma)

t Laiks

[8-04]: Papildu taimeris pie [4-02]

TAApkārtējās vides (āra) temperatūra

t Laiks

Cikla atkārtošanas novēršanas taimeris Karstā ūdens uzsildīšanas maksimālais darbības laiks

Ūdens cauruļu aizsalšanas novēršana

Attiecas tikai uz sistēmām, kurām ūdens caurules ir ārā. Šī funkcija cenšas pasargāt ārā esošās ūdens caurules no aizsalšanas.

Uzstādītāja rokasgrāmata

# Kods Apraksts

[9.7] [4-04] Aizsardzība pret ūdens caurules

sasalšanu: ▪ 0: Periodisks ▪ 1: Nepārtraukts ▪ 2: Izsl.

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

8 Konfigurācija

PAZIŅOJUMS

Ja sistēmai NAV rezerves sildītāja, tad:

▪ Pārliecinieties, ka telpas aizsardzība pret aizsalšanu ir

aktivizēta ([2-06]=1).

▪ NEMAINIET telpas aizsardzības pret aizsalšanu

noklusējuma temperatūru uz [2‑05].

▪ Pārliecinieties, ka ūdens caurules aizsalšanas

novēršana ir aktivizēta ([4-04]≠2).

Izdevīgā kWh strāvas padeve

INFORMĀCIJA

# Kods Apraksts

[9.8.1] [D-01] Savienojums ar Strāvas padeve par

samazinātu tarifu vai Drošības termostats

▪ 0 Nē: āra iekārta ir pievienota

normālai strāvas padevei.

▪ 1 Atvērts: āra iekārta ir pievienota

vēlamā kWh nomināla strāvas padevei. Kad elektroenerģijas uzņēmums nosūta vēlamā kWh nomināla signālu, kontakts tiek atvērts un iekārta tiek pārslēgta piespiedu izslēgšanas režīmā. Kad signāls atkal tiek izlaists, kontakts bez sprieguma aizveras un tiek atsākta iekārtas darbība. Tādēļ vienmēr iespējojiet automātisko restartēšanas funkciju.

▪ 2 Aizvērts: āra iekārta ir pievienota

vēlamā kWh nomināla strāvas padevei. Kad elektroenerģijas uzņēmums nosūta vēlamā kWh nomināla signālu, kontakts tiek aizvērts un iekārta tiek pārslēgta piespiedu izslēgšanas režīmā. Kad signāls atkal tiek izlaists, kontakts bez sprieguma atveras un tiek atsākta iekārtas darbība. Tādēļ vienmēr iespējojiet automātisko restartēšanas funkciju.

▪ 3 Drošības termostats: drošības

termostats ir savienots ar sistēmu (parasti aizvērts kontakts)

# Kods Apraksts

[9.8.2] [D-00] Atļaut sildītājam: Kuru sildītāju darbība ir

atļauta vēlamā kWh nomināla strāvas padeves laikā?

▪ 0 Nē: nav ▪ 1 Tikai BSH: tikai legionellas

likvidēšanas sildītājs

▪ 2 Tikai BUH: tikai rezerves sildītājs (ja

pieejams) ▪ 3 Visi: visi sildītāji Skatiet tabulu tālāk. Iestatījums2 ir svarīgs tikai tad, ja

vēlamā kWh nomināla strāvas padeve ir

1.veida vai iekštelpu iekārta ir pievienota normāla kWh nomināla strāvas padevei (izmantojot X2M/5‑6), un papildaprīkojuma rezerves sildītājs NAV pievienots vēlamā kWh nomināla strāvas padevei.

[9.8.3] [D-05] Atļaut sūknim:

▪ 0 Nē: sūknim veikta piespiedu

izslēgšana ▪ 1 Jā: bez ierobežojuma

[D‑00] Legionellas

likvidēšanas

sildītājs

0 Piespiedu

IZSLĒGŠANA 1 Atļauts 2 Piespiedu

IZSLĒGŠANA 3 Atļauts

Rezerves

sildītājs (ja

pieejams)

Piespiedu IZSLĒGŠANA

Atļauts

Kompresors

Piespiedu IZSLĒGŠANA

Strāvas patēriņa kontrole

Enerģijas patēriņa kontrole

Lai uzzinātu vairāk par šo darbību, skatiet šeit: 11. lappusē

"5Norādes par lietošanu".

# Kods Apraksts

[9.9.1] [4-08] Enerģijas patēriņa kontrole:

▪ 0 Nē: atspējots. ▪ 1 Nepārtraukts: iespējots: varat

iestatīt vienu jaudas robežvērtību (A vai kW), ar kuru sistēmas jaudas patēriņš visu laiku tiek ierobežots.

▪ 2 Ievadi: iespējots: varat iestatīt līdz

četrām dažādām jaudas robežvērtībām (A vai kW), ar kurām sistēmas jaudas patēriņš tiks ierobežots, kad atbilstošā digitālā ievade to vaicā.

[9.9.2] [4-09] Tips:

▪ 0 Amp: robežvērtības ir iestatītas A. ▪ 1 kW: robežvērtības ir iestatītas kW.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

Ierobežo, kad [9.9.1]=Nepārtraukts un [9.9.2]=Amp:

# Kods Apraksts

[9.9.3] [5-05] Ierobežojums: pieejams tikai pilna laika

ierobežošanas režīma gadījumā. 0A~50A

Uzstādītāja rokasgrāmata

8 Konfigurācija

Ierobežo, kad [9.9.1]=Ievadi un [9.9.2]=Amp:

# Kods Apraksts

[9.9.4] [5-05] Ierobežojums 1: 0A~50A [9.9.5] [5-06] Ierobežojums 2: 0A~50A [9.9.6] [5-07] Ierobežojums 3: 0A~50A [9.9.7] [5-08] Ierobežojums 4: 0A~50A

Ierobežo, kad [9.9.1]=Nepārtraukts un [9.9.2]=kW:

# Kods Apraksts

[9.9.8] [5-09] Ierobežojums: pieejams tikai tādā

gadījumā, ja darbojas pilna laika ierobežošanas režīmu.

0kW~20kW

Ierobežo, kad [9.9.1]=Ievadi un [9.9.2]=kW:

# Kods Apraksts

[9.9.9] [5-09] Ierobežojums 1: 0kW~20kW [9.9.A] [5-0A] Ierobežojums 2: 0kW~20kW [9.9.B] [5-0B] Ierobežojums 3: 0kW~20kW [9.9.C] [5-0C] Ierobežojums 4: 0kW~20kW

Prioritārais sildītājs

# Kods Apraksts

[9.9.D] [4-01] Jaudas patēriņa kontrole

ATSPĒJOTA [4‑08]=0

▪ 0 Neviens: rezerves sildītājs un

palīgsildītājs var darboties vienlaicīgi.

▪ 1 Palīgsildītājs: palīgsildītājam ir

prioritāte.

▪ 2 Rezerves sildītājs: rezerves

sildītājam ir prioritāte.

Jaudas patēriņa kontrole IESPĒJOTA [4‑08]=1/2

▪ 0 Neviens: atkarībā no jaudas

ierobežošanas līmeņa palīgsildītājs tiek ierobežots pirmais, pirms tiek ierobežots rezerves sildītājs.

▪ 1 Palīgsildītājs: atkarībā no jaudas

ierobežošanas līmeņa rezerves sildītājs tiek ierobežots pirmais, pirms tiek ierobežots palīgsildītājs.

▪ 2 Rezerves sildītājs: atkarībā no

jaudas ierobežošanas līmeņa palīgsildītājs tiek ierobežots pirmais, pirms tiek ierobežots rezerves sildītājs.

Piezīme: ja jaudas patēriņa kontrole ir ATSPĒJOTA (visiem modeļiem), iestatījums [4‑01] nosaka, vai rezerves sildītājs un palīgsildītājs var darboties vienlaikus, vai palīgsildītājam/rezerves sildītājam ir prioritāte attiecībā pret rezerves sildītāju/palīgsildītāju.

Ja jaudas patēriņa kontrole ir IESPĒJOTA, iestatījums [4‑01] nosaka elektrisko sildītāju prioritāti atkarībā no piemērojamajiem ierobežojumiem.

INFORMĀCIJA Legionellas likvidēšanas sildītājs. Izvēlnes struktūrā tiek

izmantots termins "Palīgsildītājs". Taču patiesībā tas ir legionellas likvidēšanas sildītājs.

Enerģijas mērīšana

Ja enerģijas mērījumi tiek veikti, izmantojot ārējos jaudas mērītājus, konfigurējiet iestatījumus tā, kā norādīts tālāk. Atlasiet katra jaudas mērītāja impulsa frekvences izvadi saskaņā ar jaudas mērītāja specifikācijām. Ir iespējams pievienot līdz 2 jaudas mērītājiem ar dažādām impulsa frekvencēm. Ja tiek izmantots tikai 1 vai netiek izmantots neviens jaudas mērītājs, atlasiet Neviens, lai norādītu, ka attiecīgā impulsa ievade NETIEK izmantota.

# Kods Apraksts

[9.A.1] [D‑08] Elektrības skaitītājs 1:

▪ 0 Neviens: NAV uzstādīts ▪ 1 1/10kWh: uzstādīts ▪ 2 1/kWh: uzstādīts ▪ 3 10/kWh: uzstādīts ▪ 4 100/kWh: uzstādīts ▪ 5 1000/kWh: uzstādīts

[9.A.2] [D‑09] Elektrības skaitītājs 2:

▪ 0 Neviens: NAV uzstādīts ▪ 1 1/10kWh: uzstādīts ▪ 2 1/kWh: uzstādīts ▪ 3 10/kWh: uzstādīts ▪ 4 100/kWh: uzstādīts ▪ 5 1000/kWh: uzstādīts

Sensori

Ārējais sensors

# Kods Apraksts

[9.B.1] [C–08] Ārējais sensors: ja tiek pievienots izvēles

ārējais apkārtējās vides sensors, ir jāiestata sensora veids.

▪ 0 Neviens: NAV uzstādīts. Termistors

lietotāja interfeisā un āra iekārtā tiek izmantots mērījumu veikšanai.

▪ 1 Āra: savienots ar iekštelpu iekārtas

PCB, kas mēra āra temperatūru. Piezīme: noteiktai funkcionalitātei āra iekārtas temperatūras sensors joprojām tiek izmantots.

▪ 2 Telpa: savienots ar iekštelpu

iekārtas PCB, kas mēra iekštelpu temperatūru. Temperatūras sensors lietotāja interfeisā vairs NETIEK lietots. Piezīme: šai vērtībai nozīme ir tikai telpas termostata vadības ierīcē.

Ārējā apkārtējās vides sensora nobīde

Pieejams TIKAI tad, ja ir savienots un konfigurēts ārējais āra apkārtējās vides sensors.

Varat kalibrēt ārējo āra apkārtējās vides temperatūras sensoru. Iespējams termistora sensoram piešķirt nobīdi. Šo iestatījumu var lietot, lai kompensētu situācijās, kad ārējo āra apkārtējās vides sensoru nevar uzstādīt ideālā uzstādīšanas vietā.

# Kods Apraksts

[9.B.2] [2-0B] Ārējā apkārtējās vides sensora nobīde:

ārējā āra temperatūras sensora izmērītās apkārtējās vides temperatūras nobīde.

▪ –5°C~5°C, solis 0,5°C

Uzstādītāja rokasgrāmata

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

YC Y1 Y2 Y3 Y4

X1 X2 X3 X4

OFF ON

X2M

SS1

X1M

[C-03]

[C-04]

Vidējais laiks

Vidējo vērtību taimeris koriģē apkārtējās vides temperatūras svārstību ietekmi. No laikapstākļiem atkarīgu iestatīto vērtību nosaka vidējā āra temperatūra.

Āra temperatūra ir atlasītā laika perioda vidējā vērtība.

# Kods Apraksts

[9.B.3] [1-0A] Vidējais laiks:

▪ 0: nav vidējo vērtību noteikšanas ▪ 1: 12stundas ▪ 2: 24stundas ▪ 3: 48stundas ▪ 4: 72stundas

Divvērtīgs

Bivalents

Attiecas tikai uz iekštelpu iekārtu sistēmām ar papildu apkures katlu (pārslēgšanas darbība, savienoti paralēli). Divvērtīgās darbības mērķis ir noteikt, kurš apsildes avots var nodrošināt/nodrošinās telpu apsildi— iekštelpu iekārta vai papildu apkures katls.

# Kods Apraksts

[9.C.1] [C-02] Bivalents: norāda, vai telpas apsilde tiek

veikta arī ar citu apsildes avotu, kas nav sistēma.

▪ 0 Nē: nav uzstādīts ▪ 1 Jā: uzstādīts. Papildu apkures katls

(gāzes apkures katls, gāzes deglis) darbosies, ja āra temperatūra būs zema. Divvērtīgas darbības laikā siltumsūknis ir izslēgts. Iestatiet šo vērtību, ja izmantojat papildu apkures katlu.

▪ Ja Bivalents ir iespējots: kad āra temperatūra nokrītas zem

IESLĒGTAS divvērtīgas temperatūras (fiksēta vai mainīga atkarībā no enerģijas cenām), telpas apsilde ar iekštelpu iekārtu tiek automātiski pārtraukta, un atļaujas signāls papildu apkures katlam ir aktīvs.

▪ Ja Bivalents ir atspējots: telpu apsildi veic tikai iekštelpu iekārta

darbības diapazona ietvaros. Atļaujas signāls papildu apkures katlam vienmēr ir neaktīvs.

INFORMĀCIJA

▪ Iestatījuma [4‑03]=0/2 kombinācija ar divvērtīgu

darbību pie zemas āra temperatūras var radīt karstā ūdens trūkumu.

▪ Divvērtīgai darbības funkcijai nav ietekmes uz karstā

ūdens uzsildīšanas režīmu. Karstā ūdens temperatūra ir nemainīga, un to uzsilda tikai iekštelpu iekārta.

▪ Atļaujas signāls papildu apkures katlam atrodas

EKRP1HB (digitālā I/O PCB). Kad tas tiek aktivizēts, kontakts X1, X2 ir aizvērts, un tas atveras, kad tiek deaktivizēts. Šī kontakta shematisko novietojumu skatiet attēlā tālāk.

8 Konfigurācija

Katla efektivitāte

Atkarībā no izmantotā apkures katla tas ir jāizvēlas tā, kā norādīts tālāk:

# Kods Apraksts

[9.C.2] [7‑05] ▪ 0: Ļoti augsta

▪ 1: Augsta ▪ 2: Vidēja ▪ 3: Zema ▪ 4: Ļoti zema

1. iespēja: atkarībā no āra temperatūras

Iestatiet visas elektrības cenas ([7.5.1]~[7.5.3]) uz "0" izvēļņu struktūrā. Iestatiet arī tālāk norādītās vērtības:

PAZIŅOJUMS

NELIETOJIET pārskata iestatījumus!

# Kods Apraksts

[9.C.3] [C-03] IESLĒGTA divvērtīga temperatūra:

[9.C.4] [C-04] Histerēze: nosaka temperatūru starpību

Atļaujas signāls X1–X2

TAĀra temperatūra

[C-03] IESLĒGTA divvērtīga temperatūra (fiksēta)

a Papildu apkures katls ir aktīvs b Papildu apkures katls ir neaktīvs

2. iespēja: atkarībā no āra temperatūras un enerģijas cenām

Uzstādītājs var iestatīt temperatūras diapazonu [C‑04]. Atkarībā no enerģijas cenām aprēķinātais punkts T [C‑03] un [C‑03]+[C‑04]. Ieteicams izvēlēties [C‑04] lielāku par noklusējuma vērtību, lai nodrošinātu optimālu darbību, kad tiek izvēlēta 2. iespēja.

Elektrības un gāzes cenas

# Kods Apraksts

[7.5.1] N/A Elektrības cena > Augsta [7.5.2] N/A Elektrības cena > Vidēja [7.5.3] N/A Elektrības cena > Zema

nosaka āra temperatūru, zem kuras papildu apkures katla atļaujas signāls ir aktīvs (X1 un X2 uz EKRP1HB ir aizvērts) un telpu apsilde ar iekštelpu iekārtu tiek pārtraukta.

starp IESLĒGTU temperatūru un IZSLĒGTU temperatūru.

mainās diapazonā starp

calc

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

Uzstādītāja rokasgrāmata

8 Konfigurācija

calc

[C-03]+[C-04]

3°C

[C-03]

# Kods Apraksts

[7.6] N/A Gāzes cena

INFORMĀCIJA

Kad āra temperatūra nokrītas zem T

punkta, papildu apkures katla

calc

atļaujas signāls kļūst aktīvs. Lai novērstu pārāk daudz pārslēgšanas reižu, histerēze ir 3°C.

# Kods Apraksts

[9.C.3] [C-03] Divvērtīga IESLĒGTA temperatūra: zem

šīs temperatūras divvērtīgā darbība vienmēr būs IESLĒGTA.

[9.C.4] [C-04] Darbības diapazons, kurā tiek aprēķināts

calc

Atļaujas signāls X1–X2 (EKRP1HB)

TAĀra temperatūra

IESLĒGTA divvērtīga temperatūra (mainīga). Zem šīs

calc

temperatūras papildu apkures katls vienmēr būs IESLĒGTS. T [C‑03]+[C‑04].

a Papildu apkures katls ir aktīvs b Papildu apkures katls ir neaktīvs

nekad nevar būt zem [C‑03] vai virs

calc

UZMANĪBU!

Nodrošiniet, ka tiek ievēroti visi 5. norādē iekļautie noteikumi, kad divvērtīga darbības funkcija ir iespējota.

Daikin NEUZŅEMAS atbildību par jebkāda veida bojājumiem, kas radušies neievērojot šos noteikumus.

Signāla izvade

Trauksmes signāla izvade

# Kods Apraksts

[9.D] [C–09] Trauksmes signāla izvade: nepareizas

Trauksmes izvades loģika

[C-09] Trauksme Trauksmes

0 Slēgta izvade Atvērta izvade Atvērta izvade 1 Atvērta izvade Slēgta izvade

darbības gadījumā uz digitālā I/O PCB attēlo trauksmes izvades loģiku.

▪ 0 Anormāls: signāla izvade tiks

iedarbināta, ja radīsies trauksme. Iestatot šo vērtību, tiek nošķirta trauksmes noteikšana un iekārtas strāvas padeves pārtraukuma noteikšanas.

▪ 1 Normāls: signāla izvade NETIKS

iedarbināta, ja radīsies trauksme.

Skatiet arī tālāk esošo tabulu (Signāla izvades loģika).

Iekārtai nav

nav

strāvas

padeves

Automātiskā restartēšana

Automātiska restartēšana

Kad pēc strāvas padeves pārtraukuma tā tiek atjaunota, automātiskās restartēšanas funkcija atkārtoti izmanto tālvadības pults iestatījumus, kādi bija enerģijas padeves pārtraukuma brīdī. Tādēļ ieteicams vienmēr iespējot šo funkciju.

Ja vēlamā kWh nomināla strāvas padeves veids rada traucējumus strāvas padevē, vienmēr iespējojiet automātiskās pārstartēšanas funkciju. Nepārtrauktu iekštelpu iekārtas vadību var garantēt neatkarīgi no vēlamā kWh nomināla strāvas padeves statusa, pievienojot iekštelpu iekārtu normāla kWh nomināla strāvas padevei.

# Kods Apraksts

[9.E] [C-09] Automātiska restartēšana:

▪ 0: Manuāli ▪ 1: Automātiski

Enerģijas taupīšanas funkcija

Nosaka, vai āra iekārtas strāvas padevi iespējams pārtraukt (izmantojot iekštelpu iekārtas vadības elementus) gaidstāves apstākļos (nav telpas apsildes/dzesēšanas vai karstā ūdens pieprasījuma). Gala lēmums atļaut āra iekārtas strāvas padeves pārtraukšanu, kamēr ir dīkstāve, ir atkarīgs no apkārtējās vides temperatūras, kompresora stāvokļa un minimālā iekšējo taimeru skaita.

Lai iespējotu enerģijas taupīšanas funkcijas iestatījumu, lietotāja saskarnē ir jāiespējo [E‑08].

# Kods Apraksts

[9.F] [E‑08] Enerģijas taupīšanas funkcija āra

iekārtai: ▪ 0: Nē ▪ 1: Jā

Aizsardzības atspējošana

INFORMĀCIJA

Programmatūra ir aprīkota ar režīmu "uzstādītājs uz vietas" ([9.G]: Atspējot aizsardzības funkcijas), kas atspējo iekārtas automātisko darbību. Pirmajā uzstādīšanas reizē iestatījums Atspējot aizsardzības funkcijas pēc noklusējuma ir iestatīts uz Jā, kas nozīmē, ka automātiskā darbība ir atspējota. Visas aizsargfunkcijas ir atspējotas. Ja lietotāja saskarnē sākumlapas ir izslēgtas, iekārta NEDARBOSIES automātiski. Lai iespējotu automātisko darbību un aizsargfunkcijas, iestatiet Atspējot aizsardzības funkcijas uz Nē.

36 stundas pēc pirmās ieslēgšanas iekārta automātiski iestatīs Atspējot aizsardzības funkcijas uz Nē, atslēdzot režīmu "uzstādītājs uz vietas" un iespējojot aizsargfunkcijas. Ja pēc pirmās uzstādīšanas reizes uzstādītājs atgriežas uzstādīšanas vietā, uzstādītājs manuāli iestata Atspējot aizsardzības funkcijas uz Jā.

# Kods Apraksts

[9.G] N/A Atspējot aizsardzības funkcijas

▪ 0: Nē ▪ 1: Jā

Piespiedu atsaldēšana

Uzstādītāja rokasgrāmata

Piespiedu atsaldēšana

Manuāli uzsākt atkausēšanas darbību.

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

# Kods Apraksts

[9.H] N/A Vai vēlaties uzsākt atsaldēšanu?

▪ Atpakaļ ▪ Labi

Pārskata lauka iestatījumi

iestatījuma modificēšana".

8 Konfigurācija

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

Uzstādītāja rokasgrāmata

8 Konfigurācija

[2]

Galvenā zona

Grafiks Sildīšanas grafiks Iestatītās vērtības režīms Sildīšanas NLA līkne

[3]

Papildu zona

Grafiks Sildīšanas grafiks Iestatītās vērtības režīms Sildīšanas NLA līkne

[5]

Tvertne

Jaudīga darbība Komforta iestatītā vērtība Eko iestatītā vērtība Atkārtotās uzsildīšanas iestatītā vērtība Grafiks

[8.1]

Dati par enerģiju

Elektrības ievade Saražotais siltums

[7]

Lietotāja iestatījumi

Valoda Laiks/datums Brīvdiena Klusa darbība Elektrības cena Gāzes cena

[C]

Darbība

Telpa Telpas sildīšana/dzesēšana Tvertne

[B]

Lietotāja profils

[7.3]

Brīvdiena

Aktivizācija No Līdz

[7.4]

Klusa darbība

Aktivizācija Grafiks

[7.5]

Elektrības cena

Augsta Vidēja Zema Grafiks

[7.2]

Laiks/datums

Stundas Minūtes Gads Mēnesis Diena Vasaras laiks Formāts

[1.4]

Pretsasalšanas

Aktivizācija Telpas iestatītā vērtība

[1.5]

Iestatītās vērtības diapazons

Sildīšanas minimums Sildīšanas maksimums

[1]

Telpa

Grafiks Sildīšanas grafiks Pretsasalšanas Iestatītās vērtības diapazons Sensora nobīde

[4]

Telpas sildīšana/dzesēšana

Darbības režīms

[8]

Informācija

Dati par enerģiju

Darbības traucējumu vēsture

Informācija par izplatītāju

Sensori Aktuatori Darbības režīmi Par Savienojuma statuss

8.5 Izvēļņu struktūra: lietotāja iestatījumu pārskats

Iestatītās vērtības ekrāns

INFORMĀCIJA

Atkarībā no atlasītajiem uzstādītāja iestatījumiem un iekārtas tipa iestatījumi var būt redzami/neredzami.

INFORMĀCIJA Legionellas likvidēšanas sildītājs. Izvēlnes struktūrā tiek

izmantots termins "Palīgsildītājs". Taču patiesībā tas ir legionellas likvidēšanas sildītājs.

Uzstādītāja rokasgrāmata

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

8.6 Izvēļņu struktūra: uzstādītāja iestatījumu pārskats

[9.C]

Bivalents

Bivalents Katla efektivitāte Temperatūra Histerēze

[9.B]

Sensori

Ārējais sensors Ārējā apkārtējās vides sensora nobīde Vidējais laiks

[9.6] Balansēšana

Telpas sildīšanas prioritāte Prioritārā temperatūra BSH nobīdes iestatītā vērtība

Minimālā darbības laika taimeris

Cikla atkārtošanas novēršanas taimeris

Maksimālā darbības laika taimeris Papildu taimeris

[9.3]

Rezerves sildītājs

Rezerves sildītāja tips Spriegums Konfigurācija

Papildu kapacitātes 2.solis

Kapacitātes 1.solis

Līdzsvars Līdzsvara temperatūra Darbība

[9.8] Strāvas padeve par samazinātu tarifu

Strāvas padeve par samazinātu tarifu Atļaut sildītājam Atļaut sūknim

[9.4]

Palīgsildītājs

Kapacitāte BSH atļauju grafiks BSH eko režīma taimeris Darbība

[9.2]

Mājsaimniecības karstais ūdens

Mājsaimniecības karstais ūdens MKŪ sūknis MKŪ sūkņa grafiks Solārais

[9.9] Enerģijas patēriņa kontrole

Enerģijas patēriņa kontrole Tips Ierobežojums Ierobežojums 1 Ierobežojums 2 Ierobežojums 3 Ierobežojums 4 Prioritārais sildītājs

Elektrības skaitītājs 2

Elektrības skaitītājs 1

[9.A] Enerģijas mērīšana

[9]Uzstādītāja iestatījumi

Konfigurēšanas vednis Mājsaimniecības karstais ūdens Rezerves sildītājs Palīgsildītājs Ārkārtas situācija Balansēšana Aizsardzība pret ūdens caurules sasalšanu Strāvas padeve par samazinātu tarifu Enerģijas patēriņa kontrole Enerģijas mērīšana Sensori Bivalents Trauksmes signāla izvade

Automātiska restartēšana Enerģijas taupīšanas funkcija Atspējot aizsardzības funkcijas

Vietējo iestatījumu pārskats

Piespiedu atkausēšana

8 Konfigurācija

INFORMĀCIJA

Solārā komplekta iestatījumi ir parādīti, taču NAV pieejami šai iekārtai. Iestatījumus NEDRĪKST izmantot vai mainīt.

INFORMĀCIJA

Atkarībā no atlasītajiem uzstādītāja iestatījumiem un iekārtas tipa iestatījumi var būt redzami/neredzami.

INFORMĀCIJA Legionellas likvidēšanas sildītājs. Izvēlnes struktūrā tiek

izmantots termins "Palīgsildītājs". Taču patiesībā tas ir legionellas likvidēšanas sildītājs.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

Uzstādītāja rokasgrāmata

9 Nodošana ekspluatācijā

INFORMĀCIJA

9.1 Pārskats. Nodošana ekspluatācijā

Šajā nodaļā ir aprakstīts, kas ir jādara un jāzina, lai pēc sistēmas konfigurēšanas to nododu ekspluatācijā.

Parastā darbplūsma

Ekspluatācijas uzsākšanai parasti ir šādi posmi: 1 Pārbaudes saraksta pirms nodošanas ekspluatācijā pārbaude. 2 Atgaisošana. 3 Sistēmas pārbaude. 4 Ja nepieciešams, pārbaudes veikšana vienam vai vairākiem

izpildmehānismiem.

5 Ja nepieciešams, zemgrīdas apsildāmo lokšņu žāvēšana.

Ārpus telpām uzstādāmā iekārta ir pareizi uzstādīta.

Tālāk norādītā ārējā elektroinstalācija ir veikta saskaņā ar šo dokumentu un spēkā piemērojamo likumdošanu:

▪ Starp lokālo energoapgādes paneli un āra iekārtu ▪ Starp iekštelpu iekārtu un āra iekārtu ▪ Starp lokālo energoapgādes paneli un iekštelpu

iekārtu ▪ Starp iekštelpu iekārtu un vārstiem (ja attiecas) ▪ Starp iekštelpu iekārtu un telpas termostatu (ja

attiecas)

Sistēma ir pareizi zemēta un zemējuma spailes ir pievilktas.

Drošinātāji vai citas lokālās aizsardzības ierīces tiek uzstādītas atbilstoši šai instrukcijai, un tās NEDRĪKST apiet .

Strāvas padeves spriegums atbilst iekārtas identifikācijas uzlīmē norādītajam spriegumam.

Slēdžu kārbā NAV vaļīgu savienojumu vai bojātuelektrokomponentu.

iekštelpu iekārtas un ārpus telpām uzstādāmās iekārtas iekšpusē NAV bojātu komponentu vai saspiestu cauruļu.

Tikai tad, ja izmantojat papildu rezerves sildītāju: Atkarībā no rezerves sildītāja veida rezerves sildītāja

jaudas slēdzis F1B (uz rezerves sildītāja slēdžu kārbas) tiek IESLĒGTS.

Legionellas likvidēšanas sildītāja jaudas slēdzis F2B (iegādājams atsevišķi) ir IESLĒGTS.

NAV dzesējošās vielas noplūžu.

9.2 Piesardzības pasākumi, nododot ekspluatācijā

INFORMĀCIJA

Pirmajā iekārtas darbināšanas periodā nepieciešamais jaudas izlietojums var būt lielāks, nekā norādīts iekārtas datu plāksnītē. Šo fenomenu rada kompresors, kam ir nepieciešama nepārtraukta 50stundu darbība, pirms tiek sasniegta vienmērīga darbība un stabils strāvas patēriņš.

PAZIŅOJUMS

NEKAD nelietojiet ierīci bez termistoriem un/vai spiediena sensoriem/slēdžiem. Tā rīkojoties, var sadegt kompresors.

PAZIŅOJUMS

NEIZMANTOJIET iekārtu, kamēr nav uzstādītas dzesētāja caurules (ja to izmantosit, tiks bojāts kompresors).

9.3 Kontrolsaraksts pirms nodošanas ekspluatācijā

Pēc iekārtas uzstādīšanas vispirms pārbaudiet šādas lietas. Kad ir veiktas visas tālāk minētās pārbaudes, iekārta jāaizver, un tikai tad var tai ieslēgt energoapgādi.

Esat izlasījis visus uzstādīšanas norādījumus, kā aprakstīts uzstādītāja atsauces rokasgrāmatā.

Iekštelpu iekārta ir pareizi uzstādīta.

Tikai tad, ja izmantojat papildu rezerves sildītāju:

Rezerves sildītājs ir pareizi uzstādīts.

Dzesējošās vielas caurules (gāzes un šķidruma) ir

termiski izolētas. Ir uzstādītas pareiza izmēra caurules, un caurules ir

pareizi izolētas. Iekštelpu iekārtas iekšpusē NAV ūdens noplūdes.

Noslēgšanas vārsti ir pareizi uzstādīti un pilnībā atvērti.

Ārpus telpām uzstādāmās iekārtas sprostvārsti (gāzes un šķidruma) ir pilnībā atvērti.

Ir atvērts atgaisošanas vārsts (vismaz 2apgriezieni).

Spiediena atslogošanas vārsts izvada ūdeni, kad tas ir atvērts.

Visos apstākļos tiek garantēts minimālais ūdens daudzums. Skatiet nodaļas 26. lappusē "6.4 Ūdens

cauruļu sagatavošana" sadaļu “Ūdens tilpuma pārbaude”.

Karstā ūdens tvertne ir pilnībā uzpildīta.

9.4 Kontrolsaraksts, nododot ekspluatācijā

Ir veikta atgaisošana.

Ir veikta a pārbaude.

Ir veikta izpildmehānisma pārbaude.

Uzstādītāja rokasgrāmata

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

9 Nodošana ekspluatācijā

Zemgrīdas lokšņu žāvēšanas funkcija

Zemgrīdas lokšņu žāvēšanas funkcija ir uzsākta (ja nepieciešams).

9.4.1 Minimālā plūsmas ātruma pārbaude

1 Apstipriniet atbilstoši hidraulikas konfigurācijai, kurā

telpas apsildes cilpas var būt tuvu mehānisko, elektronisko vai citu vārstu dēļ.

2 Aizveriet visas telpas apsildes cilpas, kuras var

aizvērt (skatiet iepriekšējo darbību).

3 Sāciet sūkņa pārbaudi (skatiet šeit: 80. lappusē

"9.4.4Izpildmehānisma pārbaudes veikšana").

4 Sūkņa pārbaudes laikā pārejiet pie Sensori. 5 Atlasiet plūsmas ātruma informāciju. Pārbaudes

laikā iekārta var darboties zem minimālā nepieciešamā plūsmas ātruma.

6 Mainiet apiešanas vārsta iestatījumu, lai sasniegtu

minimālo nepieciešamo plūsmas ātrumu + 2l/min.

Minimālais nepieciešamais plūsmas ātrums

12l/min

—

9.4.2 Atgaisošanas funkcija

Uzstādot iekārtu un nododot to ekspluatācijā, ir ļoti svarīgi ūdens kontūru atbrīvot no visa gaisa. Kad atgaisošanas funkcija darbojas, sūknis darbojas bez faktiskās iekārtas darbības un tiek sākta gaisa izvadīšana no ūdens kontūra.

PAZIŅOJUMS

Pirms atgaisošanas atveriet drošības vārstu un pārbaudiet, vai kontūrā ir pietiekami daudz ūdens. Atgaisošanu var sākt tikai tad, ja pēc vārsta atvēršanas izkļūst ūdens.

Ir pieejami divi tālāk norādītie 2atgaisošanas režīmi: ▪ Manuāli: iekārta darbojas ar fiksētu sūkņa ātrumu un ar fiksētu vai

pielāgotu 3 virzienu vārsta pozīciju. 3 virzienu vārsta pielāgotā pozīcija ir vairāk nekā noderīga funkcija, lai izvadītu visu gaisu no ūdens kontūra telpu apsildes vai karstā ūdens uzsildīšanas režīmā. Atgaisošana ir jāveic gan telpu apsildes, gan karstā ūdens kontūrā. Sūkņa darbības ātrumu (lēnu vai ātru) arī var iestatīt.

▪ Automātiski: iekārta automātiski maina sūkņa ātrumu un pārslēdz

3 virzienu vārsta pozīciju starp telpas apsildes un karstā ūdens uzsildīšanas režīmu.

Parastā darbplūsma

Atgaisojot sistēmu, tiek veikta: 1 Manuālā atgaisošana 2 Automātiskā atgaisošana

INFORMĀCIJA

Sāciet ar manuālo atgaisošanu. Kad viss gaiss ir izvadīts, veiciet automātisko atgaisošanu. Ja nepieciešams, atkārtojiet automātisko atgaisošanu, līdz esat drošs, ka viss gaiss ir izvadīts no sistēmas. Atgaisošanas laikā sūkņa spiediena ierobežojums [9‑0D] NAV piemērojams.

Atgaisošanas funkcija tiek automātiski apturēt pēc 30minūtēm.

Manuālā atgaisošana

Nosacījumi: Pārliecinieties, ka visas darbības ir atspējotas. Pārejiet

pie Darbība izvēlnes un izslēdziet Telpa, Telpas sildīšana/ dzesēšana un Tvertne darbību.

2 Pārejiet pie [A.3]: Nodošana ekspluatācijā >

Atgaisošana.

3 Izvēlnē iestatiet Tips = Manuāli. 4 Atlasiet Sākt atgaisošanu. 5 Atlasiet Labi, lai apstiprinātu.

Rezultāts: Tiek sākta atgaisošana. Tas automātiski

apstāsies, kad atgaisošanas cikls būs pabeigts.

6 Manuālās darbības laikā jūs varat mainīt vēlamo

sūkņa ātrumu. 3 virzienu vārsta pozīcija ir jāmaina starp telpu apsildi un karstā ūdens sildīšanu. Lai mainītu iestatījumus atgaisošanas laikā, atveriet izvēlni un pārejiet pie Iestatījumi.

▪ Ritiniet līdz Kontūrs un iestatiet to uz Telpa/

Tvertne.

▪ Ritiniet līdz Sūkņa ātrums un iestatiet to uz Zema/

Augsta.

7 Lai manuāli apturētu atgaisošanu: —

1 Pārejiet pie Pārtraukt atgaisošanu. 2 Atlasiet Labi, lai apstiprinātu.

Automātiskā atgaisošana

Nosacījumi: Pārliecinieties, ka visas darbības ir atspējotas. Pārejiet

pie Darbība izvēlnes un izslēdziet Telpa, Telpas sildīšana/ dzesēšana un Tvertne darbību.

1 Iestatiet lietotāja atļauju līmeni uz Uzstādītājs.

Skatiet šeit: 48. lappusē "Lai mainītu lietotāja atļauju

līmeni".

2 Pārejiet pie [A.3]: Nodošana ekspluatācijā >

Atgaisošana.

3 Izvēlnē iestatiet Tips = Automātiski. 4 Atlasiet Sākt atgaisošanu. 5 Atlasiet Labi, lai apstiprinātu.

Rezultāts: Tiek sākta atgaisošana. Tā tiek

pārtraukta automātiski, kad ir pabeigta.

6 Lai manuāli apturētu atgaisošanu: —

1 Pārejiet pie Pārtraukt atgaisošanu. 2 Atlasiet Labi, lai apstiprinātu.

—

9.4.3 Darbības pārbaudes veikšana

Nosacījumi: Pārliecinieties, ka visas darbības ir atspējotas. Pārejiet

pie Darbība izvēlnes un izslēdziet Telpa, Telpas sildīšana/ dzesēšana un Tvertne darbību.

1 Iestatiet lietotāja atļauju līmeni uz Uzstādītājs.

Skatiet šeit: 48. lappusē "Lai mainītu lietotāja atļauju

līmeni".

2 Pārejiet pie [A.1]: Nodošana ekspluatācijā >

Pārbaudes darbība.

3 Atlasiet pārbaudi no saraksta. Piemērs: Sildīšana. 4 Atlasiet Labi, lai apstiprinātu.

Rezultāts: Tiek sākta pārbaude. Tā tiek pārtraukta

automātiski, kad ir pabeigta (±30min). Lai manuāli apturētu pārbaudes darbību: —

1 Pārejiet pie Pārtraukt pārbaudes darbību. 2 Atlasiet Labi, lai apstiprinātu.

—

1 Iestatiet lietotāja atļauju līmeni uz Uzstādītājs.

Skatiet šeit: 48. lappusē "Lai mainītu lietotāja atļauju

līmeni".

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

—

Uzstādītāja rokasgrāmata

9 Nodošana ekspluatācijā

25°C (1)

35°C (2)

24h (1) 36h (2)

INFORMĀCIJA

Palaižot sistēmu aukstos klimatiskajos apstākļos, kad NAV uzstādīts rezerves sildītāja komplekts, ir nepieciešams palaist ar nelielu ūdens daudzumu. Lai to paveiktu, pakāpeniski atveriet siltuma izstarotājus. Rezultātā ūdens temperatūra pakāpeniski paaugstinās. Uzraugiet ieplūdes ūdens temperatūru (izvēļņu struktūrā [6.1.6]) un pārliecinieties, ka tā NENOKRĪTAS zem 15°C.

Ja iekārta ir uzstādīta pareizi, atlasītajā darbības režīmā iekārta sāks darbu pārbaudes režīmā. Pārbaudes režīmā iekārtas pareizo darbību var pārbaudīt, uzraugot izplūdes ūdens temperatūru (apsildes/dzesēšanas režīmā) un tvertnes temperatūru (kārstā ūdens režīmā).

Lai uzraudzītu temperatūru:

1 Pārejiet pie Sensori. 2 Atlasiet temperatūras informāciju.

9.4.4 Izpildmehānisma pārbaudes veikšana

Nosacījumi: Pārliecinieties, ka visas darbības ir atspējotas. Pārejiet

pie Darbība izvēlnes un izslēdziet Telpa, Telpas sildīšana/ dzesēšana un Tvertne darbību.

Izpildmehānisma pārbaudes mērķis ir apstiprināt dažādo izpildmehānismu darbību (piemēram, ja atlasāt Sūknis, tiek sākta sūkņa pārbaude).

1 Iestatiet lietotāja atļauju līmeni uz Uzstādītājs.

Skatiet šeit: 48. lappusē "Lai mainītu lietotāja atļauju

līmeni".

2 Pārejiet pie [A.2]: Nodošana ekspluatācijā >

Aktuatora pārbaudes darbība.

3 Atlasiet pārbaudi no saraksta. Piemērs: Sūknis. 4 Atlasiet Labi, lai apstiprinātu.

Rezultāts: Tiek sākta izpildmehānisma pārbaude.

Tā tiek pārtraukta automātiski, kad ir pabeigta (±30min).

Lai manuāli apturētu pārbaudes darbību: —

1 Pārejiet pie Pārtraukt pārbaudes darbību. 2 Atlasiet Labi, lai apstiprinātu.

—

Iespējamās izpildmehānisma pārbaudes

▪ Palīgsildītājs pārbaude ▪ Rezerves sildītājs 1 pārbaude (ja pieejama) ▪ Rezerves sildītājs 2 pārbaude (ja pieejama) ▪ Sūknis pārbaude

INFORMĀCIJA

Pirms pārbaudes veikšanas pārliecinieties, ka ir veikta atgaisošana. Pārbaudes laikā centieties neradīt traucējumus ūdens kontūrā.

▪ Slēgvārsts pārbaude ▪ Sadales vārsts pārbaude ▪ Divvērtīgais signāls pārbaude ▪ Trauksmes signāla izvade pārbaude ▪ Dzes./Sild. signāls pārbaude ▪ MKŪ sūknis pārbaude

Nosacījumi: Pārliecinieties, ka visas darbības ir atspējotas. Pārejiet pie Darbība izvēlnes un izslēdziet Telpa, Telpas sildīšana/ dzesēšana un Tvertne darbību.

INFORMĀCIJA

▪ Ja Emergency (Ārkārt. rež.) ir iestatīts uz Manual

(Manuāli) ([A.6.C]=0) un iekārta tiek aktivizēta, lai uzsāktu ārkārtas ekspluatāciju, lietotāja saskarne pirms uzsākšanas prasīs apstiprinājumu. Zemgrīdas apsildes plākšņu žāvēšanas funkcija ir aktīva pat tad, ja lietotāja interfeiss NEAPSTIPRINA ārkārtas ekspluatāciju.

▪ Zemgrīdas apsildes plākšņu žāvēšanas laikā sūkņa

spiediena ierobežojums [9‑0D] NAV piemērojams.

PAZIŅOJUMS

Uzstādītāja pienākums ir:

▪ sazināties ar plākšņu ražotāju, lai saņemtu sākotnējos

apsildes norādījumus, tādējādi novēršot plākšņu saplīšanu,

▪ programmēt zemgrīdas apsildāmo plākšņu žāvēšanas

grafiku atbilstoši plākšņu ražotāja iepriekš sniegtajiem norādījumiem,

▪ regulāri pārbaudīt, vai uzstādītā sistēma darbojas

pareizi,

▪ atlasīt programmu, kas atbilst grīdai izmantoto plākšņu

veidam.

PAZIŅOJUMS

Lai veiktu apsildāmās grīdas lokšņu žāvēšanu, ir jāatspējo telpu aizsardzība pret aizsalšanu ([2‑06]=0). Pēc noklusējuma tā ir iespējota ([2‑06]=1). Tomēr, ieslēdzot režīmu "uzstādītājs uz vietas" (skatiet nodaļu "Nodošana ekspluatācijas"), telpu aizsardzība pret aizsalšanu automātiski tiek atspējota 36 stundas pēc pirmās palaišanas.

Ja lokšņu žāvēšanu joprojām ir jāveic pēc pirmajām 36 stundām, manuāli atspējojiet telpu aizsardzību pret aizsalšanu, iestatījumu [2‑06] iestatot uz "0", un ATSTĀJIET to atspējotu, līdz lokšņu žāvēšana ir pabeigta. Ignorējot šos norādījumus, var rasties lokšņu plaisāšana.

PAZIŅOJUMS

Lai varētu sākt zemgrīdas apsildāmo plākšņu žāvēšanu, nodrošiniet atbilstību tālāk sniegtajiem iestatījumiem:

▪ [4‑00]=1 ▪ [C‑02]=0 ▪ [D‑01]=0 ▪ [4‑08]=0 ▪ [4‑01]≠1

Uzstādītājs var ieprogrammēt līdz 20 posmiem. Katram posmam ir jāievada:

1 ilgums stundās līdz 72stundām; 2 vēlamā izplūdes ūdens temperatūra.

Piemērs:

9.4.5 Zemgrīdas apsildāmo lokšņu žāvēšana

Šī funkcija tiek izmantota, lai mājas būvniecības laikā ļoti lēnām žāvētu zemgrīdas apsildes sistēmas plāksnes. Tas ļauj uzstādītājam programmēt un izpildīt šo funkciju.

Uzstādītāja rokasgrāmata

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

10 Nodošana lietotājam

T Vēlamā izplūdes ūdens temperatūra (15~55°C)

t Ilgums (1~72h) (1) 1.darbības posms (2) 2.darbības posms

Zemgrīdas apsildāmo lokšņu žāvēšana grafika programmēšana

1 Iestatiet lietotāja atļauju līmeni uz Uzstādītājs.

Skatiet šeit: 48. lappusē "Lai mainītu lietotāja atļauju

līmeni".

2 Pārejiet pie programmēšanas ekrāna [A.4.2]:

Nodošana ekspluatācijā > Apsildāmās grīdas izlīdzinošās kārtas žāvēšana > Programma.

3 Grafika programmēšana:

Lai pievienotu jaunu posmu, atlasiet tukšu rindu un mainiet tās vērtību. Lai dzēstu posmu un visus zem tā esošos posmus, samaziniet ilgumu līdz "–".

▪ Ritiniet grafiku. ▪ Pielāgojiet ilgumu (no 1 līdz 72 stundām) un

temperatūru (no 15°C līdz 55°C).

4 Nospiediet kreiso regulatoru, lai saglabātu grafiku.

—

Apsildāmās grīdas lokšņu žāvēšana

Nosacījumi: Pārliecinieties, ka visas darbības ir atspējotas. Pārejiet

pie Darbība izvēlnes un izslēdziet Telpa, Telpas sildīšana/ dzesēšana un Tvertne darbību.

1 Iestatiet lietotāja atļauju līmeni uz Uzstādītājs.

Skatiet šeit: 48. lappusē "Lai mainītu lietotāja atļauju

līmeni".

2 Pārejiet pie [A.4]: Nodošana ekspluatācijā >

Apsildāmās grīdas izlīdzinošās kārtas žāvēšana.

3 Iestatiet žāvēšanas programmu: pārejiet pie

Programma un izmantojiet UFH lokšņu žāvēšanas programmēšanas ekrānu.

4 Atlasiet Labi, lai apstiprinātu.

Rezultāts: Tiek sākta zemgrīdas apsildāmo lokšņu

žāvēšana. Tā tiek pārtraukta automātiski, kad ir pabeigta.

Lai manuāli apturētu pārbaudes darbību: —

1 Pārejiet pie Pārtraukt apsildāmās grīdas

izlīdzinošās kārtas žāvēšanu.

2 Atlasiet Labi, lai apstiprinātu.

—

Zemgrīdas apsildāmo lokšņu statusa nolasīšana

Priekšnoteikums: Jūs veicat zemgrīdas apsildāmo lokšņu

žāvēšanu.

1 Nospiediet . 2 Tiek parādīta diagramma, kurā ir izcelta lokšņu žāvēšanas

grafika pašreizējā darbība, kopējais atlikušais laiks un pašreizējā vēlamā izplūdes ūdens temperatūra.

Nospiediet kreiso regulatoru, lai piekļūtu izvēļņu struktūrai un apskatītu sensoru un izpildmehānismu statusu, un noregulētu pašreizējo programmu.

2 Atveriet izvēlni un atlasiet Pārtraukt apsildāmās

grīdas izlīdzinošās kārtas žāvēšanu.

3 Atlasiet Labi, lai apstiprinātu.

Rezultāts: Tiek apturēta zemgrīdas apsildāmo

lokšņu žāvēšana.

Ja programmas darbība ir apturēta kļūdas, darbības atslēgšanas vai strāvas padeves pārtraukuma dēļ, jūs varat nolasīt zemgrīdas apsildāmo lokšņu žāvēšanas statusu:

1 Pārejiet pie [A.4.3]: Nodošana ekspluatācijā >

Apsildāmās grīdas izlīdzinošās kārtas žāvēšana > Statuss

2 Jūs varat nolasīt vērtību šeit: Apturēts uz + posms,

kurā zemgrīdas apsildāmo lokšņu žāvēšana tika pārtraukta.

3 Mainiet un restartējiet programmas izpildi. —

—

10 Nodošana lietotājam

Kad pārbaude ir pabeigta un iekārta darbojas pareizi, lūdzu, nodrošiniet, lai lietotājam būtu skaidra tālāk sniegtā informācija:

▪ Aizpildiet uzstādītāja iestatījumu tabulu (ekspluatācijas

rokasgrāmatā) ar faktiskajiem iestatījumiem.

▪ Pārliecinieties, vai lietotājs ir izdrukājis dokumentāciju, un lūdziet

viņam to saglabāt izmantošanai nākotnē. Informējiet lietotāju, ka pilnīga informācija ir pieejama URL, kas minēta iepriekš šajā rokasgrāmatā.

▪ Izskaidrojiet lietotājam, kā pareizi darbināt sistēmu un kas jādara,

ja rodas problēmas. ▪ Parādiet lietotājam, kas ir jādara iekārtas apkopei. ▪ Izskaidrojiet lietotājam šajā ekspluatācijas rokasgrāmatā

aprakstītos padomus par enerģijas taupīšanu.

11 Apkope un remonts

PAZIŅOJUMS

Apkopes darbus drīkst veikt TIKAI pilnvarots uzstādītājs vai servisa organizācijas pārstāvis.

Iesakām veikt apkopi vismaz vienu reizi gadā. Taču attiecīgu likumu un noteikumu prasību dēļ var būt nepieciešami īsāki apkopes intervāli.

PAZIŅOJUMS

Siltumnīcefekta gāzu emisiju aprēķina formula:

dzesēšanas šķidruma GWP vērtība × kopējā dzesēšanas šķidruma uzpilde [kg] / 1000

Zemgrīdas apsildāmo lokšņu žāvēšana pārtraukšana

Ja programmas darbība ir apturēta kļūdas, darbības atslēgšanas vai strāvas padeves pārtraukuma dēļ, U3 kļūda ir redzama lietotāja interfeisā. Lai novērstu kļūdu kodus, skatiet šeit: 87. lappusē

"12.4Problēmu risināšana, izmantojot kļūdu kodus".

1 Sāciet Apsildāmās grīdas izlīdzinošās kārtas

žāvēšana ekrānā.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

—

11.1 Pārskats: apkope un remonts

Šajā nodaļā ir informācija par tālāk uzskaitīto: ▪ Āra iekārtas ikgadējā tehniskā apkope ▪ Iekštelpu iekārtas ikgadējā tehniskā apkope

Uzstādītāja rokasgrāmata

11 Apkope un remonts

11.2 Tehniskās apkopes drošības piesardzības pasākumi

BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS

BĪSTAMI! APDEGUMU GŪŠANAS RISKS

PAZIŅOJUMS:elektrostatiskās izlādes risks

Pirms jebkādu apkopes vai remonta darbu veikšanas pieskarieties kādai iekārtas metāliskai daļai, lai atbrīvotos no statiskās elektrības un pasargātu PCB.

11.3 Āra iekārtas ikgadējās tehniskās apkopes pārbaudes saraksts

Tālāk uzskaitīto pārbaudiet vismaz vienreiz gadā: ▪ Siltummainis

Ārējā bloka siltummaini var aizsprostot putekļi, dubļi, lapas u.c. Ieteicams siltummaini tīrīt katru gadu. Ja siltummainis ir aizsprostots, tad iekārtas darbība var pasliktināties pārāk zema vai pārāk augsta spiediena dēļ.

11.4 Iekštelpu iekārtas ikgadējās tehniskās apkopes pārbaudes saraksts

Tālāk norādīto pārbaudiet vismaz reizi gadā: ▪ Ūdens spiediens ▪ Magnētiskais filtrs/netīrumu separators ▪ Ūdens spiediena atslogošanas vārsts ▪ Atslogošanas vārsta šļūtene ▪ Karstā ūdens spiedvārsts ▪ Karstā ūdens tvertnes legionellas likvidēšanas sildītājs ▪ Slēdžu kārba ▪ Atkaļķošana ▪ Ķīmiskā dezinfekcija

Ūdens spiediens

Saglabājiet ūdens spiedienu virs 1 bāra. Ja tas ir zemāks, pievienojiet ūdeni.

Magnētiskais filtrs/netīrumu separators

a Skrūvju savienojums b Magnētiskā uzmava c Drenāžas vārsts d Drenāžas vāciņš

Magnētiskā filtra/netīrumu separatora ikgadējā apkope sastāv no: ▪ Pārbaudiet, vai magnētiskā filtra/netīrumu separatora abas daļas

joprojām ir cieši pieskrūvētas (a).

▪ Iztukšojiet netīrumu separatoru šādā veidā:

1 Noņemiet magnētisko uzmavu (b).

2 Atskrūvējiet drenāžas vāciņu (d). 3 Pievienojiet drenāžas cauruli pie ūdens filtra apakšas tā, lai

ūdeni un netīrumus varētu savākt piemērotā tvertnē (pudelē, izlietnē...).

4 Uz dažām sekundēm atveriet drenāžas vārstu (c).

Rezultāts: Iztecēs ūdens un netīrumi. 5 Aizveriet drenāžas vārstu. 6 Uzskrūvējiet atpakaļ drenāžas vāciņu. 7 Uzstādiet atpakaļ vietā magnētisko uzmavu. 8 Pārbaudiet ūdens kontūra spiedienu. Ja nepieciešams, pielejiet

ūdeni.

PAZIŅOJUMS

▪ Laikā, kad pārbaudāt magnētiskā filtra/netīrumu

separatora necaurlaidību, turiet to cieši, lai NENOSPRIEGOTU ūdens caurules.

▪ NEIZOLĒJIET magnētisko filtru/netīrumu separatoru,

aiztaisot noslēgšanas vārstus. Lai pareizi iztukšotu netīrumu separatoru, nepieciešams pietiekami liels spiediens.

▪ Lai novērstu to, ka netīrumi paliek netīrumu separatorā,

OBLIGĀTI noņemiet magnētisko uzmavu.

▪ OBLIGĀTI no sākuma atskrūvējiet drenāžas vāciņu un

pievienojiet drenāžas šļūteni pie ūdens filtra apakšas, tikai pēc tam atveriet drenāžas vārstu.

INFORMĀCIJA

Ikgadējās apkopes laikā jums nav jāizņem ūdens filtrs no iekārtas, lai to iztīrītu. Taču, ja ar ūdens filtru ir radušās problēmas, jums var nākties to izņemt, lai varētu rūpīgi notīrīt. Tad jums ir jārīkojas šādi:

▪ 83. lappusē "11.5.1Ūdens filtra izņemšana" ▪ 84. lappusē "11.5.2 Ūdens filtra tīrīšana problēmu

gadījumā"

▪ 84. lappusē "11.5.3Ūdens filtra uzstādīšana"

Ūdens spiediena atslogošanas vārsts Atveriet vārstu un pārbaudiet, vai tas darbojas pareizi. Ūdens var

būt ļoti karsts!

Pārbaudes punkti: ▪ Ūdens plūsma, kas nāk no spiedvārsta, ir pietiekami augsta,

vārsts un caurules nav nosprostotas.

▪ Netīrs ūdens nāk no spiedvārsta:

▪ atveriet vārstu, līdz izplūdes ūdenī vairs NAV netīrumu ▪ izskalojiet sistēmu

Lai pārbaudītu, vai šis ūdens plūst no tvertnes, veiciet pārbaudi pēc tvertnes uzsildīšanas cikla.

Ieteicams šo apkopi veikt biežāk.

Spiediena atslogošanas vārsta šļūtene

Pārbaudiet, vai spiediena atslogošanas vārsta šļūtene ir pareizi novietota, lai varētu novadīt ūdeni. Skatiet šeit: 36. lappusē

"7.4.4Lai pieslēgtu drenāžas cauruli pie drenāžas sistēmas".

Karstā ūdens spiedvārsts (iegādājams atsevišķi) Atveriet vārstu un pārbaudiet, vai tas darbojas pareizi. Ūdens var

būt ļoti karsts!

Pārbaudes punkti: ▪ Ūdens plūsma, kas nāk no spiedvārsta, ir pietiekami augsta,

vārsts un caurules nav nosprostotas.

Uzstādītāja rokasgrāmata

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

11 Apkope un remonts

1 2

3 4

50% 100%

1× 1×

15 N∙m

2×

▪ Netīrs ūdens nāk no spiedvārsta:

▪ atveriet vārstu, līdz izplūdes ūdenī vairs nav netīrumu ▪ izskalojiet un iztīriet tvertni, tostarp caurules starp spiedvārstu

un aukstā ūdens ieplūdi.

Lai pārbaudītu, vai šis ūdens plūst no tvertnes, veiciet pārbaudi pēc tvertnes uzsildīšanas cikla.

Ieteicams šo apkopi veikt biežāk.

Karstā ūdens tvertnes legionellas likvidēšanas sildītājs

Ieteicams noņemt kaļķa nogulsnes no legionellas likvidēšanas sildītāja, lai pagarinātu tā kalpošanas laiku, it sevišķi apgabalos ar cietu ūdeni. Lai to izdarītu, noteciniet karstā ūdens tvertni, izņemiet legionellas likvidēšanas sildītāju no karstā ūdens tvertnes un iemērciet to spainī (vai līdzīgā traukā) ar atkaļķotāju uz 24stundām.

Legionellas likvidēšanas sildītāju uzstādot atpakaļ karstā ūdens tverntē, ievērojiet pievilkšanas secību un griezes momentus:

1 Notīriet atloku. 2 Iecentrējiet blīvi atloka centrā. 3 Pievelciet ar roku. 4 Pievelciet ar robežatslēgu 2 darbībās:

▪ 1. darbība: 7,5N∙m ▪ 2. darbība: 15N∙m

Ķīmiskā dezinfekcija

Ja spēkā esošie tiesību akti pieprasa ķīmisko dezinfekciju konkrētās

situācijās, tajā skaitā karstā ūdens tvertnei, tad ņemiet vērā, ka

karstā ūdens tvertne ir nerūsējoša tērauda cilindrs. Iesakām

izmantot hloru nesaturošu dezinfekcijas līdzekli, kas ir apstiprināts

lietošanai ar ūdeni, kas ir paredzēts cilvēku patēriņam.

PAZIŅOJUMS

Izmantojot atkaļķošanas vai ķīmiskās dezinfekcijas līdzekļus, ir jānodrošina, ka ūdens kvalitāte atbilst ES direktīvā 98/83EK noteiktajām prasībām.

11.4.1 Karstā ūdens tvertnes izsūknēšana

BĪSTAMI! APDEGUMU GŪŠANAS RISKS

Ūdens tvertnē var būt ļoti karsts.

Priekšnoteikums: IZSLĒDZIET iekārtu, izmantojot lietotāja

saskarni.

Priekšnoteikums: IZSLĒDZIET attiecīgo jaudas slēdzi.

Priekšnoteikums: Aiztaisiet aukstā ūdens padevi.

Priekšnoteikums: Atveriet visas karstā ūdens krānu pieslēgvietas,

lai sistēmā varētu ieplūst gaiss.

1 Noņemiet augšējo paneli, lietotāja saskarnes paneli un

priekšējo paneli.

2 Uzmanīgi noņemiet izolācijas loksni. 3 Pieslēdziet drenāžas cauruli pie drenāžas vārsta. 4 Atveriet drenāžas vārstu.

Slēdžu kārba

▪ Veiciet rūpīgu slēdžu kārbas vizuālo pārbaudi un meklējiet

acīmredzamus defektus, piemēram, vaļīgus savienojumus vai bojātus vadus.

▪ Izmantojot ommetru, pārbaudiet, vai kontaktori K1M, K2M, K3M

un K5M (atkarībā no jūsu sistēmas) darbojas pareizi. Šo kontaktu visiem kontaktiem ir jābūt atvērtā pozīcijā, kad jauda ir IZSLĒGTA.

BRĪDINĀJUMS

Ja ir bojāti iekšējie vadi, ražotājam, tā apkalpes pārstāvim vai līdzīgi kvalificētai personai tie ir jānomaina.

Atkaļķošana

Atkarībā no ūdens kvalitātes un iestatītās temperatūras uz siltummaiņa karstā ūdens tvertnē var veidoties kaļķakmens nogulsnes, kas var traucēt siltumatdevi. Šā iemesla dēļ pēc noteikta intervāla var būt nepieciešama siltummaiņa atkaļķošana.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

a Izolācijas loksne b Drenāžas vārsts

11.5 Par ūdens filtra tīrīšanu problēmu gadījumā

INFORMĀCIJA

▪ 83. lappusē "11.5.1Ūdens filtra izņemšana" ▪ 84. lappusē "11.5.2 Ūdens filtra tīrīšana problēmu

gadījumā"

▪ 84. lappusē "11.5.3Ūdens filtra uzstādīšana"

11.5.1 Ūdens filtra izņemšana

Priekšnoteikums: IZSLĒDZIET iekārtu, izmantojot lietotāja

saskarni. Priekšnoteikums: IZSLĒDZIET attiecīgo jaudas slēdzi.

Uzstādītāja rokasgrāmata

11 Apkope un remonts

1 Ūdens filtrs atrodas zem slēdžu kārbas. Lai tam piekļūtu,

skatiet:

▪ 31. lappusē "7.2.3Iekštelpu iekārtas atvēršana" ▪ 32. lappusē "7.2.5 Lai nolaistu uz leju iekštelpu iekārtas

slēdžu kārbu"

2 Aiztaisiet ūdens kontūra noslēgšanas vārstus. 3 Aiztaisiet ūdens kontūra vārstu (ja ir) uz izplešanās trauku. 4 Noņemiet vāku no magnētiskā filtra/netīrumu separatora

apakšas.

5 Pievienojiet drenāžas cauruli pie ūdens filtra apakšas. 6 Atveriet vārstu ūdens filtra apakšā, lai izlaistu ūdeni no ūdens

kontūra. Savāciet izlaisto ūdeni pudelē, izlietnē,…, izmantojot uzstādīto drenāžas cauruli.

7 Noņemiet 2 skavas, kas nostiprina ūdens filtru.

a Skava b Magnētiskais filtrs/netīrumu separators

8 Noņemiet ūdens filtru. 9 Izņemiet drenāžas cauruli no ūdens filtra.

UZMANĪBU!

Neskatoties uz to, ka ūdens kontūrs ir iztukšots, neliels ūdens daudzums var izlīt laikā, kad izņemat magnētisko filtru/netīrumu separatoru no filtra korpusa. OBLIGĀTI saslaukiet izlijušo ūdeni.

a Atskrūvējamā apakšējā daļa b Ūdens filtra korpuss

3 Noņemiet sietu un uzrullēto filtru no ūdens filtra korpusa un

notīriet ar ūdeni.

4 Ūdens filtra korpusā uzstādiet notīrīto uzrullēto filtru un sietu.

INFORMĀCIJA

Pareizi ievietojiet sietu magnētiskā filtra/netīrumu separatora korpusā, izmantojot izvirzījumus.

a Uzrullētais filtrs b Siets c Izvirzījums

5 Uzstādiet un kārtīgi pievelciet ūdens filtra korpusa apakšu.

11.5.3 Ūdens filtra uzstādīšana

UZMANĪBU!

Pārbaudiet blīvgredzenu stāvokli un nomainiet, ja nepieciešams. Pirms uzstādīšanas samitriniet blīvgredzenus.

1 Uzstādiet ūdens filtru pareizā vietā.

11.5.2 Ūdens filtra tīrīšana problēmu gadījumā

1 Noņemiet ūdens filtru no iekārtas. Skatiet šeit: 83. lappusē

"11.5.1Ūdens filtra izņemšana".

UZMANĪBU!

Lai pasargātu no bojājumiem caurules, kas ir pieslēgtas pie magnētiskā filtra/netīrumu separatora, ir ieteicams veikt šo procedūru, kad magnētiskais filtrs/netīrumu separators ir noņemts no iekārtas.

2 Atskrūvējiet ūdens filtra korpusa apakšu. Izmantojiet piemērotu

instrumentu, ja nepieciešams.

UZMANĪBU!

Magnētiskā filtra/netīrumu separatora atvēršana ir nepieciešama TIKAI nopietnu problēmu gadījumā. Šo darbību labāk vispār neveikt visā magnētiskā filtra/ netīrumu separatora kalpošanas laikā.

a Skava b Magnētiskais filtrs/netīrumu separators c Atgaisošanas vārsts

2 Uzstādiet 2 skavas, lai nostiprinātu ūdens filtru pie ūdens

kontūra caurulēm.

3 Pārliecinieties, ka ūdens filtra atgaisošanas vārsts ir atvērtā

pozīcijā.

4 Attaisiet ūdens kontūra vārstu (ja ir) uz izplešanās trauku.

UZMANĪBU!

Pārliecinieties, ka attaisījāt ūdens kontūra vārstu (ja ir) uz izplešanās trauku, pretējā gadījumā radīsies pārspiediens.

5 Attaisiet noslēgšanas vārstus un pielejiet ūdeni ūdens kontūrā,

ja nepieciešams.

Uzstādītāja rokasgrāmata

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

12 Problēmu novēršana

12.1 Pārskats: problēmu novēršana

Šajā nodaļā ir aprakstīts, kas ir jādara problēmu gadījumā. Tajā ietvertā informācija: ▪ Problēmu novēršana, vadoties pēc simptomiem ▪ Problēmu novēršana, vadoties pēc kļūdu kodiem

Pirms problēmu novēršanas

Veiciet rūpīgu iekārtas vizuālo pārbaudi un meklējiet acīmredzamus defektus, piemēram, vaļīgus savienojumus vai bojātus vadus.

12.2 Piesardzības pasākumi problēmu novēršanas laikā

BRĪDINĀJUMS

▪ Veicot iekārtas slēdžu kārbas pārbaudi, VIENMĒR

nodrošiniet, lai iekārta būtu atvienota no strāvas padeves. Izslēdziet attiecīgo jaudas slēdzi.

▪ Ja ir tikusi aktivizēta drošības ierīce, apturiet iekārtu un

noskaidrojiet drošības ierīces aktivizēšanas iemeslu pirms tās atiestatīšanas. NEKĀDĀ GADĪJUMĀ nešuntējiet drošības ierīces un nemainiet to vērtības uz vērtībām, kas atšķiras no rūpnīcas noklusējuma iestatījumiem. Ja nevarat atrast problēmas cēloni, sazinieties ar iekārtas izplatītāju.

BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS

BRĪDINĀJUMS

Novērsiet riska situāciju radīšanu nejaušas termoslēdža atiestatīšanas rezultātā — strāvu šai ierīcei NEDRĪKST padot caur ārēju pārslēdzējierīci, piemēram, taimeri, kā arī to nedrīkst pievienot kontūram, kuru regulāri IESLĒDZ vai IZSLĒDZ komunālo pakalpojumu uzņēmums.

BĪSTAMI! APDEGUMU GŪŠANAS RISKS

Iespējamie iemesli Veicamā darbība

Ūdens plūsma ir pārāk lēna Pārbaudiet un pārliecinieties par

tālāk norādīto: ▪ Ūdens kontūra slēgvārsts ir

pilnībā atvērts.

▪ Ūdens filtrs ir tīrs. Iztīriet to, ja

nepieciešams.

▪ Sistēmā ir gaiss. Atgaisojiet, ja

nepieciešams. Varat atgaisot manuāli (skatiet šeit: 79.

lappusē "Manuālā atgaisošana") vai izmantot

automātisko atgaisošanas funkciju (skatiet šeit: 79.

lappusē "Automātiskā

atgaisošana").

▪ Ūdens spiediens ir >1bārs. ▪ Izplešanās trauks NAV bojāts. ▪ Ūdens kontūra vārsts (ja ir) uz

izplešanās trauku ir atvērts. ▪ Ūdens kontūra pretestība NAV

pārāk augsta sūknim (skatiet

ESP līkni nodaļā "Tehniskie

dati"). Ja problēma pastāv pēc tam, kad

esat veicis visas iepriekš norādītās pārbaudes, sazinieties ar izplatītāju. Dažos gadījumos ir normāli, ja iekārta izmanto mazu ūdens plūsmu.

Ūdens tilpums uzstādījumā ir pārāk zems

Nodrošiniet, ka ūdens tilpums uzstādījumā ir virs minimālās nepieciešamās vērtības (skatiet šeit: 27. lappusē "6.4.3Ūdens

tilpuma un plūsmas ātruma pārbaude").

12.3.2 Pazīme: kompresors NESĀK darbu (telpas apsilde vai karstā ūdens uzsildīšana)

12.3 Problēmu novēršana, vadoties pēc simptomiem

12.3.1 Pazīme: iekārta NESILDA, kā paredzams

Iespējamie iemesli Veicamā darbība

Temperatūras iestatījums NAV pareizs

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

Pārbaudiet temperatūras iestatījumu uz tālvadības pults. Skatiet ekspluatācijas rokasgrāmatu.

Iespējamie iemesli Veicamā darbība

Iekārtai ir jāsāk ārpus tās darbības diapazona (ūdens temperatūra ir pārāk zema), un

sistēmā ir rezerves sildītājs

Ja ūdens temperatūra ir pārāk zema, ierīce izmanto rezerves sildītāju, lai vispirms sasniegtu minimālo ūdens temperatūru (15°C).

Pārbaudiet un pārliecinieties par tālāk norādīto:

▪ Strāvas padevei uz rezerves

sildītāju izmanto pareizos vadus.

▪ Rezerves sildītāja termālais

aizsargs NAV aktivizēts.

▪ Rezerves sildītāja kontaktori

NAV bojāti.

Ja problēma pastāv pēc tam, kad esat veicis visas iepriekš norādītās pārbaudes, sazinieties ar izplatītāju.

Uzstādītāja rokasgrāmata

12 Problēmu novēršana

Iespējamie iemesli Veicamā darbība

Iekārtai ir jāsāk ārpus tās darbības diapazona (ūdens temperatūra ir pārāk zema), un

sistēmā nav rezerves sildītāja

Vēlamā kWh nomināla barošanas bloka iestatījumi un elektriskie savienojumi NEATBILST

Vēlamā kWh nomināla signāls tika nosūtīts elektroenerģijas uzņēmumam

Iekārta var veikt automātisko palaišanas secību: ja telpu apsildes kontūrs ir pārāk auksts un ir nepieciešama atkausēšanas darbība, iekārta mēģinās veikt atkausēšanas darbību karstā ūdens tvertnē. Ja tas NAV iespējams, jo karstā ūdens tvertne ir pārāk auksta, iekārta no sākuma uzsildīs tvertni.

Ja šī palaišanas secība NENOVĒRŠ problēmu, var būt nepieciešama manuālā palaišana ar mazāku ūdens tilpumu. Lai to paveiktu, pakāpeniski atveriet siltuma izstarotājus. Rezultātā ūdens temperatūra pakāpeniski paaugstinās. Uzraugiet ieplūdes ūdens temperatūru (izvēļņu struktūrā [8.4.8]) un pārliecinieties, ka tā NENOKRĪTAS zem 15°C.

Ja problēma pastāv pēc tam, kad esat veicis visas iepriekš norādītās pārbaudes, sazinieties ar izplatītāju.

Tam ir jāatbilst savienojumiem, kā paskaidrots šeit: 29. lappusē

"6.5Elektroinstalācijas sagatavošana" un 45. lappusē "7.9.8Elektrotīkla strāvas padeves avota pievienošana".

Uzgaidiet, kamēr strāvas padeve tiek atjaunota (maks. 2stundas).

12.3.3 Pazīme: pēc iedarbināšanas no sistēmas dzirdama burbuļojoša skaņa

Iespējamais iemesls Veicamā darbība

Sistēmā ir gaiss. Atgaisojiet sistēmu. Dažādi darbības traucējumi. Pārbaudiet, vai lietotāja

saskarnes sākuma ekrānā ir redzams vai . Skatiet 87.

lappusē "12.4.1Lai parādītu palīdzības tekstu darbības traucējumu gadījumā", lai

saņemtu papildinformāciju par darbības traucējumu.

(a) Iesakām veikt atgaisošanu, izmantojot iekārtas

atgaisošanas funkciju (jāveic uzstādītājam). Ja gaiss tiek izvadīts no siltuma izstarotājiem vai kolektoriem, ņemiet vērā tālāk norādīto:

BRĪDINĀJUMS Siltuma izstarotāju vai kolektoru atgaisošana. Pirms

siltuma izstarotāju vai kolektoru atgaisošanas pārbaudiet, vai lietotāja saskarnes sākuma ekrānā ir redzams vai

. ▪ Ja nē, atgaisošanu varat veikt nekavējoties. ▪ Ja ir, pārbaudiet, vai telpā, kurā vēlaties veikt

atgaisošanu, ir pietiekami laba ventilācija. Iemesls:

Dzesētājs var noplūst ūdens ķēdē un pēc tam telpā,

veicot siltuma izstarotāju vai kolektoru atgaisošanu.

(a)

12.3.4 Pazīme: sūknis rada troksni (kavitācija)

Iespējamie iemesli Veicamā darbība

Sistēmā ir gaiss Atgaisojiet manuāli (skatiet šeit:

79. lappusē "Manuālā atgaisošana") vai izmantojiet

automātiskās atgaisošanas funkciju (skatiet šeit: 79. lappusē

"Automātiskā atgaisošana").

Ūdens spiediens pie sūkņa ieplūdes ir pārāk zems

Pārbaudiet un pārliecinieties par tālāk norādīto:

▪ Ūdens spiediens ir >1bārs. ▪ Ūdens spiediena sensors nav

bojāts. ▪ Izplešanās trauks NAV bojāts. ▪ Ūdens kontūra vārsts (ja ir) uz

izplešanās trauku ir atvērts. ▪ Izplešanās trauka iepriekšējā

spiediena iestatījums ir pareizs

(skatiet šeit: 28. lappusē

"6.4.4 Izplešanās trauka

sākotnējā spiediena maiņa").

12.3.5 Pazīme: spiedvārsts atveras

Iespējamie iemesli Veicamā darbība

Izplešanās trauks ir bojāts Nomainiet izplešanās trauku. Ūdens kontūra vārsts (ja ir) uz

izplešanās trauku ir aizvērts. Ūdens tilpums uzstādījumā ir

pārāk augsts

Ūdens kontūra galviņa ir pārāk augstu

Atveriet vārstu.

Nodrošiniet, ka ūdens tilpums uzstādījumā ir zem maksimālās atļautās vērtības (skatiet šeit: 27.

lappusē "6.4.3Ūdens tilpuma un plūsmas ātruma pārbaude" un

28. lappusē "6.4.4Izplešanās trauka sākotnējā spiediena maiņa").

Ūdens kontūra galviņa ir atšķirība augstumā starp iekštelpu iekārtu un ūdens kontūra augstāko punktu. Ja iekštelpu iekārta atrodas sistēmas augstākajā punktā, uzstādīšanas augstums tiek pieņemts kā 0m. Maksimālais ūdens kontūra galviņas augstums ir 10m.

Pārbaudiet uzstādīšanas prasības.

12.3.6 Pazīme: ūdens spiedvārstam ir noplūde

Iespējamie iemesli Veicamā darbība

Netīrumi nosprosto ūdens spiedvārsta izvadi

Pārbaudiet, vai spiedvārsts darbojas pareizi, pagriežot sarkano pogu uz vārsta pretēji pulksteņrādītāju kustības virzienam:

▪ Ja NEDZIRDAT klakšķošu

skaņu, sazinieties ar vietējo

izplatītāju. ▪ Ja no iekārtas turpina tecēt

ūdens, vispirms aizveriet

ūdens ieplūdes un izplūdes

noslēgvārstus un sazinieties ar

vietējo izplatītāju.

Uzstādītāja rokasgrāmata

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

12 Problēmu novēršana

12.3.7 Pazīme: telpa NETIEK pietiekami apsildīta pie zemākas āra temperatūras

Iespējamie iemesli Veicamā darbība

Ja sistēmai ir rezerves sildītājs: rezerves sildītāja darbība netiek aktivizēta

Ja sistēmai ir rezerves sildītājs: rezerves sildītāja līdzsvara temperatūra nav konfigurēta pareizi

Sistēmā ir gaiss. Veiciet atgaisošanu manuāli vai

Karstā ūdens sildīšanai tiek izmantota pārmērīga siltumsūkņa kapacitāte

Pārbaudiet un pārliecinieties par tālāk norādīto:

▪ Rezerves sildītāja darbības

režīms ir iespējots. Atveriet: ▪ [9.3.8]: Uzstādītāja

iestatījumi > Rezerves sildītājs > Darbība [4‑00]

▪ Nav izslēgts rezerves sildītāja

strāvas pārslodzes drošinātājs. Ja ir, pārbaudiet drošinātāju un ieslēdziet to.

▪ Rezerves sildītāja termālais

aizsargs nav aktivizēts. Ja ir, pārbaudiet turpmāk norādīto un pēc tam piespiediet atiestatīšanas pogu slēdžu kārbā:

▪ ūdens spiedienu ▪ gaisu sistēmā ▪ atgaisošanas darbību

Lai aktivizētu rezerves sildītāja darbību augstākā āra temperatūrā, palieliniet līdzsvara temperatūru. Atveriet:

▪ [9.3.7]: Uzstādītāja iestatījumi

> Rezerves sildītājs > Līdzsvara temperatūra [5‑01]

automātiski. Skatiet atgaisošanas funkciju nodaļā 78. lappusē

"9Nodošana ekspluatācijā".

Pārbaudiet un pārliecinieties, ka telpas apsildes prioritātes iestatījumi ir konfigurēti pareizi:

▪ Pārliecinieties, ka telpas

apsildes prioritātes statuss ir iespējots. Pārejiet pie [9.6.1]: Uzstādītāja iestatījumi > Balansēšana > Telpas sildīšanas prioritāte [5‑02]

▪ Lai aktivizētu rezerves sildītāja

darbību augstākā āra temperatūrā, palieliniet telpas apsildes prioritātes temperatūru. Pārejiet pie [9.6.3]: Uzstādītāja iestatījumi > Balansēšana > BSH nobīdes iestatītā vērtība [5‑03]

12.3.8 Pazīme: spiediens krāna punktā ir uz laiku netipiski augsts

Iespējamie iemesli Veicamā darbība

Spiedvārsts nedarbojās vai ir bloķēts.

▪ Izskalojiet un iztīriet tvertni,

tostarp caurules starp spiedvārstu un aukstā ūdens ieplūdi.

▪ Uzstādiet spiedvārstu.

12.3.9 Pazīme: dekoratīvie paneļi tiek stumti prom, jo tvertne ir izpletusies

Iespējamie iemesli Veicamā darbība

Spiedvārsts nedarbojās vai ir bloķēts.

Sazinieties ar vietējo izplatītāju.

12.3.10 Pazīme: tvertnes dezinfekcijas funkcija NAV izpildīta pareizi (AHkļūda)

Iespējamie iemesli Veicamā darbība

Dezinfekcijas funkciju pārtrauca karstā ūdens padeve krānā

Pirms ieprogrammētās dezinfekcijas funkcijas sākuma tika patērēts liels karstā ūdens daudzums

Dezinfekcijas darbība tika apturēta manuāli: [C.3] Darbība > Tvertne tika izslēgta dezinfekcijas laikā.

Ieprogrammējiet dezinfekcijas funkcijas sākumu, ja nākamo 4stundu laikā NAV paredzēts lietot karsto ūdeni.

Ja tiek atlasīts Tvertne > Uzsildīšanas režīms > Tikai atkārtotā uzsildīšana vai Grafiks + atkārtotā uzsildīšana, ieteicams programmēt dezinfekcijas funkcijas palaišanu vismaz 4stundas vēlāk nekā pēdējā paredzamā lielā karstā ūdens izlaišana. Šo palaišanu var iestatīt ar uzstādītāja iestatījumiem (dezinfekcijas funkcija).

Ja tiek atlasīts Tvertne > Uzsildīšanas režīms > Tikai grafiks, ieteicams programmēt Eko darbību 3stundas pirms dezinfekcijas funkcijas plānotās palaišanas, lai iepriekš uzsildītu tvertni.

NEAPTURIET tvertnes darbību dezinfekcijas laikā.

12.4 Problēmu risināšana, izmantojot kļūdu kodus

Ja rodas problēma, tad lietotāja saskarnes ierīces displejā parādās kļūdas kods. Pirms kļūdas koda kvitēšanas nepieciešams noskaidrot problēmu un to novērst. Tas jādara licencētam uzstādītājam vai vietējam izplatītājam.

Šajā nodaļā uzskaitīti visi kļūdu kodi un sniegts kļūdu kodu saturs, kāds tas parādās lietotāja saskarnes ierīces displejā.

Sīkākus norādījumus par kļūdu novēršanu skatiet iekārtas apkopes rokasgrāmatā.

12.4.1 Lai parādītu palīdzības tekstu darbības traucējumu gadījumā

Darbības traucējumu gadījumā sākuma ekrānā parādīsies tālāk norādītais atkarībā no nopietnības pakāpes:

▪ : kļūda

▪ : darbības traucējums Jūs varat saņemt traucējuma īsu un garu aprakstu šādā veidā:

1 Nospiediet kreiso regulatoru, lai atvērtu galveno

izvēlni, un pārejiet pie Darbības traucējumi. Rezultāts: Ekrānā tiks parādīts kļūdas īss apraksts

un kļūdas kods.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

Uzstādītāja rokasgrāmata

12 Problēmu novēršana

2 Nospiediet kļūdu ekrānā.

Rezultāts: Ekrānā tiks parādīts kļūdas garš

apraksts.

12.4.2 Kļūdu kodi: pārskats

Āra iekārtas kļūdu kodi

Kļūdas kods Detalizēts

kļūdas kods

A1 00 Problēma ar nulles

A5 00 ĀI: Problēma ar augstā spiediena

E1 00 ĀI: Iespiestās plates defekts E3 00 ĀI: Augstspiediena slēdža (ASS)

E5 00 ĀI: Invertora kompresora motora

E6 00 ĀI: Problēma ar kompresora

E7 00 ĀI: Āra iekārtas ventilatora

E8 00 ĀI: Strāvas ievades

EA 00 ĀI: Problēma ar dzesēšanas/

H0 00 ĀI: Problēma ar sprieguma/

H3 00 ĀI: Augstspiediena slēdža (ASS)

H6 00 ĀI: Pozīcijas noteikšanas

H8 00 ĀI: Kompresora ievades (KI)

H9 00 ĀI: Āra gaisa termistora darbības

F3 00 ĀI: Izvades caurules

F6 00 ĀI: Anormāli augsts spiediens

FA 00 ĀI: Anormāli augsts spiediens,

JA 00 ĀI: Augstspiediena slēdža

J3 00 ĀI: Izvades caurules termistora

J6 00 ĀI: Siltummaiņa termistora

J6 07 ĀI: Siltummaiņa termistora

L3 00 ĀI: Problēma ar temperatūras

L4 00 ĀI: Invertora izstarojošās

L5 00 ĀI: Invertora momentāna

P4 00 ĀI: Izstarojošās plāksnes

Apraksts

pārsniegšanas noteikšanu

maksimālā lieluma samazināšanu/aizsardzību pret aizsalšanu

nostrāde

pārkaršana

iedarbināšanu

motora darbības traucējums

pārspriegums

sildīšanas pārslēgšanu

strāvas sensoru

darbības traucējums

sensora darbības traucējums

sistēmas darbības traucējums

traucējums

temperatūras traucējumi

dzesēšanas laikā

ASS nostrāde

sensora darbības traucējums

traucējumi

paaugstināšanos elektrības kārbā

plāksnes temperatūras paaugstināšanās traucējums

pārstrāva (līdzstrāva)

temperatūras sensora traucējums

Kļūdas kods Detalizēts

kļūdas kods

U0 00 ĀI: Nepietiek dzesētāja U2 00 ĀI: Nepieļaujams strāvas

U7 00 ĀI: Pārraides traucējumi starp

Apraksts

padeves spriegums

galveno CPU un INV CPU

Iekštelpu iekārtas kļūdu kodi

Kļūdas kods Detalizēts

kļūdas kods

7H 01 Problēma ar ūdens plūsmu 7H 04 Problēma ar ūdens plūsmu

7H 05 Problēma ar ūdens plūsmu

7H 06 Problēmas ar ūdens plūsmu

7H 07 Problēma ar ūdens plūsmu.

80 00 Problēma ar atgriezes ūdens

81 00 Problēma ar izplūdes ūdens

89 01 Siltummainis sasalis 89 02 Siltummainis sasalis 89 03 Siltummainis sasalis 8F 00 Izplūdes ūdens temperatūras

8H 00 Izplūdes ūdens temperatūras

8H 03 Ūdens kontūra (termostata)

AA 02 Ārējais rezerves sildītājs

AC 00 Palīgsildītājs pārkarsis AH 00 Tvertnes dezinfekcijas funkcija

AJ 03 MKŪ uzsildīšanai nepieciešams

C0 00 Noteikta ūdens plūsma laikā, kad

C0 01 Plūsmas slēdža darbības

C0 02 Plūsmas slēdža darbības

C4 00 Problēma ar siltummaiņa

CJ 02 Problēma ar telpas temperatūras

EC 00 Anormāla temperatūras

EC 04 Tvertnes priekšsildīšana H1 00 Problēma ar ārējo temperatūras

HC 00 Problēma ar tvertnes

HC 01 Problēma ar tvertnes

Apraksts

mājsaimniecības karstā ūdens gatavošanas laikā

sildīšanas/darbības pēc parauga laikā

dzesēšanas/atkausēšanas laikā

Sūkņa atbloķēšana aktīva

temperatūras sensoru

anormāla paaugstināšanās (MKŪ)

anormāla paaugstināšanās

pārkaršana

pārkarsis

nav pareizi pabeigta

pārāk ilgs laiks

sūknis ir IZSLĒGTS

traucējums

temperatūras sensoru

sensoru

paaugstināšanās tvertnē

sensoru

temperatūras sensoru

temperatūras otro sensoru

Uzstādītāja rokasgrāmata

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

13 Likvidēšana

Kļūdas kods Detalizēts

kļūdas kods

HJ 10 Ūdens spiediena sensora

JA 17 Dzesētāja spiediena sensora

U3 00 Apsildāmās grīdas izlīdzinošās

U4 00 Iekštelpu/āra iekārtas sakaru

U5 00 Lietotāja saskarnes sakaru

U8 01 Pārtraukts savienojums ar LAN

U8 02 Pārtraukts savienojums ar telpas

U8 03 Nav savienojuma ar telpas

UA 00 Iekštelpu iekārtas, āra iekārtas

UA 17 Problēma ar tvertnes tipu UA 21 Pagarinātāja/hidrobloka

UA 22 Sakaru problēma starp vadības

INFORMĀCIJA

Ja parādīts kļūdas kods AH un nav radušies dezinfekcijas funkcijas traucējumi karstā ūdens izlaišanas dēļ, ieteicamas tālāk norādītās darbības:

▪ Ja tiek atlasīts Domestic hot water (Karstā ūdens

INFORMĀCIJA

Ja legionellas likvidēšanas sildītājs pārkarst un termostatiskais vārsts to atspējo, iekārta tieši nesignalizēs par kļūdu. Pārbaudiet, vai legionellas likvidēšanas sildītājs joprojām darbojas, ja sastopaties ar vienu vai vairākām no tālāk norādītajām kļūdām:

▪ Jaudīgajā režīma uzsildīšana aizņem ļoti daudz laika,

un parādās kļūdas kods AJ-03.

▪ Legionellas likvidēšanas darbības laikā (katru nedēļu)

parādās kļūdas kods AH-00, jo iekārta nevar sasniegt tvertnes dezinfekcijai vajadzīgo temperatūru.

INFORMĀCIJA

Legionellas likvidēšanas sildītāja darbības traucējumi ietekmēs enerģijas mērīšanu un jaudas patēriņa kontroli.

Apraksts

anormāla darbība

kārtas žāvēšanas funkcija nav pabeigta pareizi

problēma

adapteri

termostatu

atbilstības problēma

neatbilstības problēma

bloku un papildu bloku

PAZIŅOJUMS

Ja minimālā ūdens plūsma ir zemāka par to, kas norādīta tabulā tālāk, iekārta uz laiku pārtrauc darbību un lietotāja interfeisā ir redzama kļūda 7H‑01. Pēc laika šī kļūda tiek atiestatīta automātiski un iekārta atsāk darbību.

INFORMĀCIJA

Kļūda AJ-03 tiek atiestatīta automātiski no brīža, kad sākas normāla tvertnes uzsilšana.

INFORMĀCIJA

Tas, kā kļūdas kodu var atiestatīt, tiks parādīts lietotāja saskarnē, kas ir pievienota pie iekštelpu iekārtas.

Kļūdas kods UA 17: Problēma ar tvertnes tipu

Iespējamais iemesls Veicamā darbība

Nav uzstādīts rezerves sildītājs, un [E-05] ir iestatīts uz "0".

Iestatiet [E-05] uz "1".

13 Likvidēšana

PAZIŅOJUMS

NEMĒĢINIET pats demontēt sistēmu: sistēmas demontāža, aukstumaģenta, eļļas un citu daļu apstrāde ir jāveic saskaņā ar attiecīgo likumdošanu. Bloki ir JĀPĀRSTRĀDĀ specializētā pārstrādes rūpnīcā, lai to sastāvdaļas atkārtoti izmantotu.

13.1 Pārskats: likvidēšana

Parastā darbplūsma

Pirms sistēmas likvidēšanas ir jāizpilda tālāk norādītās darbības: 1 Sistēmā jāveic atsūknēšana. 2 Sistēma ir jānogādā specializētā pārstrādes rūpnīcā.

INFORMĀCIJA

Lai uzzinātu vairāk, skatiet apkalpes rokasgrāmatu.

13.2 Atsūknēšana

Piemērs: Lai aizsargātu apkārtējo vidi, pirms iekārtas likvidēšanas

vai pārvietošanas veiciet atsūknēšanu.

BĪSTAMI! EKSPLOZIJAS IZRAISĪŠANAS RISKS Izsūknēšana — aukstumaģenta noplūde. Ja vēlaties

izsūknēt sistēmu un ir noplūde aukstumaģenta kontūrā:

▪ NEIZMANTOJIET iekārtas automātiskas izsūknēšanas

▪ Izmantojiet atsevišķu atgūšanas sistēmu, lai

NEDARBINĀTU iekārtas kompresoru.

PAZIŅOJUMS

Atsūknēšanas laikā pirms dzesētāja caurules noņemšanas izslēdziet kompresoru. Ja kompresors joprojām darbojas un noslēgvārsts ir atvērts atsūknēšanas laikā, sistēmā tiek iesūknēts gaiss. Ja dzesētāja ciklā ir normām neatbilstošs spiediens, kompresors var salūzt, un var rasties sistēmas bojājumi.

Veicot atsūknēšanu, viss dzesētājs nonāk no sistēmas āra iekārtā.

1 Noņemiet vārsta vāciņu no šķidruma slēgvārsta un gāzes

slēgvārsta.

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

Uzstādītāja rokasgrāmata

13 Likvidēšana

2×

1 2 3

L N

L N PWR

HEAT

COOL

4 3 2 1

2 1

E D C B A

A 1

2 3 4 5

SW1

SW3

SW2

SW5

SW6

SW4

S501

S502

1×

2 Uzstādiet kolektoru uz gāzes noslēgšanas vārsta. 3 Veiciet piespiedu dzesēšanu. Skatiet šeit: 90. lappusē

"13.3Piespiedu dzesēšanas sākšana un apturēšana".

4 Pēc 5 līdz 10 minūtēm (jau pēc 1 vai 2 minūtēm ļoti zemas

apkārtējās temperatūras vērtības gadījumā (<−10°C)) aizveriet šķidruma slēgvārstu, izmantojot sešstūrgalvas uzgriežņatslēgu.

5 Kolektorā pārbaudiet, vai ir sasniegts vakuums. 6 Pēc 2–3 minūtēm aizveriet gāzes slēgvārstu un apturiet

piespiedu dzesēšanu.

a Šķidruma noslēgšanas vārsts b Aizvēršanas virziens c Sešstūrgalvas uzgriešņatslēga d Vārsta vāciņš e Gāzes noslēgšanas vārsts

13.3 Piespiedu dzesēšanas sākšana un apturēšana

1 IZSLĒDZIET strāvas padevi. 2 Noņemiet slēdžu kārbas vāku.

11 Uzstādiet atpakaļ apkopes PCB pārsegu un slēdžu kārbas vāku

un IESLĒDZIET strāvas padevi.

PAZIŅOJUMS

Nodrošiniet, lai piespiedu dzesēšanas laikā ūdens temperatūra nepaaugstinātos virs 5°C (skatiet iekštelpu iekārtas temperatūras rādījumu). Varat to sasniegt, piemēram, aktivizējot visus ventilatoru spirāļu iekārtu ventilatorus.

3 Noņemiet apkopes PCB pārsegu.

4 Iestatiet DIP slēdžus SW5 un SW6 pozīcijā IZSLĒGTS. 5 Iestatiet DIP slēdzi SW2 uz DZESĒŠANA. 6 Uzstādiet atpakaļ apkopes PCB pārsegu. 7 IESLĒDZIET atpakaļ strāvas padevi. Sāciet nākamo darbību 3

minūšu laikā pēc restartēšanas.

8 Lai sāktu piespiedu dzesēšanu, piespiediet piespiedu

dzesēšanas darbības slēdzi SW1.

9 Lai apturētu piespiedu dzesēšanu, atkārtoti piespiediet

piespiedu dzesēšanas darbības slēdzi SW1.

10 IZSLĒDZIET strāvas padevi, noņemiet slēdžu kārbas vāku un

apkopes PCB pārsegu un iestatiet DIP slēdžus SW5, SW6 un SW2 atpakaļ to sākotnējā pozīcijā.

Uzstādītāja rokasgrāmata

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

14 Tehniskie dati

R2T

7.0 CuT

12.7 CuT

6.4 CuT

4.0 CuT

9.5 CuT

15.9 CuT

3D110394

9.5 CuT

12.7 CuT

15.9 CuT

6.4 CuT

S1PH

Y1E

R1T

R3T

M1C

Y1S

4.0 CuT

M1F

14 Tehniskie dati

Jaunāko tehnisko datu apakškopa ir reģionālajā Daikin tīmekļa vietnē (publiski pieejama). Jaunāko tehnisko datu pilnais komplekts ir vietnē Daikin Business Portal (nepieciešama autentifikācija).

14.1 Cauruļu sistēma: āra iekārta

a Vietējās caurules (šķidruma: Ø6,4mm konusa

savienojums)

b Vietējās caurules (gāzes: Ø15,9mm konusa savienojums)

c Noslēgšanas vārsts (šķidruma)

d Noslēgšanas vārsts ar apkalpes pieslēgvietu (gāzes)

e Filtrs

f Slāpētājs ar filtru g Kapilārā caurule h Siltummainis

i Uzkrājējs

j Kompresora akumulators

k Slāpētājs

M1C Kompresors

M1F Ventilators R1T Termistors (āra gaisa) R2T Termistors (siltummainis) R3T Termistors (kompresora izlādes)

S1PH Augstspiediena slēdzis (automātiskā atiestatīšana)

Y1E Elektroniskais izplešanās vārsts Y1S Solenoīda vārsts (4 virzienu vārsts) (IESL.: dzesēšana)

Apsilde Dzesēšana

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

Uzstādītāja rokasgrāmata

14 Tehniskie dati

3D111712

B1PW

M3S

B2PR

R3T

R8T

R1T

R5T

R4T

14.2 Cauruļu shēma: iekštelpu iekārta

A Ūdens puse B Dzesētāja puse

C Uzstādīts uz vietas a1 Telpu apsildes ūdens IEVADS a2 Telpu apsildes ūdens IZVADS

b1 Karstais ūdens: aukstā ūdens IEVADE b2 Karstais ūdens: karstā ūdens IZVADE

c1 Gāzes dzesētāja IEVADE (apsildes režīms; kondensators) c2 Šķidrā dzesētāja IZVADE (apsildes režīms; kondensators)

d1 Šķidrā dzesētāja IEVADE (dzesēšanas režīms;

iztvaikotājs)

d2 Gāzes dzesētāja IZVADE (dzesēšanas režīms;

iztvaikotājs)

e Plākšņu siltummainis

f Noslēgšanas vārsts apkopei (ja ir) g Izplešanās trauks h Magnētiskais filtrs/netīrumu separators

i Drošības vārsts j Atgaisošana

k Drenāžas vārsts

l Sūknis

m Plūsmas sensors

B1PW Telpu apsildes ūdens spiediena sensors

B2PR Dzesētāja spiediena sensors

M3S 3virzienu vārsts (telpas apsilde/karstais ūdens)

R1T Termistors (siltummainis – ūdens IZVADE) R3T Termistors (šķidrais dzesētājs) R4T Termistors (siltummainis – ūdens IEVADE)

R5T, R8T Termistors (tvertne)

Skrūvju savienojums Konusa savienojums

Ātrais savienojums Lodēts savienojums

Uzstādītāja rokasgrāmata

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

14 Tehniskie dati

14.3 Elektroinstalācijas shēma: āra iekārta

Skatiet iekārtas komplektācijā iekļauto iekšējās elektroinstalācijas shēmu (augšējās plāksnes iekšpusē). Tālāk norādīti tur izmantotie saīsinājumi.

(1) Savienojumu shēma

Angļu Skaidrojums

Connection diagram Savienojumu shēma

(2) Piezīmes

Angļu Skaidrojums

Notes Piezīmes

Savienojums

X1M Galvenā spaile

Zemējuma elektroinstalācija Iegādājams atsevišķi Opcija

Slēdžu kārba PCB Elektroinstalācija atkarīga no

modeļa Aizsargājošais zemējums

Ārējais vads

PIEZĪMES:

1 Ekspluatācijas laikā nedrīkst saslēgt īsslēgumā aizsardzības

ierīci S1PH.

2 Kombināciju tabulā un papildaprīkojuma rokasgrāmatā skatiet

informāciju par to, kā pieslēgt vadus pie X6A, X28A un X77A.

3 Krāsas: BLK: melna; RED: sarkana; BLU: zila; WHT: balta;

GRN: zaļa; YLW: dzeltena

R1T Termistors (gaisa) R2T Termistors (siltummainis) R3T Termistors (izlādes) RTH2 Rezistors S Savienotājs S1PH Augsta spiediena slēdzis S20~502 Savienotājs SA1 Pārsprieguma ierobežotājs SHM Spailes izolācijas fiksētā plāksne SW* Spiedpoga U, V, W Savienotājs V3, V4, V401 Varistors X*A Savienotājs X*M Spaiļu josla Y1E Elektroniskais izplešanās vārsts Y1S Solenoīda vārsts (4 virzienu vārsts) Z*C Trokšņu filtrs (ferīta serde) Z*F Trokšņu filtrs

# Iegādājams atsevišķi

(3) Apzīmējumi

AL* Savienotājs C* Kondensators DB* Taisngrieža shēma DC* Savienotājs DP* Savienotājs E* Savienotājs F1U Drošinātājs T6,3A 250V FU1, FU2 Drošinātājs T3,15A 250V FU3 Drošinātājs T30A 250V H* Savienotājs IPM* Inteliģentais energoapgādes modulis L Savienotājs LED 1~5 Rādītāju lampa LED A Kontrollampa L* Reaktors M1C Kompresora motors M1F Ventilatora motors MR* Magnētiskais relejs N Savienotājs PCB1 Drukātās shēmas plate (galvenā) PCB2 Drukātās shēmas plate (apkope) PS Strāvas padeves pārslēgšana Q1L Termālais aizsargs Q1DI # Zemējuma noplūdes jaudas slēdzis Q* Izolēta aizvara bipolārais tranzistors (IGBT)

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

Uzstādītāja rokasgrāmata

14 Tehniskie dati

14.4 Elektroinstalācijas shēma: iekštelpu iekārta

Skatiet iekārtas komplektācijā iekļauto iekšējās elektroinstalācijas shēmu (iekštelpu iekārtas slēdžu kārbas vāka iekšpusē). Tālāk norādīti tur izmantotie saīsinājumi.

Piezīmes, kas jāizlasa pirms iekārtas iedarbināšanas

Angļu Skaidrojums

Notes to go through before starting the unit

X1M Galvenā spaile X2M Maiņstrāvas ārējās

X3M Rezerves sildītāja spaile X5M Līdzstrāvas ārējās

X8M Legionellas likvidēšanas sildītāja

Note 1: Connection point of the power supply for the antilegionella heater should be foreseen outside the unit.

Optional backup heater power supply

1N~, 230 V, 6 kW 1N~, 230V, 6kW 3N~, 400 V, 6 kW 3N~, 400V, 6kW

User installed options Lietotāja uzstādītās opcijas

LAN adapter LAN adapteris Backup heater Rezerves sildītājs Remote user interface Lietotāja interfeiss, kas tiek

Ext. indoor thermistor Ārējais iekštelpu termistors Ext outdoor thermistor Ārējais āra termistors Digital I/O PCB Ciparu ievadizvades PCB Demand PCB Pieprasījuma PCB

Main LWT Galvenā izplūdes ūdens

On/OFF thermostat (wired) Ieslēgšanas/IZSLĒGŠANAS

On/OFF thermostat (wireless) Ieslēgšanas/IZSLĒGŠANAS

Ext. thermistor Ārējais termistors Heat pump convector Siltumsūkņa konvektors

Add LWT Papildu izplūdes ūdens

On/OFF thermostat (wired) Ieslēgšanas/IZSLĒGŠANAS

On/OFF thermostat (wireless) Ieslēgšanas/IZSLĒGŠANAS

Ext. thermistor Ārējais termistors Heat pump convector Siltumsūkņa konvektors

Piezīmes, kas jāizlasa pirms iekārtas iedarbināšanas

elektroinstalācijas spaile

strāvas padeves spaile Zemējuma elektroinstalācija Iegādājams atsevišķi Vairākas elektroinstalācijas

iespējas Opcija

Nav uzstādīts slēdžu kārbā Elektroinstalācija atkarīga no

modeļa PCB

1.piezīme: legionellas likvidēšanas sildītāja strāvas padeves pieslēgvieta ir jāparedz ārpus iekārtas.

Papildaprīkojuma rezerves sildītāja strāvas padeve

lietots kā telpas termostats

temperatūra

termostats (ar vadu)

termostats (bezvadu)

temperatūra

termostats (ar vadu)

termostats (bezvadu)

Pozīcija slēdžu kārbā

Angļu Skaidrojums

Position in switch box Pozīcija slēdžu kārbā

Apzīmējumi

A1P Galvenā PCB A2P * IESLĒGŠANAS/IZSLĒGŠANAS termostats

(PC= strāvas ķēde) A3P * Siltumsūkņa konvektors A4P * Ciparu ievadizvades PCB A8P * Pieprasījuma PCB A9P Statusa indikators A10P MMI (=lietotāja saskarne, kas ir pieslēgta

pie iekštelpu iekārtas) – Strāvas padeves

iekārtas PCB A11P MMI (=lietotāja saskarne, kas ir pieslēgta

pie iekštelpu iekārtas) – Galvenā PCB A12P MMI displeja PCB A13P * LAN adapteris A14P * Lietotāja saskarne, kas tiek lietota kā telpas

termostats – PCB A15P * Uztvērēja PCB (bezvadu IESLĒGŠANAS/

IZSLĒGŠANAS termostats) B1L Plūsmas sensors B1PR Dzesētāja spiediena sensors B1PW Ūdens spiediena sensors CN* (A4P) * Savienotājs DS1(A8P) * DIP slēdzis F2B # Legionellas likvidēšanas sildītāja pārslodzes

drošinātājs F2T Legionellas likvidēšanas sildītāja termālais

drošinātājs F1U, F2U (A4P) * Ciparu ievadizvades PCB drošinātājs 5A

250V FU1 (A1P) PCB drošinātājs T 5A 250V FU2 (A10P) PCB drošinātājs T 1,6A 250V K3M Legionellas likvidēšanas sildītāja kontaktors K*R (A4P) PCB relejs M1P Galvenais padeves sūknis M2P # Karstā ūdens sūknis M2S # Divvirzienu vārsts dzesēšanas režīmam M3S 3virzienu vārsts grīdas apsildei/karstajam

ūdenim P1M MMI displejs PC (A15P) * Strāvas padeves ķēde PHC1 (A4P) * Optrona ievades kontūrs Q2L Legionellas likvidēšanas sildītāja termālais

aizsargs Q4L # Drošības termostats Q*DI # Zemējuma noplūdes jaudas slēdzis R1H (A2P) * Mitruma sensors R1T (A1P ) Izplūdes ūdens siltummaiņa termistors

Uzstādītāja rokasgrāmata

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

14 Tehniskie dati

R1T (A2P) * Apkārtējās vides sensora ieslēgšanas/

IZSLĒGŠANAS termostats R1T (A14P) * Apkārtējās vides sensora lietotāja saskarne R2T (A2P) * Ārējais sensors (grīda vai apkārtējā vide) R3T Dzesēšanas šķidruma puses termistors R4T Ieplūdes ūdens termistors R5T, R8T Karstā ūdens apgādes termistors R6T * Ārējais iekštelpu vai ārtelpu apkārtējās vides

termistors S1S # Vēlamās kWh līmeņa strāvas padeves

kontakts S2S # Elektrības skaitītāja impulsu 1.ievads S3S # Elektrības skaitītāja impulsu 2.ievads S6S~S9S * Ciparu strāvas ierobežošanas ievadi SS1 (A4P) * Selektorslēdzis SW1~2 (A12P) Pagriežamas pogas SW3~5 (A12P) Spiedpogas TR1 Energoapgādes transformators X8M # Legionellas likvidēšanas sildītāja strāvas

padeves spaiļu josla X*, X*A, X*Y, Y* Savienotājs X*M Spaiļu josla

* Papildpiederums

# Iegādājams atsevišķi

Elektroinstalācijas diagrammu teksta tulkojums

Angļu Skaidrojums

(1) Main power connection (1) Strāvas padeves savienojums For preferential kWh rate power

supply Indoor unit supplied from outdoor Iekštelpu iekārta, kas tiek

Normal kWh rate power supply Normāla strāvas padeves kWh

Only for normal power supply (standard)

Only for preferential kWh rate power supply (outdoor)

Outdoor unit Āra iekārta Preferential kWh rate power

supply contact: 16 V DC detection (voltage supplied by PCB)

SWB Slēdžu kārba Use normal kWh rate power

supply for indoor unit

(3) User interface (3) Lietotāja saskarne Only for LAN adapter Tikai LAN adapterim Only for remote user interface

EKRUDAS

(4) Domestic hot water tank (4) Karstā ūdens tvertne Anti-legionella heater power

supply SWB Slēdžu kārba (5) Ext. thermistor (5) Ārējais termistors SWB Slēdžu kārba (6) Field supplied options (6) Atsevišķi iegādājami

Vēlamā kWh nomināla barošanas blokam

apgādāta no ārpuses

norma Tikai normāla nomināla

barošanas blokam (standarts) Tikai vēlamā kWh nomināla

barošanas blokam (āra)

Vēlamā kWh nomināla strāvas padeves kontakts: 16Vlīdzstrāvas noteikšana (PCB nodrošinātais spriegums)

Izmantot normāla kWh nomināla barošanas bloku iekštelpu iekārtai

Tikai lietotāja saskarnei, kas tiek lietota kā telpas termostats (EKRUDAS)

Legionellas likvidēšanas sildītāja strāvas padeve

papildaprīkojumi

Angļu Skaidrojums

12 V DC pulse detection (voltage supplied by PCB)

230 V AC supplied by PCB 230Vmaiņstrāva, ko nodrošina

Continuous Ilgstoša strāva DHW pump output Karstā ūdens sūkņa izvade DHW pump Karstā ūdens sūknis Electrical meters Elektrības skaitītāji For safety thermostat Drošības termostatam Inrush Izsitienstrāva Max. load Maksimālā slodze Normally closed Parasti aizvērts Normally open Parasti atvērts Safety thermostat contact: 16 V

DC detection (voltage supplied by PCB)

Shut-off valve Noslēgvārsts SWB Slēdžu kārba (7) Optional BUH (7) Papildaprīkojuma rezerves

SWB Slēdžu kārba (7) Option PCBs (7) Papildaprīkojuma PCB Alarm output Signāla izvade Changeover to ext. heat source Pārslēgšanās uz ārējo siltuma

Max. load Maksimālā slodze Min. load Minimālā slodze Only for demand PCB option Tikai pieprasījuma PCB

Only for digital I/O PCB option Tikai digitālam I/O PCB

Options: ext. heat source output, alarm output

Options: On/OFF output Papildaprīkojums:

Power limitation digital inputs: 12 V DC / 12 mA detection (voltage supplied by PCB)

Space C/H On/OFF output Telpu dzesēšanas/apsildes

SWB Slēdžu kārba (8) External On/OFF thermostats

and heat pump convector

Additional LWT zone Papildu izplūdes ūdens

Main LWT zone Galvenā izplūdes ūdens

Only for external sensor (floor/ ambient)

Only for heat pump convector Telpas siltumsūkņa konvektoram Only for wired On/OFF

thermostat Only for wireless On/OFF

thermostat

12Vlīdzstrāvas impulsa noteikšana (PCB nodrošinātais spriegums)

PCB

Drošības termostata kontakts: 16Vlīdzstrāvas noteikšana (PCB nodrošinātais spriegums)

sildītājs

avotu

papildaprīkojumam

papildaprīkojumam Papildaprīkojums: ārējā siltuma

avota izvade, signāla izvade

IESLĒGŠANAS/IZSLĒGŠANAS izvade

Jaudas ierobežošanas digitālie ievadi: 12Vlīdzstrāvas / 12mA noteikšana (PCB nodrošinātais spriegums)

IESLĒGŠANAS/IZSLĒGŠANAS izvads

(8) Ārējie IESLĒGŠANAS/ IZSLĒGŠANAS termostati un siltumsūkņa konvektors

temperatūras zona

temperatūras vērtības zona Tikai ārējam sensoram (grīda vai

apkārtējā vide)

Tikai Ieslēgšanas/Izslēgšanas termostatam ar vadu

Tikai bezvadu Ieslēgšanas/ Izslēgšanas termostatam

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

Uzstādītāja rokasgrāmata

14 Tehniskie dati

2x0,75

X1M: 1-2-3

X2M: 5-6

X5M: 9-10

A8P: X801M: 1-5

A8P: X801M: 2-5

A8P: X801M: 3-5

A8P: X801M: 4-5

A4P: Y1-YC

X2M: 7-9

A4P: X1-X2

X5M: 11-12

X2M: 1-2

X5M: 7-8

X5M: 5-6

X5M: 3-4

A4P: Y2-YC

X2M: 7-9

2x0,75

A15P: X1M: H-C-com X2M: L-N

A2P: X1M: 1-3

A3P: X11M: 5-6

R2T

230 V

A2P: X1M: C-com-H

X1M: 1-2-3

4D112068B

X15M: 1-2

(EKLBUHCB6W1)

X15M: 8-9-10

X15M: 6-7

X5M: 1-2

X3M: 3-4-5

X3M: 1-2

- Signāla kabeļa gadījumā: ievērojiet minimālo attālumu līdz barošanas kabeļiem >5 cm

Piezīmes:

Iegādājams atsevišķi

Tikai modelim KRCS01-1 vai EKRSCA1

2-virzienu vārsts

signāls

2 kodoli

signāls

2 kodoli

signāls

2 kodoli

signāls

2 kodoli

signāls

2 kodoli

F1B:

L1-L2-L3-N + PE

vai L-N + PE

5 kodoli

Jaudas ierobežojuma pieprasījuma 4. ievade

Jaudas ierobežojuma pieprasījuma 3. ievade

Jaudas ierobežojuma pieprasījuma 2. ievade

Jaudas ierobežojuma pieprasījuma 1. ievade

Termistors

Solis 1-2

Termostats Q1L

Iegādājams atsevišķi

Tikai modelim *KRP1AHTA

Tikai modelim *KRP1HB*

Iegādājams atsevišķi

Iekštelpu iekārta

Dzesēšana/sildīšana IESLĒGŠANAS/IZSLĒGŠANAS izvade

Elektrības skaitītāja impulsu 2. ievade

Elektrības skaitītāja impulsu 1. ievade

ārējais termistors (iekštelpu vai āra)

Cirkulācijas sūknis karstajam ūdenim

M2S dzesēšanas režīmam

Ārējais karstuma avots (piem., apkures katls)

Signāla indikācija

2 kodoli

signāls

2 kodoli

signāls

2 kodoli

signāls

2 kodoli

Ārējais sensors (grīdas vai apkārtējās vides)

Tikai modelim *KRTETS

signāls

2 kodoli

(3 m iekļauti)

A13P: P1-P2 LAN adapteris

A14P: P1-P2 lietotāja saskarne

Tikai (siltumsūkņa konvektors)

Tikai modelim EKRUDAS

Tikai modelim *KRTR (bezvadu telpas termostats)

Tikai modelim *KRTW (vadu telpas termostats)

5 kodoli Dz./S darbībai 4 kodoli tikai S darbībai

3 kodoli Dz./S darbībai 2 kodoli tikai S darbībai

komunikācija

2 kodoli

komunikācija

2 kodoli

Papildaprīkojuma daļa

Ārējais telpas termostats / Siltumsūkņa konvektors (galvenā un/vai papildu zona)

galvenais: X2M: 30-35

papildu: X2M: 30-35a

galvenais: X2M: 30-31-34-35

papildu: X2M: 30-31-34a-35a

galvenais: X2M: 30-34-35

papildu: X2M: 30-34a-35a

Dzesēšana/sildīšana

IESLĒGŠANAS/IZSLĒGŠANAS izvade

NO vārsts: X2M: 21-28

NC vārsts: X2M: 21-29

Pārslēgšanās uz ārējo

siltuma avota izvadi

Signāla izvade

3 kodoli

2 kodoli

X1M: L-N-zemējums

Normāla kWh līmeņa strāvas padeve iekštelpu iekārtai: 230 V

Drošības termostats Q4L

Vēlamās kWh līmeņa strāvas padeves kontakts

iekārtas vēlamā kWh līmeņa strāvas padeve: 230 V + zemējums

Tikai vēlamā kWh līmeņa strāvas padeves instalācijai

iekārtas strāvas padeve: 230 V + zemējums

Tikai normālas strāvas padeves instalācijai

Āra iekārta

Standarta daļa

Strāvas padeve

3 kodoli

X8M: L-N-zemējums

Legionellas likvidēšanas sildītāja strāvas padeve (2, 4 kW): 230 V + zemējums

Strāvas padeve

3-5 kodoli

Rezerves sildītāja strāvas padeve (6 kW): 400 V vai 230 V + zemējums

Strāvas padeve

Rezerves sildītāja opcija

signāls

Elektrības savienojumu shēma

Lai iegūtu papildinformāciju, skatiet iekārtas vadus.

Uzstādītāja rokasgrāmata

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

14 Tehniskie dati

14.5 1.tabula – Telpā pieļaujamais dzesētāja maksimālais apjoms: iekštelpu iekārta

(m2) Dzesētāja maksimālais apjoms telpā (m

telpa

1 0,138 2 0,276 3 0,414 4 0,553 5 0,691 6 0,829 7 0,907 8 0,970

9 1,028 10 1,084 11 1,137 12 1,187 13 1,236 14 1,283 15 1,328 16 1,371 17 1,413 18 1,454 19 1,494 20 1,533 21 1,571 22 1,608 23 1,644 24 1,679 25 1,714 26 1,748 27 1,781 28 1,814 29 1,846 30 1,877 31 1,909

(kg)

H=600mm

maks.

INFORMĀCIJA

▪ Uz grīdas stāvošiem modeļiem vērtība "Uzstādīšanas

augstums (H)" tiek pieņemta kā 600 mm atbilstoši IEC60335-2-40:2013 A1 2016 punktam GG2.

)

▪ mc starpvērtībām (t.i., ja mc ir starp divām tabulā

norādītām vērtībām) ņemiet vērtību, kas atbilst augstākai mc vērtībai tabulā. Ja mc=1,87 kg, ņemiet vērtību, kas atbilst "mc=1,88kg".

▪ Uz sistēmām, kurās uzpildītā dzesētāja kopējais

apjoms (mc) <1,84 kg (t.i., cauruļu garums ir <27m), NEATTIECAS nekādas prasības par uzstādīšanas telpu.

▪ Uzpildītais apjoms >1,9kg NAV atļauts iekārtā.

14.7 3.tabula – Minimālā ventilācijas atveres platība dabiskai ventilācijai: iekštelpu iekārta

mcm

1,9 0,1 1,80 729 1,9 0,3 1,60 648 1,9 0,5 1,40 567 1,9 0,7 1,20 486 1,9 0,9 1,00 418 1,9 1,1 0,80 370 1,9 1,3 0,60 301 1,9 1,5 0,40 216 1,9 1,7 0,20 115

dm=mc–m

maks.

INFORMĀCIJA

▪ Uz grīdas stāvošiem modeļiem vērtība "Uzstādīšanas

augstums (H)" tiek pieņemta kā 600 mm atbilstoši IEC60335-2-40:2013 A1 2016 punktam GG2.

▪ Dm starpvērtībām (t.i., ja dm ir starp divām dm

vērtībām tabulā) ņemiet to vērtību, kas atbilst augstākajai dm vērtībai tabulā. Ja dm=1,55kg, ņemiet vērtību, kas atbilst "dm=1,6kg".

maks.

(kg)

Minimālā ventilācijas atveres

platība (cm2)

H=600mm

INFORMĀCIJA

▪ Uz grīdas stāvošiem modeļiem vērtība "Uzstādīšanas

augstums (H)" tiek pieņemta kā 600 mm atbilstoši IEC60335-2-40:2013 A1 2016 punktam GG2.

▪ A

starpvērtībām (t.i., ja A

telpa

norādītām vērtībām) ņemiet vērtību, kas atbilst zemākai A

vērtībai tabulā. Ja A

telpa

kas atbilst "A

=12m2".

telpa

ir starp divām tabulā

telpa

=12,5 m2, ņemiet vērtību,

telpa

14.6 2.tabula – Minimālā grīdas platība: iekštelpu iekārta

mc (kg) Minimālā grīdas platība (m²)

H=600mm

1,84 28,81 1,86 29,44 1,88 30,08 1,90 30,72

ERGA04~08DAV3(A) + EHVH04+08S23DAV Daikin Altherma— Low temperature split 4P499573-1A – 2018.11

Uzstādītāja rokasgrāmata

15 Glosārijs

0 5 10 15 20 25 30

4D112012

B (l/min)

A (kPa)

14.8 ESPlīkne: iekštelpu iekārta

Piezīme: plūsmas kļūda rodas, ja netiek sasniegts minimālais

plūsmas ātrums.

A Ārējais statiskais spiediens telpas apsildes/dzesēšanas

kontūrā

B Ūdens plūsmas ātrums caur iekārtu telpas apsildes/

dzesēšanas kontūrā

C Darbības diapazons

Pārtrauktas līnijas: darbības apgabals tiek paplašināts uz zemāku

plūsmas ātrumu tikai tajos gadījumos, kad iekārta darbojas tikai ar siltumsūkni. (Tas neattiecas uz palaišanas darbību, rezerves sildītāja darbību, atkausēšanas.)

Piezīmes:

▪ Atlasot plūsmu ārpus darbības apgabala, var sabojāt iekārtu vai

izraisīt iekārtas kļūdainu darbību. Tehniskajā specifikācijā skatiet arī pieļaujamā maksimālā un minimālā ūdens plūsmas ātruma diapazonu.

▪ Ūdens kvalitātei ir jāatbilst ES direktīvai 98/83EK.

Piederumi

Uzlīmes, rokasgrāmatas, informācijas lapas un aprīkojums, kas iekļauts iekārtas komplektācijā un kas ir jāuzstāda atbilstoši pavadošajā dokumentācijā sniegtajām instrukcijām.

Papildu aprīkojums

Aprīkojums, kuru ražojis vai apstiprinājis uzņēmums Daikin, un kuru iespējams kombinēt ar šo produktu atbilstoši pavadošajā dokumentācijā sniegtajām instrukcijām.

Ārējie piederumi

Aprīkojums, kuru Daikin NERAŽO un kuru var kombinēt ar izstrādājumu saskaņā ar instrukcijām piegādātajā dokumentācijā.

15 Glosārijs

Izplatītājs

Attiecīgā produkta izplatītājs.

Pilnvarots uzstādītājs

Tehniski prasmīga persona, kas ir kvalificēta šī produkta uzstādīšanai.

Lietotājs

Persona, kas ir šī produkta īpašnieks un/vai ekspluatē šo produktu.

Piemērojamā likumdošana

Visas starptautiskās, Eiropas, nacionālās un vietējās direktīvas, likumi, noteikumi un/vai kodeksi, kas atbilst un izmantojami noteiktam produktam vai sfērai.

Servisa uzņēmums

Kvalificēts uzņēmums, kas var veikt vai koordinēt nepieciešamo iekārtas remontu.

Uzstādīšanas rokasgrāmata

Noteiktam produktam vai instalācijai paredzēta instrukciju rokasgrāmata, kurā izskaidrota uzstādīšana, konfigurēšana un uzturēšana.

Ekspluatācijas rokasgrāmata

Noteiktam produktam vai instalācijai paredzēta instrukciju rokasgrāmata, kurā izskaidrota ekspluatācija.

Apkopes instrukcijas

Noteiktam produktam vai instalācijai paredzēta instrukciju rokasgrāmata, kurā izskaidrota (ja nepieciešams) uzstādīšana, konfigurēšana, ekspluatācija un/vai uzturēšana.

Uzstādītāja rokasgrāmata

ERGA04~08DAV3(A) + EHVH04+08S23DAV

Daikin Altherma— Low temperature split

4P499573-1A – 2018.11

1/9

Lauka iestatījumu tabula

[8.7.5] = .... 7401

Izmantojamās mērvienības

EHVH04S23DAV* EHVH08S23DAV*

Piezīmes

4P499575-1A - 2017.11

2/9

Navigācija Lauka kods Iestatījuma nosaukums Diapazons, solis

Noklusē

uma vērtīb

Datums Vērtība

Telpa

└─ Pretsasalšanas

1.4.1 [2-06] R/W 0: Atspējota

1: Ies

pējota

1.4.2 [2-05] R/W 4~16°C, solis: 1°C

16°C

└─ Iestatītās vērtības diapazons

1.5.1 [3-07] R/W 12~18°C, solis: 0,5°C

12°C

1.5.2 [3-06] R/W 18~30°C, solis: 0,5°C

30°C

Telpa

1.6 [2-09] R/W -5~5°C, solis: 0,5°C

0°C

1.7 [2-0A] R/W -5~5°C, solis: 0,5°C

0°C

Galvenā zona

2.4 0: Fiksēts

2: No laika

stākļiem atkarī

└─ Sildīšanas NLA līkne

2.5 [1-00] R/W -40~5°C, solis: 1°C

-10°C

2.5 [1-01] R/W 10~25°C, solis: 1°C

15°C

2.5 [1-02] R/W

[9-01]~[9-00], solis: 1°C

35°C

2.5 [1-03] R/W [9-01]~min(45, [9-00])°C , solis: 1°C

25°C

Galvenā zona

2.7 [2-0C] R/W

0: Grīdu apsilde

1: Ventilatora spirāles iekārta 2: Radiators

└─ Iestatītās vērtības diapazons

2.8.1 [9-01] R/W 15~37°C, solis: 1°C

25°C

2.8.2 [9-00] R/W [2-0C]=2: 37~65, solis: 1°C

55°C

[2-0C]≠2: 37~55, solis: 1°C

55°C

Galvenā zona

2.9 [C-07] R/W

0: IŪT regulēšana

1: Regulēšana ar ārējo IT 2: Re

ulēšana ar IT

2.A [C-05] R/W 0: 1: 1 kontakts

2: 2 kontakti

└─ Delta T

2.B.1 [1-0B] R/W 3~10°C, solis: 1°C

5°C

└─ Modulācija

2.C.1 [8-05] R/W

0: Nē

1: Jā

2.C.2 [8-06] R/W 0~10°C, solis: 1°C

5°C

└─ Slēgvārsts

2.D.1 [F-0B] R/W

0: Nē

1: Jā

Papildu zona

3.4 0: Fiksēts

2: No laika

stākļiem atkarī

└─ Sildīšanas NLA līkne

3.5 [0-00] R/W [9-05]~min(45, [9-06])°C , solis: 1°C

35°C

3.5 [0-01] R/W [9-05]~[9-06]°C, solis: 1°C

50°C

3.5 [0-02] R/W 10~25°C, solis: 1°C

15°C

3.5 [0-03] R/W -40~5°C, solis: 1°C

-10°C

Papildu zona

3.7 [2-0D] R/W

0: Grīdu apsilde

1: Ventilatora spirāles iekārta 2: Radiators

└─ Iestatītās vērtības diapazons

3.8.1 [9-05] R/W 15~37°C, solis: 1°C

25°C

3.8.2 [9-06] R/W [2-0D]=2: 37~65, solis: 1°C

55°C

[2-0D]≠2: 37~55, solis: 1°C

55°C

Papildu zona

3.A [C-06] R/W 0: 1: 1 kontakts

2: 2 kontakti

└─ Delta T

3.B.1 [1-0C] R/W 3~10°C, solis: 1°C

5°C

Telpas sildīšana/dzesēšana

└─ Darbības diapazons

4.3.1 [4-02] R/W 14~35°C, solis: 1°C

22°C

Telpas sildīšana/dzesēšana

4.4 [7-02] R/W

0: 1 IŪT zona

1: 2 IŪT zonas

4.5 [F-0D] R/W 0: Nepārtraukts

1: Pēc parauga

2: Pēc

piep

rasījuma

4.6 [E-02] R/O

1: Tikai sildīšana

Iestatītās vērtības režīms

Noklusētajai vērtībai neatbilstošs instalētāja iestatījums

Starotāja tips

Sildīšanas minimums

Izplūstošā ūdens vērtība zemai apkārtējās vides temp. IŪT galvenās zonas NLA sildīšanas līknei. Izplūstošā ūdens vērtība augstai apkārtējās vides temp. IŪT galvenās zonas NLA sildīšanas līknei.

Aktivizācija

Sensora nobīde

Telpas iestatītā vērtība

Sildīšanas minimums

Telpas sildīšanas ATSLĒGŠANAS temperatūra

Zonu skaits

Termostata tips

Delta T sildīšana

Termostata darbības laikā

Termostata tips

Starotāja tips

Izplūstošā ūdens vērtība zemai apkārtējās vides temp. IŪT papildu zonas NLA sildīšanas līknei.

Delta T sildīšana

Lauka iestatījumu tabula

Augsta apkārtējās vides temp. IŪT galvenās zonas NLA sildīšanas līknei.

Modulācija

Maksimālā modulācija

Sildīšanas minimums

Sildīšanas maksimums

Iestatītās vērtības režīms

Zema apkārtējās vides temp. IŪT papildu zonas NLA sildīšanas līknei.

Augsta apkārtējās vides temp. IŪT papildu zonas NLA sildīšanas līknei.

Regulēšana

Izplūstošā ūdens vērtība augstai apkārtējās vides temp. IŪT papildu zonas NLA sildīšanas līknei.

Sildīšanas maksimums

Zema apkārtējās vides temp. IŪT galvenās zonas NLA sildīšanas līknei.

Iekārtas tips

Sūkņa darbības režīms

4P499575-1A - 2017.11 (#) Iestatījums šai iekārtai nav piemērojams.

Daikin ERGA04DAV3, ERGA06DAV3, ERGA08DAV3, EHVH04S23DAV, EHVH08S23DAV User reference guide [lv]

Specifications and Main Features

Frequently Asked Questions

User Manual

Satura rādītājs

1 Vispārīgas drošības piesardzības pasākumi

1.1 Informācija par dokumentāciju

1.1.1 Brīdinājumu un simbolu nozīme

1.2 Informācija uzstādītājam

1.2.1 Vispārīgi

1.2.2 Uzstādīšanas vieta

1.2.3 Dzesējošā viela

1.2.4 Sālsūdens

1.2.5 Ūdens

1.2.6 Elektrība

2 Informācija par dokumentāciju

2.1 Par šo dokumentu

2.2 Uzstādītāja atsauces rokasgrāmata īsumā

3 Informācija par iepakojumu

3.1 Pārskats. Informācija par iepakojumu

3.2 Ārējais bloks

3.2.1 Āra iekārtas izpakošana

3.2.3 Ārpus telpām uzstādāmās iekārtas piederumu noņemšana
