Daewoo DEA-32DA Schematic

MANUAL DE ENTRENAMIENTO TECNICO

Modelo: DEA-32DA

V1.2 FEBRERO 2014

DEPARTAMENTO DE SERVICO, MEXICO 2014

MANUAL DE ENTRENAMIENTO TÉCNICO DEA-32DA FEBRERO 2014

1.- INTRODUCCION

2.- DESENSAMBLE

3.- FUENTE DE VOLTAJES

4.- CIRCUITO STAND-BY

5.- CIRCUITO DE ENCENDIDO

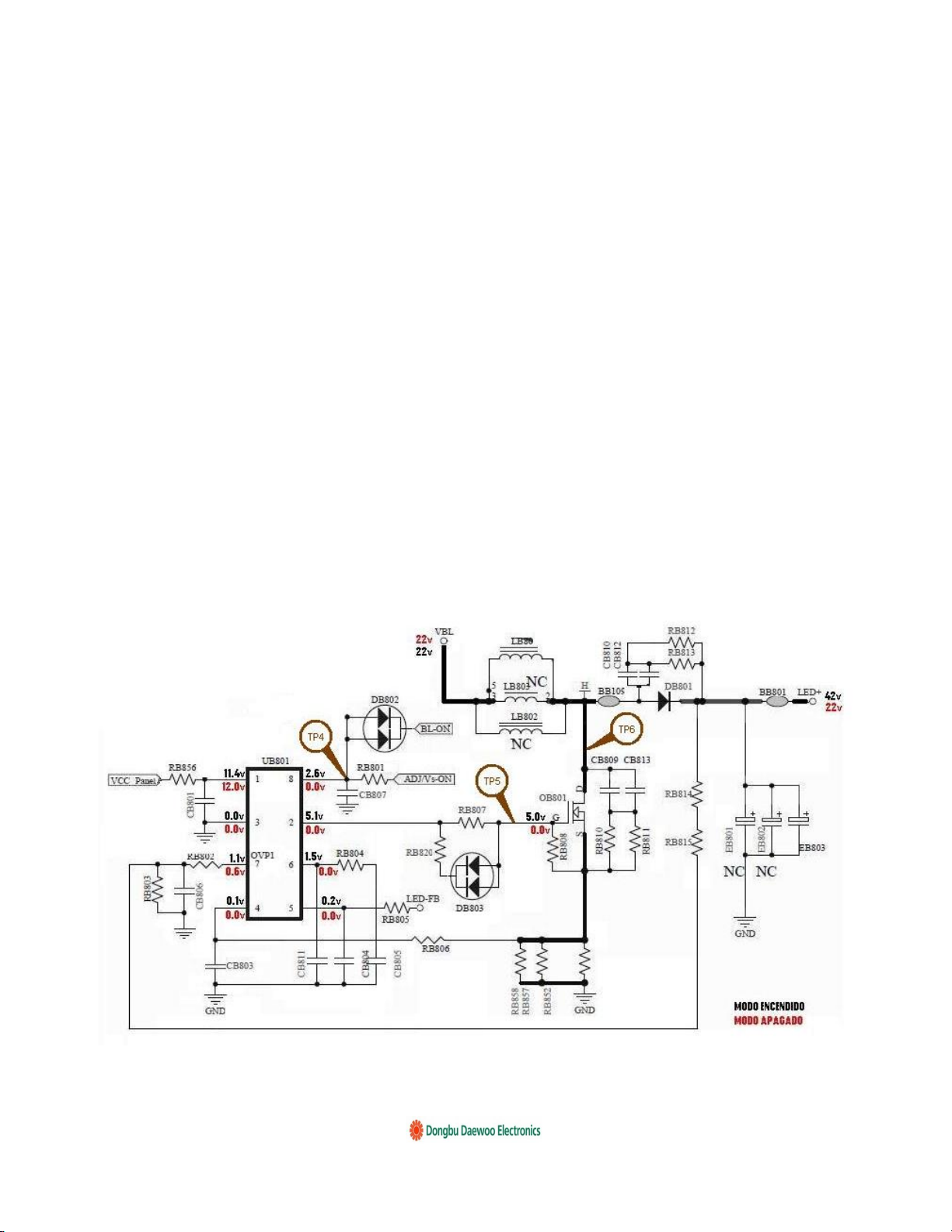

6.- CIRCUITO POWER LED

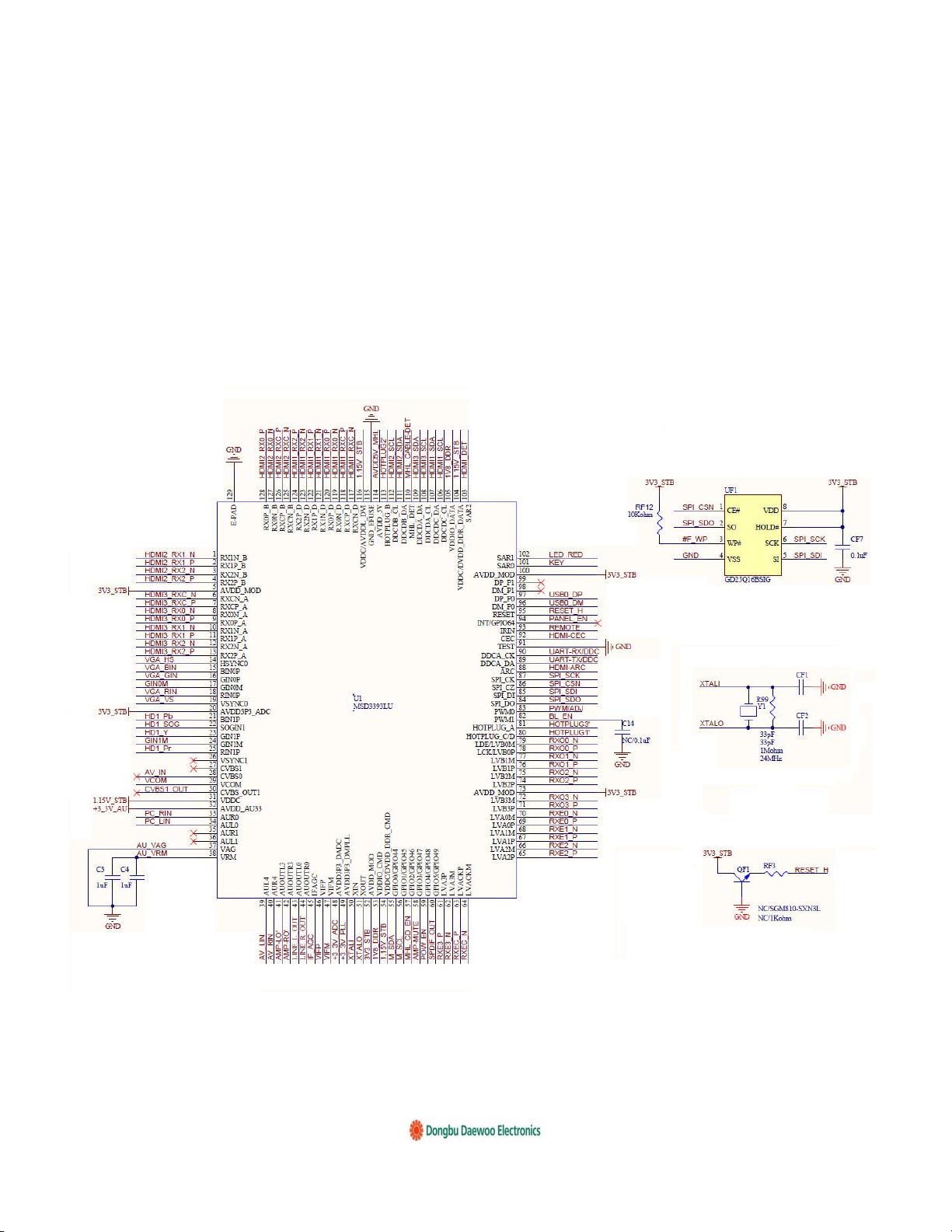

7.- MAIN CHIP

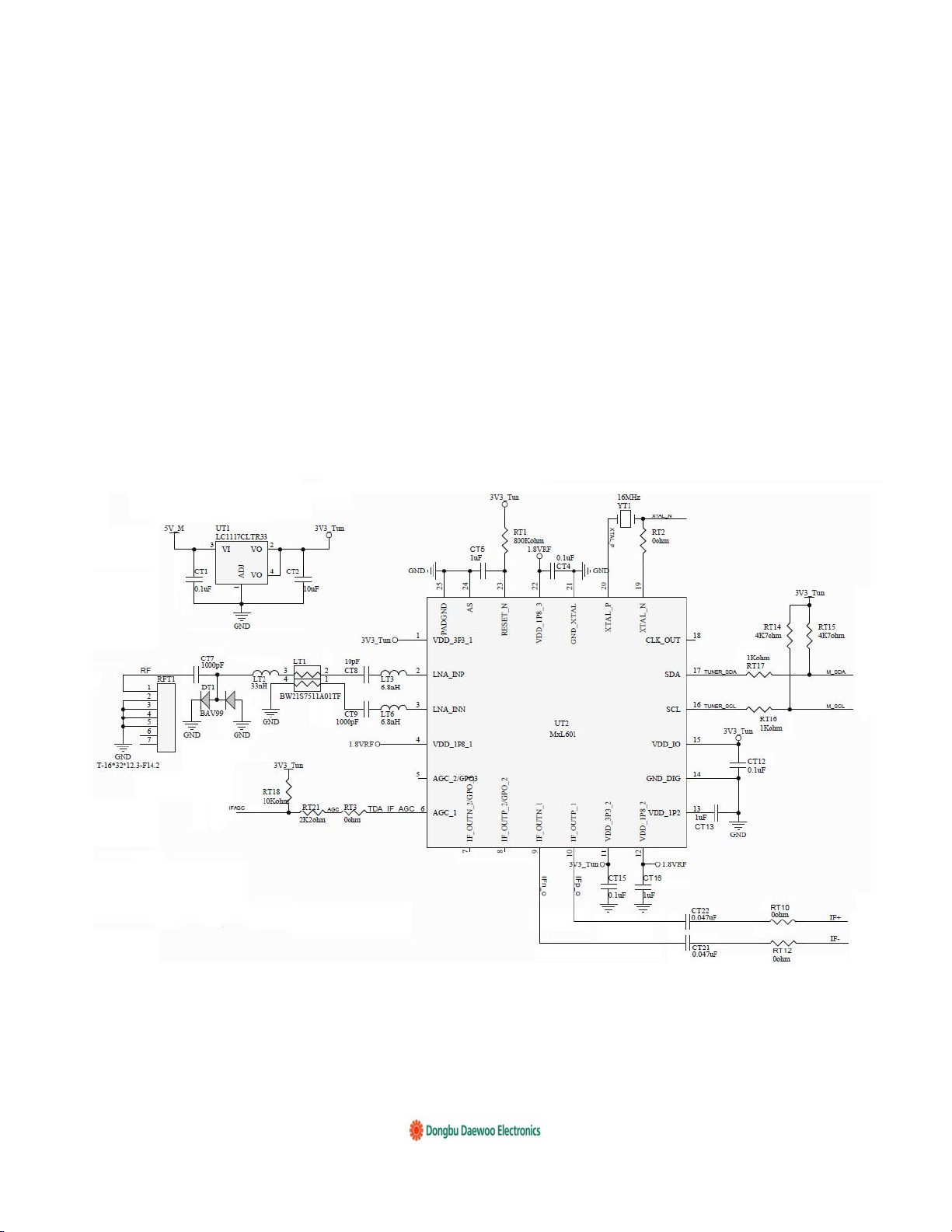

8.- SINTONIZADOR

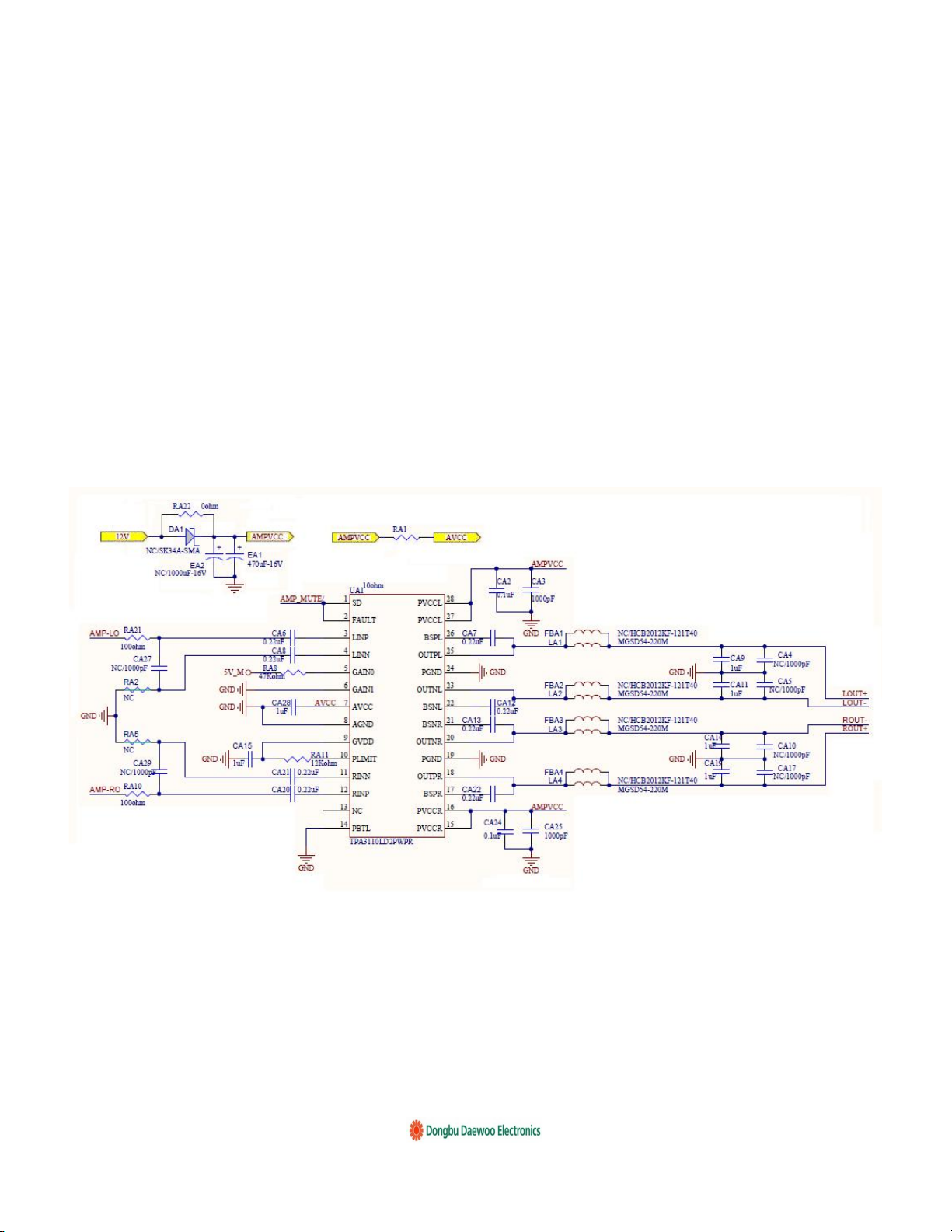

9.-SECCIÓN DE AUDIO AMP

TABLA DE CONTENIDO

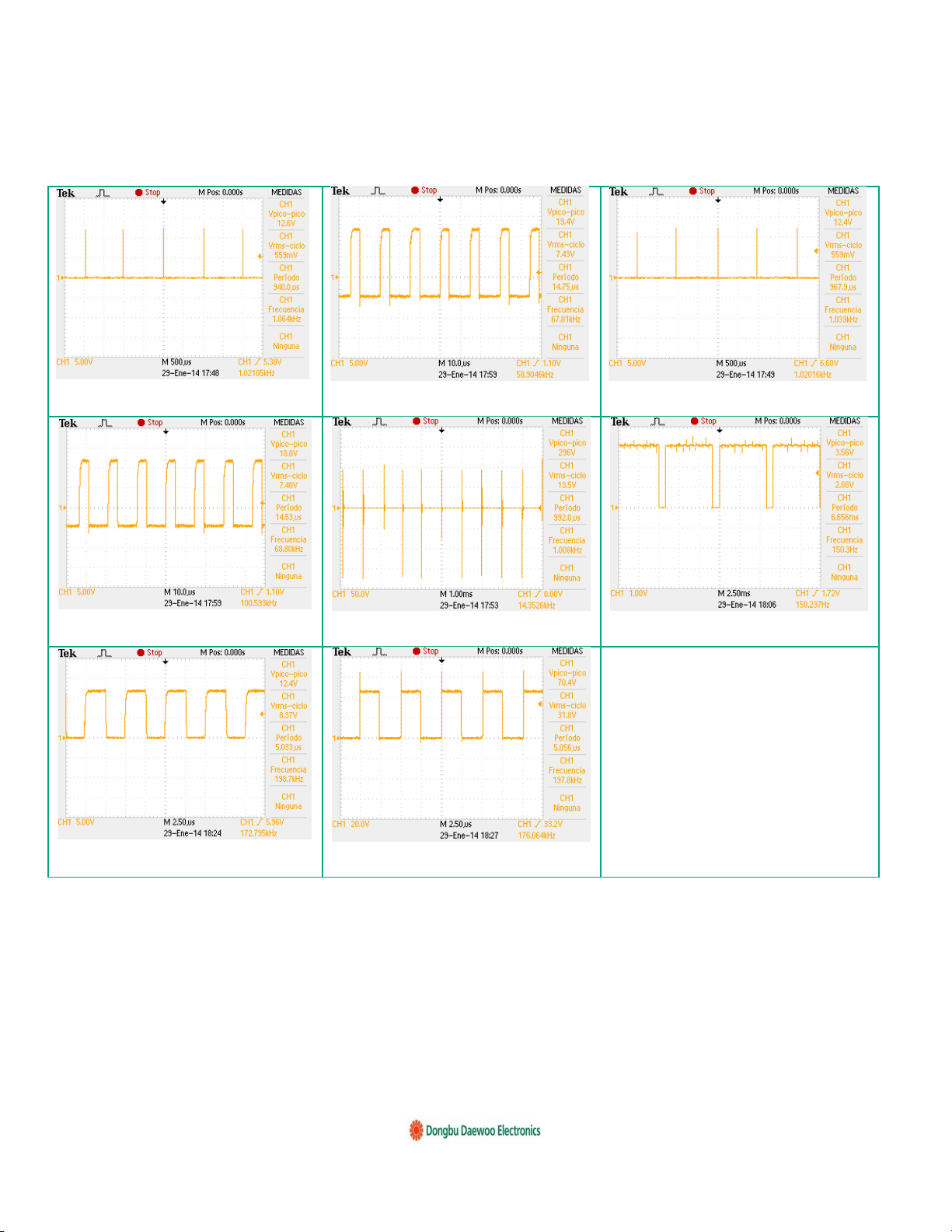

10.- OSCILOGRAMAS

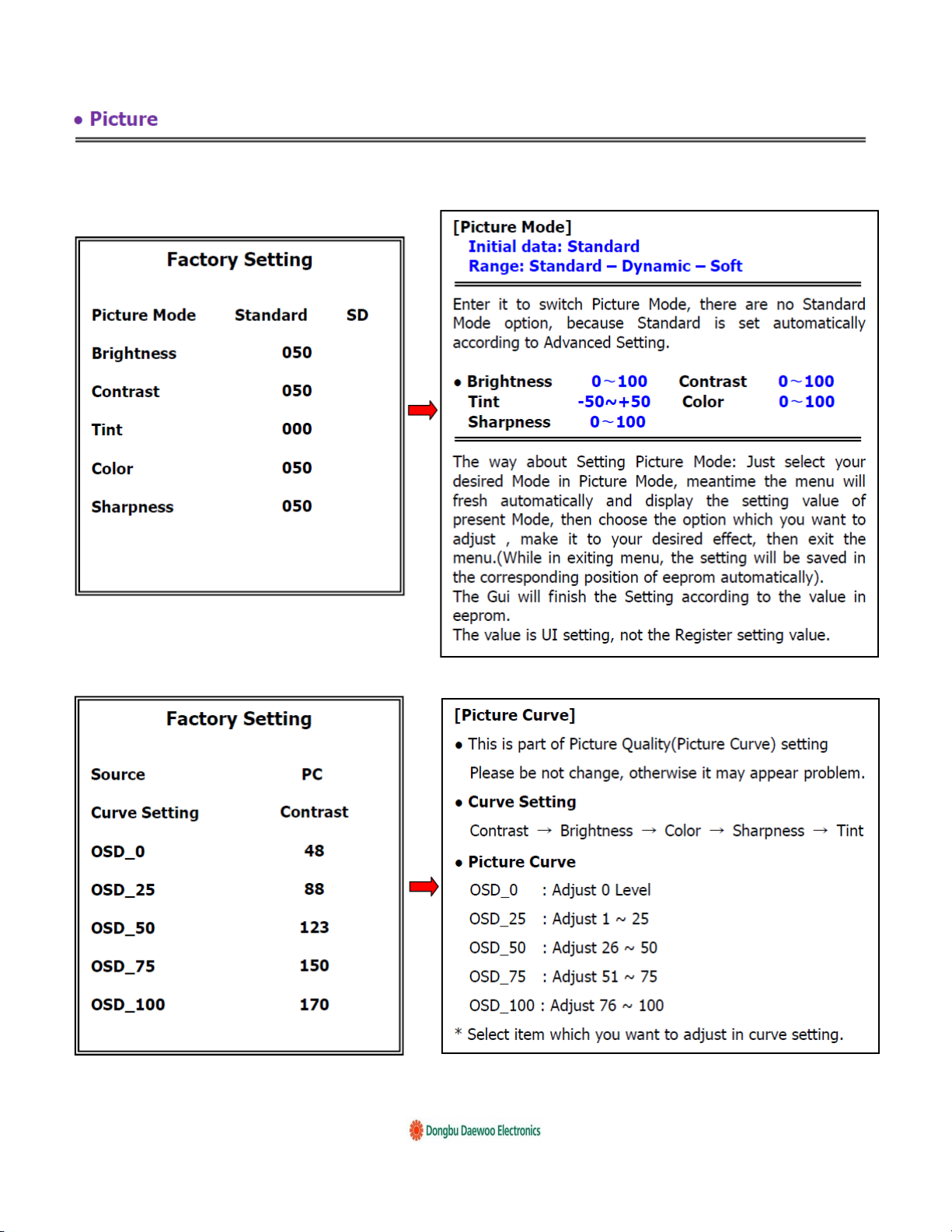

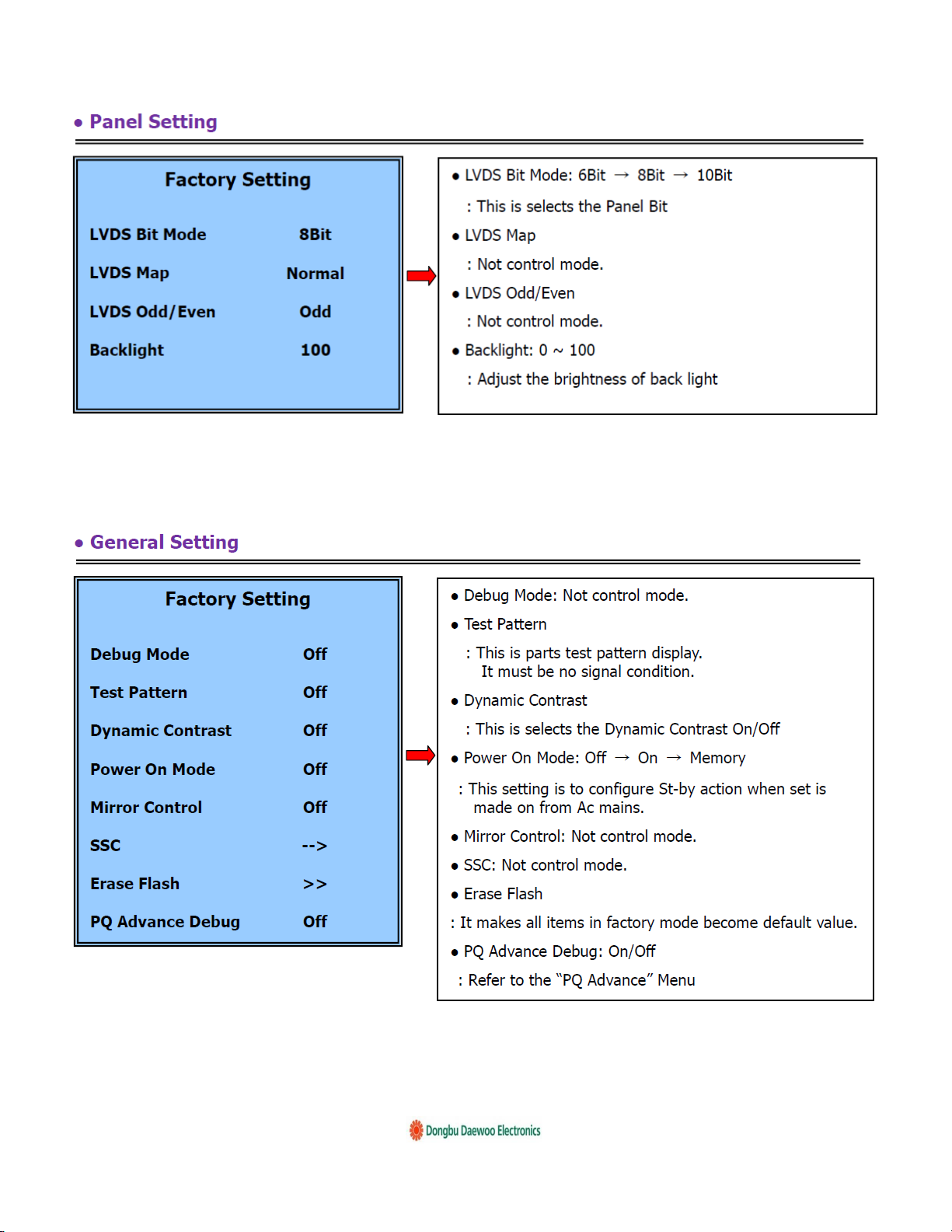

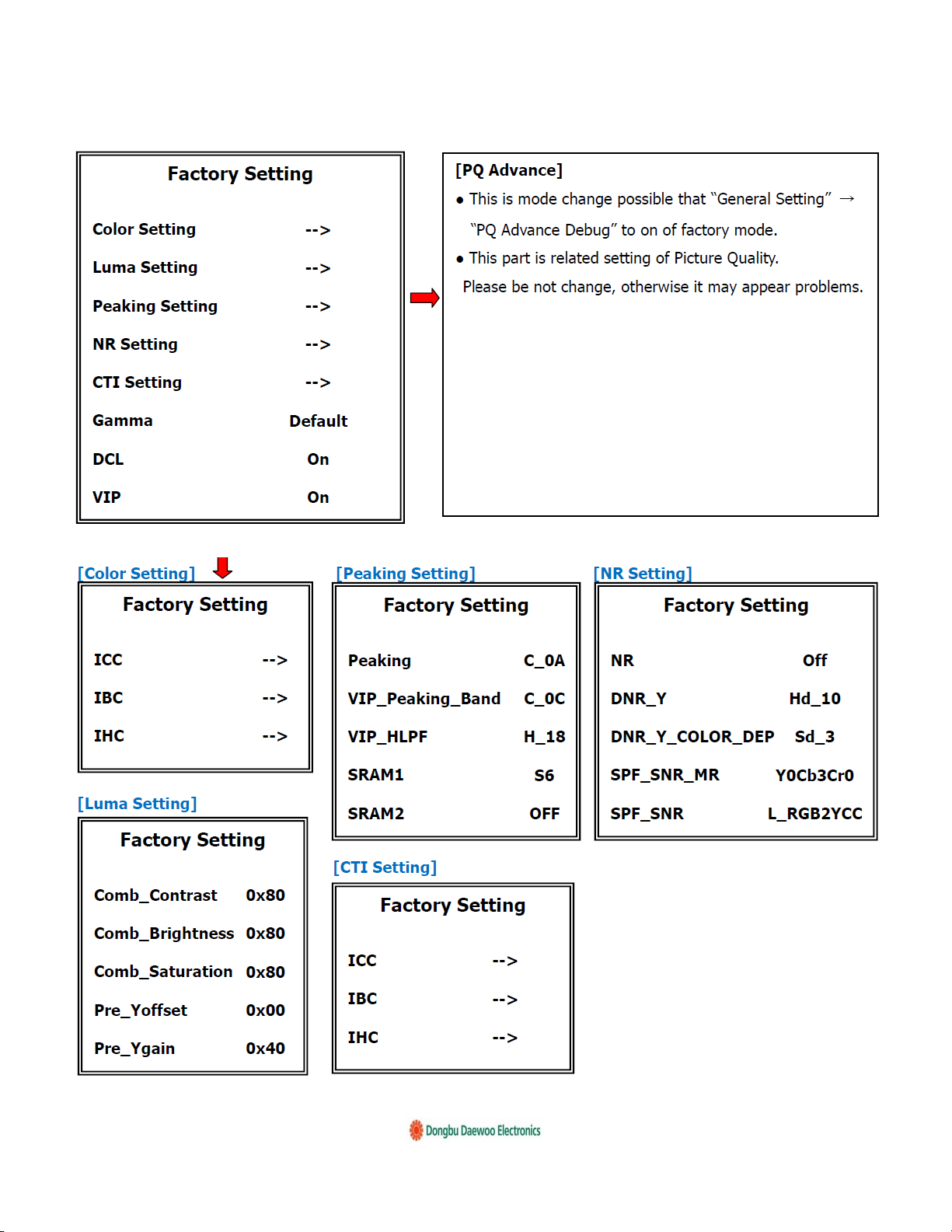

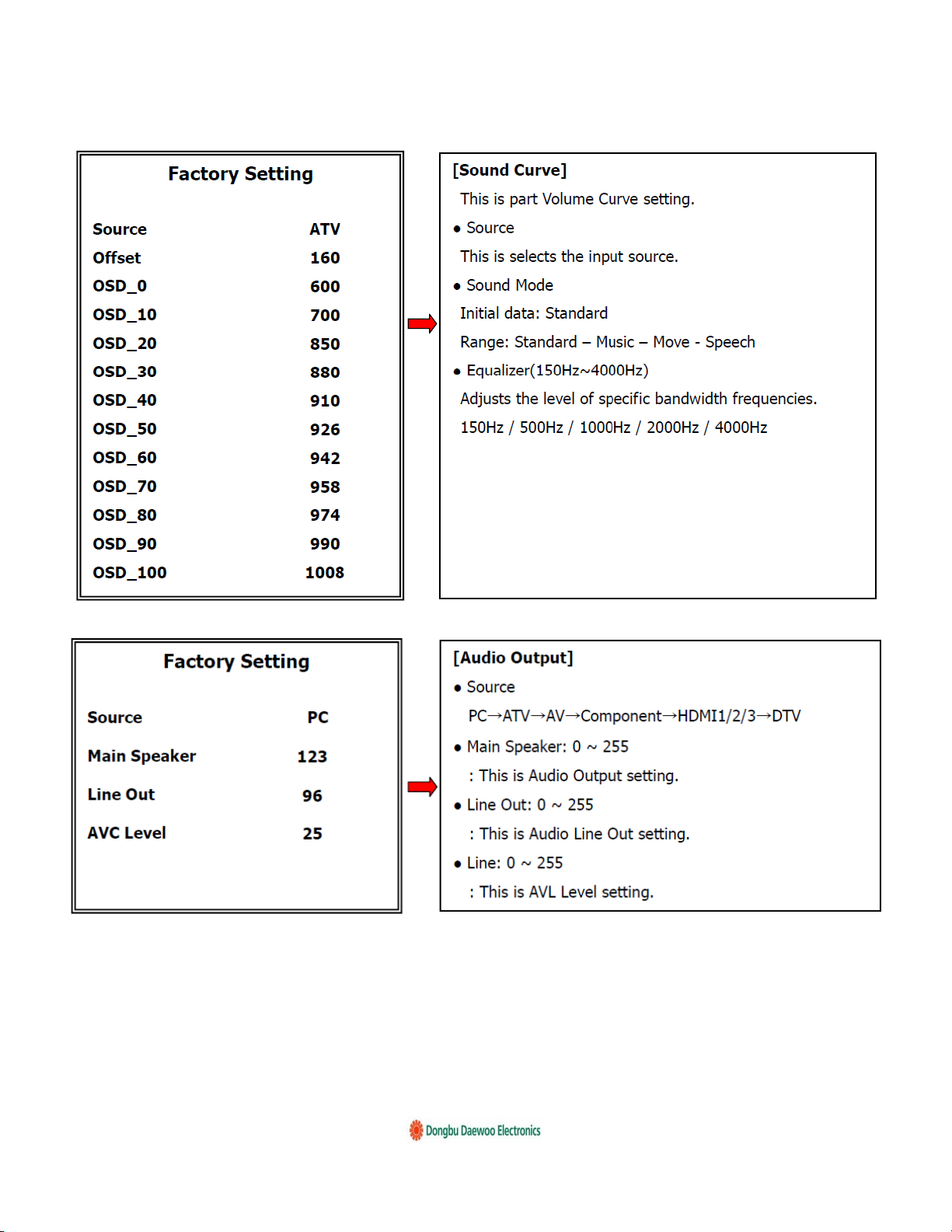

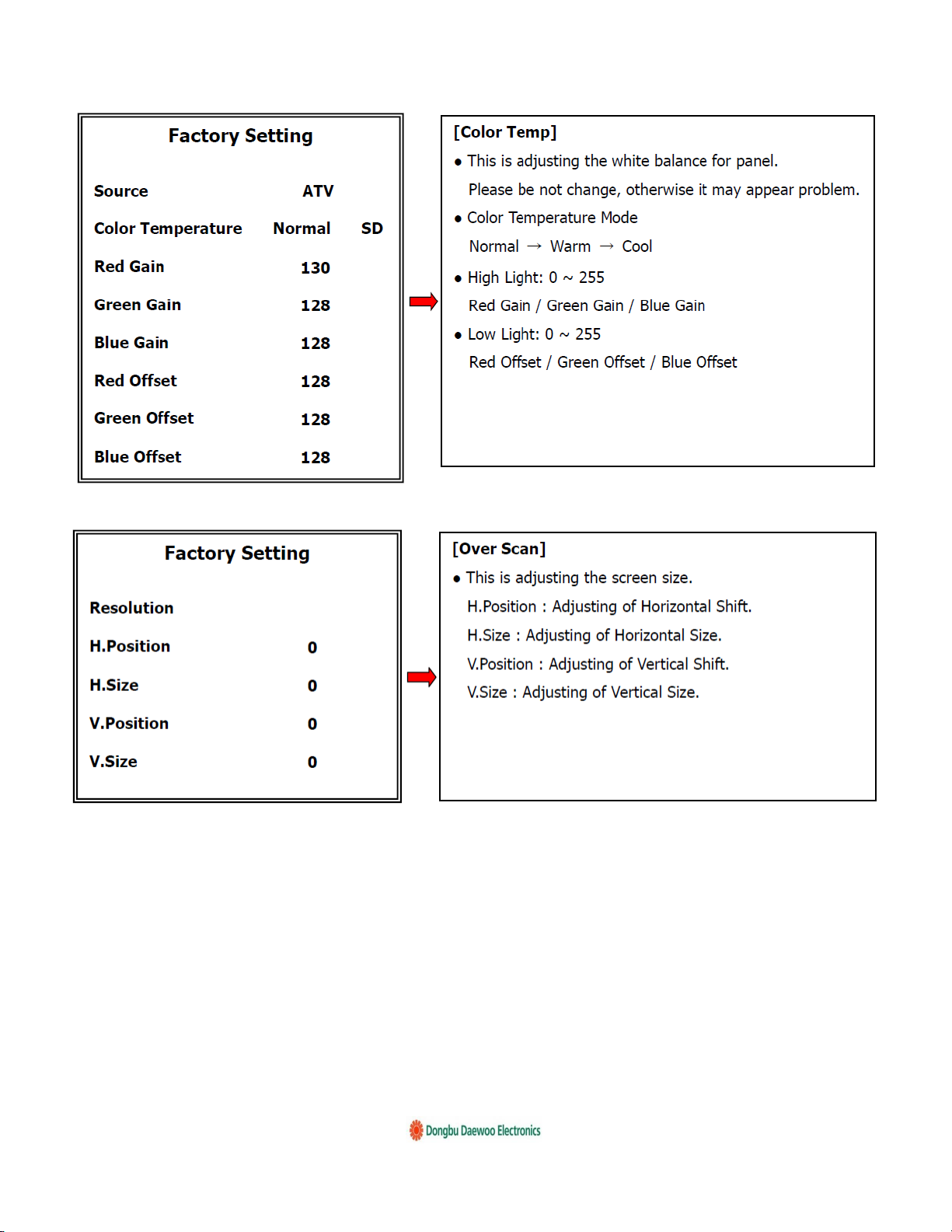

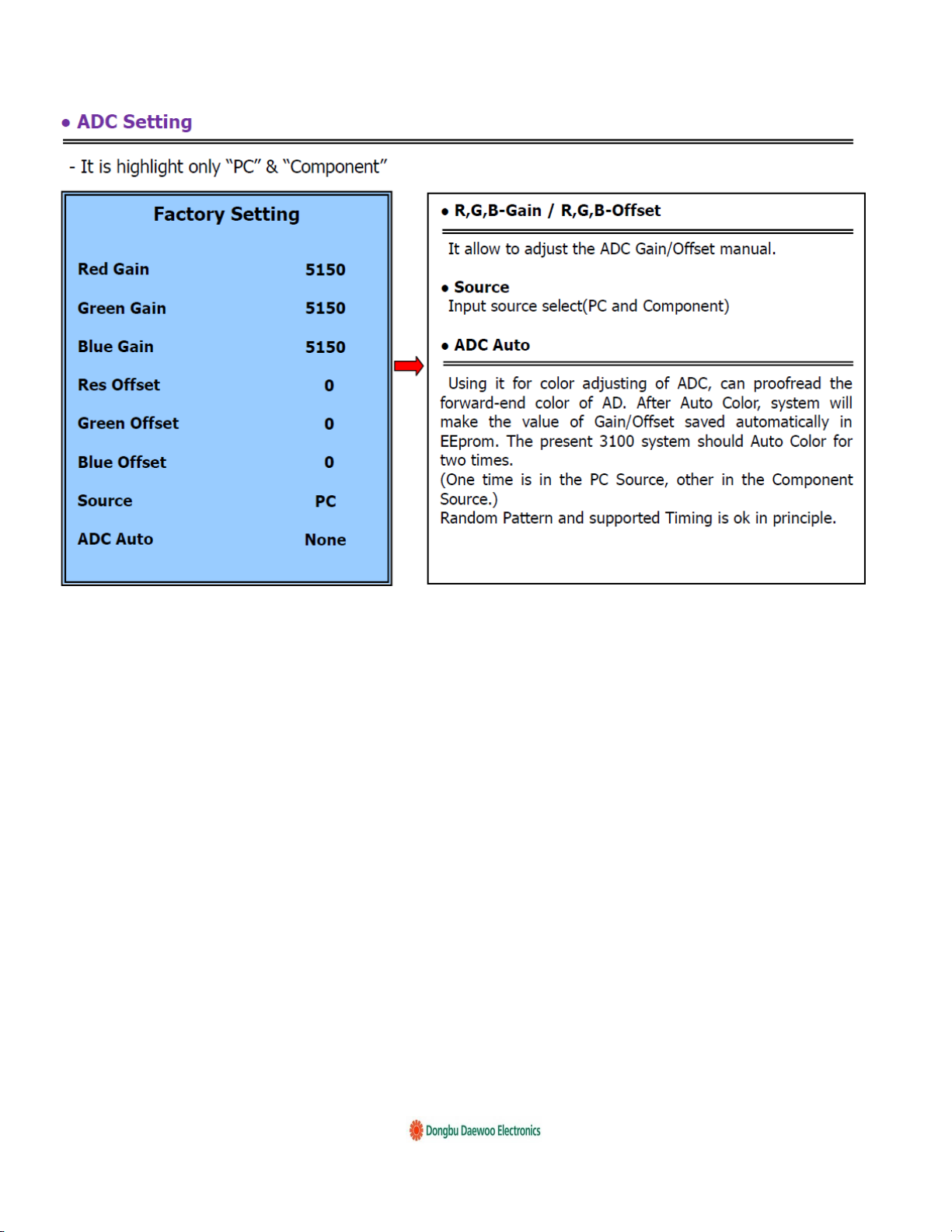

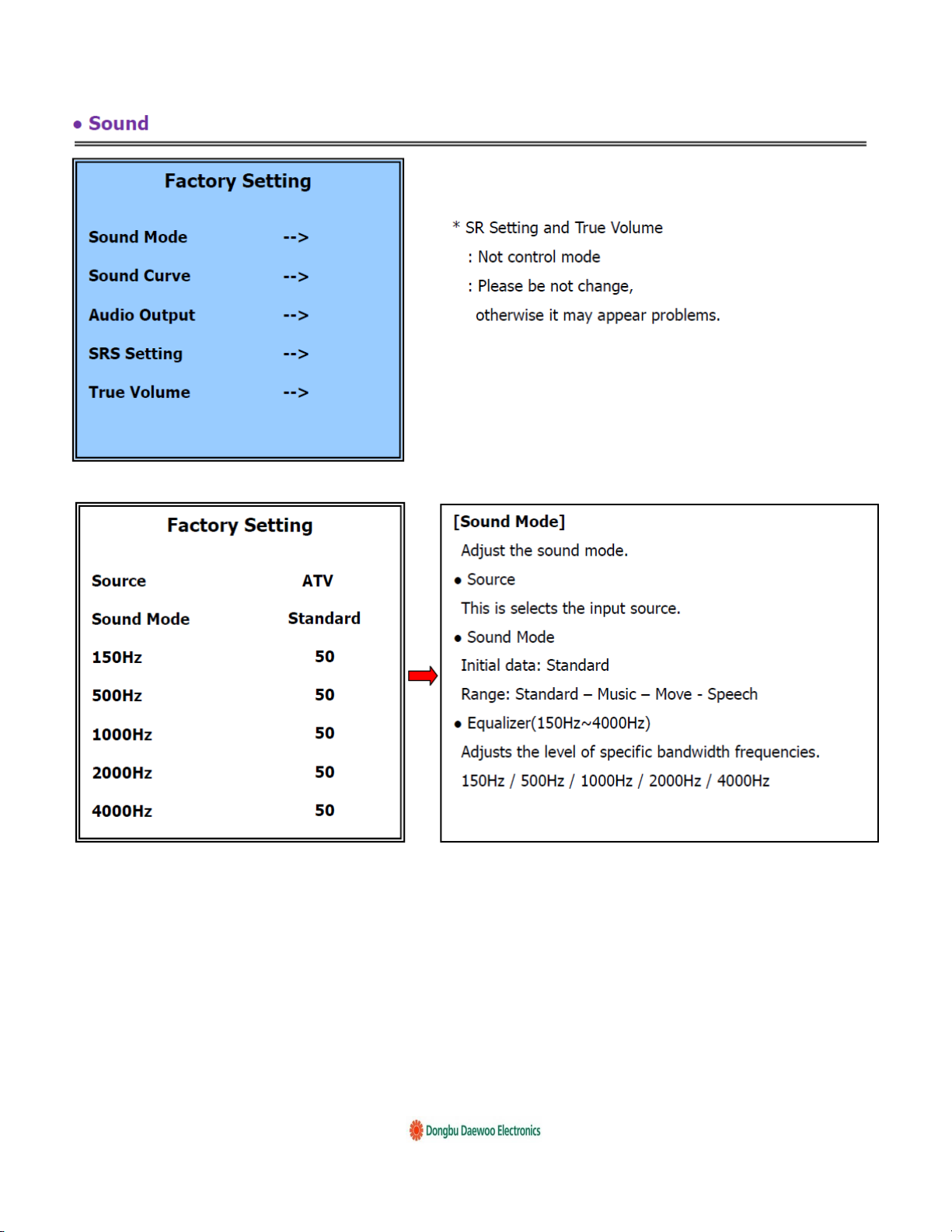

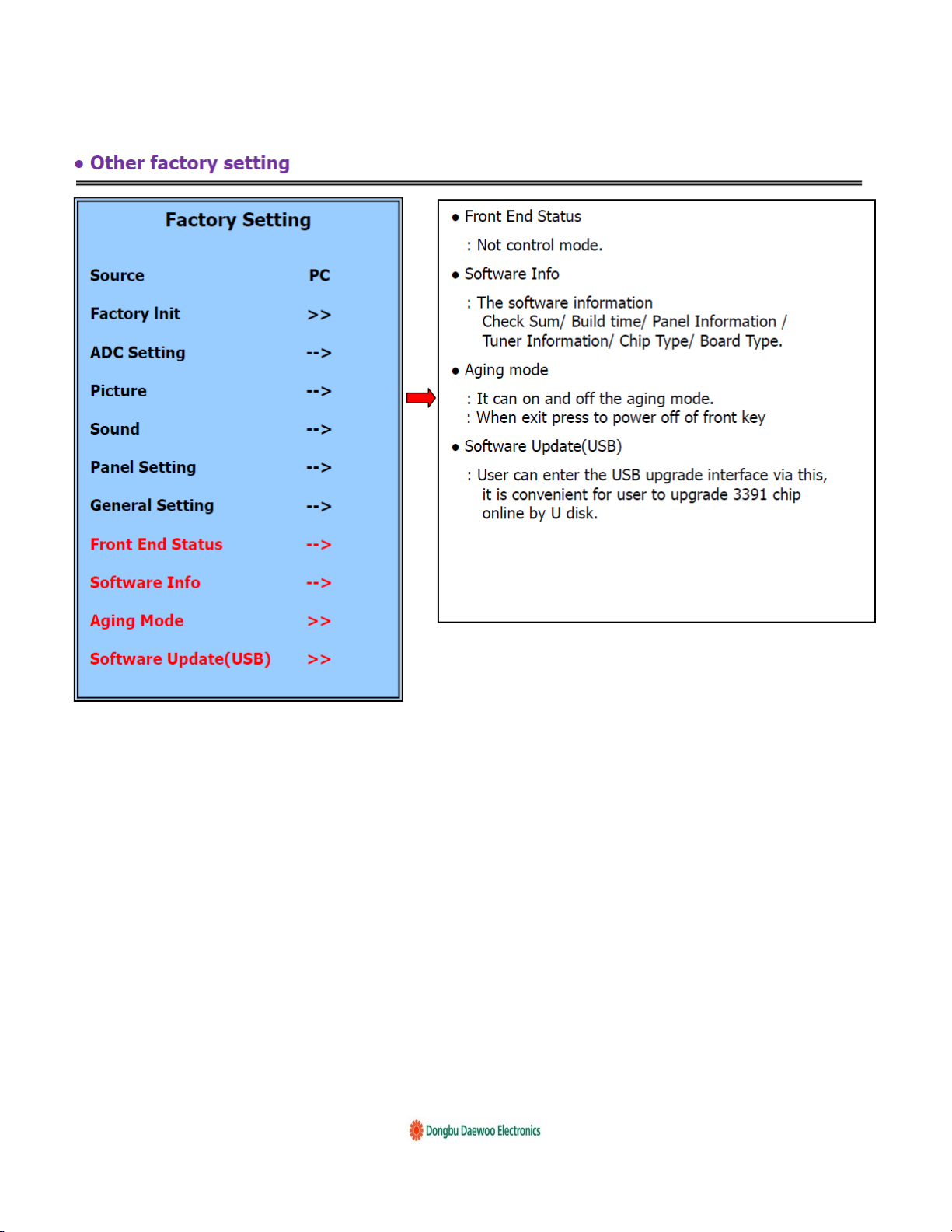

11.- MODO DE SERVICIO

DEPARTAMENTO DE SERVICIO, MEXICO 2014

MANUAL DE ENTRENAMIENTO TÉCNICO DEA-32DA

FEBRERO 2014

1.- INTRODUCCION

En las pantallas de televisión modernas es cada vez mas alto el grado de integración y
miniaturización que se logra en los circuitos electrónicos; en el caso de los equipos DONGBU
DAEWOO modelos DEA-32DA se ha logrado integrar la gran mayoría de los bloques de circuito en una
placa única que incorpora desde la fuente de voltajes hasta las salidas de video, dejando fuera
únicamente la etapa TCON, la cual sigue estando integradas en la circuitería del propio panel LCD­LED, a pesar de que este grado de integración y miniaturización de los circuitos hace posible
considerar a la única PCB como la principal refacción que es necesario reemplazar ante un gran
número de fallas conocidas, no deja de ser beneficioso estudiar a detalle el funcionamiento de este
circuito con la finalidad de proporcionar al técnico reparador la mayor información técnica posible que
le permita realizar un diagnostico lo más preciso posible, agilizando los tiempos de reparación. En los
circuitos del modelo DEA-32DA la mayoría de las funciones electrónicas se concentran en el
integrado principal MSD3393LU, dejando por separado solamente las funciones de sintonización,
amplificación de audio, control del panel LED y fuente de voltajes; es en esta última etapa en la cual se
pone especial atención para su explicación pues a pesar del buen grado de miniaturización que
permiten sus componentes, esta sigue siendo una fuente de voltajes tipo conmutada con todos sus
bloques aún identificables sobre la PCB e incluso algunos de ellos sustituibles.

DEPARTAMENTO DE SERVICO, MEXICO 2014

MANUAL DE ENTRENAMIENTO TÉCNICO DEA-32DA FEBRERO 2014

2.- DESENSAMBLE

El desensamble de este modelo de pantalla es en realidad muy fácil, para acceder al interior del
equipo solo se deben retirar los tornillos de la tapa posterior, la ubicación de cada uno de estos está
marcada en amarillo en la ilustración, los cuatro tornillos ubicados en la parte central inferior
corresponden a la base y también se deber retirar para liberar la tapa posterior en su totalidad, el resto
de tornillos visibles en la parte superior del equipo no es necesario retirarlos ya que corresponden al
ensamble del propio panel LCD, la vista interior del equipo muestra la PCB MAIN instalada con todos
sus conectores, nuevamente la ubicación de los tornillos que fijan la PCB se señalan en amarillo, se
debe poner especial atención en el conector que corresponde al panel LCD, se trata de un conector
cuya orientación puede confundirse muy fácilmente pero como se aprecia en la fotografía, el pin 1 se
ubica hacia el lado inferior, el cual coincide con el cable color rojo del arnés, se debe tener especial
cuidado de colocar este conector en la posición correcta al momento de re ensamblar el equipo, ya
que si este conector es instalado al revés resultara en un daño irremediable en el panel LCD-LED y/o
en la misma PCB MAIN. El resto de conectores como se aprecia es de muy fácil identificación y el
técnico no tendrá problemas para diferenciarlos y reconectarlos.

DEPARTAMENTO DE SERVICIO, MEXICO 2014

MANUAL DE ENTRENAMIENTO TÉCNICO DEA-32DA

FEBRERO 2014

3.- FUENTE DE VOLTAJES

La fuente de voltajes comienza a operar desde que se conecta el cable de AC a la red eléctrica, los diodos
DB1 a DB4 y el Capacitor EB1 forman el circuito de rectificación principal que proporciona el B+ para el
transformador TB101, el voltaje de alimentación para el circuito de oscilación UB101 es obtenido desde el
voltaje de AC a través de las resistencias RB101, 102 y 103 y llega hasta la terminal 5 del integrado, este
componente genera una pequeña oscilación de 1KHz por la terminal 6, la cual llega a la base del transistor
QB102 para ser pre amplificada y finalmente es el transistor QB101 el encargado de amplificar esta oscilación
a un nivel suficientemente alto. En la etapa secundaria de la fuente son los diodos DB102 y DB103 los que
rectifican un voltaje de 24v para la alimentación del panel de LED, mientras que los diodos DB115 y DB116
rectifican el voltaje principal de alimentación de 12v para los circuitos, este mismo voltaje se aprovecha para la
referencia atreves de la resistencia RB131 y los componentes UB102 y PCB101, el voltaje de referencia
regresa hasta el integrado UB101 por la terminal 2,

DEPARTAMENTO DE SERVICO, MEXICO 2014

MANUAL DE ENTRENAMIENTO TÉCNICO DEA-32DA FEBRERO 2014

4.- CIRCUITO STAND-BY

Los diversos voltajes STAND-BY se toman a partir de los +12v principales, este voltaje llega primeramente al
integrado U2 por su terminal 3, el cual es un regulador MP1470GJ-Z y entrega a su salida un voltaje de
+5vSTBY por la terminal 2, este voltaje permanente llega también al integrado UD1 por la terminal 4, se trata
de un regulador PT1206E23F el cual entrega un voltaje de precisión de +1.15v STBY. Los mismos +5vSTBY
que entrega el U2 llegan también a la terminal 3 del integrado UL1, se trata de un LC1117CLTR33 para que
este proporcione +3.3vSTBY por la terminal 2, Finalmente este voltaje permanente se aprovecha para obtener
otros voltajes auxiliares de +3.3v.

DEPARTAMENTO DE SERVICIO, MEXICO 2014

MANUAL DE ENTRENAMIENTO TÉCNICO DEA-32DA

FEBRERO 2014

5.- CIRCUITO DE ENCENDIDO

Como es común en los equipos digitales modernos, durante el modo STAND-BY solo están presentes los
voltajes que mantienen en operación al circuito de control, el cual en este caso se incorpora con la mayoría de
las funciones dentro del integrado U1, estos voltajes STAND-BY llegan a las terminales ______ con lo que el
integrado principal está listo y esperando solo la orden de encendido. Al darle al equipo esta orden ya sea por
control remoto o teclado lateral, el integrado U1 entrega la señal POW_EN de +3.3v por la terminal 59 la cual
llega hasta la base del transistor QM31 activándolo, en consecuencia el voltaje tomado por las resistencias
RM33 y RM34 es drenado a tierra, dándole a la compuerta del transistor QM32 un voltaje de 0.0v necesarios
para que este componente entre en modo de conducción proporcionando +5.0vM, este voltaje se utilizara
para la alimentación del panel LCD-LED, para esto la misma señal POW_EN llega también a la base del
transistor QM2 para activarlo y enviar a tierra el voltaje +5.0vM tomado por las resistencias RM1 y RM3, esto
le da al transistor QM1 un voltaje de 0.0v en la compuerta para permitir el paso del voltaje de +5vM para
energizar los circuitos del panel LCD-LED, La tensión +5.0vM también se hace llegar hasta la terminal 3 del
integrado UL2, el cual entrega a su salida una tensión de +1.8v DDR necesarios para la correcta operación
del U1,
